IMPORTANT
Read Before Using
IMPORTANT
Lire avant usage
IMPORTANTE
Leer antes de usar
Operating/Safety Instructions
Consignes d’utilisation/de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GWS18V-8-2
GWS18V-11S
GWS18V-11PS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 1GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 1 8/27/2025 7:48:40 AM8/27/2025 7:48:40 AM
page heading
2
Table of Contents
General Power Tool Safety Warnings .......3
Safety Rules for Cordless Angle Grinders ...5
Additional Safety Warnings ..............8
Intended Use .......................10

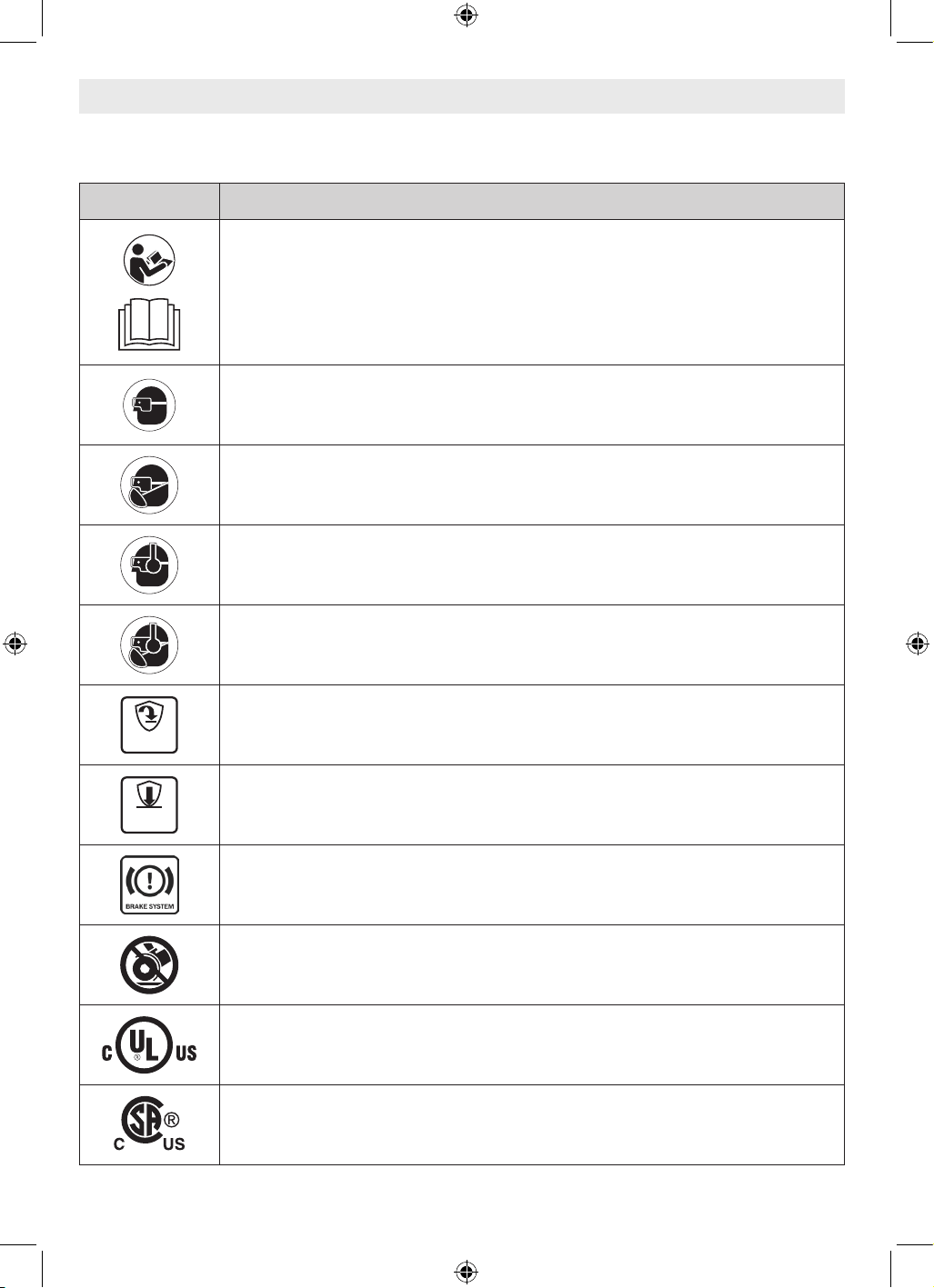

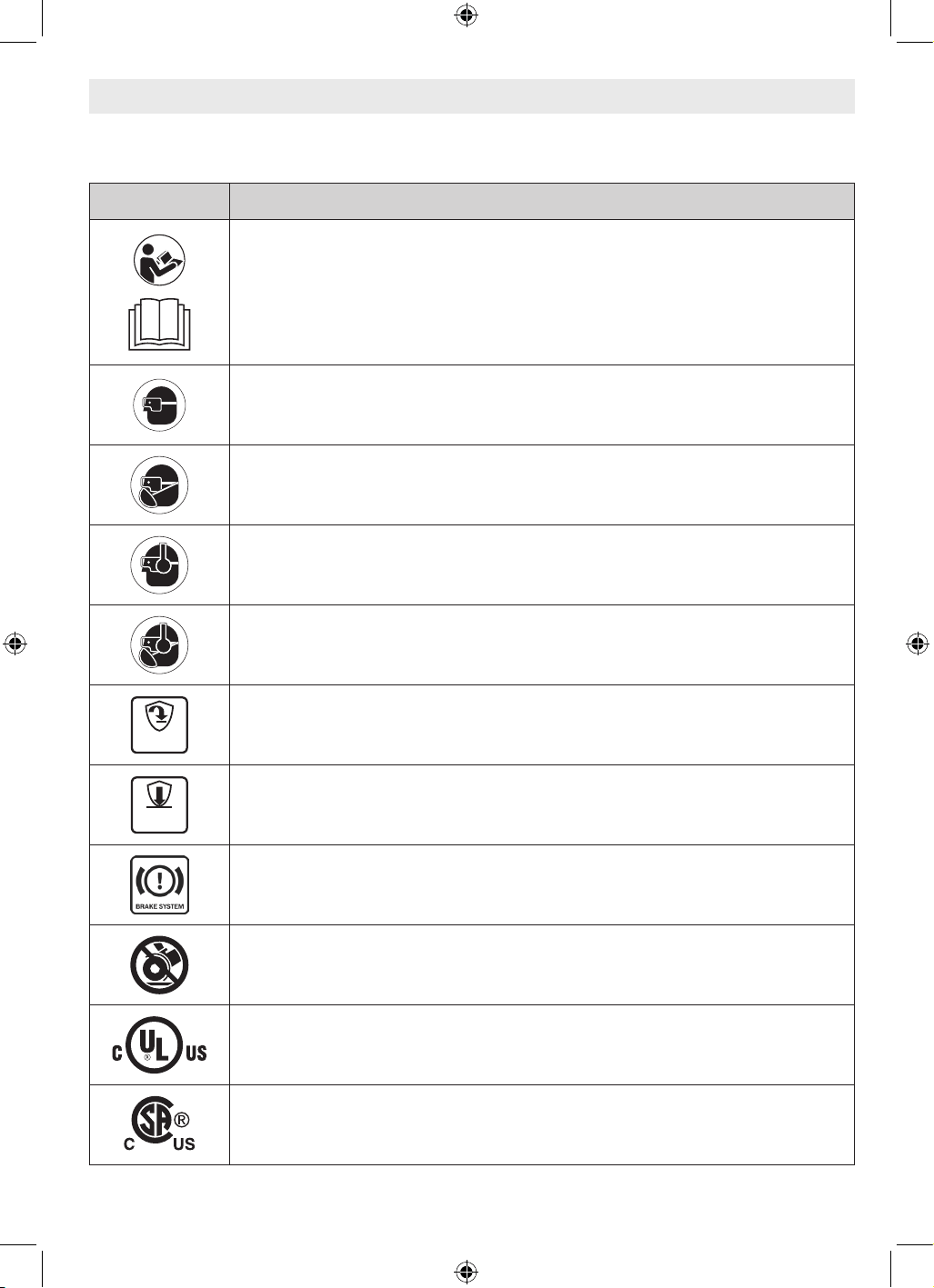

Symbols ...........................11

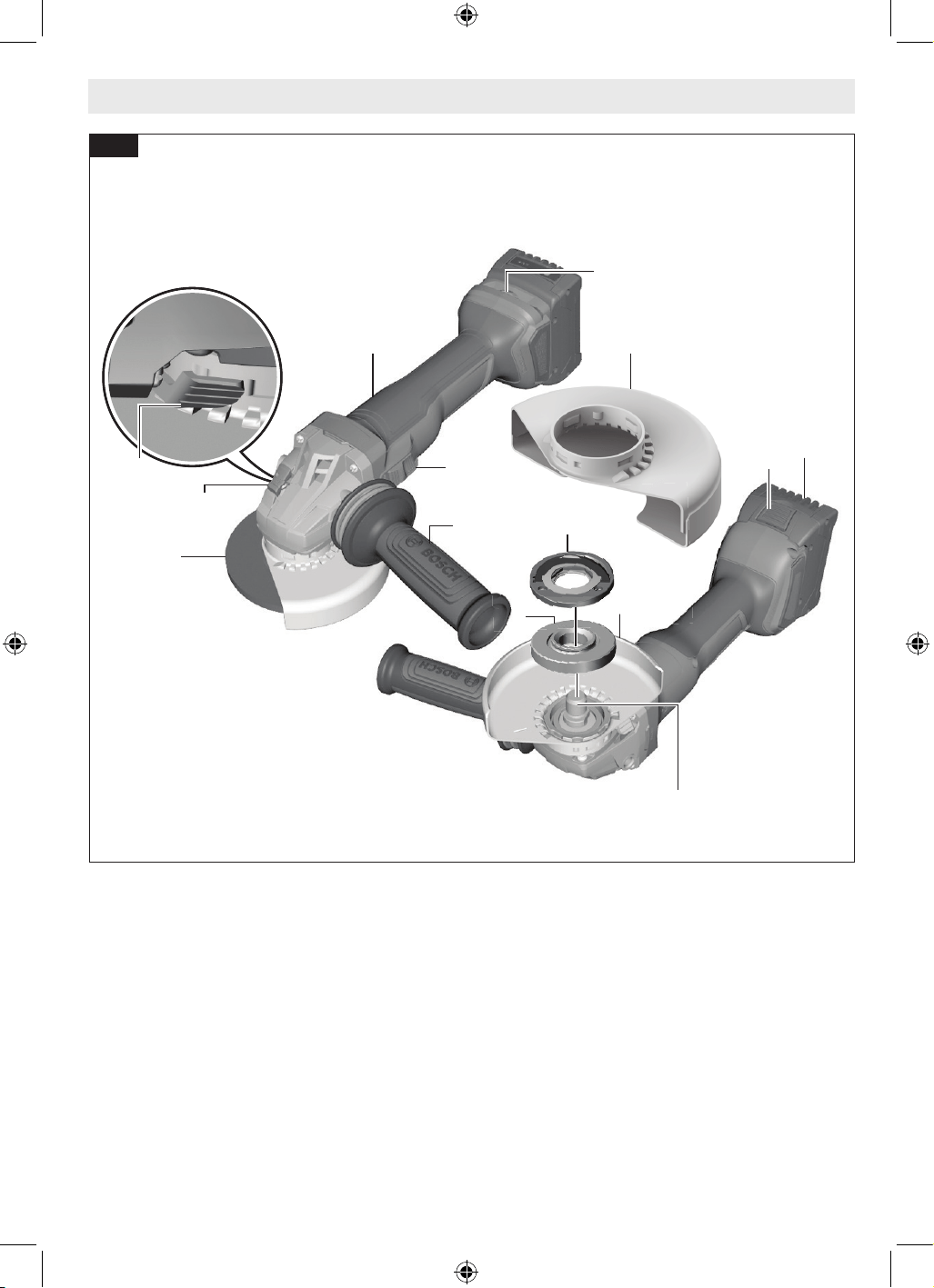

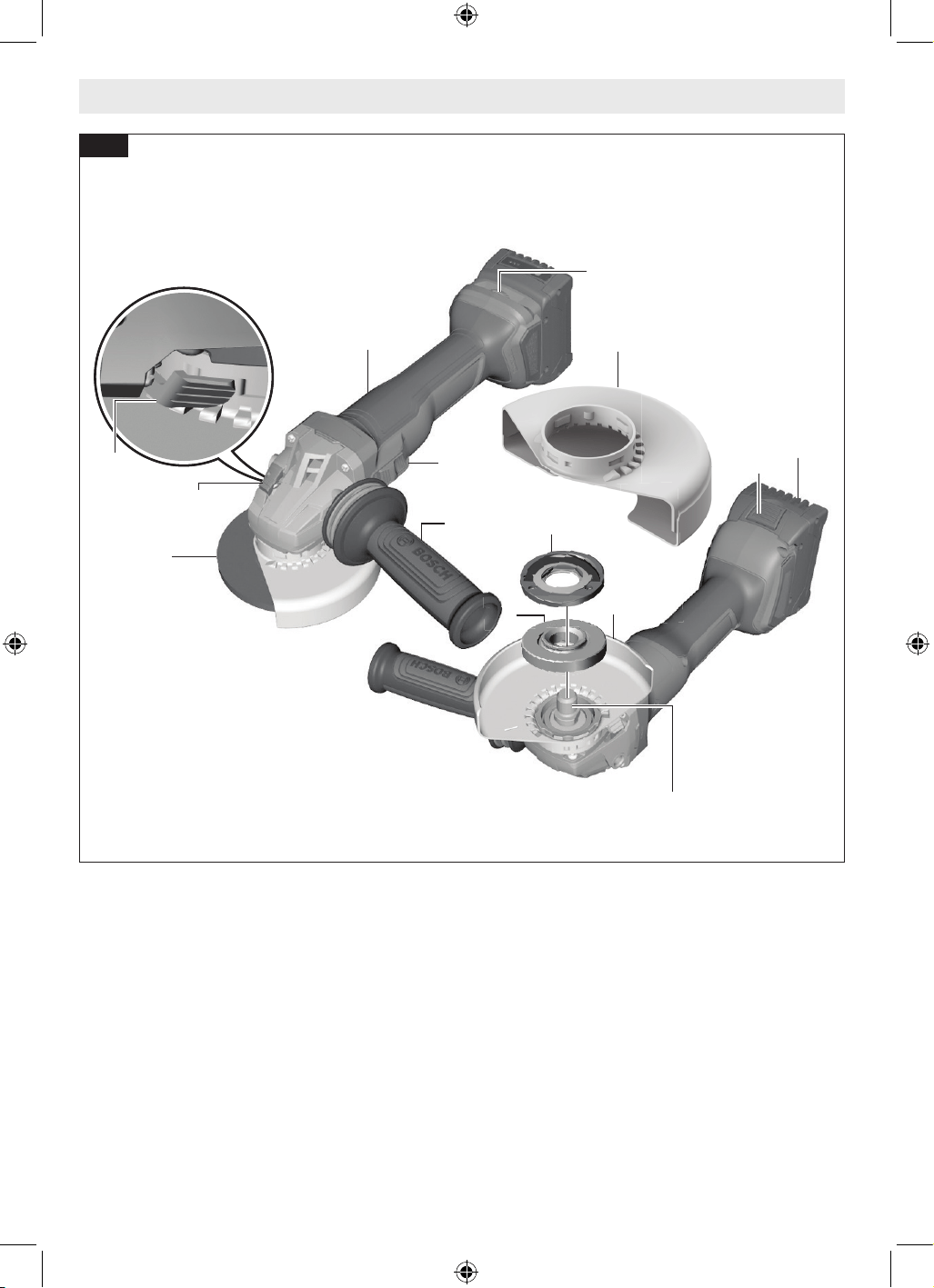

Getting to Know Your Angle Grinder ......13
Specications .......................16
Application .........................17
Functional Descriptions ...............18
Brake Operation (GWS18V-11S and GWS18V-
11PS Only) .........................18
Assembly ..........................19
Installing the Side Handle .............19

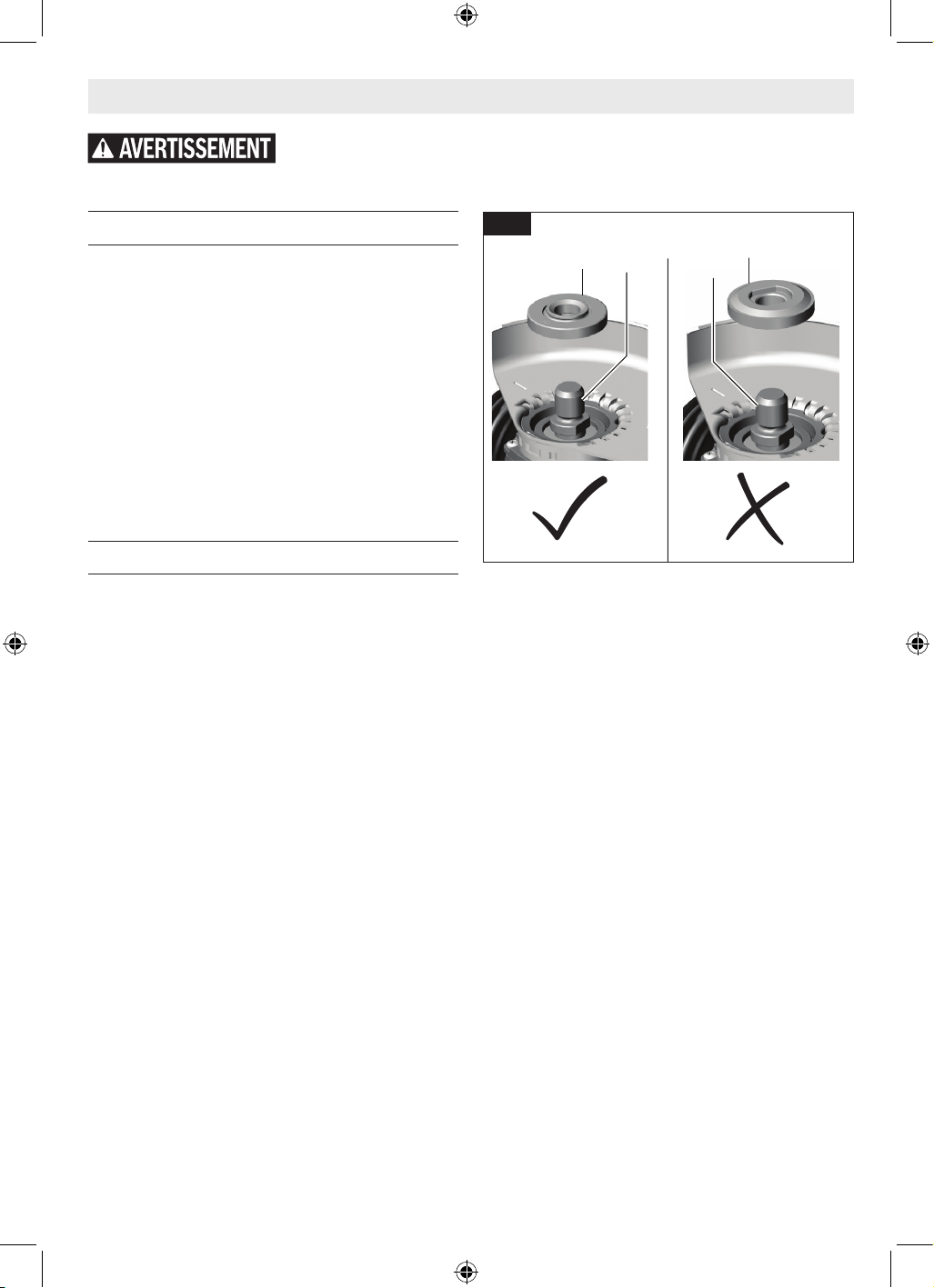

Backing Flange .....................19

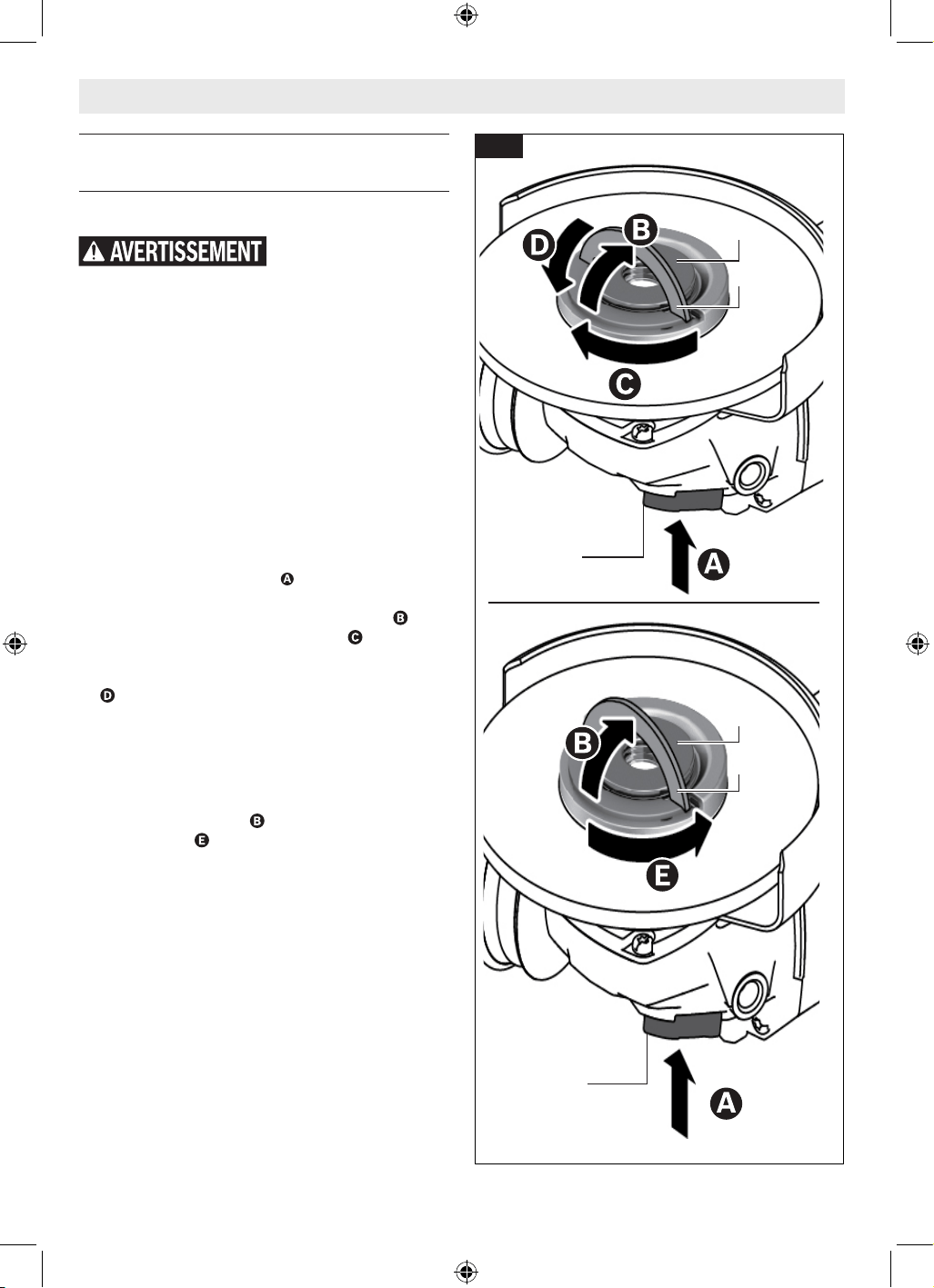

Quick-Clamping Nut (GWS18V-11S and
GWS18V-11PS Only) .................20

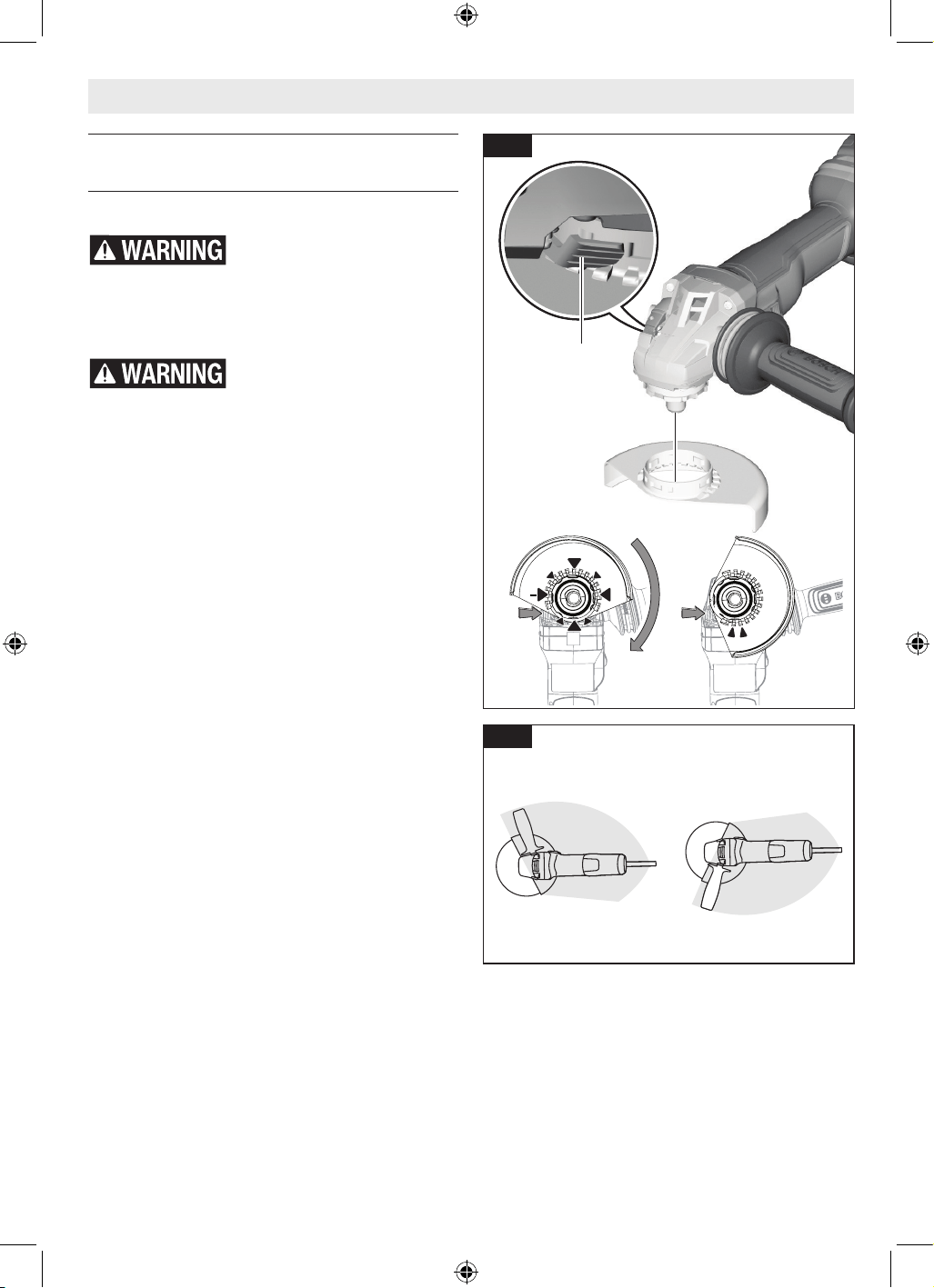

Wheel Guard Installation (Type 27 and Type
1A/41 Wheel Guards) ................21

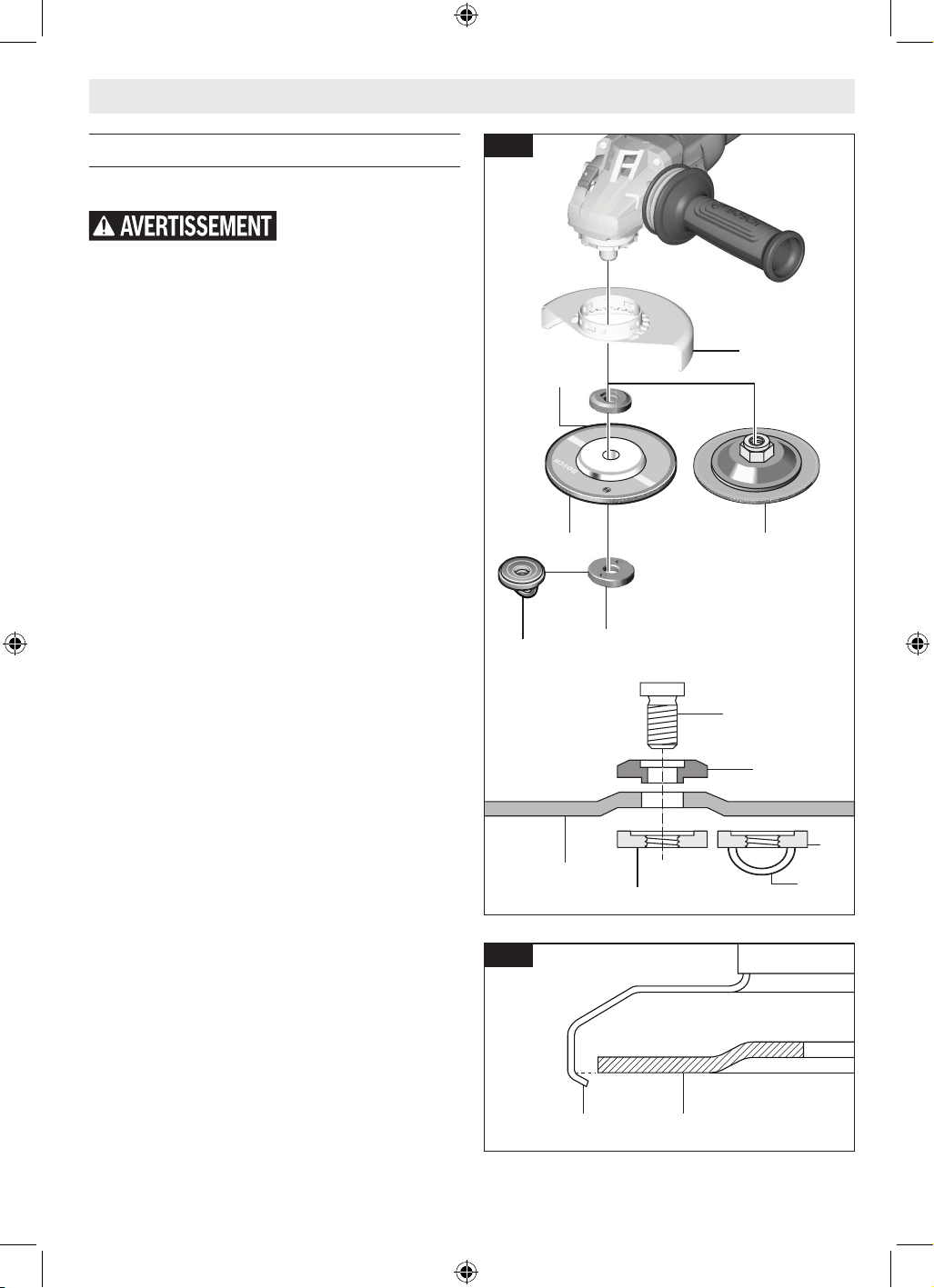

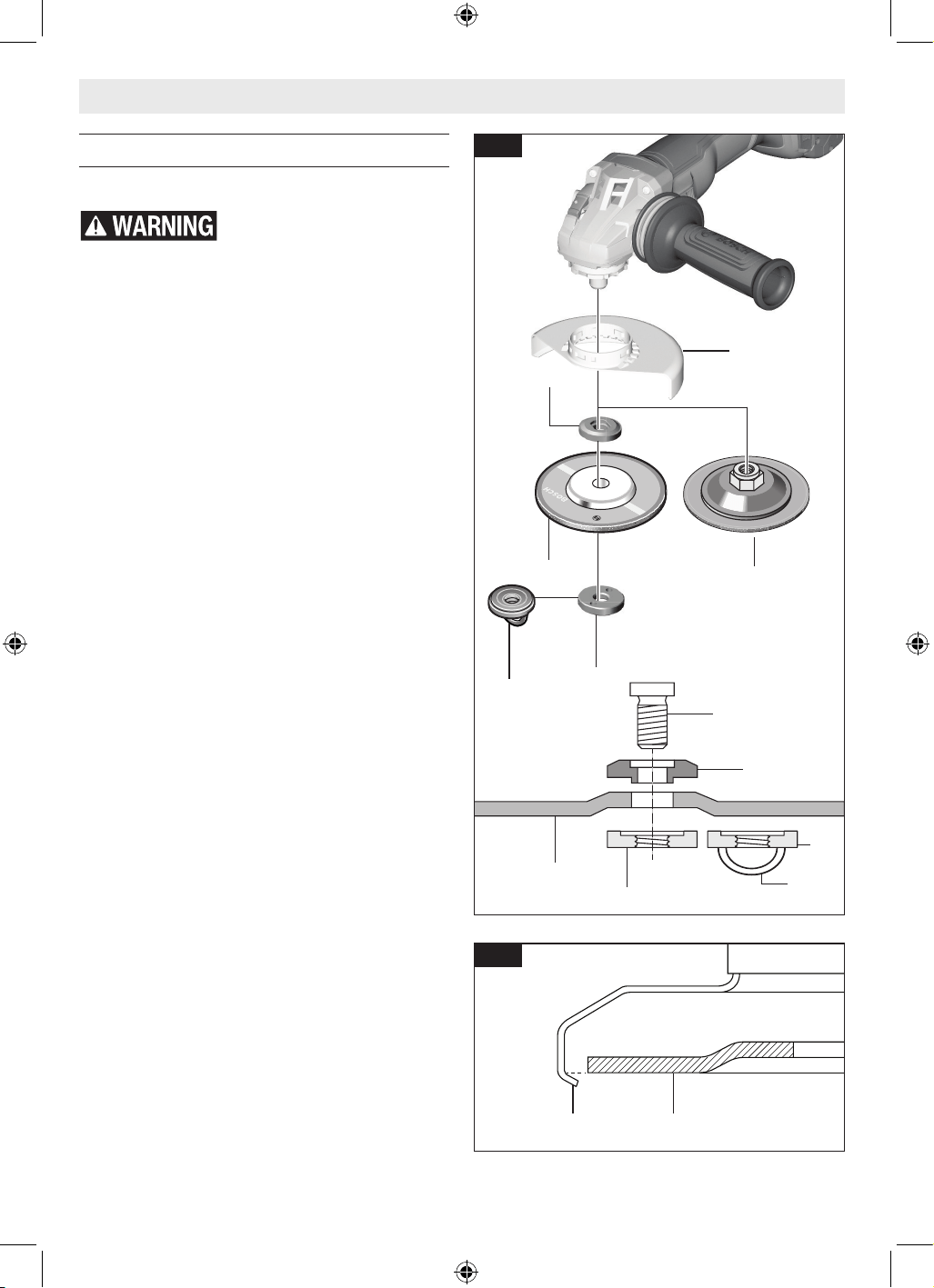

Grinding Wheel Assembly .............22

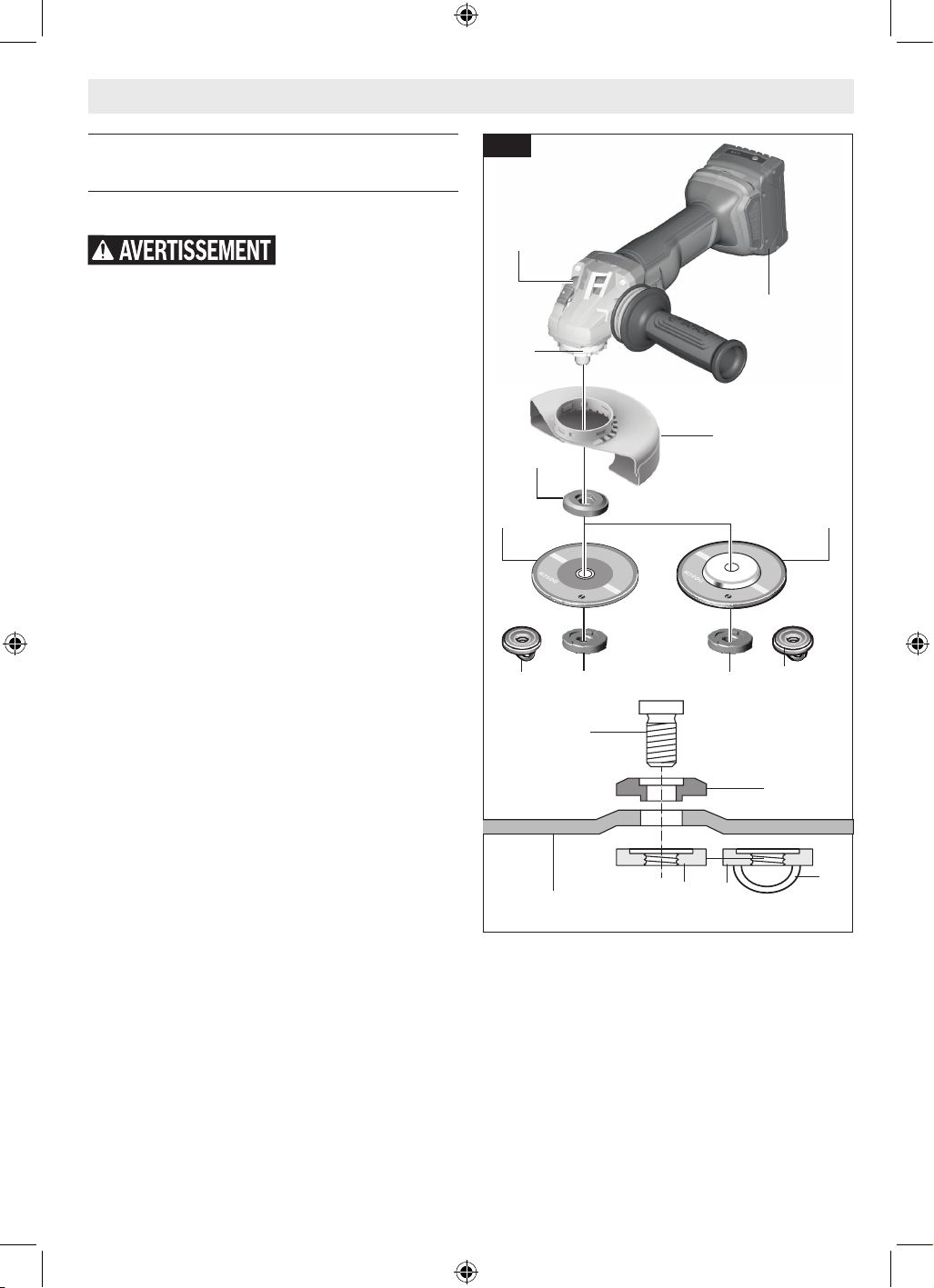

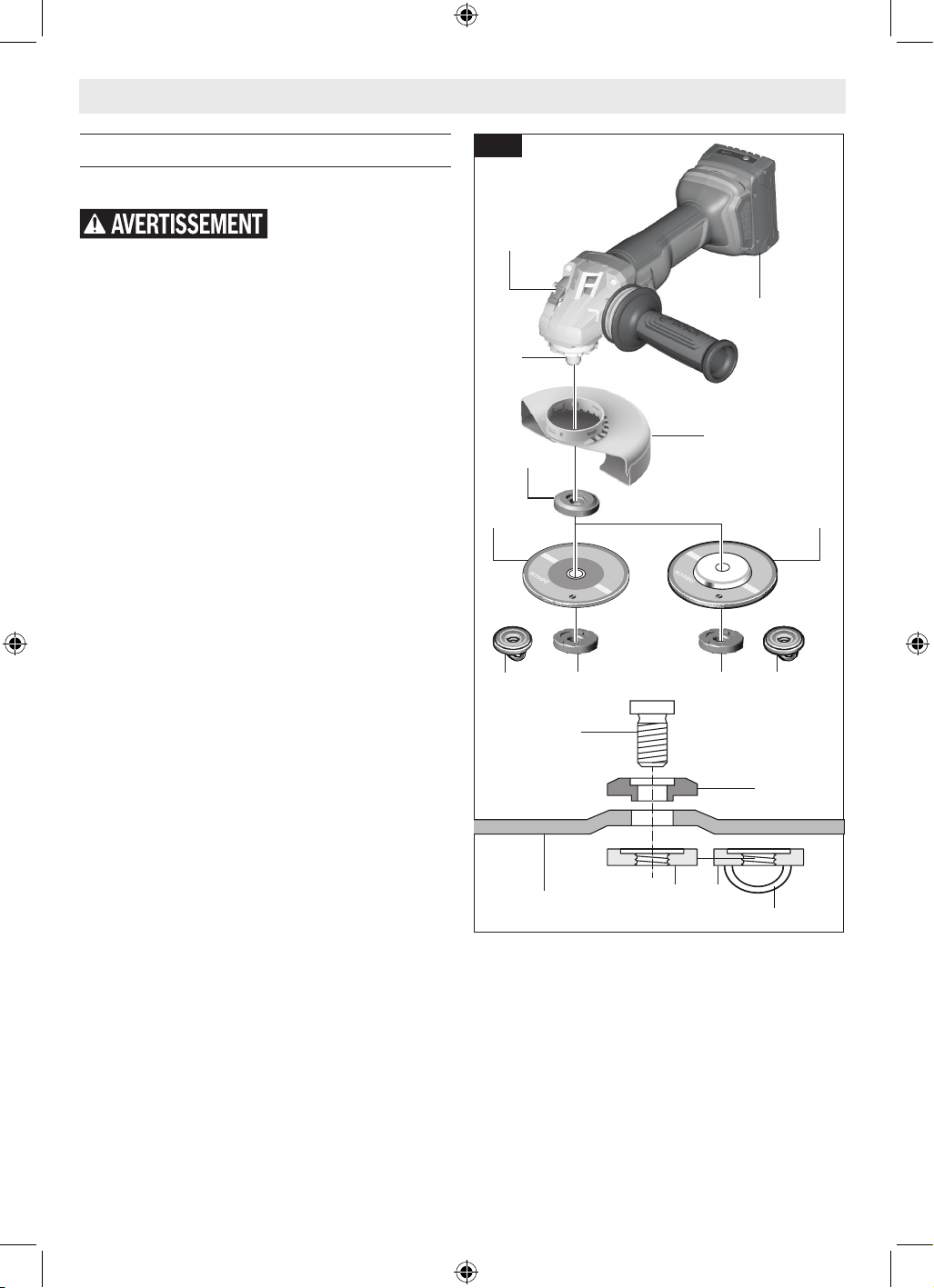

Type 1A/41 and 27A/42 Wheel
Assembly .........................23

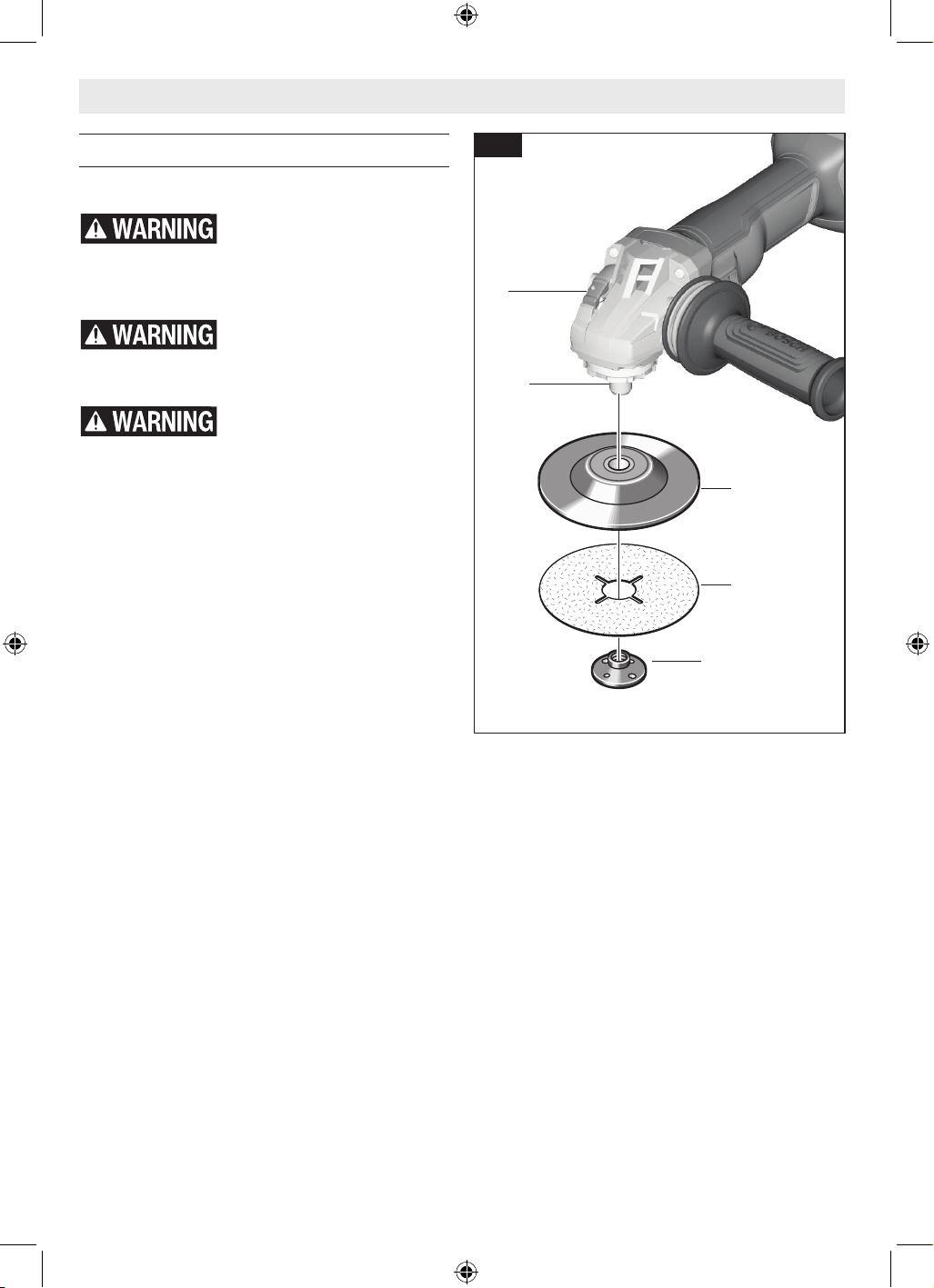

Sanding Assembly ..................24

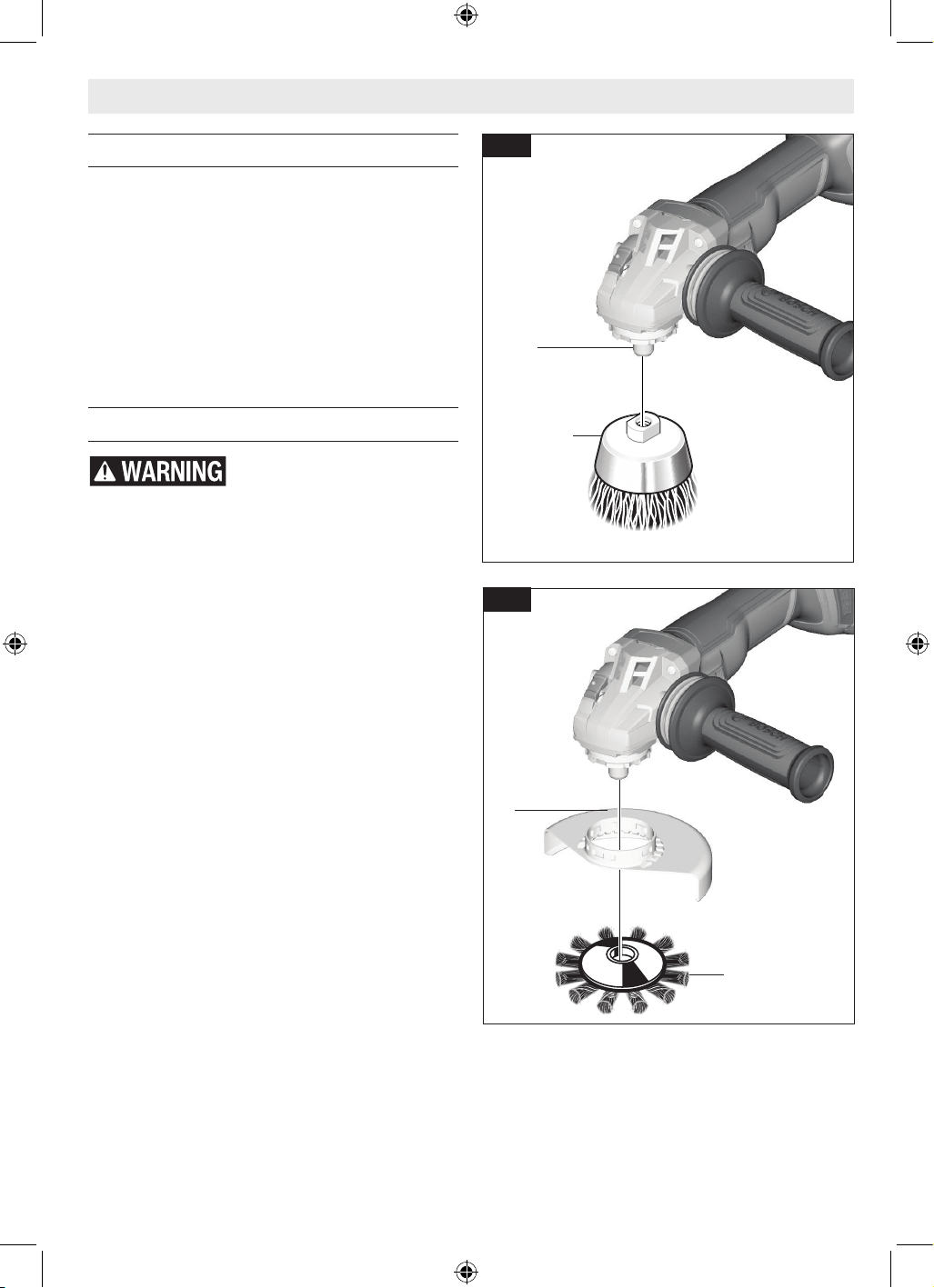

Wire Cup Brush Assembly .............25
Wire Wheel Assembly ................25

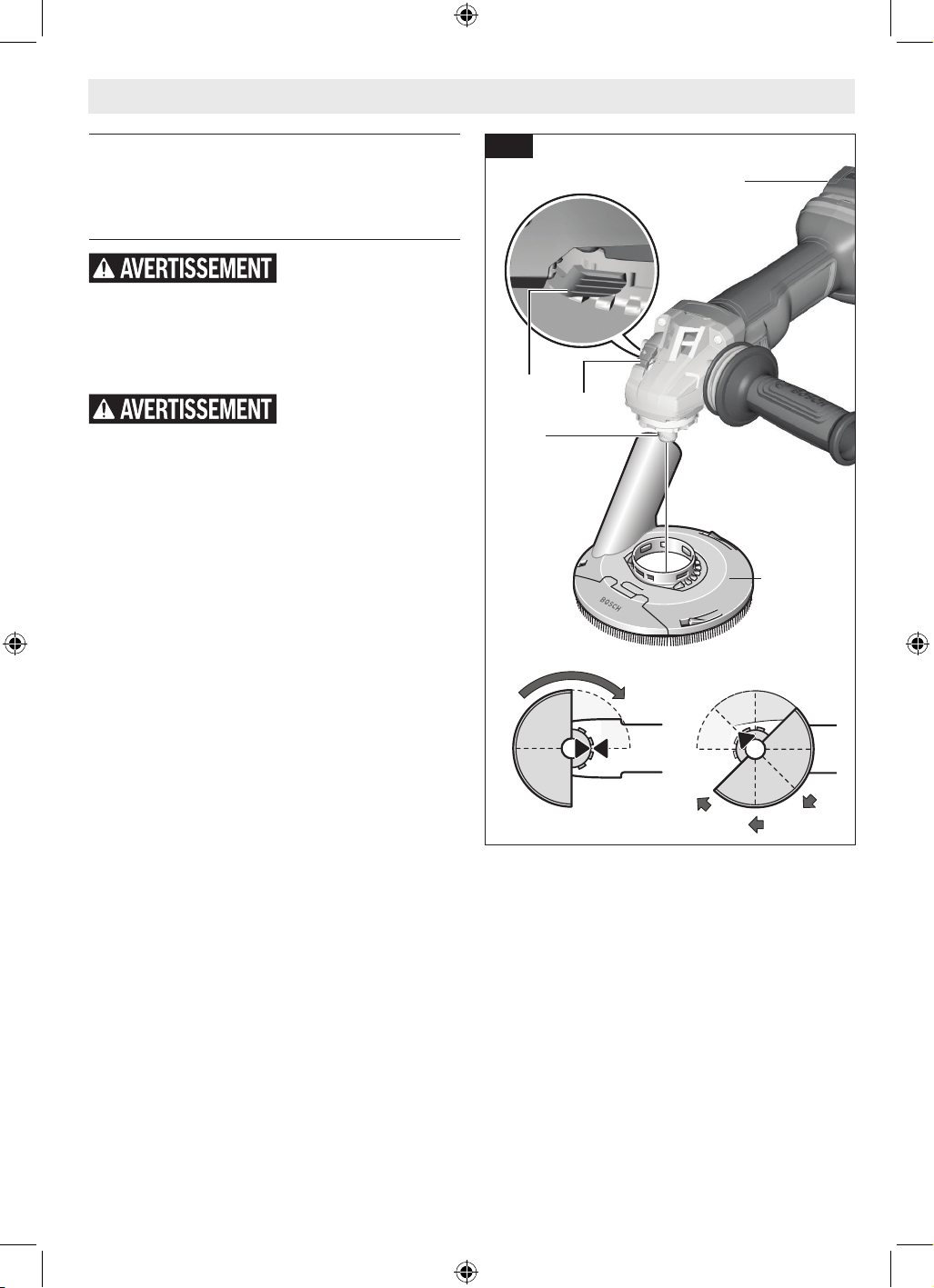

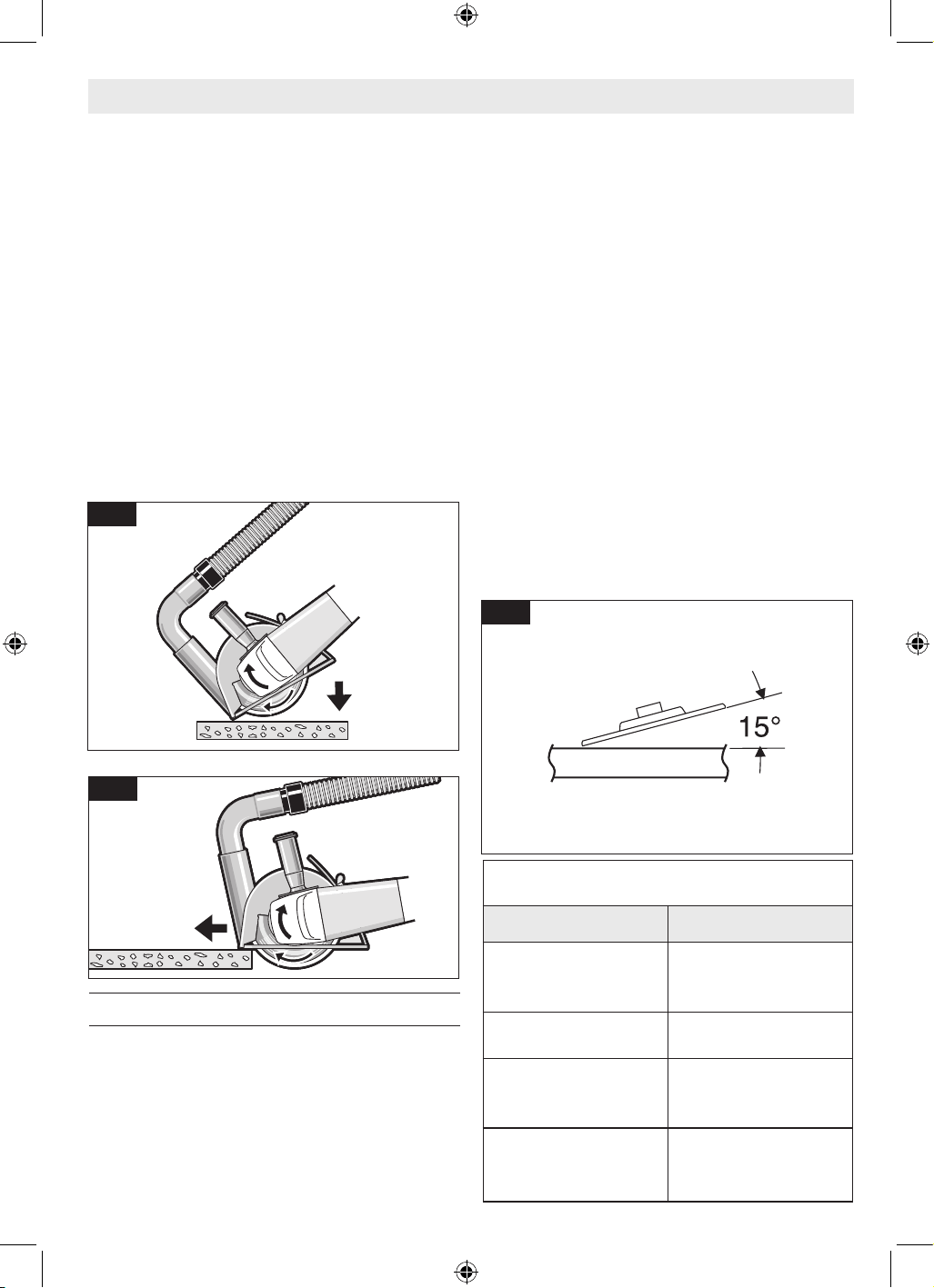

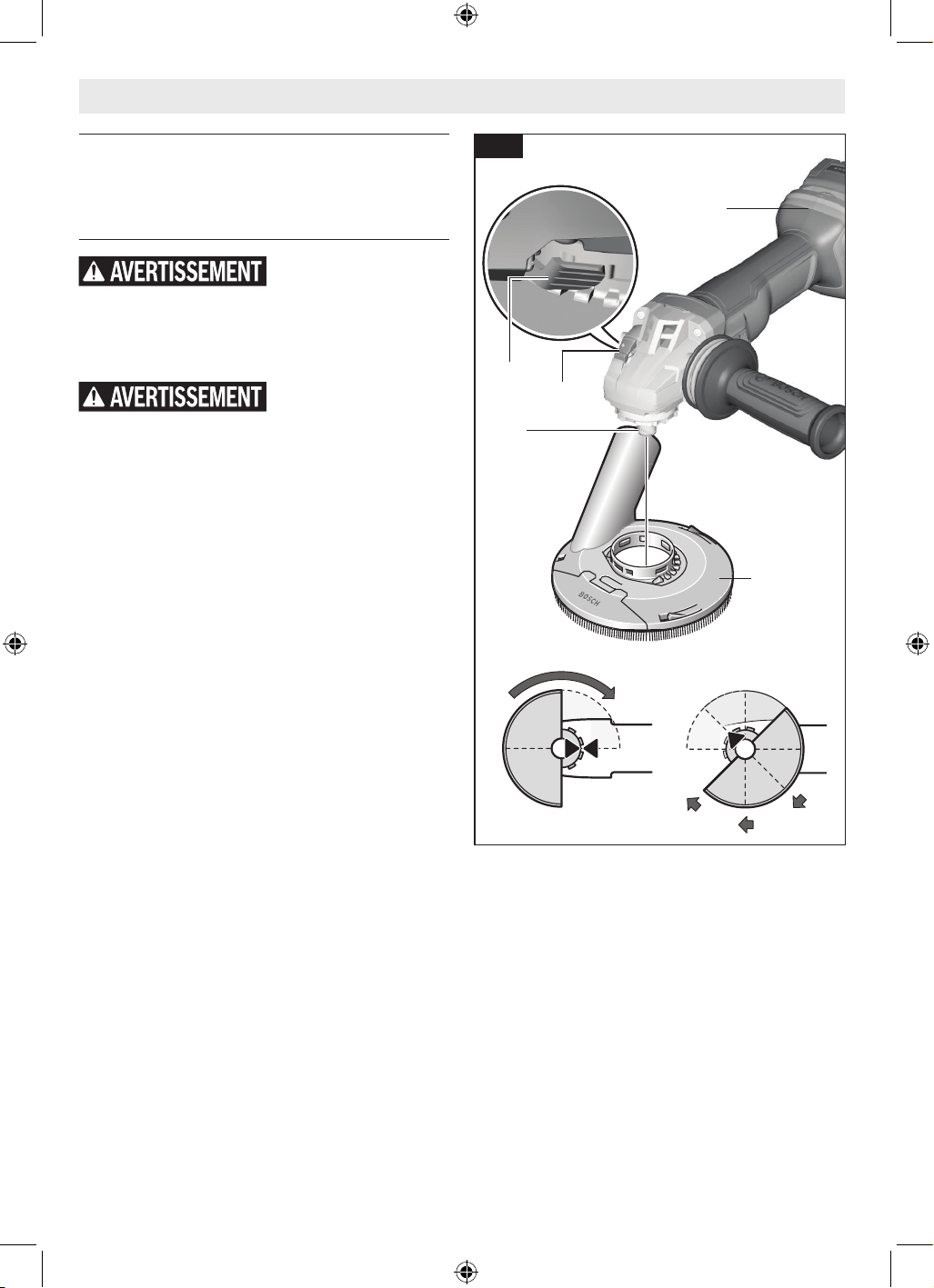

Type E (Diamond Surface Grinding Wheel
Guard) with Concrete Dust Extraction Attach-
ment for Surface Grinding .............26
Masonry Cutting Guard Assembly .......27
Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could
result in minor or moderate injury.
Installing Masonry Type F (1A/41)
Cutting Guard with Footplate ..........28

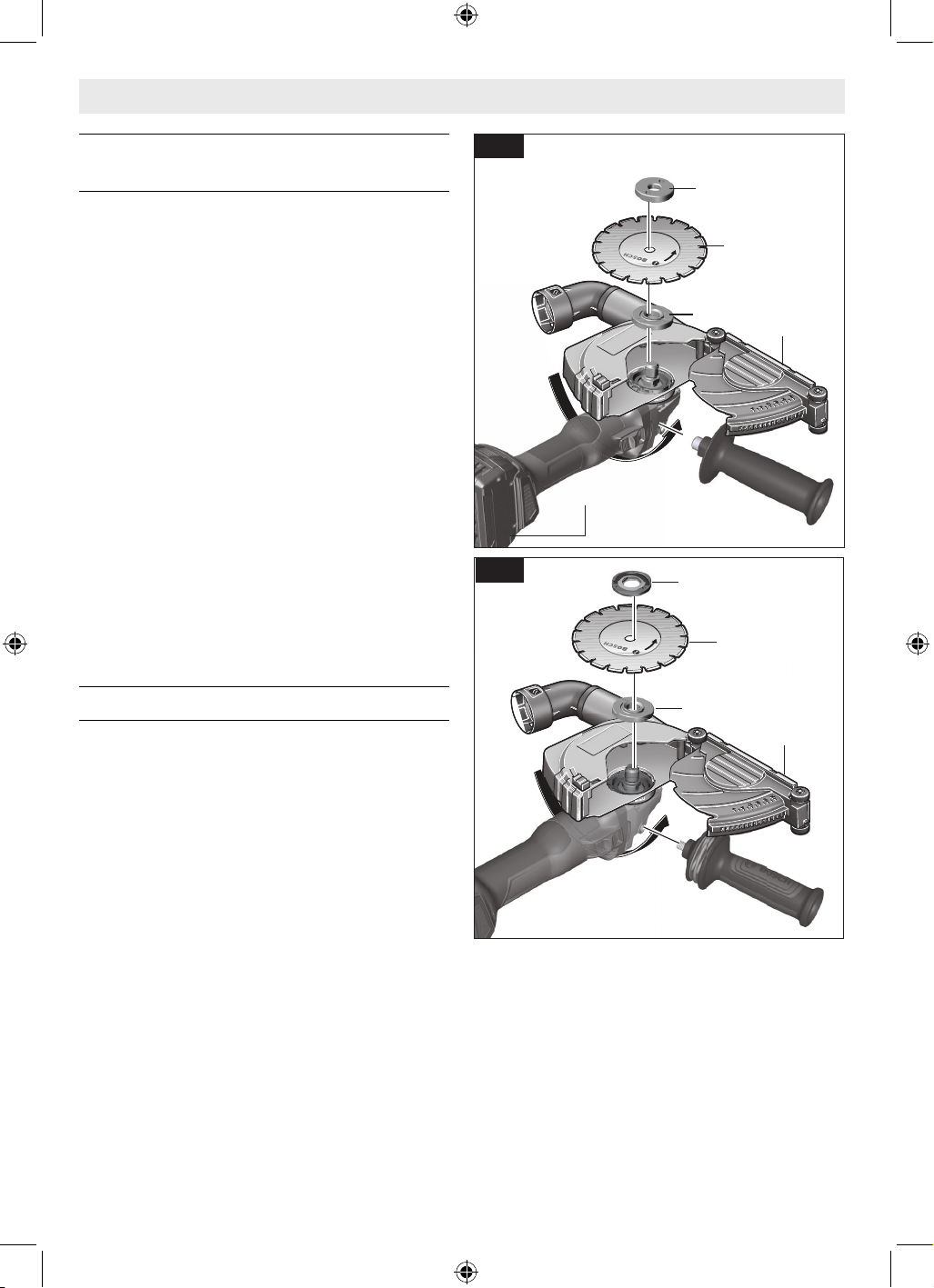

Installing a Dry Diamond Wheel ........28

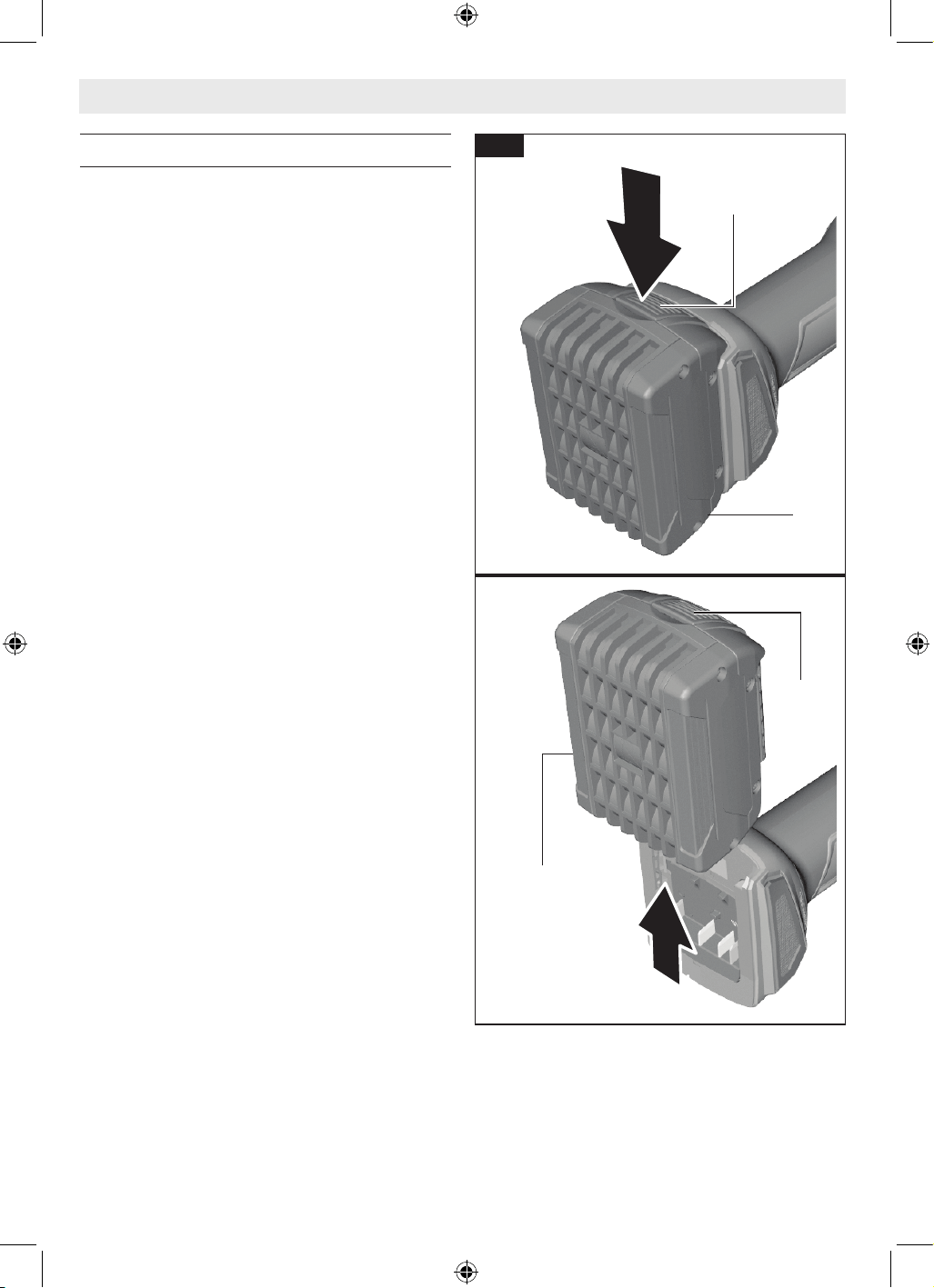

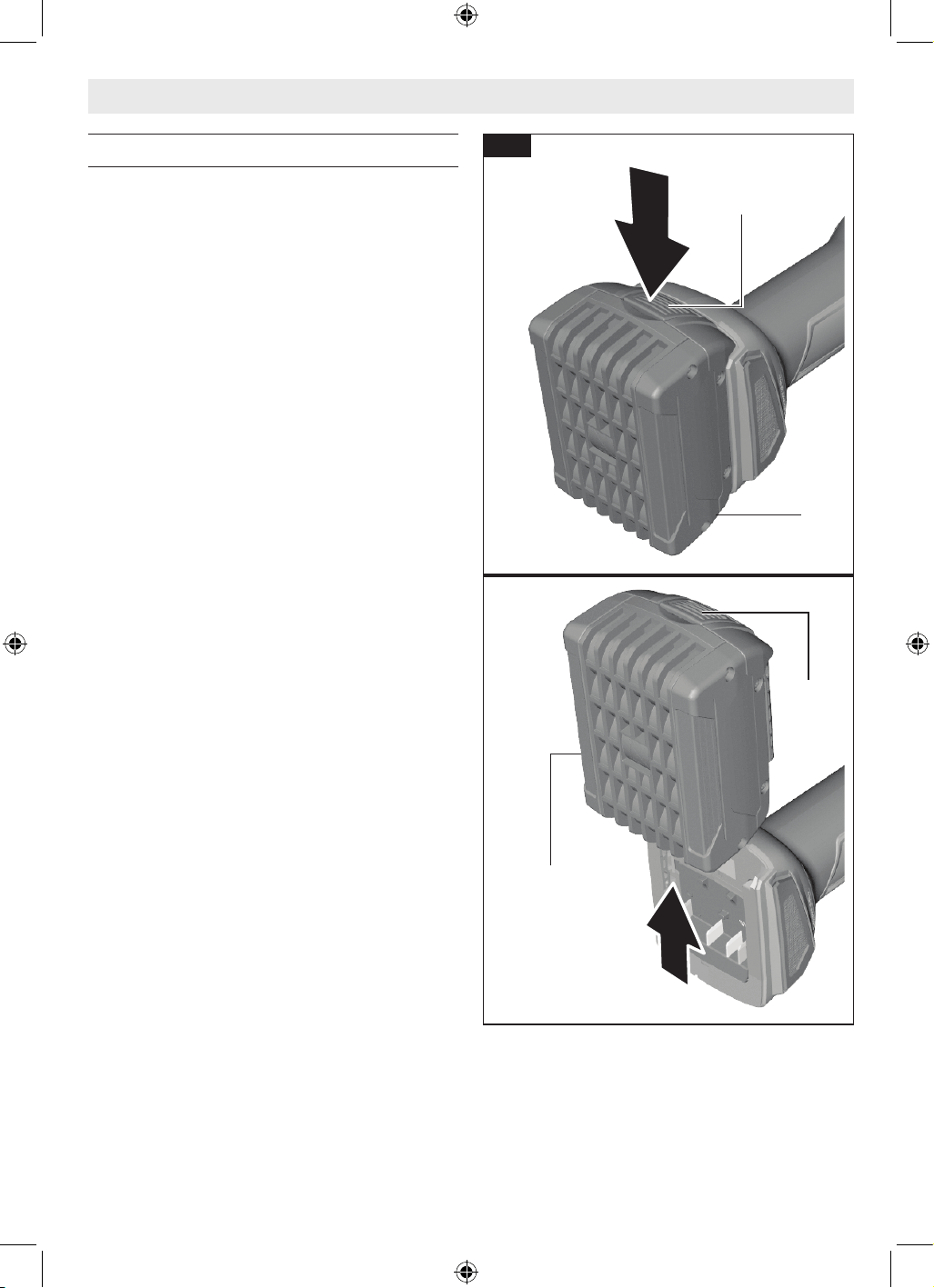

Inserting and Releasing Battery Pack .....29
Operation ..........................30

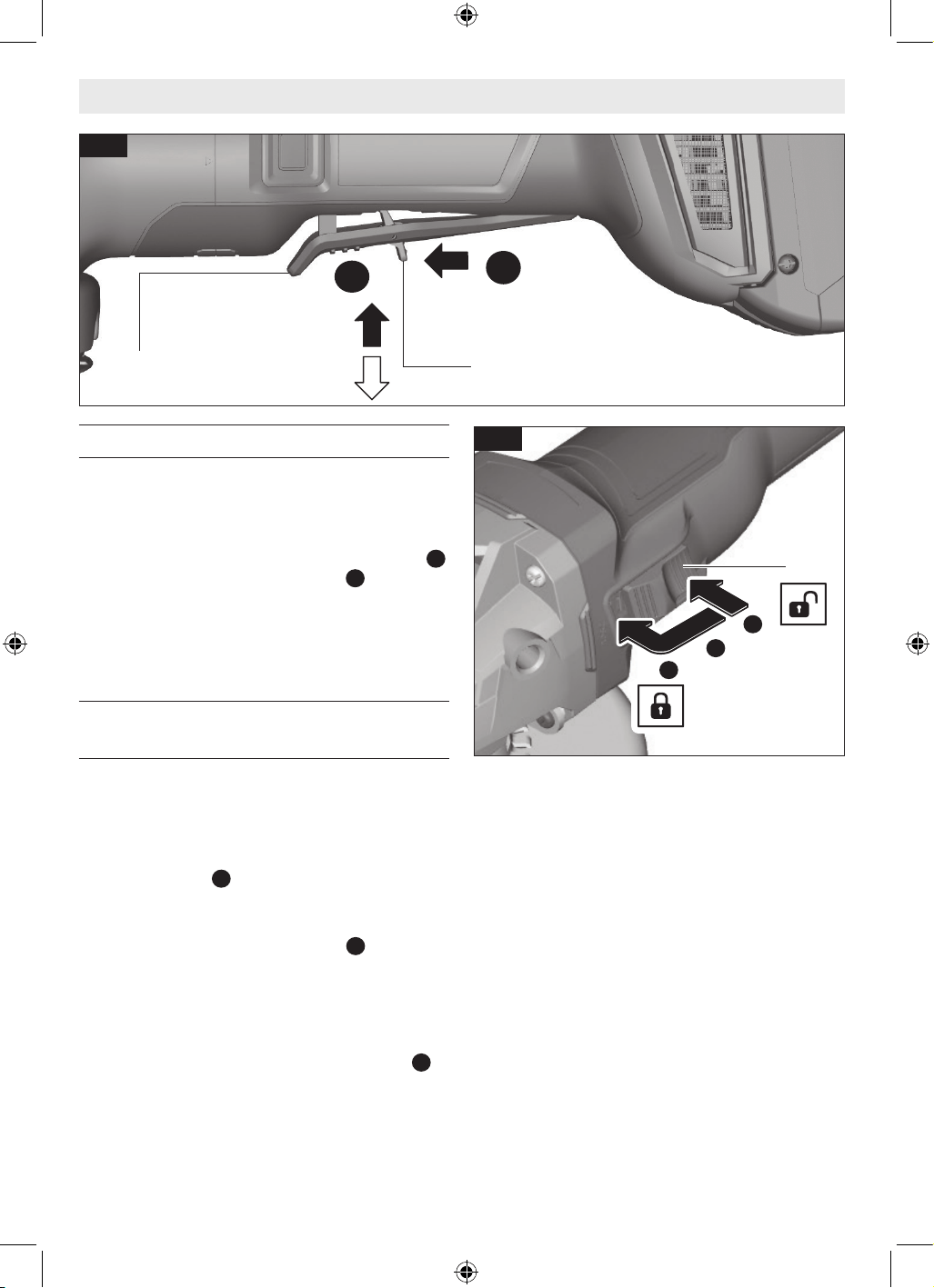

Paddle Switch ......................30
Slide Switch with Lock-ON ............30

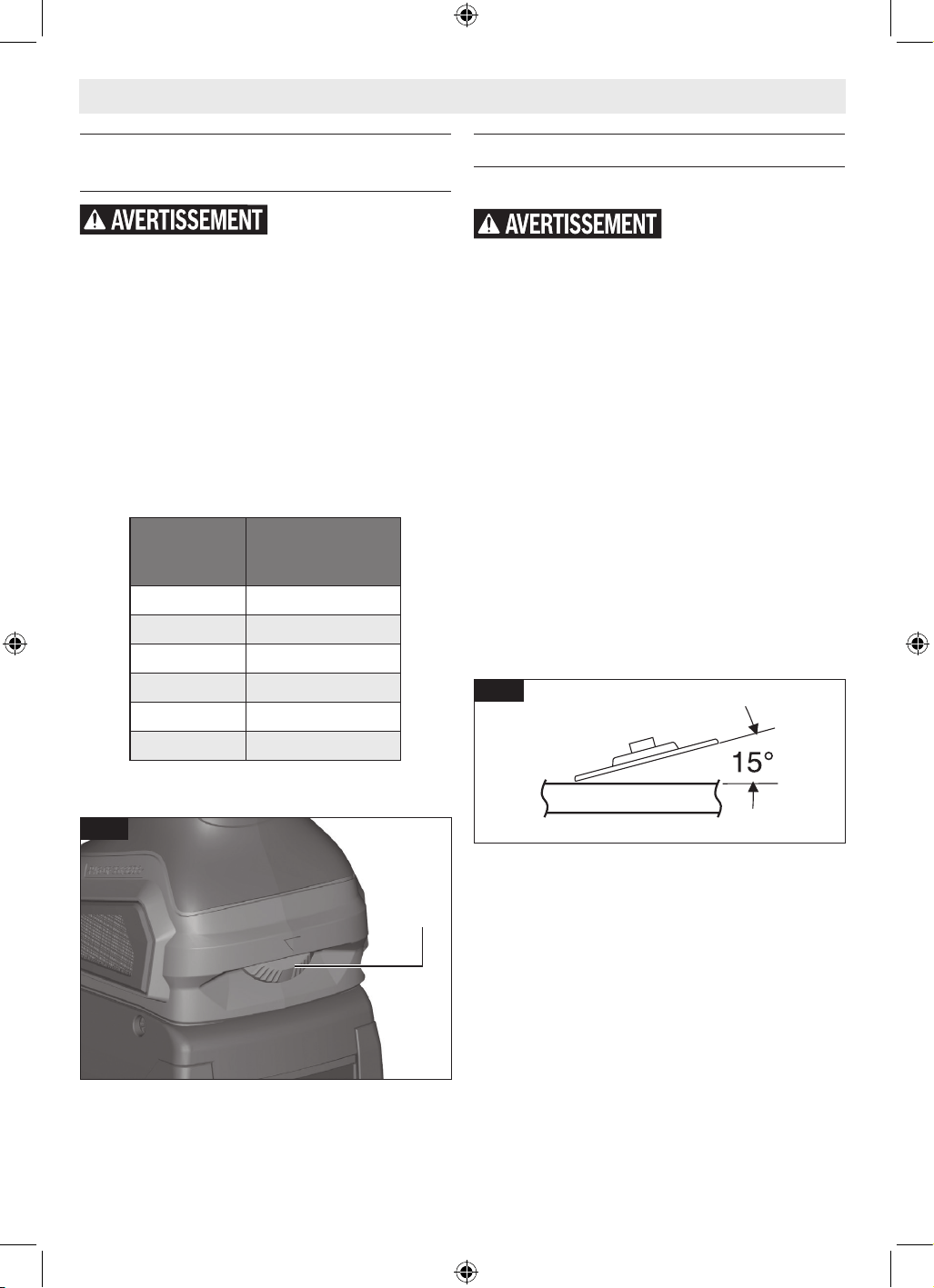

Speed Preselection (GWS18V-11S and
GWS18V-11PS Only) .................31
Metal Grinding .....................31
Metal Cutting ......................32
Masonry / Concrete Cutting ...........32
Sanding ..........................33
Polishing Metal and Concrete ..........34
Wire Brush (Wheels and Cups) .........34
Maintenance ........................35
Service ...........................35
Tool Lubrication ....................35
Batteries ..........................35
Cleaning ..........................35
Accessory Storage and Maintenance .....35
Accessories .........................36
2 SAVE THESE INSTRUCTIONS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 2GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 2 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
3
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specications pro-
vided with this power tool. Failure to follow all instructions listed below may
result in electric shock, re, and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b. Do not operate power tools in explosive at-
mospheres, such as in the presence of am-
mable liquids, gases or dust. Power tools
create sparks which may ignite the dust or
fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the out-
let. Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of elec-
tric shock.
b. Avoid body contact with earthed or ground-
ed surfaces, such as pipes, radiators, rang-
es and refrigerators. There is an increased
risk of electric shock if your body is earthed
or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
e. When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduc-
es the risk of electric shock.
f. If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
a GFCI reduces the risk of electric shock.
SAVE THESE INSTRUCTIONS 3
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the inuence of drugs, alco-
hol or medication. A moment of inattention
while operating power tools may result in se-
rious personal injury.
b. Use personal protective equipment. Always
wear eye protection. Protective equipment
such as a dust mask, non-skid safety shoes,
hard hat, or hearing protection used for ap-
propriate conditions will reduce personal in-
juries.
c. Prevent unintentional starting. Ensure the
switch is in the off-position before connect-
ing to power source and/or battery pack,
picking up or carrying the tool. Carrying
power tools with your nger on the switch or
energizing power tools that have the switch
on invites accidents.
d. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power
tool may result in personal injury.
e. Do not overreach. Keep proper footing and
balance at all times. This enables better con-
trol of the power tool in unexpected situa-
tions.
f. Dress properly. Do not wear loose clothing
or jewelry. Keep your hair and clothing away
from moving parts. Loose clothes, jewelry or
long hair can be caught in moving parts.
g. If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
h. Do not let familiarity gained from frequent
use of tools allow you to become compla-
cent and ignore tool safety principles. A
careless action can cause severe injury within
a fraction of a second.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 3GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 3 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
4 SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
4. Power tool use and care
a. Do not force the power tool. Use the cor-
rect power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
b. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dan-
gerous and must be repaired.
c. Disconnect the plug from the power source
and/or remove the battery pack, if detach-
able, from the power tool before making
any adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the pow-
er tool accidentally.
d. Store idle power tools out of the reach of
children and do not allow persons unfamil-
iar with the power tool or these instructions
to operate the power tool. Power tools are
dangerous in the hands of untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of mov-
ing parts, breakage of parts and any other
condition that may affect the power tool’s
operation. If damaged, have the power tool
repaired before use. Many accidents are
caused by poorly maintained power tools.
f. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier
to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working con-
ditions and the work to be performed. Use
of the power tool for operations different
from those intended could result in a hazard-
ous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow
for safe handling and control of the tool in
unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specied by
the manufacturer. A charger that is suitable
for one type of battery pack may create a risk
of re when used with another battery pack.
b. Use power tools only with specically des-
ignated battery packs. Use of any other bat-
tery packs may create a risk of injury and re.
c. When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a con-
nection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
d. Under abusive conditions, liquid may be
ejected from the battery, avoid contact. If
contact accidentally occurs, ush with wa-
ter. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
e. Do not use a battery pack or tool that is
damaged or modied. Damaged or modied
batteries may exhibit unpredictable behavior
resulting in re, explosion or risk of injury.
f. Do not expose a battery pack or tool to re
or excessive temperature. Exposure to re
or temperature above 265°F (130°C) may
cause explosion.
g. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at tempera-
tures outside the specied range may dam-
age the battery and increase the risk of re.
6. Service
a. Have your power tool serviced by a quali-
ed repair person using only identical re-
placement parts. This will ensure that the
safety of the power tool is maintained.
b. Never service damaged battery packs. Ser-
vice of battery packs should only be per-
formed by the manufacturer or authorized
service providers.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 4GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 4 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
SAVE THESE INSTRUCTIONS 5
1. Safety warnings common for
grinding, sanding, wire brushing,
polishing or cutting-off opera-
tions
a. This power tool is intended to function as
a grinder, sander, wire brush, polisher, or
cut-off tool. Read all safety warnings, in-
structions, illustrations and specications
provided with this power tool. Failure to fol-
low all instructions listed below may result
in electric shock, re and/or serious injury.
b. Operations such as hole cutting are not rec-
ommended to be performed with this power
tool. Operations for which the power tool
was not designed may create a hazard and
cause personal injury.
c. Do not convert this power tool to operate in
a way which is not specically designed and
specied by the tool manufacturer. Such a
conversion may result in a loss of control and
cause serious personal injury.
d. Do not use accessories which are not spe-
cically designed and specied by the tool
manufacturer. Just because the accessory
can be attached to your power tool, it does
not assure safe operation.
e. The rated speed of the accessory must be at
least equal to the maximum speed marked
on the power tool. Accessories running fast-
er than their rated speed can break and y
apart.
f. The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
g. The dimensions of the accessory mount-
ing must t the dimensions of the mount-
ing hardware of the power tool. Accessories
that do not match the mounting hardware of
the power tool will run out of balance, vibrate
excessively and may cause loss of control.
Safety Rules for Cordless Angle Grinders
h. Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks, back-
ing pad for cracks, tear or excess wear, wire
brush for loose or cracked wires. If power
tool or accessory is dropped, inspect for
damage or install an undamaged accessory.
After inspecting and installing an accesso-
ry, position yourself and bystanders away
from the plane of the rotating accessory
and run the power tool at maximum no-load
speed for one minute. Damaged accessories
will normally break apart during this test
time.
i. Wear personal protective equipment. De-
pending on application, use face shield,
safety goggles or safety glasses. As ap-
propriate, wear dust mask, hearing protec-
tors, gloves and workshop apron capable of
stopping small abrasive or workpiece frag-
ments. The eye protection must be capable
of stopping ying debris generated by vari-
ous applications. The dust mask or respirator
must be capable of ltrating particles gener-
ated by the particular application. Prolonged
exposure to high intensity noise may cause
hearing loss.
j. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken acces-
sory may y away and cause injury beyond
immediate area of operation.
k. Hold the power tool by insulated gripping
surfaces only, when performing an opera-
tion where the cutting accessory may con-
tact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of
the power tool “live” and could give the op-
erator an electric shock.
l. Never lay the power tool down until the ac-
cessory has come to a complete stop. The
spinning accessory may grab the surface and
pull the power tool out of your control.
m. Do not run the power tool while carrying
it at your side. Accidental contact with the
spinning accessory could snag your clothing,
pulling the accessory into your body.
n. Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the
housing and excessive accumulation of pow-
dered metal may cause electrical hazards.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 5GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 5 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
6 SAVE THESE INSTRUCTIONS
Safety Rules for Cordless Angle Grinders
o. Do not operate the power tool near am-
mable materials. Sparks could ignite these
materials.
p. Do not use accessories that require liquid
coolants. Using water or other liquid cool-
ants may result in electrocution or shock.
2. Kickback and related warnings
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush
or any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite of
the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point can
dig into the surface of the material causing the
wheel to climb out or kick out. The wheel may
either jump toward or away from the operator,
depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels
may also break under these conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or con-
ditions and can be avoided by taking proper
precautions as given below.
a. Maintain a rm grip with both hands on the
power tool and position your body and arms
to allow you to resist kickback forces. Al-
ways use auxiliary handle, if provided, for
maximum control over kickback or torque
reaction during start-up. The operator can
control torque reactions or kickback forces,
if proper precautions are taken.
b. Never place your hand near the rotating ac-
cessory. Accessory may kickback over your
hand.
c. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction op-
posite to the wheel’s movement at the point
of snagging.
d. Use special care when working corners,
sharp edges, etc. Avoid bouncing and snag-
ging the accessory. Corners, sharp edges or
bouncing have a tendency to snag the rotat-
ing accessory and cause loss of control or
kickback.
e. Do not attach a saw chain woodcarving
blade, segmented diamond wheel with a pe-
ripheral gap greater than 10 mm (13/32”)
or toothed saw blade. Such blades create
frequent kickback and loss of control.
3. Safety warnings specic for
grinding and cutting-off opera-
tions
a. Use only wheel types that are specied for
your power tool and the specic guard de-
signed for the selected wheel. Wheels for
which the power tool was not designed can-
not be adequately guarded and are unsafe.
b. The grinding surface of center depressed
wheels must be mounted below the plane
of the guard lip. An improperly mounted
wheel that projects through the plane of the
guard lip cannot be adequately protected.
c. The guard must be securely attached to
the power tool and positioned for maxi-
mum safety, so the least amount of wheel
is exposed towards the operator. The guard
helps to protect the operator from broken
wheel fragments, accidental contact with
wheel and sparks that could ignite clothing.
d. Wheels must be used only for specied ap-
plications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off
wheels are intended for peripheral grind-
ing, side forces applied to these wheels may
cause them to shatter.
e. Always use undamaged wheel anges that
are of correct size and shape for your se-
lected wheel. Proper wheel anges support
the wheel thus reducing the possibility of
wheel breakage. Flanges for cut-off wheels
may be different from grinding wheel anges.
f. Do not use worn down wheels from larger
power tools. A wheel intended for larger
power tool is not suitable for the higher
speed of a smaller tool and may burst.
g. When using dual purpose wheels always
use the correct guard for the application
being performed. Failure to use the correct
guard may not provide the desired level of
guarding, which could lead to serious injury.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 6GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 6 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
SAVE THESE INSTRUCTIONS 7
Safety Rules for Cordless Angle Grinders
4. Additional safety warnings
specic for cutting-off operations
a. Do not “jam” the cut-off wheel or apply ex-
cessive pressure. Do not attempt to make
an excessive depth of cut. Overstressing the
wheel increases the loading and susceptibil-
ity to twisting or binding of the wheel in the
cut and the possibility of kickback or wheel
breakage.
b. Do not position your body in line with and
behind the rotating wheel. When the wheel,
at the point of operation, is moving away
from your body, the possible kickback may
propel the spinning wheel and the power
tool directly at you.
c. When the wheel is binding or when inter-
rupting a cut for any reason, switch off the
power tool and hold it motionless until the
wheel comes to a complete stop. Never at-
tempt to remove the cutoff wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take cor-
rective action to eliminate the cause of wheel
binding.
d. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed
and carefully re-enter the cut. The wheel
may bind, walk up or kickback if the power
tool is restarted in the workpiece.
e. Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag un-
der their own weight. Supports must be
placed under the workpiece near the line of
cut and near the edge of the workpiece on
both sides of the wheel.
f. Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water
pipes, electrical wiring or objects that can
cause kickback.
g. Do not attempt to do curved cutting. Over-
stressing the wheel increases the leading
and susceptibility to twisting or binding of
the wheel in the cut and the possibility of
kickback or wheel breakage, which can lead
to serious injury.
5. Safety warnings specic for
sanding operations
a. Use proper sized sanding disc paper. Follow
manufacturer’s recommendations, when se-
lecting sanding paper. Larger sanding paper
extending beyond the sanding pad presents
a laceration hazard and may cause snagging,
tearing of the disc or kickback.
6. Safety warnings specic for pol-
ishing operations:
a. Do not allow any loose portion of the pol-
ishing bonnet or its attachment strings to
spin freely. Tuck away or trim any loose
attachment strings. Loose and spinning at-
tachment strings can entangle your ngers or
snag on the workpiece.

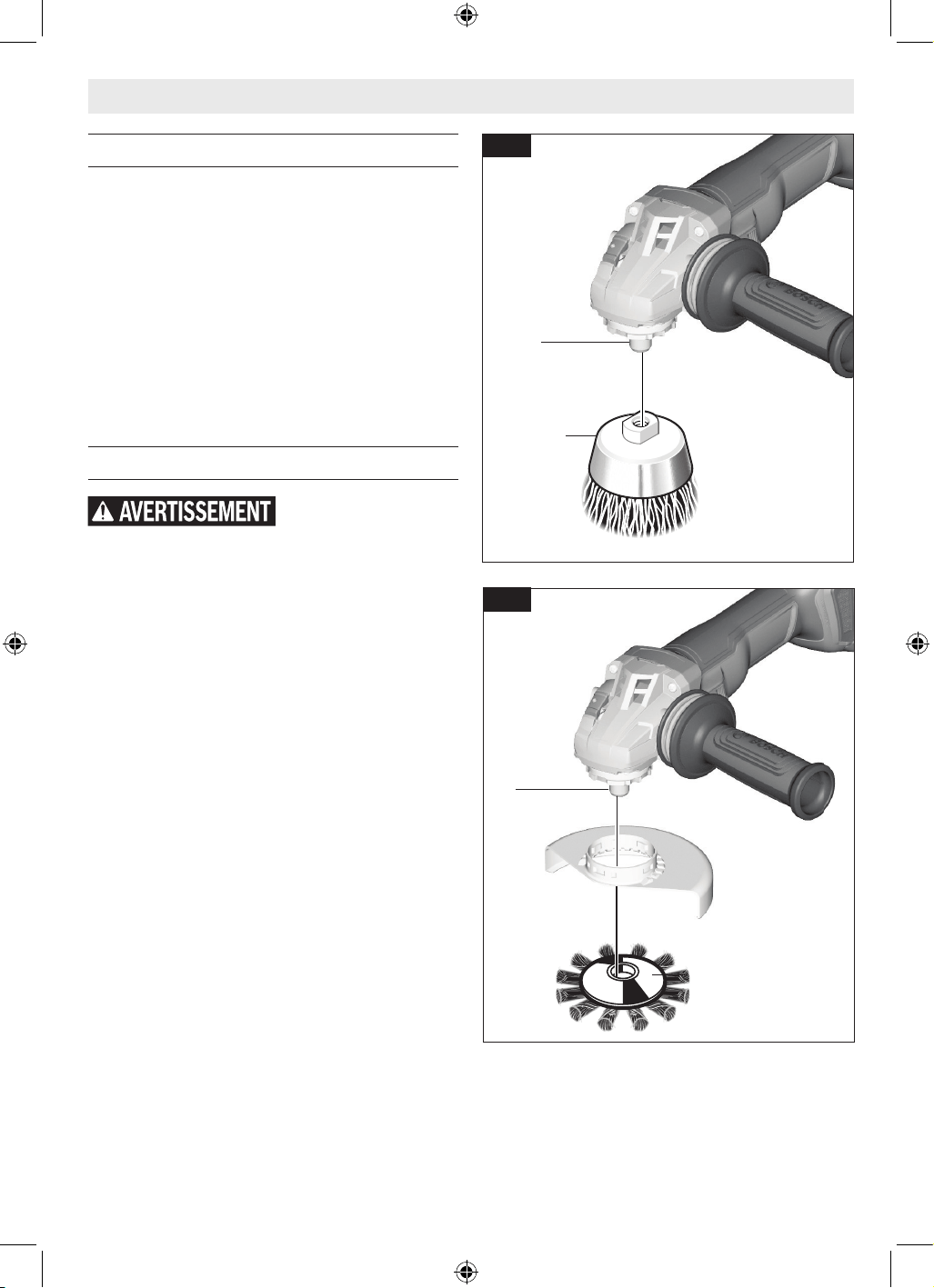

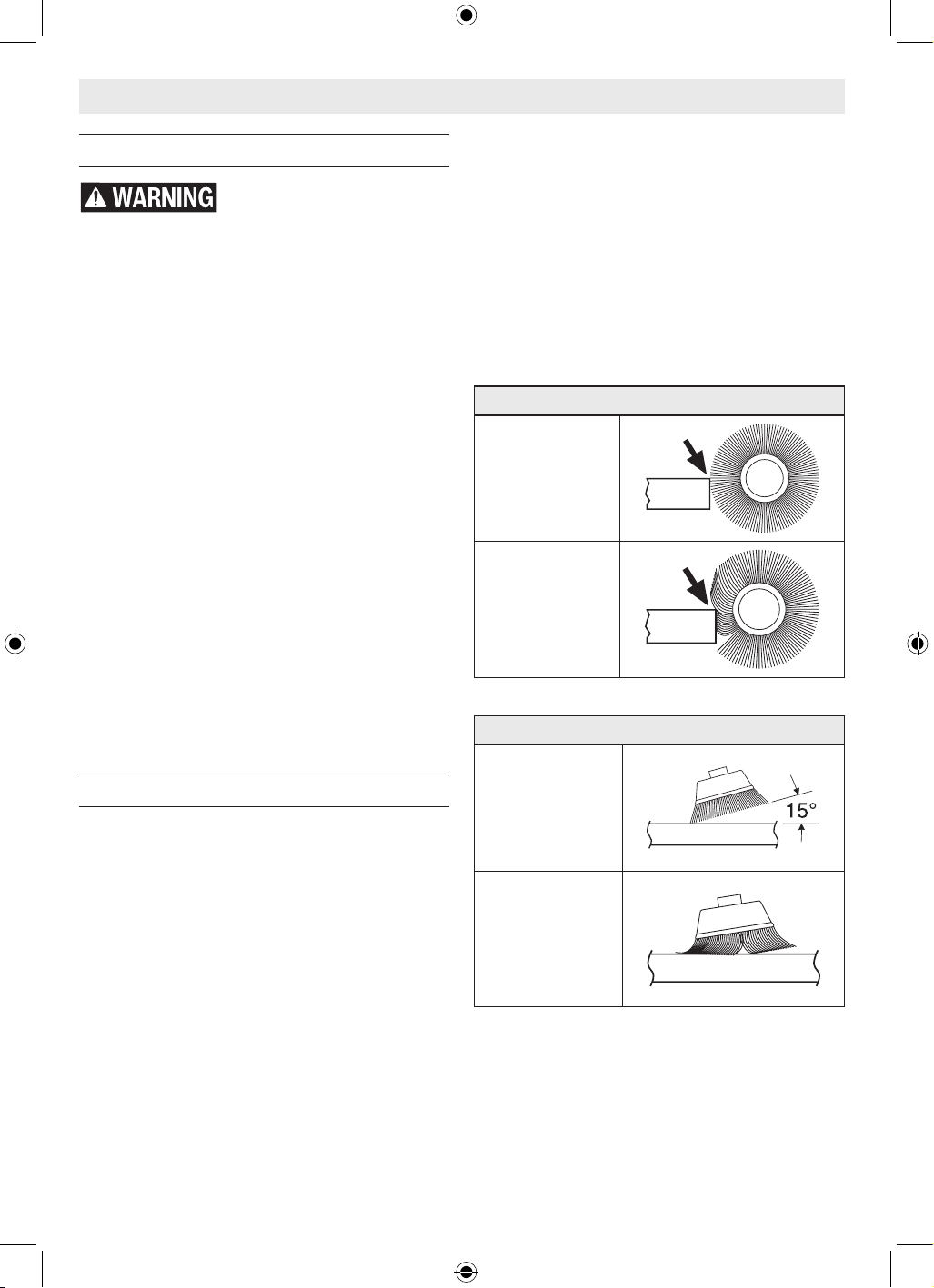

7. Safety warnings specic for wire
brushing operations
a. Be aware that wire bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by applying ex-
cessive load to the brush. The wire bristles
can easily penetrate light clothing and/or
skin.
b. If the use of a guard is specied for wire
brushing, do not allow any interference of
the wire wheel or brush with the guard.
Wire wheel or brush may expand in diameter
due to work load and centrifugal forces.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 7GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 7 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
8
Use either Type A (Type
1A/41) cut-off or Type C
(combination) WHEEL GUARD, when using
dual purpose (combined grinding and cutting-
off abrasive) ange mounted wheels.
Use Type B (Type 27) grinding WHEEL GUARD
for facial grinding. When using a Type A (Type
1A/41) cut-off WHEEL GUARD for facial grind-
ing, the WHEEL GUARD may interfere with the
workpiece causing poor control;
Use Type A (Type 1A/41) cut-off or Type C
(combination) WHEEL GUARD for cut-off op-
erations. When using a Type B (Type 27) grind-
ing WHEEL GUARD for cutting-off operations
with bonded abrasive wheels, there is an in-
creased risk of exposure to emitted sparks and
particles, as well as exposure to wheel frag-
ments in the event of wheel burst;
Use Type E (diamond surface grinding)
WHEEL GUARD or Type F (masonry cut-off)
WHEEL GUARD for cutting-off and facial op-
erations in concrete or masonry. When using
a Type A (Type 1A/41) cut-off, Type B (Type
27) grinding or Type C (combination) WHEEL
GUARD for cutting-off and facial grinding op-
erations in concrete or masonry, there is an
increased risk of exposure to dust and loss of
control resulting in kickback;
Use wheel-type wire brushes having thickness
and diameter not greater than specied in this
manual. When using a Type A (Type 1A/41) cut-
off, Type B (Type 27) grinding or Type C (combi-
nation) WHEEL GUARD with a wheel-type wire
brush with a thickness greater than the maxi-
mum thickness as specied the wires may catch
on the guard leading to breaking off wires.
Do not use AC only rated tools with a DC pow-
er supply. While the tool may appear to work,
the electrical components of the AC rated tool
are likely to fail and create a hazard to the op-
erator.
Use clamps or other practical way to secure
and support the workpiece to a stable plat-
form. Holding the work by hand or against your
body is unstable and may lead to loss of con-
trol.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since in-
ternal wires may be misplaced or pinched or
safety guard return springs may be improperly
mounted. Certain cleaning agents such as gaso-
line, carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Do not use vacuum or other dust collection
system when cutting metal. Sparks from metal
cutting can cause re in the collector.
Use this grinder only as intended. Unintended
use may result in personal injury and property
damage.
Do not use Type 11 abrasive (cup) wheels
with this tool. This tool is not designed for use
with Type 11 (cup) abrasive grinding wheels.
Do not set the tool down before the tool
comes to a complete stop. Using the appropri-
ate guard when operating the grinder is your
best protection against unintentional contact
with a spinning accessory. Unintended contact
with a rotating accessory can cause property
damage and/or personal injury.
Disconnect the plug from the power source
before making any adjustments, changing ac-
cessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of start-
ing the power tool accidentally.
A Type 27 guard must be used with all grind-
ing wheels, bonded body sanding ap discs,
wire brushes and wheels. The tool may be
used without a guard only when sanding with
conventional sanding discs.
A Type 1A/41A guard must be used for all cut-
ting operations.
Always use Type A (1A/41) cutting wheel
guard for cutting.
Do not use Type 1 abrasive wheels designed
for straight/die grinding. This tool is not de-
signed for use with Type 1 abrasive straight/die
grinding wheels.
The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
Wheel guard may not be used for most sand-
ing operations. Always reinstall wheel guard
when converting back to grinding operations.
Additional Safety Warnings
8 SAVE THESE INSTRUCTIONS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 8GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 8 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
9
Do not use the quick-clamp-
ing nut with backing pad for
sanding accessories.
Always use Type B (27) grinding wheel guard
with wire wheels (brushes). Not using wheel
guard with wire wheels may cause injury.
A Type B (27) grinding wheel guard may not
be used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
Dust Extraction Attachment is not a guard, do
not use with bonded abrasive wheels. Dust ex-
traction attachment may not protect operator in
the event of a wheel burst.
Always use Type A (1A/41) cutting wheel
guard for cutting. Cutting with a Type B (27)
wheel guard may not provide the operator suf-
cient protection in the event of a wheel burst.
When cutting never pull the tool backward
since wheel will climb out of the material and
KICKBACK will occur.
Do not use angle grinder for polishing painted
surfaces or plastics. Using angle grinders for
such applications may damage materials and
surfaces.
To avoid accidents, always disconnect the tool
and/or charger from the power supply before
servicing or cleaning.
Have your tool serviced by a qualied re-
pair person using only identical replacement
parts. This will ensure that the safety of the
tool is maintained.
If an extension cord is necessary, a cord with
adequate size conductors that is capable of
carrying the current necessary for your tool
must be used. This will prevent excessive volt-
age drop, loss of power or overheating. Ground-
ed tools must use 3-wire extension cords that
have 3-prong plugs and receptacles.
Do not use attachments/accessories other
than those specied by Bosch. Use of attach-
ments/accessories not specied for use with
the tool described in this manual may result in
damage to tool, property damage, and or per-
sonal injury.
Do not use Type 1 abrasive wheels designed
for straight grinding.
Do not attempt to cut large stock or sheets of
metal as this machine is not designed to be a
dedicated cut-off machine.
Some dust created by power sanding, saw-
ing, grinding, drilling, and other construction
activities contains chemicals known to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• Lead from lead-based paints.
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-treat-
ed lumber.
Your risk from these exposures varies, depend-
ing on how often you do this type of work. To
reduce your exposure to these chemicals: work
in a well ventilated area, and work with ap-
proved safety equipment, such as those dust
masks that are specially designed to lter out
microscopic particles.
Additional Safety Warnings
SAVE THESE INSTRUCTIONS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 9GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 9 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
10
Disposal
This section is part of Robert Bosch Tool Cor-
poration’s commitment to preserving our envi-
ronment and conserving our natural resources.
Tool Disposal
Do not dispose of power tools and batteries/
rechargeable batteries into household waste!
Battery Disposal
Do not attempt to disassemble the battery or
remove any components projecting from the
battery terminals. Fire or injury may result. Pri-
or to disposal, protect exposed terminals with
heavy insulating tape to prevent shorting.
Additional Safety Warnings
10 SAVE THESE INSTRUCTIONS
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the bat-
tery must be collected, recycled, or disposed of
in an environmentally sound manner.
The EPA certied RBRC
Battery Recycling Seal on
the lithium-ion (Li-ion)
battery indicates Robert
Bosch Tool Corporation is
voluntarily participating in
an industry program to col-
lect and recycle these bat-
teries at the end of their
useful life, when taken out of service in the
United States or Canada. The RBRC program
provides a convenient alternative to placing
used Li-ion batteries into the trash or the mu-
nicipal waste stream, which may be illegal in
your area.
Please call 1-800-8-BATTERY for information
on Li-ion battery recycling and disposal bans/
restrictions in your area or return your batteries
to a Bosch/Dremel Service Center for recycling.
Robert Bosch Tool Corporation’s involvement
in this program is part of our commitment to
preserving our environment and conserving our
natural resources.
Intended Use
Use this grinder only as intended. Unintended use may result in personal in-
jury and property damage.
The GWS18V-8-2, GWS18V-11S, and GWS18V-11PS small angle grinders are intended for pro-
fessional grinding, cutting, sanding, wire brushing, and polishing applications described in this
manual.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 10GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 10 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
11

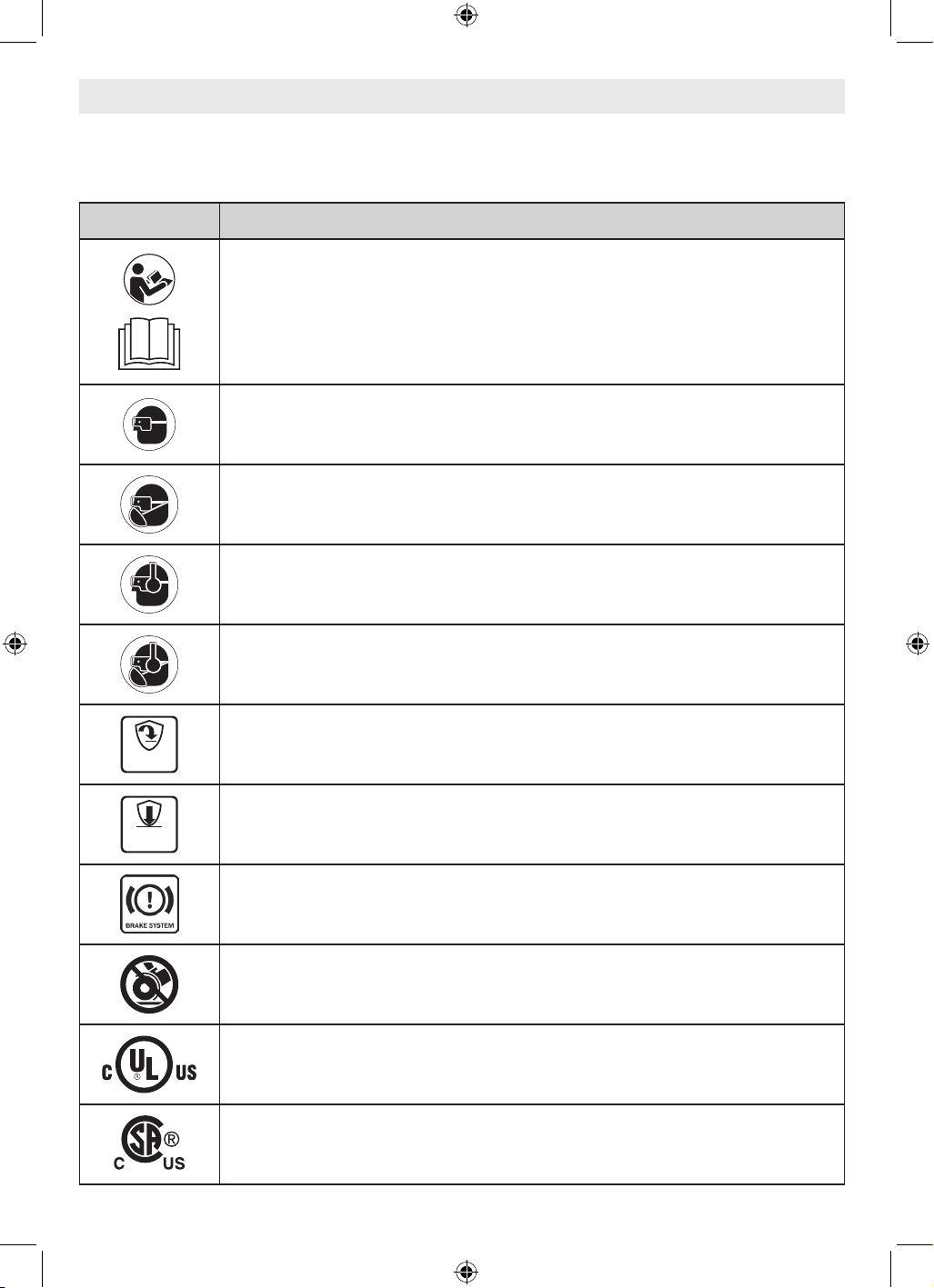

Symbols
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
V Volts (voltage)
lb Pounds (weight)
kg Kilograms (weight)
ft Feet (dimension)
m Meters (dimension)
in Inches (dimension)
cm Centimeter (dimension)
mm Millimeter (dimension)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed, at no load)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
Innitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Direct current (type or characteristic of current)
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 11GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 11 8/27/2025 7:48:41 AM8/27/2025 7:48:41 AM
page heading
12
Symbols
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
Alerts user to read manual.
Alerts user to wear eye protection.
Alerts user to wear respiratory protection.
Alerts user to wear hearing protection.
Alerts user to wear eye, respiratory, and hearing protection.
KICKBACK
CONTROL
Indicates kickback control in the tool.
DROP
CONTROL
Indicates drop control in the tool.
Indicates brake system in the tool.
The Type B (27) Grinding Guard must not be used for cutting.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 12GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 12 8/27/2025 7:48:43 AM8/27/2025 7:48:43 AM
page heading
13

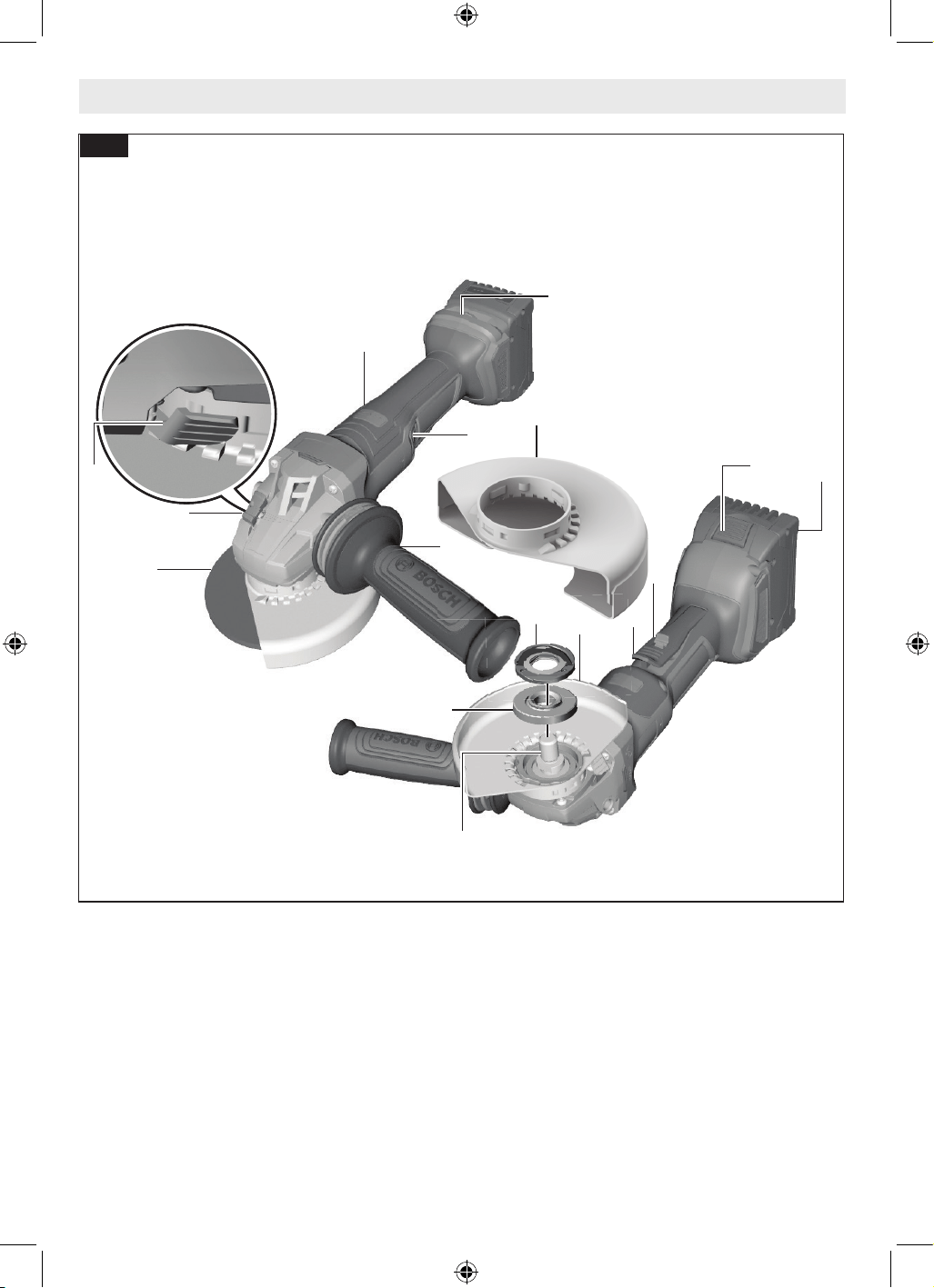

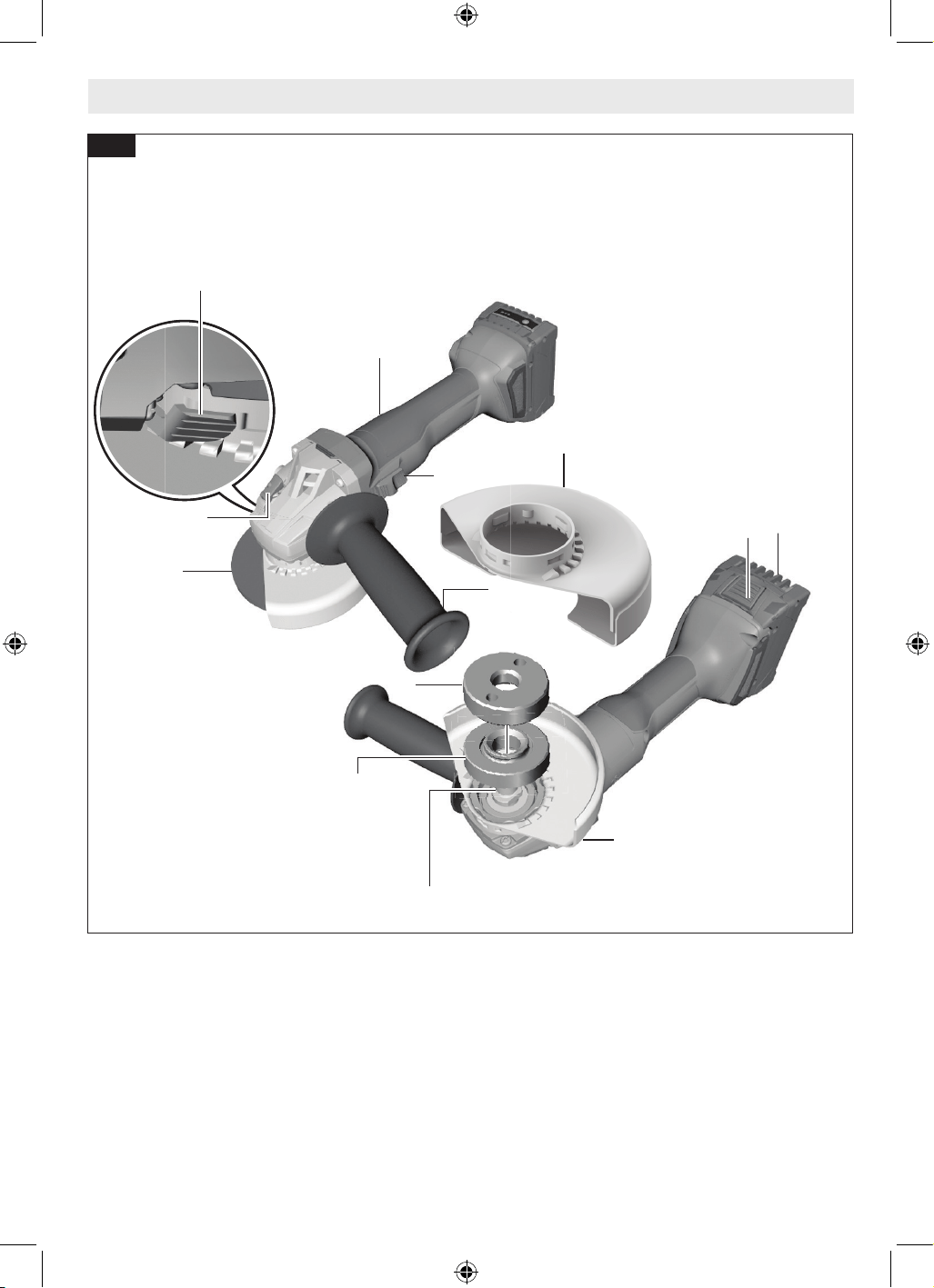

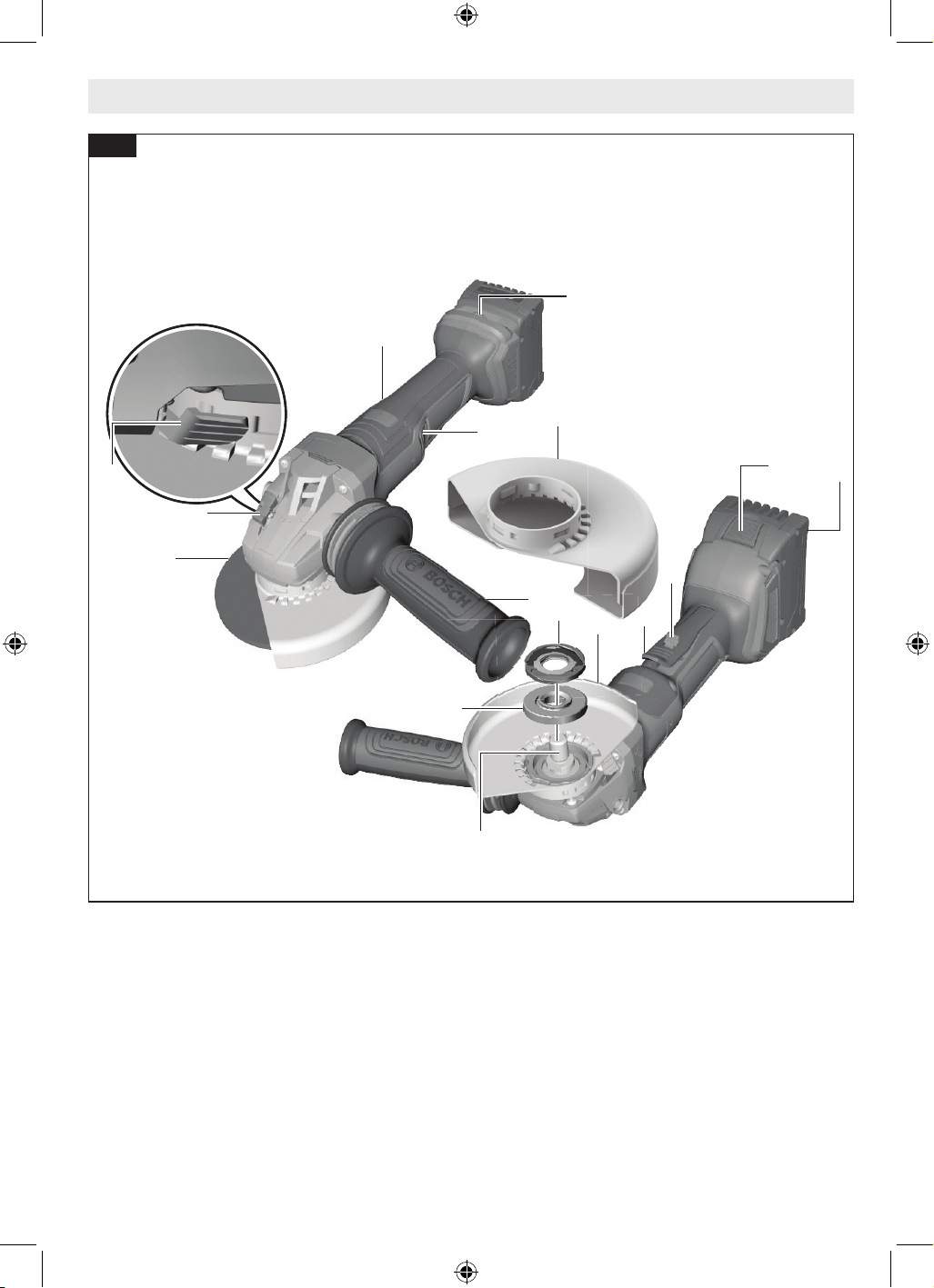

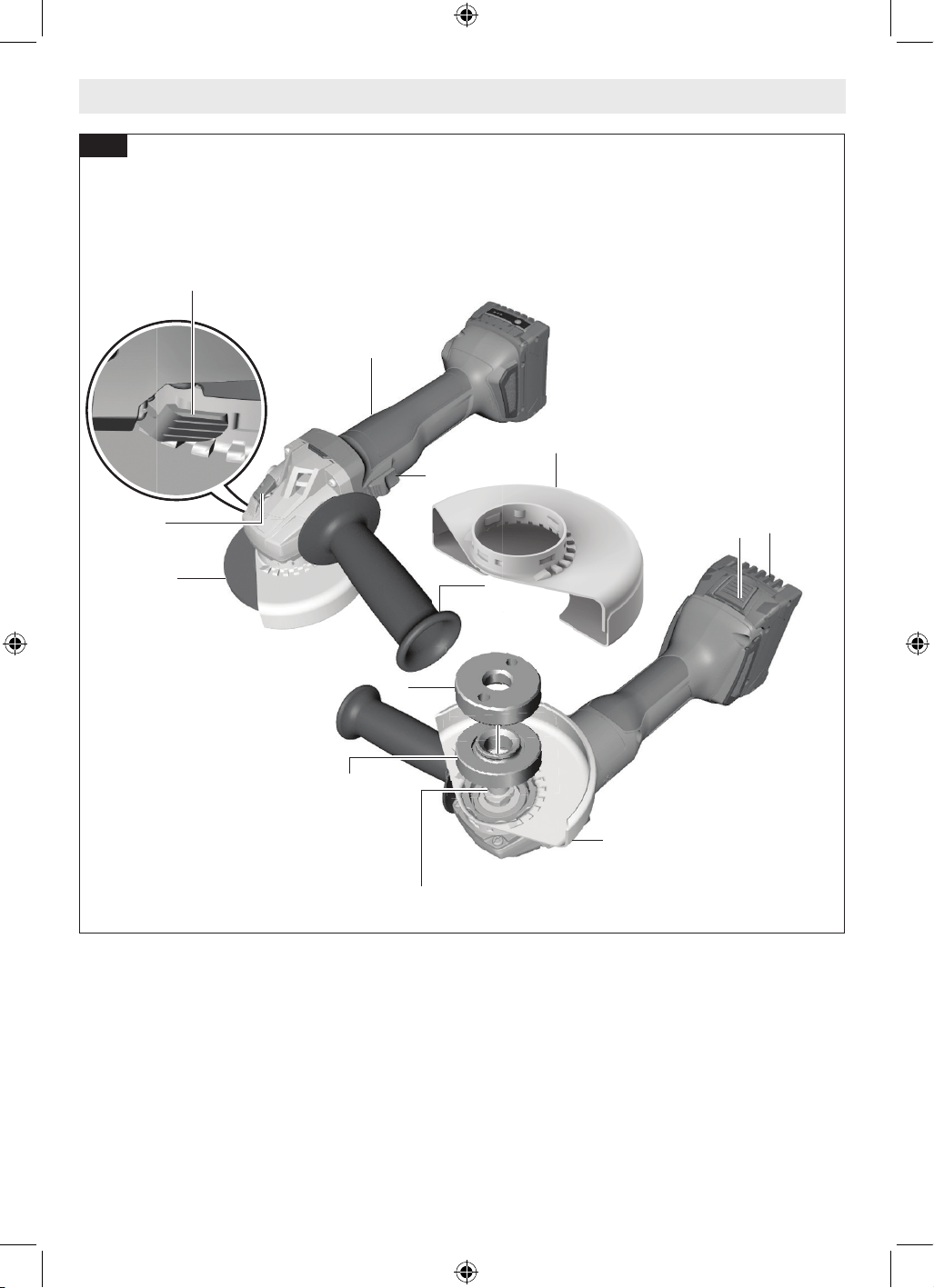

Getting to Know Your Angle Grinder
Fig. 1
10
3
13
11
12
8
6
9a
7
5
1
2
4
1 Slide Switch
2 Side Handle
(Insulated Gripping Surface)
3 Type B (27) Grinding Wheel Guard
4 Spindle
5 Backing Flange
6 Grinding Wheel
7 Spindle Lock
8 Guard Release/Adjustment Lever
9 Lock Nut
10 Insulated Gripping Surface
11 Battery Pack
12 Battery Pack Release Button
13 Type A (1A/41) Cutting Wheel Guard
GWS18V-8-2 Cordless Angle Grinder with Slide Switch
9a Lock Nut
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 13GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 13 8/27/2025 7:48:44 AM8/27/2025 7:48:44 AM
page heading
14
Fig. 2
GWS18V-11S Cordless Angle Grinder with Slide Switch
Getting to Know Your Angle Grinder
1 Slide Switch
2 Vibration Control Side Handle
(Insulated Gripping Surface)
3 Type B (27) Grinding Wheel Guard
4 Spindle
5 Backing Flange
6 Grinding Wheel
7 Spindle Lock
8 Guard Release/Adjustment Lever
9 Quick-Clamping Nut
10 Insulated Gripping Surface
11 Battery Pack
12 Battery Pack Release Button
13 Type A (1A/41) Cutting Wheel Guard
14 Variable Speed Dial
10
6
9b
7
8
3
11
12
5
13
4
1
14
2
9b Quick-Clamping Nut
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 14GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 14 8/27/2025 7:48:45 AM8/27/2025 7:48:45 AM
15
Getting to Know Your Angle Grinder
Fig. 3
10
14
1
3
13
15
12
11
6
7
8
9b
5
4
2
16
1 Paddle Switch
2 Vibration Control Side Handle
(Insulated Gripping Surface)
3 Type B (27) Grinding Wheel Guard
4 Spindle
5 Backing Flange
6 Grinding Wheel
7 Spindle Lock
8 Guard Release/Adjustment Lever
9 Quick-Clamping Nut
10 Insulated Gripping Surface
11 Battery Pack
12 Battery Pack Release Button
13 Type A (1A/41) Cutting Wheel Guard
14 Variable Speed Dial
15 Gearbox Release Button
16 Lock-off Switch Release Lever
GWS18V-11PS Cordless Angle Grinder with Paddle Switch
9b Quick-Clamping Nut
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 15GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 15 8/27/2025 7:48:45 AM8/27/2025 7:48:45 AM
page heading
16

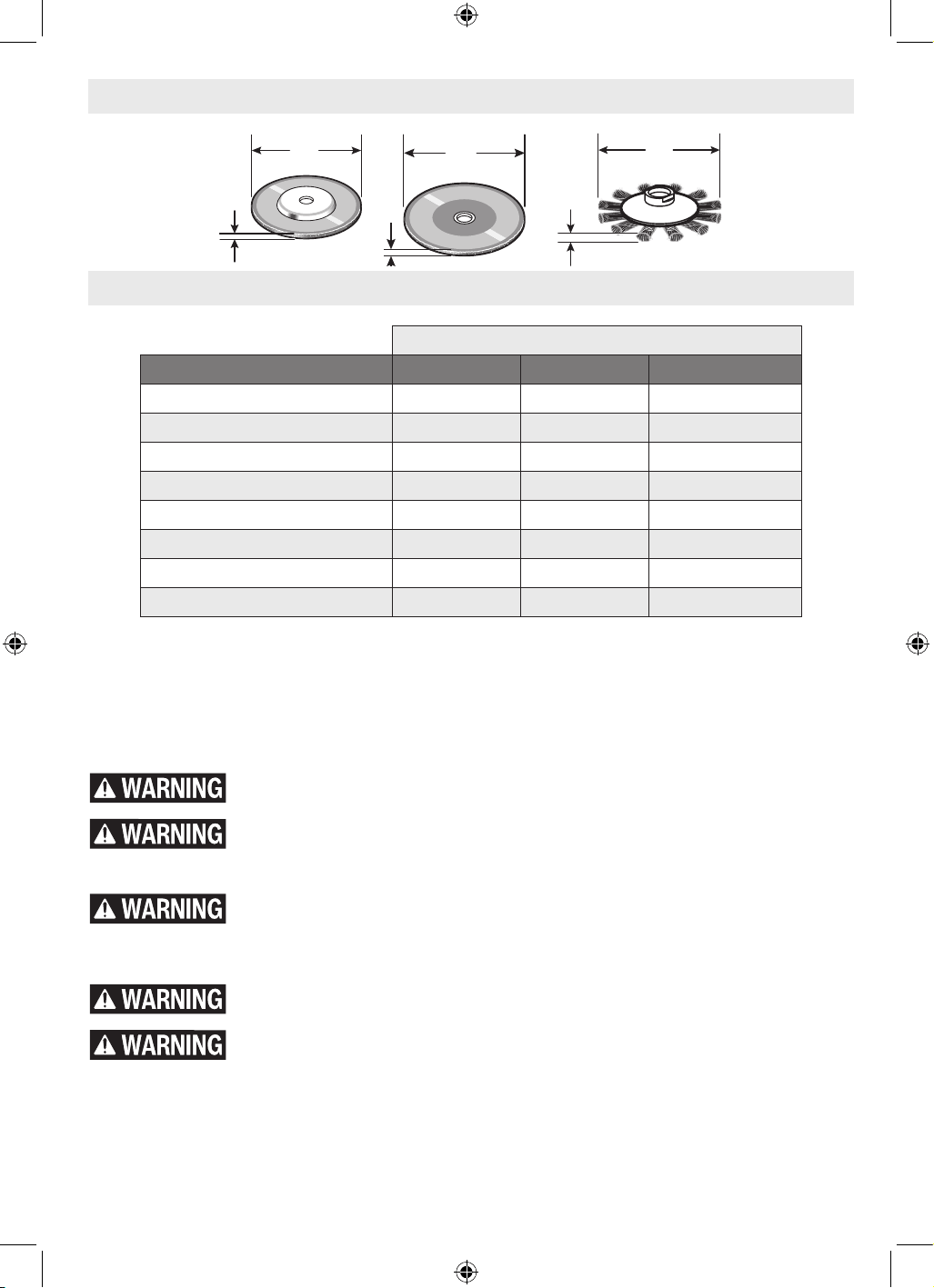

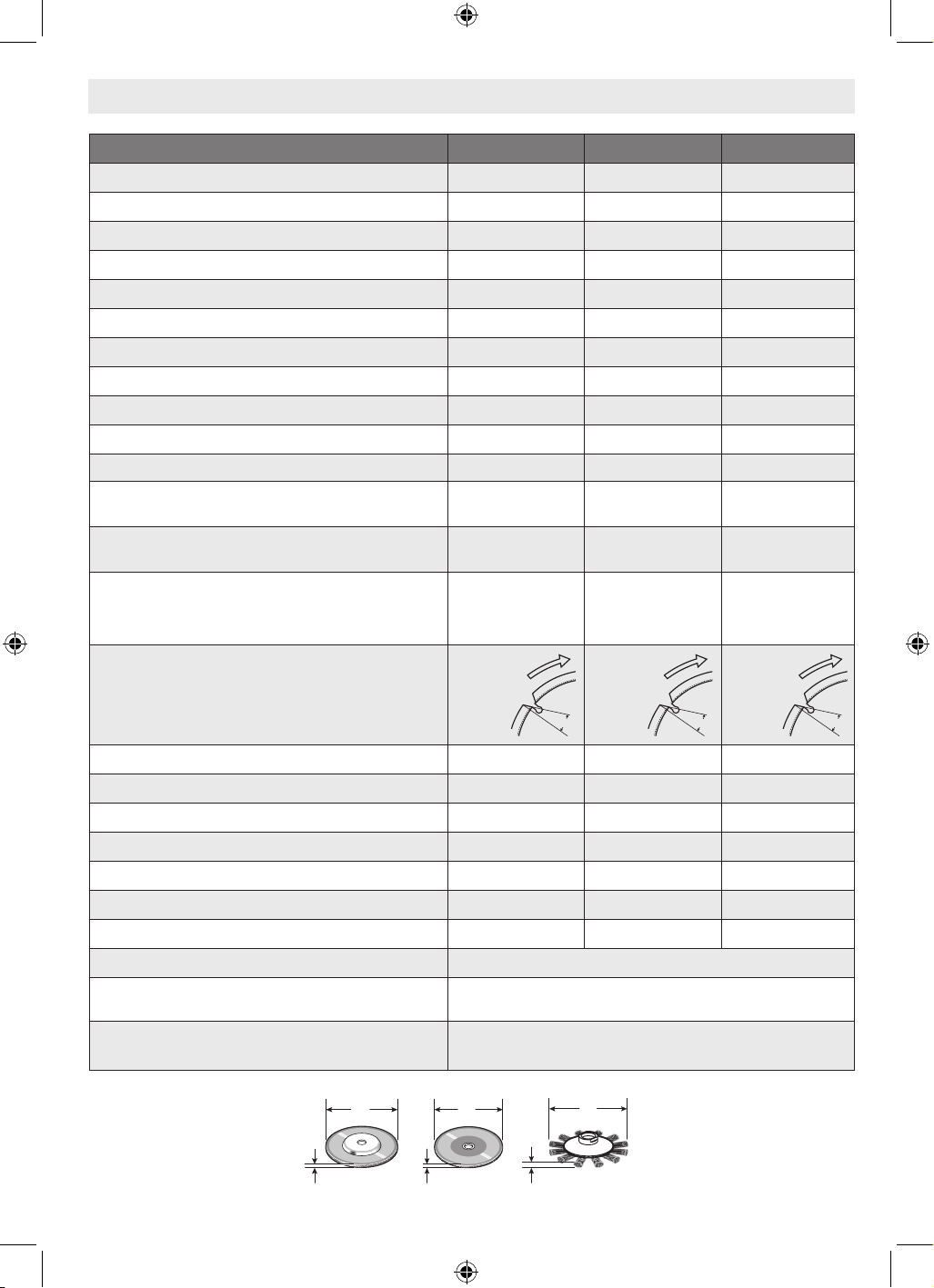

Model Number GWS18V-8-2 GWS18V-11S GWS18V-11PS
Volts DC 18V 18V 18V
Rated Speed (RPM), /min 11,000 3,000-9,000 3,000-9,000
Switch type Slide Slide Paddle
Max. grinding wheel ⌀ 4-1/2” (115mm) 5” (125mm) 5” (125mm)
Max. cutting wheel ⌀ 4-1/2” (115mm) 5” (125mm) 5” (125mm)
Max. sanding disc ⌀ 4-1/2” (115mm) 5” (125mm) 5” (125mm)
Max. ap disc ⌀ 4-1/2” (115mm) 5” (125mm) 5” (125mm)
Max. wire wheel ⌀ 4” (102mm) 4” (102mm) 4” (102mm)
Max. wire cup ⌀ 3” (76mm) 3” (76mm) 3” (76mm)
Grinding wheel thickness (b)
1/4” (6mm) 1/4” (6mm) 1/4” (6mm)
Type
1/41
cut off wheel thickness (b)
.045” (1.2mm) .045” (1.2mm) .045” (1.2mm)
Type 27/42 cutting wheel thickness (b)
1/8” (3.0mm) 1/8” (3.0mm) 1/8” (3.0mm)
Max. wire wheel face width (thickness) (b)
1/2” (12.7mm) 1/2” (12.7mm) 1/2” (12.7mm)
Max. Type 1/41 segmented diamond cutting
wheel peripheral gap
10mm 10mm 10mm
Type 1/41 segmented diamond cutting
wheel rake angle
NEGATIVE NEGATIVE NEGATIVE
Kickback control • • •
Restart protection • • •
Drop control
— • •
Soft start • — —
Overload protection • • •
Speed selection — • •
Brake — • •
Permitted battery temperature during
charging
+32…+95°F (0…+35°C)
Permitted ambient temperature during
operation and storage
-4…+122°F (-20…+50°C)
Recommended ambient temperature
during charging
-4…+122°F (-20…+50°C)
• = Tool is provided with this feature. — = Tool is not provided with this feature.
Specifications
⌀ = Wheel diameter. b = Wheel thickness.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 16GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 16 8/27/2025 7:48:46 AM8/27/2025 7:48:46 AM
page heading
17
Specifications
X = Tool is provided with attachments to perform this application.
O = Tool can use optional attachments to perform this application.
N = Tool is not capable of this application.
Accessory speed rating must be equal to or greater than the tool’s speed rating. Do not exceed the
recommended wheel diameter.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with Type 11 (cup) abrasive grinding wheels.
Do not use Type 1 abrasive wheels designed for straight/die grinding. This
tool is not designed for use with Type 1 abrasive straight/die grinding wheels.
Battery Packs/Chargers
Read all safety warnings, instructions, illustrations and specications pro-
vided with this power tool and charger. Failure to follow all instructions listed
below may result in electric shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
Use only Bosch or AMPShare 18V Li-ion battery packs listed below. Use of
any other battery packs may create a risk of injury and re.
Use only Bosch or AMPShare 18V chargers listed below. Use of any other
chargers may create a risk of injury and re.
Battery Packs*
BAT000 to BAT999, GBA18V000 to GBA18V999, EXBA18V000 to EXBA18V999
Chargers*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 to GAL18V-999
*For most up to date battery compatibility, please refer to www.boschtools.com.
Application
Model Number
Description GWS18V-8-2 GWS18V-11S GWS18V-11PS
Metal Grinding (Type 27) X X X
Metal Grinding (Type 11) N N N
Metal Cutting (Type 41/1A) X X X
Flap Disc Type 29 O O O
Concrete Cutting O O O
Sanding O O O
Wire Brushing (Wheel) O O O
Wire Brushing (Cup) O O O
b
⌀
⌀
b
b
⌀
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 17GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 17 8/27/2025 7:48:46 AM8/27/2025 7:48:46 AM
page heading
18
Functional Descriptions
Kickback Control
The electronics in the power tool detects situ-
ations where the wheel or accessory may be at
risk to bind. The electronics prevents further
rotation of the drive spindle by switching the
power tool off (it does not prevent kickback).
To resume operation, turn on/off switch to the
off position, then restart tool.
Constant Response Circuitry
Helps maintain near constant RPMs between
no-load and load conditions.
Soft Start
Helps reduce stress on the motor that occurs
from a high torque start. Helps bring accessory
smoothly up to speed.
Automatic Restart Protection
Helps prevent accidental startups after power
has been interrupted, e.g. the tool was un-
plugged with the switch locked in the on posi-
tion. To resume operation, turn on/off switch to
the off position, then restart the tool.
Overload Protection
Helps protect tool from excessive heat that may
damage motor. If tool stops or slows during
operation, allow motor to cool for 30 seconds
by running no-load. If the overload protection
stops the tool repeatedly, excessive force is
causing the tool to overload. Stop excessive
force and readjust work piece to reduce force
applied.
Drop Control
The power tool is equipped with sensors that
detect impact to the grinder. The tool will turn
off if it is dropped on most hard surfaces from
height greater than one foot, or hit with force
approximately equivalent to more than a one
foot drop. After any impact or activation of the
shut off feature, always inspect the grinder and
the battery for signs of damage and do not use
the tool or the battery if any damage is sus-
pected.
Let the grinder accessory
come to a complete stop
before setting the tool down. The brake action
of this grinder is not intended as a safety fea-
ture. Using the appropriate guard when opera-
ting the grinder is your best protection against
unintentional contact with a spinning accesso-
ry. Unintended contact with a rotating accesso-
ry can cause property damage and/or personal
injury.
Your grinder is equipped with an automatic ele-
ctric brake which is designed to help stop the
accessory from spinning after you release the
trigger switch.
Brake Operation (GWS18V-11S and GWS18V-11PS Only)
Braking starts once the power is turned off.
Stopping time will vary depending on, among
other factors, type and size of accessory used,
and number of actuations within a period of
operating time. Factors such as contamination
or failure of the motor’s components can cause
the brake not to activate. If the tool operates
but the brake does not engage to help stop the
accessory, DO NOT continue using the grinder,
and have it serviced by a Bosch Factory Service
Center or Bosch authorized service facility.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 18GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 18 8/27/2025 7:48:46 AM8/27/2025 7:48:46 AM
page heading
19
Disconnect the battery pack before making any adjustments, changing acces-
sories, or storing power tools. Such preventive safety measures reduce the risk
of starting the power tool accidentally.
Assembly
Installing the Side Handle
(Fig. 1, Fig. 2, Fig. 3)
The Side Handle 2 is used to control and bal-
ance the tool.
Securely thread Side Handle 2 into either side
of gear housing, depending on personal prefer-
ence, comfort, and operation being performed.
The Side Handle 2 should always be installed
onto the guard protected side of the tool, see
gure 7. Use the Side Handle 2 for safe control
and ease of operation.

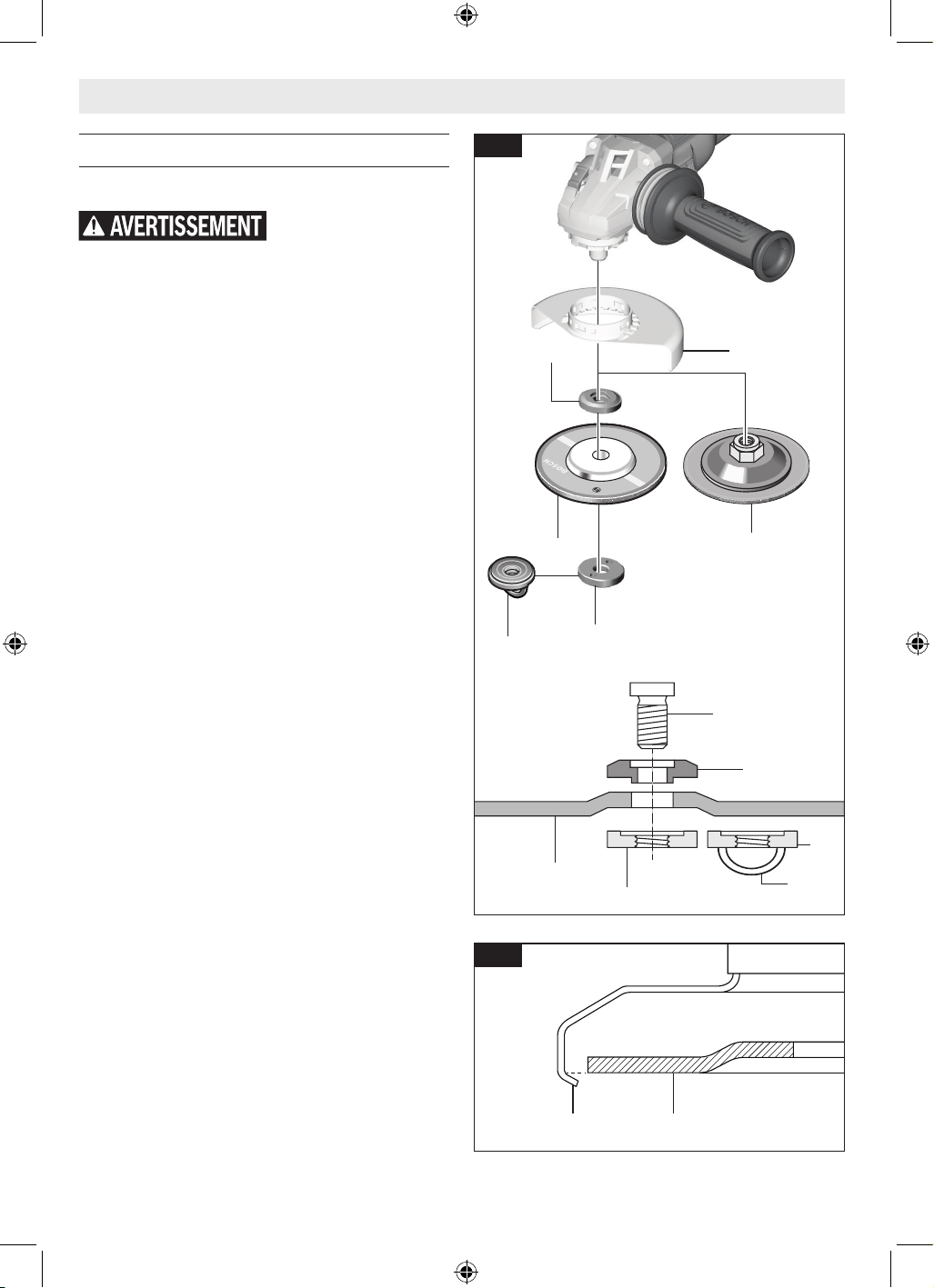

Backing Flange
(Fig. 4)
Your tool is equipped with a threaded Spindle
4 for mounting non-threaded hub accessories.
Always use the supplied Backing Flange 5 with
a Lock Nut 9. The Backing Flange 5 is keyed to
Spindle 4. Always ensure that arbor diameter
matches accessory diameter. Accessories that
run eccentrically may burst.
Before mounting accessory to the grinder, place
the slotted Backing Flange 5 over the backing
ange subplate, making sure that the raised
rectangular protrusion on the Backing Flange
Subplate is engaged in the slot on the bottom
of the Backing Flange 5.
Non-threaded accessory should be placed over
the Spindle 4 and be fully seated on the top of
the Backing Flange 5.
Fig. 4
4
4
5
5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 19GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 19 8/27/2025 7:48:46 AM8/27/2025 7:48:46 AM
page heading
20
Assembly

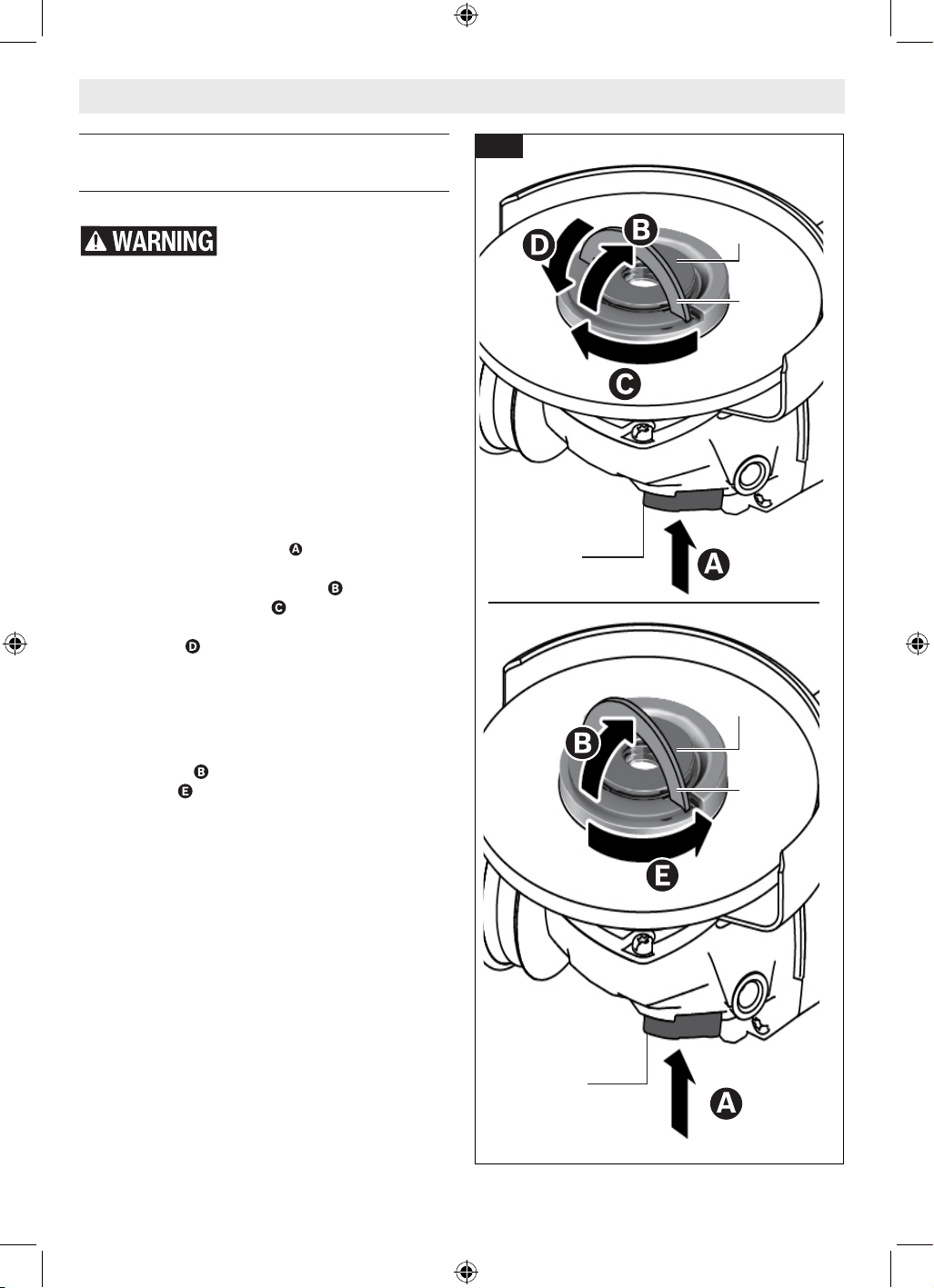

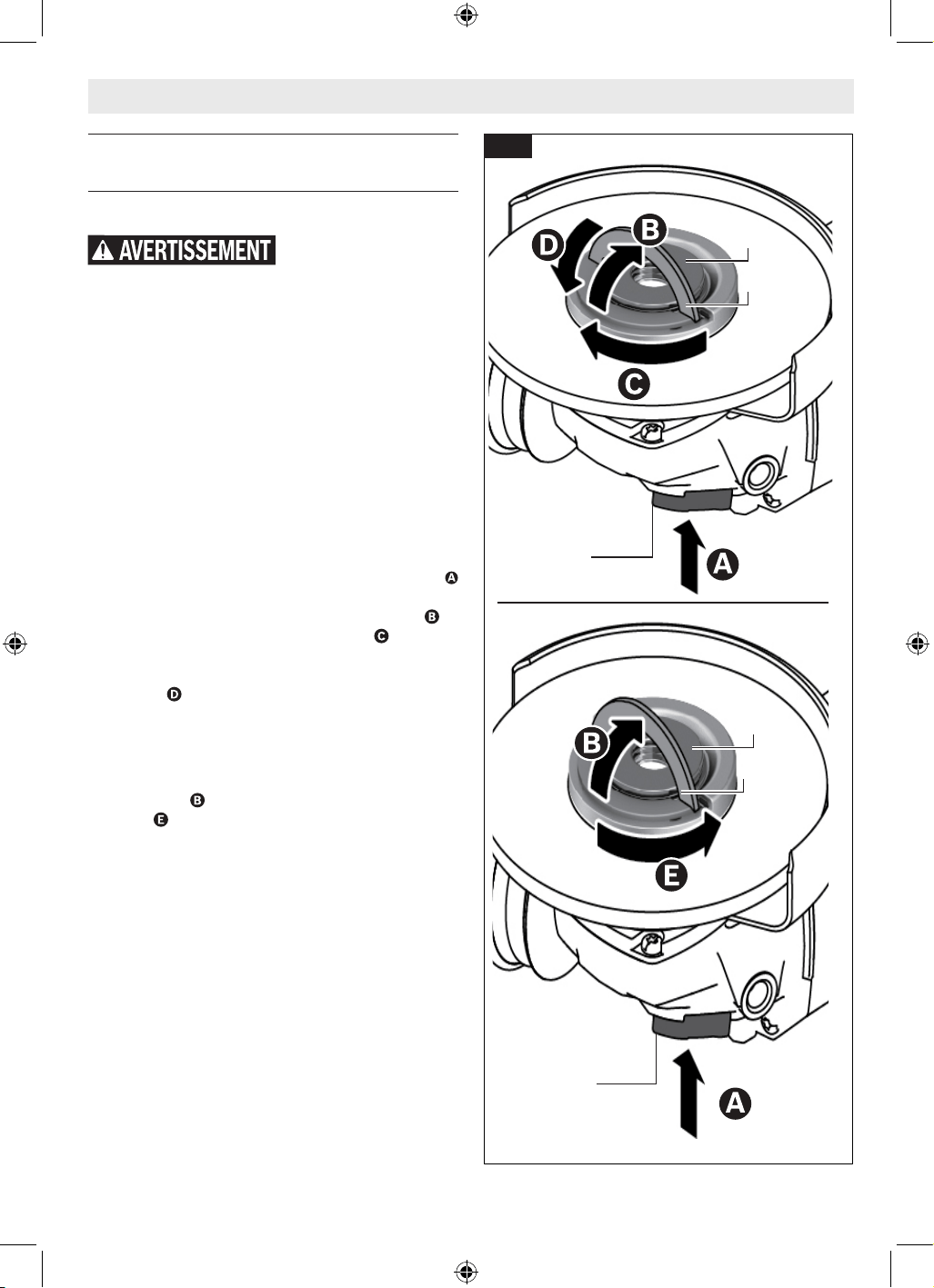

Quick-Clamping Nut (GWS18V-11S
and GWS18V-11PS Only)
(Fig. 2, Fig. 3, Fig. 5)
Only use accessories with
maximum safe operating
speed rated at least equal to the maximum
speed marked on the power tool. This speed is
based on the strength of the wheel. It is not
meant to imply a best or most efcient operat-
ing speed. Do not exceed the maximum safe
operating speed.
Use the Quick-Clamping Nut 9b to secure the
grinding/cutting wheel without the need for
additional tools. Only use the Quick-Clamping
Nut 9b for grinding/cutting wheels up to a max-
imum diameter of 5” (125 mm).
• Only use Quick-Clamping Nut 9b that are
in good working order and not damaged.
Press the Spindle Lock 7 to lock the grind-
ing Spindle 4. To tighten the Quick-Clamping
Nut 9b, lift the fold-up tab 17 and turn the
Quick Clamping Nut 9b rmly clockwise un-
til a click is heard. After the wheel is mounted
fold tab 17 down to prevent interference
with the grinding or cutting operation. Before
turning the tool ON check to make sure that the
wheel is properly mounted.
A properly tightened, undamaged Quick-Clamp-
ing Nut 9b can be removed by hand. To do this,
lift the tab 17 up and turn the Quick-Clamp-
ing Nut 9b rmly counterclockwise. If the
Quick-Clamping Nut 9b is stuck, use a lock nut
spanner wrench.
9b
9b
17
17
7
7
Fig. 5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 20GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 20 8/27/2025 7:48:48 AM8/27/2025 7:48:48 AM
page heading
21
Wheel Guard Installation (Type 27
and Type 1A/41 Wheel Guards)
(Fig. 6, Fig. 7)
A Type 27 guard must be
used with all grinding
wheels, bonded body sanding ap discs, wire
brushes and wheels. The tool may be used
without a guard only when sanding with con-
ventional sanding discs.
A Type 1A/41A guard must
be used for all cutting op-
erations.
To Attach Wheel Guard
1. Remove Battery Pack 11 from power tool.
2. Press and hold the Guard Release/Adjust-
ment Lever 8, and place the guard on the
guard mounting ange until the guard’s
keys line up with the notches in the spindle
collar.
3. Press the guard onto the guard mounting
ange until the shoulder of the guard is
seated against the ange of the tool, and ro-
tate the wheel guard clockwise until it clicks
in place.
4. Adjust the position of the guard to the re-
quirements of the work process. Press the
Guard Release/Adjustment Lever 8 and turn
the guard until it clicks into place then ad-
just as needed.
— Always position wheel guard between the
operator and the work pieces and direct
sparks away from the operator.
— Ensure that the wheel guard is fully en-
gaged with the Guard Release/Adjust-
ment Lever 8. The wheel guard should
rotate only when the Guard Release/Ad-
justment Lever 8 is pressed. If the wheel
guard rotates without pressing the Guard
Release/Adjustment Lever 8 then stop us-
ing the grinder and have it serviced at a
Bosch Authorized Service Center.
Note: The encoding keys on the guard ensure
that only a guard that ts the tool type can be
mounted.
A B
OPERATING ZONE
Assembly
To Remove Guard
1. Press Guard Release/Adjustment Lever 8.
2. Rotate guard until the keys on guard line up
with the notches on the guard mounting ange.
3. Lift guard off the guard mounting ange.

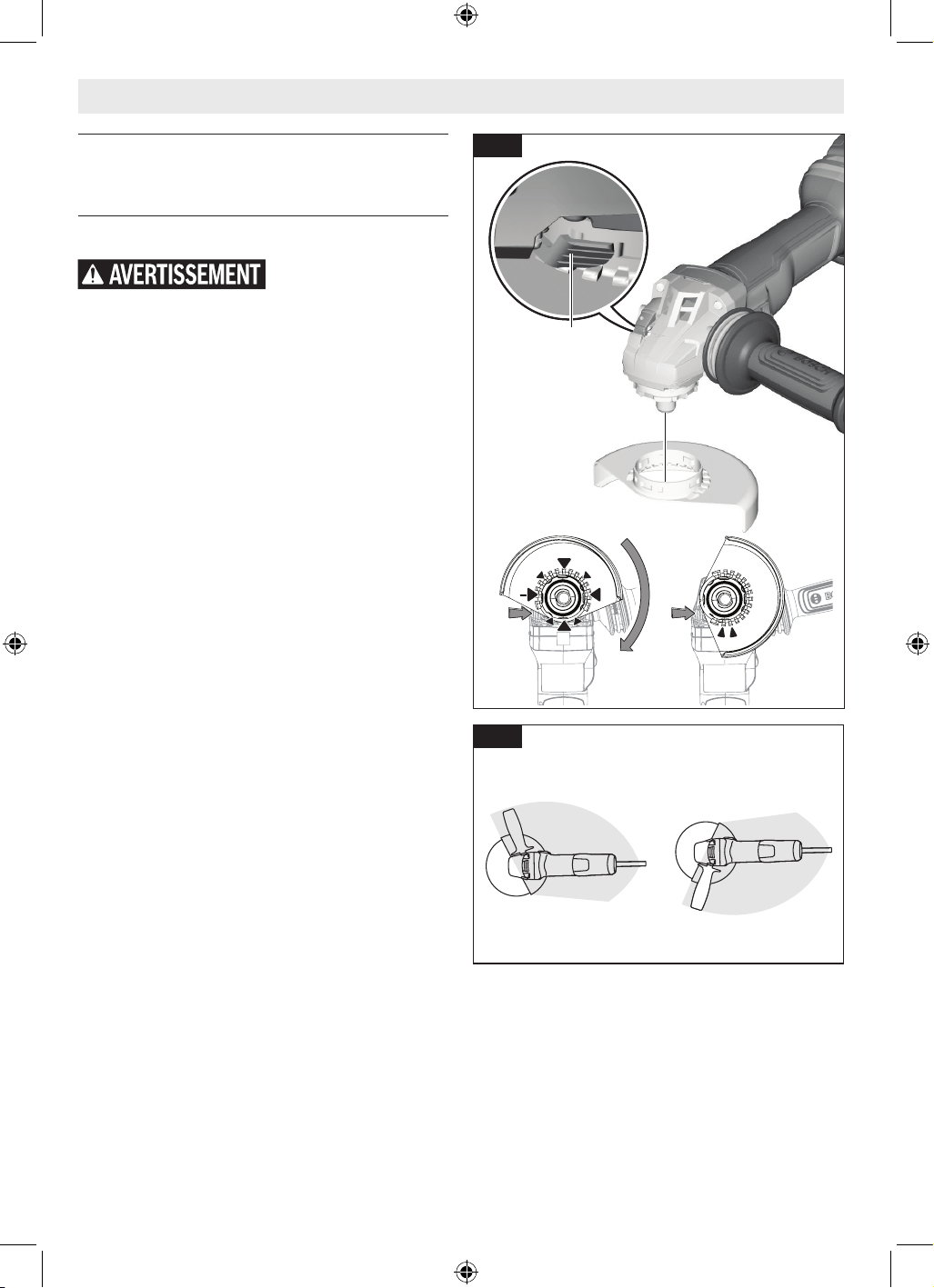

Fig. 6
Fig. 7
8
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 21GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 21 8/27/2025 7:48:48 AM8/27/2025 7:48:48 AM
page heading
22
Assembly
18
18
5
3
3
9b
9a
17
9a
9b
Grinding Wheel Assembly
(Fig. 8, Fig. 9)
Do not use accessories that
run eccentrically. The tool
will vibrate excessively and may cause loss of
control and the accessory may burst.
To Attach Grinding Wheel
1. Remove Battery Pack 11 from power tool.
2. Be sure that Type B (27) Grinding Wheel
Guard 3 is in place for grinding.
3. For GWS18V-8-2
Place Backing Flange 5 and Type 27 Grind-
ing Wheel 6 on the Spindle 4. Make sure the
Backing Flange 5 locks into the base of the
Spindle 4.
Thread on the Lock Nut 9a and tighten the
Lock Nut 9a using the lock nut wrench,
while holding the Spindle Lock 7.
For GWS18V-11S and GWS18V-11PS
Place Backing Flange 5 and Type 27 Grind-
ing Wheel 6 on the Spindle 4. Make sure the
Backing Flange 5 locks into the base of the
Spindle 4.
Thread on the Quick-Clamping Nut 9b and
tighten nut using the fold-up Tab 17, while
holding the Spindle Lock 7.
TO REMOVE: Reverse procedure.
When Using Spin-On Wheels
Follow steps 1 & 2, then thread wheel direct-
ly onto Spindle 4 without using the supplied
anges. Always make sure that the Spin-On
Wheel 18 is tightened correctly with an open-
end wrench.
TO REMOVE: Reverse procedure.
Note: All parts of a Spin-On Wheel 18 must
be within the lip of Grinding Wheel Guard 3. If
Spin-On Wheel 18 is past the lip of the Grind-
ing Wheel Guard 3, do not use that wheel as it
does not t on this grinder.
Fig. 8
Fig. 9
4
5
6
6
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 22GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 22 8/27/2025 7:48:49 AM8/27/2025 7:48:49 AM
23
17
Assembly
Type 1A/41 and 27A/42 Wheel
Assembly
(Fig. 10)
Always use Type A (1A/41)
cutting wheel guard for cut-
ting.
Using the Type A (1A/41) Cutting Wheel Guard
13, it is possible to perform limited cutting on
small stock such as metal tubes, piping or re-
bar.
1. Remove Battery Pack 11 from power tool.
2. Be sure that the Type A (1A/41) Cutting
Wheel Guard 13 is in place for cutting.
3. For GWS18V-8-2
Place Backing Flange 5 and Type 1A/41 Cut-
ting Wheel 19 or Type 27A/42 20 on the
Spindle 4. Make sure the Backing Flange 5
locks into the base of the Spindle 4.
Thread on the Lock Nut 9a and tighten the
Lock Nut 9a using the lock nut wrench,
while holding the Spindle Lock 7.
For GWS18V-11S and GWS18V-11PS
Place Backing Flange 5 and Type 1A/41 Cut-
ting Wheel 19 or Type 27A/42 20 on the
Spindle 4. Make sure the Backing Flange 5
locks into the base of the Spindle 7.
Thread on the Quick-Clamping Nut 9b and
tighten the Quick-Clamping Nut 9b using
the Fold-up Tab 17, while holding the Spin-
dle Lock 7.
TO REMOVE: Reverse procedure.
5
4
13
19
20
4
7
Fig. 10
5
9a
9b 9b
9b
9a
9a
20
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 23GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 23 8/27/2025 7:48:50 AM8/27/2025 7:48:50 AM
24
Assembly
Sanding Assembly
(Fig. 11)
The rated speed of the ac-
cessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than
their rated speed can break and y apart.
Wheel guard may not be
used for most sanding op-
erations. Always reinstall wheel guard when
converting back to grinding operations.
Do not use the quick-clamp-
ing nut with backing pad for
sanding accessories.
To Install Backing Pad and Sanding Disc
(Fig. 11)
1. Remove Battery Pack 11 from power tool.
2. Set the tool on its top side (Spindle 4 up).
3. Place the rubber Backing Pad 21 onto the
Spindle 4 shaft.
4. Center the Sanding Disc 22 on top of the
Backing Pad 21.
5. Insert the Backing Pad Lock Nut 23 through
the Sanding Disc 22, and thread it onto the
Spindle 4 as far as you can with your n-
gers.
6. Press in the Spindle Lock 7, then tighten
the Backing Pad Lock Nut 23 securely with a
lock nut wrench.
TO REMOVE: Reverse procedure.

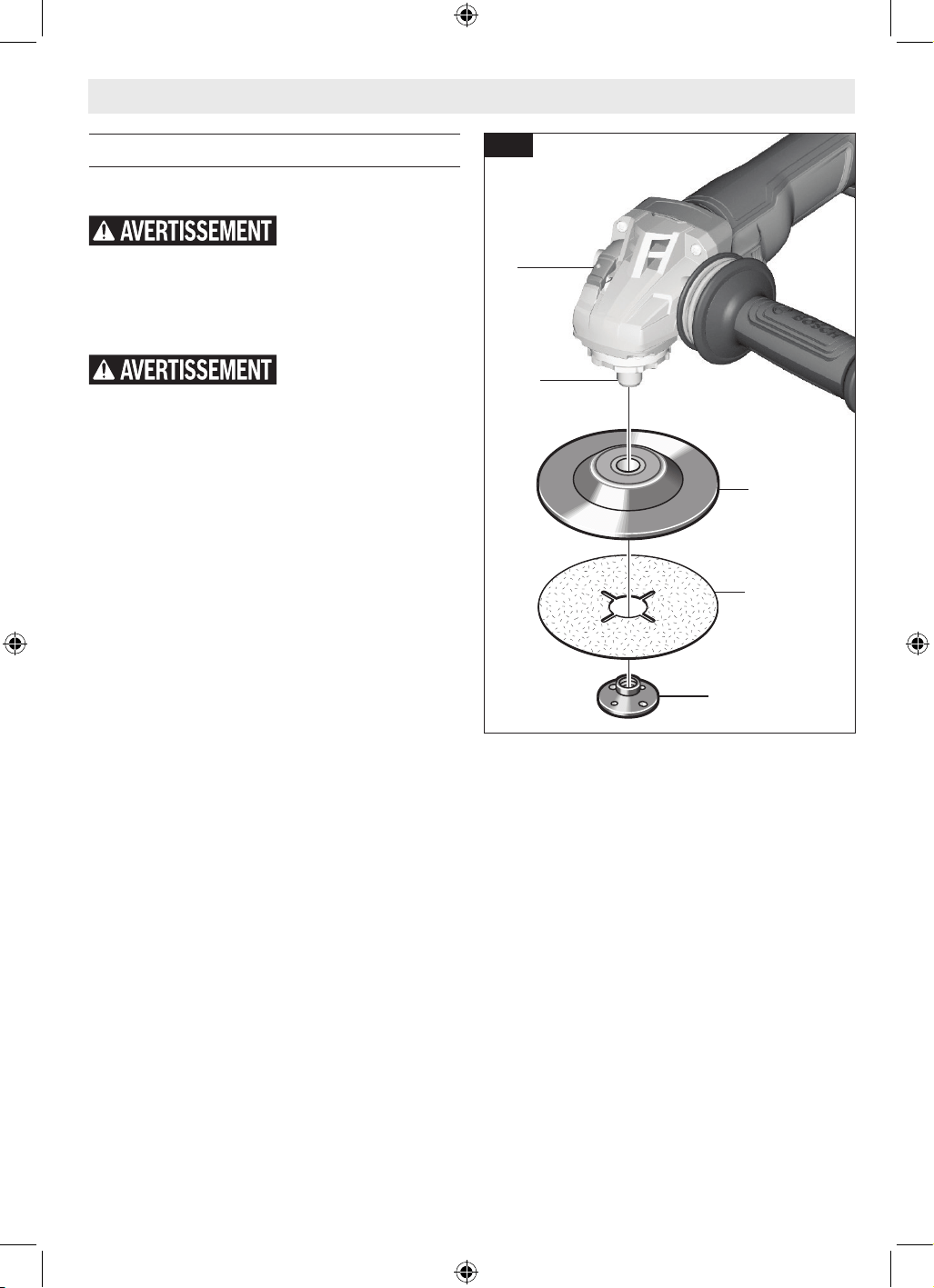

Fig. 11
22
21
23
4
7
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 24GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 24 8/27/2025 7:48:50 AM8/27/2025 7:48:50 AM
25
Assembly
Wire Cup Brush Assembly
To Install Wire a Cup Brush
(Fig. 12)
1. Remove Battery Pack 11 from power tool.
2. Wire Cup Brushes 24 are equipped with
their own threaded hub. Simply thread the
Wire Cup Brush 24 onto the Spindle 4. Be
sure to seat the brush against the shoulder
before turning the tool “ON.”
TO REMOVE: Reverse procedure.
Wire Wheel Assembly
Always use Type B (27)
grinding wheel guard with
wire wheel brushes. Not using wheel guard
with wire wheels may cause injury.
To Install a Wire Wheel
(Fig. 13)
1. Remove Battery Pack 11 from power tool.
2. Install the Type B (27) Grinding Wheel
Guard 3.
3. Wire Wheels 25 are equipped with their
own threaded hub. Simply thread the Wire
Wheel 25 onto the Spindle 4. Be sure to
seat the Wire Wheel 25 against the shoulder
before turning the tool “ON.”
TO REMOVE: Reverse procedure.
Fig. 12
24
25
Fig. 13
4
4
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 25GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 25 8/27/2025 7:48:51 AM8/27/2025 7:48:51 AM
26
Assembly
Type E (Diamond Surface Grinding
Wheel Guard) with Concrete Dust
Extraction Attachment for Surface
Grinding
A Type B (27) grinding
wheel guard may not be
used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
Dust Extraction Attachment
is not a guard, do not use
with bonded abrasive wheels. Dust extraction
attachment may not protect operator in the
event of a wheel burst.
To Install Concrete Dust Extraction
Attachment
(Fig. 14)
1. Remove Battery Pack 11 from power tool.
2. Position the Concrete Dust Extraction At-
tachment 26 on the guard mounting ange
with the dust port pointing away from the
tool body.
3. Rotate the Concrete Dust Extraction At-
tachment 26 clockwise 90º until it clicks in
place.
4. Adjust the Concrete Dust Extraction Attach-
ment 26 by depressing the Guard Release/
Adjustment Lever 8 and rotate the Concrete
Dust Extraction Attachment 26 to the de-
sired position.
5. Allow the Guard Release/Adjustment Lever
8 to click in place.
6. Place the Backing Flange 5 on the Spindle
4.
7. Place the diamond cup wheel onto the Spin-
dle 4, and align it with the Backing Flange 5.
For GWS18V-8-2
8. Thread on the Lock Nut 9a and tighten the
Lock Nut 9a using the lock nut wrench,
while pressing the Spindle Lock 7.
For GWS18V-11S and GWS18V-11PS
9. Thread on the Quick-Clamping Nut 9b and
tighten the Quick-Clamping Nut 9b using
the Fold-up Tab 17, while holding the Spin-
dle Lock 7.

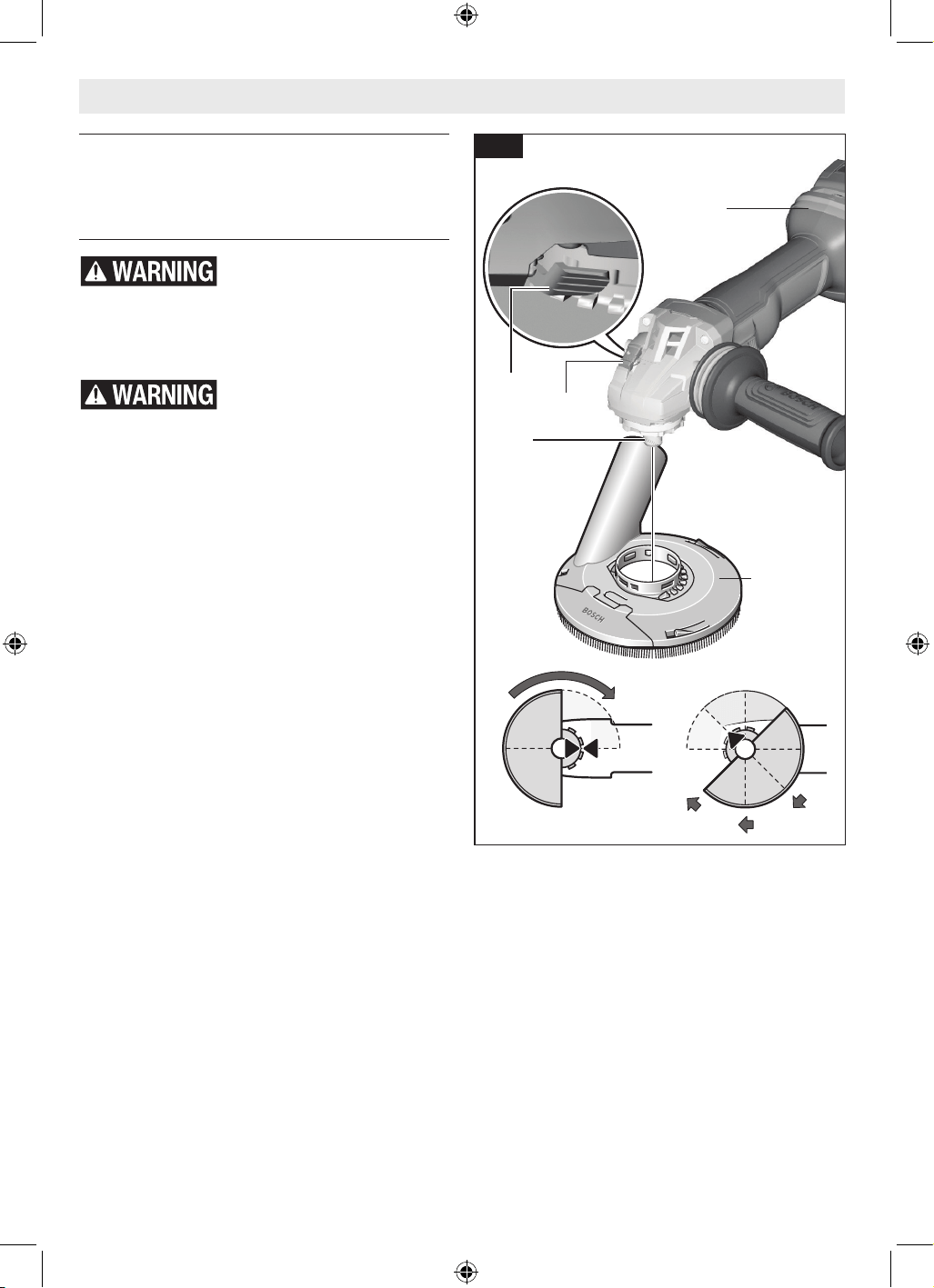

Fig. 14
26
When using spin on wheels, follow steps 1 - 5,
then thread the wheel directly onto the Spindle
4 without using the supplied anges.
TO REMOVE: Reverse procedure.
4
8
7
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 26GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 26 8/27/2025 7:48:51 AM8/27/2025 7:48:51 AM
page heading
27
Assembly
Masonry Cutting Guard Assembly
A Type B (27) grinding
wheel guard may not be
used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
To improve ergonomics of your grinder when
cutting masonry, gearbox must be rotated rela-
tive to the position of the switch as the tool
was assembled at the factory.

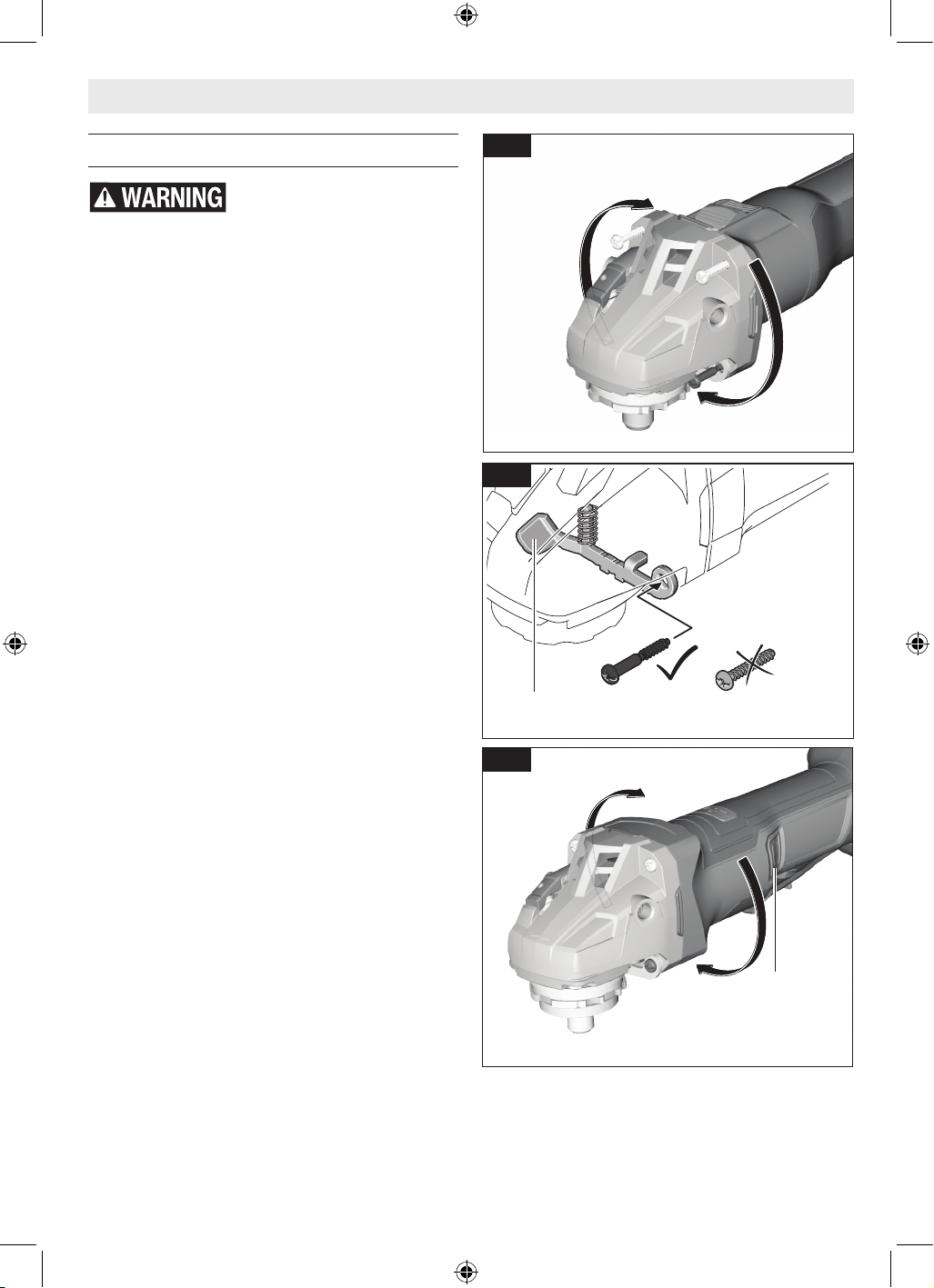

Rotate Gearbox (GWS18V-8-2 and
GWS18V-11S Only)
(Fig. 15, Fig. 16)
1. Remove Battery Pack 11 from power tool.
2. Completely unscrew the four screws be-
tween the gear housing and motor body.
3. Rotate gear housing 90 degrees without re-
moving motor from the housing.
4. After adjusting the position of the gear hous-
ing, screw in and tighten the four screws.
5. The screw holding the Guard Release/Ad-
justment Lever 8 is longer than the other
screws, this long screw must stay with the
Guard Release/Adjustment Lever 8 when re-
attaching gear housing for the guard release
button to operate properly.
6. To install proper guard follow instructions
in next section (Page 28).
Rotate Gearbox (GWS18V-11PS Only)
(Fig. 17)
1. Remove Battery Pack 11 from power tool.
2. Press the Gearbox Release Button 15 and
rotate the gearbox to the required position.
Note: The on/off switch can only be activated if
the gearbox is locked into the preset position.
3. To install proper guard follow instructions
in next section (Page 28).

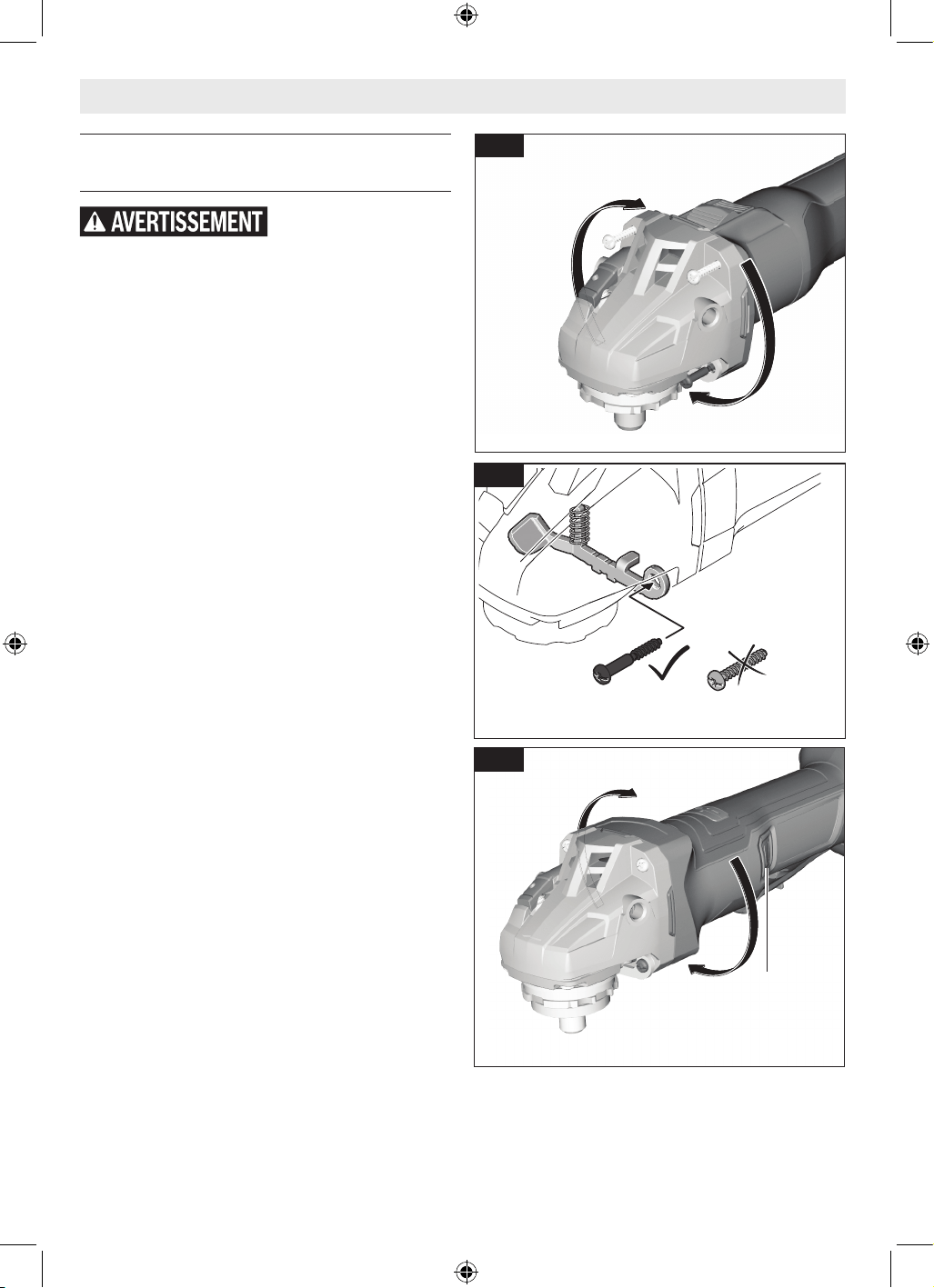

Fig. 15
Fig. 17
Fig. 16
90 °
90 °
15
8
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 27GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 27 8/27/2025 7:48:52 AM8/27/2025 7:48:52 AM
28

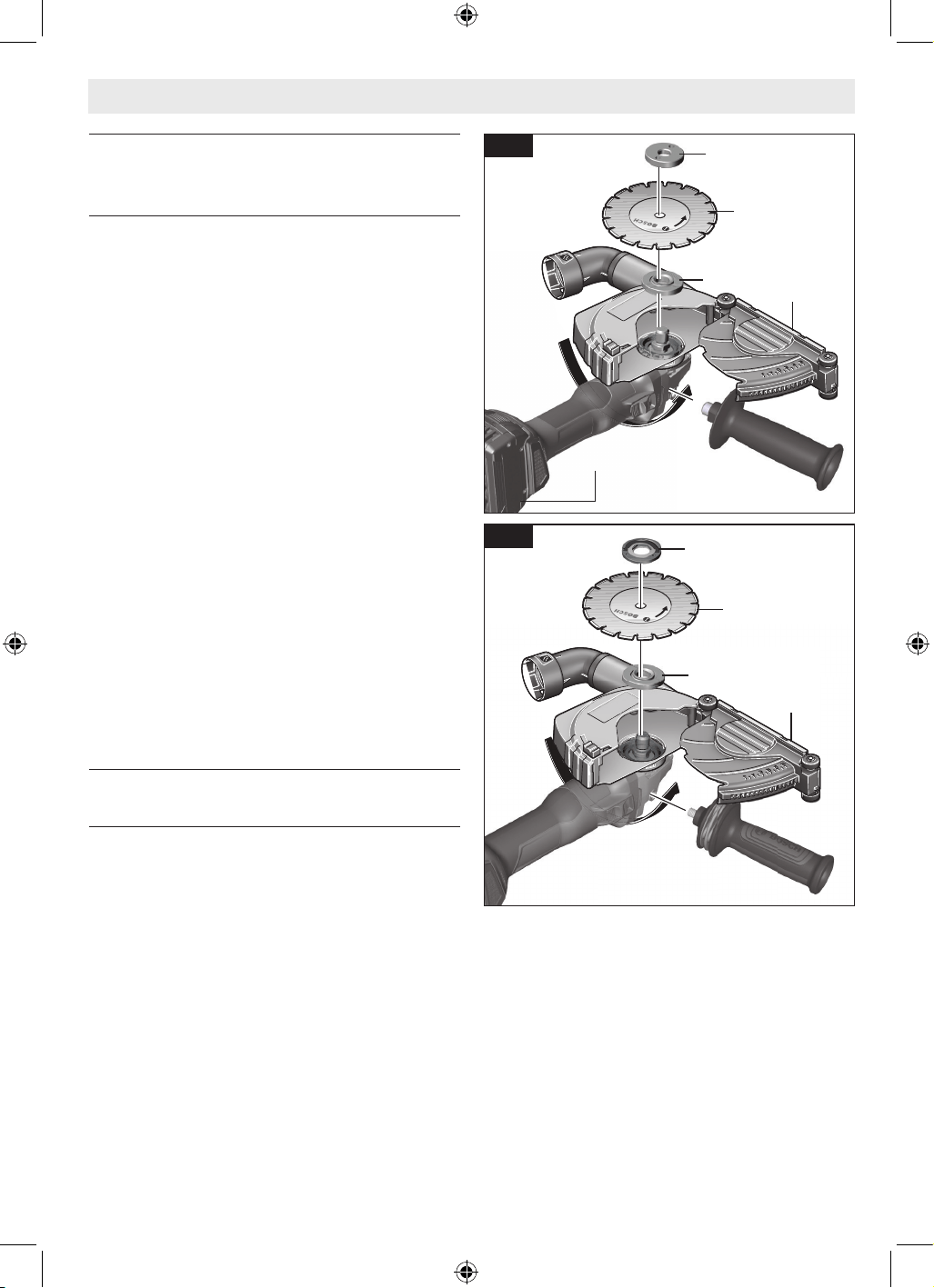

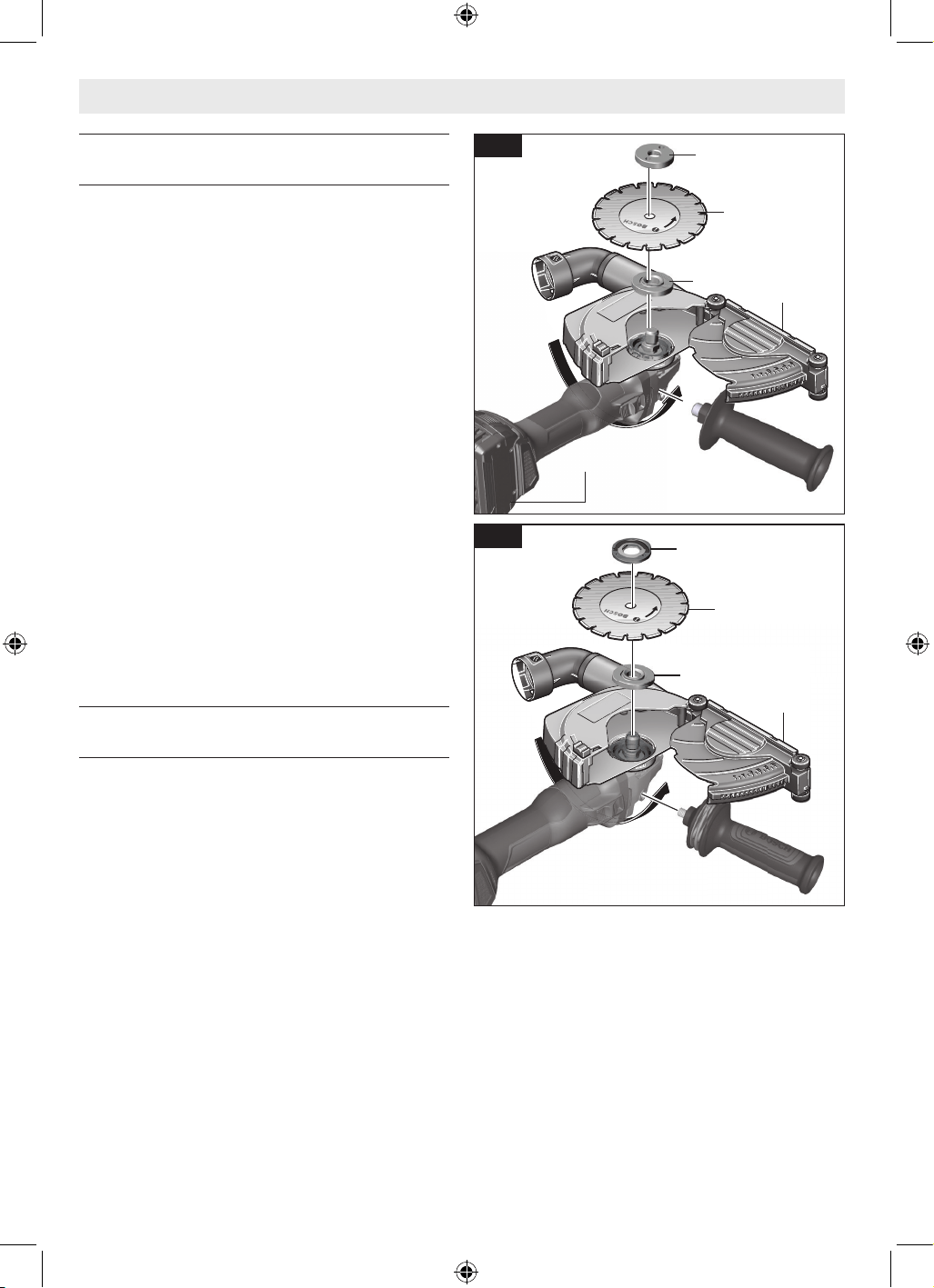

Fig. 18
Fig. 19
Assembly
Installing Masonry Type F (1A/41)
Cutting Guard with Footplate
(Fig. 15, Fig. 16, Fig. 17, Fig. 18, Fig. 19)
1. Remove Battery Pack 11 from power tool.
2. For GWS18V-8-2 and GWS18V-11S
Rotate the gearbox as shown in Fig. 15
and Fig. 16.
For GWS18V-11PS
Rotate the gearbox as shown in Fig. 17
3. Unscrew and remove the Side Handle 2.
4. Slide the Masonry Cutting Guard 27 on the
guard mounting ange.
5. Rotate the Masonry Cutting Guard 27 until
the stability bracket and hole for the side
handle are aligned.
6. Screw in the Side Handle 2 to secure the
stability bracket between the tool housing
and the Side Handle 2.
7. Adjust the Masonry Cutting Guard 27 to de-
sired depth of cut.
TO REMOVE: Reverse procedure.
Installing a Dry Diamond Wheel
Follow all instructions provided with the ma-
sonry Type F (1A/41) cutting guard to prepare
it for installation of compatible accessories and
operation.
To Install Dry Diamond Wheel
(Fig. 18, Fig. 19)
1. Place Backing Flange 5 on the Spindle 4.
Make sure the Backing Flange 5 locks into
the base of the Spindle 4.
2. Place the Dry Diamond Wheel 28 over the
Spindle 4 and align the arbor hole with the
shoulder of the Backing Flange 5.
3. For GWS18V-8-2
Thread the Lock Nut 9a and tighten with a
lock nut wrench, while holding the Spindle
Lock 7.
28
28
27
27
For GWS18V-11S and GWS18V-11PS
Place Backing Flange 5 on the Spindle 4.
Make sure the Backing Flange 5 locks into
the base of the Spindle 4.
Place the Dry Diamond Wheel 28 over the
Spindle 4 and align the arbor hole with the
shoulder of the Backing Flange 5.
Thread on the Quick-Clamping Nut 9b and
tighten the nut using the Fold-up Tab 17,
while holding the Spindle Lock 7.
TO REMOVE: Reverse procedure.
5
5
9b
9a
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 28GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 28 8/27/2025 7:48:53 AM8/27/2025 7:48:53 AM
page heading
29
Assembly
Inserting and Releasing
Battery Pack
(Fig. 20)
Make sure that the Slide Switch 1 or Paddle
Switch 1 is in the off position before inserting
or removing the Battery Pack 11. To insert the
Battery Pack 11, slide it into the tool housing
until the Battery Pack 11 locks into position.
Your tool is equipped with a secondary lock-
ing latch to prevent the Battery Pack 11 from
completely falling out of the housing, should it
become loose due to vibration.
To remove the Battery Pack 11, press the Bat-
tery Pack Release Button 12 and slide the Bat-
tery Pack 11 forward.
Press the Battery Pack Release Button 12 again
and slide the Battery Pack 11 completely out of
the tool housing.
Fig. 20
12
11
12
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 29GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 29 8/27/2025 7:48:54 AM8/27/2025 7:48:54 AM
30
Operation
Paddle Switch
(Fig. 21)
To Turn Tool ON
Push Lock-off Switch Release Lever 16 forward
to unlock the Paddle Switch 1
A
, then squeeze
Paddle Switch 1
B
.
To Turn Tool OFF
Release Paddle Switch 1. The switch is spring
loaded and will return to the OFF position au-
tomatically.
Slide Switch with Lock-ON
To Turn the Tool ON
(Fig. 22)
Slide the Slide Switch 1 forward towards the
gear housing until it comes to a stop and the
motor starts running
A
.
For Lock-ON, when the Slide Switch 1 is in the
ON position, press the front of the Slide Switch
1
B
, and release it. The Slide Switch 1 should
remain in the Lock-ON position, and the tool
will continue to run.
To Turn the Tool OFF
Press the rear portion of the Slide Switch 1
C
.
The Slide Switch 1 is spring loaded and will
return to the OFF position automatically.
ON
OFF

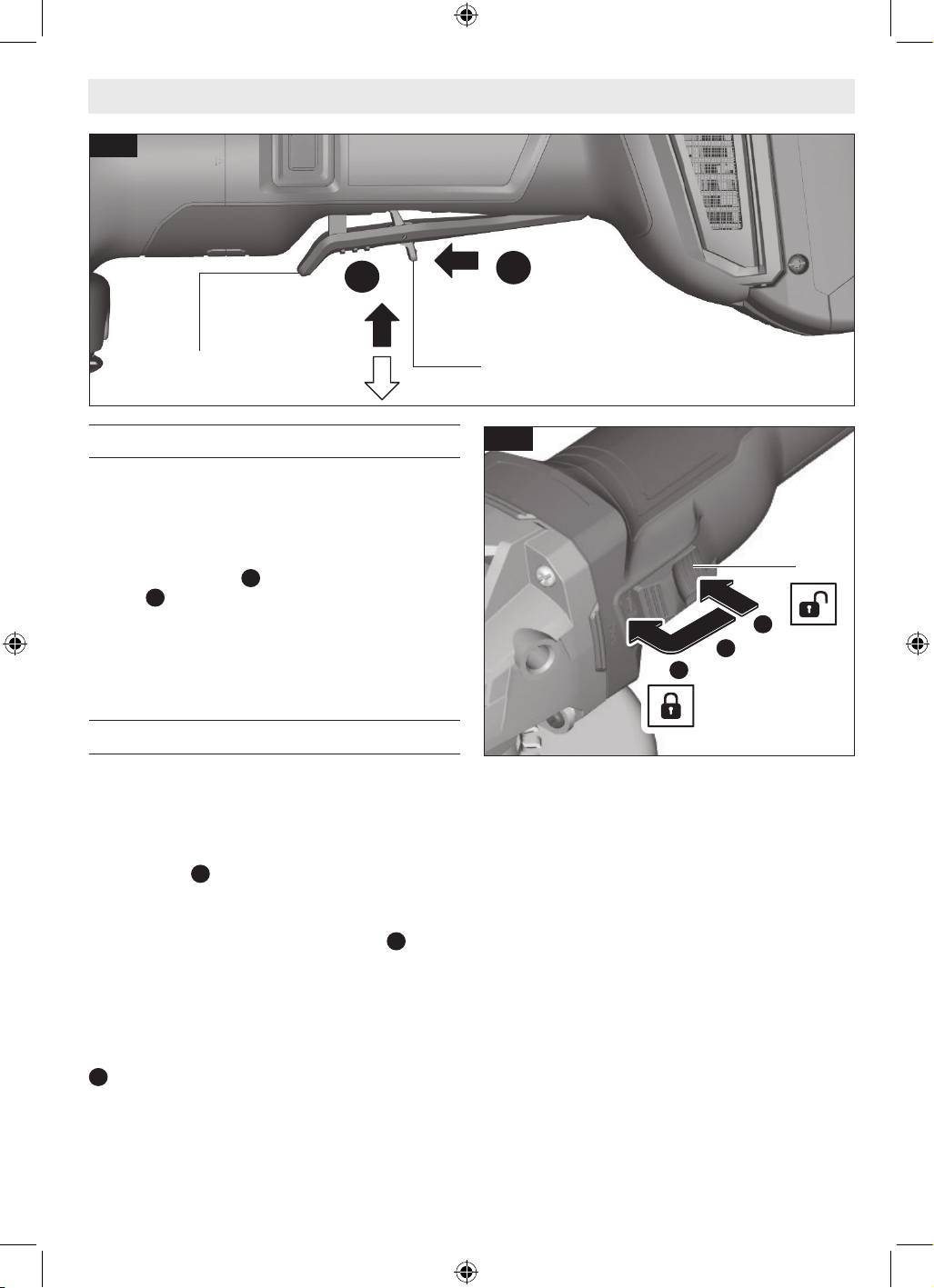

Fig. 21
A
B
1
16
B
A
C
Fig. 22
1
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 30GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 30 8/27/2025 7:48:55 AM8/27/2025 7:48:55 AM
31

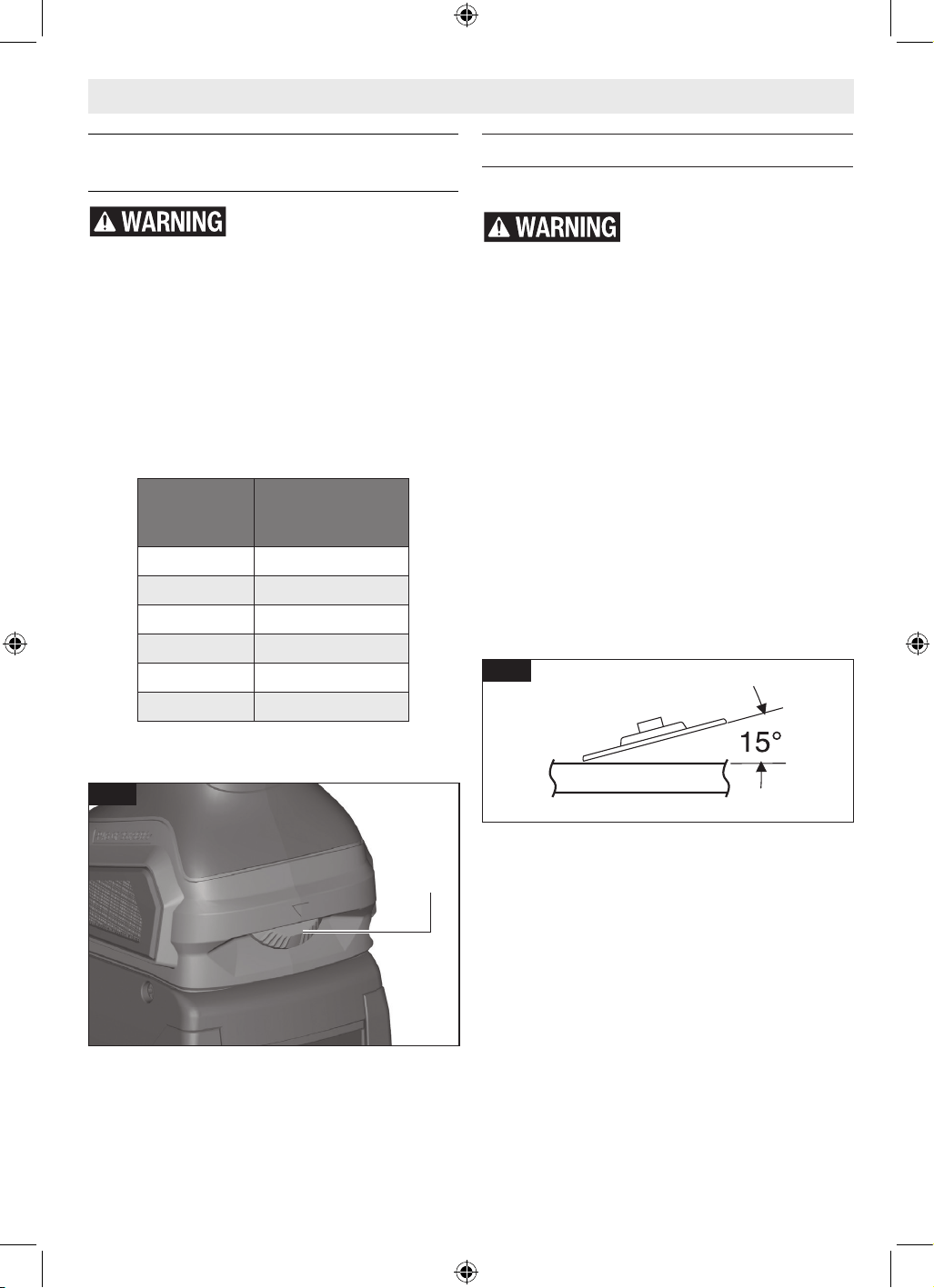

Metal Grinding
(Fig. 24)
The rated speed of the ac-
cessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than
their rated speed can break and y apart.
Grinding wheels should be carefully selected
in order to use the grinder most efciently.
Wheels vary in type of abrasive, bond, hard-
ness, grit size and structure. The correct wheel
to use is determined by the job. Use disc grind-
ing wheels for fast grinding of structural steel,
heavy weld beads, steel casting, stainless steel
and other ferrous metals.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Grinding rate is greatest when the
tool operates at high speed.
3. Maintain a 10° to 15° angle between the
tool and work surface.
4. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
5. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: When grinding with a new wheel be cer-
tain to grind while pulling tool backwards until
the wheel becomes rounded on its edge. New
wheels have sharp edges which tend to “bite”
or cut into the work piece when pushed for-
ward.
Speed Preselection (GWS18V-11S
and GWS18V-11PS Only)
The rated speed of the ac-
cessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than
their rated speed can break and y apart.
Variable Speed Dial Use
(Fig. 23)
Use the Variable Speed Dial 14 to select the
proper speed for the application. The speed
can be adjusted when the grinder is off or dur-
ing operation. The information in the tables be-
low describe the recommend values.
Speed
Preselection
Level
GWS18V-11S and
GWS18V-11PS
[min
-1
]
1 3,000
2 4,500
3 5,400
4 6,200
5 7,000
6 9,000
The values specied for speed levels are guide
values.

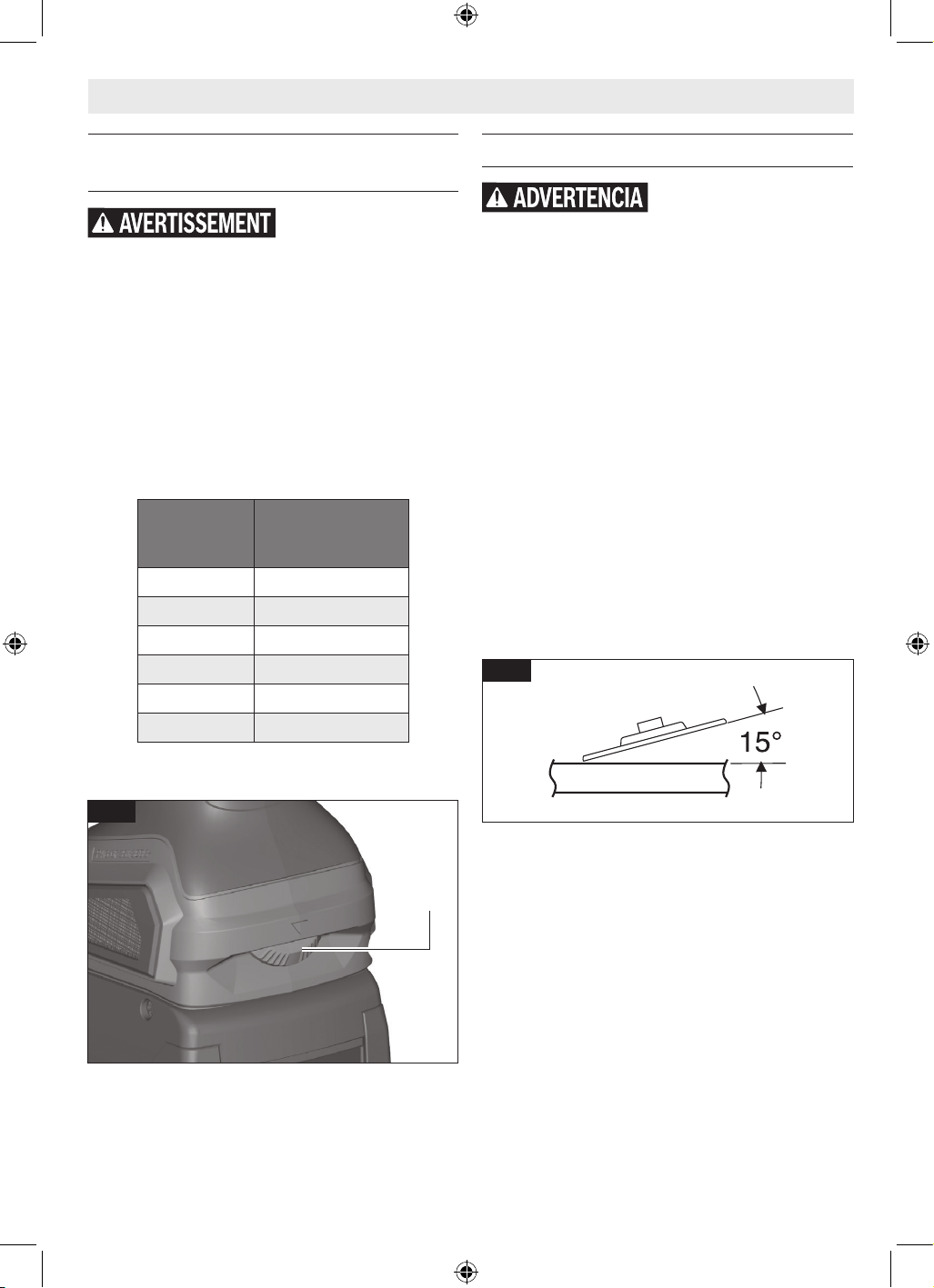

Fig. 23
Fig. 24
Operation
14
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 31GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 31 8/27/2025 7:48:57 AM8/27/2025 7:48:57 AM
page heading
32
Metal Cutting
(Fig. 25)
Always use Type A (1A/41)
cutting wheel guard for cut-
ting. Cutting with a Type B (27) wheel guard
may not provide the operator sufcient protec-
tion in the event of a wheel burst.
With this grinder it is possible to perform cut-
ting of limited small stock such as metal tubes,
piping or rebar. When cutting, work with mod-
erate feed, adapted to the material being cut.
When cutting proles and square bar, it is best
to start at the smallest cross section.
Always follow precautions for kickback.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. The tool should always be used in such way
that the sparks are directed away from user.
3. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
4. Do not exert side pressure onto the cut-
ting disc. Do not tilt or oscillate the tool as
wheel may burst (Fig. 25).
5. Remove the tool from the work surface be-
fore turning the tool off. Allow the tool to
stop rotating before laying it down.
Operation

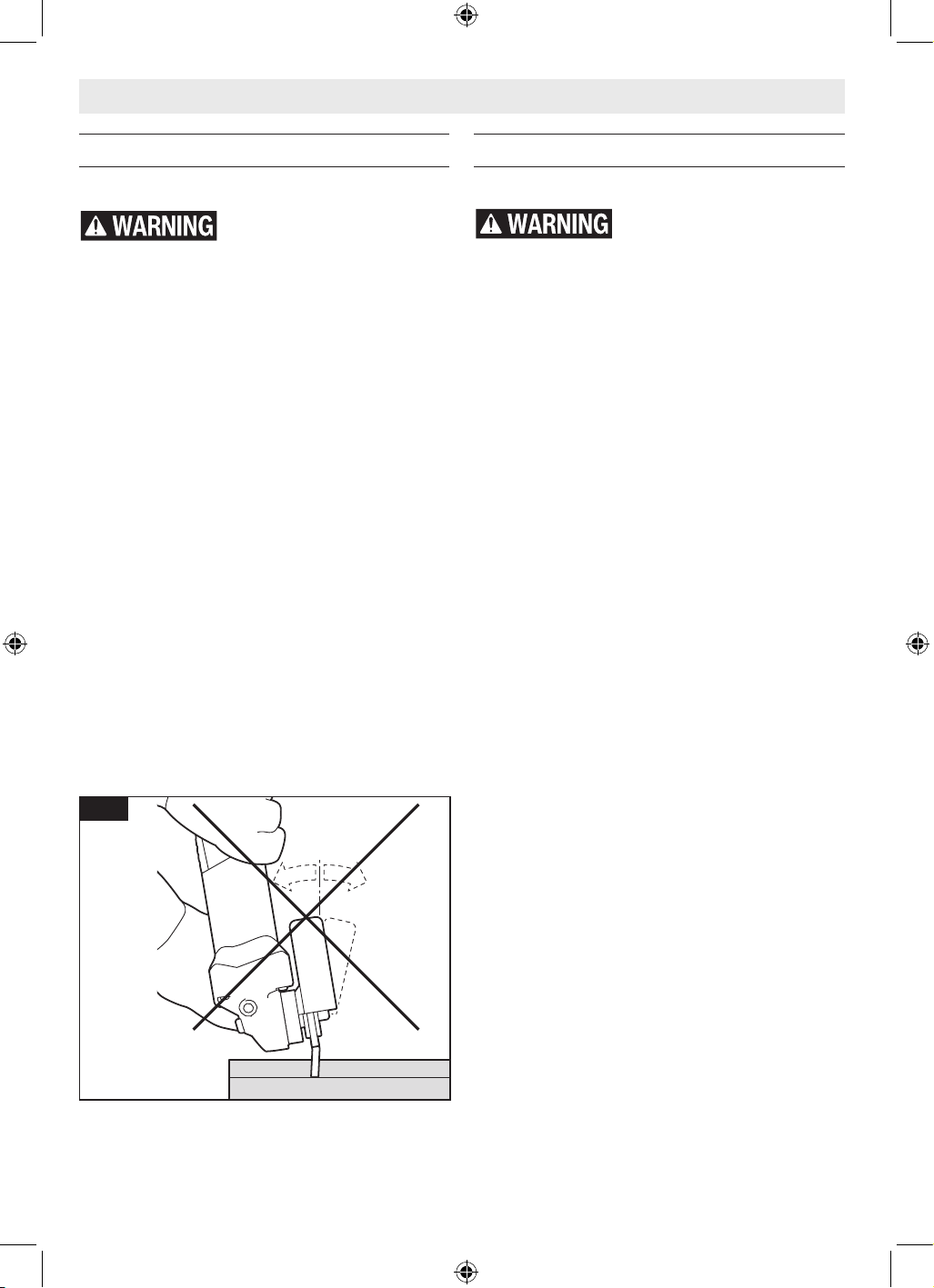

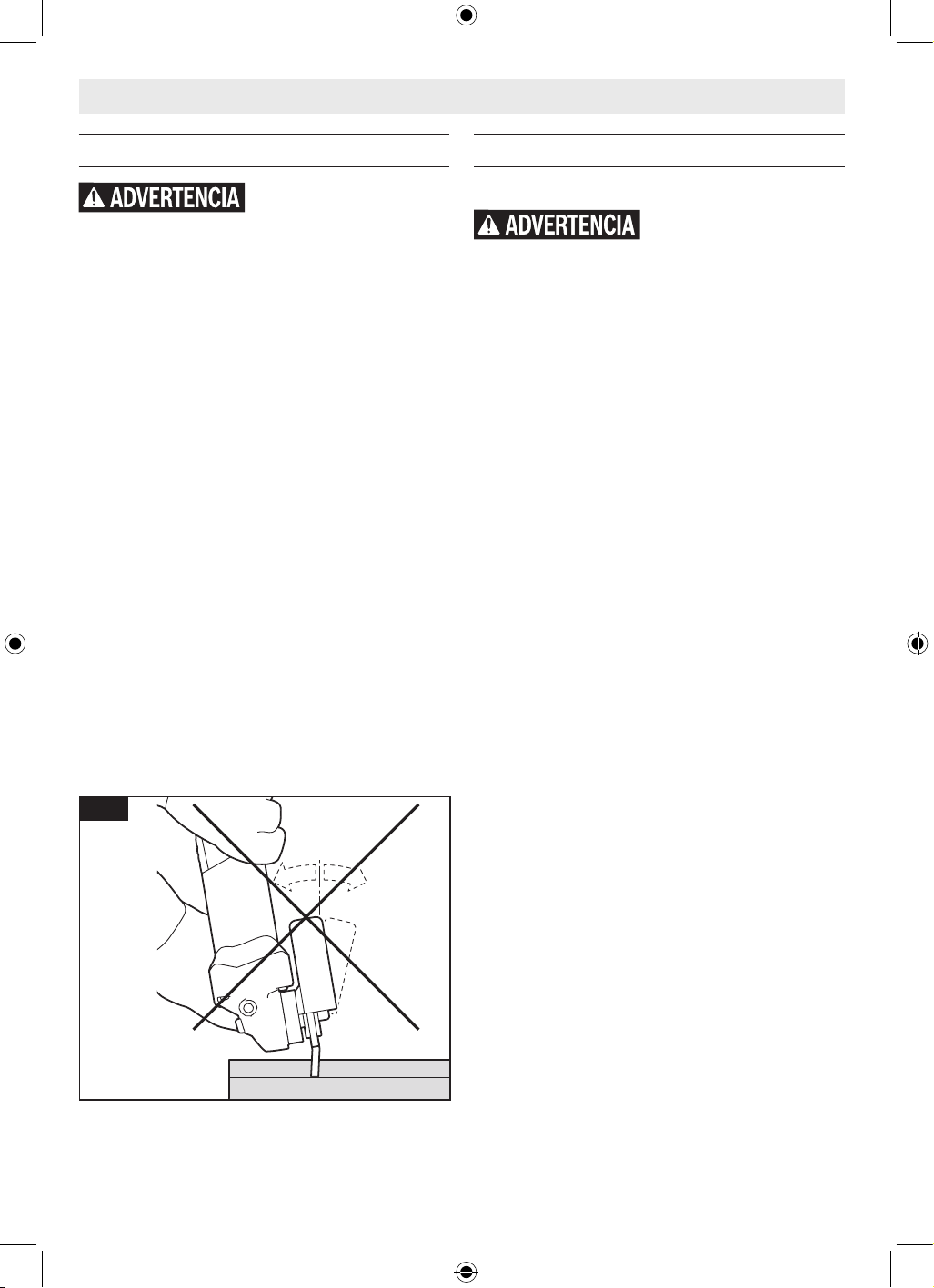

Fig. 25
Masonry / Concrete Cutting
(Fig. 26, Fig. 27)
When cutting never pull the
tool backward since wheel
will climb out of the material and KICKBACK
will occur.
With this grinder it is possible to perform cut-
ting of concrete and masonry materials. When
cutting, work with moderate feed, adapted to
the material being cut.
Always follow precautions for kickback.
Operate the tool with a dust extraction system
and personal dust protection, e.g. respirator,
dust mask, etc. The vacuum used for this ap-
plication must be approved for the extraction
of masonry and concrete dust. Bosch sells suit-
able vacuum cleaners.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. If plunge cutting:
a. Tilt tool forward with wheel lined up
with the cut line and hold the tool by
the grinder body and the auxiliary han-
dle (Fig. 26).
b. Gradually lower the rear of tool using
the front end of the foot as the hinge
point.
c. When the foot rests at on the surface
being cut, proceed cutting in forward di-
rection to end of cut.
3. Always maintain contact between the guard
foot and work piece.
4. Slide the tool forward at a moderate speed
adapted to the material being cut. Always
cut towards the dust extraction port to max-
imize dust extraction and reduce likelihood
of kickback (Fig. 27).
5. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
6. When the cut is completed, remove tool
from work piece before turning off. Allow
wheel to stop rotating before setting tool
down.
Tip: When performing deep cuts, it is best to
cut in several shallow passes. Each pass should
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 32GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 32 8/27/2025 7:48:58 AM8/27/2025 7:48:58 AM
page heading
33
Operation
be only to the segment depth of the wheel. Ma-
sonry dust is abrasive and may wear and weak-
en the segment bond.
When cutting especially hard material, e. g,
concrete with large aggregate content, the dry
diamond wheel can overheat and become dam-
aged. This is clearly indicated by circular spark-
ing of the rotating dry diamond wheel. In this
case, interrupt the cutting process and allow
the dry diamond wheel to cool by running the
tool for a short period of time at the maximum
speed with no-load.
Noticeable decreasing work progress and circu-
lar sparking are indications of a dry diamond
wheel that has become dull. Briey cutting into
abrasive materials (e.g. brick) can resharpen
the wheel.

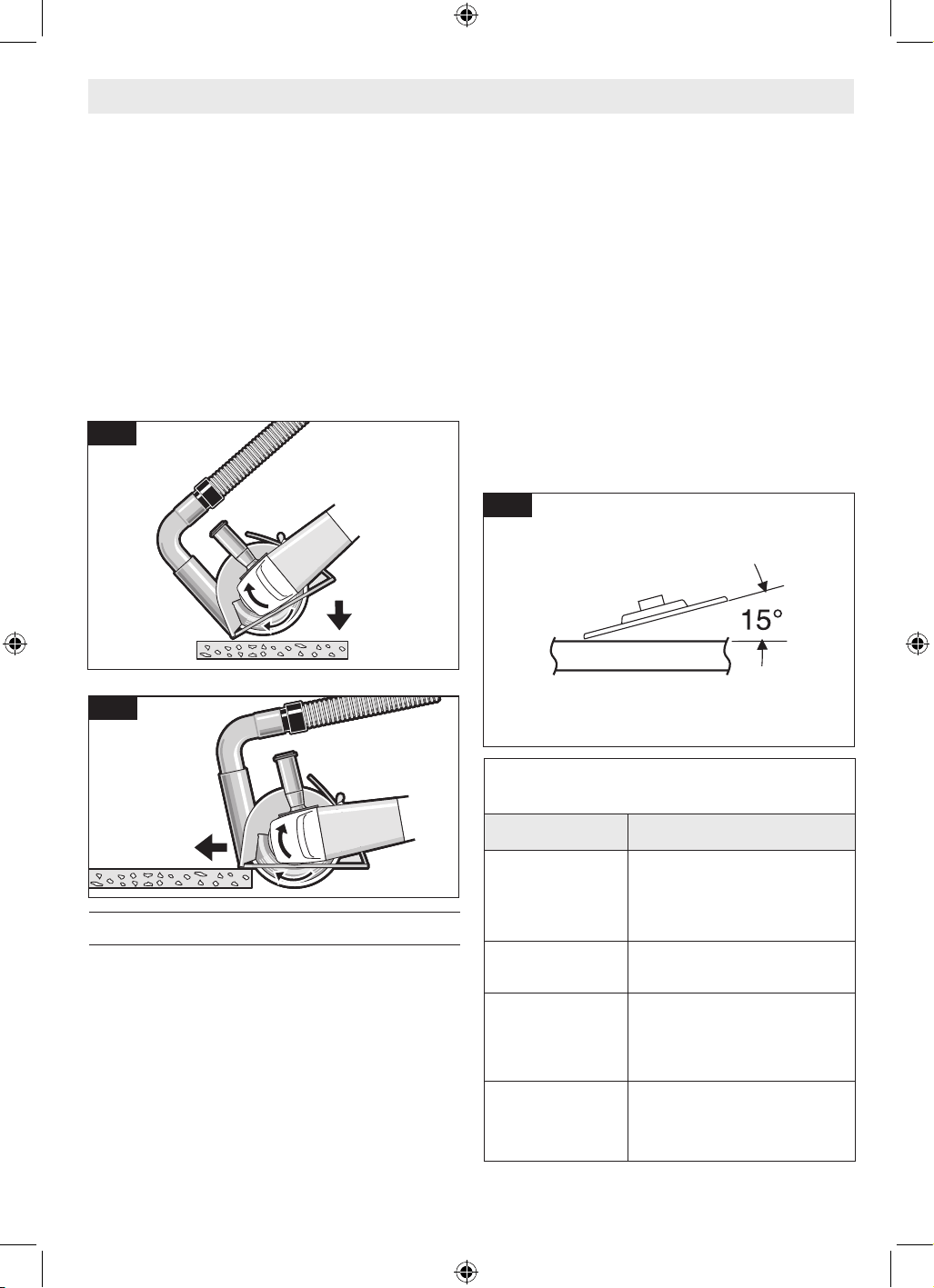

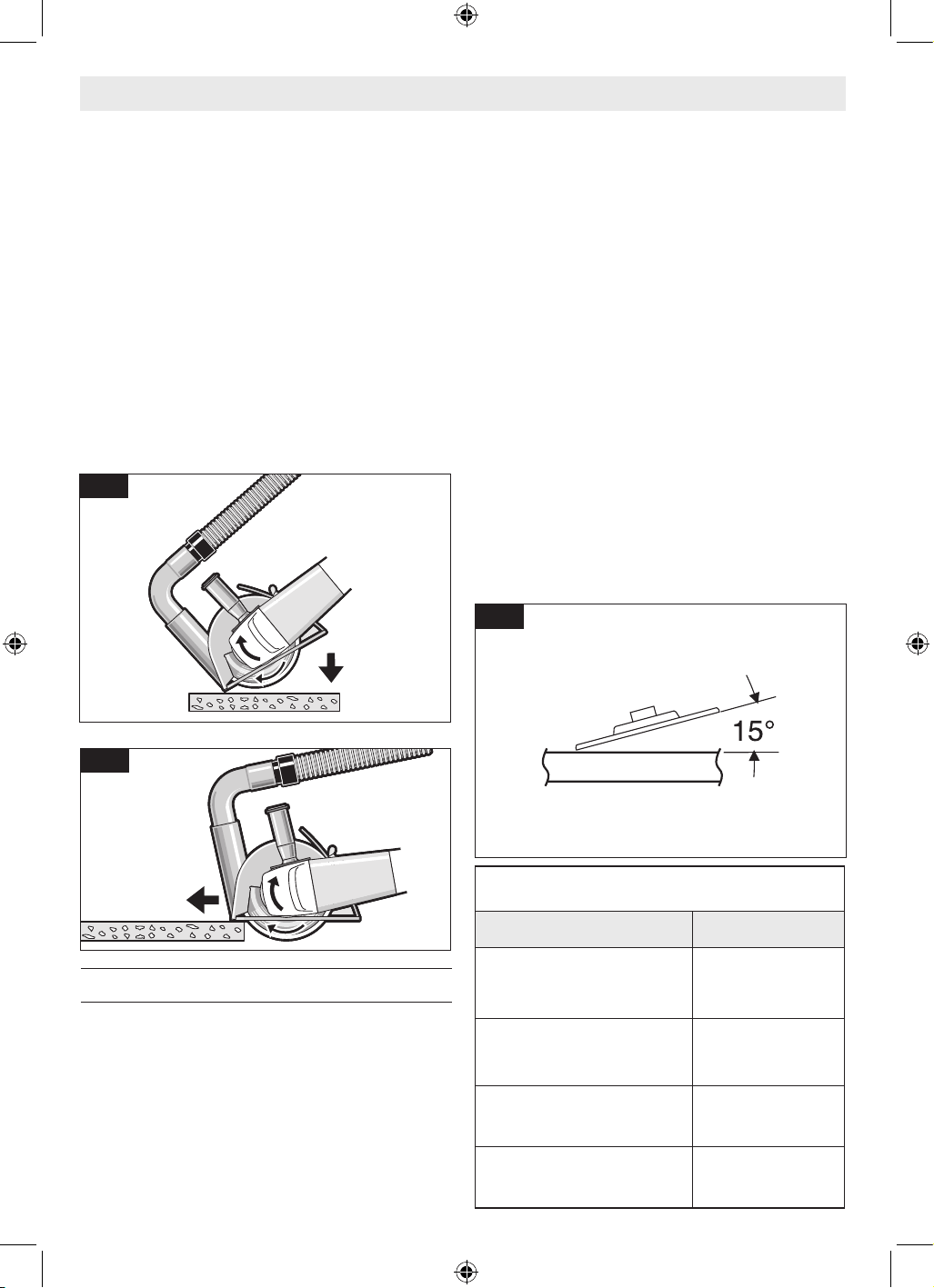

Fig. 26
Fig. 27
Sanding
Sanding discs range in grit from 16 (very
course) to 180 (very ne). They also vary in size
and spacing of grit.
Open coat (Type H) is used for soft materials
and on paint and varnish. Closed coat (Type
K) is used for metal, hardwood, stone, marble
and other materials. To obtain best results, se-
lect sanding discs carefully. Many jobs require
Operation: Renishing painted wood or
metal surfaces.
REMARKS GRIT
To remove paint
and to smooth sur-
face irregularities.
Coarse 16-24-30
To smooth the
rough sanding.
Medium 36-50-80
To remove scratch-
es left by previous
discs.
Fine 100-120
To smooth surfaces
for painting, polish-
ing or waxing.
Very Fine 150-180
Fig. 28
the use of several grit sizes and at times both
open coat and closed coat discs are required
to complete the job. See chart for application
examples.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Sanding rate is greatest when the
tool operates at high speed.
3. Maintain a 10° to 15° angle between the
tool and work surface.
4. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
5. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: Guide the disc with crisscross strokes. Do
not use a circular motion as this makes swirl
marks.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 33GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 33 8/27/2025 7:48:58 AM8/27/2025 7:48:58 AM
34
Operation
Polishing Metal and Concrete
Do not use angle grinder for
polishing painted surfaces
or plastics. Using angle grinders for such ap-
plications may damage materials and surfaces.
Angle grinders may be used for some polishing
operations such as creating smooth surfaces
on metal, concrete, or stone. Polishing these
materials requires certain skill and involves se-
lection of proper accessories and grinder set-
ting. All polishing operations begin with grind-
ing to remove imperfections such as welds or
burrs on metal, leveling uneven concrete areas,
or making cuts in stone such as marble. Next
step is to remove tool markings using backing
pad with proper grit sanding disc, or polishing
stones mounted on a Type 27 ber/epoxy back-
ing wheel, like a ap wheel having typical grit
between 200-600.
To create nal smooth nish, a ne sanding disc
or polishing stone having 1600 grit should be
used. For best polishing results, grinder with
variable speed is recommended and the speed
should be set to approximately 4000 RPM. If
available, felt wheel for angle grinders and
polishing compound may also be used. When
using a grinder without the variable speed ad-
justment, surface being worked on should be
monitored carefully to avoid overheating due to
friction.
Wire Brush (Wheels and Cups)
Wire brushes are intended to “clean” structural
steel, castings, sheet metal, stone, and con-
crete. They are used to remove rust, scale, and
paint.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed.
3. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
4. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: The tips of the brush do the work. Operate
wire brushes with the lightest pressure so only
the tips of the wire come in contact with the
work piece. If heavier pressures are used, the
wires will be overstressed, resulting in a wiping
action and a shortened brush life due to wire
fatigue. Applying the side or edge of the brush
to the work piece will result in wire breakage
and shortened brush life.
WIRE WHEEL BRUSH
CORRECT:
Wire tips
doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
WIRE CUP BRUSH
CORRECT:
Wire tips
doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 34GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 34 8/27/2025 7:49:07 AM8/27/2025 7:49:07 AM
35
Maintenance
Service
Have your tool serviced by
a qualied repair person us-
ing only identical replacement parts. This will
ensure that the safety of the tool is maintained.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready to use.
Batteries
Be alert for battery packs that are nearing their
end of life. If you notice decreased tool per-
formance or signicantly shorter running time
between charges then it is time to replace the
battery pack. Failure to do so can cause the tool
to operate improperly or damage the charger.
To avoid accidents, always disconnect the tool and/or charger from the pow-
er supply before servicing or cleaning.
Cleaning
Certain cleaning agents and
solvents damage plastic
parts. Some of these are: gasoline, carbon tet-
rachloride, chlorinated cleaning solvents, am-
monia and household detergents that contain
ammonia.
Ventilation openings and buttons must be kept
clean and free of foreign matter. Do not attempt
to clean by inserting pointed objects through
openings.
Accessory Storage and Maintenance
Store accessories in a cool dry place and avoid
freezing. Before use, check accessory for cracks
and fractures, do not use if damage is suspect-
ed.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 35GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 35 8/27/2025 7:49:07 AM8/27/2025 7:49:07 AM
36
Accessories
Do not use attachments/accessories other than those specied by Bosch. Use
of attachments/accessories not specied for use with the tool described in this
manual may result in damage to tool, property damage, and/or personal injury.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with Type 11 (cup) abrasive grinding wheels.
Optional Accessories and Attachments Catalog Number
Type F Concrete and/or Masonry Cutting Guards 18DC-5E, TG503, or GA50DC
Concrete Dust Extraction Attachment 18SG-5E or GWS-5SG
Backing Pad Assembly MG0450 or MG0500
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 36GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 36 8/27/2025 7:49:07 AM8/27/2025 7:49:07 AM
page heading
37
Table des matières
Avertissements généraux concernant la sécurité
des outils lectroportatifs. .......................... 38
Règles relatives à la sécurité pour les
meuleuses d’angle sans l .......................... 40
Avertissements supplémentaires concernant
la sécurité. ......................................43
Utilisation prévue. ................................45
Symboles .......................................46
Familiarisez-vous avec votre meuleuse d’angle .........48
Spécications .................................... 51
Application ...................................... 52
Descriptions fonctionnelles. ........................53
Fonctionnement du frein
(GWS18V-11S et GWS18V-11PS seulement) .......... 53
Assemblage ..................................... 54
Installation de la poignée latérale ...................54
Bride de support ................................54
Écrou à xation rapide
(GWS18V-11S et GWS18V-11PS seulement) ........ 55
Installation des dispositifs de protection de la meule
(dispositifs de protection de meules de Type 27 et
de Type 1A/41). ................................ 56
Ensemble de meule .............................. 57
Ensemble de meule de Type 1A/41 et 27A/42. ....... 58
Ensemble de ponçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Ensemble de brosse métallique. .................... 60
Ensemble de brosse métallique à touret .............60
Symboles relatifs à la sécurité
Les dénitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre. Veuillez
lire le mode d’emploi et lire la signication de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence pos-
sible d’un risque de blessure. Obéissez à tous les messages relatifs à la sécurité qui suivent
ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort d’une
personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, pourrait caus-
er une blessure légère ou modérée. MISE EN GARDE indique une situation dangereuse qui,
si elle n’est pas évitée, pourrait causer une blessure légère ou modérée.
Attachement d’extraction des poussières de béton
pour le meulage de surfaces de Type E (dispositif de
protection de meule abrasive à surface diamantée). ...61
Montage du dispositif de protection pour un outil
de coupe de maçonnerie .......................... 62
Installation d’un dispositif de protection
pour la coupe de maçonnerie de Type F (1A/41) avec
plaque de base. .................................63
Installation d’une meule diamantée pour coupe à sec. ..63
Insertion et retrait du bloc-piles ....................64
Opération ....................................... 65
Interrupteur à palette ............................. 65
Interrupteur coulissant avec Lock ON ................ 65
Présélection de la vitesse
(GWS18V-11S et GWS18V-11PS seulement) ........ 66
Meulage des métaux .............................66
Coupe de métal .................................67
Coupe de maçonnerie/béton. ...................... 67
Ponçage ....................................... 68
Polissage du métal et du béton ..................... 69
Brosse métallique (meules et coupelles). ............69
Entretien ........................................ 70
Service ........................................ 70
Graissage de l’outil ............................... 70
Piles ..........................................70
Nettoyage ...................................... 70
Rangement & maintenance des accessoires ..........70
Accessories .....................................71
CONSERVER CES INSTRUCTIONS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 37GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 37 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
38
Avertissements généraux concernant la sécurité des outils lectroportatifs
Lisez toutes les consignes de sécurité, instructions, illustrations et spécications
fournies avec cet outil électrique. Le non-respect de toutes les instructions gurant ciaprès
pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec l) ou à votre
outil alimenté par piles (sans l).
1. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien éclairé. Les
risques d’accident sont plus élevés quand on travaille dans
un endroit encombré ou sombre.
b. N’utilisez pas d’outils électroportatifs dans des atmo-
sphères explosives, comme par exemple en présence
de gaz, de poussières ou de liquides inammables. Les
outils électroportatifs produisent des étincelles qui ris-
quent d’enammer les poussières ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une perte
de contrôle si on vous distrait.
2. Sécurité électrique
a. Les ches des outils électroportatifs doivent corre-
spondre à la prise. Il ne faut absolument jamais modier
la che. N’utilisez pas d’adaptateur de prise avec des out-
ils électroportatifs munis d’une che de terre. Le risque
de choc électrique est moindre si on utilise une che non
modiée sur une prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces reliées à
la terre tels que tuyaux, radiateurs, gazinières ou réfri-
gérateurs. Le risque de choc électrique augmente si votre
corps est relié à la terre.
c. N’exposez pas les outils électroportatifs à la pluie ou à
l’humidité. Si de l’eau pénètre dans un outil électroporta-
tif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez jamais
pour transporter l’outil électroportatif, pour le tirer ou
pour le débrancher. Éloignez le cordon de la chaleur,
des huiles, des arêtes coupantes ou des pièces mobiles.
Les cordons abîmés ou emmêlés augmentent les risques
de choc électrique.
e. Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces ral-
longes sont faites pour l’extérieur et réduisent le risque de
choc électrique.
f. S’il est absolument nécessaire d’utiliser l’outil électro-
portatif dans un endroit humide, utilisez une alimen-
tation protégée par un disjoncteur de fuite de terre
(GFCI). L’utilisation d’un disjoncteur GFCI réduit les ris-
ques de choc électrique.
CONSERVEZ CES INSTRUCTIONS
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que vous faites,
et servez-vous de votre bon sens lorsque vous utilisez
un outil électroportatif. N’employez pas d’outils élec-
troportatifs quand vous êtes fatigué ou sous l’emprise de
drogues, d’alcool ou de médicaments. Quand on utilise des
outils électroportatifs, il sut d’un moment d’inattention
pour causer des blessures corporelles graves.
b. Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d’équipements de sécurité tels que des masques anti-
poussières, des chaussures de sécurité antidérapantes,
des casques de chantier et des protecteurs d’oreilles dans
des conditions appropriées réduira le risque de blessure
corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous que
l’interrupteur est dans la position arrêt (O) avant de
brancher l’outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le trans-
port d’un outil électroportatif avec le doigt sur la gâchette
ou le branchement de cet outil quand l’interrupteur est en
position de marche (ON) est une invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé sur
une pièce tournante de l’outil électroportatif, il y a risque
de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de mieux
maîtriser l’outil électroportatif dans des situations inat-
tendues.
f. Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les cheveux
longs. N’approchez pas les cheveux, les vêtements ou les
gants des pièces en mouvement. Les vêtements amples,
les bijoux ou les cheveux longs risquent d’être happés par
les pièces en mouvement.
g. Si l’outil est muni de dispositifs permettant le raccorde-
ment d’un système d’aspiration et de collecte des pous-
sières, assurez-vous que ces dispositifs sont raccordés
et utilisés correctement. L’utilisation d’un dépoussiéreur
peut réduire les dangers associés à l’accumulation de
poussière.
h. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécurité
des outils. Une action négligente pourrait causer des bles-
sures graves en une fraction de seconde.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 38GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 38 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
39
CONSERVEZ CES INSTRUCTIONS
Avertissements généraux concernant la sécurité des outils lectroportatifs
4. Utilisation et entretien des outils électro-
portatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à eectuer. L’outil
qui convient à la tâche fait un meilleur travail et est plus sûr
à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si son in-
terrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas être
commandé par son interrupteur est dangereux et doit être
réparé.
c. Débranchez la che de la prise secteur et/ou retirez le
bloc-piles de l’outil électrique (s’il est amovible) avant
d’y apporter de quelconques modications, de changer
d’accessoire ou de ranger l’outil électrique. De telles
mesures de sécurité préventive réduisent le risque de dé-
marrage intempestif de l’outil électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil élec-
troportatif ou qui ignorent ces consignes de s’en servir.
Les outils électroportatifs sont dangereux dans les mains
d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils électriques et
les accessoires. Assurez-vous que les pièces en mouve-
ment sont bien alignées et qu’elles ne se coincent pas,
qu’il n’y a pas de pièces cassées ou qu’il n’existe aucune
situation pouvant aecter le fonctionnement de l’outil
électrique. Si l’outil est abîmé, faites-le réparer avant
de l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
f. Maintenez les outils coupants aûtés et propres.Les
outils coupants entretenus correctement et dotés de bords
tranchants aûtés sont moins susceptibles de coincer et
sont plus faciles à maîtriser.
g. Utilisez l’outil électroportatif, les accessoires et les em-
bouts d’outil, etc. conformément à ces instructions, en
tenant compte des conditions de travail et des travaux
à réaliser. L’emploi d’outils électroportatifs pour des tâch-
es diérentes de celles pour lesquelles ils ont été prévus
peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension pro-
pres, sèches et exemptes de toute trace d’huile ou de
graisse. Les poignées et les surfaces de préhension glis-
santes ne permettent pas une manipulation et un contrôle
sûrs de l’outil dans des situations inattendues.
5. Utilisation et entretien des outils à piles
a. Rechargez les piles uniquement avec le chargeur spéci-
é par le fabriquant. Un chargeur qui convient à un type
de bloc-piles peut entraîner un risque d’incendie quand il
est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement avec
les bloc-piles spéciquement désignés pour eux.
L’utilisation de tout autre bloc-piles peut créer un risque de
blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à dis-
tances d’autres objets métalliques tels que des trom-
bones, des pièces de monnaie, des clés, des clous, des
vis ou de tout autre objet métallique pouvant faire une
connexion entre une borne et une autre. Court-circuiter
les bornes des piles peut causer des brûlures ou un in-
cendie.
d. Dans des conditions abusives, du liquide peut être éjec-
té de la pile ; dans un tel cas, évitez tout contact avec
ce liquide. Si un contact se produit accidentellement,
rincez avec de l’eau. Si le liquide entre en contact avec
les yeux, consultez un médecin. Du liquide éjecté de la
pile peut causer des irritations ou des brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est endom-
magé ou a été modié. Des piles endommagées ou modi-
ées peuvent se comporter de façon imprévisible et causer
un incendie ou une explosion, ou entraîner des blessures.
f. N’exposez pas un bloc-piles ou un outil à un incendie ou
à une température excessive. L’exposition à un incendie
ou à une température supérieure à 265° F (130° C) pour-
rait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et ne
chargez pas le bloc-piles ou l’outil en dehors de la plage
de température indiquée dans les instructions. Une
charge dans des conditions appropriées ou à des tempéra-
tures en dehors de la plage spéciée pourrait endommager
les piles et augmenter le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par un agent
de service qualié n’utilisant que des pièces de re-
change identiques. Ceci assure que la sécurité de l’outil
électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles endomma-
gés. La réparation de blocs-piles ne doit être eectuée que
par le fabricant ou un prestataire de services agréé.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 39GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 39 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
40
CONSERVEZ CES INSTRUCTIONS
1. Avertissements courants relatifs à la
sécurité pour les opérations de meulage,
de ponçage, de brossage métallique ou de
tronçonnage
a. Cet outil électroportatif a été conçu pour fonctionner
comme un outil de rectication, de ponçage, de bros-
sage métallique ou de tronçonnage. Veuillez lire toute la
documentation relative à la sécurité qui a été fournie avec
cet outil électroportatif, notamment, les avertissements,
les consignes, les illustrations et les spécications. Si l’on
n’observe pas toutes les consignes indiquées ci-dessous,
il existe un risque de choc électrique, d’incendie et/ou de
blessures corporelles graves.
b. Il n’est pas recommandé de réaliser des opérations
telles que le polissage avec cet outil électrique. L’usage
de l’outil au cours de travaux pour lesquels il n’a pas été
conçu risque de présenter un danger et de causer des bles-
sures corporelles.
c. Ne convertissez pas cet outil électrique de façon à ce
qu’il fonctionne d’une manière qui n’est pas spécique-
ment conçue et indiquée par le fabricant de l’outil. Une
telle conversion peut entraîner une perte de contrôle et
causer des blessures graves.
d. N’utilisez pas d’accessoires qui n’ont pas été spéci-
quement conçus et recommandés par le fabricant
de l’outil. Le simple fait qu’un accessoire puisse être at-
taché à votre outil électroportatif ne garantit pas un fonc-
tionnement sans danger.
e. La vitesse nominale de l’accessoire doit être au moins
égale à la vitesse maximum indiquée sur l’outil électro-
portatif. Les accessoires que l’on fait tourner à une vitesse
supérieure à leur vitesse nominale peuvent se casser et
voler en éclats.
f. Le diamètre externe et l’épaisseur de votre accessoire
doivent être dans les limites de capacité de votre outil
électroportatif. Des accessoires de la mauvaise taille ne
peuvent pas être adéquatement protégés ou contrôlés.
g. Les dimensions du support de montage de l’accessoire
doivent correspondre aux dimensions du matériel de
xation de l’outil électrique. Les accessoires qui ne cor-
respondent pas au petit matériel de montage de l’outil élec-
trique fonctionneront de manière déséquilibrée, vibreront
de façon excessive et risquent de causer une perte de con-
trôle de l’outil.
h. N’utilisez pas d’accessoires endommagés. Inspectez
vos accessoires avant chaque utilisation : vériez
par exemple que votre meule abrasive n’est ni fêlée,
ni ébréchée, que votre disque d’appui n’est ni fêlé, ni
déchiré, ni trop usé et que votre brosse métallique ne
contient pas de ls cassés ou détachés. Si vous laissez
tomber l’outil ou l’accessoire, vériez que ce dernier
n’est pas endommagé ou remplacez-le par un acces-
soire en bon état. Après l’inspection et l’installation
d’un accessoire, tenez-vous à distance du plan de
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
l’accessoire en mouvement et demandez à toute per-
sonne présente de faire de même, et faites fonctionner
l’outil à sa vitesse à vide maximale pendant une minute.
Si un accessoire est endommagé, il se cassera habituelle-
ment en plusieurs morceaux pendant cette période de test.
i. Portez des équipements de protection personnelle.
Suivant le travail eectué, portez un masque de pro-
tection, des lunettes à coques ou des lunettes de sé-
curité. S’il y a lieu, portez un masque antipoussières,
des dispositifs de protection de l’ouïe, des gants et un
tablier d’atelier capable d’arrêter des petits fragments
abrasifs ou des fragments de la pièce. Les dispositifs
de protection des yeux doivent pouvoir arrêter des débris
volants produits par diverses opérations. Le masque an-
tipoussières ou le respirateur doit être capable de ltrer
des particules générées par votre travail. Une exposition
prolongée à un bruit de haute intensité peut entraîner une
perte de l’ouïe.
j. Gardez toute personne présente à une distance sûre de
l’aire de travail. Toute personne qui entre dans l’aire de
travail doit porter des équipements de protection per-
sonnelle. Des fragments d’une pièce ou d’un accessoire
peuvent être projetés et causer des blessures au-delà de
l’aire d’opération immédiate.
k. Tenez l’outil électroportatif exclusivement au niveau
de ses surfaces de préhension isolées quand vous ré-
alisez une opération au cours de laquelle l’accessoire
de coupe risque d’entrer en contact avec des ls élec-
triques dissimulés. Quand un accessoire de coupe
entre en contact avec un l « sous tension », cela peut
mettre des parties métalliques exposées de l’outil élec-
troportatif « sous tension » et électrocuter l’utilisateur.
l. Ne posez jamais l’outil électroportatif tant que
l’accessoire n’a pas complètement cessé de tourner.
L’accessoire en mouvement risque d’accrocher la surface
sur laquelle il est posé et de vous faire perdre contrôle de
l’outil.
m. Ne laissez pas l’outil électroportatif en marche quand
vous le portez sur le côté. Un contact accidentel avec
l’accessoire en mouvement risquerait d’accrocher vos
vêtements et d’attirer l’accessoire vers votre corps.
n. Nettoyez régulièrement les prises d’air de l’outil élec-
troportatif. Le ventilateur du moteur attirera de la pous-
sière à l’intérieur du boîtier de l’outil et une accumulation
excessive de poudre métallique risque de causer des dan-
gers électriques.
o. Ne faites pas fonctionner l’outil électroportatif à prox-
imité de matériaux inammables. Des étincelles pour-
raient enammer ces matériaux.
p. N’utilisez pas d’accessoires qui exigent des liquides de
refroidissement. L’utilisation d’eau ou d’autres liquides
de refroidissement peut entraîner une électrocution ou un
choc électrique.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 40GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 40 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
41
CONSERVEZ CES INSTRUCTIONS
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
q. Ne laissez pas une quelconque partie mal assujettie du
capuchon de polissage ou de ses courroies de xation
tourner librement. Rangez les courroies de xation mal
assujetties à l’intérieur ou coupez-les. Des courroies de
xation mal assujetties et en rotation pourraient se pren-
dre dans vos doigts ou coincer l’ouvrage.
2. Avertissements sur les rebonds et eets
associés
L’eet de rebond est une réaction soudaine au pincement ou
à l’accrochage d’une meule, d’un disque d’appui, d’une brosse
ou de tout autre accessoire pivotant. Un tel pincement ou ac-
crochage fait rapidement caler l’accessoire en mouvement,
ce qui force l’outil électroportatif hors de contrôle à aller dans
la direction opposée à celle de la rotation de l’accessoire à
l’emplacement du blocage.
Par exemple, si une meule abrasive est accrochée ou pincée
par la pièce, le bord de la meule à l’emplacement du pinçage
peut creuser la surface du matériau et forcer la meule à se «
hisser » sur la pièce ou à être éjectée. La meule peut alors sau-
ter soit en direction de l’utilisateur, soit dans la direction op-
posée, en fonction de la direction du mouvement de la meule
à l’emplacement du pincement. Les meules abrasives peuvent
également se briser dans de telles conditions.
Les rebonds résultent d’une mauvaise utilisation de l’outil
électroportatif et/ou de procédures ou de conditions
d’utilisation incorrectes, et ils peuvent être évités en prenant
les précautions nécessaires indiquées ci-dessous :
a. Maintenez une prise ferme sur l’outil électroportatif et
positionnez votre bras et le reste de votre corps de fa-
çon à vous permettre de résister aux forces de rebond.
Utilisez toujours la poignée auxiliaire, quand elle vous a
été fournie, pour un contrôle maximum du rebond ou de
la réaction de couple qui se produit pendant la mise en
marche de l’outil. L’utilisateur peut contrôler les réactions
de couple ou les forces de rebond en prenant les précau-
tions nécessaires.
b. Ne placez jamais votre main à proximité de l’accessoire
en mouvement. L’accessoire risquerait de rebondir sur
votre main.
c. Ne vous placez jamais dans la zone où l’outil électro-
portatif se dirigerait si un rebond se produisait. L’eet
de rebond projetterait l’outil dans la direction opposée
à celle du mouvement de la meule à l’emplacement de
l’accrochage.
d. Faites particulièrement attention quand vous travaillez
des coins ou des arêtes tranchantes, etc. Évitez de faire
rebondir ou d’accrocher l’accessoire. Les coins, les arêtes
tranchantes et les rebondissements ont tendance à faire
accrocher l’accessoire en mouvement et à entraîner une
perte de contrôle ou un rebond.
e. N’attachez pas de chaîne de scie, de lame pour couper
du bois ou de meule diamantée segmentée avec un
écart périphérique supérieur à 10 mm / 13/32 po ou
une lame de scie dentée. De telles lames produisent sou-
vent des rebonds et une perte de contrôle.
3. Avertissements spéciques à la sécurité
des opérations de rectication et de tronçon-
nage à la meule
a. N’utilisez que des types de meules qui sont recom-
mandées pour votre outil électroportatif et que des
protecteurs conçus pour la meule sélectionnée. Les
meules pour lesquelles l’outil n’a pas été conçu ne peuvent
pas être adéquatement protégées et sont par conséquent
dangereuses.
b. La surface de meulage des meules déprimées au cen-
tre doit être montée au-dessous du plan de la lèvre de
protection. Une meule montée de façon incorrecte qui dé-
passerait à travers le plan de la lèvre de protection ne peut
pas être protégée de façon adéquate.
c. Le protecteur doit être fermement xé à l’outil électro-
portatif et positionné pour un maximum de sécurité en
s’arrangeant pour que la plus petite portion possible de
meule exposée soit tournée vers l’utilisateur. Le pro-
tecteur aide à protéger l’utilisateur contre des fragments
d’une meule cassée et contre un contact accidentel avec
la meule.
d. Les meules ne doivent être utilisées que pour des
opérations pour lesquelles elles ont été conçues. Par
exemple : ne meulez pas avec le côté de la meule à tronçon-
ner. Les meules à tronçonner sont conçues pour une recti-
cation périphérique et l’application de forces latérales à
ces meules peuvent les faire éclater.
e. Utilisez toujours des brides non endommagées d’une
taille et d’une forme qui conviennent à la meule sélec-
tionnée. Les brides de meule appropriées soutiennent la
meule, réduisant ainsi la possibilité que la meule se casse.
Les brides pour meules de tronçonnage peuvent être dif-
férentes des brides pour d’autres types de meules.
f. N’utilisez pas de meules usées provenant d’outils élec-
troportatifs de plus grande taille. Une meule qui a été
conçue pour un outil électroportatif de grande taille n’est
pas compatible avec un outil plus petit qui tourne à une
plus grande vitesse, et elle risque d’éclater si elle est posée
sur ce dernier.
4. Avertissements supplémentaires spéci-
ques à la sécurité des opérations de tronçon-
nage à la meule abrasive
a. Ne bloquez pas la meule à tronçonner et n’appliquez
pas une pression excessive sur celle-ci. Ne tentez pas
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 41GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 41 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
42
CONSERVEZ CES INSTRUCTIONS
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
de réaliser une coupe d’une profondeur excessive. La sur-
charge de la meule augmente sa susceptibilité à la torsion
et au blocage pendant la coupe et la possibilité d’un eet
de rebond ou d’une cassure de la meule.
b. Ne positionnez pas votre corps de façon à ce qu’il soit
aligné avec la meule pivotante et derrière celle-ci.
Quand la meule, à l’emplacement de l’opération, se dé-
place dans la direction opposée à celle de votre corps, le
rebond potentiel risque de projeter la meule en mouve-
ment ainsi que l’outil électroportatif directement sur vous.
c. Quand la meule se coince, ou quand vous interrompez
une coupe pour une raison quelconque, mettez l’outil
électroportatif à l’arrêt et tenez-le sans bouger jusqu’à
ce que la meule s’arrête complètement. N’essayez ja-
mais de retirer la meule de tronçonnage au milieu d’une
coupe tant que la meule tourne toujours; cela risquerait
de provoquer un eet de rebond. Trouvez la cause du coin-
çage de la meule et prenez les mesures nécessaires pour
y remédier.
d. Ne recommencez pas votre opération de coupe en
plaçant l’outil directement dans la pièce. Permettez à
la meule d’atteindre sa vitesse optimale avant de la réin-
troduire prudemment dans la pièce. Si vous remettez l’outil
en marche directement dans la pièce, la meule risque de se
bloquer, de « grimper » sur la pièce ou de faire un rebond.
e. Soutenez les panneaux ou toute pièce surdimension-
née an de réduire le plus possible le risque de pince-
ment ou de rebond de la meule. Les pièces de grande
taille ont tendance à échir sous leur propre poids. Des
supports doivent être placés sous la pièce à proximité de
la ligne de coupe et près du bord de la pièce des deux côtés
de la meule.
f. Faites particulièrement attention quand vous exécutez
une coupe « en poche » dans des murs déjà en place ou
dans d’autres endroits cachés. Il se peut que la meule
saillante coupe des tuyaux de gaz, des conduites d’eau,
des ls électriques ou des objets qui risquent d’entraîner
un rebond.
g. Ne tentez pas d’eectuer des coupes recourbées. Une
contrainte excessive sur la meule accroît la charge et le
risque de torsion ou de coincement de la meule pendant
la coupe ainsi que la possibilité d’un eet de rebond ou
de cassure de la meule, qui pourrait causer des blessures
graves.
5. Avertissements spéciques à la sécurité
des opérations de ponçage
a. Utilisez un papier abrasif de taille appropriée pour le
disque de ponçage. Suivez les recommandations du fabri-
cant lors du choix du papier abrasif. Un papier abrasif plus
grand dépassant trop du patin de ponçage présente un
risque de lacération et peut provoquer un accrochage, une
déchirure du disque ou un choc en retour.
6. Avertissements spéciques relatifs à la
sécurité pour les opérations de polissage
a. Lors de l’utilisation de meules à double usage, utilisez
toujours le dispositif de protection approprié pour
l’application eectuée. Si vous n’utilisez pas le dispositif
de protection approprié, vous risquez de ne pas obtenir le
niveau de protection souhaité, ce qui pourrait entraîner
des blessures graves.
7. Avertissements spéciques à la sécurité
des opérations de brossage métallique
a. Soyez conscient du fait que la brosse éjecte des soies
métalliques pendant son opération normale. Ne sur-
chargez pas les ls métalliques en appliquant une charge
excessive sur la brosse. Les soies métalliques peuvent fac-
ilement pénétrer dans des vêtements légers et/ou dans la
peau.
b. Bien qu’il soit recommandé d’utiliser un protecteur
pour le brossage métallique, ne laissez pas la meule
ou la brosse métallique interférer avec le protecteur.
Le diamètre de la meule ou de la brosse métallique risque
d’augmenter à cause de la charge de travail et des forces
centrifuges.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 42GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 42 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
43
Utilisez un DISPOSITIF DE
PROTECTION DE MEULE de
Type A (Type 1A/41) pour le tronçonnage ou de Type C
(combinaison) lorsque vous utilisez des meules à double
usage (pouvoir abrasif combiné pour le meulage et le tron-
çonnage) montées sur asque.
Pour le ponçage avec façonnage, utilisez le DISPOSITIF DE
PROTECTION DE MEULE à pouvoir abrasif de Type B (Type
27). Lors de l’utilisation d’un DISPOSITIF DE PROTECTION DE
MEULE de Type A (Type 1A/41) pour le ponçage avec façon-
nage, le DISPOSITIF DE PROTECTION DE MEULE peut inter-
férer avec la pièce à travailler et entraîner une réduction de la
capacité de contrôle ;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de
Type A (Type 1A/41) pour le tronçonnage ou de Type
C (combinaison) pour les opérations de tronçonnage.
L’utilisation d’un DISPOSITIF DE PROTECTION DE MEULE de
Type B (Type 27) à pouvoir abrasif pour des opérations de
tronçonnage avec des meules abrasives agglomérées aug-
mente le risque d’exposition aux étincelles et aux particules
émises, ainsi qu’aux fragments de meule en cas d’éclatement
de la meule ;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de
Type E (meulage de surface losangée) ou un DISPOSITIF
DE PROTECTION DE MEULE de Type F (tronçonnage de
maçonnerie) pour les opérations de tronçonnage et de fa-
çonnage dans le béton ou la maçonnerie. L’utilisation d’un
dispositif de protection de meules de Type A (Type 1A/41)
pour le tronçonnage, de Type B (Type 27) pour le meulage ou
de Type C (combinaison) pour les opérations de tronçonnage
et de meulage facial dans le béton ou la maçonnerie augmente
le risque d’exposition à la poussière et de perte de contrôle,
ce qui peut entraîner ;
Utilisez des brosses métalliques en forme de meule dont
l’épaisseur et le diamètre ne sont pas supérieurs à ceux
qui sont spéciés dans le présent mode d’emploi. Lors de
l’utilisation d’un DISPOSITIF DE PROTECTION DE MEULE pour
le tronçonnage de Type A (Type 1A/41), pour le meulage de
Type B (Type 27) ou de Type C (combinaison) avec une brosse
métallique en forme de meule d’une épaisseur supérieure à
l’épaisseur maximale spéciée, les ls peuvent s’accrocher au
dispositif de protection, ce qui pourrait entraîner la rupture
des ls.
N’utilisez pas d’outils conçus pour le courant alternatif
uniquement avec une alimentation en courant continu.
Même si l’outil semble fonctionner, les composants élec-
triques de l’outil à courant alternatif sont susceptibles de
tomber en panne et de présenter un danger pour l’opérateur.
Utilisez des brides ou d’autres moyens pratiques de brider
ou de supporter la pièce sur une plate-forme stable. Tenir
la pièce à la main ou contre le corps est instable et risque de
résulter en une perte de contrôle.
Préparez un calendrier d’entretien périodique pour votre
outil. Lors du nettoyage d’un outil, veillez à ne pas démonter
une partie quelconque de l’outil étant donné que des ls in-
ternes pourraient être déplacés ou pincés et que les ressorts
du dispositif de protection pourraient être montés de façon
incorrecte. Certains produits de nettoyage tels que l’essence,
le tétrachlorure de carbone, l’ammoniac, etc. peuvent endom-
mager les pièces en plastique.
N’utilisez pas d’aspirateur ou d’autre système de ramas-
sage de la poussière lorsque vous coupez du métal. Des
étincelles provenant de la coupe du métal pourraient causer
l’inammation des poussières ainsi ramassées.
Utilisez cette meuleuse uniquement de la manière prévue.
Une utilisation inappropriée pourrait causer des blessures et
des dommages matériels.
N’utilisez pas de meules abrasives de Type 11 (boisseau)
avec cet outil. Cet outil n’est pas conçu pour emploi avec des
meules abrasives de Type 11 (boisseau).
Ne posez pas l’outil avant qu’il ne soit complètement arrê-
té. L’utilisation du dispositif de protection approprié lorsque
vous utilisez la meuleuse est votre meilleure protection contre
un contact accidentel avec un accessoire en train de tourner.
Un contact accidentel avec un accessoire en train de tourner
peut causer des dommages matériels et/ou des blessures.
Débranchez la che de la prise de courant avant
de procéder à des réglages ou des changements
d’accessoires, ou avant de ranger des outils électriques.
De telles mesures de sécurité préventives réduisent le risque
de démarrage acccidentel de l’outil électrique.
Un dispositif de protection de Type 27 doit être utilisé
avec toutes les meules abrasives, avec les disques à
lamelles pour le ponçage des carrosseries, avec les bross-
es métalliques et avec les meules. L’outil ne peut être utilisé
sans dispositif de protection que pour le ponçage avec des
disques de ponçage conventionnels.
Un dispositif de protection de Type 1A/41A doit être utili-
sé pour toutes les opérations de coupe.
Utilisez toujours un dispositif de protection de meule de
coupe de Type A (1A/41) pour la coupe.
N’utilisez pas de meules abrasives de Type 1 conçues pour
le meulage droit ou la rectication des matrices. Cet outil
n’a pas été conçu pour être utilisé avec des meules abrasives
droites ou des meules à rectier les matrices.
La vitesse nominale des accessoires doit être au moins
égale à la vitesse de fonctionnement maximum indiquée
sur l’outil électrique. Si des accessoires fonctionnent à une
vitesse supérieure à leur vitesse nominale, ils risquent de se
casser et d’être projetés dans l’air.
La plupart des travaux de ponçage s’eectuent sans le
protecteur. Remettez toujours le pro tecteur en place sur
l’outil avant de vous en servir pour le meulage.
Avertissements supplémentaires concernant la sécurité
CONSERVEZ CES INSTRUCTIONS
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 43GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 43 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
44
N’utilisez pas l’écrou à xa-
tion rapide avec un coussi-
net de soutien pour les accessoires de ponçage.
Utilisez toujours un protège-meule de Type B (27) avec
des meules métalliques (brosses). Ne pas utiliser le pro-
tège-roue avec les roues à rayons peut provoquer des bles-
sures.
Il n’est pas possible d’utiliser un protègemeule de Type B
(27) pour toutes les opérations de l’outil. Ne jetez pas ce
dispositif de protection si vous ne l’utilisez pas. Réinstallez
toujours le protège-meule avant de réaliser de nouvelles
opérations de meulage.
L’accessoire d’extraction de la poussière n’est pas un
dispositif de protection. Ne l’utilisez pas avec des meules
abrasives à surface agglomérée. L’accessoire d’extraction
de la poussière ne protégera peutêtre pas l’opérateur en cas
d’éclatement de la meule.
Utilisez toujours un dispositif de protection de meule de
coupe de Type A (1A/41) pour la coupe. La coupe avec
un dispositif de protection de meule de Type B (27) peut
ne pas orir à l’opérateur une protection susante en cas
d’éclatement de la meule.
Par ailleurs, ne tirez jamais l’outil vers l’arrière car la lame
sortirait alors du matériau et un CHOC EN RETOUR se
produirait.
N’utilisez pas de meuleuse d’angle pour polir les surfaces
peintes ou les plastiques. L’utilisation de meuleuses d’angle
pour de telles applications peut endommager les matériaux et
les surfaces.
Pour éviter les accidents, débranchez toujours l’outil et/
ou le chargeur de sa source d’alimentation secteur avant
toute opération de maintenance ou de nettoyage.
Faites réparer votre outil par un réparateur compétent
n’utilisant que des pièces de rechange identiques. Ceci as-
surera le maintien de la sécurité de l’outil.
Si un cordon de rallonge s’avère nécessaire, vous devez
utiliser un cordon avec conducteurs de dimension adé-
quate pouvant porter le courant nécessaire à votre outil.
Ceci préviendra une chute excessive de tension, une perte
de courant ou une surchaue. Les outils mis à la terre doivent
utiliser des cordons de rallonge trilaires pourvus de ches à
trois broches ainsi que des prises à trois broches.
N’utilisez pas d’attachements/d’accessoires autres
que ceux qui sont spéciés par Bosch. L’utilisation
d’attachements/d’accessoires non spéciés pour une utilisa-
tion avec l’outil décrit dans ce mode d’emploi peut entraîner
des dommages à l’outil, des dommages matériels ou des bles-
sures.
N’utilisez pas de meules abrasives de Type 1 qui sont con-
çues pour le meulage droit.
N’essayez pas de couper de grandes pièces ou des feuilles
de métal, car cette machine n’est pas conçue pour être
utilisée comme une machine de tronçonnage.
Les travaux à la machine tel que ponçage, sciage, meu-
lage, perçage et autres travaux du bâtiment peuvent créer
des poussières contenant des produits chimiques qui sont
des causes reconnues de cancer, de malformation congé-
nitale ou d’autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ci-
ment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités chi-
miquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire l’exposition
à ces produits chimiques, il faut travailler dans un lieu bien
ventilé et porter un équipement de sécurité approprié tel que
certains masques à poussière conçus spécialement pour l-
trer les particules microscopiques.
Avertissements supplémentaires concernant la sécurité
CONSERVEZ CES INSTRUCTIONS
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch
Tool Corporation à préserver notre environnement et à con-
server nos ressources naturelles.
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries re-
chargeables avec les ordures ménagères !
Mise au rebut des piles
Ne tentez pas de désassembler le bloc-piles ou d’enlever tout
composant faisant saillie des bornes de piles, ce qui peut pro-
voquer un incendie ou des blessures. Avant la mise au rebut,
protégez les bornes exposées à l’aide d’un ruban isolant épais
pour prévenir le court-circuitage.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 44GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 44 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
45
Avertissements supplémentaires concernant la sécurité
CONSERVEZ CES INSTRUCTIONS
Piles lithium-ion
Si le produit est équipé d’une pile lithium-ion, la pile doit être ramassée, recyclée ou mise au rebut d’une manière qui ne soit pas
nocive pour l’environnement.
Le sceau RBRC de recyclage des piles, homologué par l’EPA (Agence pour la protection de
l’environnement des États-Unis), qui se trouve sur les piles au lithium-ion (Liion) indique que Robert
Bosch Tool Corporation participe volontairement à un programme industriel de ramassage et de recy-
clage de ces piles au terme de leur vie utile, pourvu qu’elles soient mises hors service aux États-Unis
ou au Canada. Le programme du RBRC ore une alternative pratique à la mise des piles au Li-ion
usées au rebut ou au ramassage d’ordures municipal, ce qui pourrait être interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples renseignements sur le recyclage
des piles au Li-ion et sur les restrictions ou interdictions de mise au rebut qui s’appliquent à votre
région ou renvoyez vos piles à un Centre de Service Bosch/Dremel pour recyclage. La participation de Robert Bosch Tool Cor-
poration à ce programme s’insère dans le contexte de notre engagement à préserver notre environnement et à conserver nos
ressources naturelles.
Utilisation prévue
Utilisez cette meuleuse uniquement de la manière prévue. Une utilisation inappropriée
pourrait causer des blessures et des dommages matériels.
Les meuleuses à petit angle GWS18V-8-2, GWS18V-11S et GWS18V-11PS sont conçues pour les applications professionnelles
de meulage, de découpe, de ponçage, de brossage métallique et de polissage qui sont décrites dans ce mode d’emploi.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 45GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 45 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
46
Symbols
Symboles
Important:Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signica-
tion. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus ecace et plus sûre.
Symbole Désignation / Explication
V Volts (voltage)
lb lb (poids)
kg Kilogrammes (poids)
ft Pieds (dimension)
m Mètres (distance)
in po (dimension)
cm Centimètres (dimension)
mm Millimètres (dimension)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
.../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d’arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signie une
vitesse plus grande)
Sélecteur variable à l’inni avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la èche)
Courant continu (type ou caractéristique du courant)
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 46GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 46 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
47
Symbols
Symboles
Important:Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signica-
tion. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus ecace et plus sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi.
Alerte l’utilisateur pour porter des lunettes de sécurité.
Alerte l’utilisateur pour porter une protection respiratoire.
Alerte l’utilisateur pour porter des protecteurs d’oreilles.
Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.
KICKBACK
CONTROL
Indique le contrôle d’un eet de rebond dans l’outil.
DROP
CONTROL
Indique le contrôle d’une chute dans l’outil.
Indique le système de freinage dans l’outil.
Le dispositif de protection de type B (27) ne doit pas être utilisé pour couper.
Ce symbole signie que cet outil est approuvé par Underwriters Laboratories selon les normes des
États-Unis et du Canada.
Ce symbole signie que cet outil est approuvé par l’Association canadienne de normalisation selon
les normes des États-Unis et du Canada.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 47GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 47 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
48
Familiarisez-vous avec votre meuleuse d’angle
Fig. 1
10
3
13
11
12
8
6
9a
7
5
1
2
4
1 Interrupteur coulissant
2 Poignée latérale (surface de préhension isolée)
3 Dispositif de protection de la meuleuse
de Type B (27)
4 Broche
5 Bride de support
6 Meuleuse abrasive
7 Verrouillage de la broche
8 Levier de relâchement/réglage du
dispositif de protection
9 Écrou de verrouillage
10 Surface de préhension isolée
11 Bloc-piles
12 Bouton de déclenchement du bloc-piles
13 Dispositif de protection de la meule de coupe de
Type A (1A/41)
Meuleuse d’angle avec interrupteur coulissant GWS18V-8-2
9a
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 48GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 48 8/27/2025 7:49:08 AM8/27/2025 7:49:08 AM
page heading
49
7 Verrouillage de la broche
8 Levier de relâchement/réglage du
dispositif de protection
9 Écrou a xation rapide
10 Surface de préhension isolée
11 Bloc-piles
12 Bouton de déclenchement du bloc-piles
13 Dispositif de protection de la meule de coupe de
Type A (1A/41)
14 Molette de réglage de la vitesse
Familiarisez-vous avec votre meuleuse d’angle
Fig. 2
1 Interrupteur coulissant
2 Poignée latérale antivibrations
(surface de prehension isolee)
3 Dispositif de protection de la meuleuse
de Type B (27)
4 Broche
5 Bride de support
6 Meuleuse abrasive
10
6
9b
7
8
3
11
12
5
13
4
1
14
2
Meuleuse d’angle avec interrupteur coulissant GWS18V-11S
9b
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 49GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 49 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
page heading
50
Familiarisez-vous avec votre meuleuse d’angle
Fig. 3
10
14
1
3
13
15
12
11
6
7
8
9b
5
4
2
16
1 Interrupteur à palette
2 Poignée latérale antivibrations
(surface de prehension isolee)
3 Dispositif de protection de la meuleuse
de Type B (27)
4 Broche
5 Bride de support
6 Meuleuse abrasive
7 Verrouillage de la broche
8 Levier de relâchement/réglage du
dispositif de protection
9 Écrou a xation rapide
10 Surface de prehension isolee
11 Bloc-piles
12 Bouton de déclenchement du bloc-piles
13 Dispositif de protection de la meule de coupe de
Type A (1A/41)
14 Molette de réglage de la vitesse
15 Bouton de relâchement de la boîte de vitesses
16 Levier de relâchement de l’interrupteur de « ver-
rouillage en position d’arrêt »
Meuleuse d’angle avec interrupteur à palette GWS18V-11PS
9b
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 50GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 50 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
page heading
51
Numéro de modèle GWS18V-8-2 GWS18V-11S GWS18V-11PS
Volts c.c 18V 18V 18V
Vitesse nominale (tr/min) 11,000 3,000-9,000 3,000-9,000
Type de interrupteur coulissant coulissant palette
⌀ max. de la meule 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ max. du disque de coupe 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ max. du disque de ponçage 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ max. du disque à volets abrasifs 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ max. de la brosse métallique circulaire 4” (102mm) 4” (102mm) 4” (102mm)
⌀ max. de la brosse en coupe métallique 3” (76mm) 3” (76mm) 3” (76mm)
Épaisseur de la meule (b)
1/4” (6mm) 1/4” (6mm) 1/4” (6mm)
Épaisseur de la meules de coupe de Type 1/41 (b) .045” (1.2mm) .045” (1.2mm) .045” (1.2mm)
Épaisseur de la meule de tronçonnage de Type 27/42 (b) 1/8” (3.0mm) 1/8” (3.0mm) 1/8” (3.0mm)
Largeur maximale de la face de la meule métallique
(épaisseur) (b)
1/2” (12.7mm) 1/2” (12.7mm) 1/2” (12.7mm)
Écart périphérique max. de la meule de coupe diamantée
segmentée de Type 1/41
10mm 10mm 10mm
Angle d’inclinaison de la meule de coupe diamantée
segmentée de Type 1/41
NÉGATIF NÉGATIF NÉGATIF
Contrôle du risque d’eet de rebond • • •
Protection contre le redémarrage • • •
Contrôle du risque de chute
— • •
Démarrage en douceur • — —
Protection contre les surcharges • • •
Sélection de la vitesse — • •
Frein — • •
Température admissible de la pile pendant la charge +32…+95°F (0…+35°C)
Température ambiante admissible pendant le
fonctionnement et le stockage
-4…+122°F (-20…+50°C)
Température ambiante recommandée pendant la charge -4…+122°F (-20…+50°C)
• = L’outil est doté de cette fonction. — = L’outil n’est pas doté de cette fonction.
Spécifications
⌀ = Diamètre de la meule. b = Épaisseur de la meule.
b
⌀
⌀
b
b
⌀
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 51GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 51 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
52
X = L’outil est muni d’accessoires permettant d’exécuter cette application.
O = L’outil peut utiliser des accessoires en option permettant d’exécuter cette application.
N = L’outil n’est pas capable d’exécuter cette application.
La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre de meule
recommandé.
N’utilisez pas de meules abrasives de Type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de Type 11 (boisseau).
N’utilisez pas de meules abrasives de Type 1 qui sont conçues pour le meulage droit/de
coins. Cet outil n’est pas conçu pour être utilisé avec des meuleuses abrasives pour le meulage
droit/de coins de Type 1.
Blocs-piles/chargeurs
Lisez toutes les consignes de sécurité, instructions, illustrations et spécications
fournies avec cet outil électrique et ce chargeur. Le non-respect de toutes les instructions
gurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES
LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Utilisez uniquement avec les blocs-piles au lithium-ion Bosch ou AMPShare de 18 V
indiqués ci-dessous. L’emploi de tout autre bloc-piles risquerait de causer des blessures et un
incendie.
Utilisez uniquement avec les chargeurs Bosch ou AMPShare de 18 V indiqués ci-dessous.
L’emploi de tous autres chargeur risquerait de causer des blessures et un incendie.
Blocs-piles *
BAT000 à BAT999, GBA18V000 à GBA18V999, EXBA18V000 à EXBA18V999
Chargeurs*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 à GAL18V-999
* Pour les toutes dernières informations sur la compatibilité des piles, veuillez vous référer à www.boschtools.com.
Application
Numéro de modèle
Description GWS18V-8-2 GWS18V-11S GWS18V-11PS
Meulage de métaux (Type 27) X X X
Meulage de métaux (Type 11) N N N
Coupe de métaux (Type 1A/41) X X X
Disque à lamelles de Type 29 O O O
Coupe de béton O O O
Ponçage O O O
Passage à la brosse métallique (meule) O O O
Passage à la brosse métallique (boisseau) O O O
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 52GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 52 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
page heading
53
Descriptions fonctionnelles
Contrôle du risque d’eet de rebond :
L’électronique de l’outil électroportatif détecte les situations
dans lesquelles la meule ou l’accessoire peut risquer de se
coincer. Elle empêche la poursuite de la rotation de l’arbre
d’entraînement en mettant l’outil hors tension (mais elle ne
peut pas empêcher les eets de rebond). Pour recommencer
à travailler, mettez l’interrupteur de marche/arrêt (on/o)
dans la position de marche (on) et remettez l’outil en marche.
Circuit « Constant Response » :
Ce circuit contribue à maintenir une vitesse presque con-
stante entre les conditions de fonctionnement en charge et de
fonctionnement à vide.
Démarrage progressif :
Cette caractéristique permet de réduire la fatigue du moteur
qui est normalement causée par un démarrage à couple élevé.
Elle contribue à mettre graduellement l’accessoire à la vitesse
requise.
Protection contre les redémarrages automatiques :
Cette caractéristique contribue à empêcher les remises en
marche automatiques après une mise hors tension acciden-
telle, p. ex. si l’outil a été débranché avec l’interrupteur ver-
rouillé en position de marche. Pour recommencer à travailler,
mettez l’interrupteur de marche/arrêt (on/o) dans la posi-
tion d’arrêt (o) et remettez l’outil en marche.
Protection contre les surcharges :
Cette caractéristique contribue à protéger l’outil contre la
chaleur excessive qui pourrait endommager le moteur. Si
l’outil s’arrête ou ralentit en cours de fonctionnement, patien-
tez pendant 30 secondes jusqu’à ce que le moteur refroidisse
en le laissant fonctionner à vide. Si la fonction de protection
contre les surcharges arrête l’outil de façon répétée, cela
signie qu’une force excessive cause la surcharge de l’outil.
Mettez n à l’application de cette force excessive et réajustez
l’ouvrage pour réduire la force appliquée.
Contrôle des chutes :
L’outil électrique est équipé de capteurs qui détectent l’impact
sur la meuleuse. L’outil s’éteindra s’il tombe sur la plupart des
surfaces dures d’une hauteur supérieure à un pied, ou s’il est
frappé avec une force approximativement équivalente à une
chute de plus d’un pied. Après tout impact ou activation de la
fonction d’arrêt, inspectez toujours la meuleuse et la batterie
pour détecter tout signe de dommage et n’utilisez pas l’outil
ou la batterie si vous soupçonnez un dommage.
Attendez que l’accessoire
de la meuleuse s’arrête
complètement avant de poser l’outil. L’action de freinage de
cette meuleuse n’est pas conçue pour servir de fonction de
sécurité. L’utilisation du dispositif de protection approprié
lorsque vous utilisez la meuleuse est votre meilleure protec-
tion contre un contact accidentel avec un accessoire en train
de tourner. Un contact accidentel avec un accessoire en train
de tourner peut causer des dommages matériels et/ou des
blessures.
Votre meuleuse est pourvue d’un frein électrique automatique
qui est conçu pour empêcher rapidement l’accessoire de
tourner après avoir relâché la gâchette.
Fonctionnement du frein (GWS18V-11S et GWS18V-11PS seulement)
Le freinage commence dès que l’alimentation électrique est
désactivée. Le temps d’arrêt du fonctionnement varie en
fonction de facteurs tels que le type et la taille de l’accessoire
utilisé et la fréquence de l’actionnement de l’interrupteur. Des
facteurs tels que la contamination ou la défaillance des com-
posants du moteur peuvent empêcher le frein de s’activer. Si
l’outil fonctionne mais si le frein ne s’engage pas pour aider à
arrêter l’accessoire, CESSEZ d’utiliser la meuleuse, et faites-la
réparer par un centre de service usine Bosch ou par un centre
de réparation Bosch agréé.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 53GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 53 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
page heading
54
Déconnectez le bloc-piles avant d’y apporter de quelconques modications, de changer
des accessoires ou de ranger des outils électriques. De telles mesures de sécurité préven-
tives réduisent le risque de déclenchement accidentel de l’outil électrique.
Assemblage
Installation de la poignée latérale
(Fig. 1, Fig. 2, Fig. 3)
La poignée latérale 2 sert à contrôler et à équilibrer l’outil.
Enlez solidement la poignée latérale 2 dans un côté quel-
conque du carter d’engrenages, en fonction de vos préférenc-
es personnelles, du confort et de l’opération eectuée.
La poignée latérale 2 doit toujours être installée sur le côté
protégé de l’outil ; voir Figure 7. Utilisez la poignée de laté-
rale 2 pour assurer un contrôle sécurisé et un fonctionnement
facile.
Bride de support
(Fig. 4)
Votre outil est équipé d’une broche letée 4 pour le montage
d’accessoires non letés sur le moyeu. Utilisez toujours la
bride de support 5 fournie avec un contre-écrou 9. La bride
de support 5 est clavetée sur la broche 4. Veillez toujours à ce
que le diamètre de l’arbre corresponde à celui de l’accessoire.
Les accessoires qui fonctionnent de manière excentrique ris-
quent d’éclater.
Avant de monter l’accessoire sur la meuleuse, placez la bride
de support fendue 5 sur l’embase de la bride de support, en
veillant à ce que la saillie rectangulaire surélevée de l’embase
de la bride de support soit engagée dans la fente située au bas
de la bride de support 5.
L’accessoire non leté doit être placé sur la broche 4 et re-
poser entièrement sur la partie supérieure de la bride de sup-
port 5.
Fig. 4
4
4
5
5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 54GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 54 8/27/2025 7:49:09 AM8/27/2025 7:49:09 AM
page heading
55
Assembly
Écrou à xation rapide (GWS18V-11S et
GWS18V-11PS seulement)
(Fig. 2, Fig. 3, Fig. 5)
N’utilisez que des acces-
soires dont la vitesse de
fonctionnement maximale est au moins égale à la vitesse
maximale indiquée sur l’outil électrique. Cette vitesse est
basée sur la robustesse de la meule. Elle n’est pas censée indi-
quer la meilleure vitesse ou la vitesse de fonctionnement la
plus ecace. Ne dépassez pas la vitesse maximum pour un
fonctionnement en toute sécurité.
Utilisez l’écrou 9b à xation rapide pour sécuriser la meule
abrasive/à tronçonner sans avoir besoin d’outils supplémen-
taires. Utilisez seulement l’écrou à xation rapide 9b pour les
meules abrasives/à tronçonner jusqu’à un diamètre maximum
de 125 mm / 5 po.
• Utilisez seulement des écrous à xation rapide 9b
qui sont en bon état de fonctionnement et qui ne
sont pas endommagés.
Appuyez sur le dispositif de verrouillage de la broche 7
pour verrouiller la broche de meulage 4. Pour serrer l’écrou à
xation rapide 9b, soulevez la languette rabattable 17 et
tournez fermement l’écrou à xation rapide 9b fermement
dans le sens des aiguilles d’une montre jusqu’à ce que vous
entendiez un déclic. Une fois la meule montée, rabattez la
languette 17 pour éviter toute interférence avec l’opération
de meulage ou de coupe. Avant de mettre l’outil sous tension,
vériez que la meule est correctement montée.
Un écrou à xation rapide 9b non endommagé qui est serré
correctement peut être retiré à la main. Pour ce faire, soulevez
la languette 17 et tournez fermement l’écrou à xation
rapide 9b dans le sens inverse des aiguilles d’une montre.
Si l’écrou à xation rapide 9b est coincé, utilisez une clé tri-
coise pour écrous de blocage.
9b
9b
17
17
7
7
Fig. 5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 55GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 55 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
56

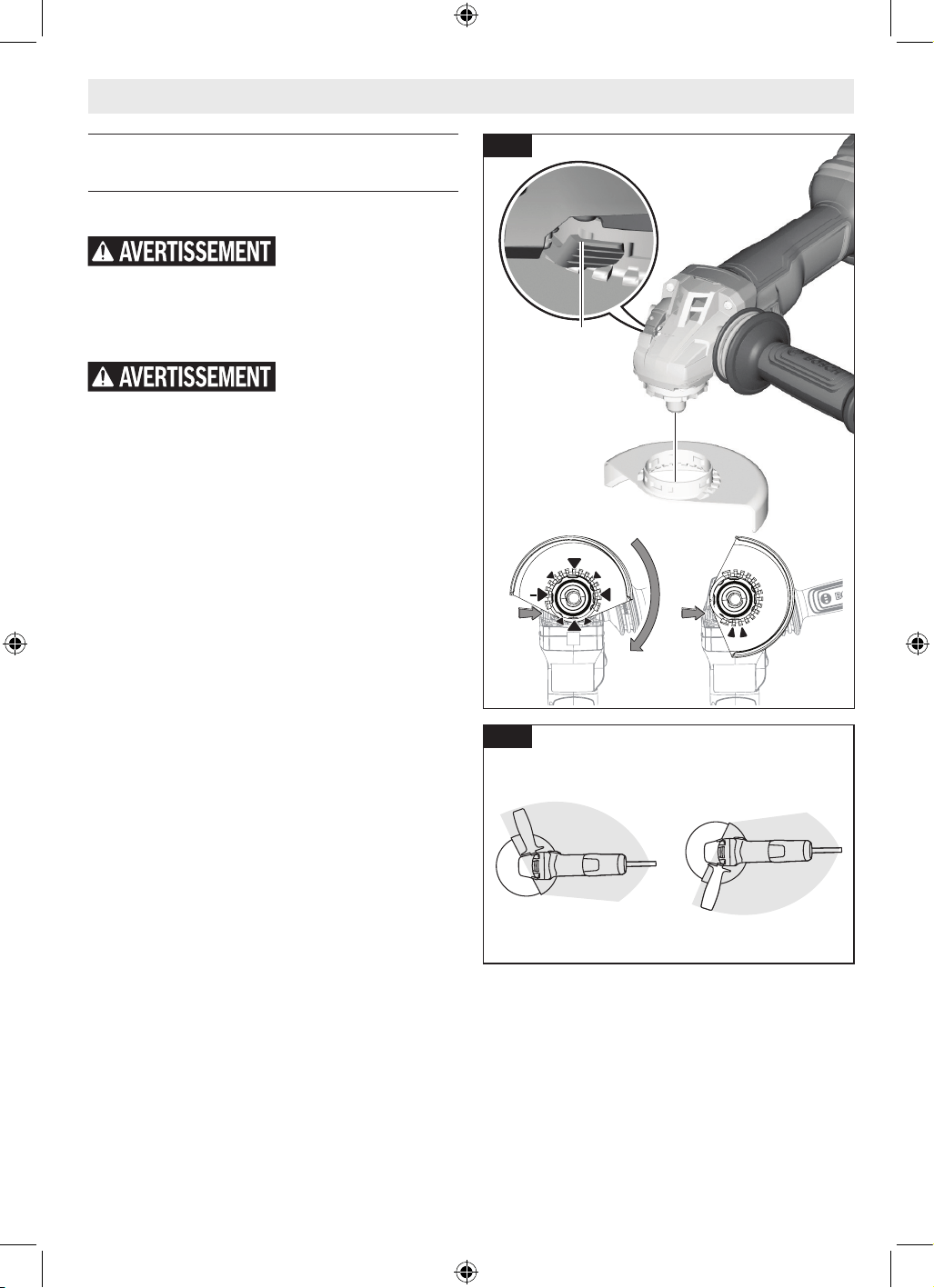

Installation des dispositifs de protection de la
meule (dispositifs de protection de meules de
Type 27 et de Type 1A/41)
(Fig. 6, Fig. 7)
Un dispositif de protection
de Type 27 doit être utilisé
avec toutes les meules abrasives, avec les disques à
lamelles pour le ponçage des carrosseries, avec les bross-
es métalliques et avec les meules. L’outil ne peut être utilisé
sans dispositif de protection que pour le ponçage avec des
disques de ponçage conventionnels. A Type 1A/41A guard
must be used for all cutting operations.
Fixation du protecteur de meule
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Appuyez sur le levier de relâchement/réglage du disposi-
tif de protection 8, et maintenez-le enfoncé, et placez le
dispositif de protection sur la bride de xation du disposi-
tif de protection jusqu’à ce que les clés du dispositif de
protection soient alignées sur les encoches du collier de
la broche.
3. Continuez à appuyer sur le dispositif de protection contre
la bride de xation du dispositif de protection jusqu’à ce
que l’épaulement du dispositif de protection repose con-
tre la bride de xation de l’outil, et faites tourner le dis-
positif de protection de la meule dans le sens des aiguilles
d’une montre jusqu’à ce que vous entendiez un déclic.
4. Ajustez la position du dispositif de protection en fonc-
tion des besoins de votre activité. Appuyez sur le levier
de relâchement/réglage du dispositif de protection 8 et
faites tourner le dispositif de protection jusqu’à ce que
vous entendiez un déclic indiquant qu’il est bien en place,
puis ajustez suivant les besoins.
— Positionnez toujours le dispositif de protection de la meule
entre l’opérateur et l’ouvrage, et dirigez les étincelles dans
le sens opposé à celui de l’opérateur.
— Assurez-vous que le dispositif de protection de la meule
est complètement engagé dans le levier de relâchement/
réglage du dispositif de protection 8. Le dispositif de pro-
tection de la meule ne doit tourner que lorsque le levier de
relâchement/réglage du dispositif de protection 8 est en-
foncé. Si le dispositif de protection de la meule tourne sans
que vous appuyiez sur le levier de relâchement/réglage du
dispositif de protection 8 arrêtez d’utiliser la meuleuse et
faites-la réparer par un centre de service agréé Bosch.
Remarque : Les clés d’encodage sur le protecteur assurent
que seulement un protecteur compatible avec l’outil pourra
être installé.
A B
ZONE DE FONCTIONNEMENT
Assemblage
Retrait du protecteur
1. Appuyez sur le levier de relâchement/réglage du disposi-
tif de protection 8.
2. Faites tourner le protecteur jusqu’à ce que les clés sur le
protecteur soient alignées sur les encoches sur la bride
de xation pour le montage du protecteur.
3. Soulevez le protecteur pour le détacher de la bride de
xation.
Fig. 6
Fig. 7
8
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 56GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 56 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
57
Assemblage
3
Ensemble de meule
(Fig. 8, Fig. 9)
N’utilisez pas
d’accessoires à fonc-
tionnement excentrique. L’outil vibrera de
manière excessive et pourra provoquer une
perte de contrôle, et l’accessoire risquera alors
d’éclater.
Fixation de la meule abrasive
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Assurez-vous que le dispositif de protection 3 de la
meuleuse abrasive de Type B (27) est en place pour le
meulage.
3. Pour GWS18V-8-2
Placez la bride de support 5 et la meuleuse abrasive 6
de Type 27 sur la broche 4. Assurez-vous que la bride de
support 5 ls’enclenche dans la base de la broche 4.
Enlez le contre-écrou 9a et serrez-le à l’aide de la clé
pour contre-écrous 9a tout en continuant à tenir le dis-
positif de verrouillage de la broche 7.
Pour GWS18V-11S et GWS18V-11PS
Placez la bride de support 5 et la meuleuse abrasive 6
de Type 27 sur la broche 4. Assurez-vous que la bride de
support 5 s’enclenche dans la base de la broche 4.
Enlez l’écrou à xation rapide 9b et serrez l’écrou à l’aide
de la barre rabattable 17 tout en continuant à appuyer
sur le dispositif de verrouillage de la broche 7.
RETRAIT : inversez la procédure.
Lors de l’utilisation de meules rotatives
Suivez les étapes 1 & 2, puis enlez la meule directement
sur la broche 4 sans utiliser les brides fournies. Assurez-vous
toujours que la meule rotative 18 est serrée correctement au
moyen d’une clé à fourche.
RETRAIT : inversez la procédure.
Remarque : Toutes les parties d’une meule rotative 18 doi-
vent se trouver à l’intérieur de la lèvre du dispositif de protec-
tion de la meule abrasive 3. Si la meule rotative 18 dépasse
la lèvre du dispositif de protection de la meule abrasive 3, ne
l’utilisez pas car elle n’est pas adaptée à cette meuleuse.
18
18
5
3
3
9b
9a
17
9a
9b
Fig. 8
Fig. 9
4
5
6
6
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 57GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 57 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
page heading
58
Assemblage
Ensemble de meule de Type 1A/41 et 27A/42
(Fig. 10)
Utilisez toujours un dis-
positif de protection de
meule de coupe de Type A (1A/41) pour la coupe.
En utilisant le dispositif de protection de meule de coupe de
Type A (1A/41) 13, il est possible d’eectuer des coupes limi-
tées sur de petites pièces telles que des tubes en métal, des
tuyaux ou des barres d’armature.
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Assurez-vous que le dispositif de protection 13 de la
meule de coupe de Type A (1A/41) est en place pour la
coupe.
3. Pour GWS18V-8-2
Placez la bride de support 5 a et la meule de coupe de
Type 1A/41 19 ou de Type 27A/42 20 sur la broche 4.
Assurez-vous que la bride de support 5 s’enclenche dans
la base de la broche 4.
Enlez le contre-écrou 9a et serrez-le à l’aide de la clé
pour contre-écrous 9a tout en continuant à tenir le dis-
positif de verrouillage de la broche 7.
Pour GWS18V-11S et GWS18V-11PS
Placez la bride de support 5 et la meule de coupe de
Type 1A/41 19 ou de Type 27A/42 20 sur la broche 4.
Assurez-vous que la bride de support 5 s’enclenche dans
la base de la broche 7.
Enlez l’écrou à xation rapide 9b et serrez cet écrou à
l’aide de la barre rabattable tout en continuant à appuyer
sur le dispositif de verrouillage de la broche 7.
RETRAIT : inversez la procédure.
5
4
13
19
20
4
7
Fig. 10
5
9a 9b
9b
9b
17
9a
9a
20
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 58GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 58 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
page heading
59
Assemblage

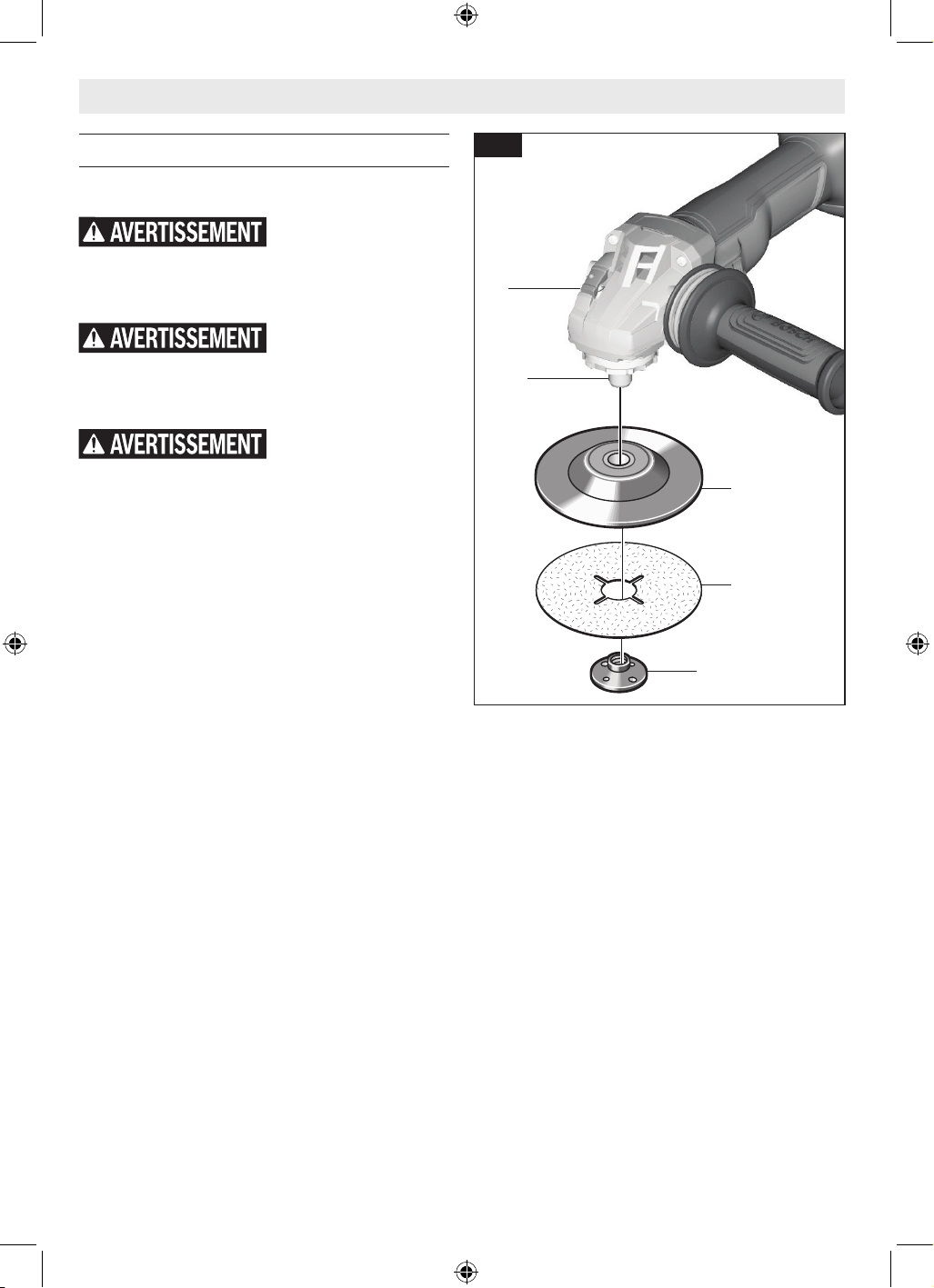

Ensemble de ponçage
(Fig. 11)
La vitesse nominale des ac-
cessoires doit être au
moins égale à la vitesse de fonctionnement maximum in-
diquée sur l’outil électrique. Si des accessoires fonction-
nent à une vitesse supérieure à leur vitesse nominale, ils ris-
quent de se casser et d’être projetés dans l’air.
La plupart des travaux de
ponçage s’eectuent sans
le protecteur. Remettez toujours le pro tecteur en place sur
l’outil avant de vous en servir pour le meulage.
N’utilisez pas l’écrou à xation rapide avec un coussinet
de soutien pour les accessoires de ponçage.
Installation du plateau de support et du disque de
ponçage
(Fig. 11)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Placez l’outil sur sa face supérieure (broche 4 orientée
vers le haut).
3. Placez le plateau de support 21 sur l’arbre de la broche 4.
4. Centrez le disque de ponçage 22 sur le plateau de sup-
port
21
.
5. Insérez le contre-écrou du plateau de support 23 à trav-
ers le disque de ponçage 22, et enlez-le sur la broche 4
4 aussi loin que possible avec vos doigts.
6. Enfoncez le dispositif de verrouillage de la broche 7, puis
serrez fermement le contre-écrou du plateau de support
23 sà l’aide d’une clé pour contre-écrous.
RETRAIT : inversez la procédure.
Fig. 11
22
21
23
4
7
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 59GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 59 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
page heading
60
Assemblage
Ensemble de brosse métallique

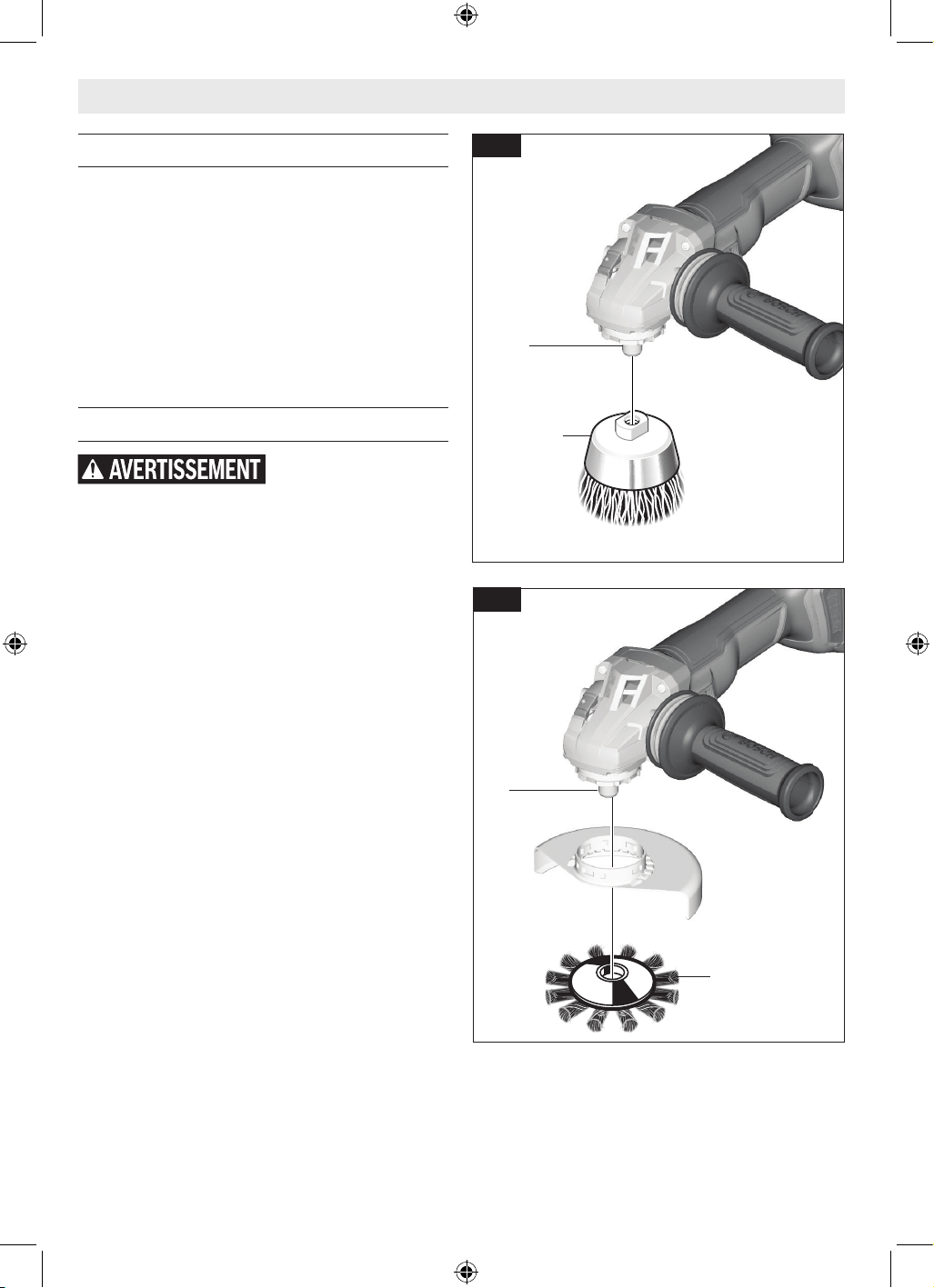

Installation d’une brosse à coupelle
(Fig. 12)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Les brosses à coupelle métallique 24 sont équipées
de leur propre moyeu leté. Il sut d’enler la brosse à
coupelle métallique 24 sur la broche 4. Veillez à placer
la brosse contre l’épaulement avant de mettre l’outil en
marche.
RETRAIT : inversez la procédure.
Ensemble de brosse métallique à touret
Utilisez toujours un dis-
positif de protection de
meule abrasive de Type B (27) avec les brosses de meules
métalliques. La non-utilisation d’un dispositif de protection
de meule avec des meules métalliques peut entraîner des
blessures.
Installation d’une meule métallique
(Fig. 13)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Installez le dispositif de protection de la meule abrasive
de Type B (27) 3.
3. Les meules métalliques 25 sont équipées de leur propre
moyeu leté. Il sut d’enler la meule métallique 25 sur
la broche 4. Veillez à placer la meule métallique 25 con-
tre l’épaulement avant de mettre l’outil en marche.
RETRAIT : inversez la procédure.
Fig. 12
24
25
Fig. 13
4
4
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 60GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 60 8/27/2025 7:49:10 AM8/27/2025 7:49:10 AM
page heading
61
Assemblage
Attachement d’extraction des poussières de
béton pour le meulage de surfaces de Type E
(dispositif de protection de meule abrasive à
surface diamantée)
Il n’est pas possible
d’utiliser un protègemeule
de Type B (27) pour toutes les opérations de l’outil. Ne
jetez pas ce dispositif de protection si vous ne l’utilisez pas.
Réinstallez toujours le protège-meule avant de réaliser de
nouvelles opérations de meulage.
L’accessoire d’extraction
de la poussière n’est pas un
dispositif de protection. Ne l’utilisez pas avec des meules
abrasives à surface agglomérée. L’accessoire d’extraction de
la poussière ne protégera peut-être pas l’opérateur en cas
d’éclatement de la meule.
Installation d’un attachement d’extraction de la
poussière du béton
(Fig. 14)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Positionnez l’attachement d’extraction de la poussière du
béton 26 sur la bride de xation du dispositif de protec-
tion, l’orice d’aspiration de la poussière étant orienté
dans le sens opposé à celui du corps de l’outil.
3. Faites tourner l’attachement d’extraction de la poussière
du béton 26 de 90º dans le sens des aiguilles d’une mon-
tre jusqu’à ce qu’il s’enclenche.
4. Réglez l’attachement d’extraction de la poussière du
béton 26 en appuyant sur le levier de relâchement/
réglage du dispositif de protection 8 et faites tourner
l’attachement d’extraction de la poussière du béton 26
pour le mettre dans la position souhaitée.
5. Laissez le levier de relâchement/réglage du dispositif de
protection 8 s’enclencher en place.
6. Placez la bride de support 5 sur la broche 4.
7. Placez la meule à coupelle à surface diamantée sur la
broche 4, et alignez-la sur la bride de support 5.
Pour GWS18V-8-2
8. Enlez le contre-écrou 9a et serrez-le à l’aide de la clé
pour contre-écrous 9a tout en tenant le dispositif de ver-
rouillage de la broche 7.
Pour GWS18V-11S et GWS18V-11PS
9. Enlez l’écrou à xation rapide 9b et serrez cet écrou à
l’aide de la barre rabattable 17 tout en continuant à ap-
puyer sur le dispositif de verrouillage de la broche 7.
Fig. 14
26
En cas d’utilisation de meules rotatives, suivez les étapes 1 à
5, puis enlez la meule directement sur l’arbre 4 sans utiliser
les brides fournies.
RETRAIT : inversez la procédure.
4
8
7
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 61GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 61 8/27/2025 7:49:11 AM8/27/2025 7:49:11 AM
62
Assemblage
Montage du dispositif de protection pour un
outil de coupe de maçonnerie
Il n’est pas possible
d’utiliser un protègemeule
de Type B (27) pour toutes les opérations de l’outil. Ne
jetez pas ce dispositif de protection, même si vous ne l’utilisez
pas. Réinstallez toujours le protège-meule avant de réaliser de
nouvelles opérations de meulage.
Pour améliorer l’ergonomie de votre meuleuse lorsque vous
coupez de la maçonnerie, il convient de faire tourner la boîte
de vitesses par rapport à la position de l’interrupteur étant
donné que l’outil avait été assemblé à l’usine.
Rotation de la boîte de vitesses (GWS18V-8-2 et
GWS18V-11S seulement)
(Fig. 15, Fig. 16)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Dévissez complètement les quatre vis entre le carter de la
boîte de vitesses et le corps du moteur.
3. Tournez le carter d’engrenages de 90 degrés sans retirer
le moteur du carter
4. Après avoir ajusté la position du carter des engrenages,
vissez et serrez les quatre vis.
5. La vis qui maintient le levier de relâchement/réglage du
dispositif de protection 8 est plus longue que les autres
vis. Cette longue vis doit rester avec le levier de relâche-
ment/réglage du dispositif de protection 8 lors de la re-
mise en place du carter d’engrenages pour que le bouton
de relâchement du dispositif de protection puisse fonc-
tionner correctement.
6. Suivez les instructions de la section ci-dessous pour
installer correctement le dispositif de protection (Page
62).
Rotation de la boîte de vitesses (GWS18V-11PS
seulement)
(Fig. 17)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Appuyez sur le bouton de relâchement de la boîte de vi-
tesses 15 et faites pivoter la boîte de vitesses jusqu’à la
position requise.
Remarque : L’interrupteur de marche/arrêt ne peut être ac-
tivé que si la boîte de vitesses est verrouillée dans la position
préréglée.
3. Suivez les instructions de la section ci-dessous pour
installer correctement le dispositif de protection (Page
62).
Fig. 15
Fig. 16
Fig. 17
90 °
90 °
15
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 62GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 62 8/27/2025 7:49:11 AM8/27/2025 7:49:11 AM
page heading
63
Fig. 18
Fig. 19
Assemblage
Installation d’un dispositif de protection pour
la coupe de maçonnerie de Type F (1A/41)
avec plaque de base
(Fig. 15, Fig. 16, Fig. 17, Fig. 18, Fig. 19)
1. Détachez le bloc-piles 11 de l’outil électrique.
2. Pour GWS18V-8-2 et GWS18V-11S
Faites tourner la boîte de vitesses comme illustré sur les
Figures 15 et 16.
Pour GWS18V-11PS
Faites tourner la boîte de vitesses comme illustré à la Fig.
17.
3. Dévissez et retirez la poignée latérale 2.
4. Faites glisser le dispositif de protection pour la coupe de
maçonnerie 27 sur la bride de xation du dispositif de
protection.
5. Faites pivoter le dispositif de protection pour la coupe de
maçonnerie 27 jusqu’à ce que le support de stabilisation
et le trou pour la poignée latérale soient alignés.
6. Vissez la poignée latérale de contrôle des vibrations 2
pour xer le support de stabilisation entre le boîtier de
l’outil et la poignée latérale 2.
7. Ajustez le dispositif de protection pour la coupe de ma-
çonnerie 27 en fonction de la profondeur de coupe sou-
haitée.
RETRAIT : inversez la procédure.
Installation d’une meule diamantée pour
coupe à sec
Suivez toutes les instructions fournies avec le dispositif de
protection pour la coupe de maçonnerie de Type F (1A/41)
pour le préparer en vue de l’installation d’accessoires com-
patibles et de sa mise en service.
Installation de la meule diamantée pour coupe à sec
(Fig. 18, Fig. 19)
1. Placez la bride de support 5 sur la broche 4. Assurez-
vous que la bride de support 5 s’enclenche dans la base
de la broche 4.
2. Placez la meule diamantée pour coupe à sec 28 sur la
broche 4 et alignez le trou de l’arbre sur l’épaulement de
la bride de support 5.
3. Pour GWS18V-8-2
Enlez le contre-écrou 9a et serrez-le à l’aide d’une clé
pour contre-écrous tout en continuant à tenir le dispositif
de verrouillage de la broche 7.
28
28
27
27
Pour GWS18V-11S et GWS18V-11PS
Placez la bride de support 5 sur la broche 4. Assurez-
vous que la bride de support 5 s’enclenche dans la base
de la broche 4.
Placez la meule diamantée pour coupe à sec 28 sur la
broche 4 et alignez le trou de l’arbre sur l’épaulement de
la bride de support 5.
Enlez l’écrou à xation rapide 9b et serrez l’écrou à l’aide
de la barre rabattable 17 tout en continuant à tenir le dis-
positif de verrouillage de la broche 7.
RETRAIT : inversez la procédure.
5
5
9b
9a
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 63GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 63 8/27/2025 7:49:11 AM8/27/2025 7:49:11 AM
page heading
64
Assemblage
Insertion et retrait du bloc-piles
(Fig. 20)
Assurez-vous que l’interrupteur coulissant 1 et Interrupteur à
palette 1 dans en position d’arrêt avant d’insérer ou de retirer
le bloc-piles 11. Pour insérer le bloc-piles 11, faites-le glisser
dans le boîtier de l’outil 20 jusqu’à ce que le bloc-piles 11 se
verrouille en place.
Votre outil est muni d’un mécanisme de verrouillage secon-
daire pour empêcher le bloc-piles 11 de tomber complète-
ment de la poignée au cas il s’en détacherait en conséquence
des vibrations.
Pour retirer le bloc-piles 11, appuyez sur le bouton de
déclenchement du bloc-piles 12 et faites glisser le blocpiles
11 vers l’avant.
Appuyez une fois de plus sur le bouton de déclenchement du
bloc-piles 12 et faites glisser le bloc-piles 11 jusqu’à ce qu’il
sorte complètement du bâti de l’outil.
Fig. 20
12
11
12
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 64GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 64 8/27/2025 7:49:11 AM8/27/2025 7:49:11 AM
page heading
65
Opération
Interrupteur à palette
(Fig. 21)
Pour mettre l’outil sous tension
Poussez le levier de relâchement de l’interrupteur de verrouil-
lage en position désactivée 16 vers l’avant pour déverrouiller
l’interrupteur à palette 1
A
, puis comprimez l’interrupteur à
palette 1
B
.
Pour mettre l’outil hors tension
Relâchez l’interrupteur à palette 1. Il s’agit d’un interrupteur
à ressort qui retournera automatiquement dans la position
désactivée.
Interrupteur coulissant avec LockON
Pour mettre l’outil en marche (« ON »)
(Fig. 22)
Faites glisser l’interrupteur coulissant 1 vers le carter
d’engrenages jusqu’à ce qu’il s’arrête et que le moteur com-
mence à tourner
A
.
Pour le verrouillage en position sous tension Lock-ON, lorsque
l’interrupteur coulissant 1 est en position sous tension, ap-
puyez sur l’avant de l’interrupteur coulissant 1
B
, et relâ-
chez-le. L’interrupteur coulissant 1 doit rester en position de
verrouillage en position sous tension Lock-ON, et l’outil con-
tinue alors à fonctionner.
Pour arrêter l’outil (« OFF »)
Appuyez sur la partie arrière de l’interrupteur 1
C
.Il s’agit d’un interrupteur 1 à ressort qui reviendra automa-
tiquement dans la position d’arrêt (« OFF »).
MARCHE
ARRÊT
Fig. 21
A
B
1
16
B
A
C
Fig. 22
1
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 65GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 65 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
page heading
66
Meulage des métaux
(Fig. 24)
La vitesse nominale des ac-
cessoires doit être au
moins égale à la vitesse de fonctionnement maximum in-
diquée sur l’outil électrique. Si des accessoires fonction-
nent à une vitesse supérieure à leur vitesse nominale, ils ris-
quent de se casser et d’être projetés dans l’air.
Pour de meilleurs résultats, choisissez les meules soigneuse-
ment. Les meules dièrent de plusieurs façons : granulomét-
rie, composition, dureté, taille des particules et structure. Le
choix de la meule est dicté par le type de travail à réaliser. Les
meules sont recommandées pour le meulage rapide de l’acier
de construction, des cordons de soudure prononcés, des
pièces d’acier coulé, de l’acier inoxydable et d’autres métaux
ferreux.
1. Laissez l’outil atteindre sa vitesse normale avant de le
mettre en contact avec la surface de travail.
2. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus le meu-
lage sera rapide.
3. Maintenez un angle de 10 à 15 degrés entre l’outil et la
surface de travail (Fig. 24).
4. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de l’arrêter.
Laissez l’outil s’arrêter de tourner complètement avant de
le poser sur une surface quelconque.
Suggestion : Lors du rodage d’une meule neuve, assurez-
vous de meuler en tirant l’outil vers l’arrière jusqu’à ce que
l’arête de la meule devienne arrondie. Les arêtes des meules
neuves sont vives et ont tendance à « mordre » ou à trancher
la pièce quand l’outil est poussé vers l’avant.
Présélection de la vitesse (GWS18V-11S et
GWS18V-11PS seulement)
La vitesse nominale des ac-
cessoires doit être au
moins égale à la vitesse de fonctionnement maximum in-
diquée sur l’outil électrique. Si des accessoires fonction-
nent à une vitesse supérieure à leur vitesse nominale, ils ris-
quent de se casser et d’être projetés dans l’air.
Utilisation de la molette de réglage de la vitesse
(Fig. 23)
Utilisez la molette de réglage de la vitesse 14 pour sélection-
ner la vitesse appropriée en fonction de l’application. La vi-
tesse peut être réglée avant la mise en marche de la meuleuse
ou pendant son fonctionnement. Les informations contenues
dans les tableaux ci-dessous décrivent les valeurs recomman-
dées.
Niveau de
présélection
de la vitesse
GWS18V-11S et
GWS18V-11PS
[min
-1
]
1 3,000
2 4,500
3 5,400
4 6,200
5 7,000
6 9,000
Les valeurs spéciées pour les niveaux de vitesse sont des
valeurs indicatives.
Fig. 23
Fig. 24
Opération
14
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 66GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 66 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
67

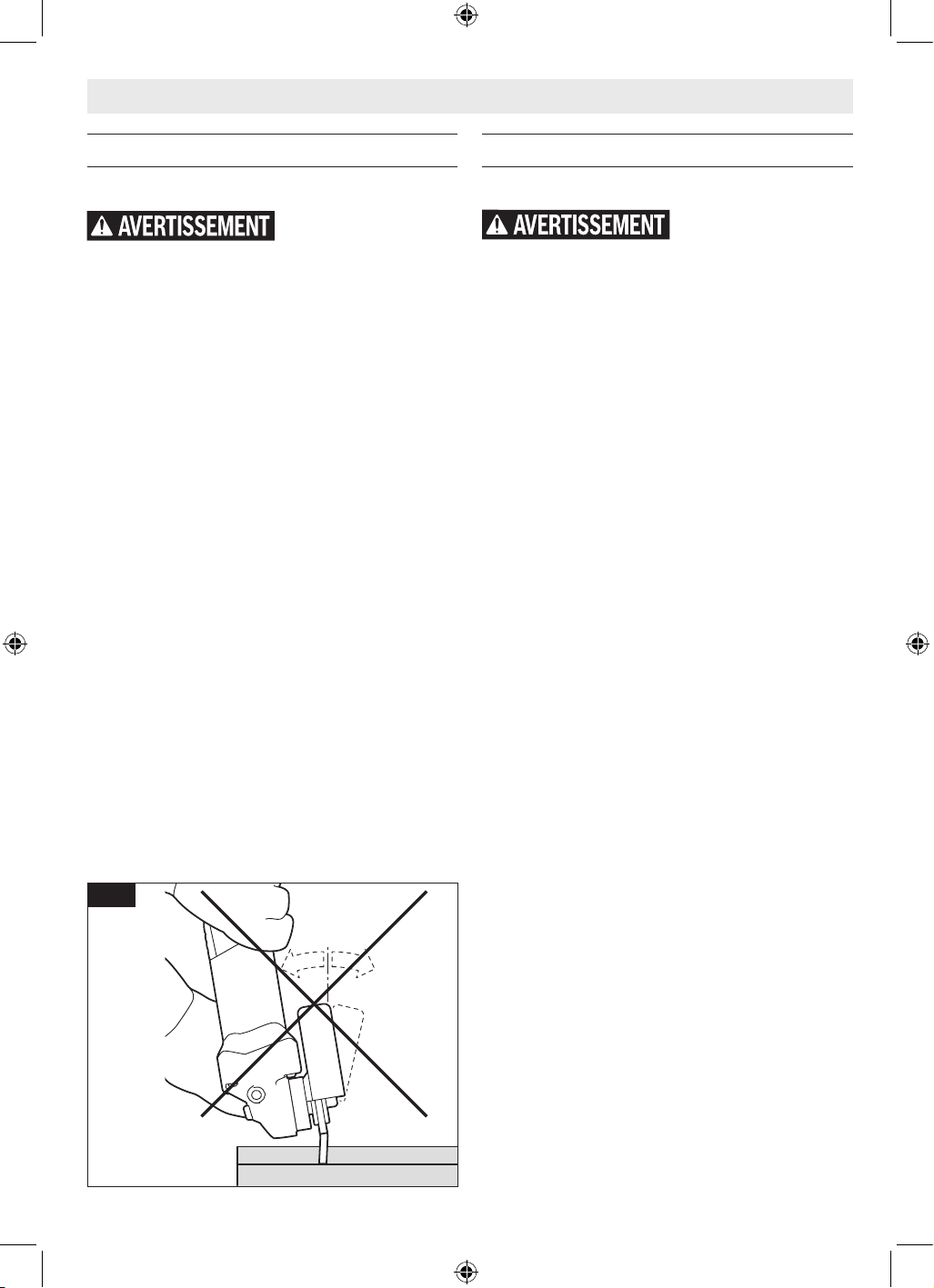

Coupe de métal
(Fig. 25)
Utilisez toujours un dis-
positif de protection de
meule de coupe de Type A (1A/41) pour la coupe. La coupe
avec un dispositif de protection de meule de Type B (27) peut
ne pas orir à l’opérateur une protection susante en cas
d’éclatement de la meule.
Avec cet outil, il est possible de couper des quantités limi-
tées de matériaux, comme des tubes, des canalisations ou
des barres d’armature. Lorsque vous coupez de tels matéri-
aux, travaillez à une vitesse modérée, adaptée au matériau
que vous êtes en train de couper. Lorsque vous coupez des
prolés et des barres à section carrée, il est conseillé de com-
mencer par la partie du matériau ayant la section transversale
la plus petite.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. L’outil doit toujours être utilisé de telle façon que les
étincelles soient dirigées dans le sens opposé à celui de
l’opérateur.
3. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
4. N’exercez pas une pression latérale sur le disque de
coupe. N’inclinez pas l’outil et ne le faites pas osciller car
cela risquerait de faire éclater la roue (Fig. 25).
5. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface quel-
conque.
Opération
Fig. 25
Coupe de maçonnerie/béton
(Fig. 26, Fig. 27)
Par ailleurs, ne tirez jamais
l’outil vers l’arrière car la
lame sortirait alors du matériau et un CHOC EN RETOUR se
produirait.
Cette meule vous permet de couper des matériaux en béton et
en maçonnerie. Lorsque vous coupez de tels matériaux, tra-
vaillez à une vitesse modérée, adaptée au matériau que vous
êtes en train de couper.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
Utilisez cet outil avec un système d’extraction de la poussière
et un équipement de protection personnelle contre la pous-
sière, comme un appareil respiratoire, un masque antipous-
sière, etc. L’aspirateur employé pour cette application doit
être approuvé pour l’extraction de poussière de maçonnerie
et de béton. Bosch vend des aspirateurs appropriés dans ce
but.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. En cas de coupe en plongée :
a. Inclinez l’outil vers l’avant de façon que la meule soit
alignée sur le trait de coupe, et tenez l’outil par le
corps de la meule et la poignée auxiliaire (Fig. 26).
b. Abaissez progressivement la partie arrière de l’outil
en utilisant l’extrémité avant du pied comme point
d’articulation.
c. Lorsque l’outil repose à plat sur la surface en train
d’être coupée, coupez vers l’avant jusqu’à ce que
vous ayez atteint le point nal du trait de coupe.
3. Maintenez toujours un contact entre le pied du dispositif
de protection et l’ouvrage.
4. Faites glisser l’outil vers l’avant à une vitesse modérée,
adaptée au matériau en train d’être coupé. Coupez tou-
jours en direction de l’orice d’extraction de la poussière
an de maximiser l’extraction de poussière et de réduire
le risque d’eet de rebond (Fig. 27).
5. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
6. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface quel-
conque.
Suggestion : lorsque vous devez réaliser des coupes pro-
fondes, il est préférable de couper le matériau en plusieurs
passes peu profondes. Aucune passe ne doit dépasser la pro-
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 67GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 67 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
68
Opération
Fig. 26
Fig. 27
Ponçage
Les disques de ponçage peuvent avoir une densité de grains
comprise entre 16 (très grossier) à 180 (très n). Ils varient
également en termes de taille et d’espacement des grains.
Le type de disque à COUCHE OUVERTE (Type H) est utilis
pour les matériaux doux, et sur la peinture et le vernis, alors
que le type de disque à COUCHE FERMÉE (Type K) est utilisé
pour le métal, le bois dur, la pierre, le marbre et d’autres ma-
tériaux. Sélectionnez soigneusement les disques de ponçage
an d’obtenir les meilleurs résultats possibles. De nombreus-
OPÉRATION : Renition des surfaces en bois ou en métal
peint.
REMARQUES GRAIN
Pour décaper la peinture et
aplanir les irrégularités de
surface.
Gros 16-24-30
Pour adoucir les surfaces
ayant subi un ponçage de
dégrossissage.
Moyen 36-50-80
Pour enlever les égratignures
laissées par un ponçage
antérieur.
Fin 100-120
Pour adoucir une surface
avant la peinture, le polissage
ou le cirage.
Très Fin 150-180
Fig. 28
es applications nécessitent l’emploi de plusieurs tailles de
grains, et il arrive qu’une application nécessite l’utilisation à la
fois de disques à couche ouverte et de disques à couche fer-
mée. Consultez le tableau pour des exemples d’applications.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus le pon-
çage sera rapide.
3. Maintenez un angle de 10 à 15 degrés entre l’outil et la
surface de travail.
4. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de le mettreb-
hors tension. Laissez l’outil s’arrêter de tourner com-
plètement avant de le poser sur une surface quelconque.
Suggestions : guidez le disque à l’aide de mouvements en-
trecroisés. Ne faites pas de mouvements circulaires car ceci
laisserait des marques de tourbillonnement.
fondeur du segment de la meule. La poussière de maçonnerie
est abrasive, et elle risquerait d’aaiblir et d’user l’adhérence
du segment.
Lorsque vous coupez un matériau particulièrement dur, p.
ex. du béton avec une teneur en cailloux élevée, la meule dia-
mantée sèche risque de surchauer et d’être endommagée.
Ceci est indiqué très clairement par les étincelles circulaires
produites par la rotation de la meule diamantée sèche. Dans
ce cas, interrompez l’opération de coupe et laissez refroidir la
roue diamantée sèche pendant une brève période à la vitesse
maximum à vide.
Un ralentissement notable de la progression de l’opération et
la production d’étincelles circulaires indiquent qu’une meule
diamantée sèche est devenue émoussée. Eectuez alors
quelques brèves coupes dans des matériaux abrasifs (p. ex.,
des briques) pour essayer de réaûter la meule.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 68GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 68 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
page heading
69
Opération
Polissage du métal et du béton
N’utilisez pas de meuleuse
d’angle pour polir les sur-
faces peintes ou les plastiques. L’utilisation de meuleuses
d’angle pour de telles applications peut endommager les ma-
tériaux et les surfaces.
Les meuleuses d’angle peuvent être utilisées pour certaines
opérations de polissage telles que la création de surfaces liss-
es sur le métal, le béton ou la pierre. Le polissage de ces maté-
riaux nécessite certaines compétences, et il implique le choix
d’accessoires appropriés ainsi que le réglage de la meuleuse.
Toutes les opérations de polissage commencent par un pon-
çage destiné à éliminer les imperfections telles que les sou-
dures ou les bavures sur le métal, à niveler les zones de béton
irrégulières ou à eectuer des coupes dans la pierre, comme
le marbre. L’étape suivante consiste à éliminer les marques
laissées par les outils à l’aide d’un disque de ponçage à grain
approprié ou de pierres de polissage montées sur un support
en bre/époxy de Type 27, comme une meule à lamelles ayant
un grain abrasif typique compris entre 200 et 600.
Pour obtenir une nition lisse, il convient d’utiliser un disque
de ponçage n ou une pierre à polir à grain abrasif de 1 600.
Pour obtenir les meilleurs résultats de polissage possibles, il
est recommandé d’utiliser une meuleuse à vitesse variable, la
vitesse devant être réglée sur environ 4 000 tr/min. Si possi-
ble, on peut également utiliser une meule en feutre pour meu-
leuse d’angle et un produit de polissage. Lors de l’utilisation
d’une meuleuse sans réglage de vitesse variable, la surface
travaillée doit être surveillée attentivement an d’éviter une
surchaue pouvant être due au frottement.
Brosse métallique (meules et coupelles)
Les brosses métalliques servent à « nettoyer » l’acier de con-
struction, les pièces d’acier coulé, la tôle, la pierre et le bé-
ton. Elles servent également à décaper la rouille, le tartre et
la peinture.
1. Laissez l’outil atteindre sa vitesse de croisière avant de
mettre l’outil en contact avec la surface de l’ouvrage.
2. Appliquez une pression minimale sur la surface de travail,
ce qui permet à l’outil de fonctionner à grande vitesse.
3. Déplacez continuellement l’outil à une vitesse modérée
an d’éviter de créer des goujures sur la surface de tra-
vail.
4. Retirez l’outil de la surface de travail avant de l’éteindre.
Attendez que l’outil cesse de tourner pour le poser.
Suggestion : Les pointes de la brosse font le travail. Utilisez
les brosses métalliques en exerçant la pression la plus légère
possible, de manière à ce que seules les pointes en métal
entrent en contact avec la pièce à travailler. Si des pressions
plus élevées sont utilisées, les pointes en métal seront sur-
chargées, ce qui entraînera une action de frottement et une
réduction de la durée de vie de la brosse en raison de l’usure
des pointes. L’application du côté ou du bord de la brosse sur
la pièce à travailler entraînera la rupture des pointes et réduira
la durée de vie de la brosse.

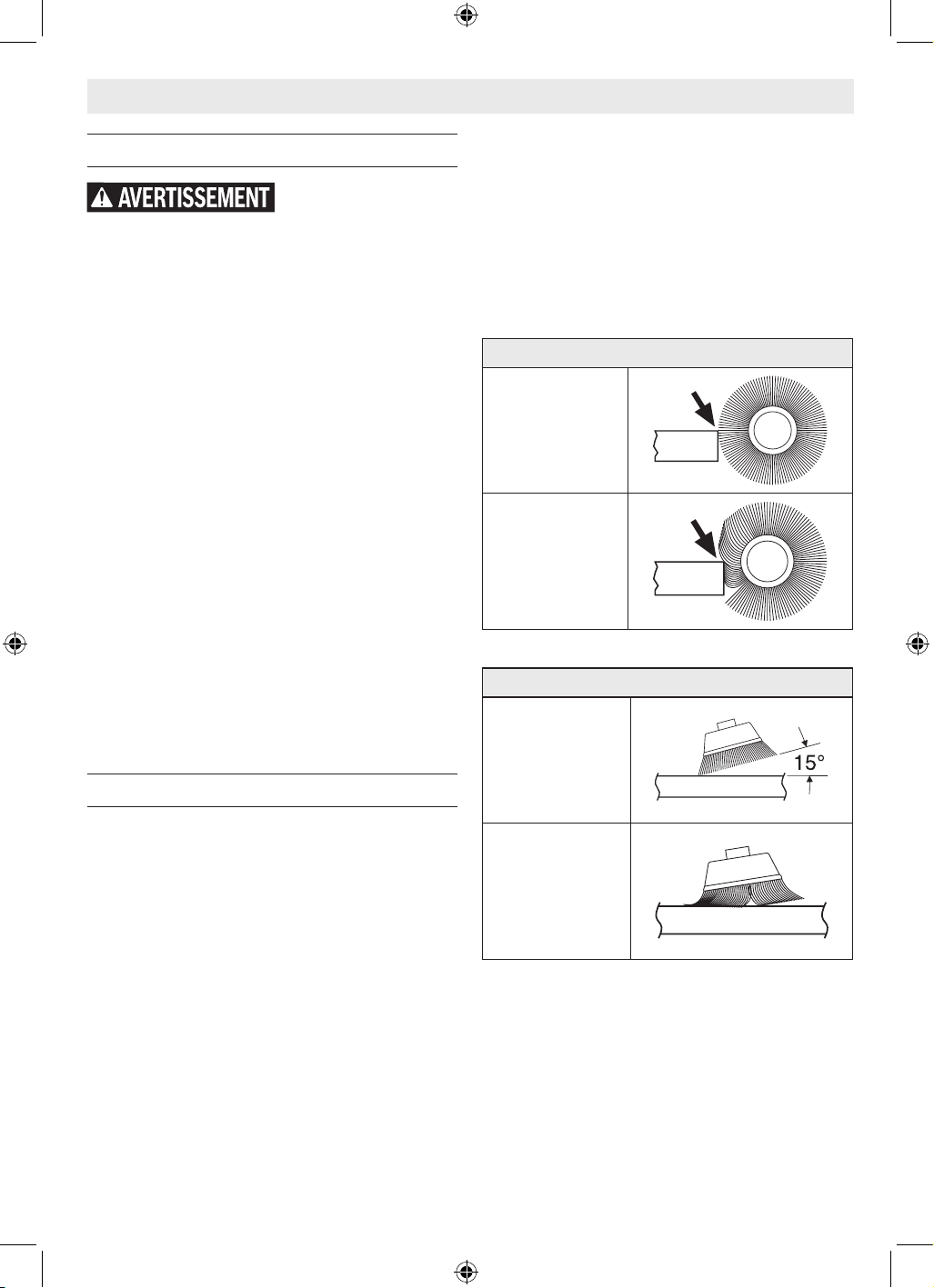

BROSSE EN COUPE
CORRECT:
Les pointes des poils
font le travail.
INCORRECT:
Pression excessive
risquant de briser les
poils.
BROSSE MÉTALLIQUE CIRCULAIRE
CORRECT:
Les pointes des poils
font le travail.
INCORRECT:
Pression excessive
risquant de briser les
poils.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 69GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 69 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
page heading
70
Entretien
Service
Faites réparer votre outil
par un réparateur compé-
tent n’utilisant que des pièces de rechange identiques.
Ceci assurera le maintien de la sécurité de l’outil.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et il est
prêt à l’usage.
Piles
Vériez régulièrement les blocs-piles pour vous assurer
qu’ils n’approchent pas de la n de leur durée de vie. Si vous
constatez une réduction de la performance de l’outil ou de
l’autonomie de fonctionnement entre deux charges, cela
signie que le moment est venu de remplacer le bloc-piles.
Si vous ne le remplacez pas, l’outil risquerait de fonctionner
de façon inappropriée ou le chargeur risquerait d’être endom-
magé.
Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la source de
courant avant de nettoyer.
Nettoyage
Certains agents de nettoy-
ages et certains dissolvants
abîment les pièces en plastique. Parmi ceux-ci se trouvent:
l’essence, le tétrachlorure de carbone, les dissolvants de net-
toyage chlorés, l’ammoniaque ainsi que les détergents do-
mestiques qui en contiennent.
Les ouvertures de ventilation et les boutons doivent être
gardés propres et ne doivent être obstrués par aucun corps
étranger. Ne tentez pas de les nettoyer en insérant des objets
pointus à travers les ouvertures.
Rangement & maintenance des accessoires
Rangez les accessoires dans un endroit frais et sec, et évitez
le gel. Avant de vous en servir, inspectez les accessoires pour
vous assurer qu’ils ne sont pas ssurés ou fracturés ; ne les
utilisez pas si vous suspectez qu’ils sont endommagés.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 70GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 70 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
page heading
71
Accessories
N’utilisez pas d’attachements/d’accessoires autres que ceux qui sont spéciés par
Bosch. L’utilisation d’attachements/d’accessoires non spéciés pour une utilisation avec l’outil
décrit dans ce mode d’emploi peut entraîner des dommages à l’outil, des dommages matériels ou des blessures.
N’utilisez pas de meules abrasives de Type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de Type 11 (boisseau).
Accessoires et pièces jointes en option Numéro de catalogue
Dispositifs de protection de Type F pour la coupe de béton et/ou de maçonnerie 18DC-5E, TG503, ou GA50DC
Attachement d’extraction de la poussière du béton 18SG-5E ou GWS-5SG
Ensemble de plateau de support MG0450 ou MG0500
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 71GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 71 8/27/2025 7:49:12 AM8/27/2025 7:49:12 AM
page heading
72
Tabla de contenido
Advertencias generales de seguridad para el producto ... 73
Normas de seguridad para amoladoras
angulares inalámbricas ............................75
Normas de seguridad adicionales .................... 78
Uso previsto .....................................80
Símbolos ........................................ 81
Familiarización con su amoladora angular .............83
Especicaciones .................................86
Aplicaciones ..................................... 87
Descripciones funcionales .......................... 88
Utilización del freno (solo la GWS18V-11S y la GWS18V-
11PS) .......................................... 88
Ensamblaje ...................................... 89
Instalación del mango lateral. . . . . . . . . . . . . . . . . . . . . . . 89
Pestaña de soporte ..............................89
Tuerca de sujeción rápida (solo la GWS18V-11S y la
GWS18V-11PS) ................................. 90
Instalación del protector de la rueda (protectores de la
rueda de Tipo 27 y Tipo 1A/41). ...................91
Ensamblaje de la rueda de amolar ..................92
Ensamblaje de la rueda abrasiva de Tipo
1A/41 y 27A/42. ................................ 93
Ensamblaje de lijado ............................. 94
Ensamblaje del cepillo de alambre ..................95
Ensamblaje de la rueda con rayos de alambre. ........95
Tipo E (protector de la rueda de diamante para amolar
supercies) con aditamento de extracción de polvo de
concreto para amolar supercies. ..................96
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso. Por favor, lea el
manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a
este símbolo para evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones
graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o
lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones
leves o moderadas.
Ensamblaje del protector para cortar mampostería. .... 97
Instalación del protector para cortar
mampostería de Tipo F (1A/41) con placa-base ....... 98
Instalación de una rueda de diamante
para cortar en seco. .............................. 98
Introducción y suelta del paquete de baterías .........99
Operación ......................................100
Interruptor de paleta ............................100
Interruptor deslizante con jación en ENCEN DIDO ....100
Preselección de velocidad (solo la GWS18V-11S y la
GWS18V-11PS) ................................101
Amolado de metales ............................101
Corte de metal. ................................102
Corte de mampostería / concreto. .................102
Lijado ........................................103
Pulido de metal y concreto .......................104
Cepillo de alambre (ruedas y copas) ...............104
Mantenimiento. .................................105
Servicio ......................................105
Lubricacion de las herramientas. ..................105
Baterías ......................................105
Limpieza ......................................105
Almacenamiento y mantenimiento de los accesorios ..105
Accesorios .....................................106
CONSERVE ESTAS INSTRUCCIONES
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 72GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 72 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
73
Advertencias generales de seguridad para el producto
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones
suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se
indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.
La expresión “herramienta eléctrica” que se incluye en las advertencias se reere a su herramienta eléctrica alimentada por la
red eléctrica (alámbrica) o su herramienta eléctrica alimentada por baterías (inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se produz-
can accidentes.
b. No utilice herramientas mecánicas en atmósferas ex-
plosivas, como por ejemplo en presencia de líquidos,
gases o polvos inamables. Las herramientas mecáni-
cas generan chispas que pueden incendiar el polvo o los
vapores.
c. Mantenga alejados a los niños y a las personas que es-
tén presentes mientras esté utilizando una herramien-
ta mecánica. Las distracciones pueden hacerle perder el
control de la herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas deben co-
incidir con el tomacorriente. No modique nunca el en-
chufe de ningún modo. No use enchufes adaptadores con
herramientas mecánicas conectadas a tierra (puestas a
tierra). Los enchufes no modicados y los tomacorrientes
coincidentes reducirán el riesgo de sacudidas eléctricas.
b. Evite el contacto del cuerpo con las supercies co-
nectadas o puestas a tierra, tales como tuberías, ra-
diadores, estufas y refrigeradores. Hay un aumento del
riesgo de sacudidas eléctricas si el cuerpo del operador se
conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia o a
condiciones mojadas. La entrada de agua en una herra-
mienta mecánica aumentará el riesgo de que se produzcan
sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica, tirar de
ella o desenchufarla. Mantenga el cordón alejado del calor,
el aceite, los bordes alados o las piezas móviles. Los cor-
dones dañados o enganchados aumentan el riesgo de que
se produzcan sacudidas eléctricas.
e. alejado del calor, el aceite, los bordes alados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas eléc-
tricas.
f. Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía prote-
gida por un interruptor de circuito accionado por corri-
ente de pérdida a tierra (GFCI). El uso de un GFCI reduce
el riesgo de sacudidas eléctricas.
CONSERVE ESTAS INSTRUCCIONES
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una herra-
mienta mecánica. No use una herramienta mecánica cu-
ando esté cansado o bajo la inuencia de drogas, alcohol o
medicamentos. Un momento de distracción mientras esté
utilizando herramientas mecánicas podría causar lesiones
corporales graves.
b. Use equipo de protección personal. Use siempre pro-
tección de los ojos. El equipo de protección, como por
ejemplo una máscara antipolvo, calzado de seguridad anti-
deslizante, casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones corporales.
c. Evite el arranque accidental. Asegúrese de que el inter-
ruptor esté en la posición de apagado antes de conectar la
herramienta a la fuente de energía y / o al paquete de bat-
ería, levantar la herramienta o transportarla. Transportar
herramientas mecánicas con un dedo en el interruptor o
encender herramientas mecánicas que tengan el interrup-
tor en la posición de encendido invita a que se produzcan
accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes de en-
cender la herramienta mecánica. Una llave de tuerca o
de ajuste que se deje colocada en una pieza giratoria de la
herramienta mecánica podría causar lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un apoyo
de los pies y un equilibrio apropiados en todo momento.
Esto permite controlar mejor la herramienta mecánica en
situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada ni alhajas
holgadas. Mantenga el pelo y la ropa de las piezas móviles.
La ropa holgada, las alhajas holgadas o el pelo largo pu-
eden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén conecta-
das y se usen correctamente. El uso de dispositivos de
recolección de polvo puede reducir los peligros relaciona-
dos con el polvo.
h. No deje que la familiaridad obtenida del uso frecuente
de las herramientas le permita volverse complaciente
e ignorar los principios de seguridad de las herramien-
tas. Una acción descuidada puede causar lesiones graves
en una fracción de segundo.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 73GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 73 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
74 CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad para el producto
4. Uso y cuidado de las herramientas mecáni-
cas
a. No fuerce la herramienta mecánica. Use la herramienta
mecánica correcta para la aplicación que desee realizar.
La herramienta mecánica correcta hará el trabajo mejor y
con más seguridad a la capacidad nominal para la que fue
diseñada.
b. No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no se
pueda controlar con el interruptor es peligrosa y debe ser
reparada.
c. Desconecte el enchufe de la fuente de alimentación y/o
retire el paquete de batería de la herramienta eléctrica
antes de hacer cualquier ajuste, cambiar accesorios
o almacenar herramientas eléctricas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar ac-
cidentalmente la herramienta mecánica.
d. Guarde las herramientas que no esté usando fuera del
alcance de los niños y no deje que personas que no es-
tén familiarizadas con la herramienta mecánica o con
estas instrucciones utilicen la herramienta. Las herra-
mientas mecánicas son peligrosas en manos de usuarios
que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus accesorios.
Compruebe si hay piezas móviles desalineadas o atoradas,
si hay piezas rotas y cualquier otra situación que pueda af-
ectar al funcionamiento de la herramienta eléctrica. Si la
herramienta eléctrica está dañada, haga que sea reparada
antes de utilizarla. Muchos accidentes son causados por
herramientas mecánicas mantenidas decientemente.
f. Mantenga las herramientas de corte aladas y limpias.
Es menos probable que las herramientas de corte man-
tenidas apropiadamente, con bordes de corte alados, se
atoren, y dichas herramientas son más fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas in-
strucciones, teniendo en cuenta las condiciones de trabajo
y el trabajo que se vaya a realizar. El uso de la herramienta
mecánica para operaciones distintas a aquéllas para las
que fue diseñada podría causar una situación peligrosa.
h. Mantenga los mangos y las supercies de agarre secos,
limpios y libres de aceite y grasa. Los mangos resbalo-
sos y las supercies de agarre resbalosas no permiten un
manejo y un control seguros de la herramienta en situacio-
nes inesperadas.
5. Uso y cuidado de las herramientas alimen-
tadas por baterías
a. Recargue las baterías solamente con el cargador espe-
cicado por el fabricante. Un cargador que es adecuado
para un tipo de paquete de batería puede crear un riesgo
de incendio cuando se utiliza con otro paquete de batería.
b. Utilice las herramientas mecánicas solamente con pa-
quetes de batería designados especícamente. El uso
de cualquier otro paquete de batería puede crear un riesgo
de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando, man-
téngalo alejado de otros objetos metálicos, tales como
sujetapapeles, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que pueden hacer
una conexión de un terminal a otro. Si se cortocircuitan
los terminales de la batería uno con otro, se pueden causar
quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte líqui-
do de la batería. Evite el contacto. Si se produce un con-
tacto accidental, enjuáguese con agua. Si el líquido entra
en contacto con los ojos, obtenga además ayuda médica.
El líquido que salga eyectado de la batería puede causar
irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que hayan sido dañados o modicados. Es posible que
las baterías dañadas o modicadas exhiban un comporta-
miento impredecible que cause un incendio, una explosión
o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta a
un fuego o una temperatura excesiva. Es posible que la
exposición a un fuego o una temperatura superior a Update
to: 265°F (130°C) cause una explosión.
g. Siga todas las instrucciones de carga y no cargue el pa-
quete de batería ni la herramienta fuera del intervalo
de temperatura especicado en las instrucciones. Es
posible que realizar una carga incorrectamente o a temper-
aturas que estén fuera del intervalo especicado dañe la
batería y aumente el riesgo de incendio.
6. Servicio
a. Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calicado, utilizando única-
mente piezas de repuesto idénticas. Esto asegurará que
se mantenga la seguridad de la herramienta mecánica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes y
reparaciones de los paquetes de batería deberá ser real-
izado únicamente por el fabricante o por proveedores de
servicio autorizados.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 74GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 74 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
75 CONSERVE ESTAS INSTRUCCIONES
1. Advertencias de seguridad comunes para
las operaciones de amolado, lijado, cepillado
con cepillo de alambre o tronzado
a. Esta herramienta mecánica está diseñada para fun-
cionar como amoladora, lijadora, cepillo de alambre o
herramienta recortadora. Lea todas las advertencias de
seguridad, instrucciones, ilustraciones y especicaciones
suministradas con esta herramienta mecánica. Si no se
siguen todas las instrucciones que se indican a continu-
ación, el resultado podría ser descargas eléctricas, incen-
dio y/o lesiones graves.
b. No se recomienda realizar operaciones tales como pulir
con esta herramienta eléctrica. Las operaciones para las
cuales la herramienta mecánica no fue diseñada pueden
crear un peligro y causar lesiones corporales.
c. No convierta esta herramienta eléctrica para que fun-
cione de una manera para la que no esté diseñada es-
pecícamente ni especicada por el fabricante de la
herramienta. Es posible que dicha conversión tenga como
resultado pérdida de control y cause lesiones corporales
graves.
d. No utilice accesorios que no estén diseñados y reco-
mendados especícamente por el fabricante de la her-
ramienta. Sólo porque el accesorio se pueda instalar en
su herramienta mecánica, eso no garantiza una operación
segura.
e. La velocidad nominal del accesorio debe ser al menos
igual a la velocidad marcada en la herramienta mecáni-
ca. Los accesorios que funcionen más rápidamente que su
velocidad nominal se pueden romper y salir despedidos.
f. El diámetro exterior y el grosor de su accesorio deben
estar dentro de la capacidad nominal de su herramien-
ta mecánica. Los accesorios de tamaño incorrecto no se
pueden proteger ni controlar adecuadamente.
g. Las dimensiones de montaje del accesorio deben en-
cajar con las dimensiones de los herrajes de montaje
de la herramienta eléctrica. Los accesorios que no co-
incidan con los herrajes de montaje de la herramienta
eléctrica funcionarán desequilibrados, vibrarán excesiva-
mente y es posible que causen pérdida de control.
h. No utilice un accesorio que esté dañado. Antes de
cada uso, inspeccione el accesorio, como por ejemplo
las ruedas abrasivas para comprobar si tienen picadu-
ras y grietas, la zapata de soporte para comprobar si
tiene grietas, desgarraduras o desgaste excesivo, y
el cepillo de alambre para comprobar si hay alambres
ojos o agrietados. Si la herramienta mecánica o el ac-
cesorio se cae, realice una inspección para comprobar
si se ha dañado o instale un accesorio que no esté da-
ñado. Después de inspeccionar e instalar un accesorio,
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
posiciónese usted y posicione a las personas que estén
presentes alejados del plano del accesorio que gira y
haga funcionar la herramienta mecánicaa la máxima
velocidad sin carga durante un minuto. Normalmente,
los accesorios dañados seromperán en pedazos durante
este tiempo de prueba.
i. Utilice equipo de protección personal. Dependiendo
de la aplicación, use una careta, anteojos de seguridad
o lentes de seguridad. Según sea apropiado, use una
máscara antipolvo, protectores de la audición, guantes
y un delantal de taller capaz de detener pequeños frag-
mentos de abrasivo o de la pieza de trabajo. La protec-
ción de los ojos debe ser capaz de detener los residuos
que salgan despedidos al ser generados por diversas op-
eraciones. La máscara antipolvo o el respirador debe ser
capaz de ltrar las partículas generadas por la operación
que usted realice. La exposición prolongada a ruido de alta
intensidad puede causar pérdida de audición.
j. Mantenga a las personas presentes a una distancia se-
gura del área de trabajo. Toda persona que entre al área
de trabajo debe usar equipo de protección personal. Los
fragmentos de la pieza de trabajo o de un accesorio roto
pueden salir despedidos y causar lesiones más allá del
área inmediata de operación.
k. Agarre la herramienta mecánica solamente por las su-
percies de agarre con aislamiento cuando realice una
operación en la que el accesorio de corte pueda entrar
en contacto con cables ocultos. Si un accesorio de corte
entra en contacto con un cable “con corriente”, eso pu-
ede hacer que las partes metálicas de la herramienta
mecánica que estén al descubierto “lleven corriente” y
causen descargas eléctricas al operador.
l. No deje nunca la herramienta mecánica en ningún lugar
hasta que el accesorio se haya detenido por completo.
El accesorio que gira se puede enganchar en la supercie
y tirar de la herramienta mecánica hasta hacer que usted
pierda el control.
m. No haga funcionar la herramienta mecánica mientras
la lleva a su lado. El contacto accidental con el accesorio
que gira podría enganchar la ropa del operador y tirar del
accesorio hacia su cuerpo.
n. Limpie regularmente las aberturas de ventilación de la
herramienta mecánica. El ventilador del motor absorberá
el polvo al interior de la carcasa y la acumulación excesiva
de metal en polvo puede causar peligros eléctricos.
o. No utilice la herramienta mecánica cerca de materiales
inamables. Las chispas podrían incendiar estos materia-
les.
p. No utilice accesorios que requieran enfriadores líqui-
dos. La utilización de agua u otros enfriadores líquidos
puede causar electrocución o descargas eléctricas.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 75GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 75 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
76
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
CONSERVE ESTAS INSTRUCCIONES
2. Retroceso y advertencias relacionadas
El retroceso es una reacción repentina a una rueda que gira,
una zapata de soporte, un cepillo o cualquier otro accesorio
que resulte pellizcado o enganchado. El pellizcamiento o el
enganche causan una parada rápida del accesorio que gira, lo
cual a su vez hace que la herramienta mecánica descontrolada
sea forzada en sentido opuesto al de rotación del accesorio en
el punto del atoramiento.
Por ejemplo, si la pieza de trabajo engancha o pellizca una
rueda abrasiva, el borde de la rueda que esté entrando en el
punto de pellizcamiento puede penetrar en la supercie del
material, haciendo que la rueda se salga del corte o experi-
mente retroceso. La rueda puede saltar hacia el operador o
alejándose de éste, dependiendo del sentido de movimiento
de dicha rueda en el punto de pellizcamiento. Las ruedas
abrasivas también se pueden romper en estas condiciones.
El retroceso es el resultado de la utilización indebida de la her-
ramienta mecánica y/o de procedimientos o condiciones de
operación incorrectos, y se puede evitar tomando las precau-
ciones apropiadas que se indican a continuación.
a. Mantenga un agarre rme de la herramienta mecánica
y posicione el cuerpo y el brazo para permitir que ust-
ed resista las fuerzas de retroceso. Utilice siempre el
mango auxiliar, si se suministra, para tener el máximo
control sobre el retroceso o la reacción de fuerza de
torsión durante el arranque. El operador puede controlar
las reacciones de fuerza de torsión o las fuerzas de retro-
ceso, si se toman las precauciones apropiadas.
b. No coloque nunca la mano cerca del accesorio que gira.
El accesorio puede experimentar retroceso sobre la mano.
c. No ubique el cuerpo en el área donde la herramienta
mecánica se moverá si se produce retroceso. El retro-
ceso propulsará la herramienta en sentido contrario al del
movimiento de la rueda en el punto de enganche.
d. Tenga cuidado especial cuando trabaje en esquinas,
bordes alados, etc. Evite hacer rebotar y enganchar el
accesorio. Las esquinas, los bordes alados o los rebotes
tienen tendencia a enganchar el accesorio que gira y cau-
sar pérdida de control o retroceso.
e. No instale una hoja de cadena de sierra para tallar
madera, una rueda de diamante segmentada con una
holgura periférica de más de 10 mm (13/32 de pul-
gada) o una hoja de sierra dentada. Dichas hojas crean
retroceso y pérdida de control frecuentes.
3. Advertencias de seguridad especícas
para las operaciones de amolado y corte con
ruedas abrasivas
a. Utilice únicamente los tipos de rueda que estén reco-
mendados para su herramienta mecánica y el prote
tor especíco diseñado para la rueda seleccionada.
Las ruedas para las cuales no se diseñó la herramienta
mecánica no pueden ser protegidas adecuadamente y son
inseguras.
b. La supercie de amolado de las ruedas con depresión
en el centro se debe montar de manera que esté debajo
del plano del reborde del protector. Una rueda montada
incorrectamente que sobresalga a través del plano del re-
borde del protector no se puede proteger adecuadamente.
c. El protector se debe instalar rmemente en la herra-
mienta mecánica y se debe posicionar de manera que
brinde la máxima seguridad, para que la cantidad de
rueda que esté expuesta hacia el operador sea mínima.
El protector ayuda a proteger al operador contra los frag-
mentos de rueda rota y el contacto accidental con la rueda.
d. Las ruedas se deben utilizar solamente para las aplica-
ciones recomendadas. Por ejemplo: no amuele con el
lado de una rueda recortadora. Las ruedas recortadoras
abrasivas están diseñadas para realizar amolado periféri-
co; las fuerzas laterales aplicadas a estas ruedas pueden
hacer que se rompan en pedazos.
e. Utilice siempre pestañas de rueda no dañadas que ten-
gan el tamaño y la forma correctos para la rueda que
usted seleccione. Las pestañas de rueda apropiadas so-
portan la rueda, con lo cual reducen la posibilidad de que
la rueda se rompa. Las pestañas para las ruedas recorta-
doras pueden ser diferentes a las pestañas para las ruedas
de amolar.
f. No utilice ruedas desgastadas de herramientas
mecánicas más grandes. La rueda diseñada para una
herramienta mecánica más grande no es adecuada para
la velocidad más alta de una herramienta más pequeña y
puede reventar.
g. Cuando utilice ruedas de uso dual, use siempre el
protector correcto para la aplicación que se esté reali-
zando. Si no se utiliza el protector correcto, es posible que
no se proporcione el nivel de protección deseado, lo cual
podría causar lesiones graves.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 76GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 76 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
77
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
CONSERVE ESTAS INSTRUCCIONES
4. Advertencias de seguridad especícas
para las operaciones de corte con ruedas
abrasivas
a. No “atore” la rueda recortadora ni ejerza una presión
excesiva. No intente lograr una profundidad de corte
excesiva. Si se somete la rueda a una tensión excesiva, se
aumenta la carga y la susceptibilidad de la rueda a torcerse
o atorarse en el corte, así como la posibilidad de retroceso
o rotura de la rueda.
b. No posicione el cuerpo en línea con la rueda que gira ni
detrás de ella. Cuando la rueda, en el punto de operación,
se esté moviendo alejándose del cuerpo del operador, el
posible retroceso podría propulsar la rueda que gira y la
herramienta mecánica directamente hacia usted.
c. Cuando la rueda se esté atorando o cuando se inter-
rumpa un corte por cualquier motivo, apague la herra-
mienta mecánica y sujétela en posición inmóvil hasta
que la rueda se detenga por completo. No intente nunca
sacar del corte la rueda recortadora mientras dicha rueda
esté en movimiento, ya que si lo hace podría ocurrir ret-
roceso. Investigue la causa del atoramiento de la rueda y
tome medidas correctivas para eliminar dicha causa.
d. No reinicie la operación de corte en la pieza de trabajo.
Deje que la rueda alcance su velocidad máxima y re-
entre cuidadosamente en el corte. La rueda se puede
atorar, desviar o experimentar retroceso si la herramienta
mecánica es rearrancada en la pieza de trabajo.
e. Soporte los paneles o cualquier pieza de trabajo muy
grande para minimizar el riesgo de pellizcamiento y
retroceso de la rueda. Las piezas de trabajo grandes
tienden a combarse bajo su propio peso. Se deben colo-
car soportes debajo de la pieza de trabajo cerca de la línea
de corte y cerca del borde de la pieza de trabajo a ambos
lados de la rueda.
f. Tenga precaución adicional cuando haga un “corte de
bolsillo” en paredes existentes u otras áreas ciegas. La
rueda que sobresale podría cortar tuberías de gas o agua,
cables eléctricos y objetos que pueden causar retroceso.
g. No intente hacer cortes curvos. Si el disco se somete a
un esfuerzo excesivo, se aumentan la carga y la suscepti-
bilidad a que el disco se tuerza o se atore en el corte, así
como la posibilidad de retroceso o rotura del disco, lo cual
puede causar lesiones graves.
5. Advertencias de seguridad especícas
para las operaciones de lijado
a. Utilice papel de disco de lijar de tamaño adecuado. Siga
las recomendaciones del fabricante cuando seleccione
el papel de lija. Un papel de lija más grande que sobresal-
ga demasiado de la almohadilla de lijar presenta un peligro
de laceraciones y es posible que cause enganche, desgar-
ramiento del disco o retroceso.
6. Advertencias de seguridad especícas
para las operaciones de pulido
a. No deje que ninguna parte oja del bonete de pulir o
sus cordeles de sujeción giren libremente. Meta por
completo o recorte todo cordel de sujeción que esté
ojo. Los cordeles de sujeción ojos y que giran pueden
enredarse en los dedos del usuario o engancharse en la
pieza de trabajo.

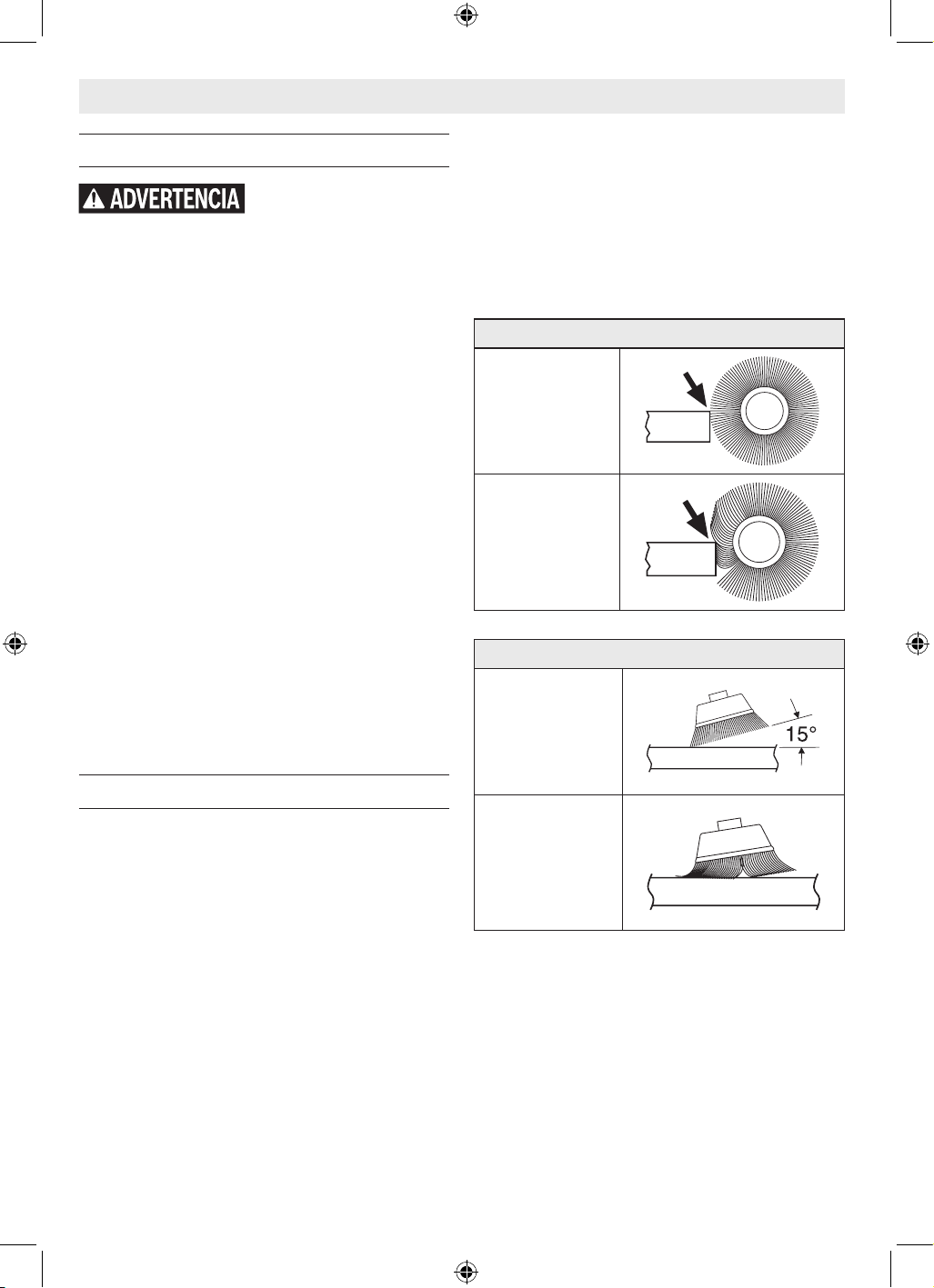

7. Advertencias de seguridad para las opera-
ciones con cepillo de alambre
a. Tenga presente que el cepillo lanza cerdas de alambre
incluso durante la operación ordinaria. No someta los
alambres a una tensión excesiva al aplicar una carga ex-
cesiva al cepillo. Las cerdas de alambre pueden penetrar
fácilmente en la ropa ligera y/o la piel.
b. Si se recomienda utilizar un protector para realizar op-
eraciones con cepillo de alambre, no permita ninguna
interferencia de la rueda con rayos de alambre o el
cepillo de alambre con el protector. La rueda con rayos
de alambre o el cepillo de alambre se puede expandir en
diámetro debido a la carga de trabajo y las fuerzas cen-
trífugas.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 77GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 77 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
78
Utilice ya sea UN PROTEC-
TOR DE LA RUEDA para
tronzado abrasivo de Tipo A (Tipo 1A/41) o de Tipo C (de
combinación) cuando se utilicen ruedas de propósito dual
(de amolado y tronzado abrasivo combinados) montadas
con pestañas.
Utilice un PROTECTOR DE LA RUEDA para amolar de Tipo
B (Tipo 27) para realizar amolado facial. Cuando utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo A
(Tipo 1A/41) para realizar amolado facial, es posible que el
PROTECTOR DE LA RUEDA interera con la pieza de trabajo y
con ello cause un control deciente;
Utilice un PROTECTOR DE LA RUEDA para tronzado abra-
sivo de Tipo A (Tipo 1A/41) o de Tipo C (de combinación)
para operaciones de tronzado abrasivo. Cuando se utilice
un PROTECTOR DE LA RUEDA para amolar de Tipo B (Tipo 27)
para operaciones de tronzado abrasivo con ruedas abrasivas
adheridas, hay un mayor riesgo de exposición a las chispas y
las partículas emitidas, así como de exposición a fragmentos
de la rueda en caso de que ésta reviente;
Utilice un PROTECTOR DE LA RUEDA de Tipo E (de dia-
mante para amolar supercies) o un PROTECTOR DE LA
RUEDA de Tipo F (para tronzado abrasivo de mampos-
tería) para operaciones de tronzado abrasivo y amolado
facial en concreto o mampostería. Cuando se utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo A
(Tipo 1A/41), para amolar de Tipo B (Tipo 27) o de Tipo C
(combinación) para operaciones de tronzado abrasivo y amo-
lado facial en concreto o mampostería, hay un mayor riesgo
de exposición a polvo y pérdida de control que tendrá como
resultado retroceso;
Utilice cepillos de alambre tipo rueda que tengan un gro-
sor y un diámetro que no sean mayores que el grosor y el
diámetro que se especiquen en este manual. Cuando se
utilice un PROTECTOR DE LA RUEDA para tronzado abrasivo
de Tipo A (Tipo 1A/41), para amolar de Tipo B (Tipo 27) o de
Tipo C (de combinación) con un cepillo de alambre tipo rueda
con un grosor superior al grosor máximo que se especique,
es posible que los alambres se enganchen en el protector y el
resultado sea rotura de los mismos.
No utilice herramientas especicadas solo para CA con
una fuente de alimentación de CC. Aunque pueda parecer
que la herramienta funciona, es probable que los componen-
tes eléctricos de la herramienta especicada para CA fallen y
creen un peligro para el operador.
Mantenga los mangos secos, limpios y libres de aceite y
grasa. Las manos resbalosas no pueden controlar de modo
seguro la herramienta mecánica. Use abrazaderas u otro
modo práctico de sujetar y soportar la pieza de trabajo en
una plataforma estable. Si se sujeta la pieza de trabajo con la
mano o contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
Desarrolle un programa de mantenimiento periódico de la
herramienta. Cuando limpie una herramienta, tenga cuidado
de no desmontar ninguna de sus partes, ya que los cables in-
ternos podrían reubicarse incorrectamente o pellizcarse, o los
resortes de retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de limpieza, tales
como gasolina, tetracloruro de carbono, amoníaco, etc., po-
drían dañar las piezas de plástico.
No utilice sistemas de aspiración u otro sistema de re-
colección de polvo al cortar metal. Las chispas generadas al
cortar metal pueden causar un incendio en el colector
Utilice esta amoladora solo tal como está previsto. Es po-
sible que un uso no previsto tenga como resultado lesiones
corporales y daños materiales.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con
esta herramienta. Esta herramienta no está diseñada para
utilizarse con ruedas de amolar abrasivas (acopadas) de Tipo
11.
La acción del freno de esta amoladora no está diseñada
como dispositivo de seguridad. El uso del protector adec-
uado cuando se utilice la amoladora es la mejor protección
de la que usted dispone contra el contacto accidental con un
accesorio que esté girando. Un contacto accidental con un ac-
cesorio que esté rotando puede causar daños materiales y/o
lesiones corporales.
Desconecte el enchufe de la fuente de alimentación antes
de hacer cualquier ajuste, cambiar accesorios o alma-
cenar herramientas eléctricas. Dichas medidas preventivas
de seguridad reducen el riesgo de arrancar accidentalmente
la herramienta eléctrica.
Se debe utilizar un protector de Tipo 27 con todas las
ruedas de amolar, todos los discos de aletas de lijar con
cuerpo adherido y todos los cepillos y ruedas de alambre.
La herramienta se puede utilizar sin protector solo cuando se
lije con discos de lijar convencionales.
Se debe utilizar un protector de Tipo 1A/41A para todas
las operaciones de corte.
Utilice siempre un protector de la rueda de corte de Tipo A
(1A/41) para cortar.
No utilice ruedas abrasivas de Tipo 1 diseñadas amolado-
ras rectas / de troquel. Esta herramienta no está diseñada
para utilizarse con ruedas abrasivas de Tipo 1 para amolado-
ras rectas / de troquel.
La velocidad nominal del accesorio debe ser al menos
igual a la velocidad máxima marcada en la herramienta
eléctrica. Los accesorios que giren más rápidamente que su
velocidad nominal pueden romperse y ser lanzados al aire.
El protector de la muela no se puede utilizar para la may-
oría de las operaciones de lijado. Reinstale siempre el pro-
tector de la muela cuando realice la conversión a operaciones
de amolado.
Normas de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 78GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 78 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
79
No utilice la tuerca de su-
jeción rápida con la almoh-
adilla de refuerzo para accesorios de lijar.
Utilice siempre un protector para muela abrasiva Tipo B
(27) con muelas de alambre (cepillos). No utilizar el protec-
tor de ruedas con ruedas de alambre puede causar lesiones.
No se puede utilizar un protector de la rueda de amolar de
Tipo B (27) para todas las operaciones de la herramienta.
No deseche el protector cuando no lo esté usando. Reinstale
siempre el protector de la rueda cuando realice la conversión
de vuelta para operaciones de amolado.
El aditamento de extracción de polvo no es un protector.
No lo utilice con ruedas abrasivas adheridas. Es posible que el
aditamento de extracción de polvo no proteja al operador en
el caso de que la rueda reviente.
Utilice siempre un protector de la rueda de corte de Tipo
A (1A/41) para cortar. Si se realizan cortes con un protec-
tor de la rueda de Tipo B (27), es posible que no se propor-
cione una protección suciente al operador en el caso de un
reventón de la rueda.
Cuando esté cortando, no jale nunca la herramienta hacia
atrás, ya que la hoja trepará hasta salirse del material y se
producirá RETROCESO.
No utilice la amoladora angular para pulir supercies pin-
tadas o plásticos. Es posible que la utilización de amoladoras
angulares para tales tipos de aplicaciones dañe los materiales
y las supercies.
Para evitar accidentes, siempre desconecte el paquete de
baterías de la herramienta antes de limpiar o realizar cual-
quier mantenimiento.
Haga que su herramienta reciba servicio de ajustes y repa-
raciones por un técnico de servicio calicado que utilice
únicamente piezas de repuesto idénticas. Esto garantizará
que se mantenga la seguridad del producto.
Si es necesario un cordón de extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la herra-
mienta. Esto evitará caídas de tensión excesivas, pérdida de
potencia o recalentamiento. Las herramientas conectadas a
tierra deben usar cordones de extensión de 3 hilos que tengan
enchufes de 3 terminales y receptáculos para 3 terminales. Si
es necesario un cordón de extensión, se debe usar un cordón
con conductores de tamaño adecuado que sea capaz de
transportar la corriente necesaria para la herramienta. Esto
evitará caídas de tensión excesivas, pérdida de potencia o
recalentamiento. Las herramientas conectadas a tierra deben
usar cordones de extensión de 3 hilos que tengan enchufes de
3 terminales y receptáculos para 3 terminales.
No utilice aditamentos/accesorios que no sean los espe-
cicados por Bosch. Es posible que el uso de aditamentos/
accesorios no especicados para utilizarse con la herramien-
ta descrita en este manual cause daños a la herramienta, da-
ños materiales y/o lesiones corporales.
No utilice ruedas abrasivas de Tipo 1 diseñadas para amo-
ladoras rectas.
No intente cortar material grande ni chapas de metal, ya
que esta máquina no está diseñada para ser una máquina
recortadora dedicada.
Cierto polvo generado por el lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de construc-
ción, contiene agentes químicos que se sabe que causan
cáncer, defectos de nacimiento u otros daños sobre la re-
producción. Algunos ejemplos de estos agentes químicos
son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos
de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, depen-
diendo de con cuánta frecuencia realice este tipo de trabajo.
Para reducir su exposición a estos agentes químicos: trabaje
en un área bien ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo máscaras antipolvo que estén
diseñadas especialmente para impedir mediante ltración el
paso de partículas microscópicas.
Normas de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 79GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 79 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
80
Eliminación
Esta sección es parte del compromiso de Robert Bosch Tool
Corporation de preservar nuestro medio ambiente y conser-
var nuestros recursos naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/ bat-
erías recargables en la basura doméstica!
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de los com
ponentes que sobresalen de los terminales de la batería. Se
pueden producir lesiones o un incendio. Antes de desecharla,
proteja los terminales que están al descubierto con cinta ad-
hesiva aislante gruesa para prevenir cortocircuitos.
Baterías de iones de litio
Si este producto está equipado con una batería de iones de
litio, dicha batería debe recogerse, reciclarse o eliminarse de
manera segura para el medio ambiente.
Normas de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
El sello de reciclaje de baterías
RBRC certicado por la EPA que se
encuentra en la batería de iones de
litio (ion Li) indica que Robert
Bosch Tool Corporation está par-
ticipando voluntariamente en un
programa de la industria para reco-
ger y reciclar estas baterías al nal
de su vida útil, cuando se retiran de servicio en los Estados
Unidos y Canadá. El programa RBRC proporciona una alterna-
tiva conveniente a tirar las baterías de ion Li usadas a la basura
o a la corriente municipal de aguas residuales, lo cual quizás
sea ilegal en su área.
Tenga la amabilidad de llamar al 1-800-8-BATTERY para ob-
tener información acerca de las prohibiciones/ restricciones
sobre el reciclaje y la eliminación de baterías de ion Li en su
lugar o devuelva las baterías a un Centro de servicio Bosch/
Dremel para reciclarlas. La participación de Robert Bosch
Tool Corporation en este programa es parte de nuestro com-
promiso hacia preservar nuestro medio ambiente y conservar
nuestros recursos naturales.
Uso previsto
Utilice esta amoladora solo tal como está previsto. Es posible que un uso no previsto tenga
como resultado lesiones corporales y daños materiales.
Las amoladoras angulares pequeñas GWS18V-8-2, GWS18V-11S y GWS18V-11PS están diseñadas para realizar las aplicacio-
nes profesionales de amolado, corte, lijado, cepillado con cepillo de alambre y pulido descritas en este manual.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 80GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 80 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
81
Symbols
Símbolos
Importante : Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
lb Libras (peso)
kg Kilogramo (peso)
ft Pies (dimensión)
m Metros (distancia)
in Pulgadas (dimensión)
cm Centimeter (dimension)
mm Centímetro (dimensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
min Minuto (tiempo)
s Segundo (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de supercie, órbitas, etc., por
minuto)
0 Posición “o” (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto
signica mayor velocidad)
Selector innitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la echa)
Corriente continua (tipo o característica de corriente)
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 81GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 81 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
82
Symbols
Símbolos
Importante : Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Alerta al usuario para que use protección respiratoria
Alerta al usuario para que use protección de la audición
Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
KICKBACK
CONTROL
Indica control antirretroceso en la herramienta.
DROP
CONTROL
Indica control de caídas en la herramienta.
Indica sistema de freno en la herramienta.
El protector para amolar de Tipo B (27) no se debe utilizar para cortar.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que
cumple con las normas estadounidenses y canadienses.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indi-
cando que cumple con las normas estadounidenses y canadienses.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 82GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 82 8/27/2025 7:49:13 AM8/27/2025 7:49:13 AM
page heading
83
Familiarización con su amoladora angular
Fig. 1
10
3
13
11
12
8
6
9a
7
5
1
2
4
1 Interruptor deslizante
2 Mango lateral
(supercie de agarre con aislamiento)
3 Protector de la rueda de amolar de Tipo B (27)
4 Husillo
5 Pestaña de soporte
6 Rueda de amolar
7 Cierre del husillo
8 Palanca de liberación/ajuste del protector
9 Lock Nut
10 Supercie de agarre con aislamiento
11 Paquete de baterías
12 Botón de liberación del paquete de baterías
13 Protector de la rueda de corte de Tipo A (1A/41)
Amoladora angular con interruptor deslizante GWS18V-8-2
9a Tuerca de jación
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 83GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 83 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
84
Familiarización con su amoladora angular
Fig. 2
1 Interruptor deslizante
2 Mango lateral de control de la vibración
(supercie de agarre con aislamiento)
3 Protector de la rueda de amolar de Tipo B (27)
4 Husillo
5 Pestaña de soporte
6 Rueda de amolar
7 Cierre del husillo
8 Palanca de liberación/ajuste del protector
9 Quick-Clamping Nut
10 Supercie de agarre con aislamiento
11 Paquete de baterías
12 Botón de liberación del paquete de baterías
13 Protector de la rueda de corte de Tipo A (1A/41)
14 Dial de velocidad variable
10
6
9b
7
8
3
11
12
5
13
4
1
14
2
Amoladora angular con interruptor deslizante GWS18V-11S
9b Tuerca de sujecion rapida
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 84GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 84 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
85
Familiarización con su amoladora angular
Fig. 3
10
14
1
3
13
15
12
11
6
7
8
9b
5
4
2
16
1 Interruptor de paleta
2 Mango lateral de control de la vibración
(supercie de agarre con aislamiento)
3 Protector de la rueda de amolar de Tipo B (27)
4 Husillo
5 Pestaña de soporte
6 Rueda de amolar
7 Cierre del husillo
8 Palanca de liberación/ajuste del protector
9 Quick-Clamping Nut
10 Supercie de agarre con aislamiento
11 Paquete de baterías
12 Botón de liberación del paquete de baterías
13 Protector de la rueda de corte de Tipo A (1A/41)
14 Dial de velocidad variable
15 Botón de liberación de la caja de engranajes
16 Palanca de liberación del interruptor
de “jación en apagado”
Amoladora angular con interruptor de paleta GWS18V-11PS
9b Tuerca de sujecion rapida
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 85GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 85 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
86
Número de modelo GWS18V-8-2 GWS18V-11S GWS18V-11PS
Voltios CC 18V 18V 18V
Velocidad nominal (RPM), /min 11,000 3,000-9,000 3,000-9,000
Tipo de interruptor deslizante deslizante paleta
⌀ máximo de la rueda de amolar 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ máximo de la rueda de corte 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ máximo del disco de lijar 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ máximo del disco de aletas 4-1/2” (115mm) 5” (125mm) 5” (125mm)
⌀ máximo de la rueda de alambre 4” (102mm) 4” (102mm) 4” (102mm)
⌀ máximo del cepillo acopado de alambre 3” (76mm) 3” (76mm) 3” (76mm)
Grosor de la rueda de amolar (b)
1/4” (6mm) 1/4” (6mm) 1/4” (6mm)
Grosor del disco tronzador de Tipo 1/41 (b) .045” (1.2mm) .045” (1.2mm) .045” (1.2mm)
Grosor del disco de corte de Tipo 27/42 (b) 1/8” (3.0mm) 1/8” (3.0mm) 1/8” (3.0mm)
Anchura máx. de la cara de la rueda de alambre
(grosor) (b)
1/2” (12.7mm) 1/2” (12.7mm) 1/2” (12.7mm)
Holgura periférica máx. del disco de corte
de diamante segmentado de Tipo 1/41
10mm 10mm 10mm
Ángulo de inclinación del disco de corte de diamante
segmentado de Tipo 1/41
NEGATIVO NEGATIVO NEGATIVO
Control antirretroceso • • •
Protección contra rearranques • • •
Control de caídas — • •
Arranque suave • — —
Protección contra sobrecargas • • •
Selección de velocidad — • •
Freno — • •
Temperatura permitida de la batería durante el
proceso de carga
+32…+95°F (0…+35°C)
Temperatura ambiente permitida durante
almacenamiento y la utilización
-4…+122°F (-20…+50°C)
Temperatura ambiente recomendada durante el
proceso de carga
-4…+122°F (-20…+50°C)
• = La herramienta se suministra con esta característica. — = La herramienta no se suministra con esta característica.
Especificaciones
⌀ = Diámetro de la rueda. b = Grosor de la rueda
b
⌀
⌀
b
b
⌀
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 86GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 86 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
87
X = La herramienta está provista con aditamentos para realizar esta aplicación.
O = La herramienta puede usar aditamentos opcionales para realizar esta aplicación.
N = La herramienta no es capaz de realizar esta aplicación.
La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el diámetro
recomendado para la rueda.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con esta herramienta. Esta herramienta
no está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de Tipo 11.
No utilice discos abrasivos de Tipo 1 diseñados para realizar amolado recto/de matriz.
Esta herramienta no está diseñada para utilizarse con discos de amolar abrasivos rectos/de
matriz de Tipo 1.
Paquetes de batería/cargadores
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones
suministradas con esta herramienta eléctrica y este cargador. Si no se siguen todas las
instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
Utilice únicamente los paquetes de batería de ion Li Bosch o AMPShare de 18 V que se
indican a continuación. Es posible que el uso de cualquier otro paquete de batería cree un
riesgo de lesiones e incendio.
Utilice únicamente los cargadores Bosch o AMPShare de 18 V que se indican a
continuación. Es posible que el uso de cualquier otro cargador cree un riesgo de lesiones e
incendio.
Paquetes de batería*
BAT000 a BAT999, GBA18V000 a GBA18V999, EXBA18V000 a EXBA18V999
Cargadores*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 a GAL18V-999
* Para informarse sobre la compatibilidad de baterías más actualizada, sírvase visitar www.boschtools.com.
Aplicaciones
Número de modelo
Descripción GWS18V-8-2 GWS18V-11S GWS18V-11PS
Amolado de metal (Tipo 27) X X X
Amolado de metal (Tipo 11) N N N
Corte de metal (Tipo 41/1A) X X X
Disco de aletas de Tipo 29 O O O
Corte de concreto O O O
Lijado O O O
Cepillado con alambre (rueda) O O O
Cepillado con alambre (cepillo acopado) O O O
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 87GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 87 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
88
Descripciones funcionales
Control de retroceso
El sistema electrónico de la herramienta eléctrica detecta las
situaciones en las que es posible que la rueda o el accesorio
corra el riesgo de atorarse. El sistema electrónico impide la
rotación adicional del husillo de accionamiento, apagando
la herramienta eléctrica (no previene el retroceso). Para re-
anudar el funcionamiento, ponga al interruptor de encendido
y apagado en la posición de apagado y luego rearranque la
herramienta.
Circuitería de respuesta constante
Ayuda a mantener unas RPM casi constantes entre las situa-
ciones sin carga y con carga.
Arranque suave
Ayuda a reducir el esfuerzo sobre el motor que ocurre como
consecuencia de un arranque con alta fuerza de torsión.
Ayuda a que el accesorio alcance suavemente la velocidad de
funcionamiento.
Protección automática contra rearranques
Ayuda a prevenir los arranques accidentales después de que
se haya interrumpido el suministro eléctrico, por ejemplo, si
se desenchufó la herramienta con el interruptor bloqueado en
la posición de encendido. Para reanudar el funcionamiento,
ponga al interruptor de encendido y apagado en la posición
de apagado y luego rearranque la herramienta.
Protección contra sobrecargas
Ayuda a proteger la herramienta contra el calor excesivo que
podría dañar el motor. Si la herramienta se detiene o pierde
velocidad durante la operación, deje que el motor se enfríe
durante 30 segundos, haciendo funcionar la herramienta sin
carga. Si la protección contra sobrecargas detiene repetida-
mente la herramienta, una fuerza excesiva está haciendo
que la herramienta se sobrecargue. Pare la fuerza excesiva
y reajuste la pieza de trabajo para reducir la fuerza aplicada.
Control de caídas
Esta amoladora está equipada con sensores que detectan los
impactos a la misma. La amoladora se apagará si se cae sobre
la mayoría de las supercies duras desde una altura superior a
un pie o si es golpeada con una fuerza equivalente aproxima-
damente a una caída de más de un pie. Después de cualquier
impacto o activación de la función de apagado, inspeccione
siempre la amoladora y la batería para determinar si presenta
señales de daños, y no utilice la amoladora ni la batería si se
sospecha cualquier daño.
Deje que el accesorio de la
amoladora se detenga por
completo antes de dejar la herramienta en cualquier lugar.
La acción de freno de esta amoladora no está diseñada como
dispositivo de seguridad. La utilización del protector adecua-
do cuando se utilice la amoladora es la mejor protección que
usted tiene contra el contacto accidental con un accesorio
que gira. El contacto accidental con un accesorio que rota pu-
ede causar daños materiales y/o lesiones corporales.
La amoladora está equipada con un freno eléctrico automáti-
co que está diseñado para evitar que el accesorio gire rápida-
mente después de soltar el gatillo.
Utilización del freno (solo la GWS18V-11S y la GWS18V-11PS)
El frenado comienza una vez que se apague la herramienta.
El tiempo de parada variará, dependiendo de factores tales
como el tipo y tamaño del accesorio utilizado y la frecuencia
de los accionamientos del interruptor. Los factores como la
contaminación o una falla de los componentes del motor pu-
eden hacer que el freno no se active. Si la herramienta funcio-
na, pero el freno no se activa para ayudar a detener el acceso-
rio, NO continúe utilizando la amoladora y haga que reciba
servicio de ajustes y reparaciones por un Centro de Servicio
de Fábrica Bosch o un centro de servicio autorizado Bosch.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 88GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 88 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
89
Desconecte el paquete de batería antes de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el
riesgo de arrancar accidentalmente la herramienta.
Ensamblaje
Instalación del mango lateral
(Fig. 1, Fig. 2, Fig. 3)
El mango lateral 2 se utiliza para controlar y equilibrar la her-
ramienta.
Enrosque rmemente el mango lateral 2 en cualquiera de los
dos lados de la caja de engranajes, dependiendo de su pref-
erencia personal, la comodidad y la operación que se esté
realizando.
El mango lateral 2 se deberá instalar siempre en el lado de la
herramienta resguardado por el protector, vea la Fig. 5. Utilice
el mango lateral 2 para tener un control seguro y facilitar la
utilización de la herramienta.
Pestaña de soporte
(Fig. 4)
Esta herramienta está equipada con un husillo roscado 4 para
montar accesorios con agujero de instalación no roscado.
Utilice siempre la pestaña de soporte suministrada 5 con
una tuerca de jación 9. La pestaña de soporte 5 está encha-
vetada al husillo 4. Asegúrese siempre de que el diámetro del
eje portaherramienta coincida con el diámetro del accesorio.
Es posible que los accesorios que giren excéntricamente re-
vienten.
Antes de montar un accesorio en la amoladora, coloque la
pestaña de soporte ranurada 5 sobre la subplaca para la
pestaña de soporte, asegurándose de que el saliente rect-
angular en relieve ubicado en la subplaca para la pestaña de
soporte esté acoplado en la ranura ubicada en la parte inferior
de la pestaña de soporte 5.
El accesorio no roscado se deberá colocar sobre el husillo 4 y
se deberá asentar completamente sobre la parte superior de
la pestaña de soporte 5.
Fig. 4
4
4
5
5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 89GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 89 8/27/2025 7:49:14 AM8/27/2025 7:49:14 AM
page heading
90
Ensamblaje
Tuerca de sujeción rápida (solo la GWS18V-
11S y la GWS18V-11PS)
(Fig. 2, Fig. 3, Fig. 5)
Utilice únicamente acceso-
rios con una velocidad
nominal máxima de funcionamiento seguro que sea por lo
menos igual a la velocidad máxima marcada en la herra-
mienta eléctrica. Esta velocidad se basa en la resistencia de
la rueda. No tiene como n implicar una velocidad de funcio-
namiento óptima o más eciente. No exceda la velocidad
máxima de funcionamiento seguro.
Utilice la tuerca de sujeción rápida 9b para jar el disco de
amolar/corte sin necesidad de herramientas adicionales. Uti-
lice la tuerca de sujeción rápida 9b solo para discos de amo-
lar/corte de hasta un diámetro máximo de 5 pulgadas (125
mm).
• Utilice una tuerca de sujeción rápida 9b que esté
en buenas condiciones de funcionamiento y no esté
dañada.
Presione el cierre del husillo 7 para bloquear el husillo
de la amoladora 4. Para apretar la tuerca de sujeción rápida
9b, levante la lengüeta plegable hacia arriba 17 y gire
rmemente la tuerca de sujeción rápida 9b fen el sentido
de las agujas del reloj hasta que se oiga un clic. Después de
que el disco esté montado, pliegue hacia abajo la lengüeta
17 para prevenir cualquier interferencia con la operación
de amolado o de corte. Antes de ENCENDER la herramienta,
compruebe el disco para asegurarse de que esté montado
correctamente
Una tuerca de sujeción rápida 9b apretada correctamente y
que no esté dañada se puede retirar con la mano. Para hacer
esto, levante la lengüeta 17 y gire rmemente la tuerca de
sujeción rápida 9b en sentido contrario al de las agujas del
reloj. Si la tuerca de sujeción rápida 9b está atorada, utilice
una llave de gancho para tuercas de jación.
9b
17
17
9b
7
7
Fig. 5
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 90GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 90 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
page heading
91
Instalación del protector de la rueda (protec-
tores de la rueda de Tipo 27 y Tipo 1A/41)
(Fig. 6, Fig. 7)
Se debe utilizar un protec-
tor de Tipo 27 con todas las
ruedas de amolar, todos los discos de aletas de lijar con
cuerpo adherido y todos los cepillos y ruedas de alambre.
La herramienta se puede utilizar sin protector solo cuando se
lije con discos de lijar convencionales.
Se debe utilizar un protec-
tor de Tipo 1A/41 para to-
das las operaciones de corte.
Instalación del protector de la rueda
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Presione y mantenga presionada la palanca de liber-
ación/ ajuste del protector 8 y coloque el protector sobre
la pestaña de montaje del protector hasta que las chave-
tas del protector se alineen con las muescas ubicadas en
el collarín del husillo.
3. Presione el protector sobre la pestaña de montaje del
protector hasta que el hombro del protector esté asenta-
do contra la pestaña de la herramienta y rote el protector
de la rueda en el sentido de las agujas del reloj hasta que
se acople con un clic en la posición correcta.
• Ajuste la posición del protector a los requisitos del pro-
ceso de trabajo. Presione la palanca de liberación/ajuste
del protector 8, gire el protector hasta que se acople con
un clic en la posición correcta y luego ajústelo según sea
necesario.
— Posicione siempre el protector de la rueda entre el opera-
dor y las piezas de trabajo, y dirija las chispas alejándolas
del operador.
— Asegúrese de que el protector de la rueda esté completa-
mente acoplado con la palanca de liberación/ ajuste del
protector 8. El protector de la rueda deberá rotar solo cu-
ando la palanca de liberación/ajuste del protector 8 esté
presionada. Si el protector de la rueda rota sin presionar
la palanca de liberación/ajuste del protector 8, entonces
deje de utilizar la amoladora y haga que reciba servicio de
ajustes y reparaciones en un Centro de Servicio Autorizado
Bosch.
Nota: Las chavetas de codicación ubicadas en el protector
aseguran que solamente se pueda montar un protector que
sea compatible con el tipo de herramienta.
A B
ZONA DE OPERACIÓN
Ensamblaje
Para retirar el protector
1. Presione la palanca de liberación/ajuste del protector 8.
2. Rote el protector hasta que las chavetas ubicadas en el
mismo se alineen con las muescas que se encuentran en
la pestaña de montaje del protector.
3. Levante el protector hasta separarlo de la pestaña de
montaje del protector.
Fig. 6
Fig. 7
8
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 91GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 91 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
page heading
92
Ensamblaje
18
18
5
3
3
9b
9a
17
9a
9b
Ensamblaje de la rueda de amolar
(Fig. 8, Fig. 9)
No utilice accesorios que
giren excéntricamente. La
herramienta vibrará excesivamente y es posible que cause
pérdida de control y que el accesorio reviente.
Para instalar el rueda de amolar
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Asegúrese de que el protector para discos de amolar de
Tipo B (27) 3 esté instalado en la posición correcta para
amolar.
3. Para la GWS18V-8-2
Coloque la pestaña de soporte 5 y el disco de amolar de
Tipo 27 6 en el husillo 4. Asegúrese de que la pestaña de
soporte 5 quede ja en la base del husillo 4.
Enrosque la tuerca de sujeción rápida 9a y apriete dicha
tuerca utilizando la barra plegable hacia arriba, mientras
sujeta el cierre del husillo 7.
Para la GWS18V-11S y la GWS18V-11PS
Coloque la pestaña de soporte 5 y el disco de amolar de
Tipo 27 6 en el husillo 4. Asegúrese de que la pestaña de
soporte 5 quede ja en la base del husillo 4.
Enrosque la tuerca de sujeción rápida 9b y apriete dicha
tuerca de sujeción rápida 9b utilizando la barra plegable
hacia arriba, mientras sujeta el cierre del husillo 7.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Cuando utilice discos de instalación por giro
Siga los pasos 1 y 2, y luego enrosque el disco directa-
mente en el husillo 4 sin utilizar las pestañas suministradas.
Asegúrese siempre de que el disco de instalación por giro 18
esté apretado correctamente con una llave de boca abierta.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Nota: Todas las partes del disco de instalación por giro 18
deben estar dentro del reborde del protector para discos de
amolar 3. Si el disco de instalación por giro 18 sobrepasa el
reborde del protector para discos de amolar 3, no utilice ese
disco, ya que no es compatible con esta amoladora.
Fig. 8
Fig. 9
4
5
6
6
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 92GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 92 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
93
Ensamblaje
Ensamblaje de la rueda abrasiva de Tipo
1A/41 y 27A/42
(Fig. 10)
Utilice siempre un protec-
tor de la rueda de corte de
Tipo A (1A/41) para cortar.
Utilizando el protector de la rueda de corte de Tipo A (1A/41)
13, es posible realizar cortes limitados en material pequeño,
tal como tubos, tuberías o barra de refuerzo de metal.
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Asegúrese de que el protector para discos de corte de
Tipo A (1A/41) 13 esté instalado en la posición correcta
para cortar.
3. Para la GWS18V-8-2
Coloque la pestaña de soporte 5 y el disco de corte de
Tipo 1A/41 19 o de Tipo 27A/42 20 en el husillo 4.
Asegúrese de que la pestaña de soporte 5 quede ja en
la base del husillo 4.
Enrosque la tuerca de jación 9a y apriete dicha tuerca
de jación 9a utilizando la llave para tuercas de jación,
mientras su jeta el cierre del husillo 7.
Para la GWS18V-11S y la GWS18V-11PS
Coloque la pestaña de soporte 5 y el disco de corte de
Tipo 1A/41 19 o de Tipo 27A/42 20 en el husillo 4.
Asegúrese de que la pestaña de soporte 5 quede ja en
la base del husillo 7.
Enrosque la tuerca de sujeción rápida 9b y apriete dicha
tuerca de sujeción rápida 9b utilizando la barra plegable
17 hacia arriba, mientras sujeta el cierre del husillo 7.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
5
4
13
19
20
4
7
Fig. 10
5
9a
9b
9b
9b
17
9a
9a
20
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 93GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 93 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
94
Ensamblaje
Ensamblaje de lijado
(Fig. 11)
La velocidad nominal del
accesorio debe ser al me-
nos igual a la velocidad máxima marcada en la herramien-
ta eléctrica. Los accesorios que giren más rápidamente que
su velocidad nominal pueden romperse y ser lanzados al aire.
El protector de la muela no
se puede utilizar para la
mayoría de las operaciones de lijado. Reinstale siempre el
protector de la muela cuando realice la conversión a operacio-
nes de amolado.
No utilice la tuerca de su-
jeción rápida con la almoh-
adilla de refuerzo para accesorios de lijar.
Para instalar una almohadilla de soporte y un disco
de lijar
(Fig. 11)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Apoye la herramienta sobre su parte superior (con el
husillo 4 hacia arriba).
3. Coloque la almohadilla de soporte de caucho 21 sobre el
eje del husillo 4.
4. Centre el disco de lijar 22 encima de la almohadilla de
soporte 21.
5. Inserte la tuerca de jación de la almohadilla de soporte
23 a través del disco de lijar 22 y enrósquela en el husillo
4 tanto como pueda con los dedos.
6. Presione el cierre del husillo 7 y luego apriete rmemente
la tuerca de jación de la almohadilla de soporte 23 con
una llave para tuercas de jación.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Fig. 11
22
21
23
4
7
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 94GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 94 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
95
Ensamblaje
Ensamblaje del cepillo de alambre
Para instalar un cepillo acopado de alambre
(Fig. 12)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Los cepillos acopados de alambre 24 están equipados
con su propio agujero de instalación roscado. Simple-
mente enrosque el cepillo acopado de alambre 24 en el
husillo 4. Asegúrese de asentar el cepillo contra el hom-
bro antes de “ENCENDER” la herramienta.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Ensamblaje de la rueda con rayos de alambre
Utilice siempre un protec-
tor para muela abrasiva
Tipo B (27) con muelas de alambre (cepillos). No utilizar el
protector de ruedas con ruedas de alambre puede causar le-
siones.
Para instalar un disco de alambre
(Fig. 13)
3. Retire el paquete de batería 11 de la herramienta eléc-
trica.
4. Instale el protector para discos de amolar de Tipo B (27)
3.
5. Los discos de alambre 25 están equipados con su propio
agujero de instalación roscado. Simplemente enrosque el
disco de alambre 25 en el husillo 4. Asegúrese de asentar
el disco de alambre 25 contra el hombro antes de “EN-
CENDER” la herramienta.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Fig. 12
24
25
Fig. 13
4
4
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 95GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 95 8/27/2025 7:49:15 AM8/27/2025 7:49:15 AM
96
Ensamblaje
Tipo E (protector de la rueda de diamante
para amolar supercies) con aditamento de
extracción de polvo de concreto para amolar
supercies
No se puede utilizar un pro-
tector de la rueda de amo-
lar de Tipo B (27) para todas las operaciones de la herra-
mienta. No deseche el protector cuando no lo esté usando.
Reinstale siempre el protector de la rueda cuando realice la
conversión de vuelta para operaciones de amolado.
El aditamento de extrac-
ción de polvo no es un pro-
tector. No lo utilice con ruedas abrasivas adheridas. Es posi-
ble que el aditamento de extracción de polvo no proteja al
operador en el caso de que la rueda reviente
Para instalar el aditamento de extracción de polvo
de concreto
(Fig. 14)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Posicione el aditamento de extracción de polvo de con-
creto 26 en la pestaña de montaje del protector con el
puerto de extracción de polvo apuntando de manera que
se aleje del cuerpo de la herramienta.
3. Rote el aditamento de extracción de polvo de concreto
26 en el sentido de las agujas del reloj 90º hasta que en-
caje con un clic en la posición correcta.
4. Ajuste el aditamento de extracción de polvo de concreto
26 presionando la palanca de liberación/ajuste del pro-
tector 8 y rote el aditamento de extracción de polvo de
concreto 26 hasta la posición deseada.
5. Deje que la palanca de liberación/ajuste del protector 8
se acople con un clic en la posición correcta.
6. Coloque la pestaña de soporte 5 en el husillo 4.
7. Coloque la rueda acopada de diamante en el husillo 4 y
alinéela con la pestaña de soporte 5.
Para la GWS18V-8-2
8. Enrosque la tuerca de jación 9a y apriete dicha tuerca
de jación 9a utilizando la llave de tuercas de jación,
mientras sujeta el cierre del husillo 7.
Para la GWS18V-11S y la GWS18V-11PS
9. Enrosque la tuerca de sujeción rápida 9b y apriete dicha
tuerca de sujeción rápida 9b utilizando la barra plegable
17 hacia arriba, mientras sujeta el cierre del husillo 7.
Fig. 14
26
Cuando utilice ruedas de instalación por giro, siga los pasos
1 - 5 y luego enrosque la rueda directamente en el husillo 4 sin
utilizar las pestañas suministradas.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
4
8
7
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 96GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 96 8/27/2025 7:49:16 AM8/27/2025 7:49:16 AM
page heading
97
Ensamblaje
Ensamblaje del protector para cortar mam-
postería
No se puede utilizar un pro-
tector de la rueda de Tipo
27 para todas las operaciones de la herramienta. No
deseche el protector cuando no lo esté usando. Reinstale
siempre el protector de la rueda cuando realice la conversión
de vuelta para operaciones de amolado.
Para mejorar la ergonomía de su amoladora cuando corte
mampostería, la caja de engranajes se debe rotar respecto a
la posición del interruptor con que la herramienta se ensam-
bló en la fábrica.
Rote la caja de engranajes (solo la GWS18V-8-2 y la
GWS18V-11S)
(Fig. 15, Fig. 16)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Desenrosque completamente los cuatro tornillos ubica-
dos entre la caja de engranajes y el cuerpo del motor.
3. Rote la caja de engranajes 90 grados sin retirar el motor
de la carcasa
4. Después de ajustar la posición de la caja de engranajes,
enrosque y apriete los cuatro tornillos.
5. El tornillo que sujeta la palanca de liberación/ajuste del
protector 8 es más largo que los otros tornillos. Este tor-
nillo largo debe permanecer con la palanca de liberación/
ajuste del protector 8 cuando se reinstale la caja de en-
granajes, para que el botón de liberación del protector
funcione correctamente.
6. Para instalar el protector adecuado, siga las instruccio-
nes incluidas en la próxima sección (página 98).
Rote la caja de engranajes (solo la GWS18V-11PS)
(Fig. 17)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Presione el botón de liberación de la caja de engranajes
15 y rote la caja de engranajes hasta la posición requeri-
da.
Nota: El interruptor de encendido y apagado solo se puede
activar si la caja de engranajes está bloqueada en la posición
preestablecida.
3. Para instalar el protector adecuado, siga las instruccio-
nes incluidas en la próxima sección (página 98).
Fig. 15
Fig. 16
Fig. 17
90 °
90 °
15
8
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 97GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 97 8/27/2025 7:49:16 AM8/27/2025 7:49:16 AM
98
Fig. 18
Fig. 19
Ensamblaje
Instalación del protector para cortar mampos-
tería de Tipo F (1A/41) con placa base
(Fig. 15, Fig. 16, Fig. 17, Fig. 18, Fig. 19)
1. Retire el paquete de batería 11 de la herramienta eléc-
trica.
2. Para la GWS18V-8-2 y la GWS18V-11S
Rote la caja de engranajes de la manera que se muestra
en la Fig. 15 y la Fig. 16.
Para la GWS18V-11PS
Rote la caja de engranajes de la manera que se muestra
en la Fig. 17
3. Desenrosque y retire el mango lateral 2.
4. Deslice el protector para cortar mampostería 27 sobre la
pestaña de montaje del protector.
5. Rote el protector para cortar mampostería 27 hasta que
el soporte de estabilidad y el agujero para el mango lat-
eral estén alineados.
6. Enrosque el mango lateral 2 para jar el soporte de es-
tabilidad entre la carcasa de la herramienta y el mango
lateral 2.
7. Ajuste el protector para cortar mampostería 27 a la pro-
fundidad de corte deseada
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
Instalación de una rueda de diamante para-
cortar en seco
Siga todas las instrucciones suministradas con el protec-
tor para cortar mampostería de Tipo F (1A/41) con el n de
prepararlo para la instalación de accesorios compatibles y la
utilización.
Para instalar una rueda de diamante para
cortar en seco
(Fig. 18, Fig. 19)
1. Coloque la pestaña de soporte 5 en el husillo 4.
Asegúrese de que la pestaña de soporte 5 quede ja en
la base del husillo 4.
2. Coloque el disco de diamante para cortar en seco 28
sobre el husillo 4 y alinee el agujero para el eje portaher-
ramienta con el hombro de la pestaña de soporte 5.
3. Para la GWS18V-8-2
Enrosque la tuerca de jación 9a y apriétela con una llave
para tuercas de jación, mientras sujeta el cierre del
husillo 7.
Para la GWS18V-11S y la GWS18V-11PS
28
27
Coloque la pestaña de soporte 5 en el husillo 4.
Asegúrese de que la pestaña de soporte 5 quede ja en
la base del husillo 4.
Coloque el disco de diamante para cortar en seco 28
sobre el husillo 4 y alinee el agujero para el eje portaher-
ramienta con el hombro de la pestaña de soporte 5.
Enrosque la tuerca de sujeción rápida 9b y apriete dicha
tuerca utilizando la barra plegable 17 hacia arriba, mien-
tras sujeta el cierre del husillo 7.
PARA REALIZAR LA DESINSTALACIÓN: Invierta el proced-
imiento.
5
9b
28
27
5
9a
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 98GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 98 8/27/2025 7:49:16 AM8/27/2025 7:49:16 AM
page heading
99
Ensamblaje
Introducción y suelta del paquete de baterías
(Fig. 20)
Asegúrese de que el interruptor deslizante 1 y Interruptor de
paleta 1 esté en la posición de apagado antes de insertar o
retirar el paquete de batería 11. Para insertar el paquete de
batería 11, deslícelo hacia el interior de la carcasa de la her-
ramienta hasta que el paquete de batería 11 se bloquee en la
posición correcta.
Esta herramienta está equipada con un pestillo de jación se-
cundario para impedir que el paquete de batería 11 se caiga
completamente fuera de la carcasa, en el caso de que se aoje
debido a la vibración.
Para quitar el paquete de baterías 11, oprima el botón de lib-
eración del paquete de baterías 12 y deslice dicho paquete
11 hacia delante.
Presione de nuevo el botón de liberación del paquete de bat-
ería 12 y deslice el paquete de batería 11 completamente
hacia fuera de la carcasa de la herramienta.
Fig. 20
12
11
12
11
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 99GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 99 8/27/2025 7:49:16 AM8/27/2025 7:49:16 AM
100
Operación
Operación
Interruptor de paleta
(Fig. 21)
Para ENCENDER la herramienta
Empuje la palanca de liberación del interruptor de jación en
apagado 16 para desbloquear el interruptor de paleta 1
A
,
y luego comprima el interruptor de paleta 1
B
.
Para APAGAR la herramienta
Suelte el interruptor de paleta 1. El interruptor está accio-
nado por resorte y regresará automáticamente a la posición
de “APAGADO”.
Interruptor deslizante con jación en ENCEN-
DIDO
Para ENCENDER la herramienta
(Fig. 22)
Deslice el interruptor deslizante 1 hacia delante, hacia la caja
de engranajes, hasta que se detenga por completo y el motor
comience a funcionar
A
.
Para activar la jación en ENCENDIDO, cuando el interruptor
deslizante 1 esté en la posición de ENCENDIDO, presione la
parte delantera del interruptor deslizante 1
B
, y suéltela. El
interruptor deslizante 1 deberá permanecer en la posición de
jación en ENCENDIDO y la herramienta continuará funciona-
ndo
Para APAGAR la herramienta
Presione la porción trasera del interruptor deslizante 1
C
. El
interruptor deslizante 1 está accionado por resorte y regresará
automáticamente a la posición de APAGADO.
ENCENDIDO
APAGADO
Fig. 21
A
B
1
16
B
A
C
Fig. 22
1
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 100GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 100 8/27/2025 7:49:17 AM8/27/2025 7:49:17 AM
101
Amolado de metales
La velocidad nominal del ac-
cesorio debe ser al menosigual
a la velocidad máxima marcada en la herramienta eléctri-
ca. Los accesorios que giren más rápidamente que su veloci-
dad nominal pueden romperse y ser lanzados al aire.
(Fig. 24)
Las ruedas de amolar se deben seleccionar cuidadosamente
para utilizar la amoladora con una eciencia máxima. Las
muelas varían en cuanto a tipo de abrasivo, adhesivo, dureza,
tamaño del grano y estructura. El tipo correcto de rueda de
amolar que se debe utilizar es determinado por el trabajo. Uti-
lice ruedas de amolar de disco para realizar amolado rápido
de acero estructural, cordones de soldadura pesada y piezas
fundidas de acero, así como acero inoxidable y otros metales
ferrosos.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de amolado es máxima cuando la herramienta fun-
ciona a alta velocidad.
3. Mantenga un ángulo de 10° a 15° entre la herramienta y la
supercie de trabajo.
4. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Consejo: Al amolar con una muela nueva, asegúrese de amo-
lar mientras que tira de la herramienta hacia atrás hasta que
el borde de la muela quede redondeado. Las muelas nuevas
tienen esquinas aladas que tienden a “morder” o cortar la
pieza de trabajo al empujar hacia adelante.
Preselección de velocidad (solo la GWS18V-
11S y la GWS18V-11PS)
La velocidad nominal del
accesorio debe ser al me-
nos igual a la velocidad máxima marcada en la herramien-
ta eléctrica. Los accesorios que giren más rápidamente que
su velocidad nominal pueden romperse y ser lanzados al aire
en pedazos.
Utilice el dial de velocidad variable
(Fig. 23)
Utilice el dial de velocidad variable 14 para seleccionar la ve-
locidad adecuada para la aplicación. La velocidad se puede
ajustar cuando la amoladora está apagada o durante su uti-
lización. La información incluida en las tablas que aparecen a
continuación describe los valores recomendados.
Nivel de pre-
selección de
velocidad
GWS18V-11S y
GWS18V-11PS
[min
-1
]
1 3,000
2 4,500
3 5,400
4 6,200
5 7,000
6 9,000
Los valores especicados para los niveles de velocidad son
valores de guía.
Fig. 23
Fig. 24
Operación
Operación
14
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 101GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 101 8/27/2025 7:49:17 AM8/27/2025 7:49:17 AM
page heading
102
Corte de metal
Utilice siempre un protector
de la rueda de corte de Tipo A
(1A/41) para cortar. Si se realizan cortes con un protector
de la rueda de Tipo B (27), es posible que no se proporcione
una protección suciente al operador en el caso de un
reventón de la rueda.
(Fig. 25)
Con esta amoladora es posible realizar corte de material
pequeño limitado, como por ejemplo tubos, tuberías o bar-
ras de refuerzo de metal. Cuando corte, trabaje con una velo-
cidad de avance moderada, adaptada al material que se esté
cortando. Cuando corte perles y barra cuadrada, lo mejor es
comenzar en la sección transversal más pequeña.
Siga siempre las precauciones para evitar el retroceso.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con el ella.
2. La herramienta se deberá usar siempre de manera que
las chispas se dirijan alejándose del usuario.
3. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de corte es máxima cuando la herramienta funciona
a alta velocidad.
4. No ejerza presión lateral sobre el disco de corte. No in-
cline ni oscile la herramienta, ya que puede que la rueda
reviente.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Operación
Fig. 25
Corte de mampostería / concreto
(Fig. 26, Fig. 27)
Cuando corte, no jale nunca la
herramienta hacia atrás, ya
que el disco trepará hasta salirse del material y se pro-
ducirá RETROCESO.
Con esta amoladora es posible realizar corte de materiales de
concreto y de mampostería. Cuando corte, trabaje con una
velocidad de avance moderada, adaptada al material que se
esté cortando.
Siga siempre las precauciones para evitar el retroceso.
Utilice la herramienta con un sistema de extracción de polvo
y protección personal contra el polvo, como por ejemplo, un
respirador, una máscara antipolvo, etc. La aspiradora utiliza-
da para esta aplicación debe estar aprobada para la extrac-
ción de polvo de mampostería y de concreto. Bosch vende
aspiradoras adecuadas.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Si realiza cortes de inmersión:
a. Incline la herramienta hacia delante con la rueda
alineada con la línea de corte y sujete la herramienta
por el cuerpo de la amoladora y el mango auxiliar.
b. Baje gradualmente la parte trasera de la herra-
mienta, utilizando el extremo delantero del pie como
punto de bisagra.
c. Cuando el pie descanse en posición plana sobre la
supercie que se esté cortando, proceda a cortar en
dirección hacia delante hasta el nal del corte.
3. Mantenga siempre el contacto entre el pie del protector y
la pieza de trabajo.
4. Deslice la herramienta hacia delante a una velocidad
moderada, adaptada al material que se esté cortando.
Corte siempre hacia el puerto de extracción de polvo
para maximizar la extracción de polvo y reducir las proba-
bilidades de retroceso.
5. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de corte es máxima cuando la herramienta funciona
a alta velocidad.
6. Cuando se haya completado el corte, retire la herra-
mienta de la pieza de trabajo antes de apagarla. Deje que
la rueda pare de rotar antes de dejar la herramienta en
algún sitio.
Consejo: Cuando realice cortes profundos, lo mejor es cortar
en varias pasadas poco profundas. Cada pasada debería ser
sólo hasta la profundidad del segmento de la rueda. El polvo
de mampostería es abrasivo y es posible que desgaste y debil-
ite la adhesión del segmento.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 102GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 102 8/27/2025 7:49:17 AM8/27/2025 7:49:17 AM
page heading
103
Operación
Cuando corte material especialmente duro, como por ejem-
plo concreto con un alto contenido de grava, la rueda de
diamante para cortar en seco se puede recalentar y resultar
dañada. Esto es indicado claramente por la generación circu-
lar de chispas por la rueda de diamante para cortar en seco
durante su rotación. En este caso, interrumpa el proceso de
corte y deje que la rueda de diamante para cortar en seco se
enfríe, haciendo funcionar la herramienta durante un corto
periodo de tiempo a la máxima velocidad sin carga.
Una disminución notable del progreso del trabajo y la gener-
ación circular de chispas son indicaciones de que la rueda de
diamante para cortar en seco se ha desalado. Cortar breve-
mente en materiales abrasivos (por ejemplo, ladrillo) puede
realar la rueda.
Fig. 26
Fig. 27
Lijado
Los discos de lijar oscilan en grano desde 16 (muy grueso)
hasta 180 (muy no). También varían en tamaño y separación
del grano.
Los discos de capa abierta (Tipo H) se utilizan para materiales
blandos y sobre pintura y barniz. Los discos de capa cerrada
(Tipo K) se utilizan para metal, madera dura, piedra, mármol
y otros materiales. Para obtener los mejores resultados, se-
leccione cuidadosamente los discos de lijar. Muchos trabajos
requieren el uso de varios tamaños de grano y, a veces, se re-
quieren discos tanto de capa abierta como de capa cerrada
para completar el trabajo. Consulte el cuadro para obtener
ejemplos de aplicaciones.
Fig. 28
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de lijado es máxima cuando la herramienta funciona
a alta velocidad.
3. Mantenga un ángulo de 10° a 15° entre la herramienta y la
supercie de trabajo.
4. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Consejos: Guíe el disco con pasadas entrecruzadas. No uti-
lice un movimiento circular, ya que esto produce marcas de
espiral.
Operación: Reacabado de supercies de
madera o metal pintadas.
OBSERVACIONES GRANO
Para retirar
pintura y alisar las
irregularidades de
la supercie.
Grueso 16-24-30
Para alisar el lijado
basto.
Mediano 36-50-80
Para retirar los
surcos dejados
por los discos
anteriores.
Fino 100-120
Para alisar super-
cies para pintar,
pulir o encerar.
Muy Fino150-180
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 103GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 103 8/27/2025 7:49:17 AM8/27/2025 7:49:17 AM
104
Operación
Pulido de metal y concreto
No utilice la amoladora angu-
lar para pulir supercies pin-
tadas o plásticos. Es posible que la utilización de amoladoras
angulares para dichos tipos de aplicaciones dañe los materia-
les y las supercies.
Las amoladoras angulares se podrán utilizar para algunas
operaciones de pulido, tales como la creación de supercies
lisas en metal, concreto o piedra. El pulido de estos materiales
requiere cierta destreza e involucra la selección de los acceso-
rios adecuados y un ajuste de amoladora adecuado. Todas las
operaciones de pulido comienzan con un amolado para elimi-
nar las imperfecciones, tales como soldaduras o rebabas en
metal, una nivelación de las áreas de concreto desiguales o la
realización de cortes en piedra, tal como mármol. El próximo
paso es eliminar las marcas de la herramienta utilizando una
almohadilla de soporte con un disco de lijar de grano adec-
uado o piedras de pulido montadas en un disco de soporte de
bra/epoxi Tipo 27, como por ejemplo un disco de aletas que
tenga un grano típico entre 200 y 600.
Para crear un acabado nal liso, se deberá utilizar un disco de
lijado no o una piedra de pulido que tenga un grano de 1600.
Para obtener los mejores resultados de pulido, se recomienda
una amoladora con velocidad variable y la velocidad se deberá
ajustar aproximadamente a 4000 RPM. Si están disponibles,
también se podrán utilizar un disco de eltro para amoladoras
angulares y compuesto de pulido. Cuando utilice una amola-
dora sin el ajuste de velocidad variable, la supercie en la que
se esté trabajando deberá ser monitoreada minuciosamente
para evitar su sobrecalentamiento debido a la fricción.
Cepillo de alambre (ruedas y copas)
Los cepillos de alambre están diseñados para “limpiar” acero
estructural, piezas fundidas, chapa metálica, piedra y con-
creto. Se utilizan para retirar óxido, costra y pintura.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo, de-
jando que la herramienta funcione a alta velocidad.
3. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
4. Retire la herramienta de la supercie de trabajo antes de
apagar la herramienta. Deje que la herramienta pare de
rotar antes de dejarla en algún sitio.
Consejo: Las puntas del cepillo hacen el trabajo. Utilice los
cepillos de alambre con la presión más ligera posible, para
que sólo las puntas del alambre entren en contacto con la
pieza de trabajo. Si se usan presiones más elevadas, los alam-
bres serán sometidos a sobreesfuerzo, lo cual causará una
acción de barrido y acortará la vida útil del cepillo debido a la
fatiga del alambre. Si se aplica el lado o el borde del cepillo a
la pieza de trabajo, el resultado será rotura del alambre y una
vida útil más corta del cepillo.
CEPILLO DE RUEDA DE ALAMBRE
CORRECTO:
Las puntas de los
alambres están haci-
endo el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la ro-
tura de los alambres.
CEPILLO ACOPADO DE ALAMBRE
CORRECTO:
Las puntas de los
alambres están haci-
endo el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la ro-
tura de los alambres.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 104GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 104 8/27/2025 7:49:26 AM8/27/2025 7:49:26 AM
105
Mantenimiento
Servicio
Haga que su herramienta reci-
ba servicio de ajustes y repa-
raciones por un técnico de servicio calicado que utilice
únicamente piezas de repuesto idénticas. Esto garantizará
que se mantenga la seguridad del producto.
Lubricación de la herramienta
Esta herramienta Bosch ha sido lubricada adecuadamente y
está lista para utilizarse.
Baterías
Este alerta a los paquetes de batería que estén acercándose al
nal de su vida útil. Si observa una reducción en el rendimien-
to de la herramienta o un tiempo de funcionamiento signica-
tivamente más corto entre cargas, entonces es momento de
reemplazar el paquete de batería. Si no lo hace así, el resul-
tado puede ser que la herramienta funcione incorrectamente
o que se causen daños al cargador.
Para evitar accidentes, siempre desconecte el paquete de baterías de la herramienta antes
de limpiar o realizar cualquier mantenimiento.
Limpieza
Ciertos agentes de limpieza y
disolventes dañan las piezas de
plástico. Algunos de es tos son: gasolina, tetracloruro de car-
bono, disolventes de limpie za clorados, amoníaco y deter-
gentes domésticos que contienen amoníaco.
Las aberturas de ventilación y los botones se deben mantener
limpios y libres de materia extraña. No intente limpiar inser-
tando objetos puntiagudos a través de las aberturas.
Almacenamiento y mantenimiento de los
accesorios
Almacene los accesorios en un lugar fresco y seco y evite que
se congelen. Antes de usarlos, compruebe si hay grietas y
fracturas y no los use si se sospecha que están dañados.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 105GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 105 8/27/2025 7:49:26 AM8/27/2025 7:49:26 AM
106
Accesorios y complementos opcionales Numero de catalogo
Protectores para cortar concreto y/o mampostería de Tipo F 18DC-5E, TG503, o GA50DC
Aditamento de extracción de polvo de concreto 18SG-5E o GWS-5SG
Ensamblaje de la almohadilla de refuerzo MG0450 o MG0500
Accesorios
No utilice aditamentos/accesorios que no sean los especicados por Bosch. Es posible que el
uso de aditamentos/accesorios no especicados para utilizarse con la herramienta descrita en
este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con esta herramienta. Esta herramienta no
está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de Tipo 11.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 106GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 106 8/27/2025 7:49:26 AM8/27/2025 7:49:26 AM
107
LicensesLicenses
Legal Information and Licenses
Copyright © 2015, Inneon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-
tions are met:
– Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
– Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer
in the documentation and/or other materials provided with the distribution.
– Neither the name of the copyright holders nor the names of its contributors may be used to endorse or promote products
derived from this software without specic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED
WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR
ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-
SIBILITY OF SUCH DAMAGE.
Warranty Disclaimer
This product contains Open Source Software components which underly Open Source Software Licenses. Please note that
Open Source Licenses contain disclaimer clauses. The text of the Open Source Licenses that apply are included in this manual
under “Legal Information and Licenses”.
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 107GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 107 8/27/2025 7:49:26 AM8/27/2025 7:49:26 AM
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto,
visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
!160992AD1H!
160992AD1H 08/2025
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 108GWS18V-8-2.GWS18V-11S.GWS18V-11PS.indd 108 8/27/2025 7:49:26 AM8/27/2025 7:49:26 AM
