Operating / Safety Instructions
Consignes d’utilisation / de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
For English Version
See page 2
●
Version française
Voir page 29
●
Versión en español
Ver la página 56
IMPORTANT
Read Before Using
●
IMPORTANT
Lire avant usage
●
IMPORTANTE
Leer antes de usar
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GOP18V-40
160992A9R6 GOP18V-40 20240904.indd 1160992A9R6 GOP18V-40 20240904.indd 1 9/4/2024 12:39:31 PM9/4/2024 12:39:31 PM
2
Safety Symbols
The denitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
Table of Contents
General Power Tool Safety Warnings ....3
Safety Rules for Oscillating Tools.......5
Additional Safety Warnings ...........5
Disposal .......................6
Intended Use ......................7
Symbols..........................8

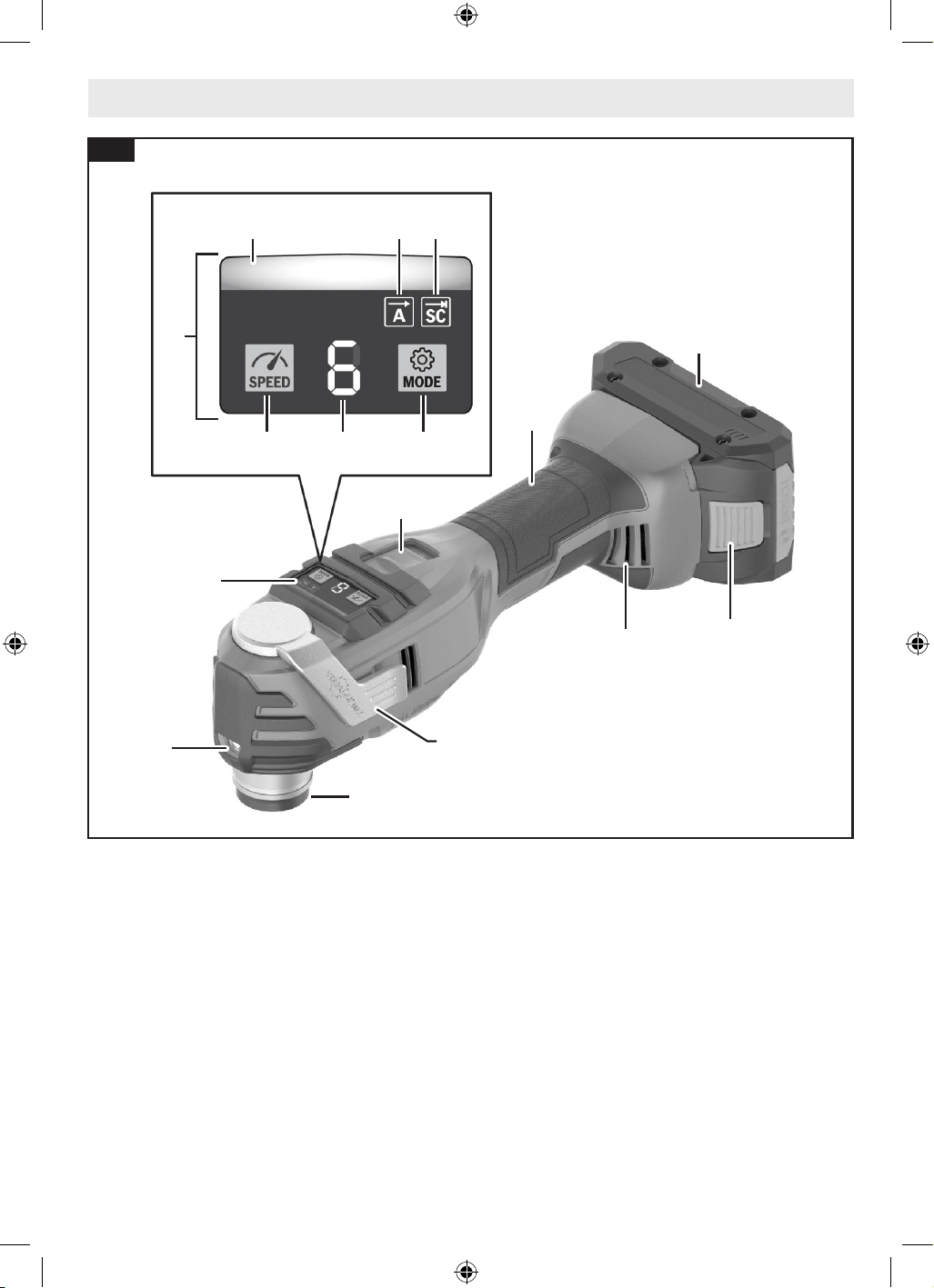

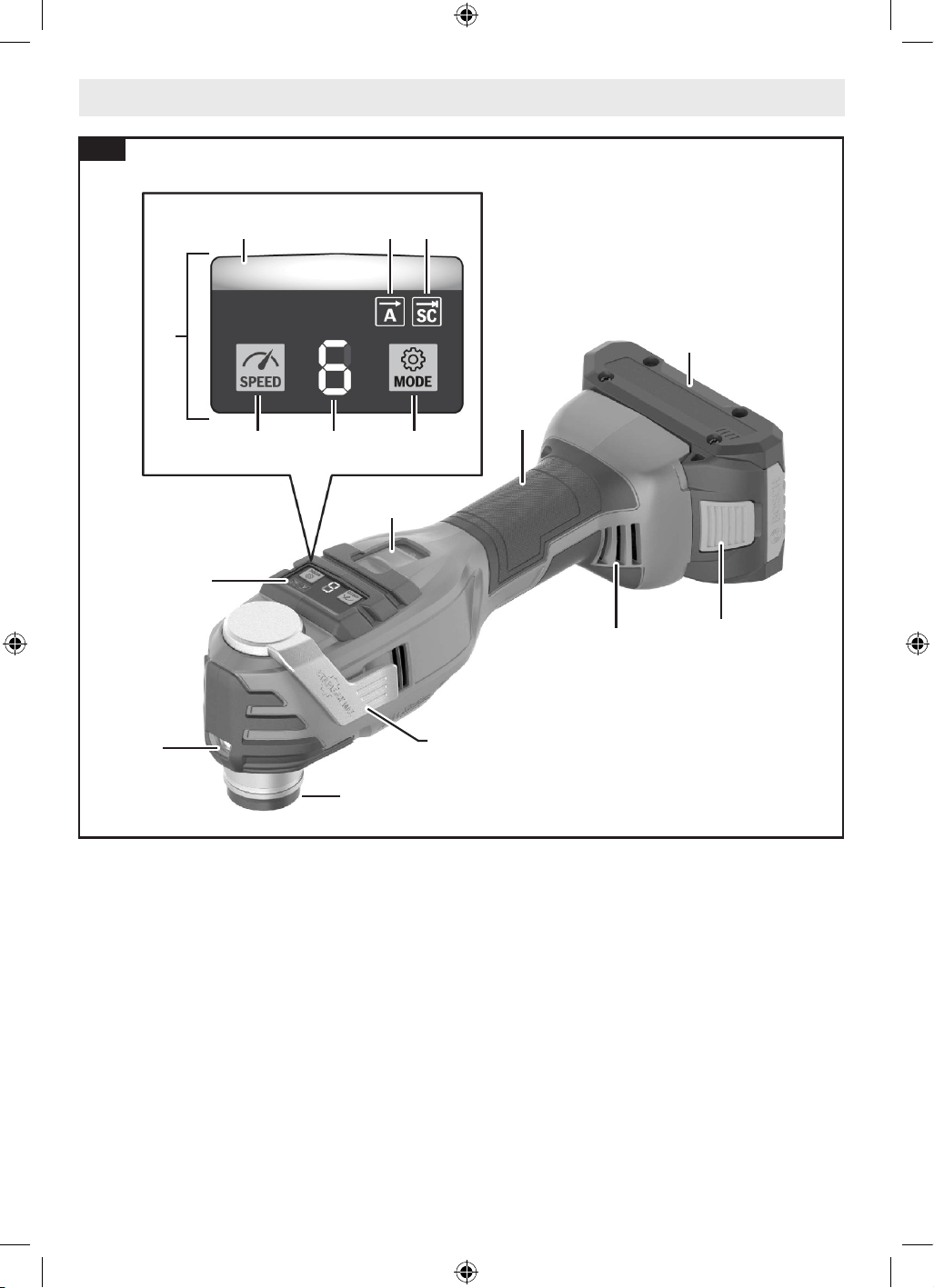

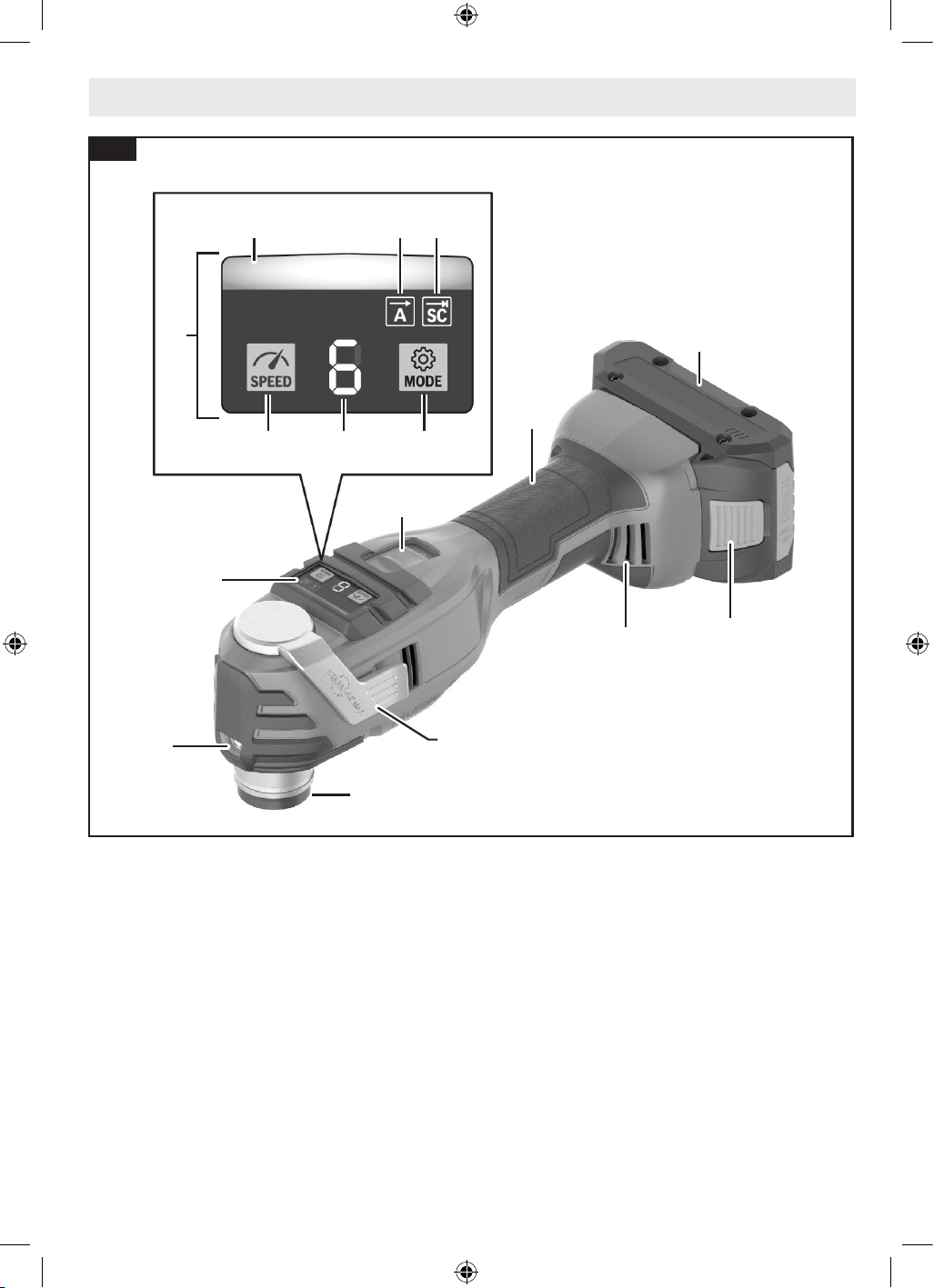

Getting to Know Your GOP18V-40
Cordless Oscillating Tool ..........9
Specications ....................10

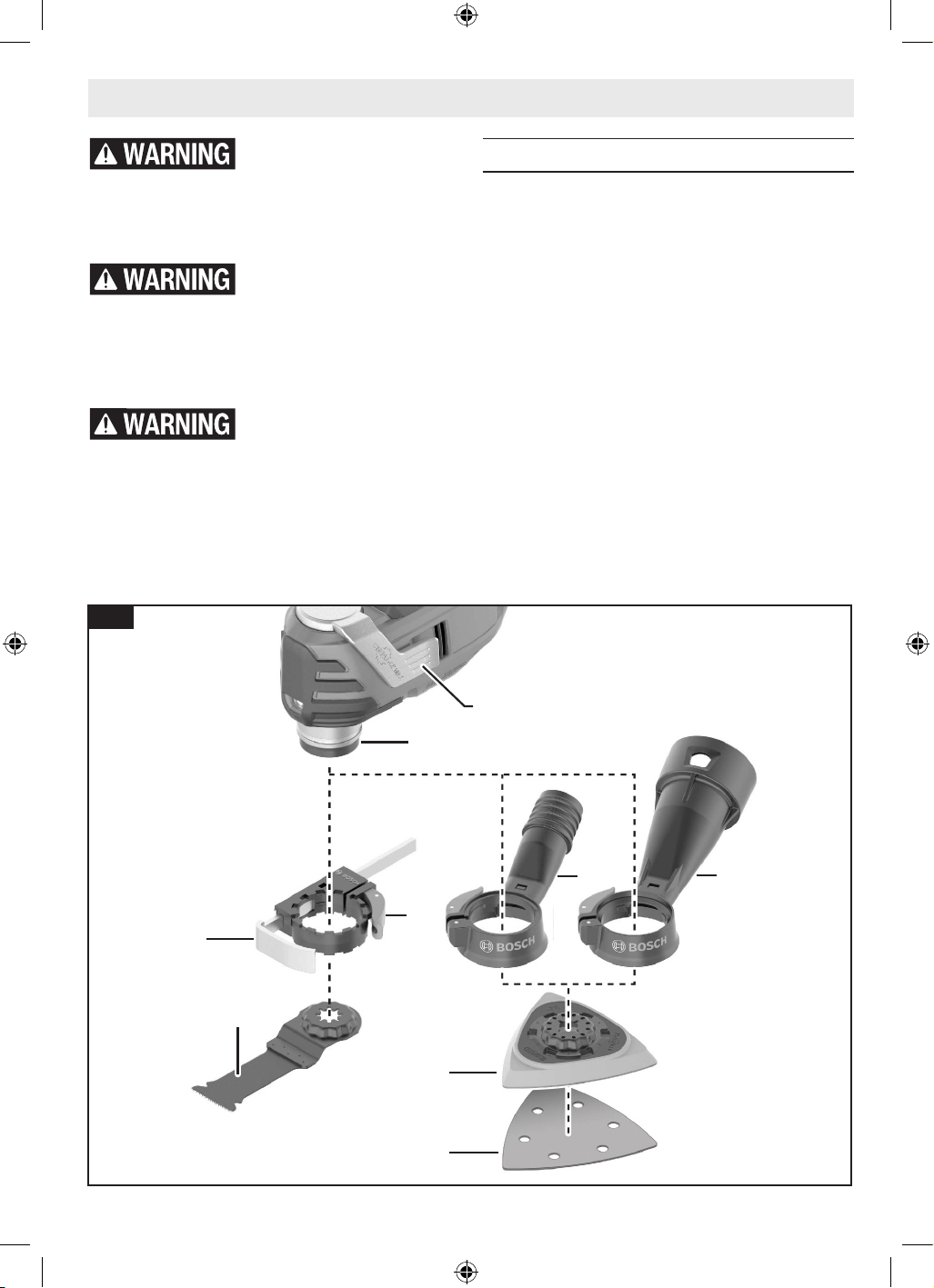

Assembly ........................11
Installing Accessories ............11
Removing Accessories............12
Installing and Removing Sanding
Sheets ....................12

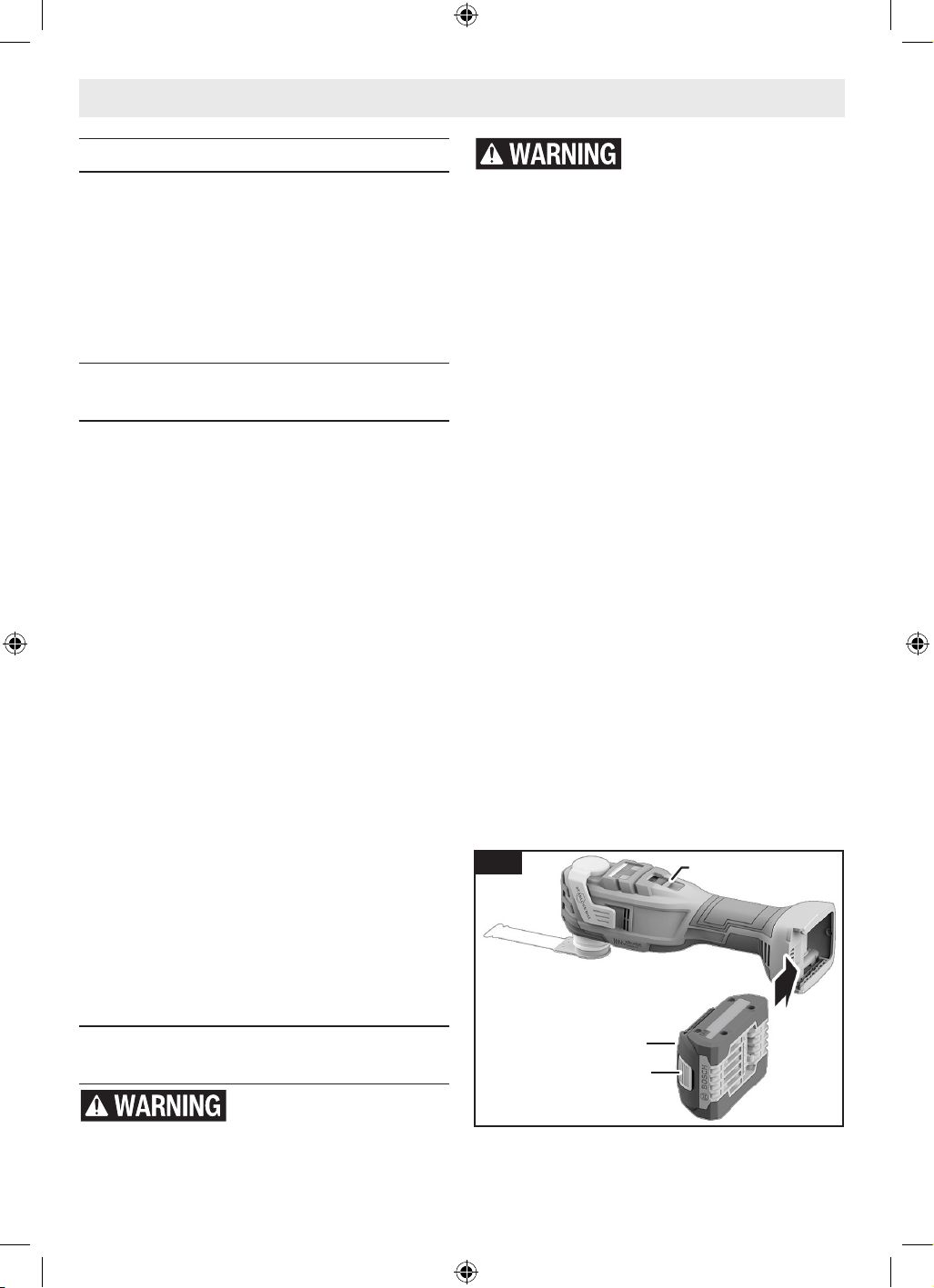

Inserting and Releasing Battery
Pack ......................12
Operation .......................13
Learning to Use the Tool ..........13
Slide "On/Off" Switch............13
Electronic Feedback .............13
Temperature-Dependent Overload
Protection ..................13

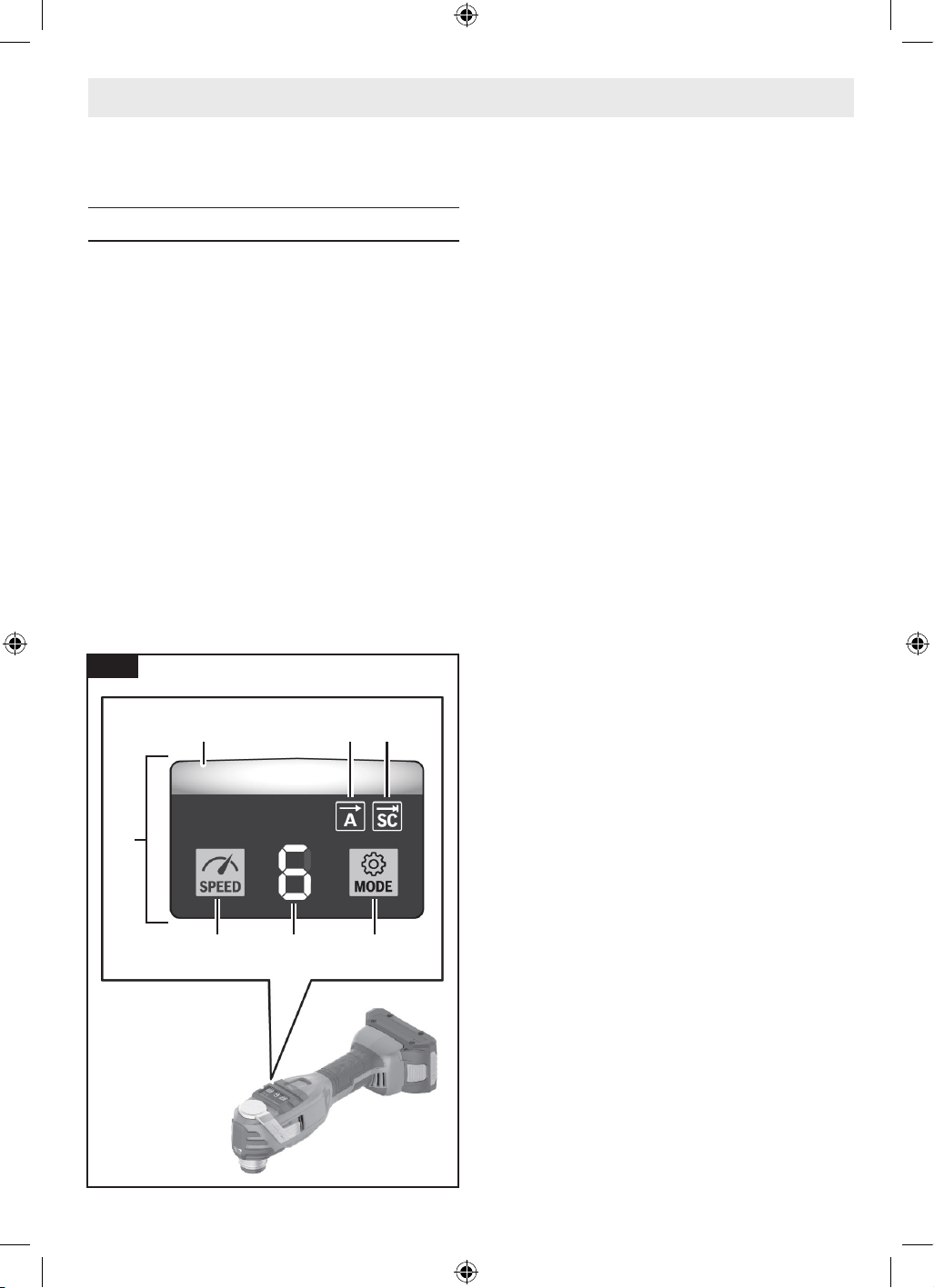

User Interface ..................14
Operating Speeds...............15
Maintenance .....................15
Service .......................15
Batteries......................15
Tool Lubrication ................15
Motors . . . . . . . . . . . . . . . . . . . . . . . 15
Cleaning......................15

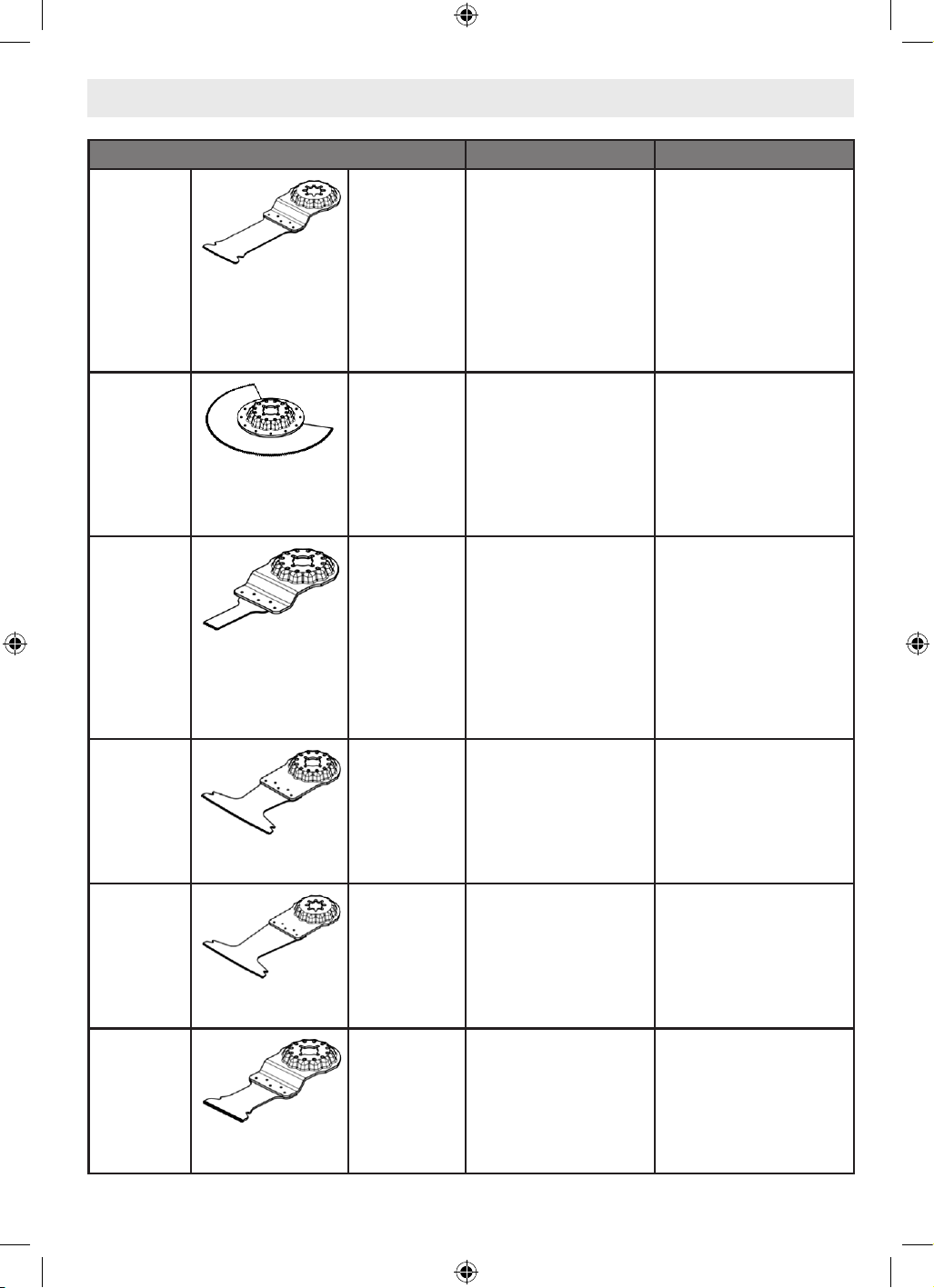

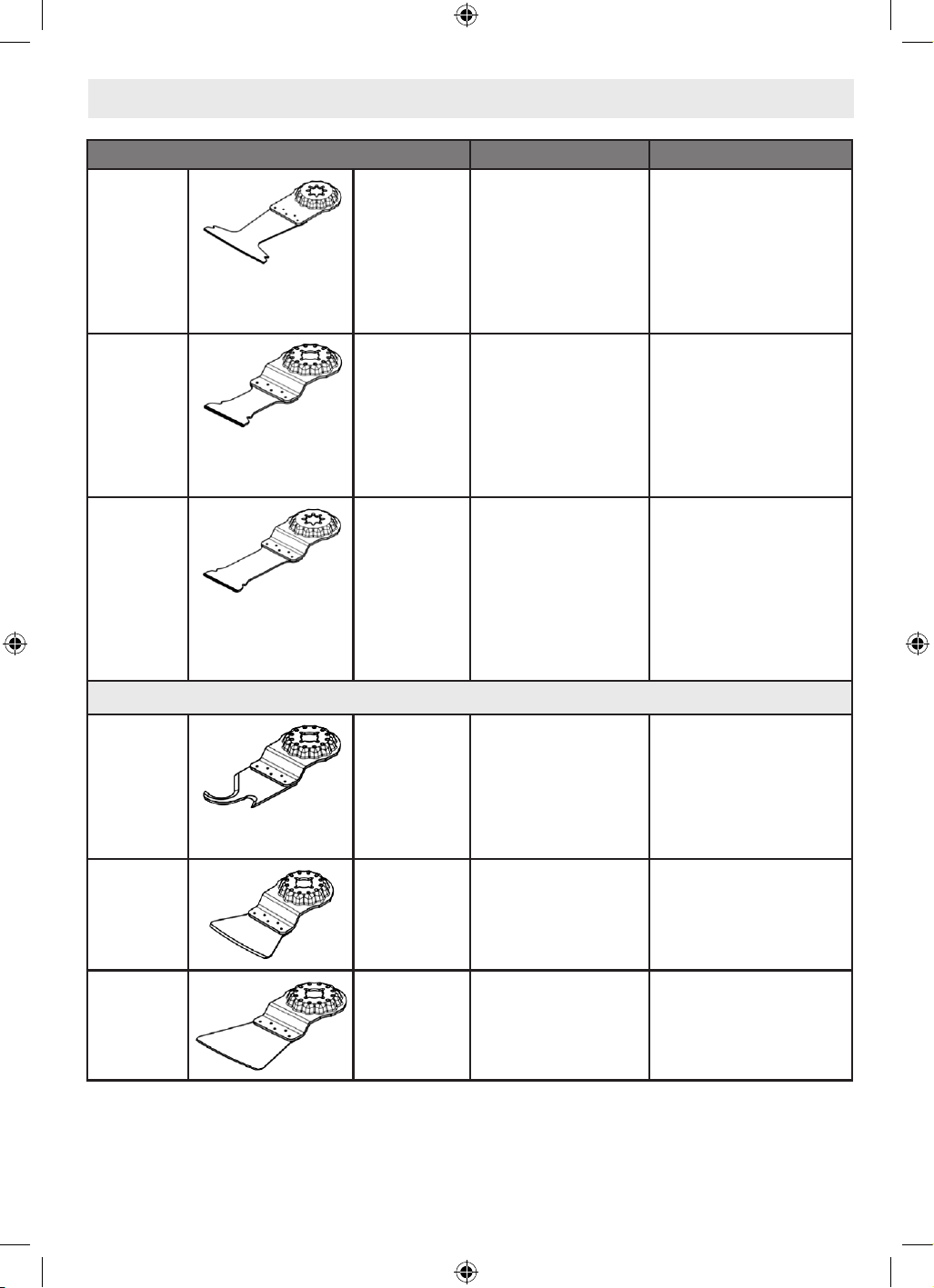

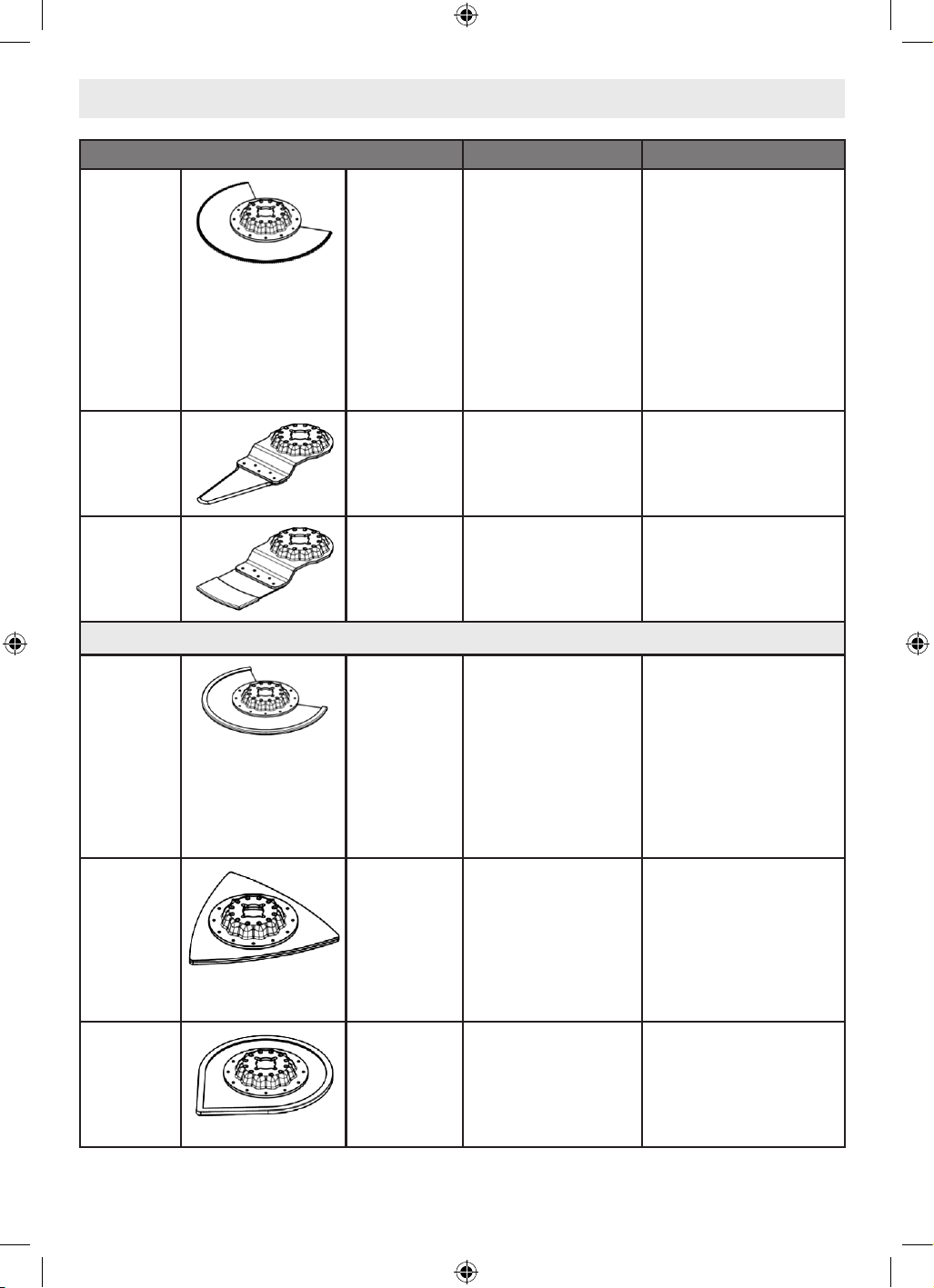

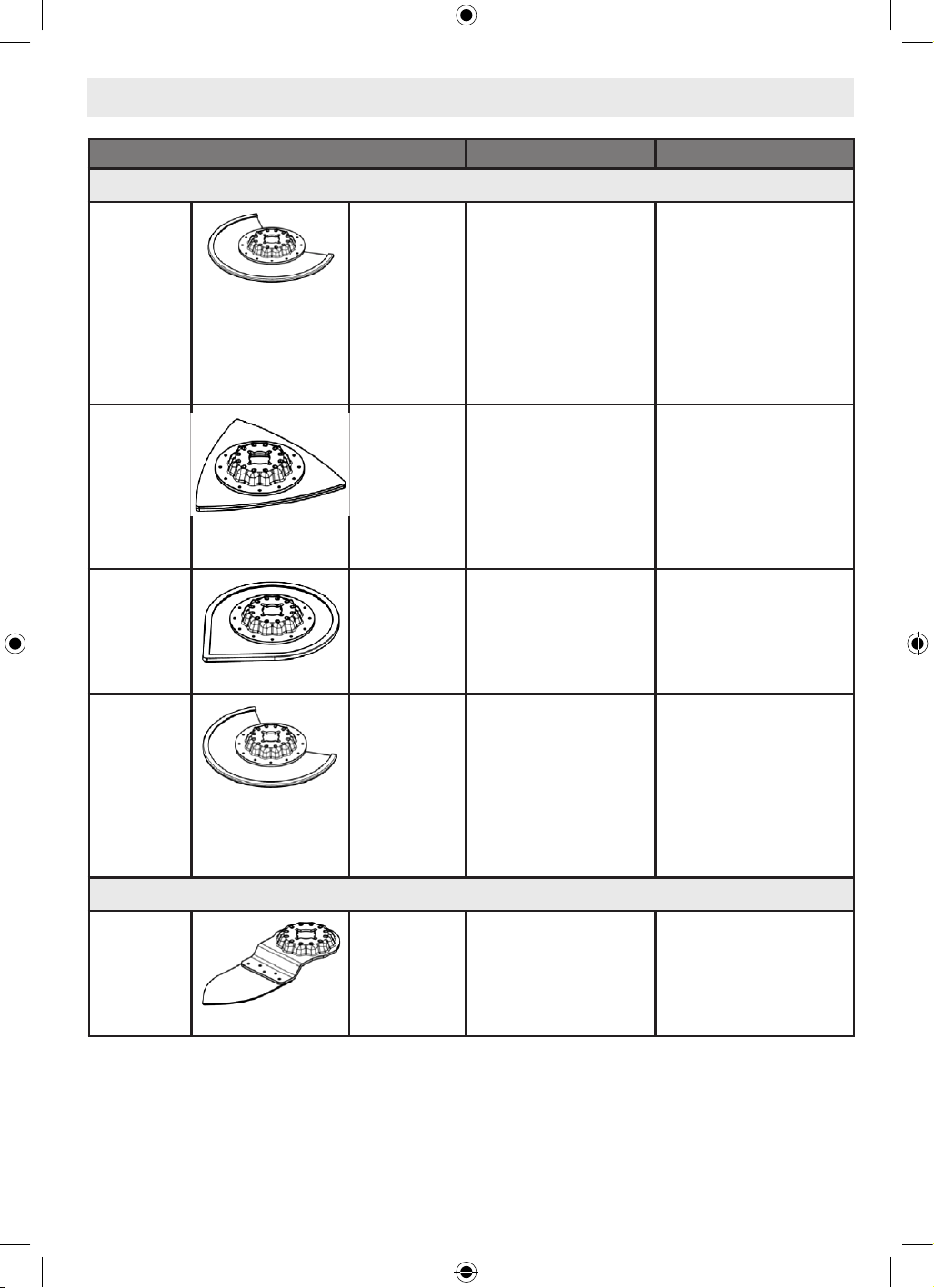

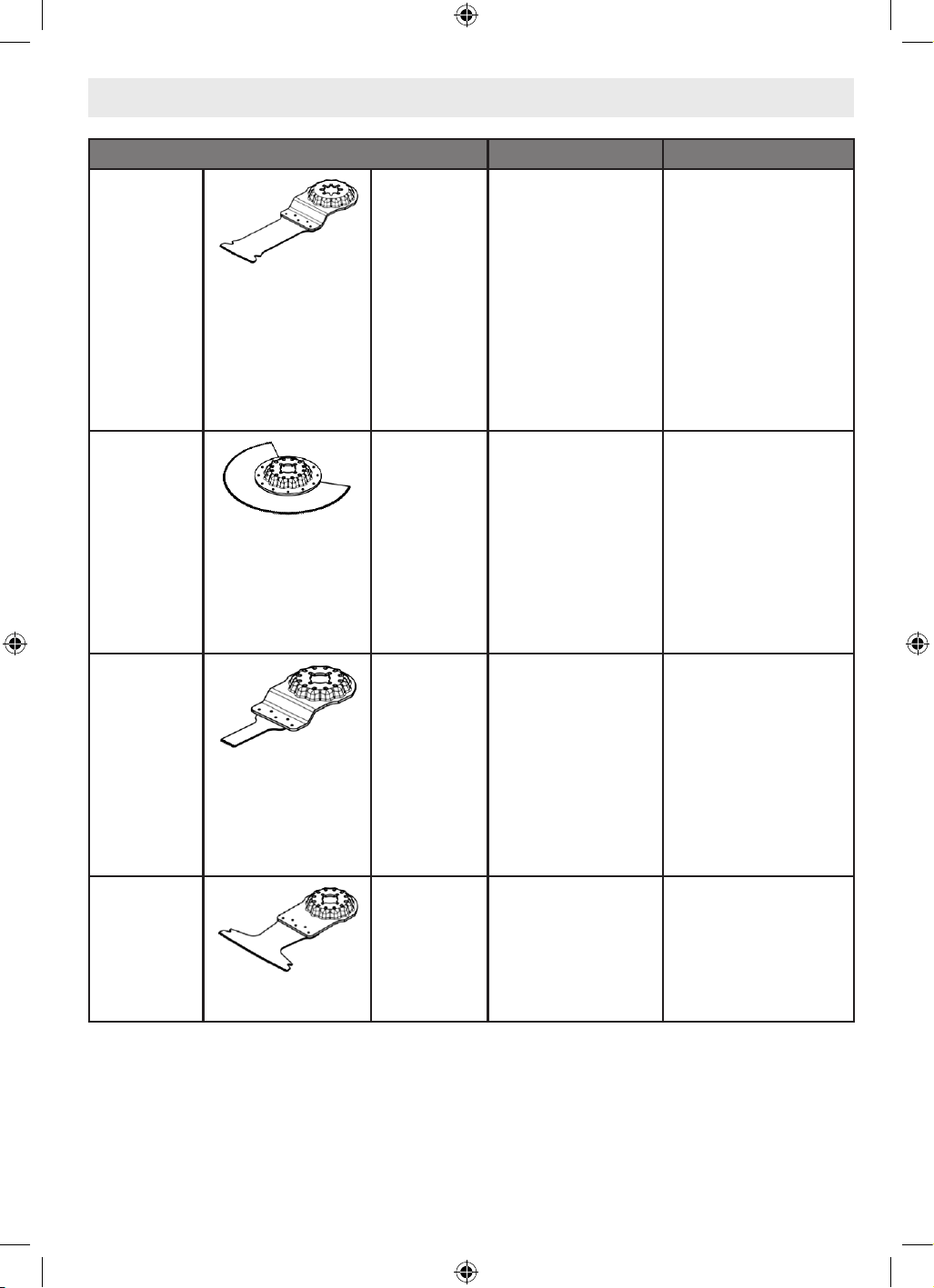

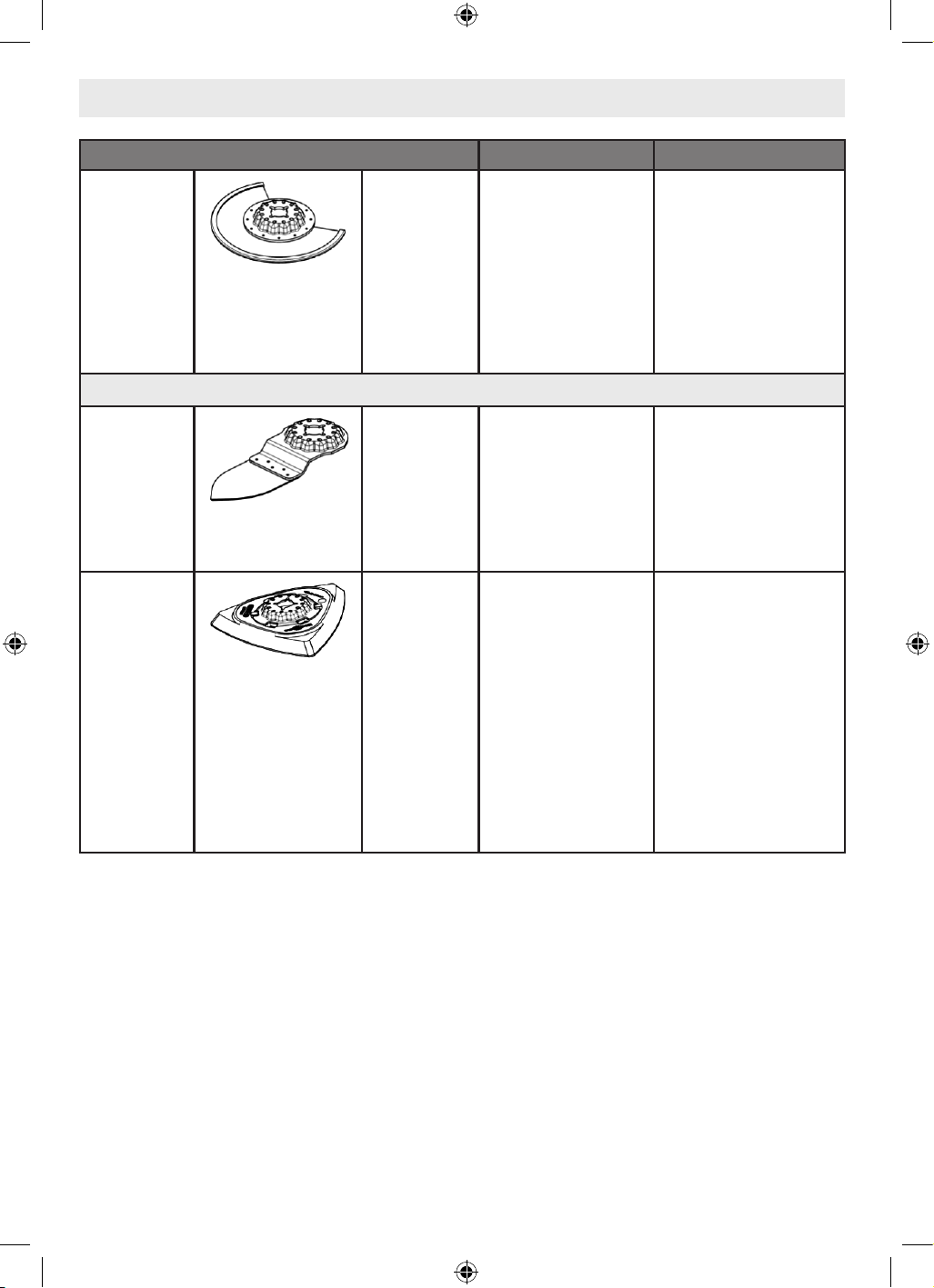

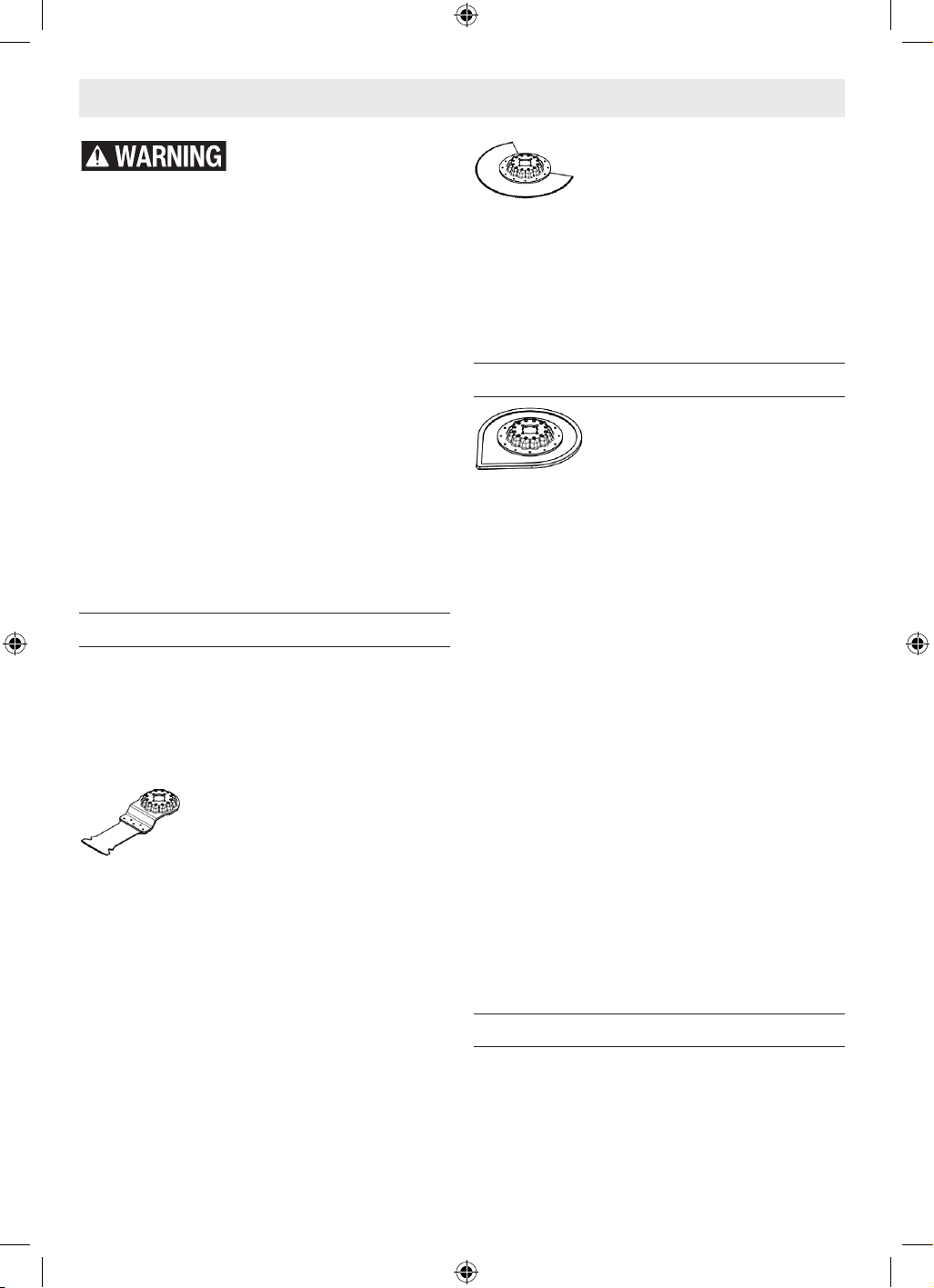

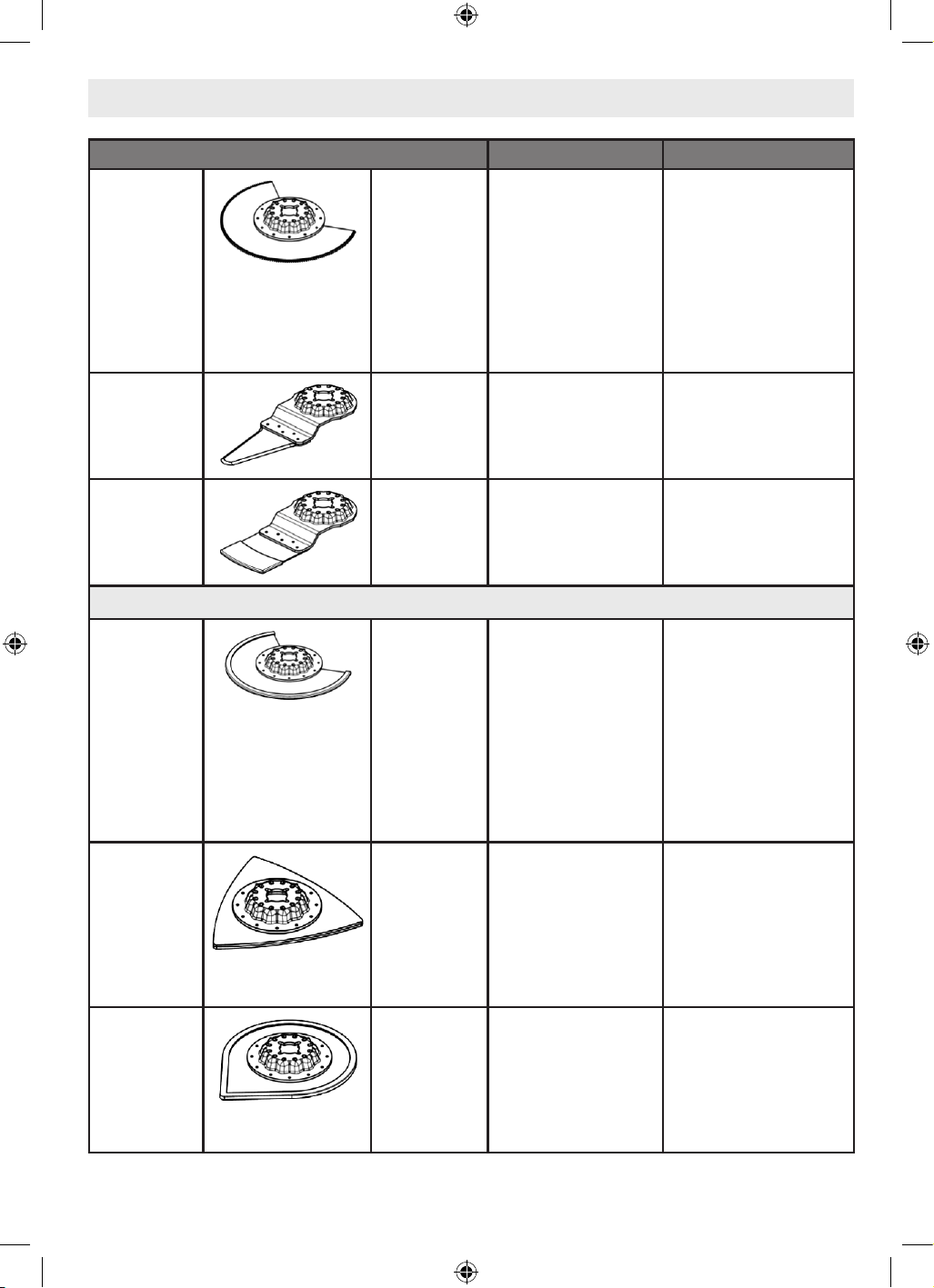

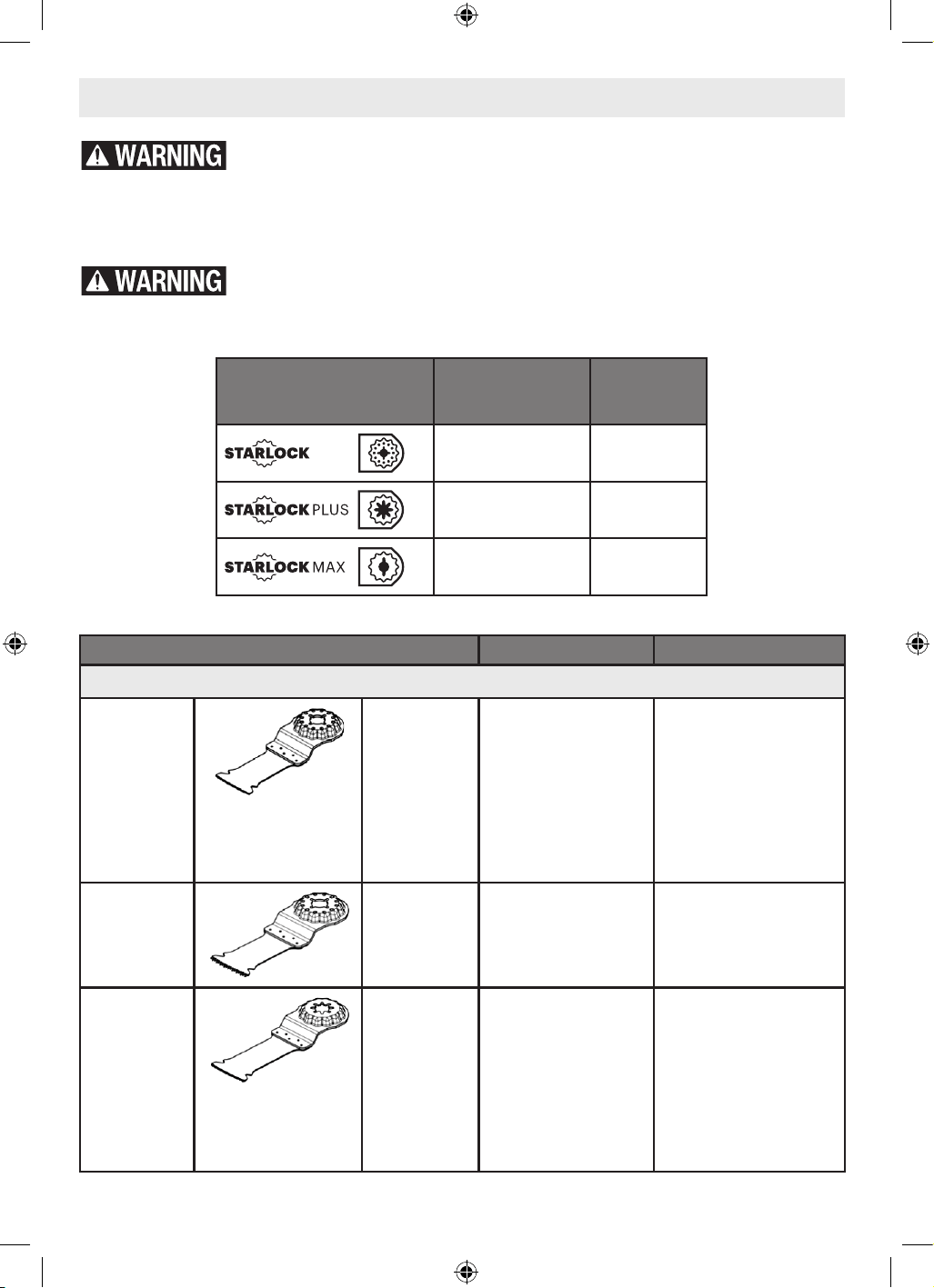

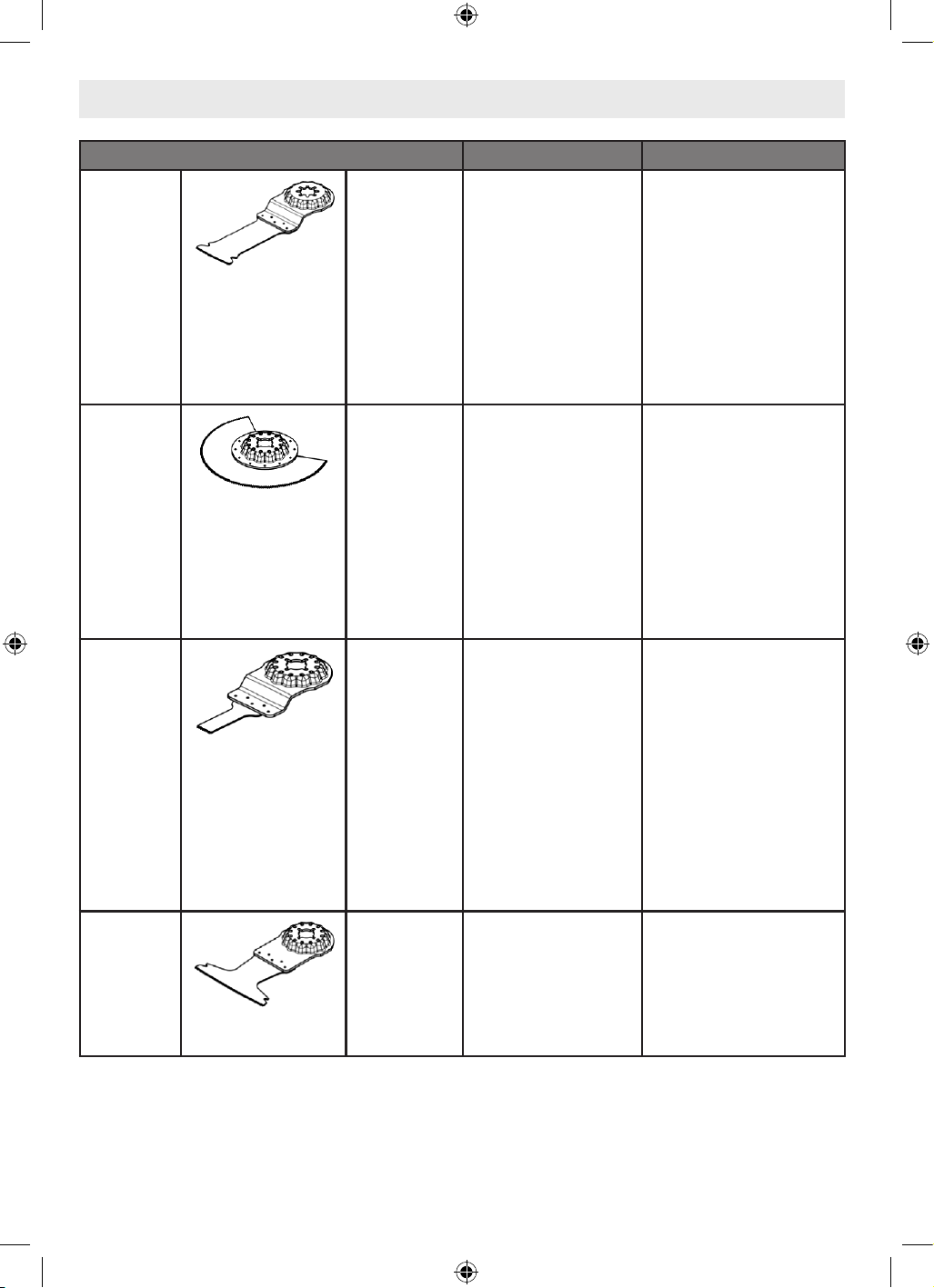

Accessories ......................16

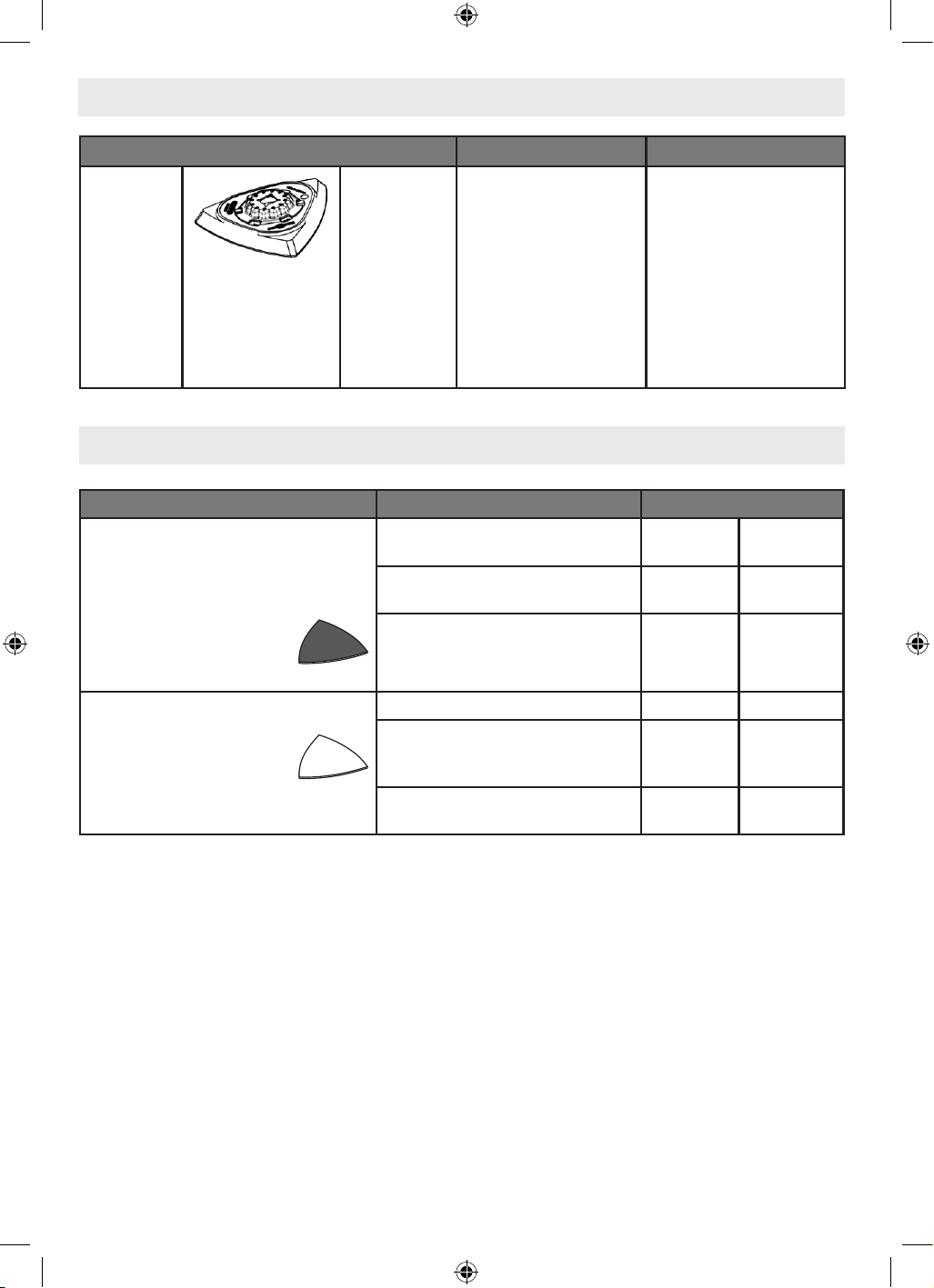

Selecting Sanding/Grinding Sheets ....21
Common Applications ..............22
Cutting.......................22
Grout Removal.................22
Scraping......................22
Sanding ......................23

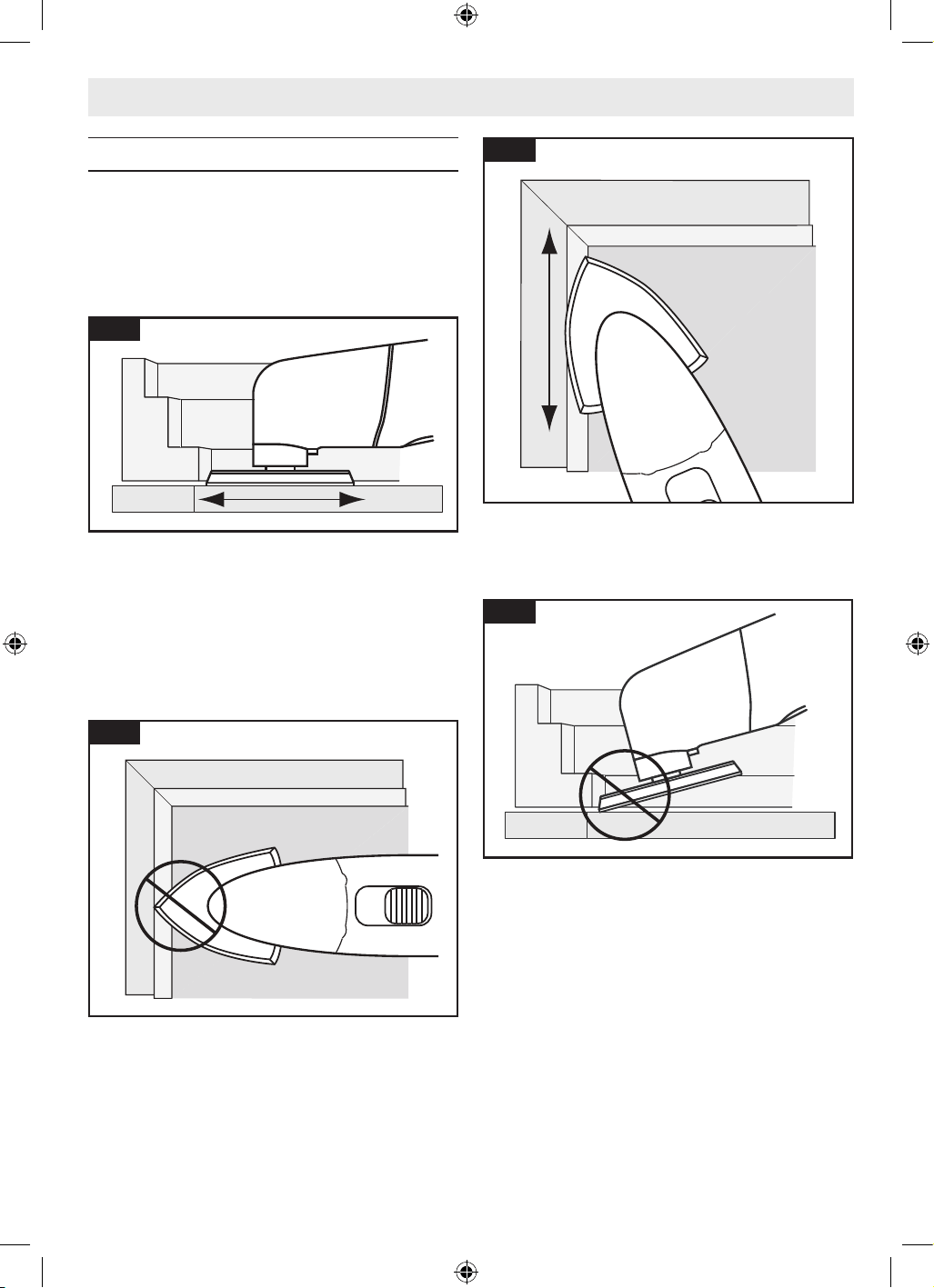

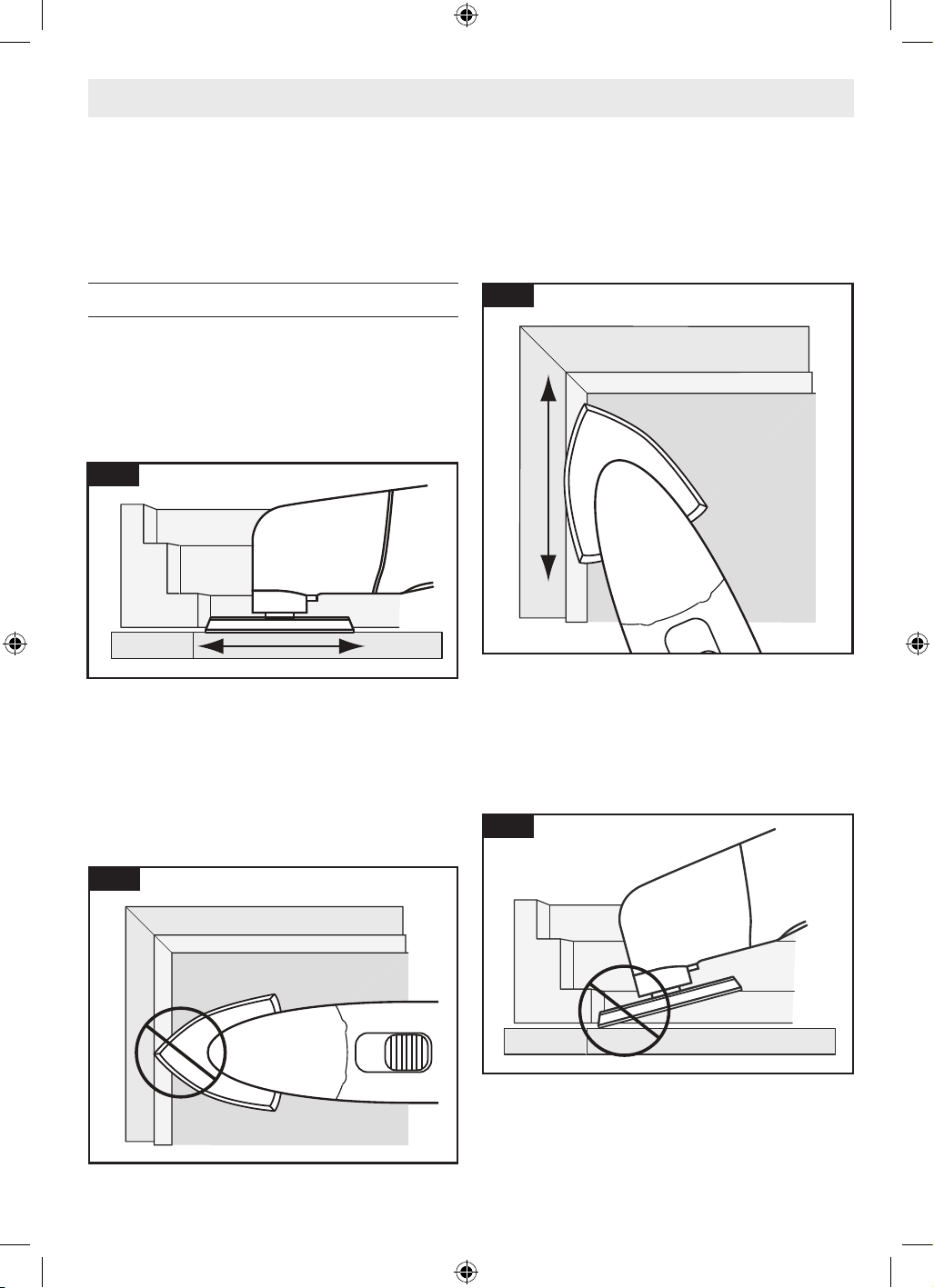

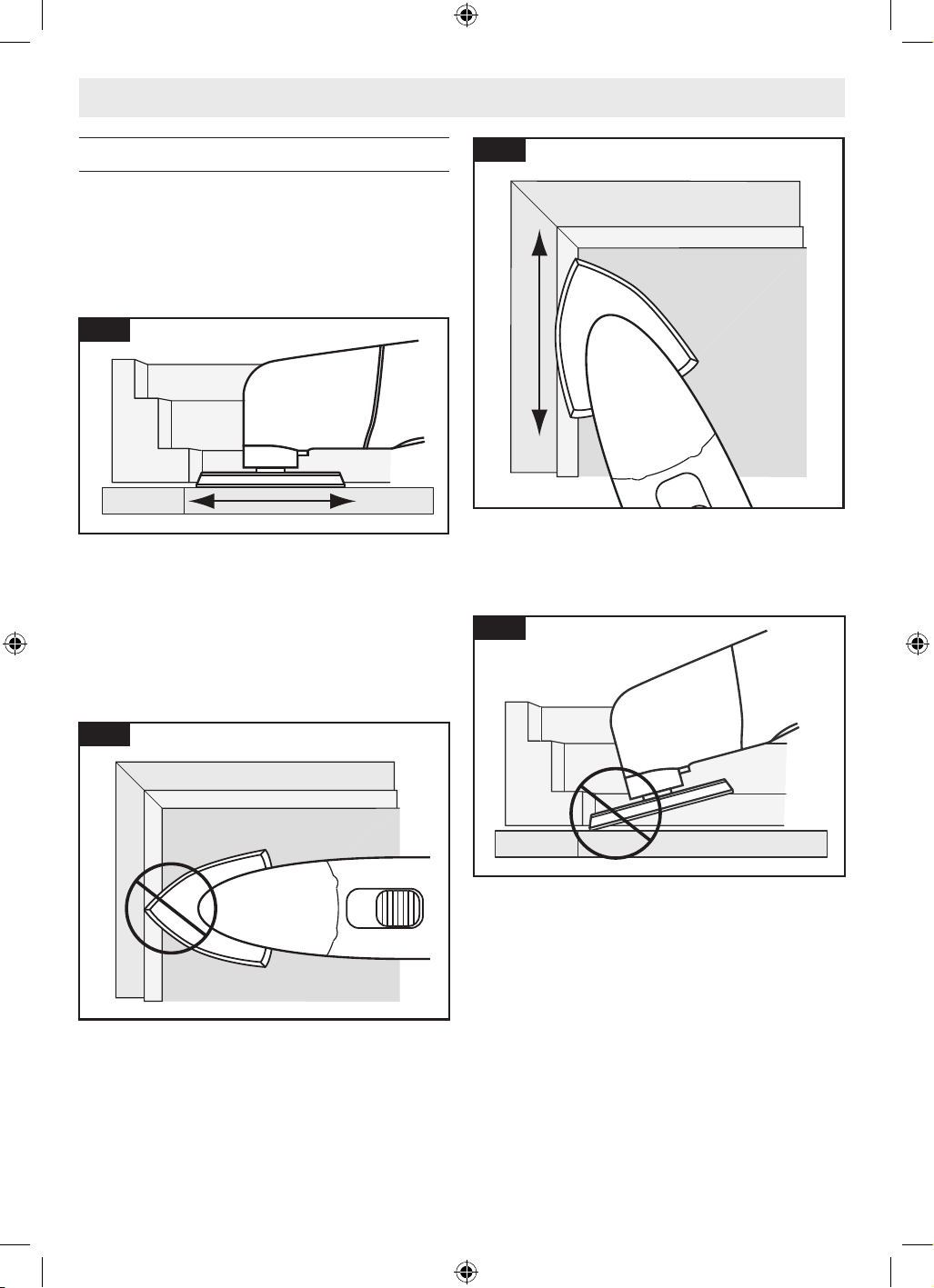

Sanding Techniques .............24

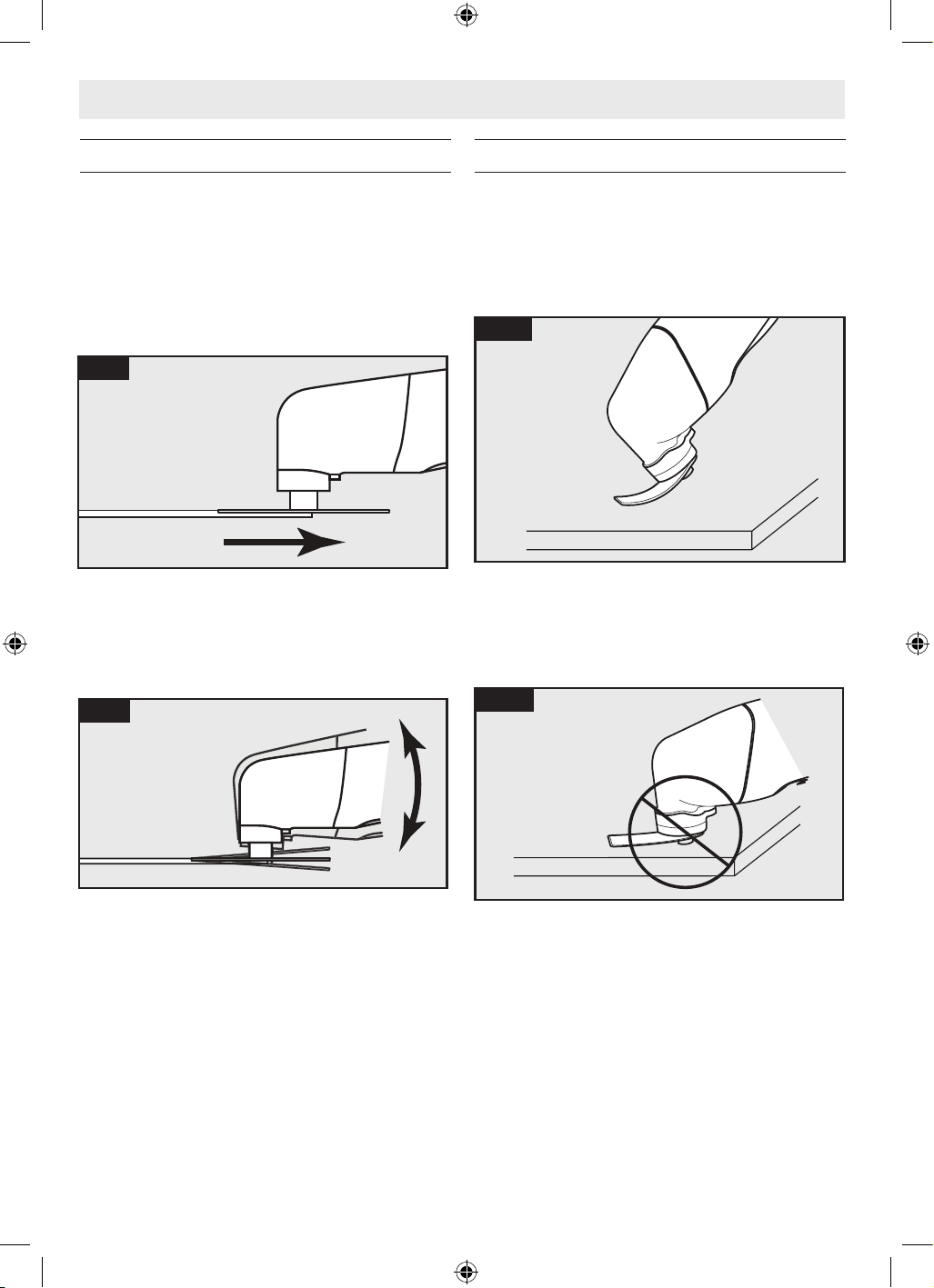

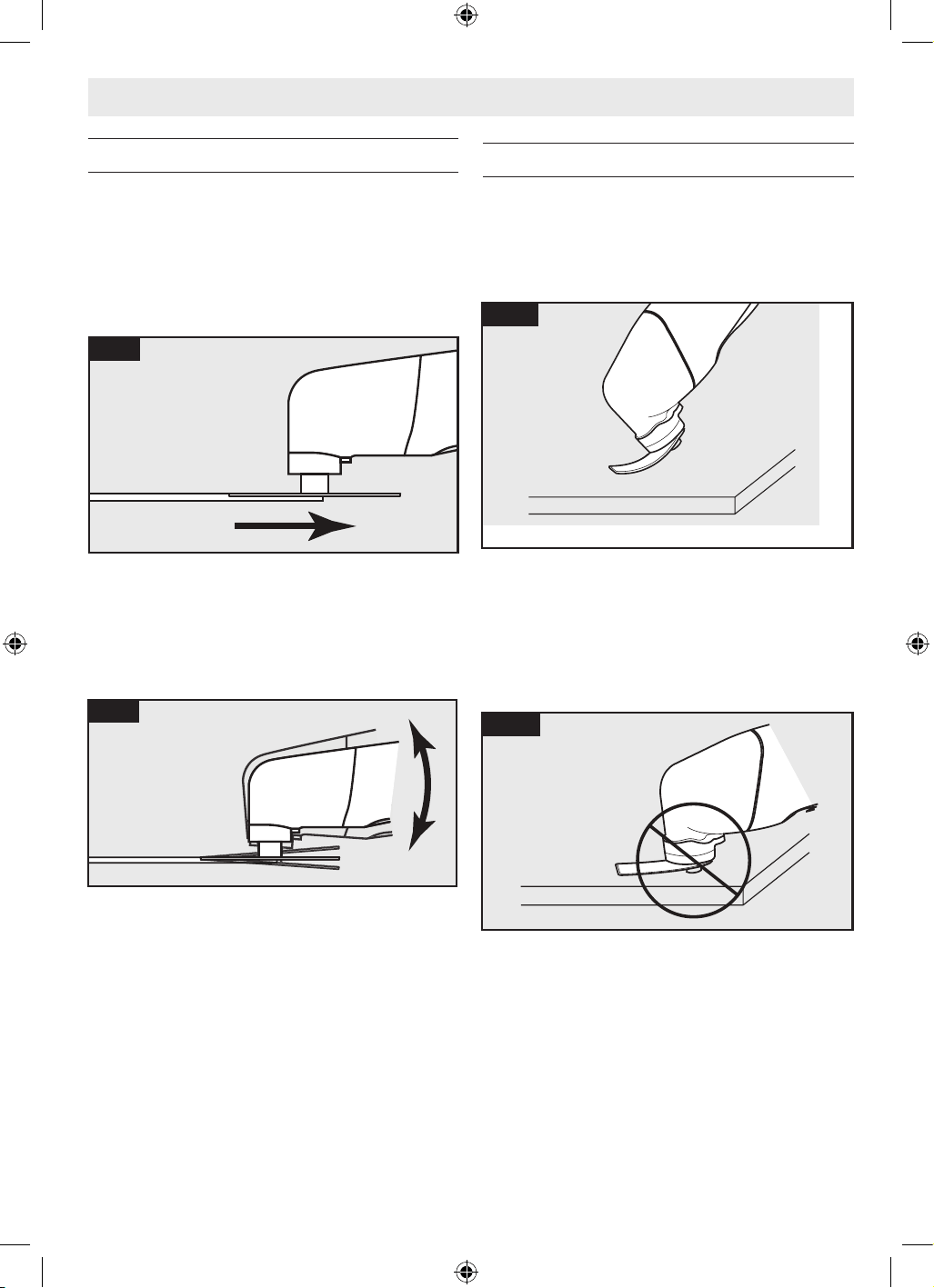

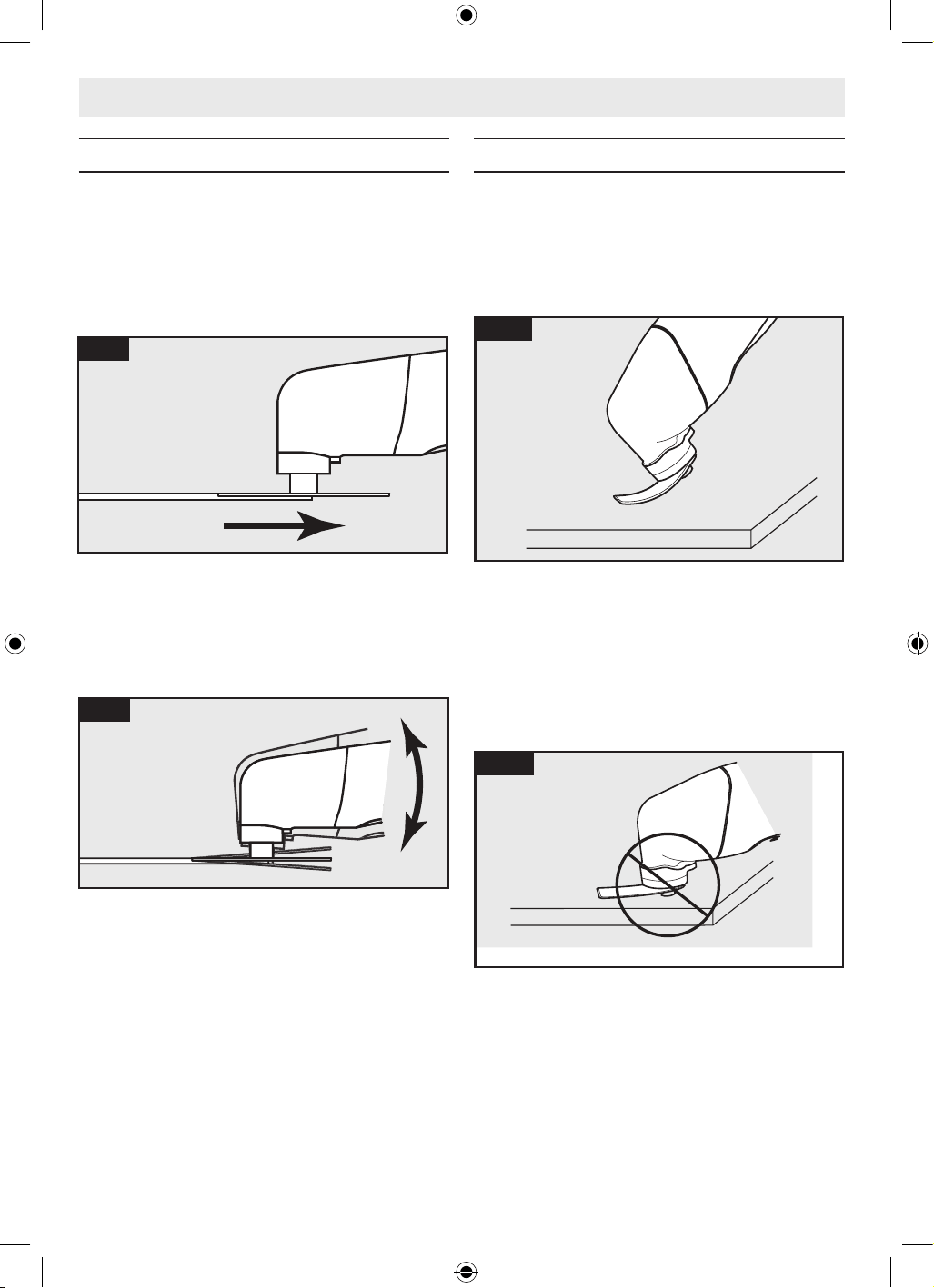

Cutting Techniques..............25
Scraping Techniques.............25
Attachments......................26

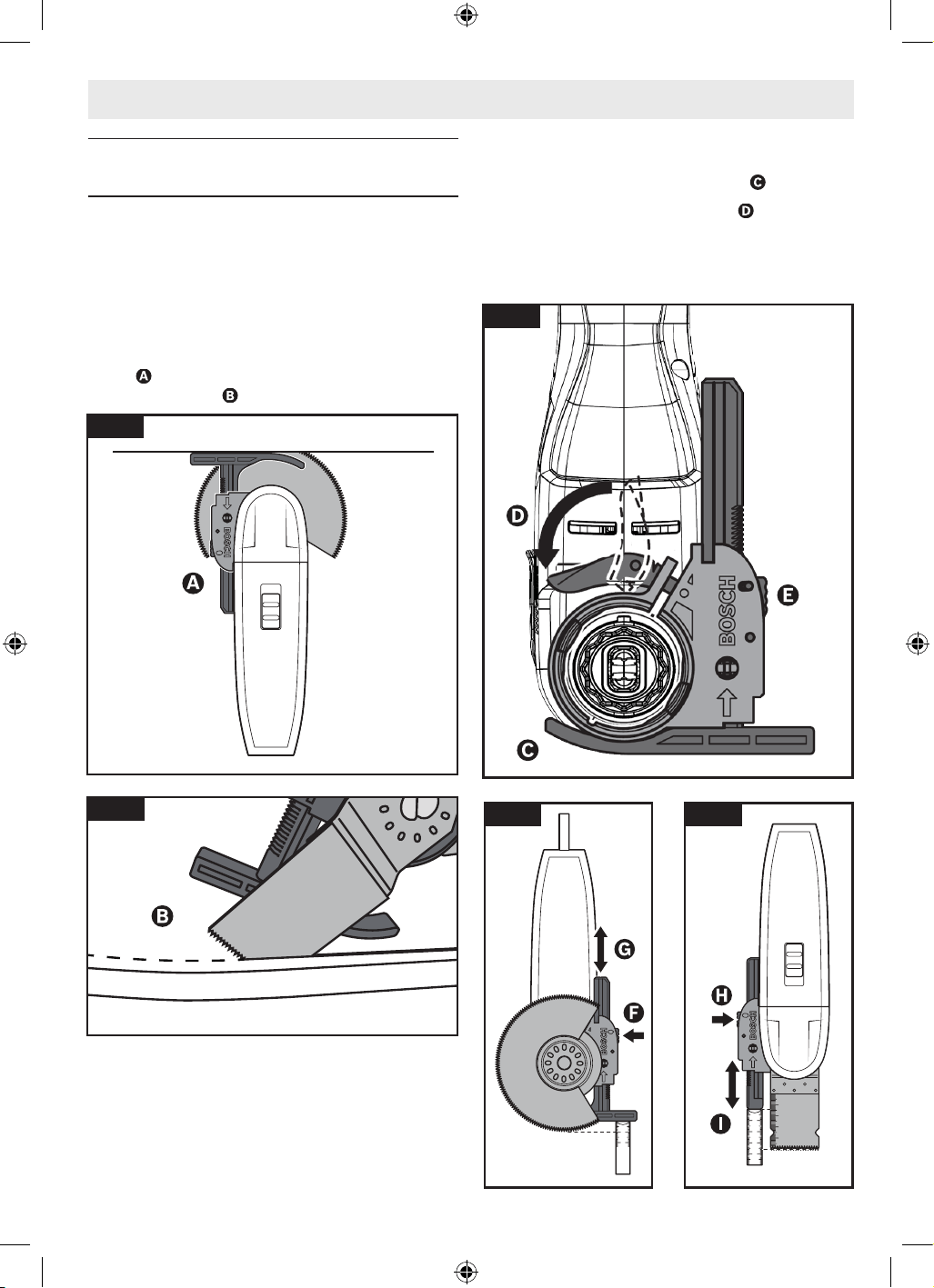

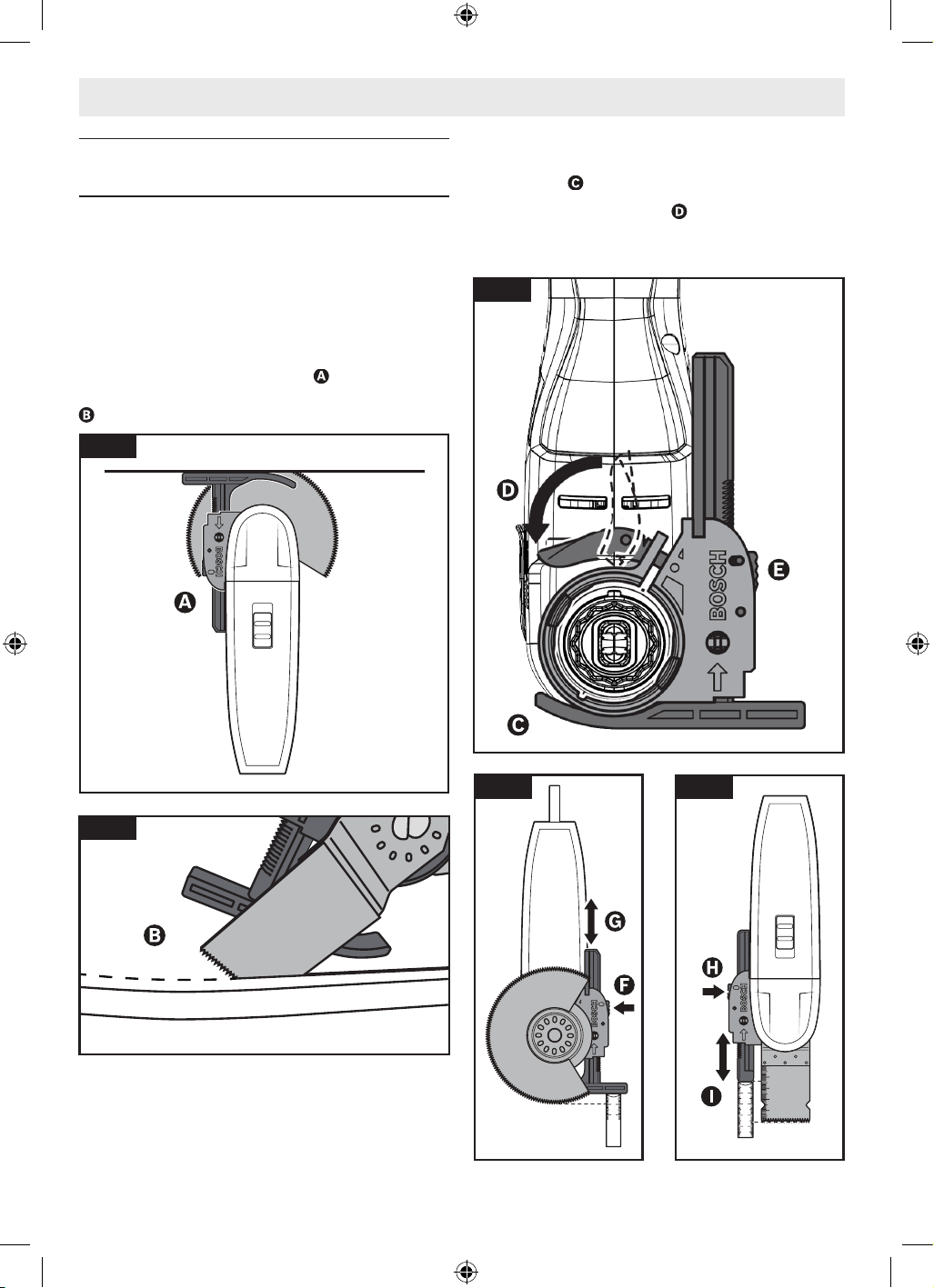

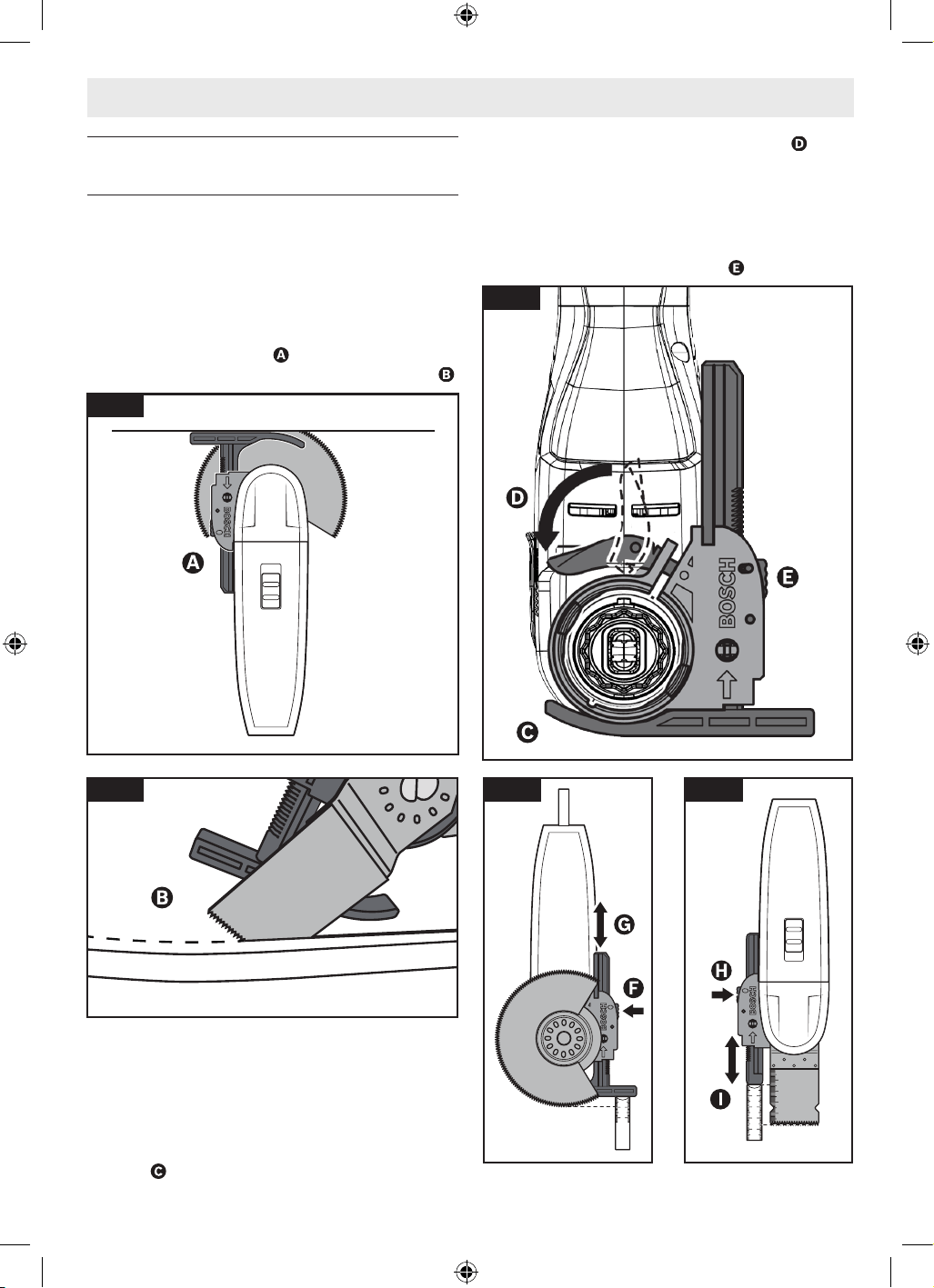

OSC004 Depth Stop Kit (Optional
Attachment) ................26

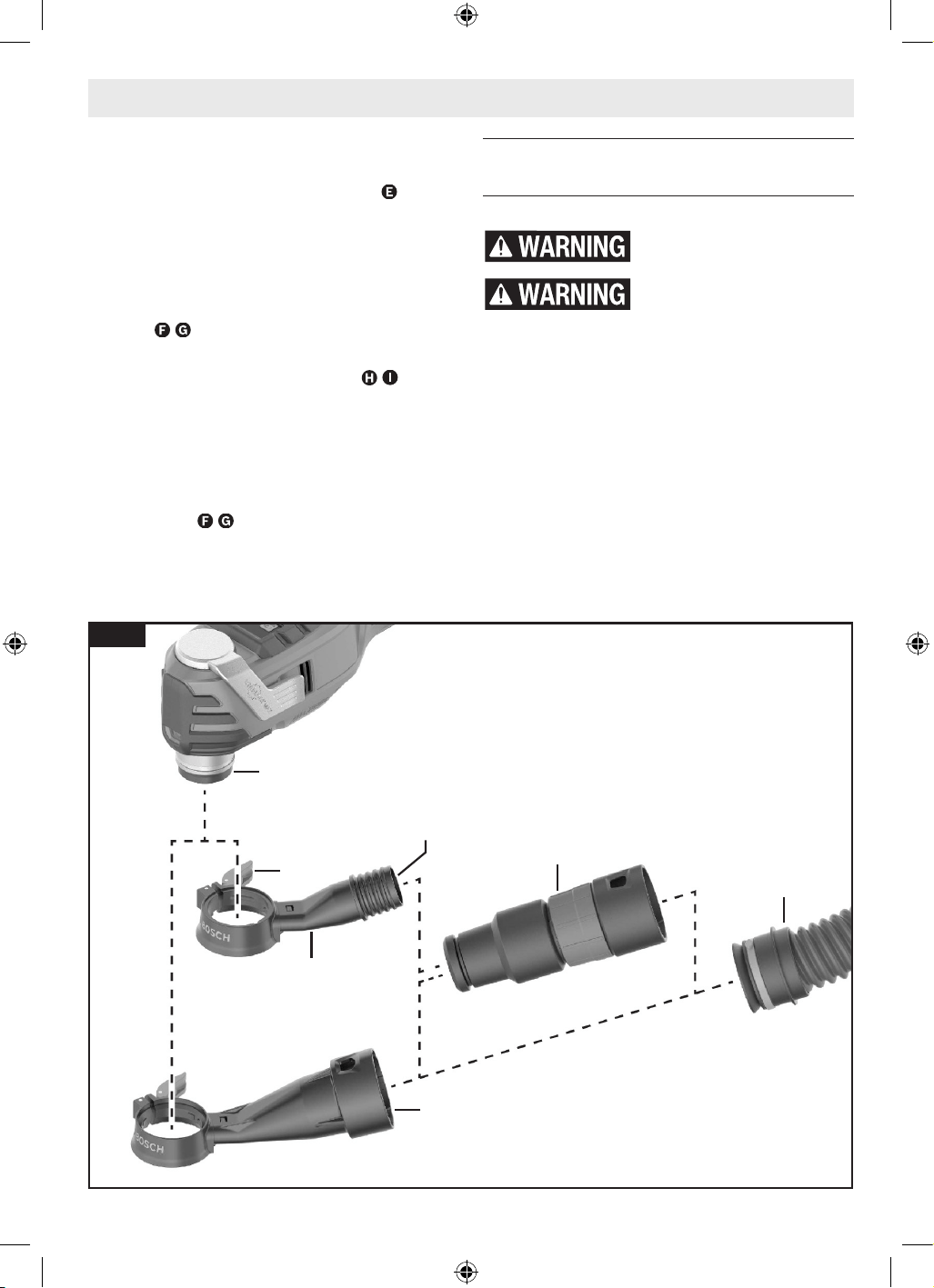

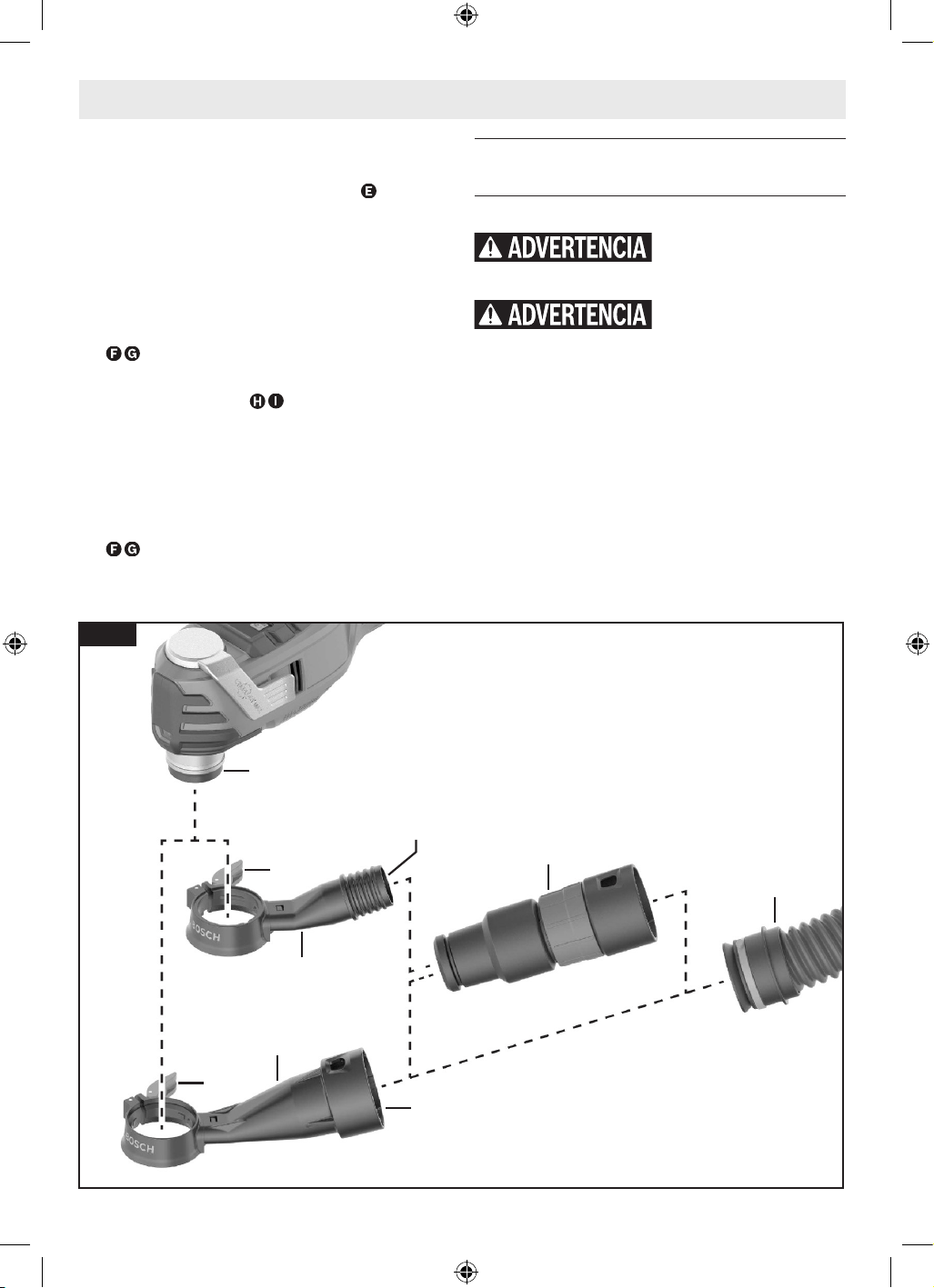

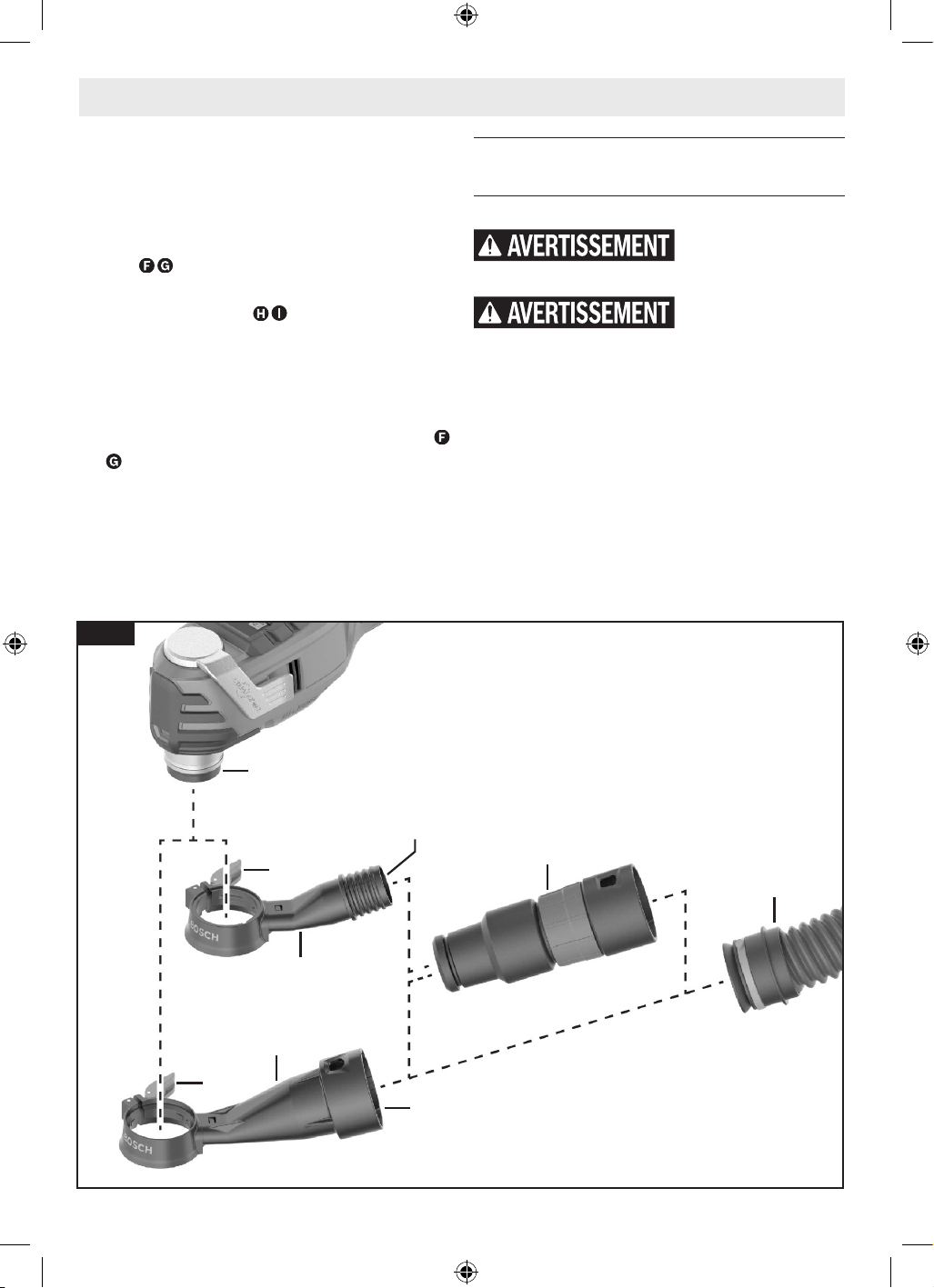

OSC005 Dust Extraction Hood
(Optional Attachment) ........27
Troubleshooting...................28
160992A9R6 GOP18V-40 20240904.indd 2160992A9R6 GOP18V-40 20240904.indd 2 9/4/2024 12:39:31 PM9/4/2024 12:39:31 PM
3
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specications pro-
vided with this power tool. Failure to follow all instructions listed below may
result in electric shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or bat-
tery operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
ammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of
electric shock.
b. Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is an
increased risk of electric shock if your body
is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat,
oil, sharp edges or moving parts. Dam-
aged or entangled cords increase the risk of
electric shock.
e. When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f. If operating a power tool in a damp loca-
tion is unavoidable, use a Ground Fault
Circuit Interrupter (GFCI) protected
supply. Use of a GFCI reduces the risk of
electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the inuence of
drugs, alcohol or medication. A moment
of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment.
Always wear eye protection. Protective
equipment such as a dust mask, non-skid
safety shoes, hard hat or hearing protection
used for appropriate conditions will reduce
personal injuries.
c. Prevent unintentional starting. Ensure the
switch is in the off-position before con-
necting to power source and/or battery
pack, picking up or carrying the tool. Car-
rying power tools with your nger on the
switch or energizing power tools that have
the switch on invites accidents.
d. Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part
of the power tool may result in personal
injury.
e. Do not overreach. Keep proper footing
and balance at all times. This enables bet-
ter control of the power tool in unexpected
situations.
f. Dress properly. Do not wear loose cloth-
ing or jewelry. Keep your hair and clothing
away from moving parts. Loose clothes,
jewelry or long hair can be caught in mov-
ing parts.
g. If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected and
SAVE THESE INSTRUCTIONS
160992A9R6 GOP18V-40 20240904.indd 3160992A9R6 GOP18V-40 20240904.indd 3 9/4/2024 12:39:31 PM9/4/2024 12:39:31 PM
4
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
properly used. Use of dust collection can
reduce dust-related hazards.
h. Do not let familiarity gained from fre-
quent use of tools allow you to become
complacent and ignore tool safety prin-
ciples. A careless action can cause severe
injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job bet-
ter and safer at the rate for which it was
designed.
b. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c. Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing ac-
cessories, or storing power tools. Such
preventive safety measures reduce the risk
of starting the power tool accidentally.
d. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the power
tool's operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working
conditions and the work to be performed.
Use of the power tool for operations differ-
ent from those intended could result in a
hazardous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slip-
pery handles and grasping surfaces do not
allow for safe handling and control of the
tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specied
by the manufacturer. A charger that is
suitable for one type of battery pack may
create a risk of re when used with another
battery pack.
b. Use power tools only with specically
designated battery packs. Use of any other
battery packs may create a risk of injury
and re.
c. When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
d. Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, ush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
e. Do not use a battery pack or tool that is
damaged or modied. Damaged or modi-
ed batteries may exhibit unpredictable
behavior resulting in re, explosion or risk
of injury.
f. Do not expose a battery pack or tool to
re or excessive temperature. Exposure
to re or temperature above 265°F (130°C)
may cause explosion.
g. Follow all charging instructions and do
not charge the battery pack or tool out-
side the temperature range specied in
the instructions. Charging improperly or at
temperatures outside the specied range
may damage the battery and increase the
risk of re.
6. Service
a. Have your power tool serviced by a quali-
ed repair person using only identical
160992A9R6 GOP18V-40 20240904.indd 4160992A9R6 GOP18V-40 20240904.indd 4 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
5
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
Safety Rules for Oscillating Tools
a. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contact-
ing a "live" wire may make exposed metal
parts of the power tool "live" and could
give the operator an electric shock.
replacement parts. This will ensure that
the safety of the power tool is maintained.
b. Never service damaged battery packs.
Service of battery packs should only be per-
formed by the manufacturer or authorized
service providers.
Additional Safety Warnings
Use clamps or another practical way to secure
and support the workpiece to a stable plat-
form. Holding the work by hand or against your
body leaves it unstable and may lead to loss of
control.
Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist. If this situation is unavoid-
able, disconnect all fuses or circuit breakers
feeding this worksite.
Use a metal detector to determine if there are
gas or water pipes hidden in the work area or
call the local utility company for assistance
before beginning the operation. Striking or
cutting into a gas line will result in explosion.
Water entering an electrical device may cause
electrocution.
Always hold the tool rmly with both hands
for maximum control. Keep proper footing
and balance at all times. This enables better
control of the power tool in unexpected situ-
ations.
Keep hands away from cutting area. Do not
reach under the material being cut. The prox-
imity of the blade to your hand is hidden from
your sight.
Do not use dull or damaged blades. Bent
blade can break easily or cause kickback.
Exercise extreme caution when handling the
accessories. The accessories are very sharp.
Wear protective gloves when changing cutting
accessories. Accessories become hot after pro-
longed usage.
Before scraping, check workpiece for nails.
If there are nails, either remove them or set
them well below intended nished surface.
Striking a nail with accessory edge could cause
the tool to jump.
Do not wet sand with this tool. Liquids enter-
ing the motor housing is an electrical shock
hazard.
Never work in area which is soaked with a liq-
uid, such as a solvent or water, or dampened
such as newly applied wallpaper. There is an
electrical shock hazard when working in such
conditions with a power tool and heating of
the liquid caused by scraping action may cause
harmful vapors to be emitted from workpiece.
Always wear eye protection and a dust mask
for dusty applications and when sanding over-
head. Sanding particles can be absorbed by
your eyes and inhaled easily and may cause
health complications.
Use special precautions when sanding chemi-
cally pressure treated lumber, paint that may
be lead based, or any other materials that
may contain carcinogens. A suitable breathing
respirator and protective clothing must be worn
by all persons entering the work area. Work
area should be sealed by plastic sheeting and
160992A9R6 GOP18V-40 20240904.indd 5160992A9R6 GOP18V-40 20240904.indd 5 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
6
SAVE THESE INSTRUCTIONS
persons not protected should be kept out until
work area is thoroughly cleaned.
Do not use sandpaper intended for larger
sanding pads. Larger sandpaper will extend be-
yond the sanding pad causing snagging, tearing
of the paper or kick-back. Extra paper extending
beyond the sanding pad can also cause serious
lacerations.
Use only Bosch or AMPShare BAT612 or the
batteries listed in the battery/charger list.
Using other types of batteries may result in per-
sonal injury or property damage.
Ensure the switch is in the off position before
inserting battery pack. Inserting the battery
pack into power tools that have the switch on
invites accidents.
Always inspect accessories for damage
(breakage, cracks) before each use. Never use
if damage is suspected.
GFCI and personal protection devices like electrician’s
rubber gloves and footwear will further enhance your
personal safety.
Keep handles dry, clean and free from oil and
grease. Slippery hands cannot safely control
the power tool.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched
or safety guard return springs may be improp-
erly mounted.
Certain cleaning agents such as gasoline, car-
bon tetrachloride, ammonia, etc. may damage
plastic parts.
Wear Eye Protection
WARNING
To reduce the risk of injury,
always wear safety goggles
or glasses with side
shields. The operator and
other people in the work
area must wear eye protec-
tion in accordance with
ANSI Z87.1. Eye protection does not t all op-
erators in the same way. Make sure the eye pro-
tection chosen has side shields or provides pro-
tection from ying debris both from the front
and sides. The employer is responsible for en-
forcing the use of eye protection by the opera-
tor and other people in the work area. When
required, wear head protection in accordance
with ANSI Z89.1.
Some dust created by
power sanding, sawing,
grinding, drilling, and other construction ac-
tivities contains chemicals known to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement
and other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies, depend-
ing on how often you do this type of work. To
reduce your exposure to these chemicals: work
in a well ventilated area, and work with ap-
proved safety equipment, such as those dust
masks that are specially designed to lter out
microscopic particles.
Disposal
This section is part of Robert Bosch Tool Cor-
poration’s commitment to preserving our envi-
ronment and conserving our natural resources.
Tool Disposal
Do not dispose of power tools and batteries/
rechargeable batteries into household waste!
Battery Disposal
Do not attempt to disassemble the battery or
remove any components projecting from the
battery terminals. Fire or injury may result. Pri-
or to disposal, protect exposed terminals with
heavy insulating tape to prevent shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the bat-
tery must be collected, recycled, or disposed of
in an environmentally sound manner.
Additional Safety Warnings
160992A9R6 GOP18V-40 20240904.indd 6160992A9R6 GOP18V-40 20240904.indd 6 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
7
Intended Use
SAVE THESE INSTRUCTIONS
Use this oscillating tool
only as intended. Unin-
tended use may result in personal injury and
property damage.
This Bosch Oscillating Tool is intended for dry
sanding of surfaces, corners, edges, for scrap-
ing, for sawing soft metals, wood and plastic
components, and for grout removal using the
applicable tools and accessories recommended
by Bosch.
Additional Safety Warnings
The EPA certied RBRC Battery
Recycling Seal on the lithium-
ion (Li-ion) battery indicates
Robert Bosch Tool Corporation
is voluntarily participating in an
industry program to collect and
recycle these batteries at the
end of their useful life, when taken out of ser-
vice in the United States or Canada. The RBRC
program provides a convenient alternative to
placing used Li-ion batteries into the trash or
the municipal waste stream, which may be ille-
gal in your area.
Please call 1-800-8-BATTERY for information
on Li-ion battery recycling and disposal bans/
restrictions in your area or return your batteries
to a Bosch/Dremel Service Center for recycling.
Robert Bosch Tool Corporation’s involvement
in this program is part of our commitment to
preserving our environment and conserving our
natural resources.
160992A9R6 GOP18V-40 20240904.indd 7160992A9R6 GOP18V-40 20240904.indd 7 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
8
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
V Volts (voltage)
n0 No load speed (rotational speed at no load)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
0
Innitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Direct current (type or a characteristic of current)
This symbol designates that this tool is listed by the Canadian Standards Asso-
ciation, to United States and Canadian Standards.
Designates Li-ion battery recycling program.
160992A9R6 GOP18V-40 20240904.indd 8160992A9R6 GOP18V-40 20240904.indd 8 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
9
Getting to Know Your GOP18V-40 Cordless Oscillating Tool
1 On/Off Switch
2 Handle (Insulated Gripping Surface)
3 Ventilation Slots

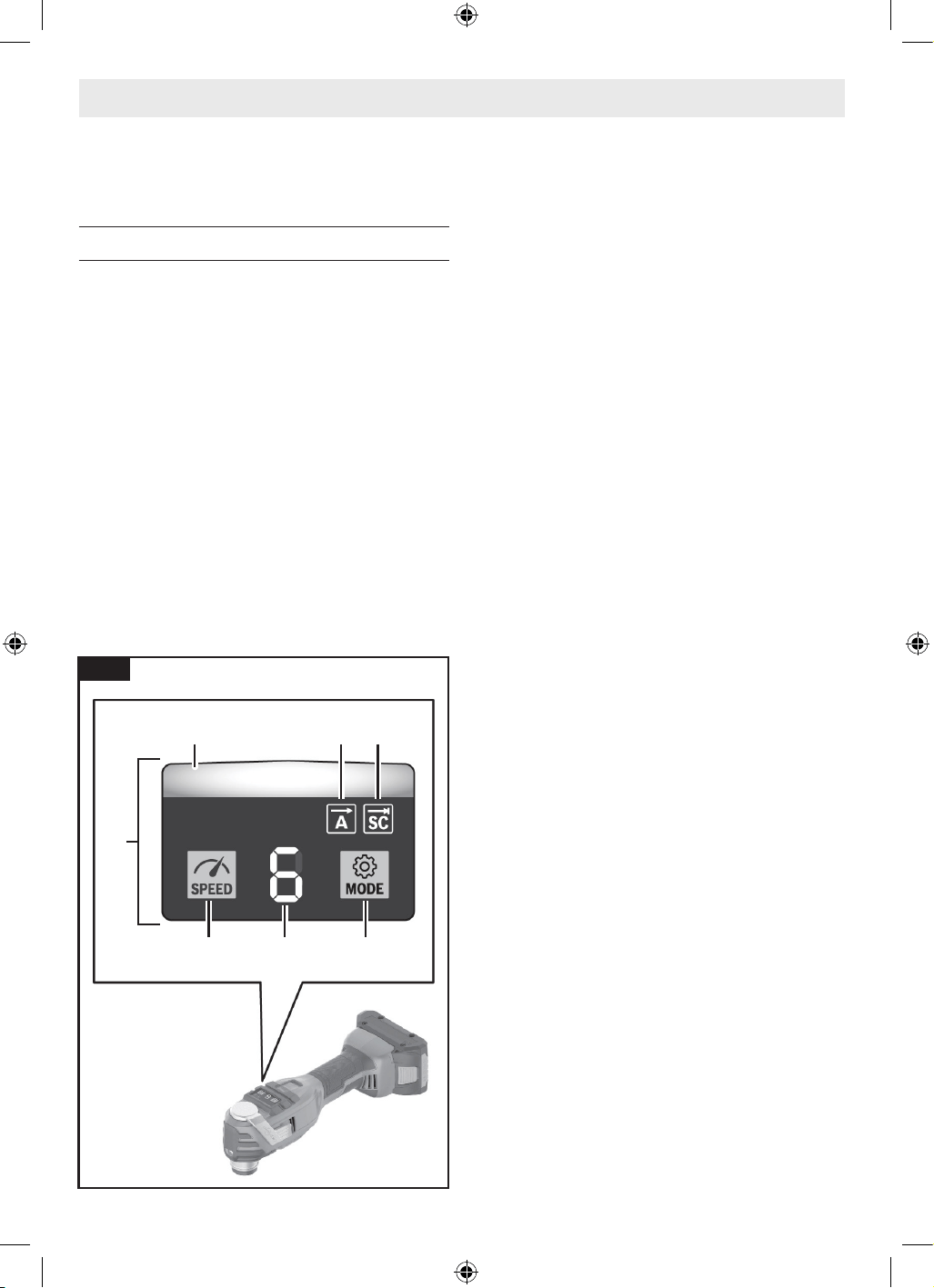

4 Accessory Release Lever
5 Accessory Holder
6 Worklight
7 User Interface
8 Power Tool Status Indicator
* Accessories shown or described are not included with the product as standard. You can nd the
complete selection of accessories in our accessories range.
9 Adaptive Speed Control
10 Stop Control
11 Mode Button
12 Speed Indicator
13 Speed Selection Button
14 Battery Pack*
15 Battery Pack Release Button*
8 9 10
1113 12
7
1
15
3
7
6
5
4
2
14
Fig. 1
160992A9R6 GOP18V-40 20240904.indd 9160992A9R6 GOP18V-40 20240904.indd 9 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
10
Specifications
Model number GOP18V-40
No load speed (n0) 10,000-20,000/min
Oscillating arc 4.0°
Voltage rating 18V
Allowed ambient temperature:
during charging
during operation/storage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Battery Packs / Chargers:
Please refer to the battery/charger list, included with your tool.
NOTE: For tool specications refer to the nameplate on your tool.
160992A9R6 GOP18V-40 20240904.indd 10160992A9R6 GOP18V-40 20240904.indd 10 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
11
Assembly
Disconnect battery pack
from tool before making
any assembly, adjustments or changing acces-
sories. Such preventative safety measures re-
duce the risk of starting the tool accidentally,
which may result in personal injury.
Do not use attachments/
accessories other than
those specied by Bosch. Use of attachments/
accessories not specied for the use of the tool
described in this manual may result in damage
to the tool, property damage, and or personal
injury.
For all work or when
changing accessories al-
ways wear protective gloves. Such preventive
safety measures reduce the risk of injury from
sharp edges of the accessories. Accessories can
become very hot while working. Danger of
burns!

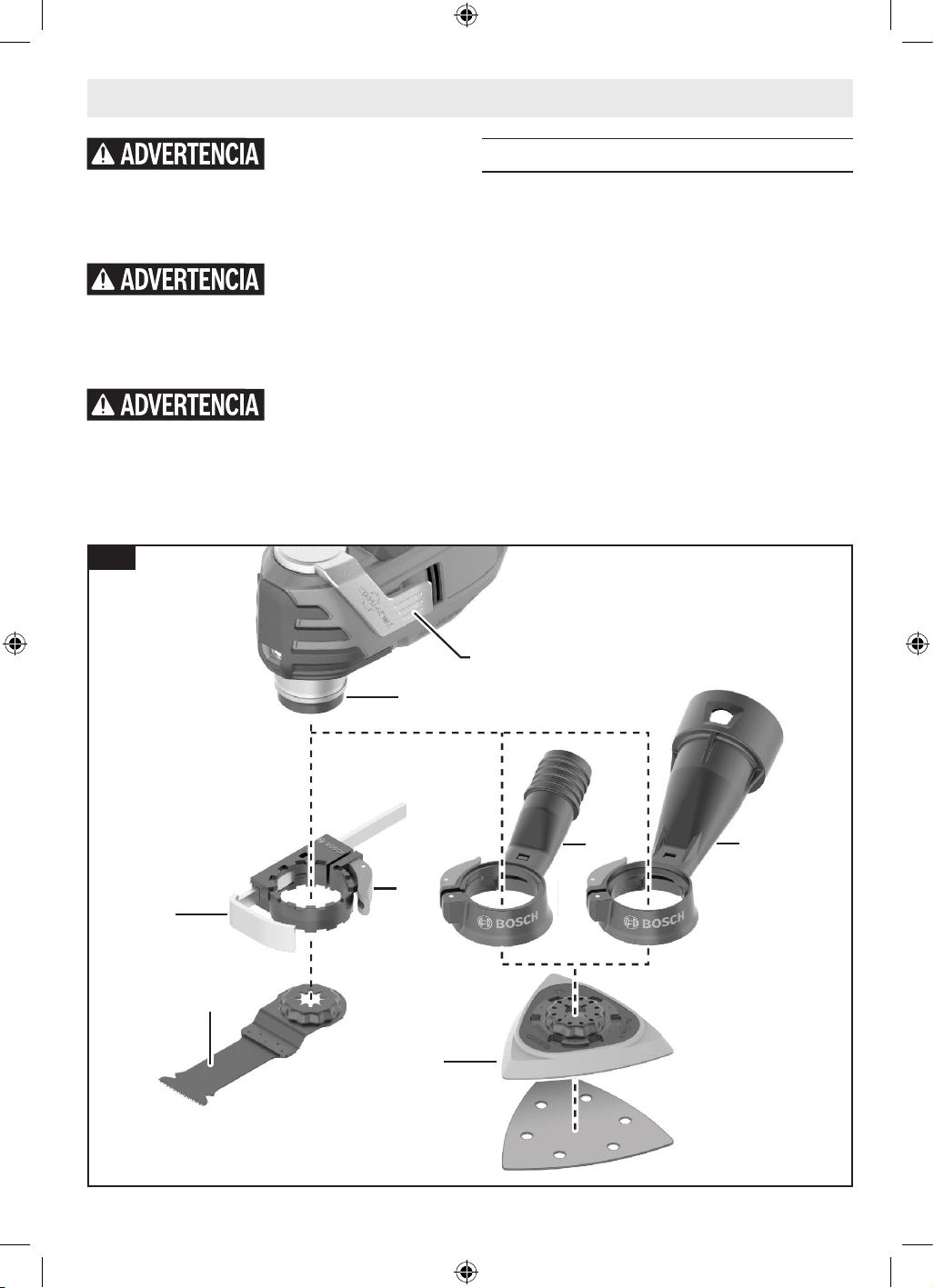

Installing Accessories
(Fig. 2)
If necessary, remove an already-mounted acces-
sory. (See "Removing Accessories" below.)
1. Position the accessory such that its model
number will face the oscillating tool’s Ac-
cessory Holder 5.
2. Determine the desired angle of the ac-
cessory to the tool. Accessories can be
mounted such that they are oriented with
their working edge straight ahead of the
tool, or angled to the left or right to en-
hance usability.
3. Press the oscillating tool's Accessory
Holder 5 into the accessory until the Acces-
sory Holder's 5 clamping jaws “snap” into
the accessory. It is not necessary to open
the Accessory Release Lever 4 to install an
accessory.
22
5
4
16
18
20
17
19
21
Fig. 2
160992A9R6 GOP18V-40 20240904.indd 11160992A9R6 GOP18V-40 20240904.indd 11 9/4/2024 12:39:32 PM9/4/2024 12:39:32 PM
12
Use only Bosch or AMP-
Share BAT612 or the bat-
teries listed in the battery/charger list. Using
other types of batteries may result in personal
injury or property damage.

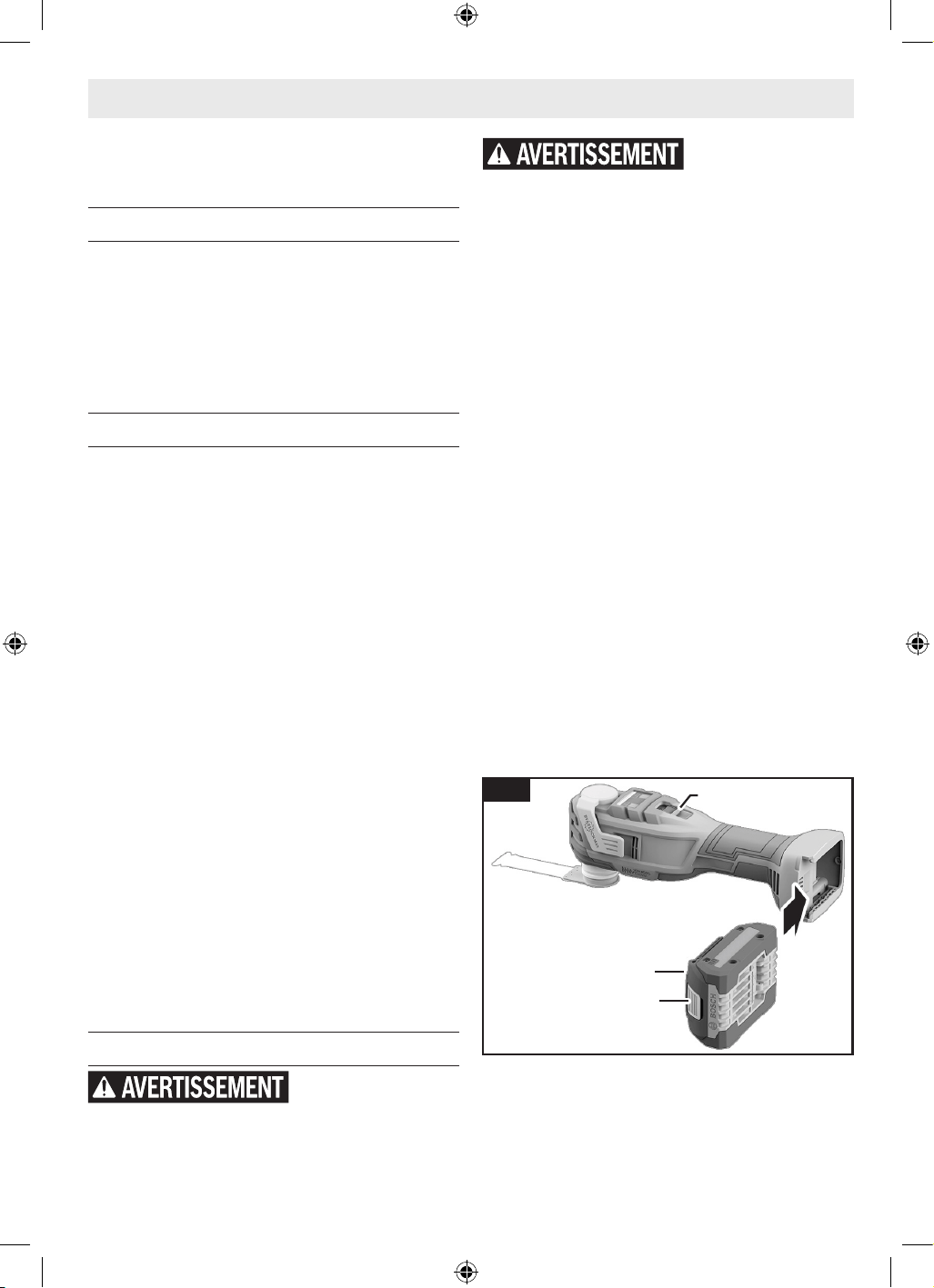

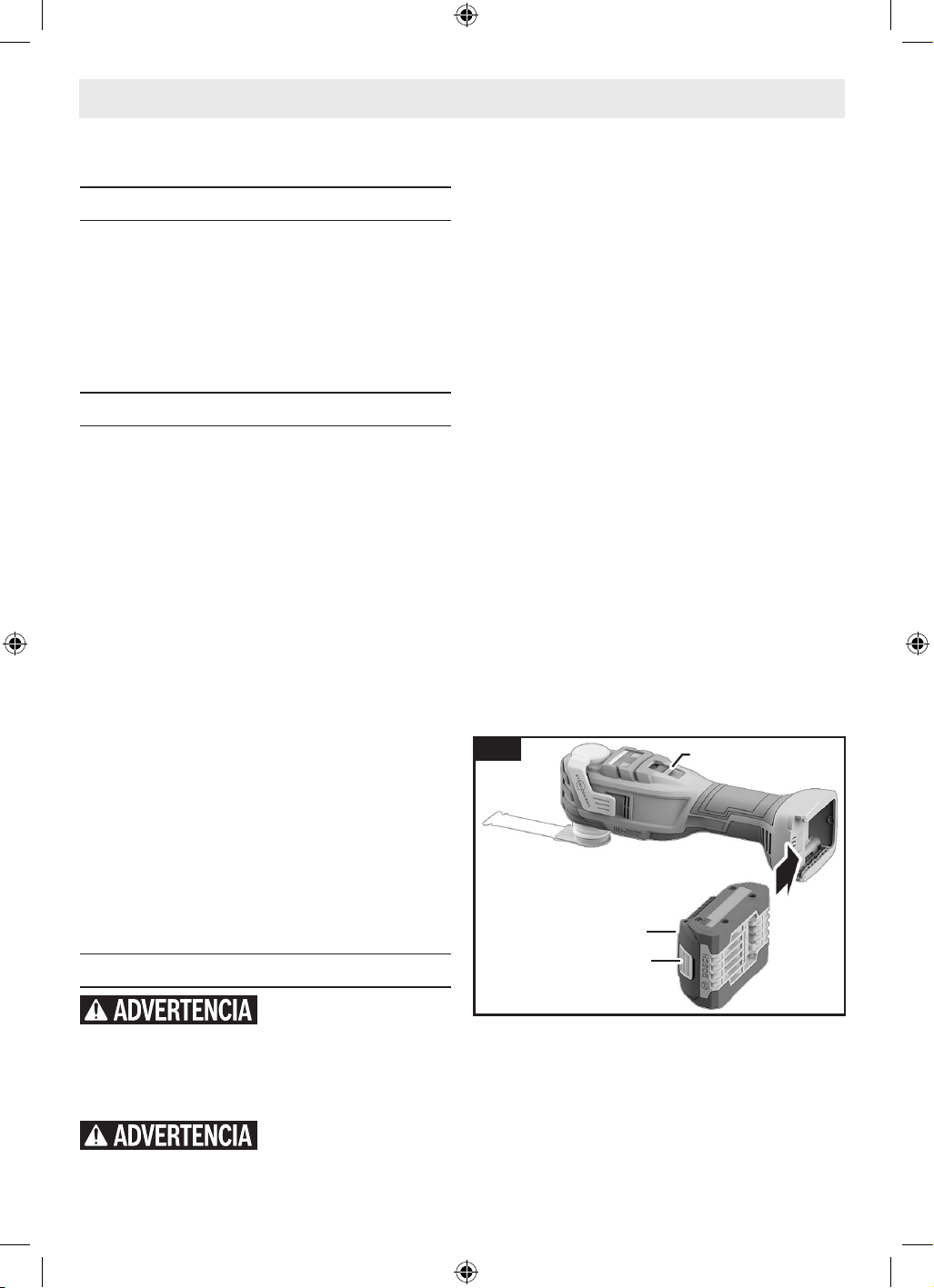

To Insert the Battery Pack
(Fig. 3)
1. Slide charged Battery Pack 14 into the
housing until the Battery Pack 14 locks into
position.
2. When the Battery Pack 14 is fully seated in
the lock position, there will be an audible
click and the Battery Pack 14 should not
dislodge until the Bat tery Release Button
15 is pressed. If there is movement of the
Battery Pack 14 or it becomes dislodged,
repeat this step.
To Remove the Battery Pack
(Fig. 3)
Your tool is equipped with a secondary lock-
ing latch to prevent the battery pack from com-
pletely falling out of the handle, should it be-
come loose due to vibration.
1. Press the Battery Pack Release Button 15
and slide the Battery Pack 14 from the
housing.
2. Press the Bat tery Release Button 15, and
slide the Battery Pack 14 completely out of
tool housing.
Removing Accessories
(Fig. 2)
To remove accessory, open Accessory Release
Lever 4, and the accessory will be released and
ejected off of the tool.
In order to help ensure that the tool has a solid
grip of the accessory, clean the Accessory Hold-
er 5 and accessories as necessary with a clean
cloth.
Installing and Removing Sanding
Sheets
(Fig. 2)
Your Sanding Plate 16 uses hook-and-loop
backed accessories, which rmly grip the back-
ing pad when applied with moderate pressure.
1. Align the Sanding Sheet 17 and press it
onto the Sanding Plate 16 by hand.
2. Presione rmemente la herramienta
eléctrica con la hoja de lija 17 contra una
supercie plana y encienda brevemente
la herramienta eléctrca. Esto promoverá
una buena adhesión y ayuda a evitar el
desgaste prematuro.
3. To change, merely peel off the old Sanding
Sheet 17, remove dust from the Sanding
Plate 16 if necessary, and press the new
sanding sheet in place.
After considerable service the Sanding Sheet
17 surface will become worn, and the Sanding
Sheet 17 must be replaced when it no longer
offers a rm grip.
If you are experiencing premature wear out
of the Sanding Sheet 17 facing, decrease the
amount of pressure you are applying during op-
eration of the tool.
For maximum use of abrasive, rotate Sanding
Sheet 17 120° when tip of abrasive becomes
worn.
Inserting and Releasing Battery
Pack
Ensure the On/Off Switch
is in the off position be-
fore inserting Battery Pack. Inserting the Bat-
tery Pack into power tools that have the switch
on invites accidents.
Assembly
1
14
15
Fig. 3
160992A9R6 GOP18V-40 20240904.indd 12160992A9R6 GOP18V-40 20240904.indd 12 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
13
Operation
Disconnect battery pack
from tool before making
any assembly, adjustments, or changing ac-
cessories. Such preventative safety measures
reduce the risk of starting the tool accidentally,
which may result in personal injury.
Always observe the fol-
lowing safety precautions
in addition to the safety instructions on pages
3 through 7. Failure to do so may result
in equipment damage, property damage, or per-
sonal injury.
To reduce the risk of inju-
ry, always wear safety gog-
gles or glasses with side shields.
Whenever you hold the
tool, be careful not to cov-
er the air vents with your hand. This blocks the
air ow and causes the motor to overheat.

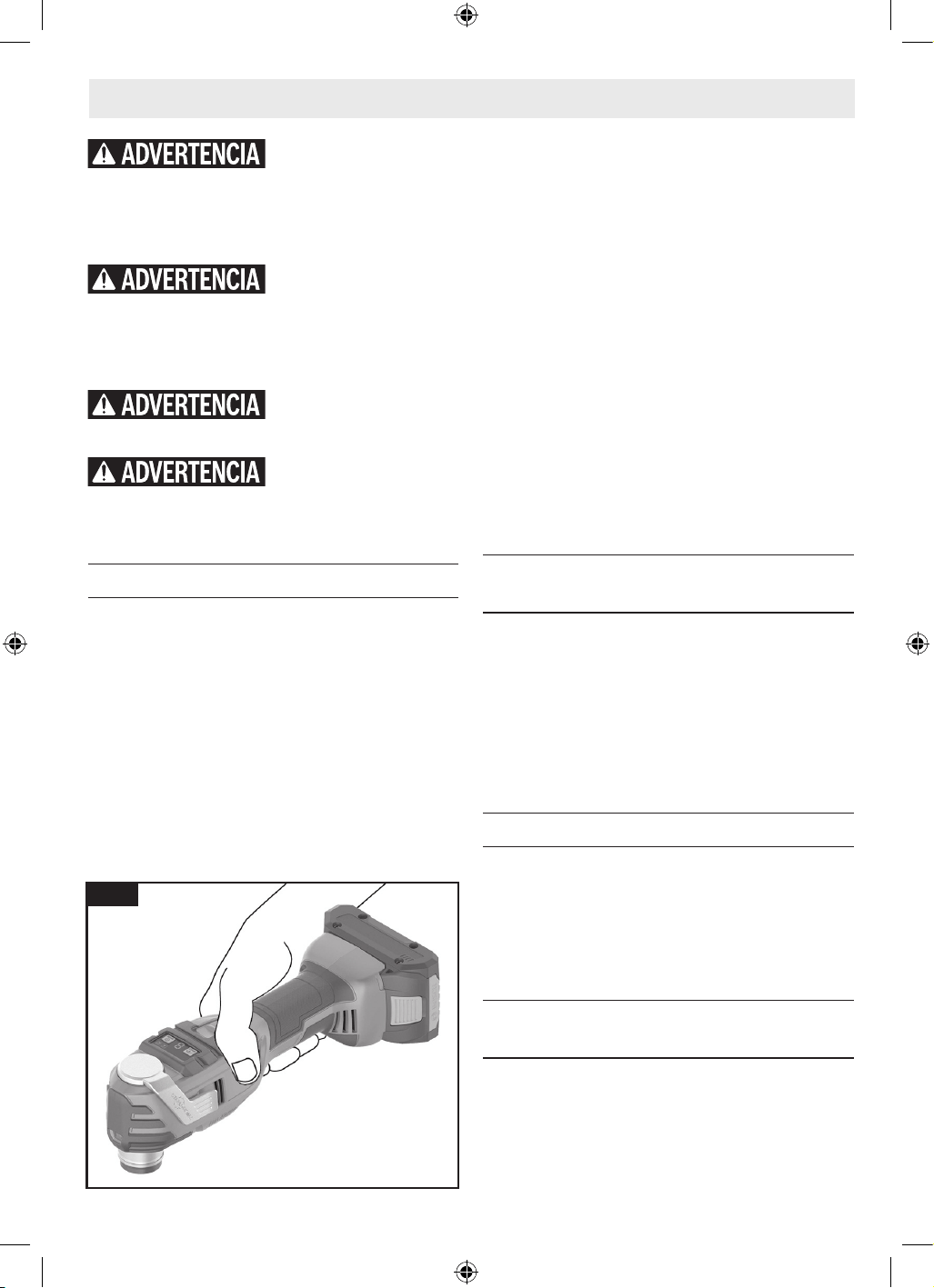

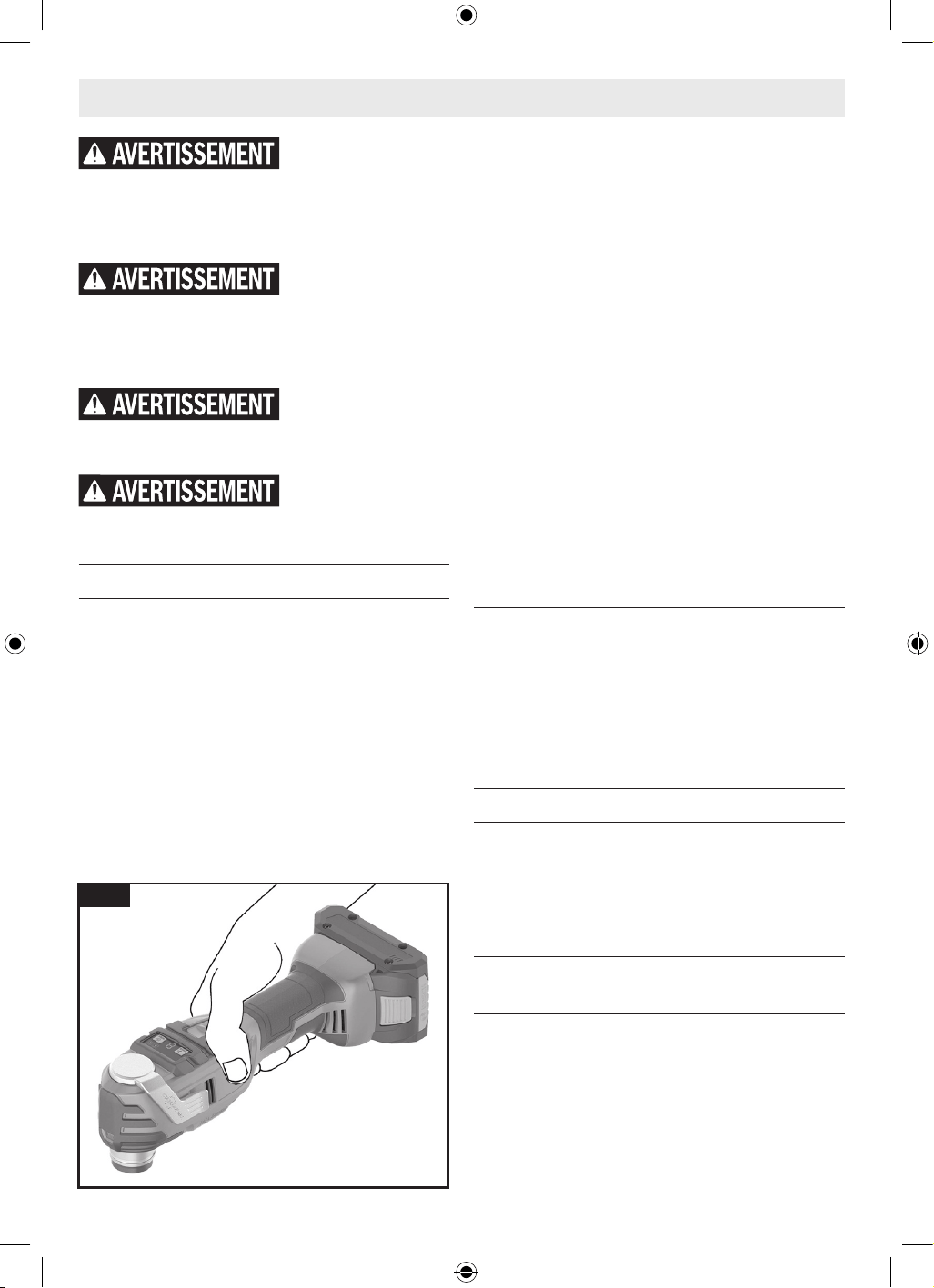

Learning to Use the Tool
(Fig. 4)
Getting the most out of your oscillating tool is
a matter of learning how to let the speed and
the feel of the tool in your hands work for you.
The rst step in learning to use the tool is to get
the “feel” of it. Hold it in your hand and feel its
weight and balance. Depending on the applica-
tion, you will need to adjust your hand position
to achieve optimum comfort and control. The
unique comfort grip on the body of the tool al-
lows for added comfort and control during use.
IMPORTANT! Practice on scrap material rst to
see how the tool’s high-speed action performs.
Keep in mind that your tool will perform best
by allowing the speed, along with the correct
accessory, do the work for you. Be careful not
to apply too much pressure.
Instead, lower the oscillating accessory lightly
to the work surface and allow it to touch the
point at which you want to begin. Concentrate
on guiding the tool over the work using very
little pressure from your hand. Allow the acces-
sory to do the work. When using the tool for
long periods of time, it is recommended to use
thick, cushioned gloves and take frequent rest
periods.
Usually it is better to make a series of passes
with the tool rather than to do the entire job
with one pass. To make a cut, for example, pass
the tool back and forth over the work. Cut a
little material on each pass until you reach the
desired depth.
Slide "On/Off" Switch
(Fig. 1)
The tool is switched “ON” by the slide switch
located on the topside of the motor housing.
To turn the tool "ON," slide the switch button
forward to the "I".
To turn the tool "OFF," slide the switch button
backward to the "0".
Electronic Feedback
Your tool is equipped with an internal electron-
ic feedback system that provides a “soft start”,
which will reduce the stresses that occur from
a high torque start. The system also helps to
keep the preselected speed virtually constant
between no-load and load conditions.
Temperature-Dependent Overload
Protection
(Fig. 1)
In normal conditions of use, the tool cannot be
overloaded. However, if the power tool is over-
loaded or not kept within the permitted battery
temperature range, the speed is reduced or the
power tool switches off.
If the tool speed is automatically reduced in
such situations, the tool will run again at full
speed once the permitted battery temperature
Fig. 4
160992A9R6 GOP18V-40 20240904.indd 13160992A9R6 GOP18V-40 20240904.indd 13 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
14
is reached or the load is reduced. During au-
tomatic shut-down, switch off the power tool,
allow the battery to cool down, and then switch
the power tool back on.
User Interface
(Fig. 5)
The User Interface 7 includes the:
• Power Tool Status Indicator 8
• Adaptive Speed Control 9
• Stop Control 10
• Mode Button 11
• Speed Indicator 12
• Speed Selection Button 13
Adaptive Speed Control and Stop
Control Features
Both the Adaptive Speed Control 9 and Stop
Control 10 features can be used individually
or in combination, depending on your needs.
When you turn off the tool, the settings for
these functions are saved for your next use.
Adaptive Speed Control Feature
The Adaptive Speed Control 9 feature of your
Bosch oscillating tool helps prevent accidental
damage to adjacent objects during use.
• To activate, toggle the Adaptive Speed
Control 9 feature by pressing the Mode
Button 11 until the Adaptive Speed Control
9 indicator lights up.
• With the Adaptive Speed Control 9 feature
on, the oscillation speed rate is low at the
start of the cut and then increases to the
preselected speed rating as the saw blade
enters the workpiece and more pressure is
applied to the tool.
• Once the cut is nished, the oscillation
speed rate is automatically reduced. The
power tool will remain ON.
Stop Control Feature
The Stop Control 10 feature on your tool en-
hances the precision and efciency of your cut-
ting tasks by automatically switching the tool
off at the end of the cutting process.
• To activate, toggle the Stop Control 10 fea-
ture by pressing the Mode Button 13 until
the Stop Control 10 indicator lights up.
• The Stop Control 10 function is useful
when sawing and separating soft and thin
material (such as plasterboard, cupboard
backs, thin skirting boards or plastics).
When using the Stop Control 10 function,
always apply even pressure. For harder
material, inconsistent work or other appli-
cations (e.g. sanding), a switch-off my not
be triggered.
Restarting
To restart the tool, turn it off using the On/Off
Switch 1 and then turn it back on for your next
task.
Resetting to Factory Settings
To reset all settings on the User Interface 7,
press and hold any button on the User Inter-
face 7 for approximately 7 seconds. The status
Operation
8 9 10
1113 12
7
Fig. 5
160992A9R6 GOP18V-40 20240904.indd 14160992A9R6 GOP18V-40 20240904.indd 14 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
15
Operation
indicator will ash blue 4 times to conrm the
reset.
For further troubleshooting, see "Troubleshoot-
ing" on page 28 for a complete list of status
indicators and remedies.
Operating Speeds
(Fig. 1)
The Bosch oscillating tools have a high oscillat-
ing motion of 10,000 - 20,000/min (OPM). The
high speed motion allows the Bosch tools to
achieve with excellent results. The oscillating
motion allows the dust to fall to the surface
rather than slinging particles into the air.
To achieve the best results when working with
different materials, set the speed control to suit
the job. (See the Speed Range chart below for
guidance.)
To select the right speed for the accessory in
use, practice with scrap material rst.
The speed settings are set with the Speed Se-
lection Button 13. The current speed setting is
shown by the Speed Indicator 12. The approxi-
mate/min (OPM) for speed settings 1-6 are:
Speed Dial
Setting
Speed Range/
min (OPM)
1 10,000
2 12,000
3 14,000
4 16,000
5 18,000
6 20,000
Maintenance
Disconnect battery pack from tool before making any assembly, adjust-
ments or changing accessories. Such preventive safety measures reduce the
risk of starting the tool accidentally, which may result in personal injury.
Service
NO USER SERVICEABLE PARTS INSIDE. Preven-
tive maintenance performed by un au thorized
personnel may result in misplacing of internal
wires and components which could cause seri-
ous hazard. We recom mend that all tool service
be performed by a Bosch Factory Service Cen-
ter or Authorized Bosch Service Station.
SERVICE MEN: Disconnect tool and/or charger
from power source before servicing.
Batteries
Be alert for battery packs that are nearing their
end of life. If you notice decreased tool perfor-
mance or signicantly shorter running time be-
tween charges then it is time to replace the bat-
tery pack. Failure to do so can cause the tool
to operate improperly or damage the charger.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready for use.
Motors
The motor in your tool has been engineered for
many hours of dependable service. To maintain
peak efciency of the motor, we recommend it
be examined every six months. Only a genuine
Bosch replacement motor specially designed
for your tool should be used.
Cleaning
Certain cleaning agents and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning sol-
vents, ammonia and house hold detergents that
contain ammonia.
Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
at tempt to clean by inserting pointed objects
through openings.
160992A9R6 GOP18V-40 20240904.indd 15160992A9R6 GOP18V-40 20240904.indd 15 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
16
Accessories
Disconnect battery pack
from tool before making
any assembly, adjustments or changing acces-
sories. Such preventative safety measures re-
duce the risk of starting the tool accidentally,
which may result in personal injury.
Do not use attachments/
accessories other than
those specied by Bosch. Use of attachments/
accessories not specied for the use of the tool
described in this manual may result in damage
to the tool, property damage, and/or personal
injury.

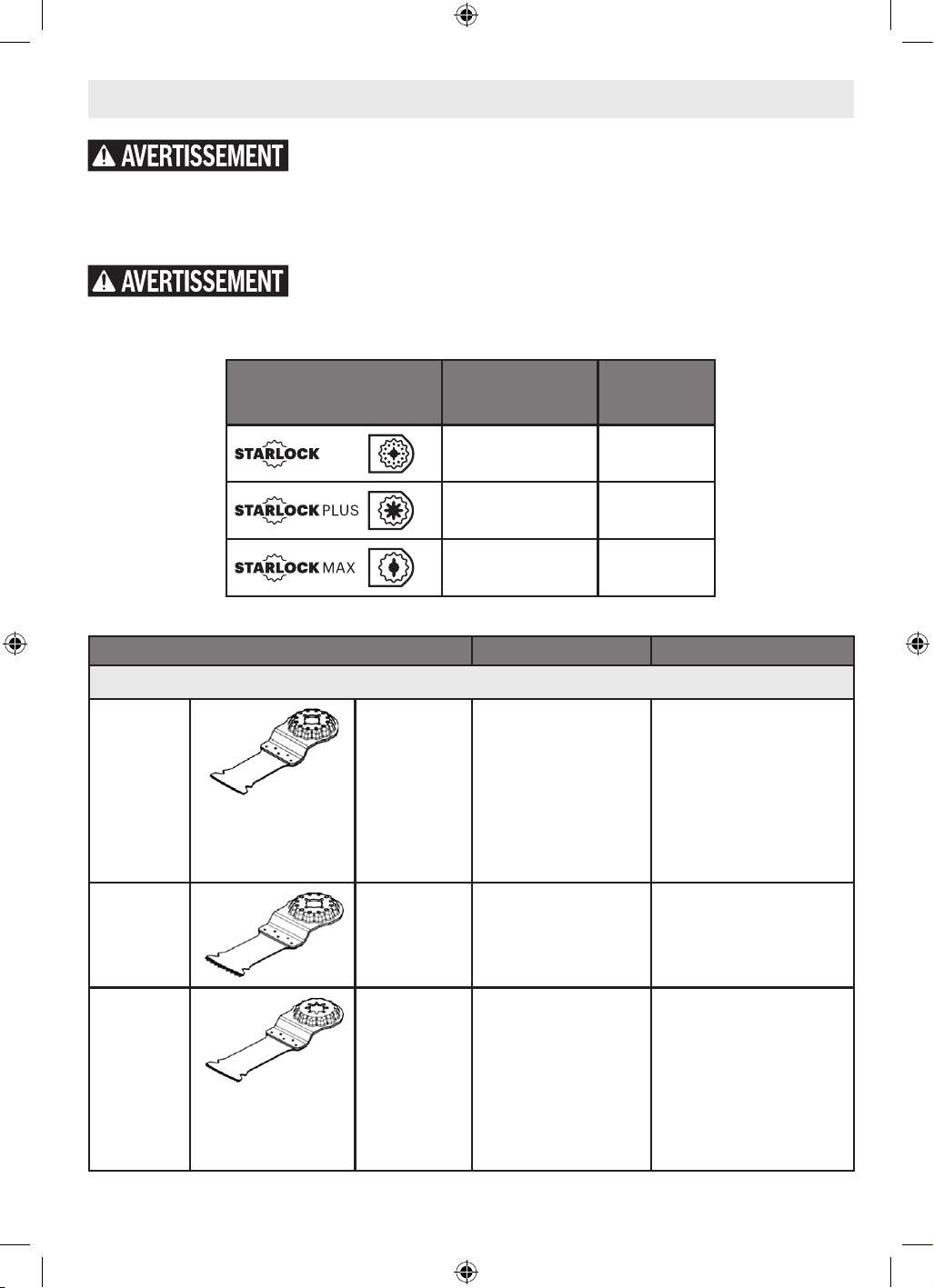

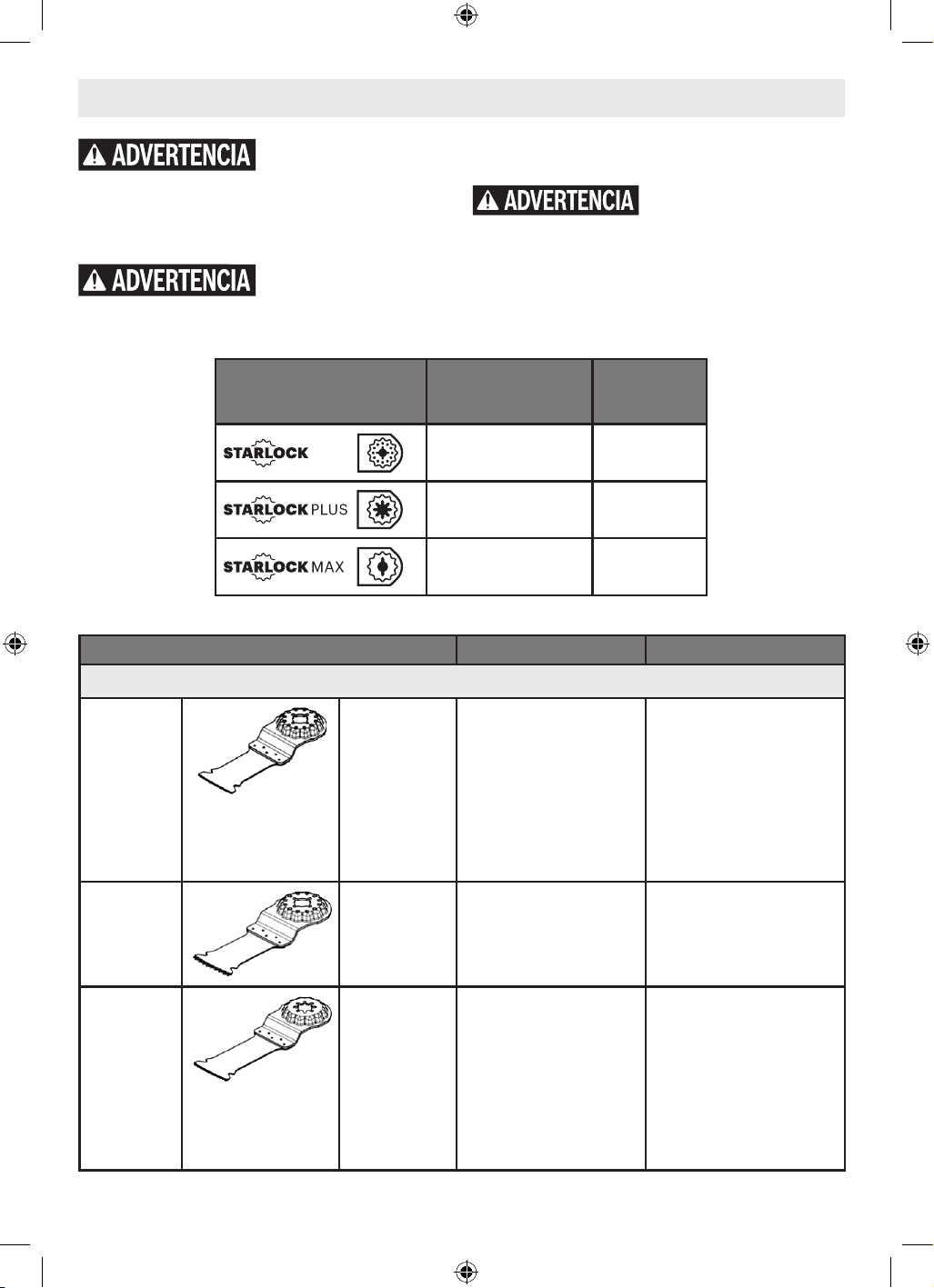

This tool is compatible with the StarLock fam-
ily of accessories as indicated in the following
chart.
Accessory
Accessory Model
Number Range GOP18V-40
OSL YES
OSP YES
OSM YES
Accessory Material Application
Sawing
OSL114 HCS plunge
cut saw
blade for
wood
• Wooden materials
• Soft plastics
Separating and deep
plunge cuts; also
for sawing close to
edges, in corners and
hard to reach areas;
example: narrow
plunge cut in solid
wood for installing a
ventilation grid.
OSL114JF
OSL212JF
BIM plunge
cut saw
blade for
hardwood
• Hardwood
• Laminated panels
Plunge cuts in
laminated panels or
hardwood; example:
installing skylights.
OSM114 HCS plunge
cut saw
blade for
wood
• Softwood
• Dowels
• Tenons
• Furniture compo-
nents
Fast, deep separating
and plunge cuts; also
for sawing close to
edges in corners and
hard to reach areas;
example: deep plunge
cut in softwood for
installing a ventilation
grid.
160992A9R6 GOP18V-40 20240904.indd 16160992A9R6 GOP18V-40 20240904.indd 16 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
17
Accessories

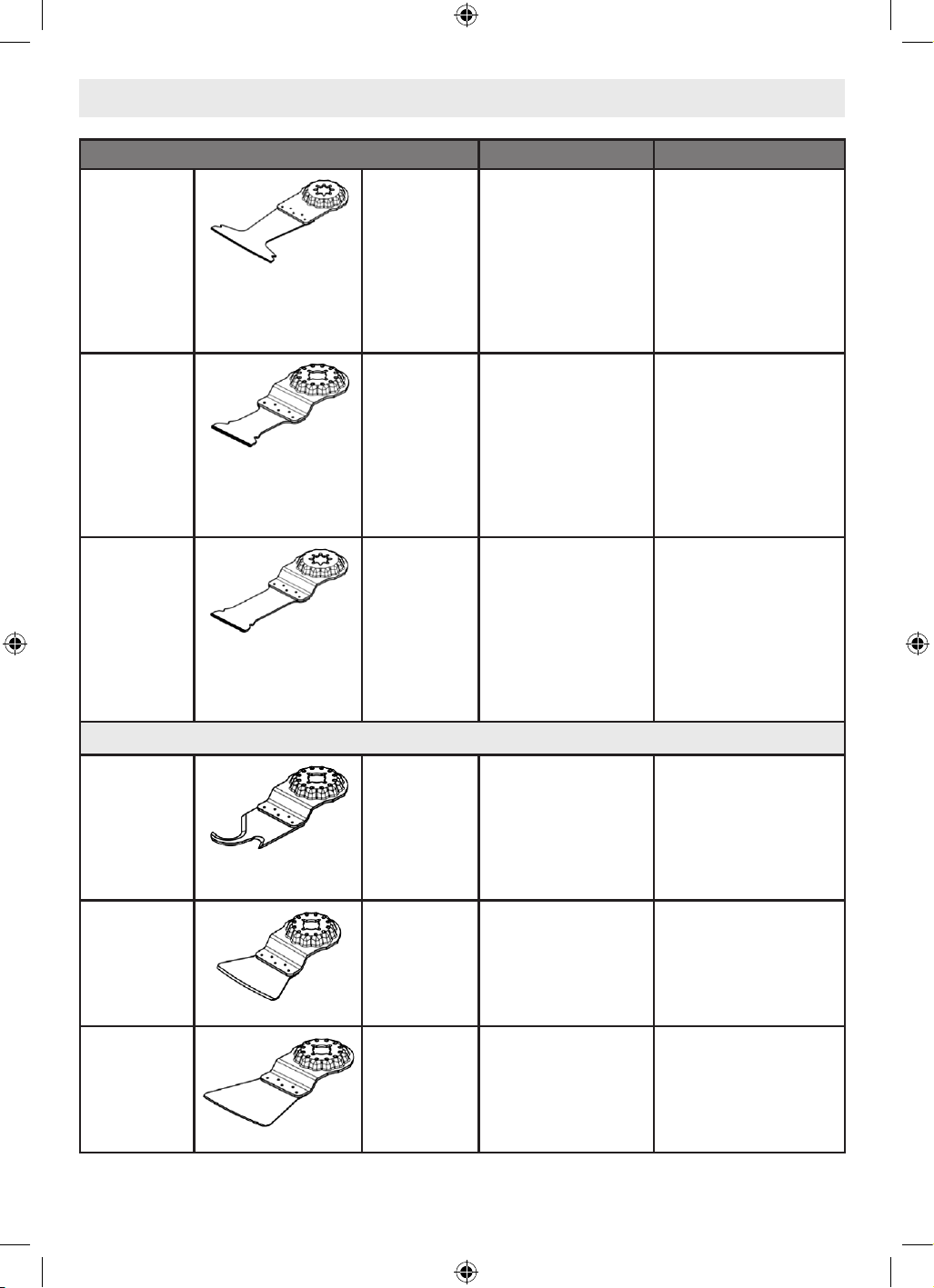

Accessory Material Application
OSL114F
OSM114F
BIM plunge
cut saw
blade for
wood and
metal
• Wood
• Abrasive wooden
materials
• Plastics
• Hardened nails
and screws
• Non-ferrous metal
pipes
Fast, deep plunge
cuts in wood, abra-
sive wooden materi-
als and plastics;
example: fast cutting
of non-ferrous metal
pipes and proles
with smaller dimen-
sions, easy cutting of
non-hardened nails,
screws and steel
proles with smaller
dimensions.
OSL312F
OSL400F
BIM seg-
ment saw
blade for
wood and
metal
• Wooden materials
• Plastic
• Non-ferrous met-
als
Separating and
plunge cuts; also
for sawing close to
edges, in corners and
hard to reach areas;
example: shorten-
ing already installed
bottom rails or door
hinges, plunge cuts
for adjusting oor
panels.
OSL034F
OSL038F
BIM plunge
cut saw
blade for
wood and
metal
• Softwood
• Soft plastics
• Drywall
• Thin-walled
aluminum and
non-ferrous metal
proles
• Thin sheet metals
• Non-hardened
nails and screws
Smaller separating
and plunge cuts;
example: cutting an
opening for sockets,
ush cutting a copper
pipe, plunge cuts
in drywall. Filigree
adjustment work in
wood; example: saw-
ing openings for locks
and ttings.
OSL212F BIM plunge
cut saw
blade for
wood and
metal
• Softwood
• Hardwood
• Veneered panels
• Plastic-laminated
panels
• Non-hardened
nails and screws
Plunge cuts in
laminated panels or
hardwood; example:
shortening door
frames, cutting open-
ings for a shelf.
160992A9R6 GOP18V-40 20240904.indd 17160992A9R6 GOP18V-40 20240904.indd 17 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
18
Accessories

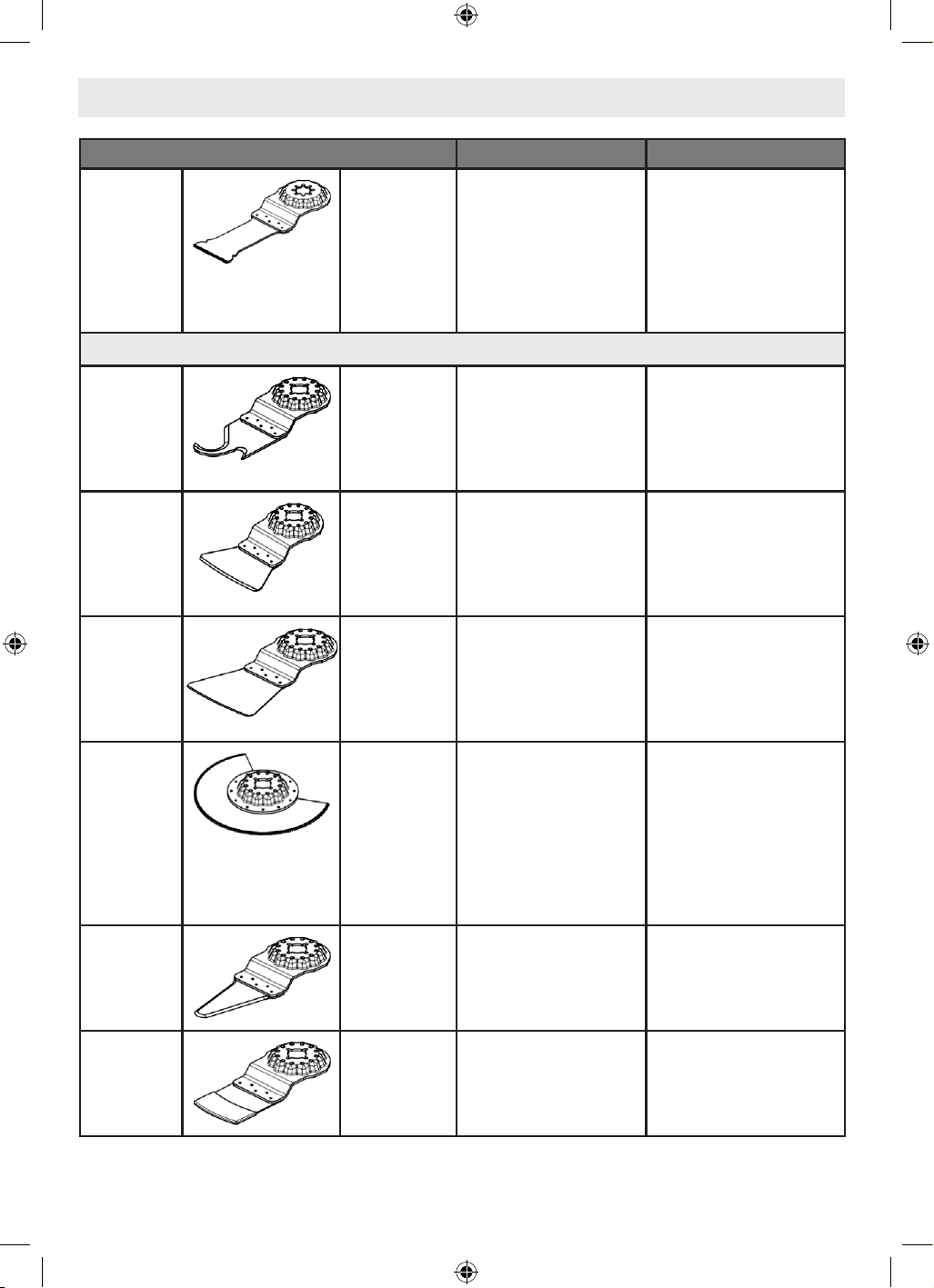

Accessory Material Application
OSL212F
OSM200F
BIM plunge
cut saw
blade for
wood and
metal
• Softwood, Hard-
wood
• Veneered panels
• Plastic-laminated
panels
• Non-hardened
nails and screws
Fast, deep plunge
cuts in wood and
metal; example:
quick cutting of wood
containing nails,
deep plunge cuts in
laminated panels and
precise shortening of
door frames.
OSL034C
OSL114C
OSL134C
Carbide
plunge cut
saw blade
for metal
• Metal
• Extremely abra-
sive materials
• Fiberglass
• Drywall
• Cement-bonded
ber boards
Plunge cuts in
extremely abrasive
materials or metal;
example: cutting
kitchen front covers,
easy cutting through
hardened screws,
nails and stainless
steel.
OSM114CC Carbide
plunge cut
saw blade
for metal
• Stainless steel
(Inox)
• Screws and nails
• Epoxy resin
• Glass ber rein-
forced plastics
• Fiberglass
• Drywall
• Porous concrete
Fast, deep plunge
cuts in extremely
abrasive materials or
metal; example: fast
cutting of kitchen
front covers, easy
cutting through hard-
ened screws, nails
and stainless steel.
Other Cutting
OSL138K HCS multi
blade
• Roong felt
• Carpets
• Articial turf
• Cardboard
• PVC ooring
Fast, precise cut-
ting of soft material
and exible abrasive
materials; example:
cutting carpets, card-
board, PVC ooring,
roong felt, etc.
OSL200RS Rigid
scraper
• Carpets
• Mortar
• Concrete
• Tile adhesive
Scraping on hard
surfaces; example:
removing mortar, tile
adhesive, concrete
and carpet adhesive
residues.
OSL200FS Flexible
scraper
• Carpet adhesive
• Paint residues
• Silicone
Flexible scraping
on soft surfaces;
example: removing
silicone joints, carpet
adhesive and paint
residues.
160992A9R6 GOP18V-40 20240904.indd 18160992A9R6 GOP18V-40 20240904.indd 18 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
19
Accessories
Accessory Material Application
OSL400K BIM serrated
segment
saw blade
• Insulation mate-
rial
• Insulation panels
• Floor panels
• Sound-dampen-
ing oor panels
• Cardboard
• Carpets
• Rubber
• Leather
Precise cutting of soft
materials; example:
cutting insulation
panels to size, ush
cutting protruding
insulation material to
length.
OSL214K
OSM114K
OSM314K
HCS uni-
versal joint
cutter
• Expansion joints
• Putty
• Insulation materi-
als (rock wool)
Cutting and separat-
ing soft materials;
example: cutting sili-
cone expansion joints
or putty.
OSL114CG CG plunge
cut saw
blade
• Fiberglass
• Mortar
• Wood
Plunge cuts in
extremely abrasive
materials; example:
routing thin mosaic
tiles.
Grinding
OSL312DG Diamond-
Grit seg-
ment saw
blade
• Cement joints
• Soft wall tiles
• Epoxy resin
• Glass ber rein-
forced plastics
Precise routing
and cutting of tile/
joint material, epoxy
resins and glass ber
reinforced plastics;
example: making
smaller cutouts in
soft wall tiles and
routing openings in
glass ber reinforced
plastic.
OSL300CR CG delta
plate
• Mortar
• Concrete resi-
dues
• Wood
• Abrasive materi-
als
Rasping and sanding
on hard surfaces; ex-
ample: removing mor-
tar or tile adhesive
(e.g. when replac-
ing damaged tiles),
removing carpet
adhesive residues.
OSL234HG CG grout
and mortar
remover
• Mortar
• Joints
• Epoxy resin
• Glass ber rein-
forced plastics
• Abrasive materi-
als
Routing and cutting
joint and tile material
and rasping and sand-
ing on hard surfaces;
example: removing
tile adhesive and
grout.
160992A9R6 GOP18V-40 20240904.indd 19160992A9R6 GOP18V-40 20240904.indd 19 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
20

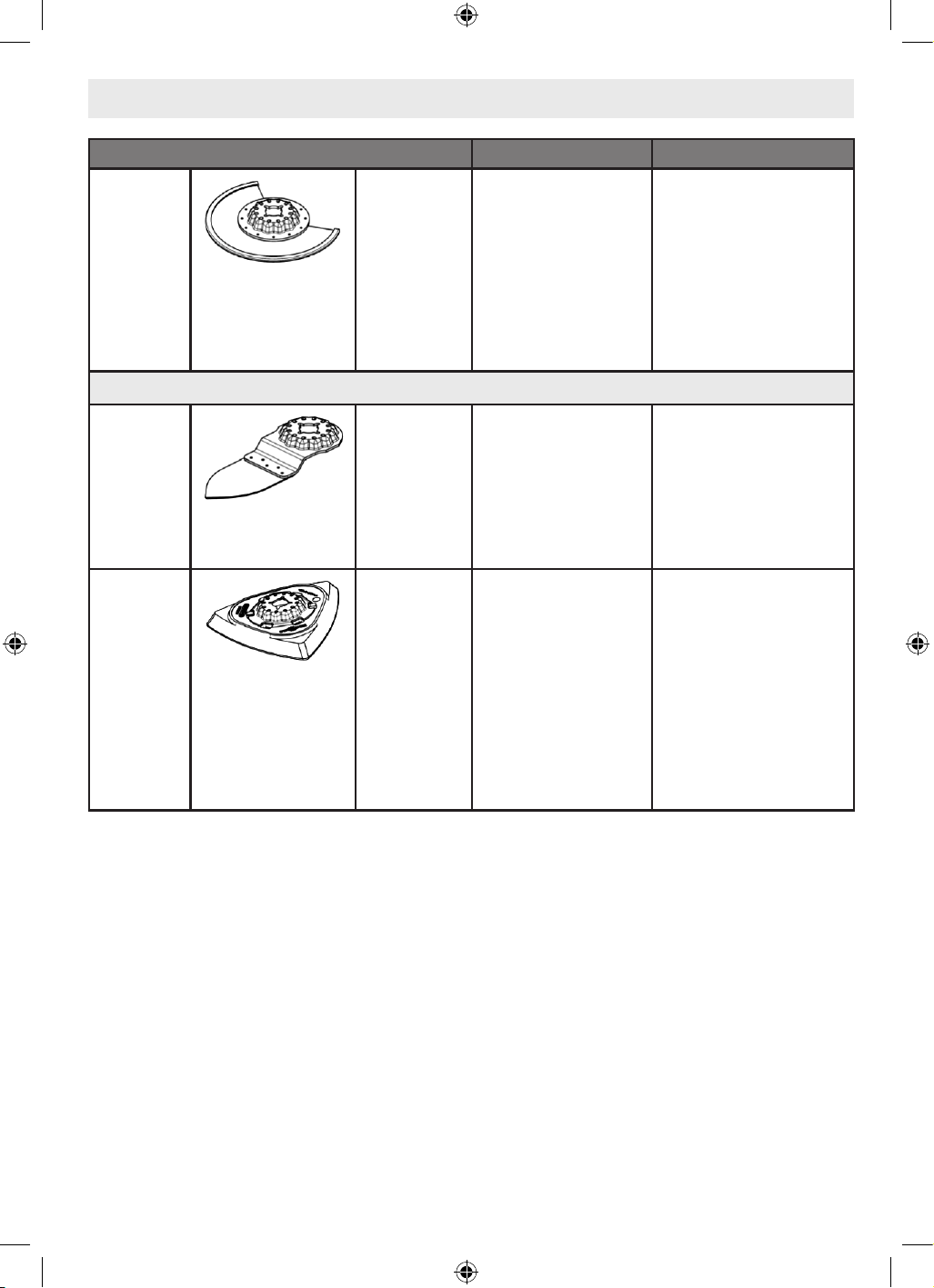

Accessory Material Application
OSL312LG
OSM212CG
CG segment
saw blade
• Cement joints
• Soft wall tiles
• Glass ber rein-
forced plastics
• Porous concrete
Cutting and separat-
ing close to edges,
in corners or hard to
reach areas; example:
removing grouting
joints between wall
tiles for repair work,
cutting openings
in tiles, drywall or
plastic.
Sanding
OSL200CR CG sanding
nger
• Wood
• Paint
Sanding wood or
paint in hard to reach
areas without sanding
paper; example: sand-
ing off paint between
shutter louvers, sand-
ing wooden oors in
corners.
OSL350SPD Sanding
backing pad,
series Delta
3.5”
• Depends on
sanding sheet
Sanding surfaces
close to edges, in cor-
ners or hard to reach
areas; depending on
the sanding sheet for,
e.g., sanding wood,
paint, varnish, stone.
Fleeces for clean-
ing and for texturing
wood, removing rust
from metal and for
keying varnishes,
polishing felt for pre-
polishing.
Accessories
160992A9R6 GOP18V-40 20240904.indd 20160992A9R6 GOP18V-40 20240904.indd 20 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
21
Selecting Sanding/Grinding Sheets
Material Application Grit Size
All wooden materials (e.g., hard-
wood, softwood, chipboard,
building board), metal materials,
berglass, and plastics
Sand Paper (Red)
For coarse-sanding, e.g. of
rough, unplanned beams and
boards
Coarse 40/60
For face sanding and planing
small irregularities
Medium 80/120
For nish and ne sanding of
wood
Fine 180/240
Paint, varnish, lling compound
and ller
Sand Paper (White)
For sanding off paint Coarse 40/60
For sanding primer (e.g., for
removing brush dashes, drops
of paint and paint run)
Medium 80/120
For nal sanding of primers
before coating
Fine 180/240
160992A9R6 GOP18V-40 20240904.indd 21160992A9R6 GOP18V-40 20240904.indd 21 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
22
Common Applications
For all accessories, work
with the accessory away
from the body. Never position hand near or di-
rectly in front of working area. Always hold the
tool with both hands and wear protective
gloves.
Below are some typical uses for your Bosch os-
cillating tool.
• Flush Cutting - Remove excess wood from
door jamb, window sill and/or toekick.
Removing excess copper or PVC pipe.
• Removal work - e.g. carpets & backing, old
tile adhesives, caulking on masonry, wood
and other surfaces.
• Removal of excess materials - e.g. plaster,
mortar splatters, concrete on tiles, sills.
• Preparation of surfaces - e.g. for new
oors and tiles.
• Detail sanding - e.g. for sanding in ex-
tremely tight areas otherwise difcult to
reach and require hand sanding
Cutting
Saw blades are ideal for making precise cuts in
tight areas, close to edges or ush to a surface.
Select a medium to high speed for making ini-
tial plunge, start off at medium speed for in-
creased control. After making your initial cut,
you can increase speed for faster cutting ability.
Flush cutting blades are intended
to make precise cuts to allow for
installation of ooring or wall ma-
terial. When ush cutting it is im-
portant not to force the tool dur-
ing the plunge cut. If you experience a strong
vibration in your hand during the plunge cut,
this indicates that you are applying too much
pressure. Back the tool out and let the speed of
the tool do the work. While keeping the teeth of
the blade in the work surface, move the back of
the tool in a slow sideways motion. This motion
will help expedite the cut.
When making a ush cut it is always a good idea
to have a piece of scrap material (tile or wood)
supporting the blade.
If you need to rest the ush cutting blade on a
delicate surface, you should protect the surface
with cardboard or masking tape.
The segment saw blade is ideal
for making precise cuts in wood,
plaster, drywall material.
Applications include cutting
openings in ooring for venting, repairing dam-
aged ooring, cutting openings for electrical
boxes. The blade works best on softer woods
such as pine. For harder woods, the blade life
will be limited.
Select a medium to high speed.
Grout Removal
Grout removal blades are ideal
for removing damaged or cracked
grout. Grout blades come in dif-
ferent widths (1/16" and 1/8")
to tackle different grout line widths. Before se-
lecting a grout blade measure the grout line
width to pick the appropriate blade.
Select a medium to high speed.
To remove the grout, use a back and forth mo-
tion, making several passes along the grout
line. The hardness of the grout will dictate
how many passes are needed. Try and keep the
grout blade aligned with the grout line and be
careful not to apply too much side pressure on
the grout blade during the process. To control
plunge depth use the carbide grit line on the
blade as an indicator. Be careful not to plunge
beyond the carbide grit line to avoid damage to
the backer board material.
The grout blades can handle both sanded and
unsanded grout. If you notice the blade clog-
ging during the grout removal process, you can
use a brass brush to clean the grit, thus expos-
ing the grit again.
The grout blade geometry is designed so that
the blade can remove all grout up to the sur-
face of a wall or corner. This can be accom-
plished by ensuring that the segmented portion
of the blade is facing the wall or corner.
Scraping
Scrapers are suitable for removing old coats of
varnish or adhesives, removing bonded carpet-
ing, e.g. on stairs/steps and other small/medi-
um size surfaces.
Select low to medium speed.
160992A9R6 GOP18V-40 20240904.indd 22160992A9R6 GOP18V-40 20240904.indd 22 9/4/2024 12:39:33 PM9/4/2024 12:39:33 PM
23
Rigid scrapers are for large area
removal, and harder materials
such as vinyl ooring, carpeting
and tile adhesives. When remov-
ing strong, tacky adhesives,
grease the scraper blade surface with (petro-
leum jelly or silicone grease) to reduce gum-
ming up.
The carpet/vinyl ooring removes easier if it is
scored prior to removal so the scraper blade
can move underneath the ooring material.
Flexible scrapers are used for
hard to reach areas and softer
material such as caulk.
Mount the scraper blade with
the logo side facing up. With the exible scrap-
er, make sure that the screw head does not
make contact with surface during the scraping
process (a 30 - 45 degree pitch is recommend).
This can be accomplished by making sure that
the tool is at an angle to the blade. You should
be able to see the blade ex during the scrap-
ing process.
If you are removing caulk from a delicate sur-
face such as a bath tub or tile back splash, we
recommend taping or protecting the surface
that the blade will rest on. Use rubbing alcohol
to clean the surface after the caulk and/or ad-
hesive is removed.
Turn the tool on and place desired accessory on
the area where material is to be removed.
Begin with light pressure. The oscillating mo-
tion of accessory only occurs when pressure is
applied to the material to be removed.
Excessive pressure can gouge or damage the
background surfaces (e.g. wood, plaster).
Sanding
Sanding accessories are suitable for
dry sanding of wood, metal, surfaces,
corners and edges and hard to reach
areas.
Work with the complete surface of the sanding
pad, not only with the tip.
Corners may be nished using the tip or edge
of the selected accessory, which should occa-
sionally be rotated during use to distribute the
wear on the accessory and backing pad surface.
Sand with a continuous motion and light pres-
sure. DO NOT apply excessive pressure - let
the tool do the work. Excessive pressure will
result in poor handling, vibration, and unwant-
ed sanding marks and premature wear on the
sanding sheet.
Always be certain that smaller workpieces are
securely fastened to a bench or other support.
Larger panels may be held in place by hand on
a bench or sawhorses.
Open-coat aluminum oxide sanding sheets are
recommended for most wood or metal sand-
ing applications, as this synthetic material cuts
quickly and wears well. Some applications,
such as metal nishing or cleaning, require spe-
cial abrasive pads which are available from your
dealer. For best results, use Bosch sanding ac-
cessories which are of superior quality and are
carefully selected to produce professional qual-
ity results with your oscillating tool.
The following suggestions may be used as a
general guide for abrasive selection, but the
best results will be obtained by sanding a test
sample of the workpiece rst.
Grit Application
Coarse For rough wood or metal
sanding, and rust or old nish
removal.
Medium For general wood or metal sand-
ing
Fine For nal nishing of wood, met-
al, plaster and other surfaces.
With the workpiece rmly secured, turn tool on
as described above. Contact the work with the
tool after the tool has reached its full speed,
and remove it from the work before switching
the tool off. Operating your oscillating tool in
this manner will prolong switch and motor life,
and greatly increase the quality of your work.
Move the oscillating tool in long steady strokes
parallel to the grain using some lateral motion
to overlap the strokes by as much as 75%. DO
NOT apply excessive pressure - let the tool do
the work. Excessive pressure will result in poor
handling, vibration, and unwanted sanding
marks.
Common Applications
160992A9R6 GOP18V-40 20240904.indd 23160992A9R6 GOP18V-40 20240904.indd 23 9/4/2024 12:39:34 PM9/4/2024 12:39:34 PM
24
INCORRECT: Avoid Tipping the Pad
(Fig. 9)
Avoid tipping the pad. Always sand at.
Common Applications
Sanding Techniques
CORRECT: Sand with a Smooth Back
and Forth Motion
(Fig. 6)
Sand with a smooth back and forth motion, al-
lowing the weight of the tool to do the work.
INCORRECT: Avoid Sanding with Only
the Tip of the Pad
(Fig. 7)
Avoid sanding with only the tip of the pad. Keep
as much sand paper in touch with the work sur-
face as possible.
CORRECT: Always Sand with the Pad
and Sandpaper Flat
(Fig. 8)
Always sand with the pad and sandpaper at
against the work surface. Work smoothly in a
back and forth motion.
Fig. 6
Fig. 7
Fig. 8
Fig. 9
160992A9R6 GOP18V-40 20240904.indd 24160992A9R6 GOP18V-40 20240904.indd 24 9/4/2024 12:39:34 PM9/4/2024 12:39:34 PM
25
Cutting Techniques
CORRECT: Always Cut With a Smooth
Back and Forth Motion
(Fig. 10)
Always cut with a smooth back and forth mo-
tion. Never force the blade. Apply light pressure
to guide the tool.
INCORRECT: Do not twist the tool
(Fig. 11)
Do not twist the tool while cutting. This can
cause the blade to bind.
Scraping Techniques
CORRECT: Make Sure Blade Flexes
Enough
(Fig. 12)
Make sure exible scraper blade exes enough.
INCORRECT: Avoid screw head
touching surface
(Fig. 13)
Avoid screw head touching surface with exible
scraper blade.
Common Applications
Fig. 11
Fig. 12
Fig. 13
Fig. 10
160992A9R6 GOP18V-40 20240904.indd 25160992A9R6 GOP18V-40 20240904.indd 25 9/4/2024 12:39:34 PM9/4/2024 12:39:34 PM
26
OSC004 Depth Stop Kit (Optional
Attachment)
Use of the Depth Stop Kit
(Fig. 14, Fig. 15)
The OSC004 Depth Stop Kit attachment is
compatible with the Bosch GOP40-30, GOP55-
36, GOP12V-28, GOP18V-28, GOP18V-34,
GOP18V-40, MX30E, and MXH180 Oscillating
Tools and allows the depth of a cut to be lim-
ited to a user-selected depth . It can also be
used to provide guidance for other types of cuts
.
Installation of the Depth Stop Kit
(Fig. 16, Fig. 17, Fig. 18)
1. If an accessory has already been installed
on the tool, remove it.
2. Place the bracket onto the nose of the tool
such that the clamp is facing the rear of
the tool .
3. Press the clamp shut .
4. Push the appropriate guide into the open-
ing in the front of the bracket.
Attachments
Fig. 15
Fig. 16
Fig. 17
Fig. 18
Fig. 14
160992A9R6 GOP18V-40 20240904.indd 26160992A9R6 GOP18V-40 20240904.indd 26 9/4/2024 12:39:35 PM9/4/2024 12:39:35 PM
27
5. Install the accessory onto the tool.
6. Set the desired cutting depth using the red
button on the side of the bracket .
Plunge Cuts with the Depth Stop Kit
(Fig. 17, Fig. 18)
• For plunge cutting using round blades,
such as “segment” blades, install the wide
stop .
• For plunge-cut blades using straight
blades, install the narrow stop
I
.
Other Types of Guided Cuts with the
Depth Stop Kit
(Fig. 17)
• For other types of guided cuts, install the
wide stop .
OSC005 Dust Extraction Hood
(Optional Attachment)
(Fig. 19)
Do not use dust kit with-
out vacuum cleaner.
The vacuum cleaner must
be suitable for the materi-
al being worked. When vacuuming dry dust
that is especially detrimental to health or carci-
nogenic, use a vacuum cleaner that is speci-
cally intended for that purpose.
This Dust Extraction Hood 21 or 22 attachment
is only for use when sanding. It is not designed
for use when cutting, scraping or grinding.
Connecting the Dust Extraction Hood
(Fig. 19)
1. Before attaching the Dust Extraction Hood
21 or 22, remove any accessory that is at-
tached to the tool.
Attachments
23
5
21
22
25
26
24
23
24
Fig. 19
160992A9R6 GOP18V-40 20240904.indd 27160992A9R6 GOP18V-40 20240904.indd 27 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
28
2. Position the Dust Extraction Hood 21 or 22
onto the tool over the Accessory Holder 5.
3. Turn the Clamping Lever for Dust Extrac-
tion Hood 23 to secure the Dust Extraction
Hood 21 or 22 onto the tool.
4. Attach the Sanding Plate 16 and Sanding
Sheet 17 (sold separately) to prepare for
sanding.
5. Connect the Vacuum Hose 26 to the Dust
Extraction Hood 22 or Dust Extraction
Adapter 25. Note:
• Bosch VH-series hoses - The VX120
hose adapter is required (included with
VH-series hoses).
• Other 35mm and 22mm hoses, such as
the Bosch VAC-series hoses - Connect
hose directly to the tool.
• Common 1-1/4” or 1-1/2” hoses - The
Bosch VAC024 adapter is required.
6. Connect the Vacuum Hose 26 to a vacuum
cleaner.
The oscillating tool is now ready for sanding
while using a vacuum cleaner or Dust Extrac-
tion Hood 21 or 22.
Attachments
Troubleshooting
Disconnect battery pack from tool before making any assembly, adjust-
ments or changing accessories. Such preventive safety measures reduce the
risk of starting the tool accidentally, which may result in personal injury.
Status Indicator
Color Meaning Remedy
- Power tool switched off -
Green Power tool switched on and ready
to use
-
Yellow Critical temperature reached Switch the power tool off, and allow
it to cool down.
Battery almost empty Charge the battery.
Red Power tool has overheated Leave the power tool to cool down.
Battery empty Charge the battery.
4 x ashing blue Reset triggered -
160992A9R6 GOP18V-40 20240904.indd 28160992A9R6 GOP18V-40 20240904.indd 28 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
29
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de
l’existence possible d’un risque de blessure. Obéissez à tous les messages relatifs à la
sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort
d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
causera la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
causer une blessure légère ou modérée.
Table des matières
Avertissements généraux relatifs à la sécurité
pour les outils électriques................... 30
Consignes de sécurité pour les outils oscillants ..... 32
Avertissements supplémentaires concernant
la sécurité................................ 32
Mise au rebut .............................33
Utilisation prévue ............................. 34
Symboles.................................... 35
Familiarisez-vous avec votre outil oscillant sans fil
GOP18V-40. ............................. 36
Spécifications ................................37
Assemblage.................................. 38
Installation des accessoires ................. 38
Retrait des accessoires..................... 39
Installation et retrait feuilles de ponçage.......39
Insertion et retrait du bloc-piles ..............39
Fonctionnement .............................. 40
Apprenez à vous servir de cet outil............ 40
Interrupteur de marche/arrêt à glissière ....... 40
Feed-back électronique .................... 40
Protection contre les surcharges causées par
l’élévation de la température............. 40
Interface utilisateur ........................ 41
Vitesses de fonctionnement .................42
Entretien .................................... 42
Service..................................42
Piles .................................... 42
Graissage de l’outil ........................ 42
Moteurs ................................. 42
Nettoyage................................42
Accesoires...................................43
Sélection des feuilles de ponçage/meulage ........ 48
Applications courantes......................... 49
Coupe................................... 49
Enlèvement du coulis ...................... 49
Raclage.................................. 49
Ponçage ................................. 50
Techniques de ponçage.....................51
Techniques de coupe.......................52
Techniques de raclage...................... 52
Pièces jointes ................................ 53
Kit de butées de profondeur OSC004 (pièces
jointes optionnel)...................... 53
Hotte d’extraction de la poussière OSC005
(pièces jointes optionnel) ............... 54
Recherche de la cause des problèmes............. 55
160992A9R6 GOP18V-40 20240904.indd 29160992A9R6 GOP18V-40 20240904.indd 29 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
30
Avertissements généraux relatifs à la sécurité pour les outils électriques
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications
fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant ci-
après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES
INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Le terme « outil électrique » dans les avertissements fait référence à votre outil électrique à cordon d’alimentation électrique
branché dans une prise secteur ou à votre outil électrique à piles (sans fil).
1. Sécurité de la zone de travail
a. Gardez votre zone de travail propre et bien éclairée.
Des zones encombrées ou sombres sont propices aux
accidents.
b. N’utilisez pas des outils électriques dans une
atmosphère explosive, par exemple en présence de
liquides, de gaz ou de poussières inflammables. Les
outils électriques
c. produisent des étincelles qui risquent de mettre feu
aux poussières ou émanations de fumée.
d. Gardez les enfants et les autres personnes présentes
à une distance suffisante lorsque vous utilisez un
outil élec-trique. Des distractions risqueraient de vous
faire perdre le contrôle.
2. Sécurité électrique
a. La fiche de l’outil électrique doit correspondre
à la prise de courant. Ne modifiez jamais une
fiche de quelque façon que ce soit. N’utilisez pas
d’adaptateurs de fiches avec des outils électriques
mis à la terre/à la masse. L’emploi de fiches non
modifiées et de prises de courant correspondant
naturellement aux fiches réduira le risque de choc
électrique.
b. Évitez tout contact de votre corps avec des surfaces
mises à la terre ou à la masse telles que des
surfaces de tuyaux, de radiateurs, de cuisinières
et de réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est en contact avec la terre ou
la masse.
c. N’exposez pas d’outils électriques à la pluie ou à un
environnement humide. La pénétration d’eau dans un
outil électrique augmentera le risque de choc électrique.
d. N’utilisez pas le cordon de façon abusive. N’utilisez
pas le cordon pour porter, tirer ou débrancher l’outil
électrique. Tenez le cordon à distance de toute source
de chaleur, d’huile, de bords tranchants ou de pièces
mobiles. Des cordons endommagés ou entortillés
augmentent le risque de choc électrique.
e. Lorsque vous utilisez un outil électrique à l’extérieur,
employez un cordon de rallonge approprié pour un
emploi à l’extérieur. L’utilisation d’un cordon approprié
pour une utilisation à l’extérieur réduit le risque de choc
électrique.
f. Si l’utilisation d’un outil électrique dans un endroit
humide est inévitable, utilisez une alimentation
protégée par un disjoncteur de fuite à la terre.
L’utilisation d’un tel circuit réduit le risque de choc
électrique.
3. Sécurité personnelle
a. Faites preuve de vigilance et de bon sens, et observez
attentivement ce que vous faites lorsque vous
utilisez un outil électrique. N’utilisez pas un outil
électrique si vous êtes fatigué(e) ou sous l’influence
de drogues, d’alcool ou de médicaments. Un simple
moment d’inattention pendant que vous utilisez un outil
électrique pourrait causer une blessure grave.
b. Utilisez des équipements de protection individuelle.
Portez toujours des équipements de protection des
yeux. Des équipements de protection tels qu’un masque
de protection contre la poussière, des chaussures de
sécurité anti-dérapantes, un casque ou un dispositif de
protection de l’ouïe utilisés en fonction des conditions
réduiront le nombre des blessures.
c. Prévenez tout risque de mise en marche accidentelle.
Assurez-vous que l’interrupteur est dans la position
d’arrêt (OFF) avant de connecter l’appareil à une
source d’alimentation et/ou à un bloc-piles, de le
soulever ou de le transporter. Le fait de transporter
des outils électriques avec le doigt sur l’interrupteur
ou de mettre sous tension des outils électriques avec
l’interrupteur en position de marche invite les accidents.
d. Retirez toute clé de réglage pouvant être attachée à
l’outil avant de mettre l’outil électrique sous tension.
Une clé laissée attachée à une pièce en rotation de l’outil
électrique pourrait causer une blessure.
e. Ne vous penchez pas excessivement au-dessus de
l’outil. Veillez à toujours garder un bon équilibre et
CONSERVEZ CES INSTRUCTIONS
160992A9R6 GOP18V-40 20240904.indd 30160992A9R6 GOP18V-40 20240904.indd 30 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
31
un appui stable. Ceci permet de mieux contrôler l’outil
électrique dans des situations inattendues.
f. Portez des vêtements appropriés. Ne portez pas de
bijoux ou de vêtements amples. Gardez vos cheveux
et vos vêtements à une distance suffisante des pièces
mobiles. Vêtements amples, bijoux ou cheveux longs
pourraient être attrapés par des pièces mobiles.
g. Si des dispositifs sont fournis pour le raccordement
d’accessoires d’extraction et de collecte de la
poussière, assurez-vous qu’ils sont connectés et
utilisés de façon appropriée. L’emploi correct des
accessoires de collecte de la poussière peut réduire les
dangers associés à la poussière.
h. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécurité
relatifs aux outils. Une action négligente pourrait
causer des blessures graves en une fraction de seconde.
4. Utilisation et entretien de l’outil électrique
a. N’imposez pas de contraintes excessives à l’outil
électrique. Utilisez l’outil électrique approprié pour
votre application. L’outil électrique correct fera le travail
plus efficacement et avec plus de sécurité à la vitesse à
laquelle il a été conçu pour fonctionner.
b. N’utilisez pas l’outil électrique si l’interrupteur
de marche/arrêt ne permet pas de le mettre sous
tension/hors tension. Tout outil électrique qui ne peut
pas être contrôlé par son interrupteur est dangereux et
doit être réparé.
c. Débranchez la fiche de la source d’alimentation
électrique et/ou retirez le bloc-piles de l’outil
électrique (s’il est amovible) avant d’y apporter de
quelconques modifications, de changer d’accessoire
ou de ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de
déclenchement accidentel de l’outil électrique.
d. Rangez les outils électriques qui ne sont pas utilisés
activement hors de portée des enfants, et ne laissez
aucune personne n’ayant pas lu ces instructions et ne
sachant pas comment utiliser un tel outil électrique
se servir de cet outil. Les outils électriques sont
dangereux quand ils sont entre les mains d’utilisateurs
n’ayant pas reçu la formation nécessaire à leur utilization.
e. Entretenez de façon appropriée les outils électriques
et les accessoires. Assurez-vous que les pièces en
mouvement sont bien alignées et qu’elles ne se
coincent pas, qu’il n’y a pas de pièces cassées ou
qu’il n’existe aucune situation pouvant affecter
le fonctionnement de l’outil électrique. Si l’outil
électrique est endommagé, faites-le réparer avant de
vous en servir à nouveau. De nombreux accidents sont
causés par des outils électriques mal entretenus.
f. Gardez les outils de coupe tranchants et propres. Des
outils de coupe entretenus de façon adéquate avec des
bords de coupe tranchants sont moins susceptibles de
se coincer et sont plus faciles à controller.
g. Utilisez l’outil électrique, les accessoires, les
embouts de l’outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et de la tâche à accomplir. L’utilisation de l’outil
électrique pour des opérations différentes de celles
pour lesquelles il est conçu pourrait causer une situation
dangereuse.
h. Gardez les poignées et les surfaces de préhension
propres, sèches et exemptes de toute trace d’huile ou
de graisse. Les poignées et les surfaces de préhension
glissantes ne permettent pas une manipulation et un
contrôle sûrs de l’outil dans des situations inattendues.
5. Utilisation et entretien de l’outil électrique
à pile
a. Ne rechargez l’outil qu’avec le chargeur indiqué par le
fabricant. Un chargeur qui est approprié pour un type de
bloc-piles pourrait créer un risque d’incendie quand il est
utilisé avec un autre bloc-piles.
b. Utilisez votre outil exclusivement avec des blocs-piles
conçus spécifiquement pour celui-ci. L’emploi de tout
autre bloc-piles risquerait de causer des blessures et un
incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le
à une distance suffisante des autres objets en
métal, comme des trombones, pièces de monnaie,
clés, clous, vis ou autres petits objets en métal qui
pourraient faire une connexion entre une borne et
une autre. Le court-circuitage des bornes d’une pile
pourrait causer des brûlures ou un incendie.
d. Dans des conditions d’utilisation abusives, du liquide
pourrait être éjecté de la pile, évitez tout contact
avec celui-ci. En cas de contact accidentel, lavez
avec de l’eau. En cas de contact de liquide avec les
yeux, consultez un professionnel de santé. Tout
liquide éjecté d’une pile peut causer de l’irritation ou des
brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est
endommagé ou a été modifié. Des piles endommagées
ou modifiées peuvent se comporter de façon
imprévisible et causer un incendie ou une explosion, ou
entraîner des blessures.
Avertissements généraux relatifs à la sécurité pour les outils électriques
CONSERVEZ CES INSTRUCTIONS
160992A9R6 GOP18V-40 20240904.indd 31160992A9R6 GOP18V-40 20240904.indd 31 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
32
f. N’exposez pas un bloc-piles ou un outil à un incendie
ou à une température excessive. L’exposition à un
incendie ou à une température supérieure à 265 °F (130
°C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et
ne chargez pas le bloc-piles ou l’outil en dehors de la
plage de température indiquée dans les instructions.
Une charge dans des conditions appropriées ou à des
températures en dehors de la plage spécifiée pourrait
endommager les piles et augmenter le risque d’incendie.
6. Service après-vente
a. Faites entretenir votre outil électrique par un
réparateur compétent n’utilisant que des pièces de
rechange identiques. Ceci assurera le maintien de la
sécurité de l’outil électrique.
b. Ne tentez jamais de réparer des blocs-piles endom-
magés. La réparation de blocs-piles ne doit être ef-
fectuée que par le fabricant ou un prestataire de services
agréé.
Avertissements généraux relatifs à la sécurité pour les outils électriques
CONSERVEZ CES INSTRUCTIONS
Consignes de sécurité pour les outils oscillants
a. Tenez seulement l’outil électroportatif par ses
surfaces de préhension isolées lorsque vous
effectuez une opération lors de laquelle l’accessoire
de coupe peut entrer en contact avec des câbles
cachés. L’entrée en contact d’un accessoire de coupe
avec un fil sous tension pourrait rendre conductrices des
parties en métal exposées de l’outil électroportatif et
causer un choc électrique à l’opérateur.
Utilisez des brides ou d’autres moyens pratiques de brider
ou de supporter la pièce sur une plate-forme stable. Tenir
la pièce à la main ou contre le corps est instable et risque de
résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs existants
ou autres endroits aveugles pouvant abriter des fils
électriques. Si cette situation est inévitable, débranchez tous
les fusibles ou les disjoncteurs alimentant ce site.
Utilisez un détecteur de métaux afin d’établir s’il y a des
tuyaux d’eau ou à gaz dissimulés dans l’aire de travail
ou appelez la compagnie de service public locale pour
assistance avant de commencer l’opération. Le fait de
frapper une conduite de gaz ou de couper dans celle-ci
provoquera une explosion. L’eau pénétrant dans un appareil
électrique peut entraîner une électrocution.
Tenez toujours l’outil fermement à deux mains pour mieux
le maîtriser. Conservez toujours une bonne assise et un bon
équilibre. Ceci vous permettra de mieux maîtriser l’outil
électroportatif dans des situations inattendues.
Tenez les mains à l'écart de l'aire de coupe. Ne tendez pas
la main sous la lame de scie ou à proximité de celle-ci. La
proximité de la lame par rapport à votre main peut vous être
dissimulée.
N'utilisez pas de lames émoussées ou endommagées.
Les lames pliées peuvent aisément se fracturer ou causer un
rebond.
Faites extrêmement attention lorsque vous manipulez des
accessoires. Les accessoires sont très tranchants.
Portez des gants de protection lorsque vous changez
des accessoires de coupe. Les accessoires deviennent très
chauds après une utilisation prolongée.
Avant de racler, vérifiez l'ouvrage pour y relever des
clous. Si vous relevez des clous, enlevez-les ou enfoncez-les
bien en dessous de la surface finie recherchée. Le contact du
bord de l'accessoire avec un clou pourrait faire sauter l'outil.
Ne poncez pas par voie humide à l'aide de cette outil. La
pénétration de liquides dans le carter du moteur constitue un
risque de secousses électriques.
Avertissements supplémentaires concernant la sécurité
160992A9R6 GOP18V-40 20240904.indd 32160992A9R6 GOP18V-40 20240904.indd 32 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
33
Ne travaillez jamais dans un endroit qui est imbibé de
liquide, tel que solvant ou eau, ou humecté tel qu'un
papier peint nouvellement appliqué. Il existe un danger
de secousses électriques en travaillant dans ces conditions
avec un outil électrique, et le chauffage du liquide causé par le
raclage peut faire dégager des vapeurs nocives du matériau.
Portez toujours des lunettes de protection et un masque
anti-poussières pour les applications poussiéreuses et
lors du ponçage au-dessus de la tête. Des particules de
ponçage peuvent être absorbées par vos yeux et inhalées
facilement et peuvent causer des problèmes de santé.
Utilisez des précautions spéciales en ponçant le bois
d'oeuvre traité chimiquement par pression, la peinture
pouvant contenir du plomb, ou tout autre matériau
qui peut contenir des agents cancérigènes. Toutes les
personnes pénétrant dans la zone de travail doivent porter
un respirateur et des vêtements protecteurs adéquats. L'aire
de travail doit être scellée par des feuilles en plastique, et
les personnes non protégées doivent être maintenues à
l'extérieur jusqu'à ce que l'aire de travail soit dûment nettoyée.
N'utilisez pas du papier de verre destiné à des blocs de
ponçage plus gros. Le papier de verre de dimensions plus
grandes fera saillie au-delà du bloc de ponçage entraînant
ainsi des accrocs, un déchirement du papier ou un rebond.
Le papier supplémentaire faisant saillie au-delà du bloc de
ponçage peut également causer des lacérations graves.
Utilisez seulement Bosch ou AMPShare BAT612 ou les
piles indiquées sur la liste des piles/chargeurs. L'utilisation
de tous autres types de piles pourrait entraîner des blessures
ou des dommages matériels.
Veillez à ce que l’interrupteur soit dans la position de
fermeture avant d’insérer le bloc-piles. L’insertion d’un
bloc-piles dans un outil électroportatif dont l’interrupteur est
dans la position de marche est une invite aux accidents.
Inspectez toujours les accessoires pour vous assurer qu’ils
ne sont pas endommagés (cassés, fissurés) avant chaque
emploi. N’utilisez jamais un accessoire si vous suspectez un
dommage quelconque.
L’emploi d’un GFCI et de dispositifs de protection personnelle
tels que gants et chaussures d’électricien en caoutchouc
améliorent votre sécurité personnelle.
Maintenez les poignées sèches et exemptes d’huile et de
graisse. On ne pas maîtriser un outil électroportatif en toute
sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre outil.
Quand vous nettoyez un outil, faites attention de n’en démonter
aucune pièce car il est toujours possible de mal remonter ou
de pincer les fils internes ou de remonter incorrectement les
ressorts de rappel des capots de protection.
Certains agents de nettoyage tels que l’essence, le
tétrachlorure de carbone, l’ammoniaque, etc. risquent
d’abîmer les plastiques.
Portez des lunettes de protection.
AVERTISSEMENT
Pour réduire le risque de
blessure, portez des
lunettes de sécurité ou
des lunettes de protection
oculaire avec des écrans
latéraux. L’opérateur et les
autres personnes présentes
dans la zone de travail doivent porter une protection oculaire
conforme à la norme ANSI Z87.1. Les protections oculaires ne
s’adaptent pas de la même manière à tous les opérateurs.
Assurez-vous que la protection oculaire choisie comporte des
écrans latéraux ou qu’elle offre une protection contre les
débris projetés à l’avant et sur les côtés. Il incombe à
l’employeur de veiller à ce que l’opérateur et les autres
personnes présentes sur le lieu de travail utilisent une
protection oculaire. Si nécessaire, portez un dispositif de
protection de la tête conforme à la norme ANSI Z89.1.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment peuvent
créer des poussières contenant des produits chimiques
qui sont des causes reconnues de cancer, de malformation
congénitale ou d’autres problèmes reproductifs. Ces
produits chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment
et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire l’exposition
à ces produits chimiques, il faut travailler dans un lieu bien
ventilé et porter un équipement de sécurité approprié tel
que certains masques à poussière conçus spécialement pour
filtrer les particules microscopiques.
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch
Tool Corporation visant à préserver notre environnement et à
conserver nos ressources naturelles.
Mise au rebut des outils
Ne jetez pas d’outils électriques et de piles ou batteries
rechargeables dans les ordures ménagères !
CONSERVEZ CES INSTRUCTIONS
Avertissements supplémentaires concernant la sécurité
160992A9R6 GOP18V-40 20240904.indd 33160992A9R6 GOP18V-40 20240904.indd 33 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
34
Mise au rebut des piles
N’essayez pas de démonter la pile ou de retirer tout composant
faisant saillie sur les bornes de la pile. Cela risquerait de
causer un incendie ou des blessures. Avant de mettre des
piles au rebut, protégez les bornes exposées par un ruban
isolant épais pour éviter tout risque de court-circuit.
Piles au lithium-ion
Si vous utilisez une pile au lithium-ion, la pile doit être
ramassée, recyclée ou mise au rebut d’une façon sûre pour
l’environnement.
Le sceau de recyclage des piles RBRC
certifié EPA sur la pile au lithium-ion (Li-
ion) indique que Robert Bosch Tool
Corporation participe volontairement à
un programme du secteur pour collecter
et recycler ces piles à la fin de leur durée
de vie utile, lorsqu’elles sont mises hors service aux États-
Unis ou au Canada. Le programme RBRC fournit une solution
de rechange pratique, plutôt que de placer des piles Li-ion
usagées dans les ordures ou dans le flux municipal de gestion
des déchets, ce qui peut d’ailleurs être illégal à l’endroit où
vous résidez.
Veuillez téléphoner au 1-800-8BATTERY pour obtenir des
informations sur le recyclage des piles au Li-ion et sur les
interdictions ou restrictions pour leur mise au rebut dans
votre région, ou contactez un Centre de service après-vente
de Bosch/Dremel pour le recyclage. La participation de
Robert Bosch Tool Corporation à ce programme s’inscrit dans
la démarche visant à préserver notre environnement et à
conserver nos ressources naturelles.
CONSERVEZ CES INSTRUCTIONS
Avertissements supplémentaires concernant la sécurité
Utilisation prévue
Utilisez cet outil oscillant
uniquement de la
manière prévue. Une utilisation inappropriée pourrait causer
des blessures et des dommages matériels.
Cet outil oscillant de Bosch est conçu pour le ponçage à sec
de surfaces, coins et bords, pour racler, pour cier des métaux
doux, du bois et des composants en plastique, et pour enlever
le coulis en utilisant les outils et accessoires applicables
recommandés par Bosch.
160992A9R6 GOP18V-40 20240904.indd 34160992A9R6 GOP18V-40 20240904.indd 34 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
35
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
Symbole Désignation / Explication
V Volts (tension)
n
0
Vitesse à vide (vitesse de rotation à vide)
.../min
Révolutions ou mouvements alternatifs par minute (révolutions, coups, vitesse de surface, orbites, etc.
par minute)
0 Position d’arrêt (vitesse nulle, couple nul...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (réglages de vitesse, de couple ou de position. Un chiffre plus élevé signifie une
plus grande vitesse)
0
Sélecteur infiniment variable avec arrêt (la vitesse augmente à partir du réglage 0)
Flèche (action dans le sens de la flèche)
Courant continu (type ou caractéristique du courant)
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation selon les
normes des États-Unis et du Canada.
Désigne le programme de recyclage des piles Li-ion.
160992A9R6 GOP18V-40 20240904.indd 35160992A9R6 GOP18V-40 20240904.indd 35 9/4/2024 12:39:36 PM9/4/2024 12:39:36 PM
36
Familiarisez-vous avec votre outil oscillant sans fil GOP18V-40.
1 Interrupteur de marche/arrêt
2 Poignée (surface de préhension isolée)
3 Fentes de ventilation
4 Levier de libération des accessoires
5 Porte-accessoire
6 Lampe de travail
7 Interface utilisateur
8 Indicateur d’état de fonctionnement de l’outil
électrique
* Les accessoires montrés ou décrits ne sont pas inclus avec le produit de façon standard. Vous pouvez trouver la gamme
complète d'accessoires dans notre gamme d’accessoires.
9 Contrôle adaptatif de la vitesse
10 Commande d’arrêt
11 Bouton de mode
12 Voyant indicateur de vitesse
13 Bouton de sélection de la vitesse
14 Bloc-piles*
15 Bouton de déclenchement du bloc-piles*
8 9 10
1113 12
7
1
15
3
7
6
5
4
2
14
Fig. 1
160992A9R6 GOP18V-40 20240904.indd 36160992A9R6 GOP18V-40 20240904.indd 36 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
37
Spécifications
Numéro de modèle GOP18V-40
Régime à vide (n
0
) 10,000-20,000/min
Arc oscillant 4.0°
Tension nominale 18V
Température ambiante autorisée
• pendant la charge
• pendant le fonctionnement / le stockage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Bloc-piles/chargeurs:
Veuillez vous référer à la liste des piles/chargeurs jointe à votre outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
160992A9R6 GOP18V-40 20240904.indd 37160992A9R6 GOP18V-40 20240904.indd 37 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
38
Assemblage
Débranchez le bloc-piles
de l'outil avant d'effec-
tuer tout assemblage ou réglage ou de changer les
accessoires. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de l’outil, qui
pourrait causer des blessures.
N’utilisez pas d’attache-
ments/d’accessoires
autres que ceux qui sont spécifiés par Bosch. L’utilisation
d’attachements/d’accessoires non spécifiés pour une
utilisation avec l’outil décrit dans ce mode d’emploi pourrait
causer des dommages à l’outil ou à d’autres objets et/ou des
blessures.
Portez toujours des gants
de protection pour toutes
les tâches et pour changer d’accessoire. De telle mesures
de sécurité préventives réduisent le risque de blessure
pouvant être causée par les bords tranchants des accessoires.
Les accessoires peuvent devenir très chauds pendant leur
fonctionnement. Risque de brûlures!
Installation des accessoires
(Fig. 2)
Si nécessaire, retirez un accessoire déjà monté. (Voir « Retrait
des accessoires » ci-dessous.)
1. Positionnez l’accessoire de telle façon que son numéro de
modèle soit orienté face au porte-accessoire 5 de l’outil
oscillant.
2. Déterminez l’angle désiré de l’accessoire par rapport
à l’outil. Les accessoires peuvent être montés de telle
sorte qu’ils soient orientés avec leur bord de travail droit
devant l’outil, ou à un certain angle vers la gauche ou vers
la droite de manière à accroître la facilité d’utilisation
3. Enfoncez le porte-accessoire 5 de l’outil oscillant jusqu’à
ce que les mâchoires de fixation du porte-accessoire
5 soient positionnées de façon sécurisée autour de
22
5
4
16
18
20
17
19
21
Fig. 2
160992A9R6 GOP18V-40 20240904.indd 38160992A9R6 GOP18V-40 20240904.indd 38 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
39
l’accessoire. Il n’est pas nécessaire d’ouvrir le lever
de relâchement des accessoires 4 pour installer un
accessoire.
Retrait des accessoires
(Fig. 2)
Pour retirer un accessoire, ouvrez le levier de libération des
accessoires 4 et l’accessoire alors installé sera libéré et éjecté
de l’outil.
Pour contribuer à assurer que l’accessoire est bien fixé sur
l’outil, nettoyez le porte-accessoire 5 et les accessoires aussi
souvent que cela est nécessaire avec un tissu propre.
Installation et retrait feuilles de ponçage
(Fig. 2)
Votre plaque de ponçage 16 utilise des accessoires à
fermeture auto-agrippante qui s’assujettissent fermement
au tampon de soutien en cas d’application avec une pression
modérée.
1. Alignez la feuille de ponçage 17 et appuyez-là avec la
main sur la plaque de ponçage 16.
2. Appuyez fermement sur l‘outil électrique avec la feuille
de ponçage 17 posée sur une surface plate et mettez
brièvement l’outil électrique sous tension. Ceci aidera à
produire une bonne adhérence et contribuera à prévenir
une usure prématurée.
3. Pour remplacer la feuille de ponçage, pelez simplement
l’ancienne feuille de ponçage 17, retirez la poussière de
la plaque de soutien 16 si nécessaire et appuyez sur la
nouvelle feuille de ponçage pour la positionner à sa place.
Après que le tampon de soutien 17 aura été utilisé de
nombreuses fois, sa surface sera usée et il faudra alors
remplacer le tampon 17 quand il ne permettra plus de le saisir
de façon sécurisée.
Si vous observez une usure prématurée de la surface du
tampon de soutien 17, réduisez la pression que vous exercez
pendant que vous utilisez cet outil.
Pour pouvoir utiliser au maximum votre feuille de ponçage,
faite tourner le tampon 17 de 120° lorsque la pointe de la
feuille abrasive devient usée.
Insertion et retrait du bloc-piles
Assurez-vous que l’inter-
rupteur de marche/arrêt
est dans le mode hors tension avant d’insérer le bloc-piles.
L’insertion d’un bloc-piles dans un outil électrique dont
l’interrupteur est dans le mode sous tension invite des
accidents.
Utilisez seulement des
piles Bosch ou AMP-
Share BAT612 ou les piles indiquées sur la liste des
chargeurs/piles. L’utilisation d’autres types de piles pourrait
causer des blessures ou des dommages matériels.
Insertion du bloc-piles
(Fig. 3)
1. Faites glisser le bloc-piles 14 dûment chargé dans le
boîtier jusqu’à ce que le bloc-piles 14 soit verrouillé en
place.
2. Lorsque le bloc-piles 14 est complètement en place dans
la position de verrouillage, vous entendrez un déclic et
le bloc-piles 14 ne doit pas se déloger jusqu’à ce que
l’on appuie sur le bouton d’éjection du bloc-piles 15. Si
le bloc-piles 14 se déplace ou se déloge, répétez cette
étape.
Retrait du bloc-piles
(Fig. 3)
Votre outil est muni d’un mécanisme de verrouillage
secondaire pour empêcher le bloc-piles de tomber
complètement du boîtier de l’outil au cas il s’en détacherait en
conséquence des vibrations.
1. Appuyez sur le bouton d’éjection du bloc-piles 15 et
faites glisser le bloc-piles 14 hors du boîtier.
2. Appuyez sur le bouton d’éjection du bloc-piles 15, et
faites glisser le bloc-piles 14 complètement en dehors du
boîtier de l’outil.
Assemblage
1
14
15
Fig. 3
160992A9R6 GOP18V-40 20240904.indd 39160992A9R6 GOP18V-40 20240904.indd 39 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
40
Fonctionnement
Débranchez le bloc-piles
de l'outil avant
d'effectuer tout assemblage ou réglage ou de changer les
accessoires. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de l’outil, qui
pourrait causer des blessures.
Pour votre sécurité,
prenez toujours les
précautions suivantes et conformez-vous également aux
consignes de sécurité figurant aux pages 30 à 34.
Sinon, vous risqueriez de causer des dommages aux
équipements, des dommages aux biens, ou des blessures.
Pour réduire le risque de
blessure, portez des
lunettes de sécurité ou des lunettes de protection oculaire
avec des écrans latéraux.
Lorsque vous tenez
l’outil, veillez à ne pas
couvrir les orifices d’aération avec votre main. Ceci bloque
le flux d’air et provoque une surchauffe du moteur.
Apprenez à vous servir de cet outil
(Fig. 4)
Vous tirerez le maximum de votre outil oscillant si
vous apprenez comment utiliser la vitesse et contrôler
manuellement l'outil de façon appropriée.
La première chose à apprendre pour utiliser cet outil est de
maîtriser son contrôle avec la main. Tenez-le dans la main et
habituez-vous à l'équilibrer en tenant compte de son centre
de gravité (Fig. 4). Selon l'application, vous devrez ajuster la
position de votre main afin d'assurer le maximum de confort
et de contrôle. La zone de préhension confortable unique sur
le corps de l'outil offre un confort et un contrôle additionnels
pendant l'emploi.
IMPORTANT ! Pratiquez d'abord sur des résidus de matériaux
pour déterminer la performance de l'outil à vitesse élevée.
N'oubliez pas que votre outil produira les meilleurs résultats
possibles si vous laissez la vitesse et l'accessoire approprié
faire le travail pour vous. Faites attention de ne pas appliquer
une pression excessive.
Au lieu de cela, abaissez délicatement l'accessoire oscillant
sur la surface de travail et permettez-lui d'entrer en contact
avec le point précis où vous voulez commencer le travail.
Concentrez-vous sur le guidage de l'outil sur la surface de
travail en appliquant seulement une faible pression avec votre
main. Laissez l'accessoire faire le travail pour vous. En cas
d’utilisation prolongée de l’outil, il est recommandé d’utiliser
des gants épais et rembourrés, et de faire des pauses
fréquentes.
Il est généralement préférable de faire une série de passes
avec l'outil plutôt que de faire tout le travail en une seule
passe. Par exemple, pour faire une coupe, faites repasser
l'outil sur l'ouvrage un certain nombre de fois. Coupez un peu
de matériau lors de chaque passe jusqu'à ce que vous ayez
atteint la profondeur désirée.
Interrupteur de marche/arrêt à glissière
(Fig. 1)
L’outil est mis sous tension au moyen de l’interrupteur
coulissant situé sur le dessus du carter du moteur.
Pour mettre l’outil sous tension, faites glisser le bouton de
l’interrupteur coulissant vers l’avant -- vers le « I ».
Pour mettre l’outil hors tension, faites glisser le bouton de
l’interrupteur coulissant vers l’arrière -- vers le « O ».
Feed-back électronique
Votre outil est muni d'un système de feed-back électronique
interne qui permet de réaliser des « démarrages en douceur »
afin de réduire la fatigue qui résulte d'un démarrage à grande
vitesse. Le système aide également à maintenir la vitesse
sélectionnée virtuellement constante entre les conditions de
fonctionnement à vide ou en charge.
Protection contre les surcharges causées par
l’élévation de la température
(Fig. 1)
Dans des conditions normales d’utilisation, l’outil ne peut pas
être surchargé. Toutefois, si l’outil électrique est surchargé ou
s’il n’est pas maintenu dans la plage de température autorisée
de la pile, la vitesse est réduite ou l’outil électrique s’éteint.
Si la vitesse de l’outil est automatiquement réduite dans de
telles situations, l’outil fonctionnera à nouveau à pleine vitesse
une fois que la température autorisée de la pile sera atteinte
Fig. 4
160992A9R6 GOP18V-40 20240904.indd 40160992A9R6 GOP18V-40 20240904.indd 40 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
41
ou que la charge sera réduite. Pendant l’arrêt automatique,
mettez l’outil électrique hors tension, laissez la pile refroidir,
puis remettez l’outil électrique sous tension.
Interface utilisateur
(Fig. 5)
L’interface utilisateur 7 comprend les éléments suivants :
• Indicateur d’état de fonctionnement de l’outil électrique
8
• Contrôle adaptatif de la vitesse 9
• Commande d’arrêt 10
• Bouton de mode 11
• Voyant indicateur de vitesse 12
• Bouton de sélection de la vitesse 13
Fonctions de contrôle adaptatif de la vitesse
et de commande d’arrêt
Les fonctions de contrôle adaptatif de la vitesse 9 et de
commande d’arrêt 10 peuvent être utilisées individuellement
ou en combinaison, en fonction de vos besoins. Lorsque vous
mettez l’outil hors tension, les réglages de ces fonctions sont
sauvegardés pour votre prochaine utilisation.
Fonction de contrôle adaptatif de la vitesse
La fonction de contrôle adaptatif de la vitesse 9 de votre
outil oscillant Bosch permet d’éviter d’endommager
accidentellement les objets adjacents pendant son utilisation.
• Pour activer cette fonction, faites basculer la fonction
de contrôle adaptatif de la vitesse 9 appuyant sur le
bouton de mode 11 jusqu’à ce que le témoin du contrôle
adaptatif de la vitesse 9 s’allume.
• Lorsque la fonction de contrôle adaptatif de la vitesse 9
est activée, la vitesse d’oscillation est faible au début de
la coupe, puis elle augmente jusqu’à la vitesse nominale
présélectionnée au fur et à mesure que la lame de scie
pénètre dans la pièce et qu’une pression plus importante
est appliquée à l’outil.
• Une fois la coupe terminée, la vitesse d’oscillation est
automatiquement réduite. L’outil électrique restera sous
tension.
Dispositif de commande d’arrêt
La fonction de commande d’arrêt 10 de votre outil améliore
la précision et l’efficacité de vos travaux de coupe en arrêtant
automatiquement l’outil à la fin du processus de coupe.
• Pour activer, faites basculer la fonction de commande
d’arrêt 10 en appuyant sur le bouton de mode 13 jusqu’à
ce que le témoin de la commande d’arrêt 10 s’allume.
• La fonction de commande d’arrêt 10 est utile pour scier
et séparer des matériaux souples et fins (tels que les
plaques de plâtre, les dos de placard, les plinthes fines
ou les plastiques). Lorsque vous utilisez la fonction de
commande d’arrêt 10, appliquez toujours une pression
uniforme. Pour les matériaux plus durs, les travaux
irréguliers ou d’autres applications (par exemple, le
ponçage), la commande d’arrêt risque de ne pas être
déclenchée.
Remise en marche
Pour redémarrer l’outil, mettez-le hors tension à l’aide de
l’interrupteur de marche/arrêt 1, puis remettez-le sous
tension pour votre prochaine tâche.
Réinitialisation avec les paramètres de
réglage initiaux
Pour réinitialiser tous les paramètres de l’interface utilisateur
7, appuyez sur n’importe quel bouton de l’interface utilisateur
7 et maintenez-le enfoncé pendant environ sept secondes.
Fonctionnement
8 9 10
1113 12
7
Fig. 5
160992A9R6 GOP18V-40 20240904.indd 41160992A9R6 GOP18V-40 20240904.indd 41 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
42
L’indicateur d’état de fonctionnement clignote quatre fois en
bleu pour confirmer la réinitialisation.
Pour un dépannage plus approfondi, voir la rubrique
« Recherche de la cause des problèmes » à la page 55
pour consulter la liste complète des indicateurs d’état de
fonctionnement et des solutions possibles aux problèmes.
Vitesses de fonctionnement
(Fig. 1)
Les outils oscillants Bosch ont un mouvement oscillant élevé
compris entre 10,000 - 20,000/min (OPM). Ce mouvement
à vitesse élevée permet aux outils Bosch de produire
d’excellents résultats. Le mouvement oscillant permet à la
poussière de tomber sur la surface plutôt que de projeter des
particules dans l’air.
Pour obtenir les meilleurs résultats possibles lorsque vous
travaillez avec des matériaux différents, réglez la vitesse
en fonction du travail à effectuer. (Voir le tableau Plage de
vitesses à droite pour vous aider.)
Pratiquez d'abord sur un résidu de matériau pour déterminer
la vitesse appropriée en fonction de l'accessoire que vous
comptez utiliser.
Les réglages de vitesse sont effectués à l’aide du bouton de
sélection de la vitesse 13. Le réglage actuel de la vitesse est
indiqué par le témoin de l’indicateur de vitesse 12. Les valeurs
approximatives/min (OPM) pour les réglages de vitesse 1 à 6
sont les suivantes :
Speed Dial
Setting
Speed Range/
min (OPM)
1 10,000
2 12,000
3 14,000
4 16,000
5 18,000
6 20,000
Fonctionnement
Entretien
Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou réglage ou de
changer les accessoires. De telles mesures de sécurité préventives réduisent le risque de
démarrage accidentel de l’outil, qui pourrait causer des blessures.
Service
IL N’EXISTE À L’INTÉR-
IEUR AUCUNE PIÈCE
SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR L’UTILIS-ATEUR.
L’entretien préventif exécuté par des personnes non autorisés
peut entraîner un positionnement erroné des composants et
des fils internes, ce qui peut présenter de graves dangers.
Nous recommandons de confier toute intervention d’entretien
sur l’outil à un centre de service-usine Bosch ou à un centre de
service après-vente Bosch agréé.
TECHNI CIENS : Débranchez l’outil et/ou le chargeur de la
source de courant avant d’entretenir.
Piles
Faire attention aux blocs-piles qui approchent la fin de leur vie.
Si vous remarquez une diminution dans les performances de
votre outil ou une durée de fonctionnement réduite de manière
significative entre charges, il est temps de remplacer le bloc-
piles. S’il n’est pas remplacé, il se peut qu’il endommage le
chargeur ou que l’outil fonctionne incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et il est
prêt à l’usage.
Moteurs
Le moteur de votre outil a été conçu pour de nombreuses
heures d’utilisation fiable. Pour maintenir l’efficacité maximale
du moteur, nous recommandons de l’examiner tous les six
mois. Seul un moteur de remplacement Bosch authentique,
conçu spécialement pour votre outil, doit être utilisé.
Nettoyage
Certains agents de nettoyages et certains dissolvants abîment
les pièces en plastique. Parmi ceux-ci se trouvent: l’essence,
le tétrachlorure de carbone, les dissolvants de nettoyage
chlorés, l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.
Les ouïes de ventilation et les leviers de l’interrupteur doivent
rester propres et exempts de corps étrangers. Ne tentez
pas de les nettoyer en enfonçant des objets pointus dans les
orifices.
160992A9R6 GOP18V-40 20240904.indd 42160992A9R6 GOP18V-40 20240904.indd 42 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
43

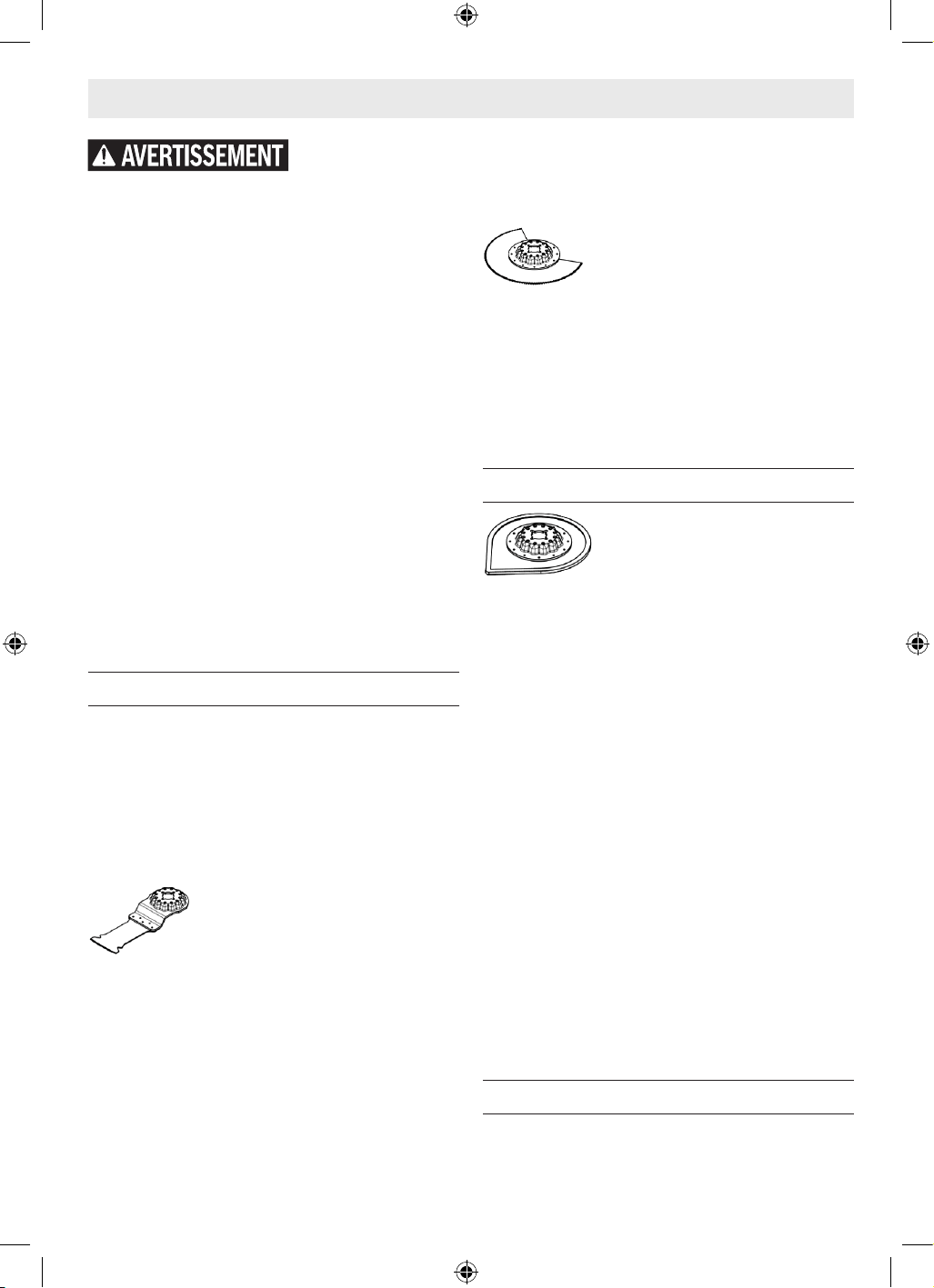

Accesoires
Débranchez le bloc-piles
de l’outil avant
d’effectuer tout assemblage ou réglage ou de changer les
accessoires. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de l’outil, qui
pourrait causer des blessures.
N’utilisez pas d’attache-
ments/d’accessoires
autres que ceux qui sont spécifiés par Bosch. L’utilisation
d’attachements/d’accessoires non spécifiés pour une
utilisation avec l’outil décrit dans ce mode d’emploi pourrait
causer des dommages à l’outil ou à d’autres objets et/ou des
blessures.
Cet outil est compatible avec la famille d’accessoires StarLock,
comme cela est indiqué dans le tableau suivant.
Accessoire
Accessoire Plage de
numéros de modèles GOP18V-40
OSL oui
OSP oui
OSM oui
Accessoire Matériau Application
Sciage
OSL114 Lame de scie
à coupe en
plongée HCS
pour le bois
• Matériaux en bois
• Plastiques doux
Coupes en plongée profondes
et de séparation; également
pour scier près des bords,
dans les coins et dans les
endroits difficiles à atteindre;
exemple : coupe en plongée
étroite dans le bois massif
pour installer une grille de
ventilation.
OSL114JF
OSL212JF
Lame de scie
à coupe en
plongée BIM
pour le bois dur
- Bois dur
- Panneaux stratifiés
Coupes en plongée dans
des panneaux stratifiés ou
dans du bois dur ; exemple :
installation de lucarnes.
OSM114 Lame de scie
à coupe en
plongée HCS
pour le bois
- Bois tendre
- Goupilles
- Tenons
- Composants de mobilier
Coupes en plongée rapides,
profondes et de séparation;
également pour scier près
des bords, dans les coins et
dans les endroits difficiles à
atteindre; exemple : coupe en
plongée profonde dans le bois
tendre pour installer une grille
de ventilation.
160992A9R6 GOP18V-40 20240904.indd 43160992A9R6 GOP18V-40 20240904.indd 43 9/4/2024 12:39:37 PM9/4/2024 12:39:37 PM
44
Accesoires
Accessoire Matériau Application
OSL114F
OSM114F
Lame de scie
pour coupe en
plongée BIM
pour le bois et le
métal
• Bois
• Matériaux en bois
abrasifs
• Plastiques
• Vis et clous durcis
• Canalisations en
métaux non ferreux
Coupes en plongée rapides
et profondes dans le bois, les
matériaux en bois abrasifs
et les plastiques ; exemple :
coupe rapide de canalisations
en métaux non ferreux et
profilés de plus petites
dimensions, coupe facile de
vis et de clous non durcis,
ainsi que de profilés en acier
de plus petites dimensions.
OSL312F
OSL400F
Lame de scie
à segment BIM
pour le bois et le
métal
• Matériaux en bois
• Plastique
• Métaux non ferreux
Coupes en plongée profonde
et de séparation; également
pour scier près des bords,
dans les coins et dans les
endroits difficiles à atteindre;
exemple : raccourcissement
de rails du bas ou de
charnières de portes déjà
installés, coupes en plongée
pour ajuster des panneaux de
revêtement de plancher.
OSL034F
OSL038F
Lame de scie
pour coupe en
plongée BIM
pour le bois et le
métal
• Bois tendre
• Plastiques doux
• Cloison sèche
• Profilés en aluminium à
paroi fine et profilés en
métal non ferreux
• Tôle de métal fine
• Vis et clous non durcis
Coupes en plongée et de
séparation de plus faible
envergure; exemple : découpe
d’ouvertures pour des prises
de courant, coupe à ras d’une
canalisation en cuivre, coupe
en plongée dans une cloison
sèche. Travaux d’ajustement
de filigranes dans le bois;
exemple : sciage d’ouvertures
pour des verrous et des
raccords.
OSL212F Lame de scie
pour coupe en
plongée BIM
pour le bois et le
métal
• Bois tendre
• Bois dur
• Panneaux plaqués
• Panneaux en plastique
stratifié
• Vis et clous non durcis
Coupes en plongée dans
des panneaux stratifiés
ou dans du bois dur;
exemple : raccourcissement
d’encadrements de portes,
découpe d’ouvertures pour
une étagère.
160992A9R6 GOP18V-40 20240904.indd 44160992A9R6 GOP18V-40 20240904.indd 44 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
45
Accessoire Matériau Application
OSL212F
OSM200F
Lame de scie
pour coupe en
plongée BIM
pour le bois et le
métal
• Bois tendre, bois dur
• Panneaux plaqués
• Panneaux en plastique
stratifié
• Vis et clous non durcis
Coupes en plongée profondes
et rapides dans le bois et le
métal; exemple : coupe rapide
de bois contenant des clous,
coupes en plongée profondes
de panneaux stratifiés et
raccourcissement précis
d’encadrements de portes.
OSL034C
OSL114C
OSL134C
Lame de scie
au carbure
pour coupes en
plongée dans le
métal
• Métal
• Matériaux extrêmement
abrasifs
• Fibre de verre
• Cloison sèche
• Panneaux de
fibrociment
Coupes en plongée dans
du métal ou des matériaux
extrêmement abrasifs;
exemple: découpe de
revêtements de devant de
cuisine, coupe facile à travers
des vis et des clous durcis, et
dans l’acier inoxydable.
OSM114CC Lame de scie
au carbure
pour coupes en
plongée dans le
métal
• Acier inoxydable (Inox)
• Vis et clous
• Résine époxy
• Plastique renforcé de
fibre de verre
• Fibre de verre
• Cloison sèche
• Béton poreux
Coupes en plongée profondes
et rapides dans du métal ou
des matériaux extrêmement
abrasifs; exemple: découpe
rapide de revêtements de
devant de cuisine, coupe
facile à travers des vis et des
clous durcis, et dans l’acier
inoxydable.
Autres coupes
OSL138K Lames HCS
multiples
• Rouleau asphalté
• Tapis
• Gazon synthétique
• Carton
• Plancher en PVC
Découpe rapide et précise
de matériaux tendres et de
matériaux abrasifs flexibles;
exemple : coupe de moquette,
de carton, de plancher en
PVC, de rouleaux d’asphalte,
etc.
OSL200RS Racloir rigide • Tapis
• Mortier
• Béton
• Adhésif pour carreaux
Raclage de surfaces dures;
exemple : retrait de résidus
de mortier, d’adhésif pour
carreaux, de béton et
d’adhésif pour moquette.
OSL200FS Racloir flexible • Adhésif pour moquette
• Résidus de peinture
• Silicone
Raclage flexible sur des
surfaces tendres; exemple :
retrait de joints de silicone,
d’adhésif pour moquette et de
résidus de peinture.
Accesoires
160992A9R6 GOP18V-40 20240904.indd 45160992A9R6 GOP18V-40 20240904.indd 45 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
46
Accessoire Matériau Application
OSL400K Lame de scie
à segments
dentelés BIM
• Matériau isolant
• Panneaux isolants
• Panneaux de
revêtement de plancher
• Panneaux de
revêtement de plancher
acoustiquement
isolants
• Carton
• Tapis
• Caoutchouc
• Cuir
Coupe précise de matériau
tendres; exemple : coupe
de panneaux isolants à la
taille voulue, coupe à ras
de matériaux isolants qui
dépassent à la longueur
voulue.
OSL214K
OSM114K
OSM314K
Coupe joint HCS
universel
• Joints de dilatation
• Mastic
• Matériaux isolants
(laine de verre)
Coupe et séparation de
matériaux tendres; exemple :
coupe de joints de dilatation
en silicone ou en mastic
OSL114CG Lame de scie CG
pour coupe en
plongée
• Fibre de verre
• Mortier
• Bois
Coupes en plongée dans
des matériaux extrêmement
abrasifs; exemple: toupillage
de carreaux de mosaïque fins.
Rectification
OSL312DG Lame de scie
à segment
recouvert de
poudre de
diamant
• Joints de ciment
• Carreaux muraux doux
• Résine époxy
• Plastique renforcé de
fibre de verre
Toupillage précis et coupe
de matériaux de jointure/
carreaux, de résine époxy
et de plastique renforcé de
fibre de verre; exemple :
découpe de petits trous dans
des carreaux muraux doux et
toupillage d’ouvertures dans
du plastique renforcé de fibre
de verre.
OSL300CR Plaque delta CG • Mortier
• Résidus de béton
• Bois
• Matériaux abrasifs
Râpage et ponçage de
surfaces dures; exemple:
retrait de mortier ou d’adhésif
pour carreaux (p. ex., lors du
remplacement de carreaux
endommagés), retrait de
résidus d’adhésif pour
moquette.
OSL234HG Dispositif
de retrait de
mortier et de
coulis CG
• Mortier
• Joints
• Résine époxy
• Plastique renforcé de
fibre de verre
• Matériaux abrasifs
Toupillage et coupe de joints
et de carreaux, et râpage et
ponçage sur des surfaces
dures; exemple: retrait
d’adhésif pour carreaux et de
coulis.
Accesoires
160992A9R6 GOP18V-40 20240904.indd 46160992A9R6 GOP18V-40 20240904.indd 46 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
47
Accessoire Matériau Application
OSL312LG
OSM212CG
Lame de scie à
segment CG
• Joints de ciment
• Carreaux muraux doux
• Plastique renforcé de
fibre de verre
• Béton poreux
Coupe et séparation près
des bords, dans les coins ou
dans les endroits difficiles à
atteindre; exemple : retrait
des joints de coulis entre
les carreaux muraux pour
des travaux de réparation,
découpe d’ouvertures dans les
carreaux, les cloisons sèches
ou le plastique.
Ponçage
OSL200CR Doigt de
ponçage CG
• Bois
• Peinture
Ponçage de bois ou de
peinture dans les endroits
difficiles à atteindre sans
papier de verre; exemple :
ponçage de peinture entre
les persiennes, ponçage de
planchers en bois dans les
coins.
OSL350SPD Tampon de
soutien pour le
ponçage, série
Delta, de 3,5 po
• Dépend de la feuille de
ponçage
Ponçage de surfaces près
des bords, dans les coins ou
dans les endroits difficiles
à atteindre ; dépend de la
feuille de ponçage pour, p.
ex., le ponçage du bois, de
la peinture, du vernis, de la
pierre. Molleton pour nettoyer
et texturer le bois, pour retirer
la rouille du métal et pour
marquer les vernis ou polir le
feutre pour le prépolissage.
Accesoires
160992A9R6 GOP18V-40 20240904.indd 47160992A9R6 GOP18V-40 20240904.indd 47 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
48
Sélection des feuilles de ponçage/meulage
Material Application Grit Size
Tous les matériaux en bois (p. ex., bois
de feuillus, bois de conifères, panneaux
de particules, panneaux de construction)
matériaux en métal, fibre de verre et
plastiques
Papier abrasif (rouge)
Pour un ponçage grossier, p. ex.,
pour e ponçage grossier de poutres et
panneaux non rabotés
Grossiers 40/60
Pour le ponçage de surfaces finies et
raboter de petites irrégularités
Moyens 80/120
Pour la finition et le ponçage fin de bois Fins 180/240
Peinture, vernis, matériaux de remplissage
et mastic
Papier abrasif (blanc)
Pour poncer un matériau peint Grossiers 40/60
Pour poncer un apprêt (p. ex., pour
retirer des traces de pinceau, des
gouttelettes de peinture et des traînées
de peinture)
Moyens 80/120
Pour le ponçage de finition d'apprêts
avant d'appliquer une couche de
peinture
Fins 180/240
160992A9R6 GOP18V-40 20240904.indd 48160992A9R6 GOP18V-40 20240904.indd 48 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
49
Applications courantes
Pour tous les acces-
soires, travaillez avec
l’accessoire orienté dans le sens opposé à celui de votre
corps. Ne positionnez jamais la main près de la zone de travail
ou devant celle-ci. Tenez toujours l’outil des deux mains et
portez des gants de protection.
Voici quelques utilisations types pour votre outil oscillant
Bosch.
• Coupe à ras : Retirez le bois excédentaire des embrasures
de portes, des appuis de fenêtre et/ou des coups de pied.
Retirez les longueurs excédentaires de tuyaux en cuivre
ou en CPV.
• Travaux d'enlèvement : p. ex., moquettes et supports,
adhésifs de carreaux anciens, matériau de calfeutrage sur
la maçonnerie, bois et autres surfaces.
• Enlèvement de matériaux excédentaires : .p. ex.,
plâtre, éclaboussure de mortier, béton sur carreaux,
appuis
• Préparation de surfaces : p. ex., pour les nouveaux
planchers et carreaux.
• Ponçage de finition : p. ex., pour poncer dans des
endroits extrêmement serrés qui seraient normalement
difficiles à atteindre et nécessitent un ponçage de finition
à la main.
Coupe
Les lames de scie sont idéales pour effectuer des coupes
précises dans les endroits exigus, près des bords ou au ras
d'une surface.
Sélectionnez une vitesse de moyenne à rapide pour effectuer
la coupe en plongée initiale, commencez à vitesse moyenne
pour obtenir un contrôle accru. Après avoir effectué votre
coupe initiale, vous pouvez augmenter la vitesse pour pouvoir
couper plus rapidement.
Les lames de coupe à ras sont conçues pour
réaliser des coupes précises afin de
permettre l'installation de matériaux sur le
sol ou sur les murs. Lorsque vous effectuez
une coupe à ras, il est important de ne pas
forcer l'outil pendant la coupe en plongée. Si vous constatez
de fortes vibrations dans votre main pendant la coupe en
plongée, ceci indique que vous appliquez trop de force.
Retirez l'outil et laissez l'outil faire le travail à la vitesse
sélectionnée. Tout en laissant les dents de la lame engagées
dans la surface de l'ouvrage, déplacez l'arrière de l'outil avec
un mouvement latéral lent. Ce mouvement permettra
d'accélérer la coupe.
Lorsque vous faites une coupe à ras, il est toujours conseillé
d'utiliser un morceau de matériau résiduel (carreau ou
bois) pour supporter la lame. Si vous avez besoin de faire
reposer la lame de coupe à ras sur une surface délicate, il
est recommandé de protéger la surface avec un carton ou du
ruban-cache.
La lame de scie segmentée est idéale pour
effectuer des coupes précises dans le bois,
le plâtre et les cloisons sèches.
Les applications possibles comprennent la
découpe d'ouvertures dans les planches pour la ventilation,
la réparation de planchers endommagés et la découpe
d'ouvertures pour des boîtiers électriques. La lame produit
les meilleurs résultats en coupant du bois tendre tel que le pin.
La durée de la lame sera réduite si elle est surtout utilisée pour
couper du bois de feuillus.
Sélectionnez une vitesse comprise entre moyenne et rapide.
Enlèvement du coulis
Les lames d'enlèvement du coulis sont
idéales pour enlever le coulis endommagé
ou fissuré. Les lames à coulis existent en
deux largeurs (1/16 po et 1/8 po) pour
tenir compte des différentes largeurs de traits de coulis. Avant
de choisir une lame à coulis, mesurez la largeur du trait de
coulis pour pouvoir choisir la lame appropriée.
Sélectionnez une vitesse comprise entre moyenne et rapide.
Pour enlever le coulis, utilisez un mouvement de va et vient en
faisant plusieurs passes le long du trait de coulis. La dureté
du coulis dictera le nombre de passes nécessaires. Essayez
de maintenir la lame à coulis alignée avec le trait de coulis et
faites attention de ne pas appliquer trop de pression latérale
sur la lame à coulis pendant l'opération. Pour contrôler la
profondeur de plongée, utilisez le trait de grains de carbure
sur la lame comme indicateur. Faites attention de ne pas
plonger au-delà du trait de grains de carbure pour éviter
d'endommager le matériau du support.
Les lames à coulis peuvent être utilisées pour couper du coulis
poncé ou non poncé. Si vous remarquez des accumulations
de matériau sur la lame pendant l'opération d'enlèvement de
coulis, vous pouvez utiliser une brosse à poils de laiton pour
nettoyer les grains afin qu'ils soient à nouveau exposés.
La géométrie de la lame à coulis est conçue de façon que la
lame puisse enlever tout le coulis jusqu'à la surface d'un mur
ou d'un coin. Ceci peut être accompli en s'assurant que la
partie segmentée de la lame est bien face au mur ou au coin.
Raclage
Les outils à racler sont appropriés pour enlever les couches
existantes de vernis ou d'adhésifs, enlever les moquettes
160992A9R6 GOP18V-40 20240904.indd 49160992A9R6 GOP18V-40 20240904.indd 49 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
50
collées, par ex., sur les marches/dans les escaliers et sur
d'autres surfaces de faible taille ou de taille moyenne.
Sélectionnez une vitesse comprise entre basse et moyenne.
Les outils à racler rigides sont appropriés
pour l'enlèvement de matériau sur de
grandes surfaces, et pour couper les
matériaux durs comme les sols en vinyle, la
moquette et les adhésifs de carreaux.
Lorsque vous voulez enlever des adhésifs puissants et
gluants, graissez la surface de la lame de l'outil à racler avec
de la vaseline ou de la graisse de silicone afin de réduire
l'adhérence.
Il est plus facile de retirer de la moquette ou du vinyle du sol
si on y a pratiqué des incisions auparavant afin de permettre
à la lame de l'outil à racler de se déplacer au-dessous de la
moquette ou du vinyle.
Les outils à racler flexibles sont utilisés
dans les endroits difficiles d'accès et
pour couper les matériaux doux tels que
du calfeutrage.
Montez la lame de l'outil à racler avec le côté comportant
le logo orienté vers le haut. Avec un outil à racler flexible,
assurez-vous que la tête de la vis n'entre pas en contact avec
la surface pendant le processus de raclage (un angle de 30
à 45 degrés est recommandé). Ceci peut être accompli en
s'assurant que l'outil est incliné par rapport à la lame. Vous
devriez pouvoir voir la lame fléchir pendant l'opération de
raclage.
Si vous voulez retirer du calfeutrage d'une surface délicate
comme une baignoire ou un dosseret en carrelage, nous
recommandons de protéger la surface sur laquelle la lame
reposera, par exemple avec un ruban-cache. Utilisez de
l'alcool dénaturé pour nettoyer la surface après avoir enlevé
le calfeutrage et/ou l'adhésif.
Mettez l'outil en marche et placez l'accessoire désiré à
l'endroit où vous voulez retirer du matériau.
Commencez avec une pression légère. Le mouvement oscillant
de l'accessoire ne se produira que quand de la pression sera
appliquée sur le matériau que vous voulez retirer.
Une pression excessive peut creuser ou endommager les
surfaces de fond (par exemple, le bois, le plâtre).
Ponçage
Les accessoires de ponçage sont appropriés
pour le ponçage à sec de bois, de métal, de
surfaces, de coins et de bords, ainsi que pour le
travail dans des endroits d'accès difficile.
Travaillez avec touts la surface du tampon de ponçage – pas
seulement avec la pointe.
Les coins peuvent être finis en utilisant la pointe ou le bord
de l'accessoire sélectionné. Il est recommandé d'effectuer
une rotation occasionnelle de l'accessoire pendant l'emploi
afin de distribuer l'usure sur l'accessoire et sur la surface de
la plaque de support.
Poncez avec un mouvement continu et une pression légère.
N'appliquez PAS une pression excessive - laissez l'outil faire
le travail. Une pression excessive rendra la manipulation plus
difficile, produira des vibrations et des marques de ponçage
indésirables et causera l'usure prématurée de la feuille
abrasive.
Assurez-vous toujours que les ouvrages de petites dimensions
sont solidement attachés à un établi ou un autre support. Les
grands panneaux peuvent être tenus en place à la main sur un
établi ou un chevalet de sciage.
Des feuilles de papier abrasif à l'oxyde d'aluminium à
structure ouverte sont recommandées pour la plupart des
applications sur du bois ou du métal, étant donné que ce
matériau synthétique coupe rapidement et a de bonnes
propriétés d'usure. Certaines applications, telles que la
finition ou le nettoyage du métal, nécessitent des tampons
abrasifs spéciaux que vous pourrez vous procurer chez votre
fournisseur. Pour obtenir les meilleurs résultats, utilisez des
accessoires de ponçage de Bosch de qualité supérieure qui
sont soigneusement sélectionnés pour produire des résultats
de qualité professionnelle avec votre outil oscillant.
Les suggestions suivantes peuvent être utilisées comme
guide général pour la sélection de matériaux abrasifs, mais les
meilleurs résultats seront obtenus en effectuant un ponçage
de test sur une partie peu visible de l'ouvrage en premier.
Grains
abrasifs Application
Grossiers Pour le ponçage grossier de bois ou de
métal, et pour l'enlèvement de rouille ou
d'un matériau de finition ancien.
Moyens Pour les opérations générales de ponçage
de bois ou de métal.
Fins Pour la finition finale de bois, de métal, de
plâtre et d'autres surfaces.
Après avoir fermement assujetti l'ouvrage, mettez l'outil en
marche comme indiqué plus haut. Mettez l'ouvrage en contact
avec l'outil après que l'outil aura atteint sa vitesse de croisière,
et éloignez l'outil de l'ouvrage avant de l'éteindre. Si vous
utilisez votre outil de cette manière, vous prolongerez la durée
de vie de l'interrupteur et du moteur, et vous améliorerez
considérablement la qualité de votre travail.
Common Applications
160992A9R6 GOP18V-40 20240904.indd 50160992A9R6 GOP18V-40 20240904.indd 50 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
51
Déplacez l'outil oscillant avec de longs mouvements réguliers
parallèles au grain en utilisant un mouvement latéral de
façon à ce que chaque course chevauche la trajectoire de
la course précédente d'environ 75 %. N'appliquez PAS une
pression excessive. Laissez l'outil faire le travail. Une pression
excessive rendra la manipulation difficile, produira des
vibrations et causera des marques de ponçage indésirables.
Techniques de ponçage
CORRECT : poncez avec un mouvement de va
et vient régulier
(Fig. 6)
Poncez avec un mouvement de va et vient régulieren laissant
le poids de l'outil faire le travail.
INCORRECT : évitez de poncer seulement avec
la pointe de la plaque de support
(Fig. 7)
Évitez de poncer seulement avec la pointe de la plaque de
support. Maintenez autant de papier abrasif en contact avec
la surface de l'ouvrage que possible.
CORRECT : poncez toujours avec la plaque de
support et le papier abrasif à plat
(Fig. 8)
Poncez toujours avec la plaque de support et le papier abrasif
à plat contre la surface de travail. Travaillez de façon régulière,
avec un mouvement de va et vient.
INCORRECT : évitez d'incliner la plaque de
support
(Fig. 9)
Évitez d'incliner la plaque de support à un angle par rapport à
la surface de travail. Travaillez toujours à plat.
Common Applications
Fig. 6
Fig. 7
Fig. 8
Fig. 9
160992A9R6 GOP18V-40 20240904.indd 51160992A9R6 GOP18V-40 20240904.indd 51 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
52
Techniques de coupe
CORRECT : coupez toujours avec un
mouvement de va et vient régulier
(Fig. 10)
Coupez toujours avec un mouvement de va et vient régulier.
Ne forcez jamais la lame. Appliquez une pression légère pour
guider l'outil.
INCORRECT : ne tordez pas l'outil
(Fig. 11)
Ne tordez pas l'outil pendant la coupe. Ceci pourrait causer le
coinçage de la lame.
Techniques de raclage
CORRECT : assurez-vous que la lame fléchit
suffisamment
(Fig. 12)
Assurez-vous que la lame d'un outil à racler flexible fléchit
suffisamment.
INCORRECT : ne laissez pas la tête de la vis
entrer en contact avec la surface
(Fig. 13)
Ne laissez pas la tête de la vis entrer en contact avec la surface
quand vous travaillez avec une lame d'outil à racler flexible.
Common Applications
Fig. 10
Fig. 11
Fig. 12
Fig. 13
160992A9R6 GOP18V-40 20240904.indd 52160992A9R6 GOP18V-40 20240904.indd 52 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
53
Kit de butées de profondeur OSC004 (pièces
jointes optionnel)
Utilisation du kit de butées de profondeur
(Fig. 14, Fig. 15)
La butée de profondeur OSC004 est un accessoire compatible
avec les outils oscillants Bosch GOP40-30, GOP55-36,
GOP12V-28, GOP18V-28, GOP18V-40, MX30E et MXH180.
Elle permet de limiter la profondeur d’une coupe à une valeur
sélectionnée par l’utilisateur . Elle peut également être
utilisée pour servir de guide avec d’autres types de coupes .
Installation Du Kit De Butées De profondeur
(Fig. 16, Fig. 17, Fig. 18)
1. Si un accessoire a déjà été installé sur l’outil, retirez-le.
2. Placez le support sur le bec de l’outil oscillant de façon
que la bride de fixation soit orientée face à l’arrière de
l’outil .
3. Appuyez sur la bride de fixation pour la fermer .
4. Appuyez sur le guide approprié pour l’enfoncer dans
l’ouverture à l’avant du support.
5. Installez l’accessoire sur l’outil.
6. Réglez la profondeur de coupe désirée en utilisant le
bouton rouge sur le côté du support .
Pièces jointes
Fig. 14
Fig. 15
Fig. 16
Fig. 17
Fig. 18
160992A9R6 GOP18V-40 20240904.indd 53160992A9R6 GOP18V-40 20240904.indd 53 9/4/2024 12:39:38 PM9/4/2024 12:39:38 PM
54
Coupes en plongée avec le kit de butées de
profondeur
(Fig. 17, Fig. 18)
• Pour les coupes en plongée utilisant des lames rondes,
telles que des lames du type segment, installez la butée
large .
• Pour les coupes en plongée utilisant des lames droites,
installez la butée étroite
I
.
Autres types de coupes guidées avec le kit de
butées de profondeur
(Fig. 17)
• For other types of guided cuts, install the wide stop
.
Hotte d’extraction de la poussière OSC005
(pièces jointes optionnel)
(Fig. 19)
N’utilisez pas le kit
d’extraction de la
poussière sans l’avoir raccordé à un aspirateur.
L’aspirateur doit être
approprié pour le
matériau sur lequel vous devez travailler. Lorsque vous
aspirez de la poussière sèche qui est particulièrement toxique
pour la santé ou peut même être cancérogène, utilisez un
aspirateur conçu spécifiquement pour une telle application.
Cette hotte d’extraction de la poussière (accessoire) 21 or 22
n’est conçu que pour emploi dans le cadre d’une opération
de ponçage. Elle n’est pas conçue pour emploi dans le cadre
d’opérations de coupe, de raclage ou de meulage.
Pièces jointes
5
21
22
25
26
24
24
23
23
Fig. 19
160992A9R6 GOP18V-40 20240904.indd 54160992A9R6 GOP18V-40 20240904.indd 54 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
55
Raccordement de la hotte d’extraction de la
poussi
(Fig. 19)
1. Avant de raccorder la hotte d’extraction de la poussière
21 or 22, retirez tout accessoire pouvant être attaché à
l’outil.
2. Positionnez la hotte d’extraction de la poussière 21 or 22
à l’outil sur l’outil, au-dessus de la zone de raccordement
de l’accessoire 5.
3. Tournez le levier 23 à cames pour sécuriser la hotte
d’extraction de la poussière 21 or 22 sur l’outil.
4. Attachez le tampon de soutien en caoutchouc 16 et la
feuille de ponçage 17 afin de vous préparer en vue du
ponçage.
5. Connectez le tuyau d’aspiration 26 à la hotte d’extraction
de poussière 22 ou à l’adaptateur d’extraction de
poussière 25. Remarque:
• Tuyaux flexibles Bosch de la série VH –
L’adaptateur de tuyau flexible VX120 est nécessaire
(inclus dans la série de tuyaux flexibles VH).
• Autres tuyaux flexibles de 35 mm et 22 mm, tels
que les tuyaux flexibles Bosch de la série VAC –
Raccordez le tuyau flexible directement à l'outil.
• Tuyaux flexibles standard de 1-1/4 po ou 1-1/2 po
– L’adaptateur Bosch VAC024 est nécessaire.
6. Raccordez le tuyau flexible d’aspiration 26 à un
aspirateur.
L’outil oscillant est maintenant prêt pour le ponçage en
utilisant un aspirateur ou un extracteur de poussière 21 or 22.
Pièces jointes
Recherche de la cause des problèmes
Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou réglage ou de
changer les accessoires. De telles mesures de sécurité préventives réduisent le risque de
démarrage accidentel de l’outil, qui pourrait causer des blessures.
Couleur de
l’indicateur d’état de
fonctionnemen Signification Remède
- Outil électrique hors tension -
Vert Outil électrique sous tension et prêt à l’emploi -
Jaune Température critique atteinte Mettez l’outil électrique hors tension et laissez-le
refroidir.
Pile presque vide Rechargez la pile.
Rouge L’outil électrique a surchauffé. Laissez l’outil électrique refroidir.
Pile complètement déchargée Rechargez la pile.
4 x bleu clignotant Réinitialisation déclenchée -
160992A9R6 GOP18V-40 20240904.indd 55160992A9R6 GOP18V-40 20240904.indd 55 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
56
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso.
Por favor, lea el manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a
este símbolo para evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones
graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte
o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones
leves o moderadas.
Tabla de contenido
Advertencias generales de seguridad para
herramientas eléctricas .................... 57
Normas de seguridad para herramientas
oscilantes................................ 59
Advertencias de seguridad adicionales............59
Uso previsto..................................61
Símbolos .................................... 62
Familiarización con su herramienta oscilante
inalámbrica GOP18V-40.................... 63
Especificaciones ..............................64
Ensamblaje .................................. 65
Instalación de accesorios ................... 65
Remoción de accesorios.................... 66
Instalación y remoción de las hojas de lija ......66
Introducción y suelta del paquete de baterías... 66
Utilización ................................... 67
Aprendizaje del uso de la herramienta......... 67
Interruptor deslizante de "encendido y
apagado".............................67
Retroalimentación electrónica ............... 67
Protection contre les surcharges causées par
l’élévation de la température............. 67
Interfaz del usuario ........................ 68
Velocidades de funcionamiento .............. 69
Mantenimiento ............................... 69
Servicio ................................. 69
Baterías ................................. 69
Lubricación de las herramientas ............. 69
Motores ................................. 69
Limpieza................................. 69
Accesorios................................... 70
Selección de hojas de lija/amolado ...............74
Aplicaciones comunes ......................... 75
Corte ................................... 75
Remoción de lechada ...................... 75
Rascado .................................75
Lijado ................................... 76
Técnicas de lijado ......................... 77
Técnicas de corte ......................... 78
Técnicas de rascado ....................... 78
Aditamentos ................................. 79
Kit de topes de profundidad OSC004
(Aditamento opcional)..................79
Cubierta de extracción de polvo OSC005
(Aditamento opcional)..................80
Resolución de problemas.......................81
160992A9R6 GOP18V-40 20240904.indd 56160992A9R6 GOP18V-40 20240904.indd 56 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
57
Advertencias generales de seguridad para herramientas eléctricas
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones
suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se
indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.
La expresión “herramienta eléctrica” que se incluye en las advertencias se refiere a su herramienta eléctrica alimentada por la
red eléctrica (alámbrica) o su herramienta eléctrica alimentada por baterías (inalámbrica).
1. Seguridad en el área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
b. No utilice herramientas eléctricas en atmósferas
explosivas, tales como las existentes en presencia de
líquidos, gases o polvos inflamables. Las herramientas
eléctricas generan chispas, las cuales es posible que
incendien los polvos o los vapores.
c. Mantenga alejados a los niños y a los curiosos
mientras esté utilizando una herramienta eléctrica.
Las distracciones pueden hacerle perder el control de la
herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas eléctricas deben
coincidir con el tomacorriente. No modifique nunca
el enchufe de ninguna manera. No utilice enchufes
adaptadores con herramientas eléctricas conectadas
a tierra (puestas a masa). Los enchufes sin modificar
y los tomacorrientes coincidentes reducirán el riesgo de
descargas eléctricas.
b. Evite el contacto del cuerpo con superficies
conectadas a tierra o puestas a masa, tales
como tuberías, radiadores, estufas de cocina y
refrigeradores. Hay un mayor riesgo de descargas
eléctricas si el cuerpo del operador está conectado a
tierra o puesto a masa.
c. No exponga las herramientas eléctricas a la lluvia
ni a condiciones mojadas. La entrada de agua en una
herramienta eléctrica aumentará el riesgo de descargas
eléctricas.
d. No maltrate el cable. No use nunca el cable para
transportar, jalar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes afilados o las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargas eléctricas.
e. Cuando utilice una herramienta eléctrica a la
intemperie, utilice un cable de extensión adecuado
para uso a la intemperie. La utilización de un cable
adecuado para uso a la intemperie reduce el riesgo de
descargas eléctricas.
f. Si es inevitable utilizar una herramienta eléctrica en
un lugar húmedo, utilice una fuente de alimentación
protegida por un interruptor de circuito accionado
por corriente de pérdida a tierra (GFCI, por sus
siglas en inglés). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una herramienta
eléctrica. No utilice una herramienta eléctrica
mientras esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Es posible que un
momento de desatención mientras se estén utilizando
herramientas eléctricas cause lesiones corporales
graves.
b. Utilice equipo de protección personal. Use siempre
protección ocular. Los equipos protectores, tales
como una máscara antipolvo, calzado de seguridad
antideslizante, casco o protección de la audición,
utilizados según lo requieran las condiciones, reducirán
las lesiones corporals.
c. Prevenga los arranques accidentales. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectar la herramienta eléctrica a la
fuente de alimentación y/o al paquete de batería,
levantar la herramienta eléctrica o transportarla. Si
se transportan herramientas eléctricas con el dedo en
el interruptor o si se suministra corriente a herramientas
eléctricas que tengan el interruptor en la posición de
encendido se invita a que se produzcan accidents.
d. Retire todas las llaves de ajuste o de tuerca antes
de encender la herramienta eléctrica. Es posible que
una llave de tuerca o de ajuste que se deje sujeta a una
pieza rotativa de la herramienta eléctrica cause lesiones
corporales.
e. No intente alcanzar demasiado lejos. Mantenga
un apoyo de los pies y un equilibrio adecuados en
CONSERVE ESTAS INSTRUCCIONES
160992A9R6 GOP18V-40 20240904.indd 57160992A9R6 GOP18V-40 20240904.indd 57 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
58
todo momento. Esto permite un mejor control de la
herramienta eléctrica en situaciones inesperadas.
f. Vístase adecuadamente. No se ponga ropa holgada
ni joyas. Mantenga el pelo y la ropa alejados de las
piezas móviles. La ropa holgada, las joyas o el pelo largo
pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que estas estén conectadas y se utilicen
correctamente. El uso de recolección de polvo puede
reducir los peligros relacionados con el polvo.
h. No deje que la familiaridad obtenida con el uso
frecuente de las herramientas le haga volverse
complaciente e ignorar los principios de seguridad de
las herramientas. Una acción descuidada puede causar
lesiones graves en una fracción de Segundo.
4. Uso y cuidado de la herramienta eléctrica
a. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para la aplicación
que vaya a realizar. La herramienta eléctrica correcta
hará el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
b. No utilice la herramienta eléctrica si el interruptor no
la enciende y apaga. Cualquier herramienta eléctrica
que no se pueda controlar con el interruptor es peligrosa
y debe ser reparada.
c. Desconecte el enchufe de la fuente de alimentación
y/o retire el paquete de batería de la herramienta
eléctrica, si es retirable, antes de hacer cualquier
ajuste, cambiar accesorios o almacenar herramientas
eléctricas. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la
herramienta eléctrica.
d. Guarde las herramientas eléctricas que no esté
usando fuera del alcance de los niños y no deje que
las personas que no estén familiarizadas con la
herramienta eléctrica o estas instrucciones utilicen la
herramienta eléctrica. Las herramientas eléctricas son
peligrosas en las manos de los usuarios no capacitados.
e. Realice mantenimiento de las herramientas
eléctricas y los accesorios. Compruebe si hay
desalineación o atoramiento de las piezas móviles,
rotura de piezas y cualquier otra situación que
pueda afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está dañada,
haga que la reparen antes de utilizarla. Muchos
accidentes son causados por herramientas eléctricas
que reciben un mantenimiento deficiente.
f. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte mantenidas
adecuadamente, con bordes de corte afilados, tienen
menos probabilidades de atorarse y son más fáciles de
controlar.
g. Utilice la herramienta eléctrica, los accesorios y las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta eléctrica para operaciones distintas a las
previstas podría causar una situación peligrosa.
h. Mantenga los mangos y las superficies de agarre
secos, limpios y libres de aceite y grasa. Los mangos
resbalosos y las superficies de agarre resbalosas
no permiten un manejo y un control seguros de la
herramienta en situaciones inesperadas.
5. Uso y cuidado de las herramientas a
batería
a. Recargue el paquete de batería solo con el cargador
especificado por el fabricante. Es posible que un
cargador que sea adecuado para un tipo de paquete de
batería cree un riesgo de incendio cuando se utilice con
otro paquete de batería.
b. Utilice las herramientas eléctricas solo con paquetes
de batería designados específicamente. Es posible
que el uso de cualquier otro paquete de batería cree un
riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté utilizando,
manténgalo alejado de otros objetos metálicos, tales
como clips sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños, que
puedan hacer una conexión de un terminal al otro. Si
se cortocircuitan juntos los terminales de la batería, es
posible que se causen quemaduras o un incendio.
d. En condiciones abusivas es posible que se expulse
líquido de la batería; evite el contacto. Si se produce
contacto accidentalmente, enjuáguese con agua.
Si el líquido entra en contacto con los ojos, obtenga
además ayuda médica. Es posible que el líquido
expulsado de la batería cause irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que estén dañados o modificados. Es posible
que las baterías dañadas o modificadas exhiban un
comportamiento imprevisible que cause incendio,
explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta
a un fuego o a una temperatura excesiva. Es posible
CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad para herramientas eléctricas
160992A9R6 GOP18V-40 20240904.indd 58160992A9R6 GOP18V-40 20240904.indd 58 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
59
CONSERVE ESTAS INSTRUCCIONES
que la exposición a un fuego o a una temperatura
superior a 265 °F (130 °C) cause una explosión.
g. Siga todas las instrucciones de carga y no cargue
el paquete de batería ni la herramienta fuera del
intervalo de temperatura especificado en las
instrucciones. Es posible que la realización de la carga
de manera inadecuada o a temperaturas que estén fuera
del intervalo especificado dañe la batería y aumente el
riesgo de incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta eléctrica reciba servicio
de ajustes y reparaciones por un técnico de
reparaciones calificado que utilice únicamente
piezas de repuesto idénticas. Esto garantizará que se
mantenga la seguridad de la herramienta eléctrica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes
y reparaciones de los paquetes de batería deberá ser
realizado solo por el fabricante o por proveedores de
servicio autorizados.
Advertencias generales de seguridad para herramientas eléctricas
Normas de seguridad para herramientas oscilantes
a. Agarre la herramienta eléctrica solamente por
las superficies de agarre con aislamiento cuando
realice una operación en la que el accesorio de corte
pueda entrar en contacto con cables ocultos. Si el
accesorio de corte entra en contacto con un cable con
corriente, eso puede hacer que las partes metálicas de
la herramienta eléctrica que están al descubierto lleven
corriente y podrían causar una descarga eléctrica al
operador.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma estable. Si
se sujeta la pieza de trabajo con la mano o contra el cuerpo,
se crea una situación inestable que podría causar pérdida de
control.
No taladre, rompa, ni haga trabajo de sujeción en paredes
existentes ni en otras áreas ciegas donde pueda haber
cables eléctricos. Si esta situación es inevitable, desconecte
todos los fusibles o cortacircuitos que alimentan este sitio de
trabajo.
Utilice un detector de metales para determinar si hay
tuberías de gas o de agua ocultas en el área de trabajo
o llame a la compañía local de servicios públicos para
obtener asistencia antes de comenzar la operación.
Golpear o cortar una tubería de gas producirá una explosión.
La entrada de agua en un dispositivo eléctrico puede causar
electrocución.
Sujete siempre firmemente la herramienta con las dos
manos para tener un control máximo. Mantenga un apoyo
de los pies y un equilibrio apropiados en todo momento.
Esto permite controlar mejor la herramienta mecánica en
situaciones inesperadas.
Mantenga siempre las manos alejadas de las áreas de
corte. No ponga las manos debajo ni cerca de la hoja de
sierra. La proximidad de la hoja a las manos puede quedar
oculta a la vista.
No utilice hojas desfiladas ni dañadas. Una hoja doblada
puede romperse fácilmente o causar retroceso.
Tenga suma precaución cuando maneje los accesorios.
Los accesorios están muy afilados.
Use guantes protectores cuando cambie los accesorios
de corte. Los accesorios estarán calientes después del uso
prolongado.
Antes de rascar, compruebe si hay clavos en la pieza de
trabajo. Si los hay, quítelos o sitúelos bien por debajo de la
superficie acabada que se desea lograr. Si se golpea un clavo
con el borde del accesorio, la herramienta podría saltar.
Advertencias de seguridad adicionales
160992A9R6 GOP18V-40 20240904.indd 59160992A9R6 GOP18V-40 20240904.indd 59 9/4/2024 12:39:39 PM9/4/2024 12:39:39 PM
60
CONSERVE ESTAS INSTRUCCIONES
No lije en mojado con esta herramienta. La entrada
de líquidos en la caja del motor constituye un peligro de
sacudidas eléctricas.
Nunca trabaje en un área que esté empapada con
un líquido, tal como un disolvente o agua, o que esté
humedecida, tal como un papel de pared recién aplicado.
Existe peligro de sacudidas eléctricas al trabajar en dichas
condiciones con una herramienta mecánica y el calentamiento
del líquido causado por la acción de rascado puede hacer que
la pieza de trabajo emita vapores nocivos.
Use siempre protección para los ojos y una máscara
antipolvo para aplicaciones que generen polvo y al lijar
en alto. Las partículas resultantes del lijado pueden ser
absorbidas por los ojos e inhaladas fácilmente y pueden
causar complicaciones de salud.
Use precauciones especiales al lijar madera tratada
químicamente a presión, pintura que pueda estar basada
en plomo o cualquier otro material que pueda contener
carcinógenos. Todas las personas que entren en el área de
trabajo deben usar un aparato de respiración adecuado y ropa
protectora. El área de trabajo debe cerrarse con cubiertas
colgantes de plástico y debe mantenerse fuera a las personas
no protegidas hasta que el área de trabajo haya sido limpiada
a fondo.
No use papel de lija diseñado para zapatas de lijar más
grandes. El papel de lija más grande sobresaldrá de la zapata
de lijar, causando atasco y rasgado del papel o retroceso. El
papel extra que sobresalga de la zapata de lijar también puede
causar laceraciones graves.
Utilice únicamente la Boach o AMPShare BAT612 o las
baterías indicadas en la lista de baterías/cargadores. Es
posible que el uso de otros tipos de baterías cause lesiones
corporales o daños materiales.
Asegúrese de que el interruptor esté en la posición de
apagado antes de introducir el paquete de batería. Si se
introduce el paquete de batería en herramientas mecánicas
que tengan el interruptor en la posición de encendido, se
invita a que se produzcan accidentes.
Inspeccione siempre los accesorios para comprobar si
están dañados (rotos o agrietados) antes de cada uso. No
los utilice nunca si se sospecha que están dañados.
Un GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista, mejorarán
más su seguridad personal.
Mantenga los mangos secos, limpios y libres de aceite y
grasa. Las manos resbalosas no pueden controlar de modo
seguro la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico de la
herramienta. Cuando limpie una herramienta, tenga cuidado
de no desmontar ninguna de sus partes, ya que los cables
internos podrían reubicarse incorrectamente o pellizcarse,
o los resortes de retorno de los protectores de seguridad
podrían montarse incorrectamente.
Ciertos agentes de limpieza, tales como gasolina, tetracloruro
de carbono, amoníaco, etc., podrían dañar las piezas de
plástico.
Use protección ocular
ADVERTENCIA
Para reducir el riesgo de lesiones,
use siempre anteojos o gafas de
seguridad con escudos laterales.
El operador y las otras personas que
estén en el área de trabajo deben
usar protección ocular de acuerdo
con la norma ANSI Z87.1. La
protección ocular no les encaja de la misma manera a todos
los operadores. Asegúrese de que la protección ocular
seleccionada tenga escudos laterales o que proporcione
protección contra los residuos lanzados al aire tanto desde la
parte delantera como desde los lados. El empleador es
responsable de hacer cumplir el uso de protección ocular por
el operador y las otras personas que estén en el área de
trabajo. Cuando se requiera, use protección de la cabeza de
acuerdo con la norma ANSI Z89.1
Cierto polvo generado por el
lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe que
causan cáncer, defectos de nacimiento u otros daños
sobre la reproducción. Algunos ejemplos de estos agentes
químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos
de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependiendo
de con cuánta frecuencia realice este tipo de trabajo. Para
reducir su exposición a estos agentes químicos: trabaje en
un área bien ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo máscaras antipolvo que estén
diseñadas especialmente para impedir mediante filtración el
paso de partículas microscópicas.
Eliminación
Esta sección es parte del compromiso de Robert Bosch
Tool Corporation para preservar nuestro medio ambiente y
conservar nuestros recursos naturales.
Advertencias de seguridad adicionales
160992A9R6 GOP18V-40 20240904.indd 60160992A9R6 GOP18V-40 20240904.indd 60 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
61
CONSERVE ESTAS INSTRUCCIONES
Eliminación de las herramientas
¡No deseche las herramientas eléctricas ni las baterías o
baterías recargables en la basura doméstica!
Eliminación de las baterías
No intente desensamblar la batería ni retirar ningún
componente que sobresalga de los terminales de la batería.
Es posible que el resultado sea un incendio. Antes de la
eliminación, proteja los terminales que estén al descubierto,
usando cinta aislante gruesa para prevenir los cortocircuitos.
Baterías de ion litio
Si la unidad está equipada con una batería de ion litio,
esta debe ser recogida, reciclada o eliminada de manera
respetuosa con el medio ambiente.
El sello de reciclaje de baterías RBRC
(Rechargable Battery Recycling
Corporation) certifi-cado por la EPA
ubicado en la batería de ion litio (ion Li)
indica que Robert Bosch Tool Corpor-
ation está participando volunta-riamente
en un programa de la industria para
recoger y reciclar estas baterías al final de su vida útil, cuando
se retiren de servicio en los Estados Unidos o Canadá. El
programa RBRC proporciona una conveniente alternativa a
depositar las baterías de ion Li usadas en la basura o en el flujo
municipal de residuos, lo cual puede que sea ilegal en su área.
Sírvase llamar al 1-800-8-BATTERY para obtener información
sobre las prohibiciones/restricciones relacionadas con el
reciclaje y la eliminación de baterías de ion Li en su área,
o devuelva sus baterías a un Centro de Servicio Bosch/
Dremel para reciclarlas. La participación de Robert Bosch
Tool Corporation en este programa forma parte de nuestro
compromiso para preservar nuestro medio ambiente y
conservar nuestros recursos naturales.
Advertencias de seguridad adicionales
Uso previsto
Utilice esta herramienta
oscilante solo tal como está
previsto. Es posible que un uso no previsto cause lesione
corporales y daños materiales.
Esta herramienta oscilante Bosch está diseñada para lijar
en seco superficies, esquinas y bordes, para rascar, para
aserrar metales blandos, madera y componentes de plástico,
y para quitar lechada utilizando las herramientas y accesorios
aplicables recomendados por Bosch.
160992A9R6 GOP18V-40 20240904.indd 61160992A9R6 GOP18V-40 20240904.indd 61 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
62
Símbolos
Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda
su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Symbol Designation/Explanation
V Voltios (tensión)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
.../min
Revoluciones o reciprocaciones por minuto (revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto)
0 Posición de apagado (velocidad cero, fuerza de torsión cero...)
1, 2, 3, ...
I, II, III,
Ajustes del selector (ajustes de velocidad, fuerza de torsión o posición. Un número más alto significa
mayor velocidad)
0
Selector infinitamente variable con apagado (la velocidad está aumentado desde el ajuste 0)
Flecha (acción en el sentido de la flecha)
Corriente continua (tipo o característica de corriente)
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando
que cumple con las normas estadounidenses y canadienses.
Designa el programa de reciclaje de baterías de Li-ion.
160992A9R6 GOP18V-40 20240904.indd 62160992A9R6 GOP18V-40 20240904.indd 62 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
63
Familiarización con su herramienta oscilante inalámbrica GOP18V-40
1 Interruptor de “encendido y apagado”
2 Mango (superficie de agarre con aislamiento)
3 Ranuras de ventilación
4 Palanca de liberación del accesorio
5 Portaaccesorio
6 Luz de trabajo
7 Interfaz del usuario
8 Indicador de estado de la herramienta eléctrica
* Los accesorios mostrados o descritos no se incluyen con el producto como estándar. Puede encontrar la selección completa
de accesorios en nuestra gama de accesorios.
9 Control de velocidad adaptativo
10 Control de parada
11 Botón de modo
12 Indicador de velocidad
13 Botón selector de modo
14 Paquete de baterías*
15 Bbotón de liberación del paquete de baterías*
8 9 10
1113 12
7
1
15
3
7
6
5
4
2
14
Fig. 1
160992A9R6 GOP18V-40 20240904.indd 63160992A9R6 GOP18V-40 20240904.indd 63 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
64
Especificaciones
Número de modelo GOP18V-40
Velocidad sin carga (n
0
) 10,000-20,000/min
Arco oscilante 4.0°
Tensión nominal 18V
Temperatura ambiente permitida
• durante el proceso de carga
• durante la utilización / almacenamiento
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Paquetes de batería/Cargadores de baterías:
Por favor, consulte la lista de baterías/cargadores incluida con su herramienta.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
160992A9R6 GOP18V-40 20240904.indd 64160992A9R6 GOP18V-40 20240904.indd 64 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
65
Ensamblaje
Desconecte el paquete de
baterías de la herramienta
antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la herramienta,
lo cual es posible que cause lesione corporales.
No utilice aditamentos/ac-
cesorios que no sean los
especificados por Bosch. Es posible que el uso de
aditamentos/accesorios no especificados para el uso de la
herramienta descrita en este manual cause daños a la
herramienta, daños materiales o lesiones corporales.
Para todos los trabajos o
cuando cambie accesorios,
use siempre guantes protectores. Dichas medidas de
seguridad preventiva reducen el riesgo de lesiones causadas
por los bordes afilados de los accesorios. Los accesorios se
pueden poner muy calientes mientras están en
funcionamiento. ¡Peligro de quemaduras!
Instalación de accesorios
(Fig. 2)
Si es necesario, retire un accesorio que ya esté montado.
(Consulte "Remoción de accesorios" más adelante.)
1. Posicione el accesorio de manera que su número de
modelo esté orientado hacia el portaaccesorio de la
herramienta oscilante 5.
2. Determine el ángulo deseado del accesorio respecto a
la herramienta. Los accesorios se pueden montar de
manera que estén orientados con su borde de trabajo
directamente delante de la herramienta o en ángulo
hacia la izquierda o hacia la derecha para mejorar la
utilizabilidad.
3. Presione el portaaccesorio 5 de la herramienta oscilante
hacia el interior del accesorio hasta que las mandíbulas
de fijación del portaaccesorio 5 se acoplen a presión en el
22
5
4
16
18
20
17
19
21
Fig. 2
160992A9R6 GOP18V-40 20240904.indd 65160992A9R6 GOP18V-40 20240904.indd 65 9/4/2024 12:39:40 PM9/4/2024 12:39:40 PM
66
accesorio. No es necesario abrir la palanca de liberación
del accesorio 4 para instalar un accesorio.
Remoción de accesorios
(Fig. 2)
Para retirar un accesorio, abra la palanca de liberación del
accesorio 4 y dicho accesorio será liberado y expulsado de
la herramienta.
Para ayudar a asegúrese de que la herramienta tenga un
agarre sólido del accesorio 5, limpie el portaaccesorio y los
accesorios según sea necesario con un paño limpio.
Instalación y remoción de las hojas de lija
(Fig. 2)
La placa de lijar 16 utiliza accesorios con soporte de enganche
y cierre, que agarran firmemente la almohadilla de soporte
cuando se aplican con una presión moderada.
4. Alinee la hoja de lijar 17 y presiónela a mano sobre la
placa de lijar 16.
5. Firmly press the power tool with the Sanding Sheet 17
against a flat surface and briefly switch the power tool
on. This will promote good adhesion and helps to prevent
premature wear.
6. Para cambiar, simplemente desprenda la hoja de lijar
vieja 17, elimine el polvo de la placa de lijar 16, si es
necesario, y presione la hoja de lijar nueva en la posición
correcta.
Después de un servicio considerable, la superficie de la
almohadilla de soporte 17 se desgastará y dicha almohadilla
17 deberá ser reemplazada cuando ya no ofrezca un agarre
firme.
Si la almohadilla de soporte 17 se está desgastando
prematuramente, reduzca la cantidad de presión que está
ejerciendo durante la utilización de la herramienta.
Para obtener el máximo uso del abrasivo, rote la almohadilla
120° cuando la punta del abrasivo se desgaste.
Introducción y suelta del paquete de baterías
Asegúrese de que el
interruptor de encendido y
apagado esté en la posición de apagado antes de insertar
el paquete de batería. La inserción del paquete de batería en
herramientas eléctricas que tengan el interruptor en la
posición de encendido invita a que se produzcan accidentes.
Utilice solo baterías Bosch o
AMPShare BAT612 o las
baterías incluidas en la lista de baterías/cargadores. Es
posible que la utilización de otros tipos de baterías cause
lesiones corporales o daños materiales.
Para insertar el paquete de batería
(Fig. 3)
1. Deslice el paquete de batería cargado 14 hacia el interior
de la carcasa hasta que el paquete de batería 14 se
bloquee en la posición correcta.
2. Cuando el paquete de batería 14 esté completamente
asentado en la posición bloqueada, habrá un clic audible
y el paquete de batería 14 no se deberá desprender hasta
que se presione el botón de liberación de la batería 15.
Si hay movimiento del paquete de batería 14 o si este se
desprende, repita este paso.
Para desinstalar el paquete de batería
(Fig. 3)
Esta herramienta está equipada con un pestillo de fijación para
impedir que el paquete de batería se caiga completamente
de la empuñadura, en el caso de que se afloje debido a la
vibración.
1. Presione el botón de liberación del paquete de batería
15 y deslice el paquete de batería 14 para retirarlo de la
carcasa.
2. Presione el botón de liberación de la batería 15 y deslice
el paquete de batería 14 completamente hacia fuera de la
carcasa de la herramienta.
1
14
15
Fig. 3
Ensamblaje
160992A9R6 GOP18V-40 20240904.indd 66160992A9R6 GOP18V-40 20240904.indd 66 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
67
Utilización
Desconecte el paquete de
baterías de la herramienta
antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la herramienta,
lo cual es posible que cause lesione corporales.
Haga caso siempre las sig-
uientes precauciones de
seguridad además de las instrucciones de seguridad que
se encuentran en las páginas 57 a 61. Si no lo hace
así, es posible que el resultado sea daños al equipo, daños
materiales o lesiones corporales.
Para reducir el riesgo de le-
siones, use siempre ante-
ojos o gafas de seguridad con escudos laterales.
Siempre que agarre la
herramienta, tenga cui-dado
de no cubrir las aberturas de ventilación con la mano. Esto
bloquea la circulación de aire y hace que el motor se
sobrecaliente.
Aprendizaje del uso de la herramienta
(Fig. 4)
Sacar el máximo provecho de su herramienta oscilante es
cuestión de aprender a dejar que la velocidad y la sensación
de la herramienta en sus manos trabajen para usted.
El primer paso para aprender a usar la herramienta es
familiarizarse con su “sensación”. Sosténgala en la mano y
sienta su peso y equilibrio. Dependiendo de la aplicación,
usted tendrá que ajustar la posición de la mano para lograr
una comodidad y un control óptimos. El agarre cómodo
especial del cuerpo de la herramienta brinda comodidad y
control adicionales durante la utilización.
¡IMPORTANTE! Practique primero en material de desecho
para comprobar cómo funciona la acción de alta velocidad de
la herramienta. Tenga presente que la herramienta funcionará
mejor al permitir que la velocidad, junto con el accesorio
correcto, haga el trabajo para usted. Tenga cuidado de no
ejercer demasiada presión.
En lugar de ello, baje ligeramente el accesorio oscilante hasta
la superficie de trabajo y deje que toque el punto en el cual
usted desea comenzar. Concéntrese en guiar la herramienta
sobre la pieza de trabajo utilizando muy poca presión con la
mano. Deje que el accesorio haga el trabajo. Cuando utilice
la herramienta durante períodos de tiempo prolongados,
se recomienda usar guantes acolchados gruesos y tomar
períodos de descanso frecuentes.
Generalmente es mejor hacer una serie de pasadas con la
herramienta en lugar de hacer todo el trabajo en una sola
pasada. Por ejemplo, para hacer un corte, pase la herramienta
hacia detrás y hacia delante sobre la pieza de trabajo. Corte
un poco de material en cada pasada hasta que alcance la
profundidad deseada.
Interruptor deslizante de "encendido y
apagado"
(Fig. 1)
La herramienta se “ENCIENDEN” por medio del interruptor
deslizante ubicado en la parte superior de la carcasa del
motor.
Para ENCENDER la herramienta, deslice el botón del
interruptor hacia delante hasta la posición "I".
Para APAGAR la herramienta, deslice el botón del
interruptor hacia detrás hasta la posición "0".
Retroalimentación electrónica
La herramienta está equipada con un sistema interno
de retroalimentación electrónica que proporciona un
“arranque suave”, lo cual reducirá los esfuerzos que ocurren
como consecuencia de un arranque con alta fuerza de
torsión. El sistema también ayuda a mantener la velocidad
preseleccionada prácticamente constante entre las
condiciones sin carga y con carga.
Protection contre les surcharges causées par
l’élévation de la température
(Fig. 1)
Dans des conditions normales d’utilisation, l’outil ne peut pas
être surchargé. Toutefois, si l’outil électrique est surchargé ou
s’il n’est pas maintenu dans la plage de température autorisée
de la pile, la vitesse est réduite ou l’outil électrique s’éteint.
Fig. 4
160992A9R6 GOP18V-40 20240904.indd 67160992A9R6 GOP18V-40 20240904.indd 67 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
68
Si la vitesse de l’outil est automatiquement réduite dans de
telles situations, l’outil fonctionnera à nouveau à pleine vitesse
une fois que la température autorisée de la pile sera atteinte
ou que la charge sera réduite. Pendant l’arrêt automatique,
mettez l’outil électrique hors tension, laissez la pile refroidir,
puis remettez l’outil électrique sous tension.
Interfaz del usuario
(Fig. 5)
La interfaz del usuario 7 incluye el:
• Indicador de estado de la herramienta eléctrica 8
• Control de velocidad adaptativo 9
• Control de parada 10
• Botón de modo 11
• Indicador de velocidad 12
• Botón selector de velocidad 13
Funciones de control de velocidad adaptativo
y control de parada
Las funciones tanto de control de velocidad adaptativo 9 como
de control de parada 10 se pueden utilizar individualmente o
en combinación, dependiendo de las necesidades que usted
tenga. Cuando apague la herramienta, los ajustes de estas
funciones se guardarán para el próximo uso.
Función de control de velocidad adaptativo
La función de control de velocidad adaptativo 9 de esta
herramienta oscilante Bosch ayuda a prevenir los daños
accidentales a los objetos adyacentes durante el uso.
• Para activar la función, alterne hasta la función de control
de velocidad adaptativo 9 presionando el botón de
modo 11 hasta que el indicador del control de velocidad
adaptativo 9 se ilumine.
• Con la función de control de velocidad adaptativo 9
activada, la tasa de velocidad de oscilación es baja al
comienzo del corte y luego aumenta hasta la tasa de
velocidad preseleccionada a medida que la hoja de sierra
entra en la pieza de trabajo y se aplica más presión a la
herramienta.
• Una vez que se haya terminado el corte, la tasa de
velocidad de oscilación se reducirá automáticamente. La
herramienta eléctrica permanecerá ENCENDIDA.
Función de control de parada
La función de control de parada 10 de esta herramienta
aumenta la precisión y la eficiencia de las tareas de corte al
apagar automáticamente la herramienta al final del proceso
de corte.
• Para activar la función, alterne hasta la función de control
de parada 10 presionando el botón de modo 13 hasta
que el indicador del control de parada 10 se ilumine.
• La función de control de parada 10 es útil cuando se
aserra y se separa material blando y delgado (como cartón
yeso, partes traseras de armarios, rodapiés delgados o
plásticos). Cuando utilice la función de control de parada
10, aplique siempre una presión uniforme. Para material
más duro, trabajo desigual u otras aplicaciones (p. ej.,
lijado), es posible que no se active el apagado.
Rearranque
Para rearrancar la herramienta, apáguela utilizando el
interruptor de encendido y apagado 1 y luego enciéndala de
nuevo para su próxima tarea.
Restablecimiento de la configuración de
fábrica
Para restablecer todos los ajustes en la interfaz del usuario,
presione y mantenga presionado cualquier botón de la
interfaz del usuario durante aproximadamente 7 segundos.
Utilización
8 9 10
1113 12
7
Fig. 5
160992A9R6 GOP18V-40 20240904.indd 68160992A9R6 GOP18V-40 20240904.indd 68 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
69
El indicador de estado parpadeará en azul 4 veces para
confirmar el restablecimiento.
Para realizar resolución de problemas adicionales, consulte
"Resolución de problemas" en la página 81 para obtener
una lista completa de indicadores de estado y remedios.
Velocidades de funcionamiento
(Fig. 1)
Las herramientas oscilantes Bosch tienen un elevado
movimiento de oscilación de 10,000 - 20,000 /min (OPM).
El movimiento de alta velocidad permite que las herramientas
Bosch logren excelentes resultados. El movimiento oscilante
permite que el polvo caiga a la superficie en lugar de lanzar las
partículas al aire.
Para lograr los mejores resultados cuando trabaje con
diferentes materiales, ajuste el control de velocidad para
adaptarse al trabajo. (Consulte el cuadro de Gama de
velocidades de la derecha para obtener orientación.)
Para seleccionar la velocidad adecuada para el accesorio que
se esté utilizando, practique primero con material de desecho.
Los ajustes de velocidad se establecen con el botón selector
de velocidad 13. El ajuste de velocidad actual es mostrado
por el indicador de velocidad 12. Las oscilaciones/min (OPM)
aproximadas de los ajustes de velocidad 1-6 son:
Ajuste del dial de
velocidad
Gama de velocidad en /
min (OPM)
1 10,000
2 12,000
3 14,000
4 16,000
5 18,000
6 20,000
Utilización
Mantenimiento
Desconecte el paquete de baterías de la herramienta antes de hacer cualquier ensamblaje,
ajustes o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar accidentalmente la herramienta, lo cual es posible que cause lesione corporales.
Servicio
NO HAY PIEZAS EN EL
INTERIOR QUE PUEDAN SER
AJUSTADAS OR EL USUARIO. El mantenimiento preventivo
rea lizado por personal no autorizado pude dar lugar a la
colocación in correcta de cables y com ponentes internos que
podría constituir un peligro serio. Recomendamos que todo el
servicio de las herramientas sea realizado por un Centro de
servicio de fábrica Bosch o por una Estación de servicio
Bosch autorizada.
TECNICOS DE REPARACIONES: Desconecten la herramienta
y/o el cargador de la fuente de energía antes de realizar
servicio de ajustes y reparaciones.
Baterías
Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa una
disminución del rendimiento de la herramienta o un tiempo
de funcionamiento significativamente más corto entre cargas,
entonces ha llegado el momento de cambiar el paquete de
baterías. Si no se hace esto, el resultado puede ser que la
herramienta funcione incorrectamente o que el cargador se
dañe.
Lubricación de las herramientas
Su herramienta Bosch ha sido lubricada adecuadamente y
está lista para la utilización.
Motores
El motor de la herramienta ha sido diseñado para muchas
horas de servicio fiable. Para mantener un rendimiento
óptimo del motor, recomendamos que éste sea examinado
cada seis meses. Sólo se debe usar un motor de repuesto
Bosch genuino diseñado especialmente para la herramienta.
Limpieza
Ciertos agentes de limpieza y disol ventes dañan las piezas
de plástico. Algunos de estos son: gasolina, tetracloruro
de carbono, disolventes de limpieza clorados, amoníaco y
detergentes domésticos que contienen amoníaco.
Las aberturas de ventilación y las palancas de interruptor
deben mante nerse limpias y libres de materias extrañas. No
intente limpiar intro du ciendo objetos puntiagudos a través de
las aberturas.
160992A9R6 GOP18V-40 20240904.indd 69160992A9R6 GOP18V-40 20240904.indd 69 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
70

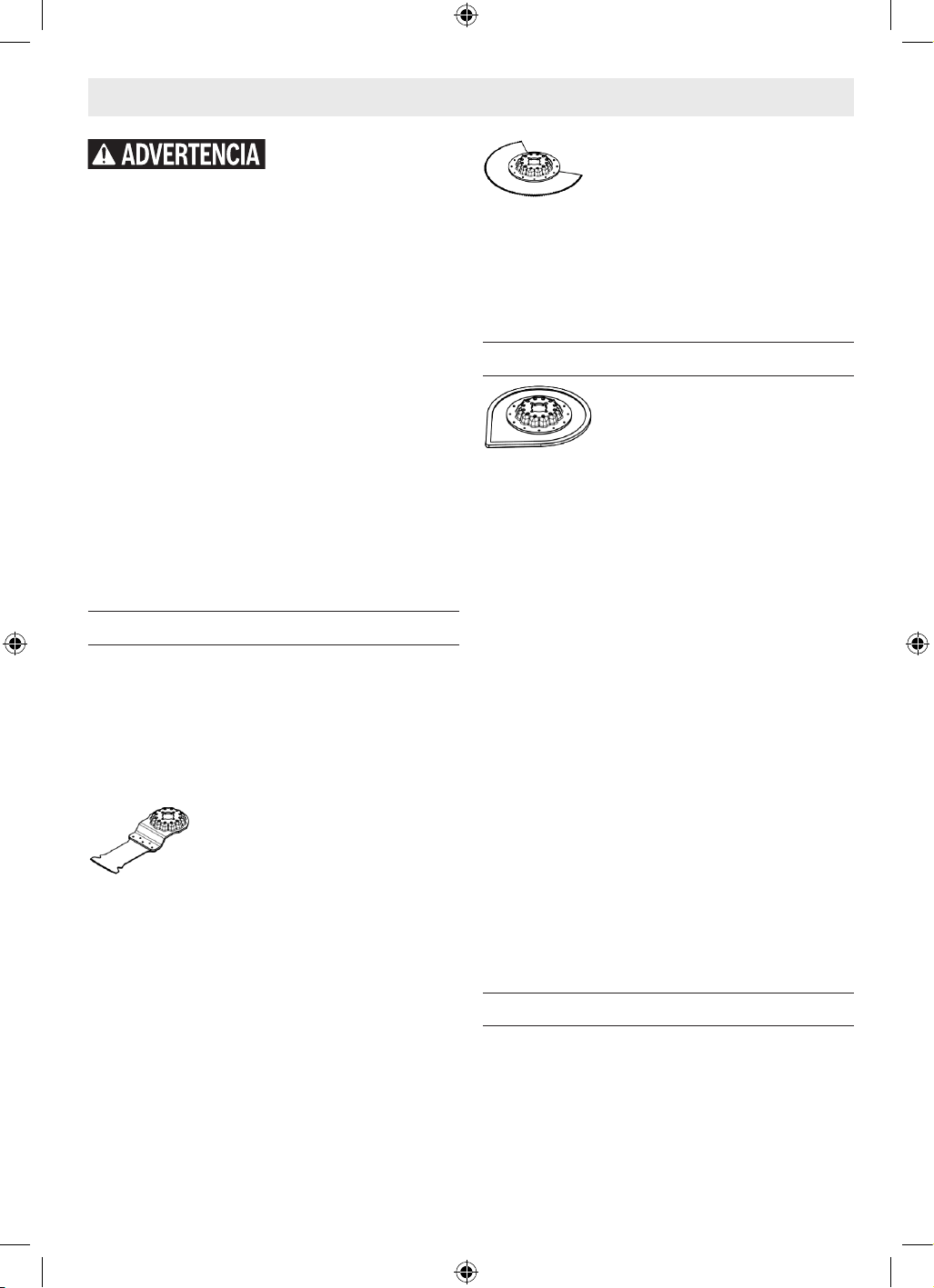

Accesorios
Desconecte el paquete de
baterías de la herramienta
antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la herramienta,
lo cual es posible que cause lesione corporales.
No utilice aditamentos/ac-
cesorios que no sean los
especificados por Bosch. Es posible que el uso de
aditamentos/accesorios no especificados para el uso de la
herramienta descrita en este manual cause daños a la
herramienta, daños materiales o lesiones corporales.
Esta herramienta es compatible
con la familia de accesorios
StarLock, tal como se indica en el cuadro que aparece a
continuación.
Accesorio
Gama de números de
modelo de accesorio GOP18V-40
OSL sí
OSP sí
OSM sí
Accesorio Material Aplicación
Aserrado
OSL114 Hoja de sierra
de HCS de corte
por inmersión
para madera
• Materiales de madera
• Plásticos blandos
Cortes profundos de
separación y por inmersión;
también para aserrar cerca
de bordes, en esquinas y
áreas difíciles de alcanzar;
ejemplo: corte estrecho por
inmersión en madera maciza
para instalar una rejilla de
ventilación.
OSL114JF
OSL212JF
Hoja de sierra
BIM de corte por
inmersión para
madera dura
• Madera dura
• Paneles laminados
Cortes por inmersión en
paneles laminados o madera
dura; ejemplo: instalación de
tragaluces.
OSM114 Hoja de sierra
de HCS de corte
por inmersión
para madera
• Madera blanda
• Clavijas
• Espigas
• Componentes de
muebles
Cortes de separación y
por inmersión rápidos y
profundos; también para
aserrar cerca de bordes en
esquinas y áreas difíciles
de alcanzar; ejemplo: corte
profundo por inmersión en
madera blanda para instalar
una rejilla de ventilación.
160992A9R6 GOP18V-40 20240904.indd 70160992A9R6 GOP18V-40 20240904.indd 70 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
71
Accesorios
Accesorio Material Aplicación
OSL114F
OSM114F
Hoja de sierra
BIM de corte
por inmersión
para madera y
metal
• Madera
• Materiales abrasivos de
madera
• Plásticos
• Clavos y tornillos
endurecidos
• Tuberías metálicas no
ferrosas
Fast, deep plunge cuts in
wood, abrasive wooden
materials and plastics;
example: fast cutting of
non-ferrous metal pipes
and profiles with smaller
dimensions, easy cutting of
non-hardened nails, screws
and steel profiles with smaller
dimensions.
OSL312F
OSL400F
Hoja de sierra
segmentada
BIM para
madera y metal
• Materiales de madera
• Plástico
• Metales no ferrosos
Separating and plunge cuts;
also for sawing close to
edges, in corners and hard
to reach areas; example:
shortening already installed
bottom rails or door hinges,
plunge cuts for adjusting floor
panels.
OSL034F
OSL038F
Hoja de sierra
BIM de corte
por inmersión
para madera y
metal
• Madera blanda
• Plásticos blandos
• Panel de yeso
• Perfiles de aluminio y
metálicos no ferrosos de
pared delgada
• Chapas metálicas
delgadas
• Clavos y tornillos no
endurecidos
Smaller separating and
plunge cuts; example: cutting
an opening for sockets, flush
cutting a copper pipe, plunge
cuts in drywall. Filigree
adjustment work in wood;
example: sawing openings for
locks and fittings.
OSL212F Hoja de sierra
BIM de corte
por inmersión
para madera y
metal
• Madera blanda
• Madera dura
• Paneles enchapados
• Paneles laminados de
plástico
• Clavos y tornillos no
endurecidos
Plunge cuts in laminated
panels or hardwood; example:
shortening door frames,
cutting openings for a shelf.
OSL212F
OSM200F
Hoja de sierra
BIM de corte
por inmersión
para madera y
metal
• Madera blanda, madera
dura
• Paneles enchapados
• Paneles laminados
plásticos
• Clavos y tornillos no
endurecidos
Fast, deep plunge cuts in
wood and metal; example:
quick cutting of wood
containing nails, deep plunge
cuts in laminated panels and
precise shortening of door
frames.
OSL034C
OSL114C
OSL134C
Hoja de sierra
de carburo
de corte por
inmersión para
metal
• Metal
• Materiales sumamente
abrasivos
• Fibra de vidrio
• Panel de yeso
• Paneles de fibra
adheridos con cemento
Metal
Materiales sumamente
abrasivos
Fibra de vidrio
Panel de yeso
Paneles de fibra adheridos
con cemento
160992A9R6 GOP18V-40 20240904.indd 71160992A9R6 GOP18V-40 20240904.indd 71 9/4/2024 12:39:41 PM9/4/2024 12:39:41 PM
72
Accesorio Material Aplicación
OSM114CC Hoja de sierra
de carburo
de corte por
inmersión para
metal
• Acero inoxidable (Inox)
• Tornillos y clavos
• Resina epóxica
• Plásticos reforzados con
fibra de vidrio
• Fibra de vidrio
• Panel de yeso
• Concreto poroso
Fast, deep plunge cuts in
extremely abrasive materials
or metal; example: fast
cutting of kitchen front
covers, easy cutting through
hardened screws, nails and
stainless steel.
Otros cortes
OSL138K Multicuchilla de
HCS
• Tela asfáltica para
tejados
• Alfombras
• Césped artificial
• Cartón
• Pisos de PVC
Corte rápido y precioso de
material blando y materiales
abrasivos flexibles; ejemplo:
corte de alfombras, cartón,
pisos de PVC, tela asfáltica
para tejados, etc.
OSL200RS Rascador rígido • Alfombras
• Mortero
• Concreto
• Adhesivo de baldosas
Rascado en superficies
duras; ejemplo: remoción
de residuos de mortero,
adhesivo de baldosas,
concreto y adhesivo de
alfombras.
OSL200FS Rascador
flexible
• Adhesivo de alfombras
• Residuos de pintura
• Silicona
Rascado flexible en
superficies blandas;
ejemplo: remoción de juntas
de silicona, adhesivo de
alfombras y residuos de
pintura.
OSL400K Hoja de sierra
segmentada
BIM de tipo
serrado
• Material de aislamiento
• Paneles de aislamiento
• Paneles de piso
• Paneles de piso
insonorizantes
• Cartón
• Alfombras
• Caucho
• Cuero
Corte preciso de materiales
blandos; ejemplo: corte
de paneles de aislamiento
para que tengan el tamaño
deseado, corte al ras de
material de aislamiento que
sobresalga, para que tenga la
longitud deseada.
OSL214K
OSM114K
OSM314K
Cortador de
HCS para juntas
de tipo universal
• Juntas de expansión
• Masilla
• Materiales de aislamiento
(lana de roca)
Corte y separación de
materiales blandos; ejemplo:
corte de juntas de expansión
de silicona o masilla.
OSL114CG Hoja de sierra
de CG de corte
por inmersión
• Fibra de vidrio
• Mortero
• Madera
Cortes por inmersión en
materiales sumamente
abrasivos; ejemplo: fresado
de baldosas de mosaico
delgadas.
Accesorios
160992A9R6 GOP18V-40 20240904.indd 72160992A9R6 GOP18V-40 20240904.indd 72 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
73
Accesorio Material Aplicación
Amolado
OSL312DG Hoja de sierra
segmentada
con grano de
diamante
• Juntas de cemento
• Baldosas de pared de
tipo blando
• Resina epóxica
• Plásticos reforzados con
fibra de vidrio
Fresado y corte precisos de
material de baldosas/juntas,
resinas epóxicas y plásticos
reforzados con fibra de vidrio;
ejemplo: realización de cortes
de aberturas más pequeñas
en baldosas de pared de tipo
blando y fresado de aberturas
en plástico reforzado con
fibra de vidrio.
OSL300CR Placa delta de
CG
• Mortero
• Residuos de concreto
• Madera
• Materiales abrasivos
Rascado y lijado en
superficies duras; ejemplo:
remoción de mortero o
adhesivo de baldosa (p.
ej., al reemplazar baldosas
dañadas), remoción de
residuos de adhesivo de
alfombras.
OSL234HG Quitalechada
y quitamortero
de CG
• Mortero
• Juntas
• Resina epóxica
• Plásticos reforzados con
fibra de vidrio
• Materiales abrasivos
Fresado y corte de material de
juntas y baldosas, así como
rascado y lijado en superficies
duras; ejemplo: remoción
de adhesivo y lechada de
baldosas.
OSL312LG
OSM212CG
Hoja de sierra
segmentada
de CG
• Juntas de cemento
• Baldosas de pared de
tipo blando
• Plásticos reforzados con
fibra de vidrio
• Concreto poroso
Corte y separación cerca
de bordes, en esquinas o
áreas difíciles de alcanzar;
ejemplo: remoción de juntas
de lechada entre baldosas de
pared para realizar trabajo
de reparación, corte de
aberturas en baldosas, panel
de yeso o plástico.
Lijado
OSL200CR Dedo de lijar
de CG
• Madera
• Pintura
Lijado de madera o pintura en
áreas difíciles de alcanzar sin
papel de lija; ejemplo: lijado
de pintura entre tablillas de
contraventanas, lijado de
pisos de madera en esquinas.
Accesorios
160992A9R6 GOP18V-40 20240904.indd 73160992A9R6 GOP18V-40 20240904.indd 73 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
74
Accesorio Material Aplicación
OSL350SPD Almohadilla
de soporte de
lijado, serie
Delta de 3.5
pulgadas
• Depende de la hoja de lija Lijado de superficies cerca
de bordes, en esquinas o
áreas difíciles de alcanzar;
dependiendo de la hoja de
lija para, p. ej., lijar madera,
pintura, barniz o piedra.
Almohadillas de vellón para
limpiar y texturar madera,
eliminar polvo de metal y
asentar barnices, fieltro
pulidor para prepulir.
Accesorios
Selección de hojas de lija/amolado
Material Application Grit Size
Todos los materiales de madera (por ej.,
madera dura, madera blanda, tablero de
cartón-madera y tablero de construcción)
Materiales metálicos: Materiales metálicos,
fibra de vidrio y plásticos
Papel de lija (roja)
Para lijado basto, por ej., de vigas y
tablas bastas no acepilladas
Grueso 40/60
Para lijado de caras y acepillado de
irregularidades pequeñas
Mediano 80/120
Para lijado de acabado y fino de madera Fino 180/240
Pintura, barniz, compuesto de relleno y
rellenador
Papel de lija (blanco)
Para lijar pintura Grueso 40/60
Para lijar imprimador (por ej., para
quitar pelos de cepillo, gotas de pintura
y escurrimiento de pintura)
Mediano 80/120
Para lijado final de imprimadores antes
de recubrirlos
Fino 180/240
160992A9R6 GOP18V-40 20240904.indd 74160992A9R6 GOP18V-40 20240904.indd 74 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
75
Aplicaciones comunes
Para todos los accesorios,
trabaje con el accesorio
alejado del cuerpo. No posicione nunca la mano cerca ni
directamente delante del área de trabajo. Agarre siempre la
herramienta con las dos manos y use guantes protectores.
A continuación se indican algunos usos típicos de su
herramienta oscilante Bosch.
• Corte al ras - Retire el exceso de madera de jamba de
puerta, alféizar de ventana y/o panel inferior. Remoción
de exceso de tubería de cobre o de PVC.
• Trabajo de remoción - Por ejemplo, alfombras y refuerzo
trasero, adhesivos de baldosa viejos, calafateado en
mampostería, madera y otras superficies.
• Remoción de exceso de materiales - Por ejemplo,
yeso, salpicaduras de mortero, concreto en baldosas,
alféizares.
• Preparación de superficies - Por ejemplo, para pisos
nuevos y baldosas nuevas.
• Lijado de detalles - Por ejemplo, para lijar en áreas
sumamente estrechas en las que de lo contrario es difícil
llegar y se requiere lijado a mano.
Corte
Las hojas de sierra son ideales para hacer cortes precisos en
áreas estrechas, cerca de bordes o al ras con una superficie.
Seleccione una velocidad de intermedia a alta para hacer la
penetración inicial y comience a una velocidad intermedia
para tener un mayor control. Después de hacer el corte inicial,
usted puede aumentar la velocidad para poder cortar más
rápidamente.
Las hojas para cortar al ras están diseñadas
para hacer cortes precisos con el fin de
permitir la instalación de material de piso o
de pared. Al cortar al ras es importante no
forzar la herramienta durante el corte por
inmersión. Si nota una vibración fuerte en la mano durante el
corte por inmersión, eso indica que está ejerciendo
demasiada presión. Retroceda un poco la herramienta y deje
que la velocidad de la herramienta haga el trabajo. Mientras
mantiene los dientes de la hoja dentro de la superficie de
trabajo, mueva la parte trasera de la herramienta con un
movimiento lateral lento. Este movimiento ayudará a acelerar
el corte.
Al hacer un corte al ras, siempre es una buena idea tener una
un pedazo de material de desecho (de baldosa o madera) que
soporte la hoja.
Si necesita apoyar la hoja para cortar al ras en una superficie
delicada, debe proteger dicha superficie con cartón o cinta
adhesiva.
La hoja de sierra segmentada es ideal para
realizar cortes precisos en material de
madera, enlucido y panel de yeso.
Las aplicaciones incluyen cortar aberturas
en pisos para ventilación, reparar pisos dañados y cortar
aberturas para cajas eléctricas. La hoja funciona mejor en
maderas más blandas, tales como pino. Para maderas más
duras, la duración de la hoja será limitada.
Seleccione una velocidad de intermedia a alta.
Remoción de lechada
Las hojas quitalechada son ideales para
quitar lechada dañada o agrietada. Las
hojas quitalechada vienen en diferentes
anchuras (1/16 y 1/8 de pulgada [1.5 y 3
mm]) para trabajar con diferentes anchuras de línea de
lechada. Antes de seleccionar una hoja quitalechada, mida la
anchura de la línea de lechada para seleccionar la hoja
apropiada.
Seleccione una velocidad de intermedia a alta.
Para quitar la lechada, use un movimiento hacia detrás y
hacia delante, haciendo varias pasadas a lo largo de la línea
de lechada. La dureza de la lechada dictará cuántas pasadas
se necesitan. Intente mantener y mantenga alineada la hoja
quitalechada con la línea de lechada y tenga cuidado de no
ejercer demasiada presión lateral sobre la hoja quitalechada
durante el proceso. Para controlar la profundidad de
inmersión, use la línea de grano de carburo de la hoja como
indicador. Tenga cuidado de no penetrar más allá de la línea
de grano de carburo, para evitar dañar el material de la tabla
de soporte.
Las hojas quitalechada pueden quitar lechada con arena y
sin arena. Si observa que la hoja se satura durante el proceso
de remoción de lechada, puede usar un cepillo de latón para
limpiar el grano, con lo cual dejará de nuevo expuesto el grano.
La geometría de la hoja quitalechada está diseñada para que
la hoja pueda quitar toda la lechada hasta la superficie de una
pared o esquina. Esto se puede lograr asegurándose de que la
porción segmentada de la hoja esté orientada hacia la pared
o la esquina.
Rascado
Los rascadores son adecuados para quitar capas viejas de
barniz o adhesivos y quitar alfombra adherida, por ej., en
escaleras, escalones y otras superficies de tamaño pequeño
o mediano.
Seleccione una velocidad de baja a intermedia.
160992A9R6 GOP18V-40 20240904.indd 75160992A9R6 GOP18V-40 20240904.indd 75 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
76
Los rascadores rígidos son para la remoción
de áreas grandes y materiales más duros,
tales como piso de vinilo, alfombra y
adhesivos para baldosa. Cuando quite
adhesivos fuertes y pegajosos, engrase la
superficie de la hoja rascadora con vaselina o grasa de silicona
para reducir la acumulación de goma.
El piso de alfombra o de vinilo se quita más fácilmente si se
estría antes de quitarlo, para que la hoja rascadora se pueda
mover debajo del material del piso.
Los rascadores flexibles se utilizan para
áreas difíciles de alcanzar y material más
blando, tal como calafateo.
Monte la hoja rascadora con el lado
del logotipo orientado hacia arriba. Con el rascador
flexible, asegúrese de que la cabeza del tornillo no entre en
contacto con la superficie durante el proceso de rascado
(se recomienda una inclinación de 30 a 45 grados). Esto se
puede lograr asegurándose de que la herramienta esté en
ángulo respecto a la hoja. Usted debería poder ver cómo la
hoja se flexiona durante el proceso de rascado.
Si está quitando lechada de una superficie delicada, tal como
una tina o un protector de baldosa contra salpicaduras,
recomendamos poner cinta adhesiva en la superficie o
proteger la superficie en la que la hoja se vaya a apoyar. Use
alcohol desinfectante para limpiar la superficie después de
quitar el calafateo y/o el adhesivo.
Encienda la herramienta y coloque el accesorio deseado en el
área donde se vaya a quitar material.
Comience con una presión ligera. El movimiento oscilante
del accesorio ocurre solamente cuando se aplica presión al
material que se va a quitar.
Una presión excesiva puede rasguñar o dañar las superficies
de fondo (p. ej., madera, yeso).
Lijado
Los accesorios de lijado son adecuados para lijar
en seco madera, metal, superficies, esquinas,
bordes y áreas difíciles de alcanzar.
Trabaje con la superficie completa de la almohadilla de lijar,
no solamente con la punta.
Las esquinas se pueden acabar utilizando la punta o el
borde del accesorio seleccionado, el cual se debe rotar
ocasionalmente durante el uso, para distribuir el desgaste en
la superficie del accesorio y de la almohadilla de soporte.
Lije con un movimiento continuo y una presión ligera. NO
ejerza una presión excesiva, deje que la herramienta haga el
trabajo. Una presión excesiva causará un manejo deficiente,
vibración, marcas de lijado no deseadas y desgaste prematuro
de la hoja de lija.
Asegúrese siempre de que las piezas de trabajo más
pequeñas estén sujetas firmemente a un banco de trabajo u
otro soporte. Los paneles más grandes se pueden sujetar en
posición adecuada con la mano en un banco de trabajo o en
caballetes de aserrar.
Se recomiendan hojas de lija de óxido de aluminio de capa
abierta para la mayoría de aplicaciones de lijado de madera
o metal, ya que este material sintético corta rápidamente y
resiste bien el desgaste. Algunas aplicaciones, tales como
el acabado o la limpieza de metales, requieren almohadillas
abrasivas especiales que están disponibles a través de
su distribuidor. Para obtener los mejores resultados, use
accesorios de lijar Bosch, que son de calidad superior y están
seleccionados cuidadosamente para producir resultados de
calidad profesional con su herramienta oscilante.
Las siguientes sugerencias se pueden usar como guía general
para la selección del abrasivo, pero los mejores resultados se
obtendrán lijando primero una muestra de prueba de la pieza
de trabajo.
Grano Aplicación
Grueso Para lijado basto de madera o metal, y para
remoción de óxido o acabado viejo.
Mediano Para lijado general de madera o metal
Fino Para acabado final de madera, metal, yeso
y otras superficies.
Con la pieza de trabajo firmemente sujeta, encienda la
herramienta tal y como se ha descrito anteriormente. Contacte
la pieza de trabajo con la herramienta después de que ésta
haya alcanzado toda su velocidad y retire la herramienta de
la pieza de trabajo antes de apagarla. La utilización de la
herramienta oscilante de esta manera prolongará la duración
del interruptor y del motor, y aumentará enormemente la
calidad del trabajo que usted realiza.
Mueva la herramienta oscilante en pasadas largas y firmes
paralelas a la veta, utilizando un poco de movimiento lateral
para superponer las pasadas tanto como en un 75%. NO
ejerza una presión excesiva, deje que la herramienta haga el
trabajo. Una presión excesiva causará un manejo deficiente,
vibración y marcas de lijado no deseadas.
Aplicaciones comunes
160992A9R6 GOP18V-40 20240904.indd 76160992A9R6 GOP18V-40 20240904.indd 76 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
77
Técnicas de lijado
CORRECTO: Lije con un movimiento suave
hacia detrás y hacia delante
(Fig. 6)
Lije con un movimiento suave hacia detrás y hacia delante,
dejando que el peso de la herramienta haga el trabajo.
INCORRECTO: Evite lijar solamente con la
punta de la almohadilla
(Fig. 7)
Evite lijar solamente con la punta de la almohadilla. Mantenga
tanto papel de lija en contacto con la superficie de trabajo
como sea posible.
CORRECTO: Lije siempre con la almohadilla y
el papel de lija en posición plana
(Fig. 8)
Lije siempre con la almohadilla y el papel de lija en posición
plana contra la superficie de trabajo. Trabaje suavemente con
un movimiento hacia detrás y hacia delante.
INCORRECTO: Evite inclinar la almohadilla
(Fig. 9)
Evite inclinar la almohadilla. Lije siempre en posición plana.
Aplicaciones comunes
Fig. 6
Fig. 7
Fig. 8
Fig. 9
160992A9R6 GOP18V-40 20240904.indd 77160992A9R6 GOP18V-40 20240904.indd 77 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
78
Técnicas de corte
CORRECTO: Corte siempre con un movimiento
suave hacia detrás y hacia delante
(Fig. 10)
Corte siempre con un movimiento suave hacia detrás y hacia
delante. No fuerce nunca la hoja. Ejerza una presión ligera
para guiar la herramienta.
INCORRECTO: No tuerza la herramienta
(Fig. 11)
No tuerza la herramienta mientras corta. Esto puede hacer
que la hoja se atore.
Técnicas de rascado
CORRECTO: Asegúrese de que la hoja se
flexione lo suficiente
(Fig. 12)
Asegúrese de que la hoja rascadora flexible se flexione lo
suficiente.
INCORRECTO: Evite que la cabeza del tornillo
toque la superficie
(Fig. 13)
Evite que la cabeza del tornillo toque la superficie con la hoja
rascadora flexible.
Aplicaciones comunes
Fig. 10
Fig. 11
Fig. 12
Fig. 13
160992A9R6 GOP18V-40 20240904.indd 78160992A9R6 GOP18V-40 20240904.indd 78 9/4/2024 12:39:42 PM9/4/2024 12:39:42 PM
79
Kit de topes de profundidad OSC004
(Aditamento opcional)
Utilizando del kit de tope de profundidad
(Fig. 14, Fig. 15)
El kit de topes de profundidad OSC004 es un aditamento
compatible con las herramientas oscilantes Bosch GOP40-
30, GOP55-36, GOP12V-28, GOP18V-28, GOP18V-34,
GOP18V-40, MX30E y MXH180, que permite que la
profundidad de corte se limite a un valor seleccionado por el
usuario . También se puede utilizar para servir de guía para
otros tipos de cortess .
Instalación del kit de tope de profundidad
(Fig. 16, Fig. 17, Fig. 18)
1. Si ya se ha instalado un accesorio en la herramienta,
retire dicho accesorio.
2. PColoque el soporte sobre la punta de la herramienta
oscilante de manera que la abrazadera esté orientada
hacia la parte trasera de la herramienta .
3. Presione la abrazadera hasta cerrarla .
4. Empuje la guía apropiada al interior de la abertura
ubicada en la parte delantera del soporte.
Aditamentos
Fig. 14
Fig. 15
Fig. 16
Fig. 17
Fig. 18
160992A9R6 GOP18V-40 20240904.indd 79160992A9R6 GOP18V-40 20240904.indd 79 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
80
5. Instale el accesorio en la herramienta.
6. Ajuste la profundidad de corte deseada utilizando el
botón rojo ubicado en un lado del soporte .
Cortes por inmersión con le kit de tope de
profundidad
(Fig. 17, Fig. 18)
• Para cortar por inmersión utilizando hojas redondas,
tales como hojas “segmentadas”, instale el tope ancho
.
• Para hojas de corte por inmersión utilizando hojas rectas,
instale el tope estrecho
I
.
Otros tipos de cortes guiados con le kit de
tope de profundidad
(Fig. 17)
• Para otros tipos de cortes guiados, instale el tope ancho
.
Cubierta de extracción de polvo OSC005
(Aditamento opcional)
(Fig. 19)
No utilice el kit de extrac-
ción de polvo sin una
aspiradora.
La aspiradora debe ser
adecuada para el material en
el que se esté trabajando. Cuando aspire polvo seco que sea
especialmente perjudicial para la salud o cancerígeno, utilice
una aspiradora que esté diseñada específicamente para ese
propósito.
Esta cubierta de extracción de polvo 21 o 22 es un aditamento
que está diseñado para utilizase solamente al lijar. No está
diseñado para utilizarse al cortar, rascar o amolar.
Aditamentos
5
21
22
25
26
24
24
23
23
Fig. 19
160992A9R6 GOP18V-40 20240904.indd 80160992A9R6 GOP18V-40 20240904.indd 80 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
81
Conexión de la cubierta de extracción de
polvo
(Fig. 19)
1. Antes de instalar la cubierta de extracción de polvo 21
o 22, retire cualquier accesorio que esté instalado en la
herramienta.
2. Posicione la cubierta de extracción de polvo 21 o 22 en la
herramienta sobre el área de instalación de accesorios 5.
3. Gire la palanca de leva 23 para asegurar la cubierta de
extracción de polvo 21 o 22 a la herramienta.
4. Instale la almohadilla de soporte de caucho 16 y la hoja
de lijar 17 (vendida por separado) para prepararse para
lijar.
5. Conecte la manguera de aspiradora 26 al tubo de
extracción de polvo 22 o el adaptador de extracción de
polvo 25. Nota:
• Mangueras Bosch serie VH: Se requiere el adapta-
dor de manguera VX120 (incluido con las mangueras
serie VH).
• Otras mangueras de 35 y 22 mm, tales como las
mangueras Bosch serie VAC: Conecte la manguera
directamente a la herramienta.
• Mangueras comunes de 1-1/4 o 1-1/2 pulgadas:
Se requiere el adaptador Bosch VAC024.
6. Conecte la manguera de aspiradora 26 a una aspiradora.
La herramienta oscilante estará lista ahora para lijar mientras
se utilice una aspiradora o un extractor de polvo 21 or 22.
Aditamentos
Resolución de problemas
Desconecte el paquete de baterías de la herramienta antes de hacer cualquier ensamblaje,
ajustes o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar accidentalmente la herramienta, lo cual es posible que cause lesione corporales.
Color del indicador
de estado Significado Remedio
- Herramienta eléctrica apagada -
Verde Herramienta eléctrica encendida y lista para
utilizarse use
-
Amarillo Se ha alcanzado la temperatura crítica Apague la herramienta eléctrica y deje que se
enfríe.
Batería casi vacía Cargue la batería
Rojo La herramienta eléctrica se ha
sobrecalentado
Deje que la herramienta eléctrica se enfríe.
Batería vacía Cargue la batería.
Azul parpadeante 4
veces
Restablecimiento activado -
160992A9R6 GOP18V-40 20240904.indd 81160992A9R6 GOP18V-40 20240904.indd 81 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
82
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
160992A9R6 GOP18V-40 20240904.indd 82160992A9R6 GOP18V-40 20240904.indd 82 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
83
Licenses
LEGAL INFORMATION AND LICENSES
BSD-3-Clause
ARM CMSIS DSP 1.4.1
Copyright © 2009−2013 ARM LIMITED
All rights reserved.
Redistribution and use in source and binary forms,
with or without modication, are permitted pro-
vided that the following conditions are met:
— Redistributions of source code must retain the
above copyright notice, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyright notice, this list of conditions
and the following disclaimer in the documenta-
tion and/or other materials provided with the
distribution.
— Neither the name of ARM nor the names of its
contributors may be used to endorse or promote
products derived from this software without spe-
cic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS AND CONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PAR-
TICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT
SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS
BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDEN-
TAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR
BUSINESS INTERRUPTION) HOWEVER CAUSED
AND ON ANY THEORY OF LIABILITY, WHETHER IN
CONTRACT, STRICT LIABILITY, OR TORT (INCLUD-
ING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE,
EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
ARM CMSIS Cortex-M Core 3.20
Copyright © 2009−2013 ARM LIMITED
All rights reserved.
Redistribution and use in source and binary forms,
with or without modication, are permitted pro-
vided that the following conditions are met:
— Redistributions of source code must retain the
above copyright notice, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyright notice, this list of conditions
and the following disclaimer in the documenta-
tion and/or other materials provided with the
distribution.
— Neither the name of ARM nor the names of its
contributors may be used to endorse or promote
products derived from this software without spe-
cic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS AND CONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PAR-
TICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT
SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS
BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDEN-
TAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR
BUSINESS INTERRUPTION) HOWEVER CAUSED
AND ON ANY THEORY OF LIABILITY, WHETHER IN
CONTRACT, STRICT LIABILITY, OR TORT (INCLUD-
ING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE,
EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
ARM CMSIS Cortex-M Core, v3.2.0
Copyright © 2009−2013 ARM LIMITED
Redistribution and use in source and binary forms,
with or without modication, are permitted pro-
vided that the following conditions are met:
— Redistributions of source code must retain the
above copyright notice, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyright notice, this list of conditions
and the following disclaimer in the documenta-
tion and/or other materials provided with the
distribution.
— Neither the name of ARM nor the names of its
contributors may be used to endorse or promote
products derived from this software without spe-
cic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS AND CONTRIBUTORS AS IS AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PAR-
TICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT
SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS
BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDEN-
TAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS; OR
BUSINESS INTERRUPTION) HOWEVER CAUSED
AND ON ANY THEORY OF LIABILITY, WHETHER IN
CONTRACT, STRICT LIABILITY, OR TORT (INCLUD-
ING NEGLIGENCE OR OTHERWISE) ARISING IN
ANY WAY OUT OF THE USE OF THIS SOFTWARE,
160992A9R6 GOP18V-40 20240904.indd 83160992A9R6 GOP18V-40 20240904.indd 83 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
84
EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
Inneon TLE987x Series Device Support,
v1.5.0Copyright © 2015, Inneon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms,
with or without modication,are permitted provided
that the following conditions are met:
— Redistributions of source code must retain the
above copyright notice, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyright notice, this list of conditions
and the following disclaimer in the documenta-
tion and/or other materials provided with the
distribution.
— Neither the name of the copyright holders nor
the names of its contributors may be used to
endorse or promote products derived from this
software without specic prior written permis-
sion.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS AND CONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRAN-
TIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO
EVENT SHALL THE COPYRIGHT HOLDER OR CON-
TRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSE-
QUENTIAL DAMAGES (INCLUDING, BUT NOT LIM-
ITED TO, PROCUREMENT OF SUBSTITUTE GOODS
OR SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER CAUSED
AND ON ANY THEORY OF LIABILITY, WHETHER IN
CONTRACT, STRICT LIABILITY,OR TORT (INCLUD-
ING NEGLIGENCE OR OTHERWISE) ARISING IN ANY
WAY OUT OF THE USE OF THIS SOFTWARE, EVEN
IF ADVISED OF THE OSSIBILITY OF SUCH DAMAGE.
Zlib
NanoPb, v0.3.9.9
Copyright © 2011 Petteri Aimonen
<jpa at nanopb.mail.kapsi.>
This software is provided 'as-is', without any
express or implied warranty. In no event will the
authors be held liable for any damages arising from
the use of this software.
Permission is granted to anyone to use this
software for any purpose, including commercial ap-
plications, and to alter it and redistribute it freely,
subject to the following restrictions:
1. The origin of this software must not be misrep-
resented; you must not claim that you wrote
the original software. If you use this software in
a product, an acknowledgment in the product
documentation would be appreciated but is not
required.
2. Altered source versions must be plainly marked
as such, and must not be misrepresented as be-
ing the original software.
3. This notice may not be removed or altered from
any source distribution.
Apache-2.0
ARM CMSIS Cortex-M Core, v5
Copyright 2009−2020 Arm Limited.
All rights reserved.
Licensed under the Apache License, Version 2.0
(the "License"); you may not use this le except in
compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in
writing, software istributed under the License is dis-
tributed on an "AS IS" BASIS, WITHOUT WARRAN-
TIES OR CONDITIONS OF ANY KIND, either express
or implied.See the License for the specic language
governing permissions and limitations under the
License.
Apache-2.0
CMSIS DSP, v1.8.0
Copyright © 2010−2019 ARM Limited or its afli-
ates.
All rights reserved.
Licensed under the Apache License, Version 2.0
(the "License"); you may not use this le except in
compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in
writing, software distributed under the License is
distributed on an "AS IS" BASIS, WITHOUT WAR-
RANTIES OR CONDITIONS OF ANY KIND, either
express or implied.See the License for the specic
language governing permissions and limitations
under the License.
Common License
Apache-2.0
License Text
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUC-
TION, AND DISTRIBUTION
1. Denitions.
"License" shall mean the terms and conditions
for use, reproduction, and distribution as de-
ned by Sections 1 through 9 of this document.
160992A9R6 GOP18V-40 20240904.indd 84160992A9R6 GOP18V-40 20240904.indd 84 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
85
"Licensor" shall mean the copyright owner or
entity authorized by the copyright owner that is
granting the License.
"Legal Entity" shall mean the union of the
acting entity and all other entities that control,
are controlled by, or are under common control
with that entity. For the purposes of this deni-
tion, "control" means (i) the power, direct or
indirect, to cause the direction or management
of such entity, whether by contract or otherwise,
or (ii) ownership of fty percent (50%) or more
of the outstanding shares, or (iii) benecial
ownership of such entity.
"You" (or "Your") shall mean an individual or
Legal Entity exercising permissions granted by
this License.
"Source" form shall mean the preferred form for
making modications, including but not limited
to software source code, documentation source,
and conguration les.
"Object" form shall mean any form resulting
from mechanical transformation or translation
of a Source form, including but not limited to
compiled object code, generated documenta-
tion, and conversions to other media types.
"Work" shall mean the work of authorship,
whether in Source or Object form, made
available under the License, as indicated by a
copyright notice that is included in or attached
to the work (an example is provided in the Ap-
pendix below).
"Derivative Works" shall mean any work,
whether in Source or Object form, that is based
on (or derived from) the Work and for which the
editorial revisions, annotations, elaborations, or
other modications represent, as a whole, an
original work of authorship. For the purposes of
this License, Derivative Works shall not include
works that remain separable from, or merely link
(or bind by name) to the interfaces of, the Work
and Derivative Works thereof.
"Contribution" shall mean any work of author-
ship, including the original version of the Work
and any modications or additions to that Work
or Derivative Works thereof, that is intentionally
submitted to Licensor for inclusion in the Work
by the copyright owner or by an individual or
Legal Entity authorized to submit on behalf of
the copyright owner. For the purposes of this
denition, "submitted" means any form of elec-
tronic, verbal, or written communication sent
to the Licensor or its representatives, including
but not limited to communication on electronic
mailing lists, source code control systems, and
issue tracking systems that are managed by, or
on behalf of, the Licensor for the purpose of dis-
cussing and improving the Work, but excluding
communication that is conspicuously marked or
otherwise designated in writing by the copyright
owner as "Not a Contribution."
"Contributor" shall mean Licensor and any
individual or Legal Entity on behalf of whom a
Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the
terms and conditions of this License, each
Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-
free, irrevocable copyright license to reproduce,
prepare Derivative Works of, publicly display,
publicly perform, sublicense, and distribute the
Work and such Derivative Works in Source or
Object form.
3. Grant of Patent License. Subject to the terms
and conditions of this License, each Contributor
hereby grants to You a perpetual, worldwide,
non-exclusive, no-charge, royalty-free, irrevo-
cable (except as stated in this section) patent
license to make, have made, use, offer to sell,
sell, import, and otherwise transfer the Work,
where such license applies only to those patent
claims licensable by such Contributor that are
necessarily infringed by their Contribution(s)
alone or by combination of their Contribution(s)
with the Work to which such Contribution(s)
was submitted. If You institute patent litiga-
tion against any entity (including a cross-claim
or counterclaim in a lawsuit) alleging that the
Work or a Contribution incorporated within the
Work constitutes direct or contributory patent
infringement, then any patent licenses granted
to You under this License for that Work shall
terminate as of the date such litigation is led.
4. Redistribution. You may reproduce and dis-
tribute copies of the Work or Derivative Works
thereof in any medium, with or without modi-
cations, and in Source or Object form, provided
that You meet the following conditions:
(a) You must give any other recipients of the
Work or Derivative Works a copy of this
License; and
(b) You must cause any modied les to carry
prominent notices stating that You changed
the les; and
(c) You must retain, in the Source form of any
Derivative Works that You distribute, all
copyright, patent, trademark, and attribution
notices from the Source form of the Work,
excluding those notices that do not pertain
to any part of the Derivative Works; and
(d) If the Work includes a "NOTICE" text le as
part of its distribution, then any Derivative
Works that You distribute must include a
readable copy of the attribution notices
contained within such NOTICE le, exclud-
ing those notices that do not pertain to any
160992A9R6 GOP18V-40 20240904.indd 85160992A9R6 GOP18V-40 20240904.indd 85 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
86
part of the Derivative Works, in at least one
of the following places: within a NOTICE
text le distributed as part of the Derivative
Works; within the Source form or documen-
tation, if provided along with the Derivative
Works; or, within a display generated by
the Derivative Works, if and wherever such
third-party notices normally appear. The
contents of the NOTICE le are for informa-
tional purposes only and do not modify the
License. You may add Your own attribution
notices within Derivative Works that You dis-
tribute, alongside or as an addendum to the
NOTICE text from the Work, provided that
such additional attribution notices cannot be
construed as modifying the License. You may
add Your own copyright statement to Your
modications and may provide additional
or different license terms and conditions
for use, reproduction, or distribution of
Your modications, or for any such Deriva-
tive Works as a whole, provided Your use,
reproduction, and distribution of the Work
otherwise complies with the conditions
stated in this License.
5. Submission of Contributions. Unless You
explicitly state otherwise, any Contribution
intentionally submitted for inclusion in the Work
by You to the Licensor shall be under the terms
and conditions of this License, without any addi-
tional terms or conditions. Notwithstanding the
above, nothing herein shall supersede or modify
the terms of any separate license agreement you
may have executed with Licensor regarding such
Contributions.
6. Trademarks. This License does not grant per-
mission to use the trade names, trademarks,
service marks, or product names of the Licensor,
except as required for reasonable and custom-
ary use in describing the origin of the Work and
reproducing the content of the NOTICE le.
7. Disclaimer of Warranty. Unless required by
applicable law or agreed to in writing, Licen-
sor provides the Work (and each Contributor
provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF
ANY KIND, either express or implied, including,
without limitation, any warranties or conditions
of TITLE, NON-INFRINGEMENT, MERCHANTABIL-
ITY, or FITNESS FOR A PARTICULAR PURPOSE.
You are solely responsible for determining the
appropriateness of using or redistributing the
Work and assume any risks associated with Your
exercise of permissions under this License.
8. Limitation of Liability. In no event and under
no legal theory, whether in tort (including negli-
gence), contract, or otherwise, unless required
by applicable law (such as deliberate and gross-
ly negligent acts) or agreed to in writing, shall
any Contributor be liable to You for damages,
including any direct, indirect, special, inciden-
tal, or consequential damages of any character
arising as a result of this License or out of the
use or inability to use the Work (including but
not limited to damages for loss of goodwill,
work stoppage, computer failure or malfunc-
tion, or any and all other commercial damages
or losses), even if such Contributor has been
advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability.
While redistributing the Work or Derivative
Works thereof, You may choose to offer, and
charge a fee for, acceptance of support, warran-
ty, indemnity, or other liability obligations and/
or rights consistent with this License. However,
in accepting such obligations, You may act only
on Your own behalf and on Your sole responsi-
bility, not on behalf of any other Contributor,
and only if You agree to indemnify, defend, and
hold each Contributor harmless for any liability
incurred by, or claims asserted against, such
Contributor by reason of your accepting any
such warranty or additional liability.
SLA
STM32F0
MCD-ST Liberty SW License Agreement V2
COPYRIGHT© 2014 STMicroelectronics
Under STMicroelectronics’ intellectual property
rights, the redistribution, reproduction and use in
source and binary forms of the software or any part
thereof, with or without modication, are permitted
provided that the following conditions are met:
1. Redistribution of source code (modied or not)
must retain any copyright notice, this list of
conditions and the disclaimer set forth below as
items 10 and 11.
2. Redistributions in binary form, except as embed-
ded into microcontroller or microprocessor
device manufactured by or for STMicroelectron-
ics or a software update for such device, must
reproduce any copyright notice provided with
the binary code, this list of conditions, and the
disclaimer set forth below as items 10 and 11,
in documentation and/or other materials pro-
vided with the distribution.
3. Neither the name of STMicroelectronics nor the
names of other contributors to this software
may be used to endorse or promote products
derived from this software or part thereof with-
out specic written permission.
4. This software or any part thereof, including
modications and/or derivative works of this
software, must be used and execute solely and
exclusively on or in combination with a micro-
160992A9R6 GOP18V-40 20240904.indd 86160992A9R6 GOP18V-40 20240904.indd 86 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
87
controller or microprocessor device manufac-
tured by or for STMicroelectronics.
5. No use, reproduction or redistribution of this
software partially or totally may be done in any
manner that would subject this software to any
Open Source Terms. “Open Source Terms” shall
mean any open source license which requires
as part of distribution of software that the
source code of such software is distributed
therewith or otherwise made available, or open
source license that substantially complies with
the Open Source denition specied at www.
opensource.org and any other comparable open
source license such as for example GNU General
Public License (GPL), Eclipse Public License
(EPL), Apache Software License, BSD license or
MIT license.
6. STMicroelectronics has no obligation to provide
any maintenance, support or updates for the
software.
7. The software is and will remain the exclusive
property of STMicroelectronics and its licen-
sors. The recipient will not take any action that
jeopardizes STMicroelectronics and its licensors'
proprietary rights or acquire any rights in the
software, except the limited rights specied
hereunder.
8. The recipient shall comply with all applicable
laws and regulations affecting the use of the
software or any part thereof including any ap-
plicable export control law or regulation.
9. Redistribution and use of this software or any
part thereof other than as permitted under this
license is void and will automatically terminate
your rights under this license.
10. THIS SOFTWARE IS PROVIDED BY STMICRO-
ELECTRONICS AND CONTRIBUTORS "AS IS"
AND ANY EXPRESS, IMPLIED OR STATUTORY
WARRANTIES, INCLUDING, BUT NOT LIMITED
TO, THE IMPLIED WARRANTIES OF MERCHANT-
ABILITY, FITNESS FOR A PARTICULAR PURPOSE
AND NON-INFRINGEMENT OF THIRD PARTY
INTELLECTUAL PROPERTY RIGHTS, WHICH ARE
DISCLAIMED TO THE FULLEST EXTENT PERMIT-
TED BY LAW. IN NO EVENT SHALL STMICRO-
ELECTRONICS OR CONTRIBUTORS BE LIABLE
FOR ANY DIRECT, INDIRECT, INCIDENTAL,
SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO,
PROCUREMENT OF SUBSTITUTE GOODS OR
SERVICES; LOSS OF USE, DATA, OR PROFITS;
OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY,
WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT (INCLUDING NEGLIGENCE OR OTHER-
WISE) ARISING IN ANY WAY OUT OF THE USE
OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.
11. EXCEPT AS EXPRESSLY PERMITTED HEREUN-
DER, NO LICENSE OR OTHER RIGHTS, WHETH-
ER EXPRESS OR IMPLIED, ARE GRANTED
UNDER ANY PATENT OR OTHER INTELLECTUAL
PROPERTY RIGHTS OF STMICROELECTRONICS
OR ANY THIRD PARTY.
WARRANTY DISCLAIMER
This product contains Open Source Software
components which underlie Open Source Software
Licenses. Please note that Open Source Licenses
contain disclaimer clauses. The text of the Open
Source Licenses that apply are included in this
manual under "Legal Information and Licenses".
160992A9R6 GOP18V-40 20240904.indd 87160992A9R6 GOP18V-40 20240904.indd 87 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
160992A9R6 09/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!160992A9R6!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to https://rb-pt.io/PowerToolWarranty or
call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au
1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al
1-877-BOSCH99.
160992A9R6 GOP18V-40 20240904.indd 88160992A9R6 GOP18V-40 20240904.indd 88 9/4/2024 12:39:43 PM9/4/2024 12:39:43 PM
