AIR SUSPENSION
MODEL:2S 9216
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
MODEL:2S 9216
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
AIR SUSPENSION
background
2
PRODUCT INTRODUCTION
Removal Warning & Notice:
Vent all air pressure from the air suspension system prior to disconnecting or
removing any air suspension components. It is dangerous to remove air
suspension components while under pressure. Failure to follow this instruction
may result in serious personal injury.
Any air spring which is unfolded must be refolded prior to being installed in a
vehicle. Refer to the procedure. An incorrectly folded air spring could rupture,
altering the handling characteristics of the vehicle. If a vehicle has been driven with
an incorrectly folded air spring, a new air spring must be installed. Failure to follow
these instructions may result in serious injury to vehicle occupant(s).
Failure to observe the following instructions may result in a sudden failure of the
air spring or suspension system.
Any rear spring which is unfolded must be refolded prior to being installed in a
vehicle.
The air spring refolding procedure should only be used for an air spring which has
never supported the vehicle's weight while in the incorrectly folded position.
Incorrectly folded air springs found on vehicles during pre-delivery inspection or
after use must be installed new.
Do not attempt to inflate any air spring which has been collapsed while uninflated
from the rebound hanging position to the jounce stop.
When installing a new air spring, care must be taken not to apply a load to the
suspension until springs have been inflated using the air spring fill procedure.
After inflating an air spring in the hanging position, it must be inspected for correct
shape.
NOTE: The vehicle must be positioned on a suitable lifting device prior to deflating
the air suspension system.
1. With the vehicle in NEUTRAL, position on a hoist until the wheel and tire
assemblies are slightly above the ground.
2. Using the scan tool, vent the air springs.
background
3
3. Remove the air spring retainer.
4. Detach the air spring from the rear axle.
5. Remove the air spring in the following sequence.
6. Disconnect the air spring solenoid electrical connector.
7. Compress the quick connect locking ring and pull out the air tube.
8. Remove the air spring.
PRODUCT PAREMETERS
Model
Auto Part Position
Vehicle Service Type
Vehicle Models
OEM Numbers
INSTALLATION INSTRUCTIONS
GENERAL INFORMATION:
Reading this manual signifies your agreement to the terms of the general release,
waiver of liability, and hold harmless agreement.
Not to be stored below -15 or above 50.
•Avoid damage to air lines and cables.
background
4
•Removal and installation is only to be performed by fully qualified personnel.
Use car manufacturer’s diagnostic software.
CAUTION:
Damage to the vehicle and air suspension system can be incurred if work is
carried out in a manner other than specified in the instructions or in a different
sequence.
To avoid the possibility of short circuits while working with electric components
consult, your owner's manual on how to disconnect your battery.
Consult your vehicle owner's manual, service manual, or car dealer for the correct
jacking points on your vehicle and for additional care, safety and maintenance
instructions. Under no circumstances should any work be completed underneath
the vehicle if it is not adequately supported, as serious injuries and death can
occur.
DISCLAIMER:
The product shown in the installation steps below may look different than the part
you are installing. The installation steps are the same and all notices and warnings
should be adhered to in the same manner.
MAGNETIC SHOCK REMOVAL

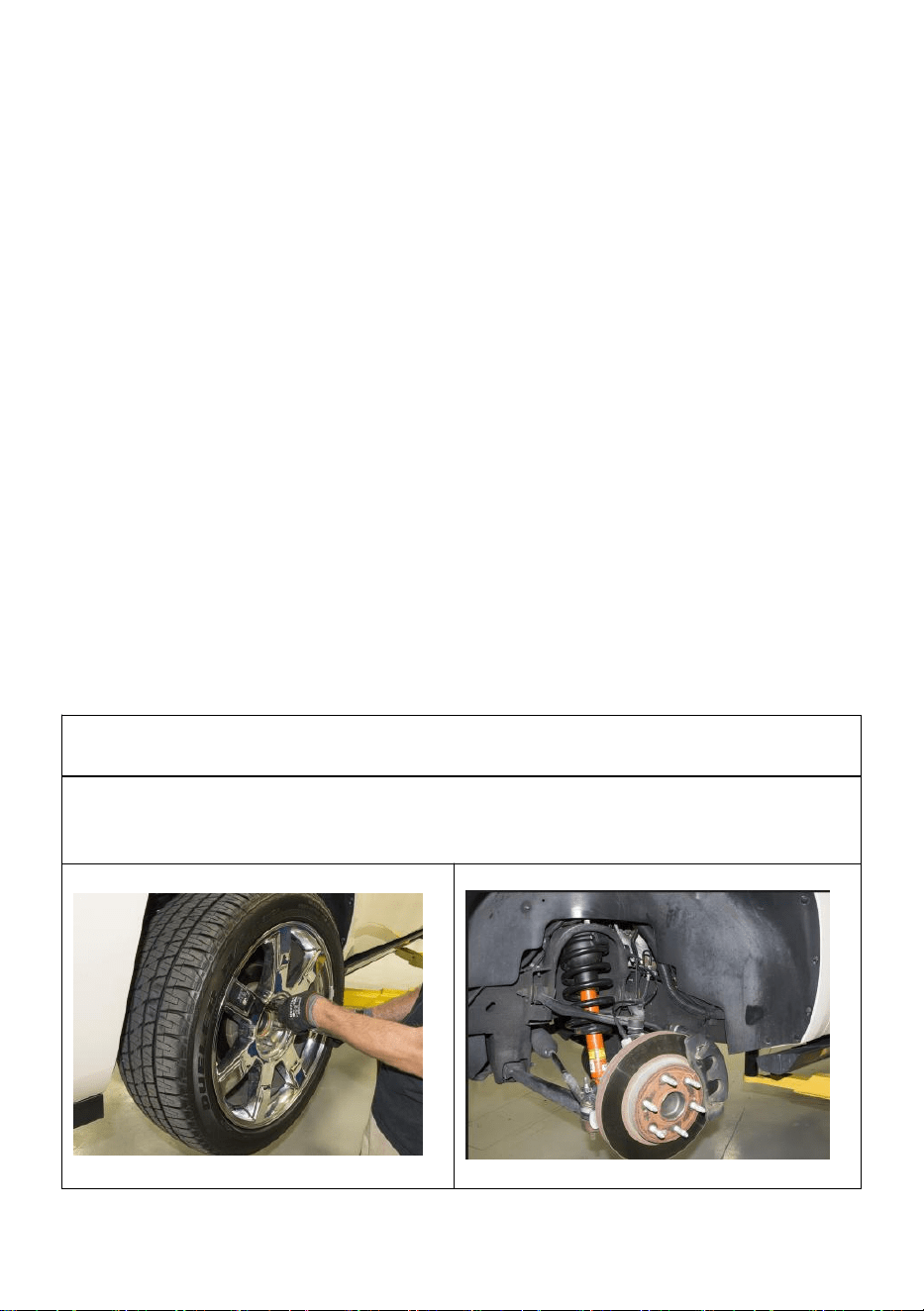

1. Raise vehicle and remove applicable front wheel to expose the front coil
strut. (Figures 1, 2)
background
5

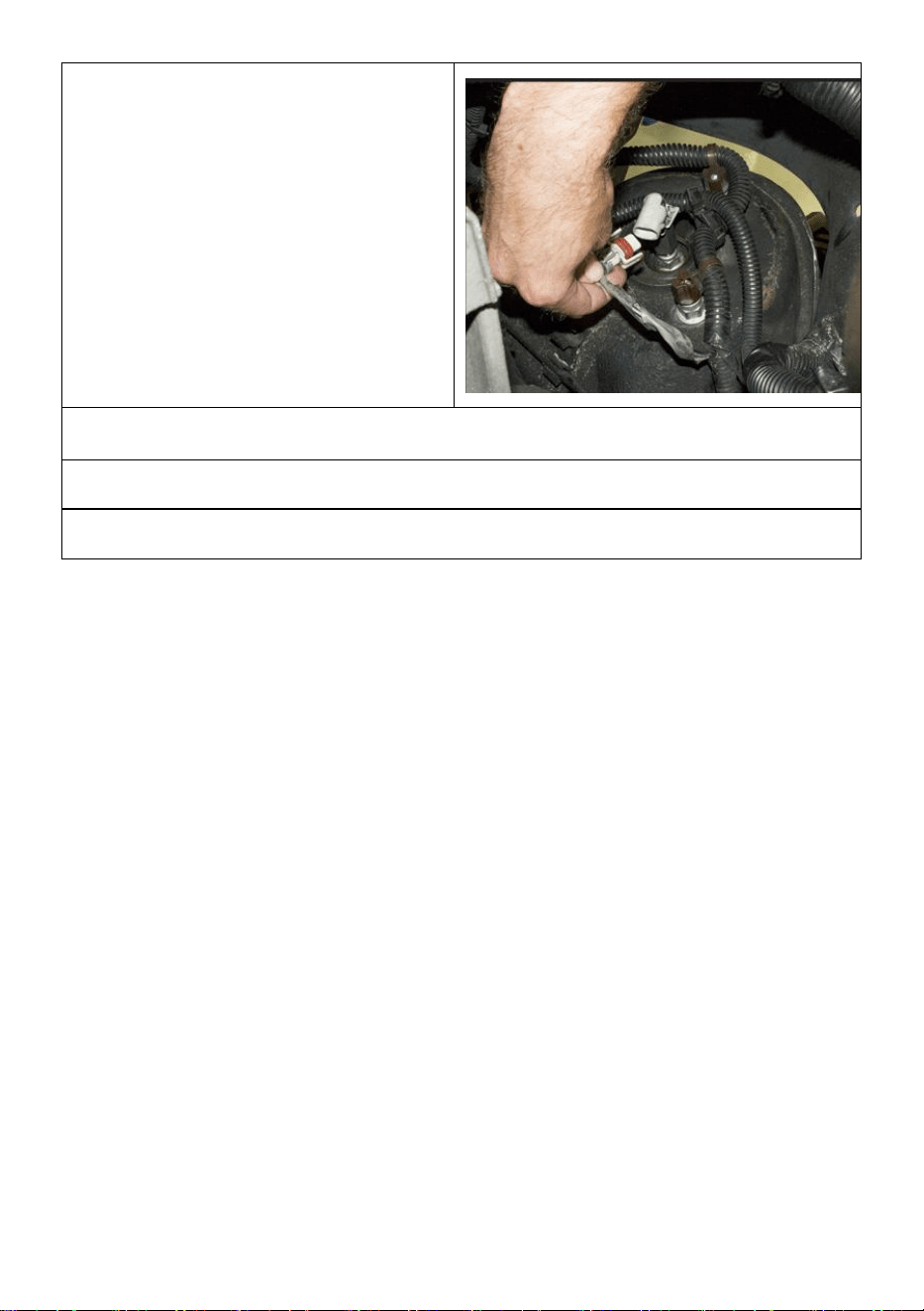

2. Lift the hood to expose the top of the coil strut. Locate and disconnect the
electrical connector. (Figures 3, 4)

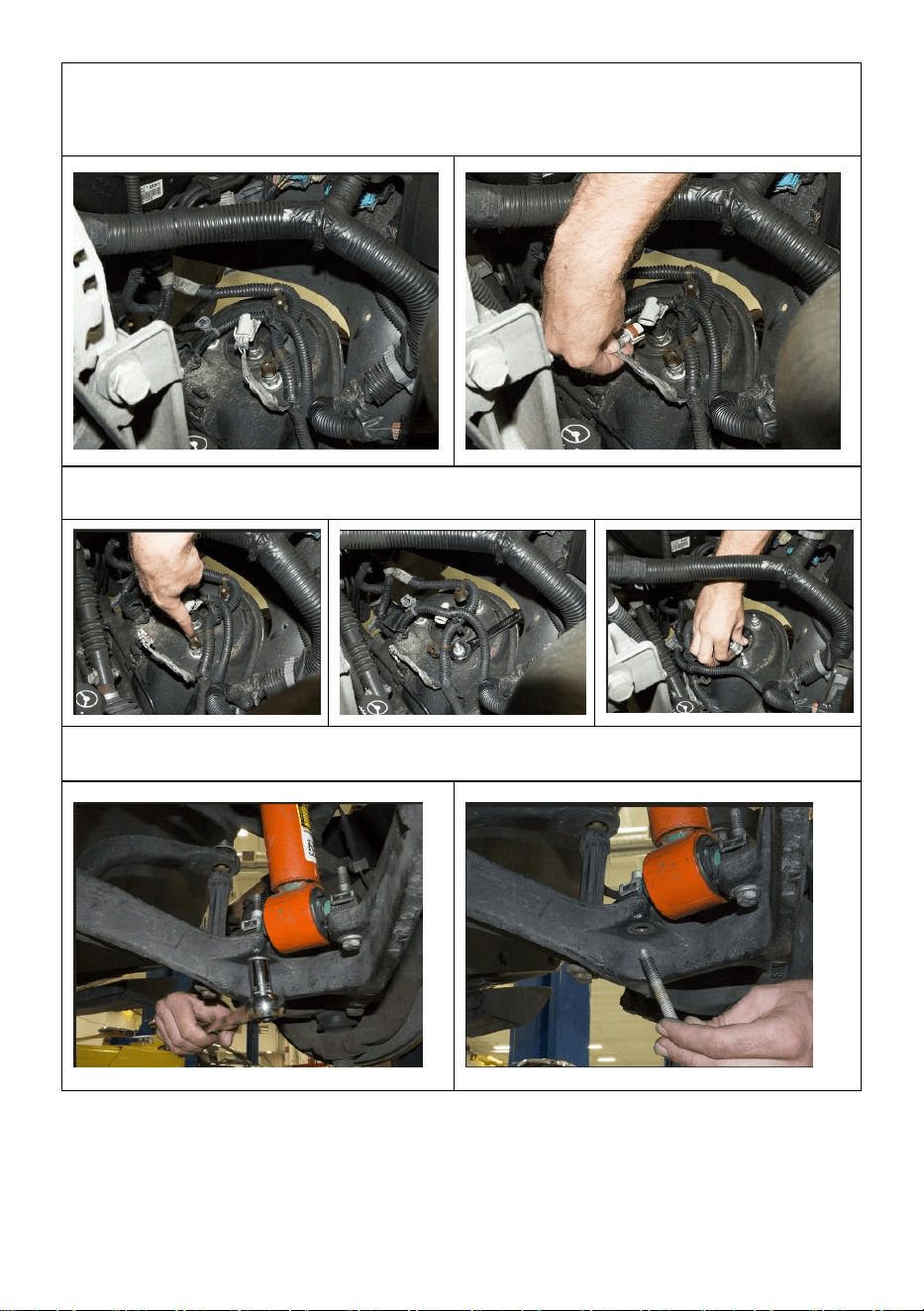

3. Remove the 3 wire clips and top mounting nuts. (Figures 5, 6, 7)
4. Remove the two (2) lower mounting bolts. (Figures 8, 9)
background
6

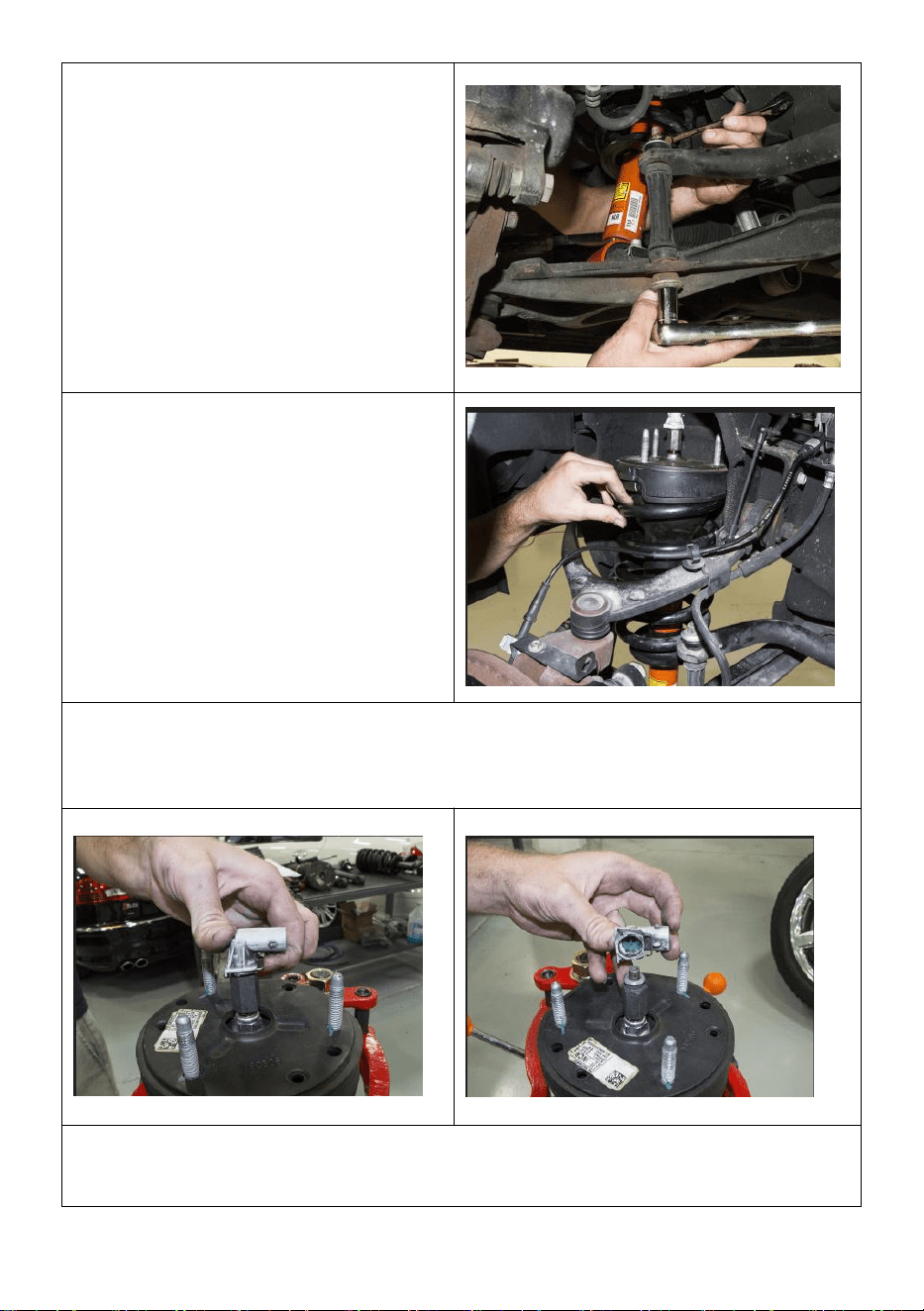

5. Loosen, do not remove, the sway
bar end link hardware. (Figure 10)
6. Carefully remove coil strut from the
vehicle. (Figure 11)
7. Release clip and remove the top electrical connector and save for reuse.
(Figures 12, 13)
8. Removal complete.
background
7
MAGNETIC SHOCK INSTALLATION

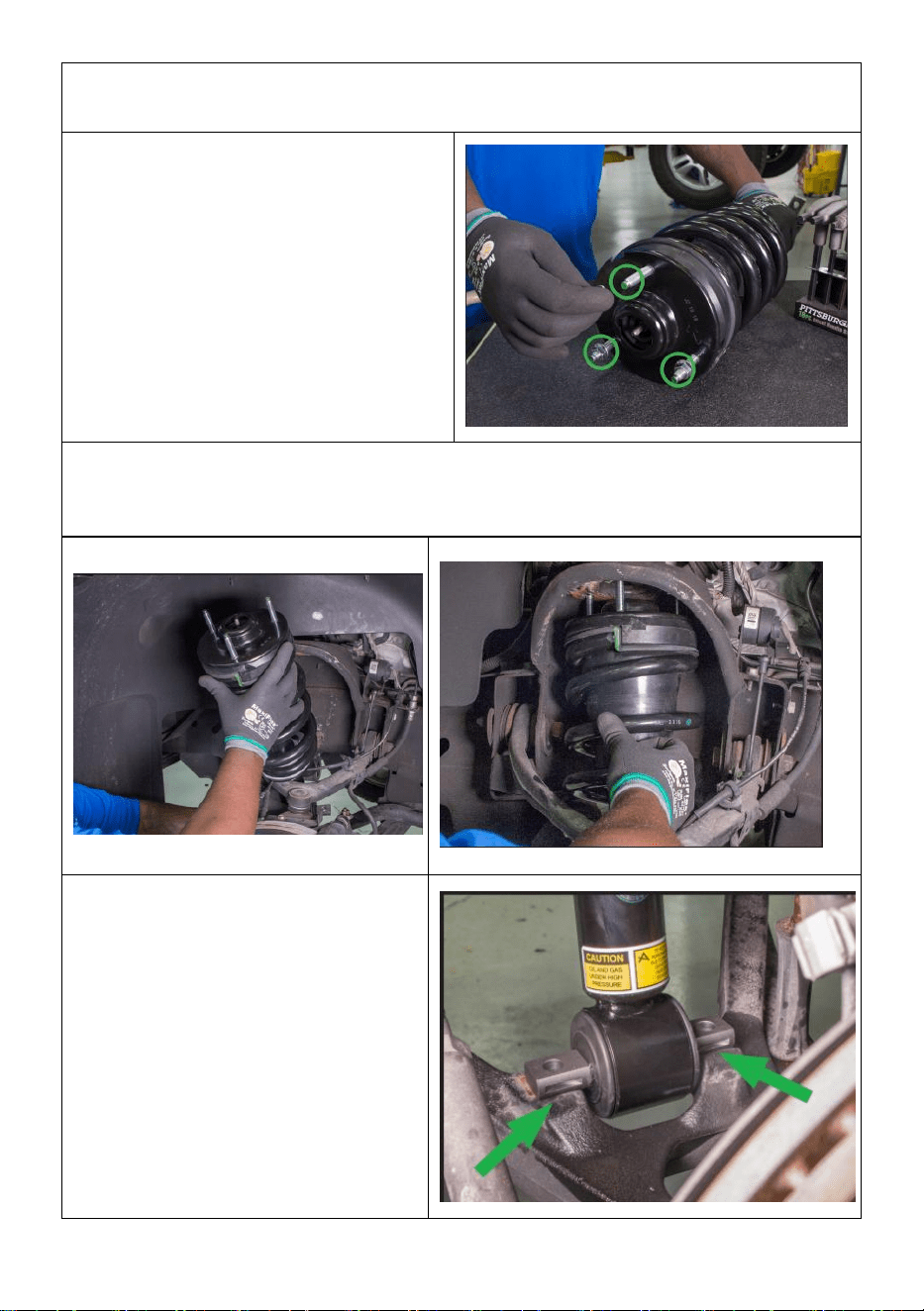

1. Remove the supplied top nuts from
the shock. (Figure 14)
2. Place the shock in the vehicle orientated in the same manner as removed.
(Figures 15, 16)
3. Position the t-bar on top of the
control arm to ensure proper
mounting. (Figure 17)
background
8

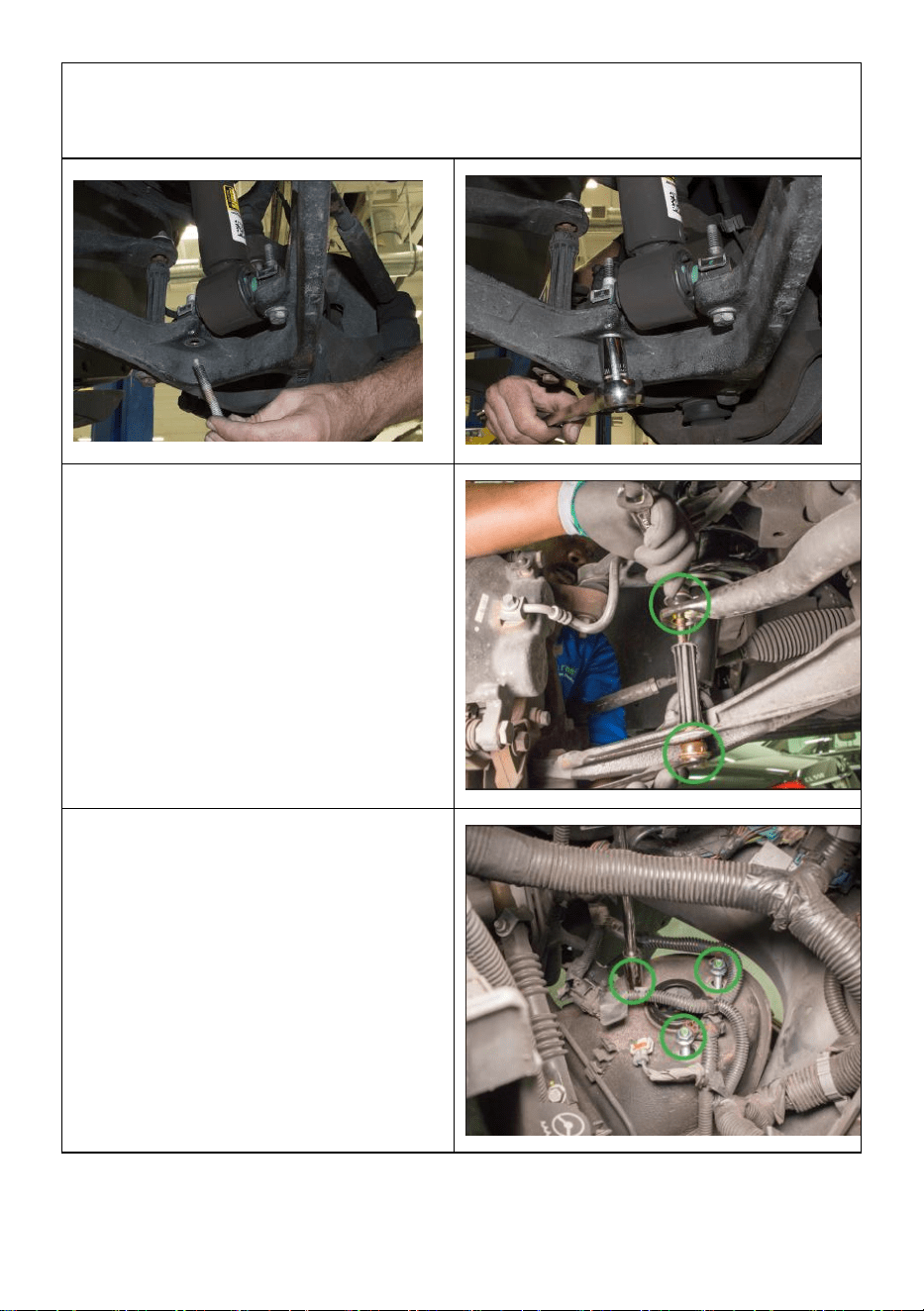

4. Reinstall previously removed bolts up through the lower control arm. Tighten
to manufacturer’s specifications. (Figures 18, 19)
5. Tighten the sway bar end link.
(Figure 20)
6. Install the supplied top nuts and
tighten to manufacturer’s
specifications. (Figure 21)
background
9
7. Reinstall the top electrical
connector clip to the top of the shock
rod. Place the harness retention
clips back into place over the top nuts
and reconnect the electrical
connection. (Figure 22)
8. Reinstall the applicable wheel.
9. Lower the vehicle.
10. Installation complete
