Plug-in
Outdoor
Smart
Switch
76721
ZWN4204
ADDING YOUR DEVICE TO A Z-WAVE NETWORK
1. Follow the instructions for your Z-Wave certified controller to add a device to
the Z-Wave network.
2. Once the controller is ready to add your device, press the program button of
the smart switch.
You have complete control to turn your device ON/OFF according to groups,
scenes, schedules and interactive automations programmed by your controller.
If your Z-Wave certified controller features remote access, you can control your
lamp from your mobile devices.
If prompted by the controller to enter the S2 security code, refer to the QR
code/security number on the side of the box or the QR code label on the product
(see Example 1). Enter the 5-digit code.
Example 1:
TO REMOVE AND RESET THE DEVICE
1. Follow the instructions for your Z-Wave certified controller to remove a device
from the Z-Wave network.
2. Once the controller is ready to remove your device, press the program button
of the smart switch.
TO RETURN YOUR SWITCH TO FACTORY DEFAULTS
1. If plugged in, unplug the switch from the receptacle.
2. Press and hold the program button for at least three seconds while you plug
the switch into a receptacle.
NOTE: This should only be used if your network’s primary controller is missing or
otherwise inoperable.
NOTE: SmartStart enabled products can be added into a Z-Wave network by
scanning the QR code on the product with a controller providing SmartStart
inclusion. No further action is required and the SmartStart product will be added
automatically within 10 minutes of being switched on in the network vicinity.
FCC/IC
ZWN4204
Power: 125VAC, 60Hz
Signal (frequency): 908.4/916MHz
Maximum load: 1250W (10A) incandescent/tungsten, 1/2HP motor or 1875W (15A) resistive
Wireless range (Classic): Up to 150ft. line of sight between the wireless controller and the closest Z-Wave
receiver module
Wireless range (Long Range): Up to 1,300ft. line of sight to the wireless controller
Operating temperature range: 14-104° F (-10-40° C)
For outdoor use
Specifications subject to change without notice due to continuing product improvement
SPECIFICATIONS — IMPORTANT!
All brand names shown are trademarks of their respective owners.
Z-WAVE INTEROPERABILITY
This product can be included and operated in any Z-Wave network with other Z-Wave certified devices from
other manufacturers and/or other applications. All non-battery operated nodes within the network will act as
repeaters regardless of vendor to increase reliability of the network.
This device supports association command class (3 Groups)
• Association Group 1 supports Lifeline, Binary Switch Report
• Association Group 2 supports Basic Set and is controlled by pressing the ON or OFF button with the local load
• Each Association Group supports 5 total nodes
ZWN4204
Alimentation : 125VCA, 60Hz
Signal (fréquence) : 908,4/916MHz
Charge maximale : 1250W (10A) incandescence/tungstène, moteur de 1/2HP ou résistance de 1875W (15A)
Portée sans fil (classique) : Distance à vue entre la télécommande et le module de réception Z-Wave le plus proche allant
jusqu’à 150 pi (45,7m)
Portée sans fil (longue portée) : Distance à vue entre la télécommande allant jusqu’à 1300 pi (396,2m)
Plage de températures de fonctionnement : De 14 à 104° F (de -10 à 40° C)
Utilisation en extérieur
En raison d’améliorations continues du produit, les spécifications peuvent faire l’objet de changements sans préavis
CARACTÉRISTIQUES TECHNIQUES — IMPORTANT!
Z-Wave® certified
wireless lighting control
Z-WAVE DSK
PIN: XXXXX
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
Tous les noms de marque sont des marques de commerce de leurs propriétaires respectifs.
INTEROPÉRABILITÉ ENTRE LES DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau Z-Wave avec d’autres appareils certifiés Z-Wave produits par
d’autres fabricants et d’autres applications. Tous les nœuds fonctionnant sans pile au sein du réseau joueront
le rôle de répétiteurs, quel que soit le fournisseur, afin de rehausser la fiabilité du réseau.
Cet appareil prend en charge la classe de commandes Association (trois groupes)
• Le groupe d’association 1 prend en charge la ligne de sécurité et le rapport Binary Switch
• Le groupe d’association 2 prend en charge le réglage de base et est commandé par une pression du bouton
de marche et d’arrêt par la charge locale
• Chaque groupe d’association prend en charge un total de cinq (5) nœuds
ZWN4204
Potencia: 125VCA, 60Hz
Señal (frecuencia): 908.4/916MHz
Carga máxima: 1250W (10A) para dispositivos incandescente/tungsteno, motor de 1/2HP o 1875W (15A)
de carga resistiva
Alcance inalámbrico (clásico): Hasta 150 pies (45.7m) en línea de visión directa entre el controlador inalámbrico y el
módulo receptor Z-Wave más próximo
Alcance inalámbrico (largo alcance): Hasta 1300 pies (396.2m) en línea de visión directa entre el controlador inalámbrico
Rango de temperatura de funcionamiento: -10-40° C (14-104° F)
Para uso en exteriores
Especificaciones sujetas a cambio sin aviso debido a mejoras continuas del producto
ESPECIFICACIONES ¡IMPORTANTE!
Thank you for your purchase!
Instructions
made easy
Read instructions
or watch easy-to-
follow video.
Register your
product
Receive exclusive
deals and register
your product.
For additional
Enbrighten products, visit
our website enbrightenme.com.
Like our product?
Leave a review on your favorite
retailer website or amazon.com.
Having problems?
Let us know how we can help.
Call 1-800-654-8483 between
7AM-8PM, M-F, Central Time.
Scan code or visit byjasco.com/76721i. Scan code or visit byjasco.com/deals.
Must not exceed 125VAC 60Hz 1250W (10A)
incandescent/tungsten, 1875W (15A) resistive or 1/2HP motor
• One Z-Wave controlled AC outlet for outdoor devices
and lighting
• Remote ON/OFF operation via the Z-Wave controller
• Manual ON/OFF control with the front-mounted
push button
• Ergonomic plug easily fits most weatherproof boxes
• Grounded three-wire power connection for safety
• This Z-Wave device has advanced features that allow you
to customize your experience. These features can only be
adjusted by a Z-Wave enabled controller that supports the
Z-Wave configuration command class. For a complete list of
adjustable configurations, visit www.ezzwave.com/config
• Supports Z-Wave Long Range — requires Z-Wave hub that
supports Z-Wave Long Range
• Can be added as a Z-Wave Long Range or standard
Z-Wave device
Todos los nombres de marcas son marcas comerciales de sus respectivos propietarios.
INTEROPERABILIDAD DE Z-WAVE
Este producto se puede incluir y operar en cualquier red Z-Wave con otros dispositivos Z-Wave certificados
de otros fabricantes u otras aplicaciones. Todos los nodos que no son alimentados por pilas dentro de la
red servirán como repetidores sin importar cual sea el proveedor para aumentar la confiabilidad de la red.
Este dispositivo admite la clase de comando de asociación (3 grupos)
• Grupo de asociación 1 admite informes de conmutador binario de la red vital (Lifeline)
• Grupo de asociación 2 admite la configuración básica y se controla presionando el botón de encendido o
apagado con la carga local
• Cada grupo de asociación admite 5 nodos en total
Consultez le site www.byjasco.com/patents pour obtenir des renseignements les brevets des produits.
For product patent information, visit www.byjasco.com/patents.
Visite www.byjasco.com/patents para información sobre la patente del producto.
WARRANTY/GARANTÍA/GARANTIE
Jasco Products Company warrants this product to be free from manufacturing defects for five years from the original date of consumer
purchase. This warranty is limited to the repair or replacement of this product only and does not extend to consequential or incidental damage
to other products that may be used with this product. This warranty is in lieu of all other warranties, expressed or implied. Some states do not
allow limitations on how long an implied warranty lasts or permit the exclusion or limitation of incidental or consequential damage, so the
above limitations may not apply to you. This warranty gives you specific rights and you may also have other rights which vary from state to
state. Please contact our U.S.-based Consumer Care at 1-800-654-8483 (option 1), M-F, 7AM-8PM Central Time or www.byjasco.com if the unit
should prove defective within the warranty period.
Jasco Products Company garantiza que este producto estará libre de defectos de fabricación durante cinco años a partir de la fecha de
compra original del consumidor. Esta garantía se limita a la reparación o el reemplazo solo de este producto y no se extiende a daños
consecuentes o incidentales a otros productos que puedan usarse con este producto. Esta garantía se otorga en lugar de todas las demás
garantías expresas o implícitas. Algunos estados no permiten limitaciones a la duración de una garantía implícita ni permiten la exclusión de
daños incidentales o consecuentes, por lo que las limitaciones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos
específicos y posiblemente tiene otros derechos que pueden variar de un estado a otro. Comuníquese con nuestro Servicio al Consumidor
con sede en EE.UU. al 1-800-654-8483 (opción 1) entre las 7a.m. y las 8p.m., hora del centro, o en www.byjasco.com si la unidad resulta
defectuosa dentro del período de garantía.
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour cinq ans à compter de la date de l’achat
original par l’acheteur. Cette garantie se limite exclusivement à la réparation ou au remplacement de ce produit et n’est pas applicable aux
dommages indirects ou accessoires survenus sur d’autres produits utilisés avec ce produit. Cette garantie se substitue à toute autre garantie
expresse ou implicite. Certains États ne permettent pas de restrictions quant à la durée d’une garantie implicite ou permettent l’exclusion ou la
limitation des dommages indirects et accessoires; il se peut, par conséquent, que cette garantie ne s’applique pas dans votre cas. Cette
garantie vous confère des droits juridiques précis; vous pouvez jouir d’autres droits qui peuvent varier d’un État à l’autre. Veuillez communiquer
avec notre service à la clientèle aux États-Unis au 1-800-654-8483 (option1) entre 7h à 20h (HNC), du lundi au vendredi ou sur
www.byjasco.com si l’appareil devient défectueux pendant la période de garantie.
Suppliers Declaration of Conformity | Model #: 76721 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City, OK
73114, www.byjasco.com
This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized
modifications to this equipment. Such modifications could void the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning
the equipment o and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
CAN ICES-3(B)/NMB-3(B)
Declaración de conformidad del proveedor | Modelo #:
76721
| Jasco Products Co., 10 E. Memorial Rd., Oklahoma City,
OK 73114, www.byjasco.com
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC y con las especificaciones de
las normas radioeléctricas (RSS) del Ministerio de Industria de Canadá aplicables a aparatos exentos de licencia. El
funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencia
perjudicial, y (2) este dispositivo debe aceptar toda interferencia que reciba, incluso la que pudiera causar un
funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio o TV ocasionada por
modificaciones no autorizadas efectuadas a este equipo. Dichas modificaciones podrían anular la autoridad del usuario
para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de Clase B, de conformidad con el
apartado 15 de las normas de la FCC. Estos límites están diseñados para proveer protección razonable contra
interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencias y, si no se instala y usa según las instrucciones, puede provocar interferencia perjudicial a las
radiocomunicaciones. No obstante, no hay garantías de que no ocurrirá interferencia en una instalación en particular. Si
este equipo provoca interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse
encendiendo y apagando el equipo, se recomienda que el usuario intente corregir la interferencia por medio de la
implementación de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para solicitar asistencia.
CAN ICES-3(B)/NMB-3(B)
Déclaration de conformité du fabricant | N° de modèle:
76721
| Jasco Products Co., 10 E. Memorial Rd., Oklahoma City,
OK 73114, www.byjasco.com
Cet appareil est conforme au paragraphe 15 des normes FCC et au CNR pour les appareils exempts de licence
d’Industrie Canada. Son utilisation est sujette aux deux conditions suivantes (1) cet appareil ne doit pas occasionner de
brouillage préjudiciable et (2) cet appareil doit accepter toutes les interférences reçues, notamment les interférences qui
peuvent provoquer un fonctionnement non désiré.
NOTE DE LA FCC : Le fabricant n’est pas responsable des interférences sur les fréquences radioélectriques ou
télévisuelles pouvant être causées par des modifications non autorisées de ce matériel. De telles modifications peuvent
annuler le droit de l’utilisateur à utiliser cet appareil.
REMARQUE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils numériques de catégorie B
définies dans le paragraphe 15 des normes FCC. Ces limites ont été définies afin de fournir une protection raisonnable
contre le brouillage préjudiciable en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de
fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage
préjudiciable aux communications radio. Il n’existe toutefois aucune garantie que des interférences ne se produiront pas
au sein d’une installation donnée. Si cet appareil occasionne un brouillage préjudiciable à la réception radiophonique ou
télévisuelle, il sut d’allumer et d’éteindre l’appareil pour déterminer sa responsabilité. Nous encourageons l’utilisateur à
essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :
— Réorienter ou déplacer l’antenne de réception.
— Augmenter la distance entre l’appareil et le récepteur.
— Brancher l’appareil à une prise secteur diérente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
CAN ICES-3(B)/NMB-3(B)
MADE IN VIETNAM
Distributed by Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
This Jasco product has a 5-year limited warranty. Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care at 1-800-654-8483, M-F, 7AM-8PM Central Time.
©JASCO2024 | ZWN4204 | 76721 | 01/12/24 v1
HECHO EN VIETNAM
Distribuido por Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
Este producto de Jasco tiene una garantía limitada de 5 años. Visite www.byjasco.com para conocer los
detalles de la garantía.
¿Tiene preguntas? Comuníquese con nuestro servicio de atención al consumidor de EE.UU. al
1-800-654-8483, de lunes a viernes, de 7a.m. a 8p.m. (hora central).
©JASCO2024 | ZWN4204 | 76721 | 01/12/24 v1
FABRIQUÉ EN VIÊT NAM
Distribué par Jasco Products Company LLC, 10 East Memorial Rd, Oklahoma City, OK 73114.
Ce produit Jasco a une garantie limitée de 5 ans. Visitez le site www.byjasco.com pour obtenir des détails sur
la garantie.
Des questions? Veuillez communiquer avec notre service à la clientèle aux États-Unis au 1-800-654-8483, de
7 h à 20 h (HNC), du lundi au vendredi.
©JASCO2024 | ZWN4204 | 76721 | 01/12/24 v1

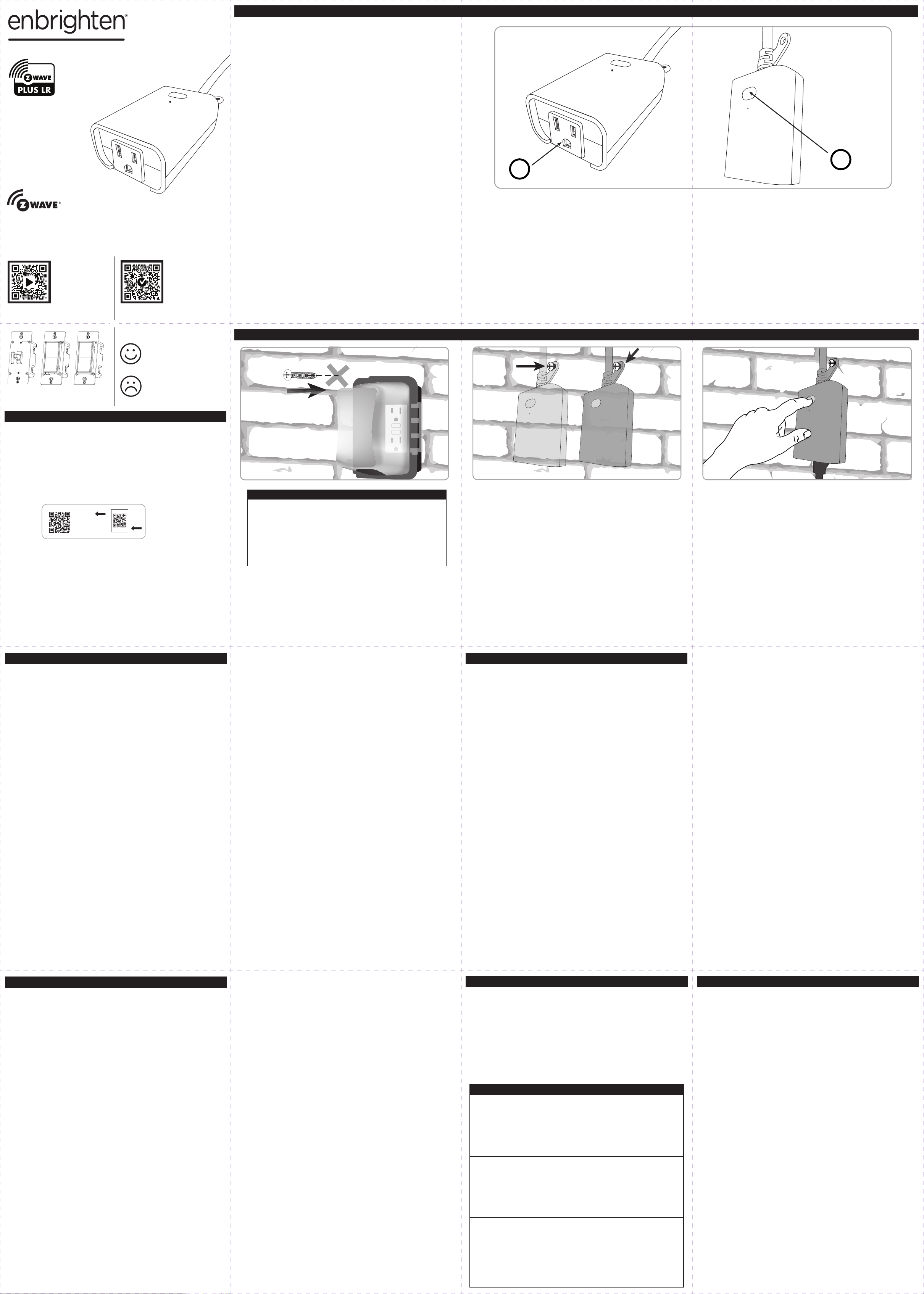

FEATURES
Install the included screw in the desired location
leaving 3/16in. of the screw exposed. Align the
mounting loop with the screw head, slide the loop
over the screw and allow the unit to hang with the
outlet facing downward.
The manual/program button on the smart switch allows the
user to:
1. Manually turn ON/OFF the connected device.
2. Add/remove the smart switch from the network.
PLUGGING IN YOUR Z-WAVE DEVICE
NE PAS UTILISER AVEC UN ÉQUIPEMENT MÉDICAL OU DE SURVIE
LES DISPOSITIFS COMPATIBLES AVEC LA TECHNOLOGIE Z-WAVE NE DEVRAIENT JAMAIS
ÊTRE UTILISÉS POUR ALIMENTER OU COMMANDER LA MISE EN MARCHE OU L’ARRÊT DE
L’ÉQUIPEMENT MÉDICAL OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN EQUIPO MÉDICO O EQUIPO PARA EL
MANTENIMIENTO DE LAS FUNCIONES VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA SE DEBEN USAR PARA SUMINISTRAR ENERGÍA
ELÉCTRICA AL EQUIPO MÉDICO O AL EQUIPO PARA EL MANTENIMIENTO DE FUNCIONES
VITALES, NI PARA CONTROLAR EL ESTADO DE ENCENDIDO O APAGADO DE
DICHOS EQUIPOS.
IMPORTANT!
This unit is suitable for outdoor use in damp locations.
Not for water immersion or where the outlet is directly
exposed to water. Install at least 1ft. above ground level
with the receptacle pointed down. When used outdoors,
plug the unit directly into a GFCI outlet protected by a
20A branch circuit with a receptacle cover rated for
outdoor use.
NOT FOR USE WITH MEDICAL OR LIFE-SUPPORT EQUIPMENT
Z-WAVE ENABLED DEVICES SHOULD NEVER BE USED TO SUPPLY POWER TO OR CONTROL
THE ON/OFF STATUS OF MEDICAL OR LIFE-SUPPORT EQUIPMENT.
WARNING/ADVERTENCIA/AVERTISSEMENT
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS PRODUCT HAS A GROUNDING PLUG THAT HAS A
THIRD (GROUNDING) PIN. THIS PLUG WILL ONLY FIT INTO A GROUNDING TYPE POWER OUTLET. IF THE
PLUG DOES NOT FIT INTO OUTLET, CONTACT A QUALIFIED ELECTRICIAN TO INSTALL THE PROPER
OUTLET. DO NOT CHANGE THE PLUG IN ANY WAY.
CONTROLLING APPLIANCES
CAUTION: TO REDUCE THE RISK OF OVERHEATING AND POSSIBLE DAMAGE TO OTHER EQUIPMENT
• DO NOT EXCEED RATINGS
• DO NOT USE TO CONTROL ANY DEVICE WHERE UNINTENDED OPERATION COULD CAUSE
UNSAFE CONDITIONS (HEAT LAMP, SUN LAMP, ETC.)
• DO NOT USE WITH EXTENSION CORDS
• DO NOT INSTALL OR USE WITHIN 10FT OF A POOL OR BATHTUB
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ESTE PRODUCTO CUENTA CON UNA CLAVIJA
DE TIPO CONEXIÓN A TIERRA (TIENE UNA TERCERA PATILLA).ESTA CLAVIJA SÓLO PODRÁ
CONECTARSE A UN TOMACORRIENTE DE TIPO CONEXIÓN A TIERRA. SI NO SE PUEDE CONECTAR LA
CLAVIJA A LA TOMA, CONSULTE CON UN TÉCNICO ELÉCTRICO CALIFICADO PARA INSTALAR LA TOMA
APROPIADA. POR NINGÚN MOTIVO MODIFIQUE LA CLAVIJA.
CONTROL DE DISPOSITIVOS
PRECAUCIÓN: A FIN DE DISMINUIR EL RIESGO DE RECALENTAMIENTO Y DE POSIBLES DAÑOS EN LOS
DEMÁS EQUIPOS
• NO SUPERE LOS VALORES NOMINALES ELÉCTRICOS
• NO USAR PARA CONTROLAR DISPOSITIVOS (LÁMPARA DE CALOR, LÁMPARA SOLAR, ETC.)
• NO USAR CON CABLES DE EXTENSIÓN
• NO LO INSTALE NI LO UTILICE A MENOS DE 10 PIES DE UNA PISCINA O BAÑERA
RISQUE D’INCENDIE
RISQUE DE CHOC ÉLECT
RIQUERISQUE DE BRÛLURES
POUR RÉDUIRE LES RISQUES DE CHOCS ÉLECTRIQUES, CE PRODUIT COMPREND UNE FICHE MISE À LA TERRE
CONSTITUÉE D’UNE TROISIÈME BROCHE (MISE À LA TERRE). CETTE FICHE NE PEUT ÊTRE INSÉRÉE QUE DANS
UNE PRISE DE COURANT À LA TERRE. SI LA FICHE NE PEUT ÊTRE INSÉRÉE DANS LA PRISE, COMMUNIQUEZ AVEC
UN ÉLECTRICIEN QUALIFIÉ QUI INSTALLERA UNE PRISE ADÉQUATE. NE CHANGEZ PAS LA PRISE DE QUELQUE
MANIÈRE QUE CE SOIT.
DISPOSITIFS DE COMMANDE
ATTENTION : POUR RÉDUIRE LE RISQUE DE SURCHAUFFE ET DE DOMMAGES POSSIBLES À
D’AUTRES APPAREILS
• NE PAS DÉPASSER LES CARACTÉRISTIQUES NOMINALES
• NE PAS UTILISER POUR COMMANDER DES APPAREILS POUR LESQUELS UN FONCTIONNEMENT IMPRÉVU
POURRAIT ENTRAÎNER DES CONDITIONS DANGEREUSES (LAMPE À RAYONS INFRAROUGES, LAMPE
SOLAIRE, ETC.
• NO USAR CON CABLES DE EXTENSIÓNT
• NE PAS INSTALLER OU UTILISER À MOINS DE 10 PIEDS D’UNE PISCINE OU D’UNE BAIGNOIRE

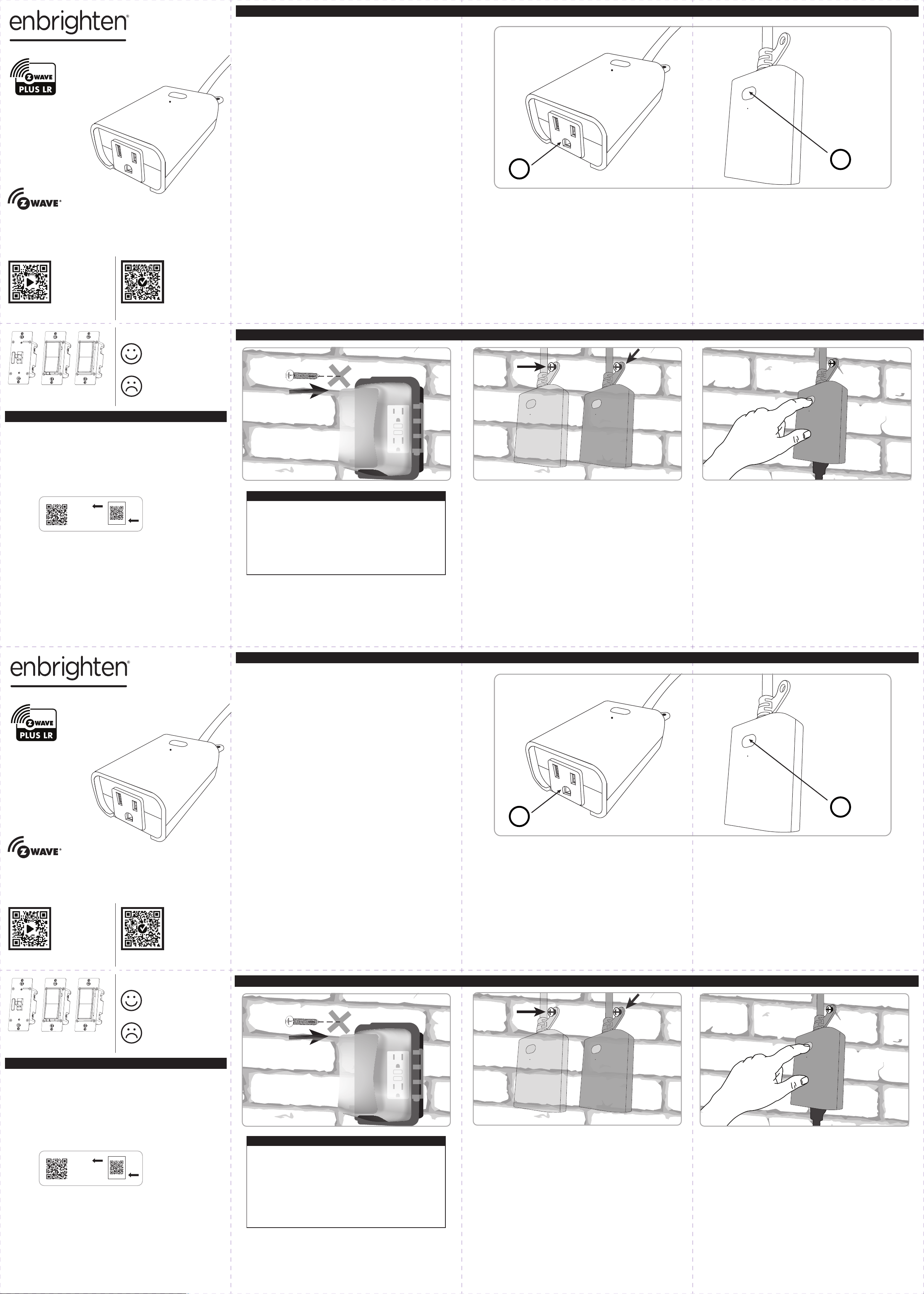

A. Z-Wave controlled outlet
Remotely turns ON/OFF the connected light
or appliance
B.
Manual/program button
Single press — turn ON/OFF
Single press — add or remove in Z-Wave network
Plug directly into GFCI-protected
NOTE: Plug directly into GFCI-protected
receptacle outlet. Do not use with extension cords.
A
B
Enchufar
Exterior
Elegante
Cambiar
76721
ZWN4204
AGREGAR SU DISPOSITIVO A UNA RED Z-WAVE
1. Siga las instrucciones correspondientes a su controlador Z-Wave certificado
para agregar un dispositivo a la red Z-Wave.
2. Una vez que el controlador está listo para incluir el dispotivo, presione el botón
programa del interruptor inteligente.
Ahora tiene control total para ENCENDER/APAGAR los dispositivos según los grupos,
escenas, horarios y automatizaciones interactivas que el controlador programó.
Si el controlador homologado para usarse con Z-Wave cuenta con acceso remoto,
entonces ahora puede controlar los aparatos desde sus dispositivos móviles.
Si el controlador le pide ingresar el código de seguridad S2, consulte el código
QR/número de seguridad en el costado de la caja o la etiqueta del Código QR en el
producto (ver Ejemplo 1). Ingrese el código de 5 dígitos.
Ejemplo 1:
PARA RETIRAR Y RESTABLECER EL DISPOSITIVO
1. Siga las instrucciones correspondientes a su controlador Z-Wave certificado
para retirar un dispositivo de la red Z-Wave.
2. Una vez que el controlador está listo para excluir el dispotivo, presione el botón
programa del interruptor inteligente.
PARA VOLVER A CONFIGURAR SU INTERRUPTOR SEGÚN LOS AJUSTES DE FÁBRICA
1. Si está enchufado, desenchufe el interruptor inteligente del tomacorriente.
2. Presione y no suelte el botón superior durante un mínimo de tres segundos y al
mismo tiempo enchufe el interruptor en un tomacorriente.
NOTA: Este procedimiento solo se debe utilizar en ausencia del controlador principal de
su red o si el controlador no funciona.
NOTA: Los productos habilitados para SmartStart se pueden agregar a una red Z-Wave
escaneando el código QR que se encuentra en el producto con un controlador que
ofrezca inclusión de SmartStart. No se requieren acciones adicionales y el producto
SmartStart se agregará automáticamente dentro de 10
minutos de encenderlo en la
proximidad de la red.
Control inalámbrico de
iluminación Z-Wave® certificado
Z-WAVE DSK
PIN: XXXXX
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
¡Gracias por su compra!
Instrucciones
fáciles
Lea las instrucciones
o mire el video con el
paso a paso.
Registre su
producto
Reciba ofertas
exclusivas y registre
su producto.
Para ver más productos Enbrighten, visite
nuestro sitio web: enbrightenme.com.
¿Le gusta nuestro producto?
Deje una reseña en el sitio web de
su comercio favorito o en
amazon.com.
¿Tiene algún problema?
Díganos cómo podemos ayudar.
Llame al 1-800-654-8483, de lunes
a viernes, de 7a.m. a 8p.m., hora
central.
Escanee el código o visite
byjasco.com/76721i.
Escanee el código o visite
byjasco.com/deals.
Brancher
Extérieur
Intelligent
Changer
76721
ZWN4204
AJOUTER VOTRE APPAREIL À UN RÉSEAU Z-WAVE
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave pour ajouter
un appareil au réseau Z-Wave.
2. Une fois que le contrôleur est prêt à inclure votre appareil, appuyez le bouton de
programmation situé sur l'interrupteur intelligent.
Vous avez le contrôle absolu sur la mise en marche et l’arrêt de votre appareil en
fonction des groupes, des scènes, des horaires et des automatisations interactives
programmés par votre contrôleur.
Si votre contrôleur certifié Z-Wave a une fonction d’accès à distance, vous pouvez
contrôler votre appareil à l’aide de vos appareils mobiles.
Si le contrôleur vous invite à entrer le code de sécurité S2, reportez-vous au code
QR/numéro de sécurité situé sur le côté de la boîte ou à l’étiquette de code QR présente
sur le produit (voir la example 1). Entrez le code à cinq chires.
Example 1:
RETIRER OU RÉINITIALISER L’APPAREIL
1. Pour retirer un appareil du réseau Z-Wave, suivez les instructions relatives à
votre contrôleur certifié Z-Wave.
2. Lorsque le contrôleur est prêt à exclure votre appareil, appuyez le bouton de
programmation situé sur l'interrupteur intelligent.
RÉTABLIR LES CONFIGURATIONS D’USINE DE VOTRE INTERRUPTEUR
1. Si l’interrupteur intelligent est branché, veuillez le débrancher de la prise.
2. Maintenez le bouton supérieur enfoncé pendant au moins trois secondes pendant
que vous branchez l’interrupteur intelligent sur une prise.
REMARQUE : Cette mesure ne doit être prise que si le contrôleur principal du réseau est
manquant ou autrement inutilisable.
REMARQUE : Les produits dotés de la fonction SmartStart peuvent être ajoutés à un
réseau Z-Wave. Pour ce faire, il sut de balayer le code QR qui se trouve sur le produit
au moyen d’un contrôleur permettant de l’ajouter à l’aide de la fonction SmartStart.
Aucune mesure ne doit être prise. Le produit SmartStart sera automatiquement ajouté
dans les 10 minutes qui suivent sa mise sous tension à proximité du réseau.
Commande d’éclairage sans
fil certifiée Z-Wave®
Z-WAVE DSK
PIN: XXXXX
DSK :
XXXXX
-25651-22671
-26939-47599
-19612-25872
-47752
Merci de votre achat!
Instructions
simplifiées
Lisez les instructions
ou regardez la vidéo
facile à comprendre.
Enregistrer
votre produit
Recevez des ores
exclusives et enregistrez
votre produit.
Pour voir d’autres produits Enbrighten, visitez
notre site Web enbrightenme.com.
Balayez le code ou visitez
byjasco.com/76721i.
Balayez le code ou visitez
byjasco.com/deals.
Notre produit vous plaît?
Laissez-nous un avis sur le site de
votre détaillant préféré ou sur
amazon.com.
Vous éprouvez des problèmes?
Dites-nous ce que nous pouvons faire
pour vous aider.
Appelez au 1-800-654-8483 entre 7h
et 20h (HNC), du lundi au vendredi.
Este dispositivo admite la clase de comando de asociación (3 grupos)
• Grupo de asociación 1 admite informes de conmutador binario de la red vital (Lifeline)
• Grupo de asociación 2 admite la configuración básica y se controla presionando el botón de encendido o
apagado con la carga local
• Cada grupo de asociación admite 5 nodos en total
CARACTERÍSTICAS
CARACTÉRISTIQUES
La capacidad total de carga de ambos tomacorriente no debe
superar los 1250W (10A) para dispositivos incandescentes;
1875W (15A) de carga resistiva o un motor de 1/2 caballo de
fuerza
•
Uno tomacorrientes de CA controlados por Z-Wave para
dispositivos e iluminación al aire libre
• Operación remoto de ENCENDIDO/APAGADO a través del
controlador Z-Wave
• Control manual de ENCENDIDO/APAGADO mediante el
botón montada en el frente
• El enchufe ergonómico se adapta fácilmente a la mayoría de
cajas resistentes a la intemperie
• Conexión de energía a tierra de tres hilos conductores
por seguridad
• Este dispositivo Z-Wave cuenta con características
avanzadas que le permiten personalizar su experiencia.
Estas características solo pueden ser ajustadas por un
controlador habilitado por Z-Wave que sea compatible
con la clase de comandos de configuración de Z-Wave —
consulte la lista integral de configuraciones ajustables en
www.ezzwave.com/config
• Admite Z-Wave de largo alcance — requiere Z-Wave hub
que admita Z-Wave de largo alcance
• Se puede agregar como un dispositivo Z-Wave de largo
alcance o Z-Wave estándar
Le bouton manuel/programme sur l'interrupteur intelligent
permet à l'utilisateur de :
1. Allumez/éteignez manuellement l'appareil connecté.
2. Ajouter/supprimer le commutateur intelligent
du réseau.
El botón manual/programa en el interruptor inteligente
permite que el usuario haga lo siguiente:
1. Encienda/apague manualmente el dispositivo conectado.
2. Agregar/quitar el interruptor inteligente de la red.
La capacité de charge totale pour les deux prises ne doit pas
dépasser 1250W (10A) incandescent; résistance de 1875W
(15A) ou moteur de 1/2HP
• Un prise de courant alternatif commandées Z-Wave pour
lappareils et éclairage extérieurs
• Contrôle à distance de la mise en marche ou de l’arrêt par
l’intermédiaire de la télécommande Z-Wave
• Commande marche/arrêt manuelle via un bouton-poussoir
monté à l'avant
• La fiche ergonomique s'adapte facilement à la plupart des
boîtes résistantes aux intempéries
• Connexion à trois fils électriques à la masse pour des raisons
de sécurité
• Cet appareil Z-Wave possède des fonctions avancées qui
vous permettent de personnaliser votre expérience. Ces
fonctions ne peuvent être réglées que par une
télécommande compatible avec la technologie Z-Wave qui
prend en charge la classe de commandes de configuration
Z-Wave — pour accéder à une liste complète de
configurations, visitez le site suivant
www.ezzwave.com/config
• Prend en charge la longue portée Z-Wave — nécessite
Z-Wave hub qui prend en charge longue portée Z-Wave
• Peut être ajouté en tant qu'appareil longue portée Z-Wave
ou standard Z-Wave
CONEXIÓN DE SU DISPOSITIVO Z-WAVE
BRANCHEMENT DE VOTRE APPAREIL Z-WAVE
B.
Botón manual/programa
Presione una vez — ENCENDER o APAGAR
Presione una vez — para agregar o quitar de la red
de Z-Wave
B.
Bouton de commande manuelle/programmation
Pression unique — allumer ou éteindre l’appareil branché
Pression unique — ajouter ou retirer du réseau Z-Wave
Instale el tornillo incluido en la ubicación deseada
dejando 3/16 pulg. del tornillo expuesto. Alinee el
lazo de montaje con la cabeza del tornillo, deslice el
lazo sobre el tornillo y deje que la unidad cuelgue
con la salida hacia abajo.
¡IMPORTANTE!
Esta unidad es apta para uso en exteriores en lugares
húmedos. No apto para inmersión en agua o donde la
salida esté directamente expuesta al agua. Instalar al
menos a 1 pies del nivel del suelo con el tomacorriente
hacia abajo. Cuando se use en exteriores, conecte la
unidad directamente a un tomacorriente GFCI protegido
por un circuito derivado de 20A con una cubierta de
receptáculo calificada para uso en exteriores.
IMPORTANT!
Cet appareil convient pour un usage extérieur dans des
endroits humides. Pas pour l'immersion dans l'eau ou
lorsque la sortie est directement exposée à l'eau.
Installez-le au moins uno pieds au-dessus du niveau du
sol avec la prise tournée vers le bas. S’il est utilisé à
l’extérieur, l’appareil doit être branché sur une prise de
type disjoncteur de fuite de terre protégée par un circuit
de dérivation de 20A avec un couvercle de prise conçu
pour une utilisation en extérieur.
A.
Tomacorriente controlados por Z-Wave
ENCENDER o APAGAR remotamente la
luz o el artefacto conectado
NOTA: Conecte directamente a un tomacorriente protegido
por un interruptor de circuito con conexión a tierra (GFCI).
No usar con cables de extensión.
REMARQUE : Brancher directement sur une prise électrique
protégée par un disjoncteur de fuite à la terre. Ne l’utilisez
pas avec un cordon prolongateur
A.
Prise commandées Z-Wave
Éteindre le luminaire ou l’appareil branché
à distance
Installez la vis fournie à l'endroit désiré en laissant
3/16 po. de la vis exposée. Alignez la boucle de
montage avec la tête de vis, faites glisser la boucle
sur la vis et laissez l'appareil pendre avec la sortie
vers le bas.
A
B
A
B
