GE - General Electric PDT715SIYII GE Profile 24 inch Smart User Manual

READ CAREFULLY

KEEP THESE INSTRUCTIONS

WARNING

CAUTION

• To reduce the risk of electric shock, fire, or injury to

persons, the installer must ensure that the dishwasher is

completely enclosed at the time of installation.

• FOR PERSONAL SAFETY: Remove house fuse or open

circuit breaker before beginning installation. Do not use

an extension cord or adapter plug with this appliance.

• The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service representative if

you are in doubt that the appliance is properly grounded.

• If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring

is aluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

• To reduce the risk of electric shock, fire, or injury to

persons, the installer should check to ensure that wires

are not pinched or damaged, the house wiring is attached

to the junction box bracket through a strain relief, and

all electrical connections made at the time of install (wire

nuts) are contained inside of the junction box cover.

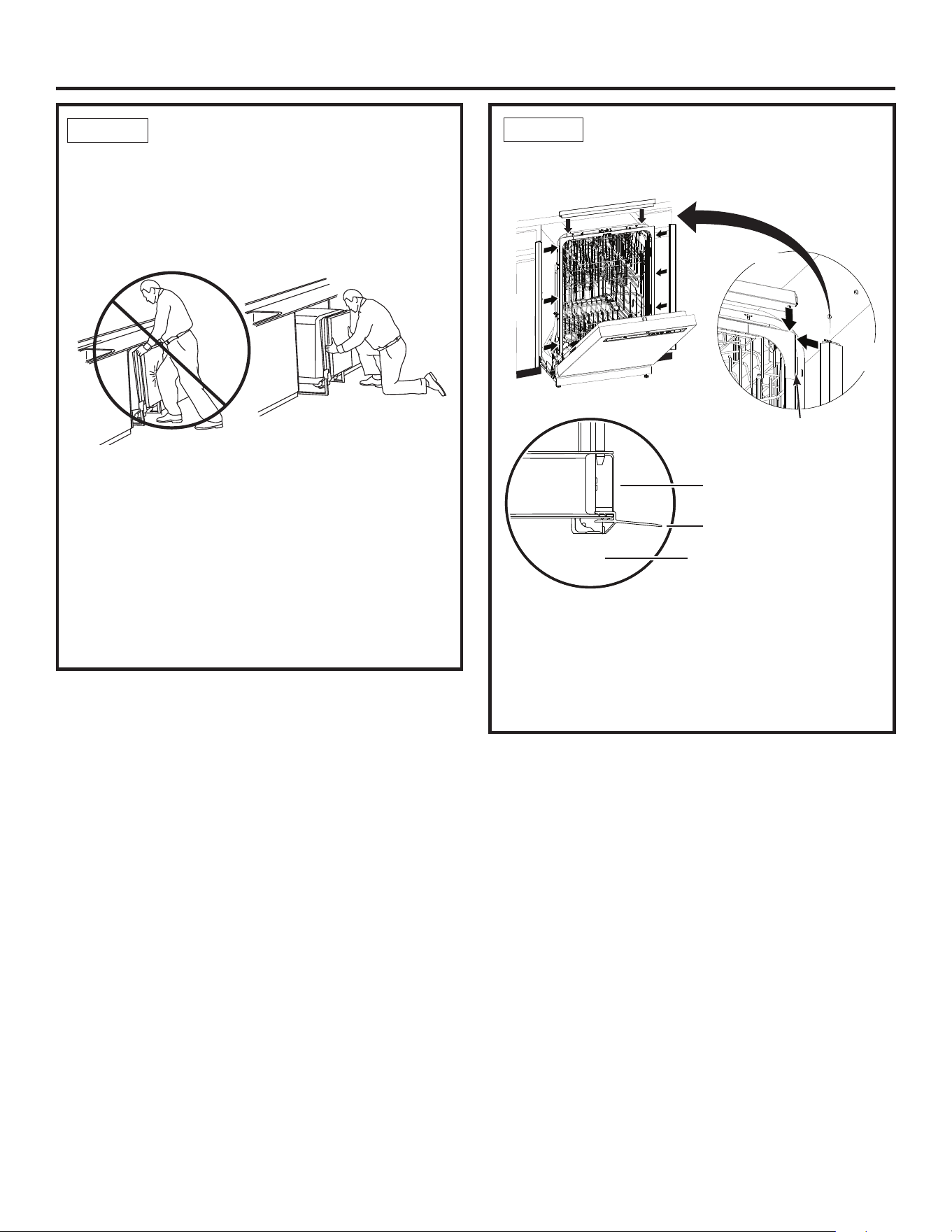

Do not remove wood base until you are ready to install

the dishwasher. The dishwasher will tip over when the

door is opened if base is removed.

While performing installations described in this booklet,

gloves, safety glasses or goggles should be worn.

Built-In Dishwashers

Installation

Instructions

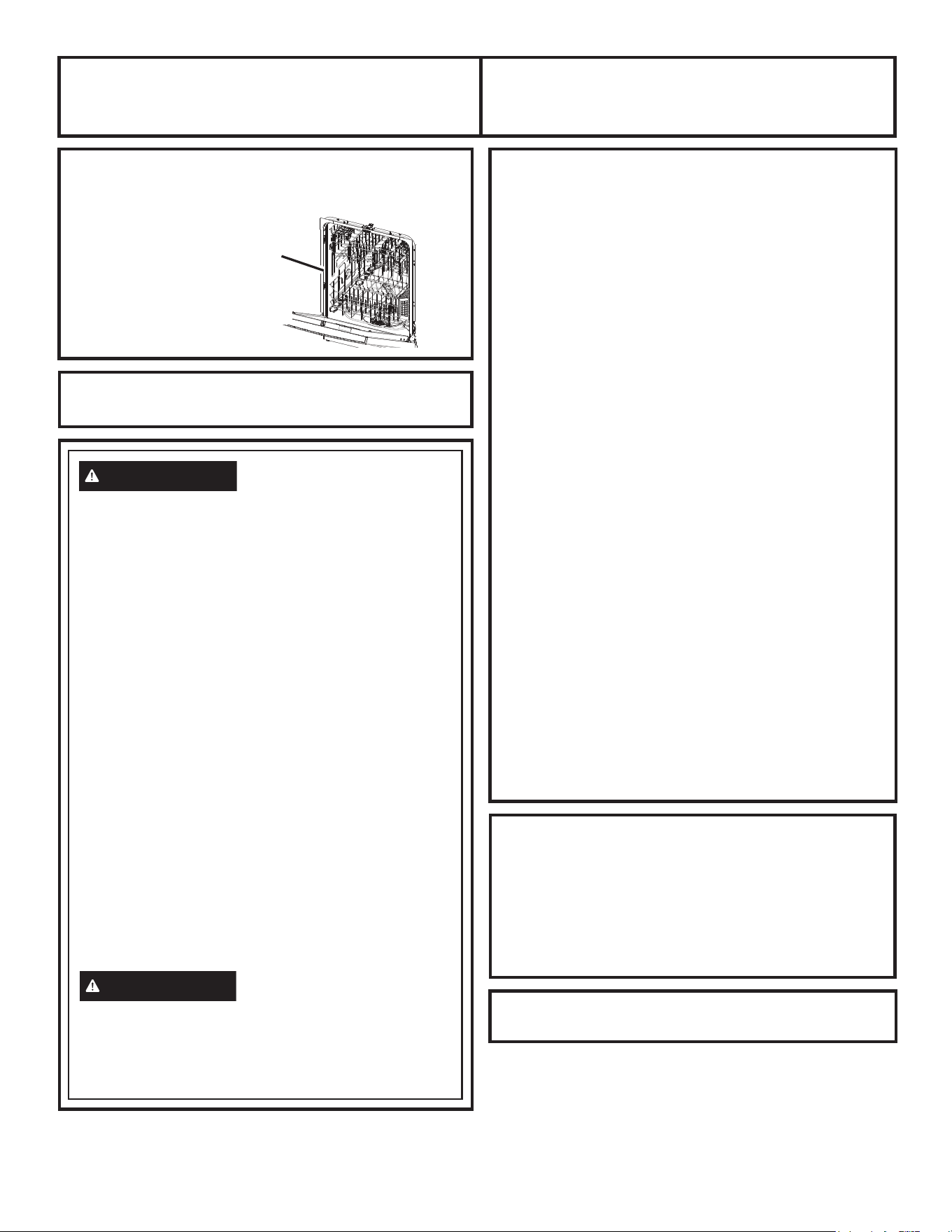

For the latest information, scan the QR code on the

rating plate found on the tub wall just inside the

door.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

FOR YOUR SAFETY

Read and observe all WARNINGS and CAUTIONS

shown throughout these instructions.

IMPORTANT – Observe all governing codes and

ordinances.

• Note to Installer – Be sure to leave these instructions

for the consumer’s and local inspector’s use.

• Note to Consumer – Keep these instructions with

your Owner’s Manual for future reference.

• Skill Level – Installation of this dishwasher requires

basic mechanical, electrical and plumbing skills. Proper

installation is the responsibility of the installer.

Product failure due to improper installation is not

covered under the GE Appliances Warranty. See

Warranty information.

• Completion Time – 1 to 3 Hours. New installations

require more time than replacement installations.

IMPORTANT – The dishwasher MUST be installed to

allow for future removal from the enclosure if service is

required.

Care should be exercised when the appliance is

installed or removed, to reduce the likelihood of damage

to the power supply cord.

If you received a damaged dishwasher, you should

immediately contact your dealer or builder.

Optional Accessories – See the Owner’s Manual for

available custom panel kits.

Your dishwasher is a water heating appliance.

NOTE: Consider your state recycling regulations for

your appliance packaging material.

FRONT PANEL ACCESSORY

Custom front panel models include a kit that

contains a template, hardware and panel installation

instructions. Refer to the kit instructions when installing

the custom panel.

If a custom panel mounting hardware kit and template

are needed, prior to delivery of the dishwasher, order:

WD35X35938.

Scan the QR Code on

the rating plate

ENGLISH / FRANÇAIS / ESPAÑOL

31-4000322 Rev 0 11-25

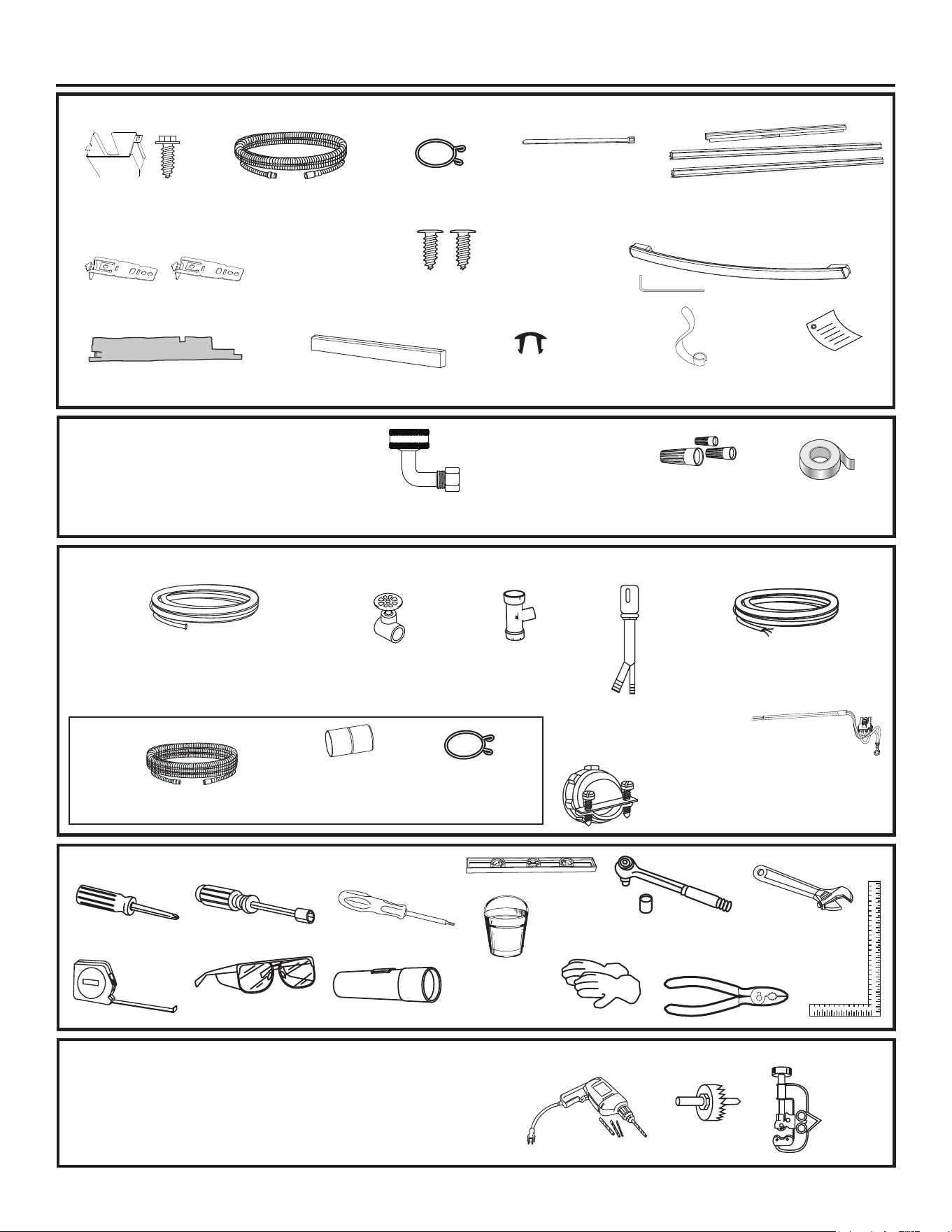

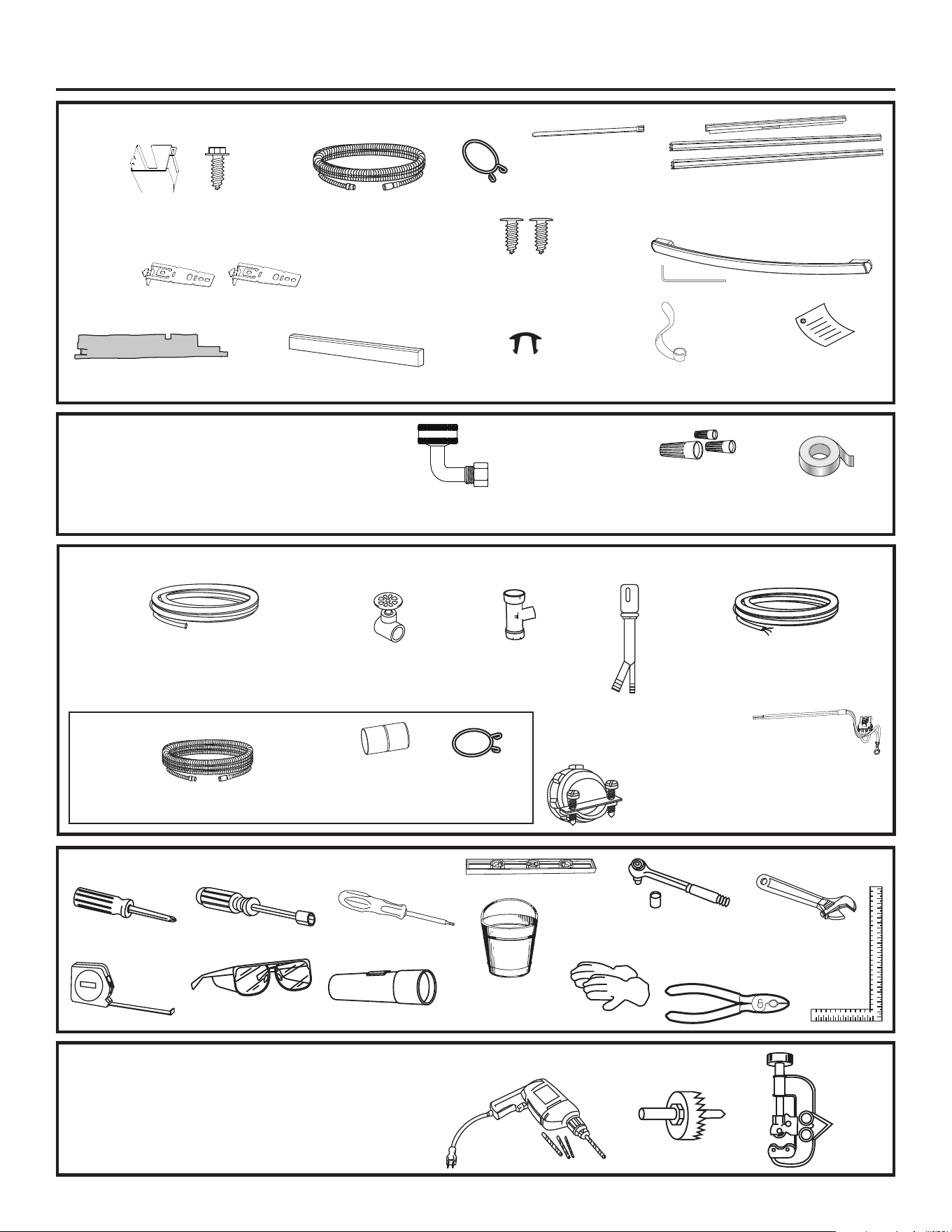

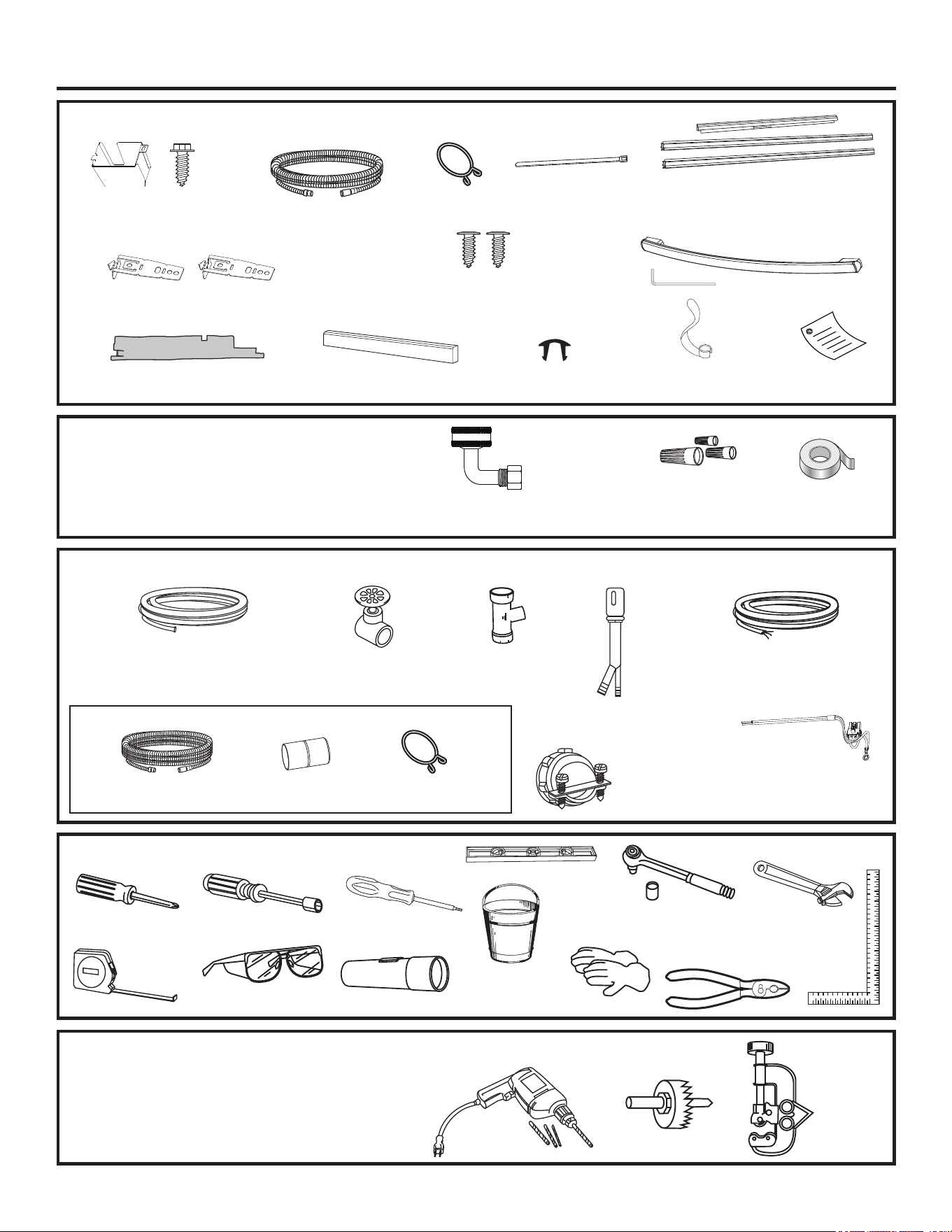

PARTS SUPPLIED IN INSTALLATION PACKAGE

MATERIALS YOU WILL NEED

Installation Preparation

Drain Hose

(approximately 58” long)

(on some models)

Drain Hose Hanger

Literature

UL-listed

Wire Nuts (3)

90° elbow (3/4” hose internal thread on one

end, opposite end sized to fit water supply)

Plug Buttons

Masking Tape

#8-18 x 5/8” Phillips Special Head Screws

(to secure dishwasher to underside of

countertop or to side cabinets)

Hose Clamp

Junction Box Cover and

#10 Hex-Head Junction

Box Screw 3/8” long

Toekick

Insulation Pieces

(on some models)

Handle and 1/8” Allen wrench

(on some models)

Tub Trim Pieces

(on some models)

Bottle Jets clips

(on some models)

Mounting Brackets

(for wood countertops or side cabinets)

TOOLS YOU WILL NEED FOR NEW INSTALLATIONS ONLY

Hole Saw Set

Tubing

Cutter

Drill and Bits

MATERIALS YOU WILL NEED FOR NEW INSTALLATIONS ONLY

Waste Tee for

house plumbing,

if applicable

Hand Shut-Off Valve

(recommended)

Hot Water Line–3/8” minimum,

copper tubing (including ferrule,

compression nut) or GE Appliances

Part # WX28X326, flexible braided hose

Strain

Relief for

electrical

connection

Air Gap for drain

hose, if required

Electrical Cable or Power Cord Kit

WX09X70910 (5.4 Ft) or

WX09X70911 (7.9 ft)

depending on your installation

WD21X26318

Jumper Harness Kit

(if needed to convert

from power cord to

hardwired installation)

TOOLS YOU WILL NEED

Measuring

Tape

Phillips-Head

Screwdriver

15/16” Socket (optional

for skid removal)

1/4” Nutdriver

Flashlight

Gloves

Carpenter’s

Square

Safety Glasses

Level

Pliers

6” Adjustable

Wrench

Bucket to catch

water when

flushing the line

T30 Torx Driver

(on some models)

Hose Clamp

(if needed for drain dose)

Coupler for

drain hose

12’ Drain Hose - WD24X10065

4’ Drain Hose - WD24X10062

Optional:

Installation Preparation

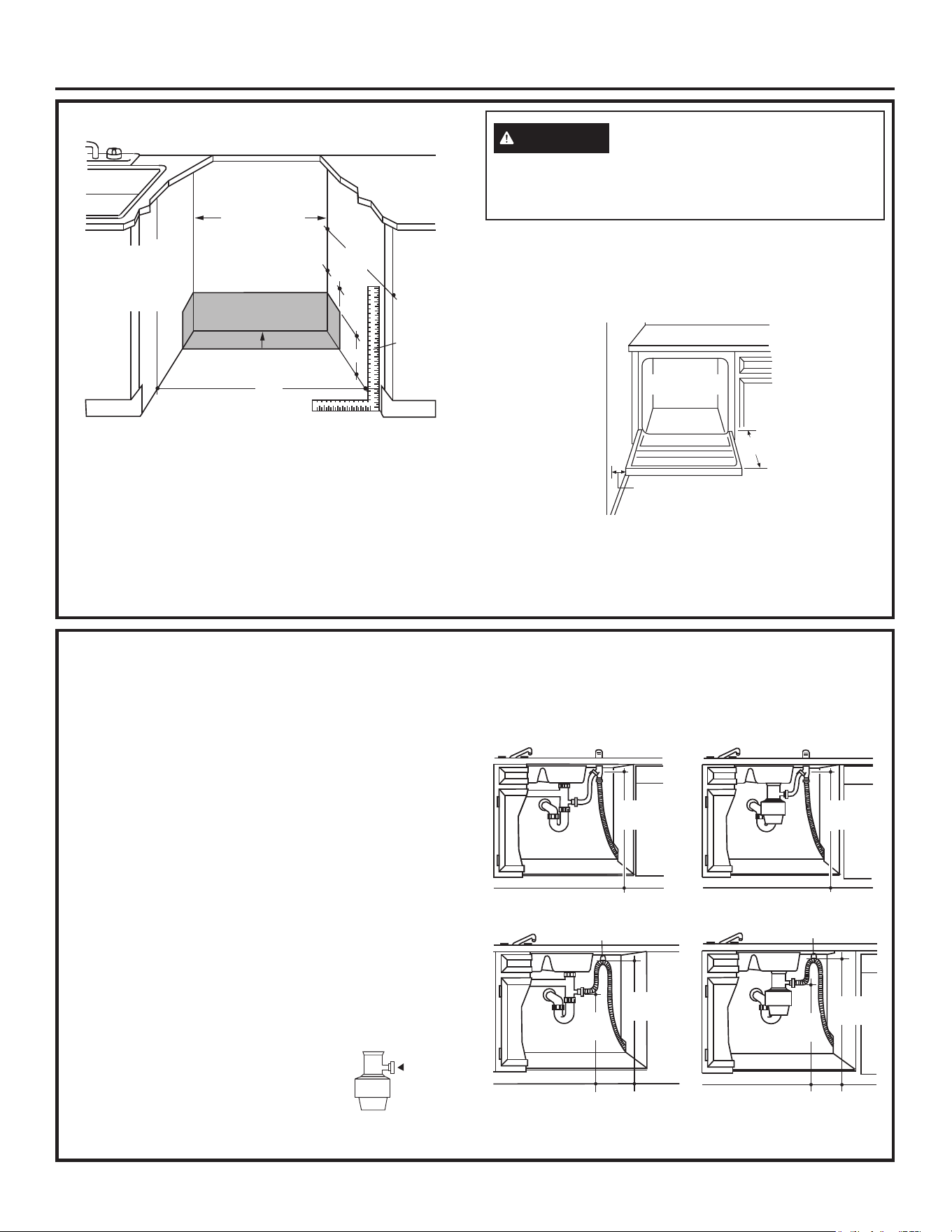

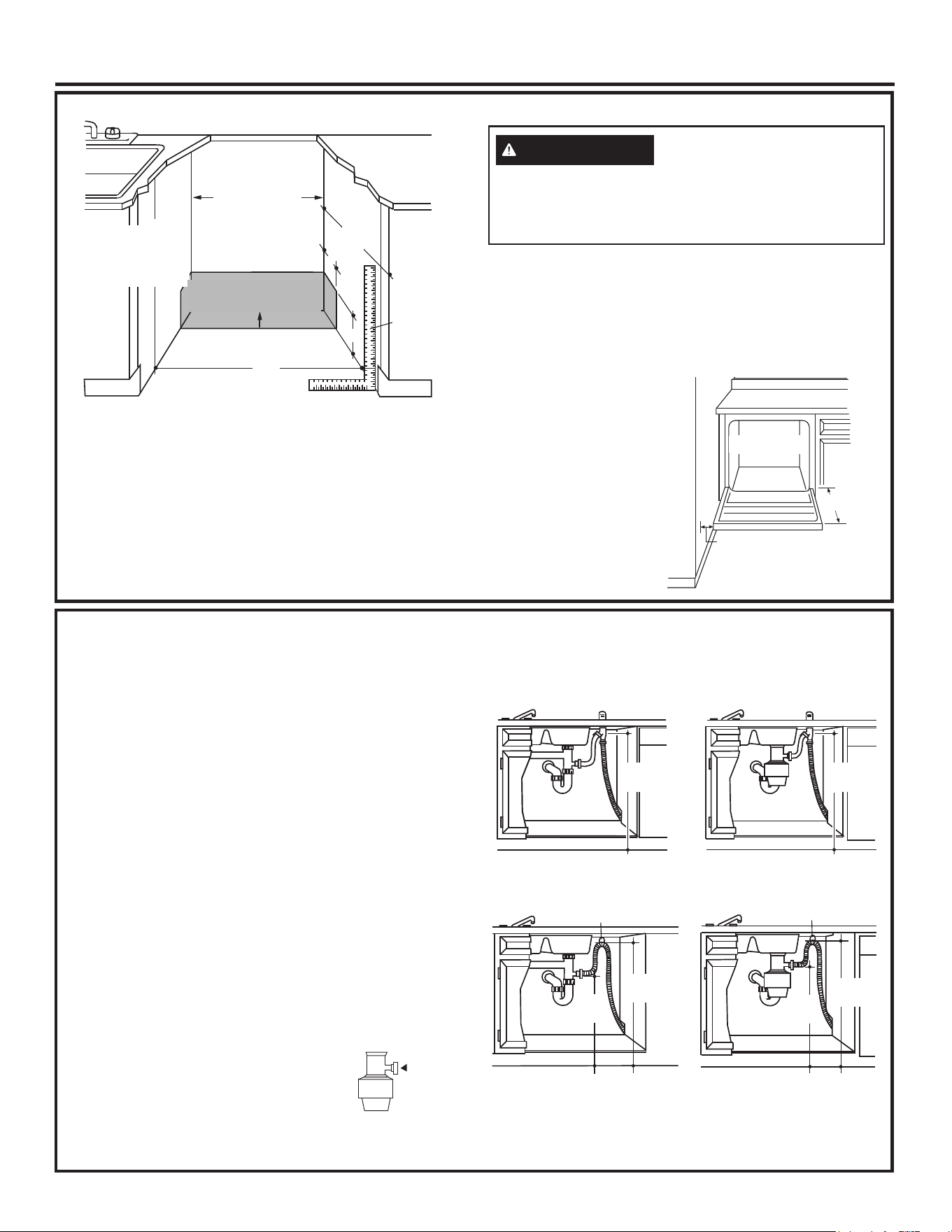

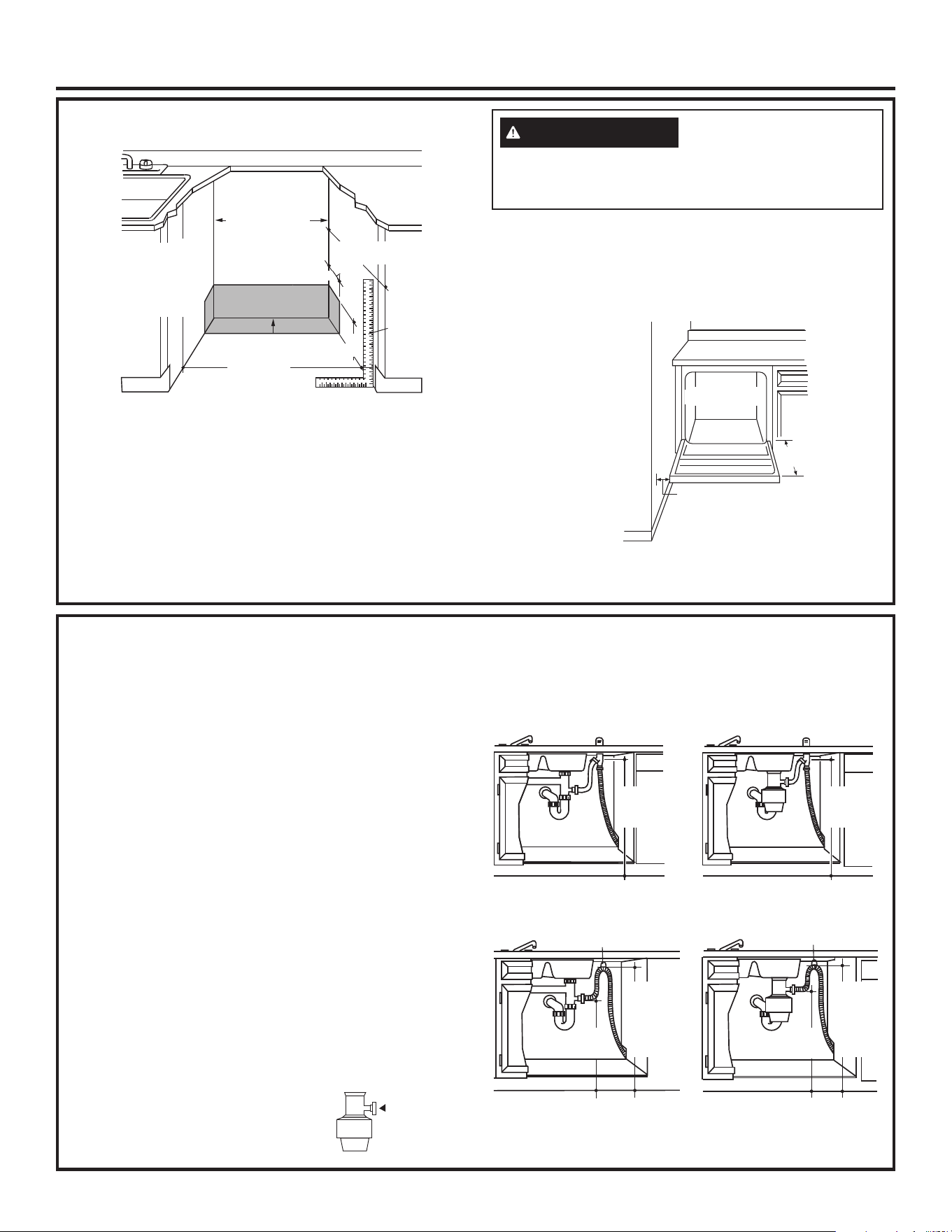

PREPARE DISHWASHER ENCLOSURE

• The rough cabinet opening must be at least 24” deep,

24” wide and approximately 34-1/2” high from floor to

underside of the countertop. NOTE: If your model has

a pan, as shown in Step 2, a height of 33-3/4” min.

from floor to underside of countertop is required.

• The dishwasher must be installed so that drain hose is

no more than 16’ in length for proper drainage.

• The dishwasher must be fully enclosed on the top, sides

and back, and must not support any part of the enclosure.

CLEARANCES: When installed into a corner, allow 2” min.

clearance between dishwasher and adjacent cabinet, wall

or other appliances. Allow 25-1/2” min. clearance from

the front of the dishwasher for door opening.

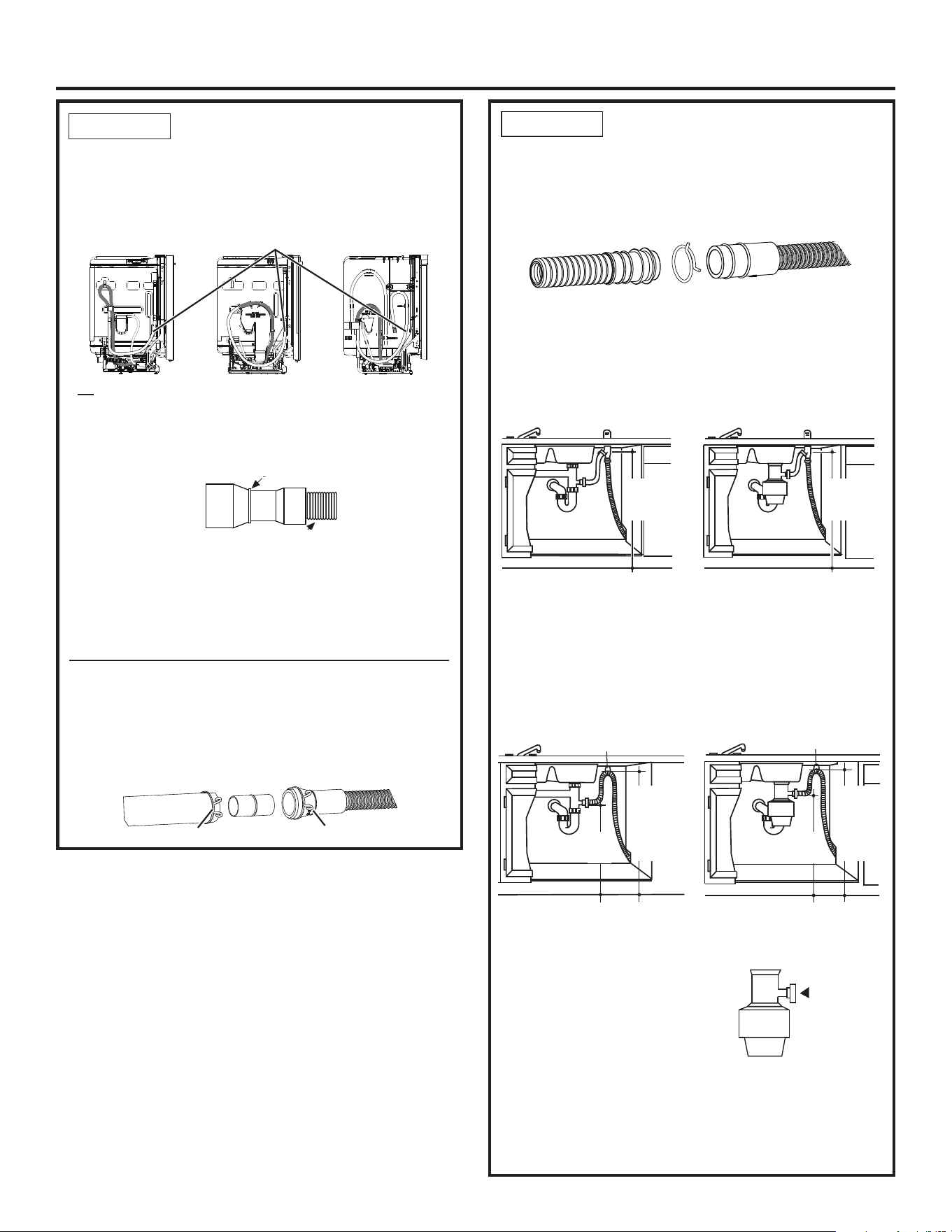

DRAIN REQUIREMENTS

• Follow local codes and ordinances.

• Do not exceed 16’ distance to drain.

NOTE : Air gap must be used if waste tee or disposer

connection is less than 18” above floor to prevent siphoning.

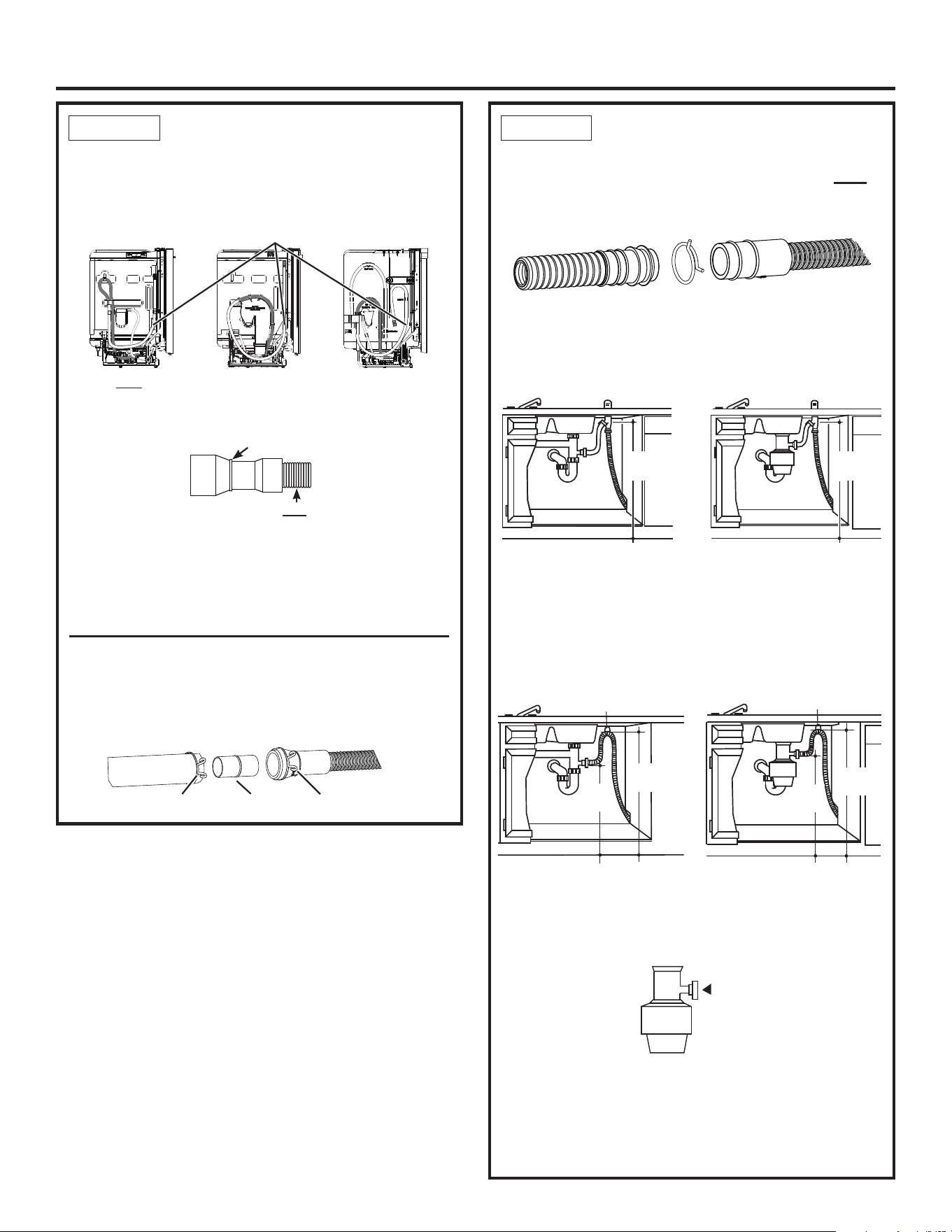

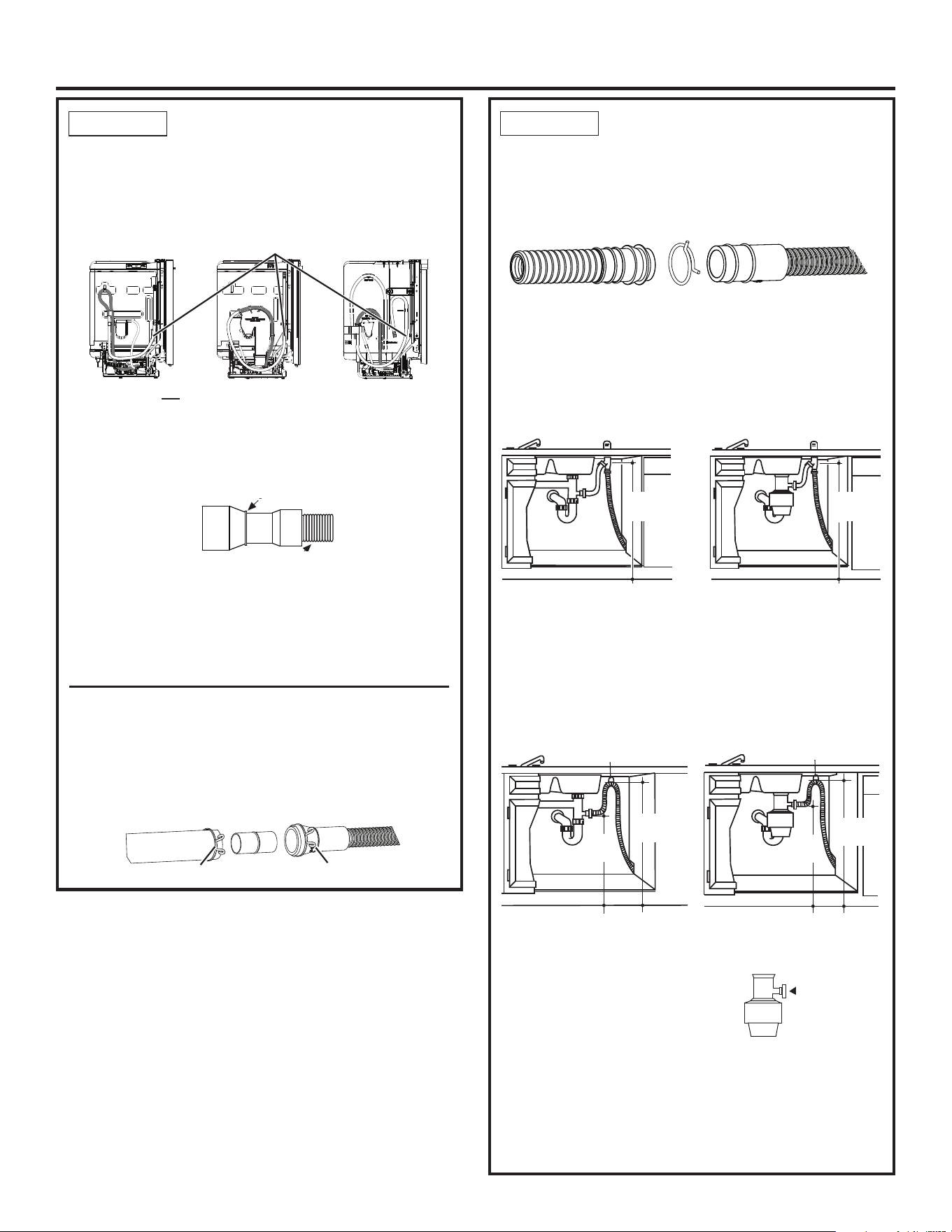

DETERMINE DRAIN METHOD

The type of drain installation depends on the following

questions.

• Do local codes or ordinances require an air gap?

• Is waste tee less than 18” above floor?

If the answer to either question is YES, Method 1

MUST be used.

•

If the answers are NO, either method may be used.

CABINET PREPARATION

• Drill a 1-1/2” diameter hole in the cabinet wall within

the shaded areas shown in PREPARE DISHWASHER

ENCLOSURE section for the drain hose connection.

The hole should be smooth with no sharp edges.

IMPORTANT – When connecting

drain line to disposer, check to be sure

that drain plug has been removed.

DISHWASHER WILL NOT DRAIN IF

PLUG IS LEFT IN PLACE.

Method 1 – Air Gap with Waste Tee or Disposer

An air gap must be used when required by local codes

and ordinances. The air gap must be installed according

to manufacturer’s instructions.

Tip: Avoid unnecessary service call charges.

Always be sure disposer drain plug has been removed

before attaching dishwasher drain hose to the disposer.

Remove

Drain

Plug

To reduce the risk of electric shock, fire, or injury to

persons, the installer must ensure that the dishwasher

is completely enclosed at the time of installation.

WARNING

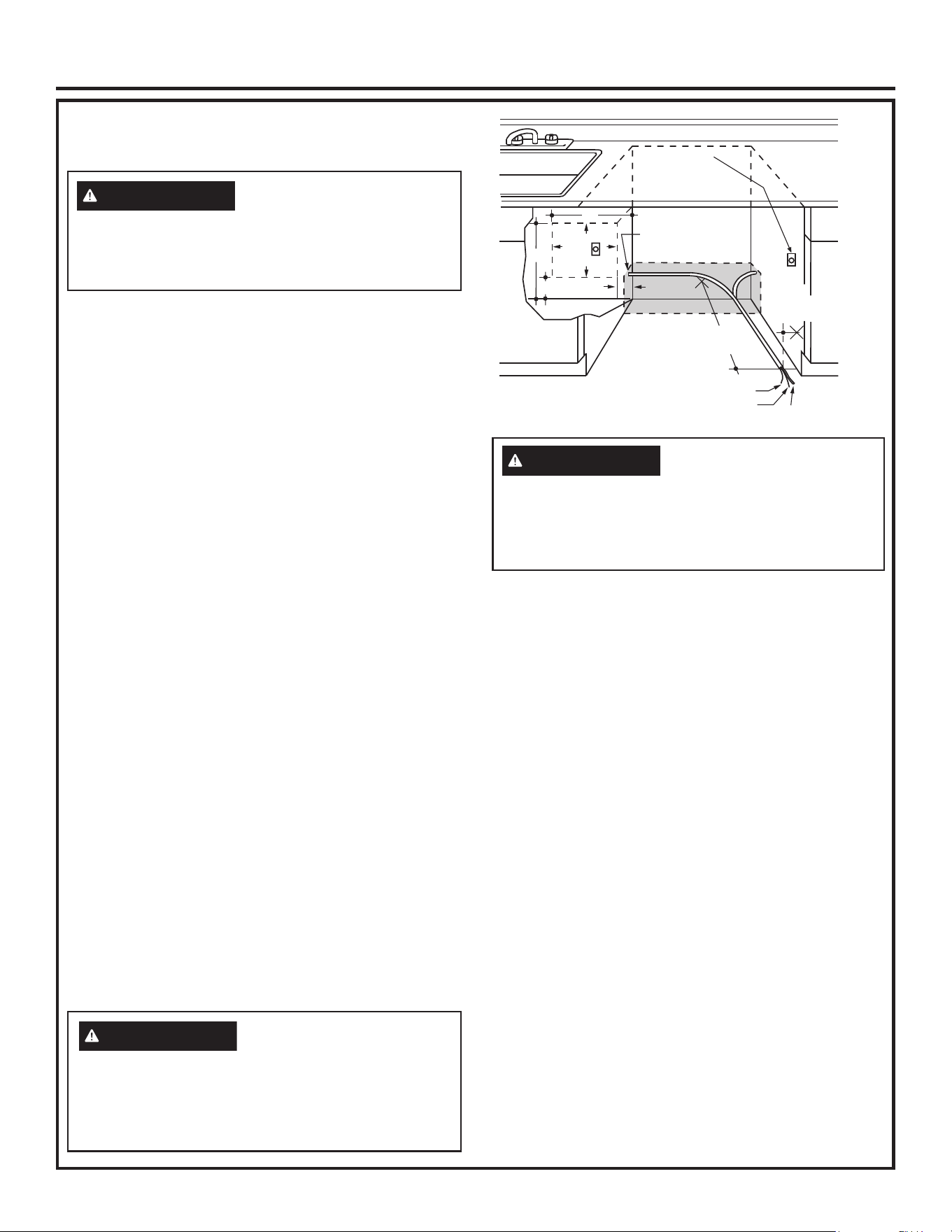

Method 2 – “High Drain Loop” with Waste Tee or Disposer

DISHWASHER HANDLE DIMENSION: The dishwasher

door should be flush with the cabinet. For models with

a handle, the total depth (with handle) is 26-1/4” max.

depending on the model. Locate the Quick Specs document

online for more dishwasher dimensions.

34-1/2”+1/4”

Underside of

Countertop

to Floor

This Wall Area

Must be Free

of Pipes and

Wires

Cabinets

Square

and

Plumb

Plumbing and Electric Service

Must Enter Inside This Area

24”

Min.

4”

6”

24”

Min.

33-3/4” to 34-3/4”

Underside of

Countertop

to Floor

Clearance for Door

Opening 2" Minimum

Countertop

Dishwasher

25-1/2"

72”

max.

72”

max.

Drain Hose Hanger

18”

min.

32” min. -

72” max.

Drain Hose Hanger

18”

min.

32” min. -

72” max.

Installation Preparation

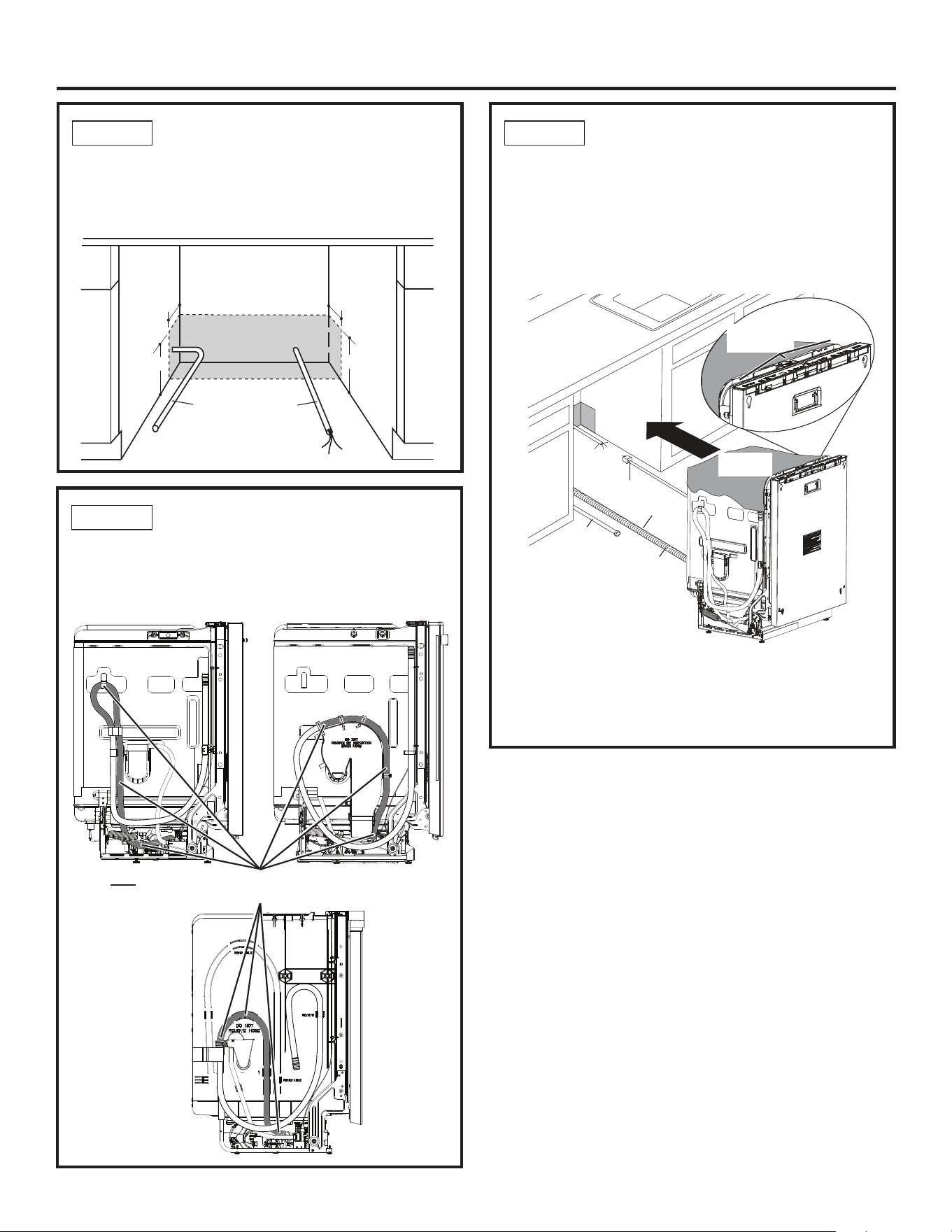

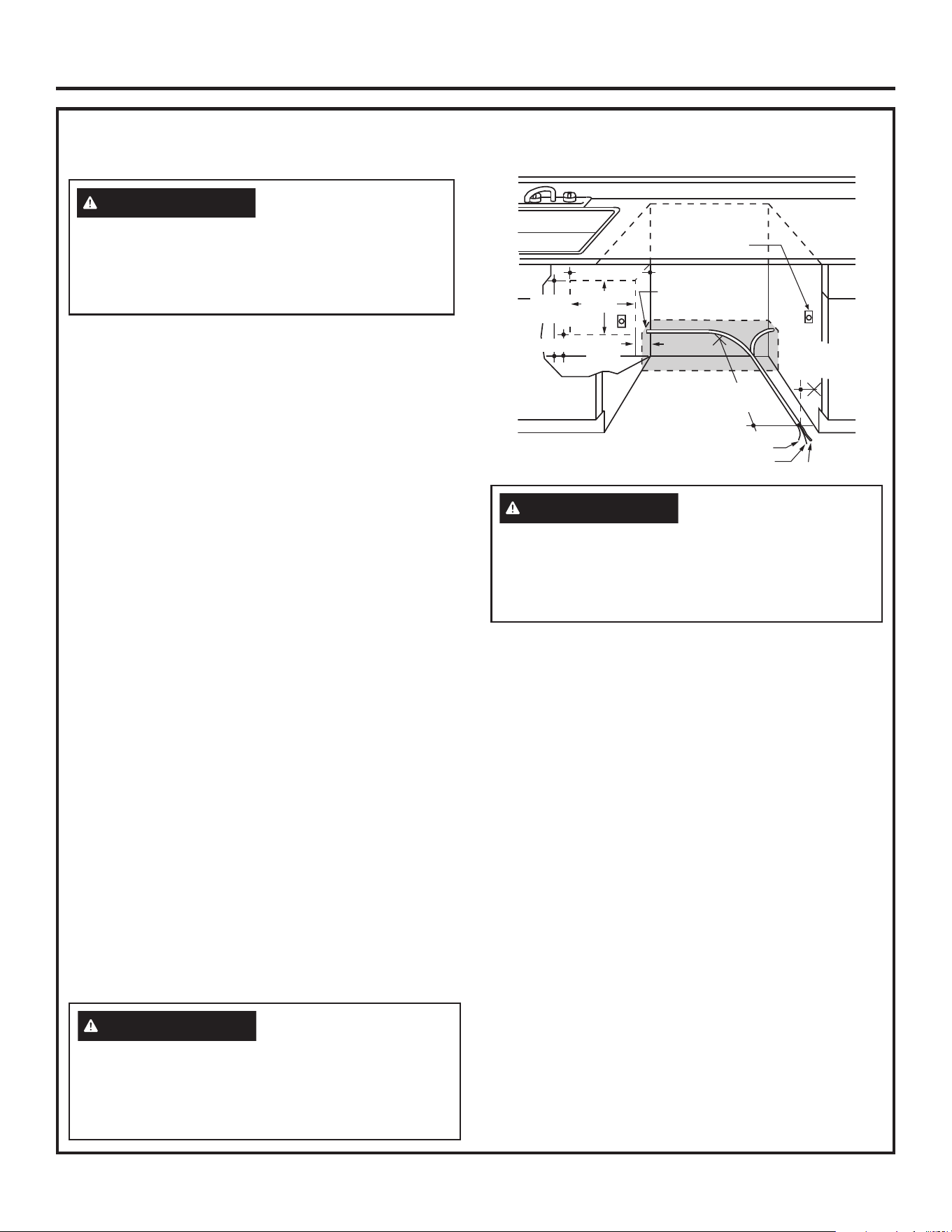

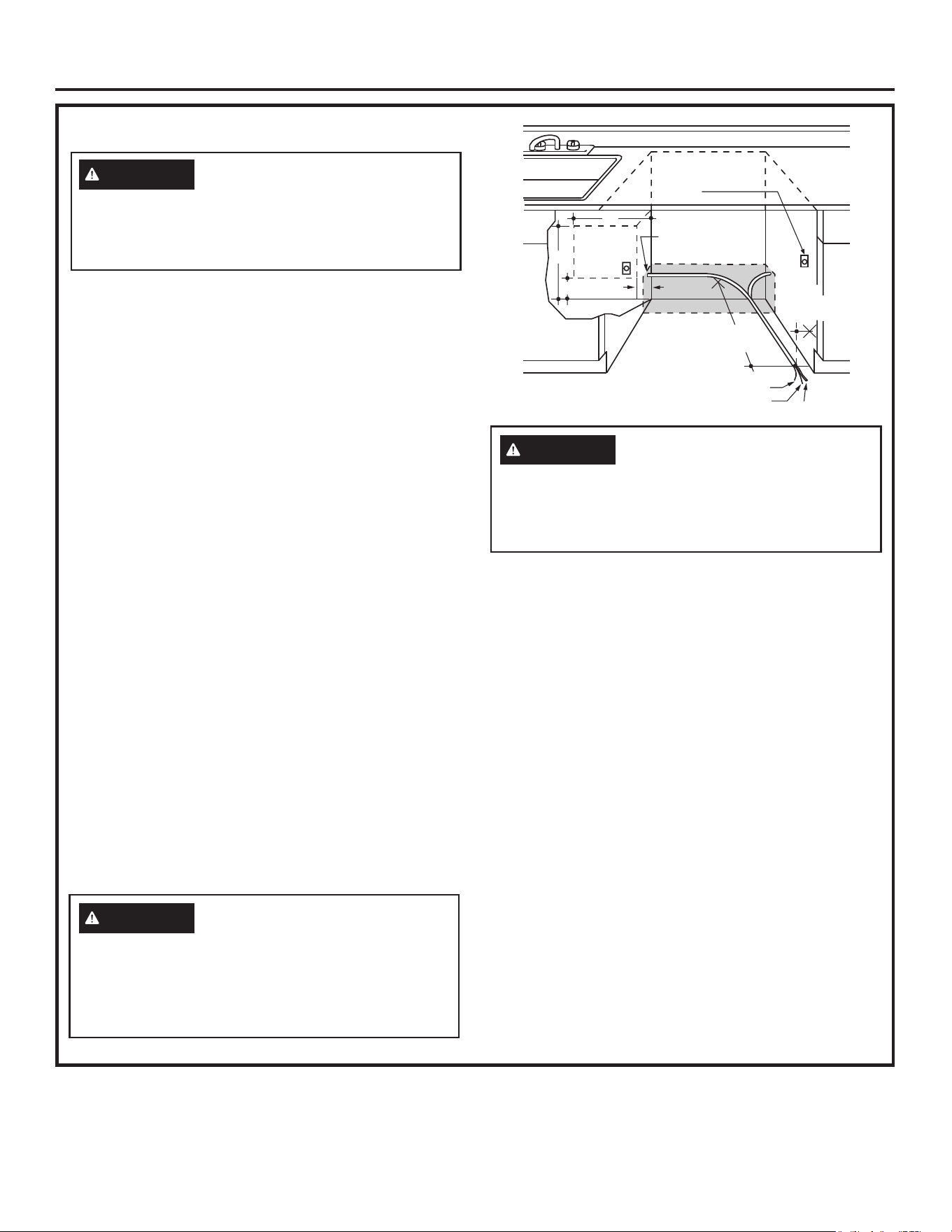

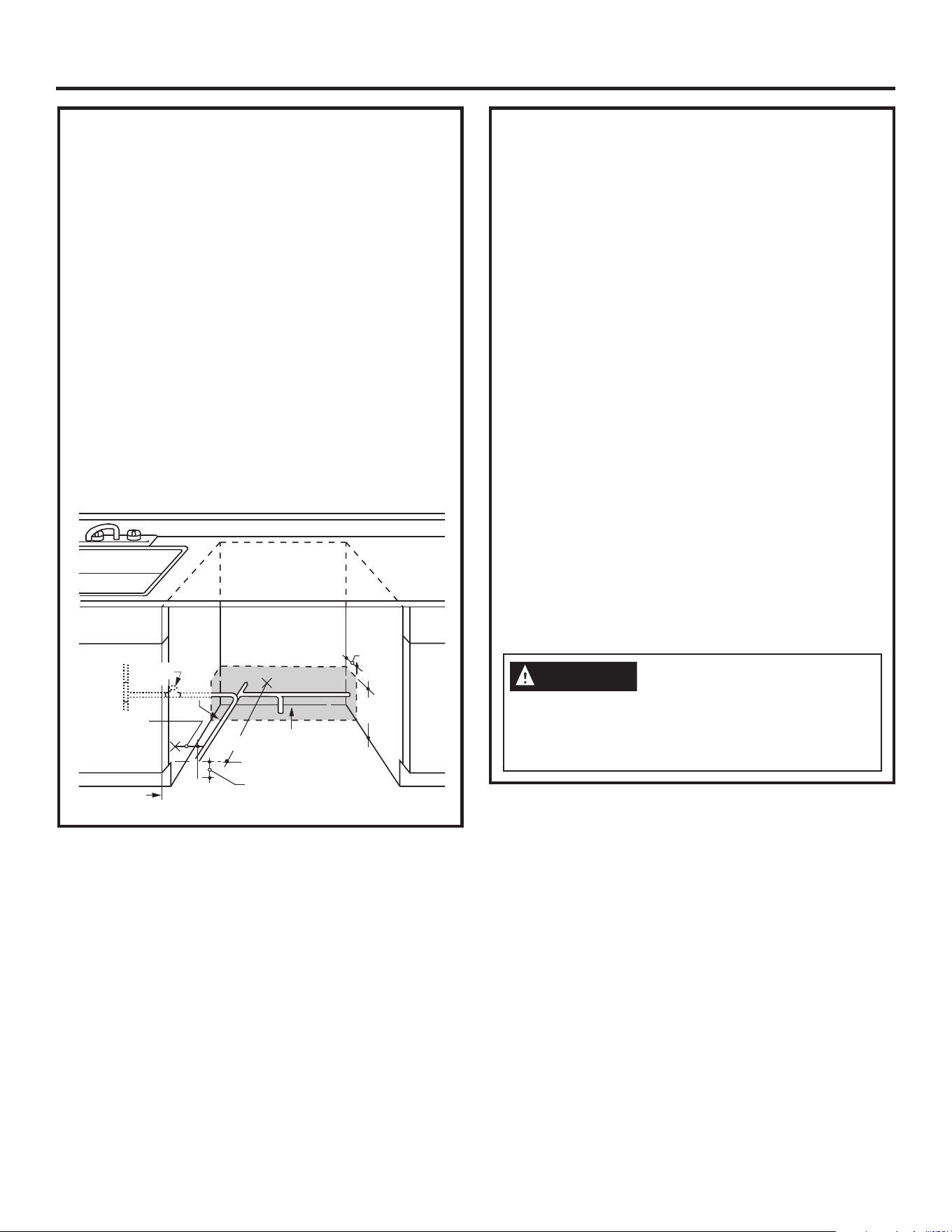

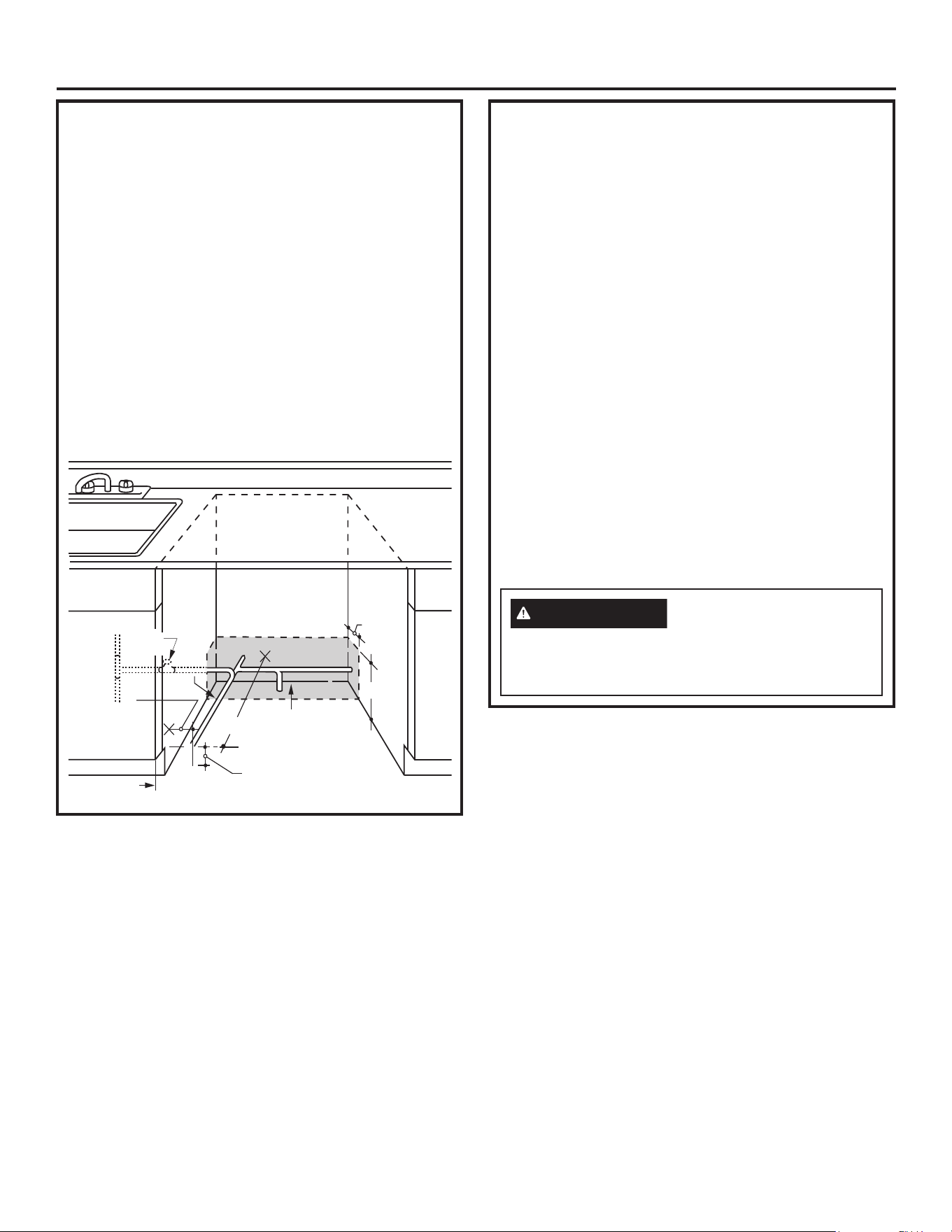

Cabinet Preparation & Wire Routing

•

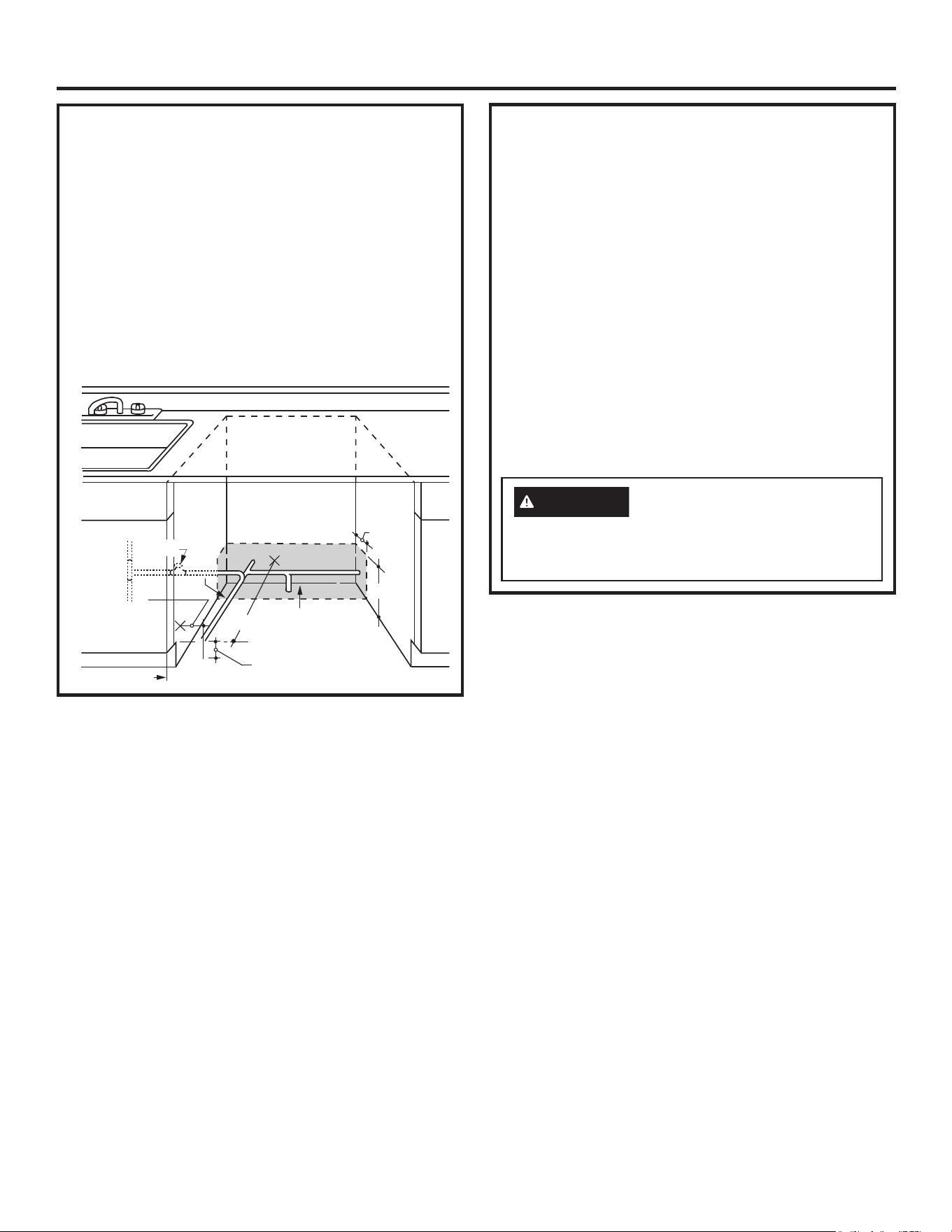

The wiring may enter the opening from either side,

rear or the floor within the shaded area illustrated

and defined in the PREPARE DISHWASHER

ENCLOSURE section.

• Cut a 1-1/2" maximum diameter hole to admit the

electrical cable. Edges of hole should be smooth and

rounded. Permanent wiring connections may pass

through the same hole as the drain hose and hot water

line, if convenient. If cabinet wall is metal, the hole

edge must be covered with a bushing.

NOTE:

Power cords with plug must pass through a

separate hole in the cabinet.

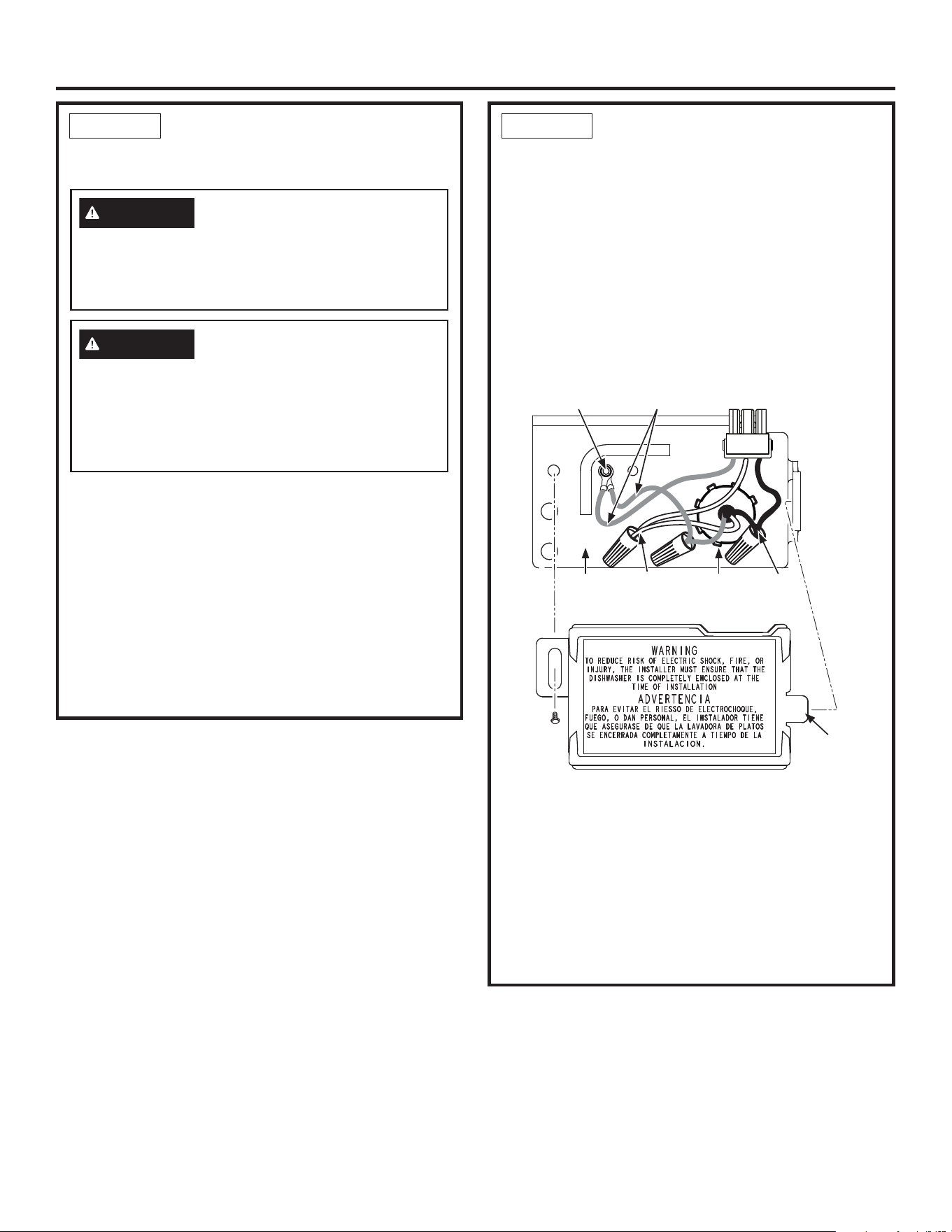

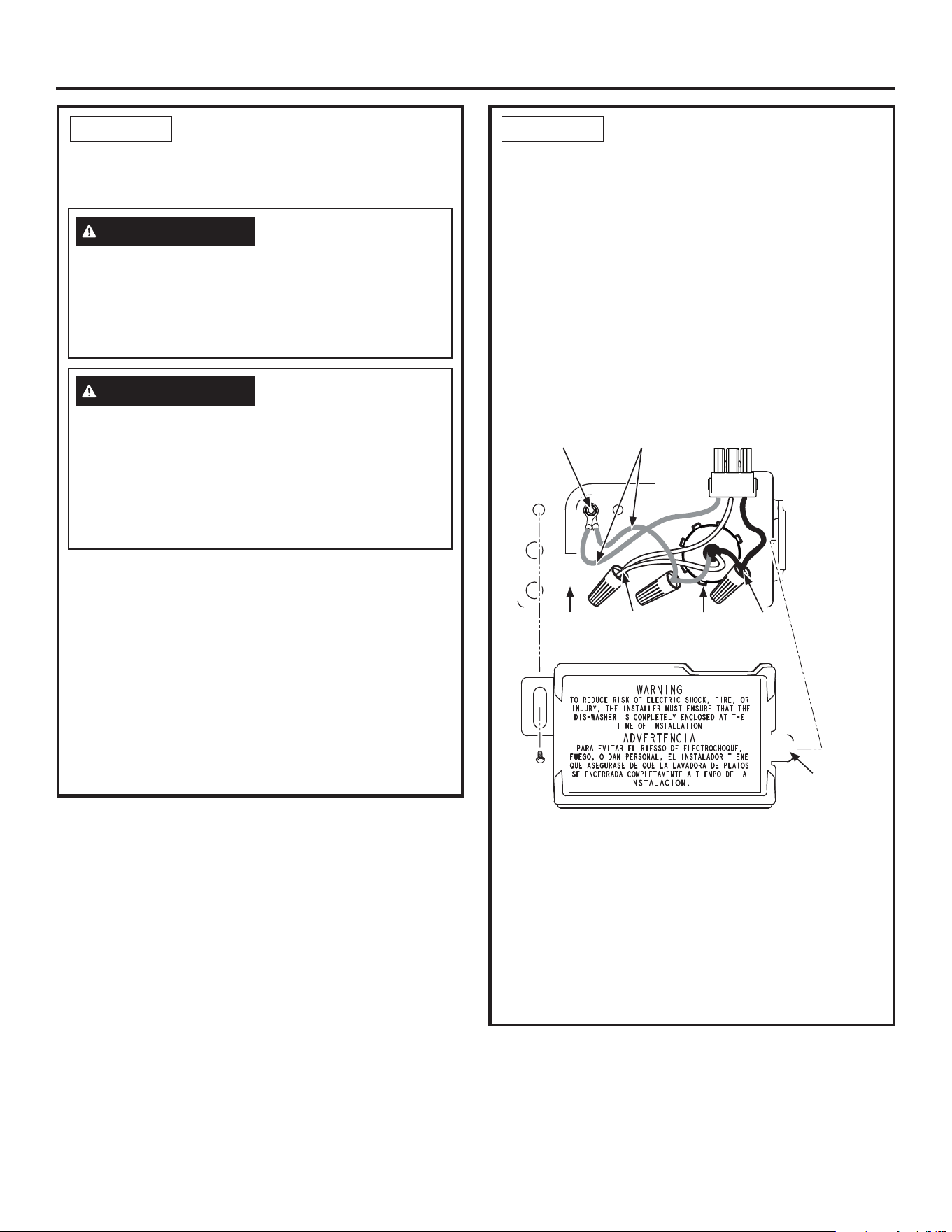

Electrical Connection to Dishwasher

Electrical connection is on the right front of dishwasher.

• For permanent connections the cable must be routed

as shown. Cable must extend a minimum of 24" from

the rear wall.

• For power cord connections, install a 3-prong

grounding type receptacle in the sink cabinet rear wall,

6" min. or 18" maximum from the opening, 6" to 18"

above the floor.

• Use only WX09X70910 or WX09X70911 Dishwasher

Power Cord Kit.

PREPARE ELECTRICAL WIRING

ELECTRICAL REQUIREMENTS

Be sure that the electrical connection and wire size are

adequate and in conformance with the National Electric

Code, ANSI/NFPA 70 – latest edition, and all local

codes and ordinances.

This appliance must have:

• 120V, 60Hz, AC-only, 15-ampere or 20-ampere, fused

electrical supply.

•

Wiring must be 2 wire with ground and rated for 75°C (167°F).

• If the electrical supply does not meet the above

requirements, call a licensed electrician before

proceeding.

It is recommended to have:

• A circuit breaker or time-delay fuse.

• A properly grounded individual branch circuit.

Grounding Instructions–Permanent Connection

This appliance must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

be connected to the equipment-grounding terminal or

lead on the appliance.

Grounding Instructions–Power Cord Models

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk

of electric shock by providing a path of least resistance

for electric current. This appliance is equipped with a

cord having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into an

appropriate outlet that is installed and grounded in

accordance with all local codes and ordinances.

White

18"

24"

from Wall

from

Cabinet

Alternate Receptacle

Location in Adjacent

Cabinet

Ground

Black

1-1/2" Dia.

Hole (Max.)

18"

Sink Cabinet

Receptacle

Location

Area

FOR PERSONAL SAFETY: Remove house fuse or

open circuit breaker before beginning installation.

Do not use an extension cord or adapter plug with this

appliance.

WARNING

The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service representative

if you are in doubt that the appliance is properly

grounded.

WARNING

For models equipped with power cord: Do not

modify the plug provided with the appliance; if it will

not fit the outlet, have a proper outlet installed by a

qualified technician.

WARNING

WATER LINE CONNECTION

• If using a flexible braided supply hose, label

the hose with the installation date to use as

reference. Flexible braided hoses, elbows and

gaskets should be replaced in 5 years.

• Turn off the water supply.

• Install a hand shut-off valve in an accessible location,

such as under the sink. (Optional, but strongly

recommended and may be required by local codes.)

• Water connection is on the left side of the

dishwasher. Install the hot water inlet line, using no

less than 3/8” copper tubing or a flexible braided

hose. Route the line as shown in figure and extend

forward at least 19” from rear wall.

• Adjust water heater for 120°F to 140°F temperature.

• Flush water line to clean out debris.

• The hot water supply line pressure must be 20-120 PSI.

Installation Preparation

PREPARE HOT WATER LINE

NOTE: GE Appliances recommends copper tubing for

the water line, but if you choose to use flexible hose,

use GE Appliances WX28X326, flexible braided hose.

• The water supply line (3/8” copper tubing or flexible

braided hose) may enter from either side, rear or

floor within the shaded area shown in figure.

• The water supply line may pass through the same

hole as the electrical cable and drain hose. Or, cut

an additional 1-1/2" diameter hole to accommodate

the water line. If power cord with plug is used, water

line must not pass through power cord hole.

Cabinet Face

Shut-off

Valve

2" From Floor

19" From Wall

From

Cabinet

Hot

1-1/2”

Dia.

Hole

Do not remove wood base until you are ready to

install the dishwasher. The dishwasher will tip over

when the door is opened if base is removed.

CAUTION

Installation Instruction

LOCATE THE ITEMS IN THE

INSTALLATION PACKAGE

• Screws

• Junction box cover

• Drain hose and clamp

• Mounting brackets

• Trim pieces (on some models)

• Drain hose hanger

• Owner’s Manual

• Product samples and/or coupons

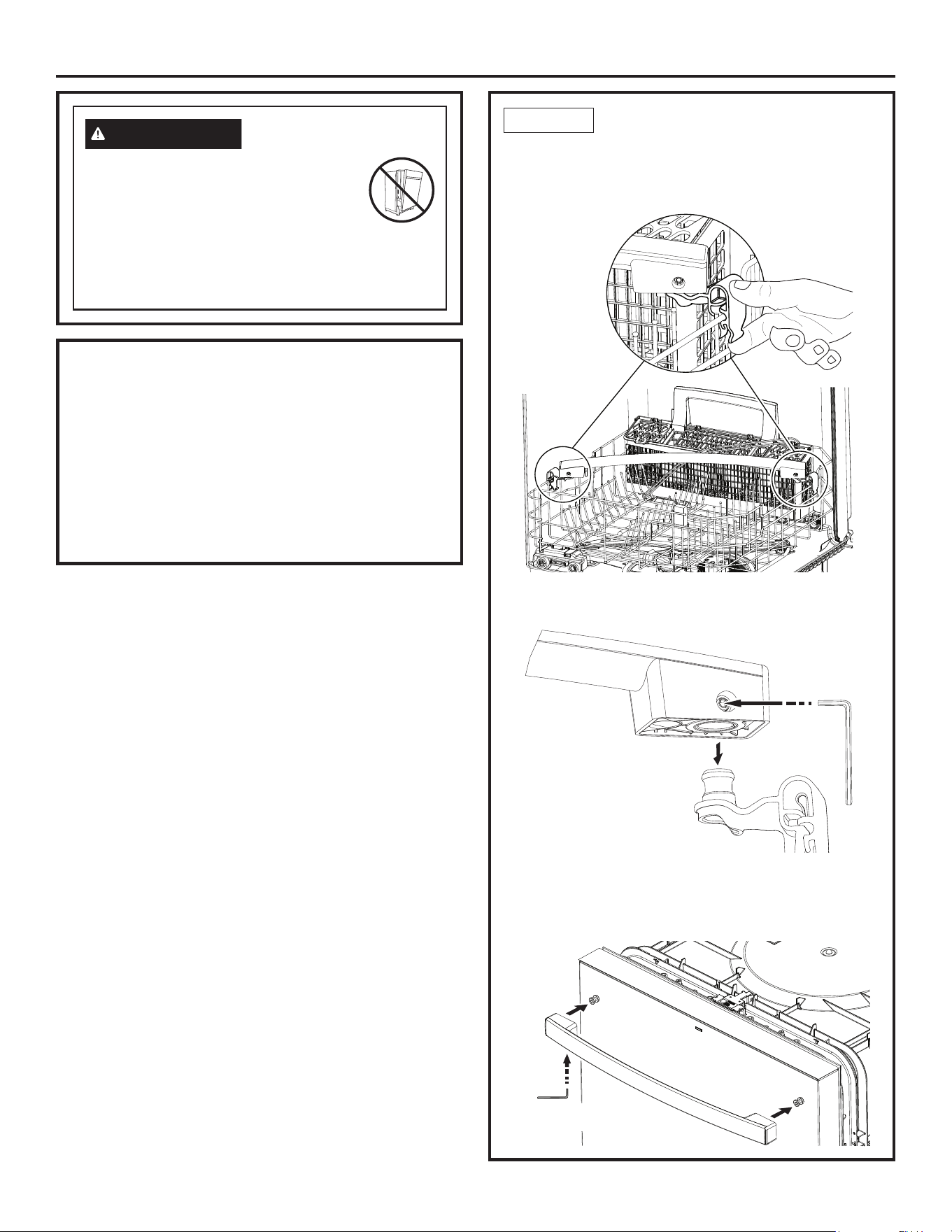

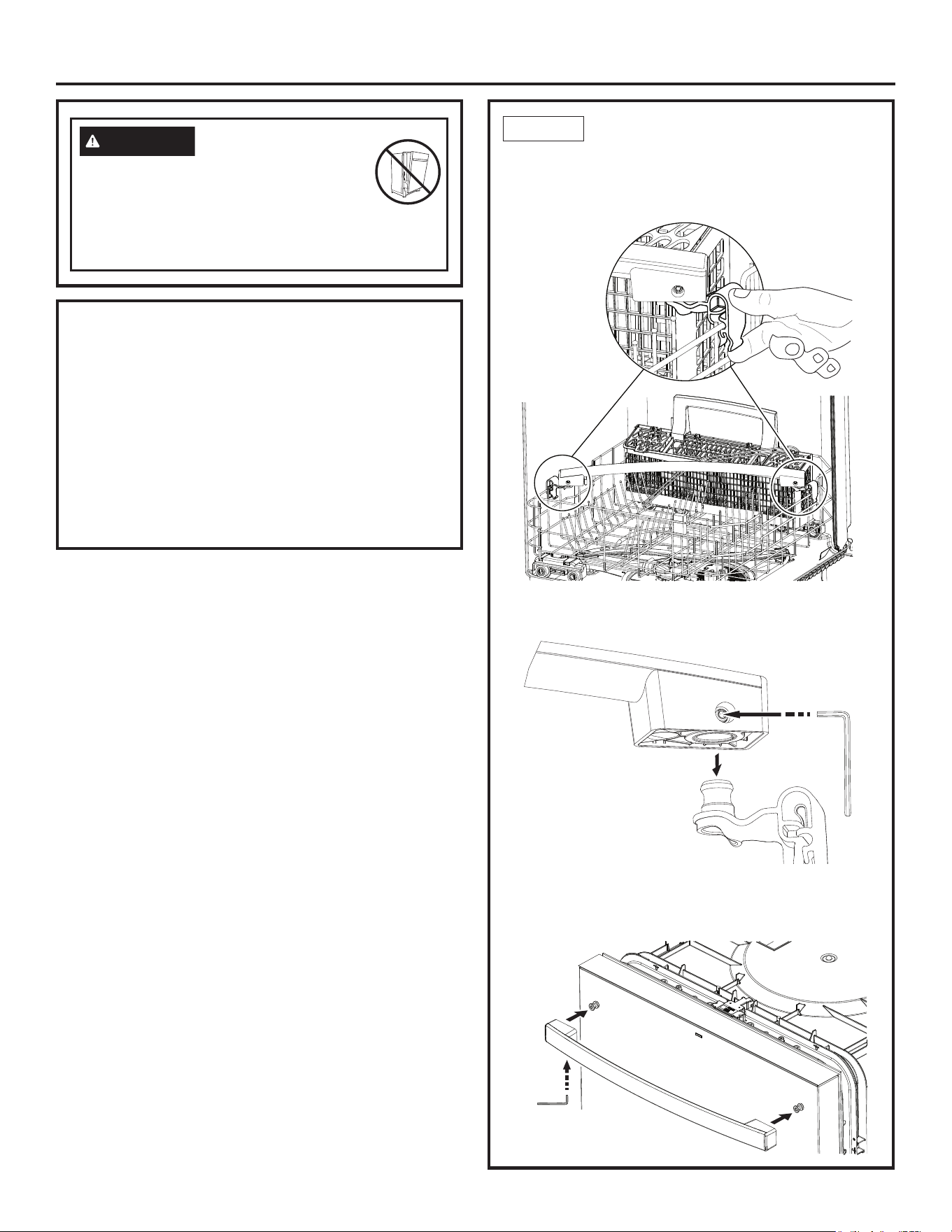

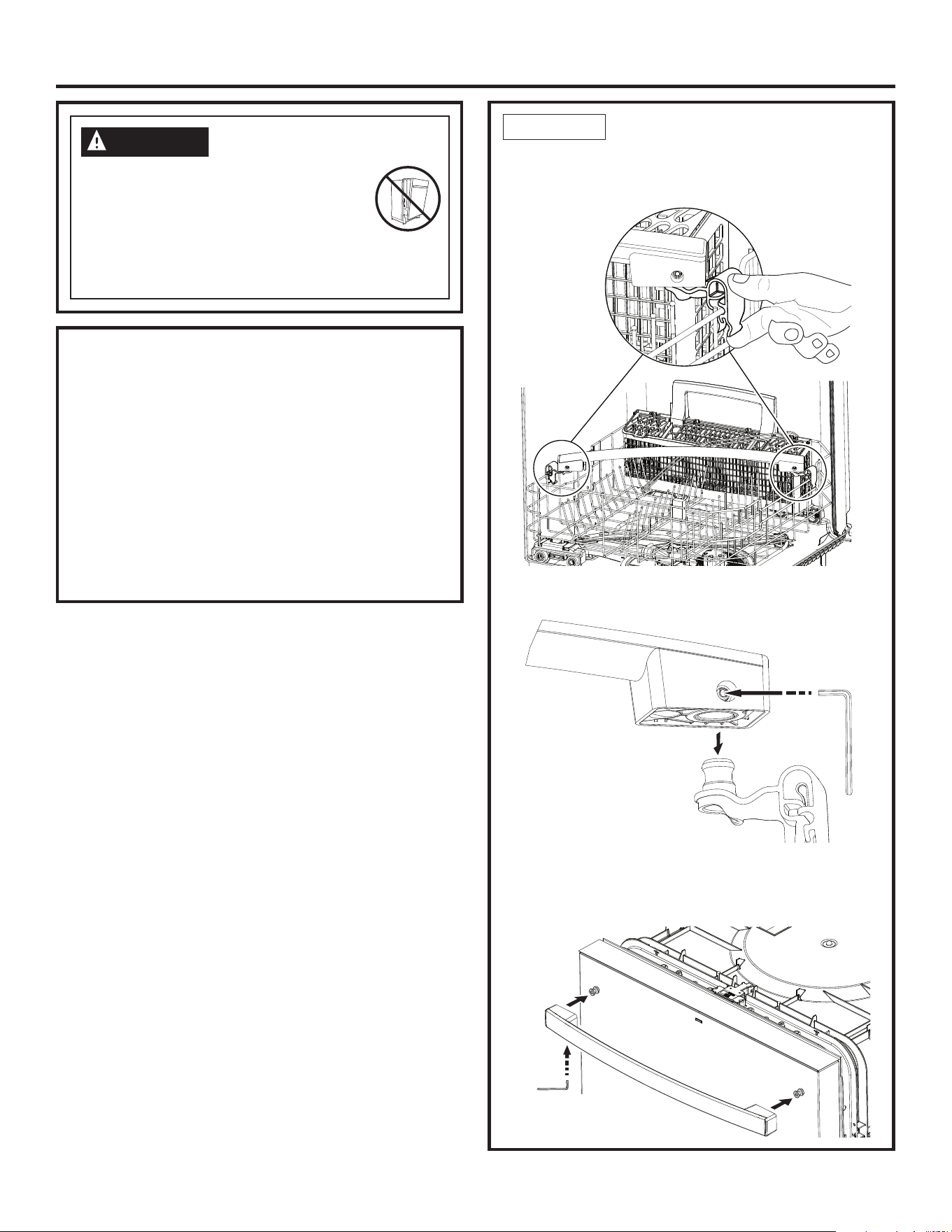

STEP 1

INSTALL HANDLE

(on some models)

• Remove the packaged handle from the lower rack

by pulling its shipping clips out and up.

• Using the provided 1/8” Allen wrench, loosen the set

screws to remove the shipping clips and discard them.

• Place the handle on the dishwasher door mounting

fasteners, with the set screws on the bottom side,

then tighten the set screws with the Allen wrench.

Fasten both sides

using the 1/8”

Allen wrench

Remove and

discard the

shipping clips

Opening the door will cause the dishwasher

to tip forward when it is not fully installed.

When opening the door prior to the

dishwasher being fully installed, hold the top of the

dishwasher securely with one hand and hold the

door with the other hand. Gloves should be worn.

CAUTION

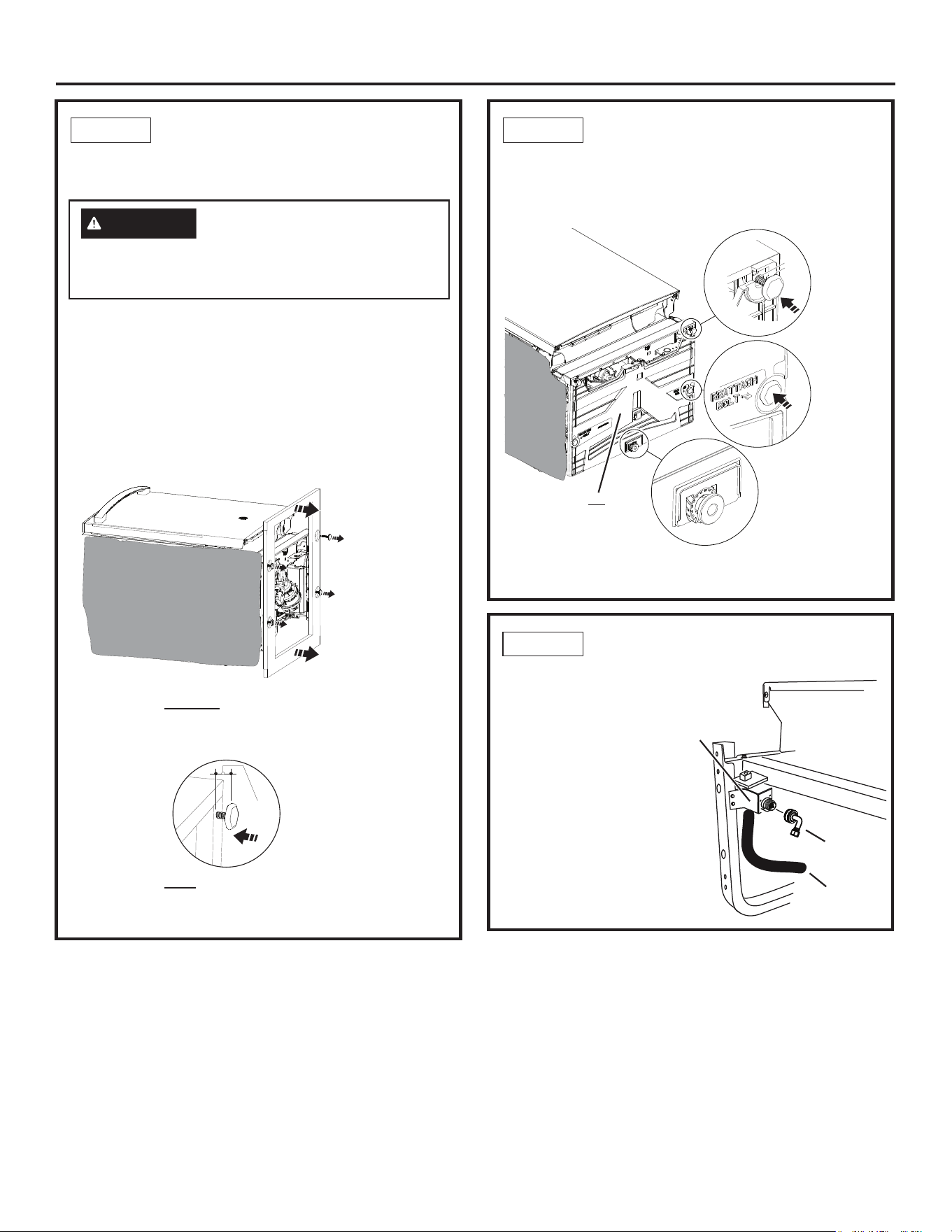

Installation Instruction

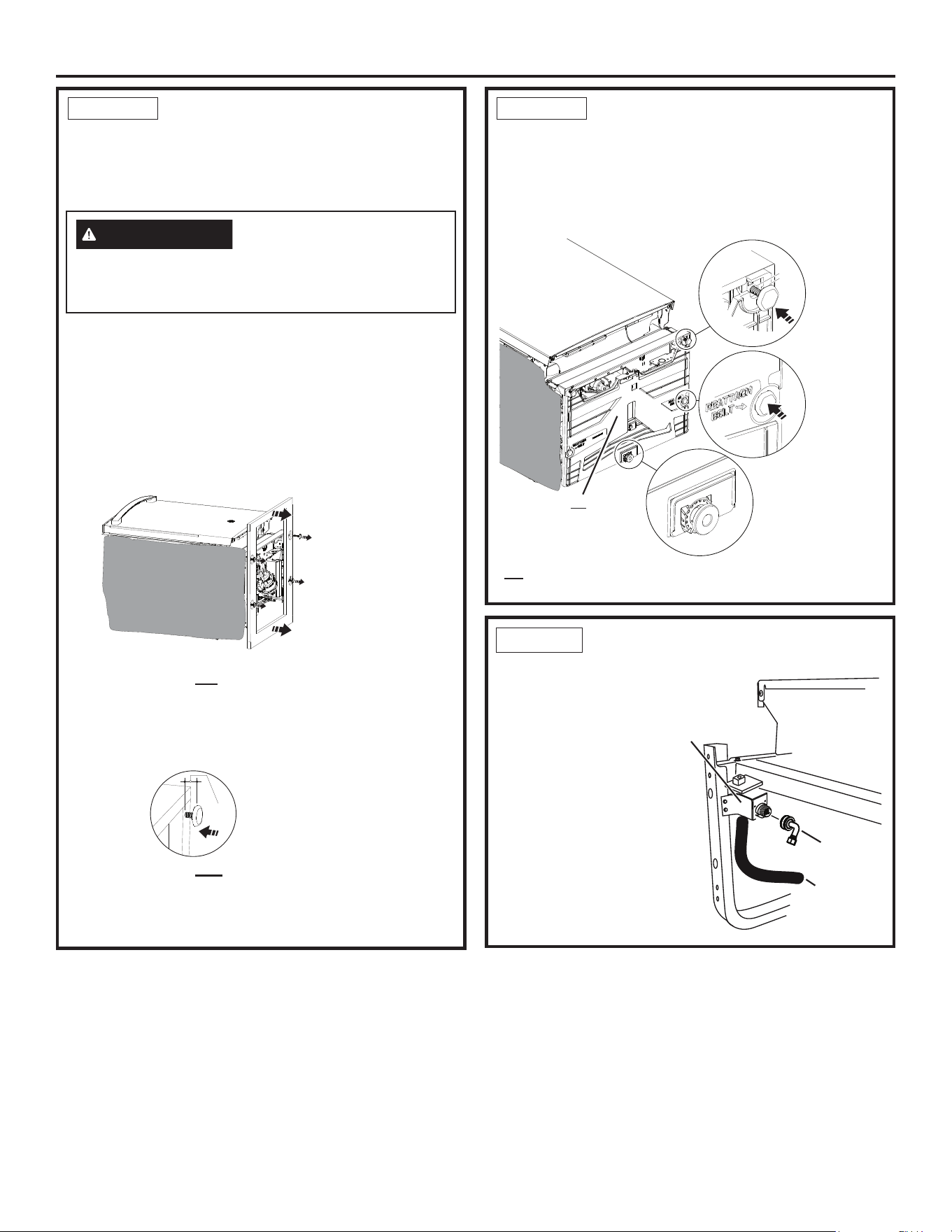

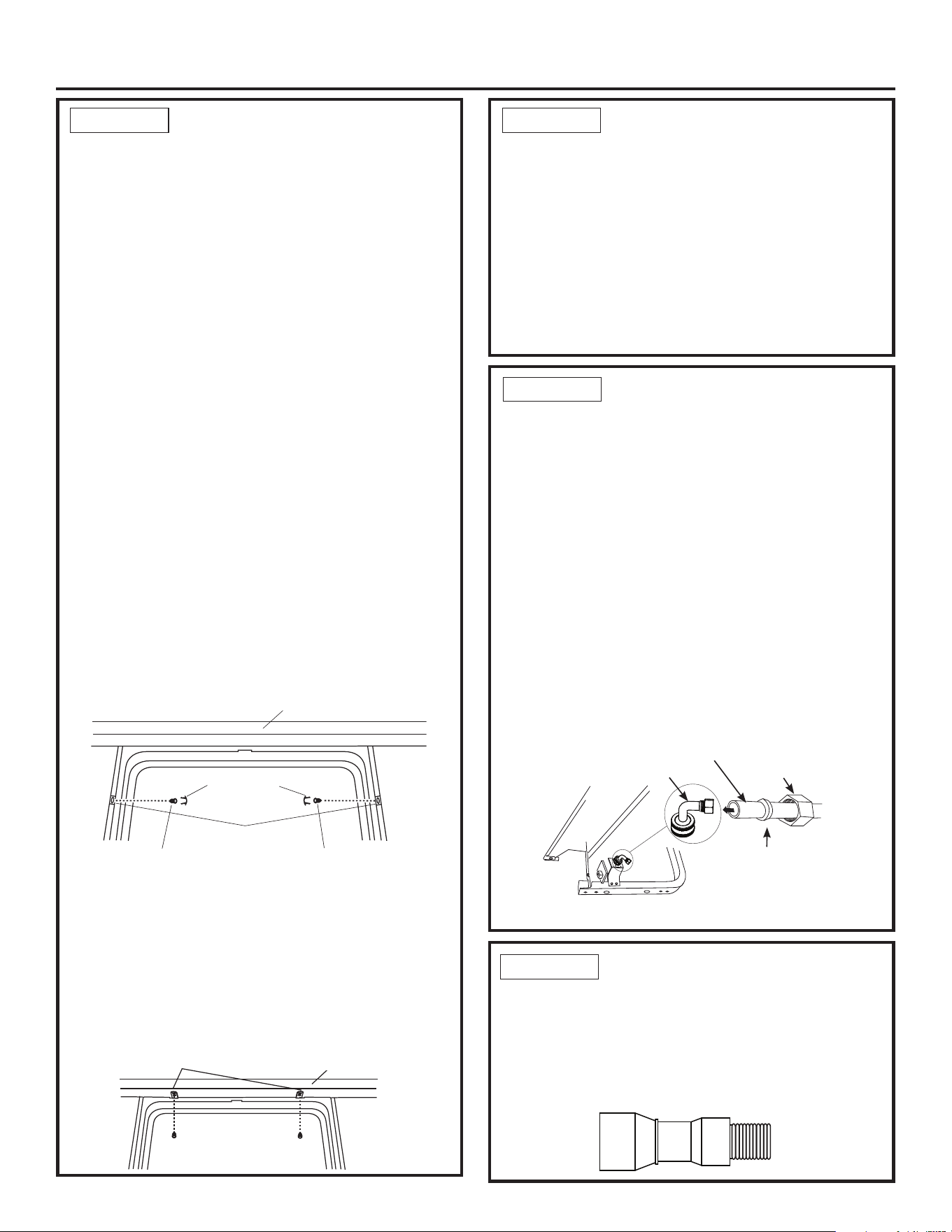

STEP 3

INSTALL 90° ELBOW

• Thread 90° elbow

onto the water valve.

Ensure rubber gasket

is located between

valve and elbow.

• Do not overtighten

elbow. Water valve

bracket could bend

or water valve fitting

could break.

• Position the end

of the elbow to

face the rear of the

dishwasher.

Water

Valve

Bracket

Fill Hose

Front of dishwasher

90° Elbow

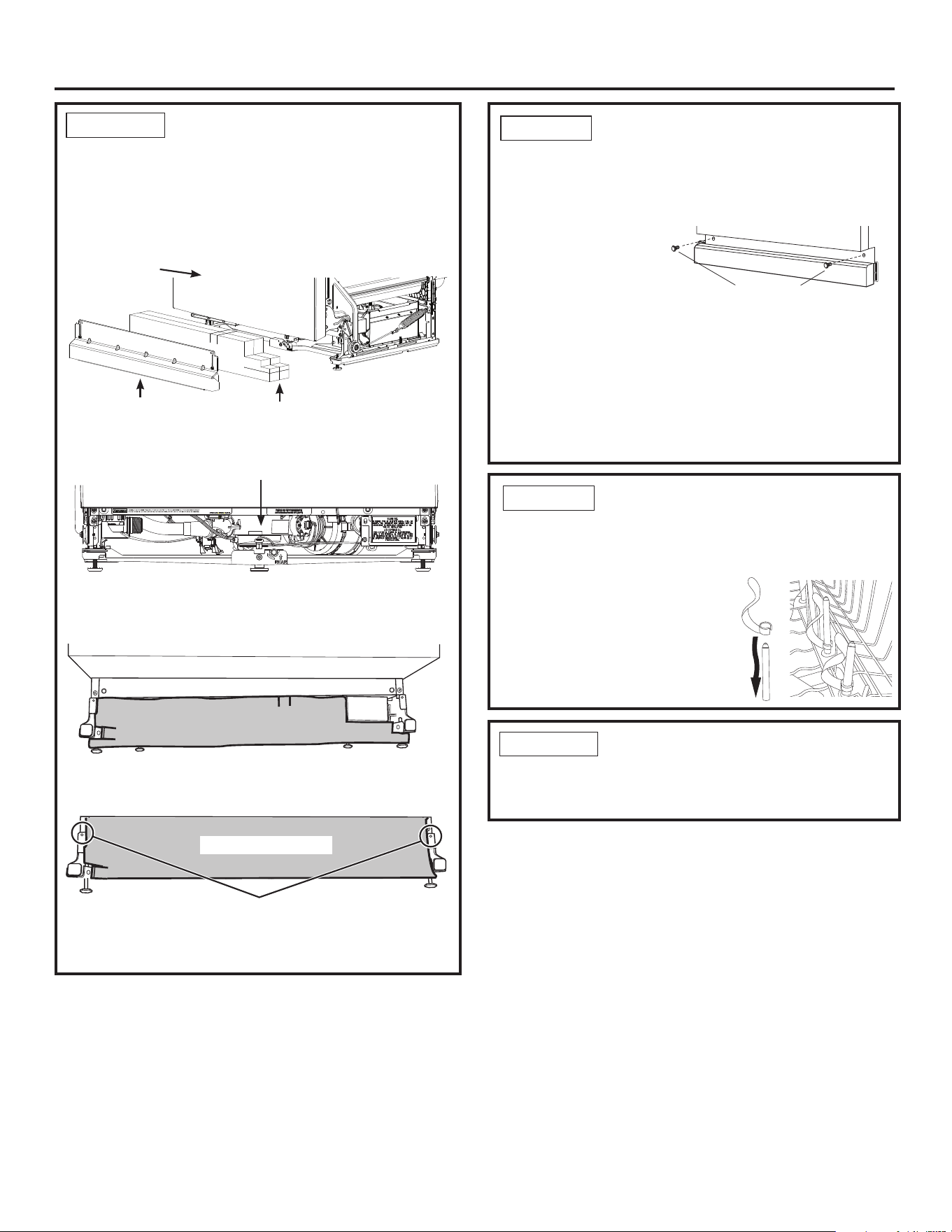

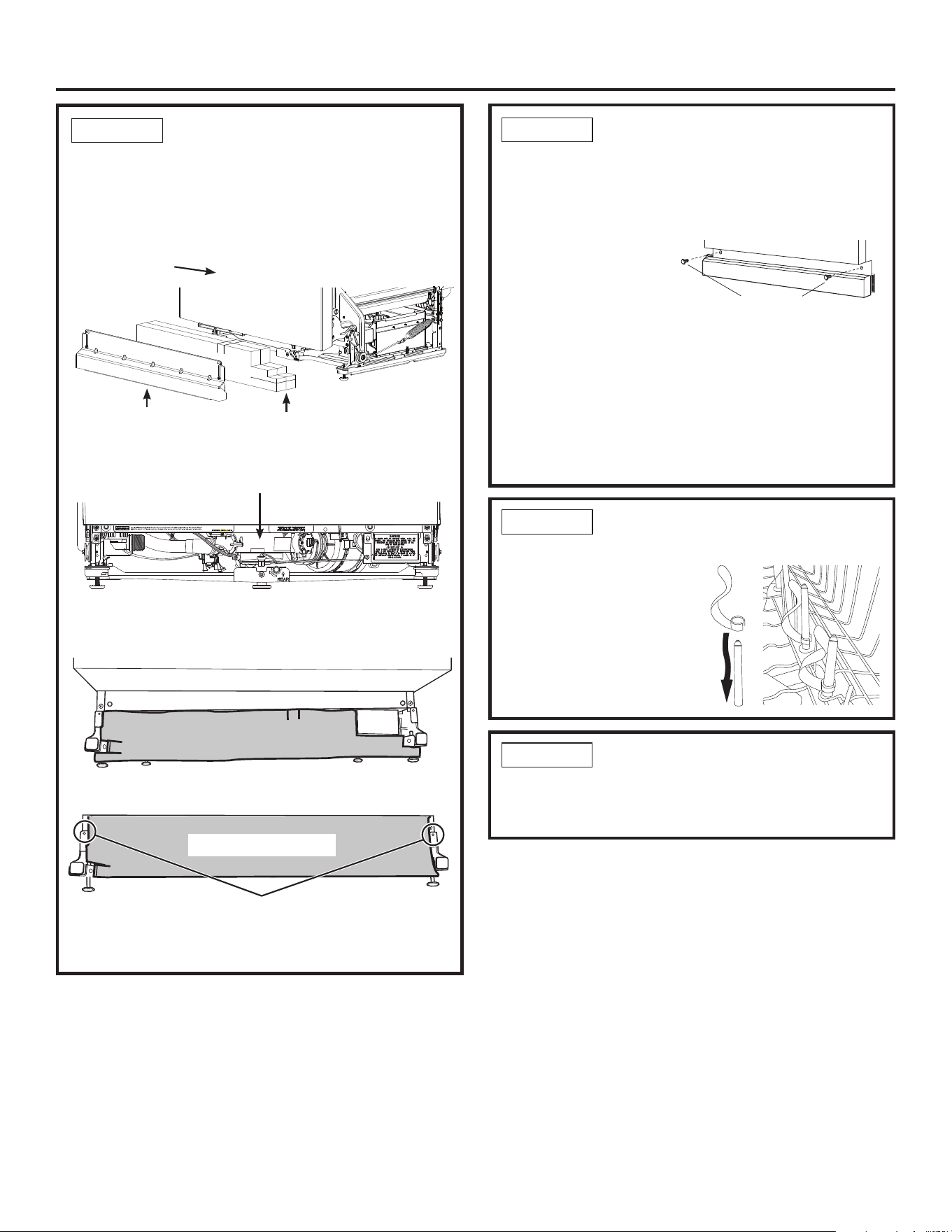

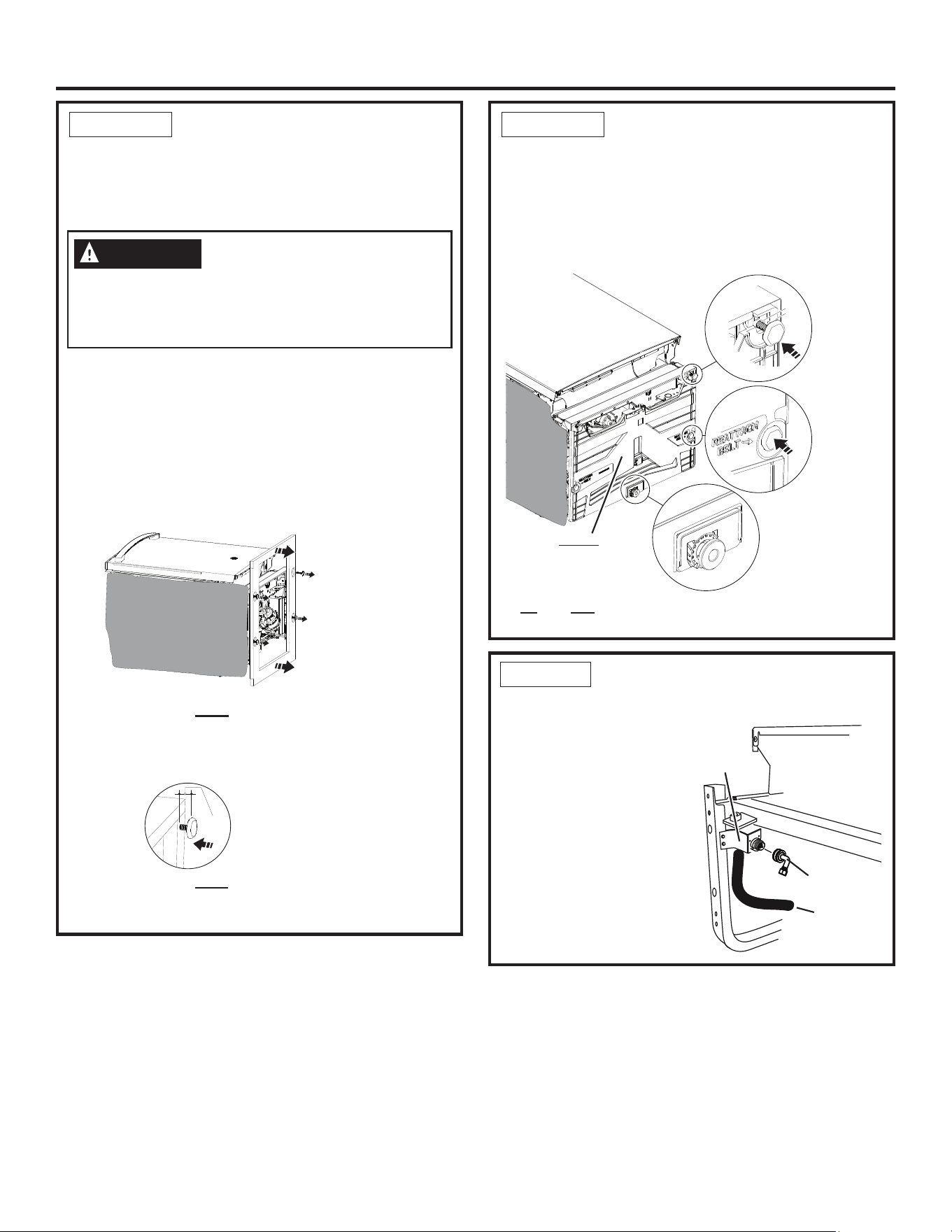

STEP 2

REMOVE WOOD BASE,

INSTALL LEVELING LEGS

(CONTINUED)

• Screw rear leveling legs completely in until fully seated.

NOTE: Pan (on some models) should not be removed

during installation.

Replace 2

front legs

to about

1/2” from

the frame

Replace

2 back

legs and

screw in

completely

Leveling System

To be adjusted

later in Step 11.

1/2”

Do not

remove pan

(on some

models)

STEP 2

REMOVE WOOD BASE,

INSTALL LEVELING LEGS

NOTE: Some models have an attached wood base.

IMPORTANT – Do not kick off wood base!

Damage will occur.

• Move the dishwasher close to the installation location

and lay it on its back. NOTE: Do not place the

dishwasher on its side.

• For models with an attached wood base, remove the

4 leveling legs on the underside of the wood base

with a 15/16” socket wrench.

• Discard base.

• On models without the rear leveling system:

Screw leveling legs back into the dishwasher frame,

approximately 1/2” from frame as shown.

• On models with the rear leveling system:

Screw front leveling legs back into dishwasher frame

approximately 1/2”.

Approx

1/2"

Replace all 4 legs

to about 1/2” from

the frame

Remove all four

leveling legs and

the wood base

Appearance will vary

Do not remove wood base until you are ready to

install the dishwasher. The dishwasher will tip over

when the door is opened if base is removed.

CAUTION

Dishwasher Installation

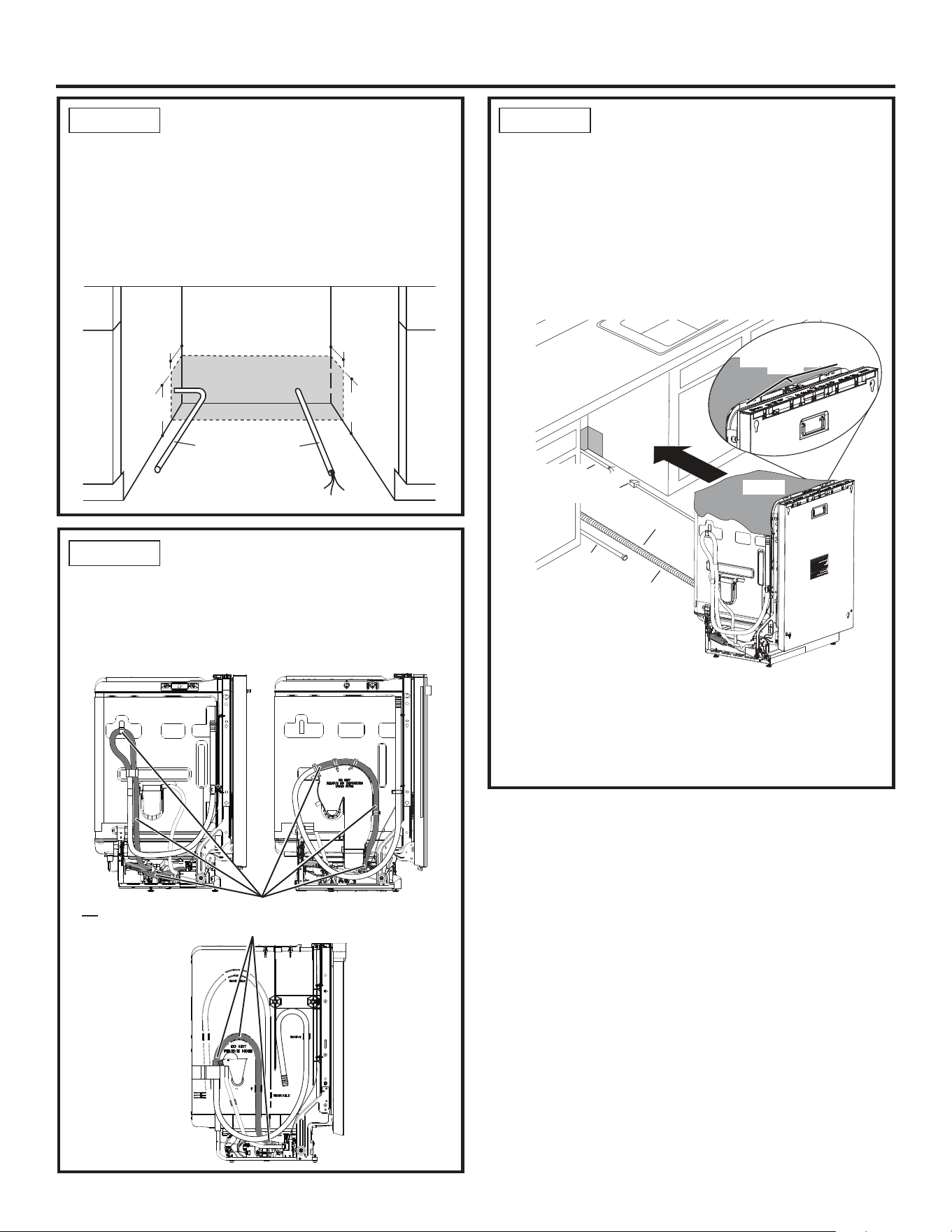

STEP 4

POSITION WATER LINE

AND HOUSE WIRING

• Position water supply line and house wiring on the

floor of the opening to avoid interference with base

of dishwasher and components under dishwasher.

Water

Line

House

Wiring

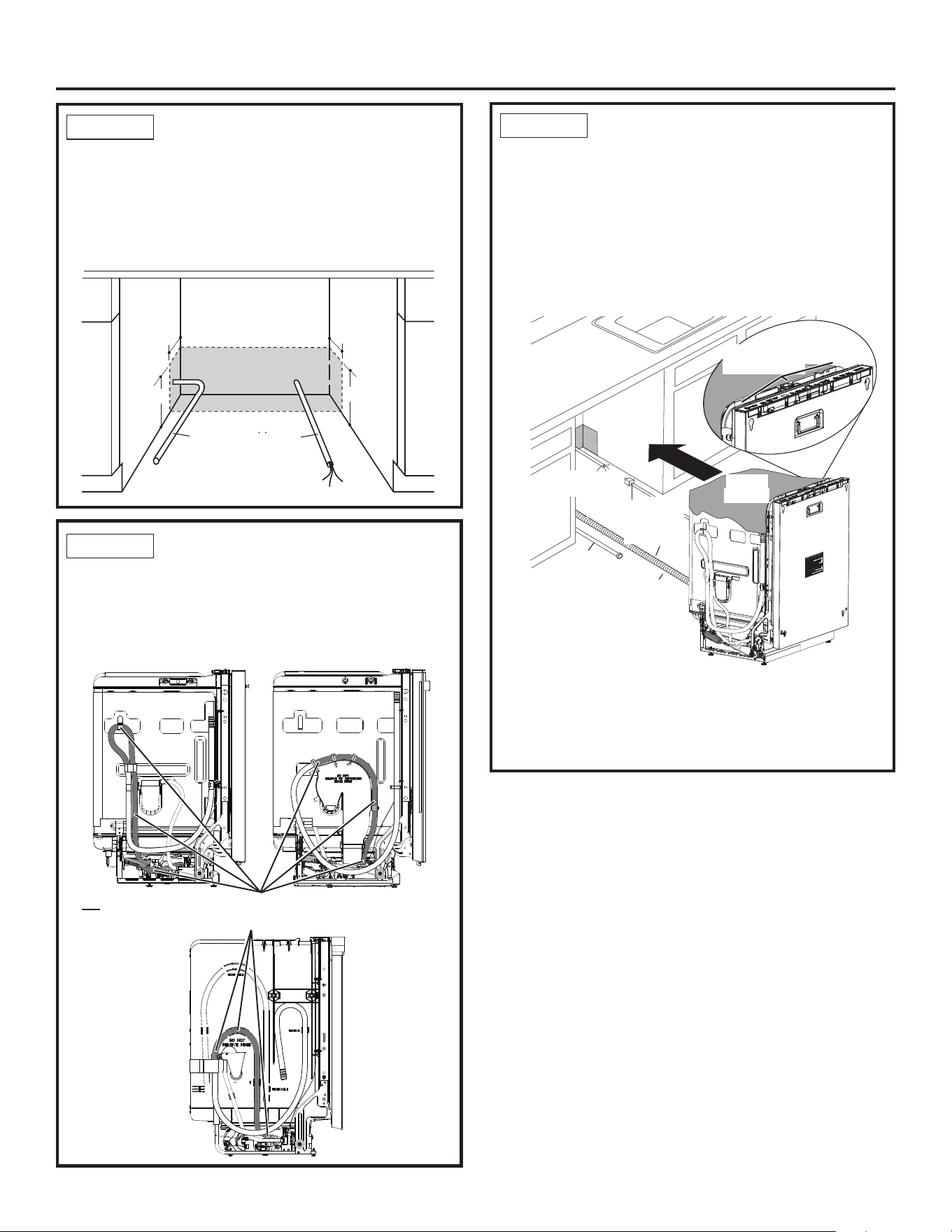

STEP 5

INSTALL DRAIN HOSE,

THROUGH CABINET

• Identify the illustration below that most closely matches

your model and detach only the section of the drain

hose shown in white.

Do NOT detach the section of the drain hose, highlighted in gray,

from these locations

STEP 5

INSTALL DRAIN HOSE,

THROUGH CABINET

(CONT.)

• Position dishwasher in front of cabinet opening,

and if present, dislodge drain hose from drain hose

clip. Insert drain hose into the hole in cabinet side.

If a power cord is used, guide the end through a

separate cabinet opening.

Tip: Prevent unnecessary service call charges for

fill, drain or noise concerns.

Position utility lines so they do not interfere with

anything under or behind the dishwasher.

House

Wiring

Power Cord

(If used)

Drain

Hose

Water

Line

Insulation

Blanket

Ensure drain hose is not

twisted or pinched

Maximum drain hose length

is 16’ from the rear of the

dishwasher

Appearance will vary

Pull insulation

blanket over

collar

Dishwasher Installation

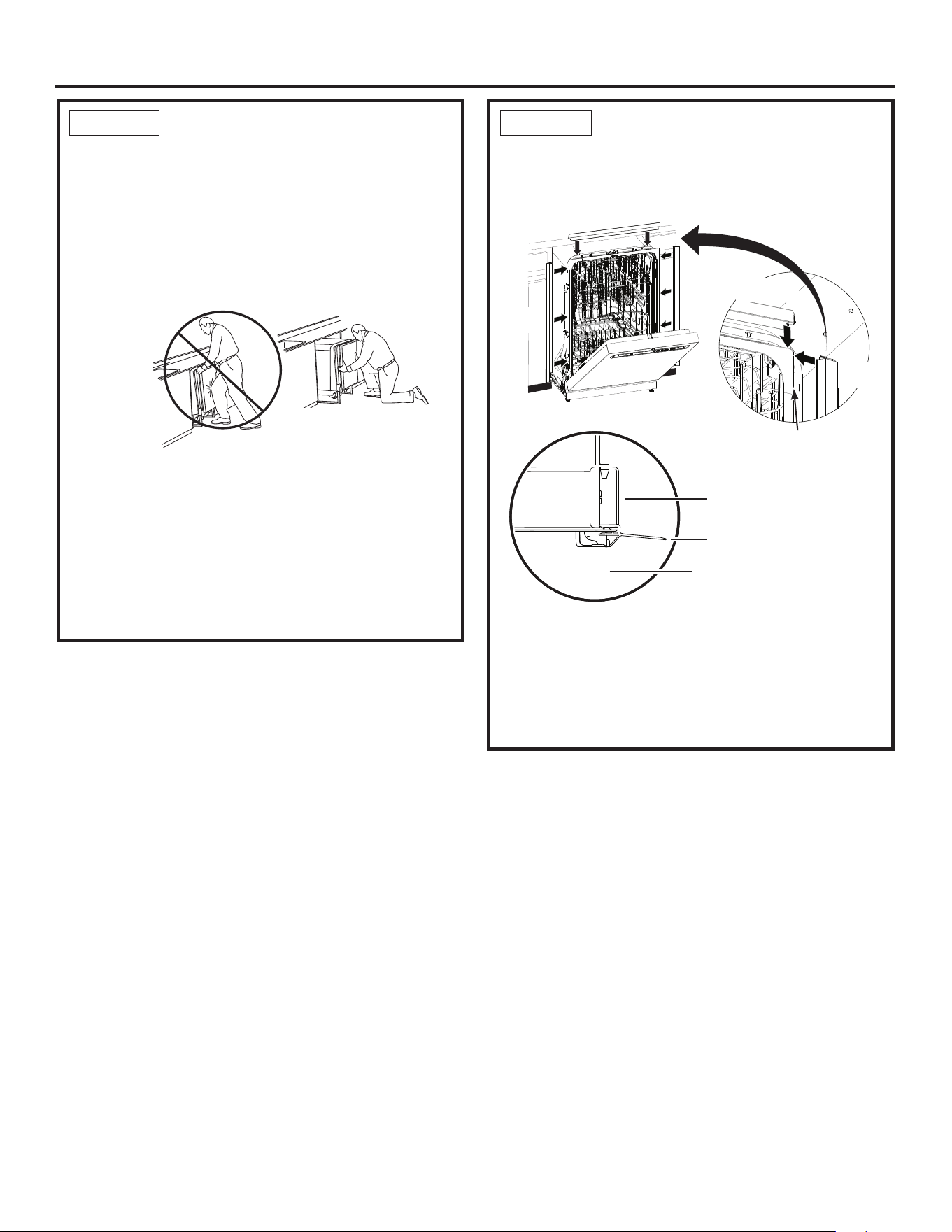

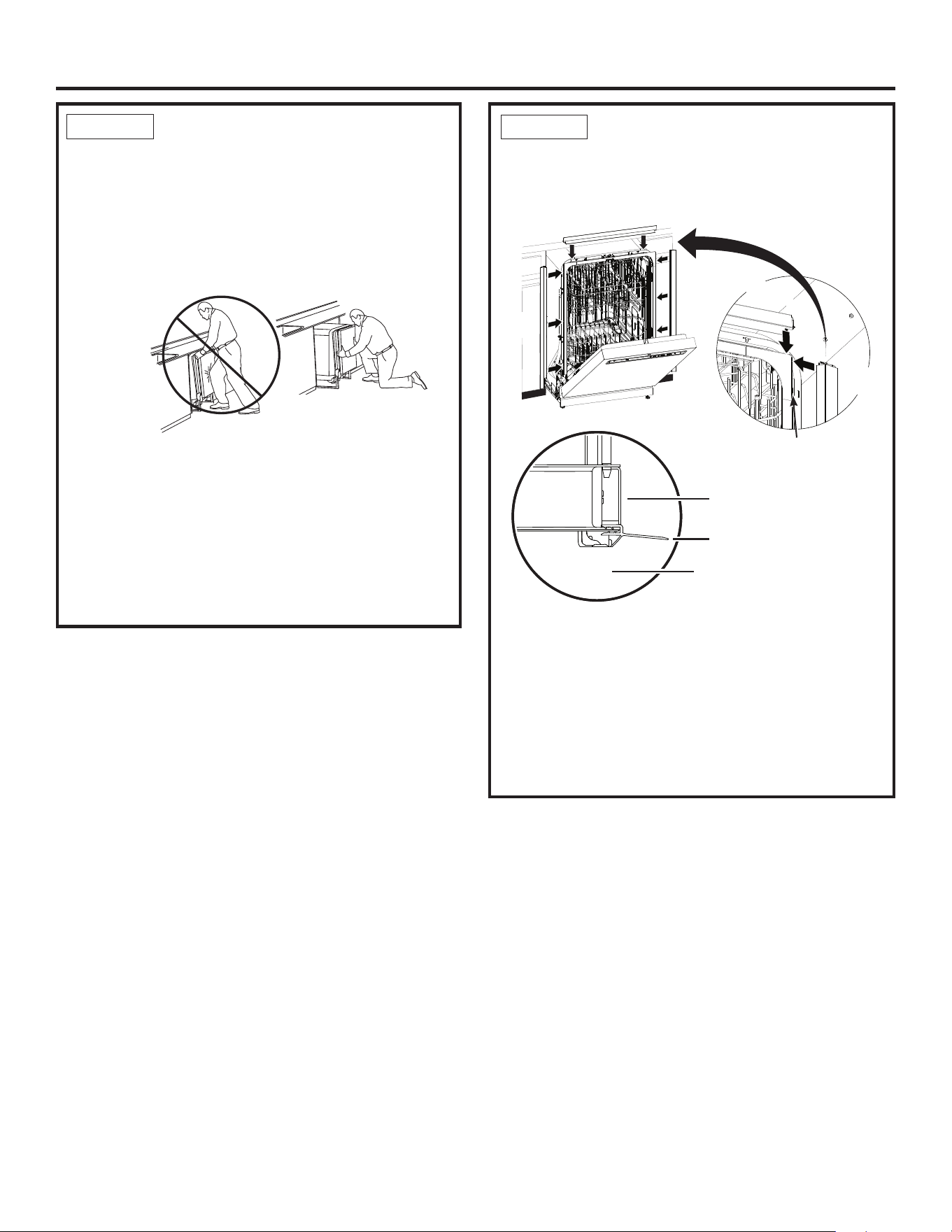

SLIDE DISHWASHER

THREE-FOURTHS OF

THE WAY INTO CABINET

IMPORTANT – Do not push against front panel with

knees. Damage will occur.

•

Grasp the sides of the front panel and slide

dishwasher into the opening a few inches at a time.

• As you proceed, pull the drain hose through the

opening under the sink. Stop pushing when the

dishwasher extends about 6 inches forward of

adjacent cabinets.

• Make sure drain hose is not kinked under or behind

the dishwasher.

• Make certain the house wiring, drain line and

water line do not interfere with components under

dishwasher.

STEP 6

Do not push against the front

door panel with knee. Damage

to the door panel will occur.

Grasp the front panel sides

and carefully slide it 3/4 of the

way into the cabinet opening.

Top Trim

Side

Trim

Side

Trim

Side

Trim

Top

Trim

Fully seat to tub flange

INSTALL TRIM PIECES

In this step you will need the trim pieces set aside

earlier.

• Select the top trim piece and line up center to the

top latch. Press the trim piece onto the tub flange

moving from one side to the other.

• Select the left trim piece. Align top edge with the top

trim and press it onto the left side of the tub flange

moving from the top to the bottom. Repeat for the

right side tub flange trim piece.

Top

View

Door is open so it is not shown

Trim

Tub frame

STEP 7

Dishwasher Installation

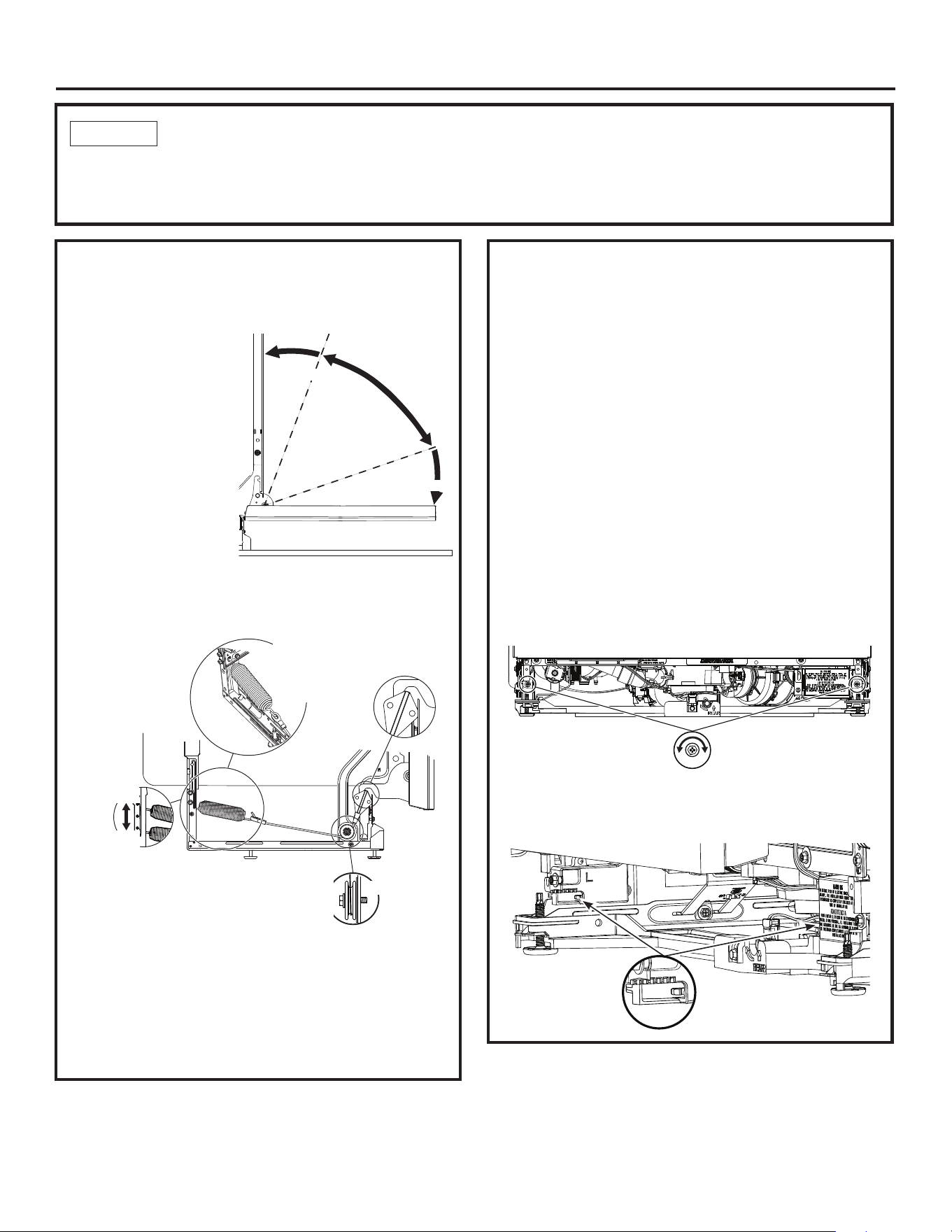

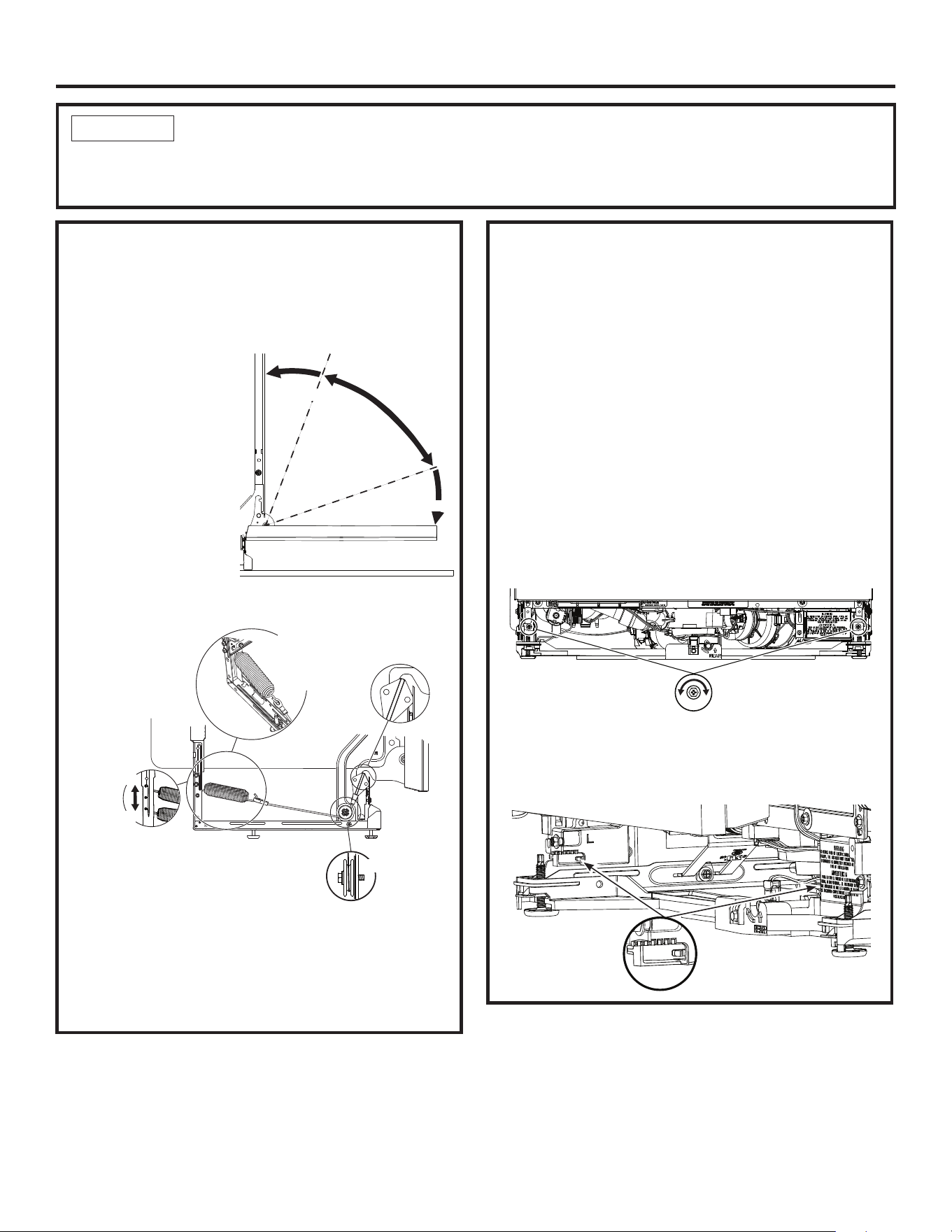

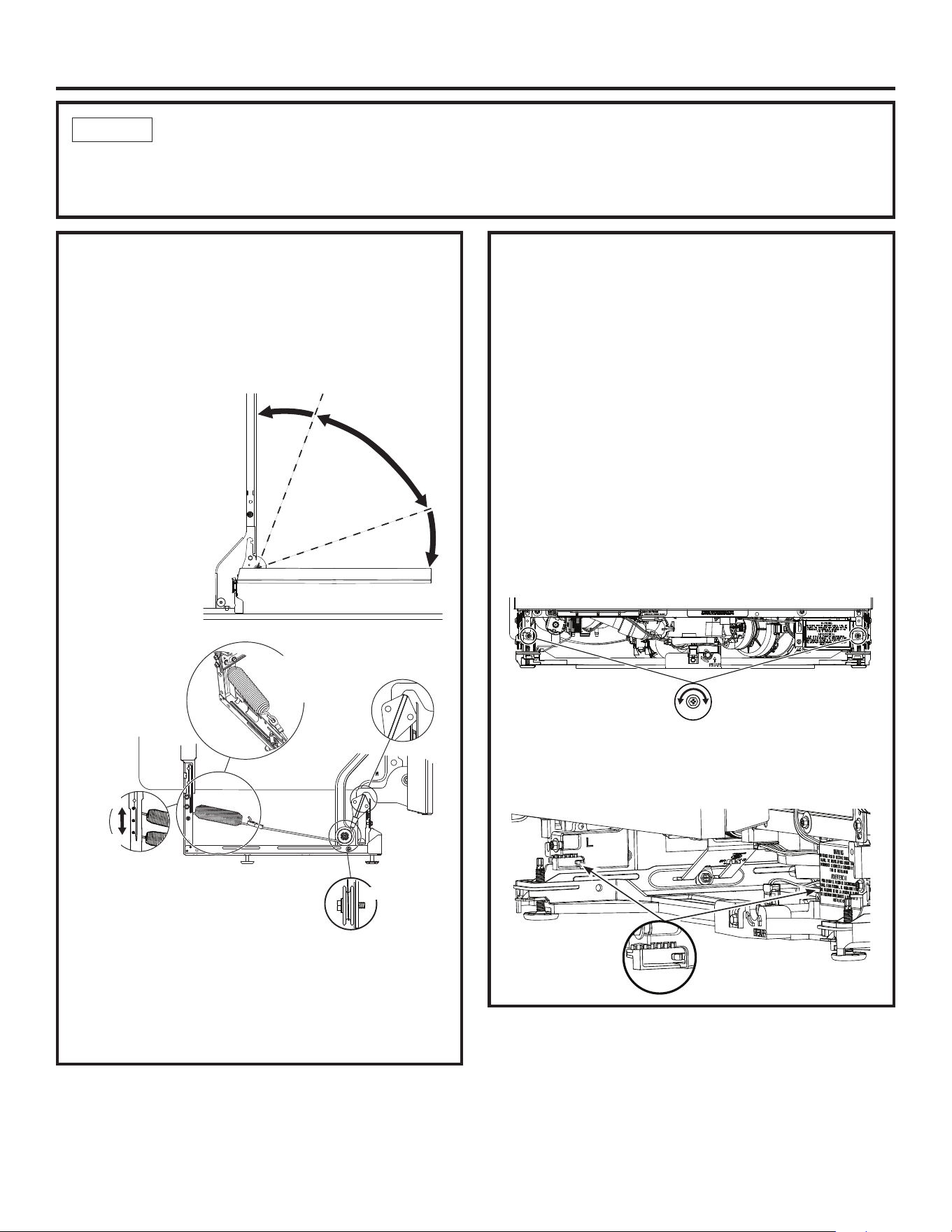

BALANCE THE DOOR

Follow the method for your model:

STANDARD DOOR PANEL MODEL -OR- CUSTOM PANEL MODEL

STEP 8

CUSTOM PANEL MODEL -

BALANCE THE DOOR

NOTE: If installing a custom door panel, follow

the Installation Instructions for the Custom Panel

Installation for Top Control Integrated Dishwashers.

• Check door balance by opening and closing the door.

• Door is properly balanced if, when opened, the door

holds firm at any position.

• If necessary increase or decrease tension:

1. Locate the Phillips head adjustment screws on

the bottom left and bottom right of the dishwasher

base in front of the leveling legs.

2. Use a Phillips head screwdriver to adjust the

screws on the left and right side equally clockwise

to increase the tension and counterclockwise to

decrease the tension.

• Ensure left side and right side are evenly adjusted by

using the indicators.

Adjust screws equally

as needed on both sides

Indicators

(one on each side)

STANDARD DOOR PANEL MODEL -

CHECK DOOR BALANCE

• Door is properly balanced if, when opened, it self

closes within 20° from vertical, stays in position from

20° to 70° and falls fully open beyond 70°.

• If necessary increase or decrease tension as shown.

Some models

will have 2

springs on

one side and

1 spring on

the other side.

Latch door and

adjust springs to

correct balance.

NOTE: Models

with tubular

base rails are

not adjustable.

Side View

Spring

hooked

to hole

inside rail

NOTE: The number of

springs, on each side,

will vary by model.

Front View

Make sure pully

cables are within

pulley shoulders

Increase

Tension

Decrease

Tension

Door

closes

within

20°

Door stays in

position from

20° to 70°

Door falls fully

open beyond 70°

Side View

Tip: Make sure door opens and closes smoothly.

Check door opening and closing. If door does not open

easily or falls too quickly, check spring cable routing.

The cable is held in place by “shoulders” on the pulley.

Check to be sure cable has not slipped over the pulley

shoulders and is routed as shown.

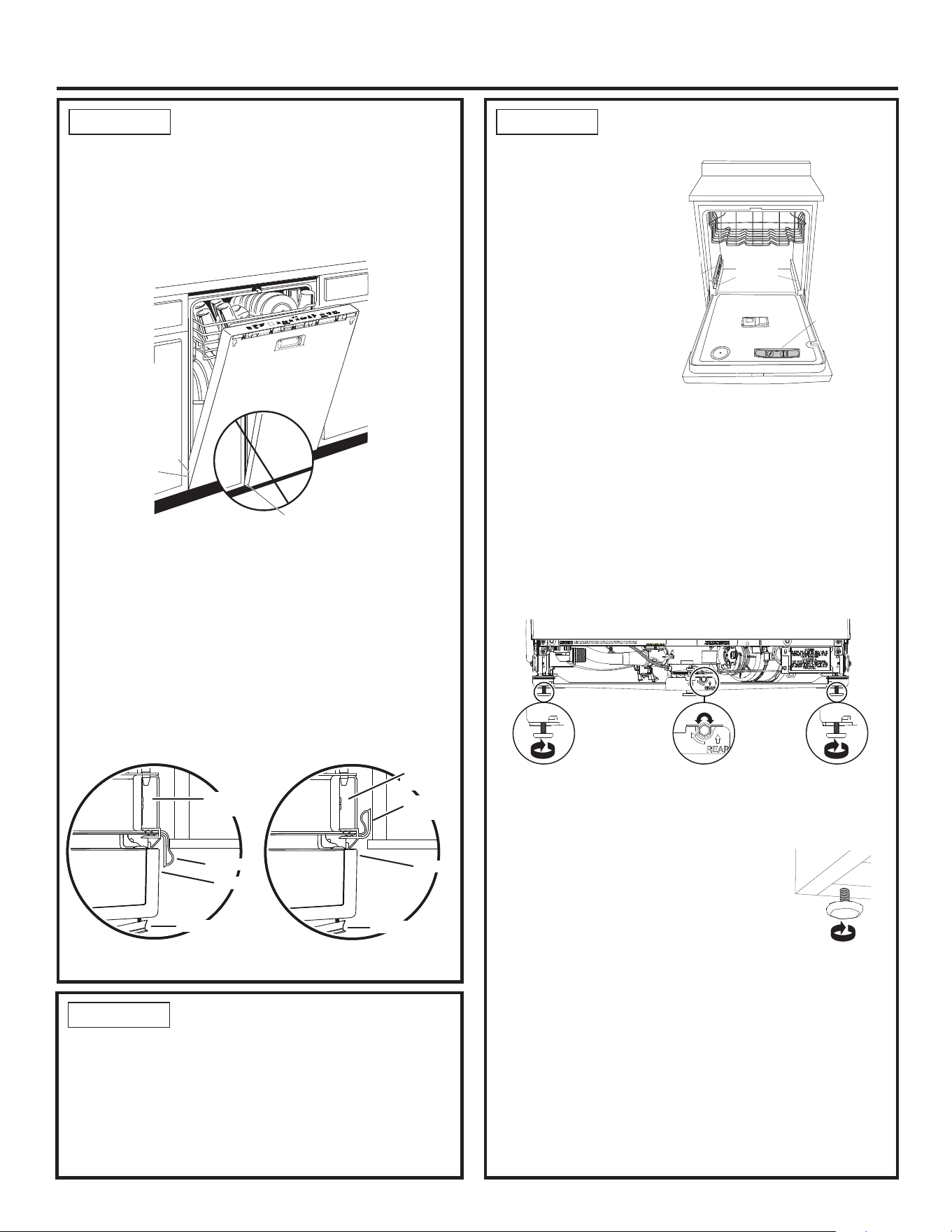

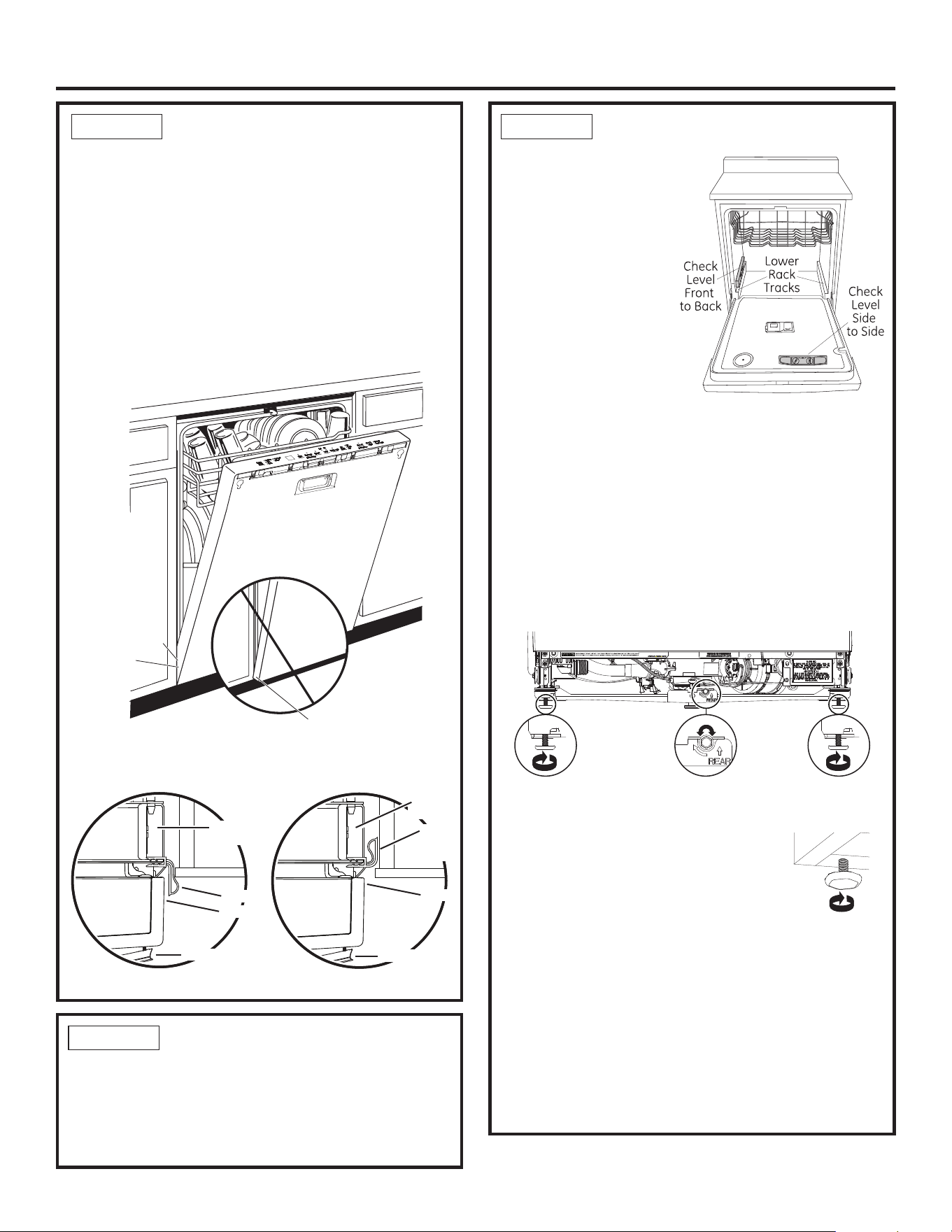

Dishwasher Installation

PUSH DISHWASHER

INTO FINAL POSITION

•

Check the tub insulation blanket, if equipped, to be

sure it is smoothly wrapped around the tub. It should

not be “bunched up” and it must not interfere with

the door springs. If the insulation is “bunched up” or

interfering with the springs, straighten and re-center

the blanket prior to sliding the dishwasher into its

final position.

•

Slide the dishwasher into the final position by

pushing on the sides of the door panel. Do not push

or pull the door in a partially open or closed position

when moving the dishwasher. Do not use a knee or

push on the center of the panel. If you do, damage to

the panel will likely result. Check that the dishwasher

is squarely positioned in the cabinet opening at

both the top and the bottom of the appliance prior to

mounting to the cabinet.

IMPORTANT – Before opening the dishwasher door,

be certain the edges of the dishwasher door panel are

behind the face of the adjacent cabinet and not up

against the cabinet face. Refer to the figure later in this

step. If the dishwasher door is opened when the edge of

the door is against the face of the cabinet, dishwasher

door damage and cabinet damage will occur.

STEP 10

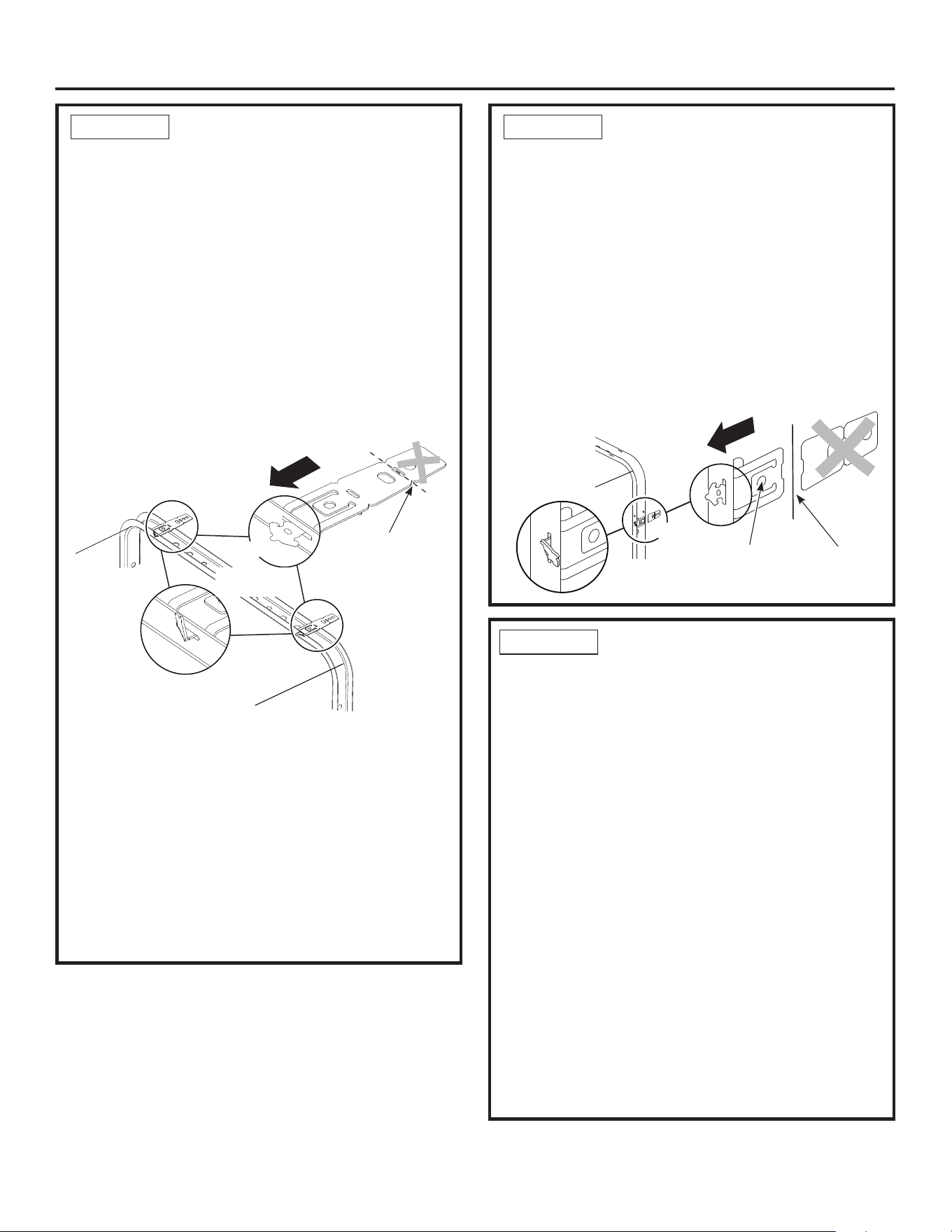

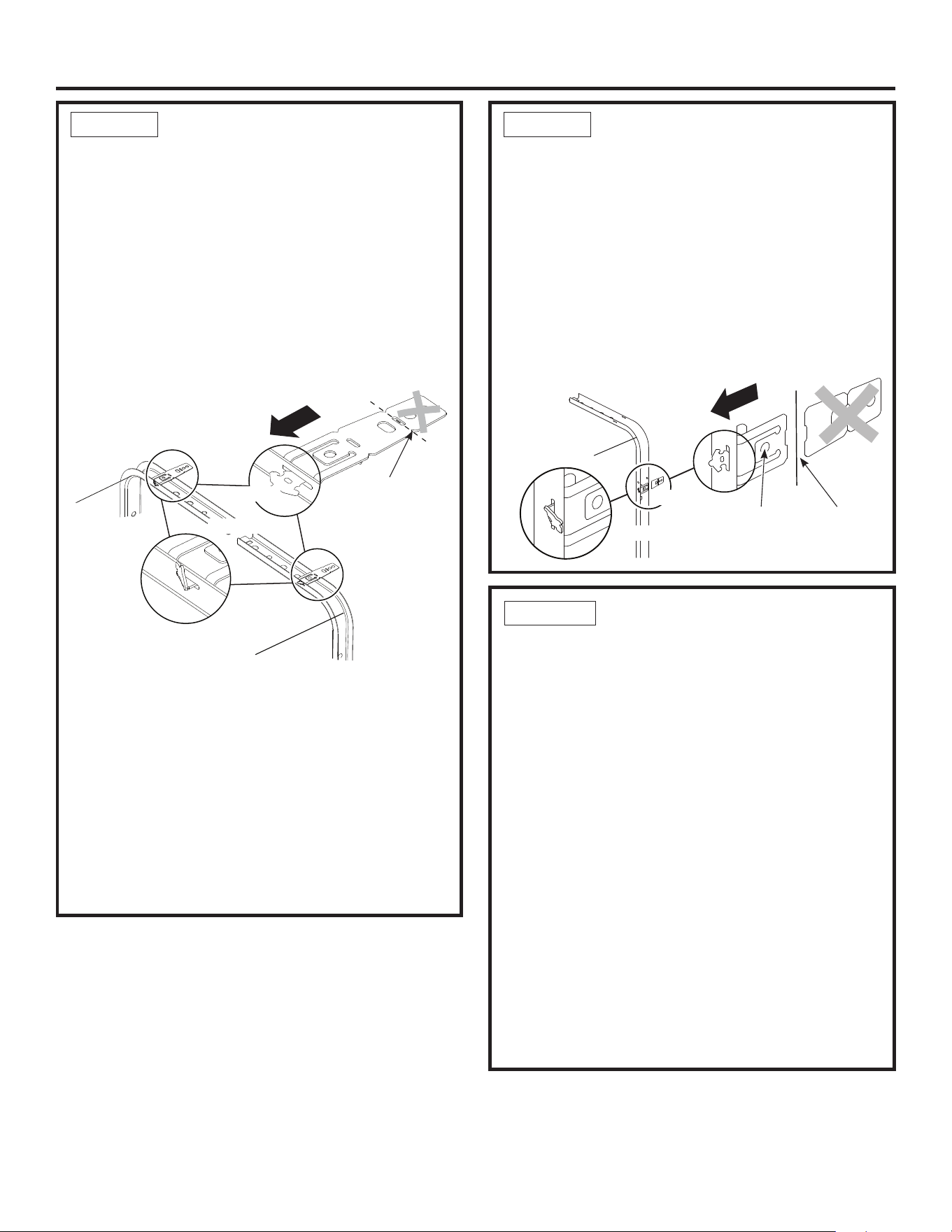

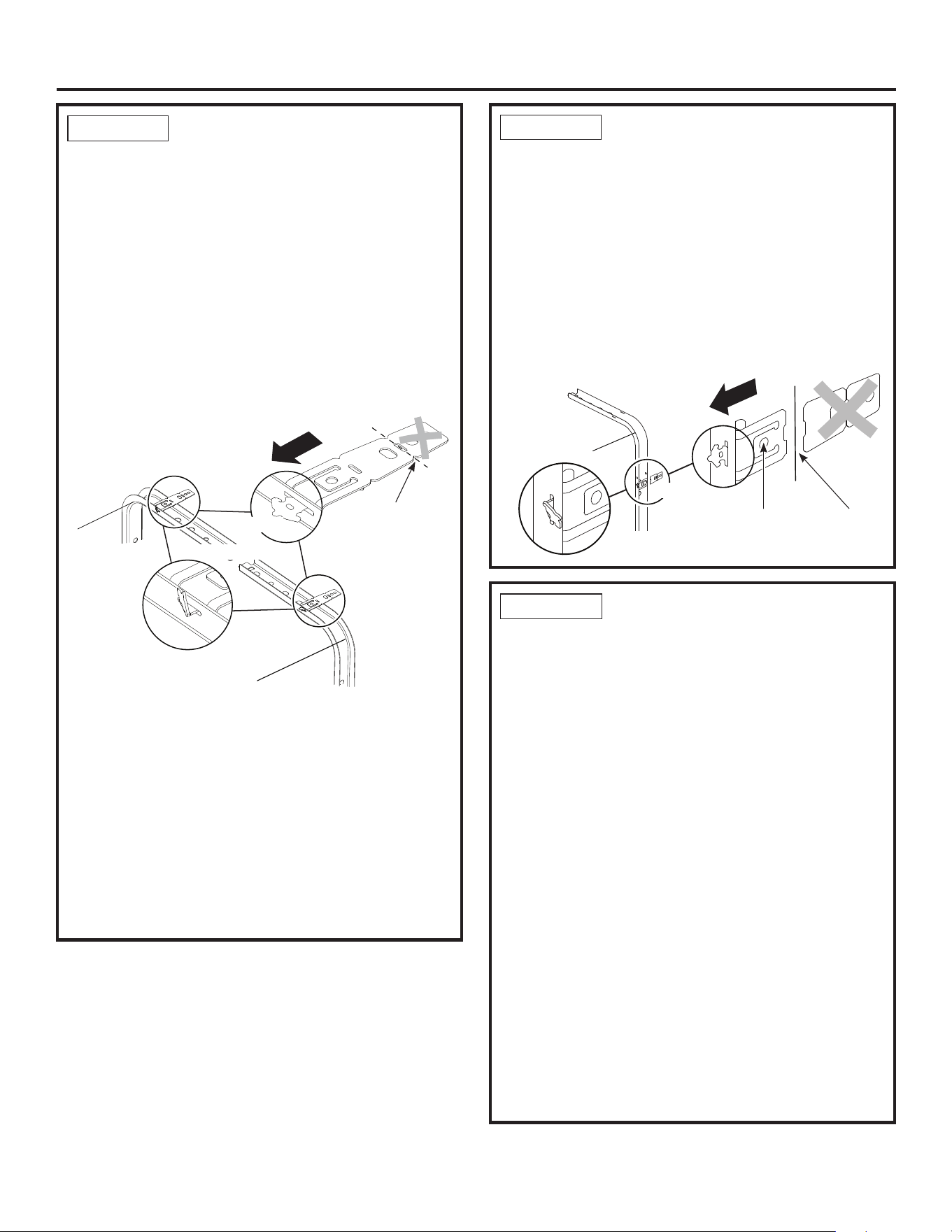

INSTALL MOUNTING

BRACKETS

You will need the mounting brackets set aside

earlier.

You must install the mounting brackets onto the

dishwasher tub frame top OR sides prior to sliding the

dishwasher into place under the countertop.

Install mounting brackets on top if the

underside of countertop is wood or wood-like

material that accepts screws:

Install the brackets by inserting the tabs through the

slots on the tub frame as shown. NOTE: You may

need to work the tabs through the slots.

Using pliers, bend and twist the tabs upward to secure

as shown.

IMPORTANT - After installing brackets and before

closing the dishwasher door, adjust the brackets

by bending them up as needed, so that they do not

contact the top of the dishwasher door and cause

damage.

•

If you are installing the dishwasher under a counter

with a short overhang, the countertop brackets may

extend beyond the edge of the counter. If this is

the case, remove the excess length by repeatedly

bending the brackets at the front notch only until they

break.

STEP 9

INSTALL MOUNTING

BRACKETS (CONT.)

Install mounting brackets on sides if the

countertop is granite or similar material that

will not accept wood screws:

• Break off front portion of the bracket with pliers at the

location shown prior to attaching to dishwasher.

• Install the brackets by inserting the tabs through the

slots on the tub frame as shown. NOTE: You may

need to work the tabs through the slots.

Using pliers, bend and twist the tabs to secure as

shown.

STEP 9

Top

Mounting

Insert the bracket tabs

into the tub slots

Using pliers,

bend and

twist the

mounting

bracket

tabs upward

to secure

Bracket

Bend and break here

after installing if

counter has a short

overhang.

Tub Frame

Discard

Side Mounting

Bend and break

here for side

mounting

Insert the

bracket

tabs into

the tub

slots

Using pliers,

bend and twist the

mounting bracket

tabs inward to

secure

Bracket

Tub Frame

Discard

Screw

must pass

through

this hole

PUSH DISHWASHER

INTO FINAL POSITION

(CONT.)

•

Open and close the dishwasher door to be sure it

operates smoothly, and does not rub on the adjacent

cabinet.

Tip: Prevent unnecessary service charges for

panel damage or wash performance.

Check dishwasher alignment prior to opening

dishwasher door to prevent panel damage.

Make sure utility lines are not trapped or crushed behind

dishwasher. Crushed lines will restrict water flow.

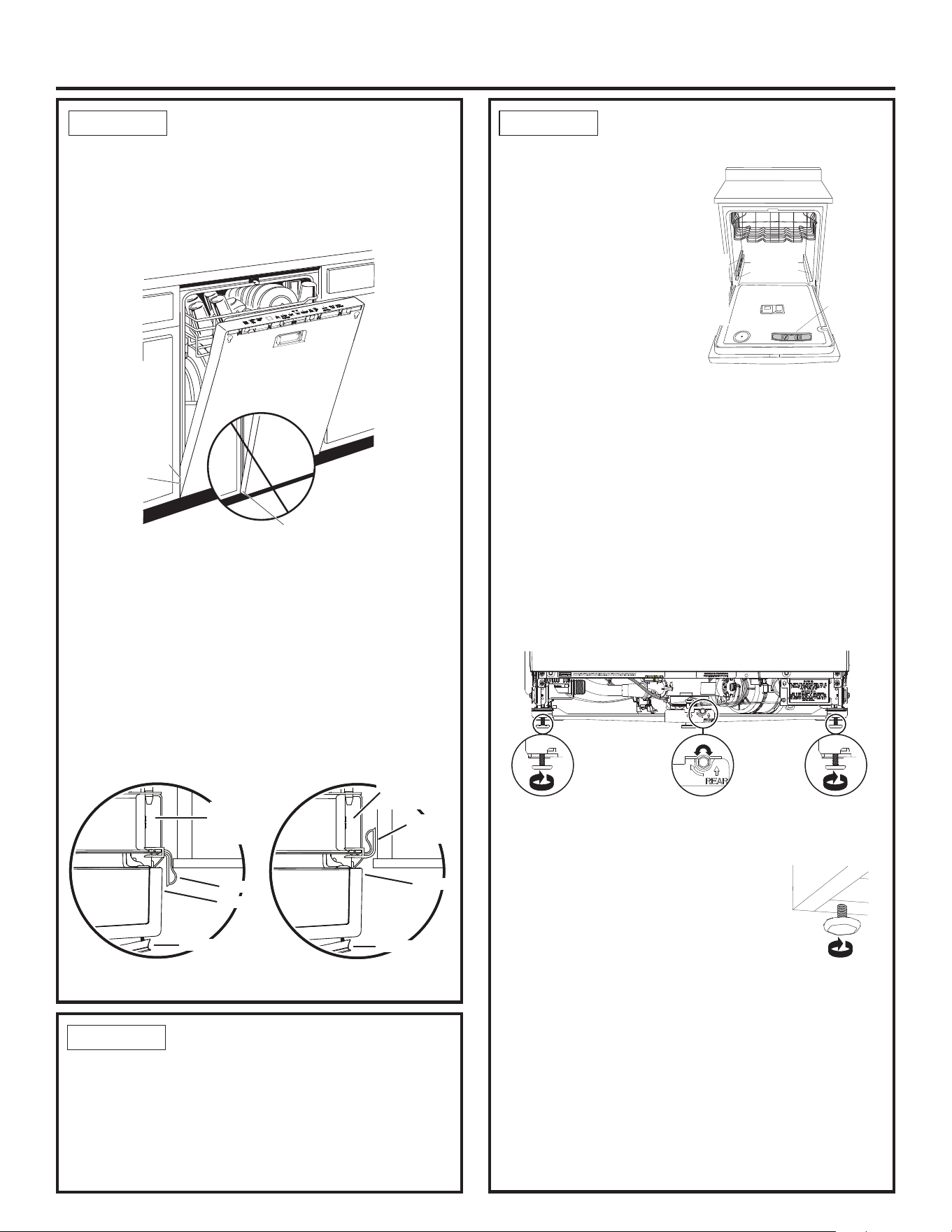

LEVEL DISHWASHER

(CONT.)

•

Remove the lower dish

rack and place a level on

the door and lower rack

track as shown in figure.

If your model has a leak pan and a rear leveling system,

the rear height is adjusted from the front of the dishwasher

along with the 2 front legs on the bottom of the dishwasher.

Begin the leveling process with the front legs by individually

turning the front 2 legs. Adjust the front legs first. When the

front legs are adjusted to a height resulting in an appropriate

gap to the upper cabinet, proceed to adjust the rear leveling

system by adjusting the leveling bolt as illustrated in the

figure. Turn the bolt to adjust the rear leveling system. Slowly

rotate the bolt clockwise to raise the back of the dishwasher,

and counterclockwise to lower it. Continue to adjust the feet

until the dishwasher is level as illustrated in the figure. Ensure

all 3 legs are firmly in contact with the floor.

If your model has 4 leveling feet and does

not have a leak pan, adjust the level of the

dishwasher by individually turning the 4 legs

on the bottom of the dishwasher as shown

in figure. Ensure all leveling feet are in

contact with the floor.

•

The dishwasher is properly leveled when the level indicator is

centered left to right and front to back. Also, the dishwasher

door should close without hitting the side of the tub.

• Replace the lower rack.

Tip: Prevent unnecessary service charges. Verify

dishwasher is leveled.

Pull the dish racks half way out. They should stay put. Open

and close the door. The door should fit in the tub opening

without hitting the side of the tub. If the racks roll on their

own, or the door hits the side of tub, re-level the dishwasher.

STEP 10 STEP 11

LEVEL DISHWASHER

IMPORTANT – Dishwasher must be level for proper dish

rack operation, wash performance and door operation. The

dishwasher must be leveled left to right and front to back.

This ensures the dish racks will not roll in or out on their own,

circulation water will flow to the pump inlet, and the door will

close without hitting the side of the tub.

STEP 11

Check that trim does not

contact the door at all points

Tub trim may be trimmed if necessary to ensure proper door operation

If the trim interferes with the

door it may be tucked in as

an alternate installation

Turn front

leg to adjust

front height

Turn leveling system

bolt to adjust rear height

Turn front

leg to adjust

front height

Top

View

Handle

Cabinet

Door

Trim

Tub

frame

Top

View

Handle

Cabinet

Door

Trim

tucked

Tub

frame

Dishwasher Installation

Door Catches

on Cabinet Frame

Correct

Alignment

Incorrect Alignment

will result in door damage

Door

Fits and

Swings

Back

Behind

Cabinet

Frame

Dishwasher Installation

CONNECT WATER

SUPPLY

Connect water supply line to 90° elbow.

If using a flexible braided hose connection:

• Attach nut to 90° elbow using an adjustable wrench.

If using a copper tubing connection:

•

Slide compression nut, then ferrule over end of water

line.

• Insert water line into 90° elbow.

•

Slide ferrule against elbow and secure with

compression nut.

IMPORTANT – Check to be sure that door spring and/

or door spring cable do not rub or contact the fill hose

or water supply line. Test by opening and closing the

door. Re-route the water supply lines if a rubbing noise

or interference occurs.

Compression

Nut

Hot Water

Supply Line

90° Elbow

Ferrule

Bottom Left Side

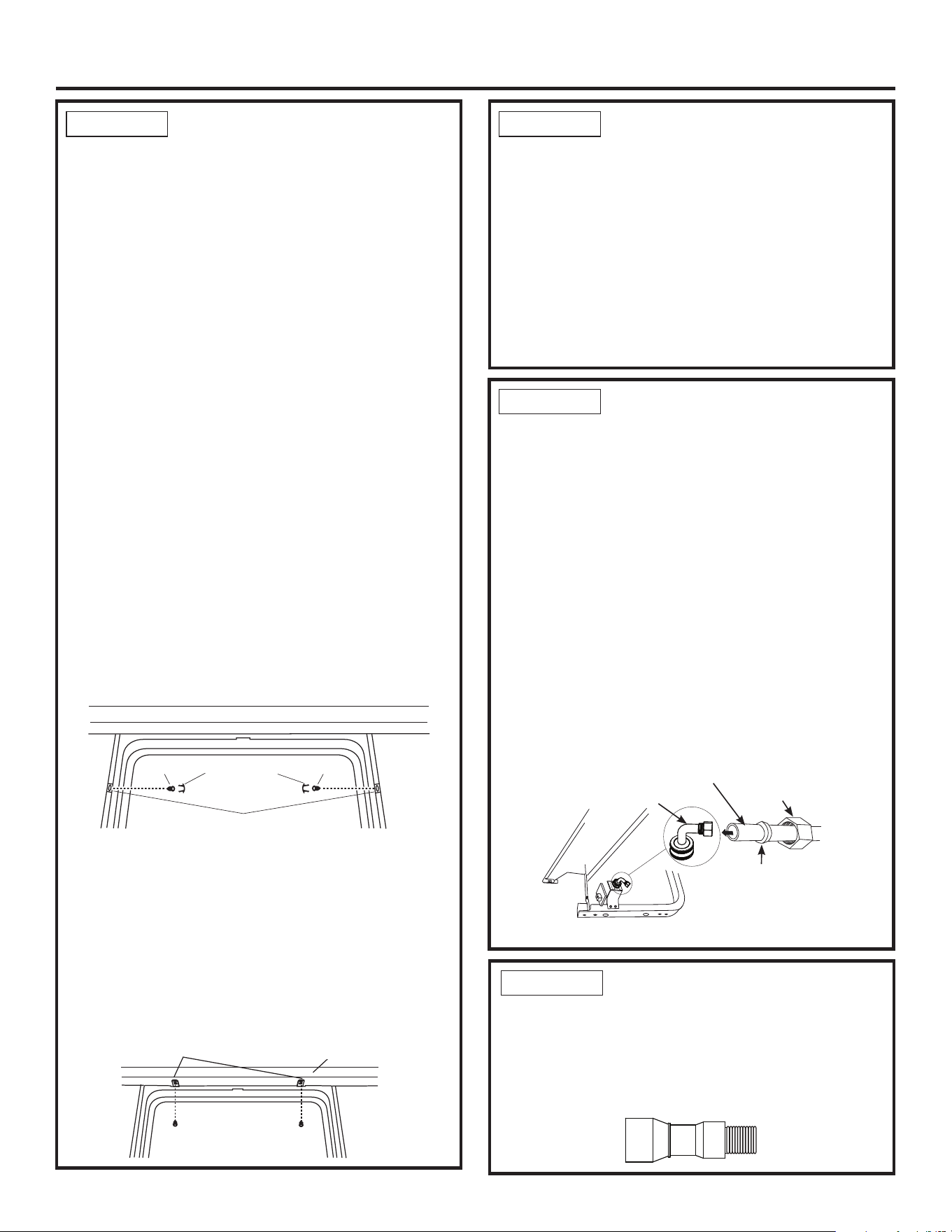

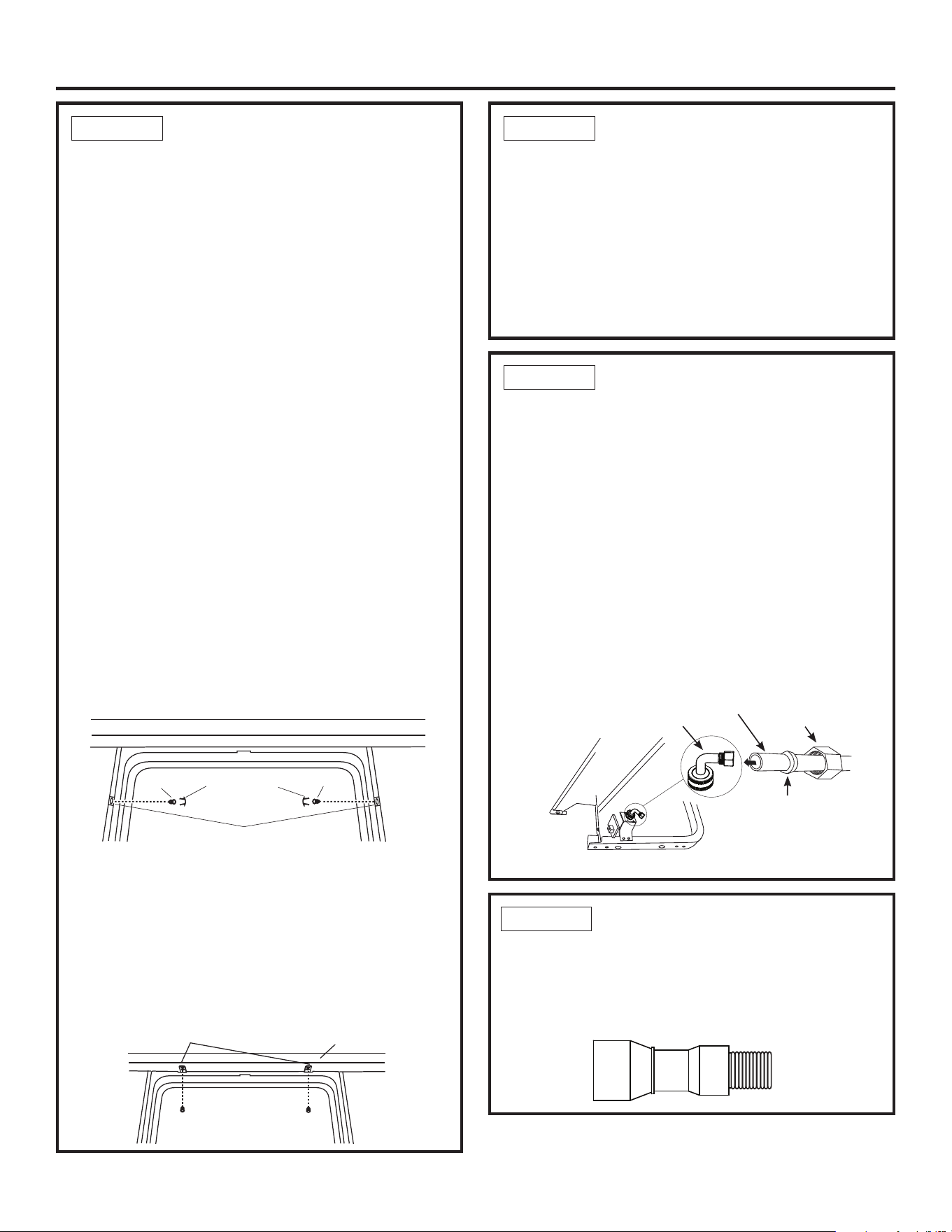

POSITION DISHWASHER,

SECURE TO

COUNTERTOP OR

CABINET (CONT.)

• Re-check that the dishwasher is square and level at

both the top and bottom of the cabinet opening, with no

twisting or distortion of the tub or door after mounting to

the cabinets/countertop. Adjust if necessary.

• Confirm all leveling legs are in contact with the floor

to prevent the dishwasher from rocking and ensure

proper door and latch operation.

STEP 12

STEP 13

CONNECT DRAIN LINE

• The hose should have already been detached from

the tub at locations indicated.

The molded end of the drain hose will fit 5/8” through

1” diameter inlet ports on the air gap, waste tee or

disposer.

STEP 14

1”

5/8”

POSITION DISHWASHER,

SECURE TO

COUNTERTOP OR

CABINET

In this step you will need the 2 Phillips special head

screws from the screws set aside earlier.

The dishwasher must be secured to the cabinet sides

or countertop. Use METHOD 1 when the underside of

the countertop is made of a material, such as granite,

that will not accept wood screws. When the underside

of the countertop is wood, use METHOD 2.

IMPORTANT – Prevent door panel and control

panel damage. Dishwasher must be positioned so

the front panel and control panel do not contact the

adjacent cabinets or countertop. Mounting screws

must be driven straight and flush. Protruding screw

heads could scratch the door panel or control panel

and interfere with door operation.

METHOD 1

Secure dishwasher to cabinet sides.

• Recheck alignment of the dishwasher in the cabinet.

Refer to Steps 10 and 11. Door panel and/or control

panel must not hit cabinets or countertop.

• Remove plug buttons. Do not discard.

• Fasten the dishwasher to the adjacent cabinets

with the 2 Phillips special head screws provided.

Make certain screws are driven straight and flush

to prevent panel damage. Do not screw into the

cabinet face frame.

• Install plug buttons to the side of the tub in the holes

provided.

METHOD 2

Secure dishwasher to underside of wood countertop.

• Recheck alignment of the dishwasher in the cabinet.

Refer to Steps 10 and 11. Door panel and/or control

panel must not hit cabinets or countertop.

• Fasten the dishwasher to the underside of the

countertop with the 2 Phillips special head screws.

Make certain screws are driven straight and flush to

prevent panel damage.

STEP 12

Brackets

Wood Countertop

Wood CountertopBrackets

Solid Surface Countertop

Side Brackets

Plug buttons

Screw

CONNECT DRAIN LINE

(CONT.)

NOTE: TOTAL DRAIN HOSE LENGTH MUST NOT

EXCEED 16’ FROM THE REAR OF THE DISHWASHER

FOR PROPER DRAIN OPERATION.

• Connect drain line to air gap, waste tee or disposer

using the previously determined method. Secure

hose with a hose clamp.

Method 1 – Air gap with waste tee or disposer

Method 2 – “High drain loop” with waste tee or

disposer

With this method you will need the drain hose hanger

set aside earlier.

Fasten drain hose to underside of countertop with the

provided hanger.

IMPORTANT – When connecting drain line to disposer,

check to be sure that drain plug has been removed.

DISHWASHER WILL NOT DRAIN IF PLUG IS LEFT

IN PLACE.

Tip: Avoid unnecessary service call charges for a

no drain complaint.

Make sure excess drain hose has been pulled through

the cabinet opening. This will prevent excess hose

in the dishwasher cavity from becoming kinked or

crushed by the dishwasher.

Remove

Drain

Plug

STEP 14

Hose Clamp

72”

max.

Waste Tee Installation

72”

max.

Disposer Installation

Drain Hose Hanger

18”

min.

32” min. -

72” max.

Waste Tee Installation

Drain Hose Hanger

18”

min.

32” min. -

72” max.

Disposer Installation

CONNECT DRAIN LINE

(CONT.)

• The hose should have already been detached from the

tub at locations indicated. NOTE: Do not remove high

drain loop.

• Determine size of inlet port. If required, cut drain hose

connector on the marked line, to fit the inlet port.

• If a longer drain hose is required, replace the

provided user bag drain hose with GE Appliances

service part WD24X10065, a 12’ long hose which

can be connected directly to the drain loop already

attached to the unit.

If service part hose is not available, an additional hose

with coupler, ID of 5/8” or 7/8” and no longer than 66”,

may be attached to the provided user bag drain hose.

Secure the connection with hose clamp (obtain locally)

to the provided user bag drain hose.

STEP 14

1”

5/8”

IMPORTANT: Do not cut

corrugated portion of hose.

Cutting Line

Hose Clamp Coupler Hose Clamp

Detach only the sections of the drain hose shown in white.

Do NOT detach the sections of the drain hose shown in gray.

Dishwasher Installation

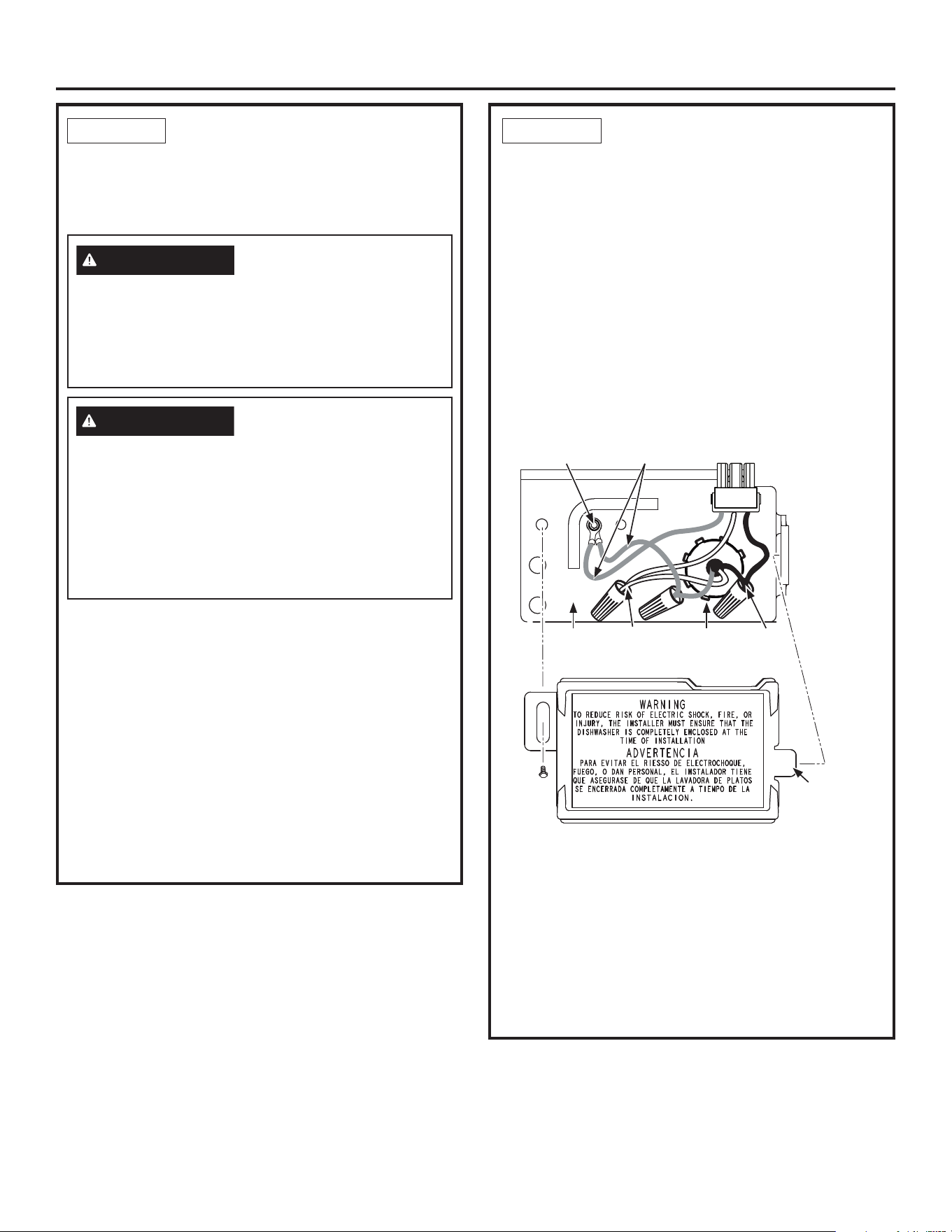

CONNECT POWER SUPPLY

(HARDWIRED INSTALLATIONS

ONLY)

If a power cord with plug is already installed

and you want to convert to a hardwired install:

• Purchase jumper harness Kit WD21X26318.

• Unplug AC Power Connector.

• Remove ground screw and set aside for hardwire

connection.

• Pull the power cord strain relief to remove from

junction box bracket.

• Use the ground screw to place hardwire jumper

harness and connect the AC Power Connector.

STEP 15

CONNECT POWER SUPPLY

(HARDWIRED INSTALLATIONS

ONLY)

(CONT.)

In this step you will need the junction box cover and

the #10 Hex head screw from the screws set aside

earlier.

• Secure house wiring to the back of the junction box

with a strain relief.

• Locate the 3 dishwasher wires, (white, black and

green) with the stripped ends coming out of the AC

jumper. Use UL listed wire nuts of appropriate size to

connect incoming ground to green, white to white and

black to black.

• Install the junction box cover using #10 hex head

screw. Check to be sure that wires are not pinched

under the cover.

• Make sure that the junction box cover is resting on

the mounting bracket.

• If using a direct wire Power Cord Kit, use SPNs

Listed and for a quick connect power cord use

GE Appliances Part number WD06X10020.

STEP 15

If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring

is aluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

WARNING

To reduce the risk of electric shock, fire, or injury to

persons, the installer should check to ensure that wires

are not pinched or damaged, the house wiring is attached

to the junction box bracket through a strain relief, and

all electrical connections made at the time of install (wire

nuts) are contained inside of the junction box cover.

WARNING

NOTE: All ground screws, brackets and wires must

remain intact.

Junction

Box Cover

Ground

(Green)

AC Power

Connector

Black

Ground

Screw

Strain

Relief

WhiteJunction

Box

Bracket

PRETEST CHECKLIST

Review this list after installing your dishwasher to

avoid charges for a service call that is not covered

by your warranty.

• Check to be sure power is OFF.

• Open door and remove all foam and paper

packaging.

• Locate the Owner’s Manual set aside earlier.

• Read the Owner’s Manual for operating instructions.

• Check door opening and closing. If door does not

open and close freely, check for proper routing of

spring cable over pulley. If door drops or closes

when released, adjust spring tension or counter

balance system. See Step 8.

• Check to be sure that wiring is secure under the

dishwasher, not pinched or in contact with door

springs or other components. See Step 15.

• Check door alignment with tub. If door hits tub, level

dishwasher. See Step 11.

• Check door alignment with cabinet. If door hits

cabinet, reposition dishwasher. See Step 11.

• Check that door spring does not contact water line,

fill hose, wiring or other components. See Step 10.

• Verify water supply and drain lines are not kinked

or in contact with other components. Contact with

motor or dishwasher frame could cause noise.

• Turn on the sink hot water faucet and verify water

temperature. Incoming water temperature must be

between 120°F and 140°F. A minimum of 120°F

temperature is required for best wash performance.

See PREPARE HOT WATER LINE section.

• Turn on water supply. Check for leaks. Tighten

connections if needed.

• Remove protective film if present from the control

panel and door.

• Check that tub trim does not prevent the door from

fully closing.

STEP 16

DISHWASHER WET TEST

• Turn on power supply or plug power cord into outlet,

if equipped.

• Select a cycle to run and push the Start pad.

• Ensure the door is latched. Dishwasher should start.

• Check to be sure that water enters the dishwasher.

If water does not enter the dishwasher, check to be

sure that water and power are turned on.

• Check for leaks under the dishwasher. If a leak is

found, turn off power at the breaker or unplug the

dishwasher, and then tighten water connections.

Restore power after leak is corrected.

NOTE: A small amount of water may splash out of

the fill funnel, on the left side of the tub, during the

first use after installation. Splash-out is most likely to

occur if there is air in the water supply line from new

construction or if the valve has been closed for an

extended time.

• Check for leaks around the door. A leak around

the door could be caused by door rubbing or

hitting against adjacent cabinets. Reposition the

dishwasher if necessary. See Step 10.

• Press and hold the Start pad for 3 seconds to

cancel the cycle. Once the door is closed, the unit

will begin to drain. Check drain lines. If leaks are

found, turn off power at the breaker and correct

plumbing as necessary. Restore power after

corrections are made. See Steps 3, 4, 5, 6 and 14.

• Open dishwasher door and make sure all of the

water has drained. If not, check that disposer plug

has been removed and/or air gap is not plugged.

Also check drain hose to be sure it is not kinked

underneath or behind dishwasher and high drain

loop or air gap is present. See Step 14.

• Press Start pad once again and run dishwasher

through another cycle. Check for leaks and correct if

required.

• Repeat these steps as necessary.

STEP 17

Dishwasher Installation

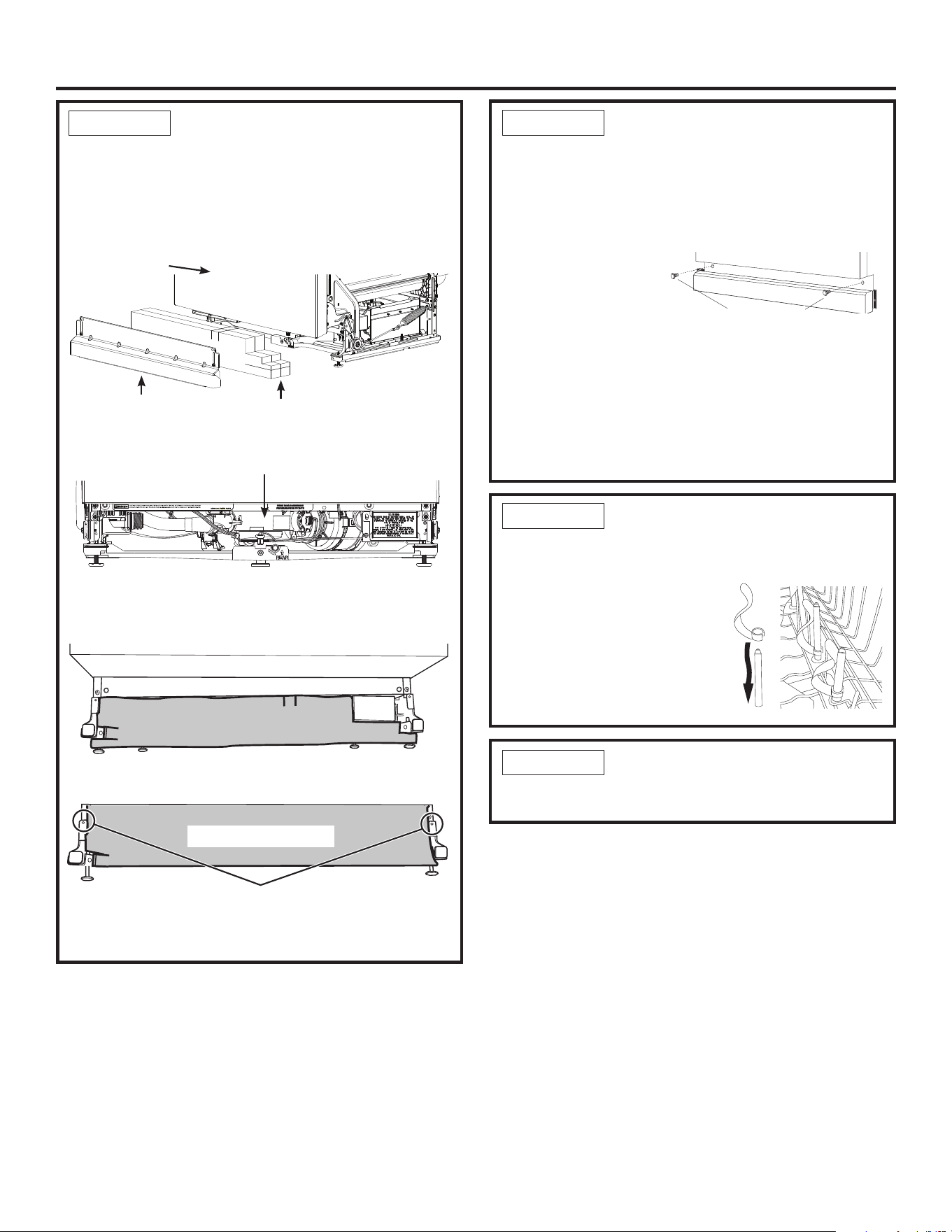

POSITION SOUND

INSULATION PIECE

(on some models)

• Locate the sound insulation package inside the

dishwasher.

• Stand the parts upright as shown.

• Locate the control box.

• Push insulation block portion under the dishwasher

until it is beneath the control box.

• Push the panel portion up to the front of the block.

• Tuck the sides of the front panel behind the toekick

attachment screw holes.

Control Box

STEP 18

Push the sides of the insulation behind the toekick

attachment screw holes

(on some models)

Toekick

Insulation Block

(On some models.)

Dishwasher

Door

INSTALL BOTTLE JETS

CLIPS (on some models)

• Locate the Bottle Jets clips,

depending on model, either

in the silverware basket or

the user bag. Install a clip

over a Bottle Jets stem by

slipping its clip end over the

nozzel and pressing it down

to the base.

STEP 20

INSTALL TOEKICK

• Remove the 2 screws from the user bag.

• Place toekick against the legs of the dishwasher.

• Align the toekick with the bottom edge and make

sure it is against the floor.

• Insert and tighten the

2 toekick attachment

screws. The toekick

should stay in contact

with the floor.

NOTE: Be careful not to over-tighten the screws in the

toekick.

• When reinstalling the toekick, on models with a sound

barrier, ensure that the bottom edge is flush with

the floor. Any excess material should be tucked up

behind the outer door.

Tip: Reduce sound from under the dishwasher.

Make sure toekick is against floor.

STEP 19

Attachment

Screws

Toekick

LITERATURE

• Be sure to leave complete literature package, these Installation

Instructions and product samples and/or coupons with the

consumer.

STEP 21

NOTE: Product improvement is a continuing endeavor. Therefore, materials, appearance and specifications are subject to change without notice.

VEUILLEZ LIRE ATTENTIVEMENT

CONSERVER CES DIRECTIVES

POUR VOTRE SÉCURITÉ

Veuillez lire et observer toutes les mises en garde

AVERTISSEMENT et ATTENTION données dans les

présentes directives.

IMPORTANT – Observez tous les codes et

ordonnances en vigueur.

• Note à l’installateur – Veuillez laisser les présentes

directives au consommateur pour l’inspecteur local.

• Note au consommateur – Veuillez conserver les

présentes directives avec votre Manuel d’utilisation

pour consultation ultérieure.

• Compétences requises – L’installation de ce

lave-vaisselle exige des compétences de base en

mécanique, en électricité et en plomberie.

L’installateur est responsable de la qualité

de l’installation. Toute défaillance du produit

attribuable à une installation inadéquate n’est

pas couverte par la Garantie de GE Appliances.

Reportez-vous à la Garantie du produit.

• Durée de l’installation – Entre 1 et 3 heures.

L’installation d’un nouveau lave-vaisselle exige plus de

temps que le remplacement d’un ancien modèle.

IMPORTANT – Le lave-vaisselle DOIT être installé de

manière à ce qu’il puisse être sorti de son emplacement

si des réparations sont nécessaires.

Il importe d'user de prudence lorsque l'appareil est

installé ou déplacé afin de prévenir l'endommagement

du cordon d'alimentation.

Si le lave-vaisselle que vous avez reçu est endommagé,

communiquez immédiatement avec votre détaillant ou

l’entrepreneur en construction.

Accessoires facultatifs – Reportez-vous au Manuel

d’utilisation pour connaître les ensembles pour panneau

décoratif personnalisé offerts.

Votre lave-vaisselle est un appareil qui chauffe l’eau.

• Pour réduire les risques de choc électrique, d’incendie ou de

blessures, l’installateur doit s’assurer que le lave-vaisselle

est complètement encastré au moment de l’installation.

• POUR VOTRE SÉCURITÉ PERSONNELLE: Enlevez

le fusible ou déclenchez le disjoncteur au panneau

de distribution principal avant de commencer

l’installation. N’utilisez pas une rallonge électrique ou

un adaptateur de fiche avec cet appareil.

• Un branchement inadéquat du conducteur de

mise à la terre peut présenter des risques de choc

électrique. Si vous n’êtes pas certain que l’appareil

est correctement mis à la terre, consultez un

réparateur ou un électricien qualifié.

• Si le câblage électrique de la résidence n’est pas

constitué de deux fils plus un fil de mise à la terre,

l’installateur doit installer un fil de mise à la terre. Si le

câblage électrique de la résidence est en aluminium,

utilisez un agent antioxydant et des connecteurs pour

raccords «aluminium-cuivre» homologués UL.

• Pour réduire les risques de choc électrique, d’incendie

ou de blessures, l’installateur doit vérifier pour s’assurer

que les fils ne sont pas pliés ou en dommagés, que

le câblage domestique est fixé au support de boîte

de connexion par l’entremise d’un serre-câble et que

toutes les connexions électriques faites au moment de

l’installation (capuchons de connexion) se trouvent

à l’intérieur du couvercle de la boîte de connexion.

N’enlevez pas la base de bois avant d’être prêt à installer

le lave-vaisselle. Si vous enlevez la base de bois, le lave-

vaisselle pourrait basculer lorsque vous ouvrez la porte.

Pour effectuer l’installation décrite dans les

présentes directives, il faut porter des gants et

des lunettes de sécurité.

AVERTISSEMENT

ATTENTION

Instructions

d’Installation

Lave-vaisselle

encastré

Pour obtenir les informations récentes, balayez le

code 2D sur la plaque signalétique se trouvant sur

la paroi de la cuve, juste à l’intérieur de la porte.

Balayez le code 2D de

la plaque signalétique

AVANT DE COMMENCER

Veuillez lire attentivement toutes les directives qui suivent.

REMARQUE : Tenez compte de la réglementation

de votre province concernant le recyclage du matériel

d’emballage de votre appareil.

ACCESSOIRE DE PANNEAU FRONTAL

Les modèles avec panneau frontal sur commande

viennent avec une trousse comprenant un gabarit,

la quincaillerie et les instructions d’installation du

panneau. Se reporter aux instructions de la trousse

pour installer le panneau sur commande.

Commandez votre trousse de montage de panneau

et un gabarit personnalisés WD35X35938 avant

d’installer le lave-vaisselle, le cas échéant.

OUTILS NÉCESSAIRES

PIÈCES FOURNIES DANS L’EMBALLAGE

Préparation pour l’installation

Boyau de vidange

(147 cm/58 po de long)

(certains modèles)

Support de tuyau

de vidange

Documentation

Boutons de

bouchon

Vis à tête spéciale Phillips n° 8-18 x

15,8 mm (5/8 po) (pour fixer le lave-

vaisselle au dessous du comptoir ou

armoires latérales)

Collier

Supports de montage

(pour comptoirs ou armoires latérales en bois)

Couvercle de la boîte de jonction

et vis à tête hexagonale n° 10 et Vis à

tête hexagonale n° 10 de 9,5 mm

(3/8 po) de long pour boîte de jonction

Les pinces du Bottle Jets

(certains modèles)

Plinthe

Isolement Isolantes

(certains modèles)

Moulure de cuve

(sur certains modèles)

Poignée et clé Allen de 1/8 po

(certains modèles)

MATÉRIAUX NÉCESSAIRES

Ruban à

mesurer

Tournevis

cruciforme

Douille de 15/16 po

(optionnelle pour

la dépose de la palette)

Tournevis à douille

de 5/16 po

Lampe de poche

Gants

Équerre de

menuisier

Lunettes de

sécurité

Niveau

Pince

Connecteurs

vissables

homologués

UL (3)

90°, bague et écrou à compression (boyau avec filetage interne 19,1 mm [3/4 po] à une

extrémité et de dimension adaptée à la conduite d’alimentation à l’autre extrémité)

Ruban-cache

Clé à molette de

15 cm (6 po)

Seau pour attraper

l’eau lors de la

purge du tuyau

OUTILS NÉCESSAIRES - POUR UNE NOUVELLE INSTALLATION

Scie-cloche

Coupe-

tube

Perceuse et

mèches

MATÉRIAUX NÉCESSAIRES - POUR UNE NOUVELLE INSTALLATION

Raccord en T pour

la plomberie de la

résidence, s’il y a lieu

Robinet d’arrêt

(recommandé)

Conduite d’eau chaude – 9,5 mm (3/8 po)

min.,

tuyau en cuivre (incluant la bague et l’écrou

à compression) ou la pièce WX28X326 de

GE Appliances, boyau métallique flexible

Bague anti-

traction pour le

raccordement

électrique

Coupure anti-

refoulement pour le

boyau de vidange,

si nécessaire

Câble électrique ou Trousse de

cordon d’alimentation WX09X70910

(5,4 pi) ou WX09X70911 (7,9 pi) en

fonction de votre installation

WD21X26318

Trousse de faisceau

de liaison

(si nécessaire pour

passer du cordon

d’alimentation à une

installation câblée)

Tournevis Torx

T30

Collier

(si nécessaire pour

boyau de vidange)

Raccord

pour boyau

de vidange

facultatif

Boyau de vidange de 3,7 m (12 pi) - WD24X10065

Boyau de vidange de 1,2 m (4 pi) - WD24X10062

Optionnel :

Préparation pour l’installation

PRÉPARATION DE L’OUVERTURE

DANS LES ARMOIRES

• L’ouverture dans les armoires doit mesurer au moins 61,0 cm

(24 po) de largeur et de profondeur, et environ 87,6 cm (34-1/2 po)

de hauteur à partir du plancher jusqu’au-dessous du comptoir.

REMARQUE :

Si votre modèle a une casserole, tel qu’indiqué

à l’étape 2, il est nécessaire d’avoir une hauteur de

33-3/4”

min. du sol au-dessous du comptoir.

• Le lave-vaisselle doit être installé de façon à ce que le boyau

de vidange mesure au maximum 4,88 mètres (16 pieds) pour

assurer une vidange adéquate.

• Le dessus, les côtés et l’arrière du lave-vaisselle doivent être

complètement dissimulés à l’intérieur de l’ouverture. Le lave-vaisselle

ne doit soutenir aucune partie de la structure des armoires.

DÉGAGEMENTS:

• Dans le cas

d’une installation

dans un coin,

veuillez prévoir

un dégagement

d’au moins 5,1

cm (2 po) entre

le lave-vaisselle

et les armoires,

le mur ou un

électroménager

adjacent. Veuillez

prévoir un

dégagement d’au

moins 65 cm (25-1/2 po) à l’avant du lave-vaisselle pour

l’ouverture de la porte.

EXIGENCES RELATIVES AU

SYSTÈME DE VIDANGE

• Veuillez observer les ordonnances et les codes locaux en vigueur.

• Le boyau de vidange doit avoir une longueur maximale de 4,88

mètres (16 pieds).

REMARQUE : Il faut installer une coupure anti-refoulement si le

raccord au broyeur à déchets ou au raccord en T se trouve à moins

de 46 cm (18 po) au-dessus du plancher afin d’éviter un siphonage.

CHOIX DE LA MÉTHODE DE VIDANGE

Le type d’installation de vidange dépend des conditions suivantes.

• Les ordonnances ou codes locaux en vigueur exigent-ils une

coupure anti-refoulement?

• Le raccord T se trouve-t-il à moins de 46cm (18po) du plancher?

Si vous répondez OUI à l’une ou l’autre de ces

questions, vous DEVEZ utiliser la méthode n° 1.

• Si vous répondez NON, vous pouvez employer l’une ou l’autre

des méthodes.

PRÉPARATION DES ARMOIRES

• Percez un trou de 3,8 cm (1-1/2 po) de diamètre dans la paroi de

l’armoire qui se trouve dans la partie ombrée de la PRÉPARATION

DE L’OUVERTURE DANS LES ARMOIRES pour le boyau de

vidange. Assurez-vous que l’orifice ne présente pas d’arêtes vives.

IMPORTANT – Lorsque vous branchez le boyau de vidange

à un broyeur à déchets, assurez-vous

d’enlever le bouchon de vidange. LE

LAVE-VAISSELLE NE POURRA PAS

SE VIDER SI VOUS LAISSEZ LE

BOUCHON EN PLACE.

Méthode n° 1 – Coupure anti-refoulement avec raccord en

T ou broyeur à déchets

Il faut installer une coupure anti-refoulement lorsqu’elle est exi-

gée par les ordonnances et les codes locaux en vigueur. Cette

coupure anti-refoulement doit être installée conformément aux

directives données par le fabricant.

Méthode n° 2 – Boucle de vidange élevée avec raccord en

T ou broyeur à déchets

Conseil: Pour éviter des frais de réparation inutiles.

Assurez-vous d’enlever le bouchon de vidange du broyeur à

déchets avant d’y brancher le boyau de vidange du lave-vaisselle.

Pour réduire les risques de

choc électrique, d’incendie

ou de blessures, l’installateur doit s’assurer que le

lave-vaisselle est complètement encastré au moment

de l’installation.

AVERTISSEMENT

Remove

Drain

Plug

Enlevez le

bouchon

de vidange

DIMENSION DE LA POIGNÉE DU LAVE-VAISSELLE : La

porte de ce lave-vaisselle doit être à niveau avec l’armoire.

Pour les modèles avec poignée, la profondeur totale (avec

poignée) est de 67,9 cm (26 ¼ po) maximum selon le modèle.

Consultez le document de spécifications rapides en ligne pour

obtenir plus de dimension de lave-vaisselles.

33-3/4 po to

34-3/4 po du

dessous du

comptoir au

plancher

Le mur du fond

doit être exempt

de tuyaux ou

de fils

La partie ombrée est

réservée à la plomberie et

à l’électricité

Armoires à

l’équerre et

d’aplomb

61,0 cm

(24 po) min.

15,2 cm (6 po)

61,0 cm

(24 po) min.

10,1 cm

(4 po)

Clearance for Door

Opening 2" Minimum

Countertop

Dishwasher

25-1/2"

Comptoir

Lave-vaisselle

5,1 cm (2 po) minimum

pour l’ouverture de la porte

65 cm (25-1/2 po)

182,8 cm

(72 po)

max.

182,8 cm

(72 po)

max.

Crochet pour boyau de vidange

82 cm

(32 po)

min. -

182,8 cm

(72 po)

max.

46 cm

(18 po) min.

Crochet pour

boyau de vidange

46 cm

(18 po) Min.

82 cm

(32 po)

min. -

182,8 cm

(72 po)

max.

Préparation pour l’installation

POUR VOTRE SÉCURITÉ PERSONNELLE: Enlevez

le fusible ou déclenchez le disjoncteur au panneau

de distribution principal avant de commencer

l’installation. N’utilisez pas une rallonge électrique ou

un adaptateur de fiche avec cet appareil.

AVERTISSEMENT

Un branchement inadéquat du conducteur de

mise à la terre peut présenter des risques de choc

électrique. Si vous n’êtes pas certain que l’appareil est

correctement mis à la terre, consultez un réparateur

ou un électricien qualifié.

AVERTISSEMENT

ALIMENTATION ÉLECTRIQUE

Assurez-vous que le branchement électrique et le

calibre du fil sont adéquats et conformes avec la version

récente de la norme ANSI/NFPA 70, le Code national de

l’électricité, tous les règlements et toutes les ordonnances

de votre région.

L’alimentation électrique de cet appareil doit être :

• 120 V, 60 Hz, en courant alternatif seulement, avec un

fusible de 15 ou 20 A.

• Le câble électrique doit posséder deux fils, plus un fil de

mise à la terre, et résister à une température nominale de

75 °C (167 °F).

• Si votre alimentation électrique ne répond pas à ces

exigences, appelez un électricien agréé avant de

poursuivre l’installation.

Nous recommandons d’avoir :

• Un disjoncteur ou fusible temporisé.

• Un circuit de dérivation individuel mis à la terre approprié.

Mise à la terre – Branchement permanent

Cet appareil doit être branché à un réseau électrique

permanent mis à la terre. Sinon, il faut installer un

conducteur de mise à la terre avec les conducteurs du

circuit et le brancher à la borne de mise à la terre du

réseau ou au fil de mise à la terre de l’appareil.

Mise à la terre – Modèles dotés d’un cordon

d’alimentation

Cet appareil doit être mis à la terre. En cas de mauvais

fonctionnement ou de défaillance, la mise à la terre réduira

les risques de choc électrique en fournissant au courant

électrique un circuit de moindre résistance. Cet appareil est

doté d’un cordon d’alimentation possédant un conducteur

de mise à la terre et une fiche de mise à la terre. La fiche

doit être branchée dans une mise appropriée, installée et

mise à la terre en conformité avec tous les codes locaux et

ordonnances en vigueur.

Préparation des armoires et cheminement des fils

• Les fils peuvent entrer dans l’ouverture du côté droit, du

côté gauche, de l’arrière ou du plancher dans la partie

ombrée et de la PRÉPARATION DE L’OUVERTURE

DANS LES ARMOIRES.

• Percez un trou de 3,8 cm (1-1/2 po) de diamètre au

maximum pour le passage du câble électrique. Le bord du

trou doit être lisse et arrondi. Les fils électriques pour le

branchement permanent peuvent passer par le même trou

que le boyau de vidange et la conduite d’eau chaude, si

c’est plus pratique. Si le trou est pratiqué dans une paroi

en métal, les bords de l’orifice doivent être recouverts d’un

passe-fils pour protéger les fils.

REMARQUE: Le cordon d’alimentation doté d’une fiche

doit passer par un autre trou dans l’armoire.

Branchement électrique du lave-vaisselle

Le branchement électrique s’effectue du côté avant droit du

lave-vaisselle.

• Dans le cas d’un branchement permanent, le câble doit

être acheminé de la façon indiquée. Le câble doit avoir une

longueur minimale de 61 cm (24 po) à partir du mur arrière.

• Dans le cas d’un branchement avec un cordon

d’alimentation, installez une prise de courant mise à la

terre à trois broches sur la paroi de l’armoire adjacente,

entre 15 cm (6 po) et 46 cm (18 po) de l’ouverture, et

entre 15 cm (6 po) et 46 cm (18 po) du plancher.

• Utilisez uniquement WX09X70910 ou WX09X70911

Trousse de cordon d’alimentation pour lave-vaisselle.

PRÉPARATION DU CÂBLAGE

ÉLECTRIQUE

Dans le cas des modèles dotés d’un cordon

d’alimentation : Ne modifiez pas la fiche fournie avec

l’appareil; si vous ne pouvez pas la brancher dans la

prise de courant, faites installer une prise de courant

appropriée par un technicien qualifié.

AVERTISSEMENT

*Emplacement du réceptacle

dans l’armoire sous l’évier

Autre emplacement

possible pour la prise

de courant dans une

armoire adjacente

46 cm (18 po)

46 cm

(18 po)

15 cm (6 po)

15 cm

(6 po)

Trou de 3,8 cm

(1-1/2 po) de dia.

(max.)

7,6 cm (3 po)

des armoires

61 cm (24

po) du mur

Mise à la terre

Noir

Blanc

Préparation pour l’installation

PRÉPARATION DE

L’ALIMENTATION EN

EAU CHAUDE

REMARQUE: GE Appliances recommande l’utilisation

d’un tuyau en cuivre pour la conduite d’alimentation en

eau, mais vous pouvez choisir un boyau flexible tressé no

WX28X326 de GE Appliances.

• La conduite d’alimentation en eau (tuyau de cuivre de

9,5 mm [3/8 po] ou boyau flexible tressé) peut entrer du

côté gauche, du côté droit, de l’arrière ou du plancher

dans la partie ombrée indiquée dans la figure.

• La conduite d’alimentation en eau doit passer dans

le même trou que le câble électrique et le boyau de

vidange. Ou vous pouvez percer un trou supplémentaire

de 3,8 cm (1-1/2 po) de diamètre pour le passage de

la conduite d’eau. Si l’appareil est doté d’un cordon

d’alimentation pourvu d’une fiche, la conduite d’eau

chaude ne doit pas passer par le même trou que le

cordon d’alimentation.

RACCORDEMENT DE LA CONDUITE

D’EAU CHAUDE

• Si vous utilisez un boyau flexible tressé, étiquetez le

boyau et indiquez la date d’installation à des fins de

référence. Les boyaux flexibles, coudes et joints tressés

doivent être remplacés dans 5 ans.

• Coupez l’alimentation en eau.

• Installez un robinet d’arrêt à un endroit accessible, par

exemple sous l’évier. (Cette installation est facultative,

mais fortement recommandée, et peut même être

exigée

par les codes locaux en vigueur.)

• Le raccordement de la conduite d’eau s’effectue du

côté gauche du lave-vaisselle. Installez la conduite

d’eau chaude en utilisant un tuyau en cuivre de 9,5 mm

(3/8 po) ou plus ou boyau flexible tressé. Acheminez la

conduite d’eau de la façon indiquée dans la figure et

amenez-la vers l’avant à au moins 48,2 cm (19 po) du

mur arrière.

• Réglez le chauffe-eau à une température variant entre

49 °C (120 °F) et 65 °C (140 °F).

• Rincez la conduite d’eau pour éliminer tous les débris.

Recueillez l’eau et les débris à l’aide d’un seau.

• La pression de la conduite d’alimentation en eau

chaude doit varier entre 1,4 bar (20 lb/po²) et 8,3 bars

(120 lb/po²).

Trou de

3,8 cm

(1-1/2 po)

de dia.

10,1 cm

(4 po)

15,2 cm

(6 po)

Robinet

d’arrêt

Eau

chaude

5,1 cm

(2 po) de

l’armoire

48,2 cm (19 po)

du mur arrière

Devant des

armoires

5,1 cm (2 po)

du plancher

N’enlevez pas la base de bois avant d’être prêt à

installer le lave-vaisselle. Si vous enlevez la base de

bois, le lave-vaisselle pourrait basculer lorsque vous

ouvrez la porte.

ATTENTION

Installation du lave-vaisselle

INSTALLATION DE LA

POIGNÉE (certains modèles)

• Retirez la poignée emballée du panier inférieur en tirant

ses pinces vers le haut pour les retirer.

• Avec la clé Allen de 1/8 po fournie, dévissez les vis de

serrage pour retirer les pinces d’expédition et les jeter.

• Placez la poignée sur les fixations de montage de

la porte du lave-vaisselle en positionnant les vis de

serrage vers le bas puis serrez les vis de serrage avec

la clé Allen.

ÉTAPE 1

Retirez et jetez

les pinces

d’expédition

Fixez sur les deux

côtés en utilisant la

clé Allen de 1/8 po

PRENEZ LES PIÈCES FOURNIES

DANS L’EMBALLAGE ET METTEZ-

LES DE CÔTÉ

• Ensemble de vis

• Couvercle de la boîte de jonction

• Boyau de vidange et collier

• Supports de montage

• Moulures (certains modèles)

• Crochet pour boyau de vidange

• Manuel d’utilisation

• Échantillons et(ou) bons

ATTENTION

Ouvrir la porte causera le basculement du

lave-vaisselle vers l’avant si son installation

n’est pas complètement terminée. Pour ouvrir

la porte avant la finalisation de l’installation,

agrippez le haut du lave-vaisselle fermement avec une

main et tenir la porte de l’autre main. Le port de gants

est nécessaire.

ENLÈVEMENT DE

LA BASE DE BOIS,

INSTALLATION DES

PIEDS DE NIVELLEMENT

REMARQUE : Certains modèles ont une base en bois attachée.

IMPORTANT – Ne frappez pas sur la base de bois pour

l’enlever! Vous endommagerez ainsi l’appareil.

• Amenez le lave-vaisselle à proximité de son

emplacement définitif et couchez-le sur le dos.

REMARQUE : Ne placez pas le lave-vaisselle sur un de

ses côtés.

• Pour les modèles avec une base en bois fixée, enlevez

les quatre pieds de nivellement sous la base de bois à

l’aide d’une clé à douille de 24 cm (15/16 po).

• Retirez la base.

• Sur les modèles sans

système de nivellement arrière :

emettez en place les pieds de nivellement sur le

lave-vaisselle, à 1,27 cm (1/2 po) environ du cadre,

comme indiqué dans l’illustration.

• Sur les modèles avec système de nivellement arrière :

Vissez les pieds de nivellement avant dans le cadre du

lave-vaisselle sur environ 1,27 cm (1/2 po).

ÉTAPE 2

Approx

1/2"

Replacer les 4 pieds à

environ 1,27 cm (1/2 po)

du cadre

L’apparence variera

Enlevez tous les

quatre pieds de

nivellement et la

base en bois

Installation du lave-vaisselle

N’enlevez pas la base de bois avant d’être prêt à

installer le lave-vaisselle. Si vous enlevez la base de

bois, le lave-vaisselle pourrait basculer lorsque vous

ouvrez la porte.

ATTENTION

ENLÈVEMENT DE

LA BASE DE BOIS,

INSTALLATION DES

PIEDS DE NIVELLEMENT

(SUITE)

• Vissez les pieds de nivellement arrière dans le lave-

vaisselle jusqu’au bout.

• Il ne faut pas enlever le plateau (certains modèles)

pendant l’installation.

ÉTAPE 2

INSTALLATION DU COUDE

DE 90°

• Vissez le coude de 90° dans

l’électrovanne. Assurez-vous

que le joint d’étanchéité en

caoutchouc se situe entre

l’électrovanne et le coude.

• Ne serrez pas le coude de

façon excessive; le support

de l’électrovanne pourrait

se déformer ou le raccord

de l’électrovanne pourrait se

casser.

• Tournez l’extrémité du

coude pour qu’il pointe vers

l’arrière du lave-vaisselle.

ÉTAPE 3

Support

l’électrovanne

Boyau de

remplissage

Devant du lave-vaisselle

Coude de 90°

Replacez

les 2 pieds

avant à

environ

1,27 cm

(1/2 po) du

cadre

Replacer

les 2 pieds

arrière

et visser

jusqu’au

bout

Le système de

nivellement

sera réglé plus

loin à l’Étape 11.

1/2”

Ne pas enlever

plateau

(certains

modèles)

Installation du lave-vaisselle

INSERTION DU BOYAU DE

VIDANGE DANS L’ORIFICE

DE L’ARMOIRE (SUITE)

• Placez le lave-vaisselle devant l’ouverture de l’armoire, et si

elle est présente, délogez le boyau de vidange de sa fixation à

ressort.

Insérez le boyau de vidange dans l’orifice que

vous avez

précédemment percé dans la paroi des armoires.

Si l’appareil

est doté d’un cordon d’alimentation, faites

passer l’extrémité du

cordon dans un l’ouverture dans les

armoires distinct.

Conseil: Pour éviter des frais de réparation inutiles pour

des problèmes de remplissage, de vidange ou de bruit.

Placez la conduite d’eau et le câble électrique de manière à ce

qu’ils n’entrent pas en contact avec quoi que ce soit à l’arrière

ou en dessous du lave-vaisselle.

ÉTAPE 5

INSERTION DU BOYAU DE

VIDANGE DANS L’ORIFICE

DE L’ARMOIRE

• Identifiez l’illustration ci-dessous qui correspond le plus à

votre modèle et détachez seulement la section du boyau

de vidange illustrée en blanc.

Ne détachez PAS la section du boyau de vidange illustrée en gris

aux endroits indiqués.

ÉTAPE 5

POSITIONNEMENT DE LA

CONDUITE D’EAU ET DE

L’ALIMENTATION

ÉLECTRIQUE

• Positionnez la conduite d’alimentation en eau et le câblage

de la résidence sur le plancher de l’ouverture afin qu’ils

n’entrent pas en contact avec la base du lave-vaisselle et les

pièces sous l’appareil.

ÉTAPE 4

Alimentation

électrique de

la résidence

Cordon

d’alimentation

(si utilisé)

Boyau

vidange

Conduite

d’eau

Assurez-vous que le boyau de

vidange n’est ni tordu ni coincé

La longueur maximale du tuyau

de vidange est de 4,88 m (16 pi)

à l’arrière du lave-vaisselle

L’apparence variera

Tirez la couverture

isolante par-dessus

le collet

Isolant

Conduite

d’alimentation

en eau

10,1 cm

(4 po)

10,1 cm

(4 po)

15,2 cm

(6 po)

15,2 cm

(6 po)

Alimentation

électrique

de la résidence

INSTALLATION DES

MOULURES

Dans cette étape, vous aurez besoin des pièces de garniture

mises de côté plus tôt.

• Prenez la garniture supérieure et centrez-la avec le

loquet supérieur. Appuyez la garniture contre le support

de gaine en la déplaçant de gauche à droite.

• Prenez la garniture gauche. Alignez le bord supérieure

de la garniture et appuyez-le contre le côté gauche

du support de gaine en le déplaçant de haut en bas.

Répétez cette étape pour le côté droit de la garniture.

Installation du lave-vaisselle

ÉTAPE 7

Garniture (supérieure)

Moulure

latérales

Moulure

latérales

Moulure

latérales

Garniture

(supérieure)

Contact total contre

le bord

de cuve

Vue de

dessus

La porte est ouverte, elle n’est

donc pas illustrée

Moulure de cuve

Cadre de la cuve

INSERTION AUX TROIS

QUARTS DU LAVE-

VAISSELLE DANS

L’OUVERTURE

IMPORTANT – Ne poussez pas sur le panneau avant

avec vos genoux. Vous pourriez endommager l’appareil.

• Saisissez le panneau avant de l’appareil par les côtés

et faites glisser le lave-vaisselle dans l’ouverture de

quelques centimètres ou pouces à la fois.

• Tirez sur le boyau de vidange et le cordon d’alimentation,

s’il y a lieu, par les trous des armoires adjacentes au fur

et à mesure. Arrêtez lorsque le lave-vaisselle dépasse le

devant des armoires adjacentes d’environ 15 cm (6 po).

• Assurez-vous que le boyau de vidange n’est pas plié à

l’arrière ou en dessous du lave-vaisselle.

• Assurez-vous que le câble électrique de la résidence, le

boyau de vidange et la conduite d’eau n’entrent pas en

contact avec des pièces sous le lave-vaisselle.

ÉTAPE 6

Ne poussez

pas sur le

panneau

avant de la

porte avec

votre genou.

Vous risquez

d’endommager

le panneau de

porte.

Saisissez les côtés du

panneau avant et faites-le

glisser avec précaution aux

3/4 de l’ouverture de l’armoire.

Installation du lave-vaisselle

PANNEAU DE PORTE STANDARD –

VÉRIFICATION

DE L’ÉQUILIBRE DE

LA PORTE

• La porte est correctement équilibrée si, étant ouverte,

elle se referme d’elle-même à l’intérieur de 20° de la

verticale, reste en

position de 20° à 70°,

et s’ouvre entièrement

au-delà de 70°.

• Si nécessaire,

augmentez ou diminuez

la tension, tel qu’illustré.

Certains modèles sont

munis de 2 ressorts

d’un côté et d’un ressort

de l’autre. Fermez la

porte et ajustez les

ressorts pour rétablir

l’équilibre de la porte.

REMARQUE : Les

modèles avec rails de base

tubulaires ne

sont pas

réglables.

Conseil: Pour que la porte ouvre et se ferme

facilement. Vérifiez la porte en l’ouvrant et en la fermant.

Si elle n’ouvre pas facilement ou s’ouvre trop rapidement,

vérifiez la disposition du câble du ressort. Le câble est

retenu en place par des «épaulements» sur la poulie.

Assurez-vous que le câble est bien installé sur les

épaulements de la poulie comme indiqué.

La porte se

referme

La porte reste

en position de

20° à 70°

La porte

Vue latérale

au-delà de 70°

s'ouvre

entièrement

àl'intérieur

de 20°

MODÈLE À PANNEAU PERSONNALISÉ –

ÉQUILIBRER LA PORTE

REMARQUE : Si vous installez un panneau de porte

personnalisé, suivez les instructions d’installation pour le

panneau personnalisé de pour les lave-vaisselle intégrés

à commandes supérieures.

•

Vérifier l’équilibre de la porte en l’ouvrant et en la fermant.

• La porte est correctement équilibrée lorsqu’elle reste

en position quelque soit le degré d’ouverture.

• Au besoin, augmenter ou diminuer la tension :

1. Repérer les vis de réglage à tête cruciforme en bas

à gauche et en bas à droite de la base du lave-

vaisselle, devant les pieds de mise à niveau.

2. Utiliser un tournevis cruciforme pour ajuster les vis

des côtés gauche et droit dans le sens horaire pour

augmenter la tension et dans le sens antihoraire

pour la diminuer.

• S’assurer que les côtés gauche et droit sont ajustés

uniformément à l’aide des indicateurs.

Ajuster les vis de façon égale au

besoin des deux côtés

Indicateurs

(un de chaque côté)

Side View

Spring

hooked

to hole

inside rail

NOTE: The number of

springs, on each side,

will vary by model.

Front View

Make sure pully

cables are within

pulley shoulders

Vue latérale

Augmentation

la tension

Diminution

de la tension

Ressort

accroché

dans le trou

à l’intérieur

du rail basal

Vue avant

REMARQUE : Le nombre de

ressorts, de chaque côté,

varie selon le modèle.

Vue de l'intérieur

S'assurer que le câble

de poulie se trouve

entre les

épaulements

la poulie

ÉTAPE 8

ÉQUILIBRER LA PORTE

Suivez la méthode correspondant à votre modèle :

MODÈLE AVEC PANNEAU DE PORTE STANDARD OU MODÈLE À PANNEAU PERSONNALISÉ

Installation du lave-vaisselle

INSTLLATION DU

LAVE-VAISSELLE DANS

SON EMPLACEMENT

DÉFINITIF

• Vérifiez l’isolant de la cuve, s’il y a lieu, pour vous assurer

qu’il enveloppe complètement la cuve. L’isolant ne doit

pas «retrousser» ou entrer en contact avec les ressorts

de la porte. Si l’isolant est «déplacé» ou entre en contact

avec les ressorts, replacez-le correctement avant de faire

glisser l’appareil dans son emplacement définitif.

• Faites glisser le lave-vaisselle dans son emplacement

définitif en poussant sur les côtés du panneau de la porte.

Abstenez-vous de pousser ou tirer la porte en position

fermée ou partiellement ouverte lors du déplacement

du lave-vaisselle. Ne poussez pas sur le centre du

panneau avec votre genou. Vous pourriez endommager

le panneau. Avant de fixer le lave-vaisselle sur l’armoire,

assurez-vous qu’il est placé d’équerre dans l’ouverture,

aussi bien dans sa partie inférieure que supérieure.

IMPORTANT – Avant d’ouvrir la porte du lave-vaisselle,

assurez-vous que les bords du panneau de porte du

lave-vaisselle sont en retrait par rapport au devant des

armoires adjacentes, et non pas appuyés contre le devant

des armoires. Reportez-vous à la figure plus tard dans

cette étape. Si vous ouvrez la porte du lave-vaisselle et

que le bord de la porte est appuyé contre le devant des

armoires, vous pourriez endommager la porte du lave-

vaisselle et les armoires.

ÉTAPE 10

INSTALLATION DES

SUPPORTS DE MONTAGE

Vous aurez besoin des supports de montage mis de côté

plus tôt.

Vous devez poser les supports de montage sur le dessus

OU les côtés du cadre de la cuve du lave-vaisselle avant

de glisser le lave-vaisselle en place sous le comptoir.

Posez les supports de montage sur le dessus

si le dessous du comptoir est en bois ou un

matériau similaire qui accepte les vis :

Installez les supports en insérant les languettes dans les

fentes du cadre de cuve, comme montré. REMARQUE :

Vous pouvez devoir manœuvrer les languettes dans les

fentes.

Avec des pinces, pliez et courbez les languettes vers le

haut pour les fixer fermement, comme montré.

IMPORTANT - Après installation des supports et avant de

fermer la porte du lave-vaisselle, ajustez les supports en

les pliant de façon à ce qu’ils ne soient pas en contact avec

le haut de la porte du lave-vaisselle et ne causent pas de

dommage.

• Si vous installez le lave-vaisselle sous un comptoir dont

la profondeur est plus courte, il est possible que les

supports pour le comptoir dépasse à l’avant du comptoir.

Si c’est le cas, supprimez la longueur excédentaire en

courbant à répétition les supports vis-à-vis de l’encoche

avant seulement, jusqu’à la cassure.

ÉTAPE 9

INSTALLATION DES

SUPPORTS DE MONTAGE

(SUITE)

Posez les supports de montage sur les côtés

si le comptoir est en granite ou un matériau

similaire qui n’accepte pas les vis à bois :

• Cassez la partie avant de la support à l’aide de pince à

l’endroit indiqué, avant la fixation sur le lave-vaisselle.

• Installez les supports en insérant les languettes dans les

fentes du cadre de la cuve, comme montré. REMARQUE :

Vous pouvez devoir manœuvrer les languettes dans les

fentes.

ÉTAPE 9

Montage sur

le dessus

Insérez les languettes du support

dans les fentes de la cuve

Avec des

pinces,

pliez et

courbez les

languettes

vers le

haut pour

les fixer

fermement

Support

Courber et casser ici

après l’installation si

le comptoir présente

un léger surplomb

Cadre de la cuve

Jeter

Montage latéral

Courber et

casser ici le

cas échéant

Insérez les

languettes

du support

dans les

fentes de la

cuve

Avec des

pinces, pliez et

courbez les languettes

vers le haut pour les

fixer fermement

Support

Cadre de

la cuve

Jeter

La vis doit

passer par

ce trou

MISE DE NIVEAU DU

LAVE-VAISSELLE (SUITE)

• Enlevez le panier

inférieur et placez un

niveau sur la porte et

sur le rail du panier

inférieur, comme

indiqué à la figure.

Si votre modèle est doté d’un plateau de récupération des

fuites et d’un système de nivellement arrière, la hauteur

arrière se règle depuis l’avant du lave-vaisselle avec les

deux pattes avant situées au bas du lave-vaisselle. Tournez

individuellement les 2 pattes et les 2 boulons avant. Réglez

d’abord les pieds avant. Lorsque les pieds avant sont réglés

à une hauteur procurant le dégagement approprié à l’armoire

supérieure, procédez au nivellement arrière en réglant le boulon

de nivellement comme illustré. Tournez le boulon pour régler le

nivellement arrière. Tournez-le dans le sens des aiguilles pour

élever l’arrière du lave-vaisselle, et dans le sens contraire

pour le baisser. Continuez à régler le pied jusqu’à ce que le

lave-vaisselle soit de niveau comme illustré. Assurez-vous que

tous les 3 pieds sont fermement en contact avec le plancher.

Si votre modèle possède 4 pieds de

nivellement et n’a pas de plateau de

récupération des fuites, mettez le lave-

vaisselle de niveau en vissant ou dévissant

chacun des quatre pieds de nivellement sous

l’appareil, comme indiqué à la figure. Assurez-

vous que tous les pieds de nivellement

sont en contact avec le plancher.

• Le lave-vaisselle est correctement de niveau lorsque

l’indicateur de niveau est centré de gauche à droite et de

l’avant vers l’arrière. La porte du lave-vaisselle devrait se

fermer sans frotter contre les côtés de la cuve.

• Remettez en place le panier inférieur.

Conseil: Pour éviter des frais de réparation inutiles,

vérifiez si le lave-vaisselle est de niveau.

Sortez les paniers à moitié. Ils doivent demeurer immobiles.

Ouvrez et fermez la porte. La porte doit être bien ajustée à

l’ouverture de la cuve sans frotter sur les côtés. Si les paniers

rentrent ou sortent tout seuls ou si la porte frotte contre les

côtés de la cuve, remettez le lave-vaisselle de niveau.

Installation du lave-vaisselle

INSTLLATION DU

LAVE-VAISSELLE DANS

SON EMPLACEMENT

DÉFINITIF (SUITE)

• Ouvrez et fermez la porte du lave-vaisselle pour vous

assurer qu’elle fonctionne correctement et qu’elle ne

frotte pas contre les armoires adjacentes.

Conseil: Pour éviter des frais de réparation inutiles

pour des dommages au panneau avant ou un

problème d’efficacité de lavage.

Vérifiez l’alignement du lave-vaisselle avant d’ouvrir la porte

afin de prévenir tout dommage au panneau de la porte.

Assurez-vous que la conduite d’eau et le câble électrique

ne sont pas coincés ou écrasés à l’arrière du lave-

vaisselle. Une conduite écrasée réduit le débit d’eau.

Vérifiez si

l’appareil est

de niveau de

l’avant vers

l’arrière

Vérifiez si

l’appareil est

de niveau de

gauche à droite

Rails du

panier

inférieur

ÉTAPE 10 ÉTAPE 11

MISE DE NIVEAU DU

LAVE-VAISSELLE

IMPORTANT – Le lave-vaisselle doit être de niveau pour

assurer le bon fonctionnement des paniers et de la porte du

lave-vaisselle et obtenir une bonne efficacité de lavage. Le

lave-vaisselle doit être mis de niveau de gauche à droite,

et de l’avant vers l’arrière. De cette façon, les paniers de

l’appareil ne rentreront pas ou ne sortiront pas tout seuls,

l’eau circulera correctement vers l’orifice d’entrée de la pompe

et la porte se fermera sans frotter sur les côtés de la cuve

ÉTAPE 11

La porte

s’ouvre et

se ferme

en retrait

par rapport

aux armoires

Alignement

correct

Un alignement incorrect

causera des dommages

à la porte

La porte est appuyée contre

le devant des armoires

Tourner le

pied avant

pour régler

la hauteur

avant

Tourner le boulon de

nivellement pour régler

la hauteur arrière

Tourner le

pied avant

pour régler

la hauteur

avant

Assurez-vous que la

moulure de cuve ne touche

la porte en aucun point

Si nécessaire, la moulure de cuve peut être rognée pour assurer le bon

fonctionnement de la porte

Si la garniture interfère avec la porte,

elle peut être insérée vers l’intérieur

comme autre méthode d’installation

Vue de

dessus

Poignée

Armoire

Porte

Moulure

Cadre de

la cuve

Vue de

dessus

Poignée

Armoire

Porte

Garniture

insérée

Cadre de

la cuve

Installation du lave-vaisselle

RACCORDEMENT DE

L’ALIMENTATION EN EAU

Raccordez la conduite d’alimentation en eau au coude de 90°.

Si vous décidez de faire le raccordement avec un

boyau flexible tressé :

• Fixez le coude de 90° avec une clé à molette

Si vous décidez de faire le raccordement avec un

tuyau en cuivre :

• Glissez l’écrou à compression puis la bague d’extrémité

à l’extrémité de la conduite d’alimentation en eau.

• Insérez la conduite d’alimentation en eau dans le coude de 90°.

• Glissez la bague d’extrémité contre le coude et fixez

avec l’écrou à compression.

IMPORTANT – Assurez-vous que les ressorts et(ou) les

câbles des ressorts de la porte n’entrent pas en contact avec

le boyau de remplissage ou la conduite d’alimentation en

eau. Pour vérifier, ouvrez et refermez la porte. Déplacez la

conduite d’alimentation en eau ou pliez légèrement le sup-

port de l’électrovanne si vous entendez un bruit de frottement

ou s’il y a de l’interférence lors de l’ouverture de la porte.

FIXATION DU LAVE-

VAISSELLE AU-DESSOUS DU

COMPTOIR OU AUX CÔTÉS

DES ARMOIRES (SUITE)

• Vérifiez une nouvelle fois que le lave-vaisselle est

d’équerre et de niveau aussi bien dans le haut que dans

le bas de l’ouverture d’armoire, sans torsion ni déformation

de la cuve ou de la porte après le montage des armoires

ou du comptoir. Procédez à un ajustement si nécessaire.

• Assurez-vous que tous les pieds de nivellement

reposent fermement sur le plancher afin de prévenir

le balancement du lave-vaisselle et garantir le bon

fonctionnement de la porte et du loquet.

ÉTAPE 12

ÉTAPE 13

RACCORDEMENT DU

BOYAU DE VIDANGE

• Le tuyau doit déjà avoir été détaché de la baignoire aux

emplacements indiqués.

L’extrémité moulée du boyau de vidange est conçue pour

s’installer sur l’orifice d’entrée d’un diamètre variant entre

15,8 mm (5/8 po) et 25,4 mm (1 po) de la coupure anti-

ÉTAPE 14

1”

5/8”

25,4

15,8

FIXATION DU LAVE-

VAISSELLE AU-DESSOUS

DU COMPTOIR OU AUX

CÔTÉS DES ARMOIRES

Dans cette étape, vous aurez besoin des 2 tournevis

Phillips à tête spéciale des vis mises de côté plus tôt.

Le lave-vaisselle doit être fixé aux côtés des armoires ou

au dessous du comptoir. Lorsque le dessous du comptoir

est fabriqué à l’aide d’un matériau qui n’accepte pas les

vis à bois, par exemple en granite, utilisez la MÉTHODE

N° 1. Lorsque le dessous du comptoir est en bois, utilisez

la MÉTHODE N° 2.

IMPORTANT– Pour éviter tout dommage au panneau de la

porte et au tableau de commande, il faut que le lave-vaisselle

soit installé de manière que le panneau avant et le tableau

de commande n’entrent pas en contact avec les armoires

adjacentes ou le comptoir. Vissez les vis complètement

et bien droites. Les têtes de vis qui dépassent pourraient

égratigner le panneau de porte ou le tableau de commande

et créer de l’interférence lors de l’ouverture de la porte.

MÉTHODE N° 1

Fixation du lave-vaisselle aux côtés des armoires.

• Revérifiez l’alignement du lave-vaisselle dans l’ouverture des

armoires. Reportez-vous aux étapes 10 et 11. Le panneau

de porte et(ou) le tableau de commande ne doivent pas

entrer en contact avec les armoires ou le comptoir.

• Retirez les bouchons. Conservez-les.

• Fixez le lave-vaisselle au dessous du comptoir à l’aide

des deux vis à tête spéciale Phillips. Assurez-vous de

visser complètement les vis bien droites afin que les

têtes soient affleurantes pour ne pas endommager le

panneau.

• Installez les boutons de bouchon sur le côté de la cuve

dans les trous prévus à cet effet.

MÉTHODE N° 2

Fixation du lave-vaisselle au dessous d’un comptoir

en bois.

• Revérifiez l’alignement du lave-vaisselle dans l’ouverture des

armoires. Reportez-vous aux étapes 10 et 11. Le panneau

de porte et(ou) le tableau de commande ne doivent pas

entrer en contact avec les armoires ou le comptoir.

• Fixez le lave-vaisselle au dessous du comptoir à l’aide

des deux vis à tête spéciale Phillips. Assurez-vous de

visser complètement les vis bien droites afin que les

têtes soient affleurantes pour ne pas endommager le

panneau.

ÉTAPE 12

Brackets

Wood Countertop

Comptoir en boisSupports

Supports latéraux

Bouchons

Vis

Comptoir de surface solide

Écrou à

compression

Conduite d’alimentation

en eau chaude

Coude de 90°

Bague

Côté inférieur gauche

Installation du lave-vaisselle

RACCORDEMENT DU BOYAU

DE VIDANGE (SUITE)

REMARQUE : LA LONGUEUR TOTALE DU TUYAU

DE VIDANGE NE DOIT PAS DÉPASSER 4,88 M (16

PIEDS) DE L’ARRIÈRE DU LAVE-VAISSELLE POUR

UN FONCTIONNEMENT CORRECTE DE LA VIDANGE.

•

Branchez le boyau de vidange à la coupure anti-

refoulement, au raccord en T ou au broyeur à déchets

à l’aide de la méthode choisie précédemment. Fixez

solidement le boyau à l’aide d’un collier.

Méthode n° 1 – Coupure anti-refoulement avec

raccord en T ou broyeur à déchets

Méthode n° 2 – Boucle de vidange élevée avec

raccord en T ou broyeur à déchets

Avec cette méthode, vous aurez besoin du support de

tuyau de vidange mis de côté plus tôt.

Fixez le boyau de vidange au-dessous du comptoir à

l’aide du crochet fourni.

IMPORTANT – Lorsque vous raccordez le boyau de

vidange à un broyeur à déchets,

assurez-vous d’enlever le

bouchon de vidange. LE LAVE-

VAISSELLE NE SE VIDERA PAS

SI LE BOUCHON EST LAISSÉ

EN PLACE.

Conseil: Pour éviter les frais de réparation inutiles

pour un problème de vidange.

Tirez sur le boyau de vidange par l’ouverture pratiquée

dans les armoires afin d’empêcher le lave-vaisselle

d’écraser ou de plier une longueur excessive de boyau.

ÉTAPE 14

Remove

Drain

Plug

Enlevez le

bouchon

de vidange

Collier

182,8 cm

(72 po)

max.

Installation avec raccord en T

182,8 cm

(72 po)

max.

Installation avec broyeur

à déchets

Crochet pour boyau de vidange

82 cm

(32 po)

min. -

182,8 cm

(72 po)

max.

46 cm

(18 po) min.

Installation avec raccord en T

Crochet pour

boyau de vidange

46 cm

(18 po) Min.

82 cm

(32 po)

min. -

182,8 cm

(72 po)

max.

Installation avec broyeur

à déchets

RACCORDEMENT DU BOYAU

DE VIDANGE (SUITE)

• Le tuyau doit déjà avoir été détaché de la baignoire aux

emplacements indiqués. REMARQUE : Ne retirez pas la

boucle du boyau de vidange supérieur.

• Mesurez le diamètre de l’orifice d’entrée. Au besoin,

coupez le raccord du boyau de vidange à l’endroit indiqué,

pour qu’il soit bien adapté à l’orifice d’entrée.

• Si un tuyau de vidange plus long est nécessaire,

remplacez celui fourni dans la trousse par la pièce de

rechange GE Appliance WD24X10065, un boyau d’une

longueur de 3,7 m (12 pi) pouvant se fixer directement à

la boucle de vidange déjà attachée à l’appareil

Si le boyau de rechange n’est pas disponible, un boyau

additionnel avec raccord 5/8 ou 7/8 po (D.I.) et d’une

longueur n’excédant pas 1,7 m (66 po), peut être raccordé

au boyau de vidange fourni. Fixez le raccordement au

boyau fourni à l’aide de collier de serrage (à trouver sur

place).

Détachez seulement la section du boyau de vidange illustrée en blanc.

Ne détachez PAS la section du boyau de vidange illustrée en gris.

ÉTAPE 14

1”

5/8”

Cutting Line

IMPORTANT: Do not cut

Ligne de coupe

IMPORTANT: Ne coupez pas

la partie ondulée du boyau

25,4

15,8

Collier

Raccord

Collier

Installation du lave-vaisselle

BRANCHEMENT DE

L’ALIMENTATION ÉLECTRIQUE

(INSTALLATIONS CÂBLÉES UNIQUEMENT)

Si un cordon d’alimentation avec fiche est

déjà installé et que vous souhaitez passer à

une installation câblée :

• Achetez la trousse de faisceau de liaison WD21X26318.

• Débranchez le connecteur d’alimentation CA.

• Retirez la vis de terre et mettez-la de côté pour

l’installation câblée.

• Tirez sur la bague antitraction du cordon d’alimentation

pour la retirer du support de la boîte de jonction.

• Utilisez la vis de terre pour placer le faisceau de liaison

et brancher le connecteur d’alimentation CA.

ÉTAPE 15

BRANCHEMENT DE

L’ALIMENTATION ÉLECTRIQUE

(INSTALLATIONS CÂBLÉES UNIQUEMENT)

(SUITE)

Dans cette étape, vous aurez besoin du couvercle de la

boîte de jonction et du tournevis à tête hexagonale n° 10,

des vis mises de côté plus tôt.

• Fixez le câblage de la résidence à l’arrière de la boîte

de jonction à l’aide d’une bague anti-traction.

• Repérez les trois (3) fils du lave-vaisselle, (blanc, noir et

vert) avec les bouts dénudés dépassant des cavaliers

CA. Utilisez les capuchons de connexion homologués

UL de taille appropriée pour connecter le fil de terre

arrivant au fil vert, le blanc au blanc et le noir au noir.

• Installez le couvercle de la boîte de jonction à l’aide de la

vis à tête hexagonale n° 10. Assurez-vous que les fils ne

sont pas coincés sous le couvercle.

• Assurez-vous que le couvercle de la boîte de jonction

repose sur le support de montage.

• Si vous utilisez une trousse de cordon d’alimentation

à connexion directe, utilisez les SPN indiqués et, pour

un cordon d’alimentation à connexion rapide, utilisez le

numéro de pièce GE Appliances WD06X10020.

ÉTAPE 15

Si le câblage électrique de la résidence n’est pas

constitué de deux fils plus un fil de mise à la terre,

l’installateur doit installer un fil de mise à la terre. Si le

câblage électrique de la résidence est en aluminium,

utilisez un agent antioxydant et des connecteurs pour

raccords «aluminium-cuivre» homologués UL.

AVERTISSEMENT

Pour réduire les risques de choc électrique, d’incendie

ou de blessures, l’installateur doit vérifier pour s’assurer

que les fils ne sont pas pliés ou endommagés, que

le câblage domestique est fixé au support de boîte

de connexion par l’entremise d’un serre-câble et que

toutes les connexions électriques faites au moment de

l’installation (capuchons de connexion) se trouvent à

l’intérieur du couvercle de la boîte de connexion.

AVERTISSEMENT

REMARQUE : Toutes les vis et tous les supports et les

fils

servant de mise à la terre doivent demeurer intacts.

Couvercle de la

boîte de jonction

Mise à la

terre (Vert)

Cavaliers

Noir

Vis de mise

à la terre

Bague

anti-traction

BlancSupport de

la boîte de

jonction

Installation du lave-vaisselle

ESSAI DU LAVE-

VAISSELLE AVEC

DE L’EAU

• Rétablissez l’alimentation électrique ou si l’appareil est

doté d’un cordon d’alimentation, branchez-le dans la

prise de courant murale.

• Sélectionnez un cycle à exécuter et pressez la touche

Start (Démarrer)

• Vérifiez que la porte est verrouillée. Le lave-vaisselle

devrait démarrer.

• Assurez-vous que le lave-vaisselle se remplit. Si le

lave-vaisselle ne se remplit pas d’eau, vérifiez si le

robinet de la conduite est ouvert et si le lave-vaisselle

est sous tension.

• Vérifiez s’il y a des fuites sous le lave-vaisselle. S’il y a

une fuite, coupez l’alimentation électrique en déclenchant

le disjoncteur ou débranchez le lave-vaisselle, puis

resserrez les raccords d’eau. Rétablissez le courant une

fois la fuite corrigée.

REMARQUE : Une petite quantité d’eau peut être

projetée hors de l’entonnoir de remplissage du côté

gauche de la cuve lors de la première utilisation. Cette

projection survient habituellement en présence d’air

dans la conduite d’eau d’une nouvelle construction ou

si le robinet a été fermé pendant une longue période.

• Vérifiez s’il y a des fuites autour de la porte. Ces

fuites peuvent être causées par le frottement de la

porte du lave-vaisselle contre les armoires adjacentes.

Repositionnez le lave-vaisselle au besoin. Reportez-

vous à l’étape 10.

• Maintenez enfoncée la touche Start (Démarrer) .

durant 3 secondes pour annuler le cycle. Une fois la

porte fermée, l’appareil commencera à se vidanger.

Vérifiez le boyau de vidange. S’il présente des fuites,

coupez l’alimentation électrique en déclenchant le

disjoncteur et corrigez le problème de plomberie, au

besoin. Rétablissez le courant après avoir colmaté la

fuite. Reportez-vous aux étapes 3, 4, 5, 6 et 14.

• Ouvrez la porte du lave-vaisselle et assurez-vous que

la majeure partie de l’eau a été vidangée. Si l’appareil

ne s’est pas vidé, assurez-vous que le bouchon de

vidange du broyeur à déchets a été enlevé et(ou) que

la coupure anti-refoulement est exempte de débris.

Vérifiez également le boyau de vidange pour vous

assurer qu’il n’est pas coincé en dessous ou à l’arrière

du lave-vaisselle et qu’une boucle de vidange haute ou

un brise-vide est en place. Reportez-vous à l’étape 14.

• Appuyez sur la touche Start (Démarrer) une fois de

plus et lancer le lave-vaisselle dans un autre cycle.

Vérifiez l’absence de fuites et apportez des correctifs si

nécessaire.

• Répétez ces étapes que nécessaire.

ÉTAPE 17

LISTE DE CONTRÔLE

PRÉLIMINAIRE

Passez en revue cette liste après l’installation de

votre lave-vaisselle pour éviter des frais de réparation

inutiles non couverts par votre garantie.

• Assurez-vous que le courant électrique est coupé

à la source.

• Ouvrez la porte du lave-vaisselle et enlevez tout le

matériel d’emballage en carton et en mousse.

• Localisez le manuel du propriétaire mis de côté plus tôt.

• Veuillez lire le Manuel d’utilisation pour vous familiariser

avec le fonctionnement de l’appareil.

• Vérifiez l’ouverture et la fermeture de la porte. Si la

porte n’ouvre pas et ne se ferme pas librement, vérifiez

si le câble du ressort est installé sur la poulie. Si la

porte s’ouvre complètement ou se ferme lorsque vous

la relâchez, réglez la tension du ressort ou le système

de contrepoids. Reportez-vous à l’étape 8.

• Assurez-vous que le câblage électrique est bien placé

sous le lave-vaisselle, qu’il n’est pas coincé ou qu’il

n’entre pas en contact avec les ressorts de la porte ou

d’autres pièces de l’appareil. Reportez-vous à l’étape 15.

• Vérifiez si la porte est bien parallèle par rapport à la

cuve. Si la porte frotte sur la cuve, mettez le lave-

vaisselle de niveau. Reportez-vous aux étapes 11.

• Vérifiez si la porte du lave-vaisselle est bien parallèle

par rapport aux armoires. Si la porte frotte contre les

armoires, repositionnez le lave-vaisselle. Reportez-vous

à l’étape 11.

• Assurez-vous que les ressorts de la porte n’entrent pas

en contact avec la conduite d’alimentation, le boyau de

remplissage, le câblage électrique ou toute autre pièce

de l’appareil. Reportez-vous à l’étape 10.

• Assurez-vous que la conduite d’alimentation en eau et

le boyau de vidange ne sont pas pliés ou n’entrent pas

en contact avec d’autres pièces. Tout contact avec le

moteur ou le cadre du lave-vaisselle pourrait provoquer

l’apparition de bruits.

• Ouvrez le robinet d’eau chaude de l’évier et vérifiez si

la température de l’eau varie entre 49 °C (120 °F) et

60 °C (140 °F). La température de l’eau doit être d’au

moins 49 °C (120 °F) pour assurer une efficacité de

lavage optimale. Reportez-vous à la section PRÉPARATION

DE L’ALIMENTATION EN EAU CHAUDE.

• Ouvrez l’alimentation en eau chaude. Vérifiez s’il y a

des fuites. Serrez les raccords au besoin.

• Enlevez la pellicule protectrice, s’il y a lieu, sur le

tableau de commande et la porte.

• Vérifiez que la garniture de la cuve ne gêne pas la

fermeture complète de la porte.

ÉTAPE 16

Installation du lave-vaisselle

DOCUMENTATION

• Laissez le Manuel d’utilisation, les directives d’installation,

les échantillons et(ou) les bons au consommateur.

ÉTAPE 21

INSTALLATION LES

PINCES DU BOTTLE

JETS (certains modèles)

• Repérez le pinces de jets de

bouteille fournis, sur certains

modèles, soit dans le panier

d’argenterie ou le sac de

quincaillerie. Installez la pince

sur la tige des jets de bouteille en

glissant sa pince sur la buse et

en la poussant vers sa base.

ÉTAPE 20

INSTALLATION DU

PANNEAU INFÉRIEUR

• Retirez les 2 vis du sac de l’utilisateur.

• Appuyez le panneau inférieur contre les pieds de

nivellement du lave-vaisselle.

• Alignez le panneau inférieur par rapport au bas de la

porte et assurez-vous qu’il repose sur le plancher.

• Insérez et serrez les 2

vis de fixation du coup-

de-pied. Le panneau

inférieur doit demeurer

en contact avec le plancher.

NOTE : Évitez le serrage excessif des vis de la plinthe.

• Lorsque vous réinstallez le panneau inférieur, sur les

modèles avec écran acoustique, assurez-vous que le

bord inférieur est à niveau avec le sol. Tout excès de

matériau doit être regroupé derrière la porte extérieure.

Conseil: Pour atténuer le bruit provenant du dessous

du lave-vaisselle. Assurez-vous que le panneau

inférieur repose sur le plancher.

ÉTAPE 19

Panneau inférieur

Vis de fixation

MISE EN PLACE DE

L’ISOLANT

ACOUSTIQUE

(certains modèles)

• Situez l’ensemble d’insonorisation inférieur à l’intérieur

du lave-vaisselle.

• Placer les pièces à la verticale comme illustré.

• Repérer la boîte de commande.

• Pousser le matériau la partie du bloc sous le lave-

vaisselle jusqu’à ce se trouve sous la boîte de

commande.

• Poussez la partie panneau sur le devant du bloc.

• Rentrer les côtés du panneau frontal derrière les trous de

vis de fixation du coup-de-pied.

Boîte de commande

ÉTAPE 18

Pousser les côtés du matériau insonorisant derrière

les trous de vis de fixation du coup-de-pied.

(certains modèles)

Panneau

inférieur

Matériau Bloc

(Sur certains modèles)

La porte du

lave-vaisselle

NOTE: Nous nous efforçons continuellement d’améliorer les produits. Par conséquent, les matériaux, l’aspect et les caractéristiques sont assujettis à des changements sans préavis.

LEA DETENIDAMENTE

CONSERVE ESTAS INSTRUCCIONES

PARA SU SEGURIDAD

Lea y cumpla con todas las ADVERTENCIAS y

PRECAUCIONES que figuran en estas instrucciones.

IMPORTANTE – Cumpla con todos los códigos y

ordenanzas gubernamentales.

• Nota para el Instalador – Asegúrese de entregar

estas instrucciones al consumidor y al inspector local.

• Nota para el Consumidor – Guarde estas instrucciones

con su Manual del Propietario para referencia futura.

• Nivel de habilidad – La instalación de este

lavavajillas requiere un nivel básico de habilidades

mecánicas, eléctricas y de plomería. La correcta

instalación del producto es responsabilidad del

instalador. Si se producen fallas en el producto

debido a una instalación inadecuada, la Garantía

del Producto de GE Appliances no cubrirá las

mismas. Consulte la información de la Garantía.

• Tiempo de instalación – 1 y 3 horas. Las

instalaciones nuevas requieren más tiempo que las

instalaciones de reemplazo.

IMPORTANTE – El lavavajillas DEBE ser instalado

para permitir el retiro futuro de su ubicación, si se

requiere realizar el servicio técnico.

Se deberá tener cuidado cuando el electrodoméstico

sea instalado o retirado, a fin de reducir la posibilidad

de daños sobre el cable de suministro eléctrico.

Si el lavavajillas que recibió está dañado, se debería

comunicar de inmediato con su vendedor o fabricante.

Accesorios Opcionales – Para consultar sobre

disponibilidad de kits de paneles personalizados,

consulte el Manual del Propietario.

Su lavavajillas es un electrodoméstico donde se calienta agua.

•

Para reducir el riesgo de descarga eléctrica, incendio

o lesiones a personas, el instalador debe asegurarse

de que el lavaplatos esté completamente cerrado en el

momento de la instalación.

•

PARA SEGURIDAD PERSONAL: Quite el fusible o

abra el interruptor de circuitos antes de comenzar

la instalación. No utilice un cable de extensión o un

enchufe adaptador con este artefacto.

•

La conexión inadecuada del conductor de conexión

a tierra del equipamiento puede provocar un riesgo

de descarga eléctrica. Consulte a un electricista

FDOL¿FDGRRUHSUHVHQWDQWHGHVHUYLFLRWpFQLFRVLWLHQH

dudas sobre la correcta conexión a tierra del aparato.

•

Si el cableado doméstico no cuenta con un cable

de 2 hilos con conexión a tierra, un instalador debe

realizar una conexión a tierra. Cuando el cableado

doméstico es de aluminio, asegúrese de usar un

compuesto antioxidante y conectores de aluminio a

cobre aprobados por UL.

• Para reducir el riesgo de descarga eléctrica, incendio o

lesiones a personas, el instalador deberá realizar un

control para asegurar que los cables no estén pellizcados

ni dañados, que el cableado del hogar esté conectado a la

ficha de la caja de empalmes a través de un amortiguador

de refuerzo, y que todas las conexiones eléctricas

realizadas en el momento de la instalación (tuercas para

cables) estén dentro de la tapa de la caja de empalmes.

No quite la base de madera hasta que esté listo para

instalar el lavaplatos. Si se quita la base, el lavaplatos se

volcará cuando se abra la puerta.

Al realizar las instalaciones descriptas en este manual, se

deberán usar guantes, anteojos o gafas de seguridad.

ADVERTENCIA

PRECAUCIÓN

Lavavajillas

Incorporado

Instrucciones de

instalación

Para acceder a la información más reciente, escanee

HO&yGLJR45VREUHODSODFDGHHVSHFL¿FDFLRQHV

técnicas que se encuentra en la pared de la tina

dentro de la puerta.

Escanee el Código QR

sobre la placa de

especificaciones

técnicas

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

NOTA: Considere la normativa estatal de reciclaje para

el material de embalaje de su electrodoméstico.

ACCESORIO DEL PANEL FRONTAL

Los modelos con panel frontal a medida incluyen

un kit que contiene una plantilla, hardware e

instrucciones de instalación del panel. Consulte las

instrucciones del kit al instalar el panel a medida.

Si se necesitan un kit de harware para el montaje del

panel a medida y una plantilla, antes de la entrega

del lavavajillas, solicite: WD35X35938.

PIEZAS SUMINISTRADAS EN EL PAQUETE DE INSTALACIÓN

Manguera de desagüe

(aprox. 58" de longitud)

(en algunos modelos)

Sostenedor de la

manguera de desagüe

Tornillos de cabeza especial Phillips nº 8-18 x 5/8”,

(para asegurar el lavavajillas a la parte inferior de

la mesada o a los gabinetes laterales)

Textos

Preparación de la Instalación

Botones del

enchufe

Tapa de la caja de

empalmes y 3/8"

Tornillo de cabeza

hexagonal nº 10

Sujetadores de los Jets de Botella

(en algunos modelos)

Placa inferior de acceso

Insulation Pieces

(en algunos modelos)

Piezas de adorno de tina

(en algunos modelos)

Mango y llave Allen de 1/8”

(en algunos modelos)

Soportes de montaje

(para mesadas de madera

o gabinetes laterales)

HERRAMIENTAS NECESARIAS

MATERIALES NECESARIAS

Cinta de

medición

Destornillador

Phillips

Tomacorriente de 15/16”

(opcional para el retiro

de la base)

Llave de tuercas

de 1/4”

Linterna

Guantes

Escuadra

carpintero

Gafas de seguridad

Nivel

Pinzas

Tuercas de

cables (3) de la

lista de UL

Codo de 90º (rosca interna de la manguera de ¾” en un extremo, y el extremo

opuesto coincide con el suministro de agua) to fit water supply)

Cinta adhesiva

(si es aplicable)

Llave ajustable

de 6”

Balde para

contener el agua

al desagotar la

línea

HERRAMIENTAS NECESARIAS SÓLO PARA INSTALACIONES

NUEVAS

Equipo de

caladora

Cortador

de tubos

Taladro y

brocas apropiadas

Abrazadera de

la manguera

MATERIALES NECESARIOS SÓLO PARA INSTALACIONES NUEVAS

T de desechos para

plomería hogareña, si

corresponde

Válvula de

cierre manual

(recomendado)

Línea de Agua Caliente– mínimo de 3/8",

tubería de cobre (incluyendo abrazadera de

refuero, tuerca de compresión) o Pieza de GE

Appliances nº WX28X326, manguera trenzada

flexible

Amortiguador

de refuerzo

para la

conexión

eléctrica

Brecha de aire

para la manguera

de desagüe, si se

requiere

Abrazadera de la

manguera (si es necesario

para la manguera de

drenaje opcional)

Sujetador para

manguera

de drenaje

opcional

Manguera de desagüe (12') - WD24X10065

Manguera de desagüe (4') - WD24X10062

Cable eléctrico o Kit del cable de

corriente WX09X70910 (5,4 pies) o

WX09X70911 (7,9 pies) dependiendo

de su instalación

WD21X26318

Kit de Arnés de Puente

(si es necesario hacer

una conversión de un

cable de alimentación

a una instalación con

cableado rígido)

Destornillador

Torx T30

Opcional:

Preparación de la Instalación

REQUISITOS PARA EL DESAGÜE

• Cumpla con los códigos y ordenanzas locales.

• No supere una distancia de 16' hasta el desagüe.

NOTA: Se deberá usar una brecha de aire si la T de

desechos o la conexión del eliminador de desechos está a

menos de 18” sobre el piso para evitar el sifonaje.

DETERMINE EL MÉTODO DE DESAGÜE

El tipo de instalación del desagüe depende de las siguientes

cuestiones.

• ¿Requieren los códigos u ordenanzas locales una brecha

de aire?

• ¿Está la T de desechos a menos de 18” sobre el piso?

Si la respuesta a cualquiera de estas preguntas

es SÍ, se DEBERÁ usar el Método 1.

• Si las respuestas son NO, se podrá usar cualquier método.

PREPARACIÓN DEL GABINETE

• Perfore un agujero de 1 ½" de diámetro en la pared del

gabinete, dentro de las áreas sombreadas que se muestran en

la sección PREPARE EL AMURADO DEL LAVAVAJILLAS,

para la conexión de la manguera de desagüe. El agujero

deberá ser realizado de forma pareja, sin extremos filosos.

IMPORTANTE – Al conectar la

línea de desagüe al eliminador de

residuos, asegúrese de que el enchufe

del desagüe haya sido retirado. EL

LAVAVAJILLAS NO HARÁ EL DESAGOTE

SI EL ENCHUFE ESTÁ

COLOCADO.

Método 1 – Brecha de aire con T de desechos o

eliminador de desechos

Se deberá usar una brecha de aire cuando los códigos y or-

denanzas locales lo requieran. La brecha de aire deberá ser

instalada de acuerdo con las instrucciones del fabricante.

Método 2 – “Bucle de Desagote Alto" con T de

desechos o eliminador de desechos

Consejo: Evite costos innecesarios de llamadas al

servicio técnico.

Siempre asegúrese de que el enchufe del desagüe de

desechos haya sido retirado antes de adherir la managuera

de desagüe del lavavajillas al eliminador de desechos.

PREPARE EL AMURADO DEL LAVAVAJILLAS

• La abertura rústica del gabinete deberá tener por lo menos

24" de profundidad, 24" de ancho y aproximadamente 34-1/2"

de alto desde el piso hasta el lateral de la mesada. NOTA:

Si su modelo tiene una bandeja, como se muestra en el

Paso 2, se requiere una altura mínima de 33-3/4" desde el

piso hasta la parte inferior de la meseta de la cocina.

• El lavavajillas se deberá instalar de forma tal que la

manguera de desagüe no tenga más de 16' de lontigud

para un desagüe adecuado.

• El lavavajillas deberá estar completamente amurado a la

parte superior, costados y parte trasera, y no deberá tener

apoyada ninguna parte del amurado.

ESPACIO NECESARIO:

• Cuando se instale en una

esquina, deje un espacio

mínimo de 2” entre el

lavavajillas y el gabinete

adyacente, la pared y

otros electrodomésticos.

Deje un espacio mínimo

de 25-1/2” desde el frente

del lavavajillas hasta la

abertura de la puerta.

Para reducir el riesgo de descarga eléctrica, incendio

o lesiones a personas, el instalador debe asegurarse

de que el lavaplatos esté completamente cerrado en el

momento de la instalación.

Clearance for Door

Opening 2" Minimum

Countertop

Dishwasher

25-1/2"

Mesada

Lavavajillas

Espacio mínimo de 2”

desde la abertura de la

puerta

ADVERTENCIA

Remove

Drain

Plug

Retire el

enchufe

del

desagüe

72”

max.

72”

max.

18”

min.

32” min. -

72” max.

Gancho de la manguera

de desagüe

18”

min.

32” min. -

72” max.

Gancho de la manguera

de desagüe

DIMENSIÓN DE LA MANIGUETA DEL LAVAVAJILLAS:

La puerta del lavavajillas debe estar al ras con el gabinete.

Para los modelos con manigueta, la profundidad total (con

manigueta) es de 26-1/4 ” como máximo dependiendo

del modelo. Busque el documento de especificaciones

rápidas en internet para obtener más dimensiones del

lavavajillas.

34-1/2”+1/4”

Underside of

Countertop

to Floor

This Wall Area

Must be Free

of Pipes and

Wires

Cabinets

Square

and

Plumb

Plumbing and Electric Service

Must Enter Inside This Area

24”

Min.

4”

6”

24”

Min.

33-3/4” a 34-3/4”

en la parte inferior

desde la mesada

al piso

El area de

esta pared

deberá

estar

libre de

cañerías o

cables

Se deberán poder realizar

los servicios de plomería y

eléctricos dentro de esta área

Gabinetes

escuadra

y a plomo

PREPARACIÓN DEL CABLEADO

ELÉCTRICO

Preparación de la Instalación

REQUISITOS ELÉCTRICOS

Asegúrese de que la conexión eléctrica y el tamaño del

cable sean los adecuados y que cumplan con el Código

Nacional de Electricidad, ANSI/NFPA 70 – última edición, y

con todos los códigos y ordenanzas locales.

Este electrodoméstico deberá contar con:

• 120V, 60Hz, CA - únicamente, 15 amperes o 20 amperes,

suministro eléctrico con fusible.

• El cableado deberá constar de 2 cables con tierra y

resistente a 75ºF (167ºF).

• Si el suministro eléctrico provisto no cumple con los

requisitos anteriores, llame a un electricista matriculado

antes de proceder.

Se recomienda contar con:

• Un disyuntor y un fusible de retardo.

• Un circuito de empalmes individual correctamente

conectado a tierra.

Instrucciones de Conexión a Tierra – Conexión

Permanente

Este electrodoméstico debe estar conectado a un sistema

de cableado de metal permanente con conexión a tierra,

o se deberá tender un conducto para la conexión a tierra

del equipo con los conductores del circuito y conectado al

terminal de tierra del equipo o al conductor de suministro

del electrodoméstico.

Instrucciones de Conexión a Tierra – Modelos con

Cables de Corriente

Este electrodoméstico deberá estar conectado a tierra.

En caso de mal funcionamiento o avería, la conexión

a tierra reducirá el riesgo de descargas eléctricas al

brindar un camino con una resistencia menor para la

corriente eléctrica. Este electrodoméstico está equipado

con un cable con un conductor para la conexión a

tierra del equipo y un enchufe con conexión a tierra.

El enchufe deberá estar conectado a un tomacorriente

instalado en forma adecuada y con conexión a tierra de

acuerdo con todos los códigos y ordenanzas locales.

Preparación del Gabinete y Enrutador del Cable

• El cableado podrá ingresar por la abertura de cualquiera

de los lados, desde la parte trasera o desde el piso

dentro del área sombrada que aparece ilustrada más

arriba y definida en PREPARE EL AMURADO DEL

LAVAVAJILLAS.

• Corte un agujero de un máximo de 1 ½” de diámetro

para admitir el cable eléctrico. Los extremos del

agujero deberían estar parejos y redondeados. De ser

conveniente, las conexiones del cableado permanente

podrán pasar a través del mismo agujero que la

manguera de desagüe y la línea de agua caliente. Si la

pared del gabinete es metálica, el extremo del agujero

deberá estar cubierto con un aislante. NOTA: Los cables

de corriente con enchufe deberán pasar a través de un

agujero separado.

NOTA: Los cables de alimentación con enchufe tienen que

pasar a través de un agujero separado en el gabinete.

Conexión Eléctrica al Lavavajillas

La conexión eléctrica se encuentra sobre el frente

derecho del lavavajillas.

• Para realizar conexiones permanentes, el cable deberá

hacer un recorrido como se muestra. El cable se deberá

extender un mínimo de 24" desde la pared trasera.

• Para realizar conexiones de cables de corriente,

instale un receptáculo con conexión a tierra de 3

clavijas en la pared trasera del gabinete del lavabo,a

un mínimo de 6” o a un máximo de 18” desde la

abertura, y de 6” a 18” sobre el piso.

• Use sólo el Kit del Cable de Corriente del Lavavajillas

WX09X70910 o WX09X70911.

Blanco

18"

24” desde

la pared

3”

desde

el gabinete

Ubicación de

receptáculo

alternativo en el

gabinete adyacente

Tierra

Negro

Agujero de 1 ½”

de diám. (máx.)

18"

PARA SEGURIDAD PERSONAL: Quite el fusible o

abra el interruptor de circuitos antes de comenzar

la instalación. No utilice un cable de extensión o un

enchufe adaptador con este artefacto.

ADVERTENCIA

La conexión inadecuada del conductor de conexión a

tierra del equipamiento puede provocar un riesgo de

GHVFDUJDHOpFWULFD&RQVXOWHDXQHOHFWULFLVWDFDOL¿FDGRR

representante de servicio técnico si tiene dudas sobre la

correcta conexión a tierra del aparato.

ADVERTENCIA

Con los modelos equipados con cable de

corriente: No modifique el enchufe provisto con el

electrodoméstico; si no coincide con el tomacorriente,

solicite la instalación de un tomacorriente apropiado a

un electricista calificado.

ADVERTENCIA

*Área de ubicación de la toma

de corriente del gabinete del

fregadero

PREPARACIÓN DE LA LÍNEA DE

AGUA CALIENTE

NOTA: GE Appliances recomienda el uso de tuberías

de cobre para la línea de agua, pero si decide usar

una manguera flexible, use la manguera trenzada flex-

ible WX28X326 de GE Appliances.

• La línea de suministro de agua (la tubería de cobre de

3/8” o la manguera trenzada flexible) podrá ingresar

desde cualquiera de los laterales, desde la parte

trasera o desde el piso dentro del área sombreada

que se muestra en la figura.

• La línea de suministro de agua podrá pasar a

través del mismo agujero que el cable eléctrico y la

manguera de desagüe. O, corte un agujero de un

diámetro adicional de 1 ½” para ubicar la línea de

agua. Si se utiliza el cable de corriente con enchufe,

la línea de agua no deberá pasar a través del agujero

del cable de corriente.

Cara del

gabinete

Válvula

de cierre

2” desde el piso

19” desde la pared

2”

desde

gabinete

Agujero

de 1 ½”

de diám.

Caliente

Preparación de la Instalación

CONEXIÓN DE LA LÍNEA DE AGUA

• Si usará una manguera de suministro trenzada

flexible, etiquete la manguera con la fecha de

instalación para usar como referencia. Las mangueras

trenzadas flexibles, codo y juntas deberán ser

reemplazadas cada 5 años.

• Cierre el suministro de agua.

• Instale una válvula de cierre manual en una ubicación

accesible, tal como debajo del lavabo. (Opcional, pero

altamente recomendado y podrá ser requerido por los

códigos locales)

• La conexión del agua se encuentra del lado

izquierdo del lavavajillas. Instale la línea de entrada

de agua caliente, usando una tubería de cobre o

una manguera trenzada flexible de no menos de

3/8". Enrute la línea como se muestra en la figura y

extienda la misma hacia adelante por lo menos 19"

desde la pared trasera.

• Ajuste el calentador de agua a una temperatura de

entre 120ºF y 140ºF.

• Despeje la línea de agua para retirar escombros.

• La presión de la línea de suministro de agua caliente

deberá ser de entre 20 y 120 PSI.

No quite la base de madera hasta que esté listo

para instalar el lavaplatos. Si se quita la base, el

lavaplatos se volcará cuando se abra la puerta.

PRECAUCIÓN

Instalación del Lavavajillas

PASO 1

INSTALACIÓN DEL MANGO

(en algunos modelos)

• Retire el mango empacado de la rejilla inferior tirando

de los clips de transporte hacia fuera y hacia arriba.

• Con la llave Allen de 1/8", afloje los tornillos de fijación

para retirar los clips de transporte y deséchelos.

• Coloque el mango en los sujetadores de montaje de

la puerta del lavavajillas, con los tornillos de fijación

en la parte inferior, y luego apriete los tornillos de

fijación con la llave Allen.

Retire y

deseche

los clips de

transporte

Fije ambos lados con

la llave Allen de 1/8"

Abrir la puerta hará que el lavavajillas

se incline

hacia adelante cuando no se

encuentre completamente

instalado. Al

abrir la puerta antes de haber instalado

completamente el lavavajillas, sostenga la parte

superior del lavavajillas de forma segura con una mano

y sostenga la puerta con la otra mano. Se deberán

usar guantes.

PRECAUCIÓN

UBIQUE LOS ÍTEMS EN EL PAQUETE

DE INSTALACIÓN:

• Tornillos

• Tapa de la caja de empalmes

• Manguera de desagüe y clavija

• Soportes de montaje

• Pieza de los bordes (en algunos modelos

• Gancho de la manguera de desagüe

• Manual del propietario

• Textos, muestras y/o cupones

RETIRE LA BASE DE

MADERA, INSTALE LAS

PATAS NIVELADORAS

NOTA: Algunos modelos tienen una base de madera

acoplada.

IMPORTANTE – ¡No patee la base de madera!

Se producirán daños.

• Mueva el lavavajillas cerca de la ubicación de la

instalación y haga que se apoye sobre su parte

trasera. NOTA: No coloque el lavavajillas en su lado.

• Para los modelos con una base de madera acoplada,

retire las 4 patas niveladoras de la parte inferior de la

base de madera con una llave de cubo de 15/16”.

• Descarte la base.

• En los modelos sin el sistema de nivelación

trasera:

Vuelva a atornillar las patas niveladoras a la estructura

del lavavajillas, a aproximadamente 1/2" desde la

estructura, como se muestra.

• En los modelos con el sistema de nivelación

trasera:

Vuelva a atornillar las patas niveladoras frontales en la

estructura del lavavajillas aproximadamente 1/2”.

PASO 2

Approx

1/2"

Reemplace las 4 patas

hasta aproximadamente

1/2” desde el marco

Retire las

cuatro patas

niveladoras

y la base de

madera

La apariencia variará

Instalación del Lavavajillas

No quite la base de madera hasta que esté listo

para instalar el lavaplatos. Si se quita la base, el

lavaplatos se volcará cuando se abra la puerta.

PRECAUCIÓN

RETIRE LA BASE DE

MADERA, INSTALE LAS

PATAS NIVELADORAS

(CONTINUADO)

• Atornille las patas niveladoras en su totalidad hasta que

queden completamente posicionadas.

• No se deberá retirar la bandeja (en algunos modelos)

durante la instalación.

PASO 2

INSTALE UN CODO DE 90º

• Enrosque un codo de

90º en la válvula de

agua. Asegúrese de que

la junta de goma esté

ubicada entre la válvula

y el codo.

• No ajuste el codo en

exceso. El soporte de la

válvula de agua se podría

inclinar o el accesorio

de la válvula de agua se

podría romper.

• Posicione el extremo del

codo de modo que mire

hacia la parte trasera del

lavavajillas.

PASO 3

Reemplace

las 2 patas

delanteras

hasta aprox.

1/2” desde

el marco

Reemplace

las 2 patas

traseras

y atornille

las mismas

completa-

mente

Sistema de

Nivelación

El ajuste se realizará

luego en el Paso 11.

1/2”

No retire

la bandeja

(en algunos

modelos)

Soporte de

la válvula de

agua

Manguera

de llenado

Frente del lavavajillas

Codo

de 90º

Water

Line

House

Wiring

POSICIONE LA LÍNEA DE

AGUA Y EL CABLEADO DE

LA CASA

• Posicione la línea de suministro de agua y el cableado

de la casa sobrel piso de la abertura, a fin de evitar

interferencias con la base del lavavajillas y los

componentes debajo del mismo.

Línea

agua

Cableado

de la casa

Instalación del Lavavajillas

PASO 4

INSTALE LA MANGUERA

DE DESAGÜE A TRAVÉS

DEL GABINETE (CONT.)

• Posicione el lavavajillas frente a la abertura del gabinete,

y de estar presente, retire la manguera de desagüe de

su respectiva clavija.

Inserte la manguera de desagüe

en el agujero lateral del gabinete. Si se usa un cable de

corriente, guie el extremo a través de un abertura del

gabinete separado.

Consejo: Evite llamadas innecesarias al servicio

técnico con relación al llenado, desagüe o ruidos.

Posicione las tuberías de los servicios de modo que no

interfieran con nada debajo o detrás del lavavajillas

PASO 5

INSTALE LA MANGUERA

DE DESAGÜE A TRAVÉS

DEL GABINETE

• Identifique de las ilustraciónes a continuación la que más

se parezca a su modelo y separe sólo la sección de la

manguera de drenaje que se muestra en blanco.

NO separe la sección de la manguera de drenaje que se muestra

en gris

PASO 5

Cableado

de la casa

Cable de corriente

(si se usa)

Manguera

de desagüe

Línea

de agua

Asegúrese de que la manguera

de drenaje no esté torcida ni sea

pellizcada

La longitud máxima de la manguera

de desagüe es de 16' desde la parte

trasera del lavavajillas

Coloque la manta

aislante sobre el

cuello

La apariencia variará

Manta

aislante

INSTALE LAS PIEZAS DE

LOS BORDES

En este paso necesitará las piezas de la moldura que se

reservaron anteriormente.

• Seleccione la pieza del borde superior y alinee el centro

con la traba superior. Presione la pieza del borde sobre

la pestaña de la tubería, moviendo la misma de

un lado

a otro.

• Seleccione la pieza del borde izquierdo. Alinee el extremo

superior con el borde superior y presione el mismo sobre

el lateral izquierdo de la pestaña de la tubería, realizando

el movimiento desde la parte superior a la parte inferior.

Repita con la pieza del borde de la pestaña de la tubería

lateral derecha.

Instalación del Lavavajillas

DESLICE EL LAVAVAJILLAS

TRES CUARTOS DEL

RECORRIDO

DENTRO DEL

GABINETE

IMPORTANTE – No lo empuje contra el panel frontal con

las rodillas. Se producirán daños.

• Tome los laterales del panel frontal y deslice el

lavavajillas en la abertura de a pocas pulgadas por vez.

• Al proceder, empuje la manguera de desagüe a través

de la abertura debajo del lavabo. Deje de empujar

cuando el lavavajillas se extienda unas 6 pulgadas hacia

adelante de los gabinetes adyacentes.

• Asegúrese de que la manguera de desagüe no esté

retorcida debajo o detrás del lavavajillas.

• Asegúrese de que el cableado de la casa, la línea

de desagüe y la línea de agua no interfieran con los

componentes que se encuentran debajo del lavavajillas.

PASO 6

PASO 7

Borde superior

Borde

lateral

Borde

lateral

Borde

lateral

Borde

superior

Apoyo completo en

el reborde de la tina

No lo empuje

contra el panel

de la puerta

frontal con

la rodilla. Se

poducirán

daños sobre

el panel de la

puerta.

Sujete los lados del panel frontal

y deslícelo con cuidado 3/4 del

camino dentro de la abertura del

gabinete.

Vista

superior

La puerta está abierta, por lo

que no se muestra

Borde de la tina

Estructura de la tubería

Instalación del Lavavajillas

La puerta

se cierra

La puerta

permanece

en la posición

de entre 20º

y 70º

La puerta

Vista lateral

abierta a más de 70º

queda

completamente

dentro de

los 20º

MODELO DE PANEL

PERSONALIZADO - EQUILIBRE LA

PUERTA

NOTA: Si instalará un panel personalizado de la

puerta, siga las Instrucciones de instalación para la

instalación de panel personalizado de para lavavajillas

integrados con controles superiores.

• Verifique que la puerta esté equilibrada abriendo y

cerrando la puerta.

• La puerta está correctamente equilibrada si, cuando se

abre, la puerta se mantiene firme en cualquier posición.

• De ser necesario, aumente o disminuya la tensión:

1. Ubique los tornillos de cabeza de ajuste Phillips en

la parte inferior izquierda e inferior derecha de la

base del lavavajillas frente a las patas niveladoras.

2. Utilice un destornillador Phillips para ajustar los

tornillos de cabeza del lado izquierdo y derecho en

el sentido de las agujas del reloj para aumentar la

tensión y en el sentido contrario para disminuirla.

• Asegúrese de que el lado izquierdo y el lado derecho

estén ajustados de manera uniforme utilizando los

indicadores.

Ajuste los tornillos por

igual según sea necesario

en ambos lados

Indicadores

(uno a cada lado)

Side View

Spring

hooked

to hole

inside rail

NOTE: The number of

springs, on each side,

will vary by model.

Front View

Make sure pully

cables are within

pulley shoulders

Incrementar

la tensión

Reducir

la tensión

Vista

lateral

Vista frontal

Vista interior

Asegúrese de que

el cable de la polea

esté dentro de los

hombros de la polea.

Resorte

enganchado al

agujero que se

encuentra dentro

del riel de la base

NOTA: La cantidad de

resorte, a cada lado,

varía según el modelo.

PANEL DE PUERTA ESTÁNDAR -

VERIFIQUE EL EQUILIBRIO DE LA

PUERTA

•

La puerta está

correctamente

equilibrada si, una

vez abierta, se cierra

sola dentro de los 20º

desde el ángulo vertical,

permanece en su

posición desde un ángulo

de entre 20º y 70º y se

abre totalmente a más

de 70º.

• De ser necesario

incremente o reduzca

la tensión, como se

muestra. Algunos

modelos cuentan con 2 resortes sobre un lado y 1

resorte del otro lado. Trabe la puerta y ajuste los

resortes hasta lograr el equilibrio correcto.

NOTA: Los

modelos con

rieles de base

tubulares no

son ajustables.

Consejo: Asegúrese de que la puerta se abra y se

cierre de forma pareja. Controle la apertura y cierre

de la puerta. Si la puerta no se abre fácilmente o se

cierra demasiado rápido, controle el recorrido del cable

del resorte. El cable está sostenido por los “hombros”

de la polea. Asegúrese de que el cable no se haya

resbalado de los hombros de la polea y que esté

colocado como se muestra.

PASO 8

EQUILIBRE LA PUERTA

Siga el método correspondiente a su modelo:

Modelo de panel de puerta estándar O Modelo de panel personalizado

Instalación del Lavavajillas

COLOQUE EL

LAVAVAJILLAS EN SU

POSICIÓN FINAL

• Controle que la manta aislante, si está presente, esté

envuelta de forma pareja alrededor de la tubería. No debería

estar “amontonada” y no debe interferir con los resortes de

la puerta. Si el aislante está “amontonado” o interfiere con

los resortes, alargue y vuelva a centrar la manta antes de

deslizar el lavavajillas hasta su posición final

• Deslice el lavavajillas hasta la posición final, empujando

los costados del panel de la puerta. No empuje la puerta

hacia adelante o atrás en una posición parcialmente

abierta o cerrada al mover el lavavajillas. No use la

rodilla ni empuje sobre el centro del panel. Si lo hace, es

posible que se dañe el panel. Controle que el lavavajillas

esté posicionado de forma frontal en la abertura del

gabinete, tanto en la parte superior como inferior del

electrodoméstico, antes de montar el mismo al gabinete.

IMPORTANTE – Antes de abrir la puerta del lavavajillas,

asegúrese de que los extremos del panel de la puerta

del lavavajillas estén detrás de la cara del gabinete

adyacente y contra la cara del gabinete. Consulte la figura

más adelante en este paso. Si la puerta del lavavajillas

es abierta cuando el extremo de la puerta está contra la

cara del gabinete, se producirán daños sobre la puerta del

lavavajillas y el gabinete.

PASO 10

INSTALE LOS SOPORTES

DE MONTAJE

Necesitará los soportes de montaje que se reservaron

anteriormente.

Deberá instalar los soportes de montaje en la parte supe-

rior o lateral de la estructura de la tubería del lavavajillas,

antes de deslizar el lavavajillas en su ubicación debajo de

la mesada.

Instale los soportes de montaje en la parte

superior si el lado inferior de la mesada es de

madera o de un material similar que acepte la

colocación de tornillos:

Instale los soportes insertando las lengüetas en las

ranuras de la tuberia del lavavajillas como se muestra

NOTA: Es posible que se deban pasar las lengüetas a

través de ranuras.

Use pinzas para doblar e inclinar las lengüetas hacia

arriba para asegurarlas.

IMPORTANTE - Luego de instalar los soportes y antes

de cerrar la puerta del lavavajillas, ajuste los soportes

inclinando los mismos según sea necesario, de modo que

no tengan contacto con la parte superior de la puerta del

lavavajillas ni ocasionen daños.

•

Si instalará el lavavajillas debajo de una mesada con

un colgante corto, los soportes de la mesada se podrán

extender más allá del extremo de la mesada. Si éste es

el caso, retire la longitud excesiva inclinando de forma

repetida los soportes de la ranura frontal, sólo hasta que

se quiebren.

PASO 9

INSTALE LOS SOPORTES

DE MONTAJE (CONT.)

Instale los soportes de montaje a los costados

si la mesada es de granito o de un material

similar que no acepte tornillos de madera:

• Quiebre la parte frontal de la lengüeta con una tijera en

la ubicación mostrada, antes de realizar la adhesión al

lavavajillas.

• Instale los soportes insertando las lengüetas en las

ranuras de la tuberia del lavavajillas como se muestra.

NOTA: Es posible que se deban pasar las lengüetas a

través de ranuras.

Use pinzas para doblar e inclinar las lengüetas hacia

arriba para asegurarlas.

PASO 9

Montaje

superior

Inserte las lengüetas

de soporte en las

ranuras de la tubería

Use pinzas

para doblar

e inclinar

las

lengüetas

hacia

arriba para

asegurarlas.

Soporte

Incline y quiebre aquí

luego de instalar, si la

mesada cuenta con

un colgante corto.

Estructura de

la tubería

Deseche

Montaje lateral

Incline y quiebre

aquí de ser

necesario

Inserte las

lengüetas

de soporte

en las

ranuras de

la tubería

Use pinzas para

doblar e inclinar

las lengüetas

hacia arriba para

asegurarlas.

Soporte

Estructura

de la

tubería

El tornillo debe

pasar por este

RUL¿FLR

Deseche

COLOQUE EL

LAVAVAJILLAS EN SU

POSICIÓN FINAL (CONT.)

• Abra y cierre la puerta del lavavajillas para asegurar que

funcione de forma pareja, y que no haya frotación contra

el gabinete adyacente.

Consejo: Evite cargos innecesarios del servicio técnico

por daños sobre el panel o el rendimiento de la lavadora.

Controle la alineación del lavavajillas antes de abrir la

puerta del lavavajillas, a fin de evitar daños sobre el panel.

Asegúrese de que las líneas de los servicios no queden

atrapadas o aplastadas detrás del lavavajillas. Las líneas

aplastadas restringirán el flujo de agua.

Instalación del Lavavajillas

NIVELE EL LAVAVAJILLAS

(CONT.)

• Retire el estante deplatos

inferior y coloque un nivel

en la puerta y en la línea

deslizante del estante

inferior en la figura.

Si su modelo cuenta con una bandeja de fugas y un

sistema de nivelación trasera, la altura trasera se podrá

ajustar desde la parte frontal del lavavajillas, junto con

las 2 patas frontales en la parte inferior del lavavajillas.

Comience el proceso de nivelación por las patas frontales,

girando de forma individual las 2 patas frontales. Ajuste las

patas delanteras primero. Cuando las patas delanteras son

ajustadas a una altura que genere una brecha apropiada

con el gabinete superior, proceda a ajustar el sistema de

nivelación trasera, ajustando el tornillo de nivelación como se

muestra en la figura. Gire el tornillo para ajustar el sistema de

nivelación trasera. De forma lenta, gire el tornillo en sentido

horario para elevar la parte trasera del lavavajillas, y en

sentido antihorario para hacerla descender. Continúe

ajustando los pies hasta que el lavavajillas esté nivelado,

como se muestra en la figura. Asegúrese de que las 3 patas

tengan un contacto firme con el piso.

Si su modelo tiene 4 patas niveladoras y

no tiene bandeja de fugas, ajuste el nivel

del lavavajillas girando de forma individual

las 4 patas en la parte inferior del lavavajillas,

como se ilustra en la figura

. Asegúrese de

que todas las patas niveladoras estén en

contacto con el piso.

• El lavavajillas está correctamente nivelado cuando el

indicador de nivel está centrado de izquierda a derecha y del

frente a la parte trasera. Además, la puerta del lavavajillas

se debería cerrar sin golpear el costado de la tubería.

• Reemplace el estante inferior.

Consejo: Evite cargos innecesarios del servicio

técnico. Verifique que el lavavajillas esté nivelado.

Empuje los estantes de los platos hacia afuera hasta la

mitad de su recorrido. Deberían permanecer fijos. Abra y

cierre la puerta. La puerta debería ajustarse en la abertura

de la tubería, sin golpear el costado de esta última. Si los

estantes giran por sí solos, o si la puerta golpea el costado

de la tubería, vuelva a nivelar el lavavajillas

Controle

nivelación

del frente

hasta

atrás

Controle

nivelación

de un

costado

al otro

Baje las

líneas

deslizantes

del estante

PASO 10 PASO 11

NIVELE EL LAVAVAJILLAS

IMPORTANTE – El lavavajillas deberá estar nivelado para

un funcionamiento apropiado del estante de los platos, el

rendimiento del lavado y el funcionamiento de la puerta. El

lavavajillas deberá estar nivelado de izquierda a derecha y

del frente a la parte trasera. Esto asegura que los estantes

de los platos no giren hacia adentro o afuera por sí solos,

que el agua circulante fluya hacia la entrada de la bomba, y

que la puerta se cierre sin golpear el costado de la tubería.

PASO 11

Gire la pata

delantera para

ajustar la altura

frontal

Gire el tornillo del

sistema de nivelación

para ajustar la altura

trasera.

Gire la pata

delantera para

ajustar la altura

frontal

Controle que el borde de la

tina no tenga contacto con

todos los puntos

El borde de la tina puede ser acortado, de ser necesario, para asegurar

un funcionamiento adecuado de la puerta

Si la moldura interfiere con la

puerta, como modo de instalación

alternativa se puede plegar

Vista

superior

Manija

Gabinete

Puerta

Borde

Estructura

de la

tubería

Vista

superior

Manija

Gabinete

Puerta

Moldura

plegada

Estructura

de la tubería

La puerta

se ajusta y

balancea

detrás de la

estructura

del gabinete

Alineación

correcta

Una alineación

incorrecta hara que la

puerta se dañe

La puerta queda atrapada

en la estructura del

gabinete

Instalación del Lavavajillas

CONEXIÓN AL

SUMINISTRO DE AGUA

Conecte la línea de suministro de agua al codo de 90º.

Si usará una conexión con una manguera trenzada

flexible:

•

Ajuste la tuerca al codo de 90º usando una llave

ajustable.

Si usará una conexión a una tubería de cobre:

•

Deslice la tuerca de compresión y luego una abrazadera

de refuerzo sobre el extremo de la línea de agua.

•

Inserte la línea de agua en el codo de 90º.

•

Deslice la abrazadera de refuerzo contra el codo y

asegure la misma con una tuerca de compresión.

IMPORTANTE – Asegúrese de que el resorte de la puerta

y/o el cable del resorte de la puerta no tengan frotación

ni contacto con la manguera de llenado o la línea de

suministro de agua. Controle esto abriendo y cerrando la

puerta. Si se produce un uido de frotación o interferencia,

redirija las líneas de suministro de agua.

POSICIONE EL

LAVAVAJILLAS, ASEGURE

EL MISMO A LA MESADA

O EL GABINETE (CONT.)

• Vuelva a controlar que el lavavajillas esté en ángulo recto

y nivelado tanto en la parte superior como en la parte

inferior de la abertura del gabinete, sin torceduras ni

distorsión de la tubería o de la puerta, luego de montar

los gabinetes/mesada. Haga ajustes si es necesario.

&RQ¿UPHTXHWRGDVODVSDWDVQLYHODGRUDVWHQJDQ

FRQWDFWRFRQHOSLVRD¿QGHHYLWDUTXHHOODYDYDMLOODVVH

balancee y para asegurar un funcionamiento adecuado

de la puerta y la traba and latch operation.

PASO 12

PASO 13

CONECTE LA LÍNEA DE

DESAGÜE

• Ya debe haber separado la manguera de la tina en los

lugares indicados.

El extremo moldeado de la manguera de desagüe

coincidirá con puertos de entrada de 5/8” a 1” de

diámetro en la brecha de aire, la T de desechos o el

eliminador de desechos.

PASO 14

1”

5/8”

POSICIONE EL

LAVAVAJILLAS, ASEGURE

EL MISMO A LA MESADA

O EL GABINETE

En este paso necesitará los 2 tornillos Phillips de cabeza

especial de los tornillos que se reservaron anteriormente.

El lavavajillas deberá estar asegurado a los costados del

gabinete o la mesada. Use el MÉTODO 1 cuando el lado

inferior de la mesada esté hecho de un material que no

acepte

tornillos de madera, tal como el granito.

Cuando el lado

inferior de la mesada sea de madera, use el MÉTODO 2.

IMPORTANTE – Evite daños sobre el panel de la

puerta y el panel de control. El lavavajillas deberá estar

posicionado de modo que el panel frontal y el panel de

control no tengan contacto con los gabinetes adyacentes o

la mesada. Los tornillos de montaje deberán ser colocados

de forma recta. Las cabezas salientes de los tornillos

podrían rayar el panel de la puerta o el panel de control e

interferir con el

funcionamiento de la puerta.

MÉTODO 1

Asegure el lavavajillas a los costados del gabinete.

• Vuelva a controlar la alineación del lavavajillas en el

gabinete. Consulte los Pasos 10 y 11. El panel de la

puerta y/o el panel de control no deberán golpear los

gabinetes o la mesada.

• Retire los botones del enchufe. No los descarte.

• Ajuste el lavavajillas a los gabinetes adyacentes con los 2

tornillos de cabeza especial Phillips provistos. Asegúrese

de que los tornillos estén colocados de forma recta para

evitar daños sobre el pañel.

• Instale los botones del enchufe al costado de la tubería

en los agujeros provistos.

MÉTODO 2

Asegure el lavavajillas sobre la parte inferior de la

mesada de madera.

• Vuelva a controlar la alineación del lavavajillas en el

gabinete. Consulte los Pasos 10 y 11. El panel de la

puerta y/o el panel de control no deberán golpear los

gabinetes ni la mesada.

• Ajuste el lavavajillas a la parte inferior de la mesada con

2 tornillos de cabeza especial Phillips. Asegúrese de que

los tornillos estén colocados de forma

recta para evitar

daños sobre el pañel.

Mesada con superficie sólida

Soportes laterales

Botones del enchufe

Tornillo

PASO 12

Brackets

Wood Countertop

Mesada de maderaSuportes

Tuerca de

compresión

Línea de suministro

de agua caliente

Codo de 90º

Abrazadera

de refuerzo

Lado inferior izquierdo

Instalación del Lavavajillas

CONECTE LA LÍNEA DE

DESAGÜE (CONT.)

NOTA: LA LONGITUD TOTAL DE LA MANGUERA DE

DESAGÜE NO DEBE EXCEDER LOS 16' DESDE LA

PARTE TRASERA DEL LAVAVAJILLAS PARA QUE

PUEDA DRENAR CORRECTAMENTE.

• Conecte la línea de desagüe a la brecha de aire, la

T de desechos o el eliminador de desechos, usando

el método determinado previamente. Asegure la

manguera con una abrazadera de la manguera.

Abrazadera de

la manguera

PASO 14

Método 1 – Brecha de aire con T de desechos o el

eliminador de desechos

Método 2 – “Bucle de desagüe alto" con T de

desechos o el eliminador de desechos

Con este método, necesitará el gancho de la manguera de

drenaje reservada anteriormente.

Ajuste la manguera de desagüe a la parte inferior de la

mesada con el gancho provisto.

IMPORTANTE – Al conectar la línea de desagüe al

eliminador de desechos, asegúrese

de que el enchufe del desagüe haya

sido retirado. EL LAVAVAJILLAS

NO HARÁ EL DESAGÜE SI EL

ENCHUFE ESTÁ COLOCADO.

Consejo: Evite cargos innecesarios del servicio técnico

debido a reclamos por falta de desagüe.

Asegúrese de que la manguera de desagüe haya sido

pasada por la abertura del gabinete. Esto evitará que el

exceso de manguera en la cavidad del lavavajillas sea

retorcido o aplastado por el lavavajillas.

Remove

Drain

Plug

Retire el

enchufe del

desagüe

Instalación del eliminador

de desechos

72”

max.

72”

max.

Instalación de la T de desechos

Instalación del eliminador

de desechos

18”

min.

32” min. -

72” max.

Gancho de la manguera

de desagüe

18”

min.

32” min. -

72” max.

Gancho de la manguera

de desagüe

Instalación de la T de desechos

CONECTE LA LÍNEA DE

DESAGÜE (CONT.)

• La manguera ya debería haberse desconectado de la

pared de la tina en los lugares indicados. NOTA: No

retire el rulo de drenaje alto.

• Determine el tamaño del puerto de entrada. Si se requiere,

corte el conector de la manguera de desagüe en la

línea marcada, para que coincida con el puerto de

entrada.

• Si se requiere una manguera de desagüe más larga,

reemplace la manguera de desagüe con bolso de

usuario por la pieza del servicio técnico de GE Appliances

WD24X10065, una manguera de una longitud de 12’ que

puede ser conectada directamente al bucle de desagüe

ya adherida a la unidad.

Si la pieza de la manguera no está disponible en el

servicio técnico, una manguera adicional con sujeción

con un diámetro interno de 5/8” o 7/8” y con una longitud

no superior a 66" podrá ser adherida a la manguera de

desagüe con bolso de usuario provista. Asegure la conexión

con la abrazadera para manguera (obtener localmente) a la

manguera de desagüe con bolso de usuario provista.

Separe sólo la sección de la manguera

de drenaje que se muestra en blanco.

NO separe la sección de la manguera

de drenaje que se muestra en gris.

PASO 14

1”

5/8”

Cutting Line

IMPORTANT: Do not cut

Línea de corte

IMPORTANTE: No corte la parte coarrugada de la manguera

Abrazadera de la Manguera

Coupler

Abrazadera de la Manguera

Instalación del Lavavajillas

CONECTE EL SUMINISTRO

DE CORRIENTE (SÓLO PARA

INSTALACIONES CON CABLEADO

RÍGIDO)

Si un cable de corriente con enchufe ya

se encuentra instalado y desea realizar

su conversión para una instalación con

cableado rígido:

• Compre el kit de arnés con puente WD21X26318.

• Desenchufe el Conector de Alimentación de CA.

• Retire el tornillo a tierra y deje éste a un lado para la

conexión con cableado rígido.

• Tire del aliviador de tensión del cable de corriente para

su retiro del soporte de la caja de empalmes.

• Use el tornillo a tierra para colocar el arnés de puente del

cableado rígido y conecte el Conector de Alimentación

de CA.

PASO 15

CONECTE EL SUMINISTRO

DE CORRIENTE (SÓLO PARA

INSTALACIONES CON CABLEADO

RÍGIDO) (CONT.)

En este paso necesitará la cubierta de la caja de conexiones

y el tornillo de cabeza hexagonal n.° 10 de los tornillos que

se dejaron a un lado anteriormente.

• Asegure el cableado de la casa a la parte trasera de la

caja de empalmes con un amortiguador de refuerzo.

• Ubique los 3 cables del lavavajillas (blanco, negro y

verde) con los extremos con tiras que sobresalen del

puente de CA. Use tuercas para cables aprobados por

UL que sean del tamaño apropiado para conectar el

cable de tierra entrante al verde, el blanco al blanco y el

negro al negro.

• Instale la tapa de la caja de empalmes usando un tornillo

de cabeza hexagonal nº 10. Asegúrese de que los

cables no sufran cortes debajo de la tapa.

• Asegúrese de que la tapa de la caja de empalmes se

apoye sobre el soporte de montaje.

• Si usará un kit de cables de corriente de conexión

directa, utilice los SPN indicados y para un cable de

corriente de conexión rápida use el número de pieza

GE Appliances WD06X10020.

PASO 15

Si el cableado doméstico no cuenta con un cable

de 2 hilos con conexión a tierra, un instalador debe

realizar una conexión a tierra. Cuando el cableado

doméstico es de aluminio, asegúrese de usar un

compuesto antioxidante y conectores de aluminio a

cobre aprobados or UL.

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica,

incendio o lesiones a personas, el instalador deberá

realizar un control para asegurar que los cables

no estén pellizcados ni dañados, que el cableado

del hogar esté conectado a la ficha de la caja de

empalmes a través de un amortiguador de refuerzo,

y que todas las conexiones eléctricas realizadas en

el momento de la instalación (tuercas para cables)

estén dentro de la tapa de la caja de empalmes.

ADVERTENCIA

NOTA: Todos los tornillos, soportes y cables de conexión

a tierra deben permanecer intactos.

Tapa de

la caja de

empalmes

Tierra

(Verde)

Puente

de CA

Negro

Tornillos de

conexión a tierra

Amorti-

guador de

refuerzo

BlancoSoporte de

la caja de

empalmes

Instalación del Lavavajillas

PRUEBA DE MOJADO

DEL LAVAVAJILLAS

• Active la corriente y enchufe el cable de corriente en el

tomacorriente, si está equipado de este modo.

• Seleccione un ciclo y presione el botón Start (Iniciar).

• Asegúrese de que la puerta esté trabada. El lavavajillas

se debería iniciar.

• Asegúrese de que el agua entre al lavavajillas. Si no

entra agua al lavavajillas, asegúrese de que el agua y la

corriente estén activadas.

• Controle que no haya pérdidas debajo del lavavajillas.

Si se detecta una pérdida, corte la corriente desde el

disyuntor o desconecte el lavavajillas, y luego ajuste las

conexiones de agua. Restablezca la corriente una vez

corregida la pérdida.

NOTA: Es posible que una pequeña cantidad de agua

sea derramada del túnel de llenado sobre el lado

izquierdo de la bañera durante el primer uso luego

de la instalación. Es muy probable que el derrame se

produzca si hay aire en la tubería de suministro de

agua de una construcción nueva o si la válvula estuvo

cerrada durante un período de tiempo prolongado.

• Controle que no haya goteras alrededor de la puerta.

Una gotera alrededor de la puerta podría ser ocasionada

por frotación con la puerta o golpes contra gabinetes

adyacentes. De ser necesario, reposicione el lavavajillas.

Consulte el Paso 10.

• Mantenga presionado el botón Start (Iniciar) durante 3

segundos para cancelar el ciclo. Una vez que la puerta

esté cerrada, la unidad comenzará a realizar el desagüe.

Controle las líneas de desagüe. Si se encuentran

pérdidas, corte la corriente desde el disyuntor y corrija

los problemas de la plomería, según sea necesario.

Reinicie la corriente una vez realizadas las correcciones.

Consulte los Pasos 3, 4, 5, 6 y 14.

• Abra la puerta del lavavajillas y asegúrese de que toda

el agua sea desagotada. De no ser así, controle que

el cable del eliminador de desechos haya sido retirado

y/o que la brecha de aire no esté enchufada. También

controle la manguera de desagüe para asegurar que

no esté retorcida debajo o detrás del lavavajillas y que

el bucle alto de desagüe o el separador de aire esté

presente. Consulte el Paso 14.

• Presione el botón Start (Iniciar) una vez más y haga

funcionar el lavavajillas en otro ciclo. Controle que no

haya goteras y corrija las mismas de ser necesario.

• Repita estos pasos según sea necesario.

PASO 17

LISTA DE CONTROL DE

EVALUACIÓN PREVIA

5HYLVHHVWDOLVWDOXHJRGHLQVWDODUHOODYDYDMLOODVD¿Q

de evitar cargos por llamadas al servicio técnico, las

cuales no están cubiertas por su garantía.

• Asegúrese de que el encendido esté en OFF (Apagado).

• Abra la puerta y retire toda la gomaespuma y el papel de

embalaje.

• Ubique el Manual del Propietario separado en el Paso 1.

• Localice el Manual del Propietario reservado anteriormente.

• Controle la apertura y cierre de la puerta. Si la puerta

no se abre y cierra libremente, controle la ubicación

correcta del cable de resorte sobre la polea. Si la puerta

se cae o cierra al ser liberada, ajuste la tensión del

resorte o el sistema de contrapeso. Consulte el Paso 8.

• Asegúrese de que el cableado esté asegurado debajo

del lavavajillas, sin cortes ni en contacto con resortes de

la puerta u otros compartimientos. Consulte el Paso 15.

• Controle la alineación de la puerta con la tubería. Si la

puerta golpea la tubería, nivele el lavavajillas. Consulte

el Paso 11.

• Controle la alineación de la puerta con el gabinete. Si

la puerta golpea el gabinete, reposicione el lavavajillas.

Consulte el Paso 11.

• Controle que el resorte de la puerta no tenga contacto

con la línea de agua, la manguera de llenado, el

cableado u otros componentes. Consulte el Paso 10.

• Verifique que el suministro de agua y las líneas de

desagüe no estén retorcidas ni en contacto con otros

componentes. El contacto con el motor o la estructura

del lavavajillas podría generar ruidos.

• Abra el grifo de agua caliente del lavabo y verifique la

temperatura del agua. La temperatura del agua entrante

deberá ser de entre 120ºF y 140ºF. Se requiere una

temperatura mínima de 120ºF para un mejor rendimiento

del lavado. Consulte la sección PREPARACIÓN DE LA

LÍNEA DE AGUA CALIENTE.

• Active el suministro de agua. Controle que no haya

pérdidas. De ser necesario, ajuste las conexiones.

• Retire la película protectora si se encuentra presente en

el panel de control y la puerta.door.

• Verifique que el ribete de la tina no impida que la puerta

se cierre completamente.

PASO 16

Instalación del Lavavajillas

TEXTOS

• Asegúrese de entregar al consumidor el paquete

completo de textos, estas Instrucciones de Instalación y

muestras y/o cupones del producto.

PASO 21

PASO 20

INSTALE LOS SUJETADORES

DE LOS JETS DE BOTELLA

(en algunos modelos)

• Segun el modelo, los sujetadores de los Jets de Botella

se encuentran en la canasta de

cubiertos o en la bolsa del usuario.

Para instalar los sujetadores de

botella, simplemente desliza la

abertura de los sujetadores sobre

la parte superior de la boquilla y

presiónalos hacia la base.

INSTALE EL ZÓCALO

• Retire los 2 tornillos de la bolsa del usuario.

• Coloque el zócalo contra las patas del lavavajillas.

• Alinee el zócalo con el extremo inferior y asegúrese de

que esté contra el piso.

• Inserte y apriete los

2 tornillos de fijación

de la placa inferior de

acceso.

NOTA: Tenga cuidado

de no apretar en exceso los tornillos de la placa inferior

de acceso.

• Al volver a instalar la placa inferior de acceso, en modelos

con una barrera acústica, asegúrese de que el borde

inferior esté alineado con el suelo. Cualquier exceso de

material debe estar plegado detrás de la puerta exterior.

Consejo: Reduzca el sonido debajo del lavavajillas.

Asegúrese de que el zócalo esté contra la pared.

PASO 19

Attachment

Screws

Toekick

Zócalo

Tornillos de

agarre

POSICIONE LA PIEZA DE

AISLACIÓN DE SONIDO

(algunos modelos)

• Ubique el paquete del aislante de sonido dentro del

lavavajillas.

• Posiciónelas piezas en forma vertical, como se muestra.

• Ubique la caja de control.

• Empuje la parte del bloque aislante debajo del

lavavajillas, hasta que quede debajo de la caja de

control.

•

Empuje la parte del panel hacia arriba, hasta el frente del

bloque.

• Ajuste los costados del panel frontal detrás de los agujeros

de los tornillos para adherir el zócalo.

PASO 18

Empuje los costados del aislante detrás de los

agujeros de los tornillos para adherir el zócalo.

(algunos modelos)

Zócalo

Bloque Aislante

(En algunos modelos).

Puerta del

Lavavajillas

Caja de Control

Printed in the United States

NOTA: La mejora de los productos es un esfuerzo continuo. Por lo tanto, los materiales, la apariencia y las especificaciones pueden sufrir cambios sin previo aviso.

GE - General Electric PDT715SIYII GE Profile 24 inch Smart Fully Integrated Dishwasher with 16 Place Settings, Microban Antimicrobial Technology and Dry Boost in Panel Ready

Product's Documents

Installation Guide.

Specifications

GE - General Electric PDT715SIYII Questions and Answers

Related Products

GE - General Electric PZE24QYYFS GE Profile 36 Inch Counter Depth Side-by-Side Smart Refrigerator with 24 Cu. Ft. Total Capacity, LED Light Walls, Climate Controlled Drawer, Dual Icemakers, CustomSize Ice, External Water/Ice Dispenser, and Advanced Wate

GE - General Electric GE Monogram Fully Integrated Dishwasher ZBD7000G01II

GE - General Electric GE Monogram Fully Integrated Dishwasher ZBD8900V50II

GE - General Electric Monogram Fully Integrated Dishwasher ZDT870SIF1II

GE - General Electric GE Profile' Fully Integrated Built-In Dishwasher

GE - General Electric GE Profile' Fully Integrated Built-In Dishwasher
