2
English
Assembly (see page 4)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 6)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Maintenance (see page 7)
The check valves must be checked regularly according
to EN 806-5 in accordance with national or regional
regulations (at least once a year).
Dimensions (see page 10)
Flow diagram (see page 10 )
Spare parts (see page 12)
XX = Colors
00 = Chrome Plated
67 = Matt Black
80 = Stainless Steel Optic
Cleaning (see page 7)
Operation (see page 8)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded
base
- connection hoses not completely
screwed into basic body
- Tighten connection hoses by hand
- O-ring at the connection hose
defective.
- Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
3
Deutsch
Montage (siehe Seite 4)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 6)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Wartung (siehe Seite 7)
Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Maße (siehe Seite 10)
Durchflussdiagramm (siehe Seite 10)
Serviceteile (siehe Seite 12)
XX = Farbcodierung
00 = Chrom
67 = Mattschwarz
80 = Edelstahl-Optik
Reinigung (siehe Seite 7)
Bedienung (siehe Seite 8)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Störung Ursache Abhilfe
Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungs-
schaft
- Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
- Anschlussschläuche von Hand
festziehen
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
4
1.
2.
max. 35 mm
max. 60 mm
(3 Nm)
150°
110 °
110 °
150°
31863009
2a 2b
1
3 4

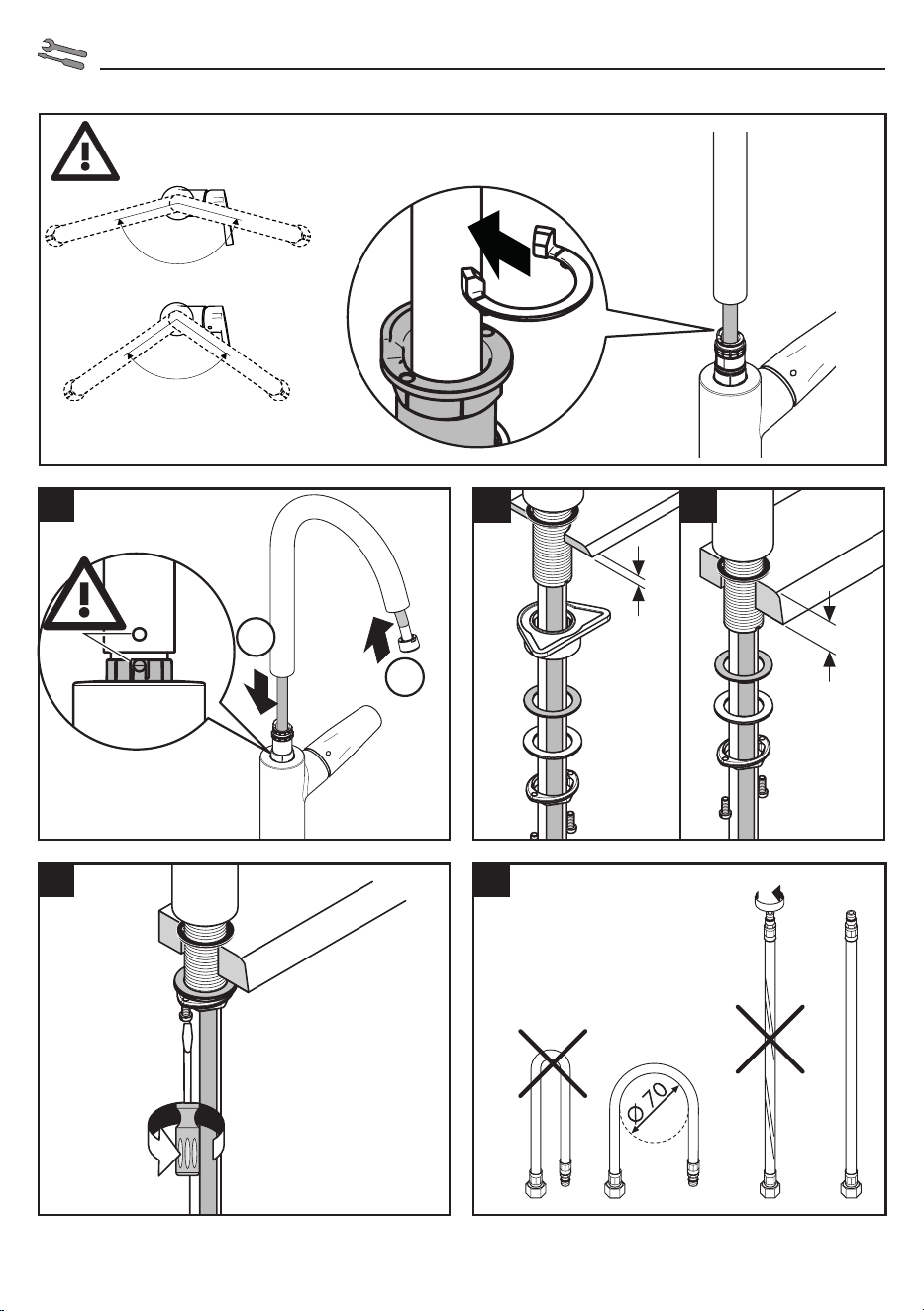

Montage
5
SW 10 mm
SW 24 mm
(4 Nm)
(1 Nm)
> 2 min
Armaturenfett
Grease
䀵滑油
1.
2.
CLICK
2.
3.
1.
80 mm
CLICK
5
7 8
9 10
6

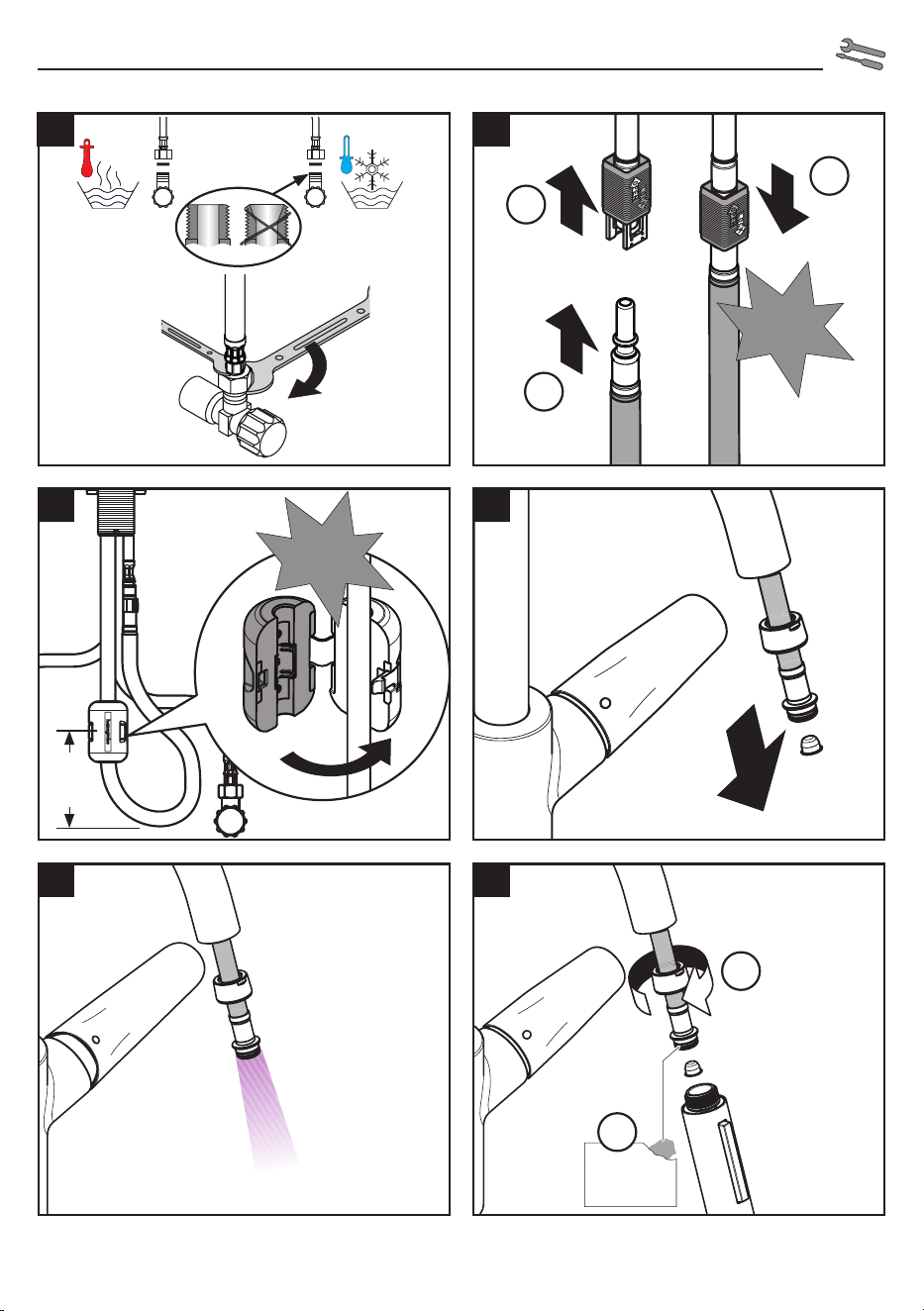

Montage
0,3 MPa
60 °C
10 °C
6

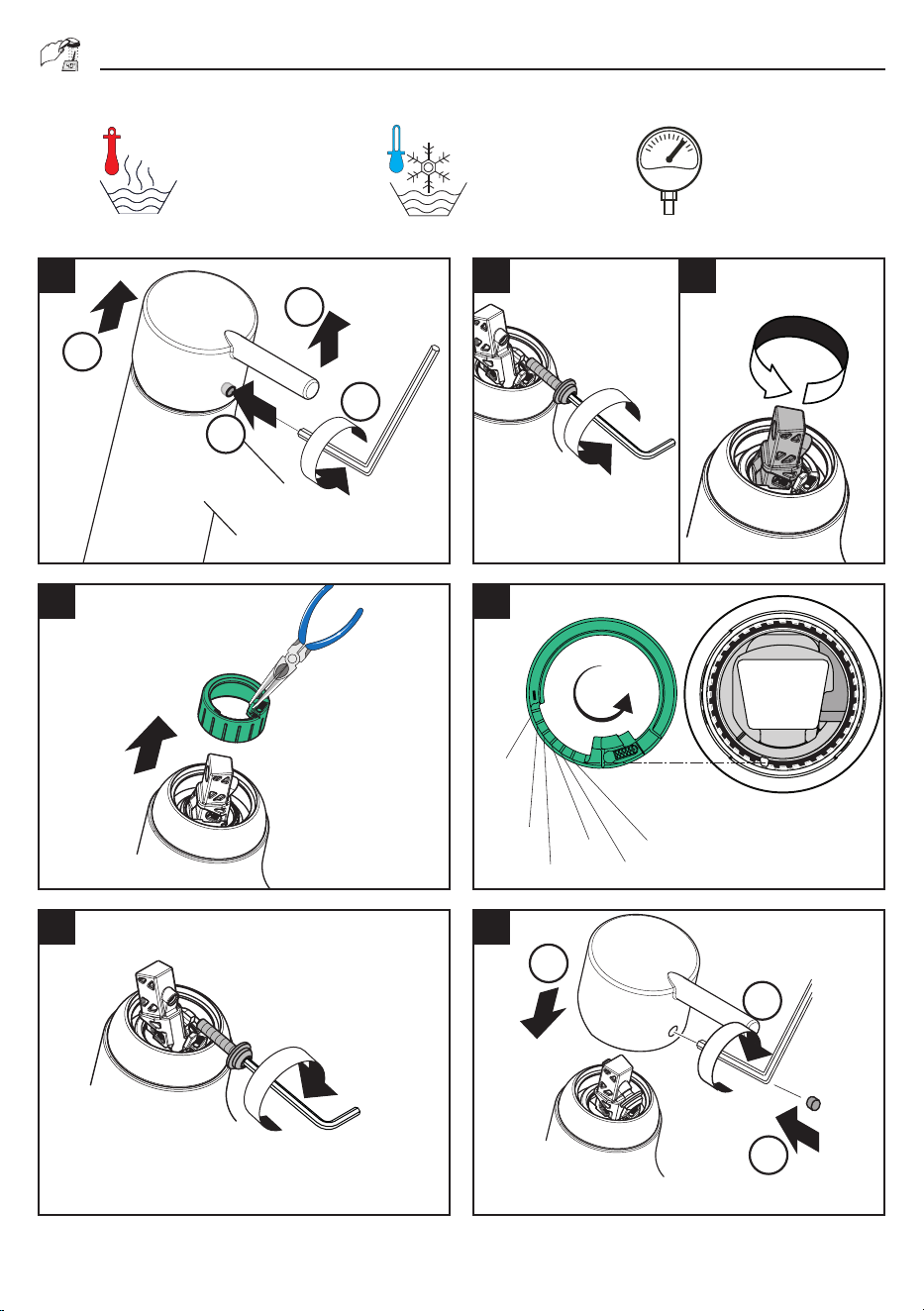

Justierung
+
+
21 3
4 5
6 7
4.
3.
1.
2.
3.
1.
2.
6 x
36°C
38°C
43°C
50°C
55°C
60°C
17 x
SW 4 mm
SW 4 mm
(5 Nm)
SW 4 mm
SW 4 mm
7
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation

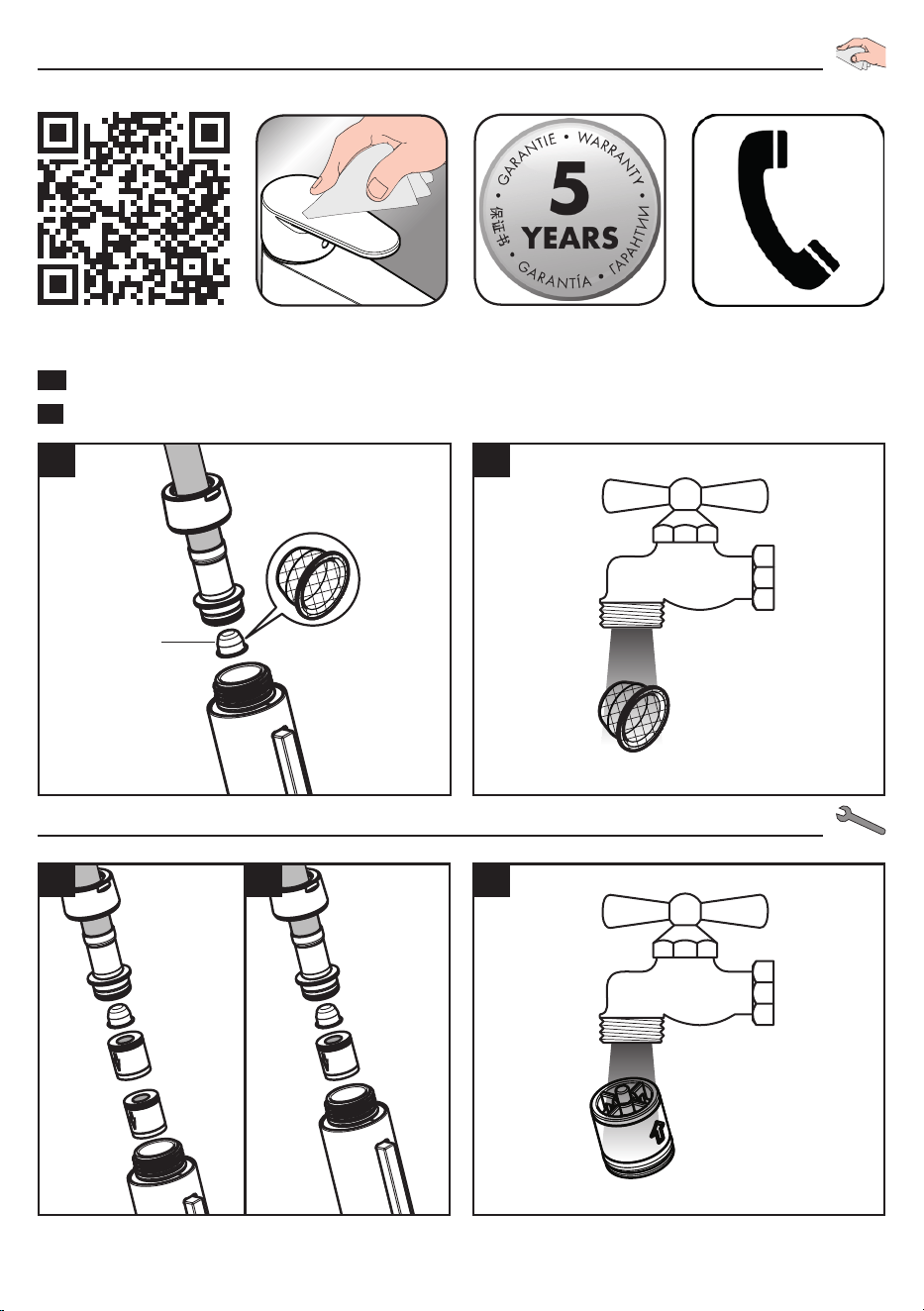

EN Cleaning recommendation / Warranty / Contact
DE Reinigungsempfehlung / Garantie / Kontakt
97735000
31815XX3
14803003
31863009
31815019
1 2
1a
1b 2

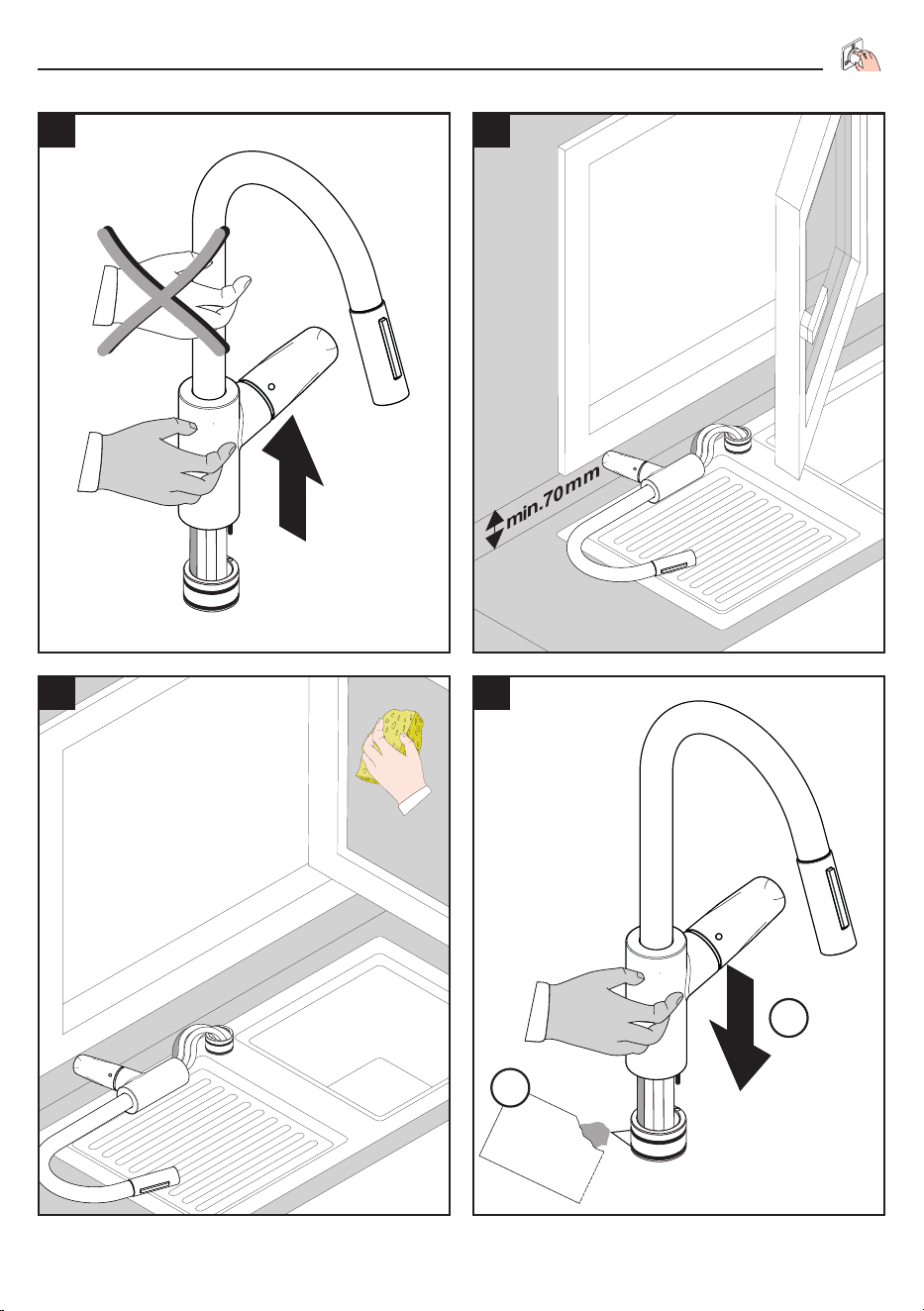

Reinigung Wartung
8
1.
2.

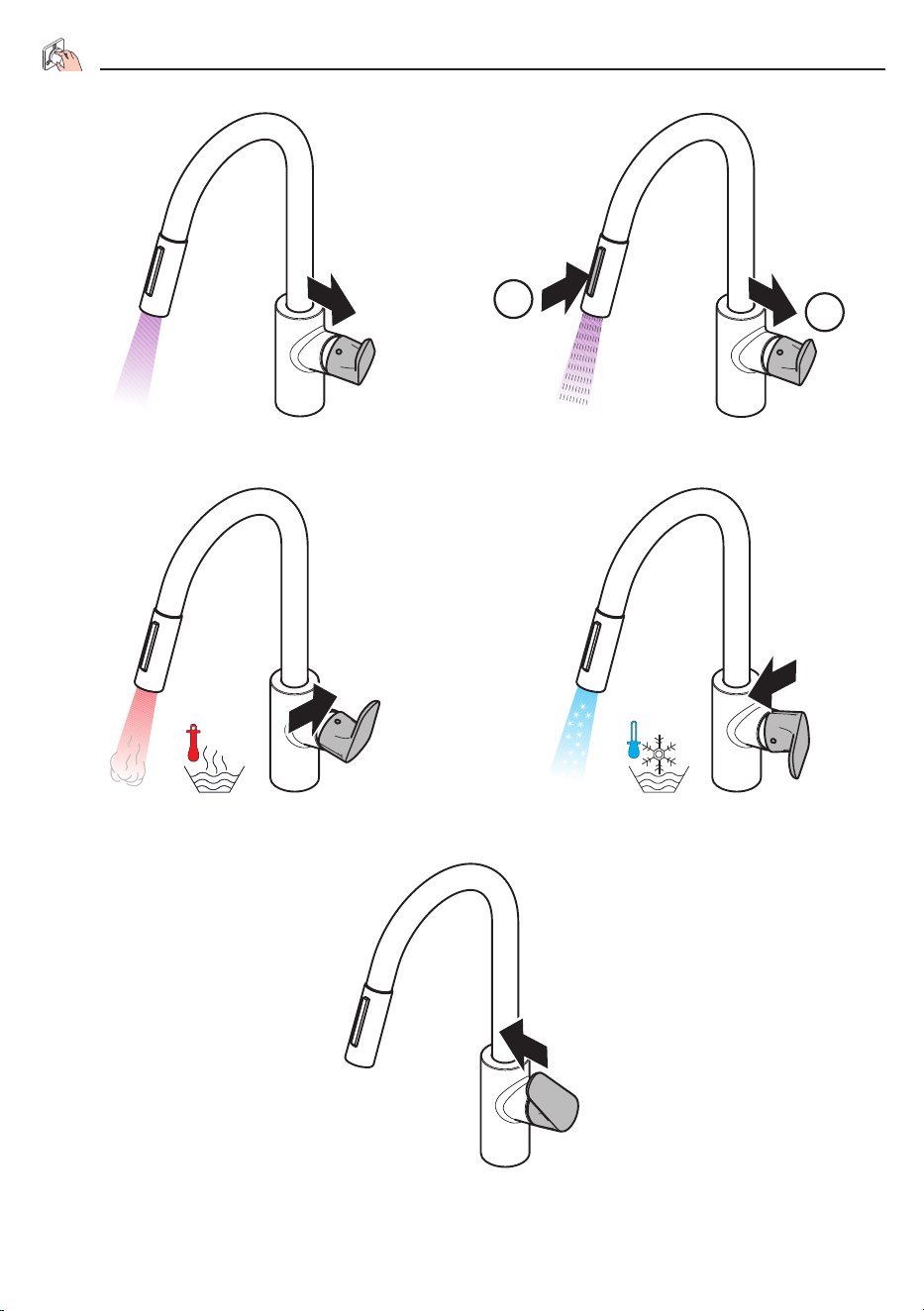

Bedienung
9
Armaturenfett
Grease
䀵滑油
1.
2.
31815XX3 / 31815019
1 2
3 4
Bedienung
10
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l
/sec
1
2
165
148
131
G 1/2
835
G 1/2
411
411
230
230
235235
ca. 500
ca. 500
20
20
28
28
Ø
Ø
220
85
85
57
57
181181
max. 60
Ø 34
52
52
Ø
Ø
165
75
°
75
°
Focus M41 240 2jet
31815XX3
Focus M41 240 2jet
31815019
Focus M41 240 2jet
31815XX3 / 31815019 / 31863XX9

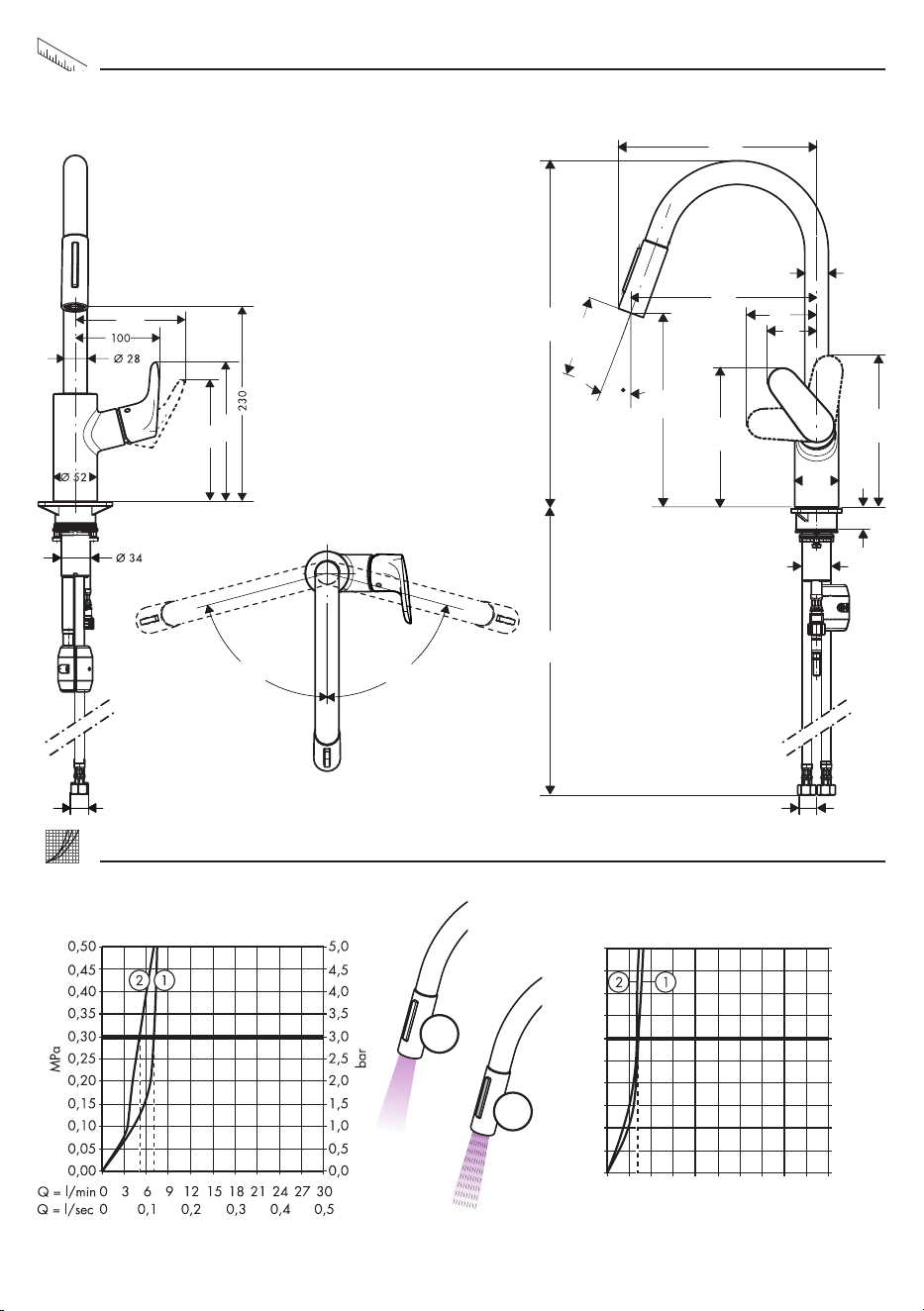

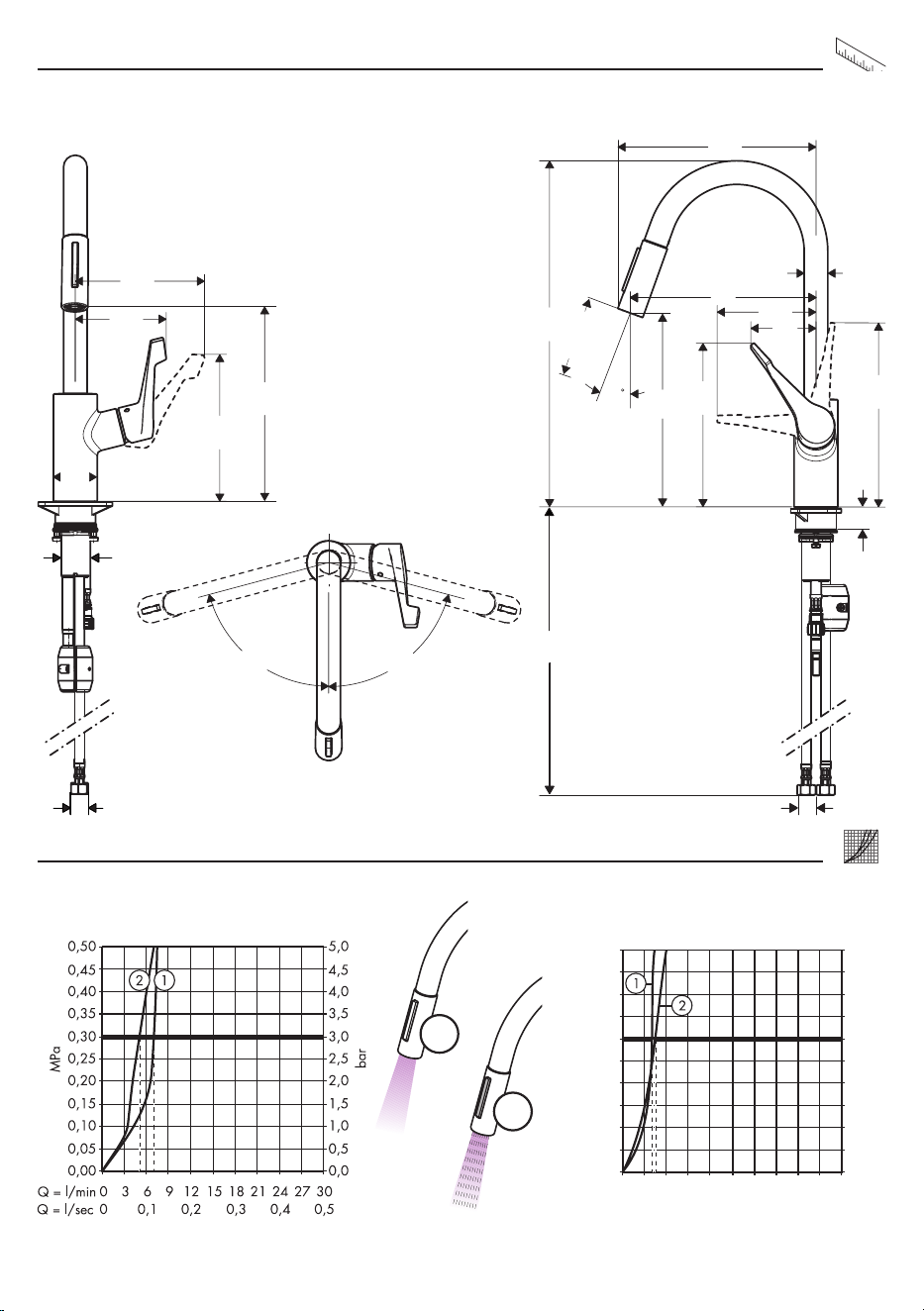

Maße Durchflussdiagramm
11
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
Focus M41 240 2jet
31863XX9
1
2
Cento XL 2jet
14803003
153
174
34Ø
230
G 1/2
52Ø
108
535
G 1/2
411
230
235
c a . 5 0 0
2 0
28Ø
220
max. 60
219
117
194
77
75
°
75
°
Cento XL 2jet
14803003
Maße / Durchflussdiagramm
12
97548000
95498000
92730000
95008000
95140000
(M4x20)
SW 4 mm
98193000
(32x2)
98127000
(11x2)
97209000
(M37x1,5)
SW 30 mm
92204000
96338000
95049000
95507000
(1500 mm)
95561000
(600 mm)
97523000
95562000
92482000
(600 mm)
SW 24 mm
98551000
95909000
98459000
97735000
95332000
98231000
(18x1,5)
95910000
98140000
(20x1)
Cento XL 2jet
14803003

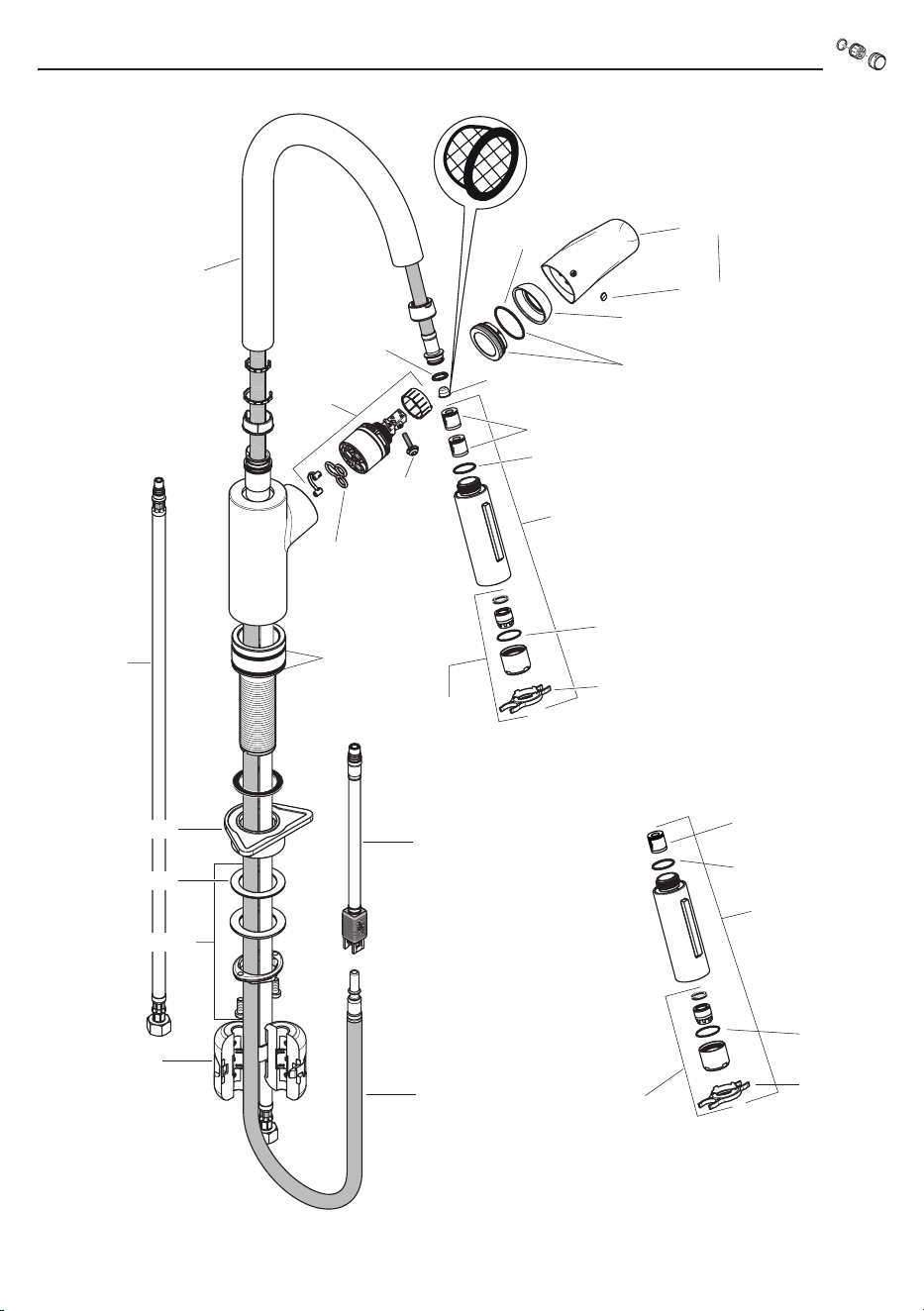

Serviceteile
13
95909019
95910000
98140000
(20x1)
98459009
98231000
(18x1,5)
95376000
98460000
96338000
98193000
(32x2)
98127000
(11x2)
97735000
92730000
95008000
95140000
(M4x20)
SW 4 mm
95562XX0
97489000
(900 mm)
SW 24 mm
98212000
(41x2)
97523000
95910000
98140000
(20x1)
98459XX3
98231000
(18x1,5)
95332000
97209000
(M37x1,5)
SW 30 mm
95498XX0
Focus M41 240 2jet
31815XX3
Focus M41 240 2jet
31815019
95507000
(1500 mm)
95561000
(600 mm)
98551000
95909000
95049000
97548000

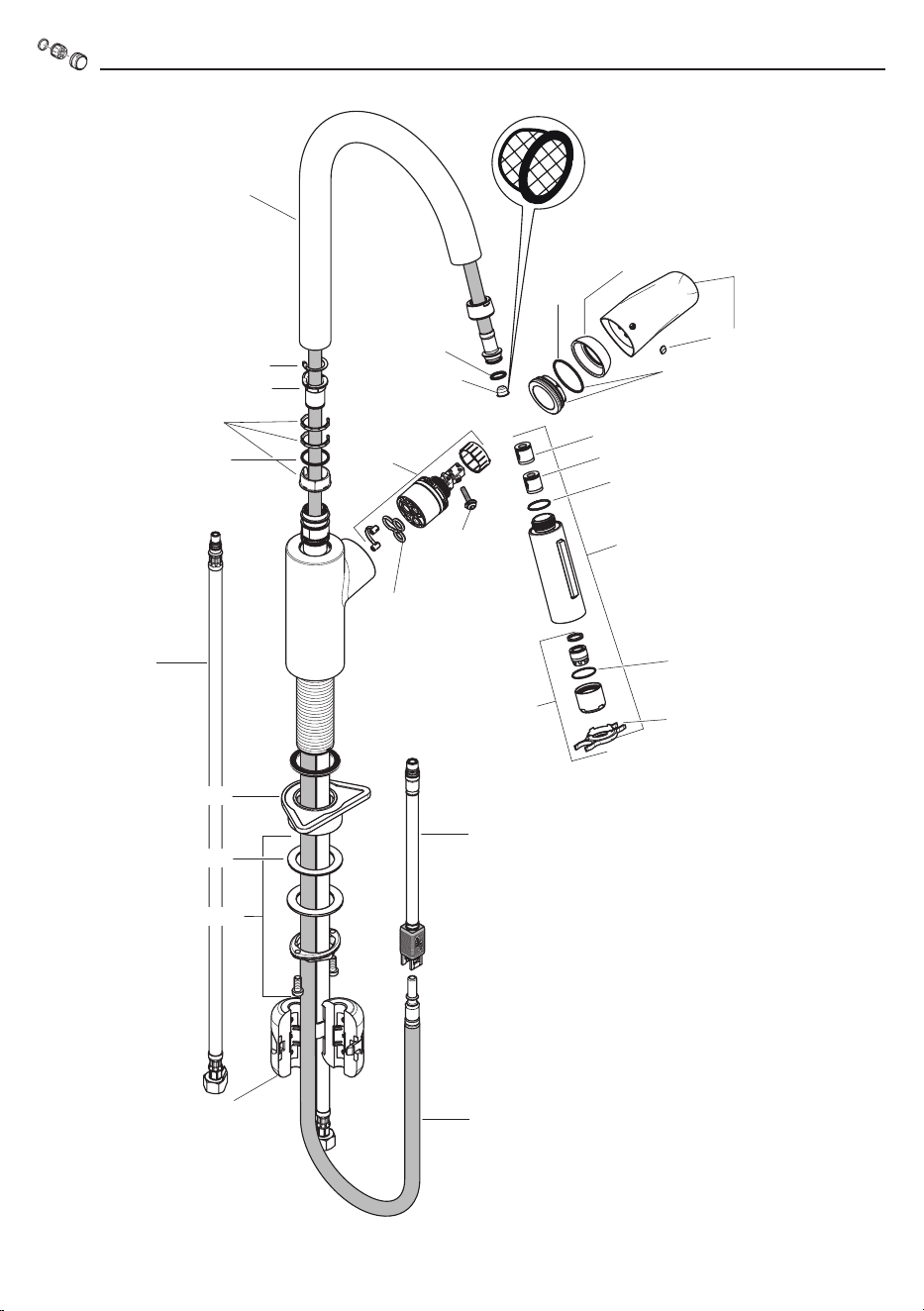

Serviceteile
14
98356000
96338000
98193000
(32x2)
98127000
(11x2)
97735000
95646001
95008000
95140000
(M4x20)
SW 4 mm
95562000
98365000
98211000
(21x2,5)
60°
150°
97489000
(900 mm)
SW 24 mm
97523000
95507000
(1500 mm)
95561000
(600 mm)
95909019
95910000
98140000
(20x1)
93836009
98231000
(18x1,5)
95332000
92622000
97209000
(M37x1,5)
SW 30 mm
95498000
Focus M41 240 2jet
31863XX9
95049000
98551000
97548000

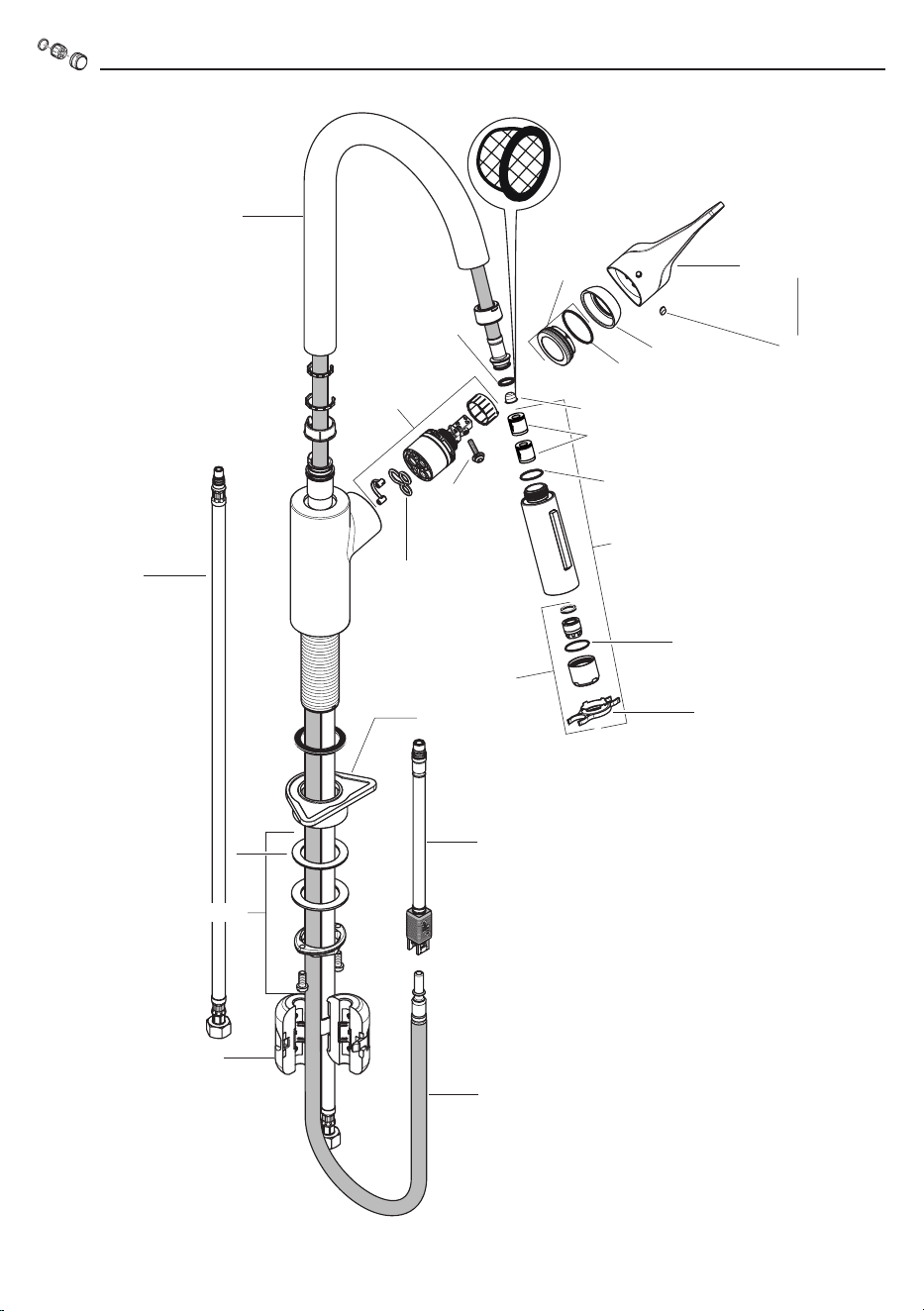

Serviceteile
15
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
01/2022
9.02705.64
