Kichler 330164SBK Renew ES 52-in Satin Black with Satin User Manual

INSTRUCTION MANUAL

Product images may vary slightly from actual product.

52" RENEW ENERGY STAR

UL Model #330164

READ AND SAVE THESE INSTRUCTIONS

REV 31-MAR-2021

Net weight: 6.20 kgs (13.67 lbs)

Gross weight: 7.30 kgs (16.09 lbs)

52" Renew ES |

TABLE OF CONTENTS

Read all instructions BEFORE assembly and USE of product

KEEP INSTRUCTIONS FOR FUTURE USE

SAFETY RULES

CARE AND USE INSTRUCTIONS

TOOLS AND MATERIALS REQUIRED

PACKAGE CONTENTS

MOUNTING OPTIONS

HANGING THE FAN

INSTALLATION OF SAFETY SUPPORT

ELECTRICAL CONNECTIONS

FINISHING THE MOTOR INSTALLATION

ATTACHING THE FAN BLADES

INSTALLING THE SWITCH HOUSING

OPERATING INSTRUCTIONS

TROUBLESHOOTING

CEILING AND WALL FAN WARRANTY

| KICHLER.COM

SAFETY RULES

1. CAUTION -RISK OF SHOCK-

Disconnect Power at the main circuit breaker panel

or main fusebox before starting and during the

installation.

2. WARNING: This fixture is intended for installation in

accordance with the National Electrical Code (NEC)

and all local code specifications. If you are not familiar

with code requirements, installation by a certified

electrician is recommended.

3. WARNING: To reduce the risk of fire or electric shock,

do not use this fan with any solid-state speed control

device.

4. WARNING: To reduce the risk of fire, electric shock,

or personal Injury mount to an outlet box marked

“Acceptable For Fan Support of up to 22.7 kg (50

lbs)”. For outlet box mounting, use mounting screws

provided with the outlet box.

5. WARNING: To reduce the risk of fire, electric shock

or personal injury, mount fan to outlet box marked

“acceptable for fan support”.

6. The outlet box and support structure must be securely

mounted and capable of reliably supporting a minimum

of 50 lbs. Use only cULus Listed outlet boxes marked

“FOR FAN SUPPORT”.

7. The fan must be mounted with a minimum of 2.1 m

(7 feet) clearance from the trailing edge of the blades

to the floor.

8. WARNING: Do not operate reversing switch while fan

blades are in motion. Fan must be turned o and blades

stopped before reversing blade direction.

9. Avoid placing objects in the path of the blades.

10. To avoid personal injury or damage to the fan and other

items, be cautious when working around or cleaning

the fan.

11. WARNING: Make sure the power is disconnected

before cleaning the fan.

12. Do not use water or detergents when cleaning the fan

or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

13. After marking electrical connections, spliced

conductors should be turned upward and pushed

carefully up into outlet box. The wires should be

spread apart with the grounded conductor and the

equipment-grounding conductor on one side of the

outlet box and the ungrounded conductor on the other

side of the outlet box.

14. Electrical diagrams are reference only. Light Kits that

are not packed with the fan must be cULus Listed

and marked suitable for use with the model fan you

are installing. Switches must be cULus General Use

Switches. Refer to the Instructions packaged with the

light kits and switches for proper assembly.

15. WARNING: To reduce the risk of personal injury, do not

bend the blade brackets (also reered to as flanges)

during assembly or after installation. Do not insert

objects in the path of blades.

16. All set screws must be checked, and retightened where

necessary, before installation.

52" Renew ES |

CARE AND USE INSTRUCTIONS

1. Read and understand these Care and Use Instructions

and all installation instructions provided with this

fixture, both front and back, before proceeding with

assembly, installation, care and use of this fixture.

2. If you have doubts about how to install a lighting

fixture or if the fixture fails to operate correctly, please

contact a local qualified licensed electrical contractor.

3. All parts must be used as indicated in the assembly/

installation instructions. Do not substitute the

parts provided with any other parts (use authorized

replacement parts only) or use any parts which are

worn out or broken. If replacement parts are needed,

write to

Authorized Replacement Parts Distribution Department,

P.O. Box 318010, Cleveland, Ohio 44131-8010.

Failure to obey this instruction could invalidate the ETL/

UL or CSA certification for this fixture.

4. Be sure to use light bulbs with wattage no greater than

specified on this fixture. Be certain the electric current

is turned o before changing light bulbs.

5. If a green insulated wire or bare copper or silver wire is

included with this fixture be certain never to attach this

wire to the “hot” current carrying supply wire.

6. Be sure the fixture is supported by a chain only (if

fixture hangs by chain) and not by wire.

7. The hand-crafted beauty of this fixture is the

result of tasteful design, experienced engineering,

careful craftsmanship and a dedication to customer

satisfaction. You will be assured years of service and

enjoyment if you read and observe the following list of

product care suggestions:

• Be certain electric current is turned o before

cleaning.

• Clean metal components with a soft cloth,

moistened with a mild liquid soap solution. Wipe

clean and bu with a soft dry cloth. Under no

circumstances should any metal polish be used,

as its abrasive nature could damage the protective

finish placed on the metal parts.

• Wood components may be polished with a fine

furniture polish, taking care to avoid getting the

polish on the metal surfaces.

• Never wash glass shades in an automatic

dishwasher. To wash glass shades, line a sink with a

towel and fill with warm water and a mild liquid soap.

Wash glass with a soft cloth, rinse and wipe dry.

| KICHLER.COM

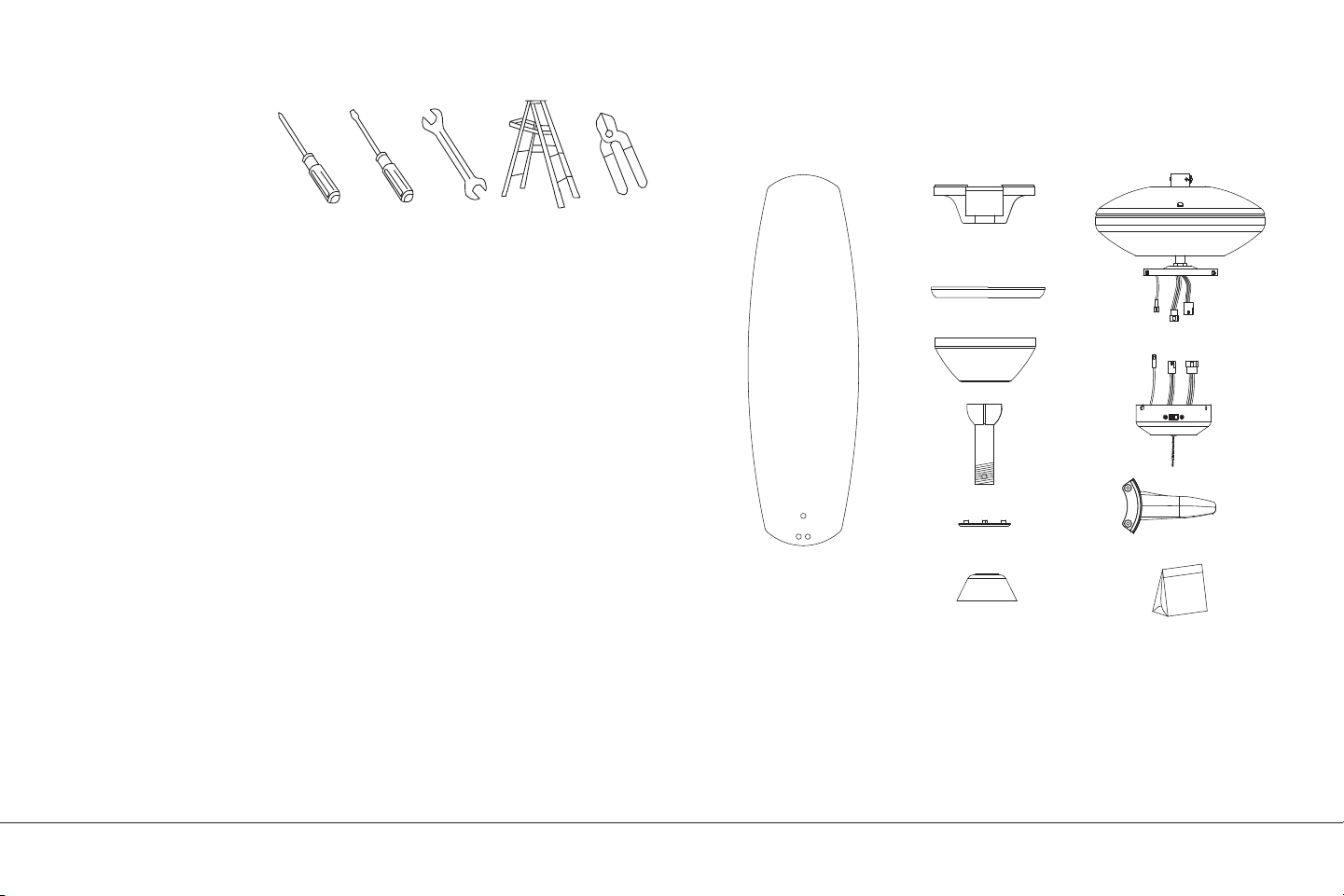

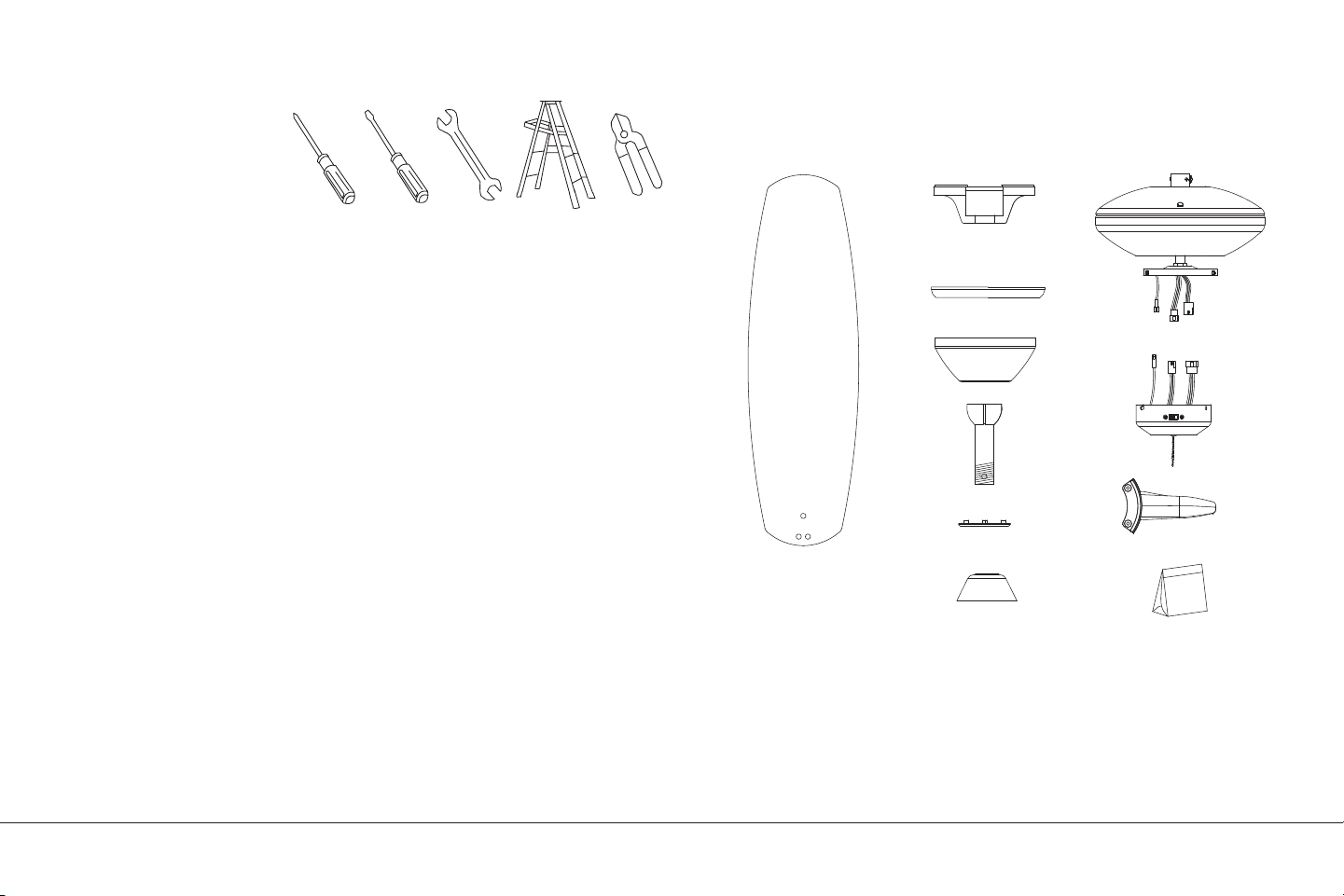

TOOLS REQUIRED

PACKAGE CONTENTS

• Philips screw driver

• Blade screw driver

• 11mm wrench

• Step ladder

• Wire cutters

Unpack your fan and check the contents. You should have the following items:

A. Fan blades (5)

B. Ceiling mounting bracket

C. Canopy decoration ring

D. Canopy

E. Ball/downrod assembly

F. Canopy Cover

G. Coupler cover

H. Fan motor assembly

I. Switch housing

J. Blade brackets (5)

K. Package hardware:

1) Safety cable hardware:

screw (1)

2) Gasket (1)

3) Pull chains and fob (1)

4) Balancing Kit

5) Blade attachment hardware:

screws (15), washers (15)

6) Blade arm screws (10)

7) Plastic wire connectors (3)

52" Renew ES |

Outlet box

Provide strong

support

Recessed

outlet box

Ceiling

mounting plate

Outlet box

ANGLED CEILING

MAXIMUM 22°

ANGLE

MOUNTING OPTIONS

If there is not an existing UL (cUL for Canadian Installation) listed

mounting box, then read the following instructions. Disconnect the

power by removing fuses or turning o circuit breakers.

Secure the outlet box directly to the building structure. Use

appropriate fasteners and building materials. The outlet box and its

support must be able to fully support the full weight of the fan (up

to 50 lbs). Do not use plastic outlet boxes.

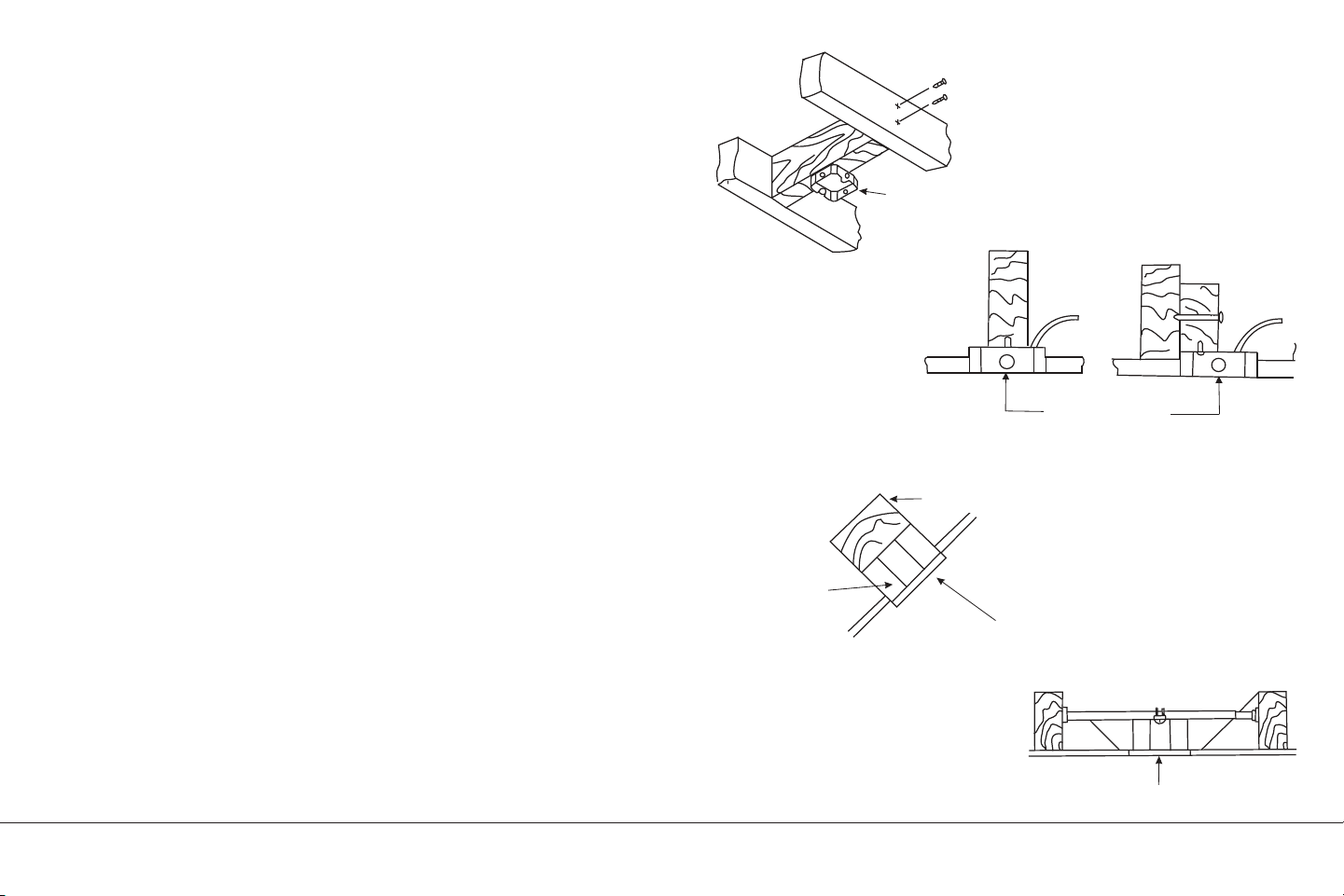

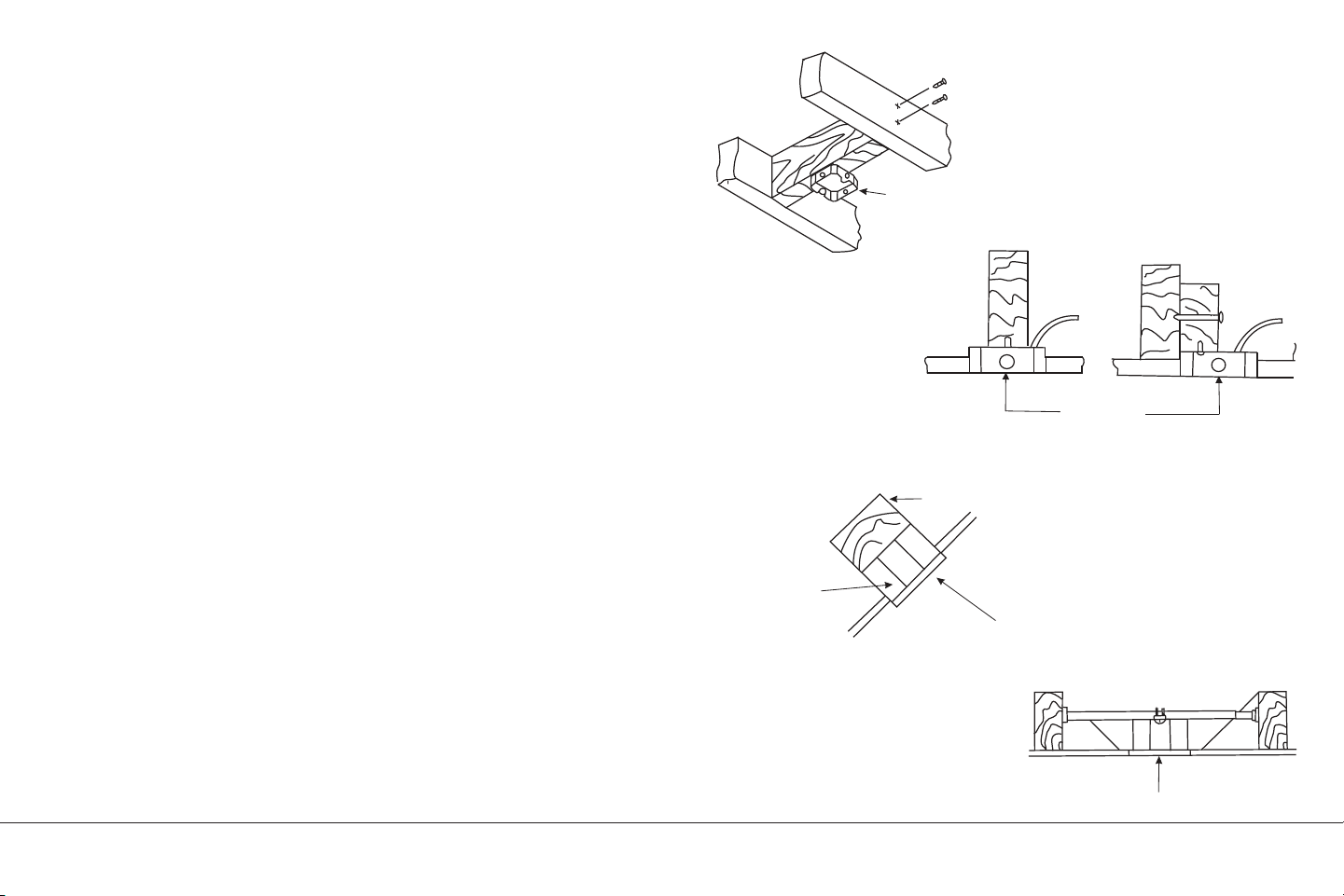

Figures 1, 2, and 3 are examples of dierent ways to mount the

outlet box.

NOTE: If you are installing the ceiling fan on a sloped (vaulted)

ceiling, you may need a longer downrod to maintain proper

clearance between the tip of the blade and the ceiling. A minimum

clearance of 12” is suggested for optimal operation.

NOTE: Depending on the location you have selected for

installation, you may need to purchase and install a “Joist Hanger”

for the support of the outlet box. Make sure the joist hanger you

purchase has been designed for use with ceiling fans. (Fig. 4)

Fig. 2

Fig. 1

Fig. 3

Fig. 4

| KICHLER.COM

HANGING THE FAN

REMEMBER to turn o the power before you begin.

To properly install your ceiling fan, follow the steps below.

NOTE: This ceiling fan is supplied with two types of hanging

assemblies; the standard ceiling installation using the downrod with

ball and socket mounting and the “close-to-ceiling” installation. The

“close-to-ceiling” installation is recommended in rooms with less

than 8-feet ceilings or in areas where additional space is desired from

the floor to the fan blades.

cULus listed

outlet box

Ceiling

mounting

bracket

Mounting screws

(supplied with electrical box

)

Washer

120V wires

Fig. 5

52" Renew ES |

HANGING THE MOTOR ASSEMBLY

Standard Ceiling Installation

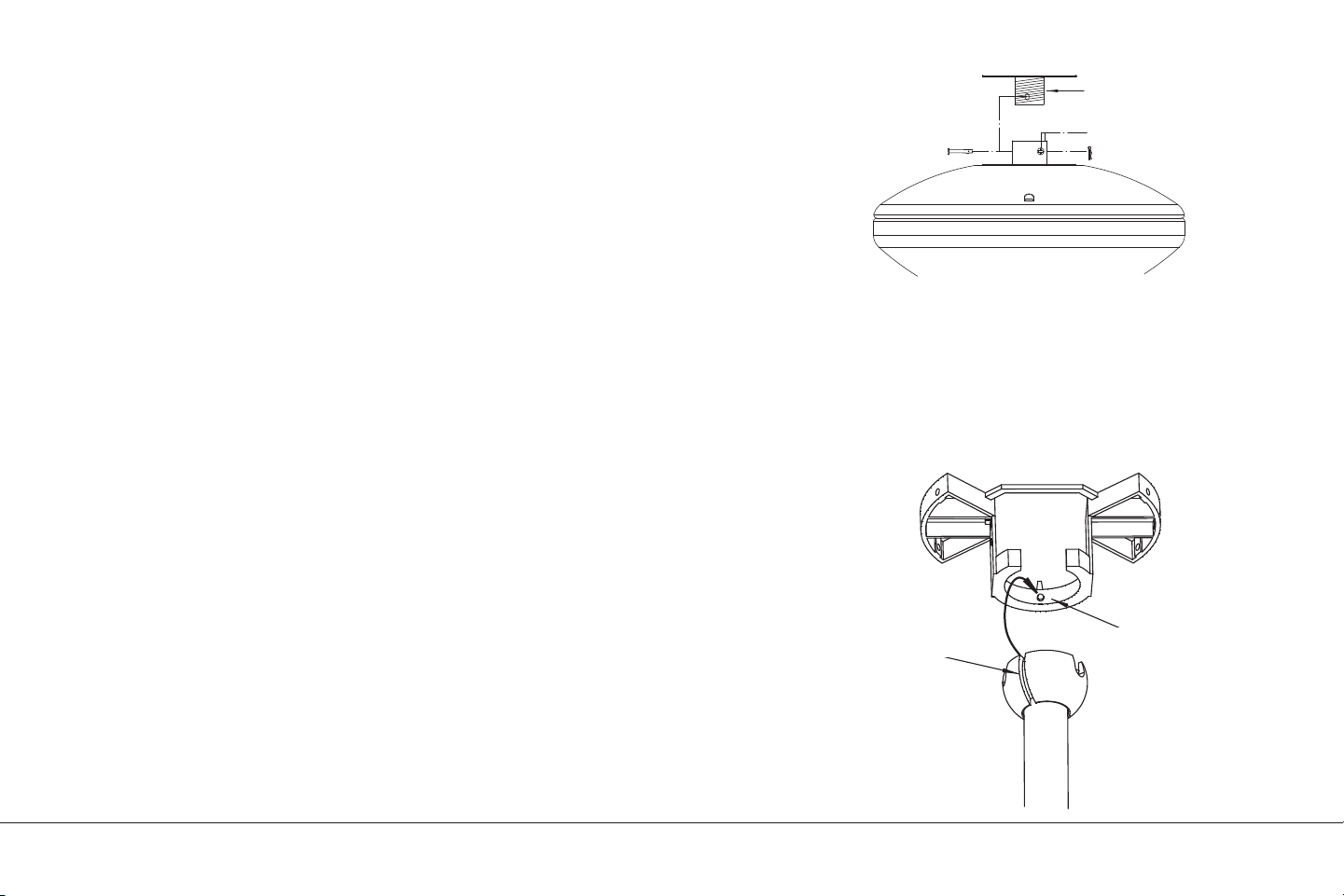

Step 1. Pass the 120-volt supply wires through the center hole in the

ceiling hanger bracket as shown in Fig. 5.

Step 2. Secure the hanger bracket to the ceiling outlet box with the

screws and washers provided with your outlet box.

Step 3. Remove the hitch pin, lock pin and set screws from the top of the

motor assembly.

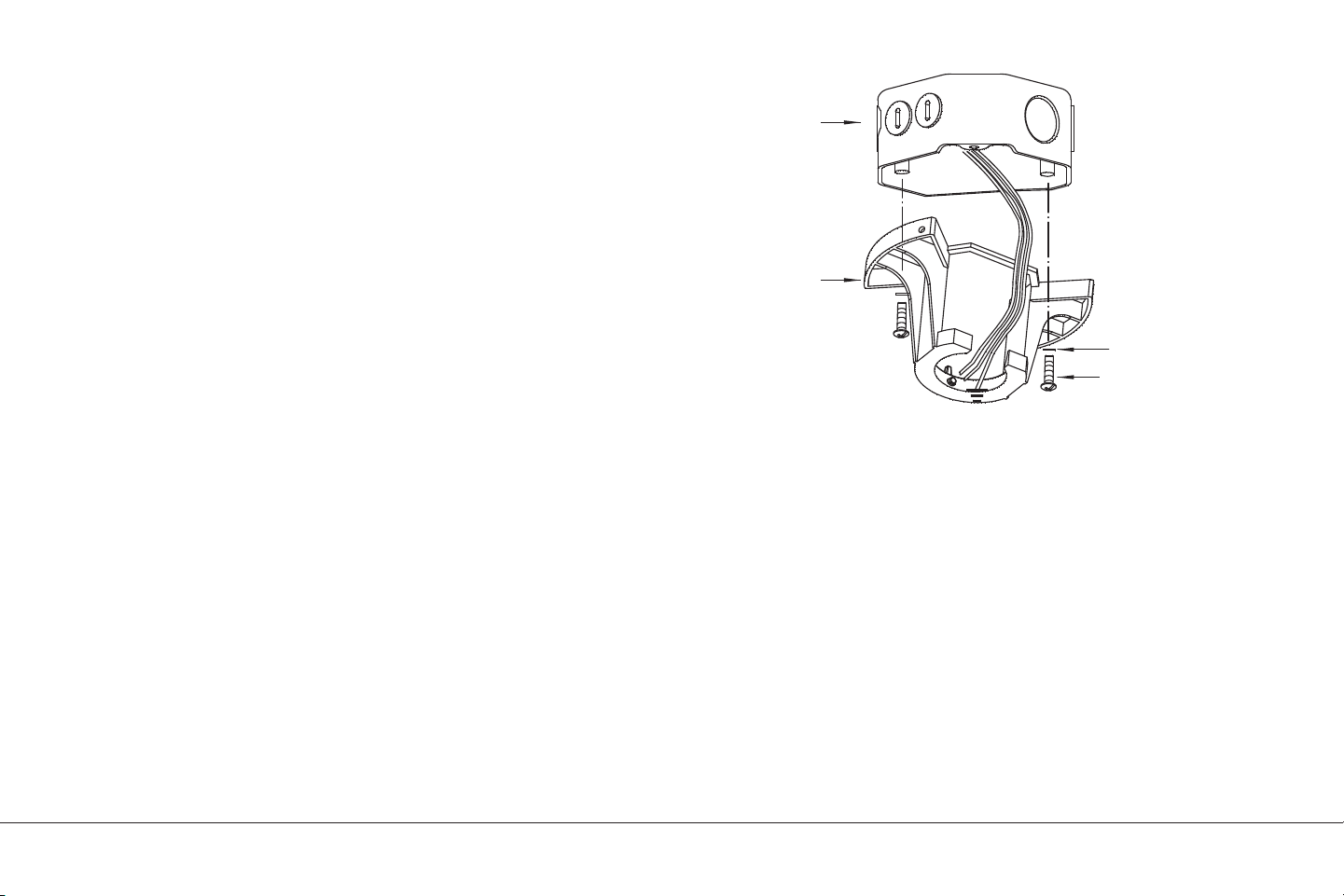

Step 4. Route wires exiting from the top of the fan motor through the

coupler cover, canopy cover, canopy, decoration ring and then through

the ball/downrod. (Fig. 6)

Step 5. Align the holes at the bottom of the downrod with the holes

in the collar on top of the motor housing (Fig. 6). Carefully insert the

hitch pin through the holes in the collar and downrod. Be careful not

to jam the pin against the wiring inside the downrod. Insert the locking

pin through the hole near the end of the hitch pin until it snaps into its

locked position, as noted in the circle inset of Fig. 6.

Step 6. Tighten two set screws on top of the fan motor firmly. (Fig. 6)

Step 7. Place downrod ball into the hanger bracket socket. (Fig 7)

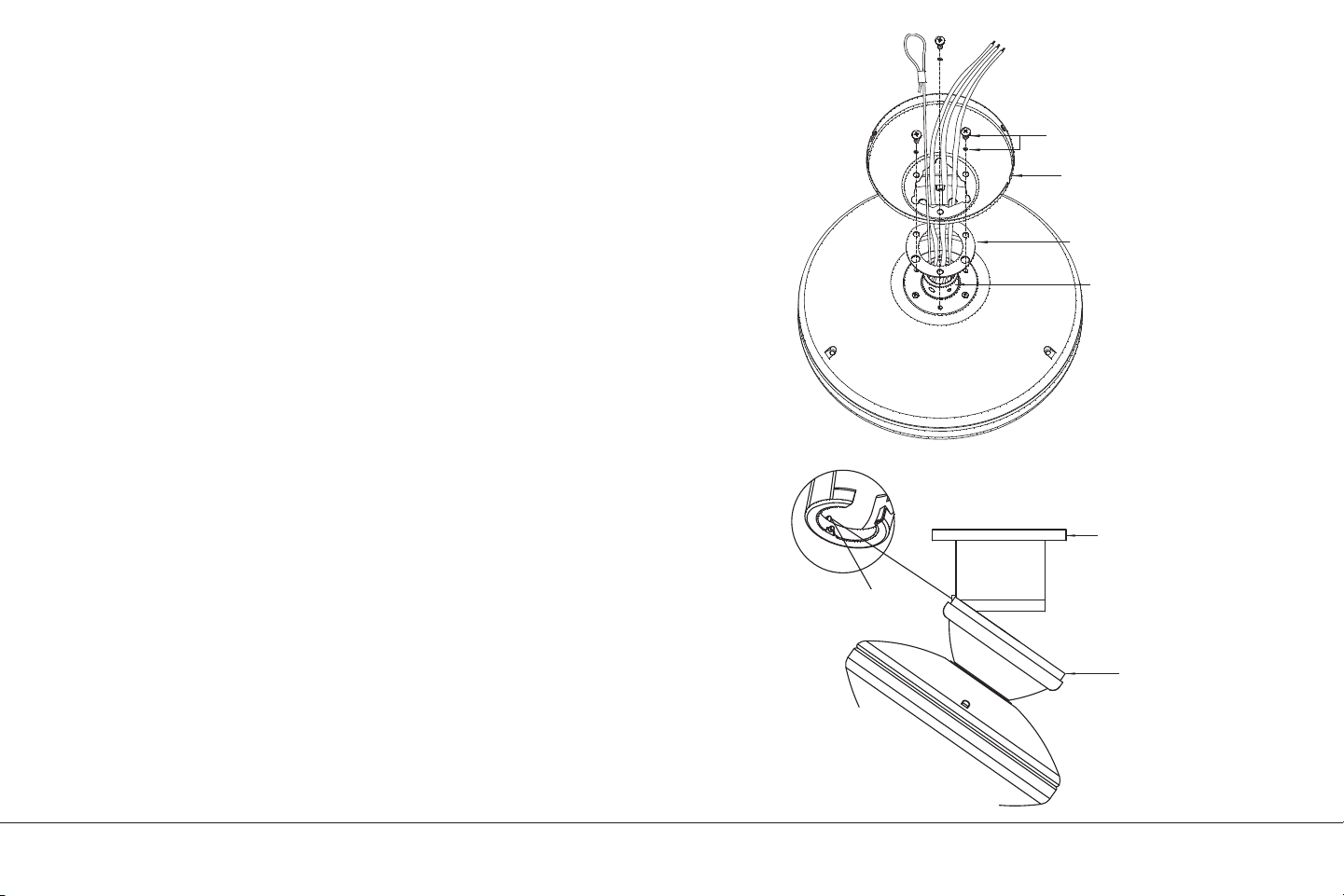

Fig. 6

Retainning clip

Set screws

Hitch pin

Ceiling canopy

Decoration ring

Coupler cover

Downrod

Registration slot

Check tab

Fig. 7

| KICHLER.COM

Fig. 7

HANGING THE MOTOR ASSEMBLY

Close-to-Ceiling Installation

Step 1. Pass the 120-volt supply wires through the center hole in the

ceiling hanger bracket as shown in Fig. 5.

Step 2. Secure the hanger bracket to the ceiling outlet box with the

screws and washers provided with your outlet box.

Step 3. Remove three of the six screws and lock washers (every other

one) from the collar of top motor. (Fig. 8)

Step 4. Place the ceiling canopy with decotation ring and the gasket

over the collar at the top of the motor. Align the mounting holes with

the holes in the motor and fasten using the screws and lock washers

provided. (Fig. 8)

Step 5. Tighten the mounting screws securely.

WARNING: Failure to completely tighten the three screws in step 4

could result in fan loosening and possibly falling.

Step 6. Hang the fan on the hook of the hanger bracket. Be certain that

the canopy is fully locked into hook as shown in Fig. 9. This will allow you

to make the electrical connections.

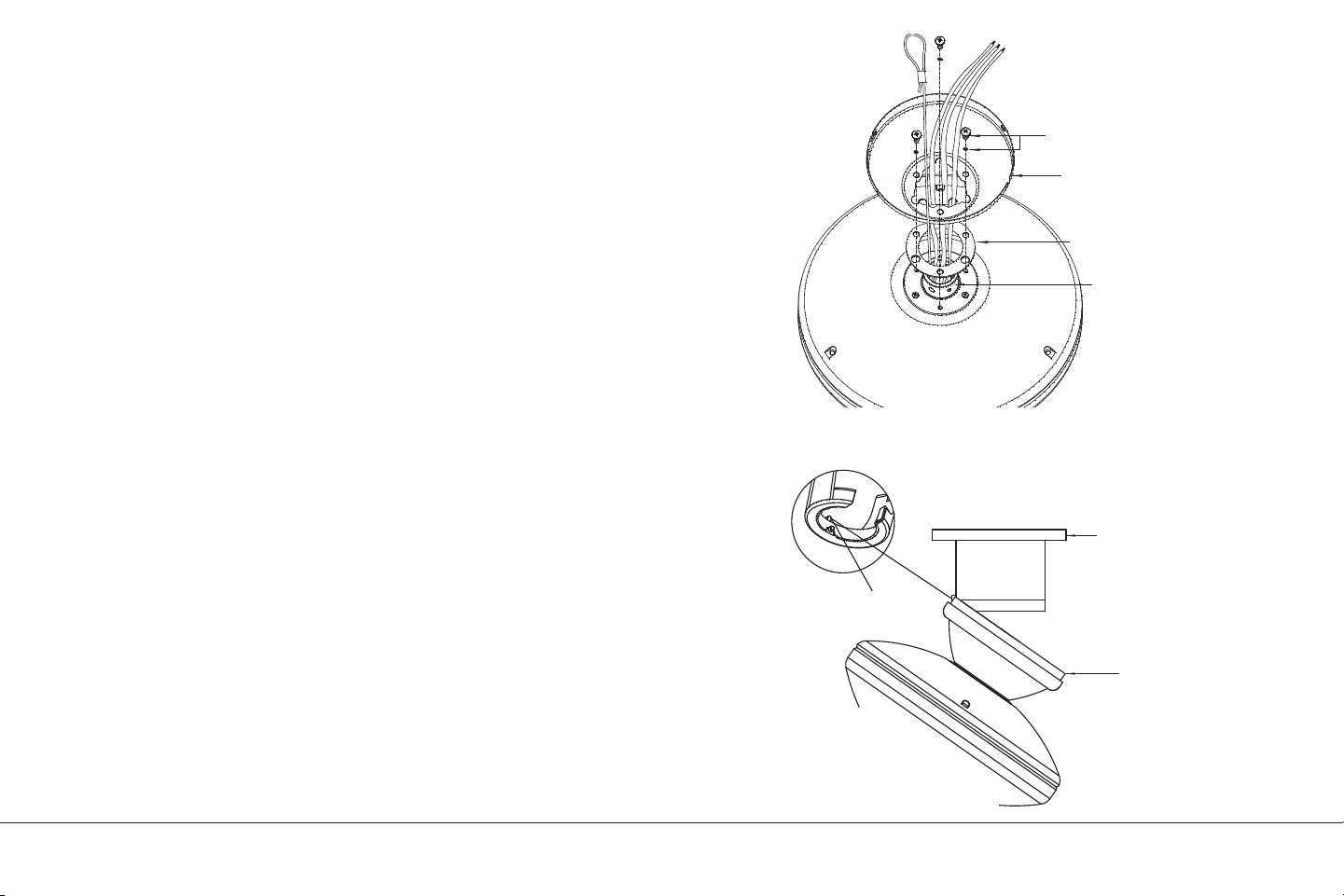

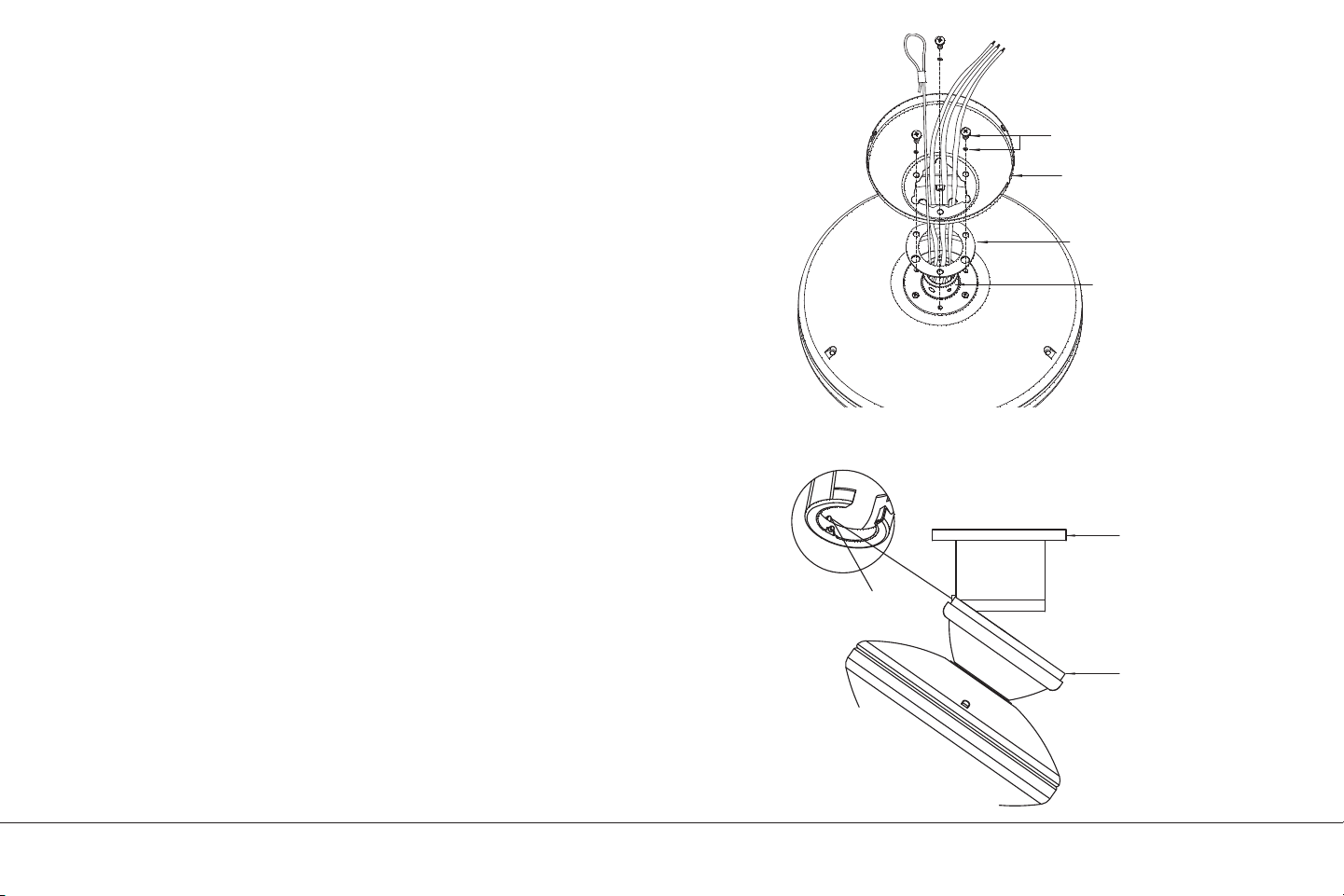

Screws and Lock

washers(3 of 6 places)

Canopy

Gasket

Collar

Ceiling mountin

bracket

Canopy

Hook

Fig. 8

Fig. 9

52" Renew ES |

INSTALLATION OF SAFETY SUPPORT

(Required for Canadian installation ONLY)

A safety support cable is provided to help prevent the ceiling fan

from falling, please install it as follows.

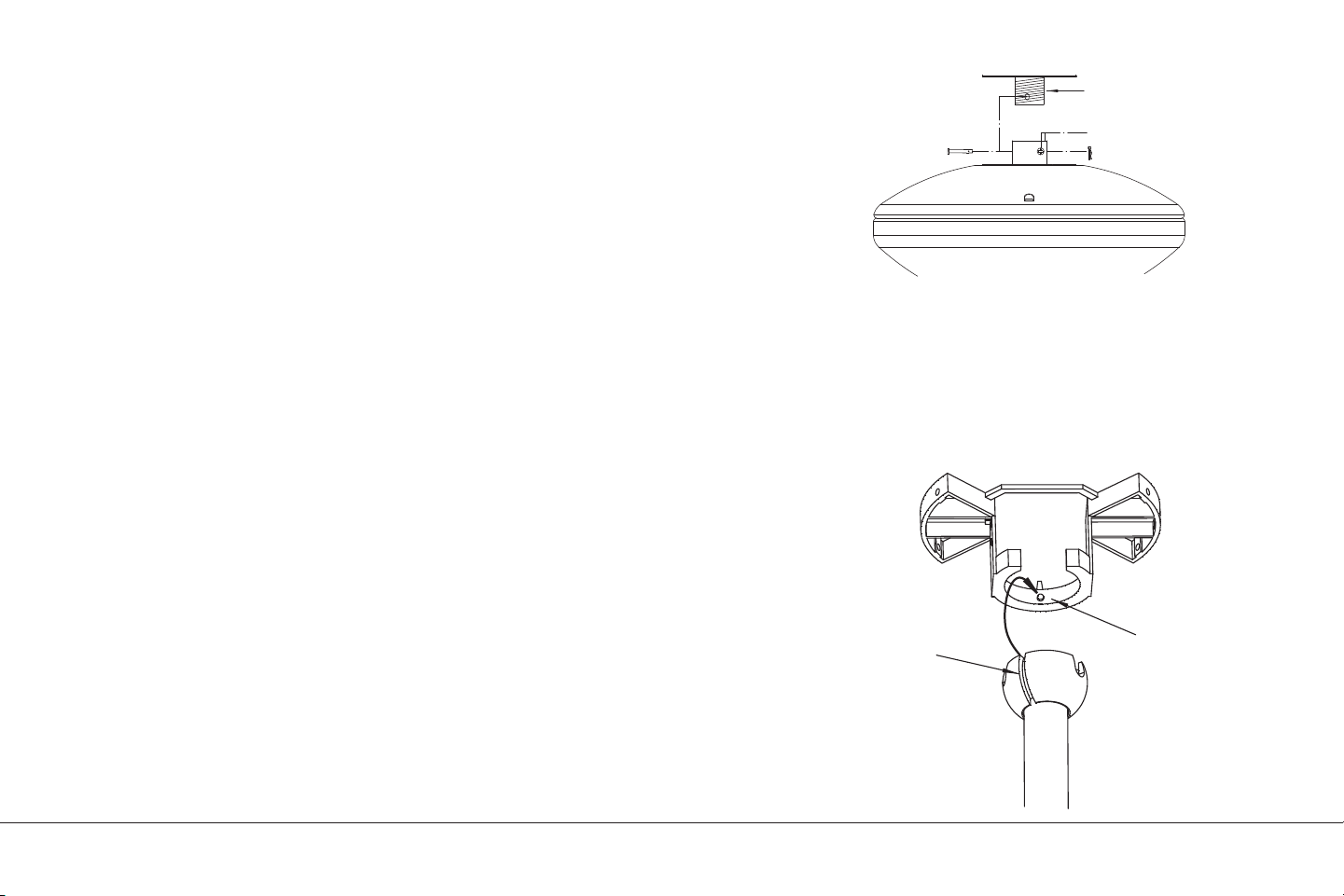

Step 1. Attach the provided wood screw to the ceiling joist next to the

mounting bracket. (Fig. 10)

Step 2. Adjust the length of the safety cable to reach the screw

by pulling the extra cable through the cable clamp until the overall

length is correct, put the end of the cable back through the cable

clamp, forming a loop at the end of the cable. Tighten the cable

clamp securely. Now, put the loop in the end of the safety cable over

the wood screw securely.

NOTE: Although the safety support cable is required for Canadian

installations only. It’s a good idea to make the attachment with

any installation.

Fig. 10

Hanger bracket

Safety cable

Attach safety cable

to ceiling joist with

screw and washer

| KICHLER.COM

WARNING: To avoid possible electrical shock, be sure you have

turned o the power at the main circuit panel.

Follow the steps below to connect the fan to your household wiring.

Use the wire connecting nuts supplied with your fan. Secure the

connector with electrical tape. Make sure there are no loose wire

stands or connections.

Step 1. Connect the fan supply (black) wire and light supply (blue)

wire to the black household supply wire as shown in Figure 11.

Step 2. Connect the neutral fan (white) wire to the neutral

household (white) wire.

Step 3. Connect the fan ground wire (green) to the household

ground wire.

Step 4. After connecting the wires, spread them apart so that the

green and white wires are on one side of the outlet box and black

wires are on the other side.

Step 5. Turn the connecting nuts upward and push the wiring into

the outlet box.

Fig. 11

ELECTRICAL CONNECTIONS

Black

Green or Bare

Outlet box

in the ceiling

White

Green

Black

Blue

Ground to

mounting bracket

or downrod

52" Renew ES |

FINISHING THE MOTOR INSTALLATION

Standard Ceiling Installation

Step 1. Tuck all the connections neatly into the ceiling outlet box.

Step 2. Slide the canopy up to ceiling and attach the canopy to the

ceiling mounting bracket using 4 screws at the top edge of the mounting

bracket. Insert each screw through the canopy mounting hole and into

the mounting bracket. Tighten all screws securely. (Fig. 12)

Fig. 12

Close-to-Ceiling Ceiling Installation

Step 1. Tuck all the connections neatly into the ceiling outlet box.

Step 2. Remove the fan from the hook on the ceiling mounting

bracket. Attach the fan assembly to the ceiling mounting bracket

using 4 screws at the top edge of the mounting bracket.

Align the keyhole slots on the canopy with the mounting screw

heads on the sides of the mounting bracket. Lift up and turn the fan

assembly until the heads of the mounting screws are in the narrow

end of the keyhole slots.

Step 3. Make sure all four mounting screws are tight. (Fig. 13)

Ceiling mounting

bracket

Screws & Washers

Canopy

Decoration ring

Screw & Washer

Ceiling mounting

bracket

Decoration ring

Canopy

Hook

Fig. 13

| KICHLER.COM

ATTACHING THE FAN BLADES

CAUTION: Remove the rubber shipping blocks attached to the face

of the motor. These blocks keep the motor from shifting during

shipping and MUST be removed during installation.

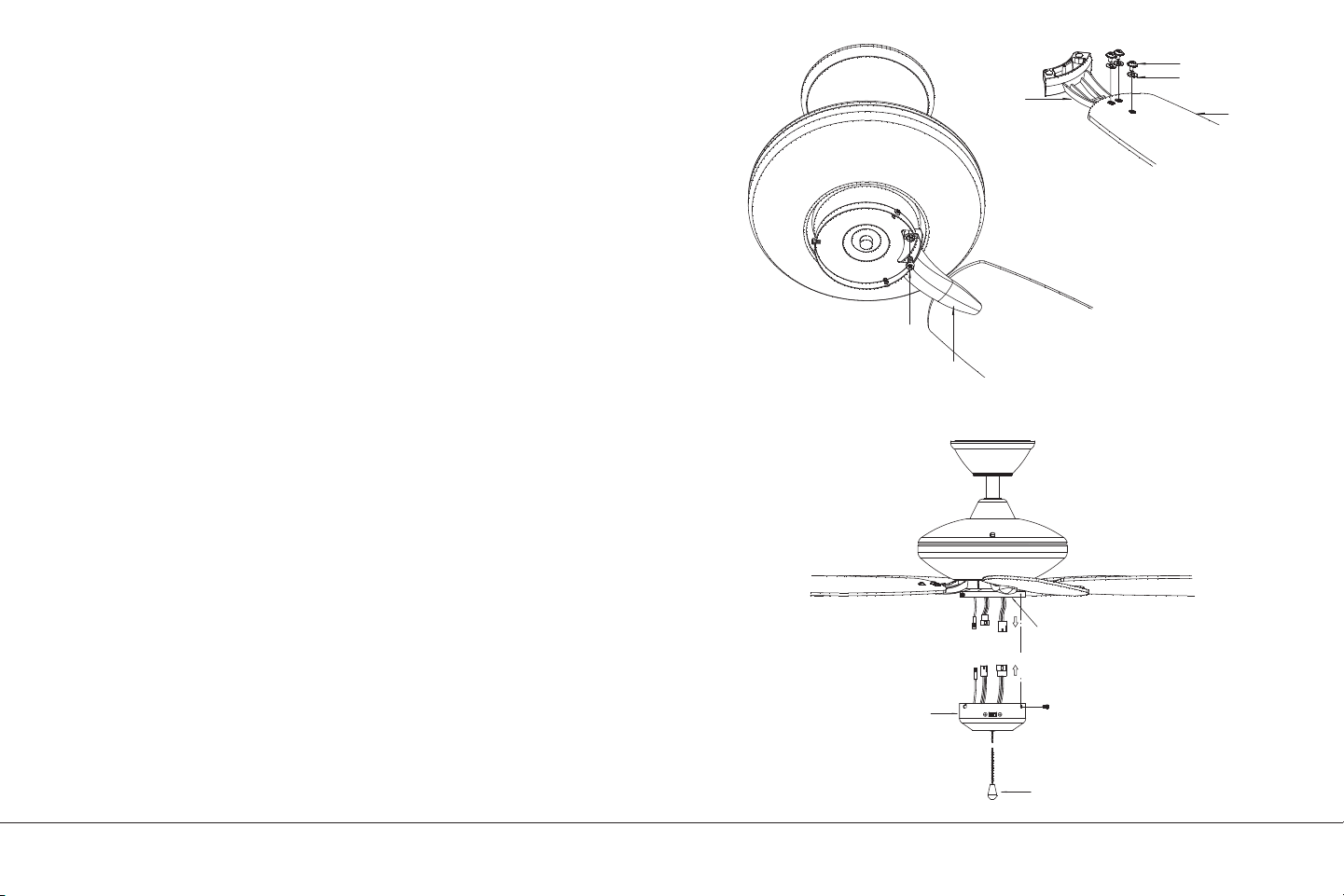

Step 1. Attach the blade to the blade bracket using the screws and

washers as shown in Figure 14. Start screw into bracket. Repeat for

the two remaining screws.

Step 2. Make sure the blade is straight and tighten each screw.

Step 3. Fasten blade assembly to motor using blade arm screws.

(Fig. 14)

INSTALLING THE SWITCH HOUSING

NOTE: Before continuing installation, confirm that the power is still

turned o at the main circuit breaker or by removing the correct fuse.

Turning the power o using a wall switch is not sucient to prevent

electrical shock.

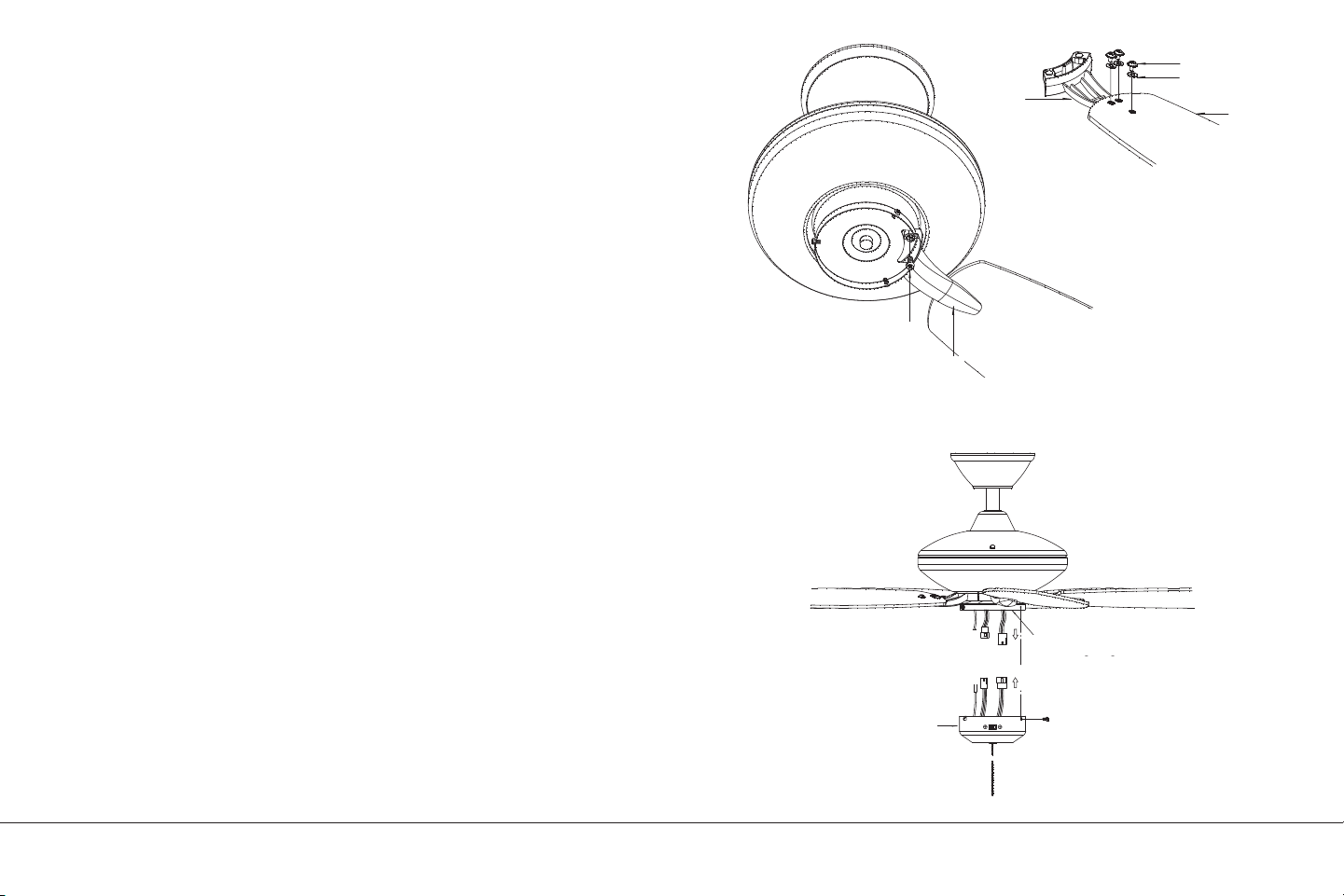

Step 1. While holding the switch housing under your ceiling fan, make

the wire connections. Plug the connector of the green ground wire from

the fan to the connector of the bare wire from the switch housing. Then

connect the small wire connector from the fan (AA) to the small wire

connector from the switch housing (aa) and connect the larger wire

connector from the fan (BB) to the larger wire connector from the switch

housing (bb). (Fig. 15)

Step 2. Carefully push all the wires into the switch housing. Attach the

switch housing to the mounting ring with the screws provided. Make sure

each screw is tight. (Fig. 15)

Fig. 14

Fig. 15

Washer

Screw

Blade arm

Blade

Screw

Blade arm

Screws

Fob

Switch housing

Mounting ring

Green

Bare

52" Renew ES |

OPERATING INSTRUCTIONS

Turn the power on and check the operation of your ceiling fan. The

pull chain controls the fan speed as follows:

Step 1. 3-speed pull chain controls the fan speed as follows: 1 pull =

High, 2 pulls = Medium, 3 pulls = Low, and 4 pulls = o.

NOTE: To set the fan blades in reverse, the reverse slide switch is

located on the side of the switch housing.

WARNING: Do not operate reversing switch while fan blades are in

motion. Fan must be turned o and blades stopped before reversing

blade direction.

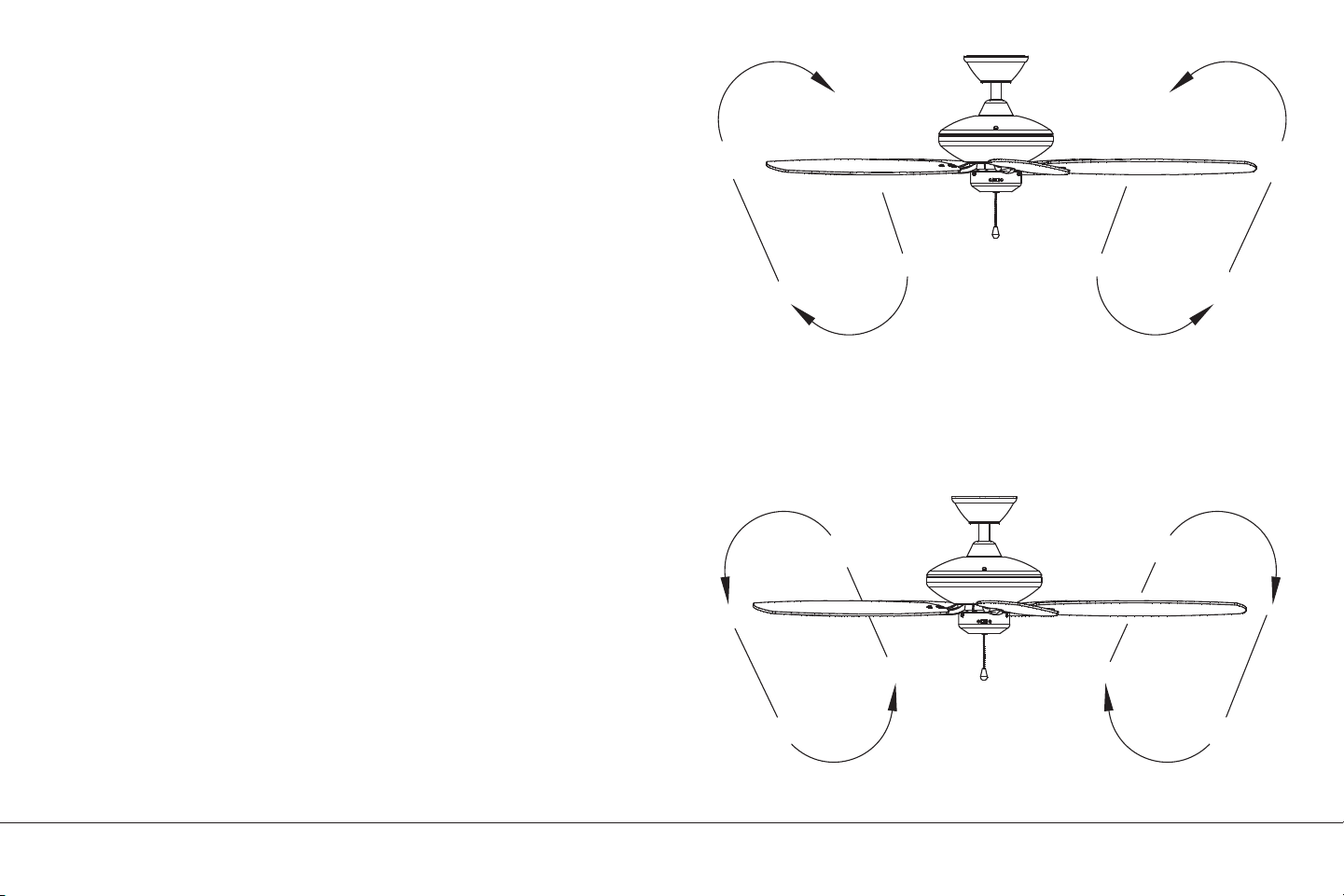

Warm weather - Forward (counter clockwise) A downward airflow

creates a cooling eect as shown in Fig. 16. This allows you to set

your air conditioner on a warmer setting without aecting your

comfort.

Cool weather - Reverse (clockwise) An upward airflow moves warm

air o the ceiling area as shown in Fig. 17. This allows you to set your

heating unit on a cooler setting without aecting your comfort.

| KICHLER.COM

TROUBLESHOOTING

Problem

Fan will not start.

Fan sounds noisy.

Fan wobbles.

Solution

1. Check circuit fuses or breakers.

2. Check all electrical connections to ensure proper contact.

CAUTION: Make sure the main power is OFF when checking any electrical connection.

1. Make sure all motor housing screws are snug.

2. Make sure the screws that attach the fan blade brackets to the motor are tight.

3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing.

CAUTION: Make sure main power is o.

4. Allow a 24-hour “breaking-in period. Most noise associated with a new fan disappears during this time.

5. If using an optional light kit, make sure the screws securing the glassware are tight.Make sure the light bulbs are not

touching any other component.

6. Some fan motors are sensitive to signals from solid-state variable speed controls. If you have installed this type of control,

choose and install another type of control.

7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.

1. Check that all blade and blade arm screws are secure.

2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling

above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.

Repeat for each blade. The distance deviation should be equal within 1/8”.

3. Use the enclosed Blade Balancing Kit if the blade wobble is still noticeable.

4. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and

possibly result in smoother operation.

WARNING: TO REDUCE THE RISK OF PERSONAL INJURY AND TO ENSURE THE PROPER OPERATION OF YOUR CEILING

FAN, NEVER ATTACH THE BLADE ASSEMBLIES UNTIL THE CEILING FAN HAS BEEN MOUNTED ON THE CEILING. DO NOT

BEND THE BLADE ARMS WHILE INSTALLING, BALANCING OR CLEANING THE FAN. DO NOT INSERT FOREIGN OBJECTS

BETWEEN ROTATING FAN BLADES.

52" Renew ES |

CEILING AND WALL FAN WARRANTY

Lifetime Limited Warranty on Kichler® Ceiling and Wall Fans

Kichler Lighting LLC (“Kichler Lighting”) warrants the following catalogued ceiling

and wall fan products and component parts to the original consumer purchaser

or commercial purchaser, as applicable, to be free from defects in material and

workmanship for the applicable period specified below.

Ceiling and Wall Fan Motor or Motor-Related Parts

For as long as the original consumer purchaser or commercial purchaser owns the

ceiling or wall fan.

LED Light Engines and Electrical Components

Five (5) years from the date of purchase when the ceiling or wall fan containing the LED

light engine and electrical components is installed in a single family residence by the

original consumer purchaser. For commercial purchasers, the warranty period is three

(3) years from the date of purchase.

Other Parts

One (1) year from the date of purchase of the ceiling or wall fan. Covered parts include,

but are not limited to, blades, light kits, down rods, switches, housing or finish.

Special Order (non-catalogued) Ceiling and Wall Fans

One (1) year from the date of purchase.

What We Will Do

Kichler Lighting, at its sole discretion, will repair or replace, free of charge, during the

applicable warranty period, any product or component part (as described above) that

proves defective in material and/or workmanship under normal installation, use and

service. If repair or replacement is not practical, Kichler Lighting may elect to refund the

purchase price in exchange for the return of the product. Replacement parts are subject

to availability and may dier from those originally supplied. These are your exclusive

remedies.

What is Not Covered

The following carry no warranty other than the manufacturer’s warranty:

• Non-LED light bulbs supplied by, but not manufactured by, Kichler Lighting.

• Non-Kichler branded LED light bulbs supplied by, but not manufactured by,

Kichler Lighting.

This warranty does not cover polished brass finishes on the products described

above. This warranty does not cover damage resulting from reasonable wear and tear,

voltage outside of the North American Standard Voltage Range 108 to 132 VAC (60 HZ),

misuse (including use of the product for an unintended application), abuse, improper

packaging of product returned to Kichler Lighting, neglect and improper or incorrect

installation, maintenance or repair, including failure to follow the applicable care and

cleaning instructions. Kichler Lighting recommends using a professional electrician for

all installation and repair of its products.

What You Must Do to Obtain Warranty Service or Replacement Parts

A warranty claim may be made by returning the product to the distributor or retailer

from whom you purchased the product with proof of purchase (original sales receipt)

and a written claim briefly describing the defect.

If the distributor or retailer is not available, or if you have questions about this warranty,

please contact us by mail or online as follows (please include your model number and

date of purchase):

Kichler Lighting LLC

7711 East Pleasant Valley Rd

Cleveland, OH 44131

http://www.kichler.com/customer-service/contact-us/.aspx

Limitation on Duration of Implied Warranties

Note: Some states/provinces (including Quebec) do not allow limitations on how

long an implied warranty lasts, so the below limitation may not apply to you. TO THE

EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTY, INCLUDING THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND OF FITNESS FOR A PARTICULAR

PURPOSE, IS LIMITED TO THE STATUTORY PERIOD OR THE DURATION OF THIS

WARRANTY, WHICHEVER IS SHORTER.

Limitation of Special, Incidental or Consequential Damages

Note: Some states/provinces (including Quebec) do not allow the exclusion or limitation

of special, incidental or consequential damages, so the below limitations and exclusions

may not apply to you. Notice to residents of the State of New Jersey: The provisions

of this warranty, including its limitations, are intended to apply to the fullest extent

permitted by the laws of the State of New Jersey. KICHLER LIGHTING SHALL NOT

BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES

(INCLUDING LABOR CHARGES TO REPAIR, REPLACE, INSTALL OR REMOVE THIS

PRODUCT), WHETHER ARISING OUT OF BREACH OF ANY EXPRESS OR IMPLIED

WARRANTY, BREACH OF CONTRACT, TORT, OR OTHERWISE.

Additional Rights

This warranty gives you specific legal rights. You may also have other rights which vary

by state or province.

This warranty is not transferable.

| KICHLER.COM

www.kichler.com

KICHLER

LIGHTING

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131-8010

CUSTOMER SERVICE 866.558.5706

8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY

Renew ES de 1,32 m |

MODE D’EMPLOI

Les images du produit peuvent être légèrement diérentes du produit réel.

RENEW ENERGY STAR DE 1,32 M

Modèle UL nº 330164

LISEZ ET CONSERVEZ CES INSTRUCTIONS

| KICHLER.COM

Poids net: 6.20 kgs (13.67 lbs)

Poids brut: 7.30 kgs (16.09 lbs)

Renew ES de 1,32 m |

TABLE DES MATIÈRES

Lisez toutes les instructions AVANT de procéder à l’assemblage et l’UTILISATION du produit.

CONSERVEZ CES INSTRUCTIONS POUR UN USAGE ULTÉRIEUR

RÈGLES DE SÉCURITÉ

INSTRUCTIONS POUR L’ENTRETIENT

ET L’UTILISATION

OUTILS ET ÉQUIPEMENT REQUIS

CONTENU DE L’EMBALLAGE

OPTIONS D’INSTALLATION

SUSPENSION DU VENTILATEUR

INSTALLATION DU CÂBLE DE SUPPORT DE SÉCURITÉ

CONNEXIONS ÉLECTRIQUES

TERMINER L’INSTALLATION DU MOTEUR

INSTALLATION DES PALES DU VENTILATEUR

INSTALLATION DU BOÎTIER DE L’INTERRUPTEUR

MODE D’EMPLOI

DÉPANNAGE

GARANTIE DES VENTILATEURS DE PLAFOND

ET MURAUX

| KICHLER.COM

RÈGLES DE SÉCURITÉ

1. ATTENTION - RISQUE DE CHOC ÉLECTRIQUE -

Coupez le courant au panneau à disjoncteurs principal ou

à la boîte à fusibles principale avant d’entamer et pendant

l’installation.

2. AVERTISSEMENT : Cet appareil est conçu pour une

installation conformément au code national de l’électricité

(NEC), ainsi qu’à toutes les exigences des codes locaux.

Si vous n’êtes pas au courant des exigences en matière

de code, nous recommandons une installation par un

électricien accrédité.

3. AVERTISSEMENT : Pour réduire le risque d’incendie ou

d’électrocution, n’utilisez pas ce ventilateur avec un dispositif

de contrôle de vitesse à semi-conducteurs. .

4. AVERTISSEMENT : Pour réduire les risques d’incendie,

de choc électrique, une boîte de sortie ou de montage

lésions corporelles portant la mention « acceptable pour

le ventilateur Supporte jusqu’à 22,7 kg (50 lb) ». Pour une

installation sur une boîte de sortie de courant, utilisez les

vis de montage fournies avec la boîte de sortie de courant.

5. AVERTISSEMENT : Afin de réduire les risques d’incendie,

de choc électrique ou de blessure corporelle, installez

le ventilateur sur une boîte de sortie de courant portant

la mention « Capable de supporter un ventilateur ».

6. La boîte de sortie de courant et la structure de support

doivent être solidement fixées et capables de supporter un

minimum de 22,7 kg de façon sûre. Utilisez uniquement des

boîtes de sortie de courant homologuées cULus et portant

la mention « POUR LE SUPPORT D’UN VENTILATEUR ».

7. Le ventilateur doit être installé avec une distance minimale

de 2,1 m entre le bord de fuite des pales et le sol.

8. AVERTISSEMENT : N’activez pas le sélecteur d’inversion

lorsque les pales du ventilateur sont en mouvement.

Le ventilateur doit être éteint et les pales immobiles

avant d’inverser le sens de rotation des pales.

9. Ne placez pas d’objets dans la trajectoire des pales.

10. Pour éviter les blessures corporelles ou les dommages

au ventilateur ou d’autres objets, faites preuve de prudence

en travaillant près du ventilateur ou en le nettoyant.

11. AVERTISSEMENT : Assurez-vous que l’alimentation est

coupée avant de nettoyer le ventilateur.

12. N’utilisez ni eau ni détergents pour nettoyer le ventilateur

ou les pales du ventilateur. Un chion à poussière sec ou

un linge légèrement humide conviennent en général pour

le nettoyage et le conducteur non mis à la terre de l’autre

côté de la boîte de sortie..

13. Après avoir eectué les branchements électriques,

retournez les conducteurs épissés vers le haut et insérez-les

soigneusement dans la boîte de sortie de courant. Les fils

doivent être écartés de façon à ce que le conducteur mis

à la terre et le conducteur de mise à la terre de l’équipement

soient du même côté de la boîte de sortie de courant.

14. Les schémas électriques sont fournis à titre indicatif

seulement. Les luminaires qui ne sont pas emballés avec

le ventilateur doivent être homologués cULus et porter une

mention spécifiant qu’ils peuvent être utilisés avec ce modèle

de ventilateur. Les interrupteurs doivent être homologués

cULus pour usage général. Consultez les instructions

fournies avec les luminaires et les interrupteurs pour

un assemblage approprié.

15. AVERTISSEMENT : Afin de réduire les risques de blessure

corporelle, ne pliez pas les supports de pale (aussi appelés

brides) pendant l’assemblage ou après l’installation.

Ne placez pas d’objets dans la trajectoire des pales.

16. Toutes les vis de réglage doivent être vérifiées et resserrées

si nécessaire avant l’installation.

Renew ES de 1,32 m |

INSTRUCTIONS POUR L’ENTRETIENT ET L’UTILISATION

1. Lire attentivement et comprendre ces instructions d’entretien

et d’utilisation ainsi que toutes les instructions d’installation

fournies avec ce luminaire, recto et verso, avant de procéder

au montage, à l’installation, à l’entretien et à l’utilisation de ce

luminaire.

2. En cas d’hésitation sur l’installation d’un luminaire ou si le

luminaire ne fonctionne pas correctement, contactez un

électricien qualifié et agréé local.

3. Toutes les pièces doivent être utilisées telles qu’indiquées dans

les instructions de montage/installation. Ne pas substituer

les pièces fournies par d’autres pièces (utiliser toujours des

pièces de rechange autorisées) ni utiliser des pièces usées ou

cassées. Si des pèces doivent être remplacées, adressez-vous

par écrit à :

Authorized Replacement Parts Distribution Department, P.O. Box

318010, Cleveland, Ohio 44131-8010 U.S.A.

Ne pas se conformer à cette directive peut annuler la certification/

homologation ELT/UL ou CSA du luminaire.

4. Utilisez toujours des ampoules dont la puissance en watts

est équivalente ou inférieure à celle indiquée sur le luminaire.

Vérifiez que le courant électrique est coupé avant de changer

une ampoule.

5. Si le fil vert isolé ou le conducteur en cuivre nu ou le fil argent

sont inclus dans ce luminaire, veillez à ne jamais fixer ce fil au fil

d’alimentation sous tension.

6. Assurez-vous que le luminaire est supporté uniquement par

une chaîne (si le luminaire est suspendu à une chaîne) et non

par un fil électrique.

7. Ce très beau luminaire, fabriqué à la main, au design

particulièrement soigné est le résultat d’une collaboration

étroite entre une vaste expertise en ingénierie, un travail

méticuleux et notre dévouement à la satisfaction de la

clientèle. Vous bénéficierez de nombreuses années de service

et de plaisir si vous suivez les conseils d’entretien suivants:

• Assurez-vous que le courant électrique est coupé avant de

procéder au nettoyage du luminaire.

• Nettoyez les éléments en métal avec un chion doux

imprégné d’une solution à base de savon liquide doux.

Faites briller avec un chion sec et doux. N’utilisez jamais de

produits pour polir les métaux sous risque d’endommager le

fini protecteur des pièces métalliques.

• Les éléments en bois doivent être lustrés avec de la cire

pour meubles de bonne qualité. Ne pas cirer les surfaces

métalliques.

• Ne jamais mettre les abat-jours en verre dans un lave-

vaisselle. Pour les laver, placez une serviette dans l’évier que

vous remplissez d’eau chaude et ajoutez un savon liquide

doux. Utilisez un chion doux, rincez et essuyez.

| KICHLER.COM

OUTILS REQUIS

CONTENU DE L’EMBALLAGE

• Tournevis cruciforme

• Tournevis plat

• Clé de 11 mm

• Escabeau

• Coupe-fils

Déballez votre ventilateur et vérifiez le contenu de l’emballage.

Les articles suivants devraient s’y trouver :

A. Pales du ventilateur (5)

B. Support de montage au plafond

C. Anneau décoratif de monture

D. Monture

E. Ensemble boule/tige de suspension

F. Couvercle de monture

G. Couvercle d’accouplement

H. Moteur du ventilateur

I. Boîtier d’interrupteur

J. Supports de pale (5)

K. Quincaillerie dans l’emballage :

1) Quincaillerie pour câble de

sécurité : vis (1)

2) Joint d’étanchéité (1)

3) Chaînes (tirettes) et breloques (1)

4) Trousse d’équilibrage

5) Quincaillerie de fixation des pales :

vis (15), rondelles (15)

6) Vis de montage du support de

pales (10)

7) Capuchons de connexion (3)

Renew ES de 1,32 m |

Outlet box

Provide strong

support

Recessed

outlet box

Ceiling

mounting plate

Outlet box

ANGLED CEILING

MAXIMUM 22°

ANGLE

OPTIONS D’INSTALLATION

Si une boîte de sortie de courant homologuée UL (cUL pour les

installations au Canada) n’est pas déjà installée, lisez les instructions

suivantes. Coupez l’alimentation en retirant les fusibles ou en

déclenchant les disjoncteurs.

Fixez la boîte de sortie de courant directement à la structure

du bâtiment. Utilisez les pièces de fixation et les matériaux de

construction appropriés. La boîte de sortie de courant et son

support doivent pouvoir supporter complètement le plein poids du

ventilateur (22,6 kg maximum). N’utilisez pas une boîte de sortie de

courant en plastique.

Les Figures 1, 2 et 3 montrent des exemples des diérentes façons

d’installer la boîte de sortie de courant.

REMARQUE

: Si vous installez le ventilateur de plafond sur un

plafond incliné (en voûte), il se peut que vous ayez besoin d’une tige

de suspension plus longue pour maintenir un dégagement adéquat

entre le bout de la pale et le plafond. Un dégagement minimum de

30,48 cm (12 po) est suggéré pour un fonctionnement optimal.

REMARQUE : Selon l’emplacement choisi pour l’installation, il se peut

que vous ayez besoin d’acheter et d’installer un « étrier à solive »

pour soutenir la boîte de sortie de courant. Assurez-vous que l’étrier

à solive que vous achetez est conçu pour une utilisation avec les

ventilateurs de plafond. (Fig. 4)

Boîte de sortie de courant

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Boîte de sortie

de courant

Boîte de sortie

de courant

Plaque de montage

au plafond

Fournir un

support solide

Boîte de sortie

de courant

encastrée

ANGLE MAXIMUM

PERMIS POUR

UN PLAFOND

EN PENTE, 22°

| KICHLER.COM

SUSPENSION DU VENTILATEUR

RAPPELEZ-VOUS de couper le courant avant de commencer.

Pour installer correctement votre ventilateur de plafond, suivez les

étapes suivantes.

REMARQUE : Ce ventilateur de plafond est fourni avec deux options

d’installation; l’installation standard au plafond à l’aide d’une tige de

suspension avec boule et douille, et l’installation « près du plafond ».

L’installation « près du plafond » est recommandée pour les pièces

dont la hauteur de plafond est inférieure à 2,44 m, ou si l’on souhaite

avoir un espace supplémentaire entre le sol et les pales du ventilateur.

cULus listed

outlet box

Ceiling

mounting

bracket

Mounting screws

(supplied with electrical box

)

Washer

120V wires

Support

de montage

au plafond

Fils de 120 volts

Rondelle

Coret

électrique

homologué

cULus

Vis de montage

(fournies avec

le coret électrique)

Fig. 5

Renew ES de 1,32 m |

SUSPENSION DU MOTEUR

Installation standard au plafond

Étape 1. Faites passer les fils d’alimentation de 120 volts par l’orifice central

du support de montage au plafond, comme illustré sur la Fig. 5.

Étape 2. Fixez le support de montage sur la boîte de sortie de courant

au plafond, à l’aide des vis et rondelles fournies avec la boîte de sortie de

courant.

Étape 3. Retirez la goupille d’attache, la goupille de blocage et les vis de

pression du haut du moteur.

Étape 4. Faites passer les fils sortant du dessus du moteur du ventilateur à

travers le couvercle d’accouplement, le couvercle de monture, la monture,

l’anneau décoratif, puis à travers la boule/tige de suspension. (Fig. 6)

Étape 5. Alignez les trous au bas de la tige de suspension avec les trous du

collet sur le dessus du boîtier du moteur (Fig. 6). Insérez avec précaution

la goupille d’attache dans les trous du collet et de la tige de suspension.

Faites attention à ne pas coincer la goupille contre les fils situés à l’intérieur

de la tige de suspension. Insérez la goupille de blocage dans le trou près de

l’extrémité de la goupille d’attache, jusqu’à ce qu’elle s’enclenche en place,

tel qu’indiqué dans le médaillon circulaire de la Fig. 6.

Étape 6. Serrez fermement les deux vis de pression situées sur le dessus

du moteur du ventilateur. (Fig. 6)

Étape 7. Placez la boule de la tige de suspension dans la douille du support

de montage. (Fig. 7)

Retainning clip

Set screws

Hitch pin

Ceiling canopy

Decoration ring

Coupler cover

Downrod

Registration slot

Check tab

Goupille d’attache

Tige de suspension

Vis de pression

Goupille de blocage

Languette antiretour

Fente

d’enregistrement

Fig. 6

Fig. 7

| KICHLER.COM

SUSPENSION DU MOTEUR

Installation près du plafond

Étape 1. Faites passer les fils d’alimentation de 120 volts par l’orifice

central du support de montage au plafond, comme illustré sur la Fig. 5.

Étape 2. Fixez le support de montage sur la boîte de sortie de courant

au plafond, à l’aide des vis et rondelles fournies avec la boîte de sortie de

courant.

Étape 3. Retirez trois des six vis et rondelles de blocage (en retirer une

sur deux) du collet situé en haut du moteur (Fig. 8)

Étape 4. Placez la monture au plafond avec l’anneau décoratif et le

joint d’étanchéité par-dessus le collet situé en haut du moteur. Alignez

les trous de montage sur ceux du moteur et fixez au moyen des vis et

rondelles de blocage fournies. (Fig. 8)

Étape 5. Serrez solidement les vis de montage.

AVERTISSEMENT : Ne pas complètement serrer les trois vis à l’étape 4

peut entraîner le desserrage du ventilateur et éventuellement sa chute.

Étape 6. Suspendez le ventilateur au crochet du support de montage.

Assurez-vous que la monture est complètement fixée sur le crochet,

comme illustré dans la Fig. 9. Ceci vous permettra d’eectuer les

connexions électriques.

Screws and Lock

washers(3 of 6 places)

Canopy

Gasket

Collar

Ceiling mountin

bracket

Canopy

Hook

Vis et rondelles de blocage

(3 de 6 emplacements)

Monture

Joint d’étanchéité

Collet

Support de montage

au plafond

Crochet

Fig. 8

Fig. 9

Renew ES de 1,32 m |

| KICHLER.COM

INSTALLATION DU CÂBLE DE SUPPORT DE SÉCURITÉ

(requis pour les installations au Canada UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le

ventilateur de plafond de tomber; veuillez l’installer comme suit.

Étape 1. Fixez la vis à bois et les rondelles fournies à la solive de

plafond, à côté du support de montage. (Fig. 10)

Étape 2. Réglez la longueur du câble de sécurité pour lui permettre

d’atteindre la vis et les rondelles en tirant l’excès de câble par le

serre-câble, jusqu’à ce que la longueur totale soit correcte, remettez

l’extrémité du câble dans le serre-câble en formant une boucle à

l’extrémité du câble. Serrez bien le serre-câble. Placez maintenant la

boucle à l’extrémité du câble de sécurité fermement par-dessus la vis

à bois.

REMARQUE : Bien que le câble de support de sécurité soit

uniquement requis pour les installations au Canada, il est

recommandé d’eectuer cette fixation avec toutes les

installations.

Hanger bracket

Safety cable

Attach safety cable

to ceiling joist with

screw and washer

Support de montage

Câble de sécurité

Fixez le câble de sécurité

à la solive de plafond avec

une vis et une rondelle

Fig. 10

| KICHLER.COM

Renew ES de 1,32 m |

AVERTISSEMENT : Pour éviter toute possibilité de choc électrique,

veillez à couper le courant au niveau du tableau de distribution

principal.

Suivez les étapes ci-dessous pour brancher le ventilateur au

câblage de la maison. Utilisez les capuchons de connexion fournis

avec le ventilateur. Assurez solidement le capuchon de connexion

avec du ruban isolant. Assurez-vous qu’il n’y a aucun fil ou

connexion desserré(e).

Étape 1. Connectez le fil d’alimentation (noir) du ventilateur et le

fil d’alimentation (bleu) du luminaire au fil noir d’alimentation de la

maison, comme illustré dans la Fig. 11.

Étape 2. Connectez le fil neutre (blanc) du ventilateur au fil neutre

(blanc) de l’alimentation de la maison.

Étape 3. Connectez le fil de mise à la terre (vert) du ventilateur au fil

de mise à la terre de la maison.

Étape 4. Après avoir connecté les fils, séparez-les de façon à ce que

les fils vert et blanc soient d’un côté de la boîte de sortie de courant

et que les fils noirs soient de l’autre côté.

Étape 5. Tournez les capuchons de connexion vers le haut et

poussez les fils à l’intérieur de la boîte de sortie de courant.

Fig. 11

CONNEXIONS ÉLECTRIQUES

Black

Green or Bare

Outlet box

in the ceiling

White

Green

Black

Blue

Ground to

mounting bracket

or downrod

Boîte de sortie de

courant au plafond

Vert ou dénudé

Vert

Blanc

Noir

Bleu

Mis à la terre

au support de montage

ou à la tige de suspension

Renew ES de 1,32 m |

TERMINER L’INSTALLATION DU MOTEUR

Installation standard au plafond

Étape 1. Insérez toutes les connexions proprement dans la boîte de

sortie de courant du plafond.

Étape 2. Faites glisser la monture jusqu’au plafond et fixez la monture

au support de montage au plafond, à l’aide des 4 vis sur le bord

supérieur du support de montage. Insérez chaque vis à travers le

trou de montage de la monture dans le support de montage. Serrez

bien toutes les vis. (Fig. 12)

Installation près du plafond

Étape 1. Insérez toutes les connexions proprement dans la boîte de

sortie de courant du plafond.

Étape 2. Retirez le ventilateur du crochet sur le support de montage

au plafond. Fixez le ventilateur au support de montage au plafond, à

l’aide des 4 vis sur le bord supérieur du support de montage.

Alignez les fentes en trou de serrure de la monture avec les têtes de

vis de montage sur les côtés du support de montage. Soulevez et

tournez le ventilateur jusqu’à ce que les têtes des vis de montage se

trouvent dans l’extrémité étroite des fentes en trou de serrure.

Étape 3. Assurez-vous que les quatre vis de montage sont bien

serrées. (Fig. 13)

Ceiling mounting

bracket

Screws & Washers

Canopy

Decoration ring

Screw & Washer

Ceiling mounting

bracket

Decoration ring

Canopy

Hook

Support de

montage au

plafond

Support de

montage au

plafond

Vis et rondelles

Anneau décoratif

Monture

Crochet

Vis et rondelles

Fig. 12

Fig. 13

| KICHLER.COM

INSTALLATION DES PALES DU VENTILATEUR

ATTENTION : Retirez les blocs d’expédition en caoutchouc fixés sur la

face du moteur. Ces bloc empêchent le moteur de se déplacer pendant le

transport et DOIVENT être retirés pendant l’installation.

Étape 1. Fixez la pale au support de pale à l’aide des vis et rondelles,

comme illustré dans la Figure 14. Commencez à insérer la vis dans le

support. Répétez l’opération pour les deux autres vis.

Étape 2. Veillez à ce que la pale soit droite et serrez bien chaque vis.

Étape 3. Serrez la pale sur le moteur à l’aide des vis de montage du

support de pale.

INSTALLATION DU BOÎTIER DE L’INTERRUPTEUR

REMARQUE : Avant de poursuivre l’installation, confirmez que le courant

est toujours coupé au disjoncteur principal ou en retirant le fusible

correct. Éteindre l’alimentation électrique à l’aide d’un interrupteur mural

est insusant pour prévenir les chocs électriques.

Étape 1. Tout en maintenant le boîtier d’interrupteur sous votre

ventilateur de plafond, connectez les fils. Branchez le raccord du fil de

mise à la terre vert du ventilateur au raccord du fil dénudé du boîtier

d’interrupteur. Ensuite, branchez le petit raccord de fils électriques

du ventilateur (AA) au petit raccord de fils électriques du boîtier

d’interrupteur (aa) et branchez le grand raccord de fils électriques

du ventilateur (BB) au grand raccord de fils électriques du boîtier

d’interrupteur (bb). (Fig. 15)

Étape 2. Poussez soigneusement tous les fils dans le boîtier

d’interrupteur. Fixez le boîtier d’interrupteur sur l’anneau de fixation avec

les vis fournies. Veillez à ce que chaque vis soit bien serrée. (Fig. 15)

Washer

Screw

Blade arm

Blade

Screw

Blade arm

Screws

Fob

Switch housing

Mounting ring

Green

Bare

Support de pale

Support

de pale

Capuchon de connexion

Boîtier d’interrupteur

Breloque

Anneau de fixation

Pale

Vis

Rondelle

Vis

Vert

Dénudé

Fig. 14

Fig. 15

Renew ES de 1,32 m |

MODE D’EMPLOI

Remettez sous tension et vérifiez le fonctionnement de votre ventilateur

de plafond. La chaîne (tirette) du ventilateur permet de contrôler la

vitesse du ventilateur comme suit :

Étape 1. La chaîne (tirette) à 3 vitesses permet de contrôler la vitesse du

ventilateur comme suit : 1 tirage = Élevée, 2 tirages = Moyenne, 3 tirages

= Faible et 4 tirages = Arrêt.

REMARQUE : Pour inverser la direction de rotation des pales du

ventilateur, le sélecteur d’inversion à glissière est situé sur le côté du

boîtier d’interrupteur.

AVERTISSEMENT : N’activez pas le sélecteur d’inversion lorsque les

pales sont en mouvement. Le ventilateur doit être éteint et les pales

immobiles avant d’inverser le sens de rotation des pales.

Par temps chaud - En avant (sens antihoraire) Un débit d’air descendant

crée une sensation rafraîchissante, tel qu’illustré sur la Fig. 16. Ce qui

permet d’utiliser un réglage de climatisation plus chaud sans nuire au

confort.

Par temps frais - En sens inverse (sens horaire) Un débit d’air ascendant

déplace l’air chaud du plafond, tel qu’illustré sur la Fig. 17. Ce qui permet

d’utiliser un réglage de chauage plus faible sans nuire au confort.

Fig. 16

Fig. 17

| KICHLER.COM

DÉPANNAGE

Problème

Le ventilateur

ne démarre pas.

Le ventilateur

fait du bruit.

Le ventilateur

oscille.

Solution

1. Vérifiez les fusibles ou disjoncteurs.

2. Vérifiez toutes les connexions électriques pour assurer un contact adéquat.

ATTENTION : Assurez-vous que l’alimentation électrique est COUPÉE lorsque vous vérifiez les connexions électriques.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

2. Assurez-vous que les vis qui fixent les supports de pales au moteur sont bien serrées.

3. Assurez-vous que les capuchons de connexion ne s’entrechoquent pas ou ne se battent pas contre la paroi intérieure du

boîtier de l’interrupteur.

ATTENTION : Assurez-vous que l’alimentation principale est coupée.

4. Laissez passer une période de « rodage » de 24 heures. La majorité du bruit d’un ventilateur neuf disparaît au cours de cette

période.

5. Si vous utilisez un luminaire en option, vérifiez que les vis qui fixent fermement tout abat-jour en verre sont bien serrées.

Assurez-vous que les ampoules ne touchent aucun autre composant.

6. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses à semi-conducteurs. Si

vous avez installé ce type de commande, sélectionnez et installez un autre type de commande.

7. Assurez-vous que le haut de la monture est légèrement éloigné du plafond. Elle ne devrait pas toucher le plafond.

1. Vérifiez que les vis de toutes les pales et de tous les supports de pales sont bien vissées.

2. La plupart des problèmes d’oscillation des ventilateurs sont causés par la hauteur inégale des pales. Vérifiez la hauteur des

pales en choisissant un point au plafond, au dessus de l’extrémité de l’une des pales. Mesurez cette distance. Faites tourner

le ventilateur pour que la pale suivante soit en position pour la mesure. Répétez pour chaque pale. L’écart de distance doit

être le même, à 3,17 mm (1/8 po) près.

3. Utilisez la trousse d’équilibrage des pales si les pales oscillent toujours.

4. Si vous remarquez toujours l’oscillation des pales, il est possible que l’échange réciproque de pales adjacentes (qui se

côtoient) puisse redistribuer le poids et même résulter en un fonctionnement plus en douceur.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE BLESSURE CORPORELLE ET ASSURER LE BON FONCTIONNEMENT DE

VOTRE VENTILATEUR DE PLAFOND, NE FIXEZ JAMAIS LES PALES AVANT QUE LE VENTILATEUR DE PLAFOND SOIT INSTALLÉ

AU PLAFOND. NE PLIEZ PAS LES SUPPORTS DE PALE PENDANT L’INSTALLATION, L’ÉQUILIBRAGE OU LE NETTOYAGE DU

VENTILATEUR. N’INSÉREZ AUCUN CORPS ÉTRANGER ENTRE LES PALES DE VENTILATEUR EN ROTATION.

Renew ES de 1,32 m |

GARANTIE DES VENTILATEURS DE PLAFOND ET MURAUX

Garantie limitée à vie sur les ventilateurs de plafond et muraux Kichler®

Kichler Lighting LLC (« Kichler Lighting ») garantit que les produits suivants, catalogués

en tant que ventilateurs de plafond et muraux, et leurs composants, à l’acheteur

consommateur initial ou à l’acheteur commercial, selon le cas, sont exempts de défauts

de matériaux et de fabrication pendant la période applicable spécifiée ci-dessous.

Moteur du ventilateur de plafond et mural ou pièces liées au moteur

Tant que le consommateur ou l’acheteur commercial d’origine est propriétaire du

ventilateur de plafond ou mural.

Moteur d’éclairage à LED et composants électriques

Cinq (5) ans à compter de la date d’achat lorsque le ventilateur de plafond ou mural

contenant le moteur d’éclairage à LED et les composants électriques est installé dans

une résidence unifamiliale par l’acheteur consommateur initial. Pour les acheteurs

commerciaux, la période de garantie est de trois (3) ans à compter de la date d’achat.

Autres pièces

Un (1) an à compter de la date d’achat du ventilateur de plafond ou mural. Les pièces

couvertes comprennent, sans s’y limiter, les lames, les kits d’éclairage, les tiges, les

interrupteurs, le boîtier ou la finition.

Commande spéciale (hors catalogue) de ventilateurs de plafond et mural

Un (1) an à compter de la date d’achat.

Ce que nous ferons

Kichler Lighting, à sa seule discrétion, réparera ou remplacera gratuitement, pendant la

période de garantie applicable, tout produit ou composant (tel que décrit ci-dessus) qui

s’avérerait défectueux en termes de matériaux et/ou de fabrication dans le cadre d’une

installation, d’une utilisation et d’un service normaux. Si la réparation ou le remplacement

n’est pas praticable, Kichler Lighting peut choisir de rembourser le prix d’achat en

échange du retour du produit. Les pièces de rechange sont soumises à la disponibilité et

peuvent diérer de celles fournies à l’origine. Ce sont vos recours exclusifs.

Ce qui n’est pas couvert

Les produits suivants ne bénéficient d’aucune autre garantie que celle du fabricant:

• Ampoules non-LED fournies par Kichler Lighting, mais non fabriquées par cette

société

• Ampoules LED de marque autre que Kichler fournies par Kichler Lighting, mais

non fabriquées par cette société

Cette garantie ne couvre pas les finitions en laiton poli des produits décrits ci-dessus.

Cette garantie ne couvre pas les dommages résultant d’une usure raisonnable, d’une

tension en dehors de la plage de tension standard nord-américaine de 108 à 132 VAC

(60 HZ), de cas de force majeure, d’une mauvaise utilisation (y compris le recours

au produit pour une application non prévue), d’un détournement, d’un emballage

inadéquat du produit restitué à Kichler Lighting, d’une négligence et d’une installation,

d’un entretien ou d’une réparation incorrecte ou inappropriée, y compris le non-respect

des instructions d’entretien et de nettoyage applicables. Kichler Lighting recommande

de faire appel à un électricien professionnel pour toute installation et réparation de ses

produits.

Ce que vous devez faire pour obtenir un service de garantie ou des pièces de rechange

Une demande de garantie peut être faite en restituant le produit au distributeur ou au

détaillant auprès duquel vous avez acheté le produit avec la preuve d’achat (ticket de

caisse original) et une réclamation écrite décrivant brièvement le défaut.

Si le distributeur ou le détaillant n’est pas disponible, ou si vous avez des questions

concernant cette garantie, veuillez nous contacter par courrier ou en ligne comme suit

(veuillez indiquer votre numéro de modèle et la date d’achat):

Kichler Lighting LLC

7711 East Pleasant Valley Rd

Cleveland, OH 44131

http://www.kichler.com/customer-service/contact-us/.aspx

Limitation de la durée des garanties implicites

Note : Certains états/provinces (dont le Québec) n’autorisent pas la limitation de

la durée d’une garantie implicite, il est donc possible que la limitation ci-dessous ne

vous concerne pas. DANS LA MESURE PERMISE PAR LA LOI, TOUTE GARANTIE

IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET

D’ADÉQUATION À UN USAGE PARTICULIER, EST LIMITÉE À LA PÉRIODE LÉGALE

OU À LA DURÉE DE CETTE GARANTIE, LA DURÉE LA PLUS COURTE DES DEUX

ÉTANT RETENUE.

Limitation des dommages spéciaux, accessoires ou consécutifs

Note : Certains états/provinces (dont le Québec) n’autorisent pas l’exclusion ou la

limitation des dommages spéciaux, accessoires ou consécutifs, de sorte que les

limitations et exclusions ci-dessous peuvent ne pas vous être applicables. Avis aux

résidents de l’État du New Jersey : Les dispositions de la présente garantie, y compris

ses limitations, sont destinées à s’appliquer dans toute la mesure permise par les

lois de l’État du New Jersey. KICHLER LIGHTING NE PEUT ÊTRE TENU POUR

RESPONSABLE DE TOUT DOMMAGE SPÉCIAL, ACCESSOIRE OU CONSÉCUTIF

(Y COMPRIS LES FRAIS DE MAIN-D’ŒUVRE POUR RÉPARER, REMPLACER,

INSTALLER OU RETIRER CE PRODUIT), QU’IL RÉSULTE D’UNE VIOLATION DE

TOUTE GARANTIE EXPRESSE OU IMPLICITE, D’UNE RUPTURE DE CONTRAT, D’UN

DÉLIT CIVIL OU AUTRE..

Droits supplémentaires

Cette garantie vous donne des droits légaux particuliers. Vous pouvez également avoir

d’autres droits qui varient en fonction des États ou des provinces.

Cette garantie n’est pas cessible.

| KICHLER.COM

www.kichler.com

KICHLER LIGHTING

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131-8010

SERVICE À LA CLIENTÈLE 866 558-5706

ENTRE 8H00 ET 17H00, HNE, DU LUNDI AU VENDREDI

Renew ES de 52 plg (1.32 m) |

MANUAL DE INSTRUCCIONES

Las imágenes del producto pueden diferir ligeramente del producto original.

RENEW ENERGY STAR DE 52 PLG (1.32 M)

Modelo # 330164 aprobado por UL

LEA Y GUARDE ESTAS INSTRUCCIONES

| KICHLER.COM

Peso neto: 6.20 kgs (13.67 lbs)

Peso bruto: 7.30 kgs (16.09 lbs)

Renew ES de 52 plg (1.32 m) |

TABLA DE CONTENIDO

Leer todas las instrucciones ANTES de ensamblar y USAR el producto

CONSERVA ESTAS INSTRUCCIONES PARA USO FUTURO

NORMAS DE SEGURIDAD

INSTRUCCIONES DE USO Y CUIDADO

HERRAMIENTAS Y MATERIALES NECESARIOS

CONTENIDO DEL PAQUETE

OPCIONES DE MONTAJE

CÓMO COLGAR EL VENTILADOR

INSTALACIÓN DE SOPORTE DE SEGURIDAD

CONEXIONES ELÉCTRICAS

CÓMO FINALIZAR LA INSTALACIÓN DEL MOTOR

CÓMO FIJAR LAS ASPAS DEL VENTILADOR

CÓMO INSTALAR LA CAJA DEL INTERRUPTOR

INSTRUCCIONES DE USO

SOLUCIÓN DE PROBLEMAS

GARANTÍA DE VENTILADOR DE TECHO Y PARED

| KICHLER.COM

NORMAS DE SEGURIDAD

1. PRECAUCIÓN - RIESGO DE DESCARGA ELÉCTRICA-

Desconectar la corriente eléctrica en el panel del

cortacircuitos principal o la caja principal de fusibles

antes de comenzar y durante la instalación.

2. ADVERTENCIA: Este elemento fijo se debe instalar

según el Código Nacional de Electricidad (NEC) y todas las

especificaciones de códigos locales. Si no estás familiarizado

con todos los requisitos de códigos, se recomienda acudir

a un electricista calificado para la instalación.

3. ADVERTENCIA: Para reducir el riesgo de incendio o descarga

eléctrica, no utilice este ventilador con ningún dispositivo de

control de velocidad de estado sólido. .

4. ADVERTENCIA: Para reducir el riesgo de incendio, descarga

eléctrica o lesiones personales, instala directamente a una

caja eléctrica clasificada como “Apropiada para sostener

ventiladores de 22.7 kg (50 lb)”. Para el montaje en caja

eléctrica, usa los tornillos de montaje incluidos con la caja

eléctrica.

5. ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesión personal, montar el ventilador

en caja eléctrica clasificada como “apropiada para

sostener ventiladores”.

6. La caja eléctrica y la estructura de soporte tienen que

montarse de forma segura para poder sostener con

confianza como mínimo 50 lb. Usar solo cajas eléctricas

listas por cULus y clasificadas como «APROPIADA PARA

SOSTENER VENTILADORES».

7. El ventilador tiene que montarse con al menos 7 pies (2.1 m)

de separación entre el borde trasero de las aspas y el piso.

8. ADVERTENCIA: No operar el interruptor de reversa mientras

las aspas del ventilador estén en movimiento. El ventilador

tiene que estar apagado y las aspas detenidas antes

de invertir el sentido del movimiento.

9. Evita colocar objetos en la trayectoria de las aspas.

10. Para evitar lesiones personales o daños al ventilador y otros

artículos, ten cuidado al limpiarlo o al trabajar cerca de él.

11. ADVERTENCIA: Asegúrese de que la energía esté

desconectada antes de limpiar el ventilador.

12. No usar agua ni detergentes para limpiar el ventilador o las

aspas. Para limpiar, casi siempre será adecuado un paño

seco o ligeramente humedecido con que quitar el polvo.

13. Después de concluir con las conexiones eléctricas, debes

voltear los conductores empalmados hacia arriba y

empujarlos con cuidado hacia dentro de la caja eléctrica.

Los cables deben estar separados con el cable a tierra y el

conductor a tierra del equipo a un lado de la caja eléctrica y

el conductor sin conexión a tierra en el otro lado de la caja de

salida.

14. Los diagramas eléctricos son solo para referencia. Los kits

de luces que no vienen en la caja del ventilador tienen que

estar aprobados por cULus y marcados como apropiados

para usar con el modelo de ventilador que estás instalando.

Los interruptores deben ser interruptores cULus de uso

general. Para ensamblar bien, consulta las instrucciones

adjuntas a los kits de luces e interruptores.

15. ADVERTENCIA: Para reducir el riesgo de lesiones

personales, no dobles los soportes de las aspas (también

llamados “bridas”) durante ni después de la instalación.

No colocar objetos en la trayectoria de las aspas.

16. Todos los tornillos de fijación deben ser verificados, y volver a

apretar si es necesario, antes de la instalación.

Renew ES de 52 plg (1.32 m) |

INSTRUCCIONES DE USO Y CUIDADO

1. Lea y entienda completamente estas Instrucciones de Uso

y Cuidado y todas las instrucciones de instalación provistas

con este artefacto, tanto del frente como del dorso, antes de

proseguir con el montaje, instalación, cuidado y uso de este

artefacto.

2. Si tuviera alguna duda acerca de cómo instalar un artefacto

luminoso o si el artefacto fallara en funcionar correctamente,

por favor comuníquese con un contratista de electricidad

licenciado calificado local.

3. Todas las piezas se deben usar como se indica en las

instrucciones de instalación / montaje. No substituya las

piezas provistas con otras (use solo piezas de recambio

autorizadas) ni use piezas que estén desgastadas o rotas. Si

necesita piezas de recambio, escriba a

Authorized Replacement Parts Distribution Department, P.O. Box

318010, Cleveland, Ohio 44131-8010.

El no obedecer esta instrucción podría invalidar la certificación

ETL/ UL o CSA de este artefacto.

4. Asegúrese de usar bombillas con el vataje no mayor que el

especificado en este artefacto. Asegúrese de que la corriente

eléctrica esté apagada antes de cambiar las bombillas.

5. Si un cable aislado verde o un cable de cobre o plata desnudo

se incluye con este artefacto, asegúrese de que nunca se

acople este cable al cable de alimentación eléctrica “vivo”

que trae corriente.

6. Asegúrese de que el artefacto esté sostenido solamente por

una cadena (si el artefacto cuelga de una cadena) y no del

cable.

7. La belleza artesanal de este artefacto es el resultado de un

diseño de buen gusto, ingeniería experimentada, artesanía

cuidadosa y la dedicación a la satisfacción del cliente. Usted

tendrá años de servicio y satisfacción si lee y observa la lista

siguiente con las sugerencias de cuidado del producto:

• Asegúrese de que la alimentación de corriente eléctrica

esté apagada antes de limpiar.

• Limpie los componentes metálicos con un paño suave,

humedecido en una solución de jabón líquido suave.

Limpie y lustre con un paño seco y suave. Bajo ninguna

circunstancia deberá usarse pulidor para metales, puesto

que su naturaleza abrasiva podría dañar el acabado

protector de las partes metálicas.

• Los componentes de madera se pueden limpiar con un

lustramuebles fino, teniendo cuidado para evitar que

toque las superficies metálicas.

• Nunca lave las pantallas de vidrio en un lavaplatos

automático. Para lavar las pantallas de vidrio, ponga una

toalla como revestimiento de la pileta y llene de agua tibia

y un jabón líquido suave. Lave el vidrio con un paño suave,

enjuague y seque bien.

| KICHLER.COM

HERRAMIENTAS NECESARIAS

CONTENIDO DEL PAQUETE

• Destornillador Phillips

• Destornillador para aspas

• Llave de 11 mm

• Escalera de tijera

• Cortacables

Desempaca tu ventilador y revisa el contenido.

Debes tener los siguientes artículos:

A. Aspas del ventilador (5)

B. Soporte de montaje en techo

C. Aro decorativo de la cubierta

D. Cubierta

E. Conjunto de tubo bajante/esfera

F. Ensamblaje de la tapa

G. Cubierta del acoplador

H. Conjunto del motor del ventilador

I. Caja del interruptor

J. Soportes de las aspas (5)

K. Accesorios del paquete:

1) Herrajes para el cable de

seguridad: tornillo (1)

2) Junta (1)

3) Interruptores de cadena y

perillas de extremo (1)

4) Kit de compensación de aspas

5) Herrajes para montaje de las

aspas: tornillos (15),

arandelas (15)

6) Tornillos de montaje de el

soporte del aspa (10)

7) Tuercas de conexión de

cables (3)

Renew ES de 52 plg (1.32 m) |

Outlet box

Provide strong

support

Recessed

outlet box

Ceiling

mounting plate

Outlet box

ANGLED CEILING

MAXIMUM 22°

ANGLE

OPCIONES DE MONTAJE

De no existir una caja de montaje aprobada por UL (cUL, para

instalación en Canadá), leer bien las siguientes instrucciones.

Desconecta la energía retirando los fusibles o apagando los

cortacircuitos.

Asegura la caja eléctrica directamente a la estructura de la

edificación. Usa sujetadores y materiales de construcción

apropiados. La caja eléctrica y su soporte tienen que sostener

completamente el peso total del ventilador (hasta 50 lb = 22.6 kg). No

uses cajas eléctricas de plástico.

Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montar la

caja eléctrica.

NOTA: Si estás instalando el ventilador de techo en un techo

inclinado (abovedado), tal vez necesites un tubo bajante más largo

para mantener el espacio adecuado entre las aspas y el techo.

Se sugiere un espacio libre mínimo de 12 plg (30.5 cm) para un

funcionamiento óptimo.

NOTA: En función de la ubicación de instalación que hayas elegido,

tal vez necesites comprar e instalar un «soporte de viga» para

sostener la caja eléctrica. Asegúrate de que el soporte de viga que

compres esté diseñado para usar con ventiladores de techo. (Fig. 4)

Caja eléctrica

Placa de montaje

en el techo

Brindar un soporte fuerte

Caja eléctrica

empotrada

ÁNGULO MÁXIMO DE

INCLINACIÓN EN EL

CIELO RASO DE 22º

Fig. 1

Fig. 2

Fig. 3

Fig. 4

| KICHLER.COM

CÓMO COLGAR EL VENTILADOR

RECUERDA desconectar la corriente antes de comenzar.

Para instalar correctamente tu ventilador de techo, sigue los pasos a

continuación.

NOTA: Este ventilador de techo viene con dos tipos de ensamblajes de

soporte: la instalación de techo estándar con tubo bajante y esfera y

soporte de montaje; y la instalación “cerca del techo”. La instalación

“cerca del techo” se recomienda en habitaciones con techos de menos de

8 pies (2.44 metros) de altura o en áreas donde se desee espacio adicional

entre el piso y las aspas del ventilador.

cULus listed

outlet box

Ceiling

mounting

bracket

Mounting screws

(supplied with electrical box

)

Washer

120V wires

Fig. 5

Soporte

de montaje

en techo

Cables de 120 V

Arandela

Caja eléctrica

aprobada

por cULus

Tornillos de montaje

(incluidos con la caja

eléctrica)

Fig. 5

Renew ES de 52 plg (1.32 m) |

CÓMO COLGAR EL ENSAMBLAJE DEL MOTOR

Instalación estándar en techo

Paso 1. Pasa los cables de suministro de 120 voltios a través del orificio

central en el soporte colgante del techo como lo muestra la Figura 5.

Paso 2. Asegura el soporte colgante a la caja eléctrica en el cielo raso

con los tornillos y arandelas suministrados con aquella.

Paso 3. Retira el pasador de enganche, el pasador de seguridad y los

tornillos de fijación de la parte superior del conjunto ensamblado del

motor.

Paso 4. Inserta los cables que salen por la parte superior del motor del

ventilador a través de la cubierta del acoplador, la tapa de la cubierta, la

cubierta, el aro decorativo y luego por el tubo bajante y la esfera. (Fig. 6)

Paso 5. Alinea los orificios en la parte inferior del tubo bajante con

aquellos del collarín en la parte superior de la carcasa de motor (Fig.

6). Inserta con cuidado el pasador de enganche a través de los orificios

del collarín y del tubo bajante. Ten cuidado de no apretarlo contra el

cableado dentro del tubo bajante. Inserta el pasador de seguridad en el

orificio cercano al extremo del pasador de enganche hasta que quede

encajada en su posición como se muestra en el círculo de la Figura 6.

Paso 6. Aprieta firmemente los dos tornillos de fijación en la parte

superior del motor de ventilador. (Fig. 6)

Paso 7. Coloca la esfera del tubo bajante dentro del soporte de montaje

colgante. (Fig. 7)

Retainning clip

Set screws

Hitch pin

Ceiling canopy

Decoration ring

Coupler cover

Downrod

Registration slot

Check tab

Pasador de enganche

Tubo bajante

Tornillos de ajuste

Presilla de retención

Pestaña

de comprobación

Ranura de alineación

Fig. 6

Fig. 7

| KICHLER.COM

CÓMO COLGAR EL ENSAMBLAJE DEL MOTOR

Instalación cerca del techo

Paso 1. Pasa los cables de suministro de 120 voltios a través del orificio

central en el soporte colgante del techo como lo muestra la Figura 5.

Paso 2. Asegura el soporte colgante a la caja eléctrica en el cielo raso con los

tornillos y arandelas suministrados con aquella.

Paso 3. Retira tres de los seis tornillos y arandelas de seguridad (alternados)

del collarín en la parte superior del motor (Fig. 8).

Paso 4. Coloca la cubierta de techo con el aro decorativo y la junta sobre

el collarín en la parte superior del motor. Alinea los orificios de montaje con

los orificios del motor y asegura con los tornillos y arandelas de seguridad

suministrados. (Fig. 8)

Paso 5. Aprieta bien los tornillos de montaje.

ADVERTENCIA: Si no ajustas correctamente los tres tornillos según lo

indicado en el paso 4 se pueden aflojar y posiblemente se caiga el ventilador.

Paso 6. Cuelga el ventilador en el gancho del soporte de montaje. Asegúrate

de que la cubierta esté bien asegurada en el gancho como se muestra en la

Fig. 9. Esto te permitirá hacer las conexiones eléctricas.

Screws and Lock

washers(3 of 6 places)

Canopy

Gasket

Collar

Ceiling mountin

bracket

Canopy

Hook

Tornillos y arandelas de seguridad

(3 de 6 lugares)

Cubierta

Junta

Collarín

Soporte

de montaje en techo

Gancho

Cubierta

Fig. 8

Fig. 9

Renew ES de 52 plg (1.32 m) |

INSTALACIÓN DE SOPORTE DE SEGURIDAD

(Se requiere para la instalación en Canadá ÚNICAMENTE)

Se incluye un cable de soporte de seguridad para prevenir que el

ventilador de techo se caiga, instálalo de la siguiente manera.

Paso 1. Sujeta el tornillo para madera y las arandelas suministrados a

las vigas del techo junto al soporte de montaje. (Fig. 10)

Paso 2. Ajusta el largo del cable de seguridad para que llegue al

tornillo y las arandelas halando el cable adicional a través de la

abrazadera del cable hasta que el largo general sea el correcto,

vuelve a colocar el cable en la abrazadera y forma un bucle en el

extremo del mismo. Aprieta firmemente la abrazadera del cable.

Ahora, coloca el bucle en el extremo del cable de seguridad sobre el

tornillo para madera de manera segura.

NOTA: A pesar de que el cable de soporte de seguridad se requiere

para instalaciones en Canadá únicamente, es una buena idea

hacer la conexión en cualquier instalación.

Hanger bracket

Safety cable

Attach safety cable

to ceiling joist with

screw and washer

Soporte de montaje

Cable de seguridad

Asegurar el cable de

seguridad a la viga del cielo

raso con tornillo y arandela.

Fig. 10

| KICHLER.COM

ADVERTENCIA: Para evitar una posible descarga eléctrica,

asegúrate de haber apagado la electricidad en el panel de circuito

principal.

Sigue estos pasos para conectar tu ventilador al circuito de tu

hogar. Usa las tuercas de conexión de cables que vienen con tu

ventilador. Asegura el conector con cinta de electricista. Asegúrate

de que no haya conexiones ni filamentos del cable sueltos.

Paso 1. Conecta los cables de alimentación del ventilador (negro) y

el cable de suministro (azul) de la luz al cable negro de suministro de

corriente al hogar como se muestra en la Figura 11.

Paso 2. Conecta el cable neutro (blanco) del ventilador al cable

neutro (blanco) del circuito eléctrico del hogar.

Paso 3. Conecta el cable (verde) de conexión a tierra del ventilador

al cable de conexión a tierra del hogar.

Paso 4. Después de conectar los cables, sepáralos de manera que

los cables verde y blanco queden de un lado de la caja eléctrica y los

cables negros del otro.

Paso 5. Gira las tuercas de conexión hacia arriba y coloca el

cableado dentro de la caja eléctrica.

Fig. 11

CONEXIONES ELÉCTRICAS

Black

Green or Bare

Outlet box

in the ceiling

White

Green

Black

Blue

Ground to

mounting bracket

or downrod

Caja eléctrica

en el cielo raso

Verde o pelado

Verde

Blanco

Azul

Negro

Tierra a soporte de

montaje o tubo bajante

Renew ES de 52 plg (1.32 m) |

CÓMO FINALIZAR LA INSTALACIÓN DEL MOTOR

Instalación estándar en techo

Paso 1. Coloca todas las conexiones apropiadamente en la caja eléctrica

del techo.

Paso 2. Desliza la cubierta hasta el techo y asegúrala al soporte de

montaje de techo usando 4 tornillos en el borde superior del soporte de

montaje. Inserta cada tornillo en el orificio de montaje de la cubierta y

dentro del soporte de montaje. Aprieta firmemente todos los tornillos.

(Fig. 12).

Instalación cerca del techo

Paso 1. Coloca todas las conexiones apropiadamente en la caja eléctrica

del techo.

Paso 2. Retira el ventilador del gancho del soporte de montaje de techo.

Fija el ensamblaje del ventilador en el soporte de montaje de techo

usando 4 tornillos en el borde superior del soporte de montaje.

Alinea las ranuras tipo ojo de cerradura de la cubierta con las cabezas de

los tornillos de montaje en los laterales del soporte de montaje. Levanta

y gira el ensamblaje del ventilador hasta que las cabezas de los tornillos

de montaje queden en el extremo angosto de las ranuras tipo ojo de

cerradura.

Paso 3. Asegúrate de que los tornillos de montaje están apretados. (Fig. 13)

Ceiling mounting

bracket

Screws & Washers

Canopy

Decoration ring

Screw & Washer

Ceiling mounting

bracket

Decoration ring

Canopy

Hook

Soporte

de montaje

en techo

Soporte

de montaje

en techo

Tornillos y arandelas

Aro decorativo

Cubierta

Gancho

Tornillos y arandelas

Aro decorativo

Cubierta

Fig. 12

Fig. 13

| KICHLER.COM

CÓMO FIJAR LAS ASPAS DEL VENTILADOR

PRECAUCIÓN: Quita los bloques de envío de goma que están sujetados a

la cara del motor. Estos bloques evitan que el motor se mueva durante el

envío y DEBEN retirarse durante la instalación.

Paso 1. Fija el aspa a su soporte con los tornillos y arandelas según se

muestra en la Figura 14. Inserta el tornillo en el soporte. Repite para los

dos tornillos restantes.

Paso 2. Asegúrate de que el aspa esté derecha y aprieta todos los tornillos.

Paso 3. Ajusta el ensamblaje de las aspas al motor usando los tornillos de

montaje de el soporte del aspa.

CÓMO INSTALAR LA CAJA DEL INTERRUPTOR

NOTA: Antes de continuar la instalación, confirma que la electricidad aún se

encuentre desconectada en el cortacircuitos principal o quitando el fusible

correcto. Cortar el suministro de electricidad con el interruptor de pared no

es suficiente para evitar una descarga eléctrica.

Paso 1. Sosteniendo la caja del interruptor debajo del ventilador de techo,

aplica presión a los conectores cuadrados para cables para juntarlos. Uno

desde el ventilador y otro desde la caja del interruptor. Conecta el cable

verde de tierra con el cable desnudo (Fig. 15)

Paso 2. Con cuidado mete todos los cables dentro de la caja del interruptor.

Instala la caja del interruptor en el anillo de montaje con los tornillos

incluidos. Asegúrate de que cada tornillo quede ajustado. (Fig. 15)

Washer

Screw

Blade arm

Blade

Screw

Blade arm

Screws

Fob

Switch housing

Mounting ring

Green

Bare

Brazo

del aspa

Conector de cable

Caja del interruptor

Perilla de extremo

Anillo de montaje

Aspa

Fig. 14

Fig. 15

Tornillo

Arandela

Brazo del aspa

Tornillo

Tornillos

Pelado

Verde

Renew ES de 52 plg (1.32 m) |

INSTRUCCIONES DE USO

Reestablece la electricidad y chequea el funcionamiento de tu ventilador

de techo. El interruptor de cadena controla las velocidades del ventilador

de la siguiente manera:

Paso 1. El interruptor de cadena de 3 velocidades controla las

velocidades del ventilador de la siguiente manera: 1 vez: Alta, 2 veces:

Media, 3 veces: Baja y 4: Apagado.

NOTA: Para configurar las aspas del ventilador en reversa, el interruptor

de reversa está ubicado en el lateral de la carcasa del interruptor.

ADVERTENCIA: No operar el interruptor de reversa mientras las

aspas del ventilador estén en movimiento. El ventilador tiene que

estar apagado y las aspas detenidas antes de invertir el sentido del

movimiento.

Clima cálido - Hacia adelante (en sentido contrario a las manecillas del

reloj) Un flujo de aire descendente surte un efecto refrescante, como

se muestra en la Figura 16. Esto te permite configurar tu equipo de aire

acondicionado a una temperatura más alta sin afectar tu comodidad.

Clima fresco - En reversa (en el sentido de las manecillas del reloj) Un

flujo de aire hacia arriba desplaza el aire cálido del área del techo, como

se muestra en la Figura 17. Esto te permite configurar la unidad de

calefacción a una temperatura más baja sin afectar tu comodidad.

Fig. 16

Fig. 17

| KICHLER.COM

SOLUCIÓN DE PROBLEMAS

Problema

El ventilador

no enciende.

El ventilador

hace ruido.

El ventilador

oscila.

Solución

1. Verifica los fusibles o disyuntores principales y secundarios.

2. Revisa todas las conexiones eléctricas para garantizar un contacto adecuado.

PRECAUCIÓN: Al verificar cualquier conexión eléctrica, asegúrate de que esté desactivada la electricidad principal.

1. Asegúrate de que los tornillos de la carcasa del motor estén bien ajustados.

2. Asegúrate de que los tornillos que unen los soportes de las aspas al motor estén bien ajustados.

3. Asegura que las conexiones de tuerca de cable no friccionen unas con otras ni con la pared interior de la caja del interruptor.

PRECAUCIÓN: Asegúrate de que esté desactivada la electricidad principal.

4. Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un ventilador nuevo desaparecen

en ese período.

5. Si usas un kit de luces opcional, asegúrate de que los tornillos que sujetan el vidrio estén bien apretados. Asegúrate de que

las bombillas no estén tocando ningún otro componente.

6. Algunos motores de ventiladores son sensibles a las señales de los controles de velocidad variable de estado sólido. Si has

instalado este tipo de control, elige e instala otro tipo de control.

7. Asegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo.

1. Verifica que todas las aspas y los tornillos de sus brazos estén bien ajustados.

2. La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verifica este nivel

seleccionando un punto en el cielo raso sobre la punta de una de las aspas. Mide esta distancia. Gira el ventilador hasta que

la siguiente aspa quede en posición para medir. Repite el procedimiento para cada aspa. Las desviaciones de distancia no

deben pasar de 1/8” (3.2 mm).

3. Usa el kit de compensación de aspas adjunto si sigues notando oscilación.

4. Si sigues notando oscilación, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el peso y

posiblemente mejorar el funcionamiento.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES Y PARA GARANTIZAR EL FUNCIONAMIENTO

ADECUADO DE TU VENTILADOR DE TECHO, NUNCA FIJES LOS ENSAMBLAJES DE LAS ASPAS HASTA QUE SE HAYA

INSTALADO EL VENTILADOR EN EL TECHO. NO DOBLAR LOS BRAZOS DE LAS ASPAS DURANTE LA INSTALACIÓN,

COMPENSACIÓN O LIMPIEZA DEL VENTILADOR. NO INSERTES OBJETOS EXTRAÑOS ENTRE LAS ASPAS EN

FUNCIONAMIENTO.

Renew ES de 52 plg (1.32 m) |

GARANTÍA DE VENTILADOR DE TECHO Y PARED

Garantía limitada de por vida para ventiladores de techo y pared Kichler®

Kichler Lighting LLC (“Kichler Lighting”) garantiza al comprador consumidor original

o al comprador comercial, según correspondiese, que los siguientes productos y

componentes de ventiladores de techo y de pared catalogados no contienen defectos

de material y mano de obra durante el período aplicable que se especifica a continuación.

Motor de ventilador de techo y de pared o piezas relacionadas con el motor

Mientras el comprador consumidor original o el comprador comercial fuese dueño del

ventilador de techo o de pared.

Motores de luz LED y componentes eléctricos

Cinco (5) años a partir de la fecha de compra cuando el ventilador de techo o de pared

que contiene el motor de la luz LED y los componentes eléctricos se instalasen en una

residencia unifamiliar por el comprador consumidor original. Para los compradores

comerciales, el período de garantía es de tres (3) años a partir de la fecha de compra.

Otras piezas

Un (1) año a partir de la fecha de compra del ventilador de techo o de pared. Las partes

cubiertas incluyen, entre otros, aspas, kits de luces, varillas de bajada, interruptores,

carcasa o acabado.

Ventiladores de techo y pared con pedidos especiales (no catalogados)

Un (1) año a partir de la fecha de compra.

Qué haremos

Kichler Lighting, a su exclusiva discreción, reparará o reemplazará, sin cargo alguno,

durante el período de garantía aplicable, cualquier producto o componente (tal como

se describe con anterioridad) que resultase defectuoso en cuanto a materiales o

mano de obra en condiciones normales de instalación, uso y servicio. Si la reparación el

recambio no resultasen posibles, Kichler Lighting puede optar por reembolsar el precio

de compra a cambio de la devolución del producto. Las piezas de recambio están sujetas

a disponibilidad y pueden diferir de las suministradas de manera original. Estos son sus

recursos exclusivos.

Lo que no está cubierto

Lo siguiente no tiene otra garantía que la del fabricante:

• bombillas que no son LED suministradas, pero no fabricadas por Kichler Lighting;

• bombillas LED que no son de marca Kichler, suministradas por Kichler Lighting,

pero que no son de su fabricación..

Esta garantía no cubre los acabados de metal pulido de los productos descritos con

anterioridad. Esta garantía no cubre los daños que fuesen resultado del desgaste

razonable, del voltaje fuera del rango del voltaje estándar norteamericano de 108 a 132 V

CA (60 Hz), del mal uso (incluido el uso del producto para una aplicación no intencionada),

del uso indebido, del embalaje inadecuado del producto devuelto a Kichler Lighting, de

la negligencia y de la instalación, del mantenimiento o de la reparación inadecuados

o incorrectos, incluido el incumplimiento de las instrucciones de cuidado y limpieza

correspondientes. Kichler Lighting recomienda utilizar un electricista profesional para

toda la instalación y la reparación de sus productos.

Qué debe hacer para obtener el servicio de garantía o las piezas de recambio

Se puede hacer un reclamo de garantía al devolver el producto al distribuidor o al

minorista al que compró el producto con el comprobante de compra (recibo de venta

original) y un reclamo por escrito que describa brevemente el defecto.

Si el distribuidor o el minorista no estuviesen disponibles, o si tuviese preguntas sobre

esta garantía, póngase en contacto con nosotros por correo o en línea de la manera

siguiente (incluya el número de modelo y la fecha de compra):

Kichler Lighting LLC

7711 East Pleasant Valley Rd

Cleveland, OH 44131

http://www.kichler.com/customer-service/contact-us/.aspx

Limitación de la duración de las garantías implícitas

Nota: algunos estados/provincias (incluido Quebec) no permiten limitaciones en

cuanto a la duración de una garantía implícita, por lo que es posible que la limitación

siguiente no se aplicase en su caso. EN LA MEDIDA EN QUE LO PERMITIESEN LAS

LEYES, TODA GARANTÍA IMPLÍCITA, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE

COMERCIABILIDAD Y DE IDONEIDAD PARA UN FIN DETERMINADO, SE LIMITA AL

PERÍODO REGLAMENTARIO O A LA DURACIÓN DE ESTA GARANTÍA, LO QUE FUESE

MENOR.

Limitación de los daños especiales, incidentales o consecuentes

Nota: algunos estados/provincias (incluido Quebec) no permiten la exclusión o la

limitación de los daños especiales, incidentales o consecuentes, por lo que es posible que

las limitaciones y las exclusiones que figuran a continuación no se aplicasen en su caso.

Aviso a los residentes del estado de Nueva Jersey: las disposiciones de esta garantía,

incluidas sus limitaciones, tienen por objeto aplicarse en el grado máximo que permitiesen

las leyes del estado de Nueva Jersey. KICHLER LIGHTING NO SERÁ RESPONSABLE

DE NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUIDOS

LOS GASTOS DE MANO DE OBRA PARA REPARAR, REEMPLAZAR, INSTALAR O

RETIRAR ESTE PRODUCTO), YA SEA QUE SURGIESE DEL INCUMPLIMIENTO DE

ALGUNA GARANTÍA EXPRESA O IMPLÍCITA, DEL INCUMPLIMIENTO DE CONTRATO,

ACUERDO EXTRACONTRACTUAL O DE CUALQUIER OTRO MODO.

Derechos adicionales

Esta garantía le otorga derechos legales específicos. También puede tener otros

derechos que varían según el estado o la provincia.

Esta garantía no es transferible.

| KICHLER.COM

www.kichler.com

KICHLER LIGHTING

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131-8010

SERVICIO AL CLIENTE: 866.558.5706

DE LUNES A VIERNES, DE 8:00 AM A 5:00 PM (ESTE)

Kichler 330164SBK Renew ES 52-in Satin Black with Satin Black Blades Downrod or Flush Mount Ceiling Fan Light Kit Compatible and Pull Chain Included 5 -Blade

Product's Documents

Installation Manual

Specifications

Kichler 330164SBK Questions and Answers

Related Products

Kichler 330174NI Starkk 52-in Brushed Nickel with Walnut/Silver Blades LED Ceiling Fan With Light and Pull Chain Included 5 -Blade

Kichler 300026OBB Canfield Select 52-in Oil Brushed Bronze with Walnut/Cherry Blades LED Ceiling Fan With Light and Pull Chain Included 5 -Blade

Kichler 310075SBK Tide 52-in Satin Black with Black Blades LED Covered Outdoor Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 310126SBK Tide 52-in Satin Black with Black Blades LED Uncovered Outdoor Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 330057SBK Guardian 56-in Satin Black with Natural Brass Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 300052DBK Colerne 52-in Distressed Black with Auburn Stained Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade
