PRODUCT & CUTOUT DIMENSIONS
Model/Modèle: FFSGS6460-30
DIMENSIONS DU PRODUIT ET DES DÉCOUPES

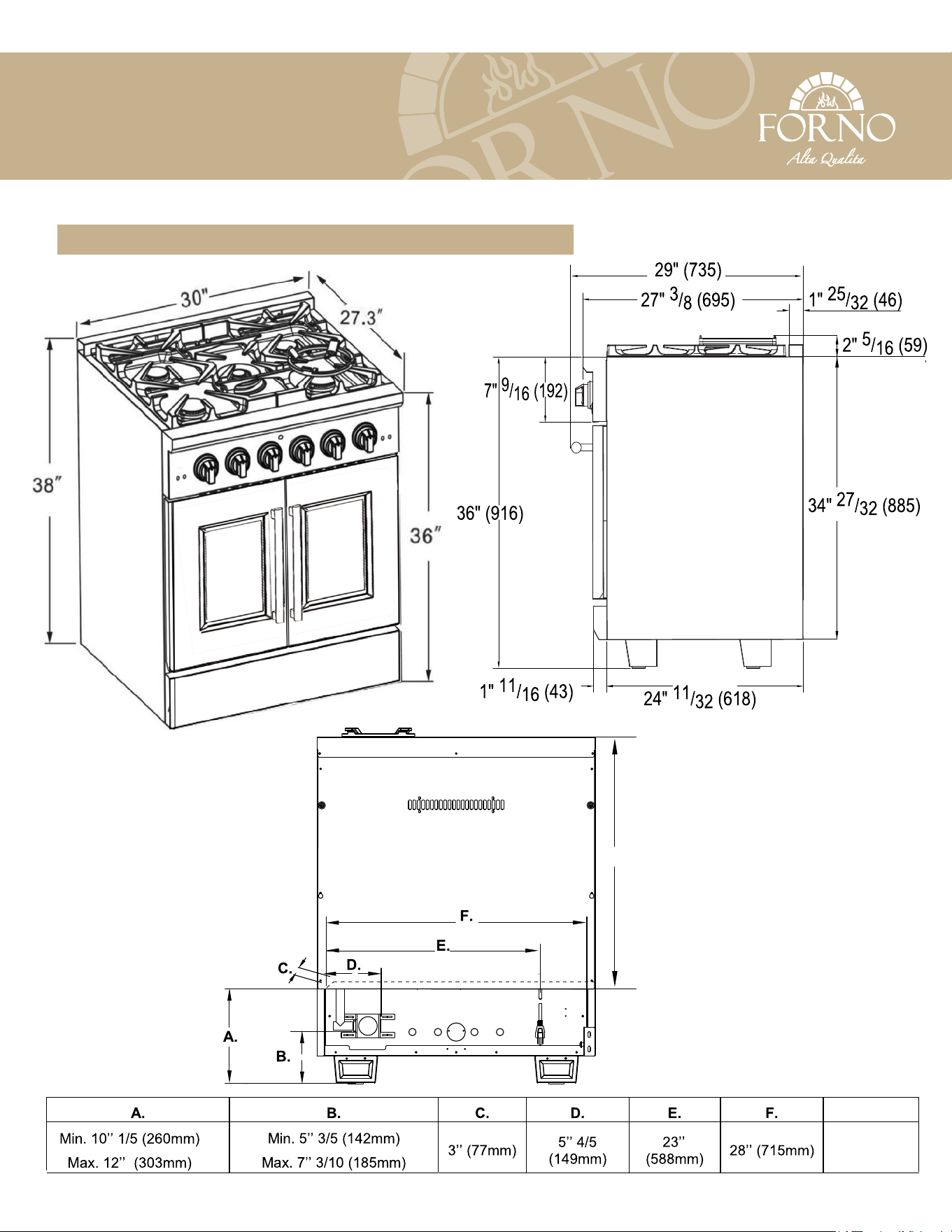

PRODUCT DIMENSIONS - DIMENSIONS DU PRODUIT
Forno Appliance 2023
Customer Support/Soutien à la clientèle: 1-866-231-8893
email/Courriel: in[email protected]
G.
27” 3/8
(695mm)
G.
DIMENSIONS FOR UTILITIES - DIMENSIONS POUR LES SERVICES
PRODUCT & CUTOUT DIMENSIONS
Model/Modèle: FFSGS6460-30
DIMENSIONS DU PRODUIT ET DES DÉCOUPES
Forno Appliance 2023
Customer Support/Soutien à la clientèle: 1-866-231-8893
email/Courriel: in[email protected]
Area allows for ush installation with
through-the-wall connection of pipe
shut-o valve and rear wall 110/120V outlet.
La zone permet une installation encastrée
avec un raccordement à travers le mur du
tuyau/de la vanne d'arrêt et de la prise
110/120V à l'arrière du mur.
Shortest connection from hard pipe stub
location to range hook-up.
Connexion la plus courte entre
l'emplacement de la dérivation du
tuyau rigide et le branchement de la cuisinière.
Area allows for ush installation with through-the-oor
connection of pipe stub/shut-o valve
La zone permet une installation en encastré avec un
raccordement à travers le sol du tuyau/de la vanne d'arrêt.
A
B
7” 1/2 (242mm)
CUTOUT DIMENSIONS - DIMENSIONS DES DÉCOUPES
Openning - Ouverture
The range side panel
extends beyond the
cabinet's front edge.
Le panneau latéral de
la cuisinière dépasse
le bord avant de
l'armoire.
To countertops
below cooktop and
at the range back -
Sur le comptoir en
dessous de la table
de cuisson et à l'arrière
de la cuisinière
To wall on either side -
Vers le mur de chaque
côté
Maximum depth
for cabinets above
countertops -
Profondeur maximale
des armoires au-dessus
des comptoirs
Minimum to
cabinets on
either side of
the range
Minimum
d'armoires de
chaque côté
de la cuisinière
OPENING WIDTH - LARGEUR D'OUVERTURE
30” Model/Modèle
36” Model/Modèle
48” Model/Modèle
2” Max.
PRODUCT & CUTOUT DIMENSIONS
Model/Modèle: FFSGS6460-30
DIMENSIONS DU PRODUIT ET DES DÉCOUPES
