Technical Support and E-Warranty Certificate www.vevor.com/support
CASH DRAWER
USER MANUAL
MODEL:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbol
Symbol Description
Warning: To reduce the risk of injury, the user must read the
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead to an
accident. To reduce the risk of injury, fire, or electrocution, please
always follow the recommendation shown below.
CORRECT DISPOSAL:
This product is subject to the provision of European Directive
2012/ 19/EC. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in
the European Union. This applies to the product and all
accessories marked with this symbol. Products marked as such
may not be discarded with normal domestic waste, but must be
taken to a collection point for recycling electrical and electronic
devices.
FCC INFORMATION
CAUTION: Changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate the
equipment!
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions:
1) This product may cause harmful interference.
2)This product must accept any interference received, including interference
- 3 -
that may cause undesired operation.
WARNING: Changes or modifications to this product not expressly
approved by the party.responsible for compliance could void the user's
authority to operate the product.
Note: This product has been tested and found to comply with the limits for a
Class B digital device pursuant to Part 15 of the FCC Rules, These limits
are designed to provide reasonable protection against harmful interference
in a residential installation.
This product generates, uses and can radiate radio frequency energy, and if
not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
product does cause harmful interference to radio or television
reception,which can be determined by turning the product off and on, the
user is encouraged to try to correct the interference by one or more of the
following measures.
· Reorient or relocate the receiving antenna.
· Increase the distance between the product and receiver.
· Connect the product to an outlet on a circuit different from that to which the
receiver is connected.
· Consult the dealer or an experienced radio/TV technician for assistance.
- 4 -
1. INSTALLATION
The cash drawer is fitted with a standard 6-pin RJ11 plug for direct
connection to any EPSON POS Printer, or POS equipment conforming to the
Epson standard. (See figure below), when the printer finishes printing a receipt,
it opens the cash drawer automatically.
2. HOW TO OPEN THE DRAWER

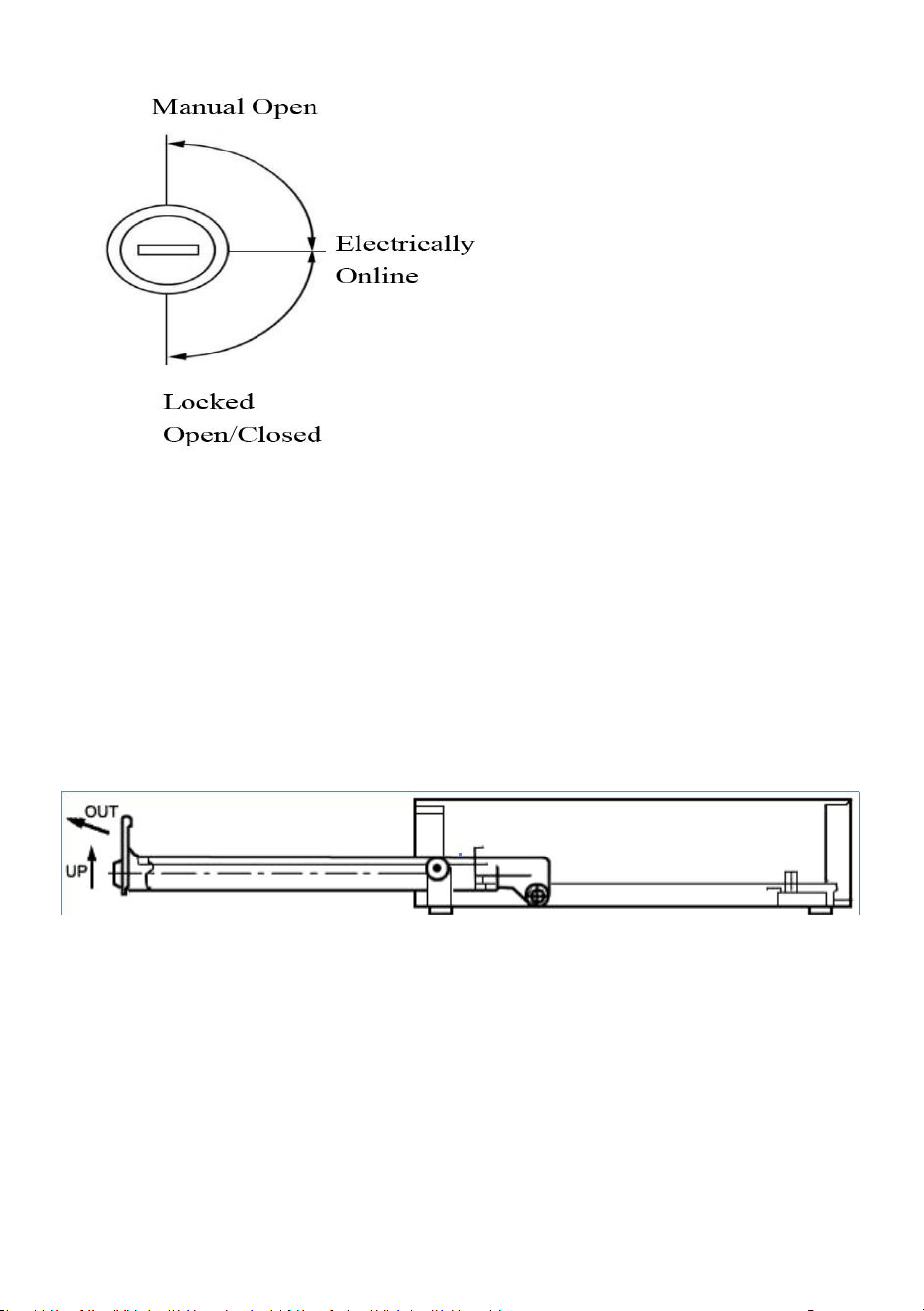

Lock Positions
The key lock is a 4 lock function: the manual open which means turning the key to
this position will open the drawer. The electronically on line position which means
the drawer is controlled by the printer. Locked open / closed means the drawer
can’t be opened / closed without a key.(See figure below)
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Warning: To reduce the risk of damaging or breaking the key, avoid leaving it in
the lock during normal operation

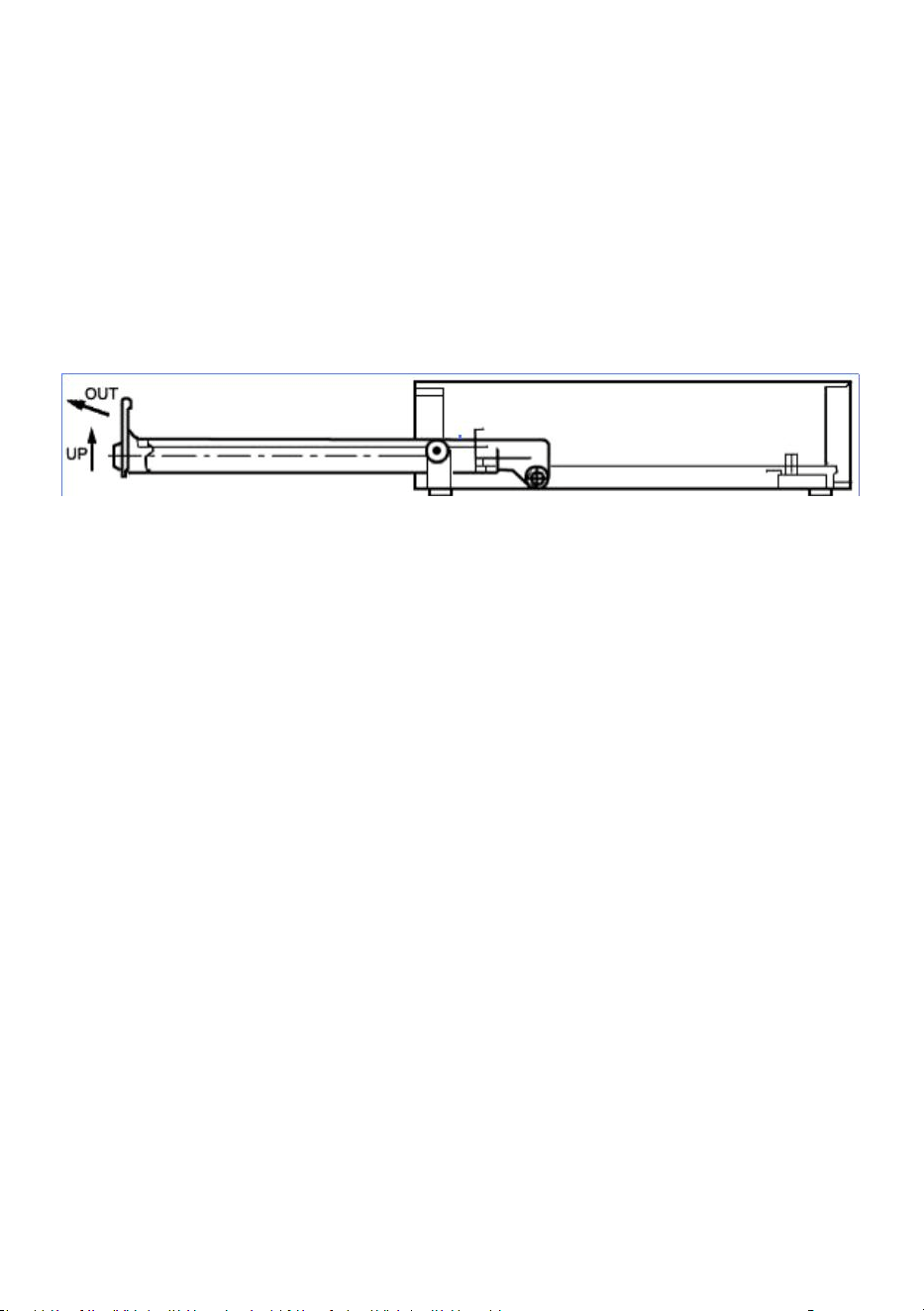

3. DRAWER REMOVAL
Open the cash drawer and remove the plastic coin and bill tray. Pull
the drawer out until it stops, tip the front edge of the drawer up and
pull the drawer out at an inclined angle.
4. MAINTENANCE
The cash drawer slides should be periodically cleaned and lubricated. Frequency is
dependent on use and the environment,
but typical recommended frequency is every three months. Using a dry, lint free
cloth, wipe out the old grease and debris from
the inner and outer slides. Do not use water or any type of liquid cleaner. Using a
clean applicator, apply a thin layer of
lithium-based bearing grease to the inner and outer slides. Cycle the slides
several times to properly coat the Polyurethane rollers and to spread the grease
evenly.
- 6 -
PRODUCT PARAMETER
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Model
ECD410
Colour
Black.
Voltage
DC 12V
Product Size
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Teknisk Support och e-garanticertifikat www.vevor.com/support
KASSALÅDA
Användarmanual
MODELL: ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbol
Symbol Beskrivning
Varning: För att minska risken för skada måste användaren läsa
bruksanvisningen noggrant.
Denna symbol, placerad före en säkerhetskommentar, indikerar en
slags försiktighetsåtgärd, varning eller fara. Att ignorera denna
varning kan leda till en olycka. För att minska risken för skada, brand
eller elstöt, följ alltid rekommendationen nedan.
KORREKT AVFALLSHANTERING:
Denna produkt omfattas av bestämmelserna i det europeiska
direktivet
2012/19/EG. Symbolen som visar en soptunna korsad anger att
produkten kräver separat sophämtning i EU. Detta gäller för
produkten och alla tillbehör märkta med denna symbol.
Produkter märkta som sådana kanske inte är det kasseras
tillsammans med vanligt hushållsavfall, men måste lämnas till en
insamlingsplats för återvinning av elektriska och elektroniska
apparater.
FCC INFORMATION
FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen
godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara
användarens behörighet att använda utrustningen!
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande
två villkor:
1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive
- 3 -
störningar som kan orsaka oönskad funktion.
VARNING: Ändringar eller modifieringar av denna produkt som inte
uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan
upphäva användarens behörighet att använda produkten.
Notera: Denna produkt har testats och befunnits överensstämma med
gränserna för en digital enhet av klass B i enlighet med del 15 av
FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot
skadlig störning i en bostadsinstallation.
Denna produkt genererar, använder och kan utstråla radiofrekvensenergi,
och om inte installeras och används i enlighet med instruktionerna, kan
orsaka skadliga störningar på radiokommunikation. Det finns dock ingen
garanti för att störningar inte kommer att inträffa i en viss installation. Om
denna produkt orsakar skadliga störningar på radio- eller tv-mottagning,
vilket kan fastställas genom att stänga av och på produkten, uppmanas
användaren att försöka korrigera störningen med en eller flera av följande
åtgärder.
· Rikta om eller flytta mottagningsantennen.
· Öka avståndet mellan produkten och mottagaren.
· Anslut produkten till ett uttag på en annan krets än den som mottagaren är
ansluten till.
· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.
- 4 -
1. INSTALLATION
De kontanter låda är inpassad med a standard 6-stift RJ11 plugg för direkt
förbindelse till några EPSON P OS Skrivare, eller POS- utrustning
överensstämmande till de Epson standard. ( Se figur nedan ), när de skrivare
avslutas utskrift a mottagande, det öppnas kassalådan automatiskt .
2. HUR MAN ÖPPNA LÅDA

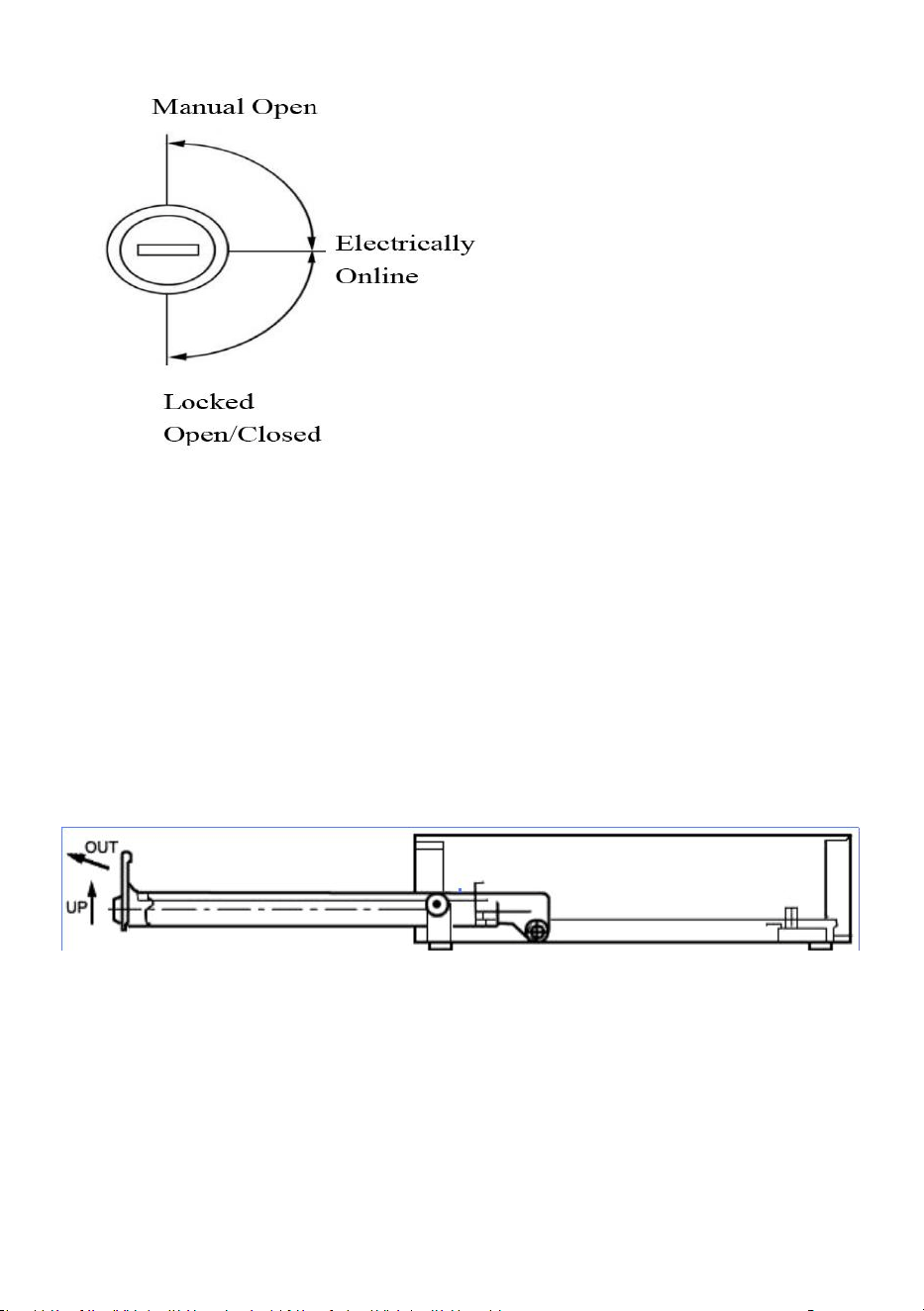

Låspositioner
Nyckellåset är en 4-låsfunktion: manuell öppen vilket betyder om du vrider nyckeln
till detta läge öppnas lådan. De elektroniskt on-line position vilket betyder att
lådan är styrs av skrivaren. Låst öppen / stängd betyder lådan kan inte
öppnas/stängs utan nyckel.(Se bild nedan )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Varning: För att minska risken för att skada eller gå sönder nyckeln, undvika
lämnar det i de lås under normal drift
3. BORTTAGNING AV LÅDA
Öppna kassalådan och ta bort plastmyntet och sedelfacket . Dra i låda
ut tills det stannar, dricks de främre kanten av lådan upp och dra ut
lådan vid en lutande vinkel.
4. UNDERHÅLL
Kassalådan ska rengöras med jämna mellanrum och smord. Frekvens är beroende
på använda och de miljö,
men typisk rekommenderad frekvens är var tredje månad. Använd ett torrt, ludd
gratis trasa, torka ut de gammal fett och skräp från
de inre och yttre sliderna. Använd inte vatten eller någon typ av flytande
rengöringsmedel. Använder a rena applikation eller, tillämpas a tunn lager av
litiumbaserat lagerfett till de inre och yttre sliderna. Cykla på rutschbanor flera
gånger till ordentligt täcka de Polyuretan rullar och att sprida g rease jämnt.
- 6 -
PRODUCT PARAMETER
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Modell
ECD410
Färg
Svart.
Spänning
DC 12V
Produktstorlek
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support
SZUFLADA KASOWA
INSTRUKCJA obsługi
MODEL:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbol
Opis symbolu
Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik
powinien uważnie przeczytać instrukcję obsługi.
Ten symbol, umieszczony przed komentarzem dotyczącym bezpiecze
ństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpiecze
ństwa. Zignorowanie tego ostrzeżenia może doprowadzić do
wypadku. Aby zmniejszyć ryzyko obrażeń , pożaru lub porażenia
prądem, zawsze postępuj zgodnie z poniższymi zaleceniami.
PRAWIDŁOWA UTYLIZACJA:
Niniejszy produkt podlega postanowieniom Dyrektywy
Europejskiej
2012/19/WE. Symbol przedstawiający przekreślony kosz na
śmieci na kółkach oznacza, że produkt wymaga oddzielnej
zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i
wszystkich akcesoriów oznaczonych tym symbolem. Produkty
oznaczone w ten sposób nie mogą być nie wolno ich wyrzucać
razem z normalnymi odpadami domowymi, lecz należy je oddać
do punktu zbiórki urządzeń elektrycznych i elektronicznych
przeznaczonych do recyklingu.
FCC INFORMATION
OSTROŻNOŚĆ: Zmiany lub modyfikacje, na które nie wyraziła wyraźnej
zgody strona odpowiedzialna za zgodność, mogą spowodować
unieważnienie prawa użytkownika do korzystania ze sprzętu!
- 3 -
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie
podlega następującym dwóm warunkom:
1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia
mogące powodować niepożądane działanie.
OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie
zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność,
mogą spowodować unieważnienie prawa użytkownika do korzystania z
produktu.
Notatka: Produkt ten został przetestowany i uznany za zgodny z
ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15
przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej
ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.
Ten produkt generuje, wykorzystuje i może emitować energię o
częstotliwości radiowej, a jeżeli nie zainstalowany i używany zgodnie z
instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej.
Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej
instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze
radia lub telewizji, co można ustalić, wyłączając i włączając produkt,
zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za
pomocą jednego lub kilku z następujących środków.
· Zmiana orientacji lub położenia anteny odbiorczej.
· Zwiększ odległość między produktem a odbiornikiem.
· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego
podłączony jest odbiornik.
- 4 -
· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub
doświadczonego technika radiowo-telewizyjnego.
1. INSTALACJA
Ten gotówka szuflada Jest dopasowany z A standard 6-pin RJ11 wtyczka Do
bezpośredni połączenie Do każdy EPSON P.O.S. Drukarka, Lub Sprzęt POS
zgodny Do ten Epson standard. ( Widzieć postać poniżej ), Kiedy ten drukarka
wykończenia druk A paragon, To otwiera się szuflada kasowa automatycznie .
2. JAK OTWIERAĆ SZUFLADĘ
Zablokuj pozycje
Zamek kluczowy posiada 4 funkcje zamka: otwieranie ręczne, co oznacza
przekręcenie klucza do tej pozycji spowoduje otwarcie szuflady. elektronicznie w
pozycji liniowej, co oznacza, że szuflada jest sterowane przez drukarkę.
Zablokowane otwarte/zamknięte oznacza szufladę żargon zostać
otwarte/zamknięte bez klucza. (Zobacz poniższy rysunek )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Ostrzeżenie: Aby zmniejszyć ryzyko uszkodzenia lub złamania klucza, unikać
odjazd To W ten zamknij podczas normalna działanie
3. USUWANIE SZUFLADY
Otwórz szufladę na gotówkę i wyjmij plastikową tackę na monety i
banknoty . Pociągnij szuflada do czasu To zatrzymuje się, wskazówka
ten przód krawędź podnieś szufladę i wyciągnij ją na skłonny kąt.
4. KONSERWACJA
Prowadnice szuflad kasowych należy okresowo czyścić i nasmarowany.
Częstotliwość Jest zależny NA używać I ten środowisko,
ale typowa zalecana częstotliwość to co trzy miesiące. Używając suchej,
kłaczkowatej bezpłatny ściereczka, wytrzeć na zewnątrz ten stary smar I gruz z
wewnętrzne i zewnętrzne slajdy. Nie używaj wody ani żadnego rodzaju płyn
- 6 -
odkurzacz. Używanie A czysty zastosować lub, stosować A cienki warstwa z
smaru łożyskowego na bazie litu do wewnętrznych i zewnętrznych prowadnic.
Cykl slajdy kilka razy , aby właściwie płaszcz ten Wałki poliuretanowe i do
rozprowadzania smar równomiernie.
PRODUCT PARAMETER
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Model
ECD410
Kolor
Czarny.
Woltaż
Prąd stały 12 V
Rozmiar produktu
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
KASSENSCHUBLADE
Benutzerhandbuch
MODELL:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELL: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbol
Symbol Beschreibung
Achtung: Um das Verletzungsrisiko zu verringern, muss der Benutzer
die Bedienungsanleitung sorgfältig lesen.
Dieses Symbol vor einem Sicherheitshinweis weist auf eine
Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser
Warnung kann zu einem Unfall führen. Um das Risiko von
Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen
Sie bitte immer die unten aufgeführte Empfehlung.
KORREKTE ENTSORGUNG:
Dieses Produkt unterliegt den Bestimmungen der
europäischen Richtlinie
2012/ 19/EG. Das Symbol einer durchgestrichenen Mülltonne
weist darauf hin, dass das Produkt in der Europäischen Union
einer getrennten Müllentsorgung unterliegt. Dies gilt für das
Produkt und alle mit diesem Symbol gekennzeichneten
Zubehörteile. Produkte, die so gekennzeichnet sind, dürfen nicht
nicht über den normalen Hausmüll entsorgt werden, sondern
müssen an einer Sammelstelle für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden.
FCC INFORMATION
VORSICHT: Durch Änderungen oder Modifikationen, die nicht ausdrücklich
von der für die Konformität verantwortlichen Partei genehmigt wurden, kann
die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb
unterliegt den folgenden zwei Bedingungen:
- 3 -
1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren,
einschließlich Störungen, die einen unerwünschten Betrieb verursachen
können.
WARNUNG: Durch Änderungen oder Modifikationen an diesem Produkt, die
nicht ausdrücklich von der für die Konformität verantwortlichen Partei
genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des
Produkts erlöschen.
Notiz: Dieses Produkt wurde getestet und entspricht den Grenzwerten für
digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese
Grenzwerte sollen einen angemessenen Schutz gegen schädliche
Störungen bei der Installation in Wohngebieten bieten.
Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie
ausstrahlen. Wenn das Produkt nicht gemäß den Anweisungen installiert
und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es
gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation
keine Störungen auftreten. Wenn dieses Produkt tatsächlich Störungen
des Radio- oder Fernsehempfangs verursacht (was durch Ein- und
Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer
empfohlen, die Störungen durch eine oder mehrere der folgenden
Maßnahmen zu beheben.
· Empfangsantenne neu ausrichten oder verlegen.
· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises
an als den, an den der Empfänger angeschlossen ist.
- 4 -
· Wenden Sie sich an den Händler oder einen erfahrenen
Radio-/Fernsehtechniker.
1. INSTALLATION
Der Kasse Schublade Ist tailliert mit A Standard 6-polig RJ11 Stecker für
direkt Verbindung Zu beliebig EPSON P OS Drucker, oder POS- Ausstattung
konform Zu Die Epson Standard. ( Sehen Figur unten ), Wann Die Drucker
Ausführungen Drucken A Quittung, Es öffnet die Kassenschublade automatisch .
2. ÖFFNEN DER SCHUBLADE
Sperrpositionen
Das Schlüsselschloss ist eine 4-Schloss-Funktion: die manuelle Öffnung, das heißt
Durch Drehen des Schlüssels in diese Position wird die Schublade geöffnet.
elektronisch on line Position, d.h. die Schublade ist durch den Drucker gesteuert.
Gesperrt offen / geschlossen bedeutet, dass die Schublade kippen kann ohne
Schlüssel geöffnet/geschlossen werden. (Siehe Abbildung unten )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Achtung: Um das Risiko einer Beschädigung oder eines Bruchs des Schlüssels zu
verringern, vermeiden Verlassen Es In Die Sperre während Normal Betrieb
3. SCHUBLADENENTFERNUNG
Öffnen Sie die Kassenschublade und entnehmen Sie das Münz- und
Geldscheinfach aus Plastik . Schublade aus bis Es stoppt, Tipp Die
Front Rand von die Schublade nach oben und ziehen Sie sie mit einem
geneigt Winkel.
4. WARTUNG
Die Kassenschubladen sollten regelmäßig gereinigt werden und geschmiert.
Frequenz Ist abhängig An verwenden Und Die Umfeld,
aber die empfohlene Häufigkeit beträgt normalerweise alle drei Monate. Mit einem
trockenen, frei Tuch, wischen aus Die alt Fett Und Trümmer aus
- 6 -
die inneren und äußeren Schienen. Verwenden Sie kein Wasser oderflüssig Reiniger.
Verwenden von A sauber bewerben oder, anwenden A dünn Schicht von
Tragen Sie auf die Innen- und Außenführungen Lagerfett auf Lithiumbasis auf.
Folien mehrmals, um richtig Mantel Die Polyurethan- Walzen und zum Verteilen
der Fett gleichmäßig.
PRODUCT PARAMETER
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Modell
ECD410
Farbe
Schwarz.
Stromspannung
Gleichstrom 12 V
Produktgröße
410 x 420 x 110 mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
Technique Certificat d'assistance et de garantie électronique
www.vevor.com/support
TIROIR-CAISSE
MANUEL D' utilisation
MODÈLE : ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODÈLE : ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbole
Description du symbole
Avertissement : Pour réduire le risque de blessure, l'utilisateur doit
lire attentivement le manuel d'instructions.
Ce symbole, placé avant un commentaire de sécurité, indique un type
de précaution, d'avertissement ou de danger. Ignorer cet
avertissement peut entraîner un accident. Pour réduire le risque de
blessure, d'incendie ou d'électrocution, veuillez toujours suivre la
recommandation ci-dessous.
ÉLIMINATION CORRECTE :
Ce produit est soumis aux dispositions de la directive
européenne
2012/19/CE. Le symbole représentant une poubelle à roulettes
barrée indique que le produit doit être collecté séparément dans
l'Union européenne. Cela s'applique au produit et à tous les
accessoires marqués de ce symbole. Les produits marqués
comme tels ne peuvent pas être jetés avec les ordures
ménagères normales, mais doivent être déposés dans un point
de collecte pour le recyclage des appareils électriques et
électroniques.
FCC INFORMATION
PRUDENCE: Les changements ou modifications non expressément
approuvés par la partie responsable de la conformité pourraient annuler le
droit de l'utilisateur à utiliser l'équipement !
Cet appareil est conforme à la partie 15 des règles de la FCC. Son
fonctionnement est soumis aux deux conditions suivantes :
- 3 -
1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris celles qui
peuvent provoquer un fonctionnement indésirable.
AVERTISSEMENT: Les changements ou modifications apportés à ce
produit non expressément approuvés par la partie responsable de la
conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.
Note: Ce produit a été testé et jugé conforme aux limites d'un appareil
numérique de classe B conformément à la partie 15 des règles de la FCC.
Ces limites sont conçues pour fournir une protection raisonnable contre
les interférences nuisibles dans une installation résidentielle.
Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il
ne l'est pas installé et utilisé conformément aux instructions, peut
provoquer des interférences nuisibles aux communications radio.
Cependant, il n'existe aucune garantie qu'aucune interférence ne se
produira dans une installation particulière. Si ce produit provoque des
interférences nuisibles à la réception radio ou télévision, ce qui peut être
déterminé en éteignant et en rallumant le produit, l'utilisateur est
encouragé à essayer de corriger l'interférence en prenant une ou plusieurs
des mesures suivantes.
· Réorienter ou déplacer l’antenne de réception.
· Augmenter la distance entre le produit et le récepteur.
· Brancher le produit sur une prise d’un circuit différent de celui sur lequel le
récepteur est branché.
· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir
de l’aide.
- 4 -
1. INSTALLATION
Le espèces tiroir est équipé avec un standard 6 broches RJ11 prise pour direct
connexion à n'importe lequel EPSON POS Imprimeur, ou Équipement de point
de vente conforme à le Epson standard. ( Voir chiffre ci-dessous ), quand le
imprimante finitions impression un reçu, il ouvre le tiroir-caisse
automatiquement .
2. COMMENT OUVRIR LE TIROIR
Positions de verrouillage
Le verrouillage par clé est une fonction de verrouillage à 4 fonctions : l'ouverture
manuelle qui signifie tourner la clé dans cette position ouvrira le tiroir. position
électronique en ligne, ce qui signifie que le tiroir est contrôlé par l'imprimante.
Verrouillé ouvert / fermé signifie que le tiroir ne peut pas peut être ouvert / fermé
sans clé. (Voir la figure ci-dessous )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Attention : Pour réduire le risque d'endommager ou de casser la clé, éviter sortie
il dans le verrouiller pendant normale opération
3. RETRAIT DU TIROIR
Ouvrez le tiroir-caisse et retirez le plateau en plastique pour pièces et
billets . tiroir dehors jusqu'à il s'arrête, conseil le devant bord de le
tiroir vers le haut et tirez le tiroir vers l'extérieur incliné angle.
4. ENTRETIEN
Les glissières du tiroir-caisse doivent être nettoyées périodiquement et lubrifié.
Fréquence est dépendant sur utiliser et le environnement,
mais la fréquence recommandée est généralement tous les trois mois. À l'aide d'un
chiffon sec et pelucheux gratuit chiffon, essuyer dehors le vieux graisse et débris
depuis
- 6 -
les glissières intérieures et extérieures. N'utilisez pas d'eau ni aucun type de liquide
nettoyeur. En utilisant un faire le ménage application ou, appliquer un mince
couche de
graisse à roulement à base de lithium sur les glissières intérieures et extérieures.
diapositives plusieurs fois pour bien manteau le Rouleaux en polyuréthane et pour
étaler le graisse uniformément.
PRODUCT PARAMETER
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Modèle
ECD410
Couleur
Noir.
Tension
12 V CC
Taille du produit
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support
KASSALADE
Gebruikershandleiding
MODEL:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODEL: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Symbool
Symbool Beschrijving
Waarschuwing: Om het risico op letsel te beperken, moet de
gebruiker de gebruiksaanwijzing zorgvuldig lezen.
Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort
voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van
deze waarschuwing kan leiden tot een ongeluk. Om het risico op
letsel, brand of elektrocutie te verminderen, dient u altijd de
onderstaande aanbeveling op te volgen.
CORRECTE VERWIJDERING:
Dit product is onderworpen aan de bepalingen van de
Europese richtlijn
2012/ 19/EG. Het symbool met een doorgestreepte afvalbak
geeft aan dat het product in de Europese Unie gescheiden
afvalinzameling vereist. Dit geldt voor het product en alle
accessoires die met dit symbool zijn gemarkeerd. Producten die
als zodanig zijn gemarkeerd, mogen niet worden mogen niet met
het normale huisvuil worden weggegooid, maar moeten naar een
inzamelpunt voor recycling van elektrische en elektronische
apparaten worden gebracht.
FCC INFORMATION
VOORZICHTIGHEID: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn
goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen
de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig
maken!
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is
- 3 -
onderworpen aan de volgende twee voorwaarden:
1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief
interferentie die ongewenste werking kan veroorzaken.
WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet
uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de
naleving, kunnen de bevoegdheid van de gebruiker om het product te
bedienen ongeldig maken.
Opmerking: Dit product is getest en voldoet aan de limieten voor een
digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze
limieten zijn bedoeld om redelijke bescherming te bieden tegen
schadelijke interferentie in een residentiële installatie.
Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en
indien niet geïnstalleerd en gebruikt in overeenstemming met de
instructies, kan schadelijke interferentie veroorzaken in
radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal
optreden in een bepaalde installatie. Als dit product schadelijke
interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden
vastgesteld door het product uit en weer in te schakelen, wordt de
gebruiker aangemoedigd om te proberen de interferentie te corrigeren
door een of meer van de volgende maatregelen.
· Heroriënteer of verplaats de ontvangstantenne.
· Vergroot de afstand tussen het product en de ontvanger.
· Sluit het product aan op een stopcontact van een ander circuit dan waarop
de ontvanger is aangesloten.
- 4 -
· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
1. INSTALLATIE
De contant geld lade is gemonteerd met A standaard 6-pin RJ11 plug voor
rechtstreeks verbinding naar elk EPSON P.O.S. Printer, of POS- apparatuur
conformeren naar de Epson standaard. ( Zien figuur onderstaand ), wanneer de
printer afwerkingen afdrukken A ontvangst, Het opent de kassalade
automatisch .
2. HOE DE LADE TE OPENEN
Vergrendel posities
Het sleutelslot heeft 4 slotfuncties: de handmatige opening, wat betekent Als u de
sleutel naar deze positie draait, gaat de lade open. elektronisch online positie wat
betekent dat de lade is aangestuurd door de printer. Vergrendeld open/gesloten
betekent dat de lade kan niet kan zonder sleutel geopend/gesloten worden. (Zie
onderstaande afbeelding )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Waarschuwing: Om het risico op beschadiging of breuk van de sleutel te
verkleinen, voorkomen vertrekken Het in de vergrendeling tijdens normaal
operatie
3. LADE VERWIJDEREN
Open de kassalade en verwijder de plastic munt- en biljettenlade .
Trek de lade uit tot Het stopt, tip de voorkant rand van de lade
omhoog en trek de lade er met een ruk uit van plan hoek.
4. ONDERHOUD
De ladegeleiders moeten regelmatig worden schoongemaakt en gesmeerd.
Frequentie is afhankelijk op gebruik En de omgeving,
maar de typische aanbevolen frequentie is elke drie maanden. Gebruik een droge,
pluisvrije vrij doek, veeg uit de oud vet En brokstukken van
- 6 -
de binnen- en buitenglijbanen. Gebruik geen water of enig ander type vloeistof
schoner. Gebruik makend van A schoon toepassen of, toepassen A dun laag van
lithium-gebaseerd lagervet op de binnen- en buitensleden. Cycle de dia's
meerdere keren om goed te kunnen jas de Polyurethaanrollen en om de vet
gelijkmatig.
PRODUCT PARAMETER
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Model
ECD410
Kleur
Zwart.
Spanning
DC 12V
Productgrootte
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
CAJÓN DE EFECTIVO
MANUAL DE usuario
MODELO:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELO: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Símbolo
Descripción del símbolo
Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer
atentamente el manual de instrucciones.
Este símbolo, colocado antes de un comentario de seguridad, indica
un tipo de precaución, advertencia o peligro. Ignorar esta advertencia
puede provocar un accidente. Para reducir el riesgo de lesiones,
incendios o electrocución, siga siempre las recomendaciones que se
muestran a continuación.
ELIMINACIÓN CORRECTA:
Este producto está sujeto a las disposiciones de la Directiva
Europea
2012/ 19/CE. El símbolo que muestra un contenedor de basura
tachado indica que el producto requiere la recogida selectiva de
residuos en la Unión Europea. Esto se aplica al producto y a
todos los accesorios marcados con este símbolo. Los productos
marcados como tales no pueden desecharse con la basura
doméstica normal, sino que deben llevarse a un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
FCC INFORMATION
PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente
por la parte responsable del cumplimiento podrían anular la autoridad del
usuario para operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su
funcionamiento está sujeto a las dos condiciones siguientes:
1) Este producto puede causar interferencias dañinas.
- 3 -
2) Este producto debe aceptar cualquier interferencia recibida, incluida
aquella que pueda provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones a este producto no
aprobados expresamente por la parte responsable del cumplimiento
podrían anular la autoridad del usuario para operar el producto.
Nota: Este producto ha sido probado y se ha determinado que cumple con
los límites para un dispositivo digital de Clase B de conformidad con la
Parte 15 de las Normas de la FCC. Estos límites están diseñados para
brindar protección razonable contra interferencias dañinas en una
instalación residencial.
Este producto genera, utiliza y puede irradiar energía de radiofrecuencia y,
si no Si se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales en las comunicaciones por radio. Sin embargo,
no existe garantía de que no se produzcan interferencias en una
instalación determinada. Si este producto causa interferencias
perjudiciales en la recepción de radio o televisión, lo que se puede
determinar encendiendo y apagando el producto, se recomienda al usuario
que intente corregir la interferencia mediante una o más de las siguientes
medidas.
· Reorientar o reubicar la antena receptora.
· Aumentar la distancia entre el producto y el receptor.
· Conecte el producto a una toma de corriente de un circuito diferente al que
está conectado el receptor.
· Consulte al distribuidor o a un técnico de radio/TV experimentado para
obtener ayuda.
- 4 -
1. INSTALACIÓN
El dinero cajón es equipado con a estándar 6 pines RJ11 enchufar para
directo conexión a cualquier EPSON P.O.S. Impresora, o Equipos POS
conforme a el Epson estándar. ( Ver cifra abajo ), cuando el impresora acabados
impresión a recibo, él abre el cajón de efectivo automáticamente .
2. CÓMO ABRIR EL CAJÓN
Posiciones de bloqueo
La cerradura con llave tiene 4 funciones de bloqueo: la apertura manual, lo que
significa Al girar la llave a esta posición se abrirá el cajón. Posición electrónica en
línea, lo que significa que el cajón está controlado por la impresora. Bloqueado
abierto/cerrado significa que el cajón no poder Se puede abrir/cerrar sin llave. (Ver
figura a continuación )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Advertencia: Para reducir el riesgo de dañar o romper la llave, evitar partida él
en el bloquear durante normal operación
3. EXTRACCIÓN DEL CAJÓN
Abra el cajón de efectivo y retire la bandeja de plástico para monedas
y billetes . cajón fuera hasta él se detiene, consejo el frente borde de
Levante el cajón y sáquelo. inclinado ángulo.
4. MANTENIMIENTO
Las correderas del cajón de efectivo deben limpiarse periódicamente y lubricado.
Frecuencia es dependiente en usar y el ambiente,
pero la frecuencia recomendada típica es cada tres meses. Utilizando un paño seco
y sin pelusa gratis paño, limpiar afuera el viejo grasa y escombros de
los toboganes interior y exterior. No utilice agua ni ningún tipo de líquido limpiador.
- 6 -
Usando a limpio aplicar o, aplicar a delgado capa de
Grasa para cojinetes a base de litio en las correderas internas y externas.
diapositivas varias veces para hacerlo correctamente abrigo el Rodillos de
poliuretano y para extender el grasa igualmente.
PRODUCT PARAMETER
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Modelo
ECD410
Color
Negro.
Voltaje
12 V CC
Tamaño del producto
410*420*110 mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
CASSETTO PER CONTANTI
MANUALE D' uso
MODELLO:ZMGYPF60GL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
MODELLO: ECD-410
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
CASH DRAWER
- 2 -
Simbolo
Descrizione del simbolo
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere
attentamente il manuale di istruzioni.
Questo simbolo, posto prima di un commento sulla sicurezza, indica
un tipo di precauzione, avviso o pericolo. Ignorare questo avviso può
causare un incidente. Per ridurre il rischio di lesioni, incendi o
folgorazione, seguire sempre la raccomandazione mostrata di seguito.
SMALTIMENTO CORRETTO:
Questo prodotto è soggetto alle disposizioni della Direttiva
Europea
2012/19/CE. Il simbolo raffigurante un bidone della spazzatura
barrato indica che il prodotto richiede la raccolta differenziata
dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti
gli accessori contrassegnati con questo simbolo. I prodotti
contrassegnati come tali potrebbero non essere smaltire insieme
ai normali rifiuti domestici, ma deve essere portato in un punto di
raccolta per il riciclaggio di apparecchiature elettriche ed
elettroniche.
FCC INFORMATION
ATTENZIONE: Cambiamenti o modifiche non espressamente approvati
dalla parte responsabile della conformità potrebbero invalidare il diritto
dell'utente a utilizzare l'apparecchiatura!
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il
funzionamento è soggetto alle seguenti due condizioni:
1) Questo prodotto può causare interferenze dannose.
- 3 -
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese
quelle che potrebbero causare un funzionamento indesiderato.
AVVERTIMENTO: Eventuali modifiche o alterazioni apportate al prodotto
non espressamente approvate dalla parte responsabile della conformità
potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.
Nota: Questo prodotto è stato testato e ritenuto conforme ai limiti per i
dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC.
Tali limiti sono concepiti per fornire una protezione ragionevole contro
interferenze dannose in un'installazione residenziale.
Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e,
se non installato e utilizzato in conformità alle istruzioni, può causare
interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna
garanzia che non si verifichino interferenze in una particolare installazione.
Se questo prodotto causa interferenze dannose alla ricezione radiofonica
o televisiva, il che può essere determinato accendendo e spegnendo il
prodotto, si consiglia all'utente di provare a correggere l'interferenza
tramite una o più delle seguenti misure.
· Riorientare o riposizionare l'antenna ricevente.
· Aumentare la distanza tra il prodotto e il ricevitore.
· Collegare il prodotto a una presa di corrente su un circuito diverso da
quello a cui è collegato il ricevitore.
· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
- 4 -
1. INSTALLAZIONE
IL contanti cassetto È montato con UN standard 6 pin Tipo di prodotto: RJ11
tappo per diretto connessione A Qualunque Epson POS Stampante, O
Attrezzatura POS conforme A IL Epson standard. ( Vedere figura sotto ),
Quando IL stampante Finiture stampa UN ricevuta, Esso apre il cassetto
portadenaro automaticamente .
2. COME APRIRE IL CASSETTO
Posizioni di blocco
Il blocco tasti è una funzione di blocco a 4 funzioni: apertura manuale che significa
girando la chiave in questa posizione si aprirà il cassetto. posizione
elettronicamente in linea che significa che il cassetto è controllato dalla stampante.
Bloccato aperto/chiuso significa che il cassetto non posso essere aperto/chiuso
senza chiave. (Vedi figura sotto )
Interface
from drawer
Cash drawer—Epson compatible
POS Printer
Port in Receipt
Printer
- 5 -
Attenzione: per ridurre il rischio di danneggiare o rompere la chiave, Evitare in
partenza Esso In IL bloccare durante normale operazione
3. RIMOZIONE DEL CASSETTO
Aprire il cassetto dei contanti e rimuovere il vassoio di plastica per
monete e banconote. Tirare il cassetto fuori fino a Esso fermate,
mancia IL anteriore bordo di il cassetto verso l'alto ed estrarlo a un
inclinato angolo.
4. MANUTENZIONE
Le guide del cassetto portadenaro devono essere pulite periodicamente e
lubrificato. Frequenza È dipendente SU utilizzo E IL ambiente,
ma la frequenza tipica consigliata è ogni tre mesi. Utilizzando un panno asciutto e
senza pelucchi gratuito panno, pulire fuori IL vecchio grasso E detriti da
- 6 -
le diapositive interne ed esterne. Non utilizzare acqua o alcun tipo di liquido più
pulito. Utilizzando UN pulito domanda o, fare domanda a UN magro strato Di
grasso per cuscinetti a base di litio sulle guide interne ed esterne. Eseguire il ciclo
diapositive diverse volte per correttamente cappotto IL Rulli in poliuretano e per
stendere il grasso in modo uniforme.
PRODUCT PARAMETER
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Modello
ECD410
Colore
Nero.
Voltaggio
Corrente continua 12V
Dimensioni del prodotto
410*420*110mm
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
- 7 -
