Bosch GBH18V-28DCN Professional Cordless Rotary Hammers User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 19

●

Versión en español

Ver la página 36

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GBH18V-28DC

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 1

-2-

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the

influence of drugs, alcohol or

Read all safety warnings, instructions, illustrations and specifications

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word.

Please read the manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could

result in minor or moderate injury.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 2

-3-

medication. A moment of inattention

while operating power tools may result in

serious personal injury.

b. Use personal protective equipment.

Always wear eye protection. Protective

equipment such as a dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your

finger on the switch or energizing power

tools that have the switch on invites

accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in

personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair and

clothing away from moving parts. Loose

clothes, jewelry or long hair can be

caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

h. Do not let familiarity gained from

frequent use of tools allow you to

become complacent and ignore tool

safety principles. A careless action can

cause severe injury within a fraction of a

second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool

before making any adjustments,

changing accessories, or storing power

tools. Such preventive safety measures

reduce the risk of starting the power tool

accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the

power tool’s operation. If damaged,

have the power tool repaired before

use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery handles and grasping surfaces

do not allow for safe handling and control

of the tool in unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger

specified by the manufacturer. A charger

that is suitable for one type of battery

pack may create a risk of fire when used

with another battery pack.

b. Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c. When battery pack is not in use, keep it

away from other metal objects like

paper clips, coins, keys, nails, screws, or

other small metal objects that can make

a connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a fire.

General Power Tool Safety Warnings

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 3

-4-

Hammer Safety Warnings

a. Wear ear protectors. Exposure to noise

can cause hearing loss.

b. Use the auxiliary handle(s), if supplied

with the tool. Loss of control can cause

personal injury.

c. Hold the power tool by insulated

gripping surfaces, when performing an

operation where the cutting tool may

contact hidden wiring. Cutting

accessory contacting a "live" wire may

make exposed metal parts of the power

tool "live" and could give the operator

an electric shock.

d. Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by

hand or against your body leaves it

unstable and may lead to loss of control.

e. Do not drill, fasten or break into

existing walls or other blind areas

where electrical wiring may exist. If

this situation is unavoidable, disconnect

all fuses or circuit breakers feeding this

worksite.

f. Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for

applications which generate dust.

g. Use thick cushioned gloves and limit

the exposure time by taking frequent

rest periods. Vibration caused by

hammer-drill action may be harmful to

your hands and arms.

h. Secure the material being drilled.

Never hold it in your hand or across

legs. Unstable support can cause the

drill bit to bind causing loss of control

and injury.

i. Disconnect battery pack from tool

before making any assembly,

adjustments or changing accessories.

Such preventive safety measures reduce

the risk of starting the tool accidentally.

j. Position yourself to avoid being caught

between the tool or side handle and

walls or posts. Should the bit become

bound or jammed in the work, the

reaction torque of the tool could crush

your hand or leg.

k. If the bit becomes bound in the

workpiece, release the trigger

immediately, reverse the direction of

rotation and slowly squeeze the trigger

to back out the bit. Be ready for a

strong reaction torque. The drill body

will tend to twist in the opposite

direction as the drill bit is rotating.

General Power Tool Safety Warnings

d. Under abusive conditions, liquid may be

ejected from the battery, avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes,

additionally seek medical help. Liquid

ejected from the battery may cause

irritation or burns.

e. Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or

modiﬁed batteries may exhibit

unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

f. Do not expose a battery pack or tool to

ﬁre or excessive temperature. Exposure

to ﬁre or temperature above 265 °F may

cause explosion.

g. Follow all charging instructions and do

not charge the battery pack or tool

outside the temperature range speciﬁed

in the instructions. Charging improperly

or at temperatures outside the speciﬁed

range may damage the battery and

increase the risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool is

maintained.

b. Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or

authorized service providers.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 4

Additional Safety Warnings

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a

hazard to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

-5-

Hammer Safety Warnings

l. Do not grasp the tool or place your

hands too close to the spinning chuck

or drill bit. Your hand may be lacerated.

m. When installing a drill bit, insert the

shank of the bit well within the jaws of

the chuck. If the bit is not inserted

deep enough, the grip of the jaws over

the bit is reduced and the loss of

control is increased.

n. Do not use dull or damaged bits and

accessories. Dull or damaged bits have

a greater tendency to bind in the

workpiece.

o. When removing the bit from the tool

avoid contact with skin and use proper

protective gloves when grasping the bit

or accessory. Accessories may be hot

after prolonged use.

p. Check to see that keys and adjusting

wrenches are removed from the drill

before switching the tool "ON". Keys

or wrenches can fly away at high

velocity striking you or a bystander.

q. Do not run the tool while carrying it at

your side. A spinning drill bit could

become entangled with clothing and

injury may result.GFCI and personal

protection devices like electrician’s

rubber gloves and footwear will further

enhance your personal safety.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 5

-6-

Licenses

Redistribution and use in source and binary

forms, with or without modification, are

permitted provided that the following

conditions are met:

– Redistributions of source code must

retain the above copyright notice, this

list of conditions and the following

disclaimer.

– Redistributions in binary form must

reproduce the above copyright notice,

this list of conditions and the following

disclaimer in the documentation and/or

other materials provided with the

distribution.

– Neither the name of the copyright

holders nor the names of its contributors

may be used to endorse or promote

products derived from this software

without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE

CONTRIBUTORS "AS IS" AND ANY EXPRESS

OR IMPLIED WARRANTIES, INCLUDING,

BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE ARE

DISCLAIMED. IN NO EVENT SHALL THE

BE LIABLE FOR ANY DIRECT, INDIRECT,

INCIDENTAL, SPECIAL, EXEMPLARY, OR

CONSEQUENTIAL DAMAGES (INCLUDING,

BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS

OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND

ON ANY THEORY OF LIABILITY, WHETHER IN

CONTRACT, STRICT LIABILITY, OR TORT

(INCLUDING NEGLIGENCE OR OTHERWISE)

ARISING IN ANY WAY OUT OF THE USE OF

THIS SOFTWARE, EVEN IF ADVISED OF THE

POSSIBILITY OF SUCH DAMAGE.

Redistribution and use in source and binary

forms, with or without modification, are

permitted provided that the following

conditions are met:

– Redistributions of source code must

retain the above copyright notice, this

list of conditions and the following

disclaimer.

– Redistributions in binary form must

reproduce the above copyright notice,

this list of conditions and the following

disclaimer in the documentation and/or

other materials provided with the

distribution.

– Neither the name of ARM nor the names

of its contributors may be used to

endorse or promote products derived

from this software without specific prior

written permission.

THIS SOFTWARE IS PROVIDED BY THE

CONTRIBUTORS "AS IS" AND ANY EXPRESS

OR IMPLIED WARRANTIES, INCLUDING,

BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE ARE

DISCLAIMED. IN NO EVENT SHALL THE

BE LIABLE FOR ANY DIRECT, INDIRECT,

INCIDENTAL, SPECIAL, EXEMPLARY, OR

CONSEQUENTIAL DAMAGES (INCLUDING,

BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS

OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND

ON ANY THEORY OF LIABILITY, WHETHER IN

CONTRACT, STRICT LIABILITY, OR TORT

(INCLUDING NEGLIGENCE OR OTHERWISE)

ARISING IN ANY WAY OUT OF THE USE OF

THIS SOFTWARE, EVEN IF ADVISED OF THE

POSSIBILITY OF SUCH DAMAGE.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 6

-7-

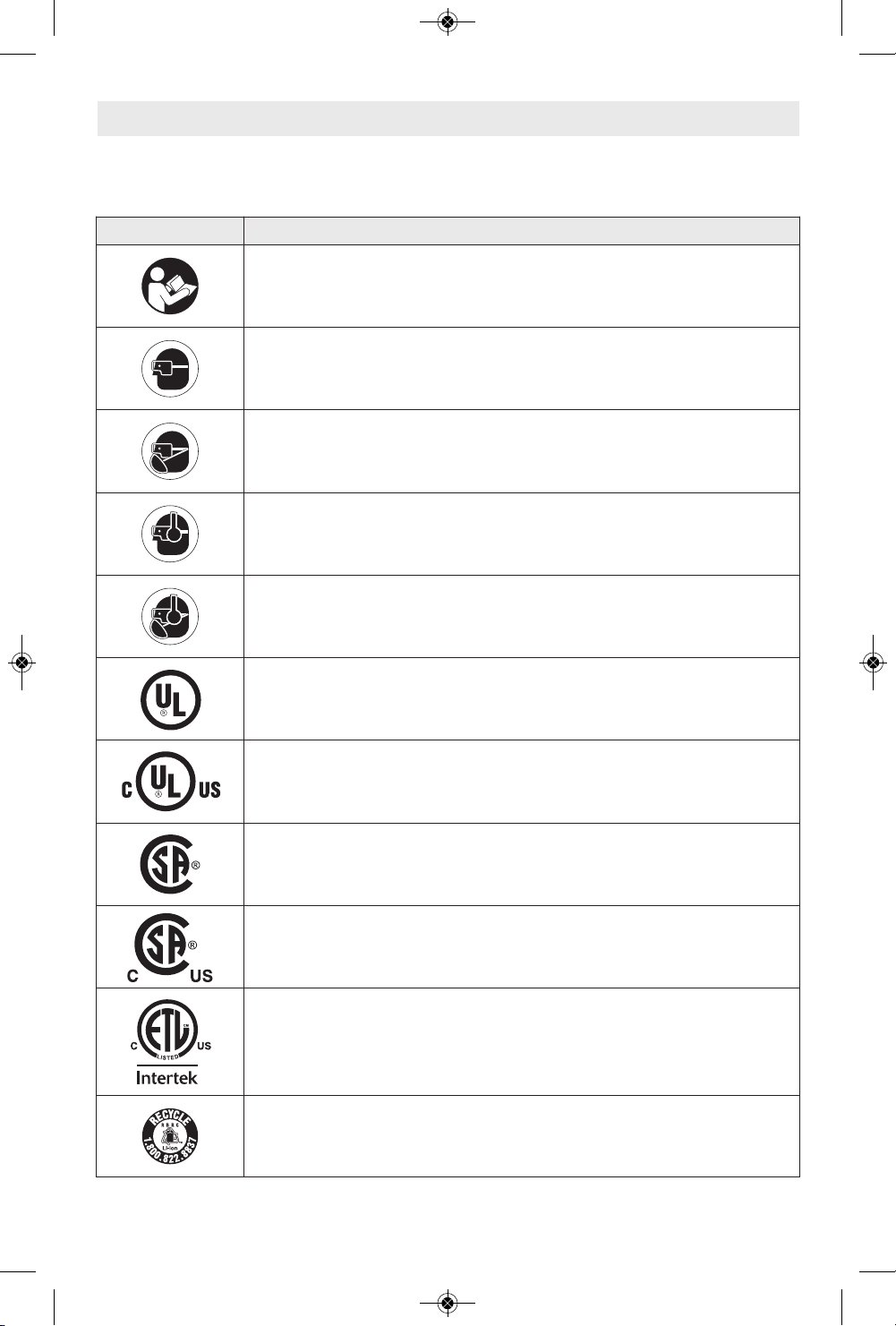

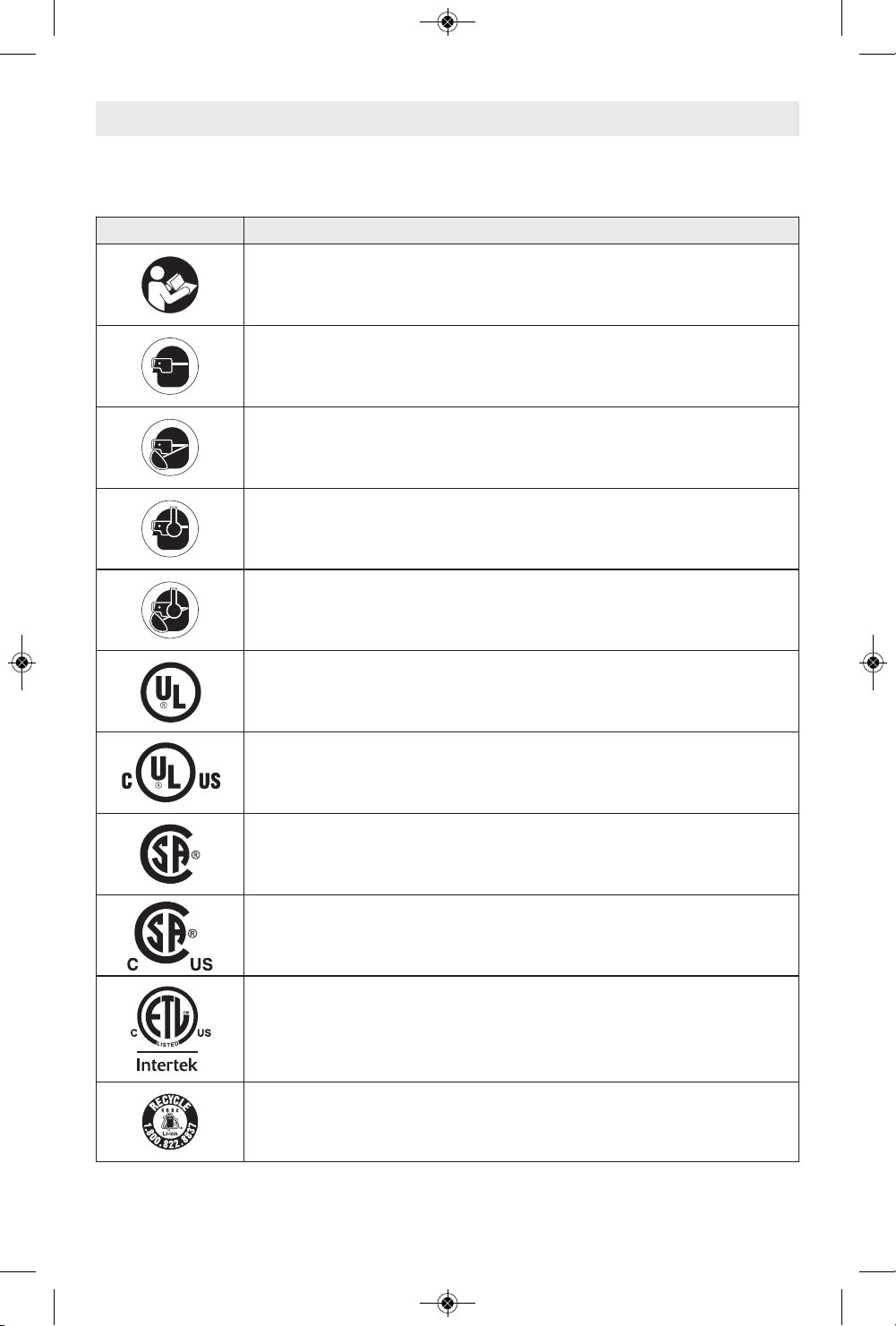

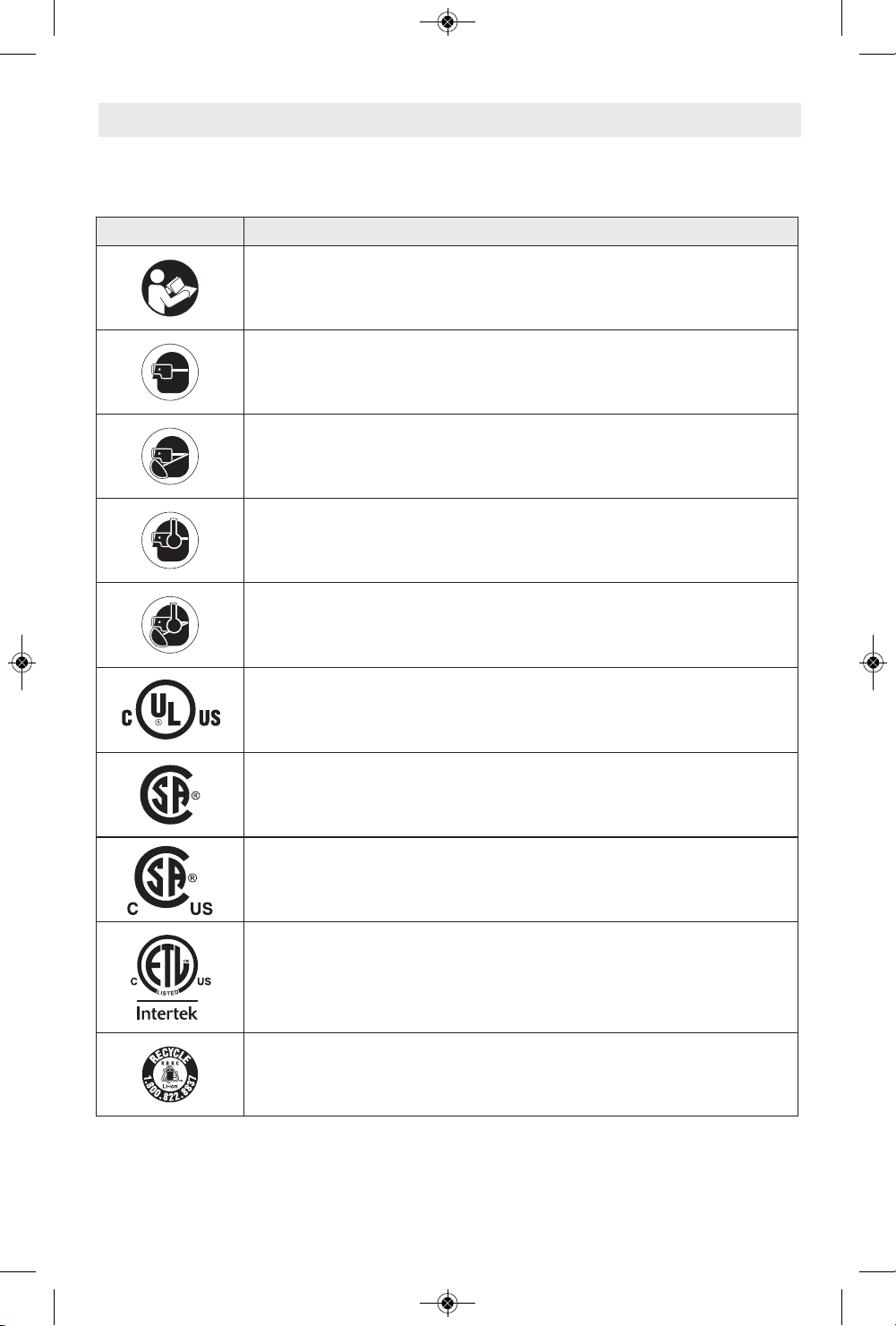

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation ⁄ Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 7

-8-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

Alerts user to wear respiratory protection

Alerts user to wear hearing protection

Alerts user to wear eye, respiratory, and hearing protection

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Designates Li-ion battery recycling program

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 8

-9-

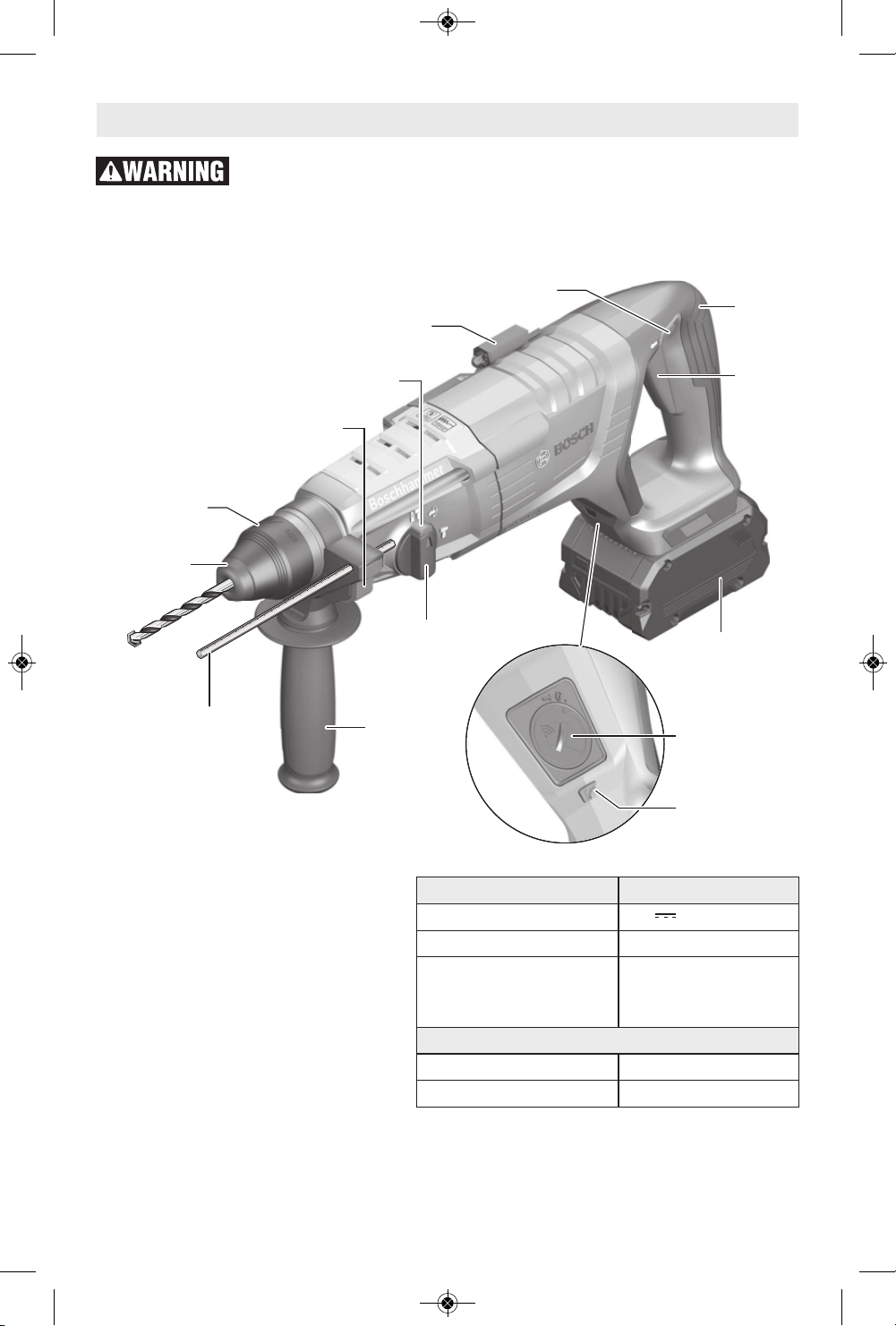

Functional Description and Specifications

Disconnect battery pack from tool or place the switch in the locked or

off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

Cordless Hammer Drill GBH18V-28DC

NOTE: For tool specifications refer to the nameplate on your tool.

Battery Packs / Chargers:

Please refer to the battery/charger list, included with your tool.

Model GBH18V-28DC

Voltage

18 V

Shank style SDS-plus®

Allowed ambient temperature

– during charging

– during operation/storage

32...95 F (0...+35 C)

–4...122 °F (–20...+50 °C)

Maximum Drilling Diameter in:

Concrete 1-1/8" (28mm)

Steel 1/2" (13mm)

1 Insulated Gripping Surface

2 Variable Speed Controlled Trigger

3 Battery Pack

4 Selector Dial

5 Auxiliary Handle

6 Depth Gauge

7 Dust Shield

8 Locking Sleeve

9 Depth Gauge Release Button

10 Selector Dial Release Button

11 Utility Hook

12 Forward/Reversing Lever and Trigger Lock

13 Connectivity Module Compartment

14 Work Light

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 9

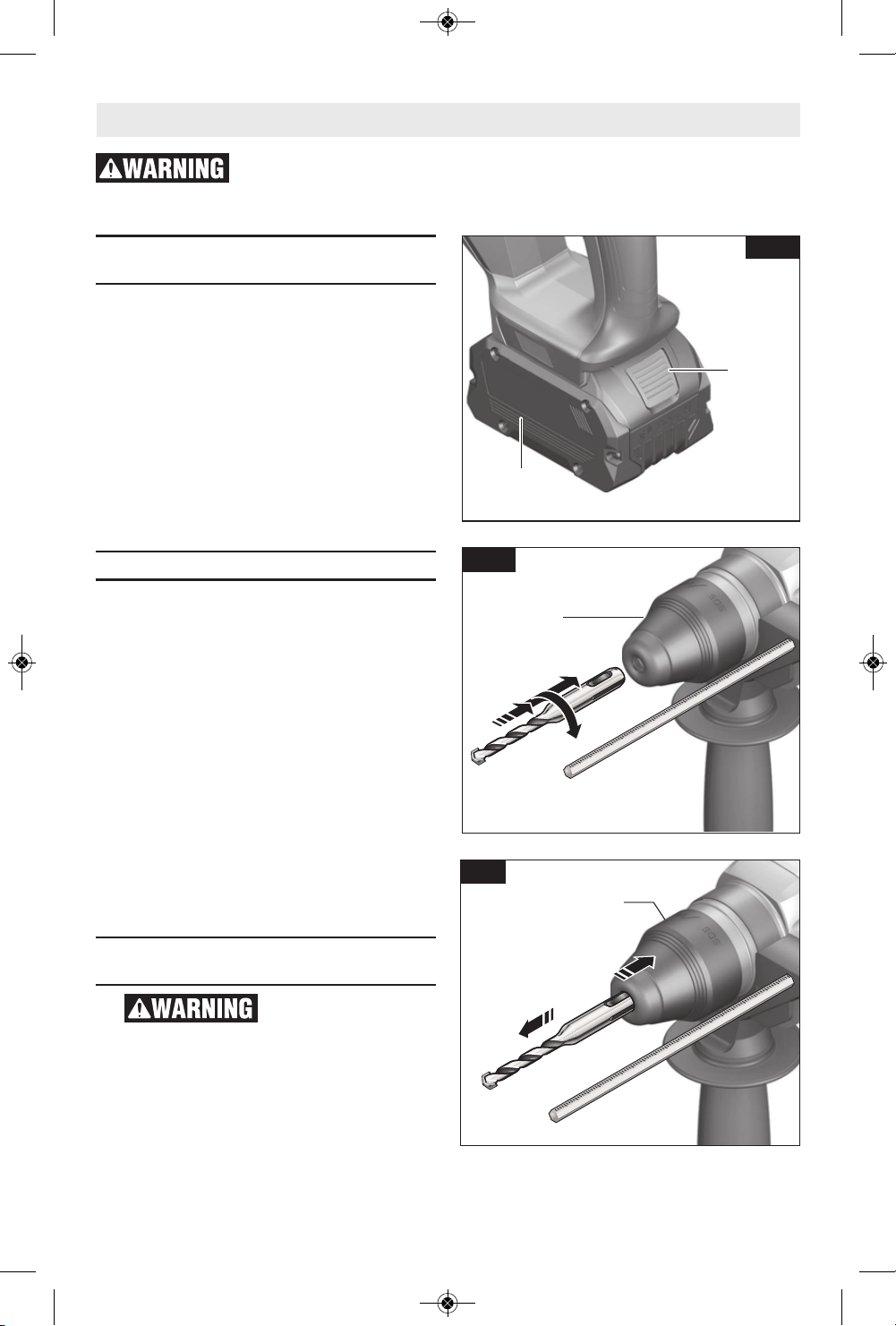

Inserting and Releasing

Battery Pack

Set Forward/Reversing lever to the

center (locked position). Slide charged

battery pack into the housing until the

battery pack locks into position (Fig. 2).

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the

handle, should it become loose due to

vibration.

To remove the battery pack, press the

battery pack release button and slide

the battery pack completely out of tool

housing (Fig. 2).

Installing SDS-plus® Accessories

Clean the insert shank end of the

accessory to remove any debris, then

lightly grease with a light oil or

lubricant.

Insert accessory into the chuck through

the dust shield, while twisting and

pushing inward until it locks

automatically into place. Pull outward

on the accessory to be certain it is

locked into the chuck (Fig. 3).

NOTE: The high efficiency available

from the rotary hammers can only be

obtained if sharp and undamaged

accessories are used. The "cost" to

maintain sharp and undamaged

accessories is more than offset by the

"time saved" in operating the tool with

sharp accessories.

Removing SDS-plus®

Accessories

Accessories may be

hot after use. Avoid

contact with skin and use proper

protective gloves or cloth to remove.

To remove an accessory, pull locking

sleeve backward and pull bit forward.

All accessories should be wiped clean

after removing (Fig. 4).

-10-

DUST

SHIELD

Assembly

FIG. 4

FIG. 3

LOCKING

SLEEVE

BATTERY

PACK

RELEASE

BUTTON

BATTERY

PACK

FIG. 2

Disconnect battery pack from tool or place the switch in the locked or

off position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 10

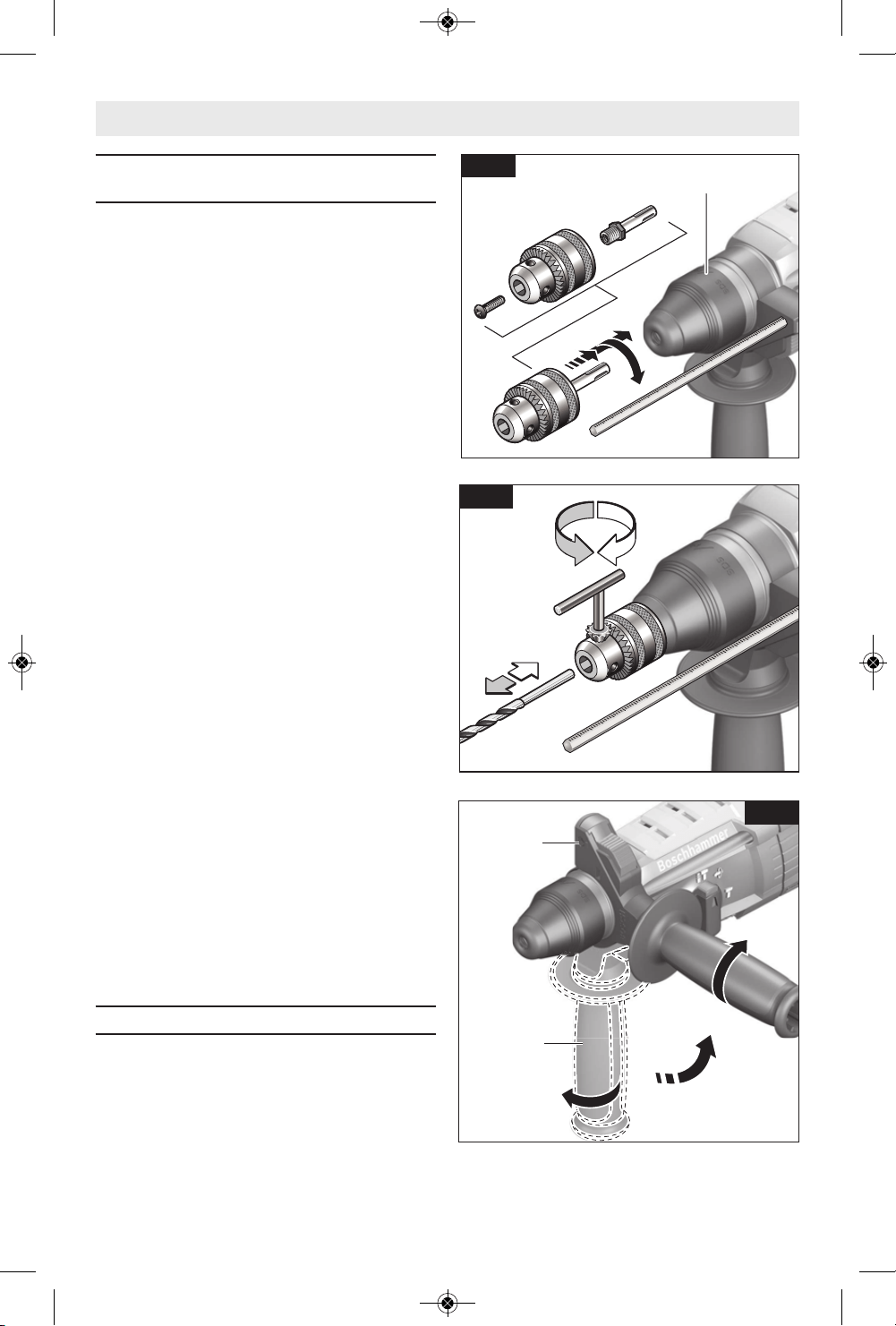

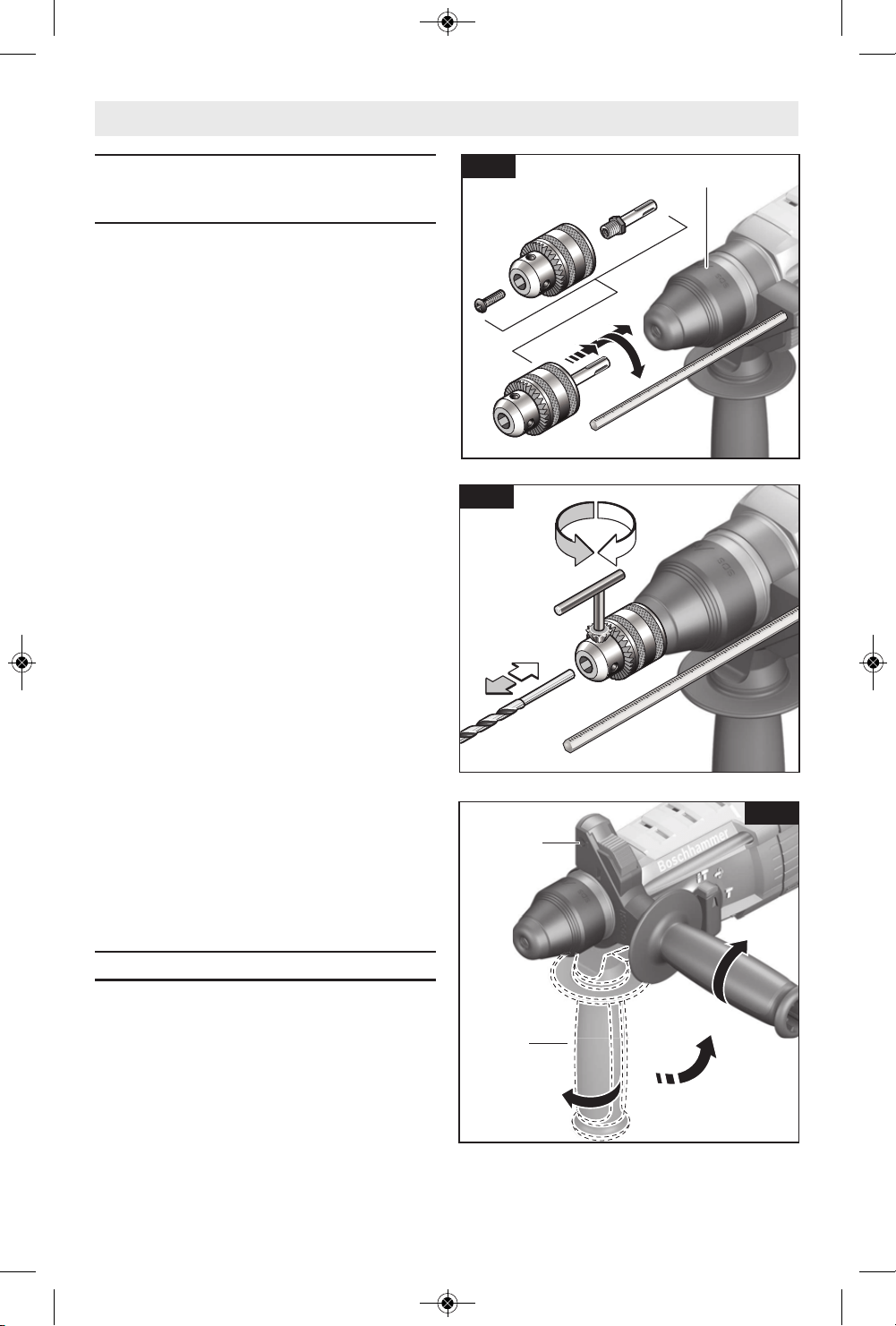

Installing and Removing

3-Jaw Chuck (optional

attachment)

The 3 Jaw Chuck with SDS Shank can

convert your tool for use with straight

shank bits.

Clean the insert shank end of the

accessory to remove any debris, then

lightly grease with a light oil or lubricant

Insert accessory into the chuck through

the dust shield, while twisting and

pushing inward until it locks

automatically into place. Pull outward

on the accessory to be certain it is

locked into the chuck (Fig. 5).

To remove the chuck, pull the locking

sleeve backward (towards the rear of

tool), while pulling the chuck forward.

A keyless version of the 3 Jaw Chuck is

available for purchase. Please see

Boschtools.com for details.

INSTALLING AND REMOVING

ACCESSORIES WHEN USING 3-JAW

CHUCK

For small bits, open jaws enough to

insert the bit up to the flutes. For large

bits, insert the bit as far as it will go.

Center the bit as you close the jaws by

hand. This positions the bit properly,

giving maximum contact between the

chuck jaws and the bit shank (Fig. 6).

To tighten chuck, insert key into each of

the three key holes in succession and

tighten clockwise firmly.

The chuck can be released by using one

hole only.

Note: The 3-Jaw Chuck is for use only in

“Drill only” mode. The 3-Jaw Chuck is

not for use when drilling with

hammering action.

Auxiliary Handle

The tool must be supported with the

auxiliary handle, which can be swiveled

360˚.

To reposition and/or swivel the handle,

loosen the hand grip, move the handle

to the desired position along the barrel

and securely retighten the hand grip

(Fig. 7).

-11-

AUxILIARY

HANDLE

FIG. 7

HAND

GRIP

FIG. 6

Assembly

FIG. 5

LOCKING SLEEVE

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 11

-12-

Operating Instructions

Connectivity Module

Installation (sold separately)

To reduce the risk of

injury read the

operating instructions included with

Bosch connectivity module. Operating

instructions for connectivity module

include important information not

covered in this manual.

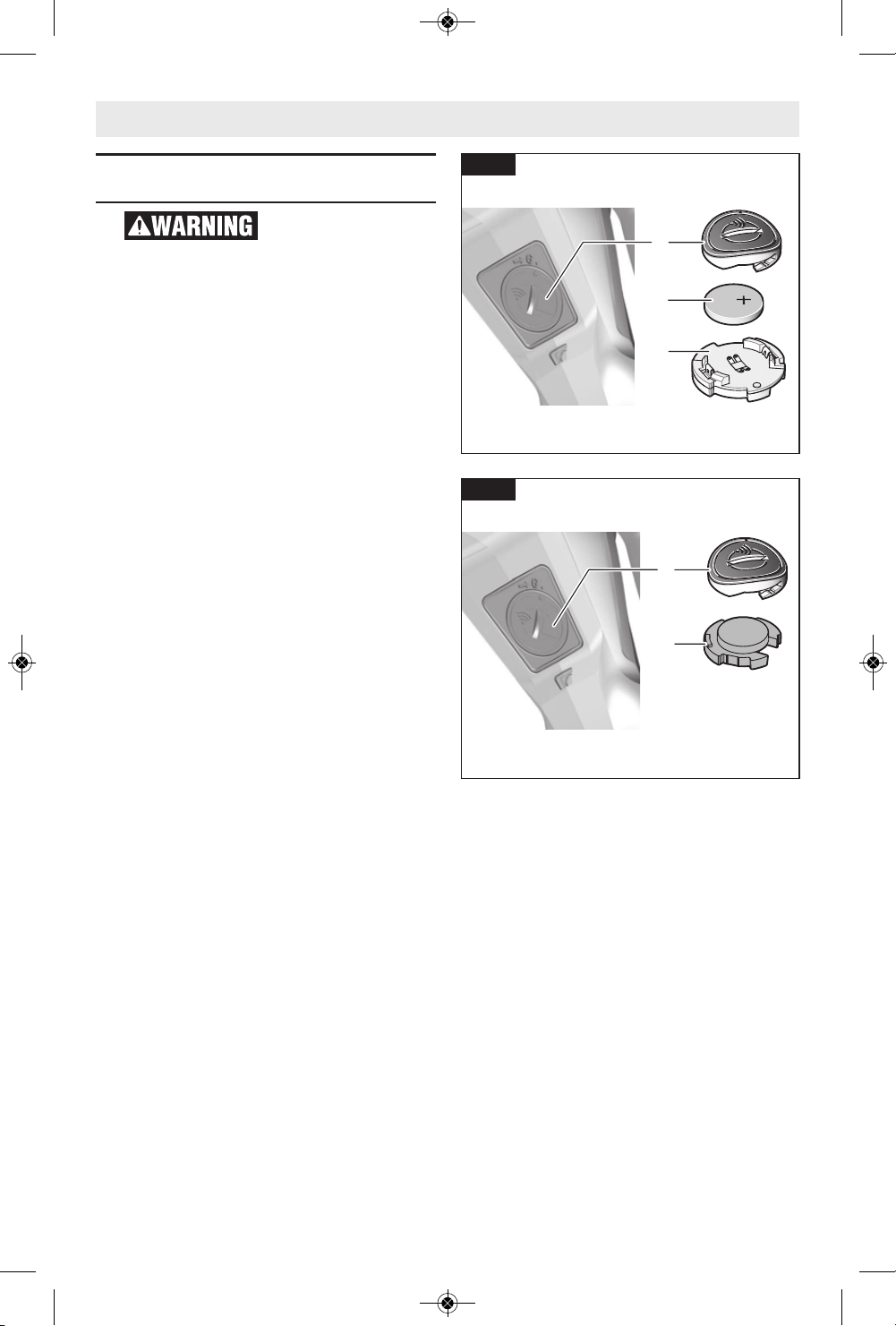

If connectivity module is not purchased

with the tool, or if the replacement of

the module or the battery becomes

necessary, please follow this procedure

(See Fig. 8):

- Using a flat screwdriver or a coin,

remove the cover A from the side of

the handle, by turning it 1/4 turn

counter-clockwise (Fig. 8 or 9).

- If the tool is already equipped with

the connectivity module, remove the

battery B, but do not remove the

connectivity module C.

- If the connectivity module is installed

for the first time, remove the plastic

placeholder D from the connectivity

module compartment, and place the

connectivity module C in the

compartment observing correct

orientation (Fig. 9). Note: Store the

placeholder D in a safe place.

Reinsert the placeholder again if the

communications module is removed.

- Next place new battery B on the top

of the connectivity module with the

“+” polarity facing up (Fig. 8).

- Place the cover A over the battery

and turn it ¼-turn clockwise to lock

using a flat screwdriver or a coin.

Fig. 8

Fig. 9

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 12

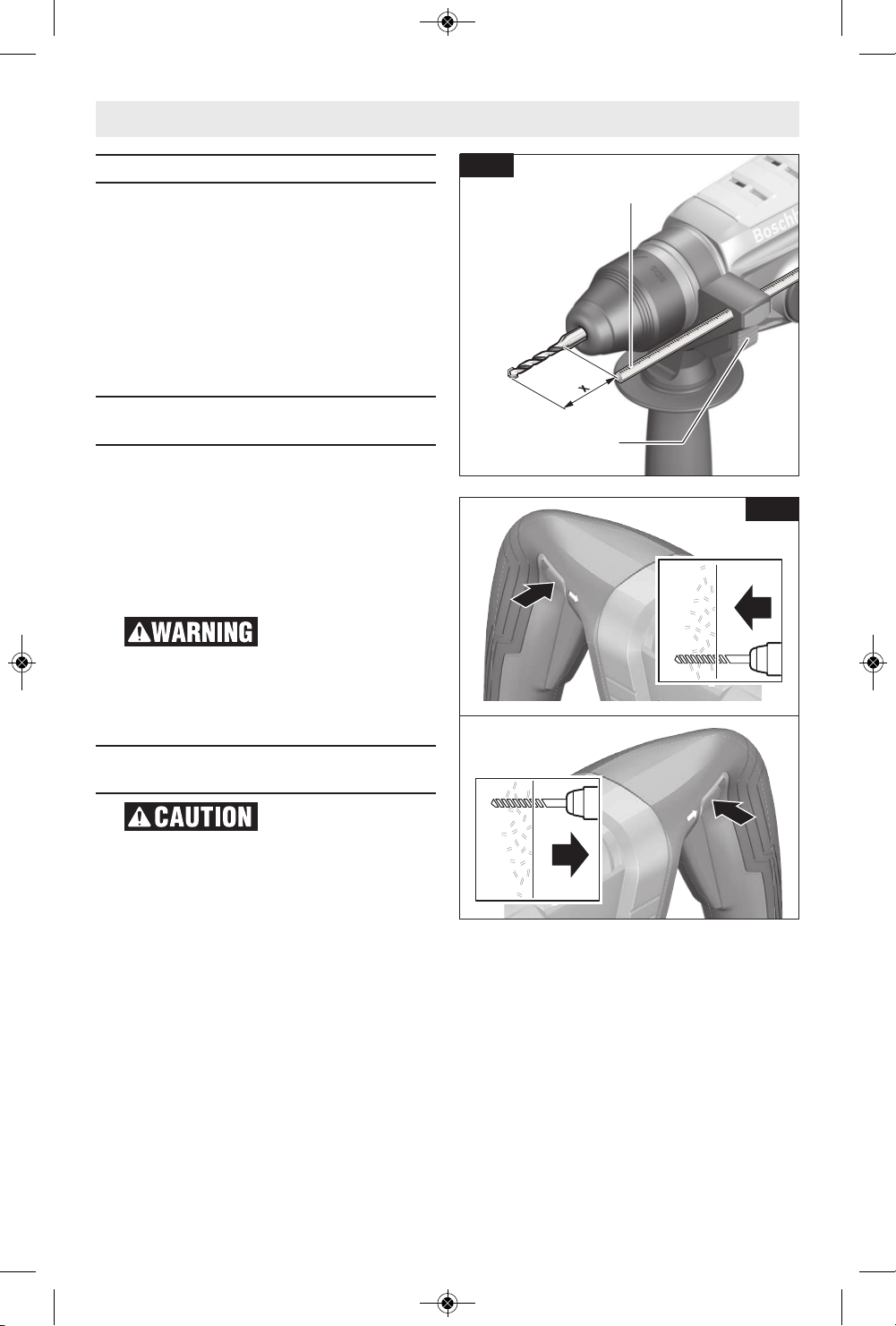

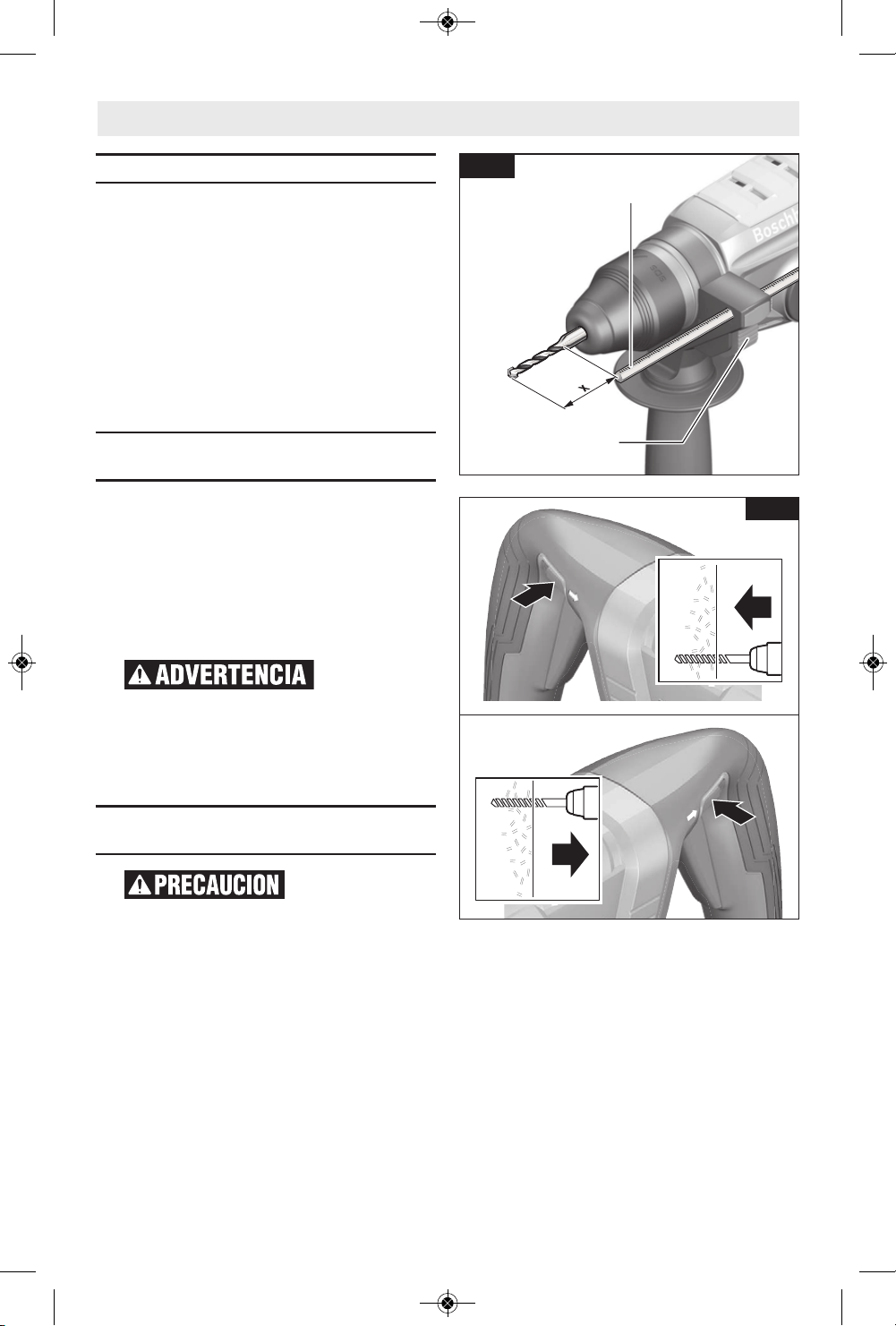

Depth Gauge

Your drilling depth can be pre-set and/or

repeated by using the depth gauge.

Setting depth: After the auxiliary handle

is installed, make sure the accessory has

been fully inserted into the tool holder

before setting the depth gauge (Fig. 10).

To adjust depth, push the depth gauge

release button, slide the depth gauge to

desired depth and release pressure on

button to lock the depth gauge in place.

Variable Speed Controlled

Trigger Switch

Your tool is equipped with a variable

speed trigger switch. The tool can be

turned "ON" or "OFF" by squeezing or

releasing the trigger. The speed can be

adjusted from the minimum to maximum

nameplate RPM by the pressure you

apply to the trigger. Apply more pressure

to increase the speed and release

pressure to decrease speed (Fig. 1).

To reduce the risk of

injury immediately

discontinue use of the tool if the

variable speed control ceases to

function. Subsequent loss of on/off

control of the trigger switch is likely.

Forward/Reversing Lever

and Trigger Lock

Do not change

direction of rotation

until the tool comes to a complete

stop. Shifting during rotation of the

chuck can cause damage to the tool.

Your tool is equipped with a forward/

reversing lever and trigger lock located

above the trigger (Fig. 11). This lever

was designed for changing rotation of

the chuck, and for locking the trigger in

an “OFF” position to help prevent

accidental starts and accidental battery

discharge.

For forward rotation, (with chuck

pointed away from you) move the lever

to the far left. For reverse rotation move

the lever to the far right. To activate

trigger lock move lever to the center off

position.

-13-

Operating Instructions

FIG. 11

DEPTH

GAUGE

DEPTH GAUGE

RELEASE BUTTON

FIG. 10

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 13

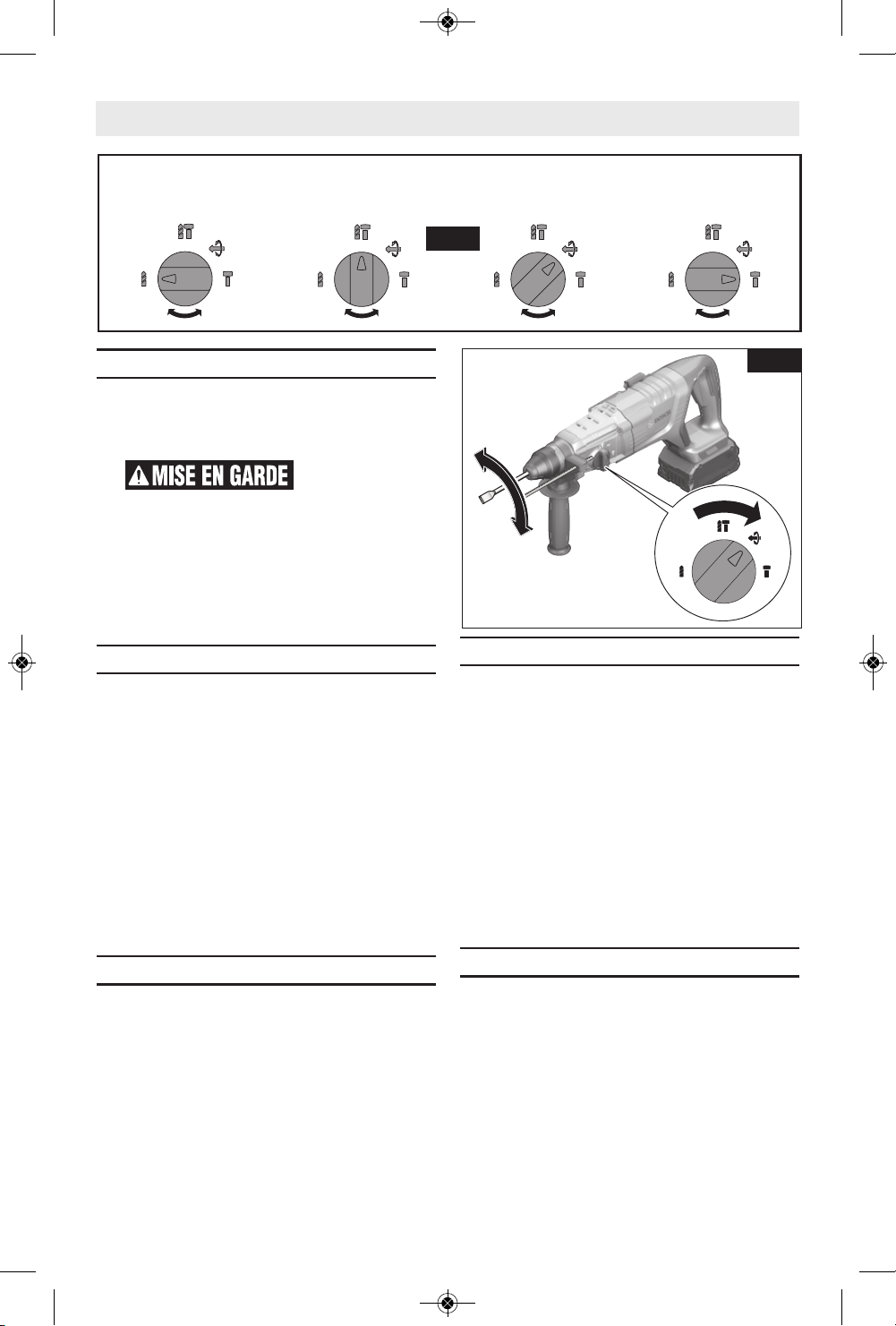

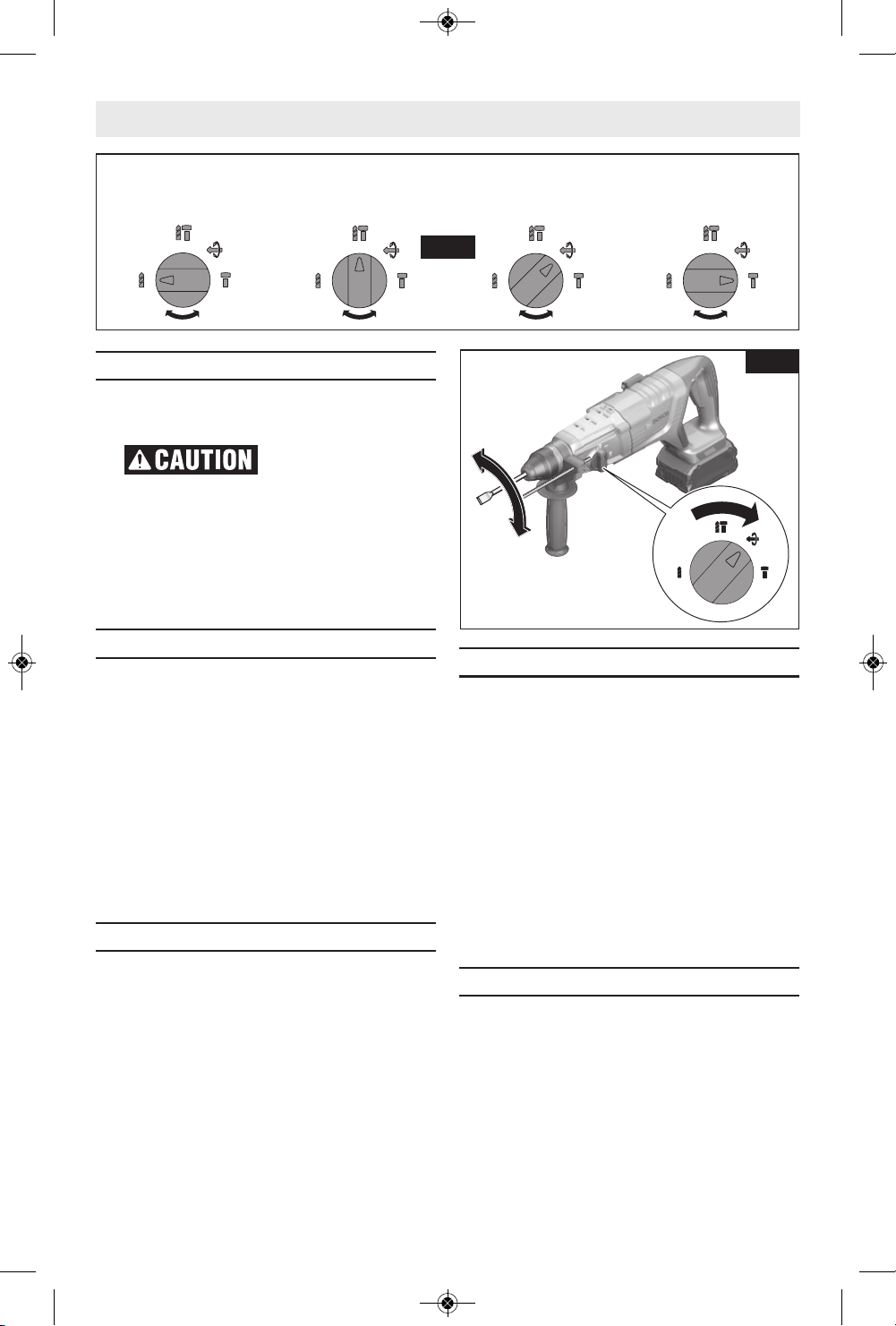

Mode Selector Dial

The mode selector dial allows the tool

to be set for various applications as

listed in the following chart, (Fig. 12).

Do not operate the

selection dial until

the tool comes to a complete stop.

Shifting during rotation of the chuck can

cause damage to the tool.

When using demolition or chipping bits

such as bull points, chisels, spades,

gouges, etc. the “Hammer Only” mode

must be selected.

“Vario-Lock”

The Vario-Lock position is intended for

use with chipping bits such as bull

points, spades, gouges, etc. Choose a

position which is best suited for your

operation.

Turn the mode selector dial, to the

“vario-lock” setting. Next, rotate the

locking sleeve, along with the accessory,

to the desired position. Then turn the

mode selector dial to the “hammer only”

setting and slightly turn the locking

sleeve to have it automatically lock into

a definite position (Fig. 13).

Slip Clutch

The tool has an internal pre-set slip

clutch. The output spindle will stop

rotating if the accessory binds and

overloads the tool.

Kickback Control

The rapid shut-off feature enables better

control and improves user’s comfort. The

power tool automatically shuts off in case

of sudden and unexpected rotation of the

power tool around the drilling axis (for

example jamming of the drill bit in

reinforcing steel or wedging application

tool).To restart the machine, release the

On/Off switch and then press again

twice.

Kickback Control can activate only when

the power tool is running at maximum

operating speed and can rotate freely

around the drill bit axis.

Vibration Dampening

The integrated vibration damping function

reduces the generated vibration.

-14-

FIG. 13

Operating Instructions

Drilling only: Drilling/hammering: Vario-lock Hammering only:

used for drilling used for drilling allows for desired used for light

wood, steel, etc. concrete positions of “hammer” chipping work

FIG. 12

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 14

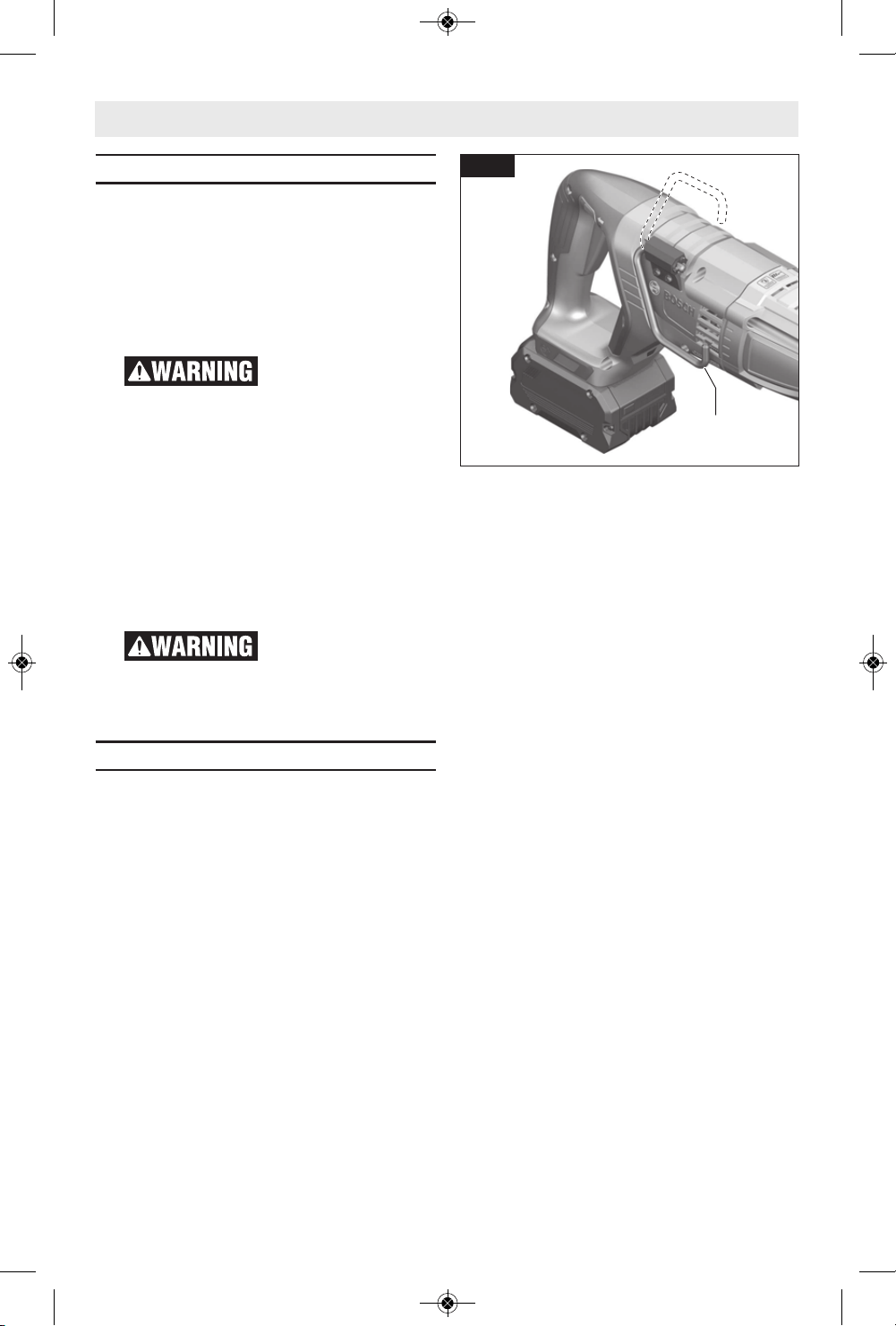

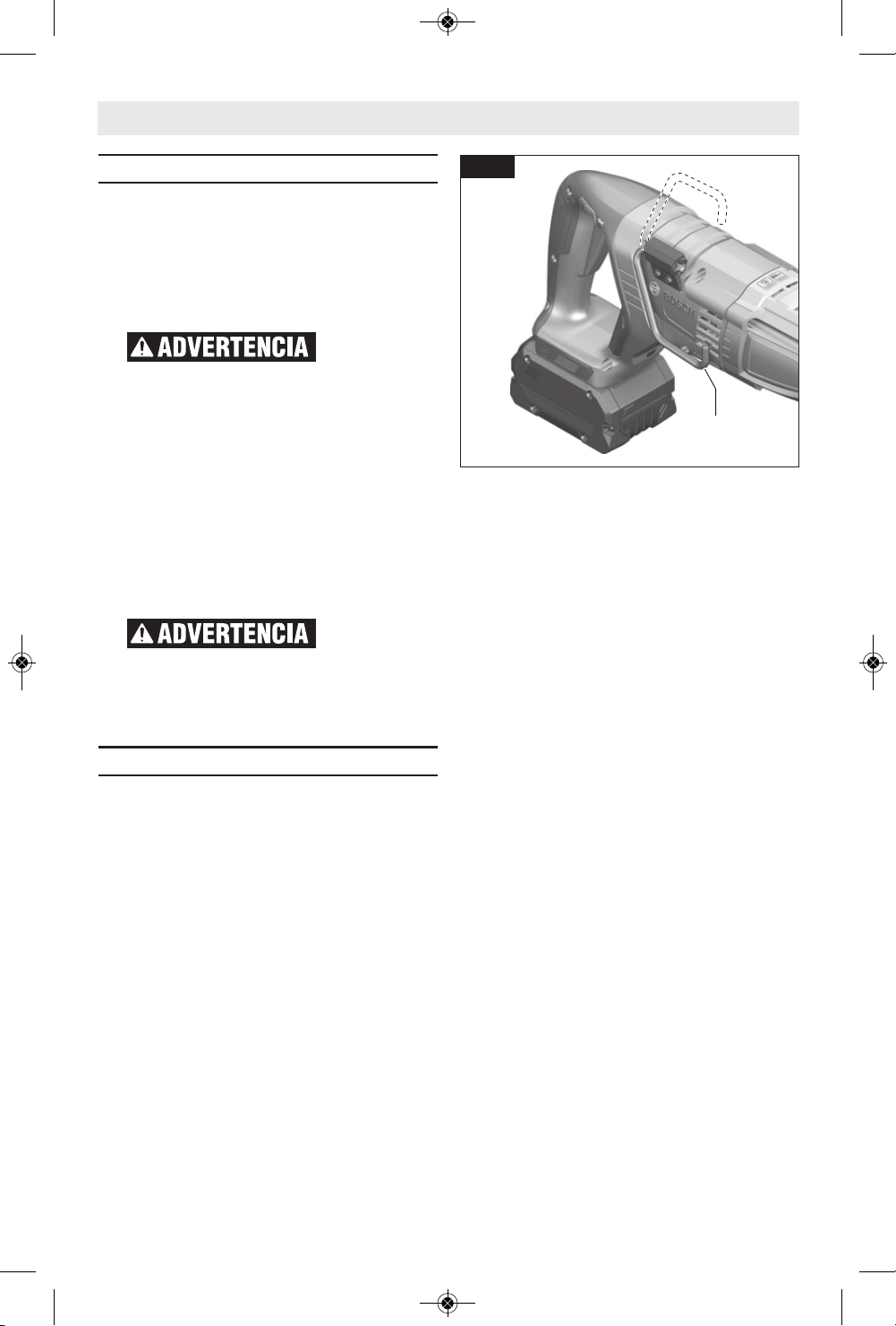

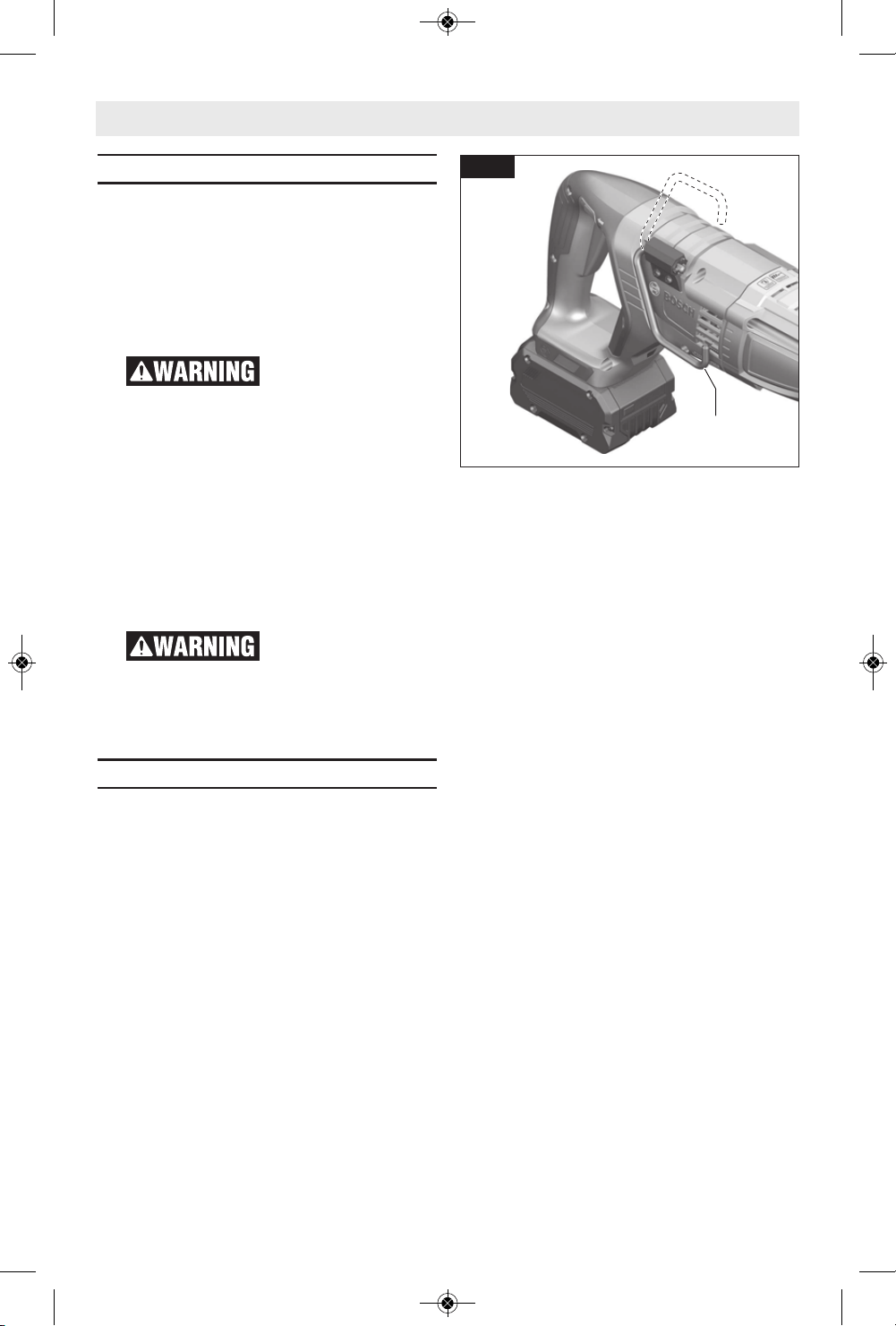

Utility Hook

Your tool is equipped with a utility hook

for hanging your tool.

When using the utility hook always be

aware that the accessory is exposed.

Always hang the tool in an area where

yourself and bystanders cannot

accidentally make contact with the

accessory.

To reduce the risk of

injury, use care in

selecting the location for hanging the

tool.

• Select a suitably sized and shaped

object that will provide adequate

hanging stability.

An unstable hanging surface could result

in the tool unexpectedly falling.

• Ensure that the tool is hung out of the

way of walkways and working areas

with bystanders. The tool could be

bumped causing the tool to

unexpectedly fall.

To reduce the risk of

injury, Do not use the

hanging hook if it appears damaged or

deformed. This could result in unstable

hanging and the tool unexpectedly falling.

Tool Tips

Following a few simple tips will reduce

wear on the tool and the chance of

injury to the operator.

NOTE: The high efficiency available

from the rotary hammers can only be

obtained if sharp and undamaged

accessories are used. The “cost” to

maintain sharp and undamaged

accessories is more than offset by the

“time saved” in operating the tool with

sharp accessories.

You will extend the life of your bits and

do neater work if you always put the bit

in contact with the workpiece BEFORE

pulling the trigger. During operation,

hold the drill firmly and exert moderate,

steady pressure. Too much pressure at

low speed will stall the hammer. Too

little pressure will keep the bit from

cutting and cause excess friction by

sliding over the surface. This can be

damaging to the drill and bit.

Shanks of all drill bits should be wiped

clean prior to using and immediately

after removing.

Recall these instructions for safe

operation:

1. Some materials require slow

drilling speeds; whereas, others

require higher speed to produce

the best results.

2. All work must be supported or

secured before drilling and steady,

even pressure applied in line with

the drill bit.

3. As the drill bit cuts through the

opposite side, reduce the pressure

and continue running the drill as

the bit is withdrawn.

Materials such as glass, porcelain,

ceramics, tiles, plastics, etc., should be

drilled at low speeds with specially

designed drill bits and lubricants.

DRILLING WOOD OR PLASTIC

If backing block is not used, ease up on

the pressure just before the bit breaks

through the wood to avoid splintering.

Complete the hole from the opposite

side immediately after the point breaks

through. If bit binds, reverse the drilling

operation to help remove the bit from

the work.

-15-

Operating Instructions

(17)

FIG. 14

UTILITY

HOOK

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 15

-16-

Dust Extraction

For selection of dust collection systems and

operating instructions, see the Operating /

Safety Instructions for ‘Dust Extraction

Attachments for Hammers and Hammer

Drills’ included with your tool or with the

dust extraction attachment.

Optional Bosch dust collector attachment,

GDE28D, can be used along with this rotary

hammer. Please read the GDE28D

Operating/Safety instructions for detailed

information.

Operating Instructions

DRILLING METAL

Make a center punch in the material for

easier starting. Use enough pressure to

keep the bit cutting. If the bit is allowed

to merely spin in the hole, it will become

dull within a short time. When drilling a

larger hole, it is faster and easier on

your power pack to first make a smaller

hole and enlarge it to the required size.

Lubricate the tip of the bit occasionally

with CUTTING OIL for easier metal

drilling. If bit binds, reverse the drilling

to help remove the bit from the work.

DRILLING MASONRY

Use carbide-tipped masonry bit for

cinder block, mortar, common brick,

soft stone and other materials. The

amount of pressure to be used is

dependent upon the type of material

being drilled. Soft materials require less

pressure while the hard materials need

more pressure to prevent the drill bit

from spinning.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 16

-17-

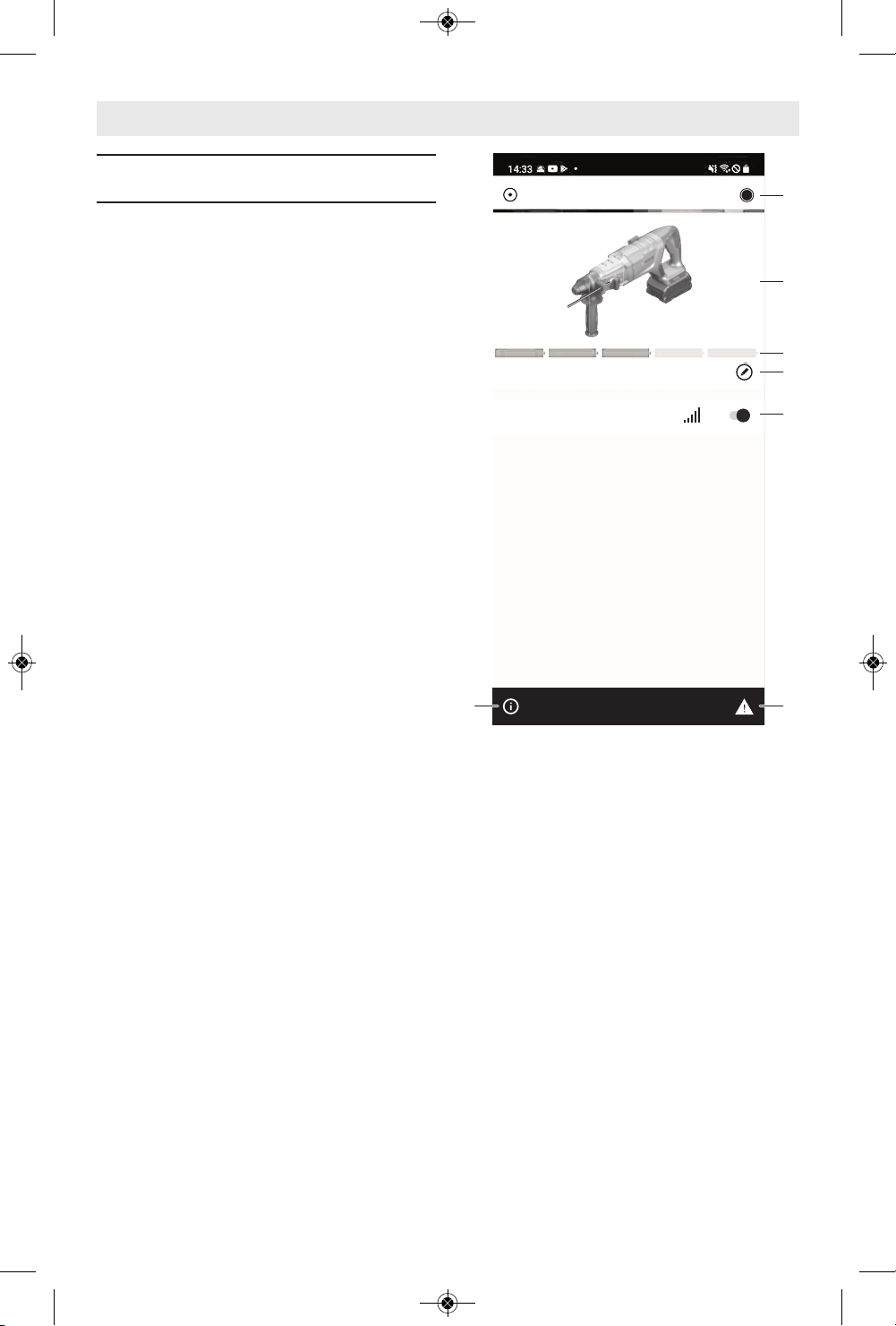

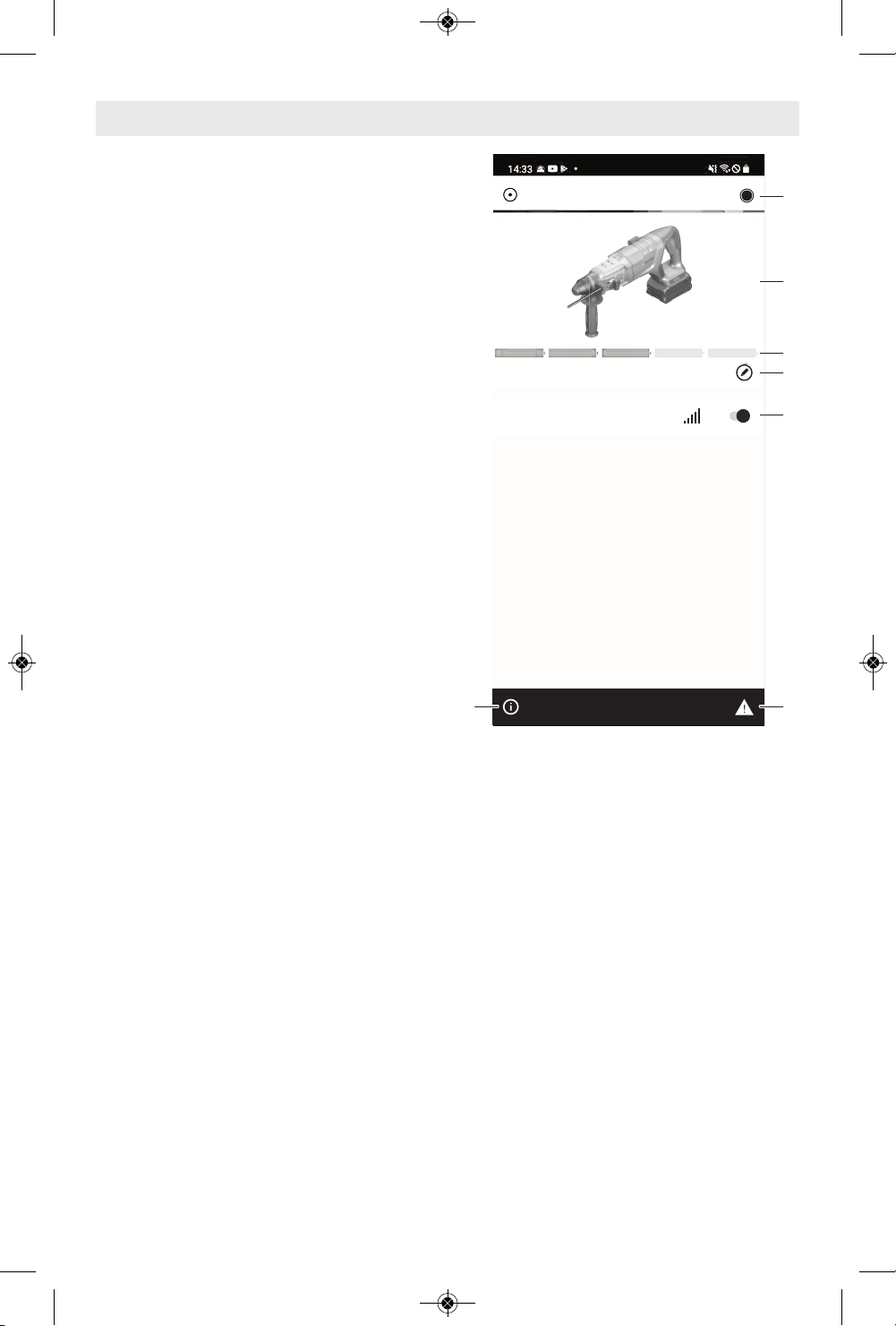

Connectivity

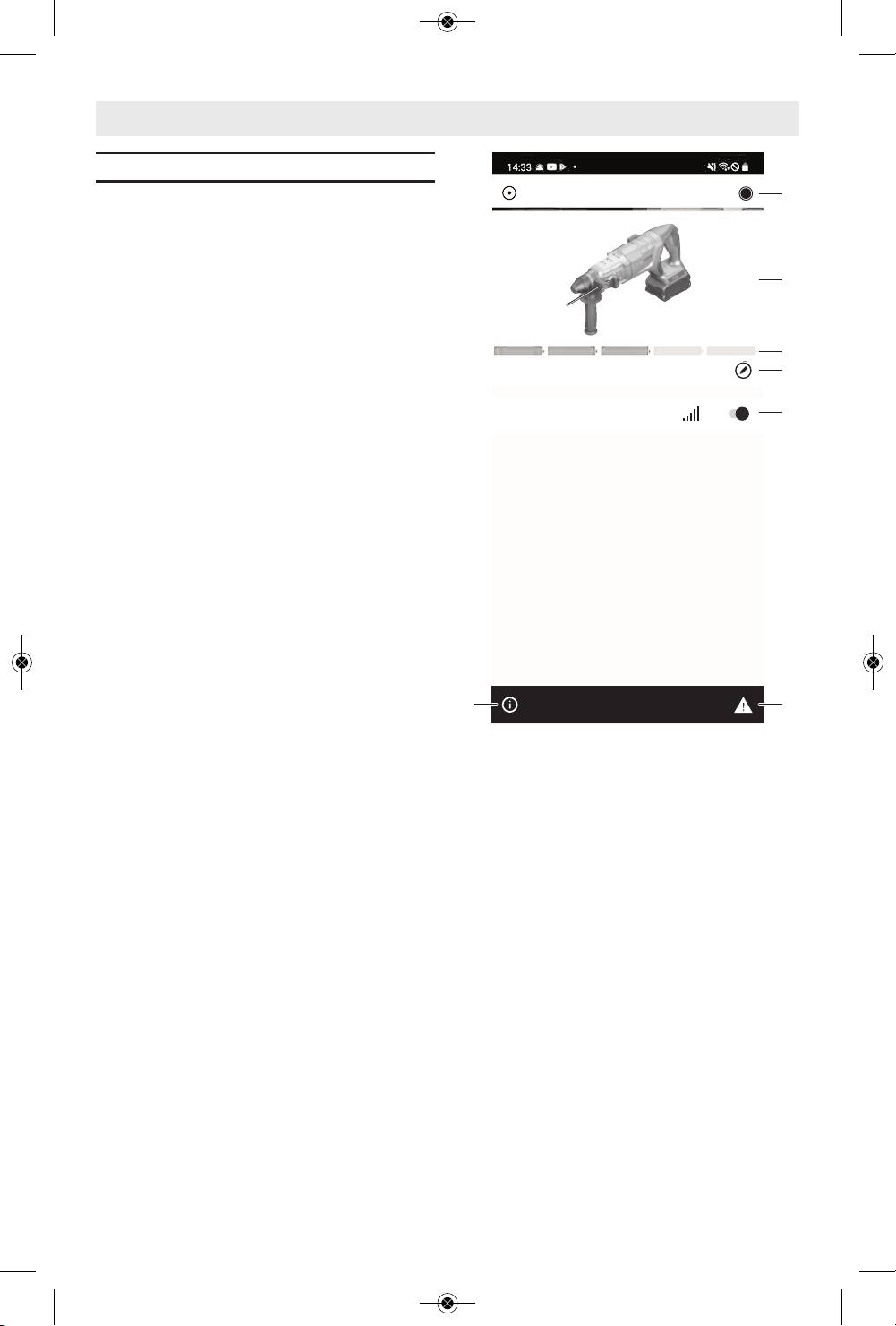

Using ‘Bosch Toolbox’ app

Install ‘Bosch Toolbox’ app on your

mobile device or make sure you are

running the latest version of the app.

Launch ‘Bosch ToolBox’ app on your

mobile device and click on “My Tools”

icon/tile. Follow the app directions to

pair the tool with the mobile device.

After pairing your tool with a mobile

device you can adjust certain functions

or check the status of the power tool

using Bosch Toolbox app.

A. Help button – tapping this button

will bring up help screen.

B. Tool photo – tapping on the photo

will let you customize the

photograph of the tool.

C. Power tool battery charge

status – the number of green

‘batteries’ indicates the estimated

charge level for the battery pack.

D. Power tool nickname – tapping on

the ‘pencil’ icon will let you

customize the tool nickname. You

can also do it when changing the

tool photo.

E. Connection status bar – Here you

can see the connection (signal)

strength indicated by vertical bars.

You can use toggle switch to

disconnect the tool from your

mobile device.

F. Tool alerts – tapping the ‘alerts

triangle’ will display any alerts

received from the tool.

G. Info button – displays tool

information and specifications.

Connected

GBH 18V-28 DC Profess...

GBH 18V-28 DC Professional

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 17

-18-

Service

NO USER SERVICE -

ABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool

service be performed by a Bosch

Factory Service Center or Authorized

Bosch Service Station. SERVICE MEN:

Disconnect battery pack from the tool

before servicing.

Batteries

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do

so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

Motors

The motor in your tool has been

engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend

it be examined every six months. If

replacement is required, only a genuine

Bosch replacement motor specially

designed for your tool should be used.

Cleaning

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening.

Maintenance

Included Sold Separately

- 360˚ Auxiliary Handle

- Depth Gauge

- 3-Jaw Chuck

- Connectivity Module

Attachments and Accessories

The use of any other attachments or acces so ries not specified in this

manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and deterioration.

To avoid accidents, always disconnect the tool and/or charger from the

power supply before servicing or cleaning.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 18

-19-

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir

de l’existence possible d’un danger de lésion corporelle. Obéissez à tous

les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout

risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée,

causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait causer la mort d’une personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas

évitée, causera une blessure légère ou modérée.

Lisez toutes les consignes de sécurité, instructions, illustrations et

spécifications fournies avec cet outil électrique. Le non-respect de toutes les

instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à

votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils

électroportatifs

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

c. Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument

jamais modifier la fiche. N’utilisez pas d’adaptateur

de prise avec des outils électroportatifs munis

d’une fiche de terre. Le risque de choc électrique est

moindre si on utilise une fiche non modifiée sur une

prise qui lui correspond.

b. Évitez tout contact du corps avec des surfaces

reliées à la terre tels que tuyaux, radiateurs,

gazinières ou réfrigérateurs. Le risque de choc

électrique augmente si votre corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à la pluie

ou à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour

le tirer ou pour le débrancher. Éloignez le cordon de

la chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

e. Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite

de terre (GFCI). L'utilisation d'un disjoncteur GFCI

réduit les risques de choc électrique.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 19

-20-

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque

vous utilisez un outil électroportatif. N'employez

pas d’outils électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention

pour causer des blessures corporelles graves.

b. Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

c. Évitez les démarrages intempestifs. Assurez-vous

que l'interrupteur est dans la position arrêt (Off)

avant de brancher l'outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil électroportatif

avec le doigt sur la gâchette ou le branchement de cet

outil quand l'interrupteur est en position de marche

(ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

e. Ne vous penchez pas. Conservez toujours une

bonne assise et un bon équilibre. Ceci vous

permettra de mieux maîtriser l’outil électroportatif dans

des situations inattendues.

f. Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de l'utilisation

fréquente des outils vous inciter à devenir

complaisant(e) et à ignorer les principes de sécurité

des outils. Une action négligente pourrait causer des

blessures graves en une fraction de seconde.

Utilisation et entretien des outils

électroportatifs

a. Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à

effectuer. L’outil qui convient à la tâche fait un

meilleur travail et est plus sûr à la vitesse pour lequel il a

été conçu.

b. Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

c. Débranchez la fiche de la prise secteur et/ou retirez

le bloc-piles de l’outil électrique (s’il est amovible)

avant d’y apporter de quelconques modifications,

de changer d’accessoire ou de ranger l’outil

électrique. De telles mesures de sécurité préventive

réduisent le risque de démarrage intempestif de l’outil

électroportatif.

d. Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne

permettez pas à des personnes qui ne connaissent

pas l’outil électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils électroportatifs

sont dangereux dans les mains d’utilisateurs

inexpérimentés.

e. Entretenez de façon appropriée les outils

électriques et les accessoires. Assurez-vous que les

pièces en mouvement sont bien alignées et qu'elles

ne se coincent pas, qu’il n’y a pas de pièces cassées

ou qu’il n’existe aucune situation pouvant affecter

le fonctionnement de l’outil électrique. Si l’outil est

abîmé, faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils

électroportatifs mal entretenus.

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus correctement

et dotés de bords tranchants affûtés sont moins

susceptibles de coincer et sont plus faciles à maîtriser.

g. Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

h. Gardez les poignées et les surfaces de préhension

propres, sèches et exemptes de toute trace d'huile

ou de graisse. Les poignées et les surfaces de

préhension glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil dans des

situations inattendues.

Avertissements généraux concernant la sécurité des outils

électroportatifs

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 20

-21-

Portez des protecteurs d'oreilles. L'exposition au

bruit peut causer une perte d'acuité auditive.

Utilisez la ou les poignée(s) auxiliaire(s) si elle

est/elles sont fournie(s) avec l'outil. Une perte de

contrôle pourrait causer des blessures physiques.

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché.

Tout contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les parties

métalliques exposées de l’outil électroportatif, ce qui

pourrait causer un choc électrique pour l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant

abriter des fils électriques. Si cette situation est

inévitable, débranchez tous les fusibles ou les

disjoncteurs alimentant ce site.

Portez toujours des lunettes à coques latérales ou

des lunettes de protection en utilisant cet outil.

Utilisez un respirateur ou un masque anti-poussières

pour les applications produisant de la poussière.

Utilisez des gants rembourrés épais et limitez le

temps d'exposition en prenant des pauses

fréquentes. Les vibrations causées par l'action du

marteau-perceuse peuvent être nocives pour vos mains

et vos bras.

Assujettissez l'ouvrage à percer. Ne le tenez jamais

dans votre main ou par-dessus vos jambes. Un

support instable peut faire gripper le foret, provoquant

ainsi une perte de contrôle et des blessures.

Débranchez le bloc-piles de l'outil avant d'effectuer

tout assemblage ou réglage, ou de changer des

accessoires. Ces mesures de sécurité préventives

réduisent le risque d'une mise en marche accidentelle de

l'outil.

Avertissements de sécurité pour le marteau

Avertissements généraux concernant la sécurité des outils

électroportatifs

5. Utilisation et entretien des

outils à piles

a. Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant. Un chargeur qui

convient à un type de bloc-piles peut entraîner un

risque d’incendie quand il est utilisé avec un autre

bloc-piles.

b. Utilisez des outils électroportatifs uniquement

avec les bloc-piles spécifiquement désignés pour

eux. L’utilisation de tout autre bloc-piles peut créer

un risque de blessures et d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que

des trombones, des pièces de monnaie, des clés,

des clous, des vis ou de tout autre objet

métallique pouvant faire une connexion entre

une borne et une autre. Court-circuiter les bornes

des piles peut causer des brûlures ou un incendie.

d. Dans des conditions abusives, du liquide peut

être éjecté de la pile ; dans un tel cas, évitez tout

contact avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le

liquide entre en contact avec les yeux, consultez

un médecin. Du liquide éjecté de la pile peut causer

des irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui est

endommagé ou a été modifié. Des piles

endommagées ou modifiées peuvent se comporter

de façon imprévisible et causer un incendie ou une

explosion, ou entraîner des blessures.

f. N’exposez pas un bloc-piles ou un outil à un

incendie ou à une température excessive.

L’exposition à un incendie ou à une température

supérieure à 265° F (130° C) pourrait causer une

explosion.

g. Suivez toutes les instructions relatives à la

charge et ne chargez pas le bloc-piles ou l’outil

en dehors de la plage de température indiquée

dans les instructions. Une charge dans des

conditions appropriées ou à des températures en

dehors de la plage spécifiée pourrait endommager

les piles et augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un

agent de service qualifié n’utilisant que des

pièces de rechange identiques. Ceci assure que la

sécurité de l’outil électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles

endommagés. La réparation de blocs-piles ne doit

être effectuée que par le fabricant ou un prestataire

de services agréé.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 21

-22-

Avertissements supplémentaires concernant la sécurité

Placez-vous de manière à éviter d'être pris entre

l'outil ou la poignée latérale et les murs ou les

montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

Si le foret grippe dans l'ouvrage, relâchez la

gâchette immédiatement, inversez le sens de

rotation et appuyez lentement sur la gâchette pour

faire ressortir le foret. Soyez prêt à un fort couple de

réaction. Le corps de la perceuse aura tendance à

tordre en sens opposé à mesure que le foret tourne.

Ne saisissez pas l'outil et ne placez vos mains trop

près du foret ou du mandrin en rotation. Votre main

pourrait être lacérée.

En installant un foret, insérez la tige du foret bien à

l'intérieur des mâchoires du mandrin. Si le foret

n'est pas inséré assez profondément, la prise des

mâchoires sur le foret est réduite et la perte de

contrôle est accrue.

N'utilisez pas de forets et d'accessoires émoussés

ou endommagés. Les forets émoussés ou

endommagés ont tendance à gripper dans l'ouvrage.

En retirant le foret de l'outil, évitez tout contact

avec la peau et utilisez des gants protecteurs

appropriés en saisissant le foret ou l'accessoire.

Les accessoires peuvent être chauds après une

utilisation prolongée.

Assurez-vous que les clés de serrage et de réglage

sont retirées de la perceuse avant de mettre l'outil

en marche. Les clés de serrage ou de réglage peuvent

être projetées à grande vitesse et frapper une

personne présente ou vous-même.

Ne faites pas fonctionner la outli en la portant à

votre côté. Un foret en rotation pourrait s'emmêlever

à vos vêtements, ce qui pourrait causer des blessures.

L’emploi d’un GFCI et de dispositifs de protection personnelle

tels que gants et chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A. sur

une alimentation en C.C. Même si l’outil semble fonctionner,

les composants électriques d’un outil prévu pour le C.A.

tomberont probablement en panne et risquent de créer un

danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et de

graisse. On ne pas maîtriser un outil électroportatif en toute

sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre outil.

Quand vous nettoyez un outil, faites attention de n’en

démonter aucune pièce car il est toujours possible de mal

remonter ou de pincer les fils internes ou de remonter

incorrectement les ressorts de rappel des capots de

protection. Certains agents de nettoyage tels que l’essence,

le tétrachlorure de carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Veillez à ce que l’interrupteur soit dans la position de

fermeture avant d’insérer le bloc-piles. L’insertion d’un

bloc-piles dans un outil électroportatif dont l’interrupteur est

dans la position de marche est une invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux du

bâtiment peuvent créer des poussières contenant des

produits chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou d’autres

problèmes reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment et

d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire l’exposition à

ces produits chimiques, il faut travailler dans un lieu bien

ventilé et porter un équipement de sécurité approprié tel que

certains masques à poussière conçus spécialement pour filtrer

les particules microscopique

Avertissements de sécurité pour le marteau

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 22

-23-

Licences

Tous les droits sont réservés.

La redistribution et l'utilisation sous formes source et

binaire, avec ou sans modifications, sont autorisées à

condition que les conditions suivantes soient remplies :

– Les redistributions du code source doivent conserver

l'avis de droits d’auteur ci-dessus, cette liste de

conditions et le rejet de responsabilité suivant.

– Les redistributions sous forme binaire doivent

reproduire l'avis de droits d’auteur ci-dessus, cette

liste de conditions et le rejet de responsabilité suivant

dans la documentation et/ou les autres éléments

fournis avec la distribution.

– Ni le nom de les détenteurs des droits d'auteur, ni les

noms de ses collaborateurs ne peuvent être utilisés

pour approuver ou promouvoir des produits dérivés

de ce logiciel sans autorisation écrite préalable

spécifique.

CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DES

DROITS D'AUTEUR ET LES CONTRIBUTEURS « EN

L'ÉTAT », ET TOUTES GARANTIES EXPRESSES OU

IMPLICITES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES

GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET

D'ADÉQUATION À UN USAGE PARTICULIER, SONT

REJETÉES. EN AUCUN CAS, LE PROPRIÉTAIRE OU LES

CONTRIBUTEURS DES DROITS D’AUTEUR NE SERONT

RESPONSABLES DE DOMMAGES DIRECTS, INDIRECTS,

ACCESSOIRES, SPÉCIAUX, EXEMPLAIRES OU

CONSÉCUTIFS (Y COMPRIS, MAIS SANS S'Y LIMITER,

LA FOURNITURE DE MARCHANDISES OU DE SERVICES

DE SUBSTITUTION) ; LA PERTE D'UTILISATION, DE

DONNÉES OU DE BÉNÉFICES ; OU INTERRUPTION DES

AFFAIRES, QUELLE QUE SOIT LA CAUSE ET QUELLE

QUE SOIT LA THÉORIE DE RESPONSABILITÉ, QUE CE

SOIT UN CONTRAT, LA RESPONSABILITÉ SANS FAUTE

OU UN QUASI-DÉLIT (Y COMPRIS LA NÉGLIGENCE OU

UNE AUTRE CAUSE), DÉCOULANT D’UNE

QUELCONQUE MANIÈRE DE L'UTILISATION DE CE

LOGICIEL, MÊME S’IL AVAIT ÉTÉ INFORMÉ DE LA

POSSIBILITÉ D’UN TEL DOMMAGE.

Tous les droits sont réservés.

La redistribution et l'utilisation sous formes source et

binaire, avec ou sans modifications, sont autorisées à

condition que les conditions suivantes soient remplies :

– Les redistributions du code source doivent conserver

l'avis de droits d’auteur ci-dessus, cette liste de

conditions et le rejet de responsabilité suivant.

– Les redistributions sous forme binaire doivent

reproduire l'avis de droits d’auteur ci-dessus, cette

liste de conditions et le rejet de responsabilité suivant

dans la documentation et/ou les autres éléments

fournis avec la distribution.

– Ni le nom de ARM, ni les noms de ses collaborateurs

ne peuvent être utilisés pour approuver ou

promouvoir des produits dérivés de ce logiciel sans

autorisation écrite préalable spécifique.

CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DES

DROITS D'AUTEUR ET LES CONTRIBUTEURS « EN

L'ÉTAT », ET TOUTES GARANTIES EXPRESSES OU

IMPLICITES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES

GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET

D'ADÉQUATION À UN USAGE PARTICULIER, SONT

REJETÉES. EN AUCUN CAS, LE PROPRIÉTAIRE OU LES

CONTRIBUTEURS DES DROITS D’AUTEUR NE SERONT

RESPONSABLES DE DOMMAGES DIRECTS, INDIRECTS,

ACCESSOIRES, SPÉCIAUX, EXEMPLAIRES OU

CONSÉCUTIFS (Y COMPRIS, MAIS SANS S'Y LIMITER,

LA FOURNITURE DE MARCHANDISES OU DE SERVICES

DE SUBSTITUTION) ; LA PERTE D'UTILISATION, DE

DONNÉES OU DE BÉNÉFICES ; OU INTERRUPTION DES

AFFAIRES, QUELLE QUE SOIT LA CAUSE ET QUELLE

QUE SOIT LA THÉORIE DE RESPONSABILITÉ, QUE CE

SOIT UN CONTRAT, LA RESPONSABILITÉ SANS FAUTE

OU UN QUASI-DÉLIT (Y COMPRIS LA NÉGLIGENCE OU

UNE AUTRE CAUSE), DÉCOULANT D’UNE

QUELCONQUE MANIÈRE DE L'UTILISATION DE CE

LOGICIEL, MÊME S’IL AVAIT ÉTÉ INFORMÉ DE LA

POSSIBILITÉ D’UN TEL DOMMAGE.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 23

-24-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et

plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par

minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé

signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 24

-25-

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et

plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Alerte l’utilisateur pour porter une protection respiratoire

Alerte l’utilisateur pour porter des protecteurs d’oreilles

Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et

auditives.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les

normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les

normes des États-Unis et du Canada

Désigne le programme de recyclage des piles Li-ion.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 25

-26-

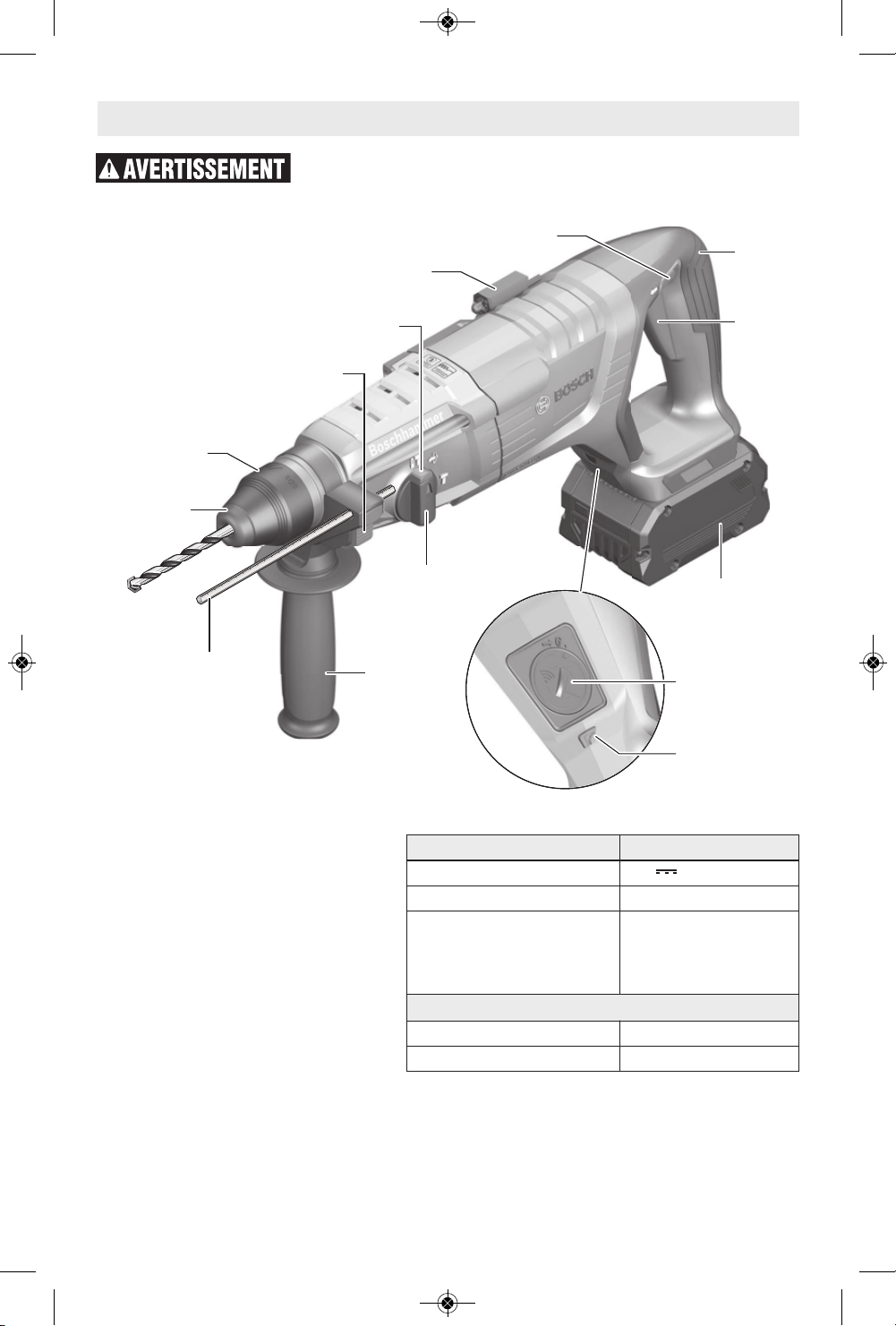

Description fonctionnelle et spécifications

Déconnectez le bloc-piles de l'outil ou mettez l'interrupteur dans la position de

verrouillage ou d'arrêt avant de réaliser un montage, un réglage ou un changement

d'accessoires.De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la

plaque signalétique de votre outil.

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs

accompagnant votre outil.

Numéro de modèle GBH18V-28DC

Tension nominale

18 V

Type de tige SDS-plus®

Température ambiante autorisée

– pendant la charge

– pendant le fonctionnement /

le stockage

32...95 F (0...+35 C)

–4...122 °F (–20...+50 °C)

Diamètre de perçage maximum en :

Béton 1-1/8" (28mm)

Acie 1/2" (13mm)

1 Surface de préhension isolée

2 Gâchette de commande de variation

de la vitesse

3 Bloc-piles

4 Cadran de réglage

5 Poignée auxiliaire

6 Jauge de profondeur

7 Pare-poussière

8 Manchon de verrouil lage

9 Bouton de déverrouillage de la jauge de

profondeur

10 Bouton de déverrouillage du cadran de

réglage

11 Crochet de suspension

12 Levier de marche avant/ arrière et

mécanisme de verrouillage de la gâchette

13 Compartiment du module de connectivité

14 Lumière de travail

Perceuse à percussion sans

fil GBH18V-28DC

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 26

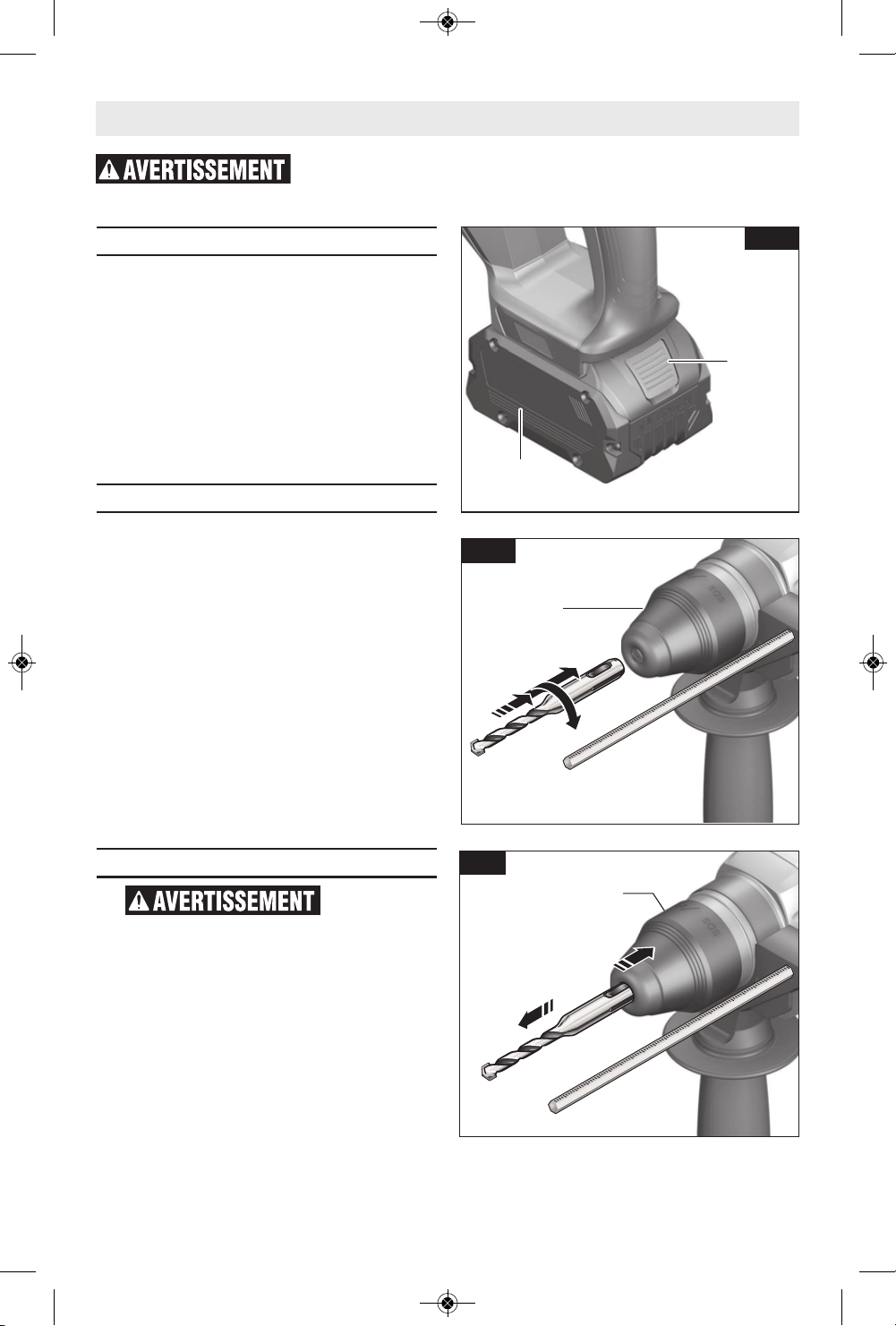

Insertion et retrait du bloc-piles

Mettez le levier d’avancement/ d’inversion dans la

position centrale (verrouillée). Faites glisser le bloc-

piles dûment chargé dans le boîtier jusqu’à ce que le

bloc-piles se verrouille en place (Fig. 2).

Votre outil est muni d’un mécanisme de verrouillage

secondaire pour empêcher le bloc-piles de tomber

complètement du boîtier de l’outil au cas il s’en

détacherait en conséquence des vibrations.

Pour retirer le bloc-piles, appuyez sur le bouton

d’éjection du bloc-piles et faites glisser le bloc-piles

complètement en dehors du boîtier de l’outil (Fig. 2).

Installation des accessoires SDS-plus®

Nettoyez l'extrémité de la tige d'insertion de

l'accessoire pour retirer tous débris éventuels, puis

graissez légèrement en utilisant une huile ou un

lubrifiant léger.

Insérez l'accessoire dans le mandrin à travers le

pare-poussière tout en le faisant tourner et en le

poussant vers l'intérieur jusqu'à ce qu'il se bloque

automatiquement en place. Tirez l'accessoire vers

l'extérieur pour vous assurer qu'il est bien verrouillé

dans le mandrin (Fig. 3).

REMARQUE : L'efficacité élevée des marteaux

rotatifs ne peut être obtenue que si des accessoires

tranchants et en bon état sont utilisés. Le "coût" de

l'entretien d'accessoires tranchants en bon état est

plus que compensé par le « gain de temps »

résultant de l'emploi de l'outil avec des accessoires

tranchants.

Retrait des accessoires SDS-plus®

Les acces soires

peuvent être

très chauds après l'emploi. Évitez tout contact

avec la peau et utilisez un chiffon ou des gants de

protection appropriés pour les retirer.

Pour retirer un accessoire, tirez le manchon de

verrouillage vers l'arrière et tirez l'embout vers

l'avant. Il faut essuyer tous les accessoires pour les

nettoyer après les avoir retirés (Fig. 4).

Assemblage

-27-

Déconnectez le bloc-piles de l'outil ou mettez l'interrupteur dans la position de

verrouillage ou d'arrêt avant de réaliser un montage, un réglage ou un changement

d'accessoires.De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

PARE-

POUSSIÈRE

FIG. 4

FIG. 3

MANCHON DE

VERROUILLAGE

BOUTON

DÉVERRO

UILLAGE

DU BLOC-

PILES

BLOC-PILES

FIG. 2

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 27

-28-

Assemblage

Installation et retrait du mandrin à trois

mâchoires

(Non inclus, disponible en tant qu'accessoire)

Le mandrin à trois mâchoires avec la tige SDS peut

convertir votre outil pour permettre son utilisation

avec des embouts à tige droite.

Nettoyez l'extrémité de la tige d'insertion de

l'accessoire pour retirer tous débris éventuels, puis

graissez légèrement en utilisant une huile ou un

lubrifiant léger.

Insérez l'accessoire dans le mandrin à travers le

pare-poussière tout en le faisant tourner et le

poussant vers l'intérieur jusqu'à ce qu'il se bloque

automatiquement en place. Tirez l'accessoire vers

l'extérieur pour vous assurer qu'il est bien verrouillé

dans le mandrin (Fig. 5).

Pour retirer le mandrin, tirez le manchon de

verrouillage vers l'arrière (de l'outil) tout en tirant le

mandrin vers l'avant.

Une version sans clé du mandrin à trois mâchoires

est en vente. Voir Boschtools.com pour plus de

détails.

INSTALLATION ET RETRAIT D’ACCESSOIRES EN

CAS D’UTILISATION D’UN MANDRIN À TROIS

MÂCHOIRES

Pour les embouts de petite taille, ouvrez les

mâchoires suffisamment pour insérer l'embout

jusqu'aux goujures. Pour les embouts de grande

taille, insérez les embouts aussi loin que possible.

Centrez l'embout tout en fermant les mâchoires à la

main. Ceci met l'embout dans la position

appropriée, produisant le maximum de contact

entre les mâchoires du mandrin et la tige de

l'embout (Fig. 6).

Pour serrer le mandrin, insérez la clé dans chacun

des trois trous de serrure en succession et serrez à

fond dans le sens des aiguilles d'une montre.

Le mandrin peut être déverrouillé en utilisant

seulement un trou.

Remarque : Le mandrin à trois mâchoires ne peut

être utilisé que dans le mode de perçage. Le

mandrin à trois mâchoires ne peut pas être utilisé

pour percer avec une action de percussion.

Poignée auxiliaire

L'outil doit être supporté avec la poignée auxiliaire,

qui peut pivoter sur 360°.

Pour repositionner et/ou faire pivoter la poignée,

desserrez la prise manuelle, mettez la poignée

dans la position désirée le long du manche

cylindrique et resserrez la prise manuelle de façon

sécurisée (Fig. 7).

POIGNEE

AUxILIAIRE

FIG. 7

PRISE

MANUELLE

FIG. 6

FIG. 5

MANCHON DE

VERROUILLAGE

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 28

-29-

Consignes de fonctionnement

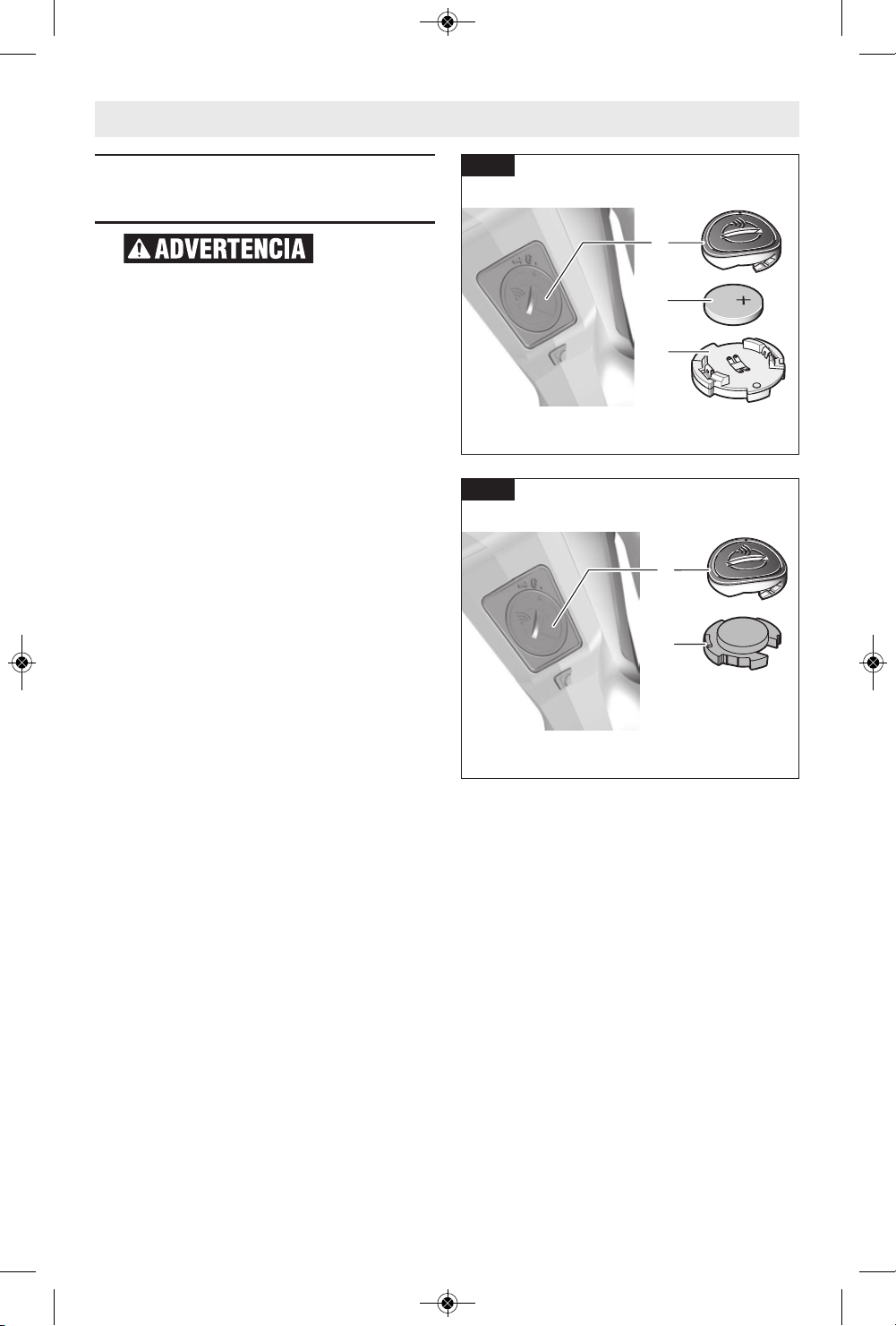

Installation du module de

connectivité (vendue séparément)

Pour réduire le

risque de

blessure, lisez les instructions d’utilisation qui

sont jointes au module de connectivité Bosch.

Les instructions d’utilisation pour le module de

connectivité contiennent des informations

importantes qui ne sont pas couvertes dans ce

mode d’emploi.

Si le module de connectivité n’est pas acheté avec

l'outil, ou si le remplacement du module ou des piles

devient nécessaire, veuillez suivre cette procédure

(voir Fig. 8) :

- En utilisant un tournevis à lame plate ou une

pièce de monnaie, retirez le couvercle A du

côté de la poignée en tournant d’un quart de

tour dans le sens contraire des aiguilles d’une

montre (Fig. 8 ou 9).

- Si l’outil est déjà muni du module de

connectivité, retirez la pile B mais pas le

module de connectivité C.

- Si le module de connectivité est installé pour

la première fois, retirez le support de mise en

place en plastique D du compartiment du

module de connectivité et placez le module

de connectivité C dans le compartiment en

respectant l'orientation correcte (Fig. 9).

Remarque : Rangez le support de mise en

place D en lieu sûr. Réinsérez le support de

mise en place si le module de

communications est retiré.

- Puis placez la nouvelle pile B sur le module de

connectivité avec la polarité « + » orientée

vers le haut (Fig. 8).

- Placez le couvercle A sur la pile et tournez

d’un quart de tour dans le sens des aiguilles

d’une montre pour verrouiller en utilisant un

tournevis à lame plate ou une pièce de

monnaie.

Fig. 8

Fig. 9

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:19 AM Page 29

Consignes de fonctionnement

-30-

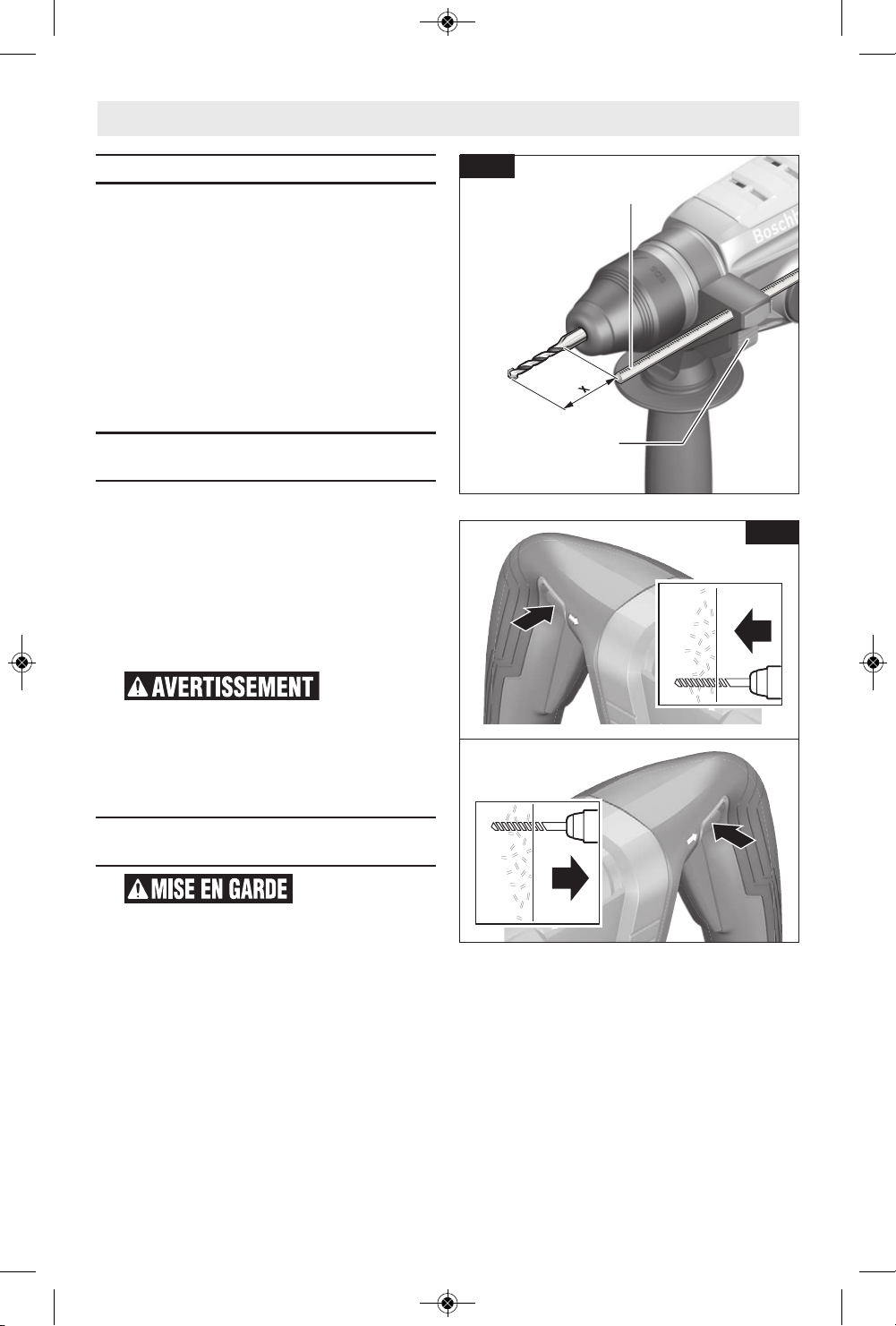

Jauge de profondeur

Votre profondeur de perçage peut être fixée à

l'avance et/ou répétée en utilisant la jauge de

profondeur.

Réglage de la profondeur : Après l'installation de la

poignée auxiliaire, vérifiez que l'accessoire a été

inséré complètement dans le porte-outil avant de

régler la jauge de profondeur (Fig. 10).

Pour régler la profondeur, appuyez sur le bouton de

déverrouillage de la jauge de profondeur, faites

glisser la jauge de profondeur à la profondeur

désirée et relâchez la pression sur le bouton pour

verrouiller la jauge de profondeur en place.

Commande de variation de la vitesse

Interrupteur à gâchette

Votre outil est muni d'un interrupteur à gâchette

pour la commande de variation de la vitesse. L'outil

peut être activé (ON) ou désactivé (OFF) en

comprimant ou relâchant l'interrupteur à gâchette.

La vitesse peut être ajustée de la valeur minimum à

la valeur maximum figurant sur la plaque

signalétique en fonction de la pression que vous

exercez sur la gâchette. Exercez plus de pression

pour accroître la vitesse ou moins de pression pour

réduire la vitesse (Fig. 1).

Pour réduire le

risque de

blessure, arrêtez immé-diatement d'utiliser

l'outil si la commande de variation de la vitesse

cesse de fonctionner. Une perte ultérieure de

contrôle sur l'activation/la désactivation de

l'interrupteur à gâchette est vraisemblable.

Levier de marche avant/arrière et

verrouillage de la gâchette

Ne changez pas le

sens de rotation

avant que l'outil ne se soit complètement arrêté.

Tout déplacement pendant la rotation du mandrin

risquerait d'endommager l'outil.

Votre outil est muni d'un levier de marche

avant/arrière et d'un mécanisme de verrouillage de

la gâchette situé au-dessus de la gâchette (Fig. 11).

Ce levier a été conçu pour changer le sens de

rotation du mandrin et pour verrouiller la gâchette

en position d'arrêt (OFF) afin de contribuer à

empêcher un démarrage accidentel ainsi que la

décharge accidentelle des piles.

Pour une rotation vers l'avant (avec le mandrin

orienté dans le sens opposé à celui dans lequel vous

vous trouvez), déplacez le levier le plus loin possible

à gauche. Pour une rotation dans le sens inverse

(arrière), déplacez le levier le plus loin possible à

droite. Pour activer le mécanisme de verrouillage de

la gâchette, déplacez le levier vers la position

d'arrêt centrale.

FIG. 11

JAUGE DE

PROFONDEUR

BOUTON DE

DÉVERROUILLAGE DE

LA JAUGE DE

PROFONDEUR

FIG. 10

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 30

-31-

Cadran de sélection de mode

Le cadran de sélection de mode permet de régler

l’outil en fonction de diverses applications,

conformément aux indications du tableau suivant

(Fig. 12).

Ne vous servez pas

du cadran de

sélection avant l’arrêt complet de l’outil. Un

changement de mode intervenant pendant que le

mandrin tourne risquerait d’endommager l’outil.

Lorsque vous utilisez des embouts de démolition ou

de burinage tels que des pics, des burins, des

bêches, des ciseaux, etc., le mode « Hammer Only /

Marteau seulement » doit être sélectionné.

« Vario-Lock »

La position Vario-Lock est conçue pour emploi avec

des embouts burineurs tels que des pointes à tête

hémisphérique, des forets plats, des embouts

cannelés, etc. Choisissez la position qui est la plus

appropriée pour votre activité.

Faites tourner le cadran de réglage du mode pour le

mettre dans la position « vario-lock ». Puis faites

tourner le manchon de verrouillage avec

l'accessoire pour le mettre dans la position désirée.

Ensuite, faites tourner le cadran de réglage du mode

dans la position « percussion seulement » et faites

tourner légèrement le manchon de verrouillage pour

qu'il se verrouille automatiquement dans une

position définie (Fig. 13).

Embrayage de sécurité

L'outil est muni d'un embrayage de sécurité interne

réglé en usine. La broche de sortie cessera de

tourner si l'accessoire se coince et cause une

surcharge pour l'outil.

Controle des risques de rebond

La fonctionnalité de fermeture rapide permet un

meilleur contrôle et améliore le confort de

l’utilisateur. L’outil électrique s'éteint

automatiquement en cas de rotation soudaine et

inattendue de l’outil autour de l’axe de perçage (par

exemple, si la mèche se coince dans de l’acier

renforcé ou se bloque dans un coin). Pour remettre

la machine en marche, relâchez l’interrupteur de

marche/arrêt, puis réactivez-le.

La fonction de contrôle des risques de rebond ne

peut s’activer que lorsque l’outil électrique

fonctionne à la vitesse maximum et quand il peut

tourner librement autour de l’axe du foret de

perçage.

Amortissement des vibrations

La fonction intégrée d’amortissement des vibrations

réduit les vibrations produites.

Consignes de fonctionnement

Perçage seulement :

Perçage/martelage :

Vario-lock :

Martelage seulement :

servant à percer dans

servant à percer le

permet de régler le

servant au travail peu

le bois, l’acier, etc.

béton

martelage de façons

exigeant de burinage

FIG. 12

FIG. 13

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 31

-32-

Crochet de suspension

Votre outil est pourvu d’un crochet de suspension

pour y accrocher votre outil.

Lorsque vous utilisez le crochet de suspension,

n’oubliez jamais que l’accessoire est exposé.

Suspendez toujours l’outil à un endroit où vous ne

risquez pas, et où de quelconques autres personnes

présentes ne risquent pas, d’entrer accidentellement

en contact avec l’accessoire.

Pour réduire le risque de

blessure, faites très

attention quand vous sélectionnez l’endroit où

vous suspendez l’outil.

• Sélectionnez un objet de taille et de forme

appropriées qui permettra de suspendre l’outil de

façon stable et adéquate.

Une surface de suspension instable pourrait causer la

chute accidentelle de l’outil.

• Assurez-vous que l’outil est accroché à un endroit

qui n’est pas dans une zone de travail ou une voie

de passage empruntée par diverses personnes. Un

passant pourrait heurter l’outil et causer ainsi sa

chute accidentelle.

Pour réduire le risque de

blessure, n’utilisez pas le

crochet de suspension s’il semble endommagé ou

déformé. Ceci risquerait de produire une suspension

instable qui pourrait causer la chute accidentelle de

l’outil.

Conseil relatifs à l'utilisation de l'outil

Suivez ces quelques conseils très simples pour

réduire l'usure de l'outil et les risques de blessure

de l'opérateur.

REMARQUE : L'efficacité élevée des marteaux

rotatifs ne peut être obtenue que si des accessoires

tranchants et en bon état sont utilisés. Le "coût" de

l'entretien d'accessoires tranchants en bon état est

plus que compensé par le « gain de temps »

résultant de l'emploi de l'outil avec des accessoires

tranchants.

Vous prolongerez la durée de vie de vos embouts et

vous ferez un travail plus soigné si vous mettez

toujours l'embout en contact avec l'ouvrage AVANT

de tirer sur la gâchette. Pendant le fonctionnement,

tenez fermement la perceuse et exercez une

pression constante, mais modérée. Une pression

excessive à basse vitesse fera caler le marteau. Une

pression insuffisante empêchera l'embout de

couper et causera des frottements excessifs en

glissant sur la surface. Ceci pourrait causer des

dommages à la perceuse aussi bien qu'à la mèche.

Les tiges de tous les mèches de perçage doivent

être nettoyées avant leur utilisation et tout de suite

après leur retrait.

Souvenez-vous de ces instructions pour pouvoir

utiliser l'outil en toute sécurité :

1. Certains matériaux nécessitent des vitesses

de perçage lentes, tandis que d'autres

nécessitent des vitesses plus rapides afin de

produire les meilleurs résultats possibles.

2. Tous les ouvrages doivent être supportés ou

sécurisés avant de commencer le perçage et

une pression constante et uniforme doit être

appliquée dans le sens du mouvement de la

mèche de perçage.

3. Lorsque la mèche atteint le côté opposé,

réduisez la pression et continuez à laisser

tourner la mèche à vide pendant son retrait.

Des matériaux tels que le verre, la porcelaine, la

céramique, les carreaux, les plastiques, etc. doivent

être percés à faible vitesse, avec des embouts

spécialement conçus et l'application de lubrifiants

appropriés.

PERÇAGE DE BOIS OU DE PLASTIQUE

Si vous n'utilisez pas de bloc de support, relâchez la

pression juste avant que la mèche ne perce le côté

opposé du bois pour éviter l'éclatement du matériau

à proximité du trou. Effectuez la finition du trou

depuis le côté opposé immédiatement après que la

mèche aura fini de percer le trou. Si la mèche se

coince, inversez le sens de rotation de la mèche afin

de faciliter on retrait de l'ouvrage.

Consignes de fonctionnement

(17)

FIG. 14

CROCHET DE

SUSPENSION

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 32

-33-

Extraction de la poussière

Pour parcourir la sélection des systèmes de collecte

de la poussière et pour lire le mode d’emploi,

consultez le document intitulé « Mode d’emploi /

Consignes de sécurité » relatif aux « Accessoires

d’extraction de poussière pour marteaux ordinaires

et marteaux perforateurs » accompagnant votre

outil ou l’accessoire d’extraction de poussière.

Un attachement de collecte de poussière Bosch

GDE28D en option peut être utilisé conjointement

avec ce marteau rotatif. Veuillez lire les instructions

d’utilisation/consignes de sécurité du GDE28D pour

obtenir des informations détaillées.

Consignes de fonctionnement

PERÇAGE DE MÉTAL

Réalisez une petite entaille dans le matériau à

l'endroit désiré pour faciliter le perçage. Exercez

suffisamment de pression pour permettre à la

mèche de continuer à couper. Si vous laissez la

mèche tourner à vide dans le trou, elle s'émoussera

au bout de très peu de temps. Lorsque vous percez

un trou de grand diamètre, faites un petit trou pour

commencer et agrandissez-le progressivement pour

atteindre la taille requise. Ceci sera plus rapide et

consommera moins d'énergie. Lubrifiez

occasionnellement la pointe de la mèche avec de

l'HUILE DE COUPE pour pouvoir percer plus

facilement le métal. Si la mèche se coince, inversez

le sens de rotation de la mèche afin de faciliter on

retrait de l'ouvrage.

PERÇAGE DE MAÇONNERIE

Utilisez un embout à pointe au carbure pour

maçonnerie si vous devez couper des blocs de

béton de mâchefer, du mortier, de pierre tendre et

d'autres matériaux de ce genre. La pression à

exercer dépend du type de matériau à percer. Les

matériaux tendre nécessitent moins de pression

que les matériaux durs pour éviter que la mèche de

la perceuse ne tourne à vide.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 33

-34-

Connectivité

UTILISATION DE L’APPLI « BOSCH TOOLBOx »

Installez l'application « Bosch Toolbox » sur votre

appareil mobile ou assurez-vous que vous exécutez

la dernière version de l'application.

Lancez l’application « Bosch ToolBox » sur votre

dispositif mobile et cliquez sur l’icône/la tuile « My

Tools ». Suivez les instructions de l’application pour

apparier l’outil avec le dispositif mobile.

Après avoir apparié votre outil avec un dispositif

mobile, vous pouvez ajuster certaines fonctions ou

vérifier le statut de l’outil électrique en utilisant

l’appli Bosch Toolbox.

A. Bouton Help (Aide) – appuyez sur ce bouton

pour afficher l’écran d’aide.

B. Photo Tool (Outil) – appuyez sur la photo pour

personnaliser la photographie de l’outil.

C. Statut de charge des piles de l’outil électrique

– le nombre de « piles » vertes indique le niveau

de charge estimé pour le bloc-piles.

D. Surnom de l’outil électrique – appuyez sur

l’icône « pencil » (crayon) pour personnaliser le

surnom de l’outil. Vous pouvez faire la même

chose lorsque vous changez la photo de l’outil.

E. Barre de statut de connexion – Ici vous pouvez

voir la force de la connexion (signal) indiquée

par des barres verticales. Vous pouvez utiliser

l’interrupteur à bascule pour déconnecter l’outil

de votre dispositif mobile.

F. Alertes Tool (Outil) – Appuyez sur « triangle

d’alertes » pour afficher toutes les alertes

reçues par l’outil.

G. Bouton Info – Affiche les informations et

spécifications de l’outil.

Connected

GBH 18V-28 DC Profess...

GBH 18V-28 DC Professional

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 34

Service

IL N’ExISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE -

TENUE PAR L’UTILISATEUR. L’entretien préventif

exécuté par des personnes non autorisés peut

entraîner un positionnement erroné des

composants et des fils internes, ce qui peut

présenter de graves dangers. Nous recommandons

de confier toute intervention d’entretien sur l’outil à un

centre de service-usine Bosch ou à un centre de

service après-vente Bosch agréé. TECHNICIENS

CHARGÉS DE L’ENTRETIEN : Débranchez le bloc-piles

de l’outil avant toute opération d’entretien.

Piles

Faire attention aux blocs-piles qui approchent la

fin de leur vie. Si vous remarquez une diminution

dans les performances de votre outil ou une durée

de fonctionnement réduite de manière significative

entre charges, il est temps de remplacer le bloc-

piles. S’il n’est pas remplacé, il se peut qu’il

endommage le chargeur ou que l’outil fonctionne

incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière appropriée

et il est prêt à l’usage.

Moteurs

Le moteur de votre outil a été conçu pour de

nombreuses heures d’utilisation fiable. Pour maintenir

l’efficacité maximale du moteur, nous recommandons

de l’examiner tous les six mois. Si un remplacement

est nécessaire, n'utilisez qu’un moteur de

remplacement Bosch authentique conçu spécialement

pour votre outil particulier.

Nettoyage

Certains agents de

nettoyages et

certains dissolvants abîment les pièces en

plastique. Parmi ceux-ci se trouvent: l’essence, le

tétrachlorure de carbone, les dissolvants de

nettoyage chlorés, l’ammoniaque ainsi que les

détergents domestiques qui en contiennent.

Les prises d’air et les leviers de commutation

doivent être gardés propres et exempts de corps

étrangers. Ne tentez pas de nettoyer en insérant

des objets pointus à travers l’ouverture.

-35-

Entretien

Pour éviter les accidents, débranchez toujours l'outil et/ou le chargeur de sa

source d’alimentation secteur avant toute opération de maintenance ou de

nettoyage.

Attachements et accessoires

L’utilisation d’autres accessoires ou attachements non spécifiés dans ce

mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de

détérioration.

Inclus Vendu séparément

- Poignée auxiliaire 360˚

- Jauge de profondeur

- Mandrin 3 mors

- Module de connectivité

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 35

-36-

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a

usted de posibles peligros de lesiones corporales. Obedezca todos los

mensajes de seguridad que sigan a este símbolo para evitar posibles

lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la

muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría

causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría

causar lesiones leves o moderadas.

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta eléctrica. Si no se siguen

todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio

y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u oscuras

invitan a que se produzcan accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo en

presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas generan

chispas que pueden incendiar el polvo o los

vapores.

c. Mantenga alejados a los niños y a las personas

que estén presentes mientras esté utilizando

una herramienta mecánica. Las distracciones

pueden hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas

deben coincidir con el tomacorriente. No

modifique nunca el enchufe de ningún modo. No

use enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas a

tierra). Los enchufes no modificados y los

tomacorrientes coincidentes reducirán el riesgo de

sacudidas eléctricas.

b. Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como

tuberías, radiadores, estufas y refrigeradores.

Hay un aumento del riesgo de sacudidas eléctricas

si el cuerpo del operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la

lluvia o a condiciones mojadas. La entrada de

agua en una herramienta mecánica aumentará el

riesgo de que se produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use nunca

el cordón para transportar la herramienta

mecánica, tirar de ella o desenchufarla.

Mantenga el cordón alejado del calor, el aceite,

los bordes afilados o las piezas móviles. Los

cordones dañados o enganchados aumentan el

riesgo de que se produzcan sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado

para uso a la intemperie. La utilización de un

cordón adecuado para uso a la intemperie reduce el

riesgo de que se produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una fuente

de energía protegida por un interruptor de

circuito accionado por corriente de pérdida a

tierra (GFCI). El uso de un GFCI reduce el riesgo de

sacudidas eléctricas.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 36

-37-

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando esté

utilizando una herramienta mecánica. No use una

herramienta mecánica cuando esté cansado o

bajo la influencia de drogas, alcohol o

medicamentos. Un momento de distracción

mientras esté utilizando herramientas mecánicas

podría causar lesiones corporales graves.

b. Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección,

como por ejemplo una máscara antipolvo, calzado

de seguridad antideslizante, casco o protección de

oídos, utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

c. Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectar la herramienta a la fuente de energía

y / o al paquete de batería, levantar la

herramienta o transportarla. Transportar

herramientas mecánicas con un dedo en el

interruptor o encender herramientas mecánicas que

tengan el interruptor en la posición de encendido

invita a que se produzcan accidentes.

d. Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave

de tuerca o de ajuste que se deje colocada en una

pieza giratoria de la herramienta mecánica podría

causar lesiones corporales.

e. No intente alcanzar demasiado lejos. Mantenga

un apoyo de los pies y un equilibrio apropiados

en todo momento. Esto permite controlar mejor la

herramienta mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones

estén conectadas y se usen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el uso

frecuente de las herramientas le haga volverse

complaciente e ignorar los principios de

seguridad de las herramientas. Una acción

descuidada puede causar lesiones graves en una

fracción de segundo.

4. Uso y cuidado de las herramientas

mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la

aplicación que desee realizar. La herramienta

mecánica correcta hará el trabajo mejor y con más

seguridad a la capacidad nominal para la que fue

diseñada.

b. No use la herramienta mecánica si el interruptor

no la enciende y apaga. Toda herramienta

mecánica que no se pueda controlar con el

interruptor es peligrosa y debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de batería de

la herramienta eléctrica, si es extraíble, antes de

hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Dichas

medidas preventivas de seguridad reducen el riesgo

de arrancar accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté usando

fuera del alcance de los niños y no deje que

personas que no estén familiarizadas con la

herramienta mecánica o con estas instrucciones

utilicen la herramienta. Las herramientas

mecánicas son peligrosas en manos de usuarios que

no hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas móviles

desalineadas o atoradas, si hay piezas rotas y

cualquier otra situación que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos accidentes

son causados por herramientas mecánicas

mantenidas deficientemente.

f. Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas

de corte mantenidas apropiadamente, con bordes

de corte afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

g. Utilice la herramienta mecánica, los accesorios,

las brocas de la herramienta, etc., de acuerdo

con estas instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo que se vaya a

realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue

diseñada podría causar una situación peligrosa.

h. Mantenga secos, limpios y libres de aceite y

grasa los mangos y las superficies de agarre. Si

están resbalosos, los mangos y las superficies de

agarre no permiten un manejo y un control

seguros de la herramienta en situaciones

inesperadas.

Advertencias generales de seguridad para herramientas mecánicas

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 37

a. Use protectores de oídos. La exposición al ruido

puede causar pérdida de audición.

b. Utilice el mango o mangos auxiliares si se

suministran con la herramienta. La pérdida de

control puede causar lesiones corporales.

c. Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento cuando

realice una operación en la que el accesorio de

corte pueda entrar en contacto con cables

ocultos. El accesorio de corte que entre en

contacto con un cable que tenga corriente puede

hacer que las partes metálicas de la herramienta

eléctrica que estén al descubierto tengan corriente

y podrían causar una descarga eléctrica al

operador.

d. Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

e. No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o

cortacircuitos que alimentan este sitio de trabajo.

f. Use siempre gafas de seguridad o protección de

los ojos cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para

aplicaciones que generan polvo.

g. Use guantes con almohadillado grueso y limite el

tiempo de exposición tomando frecuentes

períodos de descanso. La vibración causada por la

acción de percusión y taladrado puede ser perjudicial

para las manos y los brazos.

h. Fije el material que se está taladrando. Nunca lo

tenga en las manos ni sobre las piernas. Un soporte

inestable puede hacer que la broca taladradora se

atasque, causando pérdida de control y lesiones.

Advertencias de seguridad para martillos

-38-

Advertencias generales de seguridad para herramientas mecánicas

5. Uso y cuidado de las herramientas

alimentadas por baterías

a. Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que

es adecuado para un tipo de paquete de batería

puede crear un riesgo de incendio cuando se utiliza

con otro paquete de batería.

b. Utilice las herramientas mecánicas solamente

con paquetes de batería designados

específicamente. El uso de cualquier otro paquete

de batería puede crear un riesgo de lesiones e

incendio.

c. Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos,

tales como sujetapapeles, monedas, llaves,

clavos, tornillos u otros objetos metálicos

pequeños que pueden hacer una conexión de un

terminal a otro. Si se cortocircuitan los terminales

de la batería uno con otro, se pueden causar

quemaduras o un incendio.

d. En condiciones abusivas, es posible que se

eyecte líquido de la batería. Evite el contacto. Si

se produce un contacto accidental, enjuáguese

con agua. Si el líquido entra en contacto con los

ojos, obtenga además ayuda médica. El líquido

que salga eyectado de la batería puede causar

irritación o quemaduras.

e. No utilice un paquete de batería o una

herramienta que hayan sido dañados o

modificados. Es posible que las baterías dañadas o

modificadas exhiban un comportamiento

impredecible que cause un incendio, una explosión

o riesgo de lesiones.

f. No exponga un paquete de batería o una

herramienta a un fuego o una temperatura

excesiva. Es posible que la exposición a un fuego o

una temperatura superior a 265 °F cause una

explosión.

g. Siga todas las instrucciones de carga y no cargue

el paquete de batería ni la herramienta fuera del

intervalo de temperatura especificado en las

instrucciones. Es posible que realizar una carga

incorrectamente o a temperaturas que estén fuera

del intervalo especificado dañe la batería y aumente

el riesgo de incendio.

6. Servicio de ajustes y reparaciones

a. Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas de

repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta mecánica.

b. No haga nunca servicio de ajustes y reparaciones

de paquetes de batería dañados. El servicio de

ajustes y reparaciones de los paquetes de batería

deberá ser realizado únicamente por el fabricante o

por proveedores de servicio autorizados.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 38

-39-

Advertencias de seguridad para martillos

i. Desconecte el paquete de batería de la

herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo

de arrancar la herramienta accidentalmente.

j. Sitúese de modo que evite ser atrapado entre la

herramienta o el mango lateral y las paredes o los

postes. Si la broca se atasca o se engancha en la

pieza de trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o la pierna.

k. Si la broca se atasca en la pieza de trabajo, suelte

el gatillo inmediatamente, invierta el sentido de

giro y apriete lentamente el gatillo para sacar la

broca. Esté preparado para un fuerte par motor de

reacción. El cuerpo del taladro tenderá a torcerse en

sentido contrario al del giro de la broca.

l. No agarre la herramienta ni ponga las manos

demasiado cerca del mandril o la broca taladradora

que gira. Podría sufrir laceraciones en la mano.

m. Al instalar una broca taladradora, introduzca el

cuerpo de la broca bien a fondo entre las mordazas

del mandril. Si la broca no se introduce hasta una

profundidad suficiente, se reduce el agarre de las

mordazas sobre la broca y se aumenta la pérdida de

control.

n. No utilice brocas ni accesorios desafilados o

dañados. Las brocas o accesorios desafilados o

dañados tienen mayor tendencia a atascarse en la

pieza de trabajo.

o. Al sacar la broca de la herramienta, evite el

contacto con la piel y use guantes protectores

adecuados al agarrar la broca o el accesorio. Los

accesorios pueden estar calientes después de un uso

prolongado.

p. Compruebe que las llaves de ajuste y de tuerca se

hayan quitado del taladro antes de encender la

herramienta. Las llaves de ajuste o de tuerca pueden

salir despedidas a gran velocidad y golpearle a usted o

golpear a alguien que se esté presente.

q. No tenga en marcha la herramient mientras lo lleva

a su lado. Una broca taladradora que gira podría

engancharse en la ropa y producir lesiones.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal, como

guantes de goma y calzado de goma de electricista,

mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad nominal

solamente para CA con una fuente de energía de CC.

Aunque pueda parecer que la herramienta funciona

correctamente, es probable que los componentes

eléctricos de la herramienta con capacidad nominal para

CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de aceite y

grasa. Las manos resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico de

la herramienta. Cuando limpie una herramienta, tenga

cuidado de no desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse incorrectamente

o pellizcarse, o los resortes de retorno de los

protectores de seguridad podrían montarse

incorrectamente. Ciertos agentes de limpieza, tales como

gasolina, tetracloruro de carbono, amoníaco, etc., podrían

dañar las piezas de plástico.

Asegúrese de que el interruptor esté en la posición de

apagado antes de introducir el paquete de batería.Si se

introduce el paquete de batería en herramientas mecánicas

que tengan el interruptor en la posición de encendido, se

invita a que se produzcan accidentes.

Cierto polvo generado

por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades

de construcción, contiene agentes químicos que se

sabe que causan cáncer, defectos de nacimiento u

otros daños sobre la reproducción. Algunos ejemplos

de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 39

-40-

Licencias

La redistribución y el uso en formas tanto de fuente

como binarias, con o sin modificación, están permitidos

siempre y cuando se cumplan las siguientes

condiciones:

– Las redistribuciones del código fuente deben retener

el aviso de derechos de propiedad intelectual que

antecede, esta lista de condiciones y el siguiente

descargo de responsabilidades.

– Las redistribuciones en forma binaria deben

reproducir el aviso de derechos de propiedad

intelectual que antecede, esta lista de condiciones y

el siguiente descargo de responsabilidades en la

documentación y/u otros materiales suministrados

con la distribución.

– Ni el nombre de los tenedores de los derechos de

propiedad intelectual ni los nombres de sus

contribuyentes se podrán utilizar para avalar o

promover productos derivados de este software sin

permiso previo por escrito específico.

ESTE SOFTWARE ES PROPORCIONADO POR LOS

TENEDORES DE LOS DERECHOS DE PROPIEDAD

INTELECTUAL Y LOS CONTRIBUYENTES A LOS MISMOS

"TAL COMO ESTÁ" Y SE DENIEGAN TODAS LAS

GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUYENDO,

PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE

MERCANTIBILIDAD E IDONEIDAD PARA UN PROPÓSITO

ESPECÍFICO. EL DUEÑO DE LOS DERECHOS DE

PROPIEDAD INTELECTUAL O LOS CONTRIBUYENTES A

LOS MISMOS NO SERÁN RESPONSABLES EN NINGÚN

CASO POR DAÑOS DIRECTOS, INDIRECTOS,

INCIDENTALES, ESPECIALES, EJEMPLARES O

CONSECUENTES (INCLUYENDO PERO SIN LIMITARSE A

LA OBTENCIÓN DE BIENES O SERVICIOS SUSTITUTOS;

LA PÉRDIDA DE USO, DATOS O UTILIDADES; O LA

INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL), SEA

CUAL SEA SU CAUSA Y SOBRE LA BASE DE CUALQUIER

TEORÍA DE RESPONSABILIDAD, YA SEA EN CONTRATO,

RESPONSABILIDAD ESTRICTA O AGRAVIO

(INCLUYENDO NEGLIGENCIA O DE OTRO TIPO) QUE

SURJA DE CUALQUIER MANERA DEL USO DE ESTE

SOFTWARE, INCLUSO SI SE AVISA DE LA POSIBILIDAD

DE DICHOS DAÑOS.

La redistribución y el uso en formas tanto de fuente

como binarias, con o sin modificación, están permitidos

siempre y cuando se cumplan las siguientes

condiciones:

– Las redistribuciones del código fuente deben retener

el aviso de derechos de propiedad intelectual que

antecede, esta lista de condiciones y el siguiente

descargo de responsabilidades.

– Las redistribuciones en forma binaria deben

reproducir el aviso de derechos de propiedad

intelectual que antecede, esta lista de condiciones y

el siguiente descargo de responsabilidades en la

documentación y/u otros materiales suministrados

con la distribución.

– Ni el nombre de ARM ni los nombres de sus

contribuyentes se podrán utilizar para avalar o

promover productos derivados de este software sin

permiso previo por escrito específico.

ESTE SOFTWARE ES PROPORCIONADO POR LOS

TENEDORES DE LOS DERECHOS DE PROPIEDAD

INTELECTUAL Y LOS CONTRIBUYENTES A LOS MISMOS

"TAL COMO ESTÁ" Y SE DENIEGAN TODAS LAS

GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUYENDO,

PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE

MERCANTIBILIDAD E IDONEIDAD PARA UN PROPÓSITO

ESPECÍFICO. EL DUEÑO DE LOS DERECHOS DE

PROPIEDAD INTELECTUAL O LOS CONTRIBUYENTES A

LOS MISMOS NO SERÁN RESPONSABLES EN NINGÚN

CASO POR DAÑOS DIRECTOS, INDIRECTOS,

INCIDENTALES, ESPECIALES, EJEMPLARES O

CONSECUENTES (INCLUYENDO PERO SIN LIMITARSE A

LA OBTENCIÓN DE BIENES O SERVICIOS SUSTITUTOS;

LA PÉRDIDA DE USO, DATOS O UTILIDADES; O LA

INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL), SEA

CUAL SEA SU CAUSA Y SOBRE LA BASE DE CUALQUIER

TEORÍA DE RESPONSABILIDAD, YA SEA EN CONTRATO,

RESPONSABILIDAD ESTRICTA O AGRAVIO

(INCLUYENDO NEGLIGENCIA O DE OTRO TIPO) QUE

SURJA DE CUALQUIER MANERA DEL USO DE ESTE

SOFTWARE, INCLUSO SI SE AVISA DE LA POSIBILIDAD

DE DICHOS DAÑOS.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 40

-41-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 41

-42-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria.

Alerta al usuario para que use protección de la audición.

Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards

Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 42

-43-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta o ponga el interruptor en la

posición bloqueada o de apagado antes de realizar cualquier ensamblaje o

ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta.

NOTA: Para obtener las especificaciones de la herramienta,

consulte la placa del fabricante colocada en la herramienta.

Paquetes de batería/Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas

con su herramienta.

Modelo GBH18V-28DC

Tensión

18 V

Estilo de cuerpo SDS-plus®

Temperatura ambiente permitida

– durante el proceso de carga

– durante la utilización /

almacenamiento

32...95 F (0...+35 C)

–4...122 °F (–20...+50 °C)

Máximo diámetro de taladrado en:

Hormigón 1-1/8" (28mm)

Acero 1/2" (13mm)

1 Superficie de agarre con aislamiento

2 Gatillo de velocidad variable controlada

3 Paquete de batería

4 Dial selector

5 Mango auxiliar

6 Calibre de profundidad

7 Escudo antipolvo

8 Manguito de fijación

9 Botón de liberación del calibre de

profundidad

10 Botón de liberación del dial selector

11 Gancho utilitario

12 Palanca de avance/inversión y cierre

del gatillo

13 Compartimento del módulo de conectividad

14 Luz de trabajo

Taladros de percutor

sin cordón GBH18V-26D

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 43

Introducción y suelta del paquete

de baterías

Ajuste la palanca de avance/inversión en el centro

(posición bloqueada). Deslice el paquete de batería

cargado hacia el interior de la carcasa hasta que

dicho paquete quede fijo en la posición correcta

(Fig. 2).

La herramienta está equipada con un pestillo de

fijación secundario para impedir que el paquete de

batería se caiga completamente del mango, en caso

de que se afloje debido a la vibración.

Para retirar el paquete de batería, presione el botón

de liberación del paquete de batería y deslice el

paquete de batería completamente hacia fuera de la

carcasa de la herramienta (Fig. 2).

Instalación de los accesorios SDS-plus®

Limpie el extremo del vástago de inserción para

retirar cualquier residuo y luego engráselo

ligeramente con un aceite o lubricante ligero.

Inserte el accesorio en el mandril a través del

escudo antipolvo, mientras lo gira y empuja hacia

dentro hasta que quede fijo automáticamente en la

posición correcta. Jale el accesorio hacia fuera para

asegurarse de que esté fijo en el interior del mandril

(Fig. 3).

NOTA: La alta eficiencia ofrecida por los martillos

rotativos sólo se puede obtener si se utilizan

accesorios afilados y sin daños. El "costo" de

mantener los accesorios afilados y sin daños es

sobrecompensado ampliamente por el "tiempo

ahorrado" al utilizar la herramienta con accesorios

afilados.

Remoción de accesorios SDS-plus®

Puede que los

accesorios estén

calientes después de usarlos. Evite el contacto

con la piel y use guantes protectores adecuados o

un paño para retirarlos.

Para retirar un accesorio, jale hacia atrás el

manguito de fijación y jale la broca hacia delante.

Todos los accesorios se deberán limpiar con un

paño después de retirarlos (Fig. 4).

-44-

Ensamblaje

Desconecte el paquete de batería de la herramienta o ponga el interruptor en la

posición bloqueada o de apagado antes de realizar cualquier ensamblaje o

ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta.

ESCUDO

ANTIPOLVO

FIG. 4

FIG. 3

MANGUITO

DE FIJACIÓN

BOTÓN DE

LIBERACIÓN

DEL PAQUETE

DE BATERÍA

PAQUETE

DE BATERÍA

FIG. 2

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 44

-45-

Instalación y remoción del mandril de 3

mordazas

(no incluido, disponible como accesorio)

El mandril de 3 mordazas con vástago SDS puede

convertir su herramienta para utilizarla con brocas

de vástago recto.

Limpie el extremo del vástago de inserción del

accesorio para retirar cualquier residuo y luego

engráselo ligeramente con un aceite o lubricante

ligero.

Inserte el accesorio en el mandril a través del

escudo antipolvo, mientras gira y empuja el

accesorio hacia dentro hasta que quede fijo

automáticamente en la posición correcta. Jale hacia

fuera el accesorio para asegurarse de que esté fijo

en el interior del mandril (Fig. 5).

Para retirar el mandril, jale hacia atrás el manguito

de fijación (hacia la parte trasera de la

herramienta), mientras jala hacia delante el

mandril.

Hay una versión de apriete sin llave del mandril de 3

mandíbulas disponible para ser comprada. Sírvase

visitar Boschtools.com para obtener detalles.

INSTALACIÓN Y REMOCIÓN DE ACCESORIOS

CUANDO SE UTILIZA EL MANDRIL DE 3

MORDAZAS

En el caso de brocas pequeñas, abra las mordazas

lo suficiente como para poder insertar la broca

hasta las estrías. En el caso de brocas grandes,

inserte la broca tanto como se pueda. Centre la

broca mientras cierra las mordazas con la mano.

Esto posiciona apropiadamente la broca, brindando

el máximo contacto entre las mordazas del mandril

y el vástago de la broca (Fig. 6).

Para apretar el mandril, inserte la llave en cada uno

de los tres agujeros para llave uno tras otro y

apriételo firmemente en el sentido de las agujas del

reloj.

El mandril se puede liberar usando sólo un agujero.

Nota: El mandril de 3 mordazas está diseñado para

utilizarse sólo en el modo de “Taladro solamente”. El

mandril de 3 mordazas no está diseñado para

utilizarse cuando se taladre con acción de

percusión.

Mango auxiliar

La herramienta se debe soportar con el mango

auxiliar, que se puede girar 360˚.

Para reposicionar y/o girar el mango, afloje la

empuñadura, mueva el mango hasta la posición

deseada a lo largo del cilindro y reapriete

firmemente la empuñadura (Fig. 7).

Ensamblaje

MANGO

AUXILIAR

FIG. 7

EMPUÑ

ADURA

FIG. 6

FIG. 5

MANGUITO DE FIJACIÓN

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 45

-46-

Instrucciones de funcionamiento

Instalación del módulo de

conectividad (vendido por

separado)

Para reducir el

riesgo de

lesiones, lea las instrucciones de utilización

incluidas con el módulo de conectividad Bosch.

Las instrucciones de utilización del módulo de

conectividad incluyen información importante que

no se cubre en este manual.

Si el módulo de conectividad no se compra con la

herramienta, o si se hace necesario reemplazar el

módulo o la batería, por favor, siga este

procedimiento (vea la Fig. 8):

- Utilizando un destornillador plano o una

moneda, retire la cubierta A del lado del mango,

girándola 1/4 de vuelta en sentido contrario al

de las agujas del reloj (Fig. 8 o 9).

- Si la herramienta ya está equipada con el módulo

de conectividad, retire la batería B, pero no

retire el módulo de conectividad C.

- Si el módulo de conectividad se instala por

primera vez, retire el marcador de posición de

plástico D del compartimiento del módulo de

conectividad y coloque el módulo de

conectividad C en el compartimiento, prestando

atención a la orientación correcta (Fig. 9). Nota:

Guarde el marcador de posición D en un lugar

seguro. Reinserte de nuevo el marcador de

posición si se retira el módulo de

comunicaciones.

- Seguidamente, coloque la batería nueva B en la

parte de arriba del módulo de conectividad con

la polaridad “+” orientada hacia arriba (Fig. 8).

- Coloque la cubierta A sobre la batería y gírela ¼

de vuelta en el sentido de las agujas del reloj

utilizando un destornillador plano o una moneda.

Fig. 8

Fig. 9

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 46

-47-

Calibre de profundidad

La profundidad de taladrado se puede preajustar

y/o repetir utilizando el calibre de profundidad.

Ajuste de la profundidad: Después de instalar el

mango auxiliar, asegúrese de que el accesorio se

haya insertado completamente en el

portaherramienta antes de ajustar el calibre de

profundidad (Fig. 10).

Para ajustar la profundidad, presione el botón de

liberación del calibre de profundidad, deslice dicho

calibre hasta la profundidad deseada y reduzca la

presión sobre el botón para bloquear el calibre de

profundidad en la posición deseada.

Interruptor gatillo de velocidad

variable controlada

La herramienta está equipada con un interruptor

gatillo de velocidad variable. La herramienta se

puede "ENCENDER" o "APAGAR" apretando o

soltando el gatillo. La velocidad se puede ajustar

desde las RPM mínimas hasta las RPM máximas

indicadas en la placa de especificaciones por medio

de la presión que se ejerza sobre el gatillo. Ejerza

más presión para aumentar la velocidad y disminuya

la presión para reducir la velocidad (Fig. 1).

Para reducir el

riesgo de

lesiones, suspenda inmedi-atamente el uso de la

herramienta si el control de velocidad variable

deja de funcionar. Es probable que haya una

pérdida subsiguiente de control de encendido y

apagado con el gatillo.

Palanca de avance/inversión y

cierre del gatillo

No cambie el sentido

de rotación hasta que

la herramienta se detenga por completo. Si se

cambia el sentido durante la rotación del mandril,

se pueden causar daños a la herramienta.

La herramienta está equipada con una palanca de

avance/inversión y un cierre del gatillo ubicado

sobre el gatillo (Fig. 11). Esta palanca se diseñó

para cambiar la rotación del mandril y para bloquear

el gatillo en la posición de “APAGADO” con el fin de

ayudar a prevenir los arranques accidentales y la

descarga accidental de la batería.

Para seleccionar la rotación de avance (con el

mandril orientado de manera que se aleje de

usted), mueva la palanca totalmente hacia la

izquierda. Para seleccionar la rotación inversa,

mueva la palanca totalmente hacia la derecha. Para

activar el cierre del gatillo, mueva la palanca hasta

la posición central de apagado.

Instrucciones de funcionamiento

FIG. 11

CALIBRE DE

PROFUNDIDAD

BOTÓN DE LIBERACION

DEL CALIBRE DE

PROFUNDIDAD

FIG. 10

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 47

-48-

Dial selector de modo

El dial selector de modo permite ajustar la

herramienta para diversas aplicaciones, tal y como

se indica en el siguiente cuadro (Fig. 12).

No utilice el dial de

selección hasta que la

herramienta se haya detenido por completo. La

realización de cambios durante la rotación del

mandril puede causar daños a la herramienta.

Cuando utilice brocas de demolición o

desbastadoras, tales como puntas de bala,

cinceles, brocas planas, gubias, etc., se debe

seleccionar el modo de “Martillo solamente”.

“Vario-Lock”

La posición de fijación variable Vario-Lock está

diseñada para utilizarse con brocas desbastadoras,

tales como brocas de punta rompedora, brocas

planas, gubias, etc. Escoja una posición que sea la

más adecuada para la operación que vaya a realizar.

Gire el dial selector de modo hasta la posición

“vario-lock”. A continuación, rote el manguito de

fijación, junto con el accesorio, hasta la posición

deseada. Luego, gire el dial selector de modo hasta

la posición de “martillo solamente” y gire

ligeramente el manguito de fijación para hacer que

se bloquee automáticamente en una posición

definitiva (Fig. 13).

Embrague deslizante

La herramienta tiene un embrague deslizante

preajustado interno. El husillo de salida dejará de

rotar si el accesorio se atora y sobrecarga la

herramienta.

Control antirretroceso

La función de apagado rápido permite un mejor

control y mejora la comodidad del usuario. La

herramienta eléctrica se apaga automáticamente en

el caso de que rote repentina e inesperadamente

alrededor del eje de taladrado (por ejemplo,

atoramiento de la broca taladradora en acero de

refuerzo o agarrotamiento de la herramienta de

aplicación). Para rearrancar la máquina, suelte el

interruptor de encendido y apagado y actívelo de

nuevo.

El control antirretroceso se puede activar

solamente cuando la herramienta eléctrica está

operando a la máxima velocidad de funcionamiento

y puede rotar libremente alrededor del eje de la

broca taladradora.

Amortiguación de la vibración

La función de amortiguación de la vibración integrada

reduce la vibración que se genera.

Instrucciones de funcionamiento

Taladrado únicamente:

Taladrado/martilleo:

Fijación variable:

Martilleo únicamente:

utilizado para

permite posiciones

utilizado para

taladrar madera,

taladrar concreto

deseadas de accesorios

trabajo de desbastado

acero, etc.

de “martillo”

ligero

Fig. 12

FIG. 13

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 48

-49-

Gancho utilitario

Su herramienta está equipada con un gancho utilitario

para colgarla.

Cuando utilice el gancho utilitario, tenga siempre

presente que el accesorio está al descubierto.

Cuelgue siempre la herramienta en un área en la que

usted y las personas que estén presentes no puedan

entrar en contacto accidentalmente con el accesorio.

Para reducir el

riesgo de lesiones,

tenga cuidado al seleccionar la ubicación para

colgar la herramienta.

• Seleccione un objeto de tamaño y forma

adecuados que proporcione una estabilidad de

suspensión adecuada.

Una superficie de suspensión inestable podría hacer

que la herramienta se caiga inesperadamente.

• Asegúrese de que la herramienta esté colgada

fuera del paso de pasarelas y áreas de trabajo en

las que se encuentren presentes otras personas. La

herramienta podría ser golpeada y causar una

caída inesperada de la herramienta.

Para reducir el

riesgo de lesiones,

no utilice el gancho de suspensión si parece estar

dañado o deformado. Esto podría causar una

suspensión inestable y hacer que la herramienta se

caiga inesperadamente.

Consejos para la herramienta

Si se siguen unos cuantos consejos se reducirán el

desgaste de la herramienta y la posibilidad de que

el operador sufra lesiones.

Nota: La alta eficiencia ofrecida por los martillos

rotativos sólo se puede obtener si se utilizan

accesorios afilados y sin daños. El “costo” de

mantener los accesorios afilados y sin daños es

sobrecompensado ampliamente por el “tiempo

ahorrado” al utilizar la herramienta con accesorios

afilados.

Usted prolongará la vida útil de las brocas y hará un

trabajo más nítido si siempre pone la broca en

contacto con la pieza de trabajo ANTES de apretar

el gatillo. Durante la utilización, agarre firmemente

el taladro y ejerza una presión moderada y firme.

Demasiada presión a baja velocidad detendrá el

martillo. Una presión demasiado baja impedirá que

la broca corte y causará una fricción excesiva al

deslizarse sobre la superficie. Esto puede ser

dañino para el taladro y la broca.

Los vástagos de todas las brocas taladradoras se

deberán limpiar con un paño antes de utilizar las

brocas e inmediatamente después de retirarlas.

Recuerde estas instrucciones para usar la

herramienta de manera segura:

1. Algunos materiales requieren velocidades de

taladrado lentas, mientras que otros

requieren una velocidad más alta para

producir los mejores resultados.

2. Todas las piezas de trabajo se deben soportar

o asegurar antes de taladrar, y se debe aplicar

una presión firme y uniforme en línea con la

broca taladradora.

3. A medida que la broca taladradora corte

atravesando hasta el lado opuesto, reduzca la

presión y continúe haciendo funcionar el

taladro mientras retira la broca.

Los materiales como el vidrio, la porcelana, la

cerámica, las baldosas, los plásticos, etc., se

deberán taladrar a velocidades lentas con brocas

taladradoras y lubricantes que se hayan diseñado

especialmente.

TALADRADO DE MADERA O PLÁSTICO

Si no se usa un bloque de soporte, reduzca la

presión justo antes de que la broca atraviese la

madera, para evitar astillarla. Complete el agujero

desde el lado opuesto inmediatamente después de

que la punta atraviese el material. Si la broca se

atora, invierta la operación de taladrado para

ayudar a sacar la broca de la pieza de trabajo.

Instrucciones de funcionamiento

(17)

FIG. 14

GANCHO

UTILITARIO

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 49

-50-

Extracción de polvo

Para obtener una selección de sistemas de

recolección de polvo e instrucciones de utilización,

consulte las Instrucciones de utilización / seguridad

para “Aditamentos de extracción de polvo para

martillos y taladros de percusión” incluidas con su

herramienta o con el aditamento de extracción de

polvo.

El aditamento colector de polvo Bosch opcional,

GDE28D, se puede usar junto con este martillo

rotativo. Sírvase leer las instrucciones de

utilización/ seguridad del GDE28D para obtener

información detallada.

TALADRADO DE METAL

Haga un agujero centrador en el material con un

punzón para facilitar la penetración inicial de la

broca. Use suficiente presión para que la broca siga

cortando. Si se permite que la broca simplemente

gire dentro del agujero, se desafilará en un corto

período de tiempo. Al taladrar un agujero más

grande, es más rápido y más fácil para el paquete

de alimentación hacer primero un agujero más

pequeño y aumentarlo hasta el tamaño requerido.

Lubrique la punta de la broca ocasionalmente con

ACEITE DE CORTE para facilitar el taladrado de

metal. Si la broca se atora, invierta el sentido de

taladrado para ayudar a sacarla de la pieza de

trabajo.

TALADRADO DE MAMPOSTERIA

Utilice una broca para mampostería con punta de

carburo para ladrillo de ceniza, mortero, ladrillo

común, piedra blanda y otros materiales. La

cantidad de presión que se debe usar depende del

tipo de material que se esté taladrando. Los

materiales blandos requieren menos presión,

mientras que los materiales duros necesitan más

presión para evitar que la broca taladradora gire sin

penetrar.

Instrucciones de funcionamiento

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 50

-51-

Conectividad

Utilización de la aplicación “Bosch

Toolbox”

Instale la aplicación "Bosch Toolbox" en su

dispositivo móvil o asegúrese de estar ejecutando la

última versión de la aplicación.

Lance la aplicación “Bosch ToolBox” en su

dispositivo móvil y haga clic en el ícono/mosaico

“My Tools” (Mis herramientas). Siga las

instrucciones de la aplicación para emparejar la

herramienta con el dispositivo móvil.

Después de aparear su herramienta con un

dispositivo móvil, puede ajustar ciertas funciones o

comprobar el estado de la herramienta eléctrica

utilizando la aplicación Bosch Toolbox.

A. Botón de ayuda: Al presionar suavemente este

botón aparecerá la pantalla de ayuda.

B. Foto de la herramienta: Al presionar

suavemente en la foto usted podrá personalizar

la fotografía de la herramienta.

C. Estado de carga de la batería de la

herramienta eléctrica: El número de “baterías”

verdes indica el nivel de carga estimado del

paquete de batería.

D. Apodo de la herramienta eléctrica: Al golpear

suavemente en el ícono de “lápiz” se le permitirá

personalizar el apodo de la herramienta.

También podrá hacerlo cuando cambie la foto de

la herramienta.

E. Barra de estado de conexión: Aquí usted

puede ver la fuerza de (la señal de) conexión

indicada por barras verticales. Puede usar el

interruptor basculante para desconectar la

herramienta de su dispositivo móvil.

F. Alertas de la herramienta: Al presionar

suavemente el “triángulo de alertas” se mostrará

cualquier alerta recibida de la herramienta.

G. Botón de información: Muestra la información

y las especificaciones de la herramienta.

Connected

GBH 18V-28 DC Profess...

GBH 18V-28 DC Professional

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 51

-52-

Mantenimiento

Servicio

NO HAY PIEZAS

EN EL INTERIOR

QUE PUEDAN SER AJUSTADAS O REPA RA DAS

POR EL USUARIO. El mantenimiento preventivo

realizado por personal no autorizado pude dar

lugar a la colocación inco rrec ta de cables y

componentes internos que podría constituir un

peligro serio. Recomendamos que todo el servicio

de las herramientas sea realizado en un Centro de

servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TÉCNICOS DE SERVICIO:

Desconecten el paquete de batería de la

herramienta antes de hacer servicio de ajustes y

reparaciones.

Baterías

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa

una disminución del rendimiento de la herramienta

o un tiempo de funcionamiento significativamente

más corto entre cargas, entonces ha llegado el

momento de cambiar el paquete de baterías. Si no

se hace esto, el resultado puede ser que la

herramienta funcione incorrectamente o que el

cargador se dañe.

Lubricacion de las herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la utilización.

Motores

El motor de la herramienta ha sido diseñado para

muchas horas de servicio fiable. Para mantener un

rendimiento óptimo del mo tor, recomendamos que

éste sea examinado cada seis me ses. Si se requiere

reemplazo, solamente se deberá usar un motor de

repuesto Bosch genuino diseñado especialmente

para su herramienta.

Limpieza

Ciertos agentes de

limpieza y disolventes

dañan las piezas de plástico. Algunos de es tos

son: gasolina, tetracloruro de carbono, disolventes

de limpie za clorados, amoníaco y detergentes

domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas de

interruptor deben mantenerse limpias y libres de

materias extrañas. No intente lim piar introduciendo

objetos puntiagudos a través de las aberturas.

Aditamentos y accesorios

Es posible que el uso de cualquier otro aditamento o accesorio no

especificado en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.

Se incluye(n) Se vende(n) por separado

- Mango auxiliar de 360˚

- Calibre de profundidad

- Mandril de 3 mordazas

- Módulo de conectividad

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la

fuente de alimentación antes de realizar servicio de ajustes y reparaciones o

limpieza.

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 52

-53-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 53

-54-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 54

-55-

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 55

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

2610056669 08/21

!2610056669!

2610056669 GBH18V-28DC 08-21_GBH18V-26D 8/30/21 9:20 AM Page 56
