Bosch GBH18V-21N Professional Cordless Rotary Hammers User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 15

●

Versión en español

Ver la página 29

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GBH18V-21

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 1

-2-

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase

the risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing

and use common sense when operating

a power tool. Do not use a power tool

while you are tired or under the

influence of drugs, alcohol or

medication. A moment of inattention

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

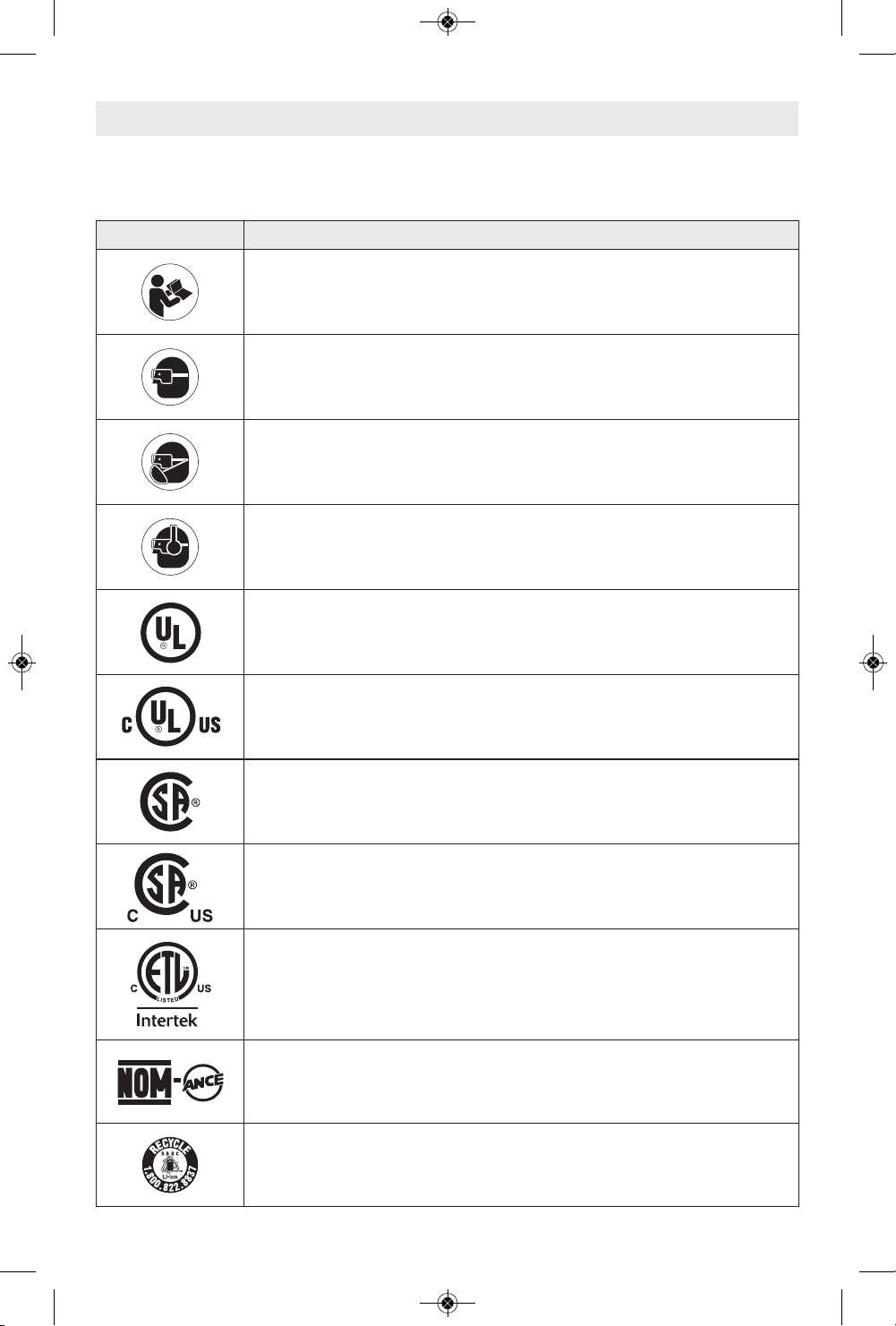

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 2

-3-

while operating power tools may result in

serious personal injury.

b. Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools

that have the switch on invites accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a

rotating part of the power tool may result

in personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

g. If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive

safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5. Battery tool use and care

a. Recharge only with the charger

specified by the manufacturer. A

charger that is suitable for one type of

battery pack may create a risk of fire

when used with another battery pack.

b. Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c. When battery pack is not in use, keep it

away from other metal objects, like

paper clips, coins, keys, nails, screws,

or other small metal objects that can

make a connection from one terminal to

another. Shorting the battery terminals

together may cause burns or a fire.

d. Under abusive conditions, liquid may be

ejected from the battery, avoid contact.

If contact accidentally occurs, flush

with water. If liquid contacts eyes,

additionally seek medical help. Liquid

ejected from the battery may cause

irritation or burns.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool

is maintained.

General Power Tool Safety Warnings

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 3

-4-

a. Wear ear protectors. Exposure to noise

can cause hearing loss.

b. Use auxiliary handle(s), if supplied with

the tool. Loss of control can cause

personal injury.

c. Hold power tools by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact

hidden wiring. Cutting accessory

contacting a "live" wire may make

exposed metal parts of the power tool

"live" and could give the operator an

electric shock.

d. Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by

hand or against your body leaves it

unstable and may lead to loss of control.

e. Do not drill, fasten or break into

existing walls or other blind areas

where electrical wiring may exist. If this

situation is unavoidable, disconnect all

fuses or circuit breakers feeding this

worksite.

f. Use a metal detector to determine if

there are gas or water pipes hidden in

the work area or call the local utility

company for assistance before

beginning the operation. Striking or

cutting into a gas line will result in

explosion. Water entering an electrical

device may cause electrocution.

g. Always use the side handle for

maximum control over torque reaction

or kick-back. Never attempt to operate

this tool with one hand. The slip clutch

engages if you firmly control the tool

during a torque reaction or kickback.

h. Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications

that generate dust. Safety goggles or eye

protection will help deflect fragments of

the material that may be thrown toward

your face and eyes. Dust generated or

gases released from the material you are

cutting (i.e. asbestos insulated pipes,

radon) may cause respiratory difficulties.

i. Use thick cushioned gloves and limit the

exposure time by taking frequent rest

periods. Vibration caused by hammer-

drill action may be harmful to your hands

and arms.

j. Position yourself to avoid being caught

between the tool or side handle and

walls or posts. Should the bit become

bound or jammed in the work, the

reaction torque of the tool could crush

your hand or leg.

k. Do not strike the bit with a handheld

hammer or sledgehammer to attempt to

dislodge a bound or jammed bit.

Fragments of metal from the bit could

dislodge and strike you or bystanders.

l. Never place the tool down until the bit

or accessory has come to a complete

stop.

m.Do not use dull or damaged bits and

accessories. Dull or damaged bits have a

greater tendency to bind in the

workpiece.

n. When removing the bit from the tool

avoid contact with skin and use proper

protective gloves when grasping the bit

or accessory. Accessories may be hot

after prolonged use.

o. Do not run the tool while carrying it at

your side. A spinning bit could become

entangled with clothing and injury may

result.

Cordless Rotary Hammer Safety Rules

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 4

-5-

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area,

and work with approved safety equipment,

such as those dust masks that are specially

designed to filter out microscopic particles.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 5

-6-

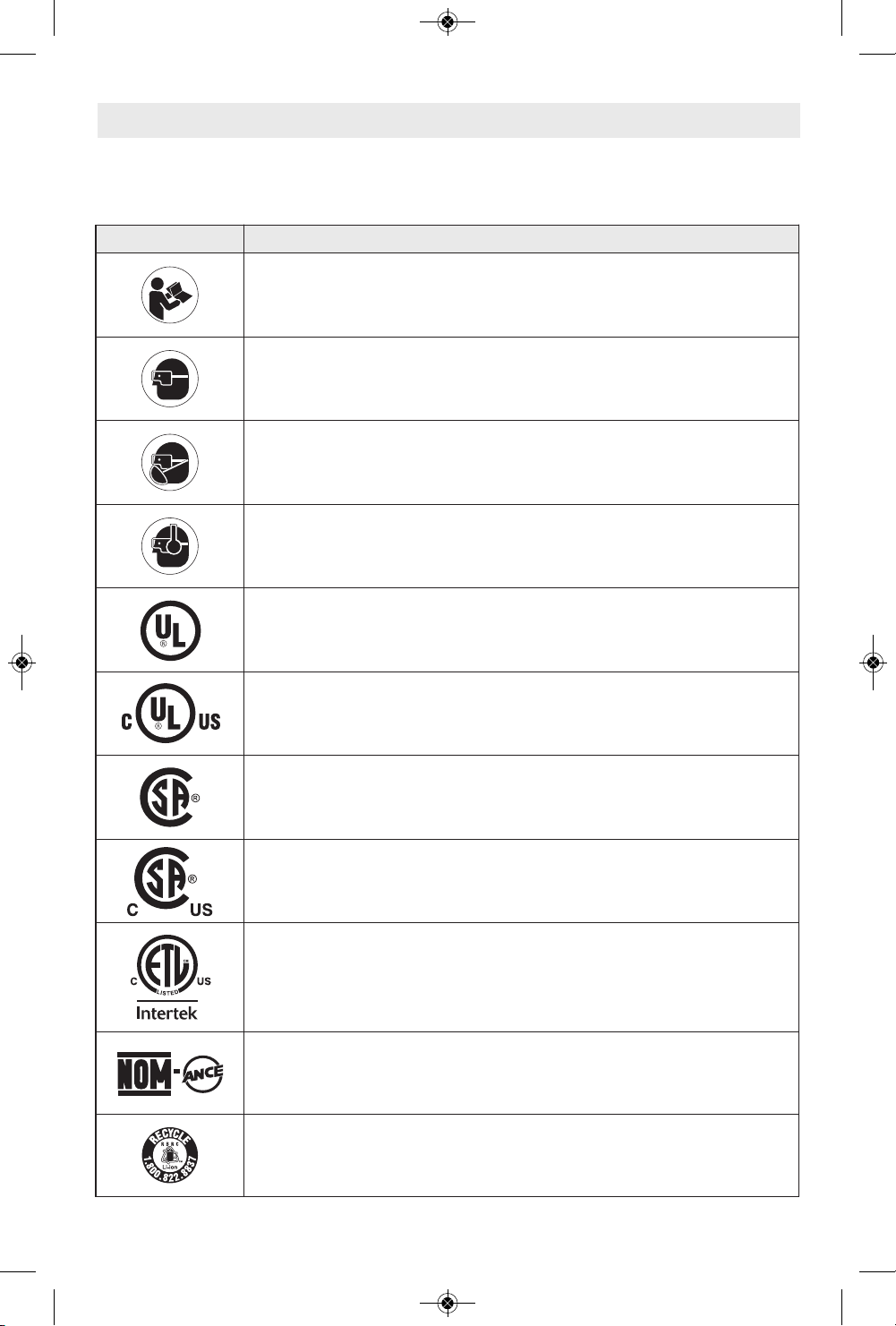

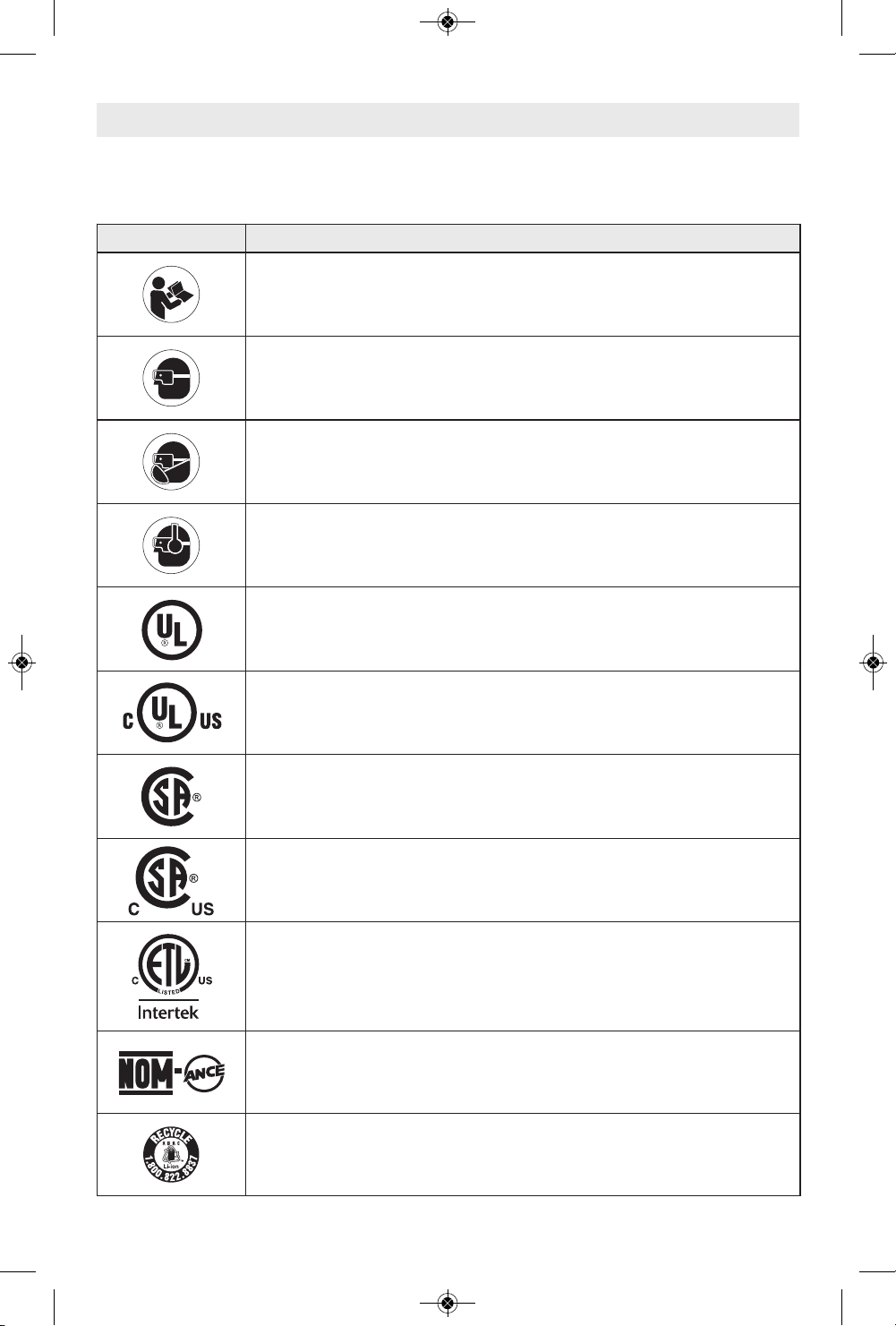

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation ⁄ Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface

speed, orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number

means greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 6

-7-

Symbols

Important: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

Alerts user to wear respiratory protection

Alerts user to wear hearing protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 7

-8-

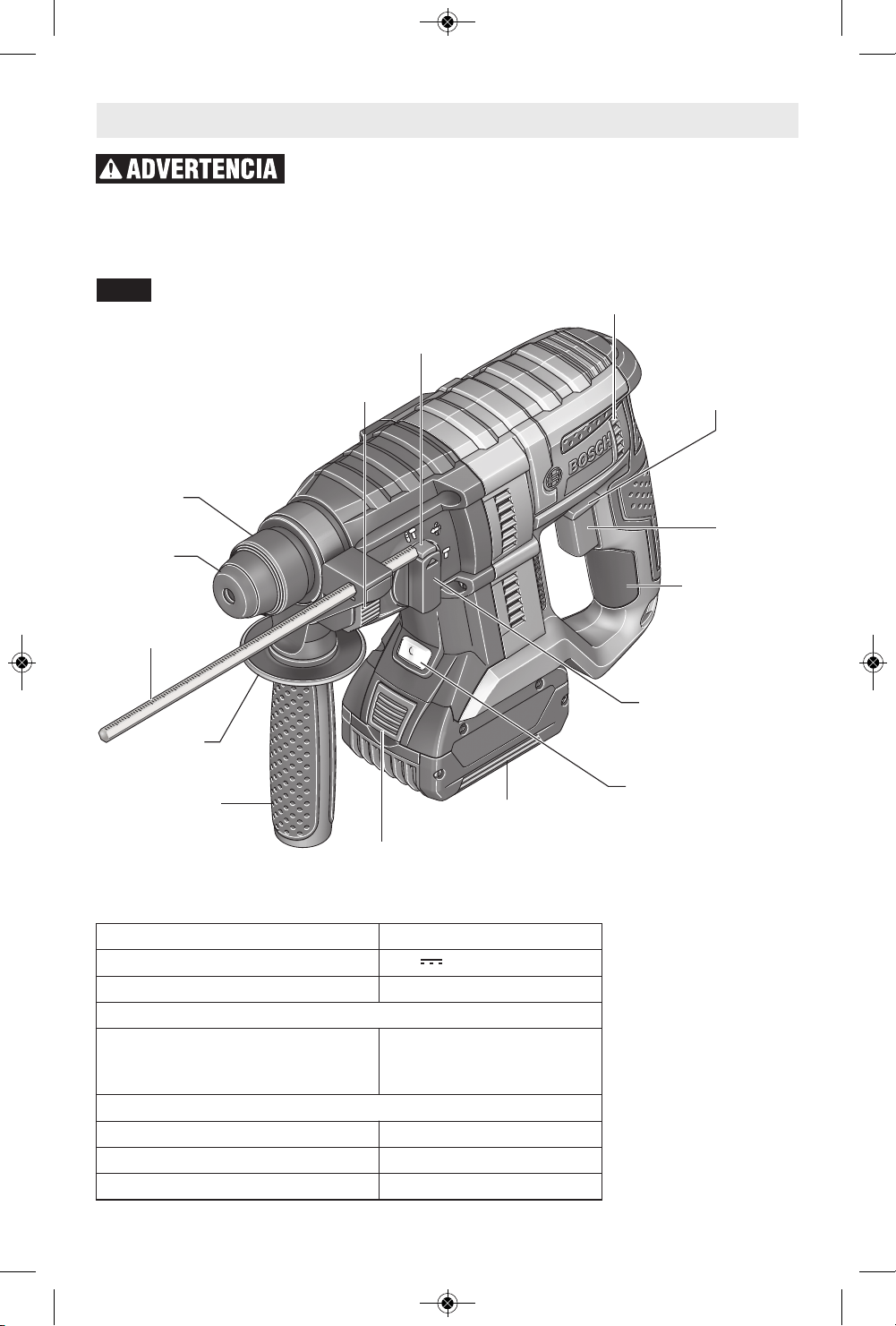

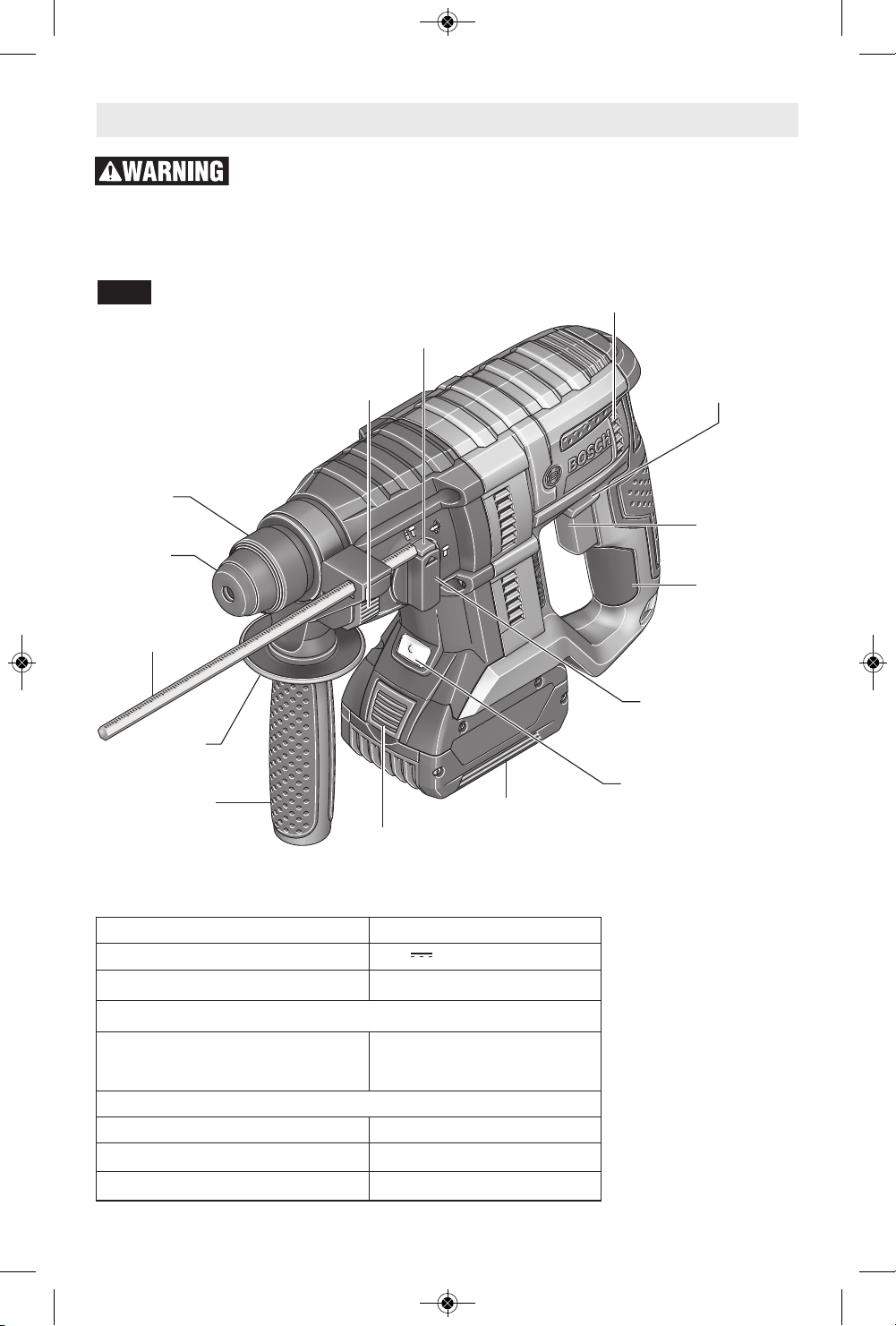

Functional Description and Specifications

Disconnect battery pack from tool or place the switch in the locked-off

position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

Cordless Rotary Hammer GBH18V-21

DUST

SHIELD

LOCKING

SLEEVE

BATTERY PACK

VARIABLE SPEED

CONTROLLED

TRIGGER SWITCH

FORWARD/REVERSING

LEVER AND TRIGGER

LOCK

MODE SELECTOR

DIAL

LED LIGHT

RUBBERIZED

GRIP

VENTILATION

OPENINGS

DEPTH GAUGE

RELEASE BUTTON

HAND GRIP

AUXILIARY

HANDLE

BATTERY PACK

RELEASE BUTTON

DEPTH

GAUGE

Fig. 1

SELECTOR DIAL

RELEASE

BUTTON

Model

GBH18V-21

Voltage

18 V

Shank style SDS-plus

Allowed ambient temperature

– during charging

– during operation and storage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

Maximum Drilling Diameter

Concrete 3/4" (19 mm)

Steel 1/2" (13 mm)

Wood 1-1/4" (32 mm)

Battery Packs/Chargers

Please refer to the

battery/charger list,

included with your

tool.

NOTE: For tool

specifications refer to

the nameplate on your

tool.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 8

Fig. 2

-9-

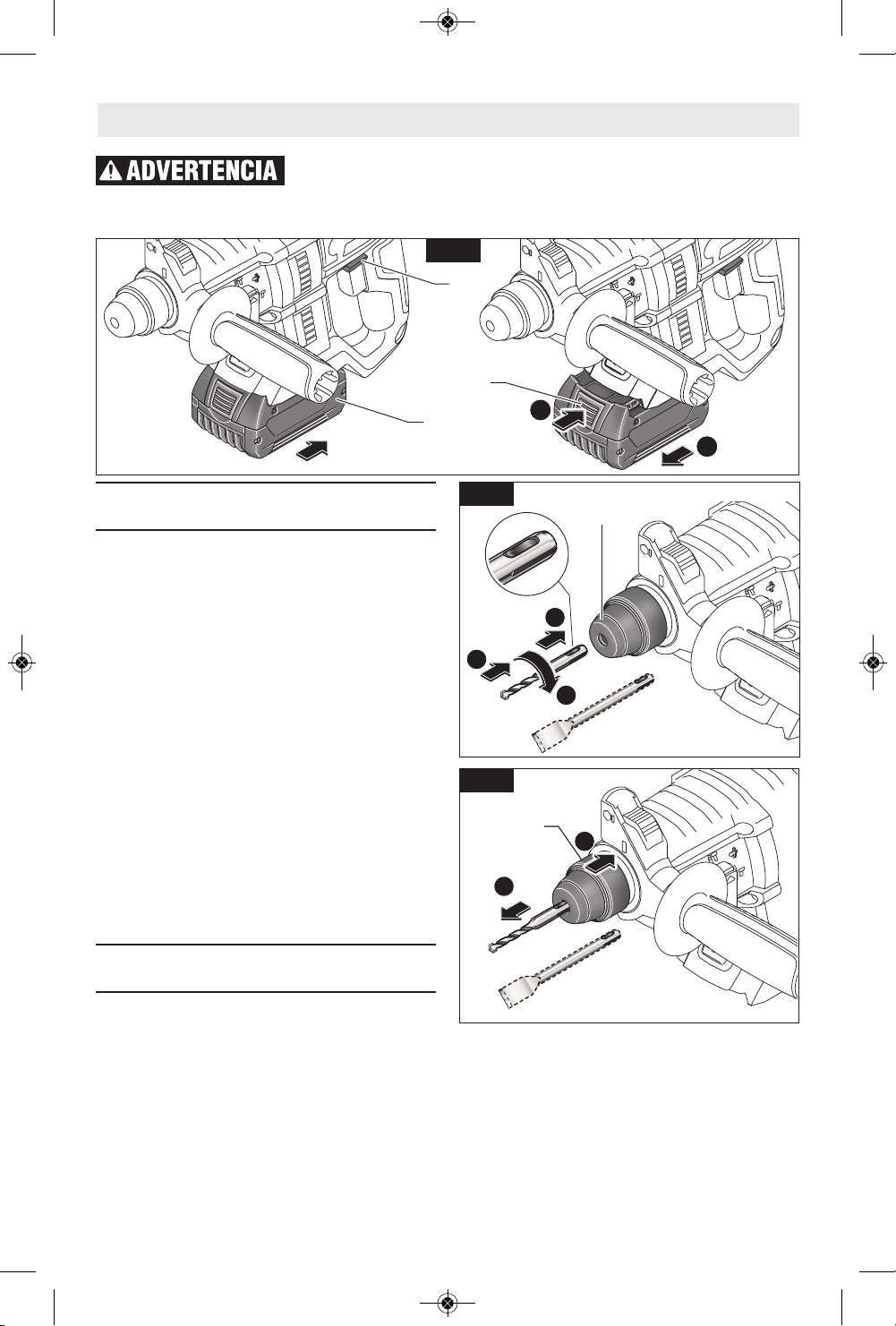

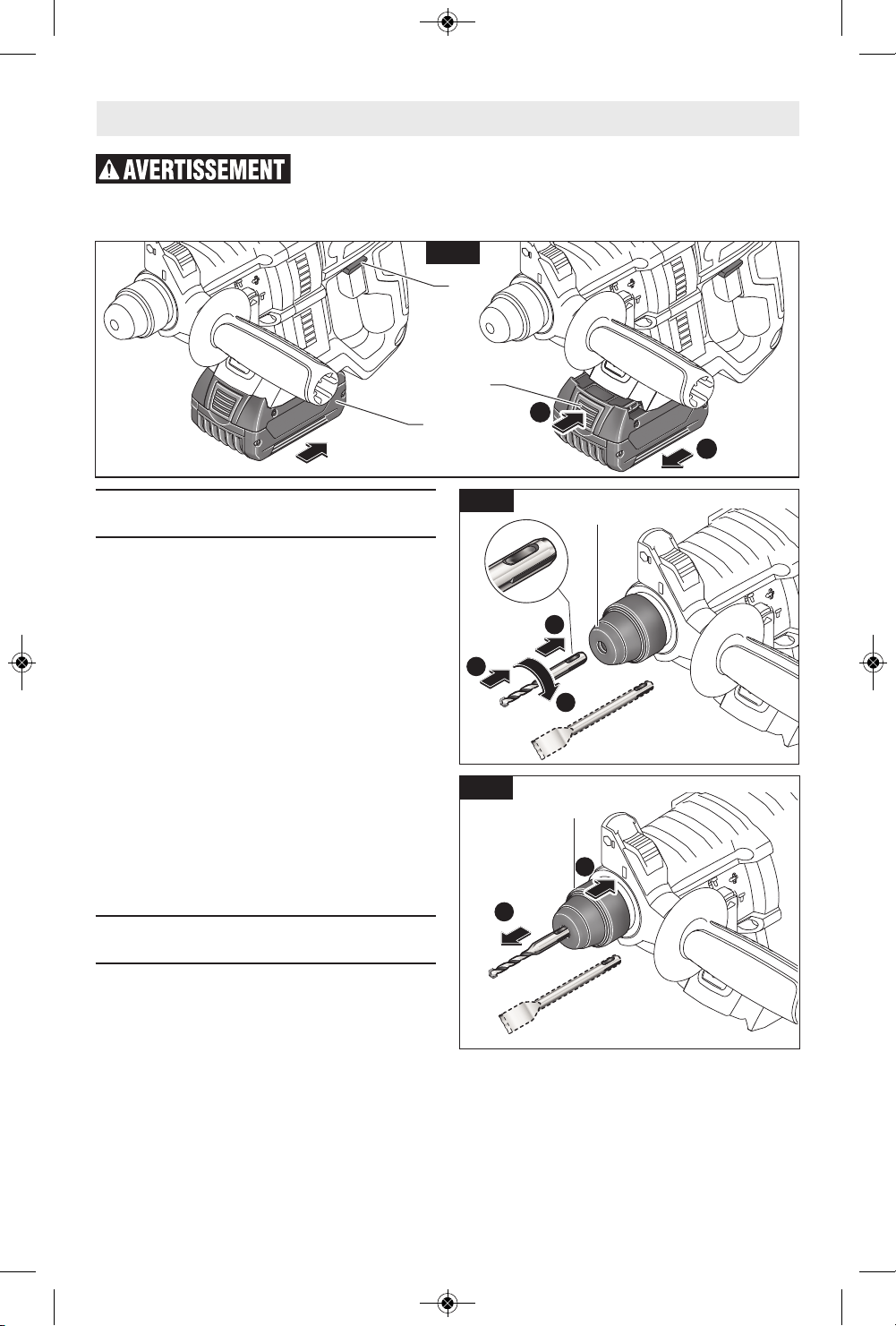

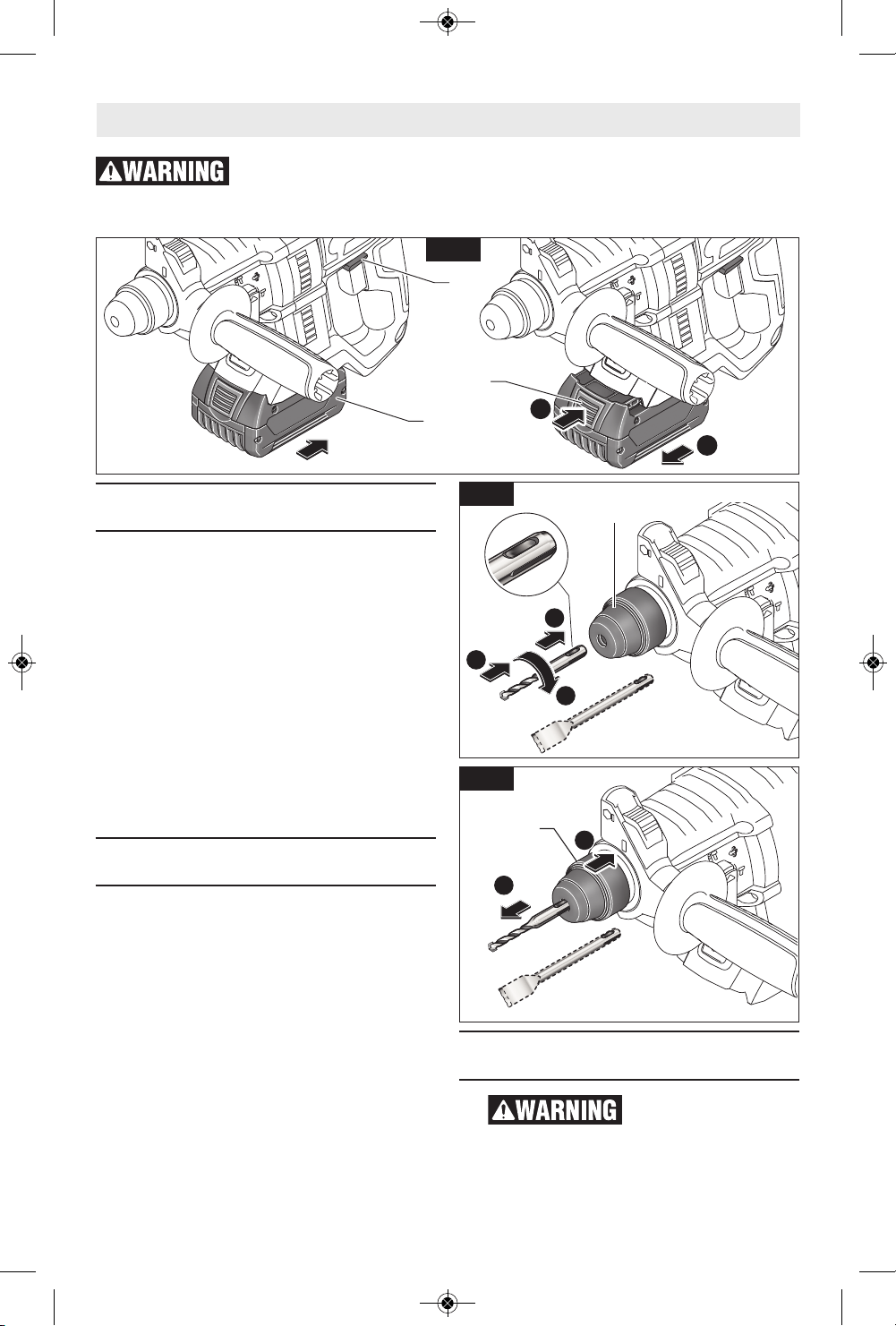

Inserting and Releasing

Battery Pack

Set Forward/Reversing lever 1 to the

center (off position). Slide charged

battery pack 2 into the housing until the

battery pack locks into position (Fig. 2).

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the

handle, should it become loose due to

vibration.

To remove the battery pack, press the

battery pack release button 3 and slide

the battery pack forward.

Press the battery pack release button

again and slide the battery pack

completely out of tool housing (Fig. 2).

Installing SDS-plus®

Accessories

Clean the insert shank end of the

accessory to remove any debris, then

lightly grease with a light oil or lubricant

Insert accessory into the chuck through

the dust shield, while twisting and

pushing inward until it locks

automatically into place. Pull outward

on the accessory to be certain it is

locked into the chuck (Fig. 3).

NOTE: The high efficiency available

from the rotary hammers can only be

obtained if sharp and undamaged

accessories are used. The "cost" to

maintain sharp and undamaged

accessories is more than offset by the

"time saved" in operating the tool with

sharp accessories.

Removing SDS-plus®

Accessories

Accessories may be

hot after use. Avoid

contact with skin and use proper

protective gloves or cloth to remove.

To remove an accessory, pull locking

Fig. 3

Fig. 4

DUST

SHIELD

LOCKING

SLEEVE

Assembly

Disconnect battery pack from tool or place the switch in the locked-off

position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 9

-10-

sleeve backward and pull bit forward.

All accessories should be wiped clean

after removing (Fig. 4).

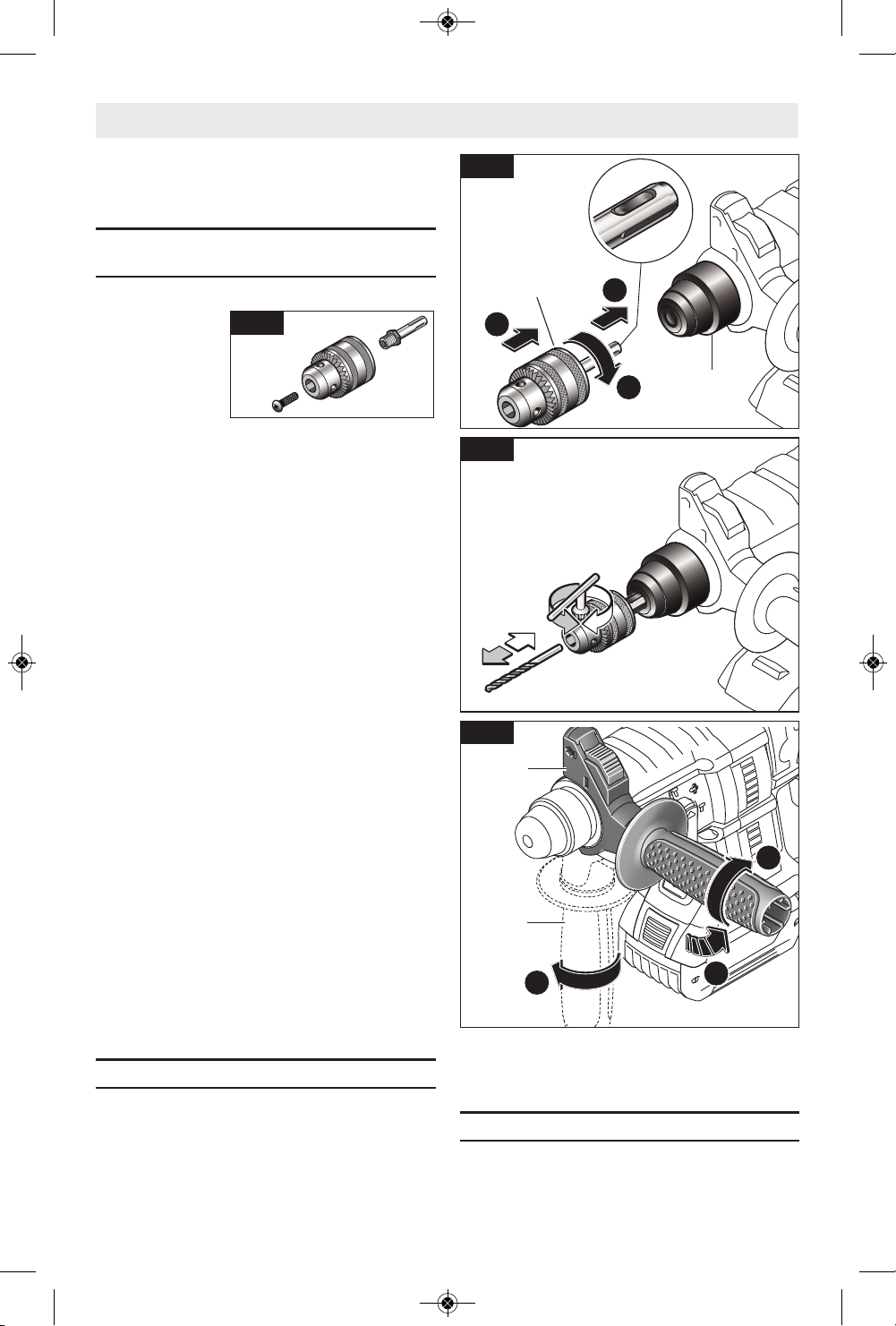

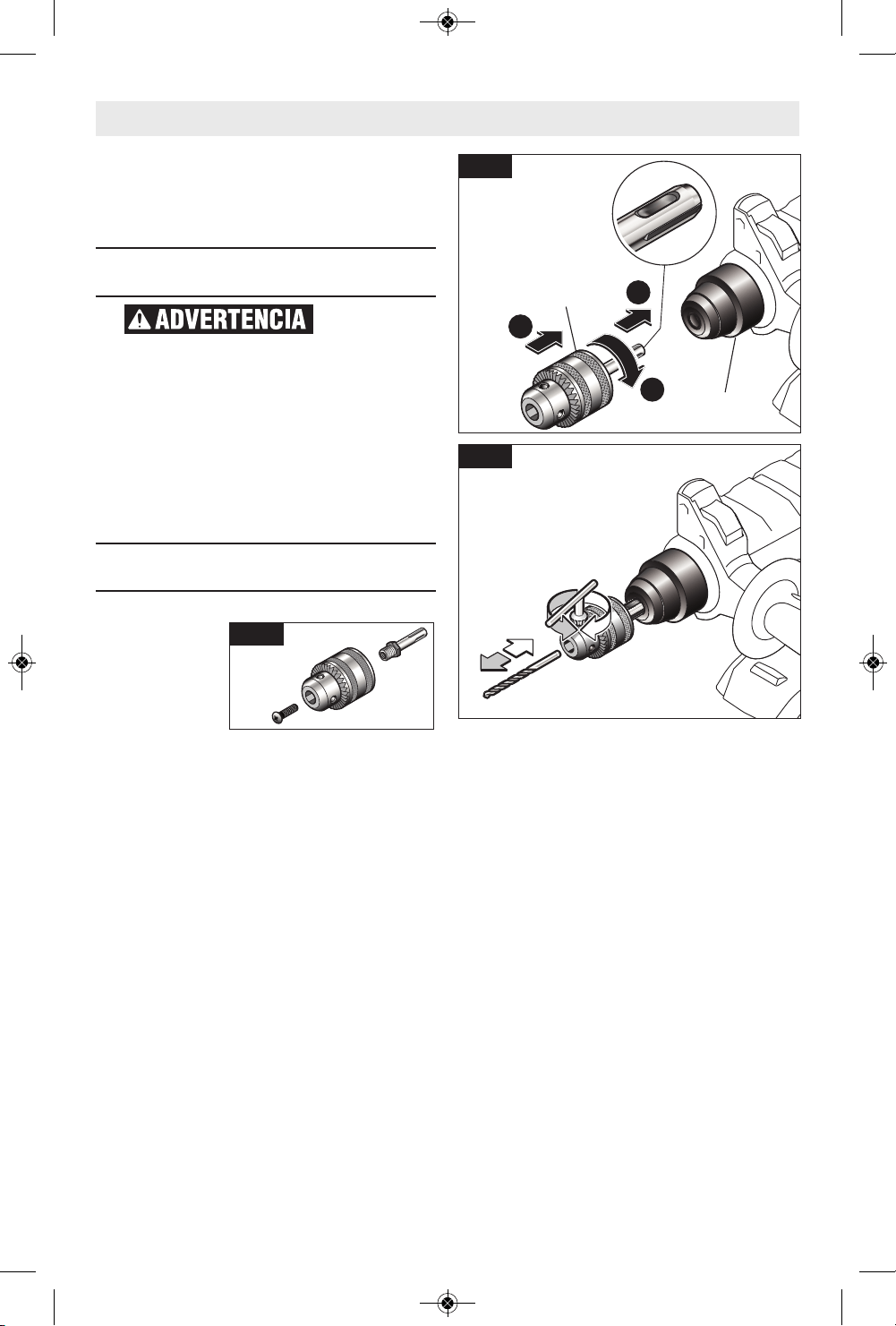

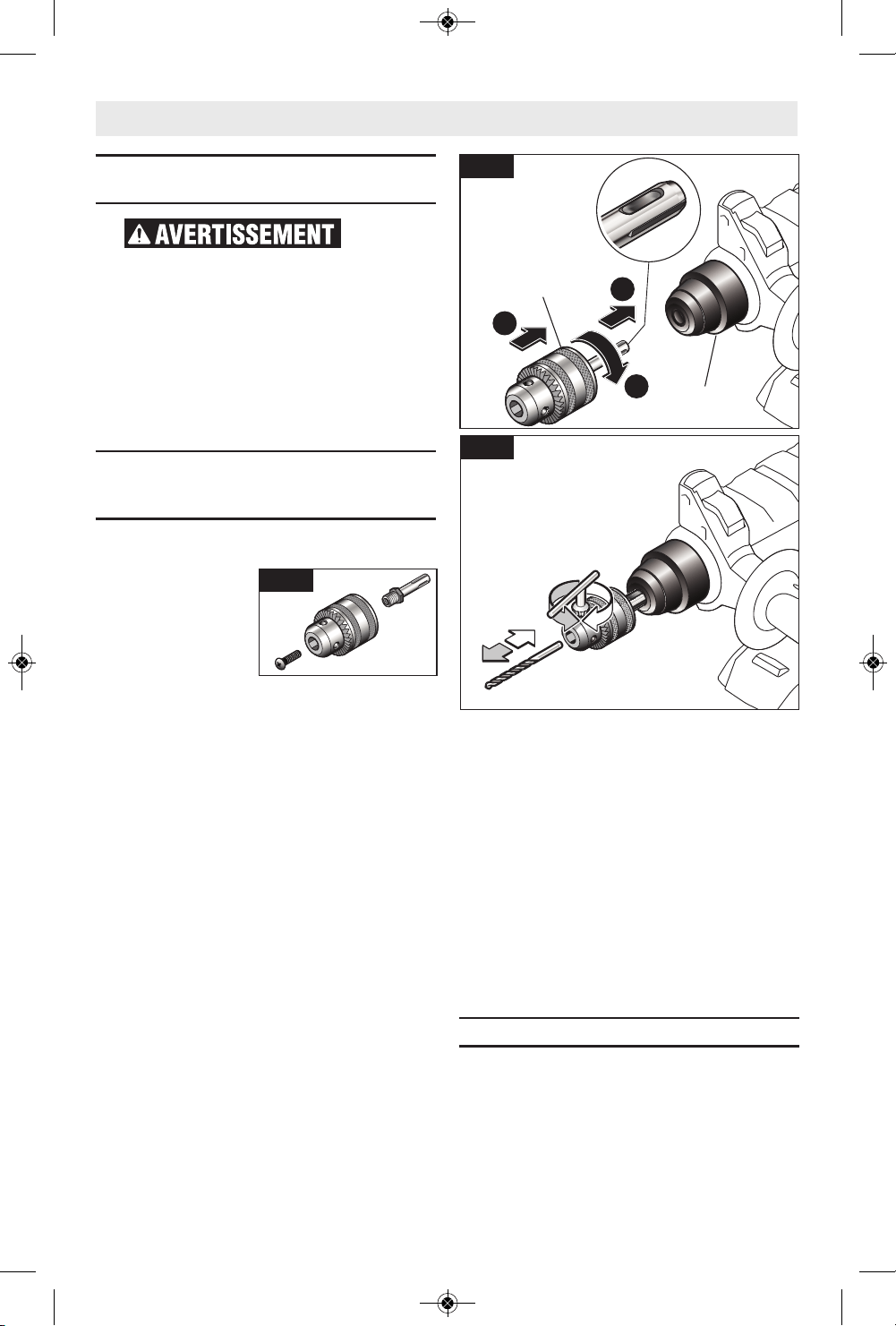

Installing and Removing

3-jaw Chuck

(Not included, available as accessory)

The 3 Jaw

Chuck with

SDS Shank

can convert

your tool for

use with

s t r a i g h t

shank bits (Fig. 5).

Clean the insert shank end of the

accessory to remove any debris, then

lightly grease with a light oil or lubricant

Insert accessory into the chuck through

the dust shield, while twisting and

pushing inward until it locks

automatically into place. Pull outward

on the accessory to be certain it is

locked into the chuck (Fig. 6).

To remove the chuck, pull the locking

sleeve backward (towards the rear of

tool), while pulling the chuck forward.

INSTALLING AND REMOVING

ACCESSORIES WHEN USING 3-JAW

CHUCK

For small bits, open jaws enough to

insert the bit up to the flutes. For large

bits, insert the bit as far as it will go.

Center the bit as you close the jaws by

hand. This positions the bit properly,

giving maximum contact between the

chuck jaws and the bit shank (Fig. 7).

To tighten chuck, insert key into each of

the three key holes in succession and

tighten clockwise firmly.

The chuck can be released by using one

hole only.

Note: The 3-Jaw Chuck is for use in

“Drill only” mode. The 3-Jaw Chuck is

not for use when drilling with

hammering action.

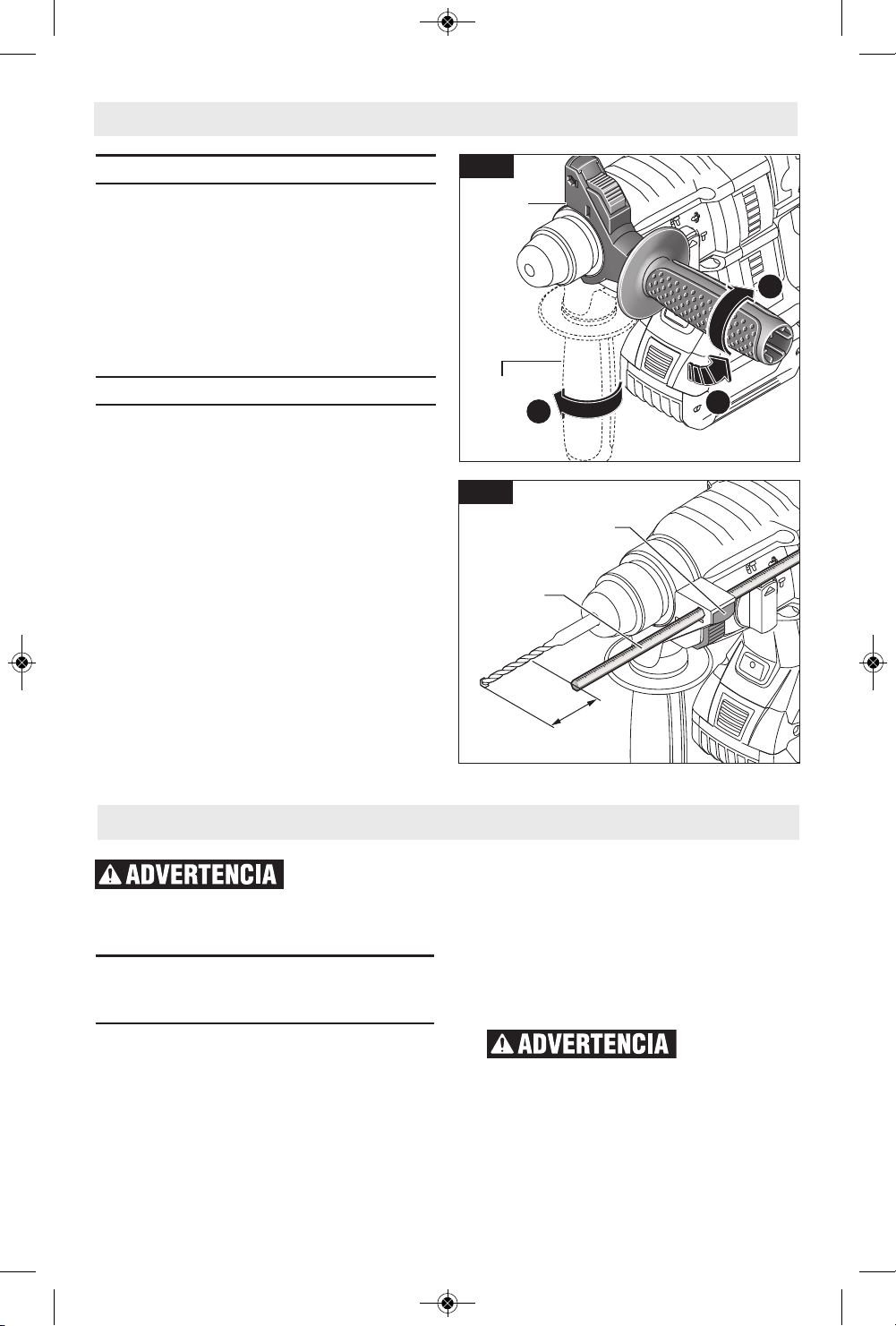

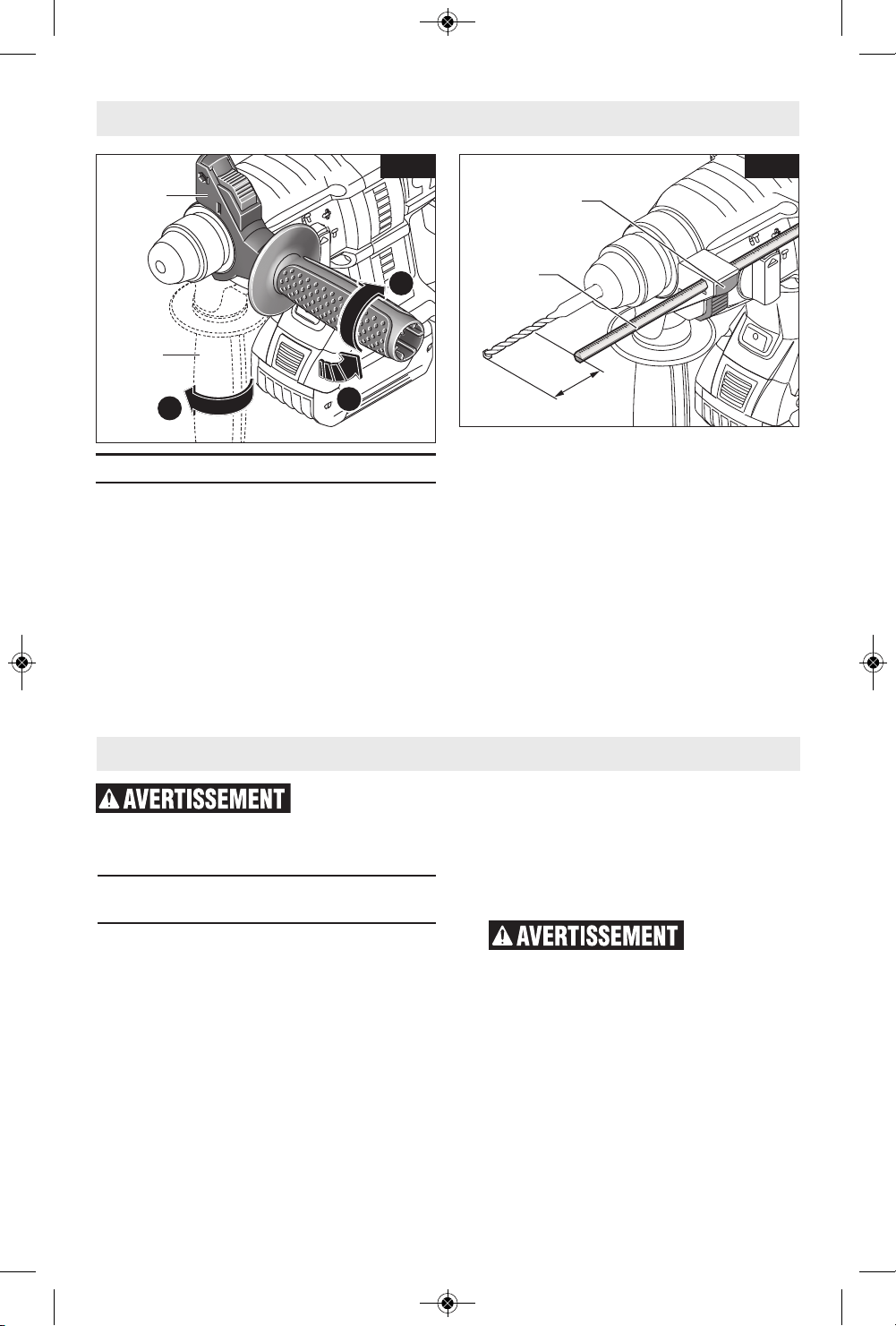

Auxiliary Handle

The tool must be supported with the

auxiliary handle, which can be swiveled

360˚.

To reposition and/or swivel the handle,

loosen the hand grip, move the handle

to the desired position along the barrel

and securely retighten the hand grip

(Fig. 8).

Depth Gauge

Your drilling depth can be pre-set

and/or repeated by using the depth

gauge.

LOCKING

SLEEVE

3-JAW CHUCK

(Not included, available

as accessory)

Fig. 5

Fig. 6

Assembly

Fig. 7

AUXILIARY

HANDLE

Fig. 8

HAND

GRIP

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 10

-11-

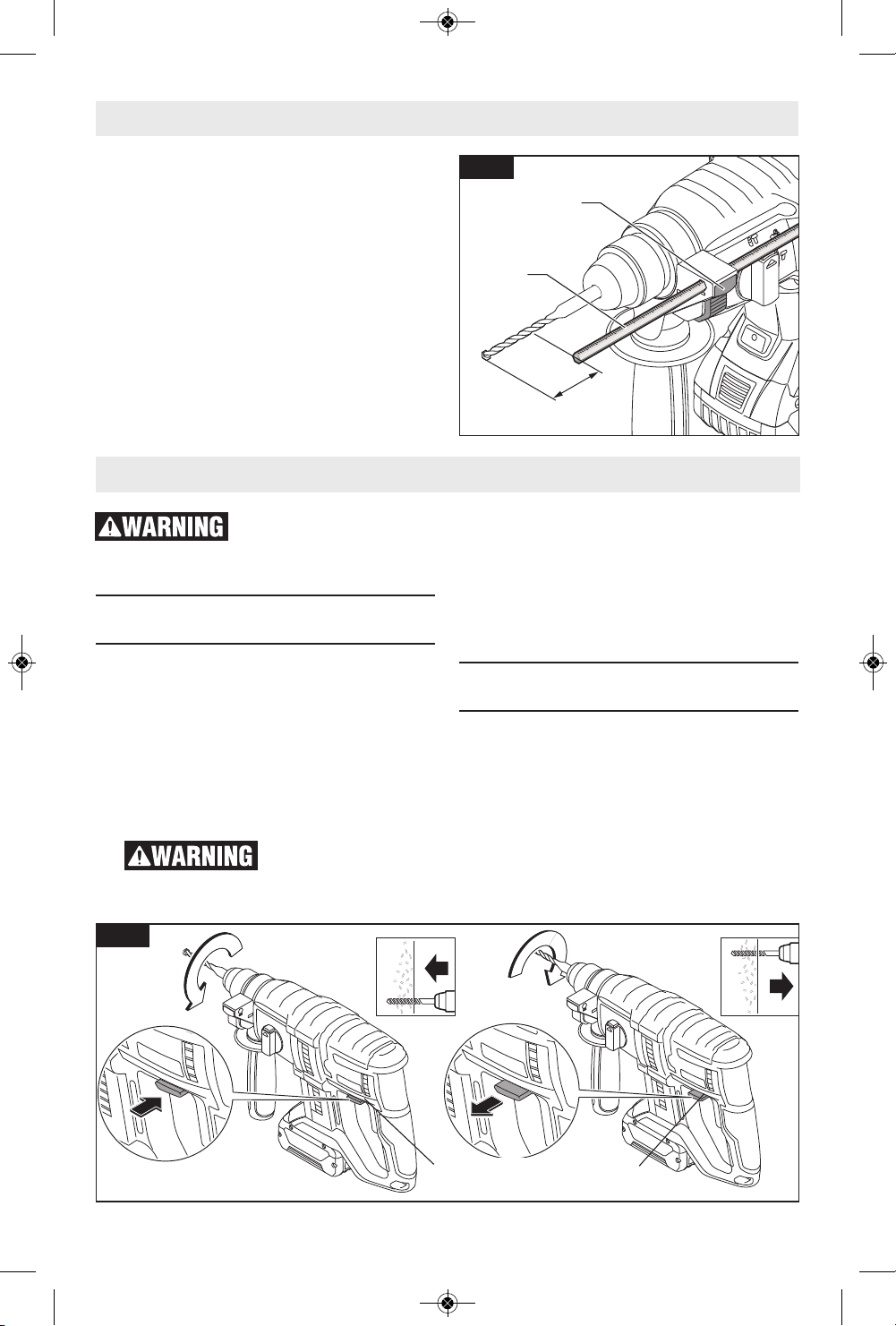

Setting depth: After the auxiliary handle

is installed, make sure the accessory

has been fully inserted into the tool

holder before setting the depth gauge

(Fig. 9).

To adjust depth, push the depth gauge

release button, slide the depth gauge to

desired depth and release pressure on

button to lock the depth gauge in place.

DEPTH

GAUGE

DEPTH GAUGE

RELEASE BUTTON

ig. 9

Assembly

Variable Speed Controlled

Trigger Switch

Your tool is equipped with a variable

speed trigger switch. The tool can be

turned "ON" or "OFF" by squeezing or

releasing the trigger. The speed can be

adjusted from the minimum to maximum

nameplate RPM by the pressure you

apply to the trigger. Apply more

pressure to increase the speed and

release pressure to decrease speed (Fig.

1).

To reduce the risk of

injury immediately

discontinue use of the tool if the

variable speed control ceases to

function. Subsequent loss of on/off

control of the trigger switch is likely.

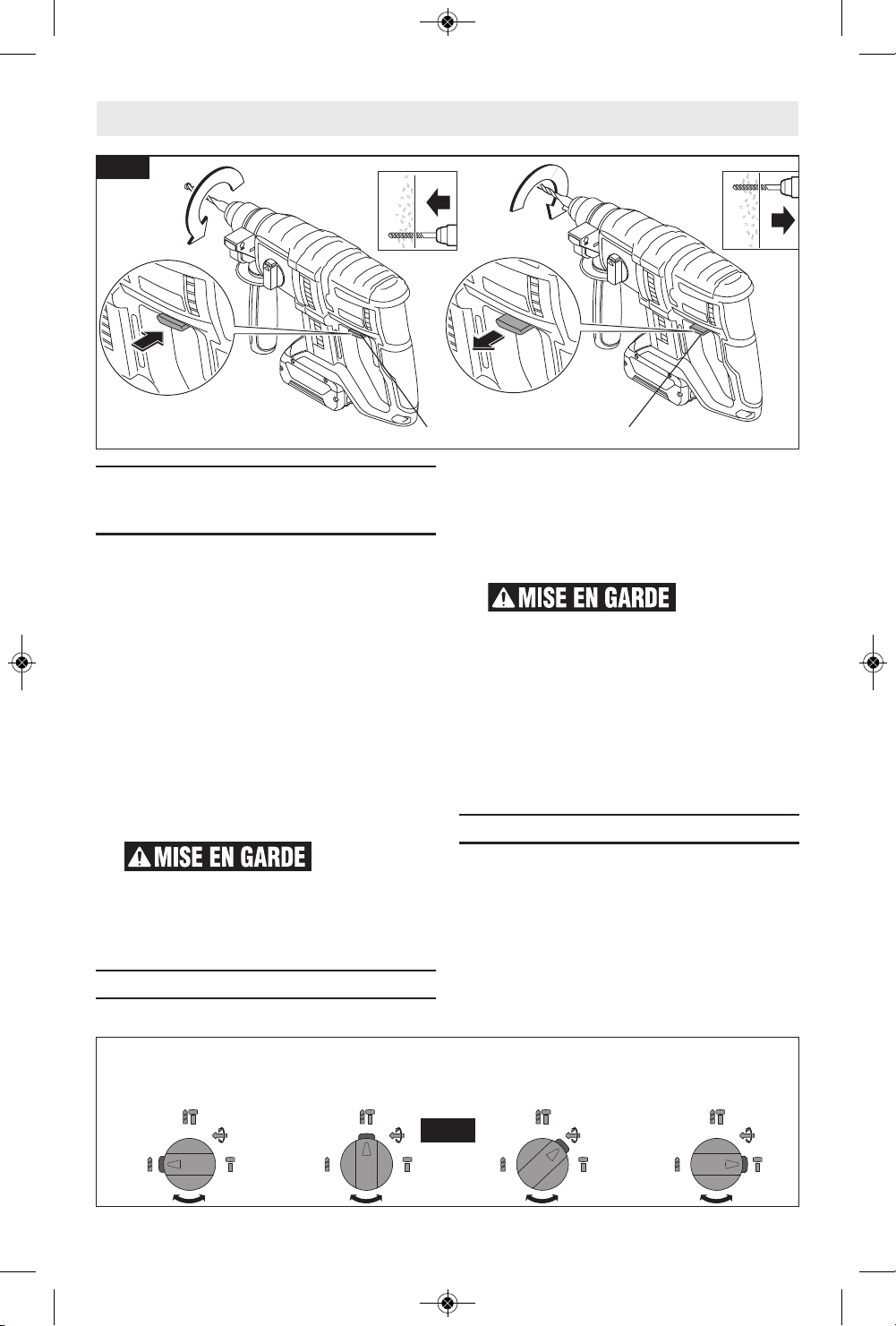

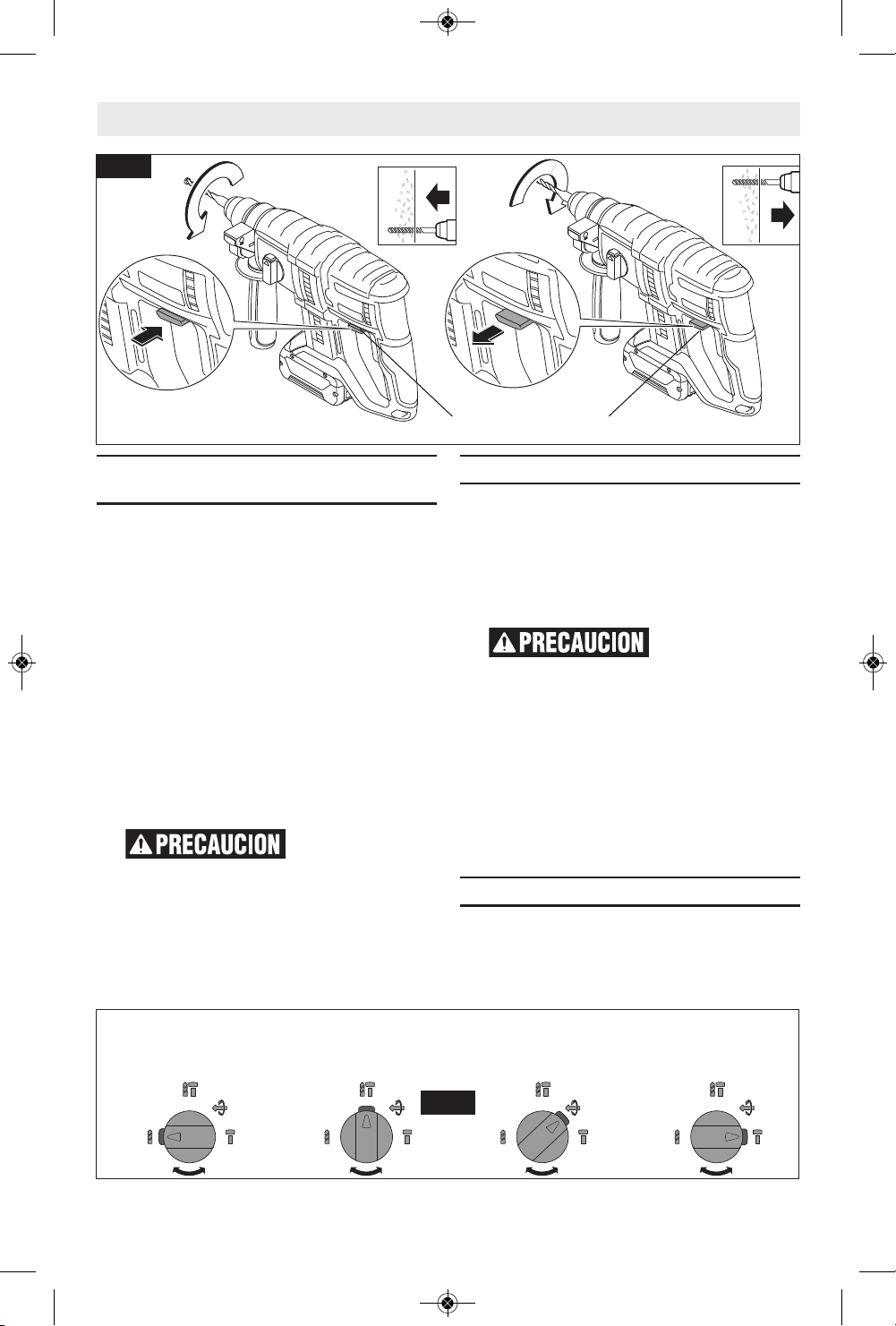

Forward/Reversing Lever

and Trigger Lock

Your tool is equipped with a forward/

reversing lever and trigger lock located

above the trigger (Fig. 10). This lever

was designed for changing rotation of

the chuck, and for locking the trigger in

an “OFF” position to help prevent

accidental starts and accidental battery

discharge.

For forward rotation, (with chuck

pointed away from you) move the lever

Operating Instructions

Fig. 10

FORWARD/REVERSING LEVER

AND TRIGGER LOCK

Disconnect battery pack from tool or place the switch in the locked-off

position before making any assembly, adjustments or changing

accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 11

-12-

to the far left. For reverse rotation move

the lever to the far right. To activate

trigger lock move lever to the center off

position.

Do not change

direction of rotation

until the tool comes to a complete

stop. Shifting during rotation of the

chuck can cause damage to the tool.

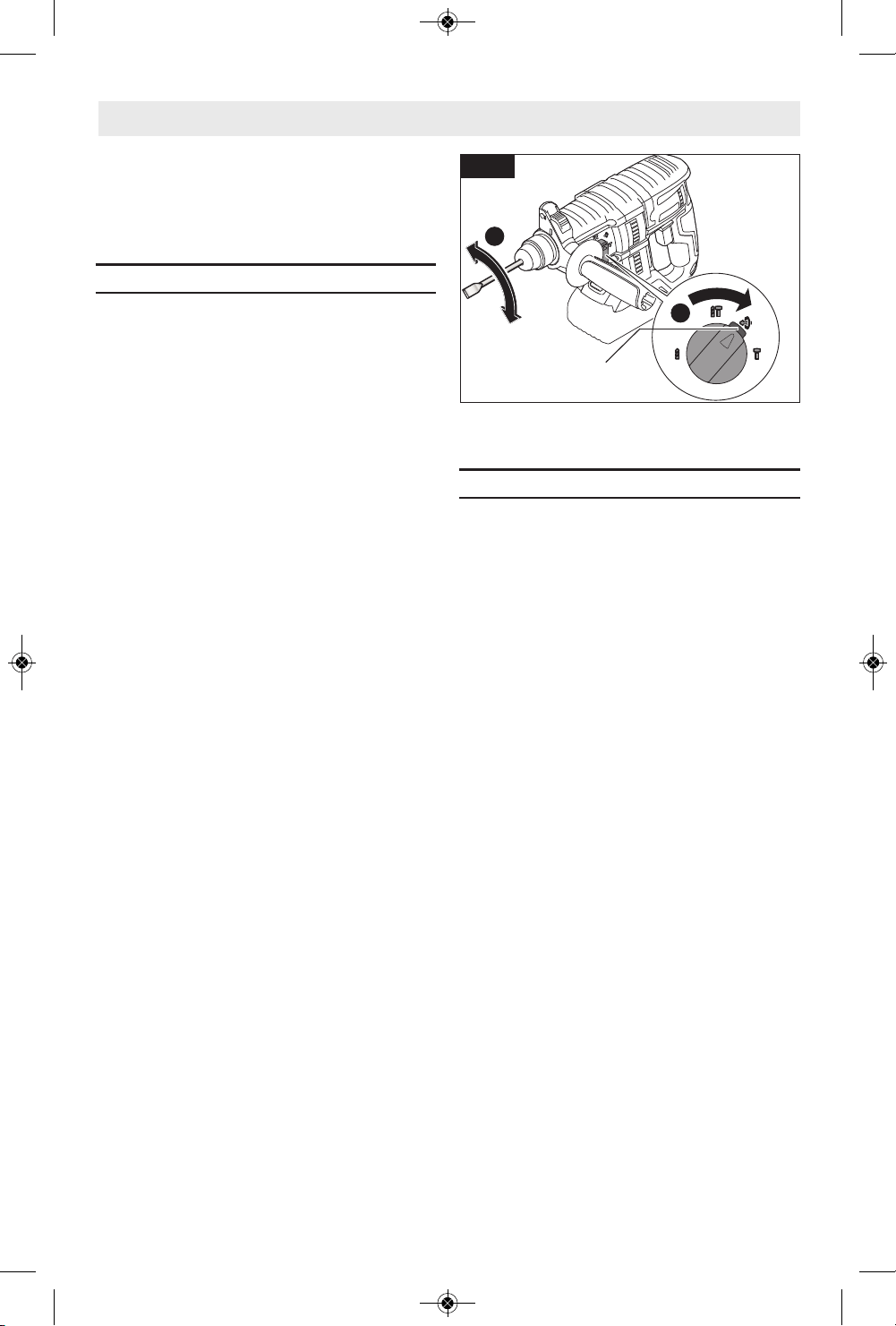

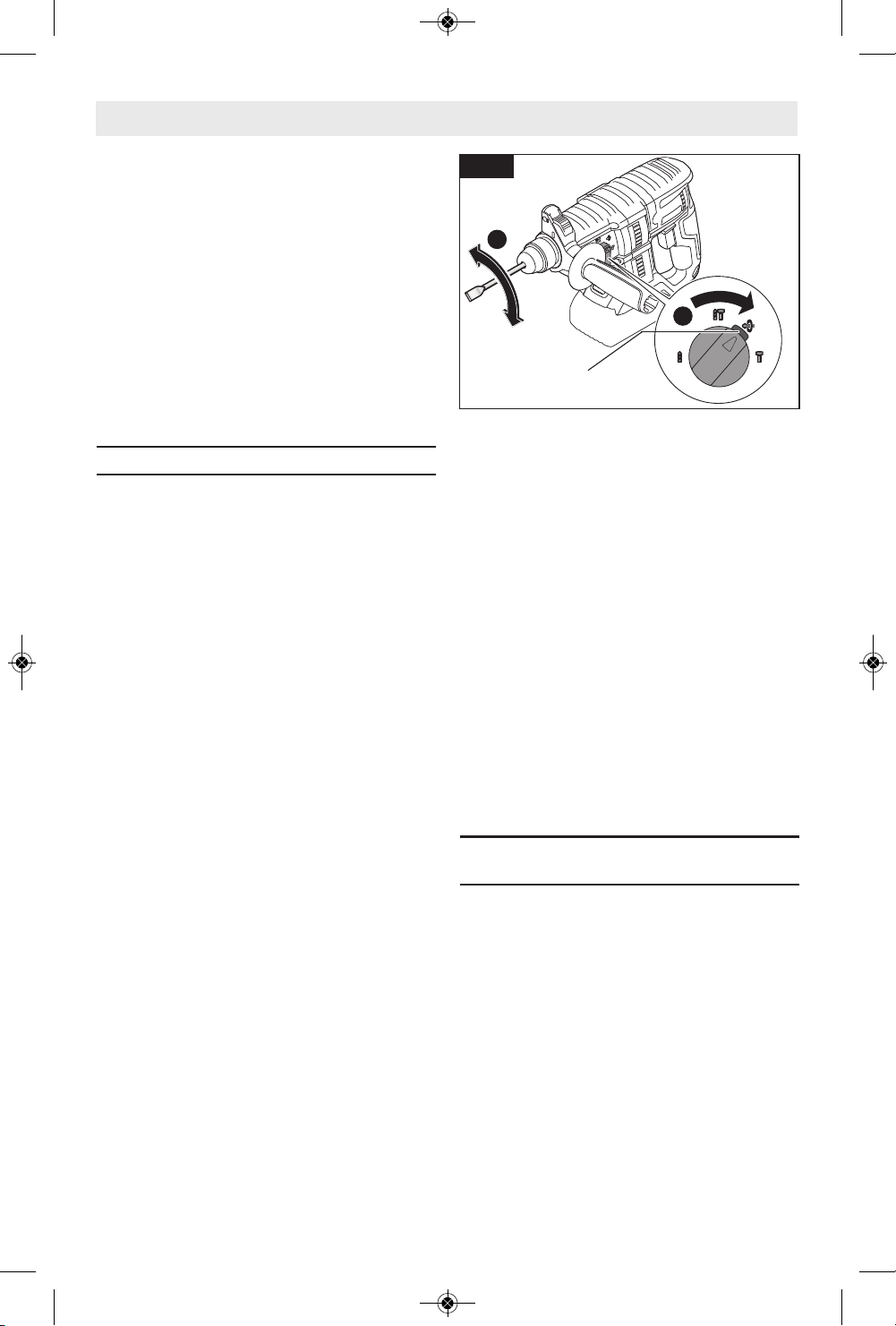

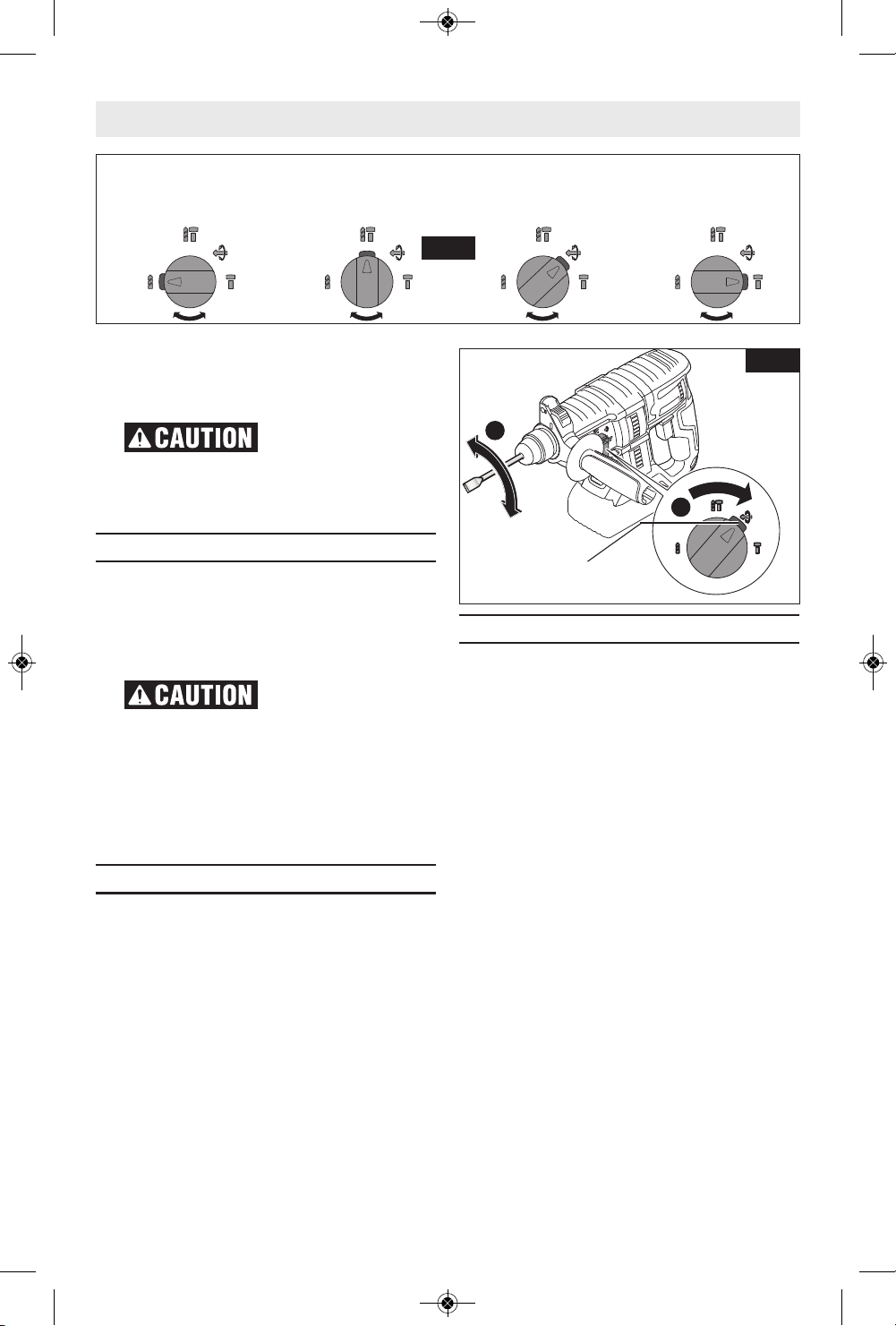

Mode Selector Dial

The selector dial allows the tool to be

set for various drilling/hammer drilling

applications. Depress release button

and turn selector dial right or left

depending on the below applications.

(Fig. 11).

Do not operate the

selection dial until

the tool comes to a complete stop.

Shifting during rotation of the chuck can

cause damage to the tool.

When using demolition or chipping bits

such as bull points, chisels, spades,

gouges, etc. the “Hammer Only” mode

must be selected.

“Vario-Lock”

Choose a position which is best suited

for your operation. The Vario-Lock

position is intended for use with

chipping bits such as bull points,

spades, gouges, etc. Depress release

button and turn the selector dial, to the

“vario-lock” setting. Next, rotate the

locking sleeve, along with the accessory,

to the desired position. Then turn the

selector dial to the “hammer only”

setting and slightly turn the locking

sleeve to have it automatically lock into

a definite position (Fig. 12).

Slip Clutch

The tool has a internal pre-set slip

clutch. The output spindle will stop

rotating if the accessory binds and

overloads the tool.

DRILLING MASONRY

Use carbide-tipped masonry bit for

cinder block, mortar, common brick,

soft stone and other materials. The

amount of pressure to be used is

dependent upon the type of material

being drilled. Soft materials require less

pressure while the hard materials need

more pressure to prevent the drill bit

from spinning.

DRILLING WOOD OR PLASTIC

Drilling wood or plastic requires the

use of 3-jaw chuck (sold separately).

If backing block is not used, ease up on

the pressure just before the bit breaks

through the wood to avoid splintering.

Complete the hole from the opposite

side immediately after the point breaks

through. If bit binds, reverse the drilling

operation to help remove the bit from

the work.

Fig. 11

Operating Instructions

Fig. 12

SELECTOR DIAL

RELEASE

BUTTON

Drilling only:

used for drilling

wood, steel, etc.

Drilling/hammering:

used for drilling

concrete

Vario-lock

allows chisel to be set

in one of 12 positions

Hammering only:

used for light

chipping work

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 12

-13-

DRILLING METAL

Drilling metal requires the use of 3-jaw

chuck (sold separately).

Make a center punch in the material for

easier starting. Use enough pressure to

keep the bit cutting. If the bit is allowed

to merely spin in the hole, it will

become dull within a short time. When

drilling a larger hole, it is faster and

easier on your power pack to first make

a smaller hole and enlarge it to the

required size. Lubricate the tip of the bit

occasionally with CUTTING OIL for

easier metal drilling. If bit binds, reverse

the drilling to help remove the bit from

the work.

Tool Tips

Following a few simple tips will reduce

wear on the tool and the chance of

injury to the operator.

You will extend the life of your bits and

do neater work if you always put the bit

in contact with the workpiece BEFORE

pulling the trigger. During operation,

hold the drill firmly and exert moderate,

steady pressure. Too much pressure at

low speed will stall the hammer. Too

little pressure will keep the bit from

cutting and cause excess friction by

sliding over the surface. This can be

damaging to the drill and bit.

Shanks of all drill bits should be wiped

clean prior to using and immediately

after removing.

Recall these instructions for safe

operation:

1. Some materials require slow drilling

speeds; whereas, others require

higher speed to produce the best

results.

2. All work must be supported or

secured before drilling and steady,

even pressure applied in line with the

drill bit.

3. As the drill bit cuts through the

opposite side, reduce the pressure

and continue running the drill as the

bit is withdrawn.

Materials such as glass, porcelain,

ceramics, tiles, plastics, etc., should be

drilled at low speeds with specially

designed drill bits and lubricants.

Operating Instructions

For selection of dust collection systems

and operating instructions, see the

Operating / Safety Instructions for ‘Dust

Extraction Attachments for Hammers

and Hammer Drills’ included with your

tool or with the dust extraction

attachment.

Dust Extraction

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 13

-14-

Maintenance

Service

NO USER SERVICE -

ABLE PARTS INSIDE.

Preventive maintenance performed by

un au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool

service be performed by a Bosch

Factory Service Center or Authorized

Bosch Service Station. SERVICE MEN:

Disconnect battery pack from the tool

before servicing.

Batteries

Be alert for battery packs that are

nearing their end of life. If you notice

decreased tool performance or

significantly shorter running time

between charges then it is time to

replace the battery pack. Failure to do

so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

Motors

The motor in your tool has been

engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend

it be examined every six months by a

Bosch Factory Service Center or

Authorized Bosch Service Station.

Cleaning

Certain cleaning

agents and solvents

damage plastic parts. Some of these

are: gasoline, car bon tetrachloride,

chlorinated cleaning solvents, ammonia

and household detergents that contain

ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through

opening.

To avoid accidents, always disconnect the battery pack from tool

before servicing or cleaning.

Included Sold Separately

- 360˚ Auxiliary Handle

- Depth Gauge

- 3-Jaw Chuck

- Straight Chuck SDS Adaptor

Attachments and Accessories

Only use attachments or accessories specified in this instruction

manual.The use of any other attachments or acces so ries not

specified in this manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 14

-15-

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et

bien éclairé. Les risques d’accident sont

plus élevés quand on travaille dans un

endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs

dans des atmosphères explosives,

comme par exemple en présence de

gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs

produisent des étincelles qui risquent

d’enflammer les poussières ou les

vapeurs.

c. Éloignez les enfants et les visiteurs

quand vous vous servez d’un outil

électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne

faut absolument jamais modifier la

fiche. N’utilisez pas d’adaptateur de

prise avec des outils électroportatifs

munis d’une fiche de terre. Le risque de

choc électrique est moindre si on utilise

une fiche non modifiée sur une prise qui

lui correspond.

b. Évitez tout contact du corps avec des

surfaces reliées à la terre tels que

tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc

électrique augmente si votre corps est

relié à la terre.

c. N’exposez pas les outils électroportatifs

à la pluie ou à l’humidité. Si de l’eau

pénètre dans un outil électroportatif, le

risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes

coupantes ou des pièces mobiles. Les

cordons abîmés ou emmêlés augmentent

les risques de choc électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge

Veuillez lire tous les avertissements et toutes les consignes

de sécurité. Si l'on n'observe pas ces avertissements et ces

consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures

corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché

sur le secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un

danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé

pour vous avertir de l’existence possible d’un danger de

lésion corporelle. Obéissez à tous les messages relatifs à

la sécurité qui suivent ce symbole pour éviter tout risque

de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle

n’est pas évitée, causera la mort d’une personne ou une

blessure grave.

AVERTISSEMENT indique une situation dangereuse qui,

si elle n’est pas évitée, pourrait causer la mort d’une

personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou

modérée.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 15

-16-

conçue pour l’extérieur. Ces rallonges

sont faites pour l’extérieur et réduisent le

risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation

protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un

disjoncteur GFCI réduit les risques de

choc électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce

que vous faites, et servez-vous de votre

bon sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué

ou sous l’emprise de drogues, d’alcool

ou de médicaments. Quand on utilise

des outils électroportatifs, il suffit d’un

moment d’inattention pour causer des

blessures corporelles graves.

b. Utilisez des équipements de sécurité

personnelle. Portez toujours une

protection oculaire. Le port

d'équipements de sécurité tels que des

masques antipoussières, des chaussures

de sécurité antidérapantes, des casques

de chantier et des protecteurs d'oreilles

dans des conditions appropriées réduira

le risque de blessure corporelle.

c. Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est

dans la position arrêt (Off) avant de

brancher l'outil dans une prise de

courant et/ou un bloc-piles, de le

ramasser ou de le transporter. Le

transport d'un outil électroportatif avec

le doigt sur la gâchette ou le

branchement de cet outil quand

l'interrupteur est en position de marche

(ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant

de mettre l’outil électroportatif en

marche. Si on laisse une clé sur une

pièce tournante de l’outil électroportatif,

il y a risque de blessure corporelle.

e. Ne vous penchez pas. Conservez

toujours une bonne assise et un bon

équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des

situations inattendues.

f. Habillez-vous de manière appropriée.

Ne portez pas de vêtements amples ou

de bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent

d’être happés par les pièces en

mouvement.

g. Si l’outil est muni de dispositifs

permettant le raccordement d’un

système d’aspiration et de collecte des

poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

4. Utilisation et entretien

des outils électroportatifs

a. Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui

convient à la tâche à effectuer. L’outil

qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour

lequel il a été conçu.

b. Ne vous servez pas de l’outil

électroportatif si son interrupteur ne

parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui

ne peut pas être commandé par son

interrupteur est dangereux et doit être

réparé.

c. Débranchez la fiche de la prise ou

enlevez le bloc-pile de l’outil

électroportatif avant tout réglage,

changement d’accessoires ou avant de

ranger l’outil électroportatif. De telles

mesures de sécurité préventive réduisent

le risque de démarrage intempestif de

l’outil électroportatif.

d. Rangez les outils électroportatifs dont

vous ne vous servez pas hors de portée

des enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez les outils électroportatifs.

Vérifiez que les pièces mobiles sont

alignées correctement et ne coincent

pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui

risquent d’affecter le fonctionnement

de l’outil électroportatif. Si l’outil est

abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont

causés par des outils électroportatifs mal

entretenus.

Avertissements généraux concernant la sécurité des outils électroportatifs

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 16

-17-

f. Maintenez les outils coupants affûtés et

propres. Les outils coupants entretenus

correctement et dotés de bords

tranchants affûtés sont moins

susceptibles de coincer et sont plus

faciles à maîtriser.

g. Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en

tenant compte des conditions de travail

et des travaux à réaliser. L'emploi

d’outils électroportatifs pour des tâches

différentes de celles pour lesquelles ils

ont été prévus peut résulter en une

situation dangereuse.

5. Utilisation et entretien

des outils à piles

a. Rechargez les piles uniquement avec le

chargeur spécifié par le fabriquant. Un

chargeur qui convient à un type de bloc-

piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-

piles.

b. Utilisez des outils électroportatifs

uniquement avec les bloc-piles

spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut

créer un risque de blessures et

d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé,

gardez-le à distances d’autres objets

métalliques tels que des trombones, des

pièces de monnaie, des clés, des clous,

des vis ou de tout autre objet

métallique pouvant faire une connexion

entre une borne et une autre. Court-

circuiter les bornes des piles peut causer

des brûlures ou un incendie.

d. Dans des conditions abusives, du

liquide peut être éjecté de la pile ; dans

un tel cas, évitez tout contact avec ce

liquide. Si un contact se produit

accidentellement, rincez avec de l’eau.

Si le liquide entre en contact avec les

yeux, consultez un médecin. Du liquide

éjecté de la pile peut causer des

irritations ou des brûlures.

6. Entretien

a. Faites réparer votre outil électroportatif

par un agent de service qualifié

n’utilisant que des pièces de rechange

identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

Avertissements généraux concernant la sécurité des outils électroportatifs

a. Portez des protecteurs d'oreilles quand

vous utilisez des perceuses à

percussion. L'exposition au bruit peut

causer une perte d'acuité auditive.

b. Utilisez la ou les poignée(s) auxiliaire(s)

si elle est/elles sont fournie(s) avec

l'outil. Une perte de contrôle pourrait

causer des blessures physiques.

c. Tenez l’outil électroportatif par ses

surfaces de préhension isolées lorsque

vous effectuez une opération à

l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec

un fil caché. Tout contact de l’accessoire

de coupe avec un fil sous tension risque

de mettre aussi sous tension les parties

métalliques exposées de l’outil

électroportatif, ce qui pourrait causer un

choc électrique pour l’opérateur.

d. Utilisez des brides ou d’autres moyens

pratiques de brider ou de supporter la

pièce sur une plate-forme stable. Tenir

la pièce à la main ou contre le corps est

instable et risque de résulter en une

perte de contrôle.

e. Ne percez, fixez et ne rentrez pas dans

des murs existants ou autres endroits

aveugles pouvant abriter des fils

électriques. Si cette situation est

inévitable, débranchez tous les fusibles

ou les disjoncteurs alimentant ce site.

f. Utilisez un détecteur de métaux afin

d’établir s’il y a des tuyaux d’eau ou à

gaz dissimulés dans l’aire de travail ou

appelez la compagnie de service public

locale pour assistance avant de

commencer l’opération. Le fait de

frapper une conduite de gaz ou de

couper dans celle-ci provoquera une

explosion. L’eau pénétrant dans un

appareil électrique peut entraîner une

électrocution.

Règles de sécurité concernant les marteaux rotatifs

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 17

-18-

g. Utilisez toujours la poignée auxiliaire

pour un contrôle maximal sur le rebond

ou la réaction de couple. Ne tentez

jamais d'utiliser cet outil d'une seule

main. L’embrayage à friction s’enclenche

si vous tenez fermement l’outil quand

celui-ci subit un couple de réaction ou un

recul brutal.

h. Portez toujours des lunettes à coques

latérales ou des lunettes de protection

en utilisant cet outil. Utilisez un

respirateur ou un masque

antipoussières pour les applications qui

produisent de la poussière. Les lunettes

de sécurité ou la protection oculaire

permettent de dévier les fragments de

matériau qui pourraient être projetés

vers votre visage et vos yeux. La

poussière générée ou les gaz libérés par

le matériau que vous travaillez (par ex.

tuyaux à isolation amiante, radon)

peuvent causer des difficultés

respiratoires.

i. Utilisez des gants rembourrés épais et

limitez le temps d'exposition en prenant

des pauses fréquentes. Les vibrations

causées par l'action du marteau-perceuse

peuvent être nocives pour vos mains et

vos bras.

j. Placez-vous de manière à éviter d'être

pris entre l'outil ou la poignée latérale

et les murs ou les montants. Si le foret

se coince ou grippe dans l'ouvrage, le

couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

k. Ne frappez pas le foret avec un marteau

à main ou un marteau de frappe en

tentant de déloger un foret grippé ou

coincé. Des fragments métalliques

pourraient se détacher du foret et vous

frapper ou frapper des personnes

présentes.

l. Ne posez jamais l'outil jusqu'à ce que le

foret ou l'accessoire se soit arrêté

complètement.

m.N'utilisez pas de forets et d'accessoires

émoussés ou endommagés. Les forets

émoussés ou endommagés ont tendance

à gripper dans l'ouvrage.

n. En retirant le foret de l'outil, évitez tout

contact avec la peau et utilisez des

gants protecteurs appropriés en

saisissant le foret ou l'accessoire. Les

accessoires peuvent être chauds après

une utilisation prolongée.

o. Ne laissez pas l'outil en marche tout en

le portant à votre côté. Le foret en

rotation peut s'emmêler avec les

vêtements et causer des blessures.

Règles de sécurité concernant les marteaux rotatifs

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 18

-19-

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

Maintenez les poignées sèches et

exemptes d’huile et de graisse. On ne pas

maîtriser un outil électroportatif en toute

sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils

internes ou de remonter incorrectement

les ressorts de rappel des capots de

protection. Certains agents de nettoyage

tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Veillez à ce que l’interrupteur soit dans la

position de fermeture avant d’insérer le

bloc-piles. L’insertion d’un bloc-piles dans

un outil électroportatif dont l’interrupteur

est dans la position de marche est une

invite aux accidents.

Les travaux à

la machine tel

que ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer

des poussières contenant des produits

chimiques qui sont des causes reconnues

de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base

de plomb,

• Les cristaux de silices provenant des

briques et du ciment et d’autres produits

de maçonnerie, et

• L’arsenic et le chrome provenant des

bois traités chimiquement.

Le niveau de risque dû à cette exposition

varie avec la fréquence de ces types de

travaux. Pour réduire l’exposition à ces

produits chimiques, il faut travailler dans un

lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques

à poussière conçus spécialement pour

filtrer les particules microscopique

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 19

-20-

Symboles

Symbole Désignation ⁄ Explication

V Volts (tension)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Secondes (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en

surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le

réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 20

-21-

Symboles

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Alerte l’utilisateur pour porter une protection respiratoire

Alerte l’utilisateur pour porter des protecteurs d’oreilles

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

2610056642.qxp_GBH18V-21 2/24/20 1:08 PM Page 21

-22-

Description fonctionnelle et spécifications

Déconnectez le bloc-piles de l’outil ou placez l’interrupteur en

position désactivée verrouillée avant de procéder au montage,

au réglage ou au changement d’accessoires. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l'outil.

Marteau rotatif sans fil GBH18V-21

Fig. 1

MANCHON DE

VERROUILLAGE

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

LEVIER DE MARCHE

AVANT/ARRIÈRE ET

VERROUILLAGE DE

GÂCHETTE

ÉCLAIRAGE

D’APPOINT INTÉGRÉ

POIGNÉE

CAOUTCHOUTÉE

PRISES D’AIR

BOUTON DE BLOCAGE DE LA

BUTÉE DE PROFONDEUR

POIGNEE

(PRISE)

PARE-

POUSSIÈRE

POIGNEE

AUXILIAIRE

BLOC-PILES

BOUTON DE DÉCLENCHEMENT

DU BLOC-PILES

CADRAN DE

SÉLECTION DE MODE

BUTÉE DE

PROFONDEUR

BOUTON DE

DÉVERROUILLAGE

DU CADRAN DE

RÉGLAGE

Numéro de modèle

GBH18V-21

Tension nominale

18 V

Type de tige

SDS-plus

Température ambiante autorisée

– pendant la charge

– pendant le fonctionnement et

stockage

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

Diamètre de perçage maximum

Béton 3/4" (19 mm)

Acie 1/2" (13 mm)

Bois 1-1/4" (32 mm)

Bloc-piles/chargeurs

Veuillez vous référer à

la liste des

piles/chargeurs

accompagnant votre

outil.

REMARQUE : Pour

spécifications de l'outil,

reportez-vous à la

plaque signalétique de

votre outil.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 22

Insertion et retrait du bloc-

piles

Mettez le levier de marche avant/arrière

1 au centre (en position d'arrêt). Faites

glisser le bloc-piles chargé 2 dans le bâti

jusqu’à ce que le bloc-piles se bloque en

position (Fig. 2).

Votre outil est muni d’un loquet de

verrouillage secondaire qui empêche le

bloc-piles de se séparer complètement

de la poignée et de tomber au cas où il

viendrait à se décrocher à cause des

vibrations.

Pour retirer le bloc-piles, appuyez sur le

bouton de déclenchement du bloc-piles

3 et faites glisser le bloc-piles vers

l’avant.

Appuyez une fois de plus sur le bouton

de déclenchement du bloc-piles et faites

glisser le bloc-piles jusqu’à ce qu’il sorte

complètement du bâti de l’outil (Fig. 2).

Installation d’accessoires

SDS-plus®

Nettoyez la tige de l’embout de

l’accessoire pour en enlever toute

saleté, puis enduisez-la modérément

d’une huile ou graisse légère.

Au pare-poussière, introduisez

l’accessoire dans la mandrin de retenue

tout en le tordant et l’enfonçant jusqu’à

ce qu’il se verrouille auto ma tiquement

en place. Tirez sur l’embout pour vous

assurer qu’il est bien engagé dans la

mandrin (Fig. 3).

REMARQUE : Le marteau rotatif ne

produira les résultats attendus que si

vous l’équipez d’accessoires bien

affûtés et en parfait état. Les frais

d’entretien des accessoires sont

minimes comparés au temps que vous

épargnerez.

-23-

Assemblage

Fig. 3

Fig. 4

PARE-POUSSIÈRE

MANCHON DE

VERROUILLAGE

Déconnectez le bloc-piles de l’outil ou placez l’interrupteur en

position désactivée verrouillée avant de procéder au montage,

au réglage ou au changement d’accessoires. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l'outil.

Fig. 2

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 23

-24-

Assemblage

Démontage d’accessoires

SDS-plus®

Les acces -

s o i r e s

peurent être chauds après l’usage.

Évitez tout contact avec la peau et

utilisez un chiffon ou des gants

protecteurs appropriés pour déposer.

Pour retirer un accessoire, tirez et tenez

le manchon de verrouillage vers l’arrière,

et tirez le embout vers l’avant. Essuyez

tous les accessoires pour les nettoyer

après les avoir enlevés (Fig. 4).

Installation et démontage

d’accessoires mandrin à 3

mors

(Non fourni, disponible à titre

d’accessoire)

Le mandrin à 3

mors avec tige

SDS peut vous

p e r m e t t r e

d’utiliser votre

outil avec des

forets à tige

cylindrique (Fig. 5).

Nettoyez la tige de l’embout de

l’accessoire pour en enlever toute

saleté, puis enduisez-la modérément

d’une huile ou graisse légère.

Au pare-poussière, introduisez

l’accessoire dans la mandrin de retenue

tout en le tordant et l’enfonçant jusqu’à

ce qu’il se verrouille auto ma tiquement

en place. Tirez sur l’embout pour vous

assurer qu’il est bien engagé dans la

mandrin (Fig. 6).

Pour retirer un accessoire, tirez et tenez

le manchon de verrouillage vers l’arrière,

et tirez le embout vers l’avant. Essuyez

tous les accessoires pour les nettoyer

après les avoir enlevés.

INSTALLATION ET RETRAIT

D’ACCESSOIRES EN CAS

D’UTILISATION D’UN MANDRIN À

TROIS MÂCHOIRES

Pour les petits forets, ouvrez les

mâchoires suffisamment de manière à

insérer le foret jusqu’aux cannelures.

Pour les gros forets, insérez le foret

aussi loin que possible. Centrez le foret

à mesure que vous refermez

manuellement les mâchoires. Ceci

positionne le foret de manière

appropriée, assurant ainsi un contact

maximal entre les mâchoires du mandrin

et la tige du foret (Fig. 7).

Pour serrer le mandrin, mettez la clé à

mandrin successivement dans les trois

trous de clé et serrez fermement.

Le mandrin peut être relâché en

utilisant un trou seulement.

Remarque : le mandrin à 3 mors ne doit

être utilisé que dans le mode « Perçage

seulement ». Il ne doit pas être utilisé

pendant une action de perçage avec

percussion.

Poignée auxiliaire

La poignée auxiliaire, qui pivote sur

360°, doit être utilisée pour supporter

l’outil.

Pour repositionner et/ou faire pivoter la

poignée, desserrez la manette, déplacez

la poignée à la position désiré le long du

cylindre, puis resserrez fermenment la

manette (Fig. 8).

MANCHON DE

VERROUILLAGE

MANDRIN À 3 MORS

(Non fourni, disponible à

titre d’accessoire)

Fig. 6

Fig. 5

Fig. 7

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 24

Gâchette de commande à

vitesse variable

Votre outil est équipée d’une gâchette

de commande à vitesse variable. Vous

pouvez mettre la outil en marche ou au

repos en appuyant ou en relâchant

respectivement la gâchette. Dépendant

de la pression exercée sur la gâchette, il

est possible de régler la vitesse dans les

limites minimale et maximale spécifiées

sur la plaquette emblématique. Exercez

plus de pression pour augmenter la

vitesse et moins pour la diminuer (Fig.

1).

Pour réduire

le risque de

blessure, arrêtez immédiatement

d'utiliser l'outil si la commande de

vitesse variable cesse de fonctionner.

La gâchette de commande de

l'interrupteur cessera vraisemblable -

ment de fonctionner peu après.

Consignes de fonctionnement

-25-

Butée de profondeur

La butée de profondeur permet de pré-

régler la profondeur de perçage ou

d’effectuer des perçages répétitifs à une

profondeur donnée.

Réglage de la profondeur : Après avoir

installé la poignée auxiliaire, assurez-

vous que l’accessoire est inséré à fond

du porte-outil avant de régler la butée

de profondeur (Fig. 9).

Pour régler la profondeur, appuyez sur

le bouton de blocage de la butée de

profondeur et faites coulisser cette

dernière pour l’amener à la profondeur

désirée. Relâchez ensuite le bouton de

blocage pour bloquer la butée de

profondeur en place.

POIGNEE

(PRISE)

POIGNEE

AUXILIAIRE

Fig. 8

BUTÉE DE

PROFONDEUR

BOUTON DE BLOCAGE

DE LA BUTÉE DE

PROFONDEUR

Fig. 9

Assemblage

Déconnectez le bloc-piles de l’outil ou placez l’interrupteur en

position désactivée verrouillée avant de procéder au montage,

au réglage ou au changement d’accessoires. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l'outil.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 25

-26-

Levier de marche avant/

arrière et verrouillage de

gâchette

Votre outil est équipé d’un levier de

marche avant/arrière et d’un verrouillage

de gâchette se trouvant au-dessus de la

gâchette (Fig. 10). Ce levier a été conçu

de manière à changer la rotation du

mandrin et à verrouiller la gâchette en

position d’arrêt pour aider à prévenir les

démarrages accidentels et une décharge

de pile accidentelle.

Pour la rotation avant (le mandrin étant

dirigé en sens opposé à vous), déplacez le

levier à l’extrême gauche. Pour la rotation

inverse, déplacez le levier à l’extrême

droite. Pour ac tionner le verrouillage de

gâchette, déplacez le levier à la position

centrale (arrêt).

Ne changez

pas le sens de

rotation avant que l'outil ne se soit

complètement arrêté. Tout déplacement

pendant la rotation du mandrin risquerait

d'endommager l'outil.

Cadran de sélection de mode

Le cadran sélecteur permet de régler

l'outil en fonction de différentes

applications de perçage ou de perçage à

percussion. Appuyez sur le bouton de

déclenchement et tournez le cadran

sélecteur à droite ou à gauche suivant les

applications ci-après. (Fig. 11).

Ne vous servez

pas du cadran

de sélection avant l’arrêt complet de

l’outil. Un changement de mode

intervenant pendant que le mandrin

tourne risquerait d’endommager l’outil.

Lorsque vous utilisez des embouts de

démolition ou de burinage tels que des

pics, des burins, des bêches, des ciseaux,

etc., le mode « Marteau seulement » doit

être sélectionné.

« Vario-Lock »

Choisissez le réglage qui convient à votre

opération particulière. La position Vario-

Lock s’utilise avec les embouts de

dégrossissage tels que burins, vrilles,

gouges, etc.

Appuyez sur le bouton de déclenchement

et tournez le cadran sélecteur au réglage «

vario-lock ». Ensuite, tournez à la position

désirée le manchon de verrouillage ainsi

que l’accessoire. Réglez ensuite le cadran

Consignes de fonctionnement

Fig. 10

LEVIER DE MARCHE

AVANT/ARRIÈRE ET

VERROUILLAGE DE GÂCHETTE

Fig. 11

Perçage seulement :

servant à percer dans

le bois, l’acier, etc.

Perçage/martelage :

servant à percer le

béton

Vario-lock permet de

fixer le burin en l’une

de 12 positions de 12

façons

Martelage seulement :

servant au travail peu

exigeant de burinage

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 26

-27-

sélecteur à « martelage seulement » et

tournez légèrement le manchon de

verrouillage de sorte qu’il assume

automatiquement une position définitive

(Fig. 12).

Accouplement à glissement

L’outil renferme un accouplement à

glissement préréglé. L’arbre arrêtera de

tourner si l’accessoire grippe et surcharge

l’outil.

PERÇAGE À TRAVERS LA

MAÇONNERIE

Utilisez un foret de maçonnerie à pointe

en carbure pour les agglomérés, le

mortier, la brique ordinaire, la pierre

tendre et autres matériaux. La quantité de

pression à utiliser dépend du type de

matériau percé. Les matériaux tendres

nécessitent moins de pression tandis que

les matériaux durs nécessitent une plus

grande pression pour empêcher le foret de

tourner.

PERÇAGE DANS LE BOIS OU LE

PLASTIQUE

Le perçage du bois ou du plastique

nécessite l’utilisation du mandrin à trois

mors (vendu séparément).

Si un bloc d’appui n’est pas utilisé,

relâchez la pression immé di ate ment avant

que le foret ne traverse le bois afin

d’éviter l’éclatement du bois. Terminez le

trou du côté opposé immédi atement après

que la pointe ait traversé. Si le foret se

grippe, inversez l’opération de perçage

pour aider à retirer le foret de la pièce.

PERÇAGE DANS LE MÉTAL

Le perçage du métal nécessite

l’utilisation du mandrin à trois mors

(vendu séparément).

Pratiquez un trou central au poinçon dans

le matériau pour faciliter l’approche.

Utilisez suffisamment de pression pour

que le foret continue à couper. Si on laisse

le foret tourner tout sim plement dans le

trou, il s’émoussera rapidement. Pour

percer un trou de dimensions plus

grandes, il est plus rapide et plus facile

pour votre bloc-piles de pratiquer d’abord

un trou plus petit, puis de l’agrandir aux

dimensions nécessaires. Lubrifiez parfois

la pointe du foret à l’aide d’HUILE DE

COUPE pour faciliter le perçage des

métaux. Si le foret se grippe, inversez

l’opération de perçage pour aider à retirer

le foret de la pièce.

Conseils pratiques

Le fait d’observer quelques simples

conseils réduira l’usure de l’outil et le

risque de blessures.

Vous prolongerez la durée de vos forets et

obtiendrez de meilleurs résultats si vous

prenez l’habitude de les poser sur la

surface à percer AVANT d’appuyer sur la

gâchette. Pendant le perçage, tenez

fermement le marteau en exerçant une

pression modérée et constante. Une

pression exagérée à basse vitesse

provoquera l’arrêt du marteau. Une

pression insuffisante empêchera le foret

de pénétrer dans le matériau et

provoquera le frottement exagéré et le

patinage sur la surface à percer. Vous

risqueriez ainsi d’endommager le marteau

et le foret.

Il faudrait essuyer à fond la tige des forets

immédiatement avant et après l’usage.

Pour votre sécurité, souvenez-vous:

1. Certains matériaux doivent être percés

aux basses vitesses, alors qu’avec

d’autres les hautes vitesses produisent

de meilleurs résultats.

2. Il importe de bien assujettir le matériau

à percer et de maintenir une pression

uniforme en ligne avec le foret.

3. Arrêtez de peser dès que le foret

traverse le côté opposé du matériau et

maintenez l’outil en marche durant le

retrait du foret.

Les matériaux tels que le verre, la

porcelaine, la céramique, la tuile, le

plastique, etc. devraient être percés à

basse vitesse avec les forets appropriés et

de l’huile.

Consignes de fonctionnement

BOUTON DE

DÉVERROUILLAGE DU

CADRAN DE RÉGLAGE

Fig. 12

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 27

-28-

Extraction de la poussière

Pour parcourir la sélection des systèmes

de collecte de la poussière et pour lire

le mode d’emploi, consultez le

document intitulé « Mode d’emploi /

Consignes de sécurité » relatif aux

« Accessoires d’extraction de poussière

pour marteaux ordinaires et marteaux

perforateurs » accompagnant votre outil

ou l’accessoire d’extraction de

poussière.

Entretien

Service

IL N’EXISTE À

L’INTÉRI EUR

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE

ENTRE TENUE PAR L’UTILISATEUR.

L’entretien préventif exécuté par des

personnes non autorisés peut entraîner

un positionnement erroné des

composants et des fils internes, ce qui

peut présenter de graves dangers. Nous

recommandons de confier toute

intervention d’entretien sur l’outil à un

centre de service-usine Bosch ou à un

centre de service après-vente Bosch

agréé. TECHNICIENS CHARGÉS DE

L’ENTRETIEN : Débranchez le bloc-piles de

l’outil avant toute opération d’entretien.

Piles

Faire attention aux blocs-piles qui

approchent la fin de leur vie. Si vous

remarquez une diminution dans les

performances de votre outil ou une

durée de fonctionnement réduite de

manière significative entre charges, il

est temps de remplacer le bloc-piles.

S’il n’est pas remplacé, il se peut qu’il

endommage le chargeur ou que l’outil

fonctionne incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière

appropriée et il est prêt à l’usage.

Moteurs

Le moteur de votre outil a été conçu pour

de nombreuses heures d’utilisation fiable.

Afin de maintenir l’efficacité maximum du

moteur, nous recommandons de le faire

examiner tous les six mois par un Centre

de service usine Bosch ou par un Centre

de service après-vente agréé de Bosch.

Nettoyage

Certains agents

de nettoyage et

certains dissolvants abîment les pièces

en plastique. Parmi ceux-ci se trouvent:

l’essence, le tétrachlorure de carbone,

les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Les prises d’air et les leviers de

commutation doivent être gardés

propres et exempts de corps étrangers.

Ne tentez pas de nettoyer en insérant

des objets pointus à travers l’ouverture.

Pour éviter les accidents, débranchez toujours le bloc-piles de

l'outil avant toute opération de maintenance ou de nettoyage.

Attachements et accessoires

N’utilisez que des attachements ou accessoires spécifiés dans

ce mode d’emploi. L’utilisation d’autres accessoires ou

attachements non spécifiés dans ce mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

Inclus Vendu séparément

- Poignée auxiliaire 360˚

- Guide de profondeur

- Mandrin 3 mors

- Adaptateur SDS pour mandrin standard

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 28

-29-

Lea todas las advertencias de seguridad y todas las

instrucciones. Si no se siguen las advertencias e instrucciones, el

resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta

mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta

mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

1. Seguridad del área de

trabajo

a. Mantenga el área de trabajo limpia y

bien iluminada. Las áreas desordenadas

u oscuras invitan a que se produzcan

accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por

ejemplo en presencia de líquidos, gases

o polvos inflamables. Las herramientas

mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

c. Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta

mecánica. Las distracciones pueden

hacerle perder el control de la

herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use

enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas

a tierra). Los enchufes no modificados y

los tomacorrientes coincidentes

reducirán el riesgo de sacudidas

eléctricas.

b. Evite el contacto del cuerpo con las

superficies conectadas o puestas a

tierra, tales como tuberías, radiadores,

estufas y refrigeradores. Hay un

aumento del riesgo de sacudidas

eléctricas si el cuerpo del operador se

conecta o pone a tierra.

c. No exponga las herramientas mecánicas

a la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No

use nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes

afilados o las piezas móviles. Los

cordones dañados o enganchados

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada

palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de

seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no

se evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no

se evita, podría causar lesiones leves o moderadas.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 29

-30-

aumentan el riesgo de que se produzcan

sacudidas eléctricas.

e. Cuando utilice una herramienta

mecánica en el exterior, use un cordón

de extensión adecuado para uso a la

intemperie. La utilización de un cordón

adecuado para uso a la intemperie

reduce el riesgo de que se produzcan

sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice

una fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El

uso de un GFCI reduce el riesgo de

sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta

mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la

influencia de drogas, alcohol o

medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

b. Use equipo de protección personal. Use

siempre protección de los ojos. El

equipo de protección, como por ejemplo

una máscara antipolvo, calzado de

seguridad antideslizante, casco o

protección de oídos, utilizado para las

condiciones apropiadas, reducirá las

lesiones corporales.

c. Evite el arranque accidental. Asegúrese

de que el interruptor esté en la posición

de apagado antes de conectar la

herramienta a la fuente de energía y / o

al paquete de batería, levantar la

herramienta o transportarla.

Transportar herramientas mecánicas con

un dedo en el interruptor o encender

herramientas mecánicas que tengan el

interruptor en la posición de encendido

invita a que se produzcan accidentes.

d. Quite todas las llaves de ajuste o de

tuerca antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza

giratoria de la herramienta mecánica

podría causar lesiones corporales.

e. No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la

herramienta mecánica en situaciones

inesperadas.

f. Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga

el pelo, la ropa y los guantes alejados de

las piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la

conexión de instalaciones de extracción

y recolección de polvo, asegúrese de

que dichas instalaciones estén

conectadas y se usen correctamente. El

uso de dispositivos de recolección de

polvo puede reducir los peligros

relacionados con el polvo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use

la herramienta mecánica correcta para

la aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue

diseñada.

b. No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

energía y/o el paquete de batería de la

herramienta mecánica antes de hacer

cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas.

Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar

accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté

usando fuera del alcance de los niños y

no deje que personas que no estén

familiarizadas con la herramienta

mecánica o con estas instrucciones

utilicen la herramienta. Las herramientas

mecánicas son peligrosas en manos de

usuarios que no hayan recibido

capacitación.

e. Mantenga las herramientas mecánicas.

Compruebe si hay piezas móviles

desalineadas o que se atoran, si hay

piezas rotas y si existe cualquier otra

situación que podría afectar el

funcionamiento de la herramienta

Advertencias generales de seguridad para herramientas mecánicas

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 30

-31-

mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes

de usarla. Muchos accidentes son

causados por herramientas mecánicas

mantenidas deficientemente.

f. Mantenga las herramientas de corte

afiladas y limpias. Es menos probable

que las herramientas de corte

mantenidas apropiadamente, con bordes

de corte afilados, se atoren, y dichas

herramientas son más fáciles de

controlar.

g. Utilice la herramienta mecánica, los

accesorios, las brocas de la

herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo que

se vaya a realizar. El uso de la

herramienta mecánica para operaciones

distintas a aquéllas para las que fue

diseñada podría causar una situación

peligrosa.

5. Uso y cuidado de las

herramientas alimentadas

por baterías

a. Recargue las baterías solamente con el

cargador especificado por el fabricante.

Un cargador que es adecuado para un

tipo de paquete de batería puede crear

un riesgo de incendio cuando se utiliza

con otro paquete de batería.

b. Utilice las herramientas mecánicas

solamente con paquetes de batería

designados específicamente. El uso de

cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté

usando, manténgalo alejado de otros

objetos metálicos, tales como

sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos

pequeños que pueden hacer una

conexión de un terminal a otro. Si se

cortocircuitan los terminales de la batería

uno con otro, se pueden causar

quemaduras o un incendio.

d. En condiciones abusivas, es posible que

se eyecte líquido de la batería. Evite el

contacto. Si se produce un contacto

accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos,

obtenga además ayuda médica. El

líquido que salga eyectado de la batería

puede causar irritación o quemaduras.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica

reciba servicio de un técnico de

reparaciones calificado, utilizando

únicamente piezas de repuesto

idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

Advertencias generales de seguridad para herramientas mecánicas

a. Use protectores de oídos con los

taladros de percusión. La exposición al

ruido puede causar pérdida de audición.

b. Utilice el mango o mangos auxiliares si

se suministran con la herramienta. La

pérdida de control puede causar lesiones

corporales.

c. Agarre la herramienta eléctrica por las

superficies de agarre con aislamiento

cuando realice una operación en la que

el accesorio de corte pueda entrar en

contacto con cables ocultos. El

accesorio de corte que entre en contacto

con un cable que tenga corriente puede

hacer que las partes metálicas de la

herramienta eléctrica que estén al

descubierto tengan corriente y podrían

causar una descarga eléctrica al

operador.

d. Use abrazaderas u otro modo práctico

de sujetar y soportar la pieza de trabajo

en una plataforma estable. Si se sujeta

la pieza de trabajo con la mano o contra

el cuerpo, se crea una situación inestable

que podría causar pérdida de control.

e. No taladre, rompa, ni haga trabajo de

sujeción en paredes existentes ni en

otras áreas ciegas donde pueda haber

cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles

o cortacircuitos que alimentan este sitio

de trabajo.

f. Utilice un detector de metales para

determinar si hay tuberías de gas o de

agua ocultas en el área de trabajo o

llame a la compañía local de servicios

públicos para obtener asistencia antes

de comenzar la operación. Golpear o

Normas de seguridad para martillos giratorios

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 31

-32-

cortar una tubería de gas producirá una

explosión. La entrada de agua en un

dispositivo eléctrico puede causar

electrocución.

g. Utilice siempre el mango auxiliar para

tener un control máximo sobre la

reacción de par motor o retroceso.

Nunca intente manejar esta herramienta

con una mano. El embrague deslizante se

acopla si usted controla firmemente la

herramienta durante una reacción de par

motor o retroceso.

h. Use siempre gafas de seguridad o

protección de los ojos cuando utilice

esta herramienta. Use una máscara

antipolvo o un respirador para

aplicaciones que generan polvo. Las

gafas de seguridad o la protección de los

ojos ayudarán a desviar los fragmentos

del material que puedan salir despedidos

hacia la cara y los ojos. El polvo

generado o los gases liberados por los

materiales que esté cortando (por ej.,

tuberías con aislamiento de asbesto,

radón) pueden causar dificultades

respiratorias

i. Use guantes con almohadillado grueso y

limite el tiempo de exposición tomando

frecuentes períodos de descanso. La

vibración causada por la acción de

percusión y taladrado puede ser

perjudicial para las manos y los brazos.

j. Sitúese de modo que evite ser atrapado

entre la herramienta o el mango lateral

y las paredes o los postes. Si la broca

se atasca o se engancha en la pieza de

trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o

la pierna.

k. No golpee la broca con un martillo de

mano ni con un mazo para intentar

soltar una broca atorada o enganchada.

Se podrían soltar fragmentos de metal de

la broca y golpearle a usted o golpear a

las personas que se encuentren

presentes.

l. Nunca deje la herramienta en ningún

lugar hasta que la broca o el accesorio

se haya detenido por completo.

m.No utilice brocas ni accesorios

desafilados o dañados. Las brocas o

accesorios desafilados o dañados

pueden atascarse frecuentemente en la

pieza de trabajo, causando una reacción

de par motor.

n. Al sacar la broca de la herramienta,

evite el contacto con la piel y use

guantes de protección adecuados al

agarrar la broca o el accesorio. Los

accesorios pueden estar calientes

después de un uso prolongado.

o. No tenga en marcha la herramienta

mientras la lleva a su lado. La broca

taladradora que gira puede engancharse

en la ropa y se pueden producir lesiones.

Normas de seguridad para martillos giratorios

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 32

-33-

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado

de goma de electricista, mejorarán más su

seguridad personal.

Mantenga los mangos secos, limpios y

libres de aceite y grasa. Las manos

resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de

seguridad podrían montarse

incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro

de carbono, amoníaco, etc., podrían dañar

las piezas de plástico.

Asegúrese de que el interruptor esté en la

posición de apagado antes de introducir el

paquete de batería. Si se introduce el

paquete de batería en herramientas

mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se

produzcan accidentes.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos

que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y

otros productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta

frecuencia realice este tipo de trabajo. Para

reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada

y trabaje con equipo de seguridad

aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas

especialmente para impedir mediante

filtración el paso de partículas

microscópicas.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 33

-34-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación ⁄ Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 34

-35-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta.

Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos

símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria

Alerta al usuario para que use protección de la audición

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la

Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha

catalogado esta herramienta indicando que cumple con las normas

estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 35

-36-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta o ponga el

interruptor en la posición de fijación en apagado antes de hacer

cualquier ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar accidentalmente la herramienta.

Martillo rotativo inalámbrico GBH18V-21

Fig. 1

PROTECTOR

ANTIPOLVO

MANGUITO

DE FIJACIÓN

PAQUETE DE

BATERÍAS

INTERRUPTOR

GATILLO DE

VELOCIDAD

VARIABLE

CONTROLADA

PALANCA DE

AVANCE/RETROCESO Y

CIERRE DEL GATILLO

DIAL SELECTOR

DE MODO

LUZ DE TRABAJO

INCORPORADA

EMPUÑADURA

CAUCHUTADA

ABERTURAS DE

VENTILACIÓN

BOTÓN DE LIBERACION

DEL CALIBRE DE

PROFUNDIDAD

BOTÓN DE

LIBERACIÓN DEL

DIAL SELECTOR

EMPUNADURA

MANGO

AUXILIAR

BOTÓN DE LIBERACIÓN

DEL PAQUETE DE

BATERÍAS

CALIBRE DE

PROFUNDIDAD

Modelo

GBH18V-21

Tensión

18 V

Estilo de cuerpo

SDS-plus

Temperatura ambiente permitida

– durante el proceso de carga

– durante la utilización y

almacenamiento

32...113 °F (0...+45 °C)

–4...122 °F (–20...+50 °C)

Máximo diámetro de taladrado

Hormigón 3/4" (19 mm)

Acero 1/2" (13 mm)

Madera 1-1/4" (32 mm)

Paquetes de

batería/Cargadores de

baterías:

Sírvase consultar la

lista de

baterías/cargadores

incluidas con su

herramienta.

NOTA: Para obtener las

especificaciones de la

herramienta, consulte la

placa del fabricante

colocada en la

herramienta.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 36

Introducción y suelta del

paquete de baterías

Ponga la palanca de avance/inversión 1

en la posición central (de apagado).

Deslice el paquete de baterías cargado

2 al interior de la carcasa hasta que

dicho paquete se acople en su sitio (Fig.

2).

La herramienta está equipado con un

pestillo de fijación secundario para

impedir que dicho paquete se caiga y

salga completamente del mango, en

caso de que se afloje debido a la

vibración.

Para quitar el paquete de baterías,

oprima el botón de liberación del

paquete de baterías 3 y deslice dicho

paquete hacia delante.

Oprima de nuevo el botón de liberación

del paquete de baterías y deslice dicho

paquete completamente hacia afuera

hasta sacarlo de la carcasa de la

herramienta (Fig. 2).

Instalación de accesorios

SDS-plus®

Limpie el extremo de inserción del

cuerpo del accesorio para quitar los

residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o

lubricante ligero.

Introduzca el accesorio en el mandril a

través del protector antipolvo a la vez

que lo hace girar y lo empuja hacia

adentro hasta que quede fijo en su sitio

automáticamente. Tire del accesorio

hacia afuera para asegurarse de que ha

quedado fijo dentro del soporte de la

mandril (Fig. 3).

NOTA: La alta eficiencia proporcionada

por los martillos giratorios sólo se

puede obtener si se utilizan accesorios

afilados y sin daños. El “costo” de

mantener accesorios afilados y sin

-37-

Ensamblaje

Fig. 3

Fig. 4

PROTECTOR

ANTIPOLVO

MANGUITO

DE FIJACIÓN

Desconecte el paquete de batería de la herramienta o ponga el

interruptor en la posición de fijación en apagado antes de hacer

cualquier ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar accidentalmente la herramienta.

Fig. 2

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 37

-38-

Ensamblaje

daños es sobradamente compensado

por el “tiempo que se ahorra” al hacer

funcionar la herramienta con accesorios

afilados.

Remoción de accesorios

SDS-plus®

Los accesorios

pueden estar

calientes después de la utilización.

Evite el contacto con la piel y utilice

guantes de protección o un paño

protector adecuados para quitar dichos

accesorios.

Para quitar un accesorio, tire hacia atrás

del mango de fijación, sujételo y tire de

la broca hacia adelante. Todos los

accesorios deben limpiarse después de

quitarlos (Fig. 4).

Instalación y remoción de

mandril de 3 mordazas

(No incluida, disponible como

accesorio)

El mandril

de 3 mor -

dazas con

cuerpo SDS

p u e d e

transformar

la herra mi enta para utilizarla con brocas

de cuerpo recto (Fig. 5).

Limpie el extremo de inserción del

cuerpo del accesorio para quitar los

residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o

lubricante ligero.

Introduzca el accesorio en el mandril a

través del protector antipolvo a la vez

que lo hace girar y lo empuja hacia

adentro hasta que quede fijo en su sitio

automáticamente. Tire del accesorio

hacia afuera para asegurarse de que ha

quedado fijo dentro del soporte de la

mandril (Fig. 6 ).

Para quitar un accesorio, tire hacia atrás

del mango de fijación, sujételo y tire de

la broca hacia adelante. Todos los

accesorios deben limpiarse después de

quitarlos.

INSTALACIÓN Y REMOCIÓN DE

ACCESORIOS CUANDO SE UTILIZA

EL MANDRIL DE 3 MORDAZAS

Para brocas pequeñas, abra las

mordazas lo suficiente para in troducir la

broca hasta las estrías. Para brocas

grandes, in tro duzca la broca hasta

donde se pueda. Centre la broca a me -

dida que vaya cerrando las mordazas a

mano. Esto co lo ca la broca

adecuadamente, proporcionando un

contacto má x i mo entre las mordazas del

mandril y el cuerpo de la bro ca (Fig. 6).

Para apretar el mandril, introduzca

sucesivamente la llave en cada uno de

los tres agujeros para llave y apriete

firmemente girando en el sentido de las

agujas del reloj.

El mandril se puede soltar usando un

solo agujero.

Nota: El mandril de 3 mordazas está

diseñado para utilizarse en el modo de

"Taladrado solamente". El mandril de 3

mordazas no está diseñado para

utilizarse cuando se taladre con acción

de percusión.

MANGUITO DE

FIJACIÓN

MANDRIL DE 3

MORDAZAS (No incluida,

disponible como

accesorio)

Fig. 6

Fig. 5

Fig. 7

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 38

Mango auxiliar

La herramienta se debe sujetar con el

mango auxiliar, el cual se puede girar

360°.

Para reposicionar y/o hacer girar el

mango, afloje la empuñadura, mueva el

mango hasta la posición deseada a lo

largo del cuerpo cilíndrico y vuelva a

apretar firmemente la empuñadura (Fig.

8).

Calibre de profundidad

La profundidad de perforación se puede

prefijar y/o repetir utilizando el calibre

de profundidad.

Ajuste de la profundidad: Después de

instalar el mango auxiliar, asegúrese de

que el accesorio se haya introducido

completamente en el portaherramienta

antes de ajustar el calibre de

profundidad (Fig. 9).

Para ajustar la profundidad, oprima el

botón de liberación del calibre de

profundidad, deslice dicho calibre hasta

la profundidad deseada y deje de

ejercer presión sobre el botón para fijar

el calibre de profundidad en su sitio.

-39-

Interruptor gatillo de

velocidad variable

controlada

La herramienta se controla con un

interruptor gatillo de velocidad variable.

La herramienta se puede encender

(posición “ON”) o apagar (posición

“OFF”) apretando o soltando el gatillo.

La velocidad se puede ajustar desde las

RPM mínimas hasta las RPM máximas

indicadas en la placa del fabricante por

medio de la presión que usted ejerce

sobre el gatillo. Ejerza más presión para

aumentar la velocidad y disminuya la

presión para reducir la velocidad (Fig.

1).

Para reducir

el riesgo de

lesiones, deje de usar inmediatamente

la herramienta si el control de

velocidad variable deja de funcionar.

Es probable que se produzca una

pérdida subsiguiente del control de

encendido y apagado del interruptor

gatillo.

Instrucciones de funcionamiento

MANGO

AUXILIAR

CALIBRE DE

PROFUNDIDAD

BOTÓN DE LIBERACION

DEL CALIBRE DE

PROFUNDIDAD

Fig. 8

Fig. 9

EMPUNADURA

Ensamblaje

Desconecte el paquete de batería de la herramienta o ponga el

interruptor en la posición de fijación en apagado antes de hacer

cualquier ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar accidentalmente la herramienta.

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 39

-40-

Instrucciones de funcionamiento

Fig. 10

PALANCA DE

AVANCE/RETROCESO Y

CIERRE DEL GATILLO

Palanca de avance/retroceso

y cierre del gatillo

La herramienta está equipada con una

palanca de avan ce/ retroceso y cierre

del gatillo con ubicación encima del

gatillo (Fig. 10). Esta palanca fue

diseñada para invertir el sentido de

rotación del mandril y para fijar el gatillo

en una posición “OFF” a fin de ayudar a

evitar arranques accidentales y la

descarga acci dental de las baterías.

Para la rotación de “Avance” (con el

man dril orientado en sentido opuesto a

usted), mueva la palanca com ple -

tamente hacia la izquierda. Para la

rotación inversa, mueva la palanca

completamente hacia la derecha. Para

activar el cierre del gatillo, mueva la

palanca hasta la posición central “OFF”.

No cambie el

sentido de giro

hasta que la herramienta se haya

detenido por completo. El cambio

durante el giro del mandril puede causar

daños a la herramienta.

Dial selector de modo

El dial selector permite ajustar la

herramienta para varias aplicaciones de

taladrado y taladrado de percusión.

Oprima el botón de liberación y gire el

dial selector hasta la derecha o hacia la

izquierda según las aplicaciones que se

indican a continuación (Fig. 11).

No utilice el dial

de selección

hasta que la herramienta se haya

detenido por completo. La realización

de cambios durante la rotación del

mandril puede causar daños a la

herramienta.

Cuando utilice brocas de demolición o

desbastadoras, tales como puntas de

bala, cinceles, brocas planas, gubias,

etc., se debe seleccionar el modo de

“Martillo solamente”.

Fijación variable

Elija la posición más idónea para la

operación que usted desea realizar. La

posición de "fijación variable" está

Fig. 11

Taladrado únicamente:

utilizado para taladrar

madera, acero, etc.

Taladrado/martilleo:

utilizado para taladrar

concreto

Fijación variable:

ajustar el cincel en una

de 12 posiciones

Martilleo únicamente:

utilizado para trabajo de

desbastado ligero

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 40

diseñada para utilizarse con brocas de

desbastar, tales como brocas de punta

rompedora, brocas de pala, brocas de

media caña, etc.

Oprima el botón de liberación y gire el

dial selector hasta la posición de

fijación variable. A continuación, gire el

manguito de fijación, junto con el

accesorio, hasta la posición deseada.

Luego, gire el dial selector hasta la

posición de “martilleo únicamente” y

gire ligeramente el manguito de fijación

para hacer que éste quede fijo

automáticamente en una posición

determinada (Fig. 12).

Embrague deslizante

Esta herramienta está dotada con un

embrague deslizante interno

preajustado. El husillo de salida dejará

de girar si el accesorio se atasca y

sobrecarga la herramienta.

TALADRADO DE MAMPOSTERIA

Utilice una broca para mampostería con

punta de carburo para ladrillo de

cenizas, argamasa, ladrillo común,

piedra blanda y otros materiales. La

cantidad de presión a ejercer depende

del tipo de material que se está

taladrando. Los materiales blandos

requieren menos presión, mientras que

los materiales duros ne ce sitan más

presión para evitar que la broca dé

vueltas sin avanzar.

TALADRADO DE MADERA O

PLASTICO

El taladrado de madera o plástico

requiere el uso de un mandril de 3

mordazas (vendido por separado).

Si no se utiliza un bloque de refuerzo,

disminuya la presión justo antes de que

la broca atraviese completamente la

madera para evitar el astillado. Termine

el agujero desde la parte posterior

inmediatamente después de que la

punta atraviese la pieza de trabajo. Si la

broca se atasca, invierta la operación de

taladrado para ayudar a sacar la broca

de la pieza de trabajo.

TALADRADO DE METAL

El taladrado de metal requiere el uso

de un mandril de 3 mordazas (vendido

por separado).

Realice una punzonadura para marcar

en el material a fin de comenzar más

fácilmente. Ejerza suficiente presión

para hacer que la broca siga cortando.

Si se permite que la broca se limite a

girar en el agujero sin avanzar, ésta se

desafilará en poco tiem po. Al taladrar

un agujero más grande, es más rápido y

gasta menos el paquete de baterías

hacer primero un agujero más pequeño

y agrandarlo hasta el tamaño requerido.

Lubrique la punta de la broca de vez en

cuando con ACEITE PARA COR TAR para

taladrar metal más fácilmente. Si la

broca se atasca, invierta el taladrado

para ayudar a sacar la broca de la pieza

de trabajo.

No se recomienda taladrar agujeros de

más de 3/8" de diámetro en acero suave

con un grosor superior a 1/8". El

taladrado de metal consume

rápidamente la energía del paquete de

baterías.

Consejos para la

herramienta

El seguir unos cuantos consejos simples

reducirá el desgaste de la herramienta y

las posibilidades de lesiones del

operador.

Usted prolongará la vida de las brocas y

realizará un trabajo mejor ejecutado si

siempre pone la broca en contacto con

la pieza de trabajo ANTES de apretar el

gatillo. Durante el funcionamiento,

sujete el taladro firmemente y ejerza

una presión moderada y uniforme. Una

presión excesiva a baja velocidad hará

que el martillo se detenga. Una presión

demasiado pequeña no permitirá que la

broca corte y producirá un exceso de

fricción al patinar sobre la superficie.

Esto puede ser perjudicial para el

BOTÓN DE

LIBERACIÓN

DEL DIAL

SELECTOR

-41-

Fig. 12

Instrucciones de funcionamiento

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 41

-42-

taladro y para la broca.

El cuerpo de todas las brocas para

taladro se debe limpiar antes de la

utilización de éstas e inmediatamente

después de quitarlas.

Recuerde estas instrucciones para un

funcionamiento con seguridad:

1. Algunos materiales requieren

velocidades de taladrado lentas,

mientras que otros requieren una

velocidad de taladrado más alta para

producir los mejores resultados.

2. Todas las piezas de trabajo se deben

apoyar o fijar antes de taladrar y se

debe ejercer una presión firme y

uniforme en línea con la broca.

3. Cuando la broca atraviese la pieza de

trabajo y llegue al otro lado, reduzca

la presión y continúe haciendo

funcionar el taladro a medida que va

sacando la broca.

Los materiales tales como vidrio,

porcelana, cerámica, loseta, plástico,

etc., se deben taladrar a velocidades

bajas con brocas para taladro y

lubricantes diseñados especialmente.

Extracción de polvo

Para obtener una selección de sistemas

de recolección de polvo e instrucciones

de utilización, consulte las Instrucciones

de utilización / seguridad para

“Aditamentos de extracción de polvo

para martillos y taladros de percusión”

incluidas con su herramienta o con el

aditamento de extracción de polvo.

Instrucciones de funcionamiento

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 42

-43-

Mantenimiento

Servicio

NO HAY

PIEZAS EN EL

INTERIOR QUE PUEDAN SER

AJUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento

preventivo realizado por personal no

autorizado pude dar lugar a la

colocación inco rrec ta de cables y

componentes internos que podría

constituir un peligro serio.

Recomendamos que todo el servicio de

las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch

autorizada. TÉCNICOS DE SERVICIO:

Desconecten el paquete de batería de la

herramienta antes de hacer servicio de

ajustes y reparaciones.

Baterías

Esté alerta a los paquetes de baterías

que estén aproximándose al final de su

vida útil. Si observa una disminución

del rendimiento de la herramienta o un

tiempo de funcionamiento

significativamente más corto entre

cargas, entonces ha llegado el momento

de cambiar el paquete de baterías. Si

no se hace esto, el resultado puede ser

que la herramienta funcione

incorrectamente o que el cargador se

dañe.

Lubricacion de las

herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la

utilización.

Motores

El motor de la herramienta ha sido

diseñado para muchas horas de servicio

fiable. Para mantener la eficiencia

máxima del motor, recomendamos que

este sea examinado cada seis meses por

un Centro de Servicio de Fábrica Bosch

o una Estación de Servicio Bosch

Autorizada.

Limpieza

Ciertos agentes

de limpieza y

disolventes dañan las piezas de

plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y

detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las

palancas de interruptor deben

mantenerse limpias y libres de materias

extrañas. No intente lim piar

introduciendo objetos puntiagudos a

través de las aberturas.

Para evitar accidentes, desconecte siempre el paquete de

batería de la herramienta antes de realizar servicio de ajustes y

reparaciones o limpieza.

Aditamentos y accesorios

Utilice únicamente aditamentos o accesorios especificados en

este manual de instrucciones. Es posible que el uso de

cualquier otro aditamento o accesorio no especificado en este manual cree un

peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y

el deterioro.

Se incluye(n) Se vende(n) por separado

- Mango auxiliar de 360˚

- Calibre de profundidad

- Mandril de 3 mordazas

- Adaptador SDS de mandril recto

2610056642.qxp_GBH18V-21 2/24/20 1:09 PM Page 43

2610056642 02/20

!2610056642!

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty

nd, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in

material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a

claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service

enter or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING

ELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

NY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V INCES DO

NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR

IMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

ROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

HIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE

COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

ARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de

ices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR

sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou

réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à

uelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette

garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez

consulter votre annuaire téléphonique pour les adresses.

A PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES

DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

ANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS

NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS

AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES

N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS

OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS

ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH

LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de

banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL

VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita

por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco -

rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar

una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa,

con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas

mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS

PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y

ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA

LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD

POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES

POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE

ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO

CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P.

50070, Tel. (722) 2792300
