INSTRUCTION MANUAL

22065 AstroMaster 102AZ

ENGLISH

TELESCOPE

102A Z

102 MM REFRACTOR

2 | ENGLISH

ENGLISH | 3

TABLE OF CONTENTS

INTRODUCTION 4

ASSEMBLY 6

Setting up the Tripod 6

Moving the Telescope Manually 7

Installing the Telescope Tube to the Mount 7

Installing the Diagonal & Eyepieces 8

TELESCOPE BASICS 9

Image Orientation 9

Focusing 10

Aligning the Finderscope 10

Calculating Magniﬁcation 11

Determining Field of View 11

General Observing Hints 12

ASTRONOMY BASICS 12

CELESTIAL OBSERVING 13

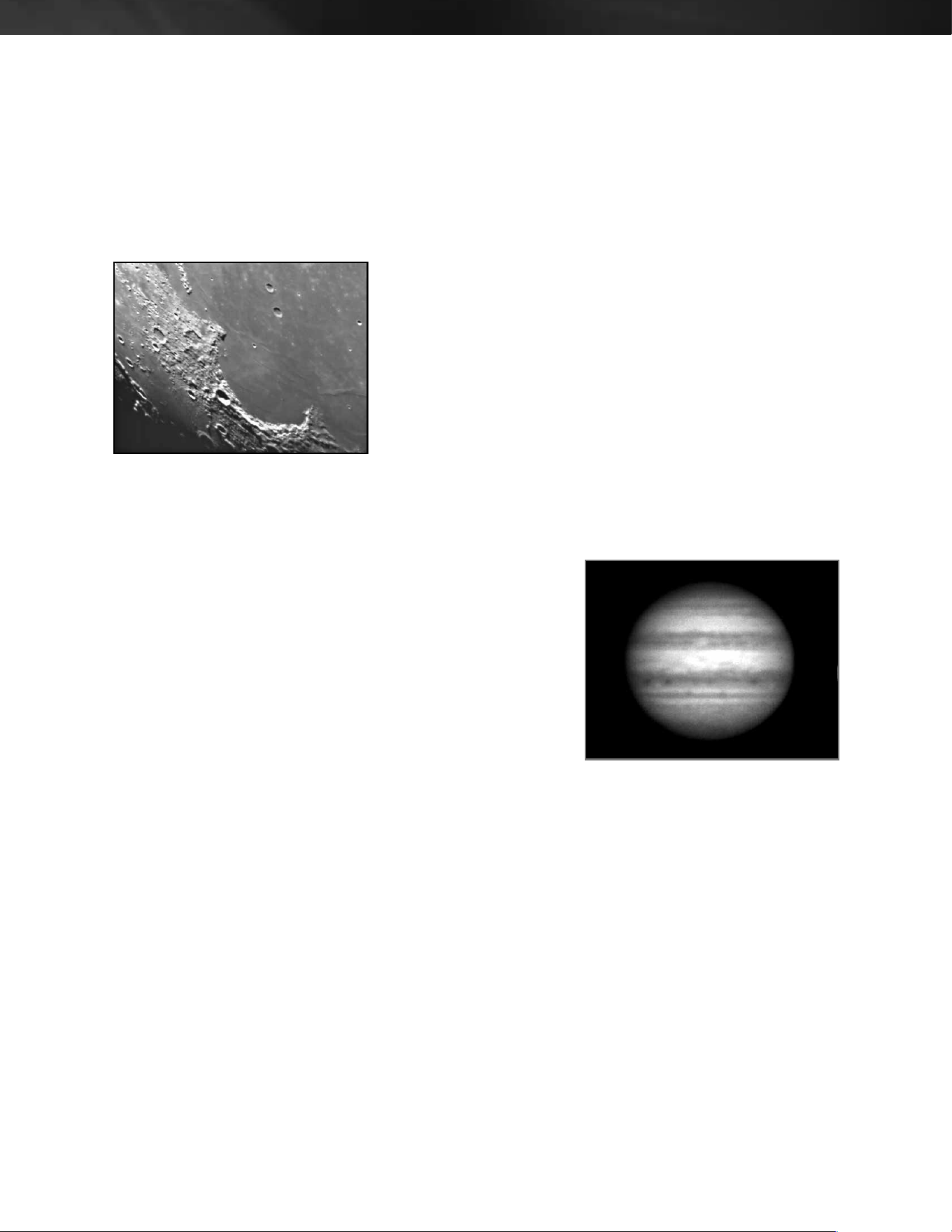

Observing the Moon 13

Observing the Planets 13

Observing the Sun 13

Observing Deep Sky Objects 14

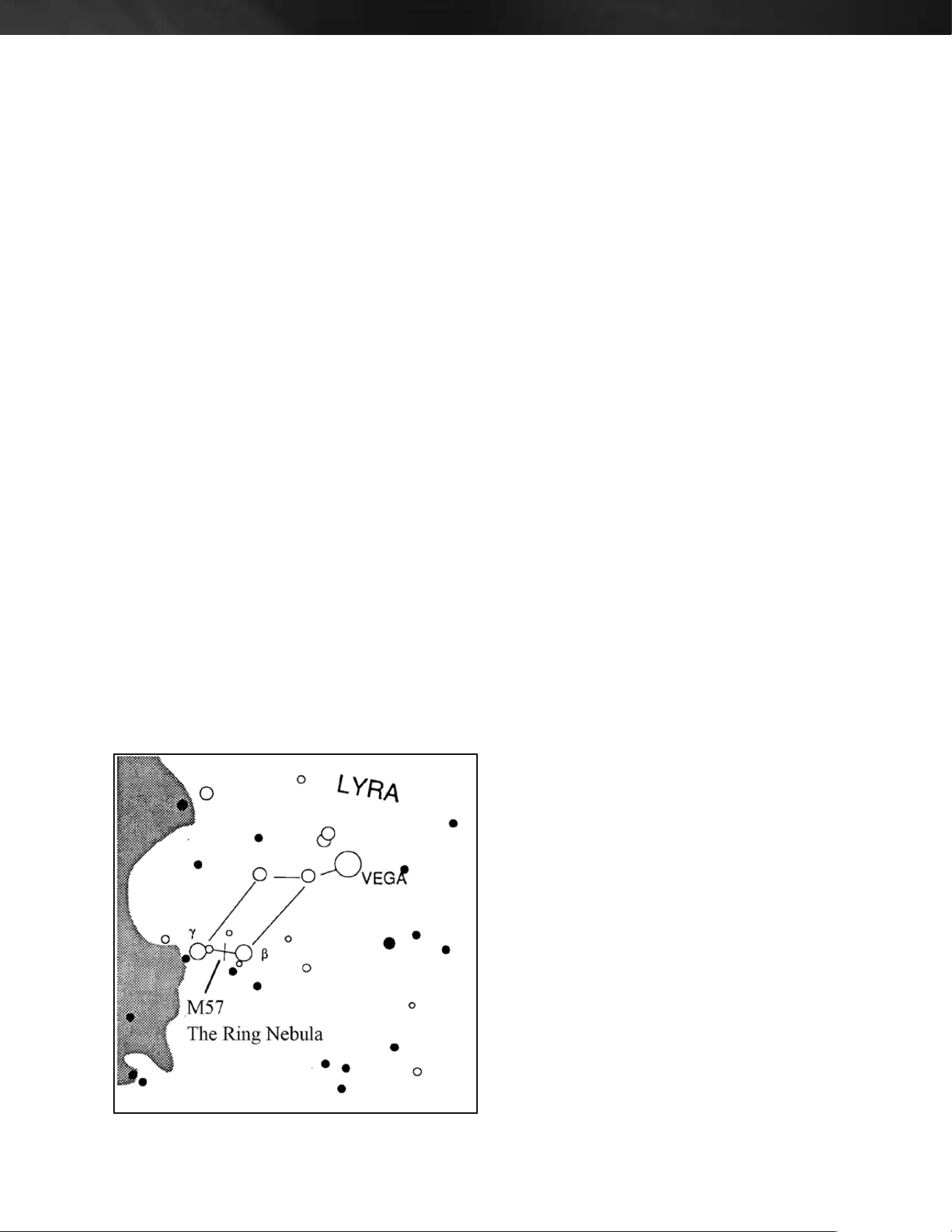

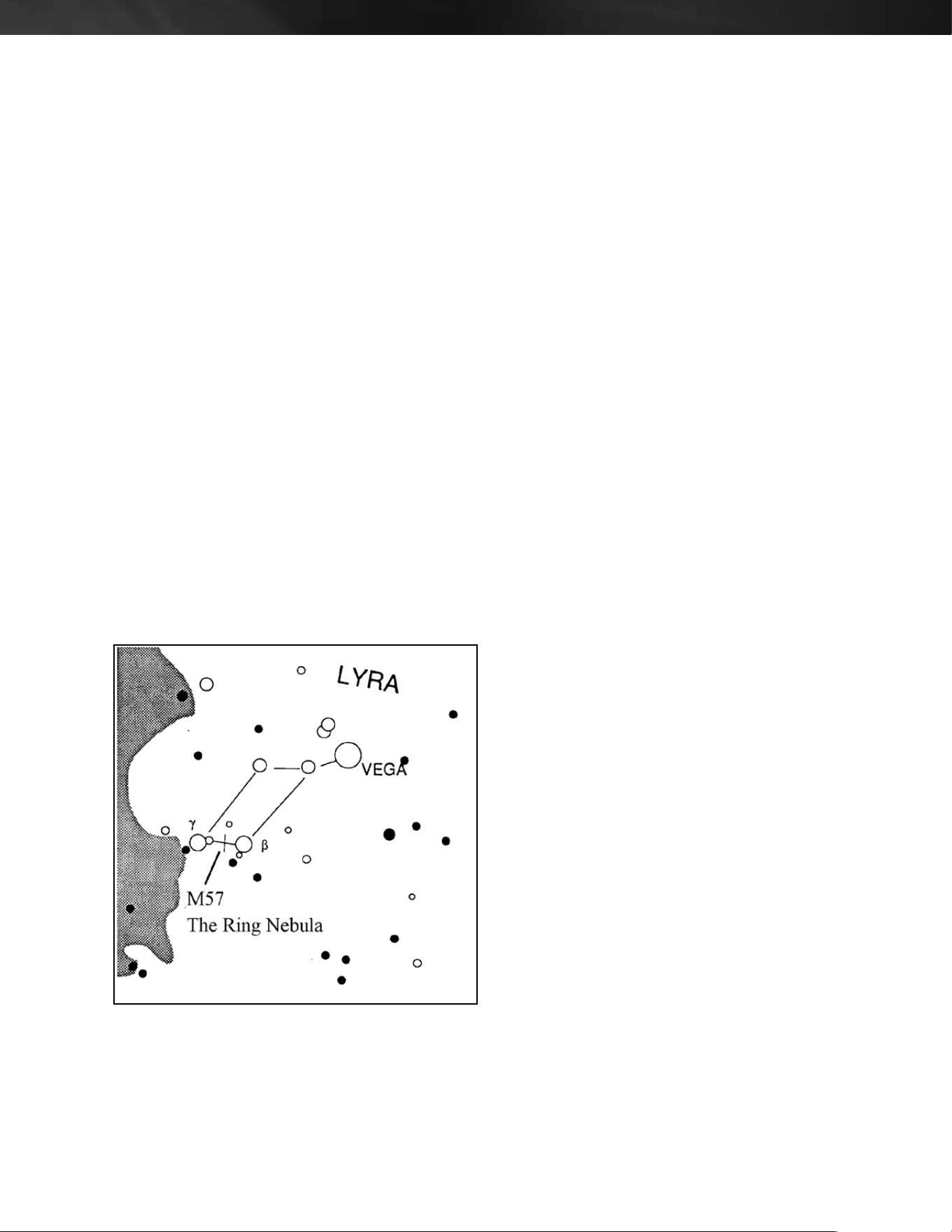

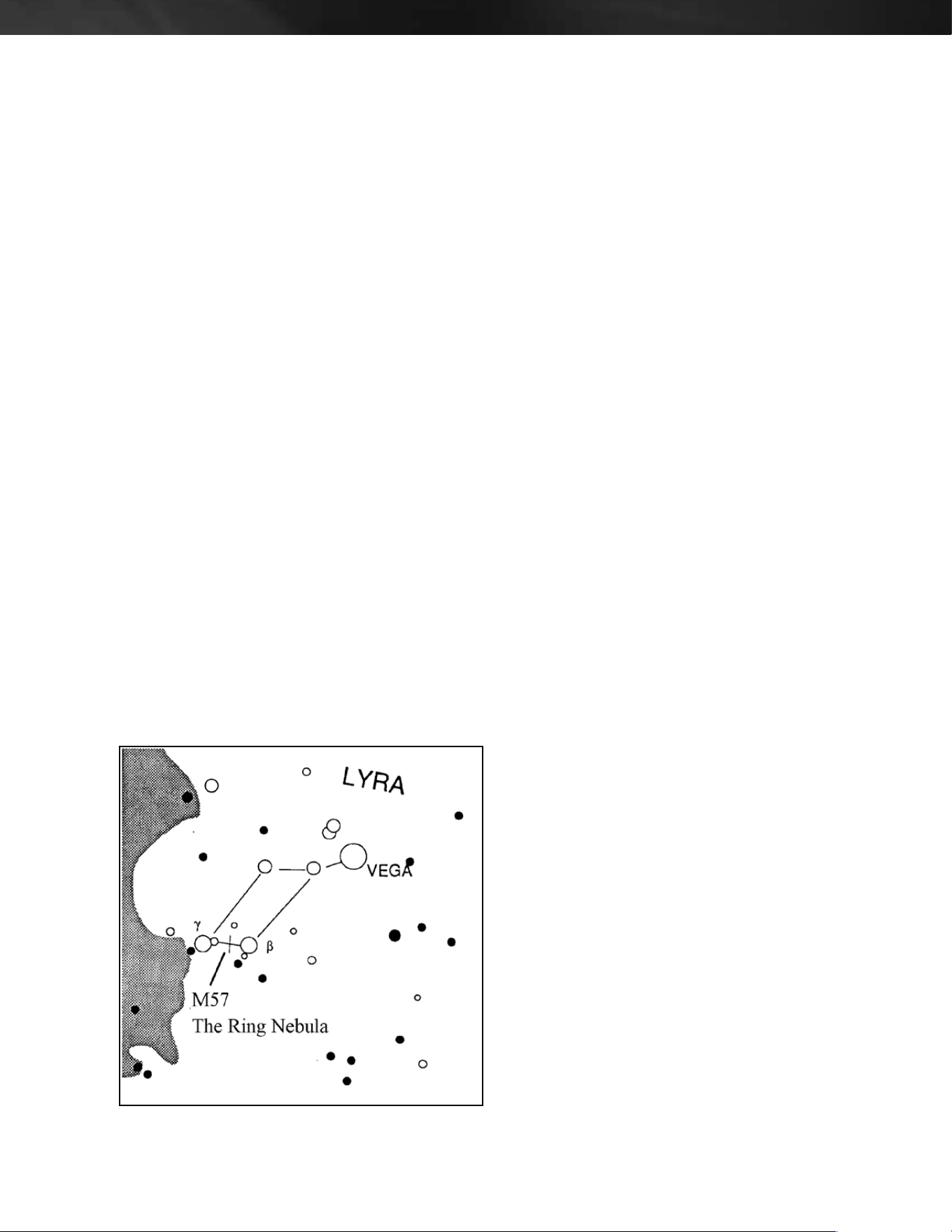

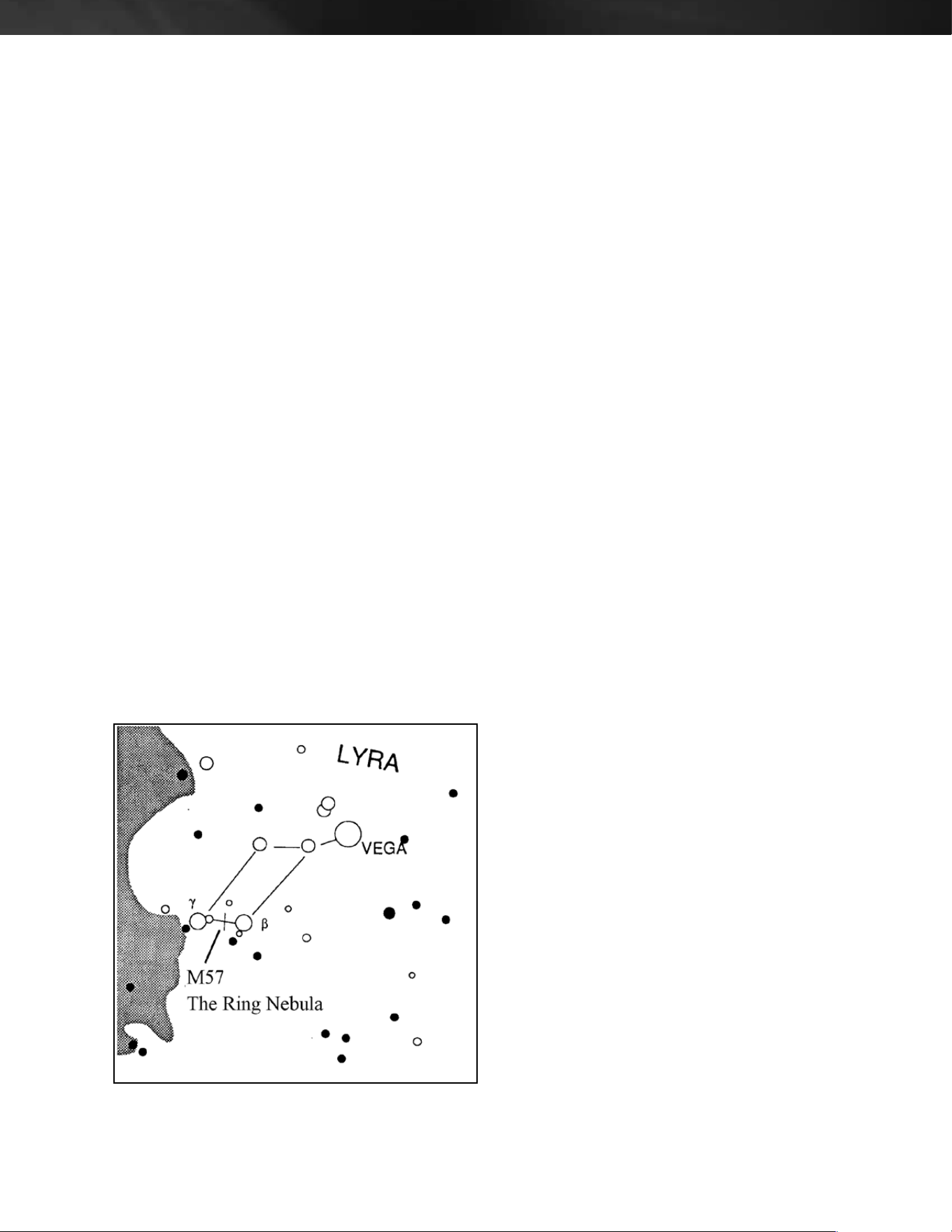

Star Hopping 14

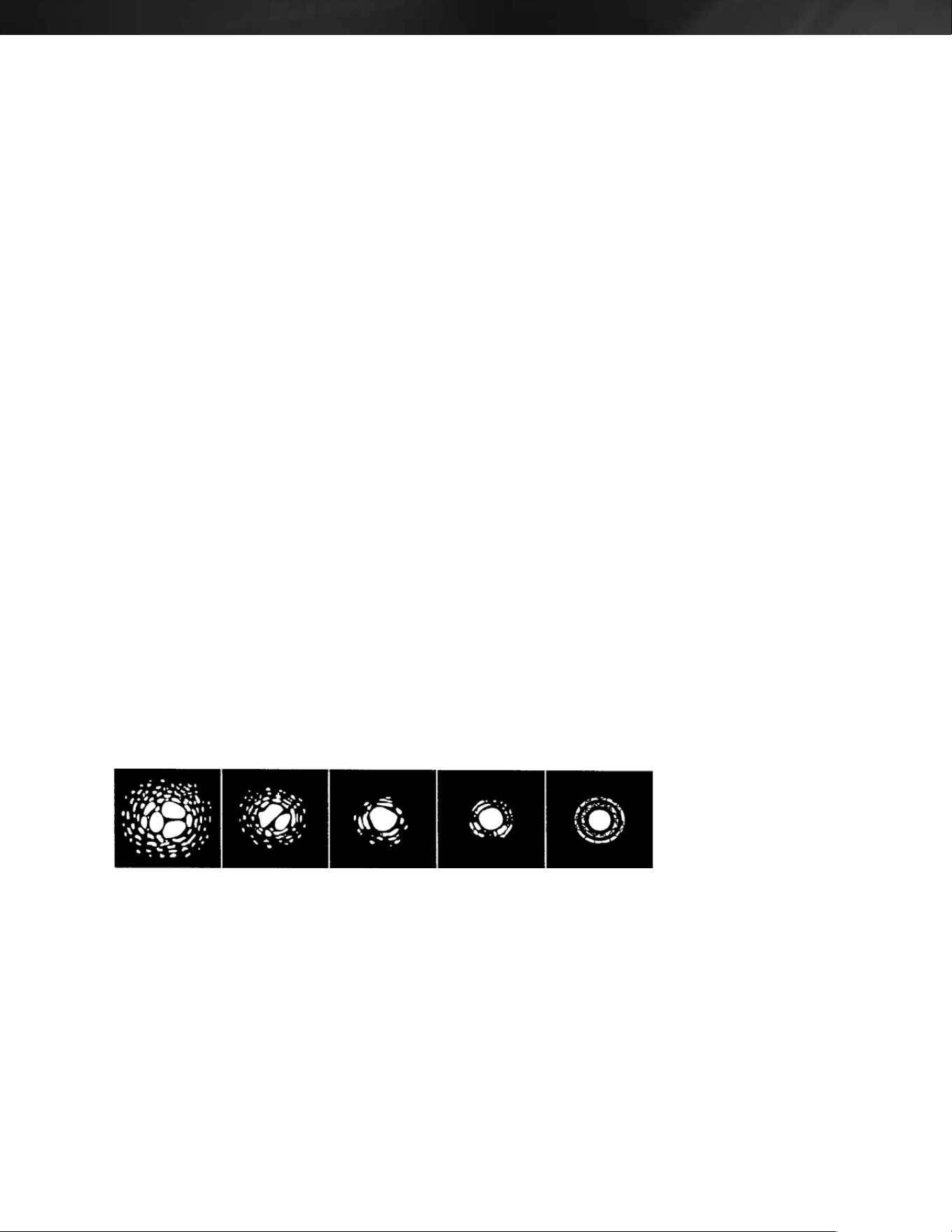

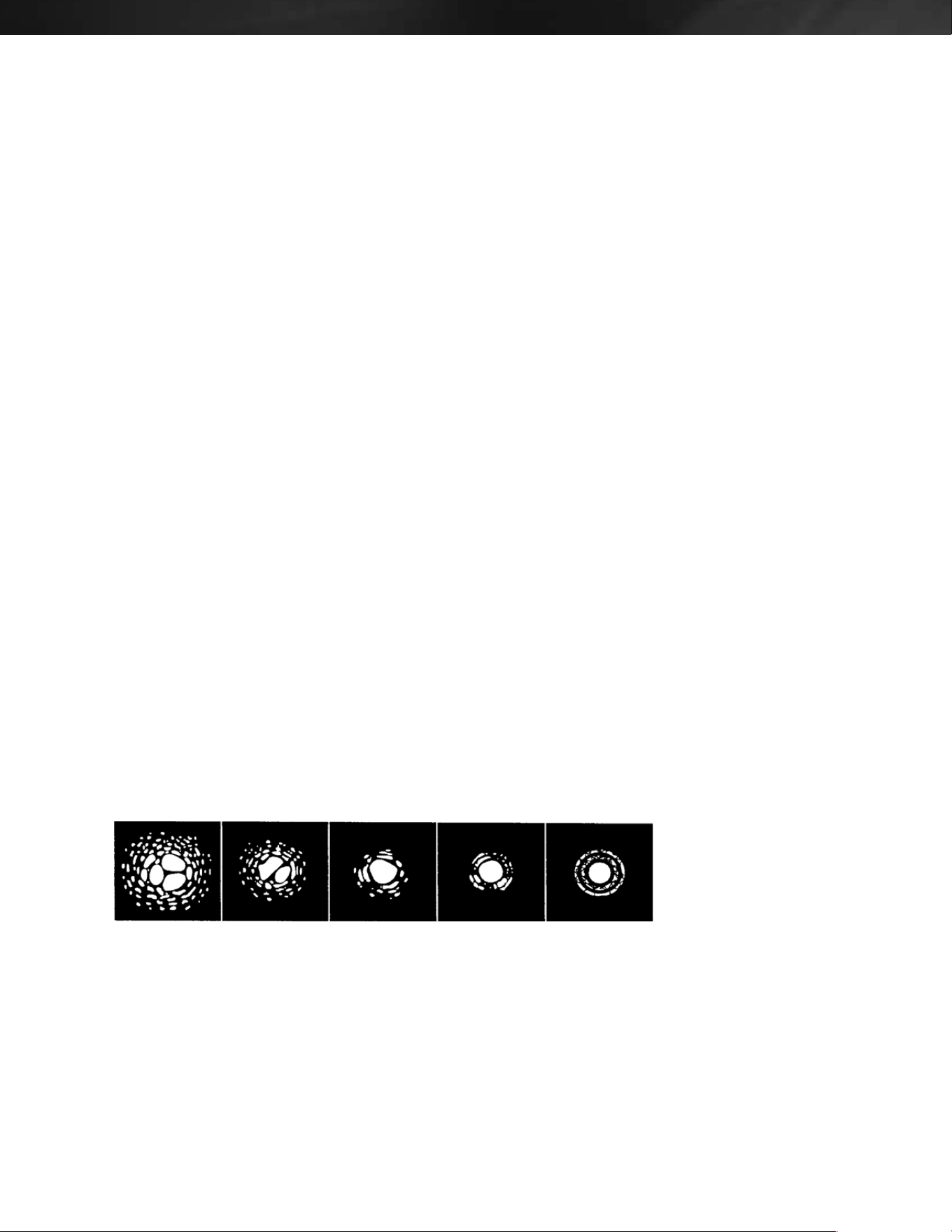

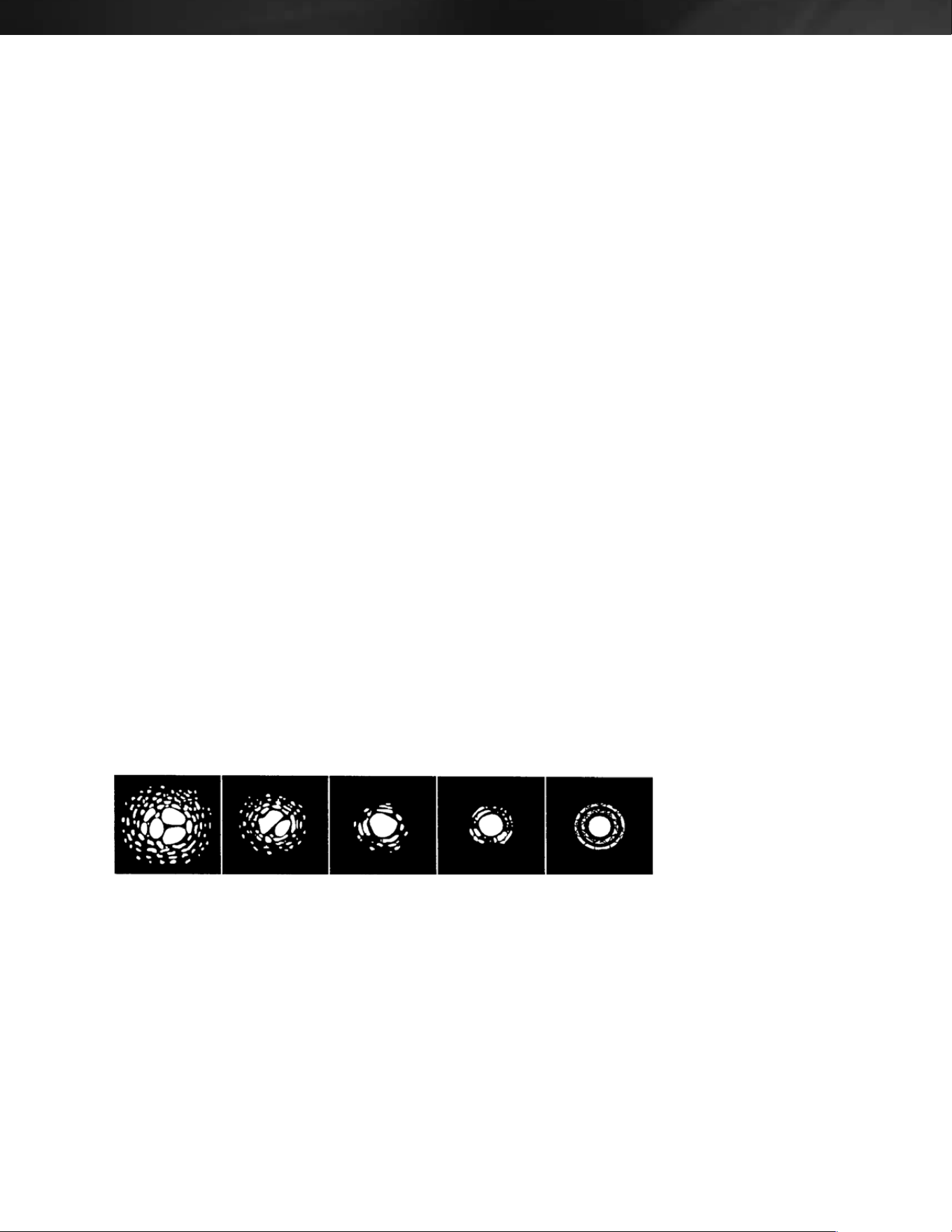

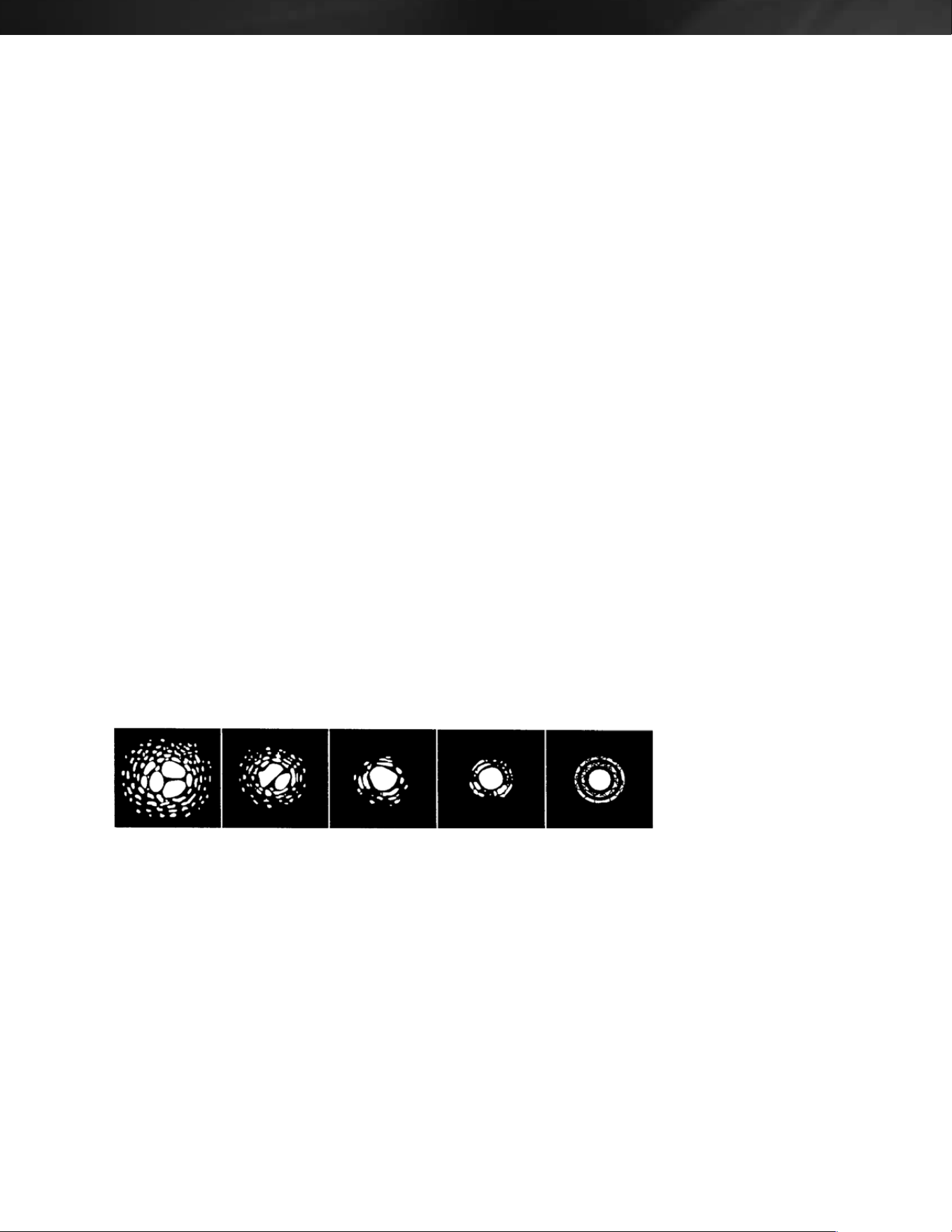

Seeing Conditions 16

ASTROPHOTOGRAPHY 17

Planetary & Lunar Photography with Special Imagers 17

Terrestrial Photography 17

TELESCOPE MAINTENANCE 18

Care and Cleaning of the Optics 18

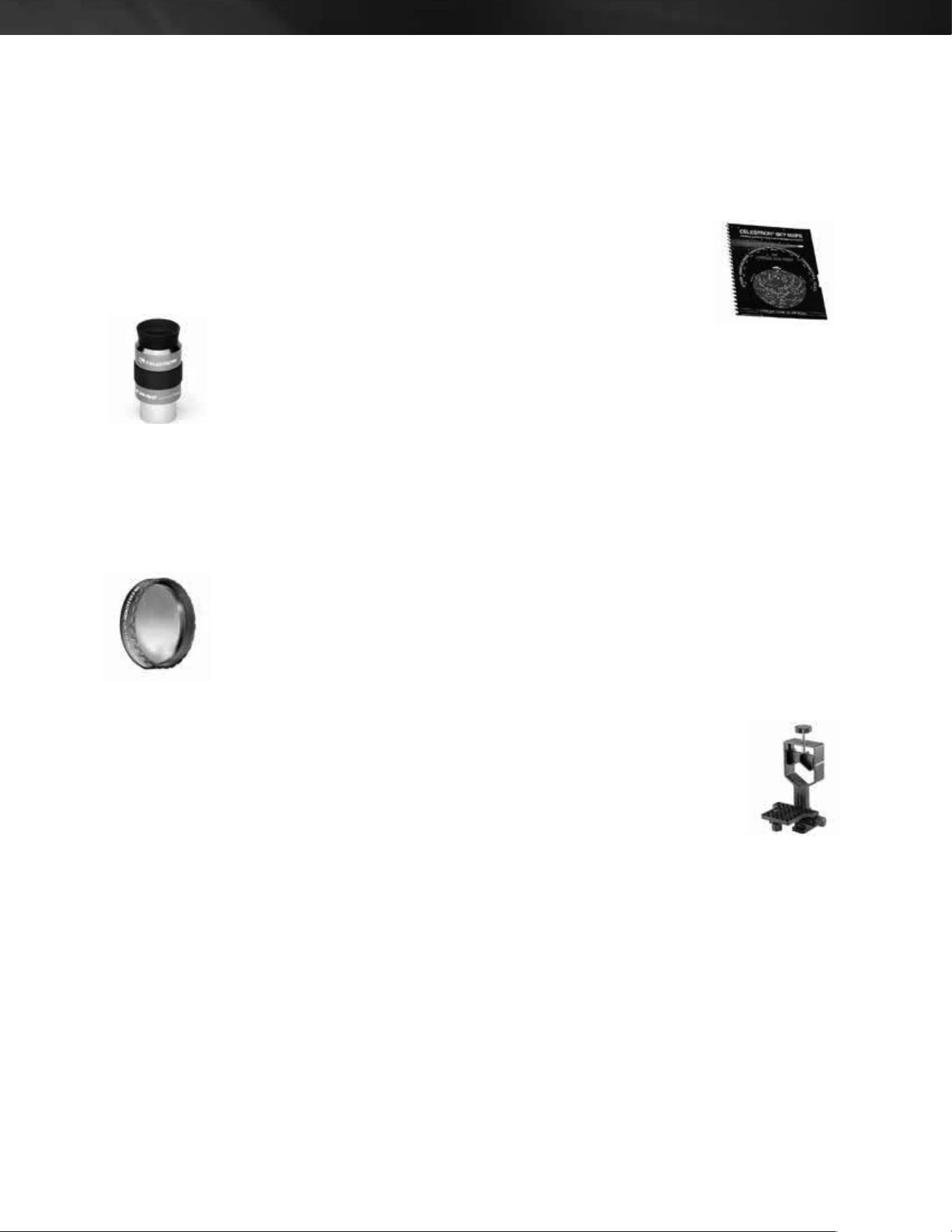

OPTIONAL ACCESSORIES 19

AstroMaster Speciﬁcations 20

4 | ENGLISH

INTRODUCTION

Congratulations on your purchase of an AstroMaster series telescope Your AstroMaster

series is made of the highest quality materials to ensure stability and durability With proper

care, your telescope will provide a lifetime of pleasure with a minimal amount of

maintenance

The AstroMaster series features a compact and portable design with ample optical performance to introduce any

newcomer to the exciting world of amateur astronomy In addition, your AstroMaster telescope is ideal for terrestrial

observations with superb high power viewing

AstroMaster telescopes carry a two year limited warranty For details see our website at www celestron com

Your AstroMaster features

• All coated glass optical elements for clear, crisp images

• Smooth functioning, rigid alt-azimuth mount with a large pan handle with built-in clutch for easy targeting

• A preassembled tripod with 1 25-inch steel legs, which provides a stable platform

• Quick and easy no-tool set up

• TheSkyX-First Light Edition astronomy software with information about celestial objects and printable sky maps

• Terrestrial and astronomical observing capability

Read this manual carefully before embarking on your journey through the Universe It may take a few observing sessions

to become familiar with your telescope, so keep this manual handy until you have fully mastered your telescope’s operation

The manual provides detailed instructions, reference material and helpful hints guaranteed to make your observing

experience as simple and pleasurable as possible

Your telescope is designed to give you years of fun and rewarding observations However, there are a few things to

consider before using your telescope to ensure your safety and protect your equipment

SOLAR WARNING

Never look directly at the Sun with the naked eye or with a telescope unless you have the proper solar ﬁlter. Permanent and irreversible eye damage may result.

Never use your telescope to project an image of the Sun onto any surface. Internal heat build-up can damage the telescope and any accessories attached to it.

Never use an eyepiece solar ﬁlter or a Herschel wedge. Internal heat build-up inside the telescope can cause these devices to crack or break, allowing unﬁltered sunlight to

pass through to the eye.

Do not leave the telescope unsupervised, especially when children or adults unfamiliar with the correct operating procedures of your telescope are present.

ENGLISH | 5

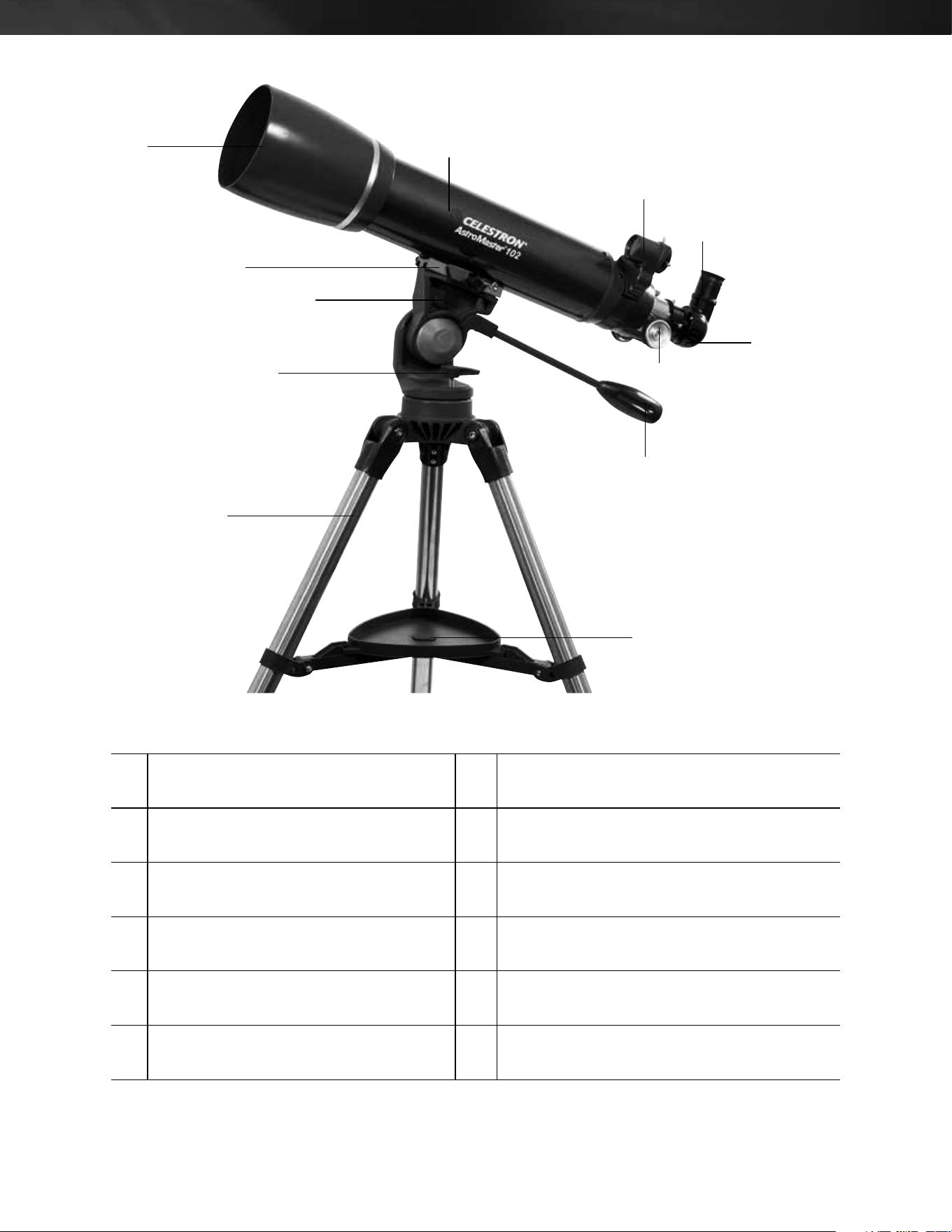

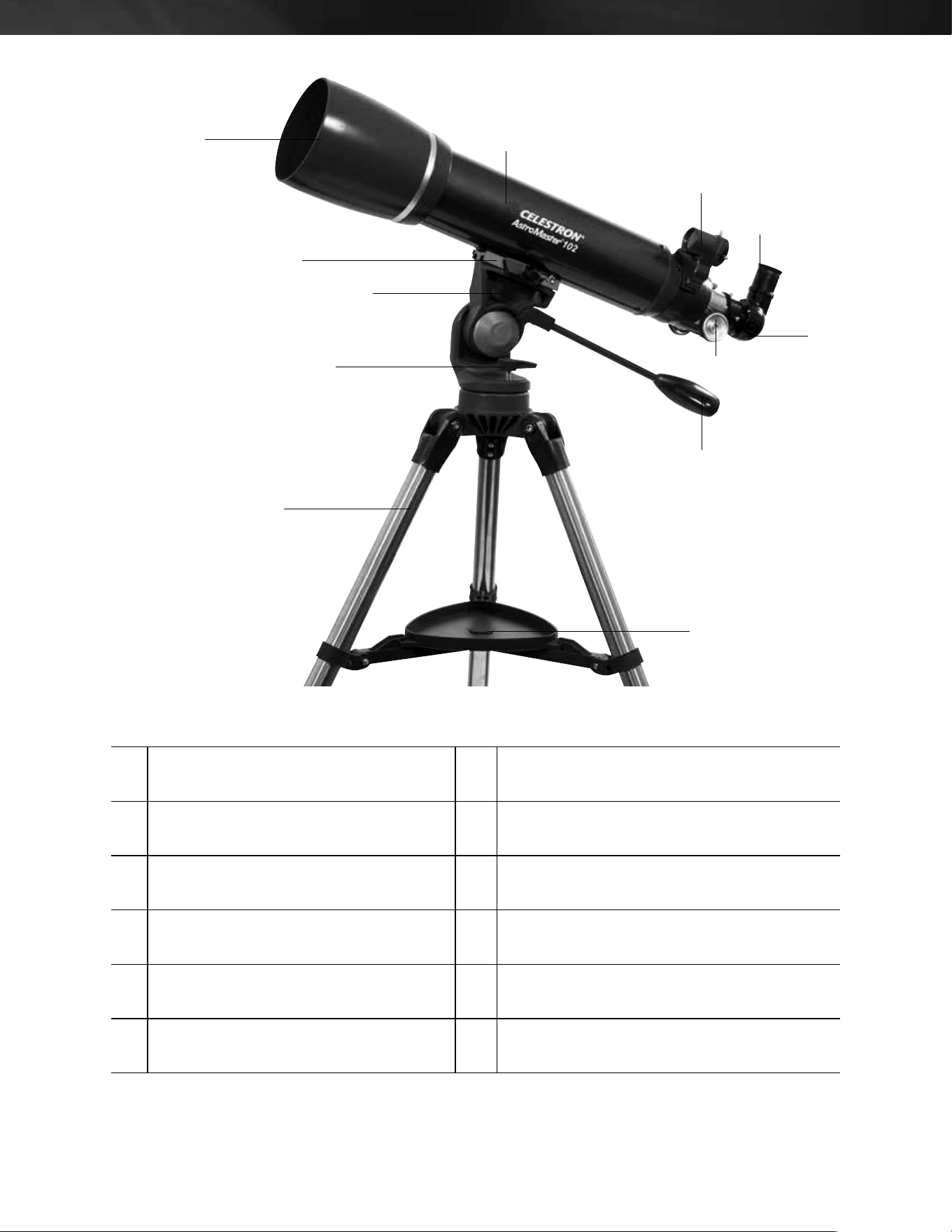

1.

Objective Lens

7.

Pan Handle

2.

Telescope Optical Tube

8.

Accessory Tray

3.

Red Dot Finder

9.

Tripod

4.

Eyepiece

10.

Azimuth Lock

5.

Diagonal

11.

Alt-Az Mount

6.

Focus Knob

12.

Dovetail Mounting Bracket

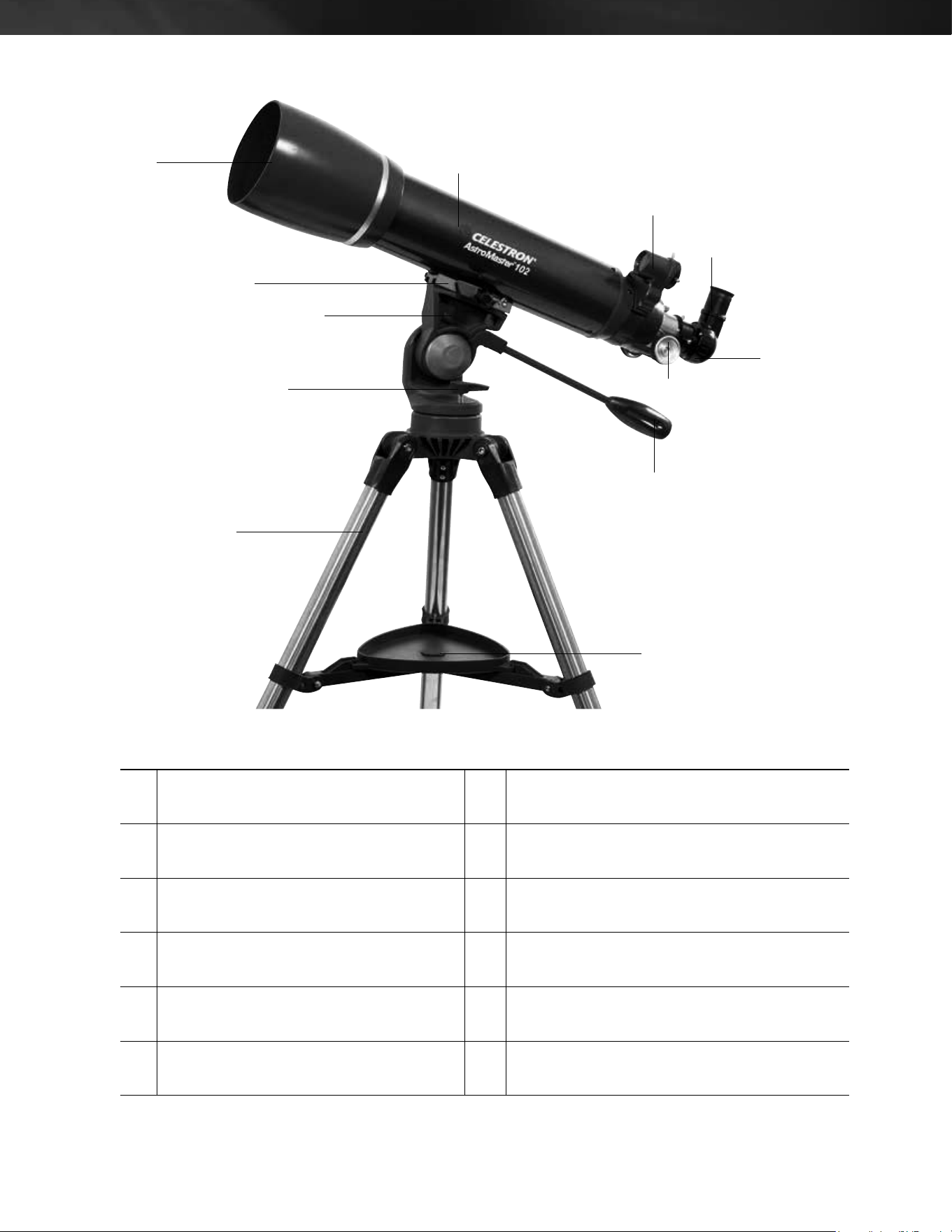

Fig. 1

1

9

10

12

11

5

8

2

6

7

3

4

6 | ENGLISH

ASSEMBLY

Set up your telescope indoors the ﬁrst time before attempting to assemble it outdoors

Each AstroMaster comes in one box The pieces in the box are: altazimuth mount with attached pan handle,10 mm 1 25”

eyepiece, 20 mm 1 25” eyepiece, 1 25” erect image diagonal, “TheSkyX-First Light Edition astronomy software”

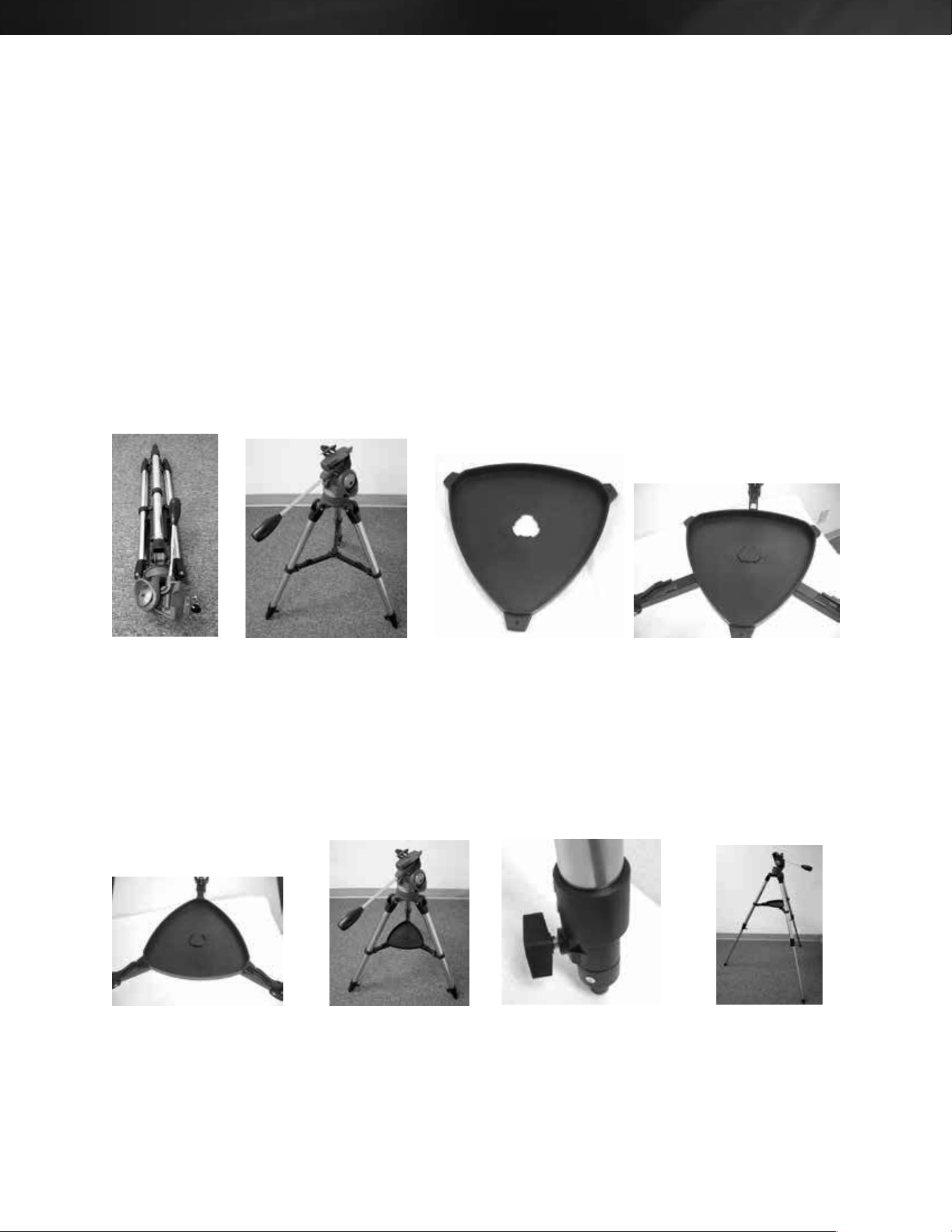

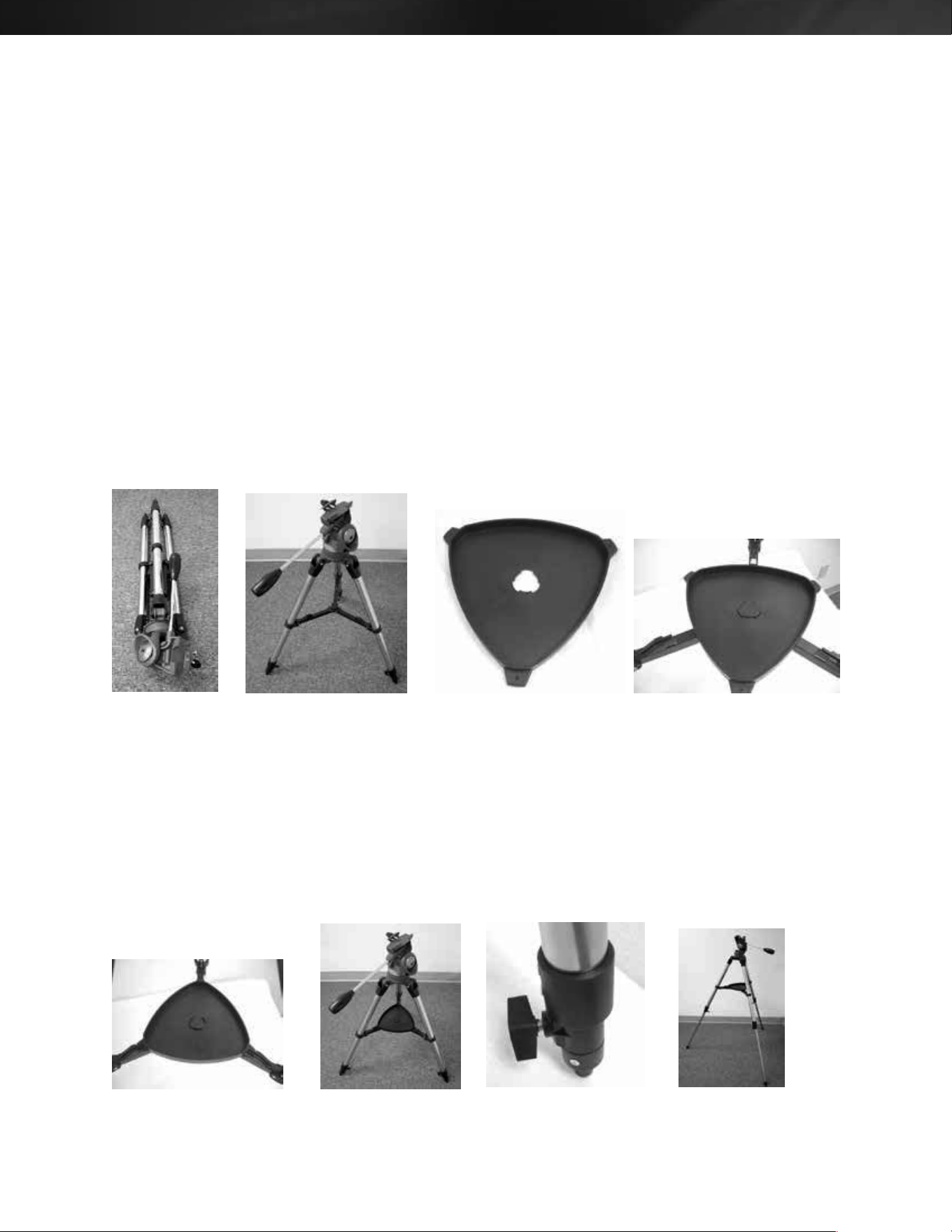

SETTING UP THE TRIPOD

1 Remove the tripod from the box (Figure 2-1) The tripod comes preassembled

2 Stand the tripod upright and pull the tripod legs apart until each leg is fully extended and then push down slightly on the

tripod leg brace (Figure 2-2)

3 Next, we will install the tripod accessory tray (Figure 2-3) onto the tripod leg brace (center of Figure 2-2)

Hold the tray ﬂat side facing down Align the center of the tray to match the center of the tripod brace and push down

slightly (Figure 2-4)



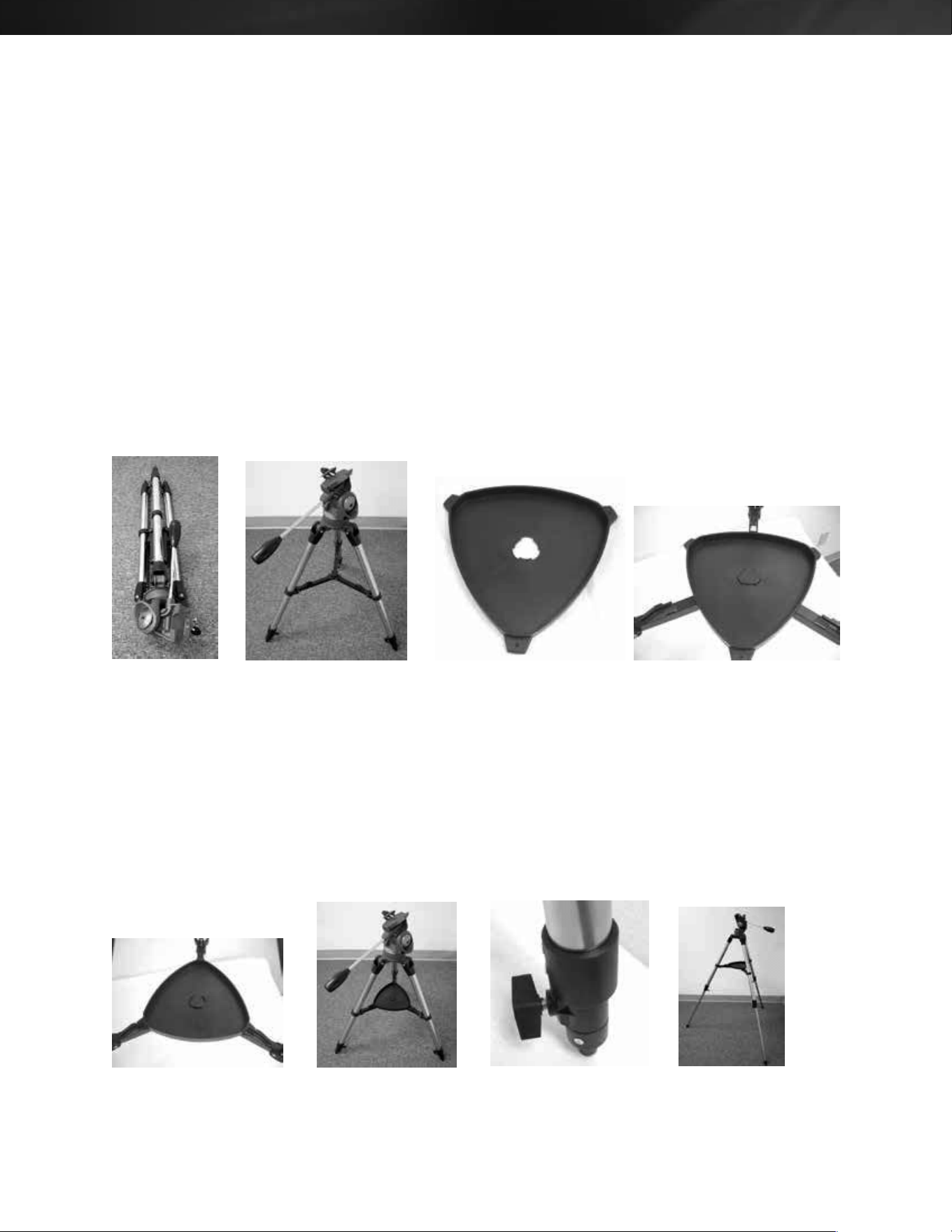

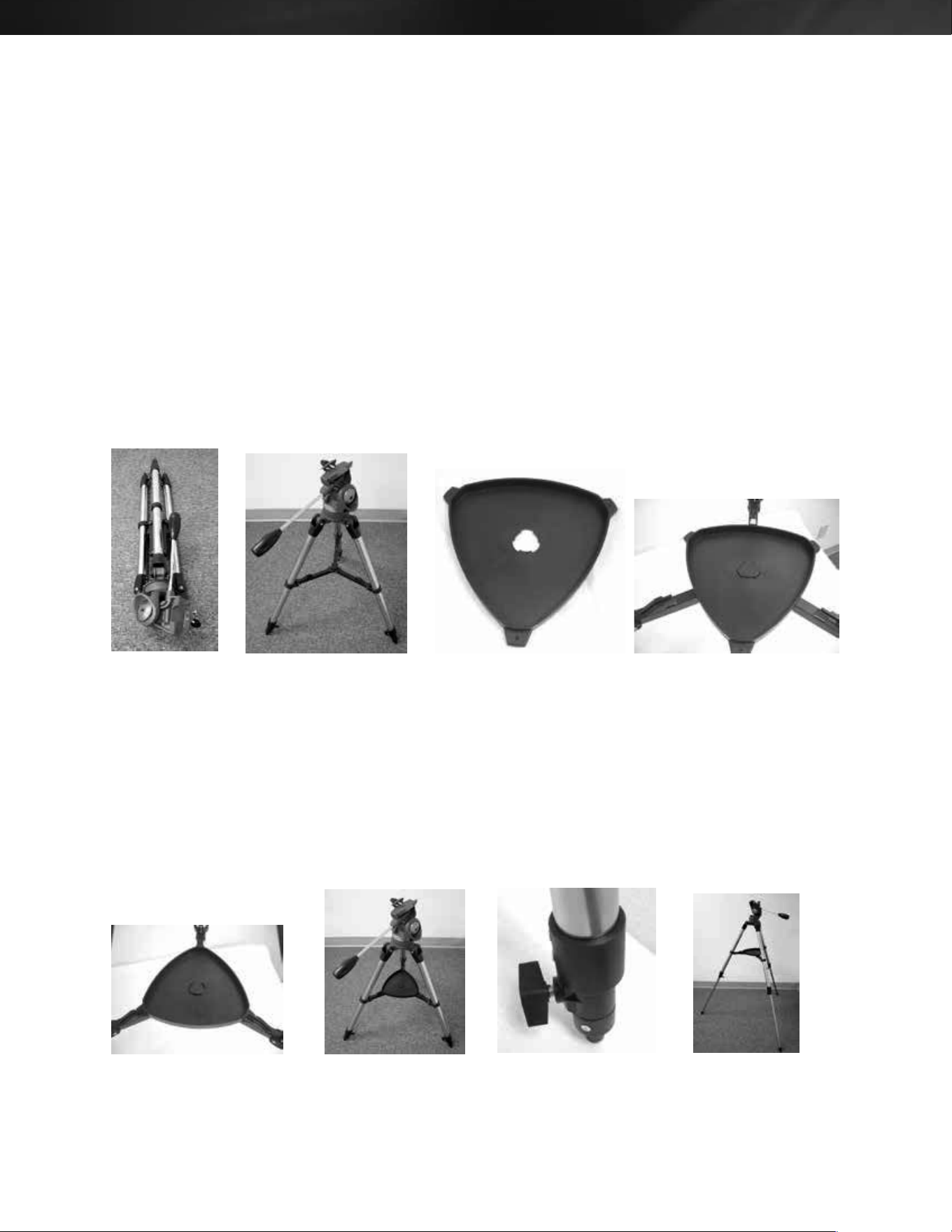

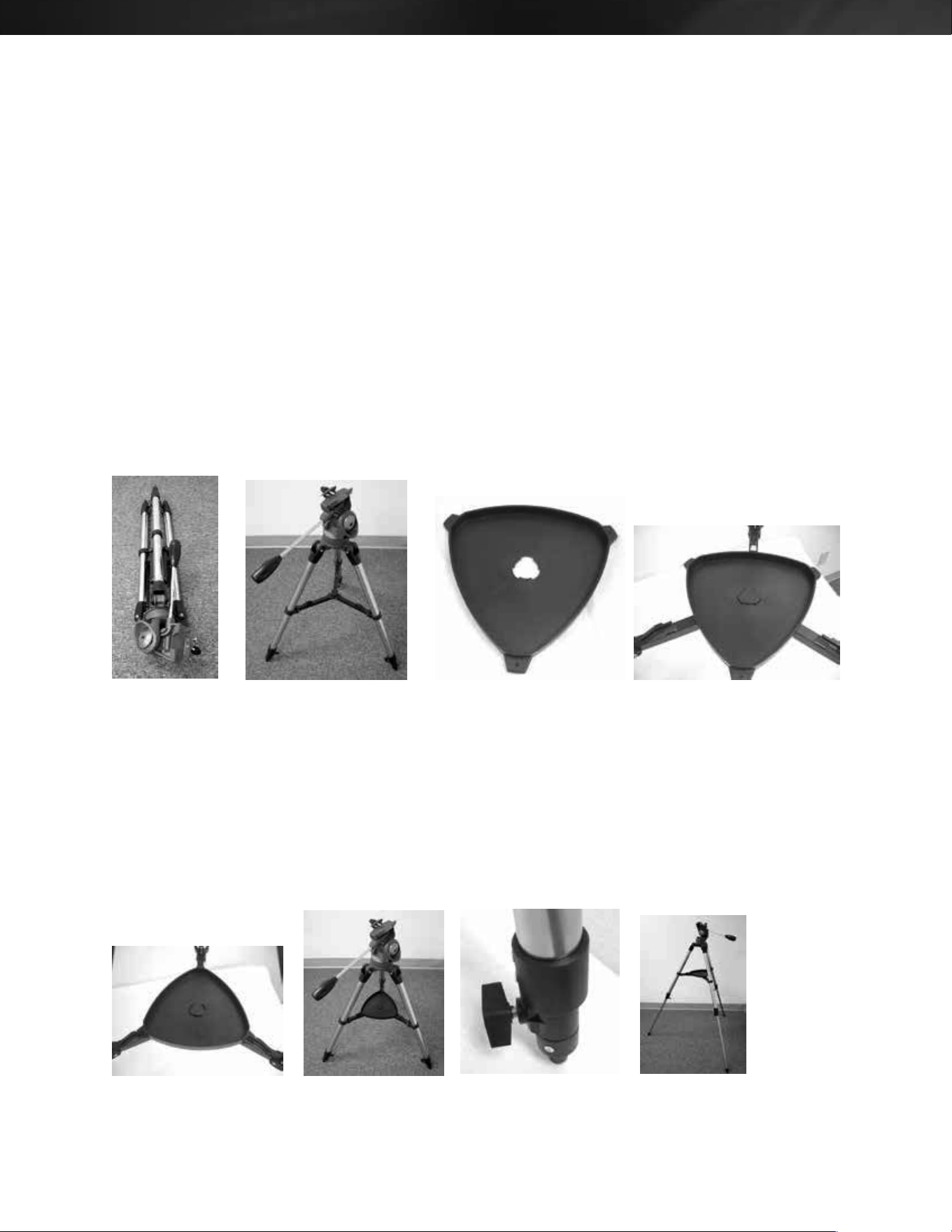

Fig. 2-1 Fig. 2-2 Fig. 2-3 Fig. 2-4

4 Rotate the tray until the ears are under the leg brace support of each leg and push slightly They will lock in place (Figure

2-5) The tripod is now completely assembled (Figure 2-6)

5 You can extend the tripod legs to the height you desire At the lowest level the height is 24” (61 cm) and extends to

41” (104 cm) Unlock the tripod leg lock knob at the bottom of each leg (Figure 2-7) and pull the legs out to the desired

height Then, lock the knob securely A fully-extended the tripod looks like the image in Figure 2-8 Keep in mind that the

tripod is the most stable and rigid at the lowest height



Fig. 2-5 Fig. 2-6 Fig. 2-7 Fig. 2-8

ENGLISH | 7

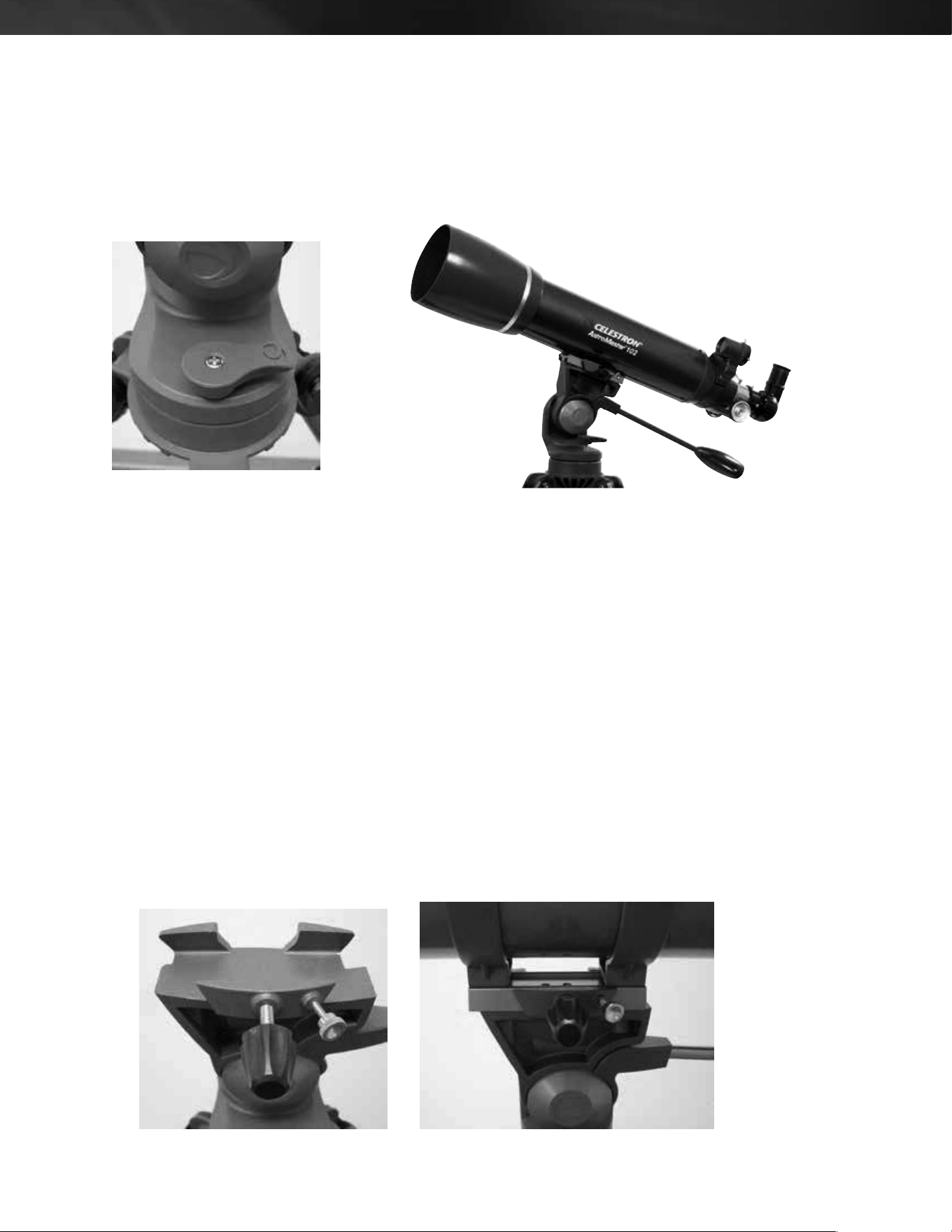

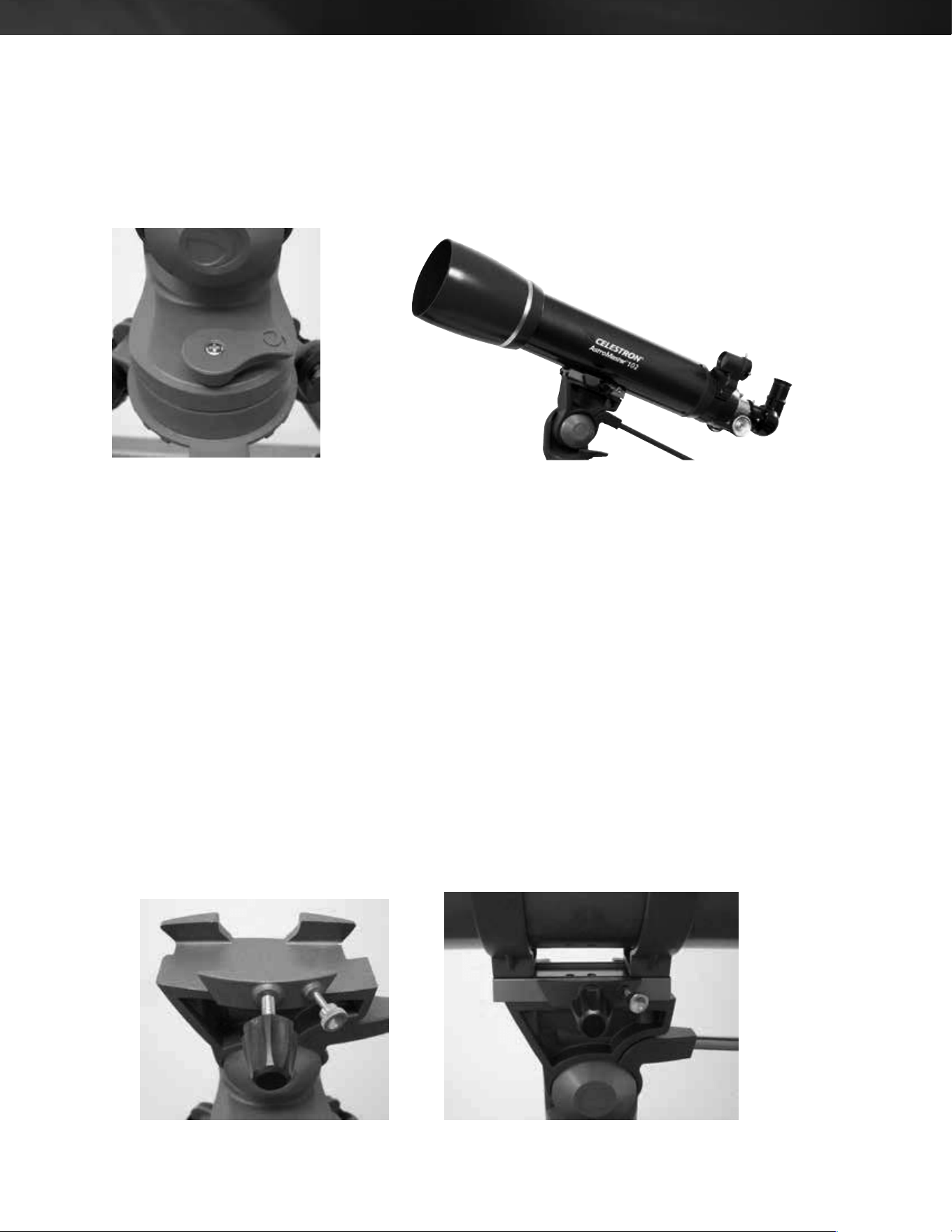

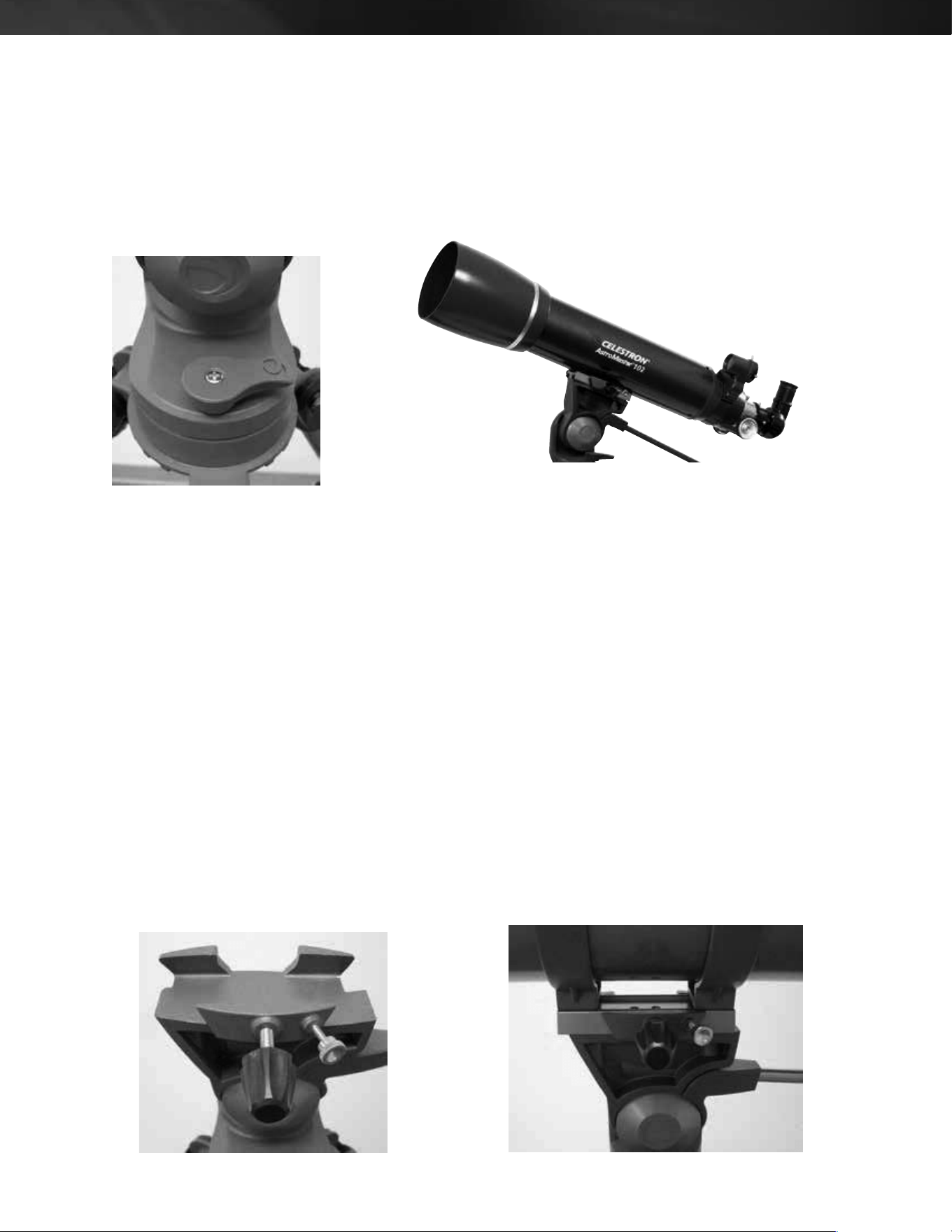

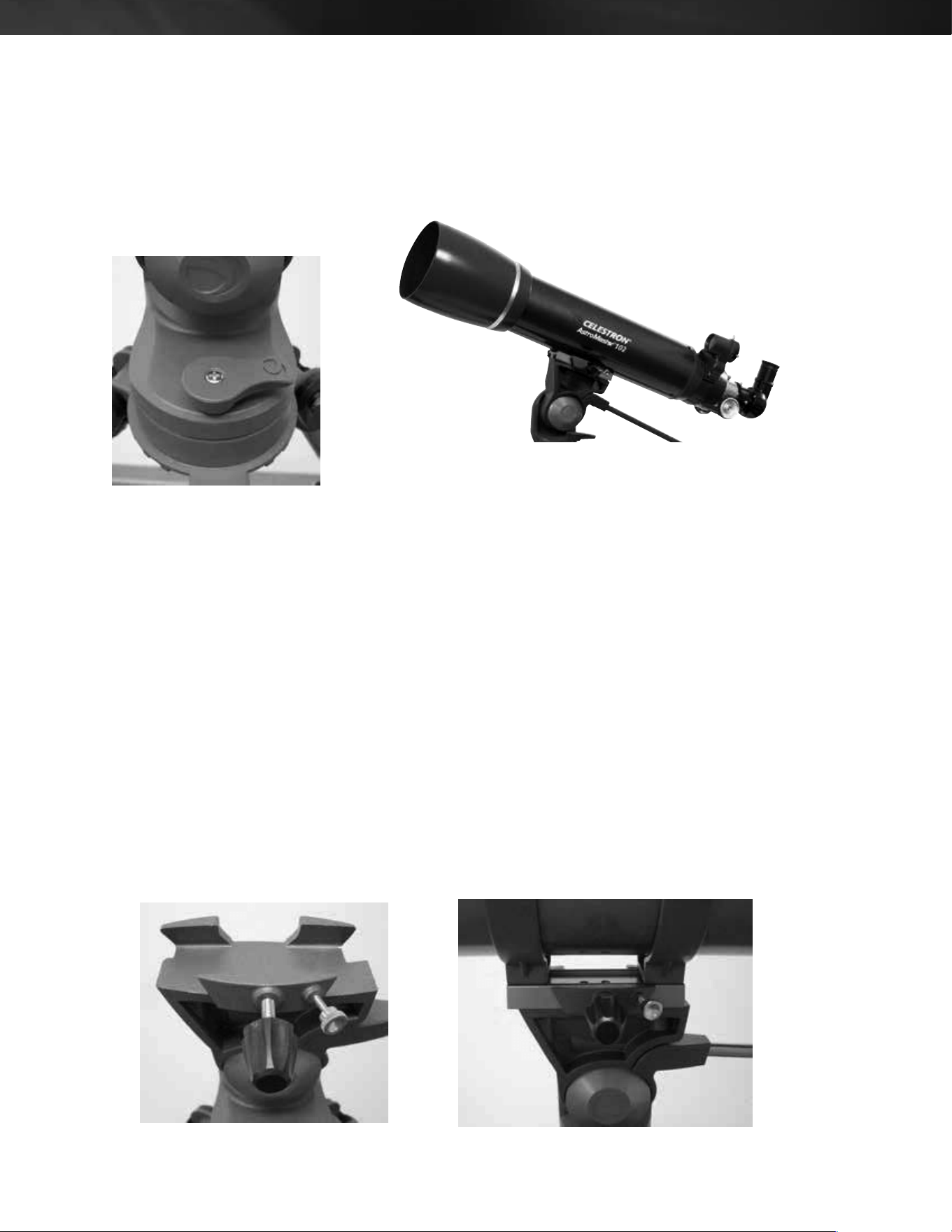

MOVING THE TELESCOPE MANUALLY

The AstroMaster Alt-Az mount is easy to move wherever you want to point it The up-and-down (altitude) motion is

controlled by the pan handle (Figure 2-10) The side-to-side (azimuth) motion is controlled by the azimuth lock

(Figure 2-9) To loosen the pan handle and azimuth lock, turn them counterclockwise When loose, point the telescope to

the desired object, then lock the controls in place by turning them clockwise



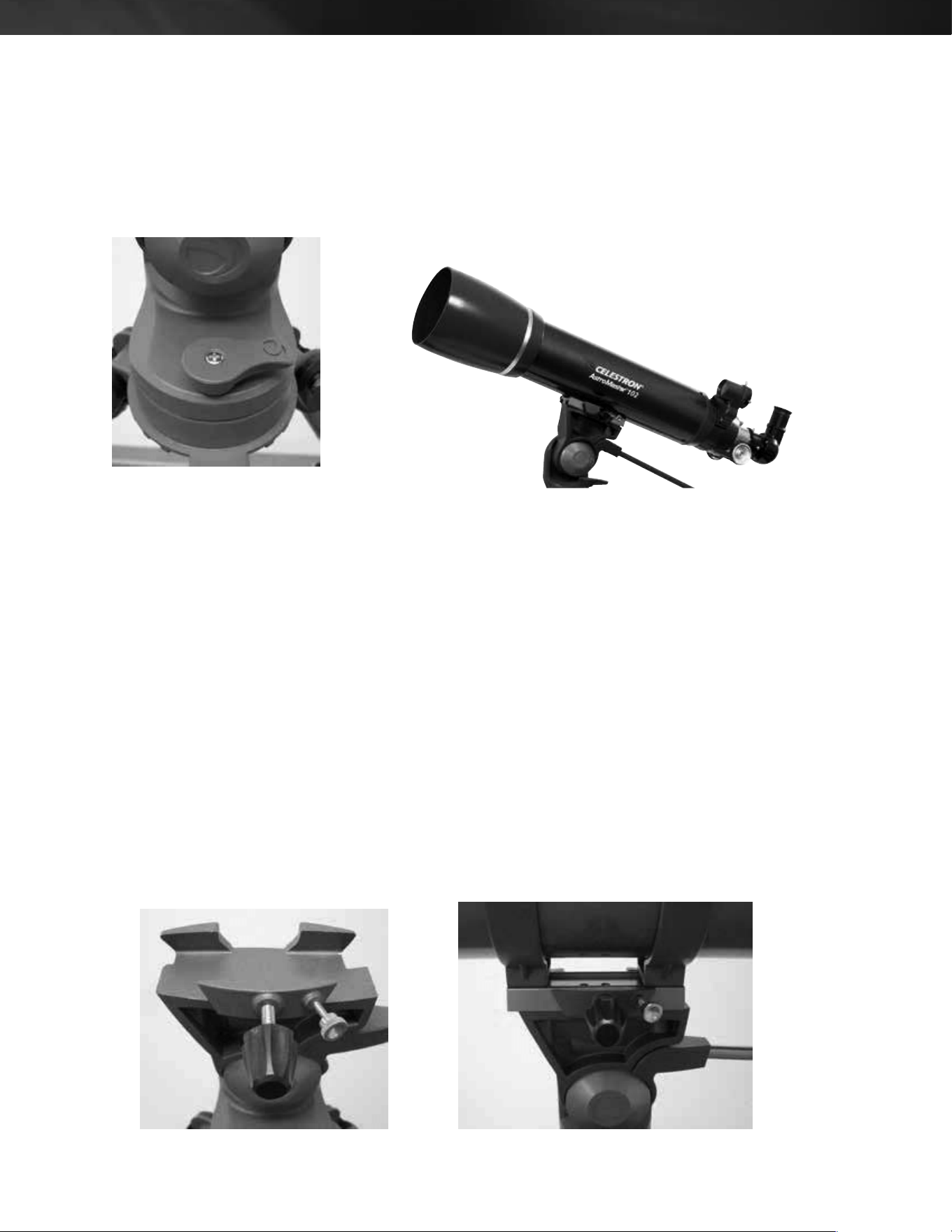

Fig. 2-9 Fig. 2-10

INSTALLING THE TELESCOPE TUBE TO THE MOUNT

The telescope optical tube attaches to the mount via a dovetail slide bar mounting bracket at the top of the mount (Figure

2-11) For 102AZ refractors, the mounting bar is attached along the bottom of the telescope tube Before you attach

the optical tube, make sure that the pan handle and azimuth lock are fully locked Then, put the dovetail bracket in the

horizontal position as shown in Figure 2-12 This will ensure that the mount does not move suddenly while attaching the

telescope optical tube Also, remove the objective lens

To mount the telescope tube:

1 Remove the protective paper covering the optical tube

2 Loosen the mounting knob and the mounting safety screw on the side of the dovetail mounting platform so they do not

protrude into the mounting platform (Figure 2-12)

3 Slide the dovetail mounting bar into the recess on the top of the mounting platform (Figure 2-12)

4 Tighten the mounting knob on the dovetail mounting platform to hold the telescope in place

5 Hand tighten the mounting platform safety screw until the tip touches the side of the mounting bracket



Fig. 2-11 Fig. 2-12 Mounting Knob & Safety Screw in the dovetail bracket

8 | ENGLISH

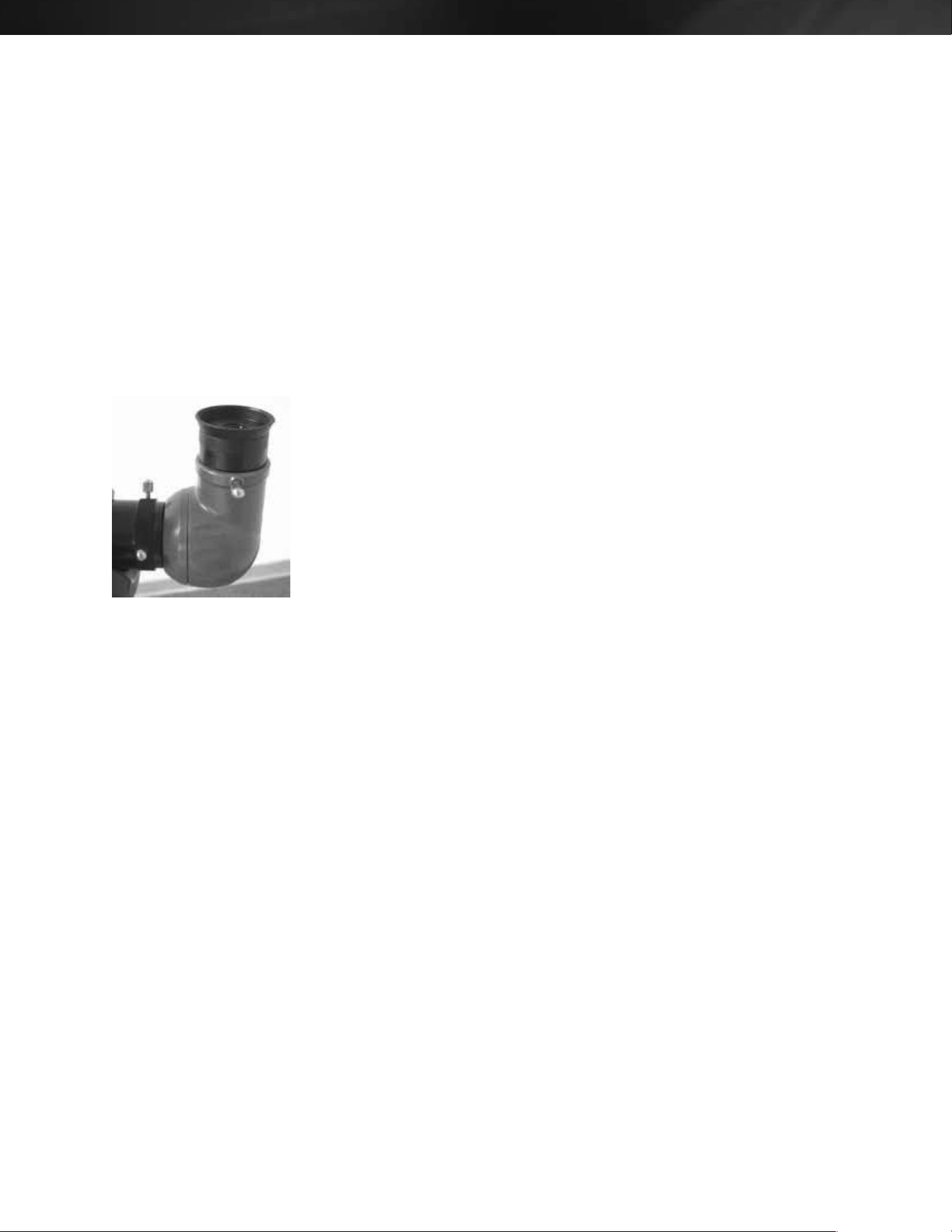

INSTALLING THE DIAGONAL & EYEPIECES

The diagonal is a prism that diverts the light at a right angle to the light path of the refractor This allows you to observe in

a position that is more comfortable than looking straight through This diagonal is an erect image model that corrects the

image to be right side up and oriented correctly left-to-right which is much easier to use for terrestrial observing Also, the

diagonal can be rotated to any position which is most favorable for you To install the diagonal and eyepieces:

1 Insert the small barrel of the diagonal into the 1 25” eyepiece adapter of the focus tube on the refractor (Figure 2-13)

Make sure the two thumbscrews on the eyepiece adapter do not protrude into the focuser tube before installation and

the plug up cap is removed from the eyepiece adapter

2 Put the chrome barrel end of one of the eyepieces into the diagonal and tighten the thumb screw Again, make sure the

thumbscrew is not protruding into the diagonal before inserting the eyepiece

3 The eyepieces can be changed to other focal lengths by reversing the procedure in step 2 above



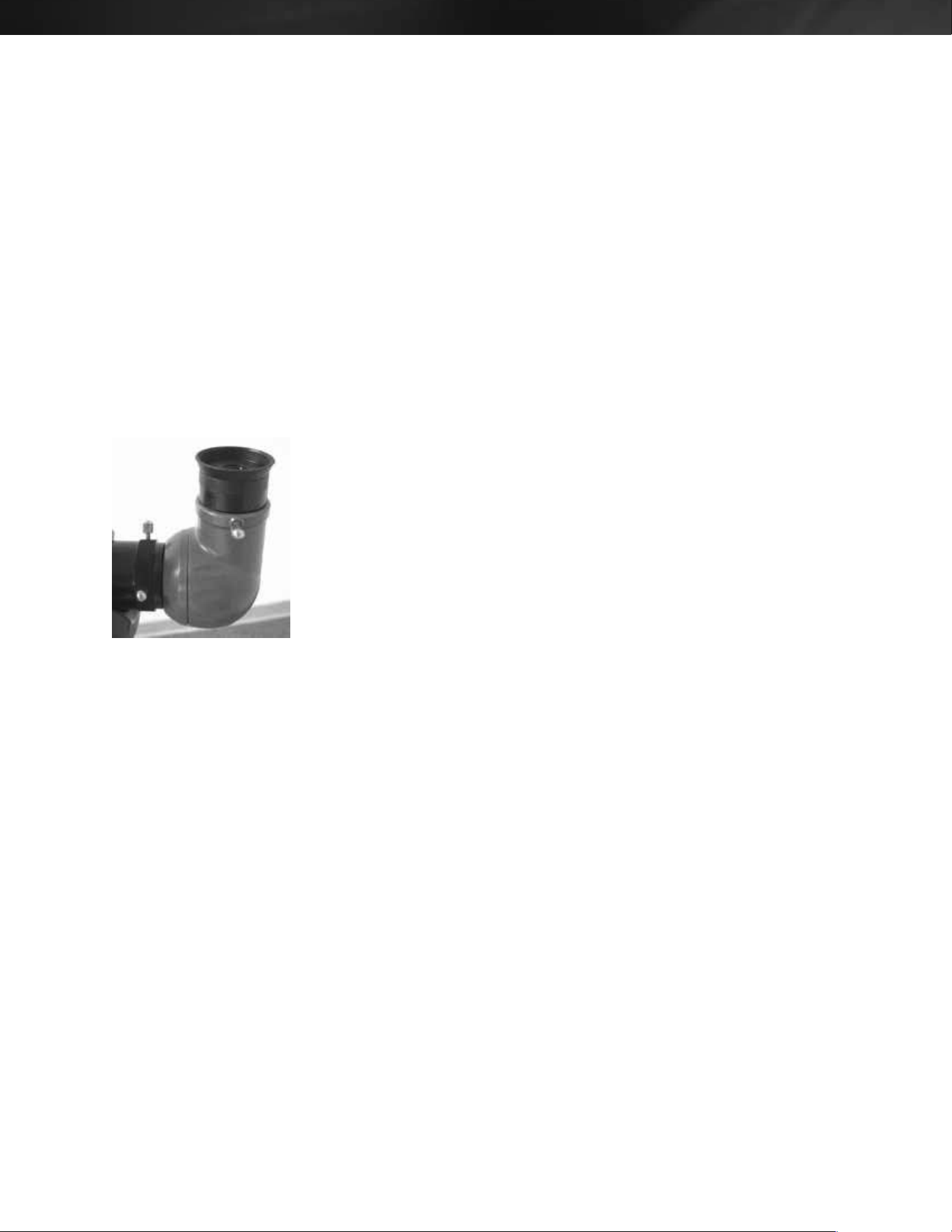

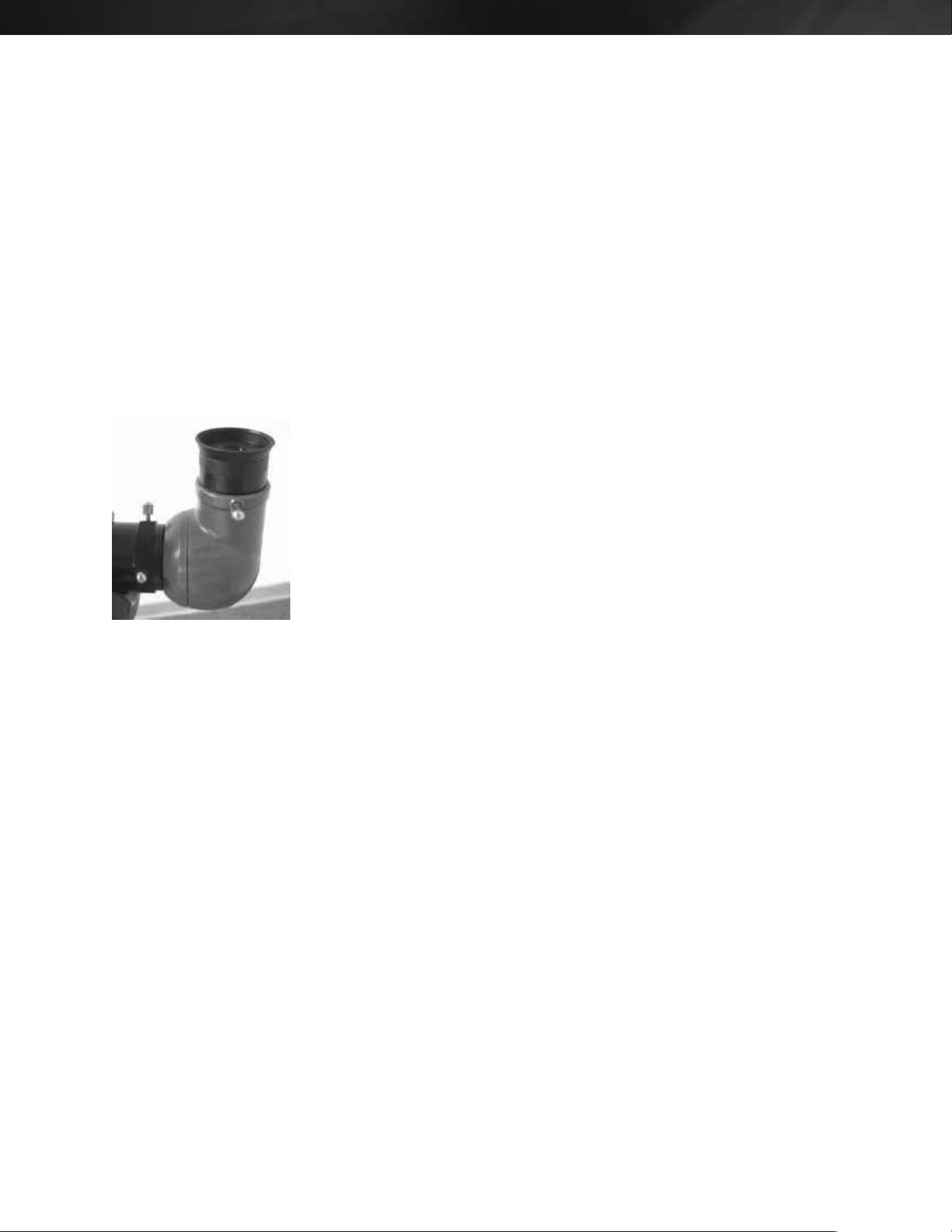

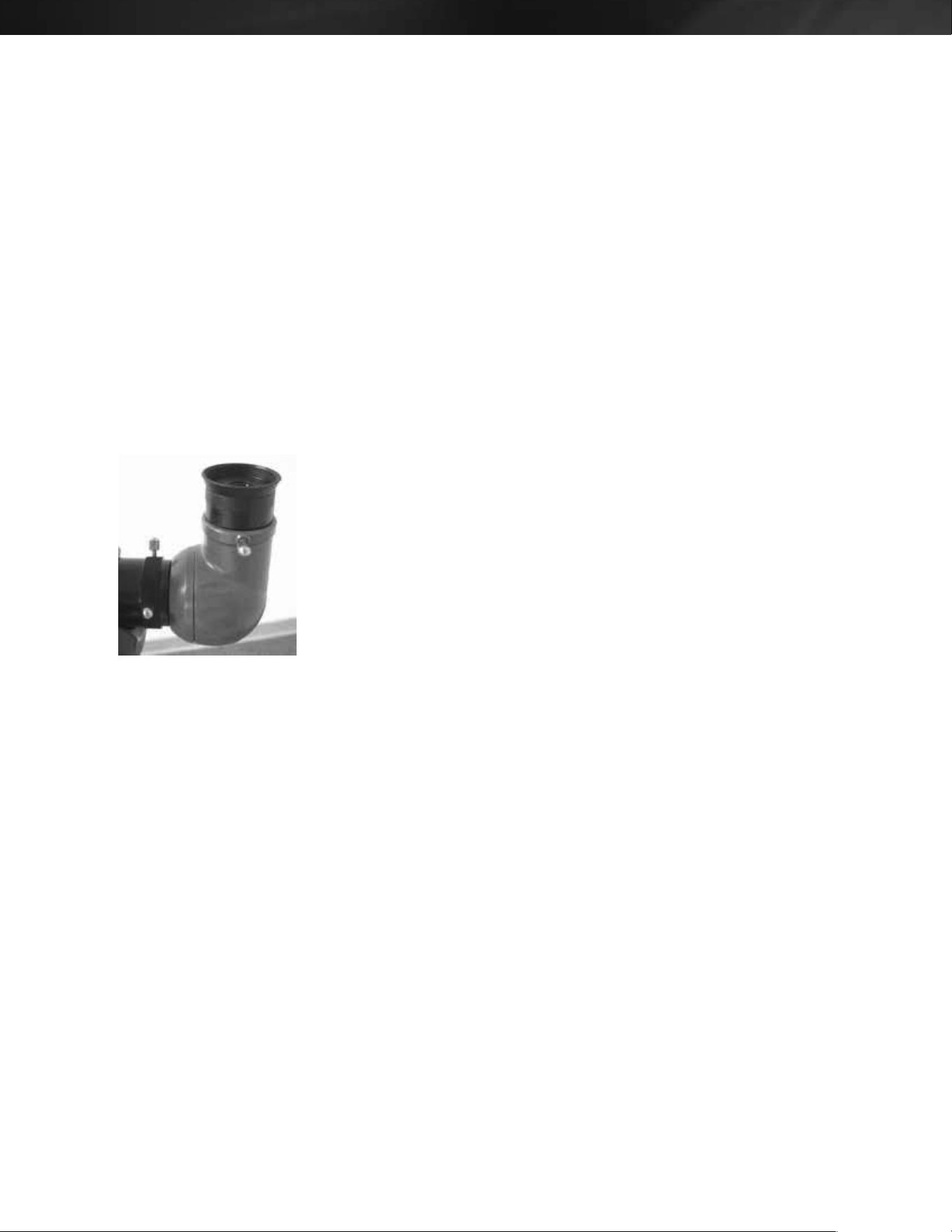

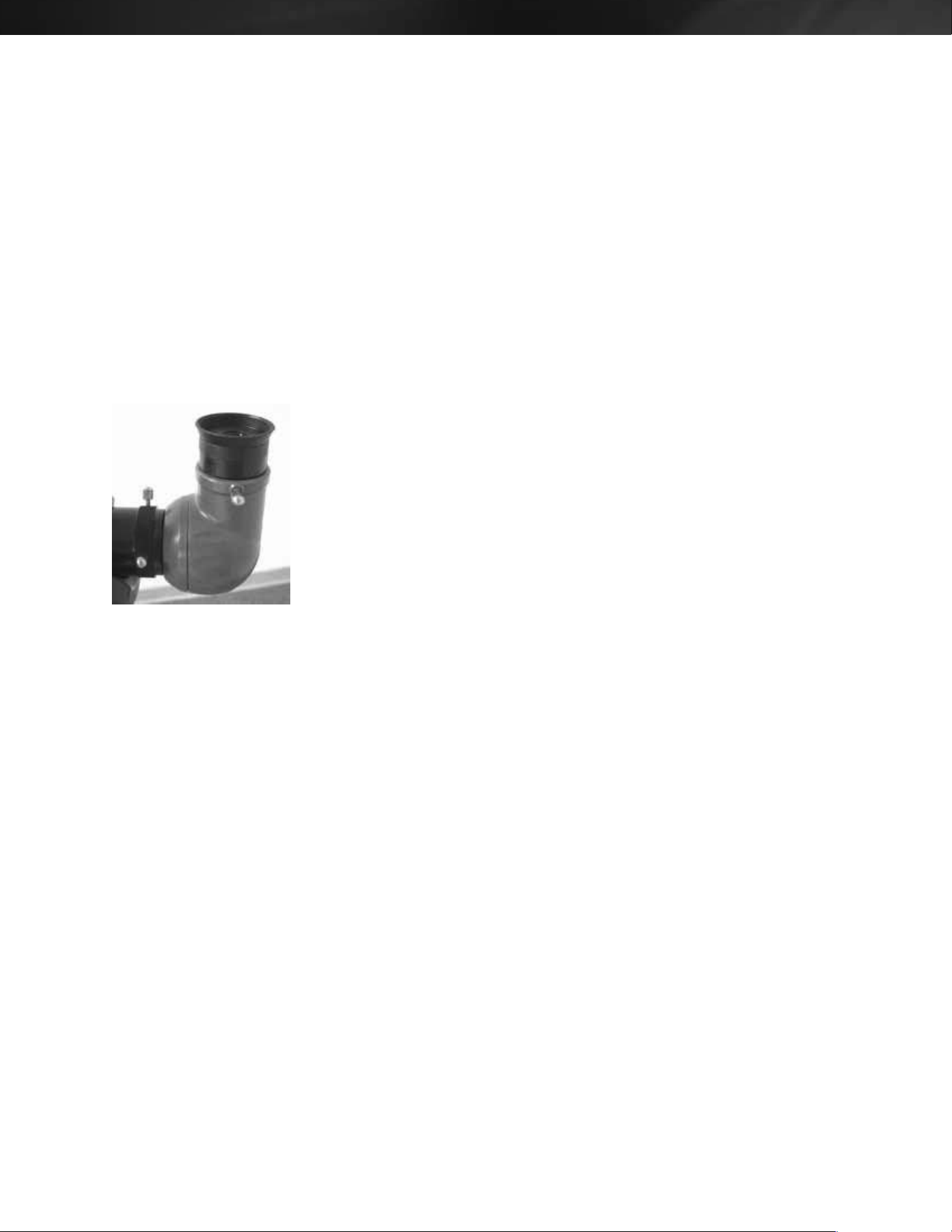

Fig. 2-13

ENGLISH | 9

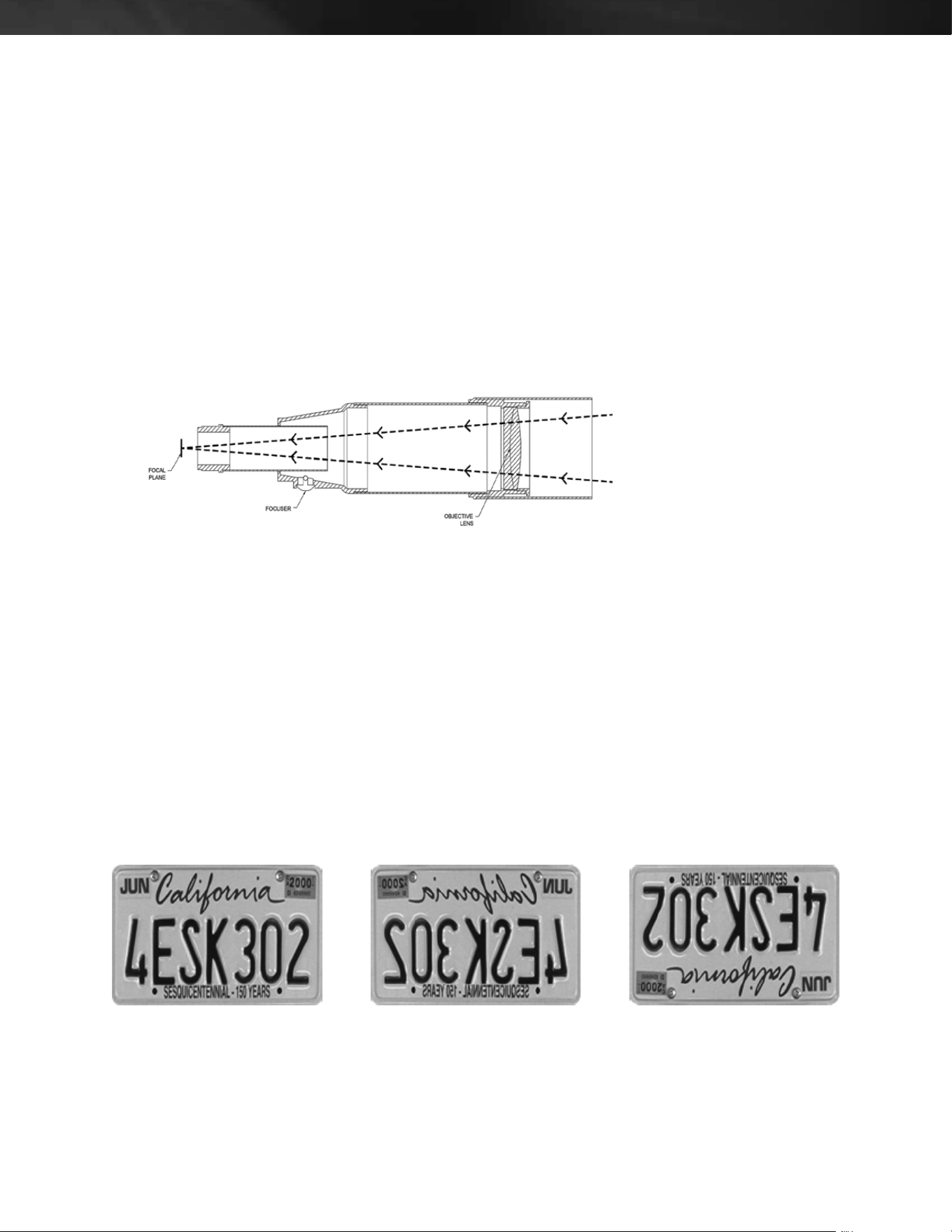

TELESCOPE BASICS

A telescope is an instrument that collects and focuses light The nature of the optical design determines how the light is

focused Some telescopes, known as refractors, use lenses, other telescopes, known as reﬂectors (Newtonians), use

mirrors

Developed in the early 1600s, the refractor is the oldest telescope design It derives its name from the method it uses

to focus incoming light rays The refractor uses a lens to bend or refract incoming light rays, hence the name (see Figure

3-1) Early designs used single element lenses However, the single lens acts like a prism and breaks light down into

the colors of the rainbow, producing a phenomenon known as chromatic aberration To get around this problem, a

two-element lens, known as an achromat, was introduced Each element has a different index of refraction allowing two

different wavelengths of light to be focused at the same point Most two-element lenses, usually made of crown and ﬂint

glasses, are corrected for red and green light Blue light may still be focused at a slightly different point



Figure31

A

A

cutawayviewofthelightpathofthe

cutawayviewofthelightpathofthe

Refractor

Refractor

optical

design

design

IMAGE ORIENTATION

The image orientation changes depending on how the eyepiece is inserted into the telescope When using a star diagonal

with refractors, the image is right-side-up, but reversed from left-to-right (i e , mirror image) If inserting the eyepiece

directly into the focuser of a refractor (i e , without the diagonal), the image is upside-down and reversed from left-to-right

(i e , inverted) However, when using the AstroMaster refractor and the standard erect image diagonal, the images is

correctly oriented in every aspect

Image orientation as seen with the unaided

eye and using erecting devices on refractors

and Newtonians

Reversed from left to right, as viewed using

a Star Diagonal on a refractor

Inverted image, normal with Newtonians and

as viewed with eyepiece directly in a refractor

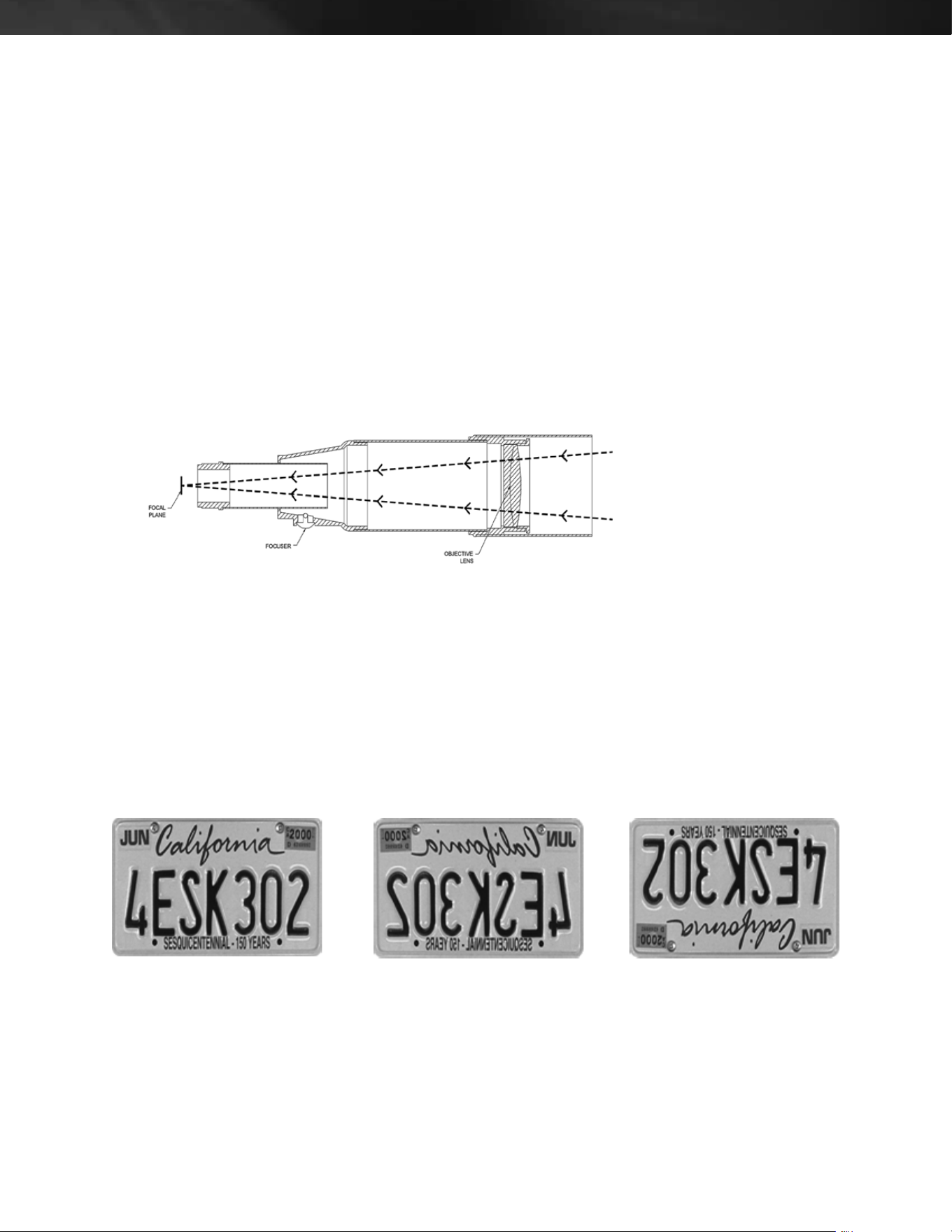

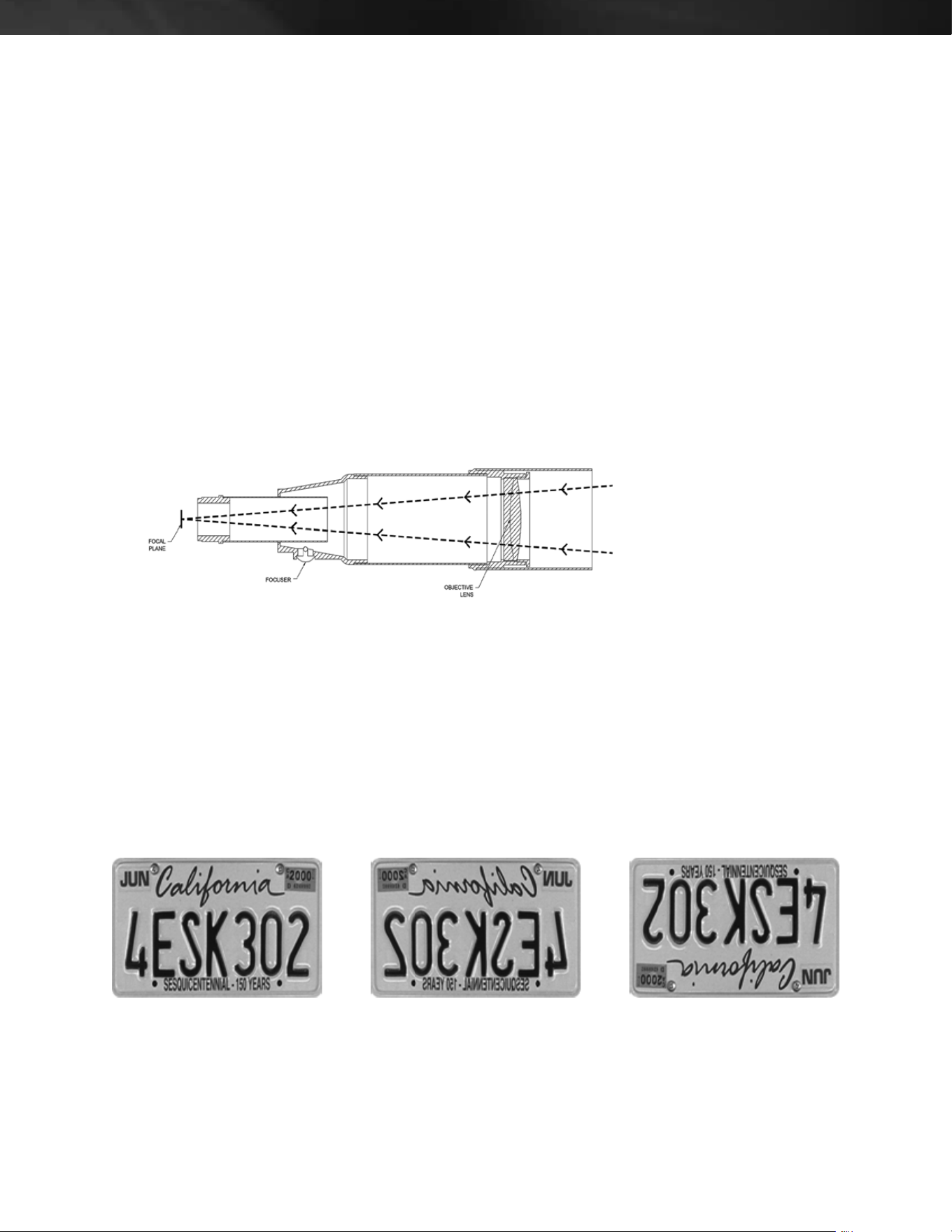

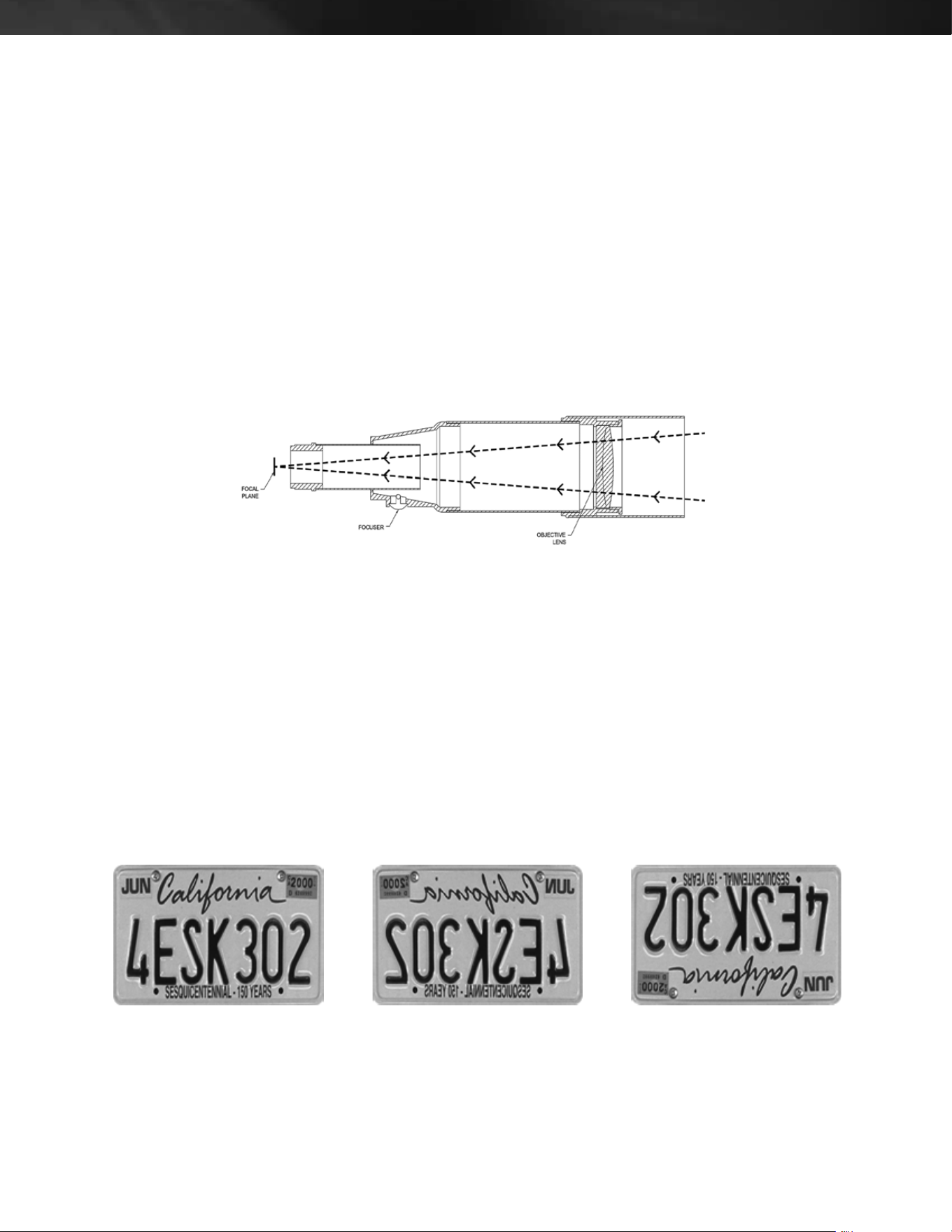

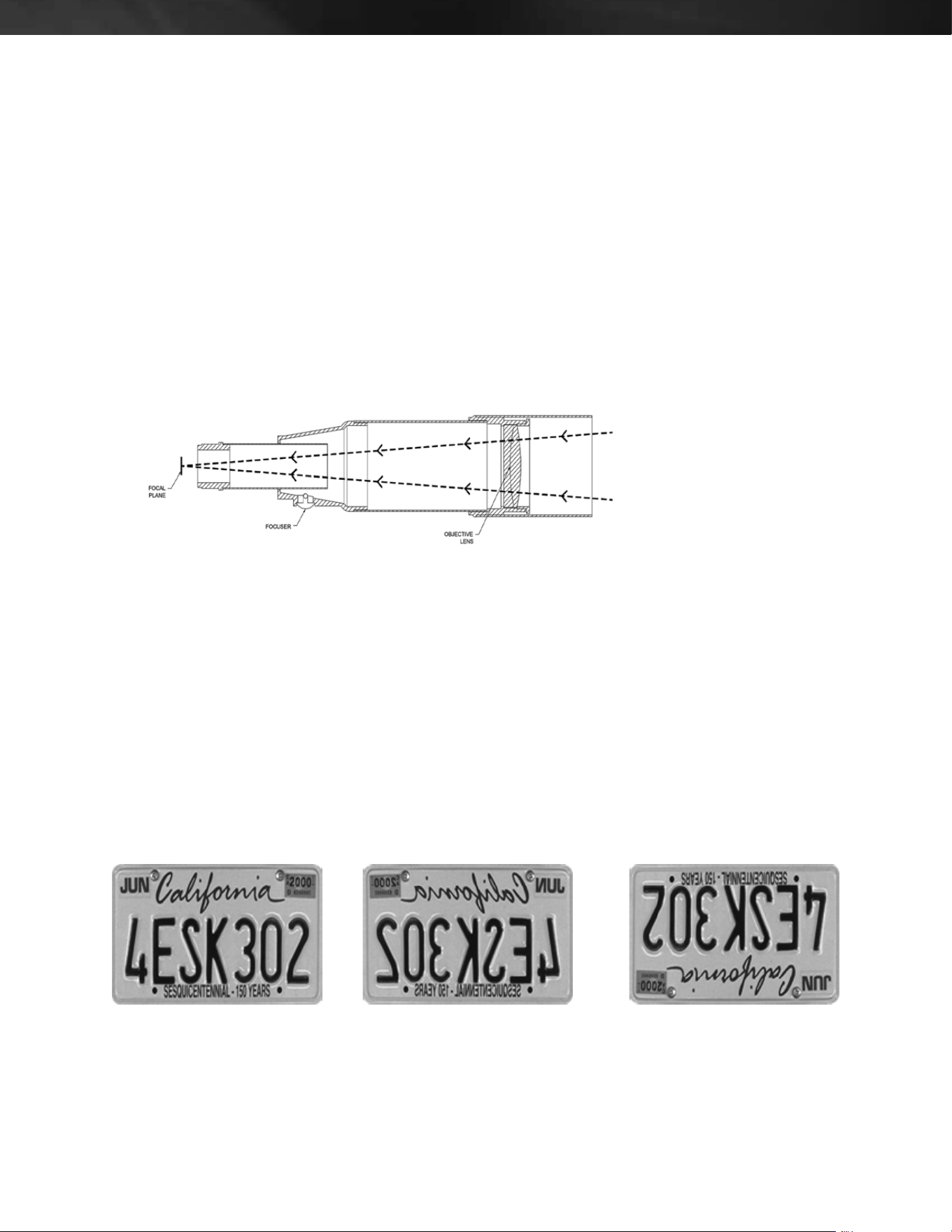

Fig. 3-1 A cutaway view of the light path of the Refractor optical

Fig. 3-2

10 | ENGLISH

FOCUSING

To focus your refractor, simply turn the focus knob located directly below the eyepiece holder (see Figure 1) Turning the

knob clockwise allows you to focus on an object that is farther than the one you are currently observing Turning the knob

counterclockwise from you allows you to focus on an object closer than the one you are currently observing

NOTE: If you wear corrective lenses (speciﬁcally glasses), you may want to remove them when observing with an eyepiece attached to the telescope. However, when using a camera you

should always wear corrective lenses to ensure the sharpest possible focus. If you have astigmatism, corrective lenses must be worn at all times.

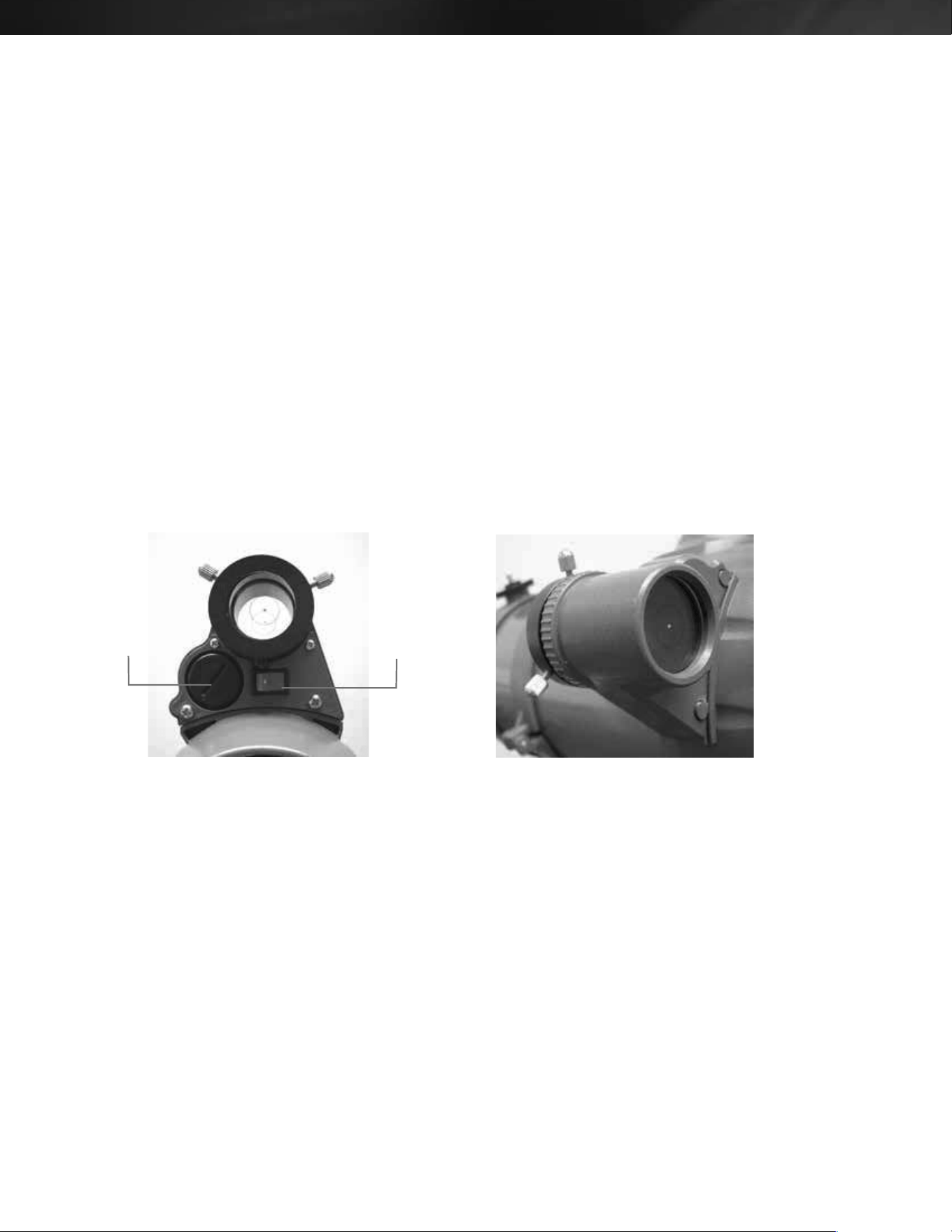

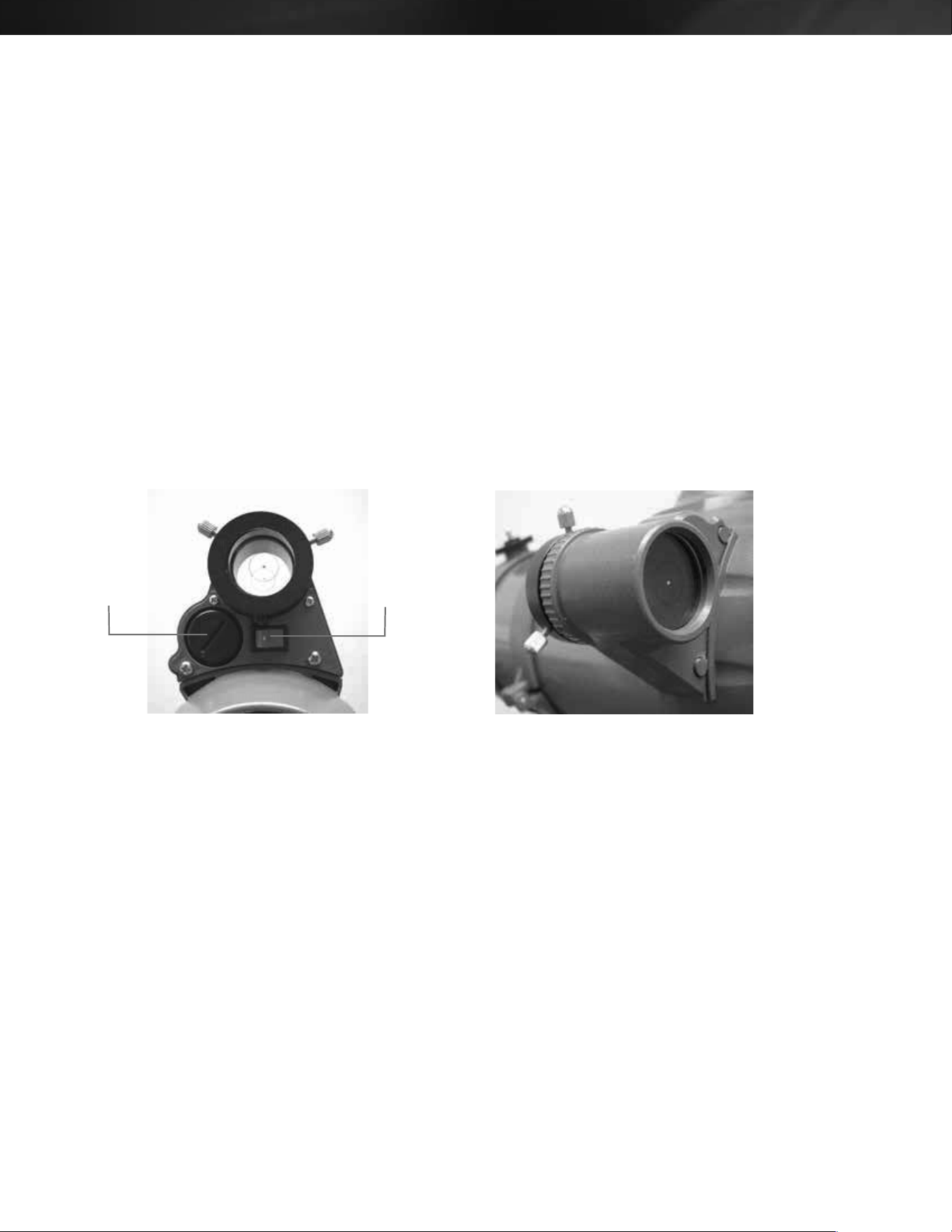

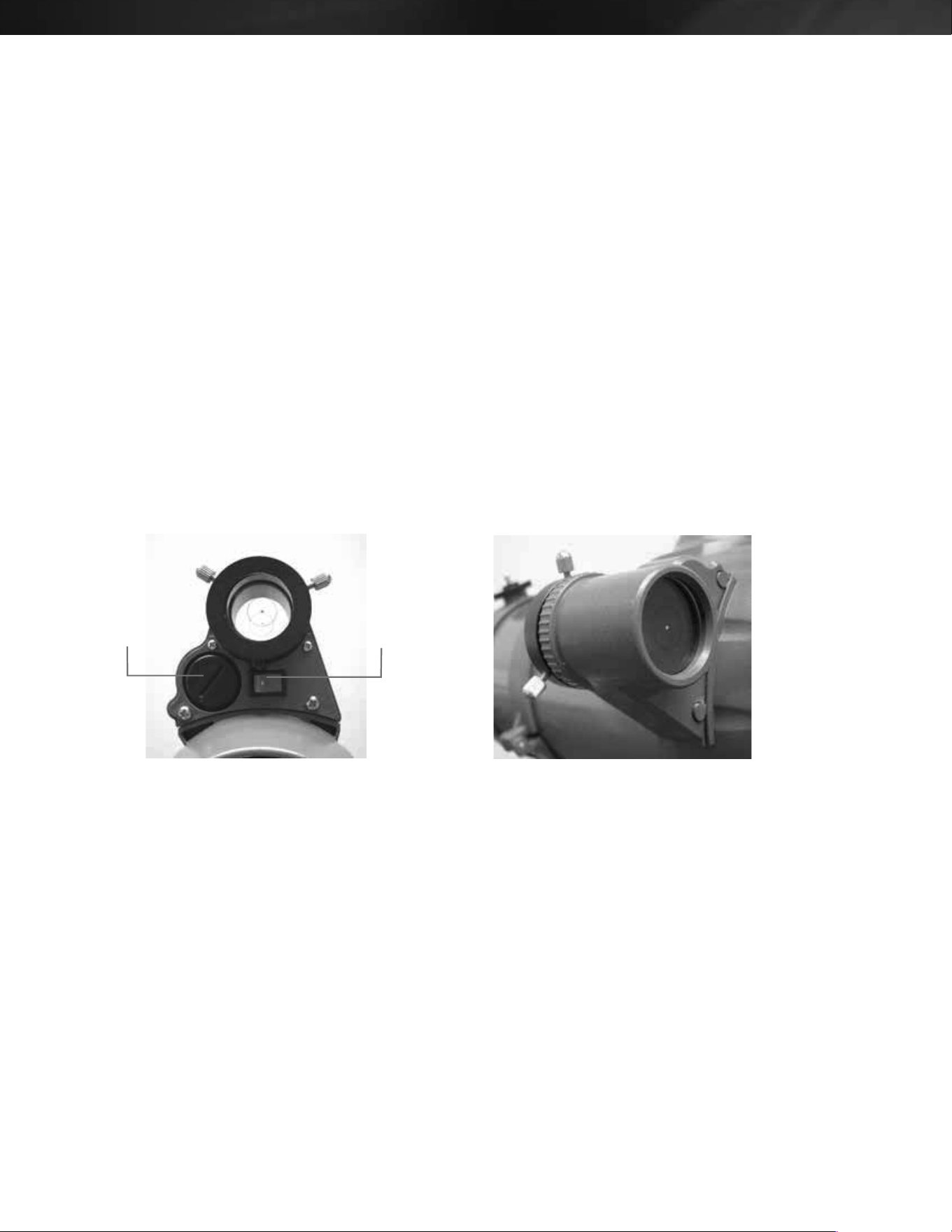

ALIGNING THE RED DOT FINDER

The red dot ﬁnder is the quickest and easiest way to point your telescope exactly at a desired object in the sky It’s like

having a laser pointer that you can shine directly onto the night sky The red dot ﬁnder is a zero magniﬁcation pointing tool

that uses a coated glass window to superimpose the image of a small red dot onto the night sky With both eyes open,

look through the red dot ﬁnder and simply move your telescope until the red dot, seen through the red dot ﬁnder, merges

with the object as seen with your unaided eye The red dot is produced by a light-emitting diode (LED); it is not a laser

beam and will not damage the glass window or your eye The red dot ﬁnder is powered by a long life 3-volt lithium battery

(#CR1620) see Figure 3-3 Like all ﬁnderscopes, the red dot ﬁnder must be properly aligned with the main telescope

before it can be used The alignment procedure is best done at night since the LED dot will be difﬁcult to see during the day



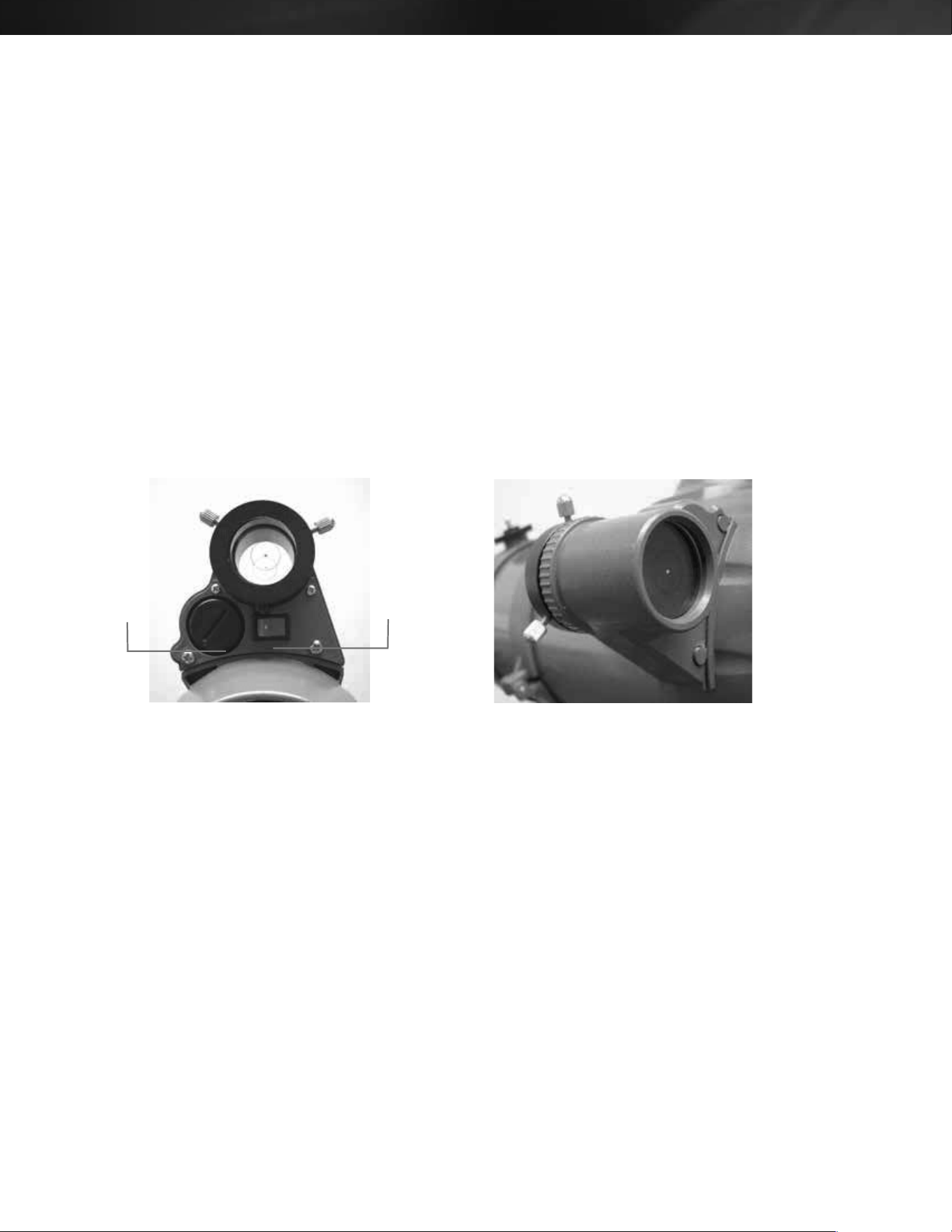

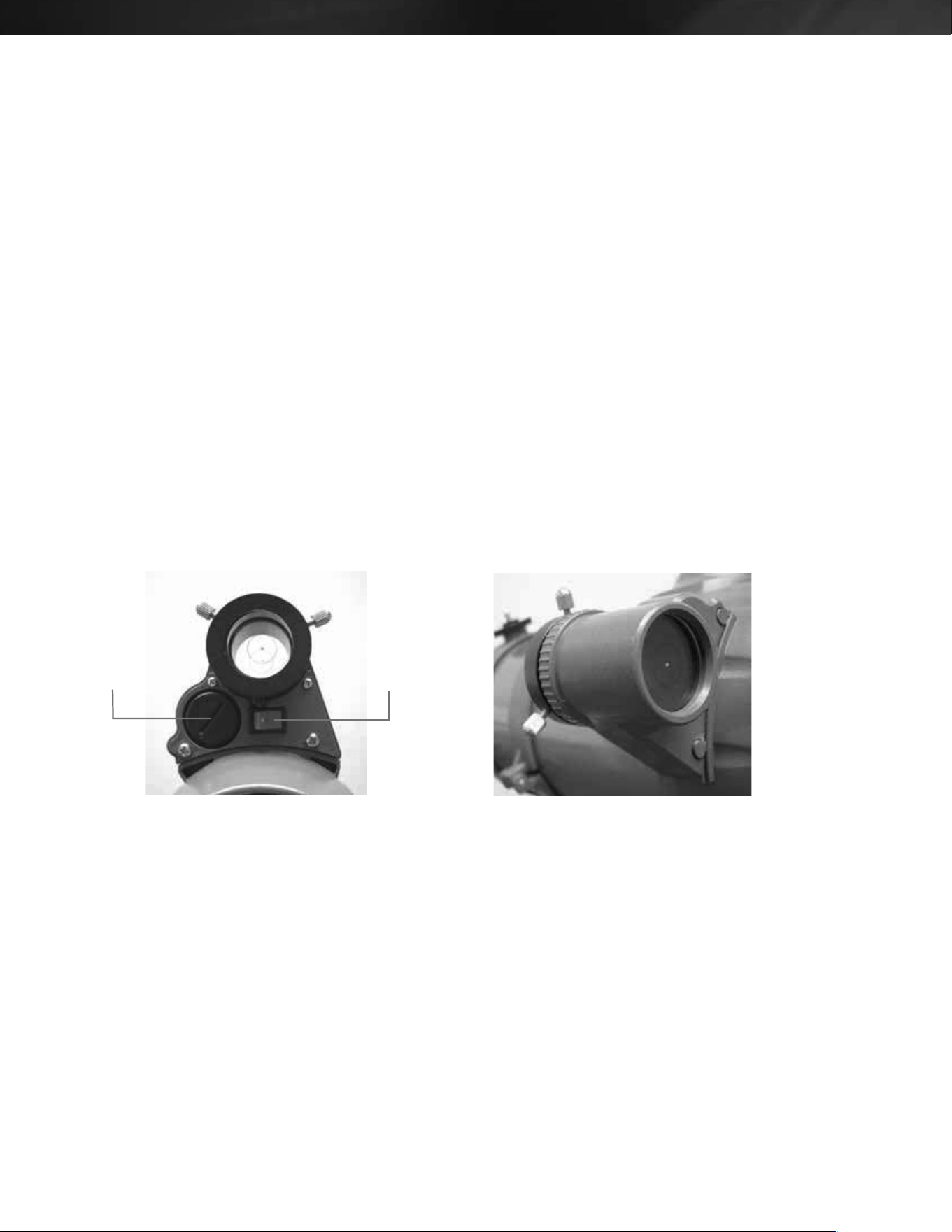

Fig. 3-3 Fig. 3-4

To align the red dot ﬁnder:

1 To turn on the red dot ﬁnder, turn the switch to the “on” position (Figure 3-3)

2 Locate a bright star or planet and center it in a low power eyepiece in the main telescope

3 With both eyes open, look through the glass window at the alignment star If the red dot ﬁnder is perfectly aligned, you

will see the red LED dot overlap the alignment star If the red dot ﬁnder is not aligned, take notice of where the red dot

is relative to the bright star

4 Without moving the main telescope, turn the red dot ﬁnder’s two adjustment screws until the red dot is directly over the

alignment star Experiment as to which way each screw moves the red dot

5 The red dot ﬁnder is now ready for use Always turn the power off after you have found an object This will extend the

life of both the battery and the LED

NOTE: Your battery may already be installed. If not, open the battery compartment (Figure 3-3) with a thin coin or screwdriver. Put the battery in with the “+” sign facing out. Then, put the

battery compartment back on. If you ever need to replace the battery, it is a 3-volt lithium type # CR 1620.

NOTE: The above procedure applies for astronomical observation. But if your ﬁnderscope is aligned properly, you can also use it for terrestrial applications. The ﬁnderscope acts like a

sighting tube. The red dot may be difﬁcult to see in the daytime, but the dot will let you align objects before looking through the main telescope optics and can be quite helpful.

NOTE: If you plan on storing the telescope for a long period of time, remove the battery to prevent discharge.

Battery

Compartment

On/Off Switch

ENGLISH | 11

CALCULATING MAGNIFICATION

You can change the power of your telescope just by changing the eyepiece (ocular) To determine the magniﬁcation of

your telescope, simply divide the focal length of the telescope by the focal length of the eyepiece used In equation format,

the formula looks like this:

Focal Length of Telescope (mm)

Magniﬁcation =

______________________________

Focal Length of Eyepiece (mm)

Let’s say, for example, you are using the 20 mm eyepiece that came with your telescope To determine the magniﬁcation

you simply divide the focal length of your telescope (the AstroMaster 102AZ for this example has a focal length of 660

mm) by the focal length of the eyepiece, 20 mm Dividing 660 by 20 yields a magniﬁcation of 33 power

Although the power is variable, each instrument under average skies has a limit to the highest useful magniﬁcation The

general rule is that 60 power can be used for every inch of aperture For example, the AstroMaster 90AZ is 4 inches in

diameter Multiplying 4 by 60 gives a maximum useful magniﬁcation of 240 power Although this is the maximum useful

magniﬁcation, most observing is done in the range of 20 to 35 power for every inch of aperture which is 80 to 140 times

for the AstroMaster 102AZ telescope You can determine the magniﬁcation for your telescope the same way

DETERMINING FIELD OF VIEW

Determining the ﬁeld of view is important if you want to get an idea of the angular size of the object you are observing

To calculate the actual ﬁeld of view, divide the apparent ﬁeld of the eyepiece (supplied by the eyepiece manufacturer)

by the magniﬁcation In equation format, the formula looks like this:

Apparent Field of Eyepiece

True Field =

_________________________

Magniﬁcation

As you can see, before determining the ﬁeld of view, you must calculate the magniﬁcation Using the example in the

previous section, we can determine the ﬁeld of view using the same 20 mm eyepiece that is supplied standard with

the AstroMaster 102AZ telescope The 20 mm eyepiece has an apparent ﬁeld of view of 50° Divide the 50° by the

magniﬁcation, which is 33 power This yields an actual ﬁeld of 1 5°

To convert degrees to feet at 1,000 yards, which is more useful for terrestrial observing, simply multiply by 52 5

Continuing with our example, multiply the angular ﬁeld of 1 5° by 52 5 This produces a linear ﬁeld width of 78 75 feet at a

distance of one thousand yards

12 | ENGLISH

GENERAL OBSERVING HINTS

When working with any optical instrument, there are a few things to remember to ensure you get the best possible image

• Never look through window glass Glass found in household windows is optically imperfect, and as a result, may vary in

thickness from one part of a window to the next This inconsistency can and will affect the ability to focus your telescope

In most cases, you will not be able to achieve a truly sharp image, while in some cases, you may actually see a double


• Never look across or over objects that are producing heat waves This includes asphalt parking lots on hot summer days

or building rooftops

• Hazy skies, fog, and mist can also make it difﬁcult to focus when viewing terrestrially The amount of detail seen under

these conditions is greatly reduced

• If you wear corrective lenses (speciﬁcally glasses), you may want to remove them when observing with an eyepiece

attached to the telescope When using a camera, however, you should always wear corrective lenses to ensure the

sharpest possible focus If you have astigmatism, corrective lenses must be worn at all times

ASTRONOMY BASICS

Up to this point, this manual covered the assembly and basic operation of your telescope However, to understand your

telescope more thoroughly, you need to know a little about the night sky This section deals with observational astronomy

in general and includes information on the night sky

With your altazimuth mount, you can use a method called “star hopping” which is described in the

“Celestial Observing Section” later in this manual Good star maps are essential in helping you locate deep sky objects

and current monthly astronomy magazines will help you locate where the planets are

ENGLISH | 13

CELESTIAL OBSERVING

Now that your telescope is set up, you’re ready to observe This section covers visual observing hints for both solar system

and deep sky objects as well as general observing conditions which will affect your ability to observe

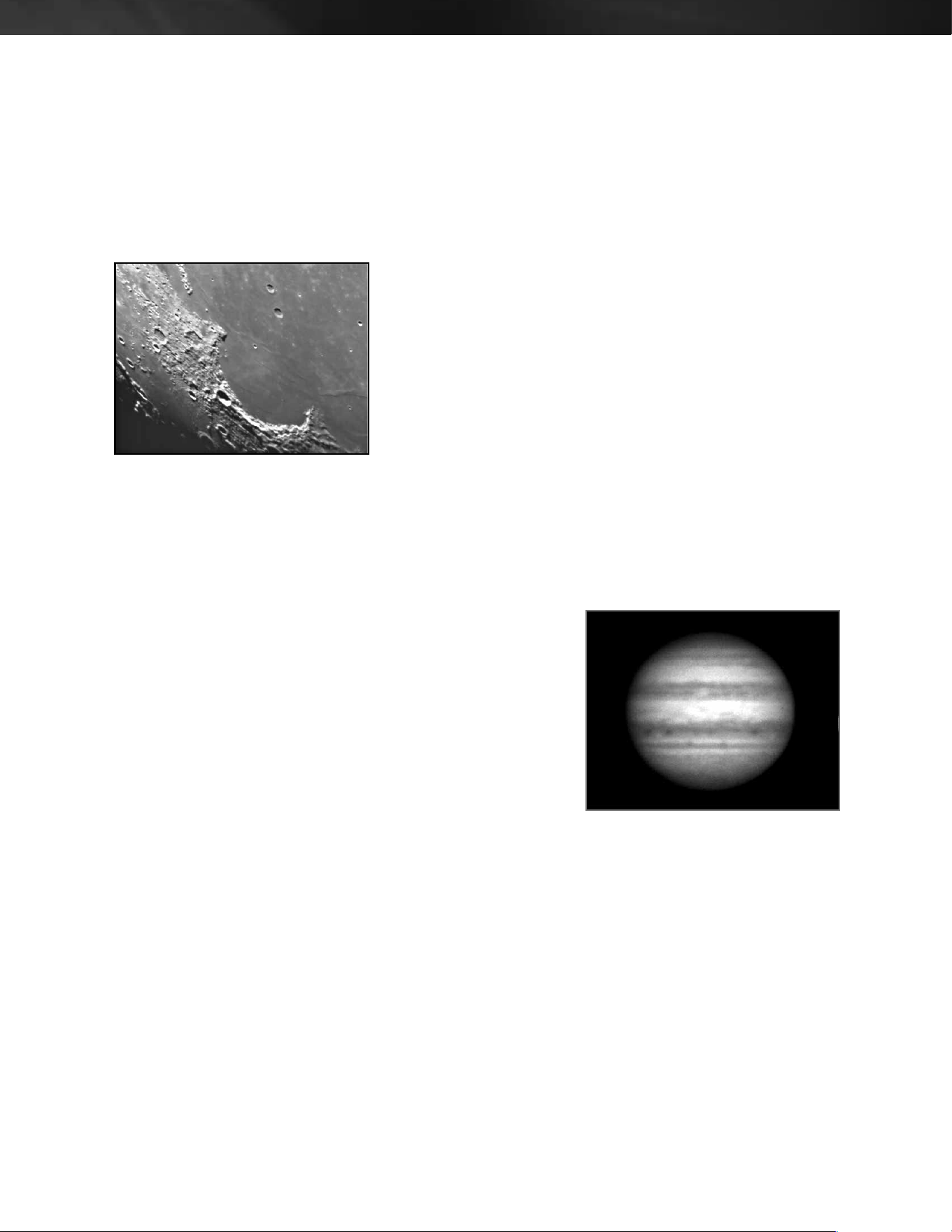

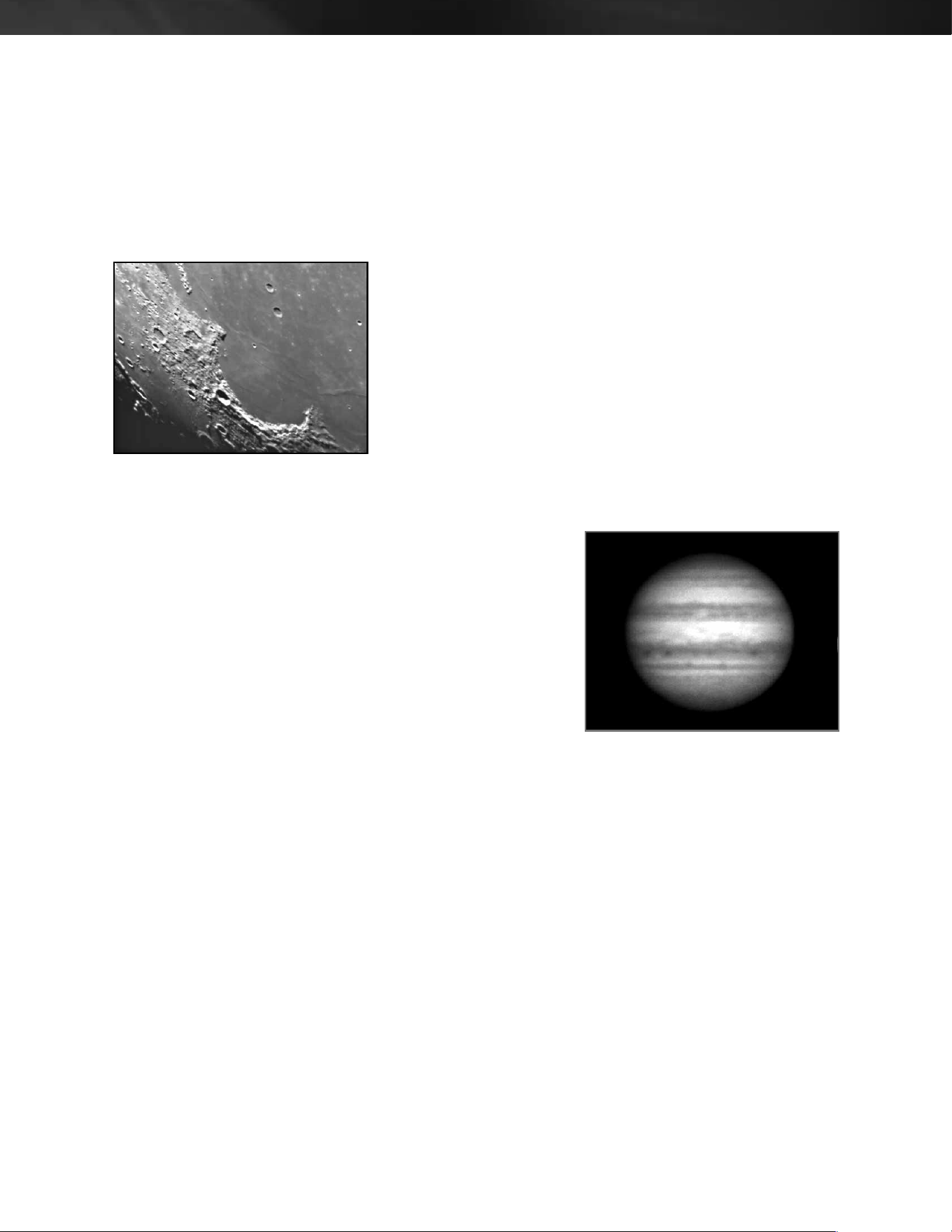

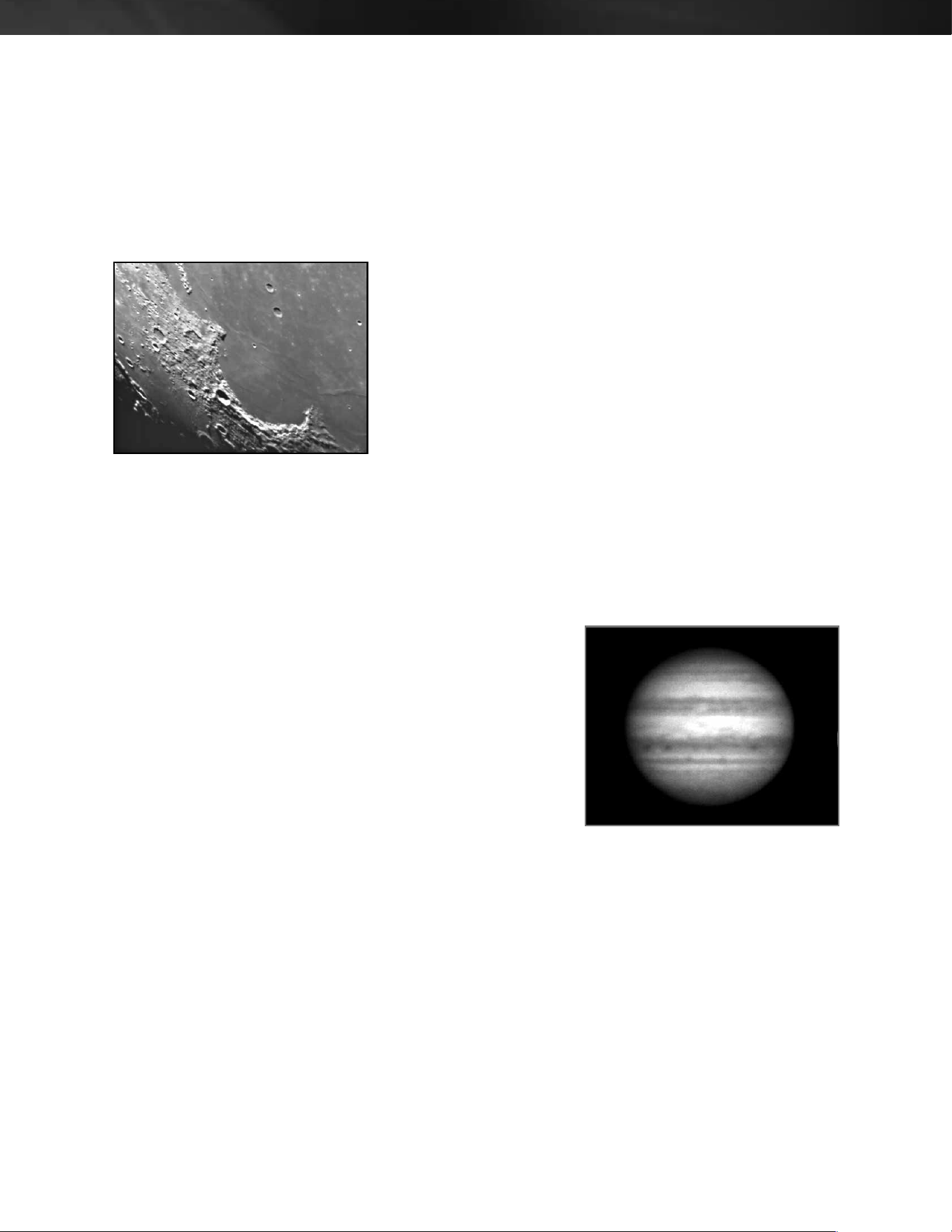

OBSERVING THE MOON



Often, it is tempting to look at the Moon when it is full At this time, the face

we see is fully illuminated and its light can be overpowering In addition, little

or no contrast can be seen during this phase

One of the best times to observe the Moon is during its partial phases

(around the time of ﬁrst or third quarter) Long shadows reveal a great

amount of detail on the lunar surface At low power, you will be able to see

most of the lunar disk at one time Change to optional eyepieces for higher

power (magniﬁcation) to focus in on a smaller area

Lunar Observing Hints

To increase contrast and bring out detail on the lunar surface, use optional ﬁlters A yellow ﬁlter works well at improving

contrast while a neutral density or polarizing ﬁlter will reduce overall surface brightness and glare

OBSERVING THE PLANETS

Other fascinating targets include the ﬁve naked-eye planets You can see

Venus go through its lunar-like phases Mars can reveal a host of surface

detail and one, if not both, of its polar caps You will be able to see the cloud

belts of Jupiter and the great Red Spot (if it is visible at the time you are

observing) In addition, you will also be able to see the moons of Jupiter as

they orbit the giant planet Saturn, with its beautiful rings, is easily visible at

moderate power

Planetary Observing Hints

• Remember that atmospheric conditions are usually the limiting factor on

how much planetary detail will be visible So, avoid observing the planets when they are low on the horizon or when they

are directly over a source of radiating heat, such as a rooftop or chimney See the “Seeing Conditions” section later in

this section

• To increase contrast and bring out detail on the planetary surface, try using Celestron eyepiece ﬁlters

OBSERVING THE SUN

Although overlooked by many amateur astronomers, solar observation is both rewarding and fun However, because

the Sun is so bright, special precautions must be taken when observing our star so as not to damage your eyes or your

telescope

For safe solar viewing, use a proper solar ﬁlter that reduces the intensity of the Sun’s light, making it safe to view With a

ﬁlter, you can see sunspots as they move across the solar disk and faculae, which are bright patches seen near the Sun’s

edge

• The best time to observe the Sun is in the early morning or late afternoon when the air is cooler

• To center the Sun without looking into the eyepiece, watch the shadow of the telescope tube until it

forms a circular shadow



14 | ENGLISH

OBSERVING DEEP-SKY OBJECTS

Deep-sky objects are simply those objects outside the boundaries of our solar system They include star clusters,

planetary nebulae, diffuse nebulae, double stars and other galaxies outside our own Milky Way Most deep-sky objects

have a large angular size Therefore, low-to-moderate power is all you need to see them Visually, they are too faint to

reveal any of the color seen in long exposure photographs Instead, they appear black and white And, because of their

low surface brightness, they should be observed from a dark-sky location Light pollution around large urban areas washes

out most nebulae making them difﬁcult, if not impossible, to observe Light Pollution Reduction ﬁlters help reduce the

background sky brightness, thus increasing contrast

STAR HOPPING

One convenient way to ﬁnd deep-sky objects is by star hopping This technique uses bright stars to “guide” you to an

object For successful star hopping, it is helpful to know the ﬁeld of view of your telescope If you’re using the standard

20 mm eyepiece with the AstroMaster telescope, your ﬁeld of view is approximately 1º If you know an object is 3º away

from your present location, then you just need to move 3 ﬁelds of view If you’re using another eyepiece, consult the

section on determining ﬁeld of view Below, you’ll ﬁnd instructions for locating two popular objects

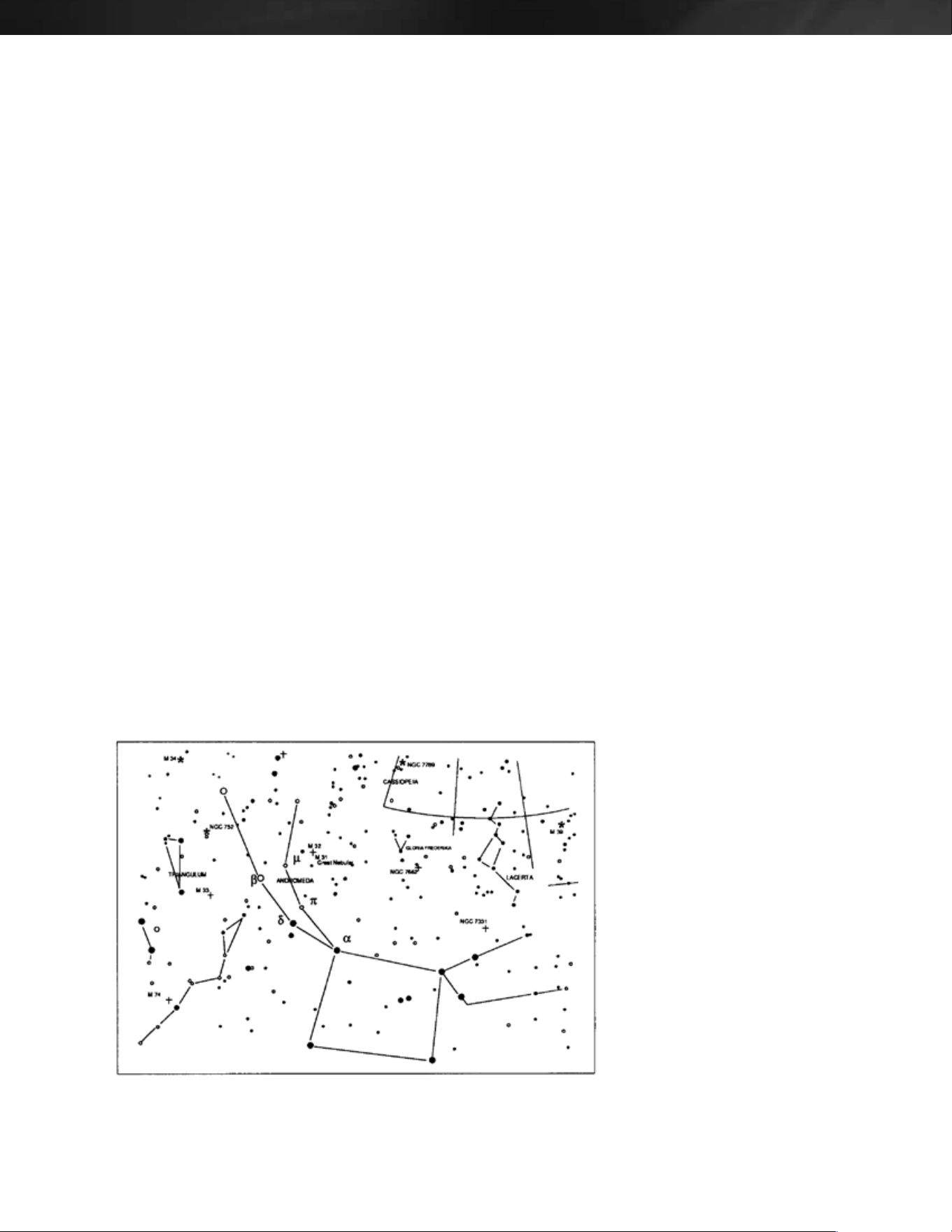

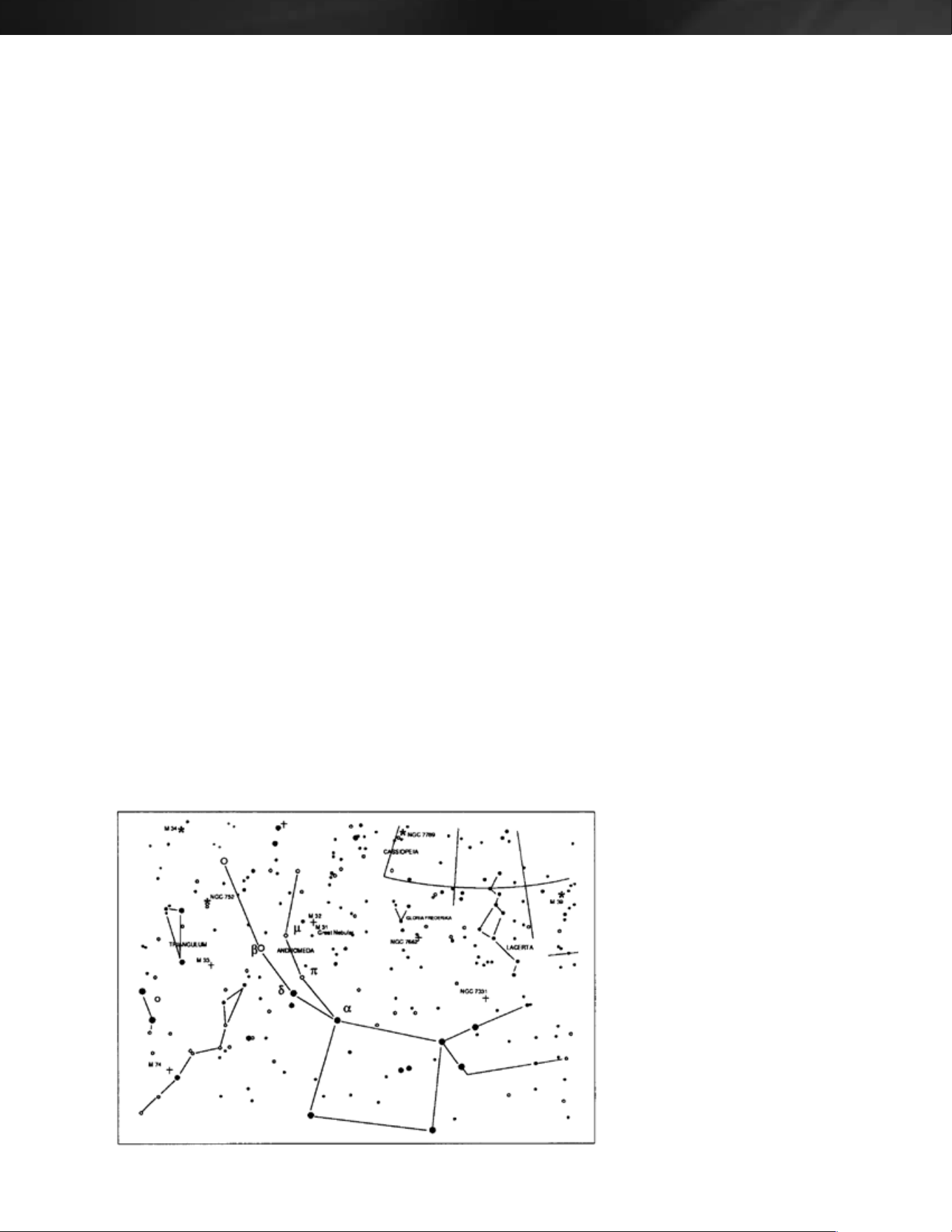

The Andromeda Galaxy (Figure 4-1), also known as M31, is an easy target

To ﬁnd M31:

1 Locate the constellation of Pegasus, a large square visible in the fall (in the eastern sky, moving toward the point

overhead) and winter months (overhead, moving toward the west)

2 Start at the star in the northeast corner—Alpha (

α) Andromedae

3 Move northeast approximately 7° There you will ﬁnd two stars of equal brightness—Delta (

δ) and Pi (π)

Andromeda—about 3° apart

4 Continue in the same direction another 8° There you will ﬁnd two stars—Beta (

β) and Mu (μ) Andromedae—also about

3° apart

5 Move 3° northwest—the same distance between the two stars—to the Andromeda galaxy



Fig. 4-1

ENGLISH | 15

Star hopping to the Andromeda Galaxy (M31) is a snap, since you can locate all the stars needed with the naked eye

Star hopping will take some getting used to Objects that don’t have stars near them that are visible to the naked eye are

challenging One such object is M57 (Figure 4-2), the famed Ring Nebula Here’s how to ﬁnd it:

1 Find the constellation of Lyra, a small parallelogram visible in the summer and fall months Lyra is easy to pick out

because it contains the bright star Vega

2 Start at the star Vega—Alpha (

α) Lyrae—and move a few degrees southeast to ﬁnd the parallelogram The four stars that

make up this geometric shape are all similar in brightness, making them easy to see

3 Locate the two southernmost stars that make up the parallelogram—Beta (

β) and Gamma (γ) Lyra

4 Point about halfway between these two stars

5 Move about ½° toward Beta (

β) Lyra, while remaining on a line connecting the two stars

6 Look through the telescope and the Ring Nebula should be in your ﬁeld of view The Ring Nebula’s angular size is quite

small and difﬁcult to see

7 Because the Ring Nebula is rather faint, you may need to use “averted vision” to see it “Averted vision” is a technique

of looking slightly away from the object you’re observing So, if you are observing the Ring Nebula, center it in your

ﬁeld of view and then look off toward the side This causes light from the object viewed to fall on the black and white

sensitive rods of your eyes, rather than your eyes color sensitive cones (Remember that when observing faint objects,

it’s important to try to observe from a dark location, away from street and city lights The average eye takes about 20

minutes to fully adapt to the darkness So always use a red-ﬁltered ﬂashlight to preserve your dark-adapted night vision)

These two examples should give you an idea of how to star hop to deep-sky objects To use this method on

other objects, consult a star atlas, then star hop to the object of your choice using “naked eye” stars



Fig. 4-2

16 | ENGLISH

SEEING CONDITIONS

Viewing conditions affect what you can see through your telescope during an observing session Conditions include

transparency, sky illumination, and seeing Understanding viewing conditions and the effect they have on observing will

help you get the most out of your telescope

Transparency

Transparency is the clarity of the atmosphere which is affected by clouds, moisture, and other airborne particles Thick

cumulus clouds are completely opaque while cirrus can be thin, allowing the light from the brightest stars through Hazy

skies absorb more light than clear skies making fainter objects harder to see and reducing contrast on brighter objects

Aerosols ejected into the upper atmosphere from volcanic eruptions also affect transparency Ideal conditions are when

the night sky is inky black

Sky Illumination

General sky brightening caused by the Moon, aurora, natural airglow, and light pollution greatly affect transparency

While not a problem for the brighter stars and planets, bright skies reduce the contrast of extended nebulae making them

difﬁcult, if not impossible to see To maximize your observing, limit deep sky viewing to moonless nights far from the light

polluted skies found around major urban areas LPR ﬁlters enhance deep sky viewing from light polluted areas by blocking

unwanted light while transmitting light from certain deep sky objects You can, on the other hand, observe planets and

stars from light polluted areas or when the Moon is out

Seeing

Seeing conditions refers to the stability of the atmosphere and directly affects the amount of ﬁne detail seen in extended

objects The air in our atmosphere acts as a lens which bends and distorts incoming light rays The amount of bending

depends on air density Varying temperature layers have different densities and, therefore, bend light differently Light rays

from the same object arrive slightly displaced creating an imperfect or smeared image These atmospheric disturbances

vary from time-to-time and place-to-place The size of the air parcels compared to your aperture determines the “seeing”

quality Under good seeing conditions, ﬁne detail is visible on the brighter planets like Jupiter and Mars, and stars are

pinpoint images Under poor seeing conditions, images are blurred and stars appear as blobs

The conditions described here apply to both visual and photographic observations



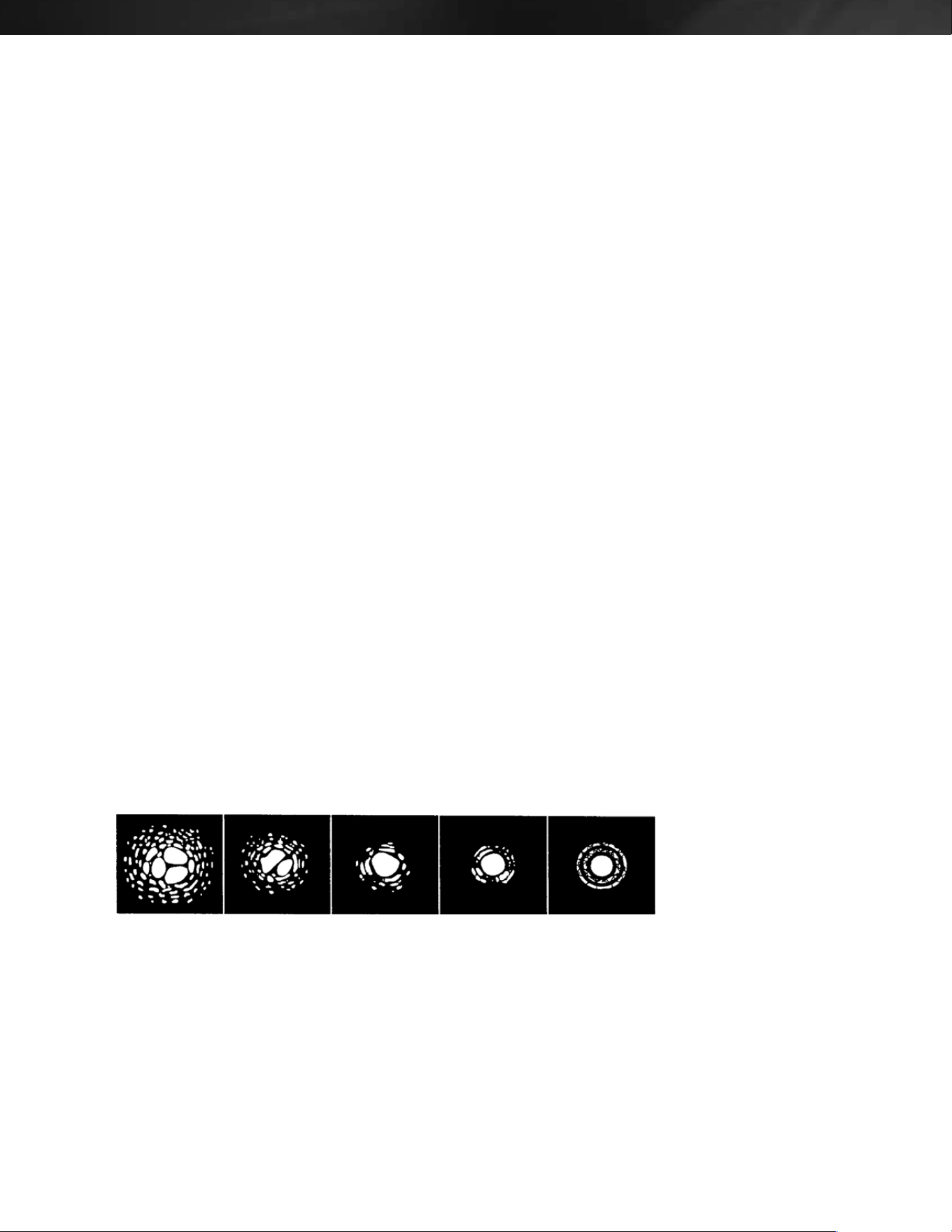

Fig. 4-3

Seeing conditions directly affect image quality These drawings represent a point source (i e , star) under bad seeing

conditions (left) to excellent conditions (right) Most often, seeing conditions produce images that lie somewhere between

these two extremes

ENGLISH | 17

ASTROPHOTOGRAPHY

The AstroMaster series of telescopes was designed for visual observing After looking at the night sky for a while you

may want to try your hand at astrophotography There are several forms of photography possible with your telescope for

celestial as well as terrestrial pursuits Below is a very brief discussion of some of the methods of photography available

At a minimum you will need a digital camera or a 35 mm / DSLR camera Attach your camera to the telescope with:

• Digital camera – you will need the Universal Digital Camera Adapter (# 93626) The adapter allows the camera to be

mounted rigidly for terrestrial as well as prime focus astrophotography

• 35 mm or DSLR camera – you will need to remove your lens from the camera and attach a T-Ring for your speciﬁc

camera brand Then, you will need a T-Adapter (# 93625) to attach on one end to the T-Ring and the other end to the

telescope focus tube Your telescope is now the camera lens

PLANETARY & LUNAR PHOTOGRAPHY WITH SPECIAL IMAGERS

In recent years, a new technology for capturing superb images of the Moon and planets has emerged: dedicated

planetary imagers

TERRESTRIAL PHOTOGRAPHY

Your telescope makes an excellent telephoto lens for terrestrial (land) photography You can take images of various

scenic views, wildlife, nature, and just about anything Try experimenting with focusing, speeds, etc to get the best image

desired You can adapt your camera per the instructions at the top of this page

18 | ENGLISH

TELESCOPE MAINTENANCE

While your telescope requires little maintenance, there are a few things to remember that will ensure your telescope

performs at its best

CARE AND CLEANING OF THE OPTICS

Occasionally, dust and/or moisture may build up on the objective lens or primary mirror depending on which type of

telescope you have Special care should be taken when cleaning any instrument so as not to damage the optics

If dust has built up on the optics, remove it with a brush (made of camel’s hair) or a can of pressurized air Spray at an

angle to the glass surface for approximately two to four seconds Then, use an optical cleaning solution and white tissue

paper to remove any remaining debris Apply the solution to the tissue and then apply the tissue paper to the optics Low

pressure strokes should go from the center of the lens (or mirror) to the outer portion Do NOT rub in circles!

You can use a commercially made lens cleaner or mix your own A good cleaning solution is isopropyl alcohol mixed with

distilled water The solution should be 60% isopropyl alcohol and 40% distilled water Or, liquid dish soap diluted with

water (a couple of drops per one quart of water) can be used

Occasionally, you may experience dew build-up on the optics of your telescope during an observing session If you want

to continue observing, the dew must be removed, either with a hair dryer (on low setting) or by pointing the telescope at

the ground until the dew has evaporated

If moisture condenses on the inside of the optics, remove the accessories from the telescope Place the telescope in a

dust-free environment and point it down This will remove the moisture from the telescope tube

To minimize the need to clean your telescope, replace all lens covers once you have ﬁnished observing Since the cells are

NOT sealed, the covers should be placed over the openings when not in use This will prevent contaminants from entering

the optical tube

Internal adjustments and cleaning should be done only by the Celestron repair department If your telescope is in need of

internal cleaning, please call the factory for a return authorization number and price quote

ENGLISH | 19

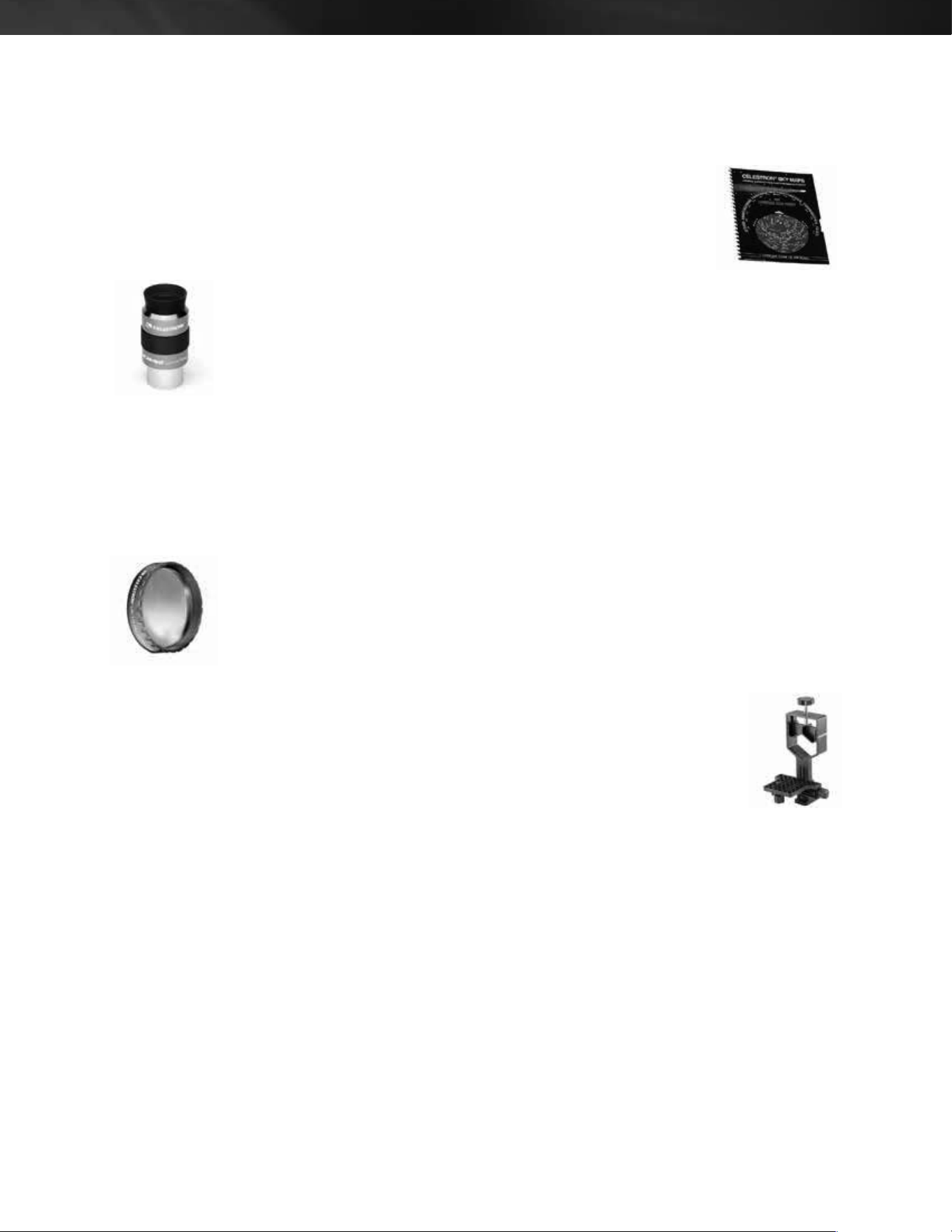

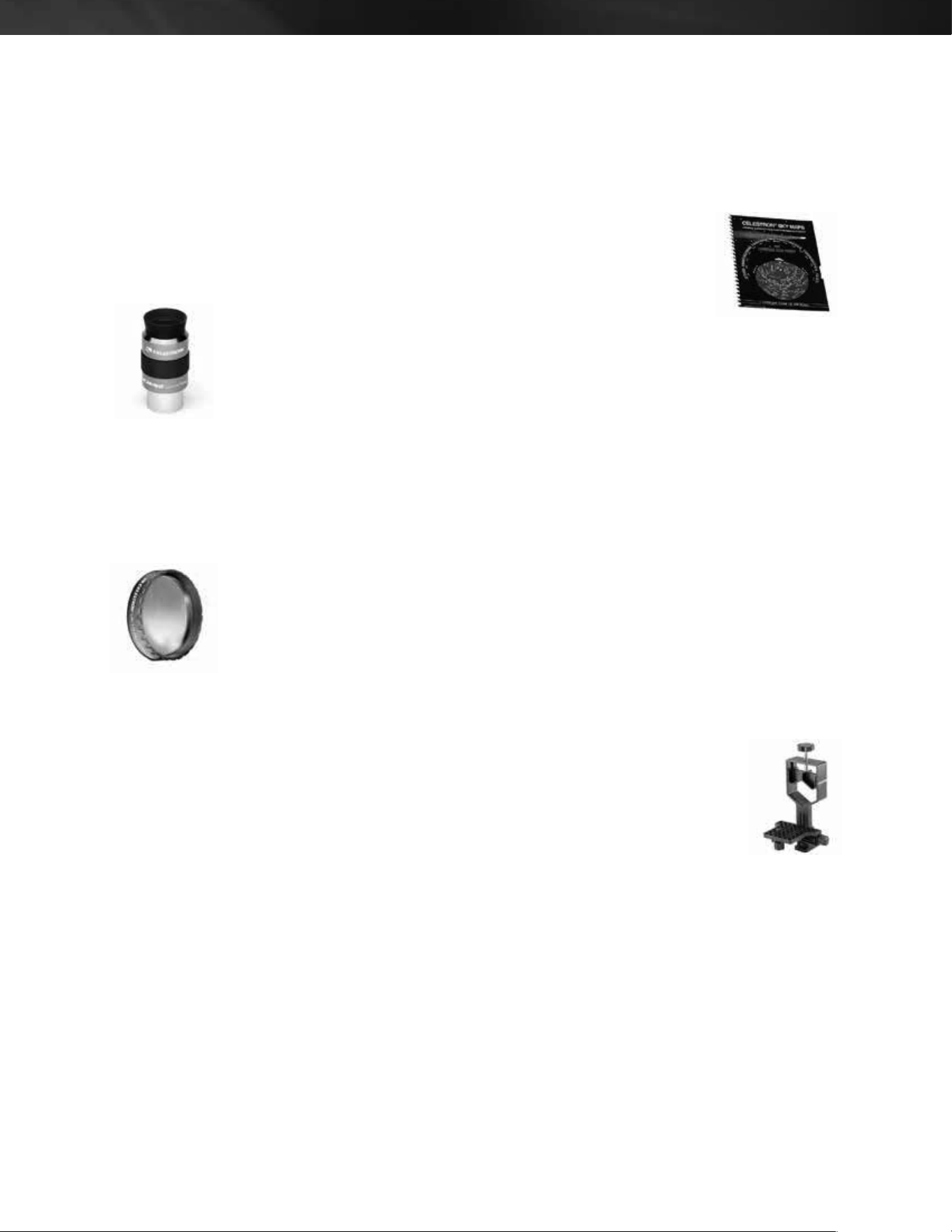

OPTIONAL ACCESSORIES

You will ﬁnd that additional accessories for your AstroMaster telescope will enhance your enjoyment and the usefulness

of your telescope This is just a short list of various accessories with a brief description Visit the Celestron website for

complete descriptions of all accessories available

Sky Maps (# 93722) – Celestron Sky Maps are the ideal teaching guide for learning the night sky

Even if you already know your way around the major constellations, these maps can help you locate

all kinds of fascinating objects

Omni Plossl Eyepieces – These eyepieces are affordable and offer razor sharp views across the entire

ﬁeld They are a 4-element lens design and have the following focal lengths: 4 mm, 6 mm, 9 mm, 12 5

mm, 15 mm, 20 mm, 25 mm,

32 mm, and 40 mm – all in 1 25” barrels

Omni Barlow Lens ( #93326)– A Barlow lens doubles the magniﬁcation of any eyepiece with which it is paired The 2x

Omni is a 1 25” barrel, is under 3 inches (76mm) long, and weights only 4 oz (113 g)

Moon Filter (# 94119-A) – This is an economical 1 25” eyepiece ﬁlter for reducing the brightness of the moon and

improving contrast, so you can observe greater detail on the lunar surface

UHC/LPR Filter 1 25” (# 94123) – This ﬁlter is designed to enhance your views of deep sky

astronomical objects when viewed from urban areas It selectively reduces the transmission of certain

wavelengths of light, speciﬁcally those produced by artiﬁcial lights

Night Vision Flashlight (# 93588) – The Celestron ﬂashlight uses two red LED’s to preserve night vision better than

red ﬁlters or other devices Brightness is adjustable Operates on a single 9-volt included battery

Digital Camera Adapter – Universal # 93626) – A universal mounting platform that allows you to do

afocal photography (photography through the eyepiece of a telescope) using 1 25” eyepieces with your

digital camera



20 | ENGLISH

AstroMaster Specications

22065

AstroMaster 102 AZ

Optical Design Refractor

Aperture 102 mm (4 0”)

Focal Length 660 mm

Focal Ratio f/6 5

Optical Coatings Fully Coated

Finderscope Red Dot Finder

Diagonal 1 25” Erect Image

Eyepieces 1 25” 20 mm (33x)

Apparent FOV -- 20mm @ 50°

-- 10mm @ 40° 10 mm (66x)

Angular Field of View w/standard eyepiece 1 5°

Linear FOV w/standard eyepiece -ft/1000yds 78 5

Mount Altazimuth

Pan Handle Control for Altitude yes

Azimuth Lock yes

Tripod Leg Diameter 1 25” yes

TheSkyX-First Light Edition software yes

Highest Useful Magniﬁcation 240x

Limiting Stellar Magnitude 1 37

Resolution -- Raleigh (arc seconds) 1 14

Resolution -- Dawes Limit “ “ 1 29

Light Gathering Power 212x

Optical Tube Length 36” (91cm)

Telescope Weight 20 # (9kg)

Note: Speciﬁcations are subject to change without notice or obligation

FRANÇAIS | 21

GUIDE DE L'UTILISATEUR

22065 AstroMaster 102AZ

FRANÇAIS

TÉLESCOPE

102AZ

RÉFRACTEUR 102 MM

22 | FRANÇAIS

FRANÇAIS | 23

TABLE DES MATIÈRES

INTRODUCTION 24

ASSEMBLAGE 26

Installation du trépied 26

Déplacement manuel du télescope 27

Fixation du tube du télescope sur la monture 27

Installation du renvoi coudé et de l'oculaire 28

NOTIONS ÉLÉMENTAIRES SUR LE TÉLESCOPE 29

Orientation de l'image 29

Mise au point 30

Alignement du chercheur 30

Calcul de grossissement 31

Détermination du champ de vision 31

Astuces d'observation générales 32

NOTIONS ÉLÉMENTAIRES D'ASTRONOMIE 32

OBSERVATION ASTRONOMIQUE 33

Observation de la Lune 33

Observation des planètes 33

Observation du soleil 33

Observation des objets du ciel profond 34

Cheminement des étoiles 34

Conditions d'observation 36

ASTROPHOTOGRAPHIE 37

Photographie planétaire & lunaire avec des imageurs spéciaux 37

Photographie terrestre 37

ENTRETIEN DU TÉLESCOPE 38

Entretient et nettoyage des lentilles 38

ACCESSOIRES EN OPTION 39

Caractéristiques du AstroMaster 40

24 | FRANÇAIS

INTRODUCTION

Félicitations pour votre achat du télescope de la série AstroMaster Votre télescope de la

série AstroMaster est fabriqué à partir de matériaux de très grande qualité aﬁn d'en assurer

la stabilité et la durabilité Votre télescope est conçu pour vous procurer du plaisir durant

toute une vie grâce à un minimum d'entretien et d'attention

La série AstroMaster se caractérise par son design compact et portatif et ses grandes performances optiques pour aider

tout débutant à découvrir le monde fascinant de l'astronomie amateur De plus, votre télescope AstroMaster est idéal pour

les observations terrestres grâce à sa très grande puissance optique

Votre télescope AstroMaster est couvert par une garantie limitée de deux (2) ans Pour plus d'informations, consultez

notre site Web au www celestron com

Votre télescope AstroMaster possède les caractéristiques suivantes:

• Éléments optiques en verre entièrement traité, pour des images claires et nettes

• Fonctionnement tout en douceur, monture rigide altazimutale avec une grand levier panoramique avec embrayage intégré

pour cibler facilement

• Un trépied pré-assemblé avec pieds en acier de 1,25 pouces, lequel fournit une plate-forme stable

• Installation rapide et facile sans outils

• Logiciel d'astronomie The SkyX-First Light Edition avec des informations sur les objets célestes et des cartes du ciel

imprimables

• Capacité d'observation terrestre et astronomique

Lisez soigneusement ce manuel avant d'entreprendre votre voyage dans l'univers Quelques séances d'observation

peuvent être nécessaires aﬁn de vous familiariser avec votre télescope Conservez donc ce manuel à la portée de la

main jusqu'à ce que vous maîtrisiez parfaitement le fonctionnement de votre télescope Le manuel fournit des instructions

détaillées, de la documentation de référence et des conseils pratiques qui rendront vos observations aussi simples et

agréables que possible

Votre télescope est conçu pour vous donner des années d'observations amusantes et enrichissantes Cependant, il

y a quelques points à considérer avant d'utiliser votre télescope aﬁn d'assurer votre sécurité et la protection de votre

équipement

AVERTISSEMENT AU SUJET DES RAYONS DU SOLEIL

Ne regardez jamais directement le soleil à l'œil nu ou avec un télescope à moins d'avoir un ﬁltre solaire adéquat. Cela pourrait entraîner des lésions oculaires permanentes et

irréversibles.

N'utilisez jamais votre télescope pour projeter une image du soleil sur une surface quelconque. Une accumulation de chaleur interne pourrait endommager le télescope et tout

accessoire qui s'y rattache.

N'utilisez jamais un ﬁltre solaire oculaire ou un prisme (hélioscope) de Herschel. Une accumulation de chaleur à l'intérieur du télescope peut endommager ces dispositifs,

laissant alors la lumière non ﬁltrée du soleil atteindre les yeux.

Ne laissez pas le télescope sans surveillance en présence d’enfants ou d’adultes qui ne sont pas familiarisés avec les procédures pour le faire fonctionner correctement.

FRANÇAIS | 25

1.

Objectif

7.

Poignée panoramique

2.

Tube optique

8.

Plateau pour accessoires

3.

Chercheur à point rouge

9.

Trépied

4.

Oculaire

10.

Verrou Azimut

5.

Renvoi coudé

11.

Monture Alt-Az

6.

Molette de mise au point

12.

Platine pour queue d’aronde

Fig. 1

1

9

10

12

11

5

8

2

6

7

3

4

26 | FRANÇAIS

ASSEMBLAGE

Installez votre télescope à l'intérieur la première fois avant de tenter de l'assembler à l'extérieur

Chaque télescope AstroMaster est livré dans une seule boîte Les pièces dans la boîte sont: monture azimutale avec

levier panoramique, oculaire 10 mm 1,25 po, oculaire 20 mm 1,25 po, renvoi coudé 1,25 po, logiciel d'astronomie

TheSkyX-First Light Edition.

INSTALLATION DU TRÉPIED

1 Retirez le trépied de la boîte (Figure 2-1) Le trépied est livré étant préassemblé

2 Mettez le trépied debout et écartez chacun des pieds jusqu’à ce qu’ils soient en pleine extension, puis appuyez

légèrement sur l'entretoise du trépied

3 Ensuite, installez le plateau pour accessoires du trépied (Figure 2-3) sur l'entretoise du trépied (centre de la Figure 2-2)

Tenez le plateau avec son côté plat vers le bas Alignez le centre du plateau pour qu'il s'adapte au centre de l'entretoise

du trépied et poussez légèrement vers le bas (Figure 2-4)



Fig. 2-1 Fig. 2-2 Fig. 2-3 Fig. 2-4

4 Faites pivoter le plateau jusqu'à ce que ses onglets se retrouvent sous le support d'entretoise de chaque jambe et

poussez légèrement Ils se verrouilleront en place (Figure 2-5) Le trépied est maintenant complètement assemblé

(Figure 2-6)

5 Vous pouvez régler les pieds télescopiques du trépied à la hauteur souhaitée La hauteur la plus petite est de 61 cm

(24 po) et la plus grande de 104 cm (41 po) Déverrouillez la molette de blocage à la base de chacun des pieds du

trépied (Figure 2-7) et étendez les pieds à hauteur souhaitée Resserrez ensuite fermement les molettes La Figure 2-8

illustre une extension complète du trépied N'oubliez pas que le trépied est le plus stable et rigide à la hauteur la plus

basse



Fig. 2-5 Fig. 2-6 Fig. 2-7 Fig. 2-8

FRANÇAIS | 27

DÉPLACEMENT MANUEL DU TÉLESCOPE

La monture Alt-Az AstroMaster est facile à déplacer quelque soit le point visé Le mouvement de haut en base (altitude)

est contrôlé par le levier panoramique (Figure 2-10) Le mouvement latéral (azimut) est contrôlé par la manette de

verrouillage de l’azimut (Figure 2-9) Pour desserrer le levier panoramique et la manette de verrouillage de l’azimut, tournez-

les dans le sens antihoraire Lorsqu'ils sont lâches, pointez le télescope vers l'objet désiré, puis verrouillez les contrôles en

place en les faisant tourner dans le sens horaire



Fig. 2-9 Fig. 2-10

INSTALLATION DU TUBE SUR LA MONTURE

Le tube optique du télescope se ﬁxe à la monture grâce à une platine pour queue d'aronde située sur la partie supérieure

de la monture (Figure 2-11) Dans le cas des réfracteurs 102AZ, la barre de montage est ﬁxée au bas du tube du

télescope Avant de ﬁxer le tube optique, assurez-vous que le levier panoramique et le dispositif de verrouillage azimut

sont bien verrouillés Ensuite, mettez la platine pour queue d'aronde en position horizontale, comme illustré dans la Figure

2-12 Cela est nécessaire pour s'assurer que la monture n'effectuera pas de mouvements soudains pendant l'installation

du télescope Retirez également l'objectif

Pour ﬁxer le tube de télescope:

1 Retirez le papier protecteur qui recouvre le tube optique

2 Desserrez la molette de montage et la vis de sécurité de montage sur le côté de la plateforme de montage à queue

d'aronde aﬁn qu'elles ne dépassent pas sur la plateforme de montage (Figure 2-12)

3 Faites glisser la barre de montage en queue d'aronde dans l'encoche sur le dessus de la plateforme de

montage (Figure 2-12)

4 Serrez les molettes de montage de la plateforme de montage à queue d'aronde pour faire tenir en place le télescope

5 Serrez à la main la vis de sécurité de la plateforme de montage jusqu'à ce que la pointe touche le côté du support de

montage



Fig. 2-11 Fig. 2-12 Molette de montage et vis de sécurité dans la platine pour queue d'aronde

28 | FRANÇAIS

INSTALLATION DU RENVOI COUDÉ ET DES OCULAIRES

Le renvoi coudé est un prisme qui fait dévier la lumière au bon angle dans la trajectoire lumineuse du réfracteur Cela

vous permet de faire des observations dans une position qui est plus confortable que si regardiez directement Ce renvoi

coudé est un dispositif de redressement d'image qui corrige l'image aﬁn que le bon côté apparaisse en haut et qu'elle soit

orientée correctement de gauche à droite, ce qui est beaucoup plus facile à utiliser pour l'observation terrestre Le renvoi

coudé peut être pivoté à la position qui vous convient le mieux Pour installer le renvoi coudé et l’oculaire:

1 Insérez le barillet du renvoi coudé dans l'adaptateur d'oculaire 1,25 po sur le porte-oculaire situé sur le côté du

réfracteur (Figure 2-13) Assurez-vous que les deux vis à serrage à main de l’adaptateur de l’oculaire ne dépassent

pas dans le porte-oculaire à crémaillère avant installation et que le bouchon de protection est retiré de l’adaptateur

d'oculaire

2 Insérez l’extrémité du barillet chromé de l’un des oculaires dans le renvoi coudé et serrez la vis à serrage à main Encore

une fois, assurez-vous que la vis à serrage à main ne dépasse pas dans le renvoi coudé avant d’insérer l’oculaire

3 Il est possible de modiﬁer la dist ance focale des oculaires en invers ant la procédure décrite ci-dessus à l’étape 2



Fig. 2-13

FRANÇAIS | 29

NOTIONS ÉLÉMENTAIRES SUR LES

TÉLESCOPES

Un télescope est un instrument qui capte et concentre la lumière La nature de sa conception optique détermine

la manière dont la lumière est concentrée Certains télescopes, appelés réfracteurs, utilisent des lentilles, d'autres

télescopes, connus sous le nom de réﬂecteurs (de Newton), utilisent des miroirs

Développée au début du XVIIe siècle, le réfracteur est la plus ancienne conception de télescope Il tire son nom de la

méthode qu'il utilise pour concentrer les rayons lumineux entrants Le réfracteur utilise une lentille pour plier ou réfracter

les rayons lumineux entrants, d'où son nom (voir la Figure 3-1) Les premiers prototypes utilisaient des lentilles à seul

élément Cependant, la lentille unique agit comme un prisme et décompose la lumière en couleurs de l'arc-en-ciel,

produisant un phénomène appelé l'aberration chromatique Pour contourner ce problème, un objectif à deux éléments,

appelé achromat, a été introduit Chaque élément a un indice de réfraction différent permettant à deux différentes

longueurs d'onde de la lumière de se concentrer au même point La plupart des lentilles à deux éléments, généralement

en verre ﬂint et en crown, ont été corrigées pour les lumières rouge et verte La lumière bleue peut toujours se concentrer

en un point légèrement différent



Figure31

A

A

cutawayviewofthelightpathofthe

cutawayviewofthelightpathofthe

Refractor

Refractor

optical

design

design

ORIENTATION DE L'IMAGE

L'orientation de l'image est dépendante de la manière dont l'oculaire est inséré dans le télescope Lorsque vous utilisez

un renvoie coudé avec un réfracteur, l'image est bonne de bas en haut, mais est inversée de gauche à droite (c'est-à-dire

image miroir) S'il y a insertion de l'oculaire directement dans le porte-oculaire à crémaillère d'une lunette (c'est-à-dire

sans le renvoie coudé), l'image est renversée (bas en haut) et inversée de gauche à droite Toutefois, lorsque vous utilisez

la lunette AstroMaster et le renvoi coudé redresseur d'images standard, les images sont correctement orientées dans tous

les sens

Orientation de l'image tel que vue à l'œil nu

et en utilisant des dispositifs de redres-

sement d'image sur les réfracteurs et les

télescope de Newton

Inversion de gauche à droite, tel que vu à

l'aide d'un renvoi coudé sur un réfracteur

Image inversée, normal avec télescope de

Newton et

telle que vue avec l'oculaire directement dans

un réfracteur

Fig. 3-1

Vue transversale de la trajectoire de lumière du réfracteur optique

Fig. 3-2

30 | FRANÇAIS

MISE AU POINT

Pour faire la mise au point de votre réfracteur, tournez simplement la molette de mise au point située sous le porte-oculaire

(voir Figure 1) Le fait de faire tourner la molette dans le sens horaire vous permet de faire la mise au point sur un objet

qui est plus loin que celui que vous observez actuellement Le fait de faire tourner la molette dans le sens antihoraire vous

permet de faire la mise au point sur un objet qui est plus proche que celui que vous observez actuellement

REMARQUE: Si vous portez des lentilles correctrices (plus particulièrement des lunettes), vous pouvez les retirer aﬁn d'effectuer des observations avec un oculaire ﬁxé au télescope.

Toutefois, lorsque vous utilisez un appareil photo, vous devriez toujours porter des verres correcteurs pour vous assurer de la mise au point la plus nette possible. Si vous

souffrez d'astigmatisme, des lentilles correctrices doivent être portées en tout temps.

ALIGNEMENT DU CHERCHEUR À POINT ROUGE

L'utilisation du chercheur à point rouge est la façon la plus facile et rapide pour pointer votre télescope exactement vers

l'objet céleste souhaité C'est comme avoir un pointeur au laser qui brille dans le ciel nocturne Le chercheur à point

rouge est un outil de pointage non grossissant qui utilise une fenêtre de verre traité aﬁn de superposer l'image d'un petit

point rouge sur le ciel nocturne En ayant les deux yeux ouverts, regardez à travers le chercheur à point rouge et déplacez

tout simplement votre télescope jusqu'à ce que le point rouge se fonde avec l'objet vu à l'œil nu Le point rouge est produit

par une diode électroluminescente (DEL), ce n'est pas un faisceau laser et ne peut endommager pas la fenêtre ou vos

yeux Le chercheur à point rouge est alimenté par une pile 3 volts au lithium de longue durée (CR1620) Voir la Figure 3-3

Comme c'est le cas pour tous les chercheurs, le chercheur à point rouge doit être correctement aligné avec le télescope

principal avant de pouvoir être utilisé La procédure d'alignement est préférablement effectuée durant la nuit puisque le

point DEL sera difﬁcilement visible pendant le jour



Fig. 3-3 Fig. 3-4

Alignement du chercheur à point rouge:

1 Pour allumer le chercheur à point rouge, mettez l'interrupteur à la position « ON » (Figure 3-3)

2 Recherchez une étoile brillante ou une planète et centrez-la dans un oculaire de faible puissance dans le télescope

principal

3 En ayant les deux yeux ouverts, regardez par la fenêtre en verre vers l'étoile d'alignement Si chercheur à point est

correctement aligné, vous verrez que le point rouge projeté par la DEL est superposé à l'étoile d'alignement Si

chercheur à point rouge n'est pas correctement aligné, prenez note de l'endroit où se trouve le point rouge par rapport à

l'étoile brillante

4 Sans déplacer le télescope principal, tournez les deux vis de réglage du chercheur à point rouge jusqu'à ce que le

point rouge soit directement superposé à l'étoile d'alignement Vériﬁez dans quel sens chacune des vis déplace le point

rouge

5 Le chercheur à point rouge est maintenant prêt à être utiliser Coupez toujours l'alimentation après avoir trouvé un objet

Cela permet de prolonger la vie de la pile et la DEL

REMARQUE: Votre pile pourrait déjà être installée. Sinon, ouvrez le compartiment à pile (Figure 3-3) avec une petite pièce de monnaie ou un tournevis. Mettez la pile avec le signe « + »

vers l'extérieur. Ensuite, refermez le compartiment à piles. Si vous avez besoin de remplacer la pile, il s'agit d'une pile 3 volts au lithium de type CR1620.

Compartiment

à pile

Bouton d'alimentation

FRANÇAIS | 31

REMARQUE: La procédure décrite ci-dessus s'applique à l'observation astronomique. Mais si le chercheur est correctement aligné, vous pouvez également l’utiliser pour des applications

terrestres. Le chercheur est comme un tube d’observation. Il peut être difﬁcile de voir le point rouge pendant le jour mais le point vous aidera à aligner les objets avant de les

voir dans l’optique principale du télescope et peut être très utile.

REMARQUE: Si vous envisagez d'entreposer le télescope pendant une longue période de temps, retirez la pile pour éviter qu'elle se décharge.

CALCUL DE GROSSISSEMENT

Vous pouvez changer la puissance de votre télescope en changeant simplement l'oculaire Pour déterminer le

grossissement de votre télescope, divisez simplement la distance focale du télescope par la distance focale de l'oculaire

utilisé Sous forme d'équation, la formule est la suivante:

Distance focale du télescope (mm)

Grossissement =

______________________________

Distance focale de l'oculaire (mm)

Par exemple, disons que vous utilisez l'oculaire de 20 mm qui fut livré avec votre télescope Pour déterminer le

grossissement, divisez simplement la distance focale de votre télescope (par exemple, l'AstroMaster 102AZ à une distance

focale de 660 mm) par la distance focale de l'oculaire, 20 mm Divisez 660 par 20 donne un grossissement de 33

Bien que la puissance soit variable, tout instrument utilisé sous un ciel de condition moyenne a une limite de

grossissement maximal La règle générale est qu'une puissance de 60 peut être utilisé pour chaque pouce d'ouverture

Par exemple, l'AstroMaster 90AZ a 4 pouces de diamètre Multiplier 4 par 60 donne une puissance de grossissement

maximal utile de 240 Bien qu'il s'agisse de la puissance de grossissement maximal utile, la majorité des observations

sont effectuées dans une plage de puissance allant de 20 à 35 par pouce d'ouverture, ce qui donne 80 à 140 x pour le

télescope AstroMaster 102AZ Vous pouvez déterminer le grossissement de votre télescope de la même manière

DÉTERMINATION DU CHAMP DE VISION

Déterminer le champ de vision est important si vous voulez avoir une idée de la taille angulaire de l'objet observé

Pour calculer le champ de vision réel, divisez le champ de vision apparent de l'oculaire (fourni par le fabricant de l'oculaire)

par le grossissement Sous forme d'une équation, la formule est la suivante:

Champ apparent de l'oculaire

Champ réel =

_________________________

Grossissement

Comme vous pouvez le constater, il est nécessaire de calculer le grossissement avant de déterminer le champs de

vision En utilisant l'exemple de la section précédente, nous pouvons déterminer le champ de vision en utilisant le même

oculaire de 20 mm qui est livré de série avec le télescope AstroMaster 102AZ L'oculaire de 20 mm à un champ de vision

apparent de 50° Divisez les 50° par la valeur du grossissement, qui est de 33 Ceci donne un champ de vision réel de

1,5°

Pour convertir les degrés en pieds à 1000 verges, ce qui est plus pratique pour l'observation terrestre, multipliez

simplement par 52,5 En continuant avec notre exemple, multipliez le champ angulaire de 1,5° par 52,5 Le résultat est un

champ linéaire d'une largeur de78,75 pieds à une distance de 1000 verges

32 | FRANÇAIS

ASTUCES GÉNÉRALES D'OBSERVATION

Lorsque vous utilisez un instrument optique, il y a quelques points à garder à l'esprit pour obtenir la meilleure image

possible:

• Ne faite jamais d'observation au travers d'un verre à vitre Le verre utilisé pour les fenêtres est optiquement imparfait

Cela signiﬁe que l’épaisseur du verre peut varier d'un endroit à l'autre En fait, cette irrégularité peut affecter la capacité

à effectuer la mise au point du télescope Dans la majorité des cas, vous ne pourrez pas obtenir une image réellement

nette Dans certains cas, l’image pourrait apparaître dédoublée

• Ne regardez jamais au travers ou au-dessus d’objets produisant des ondes de chaleur Ceci inclue les aires de

stationnement en asphalte pendant les journées chaudes d'été, ou les toits de bâtiments

• Un ciel voilé, le brouillard et le brume peuvent rendre la mise au point difﬁcile lors de l’observation terrestre La quantité

de détails observés peut être grandement réduite

• Si vous portez des lentilles correctrices (plus particulièrement des lunettes), vous pouvez les retirer aﬁn d'effectuer des

observations avec un oculaire ﬁxé au télescope Lorsque vous utilisez un appareil photo, vous devriez toujours porter des

lentilles correctrices pour vous assurer de la mise au point la plus nette possible Si vous souffrez d'astigmatisme, des

lentilles correctrices doivent être portées en tout temps

NOTIONS ÉLÉMENTAIRES D'ASTRONOMIE

Jusqu'à présent, ce guide a couvert l'assemblage et le fonctionnement de base de votre télescope Toutefois, pour

comprendre plus en profondeur votre télescope, vous devez en savoir un peu sur le ciel nocturne Cette section traite de

l'astronomie d'observation en général et contient des informations sur le ciel nocturne

Avec votre monture altazimutale, vous pouvez utiliser la méthode appelée « cheminement d’étoiles » qui est décrite dans

la section « Observation céleste » plus loin dans le guide De bonnes cartes d’étoiles sont essentielles pour vous aider à

localiser des objets de ciel profond et les magazines d’astronomie existants vous aideront à localiser les planètes

FRANÇAIS | 33

OBSERVATION ASTRONOMIQUE

Maintenant que votre télescope est installé, vous êtes prêt à l'observation Cette section offre des conseils sur l'observation

des objets du Système Solaire et du ciel profond ainsi que des remarques sur les conditions d'observation pouvant avoir

une inﬂuence sur sa qualité

OBSERVER LA LUNE



Il est tentant d'observer la Lune lorsqu'elle est pleine À ce moment-là, la

face éclairée reçoit la plus forte illumination et la luminosité peut être trop

puissante De plus, le contraste disponible est quasiment nul lors de cette

phase

Le meilleur moment pour observer la Lune est lors d'une de ses phases

transitoires (un quart ou trois quarts) Les ombres plus longues permettent

de mettre plus de détails en valeur À faible puissance, vous pourrez voir

presque la totalité de la Lune en une seule fois Changez pour objectifs

(offerts en option) ayant une puissance (grossissement) plus élevée pour

faire la mise au point sur une zone plus petite

Astuces d'observation de la Lune

Pour augmenter le contraste et faire ressortir les détails sur la surface de la Lune, Un ﬁltre jaune contribue bien à

l'amélioration du contraste alors qu'un ﬁltre ayant une densité neutre ou un ﬁltre polarisant réduira la brillance et l'éclat de

l'ensemble

OBSERVATION DES PLANÈTES

Les cinq planètes visibles à l'œil nu sont aussi des cibles fascinantes Vous pouvez voir Venus passer par des phases

similaires à celles de la Lune Mars peut révéler une grande quantité de

détails et un, sinon deux de ses pôles Vous pourrez observer les ceintures

de nuages de Jupiter et la Grande Tache Rouge (si elle est visible moment de

votre observation) De plus, vous pourrez aussi voir les lunes de Jupiter dans

leur orbites autour de la planète géante Saturne et ses anneaux magniﬁques

est facilement observable à basse puissance

Astuces d'observation de planètes

• N'oubliez pas que les conditions atmosphériques sont généralement

le facteur limitant la quantité de détails planétaires qui seront visibles

Donc, évitez d'observer les planètes lorsqu'elles sont bas de l'horizon ou

lorsqu'elles sont directement au-dessus d'une source de rayonnement de

chaleur, comme un toit ou une cheminée Consultez la section « Conditions d'observation » plus loin dans cette section

• Pour augmenter le contraste et faire ressortir les détails sur la surface de la planète, essayez d'utiliser des ﬁltres

d'oculaire Celestron

OBSERVATION DU SOLEIL

Bien qu'elle soit souvent laissée de côté par bien des astronomes amateurs, l'observation solaire est à la fois gratiﬁante

et divertissante Cependant, parce que le soleil est tellement brillant, des précautions doivent être prises lors de

l'observation de notre étoile aﬁn d'éviter d'endommager à la fois vos yeux et votre télescope

Pour assurer une observation en tout sécurité du soleil, le ﬁltre solaire Celestron permettra de réduire l'intensité de la

lumière du Soleil Avec un ﬁltre, vous pourrez observer les tâches solaires se déplacer sur la surface et les facules, qui

sont des taches brillantes observées sur la bordure du soleil

• Le meilleur moment pour observer le soleil est tôt le matin ou en ﬁn d'après-midi lorsque l'air est plus frais

• Pour centrer le soleil sans regarder dans l'oculaire, regardez l'ombre du tube du télescope jusqu'à ce qu'elle

devienne circulaire



34 | FRANÇAIS

OBSERVATION DES OBJETS DU CIEL PROFOND

Les objets du ciel profond sont simplement ceux situés en dehors des limites de notre système solaire Ces objets sont

des amas d'étoiles, nébuleuses planétaires, nébuleuses diffuses, étoiles doubles et autres galaxies situées en dehors

de notre Voie lactée La plupart des objets du ciel profond sont d'une grande taille angulaire En conséquence, une

puissance faible à modérée est sufﬁsante Ces objets sont trop pâles pour révéler les couleurs observées visuellement sur

des photographies à longue exposition Au lieu de cela, ils apparaissent plutôt en noir et blanc Et, à cause de leur faible

luminosité de surface, ils devraient être observés à partir d'un emplacement où le ciel apparaît très obscur La pollution

lumineuse autour des zones urbaines cache la majorité des nébuleuses, les rendant difﬁciles, sinon impossibles à observer

Un ﬁltre antipollution lumineuse contribue à la réduction de la luminosité du fond du ciel, augmentant ainsi le contraste

CHEMINEMENT D’ÉTOILES

Un moyen efﬁcace de trouver des objets de ciel profond est le cheminement d'étoiles Cette technique utilise des étoiles

brillantes pour vous « guider » vers un objet Pour un cheminement d’étoiles efﬁcace, il est utile de connaitre le champ de

vision de votre télescope Si vous utilisez l'oculaire standard 20 mm avec le télescope AstroMaster, votre champ de vision

est d'environ 1º Si vous savez qu'un objet est à 3º de votre emplacement actuel, alors vous avez juste besoin de déplacer

3 champs de vision Si vous utilisez un autre oculaire, consultez la section qui vous permet de déterminer le champ de

vision Ci-dessous, vous trouverez les instructions pour localiser deux objets populaires

La galaxie d'Andromède (Figure 4-1), également connue sous le nom de M31, est une cible facile Pour trouver M31:

1 Repérez la constellation de Pégase, un grand carré visible à l’automne (dans le ciel de l’Est, se déplaçant vers le point

au-dessus de vous) et en hiver (au-dessus de vous, se déplaçant vers l’Ouest)

2 Commencez avec l’étoile dans le coin nord-est — Alpha (

α) Andromède

3 Déplacez-vous vers le nord-est de 7° environ Vous y trouverez deux étoiles de même brillance — Delta (

δ) et Pi (π)

Andromède — environ 3° plus loin

4 Continuez dans la même direction de 8° encore Vous y trouverez deux étoiles — Beta (

β) et Mu (μ) Andromède — plus

loin d'environ 3 ° également

5 Déplacez-vous de 3° vers le nord-ouest — la même distance entre les deux étoiles — vers la galaxie d'Andromède



Fig. 4-1

FRANÇAIS | 35

Le cheminement d’étoiles vers la galaxie d'Andromède (M31) est un jeu d’enfant, étant donné que toutes les étoiles

nécessaires sont visibles à l’œil nu

Vous aurez besoin d'un certain temps avant de vous habituer au cheminement d’étoiles Les objets qui n'ont pas d'étoiles

visibles à l'œil nu à proximité représentent un plus grand déﬁ Un de ces objets est M57 (Figure 4-2), la fameuse

nébuleuse de l’Anneau Voici comment la repérer:

1 Repérez la constellation de la Lyre, un petit parallélogramme visible pendant les mois d’été et d’automne La

constellation de la Lyre est facile à trouver parce que l’étoile brillante Véga en fait partie

2 Commencez avec l'étoile Véga — Alpha (

α) Lyre — et déplacez-vous de quelques degrés au sud-est pour trouver le

parallélogramme Les quatre étoiles qui forment cette forme géométrique ont toutes une brillance similaire, ce qui les

rend faciles à voir

3 Repérez les deux étoiles les plus au sud qui composent ce parallélogramme — Beta (

β) et Gamma (γ) Lyre

4 Pointez à mi-chemin entre ces deux étoiles

5 Déplacez-vous d'environ ½° vers Beta (

β) Lyre, tout en demeurant sur une ligne reliant les deux étoiles

6 Regardez à travers le télescope et la nébuleuse de l’Anneau devrait être dans votre champ de vision La taille angulaire

de la nébuleuse de l’Anneau est assez petite et plutôt difﬁcile à voir

7 Parce que la luminosité de la nébuleuse de l’Anneau est assez faible, vous pourriez avoir à utiliser la « vision décalée »

pour la voir La « vision décalée » est une technique qui implique de regarder légèrement à côté de l'objet observé

Ainsi, si vous observez la nébuleuse de l’Anneau, centrez-là dans votre champ de vision et ensuite regardez vers le

côté Cela fait que la lumière de l’objet observé inﬁltre les bâtonnets de votre œil qui sont sensibles au noir et au blanc

plutôt que les cônes de vos yeux qui sont sensibles à la couleur (Rappelez-vous que lorsque vous observez des objets

de faible intensité, il est important de les observer d’un emplacement sombre, hors des lumières des rues et de la ville

L’œil moyen prend en moyenne 20 minutes pour s'adapter complètement à l'obscurité Alors toujours utiliser une lampe

de poche avec ﬁltre rouge pour préserver votre vision nocturne)

Ces deux exemples vous donnent un aperçu du cheminement d’étoiles des objets du ciel profond Pour

utiliser cette méthode sur d’autres objets, consultez un atlas d’étoiles, ensuite faites le cheminement

d'étoiles sur l'objet de votre choix en utilisant les étoiles visibles à l’œil nu



Fig. 4-2

36 | FRANÇAIS

CONDITIONS DE VISIBILITÉ

Les conditions d'observation affectent ce que vous pouvez voir au travers du télescope durant une session d'observation

Ces conditions incluent la transparence, la luminosité du ciel et la visibilité Comprendre ces facteurs et leur effets sur

l'observation vous aidera à tirer le meilleur parti de votre télescope

Transparence

La transparence désigne la clarté de l'atmosphère, qui est affectée par les nuages, l'humidité et autres particules en

suspension Des cumulus épais sont presque totalement opaques, alors que les cirrus peuvent être très ﬁns, permettant

à la lumière des étoiles les plus brillantes de nous atteindre Un ciel voilé absorbe plus de lumière qu'un ciel clair,

rendant les objets plus pâles difﬁciles à voir et réduit le contraste des objets les plus brillants Des particules éjectées

dans l'atmosphère haute par les irruptions volcaniques affectent aussi la transparence Un ciel d'un noir d'encre sera

parfaitement adapté

Luminosité du ciel

La luminosité générale du ciel, causée par la Lune, les aurores boréales, la luminescence naturelle et la pollution légère

affecte grandement la transparence Si ceci n'est pas un problème en soit pour les objets les plus brillants, un ciel clair

réduit le contraste des nébuleuses étendues, les rendant presque impossibles à observer Pour améliorer vos conditions

d'observation, évitez les observations du ciel profond lors des nuits de pleine lune et trouvez un site éloigné des centres

urbains Les ﬁltres LPR améliorent l'observation des objets du ciel profond en bloquant la luminosité inutile tout en

retransmettant la luminosité de ces objets Vous pouvez en revanche faire vos observations depuis une zone de légère

pollution par une nuit sans lune

Voir

L'expression Conditions de visibilité désigne la stabilité de l'atmosphère qui affecte directement la quantité de détails

précis observés sur les objets étendus L'air de notre atmosphère agit comme une lentille qui dévie et déforme les rayons

lumineux La quantité de déviation dépend de la densité de l'air Différentes couches de température sont de différentes

densités et en conséquence, déforment de manière différente la lumière Les rayons de lumière venant d'un même objet

arrivent en décalage, et il en résulte une image imparfaite ou tachée Ces perturbations atmosphériques varient selon le

moment et l'emplacement La taille des parcelles d'air par rapport à votre ouverture détermine la qualité de la visibilité

Sous de bonnes conditions d'observation, vous pouvez voir des détails très précis sur les surfaces de Jupiter et de Mars,

et les étoiles sont d'une grande netteté Sous de mauvaises conditions d'observation, les images sont ﬂoues et les étoiles

apparaissent comme des taches

Les conditions décrites ici s'appliquent aux observations visuelles et photographiques



Fig. 4-3

Les conditions de visibilité affectent directement la qualité de l'image Ces dessins représentent une source (par ex ,

une étoile) sous différentes qualités de visibilité (à gauche, très mauvaises; à droite, excellentes) Le plus souvent, les

conditions se situeront quelque part entre ces deux extrêmes

FRANÇAIS | 37

ASTROPHOTOGRAPHIE

La série de télescopes AstroMaster a été conçue pour l'observation visuelle Après avoir regardé le ciel nocturne pendant

un certain temps, vous pouvez essayer de vous exercer à l'astrophotographie Il y a plusieurs formes de photographie

possibles avec votre télescope pour les poursuites célestes et terrestres Ce qui suit est une très brève discussion de

certaines des méthodes de photographie disponibles

Au minimum, vous aurez besoin d'un appareil photo numérique ou d'un appareil photo reﬂex numérique 35 mm Fixez

votre caméra au télescope avec:

• Appareil photo numérique – vous aurez besoin de l'adaptateur universel pour appareil photo numérique (n

o

93626)

L'adaptateur permet à la caméra d'être solidement ﬁxée pour l'astrophotographie au foyer primaire ou terrestre

• 35 mm ou appareil photo reﬂex numérique – vous devrez retirer votre lentille de la caméra et ﬁxer une bague en T à

adaptée votre marque de caméra Ensuite, vous aurez besoin d'un adaptateur en T (n

o

93625) et en ﬁxer une extrémité à

la bague en T et l'autre extrémité au porte-oculaire du télescope Votre télescope est maintenant la lentille de la caméra

PHOTOGRAPHIE PLANÉTAIRE & LUNAIRE AVEC IMAGEURS SPÉCIAUX

Ces dernières années, une nouvelle technologie permettant de capturer de superbes images de la lune et des planètes a

vu le jour: des imageurs planétaires dédiés

PHOTOGRAPHIE TERRESTRE

Votre télescope se transforme en un excellent téléobjectif pour la photographie terrestre (sur la Terre) Vous pouvez

prendre des photos de divers scènes panoramiques, de la faune, de la nature et à peu près n'importe quoi Essayez

d'expérimenter avec la mise au point, la vitesse, etc pour obtenir la meilleure image désirée Vous pouvez adapter votre

appareil selon les instructions en haut de cette page

38 | FRANÇAIS

ENTRETIEN DU TELESCOPE

Bien que votre télescope nécessite peu d'entretien, voici quelques conseils à ne pas oublier pour vous assurer d'obtenir

les meilleures performances possibles de votre télescope

ENTRETIENT ET NETTOYAGE DES LENTILLES

Occasionnellement, de la poussière ou de l'humidité peut-être s'accumuler sur l'objectif ou le miroir primaire selon le type

de télescope que vous possédez Nettoyez l'instrument avec un soin particulier pour ne pas abimer l'objectif

Si de la poussière s'est déposée, utilisez une brosse (en poils de chameau) ou de l'air comprimé Vaporisez l'air de biais

la surface du verre pendant environ 2 à 4 secondes Utilisez ensuite un liquide de nettoyage pour objectif et un papier-

mouchoir blanc pour retirer tout débris restant Imbibez d'abord le papier-mouchoir avec de la solution, puis appliquez le

papier-mouchoir sur l'objectif Tout en exerçant une faible pression, effectuez des mouvements en ligne droite, en partant

du centre de la lentille (ou miroir) vers l'extérieur N'effectuez JAMAIS de mouvements circulaires!

Vous pouvez acheter un liquide de nettoyage vendu sur le marché, ou le faire vous-même Un bon liquide de nettoyage

est composé d'alcool isopropylique mélangé à de l'eau distillée La solution devrait être composée de 60 % d'alcool

isopropylique et de 40 % d'eau distillée Ou vous pouvez utiliser du savon à vaisselle liquide (quelques gouttes par

250 ml d'eau)

Occasionnellement lors d'une séance d'observation, vous pouvez trouver une accumulation de rosée sur l'objectif de votre

télescope Si vous voulez continuer à observer, la rosée doit être enlevée, soit avec un sèche-cheveux (à faible chaleur) ou

en faisant pointer le télescope vers le sol jusqu'à ce que la rosée se soit évaporée

Si de l'humidité se condense à l'intérieur de l'optique, retirez les accessoires du télescope Placez le télescope dans un

environnement sans poussière faites-le pointer vers le bas Ceci supprimera l'humidité du tube du télescope

Pour le nombre de nettoyage nécessaire de votre télescope, remettez les capuchons de lentille en place après la ﬁn de

vos observations Puisque les cellules ne sont PAS scellées, les capuchons doivent être remis sur les ouvertures lorsque

le télescope n'est pas utilisé Cela empêchera les contaminants de rentrer dans le tube optique

Les réglages internes et le nettoyage ne devraient être effectués que par le service de réparation de Celestron Si votre

télescope a besoin d'un nettoyage interne, veuillez appeler l'usine pour obtenir un numéro d'autorisation de retour et un

devis

FRANÇAIS | 39

ACCESSOIRES EN OPTION

Vous y trouverez que des accessoires supplémentaires pour que votre télescope AstroMaster vous donne encore plus

de plaisir et qu'il soit d'une grande utilité Il s'agit simplement d'une courte liste de divers accessoires avec une brève

description Visitez le site Web de Celestron pour une description complète de tous les accessoires disponibles

Cartes du ciel (n

o

93722) [Sky Maps] – Les cartes du ciel de Celestron sont le guide

d'enseignement idéal pour en apprendre davantage sur le ciel nocturne Même si vous connaissez

déjà bien les principales constellations, ces cartes peuvent vous aider à localiser toutes sortes

d'objets fascinants

Oculaires Plossl Omni – Ces oculaires sont abordables et offrent une vue nette et tranchante sur la

totalité du champ de vision Il s'agit d'objectifs à 4 éléments et ils ont les focales suivantes: 4 mm, 6 mm,

9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm,

32 mm, et 40 mm – tous en barillets de 1,25 po

Lentille de Omni Barlow (n

o

93326)- Une lentille de Barlow double le grossissement d'un oculaire avec lequel il est

couplé Le Omni 2 x est un barillet de 1,25 , est de moins de 3 pouces (76 mm) de long et pèse seulement 4 oz (113 g)

Filtre lunaire (n

o

94119-A) – Il s'agit d'un ﬁltre d'oculaire 1,25 économique pour réduire la luminosité de la lune et

améliorer le contraste, aﬁn que vous puissiez observer plus en détail la surface lunaire

Filtre UHC/LPR 1,25 po (n

o

94123) – Ce ﬁltre est conçu pour améliorer votre visibilité des objets du

ciel profond astronomique lors d'observations faites dans des zones urbaines Il réduit sélectivement

la transmission de certaines longueurs d'onde de la lumière, particulièrement celles produites par les

lumières artiﬁcielles

Lampe de poche de vision nocturne (n

o

93588) – La lampe de poche Celestron utilise deux DEL rouge pour mieux

préserver la vision de nuit que les ﬁltres rouges ou d'autres dispositifs La luminosité est réglable

Fonctionne avec une seule pile 9 volts comprise

Adaptateur pour appareil photo numérique – Universel (n° 93626) – Une plateforme de montage

universelle qui vous permet de faire de la photographie afocale (photographie à travers l'oculaire d'un

télescope) à l'aide d'oculaires 1,25 po et votre appareil photo numérique



40 | FRANÇAIS

Caractéristiques du AstroMaster

22065

AstroMaster 102 AZ

Conception optique Lunette

Ouverture 102 mm (4,0 po)

Distance focale 660 mm

Rapport focal f/6,5

Revêtements optiques Entièrement traité

Chercheur (viseur) Chercheur à point rouge

Renvoi coudé de 1,25 po Redresseur d'image

Oculaire 1,25 po 20 mm (x 33)

Champ de vision apparent -- 20 mm @ 50°

-- 10 mm @ 40° 10 mm (66 x)

Champ de vision angulaire avec oculaire standard 1,5°

Champ de vision linéaire oculaire standard pieds/1000 vg 78,5

Monture Altazimutale

Contrôle Poignée panoramique pour altitude oui

Verrouillage azimut oui

Diamètre des pieds du trépied 1 25’’ oui

Logiciel TheSkyX-First Light Edition oui

Grossissement maximum utile 240 x

Magnitude stellaire limite 1,37

Résolution -- Raleigh (secondes d’arc) 1,14

Résolution – Formule de Dawes 1,29

Puissance de captage de la lumière 212 x

Longueur du tube optique 36” (91cm)

Poids du télescope 20 lb (9 kg)

Remarque: Les caractéristiques sont indiquées sous réserve de modiﬁcations sans préavis

DEUTSCH | 41

BEDIENUNGSANLEITUNG

22065 AstroMaster 102AZ

DEUTSCH

TELESKOP

102AZ

102 MM REFRAKTOR

42 | DEUTSCH

DEUTSCH | 43

INHALTSVERZEICHNIS

EINFÜHRUNG 44

ZUSAMMENBAU 46

Aufbau des Stativs 46

Manuelle Bewegung des Teleskops 47

Anbringen des Teleskoptubus an der Montierung 47

Installation des Zenitspiegels und der Okulare 48

GRUNDLAGEN ZUM TELESKOP 49

Bildorientierung 49

Fokussierung 50

Ausrichtung des Suchers (Finderscope) 50

Berechnung der Vergrößerung 51

Ermittlung des Gesichtsfelds 51

Allgemeine Hinweise zur Beobachtung 52

GRUNDLAGEN DER ASTRONOMIE 52

HIMMELSBEOBACHTUNG 52

Mondbeobachtung 53

Beobachtung der Planeten 53

Beobachtung der Sonne 53

Beobachtung der Deep-Sky-Objekte (extrasolaren Objekte) 54

Star Hopping (Springen von Stern zu Stern) 54

Beobachtungsbedingungen 56

ASTROFOTOGRAFIE 57

Planeten- und Mondfotograﬁe mit Spezial-Imager 57

Terrestrische Fotograﬁe 57

PFLEGE DES TELESKOPS 58

Pﬂege und Reinigung der Optik 58

OPTIONALES ZUBEHÖR 59

AstroMaster - Technische Daten 50

44 | DEUTSCH

EINFÜHRUNG

Wir beglückwünschen Sie zum Kauf eines Teleskops der AstroMaster-Serie Die Teleskope

der AstroMaster-Serie sind aus Materialien von höchster Qualität gefertigt, um Stabilität

und Haltbarkeit zu gewährleisten Mit der richtigen Pﬂege wird Ihr Teleskop bei minimalem

Wartungsaufwand Ihnen viele Jahre Freude

bereiten

Die Teleskope der AstroMaster-Serie zeichnen sich durch ein kompaktes, portables Design sowie eine umfangreiche

optische Leistung aus, die den Anfänger auf dem Gebiet der Amateurastronomie begeistern wird Außerdem ist das

AstroMaster-Teleskop mit seiner überragenden High-Power-Leistung ideal zur terrestrischen Beobachtung geeignet

Für unsere AstroMaster-Teleskope wird eine eingeschränkte Zwei-Jahres-Garantie gegeben Nähere Einzelheiten

ﬁnden Sie auf unserer Website unter www celestron com

Das AstroMaster umfasst:

• Vollständig glasbeschichtete optische Elemente für klare, scharfe Bilder

• Leichtgängige, starre Altazimut-Montierung mit einem großen Schwenkgriff mit integrierter Kupplung zur leichten

Zielsuche

• Vormontiertes Stativ mit 3 cm-Stahlbeinen, die für eine stabile Plattform sorgen

• Schneller und einfacher Aufbau ohne Werkzeuge

• TheSkyX - First Light Edition Astronomie-Software, die lehrreiche Informationen zum Himmel und Himmelskarten zum

Ausdrucken enthält

• Terrestrische und astronomische Beobachtungen

Nehmen Sie sich Zeit, bevor Sie sich aufmachen, das Universum zu erkunden, um dieses Handbuch durchzulesen

Vielleicht brauchen Sie ein paar Beobachtungssessions, um sich mit Ihrem Teleskop vertraut zu machen Halten Sie daher

diese Bedienungsanleitung griffbereit, bis Sie den Betrieb Ihres Fernrohrs komplett beherrschen Das Handbuch enthält

detaillierte Informationen zu allen Verwendungsschritten sowie das erforderliche Referenzmaterial und nützliche Hinweise,

mit denen Sie Ihr Beobachtungserlebnis einfach und angenehm gestalten können

Ihr Teleskop wurde so entwickelt, dass es Ihnen viele Jahre Freude bereitet und interessante Beobachtungen ermöglicht

Sie müssen jedoch vor der Verwendung Ihres Teleskops einige Gesichtspunkte beachten, um Ihre Sicherheit und den

Schutz Ihres Instruments zu gewährleisten

SONNENSTRAHLEN-WARNHINWEIS

Niemals mit bloßem Auge oder mit einem Teleskop (außer bei Verwendung eines vorschriftsmäßigen Sonnenﬁlters) direkt in die Sonne schauen. Sie könnten permanente und

irreversible Augenschäden davontragen.

Niemals das Teleskop zur Projektion eines Bildes der Sonne auf eine Oberﬂäche verwenden. Durch die interne Wärmeakkumulation kann das Teleskop und etwaiges daran

angeschlossenes Zubehör beschädigt werden.

Niemals einen Okularsonnenﬁlter oder einen Herschel-Keil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brüchen dieser Instrumente führen.

Dadurch könnte ungeﬁltertes Sonnenlicht ins Auge gelangen.

Das Teleskop nicht unbeaufsichtigt lassen, wenn Kinder oder Erwachsene, die möglicherweise nicht mit den richtigen Betriebsverfahren Ihres Teleskops vertraut sind, gegenwärtig

sind.

DEUTSCH | 45

1.

Objektivlinse

7.

Schwenkgriff

2.

Teleskoprohr mit Optik

8.

Zubehörablage

3.

Leuchtpunktsucher

9.

Stativ

4.

Okular

10.

Azimutarretierung

5.

Zenitspiegel

11.

Alt-Az-Montierung

6.

Fokussierknopf

12.

Schwalbenschwanz-Lagerblock

Abb. 1

1

9

10

12

11

5

8

2

6

7

3

4

46 | DEUTSCH

ZUSAMMENBAU

Bauen Sie Ihr Teleskop das erste Mal in einem Innenraum auf, bevor Sie es im Freien versuchen

Das AstroMaster-Teleskop ist immer in einem Karton verpackt Die in der Verpackung enthaltenen Teile sind: Altazimut-

Montierung mit einem großen Schwenkgriff, 10 mm-Okular – 1,25 Zoll, 20 mm-Okular – 1,25 Zoll, Zenitspiegel für

aufrechtes Bild 1,25 Zoll, „TheSkyX - First Light Edition Astronomie-Software“

AUFBAU DES STATIVS

1 Nehmen Sie das Stativ aus der Verpackung (Abb 2-1) Das Stativ ist bereits vormontiert

2 Stellen Sie das Stativ aufrecht hin und ziehen Sie die Stativbeine auseinander, bis alle Beine ganz ausgezogen sind

Drücken Sie dann leicht auf die Beinstrebe des Stativs (Abb 2-2)

3 Als Nächstes installieren wir die Zubehörablage des Stativs (Abb 2-3) auf der Beinstrebe des Stativs (in der Mitte von

Abb 2-2)

Halten Sie die ﬂache Seite der Ablage nach unten Richten Sie die Mitte der Ablage mit der Mitte des Stativstrebe aus

und drücken Sie leicht an (Abbildung 2-4)



Abb. 2-1 Abb. 2-2 Abb. 2-3 Abb. 2-4

4 Drehen Sie die Ablage, bis sich die Ecken unter der Beinstrebenstütze jedes Beins beﬁnden, und drücken Sie sie leicht

an, so dass sie einrasten (Abb 2-5) Jetzt ist das Stativ komplett zusammengebaut (Abb 2-6)

5 Die Beine des Stativs können auf die gewünschte Höhe ausgezogen werden Die geringste Höhe ist 61 cm Mit

voll ausgefahrenen Beinen hat das Stativ eine Höhe von 104 cm Entriegeln Sie den Feststellknopf unten an jedem

Stativbein (Abb 2-7) und ziehen Sie die Beine auf die gewünschte Höhe heraus Arretieren Sie dann den Feststellknopf

wieder fest Das Stativ mit vollständig ausgezogenen Beinen sieht wie in Abb 2-8 abgebildet aus Denken Sie daran,

das Stativ hat in der geringsten Höhe den festesten und stabilsten Stand



Abb. 2-5 Abb. 2-6 Abb. 2-7 Abb. 2-8

DEUTSCH | 47

MANUELLE BEWEGUNG DES TELESKOPS

Die AstroMaster Alt-Az-Montierung lässt sich leicht in jede gewünschte Richtung bewegen Die Auf- und

Abwärtsbewegung (Höhe) wird mit dem Schwenkgriff gesteuert (Abb 2-10) Die Bewegung von einer Seite zur anderen

(Azimut) wird mit der Azimutarretierung gesteuert (Abb 2-9) Der Schwenkgriff und die Azimutarretierung werden durch

Drehen des Griffs und der Arretierung gegen den Uhrzeigersinn gelöst Richten Sie im gelösten Zustand das Teleskop auf

das gewünschte Objekt Zur Feststellung werden die Kontrollelemente im Uhrzeigersinn gedreht



Abb. 2-9 Abb. 2-10

ANBRINGEN DES TELESKOPTUBUS AN DER MONTIERUNG

Der Teleskoptubus mit der Optik wird auf die Montierung mit einem Schwalbenschwanz-Schiebestangen-Lagerblock

oben auf der Montierung aufgesetzt (Abb 2-11) Bei 102AZ Refraktoren ist die Montagestange entlang der Unterseite

des Teleskoptubus angebracht Stellen Sie vor Anbau des optischen Tubus sicher, dass der Schwenkgriff und die

Azimutarretierung vollständig arretiert sind Stellen Sie dann die Schwalbenschwanzhalterung in die horizontale Stellung

(siehe Abb 2-12) Dadurch wird gewährleistet, dass sich die Montierung nicht plötzlich bewegt, wenn der Teleskoptubus

mit der Optik angebracht wird Entfernen Sie auch die Objektivlinse Anbau des Teleskoptubus:

1 Entfernen Sie das Schutzpapier vom vom optischen Tubus

2 Lösen Sie den Befestigungsknopf und die Anschlagschutzschraube an der Seite der Schwalbenschwanz-

Montageplattform, so dass sie nicht in die Montageplattform ragen (siehe Abb 2-12)

3 Schieben Sie die Schwalbenschwanz-Montagestange in die Aussparung oben an der Montageplattform (Abb 2-12)

4 Ziehen Sie den Befestigungsknopf an der Schwalbenschwanz-Montageplattform fest, um das Teleskop festzustellen

5 Ziehen Sie die Anschlagschutzschraube in der Montageplattform von Hand fest, bis die Spitze die Seite des

Lagerblocks berührt



Abb. 2-11 Abb. 2-12 Befestigungsknopf und Anschlagschutzschraube in der Schwalbenschwanzhalterung

48 | DEUTSCH

INSTALLATION DES ZENITSPIEGELS UND DER OKULARE

Der Zenitspiegel ist ein Prisma, das das Licht im rechten Winkel zum Lichtpfad des Refraktors ablenkt Das ermöglicht

Ihnen die Beobachtung in einer bequemeren Position, als wenn Sie gerade hindurch schauen müssten Dieser

Zenitspiegel ist ein Aufrecht-Bild-Modell, das das Bild so korrigiert, dass es mit der richtigen Seite nach oben und

mit seitenrichtiger Ausrichtung erscheint Das ist einfacher für die Verwendung zur terrestrischen Beobachtung Der

Zenitspiegel kann auch in jede Position gedreht werden, die für Sie am günstigsten ist Installation des Zenitspiegels und

der Okulare:

1 Setzen Sie die kleine Steckhülse des Zenitspiegels in den 1,25 Zoll -Okularadapter des Fokussiertubus am Refraktor

(Abb 2-13) Achten Sie darauf, dass die beiden Daumenschrauben am Okularadapter vor der Installation nicht in den

Fokussiertubus ragen und dass der Verschlussdeckel vom Okularadapter entfernt wurde

2 Setzen Sie das verchromte Ende der Steckhülse eines der Okulare in den Zenitspiegel und ziehen Sie die

Daumenschraube fest Achten Sie bei diesem Vorgang wieder darauf, dass die Daumenschraube vor Einstecken des

Okulars nicht in den Zenitspiegel ragt

3 Die Okulare können durch Umkehr des Verfahrens in Schritt 2 oben auf andere Brennweiten eingestellt werden



Abb. 2-13

DEUTSCH | 49

GRUNDLAGEN ZUM TELESKOP

Ein Teleskop ist ein Instrument, das Licht sammelt und fokussiert Die Art des optischen Designs bestimmt, wie das Licht

fokussiert wird Teleskope, die Linsen verwenden, werden Refraktoren genannt Teleskope, die Spiegel verwenden,

werden Reﬂektoren (Newton) genannt

Der Refraktor wurde Anfang der 1600er entwickelt Sein Name leitet sich von dem Verfahren ab, das zur Fokussierung

der eintretenden Lichtstrahlen verwendet wird Der Refraktor verwendet eine Linse zur Beugung oder Refraktion der

eintretenden Lichtstrahlen, daher der Name (siehe Abb 3-1) Frühe Designs verwendeten Ein-Element-Linsen Die

Einzellinse wirkt jedoch wie ein Prisma und das Licht bricht sich in den Regenbogenfarben Dieses Phänomen ist als

chromatische Aberration bekannt Um dieses Problem zu vermeiden, wurde eine Zwei-Element-Linse, die unter der

Bezeichnung Achromatlinse bekannt ist, eingeführt Jedes Element hat einen anderen Refraktionsindex, der ermöglicht,

dass zwei verschiedene Lichtwellenlängen am gleichen Punkt fokussiert werden Die meisten Zwei-Element-Linsen, die für

gewöhnlich aus Flintglas und Kronglas bestehen, werden für rotes und grünes Licht korrigiert Blaues Licht kann immer

noch an einem leicht abweichenden Punkt fokussiert werden



Figure31

A

A

cutawayviewofthelightpathofthe

cutawayviewofthelightpathofthe

Refractor

Refractor

optical

design

design

BILDORIENTIERUNG

Die Bildorientierung ändert sich je nachdem, wie das Okular im Teleskop eingesetzt wird Bei einem Star-Zenitspiegel mit

Refraktoren ist das Bild aufrecht, aber seitenverkehrt (links und rechts vertauscht, d h Spiegelbild) Wenn das Okular

direkt in den Fokussierer eines Refraktors eingesetzt wird (d h ohne den Zenitspiegel), steht das Bild auf dem Kopf und

seitenverkehrt (d h invertiert) Bei Verwendung des AstroMaster-Refraktors und des Standardzenitspiegels für aufrechtes

Bild ist das Bild jedoch in jeder Hinsicht richtig orientiert

Bildorientierung, mit ununterstütztem Auge

und unter Einsatz von bildaufrichtenden Vor-

richtungen auf Refraktor- und Newton-Te-

leskopen gesehen

Seitenverkehrt, mit einem Zenitspiegel auf

einem Refraktor-Teleskop betrachtet

Umgekehrtes Bild, normal bei Newton, und

bei Betrachtung mit Okular direkt in einem

Refraktorteleskop

Abb. 3-1 Schnittzeichnung des Lichtpfads der Refraktor-Optik

Abb. 3-2

50 | DEUTSCH

FOKUSSIERUNG

Zur Fokussierung Ihres Refraktor- oder Newton-Teleskops drehen Sie einfach den Fokussierknopf direkt unter dem

Okularhalter (Abb 1) Wenn der Knopf im Uhrzeigersinn gedreht wird, können Sie ein Objekt scharf einstellen, das weiter

entfernt ist als das gegenwärtig beobachtete Objekt Wenn der Knopf im Uhrzeigersinn gedreht wird, können Sie ein

Objekt scharf einstellen, das weiter entfernt ist als das gegenwärtig beobachtete Objekt

HINWEIS: Wenn Sie Korrekturlinsen/-gläser (insbesondere eine Brille) tragen, werden Sie es vielleicht bevorzugen, diese abzusetzen, wenn Sie Beobachtungen durch ein Okular des

Fernrohrs vornehmen. Bei Verwendung einer Kamera sollten Sie jedoch immer Ihre Korrekturlinsen auﬂassen, um die schärfstmögliche Einstellung zu gewährleisten. Wenn Sie

Hornhautverkrümmung (Astigmatismus) haben, müssen Sie Ihre Korrekturlinsen immer tragen.

JUSTIEREN DES LEUCHTPUNKTSUCHERS

Der Leuchtpunktsucher ist die schnellste und einfachste Methode zur Anvisierung eines gewünschten Himmelsobjekts

mit Ihrem Teleskop Man könnte ihn mit einem Laserpointer vergleichen, mit dem man den Nachthimmel direkt anstrahlen

kann Der Leuchtpunktsucher ist ein Zeigehilfsmittel mit Null-Vergrößerung, das ein beschichtetes Glasfenster zur

Überlagerung des Nachthimmels mit einem kleinen roten Punkt verwendet Schauen Sie mit beiden Augen durch den

Leuchtpunktsucher und verschieben Sie das Teleskop so lange, bis der rote Punkt, der durch den Leuchtpunktsucher

sichtbar ist, mit dem Objekt zusammentrifft (wie es mit ununterstütztem Auge beobachtet wird) Der rote Punkt wird durch

eine LED (Leuchtdiode) erzeugt Es ist kein Laserstrahl und das Glasfenster oder das Auge des Betrachters werden nicht

durch ihn beschädigt Der Leuchtpunktsucher wird mit einer 3-Volt-Lithiumbatterie mit langer Lebensdauer (Nr CR2032)

betrieben (Abb 3-3) Wie alle Sucherteleskope muss der Leuchtpunktsucher richtig mit dem Hauptteleskop ausgerichtet

werden, bevor er verwendet werden kann Das Ausrichtungsverfahren erfolgt am besten bei Nacht, denn der LED-Punkt ist

am Tage schwer zu sehen



Abb. 3-3 Abb. 3-4

Ausrichtung des Leuchtpunktsuchers:

1 Schalten Sie den Leuchtpunktsucher ein, indem Sie den Betriebsschalter in die Ein-Position stellen (Abb 3-3)

2 Machen Sie einen hellen Stern oder Planeten ausﬁndig und zentrieren Sie ihn in einem Okular mit geringer

Vergrößerungskraft im Hauptteleskop

3 Schauen Sie mit beiden Augen durch das Glasfenster auf den Ausrichtungsstern Wenn der Leuchtpunktsucher perfekt

ausgerichtet ist, sehen Sie, wie der rote LED-Punkt den Ausrichtungsstern überdeckt Wenn der Leuchtpunktsucher

nicht ausgerichtet ist, notieren Sie, wo sich der rote Punkt relativ zum hellen Stern beﬁndet

4 Drehen Sie, ohne das Hauptteleskop zu bewegen, die beiden Einstellschrauben des Leuchtpunktsuchers, bis sich der

rote Punkt direkt über dem Ausrichtungsstern beﬁndet Experimentieren Sie mit den beiden Schrauben, um zu sehen,

wie sie den roten Punkt bewegen

5 Der Leuchtpunktsucher ist jetzt betriebsbereit Schalten Sie nach Aufﬁnden eines Objekts den Leuchtpunktsucher

immer aus Auf diese Weise wird die Lebensdauer der Batterie und der LED verlängert

HINWEIS: Die Batterie ist möglicherweise bereits installiert. Ist das nicht der Fall, öffnen Sie das Batteriefach mit einer schmalen Münze oder einem Schraubendreher (Abb. 3-3). Setzen

Sie die Batterie so ein, dass das „+“ nach außen zeigt. Setzen Sie anschließend die Abdeckung wieder auf das Batteriefach. Sollte jemals eine Ersatzbatterie benötigt werden,

verwenden Sie eine 3-Volt-Lithiumbatterie (Typ CR 1620).

Batterie

fach

Ein- und Aus- Schalter

DEUTSCH | 51

HINWEIS: Die vorstehende Beschreibung gilt im Wesentlichen für Astronomie. Wenn Ihr Leuchtpunktsucher richtig ausgerichtet ist, kann er auch für terrestrische Beobachtungen verwendet

werden. Der Leuchtpunktsucher fungiert wie ein Sichtrohr. Der rote Punkt ist u.U. tagsüber schwer zu sehen, aber ermöglicht Ihnen die Ausrichtung von Objekten, bevor Sie durch

die Optik des Hauptteleskops sehen. Das kann hilfreich sein.

HINWEIS:

Wenn das Teleskop längere Zeit nicht benutzt wird, entfernen Sie die Batterie, um ein Entladen zu verhindern.

BERECHNUNG DER VERGRÖSSERUNG

Die Vergrößerungskraft des Teleskops kann durch Wechsel des Okulars geändert werden Zur Bestimmung der

Vergrößerung Ihres Teleskops teilen Sie einfach die Brennweite des Teleskops durch die Brennweite des verwendeten

Okulars Die Formel kann in Form einer Gleichung ausgedrückt werden:

Brennweite des Teleskops (mm)

Vergrößerung =

______________________________

Brennweite des Okulars (mm)

Angenommen, Sie verwenden das 20 mm-Okular, das im Lieferumfang des Teleskops enthalten ist Um die Vergrößerung

zu bestimmen, teilen Sie einfach die Brennweite Ihres Teleskops (zum Beispiel hat das AstroMaster 102AZ eine

Brennweite von 660 mm) durch die Brennweite des Okulars, nämlich 20 mm Die Division von 660 durch 20 ergibt eine

Vergrößerungskraft von 33

Obwohl die Vergrößerungsleistung variabel ist, hat jedes Gerät unter einem normalen Himmel eine obere Grenze der

maximalen nutzbare Vergrößerung Die allgemeine Regel ist, dass eine Vergrößerungsleistung von 60 für jeden Zoll

Blendenöffnung verwendet werden kann Zum Beispiel hat das AstroMaster 90AZ einen Durchmesser von 10 cm (4

Zoll) Die Multiplikation von 4 mal 60 ergibt eine maximale nützliche Vergrößerung von 240 Obwohl das die maximale

nützliche Vergrößerung ist, ﬁnden die meisten Beobachtungen im Bereich von 20- bis 35-facher Vergrößerung für jeden

Zoll Blendenöffnung statt, d h beim AstroMaster 102AZ ist es das 80- bis 140-fache Sie können die Vergrößerung für

Ihr Teleskop auf die gleiche Weise ermitteln

ERMITTLUNG DES GESICHTSFELDS

Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten

Objekts machen wollen

Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld des Okulars (vom Hersteller

des Okulars angegeben)

durch die Vergrößerung Die Formel kann in Form einer Gleichung ausgedrückt werden:

Scheinbares Feld des Okulars

Wahres

Feld =

_________________________

Vergrößerung

Wie Sie sehen, müssen Sie vor der Berechnung des Gesichtsfelds erst die Vergrößerung berechnen Unter

Verwendung des Beispiels im vorherigen Abschnitt können wir das Gesichtsfeld mit dem gleichen 20 mm-Okular, das

im Standardlieferumfang des AstroMaster 102AZ enthalten ist, bestimmen Das 20 mm-Okular hat ein scheinbares

Gesichtsfeld von 50° Teilen Sie die 50° durch die Vergrößerung, d h 33 Das ergibt ein tatsächliches Feld von 1,5°

Zur Umrechnung von Grad in Fuß bei 914 m (1000 Yard), was zur terrestrischen Beobachtung nützlicher ist, multiplizieren

Sie einfach mit 52,5 Multiplizieren Sie nun weiter in unserem Beispiel das Winkelfeld von 1,5° mit 52,5 Das ergibt eine

lineare Feldbreite von 78,75 Fuß im Abstand von 1000 Yard

52 | DEUTSCH

ALLGEMEINE HINWEISE ZUR BEOBACHTUNG

Bei der Arbeit mit jedem optischen Gerät gibt es ein paar Dinge, an die man denken muss, um sicherzustellen, dass man

das bestmögliche Bild erhält

• Niemals durch Fensterglas schauen Das Glas in Haushaltsfenstern weist optische Unvollkommenheiten auf, und

demzufolge können sich Fensterteile in der Stärke voneinander unterscheiden Diese Ungleichmäßigkeiten können und

werden das Scharfstellen Ihres Teleskops beeinträchtigen In den meisten Fallen werden Sie kein wirklich scharfes Bild

erzielen können In anderen Fällen können Sie sogar ein doppeltes Bild sehen

• Niemals durch oder über Objekte hinwegsehen, die Hitzewellen produzieren Dazu gehören Asphaltparkplätze an heißen

Sommertagen oder Gebäudedächer

• Ein diesiger Himmel, starker oder leichter Nebel können die Scharfstellung bei der terrestrischen Beobachtung ebenfalls

erschweren Unter diesen Bedingungen sind Details nur schwierig zu sehen

• Wenn Sie Korrekturlinsen/-gläser (insbesondere eine Brille) tragen, werden Sie es vielleicht bevorzugen, diese

abzusetzen, wenn Sie Beobachtungen durch ein Okular des Fernrohrs vornehmen Bei Verwendung einer Kamera

sollten Sie jedoch immer Ihre Korrekturlinsen auﬂassen, um die schärfstmögliche Einstellung zu gewährleisten Wenn Sie

Hornhautverkrümmung (Astigmatismus) haben, müssen Sie Ihre Korrekturlinsen immer tragen

GRUNDLAGEN DER ASTRONOMIE

Bis jetzt hat dieses Handbuch den Aufbau und den Grundbetrieb Ihres Teleskops behandelt Um ein gründlicheres

Verständnis Ihres Teleskops zu bekommen, müssen Sie jedoch ein paar Dinge über den Nachthimmel lernen Dieser

Abschnitt befasst sich mit der Beobachtungsastronomie im Allgemeinen und umfasst Informationen zum Nachthimmel

Mit der Altazimut-Montierung können Sie die Methode des sogenannten „Star Hopping“, das Springen von Stern zu Stern,

anwenden

Diese Methode ist im Abschnitt „Himmelsbeobachtungen“ in diesem Benutzerhandbuch beschrieben Gute Sternkarten

sind unerlässlich zum Aufﬁnden von Objekten und aktuelle, monatlich erscheinende Astronomiemagazine helfen Ihnen

beim Aufﬁnden der Planeten

DEUTSCH | 53

HIMMELSBEOBACHTUNG

Wenn Ihr Teleskop aufgebaut ist, ist es zur Beobachtung bereit Dieser Abschnitt enthält Hinweise zur visuellen

Beobachtung von Sonnensystem- und Deep-Sky-Objekten sowie Informationen zu allgemeinen Bedingungen, die einen

Einﬂuss auf Ihre Beobachtungsfähigkeit haben

MONDBEOBACHTUNG



Die Versuchung, den Mond zu beobachten, ist bei Vollmond am größten

Zu diesem Zeitpunkt ist der Mond voll beleuchtet und sein Licht kann

übermächtig sein Außerdem ist in dieser Phase wenig oder kein Kontrast

sichtbar

Die partiellen Phasen (ungefähr das erste oder dritte Viertel) gelten als

optimale Zeiten der Mondbeobachtung Die langen Schatten enthüllen

dann viele Details auf der Mondoberﬂäche Sie können mit geringer

Vergrößerung den größten Teil der Mondscheibe auf einmal sehen Wenn Sie

einen kleineren Bereich schärfer einstellen wollen, wechseln Sie zu einem

optionalen Okular mit höherer Vergrößerung

Empfehlungen zur Mondbeobachtung

Optionale Filter können zur Steigerung des Kontrasts und zur besseren Sichtbarmachung von Details auf der

Mondoberﬂäche verwendet werden Ein Gelbﬁlter ist geeignet, um den Kontrast zu verbessern Ein polarisierender Filter

oder Filter mit neutraler Dichte reduziert die gesamte Oberﬂächenhelligkeit und Blendung

BEOBACHTUNG DER PLANETEN

Andere faszinierende Ziele sind u a die fünf Planeten, die mit bloßem Auge

zu sehen sind Man kann sehen, wie Venus ihre mondähnlichen Phasen

durchläuft Der Mars kann eine Menge Oberﬂächendetails sowie eine

oder sogar beide Polarkappen erkennen lassen Sie werden auch die

Wolkengürtel von Jupiter und den großen roten Fleck gut erkennen können

(wenn er zum Beobachtungszeitpunkt sichtbar ist) Außerdem können Sie

die Jupitermonde auf ihrer Umlaufbahn um den Riesenplaneten erkennen

Die Ringe des Saturn sind leicht mit mäßiger Vergrößerung sichtbar

Empfehlungen zur Planetenbeobachtung

• Die atmosphärischen Bedingungen sind in der Regel die Faktoren, die einschränken, wie viele feine Details der Planeten

erkennbar sind Man sollte daher die Planeten möglichst nicht dann beobachten, wenn sie sich tief am Horizont beﬁnden

oder wenn sie direkt über einer Wärmestrahlungsquelle, wie z B ein Dach oder Kamin, stehen Nähere Informationen

dazu ﬁnden Sie unter „Beobachtungsbedingungen“ weiter unten in diesem Abschnitt

• Celestron-Okularﬁlter können zur Steigerung des Kontrasts und zur besseren Sichtbarmachung von Details auf der

Planetenoberﬂäche verwendet werden

BEOBACHTUNG DER SONNE

Obwohl sie oftmals von Amateurastronomen übersehen wird, ist die Sonnenbeobachtung interessant und macht Spaß

Wegen der Helligkeit der Sonne müssen jedoch bei der Beobachtung dieses Sterns besondere Vorsichtsmaßnahmen

ergriffen werden, um Schäden an Ihren Augen und am Teleskop zu verhindern

Zur Sonnenbeobachtung muss ein Sonnenﬁlter verwendet werden, der die Intensität des Sonnenlichts verringert, so

dass man sie sicher betrachten kann Mit einem Filter können Sie Sonnenﬂecken erspähen, während diese über die

Sonnenscheibe und Facula, d h helle Flecken in der Nähe des Sonnenrandes, wandern



54 | DEUTSCH

• Die beste Zeit zur Sonnenbeobachtung ist am frühen Morgen oder Spätnachmittag, wenn die Luft kühler ist

• Zur Zentrierung der Sonne, ohne durch das Okular zu schauen, beobachten Sie den Schatten des Teleskoptubus,

bis er einen kreisförmigen Schatten bildet

BEOBACHTUNG DER DEEP-SKY-OBJEKTE

Deep-Sky-Objekte (extrasolare Objekte) einfach die Objekte außerhalb der Grenzen unseres Sonnensystems Sie

umfassen Sternhaufen, planetarische Nebel, diffuse Nebel, Doppelsterne (Double Stars) und andere Galaxien

außerhalb unserer eigenen Milchstraße Die meisten Deep-Sky-Objekte haben eine große Winkelgröße Sie sind

daher mit geringer bis mäßiger Vergrößerung gut zu erkennen Sie sind visuell zu schwach, um die in Fotos mit

langen Belichtungszeiten sichtbare Farbe erkennen zu lassen Sie erscheinen stattdessen schwarz-weiß Und wegen

ihrer geringen Oberﬂächenhelligkeit sollten sie von einem Standort mit dunklem Himmel aus beobachtet werden

Durch die Lichtverschmutzung in großen Stadtgebieten werden die meisten Nebel ausgewaschen Dadurch wird

ihre Beobachtung schwierig, wenn nicht sogar unmöglich Filter zur Reduktion der Lichtverschmutzung helfen, die

Hintergrundhimmelshelligkeit zu reduzieren und somit den Kontrast zu steigern

STAR HOPPING (SPRINGEN VON STERN ZU STERN)

Starhopping (Hüpfen von Stern zu Stern) ist eine leichte Methode, um Deep-Sky-Objekte zu ﬁnden Beim Starhopping

verwendet man helle Sterne, um sich zu einem Objekt „führen“ zu lassen Für ein erfolgreiches Starhopping ist es nützlich,

das Gesichtsfeld Ihres Teleskops zu kennen Wenn Sie das 20 mm-Standardokular mit dem AstroMaster-Teleskop

verwenden, ist Ihr Gesichtsfeld ca 1º Wenn Sie wissen, dass ein Objekt 3º von Ihrem gegenwärtigen Standort entfernt

ist, müssen Sie nur 3 Gesichtsfelder wandern Bei Verwendung eines anderen Okulars ziehen Sie den Abschnitt zur

Bestimmung des Gesichtsfeldes zu Rate Nachstehend ﬁnden Sie eine Anleitung zur Lokalisierung von zwei häuﬁg

gesuchten Objekten

Die Andromeda-Galaxie (Abb 4-1), auch als M31 bekannt, ist ein einfaches Ziel So ﬁnden Sie M31 auf:

1 Lokalisieren Sie die Konstellation des Pegasus, ein großes Quadrat, das im Herbst (im östlichen Himmel, in Richtung auf

den Punkt oben wandernd) und in den Wintermonaten (oben, in westlicher Richtung wandernd) sichtbar ist

2 Nehmen Sie den Stern in der Nordostecke - Alpha (

α) Andromeda- – zum Ausgangspunkt

3 Gehen Sie ca 7° nach Nordosten Dort ﬁnden Sie zwei Sterne mit gleicher Helligkeit - Delta (

δ) und Pi (π)

Andromeda - die ca 3° voneinander entfernt sind

4 Gehen Sie in die gleiche Richtung um weitere 8° weiter Dort ﬁnden Sie zwei Sterne - Beta (

β) und Mu (μ) Andromedae

- ebenfalls ca 3° voneinander entfernt

5 Gehen Sie 3° Nordwest - die gleiche Entfernung wie der Abstand zwischen den beiden Sternen - zur Andromeda-Galaxie



Abb. 4-1

DEUTSCH | 55

Star Hopping zur Andromeda-Galaxie(M31) ist ein Kinderspiel, da alle Sterne, die dazu notwendig sind, mit dem bloßen

Auge sichtbar sind

Es dauert eine Weile, bis man Starhopping beherrscht, und Objekte, die keine Sterne in ihrer Nähe haben, die mit bloßem

Auge erkennbar sind, stellen eine Herausforderung dar Ein solches Objekt ist M57 (Abb 4-2), der berühmte Ringnebel

So ﬁnden Sie ihn:

1 Suchen Sie das Sternbild Leier (Lyra), ein kleines Parallelogramm, das in den Sommer- und Herbstmonaten sichtbar ist

Die Leier ist einfach zu ﬁnden, weil es den hellen Stern Vega enthält

2 Nehmen Sie den Stern Vega - Alpha (

α) Lyra - zum Ausgangspunkt und gehen Sie ein paar Grade Südost, um das

Parallelogramm zu ﬁnden Die vier Sterne, die diese geometrische Form bilden,weisen eine ähnliche Helligkeit auf, was

sie leicht sichtbar macht

3 Lokalisieren Sie die beiden südlichsten Sterne, die das Parallelogramm bilden - Beta (β) und Gamma (γ) Lyra

4 Zeigen Sie auf den Punkt ungefähr in der Mitte dieser beiden Sterne

5 Gehen Sie ca ½° in Richtung Beta (

β) Lyra auf der Verbindungslinie dieser beiden Sterne

6 Wenn Sie durch das Teleskop schauen, müsste jetzt der Ringnebel in Ihrem Gesichtsfeld sein Die Winkelgröße des

Ringnebels ist recht klein und schwer erkennbar

7 Da der Ringnebel ziemlich schwach ist, müssen Sie u U „Averted Vision“ anwenden „Averted Vision“, das gezielte

Danebenschauen, ist eine Beobachtungstechnik, wo man etwas neben das beobachtete Objekt schaut Wenn Sie den

Ringnebel beobachten, zentrieren Sie ihn in Ihrem Gesichtsfeld und schauen Sie dann zur Seite Dadurch fällt Licht

vom betrachteten Objekt auf die schwarz-weiß-empﬁndlichen Stäbchenzellen des Auges anstatt die farbempﬁndlichen

Zapfenzellen des Auges (Denken Sie, wie bereits erwähnt, auch daran, dass es bei schwachen Objekten wichtig ist,

diese von einem dunklen Standort, nicht in der Nähe von Straßenbeleuchtungen und Stadtlichtern, aus zu beobachten

Das Auge braucht im Durchschnitt ca 20 Minuten, um sich vollständig an die Dunkelheit zu gewöhnen Verwenden Sie

daher immer eine Taschenlampe mit Rotﬁlter, um Ihre an die Dunkelheit angepasste Nachtsicht zu behalten )

Diese beiden Beispiele sollten Ihnen eine gute Vorstellung vom Starhopping zu Deep-Sky-Objekten geben

Wenn Sie diese Technik für andere Objekte anwenden wollen, referenzieren Sie einen Sternatlas und hüpfen

Sie dann zum gewünschten Objekt mit Hilfe der Sterne, die mit bloßem Auge erkennbar sind



Abb. 4-2

56 | DEUTSCH

BEOBACHTUNGSBEDINGUNGEN

Die Beobachtungsbedingungen beeinﬂussen, was Sie in einer Beobachtungssession durch Ihr Teleskop erspähen

können Diese Bedingungen sind u a Transparenz, Himmelsbeleuchtung und Sicht Ein Verständnis der

Beobachtungsbedingungen und ihre Wirkung auf die Beobachtung hilft Ihnen, einen optimalen Nutzen aus Ihrem Teleskop

zu ziehen

Transparenz

Transparenz ist die Klarheit der Atmosphäre, die durch Wolken, Feuchtigkeit und andere Schwebeteilchen beeinträchtigt

wird Dicke Cumuluswolken sind völlig undurchsichtig, während Zirruswolken dünn sein und das Licht von den hellsten

Sternen durchlassen können Ein trüber Himmel absorbiert mehr Licht als ein klarer Himmel Dadurch sind schwächere

Objekte schwerer erkennbar und der Kontrast von helleren Objekten wird verringert Aerosole, die aus Vulkanausbrüchen

in die obere Atmosphäre geschleudert werden, können sich ebenfalls auf die Transparenz auswirken Ideale Bedingungen

liegen vor, wenn der Nachthimmel pechschwarz ist

Himmelsbeleuchtung

Die allgemeine Erhellung des Himmels durch den Mond, Polarlicht, das natürliche Luftleuchten und Lichtverschmutzung

haben eine große Auswirkung auf die Transparenz Obwohl dies kein Problem bei helleren Sternen und Planeten ist,

reduziert ein heller Himmel den Kontrast von längeren Nebeln, wodurch sie nur schwer oder gar nicht zu sehen sind

Beschränken Sie Ihre Deep-Sky-Beobachtungen auf mondlose Nächte in weiter Entfernung des lichtverschmutzten

Himmels im Umfeld von großen Städten, um optimale Bobachtungsbedingungen zu schaffen LPR-Filter verbessern die

Deep-Sky-Beobachtung aus Bereichen mit Lichtverschmutzung, weil sie unerwünschtes Licht abblocken und nur Licht von

bestimmten Deep-Sky-Objekten durchlassen Planeten und Sterne können jedoch von lichtverschmutzten Regionen aus

oder wenn der Mond scheint beobachtet werden

Sicht

Die Sichtbedingungen beziehen sich auf die Stabilität der Atmosphäre Sie haben eine direkte Auswirkung auf die

feinen Details, die man in entfernteren Objekten sehen kann Die Luft in unserer Atmosphäre wirkt wie eine Linse, die

hereinkommende Lichtstrahlen beugt und verzerrt Der Umfang der Beugung hängt von der Luftdichte ab Verschiedene

Temperaturschichten haben verschiedene Dichten und beugen daher das Licht anders Die Lichtstrahlen vom

gleichen Objekt kommen leicht verlagert an und führen so zu einem unvollkommenen oder verschmierten Bild Diese

atmosphärischen Störungen sind von Zeit zu Zeit und Ort zu Ort verschieden Die Größe der Luftpakete im Vergleich zu

Ihrer Blendenöffnung bestimmt die Qualität der „Sicht" Unter guten Sichtbedingungen sind feine Details auf den helleren

Planeten, wie z B Jupiter und Mars, sichtbar und die Sterne sind als haargenaue Bilder zu sehen Unter schlechten

Sichtbedingungen sind die Bilder unscharf und die Sterne erscheinen als Klumpen

Die hier beschriebenen Bedingungen gelten für visuelle und fotograﬁsche Beobachtungen



Abb. 4-3

Die Sichtbedingungen wirken sich direkt auf die Bildqualität aus Diese Abbildungen stellen eine Punktquelle (d h Stern)

unter schlechten Sichtbedingungen (links) bis ausgezeichneten Sichtbedingungen (rechts) dar Meistens produzieren

Sichtbedingungen Bilder, die irgendwo zwischen diesen beiden Extremen liegen

DEUTSCH | 57

ASTROFOTOGRAFIE

Die Teleskope der AstroMaster-Serie wurden für visuelle Beobachtung entwickelt Nach einem längeren Blick auf den

nächtlichen Himmel möchten Sie vielleicht Ihr Glück mit der Astrofotograﬁe versuchen Mehrere fotograﬁsche Ansätze

sind mit Ihrem Teleskop für Himmels- und terrestrische Fotograﬁe möglich Eine Auswahl der möglichen fotograﬁschen

Verfahren wird nachstehend beschrieben

Als Mindestanforderung brauchen Sie eine Digitalkamera oder eine 35 mm DSLR-Kamera Aufsetzen der Kamera auf das

Teleskop:

• Digitalkamera – Sie benötigen einen Universal-Digitalkamera-Adapter (Best -Nr 93626) Mit dem Adapter kann die

Kamera für terrestrische Fotograﬁe und Primärfokus-Astrofotograﬁe fest installiert werden

• 35 mm SLR-Kamera – Sie müssen Ihr Objektiv von der Kamera abnehmen und einen T-Ring für Ihr jeweiliges

Kameramodell aufsetzen Dann brauchen Sie noch einen T-Adapter (Best -Nr 93625) zum Aufsatz am T-Ring an einem

Ende und am anderen Ende am Teleskop-Fokustubus Jetzt ist das Kameraobjektiv Ihr Teleskop

PLANETEN- UND MONDFOTOGRAFIE MIT SPEZIAL-IMAGER

In den letzten Jahren wurde eine neue Technologie zum Erfassen von Aufnahmen des Mondes und der Planeten entwickelt:

Spezielle Planeten-Imager

TERRESTRISCHE FOTOGRAFIE

Ihr Teleskop kann als hervorragendes Teleobjektiv für terrestrische (Land-) Fotograﬁe verwendet werden

Landschaftsaufnahmen, Fotos von Wildtieren, Naturaufnahmen – alles ist möglich Um optimale Bilder zu erzielen, müssen

Sie mit der Scharfstellung, Geschwindigkeiten etc experimentieren Sie können Ihre Kamera mit einem Adapter, wie oben

auf dieser Seite beschrieben, anschließen

58 | DEUTSCH

PFLEGE DES TELESKOPS

Ihr Teleskop erfordert wenig Pﬂege, aber einige Punkte sollten Sie doch beachten, um sicherzustellen, dass Sie eine

optimale Leistung von Ihrem Teleskop erhalten

PFLEGE UND REINIGUNG DER OPTIK

Gelegentlich sammelt sich Staub und/oder Feuchtigkeit auf der Objektivlinse oder dem Hauptspiegel an, je nachdem

welche Art von Teleskop Sie haben Wie bei jedem anderen Instrument ist die Reinigung mit besonderer Vorsicht

durchzuführen, damit die Optik nicht beschädigt wird

Wenn sich auf der Optik Staub angesammelt hat, entfernen Sie ihn mit einem Pinsel (Kamelhaar) oder einer Druckluftdose

Sprühen Sie ca 2 bis 4 Sekunden im Winkel auf die Glasoberﬂäche Entfernen Sie anschließend alle Reste mit einer

Reinigungslösung für optische Produkte und einem weißen Papiertuch Geben Sie die Lösung auf das Tuch und reinigen

Sie dann die Optik mit dem Papiertuch Reinigen Sie die Linse (oder den Spiegel) mit geringer Druckanwendung von der

Mitte nach außen NICHT mit einer Kreisbewegung reiben!

Die Reinigung kann mit einem im Handel erhältlichen Linsenreiniger oder einer selbst hergestellten Mischung

vorgenommen werden Eine geeignete Reinigungslösung ist mit destilliertem Wasser vermischter Isopropylalkohol

Zur Herstellung der Lösung nehmen Sie 60% Isopropylalkohol und 40% destilliertes Wasser Auch ein mit Wasser

verdünntes Flüssiggeschirrspülmittel (ein paar Tropfen pro ca 1 Liter) kann verwendet werden

Gelegentlich kann sich in einer Beobachtungssession Tau auf der Optik des Teleskops ansammeln Wenn Sie weiter

beobachten wollen, muss der Tau entfernt werden, und zwar mit einem Haartrockner (niedrige Einstellung) oder

indem das Teleskop auf den Boden gerichtet wird, bis der Tau verdampft ist

Wenn im Innern der Optik Feuchtigkeit kondensiert, nehmen Sie die Zubehörteile vom Teleskop ab Bringen Sie das

Teleskop in eine staubfreie Umgebung und richten Sie es auf den Boden Auf diese Weise wird die Feuchtigkeit aus dem

Teleskoptubus entfernt

Setzen Sie nach dem Gebrauch alle Objektivabdeckungen wieder auf, um den Reinigungsbedarf Ihres Teleskops

möglichst gering zu Da die Zellen NICHT verschlossen sind, müssen die Öffnungen bei Nichtgebrauch mit den

Abdeckungen geschützt werden Auf diese Weise wird verhindert, dass verschmutzende Substanzen in den optischen

Tubus eindringen

Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden Wenn

Ihr Teleskop eine interne Reinigung erfordert, rufen Sie das Werk an, um sich eine Rücksende-Genehmigungsnummer

geben zu lassen und den Preis zu erfragen

DEUTSCH | 59

OPTIONALES ZUBEHÖR

Die zusätzlichen Zubehörteile für Ihr AstroMaster werden Ihr Beobachtungserlebnis noch beeindruckender machen und

Ihnen noch mehr Möglichkeiten zur Verwendung des Teleskops eröffnen In der folgenden Liste ist nur eine Auswahl von

verschiedenen Zubehörteilen mit einer kurzen Beschreibung zusammen gestellt Besuchen Sie die Celestron-Website, um

alle lieferbaren Zubehörartikel mit einer Beschreibung anzuzeigen

Himmelskarten (Best-Nr 93722) – Celestron-Himmelskarten (Sky Maps) sind der ideale Leitfaden,

um mehr über den Nachthimmel zu lernen Selbst wenn Sie die wichtigen Konstellation bereits

navigieren können, helfen Ihnen diese Karten alle möglichen faszinierenden Objekte aufzuﬁnden

Omni Plossl-Okulare - Diese Okulare sind preiswert und bieten messerscharfe

Ansichten im gesamten Feld Sie haben ein 4-Element-Linsen-Design und sind in den folgenden

Brennweiten erhältlich: 4 mm, 6 mm, 9 mm, 12 5 mm, 15 mm, 20 mm, 25 mm,

32 mm und 40 mm - alle mit 1,25 Zoll Steckhülsen

Omni Barlow-Linse (Best -Nr 93326) - Sie verdoppelt die Vergrößerung des jeweiligen Okulars Die 2x Omni hat eine

1,25 Zoll Steckhülse, eine Länge von unter 76 mm (3 Zoll) und ein Gewicht von nur 113 g

Mondﬁlter (Best -Nr 94119-A) - Dieser preiswerte 1,25 Zoll-Okularﬁlter reduziert die Helligkeit des Monds und

verbessert den Kontrast, so dass auf der Mondoberﬂäche mehr Details beobachtet werden kann

UHC/LPR-Filter 1,25 Zoll (Best -Nr 94123) - Dieser Filter dient zur Verbesserung Ihrer Ansicht von

astronomischen extrasolaren (Deep-Sky) Objekten bei Beobachtung in Stadtregionen Er reduziert

selektiv die Übertragung von bestimmten Lichtwellenlängen, besonders solchen, die von künstlichen

Lichtern erzeugt werden

Taschenlampe, Nachtsicht (Best-Nr 93588) - Die Celestron-Taschenlampe verwendet zwei rote LEDs,

um die Nachtsicht besser als rote Filter oder andere Geräte zu erhalten Die Helligkeit ist einstellbar Zu

ihrem Betrieb ist eine 9-Volt-Batterie (mitgeliefert) enthalten

Digitalkamera-Adapter - Universal (Best -Nr 93626) - Eine Universal-Montierungsplattform, die

die afokale Fotograﬁe (Fotograﬁe durch das Okular eines Teleskops) mit 1,25 Zoll Okularen mit einer

Digitalkamera ermöglicht



60 | DEUTSCH

AstroMaster - Technische Daten

22065

AstroMaster 102 AZ

Optisches Design Refraktor

Apertur 102 mm (4,0 Zoll)

Brennweite 660 mm

Öffnungsverhältnis f/6 5

Optische Vergütung Voll vergütet

Suchfernrohr Leuchtpunktsucher

Zenitspiegel 1,25 Zoll Aufrechtes Bild

Okulare 1,25" 20 mm (33x)

Scheinbares Gesichtsfeld – 20 mm bei 50°

-- 10 mm bei 40° 10 mm (66x)

Gesichtsfeldwinkel mit Standardokular 1,5°

Lineares Gesichtsfeld mit Standardokular – Fuß/1000 Yard 78,5

Montierung Altazimut-Montierung

Schwenkgriff für Höhe ja

Azimutarretierung Ja

Stativ-Beindurchmesser 1,25 Zoll Ja

TheSkyX - First Light Edition Software Ja

Maximale nützliche Vergrößerung 240x

Maximale Sterngröße 1,37

Auﬂösung – Raleigh (Bogensekunden) 1,14

Auﬂösung – Dawes-Grenze „ “ 1,29

Lichtsammelleistung 212x

Länge des optischen Tubus 91 cm (36 Zoll)

Gewicht des Teleskops 9 kg (20 lbs)

Hinweis: Die technischen Daten können ohne Mitteilung oder Verpﬂichtung geändert werden

ESPAÑOL | 61

MANUAL DE INSTRUCCIONES

22065 AstroMaster 102AZ

ESPAÑOL

TELESCOPIO

102AZ

REFRACTOR DE 102 MM

62 | ESPAÑOL

ESPAÑOL | 63

ÍNDICE

INTRODUCCIÓN 64

MONTAJE 66

Instalación del trípode 66

Movimiento manual del telescopio 67

Fijar el tubo del telescopio al soporte 67

Instalación de la diagonal y los oculares 68

FUNDAMENTOS DEL TELESCOPIO 69

Orientación de la imagen 69

Enfoque 70

Alinear el localizador 70

Cálculo de aumento 71

Determinar el campo de visión 71

Recomendaciones generales de observación 72

FUNDAMENTOS DE ASTRONOMÍA 72

OBSERVACIÓN CELESTE 73

Observación lunar 73

Observación planetaria 73

Observación solar 73

observación de objetos del espacio profundo 74

Salto estelar 74

Condiciones de observación 76

ASTROFOTOGRAFÍA 77

Fotografía planetaria y lunar con cámaras especiales 77

Fotografía terrestre 77

MANTENIMIENTO DEL TELESCOPIO 78

Cuidado y limpieza de ópticas 78

ACCESORIOS OPCIONALES 79

Especiﬁcaciones del AstroMaster 80

64 | ESPAÑOL

INTRODUCCIÓN

Felicidades por su adquisición de un telescopio de la gama AstroMaster Su gama

AstroMaster

ha sido fabricado con materiales de la mayor calidad para garantizar su estabilidad

y resistencia Con un cuidado adecuado, su telescopio le ofrecerá toda una vida de

satisfacción con un mantenimiento mínimo

La gama AstroMaster dispone de un diseño compacto y portátil con un amplio rendimiento óptico para ayudarle a

descubrir el emocionante mundo de la astronomía no profesional Además, su telescopio AstroMaster es perfecto para

observaciones terrestres, con una soberbia observación de elevada potencia

Los telescopios AstroMaster tienen una garantía limitada por dos años Para obtener más detalles, visite nuestro sitio web

en www celestron com

Su AstroMaster incluye

• Elementos ópticos de cristal con recubrimiento total para unas imágenes claras y deﬁnidas

• Funcionamiento suave, soporte altazimut rígido con gran mango de desplazamiento con liberador integrado para un

apuntado sencillo

• Un trípode premontado con patas de acero de 1,25 pulgadas que ofrece una plataforma estable

• Fácil y rápida instalación sin herramientas

El software de astronomía TheSkyX-First Light Edition con información sobre objetos celestes y mapas celestes

imprimibles

• Capacidad de observación terrestre y astronómica

Lea este manual atentamente antes de embarcarse en su viaje por el universo Puede tomar unas cuantas sesiones

familiarizarse con la observación por su telescopio, por lo que recomendamos que tenga este manual a mano hasta

que domine su uso El manual ofrece instrucciones detalladas, material de referencia y recomendaciones útiles que

garantizarán que su experiencia de observación sea tan sencilla y placentera como sea posible

Su telescopio está diseñado para ofrecerle años de diversión y observaciones provechosas Sin embargo, existen ciertas

consideraciones a tener en cuenta antes de usar su telescopio que garantizarán su seguridad y protegerán su equipo

AVISO SOLAR

No mire nunca directamente al Sol con los ojos descubiertos o un telescopio, a menos que tenga un ﬁltro solar adecuado. Puede producir daños oculares permanentes e

irreversibles.

No use nunca su telescopio para proyectar una imagen del Sol sobre ninguna superﬁcie. La acumulación interna de calor puede dañar el telescopio y cualquier accesorio que

tenga instalado.

No use nunca un ﬁltro solar de ocular ni una cuña Herschel. La acumulación interna de calor en el telescopio puede hacer que los dispositivos se agrieten o rompan, permitiendo

pasar la luz solar sin ﬁltrar hasta el ojo.

No deje el telescopio sin supervisión, especialmente cuando estén presentes niños o adultos no familiarizados con los procedimientos operativos correctos del telescopio.

ESPAÑOL | 65

1

Lente de objetivo

7

Mango de desplazamiento

2

Tubo óptico del telescopio

8

Bandeja de accesorios

3

Localizador de punto rojo

9

Trípode

4

Ocular

10

Bloqueo de azimut

5

Diagonal

11

Montura Alt-Az

6

Mando de enfoque

12

Soporte de montaje en mariposa

Fig. 1

1

9

10

12

11

5

8

2

6

7

3

4

66 | ESPAÑOL

MONTAJE

Instale el telescopio en interior antes de intentar montarlo en exteriores

Cada AstroMaster se entrega en una caja Las piezas contenidas en la caja son: soporte altazimut con mango de

desplazamiento acoplado, ocular de 1,25" de 10 mm, ocular de 1,25" de 20 mm, diagonal de imagen recta de 1,25",

software astronómico TheSkyX-First Light Edition

INSTALACIÓN DEL TRÍPODE

1 Saque el trípode de la caja (Figura 2-1) El trípode se entrega premontado

2 Ponga el trípode de pie y separe las patas hasta que cada parta esté totalmente extendida, empuje ligeramente hacia

abajo el soporte de las patas del trípode (Figura 2-2)

3 A continuación instalaremos la bandeja de accesorios del trípode (Figura 2-3) sobre el soporte de las patas del trípode

(centro de Figura 2-2)

Aguante el lado plano de la bandeja hacia abajo Alinee el centro de la bandeja para que coincida con el centro del

soporte del trípode y emuje hacia abajo ligeramente (Figura 2-4)



Fig. 2-1 Fig. 2-2 Fig. 2-3 Fig. 2-4

4 Gire la bandeja hasta que las pestañas estén bajo el soporte de cada pata y empuje ligeramente Encajarán en posición

(Figura 2-5) El trípode está totalmente montado (Figura 2-6)

5 Puede extender las patas del trípode a la altura que desee En el nivel más bajo, la altura es de aproximadamente 24”

(61 cm) y puede elevarse hasta aproximadamente 41” (104 cm) Suelte el mando de bloqueo de la pata del trípode en

la parte inferior de cada pata (Figura 2-7) y eleve las patas a la altura deseada A continuación, bloquee con seguridad

el mando Un trípode totalmente extendido es parecido a la imagen de la Figura 2-8 Tenga en cuenta que el trípode es

más estable y rígido cuanto menor es su altura



Fig. 2-5 Fig. 2-6 Fig. 2-7 Fig. 2-8

ESPAÑOL | 67

MOVIMIENTO MANUAL DEL TELESCOPIO

La montura Alt-Az del AstroMaster es fácil de mover siempre que quiera orientarlo El movimiento arriba y abajo (altitud)

se controla con el mango de desplazamiento (Figura 2-10) El movimiento de lado a lado (azimut) se controla con el

mando de bloqueo de azimut (Figura 2-9) Para aﬂojar el mango de desplazamiento y el bloqueo de azimut, gírelos en

sentido contrario a las agujas del reloj Cuando se suelten, apunte el telescopio al objeto deseado y bloquee los controles

girándolos en sentido de las agujas del reloj



Fig. 2-9 Fig. 2-10

INSTALAR EL TUBO DEL TELESCOPIO EN EL SOPORTE

El tubo óptico del telescopio se ﬁja al soporte con un soporte de barra deslizante con mariposa en la parte superior

del soporte (Figura 2-11) Para refractores 102AZ, la barra de montaje se ﬁja a lo largo de la parte inferior del tubo del

telescopio Antes de ﬁjar el tubo óptico, asegúrese de que el mango y el bloqueo de azimut estén totalmente bloqueados

A continuación, ponga el soporte de mariposa en posición horizontal como se indica en la Figura 2 12 Así se garantizará

que el soporte no se mueva súbitamente al ﬁjar el tubo óptico del telescopio Retire también la lente del objetivo Para

montar el tubo del telescopio:

1 Saque el papel protector que cubre el tubo óptico

2 Aﬂoje el mando de montaje y el tornillo de seguridad del lateral de la plataforma de montaje de mariposa de forma que

no sobresalgan en la plataforma de montaje (Figura 2-12)

3 Deslice la barra de montaje de mariposa en el receso de la parte superior de la plataforma de montaje (Figura 2-12)

4 Apriete el mando de montaje de la plataforma de montaje de mariposa para aguantar el telescopio en posición

5 Apriete manualmente el tornillo de seguridad de la plataforma de montaje hasta que la punta entre en contacto con el

lateral del soporte de montaje



Fig. 2-11 Fig. 2-12 Mando de montaje y tornillo de seguridad en el soporte de mariposa

68 | ESPAÑOL

INSTALACIÓN DE LA DIAGONAL Y LOS OCULARES

La diagonal es un prisma que desvía la luz en ángulo recto a la ruta de luz del refractor De este modo puede observar

en una posición más cómoda que si tuviera que mirar directamente La diagonal del telescopio es un modelo de imagen

recta que corrige la imagen para que esté derecha y orientada correctamente de derecha a izquierda, lo que facilita mucho

la observación terrestre Asimismo, la diagonal puede girarse a la posición más práctica para usted Para instalar la

diagonal y los oculares:

1 Introduzca el cañón pequeño de la diagonal en el adaptador del ocular de 1,25” del tubo de enfoque en el refractor

(Figura 2-13) Asegúrese de que ambos tornillos del adaptador del ocular no sobresalgan del tubo de enfoque antes de

la instalación y de que la tapa se haya sacado del adaptador del ocular

2 Ponga el cañón cromado de uno de los oculares en la diagonal y apriete el tornillo De nuevo, asegúrese de que el

tornillo no sobresalga en la diagonal antes de introducir el ocular

3 Los oculares pueden cambiarse a otras distancias focales invirtiendo el proceso del paso 2 anterior



Fig. 2-13

ESPAÑOL | 69

FUNDAMENTOS DEL TELESCOPIO

Un telescopio es un instrumento que recoge y concentra la luz La naturaleza del diseño óptico determina el modo de

concentración de la luz Algunos telescopios, conocidos como refractores, usan lentes; otros telescopios, conocidos

como reﬂectores (Newtonianos) usan espejos

Desarrollados a principios del s XVII, el refractor es el diseño de telescopio más antiguo Deriva su nombre del método

que usa para concentrar los rayo de luz entrantes El refractor usa una lente para doblar, o refractar, rayos de luz

entrantee, de ahí su nombre (consulte la Figura 3-1) Los primeros diseños usaban lentes de elemento único Sin

embargo, la lente de elemento único actúa como prisma, y separa la luz en los colores del arco iris, generando un

fenómeno conocido como aberración cromática Para superar este problema, se usó una lente de dos elementos,

conocida como acromática Cada elemento tiene un índice de refracción distinto, permitiendo concentrar dos longitudes

de onda distintas de luz en el mismo punto La mayoría de lentes de dos elementos, normalmente compuestas de cristal

ﬂint y crown, están corregidas para luz verde y roja La luz azul puede concentrarse en un punto ligeramente distinto ,



Figure31

A

A

cutawayviewofthelightpathofthe

cutawayviewofthelightpathofthe

Refractor

Refractor

optical

design

design

ORIENTACIÓN DE LA IMAGEN

La orientación de la imagen cambia según el modo de inserción del ocular en el telescopio Cuando use una diagonal

estelar con refractores, la imagen estará erecta, pero invertida horizontalmente (es decir, imagen de espejo) Si introduce

el ocular directamente en el enfoque de un refractor (es decir, sin la diagonal), la imagen estará boca abajo e invertida

horizontalmente (es decir, inversa) Sin embargo, cuando use el refractor AstroMaster y la diagonal de imagen recta, la

imagen quedará correctamente orientada en todos los aspectos

Orientación de imagen vista con el ojo des-

nudo y usando dispositivos enderezadores

en refractores y newtonianos

Invertido de izquierda a derecha, observado

usando una diagonal estelar en un refractor

Imagen invertida, normal con newtonianos y

observado con el ocular directamente en un

refractor

Fig. 3-1 Vista en sección de la ruta de luz de la óptica del refractor

Fig. 3-2

70 | ESPAÑOL

ENFOQUE

Para enfocar el refractor, gire el mando de enfoque situado bajo el soporte del ocular (consulte las Figuras 1) Girar el

mando en sentido de las agujas del reloj permtie enfocar un objeto más lejano que el que esté observando actualmente

Gire el mando en dirección contraria a las agujas del reloj para enfocar un objeto más cercano que el que esté

observando actualmente

NOTA: Si lleva lentes correctoras (concretamente, gafas), puede que desee quitárselas al observar con un ocular en el telescopio. Sin embargo, al usar una cámara deberá llevar siempre

lentes correctoras, para garantizar el enfoque más preciso posible. Si tiene astigmatismo debe llevar las lentes correctoras en todo momento.

ALINEACIÓN DEL LOCALIZADOR DE PUNTO ROJO

El localizador de punto rojo es la forma más rápida y sencilla de apuntar el telescopio con exactitud al objeto deseado del

ﬁrmamento Es como tener un puntero láser con el que puede apuntar directamente al ﬁmamento nocturno El localizador

de punto rojo es una herramienta de apuntado sin aumento que usa una ventana de cristal tratado para sobreponer un

punto rojo pequeño en el ﬁrmamento nocturno Manteniendo ambos ojos abiertos al mirar por el StarPointer, mueva

el telescopio hasta que el punto rojo, visto por localizador, se una con el objeto visto a simple vista El punto rojo es

producido por un diodo luminoso (LED); no es un rayo láser y no dañará la ventana de cristal ni su ojo El localizador de

punto rojo se alimenta con una batería de litio de 3 voltios de larga duración (#CR1620), consulte la Figura 3-3 Como

todos los localizadores, el localizador de punto rojo debe estar alineado correctamente con el telescopio principal antes

de poder usarlo El procedimiento de alineación es preferible realizarlo de noche, ya que el punto LED será difícil de ver de

día



Fig. 3-3 Fig. 3-4

Para alinear el localizador de punto rojo:

1 Para encender el localizador de punto rojo, ponga el interruptor en posición "encendido" (Figura 3-3)

2 Localice una estrella brillante o planeta y céntrela en un ocular de baja potencia en el telescopio principal

3 Con ambos ojos abiertos, mire por la ventana de cristal a la estrella de alineación Si el localizador de punto rojo está

perfectamente alineado, verá el punto LED rojo sobreponerse con la estrella de alineación Si el localizador de punto

rojo no está alineado, observe la posición de punto rojo respecto a la estrella brillante

4 Sin mover el telescopio, gire los dos tornillos de ajuste del localizador de punto rojo hasta que el punto rojo esté

directamente sobre la estrella de alineación Experimente para saber el movimiento del punto rojo con cada tornillo

5 El localizador de punto rojo está preparado Apague siempre el localizador cuando haya localizado un objeto

Aumentará la duración de la batería y el LED

NOTA: La batería puede estar instalada previamente. Si no es el caso, abra el compartimiento de batería (Figura 3-3) con una moneda delgada o un destornillador. Ponga la batería con la

indicación "+" hacia fuera. A continuación, vuelva a colocar el compartimiento de batería. Si tiene que cambiar la batería, es una batería de litio de 3 voltios de tipo #CR1620.

Compartimiento

de baterías

Encendido/Apagado Interruptor

ESPAÑOL | 71

NOTA: El procedimiento anterior es aplicable para observación astronómica. Si el localizador está correctamente alineado, puede usarlo también para aplicación terrestre. El buscador actúa

como tubo de observación. El punto rojo puede ser difícil de ver de día, pero el punto le permitirá alinear objetos antes de mirar por la óptica principal, y puede ser considerablemente

útil.

NOTA:

Si va a guardar el telescopio durante un tiempo prolongado, saque la batería para evitar que se descargue.

CÁLCULO DEL AUMENTO

Puede cambiar el aumento de su telescopio cambiando el ocular Para determinar los aumentos de su telescopio, divida

la longitud focal del telescopio por la longitud focal del ocular usado En formato de ecuación, la fórmula tiene este

aspecto:

Longitud focal del telescopio (mm)

Aumento =

______________________________

Longitud focal del ocular (mm)

Digamos, por ejemplo, que usa el ocular de 20 mm entregado con su telescopio Para determinar el aumento, divida

la longitud focal del telescopio (el AstroMaster 102AZ, para este ejemplo, tiene una longitud focal de 660 mm) por la

longitud focal del ocular, 20 mm Dividiendo 660 por 20 se obtiene un aumento de 33

Aunque la potencia es variable, cada instrumento en un cielo medio tiene un límite a su aumento máximo útil La norma

general es que puede usarse una potencia de 60 por cada pulgada de apertura Por ejemplo, el AstroMaster 90AZ tiene

4 pulgadas de diámetro Multiplicando 4 por 60 se obiene un aumento efectivo máximo de 240 Aunque es el aumento

efectivo máximo, la mayor parte de observaciones se realizan entre 20 y 35 aumentos por pulgada de apertura, es decir,

entre 80 y 140 aumentos para el telescopio AstroMaster 102AZ Puede determinar el aumento del telescopio del mismo

modo

DETERMINAR EL CAMPO DE VISIÓN

Determinar el campo de visión es importante si quiere tener una idea del tamaño angular del objeto observado

Para calcular el campo de visión real, divida el campo aparente del ocular (proporcionado por el fabricante del ocular) En

formato de ecuación, la fórmula tiene este aspecto:

Campo aparente del ocular

Campo

Real =

_________________________

Aumento

Como puede ver, antes de determinar el campo de visión debe calcular el aumento Usando el ejemplo de la sección

anterior, podemos determinar el campo de visión usando el mismo ocular de 20 mm incluido de serie con el telescopio

AstroMaster 102AZ El ocular de 20 mm tiene un campo de visión aparente de 50º Divida los 50º por el aumento, 33

Obtendrá un campo real de 1,5º

Para convertir grados en pies a 1 000 yardas, que es más útil para la observación terrestre, multiplique por 52,5

Siguiendo con nuestro ejemplo, multiplique el campo angular de 1,5º por 52,5 Produce un campo lineal de 78,75 pies

(23,6 m) a una distancia de mil yardas

72 | ESPAÑOL

RECOMENDACIONES GENERALES DE OBSERVACIÓN

Cuando use cualquier instrumento óptico, debe recordar algunos aspectos para obtener la mejor imagen posible

• No observe nunca a través de ventanas El cristal de las ventanas domésticas es ópticamente imperfecto y, por lo tanto,

puede variar en grosor de una zona a otra de la ventana Estas irregularidades afectarán a la capacidad de enfoque del

telescopio En la mayoría de los casos no podrá obtener una imagen realmente clara, mientras que en otros puede llegar

a ver doble imagen

• No mire nunca a través o por encima de objetos que generen ondas de calor Esto incluye aparcamientos asfaltados en

días calurosos de verano o terrados de ediﬁcios

• Los cielos nubosos, la niebla y el rocío pueden diﬁcultar el enfoque en observación terrestre La cantidad de detalle

observado en estas condiciones se reduce notablemente

• Si lleva lentes correctoras (concretamente, gafas), puede que desee quitárselas al observar con un ocular en el

telescopio Sin embargo, al usar una cámara deberá llevar siempre lentes correctoras, para garantizar el enfoque más

preciso posible Si tiene astigmatismo debe llevar las lentes correctoras en todo momento

FUNDAMENTOS DE ASTRONOMÍA

Hasta ahora, el manual ha tratado del montaje y funcionamiento básico de su telescopio Sin embargo, para conocer

a fondo el telescopio, debe saber algunas cosas sobre el ﬁrmamento nocturno Esta sección trata de la observación

astronómica en general e incluye información sobre el ﬁrmamento nocturno

Con su soporte altazimut, puede usar un método llamado "salto estelar", descrito en la "Sección de observación celeste"

más adelante en este manual Unos buenos mapas estelares son esenciales para ayudarle a localizar objetos del espacio

profundo y las revistas astronómicas mensuales le ayudarán a saber donde se encuentran los planetas

ESPAÑOL | 73

OBSERVACIÓN CELESTE

Ahora que ha instalado el telescopio está listo para observar Esta sección cubre recomendaciones de observación para

el sistema solar y objetos del espacio profundo, así como condiciones generales de observación que afectarán a su

capacidad de observación

OBSERVACIÓN LUNAR



A menudo, es tentador observar la Luna llena En este momento, la cara

visible está totalmente iluminada, y su luz puede ser excesiva Además,

puede observarse muy poco o ningún contraste en esta fase

Uno de los mejores momentos para observar la luna es durante sus fases

parciales (alrededor del primero o tercer cuarto) Las sombras largas revelan

gran cantidad de detalles de la superﬁcie lunar Con un aumento bajo podrá

ver la mayor parte del disco lunar simultáneamente Cambie a oculares

opcionales para un aumento mayor para centrarse en una zona menor

Recomendaciones de observación lunar

Para aumentar el contraste y mostrar detalle de la superﬁcie lunar, use ﬁltros opcionales Un ﬁltro amarillo es adecuado

para aumentar el contraste, mientras que un ﬁltro de densidad neutra o polarizador reduce el brillo general de superﬁcie y

los destellos

OBSERVACIÓN PLANETARIA

Otros objetos fascinantes incluyen los cinco planetas visibles a simple vista

Puede ver Venus pasar por sus fases similares a las de la Luna Marte puede

revelar mucho detalle de superﬁcie y uno, o ambos, casquetes polares

Podrá ver los cinturones nubosos de Júpiter y la Gran Mancha Roja (si está

visible en el momento de la observación) Además, podrá ver las lunas de

Júpiter orbitando el planeta gigante Saturno, con sus hermosos anillos, es

fácilmente visible a una potencia moderada

Recomendaciones de observación planetaria

• Recuerde que las condiciones atmosféricas son normalmente el factor limitador para la cantidad de detalles visibles del

planeta Por lo tanto, evite observar planetas cuando estén bajos en el horizonte o cuando estén directamente encima

de una fuente de calor, como un techo o chimenea Consulte la sección "Condiciones de observación" más adelante en

esta sección

• Para aumentar el contraste y mostrar detalle de la superﬁcie lunar, use ﬁltros opcionales

OBSERVACIÓN SOLAR

Aunque es ignorada por muchos astrónomos aﬁcionados, la observación solar es satisfactoria y divertida Sin embargo,

como el Sol es tan brillante, deben tomarse precauciones especiales al observar nuestra estrella para evitar dañar los ojos

o el telescopio

Para una observación solar segura, use un ﬁltro solar adecuado que reduzca la intensidad de la luz solar, haciendo que

sea seguro observarlo Con un ﬁltro puede observar manchas solares a medida que se mueven por el disco solar y las

fáculas, brillantes parches observables cerca del borde del Sol

• El mejor momento para observar el Sol es a primera hora de la mañana o durante el ocaso, con un aire más fresco

• Para centrar el Sol sin mirar en el ocular, observe la sombra del tubo del telescopio hasta que

cree una sombra circular



74 | ESPAÑOL

OBSERVACIÓN DE OBJETOS DEL ESPACIO PROFUNDO

Los objetos del espacio profundo son aquellos fuera de los límites de nuestro sistema solar Incluyen grupos estelares,

nebulosas planetarias, nebulosas difusas, estrellas binarias y otras galaxias fuera de la Vía Láctea La mayoría de objetos

del espacio profundo tienen un gran tamaño angular Por lo tanto, todo lo que necesita para verlos es una potencia

entre baja y moderada Visualmente, son demasiado tenues para revelar el color que puede verse en fotografías de larga

exposición En su lugar, aparecen en blanco y negro Igualmente, debido a su bajo brillo de superﬁcie, deben observarse

desde un lugar con el ﬁrmamento oscuro La contaminación lumínica cerca de zonas urbanas de gran tamaño atenúan la

mayoría de nebulosas, haciendo que sea difícil, sin no imposible, observarlas Los ﬁltros de reducción de contaminación

lumínica ayudan a reducir el brillo de fondo del cielo, aumentando el contraste

SALTO ESTELAR

Una forma práctica de localizar objetos del espacio profundo es el salto estelar Esta técnica usa estrellas brillantes para

"guiarle" a un objeto Para un salto estelar correcto, es útil conocer el campo de visión del telescopio Si usa el ocular

estándar de 20 mm con el telescopio AstroMaster, el campo de visión es de aproximadamente 1º Si sabe que un objeto

está a 3º de distancia de su posición actual, solamente debe moverse 3 campos de visión Si usa otro ocular, consulte

la sección para determinar el campo de visión A continuación encontrará instrucciones para localizar dos objetos

populares

La galaxia Andrómeda (Figura 4-1), también conocida como M-31, es un objetivo sencillo Para encontrar M31:

1 Localice la constelación de Pegaso, un gran cuadrado visible en otoño (en el ﬁrmamento este, moviéndose hacia el

punto

superior) e invierno (cenital, moviéndose hacia el oeste)

2 Comience con la estrella de la esquina noreste - Alfa (

α)- Andrómeda

3 Muévase aproximadamente 7º al noreste Encontrará dos estrellas de brillo equivalente-Delta (

δ) y Pi (π)

Andrómeda- separadas en aproximadamente 3º

4 Siga en la misma dirección 8º más Encontrará dos estrellas - Beta(

β)y Mu (μ) Andrómeda - también separadas

aproximadamente 3º

5 Muévase 3º al noreste-la distancia entre ambas estrellas-hasta la galaxia de Andrómeda



Fig. 4-1

ESPAÑOL | 75

El salto estelar a la galaxia de Andrómeda (M31) es muy rápido, dado que puede localizar todas las estrellas necesarias

con el ojo desnudo

Se tarda un poco en acostumbrarse al salto estelar Los objetos que no tienen estrellas cercanas visibles al ojo desnudo

son difíciles Uno de estos objetos es M57 (Figura 4-2), la famosa nebulosa del Anillo Aquí tiene como localizarla:

1 Localice la constelación de Lira, un pequeño paralelogramo visible en verano y otoño Lira es fácil de localizar porque

contiene la estrella brillante Vega

2 Comience en la estrella Vega-Alfa (

αLira-y muévase unos grados al sureste para localizar el paralelogramo, Las cuatro

estrellas que componen esta forma geométrica son similares en brillo, haciendo que sean fáciles de ver

3 Localice las dos estrellas más al sur que componen el paralelogramo-Beta (β) y Gamma (γ) Lira

4 Apunte aproximadamente a medio camino entre estas dos estrellas

5 Muévase aproximadamente ½° hacia Beta (

β) Lira, permaneciendo en línea recta y conectando ambas estrellas

6 Mire por el telescopio y la Nebulosa de Anillo debería estar en el campo de visión El tamaño angular de la nebulosa de

Anillo es bastante pequeño y difícil de ver

7 Como la nebulosa de Anillo es tenue, puede tener que usar la "visión evitada" para verla La "visión evitada"· es una

técnica, basada en mirar ligeramente apartado dle objeto observado Por lo tanto, si está observando la nebulosa de

Anillo, céntrela en su campo de visión y mire hacia el lado Así la luz del objeto visto cae en los ramales sensibles a

blanco y negro de sus ojos, en lugar de en los conos sensibles al color (Recuerde que cuando observe objetos tenues

es importante intentar observar desde un lugar oscuro, lejos de las luces de la calle y la ciudad) El ojo tarda de media

unos 20 minutos en adaptarse por completo a la oscuridad Use siempre una luz con ﬁltro rojo para conservar la visión

nocturna

Estos dos ejemplos deberían darle una idea de la forma de saltar a objetos del espacio profundo Para usar

este método con otros objetos, consulte un atlas estelar, y a continuación salte al objeto elegido usando

estrellas al “ojo desnudo”



Fig. 4-2

76 | ESPAÑOL

CONDICIONES DE OBSERVACIÓN

Las condiciones de observación afectan a lo que puede ver por el telescopio durante una sesión de observación Las

condiciones incluyen transparencia, iluminación del ﬁrmamento y visibilidad Comprender las conciones de observación y

el efecto que tienen en la observación le ayudará a obtener el máximo provecho de su telescopio

Transparencia

La transparencia es la claridad de la atmósfera, afectada por nubes, humedad y otras partículas aéreas Las nubes

cúmulo gruesas son totalmente opacas, mientras que las cirro pueden ser delgadas, dejando pasar la luz de las estrellas

más brillantes Los cielos borrosos absorben más luz que los despejados, haciendo que los objetos más tenues sean más

difíciles de ver y reduciendo el contraste de los objetos más brillantes Los aerosoles expulsados a la atmósfera superior

por erupciones volcánicas también afectan a la transparencia Las condiciones ideales son con el cielo nocturno negro

Iluminación celeste

El brillo general del ﬁrmamento, causado por la Luna, una aurora, el brillo natural del aire y la contaminación lumínica

afectan de forma notable a la transparencia Aunque no es problema para estrellas y planetas brillantes, los cielos

iluminados reducen el contraste de las nebulosas, haciendo que sean difíciles o imposibles de observar Para maximizar

su observación, limite la observación del espacio profundo a noches sin luna, lejos de los cielos con contaminación

lumínica cerca de zonas urbanas Los ﬁltros LPR mejoran la observación del espacio profundo desde zonas con

contaminación lumínica, bloqueando la luz no deseada a la vez que transmiten la luz de ciertos objetos del espacio

profundo Por otro lado, puede observar planetas y estrellas desde zonas con contaminación lumínica o con la Luna

visible

Observación

Las condiciones de observación se reﬁeren a la estabilidad atmosférica y afectan directamente a la cantidad de detalle

observado en objetos extendidos El aire de nuestra atmósfera actúa como lente, que desvía y deforma los rayos de luz

entrantes La cantidad de desvío depende de la densidad del aire Las capas de temperatura variable tienen distintas

densidades y, por lo tanto, desvían la luz de forma distinta Los rayos de luz de un mismo objeto llegan ligeramente

desplazados, creando una imagen imperfecta o borrosa Estas perturbaciones atmosféricas dependen del momento y

el lugar El tamaño de las zonas de aire comparadas con su apertura determina la calidad de "observación" En buenas

condiciones de observación, puede verse un detalle preciso en planetas brillantes como Júpiter y Marte, y las estrellas son

puntos de luz En malas condiciones de observación, las imágenes son borrosas y las estrellas se ven amorfas

Las condiciones aquí descritas se aplican a observaciones visuales y fotográﬁcas



Fig. 4-3

Las condiciones de observación afectan directamente a la calidad de la imagen Estas ilustraciones representan ua fuente

puntual (como una estrella) en malas condiciones de observación (izquierda) y en condiciones excelentes (derecha) En la

mayor parte de los casos, las condiciones de observación generan imágenes entre estos dos extremos

ESPAÑOL | 77

ASTROFOTOGRAFÍA

La gama AstroMaker de telescopios se ha diseñado para observación visual Tras observar el ﬁrmamento nocturno

durante cierto tiempo puede que quiera probar con la astrofotografía Dispone de diversos modos posibles de fotografía

con el telescopio, para ﬁnes celestes y terrestres A continuación se muestra una breve discusión de algunos métodos de

fotografía disponibles

Como mínimo necesitará una cámara digital o una cámara DSLR / 35 mm Fije la cámara al telescopio con:

• Cámara digital - necesitará el adaptador de cámara digital universal (# 93626) El adaptador permite montar la cámara

rígida para fotografía terrestre y para astrofotografía de foco primario

• Cámara de 35 mm o DSLR - deberá sacar la lente de la cámara e instalar una arandela en T para la marca de cámara

especíﬁca A continuación, necesitará un adaptador en T (# 93625) para instalarlo en un extremo de la arandela en T y

el otro extremo al tubo de enfoque el telescopio Su telescopio pasará a ser la lente de la cámara

FOTOGRAFÍA PLANETARIA Y LUNAR CON CÁMARAS ESPECIALES

En años recientes, se ha creado una nueva tecnología para capturar imágenes soberbias de la Luna y otros planetas:

cámaras

planetarias dedicadas

FOTOGRAFÍA TERRESTRE

Su telescopio es una lente de teleobjetivo excelente para fotografía terrestre (en tierra) Puede capturar imágenes

de paisajes, vida salvaje, naturaleza y prácticamente cualquier otro aspecto Pruebe a experimentar con el enfoque,

velocidades, etc para obtener la mejor imagen deseada Puede adaptar la cámara siguiendo las instrucciones de la parte

superior de esta página

78 | ESPAÑOL

MANTENIMIENTO DEL TELESCOPIO

Aunque el telescopio precisa de poco mantenimiento, debe recordar algunos aspectos para garantizar que el telescopio

funcione del mejor modo posible

CUIDADOS Y LIMPIEZA DE LA ÓPTICA

Ocasionalmente, el polvo y/o la humedad pueden acumularse en la lente del objetivo o el espejo primario según el tipo de

telescopio Tenga especial cuidado al limpiar cualquier instrumento para evitar dañar la óptica

Si se ha acumulado polvo en la óptica, sáquelo con un pincel (de pelo de camello) o un bote de aire comprimido Rocíe

en ángulo la superﬁcie del cristal durante entre dos y cuatro segundos A continuación, use una solución de limpieza de

ópticas y papel tisú blanco para eliminar cualquier resto Aplique la solución al tisú y a continuación aplique el papel tisú

a la óptica Las pasadas con poca presión deben ir del centro de la lente (o espejo) a la sección exterior NO frote en

círculos

Puede usar un limpiador de lentes comercial o preparar el suyo Una buena solución de limpieza es alcohol isopropílico

mezclado con agua destilada La solución debería ser del 60% de alcohol isopropílico y 40% de agua destilada También

puede usar lavavajillas líquido diluido en agua (un par de gotas por cuarto de agua)

Ocasionalmente puede experimentar una acumulación de rocío en la óptica del telescopio durante una sesión de

observación Si quiere seguir observando, deberá eliminar el rocío, con un secador (en posición baja) o apuntando el

telescopio al suelo hasta que se evapore

Si se condensa humedad en el interior de la óptica, saque los accesorios del telescopio Ponga el telescopio en un lugar

sin polvo y apunte hacia abajo Se eliminará la humedad del tubo del telescopio

Para minimizar la necesidad de limpiar el telescopio, vuelva a colocar las cubiertas de la lente cuando haya terminado

la observación Como las células NO están selladas, debe colocar las tapas sobre las aperturas cuando no lo use Así

evitará que entren contaminantes en el tubo óptico

Los ajustes internos y la limpieza deben ser realizados exclusivamente por el departamento de reparaciones de Celestron

Si el telescopio necesita limpieza interna, llame a la fábrica para obtener un número de autorización de devolución y un

presupuesto

ESPAÑOL | 79

ACCESORIOS OPCIONALES

Verá que algunos accesorios adicionales del telescopio AstroMaster mejorarán su satisfacción y la utilidad del telescopio

A continuación se muestra una breve lista de accesorios con una breve descripción Visite el sitio web de Celestron para

obtener una descripción completa de todos los accesorios disponibles

Mapas celestes(# 93722) - Los mapas celestes de Celestron son la guía pedagógica ideal para

conocer el ﬁrmamento nocturno Incluso si ya conoce las principales constelaciones, estos mapas

pueden ayudarle a localizar todo tipo de objetos fascinantes

Oculares Omni Plossl - Estos oculares son asequibles y ofrecen vistas deﬁnidas en todo el campo

Son un diseño de lente de 4 elementos y tienen las siguientes distancias focales: 4 mm, 6 mm, 9 mm,

12 5 mm, 15 mm, 20 mm, 25 mm,

32 mm, y 40 mm – todos con cañones de 1,25”

Lente Omni Barlow (# 93326) - Una lente Barlow dobla el aumento de cualquier ocular con el que se empareje El

Omni 2x es un cañón de 1,25", menos de 3 pulgadas (76 mm) de longitud, y solamente pesa 4 oz (113 g)

Filtro lunar (# 94119-A) - Es un ﬁltro de ocular de 1,25" económico para reducir el brillo de la Luna y mejorar el

contraste, de forma que pueda observar un mayor detalle de la superﬁcie lunar

Filtro UHC/LPR 1,25" (# 94123) - Este ﬁltro ha sido diseñado para mejorar su observaciñon de

objetos astronómicos de espacio profundo al observar desde zonas urbanas Reduce de forma

selectiva la transmisión de ciertas longitudes de onda lumínicas, especialmente las producidas por luces

artiﬁciales

Linterna de visión nocturna (# 93588) - La linterna Celestron usa dos LED rojos para preservar la

visión nocturna de forma mejor que los ﬁltros rojos u otros dispositivos El brillo es ajustable Funciona

con una batería de 9 voltios

Adaptador de cámara digital - Universal # 93626) - Una plataforma de montaje universal que permite

realizar fotografía afocal (fotografía por el ocular de un telescopio) usando oculares de 1,25" con su

cámara digital



80 | ESPAÑOL

Especicaciones del AstroMaster

22065

AstroMaster 102 AZ

Diseño óptico Refractor

Apertura 102 mm (4,0”)

Longitud focal 660 mm

Relación focal f/6,5

Recubrimiento de ópticas Recubrimiento total

Localizador Localizador de punto rojo

Diagonal 1,25" Imagen recta

Oculares 1,25" 20 mm (33x)

FOV aparente -- 20mm @ 50º

-- 10mm @ 40° 10 mm (66x)

Campo de visión angular con ocular estándar 1,5°

FOV lineal con ocular estándar -ft/1000yds 78,5

Soporte Altazimut

Control de mango de desplazamiento para altitud sí

Bloqueo de azimut sí

Diámetro de pata de trípode 1,25" sí

Software TheSkyX-First Light Edition sí

Ampliación útil máxima 240x

Magnitud estelar límite 1,37

Resolución – Raleigh (arcosegundos) 1,14

Resolución – Límite Dawes " " 1,29

Capacidad de captura lumínica 212x

Longitud de tubo óptico 36” (91cm)

Peso del telescopio 20 # (9kg)

Nota: Las especiﬁcaciones están sujetas a cambios sin previo aviso

ITALIANO | 81

MANUALE DI ISTRUZIONI

22065 AstroMaster 102AZ

ITALIANO

TELESCOPIO

102AZ

RIFRATTORE 102 MM

82 | ITALIANO

ITALIANO | 83

INDICE

INTRODUZIONE 84

MONTAGGIO 86

Conﬁgurazione del treppiede 86

Spostamento manuale del telescopio 87

Fissaggio del tubo del telescopio alla montatura 87

Installazione della diagonale e degli oculari 88

INFORMAZIONI DI BASE DEL TELESCOPIO 89

Orientamento dell'immagine 89

Messa a fuoco 90

Allineamento del mirino 90

Calcolo dell'ingrandimento 91

Determinazione del campo di visualizzazione 91

Suggerimenti generali per l'osservazione 92

INFORMAZIONI BASE DI ASTRONOMIA 92

OSSERVAZIONE CELESTE 93

Osservare la Luna 93

Osservare i pianeti 93

Osservare il Sole 93

Osservare corpi del profondo cielo 94

Star Hopping 94

Condizioni di visibilità 96

ASTROFOTOGRAFIA 97

Fotograﬁa dei pianeti e della Luna con speciali imager 97

Fotograﬁa terrestre 97

MANUTENZIONE DEL TELESCOPIO 98

Cura e pulizia delle ottiche 98

ACCESSORI OPZIONALI 99

Speciﬁche AstroMaster 100

84 | ITALIANO

INTRODUZIONE

Congratulazioni per aver acquistato un telescopio della serie AstroMaster La serie

AstroMaster è realizzata con materiali di ottima qualità per garantire stabilità e durata Con

un'adeguata cura, il telescopio è ideato per fornire un intrattenimento duraturo con interventi

minimi di manutenzione

La serie AstroMaster ha un design compatto pensato per il trasporto e offre ampie prestazioni ottiche che consentono ai

principianti di scoprire le emozioni dell'astronomia amatoriale Inoltre, il telescopio AstroMaster è ideale per osservazioni

terrestri con un'eccezionale potenza di visualizzazione

Il telescopio AstroMaster ha una garanzia limitata di due anni Per maggiori informazioni, visitare il sito web www

celestron com

L'AstroMaster vanta le seguenti caratteristiche:

• Elementi ottici in vetro completamente rivestito per immagini chiare e nitide

• Funzionamento ﬂuido, montaggio altazimutale con manico grande dotato di frizione integrata per un semplice

orientamento

• Treppiede pre-assemblato con gambe in acciaio da 1,25", che fornisce una base stabile

• Installazione facile e veloce senza bisogno di utensili

• Software per astronomia TheSkyX-First Light con informazioni sui corpi celesti e mappe astronomiche stampabili

• Capacità di osservazione terrestre e astronomica

Prima di intraprendere il proprio viaggio attraverso l'Universo, leggere con attenzione il presente manuale Potrebbe essere

necessario sperimentare qualche sessione di osservazione per acquisire familiarità con il telescopio, pertanto tenere

il presente manuale a portata di mano ﬁno a quando non si sarà diventati esperti del funzionamento del telescopio Il

manuale fornisce informazioni dettagliate, materiale di riferimento e suggerimenti utili garantiti per rendere l'osservazione il

più semplice e piacevole possibile

Il telescopio è progettato per offrire molti anni di osservazioni divertenti e interessanti Tuttavia, vi sono alcune cose da

considerare prima di utilizzare il telescopio che garantiranno sicurezza e proteggeranno l'apparecchiatura

AVVERTENZA SOLARE

Mai guardare direttamente il Sole a occhio nudo o con un telescopio, a meno che non si disponga di un ﬁltro solare adeguato. Ciò potrebbe causare danni irreversibili agli occhi.

Mai utilizzare il telescopio per proiettare un'immagine del Sole su una qualsiasi superﬁcie. L'accumulo interno di calore può danneggiare il telescopio e i relativi accessori ad esso

ﬁssati.

Mai utilizzare un ﬁltro solare per oculare o un prisma di Herschel. L'accumulo di calore all'interno del telescopio può causare l'incrinatura o la rottura di tali dispositivi, lasciando

che la luce solare non ﬁltrata passi attraverso l'occhio.

Non lasciare il telescopio incustodito, specialmente in presenza di bambini o di adulti che potrebbero non avere familiarità con le corrette procedure di funzionamento del

telescopio.

ITALIANO | 85

1.

Obiettivo

7.

Manico di scorrimento

2.

Tubo ottico del telescopio

8.

Vassoio porta accessori

3.

Mirino a punto rosso

9.

Treppiede

4.

Oculare

10.

Blocco dell’azimut

5.

Diagonale

11.

Montatura altazimutale

6.

Manopola di messa a fuoco

12.

Staffa di montaggio a coda di rondine

Fig. 1

1

9

10

12

11

5

8

2

6

7

3

4

Fig. 5-2

86 | ITALIANO

MONTAGGIO

Montare il telescopio all'interno la prima volta prima di provare a montarlo all'esterno

L'AstroMaster è fornito in una confezione I componenti presenti nella confezione sono: montatura altazimutale con manico

di scorrimento, oculare 1,25” 10 mm, oculare 1,25" 20 mm, diagonale raddrizzatore d'immagine 1,25", software per

astronomia "TheSkyX - First Light"

CONFIGURAZIONE DEL TREPPIEDE

1 Rimuovere il treppiede dalla confezione (Fig 2-1) Il treppiede è fornito pre-assemblato

2 Posizionare il treppiede in piedi e aprire le gambe del treppiede ﬁno alla completa estensione di ciascuna gamba, quindi

spingere leggermente verso il basso sul supporto centrale (Fig 2-2)

3 Quindi, installare il vassoio porta accessori (Fig 2-3) sul supporto centrale del treppiede (centro Fig 2-2)

Sistemare il vassoio con la parte piana rivolta verso il basso Allineare il centro del vassoio con il centro del supporto del

treppiede e spingere leggermente verso il basso (Fig 2-4)



Fig. 2-1 Fig. 2-2 Fig. 2-3 Fig. 2-4

4 Ruotare il vassoio ﬁno a quando le alette si trovano sotto il supporto di ciascuna gamba e spingere leggermente Si

bloccheranno in posizione (Fig 2-5) Il treppiede è ora completamente assemblato (Fig 2-6)

5 È possibile estendere le gambe del treppiede all’altezza desiderata Al livello inferiore, l’altezza è 61 cm (24") e si

estende ﬁno a 104 cm (41") Sbloccare la manopola di blocco delle gambe del treppiede sulla parte inferiore di

ciascuna gamba (Fig 2-7) ed estendere le gambe all'altezza desiderata Quindi, bloccare fermamente la manopola

L'immagine di un treppiede completamente esteso è mostrata in Fig 2-8 Tenere presente che il treppiede è più stabile

e rigido all'altezza più bassa



Fig. 2-5 Fig. 2-6 Fig. 2-7 Fig. 2-8

ITALIANO | 87

SPOSTAMENTO MANUALE DEL TELESCOPIO

La montatura altazimutale di AstroMaster è semplice da spostare in qualsiasi direzione di puntamento Il movimento verso

l’alto e il basso (altitudine) è controllato dal manico (Figura 2-10) Il movimento da lato a lato (azimut) è controllato dal

blocco dell’azimut (Fig 2-9) Per allentare il manico e il blocco dell'azimut, ruotarli in senso antiorario Una volta allentati,

puntare il telescopio verso l'oggetto desiderato, quindi bloccare i comandi ruotandoli in senso orario



Fig. 2-9 Fig. 2-10

FISSAGGIO DEL TUBO DEL TELESCOPIO ALLA MONTATURA

Il tubo ottico del telescopio viene ﬁssato alla montatura tramite la staffa di montaggio della barra di scorrimento a coda

di rondine sulla sommità della montatura (Fig 2-11) Per i rifrattori 102AZ, la barra di montaggio è collegata alla parte

inferiore del tubo del telescopio Prima di collegare il tubo ottico, assicurarsi che il manico e il blocco dell’azimut siano

completamente bloccati Quindi, sistemare in posizione orizzontale la staffa a coda di rondine come mostrato in Fig 2-12

Ciò garantirà che la montatura non si muova improvvisamente durante il collegamento del tubo del telescopio Inoltre,

rimuovere l'obiettivo Per montare il tubo del telescopio:

1 Rimuovere la carta protettiva che copre il tubo ottico

2 Allentare la manopola di montaggio e la vite di sicurezza sul lato della piattaforma di montaggio a coda di rondine in

modo che non protruda nella piattaforma di montaggio (Fig 2-12)

3 Far scorrere la barra di montaggio a coda di rondine nella fessura in cima alla piattaforma di montaggio (Fig 2-12)

4 Serrare la manopola di montaggio sulla piattaforma di montaggio a coda di rondine per tenere il telescopio in posizione

5 Stringere a mano la vite di sicurezza della piattaforma di montaggio ﬁno a quando la punta tocca il lato della staffa di

montaggio



Fig. 2-11 Fig. 2-12 Manopola di montaggio e vite di sicurezza nella staffa a coda di rondine

88 | ITALIANO

INSTALLAZIONE DELLA DIAGONALE E DEGLI OCULARI

La diagonale è un prisma che devia la luce ad un angolo retto rispetto al percorso di luce del rifrattore Ciò consente

di osservare da una posizione più comoda rispetto all'osservazione diretta dell'oggetto La diagonale è un modello di

raddrizzamento dell’immagine che corregge l’immagine in modo che risulti dritta e orientata correttamente da sinistra a

destra, il che è più facile da utilizzare per l'osservazione terrestre Inoltre, la diagonale può essere ruotata in qualsiasi

posizione si ritenga essere più favorevole per l’osservazione Per installare la diagonale e gli oculari:

1 Inserire il barilotto piccolo della diagonale nell'adattatore dell'oculare da 1,25" del tubo del focheggiatore sul rifrattore

(Fig 2-13) Accertarsi che le due viti zigrinate sull'adattatore dell'oculare non sporgano sul tubo del focheggiatore prima

dell'installazione e che il coperchio sia rimosso dall'adattatore dell'oculare

2 Inserire l'estremità del barilotto cromato di uno degli oculari nella diagonale e serrare la vite zigrinata Assicurarsi

nuovamente che la vite non sporga nella diagonale prima di inserire l’oculare

3 L’oculare può essere modiﬁcato ad altre lunghezze focali invertendo la procedura al punto 2 di cui sopra



Fig. 2-13

ITALIANO | 89

ELEMENTI BASE DEL TELESCOPIO

Un telescopio è uno strumento che raccoglie e focalizza la luce La natura del design ottico determina la modalità di

focalizzazione della luce Alcuni telescopi, noti come rifrattori, usano lenti, mentre altri telescopi, noti come riﬂettori

(newtoniani) usano specchi

Sviluppato all'inizio del 1600, il rifrattore è il modello di telescopio più antico Il suo nome deriva dal metodo impiegato

per mettere a fuoco i raggi di luce in entrata Il rifrattore usa una lente per deviare o rifrangere i raggi di luce in entrata

e da questo deriva il suo nome (vedere Fig 3-1) I primi modelli usavano lenti con un unico componente Tuttavia, la

lente singola opera come un prisma e suddivide la luce nei colori dell'arcobaleno, producendo un fenomeno noto come

aberrazione cromatica Per evitare questo problema, è stata introdotta una lente a due componenti, chiamata acromatica

Ciascun componente ha un diverso indice di rifrazione che consente di avere due diverse lunghezze d'onda della luce da

focalizzare nello stesso punto La maggior parte delle lenti a due componenti, normalmente realizzate in vetro ﬂint e crown,

sono corrette per la luce rossa e verde La luce blu può ancora essere focalizzata a un punto leggermente diverso



Figure31

A

A

cutawayviewofthelightpathofthe

cutawayviewofthelightpathofthe

Refractor

Refractor

optical

design

design

ORIENTAMENTO DELL'IMMAGINE

L'orientamento dell'immagine cambia a seconda di come l'oculare è inserito nel telescopio Quando si utilizza una

diagonale stellare con rifrattori, l'immagine è corretta rivolta verso l'alto, ma invertita da sinistra a destra (come un'immagine

allo specchio) Se si inserisce l'oculare direttamente nel focheggiatore del rifrattore (cioè senza la diagonale), l'immagine

capovolta e invertita da sinistra a destra Tuttavia, quando si utilizza il rifrattore AstroMaster e la diagonale raddrizzatore di

immagine standard, l'immagine è orientata correttamente

Orientamento dell'immagine vista a occhio

nudo e utilizzando dispositivi di raddrizza-

mento su rifrattori e newtoniani

Immagine invertita da sinistra a destra,

vista tramite una diagonale stellare su un

rifrattore

Immagine invertita, normale con newtoniani e

vista con un oculare direttamente sul rifrattore

Fig. 3-1

Vista in sezione del percorso della luce nella conﬁgurazione ottica del rifrattore

Fig. 3-2

90 | ITALIANO

MESSA A FUOCO

Per la messa a fuoco del rifrattore, girare semplicemente la manopola di messa a fuoco posta al di sotto del supporto

dell'oculare (vedere Figure 1) Ruotando la manopola in senso orario è possibile mettere a fuoco un oggetto più distante

rispetto a quello che si sta osservando al momento Ruotando la manopola in senso antiorario è possibile mettere a fuoco

un oggetto più vicino rispetto a quello che si sta osservando al momento

NOTA: Se si indossano lenti correttive (nello speciﬁco occhiali), si potrebbe volerli togliere durante l’osservazione con un oculare collegato al telescopio. Tuttavia quando si impiega una

fotocamera occorre indossare sempre lenti correttive per garantire la messa a fuoco migliore possibile. In caso si soffra di astigmatismo, le lenti correttive devono essere sempre

indossate.

ALLINEAMENTO DEL MIRINO A PUNTO ROSSO

Il mirino a punto rosso è il modo più facile e veloce per puntare il telescopio su un determinato corpo nel cielo È come

avere un mirino laser puntato direttamente alla volta stellata Il mirino a punto rosso è uno strumento di puntamento

privo di ingrandimento che utilizza una ﬁnestra di vetro rivestito per sovrapporre l'immagine di un puntino rosso sulla volta

stellata Osservare con entrambi gli occhi aperti attraverso il mirino a punto rosso e muovere il telescopio ﬁno a quando

il punto rosso, visto attraverso il mirino, si congiunge con l'oggetto come visto a occhio nudo Il punto rosso è prodotto

da un LED; non si tratta di un fascio laser e non danneggia né il vetro né gli occhi Il mirino a punto rosso è alimentato da

una batteria a lunga durata al litio da 3 V (#CR1620), vedere Fig 3-3 Come tutti i mirini, il mirino a punto rosso deve

essere correttamente allineato con il telescopio principale prima di essere utilizzato È preferibile eseguire la procedura di

allineamento di notte poiché è più difﬁcile rilevare il punto LED durante il giorno



Fig. 3-3 Fig. 3-4

Per allineare il mirino a punto rosso:

1 Per accendere il mirino a punto rosso, spostare l'interruttore in posizione "on" (Fig 3-3)

2 Localizzare una stella o un pianeta e centrarlo con un oculare a bassa potenza nel telescopio principale

3 Con entrambi gli occhi aperti, guardare attraverso il vetro verso la stella di allineamento Se il mirino a punto rosso è

perfettamente allineato, si vedrà il LED rosso sovrapporsi alla stella di allineamento Se il mirino non è allineato, annotare

il punto in cui si trova il puntino rosso in relazione alla stella

4 Senza muovere il telescopio principale, ruotare le due viti di regolazione del mirino a punto rosso ﬁno a quando il puntino

rosso si trova direttamente sulla stella di allineamento Sperimentare in che modo ciascuna vite muove il puntino rosso

5 Il mirino a punto rosso è ora pronto per l'uso Spegnere sempre l'alimentazione una volta trovato l'oggetto Ciò prolunga

la vita della batteria e del LED

NOTA: La batteria potrebbe già essere installata. In caso contrario, aprire il vano batteria (Fig. 3-4) con una moneta o un cacciavite. Inserire la batteria con il segno "+" rivolto verso

l'esterno. Quindi, rimontare il vano batteria. In caso di sostituzione della batteria, si tratta di una batteria al litio da 3 V, tipo n. CR 1620.

NOTA: La procedura di cui sopra si applica all'osservazione astronomica. Se il cercatore è allineato correttamente, è possibile altresì utilizzarlo per le applicazioni terrestri. Il cercatore agisce

come un tubo di avvistamento. Il punto rosso potrebbe essere difﬁcile da vedere durante il giorno ma tale punto permetterà di allineare gli oggetti prima di guardare attraverso l’ottica

del telescopio principale e può essere molto utile.

NOTA:

Se il telescopio non viene utilizzato per un periodo prolungato, rimuovere la batteria per evitare che si scarichi.

Vano batteria

Interruttore

On/Off

ITALIANO | 91

CALCOLO DELL'INGRANDIMENTO

È possibile modiﬁcare la potenza del telescopio cambiando l'oculare Per determinare l'ingrandimento del telescopio,

dividere semplicemente la lunghezza focale del telescopio per la lunghezza focale dell'oculare utilizzato Sotto forma di

equazione, la formula appare come:

Lunghezza focale del telescopio (mm)

Ingrandimento =

______________________________

Lunghezza focale dell'oculare (mm)

Supponiamo, per esempio, che si stia utilizzando un oculare da 20 mm, in dotazione con il telescopio Per determinare

l'ingrandimento si dovrà semplicemente dividere la lunghezza focale del telescopio (per esempio, l'AstroMaster 102 AZ

ha una lunghezza focale di 660 mm) per la lunghezza focale dell'oculare, 20 mm Dividendo 660 per 20 si ottiene un

ingrandimento di potenza 33

Sebbene la potenza sia variabile, ciascun strumento sotto cieli medi ha un limite al maggiore ingrandimento utile La regola

generale è che la potenza 60 possa essere utilizzata per ogni pollice di apertura Per esempio, l'AstroMaster 90AZ ha un

diametro di 4 pollici Moltiplicando 4 per 60 si ottiene un ingrandimento utile massimo di potenza 240 Sebbene questo

sia il massimo ingrandimento utile, la maggior parte delle osservazioni viene effettuata nell'intervallo da 20 a 35 di potenza

per ciascun pollice di apertura, il quale è da 80 a 140 volte per il telescopio AstroMaster 102AZ È possibile determinare

l'ingrandimento del proprio telescopio allo stesso modo

DETERMINAZIONE DEL CAMPO DI VISUALIZZAZIONE

La determinazione del campo di visualizzazione è importante se si intende avere un'idea della dimensione angolare

dell'oggetto che si sta osservando

Per calcolare il campo di visualizzazione attuale, dividere il campo apparente dell'oculare (fornito dal produttore

dell'oculare) per l'ingrandimento Sotto forma di equazione, la formula appare come:

Campo apparente dell'oculare

Campo

vero =

_________________________

Ingrandimento

Come è possibile notare, prima di determinare il campo di visualizzazione, è necessario calcolare l'ingrandimento Usando

l'esempio illustrato nella sezione precedente, è possibile determinare il campo di visualizzazione utilizzando lo stesso

oculare da 20 mm fornito in dotazione con il telescopio AstroMaster 102AZ L'oculare da 20 mm ha un campo apparente

di visualizzazione di 50° Dividere i 50° per l'ingrandimento, che è potenza 33 Si ottiene un campo di visualizzazione

attuale di 1,5°

Per convertire i gradi in piedi a 1 000 iarde, che è più utile per le osservazioni terrestri, si dovrà semplicemente moltiplicare

per 52,5 Continuando con l'esempio, moltiplicare il campo angolare 1,5° per 52,5 Ciò produce una profondità campo

lineare di 78,75 piedi a una distanza di mille iarde

92 | ITALIANO

SUGGERIMENTI GENERALI PER L'OSSERVAZIONE

Quando si lavora con qualsiasi strumento ottico, vi sono alcune cose da ricordare per garantire di ottenere la migliore

immagine possibile:

• Mai guardare attraverso una ﬁnestra Il vetro delle ﬁnestre domestiche è imperfetto a livello ottico e, di conseguenza,

potrebbe avere delle variazioni di spessore da una parte all’altra della ﬁnestra Questa incoerenza di spessore può

inﬂuenzare e di fatto inﬂuenzerà la capacità di messa a fuoco del telescopio Nella maggior parte dei casi non si sarà

in grado di raggiungere un’immagine veramente nitida, mentre in alcuni casi si potrebbe di fatto osservare una doppia

immagine

• Mai guardare attraverso o al di sopra di oggetti che producono onde di calore Ciò comprende lotti di parcheggi in

asfalto nelle giornate estive o i tetti degli ediﬁci

• Cieli velati, nebbia e foschia possono altresì rendere difﬁcile la messa a fuoco durante l'osservazione terrestre La

quantità di dettagli osservati in queste condizioni è fortemente ridotta

• Se si indossano lenti correttive (nello speciﬁco occhiali), si potrebbe volerli togliere durante l’osservazione con un oculare

collegato al telescopio Tuttavia, quando si impiega una fotocamera occorre indossare sempre lenti correttive per

garantire la migliore messa a fuoco possibile In caso si soffra di astigmatismo, le lenti correttive devono essere sempre

indossate

INFORMAZIONI BASE DI ASTRONOMIA

Fino a questo punto, il manuale ha trattato il montaggio e il funzionamento di base del telescopio Tuttavia, per

comprendere meglio il telescopio, è necessario avere qualche nozione relativa alla volta stellata La presente sezione si

occupa in generale di osservazione astronomica e comprende informazioni sulla volta stellata

Attraverso la montatura altazimutale, è possibile utilizzare un metodo denominato “star hopping” descritto nella sezione

“Osservazione Celeste” più avanti nel presente manuale L'utilizzo di buone mappe stellari è essenziale per aiutare a

posizionare i corpi del profondo cielo e le attuali riviste mensili di astronomia saranno utili nell'individuare le posizioni dei

pianeti

ITALIANO | 93

OSSERVAZIONE CELESTE

Ora che il telescopio è pronto, è possibile iniziare l'osservazione Questa sezione copre suggerimenti per l'osservazione

visiva sia del sistema solare sia di corpi del profondo cielo nonché condizioni di osservazione generale che inﬂuenzeranno

la capacità di osservazione

OSSERVARE LA LUNA



Spesso, si tenta di guardare la Luna quando è piena In quel periodo,

la faccia visibile è completamente illuminata e la sua luce può essere

prepotente Inoltre, in questa fase è possibile vedere poco o nessun

contrasto

Uno dei momenti migliori per l'osservazione della Luna è durante le sue

fasi parziali (intorno al periodo del primo o terzo quarto) Le lunghe ombre

rivelano una grande quantità di dettagli sulla superﬁcie lunare A una bassa

potenza è possibile osservare molti dei crateri lunari Passare a diversi oculari

opzionali per avere una potenza maggiore (ingrandimento) per mettere a

fuoco un'area più piccola

Suggerimenti per l'osservazione lunare

Per aumentare il contrasto e ottenere dettagli della superﬁcie lunare, usare

ﬁltri opzionali Un ﬁltro giallo aiuta a migliorare il contrasto mentre un ﬁltro

a densità neutra o polarizzatore riduce la luminosità e i riﬂessi totali della

superﬁcie

OSSERVARE I PIANETI

Altri obiettivi affascinanti includono i cinque pianeti visibili a occhio nudo È

possibile vedere Venere passare attraverso le sue fasi lunari Marte può

rivelare una miriade di dettagli della superﬁcie e una, se non entrambe, le sue

calotte polari Sarà possibile vedere gli anelli di nubi di Giove e la Grande

Macchia Rossa (se visibile al momento dell'osservazione) Inoltre, sarà possibile vedere le lune di Giove mentre orbitano

attorno al pianeta gigante Saturno, con i suoi magniﬁci anelli, è facilmente visibile a potenze moderate

Suggerimenti per l'osservazione planetaria

• Ricordare che le condizioni atmosferiche rappresentano un fattore limitante della quantità di dettagli visibili del pianeta

Pertanto, evitare l'osservazione di pianeti che si trovano in basso all'orizzonte o quando si trovano direttamente al di sopra

di una fonte di calore irradiato, come un tetto o un comignolo Consultare la sezione "Condizioni di visibilità" più avanti

• Per aumentare il contrasto e ottenere dettagli della superﬁcie lunare, usare i ﬁltri opzionali Celestron

OSSERVARE IL SOLE

Sebbene sottovalutata da molti astronomi amatoriali, l'osservazione solare è sia gratiﬁcante sia divertente Tuttavia, a

causa dell'eccessiva luminosità del Sole, devono essere prese speciali precauzioni durante l'osservazione della stella in

modo da non danneggiare gli occhi o il telescopio

Per un'osservazione solare sicura, utilizzare un ﬁltro solare adeguato che riduce l'intensità della luce del Sole, rendendolo

sicuro da osservare Con un ﬁltro è possibile osservare le macchie solari mentre si spostano attraverso il disco solare e le

facole, che sono zone luminose visibili vicino ai margini del Sole

• Il periodo migliore per osservare il Sole è il mattino presto o il tardo pomeriggio quando l'aria è più fresca

• Per centrare il Sole senza guardare nell'oculare, osservare l'ombra del telescopio ﬁno a quando forma un'ombra circolare



94 | ITALIANO

OSSERVARE CORPI DEL PROFONDO CIELO

I corpi del profondo cielo sono semplicemente quei corpi al di fuori dei conﬁni del sistema solare Includono ammassi di

stelle, nebulose planetarie, nebulose diffuse, stelle doppie e altre galassie al di fuori della Via Lattea La maggior parte

dei corpi del profondo cielo hanno una grande dimensione angolare Pertanto, per vederli sarà necessaria solamente una

potenza da bassa a moderata A livello visivo, sono troppo deboli per rivelare uno qualsiasi dei colori visti nelle fotograﬁe

a lunga esposizione Appaiono invece in bianco e nero Inoltre, a causa della loro scarsa luminosità di superﬁcie, devono

essere osservati da una posizione con cielo buio L'inquinamento luminoso intorno a grandi aree urbane copre la maggior

parte delle nebulose rendendole difﬁcili, se non impossibili, da osservare I ﬁltri di riduzione dell'inquinamento luminoso

aiutano a ridurre la luminosità di sfondo del cielo, aumentandone il contrasto

STAR HOPPING

Un modo comodo per trovare i corpi del profondo cielo è lo star hopping Questa tecnica usa stelle luminose per

"guidare" verso un determinato corpo Per eseguire lo star hopping con successo, è utile conoscere il campo visivo

del telescopio Se si utilizza l'oculare standard da 20 mm con il telescopio AstroMaster, il campo visivo è circa 1º Se

l'oggetto da osservare è lontano 3° dalla posizione corrente, è quindi necessario spostarsi di 3 campi visivi Se si sta

utilizzando un altro oculare, consultare la sezione relativa alla determinazione del campo visivo Le istruzioni di seguito

indicano come localizzare due famosi corpi celesti

La Galassia di Andromeda (Fig 4-1), anche nota con il nome di M31, è un semplice obiettivo Per trovare l’M31:

1 Individuare la costellazione di Pegaso, un grande quadrato visibile in autunno (nel cielo orientale, muovendosi verso il

punto sopra la testa) e nei mesi invernali (sopra la testa, spostandosi verso ovest)

2 Cominciare dalla stella nell’angolo nord-orientale—Alpha (

α) Andromedae

3 Spostarsi verso nord-est di circa 7° Lì si troveranno due stelle di uguale luminosità—Delta (

δ) e Pi (π)

Andromedae—a una distanza di circa 3°

4 Continuare nella stessa direzione per altri 8° Lì si troveranno due stelle—Beta (

β) e Mu (μ) Andromedae—anch'esse

distanti circa 3°

5 Spostarsi di 3° a nord-ovest – la stessa distanza tra le due stelle – verso la Galassia di Andromeda



Fig. 4-1

ITALIANO | 95

Eseguire lo star hopping alla Galassia di Andromeda (M31) è molto semplice, dal momento che tutte le stelle necessarie

per eseguirlo sono visibili a occhio nudo

Sarà necessario del tempo per abituarsi all’esecuzione dello star hopping Effettuarlo per corpi che non hanno stelle visibili

a occhio nudo nelle vicinanze è difﬁcile Un corpo del genere è l'M57 (Fig 4-2), la famosa Nebulosa Anulare Qui di

seguito la procedura per trovarla:

1 Trovare la costellazione della Lira, un piccolo parallelogramma visibile nei mesi estivi e autunnali La Lira è semplice da

riconoscere in quanto al suo interno è presente la stella luminosa Vega

2 Iniziare dalla stella Vega—Alpha (

α) Lyrae—e spostarsi di pochi gradi a sud-est per trovare il parallelogramma Le quattro

stelle che formano questa forma geometrica sono tutte simili per luminosità, rendendo molto facile trovarle

3 Individuare le due stelle più a sud che formano il parallelogramma—Beta (β) e Gamma (γ) Lyra

4 Puntare circa a metà tra le due stelle

5 Spostarsi di circa ½° verso Beta (

β) Lyra, rimanendo su una linea che collega le due stelle

6 Guardare attraverso il telescopio e la Nebulosa anulare dovrebbe essere nel campo visivo La dimensione angolare

della Nebulosa anulare è piuttosto piccola e difﬁcile da vedere

7 Siccome la luce emessa dalla Nebulosa anulare è piuttosto debole, potrebbe essere necessario utilizzare la “visione

distolta” per vederla La “Visione distolta” è una tecnica di osservazione degli oggetti leggermente spostata rispetto

all'oggetto in corso di osservazione Pertanto, se si sta osservando la Nebulosa Anulare, centrarla nel campo visivo

e quindi guardare da un lato Ciò fa sì che la luce derivante dall’oggetto visualizzato ricada sui bastoncelli degli occhi

sensibili al bianco e al nero, invece che sui coni sensibili ai colori (Ricordare che durante l’osservazione di corpi poco

luminosi, è importante tentare di osservarli da una posizione buia, lontano dalle luci stradali e della città Il tempo medio

impiegato dall’occhio per adattarsi completamente al buio è di circa 20 minuti Pertanto, utilizzare sempre un ﬁltro rosso

per preservare la visione notturna)

Questi due esempi dovrebbero dare un’idea di come effettuare lo star hopping dei corpi del profondo cielo

Per utilizzare il presente metodo con altri corpi, consultare un atlante stellare, quindi effettuare lo star

hopping sul corpo celeste scelto utilizzando le stelle visibili a occhio nudo



Fig. 4-2

96 | ITALIANO

CONDIZIONI DI VISIBILITÀ

Le condizioni di visibilità inﬂuenzano ciò che è possibile vedere mediante il telescopio durante una sessione di

osservazione Le condizioni includono la trasparenza, l'illuminazione del cielo e la visibilità Comprendere le condizioni

di visualizzazione e l'effetto che queste possono avere sull'osservazione contribuirà ad ottenere migliori risultati dal

telescopio

Trasparenza

La trasparenza è la chiarezza dell'atmosfera inﬂuenzata da nuvole, umidità e altre particelle sospese nell'aria Le spesse

nuvole cumuliformi sono completamente opache mentre i cirri possono essere sottili, consentendo il passaggio della

luce delle stelle più luminose I cieli velati assorbono più luce rispetto ai cieli tersi rendendo i corpi celesti più deboli più

difﬁcoltosi da vedere e riducendo il contrasto sui corpi più luminosi Gli aerosol emessi nell'atmosfera superiore dalle

eruzioni vulcaniche inﬂuenzano allo stesso modo la trasparenza Le condizioni ideali sono un cielo notturno nero come

l'inchiostro

Illuminazione del cielo

L'illuminazione del cielo generale causata dalla Luna, dall'aurora, dal naturale riverbero notturno e dall'inquinamento

luminoso inﬂuenza molto la trasparenza Mentre ciò non è un problema per le stelle più luminose e i pianeti, i cieli

luminosi riducono il contrasto di nebulose estese rendendole difﬁcili, se non impossibili, da vedere Per massimizzare

l'osservazione, limitare l'osservazione del profondo cielo a notti prive di Luna lontano da cieli con inquinamento luminoso

che si possono trovare attorno alle principali aree urbane I ﬁltri di riduzione dell'inquinamento luminoso migliorano

l'osservazione del profondo cielo dalle aree con inquinamento luminoso bloccando la luce indesiderata trasmettendo

contemporaneamente la luce da determinati corpi del profondo cielo È possibile, d'altra parte, osservare pianeti e stelle

dalle aree con inquinamento luminoso o quando non vi è la Luna

Visibilità

Le condizioni di visibilità fanno riferimento alla stabilità dell'atmosfera e inﬂuenzano direttamente la quantità di dettagli

deﬁniti osservati nei corpi estesi L'aria nell'atmosfera agisce come una lente che curva e distorce i raggi luminosi

entranti Il livello di curvatura dipende dalla densità dell'aria I vari strati di temperatura hanno diverse densità e, pertanto,

curvano la luce in modo differente I raggi di luce provenienti dallo stesso oggetto arrivano leggermente spostati creando

un'immagine imperfetta o indistinta Tali disturbi atmosferici variano di ora in ora e di luogo in luogo La dimensione delle

particelle dell'aria confrontata all'apertura determina la qualità dell'"osservazione" In buone condizioni di visibilità, sono

visibili dettagli deﬁniti sui pianeti più luminosi come Giove e Marte e le stelle sono immagini nitide di punti In condizioni di

scarsa visibilità, le immagini sono sfocate e le stelle appaiono come chiazze

Le condizioni qui descritte si applicano sia alle osservazioni visive sia fotograﬁche



Fig. 4-3

Le condizioni di visibilità inﬂuenzano direttamente la qualità dell'immagine Questi disegni rappresentano un punto di

origine (ad es , stella) in condizioni di scarsa visibilità (sinistra) e in condizioni di eccellente visibilità (destra) Più spesso, le

condizioni di visibilità producono immagini che si collocano in qualche punto tra questi due estremi

ITALIANO | 97

ASTROFOTOGRAFIA

La serie di telescopi AstroMaster è stata ideata per l'osservazione visiva Dopo aver osservato per qualche tempo il cielo

notturno, potreste volervi dedicare all'astrofotograﬁa Sono possibili diverse forme di fotograﬁa con il telescopio, sia per

obiettivi celesti sia terrestri Segue una breve discussione di alcuni dei metodi fotograﬁci disponibili

Come requisito minimo è necessaria una fotocamera digitale o una macchina fotograﬁca DSLR / 35 mm Vedere di

seguito come ﬁssare la macchina fotograﬁca

• Fotocamera digitale – occorre l'adattatore universale per fotocamere digitali (# 93626) L'adattatore consente di

montare la fotocamera in modo ﬁsso per astrofotograﬁa terrestre o di messa a fuoco primaria

• Macchina fotograﬁca da 35 mm o DSLR – occorre rimuovere la lente dalla macchina fotograﬁca e ﬁssare un anello T

per la macchina fotograﬁca in questione Quindi, occorre un adattatore T (# 93625) per ﬁssare un'estremità all'anello T

e l'altra al tubo del telescopio Il telescopio rappresenta ora la lente della macchina fotograﬁca

FOTOGRAFIA DEI PIANETI E DELLA LUNA CON SPECIALI IMAGER

Negli ultimi anni è emersa una nuova tecnologia per scattare favolose immagini della Luna e dei pianeti: imager dedicati

per i pianeti

FOTOGRAFIA TERRESTRE

Il telescopio rappresenta un'eccellente teleobiettivo per fotograﬁe terrestri È possibile scattare foto di diversi scenari,

soggetti animali e naturali, praticamente ogni cosa Sperimentare le diverse impostazioni di messa a fuoco, velocità, ecc

per ottenere la migliore immagine desiderata È possibile adattare la macchina fotograﬁca secondo le istruzioni fornite in

precedenza

98 | ITALIANO

MANUTENZIONE DEL TELESCOPIO

Sebbene il telescopio necessiti di poca manutenzione, vi sono alcune cose da ricordare che garantiranno prestazioni

ottime del telescopio

CURA E PULIZIA DELLE OTTICHE

Occasionalmente possono accumularsi polvere e/o umidità sulla lente dell'obiettivo o sullo specchio principale, a seconda

del tipo di telescopio utilizzato Deve essere prestata particolare attenzione durante la pulizia di qualsiasi strumento in

modo da non danneggiarne l'ottica

In caso di accumulo di polvere nelle ottiche, rimuoverla con un pennello (fatto di peli di cammello) o con una bomboletta ad

aria compressa Spruzzare in maniera angolata la superﬁcie delle lenti per circa due-quattro secondi Quindi utilizzare una

soluzione di pulizia ottica e carta bianca per rimuovere eventuali detriti rimanenti Applicare la soluzione alla carta e quindi

applicare la carta alle ottiche Colpi a bassa pressione devono andare dal centro della lente (o specchio) verso l'esterno

NON stroﬁnare in modo circolare!

È possibile utilizzare un detergente per lenti disponibile in commercio o utilizzare la propria miscela Una buona soluzione

di pulizia è alcol isopropilico mescolato ad acqua distillata La soluzione deve essere composta da 60% di alcol

isopropilico e 40% di acqua distillata Oppure, può essere utilizzato detersivo per piatti liquido diluito con acqua (un paio

di gocce per un quarto d'acqua)

Occasionalmente potrebbe veriﬁcarsi la formazione di condensa sulle ottiche del telescopio durante una sessione di

osservazione Se si desidera continuare l'osservazione, rimuovere la condensa con un asciugacapelli (bassa intensità) o

puntando il telescopio verso il basso ﬁno a quando la condensa è evaporata

Se la condensa si forma all'interno delle ottiche, rimuovere gli accessori dal telescopio Sistemare il telescopio in un

ambiente privo di polvere e rivolgerlo verso il basso Ciò consente di rimuovere l'umidità dal tubo del telescopio

Per minimizzare la necessità di pulire il telescopio, riposizionare tutti i tappi delle lenti una volta terminato l'utilizzo del

telescopio Poiché le celle NON sono a tenuta, sistemare i tappi sulle aperture quando non in uso Ciò eviterà l'ingresso di

contaminanti nel tubo ottico

Le regolazioni e la pulizia interne devono essere effettuate dalla divisione di assistenza Celestron Se il telescopio

necessità di pulizia interna, contattare la fabbrica per un numero di autorizzazione al reso e un preventivo

ITALIANO | 99

ACCESSORI OPZIONALI

Gli accessori addizionali per il telescopio AstroMaster migliorano il divertimento e l'utilizzo del telescopio Quello

presentato di seguito è un breve elenco di alcuni accessori con la relativa descrizione Per le

descrizioni complete di tutti gli accessori disponibili, visitare il sito web Celestron

Mappe astronomiche (# 93722) – Le mappe astronomiche Celestron sono la guida ideale per

imparare a conoscere il cielo di notte Anche se si ha familiarità con le maggiori costellazioni, le

mappe consentono di individuare moltissimi corpi celesti affascinanti

Oculari Omni Plossl – Questi oculari sono economici e offrono una visione molto precisa per l'intero

campo visivo Sono modelli con lenti a 4 componenti dotati delle seguenti lunghezze focali: 4 mm, 6 mm,

9 mm, 12,5 mm, 15 mm, 20 mm, 25 mm,

32 mm e 40 mm – tutti in barilotti da 1,25"

Lente Omni Barlow ( #93326)– Una lente Barlow raddoppia l'ingrandimento di qualsiasi oculare con cui si accoppia Il

modello Omni 2x è un barilotto da 1,25", lungo meno di 76 mm (3") e con un peso di soli 113 g (4 oz)

Filtro lunare (# 94119-A) – Questo economico ﬁltro per oculare da 1,25" riduce la luminosità della Luna e migliora il

contrasto, in modo da consentire l'osservazione di maggiori dettagli della superﬁcie lunare

Filtro UHC/LPR 1,25" (# 94123) – Questo ﬁltro è ideato per migliorare l'osservazione dei corpi celesti

del profondo cielo da aree urbane Riduce in modo selettivo la trasmissione di determinate lunghezze

d'onda, in particolare quelle prodotte da luci artiﬁciali

Flash modalità notturna (# 93588) – Il ﬂash Celestron utilizza due LED rossi per consentire la visione

di notte in modo migliore rispetto ai ﬁltri rossi o ad altri dispositivi La luminosità è regolabile Funziona con

una batteria inclusa da 9 V

Adattatore fotocamera digitale – Universale # 93626) – Una piattaforma di montaggio universale che

consente di eseguire fotograﬁe in afocale (fotograﬁe impiegando l'oculare del telescopio) tramite oculari da

1,25" con la fotocamera digitale



100 | ITALIANO

Speciche AstroMaster

22065

AstroMaster 102 AZ

Design ottico Rifrattore

Apertura 102 mm (4,0”)

Lunghezza focale 660 mm

Rapporto focale f/6,5

Rivestimenti ottici Rivestimento completo

Cercatore Mirino a punto rosso

Diagonale 1,25" Raddrizzatore d'immagine

Oculari 1,25" 20 mm (33x)

FOV apparente -- 20 mm @ 50°

-- 10 mm @ 40° 10 mm (66x)

Campo visivo angolare con oculare standard 1,5°

FOV lineare con oculare standard - piedi/1000 iarde 78,5

Montatura Altazimutale

Controllo a manico per l’altezza sì

Blocco dell’azimut sì

Diametro della gamba del treppiede 1,25" sì

Software TheSkyX-First Light sì

Massimo ingrandimento utile 240x

Limite di magnitudine stellare 1,37

Risoluzione – Raleigh (secondi d’arco) 1,14

Risoluzione – Limite di Dawes " " 1,29

Potere di raccolta della luce 212x

Lunghezza del tubo ottico 36" (91 cm)

Peso del telescopio 20 # (9 kg)

Nota: Le speciﬁche sono soggette a modiﬁca senza notiﬁca od obbligo

NOTES

Celestron

2835 Columbia Street

Torrance, CA 90503 U S A

Tel (800) 421-9649

celestron com

(Products or instructions may change without notice or obligation )

(Les instructions ou produits sont décrits sous réserve de modiﬁcations sans préavis ou obligation)

(Produkte oder Anleitung können ohne Mitteilung oder Verpﬂichtung geändert werden )

(Los productos o instrucciones pueden cambiar sin previo aviso u obligación)

(I prodotti o le istruzioni possono essere modiﬁcati senza previa notiﬁca od obbligo)

Item # 22065

Printed in China

$10 00

05-13

WARNING: This product contains a button battery. If swallowed, it could cause severe injury or death in just 2 hours. Seek medical attention immediately.

AVERTISSEMENT: Cette produit contient une pile bouton. En cas d’ingestion, il pourrait provoquer des blessures graves ou la mort en 2 heures. Consultez immédiate-

ment un médecin.

WARNUNG: Dieses Produkt enthält eine Kopfzelle. Beim Verschlucken kann es zu schweren Verletzungen kommen oder sogar nach nur 2 Stunden der Tod eintreten.

Sofort einen Arzt aufsuchen.

ATENCIÓN: Este producto contiene una batería de botón. Si se traga, puede provocar heridas graves o muerte en 2 horas. Busque asistencia médica de inmediato.

ATTENZIONE: Questo prodotto contiene una batteria a bottone. Se ingerita può causare lesioni gravi o morte in meno di 2 ore. Rivolgersi immediatamente a un medico.

Celestron U22065 22065-CGL Used - AstroMaster 102AZ Telescope U22065 / 22065-CGL

Product's Documents

AstroMaster 102AZ Manual

Specifications

Celestron U22065 / 22065-CGL Questions and Answers
