Matco Tools MT2859 User Manual

MT2859 1 rev. 08/12/15

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

MT2859

Max. Torque ......................................130 ft. lbs.

Working Torque .................................30-110 ft. lbs.

Max. Free Speed ................................... 180 RPM

Air Inlet ............................................1/4" NPT

Avg. Air Consumption ................................. 4 CFM

Sound Pressure Level .................................84 dBA

Vibration Level ....................................2.54m/sec²

Recommended Air Pressure ............................90 psig

Air Hose Size ........................................ 3/8" ID

Length ...............................................12.45"

Weight .............................................3.3 LBS.

SPECIFICATIONS

• Operating Instructions

• Warning Information

• Parts Breakdown

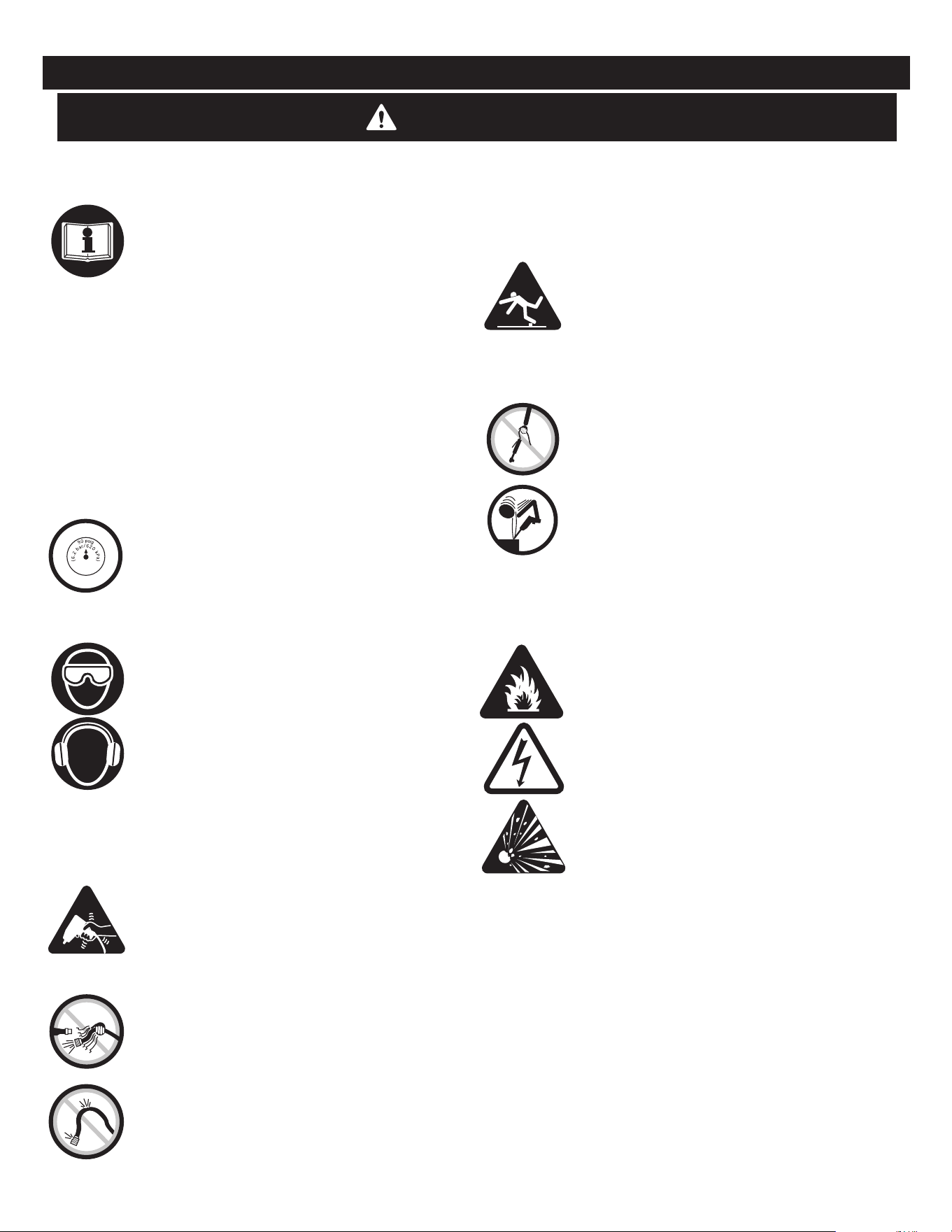

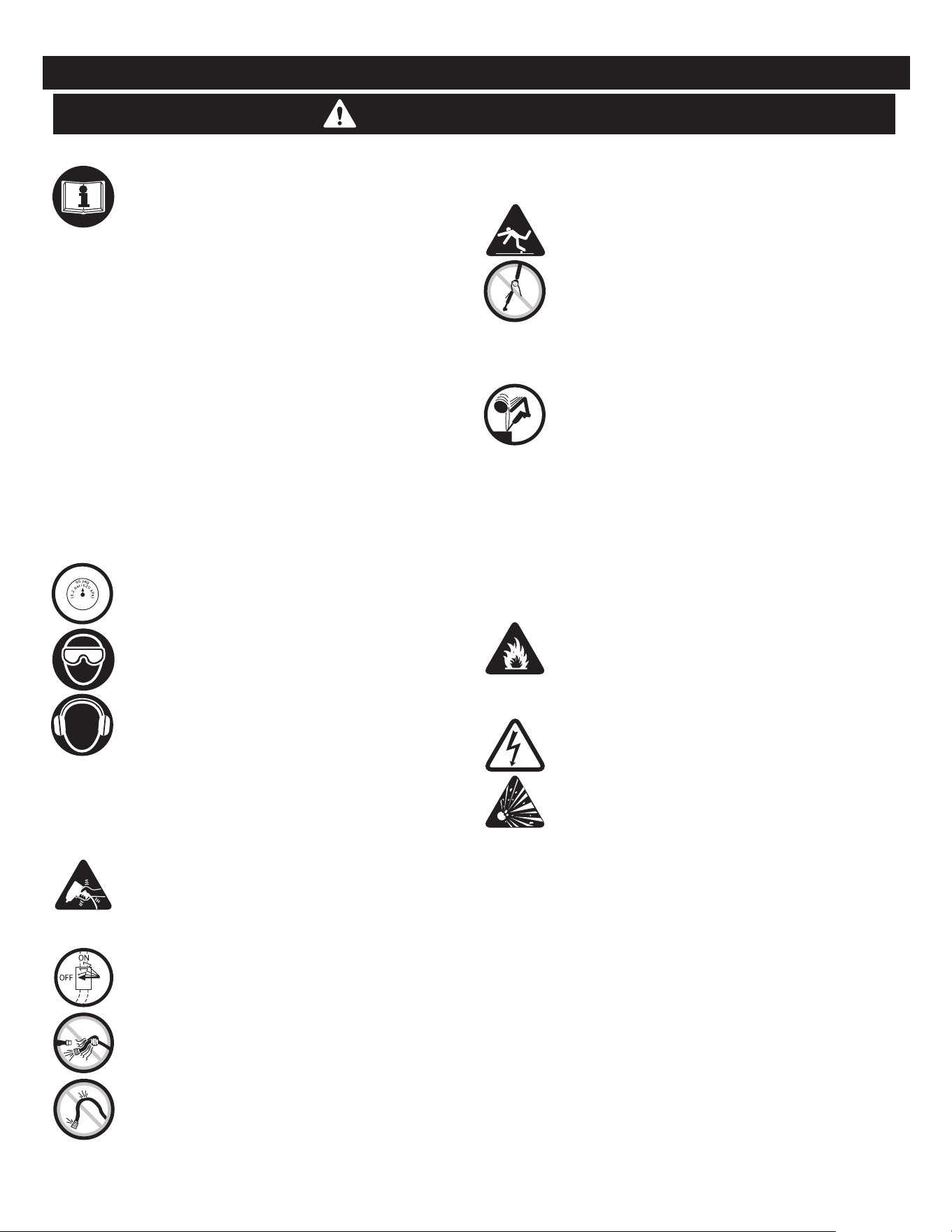

WARNING

ALWAYS READ INSTRUCTIONS

BEFORE USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

USER AND BYSTANDERS

ALWAYS WEAR HEARING

PROTECTION USER AND

BYSTANDERS

AVOID PROLONGED

EXPOSURE TO VIBRATION

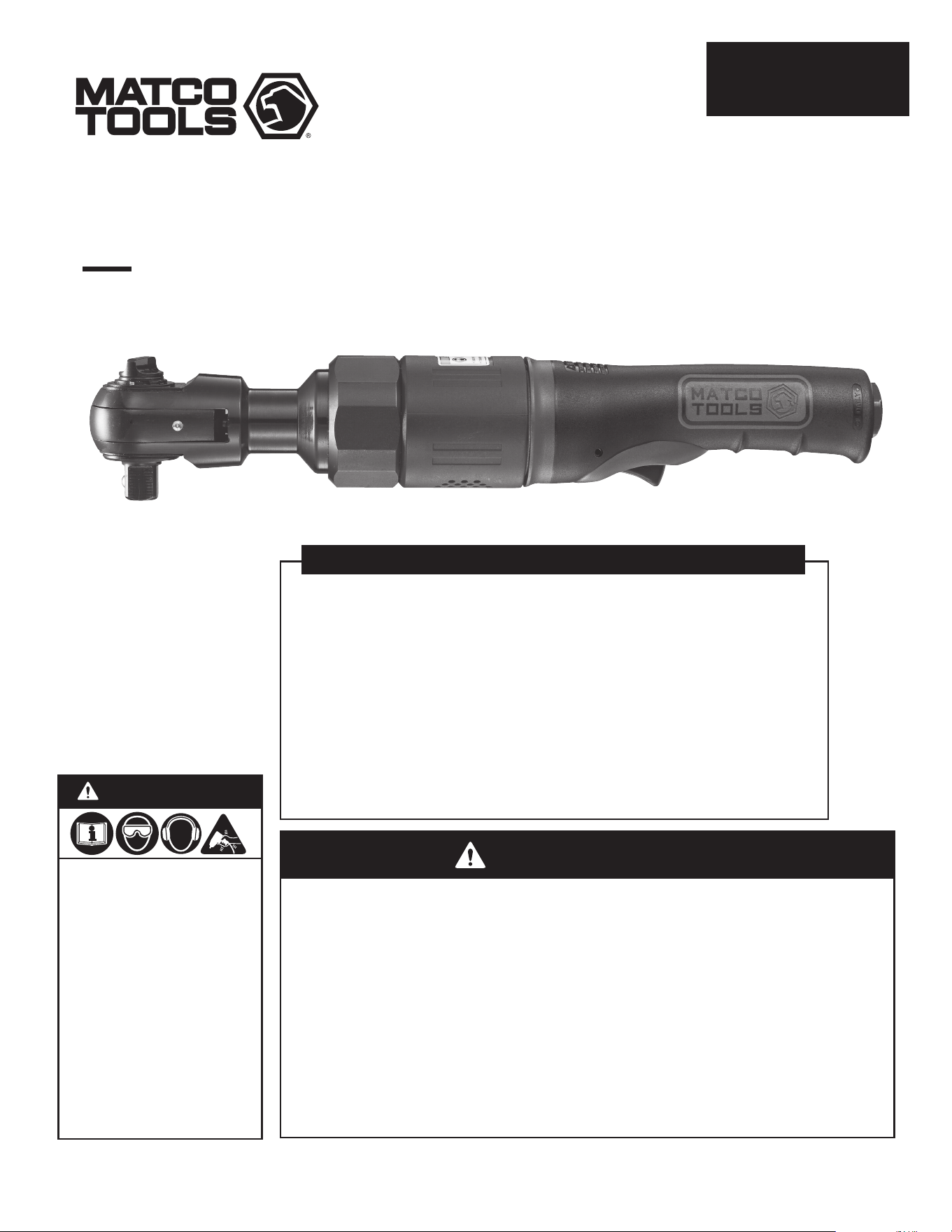

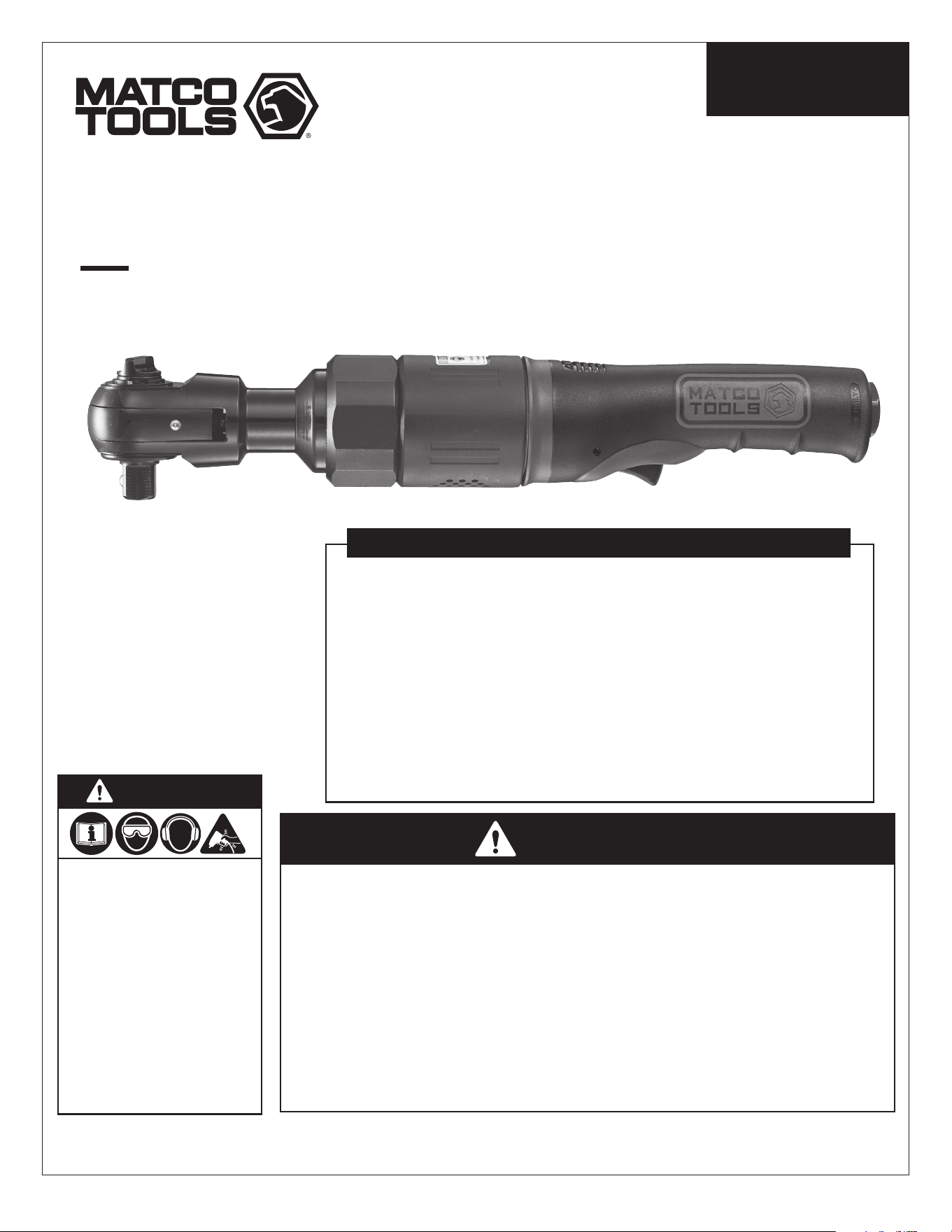

CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

HEAVY DUTY

AIR RATCHET

MT2859

MT2859 2 rev. 08/12/15

MT2859 1/2" Heavy Duty Air Ratchet

THIS INSTRUCTION MANUAL CONTAINS

IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY

AND UNDERSTAND ALL INFORMATION BEFORE

OPERATING THIS TOOL.

• It is the responsibility of the owner to make sure all

 personnelreadthismanualpriortousingthedevice.It

 is also the responsibility of the device owner to keep

 thismanualintactandinaconvenientlocationforallto

 seeandread.Ifthemanualorproductlabelsarelostor

 not legible, contact Matco Tools for replacements.

 If the operator is not fluent in English,

 the product and safety instructions shall be read and

 discussed with the operator in the operator's native

 language by the purchaser/owner or his designee,

 makingsurethattheoperatorcomprehendsitscontents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

 otherapplicablesafetycodesandregulations.

• Forsafety,topperformanceandmaximumdurabilityof

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearsafetygoggles(users&bystanders)

• Always wear hearing protection (users & bystanders)

 when using this tool. High sound levels can cause

 permanent hearing loss. Use hearing

 protectionasrecommendedbyyouremployerorOSHA

 regulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physicallyabletohandlethebulk,weightandpowerof

 thistool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

 periodsoftimemaybeharmfultoyourhandsandarms.

 Discontinueuseoftoolifdiscomfort,tinglingfeelingor

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

 drainhoseofairpressureanddetachtoolfromairsupply

 beforeinstalling,removingoradjustinganyaccessory

 onthistool,orbeforeperforminganymaintenanceon

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

 damaged,frayedorloosehosesandfittings,andreplace

 immediately.Donotusequickdetachcouplingsattool.

 Seeinstructionsforcorrectset-up.

• NotedirectionofrotationBEFOREoperatingthistool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Placethetoolontheworkbeforestartingthetool.Do

 notpointorindulgeinanyhorseplaywiththistool.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Keeptooloutofreachofchildren.

• Anticipate and be alert forsudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle

 is released. Avoid direct contact with accessories

 duringandafteruse.Gloveswillreducetheriskofcuts

 orburns

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Thistoolisnotinsulatedagainstelectricshock.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• UseaccessoriesrecommendedbyMatcoTools.

• Use only impact sockets and accessories on

this tool. Do not use hand sockets and accessories.

• Servicing and repairs should only be made by

 authorizedservicecenter.

• Donotforcetoolbeyonditsratedcapacity.

• Do notuse (or modify) the tool for anyother purpose

 thanthatforwhichitwasdesignedwithoutconsulting

 themanufacturer'sauthorizedrepresentative.

• Donotremoveanylabels.Replacedamagedlabels.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

 defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

OPERATION

The MT2859 1/2" ratchet is designed to fasten and unfasten threaded

fasteners while operating under recommended conditions. Note the

directionalsettingofthereversingbuttonbeforedepressingthethrottle.

Ensurebodystancetobeinexcellentbalanceandhavefullcontrolofthe

toolbeforeuse.Befullyalertassuddenreactiontorquesanddirectional

changes may unexpectedly occur. Be awarethat air ratchets arenot

torquewrenchesorprybars.Jointsandfastenersrequiringaspecific

torquemustbecheckedwithatorquewrenchasthefinalstep.Usingthe

airratchetwhilethepowerisinthe"off"position,totightenorbreak-free

fasteners,canirreversiblydamageitsinternalmechanismandwillvoid

anyremainingwarranty.

Always turn off the air supply,drain hose of air pressure and detach

toolfromairsupplybeforeinstalling,removingoradjustinganypartor

accessoryon thistool, or before performing anymaintenance onthis

tool.

WARNING: Use only impact sockets and accessories on this

tool. Do not use hand sockets and accessories.

WARNING

MT2859 3 rev. 08/12/15

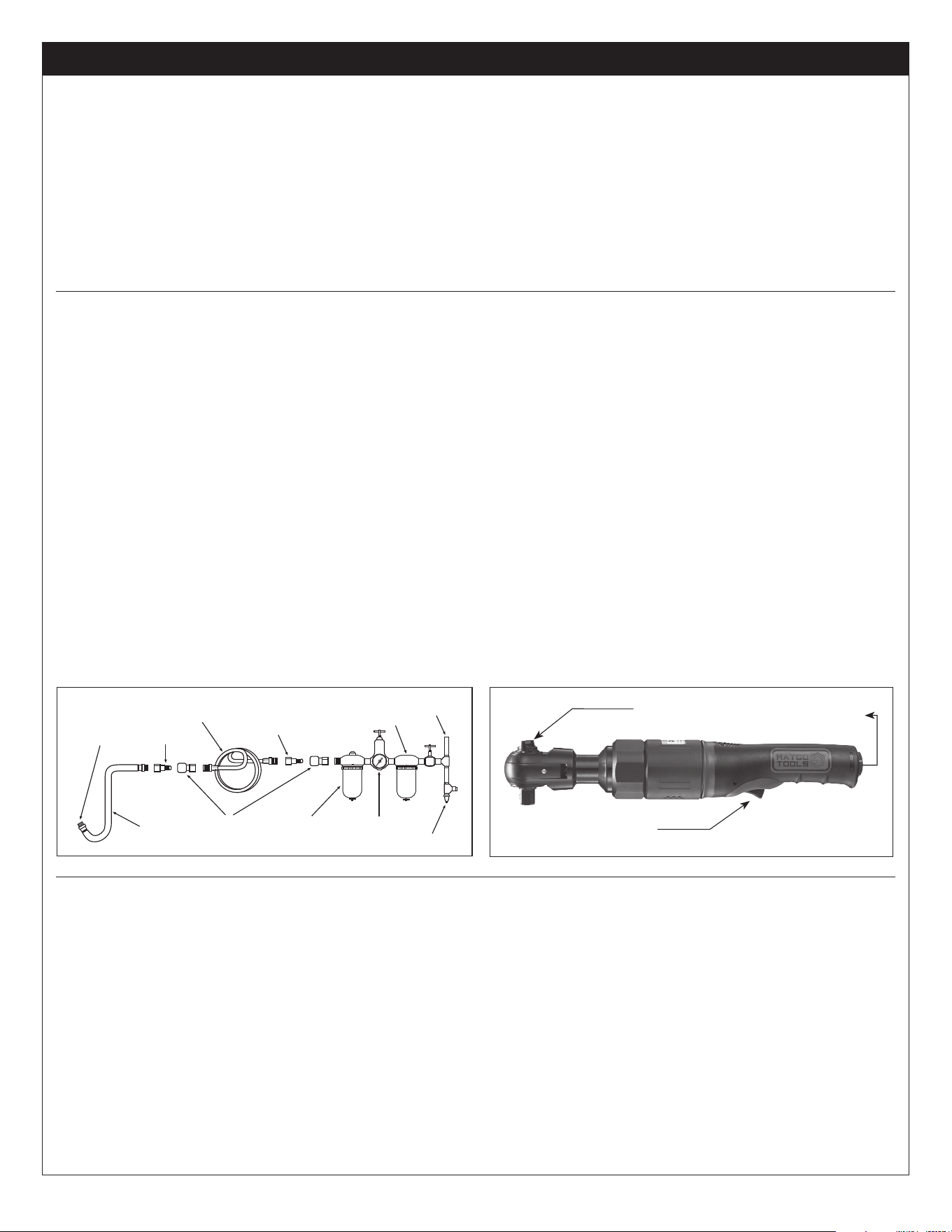

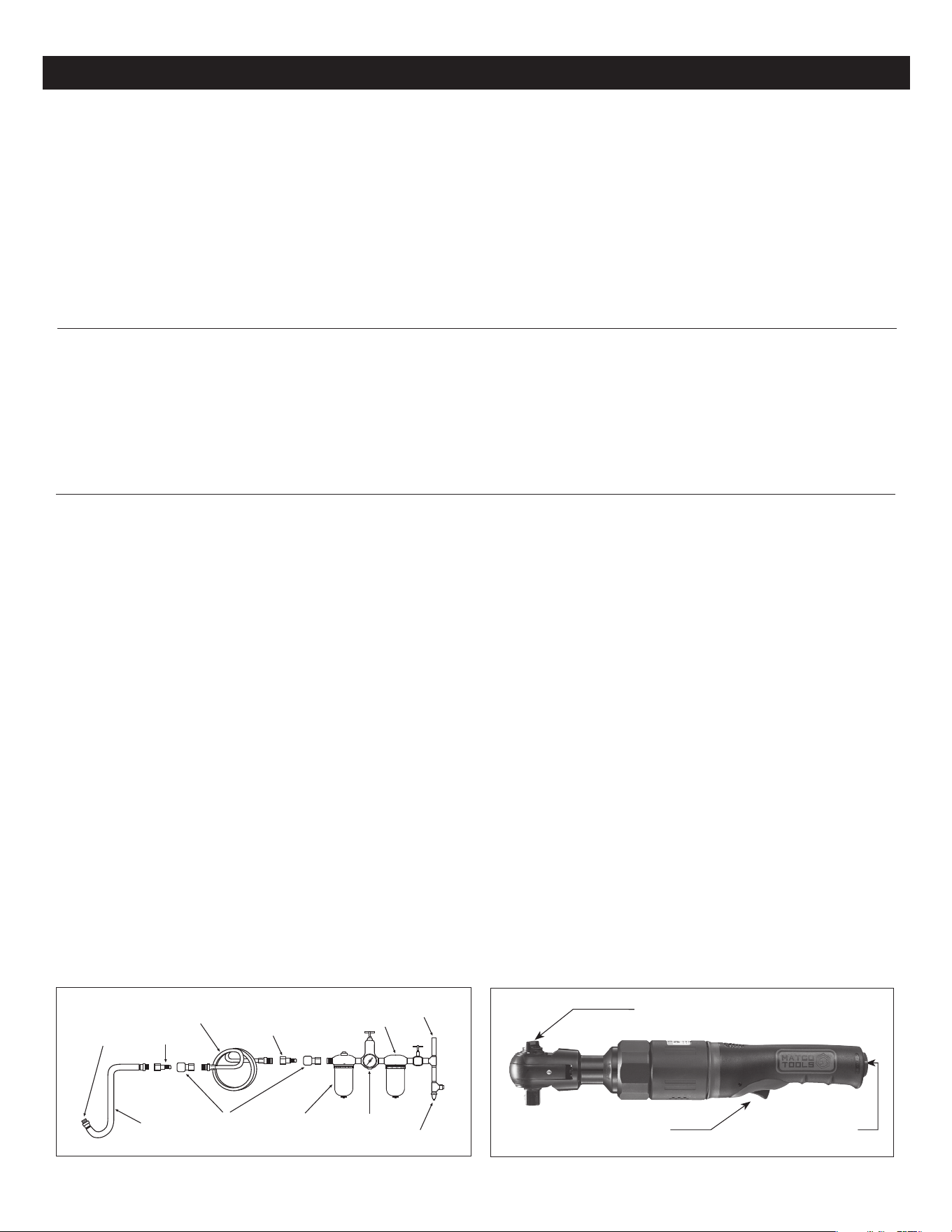

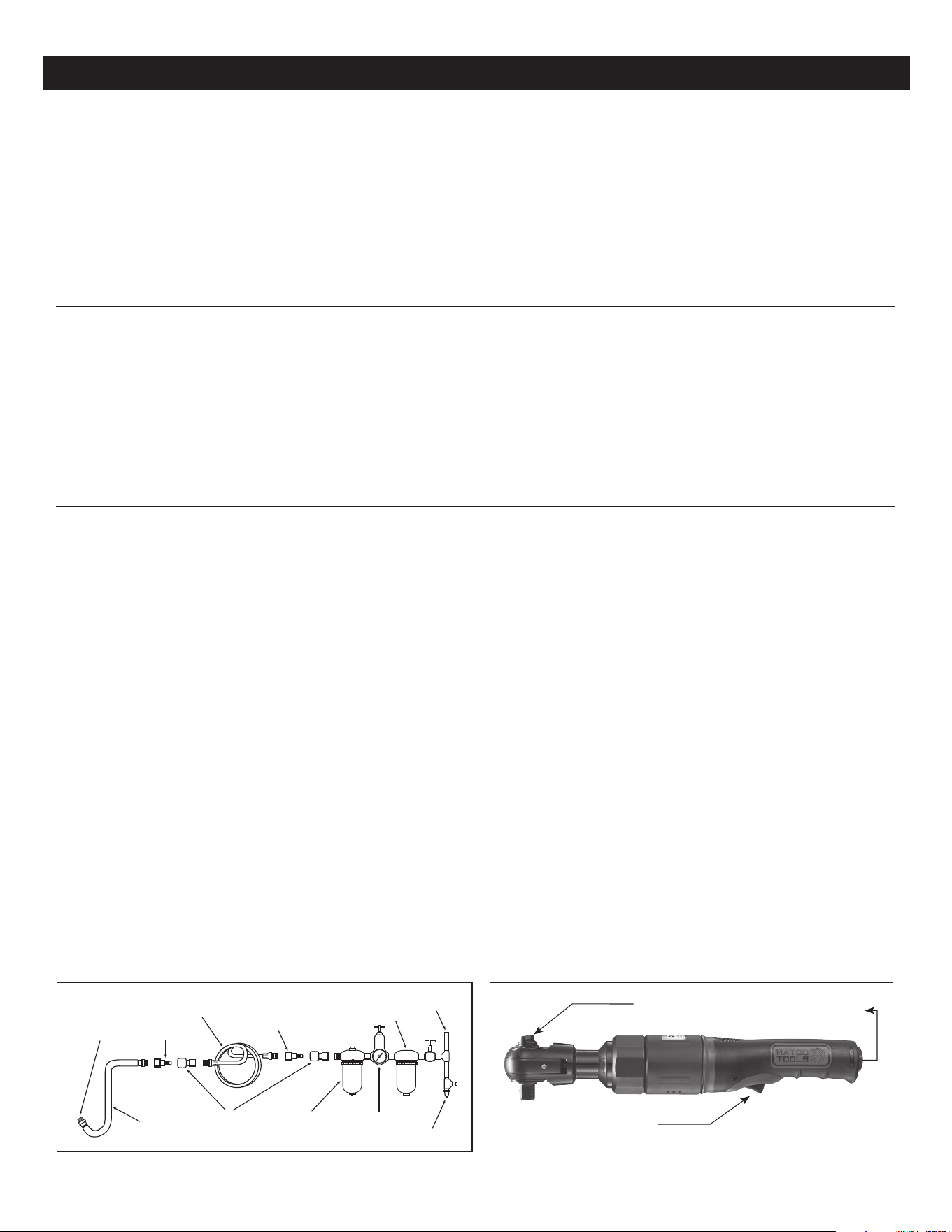

AIR SUPPLY

Toolsoperateonawiderangeofairpressures.Itisrecommended

thatairpressuremeasures90psigatthetoolwiththetriggerfully

depressedandnoloadappliedtothetool.Higherpressure(over

90psig;6.2bar)raisesperformancebeyondtheratedcapacityof

thetool,whichwillshortentoollifeandcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterin

theairlinewillcausedamagetothetool.Drainthewaterfrom

airlinesandcompressorpriortorunningtool.Cleantheairinlet

filterscreenweekly.Therecommendedhookupprocedurecan

beviewedintheFigure1.

Theairinletusedforconnectingairsupplyhasstandard1/4"NPT.

Linepressureshouldbeincreasedtocompensateforunusually

longairhoses(over25feet).Minimumhosediametershouldbe

3/8"I.D.andfittingsshouldhavethesameinsidedimensionsand

betightlysecured.

Always turn off the air supply, drain hose of air pressure

and detach tool from air supply before installing, removing or

adjustinganypartoraccessoryonthistool,orbeforeperforming

anymaintenanceonthistool.

Ensureanaccessibleemergencyshutoffvalvehasbeeninstalled

intheairsupplylineandmakeothersawareofitslocation.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. Grit or

gum deposits in the tool may cut power and may be corrected

by cleaning the air strainer and flushing out the tool with gum

solvent oil or an equal mixture of SAE #10 and kerosene. If outside

conditions are in order, disconnect tool from hose and take tool to your

nearest authorized service center.

LUBRICATION AND MAINTENANCE

Lubricatetheairmotordailywithhighqualityairtooloil.Ifnoair

lineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcan

besquirtedintothetoolairinletorintothehoseatthenearest

connectiontotheairsupply,thenrunthetool.Arustinhibitiveoil

isacceptableforairtools.

WARNING:Afteranairtoolhasbeenlubricated,oilwilldischarge

throughtheexhaustportduringthefirstfewsecondsofoperation.

Theexhaustportmustbecoveredwithatowelbeforeapplying

airpressuretopreventseriousinjury.

WARRANTY

Matcowarrantsthisairtoolforaperiodof1yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduring

thewarrantyperiod.Inordertohaveyourtoolrepaired,return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

andabriefdescriptionoftheproblem.Thetoolwillbeinspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rightswhichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisorany

implied warranty and under no circumstances shall Matco be

liableforanyincidentalorconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of

incidentalorconsequentialdamagessotheabovelimitationor

exclusionmaynotapplytoyou.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

FIG. 1

FIG. 2

AIR INLET

TRIGGER

FEATURES

• Newreinforcedergonomicshiftknobdesignmakeschangingfromforwardtoreverseeasy.

• Newaddedbearingsonbothsidesofthegearingincreasesdurability,toollife,aswellascuts

downoninternalfrictionallowingthetooltorunsmoother.

• Rapidresponsevariablespeedtriggerallowsforonefingeroperationandunmatchedcontrol.

• Rotatingsideexhaustallowsusertodirectairawayfromwork.

• Oneofthemostpowerful1/2"ratchetsonthemarketwith130ft.lbs.oftorque.

• Matcopatentedcapturedheadandgreasefitting.

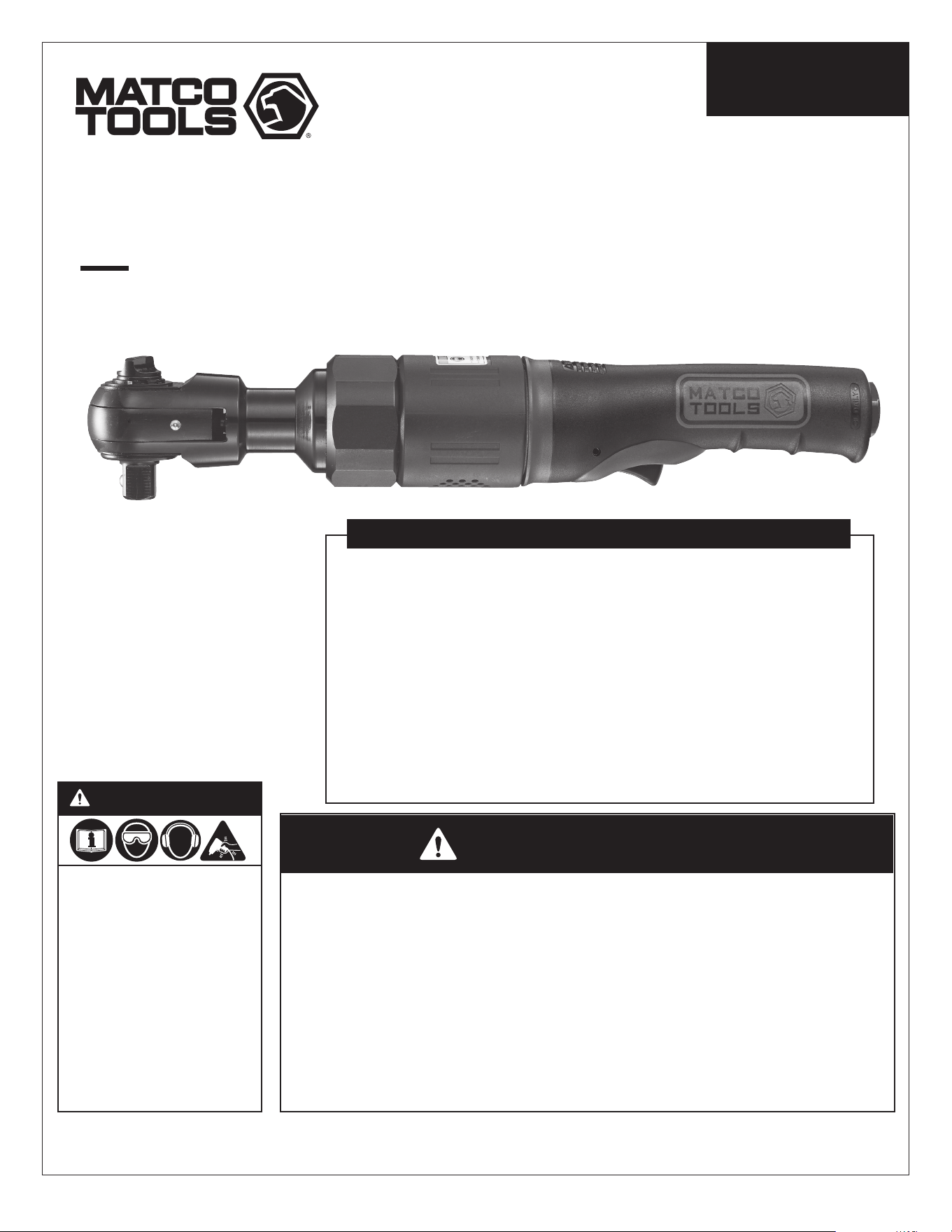

MT2859 1/2" Heavy Duty Air Ratchet

Drain Daily

Regulator Oiler Quick Coupler Leader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

FORWARD/REVERSE

MT2859 4 rev. 08/12/15

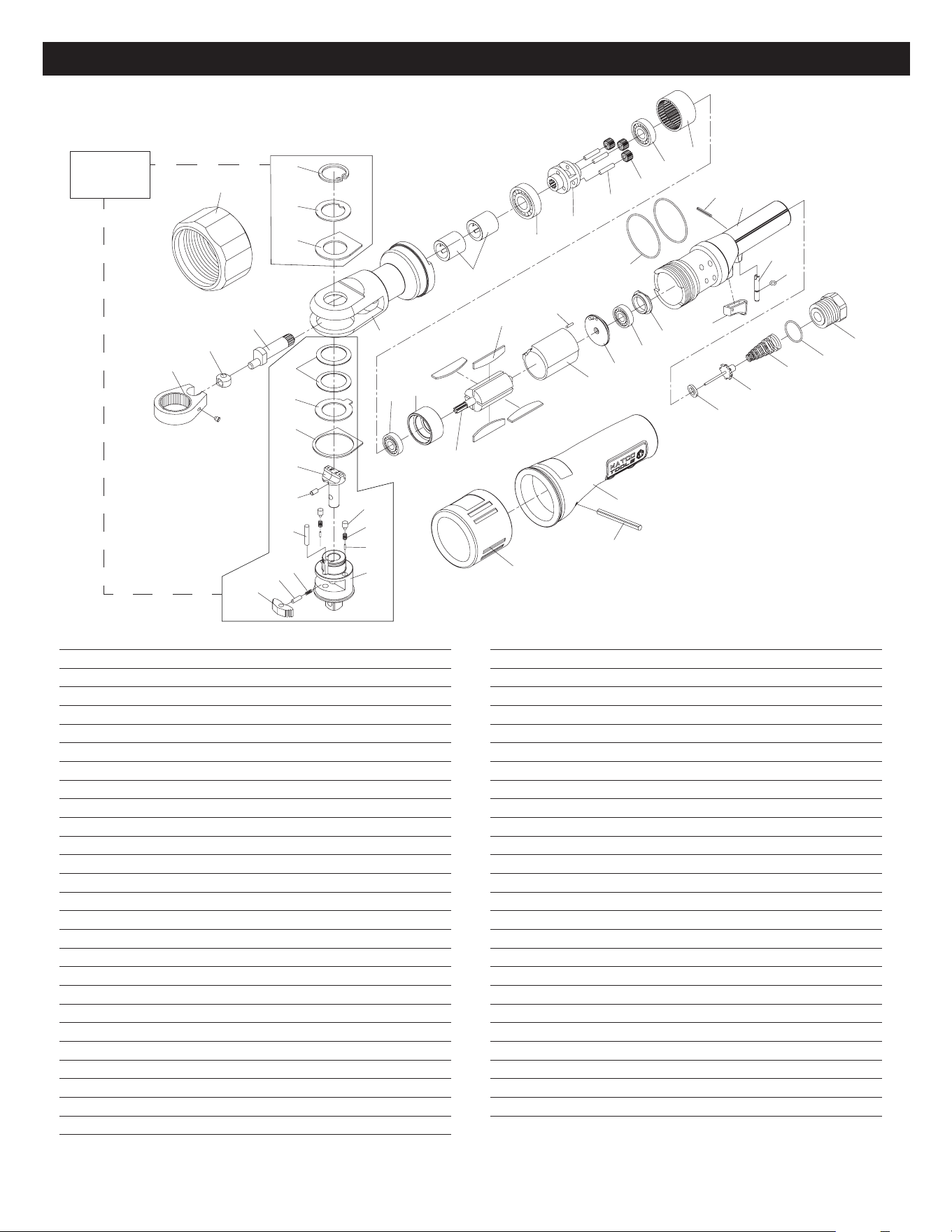

MT2859 1/2" HEAVY DUTY AIR RATCHET

ITEM PART NO. DESCRIPTION QTY.

 1 RS281401 AirInlet 1

 2 RS281402 O-Ring 1

 3 RS2858A03 Spring 1

 4 RS2858A04 ThrottleValve 1

 5 RS2858A05 ThrottleSeat 1

 6 RS2858A06 Housing 1

 7 RS2858A07 ThrottlePin 1

 8 RS281407 O-Ring 1

 9 RS281408 TriggerButton 1

 10 RS2858A10 RollPin 1

 11 RS2858A11 O-Ring 2

 12 RS2858A12 Plug 1

 13 RS108A12 BallBearing(607ZZ) 1

 14 RS2858A14 RearEndPlate 1

 15 RS2858A15 RollPin 1

 16 RS2858A16 Cylinder 1

 17 RS2858A17 RotorBlade 4

 18 RS2858A18 Rotor 1

 19 RS2858A19 FrontEndPlate 1

 20 RS10920 BallBearing(6000ZZ) 1

 21 RS2858A21 InternalGear 1

 22 RS2858A22 BallBearing 2

 23 RS2858A23 BevelGear 3

 24 RS2858A24 Pin 3

 25 RS2858A25 PlanetCarrier 1

 26 RS281428 NeedleBearing 2

ITEM PART NO. DESCRIPTION QTY.

 27 RS2858A27 RatchetHousing 1

 28 RS2858A28 CrankShaft 1

 29 RS2858A29 DriveBushing 1

 30 RS2858A30 RatchetYokew/greasefitting 1

 31 RS2858A31 ClampNut 1

 32 * RetainerRing 1

 33 * Washer 1

 34 * ThrustWasher 1

 35 * BellevilleWasher 2

 36 * Washer 1

 37 * ThrustWasher 1

 38 * ReverseButton 1

 39 * Pin 1

 40 * Pin 2

 41 * Spring 2

 42 * Post 2

 43 * 1/2"Anvil 1

 44 * Pin 1

 45 * Spring 1

 46 * Pin 1

 47 * RatchetPawl 1

 48 RS502848 CompositeHousing 1

 49 RS2858A46 RollPin 1

 50 RS2858A50 ExhaustDeflector 1

 NS RS2859LK Productlabelkit 1

*AvailableonlyasaHeadKit:MT2859RHK

USpatent#6,490,953

HeadKit:

MT2859RHK

El polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de

cáncer, defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de

dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

El riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. Para reducir su exposición a dichos químicos: trabaje en

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

MT2859

Torsión Máxima ...............................................................130 Libras-pie.

Torsión de Operación ................................................. 30-110 Libras-pie.

Velocidad Libre Máxima .......................................................... 180 RPM

Entrada de Aire .......................................................... rosca NPT de 1/4"

Consumo Promedio de Aire ........................................................ 4 CFM

Nivel de Presión Sonoro ............................................................. 84 dBA

Nivel vibratorio ....................................................................2.54 m/seg.²

Presión de Aire Recomendada ................................................... 90 psig

Tamaño de Manguera de Aire ........................................ 3/8" Diám. Int.

Longitud .........................................................................................12.45"

Peso ..........................................................................................3.3 Libras

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

ADVERTENCIA

LEER SIEMPRE LAS

INSTRUCCIONES ANTES DE

USAR LAS HERRAMIENTAS

NUEMÁTICAS

USAR SIEMPRE ANTEOJOS

PROTECTORES

USAR PROTECCIÓN PARA

LOS OÍDOS

EVITAR EXPOSICIÓN

PROLONGADA A LAS

VIBRACIONES

CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

HEAVY DUTY

AIR RATCHET

MT2859

MT2859 6 rev. 08/12/15

MT2859 TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

ESTE MANUAL DE INSTRUCCIONES

CONTIENE INFORMACIÓN IMPORTANTE DE

SEGURIDAD. LEA CUIDADOSAMENTE ESTE

MANUAL INSTRUCTIVO Y COMPRENDA TODA

INFORMACIÓN ANTES DE OPERAR ESTA

HERRAMIENTA.

 Leaycomprendatodaslasinstrucciones.Hacercasoomisoalseguir

 todas las instrucciones alistadas a continuación podría ocasionar el

 choque eléctrico, incendio, explosiones y/o lesiones personales

 serias. Es las responsabilidad del propietario asegurarse que todo

 el personal lea este manual previo al uso de este dispositivo.  También

 es la responsabilidad del propietario del dispositivo mantener

 intacto este manual y en un lugar conveniente para que todos lo

 lean y vean. Si el manual o las etiquetas se hayan perdido o no sean

 legibles, comuníquese con Matco Tools por algunos repuestos.  Si

 el operador no domina el idioma inglés, las instrucciones del

 producto y de seguridad le serán leídas y discutidas con el operador

 en el idioma materno del operador por parte del comprador

 propietario o su designado, asegurándose que el operador

 comprendaelcontenido.

• Opere, inspeccione y mantenga siempre esta herramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Por seguridad, desempeño superior y durabilidad máxima

 de las refacciones, opere esta herramienta a la máxima

 presión de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Use protección para los ojos que cumpla

 (usuariosyespectadores).

• Al usar esta herramienta, lleve siempre protección para

 los oídos (usuarios y espectadores). Los

 altos niveles de ruido pueden ocasionar

 la pérdida permanente del oído. Use protección para

 los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poder físicamente manejar el volumen, peso y potencia

 deestaherramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manos y brazos. Suspenda el uso de la herramienta si

 experimente molestias, estremecimiento o dolor.  Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 manguera de toda presión de aire y separe la herramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustar cualquier accesorio de esta herramienta, o antes

 de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Las mangueras de látigo pueden ocasionar alguna herida

 seria. Revise siempre las mangueras y herrajes por daños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de rápida

 separación. Vea las instrucciones por la instalación

 correcta.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

 •Anticipe y sea alerto por cambios repentinos de

  movimiento durante el arranque inicial y operación de

  cualquierherramientaneumática.

• Resbalarse, tropezarse y/o caerse durante la operación de

 herramientas neumáticas puede ser una causa mayor de

 lesión seria o la  muerte. Sea consciente de la manguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

 cualquierherramientaneumática.

• El eje de la herramienta puede seguir rotando brevemente

 después de que se libere la válvula reguladora. Evite el

 contacto directo con los accesorios durante y después del

 uso. Los guantes reducirán el riesgo de alguna cortada

 oquemadura.

• UselosaccesoriosrecomendadosporMatcoTools.

•

se sólo con los casquillos de llave de impacto y

accesorios designados para dicha herramienta. No

use los casquillos de mano ni accesorios, ya que estos

pueden ser dañados u ocasionar daño al equipo o al

operador.

 •No bloquee, ni use cinta ni alambre para bloquear

la palanca de seguridad de "encendido/apagado" en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado”

(“off”) cuando ésta sea liberada.

 •No lubrique las herramientas con soluciones inflamables

  ni volátiles, tales como el queroseno, el gasóleo ni el

  combustibleparaaviones.

• No fuerce las herramientas más allá de su capacidad

 nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

 •Esta herramienta no está aislada contra el choque

  eléctrico.

•Estaherramientanodebeusarseenambientesexplosivos.

• Mantengalejosdelalcancedelosniños.

• Coloque la herramienta sobre el trabajo antes

 dearrancarlaherramienta.

•NoteelsentidodelarotaciónANTESdeoperarestaherramienta.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

 representanteautorizadodelfabricante.

• Las reparaciones y mantenimiento deben realizarse

 únicamente por parte de un centro de servicio

 autorizado.

• Este producto puede contener sustancias químicas

 consideradas por el Estado de California como

 causantes de cáncer, de malformaciones congénitas u

 otros daños en el sistema reproductivo. Lávese bien las

manos después de manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

ADVERTENCIA

MT2859 7 rev. 08/12/15

MT2859 TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

ALIMENTACIÓN DE AIRE

Lasherramientasdeestacategoríaoperandentrodeunrango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90psigen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

delaherramientadebidoaldesgastemásrápido,ypuedencrear

condicionespeligrosas.

Siempreuseairelimpioyseco.Elpolvo,losvaporescorrosivos

y/oelaguaenlatuberíadeairedañaránlaherramienta.Vacíe

el agua de las líneas de aire y del compresor antes de dejar

funcionar la herramienta. Limpie el filtro de la entrada de aire

semanalmente. El procedimiento deconexión recomendado se

puedeconsultarenlaFIG.1.

La ventila de admisión de aire (Figura 2), empleada para la

conexión de abastecimiento de aire, cuenta con la Rosca

Estándar Americana NPT 1/4". La presión de línea debe ser

aumentada para compensar por mangueras excepcionalmente

largas (más de 25 pies). El diámetro mínimo de manguera

debeserde3/8"Diám.Int.ylosherrajesdebentenerlamisma

dimensióninterior.

Apague siempre el suministro de aire, vacíe la manguera de

su presión de airey desconecte la herramientadel suministro

deaireantesde instalar,extraeroajustarcualquieraccesorio

complementarioenestaherramientaoantesderealizarcualquier

servicioalaherramienta.

Asegúrese que se haya instalado una válvula accesible de

apagado por emergencia en la línea de suministro de aire e

informeaotrosdesuubicación.

DIAGNÓSTICO DE AVERÍAS

Puede haber otros factores ajenos a la herramienta que sean

causa de pérdida de corriente o acción errática. La potencia

reducida de salida del compresor, el drenaje excesivo en la

tuberíadeaire,humedadorestriccionesenlascañeríasdeaire

oelusodeconexionesdemangueradetamañoinadecuadooen

malascondicionespuedereducirelsuministrodeaire.Depósitos

dearenillaogomaenlaherramientapuedencortarlapotencia

ypuedencorregirselimpiandoelaspiradordeaireylimpiando

achorrolaherramientaconaceitequedisuelvalagomaouna

mezcla de partes iguales de SAE #10 y querosén. Si no hay

ningún problema con las condiciones externas, desconecte la

herramienta de la manguera y llévela al centro autorizado de

serviciomáspróximo.

LUBRICACIÓN Y MANTENIMIENTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasadordelínea de aire, dejecaer1/2oz.de aceite por la

herramienta.Sepuedelanzarunchorrodeaceiteporlaventila

deadmisióndeairedelaherramienta,Figura2,oporlamanguera

en la conexión más cercana al abastecimiento de aire, luego

marchelaherramienta.Engrasedevezencuandolaconexiónen

lacarcasadelaabrazaderayeltrinqueteconelfindeasegurar

lalubricaciónadecuadadelmecanismodetrinquete.

ADVERTENCIA: Después de que se haya lubricado una herramienta

neumática, el aceite se descargará por el puerto de escape durante

los primeros segundos de la operación. El puerto de escape deberá

cubrirse con una toalla antes de aplicar una presión de aire con el fin

de prevenir lesiones serias.

FIG. 1

CARACTERÍSTICAS

• Elnuevodiseñodeperilladecambiosergonómicareforzadafacilitaloscambiosdeadelanteareversa.

• Losnuevoscojinetesagregadosenamboslateralesdelengranajeaumentanladurabilidad,lavidaútildelaherramienta,

ademásdedisminuirlafriccióninterna,asípermitiendounaoperaciónmássuavedelaherramienta.

• Eldisparadordevelocidadvariableyrespuestarápidapermitelaoperaciónconunsolodedoasícomouncontrolinigualable.

• Elescapelateralgiratoriolepermitealusuariodirigirelairefueradeltrabajo.

• Unodelostrinquetes1/2"máspotentesenelmercadocon130libras-piedetorsión.

•GraserasycabezacapturadopatentadosdeMatco.

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

FIG. 2

VENTILA DE

ADMISIÓN DE AIRE

DISPARADOR DE

VELOCIDAD VARIABLE

ADELANTE/REVERSA

OPERACIÓN

El trinquete MT2859 1/2" está diseñado para sujetar y de-sujetar

cierres roscados, al momento de operarlo bajo las condiciones

recomendadas. Fíjeseenelajustedireccionaldelbotóndereversa

antesdepresionarlaválvulareguladora. Antes del uso, asegúrese

que su postura corporal esté excelentemente equilibrada y que usted

cuente con el pleno control de la herramienta. Asegúrese de estar

completamente alerto, ya que cambios en la torsión o de dirección

pueden darse inesperadamente. Tenga la conciencia que los trinquetes

no son llaves de torsión ni barras palanca. Las juntas y sujetadores, los

que requieren una torsión específica, deben ser revisados como último

paso con una llave de torsión. El hecho de usar el trinquete neumático,

mientras que esté apagado en la posición de "off," para apretar o librar

algún sujetador puede dañar irreversiblemente el mecanismo interno y

así se anulará cualquier garantía restante.

Apague siempre el suministro de aire, vacíe la manguera de

su presión de aire y desconecte la herramienta del suministro

deaire antes deinstalar,extraero ajustarcualquieraccesorio

complementarioenestaherramientaoantesderealizarcualquier

servicioalaherramienta.

ADVERTENCIA:Usesóloconloscasquillosdellavedeimpacto

y accesorios designados para dicha herramienta. No use los

casquillos de mano ni accesorios.

MT2859 8 rev. 08/12/15

MT2859 TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

GARANTÍA

Matcogarantizaestaherramientaneumáticaporunperiodode

uno año para el consumidor. Reparemos cualquier herramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

serdefectuosaencuestiónmaterialomanodeobraduranteelperíodo

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaacualquieradelosCentrosdeGarantíaAutorizadosde

Matco alistados a continuación,  con el flete prepagado.  Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

demanodeobra,serepararálaherramienta,libredecargos,yésta

serádevueltaaustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

tambiénotrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

NOTA:Estagarantíalebrindaderechoslegalesespecíficosyusted

tambiénpodríacontarconotrosderechosloscualesvaríandeestado

aestado.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

MT2859 9 rev. 08/12/15

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Lerisquequeprésententcesexpositionsvarientselonlenombredefoisquevousfaitesce

typedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroitbien

ventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesàpoussière

qui sont conçus pour filtrer les particules microscopiques.

MT2859

Couple max ................................................................................130 lb-pi

Couple de travail ................................................................... 30-110 lb-pi

Vitesse maximale à vide ........................................................ 180 tr/min

Entrée d'air .............................................................................1/4 po NPT

Consommation d'ar moyenne ................................................. 4 pi³/min

Niveau sonore .............................................................................. 84 dBA

Niveau de vibration .............................................................. 2,54 m/sec²

Pression d'air recommandée ................................................... 90 lb/po²

Dimenion du tuyau d'air ..............................................3/8 po diam. int.

Longeur ......................................................................................12,45 po

Poids ........................................................................................... 3,3 LBS.

SPÉ CIFICATIONS

• Instructions de

fonctionnement

• Avertissement

• Pièces

ous droits reserves.

LISEZTOUJOURSLES

INSTRUCTIONSAVANT

D’UTILISERLESOUTILS

MOTORISÉS.

PORTEZTOUJOURSDES

LUNETTESDESÉCURITÉ.

PORTEZTOUJOURSUNE

PROTECTIONPOURLES

OREILLES.

ÉVITEZL’EXPOSITION

PROLONGÉEAUXVIBRATIONS.

CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

TRINQUETE NEUMÁTICO PARA SERVICIO PESADO 1/2"

HEAVY DUTY

AIR RATCHET

MT2859

AVERTISSEMENT

MT2859 10 rev. 08/12/15

MT2859 CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

AVERTISSEMENT

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

 CE GUIDE D’UTILISATION RENFERME D’IMPORTANTES

  CONSIGNES DE SÉCURITÉ. LISEZ CE GUIDE D’UTILISATION

  ATTENTIVEMENTETASSUREZVOUSD’AVOIRBIENCOMPRIS

  TOUTESLESDIRECTIVESAVANTD’UTILISERCETOUTIL.

  Veuillez lire et bien comprendre toutes les instructions.

  Tout manquement aux instructions indiquées ci-après

  pourrait entraîner un choc électrique, un incendie, une

  explosionet/oudesblessurespersonnellesgraves.Ilestde

  la responsabilité du propriétaire de s'assurer que tout le

  personnellisecemanuelavantd'utiliserl'appareil.Ilrevient

  aussi au propriétaire de l'appareil de conserver ce manuel

  en bon état et dans un endroit accessible permettant au

  manueld'êtrevuetlupartous.Silemanueloulesétiquettes

  du produit sont perdus ou illisibles, contactez Matco Tool.

  Outilspneumatiquesprofessionnelspourlesfaireremplacer.

  Si l'utilisateur opérateur de l'appareil ne maîtrise pas bien

  l'anglais,lesinstructionsrelativesauproduitetauxmesures

  de sécurité devront être lues et discutées avec l'opérateur

  dans sa langue maternelle par l'acheteur- propriétaire ou

  toutepersonnehabilitéeparluiàlefaire,ens'assurantque

  l'opérateurencomprendbienlecontenu.

  • Veuillez toujours utiliser, inspecter et entretenir cet outil

   conformément au code de sécurité ANSI sur les outils

   pneumatiquesportatifs(ANSIB186.1)etàtoutautreloiou

   règlementrelatifàlasécurité.

  • Pourassurerunfonctionnementsécuritaire,unrendement

   optimaletladurabilitédespièces,utilisezunepressiond’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

   3/8po.

  • Toujours porter des lunettes de sécurité et un appareil

   respiratoire(utilisateursetspectateurs).

  • Lesniveaux sonoresélevéspeuvent provoquer uneperte

   auditive permanente. Portez toujours l’équipement de

   protectionauditiveecommandéparvotreemployeuretles

   règlementsdel’OSHAquandvousutilisezcetoutil(utilisateurs

   etspectateurs).

  • Conservezcetoutilenbonétatdemarche.

  • Lespersonnesquiutilisentouentretiennentcetoutilêtre

   capablesdelemanipulercomptetenudesagrosseur,de

   sonpoidsetdesapuissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl’utilisation.

   Une exposition prolongéeauxvibrations,lesmouvements

   répétitifs,ouunepostureinconfortablelorsdel’utilisation

   peuventêtrenuisiblespourvosmainsetvosbras.Arrêtez

   d’utiliserl’outilencasd’inconfortousivousressentezdes

   picotementsoudeladouleur.Consultezunmédecinavant

   derecommenceràutiliserl’outil.

  • L’aircomprimépeutcauserdegravesblessures.Évitezde

   diriger le jet d’air vers vous ou vers d’autres personnes.

   Avant d’installer, de retirer ou d’ajuster une pièce ou un

   accessoire,oudefairel’entretiendel’outil,assurez-vousde

   toujoursfermer la sourced’alimentation en air,depurger

   l’air du boyau et de débrancher l’outil de sa source

   d’alimentation.Unenégligencesurceplanpourraitcauser

   desblessures.Lestuyauxsouplespeuventcauserdegraves

   blessures. Vérifieztoujours les boyaux et les raccords et

   remplacez-les s’ilssont endommagés,fissurésou lâches.

   Évitezd’utiliserunoutilendommagéouusé.Évitezd’utiliser

   des raccords rapides avec cet outil. Pour installer

   correctementl’outil,consulterlesdirectives.

  • Votre posture doit être stable. Évitez de travailler à bout

   debras.

  • Calculezvosmouvementsetprenezgardeauxchangements

   brusquesdepositionquandvousutilisezunoutilélectrique.

  • Une glissade, un trébuchage et/ou une chute lors de

   l’utilisationd’outilspneumatiquespeutcauserdesérieuses

   blessuresoulamort.Prenezgardeauxboyauxquitraînent

   parterredansl’airedetravail.

  • Netenezpasl’outilparleboyaud’alimentation.Protégezle

   boyaudesobjetstranchantsetdelachaleur.

  • L’arbredel’outilpeutcontinuerdetournerbrièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavecles

   accessoirespendantouaprèsl’utilisation.Leportdegants

   réduitlesrisquesdecoupuresoudebrûlures.

  • Resteràl’écartdel’extrémitédel’outil.Neportezpasde

   bijouxnidevêtementsamples.Lescheveuxlongsdoivent

   demeurer horsde portée de l’outil etde sesaccessoires

   pourévitertoutscalpaccidentel.Tenezlescravatesetles

  colliershorsdeportéedel’outil,carilsprésententunrisque

  desuffocation.

  • UtilisezlesaccessoiresrecommandésparMatcoTools.

• Utilisez seulement les accessoires recommandés par le

fabricant pour votre modèle. Les accessoires qui

peuvent convenir à un outil peuvent créer un risque de

blessures si utilisées sur un autre outil.

 • No bloquee, ni use cinta ni alambre para bloquear la

palanca de seguridad de "encendido/apagado"en la

posición de encendido ["on"], ya que la palanca deberá

estar libre para volverse a la posición de “apagado” (“off”)

cuando ésta sea liberada.

  • Nepaslubrifierlesoutilsavecdesliquidesinflammablesou

  volatils comme le kérosène, le diesel ou le carburant

  d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de sa

  puissancenominale.

  • Cet outil n'est pas isolé du point de vue des chocs

   électriques.

  • Nepasutilisercetoutildansuneatmosphèreexplosive.

  • Garderl’outilhorsdelaportéedesenfants.

  • Placer l'outil sur la pièce à travailler avant de le mettre

   en marche. Ne pas pointer l’outil vers une personne ni

   l’utiliseràmauvaisescient.

   • Nepasutiliser(nimodifier)l’outilpouruneutilisation

  autre que celle pour laquelle il a été conçu sans

  consulterlereprésentantautorisédufabricant.

 • N’enlevez aucune étiquette. Remplacez toute étiquette

  abîmée.

  • VérifierlesensderotationAVANTd'utilisercetoutil.

  • L’entretien et les réparations ne devraient être effectués

   quedansuncentredeserviceautorisé.

  • Ceproduitpeutcontenirdesproduitschimiquesreconnus

   par l'état de la Californie comme causant le cancer, des

   anomalies congénitales ou d'autres effets nuisibles sur

   lareproduction.Se laver minutieusement les mains après

avoir utilisé le produit.

MT2859 11 rev. 08/12/15

MT2859 CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

ALIMENTATION EN AIR

Cet outil peut fonctionner à l’intérieur d’une large plage de pression

d’air. Il est recommandé que la pression soit de 90 psig lorsque la

détente est totalement enfoncée et qu’aucune charge n’est imposée à

l’outil. Une pression supérieure (plus de 90 psig; 6,2 bar) augmente la

performance au-delà de la capacité nominale de l’outil, raccourcissant

cependant ainsi la durée de vie de l’outil et pouvant donner lieu à des

blessures.

Utilisez toujours de l’air comprimé propre et sec. La présence de

poussière, de vapeurs corrosives et/ou d’eau dans la conduite d’air

peut endommager l’outil. Vidanger l’eau des conduites d’air et du

compresseur avant d’utiliser l’outil. Nettoyer le filtre de l’entrée d’air

chaque semaine. La procédure de branchement recommandée peut

être vue dans la FIG. 1.

La source d’alimentation en air est raccordée à une entrée d’air ayant

un normalisé NPT de 1/4 po. Il faut augmenter la pression dans la

conduite d’air dans le cas de boyaux à air exceptionnellement longs

(plus de 25 pieds). Le diamètre intérieur minimal du boyau doit être de

3/8 po. Les raccords doivent avoir le même diamètre intérieur et être

serrés solidement.

Toujours couper l'arrivée d'air comprimé et débrancher l'outil avant

d'enlever ou de mettre en place une pièce ou un accessoire

quelconque, ou avant d'effectuer une tâche d'entretien quelconque.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

DÉPANNAGE

Des facteurs extérieurs à l’outil peuvent causer des baisses de

puissance ou d’autres problèmes. Un débit réduit du compresseur, un

drainage excessif du conduit d’air de l’humidité ou des limitations dans

le boyau d’air ou l’utilisation de raccords de dimensions inadéquates

ou en mauvaise condition peuvent réduire l’alimentation d’air. Des

résidus d’abrasif ou des dépôts accumulés dans l’outil peuvent

diminuer la puissance, ceci peut être corrigé en nettoyant le filtre à air

et en nettoyant l’outil avec du solvant à l’huile pour dépôts, ou avec un

mélange en parts égales d’huile SAE #10 et du kérosène. Si toutes les

conditions extérieures sont excellentes, débrancher l’outil du boyau et

apportez-le à l’atelier de service agrée le plus près.

LUBRIFICATION ET D'ENTRETIEN

Lubrifier le moteur pneumatique chaque jour avec de l’huile à outil

pneumatique de qualité. Si aucun huileur pour conduite d’air n’est

utilisé, injecter 1/2 oz d’huile dans l’outil. L’huile peut être injectée

dans l’entrée d’air de l’outil ou dans le boyau par l’entremise du

raccord le plus près de la source d’alimentation en air. Faire ensuite

fonctionner l’outil. L’huile antirouille convient aux outils pneumatiques.

Un trop-plein réduit la puissance de l’outil.

AVERTISSEMENT : Une fois l’outil pneumatique lubrifié, de l’huile

s’écoulera de l’orifice d’échappement pendant les premières secondes

de fonctionnement. L’orifice d’échappement doit être recouvert d’un

chiffon avant de mettre en marche l’outil pour prévenir les blessures

graves.

FIG. 1

FIG. 2

AIR INLET

TRIGGER

CARACTÉRISTIQUES

• Lenouveaudesignergonomiquerenforcéduboutondechangementdedirectionrendlechangement

dedirectionavant/arrièreplusfacile.

• Lesnouveauxroulementsajoutésàchaquecôtédel’embrayageaugmententladurabilitéetladuréede

viedel’outiletréduisentlafrictioninternepermettantainsiàl’outilderoulerplusrondement.

• Ladétentedevitessevariableàréponserapidedonneuncontrôleàundoigtinégalable.

• Letuyaud’échappementpivotantpermetàl’utilisateurd’orienterlasortied’airloindelapiècedetravail.

• C’estundescliquets1/2polespluspuissantssurlemarchéavecuncouplede130pi-lb.

• RaccordgraisseurettêteprisonnièrebrevetésMatco.

Drain Daily

Regulator Oiler Quick Coupler Leader

Hose

Nipple

Do Not Install

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

FORWARD/REVERSE

FONCTIONNEMENT

Le cliquet MT2859 1/2" est conçu pour serrer et desserrer

les attaches filetées tout en fonctionnant dans les conditions

recommandées.Notezlaconfigurationdirectionnelledubouton

inverseur avant de pousser sur le bouton de mise en marche.

Assurezlapositionducorpspourêtrebienéquilibréetpouravoirle

pleincontrôledel'outilavantsonutilisation.Soyezalerte,carune

réactionsoudaineducoupleetdeschangementsdirectionnels

peuventinopinémentseproduire.Preneznotequelescliquets

pneumatiques ne sont pas des clés dynamométriques ou des

barres de levier. Les joints et les attaches exigeant un couple

spécifique doivent être vérifiés avec une clé dynamométrique

commeétantl’étapefinale.L'utilisationducliquetpneumatique

alorsquelapuissanceestenposition«arrêt»,pourserrerou

desserrerdesattaches,peutirréversiblementendommagerson

mécanismeinterneetannuleratoutegarantierestante.

Toujours couper l'arrivée d'air comprimé et débrancher

l'outil avant d'enlever ou de mettre en place une pièce ou

un accessoire quelconque, ou avant d'effectuer une tâche

d'entretienquelconque.

AVERTISSEMENT:N’utiliserquedesdouillesetaccessoiresà

frappe. Ne pas utiliser de douilles ou accessoires manuels.

MT2859 12 rev. 08/12/15

MT2859 CLIQUET PNEUMATIQUE 1/2 PO TRÈS RÉSISTANT

GARANTIE

Matcogarantitsesoutilspneumatiquesauconsommateurpendant

unepérioded’unan.Nousrépareronstoutoutilpneumatiquede

lasérieMTcouvertparcettegarantiequiprésenteundéfautde

matériauoudemain-d’œuvredurantlapériodedegarantie.Pour

faireréparerl’outil,retournez-leàl’undescentresdegarantie

autorisés de Matco indiqués ci-dessous, port payé. Joignez

unecopiedevotrepreuved’achatetunebrèvedescriptiondu

problème. L’outil sera inspecté et si une ou plusieurs pièces

présententundéfautdematérieloudemain-d’œuvre,l’outilsera

réparégratuitementetretournéportpayé.

Cettegarantievousdonne des droits particuliers. Vouspouvez

aussiavoird’autresdroitsquivarientd’unétatàl’autre.

Cette obligation est la seule responsabilité de Matco dans

le cadre de cette garantie et Matco ne sera en aucun cas

responsablededommagesconnexesoucorrélatifs.

Remarque :Certainsétatsnepermettentpasd’exclusionoude

limites pour les dommages connexes ou corrélatifs les limites

ouexclusionsindiquéesci-dessusnes’appliquentpeut-êtrepas

dansvotrecas.

National Machine Group East

Air Tool Repair Center

1330 Commerce Dr.

Stow, OH 44224

National Machine Group West

Air Tool Repair Center

2223 S. Wilson Street

Tempe, AZ 85282

HT Pneumatic Rebuilders

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

Matco Tools MT2859

Product's Documents

MT2859_InstructionManual_01.pdf

Specifications

Matco Tools MT2859 Questions and Answers
