Bedienungsanleitung
e 902 | 2/7
Lieferumfang
Lieferumfang
• e 902
• Tasche
• Kurzanleitung
• Sicherheitshinweise
Produktübersicht
2
1
3

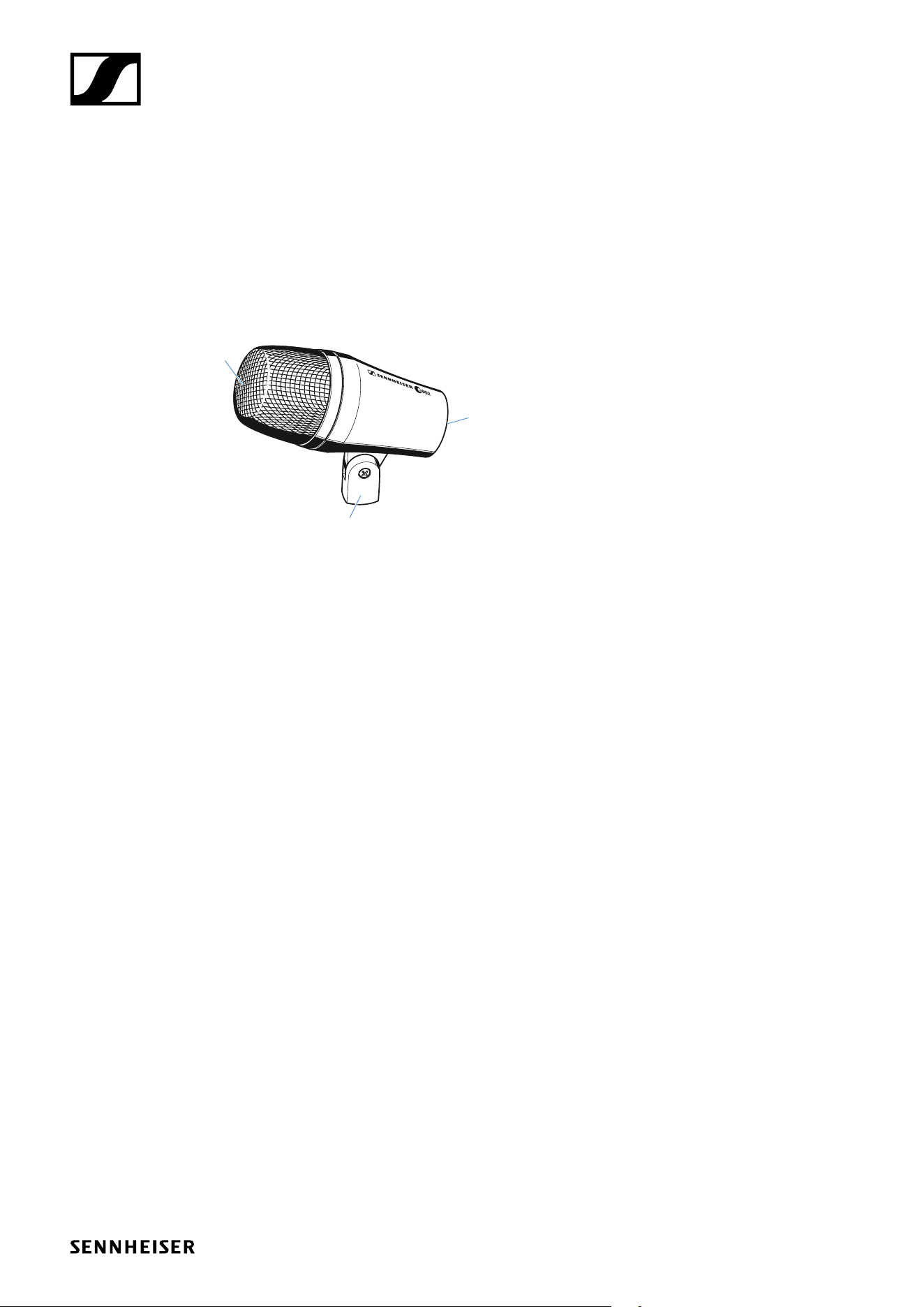

1. Einsprachekorb
2. XLR-3-Buchse
3. integrierte Stativhalterung
e 902 | 3/7
Installation
Installation
Mikrofon montieren

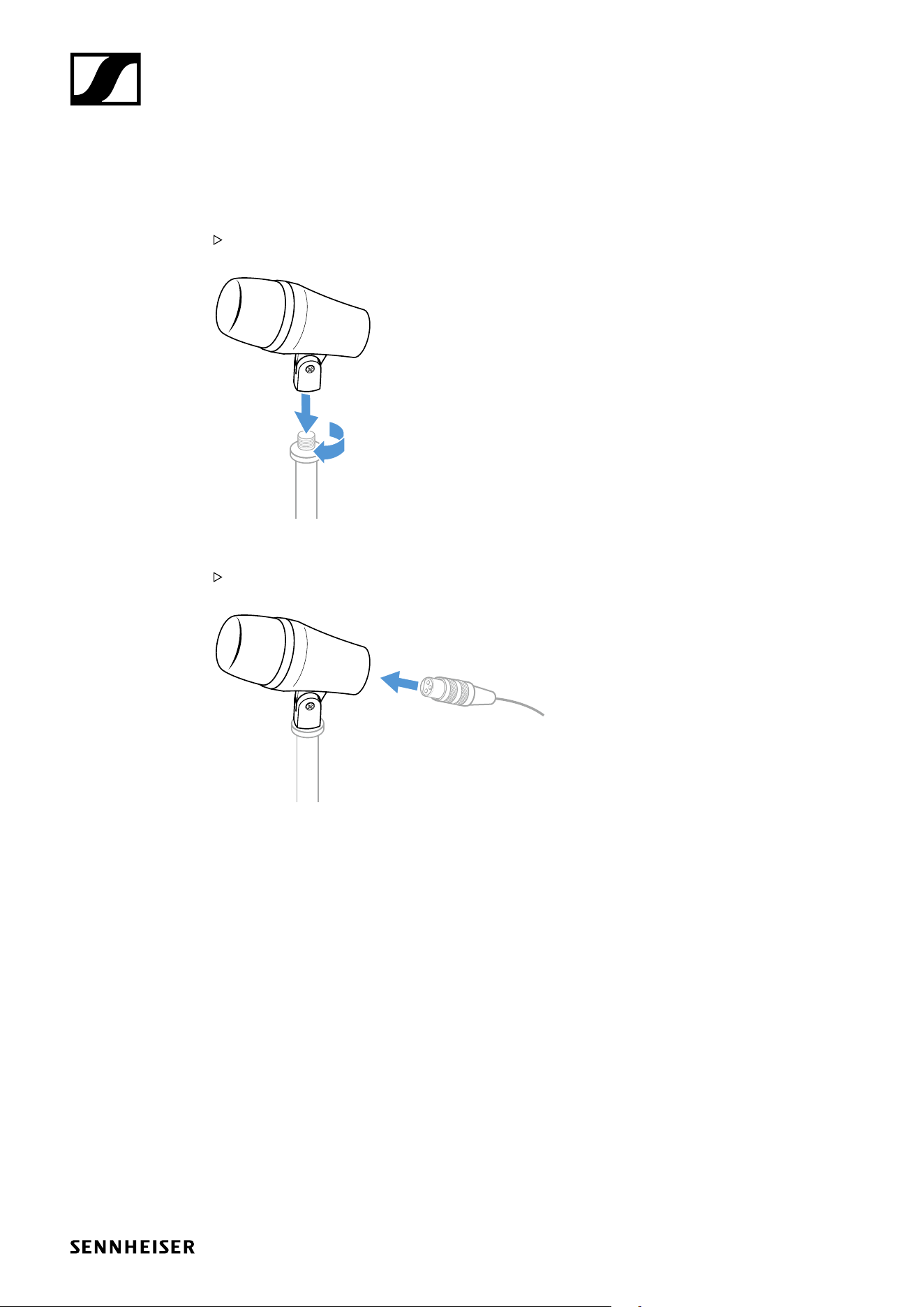

Schrauben Sie die integrierte Stativhalterung des Mikrofons auf einem ausreichend stabilen und
standfestem Stativ fest.
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 902 | 4/7
Bedienung
Bedienung
An einer Trommel platzieren
Befestigen Sie das Mikrofon mithilfe der integrierten Stativhalterung.
Beachten Sie bei der Positionierung des Mikrofons die folgenden Hinweise:

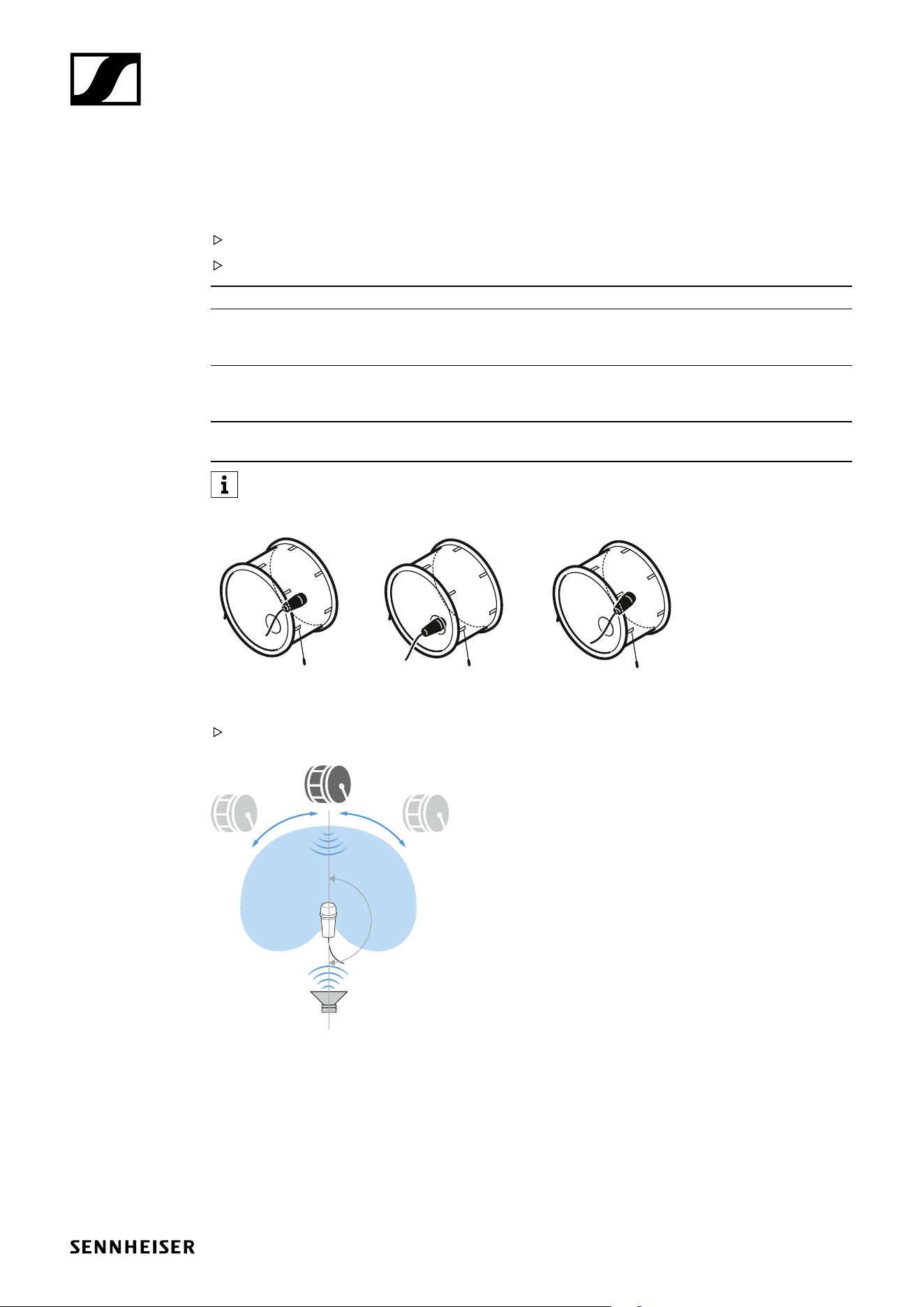

Position Klangresultat Anmerkung
A viel Attack
wenig Resonanz
trocken
Mikrofon mit wenigen Zentimetern Abstand zum
Schlagfell positionieren.
B weniger Attack
viel Resonanz
warm und voluminös
Mikrofon auf Höhe des Resonanzfells positionieren.
C weniger Attack Mikrofon in der Mitte zwischen Schlagfell und Reso-
nanzfell positionieren.
Für weniger Attack bei allen Positionen Mikrofon von der Auftreffstelle des Klöppels wegrich-
ten.
A B C
Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°), um
Rückkopplungen und Übersprechen zu vermeiden.
180°
e 902 | 5/7
E 902 reinigen und pflegen
E 902 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
Einsprachkorb des Mikrofons reinigen

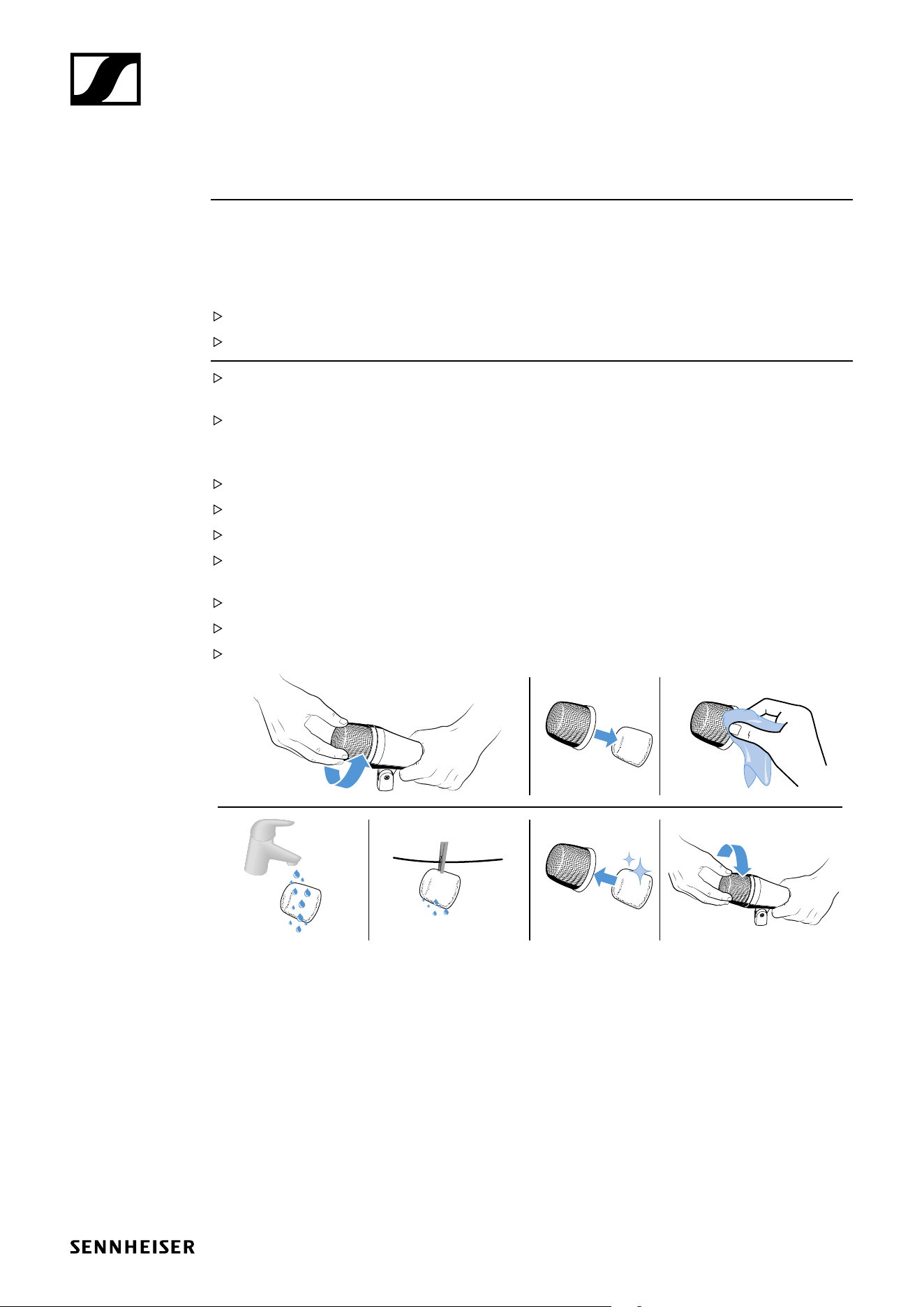

Schrauben Sie den Einsprachekorb ab.
Entfernen Sie den Schaumstoffeinsatz aus dem Einsprachekorb.
Reinigen Sie den Einsprachekorb mit einem leicht feuchten Tuch von innen und von außen.
Reinigen Sie den Schaumstoff-Einsatz ggf. mit einem milden Spülmittel oder wechseln Sie den
Schaumstoff-Einsatz.
Trocknen Sie den Schaumstoff-Einsatz.
Setzen Sie den Schaumstoff-Einsatz wieder ein.
Schrauben Sie den Einsprachekorb wieder auf das Mikrofonmodul auf.
e 902 | 6/7
Technische Daten
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 20 - 18.000 Hz
Richtcharakteristik Niere
Freifeld-Leerlauf-Übertragungsfaktor 0,6 mV/Pa (bei 60 Hz)
0,2 mV/Pa (bei 1 kHz)
Nennimpedanz (bei 1 kHz) 350 Ω
Min. Abschlussimpedanz 1 kΩ
Stecker XLR-3
Abmessungen ⌀ 60 x 128,5 mm
Gewicht 440 g

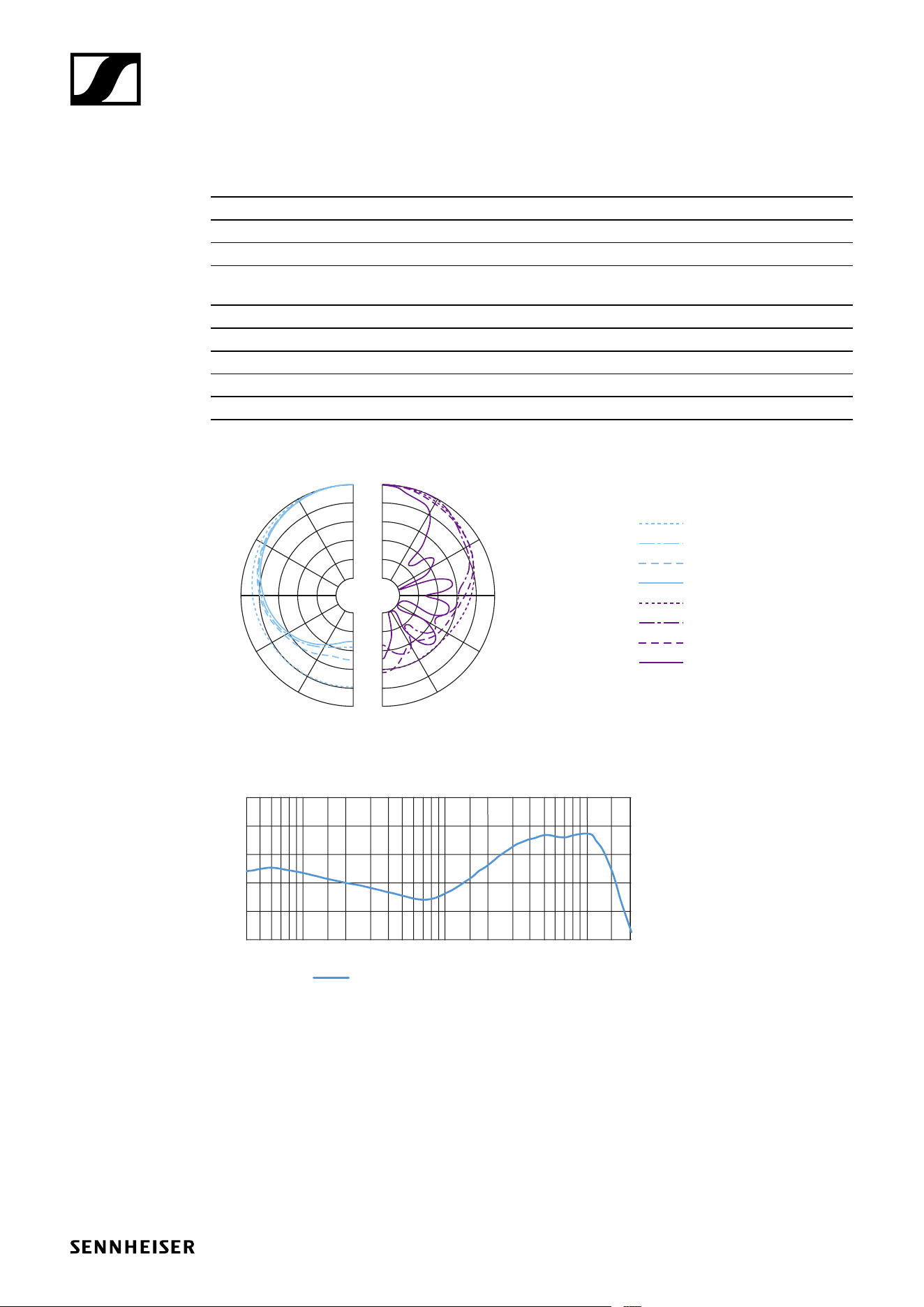

Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Frequenzgang
-40
-50
-60
-70
-80
-90
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
dBV
0°, 1 m
e 902 | 7/7
Übersicht der Anwendungen

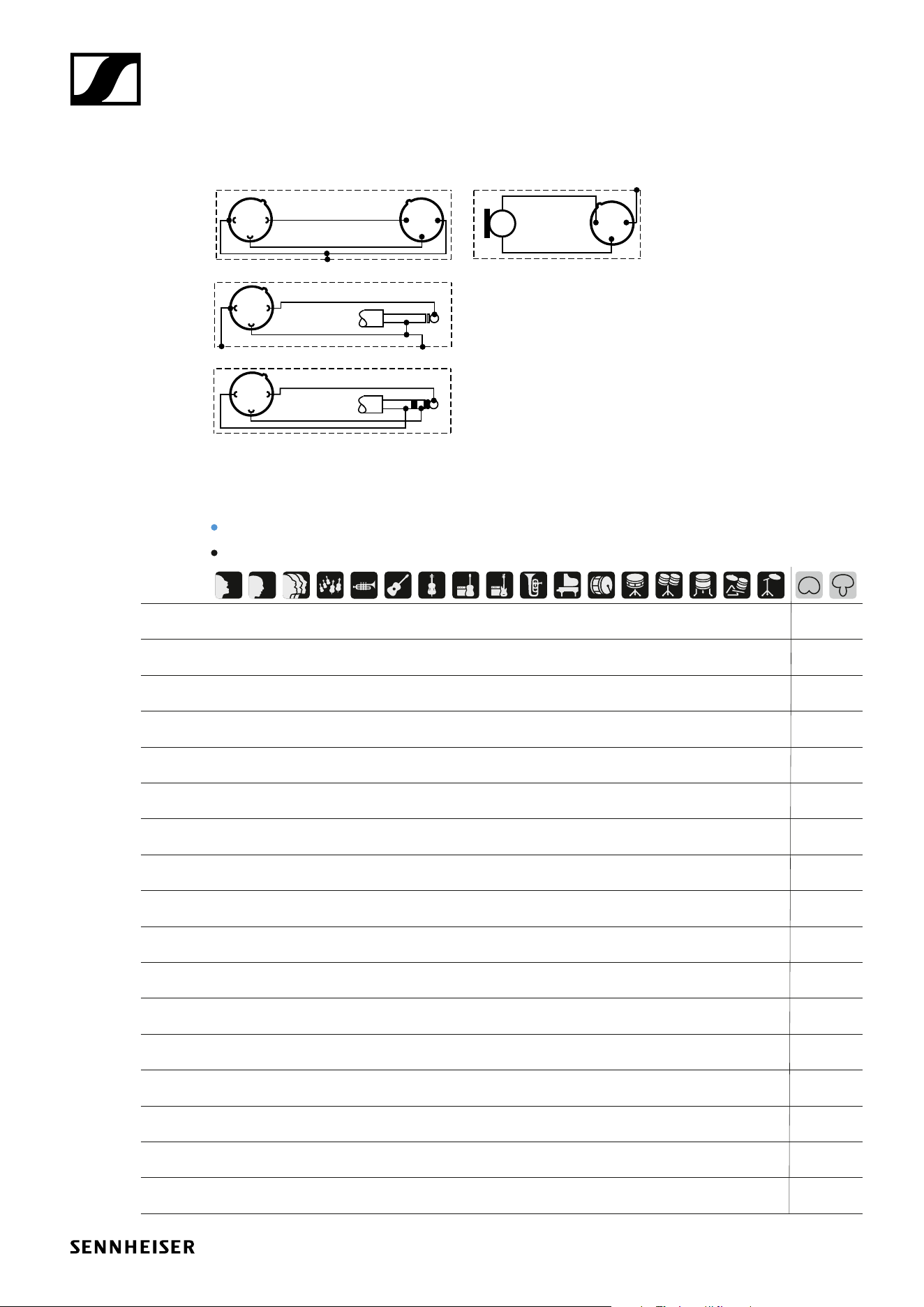

Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
