Instruction Manual
READ AND SAVE
THESE INSTRUCTIONS
VP-20
AIR MOVER HIGH VELOCITY FAN
IDEAL FOR
DRYING KITCHEN & BATHROOM FLOORS
DRYING WET SURFACES
DRYING HARD-TO-REACH CRAWL SPACES
HOME PLUMBING PROJECTS
CIRCULATING AIR
COOLING WORK SPACES
STACKABLE
5 UNITS
POWERFUL 10 FOOT
CORD
LIGHT &
COMPACT
3 SPEEDS
3 ANGLES
LOW
AMPS
DAISY
CHAINABLE
SAFETY
CERTIFIED
SAFETY
CERTIFIED
YEAR
WARRANTY
Introduction
The evolution of the centrifugal air mover continues. With maximum amperage
of 2.1 amps on its highest setting combined with its small size, the Vent VP-20
takes concept of drying surfaces and succeeds in making a true drying partner
for the homeowner. The rotomolded housing is durable, washable and
light enough to carry to any corner of the house (10.8 lbs).
The multipurpose design allows operating positions for horizontal, 45° and
90° angles.
The balanced handle also acts as an optimum cord wrap assembly
freeing the VP-20 of obstructions for secure stacking (5 units).

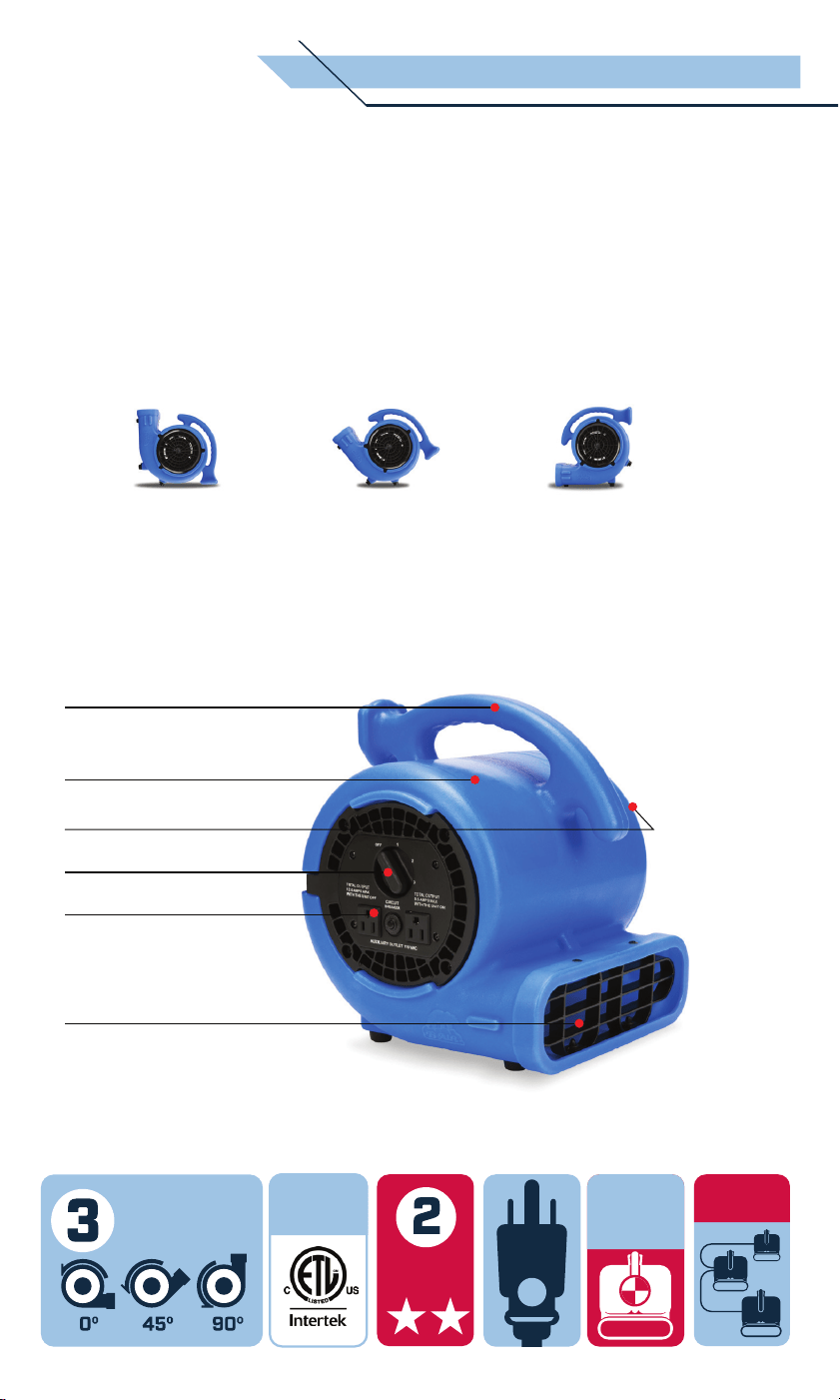

90° Angle 45° Angle Horizontal
BALANCED CARRYING HANDLE WITH CORD WRAP
PRIVATE LABEL AREA (OPTIONAL)
INTAKE GRILL
3 SPEED POWER SWITCH
2 ADDITIONAL DAISY CHAINABLE OUTLETS
EXHAUST OUTLET
SAFETY
CERTIFIED
SAFETY
CERTIFIED
YEAR
WARRANTY
GROUND
PLUG
ROTO
MOLDED
IMPACT
RESISTANT
DAISY
CHAINABLE
OPERATIONAL
POSITIONS
0º 45º 90º
B-AIR.COM
Operating Instructions
The B-Air Vent VP-20 Centrifugal Air Mover is packaged and ready to be
put to work. The VP-20 requires no assembly.
The VP-20 is intended to be used for drying carpet spills, drying surfaces such
as bathroom, garage or room floors, ventilating as well as circulating air, and
drying hard-to-reach areas such as under a leaky sink or inside damp cabinets.
Just place the unit on the surface that needs to be dried, plug the unit into a
grounded outlet and select the desired speed and position (0º, 45º or 90º].
Maintenance
WARNING: As with all electrical equipment, the unit must be disconnected
from power before servicing or cleaning.
Before each use, inspect the unit for damage, blocked inlets and exhaust
and for foreign material buildup.
When the Vent VP-20 is turned on, inspect the unit for excessive vibration.
In the event of excessive vibration or if the fan wheel rubs against the
rotomolded housing, immediately turn off the unit and have a certified
technician inspect the unit.
Servicing
In order to receive service or replacement parts under warranty, you must:
a. Call for an RMA (Return Merchandise Authorization Number) at B-Air.
b. Have proof of purchase.
Upon inspection, we will advise you of the repairs needed and the cost (if
Applicable). B-Air will issue repair or replacement parts depending on warranty.
Limited Warranty
Warranty covers against defects in material and craftsmanship used under
normal intended use to original purchaser for a term of (2) two year from the
original date of purchase including parts, labor and 1-way shipping. Housing
is covered for a term of (5) five years from the date of the original purchase.
IMPORTANT!
Warranty does not cover signs of misuse including, but not limited to rough
handling, abuse, tampering, improper voltage use and unauthorized
maintenance and repairs.
B-AIR.COM
B-AIR.COM
Safety Information
When using this equipment basic precautions must be followed, not limited to the
following:
• All units must be supervised while in use.
• Do not put fingers or other objects in the unit while in operation and/or plugged in.
• To avoid electric shock, do not operate the unit in pooled water.
• The motor must be kept dry at all times. If the unit becomes wet, thoroughly dry it
before the next operation.
• Use only a grounded plug for extension cord to avoid risk of electric shock or fire.
• Never use a cord showing any kind of damage or wear.
• Make sure the power source is sufficient to meet the requirements of the air
mover.
• To prevent the unit from overheating, keep all air intake vents clear at all times.
• Clogging or blocking the air intake vents could result in a fire or electrical hazard.
• Do not remove any screens or safety guards from the unit.
• Do not operate the unit close to any dangerous areas, such as explosive gas,
flammables, heaters and unventilated environments.
• Do not use after-market speed control devices.
• Do not use unit if showing damage.
• Before cleaning or servicing, unplug the unit.
• Unplug unit when not in use.
• Do not allow children to play with or near the unit.
• Do not sit or stand on the unit.
• Do not operate unit in stacked position.
• Make sure that hands are dry before handling the unit or power cord.
• Only a qualified electrician should attempt to repair/replace any electrical
components.
• Do not operate any fan with damaged cord or plug. Discard fan or return to an
authorized service facility for examination and/or repair.
• Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or
similar coverings.
Do not route cord under furniture or appliances. Arrange cord away from traffic
area where it will not be tripped over.
• Unplug or disconnect the unit from the power supply before servicing.
WARNING! To reduce the risk of fire or electric shock, do not use this fan with a
solid- state speed control device.
Power Requirements - CORDS
• Use 3 pronged adapters that are UL and CE approved and with Ground Fault Circuit
Interrupter (G.F.C.I.).
• Do not use cords that show any kind of wear or damage.
• Cords are not covered by warranty.
WARNING! The Total amperage of the Vent VP-20 Air Mover plus all other
devices plugged into the receptacle must not exceed 12 amps.

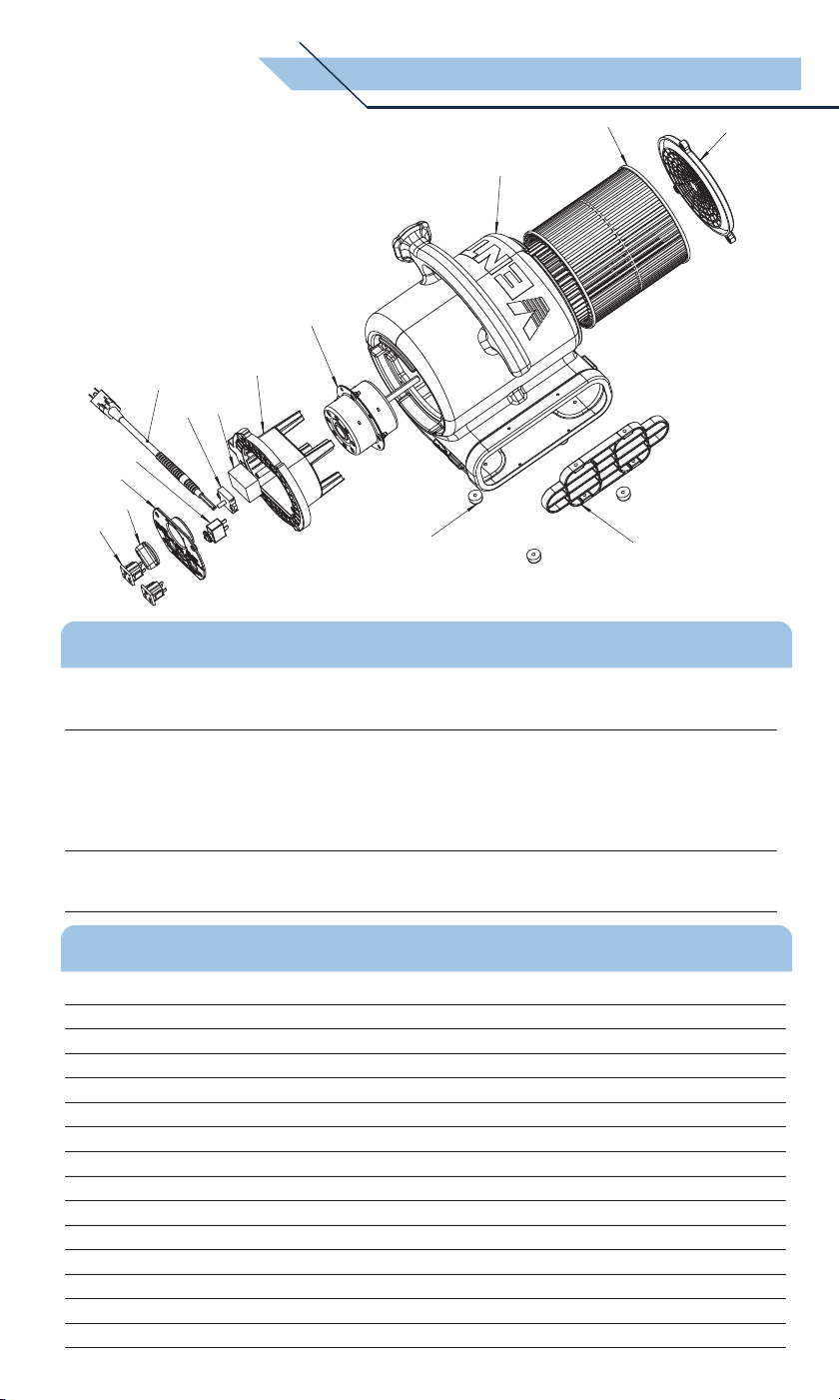

1. Air Intake Grill (Fan Side)
2. Fan
3. Housing
4. Motor
5. Air Intake Grill (Motor Side)
6. Capacitor
7. Switch
8. Power Cord
9. Circuit Breaker
10. Switch Plate
11. Switch Knob
12. Plug Socket
13. Rubber Feet
14. Air Exhaust Grill
VP1-18
VP1-03
VP1-15
VP1-01
VP1-17
VP1-07
VP1-22
VP1-06
VP1-05
VP1-14
VP1-24
VP1-19
VP1-13
VP1-09
VP-20

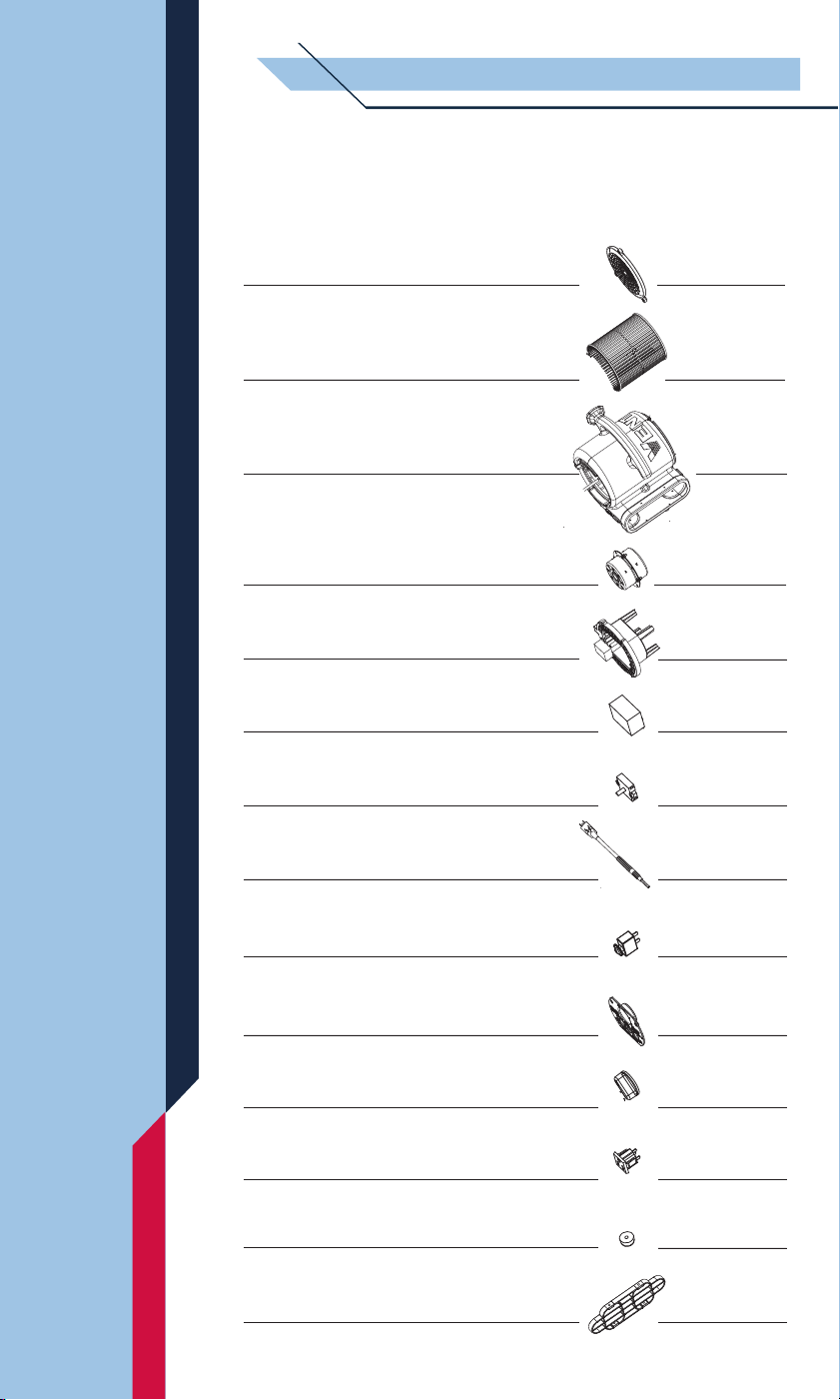

Parts List
B-AIR.COM
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Motor Not Running a) Switch is OFF
b) Bad Outlet
c) Faulty Switch/Cord
a) Turn Switch ON
b) Check Outlet / Change to
Another Outlet
c) Faulty Switch/Cord
Motor Not Running a) Fan Blade Loose a) Call Factory for
Replacement Advice
12
13
1
2
3
4
5
6
7
9
10
11
8
14
SPECIFICATIONS
Motor 1/5 HP
Amps H 1.7 AMPS
Built in Power Outlet 9.5 AMPS
Speeds 3 / Positions 3: 0º, 45º, 90º
Certification C-ETL-US
Voltage 115 V
Cycle 60 HZ
Max Static Pressure 160 PA
Daisy Chain Yes / Stackable 5 units
Product Weight 10.8 Lbs
Boxed Weight 12.3 Lbs
Product Size (HxWxD) 13” x 11” x 11.4” / Boxed Size (HxWxD) 13.4” x 11.4” x 11.8”
Wheel Speed (RPM) L1090 / M1320 / H1570
Attached Cord 10’ (FT) 14 AWG
Available Colors Blue
B-AIR.COM
BY MAIL
Please complete, mail or fax your product registration card.
For multiple units, please list serial numbers on a separate sheet.
This warranty card and your bill of sale must be presented for warranty service.
Company name
Contact name Title
Street address
City State Zip
Phone Fax
Email
Product serial number Date of purchase
Purchase from
Thank y f yr pchase.
B-AIR.COM
ONLINE
Please fill out and submit your warranty form at:
www.b-air.com/register
Warranty Registration
MAIL TO
B-Air
Warranty Registration
550 South Ayon Ave
Azusa, CA 91702
SENDER
ADDRESS
HERE
AFFIX
STAMP
HERE
550 South Ayon Ave. Azusa, CA 91702
1-877-800-BAIR (2247)
Fax: (626) 385-3307
Email: info@b-air.com
Website: www.b-air.com
B-AIR.COM
CH
UTILISATION
SÉCURITÉ
SERVICE
GARANTIE
CONTACT
CARACTÉRISTIQUES
DÉPANNAGE
Manuel d'instructions
LIRE ET CONSERVER CES INSTRUCTIONS
VP-20
SOUFFLEUR D'AIR HAUTE-VÉLOCITÉ
IDÉAL POUR
SÉCHER LES SOLS DE CUISINE ET SALLE DE BAIN
SÉCHER LES SURFACES HUMIDES
SÉCHER LES SURFACES DIFFICILES D'ACCÈS
PROJETS DE PLOMBERIE
CIRCULATION DE L'AIR
RAFRAÎCHIR LES ESPACES DE TRAVAIL
5 UNITÉS
EMPILABLES
PUISSANT CORDON
DE 3M
LÉGER
ET COMPACT
3 VITESSES
3 ANGLES
AMP
FAIBLE
SAFETY
CERTIFIED
SÉCURITÉ
CERTIFIÉ
ANS
DE GARANTIE
BRANCHEMENT
EN CHAÎNE
Présentation
L'évolution des souffleurs d'air à centrifuge continue. Avec une consommation
maximum de 2,1 amps sur sa fonction optimale et sa taille compacte, le VP-20 gère
le séchage des surfaces et en fait un partenaire idéal pour tous les propriétaires
de maison. Son habitacle rotomoulé longue durée est lavable et suffisamment
léger pour le transporter dans tous les recoins de la maison (4,90kg)
Sa conception multi-usages permet une utilisation dans différentes positions : à
l'horizontale, angles à 45° et 90°.
La poignée équilibrée sert également d'enrouleur de cordon d'alimentation
pemettant un rangement optimal et un empilement en toute sécurité (5
unités de haut)
PRISE DE
TERRE
ROTO
MOULÉ
RÉSISTANT AUX
IMPACTS
POSITIONS
OPÉRATIONNELLES
B-AIR.COM
SAFETY
CERTIFIED
SÉCURITÉ
CERTIFIÉE
ANS
DE GARANTIE
BRANCHEMENT
EN CHAÎNE
GRILLAGE D'ENTRÉE D'AIR
INTERRUPTEUR 3 VITESSES
SORTIE D'ÉCHAPPEMENT
POIGNÉE ÉQUILIBRÉE AVEC ENROULEUR DE CORDON
2 BRANCHEMENTS EN CHAÎNE ADDITIONNELS
MARQUE PROPRE (OPTIONNEL)

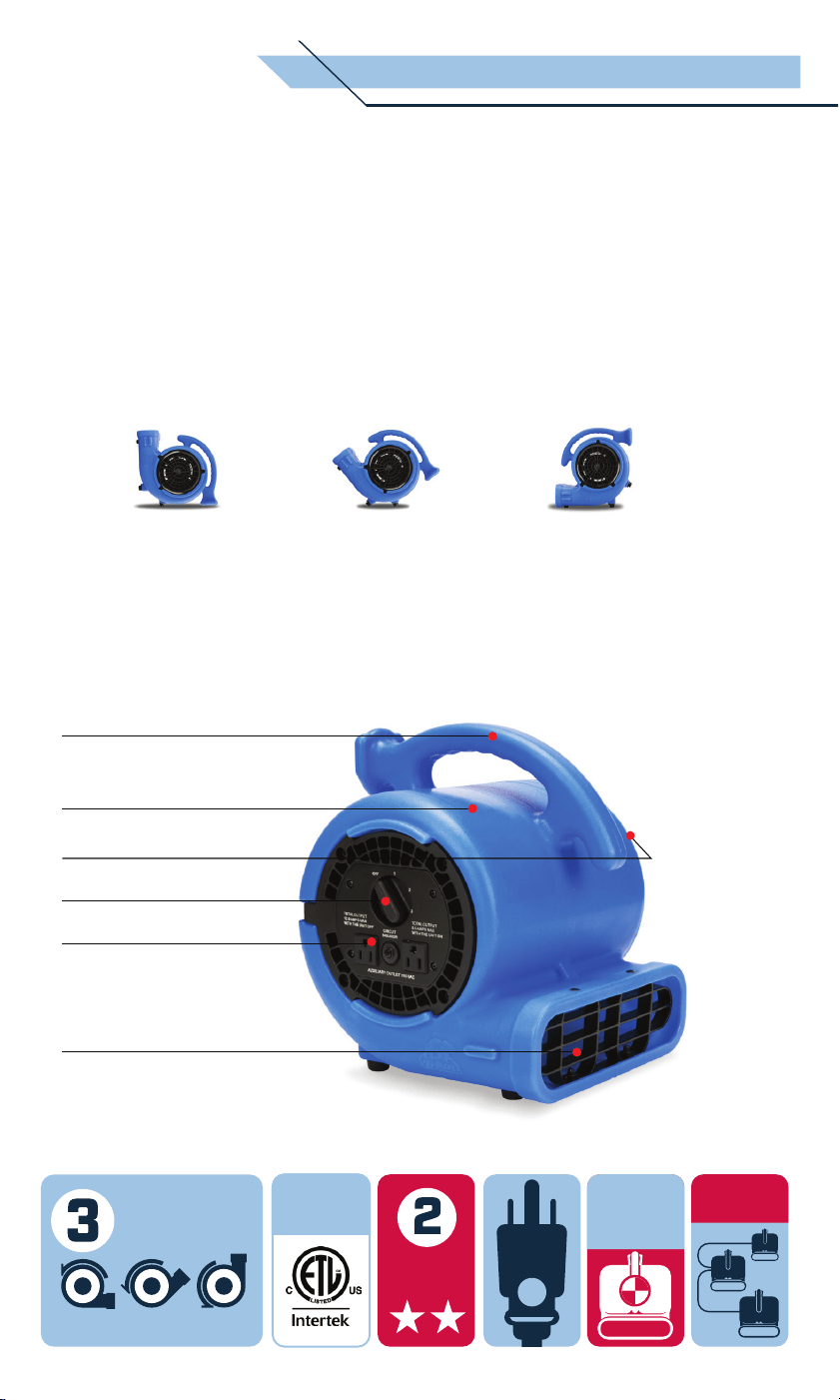

Angle à 90°
Plafonds et ventilation
Angle à 45°
Murs
Horizontal
Sols et moquettes
Instructions d'utilisation
Le souffleur d'air à centrifuge VP-20 est emballé et prêt à l'emploi. Il ne requiert
aucun assemblage.
Le VP-20 est utilisé pour sécher des tapis, des sols de salle de bain ou de
garage, pour ventiler et sécher des endroits difficiles d'accès tels que sous un
évier avec une fuite ou à l'intérieur d'un placard trempé.
Placer l'unité sur la surface qui doit être séchée, brancher l'unité sur une prise de
terre et sélectionner la vitesse désirée ainsi que la position (0°, 45° ou 90°).
Maintenance
AVERTISSEMENT : Comme pour tout équipement électrique, l'appareil doit être
débranché de la prise électrique avant l'entretien ou le nettoyage. Avant chaque
utilisation, inspecter si l'unité est endommagée, si les entrées et l’échappement
sont bouchés et s’il y a une accumulation de matière étrangère. Lorsque le
ventilateur-souffleur VP-20 est allumé, inspecter s’il y a des vibrations
excessives. En cas de vibrations excessives ou si la roue du ventilateur-souffleur
frotte la structure en plastique «rotomoulé», éteindre immédiatement l'appareil et
demander à un technicien certifié d'inspecter l'appareil.
Service Après-Vente
Pour bénéficier du service après-vente ou du remplacement des pièces sous
garantie, vous devez :
a. Appeler pour un RMA (Numéro d'autorisation pour retour de marchandise)
b. Avoir la preuve d'achat
Après inspection, nous vous informerons sur les réparations nécessaires ainsi
que leur coût (si applicable). B-Air prendra en charge les réparations ou le
remplacement des pièces en fonction de la garantie.
Garantie limitée
La garantie couvre les défauts de matériel et de fabrication s'il est utilisé aux fins
prévues, dans des conditions normales pour l'acheteur initial pour (2) deux ans à
partir de la date d'achat originale, incluant les pièces, main d'œuvre et les frais
d'expéditions pour un voyage. L'habitacle est couvert pour (5) cinq ans à partir
de la date d'achat originale.
IMPORTANT!
La garantie ne couvre pas les signes de mauvaise utilisation incluant sans s'y
limiter : la manipulation brutale, le mauvais traitement, les modifications, le
mauvais voltage et toute maintenance et réparation non autorisés.
B-AIR.COM
B-AIR.COM
Sécurité
Lors de l'utilisation d’un équipement industriel, les précautions de base doivent être suivies,
sans se limiter à ce qui suit :
• Toutes les unités doivent être sous surveillance lors de leur utilisation.
• Ne pas mettre les doigts ou autres objets dans l'unité quand celle-ci est en marche
et/ou sous tension.
• Pour éviter les chocs électriques, ne pas utiliser l'unité dans de l'eau stagnante.
• Le moteur doit être constamment au sec. Si l'unité est mouillée, sécher-là soigneusement
avant la prochaine utilisation.
• Utiliser uniquement une prise de terre lors de l’utilisation d’une rallonge, afin d’éviter tout
risque de choc électrique ou d'incendie.
• Ne jamais utiliser de câbles endommagés ou usés.
• S'assurer que la source de courant est suffisante pour répondre aux besoins
énergétiques du souffleur.
• Pour éviter que l'appareil ne surchauffe, garder toutes les entrées d'air du souffleur
dégagées en toute circonstance.
• L'obstruction ou le blocage des entrées d'air peut entraîner un incendie ou un danger
électrique.
• Ne pas retirer les écrans ou les protections de sécurité de l'appareil.
• Ne pas utiliser l'appareil à proximité de zones dangereuses, telles que des gaz explosifs,
inflammables, chauffages et environnements non ventilés.
• Ne pas utiliser un variateur de vitesse d’un service après-vente.
• Ne pas utiliser l'unité si elle a l’air endommagée.
• Débrancher l'appareil avant le nettoyage ou l'entretien.
• Débrancher l'appareil lorsqu'il n'est pas utilisé.
• Ne pas laisser les enfants jouer avec l’appareil ou à proximité.
• Ne pas s’asseoir ou se tenir debout sur l'appareil.
• Ne pas utiliser l'unité lorsqu’elle est empilée.
• S'assurer que les mains soient sèches avant la manipulation de l'appareil ou du câble
d'alimentation.
• Seul un électricien qualifié est en mesure de réparer / remplacer tout composant
électrique.
• N'utiliser aucun ventilateur avec un cordon ou une fiche endommagée. Jeter le ventilateur
ou le retourner à un centre de service agréé pour examen et / ou réparation.
• Ne pas mettre en marche quand le cordon est sous les moquettes. Ne pas couvrir le
cordon avec des tapis, des moquettes ou des revêtements similaires. Ne pas placer le
cordon sous du mobilier ou des appareils électroménagers. Placer le cordon loin des
zones de passage afin que personne ne trébuche dessus.
• Débrancher ou déconnecter de la prise électrique avant tout entretien.
AVERTISSEMENT! Pour réduire le risque d'incendie ou d'électrocution, ne pas
utiliser ce ventilateur avec un dispositif de contrôle de la vitesse semi-conducteur.
Besoins énergétiques - CORDONS
•Utiliser des adaptateurs à 3 broches qui soient certifiés UL et CE avec le disjoncteur
différentiel de fuite à la terre (D.D.F.T.).
•Ne pas utiliser de cordons qui montrent des signes de dommages.
•Les cordons ne sont pas couverts par la garantie.
ATTENTION!
L'ampérage total du souffleur d'air VP-20 ainsi que des autres appareils branchés sur le
réceptacle ne doivent pas excéder 12 amps.
1. Grille du conduit d'entrée d'air
(côté ventilateur)
2. Ventilateur
3. Habitacle
4. Moteur
5. Grille du conduit d'entrée d'air
(côté moteur)
6. Condensateur
7. Interrupteur
8. Cordon d'alimentation
9. Disjoncteur
10. Plaque d'interrupteur
11. Bouton d'interrupteur
12. Prise de courant
13. Pieds en caoutchouc
14. Grillage métallique de l'échappement
VP1-18
VP1-03
VP1-15
VP1-01
VP1-17
VP1-07
VP1-22
VP1-06
VP1-05
VP1-14
VP1-24
VP1-19
VP1-13
VP1-09
VP-20
Liste des pièces
B-AIR.COM
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Moteur ne fonctionne pas
a) Interrupteur sur arrêt (OFF)
b) Mauvaise prise électrique
c) Interrupteur/Cordon
d'alimentation défectueux
a) Roue hors de son axe
a) Mettre l'interrupteur en marche (ON)
b) Vérifier la prise électrique/ Changer
pour une autre prise électrique
c) Appeler l'usine pour changer/remplacer
le cordon d'alimentation
a) Appeler l'usine pour une suggestion de
remplacement
Bruit de raclement du
ventilateur
12
13
1
2
3
4
5
6
7
9
10
11
8
14
B-AIR.COM
Moteur 1/5 CH
Amps H 1.7 AMPS
Prise intégrée 9.5 AMPS
3 Vitesses / 3 Positions
0°, 45°, 90°
Certification C-ETL-US
Voltage 115 V
Cycle 60 HZ
Pression statique max 160 PA
Branchement en chaîne Oui / Empilable 5
Poids net/emballé 4,90Kg / 5,58Kg
Dimensions du produit 33 x 28 x 29 cm
Vitesse de la roue (RPM) L1090 / M1320 / H1570
Cordon d'alimentation attaché 3M 14 AWG
Couleur disponible Bleu
CARACTÉRISTIQUES
PAR COURRIER
Compléter, envoyer ou faxer la carte d'enregistrement de la garantie de votre produit.
Pour plusieurs unités, lister les numéros de série sur une feuille séparée.
Nom de l'entreprise
Nom du contact Titre
Adresse
Ville Etat Code postal
Téléphone Fax
Email
Numéro de série Date d'achat
Acheté à
Mci pr voe achat
B-AIR.COM
EN LIGNE
Compléter et envoyer le formulaire de garantie à :
www.b-air.com/register
Enregistrement De La Garantie
ENVOYER À
B-Air
Warranty Registration
550 South Ayon Ave
Azusa, CA 91702
ÉTATS-UNIS
ADRESSE DE
L'EXPÉDITEUR
ICI
METTRE
TIMBRE
ICI
550 South Ayon Ave. Azusa, CA 91702
1-877-800-BAIR (2247)
Fax: (626) 385-3307
Email: info@b-air.com
Website: www.b-air.com
B-AIR.COM
