Vevor I-A Adjustable Automotive Creeper 400 lbs Capacity User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

TOP AUTOMOTIVE CREEPER

MODEL:I-A/I-B

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: I-A/I-B

Have product questions? Need technical support? Please feel free to

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

TOP AUTOMOTIVE

CREEPER

- 2 -

Warning-To reduce the risk of injury, users must read the

instructions manual carefully.

Warning- Be sure to wear eye protectors when using this

product.

Warning- Be sure to wear gloves when using this product.

PRODUCT PAREMETERS

The height of the top automotive creeper can be adjusted. The heavy-duty steel

construction is powder coated for protection. A high density padded foam deck

provides additional comfort.

WARNING

WORK AREA

1.Operate in a safe work environment. Keep your work area clean, well-lit and free

of distractions. Place lights so you are not working in a shadow.

2. Keep anyone not wearing the appropriate safety equipment away from the work

area.

3. Store tools properly in a safe and dry location. Keep tools out of the reach of

children.

PERSONAL SAFETY

WARNING! Wear personal protective equipment approved by the Canadian

Standards Association(CSA) or American National Standards Institute(ANSI).

Model

I-A

I-B

Adjustable Height

48-64 inch

48-76 inch

Weight Capacity

400 lbs

- 3 -

PERSONAL PROTECTIVE EQUIPMENT

1. Always wear impact safety goggles that provide front and side protection for the

eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANSIZ87. 1

standards based on the type of work performed.

2. Wear gloves that provide protection based on the work materials or reduce the

effects of tool vibration.

3. Wear protective clothing designed for the work environment and tool.

4. Non-skid footwear is recommended to maintain footing and balance in the work

environment.

5. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling

objects.

PERSONAL PRECAUTIONS

Control the tool, personal movement, and the work environment to avoid personal

injury or damage to the tool.

1. Do not operate any tool when tired or under the influence of drugs, alcohol or

medications.

2. Do not overreach when operating the tool. Proper footing and balance enable

better control in unexpected situations.

SPECIFIC SAFETY PRECAUTIONS

WARNING! DO NOT let comfort or familiarity with the product (gained from

repeated use) replace strict adherence to the tool safety rules. If you use this tool

unsafely or incorrectly, you can suffer serious personal injury.

1. Use the correct tool for the job. This tool was designed for a specific function. Do

not modify or alter this tool or use it for an unintended purpose.

2. DO NOT use the tool if any parts are damaged, broken, or misplaced. Repair or

replace the parts.

3. ALWAYS ensure the height adjustment bar is securely fixed in one of the three

position slots prior to using.

4. The maximum capacity listed includes the user (person), tools, equipment and

personal items. DO NOT exceed the maximum capacity.

5. Lean your chest onto the chest pad deck gently. Avoid causing a shock load by

jumping or falling onto the chest pad deck.

- 4 -

6. DO NOT stand or sit on the chest pad deck.

7. DO NOT use the foldable top automotive creeper to work over a running engine.

8. DO NOT get the foldable top automotive creeper wet or use it in damp locations

or areas where there is condensation.

9. Use the creeper on a smooth, level surface capable of withstanding the total

load.

10. ALWAYS lock the casters before using the foldable top automotive creeper.

PACKING LIST

Item

QTY

Item

QTY

Base Frame

Bumper Pads

Ladder Assembly

M Leg Lock Pin

Chest Deck Frame

Frame Bolts

Chest Deck Pad

Chest Frame Bolts

Base Leg

Height Adjustment Plate

Bolts

Connecting Column

Phillips Screws

Pouch

Flange Nut

Pouch Bracket

Lock Nut

Front Casters

Lock Nut M8

Rear Casters

Lock Nut M6

INSTALLATION

Letter references in parenthesis (A) refer to the contents.

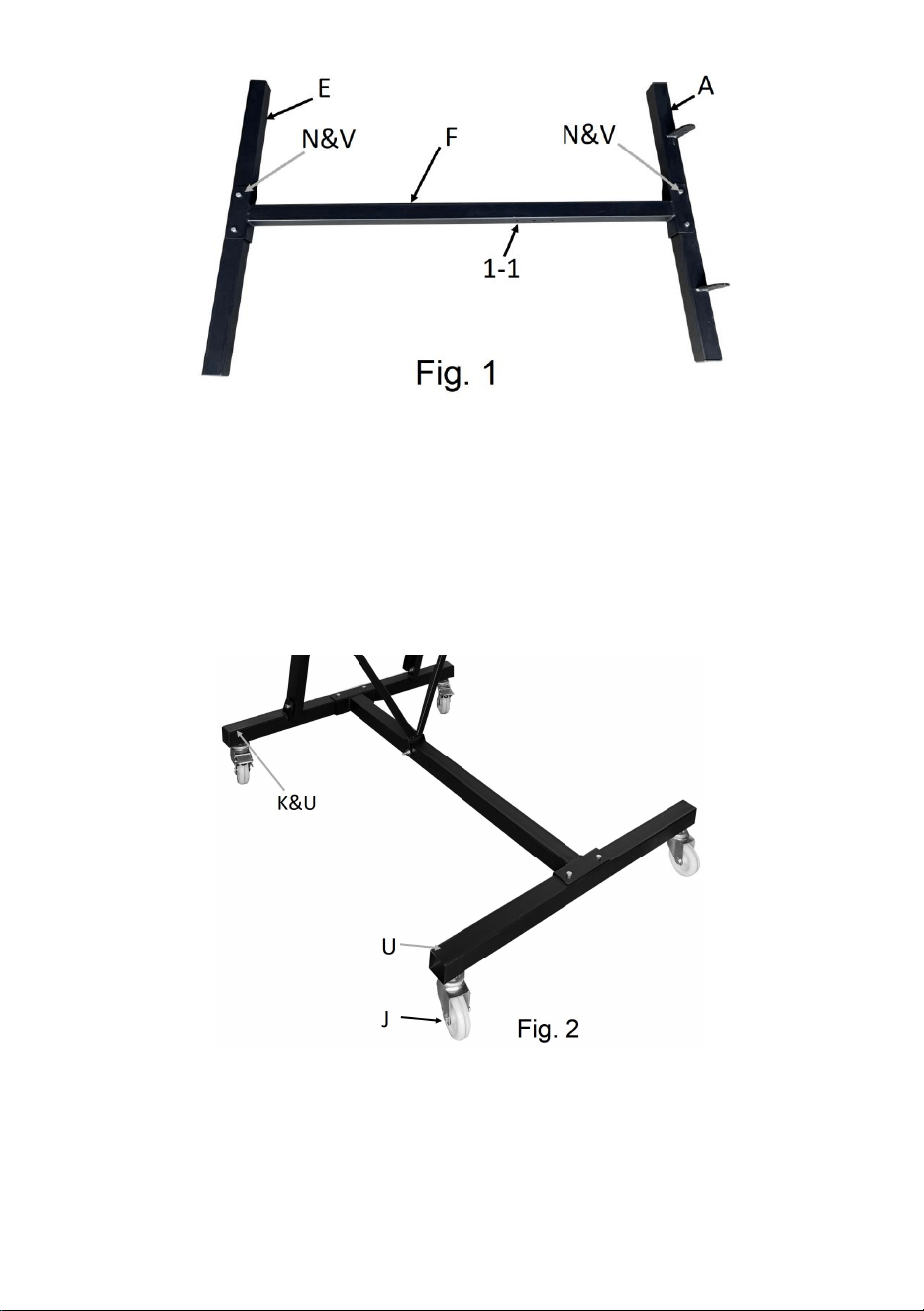

1. Assemble the Base leg (E) and the base frame (A) to the Connecting Column

(F). Insert the end of Connecting Column (F) into the base frame and the Base leg

(E) and align the bolt holes. The height adjustment holes (Fig.1 1-1) will be on the

inside. Secure each part with a frame bolt (N) and lock nut1 (V).

- 5 -

2. Attach the front casters (J) by inserting the stem of each caster through the end

of each leg and securing it with a flange nut (U). Install the rear locking casters (K)

to the base frame in the same manner. Lock the rear wheels in place for the

remainder of the installation.

- 6 -

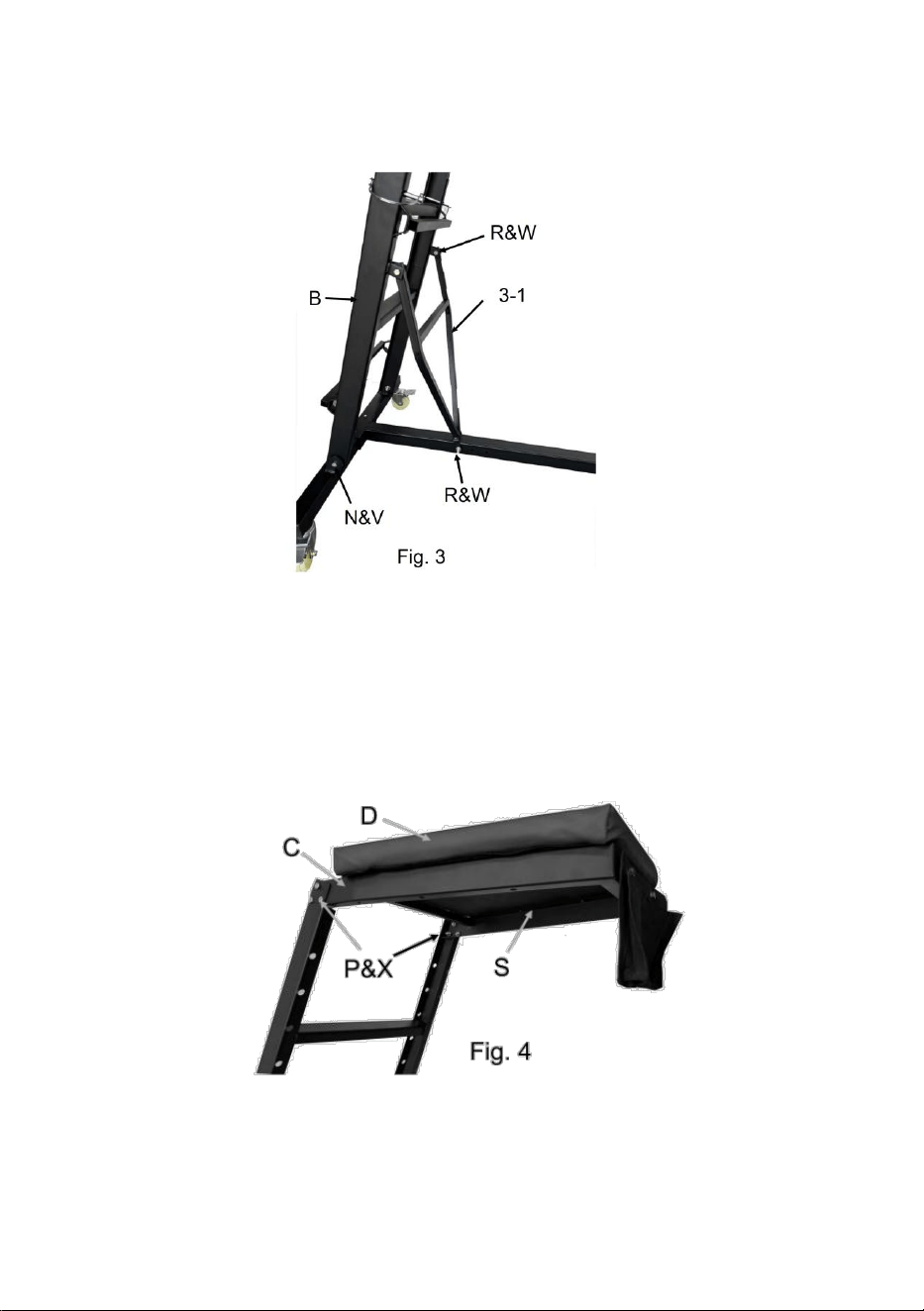

3. Install the ladder assembly (B) by inserting a frame bolt(N) through each side of

the base of a lock nut1 (V). Swing the ladder's angle support (Fig.3 3-1) into the

height adjustment holes (3-2). Make sure the crossbar is firmly in place.

4. Match the angled opening with the adjustment notches. Insert a height

adjustment plate bolt (R) through the bolt hole at each end of the plate. Secure

each bolt with a lock nut 2 (W). Repeat on the other side.

5. Attach the chest deck frame (C) to the top of the ladder assembly (B) using

three chest frame bolts (P) and lock nut3 (X) on each side. Attach the chest deck

pad (D) using two Phillips screws(S) from underneath.

- 7 -

7. Put the pouch (H) and align the screw holes. Insert two chest frame bolts (P)

and lock nut3 (X) through the screw holes.Line up the protruding screws with the

holes in the deck frame's front. Secure the pouch to the deck frame with the

screws.

8. Re-check and tighten all bolts and screws as necessary.

CARE & MAINTENANCE

1. Maintain the tool with care. A tool in good condition is efficient, easier to control

and will have fewer problems.

2. Inspect the tool components periodically. Repair or replace damaged or worn

components. Only use identical replacement parts when servicing.

3. Maintain the tool's labels and name plates. These carry important information.If

unreadable or missing, contact Princess Auto Ltd.for replacements.

WARNING!

Only qualified service personnel should repair the tool. An improperly repaired tool

may present a hazard to the user and/or others.

CLEANING

Wipe clean as needed.Use mild upholstery cleaner (not caustic) to clean the chest

deck pad as needed.

LUBRICATION

DO NOT lubricate casters.This can damage the mechanism.

- 8 -

STORAGE

1. Remove the leg lock pins from each leg. Hold the ladder when removing the

second pin, as the base frame will fall to the floor. Store the pins in the creeper's

pouch.

2. Push the ladder's angle support arms back towards the

ladder.

6. Lift each leg up until it rests next to the ladder assembly.

7. Store the creeper vertically. Make sure the rear casters are locked once it is in

place.

REMOVAL FROM STORAGE

1. Lower each leg.

2. Pull the ladder's angle support arms forward to settle in a height adjustment

notch.

3. Remove the leg lock pins from the pouch.

4. Lift the base frame and push the leg down until it the bolt holes align. Push the

leg lock pin through and turn the end down. Repeat with the other leg.

5. Unlock the rear casters, and it is ready for use.

Sanven Technology Ltd.

Address: Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA

91730

Made In China
