User Manual
Bedienungsanleitung
de
en
CARD 2.0
EXTENSION
Analog stereo input module for
Audiotec Fischer DSP devices
2
Herzlichen Glückwunsch
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf der Extension Card 2.0 – ANALOG IN, einem hochwertigen Stereo-Eingangsmodul zur
Erweiterung Ihres DSP-Systems um zusätzliche Schnittstellen und Funktionen.
Die Extension Card 2.0 wurde von uns nach neuesten technischen Erkenntnissen entwickelt und überzeugt durch ihre
hervorragende Verarbeitung sowie den Einsatz ausgereifter Technologien.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Informationen
Um alle Funktionen der Extension Card 2.0 optimal nutzen zu können, lesen Sie bitte diese Bedienungsanleitung
sorgfältig durch. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie und entfernen alle ange-
schlossenen Kabel vom Gerät.
Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fach-
gerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.
Verwenden Sie die Extension Card 2.0 nur in dem dafür vorgesehenen Gerät und entsprechenden Steckplatz. Die Ver-
wendung des Moduls in anderen Geräten oder Steckplätzen kann zu Schäden am Modul, dem DSP-Produkt, der Head
Unit / dem Radio oder anderen angeschlossenen Geräten führen!
1 x ANALOG IN Modul
1 x Modulspezische Abdeckblende
1 x MOLEX-Anschlusskabel für den Highlevel-Eingang
1 x Befestigungsschrauben
Lieferumfang
3
de

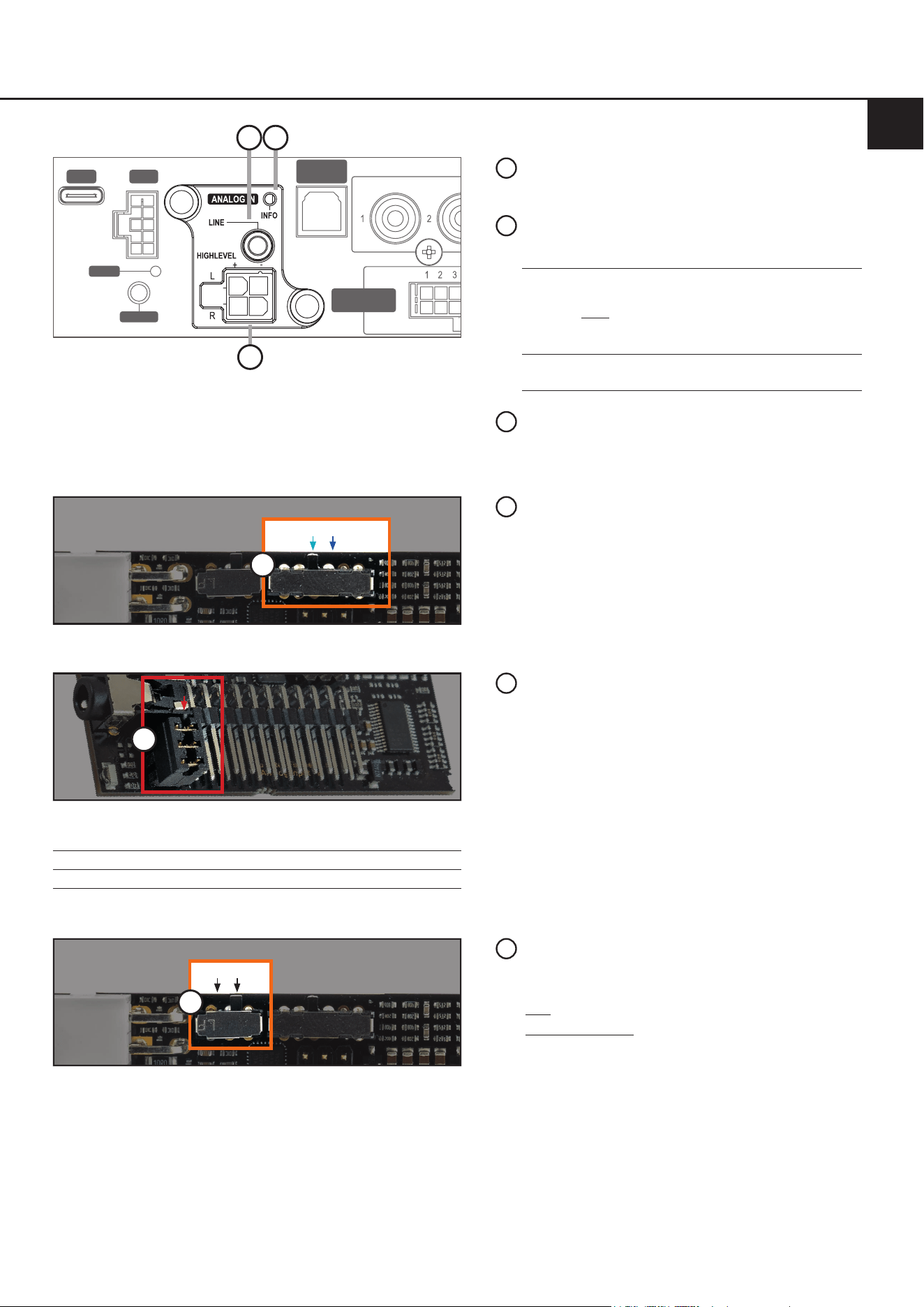

Anschluss und Bedienelemente
LINE INPUT
SCP
OPTICAL
INPUT
USB
HIGHLEVEL
INPUT
HIGHLEVEL
INPUT
REM
OUT
STATUS
CONTROL
1
3
2
Line-Eingang
2-Kanal stereo Line-Eingang
1
Info LED
Zeigt den Status des ANALOG IN Moduls an:
Grün: Line-Eingang verwendet (unabhängig vom
Last-Jumper)
oder
Highlevel-Eingang verwendet & Last-Jumper
entfernt
Orange: Highlevel-Eingang verwendet & Last-Jumper
gesteckt
2
Highlevel-Eingang
2-Kanal stereo Highlevel-Eingang
3
OOn
Schalterstellung
Eingangsempndlichkeit Konguration Last-Jumper
11 V / 3,5 V Jumper gesteckt
30 V / 8 V Jumper entfernt
Last Jumper
5
Last-Jumper
Dient zur Einstellung der Last des Highlevel-Ein-
gangs.
WICHTIG: Liegt die Ausgangsspannung der
Signalquelle zwischen 11 V und 30 V (z. B. bei
OEM-Verstärkern), muss der Jumper umgehend
entfernt werden, um Schäden am System zu
vermeiden. Zusätzlich ist der Eingangsempnd-
lichkeits-Schalter auf die Position 30 V / 8 V zu
stellen.
5
30V / 8V11V / 3.5V
4
Eingangsempndlichkeits-Schalter
Dient zur Voreinstellung des Eingangsempnd-
lichkeitsbereichs – die Feineinstellung erfolgt in
der DSP PC-Tool Software (Seite 5, Punkt 8).
Auslieferungszustand: 11 V / 3,5 V
4
Auto Remote-Schalter
Dient zur Konguration der Auto Remote-Funkti-
on des Highlevel-Eingangs.
On: Einschaltung per Highlevel-Signal.
O (werkseitig): Einschaltung per Highlevel-
Signal deaktiviert.
6
6
4
Im folgenden Abschnitt wird beschrieben, wie die Extension Card 2.0 (EC 2.0) installiert und in Betrieb genommen wird:
1. Kabelverbindungen trennen
Trennen Sie alle Kabelverbindungen vom Gerät.
2. DSP / DSP-Verstärker önen
Önen Sie das Gerät, indem Sie das Seitenblech mit dem Extension Card 2.0-Eingang sowie das Bodenblech ge-
mäß der Beschreibung in der gerätespezischen Bedienungsanleitung entfernen.
3. Seitenblech vorbereiten
Entfernen Sie die Abdeckblende der EC 2.0 vom zuvor demontierten Seitenblech, indem Sie die zwei Inbusschrau-
ben auf der Rückseite lösen. Montieren Sie nun die neue, der EC 2.0 beiliegende Abdeckblende. Achten Sie auf
korrekte Ausrichtung und ziehen Sie die Schrauben nur handfest an.
4. EC 2.0 vorbereiten
WICHTIG: Bevor das Modul in Betrieb genommen wird, müssen unbedingt die Grundeinstellung der Eingangs-
empndlichkeit und die Last des Highlevel-Eingangs an die Ausgangsspannung der angeschlossene Signalquelle
angepasst werden, um eine bestmögliche Signalqualität zu garantieren und Schäden am Modul / dem DSP-Produkt
oder dem Soundsystem zu vermeiden.
Darüber hinaus ist es empfehlenswert, in diesem Zuge auch die Auto Remote-Funktion zu kongurieren.
Wir empfehlen, die maximale Ausgangsspannung der Signalquelle mithilfe eines geeigneten Messgeräts zu ermit-
teln oder sich an Ihren autorisierten Audiotec Fischer Fachhändler zu wenden.
Wenn Sie sich unsicher sind, empfehlen wir, eine Eingangsempndlichkeit von 30 V / 8 V einzustellen und den
Last-Jumper (Seite 3, Punkt 5) zu entfernen.
a. Grundeinstellung der Eingangsempndlichkeit
Mit dem Eingangsempndlichkeits-Schalter (Seite 3, Punkt 4) wird die Grundeinstellung der Eingangsempndlich-
keit für den Highlevel- und Line-Eingang vorgenommen – abhängig von der Ausgangsspannung Ihrer Signalquelle.
Werkseitig ist das Modul auf 11 V (Highlevel) bzw. 3,5 V (Line) voreingestellt. Dies ist in nahezu allen Fällen bereits
die optimale Einstellung.
Sofern Ihre Signalquelle eine höhere Ausgangsspannung liefert, beispielsweise im Falle eines vorgeschalteten
OEM / Werksverstärkers, muss der Schalter auf die Position 30 V / 8 V gestellt und die Konguration des Last-Jum-
pers (siehe Punkt b) überprüft werden.
Die Feineinstellung der Eingangsempndlichkeit wird nach erfolgreicher Installation in der DSP PC-Tool Software
vorgenommen (Seite 5, Punkt 8).
b. Last des Highlevel-Eingangs festlegen
Diese Einstellung ist nur erforderlich, wenn eine Signalquelle mit einer Ausgangsspannung zwischen 11 V und 30 V
an den Highlevel-Eingang (Seite 3, Punkt 3) angeschlossen wird (beispielsweise ein Premium Soundsystem-Ver-
stärker mit mehr als 50 W RMS Ausgangsleistung) und der Eingangsempndlichkeits-Schalter auf 30 V / 8 V einge-
stellt wurde.
Bei Standardanwendungen – wie dem Anschluss eines Werks- oder Aftermarket-Radios mit maximal 4 V RMS Aus-
gangsspannung – ist keine Anpassung notwendig.
Die Last des Highlevel-Eingangs kann durch entfernen oder stecken des Last-Jumpers (Seite 3, Punkt 5) angepasst
werden. Zum Entfernen ziehen Sie den Jumper einfach gerade nach oben ab.
Schalterstellung
Eingangsempndlichkeit Konguration Last-Jumper
11 V / 3,5 V Jumper gesteckt (werkseitig)
30 V / 8 V Jumper entfernt
c. Konguration der Auto Remote-Funktion
Wird der Highlevel-Eingang des Moduls als primärer oder einziger Signaleingang genutzt, kann die automatische
Einschaltfunktion mit dem Auto Remote-Schalter (Seite 3, Punkt 6) aktiviert werden (Auto Remote-Schalter = On).
Installation & Konguration
5
de
Der DSP / DSP-Verstärker wird dann automatisch mit der am Highlevel-Eingang angeschlossenen Signalquelle ein-
und ausgeschaltet.
Hinweis: Ab Werk ist die Auto-Remote-Funktion des Highlevel-Eingangs deaktiviert (Auto Remote = O).
Sofern der Line-Eingang des Moduls ausschließlich als Signaleingang verwendet wird, muss der DSP / DSP-Ver-
stärker über seinen Remote-Eingang eingeschaltet werden.

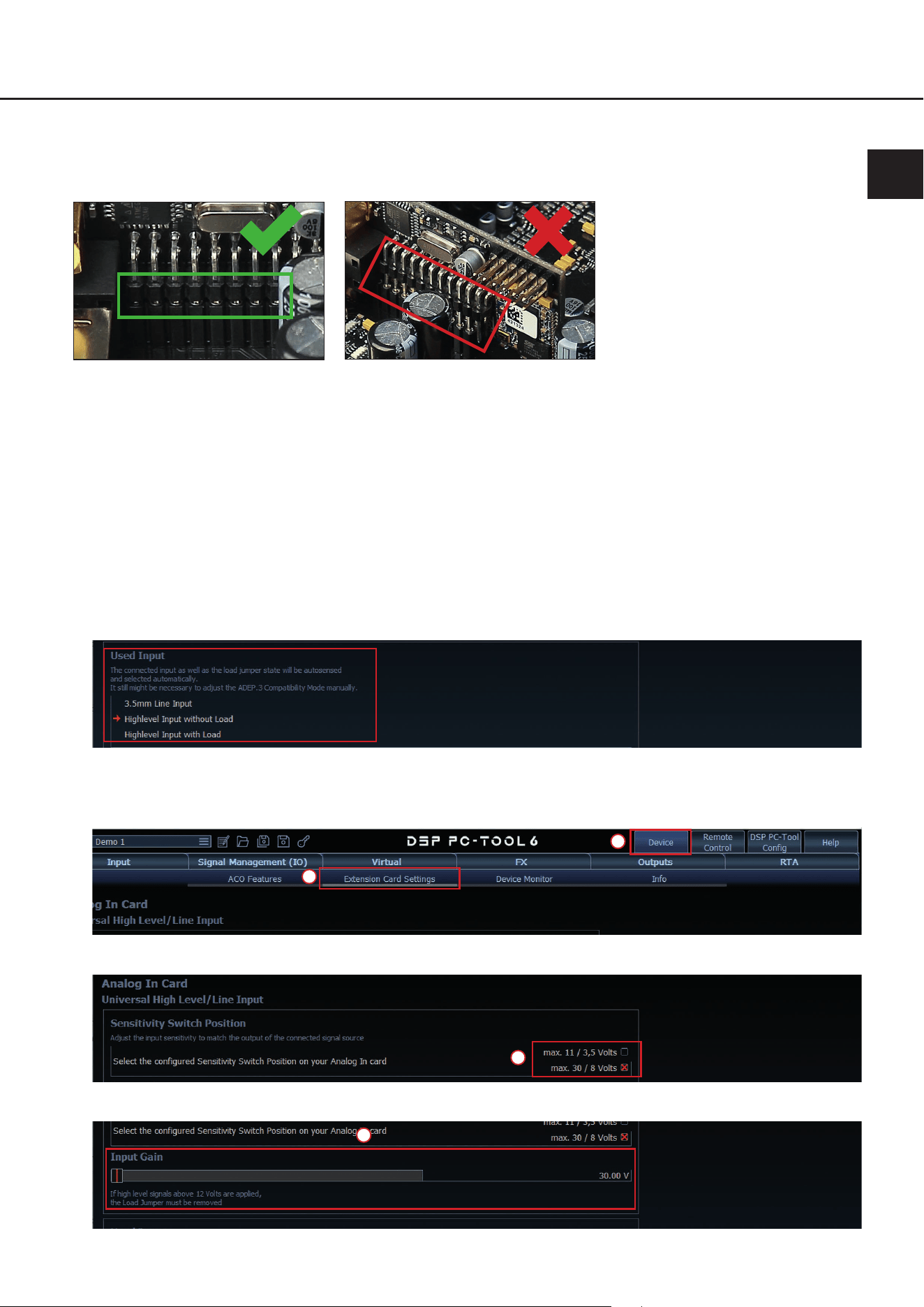

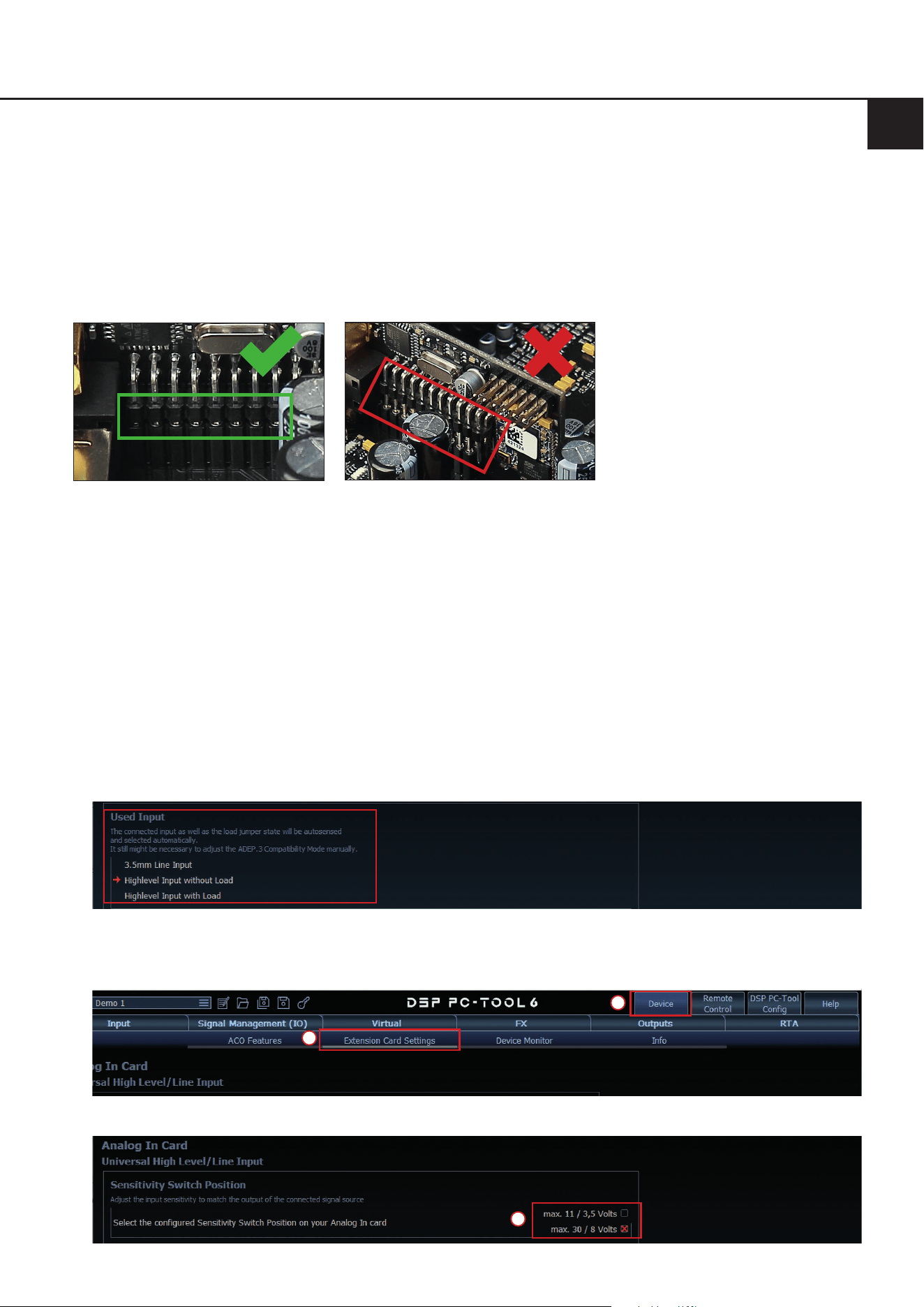

5. EC 2.0 in DSP / DSP-Verstärker einsetzen
Stecken Sie das Modul in den im Gerät vorgesehenen Sockel. Informationen zur Position des Sockels nden Sie in
der Bedienungsanleitung des jeweiligen DSP-Produkts.
Achten Sie auf korrekten Sitz und vollständigen Kontakt der Pins.
6. DSP / DSP-Verstärker wieder zusammensetzen
Setzen Sie das Gerät gemäß der Beschreibung in der gerätespezischen Bedienungsanleitung wieder zusammen.
7. Inbetriebnahme
Schließen Sie alle Kabel wieder an und schalten Sie das Gerät ein. Die EC 2.0 wird vom Gerät automatisch erkannt,
und die Info-LED (Seite 3, Punkt 2) des Moduls leuchtet grün.
8. Konguration im DSP PC-Tool
Nachdem die Voreinstellung der Eingangsempndlichkeit und die Anpassung der Last des Highlevel-Eingangs vor-
genommen wurde (Seite 4, Punkt 4), kann die Eingangsempndlichkeit im Menü „Device“ unter dem Reiter „Exten-
sion Card Settings“ feinjustiert werden, um eine optimale Signalqualität zu gewährleisten.
Im Bereich „Used Input“ wird zudem angezeigt, welcher Signaleingang des Moduls verwendet wird (Highlevel oder
Line Input) und ob der Last-Jumper gesteckt oder entfernt ist – so lässt sich die zuvor vorgenommene Konguration
einfach überprüfen.
Zur Feinjustierung gehen Sie wie folgt vor:
1. Verbinden Sie den DSP / DSP-Verstärker mit dem PC und starten die DSP PC-Tool Software.
2. Önen Sie den Reiter „Extension Card Settings“ im Device-Menü.
1
2
3. Wählen Sie die kongurierte Schalterstellung der Eingangsempndlichkeit Ihres Moduls aus.
3
6

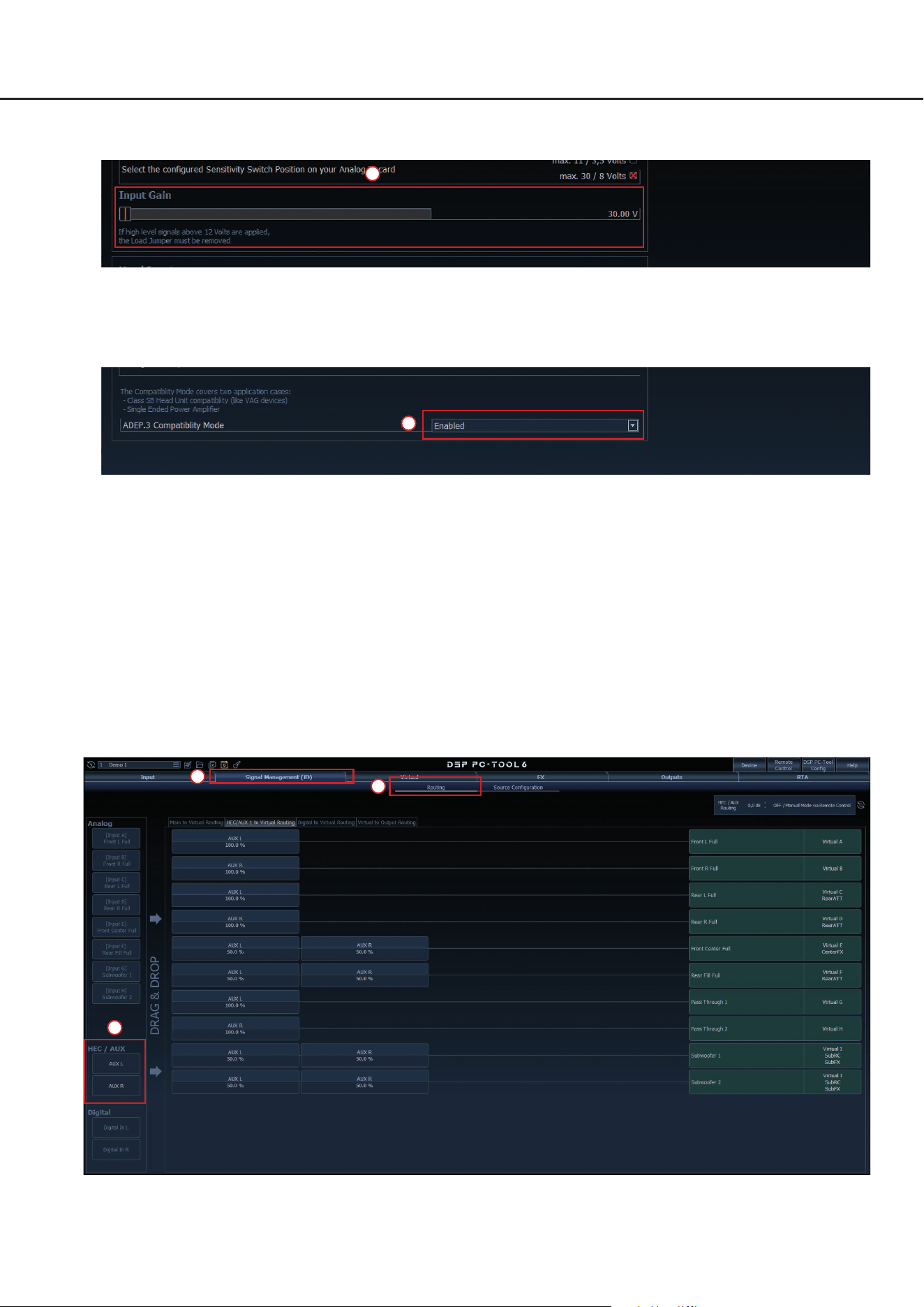

4. Passen Sie die Eingangsempndlichkeit mit Hilfe des Schiebereglers an die Ausgangsspannung der angeschlos-
senen Signalquelle an.
4
5.
Bei Nutzung des Highlevel-Eingangs als Signaleingang kann es in Verbindung mit einigen Werksradios – die über
eine sogenannte „Class SB“-Ausgangsstufe verfügen – notwendig sein, den ADEP.3-Schaltkreis an den Diagno-
semodus des Steuergeräts anzupassen. Eine Anpassung sollte vorgenommen werden, wenn es bspw. zu Verzer-
rungen im oberen Lautstärkebereich kommt. Standardmäßig ist der Kompatibilitätsmodus ausgeschaltet (Disabled).
5
9. Anschluss der verbleibenden Kabel
Schließen Sie die verbleibenden Kabel an. Achten Sie auf eine korrekte Polung.
Verwenden Sie zum Anschluss des Highlevel-Eingangs ausschließlich das mitgelieferte Anschlusskabel mit dem
4-poligen Stecker und den oenen Kabelenden. Für den Line-Eingang empfehlen wir ein geschirmtes 3,5-mm-Klin-
kenkabel, um Störgeräusche zu vermeiden.
Hinweis: Der Highlevel- und der Line-Eingang eines einzelnen Kanals des Moduls darf nicht gleichzeitig genutzt
werden, da dies zu Schäden an ihrem Autoradio führen kann.
Es ist aber zulässig, an einem Kanal den Highlevel- und am anderen Kanal den Line-Eingang zu verwenden.

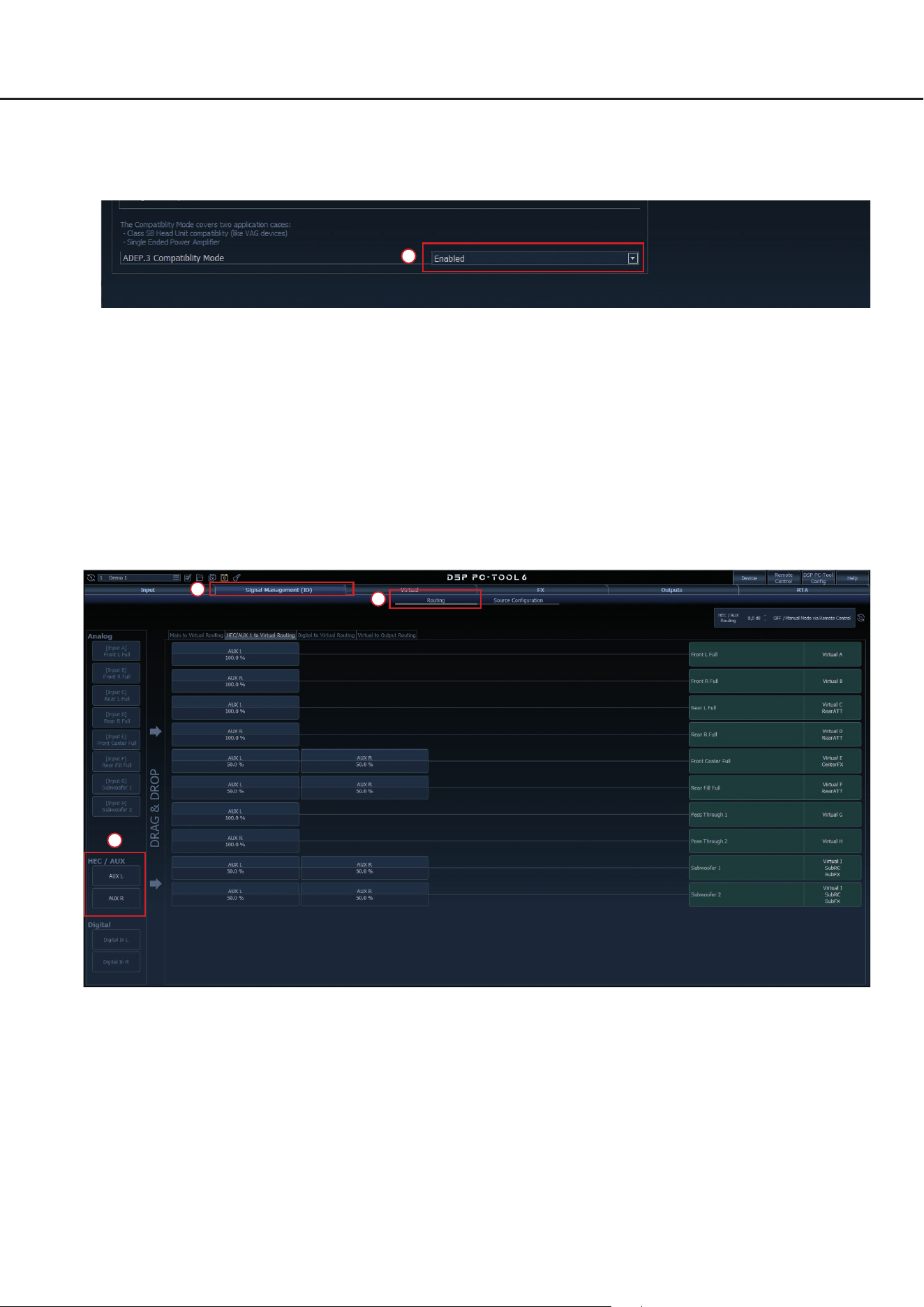

10. Signalrouting im DSP PC-Tool
Zum Schluss können Sie im DSP PC-Tool die Eingänge als zusätzliche „Main“-Eingänge oder als „AUX“-Quelle frei
kongurieren.
Navigieren Sie dazu im Reiter „Signal Management (IO)“ zum „Routing“-Tab.
1
2
3
Installation & Konguration
7
de
Technische Daten
Eingangsempndlichkeit Highlevel 1,5 - 30 Volt (regelbar)
Eingangsempndlichkeit Line-Eingang 0,5 - 8 Volt (regelbar)
Line-Eingang 3,5 mm Klinke
Zusätzliche Features ADEP.3, Auto Remote-Funktion
Kompatibilität Alle HELIX und MATCH DSP-Produkte mit Extension Card 2.0 Steckplatz
Garantiehinweise
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte
und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann
nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder
Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen.
Hinweise zur Entsorgung
Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf, sondern bei
einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss. Befolgen Sie die ört-
lichen Vorschriften und entsorgen Sie das Produkt niemals mit dem normalen Hausmüll. Die ordnungs-
gemäße Entsorgung von Altgeräten trägt zur Vermeidung von Umwelt- und Gesundheitsschäden bei.
Regulatorische Hinweise
Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahr-
zeugen innerhalb der Europäischen Union (EU) zertiziert.
Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahr-
zeugen innerhalb des Vereinigten Königreichs zertiziert.
Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahr-
zeugen innerhalb der Eurasian Customs Union zertiziert.
Rechtliche Hinweise
8
Congratulations
Dear Customer,
Congratulations on purchasing the Extension Card 2.0 – ANALOG IN, a high-quality stereo input module designed to
expand your DSP system with additional interfaces and functionality.
We developed the Extension Card 2.0 based on state-of-the-art engineering which is reected in its exceptional quality
and the impressive use of sophisticated technologies.
We hope you enjoy this product.
The
AUDIOTEC FISCHER Team
General information
To prevent damage to the unit / module and possible injury, read this manual carefully and follow all installation in-
structions. This product has been checked for proper function prior to shipping and is guaranteed against manufac-
turing defects.
Before starting your installation, disconnect the battery’s negative terminal and all cables from the device to
prevent damage to the unit / module, re and / or risk of injury.
For a proper performance and to ensure full warranty coverage, we strongly recommend to get this product installed
by an authorized Audiotec Fischer dealer.
Install the Extension Card only in the designated device and its specic slot. Using the module in other devices or
slots can result in damage of the Extension Card 2.0, the device, the head unit / radio or other connected devices!
1 x ANALOG IN module
1 x Module-specic cover panel
1 x MOLEX connection cable for the highlevel input
1 x Mounting screws
Scope of delivery
9
en

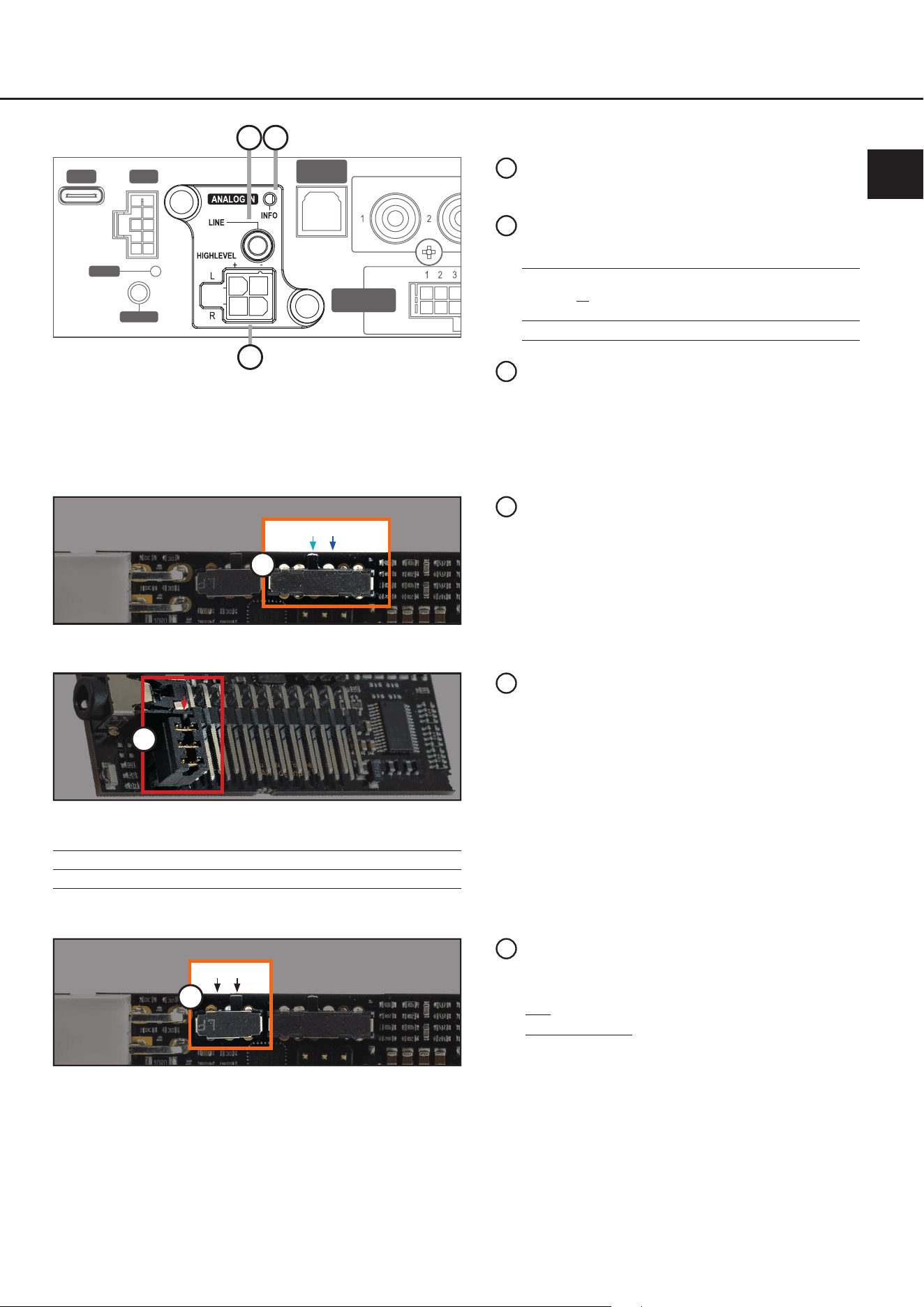

Connectors and control units
LINE INPUT
SCP
OPTICAL
INPUT
USB
HIGHLEVEL
INPUT
HIGHLEVEL
INPUT
REM
OUT
STATUS
CONTROL
1
3
2
Line input
2-channel stereo Line input
1
Info LED
Displays the status of the ANALOG IN module:
Green:
Line input used (regardless of the Load jumper)
or
Highlevel input used & Load jumper removed
Orange:
Highlevel input used & Load Jumper installed
2
Highlevel input
2-channel stereo highlevel input
3
OOn
Switch position
input sensitivity Load jumper conguration
11 V / 3.5 V Jumper installed
30 V / 8 V Jumper removed
Last Jumper
4
Load jumper
Used to set the input load for the highlevel input.
IMPORTANT: If the output voltage of the signal
source is between 11 V and 30 V (e.g., OEM am-
pliers), the jumper must be removed immediate-
ly to prevent damage to the system.
Additionally, the input sensitivity switch must be
set to the 30 V / 8 V position.
5
30V / 8V11V / 3.5V
5
Input sensitivity switch
Used to set the input sensitivity range. The ne
adjustment is done in the DSP PC-Tool software
(page 11, point 8).
Factory setting: 11 V / 3.5 V
4
Auto Remote switch
Used to congure the Auto Remote function of
the highlevel input.
On: Activation via highlevel signal.
O (by default): Activation via highlevel signal
disabled.
6
6
10
This section describes how to install and commission the Extension Card 2.0 (EC 2.0):
1. Disconnect connections
Disconnect all cable connections from the device.
2. Open DSP / DSP amplier
Open the device by removing the side panel with the Extension Card 2.0 input and the bottom plate, as described in
the user manual of your specic DSP model.
3. Prepare the side panel
Remove the cover panel of the EC 2.0 from the previously removed side panel by loosening the two Allen screws
on the back. Now t the new cover panel supplied with the EC 2.0. Ensure correct alignment and tighten the screws
hand-tight only.
4. Prepare EC 2.0
ATTENTION: Before the initial start-up of the module, the basic input sensitivity setting and the load conguration of
the highlevel input must be adjusted to match the output voltage of the connected signal source in order to achieve
the best possible signal quality and prevent damage to the module, DSP device, or sound system.
Additionally, we recommend conguring the Auto Remote function at this stage.
We recommend measuring the maximum output voltage of the signal source using an appropriate measuring device
or contacting your authorized Audiotec Fischer dealer.
If you are unsure, we recommend setting the input sensitivity switch (page 9, point 4) to 30 V / 8 V and removing the
load jumper (page 9, point 5).
a. Basic input sensitivity setting
The input sensitivity switch (page 9, point 4) is used to set the input sensitivity for the highlevel and line input, based
on the output voltage of your signal source.
The factory setting is 11 V (highlevel) and 3.5 V (line), which is suitable in most cases.
If your signal source provides a higher output voltage – for example, if a factory-installed amplier serves as signal
source – the switch must be set to 30 V / 8 V, and the correct conguration of the load jumper (see point b) must be
checked.
Fine-tuning of the input sensitivity is done later in the DSP PC-Tool software (page 11, point 8).
b. Set the load for the highlevel input
This adjustment is only necessary when connecting a signal source with an output voltage between 11 V and 30 V
to the highlevel input (page 9, point 3) – for example, a premium sound system amplier with more than 50 W RMS
output power – and the input sensitivity switch must be set to 30 V / 8 V.
For standard applications – such as connecting an OEM or aftermarket radio with a maximum output voltage of 4 V
RMS – no adjustment is necessary.
The load of the highlevel input can be adjusted by installing or removing the load jumper (page 9, point 5). To remove
the jumper, simply pull it straight upward.
Switch position input sensitivity Load jumper conguration
11 V / 3,5 V Jumper installed (by default)
30 V / 8 V Jumper removed
c. Congure the Auto Remote function
If the highlevel input of the module is used as the primary or only signal input, the automatic turn-on function can be
activated using the Auto Remote switch (page 9, point 6) – Auto Remote = On.
This function will turn on and o the whole device together with the signal source via the highlevel input.
Note: The Auto Remote function is disabled by default (Auto Remote = O).
As soon as a signal source is solely connected to the modules line input, it is mandatory to connect the remote input
of the device to power up the amplier / DSP.
Installation & conguration
11
en
5. Insert EC 2.0 into the DSP / DSP amplier
Insert the module into the designated socket inside the device. Information about the socket position can be found
in the user manual of the respective DSP product.
Make sure that the module is installed properly and all pins are fully inserted into the socket.
6. Reassemble the DSP / DSP amplier
Reassemble the device as described in the user manual of your specic model.
7. Commissioning
Reconnect all cables and power on the device. The EC 2.0 will be automatically recognized, and the module’s Info
LED (page 9, point 2) will light up green.
8. Conguration in the DSP PC-Tool
After setting the basic input sensitivity (page 10, point 4) and the load of the highlevel input, the input sensitivity can
be ne-tuned in the “Device” menu under the “Extension Card Settings” tab to ensure optimal signal quality.
In the “Used Input” section, you can also see which input of the module is currently used (highlevel or line) and
whether the load jumper is installed or removed – this allows for quick verication of your hardware conguration.
To ne-tune the input sensitivity, proceed as follows:
1. Connect the DSP / DSP amplier to your PC and start the DSP PC-Tool software.
2. Open the “Extension Card Settings” tab in the “Device” menu.
1
2
3. Select the congured input sensitivity switch position of your module.
3
4. Adjust the input sensitivity using the slider to match the output voltage of the connected signal source.
4
12
5.
When using the highlevel input, it may be necessary to adapt the ADEP.3 circuit to the radio’s diagnostic mode –
especially with some OEM radios that are equipped with a so-called “class SB” output stage”.
This adjustment should be made if there are e.g. distortions occur in the upper volume range.
By default, the compatibility mode is disabled.
5
9. Connect remaining cables
Connect all remaining cables. Ensure correct polarity.
Solely use the supplied connection cable with the 4-pin plug and ying leads for connecting the highlevel inputs.
For the 3.5 mm stereo line input, we recommend using a shielded 3.5 mm jack cable to avoid background noises.
Note: It is strictly forbidden to use the highlevel input and line input of an individual channel at the same time as this
may cause severe damage to the connected signal source.
Nevertheless it is possible to use the highlevel input of one channel and the line input of another channel simultane-
ously.
10. Signal routing in the DSP PC-Tool
Finally, the inputs can be freely congured as additional MAIN Inputs or as an AUX source.
To do so, go to the “Signal Management (IO)” tab and open the “Routing” section.
1
2
3
Installation & conguration
13
en
Input sensitivity highlevel 1.5 - 30 Volts (adjustable)
Input sensitivity line input 0.5 - 8 Volts (adjustable)
Line input 3.5 mm jack
Additional features ADEP.3, Auto Remote function
Compatibility All HELIX and MATCH DSP devices with Extension Card 2.0 slot
Technical data
Legal information
Warranty disclaimer
The warranty service is based on the statutory regulations. Defects and damage caused by overload or improper han-
dling are excluded from the warranty service. Any return can only take place following prior consultation, in the original
packaging together with a detailed description of the error and a valid proof of purchase.
Technical modications, misprints and errors excepted! For damages on the vehicle and the device, caused by han-
dling errors of the device, we can’t assume liability.
Correct disposal of this product
This symbol means the product must not be discarded as household waste, and should be delivered to
an appropriate collection facility for recycling. Follow local rules and never dispose of the product with
normal household waste. Correct disposal of old products helps prevent negative consequences for the
environment and human health.
Regular notes
This product has been issued a CE marking. This means that the device is certied for use in vehicles
within the European Union (EU).
This product has been issued an UKCA marking. This means that the device is certied for use in vehi-
cles within the United Kingdom.
This product has been issued an EAC marking. This means that the device is certied for use in vehicles
within the Eurasian Customs Union.
Audiotec Fischer GmbH
Hünegräben 26 - 28 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: contact@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
