KMP404C photo

User Manual

This is the main product document for model KMP404C.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
A Frame Extension Ladder
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
KMP405C / KMP405D / KMP406C
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
KMP405C / KMP405D / KMP406C
(Note: The picture only shows KMP404C.)
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
A Frame Extension Ladder
background
- 2 -
Safety Instructions
1.Do not force the hinges in or out using any tools. You may cause
permanent damage to the hinge mechanism.
2.If there is pressure on the hinge lock pins, they may not open
properly.Relieve the pressure by moving one half of the ladder back and
forth until the hinge locks move with minimal force.
3.Make sure each Rock Lock is fully engaged into the appropriate rung
tube before climbing on the ladder. Failure to do so may result in injury.
4.For your safety, set up your ladder so the rungs are always level from
front to back and from side to side.
5.Keep clothing and body parts out of all moving mechanisms, including
the hinge locks and Rock Locks to avoid pinching.
6.Keep clothing and body parts away from rungs when telescoping the
outer ladder over the inner ladder.
7.Use caution when using the ladder around electricity. Ensure that the
ladder does not come in contact with electrical circuits or currents.
8.The maximum weight is 330lbs.For your safety, do not exceed the weight
limit.
9.Do not stand above the third rung from top.
10.Keep all ladder rungs, ladder feet, work platforms, and other standing
and gripping surfaces clean and free from foreign materials.
11.Do not lean too far over the side of the ladder and keep both feet on the
rungs at all times; as a rule of thumb, keep your navel between the rails.
12.Inspect feet for wear, replace them when necessary.
13.Read all labels on the ladder before use.
NO.
Model
Step Distance(mm)
Length Of Extension(mm)
1
KMP403C
280
2880
2
KMP403D
330
3350
3
KMP404C
280
4000
4
KMP404D
330
4670
background
- 3 -
5
KMP405C
280
5120
6
KMP405D
330
5990
7
KMP406C
280
6230
Hinge Release Method
Unfold
(TIPS:The folding process is reversed.)
background
- 4 -
Extend
Step1
Step2
Step3
Step4
background
- 5 -

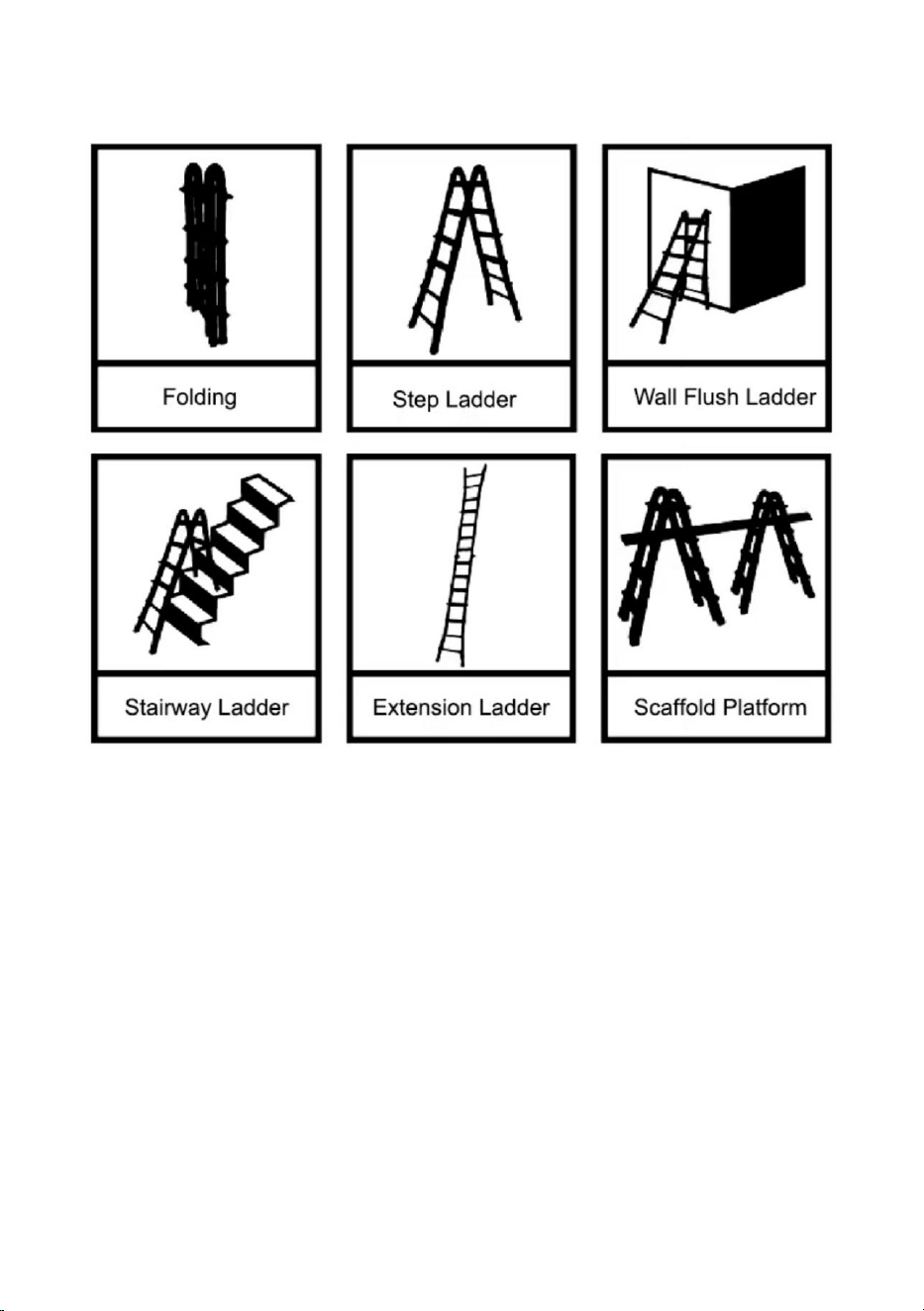

Usage Introduction
background
- 6 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Uneéchelleàextensiondecadre
MODÈLE:KMP403C/KMP403D/KMP404C/KMP404D
KMP405C/KMP405D/KMP406C
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons
nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir
touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier
attentivementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Machine Translated by Google
background
(Remarque:l'imagemontreuniquementleKMP404C.)
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez
pasànous
contacter:Supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
KMP405C/KMP405D/KMP406C
MODÈLE:KMP403C/KMP403D/KMP404C/KMP404D
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou
logiciellessurnotreproduit.
BESOIND'AIDE?CONTACTEZNOUS!
Uneéchelleàextensiondecadre
1
Machine Translated by Google
background
330
1.Neforcezpasl’entréeoulasortiedescharnièresàl’aided’outils.Vouspouvezcauser
4.Pourvotresécurité,installezvotreéchelledemanièreàcequelesbarreauxsoienttoujoursdeniveau.
limite.
1KMP403C
5.Gardezlesvêtementsetlespartiesducorpshorsdetoutmécanismeenmouvement,ycompris
10.Gardeztousleséchelons,piedsd'échelle,platesformesdetravailetautres
330
3.AssurezvousquechaqueRockLockestentièrementengagédansl'échelonapproprié.
l'échellen'entrepasencontactavecdescircuitsoudescourantsélectriques.
13.Liseztouteslesétiquettessurl'échelleavantutilisation.
4670
correctement.Soulagezlapressionendéplaçantlamoitiédel'échelleversl'arrièreet
l'échelleextérieureaudessusdel'échelleintérieure.
desbarreauxàtoutmoment;enrèglegénérale,gardezvotrenombrilentrelesrails.
4000
dommagespermanentsaumécanismedecharnière.
lesverrousdecharnièreetlesRockLockspourévitertoutpincement.
etlessurfacesdepréhensionsontpropresetexemptesdecorpsétrangers.
9.Nevoustenezpasaudessusdutroisièmeéchelonenpartantduhaut.
2880
3350
280
d'avantenarrièreetd'uncôtéàl'autre.
tubeavantdemontersurl’échelle.Nepaslefairepourraitentraînerdesblessures.
NON.Distancedepasdumodèle(mm)Longueurdel'extension(mm)
8.Lepoidsmaximumestde330lb.Pourvotresécurité,nedépassezpaslepoids
280
jusqu'àcequelesverrousdescharnièresbougentavecuneforceminimale.
7.Soyezprudentlorsquevousutilisezl'échelleàproximitédel'électricité.Assurezvousquele
12.Inspectezl'usuredespiedsetremplacezlessinécessaire.
4KMP404D
6.Gardezlesvêtementsetlespartiesducorpséloignésdesbarreauxlorsdutélescopagedu
2.S'ilyaunepressionsurlesgoupillesdeverrouillagedescharnières,ellesrisquentdenepass'ouvrir.
2KMP403D
11.Nevouspenchezpastropsurlecôtédel'échelleetgardezlesdeuxpiedssurle
3KMP404C
Consignesdesécurité
2
Machine Translated by Google
background
Méthodedelibérationdelacharnière
330
280
5120
5990
7KMP406C
280
6KMP405D
5KMP405C
6230
Sedérouler
(CONSEILS:leprocessusdepliageestinversé.)
3
Machine Translated by Google
background
4
Étape2
Étape3
Étape1
Étendre
Étape4
Machine Translated by Google
background
5
Présentationdel'utilisation
Machine Translated by Google
background
REPRÉSENTANTCE
REPRÉSENTANTDUROYAUMEUNI
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166Anaheim
Lieu,RanchoCucamonga,CA91730
YHCONSULTINGLIMITÉE.
C/OYHConsultingLimitedBureau147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
ImportéenAustralie:SIHAOPTYLTD.1RUEROKEVAASTWOOD
NSW2122Australie
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai
200000CN.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
MainzerLandstr.69,
60329FrancfortsurleMain.
ECrossStuGmbH
6
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Eine Rahmen-Ausziehleiter
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
KMP405C / KMP405D / KMP406C
MODELL: KMP403C / KMP403D / KMP404C / KMP404D
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
(Hinweis: Das Bild zeigt nur KMP404C.)
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
KMP405C / KMP405D / KMP406C
MODELL: KMP403C / KMP403D / KMP404C / KMP404D
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Eine Rahmen-Ausziehleiter
- 1 -
Machine Translated by Google
background
dauerhafte Beschädigung des Scharniermechanismus.
die Scharnierverschlüsse und Rock Locks, um ein Einklemmen zu vermeiden.
und Griffflächen sauber und frei von Fremdmaterialien.
3350
richtig.Entlasten Sie den Druck, indem Sie eine Hälfte der Leiter zurückschieben und
Halten Sie sich immer zwischen den Sprossen; als Faustregel gilt: Halten Sie Ihren Bauchnabel zwischen den Sprossen.
Außenleiter über Innenleiter.
4000
3.Stellen Sie sicher, dass jeder Rock Lock vollständig in der entsprechenden Sprosse eingerastet ist
Leiter kommt nicht mit Stromkreisen oder Strömen in Berührung.
13.Lesen Sie vor der Verwendung alle Etiketten auf der Leiter.
4670
4.Stellen Sie Ihre Leiter zu Ihrer Sicherheit so auf, dass die Sprossen immer waagerecht sind.
Grenze.
1 x KMP403C
330
1.Verwenden Sie keine Gewalt, um die Scharniere mit Werkzeugen ein- oder auszufahren. Sie könnten
5.Halten Sie Kleidung und Körperteile von allen beweglichen Mechanismen fern, einschließlich
10.Halten Sie alle Leitersprossen, Leiterfüße, Arbeitsplattformen und andere
2 KMP403D
330
6.Halten Sie Kleidung und Körperteile von den Sprossen fern, wenn Sie die
2.Wenn Druck auf die Scharnierverriegelungsstifte ausgeübt wird, öffnen sie sich möglicherweise nicht
11. Lehnen Sie sich nicht zu weit über die Seite der Leiter und halten Sie beide Füße auf dem
3 KMP404C
bis sich die Scharnierverriegelungen mit minimaler Kraft bewegen.
7. Seien Sie vorsichtig, wenn Sie die Leiter in der Nähe von Elektrizität verwenden. Stellen Sie sicher, dass die
12. Überprüfen Sie die Füße auf Verschleiß und ersetzen Sie sie bei Bedarf.
4 KMP404D
vor dem Besteigen der Leiter das Rohr ab. Andernfalls kann es zu Verletzungen kommen.
8. Das maximale Gewicht beträgt 330 Pfund. Überschreiten Sie zu Ihrer Sicherheit nicht das Gewicht
Nr. Modell Schrittweite (mm) Verlängerungslänge (mm)
280
von vorne nach hinten und von Seite zu Seite.
9. Stehen Sie nicht höher als die dritte Sprosse von oben.
2880
280
Sicherheitshinweise
- 2 -
Machine Translated by Google
background
Scharnierfreigabemethode
280
330
5120
59906 KMP405D
2807 KMP406C
5 KMP405C
6230
Entfalten
(TIPPS: Der Faltvorgang erfolgt umgekehrt.)
- 3 -
Machine Translated by Google
background
- 4 -
Schritt 2Schritt 1
Verlängern
Schritt 3 Schritt 4
Machine Translated by Google
background
- 5 -
Einführung zur Verwendung
Machine Translated by Google
background
- 6 -
NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Ort, Rancho Cucamonga, CA 91730
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai
200000 CN.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Vertreter der EG
UK REP
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
KMP405C / KMP405D / KMP406C
MODELLO: KMP403C / KMP403D / KMP404C / KMP404D
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare
determinati strumenti con noi rispetto ai principali marchi più importanti e non significa
necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Una scala di estensione del telaio
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
(Nota: l'immagine mostra solo KMP404C.)
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
KMP405C / KMP405D / KMP406C
MODELLO: KMP403C / KMP403D / KMP404C / KMP404D
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
HO BISOGNO DI AIUTO? CONTATTACI!
Una scala di estensione del telaio
- 1 -
Machine Translated by Google
background
danni permanenti al meccanismo della cerniera.
i blocchi della cerniera e i Rock Lock per evitare pizzicamenti.
e le superfici di presa pulite e prive di materiali estranei.
2880
3350
280
scala esterna sopra la scala interna.
pioli in ogni momento; come regola generale, tieni l'ombelico tra le rotaie.
4000
correttamente.Alleviare la pressione spostando indietro metà della scala e
4670
3.Assicurarsi che ogni Rock Lock sia completamente inserito nel piolo appropriato
la scala non entri in contatto con circuiti o correnti elettriche.
13.Leggere tutte le etichette sulla scala prima dell'uso.
4.Per la tua sicurezza, posiziona la scala in modo che i pioli siano sempre a livello
limite.
1KMP403C
1.Non forzare l'inserimento o l'estrazione delle cerniere utilizzando alcun attrezzo. Potresti causare
5.Tenere gli indumenti e le parti del corpo fuori da tutti i meccanismi in movimento, inclusi
10.Mantenere tutti i pioli, i piedini della scala, le piattaforme di lavoro e altro in piedi
3302KMP403D
330
2.Se si esercita pressione sui perni di bloccaggio della cerniera, questi potrebbero non aprirsi
6.Tenere gli indumenti e le parti del corpo lontani dai pioli durante l'operazione telescopica
11.Non sporgersi troppo oltre il lato della scala e tenere entrambi i piedi sulla scala
3KMP404C
12.Controllare l'eventuale usura dei piedini e sostituirli se necessario.
4KMP404D
in avanti finché i blocchi della cerniera non si muovono con una forza minima.
7. Prestare attenzione quando si utilizza la scala in prossimità di elettricità. Assicurarsi che il
tubo prima di salire sulla scala. In caso contrario, potrebbero verificarsi lesioni.
8. Il peso massimo è di 330 libbre. Per la tua sicurezza, non superare il peso
NO. Modello Distanza gradino (mm) Lunghezza estensione (mm)
da davanti a dietro e da un lato all'altro.
280
9.Non sostare al di sopra del terzo piolo dall'alto.
Istruzioni di sicurezza
-2-
Machine Translated by Google
background
Metodo di rilascio della cerniera
5120
280
280
5990
7KMP406C
330
6KMP405D
5KMP405C
(SUGGERIMENTO: il processo di piegatura è invertito.)
Svelare
6230
- 3 -
Machine Translated by Google
background
-4-
Passo 2
Passaggio 4
Passo 1
Estendere
Passaggio 3
Machine Translated by Google
background
-5-
Introduzione all'uso
Machine Translated by Google
background
REP.CE
REP. DEL REGNO UNITO
YH CONSULENZA LIMITATA.
Luogo, Rancho Cucamonga, CA 91730
NSW 2122Australia
E-CrossStu GmbH
Importato in Australia: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Mainzer Landstr.69,
60329 Francoforte sul Meno.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
-6-
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
KMP405C/KMP405D/KMP406C
MODELO:KMP403C/KMP403D/KMP404C/KMP404D
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada
pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar
ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica
necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamos
que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Unaescaleraextensibleconmarco
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
(Nota:laimagensolomuestraKMP404C).
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
KMP405C/KMP405D/KMP406C
MODELO:KMP403C/KMP403D/KMP404C/KMP404D
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:
Soporte
técnicoycertificadodegarantíaelectrónicawww.vevor.com/support
¿NECESITASAYUDA?¡CONTÁCTENOS!
Unaescaleraextensibleconmarco
1
Machine Translated by Google
background
laescaleranoentreencontactoconcircuitosocorrienteseléctricas.
13.Leatodaslasetiquetasdelaescaleraantesdeusarla.
12.Inspeccionelaspatasenbuscadedesgasteyreemplácelascuandoseanecesario.
haciaadelantehastaquelosbloqueosdelasbisagrassemuevanconunafuerzamínima.
7.Tengacuidadoalusarlaescaleracercadeelectricidad.Asegúresedequeel
4KMP404D
11.Noseinclinedemasiadosobreelcostadodelaescaleraymantengaambospiesenel
2.Sihaypresiónsobrelospasadoresdebloqueodelasbisagras,esposiblequenoseabran.
6.Mantengalaropaylaspartesdelcuerpoalejadasdelospeldañoscuandocoloqueeltelescópico.
3KMP404C
2KMP403D
330
280
9.Nosepareporencimadeltercerpeldañodesdearriba.
deadelantehaciaatrásydeladoalado.
2880
8.Elpesomáximoesde330libras.Parasuseguridad,noexcedaelpeso.
tuboantesdesubiralaescalera.Delocontrario,podríanproducirselesiones.
NO.ModeloDistanciadepaso(mm)Longituddeextensión(mm)
280
4000
escaleraexteriorsobrelaescalerainterior.
correctamente.Alivielapresiónmoviendolamitaddelaescalerahaciaatrásy
peldañosentodomomento;Comoreglageneral,mantengaelombligoentrelosrieles.
losbloqueosdebisagrayRockLocksparaevitarpellizcos.
Dañopermanentealmecanismodebisagra.
ysuperficiesdeagarrelimpiasylibresdematerialesextraños.
3350
1.Nofuercelasbisagrashaciaadentroohaciaafuerausandoningunaherramienta.ustedpuedecausar
5.Mantengalaropaypartesdelcuerpofueradelalcancedetodoslosmecanismosenmovimiento,incluidos
10.Mantengatodoslospeldañosypatasdelasescaleras,plataformasdetrabajoyotroselementosenpie.
1KMP403C
4.Parasuseguridad,instalelaescalerademodoquelospeldañosesténsiempreniveladosdesde
límite.
330
4670
3.AsegúresedequecadaRockLockestécompletamenteenganchadoenelpeldañoapropiado
Instruccionesdeseguridad
2
Machine Translated by Google
background
Métododeliberacióndebisagra
330
280
5120
5990
7KMP406C
280
6KMP405D
5KMP405C
(CONSEJOS:Elprocesodeplegadoseinvierte).
Desplegar
6230
3
Machine Translated by Google
background
4
Paso2
Paso3
Paso1
Extender
Etapa4
Machine Translated by Google
background
5
Introduccióndeuso
Machine Translated by Google
background
REPRESENTANTEDELACE
REPRESENTANTEDELREINOUNIDO
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim
Lugar,RanchoCucamonga,CA91730
YHCONSULTINGLIMITADO.
C/OYHConsultingLimitedOficina147,
CenturionHouse,LondonRoad,
StainesuponThames,Surrey,TW184AX
ImportadoaAUS:SIHAOPTYLTD.1ROKEVACALLEASTWOOD
NuevaGalesdelSur2122Australia
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
Fabricante:Shanghaimuxinmuyeyouxiangongsi
ECrossStuGmbH
MainzerLandstr.69,
60329FráncfortdelMeno.
6
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
KMP405C/KMP405D/KMP406C
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas
przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone
narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie
wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania
zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w
porównaniu z czołowymi markami.
Drabina przedłużająca ramę
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
KMP405C/KMP405D/KMP406C
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o
dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który
otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,
jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
(Uwaga: zdjęcie przedstawia tylko KMP404C.)
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:
Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Drabina przedłużająca ramę
- 1 -
Machine Translated by Google
background
drabina nie ma kontaktu z obwodami lub prądami elektrycznymi.
13.Przed użyciem przeczytaj wszystkie etykiety na drabinie.
12.Sprawdź stopy pod kątem zużycia i wymień je w razie potrzeby.
do przodu, aż zamki zawiasów poruszą się z minimalną siłą.
7. Zachowaj ostrożność podczas korzystania z drabiny w pobliżu prądu. Upewnij się, że
4KMP404D
11.Nie wychylaj się zbytnio za burtę drabiny i trzymaj obie stopy na drabinie
2. Jeśli na sworznie blokujące zawiasy wywierany jest nacisk, mogą się one nie otworzyć
6. Podczas teleskopowania trzymaj ubranie i części ciała z dala od szczebli
3KMP404C
2KMP403D
330
280
9.Nie stawaj nad trzecim szczeblem od góry.
od przodu do tyłu i z boku na bok.
2880
8. Maksymalna waga wynosi 330 funtów. Dla własnego bezpieczeństwa nie przekraczaj wagi
rurkę przed wejściem na drabinę. Niezastosowanie się do tego może spowodować obrażenia.
NIE. Model Odległość kroku (mm) Długość przedłużenia (mm)
280
4000
drabina zewnętrzna nad drabiną wewnętrzną.
prawidłowo. Zwolnij nacisk, przesuwając połowę drabiny do tyłu i
szczeble przez cały czas; Ogólna zasada polega na tym, że pępek znajduje się między szynami.
blokady zawiasów i blokady Rock Lock, aby uniknąć zakleszczenia.
trwałe uszkodzenie mechanizmu zawiasu.
i powierzchnie chwytne czyste i wolne od ciał obcych.
3350
1. Nie wsuwaj ani nie wysuwaj zawiasów na siłę przy użyciu żadnych narzędzi. Możesz spowodować
5.Trzymaj odzież i części ciała z dala od wszelkich ruchomych mechanizmów, w tym
10. Wszystkie szczeble drabiny, stopy drabiny, platformy robocze i inne elementy należy utrzymywać w pozycji stojącej
1KMP403C
4. Dla własnego bezpieczeństwa ustaw drabinę tak, aby jej szczeble były zawsze na poziomie
limit.
330
4670
3. Upewnij się, że każda blokada Rock Lock jest całkowicie włożona w odpowiedni szczebel
Instrukcje bezpieczeństwa
- 2 -
Machine Translated by Google
background
Metoda zwalniania zawiasu
330
280
5120
Rozwijać się
7KMP406C
280
6KMP405D
5KMP405C
6230
5990
(WSKAZÓWKI: Proces składania jest odwrotny.)
- 3 -
Machine Translated by Google
background
- 4 -
Krok 2
Krok 3
Krok 1
Rozszerzyć
Krok 4
Machine Translated by Google
background
- 5 -
Wprowadzenie do użycia
Machine Translated by Google
background
REPREZENT KE
REPUBLIKA Wielkiej Brytanii
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, Kalifornia 91730
YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Nowa Południowa Walia 2122 Australia
Import do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Producent: Shanghaimuxinmuyeyouxiangongsi
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
E-CrossStu GmbH
- 6 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
KMP405C / KMP405D / KMP406C
'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt
vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u
bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet
noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er
vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te
verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.
Een frameverlengingsladder
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
(Opmerking: de afbeelding toont alleen de KMP404C.)
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er
technologie- of software-updates zijn voor ons product.
KMP405C / KMP405D / KMP406C
MODEL: KMP403C / KMP403D / KMP404C / KMP404D
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische
ondersteuning en e-garantiecertificaat www.vevor.com/
support
HULP NODIG? NEEM CONTACT MET ONS OP!
Een frameverlengingsladder
- 1 -
Machine Translated by Google
background
buis voordat u op de ladder klimt. Als u dit niet doet, kan dit letsel tot gevolg hebben.
8. Het maximale gewicht is 330 pond. Voor uw veiligheid mag u het gewicht niet overschrijden
NEE. Model Stapafstand (mm) Lengte van verlenging (mm)
van voor naar achter en van zijkant naar zijkant.
280
9. Ga niet boven de derde sport van boven staan.
2880
280
2 KMP403D
330
2. Als er druk wordt uitgeoefend op de scharnierborgpennen, gaan deze mogelijk niet open
6. Houd kleding en lichaamsdelen uit de buurt van de sporten wanneer u de telescoop uitschuift
11. Leun niet te ver over de zijkant van de ladder en houd beide voeten op de ladder
3 KMP404C
12.Inspecteer de voeten op slijtage en vervang ze indien nodig.
4 KMP404D
naar voren totdat de scharniervergrendelingen met minimale kracht bewegen.
7. Wees voorzichtig bij het gebruik van de ladder in de buurt van elektriciteit. Zorg ervoor dat de
4670
3. Zorg ervoor dat elke Rock Lock volledig in de juiste sport zit
ladder niet in contact komt met elektrische circuits of stromen.
13.Lees vóór gebruik alle labels op de ladder.
4. Voor uw veiligheid dient u uw ladder zo op te stellen dat de sporten altijd waterpas staan
begrenzing.
1 KMP403C
1. Forceer de scharnieren niet met gereedschap. Je kunt veroorzaken
5. Houd kleding en lichaamsdelen uit alle bewegende mechanismen, inclusief
10. Bewaar alle laddersporten, laddervoeten, werkplatforms en andere voorwerpen
blijvende schade aan het scharniermechanisme.
de scharniersloten en Rock Locks om beknelling te voorkomen.
en grijpoppervlakken schoon en vrij van vreemde materialen.
3350330
buitenste ladder over de binnenste ladder.
sporten te allen tijde; Houd als vuistregel uw navel tussen de rails.
4000
goed. Ontlast de druk door de ene helft van de ladder naar achteren te verplaatsen
Veiligheidsinstructies
- 2 -
Machine Translated by Google
background
Scharniervrijgavemethode
5120
280
280
Ontvouwen
7 KMP406C
330
6 KMP405D
5 KMP405C
6230
5990
(TIPS: Het vouwproces is omgekeerd.)
- 3 -
Machine Translated by Google
background
- 4 -
Stap 2
Stap 4
Stap 1
Verlengen
Stap 3
Machine Translated by Google
background
- 5 -
Gebruik Introductie
Machine Translated by Google
background
EG REP
Britse REP
YH CONSULTING LIMITED.
Plaats, Rancho Cucamonga, CA 91730
NSW 2122 Australië
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
- 6 -
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL: KMP403C / KMP403D / KMP404C / KMP404D
KMP405C / KMP405D / KMP406C
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
En ramförlängningsstege
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
- 1 -
BEHÖVS HJÄLP? KONTAKTA OSS!
En ramförlängningsstege
(Obs: Bilden visar endast KMP404C.)
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant
innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt
du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns
någon teknik eller mjukvaruuppdateringar på vår produkt.
KMP405C / KMP405D / KMP406C
MODELL: KMP403C / KMP403D / KMP404C / KMP404D
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Machine Translated by Google
background
- 2 -
Säkerhets instruktioner
rör innan du klättrar på stegen. Underlåtenhet att göra det kan leda till skada.
8. Den maximala vikten är 330 lbs. För din säkerhet, överstig inte vikten
NEJ. Modell Stegavstånd (mm) Förlängningslängd (mm)
fram och bak och från sida till sida.
280
9. Stå inte ovanför det tredje steget uppifrån.
2880
280
2 KMP403D
330
2.Om det finns tryck på gångjärnens låssprintar kanske de inte öppnas
6. Håll kläder och kroppsdelar borta från stegpinnarna när du teleskoperar
11. Luta dig inte för långt över sidan av stegen och håll båda fötterna på
3 KMP404C
12. Inspektera fötterna för slitage, byt ut dem vid behov.
4 KMP404D
framåt tills gångjärnslåsen rör sig med minimal kraft.
7.Var försiktig när du använder stegen runt elektricitet. Se till att
4670
3. Se till att varje Rock Lock är helt inkopplad i lämplig stegpinn
stegen kommer inte i kontakt med elektriska kretsar eller strömmar.
13. Läs alla etiketter på stegen före användning.
4. För din säkerhet ställer du upp din stege så att stegpinnarna alltid är i nivå från
begränsa.
1 KMP403C
1.Tvinga inte gångjärnen in eller ut med några verktyg. Du kan orsaka
5. Håll kläder och kroppsdelar borta från alla rörliga mekanismer, inklusive
10.Håll alla stegpinnar, stegfötter, arbetsplattformar och annat stående
permanent skada på gångjärnsmekanismen.
gångjärnslåsen och Rock Locks för att undvika klämning.
och greppytor rena och fria från främmande material.
3350330
ytterstege över innerstege.
stegpinnar hela tiden; som en tumregel, håll naveln mellan rälsen.
4000
ordentligt.Lättna trycket genom att flytta ena halvan av stegen bakåt och
Machine Translated by Google
background
Utlösningsmetod för gångjärn
5120
280
280
6230
7 KMP406C
330
6 KMP405D
5 KMP405C
Veckla ut
(TIPS: Vikningsprocessen är omvänd.)
5990
- 3 -
Machine Translated by Google
background
- 4 -
Steg 2
Steg 4
Steg 1
Förlänga
Steg 3
Machine Translated by Google
background
- 5 -
Användningsintroduktion
Machine Translated by Google
background
UK REP
EC REP
YH CONSULTING LIMITED.
Place, Rancho Cucamonga, CA 91730
NSW 2122 Australien
E-CrossStu GmbH
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Mainzer Landstr.69,
60329 Frankfurt am Main.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
- 6 -
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor KMP404C Questions and Answers

Find answers or ask new question.
See other models: DM-PK-6 HETG-24*30-L KLDS-01 TYGJ210084 RB72-8-5
Questions and Answers
