Tools Required: Phillips screwdriver, drill, 3/8" drill bit
for drywall, level, tape.
Hardware Kit Contents: 1 small hex wrench, 4 metal
toggle bolts.
Note: Directions below are for installation into drywall.
Decorative hotel shelf
1) Remove the mounting brackets from the posts by
loosening the set screws.
2) Position the mounting template on the wall in
the desired location. Using a level, align
the template and tape it to the wall.
3) Mark 2 hole locations at each mounting post for
your corresponding product.
4) Remove the template from the wall.
5) Drill 3/8” holes in marked hole locations.

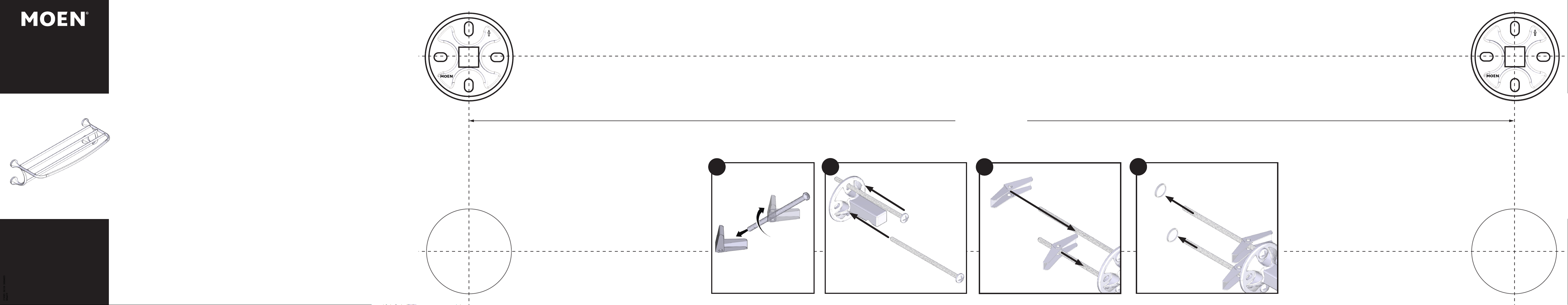

6) Remove toggles from bolts (Figure A) and insert
bolts through inner covers as shown.
(Figure B).
7) Rethread toggles to bolts (Figure C).
8) Attach mounting brackets to wall (with arrow
pointing up) by inserting toggles into
holes and tightening all bolts (Figure D).
9) Place each post over the mounting bracket with
set screws down. Tighten both set screws.
Herramientas necesarias: destornillador Phillips,
taladro, broca de 3/8" para paneles de yeso, nivel, cinta.
Contenido del kit de ferretería: 1 llave hexagonal
pequeña, 4 pernos de ador de metal.
Nota: Las instrucciones siguientes son para la
instalación en paneles de yeso.Repisa decorativa para
hotel
1) Retire las ménsulas de montaje de los postes
aojando los tornillos de jación.
2) Coloque la plantilla de montaje sobre la pared en
la ubicación deseada. Con un nivel, alinee la
plantilla y péguela a la pared con cinta.
3) Marque las posiciones de 2 agujeros en cada poste
de montaje correspondiente a su producto.
4) Retire la plantilla de la pared.
5) Perfore oricios de 3/8” en las ubicaciones
marcadas para los oricios.
6) Retire las anclas de los pernos (Figura A) e inserte
los pernos a través de las cubiertas internas
como se muestra.(Figura B).
7) Vuelva a enroscar las anclas en los pernos
(Figura C).
8) Conecte las ménsulas de montaje a la pared (con
la echa apuntando hacia arriba)
insertando las anclas en los oricios y apretando
todos los pernos (Figura D).
9) Coloque cada poste sobre el soporte de montaje
con los tornillos de presión hacia abajo.
Apriete ambos tornillos de presión.
Outils requis : Tournevis à pointe cruciforme, perceuse,
mèche de 3/8 po pour cloison sèche, niveau, ruban
Contenu de la trousse de quincaillerie : 1 petite clé
hexagonale, 4 boulons à ailettes en métal
Remarque : Les directives ci-dessous s’appliquent à
l’installation sur une cloison sèche.
Étagère d’hôtel décorative
1) Enlever les supports de montage des tiges en
desserrant les vis d’arrêt.
2) Placer le gabarit de montage à la position voulue
sur le mur. À l’aide d’un niveau, aligner le
gabarit et le xer au mur avec du ruban adhésif.
3) Marquer l'emplacement des deux trous pour
chaque tige de montage, selon votre
produit.
4) Enlever le gabarit du mur.
5) Percer des trous de 3/8 po de diamètre aux
emplacements indiqués.
6) Enlever les ailettes des boulons (illustr. A) et
insérer ces derniers dans les couvercles
intérieurs, comme illustré (illustr. B).
7) Revisser les ailettes sur les boulons (illustr. C).
8) Fixer les supports de montage au mur (en
orientant la èche vers le haut) en insérant
les ailettes dans les trous, puis en serrant tous les
boulons (illustr. D).
9) Placer chaque tige sur les supports de montage,
les vis d’arrêt orientées vers le bas. Serrer
les deux vis d’arrêt.
EVA HOTEL SHELF
EVA REPISA DE HOTEL
ÉTAGÈRE D’HÔTEL EVA
YB2894
Moen® Incorporated
©
2021
25300 Al Moen Drive • North Olmsted, OH 44070-8022
Customer Service USA: 1-800-882-0116
International Customer Service: 1-440-962-2217
www.moen.com
INS11938
Level Line
Línea del nivel
Ligne de niveau
UP
UP
Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
24"
(61cm)
UP
UP
A
B
C
(x4)
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
D
