Tools Required: Phillips screwdriver, drill, 1/2" drill bit for
drywall, level, tape
Hardware Kit Contents: 1 hex wrench, 4 metal toggle bolts,
4 washers, 4 screw caps
Note: Directions below are for installation into drywall.
Towel shelf
1) Position the mounting template on the wall in the
desired location. Using a level, align the
template and tape it to the wall.
2) Mark the 4 hole locations as indicated on mounting
template.
3) Drill ½” holes in marked hole locations.
4) Remove the template from the wall.
5) Remove toggles from bolts and insert bolts through
washers as shown.(Figures A & B).
6) Rethread toggles to bolts (Figure C).
7) Attach towel shelf to wall by inserting toggles into
drilled holes and tightening all bolts (Figure D).
8) Place decorative caps over the screw (x4)
(Figure E).
Herramientas necesarias: destornillador Phillips, taladro,
broca de 1/2" para paneles de yeso, nivel, cinta
Contenido del kit de ferretería: 1 llave hexagonal, 4 pernos
de ador de metal, 4 arandelas, 4 tapones para tornillos.
Nota: Las instrucciones que siguen son para instalar en
paneles de yeso.
Toallero para hotel
1) Coloque la plantilla de montaje sobre la pared en la
ubicación deseada. Con un nivel, alinee la
plantilla y péguela a la pared con cinta.
2) Marque las ubicaciones de los 4 agujeros como se indica
en la plantilla de montaje.
3) Perfore oricios de ½" en las ubicaciones marcadas
para los oricios.
4) Retire la plantilla de la pared.
5) Retire las anclas de los pernos e inserte los pernos a
través de las arandelas como se muestra.
(Figuras A y B).
6) Vuelva a enroscar las anclas en los pernos (Figura C).
7) Fije la repisa de toalla a la pared insertando las anclas en los
agujeros taladrados y apretando todos los pernos
(Figura D).
8) Coloque cubiertas decorativas sobre los bulones (x4)
(Figura E).
Outils requis : Tournevis à pointe cruciforme, perceuse,
mèche de ½ po pour cloison sèche, niveau, ruban
Contenu de la trousse de quincaillerie : 1 petite clé
hexagonale, 4 boulons à ailettes en métal, 4 rondelles, 4 caches
pour vis.
Remarque : Les directives ci-dessous s’appliquent à
l’installation sur une cloison sèche.
Étagère à serviettes
1) Placer le gabarit de montage à la position voulue sur le
mur. À l’aide d’un niveau, aligner le gabarit et le
xer au mur avec du ruban adhésif.
2) Marquer l'emplacements des 4 trous pour
plaque de montage
3) Percer des trous de ½ po de diamètre aux
emplacements indiqués.
4) Enlever le gabarit du mur.
5) Enlever les ailettes des boulons et insérer ces derniers
dans les rondelles, comme illustré.
(illustr. A et B).
6) Revisser les ailettes sur les boulons (illustr. C).
7) Fixez l'étagère à serviettes au mur en insérant les boulons à
ailettes dans les trous percés, puis en serrant tous
les boulons (ill. D).
8) Placer les caches décoratifs sur les boulons (x4) (Figure E).
ARLYS
™
TOWEL SHELF
REPISA ARLYS™ DE TOALLA
ÉTAGÈRE À SERVIETTES ARLYS™
Y5794
Moen® Incorporated
©
2021
25300 Al Moen Drive • North Olmsted, OH 44070-8022
Customer Service USA: 1-800-882-0116
International Customer Service: 1-440-962-2217
www.moen.com
INS11821
Level Line
Línea del nivel
Ligne de niveau

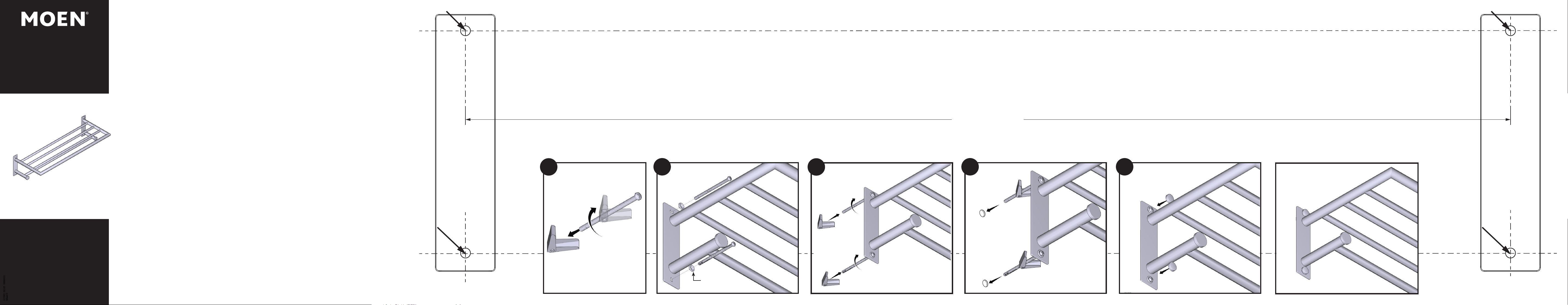

Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
Position bracket and drill holes as indicated
Ubique los soportes y perfore los oricios como se indica
Placer le support et percer les trous comme indiqué
24"
(610 mm)
A
B
C
D E
(x4)
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Repeat for other side
Repite por el otro lado
Répétez pour l'autre côté
Installation Complete
Instalación completa
Installation complète
Washer
Arandela
Rondelle
