LINEAR DRAIN
MODEL:IDP
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and dose not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:IDP
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
LINEAR DRAIN
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
Check carefully to make sure there are no missing or defective parts.
Improper installation may cause damage or serious injury. We cannot be
liable for damage or injury caused by improper mounting, incorrect
assembly, or inappropriate use.
WARNING:
1.Do not allow children to climb on the unit.
2. Keep children and pets away during assembly.
3. To avoid the danger of suffocation, always keep plastic bags away from
children and pets.
ASSEMBLY PRECAUTIONS
1. Please assemble the product in strict accordance with the instructions.
Incorrect assembly could be hazardous.
2. Please wear safety goggles and work gloves properly during assembly.
3. Do not try to assemble the product when feeling tired or when under the
influence of alcohol, drugs or medication.
4.Waterflow capacity and other product parameters are applied to the
properly and completely assembled product only.
5. Separate and count all parts and hardware.
6. Prepare the following tool: Philips Head Screwdriver.
7. If using power tools, please be careful to slow down and stop when
needed.
8. Two people are required for assembly.
9. Follow the intended uses only. Do not sit or stand on the above.
Save these instructions.
background
- 3 -

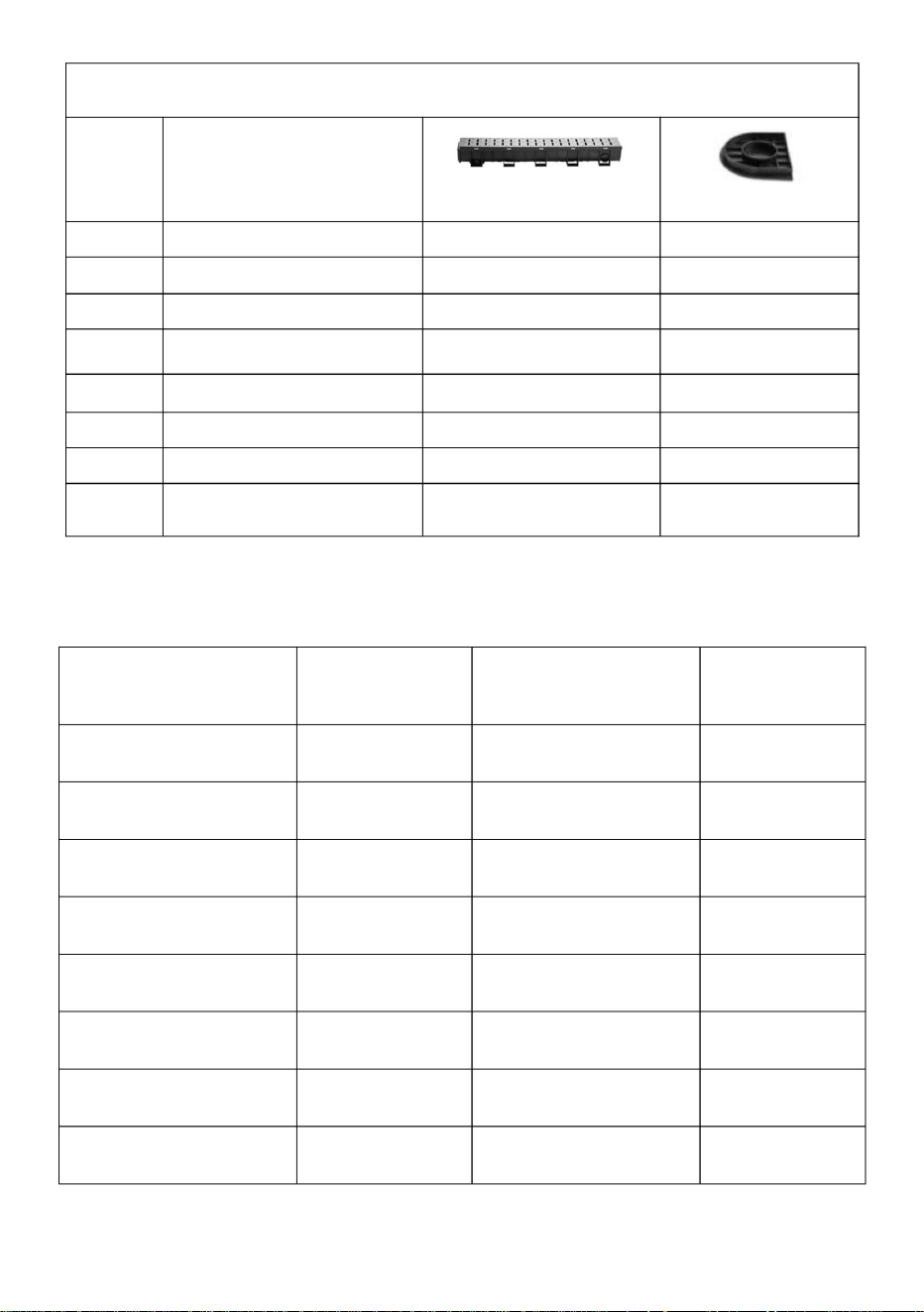

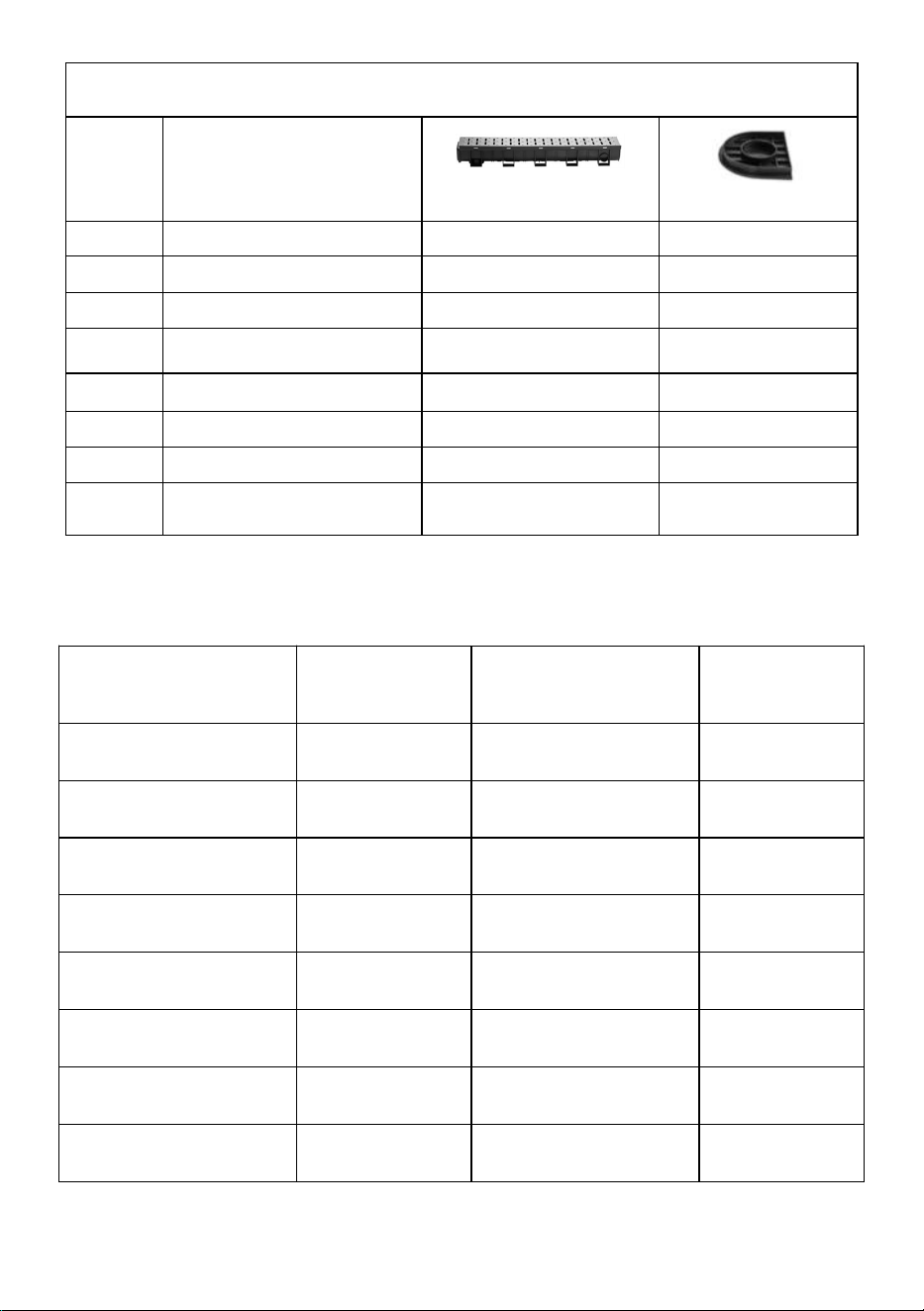

Part List
Model
Gutter Group
End Cap
IDP 100*45-3000
3
3
IDP 100*45-4000
4
4
IDP 100*45-5000
5
5
IDP 100*45-6000
6
6
IDP 100*100-3000
3
3
IDP 100*100-6000
6
6
IDP 100*150-4000
4
4
IDP 100*150-5000
5
5
Product introduction
Model
Length(mm)
Max. Waterflow
Rate (L/min)
Trench Drain
Colour
IDP 100*45-3000
3000
1080
Black
IDP 100*45-4000
4000
1080
Black
IDP 100*45-5000
5000
1080
Black
IDP 100*45-6000
6000
1080
Black
IDP 100*100-3000
3000
2142
Black
IDP 100*100-6000
6000
2142
Black
IDP 100*150-4000
4000
3342
Black
IDP 100*150-5000
5000
3342
Black
background
- 4 -

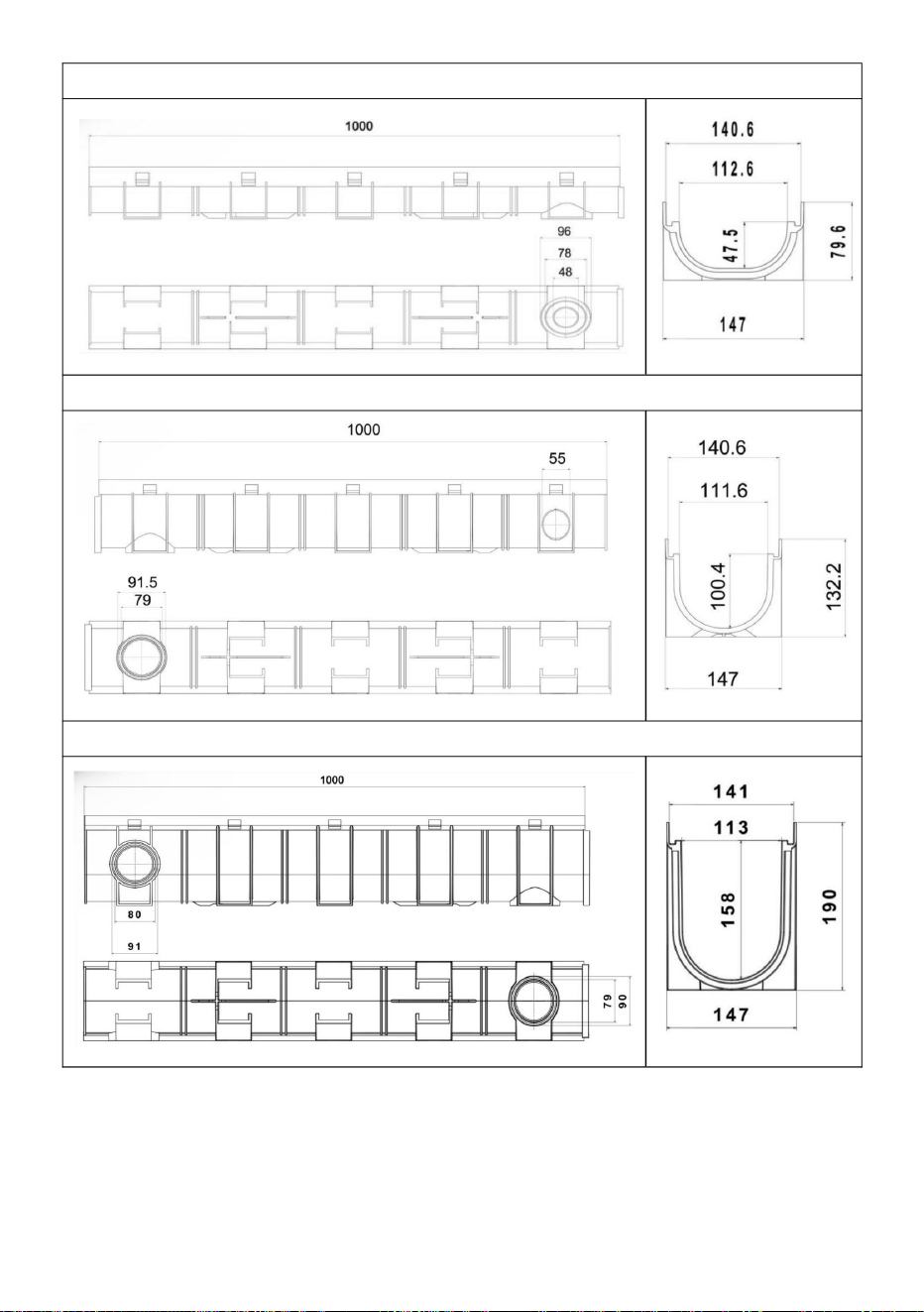

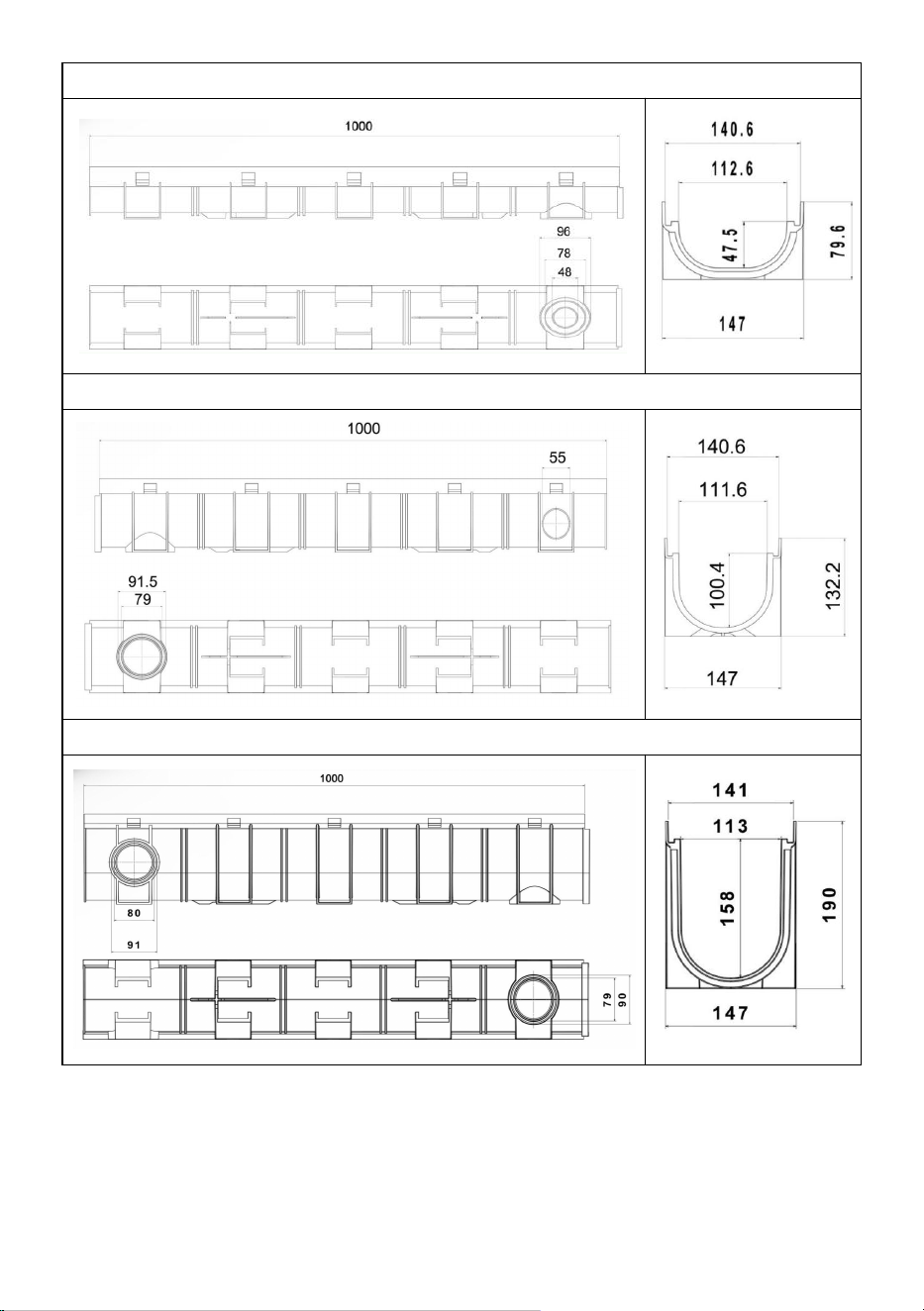

IDP 100*45
IDP 100*100
IDP 100*150
Installation
background
- 5 -
Trench drain assemble method：
Attention：
The length of the plastic ditch body is 1000 mm, and the length of the
stainless steel cover plate is 995 mm. The cover plate is shorter than the
ditch body for freely installing and disassembling the end cap. Please
install the stainless steel cover plate on the side position of the ditch body,
as shown in Image 1, other ditch bodies and stainless steel cover plates
are installed in accordance with the scheme shown in Image 1. After the
connection of each piece of stainless steel cover plate, as Image 1 showed,
there will be 5 mm space left for drainage without affecting its appearance.
On the other hand, if you connect the 100 pcs cover plate piece by piece
on one side, as Image 2 showed, there will left a 5 mm ditch body without
any covering still. This extra space facilitates end Cap installation and
disassembly. If you do not use the installation scheme shown in image 1,
you are likely to face the end cap will not fit smoothly into the ditch body.

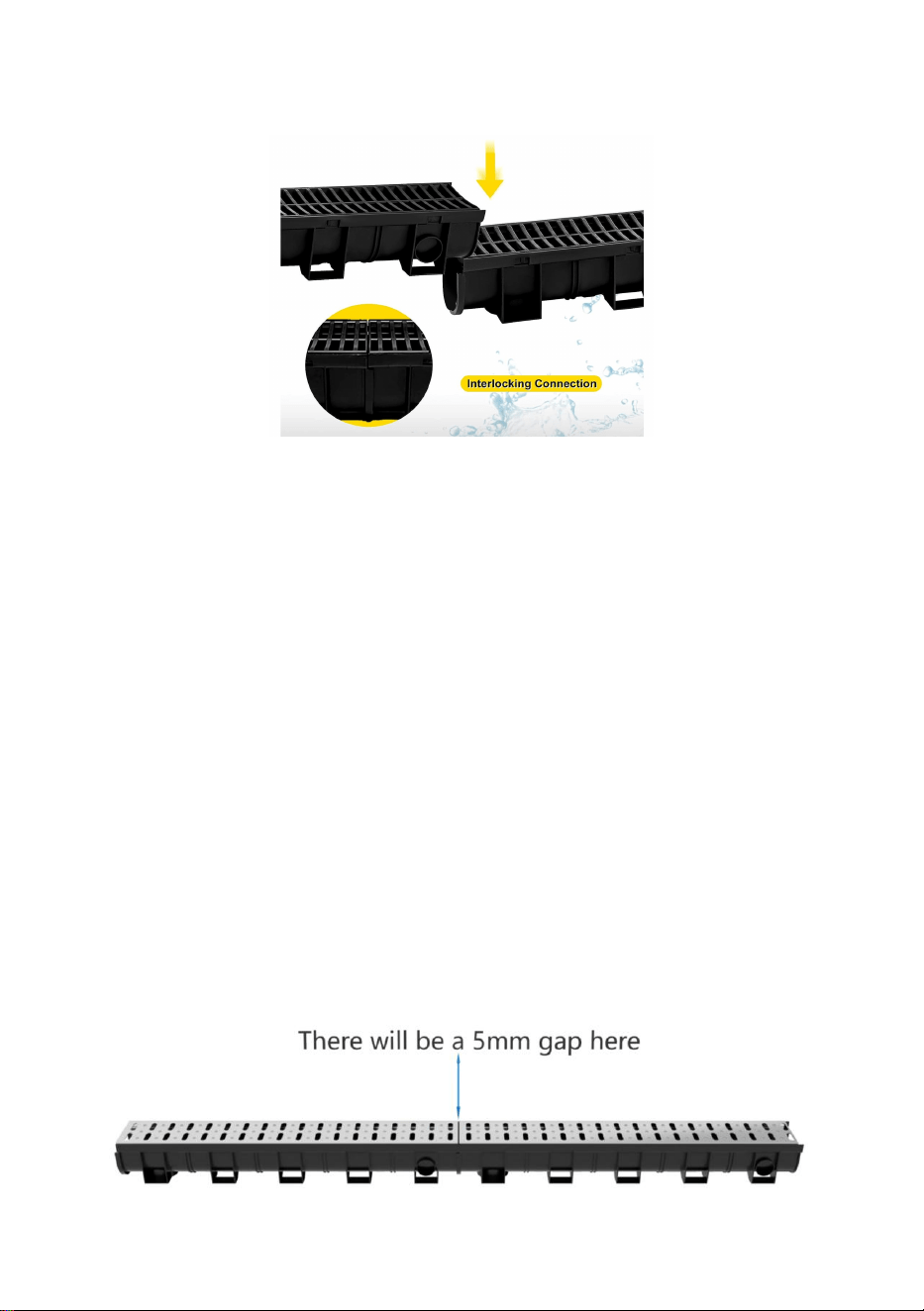

Image 1：
background
- 6 -

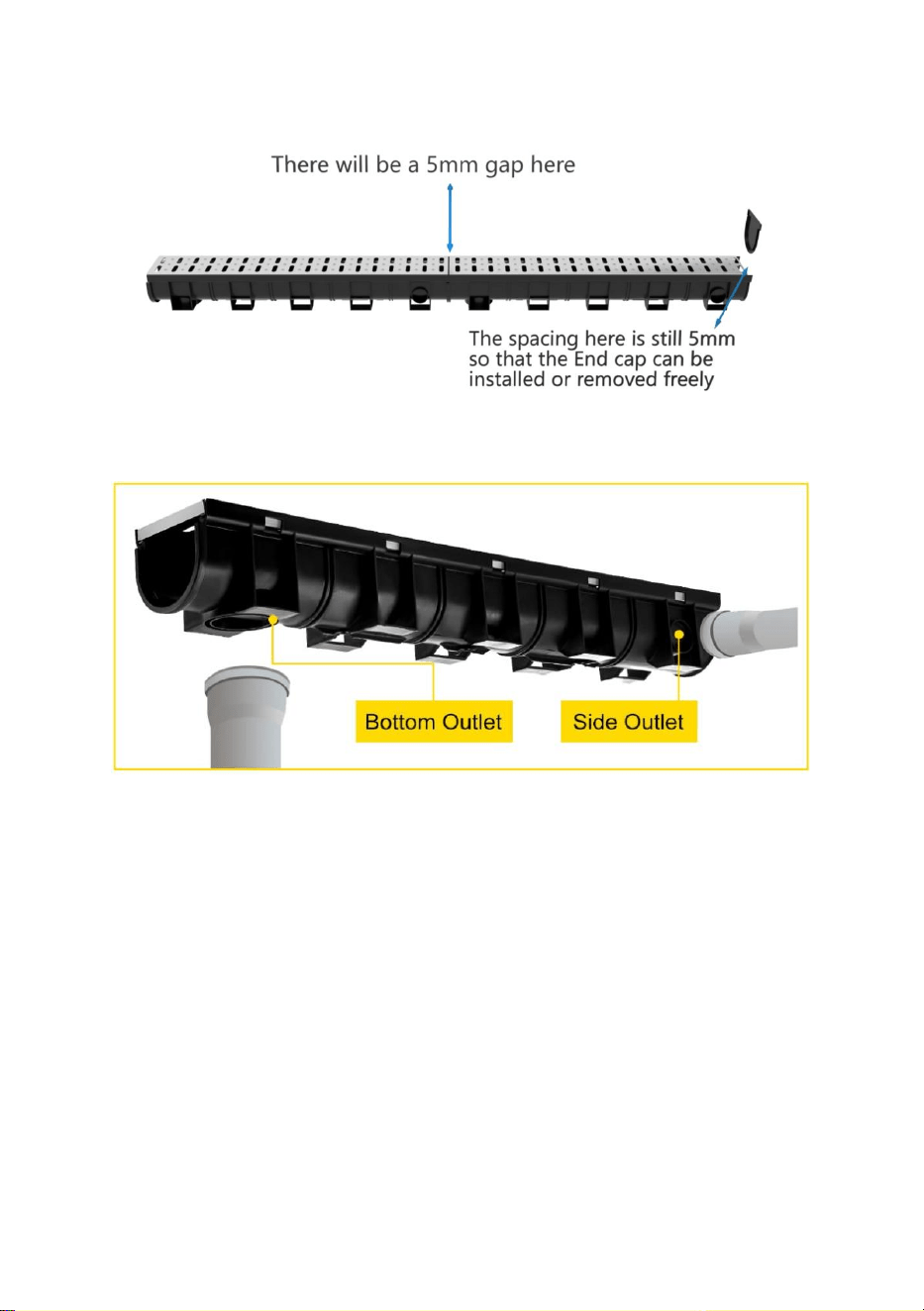

Image 2：
Pipe assembly method：
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Technical Support and E-Warranty Certificate
www.vevor.com/support
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
background
MODÈLE:IDP
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
DRAINAGELINÉAIRE
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
