Bosch 11250VSRD Professional SDS-plus Hammers User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 17 Ver la página 32

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

11250VSR

11250VSRD

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Use personal protective equipment. Always

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

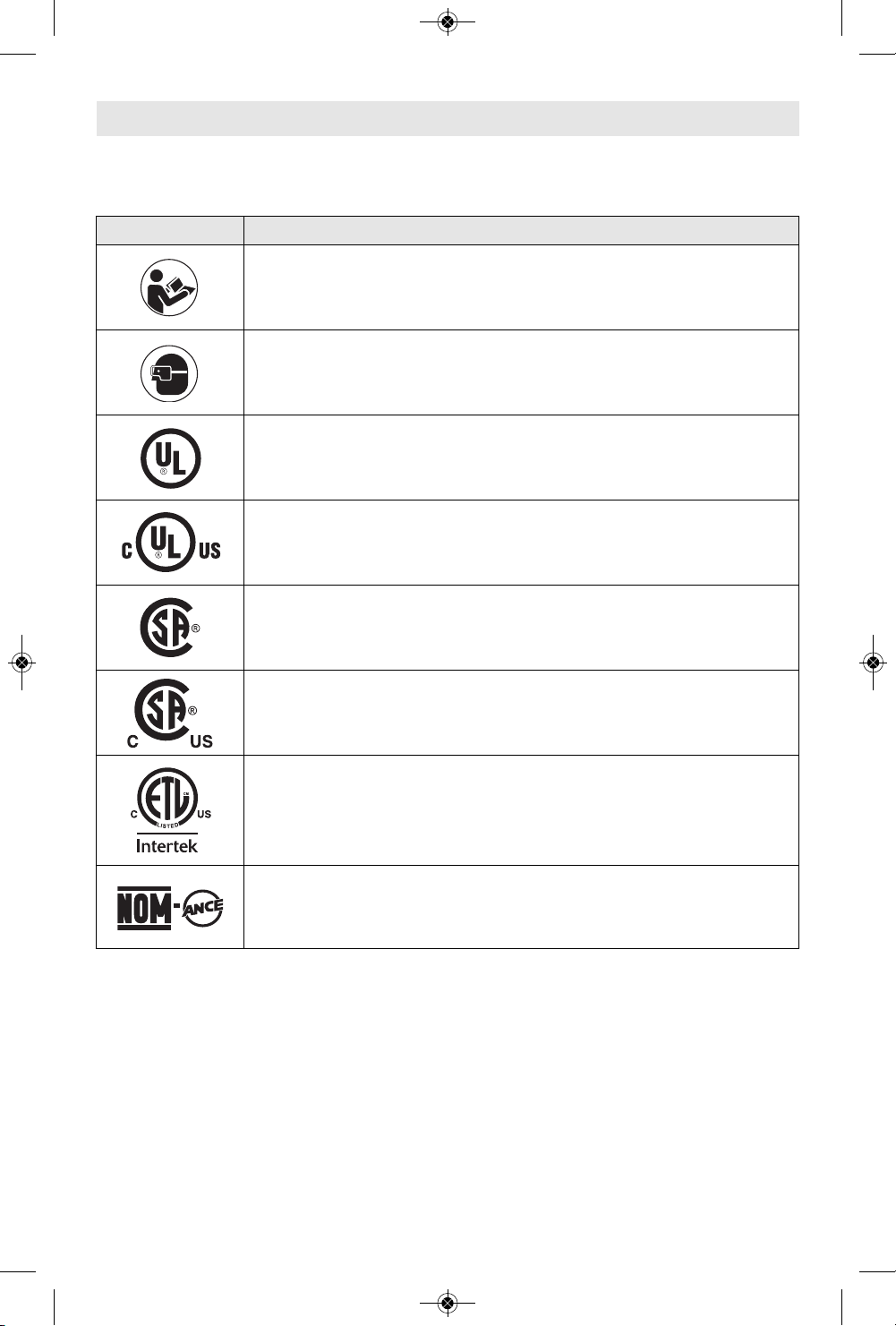

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION, used with the safety alert symbol, indicates a hazardous

situation which, if not avoided, will result in minor or moderate injury.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 2

-3-

Rotary Hammer Safety Rules

Wear ear protectors. Exposure to noise can

cause hearing loss.

Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

Hold power tools by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed

metal parts of the power tool "live" and could

give the operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body leaves it unstable and

may lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is

unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Use a metal detector to determine if there

are gas or water pipes hidden in the work

area or call the local utility company for

assistance before beginning the

operation. Striking or cutting into a gas line

will result in explosion. Water entering an

electrical device may cause electrocution.

Always use the side handle for maximum

control over torque reaction or kick-back.

ear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

annot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 3

ever attempt to operate this tool with

one hand. The slip clutch engages if you

firmly control the tool during a torque reaction

or kickback.

Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications

that generate dust. Safety goggles or eye

protection will help deflect fragments of the

material that may be thrown toward your face

and eyes. Dust generated or gases released

from the material you are cutting (i.e.

asbestos insulated pipes, radon) may cause

respiratory difficulties.

Use thick cushioned gloves and limit the

exposure time by taking frequent rest

periods. Vibration caused by hammer-drill

action may be harmful to your hands and

arms.

Position the cord clear of rotating bit. Do

not wrap the cord around your arm or

wrist. If cord becomes entangled with the

spinning bit it could entrap you causing

serious personal injury.

osition yourself to avoid being caught

between the tool or side handle and walls

or posts. Should the bit become bound or

jammed in the work, the reaction torque of

the tool could crush your hand or leg.

Do not strike the bit with a handheld

hammer or sledgehammer when

attempting to dislodge a bound or

jammed bit. Fragments of metal from the bit

could dislodge and strike you or bystanders.

Never place the tool down until the bit or

accessory has come to a complete stop.

Do not use dull or damaged bits and

accessories. Dull or damaged bits have a

greater tendency to bind in the workpiece.

When removing the bit from the tool avoid

contact with skin and use proper

protective gloves when grasping the bit or

accessory. Accessories may be hot after

prolonged use.

Do not run the tool while carrying it at

your side. A spinning bit could become

entangled with clothing and injury may result.

-4-

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Risk of injury to user. The power cord must only

be serviced by a Bosch Factory Service Center

or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 4

-5-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 5

-6-

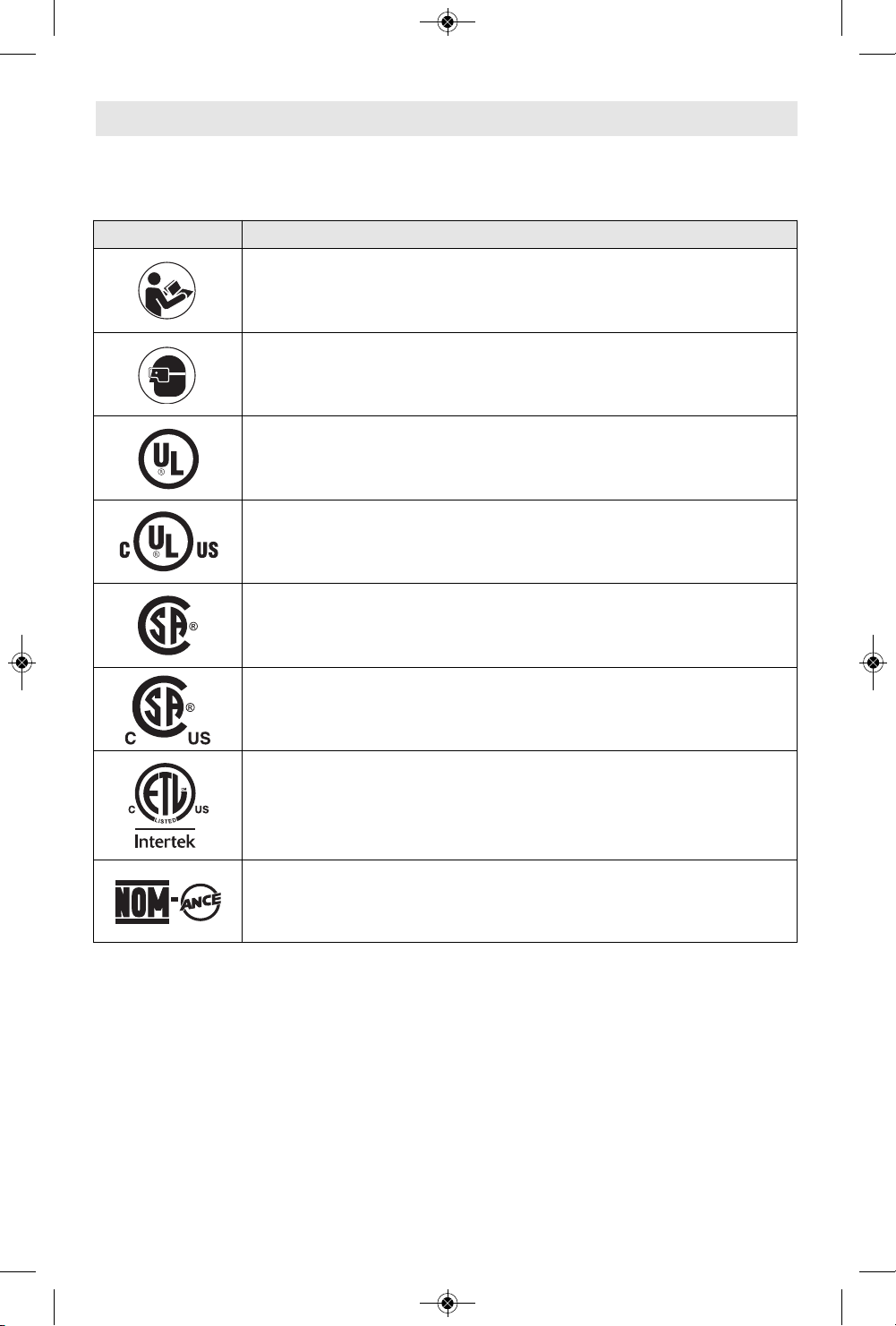

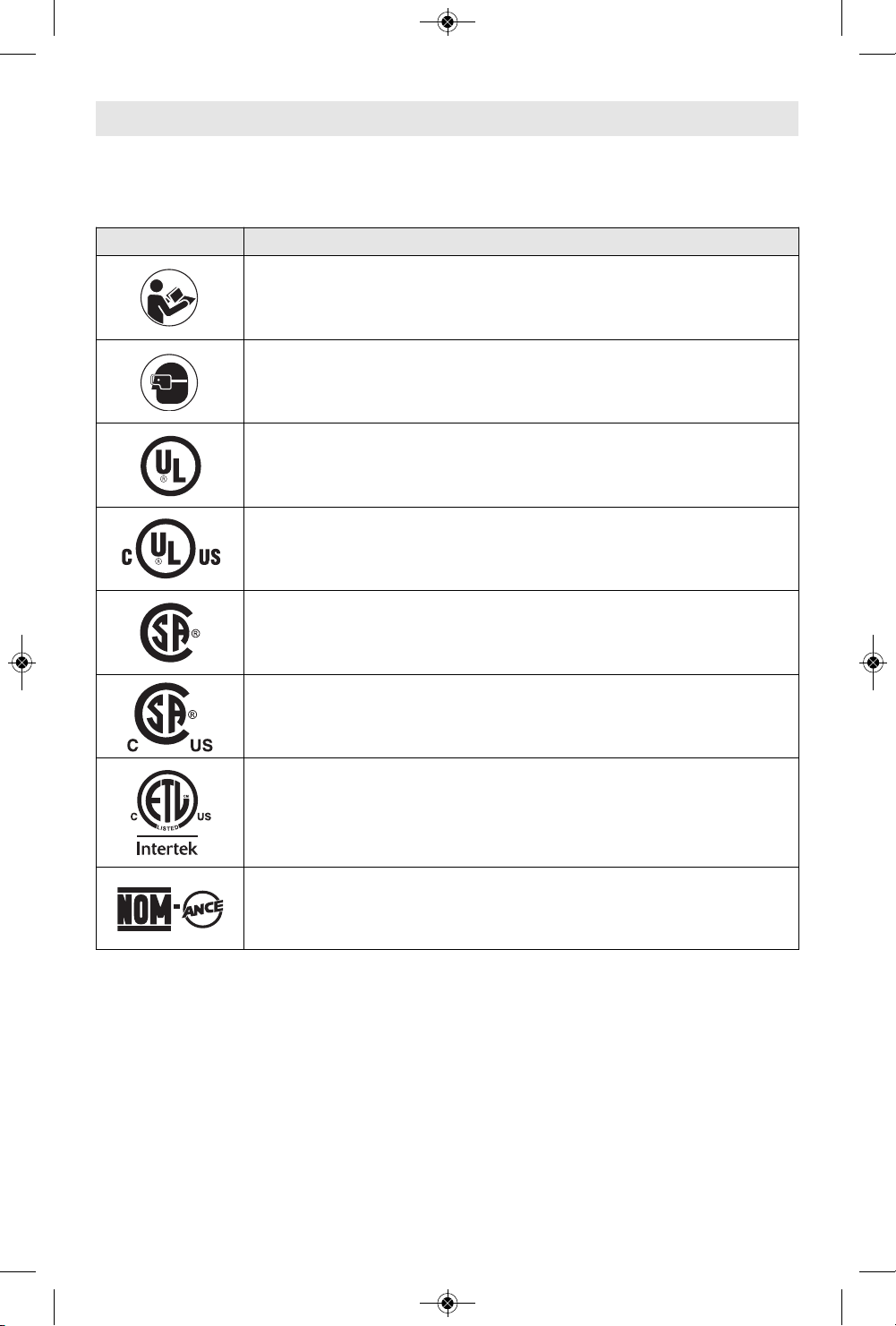

Symbols (continued)

Conforms to

UL Standard 60745-1

UL Standard 60745-2-6

Certified to

CAN/CSA Standard C22.2 No. 60745-1-07

CAN/CSA Standard C22.2 No. 60745-2-6-04

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 6

-7-

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

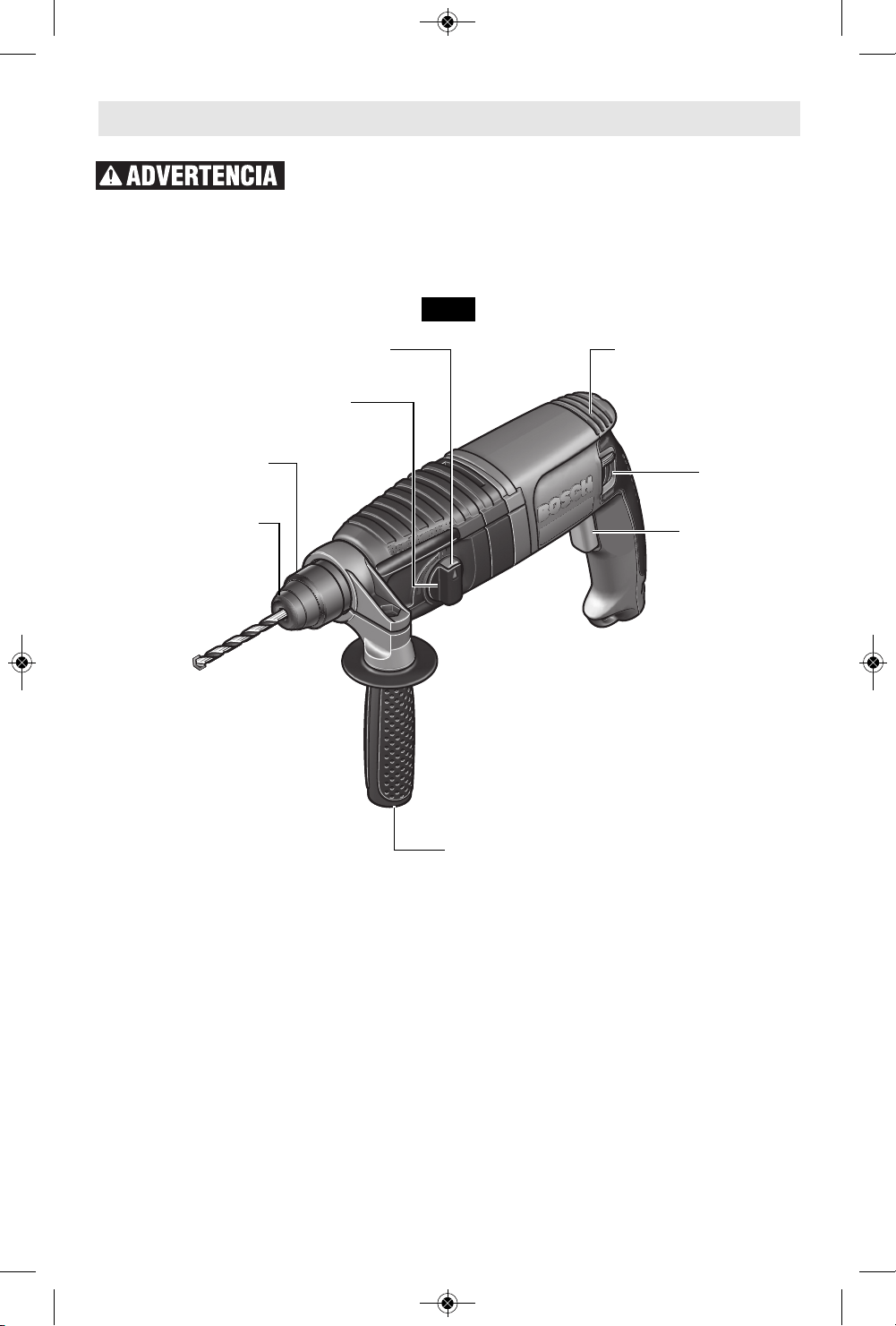

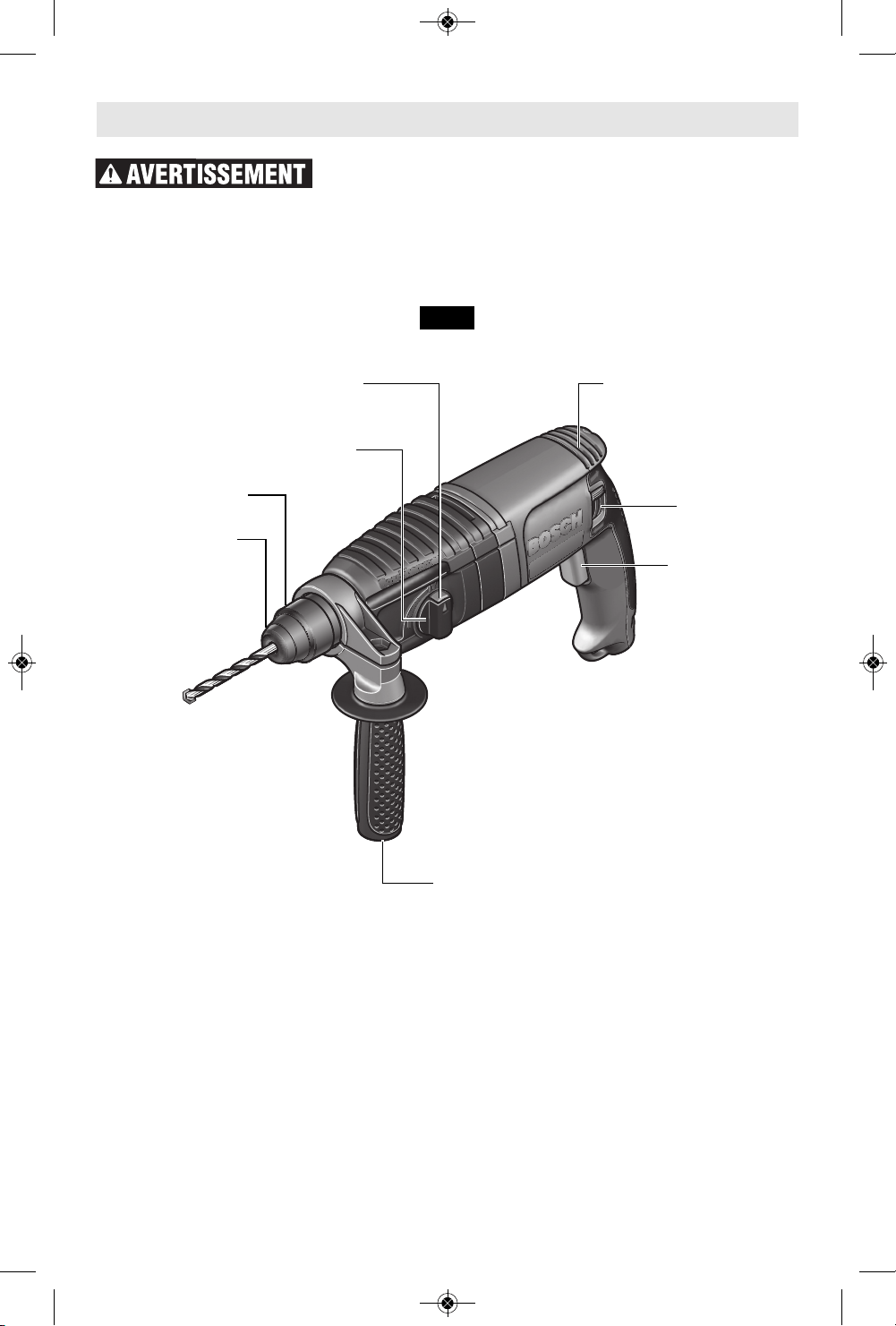

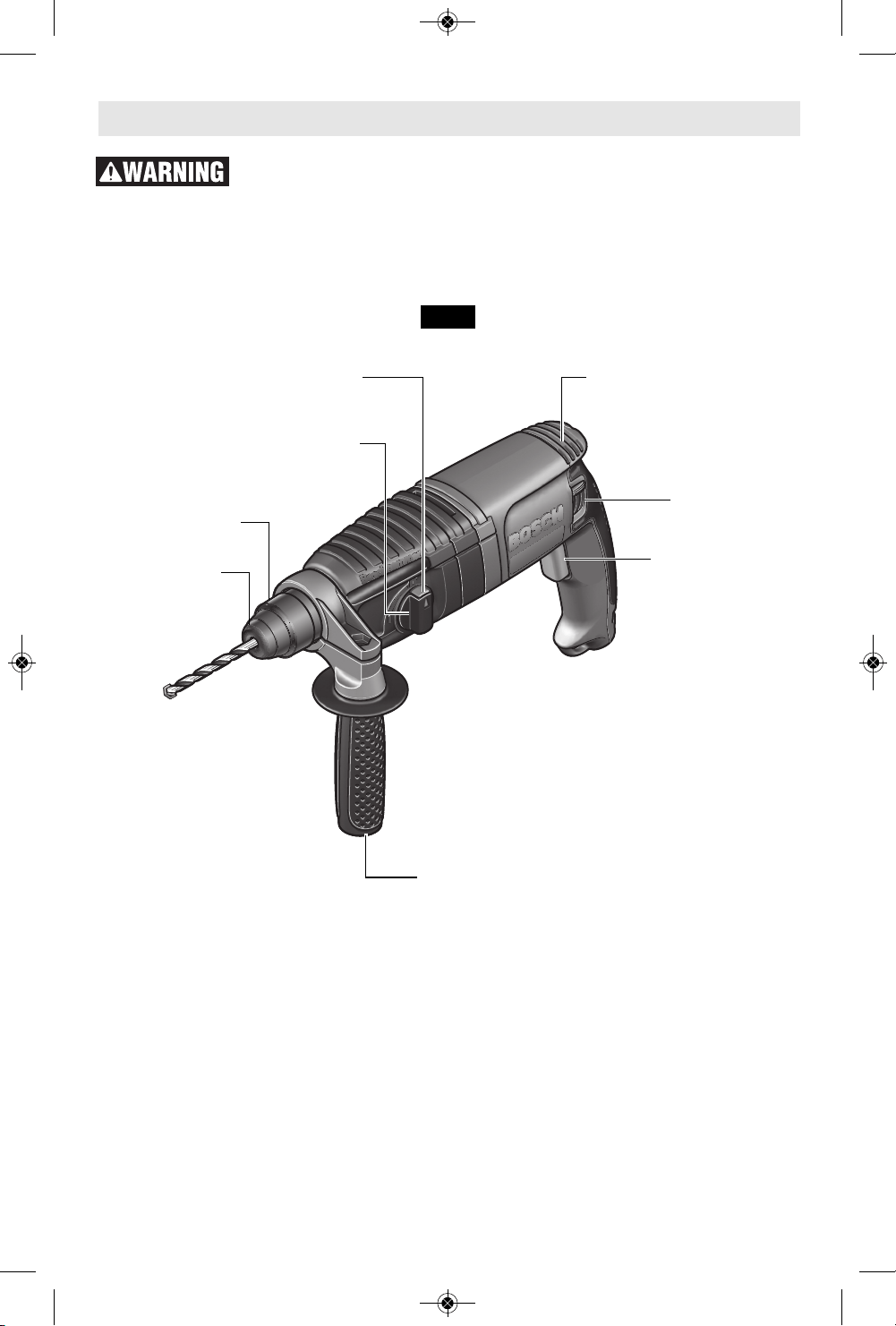

11250VSR Rotary Hammer

Model number 11250VSR

Shank style SDS-Plus

Maximum Capacities:

Concrete 3/4"

*Steel 1/2"

*Wood 3/4"

Carbide tipped bits 3/4"

Thin wall core bits 1-1/2"

* 3-Jaw Chuck adaptor required

NOTE: For tool specifications refer to the nameplate on your tool.

REVERSING

SWITCH LEVER

VENTILATION

OPENINGS

RELEASE BUTTON

SELECTOR DIAL

DUST SHIELD

LOCKING SLEEVE

DRILL/HAMMER DRILL

SELECTION DIAL

VARIABLE SPEED

CONTROLLED

TRIGGER SWITCH

OFFSET

AUXILIARY HANDLE

FIG. 1

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 7

-8-

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

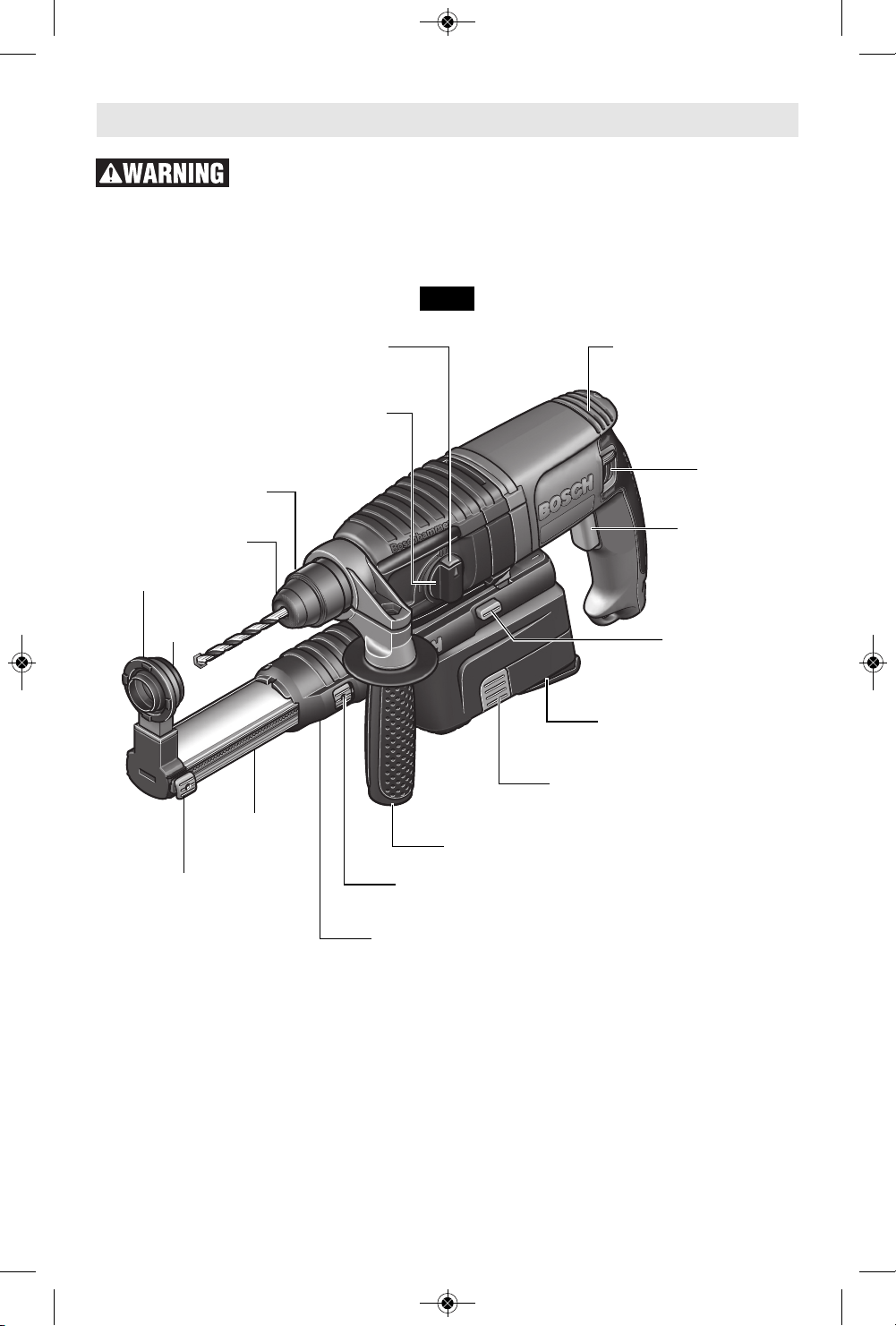

11250VSRD Rotary Hammer

Model number 11250VSRD

Shank style SDS-Plus

Maximum Capacities:

Concrete 3/4"

Carbide tipped bits 3/4"

Thin wall core bits 1-1/2"

NOTE: For tool specifications refer to the nameplate on your tool.

REVERSING

SWITCH LEVER

VENTILATION

OPENINGS

RELEASE BUTTON

SELECTOR DIAL

DUST SHIELD

LOCKING SLEEVE

DRILL/HAMMER DRILL

SELECTION DIAL

VARIABLE SPEED

CONTROLLED

TRIGGER SWITCH

DEPTH STOP

BUTTON

DUST EXTRACTION

RELEASE BUTTON

DUST CANISTER

RELEASE BUTTON

DUST CANISTER

GUIDE ADJUSTMENT

BUTTON

DUST CAP

TELESCOPIC

GUIDE

OFFSET

AUXILIARY HANDLE

FIG. 2

DUST EXTRACTION

SYSTEM

DUST

SEAL

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 8

-9-

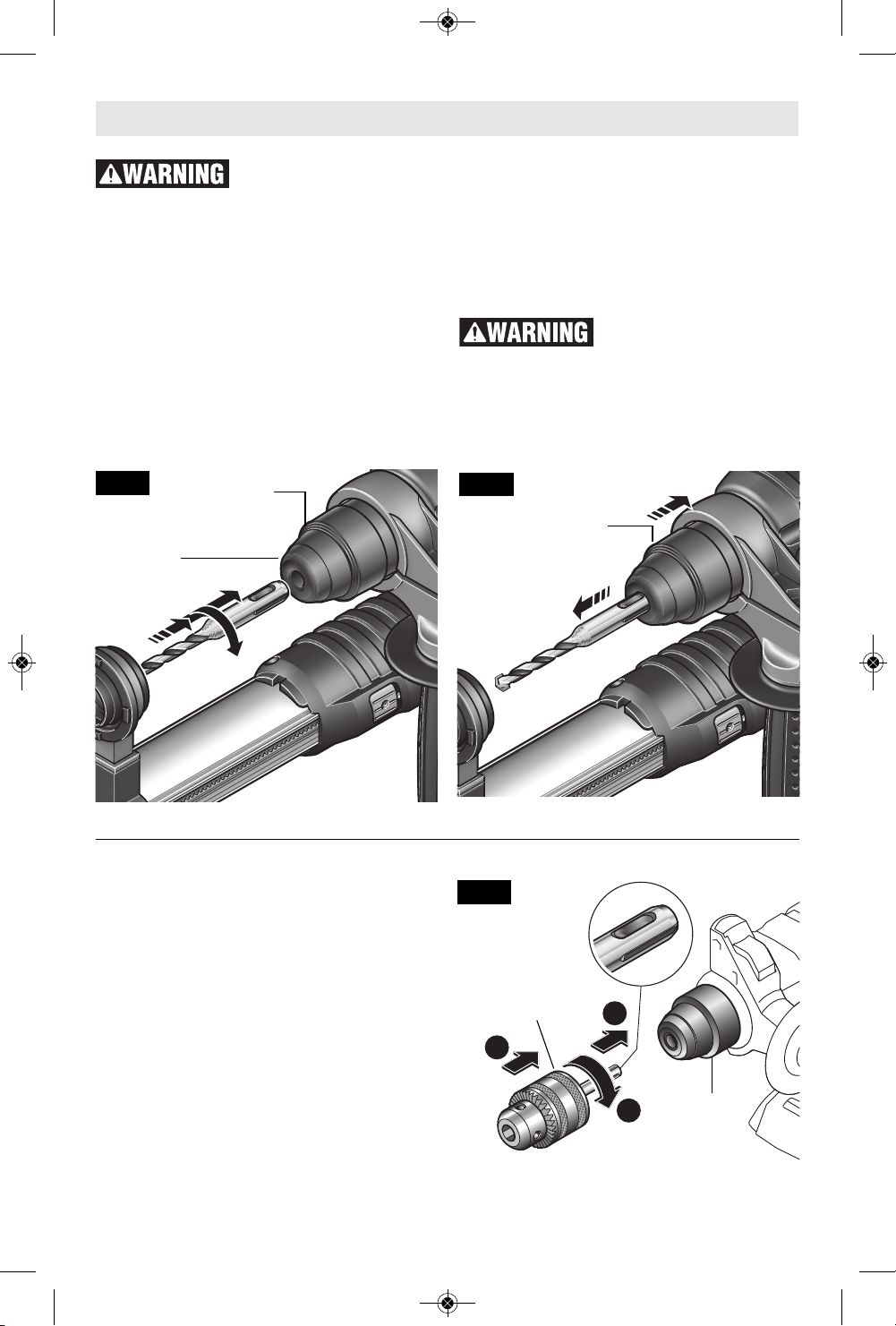

Assembly

Disconnect the plug

from the power source

before making any assembly, adjustments

or changing accessories. Such preventive

safety measures reduce the risk of starting the

tool accidentally.

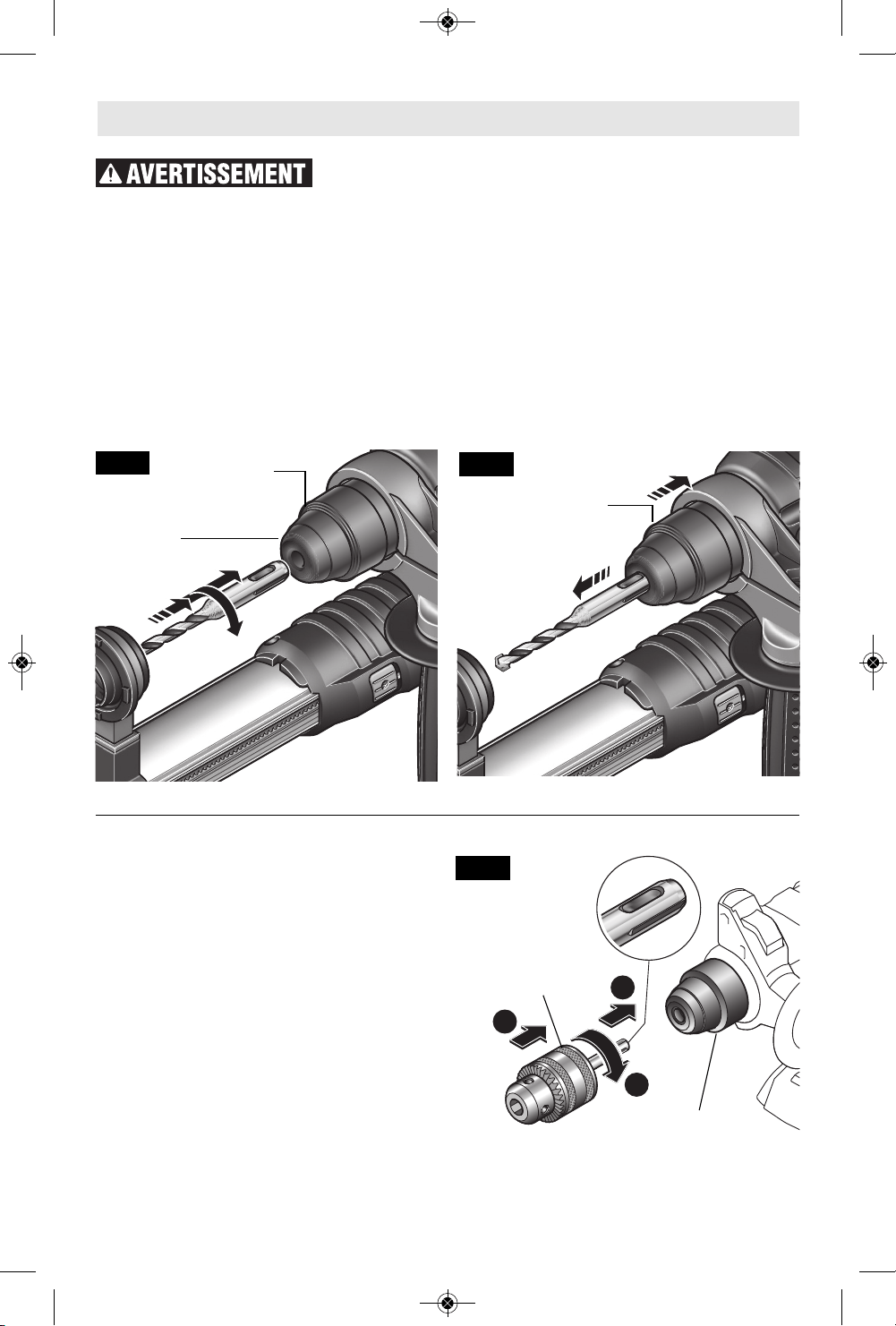

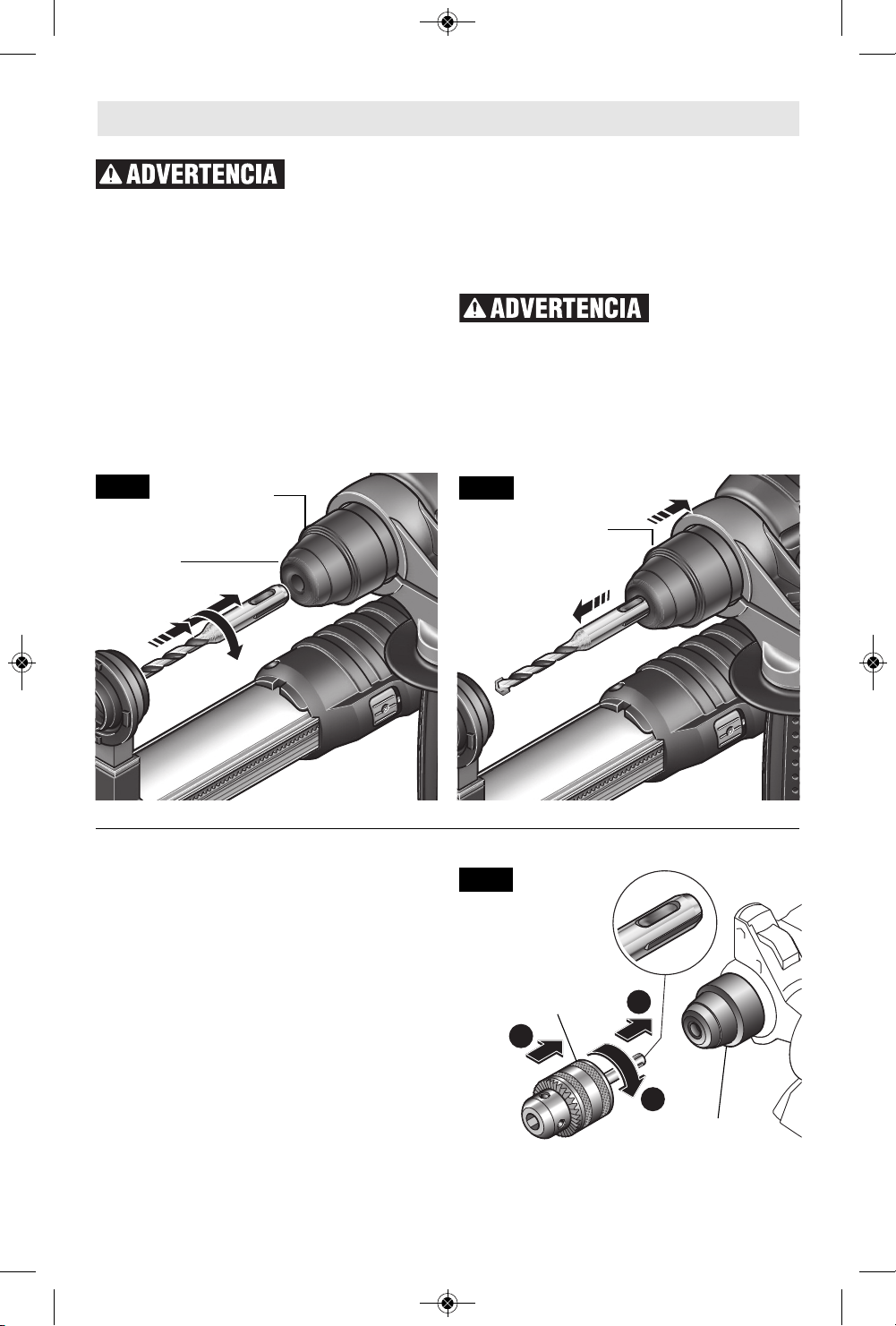

INSTALLING SDS-plus

ACCESSORIES

Clean the insert shank end of the accessory to

remove any debris, then lightly grease with a

light oil or lubricant

Insert accessory into the chuck through the

dust shield, while twisting and pushing inward

until it locks automatically into place. Pull

outward on the accessory to be certain it is

locked into the chuck (Fig. 3).

NOTE: The high efficiency available from the

rotary hammers can only be obtained if sharp

and undamaged accessories are used. The

"cost" to maintain sharp and undamaged

accessories is more than offset by the "time

saved" in operating the tool with sharp

accessories.

REMOVING SDS-plus

ACCESSORIES

Accessories may be hot

after use. Avoid contact

with skin and use proper protective gloves or

cloth to remove.

To remove an accessory, pull locking sleeve

backward and pull bit forward. All accessories

should be wiped clean after removing (Fig. 4).

FIG. 3

FIG. 4

DUST

SHIELD

LOCKING

SLEEVE

SDS-plus

CHUCK

INSTALLING & REMOVING 3-JAW CHUCK

(Not included, available as accessory)

The 3 Jaw Chuck with SDS Shank can convert

your tool for use with straight shank bits.

Clean the insert shank end of the accessory to

remove any debris, then lightly grease with a

light oil or lubricant

Insert accessory into the chuck through the

dust shield, while twisting and pushing inward

until it locks automatically into place. Pull

outward on the accessory to be certain it is

locked into the chuck (Fig. 5).

To remove the chuck, pull the locking sleeve

backward (towards the rear of tool), while

pulling the chuck forward.

LOCKING

SLEEVE

3-JAW CHUCK

(Not included, available

as accessory)

FIG. 5

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 9

-10-

OFFSET AUXILIARY HANDLE

The tool must be supported with the auxiliary

handle, which can be swiveled 360˚.

To reposition and/or swivel the handle, loosen

the hand grip, move the handle to the desired

position along the barrel and securely retighten

the hand grip (Fig. 7).

HAND GRIP

FIG. 7

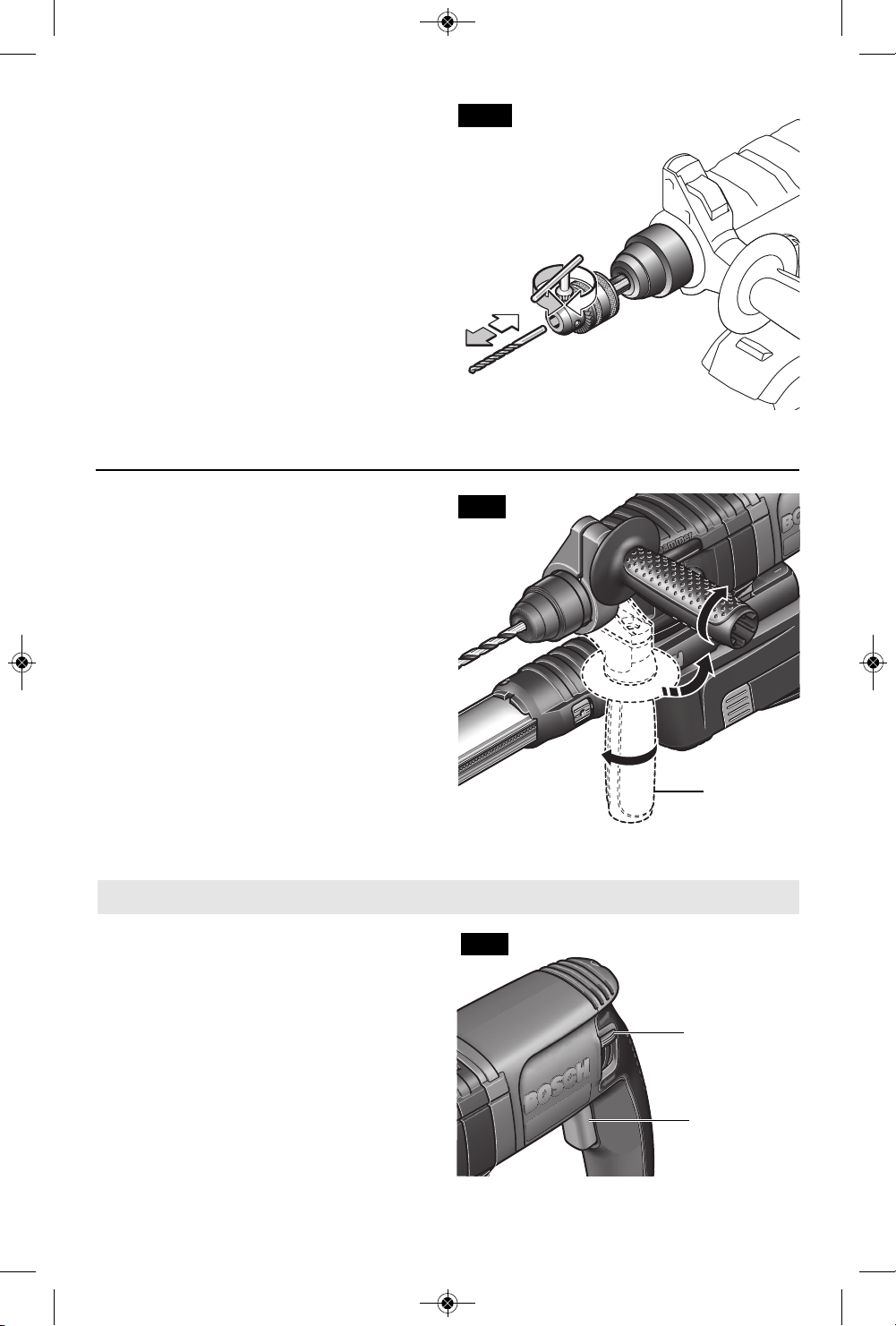

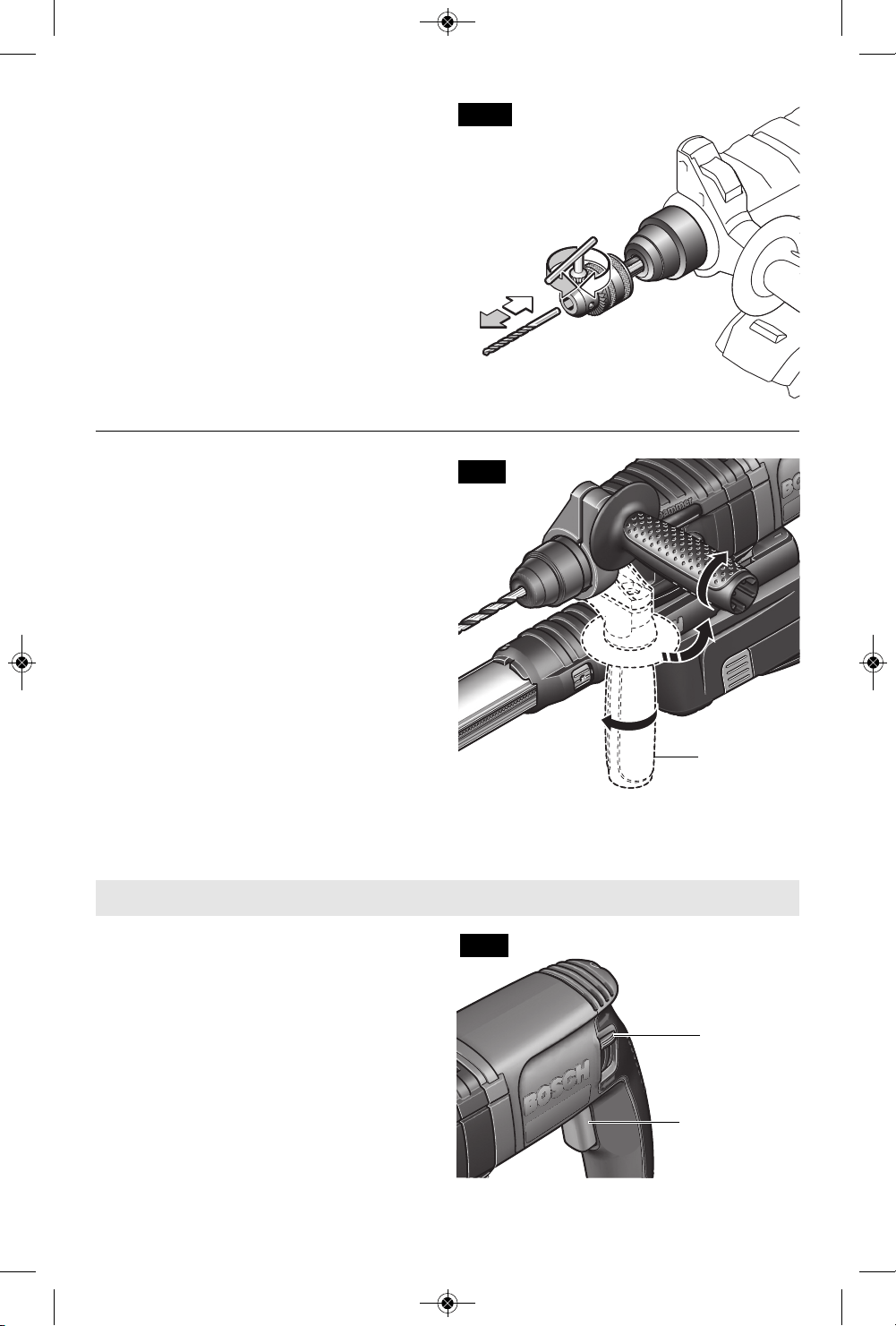

NSTALLING & REMOVING ACCESSORIES

3-JAW CHUCK

For small bits, open jaws enough to insert the

bit up to the flutes. For large bits, insert the bit

as far as it will go. Center the bit as you close

the jaws by hand. This positions the bit

properly, giving maximum contact between the

chuck jaws and the bit shank (Fig. 6).

To tighten chuck, insert key into each of the

three key holes in succession and tighten

clockwise firmly.

The chuck can be released by using one hole only.

Note: The 3-Jaw Chuck is for use only in “Drill

only” mode. The 3-Jaw Chuck is not for use

when drilling with hammering action.

FIG. 6

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed

trigger switch. The tool speed can be

controlled from the minimum to the maximum

nameplate RPM by the pressure you apply to

the trigger. Apply more pressure to increase

the speed and release pressure to decrease

speed. This accurate speed control enables

you to drill without center punching. It also

permits you to use as a power screwdriver.

Bits are available for driving screws as well

as running bolts and nuts (Fig. 8).

Operating Instructions

REVERSING

SWITCH LEVER

VARIABLE SPEED

CONTROLLED

TRIGGER SWITCH

FIG. 8

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 10

-11-

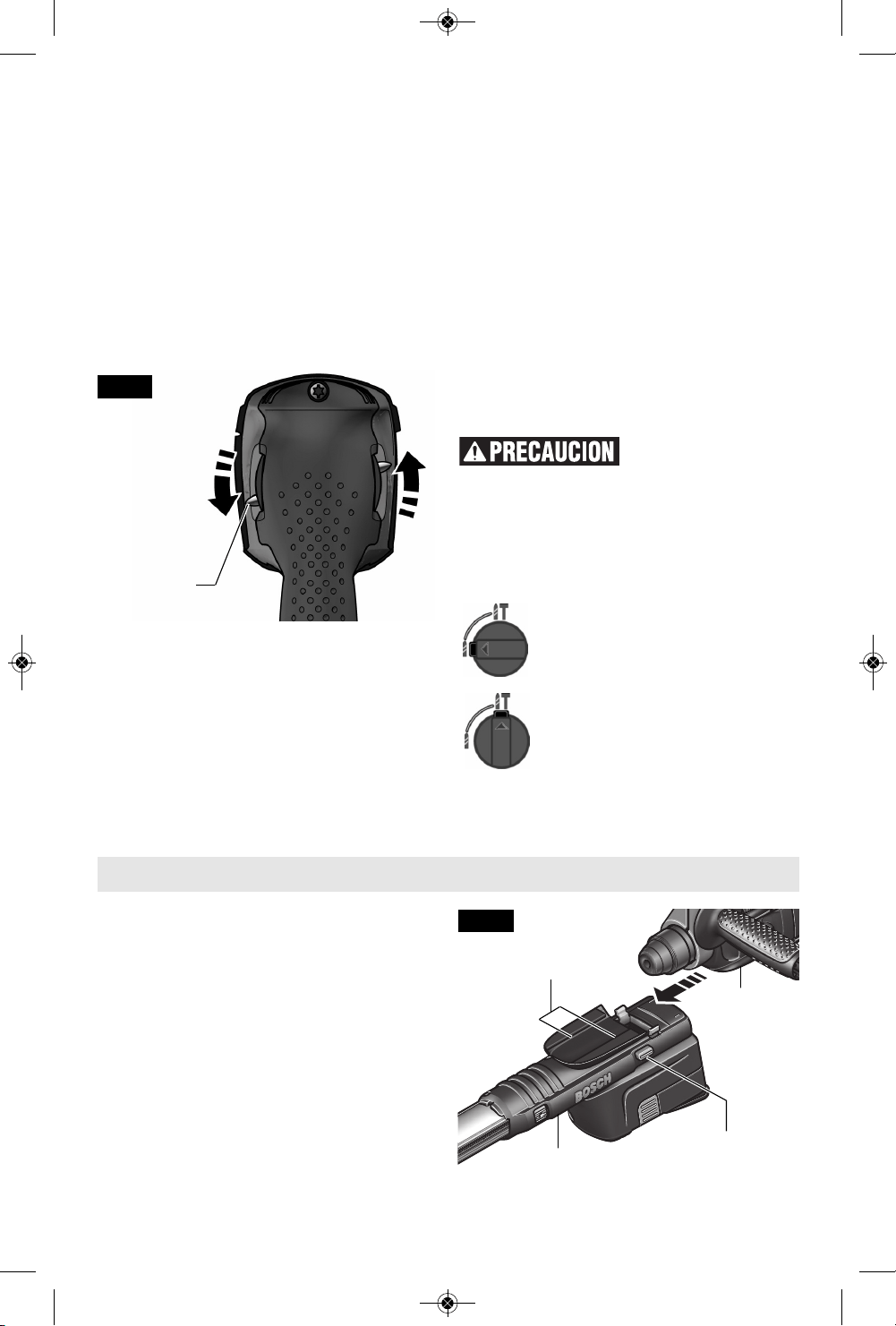

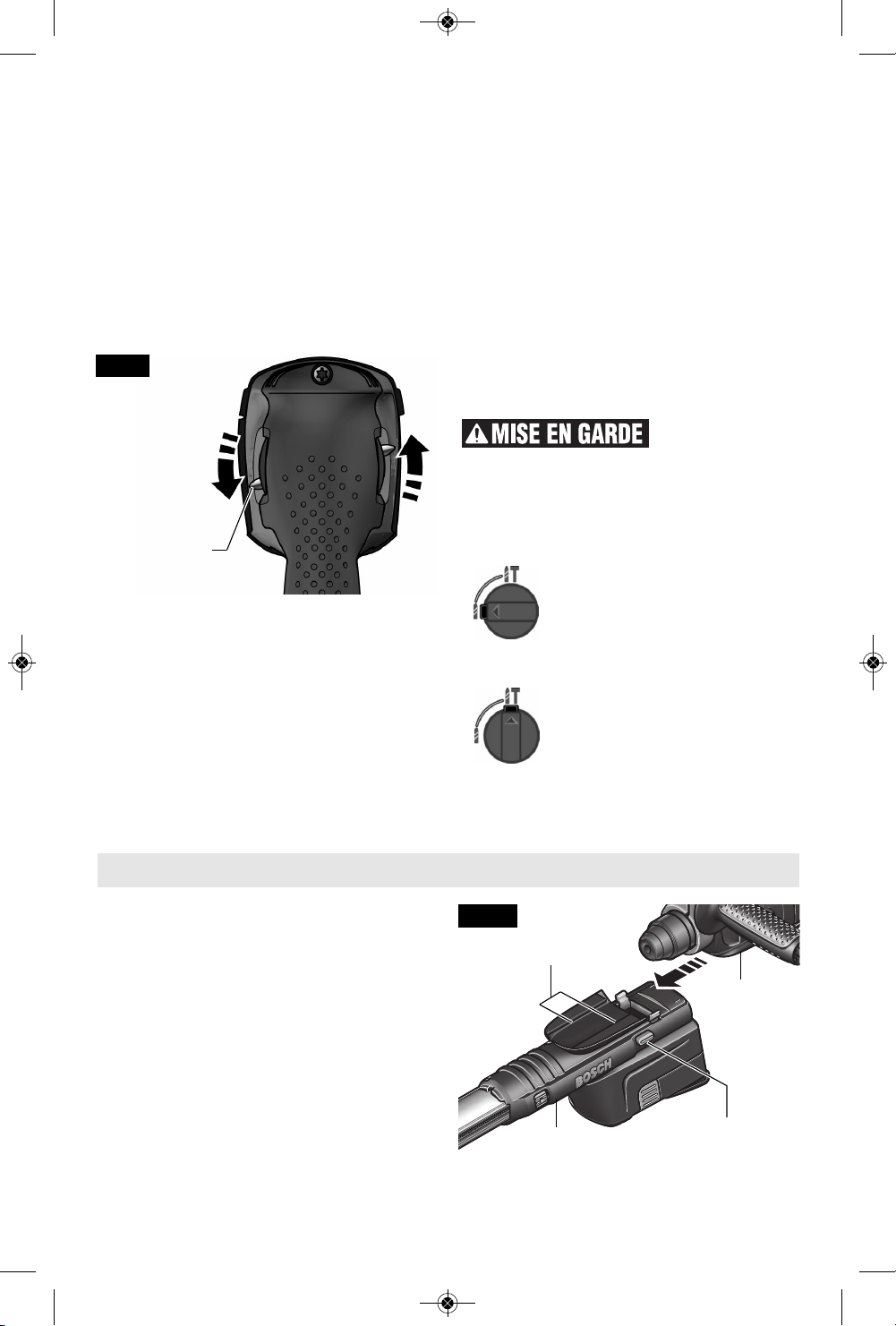

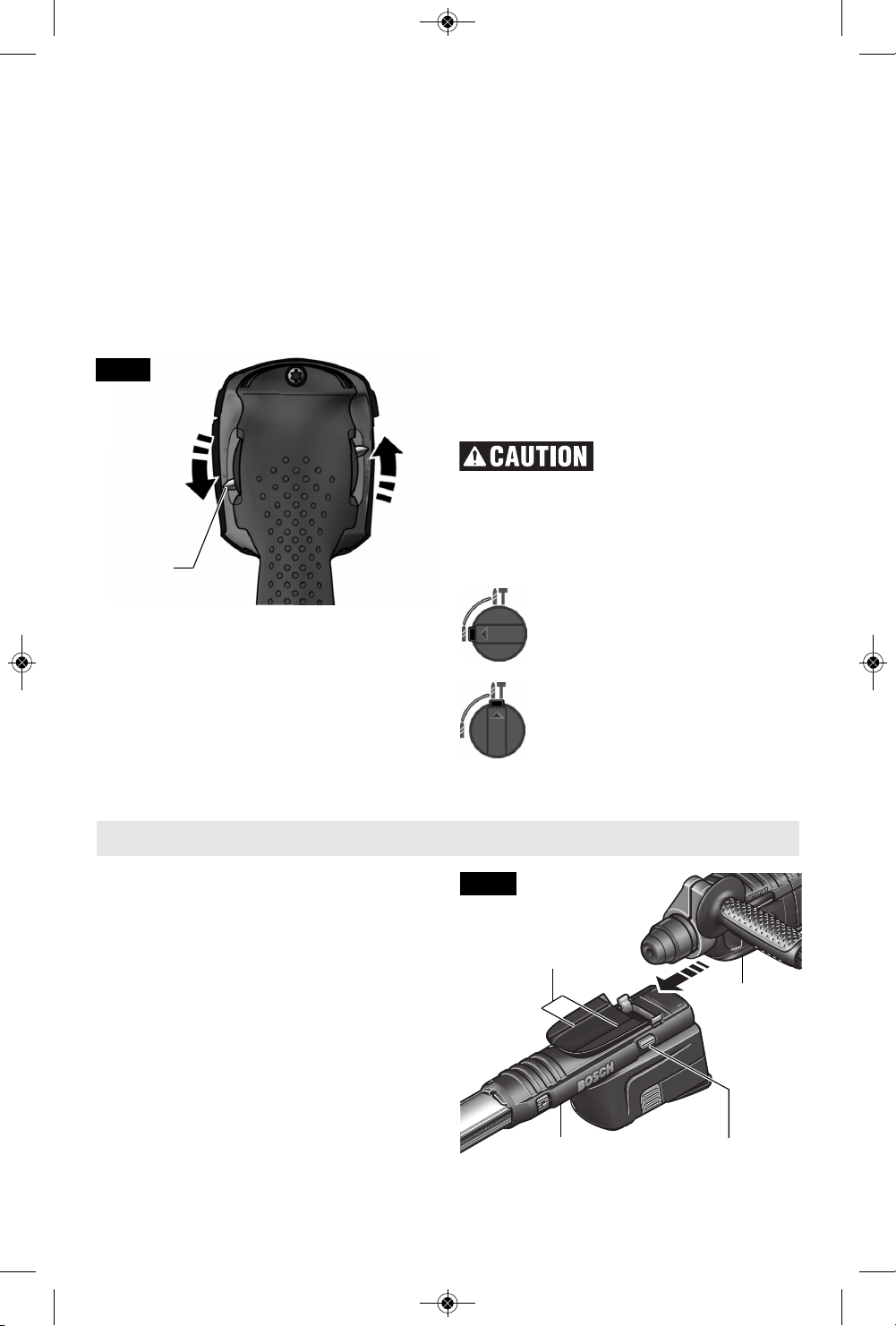

EVERSING SWITCH LEVER

This tool is equipped with a rotating brush

reversing system. This results in longer tool life

while maximizing power in both forward and re -

verse directions. The reverse switch can be

oper ated from either the right or left side of the

tool.

FOR FORWARD ROTATION: slide switch to

arrow marked forward (Fig. 9).

FOR REVERSE RO TATION: slide the slide

switch to arrow marked re verse. NOTE: Tool

will not operate in middle position.

SLIP CLUTCH

The tool has an internal preset clutch. The

clutch is set such that sufficient force is

transmitted to the bit for most drilling

conditions but it will slip when bit binds in the

hole or the tool is overloaded. Be aware that

due to required clutch setting, you may

xperience a torque reaction an instant

before the clutch slips. This torque reaction

will twist the body of the rotary hammer in the

opposite direction as the bit rotates, i.e.,

counterclockwise. As clutch is slipping, the

bit will most likely stop rotating. When the

binding force on the bit is removed the clutch

automatically resets. If you experience bit

binding and clutch begins to slip, immediately

turn the tool "OFF" and correct the condition

leading to the bit binding.

DRILL/HAMMER DRILL SELECTION DIAL

The selector dial allows the tool to be set for

various drilling/hammer drilling applications .

Depress release button and turn selector dial

right or left depending on the below

applications.

Do not operate the

selection dial until the

tool come to a complete stop. Shifting

during rotation of the chuck can cause

damage to the tool.

Do not use demolition or chipping bits such

as bull points, chisels, spades, gouges, etc.

Drill only action: For drilling in

woods, metals, plastics or other

non concrete materials.

Drill with hammer action: For

drilling in concrete, asphalt, tile

or other similar hard materials.

ING

FIG.

REMOVING AND INSTALLING DUST

EXTRACTION SYSTEM

To remove dust extraction system, press and

hold the dust extraction release button and pull

away from tool housing (Fig. 10).

To install dust extraction system, align guide

grooves with the grooves in tool housing and

push toward tool until you hear it lock into place

(Fig. 10).

ham

FIG. 10

TOOL

HOUSING

DUST EXTRACTION

RELEASE BUTTON

GUIDE

GROOVES

DUST EXTRACTION

SYSTEM

Assembly (Model 11250VSRD only)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 11

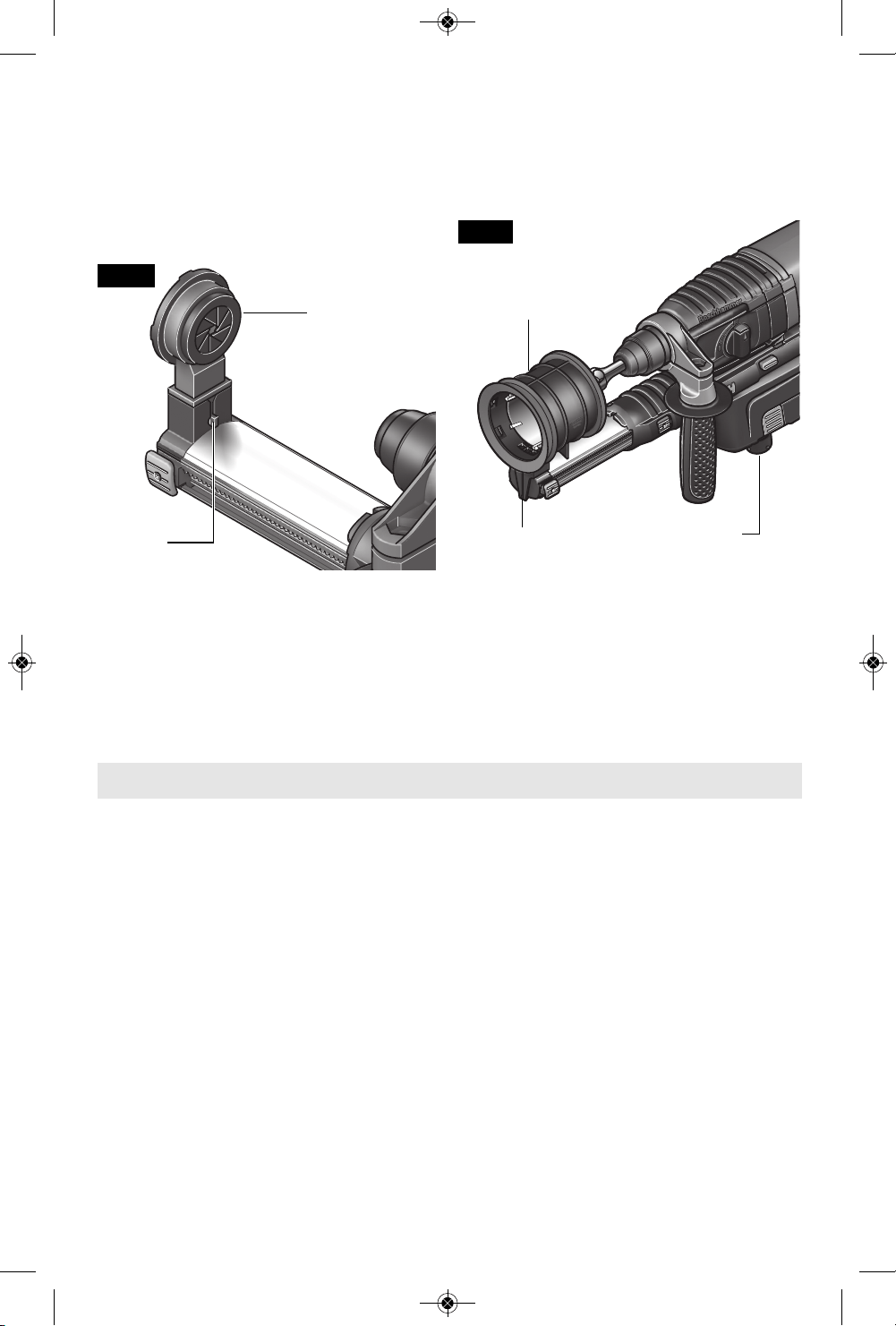

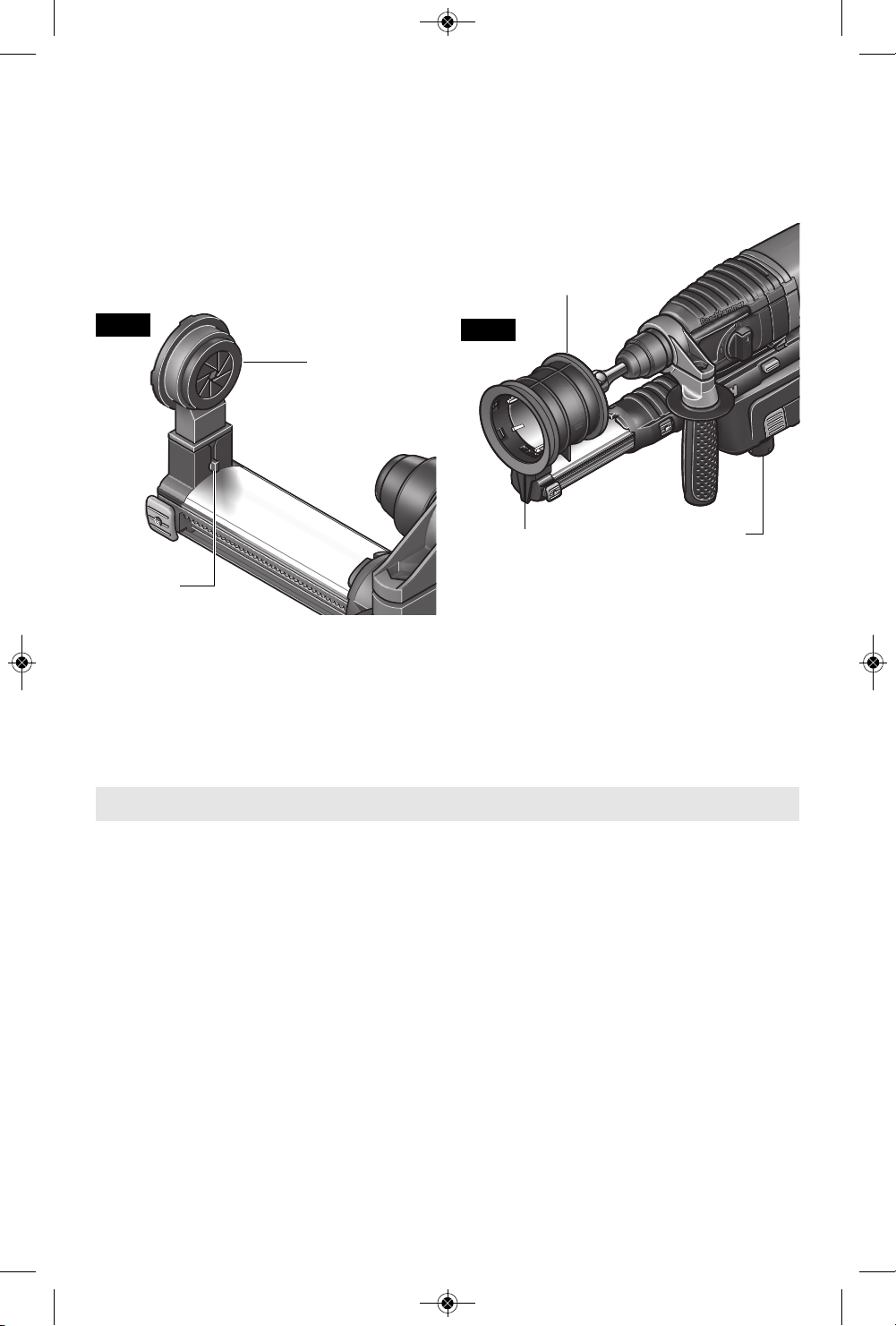

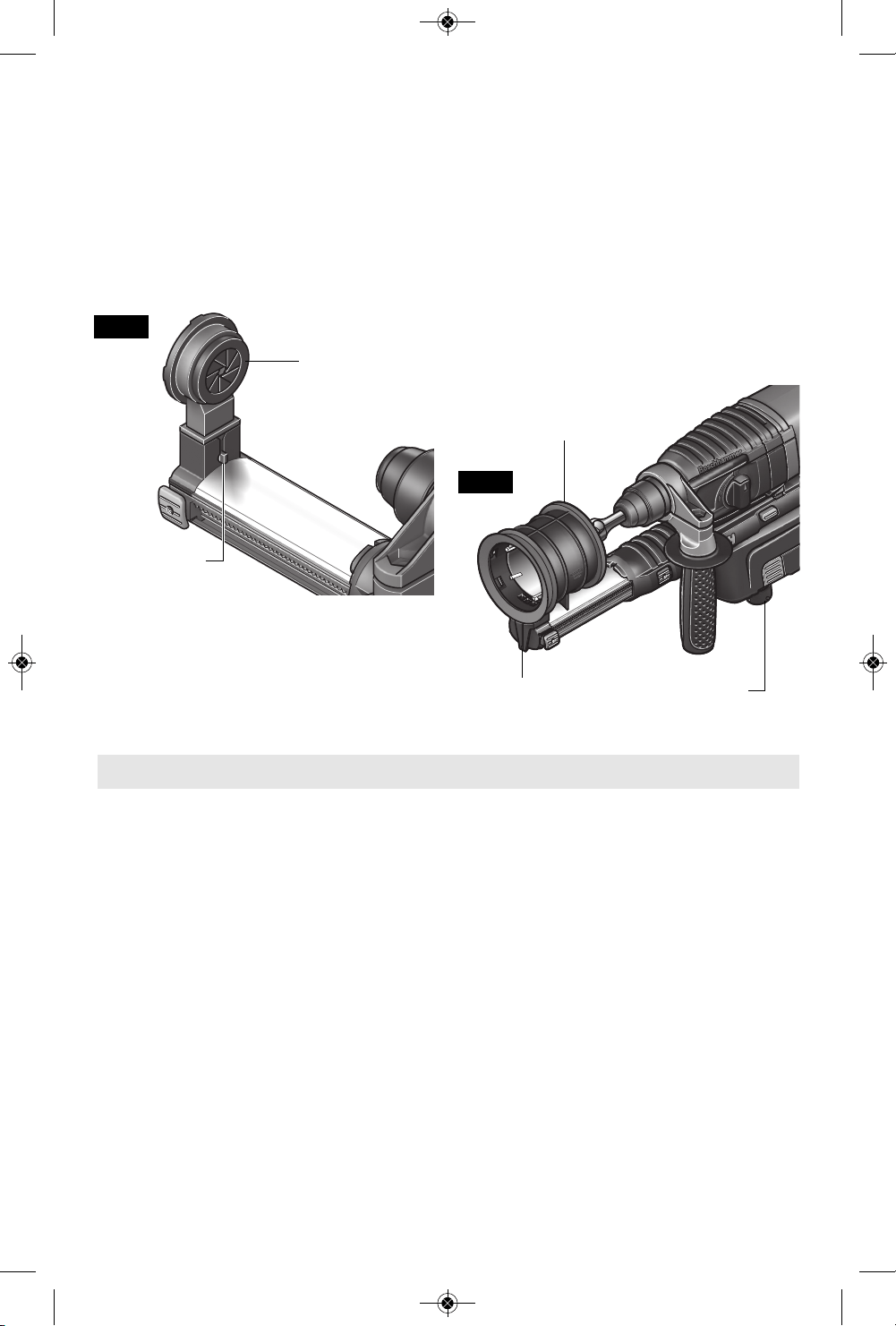

UST CAP FOR SMALL DRILL BITS

Your tool is equipped with a standard dust cap

for use with with small drill bits. To change the

dust cap, push the release button and pull the

dust cap out of the dust extraction system.

To insert the dust cap, push it into the end of

the dust extraction system until you hear it lock

into place (Fig. 11).

DUST CAP FOR CORE BITS

1-1/2" MAXIMUM CAPACITY

(Not included, available as accessory)

When using core bits, the dust cap for small

drill bits must be removed and replaced with a

special dust cap for core bits (optional

accessory).

hen using the dust cap for core bits (optional

accessory), the vacuum adapter dust canister

(optional accessory) must be used for dust

extraction, not the standard dust canister

(Fig. 12). If required, remove the dust cap for

small drill bits.

To insert the dust cap for core bits, push it from

above into the dust extraction system until you

hear it click into place (Fig. 12).

To remove of the dust cap for core bits, push

the release latch outward and pull off the dust

cap.

The dust extraction system retracts during

operation so that the dust cap is always kept

close to surface being drilled.

The dust extraction system automatically

switches on and off with the power tool.

For maximum dust extraction efficiency, please

observe the following.

• The drill bit being used may not project

beyond the dust cap as shown in figures 11 &

12. (Example for an SDS-plus drill bit: Max.

total length approx. 160 mm, working length

approx. 100 mm).

• Pay attention that the dust cap faces flush

against the workpiece or the wall. At the same

time, this makes working at a right angle easier.

• After reaching desired drilling depth, first pull

the drill bit out of the hole and then switch the

tool off.

• Check the condition of the microfilter regularly.

Replace a damaged microfilter immediately.

DEPTH GAUGE

Your drilling depth X can be pre-set and/or

repeated by using the depth gauge (Fig. 13).

After the auxiliary handle is installed, make

sure the accessory has been fully inserted into

the chuck before setting the depth gauge.

Set the depth gauge by compressing the

telescopic guide toward the tool. When the

desired length of the bit is exposed, press and

slide the depth stop button against the guide

housing and release the button (Fig. 13). The

depth gauge is spring loaded and will return to

the fully extended position when pressure has

been released. (When drilling, the telescopic

guide will compress until it engages the depth

stop button.)

DUST CAP

RELEASE

BUTTON

DUST CAP

FOR SMALL BITS

FIG. 11

DUST CAP FOR CORE BITS

1-1/2" MAXIMUM CAPACITY

(optional accessory)

VACUUM ADAPTER

DUST CANISTER

(optional accessory)

RELEASE

LATCH

FIG. 12

-12-

Operating Instructions (Model 11250VSRD only)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 12

ADJUSTING THE TELESCOPIC GUIDE

TO THE BIT LENGTH

For more convenient operation when using

short drill bits, the length of the telescopic

guide can be adjusted to desired lengths.

To adjust length, push and hold the guide

adjustment button, compress the telescopic

guide until dust cap is close to the tip of the drill

bit (Fig. 14). To lock adjustment, release

button.

To unlock adjustment, push the guide

adjustment button.

MICROFILTER DUST CANISTER

The integral dust extraction system collects

dust in a canister supplied with your extraction

system.

The dust level of the dust canister can easily be

checked through the transparent door (Fig. 15).

For maximum efficiency, the dust canister

should be emptied frequently during operation.

REMOVING DUST CANISTER

To remove dust canister, press the two canister

release buttons and pull canister downward out

of the dust extraction system (Fig. 15).

CLEANING AND EMPTYING THE

DUST CANISTER

Before opening the dust canister, gently strike

or tap it against a firm surface to loosen the

dust from the microfilter.

Open the transparent door and empty the dust

canister. Close transparent door.

Check the microfilter for damage. Replace it

immediately when damaged.

INSTALLING DUST CANISTER

To install dust canister, push canister upward

into the dust extraction system until you hear it

lock into place (Fig. 15).

CHANGING THE MICROFILTER

For maximum efficiency, the microfilter should

be replaced after approx. 15 hours of

operation.

Remove the dust canister from the dust

extraction system (Fig. 15).

Lift the microfilter upward and remove old or

damaged filter from dust canister (Fig. 16).

Insert a new microfilter into the dust canister

and reinstall the dust canister (Fig. 16.)

Note: If the microfilter is damaged (e.g. holes,

damage to the soft sealing material), it must be

replaced immediately. Working with a

damaged microfilter can cause damage to the

power tool.

-13-

CANISTER

RELEASE BUTTON

TRANSPARENT

DOOR

DUST

CANISTER

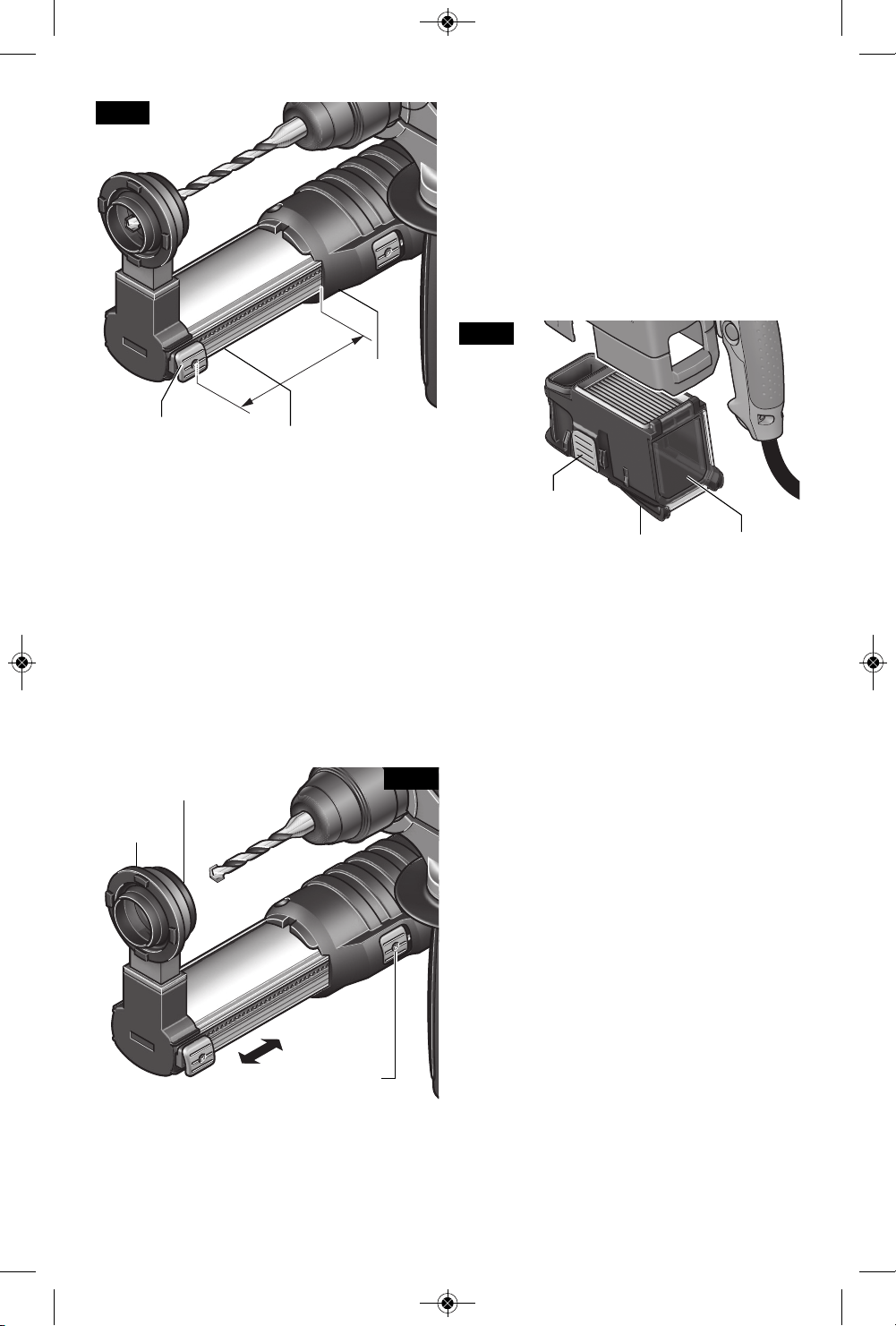

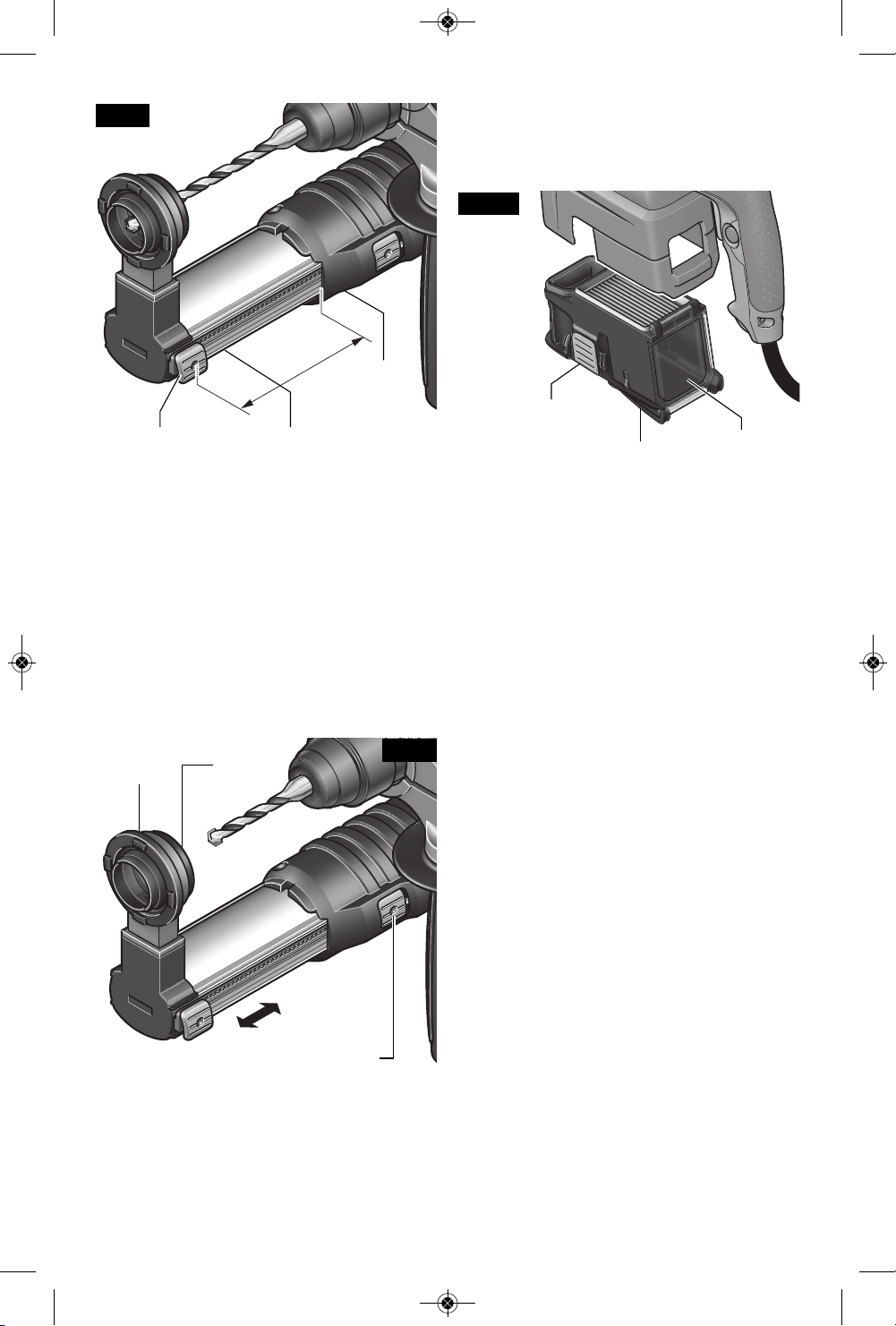

FIG. 15

TELESCOPIC

GUIDE

DEPTH STOP

BUTTON

GUIDE

HOUSING

FIG. 13

FIG. 14

GUIDE

ADJUSTMENT

BUTTON

DUST

SEAL

DUST

CAP

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 13

Tool Tips

Following a few simple tips will reduce wear on

the tool and the chance of injury to the

operator.

NOTE: The high efficiency available from the

rotary hammers can only be obtained if sharp

and undamaged accessories are used. The

“cost” to maintain sharp and undamaged

accessories is more than offset by the “time

saved” in operating the tool with sharp

accessories.

All hammers require a short period of time to

warm up. Depending on the room temperature,

this time may vary from approximately 15

seconds (90˚F) to 2 minutes (32˚F). A new

hammer requires a break-in period before full

performance is realized. This period may

require up to 5 hours of operation.

Carbide tipped bits: Used for drilling stone,

concrete, cement, brick, cinder block and other

unusually hard non-metals. The Rotary

Hammer is designed for “SDS” Carbide Tipped

Bits up to 3/4 inch diameter.

Recall these instructions for safe operation:

1. Some materials require slow drilling

speeds; whereas, others require higher speed

to produce the best results.

2. All work must be supported or secured

before drilling and steady, even pressure

applied in line with the drill bit.

3. As the drill bit cuts through the opposite

side, reduce the pressure and continue

running the drill as the bit is withdrawn.

Materials such as glass, porcelain, ceramics,

tiles, plastics, etc., should be drilled at low

speeds with specially designed drill bits and

lubricants.

lso replace the microfilter when the

vacuuming performance is insufficient, even

when the dust canister is empty.

VACUUM ADAPTER DUST CANISTER

(Not included, available as accessory)

For dust extraction with a vacuum cleaner, the

(optional) vacuum adapter dust canister can be

inserted into the dust extraction system instead

of the dust canister, if required.

Press the two canister release buttons and pull

canister downward and remove from the dust

extraction system (Fig. 15).

nstall vacuum adapter dust canister upward

into dust extraction system until you hear it lock

into place (Fig. 17).

To use this feature, attach vacuum hose

(optional accessory) to dust port, then connect

opposite end of the vacuum hose to a shop

vacuum cleaner. A vacuum hose adapter

(optional accessory) is available for connecting

this tool to a 1-1/4" or 1-1/2" vacuum hose (Fig. 17).

The vacuum cleaner must be suitable for the

material being drilled.

-14-

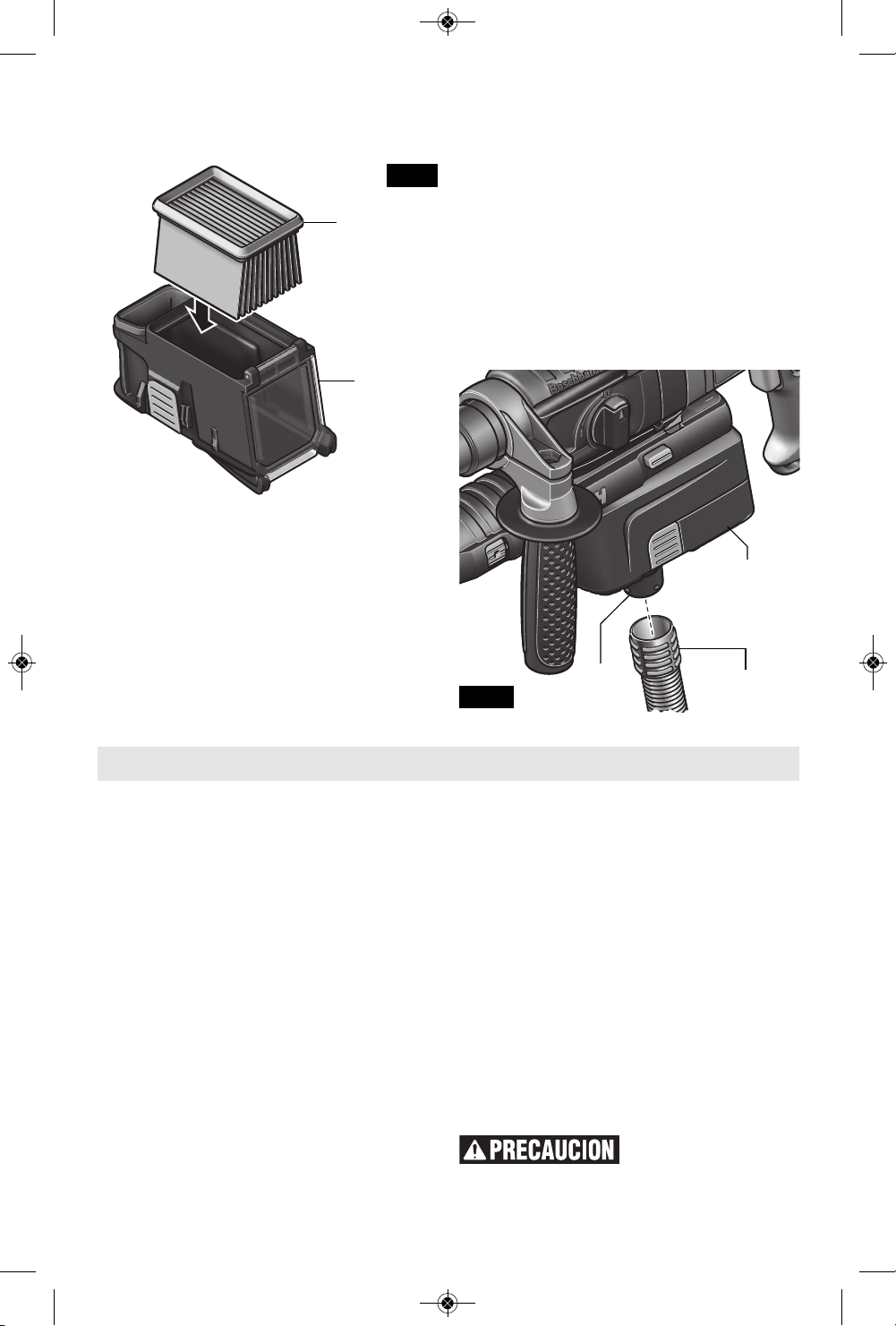

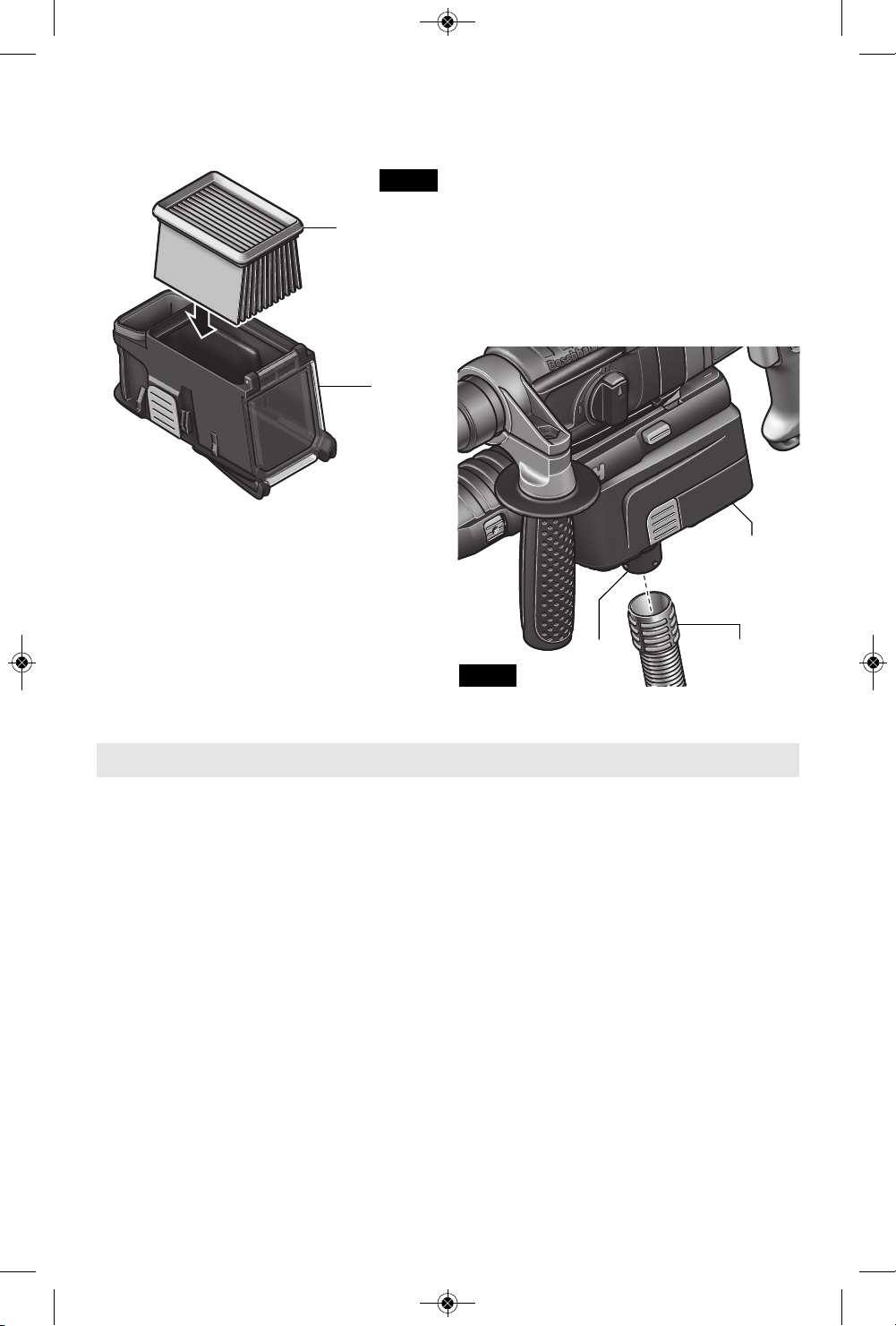

FIG. 16

DUST

CANISTER

MICROFILTER

ham

DUST

PORT

VACUUM

ADAPTER DUST

CANISTER

VACUUM

HOSE

FIG. 17

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 14

RILLING WOOD OR PLASTIC

Do not drill into wood

with dust extraction

system mounted. Wood chips are typically too

large and will clog the dust channel.

If backing block is not used, ease up on the

pressure just before the bit breaks through

the wood to avoid splintering. Complete the

hole from the opposite side immediately after

the point breaks through. If bit binds, reverse

the drilling operation to help remove the bit

from the work.

DRILLING METAL

Do not drill into metal

with the dust extraction

system mounted. Hot metal chips can self-

ignite or ignite parts of the dust extraction

system.

Make a center punch in the material for

asier starting. Use enough pressure to keep

the bit cutting. If the bit is allowed to merely

spin in the hole, it will become dull within a

short time. When drilling a larger hole, it is

faster and easier on your power pack to first

make a smaller hole and enlarge it to the

required size. Lubricate the tip of the bit

occasionally with CUTTING OIL for easier

metal drilling. If bit binds, reverse the drilling

to help remove the bit from the work.

DRILLING MASONRY

Use carbide-tipped masonry bit for cinder

block, mortar, common brick, soft stone and

other materials. The amount of pressure to

be used is dependent upon the type of

material being drilled. Soft materials require

less pressure while the hard materials need

more pressure to prevent the drill bit from

skipping.

-15-

Dust Extraction (Model 11250VSR only)

For selection of dust collection systems and

operating instructions, see the Operating /

Safety Instructions for ‘Dust Extraction

Attachments for Hammers and Hammer Drills’

included with your tool or with the dust

extraction attachment.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 15

-16-

Service

Preventive maintenance

performed by unauth-

orized per so n nel may result in misplacing

of internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Bosch Factory Service Center or Autho -

rized Bosch Service Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Bosch replace ment brushes

specially designed for your tool should be

used.

BEARINGS

earings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

To avoid accidents

always dis connect the

tool from the power supply before

cleaning or performing any main tenance.

The tool may be cleaned most effectively

with compressed dry air. Always wear

safety gog gles when cleaning tools with

compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not at tempt to clean by inserting pointed

objects through openings.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold

detergents that contain ammonia.

Maintenance

* 360° Auxiliary Handle

** Dust extraction system

** Dust cap

** Dust seal

** Dust cap (for hole saws)

** Vacuum adapter dust canister

** Vacuum hose Adapter

** Vacuum hose

** 3-Jaw Chuck adaptor

* Carrying Case

(*= standard equipment)

(**= optional accessories)

Accessories

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

higher the cord capacity.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Extension Cords

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 16

-17-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si

l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un

risque de choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE, conjointement avec le symbole d’alerte en

liaison avec la sécurité, indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou modérée.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 17

-18-

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

Règles de sécurité concernant les marteaux rotatifs

Portez des protecteurs d'oreilles quand vous utilisez

des perceuses à percussion. L'exposition au bruit

peut causer une perte d'acuité auditive.

Utilisez la ou les poignée(s) auxiliaire(s) si elle

est/elles sont fournie(s) avec l'outil. Une perte de

contrôle pourrait causer des blessures physiques.

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché

ou avec son propre cordon d’alimentation. Tout

contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les

parties métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant abriter

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 18

-19-

des fils électriques. Si cette situation est inévitable,

débranchez tous les fusibles ou les disjoncteurs

alimentant ce site.

Utilisez un détecteur de métaux afin d’établir s’il y a

des tuyaux d’eau ou à gaz dissimulés dans l’aire de

travail ou appelez la compagnie de service public

locale pour assistance avant de commencer

l’opération. Le fait de frapper une conduite de gaz ou

de couper dans celle-ci provoquera une explosion.

L’eau pénétrant dans un appareil électrique peut

entraîner une électrocution.

Utilisez toujours la poignée auxiliaire pour un

contrôle maximal sur le rebond ou la réaction de

couple. Ne tentez jamais d'utiliser cet outil d'une

seule main. L’embrayage à friction s’enclenche si vous

tenez fermement l’outil quand celui-ci subit un couple

de réaction ou un recul brutal.

Portez toujours des lunettes à coques latérales ou

des lunettes de protection en utilisant cet outil.

Utilisez un respirateur ou un masque antipoussières

pour les applications qui produisent de la poussière.

Les lunettes de sécurité ou la protection oculaire

permettent de dévier les fragments de matériau qui

pourraient être projetés vers votre visage et vos yeux.

La poussière générée ou les gaz libérés par le matériau

que vous travaillez (par ex. tuyaux à isolation amiante,

radon) peuvent causer des difficultés respiratoires.

Utilisez des gants rembourrés épais et limitez le

temps d'exposition en prenant des pauses

fréquentes. Les vibrations causées par l'action du

marteau-perceuse peuvent être nocives pour vos

mains et vos bras.

Placez le cordon à l'écart du foret en rotation.

N'enroulez pas le cordon autour de votre bras ou de

votre poignet. Si vous perdez contrôle et que le cordon

s'enroule autour de votre bras ou de votre poignet, il

peut vous emprisonner et vous blesser.

Placez-vous de manière à éviter d'être pris entre

l'outil ou la poignée latérale et les murs ou les

montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

Ne frappez pas le foret avec une masse ou un

marteau à main en tentant de déloger un foret

grippé ou coincé. Des fragments métalliques

pourraient se détacher du foret et vous frapper ou

frapper des personnes présentes.

Ne posez jamais l'outil jusqu'à ce que le foret ou

l'accessoire se soit arrêté complètement.

N'utilisez pas de forets et d'accessoires émoussés

ou endommagés. Les forets émoussés ou

endommagés ont tendance à gripper dans l'ouvrage.

En retirant le foret de l'outil, évitez tout contact avec

la peau et utilisez des gants protecteurs appropriés

en saisissant le foret ou l'accessoire. Les accessoires

peuvent être chauds après une utilisation prolongée.

Ne laissez pas l'outil en marche tout en le portant à

votre côté. Le foret en rotation peut s'emmêler avec

les vêtements et causer des blessures.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux

du bâtiment peuvent créer des poussières contenant

des produits chimiques qui sont des causes

reconnues de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 19

-20-

Symboles

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 20

-21-

Symboles (suite)

Conforme à

Norme UL 60745-1

Norme UL 60745-2-6

Certifié conforme à

Norme CAN/CSA C22.2 N° 60745-1-07

Norme CAN/CSA C22.2 N° 60745-2-6-04

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:01 PM Page 21

-22-

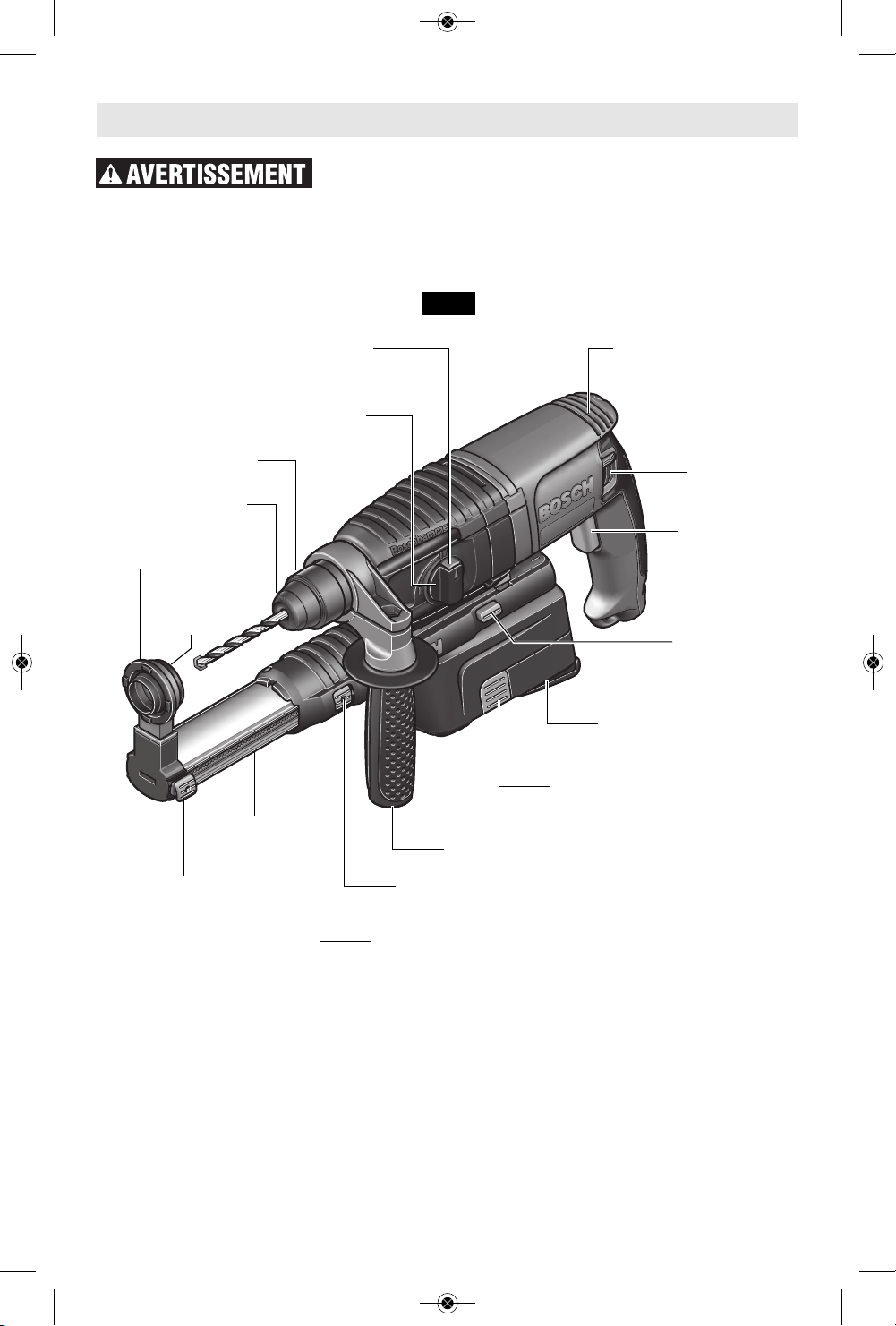

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque

assemblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Marteau rotatif 11250VSR

Numéro de modèle 11250VSR

Type de tige SDS-Plus

Capacités maximales :

Béton 19 mm

*Acie 13 mm

*Bois 19 mm

Mèches à pointe au carbure 19 mm

Mèches creuses à paroi mince 38 mm

* Porte-mandrin 3 mors requis.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

LEVIER DE

L’INTERRUPTEUR

D’INVERSION DE

MARCHE

PRISES D’AIR

BOUTON DE

DECLENCHEMENT

PARE-POUSSIÈRE

MANCHON DE

VERROUILLAGE

CADRAN DE SÉLECTION DE

PERCEUSE/PERCEUSE À PERCUSSION

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

POIGNÉE AUXILIAIRE DÉPORTÉE

FIG. 1

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 22

-23-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque

assemblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Marteau rotatif 11250VSRD

Numéro de modèle 11250VSRD

Type de tige SDS-Plus

Capacités maximales :

Béton 19 mm

Mèches à pointe au carbure 19 mm

Mèches creuses à paroi mince 38 mm

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

LEVIER DE

L’INTERRUPTEUR

D’INVERSION DE

MARCHE

PRISES D’AIR

BOUTON DE

DECLENCHEMENT

PARE-POUSSIÈRE

MANCHON DE

VERROUILLAGE

CADRAN DE SÉLECTION DE

PERCEUSE/PERCEUSE À PERCUSSION

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

BOUTON DE LA

BUTÉE DE

PROFONDEUR

BOUTON DE RETRAIT

DU DISPOSITIF

D'EXTRACTION DE LA

POUSSIÈRE

BOUTON DE RETRAIT DU

RÉSERVOIR À POUSSIÈRE

BOUTON DE RÉGLAGE DU GUIDE

PARE-

POUSSIÈRE

GUIDE

TÉLESCOPIQUE

POIGNÉE AUXILIAIRE DÉPORTÉE

DISPOSITIF D'EXTRACTION DE

LA POUSSIÈRE

JOINT

ÉTANCHE À LA

POUSSIÈRE

FIG. 2

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 23

Débranchez la

fiche de la prise

de courant avant d'effectuer quelque assemblage ou

réglage que ce soit ou de changer les accessoires.

Ces mesures de sécurité préventive réduisent le

risque d'une mise en marche accidentelle de l'outil.

INSTALLATION D’ACCESSOIRES SDS-PLUS

Nettoyez la tige de l’embout de l’accessoire pour en

enlever toute saleté, puis enduisez-la modérément

d’une huile ou graisse légère.

Au pare-poussière, introduisez l’accessoire dans la

mandrin de retenue tout en le tordant et l’enfonçant

jusqu’à ce qu’il se verrouille auto ma tiquement en place.

Tirez sur l’embout pour vous assurer qu’il est bien

engagé dans la mandrin (Fig. 3).

REMARQUE : Le marteau rotatif ne produira les

résultats attendus que si vous l’équipez d’accessoires

bien affûtés et en parfait état. Les frais d’entretien des

accessoires sont minimes comparés au temps que

vous épargnerez.

DÉMONTAGE D’ACCESSOIRES SDS-PLUS

Les accessoires peurent être chauds après l’usage.

Évitez tout contact avec la peau et utilisez un chiffon

ou des gants protecteurs appropriés pour déposer.

Pour retirer un accessoire, tirez et tenez le manchon

de verrouillage vers l’arrière, et tirez le embout vers

l’avant. Essuyez tous les accessoires pour les nettoyer

après les avoir enlevés (Fig. 4).

-24-

Assemblage

FIG. 3

FIG. 4

PARE-

POUSSIÈRE

MANCHON DE

VERROUILLAGE

MANDRIN

SDS-plus

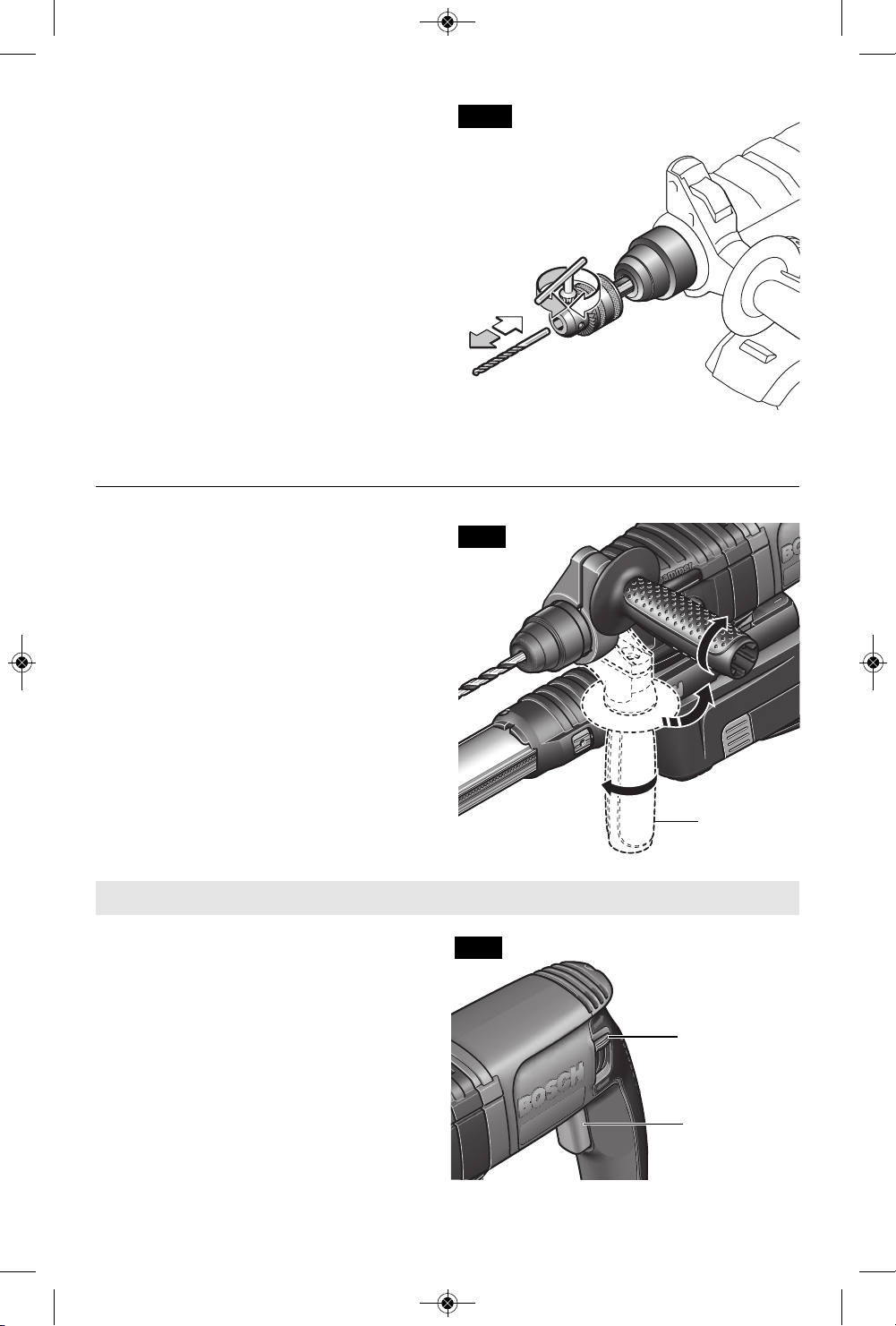

INSTALLATION ET DÉMONTAGE D’ACCESSOIRES

MANDRIN À 3 MORS

(Non fourni, disponible à titre d’accessoire)

Le mandrin à 3 mors avec tige SDS peut vous

permettre d’utiliser votre outil avec des forets à tige

cylindrique.

Nettoyez la tige de l’embout de l’accessoire pour en

enlever toute saleté, puis enduisez-la modérément

d’une huile ou graisse légère.

Au pare-poussière, introduisez l’accessoire dans la

mandrin de retenue tout en le tordant et l’enfonçant

jusqu’à ce qu’il se verrouille auto ma tiquement en place.

Tirez sur l’embout pour vous assurer qu’il est bien

engagé dans la mandrin (Fig. 5).

Pour retirer un accessoire, tirez et tenez le manchon

de verrouillage vers l’arrière, et tirez le embout vers

l’avant. Essuyez tous les accessoires pour les nettoyer

après les avoir enlevés.

MANCHON DE

VERROUILLAGE

MANDRIN À 3 MORS

(Non fourni, disponible à

titre d’accessoire)

FIG. 5

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 24

-25-

POIGNÉE AUXILIAIRE DÉPORTÉE

La poignée auxiliaire, qui pivote sur 360°, doit être

utilisée pour supporter l’outil.

Pour repositionner et/ou faire pivoter la poignée,

desserrez la manette, déplacez la poignée à la position

désiré le long du cylindre, puis resserrez fermenment

la manette (Fig. 7).

POIGNEE

(PRISE)

FIG. 7

INSTALLATION ET DÉMONTAGE D’ACCESSOIRES

MANDRIN À 3 MORS

Pour les petits forets, ouvrez les mâchoires

suffisamment de manière à insérer le foret jusqu’aux

cannelures. Pour les gros forets, insérez le foret aussi

loin que possible. Centrez le foret à mesure que vous

refermez manuellement les mâchoires. Ceci positionne le

foret de manière appropriée, assurant ainsi un contact

maximal entre les mâchoires du mandrin et la tige du

foret (Fig. 6).

Pour serrer le mandrin, mettez la clé à mandrin

successivement dans les trois trous de clé et serrez

fermement.

Le mandrin peut être relâché en utilisant un trou

seulement.

Remarque : le mandrin à 3 mors ne doit être utilisé que

dans le mode « Perçage seulement ». Il ne doit pas être

utilisé pendant une action de perçage avec percussion.

IG. 6

Consignes de fonctionnement

GÂCHETTE DE COMMANDE À VITESSE VARIABLE

Votre outil est équipé d’une gâchette à vitesse variable.

La vitesse de l’outil peut être contrôlée du régime

minimum au régime maximum spécifiés sur la plaque

signalétique par la pression que vous exercez sur la

gâchette. Exercez plus de pression pour augmenter la

vitesse et relâchez la pression pour diminuer la vitesse.

Cette commande précise de la vitesse vous permet de

percer sans poinçonnage central. Elle vous permet

également d’utiliser l’outil comme tournevis électrique.

Des forets sont offerts pour enfoncer des vis aussi bien

que pour tourner des boulons et des écrous (Fig. 8).

FIG. 8

LEVIER DE

L’INTERRUPTEUR

D’INVERSION DE

MARCHE

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 25

LEVIER DE L’INTERRUPTEUR

D’INVERSION DE MARCHE

Cet outil est pourvu du système inversion de marche

des brosses rotatives. Ce sys tème prolonge la vie utile

tout en optimalisant la puis san ce en marches avant et

arrière. Cet interrupteur d’inver sion peut être actionné

depuis le côté droit ou gauche de l’outil.

POUR LA ROTATION AVANT : faites glisser l’in terrup teur

jusqu’à la flèche marquée « forward » (Fig. 9).

POUR LA ROTA TION INVERSE : faites glisser

l’interrupteur jus qu’à la flèche marquée « reverse ».

REMARQUE : l’outil ne fonctionnera pas en position

intermédiaire.

EMBRAYAGE A GLISSEMENT

L’outil possède un embrayage interne préréglé.

L’embrayage est réglé de manière à ce qu’une force

suffisante soit transmise à la mèche pour la plupart des

conditions de perçage, mais il glissera lorsque la mèche

grippe dans le trou ou que l’outil est surchargé. Sachez

qu’en raison du réglage requis de l’embrayage, vous

pouvez être confronté à une réaction de couple un

instant avant que l’embrayage ne glisse. Cette réaction

de couple tordra le corps du marteau rotatif dans le

sens opposé à celui de la rotation de la mèche, à savoir,

en sens anti-horaire. À mesure que l’embrayage

glissera, la mèche cessera fort probablement de

tourner. Lorsque la force de grippage est retirée de la

mèche, l’embrayage se remet automatiquement à sa

position initiale. Si vous faites l’expérience d’un

grippage de la mèche et que l’embrayage commence à

glisser, mettez immédiatement l’outil à l’arrêt «OFF» et

corrigez la condition menant au grippage de la mèche.

CADRAN DE SÉLECTION DE PERCEUSE/PERCEUSE

À PERCUSSION

Le cadran sélecteur permet de régler l'outil en fonction

de différentes applications de perçage ou de perçage à

percussion. Appuyez sur le bouton de déclenchement et

tournez le cadran sélecteur à droite ou à gauche suivant

les applications ci-après.

N'actionnez pas le

cadran sélecteur avant

que l'outil ne se soit arrêté complètement. Le

mouvement durant la rotation du mandrin peut

endommager l'outil.

N'utilisez pas de forets de démolition ou de burinage

tels que pointes de sautage, burins, vrilles, gouges, etc.

Action de perçage seulement : Pour

percer dans les bois, les métaux, les

plastiques ou autres matériaux à

l'exception du béton.

Action de perçage avec percussion :

Pour percer dans le béton, l'asphalte, le

carrelage ou autres matériaux durs

similaires.

-26-

FIG. 9

Assemblage

RETRAIT ET INSTALLATION DU DISPOSITIF

D'EXTRACTION DE LA POUSSIÈRE

Pour retirer le dispositif d'extraction de la poussière,

appuyez sur le bouton de retrait du dispositif

d'extraction de la poussière et, tout en maintenant le

bouton enfoncé, retirez le dispositif d'extraction du

boîtier de l'outil (Fig. 10).

Pour installer le dispositif d'extraction de la poussière,

alignez les rainures du guide avec les rainures du boîtier

de l'outil, et appuyez sur l'outil jusqu'à ce que vous

entendiez qu'il se verrouille en place (Fig. 10).

LEVIER DE

L’INTERRUPTEUR

D’INVERSION DE

MARCHE

FIG. 10

BOÎTIER DE

L'OUTIL

BOUTON DE RETRAIT DU

DISPOSITIF D'EXTRACTION

DE LA POUSSIÈRE

RAINURES

DU GUIDE

DISPOSITIF

D'EXTRACTION

DE LA POUSSIÈRE

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 26

-27-

Le dispositif d'extraction de la poussière se rétracte

pendant le fonctionnement de façon que le pare-

poussière soit toujours proche de la surface que vous

êtes en train de percer.

Le dispositif d'extraction de la poussière se met

automatiquement en marche/à l'arrêt en même temps

que l'outil électrique.

Veuillez tenir compte des directives suivantes pour

assurer l'efficacité maximum du dispositif d'extraction de

la poussière :

• La mèche de la perçage utilisée ne doit pas dépasser le

niveau du pare-poussière, comme on peut le voir sur les

figures 11 & 12. (Exemple pour une mèche de perçage

SDS-plus : longueur totale maximum d'environ 160 mm,

longueur de travail utile d'environ 100 mm).

• Assurez-vous que le pare-poussière est de niveau avec

l'ouvrage ou le mur. Ceci permet également de faciliter le

travail à angle droit.

• Après avoir atteint la profondeur de perçage désirée,

retirez la mèche de la perceuse du trou et éteignez

ensuite l'outil.

• Inspectez périodiquement l'état du microfiltre.

Remplacez immédiatement un microfiltre endommagé.

JAUGE DE PROFONDEUR

Votre profondeur de perçage X peut être réglée à l'avance

et/ou répétée grâce à l'emploi de la jauge de profondeur

(Fig. 13).

Après avoir installé la poignée auxiliaire, assurez-vous

que l'accessoire a été inséré complètement dans le

mandrin avant de régler la jauge de profondeur.

Réglez la jauge de profondeur en comprimant le guide

télescopique en direction de l'outil. Lorsque la longueur

de mèche désirée aura été exposée, appuyez sur le

bouton de la butée de profondeur et faites-le glisser

contre le logement du guide, puis relâchez le bouton

(Fig. 13). La jauge de profondeur est à ressort et

retournera dans sa position totalement allongée lorsque

la pression aura été relâchée.

(Lors du perçage, le guide télescopique se comprimera

jusqu'à ce qu'il s'enclenche dans le bouton de la butée de

profondeur.)

PARE-POUSSIÈRE POUR MÈCHES DE

PERÇAGE DE PETITE TAILLE

Votre outil est muni d'un pare-poussière standard pour

emploi avec les mèches de perçage de petite taille. Pour

changer le pare-poussière, appuyez sur le bouton de

retrait et tirez sur le pare-poussière pour le faire sortir

du dispositif d'extraction de la poussière.

Pour insérer le pare-poussière, appuyez dessus pour le

faire entrer dans le bout du dispositif d'extraction de la

poussière jusqu'à ce que vous entendiez qu'il se

verrouille en place (Fig. 11).

PARE-POUSSIÈRE POUR LES MÈCHES EMPORTE-

PIÈCE DE 1 1/2 po DE CAPACITÉ MAXIMUM

(Non inclus, disponible comme accessoire)

Lors de l'utilisation de mèches emporte-pièce, le pare-

poussière pour les mèches de perçage de petite taille

doit être retiré et remplacé par un pare-poussière

spécialement conçu pour les mèches emporte-pièce

(accessoire en option).

Lors de l'utilisation du pare-poussière pour mèches

emporte-pièce (accessoire en option), le réservoir à

poussière compatible avec un aspirateur (accessoire en

option) doit être utilisé pour le dépoussiérage à la place

du réservoir à poussière standard (Fig. 12). Si

nécessaire, retirez le pare-poussière pour mèches de

perçage de petite taille.

Pour insérer le pare-soleil pour mèches emporte-pièce,

appuyez dessus depuis le haut pour le faire entrer dans

le dispositif d'extraction de la poussière jusqu'à ce que

vous l'entendiez se verrouiller en place (Fig. 12).

Pour retirer le pare-poussière pour mèches emporte-

pièce, poussez sur le loquet de déverrouillage en

direction de l'extérieur et tirez sur le pare-poussière

pour le faire sortir.

BOUTON DE

RETRAIT DU

PARE-POUSSIÈRE

POUR MÈCHES DE

PERÇAGE DE PETITE

TAILLE

FIG. 11

PARE-POUSSIÈRE POUR MÈCHES

EMPORTE-PIÈCE DE 1 1/2 PO

(accessoire en option)

RÉSERVOIR À POUSSIÈRE

COMPATIBLE AVEC UN

ASPIRATEUR

(accessoire en option)

LOQUET DE

DÉVERROUILLAGE

FIG. 12

Consignes de fonctionnement (modèle 11250VSRD seulement)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 27

RÉGLAGE DU GUIDE TÉLESCOPIQUE EN FONCTION DE

LA LONGUEUR DE MÈCHE DÉSIRÉE

Pour permettre un fonctionnement pratique lors de

l'utilisation de mèches de perçage courtes, la longueur

du guide télescopique peut être réglée à la valeur

désirée.

Pour régler la longueur, appuyez sur le bouton de

réglage du guide et maintenez-le enfoncé, puis

comprimez le guide télescopique jusqu'à ce que le pare-

poussière soit placé près de la pointe de la mèche de

perçage (Fig. 14). Relâchez le bouton pour verrouiller en

position.

Pour déverrouiller la position, appuyez à nouveau sur le

bouton de réglage du guide.

RÉSERVOIR À POUSSIÈRE AVEC MICROFILTRE

Le dispositif d'extraction de la poussière incorporé

recueille la poussière dans un réservoir fourni avec

votre dispositif d'extraction.

Il est facile de déterminer le niveau de remplissage du

réservoir à poussière grâce à sa porte transparente

(Fig. 15).

Videz fréquemment le réservoir à poussière pendant le

fonctionnement pour assurer l'efficacité maximum du

dispositif d'extraction de la poussière.

RETRAIT DU RÉSERVOIR À POUSSIÈRE

Pour retirer le réservoir à poussière, appuyez sur les

deux boutons de retrait du réservoir à poussière et tirez

sur le réservoir pour le faire sortir en l'inclinant vers le

bas du dispositif d'extraction de la poussière (Fig. 15).

NETTOYAGE ET VIDAGE DU RÉSERVOIR À POUSSIÈRE

Avant d'ouvrir le réservoir à poussière, tapotez-le

doucement contre une surface ferme afin de détacher la

poussière du microfiltre.

Ouvrez la porte transparente et videz le réservoir à

poussière. Fermez la porte transparente.

Inspectez le microfiltre pour déterminer s'il est

endommagé ou non. Remplacez-le immédiatement s'il

est endommagé.

INSTALLATION DU RÉSERVOIR À POUSSIÈRE

Pour installer le réservoir à poussière, poussez le

réservoir vers le haut à l'intérieur du dispositif

d'extraction de la poussière jusqu'à ce que vous

entendiez qu'il se verrouille en place (Fig. 15).

REMPLACEMENT DU MICROFILTRE

Pour assurer l'efficacité maximum, le microfiltre doit être

remplacé après environ 15 heures de fonctionnement.

Retirez le réservoir à poussière du dispositif d'extraction

de la poussière (Fig. 15).

Tirez le microfiltre vers le haut et retirez le filtre usagé ou

endommagé du réservoir à poussière (Fig. 16).

Insérez un nouveau microfiltre dans le réservoir à

poussière et réinstallez le réservoir à poussière (Fig. 16).

Remarque : si le microfiltre est endommagé (p. ex.,

trous, endommagement du matériau d'étanchéité doux),

il faut le remplacer immédiatement. L'outil électrique

risque d'être endommagé s'il est utilisé avec un

microfiltre endommagé.

-28-

BOUTON DE RETRAIT

DU RÉSERVOIR

PORTE

TRANSPARENTE

RÉSERVOIR À

POUSSIÈRE

FIG. 14

BOUTON DE

RÉGLAGE DU

GUIDE

JOINT ÉTANCHE À

LA POUSSIÈRE

PARE-

POUSSIÈRE

GUIDE

TÉLESCOPIQUE

BOUTON DE LA

BUTÉE

PROFONDEUR

LOGEMENT

DU GUIDE

FIG. 13

FIG. 15

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 28

Le fait d’observer quelques simples conseils réduira

l’usure de l’outil et le risque de blessures.

REMARQUE : Le marteau rotatif ne produira les

résultats attendus que si vous l’équipez d’embouts

bien affûtés et en parfait état. Les frais d’entretien de

l’équipement sont minimes comparés au temps que

vous épargnerez.

Tous les marteaux ont besoin d’un court temps de

préchauffe. Selon la température de la pièce, le temps

peut varier de 15 secondes (90°F) à 2 minutes (32°F).

Un marteau neuf n’atteindra sa pleine performance

qu’après avoir fait l’objet de rodage approprié, à

savoir jusqu’à 5 heures de fonctionnement.

Forets à pointe au carbure: Utilisés pour le perçage

dans la pierre, le béton, la brique, le ciment et d’autres

matériaux non métalliques anormalement durs. Le

marteau rotatif convient aux forets à pointe de carbure

«SDS» de diamètre allant jusqu’à 3/4 de pouce.

Pour votre sécurité, souvenez-vous:

1. Certains matériaux doivent être percés aux basses

vitesses, alors qu’avec d’autres les hautes vitesses

produisent de meilleurs résultats.

2. Il importe de bien assujettir le matériau à percer et

de maintenir une pression uniforme en ligne avec le

foret.

3. Arrêtez de peser dès que le foret traverse le côté

opposé du matériau et maintenez l’outil en marche

durant le retrait du foret.

Les matériaux tels que le verre, la porcelaine, la

céramique, la tuile, le plastique, etc. devraient être

percés à basse vitesse avec les forets appropriés et de

l’huile.

Remplacez également le microfiltre lorsque la

performance d'aspiration n'est pas satisfaisante, même

si le réservoir à poussière est vide.

RÉSERVOIR À POUSSIÈRE COMPATIBLE

AVEC UN ASPIRATEUR

(non inclus, disponible comme accessoire)

Pour dépoussiérer avec un l’extracteur de

poussière/l’aspirateur, un réservoir à poussière

compatible avec un aspirateur (en option) peut être

inséré dans le dispositif d'extraction de la poussière au

lieu du réservoir à poussière le cas échéant.

Appuyez sur les deux boutons de retrait du réservoir et

tirez sur le réservoir, vers le bas, puis retirez-le du

dispositif d'extraction de la poussière (Fig. 15).

Installez le réservoir à poussière compatible avec un

aspirateur vers le haut du dispositif d'extraction de la

poussière jusqu'à ce que vous l'entendiez se verrouiller

en place (Fig. 17).

Pour utiliser cet accessoire, attachez le tuyau de

l'aspirateur (accessoire en option) à l'orifice de

dépoussiérage, puis connectez le bout opposé du tuyau

de l'aspirateur à un l’extracteur de

poussière/l’aspirateur. Un raccord de tuyau d'aspirateur

(accessoire en option) est disponible pour connecter cet

outil à un tuyau d'aspirateur de 1 1/4 po ou 1 1/2 po (Fig.

17).

L’extracteur de poussière/l’aspirateur doit être

approprié pour le matériau à percer.

-29-

RÉSERVOIR À

POUSSIÈRE

MICROFILTRE

FIG. 16

ORIFICE DE

DÉPOUSSIÉRAGE

RÉSERVOIR À

POUSSIÈRE

COMPATIBLE AVEC

UN ASPIRATEUR

TUYAU DE

L'ASPIRATEUR

FIG. 17

Conseils pratiques

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 29

-30-

PERÇAGE DANS LE BOIS OU LE PLASTIQUE

Ne pas percer dans du

bois avec le dispositif

d'extraction de la poussière installé. La plupart des

copeaux de bois sont trop grands et causeraient

l'obstruction du canal de dépoussiérage.

Si un bloc d’appui n’est pas utilisé, relâchez la pression

immé di ate ment avant que le foret ne traverse le bois

afin d’éviter l’éclatement du bois. Terminez le trou du

côté opposé immédi atement après que la pointe ait

traversé. Si le foret se grippe, inversez l’opération de

perçage pour aider à retirer le foret de la pièce.

PERÇAGE DANS LE MÉTAL

Ne pas percer

dans du métal

avec le dispositif d'extraction de la poussière installé.

Des fragments de métal très chauds risqueraient de

s'enflammer ou de mettre feu à certaines parties du

dispositif d'extraction de la poussière.

Pratiquez un trou central au poinçon dans le matériau

pour faciliter l’approche. Utilisez suffisamment de

pression pour que le foret continue à couper. Si on

laisse le foret tourner tout sim plement dans le trou, il

s’émoussera rapidement. Pour percer un trou de

dimensions plus grandes, il est plus rapide et plus facile

pour votre bloc-piles de pratiquer d’abord un trou plus

petit, puis de l’agrandir aux dimensions nécessaires.

Lubrifiez parfois la pointe du foret à l’aide d’HUILE DE

COUPE pour faciliter le perçage des métaux. Si le foret

se grippe, inversez l’opération de perçage pour aider à

retirer le foret de la pièce.

PERÇAGE À TRAVERS LA MAÇONNERIE

Utilisez un foret de maçonnerie à pointe en carbure pour

les agglomérés, le mortier, la brique ordinaire, la pierre

tendre et autres matériaux. La quantité de pression à

utiliser dépend du type de matériau percé. Les

matériaux doux nécessitent moins de pression, tandis

que les matériaux durs nécessitent plus de pression afin

d'empêcher la mèche de perçage de sauter.

Extraction de la poussière (modèle 11250VSR seulement)

Pour parcourir la sélection des systèmes de collecte de

la poussière et pour lire le mode d’emploi, consultez le

document intitulé « Mode d’emploi / Consignes de

sécurité » relatif aux « Accessoires d’extraction de

poussière pour marteaux ordinaires et marteaux

perforateurs » accompagnant votre outil ou l’accessoire

d’extraction de poussière.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 30

-31-

Entretien

Service

Tout entretien

préventif effectué

par des personnels non autorisés peut résulter en

mauvais placement de fils internes ou de pièces, ce

qui peut présenter un danger grave. Nous vous

conseillons de faire faire tout l’entretien par un centre

de service d’usine Bosch ou une station service

agréée Bosch.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange

Bosch d’origine et conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

Nettoyage

Pour éviter les

accidents, il faut

toujours débrancher l’outil avant de le nettoyer ou

de l’entretenir. Le meilleur moyen de nettoyer l’outil

est d’utiliser de l’air comprimé sec. Il faut toujours

porter des lunettes de protection quand on utilise de

l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

* Poignée auxiliaire 360˚

** Dispositif d'extraction de la poussière

** Pare-poussière

** Joint étanche à la poussière

** Pare-poussière (pour les scies cloches)

** Réservoir à poussière compatible avec un aspirateur

** Adaptateur pour tuyau d’aspiration

** Tuyau de l'aspirateur

** Porte-mandrin 3 mors requis

* Étui

(* = équipement standard)

(** = accessoire en option)

Accessoires

Si un cordon de

rallonge s'avère

nécessaire, vous devez utiliser un cordon avec

conducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une

chute excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre du cordon est petit, plus sa

capacité est élevée.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordons de rallonge

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 31

-32-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas,

incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle

a usted de posibles peligros de lesiones corporales. Obedezca

todos los mensajes de seguridad que sigan a este símbolo para

evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de

seguridad, indica una situación peligrosa que, si no se evita,

causará lesiones leves o moderadas.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 32

-33-

Normas de seguridad para martillos giratorios

Use protectores de oídos con los taladros de

percusión. La exposición al ruido puede causar pérdida

de audición.

Utilice el mango o mangos auxiliares si se

suministran con la herramienta. La pérdida de

control puede causar lesiones corporales.

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El accesorio de corte

que entre en contacto con un cable que tenga

corriente puede hacer que las partes metálicas de la

herramienta eléctrica que estén al descubierto tengan

corriente y podrían causar una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 33

podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o cortacircuitos

que alimentan este sitio de trabajo.

Utilice un detector de metales para determinar si hay

tuberías de gas o de agua ocultas en el área de

trabajo o llame a la compañía local de servicios

públicos para obtener asistencia antes de comenzar la

operación. Golpear o cortar una tubería de gas

producirá una explosión. La entrada de agua en un

dispositivo eléctrico puede causar electrocución.

Utilice siempre el mango auxiliar para tener un control

máximo sobre la reacción de par motor o retroceso.

Nunca intente manejar esta herramienta con una

mano. El embrague deslizante se acopla si usted

controla firmemente la herramienta durante una reacción

de par motor o retroceso.

Use siempre gafas de seguridad o protección de los

ojos cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para aplicaciones

que generan polvo. Las gafas de seguridad o la

protección de los ojos ayudarán a desviar los

fragmentos del material que puedan salir despedidos

hacia la cara y los ojos. El polvo generado o los gases

liberados por los materiales que esté cortando (por ej.,

tuberías con aislamiento de asbesto, radón) pueden

causar dificultades respiratorias

Use guantes con almohadillado grueso y limite el

tiempo de exposición tomando frecuentes períodos de

descanso. La vibración causada por la acción de

percusión y taladrado puede ser perjudicial para las

manos y los brazos.

Posicione el cordón de modo que esté alejado de la

broca que gira. No enrolle el cordón alrededor del

brazo o de la muñeca. Si pierde el control y tiene el

cordón enrollado en el brazo o en la muñeca, el cordón

puede atraparle y causarle lesiones.

Sitúese de modo que evite ser atrapado entre la

herramienta o el mango lateral y las paredes o los

postes. Si la broca se atasca o se engancha en la

pieza de trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o la pierna.

No golpee la broca con un martillo de mano ni con una

herramienta de martilleo cuando intente soltar una

broca atascada o enganchada. Se podrían soltar

fragmentos de metal de la broca y golpearle a usted o

golpear a las personas que se encuentren presentes.

Nunca deje la herramienta en ningún lugar hasta que

la broca o el accesorio se haya detenido por completo.

No utilice brocas ni accesorios desafilados o dañados.

Las brocas o accesorios desafilados o dañados pueden

atascarse frecuentemente en la pieza de trabajo,

causando una reacción de par motor.

Al sacar la broca de la herramienta, evite el contacto

con la piel y use guantes de protección adecuados al

agarrar la broca o el accesorio. Los accesorios pueden

estar calientes después de un uso prolongado.

No tenga en marcha la herramienta mientras la lleva a

su lado. La broca taladradora que gira puede

engancharse en la ropa y se pueden producir lesiones.

-34-

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch o

una Estación de Servicio Bosch Autorizada.

Cierto polvo generado

por el lijado,

aserrado, amolado y taladrado mecánicos, y por

otras actividades de construcción, contiene agentes

químicos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción.

Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 34

-35-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 35

-36-

Símbolos (continuación)

Cumple con las siguientes normas:

Estándar UL 60745-1

Estándar UL 60745-2-6

Certificado conforme a las siguientes normas:

Estándar CAN/CSA C22.2 No. 60745-1-07

Estándar CAN/CSA C22.2 No. 60745-2-6-04

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 36

-37-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier

ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad

preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Martillo giratorio 11250VSR

Número de modelo 11250VSR

Estilo de cuerpo SDS-Plus

Capacidad máxima:

Hormigón 19 mm

*Acero 13 mm

*Madera 19 mm

Brocas con punta de carburo 19 mm

Brocas huecas de pared delgada 38 mm

* Adaptador de mandril de 3 mordazas necesario.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en

la herramienta.

PALANCA DEL

INTERRUPTOR

DE INVERSIÓN

ABERTURAS DE

VENTILACIÓN

BOTÓN DE LIBERACIÓN

DEL DIAL SELECTOR

PROTECTOR ANTIPOLVO

MANGUITO DE FIJACIÓN

DIAL DE SELECCION DE

TALADRO/TALADRO DE PERCUSION

INTERRUPTOR

GATILLO DE

VELOCIDAD

VARIABLE

MANGO AUXILIAR EXCÉNTRICO

FIG. 1

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 37

-38-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier

ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad

preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Martillo giratorio 11250VSRD

Número de modelo 11250VSRD

Estilo de cuerpo SDS-Plus

Capacidad máxima:

Hormigón 19 mm

Brocas con punta de carburo 19 mm

Brocas huecas de pared delgada 38 mm

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en

la herramienta.

PALANCA DEL

INTERRUPTOR

DE INVERSIÓN

ABERTURAS DE

VENTILACIÓN

BOTÓN DE LIBERACIÓN

DEL DIAL SELECTOR

PROTECTOR ANTIPOLVO

MANGUITO DE FIJACIÓN

DIAL DE SELECCION DE

TALADRO/TALADRO DE PERCUSION

INTERRUPTOR

GATILLO DE

VELOCIDAD

VARIABLE

BOTÓN DEL TOPE DE

PROFUNDIDAD

BOTÓN DE LIBERACIÓN

DEL SISTEMA DE

EXTRACCIÓN DE POLVO

BOTÓN DE LIBERACIÓN DEL

RECIPIENTE PARA POLVO

BOTÓN DE AJUSTE DE LA GUÍA

TAPA

ANTIPOLVO

GUÍA

TELESCÓPICA

MANGO AUXILIAR EXCÉNTRICO

FIG. 2

SISTEMA DE EXTRACCIÓN DE POLVO

SELLO

ANTIPOLVO

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 38

Desconecte el

enchufe de la fuente

de energía antes de realizar cualquier ensamblaje o

ajuste, o cambiar accesorios. Estas medidas de

seguridad preventivas reducen el riesgo de arrancar la

herramienta accidentalmente.

INSTALACIÓN DE ACCESORIOS SDS-PLUS

Limpie el extremo de inserción del cuerpo del accesorio

para quitar los residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o lubricante ligero.

Introduzca el accesorio en el mandril a través del

protector antipolvo a la vez que lo hace girar y lo

empuja hacia adentro hasta que quede fijo en su sitio

automáticamente. Tire del accesorio hacia afuera para

asegurarse de que ha quedado fijo dentro del soporte

de la mandril (Fig. 3).

NOTA: La alta eficiencia proporcionada por los martillos

giratorios sólo se puede obtener si se utilizan

accesorios afilados y sin daños. El “costo” de mantener

accesorios afilados y sin daños es sobradamente

compensado por el “tiempo que se ahorra” al hacer

funcionar la herramienta con accesorios afilados.

REMOCIÓN DE ACCESORIOS SDS-PLUS

Los accesorios pueden

estar calientes después

de la utilización. Evite el contacto con la piel y utilice

guantes de protección o un paño protector adecuados

para quitar dichos accesorios.

Para quitar un accesorio, tire hacia atrás del mango de

fijación, sujételo y tire de la broca hacia adelante. Todos

los accesorios deben limpiarse después de quitarlos

(Fig. 4).

-39-

Ensamblaje

FIG. 3

FIG. 4

PROTECTOR

ANTIPOLVO

MANGUITO DE

FIJACIÓN

MANDRIL

SDS-plus

INSTALACIÓN Y REMOCIÓN DE

MANDRIL DE 3 MORDAZAS

(No incluida, disponible como accesorio)

El mandril de 3 mordazas con cuerpo SDS puede

transformar la herramienta para utilizarla con brocas de

cuerpo recto.

Limpie el extremo de inserción del cuerpo del accesorio

para quitar los residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o lubricante ligero.

Introduzca el accesorio en el mandril a través del

protector antipolvo a la vez que lo hace girar y lo

empuja hacia adentro hasta que quede fijo en su sitio

automáticamente. Tire del accesorio hacia afuera para

asegurarse de que ha quedado fijo dentro del soporte

de la mandril (Fig. 5).

Para quitar un accesorio, tire hacia atrás del mango de

fijación, sujételo y tire de la broca hacia adelante. Todos

los accesorios deben limpiarse después de quitarlos.

MANGUITO DE

FIJACIÓN

MANDRIL DE 3

MORDAZAS ((No incluida,

disponible como

accesorio)

FIG. 5

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 39

-40-

MANGO AUXILIAR EXCÉNTRICO

La herramienta se debe sujetar con el mango auxiliar, el

cual se puede girar 360°.

Para reposicionar y/o hacer girar el mango, afloje la

empuñadura, mueva el mango hasta la posición

deseada a lo largo del cuerpo cilíndrico y vuelva a

apretar firmemente la empuñadura (Fig. 7).

EMPUNADURA

FIG. 7

INSTALACIÓN Y REMOCIÓN DE ACCESORIOS

MANDRIL DE 3 MORDAZAS

Para brocas pequeñas, abra las mordazas lo suficiente

para in troducir la broca hasta las estrías. Para brocas

grandes, in tro duzca la broca hasta donde se pueda.

Centre la broca a me dida que vaya cerrando las

mordazas a mano. Esto co lo ca la broca adecuadamente,

proporcionando un contacto má x i mo entre las

mordazas del mandril y el cuerpo de la bro ca (Fig. 6).

Para apretar el mandril, introduzca sucesivamente la

llave en cada uno de los tres agujeros para llave y

apriete firmemente girando en el sentido de las agujas

del reloj.

El mandril se puede soltar usando un solo agujero.

Nota: El mandril de 3 mordazas está diseñado para

utilizarse en el modo de "Taladrado solamente". El

mandril de 3 mordazas no está diseñado para utilizarse

cuando se taladre con acción de percusión.

FIG. 6

Instrucciones de funcionamiento

INTERRUPTOR GATILLO DE VELOCIDAD VARIABLE

CONTROLADA

La herramienta está equipada con un interruptor gatillo

de velo cidad variable. La velocidad de la herramienta se

puede controlar desde las RPM mínimas hasta las RPM

máximas indicadas en la placa del fabricante por medio

de la presión que usted ejerce sobre el gatillo. Ejerza

más presión para aumentar la velocidad y disminuya la

presión para reducir la velocidad. Este preciso control

de velocidad le permite a usted taladrar sin realizar

punzonaduras para marcar. También le permite utilizar

la herra mienta como destornillador mecánico. Hay

brocas dis ponibles para apretar tornillos y también para

pernos y tuercas (Fig. 8).

FIG. 8

PALANCA DEL

INTERRUPTOR

DE INVERSIÓN

INTERRUPTOR

GATILLO DE

VELOCIDAD

VARIABLE

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 40

PALANCA DEL INTERRUPTOR DE INVERSIÓN

Esta herramienta está equipada con el sistema de

inversión de escobillas giratorias. Esto tiene como

resultado una vida más larga a la vez que maximiza la

potencia tanto en el sentido de avance como en el

inverso. El interruptor de inversión se puede accionar

desde el lado derecho o desde el lado izquierdo de la

herramienta.

PARA LA ROTACION DE AVANCE: desplace el interruptor

hasta la flecha marcada avance (FWD) (Fig. 9).

PARA LA ROTACION EN SENTIDO IN VERSO: desplace el

interruptor hasta la flecha marcada in versión (REV).

NOTA: la herra mienta no funcionará con el interruptor en

la posición central.

EMBRAGUE DESLIZANTE

La herramienta tiene un embrague interno preajustado.

El embrague está ajustado de tal modo que se transmita

suficiente fuerza a la broca en la mayoría de la

situaciones de taladrado, pero patinará cuando la broca

se atasque en el agujero o la herramienta se

sobrecargue. Tenga presente que debido al ajuste

requerido para el embrague, se podrá producir una

reacción de par motor un instante antes de que el

embrague patine. Esta reacción de par motor torcerá el

cuerpo del martillo giratorio en sentido contrario al del

giro de la broca, es decir, en sentido contrario al de las

agujas del reloj. Cuando el embrague patine, lo más

probable es que la broca deje de girar. Cuando se

elimina la fuerza que el atasco ejerce sobre la broca, el

embrague se reajusta automáticamente. Si se produce

atasco de la hoja y el embrague comienza a patinar,

apague la herramienta inmediatamente y corrija la

situación que hace que la hoja se atasque.

DIAL DE SELECCION DE TALADRO/TALADRO DE

PERCUSION

El dial selector permite ajustar la herramienta para

varias aplicaciones de taladrado y taladrado de

percusión. Oprima el botón de liberación y gire el dial

selector hasta la derecha o hacia la izquierda según las

aplicaciones que se indican a continuación (Fig. 1 y 2).

No accione el dial de

selección hasta que la

herramienta se haya detenido por completo. Si se

gira el dial mientras el embrague está girando, la

herramienta puede dañarse.

No utilice brocas de demolición o de desbastado, tales

como brocas de punta rompedora, brocas de cincel,

brocas de pala, brocas de media caña, etc.

Acción de taladrado solamente: Para

taladrar en maderas, metales, plásticos

u otros materiales que no sean

hormigón.

Taladrado con acción de percusión:

Para taladrar en hormigón, asfalto,

loseta u otros materiales duros

similares.

-41-

PALANCA DEL

INTERRUPTOR

DE INVERSIÓN

FIG. 9

Ensamblaje (modelo 11250VSRD solamente)

REMOCIÓN E INSTALACIÓN DEL SISTEMA DE

EXTRACCIÓN DE POLVO

Para retirar el sistema de extracción de polvo, oprima y

mantenga oprimido el botón de liberación del sistema

de extracción de polvo y tire del sistema alejándolo de la

carcasa de la herramienta (Fig. 10).

Para instalar el sistema de extracción de polvo, alinee

las ranuras de la guía con las ranuras de la carcasa de la

herramienta y empuje el sistema hacia la herramienta,

hasta que oiga que queda fijo en la posición correcta

(Fig. 10).

ham

FIG. 10

CARCASA

DE LA

HERRAMIENTA

BOTÓN DE LIBERACIÓN

DEL SISTEMA DE

EXTRACCIÓN DE POLVO

RANURAS DE

LA GUÍA

SISTEMA DE

EXTRACCIÓN DE POLVO

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 41

TAPA ANTIPOLVO PARA BROCAS

TALADRADORAS PEQUEÑAS

Esta herramienta está equipada con una tapa antipolvo

estándar para utilizarse con brocas taladradoras

pequeñas. Para cambiar la tapa antipolvo, oprima el

botón de liberación y tire de la tapa antipolvo hacia

fuera hasta retirarla del sistema de extracción de polvo.

Para insertar la tapa antipolvo, empújela hacia el

interior del extremo del sistema de extracción de polvo,

hasta que oiga que queda fija en la posición correcta

(Fig. 11).

TAPA ANTIPOLVO PARA BROCAS DE MEDIA CAÑA

1-1/2 PULGADAS DE CAPACIDAD MÁXIMA

(no incluida, disponible como accesorio)

Cuando utilice brocas de media caña, la tapa antipolvo

para brocas taladradoras pequeñas se debe retirar y

reemplazar con una tapa antipolvo especial para brocas

de media caña (accesorio opcional).

Cuando utilice la tapa antipolvo para brocas de media

caña (accesorio opcional), para la extracción de polvo

se debe utilizar el recipiente para polvo con adaptador

de aspiración (accesorio opcional), no el recipiente

para polvo estándar (Fig. 12). Si es necesario, retire la

tapa antipolvo para brocas taladradoras pequeñas.

Para insertar la tapa antipolvo para brocas de media

caña, empuje la tapa desde arriba hacia el interior del

sistema de extracción de polvo, hasta que oiga que se

acopla con un chasquido en la posición correcta

(Fig. 12).

Para retirar la tapa antipolvo para brocas de media

caña, empuje el pestillo de liberación hacia fuera y tire

de la tapa antipolvo hasta retirarla.

-42-

BOTÓN DE

LIBERACIÓN

DE LA TAPA

ANTIPOLVO

TAPA ANTIPOLVO

PARA BROCAS

PEQUEÑAS

FIG. 11

TAPA ANTIPOLVO PARA BROCAS

DE MEDIA CAÑA 1-1/2 PULGADAS

DE CAPACIDAD MÁXIMA

(accesorio opcional)

RECIPIENTE PARA POLVO

CON ADAPTADOR DE

ASPIRACIÓN

(accesorio opcional)

PESTILLO DE

LIBERACIÓN

FIG. 12

Instrucciones de funcionamiento

El sistema de extracción de polvo se retrae durante la

utilización, para que la tapa antipolvo se mantenga

siempre cerca de la superficie que se esté taladrando.

El sistema de extracción de polvo se enciende y apaga

automáticamente con la herramienta eléctrica.

Para lograr la máxima eficiencia de extracción de polvo,

sírvase cumplir con lo siguiente.

• La broca taladradora que se esté utilizando no debe

sobresalir de la tapa antipolvo, de la manera que se

muestra en las figuras 11 y 12. (Ejemplo para una broca

taladradora SDS-plus: Longitud total máxima

aproximadamente 160 mm, longitud de trabajo

aproximadamente 100 mm.)

• Preste atención especial a que la tapa antipolvo esté

orientada al ras contra la pieza de trabajo o la pared. Al

mismo tiempo, esto facilita el trabajo en ángulo recto.

• Después de alcanzar la profundidad de taladrado

deseada, tire primero de la broca taladradora hasta

retirarla del agujero y luego apague la herramienta.

• Compruebe regularmente el estado del microfiltro.

Reemplace inmediatamente un microfiltro que esté

dañado.

CALIBRE DE PROFUNDIDAD

La profundidad de taladrado X se puede preajustar y/o

repetir utilizando el calibre de profundidad (Fig. 13).

Después de instalar el mango auxiliar, asegúrese de

que el accesorio se haya insertado completamente en

el mandril antes de ajustar el calibre de profundidad.

Ajuste el calibre de profundidad comprimiendo la guía

telescópica hacia la herramienta. Cuando la longitud

deseada de la broca quede al descubierto, oprima y

deslice el botón del tope de profundidad contra la

carcasa de la guía y suelte dicho botón (Fig. 13). El

calibre de profundidad está accionado por resorte y

regresará a la posición completamente extendida

cuando la presión se haya reducido. (Cuando taladre, la

guía telescópica comprimirá la unidad hasta que acople

el botón del tope de profundidad.)

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 42

AJUSTE DE LA GUÍA TELESCÓPICA A LA

LONGITUD DE LA BROCA

Para que la utilización sea más conveniente cuando se

empleen brocas taladradoras cortas, la longitud de la

guía telescópica se puede ajustar a las longitudes

deseadas.

Para ajustar la longitud, oprima y mantenga oprimido el

botón de ajuste de la guía y comprima la guía

telescópica hasta que la tapa antipolvo esté cerca de la

punta de la broca taladradora (Fig. 14). Para bloquear

el ajuste, suelte el botón.

Para desbloquear el ajuste, oprima el botón de ajuste

de la guía.

RECIPIENTE PARA POLVO CON MICROFILTRO

El sistema de extracción de polvo integral recoge el

polvo en un recipiente suministrado con dicho sistema

de extracción.

El nivel de polvo del recipiente para polvo se puede

comprobar fácilmente a través de la puerta transparente

(Fig. 15).

Para lograr la máxima eficiencia, el recipiente para polvo

se debe vaciar frecuentemente durante la utilización.

REMOCIÓN DEL RECIPIENTE PARA POLVO

Para retirar el recipiente para polvo, oprima los dos

botones de liberación del recipiente y tire del recipiente

hacia abajo hasta retirarlo del sistema de extracción de

polvo (Fig. 15).

LIMPIEZA Y VACIADO DEL RECIPIENTE PARA POLVO

Antes de abrir el recipiente para polvo, dele un golpe

suave o golpéelo suavemente contra una superficie

firme para aflojar el polvo que esté en el microfiltro.

Abra la puerta transparente y vacíe el recipiente para

polvo. Cierre la puerta transparente.

Compruebe si el microfiltro está dañado. Reemplácelo

inmediatamente cuando esté dañado.

INSTALACIÓN DEL RECIPIENTE PARA POLVO

Para instalar el recipiente para polvo, empújelo hacia

arriba, hacia el interior del sistema de extracción de

polvo, hasta que oiga que queda fijo en la posición

correcta (Fig. 15).

CAMBIO DEL MICROFILTRO

Para lograr la máxima eficiencia, el microfiltro se debe

reemplazar después de aproximadamente 15 horas de

utilización.

Retire el recipiente para polvo del sistema de

extracción de polvo (Fig. 15).

Suba el microfiltro y retire el filtro viejo o dañado del

recipiente para polvo (Fig. 16).

Inserte un microfiltro nuevo en el recipiente para

polvo y reinstale el recipiente para polvo (Fig. 16.)

Nota: Si el microfiltro está dañado (por ej., tiene

agujeros o hay daños en el material sellante blando),

se debe reemplazar inmediatamente. El trabajo con un

microfiltro dañado puede causar daños a la

herramienta eléctrica.

-43-

FIG. 14

GUÍA

TELESCÓPICA

BOTÓN DEL TOPE

DE PROFUNDIDAD

CARCASA

DE LA GUÍA

BOTÓN DE

AJUSTE DE LA

GUÍA

SELLO

ANTIPOLVO

TAPA

ANTIPOLVO

FIG. 13

BOTÓN DE LIBERACIÓN

DEL RECIPIENTE

PUERTA

TRANSPARENTE

RECIPIENTE

PARA POLVO

FIG. 15

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 43

-44-

Reemplace también el microfiltro cuando el

rendimiento de aspiración sea insuficiente, incluso

cuando el recipiente para polvo esté vacío.

RECIPIENTE PARA POLVO CON

ADAPTADOR DE ASPIRACIÓN

(no incluido, disponible como accesorio)

Para extraer el polvo con el extractor de

polvo/aspiradora, el recipiente para polvo con

adaptador de aspiración (opcional) se puede insertar en

el sistema de extracción de polvo en lugar del

recipiente para polvo, en caso de que sea necesario.

Oprima los dos botones de liberación del recipiente,

tire del recipiente hacia abajo y retírelo del sistema de

extracción de polvo (Fig. 15).

Instale hacia arriba el recipiente para polvo con

adaptador de aspiración, de manera que entre en el

sistema de extracción de polvo, hasta que oiga que

queda fijo en la posición correcta (Fig. 17).

Para utilizar este dispositivo, conecte la manguera de

aspiración (accesorio opcional) al orificio para polvo y

luego conecte el extremo opuesto de la manguera de

aspiración a el extractor de polvo/aspiradora. Hay

disponible un adaptador de manguera de aspiración

(accesorio opcional) para conectar esta herramienta a

una manguera de aspiración de 1-1/4 ó 1-1/2 pulgadas

(Fig. 17).

El extractor de polvo/aspiradora debe ser adecuada

para el material que se esté taladrando.

FIG. 16

RECIPIENTE

PARA POLVO

MICROFILTRO

ham

ORIFICIO

PARA

POLVO

RECIPIENTE

PARA POLVO

CON ADAPTADOR

DE ASPIRACIÓN

MANGUERA DE

ASPIRACIÓN

FIG. 17

El seguir unos cuantos consejos simples reducirá el

desgaste de la herramienta y las posibilidades de

lesiones del operador.

NOTA: La alta eficiencia proporcionada por los

martillos giratorios sólo se puede obtener si se utilizan

accesorios afilados y sin daños. El “costo” de mantener

accesorios afilados y sin daños es sobradamente

compensado por el “tiempo que se ahorra” al hacer

funcionar la herramienta con accesorios afilados.

Todos los martillos requieren un corto período de

tiempo para calentarse. Según la temperatura

ambiente, este período podrá variar desde

aproximadamente 15 segundos (90°F) hasta 2

minutos (32°F). Un martillo nuevo requiere un

período de rodaje antes de poder funcionar a pleno

rendimiento. Puede que este período requiera hasta 5

horas de funcionamiento.

Brocas con punta de carburo: Utilizadas para taladrar

piedra, hormigón, cemento, ladrillo, ladrillo de cenizas

y otros no metales extraordinariamente duros. El

martillo giratorio está diseñado para brocas con punta

de carburo “SDS” de hasta 3/4 de pulgada de

diámetro.Recuerde estas instrucciones para un

funcionamiento con seguridad:

1. Algunos materiales requieren velocidades de

taladrado lentas, mientras que otros requieren una

velocidad de taladrado más alta para producir los

mejores resultados.

2. Todas las piezas de trabajo se deben apoyar o fijar

antes de taladrar y se debe ejercer una presión firme y

uniforme en línea con la broca.

3. Cuando la broca atraviese la pieza de trabajo y

llegue al otro lado, reduzca la presión y continúe

haciendo funcionar el taladro a medida que va sacando

la broca.

Los materiales tales como vidrio, porcelana, cerámica,

loseta, plástico, etc., se deben taladrar a velocidades

bajas con brocas para taladro y lubricantes diseñados

especialmente.

TALADRADO DE MADERA O PLASTICO

No taladre en madera con

el sistema de extracción

de polvo montado. Generalmente, las virutas de

Consejos para la herramienta

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 44

-45-

madera son demasiado grandes y obstruirán el canal

para polvo.

Si no se utiliza un bloque de refuerzo, disminuya la

presión justo antes de que la broca atraviese

completamente la madera para evitar el astillado.

Termine el agujero desde la parte posterior

inmediatamente después de que la punta atraviese la

pieza de trabajo. Si la broca se atasca, invierta la

operación de taladrado para ayudar a sacar la broca de

la pieza de trabajo.

TALADRADO DE METAL

No taladre en metal

con el sistema de

extracción de polvo montado. Las virutas metálicas

calientes se pueden autoincendiar o pueden incendiar

las piezas del sistema de extracción de polvo.

Realice una punzonadura para marcar en el material a

fin de comenzar más fácilmente. Ejerza suficiente

presión para hacer que la broca siga cortando. Si se

permite que la broca se limite a girar en el agujero sin

avanzar, ésta se desafilará en poco tiem po. Al taladrar

un agujero más grande, es más rápido y gasta menos el

paquete de baterías hacer primero un agujero más

pequeño y agrandarlo hasta el tamaño requerido.

Lubrique la punta de la broca de vez en cuando con

ACEITE PARA COR TAR para taladrar metal más

fácilmente. Si la broca se atasca, invierta el taladrado

para ayudar a sacar la broca de la pieza de trabajo.

TALADRADO DE MAMPOSTERIA

Utilice una broca para mampostería con punta de

carburo para ladrillo de cenizas, argamasa, ladrillo

común, piedra blanda y otros materiales. La cantidad de

presión a ejercer depende del tipo de material que se

está taladrando. Los materiales blandos requieren

menos presión, mientras que los materiales duros

necesitan más presión para evitar que la broca

taladradora salte.

Extracción de polvo (modelo 11250VSR solamente)

Para obtener una selección de sistemas de recolección

de polvo e instrucciones de utilización, consulte las

Instrucciones de utilización / seguridad para

“Aditamentos de extracción de polvo para martillos y

taladros de percusión” incluidas con su herramienta o

con el aditamento de extracción de polvo.

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 45

-46-

Servicio

El mantenimiento

preventivo rea lizado

por personal no autorizado pude dar lugar a la

colocación in correcta de cables y com ponentes

internos que podría constituir un peligro serio.

Recomendamos que todo el servicio de las herramientas

sea realizado por un Centro de servicio de fábrica Bosch

o por una Estación de servicio Bosch autorizada.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización. Se recomienda que las

herramientas con engranajes se vuelvan a engrasar con

un lubricante especial para engranajes en cada cambio

de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

Limpieza

Para evitar accidentes

desconecte siempre la

herra mienta de la fuente de energía antes de la

limpieza o de la realización de cual quier

mantenimiento. La herramienta se puede limpiar más

eficazmente con aire comprimido seco. Use gafas de

segu ridad siempre que limpie herramientas con aire

comprimido.

Las aberturas de ventilación y las palancas de interruptor

deben mante nerse limpias y libres de materias extrañas.

No intente limpiar intro du ciendo objetos puntiagudos a

través de las aberturas.

Ciertos agentes de

limpieza y disol ventes

dañan las piezas de plástico. Algunos de estos son:

gasolina, tetracloruro de carbono, disolventes de

limpieza clorados, amoníaco y detergentes domésticos

que contienen amoníaco.

Mantenimiento

* Mango auxiliar de 360

** Sistema de extracción de polvo

** Tapa antipolvo

** Sello antipolvo

** Tapa antipolvo (para sierras de copa)

** Recipiente para polvo con adaptador de aspiración

** Adaptador de manguera de aspiración

** Manguera de aspiración

**Adaptador de mandril de 3 mordazas necesario

** Estuche de transporte

(* = equipo estándar)

(** = accesorios opcionales)

Accesorios

Si es necesario un

cordón de extensión,

se debe usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente

necesaria para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o

recalentamiento. Las herramientas conectadas a tierra

deben usar cordones de extensión de 3 hilos que tengan

enchufes de 3 terminales y receptáculos para 3

terminales.

NOTA: Cuanto más pequeño sea el número de calibre,

más alta será la capacidad del cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordones de extensión

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 46

Notes:

Remarques :

Notas:

-47-

2610047982.qxp_11250VSR,VSRD 10/2/17 1:02 PM Page 47

2610047982 10/17

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

IMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

obert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

efective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

NCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

N NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

HE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

era l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

e service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

OUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
