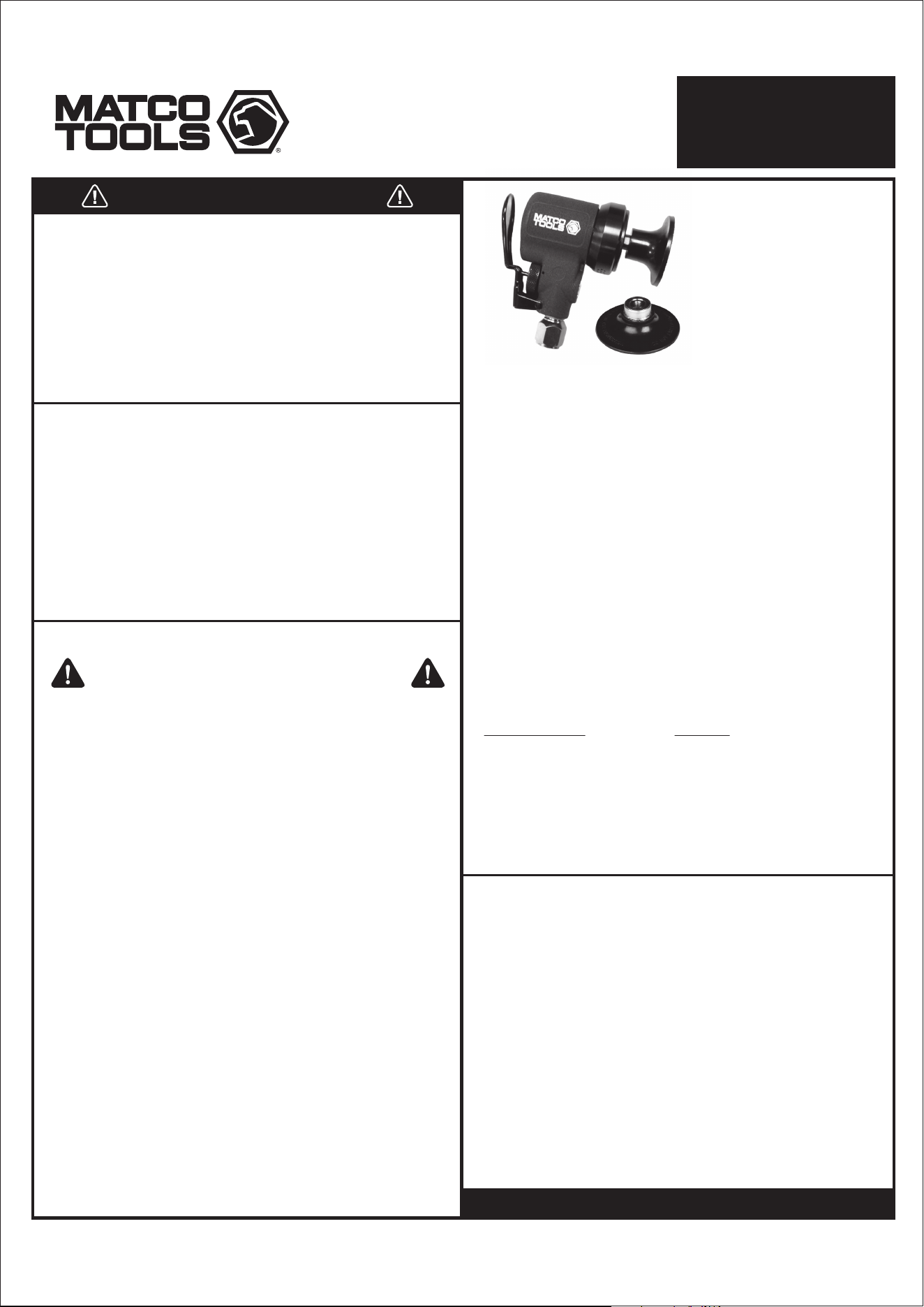

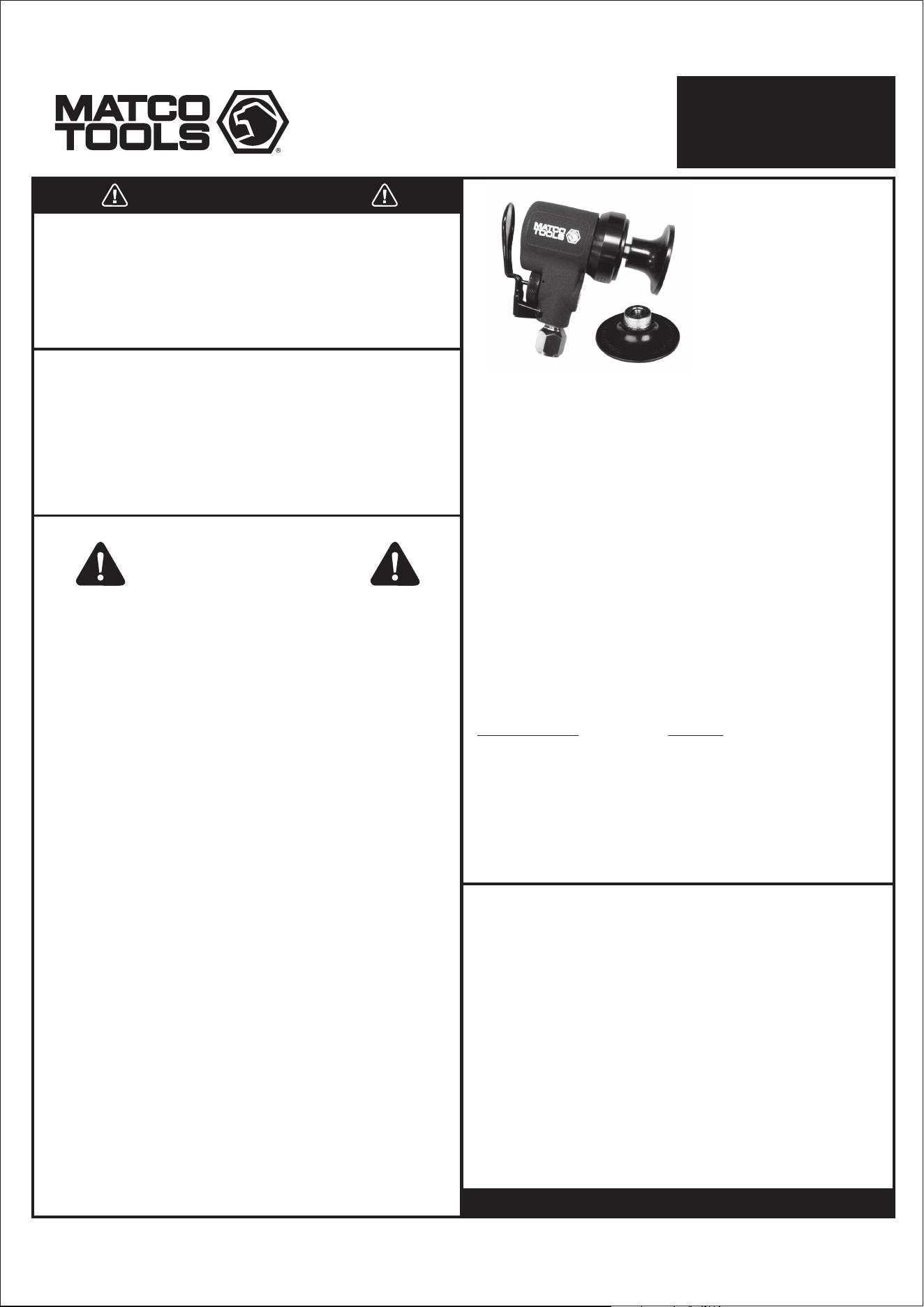

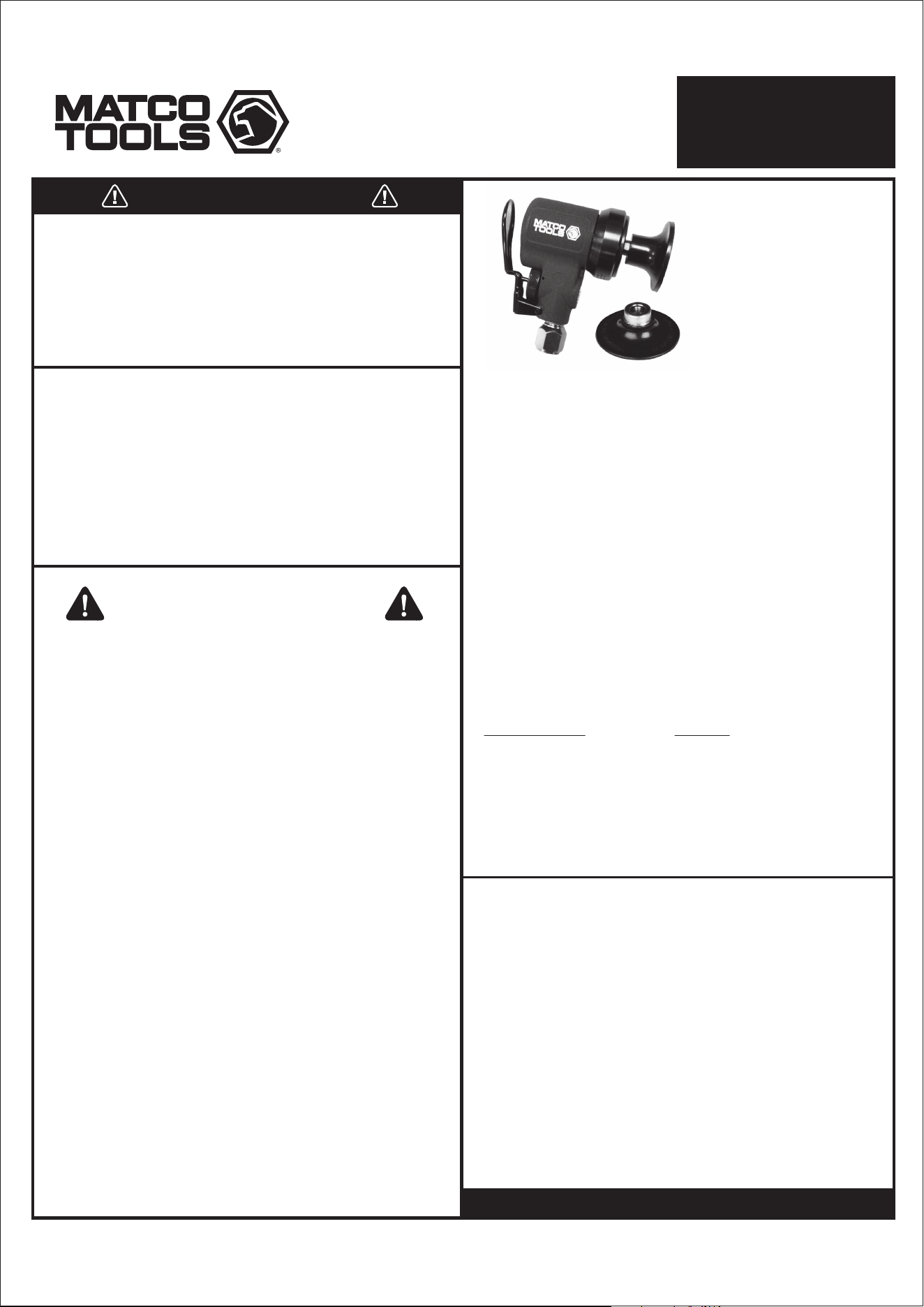

MT2422
MICRO SURFACE
PREP TOOL
SPECIFICATIONS:
Spindle: 1/4"-20 (Male)
Motor: .4 HP
Free Speed: 7,000~19,000 RPM
Air Consumption: 3.1 CFM
Air Inlet: 1/4"
Pressure: 90psi
Exhaust: Side, adjustable
Weight: 1.1 lbs.
Length: 3.55"
PRODUCT INFORMATION:
• Normal use of this product is likely to expose the user to
dust and/or microscopic particles containing chemicals
known to the State of California to cause cancer, birth
defects or other reproductive harm. Always wear
appropriate safety equipment and clothing when using
this product. Study, understand and follow all
instructions provided with this product. Failure to read
and follow all warnings and operating instructions may
result in damages and serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and Bystanders).
• Never use this tool for any application other than for
which it was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with
accessories not designed for it could result in serious
injury or death.
• Always select the correct accessories of the correct size
and design for the job that you are attempting to
perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
• Do not begin repairs without assurance that vehicle is in
secure position, and will not move during repair.
WARNING
1 YEAR LIMITED WARRANTY
The manufacturer warrants this product to the original user against defective
material or workmanship for a period of 1 year from the date of purchase.
The manufacturer reserves the right to determine whether the part or parts
failed because of defective material, workmanship or other causes.
Failures caused by accident, alteration or misuse are not covered by this
warranty.
The manufacturer, at its discretion, will repair or replace product covered
under this warranty free of charge. Repairs or replacements of products
covered under this warranty are warranted for the remainder of the original
warranty period.
The manufacturer or its authorized service representatives must perform all
warranty repairs. Any repair to the product by unauthorized service
representatives voids this warranty. The rights under this warranty are limited
to the original user and may not be transferred to subsequent owners.
The warranty is in lieu of all other warranties, expressed or implied,
including warranties of merchantability and fitness for a particular purpose.
Some states do not allow the exclusion or limitations of incidental or
consequential damages, so the above limitations may not apply to you.
Authorized Matco Repair Centers:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
1604071-14MA
WARNING
INTENDED USE OF THE TOOL
Study, understand and follow all instructions provided
with this product. Read these instructions carefully
before installing, operating, servicing or repairing this
tool. Keep these instructions in a safe accessible place.
This surface prep tool is designed for sanding metal,
plastic and painted surfaces to strip paint, gaskets,
or for. Do not use this tool outside of the designed
intent. Never modify the tool for any other purpose
or use.
• Innovative design. Up to 1.5" shorter than a traditional
die grinder and allows pressure to be applied directly
over work surface rather than from a handle.
• Universal. 1/4" - 20 male spindle threads into almost
any roll lock holder with 1/4" shank removed.
• Powerful. Inline design of the .4HP motor can even
best .5HP gear transferred right angle die grinders.
English
WARNING
Page 2
MT2422
MICRO SURFACE
PREP TOOL
MAINTENANCE INSTRUCTION:
1604071-14MA
1.) LUBRICATION:
Before connection of the hose, apply 4 to 5 drops of a
good quality air tool oil at the air inlet. After 3 to 4 hours
of operation, oiling may be necessary again.
3.) STORAGE:
Avoid storing the tool in a location subject to high
humidity. If the tool is left unused, the residual moisture
inside the tool can cause rust. Before storing and after
operation, oil the tool at the air inlet with a good quality
air tool oil and run it for a short period.
4.) DISPOSAL:
Follow national legislation of waste disposal.
5.) ORDERING SERVICE PARTS:
For further operational and handling information or
for replacement of parts and components, contact
your Matco Tools Distributor. When ordering parts
and components, give each part number, name and
quantities.
2.) TIGHTNESS OF PARTS:
Regularly check whether all connection parts are
fastened securely. Follow this procedure daily before
beginning work.
1) The tool shall not be used in potentially explosive
atmospheres.
2) Disconnect the air hose before changing or adjusting any
inserted tools.
3) Before using tool, please confirm all couplings and plugs
are fixed securely. An air hose that is under pressure may
lash out when disconnected and could lead to serious
injuries.
4) Prevent loose clothes, long hair or any other personal
accessories from coming close to moving parts to reduce
the risk of being caught, trapped or drawn into the mixer.
5) Excessive high air pressure that exceeds the maximum
pressure may cause injuries to user.
6) Exposure to strong vibration for extended time may cause
harm to operator.
7) WATCH YOUR STEP! Leaving excess hose unattended near
working area or walk path could result in injury or death.
8) Wearing eye/face protection could reduce the danger to
person from high speed splinters being emitted from
the tool or work surface.
9) Wearing correct breathing protection will help avoid
inhaling dust or debris from work process that can be
harmful to your health.
10) High sound levels can cause permanent hearing loss.
Use hearing protection while operating tool.
11) Dust and paint particles created from the mixing process
may expose the user to dust and/or microscopic particles
that may contain chemicals known to the State of
California to cause cancer, birth defects or other
reproductive harm.
Page 3
MT2422
MICRO SURFACE
PREP TOOL
1604071-14MA
The oil and water extractor should not be mounted on or near the
air compressor. The temperature of air is greatly increased during
compression. As the air cools down to room temperature in the
air line, on its way to the air power tool, the moisture contained
in it condenses. Thus, for maximum effectiveness, the oil and
water extractor should be mounted at some point
in the air supply system where the temperature of the compressed air
in the line is likely to be lowest. Air lines must be properly drained
daily. Each low point in an air line acts as a water trap. Such points
should be fitted with an easily accessible drain. See diagram below.
Pitch all air lines back towards the compressor so that condensed
moisture will flow back into the air receiver where it can be drained off.
Drain daily.

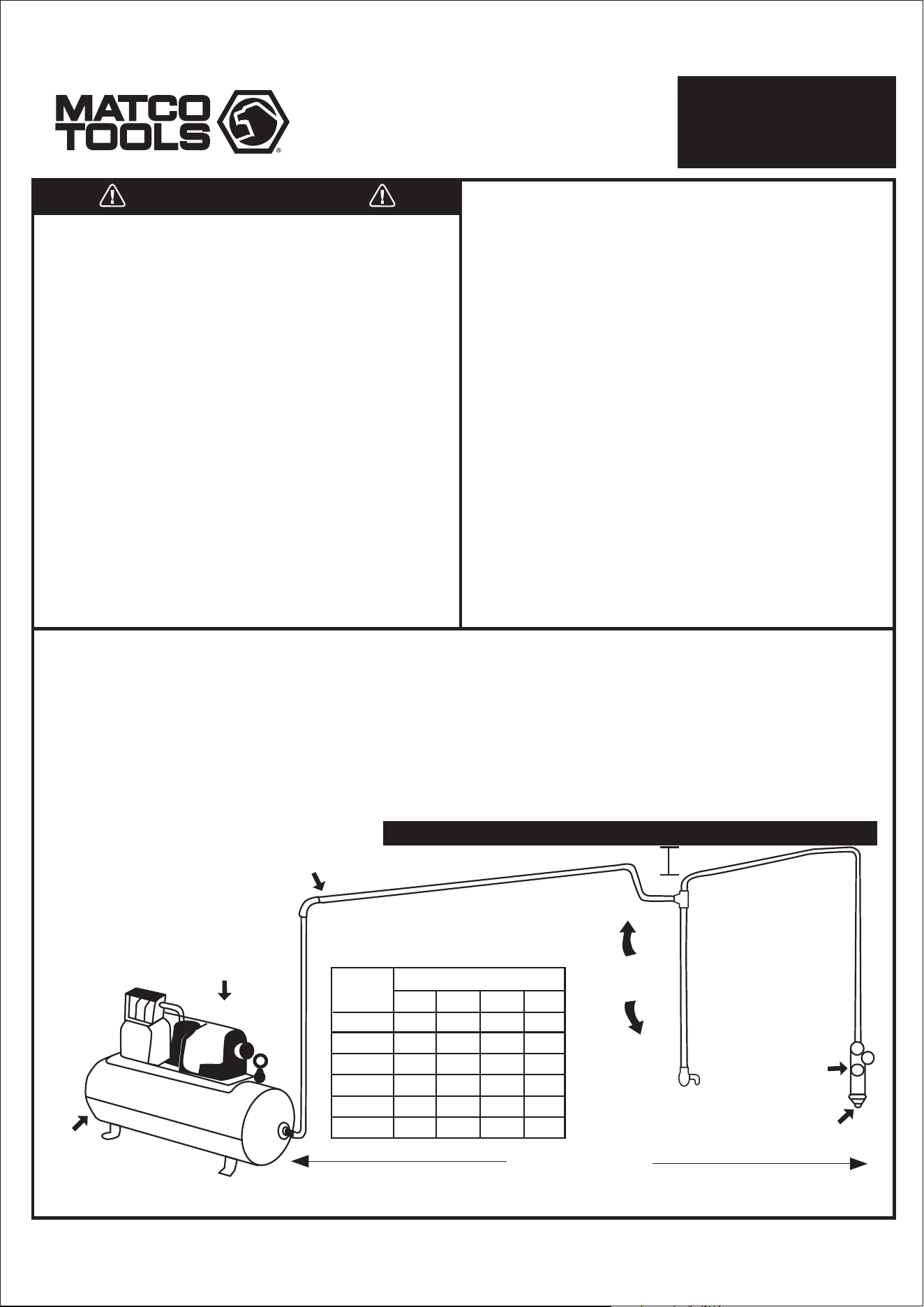

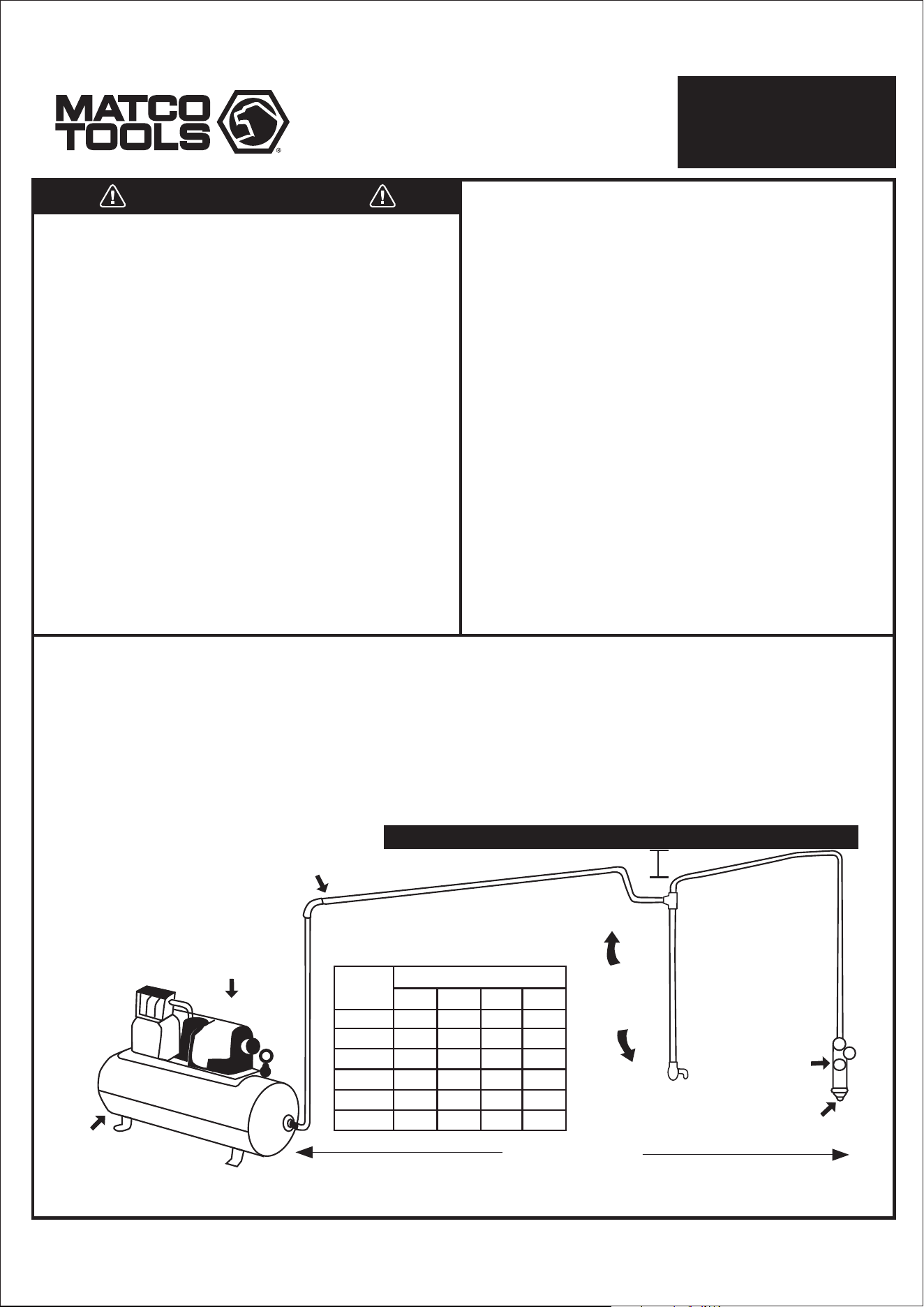

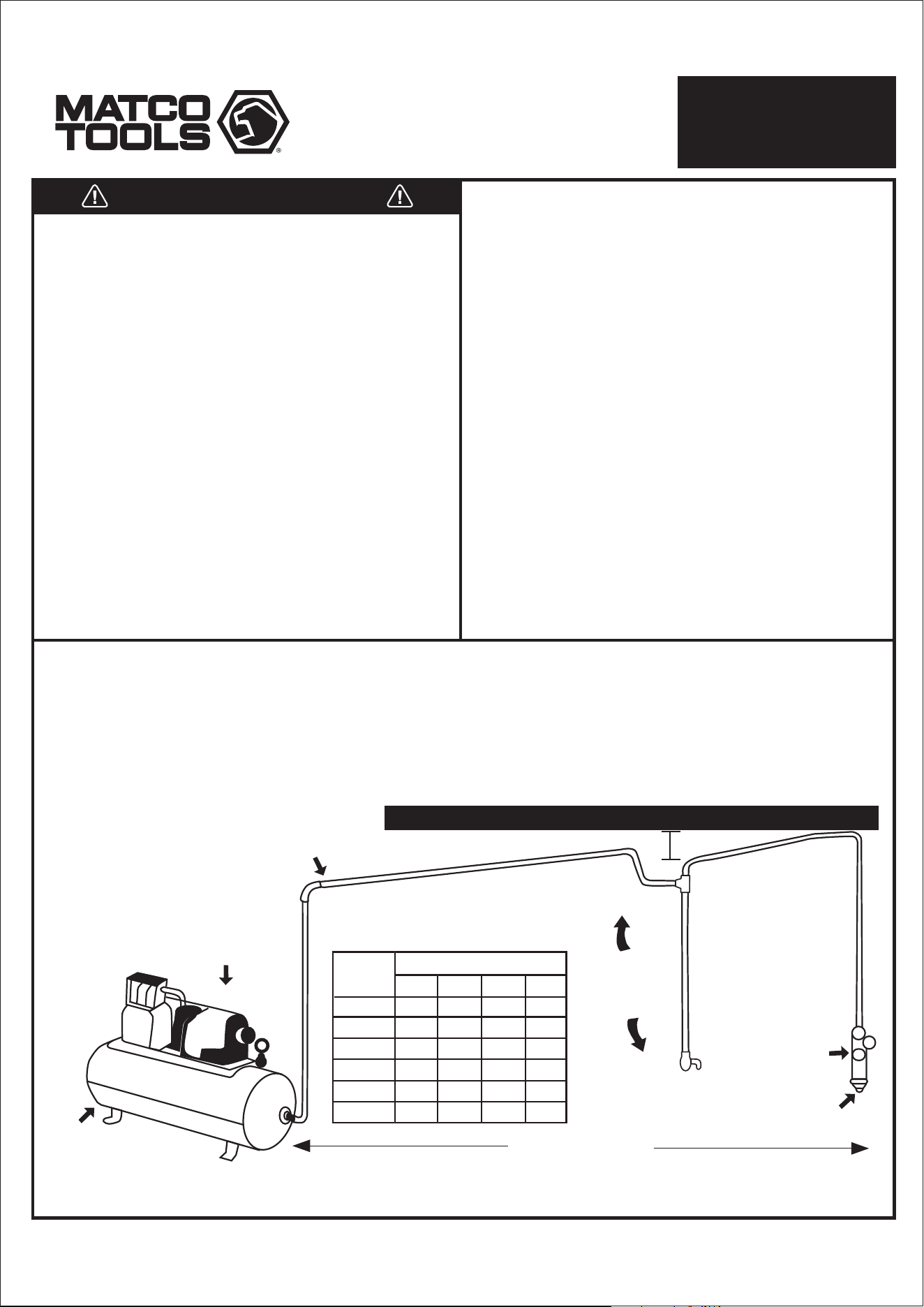

SUGGESTED AIR LINE CONNECTION
Pitch pipe back toward air receiver
Compressor unit
Drain
Daily
25 FEET OR MORE
Oil and water extractor should be at least 25 ft. from the compressor. Further if possible.
Drain
Daily
Drain
Daily
Oil and Water
Extractor
Install drain at
each low point
PIPE SIZE, I.D. (Inches)
Air Flow
CFM
Length of Pipe (feet)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
CAUTIONS FOR USE
Users of this tool should review the chemical composition of the
work surface and any products used in conjunction with this tool
for any such chemicals prior to engaging in any activity that
creates dust and/or microscopic particles.
Users should obtain the Material Safety Data Sheets for all
identified chemicals, either from the manufacturer or their
employer, and proceed to study, understand and follow all
instructions and warnings for exposure to such chemicals.
Some examples of these chemicals are: lead from lead based
paints; crystalline silica from bricks, cement and other masonry
products; and arsenic and chromium from chemically treated
lumber. A listing of the chemicals can be obtained at
www.oehha.ca.gov under Proposition 65.
In order to reduce their exposure to such chemicals
users should always:
- work in well-ventilated areas
- wear appropriate safety equipment and clothes that are
specifically designed to filter out microscopic particles
1) This tool is intended for polishing and sanding with all types
of movement e.g. rotary, orbital and reciprocating, using
coated abrasive product and bonnets of various soft materials
and endless belts. Any other use is forbidden.
2) Only use the polishing and sanding pads as recommended by
the pad manufacturer.
3) It is forbidden to use the grinding wheels and cut-off wheels
on this tool.
4) Ensure the max. operating speed of the pad is higher than the
rated speed of the power tool.
5) Centrally adhere sanding disc to support pad.
6) Always wear ANSI approved ear protection and safety glasses
when using this tool. Gloves and protective clothing are
recommended.
7) Personal protection and dust collection devices shall be
chosen according to the material being worked upon. Please
consult provider of such devices.
8) Release the start and stop device in case of failure of energy
supply.
9) Only use the lubricant recommended by the manufacturer.
WARNING
HERRAMIENTA MICRO
PARA PREPARACIÓN DE
SUPERFICIES
MT2422
HECHO en Taiwán
Para Matco especificaciones
Matco Centros de Reparación Autorizados:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
1604071-14MA
DO NOT DISCARD – GIVE TO USER
ADVERTENCIA
APLICACIÓN DE LA HERRAMIENTA
Estudie, entienda y siga todas las instrucciones
que se proveen con este producto. Lea las
instrucciones detenidamente antes de instalar,
operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro
y accesible.
ADVERTENCIA
• El uso normal de esta herramienta puede exponer al
usuario al polvo o a partículas microscópicas que
contienen sustancias químicas que se conocen en el
estado de California por causar cáncer, defectos del
nacimiento u otros daños reproductivos.
Siempre use equipo y ropa de seguridad adecuados para
trabajar con esta herramienta. Lea, comprenda y siga
todas las instrucciones incluidas con esta herramienta.
Omitir la lectura y el no seguir todas las advertencias e
instrucciones de operación puede traer como
consecuencia daños y lesiones graves o hasta la muerte.
• Siempre use guantes del tipo aprobado por la ANSI para
trabajar con esta herramienta. (tanto usuarios como
espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa
que no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta
herramienta.
• No modifique o altere esta herramienta de ninguna
manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la
herramienta con accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Siempre usar los correctos accesorios para el trabajo que
Ud. está realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
GARANTÍA LIMITADA DE UN AÑO
El fabricante garantiza este producto al usuario original contra defectos
de materiales o de mano de obra durante un periodo de un año a partir
de la fecha de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas
fallaron debido a material defectuoso, mano de obra, o por otras causas.
Esta garantía no cubre fallas causadas por accidentes, alteraciones o uso
indebido.
El fabricante, a su entera discreción, reparará o reemplazará los
productos cubiertos por esta garantía sin costo alguno. Las reparaciones
o reemplazos de productos cubiertos por esta garantía quedan garantiza-
dos durante el resto del periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar a
cabo todas las reparaciones de garantía. Toda reparación hecha al
producto por representantes de servicio no autorizados invalida la
presente garantía. Los derechos que ampara esta garantía están
limitados al usuario original y no se pueden transferir a dueños
posteriores.
Esta garantía reemplaza a todas las demás garantías expresas o
implícitas, incluyendo garantías de comercialización e idoneidad para un
propósito particular. Algunos estados no permiten la exclusión o
limitaciones de daños incidentales o imprevistos, de manera que las
limitaciones mencionadas anteriormente pueden no ser aplicables en su
caso.
INFORMACIÓN DEL PRODUCTO:
ESPECIFICACIONES:
Página 1
Esta herramienta está diseñada para lijar metal,
plástico y quitar pintura en superficies ya pintadas
para acabados finos. No utilice esta herramienta
para ninguna otra cosa que no sea para lo que ha
sido diseñada. Nunca modifique la herramienta
para cualquier otro propósito o uso.
Husillo: 1/4"-20 (Macho)
Motor: 0.4 HP
Velocidad: 7000~19.000 RPM
Consumo de aire: 3.1 CFM
Entrada de aire: 1/4"
Presión: 90 psi
Escape: Lateral, ajustable
Peso: 1.1 libras.
Longitud: 3,55"
• Innovative design. Diseño Innovador. Hasta 1,5" más corto que
herramienta tradicional que permite que la presión sea aplicada
directamente sobre la superficie de trabajo en lugar salir del
mango.
• Universal. Roscas husillo macho de 1/4 "- 20 pueden enroscarse
en casi cualquier soporte de bloqueo de rodillo de 1/4" con
vástago removido.
• Potente. Diseño del motor de 4HP en línea puede funcionar
mejor que un motor de 5HP con engranaje transferido de ángulo.
Spanish
MT2422
HERRAMIENTA MICRO
PARA PREPARACIÓN DE
SUPERFICIES
1604071-14MA
INSTRUCCIONES DE MANTENIMIENTO:
1.) Lubricación:
Antes conexión de la manguera, se aplican de 4 a 5
gotas de una buena calidad del aire herramienta de
petróleo en la entrada de aire. Después de 3 a 4 horas
de funcionamiento, engrasar puede ser necesario otra
vez.
2.) Las Piezas Apretado:
Comprobar regularmente si todas las piezas de las
conexión se ata firmemente. Siga este procedimiento
diariamente antes de empezar a trabajar.
3.) Almacenamiento:
Evite almacenar la herramienta en un lugar expuesto a
alta humedad. Si la herramienta no se utiliza es, la
humedad residual en el interior de la herramienta
puede causar la roya. Antes de guardar y después de la
operación, el petróleo la herramienta en la entrada de
aire con una buena calidad de aire aceite herramienta ,
y ejecutarlo para poco tiempo.
4.) Eliminación:
Siga la legislación nacional de eliminación de residuos.
5.) Orden Servicio Pieza:
Para más información operacional y gastos de envío o
para el reemplazo de piezas y componentes, contacte
con su Distribuidor de Matco. Al realizar el pedido de
piezas y componentes, favor de dar el número que se
asigna a cada una de las partes, el nombre y las
cantidades.
ADVERTENCIA
Página 2
1) La herramienta no serán utilizados en atmósferas
potencialmente explosivas.
2) Desconecte la manguera de aire antes de cambiar o
ajustar cualquier inserta herramientas.
3) Antes de utilizar la herramienta, por favor,
confirmar todos los acoplamientos y los tapones
sefijan firmemente. Manguera de aire que está bajo
presión puede atar a cabo cuando desconectado y
podría dar a lesiones graves.
4) Prevenir ropa suelta, pelo largo o cualquier otro
personal accesorios cercano a las piezas móviles
para reducir el riesgo de ser atrapados, atrapados o
arrastrados a huso de rotación.
5) El exceso de aire de alta presión, que supera el
máximo de presión puede causar daños al
operador.
6) La exposición a vibracion fuerte para ampliar el
tiempo puede causar daños al operador.
7) Cuidado de no tropezar! No deje el exceso de la
manguera sin vigilancia en la área de trabajo o
cerca de la ruta transito puede causar lesiones o
muerte.
8) Uso los ojos / la cara protector podría reducir el
peligro para la persona a partir de astillas de alta
velocidad que se emitirá a través de la herramienta
o superficie de trabajo.
9) Uso correcto de respiración de protección ayudará
a evitar la inhalación de polvo o manejo desechos
de proceso de trabajo que pueden ser perjudiciales
para su salud.
10) Alto nivel de sonido puede causar pérdida de
audición permanente. Utilice protección auditiva
durante el funcionamiento del instrumento.
11) Debido al material que se esté trabajando, puede
haber un riesgo de explosión o incendio. Ser
conscientes de los peligros superficie de trabajo
antes de comenzar el trabajo.
MT2422
HERRAMIENTA MICRO
PARA PREPARACIÓN DE
SUPERFICIES
1604071-14MA
ADVERTENCIA
SUGIRIÓ CONEXIÓN DE LA LÍNEA AÉREA
Diapasón cañería hacia el receptor de aire
Compresor unidad
25 PIES O MÁS
El aceite y el agua extractor debe ser de al menos 25ft. desde el compresor.
Además, si es posible.
Escurra diario
El aceite y el
agua extractor
Instalación de
desagüe en
cada punto bajo
TAMAÑO DE LA CAÑERÍA, I.D. (PULGADAS)
Flujo de
Aire
CFM
Longitud de la tubería (pies)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Escurra diario
Escurra diario
1) Esta herramienta se destina vaivén de lijado y pulido con todos
los tipos de movimiento, por ejemplo rotativo, orbital y alternati
vos, utilizando productos abrasivos revestidos y capós de los
diversos materiales blandos y un sinfín de cinturones. Cualquier
otro uso está prohibido.
2) Sólo se debe usar el pulido y lijado las pastillas según lo
recomendado por el fabricante de la almohadilla.
3) Está prohibido el uso de muelas y de corte-fuera las ruedas
sobre esta herramienta.
4) Asegúrese de que el máx. velocidad de funcionamiento de la
almohadilla es superior a la velocidad nominal de la herramienta
eléctrica.
5) el centro de adherirse lijado disco para apoyo a la almohadilla.
6) Siempre use ANSI aprobado protección para los oídos y la
seguridad dlasses cuando se utiliza esta herramienta. Guantes
y ropa de protección, se recomienda.
7) Personal de protección y dispositivos de recolección de polvo
serán elegidos de acuerdo con el material a ser trabajado. Por
favor, consulte con el proveedor de dichos dispositivo.
8) Suelte el inicio y el dispositivo de parada en caso de fallo del
suministro de energía.
9) Sólo se debe usar el lubricante recomendado por el fabricante.
PRECAUCIONES EN USO
El petróleo y el extractor de agua no debe ser montado en o cerca del
compresor de aire.
La temperatura del aire se aumenta enormemente durante la compre-
sión. Como el aire se enfría a temperatura ambiente, en la línea aérea,
en su camino al aire La herramienta con motor, la humedad contenida
en él se condensa. Por lo tanto, para lograr la máxima eficacia, el
aceite y el agua extractor debe montarse en algún indicando el
suministro de aire sistema
en el que la temperatura del aire comprimido en la línea es probable
que sea el más bajo. Air Lines debe ser un sistema adecuado de
desagüe díario. Cada punto bajo en una línea de aire actúa como una
trampa de agua. Esos puntos deberían estar provistos de un fácil de
desagüe accesible. Vea el diagrama abajo. Terreno de juego todas las
líneas de aire hacia el compresor para que la humedad condensada
fluya de vuelta en el receptor aire, donde él puede agotarse fuera.
Escurra diario.
Los usuarios de esta herramienta debe examinar la composición
química de la superficie de trabajo y cualquiera de los productos
utilizados en conjunción con esta
herramienta para cualquiera de esos productos químicos antes de
dedicarse a cualquier actividad que crea el polvo
y / o partículas microscópicas.
Los usuarios deben obtener la Fichas de datos de seguridad para
todos los productos químicos identificados, ya sea del fabricante o
de su empleador, y proceder a estudiar, entender y seguir todas las
instrucciones y advertencias para la exposición a esos productos
químicos.
Algunos ejemplos de estos productos químicos son: el plomo de las
pinturas basadas en plomo; la sílice cristalina de ladrillos, cemento
y otros productos de albañilería, y arsénico y cromo de madera
tratada químicamente. Una lista de los productos químicos pueden
ser obtenidos en www.oehha.ca.gov, virtud de Propositon 65.
Con el fin de reducir su exposición a esos productos químicos
los usuarios deben siempre:
- El trabajo en lugares de bien ventilados.
- Use equipo de seguridad y ropa que están específicamente
diseñados para filtrar fuera partículas microscópicas.
Página 3
Le manufacturier garantit à l’acheteur initial que ce produit est exempt de tout
vice de matériau et de fabrication pendant une période de une année suivant la
date de l’achat.
Le manufacturier se réserve le droit de déterminer si la pièce ou les pièces
défectueuses sont imputables à un matériau défectueux, à un défaut de
fabrication ou à d’autres causes.
Les défaillances causées par un accident, une modification ou une utilisation
incorrecte ne sont pas couvertes par la présente garantie.
Le manufacturier, à sa seule discrétion, réparera ou remplacera sans frais les
produits couverts par cette garantie. Les réparations ou les remplacements de
produits couverts parcette garantie sont garantis pour le reste de la période de
garantie initiale.Le manufacturier ou ses représentants de service autorisés
doivent exécuter les réparations sous garantie. Toute réparation du produit
effectuée par un représentant de service non-autorisé annulera cette garantie.
Les droits couverts par cette garantie sont limités à l'acheteur initial et ne
peuvent être transférés aux propriétaires subséquents.
Cette garantie remplace toutes autres garanties, expresses ou implicites, incluant
les garanties de valeur marchande ou d’adaptation à un usage particulier.
Certains États ou provinces ne permettent pas d’exclure ou de limiter les
dommages consécutifs ou indirects,donc les limitations ci-dessus pourraient ne
pas s’appliquer.
Matco Centres de Réparation Agréés:
United States
Matco Air Tool Repair SV
1330 Commerce Drive
Stow, OH 44224
(800) 433-7098
NMG Industrial WTRC
Attn: South Dock
2223 S. Wilson Street
Tempe, AZ 85282
Canada
H. T. Pneumatic Rebuilders Inc.
22 Goodmark Place
Units 7 & 8
Toronto, Ontario M9W6R2
1604071-14MA
MT2422
MICRO OUTIL DE
PRÉPARATION DE SURFACE
DO NOT DISCARD – GIVE TO USER
Etudier, comprendre et suivre toutes les
instructions fournies avec ce produit. Lire ces
instructions attentivement avant d’installer,
d’utiliser, d’entretenir et de réparer cet outil.
Conserver ces instructions dans un endroit
sécuritaire et accessible.
AVERTISSEMENT
Utilisation prévue
Mesure de sécurité
Mise en garde : Pour aider à prévenir les
blessures
• L’utilisation normale de ce produit pourrait exposer
l’utilisateur à de la poussière et/ou des particules
microscopiques contenant des produits chimiques
que l’État de la Californie a reconnu comme étant
une cause de cancer, de déficience congénitale et
d’autres effets nocifs sur le système reproductif.
Toujours porter un équipement et des vêtements
sécuritaires appropriés en utilisant ce produit.
Étudier, comprendre et suivre toutes les instructions
fournies avec ce produit.
• Toujours porter des lunettes à coques approuvées
par l’ANSI lorsque vous utilisez ce produit.
• Toujours utiliser les accessoires adéquats pour le
travail que vous effectuez.
• Toujours travailler dans un environnement propre,
sécuritaire, bien éclairé, organisé et suffisamment
équipé.
1 ANNÉE DE GARANTIE LIMITÉE
SPÉCIFICATIONS:
INFORMATIONS PRODUIT:
Page 1
Fabriqué à Taïwan
les spécifications de Matco
Cet outil de préparation de surface est conçue pour
le ponçage métal, le plastique et les surfaces peintes
pour décaper la peinture, les joints, ou pour.
Ne pas utiliser cet outil en dehors de l'intention
conçue. Ne jamais modifier l'outil à d'autres fins ou
d'utilisation.
La broche: 1/4"-20 (Mâles)
Moteur: 0,4 HP
La rapidité: 7,000~19,000 RPM
Consommation d'air: 3.1 CFM
Entrée d'air: 1/4"
Pression: 90psi
Échappement: Côté, réglable
Poids: 1.1 lbs.
Longueur: 3.55"
• Un design innovant. Jusqu'à 1,5 "pression plus courte
qu'une meuleuse traditionnelle et permet d'être appliqué
directement sur la surface de travail plutôt que d'une
poignée.
• Universel. 1/4 "- 20 fils de broche mâle dans presque tous
les porte-serrure de rouleau avec 1/4" tige enlevés.
• Puissant. conception en ligne du moteur .4HP peut même
meilleur équipement de .5HP transféré à angle droit die
meuleuses.
French
1604071-14MA
Pour de plus amples informations sur le maniement, ou
pour le remplacement de pièces et composants,
contactez votre Distributeur de Matco Tools. Lors de la
commande de pièces et composants, donner à chacun
le numéro, le nom et les quantités.
MICRO OUTIL DE
PRÉPARATION DE SURFACE
MT2422
AVERTISSEMENT
Page 2
1.) LUBRIFICATION:
Avant de connecter le tuyau, appliquer 4 ou 5 gouttes
d'une huile de bonne qualité pour outils pneumatiques
à l'entrée d'air. Cette opération peut être à nouveau
nécessaire après 3 ou 4 heures d'utilisation.
3.) STOCKAGE:
Eviter de stocker l'outil dans un lieu de haute humidité.
Après une période prolongée de non utilisation,
l'humidité résiduelle à l'intérieur de l'outil peut
provoquer une rouille. Avant de stocker l'outil et après
son utilisation, huilez-le à l'entrée d'air avec d'une huile
de bonne qualité pour outils pneumatiques et faites-le
fonctionner pendant un court instant.
4.) MISE AU REBUT:
Suivre la réglementation nationale en vigueur.
5.) COMMANDER DES PIECES DETACHEES
2.) SERRAGE DES PIECES:
Vérifier régulièrement que les pièces de connexion sont
bien serrées. Respecter cette procédure avant toute
utilisation quotidienne.
INSTRUCTIONS D'ENTRETIEN:
1) L'outil ne devrait pas être utilisé dans des milieux
potentiellement explosifs.
2) Déconnecter le tuyau d'air avant de changer ou
d'ajuster quelque outil inséré.
3) Avant d'utiliser l'outil, vérifier que les raccords et
autres soient bien fixés. Le tuyau d'air sous pression
peut cingler lors de sa déconnexion et provoquer de
sérieuses blessures.
4) Empêcher les vêtements lâches, les cheveux longs
et autre accessoires personnels d'approcher les
pièces en mouvement pour réduire le risque de
s'emmêler avec la broche rotative.
5) Une pression d'air excessive, supérieure à la
pression maximale, peut blesser l'utilisateur.
6) Une exposition à de fortes vibrations pour une
longue période de temps peut nuire à l'utilisateur.
7) Attention à la marche! De quitter la zone ou à pied à
proximité de travailler chemin sans surveillance
tuyau en excès peut entraîner des blessures ou la
mort.
8) Attention à ne pas laisser trop de longueur de
tuyau sur la zone de travail ou de déplacement.
9) Porter une protection oculaire ou faciale pour
réduire les dangers inhérents à des éclats à haute
vitesse provenant de l'outil ou de la zone de travail.
10) Un niveau sonore élevé peut entraîner une perte
définitive de l'ouïe. Utiliser une protection auditive
lors de l'utilisation de l'outil.
11) La poussière provenant du matériau traité peut
entraîner un risque d'explosion ou d'incendie.
Analyser les dangers possibles de la zone de travail
avant de commencer l'utilisation.
1604071-14MA
MICRO OUTIL DE
PRÉPARATION DE SURFACE
MT2422
AVERTISSEMENT
Page 3
L'utilisateur de cet outil devrait s'informer sur l'existence de tels
produits chimiques dans la composition chimique de la zone de
travail et des produits utilisés conjointement avec cet outil avant
de commencer toute activité créant de la poussière ou des
particules microscopiques.
Les utilisateurs devraient requérir les Fiches de Données de
sûreté des Matériaux pour tout produit chimique identifié, soit de
leur fabricant soit de leur employeur, lire, comprendre et suivre
les instructions et les avertissements quant à l'exposition à de
tels produits chimiques.
Des exemples de ces produits chimiques sont: le plomb
provenant de certaines peintures au plomb, de la silice cristalline
provenant de briques, le ciment et autres produits de maçon-
nerie; également l'arsenic et le chrome provenant de bois traité
chimiquement. Une liste de ces produits chimiques est
disponible sur www.oehha.ca.gov dans la Proposition 65.
Afin de réduire leur exposition à de tels produits chimiques, les
utilisateurs devraient toujours:
- Travailler dans des espaces bien ventilés.
- Porter des équipements et vêtements de sécurité
spécifiquement conçus pour le filtrage de particules
microscopiques.
1) Cet outil est destiné au polissage et au ponçage utilisant tout
types de mouvement, par exemple rotatif, orbital et
réciproquement, en utilisant des produits enduits abrasifs et
des peaux de moutons faites de divers matériaux doux et de
courroie sans fin. Toute autre utilisation est interdite.
2) Utiliser seulement les plateaux de polissage et de ponçage
recommandés par le fabricant de plateaux.
3) Il est interdit d'utiliser les disques de rectification et de
découpage sur cet outil.
4) S'assurer que la vitesse d'utilisation maximale du plateau est
supérieure à celle déclarée de l'outil électrique.
5) Faire adhérer par le centre le disque de ponçage
au plateau de support
6) Toujours porter protections auditives et lunettes de sécurité
certifiées par l'ANSI lorsque vous utilisez l'outil. Gants et
vêtements de protection sont recommandés.
7) Protection personnelle et appareils de récupération de
poussière sont à choisir selon les matériaux traités.
Veuillez contacter les fournisseurs de ces appareils
8) Relâcher le dispositif d'arrêt et de mise en marche lors d'une
panne de courant.
9) Utilisez seulement le lubrifiant recommandé par le fabricant.
MISES EN GARDE CONCERNANT
L’UTILISATION DE CET OUTIL
SUGGESTION DE CONNEXION DE LA LIGNE D'AIR
Relever le tuyau vers le récepteur d'air
Unité compresseur
25 PIEDS OU PLUS
L'Extracteur d'Huile et d'Eau devrait être situé au minimum à 25 pieds du compresseur.
Plus loin si possible.
Drainer
quotidiennement
Extracteur d'Huile
et d'Eau
Installer un
dispositif de
drainage à
chaque point bas
TAILLE TUYAU, I.D. (POUCES)
Flot d'Air
CFM
Longueur du Tuyau (pieds)
10
20
30
40
50
70
50
1/2"
3/4"
3/4"
1"
1"
1"
100
3/4"
3/4"
3/4"
1"
1"
1"
150
3/4"
3/4"
1"
1"
1"
1-1/4"
200
3/4"
1"
1"
1"
1-1/4"
Drainer
quotidiennement
Drainer
quotidiennement
L'extracteur d'huile et d'eau ne doit pas être monté sur ou près du
compresseur à air. La température de l'air augmente beaucoup durant
la compression. Lorsque l'air revient à la température ambiante, dans
la ligne d'air, en direction de l'Outil Pneumatique, l'humidité contenue
en elle se condense. Dès lors, pour une efficacité maximale,
l'extracteur d'huile et d'eau devrait être monté à un certain endroit
dans l'approvisionnement en air où la température de l'air compressé
de la ligne d'air est la plus basse.
L'extracteur d'huile et d'eau ne doit pas être monté sur ou près du
compresseur à air. La température de l'air augmente beaucoup durant
la compression. Lorsque l'air revient à la température ambiante, dans
la ligne d'air, en direction de l'Outil Pneumatique, l'humidité contenue
en elle se condense. Dès lors, pour une efficacité maximale,
l'extracteur d'huile et d'eau devrait être monté à un certain endroit
dans l'approvisionnement en air où la température de l'air compressé
de la ligne d'air est la plus basse.
1604071-14MA
MT2422
MICRO SURFACE
PREP TOOL

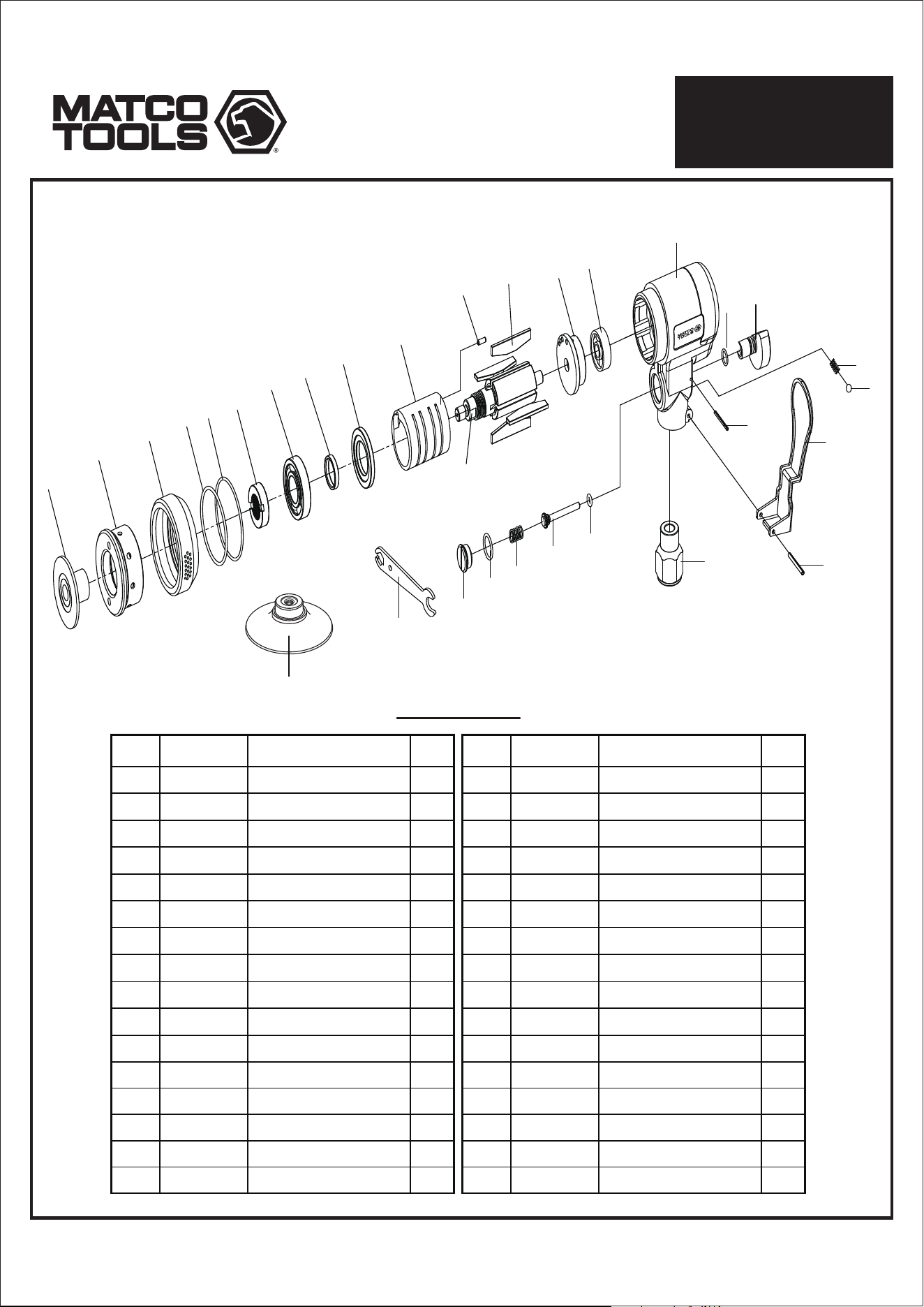

PARTS BREAKDOWN
Page 4
Parts List
MT2422-01
320-02
320-03
320-04
319-01
320-06
320-07
320-08
320-09
320-10
320-11
320-12
320-13
320-14
320-15
320-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Housing
Ball Bearing
Rear End Plate
Rotor Blade
Rotor
Cylinder
Pin
Front End Plate
Washer
Ball Bearing
Screw
O-Ring
O-Ring
Exhaust Ring
Connect Nut
Air Inlet Bushing
1
1
1
4
1
1
1
1
1
1
1
1
1
1
1
1
320-18
320-26
320-20
320-21
320-22
320-27
320-24
320-28
320-29
320-30
320-31
320-32
320-25
MT2422-R2
MT2422-R3
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
O-Ring
Valve Stem
Spring
O-Ring
Valve Plug
Trigger
Spring Pin
Spring Pin
O-Ring
Regulator
Spring
Steel Ball
Hex Wrench
2" Disc Holder(1/4"-20)
3" Disc Holder(1/4"-20)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
7
6
8
9
10
11
12
13
14
15
30
21
20
19
18
17
16
24
23
22
27
25
26
28
Index Part No. Description Qty. Index Part No. Description Qty.
5
29
31
