SOLAR ROOF EXHAUST FAN

USER MANUAL

We continue to be committed to offering tools at competitive prices. "Save Half", "Half Price",

or any other similar expressions used by us only represent an estimate of savings you might

benefit from buying certain tools with us compared to the major top brands and do not

necessarily mean to cover all categories of tools offered by us. You are kindly reminded to

verify carefully when placing an order with us if you are saving half in comparison with the top

major brands.

- 1 -

JBSF-320G

Have product questions? Need technical support? Please feel free to

CustomerService@vevor.com

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Solar Roof Exhaust Fan

JBSF-320G

- 2 -

Contents

Ⅰ. Safety Precautions

Ⅱ. Product Description

Ⅲ. Installation Guide

Ⅳ. Function Description

Ⅴ. Faults and Maintenance

Ⅰ.Safety Precautions

WARNING

Indicates a hazardous situation that, if not avoided, could

result in death or serious injury.

DANGER

Indicates a hazardous situation that, if not avoided, will

result in death or serious injury.

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

The symbol indicates that the user should pay great attention

to the drawing to show the situation to be noted. And the left

figure shows, "Be careful of electric shock."

This device complies with Part 15 of the FCC Rules.

Operation is subject to two conditions:(1)This device may not

cause harmful interference, and (2)this device must accept

any interference received, including interference that may

cause undesired operation.

WARNING:

Read all safety warnings, instructions, illustrations and specifications

provided with this electrical appliances. Failure to follow all instructions below may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

WARNING:

Improper operation may cause personal injury. Improper operation

may cause damage to the machine. Improper operation may cause other damage.

- 3 -

DANGER:

Do not use a power supply that does not meet the rated voltage. The use

of non-compliant power supplies can cause fire or electric shock.

CAUTION:

1.Disconnect the fan when moving from one location to another.

2.If the machine emits smoke, odor, motor noise and other abnormal conditions, please do

not use it. It may cause fire or electric shock.

3.Do not disassemble, repair or rectify the machine during use. Doing so may result in fire

or electric shock and personal injury.

4.If the machine is not used for a long time, please unplug the adapter from the socket.

5.Never insert fingers, pencils, or any other object through the guard when fan is running.

6.This appliance can be used by children aged 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning the use of the appliance in a

safe way and understand the hazards involved. Children shall not play with the appliance.

Cleaning and user maintenance shall not be done by children without supervision.

7.Disconnect the fan when removing grills for cleaning. Do not leave the fan running

unattended.

Ⅱ.Product Description

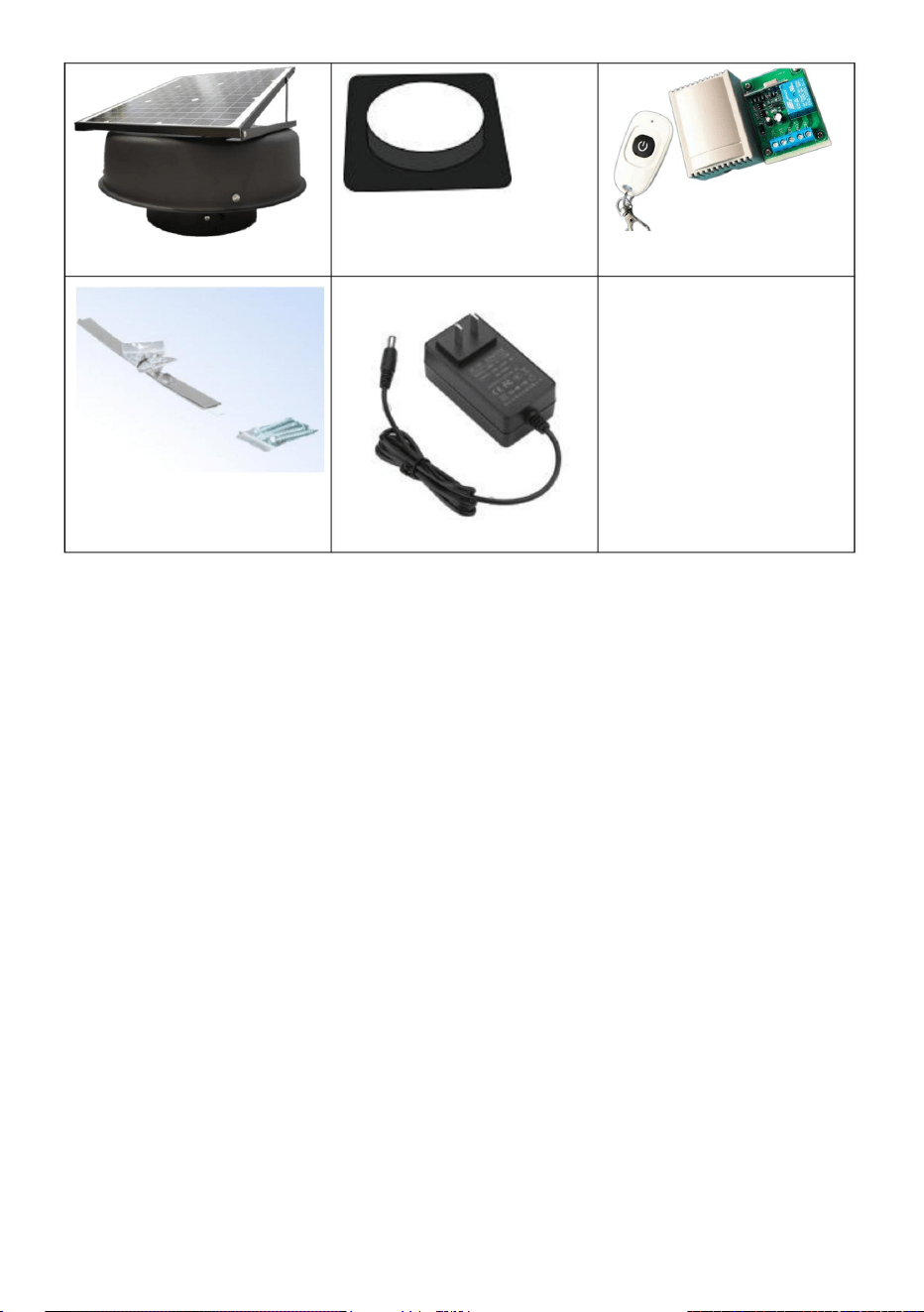

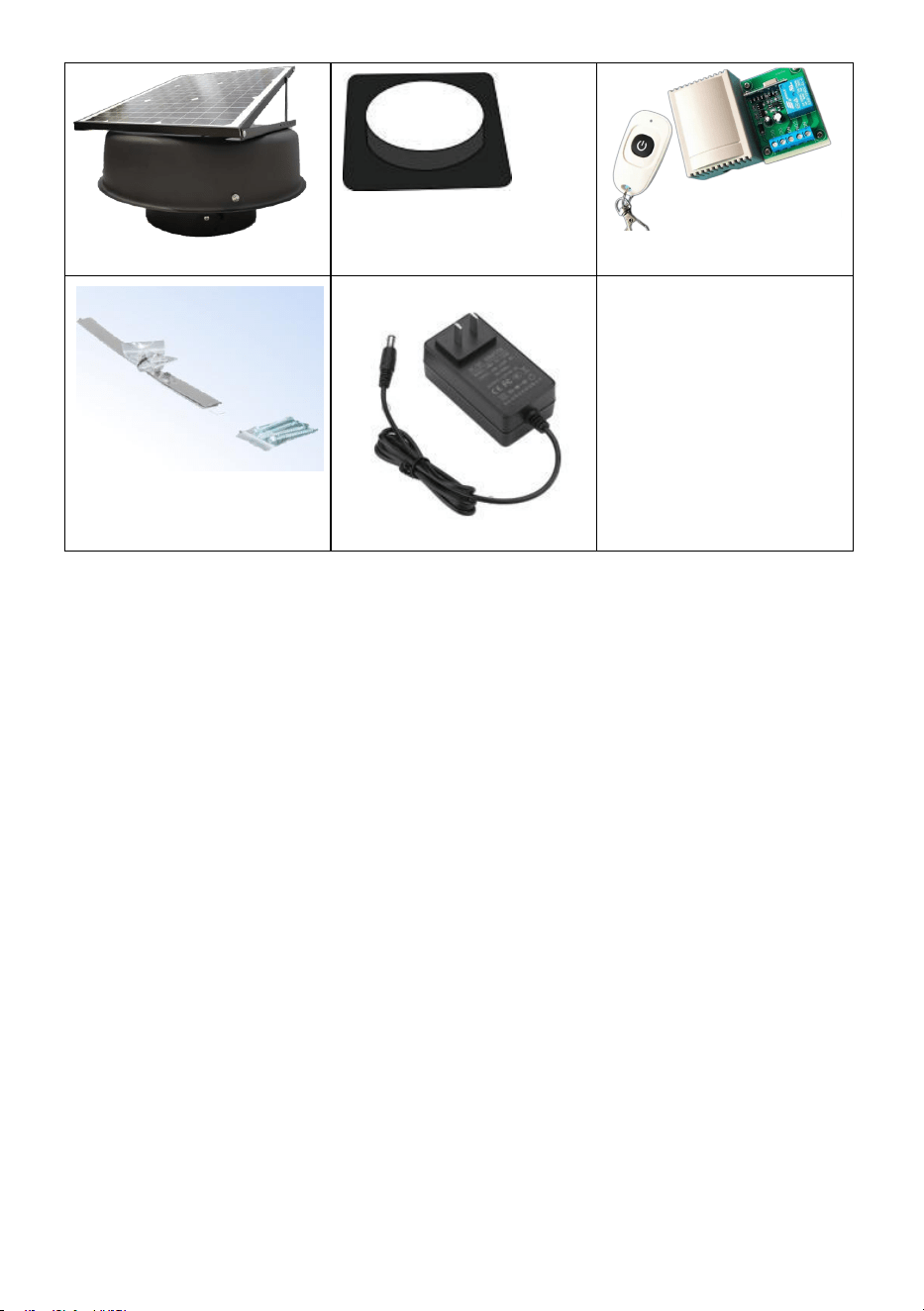

Please check whether the product appears damaged or missing accessories.

1. 1 x Solar Fan

2. 1 x Flexible Flashing

3. 4 x Tech Screws

4. 2 x Rafter/Batten Straps

5. Remote Control（Optional）

6. The Power Adapte（Option）

- 4 -

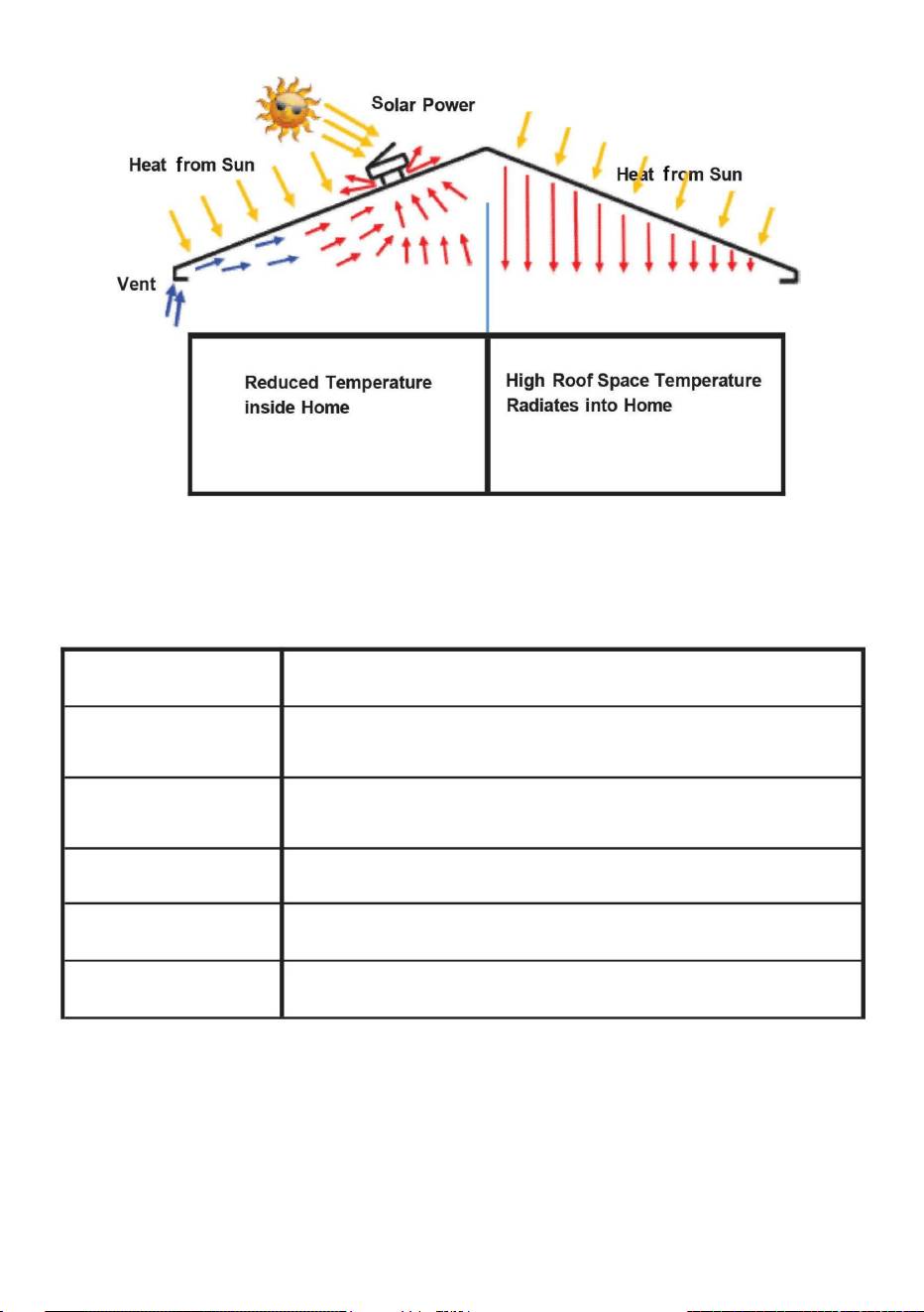

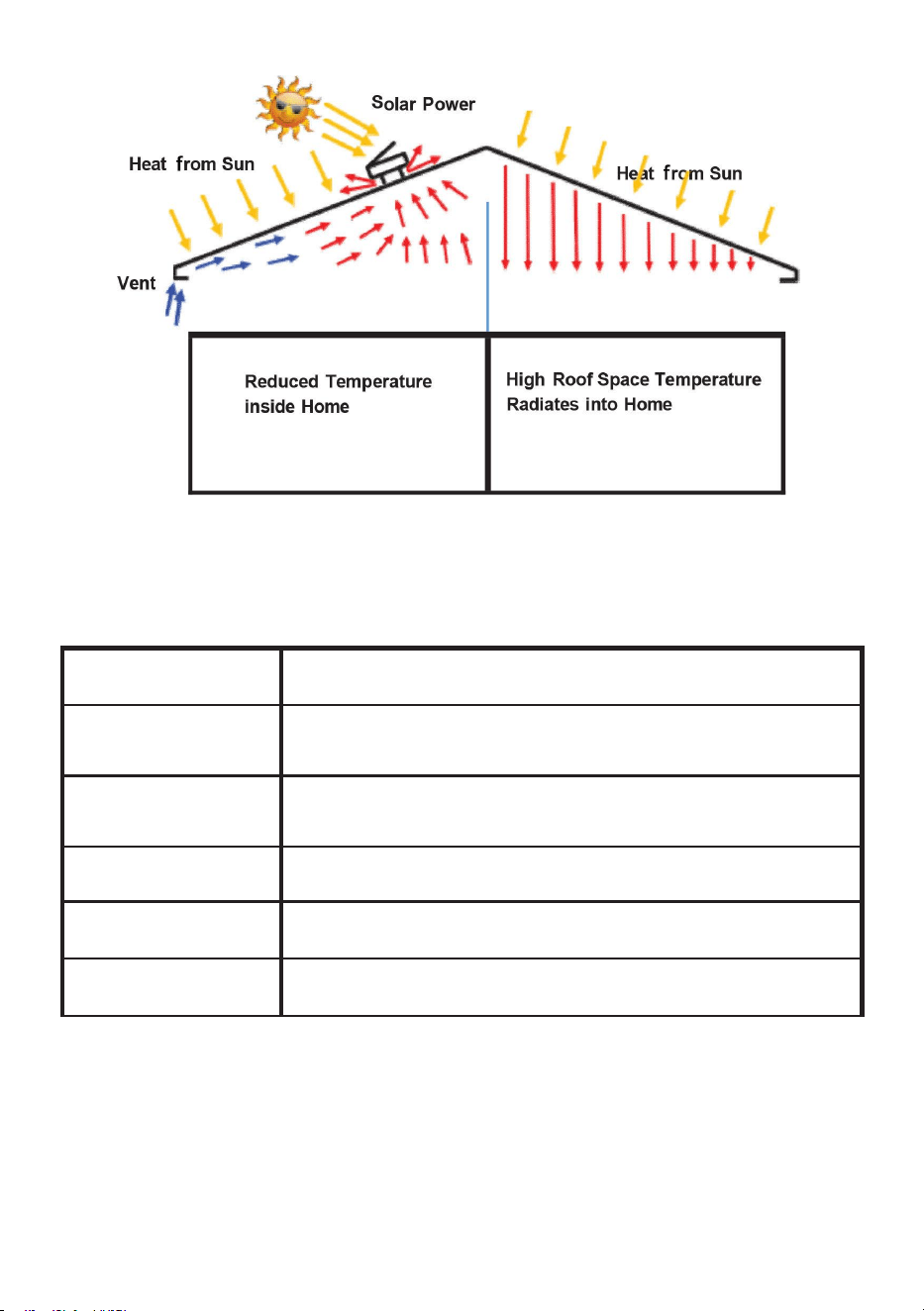

Solar roof exhaust fan functions in several ways to keep your place cool and comfortable.

Its design includes the following features:

• It keeps your home cooler in the summer by extracting 20 times more air than a Whirly Bird.

• It is solar-powered, so there is no running cost.

• It reduces the need for air-conditioning, reducing energy bills.

• It is easy to install and is compatible with tile, metal and flat roofs.

• It reduces humidity and promotes airflow, which can lower temperature by up to 30˚F.

• It reduces condensation build-up in your roof.

• It has a brushless DC motor for quiet operation.

• High-quality material is used for each part to ensure long service life.

• In the cooler months, the thermostat control prevents heat loss and keeps the place warm.

• The fan is corrosion resistant and suitable for coastal regions.

- 5 -

TECHNICAL PARAMETER

Model

JBSF-320G

Motor

DC 15V 40W

Solar Panel Type

Monocrystalline PV, Heavy Duty Frame, 3.2mm Tempered Glass

Solar Panel Output

40Watts, 15 VDC

Fan

300mm Balanced Blade (×5), with Low Resistance

Inverter Voltage

AC 100~240V 50 / 60Hz

Ⅲ

.Installation Guide

- 6 -

Control methods selection:

It is not recommended to use the temperature controller and remote control simultaneously.

please choose one of the control methods based on the following situations.

1. Remote control. Suitable for using a power adapter to run the device 24 hours a day or

customers can choose to turn on or off the fan according to the situation. Before installation,

please disconnect the temperature controller and use a remote control to control it.

2. Temperature controller control. The fan runs when the indoor temperature exceeds

78.8°F/26°C, and stops when it falls below 78.8°F/26°C. When connecting the power adapter,

regardless of whether sunlight is shining on the solar panel or not, the fan is set to switch based

on a temperature of 78.8°F/26°C. When the power adapter is not connected, the fan only turns

on when the sun is shining and the temperature is above 78.8°F/26°C. Please ensure that the

temperature controller is connected before installation.

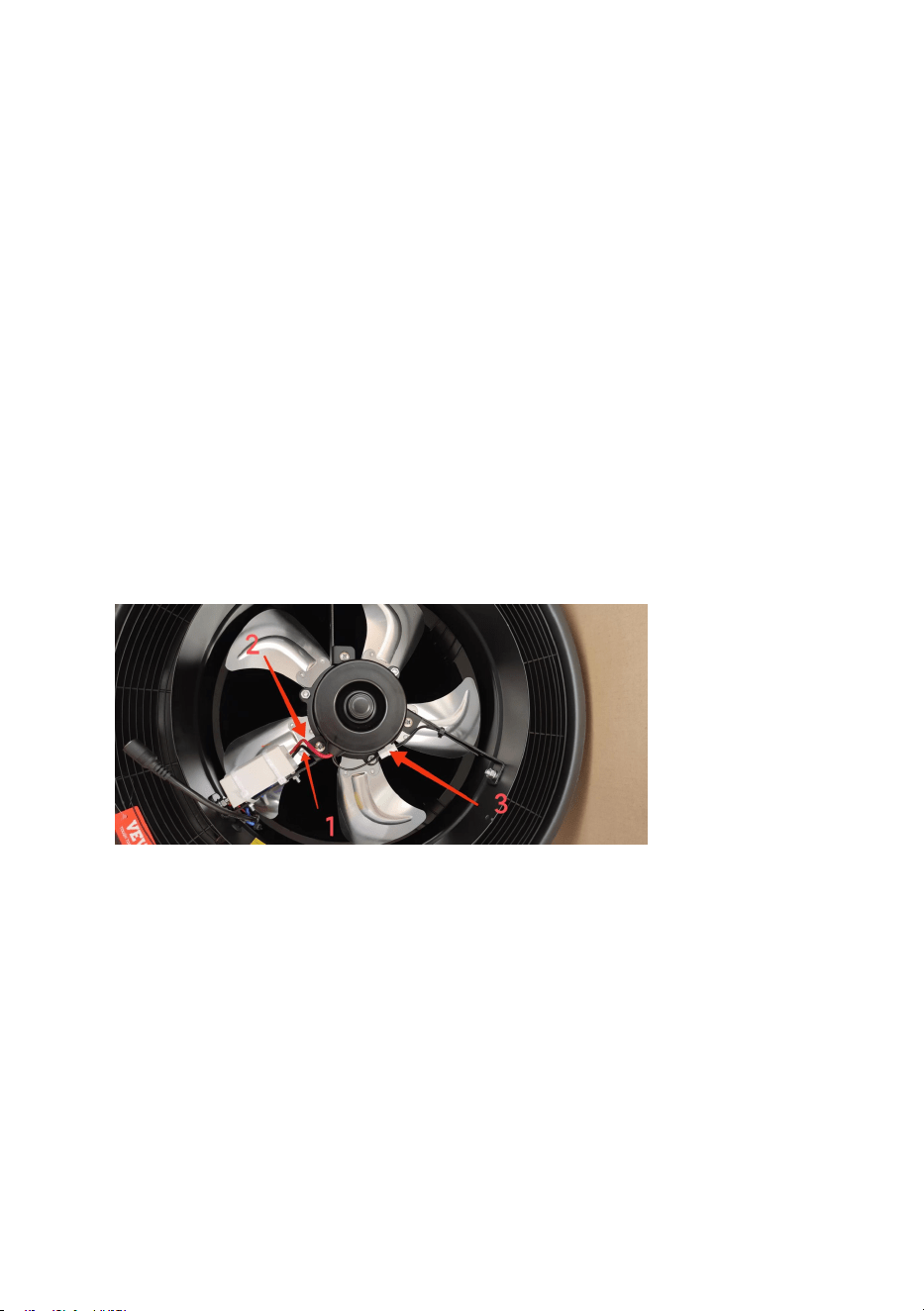

1 - The negative pole is black.

2 - The positive pole is red.

3 - The white one is the port of the thermostat. If you want it to operate under 78.8°F/26°C or use

remote control, you need to disconnect it.

- 7 -

Please read this installation guide carefully to install the solar roof exhaust fan. Depending on the

roof type, you may follow installation steps for the best result.Aluminum alloy base plate, soft,can

be shaped according to different roof shapes for waterproofing work. Please make sure the work

area is dry before installing. Do not install during or after rain.

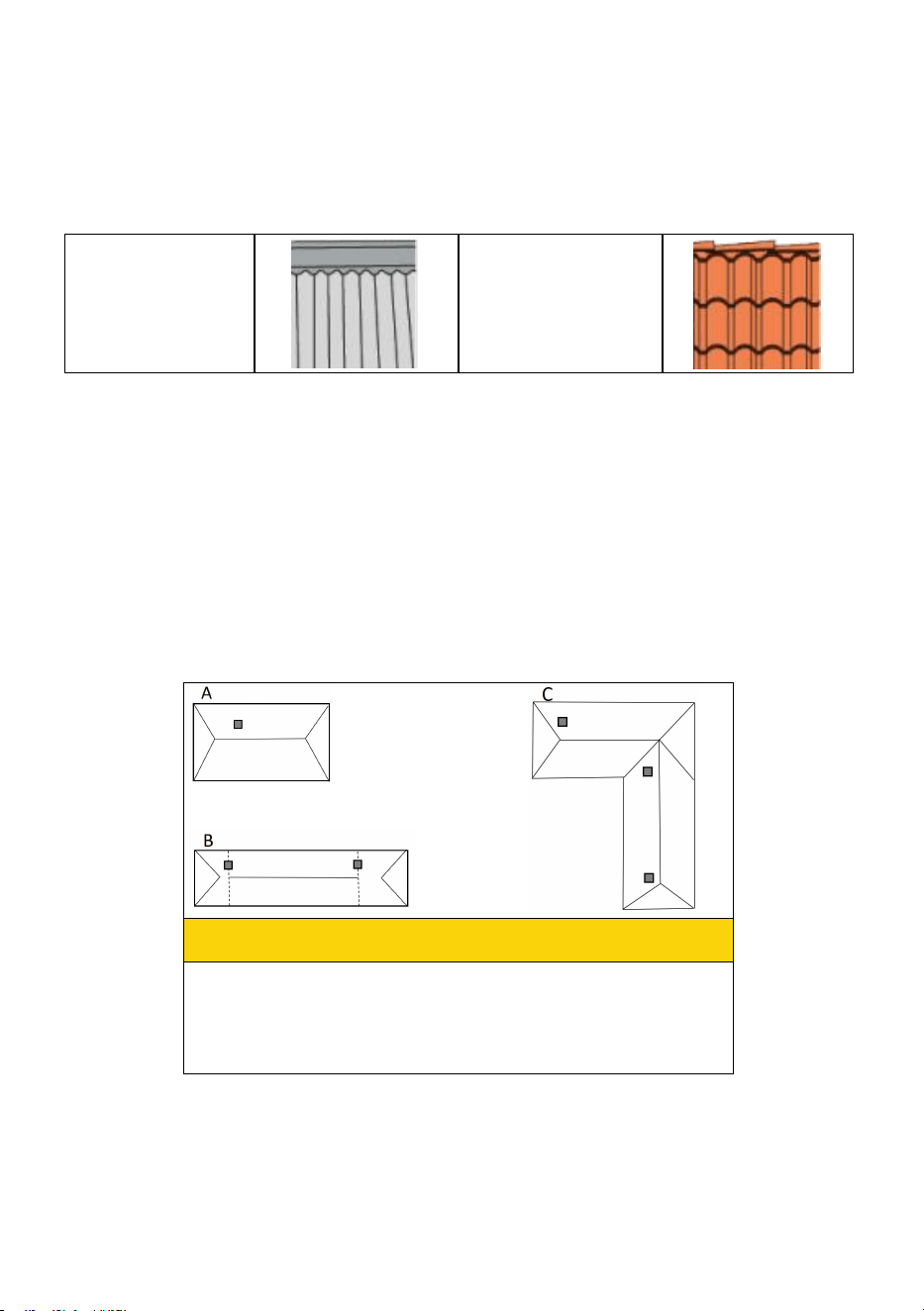

I. Metal Roof

II. Tile Roof

I. METAL ROOF INSTALLATION

STEP 1

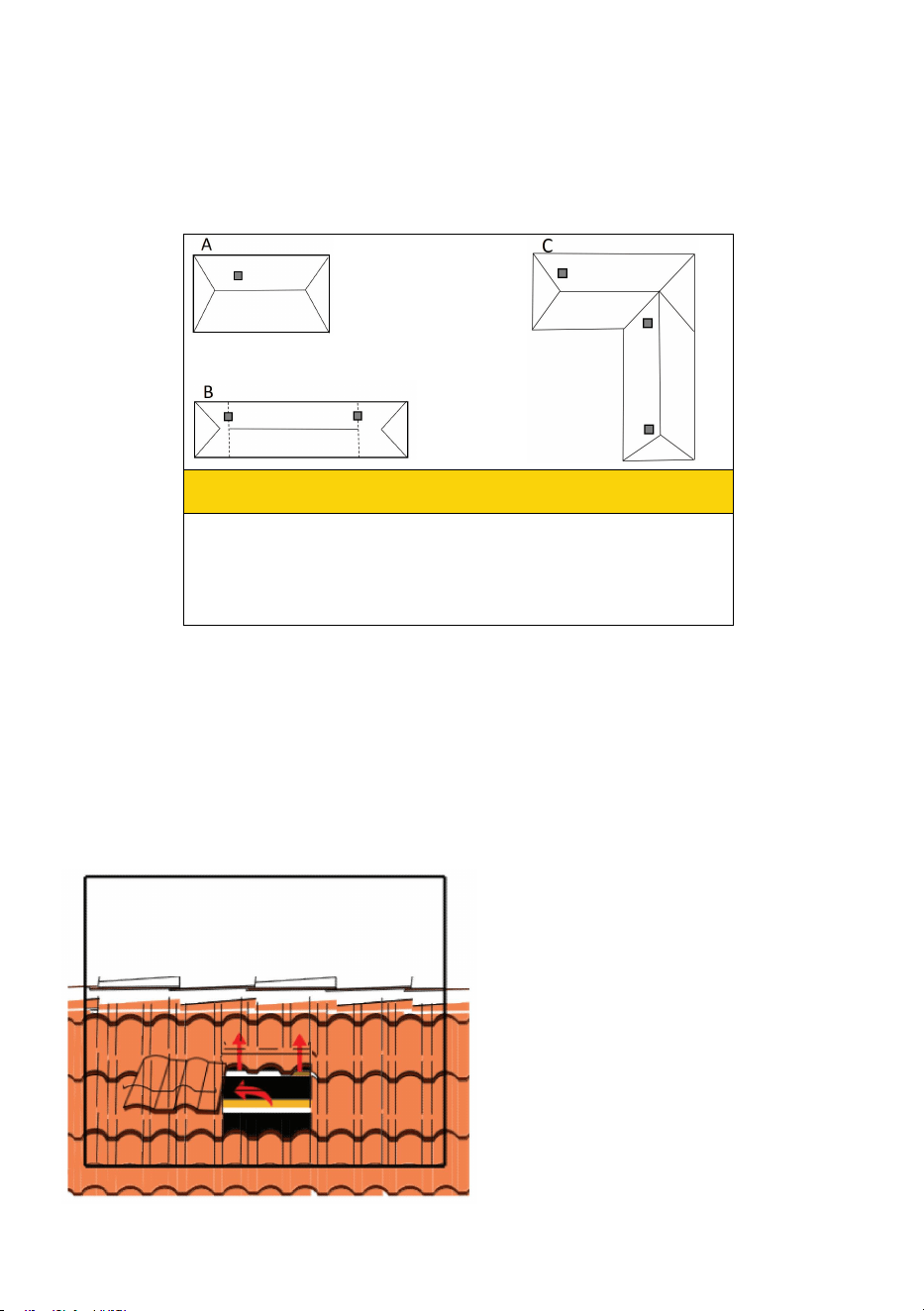

Study the figure to assess how many solar roof exhaust fans you need and where to install them

for your home or business. To work out where to position the fan, you need to consider any

afternoon shade on the roof during the warmer months. A well-positioned fan should allow the

solar panel to receive sun from the south (north for the southern hemisphere) and west during

the warmer months.

GUIDE

A - 1x solar fan up to 1,000 sqft place

B - 2x solar fans up to 2,000 sqft place

C - 3x solar fans up to 3,000 sqft place

Note: Shade will affect the fan performance. Number of fans needed may vary depending on the

situation.

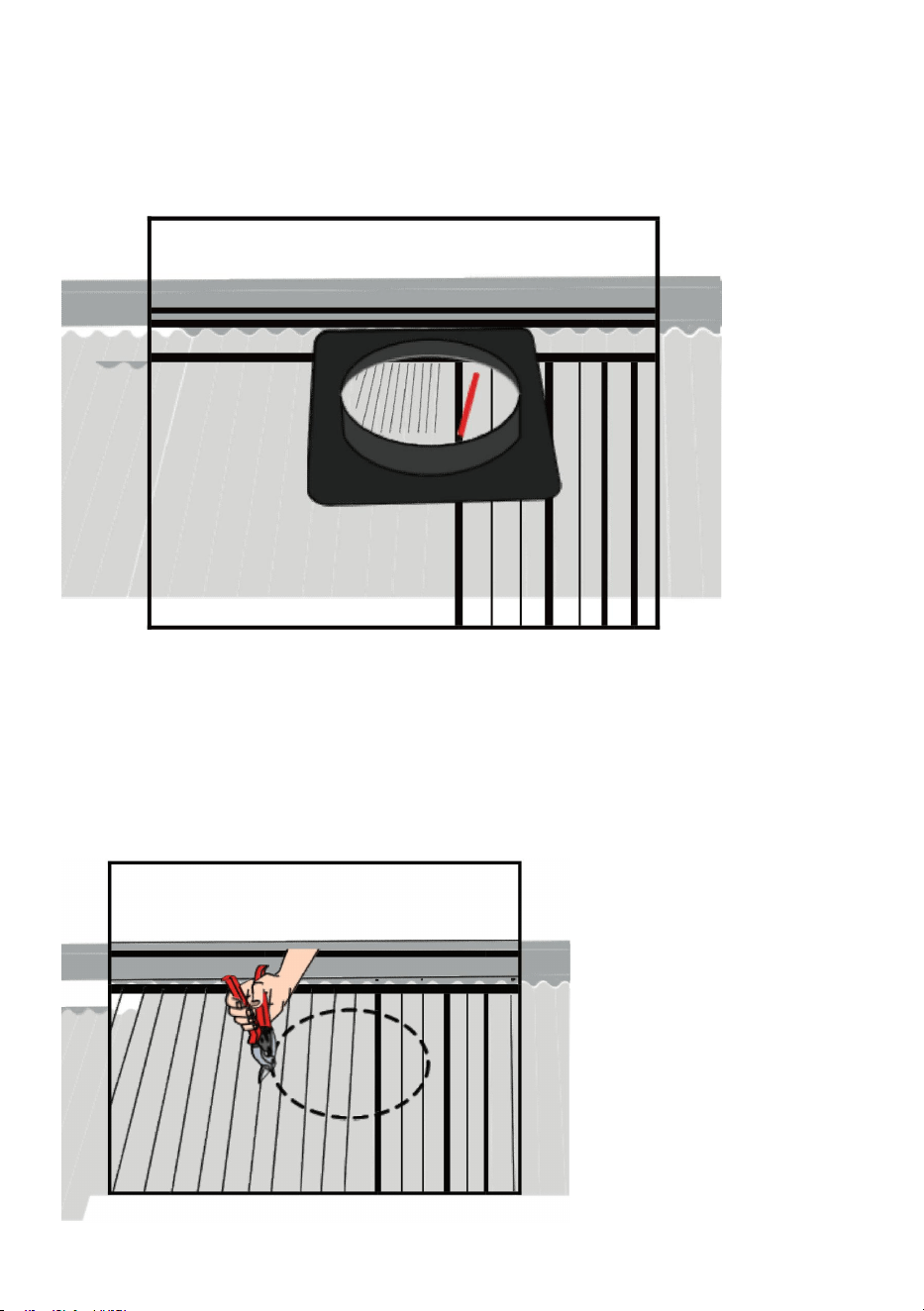

STEP 2

- 8 -

Remove 2 ridge capping screws and slide the top edge of the flashing up under it as shown in

the figure. It is important to position the lashing, so it does not cover any roofing screws. The

roofing screws running from the top to the bottom of the roof are where the rafters are located.

Once positioned, mark a circle on the inside edge of the flashing.

STEP 3

Following the circle marked on the roof cut an opening in the roof as shown, using a metal blade

saw or tin snips. If there is any foil under the metal sheets, cut a cross in the foil and fold back the

corners.

- 9 -

Note: Take care not to cut into any battens/rafters under the roof sheet when cutting.

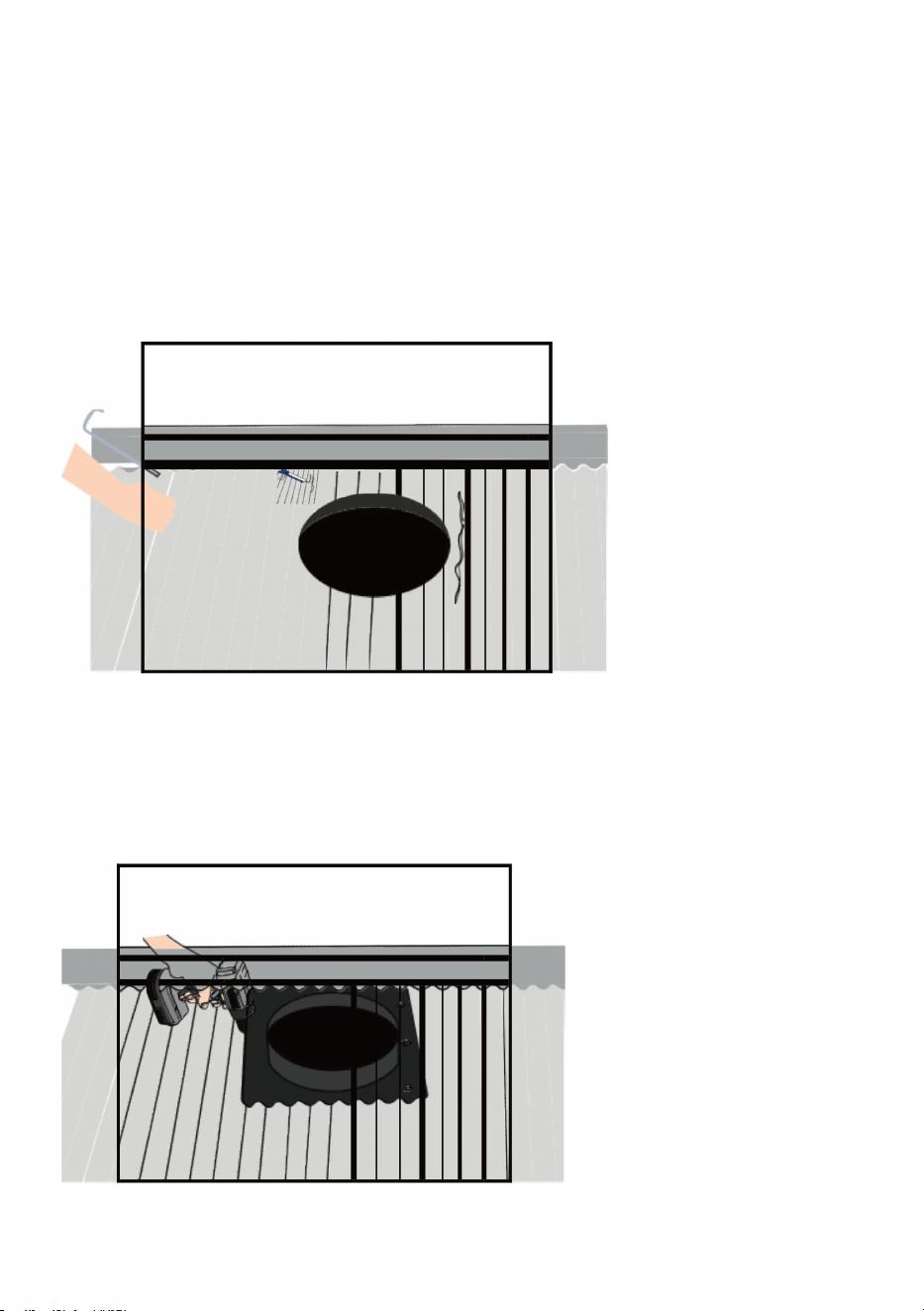

STEP 4

Slide the flashing back up under the roof capping, refit the 2 ridge capping screws through the

flashing, and bend the edges of the flashing down on the left and right sides to create a tight fit

with the roof. Next , use tin snips to cut notches in the flashing's bottom to suit the corrugations of

the roof and bend the notches down. Next, apply silicone bonded to the edges' underside and

outside. After this, use silicone bonded to the underside and outside of the bottom section of the

flashing.

Note: Don’t apply silicone to the valleys at the bottom of the flashing.

STEP 5

As shown in the figure here, use a minimum of 8 and a maximum of 12 tech or roof screws

with rubber seals along the left, right, and bottom of the flashing to secure the roof.

Note : Tech screws and roofing screws are not included.

- 10 -

STEP 6

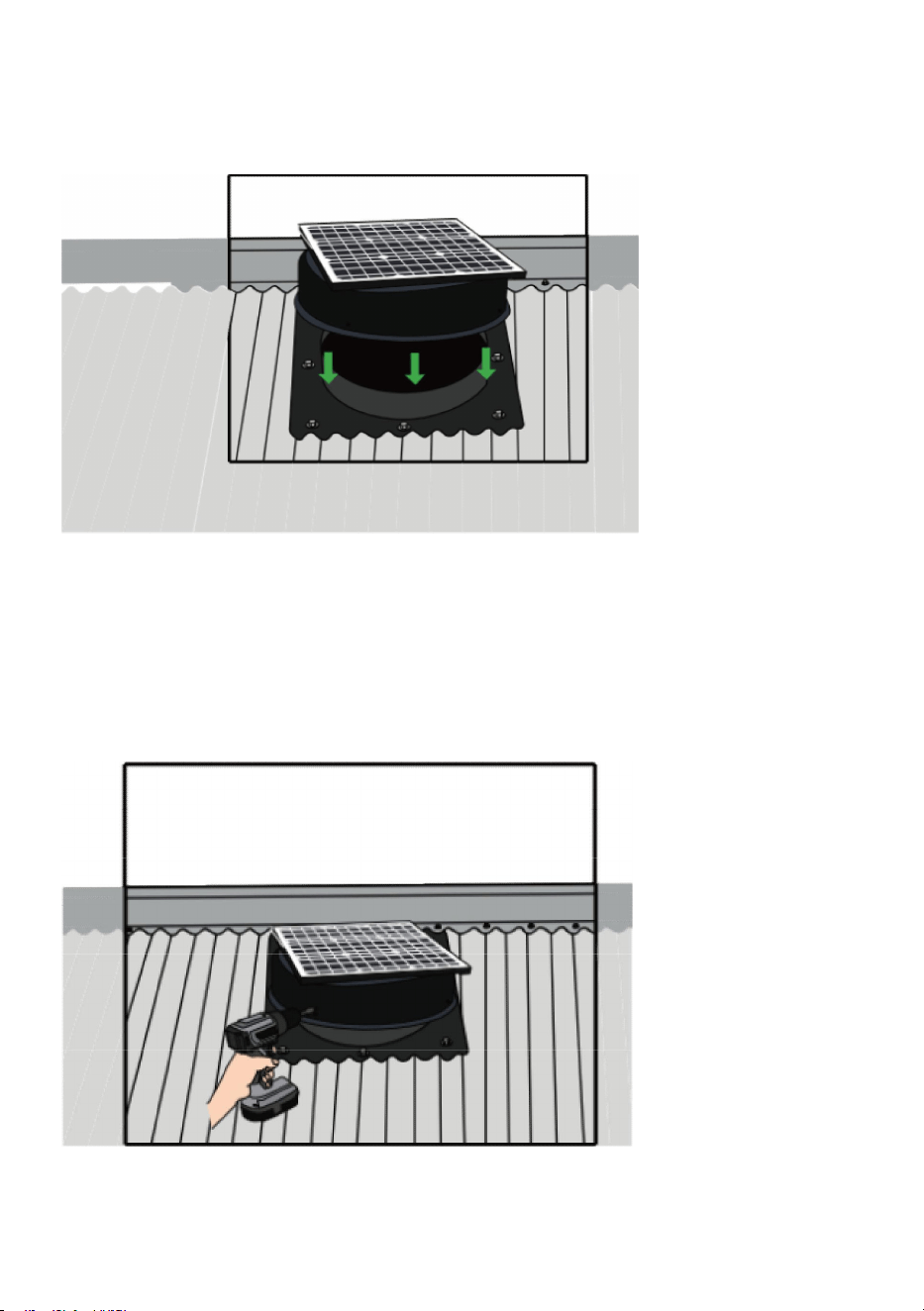

Place the main body of the fan over the flashing as shown below. Turn the main body of the fan

left or right to suit the direction required for the solar panel.

Tip: Position the solar panel between the south (north for the southern hemisphere) and west to

best suit the sun in warmer months.

STEP 7

Using a powered screwdriver, screw at least 4 small tech screws through the pre-drilled holes in

the fan's main body into the flashing, as shown below.

Tip: You may not get the top tech screw in place, as the roof angle may prevent this. In this case,

you can screw the tech screw into another section where the main body is over the flashing.

- 11 -

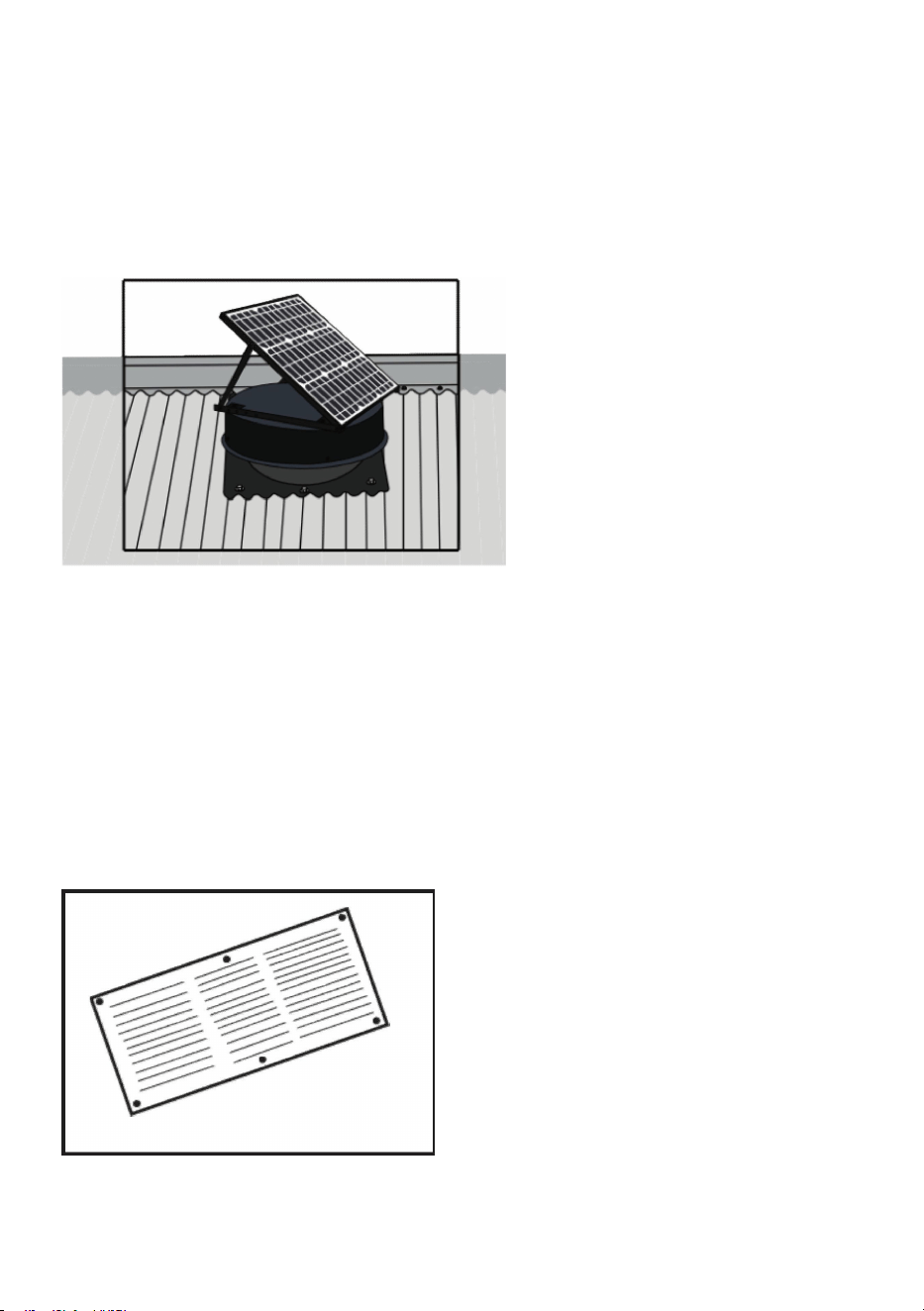

STEP 8

You can now adjust the angle of the solar panel to receive maximum sun especially during the

midday of the warmer months as shown in the figure. As the pitch of many roofs is already at a

good angle for the summer sun, you may just be able to leave the panel in the down position as it

is supplied from the factory, without doing anything.

To adjust the angle of the solar panels up, just adjust the 2 arms to the correct angle and tighten

the screws.

Note:

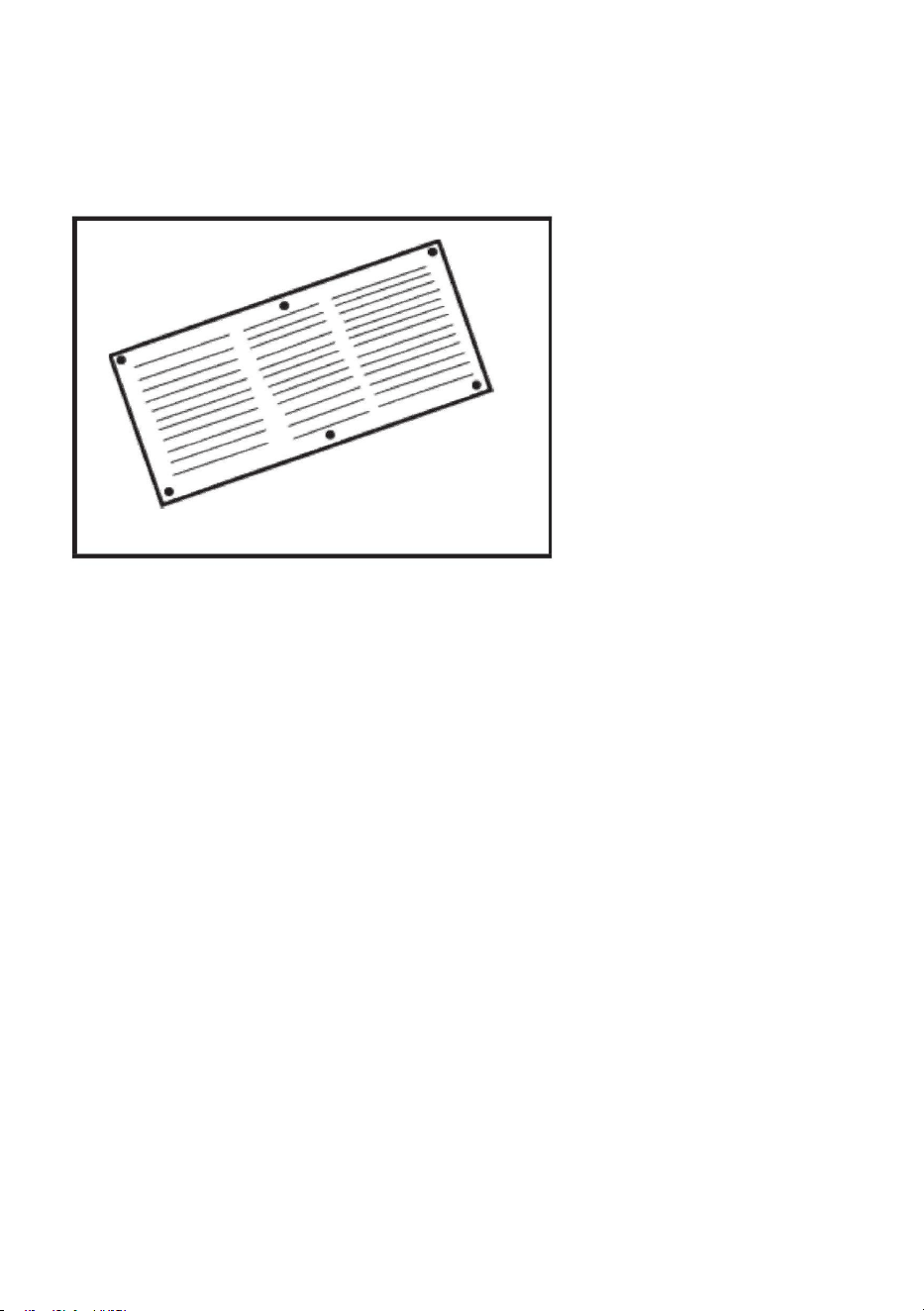

An installation option is to fit the fan under the eave vents to the side of the house that is cool in

the afternoon.This will allow the cooler outside air to be drawn into the roof space. These are

especially required when the roof has foil under the tiles, but regardless eave vents will improve

airflow.

II. TILE ROOF INSTALLATION

STEP 1

- 12 -

Study the figure to assess how many solar roof exhaust fans you need and where to install them

for your home or business. To work out where to position the fan, you need to consider any

afternoon shade on the roof during the warmer months. A well-positioned fan should allow the

solar panel to receive sun from the south (north for the southern hemisphere) and west during

the warmer months.

GUIDE

A - 1x solar fan up to 1,000 sqft place

B - 2x solar fans up to 2,000 sqft place

C - 3x solar fans up to 3,000 sqft place

Note: Shade will affect the fan performance. Number of fans needed may vary depending on the

situation.

STEP 2

Remove the third tile counting down from the ridge capping (top of the roof) as shown in the

figure. Remove one complete tile from the roof. You may also push the tile directly above the

removed tile slightly up to make the opening larger if necessary.

- 13 -

Ensure you discard this removed tile. Do not leave it on the roof.

STEP 3

Lift the tiles above the tile opening, slide the flashing into place as shown here, and then push the

tiles back down. This will mold the flashing to the tiles.

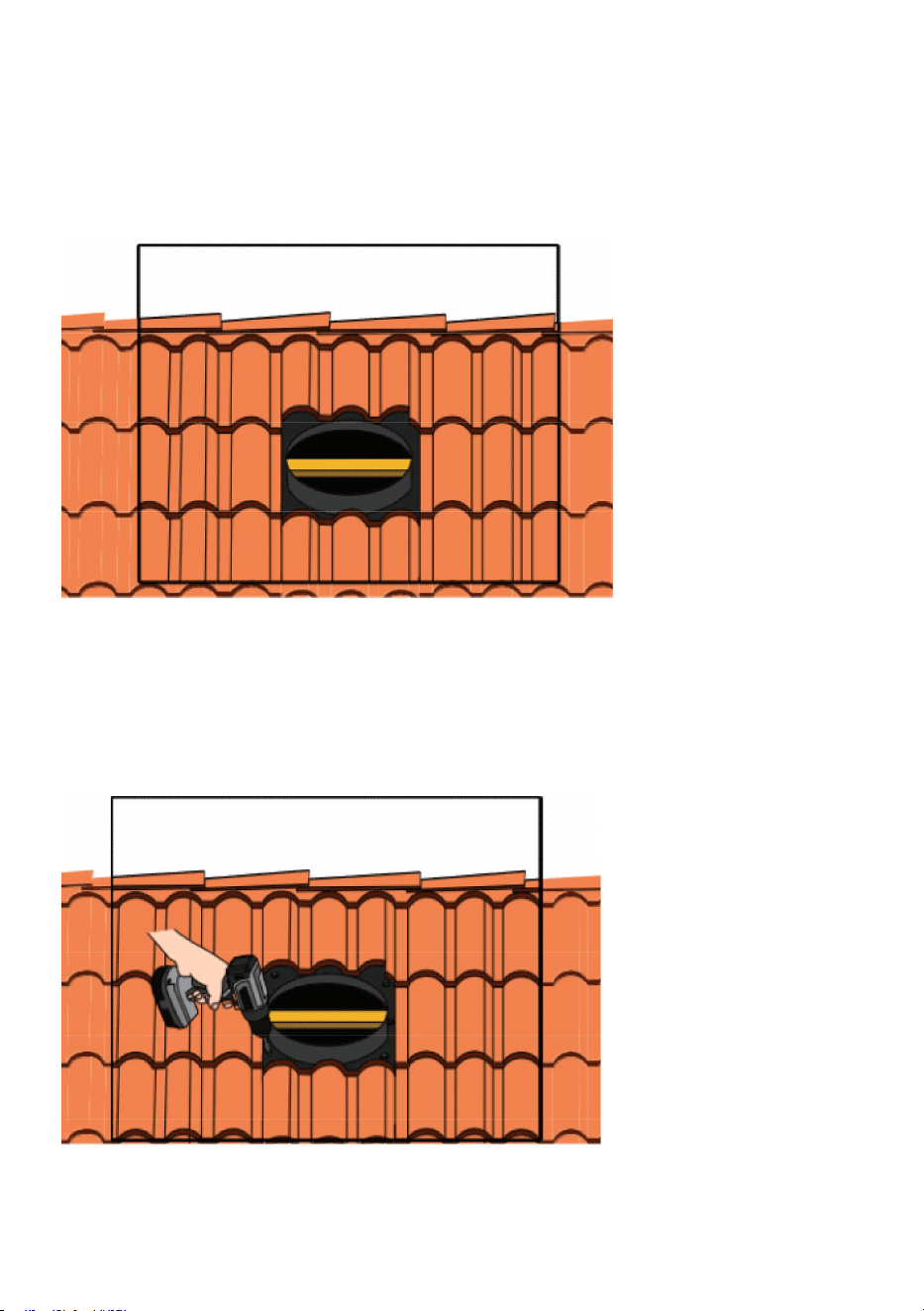

STEP 4

Fit a minimum of one rafter/batten strap (2 are supplied) as shown. The strap folds over the

circular ridge on the flashing and it can either be screwed or nailed through the rafter/batten strap

into the rafter or batten.

Note: Rafters run from the top of the roof down to the facial and battens run across the

roof directly under the tiles.

- 14 -

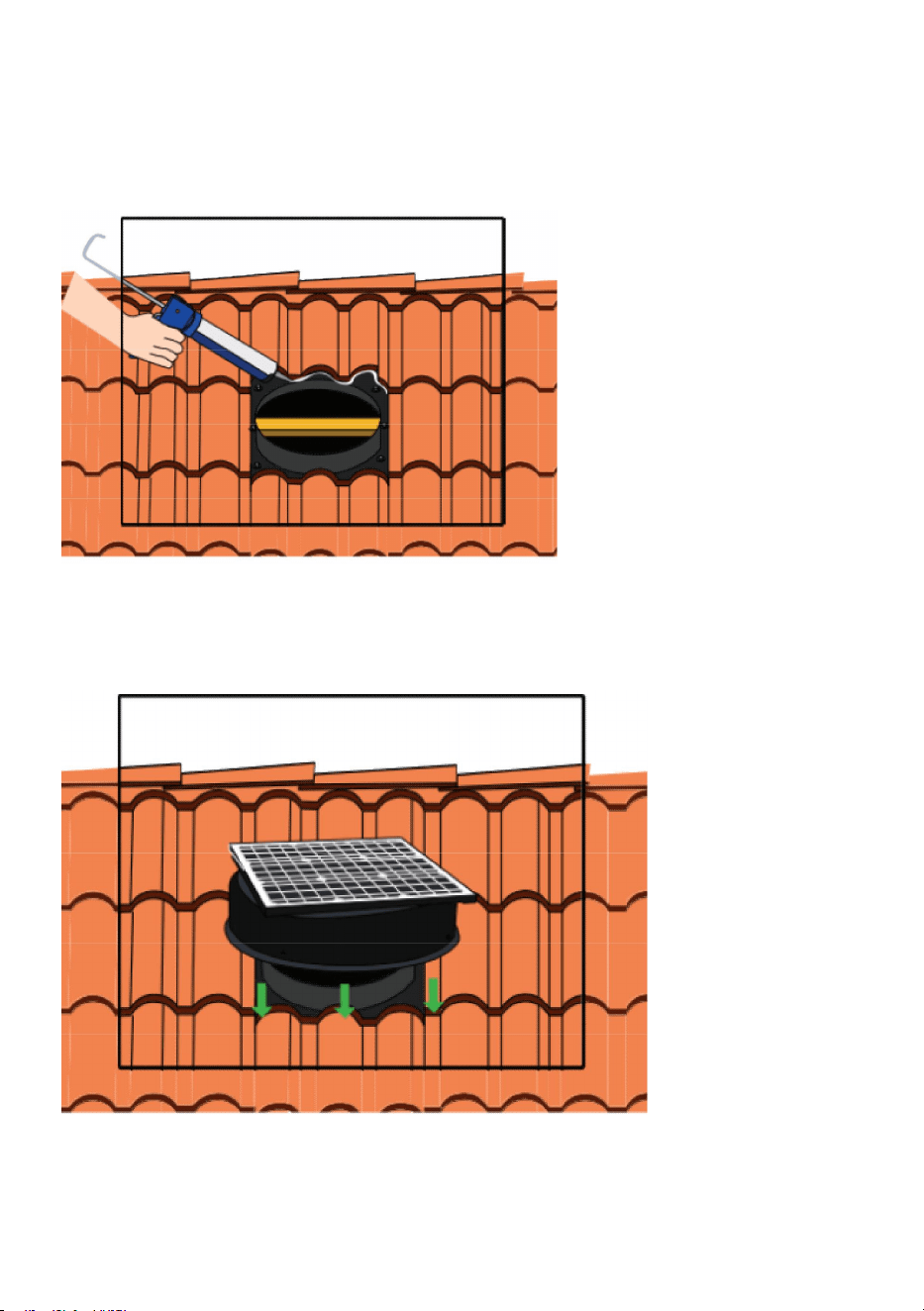

STEP 5

Once the flashing fitting is complete, run a bead of clear silicone along the top of the

flashing that joins with the upper tiles.

STEP 6

Place the main body of the fan over the flashing as shown below. Turn the main body of the fan

left or right to suit the direction required for the solar panel.

Tip: Position the solar panel between the south (north for the southern hemisphere) and west to

best suit the sun in warmer months.

- 15 -

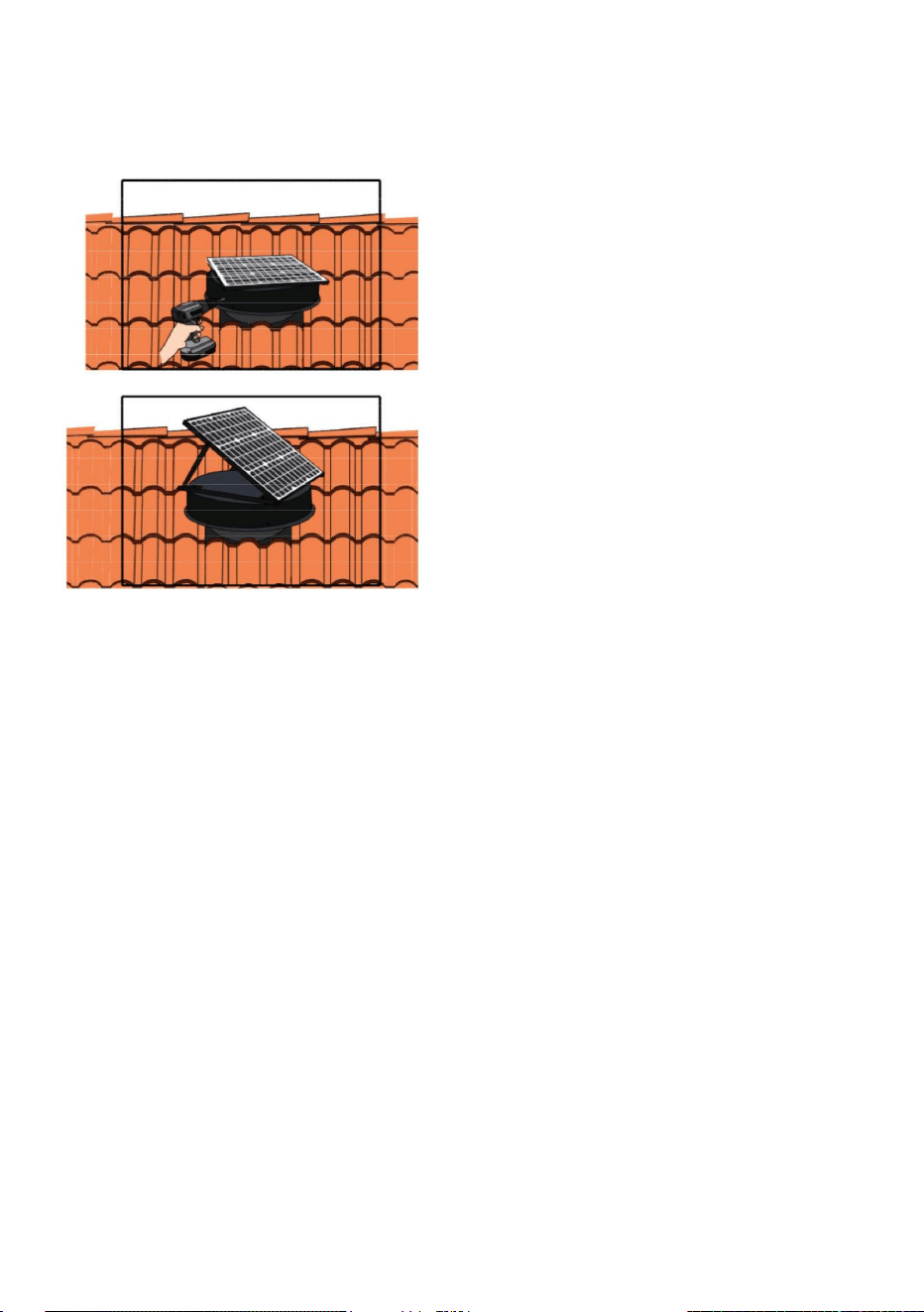

STEP 7

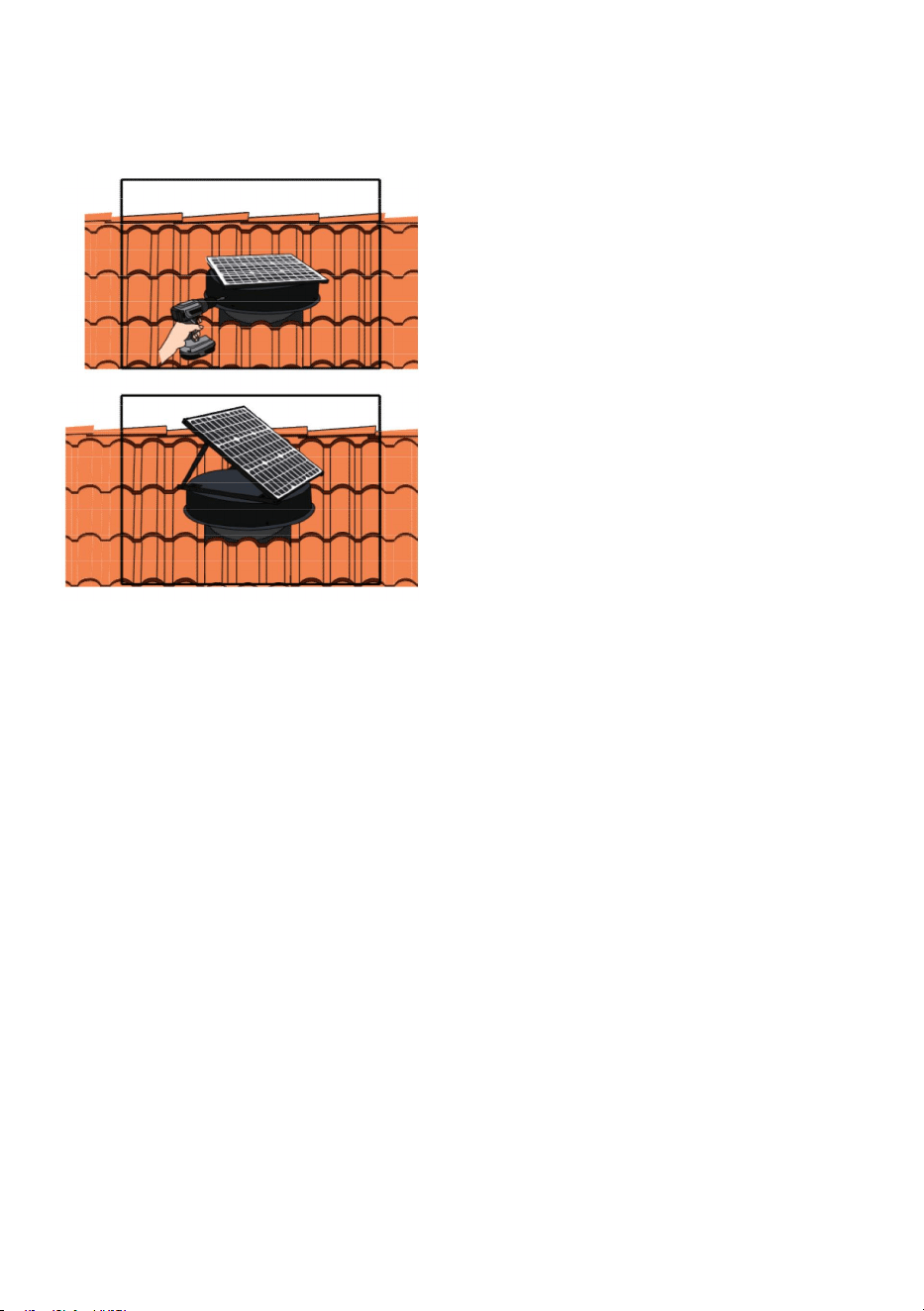

As shown in the figure, using a powered screw-driver, screw at least 4 small tech screws through

the pre-drilled holes in the fan's main body through into the flashing.

Tip: You may not get the top tech screw in place as the angle of the roof may prevent this. In this

case, you can simply screw the tech screw into another section where the main body is over the

flashing.

STEP 8

You can now adjust the angle of the solar panel to receive maximum sun especially during the

midday of the warmer months as shown in the figure. As the pitch of many roofs is already at a

good angle for the summer sun, you may just be able to leave the panel in the down position as it

is supplied from the factory, without doing anything.

To adjust the angle of the solar panels up, just adjust the 2 arms to the correct angle and tighten

the screws.

STEP 9

Now that the primary installation is complete, you can mold the flexible flashing to suit your tiles

and bend the bottom section down to allow water to run off onto the tiles below. Then run a bead

of silicone along the left and right sides of the flashing and your job is complete.

Note:

- 16 -

An installation option is to fit the fan under the eave vents to the side of the house which is cool in

the afternoon. This will allow the cooler outside air to be drawn into the roof space. These are

especially required when the roof has foil under the tiles, but regardless eave vents will improve

airflow.

Manufacturer：Foshan Shunde JustBrisk Technology Co.,Ltd

Address：64-1 Xinming Ave, Shunde District, Foshan, Guangdong Province

Made in China

Support and E-Warranty Certificate

www.vevor.com/support

VENTILATEURD'EXTRACTIONSOLAIREPOURTOIT

MANUELD'UTILISATION

https://www.vevor.com/support

Certificatd'assistanceetdegarantieélectronique

Lesavantagesdel'achatdecertainsoutilscheznousparrapportauxgrandesmarqueshautdegammenesont

pasnécessairementdestinésàcouvrirtouteslescatégoriesd'outilsquenousproposons.Nousvousrappelonsavecplaisir

Nouscontinuonsànousengageràoffrirdesoutilsàdesprixcompétitifs.«Économisezlamoitié»,«Moitiéprix»outoute

autreexpressionsimilaireutiliséeparnousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliser.

Vérifiezsoigneusementlorsquevouspassezunecommandecheznoussivouséconomisezlamoitiéparrapportaux

grandesmarques.

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

1

<Photoàtitreindicatifuniquement>

JBSF320G

BESOIND'AIDE?CONTACTEZNOUS!

[email protected]

JBSF320G

Ventilateurd'extractiondetoitsolaire

Machine Translated by Google

Indiqueunesituationdangereusequi,siellen’estpasévitée,

touteinterférencereçue,ycomprislesinterférencesquipeuvent

III.Guided'installation

pourraitentraînerdesblessuresmineuresoumodérées.

chocélectrique,incendieet/oublessuresgraves.

2

.Descriptionduproduit

Indiqueunesituationdangereusequi,siellen’estpasévitée,

provoquerunfonctionnementindésirable.

.Défautsetentretien

audessinpourmontrerlasituationànoter.Etlagauche

peutendommagerlamachine.Uneutilisationincorrectepeutentraînerd'autresdommages.

.Descriptiondelafonction

Lesymboleindiquequel'utilisateurdoitprêterunegrandeattention

Indiqueunesituationdangereusequi,siellen’estpasévitée,pourrait

Cetappareilestconformeàlapartie15desrèglesdelaFCC.

fourniaveccesappareilsélectriques.Lenonrespectdetouteslesinstructionscidessouspeutentraîner

L'imagemontre:«Attentionauxchocsélectriques.»

provoquerdesinterférencesnuisibles,et(2)cetappareildoitaccepter

Conserveztouslesavertissementsetinstructionspourréférenceultérieure.

.Précautionsdesécurité

entraînerlamortoudesblessuresgraves.

Sonfonctionnementestsoumisàdeuxconditions:(1)Cetappareilnepeutpas

AVERTISSEMENT

DANGER

.Précautionsdesécurité

Contenu

PRUDENCE

AVERTISSEMENT:Liseztouslesavertissementsdesécurité,instructions,illustrationsetspécifications

AVERTISSEMENT:Uneutilisationincorrectepeutentraînerdesblessurescorporelles.Utilisationincorrecte

Machine Translated by Google

PRUDENCE:

DANGER:N'utilisezpasd'alimentationélectriquequinecorrespondpasàlatensionnominale.L'utilisation

.Descriptionduproduit

Utilisezl'appareilentoutesécuritéetcomprenezlesrisquesencourus.Lesenfantsnedoiventpasjoueravecl'appareil.

ouunchocélectriqueetdesblessurescorporelles.

sanssurveillance.

4.2xSanglesdechevrons/lattes

3.Nedémontezpas,neréparezpasetnerectifiezpaslamachinependantsonutilisation.Celapourraitprovoquerunincendie.

7.Débranchezleventilateurlorsquevousretirezlesgrillespourlesnettoyer.Nelaissezpasleventilateurfonctionner

6.L'optionPowerAdapte

3

Veuillezvérifiersileproduitsembleendommagéous'ilmanquedesaccessoires.

desalimentationsnonconformespeuventprovoquerunincendieouunchocélectrique.

6.Cetappareilpeutêtreutilisépardesenfantsâgésde8ansetplusetdespersonneshandicapées.

1.1xventilateursolaire

4.Silamachinen'estpasutiliséependantunelonguepériode,veuillezdébrancherl'adaptateurdelaprise.

5.N'insérezjamaislesdoigts,lescrayonsoutoutautreobjetàtraverslaprotectionlorsqueleventilateurfonctionne.

3.4xvistechniques

1.Débranchezleventilateurlorsquevousvousdéplacezd’unendroitàunautre.

ilsontreçuunesupervisionoudesinstructionsconcernantl'utilisationdel'appareildansun

capacitésphysiques,sensoriellesoumentalesréduitesoumanqued'expérienceetdeconnaissancessi

2.1xClignotantflexible

Nel'utilisezpas.Celapourraitprovoquerunincendieouunchocélectrique.

Lenettoyageetl’entretiennedoiventpasêtreeffectuéspardesenfantssanssurveillance.

5.Télécommande(enoption)

2.Silamachineémetdelafumée,desodeurs,dubruitdemoteuretd'autresconditionsanormales,veuillezlefaire.

Machine Translated by Google

•Ilfonctionneàl’énergiesolaire,iln’yadoncaucuncoûtdefonctionnement.

•Ilréduitlebesoindeclimatisation,réduisantainsilesfacturesd’énergie.

•Ilréduitl’humiditéetfavoriselacirculationdel’air,cequipeutabaisserlatempératurejusqu’à30°F.

•Ilréduitl'accumulationdecondensationdansvotretoit.•Ildispose

d'unmoteuràcourantcontinusansbalaispourunfonctionnementsilencieux.

•Ilgardevotremaisonplusfraîcheenétéenextrayant20foisplusd’airqu’unWhirlyBird.

•Ilestfacileàinstalleretestcompatibleaveclestoitsentuiles,enmétaletplats.

Saconceptioncomprendlescaractéristiquessuivantes:

Leventilateurd'extractiondetoitsolairefonctionnedeplusieursmanièrespourgardervotreendroitfraisetconfortable.

4

•Unmatériaudehautequalitéestutilisépourchaquepièceafindegarantirunelongueduréedevie.

•Pendantlesmoislesplusfroids,lecontrôleduthermostatempêchelespertesdechaleuretmaintientl’endroitauchaud.

•Leventilateurestrésistantàlacorrosionetconvientauxrégionscôtières.

Machine Translated by Google

Typedepanneausolaire Panneauphotovoltaïquemonocristallin,cadrerobuste,verretrempéde3,2mm

Rendementdupanneausolaire

40watts,15VCC

CC15V40W

Moteur

JBSF320G

Modèle

Ventilateur

Lameéquilibréede300mm(×5),àfaiblerésistance

Tensiondel'onduleur

5

CA100~240V50/60Hz

III.Guided'installation

PARAMÈTRETECHNIQUE

Machine Translated by Google

2Lepôlepositifestrouge.

78,8°F/26°C,ets'arrêtelorsqu'elledescendendessousde78,8°F/26°C.Lorsdelaconnexiondel'adaptateursecteur,

6

2.Contrôleducontrôleurdetempérature.Leventilateurfonctionnelorsquelatempératureintérieuredépasse

télécommande,ilfautladéconnecter.

Iln'estpasrecommandéd'utilisersimultanémentlecontrôleurdetempératureetlatélécommande.

lorsquelesoleilbrilleetquelatempératureestsupérieureà26°C.Veuillezvousassurerquele

quelalumièredusoleilbrillesurlepanneausolaireounon,leventilateurestréglépourcommuterenfonction

Sélectiondesméthodesdecontrôle:

àunetempératurede26°C.Lorsquel'adaptateursecteurn'estpasconnecté,leventilateurtourneuniquement

1.Télécommande.Convientpourutiliserunadaptateursecteurpourfairefonctionnerl'appareil24heuressur24ou

1Lepôlenégatifestnoir.

lecontrôleurdetempératureestconnectéavantl'installation.

Veuillezchoisirl’unedesméthodesdecontrôleenfonctiondessituationssuivantes.

veuillezdéconnecterlecontrôleurdetempératureetutiliserunetélécommandepourlecontrôler.

3Leblancestleportduthermostat.Sivoussouhaitezqu'ilfonctionneàmoinsde26°Couutilisez

lesclientspeuventchoisird'allumeroud'éteindreleventilateurenfonctiondelasituation.Avantl'installation,

Machine Translated by Google

C3xventilateurssolairesjusqu'à3000piedscarrés

GUIDE

B2xventilateurssolairesjusqu'à2000piedscarrés

A1xventilateursolairejusqu'à1000piedscarrés

ÉTAPE1

Remarque:l'ombreaffecteralesperformancesduventilateur.Lenombredeventilateursnécessairespeutvarierenfonctiondela

I.POSEDETOITUREMETALLIQUE

ÉTAPE2

typedetoit,vouspouvezsuivrelesétapesd'installationpourobtenirlemeilleurrésultat.Plaquedebaseenalliaged'aluminium,souple,peut

panneausolairepourrecevoirlesoleildusud(nordpourl'hémisphèresud)etdel'ouestpendant

7

Étudiezl'imagepourévaluerlenombredeventilateursd'extractiondetoitsolairedontvousavezbesoinetoùlesinstaller

Veuillezlireattentivementceguided'installationpourinstallerleventilateurd'extractiondetoitsolaire.Selonle

pourvotremaisonouvotreentreprise.Pourdétermineroùpositionnerleventilateur,vousdeveztenircomptedel'ombredel'après

midisurletoitpendantlesmoislespluschauds.Unventilateurbienplacédevraitpermettreàla

situation.

Assurezvousquelazoneestsècheavantl'installation.Nepasinstallerpendantouaprèslapluie.

lesmoislespluschauds.

êtrefaçonnéselondifférentesformesdetoitpourlestravauxd'étanchéité.Veuillezvousassurerqueletravail

II.ToitureentuilesI.Toituremétallique

Machine Translated by Google

Unefoispositionné,marquezuncerclesurlebordintérieurdusolin.

ÉTAPE3

scieoucisaillesàtôle.S'ilyadupapierd'aluminiumsouslestôles,coupezunecroixdanslepapierd'aluminiumetrepliezle

coins.

Lesvisdetoiturequivontduhautverslebasdutoitsontlàoùsetrouventleschevrons.

Ensuivantlecerclemarquésurletoit,découpezuneouverturedansletoitcommeindiqué,àl'aided'unelameenmétal

lafigure.Ilestimportantdepositionnerl'arrimagedemanièreàcequ'ilnerecouvreaucunevisdetoiture.

Retirezles2visdefaîtageetfaitesglisserlebordsupérieurdusolinendessous,commeindiquédans

8

Machine Translated by Google

avecdesjointsencaoutchouclelongdelagauche,deladroiteetdubasdusolinpourfixerletoit.

clignotant.

àl'extérieur.Aprèscela,utilisezdusiliconecollésurledessousetl'extérieurdelapartieinférieuredu

9

ÉTAPE4

Remarque:n'appliquezpasdesiliconedanslesvalléessituéesaubasdusolin.

utilisezdescisaillesàtôlepourcouperdesencochesdanslebasdusolinpours'adapterauxondulationsde

Remarque:veillezànepascouperlestasseaux/chevronssouslatôledetoitlorsdelacoupe.

clignotantetpliezlesbordsduclignotantverslebassurlescôtésgaucheetdroitpourcréerunajustementserré

Commeindiquésurlafigureici,utilisezunminimumde8etunmaximumde12vistechniquesoudetoit

ÉTAPE5

Faitesglisserlesolinverslehautsousletoit,réinstallezles2visdefaîtageàtraversle

letoitetpliezlesencochesverslebas.Ensuite,appliquezdusiliconecollésurledessousdesbordset

Remarque:lesvistechniquesetlesvisdetoiturenesontpasincluses.

avecletoit.Suivant

Machine Translated by Google

Astuce:Positionnezlepanneausolaireentrelesud(nordpourl'hémisphèresud)etl'ouestpour

mieuxadaptéausoleilpendantlesmoislespluschauds.

Àl'aided'untournevisélectrique,vissezaumoins4petitesvistechniquesdanslestrousprépercés

lecorpsprincipalduventilateurdanslesolin,commeindiquécidessous.

àgaucheouàdroitepours'adapteràladirectionrequisepourlepanneausolaire.

ÉTAPE7

Placezlecorpsprincipalduventilateursurlesolincommeindiquécidessous.Tournezlecorpsprincipalduventilateur

ÉTAPE6

Conseil:Ilsepeutquevousnepuissiezpasmettreenplacelavisdequalitésupérieure,carl'angledutoitpeutl'empêcher.Danscecas,

vouspouvezvisserlavistechniquedansuneautresectionoùlecorpsprincipalsetrouveaudessusdusolin.10

Machine Translated by Google

ÉTAPE1

Note:

lesvis.

Vouspouvezdésormaisajusterl'angledupanneausolairepourrecevoirunmaximumdesoleil,notammentpendantla

particulièrementnécessairelorsqueletoitadupapierd'aluminiumsouslestuiles,maisquoiqu'ilensoit,leséventsd'avanttoitamélioreront

Uneoptiond'installationconsisteàinstallerleventilateursousleséventsd'avanttoitducôtédelamaisonquiestfrais.

ÉTAPE8

l'aprèsmidi.Celapermettraàl'airextérieurplusfraisd'êtreaspirédanslegrenier.Cesont

bonanglepourlesoleild'été,vouspourrezpeutêtresimplementlaisserlepanneauenpositionbassecaril

II.POSEDETOITURESENTUILES

fluxd'air.

mididesmoislespluschaudscommelemontrelafigure.Commelapentedenombreuxtoitsestdéjààun

Pourajusterl'angledespanneauxsolairesverslehaut,ilsuffitd'ajusterles2brasàl'anglecorrectetdeserrer

11

estfourniparl'usine,sansrienfaire.

Machine Translated by Google

B2xventilateurssolairesjusqu'à2000piedscarrés

GUIDE

C3xventilateurssolairesjusqu'à3000piedscarrés

panneausolairepourrecevoirlesoleildusud(nordpourl'hémisphèresud)etdel'ouestpendant

lesmoislespluschauds.

A1xventilateursolairejusqu'à1000piedscarrés

situation.

ombrel'aprèsmidisurletoitpendantlesmoislespluschauds.Unventilateurbienplacédevraitpermettreà

pourvotremaisonouvotreentreprise.Pourdétermineroùpositionnerleventilateur,vousdeveztenircomptedetout

figure.Retirezunetuilecomplètedutoit.Vouspouvezégalementpousserlatuiledirectementaudessusdela

ÉTAPE2

j'aienlevélégèrementlatuileverslehautpouragrandirl'ouverturesinécessaire.

12

Retirezlatroisièmetuileencomptantverslebasàpartirdufaîtage(hautdutoit)commeindiquédansle

Machine Translated by Google

lestuilesverslebas.Celamouleralesolinauxtuiles.

ÉTAPE4

crêtecirculairesurlesolinetellepeutêtrevisséeouclouéeàtraverslasangleduchevron/lalatte

Remarque:leschevronspartentduhautdutoitjusqu'àlafaçadeetleslattestraversentletoit.

Soulevezlestuilesaudessusdel'ouverturedelatuile,faitesglisserlesolinenplacecommeindiquéici,puispoussezle

Installezaumoinsunesangledechevron/latte(2sontfournies)commeindiqué.Lasangleserepliesurle

ÉTAPE3

Assurezvousdejetercettetuileretirée.Nelalaissezpassurletoit.

toituredirectementsouslestuiles.

13

danslechevronoulalatte.

Machine Translated by Google

ÉTAPE6

Astuce:Positionnezlepanneausolaireentrelesud(nordpourl'hémisphèresud)etl'ouestpour

14

Unefoislemontagedusolinterminé,passezuncordondesiliconetransparentlelongduhautdu

àgaucheouàdroitepours'adapteràladirectionrequisepourlepanneausolaire.

solinquisejointauxtuilessupérieures.

ÉTAPE5

mieuxadaptéausoleilpendantlesmoislespluschauds.

Machine Translated by Google

ÉTAPE9

Vouspouvezdésormaisajusterl'angledupanneausolairepourrecevoirunmaximumdesoleil,notammentpendantla

desiliconelelongdescôtésgaucheetdroitdusolinetvotretravailestterminé.

ÉTAPE8

etpliezlapartieinférieureverslebaspourpermettreàl'eaudes'écoulersurlescarreauxendessous.Ensuite,faitescouleruncordon

15

Commeindiquésurlafigure,àl'aided'untournevisélectrique,vissezaumoins4petitesvistechniquesàtravers

estfourniparl'usine,sansrienfaire.

ÉTAPE7

bonanglepourlesoleild'été,vouspourrezpeutêtresimplementlaisserlepanneauenpositionbassecaril

Note:

Astuce:Ilsepeutquevousnepuissiezpasmettreenplacelavisdehautetechnologie,carl'angledutoitpeutl'empêcher.

lesvis.

lestrousprépercésdanslecorpsprincipalduventilateurjusqu'ausolin.

clignotant.

Maintenantquel'installationprincipaleestterminée,vouspouvezmoulerlesolinflexiblepourl'adapteràvostuiles

cas,vouspouvezsimplementvisserlavistechniquedansuneautresectionoùlecorpsprincipalestaudessusdu

Machine Translated by Google

fluxd'air.

Fabricant:FoshanShundeJustBriskTechnologyCo.,Ltd

FabriquéenChine

16

Adresse:641XinmingAve,ShundeDistrict,Foshan,provinceduGuangdong

l'aprèsmidi.Celapermettraàl'airextérieurplusfraisd'êtreaspirédanslegrenier.Cesont

Machine Translated by Google

Certificatd'assistanceetdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH

Solar-Dachventilator

Support und E-Garantie-Zertifikat

https://www.vevor.com/support

Vorteile beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken und bedeuten nicht

unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir erinnern Sie freundlich daran,

Wir sind weiterhin bestrebt, Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder

andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Einsparungen dar, die Sie möglicherweise erzielen.

Überprüfen Sie bei Ihrer Bestellung bei uns sorgfältig, ob Sie im Vergleich zu den großen Top-Marken die Hälfte sparen.

Machine Translated by Google

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

JBSF-320G

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Solar-Dachabluftventilator

[email protected]

- 1 -

Machine Translated by Google

WARNUNG

WARNUNG: Unsachgemäßer Betrieb kann zu Verletzungen führen. Unsachgemäßer Betrieb

ÿ.Sicherheitsvorkehrungen

Inhalt

VORSICHT

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen

GEFAHR

ÿ. Sicherheitsvorkehrungen

Dies kann zu schweren oder tödlichen Verletzungen führen.

jegliche empfangene Störungen, einschließlich Störungen, die

schädliche Störungen verursachen, und (2) dieses Gerät muss akzeptieren

Weist auf eine gefährliche Situation hin , die, wenn sie nicht vermieden wird,

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Stromschlag, Feuer und/oder schwere Verletzungen.

Dies kann zu schweren oder tödlichen Verletzungen führen.

Der Betrieb unterliegt zwei Bedingungen:(1)Das Gerät darf nicht

kann zu Schäden an der Maschine führen. Unsachgemäßer Betrieb kann zu anderen Schäden führen.

Dieses Gerät entspricht Teil 15 der FCC-Regeln.

Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird,

mit diesem Elektrogerät geliefert. Die Nichtbeachtung aller nachstehenden Anweisungen kann zu

Abbildung zeigt: „Vorsicht vor Stromschlag.“

ÿ. Störungen und Wartung

zur Zeichnung, um die zu beachtende Situation zu zeigen. Und die linke

Das Symbol weist darauf hin, dass der Benutzer besonders vorsichtig sein muss.

ÿ. Funktionsbeschreibung

- 2 -

ÿ. Installationsanleitung

kann zu leichten oder mittelschweren Verletzungen führen.

Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird,

ÿ. Produktbeschreibung

zu unerwünschtem Betrieb führen.

Machine Translated by Google

VORSICHT:

ACHTUNG: Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt.

ÿ.Produktbeschreibung

von nicht konformen Netzteilen kann zu Feuer oder Stromschlag führen.

6. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit

1. 1 x Solarventilator.

Bitte prüfen Sie, ob das Produkt beschädigt ist oder Zubehör fehlt.

5. Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch den Schutz, wenn der Ventilator läuft.

4.Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte den Adapter aus der Steckdose.

unbeaufsichtigt.

oder Stromschlag und Verletzungen.

- 3 -

3. Zerlegen, reparieren oder reparieren Sie die Maschine nicht während des Gebrauchs. Andernfalls besteht Brandgefahr.

7. Trennen Sie den Ventilator, wenn Sie die Gitter zur Reinigung entfernen. Lassen Sie den Ventilator nicht laufen

6. Das PowerAdapter (Option)

5. Fernbedienung (optional)

Es besteht Brand- oder Stromschlaggefahr.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht durchgeführt werden.

auf sichere Weise und verstehen Sie die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen.

2.Wenn die Maschine Rauch, Geruch, Motorgeräusche oder andere ungewöhnliche Zustände abgibt,

4. 2 x Sparren-/Lattengurte

3. 4 x technische Schrauben

1. Trennen Sie den Ventilator, wenn Sie ihn von einem Ort zum anderen bewegen.

sie wurden beaufsichtigt oder in die Benutzung des Gerätes eingewiesen,

eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn

2. 1 x flexibles Blinklicht

Machine Translated by Google

• Es ist einfach zu installieren und mit Ziegeldächern, Metalldächern und Flachdächern kompatibel.

• Es verringert den Bedarf an Klimaanlagen und senkt so die Energiekosten.

• Es reduziert die Luftfeuchtigkeit und fördert die Luftzirkulation, wodurch die Temperatur um bis zu -1 °C gesenkt werden kann.

• Der Ventilator ist korrosionsbeständig und für Küstenregionen geeignet.

• Es hält Ihr Zuhause im Sommer kühler, indem es 20-mal mehr Luft absaugt als ein Whirly Bird.

• Es wird mit Solarenergie betrieben, es fallen also keine laufenden Kosten an.

Sein Design umfasst die folgenden Funktionen:

Ein Solar-Dachabluftventilator hat verschiedene Funktionen, um Ihr Zuhause kühl und angenehm zu halten.

• Für jedes Teil wird hochwertiges Material verwendet, um eine lange Lebensdauer zu gewährleisten.

• Es reduziert die Kondenswasserbildung auf Ihrem Dach. • Es verfügt

über einen bürstenlosen Gleichstrommotor für einen leisen Betrieb.

• In den kühleren Monaten verhindert die Thermostatregelung Wärmeverluste und hält den Raum warm.

- 4 -

Machine Translated by Google

ÿ.Installationsanleitung

TECHNISCHE PARAMETER

Solarmodul-Leistung

Motor

Monokristalline PV, Hochleistungsrahmen, 3,2 mm gehärtetes Glas

40 Watt, 15 VDC

Gleichstrom 15 V, 40 W

Solarmodultyp

JBSF-320G

Modell

Lüfter

300 mm ausgewogene Klinge (×5), mit geringem Widerstand

- 5 -

Wechselstrom 100–240ÿV, 50/60ÿHz

Wechselrichterspannung

Machine Translated by Google

wenn die Sonne scheint und die Temperatur über 26°C liegt. Bitte stellen Sie sicher, dass die

Es wird nicht empfohlen, Temperaturregler und Fernbedienung gleichzeitig zu verwenden.

Auswahl der Kontrollmethoden:

bei einer Temperatur von 26°C. Wenn das Netzteil nicht angeschlossen ist, dreht sich der Lüfter nur

unabhängig davon, ob Sonnenlicht auf das Solarpanel scheint oder nicht, wird der Ventilator so eingestellt, dass er je nach

- 6 -

78,8°F/26°C und stoppt, wenn es unter 78,8°F/26°C fällt. Beim Anschließen des Netzteils

2. Temperaturregler-Steuerung. Der Ventilator läuft, wenn die Innentemperatur überschreitet

Fernbedienung müssen Sie diese trennen.

Bitte trennen Sie den Temperaturregler und verwenden Sie zur Steuerung eine Fernbedienung.

3 - Der weiße Anschluss ist der Anschluss des Thermostats. Wenn Sie möchten, dass es unter 26 °C betrieben wird oder

2 - Der Pluspol ist rot.

Kunden können den Lüfter je nach Situation ein- oder ausschalten. Vor der Installation,

1. Fernbedienung. Geeignet für die Verwendung eines Netzteils, um das Gerät 24 Stunden am Tag zu betreiben oder

1 - Der Minuspol ist schwarz.

Der Temperaturregler wird vor der Installation angeschlossen.

Bitte wählen Sie je nach der folgenden Situation eine der Steuerungsmethoden aus.

Machine Translated by Google

B - 2x Solarventilatoren für bis zu 185 m² Fläche

FÜHRUNG

C - 3x Solarventilatoren für bis zu 284 m² Fläche

Solarpanel, um Sonne aus dem Süden (Norden für die südliche Hemisphäre) und Westen während zu empfangen

Dachtyp, können Sie die Installationsschritte für das beste Ergebnis folgen. Aluminiumlegierung Grundplatte, weich, kann

- 7 -

SCHRITT 2

Bitte lesen Sie diese Installationsanleitung sorgfältig durch, um den Solardachlüfter zu installieren. Abhängig von der

für Ihr Zuhause oder Geschäft. Um herauszufinden, wo Sie den Ventilator positionieren sollten, müssen Sie in den wärmeren

Monaten jeden Nachmittagsschatten auf dem Dach berücksichtigen. Ein gut positionierter Ventilator sollte es dem

Anhand der Abbildung können Sie abschätzen, wie viele Solar-Dachventilatoren Sie benötigen und wo Sie diese installieren müssen.

Situation.

Hinweis: Schatten beeinträchtigt die Lüfterleistung. Die Anzahl der benötigten Lüfter kann je nach

SCHRITT 1

I. METALLDACHINSTALLATION

II. Ziegeldach

A- 1x Solarventilator für bis zu 93,5 m² Fläche

I. Metalldach

Der Bereich muss vor der Installation trocken sein. Nicht während oder nach Regen installieren.

die wärmeren Monate.

entsprechend den unterschiedlichen Dachformen für Abdichtungsarbeiten geformt werden. Bitte stellen Sie sicher, dass die Arbeit

Machine Translated by Google

Schneiden Sie mit einer Metallklinge entlang des auf dem Dach markierten Kreises eine Öffnung in das Dach (siehe Abbildung).

SCHRITT 3

Säge oder Blechschere. Wenn sich unter den Blechen Folie befindet, schneiden Sie diese kreuzweise ein und klappen Sie die

Dort, wo sich die Sparren befinden, verlaufen Dachschrauben von der Ober- zur Unterseite des Daches.

Markieren Sie nach der Positionierung einen Kreis auf der Innenkante der Abdeckung.

die Abbildung. Es ist wichtig, die Zurrung so zu positionieren, dass sie keine Dachschrauben verdeckt. Die

Entfernen Sie 2 Firstkappenschrauben und schieben Sie die Oberkante der Abdeckung darunter, wie in

Ecken.

- 8 -

Machine Translated by Google

SCHRITT 4

Hinweis: Tragen Sie kein Silikon auf die Täler an der Unterseite der Abdeckung auf.

Hinweis: Achten Sie darauf, dass Sie beim Zuschneiden keine Latten/Sparren unter der Dachplatte beschädigen.

Schneiden Sie mit einer Blechschere Kerben in die Unterseite der Verkleidung, die den Wellen des

blinkt.

außen. Anschließend wird Silikon auf die Unterseite und Außenseite des unteren Teils des

- 9 -

Dach und biegen Sie die Kerben nach unten. Tragen Sie anschließend Silikon auf die Unterseite der Kanten auf und

Hinweis: Technische Schrauben und Dachschrauben sind nicht im Lieferumfang enthalten.

mit Gummidichtungen links, rechts und unten an der Einfassung zur Sicherung des Daches.

mit dem Dach. Weiter

und biegen Sie die Kanten der Verkleidung auf der linken und rechten Seite nach unten, um einen dichten Sitz zu erzielen.

Wie in der Abbildung hier gezeigt, verwenden Sie mindestens 8 und höchstens 12 Tech- oder Dachschrauben

SCHRITT 5

Schieben Sie die Dachrinne wieder unter die Dachabdeckung, befestigen Sie die beiden Firstabdeckungsschrauben durch die

Machine Translated by Google

SCHRITT 7

passt am besten zur Sonne in den wärmeren Monaten.

Schrauben Sie mit einem Akkuschrauber mindestens 4 kleine Tech-Schrauben durch die vorgebohrten Löcher in

den Hauptkörper des Ventilators in die Verkleidung ein, wie unten gezeigt.

links oder rechts, je nach der gewünschten Ausrichtung des Solarpanels.

Tipp: Positionieren Sie das Solarpanel zwischen Süden (Norden für die südliche Hemisphäre) und Westen, um

Platzieren Sie den Hauptkörper des Ventilators über der Verkleidung, wie unten gezeigt. Drehen Sie den Hauptkörper des Ventilators

SCHRITT 6

Sie können die technische Schraube in einen anderen Abschnitt schrauben, wo sich der Hauptkörper über der Verkleidung befindet. - 10 -

Tipp: Es kann sein, dass Sie die obere Tech-Schraube nicht anbringen können, da der Dachwinkel dies verhindern kann. In diesem Fall

Machine Translated by Google

Sie können jetzt den Winkel des Solarpanels anpassen, um maximale Sonneneinstrahlung zu erhalten, insbesondere während der

besonders erforderlich, wenn das Dach Folie unter den Ziegeln hat, aber unabhängig davon verbessern Traufbelüftungen

SCHRITT 8

am Nachmittag. Dadurch kann die kühlere Außenluft in den Dachraum gesaugt werden. Diese sind

Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachrinnen an der Seite des Hauses anzubringen, die kühl ist

Notiz:

die Schrauben.

Um den Winkel der Solarmodule anzupassen, stellen Sie einfach die beiden Arme auf den richtigen Winkel ein und ziehen Sie sie fest.

- 11 -

SCHRITT 1

wird ab Werk geliefert, ohne dass etwas getan werden muss.

guter Winkel für die Sommersonne, Sie können das Panel möglicherweise einfach in der unteren Position lassen, da es

II. Montage eines Ziegeldachs

Luftstrom.

Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt. Da die Neigung vieler Dächer bereits

Machine Translated by Google

Hinweis: Schatten beeinträchtigt die Lüfterleistung. Die Anzahl der benötigten Lüfter kann je nach

die wärmeren Monate.

A- 1x Solarventilator für bis zu 93,5 m² Fläche

Situation.

für Ihr Zuhause oder Geschäft. Um herauszufinden, wo Sie den Ventilator positionieren, müssen Sie alle

Solarpanel, um Sonne aus dem Süden (Norden für die südliche Hemisphäre) und Westen während zu empfangen

Nachmittagsschatten auf dem Dach während der wärmeren Monate. Ein gut positionierter Ventilator sollte es ermöglichen,

Anhand der Abbildung können Sie abschätzen, wie viele Solar-Dachventilatoren Sie benötigen und wo Sie diese installieren müssen.

Entfernen Sie den dritten Ziegel von der Firstabdeckung (Dachspitze) aus, wie in der Abbildung gezeigt.

Abbildung. Entfernen Sie einen kompletten Ziegel vom Dach. Sie können auch den Ziegel direkt über dem

SCHRITT 2

entfernte Fliese leicht nach oben, um die Öffnung ggf. zu vergrößern.

- 12 -

B - 2x Solarventilatoren für bis zu 185 m² Fläche

FÜHRUNG

C - 3x Solarventilatoren für bis zu 284 m² Fläche

Machine Translated by Google

Montieren Sie mindestens einen Sparren-/Lattengurt (2 Stück im Lieferumfang enthalten) wie abgebildet. Der Gurt wird über die

SCHRITT 4

kreisförmiger Grat auf der Abdeckung und kann entweder durch den Sparren-/Lattengurt geschraubt oder genagelt werden

Hinweis: Die Sparren verlaufen von der Dachspitze bis zur Vorderseite und die Latten verlaufen über die

SCHRITT 3

Fliesen wieder nach unten. Dadurch wird die Abdeckung an die Fliesen angepasst.

Heben Sie die Fliesen über die Fliesenöffnung, schieben Sie die Abdeckung wie hier gezeigt an ihren Platz und drücken Sie dann die

Stellen Sie sicher, dass Sie den entfernten Ziegel entsorgen. Lassen Sie ihn nicht auf dem Dach liegen.

Dach direkt unter den Ziegeln.

- 13 -

in den Sparren oder die Latte.

Machine Translated by Google

links oder rechts, je nach der gewünschten Ausrichtung des Solarpanels.

Platzieren Sie den Hauptkörper des Ventilators über der Verkleidung, wie unten gezeigt. Drehen Sie den Hauptkörper des Ventilators

Tipp: Positionieren Sie das Solarpanel zwischen Süden (Norden für die südliche Hemisphäre) und Westen, um

passt am besten zur Sonne in den wärmeren Monaten.

Sobald die Anschlussarmatur fertig ist, ziehen Sie einen Streifen klares Silikon entlang der Oberseite der

SCHRITT 6

Einfassung, die mit den oberen Fliesen verbunden ist.

SCHRITT 5

- 14 -

Machine Translated by Google

Wie in der Abbildung gezeigt, schrauben Sie mit einem Akkuschrauber mindestens 4 kleine Tech-Schrauben durch

wird ab Werk geliefert, ohne dass etwas getan werden muss.

- 15 -

SCHRITT 7

guter Winkel für die Sommersonne, Sie können das Panel möglicherweise einfach in der unteren Position lassen, da es

Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt. Da die Neigung vieler Dächer bereits

Notiz:

Tragen Sie an der linken und rechten Seite der Abdeckung Silikon auf, und Ihre Arbeit ist abgeschlossen.

Sie können jetzt den Winkel des Solarpanels anpassen, um ein Maximum an Sonne zu erhalten, insbesondere während der

SCHRITT 8

und biegen Sie den unteren Teil nach unten, damit das Wasser auf die darunter liegenden Fliesen ablaufen kann. Führen Sie dann eine Perle

blinkt.

Nachdem die Primärinstallation abgeschlossen ist, können Sie die flexible Abdeckung an Ihre Fliesen anpassen.

SCHRITT 9

In diesem Fall können Sie die Tech-Schraube einfach in einen anderen Abschnitt schrauben, wo sich der Hauptkörper über dem befindet.

Tipp: Es kann sein, dass Sie die obere Schraube nicht anbringen können, da der Dachwinkel dies verhindert.

die Schrauben.

Um den Winkel der Solarmodule anzupassen, stellen Sie einfach die beiden Arme auf den richtigen Winkel ein und ziehen Sie sie fest.

Führen Sie die vorgebohrten Löcher im Hauptkörper des Ventilators bis in die Verkleidung.

Machine Translated by Google

Adresse: 64-1 Xinming Ave, Bezirk Shunde, Foshan, Provinz Guangdong

Hersteller: Foshan Shunde JustBrisk Technology Co., Ltd.

In China hergestellt

besonders erforderlich, wenn das Dach Folie unter den Ziegeln hat, aber unabhängig davon verbessern Traufbelüftungen

Luftstrom.

am Nachmittag. Dadurch kann die kühlere Außenluft in den Dachraum gesaugt werden. Diese sind

Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachrinnen an der Seite des Hauses anzubringen, die kühl ist

- 16 -

Machine Translated by Google

Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MANUALE D'USO

VENTILATORE DI SCARICO DEL TETTO SOLARE

https://www.vevor.com/support

Supporto e certificato di garanzia elettronica

trarre vantaggio dall'acquisto di determinati utensili da noi rispetto ai principali marchi di punta e non

significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di

Continuiamo a impegnarci a offrire strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o

qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima dei risparmi che potresti

verifica attentamente quando effettui un ordine con noi se stai risparmiando la metà rispetto ai marchi più

importanti.

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Modello JBSF-320G

Modello JBSF-320G

HAI BISOGNO DI AIUTO? CONTATTACI!

Ventilatore di scarico solare sul tetto

Servizio [email protected]

- 1 -

Machine Translated by Google

AVVERTIMENTO

PERICOLO

ÿ.Precauzioni di sicurezza

Contenuto

ATTENZIONE

ATTENZIONE: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche

ATTENZIONE: un funzionamento improprio può causare lesioni personali. Funzionamento improprio

Indica una situazione pericolosa che, se non evitata,

ÿ. Descrizione del prodotto

causare interferenze dannose e (2) questo dispositivo deve accettare

qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe

causare un funzionamento indesiderato.

ÿ. Guida all'installazione

potrebbe causare lesioni lievi o moderate.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

può causare danni alla macchina. Un funzionamento improprio può causare altri danni.

Il simbolo indica che l'utente deve prestare molta attenzione

ÿ. Descrizione della funzione

- 2 -

ÿ. Guasti e manutenzione

al disegno per mostrare la situazione da notare. E la sinistra

la figura mostra: "Fare attenzione alle scosse elettriche".

Questo dispositivo è conforme alla Parte 15 delle Norme FCC.

Indica una situazione pericolosa che, se non evitata, potrebbe

Indica una situazione pericolosa che, se non evitata,

forniti con questi elettrodomestici. La mancata osservanza di tutte le istruzioni di seguito riportate può comportare

scosse elettriche, incendi e/o lesioni gravi.

provocare morte o lesioni gravi.

ÿ. Precauzioni di sicurezza

provocare morte o lesioni gravi.

Il funzionamento è soggetto a due condizioni: (1) Questo dispositivo potrebbe non

Machine Translated by Google

ATTENZIONE:

PERICOLO: Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'uso

ÿ.Descrizione del prodotto

ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se

Controllare se il prodotto appare danneggiato o mancano accessori.

2. 1 x Lampeggiante flessibile

3. 4 viti tecniche

1. Scollegare il ventilatore quando ci si sposta da un luogo all'altro.

hanno ricevuto supervisione o istruzioni riguardanti l'uso dell'apparecchio in un

modo sicuro e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio.

2. Se la macchina emette fumo, odore, rumore del motore e altre condizioni anomale, si prega di

4. 2 x cinghie per travi/stecche

5. Telecomando (opzionale)

non utilizzarlo. Potrebbe causare incendi o scosse elettriche.

La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

3. Non smontare, riparare o rettificare la macchina durante l'uso. Ciò potrebbe causare un incendio.

7. Scollegare la ventola quando si rimuovono le griglie per la pulizia. Non lasciare la ventola in funzione

6. PowerAdapte (opzione)

incustodito.

o scosse elettriche e lesioni personali.

5. Non inserire mai dita, matite o altri oggetti attraverso la protezione quando la ventola è in funzione.

- 3 -

4. Se la macchina non viene utilizzata per un lungo periodo, scollegare l'adattatore dalla presa.

di alimentatori non conformi può causare incendi o scosse elettriche.

6. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con

1. 1 x ventilatore solare

Machine Translated by Google

• Riduce la necessità di aria condizionata, riducendo le bollette energetiche.

• È facile da installare ed è compatibile con tetti in tegole, metallo e piani.

• Riduce l'umidità e favorisce il flusso d'aria, il che può abbassare la temperatura fino a 30ÿF.

• Il ventilatore è resistente alla corrosione e adatto alle regioni costiere.

Il suo design include le seguenti caratteristiche:

• Funziona ad energia solare, quindi non ci sono costi di gestione.

• Mantiene la casa più fresca in estate estraendo 20 volte più aria di un Whirly Bird.

Il ventilatore di scarico solare sul tetto svolge diverse funzioni per mantenere l'ambiente fresco e confortevole.

• Per ogni parte vengono utilizzati materiali di alta qualità per garantire una lunga durata.

• Riduce l'accumulo di condensa sul tetto. • Ha un motore DC

brushless per un funzionamento silenzioso.

• Nei mesi più freddi, il controllo del termostato previene la perdita di calore e mantiene l'ambiente caldo.

- 4 -

Machine Translated by Google

PARAMETRO TECNICO

ÿ.Guida all'installazione

Motore

Monocristallino PV, Telaio Heavy Duty, Vetro Temperato da 3,2 mm

Uscita del pannello solare

40 Watt, 15 V CC

Modello JBSF-320G

Tipo di pannello solare

CC 15V 40W

Modello

Fan

Lama bilanciata da 300 mm (×5), con bassa resistenza

- 5 -

CA 100~240V 50 / 60Hz

Tensione dell'inverter

Machine Translated by Google

il regolatore di temperatura è collegato prima dell'installazione.

si prega di scegliere uno dei metodi di controllo in base alle seguenti situazioni.

1. Telecomando. Adatto per l'utilizzo di un adattatore di alimentazione per far funzionare il dispositivo 24 ore al giorno o

1 - Il polo negativo è nero.

2 - Il polo positivo è rosso.

i clienti possono scegliere di accendere o spegnere la ventola in base alla situazione. Prima dell'installazione,

si prega di scollegare il regolatore di temperatura e di utilizzarlo tramite un telecomando.

3 - Quello bianco è la porta del termostato. Se vuoi che funzioni sotto i 78,8°F/26°C o usi

2. Controllo del regolatore di temperatura. La ventola funziona quando la temperatura interna supera

telecomando, è necessario scollegarlo.

- 6 -

78,8°F/26°C e si ferma quando scende sotto i 78,8°F/26°C. Quando si collega l'adattatore di alimentazione,

Selezione dei metodi di controllo:

a una temperatura di 78,8°F/26°C. Quando l'adattatore di corrente non è collegato, la ventola gira solo

indipendentemente dal fatto che la luce del sole stia illuminando il pannello solare o meno, la ventola è impostata per commutare in base

acceso quando splende il sole e la temperatura è superiore a 78,8°F/26°C. Assicurarsi che il

Si sconsiglia di utilizzare contemporaneamente il regolatore di temperatura e il telecomando.

Machine Translated by Google

B - 2 ventilatori solari fino a 2.000 piedi quadrati

GUIDA

C - 3 ventilatori solari fino a 3.000 piedi quadrati

i mesi più caldi.

essere sagomato in base alle diverse forme del tetto per lavori di impermeabilizzazione. Si prega di assicurarsi che il lavoro

PASSO 2

- 7 -

l'area sia asciutta prima dell'installazione. Non installare durante o dopo la pioggia.

A- 1x ventilatore solare fino a 1.000 piedi quadrati

I. Tetto in metallo II. Tetto in tegole

I. INSTALLAZIONE DEL TETTO METALLICO

Nota: l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a seconda del

PASSO 1

Si prega di leggere attentamente questa guida all'installazione per installare la ventola di scarico del tetto solare. A seconda del

per la tua casa o la tua attività. Per capire dove posizionare il ventilatore, devi considerare l'ombra pomeridiana sul tetto

durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire

Studia la figura per valutare quanti ventilatori di scarico del tetto solare ti servono e dove installarli

pannello solare per ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante

tipo di tetto, è possibile seguire i passaggi di installazione per ottenere il miglior risultato. Piastra di base in lega di alluminio, morbida, può

situazione.

Machine Translated by Google

PASSO 3

Seguendo il cerchio segnato sul tetto, tagliare un'apertura nel tetto come mostrato, utilizzando una lama di metallo

sega o cesoie per lamiera. Se c'è della pellicola sotto le lamiere, tagliare una croce nella pellicola e ripiegare la

le viti per tetti che corrono dall'alto verso il basso del tetto sono dove si trovano le travi.

Una volta posizionato, tracciare un cerchio sul bordo interno del raccordo.

la figura. È importante posizionare la legatura in modo che non copra le viti del tetto.

Rimuovere le 2 viti di copertura del colmo e far scorrere il bordo superiore del rivestimento sotto di esso come mostrato in

- 8 -

angoli.

Machine Translated by Google

PASSO 5

Far scorrere il lampeggiante di nuovo sotto la copertura del tetto, rimontare le 2 viti di copertura del colmo attraverso il

lampeggiante e piegare i bordi del lampeggiante verso il basso sui lati sinistro e destro per creare una tenuta stretta

Come mostrato nella figura qui, utilizzare un minimo di 8 e un massimo di 12 viti tecniche o per tetti

con guarnizioni in gomma lungo i lati sinistro, destro e inferiore del raccordo per fissare il tetto.

con il tetto. Avanti

il tetto e piegare le tacche verso il basso. Quindi, applicare il silicone legato alla parte inferiore dei bordi e

Nota: viti tecniche e viti per tetti non sono incluse.

all'esterno. Dopodiché, utilizzare il silicone legato alla parte inferiore e all'esterno della sezione inferiore del

- 9 -

lampeggiante.

Nota: durante il taglio, fare attenzione a non tagliare i listelli/travetti sotto la lamiera del tetto.

utilizzare delle cesoie per tagliare delle tacche sul fondo del lampeggiante per adattarle alle ondulazioni di

PASSO 4

Nota: non applicare silicone nelle cavità nella parte inferiore del raccordo.

Machine Translated by Google

si adattano meglio al sole nei mesi più caldi.

PASSO 7

Utilizzando un cacciavite elettrico, avvitare almeno 4 piccole viti tecniche attraverso i fori preforati in

il corpo principale della ventola nella lamiera, come mostrato di seguito.

a sinistra o a destra per adattarsi all'orientamento richiesto per il pannello solare.

Suggerimento: posizionare il pannello solare tra il sud (nord per l'emisfero australe) e l'ovest per

Posizionare il corpo principale del ventilatore sopra la lamiera come mostrato di seguito. Girare il corpo principale del ventilatore

PASSO 6

puoi avvitare la vite tecnica in un'altra sezione dove il corpo principale è sopra il lampeggiante. - 10 -

Suggerimento: potresti non riuscire a mettere in posizione la vite Top Tech, poiché l'angolazione del tetto potrebbe impedirlo. In questo caso,

Machine Translated by Google

flusso d'aria.

mezzogiorno dei mesi più caldi come mostrato nella figura. Poiché la pendenza di molti tetti è già a

buona angolazione per il sole estivo, potresti semplicemente essere in grado di lasciare il pannello in posizione abbassata mentre

II. INSTALLAZIONE DEL TETTO IN TEGOLE

PASSO 1

viene fornito dalla fabbrica, senza fare nulla.

Per regolare l'angolazione dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione corretta e stringere

- 11 -

le viti.

Nota:

PASSO 8

il pomeriggio. Ciò consentirà all'aria esterna più fresca di essere aspirata nello spazio del tetto. Questi sono

Un'opzione di installazione è quella di montare il ventilatore sotto le prese d'aria della gronda sul lato della casa che è più fresco.

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole soprattutto durante

particolarmente richiesto quando il tetto ha una pellicola sotto le tegole, ma indipendentemente da ciò le prese d'aria della gronda miglioreranno

Machine Translated by Google

B - 2 ventilatori solari fino a 2.000 piedi quadrati

GUIDA

C - 3 ventilatori solari fino a 3.000 piedi quadrati

i mesi più caldi.

A- 1x ventilatore solare fino a 1.000 piedi quadrati

Nota: l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a seconda del

PASSO 2

ombra pomeridiana sul tetto durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire

pannello solare per ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante

per la tua casa o per la tua attività. Per capire dove posizionare il ventilatore, devi considerare qualsiasi

Studia la figura per valutare quanti ventilatori di scarico del tetto solare ti servono e dove installarli

Rimuovere la terza tegola in ordine decrescente dal colmo (parte superiore del tetto) come mostrato nella figura

figura. Rimuovi una tegola completa dal tetto. Puoi anche spingere la tegola direttamente sopra la

- 12 -

situazione.

se necessario, rimuovere leggermente la piastrella per allargare l'apertura.

Machine Translated by Google

PASSO 4

Montare almeno una cinghia per travetti/listelli (2 sono fornite) come mostrato. La cinghia si ripiega sul

colmo circolare sul lampeggiante e può essere avvitato o inchiodato attraverso la cinghia della trave/stecca

nella trave o nel listello.

Sollevare le tegole sopra l'apertura della tegola, far scorrere il lampeggiante in posizione come mostrato qui, quindi spingere il

piastrelle di nuovo verso il basso. Questo modellerà il lampeggiante sulle piastrelle.

PASSO 3

Assicuratevi di scartare questa tegola rimossa. Non lasciatela sul tetto.

Nota: le travi corrono dalla sommità del tetto fino alla facciata e i listelli corrono attraverso il

- 13 -

tetto direttamente sotto le tegole.

Machine Translated by Google

Posizionare il corpo principale del ventilatore sopra la lamiera come mostrato di seguito. Girare il corpo principale del ventilatore

a sinistra o a destra per adattarsi all'orientamento richiesto per il pannello solare.

Suggerimento: posizionare il pannello solare tra il sud (nord per l'emisfero australe) e l'ovest per

si adattano meglio al sole nei mesi più caldi.

Una volta completato il montaggio del lampeggiante, applicare una goccia di silicone trasparente lungo la parte superiore del

PASSO 6

raccordo che si unisce alle tegole superiori.

PASSO 5

- 14 -

Machine Translated by Google

Per regolare l'angolazione dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione corretta e stringere

i fori preforati nel corpo principale del ventilatore fino al raccordo.

- 15 -

Suggerimento: potresti non riuscire a mettere in posizione la vite Top Tech perché l'angolazione del tetto potrebbe impedirlo. In questo

le viti.

PASSO 9

caso, puoi semplicemente avvitare la vite tecnica in un'altra sezione dove il corpo principale è sopra il

lampeggiante.

Ora che l'installazione primaria è completa, puoi modellare il rivestimento flessibile in modo che si adatti alle tue tegole

PASSO 8

e piegare la sezione inferiore verso il basso per consentire all'acqua di scorrere sulle piastrelle sottostanti. Quindi far scorrere una perlina

di silicone lungo i lati sinistro e destro del rivestimento e il lavoro è completato.

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole soprattutto durante

PASSO 7

buona angolazione per il sole estivo, potresti semplicemente essere in grado di lasciare il pannello in posizione abbassata mentre

mezzogiorno dei mesi più caldi come mostrato nella figura. Poiché la pendenza di molti tetti è già a

Come mostrato nella figura, utilizzando un cacciavite elettrico, avvitare almeno 4 piccole viti tecniche attraverso

viene fornito dalla fabbrica, senza fare nulla.

Nota:

Machine Translated by Google

Produttore: Foshan Shunde JustBrisk Technology Co.,Ltd

Indirizzo: 64-1 Xinming Ave, Distretto di Shunde, Foshan, Provincia del Guangdong

Made in China

- 16 -

particolarmente richiesto quando il tetto ha una pellicola sotto le tegole, ma indipendentemente da ciò le prese d'aria della gronda miglioreranno

flusso d'aria.

il pomeriggio. Ciò consentirà all'aria esterna più fresca di essere aspirata nello spazio del tetto. Questi sono

Un'opzione di installazione è quella di montare il ventilatore sotto le prese d'aria della gronda sul lato della casa che è fresco

Machine Translated by Google

Supporto e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MANUALDELUSUARIO

VENTILADORDEEXTRACTODETECHOSOLAR

https://www.vevor.com/support

Certificadodesoporteygarantíaelectrónica

Sebeneficiandecomprarciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcas

ynonecesariamentecubrentodaslascategoríasdeherramientasqueofrecemos.Selerecuerdaamablemente

Seguimoscomprometidosaofrecerherramientasaprecioscompetitivos."Ahorrelamitad","Mitaddeprecio"o

cualquierotraexpresiónsimilarutilizadapornosotrossolorepresentaunaestimacióndelosahorrosquepodría

Verifiquecuidadosamentealrealizarunpedidoconnosotrossiestáahorrandolamitadencomparaciónconlas

principalesmarcas.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

<Imagensolocomoreferencia>

JBSF320G

¿NECESITAAYUDA?¡CONTÁCTENOS!

Serviciodeatenciónal[email protected]

JBSF320G

Ventiladordetechosolar

1

Machine Translated by Google

provocarlamuerteolesionesgraves.

Podríaprovocarlesionesmenoresomoderadas.

Elfuncionamientoestásujetoadoscondiciones:(1)Estedispositivonopuede

Indicaunasituaciónpeligrosaque,sinoseevita,provocará

causarinterferenciasdañinas,y(2)estedispositivodebeaceptar

descargaeléctrica,incendioy/olesionesgraves.

Guardetodaslasadvertenciaseinstruccionesparafuturasconsultas.

.Precaucionesdeseguridad

provocarlamuerteolesionesgraves.

Lafiguramuestra:"Tengacuidadoconlasdescargaseléctricas".

cualquierinterferenciarecibida,incluidalainterferenciaquepueda

2

Indicaunasituaciónpeligrosaque,sinoseevita,podría

EstedispositivocumpleconlaParte15delasNormasdelaFCC.

suministradoconesteaparatoeléctrico.Elincumplimientodetodaslasinstruccionesacontinuaciónpuedeprovocar

.Descripcióndefunciones

Elsímboloindicaqueelusuariodebeprestarmuchaatención.

.Averíasymantenimiento

aldibujoparamostrarlasituaciónaobservar.Ylaizquierda

.Descripcióndelproducto

Indicaunasituaciónpeligrosaque,sinoseevita,

Provocarunfuncionamientonodeseado.

Puedecausardañosalamáquina.Elusoinadecuadopuedecausarotrosdaños.

.Guíadeinstalación

ADVERTENCIA

PELIGRO

.Precaucionesdeseguridad

Contenido

ADVERTENCIA:Leatodaslasadvertenciasdeseguridad,instrucciones,ilustracionesyespecificaciones.

PRECAUCIÓN

ADVERTENCIA:Elusoinadecuadopuedeprovocarlesionespersonales.Elusoinadecuado

Machine Translated by Google

4.Silamáquinanoseutilizaduranteunlargoperiododetiempo,desconecteeladaptadordelatomadecorriente.

Seleshadadosupervisiónoinstrucciónsobreelusodelaparatoenun

3.4xTornillostécnicos

5.Nuncainsertelosdedos,lápicesniningúnotroobjetoatravésdelaproteccióncuandoelventiladorestéfuncionando.

Verifiquesielproductoparecedañadoosifaltanaccesorios.

Elusodefuentesdealimentaciónnocompatiblespuedeprovocarincendiosodescargaseléctricas.

6.Esteaparatopuedeserutilizadoporniñosmayoresde8añosypersonascon

3.Nodesmonte,reparenirectifiquelamáquinadurantesuuso.Silohace,podríaprovocarunincendio.

7.Desconecteelventiladorcuandoretirelasrejillasparalimpiarlas.Nodejeelventiladorenfuncionamiento.

1.1xventiladorsolar

odescargaeléctricaylesionespersonales.

desesperado.

6.ElPowerAdapte(opcional)

3

2.Silamáquinaemitehumo,olor,ruidodemotoryotrascondicionesanormales,nolause.

formaseguraycomprendalospeligrosqueimplica.Losniñosnodebenjugarconelaparato.

4.2correasparavigasylistones

Noloutilice.Podríaprovocarunincendioounadescargaeléctrica.

Lalimpiezayelmantenimientoporpartedelusuarionodebenserrealizadosporniñossinsupervisión.

5.Controlremoto(opcional)

capacidadesfísicas,sensorialesomentalesreducidasofaltadeexperienciayconocimientossi

2.1xParpadeoflexible

1.Desconecteelventiladorcuandosetrasladedeunlugaraotro.

PRECAUCIÓN:

PELIGRO:Noutiliceunafuentedealimentaciónquenocumplaconelvoltajenominal.Eluso

.Descripcióndelproducto

Machine Translated by Google

•Reducelanecesidaddeaireacondicionado,reduciendolasfacturasenergéticas.

•Funcionaconenergíasolar,porloquenohaycostesdefuncionamiento.

•Esdefácilinstalaciónyescompatibleconcubiertasdetejas,metálicasyplanas.

•Reducelaacumulacióndecondensacióneneltecho.•Tiene

unmotordeCCsinescobillasparaunfuncionamientosilencioso.

Sudiseñoincluyelassiguientescaracterísticas:

•Reducelahumedadypromueveelflujodeaire,loquepuedereducirlatemperaturahasta30˚F.

•Mantienesucasamásfrescaenelveranoextrayendo20vecesmásairequeunWhirlyBird.

Elextractordetechosolarfuncionadevariasmanerasparamantenersulugarfrescoycómodo.

4

•Enlosmesesmásfríos,elcontroldeltermostatoevitalapérdidadecalorymantieneellugarcálido.

•Seutilizamaterialdealtacalidadparacadapiezaparagarantizarunalargavidaútil.

•Elventiladoresresistentealacorrosiónyadecuadopararegionescosteras.

Machine Translated by Google

Panelfotovoltaicomonocristalino,marcoresistente,vidriotempladode3,2mm

Salidadelpanelsolar

Tipodepanelsolar

Hojaequilibradade300mm(×5),conbajaresistencia

CC15V40W

Motor

JBSF320G

Modelo

40vatios,15VCC

Voltajedelinversor

CA100~240V50/60Hz

Admirador

5

.Guíadeinstalación

PARÁMETROTÉCNICO

Machine Translated by Google

Independientementedesilaluzdelsolbrillasobreelpanelsolarono,elventiladorestáconfiguradoparacambiarsegún

1Elpolonegativoesnegro.

Seleccióndemétodosdecontrol:

aunatemperaturade78,8°F/26°C.Cuandoeladaptadordecorrientenoestáconectado,elventiladorsologira

Noserecomiendautilizarelcontroladordetemperaturayelcontrolremotosimultáneamente.

encendidocuandobrilleelsolylatemperaturaseasuperiora78,8°F/26°C.Asegúresedequeel

2.Controldelcontroladordetemperatura.Elventiladorfuncionacuandolatemperaturainteriorsupera

controlremoto,esnecesariodesconectarlo.

78,8°F/26°Cysedetienecuandocaepordebajode78,8°F/26°C.Alconectareladaptadordecorriente,

6

Losclientespuedenelegirencenderoapagarelventiladorsegúnlasituación.Antesdelainstalación,

2Elpolopositivoesrojo.

Desconecteelcontroladordetemperaturayutiliceuncontrolremotoparacontrolarlo.

3Elblancoeselpuertodeltermostato.Sideseaquefuncioneamenosde78,8°F/26°Coutilice

Elijaunodelosmétodosdecontrolsegúnlassiguientessituaciones.

Elcontroladordetemperaturaseconectaantesdelainstalación.

1.Controlremoto.Adecuadoparausarunadaptadordecorrienteparaqueeldispositivofuncionelas24horasdeldíao

Machine Translated by Google

Estudielafiguraparaevaluarcuántosextractoresdeaireparatechosolarnecesitaydóndeinstalarlos.

situación.

Leaatentamenteestaguíadeinstalaciónparainstalarelextractordeairesolarparatecho.Dependiendodelmodelo

parasuhogaronegocio.Paradeterminardóndecolocarelventilador,debetenerencuentalasombraquehabráeneltecho

porlatardedurantelosmesesmáscálidos.Unventiladorbienubicadodebepermitirqueelairecircule.

PASO2

Tipodetecho,puedeseguirlospasosdeinstalaciónparaobtenerelmejorresultado.Placabasedealeacióndealuminio,suave,puede

Panelsolarpararecibirelsoldelsur(norteparaelhemisferiosur)ydeloestedurante

I.INSTALACIÓNDETECHOSMETÁLICOS

7

PASO1

Nota:Lasombraafectaráelrendimientodelventilador.Lacantidaddeventiladoresnecesariospuedevariarsegúnel

I.Techodemetal

A1xventiladorsolarparaunáreadehasta1000piescuadrados

II.Techodetejas

Sepuedemoldeardeacuerdocondiferentesformasdetechoparatrabajosdeimpermeabilización.Asegúresedequeeltrabajo

Losmesesmáscálidos.

Asegúresedequeeláreaestésecaantesdeinstalar.Noloinstaleduranteodespuésdequellueva.

B2xventiladoressolaresparaunáreadehasta2000piescuadrados

GUÍA

C3ventiladoressolaresparaunáreadehasta3000piescuadrados

Machine Translated by Google

PASO3

Unavezposicionado,marqueuncírculoenelbordeinteriordeltapajuntas.

Siguiendoelcírculomarcadoeneltecho,corteunaaberturaeneltechocomosemuestra,utilizandounacuchillademetal.

esquinas.

Lostornillosparatechosquevandesdelapartesuperioralainferiordeltechosondondeseubicanlasvigas.

sierraotijerasdehojalatero.Sihayalgúnpapeldealuminiodebajodelasláminasdemetal,corteunacruzenelpapeldealuminioydoblehaciaatráslahoja.

lafigura.Esimportantecolocarelamarredemaneraquenocubraningúntornillodeltecho.

Retirelos2tornillosdetapajuntasdelacumbreraydesliceelbordesuperiordeltapajuntashaciaarribadebajodeelloscomosemuestraen

8

Machine Translated by Google

Utilicetijerasdehojalateroparacortarmuescasenlaparteinferiordeltapajuntasparaqueseadaptenalascorrugacionesde

Comosemuestraenlafiguraaquí,useunmínimode8yunmáximode12tornillostécnicosodetecho.

Nota:Tengacuidadodenocortarningúnlistónovigadebajodelaláminadeltechoalcortar.

PASO4

Nota:Noapliquesiliconaenlosvallesenlaparteinferiordeltapajuntas.

exterior.Despuésdeesto,usesiliconaadheridaalaparteinferioryexteriordelaseccióninferiordel

9

brillante.

coneltecho.Siguiente

consellosdegomaalolargodelladoizquierdo,derechoeinferiordeltapajuntasparaasegurareltecho.

eltechoydoblalasmuescashaciaabajo.Acontinuación,aplicasiliconaadheridaalaparteinferiordelosbordesy

Nota:Lostornillostécnicosylostornillosparatechosnoestánincluidos.

Desliceeltapajuntashaciaarribadebajodelatapadeltecho,vuelvaacolocarlos2tornillosdelatapadelacumbreraatravésdela

PASO5

tapajuntasydoblelosbordesdeltapajuntashaciaabajoenlosladosizquierdoyderechoparacrearunajusteperfecto

Machine Translated by Google

Seadaptamejoralsolenlosmesesmáscálidos.

Consejo:Coloqueelpanelsolarentreelsur(norteparaelhemisferiosur)yeloestepara

PASO7

elcuerpoprincipaldelventiladoreneltapajuntas,comosemuestraacontinuación.

izquierdaoderechaparaadaptarsealadirecciónrequeridaparaelpanelsolar.

Conundestornilladoreléctrico,atornillealmenos4tornillostécnicospequeñosatravésdelosorificiospretaladradosen

Coloqueelcuerpoprincipaldelventiladorsobreeltapajuntascomosemuestraacontinuación.Gireelcuerpoprincipaldelventilador

PASO6

Consejo:Esposiblequenopuedacolocareltornillodealtatecnología,yaqueelángulodeltechopuedeimpedirlo.Enestecaso,

Puedesatornillareltornillotécnicoenotraseccióndondeelcuerpoprincipalestásobreeltapajuntas.10

Machine Translated by Google

Unaopcióndeinstalaciónescolocarelventiladordebajodelasrejillasdeventilacióndelaleroenelladodelacasaqueestámásfresco.

II.INSTALACIÓNDETECHODETEJAS

PASO8

porlatarde.Estopermitiráqueelaireexteriormásfrescoingresealespaciodeltecho.

Ahorapuedeajustarelángulodelpanelsolarpararecibirlamáximacantidaddesol,especialmenteduranteel

Esespecialmentenecesariocuandoeltechotienepapeldealuminiodebajodelastejas,peroindependientementedeeso,lasventilacionesdelaleromejorarán

Lostornillos.

Nota:

Sesuministradefábrica,sinhacerlenada.

PASO1

Paraajustarelángulodelospanelessolareshaciaarriba,simplementeajustelos2brazosalángulocorrectoyapriételos.

11

mediodíadelosmesesmáscálidos,comosemuestraenlafigura.Comolainclinacióndemuchostechosyaestáenun

flujodeaire.

Buenánguloparaelsoldeverano,esposiblequepuedasdejarelpanelenlaposicióninferioryaque

Machine Translated by Google

B2xventiladoressolaresparaunáreadehasta2000piescuadrados

GUÍA

C3ventiladoressolaresparaunáreadehasta3000piescuadrados

Losmesesmáscálidos.

Panelsolarpararecibirelsoldelsur(norteparaelhemisferiosur)ydeloestedurante

A1xventiladorsolarparaunáreadehasta1000piescuadrados

situación.

parasuhogaronegocio.Paradeterminardóndecolocarelventilador,debetenerencuentacualquier

Nota:Lasombraafectaráelrendimientodelventilador.Lacantidaddeventiladoresnecesariospuedevariarsegúnel

sombradelatardeeneltechodurantelosmesesmáscálidos.Unventiladorbienubicadodeberíapermitirqueel

Estudielafiguraparaevaluarcuántosextractoresdeaireparatechosolarnecesitaydóndeinstalarlos.

PASO2

Figura.Retireunatejacompletadeltecho.Tambiénpuedeempujarlatejadirectamentesobrela

Retirelabaldosaligeramentehaciaarribaparaagrandarlaaberturasiesnecesario.

12

Retirelaterceratejacontandohaciaabajodesdelacumbrera(partesuperiordeltecho)comosemuestraenla

Machine Translated by Google

PASO4

Vuelvaacolocarlasbaldosashaciaabajo.Estoamoldaráeltapajuntasalasbaldosas.

Coloqueunmínimodeunacorreaparavigasolistones(sesuministran2)comosemuestra.Lacorreasepliegasobrela

enlavigaolistón.

Levantelasbaldosasporencimadelaabertura,desliceeltapajuntasensulugarcomosemuestraaquíyluegoempujeel

Crestacirculareneltapajuntasysepuedeatornillaroclavaratravésdelacorreadelaviga/listón.

PASO3

Asegúresededesecharestatejaextraída.Noladejesobreeltecho.

Nota:Lasvigasvandesdelapartesuperiordeltechohastaelfrenteyloslistonescorrenalolargo.

techodirectamentedebajodelastejas.

13

Machine Translated by Google

PASO6

izquierdaoderechaparaadaptarsealadirecciónrequeridaparaelpanelsolar.

Seadaptamejoralsolenlosmesesmáscálidos.

tapajuntasqueseuneconlastejassuperiores.

Consejo:Coloqueelpanelsolarentreelsur(norteparaelhemisferiosur)yeloestepara

Unavezquesehayacompletadolainstalacióndeltapajuntas,coloqueuncordóndesiliconatransparentealolargodelapartesuperiordeltapajuntas.

PASO5

14

Machine Translated by Google

Lostornillos.

Nota:

PASO7

Buenánguloparaelsoldeverano,esposiblequepuedasdejarelpanelenlaposicióninferioryaque

15

Comosemuestraenlafigura,utilizandoundestornilladoreléctrico,atornillealmenos4tornillostécnicospequeños

Sesuministradefábrica,sinhacerlenada.

PASO8

ydoblarlaseccióninferiorhaciaabajoparapermitirqueelaguaseescurrahacialasbaldosasdeabajo.Luego,pasaruncordón

Ahorapuedeajustarelángulodelpanelsolarpararecibirlamáximacantidaddesol,especialmenteduranteel

desiliconaalolargodelosladosizquierdoyderechodeltapajuntasysutrabajoestarácompleto.

Enestecaso,puedessimplementeatornillareltornillotécnicoenotraseccióndondeelcuerpoprincipalestásobreel

PASO9

brillante.

Ahoraquelainstalaciónprincipalestácompleta,puedemoldeareltapajuntasflexibleparaadaptarloasusbaldosas.

losagujerospretaladradosenelcuerpoprincipaldelventiladorpasanatravésdeltapajuntas.

Consejo:Esposiblequenopuedacolocareltornillodealtatecnologíaporqueelángulodeltechopuedeimpedirlo.

Machine Translated by Google

Fabricante:FoshanShundeJustBriskTechnologyCo.,Ltd.

flujodeaire.

Dirección:641XinmingAve,distritodeShunde,Foshan,provinciadeGuangdong

16

Hechoenchina

porlatarde.Estopermitiráqueelaireexteriormásfrescoingresealespaciodeltecho.

Unaopcióndeinstalaciónescolocarelventiladordebajodelasrejillasdeventilacióndelalerohaciaelcostadodelacasaqueesfresco.

Machine Translated by Google

Soporteycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

INSTRUKCJA OBSŁUGI

WENTYLATOR WYCIĄGOWY DACHU SOLARNEGO

https://www.vevor.com/support

Wsparcie i certyfikat e-gwarancji

korzyści z zakupu niektórych narzędzi u nas w porównaniu do głównych marek i niekoniecznie oznacza

to objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby

Nadal staramy się oferować narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne

podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać.

sprawdź dokładnie, czy składając u nas zamówienie zaoszczędzisz połowę ceny w porównaniu z produktami

najlepszych marek.

Machine Translated by Google

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

- 1 -

<Zdjęcie tylko w celach informacyjnych>

JBSF-320G

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Wentylator wyciągowy dachu solarnego

Obsługa [email protected]

Machine Translated by Google

spowodować śmierć lub poważne obrażenia.

może spowodować obrażenia niewielkie lub umiarkowane.

III. Instrukcja instalacji

Eksploatacja urządzenia podlega dwóm warunkom: (1) To urządzenie nie może

Oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie,

II. Opis produktu

powodować niepożądane działanie.

może spowodować uszkodzenie maszyny. Nieprawidłowa obsługa może spowodować inne uszkodzenia.

- 2 -

. Usterki i konserwacja

do rysunku, aby pokazać sytuację, którą należy odnotować. I lewy

Symbol ten oznacza, że użytkownik powinien zachować szczególną ostrożność

I. Opis funkcji

To urządzenie jest zgodne z częścią 15 przepisów FCC.

Oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, może

dostarczonych z tym urządzeniem elektrycznym. Nieprzestrzeganie wszystkich poniższych instrukcji może skutkować

na rysunku widnieje napis: „Uważaj na porażenie prądem”.

I. Środki ostrożności

spowodować śmierć lub poważne obrażenia.

wszelkie otrzymane zakłócenia, w tym zakłócenia, które mogą

powodować szkodliwe zakłócenia, a (2) to urządzenie musi akceptować

Oznacza niebezpieczną sytuację , która jeśli się jej nie uniknie, będzie miała miejsce.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE

OSTRZEŻENIE: Nieprawidłowa obsługa może spowodować obrażenia ciała. Nieprawidłowa obsługa

I.Środki ostrożności

Zawartość

OSTROŻNOŚĆ

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje

NIEBEZPIECZEŃSTWO

Machine Translated by Google

4. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć zasilacz od gniazdka.

1. Odłącz wentylator, gdy przemieszczasz się z jednego miejsca do drugiego.

zapewniono im nadzór lub przeszkolono w zakresie korzystania z urządzenia w

3. 4 x Śruby techniczne

ograniczone zdolności fizyczne, sensoryczne lub umysłowe lub brak doświadczenia i wiedzy, jeżeli

2. 1 x Elastyczna obróbka blacharska

5. Pilot zdalnego sterowania (opcjonalnie)

Nie używaj go. Może to spowodować pożar lub porażenie prądem.

Dzieciom nie wolno czyścić ani konserwować urządzenia bez nadzoru.

bezpieczny sposób i zrozumieć związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem.

2. Jeśli maszyna emituje dym, zapach, hałas silnika lub inne nietypowe zjawiska, należy skontaktować się z

4. 2 x Pasy krokwiowe/łatowe

bez opieki.

lub porażenia prądem i obrażeń ciała.

- 3 -

3. Nie rozmontowuj, nie naprawiaj ani nie poprawiaj maszyny podczas użytkowania. Może to spowodować pożar.

7. Odłącz wentylator podczas wyjmowania kratki w celu czyszczenia. Nie pozostawiaj wentylatora włączonego.

Niespełnianie norm dotyczących zasilania może spowodować pożar lub porażenie prądem.

6. Z urządzenia mogą korzystać dzieci w wieku od 8 lat oraz osoby z

1. 1 x wentylator solarny

Sprawdź, czy produkt nie jest uszkodzony lub czy nie brakuje w nim akcesoriów.

5. Nigdy nie wkładaj palców, ołówków ani żadnych innych przedmiotów przez osłonę, gdy wentylator pracuje.

6. PowerAdapte (opcja)

OSTROŻNOŚĆ:

NIEBEZPIECZEŃSTWO: Nie używaj zasilacza, który nie spełnia znamionowego napięcia.

II.Opis produktu

Machine Translated by Google

• Łatwy w montażu, kompatybilny z dachami krytymi dachówką, blachą i płaskimi.

• Zmniejsza potrzebę korzystania z klimatyzacji, co przekłada się na niższe rachunki za energię.

• Zmniejsza wilgotność i wspomaga przepływ powietrza, co może obniżyć temperaturę nawet o 30˚F.

• Zmniejsza gromadzenie się kondensacji na dachu. • Posiada

bezszczotkowy silnik prądu stałego zapewniający cichą pracę.

• Latem utrzymuje chłód w domu, wyciągając 20 razy więcej powietrza niż Whirly Bird.

• Urządzenie jest zasilane energią słoneczną, więc nie generuje żadnych kosztów eksploatacyjnych.

Jego projekt obejmuje następujące cechy:

Wentylator dachowy zasilany energią słoneczną działa na kilka sposobów, aby zapewnić chłód i komfort w pomieszczeniu.

• Do produkcji każdej części użyto materiałów najwyższej jakości, co gwarantuje długą żywotność.

• Wentylator jest odporny na korozję i nadaje się do stosowania w regionach przybrzeżnych.

- 4 -

• W chłodniejszych miesiącach termostat zapobiega utracie ciepła i utrzymuje ciepło w pomieszczeniu.

Machine Translated by Google

Wyjście panelu słonecznego

Silnik

Monokrystaliczny panel fotowoltaiczny, wytrzymała rama, szkło hartowane 3,2 mm

Napięcie falownika

Prąd stały 15 V 40 W

Typ panelu słonecznego

JBSF-320G

Model

Prąd zmienny 100~240 V 50/60 Hz

Wentylator

40 W, 15 V DC

- 5 -

Ostrze wyważone 300 mm (×5) o niskim oporze

III.Instrukcja instalacji

PARAMETRY TECHNICZNE

Machine Translated by Google

niezależnie od tego, czy światło słoneczne świeci na panel słoneczny, czy nie, wentylator jest ustawiony na przełączanie się na podstawie

1. Pilot zdalnego sterowania. Nadaje się do używania zasilacza do obsługi urządzenia 24 godziny na dobę lub

1 - Biegun ujemny jest czarny.

regulator temperatury należy podłączyć przed instalacją.

Proszę wybrać jedną z metod sterowania w oparciu o poniższe sytuacje.

Proszę odłączyć regulator temperatury i sterować nim za pomocą pilota.

3 - Biały to port termostatu. Jeśli chcesz, aby działał w temperaturze poniżej 78,8°F/26°C lub użyj

2 - Biegun dodatni jest czerwony.

klienci mogą wybrać włączenie lub wyłączenie wentylatora w zależności od sytuacji. Przed instalacją,

- 6 -

78,8°F/26°C i zatrzymuje się, gdy temperatura spadnie poniżej 78,8°F/26°C. Podczas podłączania zasilacza,

2. Sterowanie regulatorem temperatury. Wentylator uruchamia się, gdy temperatura w pomieszczeniu przekroczy

pilota, należy go odłączyć.

Nie zaleca się równoczesnego używania regulatora temperatury i pilota zdalnego sterowania.

włączony, gdy świeci słońce i temperatura przekracza 78,8°F/26°C. Upewnij się, że

Wybór metod sterowania:

w temperaturze 78,8°F/26°C. Gdy zasilacz nie jest podłączony, wentylator obraca się tylko

Machine Translated by Google

C - 3 wentylatory solarne do powierzchni 3000 stóp kwadratowych

PRZEWODNIK

B - 2 wentylatory solarne do powierzchni 2000 stóp kwadratowych

Zapoznaj się z rysunkiem, aby ocenić, ile wentylatorów wyciągowych na dachu solarnym potrzebujesz i gdzie je zamontować

obszar jest suchy przed instalacją. Nie instaluj w trakcie lub po deszczu.

sytuacja.

cieplejsze miesiące.

być ukształtowane zgodnie z różnymi kształtami dachu w celu wykonania prac hydroizolacyjnych. Upewnij się, że praca

II. Dach z dachówki

A- 1x wentylator solarny do powierzchni 1000 stóp kwadratowych

I. Dach metalowy

Uwaga: Cień będzie miał wpływ na wydajność wentylatora. Liczba potrzebnych wentylatorów może się różnić w zależności od

KROK 1

I. MONTAŻ DACHU METALOWEGO

panel słoneczny, który odbiera słońce z południa (północy dla półkuli południowej) i zachodu podczas

rodzaj dachu, możesz postępować zgodnie z instrukcjami instalacji, aby uzyskać najlepszy efekt. Płyta bazowa ze stopu aluminium, miękka, może

- 7 -

KROK 2

Przeczytaj uważnie tę instrukcję instalacji, aby zainstalować wentylator wyciągowy dachu solarnego. W zależności od

dla Twojego domu lub firmy. Aby ustalić, gdzie umieścić wentylator, musisz wziąć pod uwagę popołudniowy cień na

dachu w cieplejszych miesiącach. Dobrze umieszczony wentylator powinien umożliwiać

Machine Translated by Google

Podążając za okręgiem zaznaczonym na dachu, wytnij otwór w dachu, jak pokazano na zdjęciu, używając metalowego ostrza

KROK 3

piły lub nożyc do blachy. Jeśli pod arkuszami metalu znajduje się folia, należy ją naciąć na krzyż i odchylić

Śruby dachowe biegnące od góry do dołu dachu stanowią miejsce, w którym znajdują się krokwie.

Po ustawieniu należy zaznaczyć okrąg na wewnętrznej krawędzi kołnierza.

rysunek. Ważne jest, aby umieścić wiązanie tak, aby nie zakrywało żadnych śrub dachowych.

Odkręć 2 śruby mocujące nakładkę kalenicową i przesuń górną krawędź obróbki blacharskiej pod nią, jak pokazano na rysunku.

- 8 -

narożniki.

Machine Translated by Google

użyj nożyc do blachy, aby wyciąć nacięcia w dolnej części kołnierza, które będą pasować do pofalowań

kołnierza i zagnij krawędzie kołnierza w dół po lewej i prawej stronie, aby uzyskać ciasne dopasowanie

Jak pokazano na rysunku, należy użyć co najmniej 8 i maksymalnie 12 śrub technicznych lub dachowych

KROK 5

Przesuń kołnierz z powrotem pod nakrycie dachu, ponownie zamontuj 2 śruby nakrycia kalenicowego przez

dach i wygnij wycięcia w dół. Następnie nałóż silikon przyklejony do spodniej strony krawędzi i

Uwaga: śruby techniczne i dachowe nie są zawarte w zestawie.

z uszczelkami gumowymi po lewej, prawej i dolnej stronie kołnierza, aby zabezpieczyć dach.

z dachem. Następny

błyskowy.

na zewnątrz. Następnie należy użyć silikonu przyklejonego do spodniej i zewnętrznej części dolnej części

- 9 -

KROK 4

Uwaga: Nie nakładaj silikonu na zagłębienia u dołu kołnierza.

Uwaga: Podczas cięcia należy uważać, aby nie przeciąć żadnych łat/krokwi pod arkuszem dachu.

Machine Translated by Google

KROK 7

najlepiej sprawdzają się w cieplejszych miesiącach.

Za pomocą wkrętarki elektrycznej wkręć co najmniej 4 małe śruby techniczne przez wywiercone wcześniej otwory.

główną obudowę wentylatora w kołnierzu, jak pokazano poniżej.

w lewo lub w prawo, aby dopasować kierunek montażu panelu słonecznego.

Wskazówka: Umieść panel słoneczny między południem (północą w przypadku półkuli południowej) a zachodem, aby

Umieść główną część wentylatora nad miganiem, jak pokazano poniżej. Obróć główną część wentylatora

KROK 6

Możesz wkręcić śrubę techniczną w inną część, w której korpus główny znajduje się nad kołnierzem. - 10 -

Wskazówka: Możesz nie wkręcić górnej śruby technicznej, ponieważ kąt dachu może to uniemożliwić. W takim przypadku

Machine Translated by Google

Jedną z opcji instalacji jest zamontowanie wentylatora pod otworami wentylacyjnymi okapu po stronie domu, która jest chłodna.

dobry kąt na letnie słońce, możesz po prostu zostawić panel w dolnej pozycji, ponieważ

II. MONTAŻ DACHÓW Z DACHÓWKI

przepływ powietrza.

w południe w cieplejszych miesiącach, jak pokazano na rysunku. Ponieważ nachylenie wielu dachów jest już

Aby dostosować kąt nachylenia paneli słonecznych, wystarczy ustawić 2 ramiona pod odpowiednim kątem i dokręcić

- 11 -

KROK 1

jest dostarczany z fabryki, bez konieczności wykonywania jakichkolwiek czynności.

Notatka:

śruby.

szczególnie wymagane, gdy dach ma folię pod dachówkami, ale niezależnie od tego otwory wentylacyjne okapu ulepszą się

Teraz możesz dostosować kąt nachylenia panelu słonecznego, aby uzyskać maksymalną ilość światła słonecznego, szczególnie w porze deszczowej.

KROK 8

popołudnie. Pozwoli to na wciągnięcie chłodniejszego powietrza z zewnątrz do przestrzeni dachowej. Są to

Machine Translated by Google

B - 2 wentylatory solarne do powierzchni 2000 stóp kwadratowych

PRZEWODNIK

C - 3 wentylatory solarne do powierzchni 3000 stóp kwadratowych

Uwaga: Cień będzie miał wpływ na wydajność wentylatora. Liczba potrzebnych wentylatorów może się różnić w zależności od

cieplejsze miesiące.

A- 1x wentylator solarny do powierzchni 1000 stóp kwadratowych

Zdejmij trzecią dachówkę licząc od kalenicy (góry dachu), jak pokazano na rysunku.

popołudniowy cień na dachu w cieplejszych miesiącach. Dobrze ustawiony wentylator powinien umożliwiać

panel słoneczny, który odbiera słońce z południa (północy dla półkuli południowej) i zachodu podczas

dla Twojego domu lub firmy. Aby ustalić, gdzie umieścić wentylator, musisz wziąć pod uwagę wszelkie

Zapoznaj się z rysunkiem, aby ocenić, ile wentylatorów wyciągowych na dachu solarnym potrzebujesz i gdzie je zamontować

KROK 2

sytuacja.

- 12 -

W razie potrzeby delikatnie unieś płytkę, aby powiększyć otwór.

rysunek. Usuń jedną kompletną dachówkę z dachu. Możesz również wypchnąć dachówkę bezpośrednio nad

Machine Translated by Google

Zamontuj co najmniej jeden pas krokwi/łat (w zestawie są 2) zgodnie z ilustracją. Pas składa się na

KROK 4

okrągły grzbiet na obróbce blacharskiej, który można przykręcić lub przybić gwoździami przez pas krokwi/łat

do krokwi lub łat.

Podnieś płytki nad otwór na płytki, wsuń kołnierz na miejsce, jak pokazano na zdjęciu, a następnie dociśnij

płytki z powrotem w dół. To uformuje obróbkę do płytek.

KROK 3

Upewnij się, że wyrzucisz tę usuniętą płytkę. Nie zostawiaj jej na dachu.

- 13 -

dach bezpośrednio pod dachówką.

Uwaga: Krokwie biegną od szczytu dachu w dół do połaci, a łaty biegną w poprzek.

Machine Translated by Google

w lewo lub w prawo, aby dopasować kierunek montażu panelu słonecznego.

Umieść główną część wentylatora nad miganiem, jak pokazano poniżej. Obróć główną część wentylatora

Wskazówka: Umieść panel słoneczny między południem (północą w przypadku półkuli południowej) a zachodem, aby

najlepiej sprawdzają się w cieplejszych miesiącach.

obróbka blacharska łącząca się z górnymi płytkami.

KROK 6

Po zakończeniu montażu kołnierza należy nałożyć warstwę przezroczystego silikonu na górną część kołnierza.

KROK 5

- 14 -

Machine Translated by Google

w południe w cieplejszych miesiącach, jak pokazano na rysunku. Ponieważ nachylenie wielu dachów jest już

Wskazówka: Możesz nie wkręcić górnej śruby technicznej, ponieważ kąt dachu może to uniemożliwić. W tym

śruby.

Notatka:

Aby dostosować kąt nachylenia paneli słonecznych, wystarczy ustawić 2 ramiona pod odpowiednim kątem i dokręcić

wstępnie wywiercone otwory w korpusie wentylatora do obróbki blacharskiej.

błyskowy.

Teraz, gdy główna instalacja jest już ukończona, możesz uformować elastyczną uszczelkę tak, aby pasowała do Twoich płytek

KROK 9

przypadku możesz po prostu wkręcić śrubę techniczną w inną sekcję, w której korpus główny znajduje się nad

silikonu wzdłuż lewej i prawej strony kołnierza, a praca będzie gotowa.

Teraz możesz dostosować kąt nachylenia panelu słonecznego, aby uzyskać maksymalną ilość światła słonecznego, szczególnie w porze deszczowej.

KROK 8

i zgiąć dolną część w dół, aby woda mogła spływać na płytki poniżej. Następnie nałóż koralik

Jak pokazano na rysunku, przy użyciu śrubokręta elektrycznego wkręć co najmniej 4 małe śruby techniczne

jest dostarczany z fabryki, bez konieczności wykonywania jakichkolwiek czynności.

- 15 -

KROK 7

dobry kąt na letnie słońce, możesz po prostu zostawić panel w dolnej pozycji, ponieważ

Machine Translated by Google

Adres: 64-1 Xinming Ave, dzielnica Shunde, Foshan, prowincja Guangdong

Producent: Foshan Shunde JustBrisk Technology Co.,Ltd

Wyprodukowano w Chinach

- 16 -

szczególnie wymagane, gdy dach ma folię pod dachówkami, ale niezależnie od tego otwory wentylacyjne okapu ulepszą się

przepływ powietrza.

popołudnie. Pozwoli to na wciągnięcie chłodniejszego powietrza z zewnątrz do przestrzeni dachowej. Są to

Jedną z opcji instalacji jest zamontowanie wentylatora pod otworami wentylacyjnymi okapu po stronie domu, która jest chłodna.

Machine Translated by Google

Wsparcie i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

GEBRUIKERSHANDLEIDING

Zonne-dakventilator

https://www.vevor.com/support

Ondersteuning en E-garantiecertificaat

profiteren van het kopen van bepaalde gereedschappen bij ons in vergelijking met de grote topmerken en betekenen

niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. U wordt vriendelijk herinnerd aan

Wij blijven ons inzetten om gereedschappen tegen concurrerende prijzen aan te bieden. "Save Half", "Half Price" of andere

soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u mogelijk kunt behalen.

Controleer zorgvuldig wanneer u een bestelling bij ons plaatst of u de helft bespaart ten opzichte van de grote topmerken.

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

- 1 -

JBSF-320G

HULP NODIG? NEEM CONTACT MET ONS OP!

[email protected]

JBSF-320G

Zonne-dakventilator

Machine Translated by Google

De werking is onderworpen aan twee voorwaarden: (1) Dit apparaat mag niet

elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

ÿ. Installatiehandleiding

kan leiden tot licht tot matig letsel.

- 2 -

Geeft een gevaarlijke situatie aan die, indien niet vermeden,

ÿ. Productbeschrijving

ÿ. Storingen en onderhoud

naar de tekening om de te noteren situatie te tonen. En de linker

ongewenste werking veroorzaken.

kan schade aan de machine veroorzaken. Onjuiste bediening kan andere schade veroorzaken.

ÿ. Functiebeschrijving

Het symbool geeft aan dat de gebruiker goed op moet letten

Dit apparaat voldoet aan Deel 15 van de FCC-regels.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot:

geleverd bij deze elektrische apparaten. Als u niet alle onderstaande instructies opvolgt, kan dit leiden tot

De afbeelding toont: "Pas op voor elektrische schokken."

schadelijke interferentie veroorzaken, en (2) dit apparaat moet

ÿ. Veiligheidsmaatregelen

resulteren in de dood of ernstig letsel.

elke ontvangen storing, met inbegrip van storing die

resulteren in de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal

ÿ.Veiligheidsmaatregelen

GEVAAR

WAARSCHUWING

Inhoud

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

VOORZICHTIGHEID

WAARSCHUWING: Onjuiste bediening kan persoonlijk letsel veroorzaken. Onjuiste bediening

Machine Translated by Google

3. 4 x Tech-schroeven

zij hebben toezicht of instructies gekregen over het gebruik van het apparaat op een

1. Koppel de ventilator los wanneer u van de ene naar de andere locatie gaat.

verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als

2. 1 x Flexibele flits

Gebruik het niet. Het kan brand of een elektrische schok veroorzaken.

Kinderen mogen het apparaat niet zonder toezicht schoonmaken en onderhouden.

5. Afstandsbediening (optioneel)

2. Als de machine rook, geur, motorgeluid en andere abnormale omstandigheden afgeeft, doe dit dan

veilige manier en begrijp de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen.

onbeheerd.

of elektrische schokken en persoonlijk letsel.

4. 2 x spant-/latriemen

- 3 -

3. Demonteer, repareer of herstel de machine niet tijdens gebruik. Dit kan leiden tot brand.

7. Koppel de ventilator los wanneer u de roosters verwijdert om ze schoon te maken. Laat de ventilator niet draaien

6. De PowerAdapte (optie)

Controleer of het product beschadigd is of dat er accessoires ontbreken.

van niet-conforme voedingen kan brand of een elektrische schok veroorzaken.

6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met

1. 1 x Zonneventilator

4. Als u het apparaat langere tijd niet gebruikt, haal dan de adapter uit het stopcontact.

5. Steek nooit uw vingers, potloden of andere voorwerpen door de kap als de ventilator draait.

ÿ.Productbeschrijving

GEVAAR: Gebruik geen voeding die niet voldoet aan de nominale spanning. Het gebruik

VOORZICHTIGHEID:

Machine Translated by Google

• Er is minder airconditioning nodig en dus ook minder energiekosten.

• Het werkt op zonne-energie, dus er zijn geen gebruikskosten.

• Het is eenvoudig te installeren en is compatibel met dakpannen, metalen en platte daken.

• De ventilator is corrosiebestendig en geschikt voor kustgebieden.

• Het houdt uw huis koeler in de zomer door 20 keer meer lucht af te zuigen dan een Whirly Bird.

• Het vermindert de luchtvochtigheid en bevordert de luchtstroom, waardoor de temperatuur met wel 30ÿF kan dalen.

Het ontwerp omvat de volgende kenmerken:

Een zonne-afzuigventilator op het dak zorgt op verschillende manieren voor een koele en comfortabele sfeer in uw huis.

• Het vermindert condensvorming op uw dak. • Het heeft een

borstelloze DC-motor voor een stille werking.

• Voor elk onderdeel wordt gebruikgemaakt van hoogwaardig materiaal om een lange levensduur te garanderen.

• In de koudere maanden voorkomt de thermostaat warmteverlies en houdt de ruimte warm.

- 4 -

Machine Translated by Google

Monokristallijn PV, robuust frame, 3,2 mm gehard glas

Zonnepaneel output

Zonnepaneeltype

40 Watt, 15 VDC

DC 15V 40W

Motor

JBSF-320G

Model

Fan

300 mm gebalanceerd blad (×5), met lage weerstand

Omvormerspanning

Wisselstroom 100~240V 50/60Hz

- 5 -

ÿ.Installatiehandleiding

TECHNISCHE PARAMETER

Machine Translated by Google

2. Temperatuurregelaarregeling. De ventilator draait wanneer de binnentemperatuur hoger is dan

afstandsbediening, moet u deze loskoppelen.

Koppel de temperatuurregelaar los en bedien deze met een afstandsbediening.

2 - De positieve pool is rood.

3 - De witte is de poort van de thermostaat. Als u wilt dat deze onder 78,8°F/26°C werkt of gebruik

Klanten kunnen ervoor kiezen om de ventilator aan of uit te zetten, afhankelijk van de situatie. Voor de installatie,

1. Afstandsbediening. Geschikt voor het gebruik van een stroomadapter om het apparaat 24 uur per dag te laten werken of

1 - De negatieve pool is zwart.

Kies een van de controlemethoden op basis van de volgende situaties.

Temperatuurregelaar wordt vóór de installatie aangesloten.

aan als de zon schijnt en de temperatuur boven de 78,8°F/26°C is. Zorg ervoor dat de

Het wordt afgeraden om de temperatuurregelaar en de afstandsbediening tegelijkertijd te gebruiken.

Selectie van controlemethoden:

ongeacht of er zonlicht op het zonnepaneel schijnt of niet, is de ventilator ingesteld om te schakelen op basis van

op een temperatuur van 78,8°F/26°C. Wanneer de stroomadapter niet is aangesloten, draait de ventilator alleen

78,8°F/26°C en stopt wanneer deze onder de 78,8°F/26°C komt. Wanneer u de stroomadapter aansluit,

- 6 -

Machine Translated by Google

B - 2x zonneventilatoren tot 2.000 vierkante voet ruimte

GIDS

C - 3x zonneventilatoren tot een oppervlakte van 3000 vierkante voet

voor uw huis of bedrijf. Om te bepalen waar u de ventilator moet plaatsen, moet u rekening houden met

schaduw op het dak in de middag tijdens de warmere maanden. Een goed geplaatste ventilator moet de

situatie.

gebied droog is voor installatie. Installeer niet tijdens of na regen.

de warmere maanden.

worden gevormd volgens verschillende dakvormen voor waterdichtingswerkzaamheden. Zorg ervoor dat het werk

II. PannendakI. Metalen dak

A- 1x zonneventilator tot 1.000 vierkante voet ruimte

Let op: Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan variëren, afhankelijk van de

STAP 1

I. METALEN DAKINSTALLATIE

STAP 2

daktype, u kunt de installatiestappen volgen voor het beste resultaat.Aluminiumlegering grondplaat, zacht, kan

zonnepaneel om zonlicht te ontvangen van het zuiden (noorden voor het zuidelijk halfrond) en westen tijdens

- 7 -

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar u ze moet installeren

Lees deze installatiehandleiding zorgvuldig door om de zonnedakventilator te installeren. Afhankelijk van de

Machine Translated by Google

STAP 3

Zodra de loods op zijn plaats zit, markeert u een cirkel op de binnenrand van de loods.

Volg de cirkel die op het dak is gemarkeerd en snijd een opening in het dak zoals afgebeeld, met behulp van een metalen mes

hoeken.

Dakschroeven die van boven naar beneden over het dak lopen, bevinden zich op de plaats waar de dakspanten zich bevinden.

zaag of blikschaar. Als er folie onder de metalen platen zit, knip dan een kruis in de folie en vouw de

de afbeelding. Het is belangrijk om de sjorring zo te positioneren dat deze geen dakschroeven bedekt. De

Verwijder de 2 schroeven van de nokafdekking en schuif de bovenrand van de loods eronder zoals afgebeeld.

- 8 -

Machine Translated by Google

lood, en buig de randen van het lood aan de linker- en rechterkant naar beneden om een strakke pasvorm te creëren

Zoals in de afbeelding hier wordt getoond, gebruikt u minimaal 8 en maximaal 12 technische of dakschroeven

STAP 5

Schuif de loodslabben weer omhoog onder de dakbedekking, plaats de 2 nokafdekkingsschroeven terug door de

het dak en buig de inkepingen naar beneden. Breng vervolgens siliconenlijm aan op de onderkant van de randen en

Let op: Technische schroeven en dakschroeven zijn niet inbegrepen.

met het dak. Volgende

met rubberen afdichtingen langs de linker-, rechter- en onderkant van de loods om het dak vast te zetten.

knipperend.

buitenkant. Gebruik hierna siliconenlijm aan de onder- en buitenkant van het onderste gedeelte van de

- 9 -

STAP 4

Let op: Breng geen siliconen aan in de gleuven aan de onderkant van de loodslab.

Gebruik een blikschaar om inkepingen in de onderkant van de loods te maken die passen bij de golvingen van

Let op: Zorg ervoor dat u bij het zagen niet in de latten/spanten onder de dakplaat snijdt.

Machine Translated by Google

zijn het meest geschikt voor de zon in de warmere maanden.

Tip: Plaats het zonnepaneel tussen het zuiden (noorden voor het zuidelijk halfrond) en het westen om

STAP 7

het hoofdgedeelte van de ventilator in de loods, zoals hieronder weergegeven.

naar links of rechts, afhankelijk van de gewenste richting van het zonnepaneel.

Draai met een elektrische schroevendraaier minimaal 4 kleine technische schroeven door de voorgeboorde gaten in

Plaats het hoofdlichaam van de ventilator over de flits zoals hieronder getoond. Draai het hoofdlichaam van de ventilator

STAP 6

Je kunt de technische schroef in een ander gedeelte schroeven waar het hoofdgedeelte over de loods zit. - 10 -

Tip: Het kan zijn dat u de bovenste tech-schroef niet op zijn plaats krijgt, omdat de dakhoek dit kan verhinderen. In dit geval,

Machine Translated by Google

de middag. Hierdoor kan de koelere buitenlucht in de dakruimte worden gezogen. Deze zijn

goede hoek voor de zomerzon, je kunt het paneel misschien gewoon in de onderste stand laten staan, omdat het

II. INSTALLATIE VAN EEN PANNENDAK

luchtstroom.

op het middaguur van de warmere maanden, zoals weergegeven in de afbeelding. Omdat de helling van veel daken al op een

Om de hoek van de zonnepanelen omhoog te verstellen, hoeft u alleen maar de 2 armen in de juiste hoek te verstellen en vast te draaien

- 11 -

wordt vanuit de fabriek geleverd, zonder dat er iets aan gedaan wordt.

STAP 1

Opmerking:

de schroeven.

U kunt nu de hoek van het zonnepaneel aanpassen om maximale zon te ontvangen, vooral tijdens de

vooral nodig als het dak folie onder de dakpannen heeft, maar hoe dan ook zullen dakrandventilatieopeningen het verbeteren

Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen te plaatsen aan de koele kant van het huis.

STAP 8

Machine Translated by Google

B - 2x zonneventilatoren tot 2.000 vierkante voet ruimte

GIDS

C - 3x zonneventilatoren tot een oppervlakte van 3000 vierkante voet

de warmere maanden.

zonnepaneel om zonlicht te ontvangen van het zuiden (noorden voor het zuidelijk halfrond) en westen tijdens

A- 1x zonneventilator tot 1.000 vierkante voet ruimte

situatie.

middagschaduw op het dak tijdens de warmere maanden. Een goed geplaatste ventilator moet de

Let op: Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan variëren, afhankelijk van de

voor uw huis of bedrijf. Om te bepalen waar u de ventilator moet plaatsen, moet u rekening houden met

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar u ze moet installeren

figuur. Verwijder één complete tegel van het dak. U kunt de tegel ook direct boven de

STAP 2

Verwijder de tegel iets omhoog om de opening groter te maken, indien nodig.

- 12 -

Verwijder de derde dakpan, tel naar beneden, vanaf de nokbedekking (bovenkant van het dak) zoals afgebeeld in de

Machine Translated by Google

STAP 4

tegels terug naar beneden. Dit zal de loods naar de tegels vormen.

Bevestig minimaal één rafter/latten-riem (2 meegeleverd) zoals afgebeeld. De riem vouwt over de

Let op: De spanten lopen van de bovenkant van het dak naar beneden tot aan de gevel en de latten lopen over de

STAP 3

ronde nok op de loods en kan door de gording/spantband worden geschroefd of gespijkerd

Til de tegels boven de tegelopening, schuif de loodslabben op hun plaats zoals hier getoond en duw vervolgens de

Zorg ervoor dat u deze verwijderde tegel weggooit. Laat hem niet op het dak liggen.

dak direct onder de dakpannen.

- 13 -

in de balk of lat.

Machine Translated by Google

Plaats het hoofdlichaam van de ventilator over de flits zoals hieronder getoond. Draai het hoofdlichaam van de ventilator

STAP 6

naar links of rechts, afhankelijk van de gewenste richting van het zonnepaneel.

- 14 -

lood dat aansluit op de bovenste tegels.

Tip: Plaats het zonnepaneel tussen het zuiden (noorden voor het zuidelijk halfrond) en het westen om

Zodra de loodfitting is voltooid, brengt u een rups transparante siliconen aan langs de bovenkant van de

STAP 5

zijn het meest geschikt voor de zon in de warmere maanden.

Machine Translated by Google

goede hoek voor de zomerzon, je kunt het paneel misschien gewoon in de onderste stand laten staan, omdat het

Opmerking:

Tip: Het kan zijn dat u de bovenste tech-schroef niet op zijn plaats krijgt, omdat de hoek van het dak dit kan verhinderen. In dit

de schroeven.

Om de hoek van de zonnepanelen omhoog te verstellen, hoeft u alleen maar de 2 armen in de juiste hoek te verstellen en vast te draaien

de voorgeboorde gaten in het hoofdgedeelte van de ventilator tot in de loods.

knipperend.

Nu de primaire installatie is voltooid, kunt u de flexibele loodslabben vormen zodat ze bij uw tegels passen

geval kunt u de technische schroef eenvoudig in een ander gedeelte schroeven waar het hoofdgedeelte zich boven de

STAP 9

Breng siliconen aan langs de linker- en rechterkant van de loodslabben en uw klus is geklaard.

U kunt nu de hoek van het zonnepaneel aanpassen om maximale zon te ontvangen, vooral tijdens de

STAP 8

en buig het onderste gedeelte naar beneden zodat het water op de tegels eronder kan lopen. Laat dan een kraal lopen

- 15 -

Zoals in de afbeelding is weergegeven, draait u met een elektrische schroevendraaier minstens 4 kleine technische schroeven door de

wordt vanuit de fabriek geleverd, zonder dat er iets aan gedaan wordt.

op het middaguur van de warmere maanden, zoals weergegeven in de afbeelding. Omdat de helling van veel daken al op een

STAP 7

Machine Translated by Google

Fabrikant: Foshan Shunde JustBrisk Technology Co.,Ltd

luchtstroom.

Adres: 64-1 Xinming Ave, Shunde District, Foshan, provincie Guangdong

vooral nodig als het dak folie onder de dakpannen heeft, maar hoe dan ook zullen dakrandventilatieopeningen het verbeteren

Gemaakt in China

de middag. Hierdoor kan de koelere buitenlucht in de dakruimte worden gezogen. Deze zijn

Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen aan de koele kant van het huis te monteren.

- 16 -

Machine Translated by Google

Ondersteuning en E-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

ANVÄNDARMANUAL

SOLAR TAK AVGASFläkt

https://www.vevor.com/support

Support och e-garanticertifikat

dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte

nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligt om att

Vi fortsätter att vara engagerade i att erbjuda verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset"

eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan

verifiera noggrant när du gör en beställning hos oss om du sparar hälften i jämförelse med de främsta stora

varumärkena.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

- 1 -

JBSF-320G

BEHÖVER HJÄLP? KONTAKTA OSS!

[email protected]

JBSF-320G

Solar takfläkt

Machine Translated by Google

kan orsaka skador på maskinen. Felaktig användning kan orsaka andra skador.

ÿ. Säkerhetsföreskrifter

leda till dödsfall eller allvarlig skada.

orsaka skadliga störningar, och (2)denna enhet måste acceptera

alla mottagna störningar, inklusive störningar som kan

Indikerar en farlig situation som, om den inte undviks, kommer att göra det

leda till dödsfall eller allvarlig skada.

Driften är föremål för två villkor: (1) Den här enheten får inte

elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Indikerar en farlig situation som, om den inte undviks, skulle kunna

Denna enhet uppfyller del 15 av FCC-reglerna.

levereras med dessa elektriska apparater. Underlåtenhet att följa alla instruktioner nedan kan leda till

figuren visar "Var försiktig med elektriska stötar."

ÿ. Fel och underhåll

Symbolen indikerar att användaren bör vara mycket uppmärksam

till ritningen för att visa situationen som ska noteras. Och vänstern

ÿ. Funktionsbeskrivning

ÿ. Installationsguide

kan resultera i mindre eller måttlig skada.

- 2 -

ÿ. Produktbeskrivning

Indikerar en farlig situation som, om den inte undviks,

orsaka oönskad funktion.

VARNING

FARA

ÿ.Säkerhetsåtgärder

Innehåll

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer

FÖRSIKTIGHET

VARNING: Felaktig användning kan orsaka personskada. Felaktig drift

Machine Translated by Google

av icke-kompatibla nätaggregat kan orsaka brand eller elektriska stötar.

6. Denna apparat kan användas av barn från 8 år och uppåt och personer med

Kontrollera om produkten verkar skadad eller om tillbehör saknas.

1. 1 x Solfläkt

5. Stick aldrig in fingrar, pennor eller något annat föremål genom skyddet när fläkten är igång.

4.Om maskinen inte används under en längre tid, koppla ur adaptern från uttaget.

eller elektrisk stöt och personskada.

utan tillsyn.

- 3 -

3. Ta inte isär, reparera eller korrigera maskinen under användning. Om du gör det kan det leda till brand

7. Koppla bort fläkten när du tar bort galler för rengöring. Lämna inte fläkten igång

5. Fjärrkontroll (tillval)

6. PowerAdapte (alternativet)

inte använda den. Det kan orsaka brand eller elektriska stötar.

säkert sätt och förstå de risker som är involverade. Barn får inte leka med apparaten.

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

4. 2 x Rafter/Batten remmar

2. Om maskinen avger rök, lukt, motorljud och andra onormala förhållanden, vänligen gör det

1. Koppla bort fläkten när du flyttar från en plats till en annan.

de har fått övervakning eller instruktioner angående användningen av apparaten i en

3. 4 x Tech Screws

nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om

2. 1 x Flexibel blinkande

FÖRSIKTIGHET:

FARA: Använd inte en strömkälla som inte uppfyller märkspänningen. Användningen

ÿ.Produktbeskrivning

Machine Translated by Google

• Det minskar behovet av luftkonditionering, vilket minskar energikostnaderna.

• Den är soldriven, så det finns ingen driftskostnad.

• Den är lätt att installera och är kompatibel med tegel, metall och platta tak.

• Det minskar kondensbildning i ditt tak. • Den har en

borstlös likströmsmotor för tyst drift.

Dess design inkluderar följande funktioner:

• Det minskar luftfuktigheten och främjar luftflödet, vilket kan sänka temperaturen med upp till 30ÿF.

• Den håller ditt hem svalare på sommaren genom att dra ut 20 gånger mer luft än en Whirly Bird.

Solar takfläkt fungerar på flera sätt för att hålla din plats sval och bekväm.

• Högkvalitativt material används för varje del för att säkerställa lång livslängd.

• Under de kallare månaderna förhindrar termostatkontrollen värmeförlust och håller platsen varm.

• Fläkten är korrosionsbeständig och lämplig för kustområden.

- 4 -

Machine Translated by Google

TEKNISK PARAMETER

ÿ.Installationsguide

Monokristallin PV, kraftig ram, 3,2 mm härdat glas

Solpanelsutgång

Typ av solpanel

Inverterspänning

JBSF-320G

Motor

DC 15V 40W

Modell

AC 100~240V 50 / 60Hz

40 Watt, 15 VDC

Fläkt

- 5 -

300 mm balanserat blad (×5), med lågt motstånd

Machine Translated by Google

Det rekommenderas inte att använda temperaturregulatorn och fjärrkontrollen samtidigt.

på när solen skiner och temperaturen är över 78,8°F/26°C. Se till att

Val av kontrollmetoder:

oavsett om solljus skiner på solpanelen eller inte, är fläkten inställd på att växla baserat

vid en temperatur av 78,8°F/26°C. När strömadaptern inte är ansluten, vrider fläkten bara

78,8°F/26°C, och stannar när det faller under 78,8°F/26°C. När du ansluter strömadaptern,

- 6 -

2. Temperaturregulatorkontroll. Fläkten går när inomhustemperaturen överstiger

fjärrkontrollen måste du koppla bort den.

koppla ur temperaturregulatorn och använd en fjärrkontroll för att styra den.

2 - Den positiva polen är röd.

3 - Den vita är termostatens port. Om du vill att den ska fungera under 78,8°F/26°C eller använda

kunder kan välja att slå på eller stänga av fläkten beroende på situationen. Innan installationen,

1. Fjärrkontroll. Lämplig för att använda en nätadapter för att köra enheten 24 timmar om dygnet eller

1 - Minuspolen är svart.

välj en av kontrollmetoderna baserat på följande situationer.

temperaturregulator är ansluten före installation.

Machine Translated by Google

solpanel för att ta emot sol från söder (norr för södra halvklotet) och väster under

taktyp, kan du följa installationssteg för bästa resultat.Aluminiumlegering bottenplatta, mjuk,can

STEG 2

- 7 -

Läs denna installationsguide noggrant för att installera solfläkten. Beroende på

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem

för ditt hem eller företag. För att ta reda på var du ska placera fläkten måste du överväga vilken

eftermiddagsskugga som helst på taket under de varmare månaderna. En välplacerad fläkt bör tillåta

situation.

STEG 1

Obs: Skärm kommer att påverka fläktens prestanda. Antalet fläktar som behövs kan variera beroende på

I. MONTERING AV METALLTAK

II. Tegeltak

A- 1x solfläkt upp till 1 000 kvm plats

I. Metalltak

området är torrt innan installation. Installera inte under eller efter regn.

formas efter olika takformer för tätskiktsarbeten. Se till att det fungerar

de varmare månaderna.

B - 2x solfläktar upp till 2 000 kvm plats

GUIDE

C - 3x solfläktar upp till 3 000 kvm plats

Machine Translated by Google

STEG 3

När du har placerat den, markera en cirkel på insidan av blinkningen.

Följ cirkeln markerad på taket och skär en öppning i taket enligt bilden med hjälp av ett metallblad

figuren. Det är viktigt att placera surrningen så att den inte täcker några takskruvar. De

såg eller plåtklipp. Om det finns folie under plåtarna, skär ett kryss i folien och vik tillbaka

takskruvar som löper från toppen till botten av taket är där takbjälken sitter.

Ta bort 2 skruvar för nockskydd och skjut upp överkanten av blixten under den som visas i

- 8 -

hörn.

Machine Translated by Google

STEG 4

Notera: Applicera inte silikon på dalarna i botten av beslaget.

Obs: Var noga med att inte skära i några läktar/balkar under takplåten när du skär.

använd plåtsax för att skära skåror i beslagets botten för att passa korrugeringarna på

blinkar.

Efter detta, använd silikon limmad på undersidan och utsidan av den nedre delen av

- 9 -

taket och böj ner skårorna. Applicera sedan silikon bunden på kanternas undersida och

med gummitätningar längs vänster, höger och botten av beslaget för att säkra taket.

Obs: Tekniska skruvar och takskruvar ingår inte.

med taket. Nästa

blinkande, och böj ner kanterna på blinkningen på vänster och höger sida för att skapa en tät passform

Som visas i figuren här, använd minst 8 och max 12 tekniska skruvar eller takskruvar

Skjut tillbaka blinkningen under taklocket, sätt tillbaka de 2 nockskyddsskruvarna genom

STEG 5

Machine Translated by Google

passar bäst solen under varmare månader.

Tips: Placera solpanelen mellan söder (norr för södra halvklotet) och väster till

STEG 7

fläktens huvuddel i blinkningen, som visas nedan.

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel

Använd en eldriven skruvmejsel och skruva minst 4 små tekniska skruvar genom de förborrade hålen i

vänster eller höger för att passa den riktning som krävs för solpanelen.

STEG 6

Tips: Du kanske inte får den övre tekniska skruven på plats, eftersom takvinkeln kan förhindra detta. I det här fallet,

du kan skruva in den tekniska skruven i en annan sektion där huvuddelen är över blinkningen. - 10 -

Machine Translated by Google

Du kan nu justera vinkeln på solpanelen för att få maximal sol speciellt under

särskilt krävs när taket har folie under tegelpannorna, men oavsett takfotsventiler förbättras

STEG 8

Ett installationsalternativ är att montera fläkten under takventilerna på den sida av huset som är sval i

eftermiddagen. Detta gör att den kallare utomhusluften kan dras in i takutrymmet. Dessa är

Notera:

skruvarna.

För att justera vinkeln på solpanelerna uppåt, justera bara de 2 armarna till rätt vinkel och dra åt

STEG 1

- 11 -

levereras från fabriken, utan att göra något.

bra vinkel för sommarsolen, du kanske bara kan lämna panelen i nedläge som den

II. MONTERING AV TECKELTAK

mitt på dagen under de varmare månaderna som visas i figuren. Eftersom lutningen på många tak redan är på en

luftflöde.

Machine Translated by Google

B - 2x solfläktar upp till 2 000 kvm plats

GUIDE

C - 3x solfläktar upp till 3 000 kvm plats

de varmare månaderna.

solpanel för att ta emot sol från söder (norr för södra halvklotet) och väster under

A- 1x solfläkt upp till 1 000 kvm plats

situation.

eftermiddagsskugga på taket under de varmare månaderna. En välplacerad fläkt bör tillåta

Obs: Skärm kommer att påverka fläktens prestanda. Antalet fläktar som behövs kan variera beroende på

för ditt hem eller företag. För att räkna ut var du ska placera fläkten måste du överväga ev

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem

figur. Ta bort en hel tegelplatta från taket. Du kan också skjuta brickan direkt ovanför

tagit bort kakel något uppåt för att göra öppningen större vid behov.

Ta bort den tredje brickan som räknar ner från nockskyddet (överst på taket) som visas i

- 12 -

STEG 2

Machine Translated by Google

STEG 4

kakel tillbaka ner. Detta kommer att forma den blinkande till plattorna.

Montera minst ett spärr-/latteband (2 medföljer) enligt bilden. Remmen viks över

Notera: Takbjälkar löper från toppen av taket ner till ansiktsbehandlingen och läkten löper tvärs över

Lyft brickorna ovanför kakelöppningen, skjut in belysningen på plats som visas här, och tryck sedan på

cirkulär ås på beslaget och den kan antingen skruvas eller spikas genom takbjälken/läktremmen

STEG 3

Se till att du kasserar den här borttagna brickan. Lämna den inte på taket.

tak direkt under tegelpannorna.

- 13 -

in i takbjälken eller läkten.

Machine Translated by Google

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel

STEG 6

vänster eller höger för att passa den riktning som krävs för solpanelen.

- 14 -

blinkande som förenas med de övre plattorna.

Tips: Placera solpanelen mellan söder (norr för södra halvklotet) och väster till

När den blinkande monteringen är klar, kör en pärla av klar silikon längs toppen av den

STEG 5

passar bäst solen under varmare månader.

Machine Translated by Google

Som visas i bilden, skruva igenom minst fyra små tekniska skruvar med hjälp av en motordriven skruvmejsel

levereras från fabriken, utan att göra något.

- 15 -

STEG 7

mitt på dagen under de varmare månaderna som visas i figuren. Eftersom lutningen på många tak redan är på en

bra vinkel för sommarsolen, du kanske bara kan lämna panelen i nedläge som den

Notera:

Du kan nu justera vinkeln på solpanelen för att få maximal sol speciellt under

av silikon längs vänster och höger sida av blinkningen och ditt jobb är klart.

STEG 8

och böj den nedre delen nedåt så att vatten kan rinna av på plattorna nedanför. Kör sedan en pärla

blinkar.

STEG 9

Nu när den primära installationen är klar kan du gjuta den flexibla inredningen så att den passar dina plattor

fallet kan du helt enkelt skruva in den tekniska skruven i en annan sektion där huvuddelen är över

Tips: Du kanske inte får den övre tekniska skruven på plats eftersom takets vinkel kan förhindra detta. I detta

skruvarna.

de förborrade hålen i fläktens huvudkropp genom in i beslaget.

För att justera vinkeln på solpanelerna uppåt, justera bara de 2 armarna till rätt vinkel och dra åt

Machine Translated by Google

Tillverkare: Foshan Shunde JustBrisk Technology Co.,Ltd

luftflöde.

Adress: 64-1 Xinming Ave, Shunde District, Foshan, Guangdong-provinsen

- 16 -

särskilt krävs när taket har folie under tegelpannorna, men oavsett takfotsventiler förbättras

Tillverkad i Kina

eftermiddagen. Detta gör att den kallare utomhusluften kan dras in i takutrymmet. Dessa är

Ett installationsalternativ är att montera fläkten under takventilerna på den sida av huset som är sval

Machine Translated by Google

Support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor JBSF-320G Solar Attic Fan, Energy Efficient, Powerful Air Flow, Quiet, Durable

Product's Documents

User Manual

Specifications

Vevor JBSF-320G Questions and Answers
