Vevor JBSF-350F Solar Roof Attic Exhaust Fan 50W User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Roof vent

Model: JBSF-350F/JBSF-320G/JBSF-320E

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

Model: JBSF-350F/JBSF-320G/JBSF-320E

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Roof vent

- 2 -

IMPORTANT SAFEGUARDS

WARNING:

Read and understand this entire manual before operating or servicing this

product. Failure to follow these warnings and instructions can cause

personal injury or damage to valuable property. Avoid children using the

product. And this product is not a toy. Do not allow children to play.

CORRECT DISPOSAL:

This product is subject to the provision of European Directive 2014/30/EU.

The symbol showing a wheelie bin crossed through indicates that the

product requires separate refuse collection in the European Union. This

applies to the product and all accessories marked with this symbol.

Products marked as such may not be discarded with normal domestic

waste, but must be taken to a collection point for recycling electrical and

electronic devices.

FCC INFORMATION

CAUTION:

Changes or modifications not expressly approved by the party responsible

for compliance could void the user's authority to operate the equipment!

This device complies with Part 15B of the FCC Rules. Operation is subject

to the following two conditions:

1)This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING:

Changes or modifications to this product not expressly approved by the

party.responsible for compliance could void the user's authority to operate

the product.

Note:This product has been tested and found to comply with the limits for a

- 3 -

Class B digital device pursuant to Part 15B of the FCC Rules, These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

• Reorient or relocate the receiving antenna.

• Increase the distance between the product and receiver.

• Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for assistance.

WARNING

Indicates a hazardous situation that, if not avoided,

could result in death or serious injury.

DANGER

Indicates a hazardous situation that, if not avoided, will

result in death or serious injury.

AUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

ATTENTION

The symbol indicates that the user should pay great

attention to the drawing to show the situation to be

noted. And the left figure shows, "Be careful of electric

shock."

- 4 -

CERTIFICATE

This device complies with Part 15 of the FCC Rules.

Operation is subject to two conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference received,

including interference that may cause undesired

operation.

WARNING:

Read all safety warnings, instructions, illustrations and specifications

provided with this electrical appliances. Failure to follow all instructions

below may result in electric shock, fire and/or serious injury. Save all

warnings and instructions for future reference.

WARNING:

Improper operation may cause personal injury. Improper operation may

cause damage to the machine. Improper operation may cause other

damage.

DANGER:

Do not use a power supply that does not meet the rated voltage. The use of

non-compliant power supplies can cause fire or electric shock.

CAUTION:

1.Disconnect the fan when moving from one location to another.

2.If the machine emits smoke, odor, motor noise and other abnormal

conditions, please do not use it. It may cause fire or electric shock.

3.Do not disassemble, repair or rectify the machine during use. Doing so

may result in fire or electric shock and personal injury.

4.If the machine is not used for a long time, please unplug the adapter from

the socket.

- 5 -

5.Never insert fingers, pencils, or any other object through the guard when

fan is running.

6.This appliance can be used by children aged 8 years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or

instruction concerning the use of the appliance in a safe way and

understand the hazards involved. Children shall not play with the

appliance.Cleaning and user maintenance shall not be done by children

without supervision.

7.Disconnect the fan when removing grills for cleaning. Do not leave the

fan running unattended.

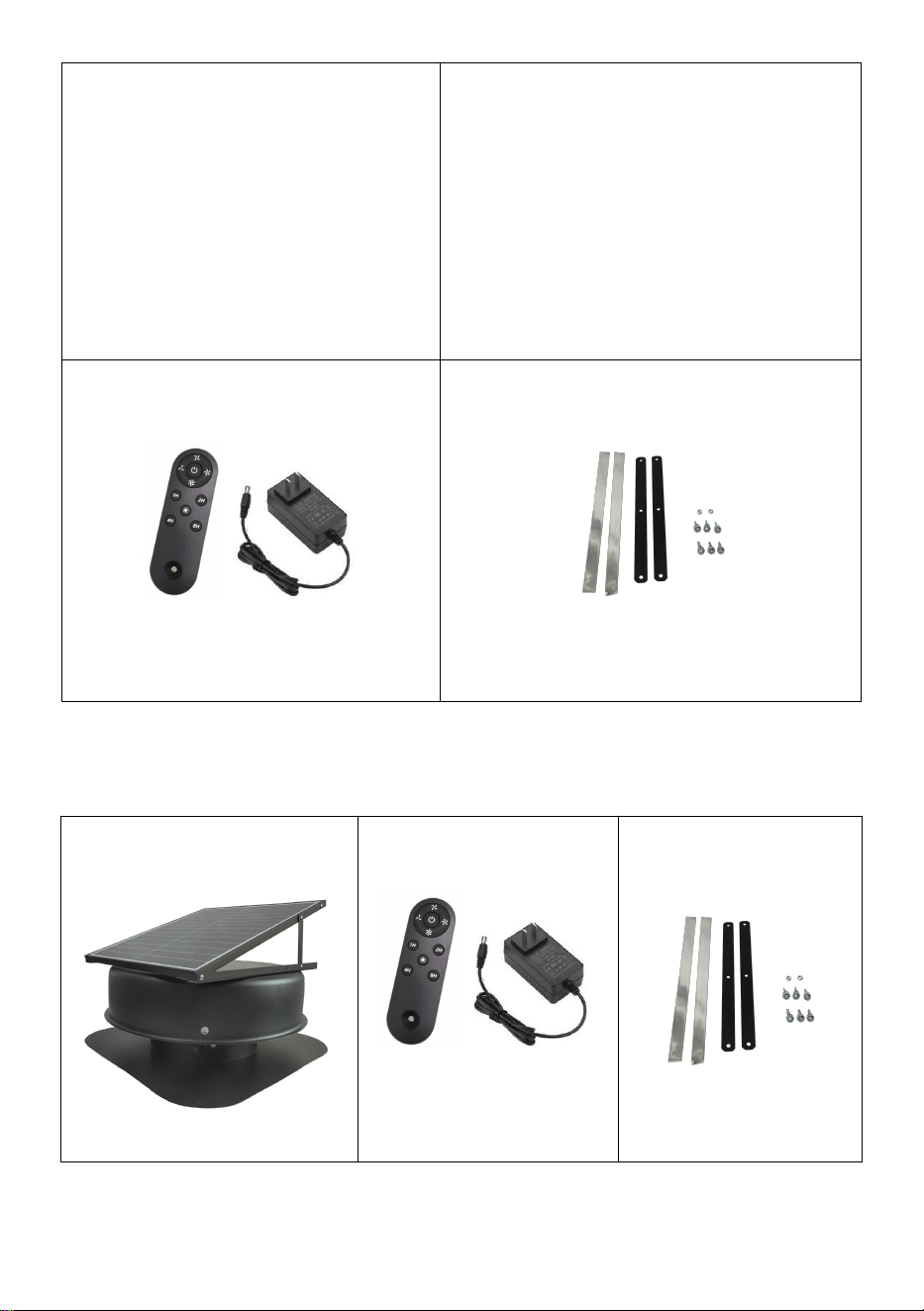

Ⅱ.Product Description

Please check whether the product appears damaged or missing

accessories.

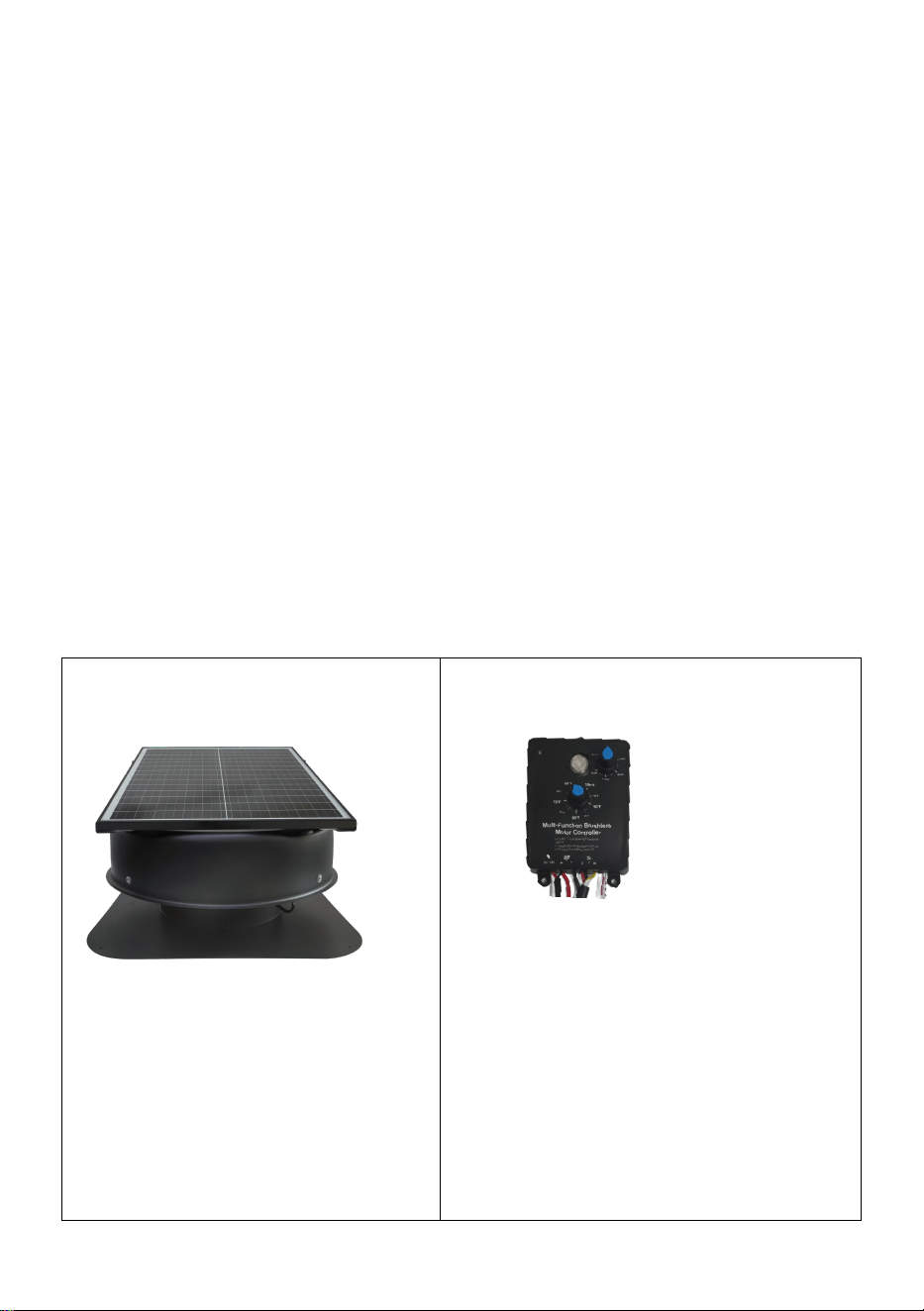

1.JBSF-350F

①

1 x Solar Fan

②

1 x Controller

Temperature control value and

humidity control value can be

adjusted, indoor temperature and

humidity of any one value over the

set value that is to open the fan.

Indicator Light:

1.Whether solar or adapter powered,

the LED green light is on for a long

time;

- 6 -

2.When the indoor smoke makes the

smoke sensor alarm, the LED green

light flashes and the motor is forced

to stop.

3.Neither the solar energy nor the

adapter is powered, and the LEDs

are off;

③

1 x Remote Control

1 x Power Adapter

④

6 x Tech Screws

2 x Rafter/Batten

2.JBSF-320G

①

1 x Solar Fan

②

1 x Remote Control

1 x Power Adapter

③

6 x Tech Screws

2 x Rafter/Batten

- 7 -

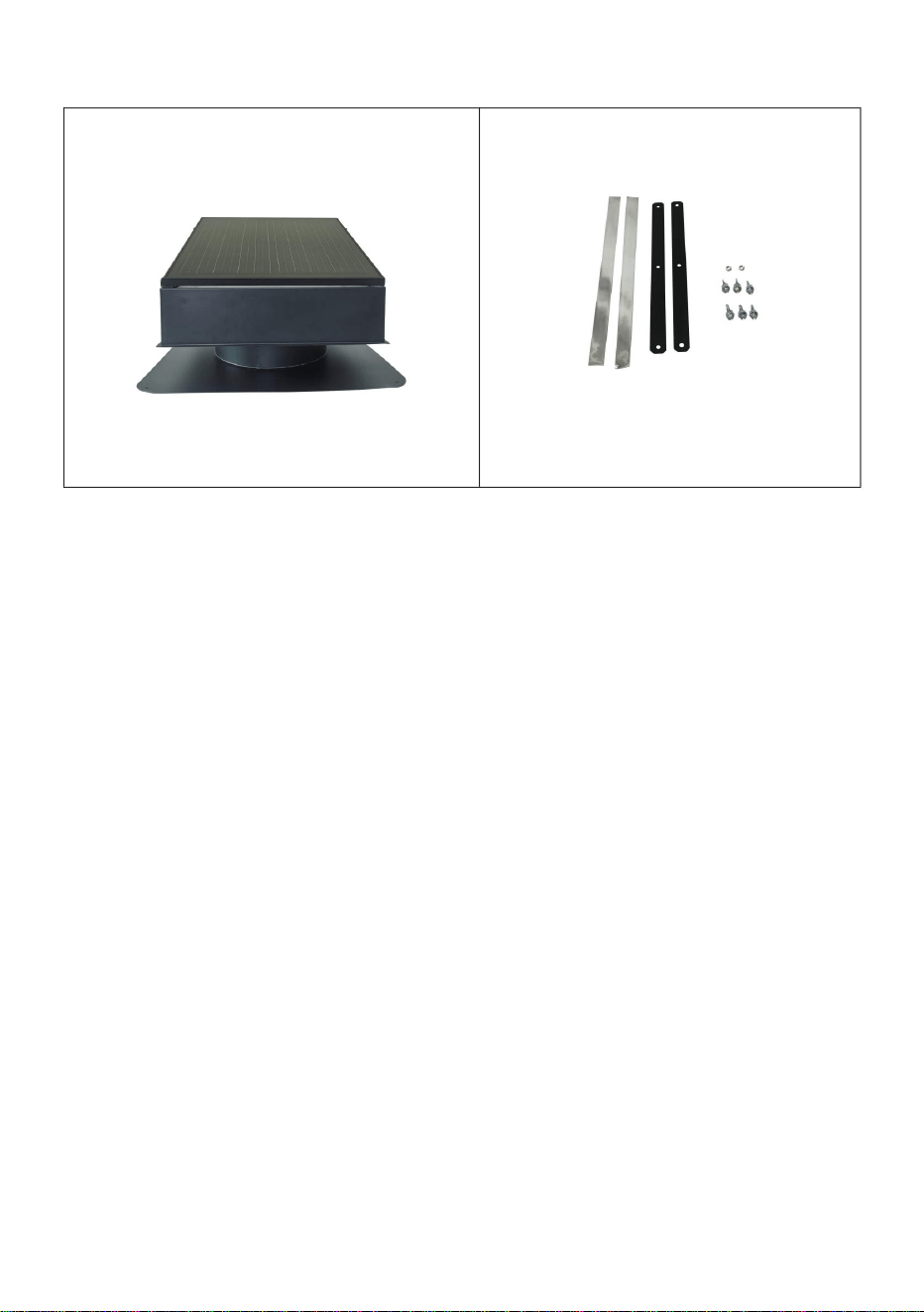

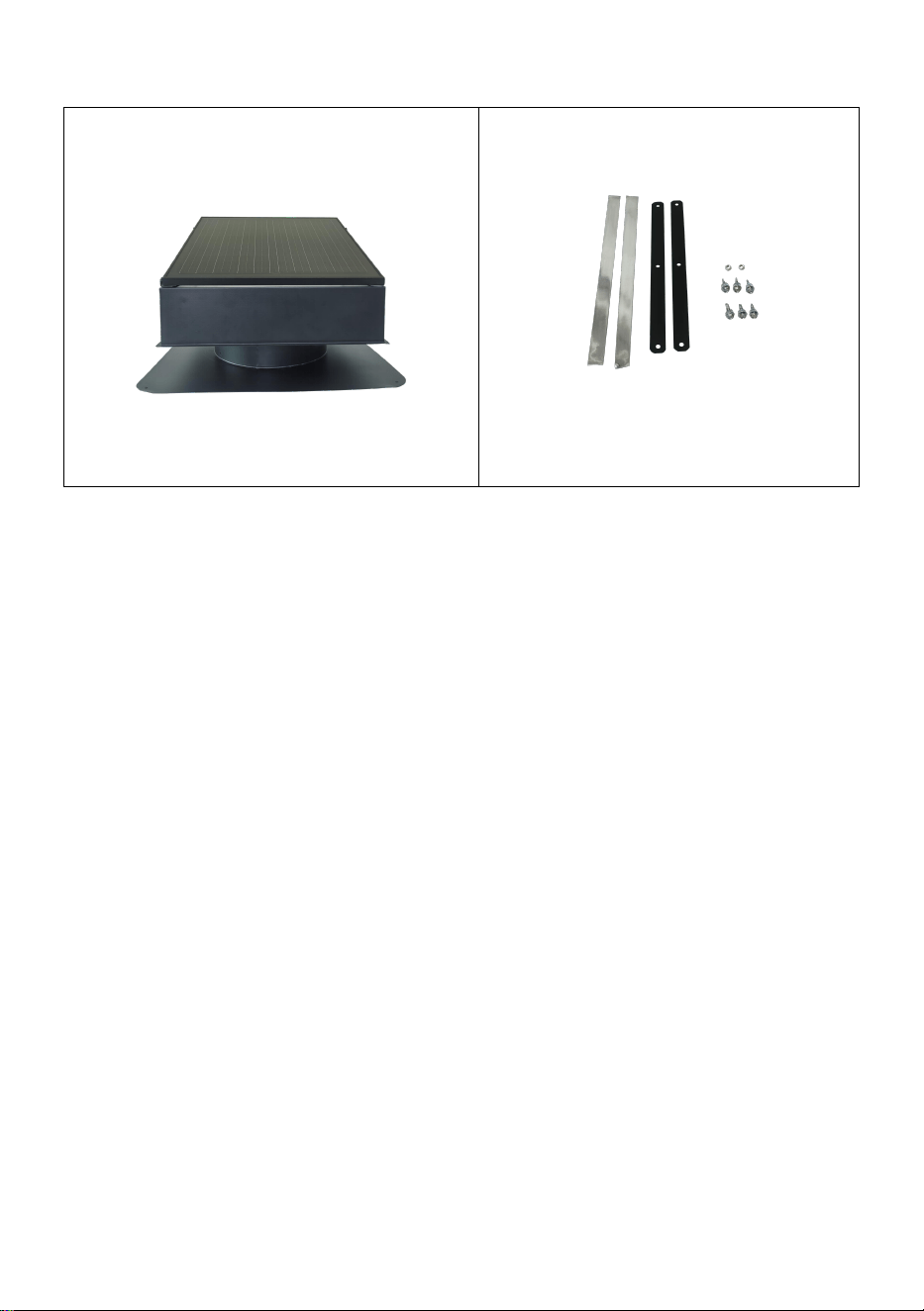

3.JBSF-320E

①

1 x Solar Fan

②

6 x Tech Screws

2 x Rafter/Batten

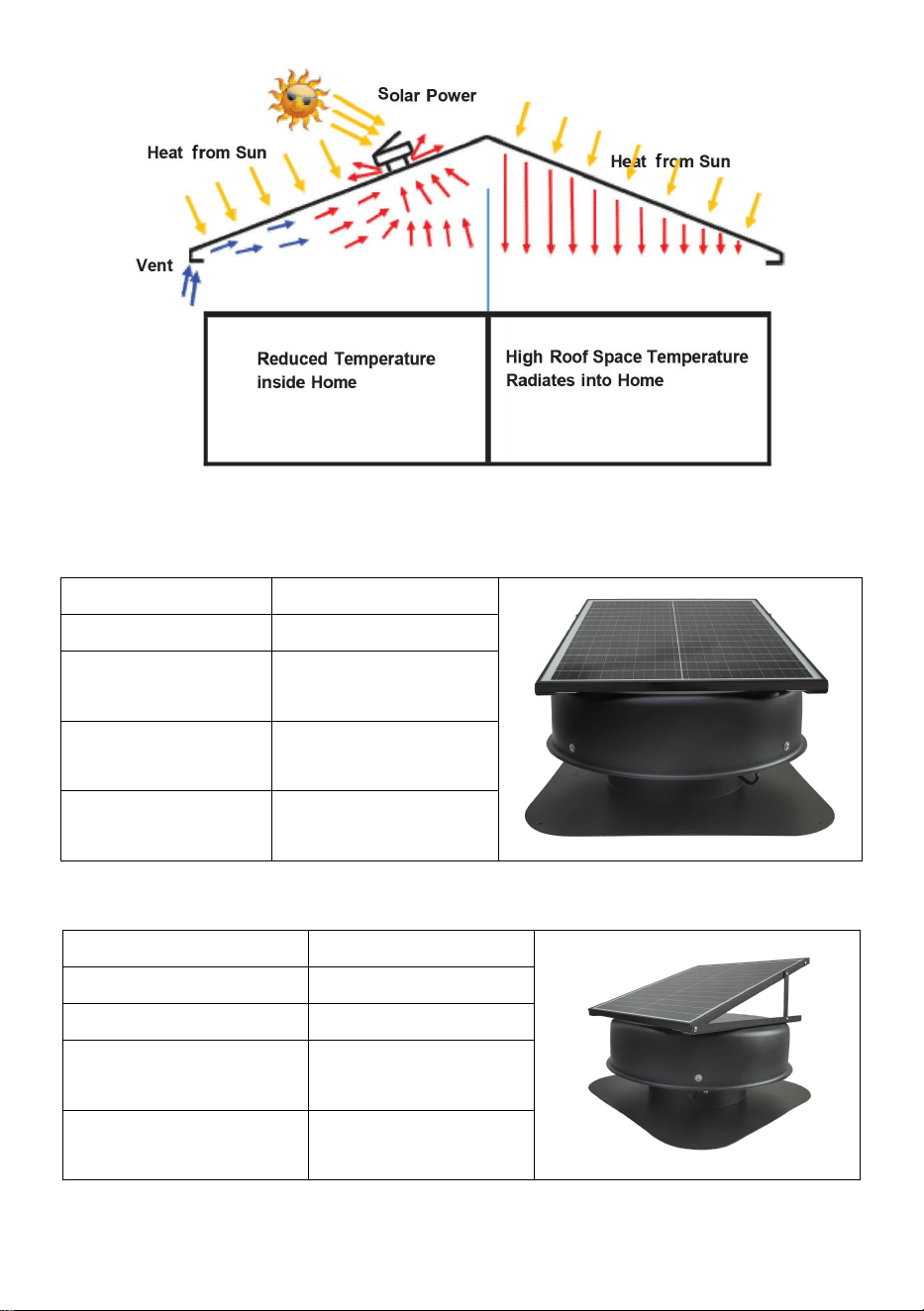

Solar roof exhaust fan functions in several ways to keep your place cool

and comfortable.

Its design includes the following features:

• It keeps your home cooler in the summer by extracting 20 times more air

than a Whirly Bird.

• It is solar-powered, so there is no running cost.

• It reduces the need for air-conditioning, reducing energy bills.

• It is easy to install and is compatible with tile, metal and flat roofs.

• It reduces humidity and promotes airflow, which can lower temperature by

up to 30˚F.

• It reduces condensation build-up in your roof.

• It has a brushless DC motor for quiet operation.

• High-quality material is used for each part to ensure long service life.

• In the cooler months, the thermostat control prevents heat loss and keeps

the place warm.

• The fan is corrosion resistant and suitable for coastal regions.

- 8 -

Product Specifications

★ Model Ⅰ

Model

JBSF-350F

Motor

DC 15V 50W

Solar Panel

Output

50Watts, 15 VDC

Exhaust Air

Volume

~3500 m3/h

Inverter Voltage

AC 100~240V 50 /

60Hz

★ Model Ⅱ

Model

JBSF-320G

Motor

DC 15V 35W

Solar Panel Output

42Watts, 15 VDC

Exhaust Air

Volume

~3000 m3/h

Inverter Voltage

AC 100~240V 50 /

60Hz

- 9 -

★ Model Ⅲ

Model

JBSF-320E

Motor

DC 15V 35W

Solar Panel

Output

35Watts, 15 VDC

Exhaust Air

Volume

~2200 m3/h

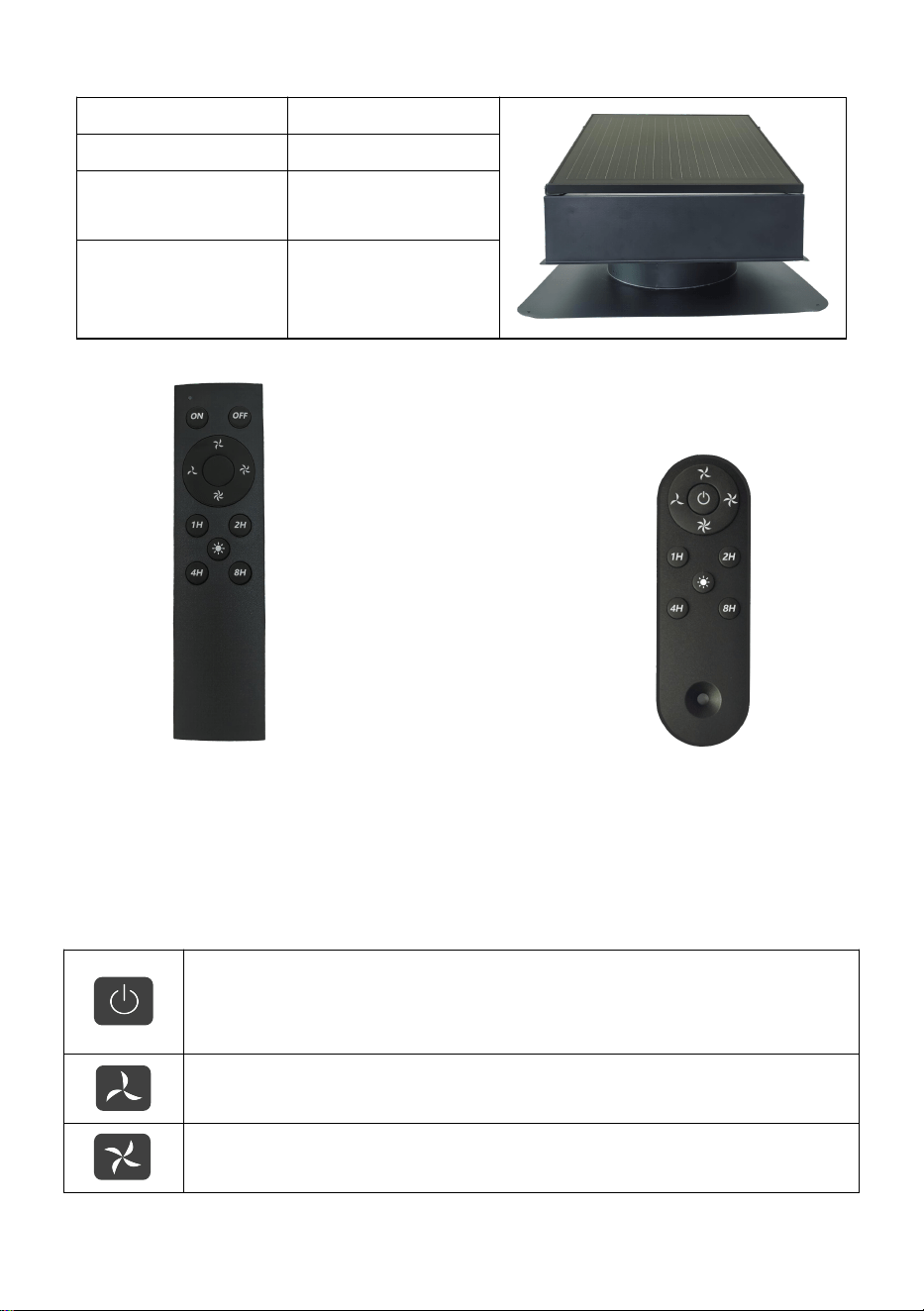

< Remote Control Model 1 > < Remote Control Model 2 >

Note: The fan has temperature control. lt turns on when the temperature is

≥26'℃ and turns off when the temperature is ≤26°C.

ON / OFF To power on/off the device, high-end is enabled by

default.

SOFT

LOW

- 10 -

MEDIUM

HIGHT

" FORCE START " Press this button to start at any

temperature.

Timer Buttons:

Pressing 1H will power off the device in 1 hour.

Pressing 2H will power off the device in 2 hour.

Pressing 4H will power off the device in 4 hour.

Pressing 8H will power off the device in 8 hour.

Note:

1. Store the remote out of direct sunlight..

2. Remember to remove the blocking film to use the remote.

3. When pairing, press and hold any button for 10 seconds.

Ⅲ.Installation Guide

▶ JBSF-320E

●The fan runs when the room temperature is above 78.8°F/26°C and stops

when it is below 78.8°F/26°C. Make sure the thermostat is connected

before installation.

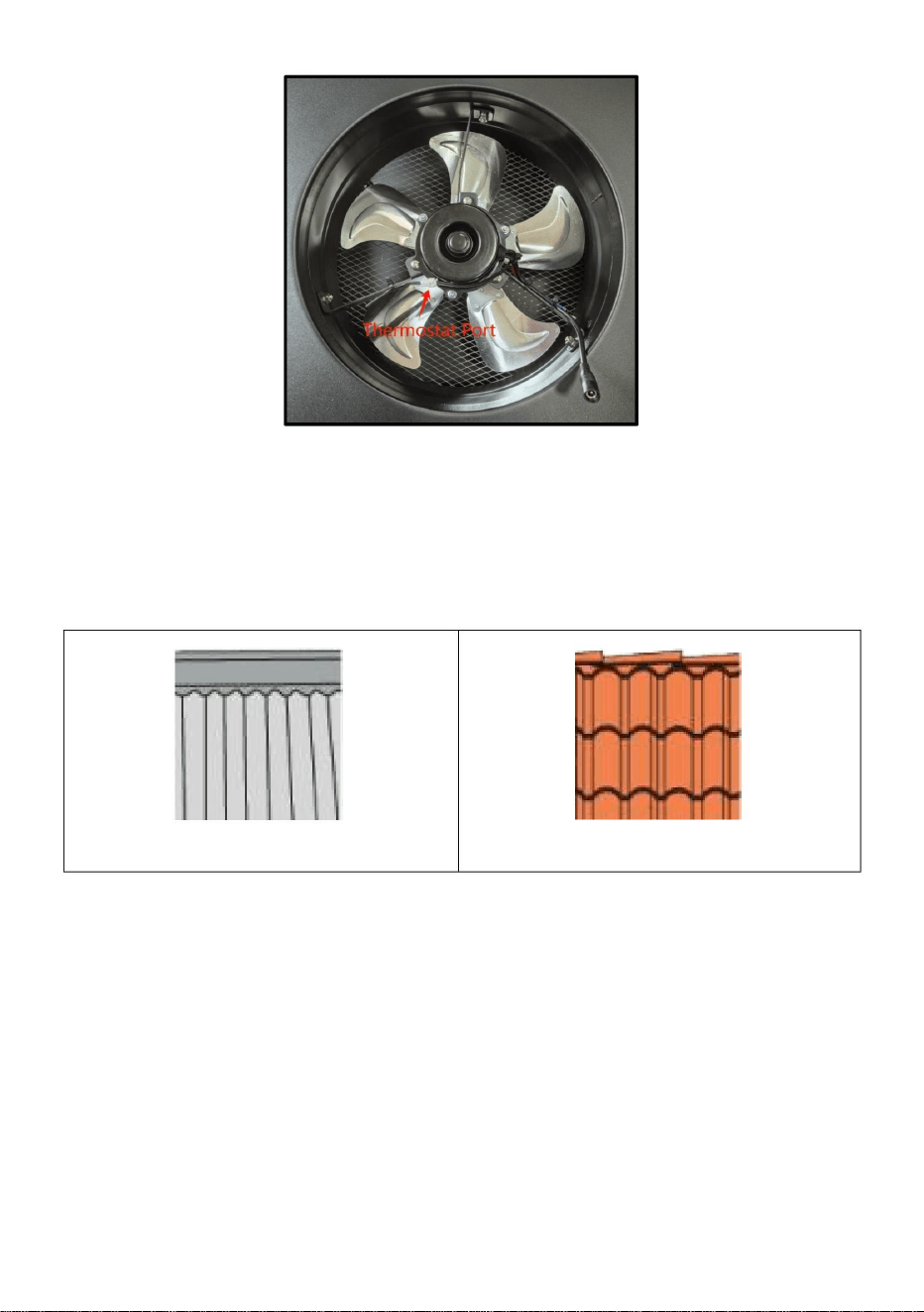

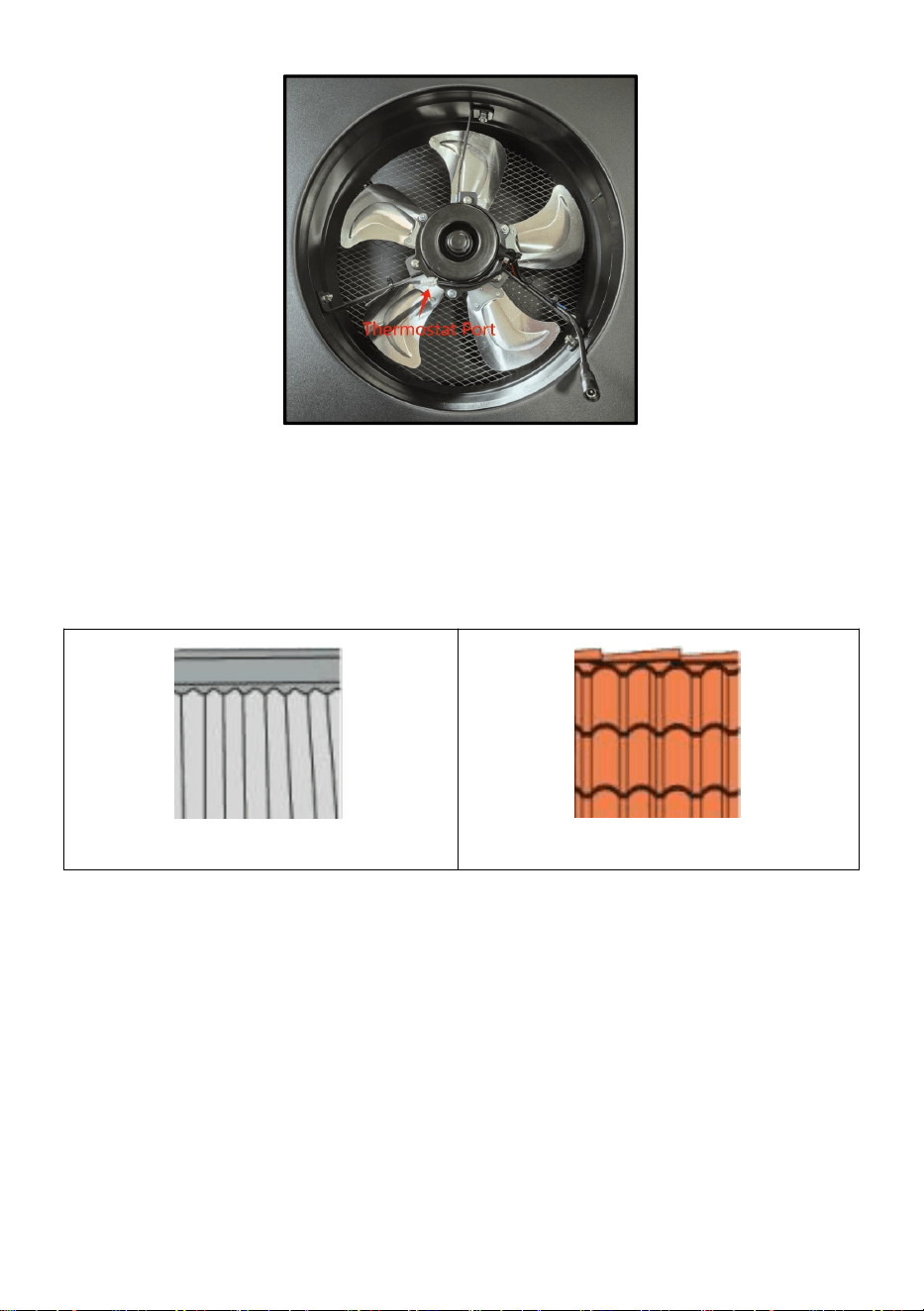

●The white one is the port of the thermostat. If you want it to operate under

78.8°F/26°C , you need to disconnect it.

- 11 -

Please read this installation guide carefully to install the solar roof exhaust

fan. Depending on the roof type, you may follow installation steps for the

best result. Aluminum alloy base plate, soft,can be shaped according to

different roof shapes for waterproofing work. Please make sure the work

area is dry before installing. Do not install during or after rain.

I. Metal Roof

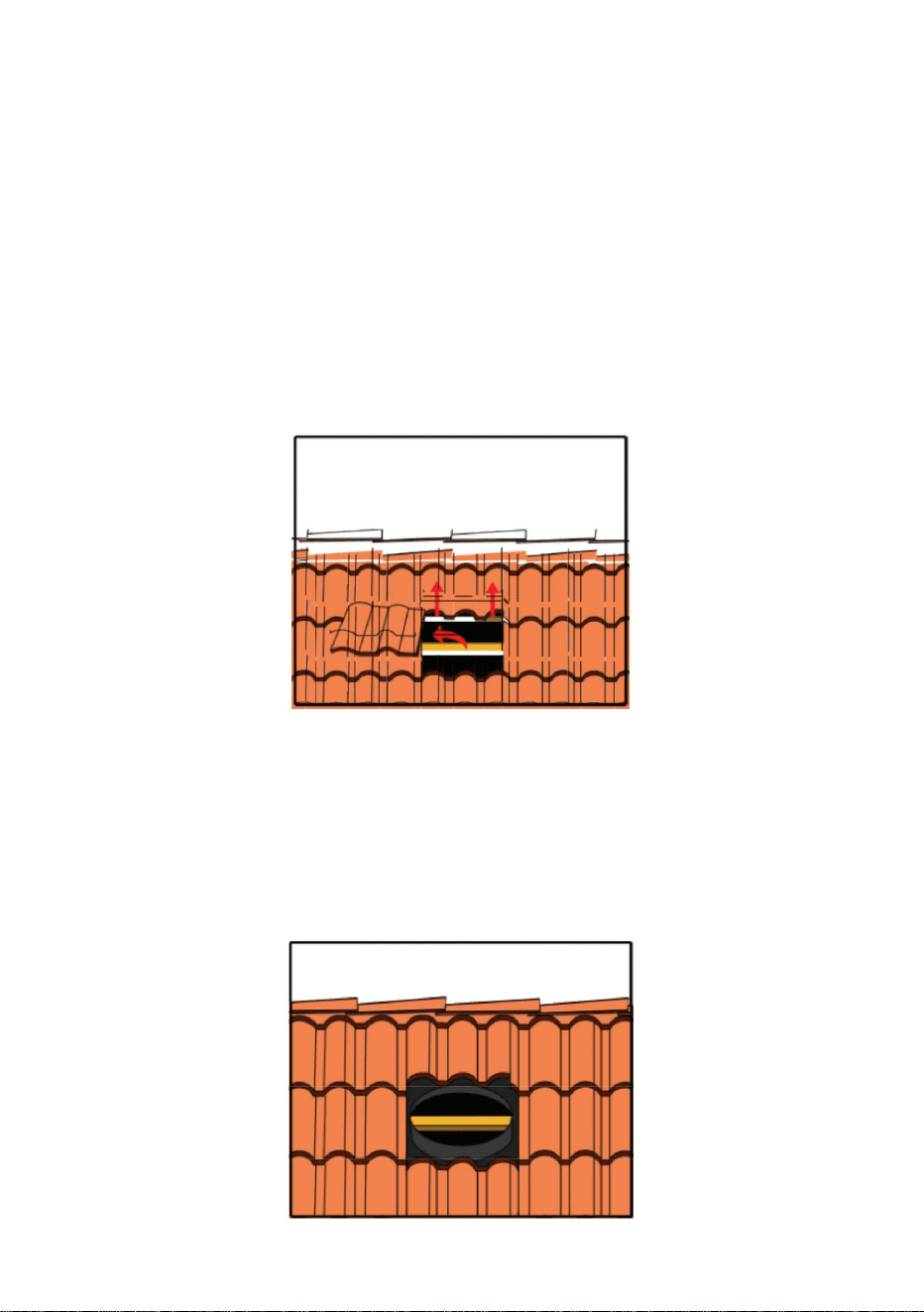

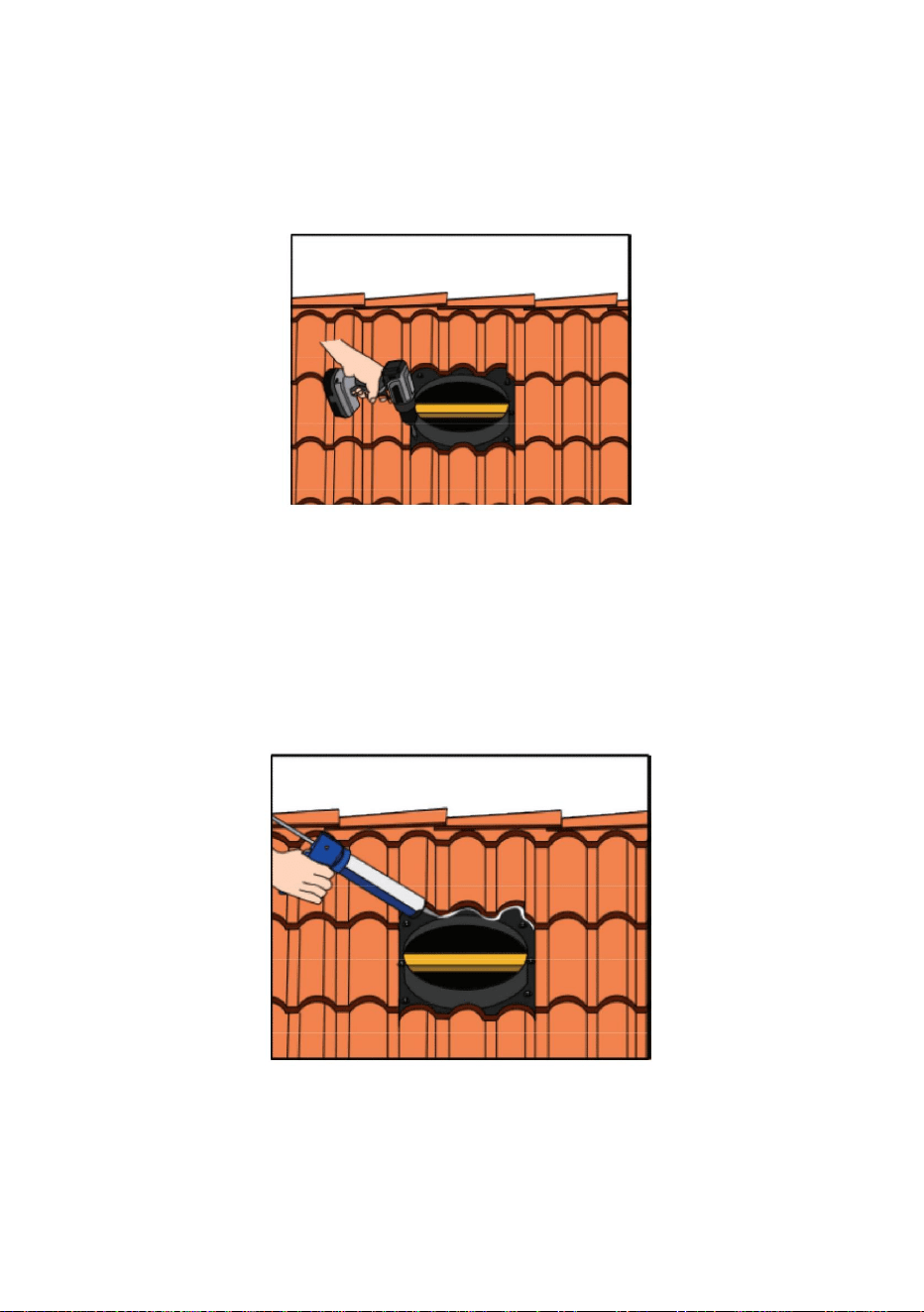

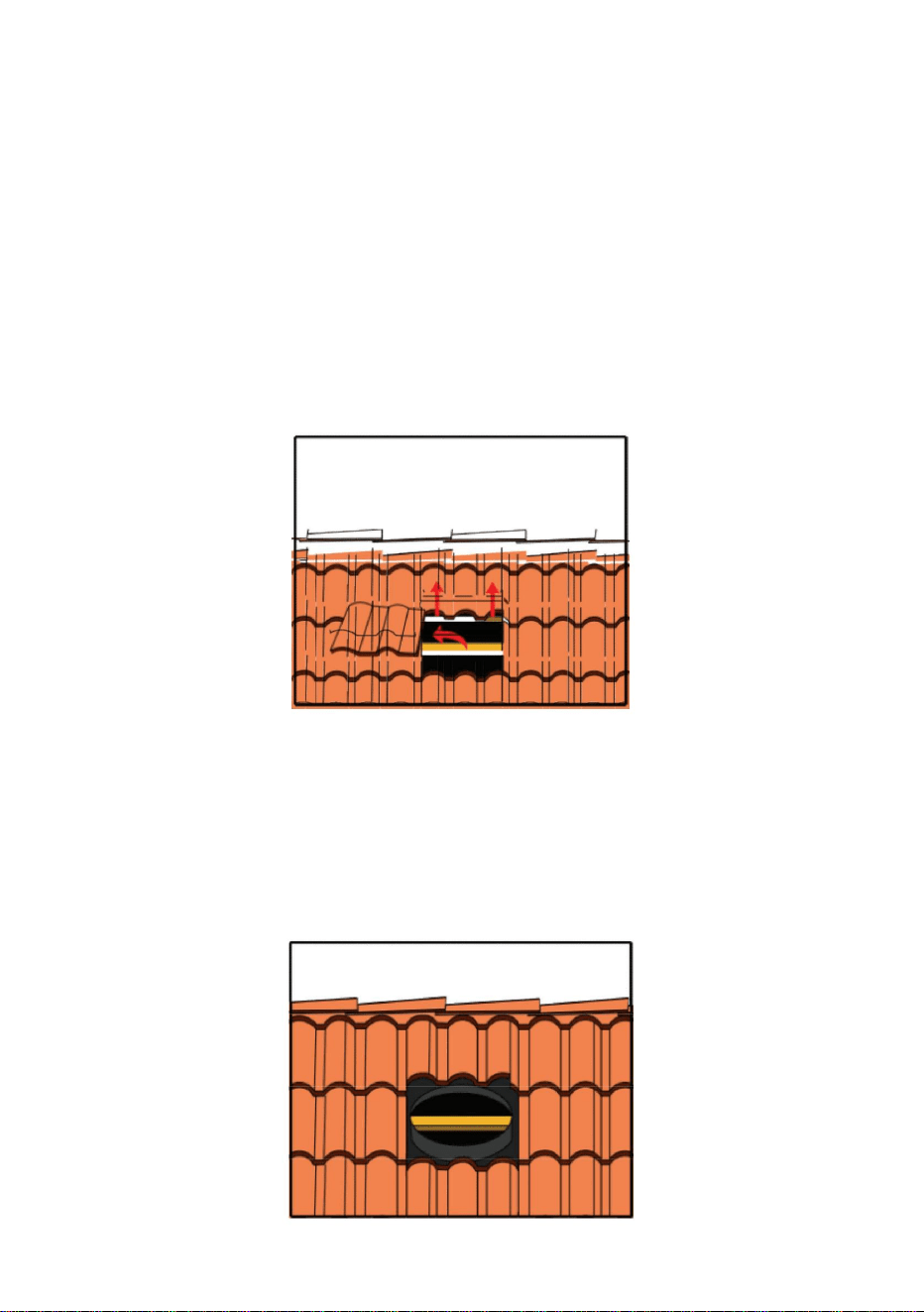

II. Tile Roof

I.METAL ROOF INSTALLATION

STEP 1

Study the figure to assess how many solar roof exhaust fans you need and

where to install them for your home or business. To work out where to

position the fan, you need to consider any afternoon shade on the roof

during the warmer months. A well-positioned fan should allow the solar

panel to receive sun from the south (north for the southern hemisphere)

and west during the warmer months.

- 12 -

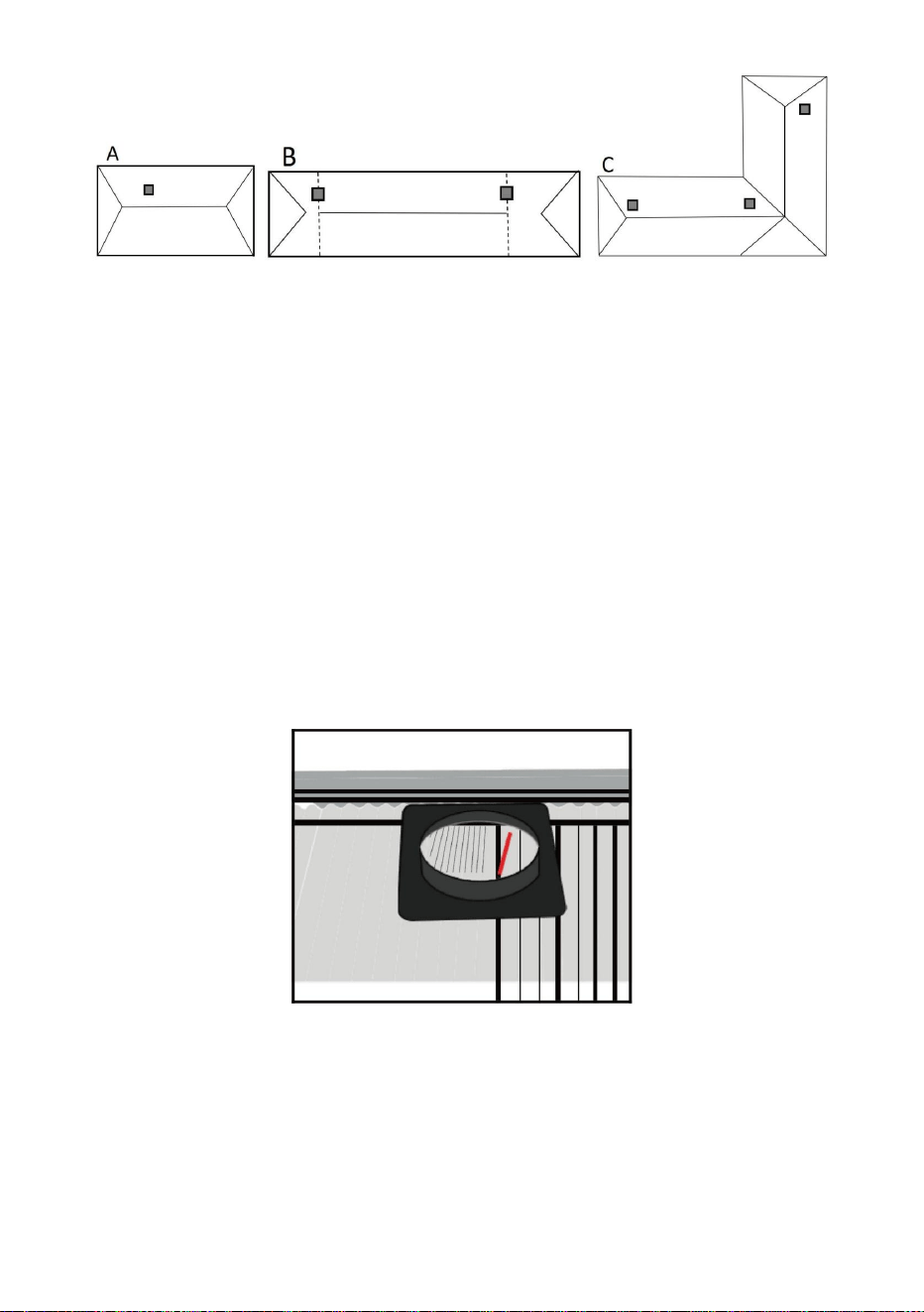

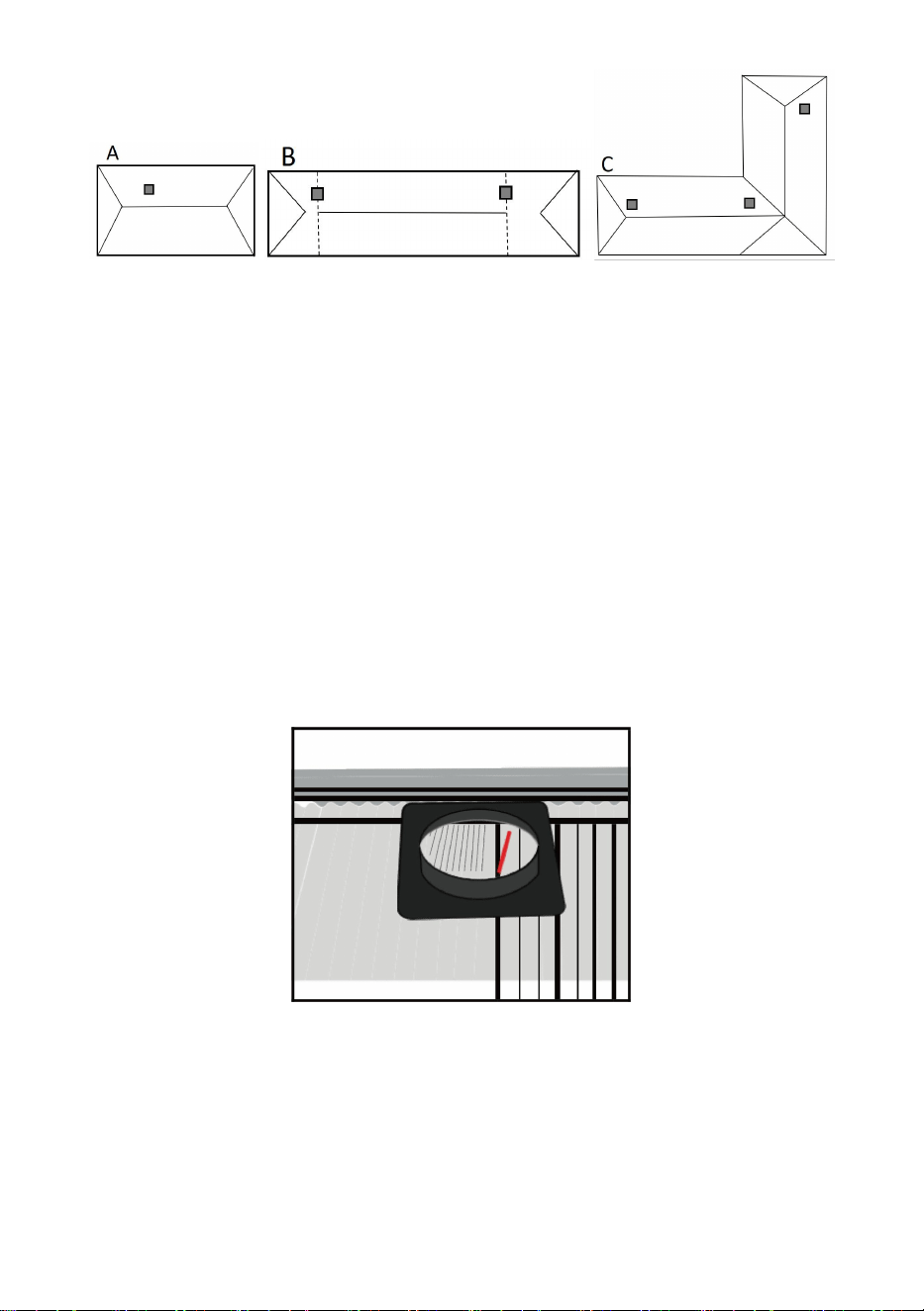

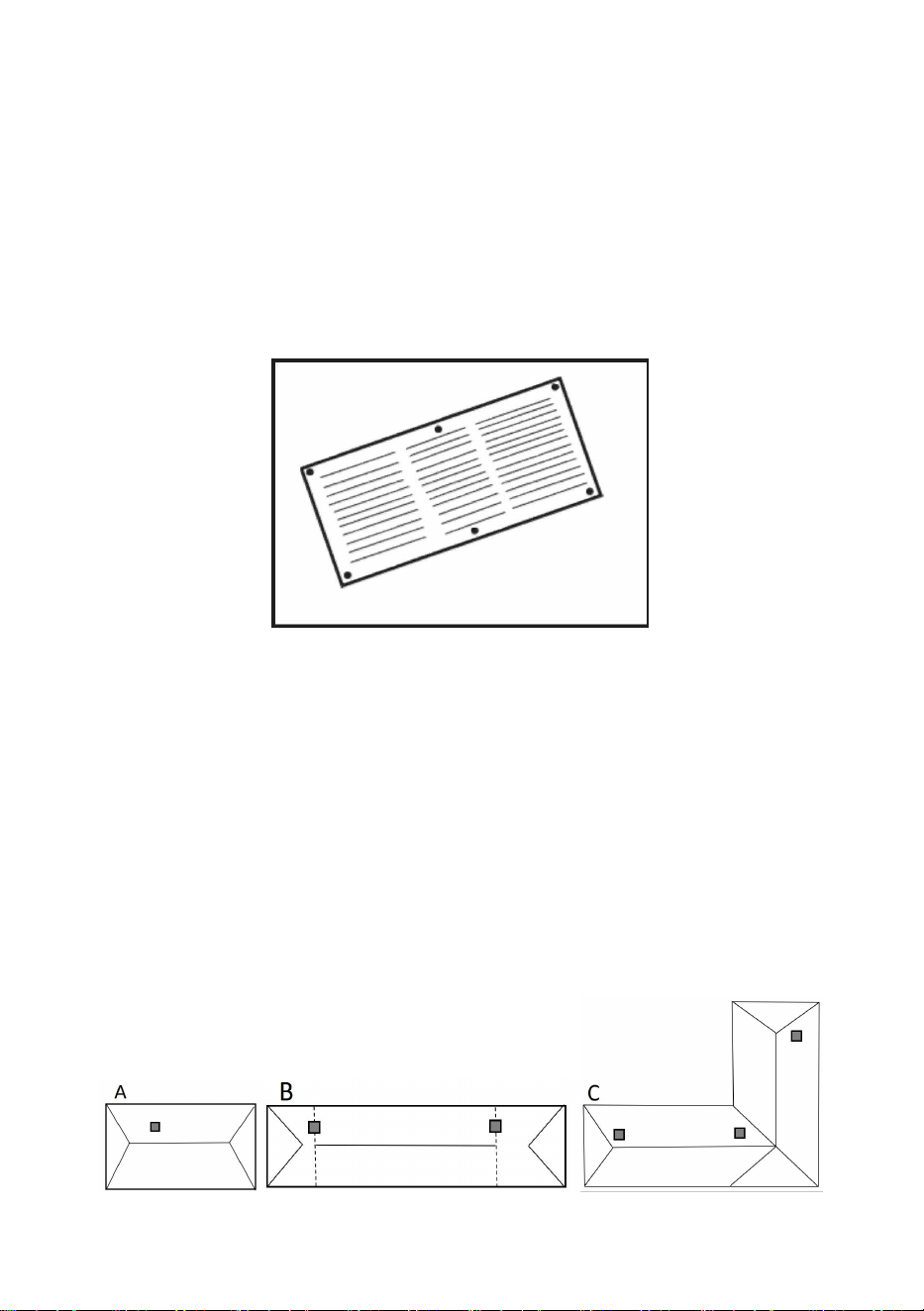

A - 1x solar fan up to 1,000 sqft place

B - 2x solar fans up to 2,000 sqft place

C - 3x solar fans up to 3,000 sqft place

Note: Shade will affect the fan performance. Number of fans needed may

vary depending on the situation.

STEP 2

Remove 2 ridge capping screws and slide the top edge of the flashing up

under it as shown in the figure. It is important to position the lashing, so it

does not cover any roofing screws. The roofing screws running from the

top to the bottom of the roof are where the rafters are located. Once

positioned, mark a circle on the inside edge of the flashing.

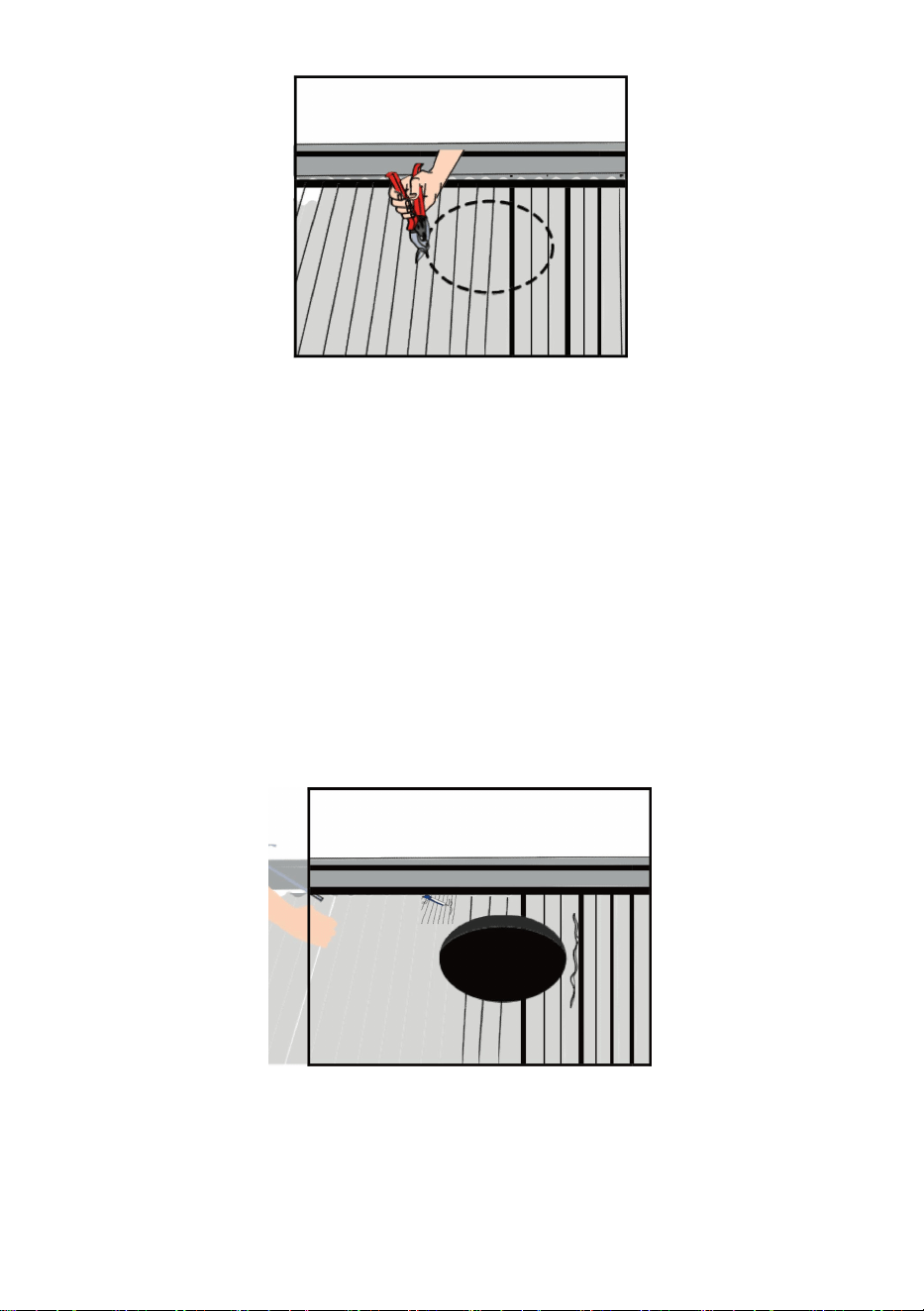

STEP 3

Following the circle marked on the roof cut an opening in the roof as shown,

using a metal blade saw or tin snips. If there is any foil under the metal

sheets, cut a cross in the foil and fold back the corners.

- 13 -

Note: Take care not to cut into any battens/rafters under the roof sheet

when cutting.

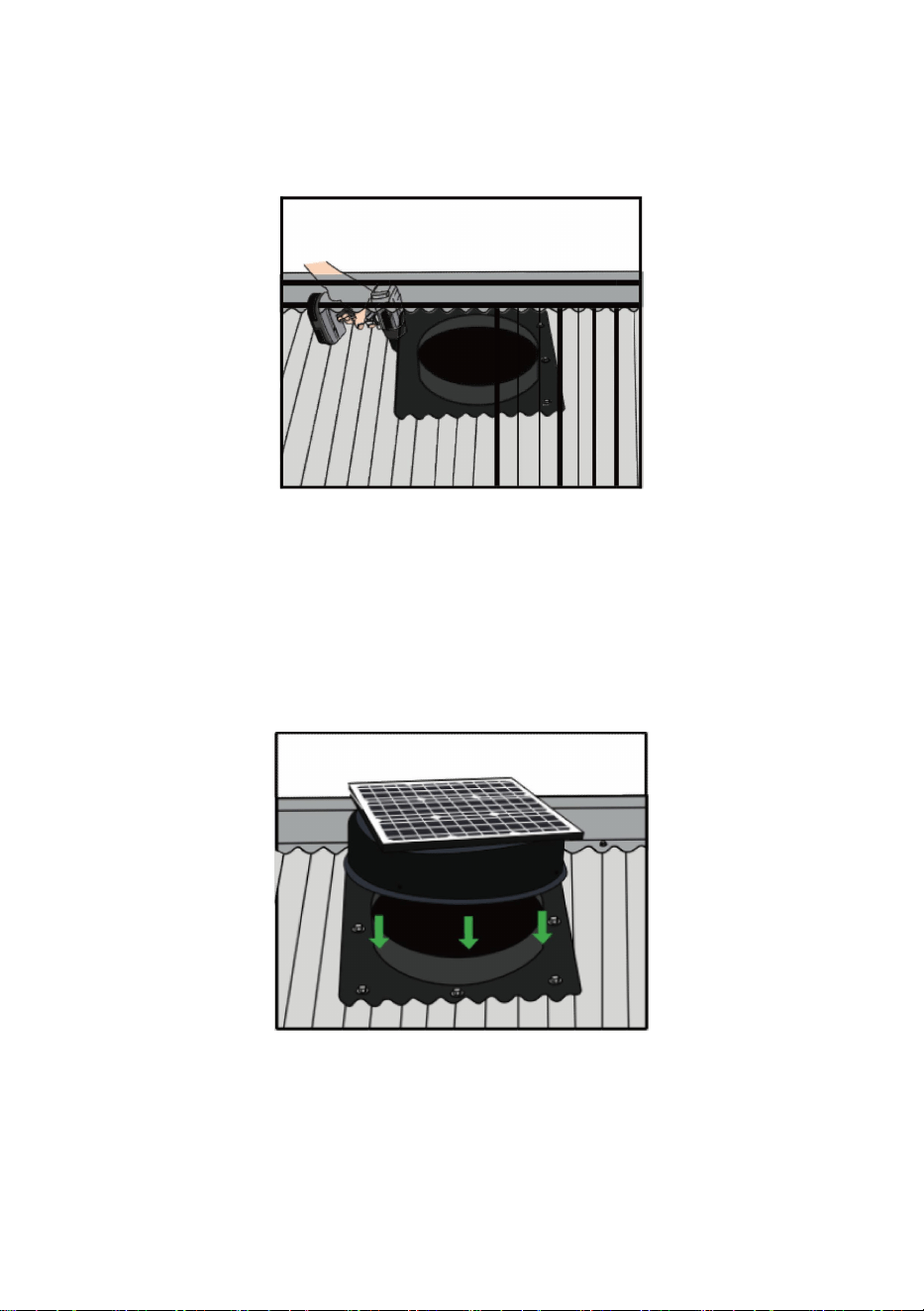

STEP 4

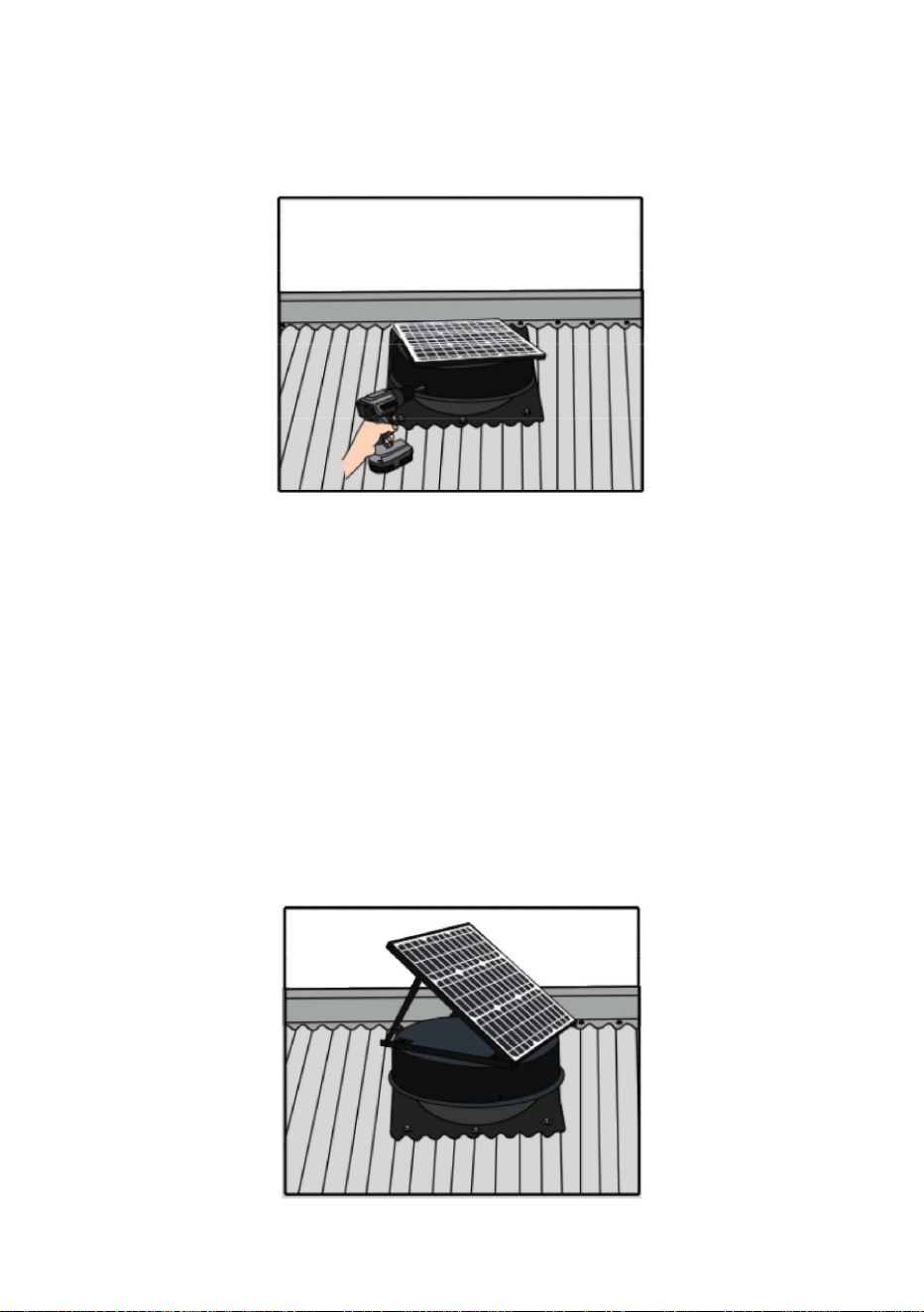

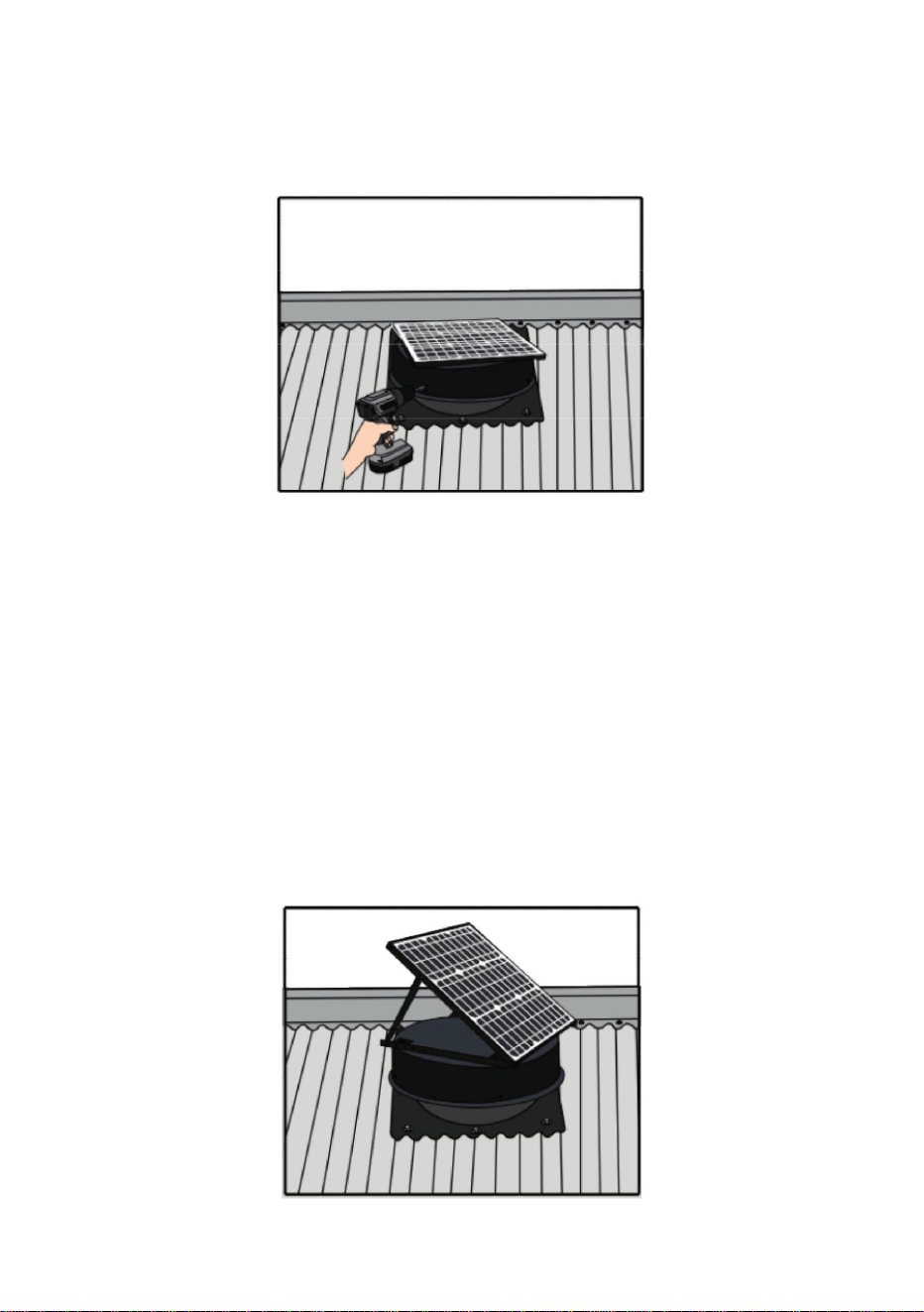

Slide the flashing back up under the roof capping, refit the 2 ridge capping

screws through the flashing, and bend the edges of the flashing down on

the left and right sides to create a tight fit with the roof. Next , use tin snips

to cut notches in the flashing's bottom to suit the corrugations of the roof

and bend the notches down. Next, apply silicone bonded to the edges'

underside and outside. After this, use silicone bonded to the underside and

outside of the bottom section of the flashing.

Note: Don’t apply silicone to the valleys at the bottom of the flashing.

- 14 -

STEP 5

As shown in the figure here, use a minimum of 8 and a maximum of 12

tech or roof screws with rubber seals along the left, right, and bottom of the

flashing to secure the roof.

Note : Tech screws and roofing screws are not included.

STEP 6

Place the main body of the fan over the flashing as shown below. Turn the

main body of the fan left or right to suit the direction required for the solar

panel.

Tip: Position the solar panel between the south (north for the southern

hemisphere) and west to best suit the sun in warmer months.

- 15 -

STEP 7

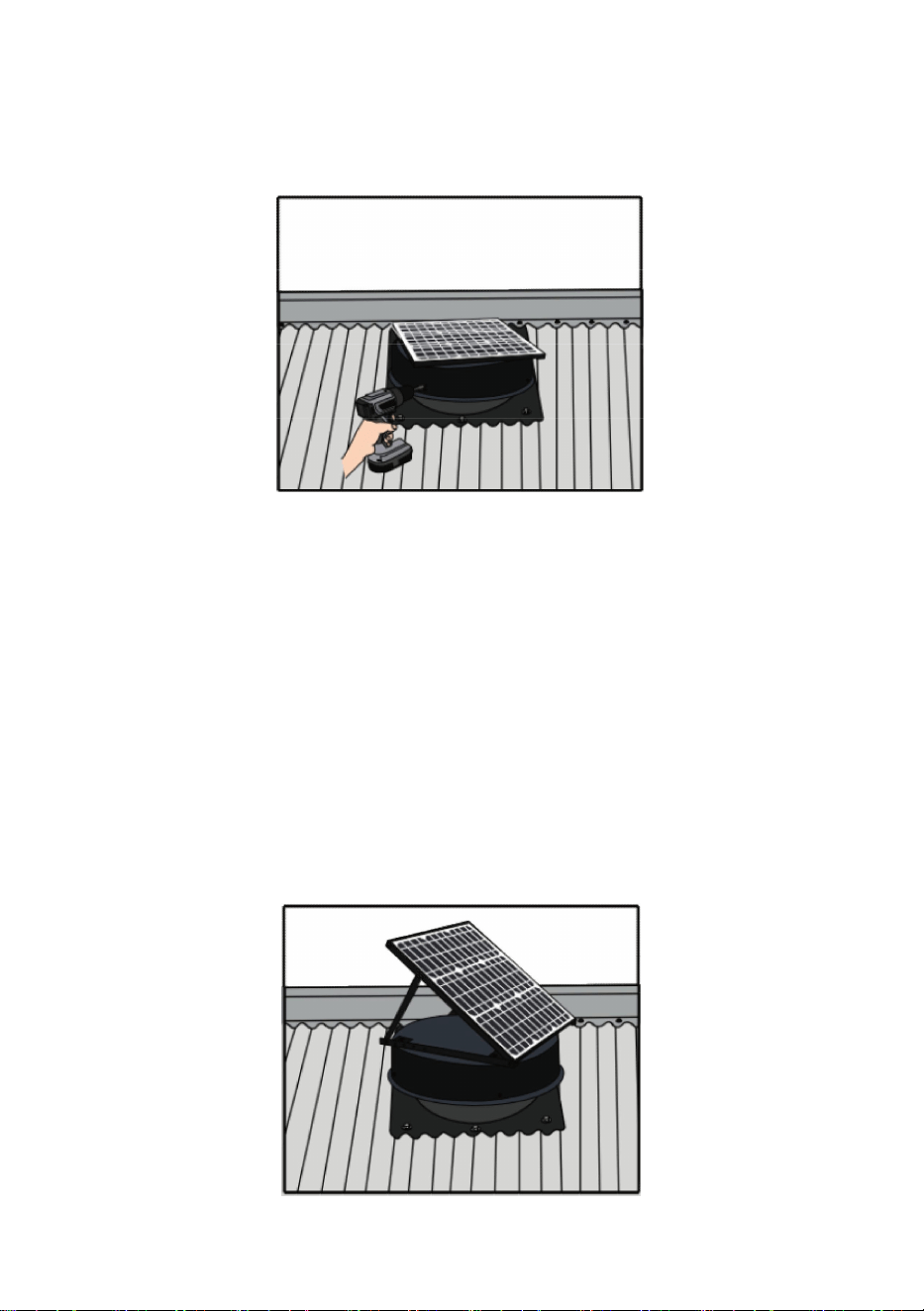

Using a powered screwdriver, screw at least 4 small tech screws through

the pre-drilled holes in the fan's main body into the flashing, as shown

below.

Tip: You may not get the top tech screw in place, as the roof angle may

prevent this. In this case, you can screw the tech screw into another

section where the main body is over the flashing.

STEP 8

You can now adjust the angle of the solar panel to receive maximum sun

especially during the midday of the warmer months as shown in the figure.

As the pitch of many roofs is already at a good angle for the summer sun,

you may just be able to leave the panel in the down position as it is

supplied from the factory, without doing anything.

- 16 -

To adjust the angle of the solar panels up, just adjust the 2 arms to the

correct angle and tighten the screws.

Note:

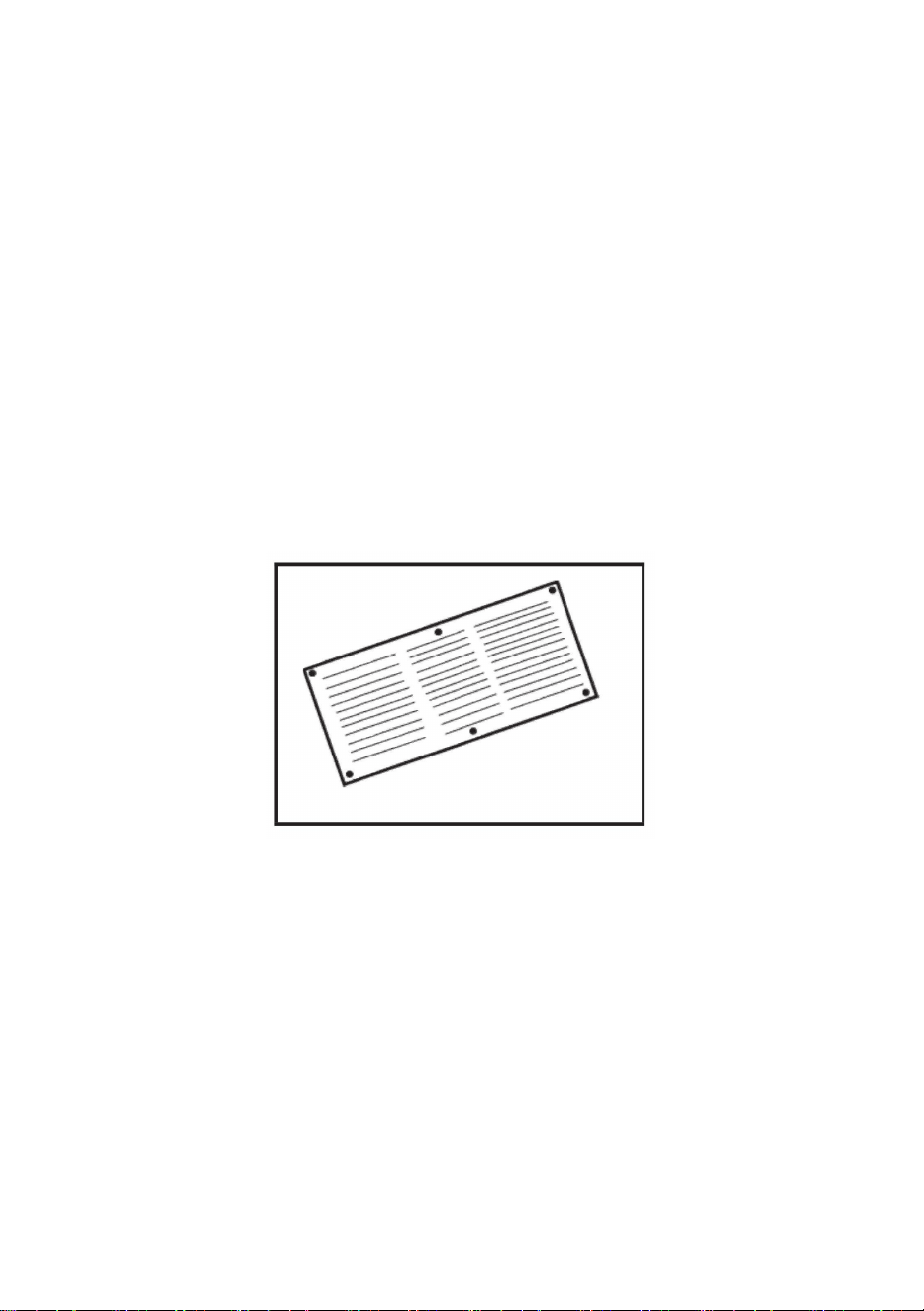

An installation option is to fit the fan under the eave vents to the side of the

house that is cool in the afternoon.This will allow the cooler outside air to

be drawn into the roof space. These are especially required when the roof

has foil under the tiles, but regardless eave vents will improve airflow.

II.TILE ROOF INSTALLATION

STEP 1

Study the figure to assess how many solar roof exhaust fans you need and

where to install them for your home or business. To work out where to

position the fan, you need to consider any afternoon shade on the roof

during the warmer months. A well-positioned fan should allow the solar

panel to receive sun from the south (north for the southern hemisphere)

and west during the warmer months.

- 17 -

A - 1x solar fan up to 1,000 sqft place

B - 2x solar fans up to 2,000 sqft place

C - 3x solar fans up to 3,000 sqft place

Note: Shade will affect the fan performance. Number of fans needed may

vary depending on the situation.

STEP 2

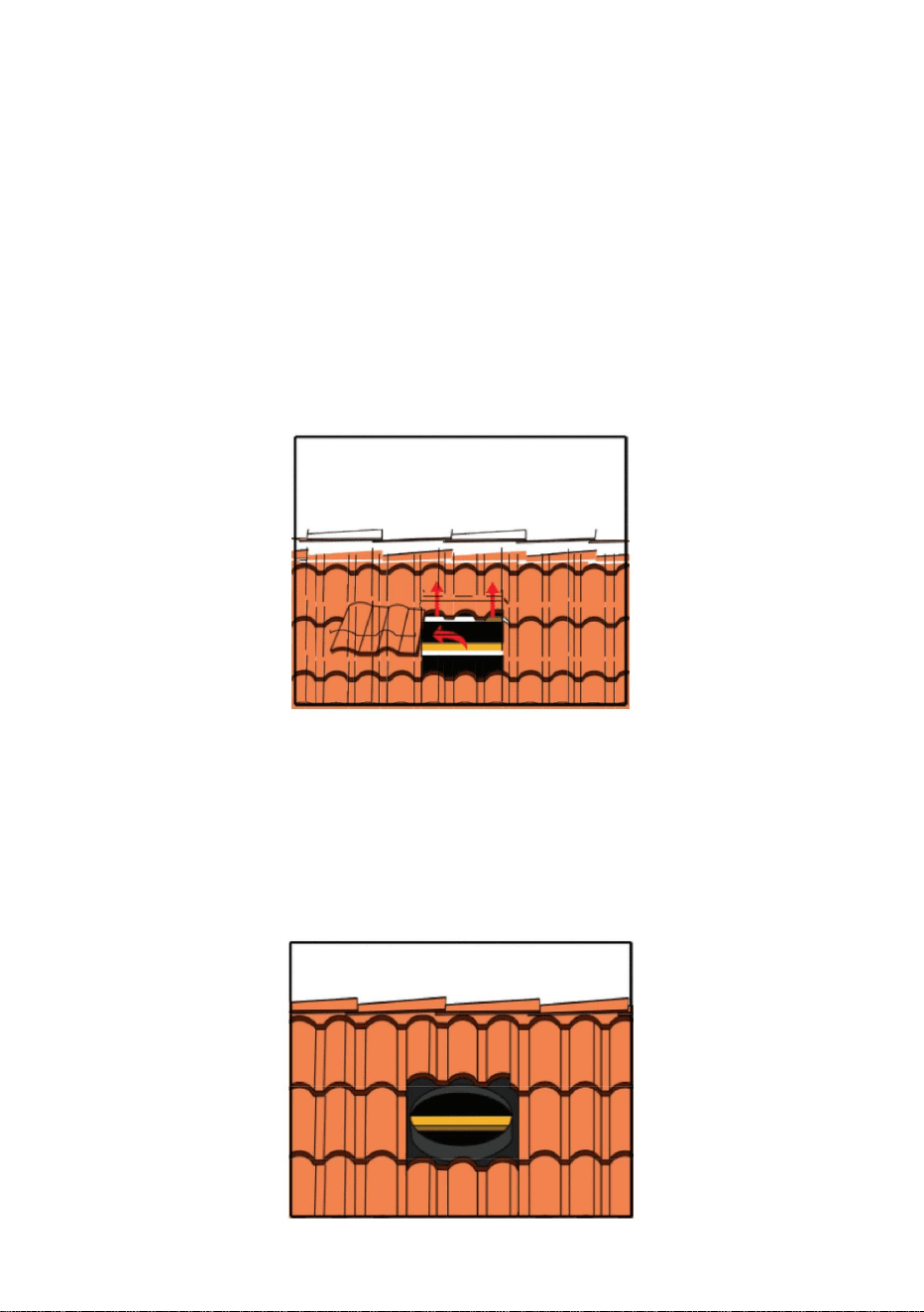

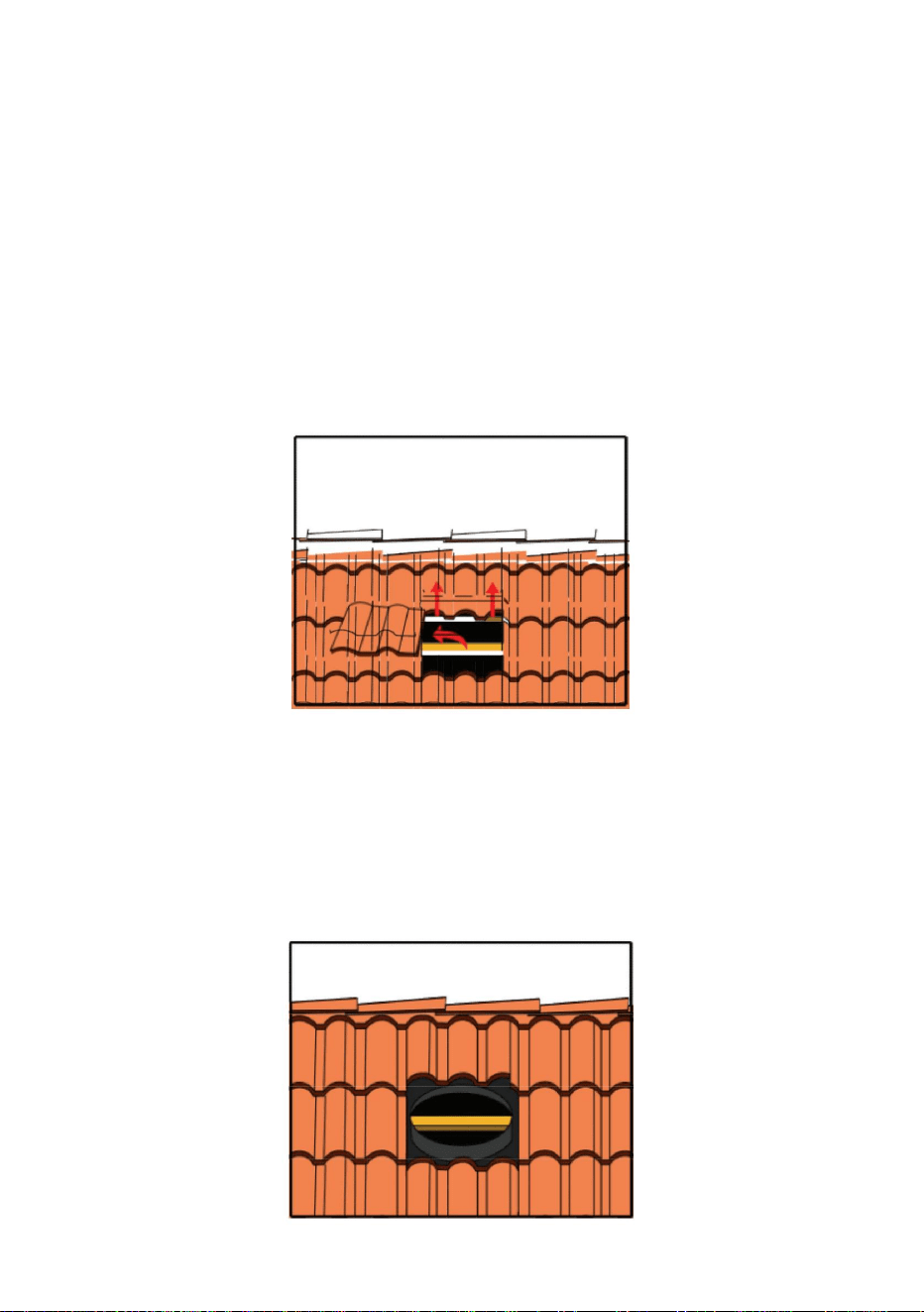

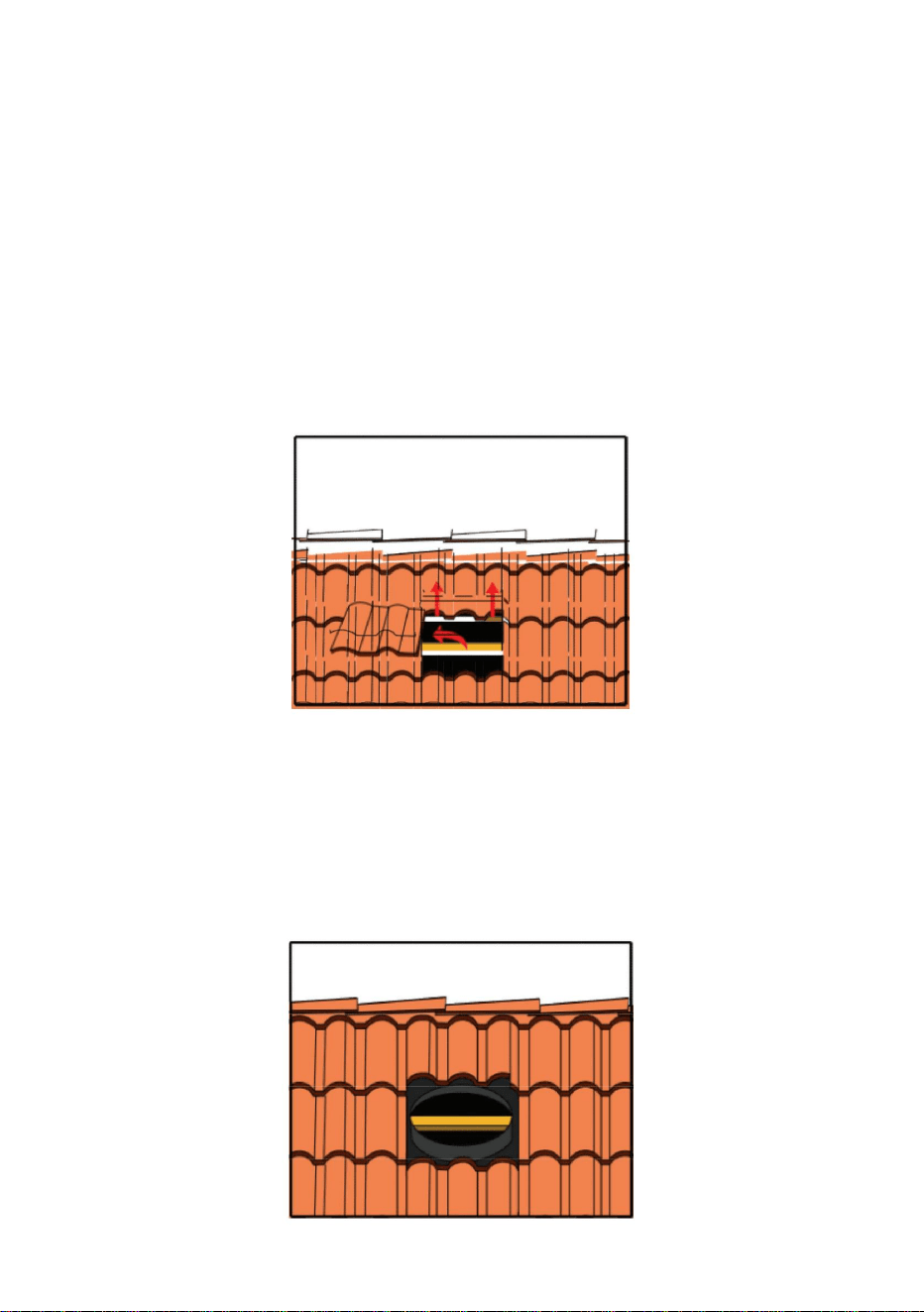

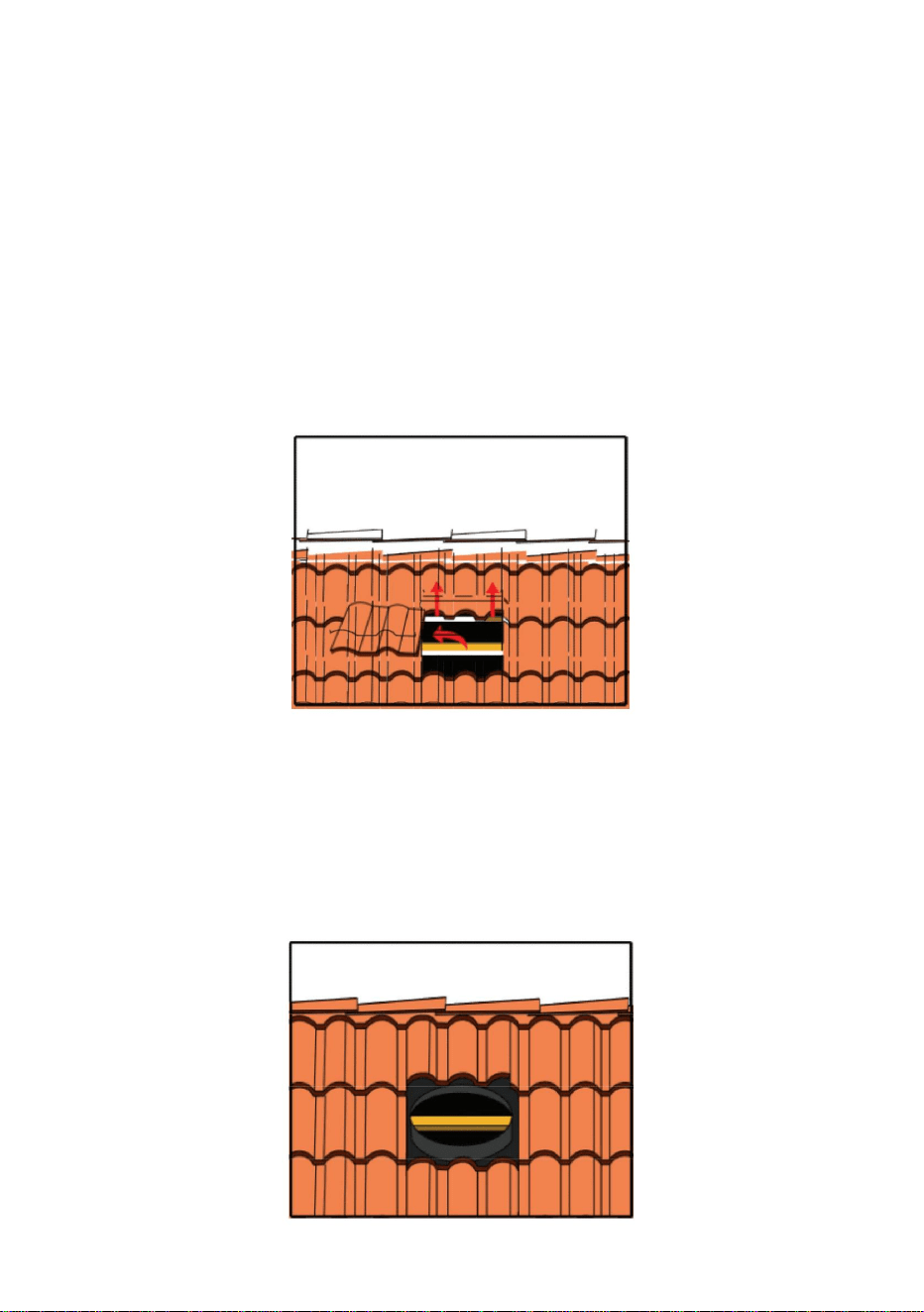

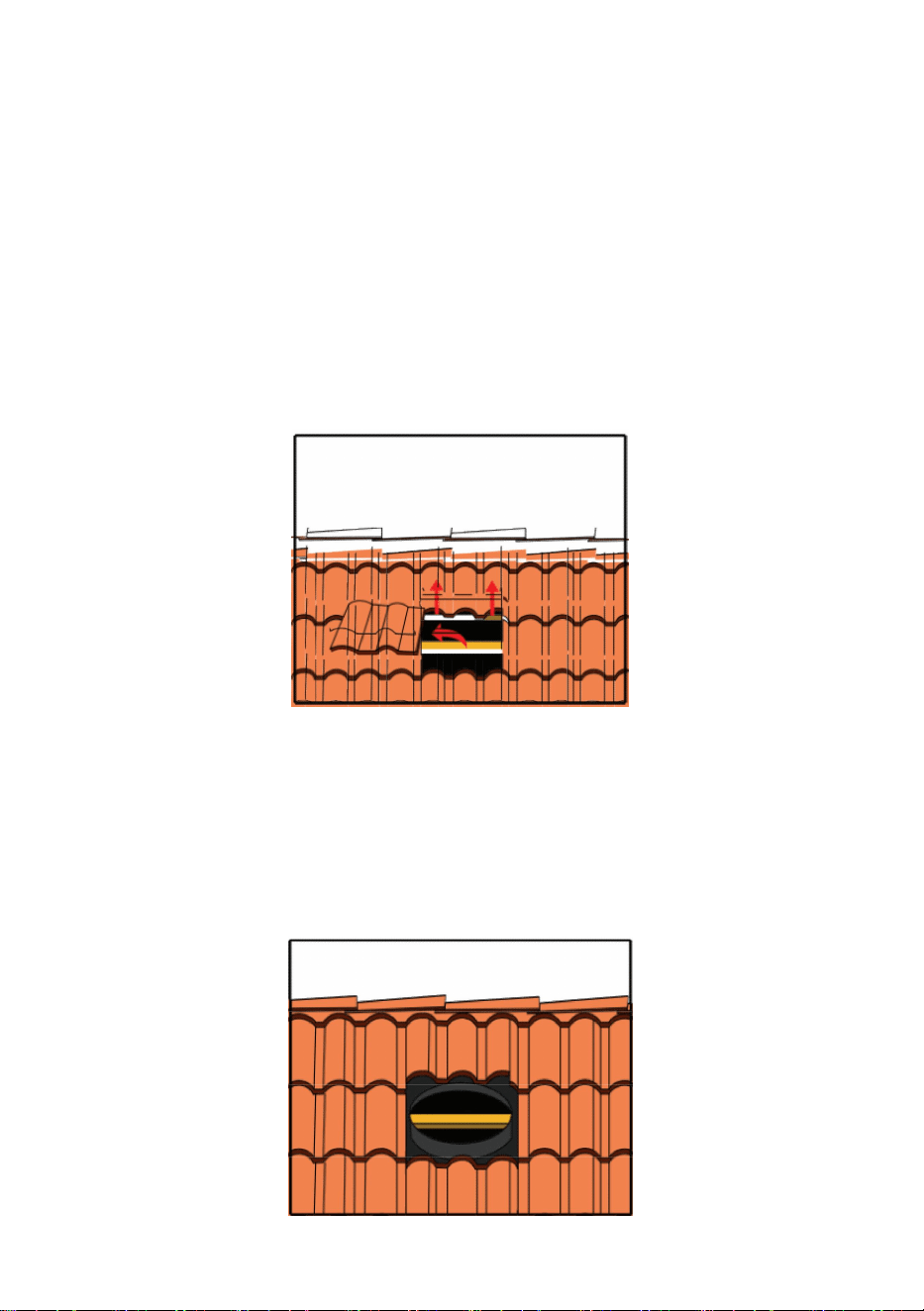

Remove the third tile counting down from the ridge capping (top of the roof)

as shown in the figure. Remove one complete tile from the roof. You may

also push the tile directly above the removed tile slightly up to make the

opening larger if necessary.

Ensure you discard this removed tile. Do not leave it on the roof.

STEP 3

Lift the tiles above the tile opening, slide the flashing into place as shown

here, and then push the tiles back down. This will mold the flashing to the

tiles.

- 18 -

STEP 4

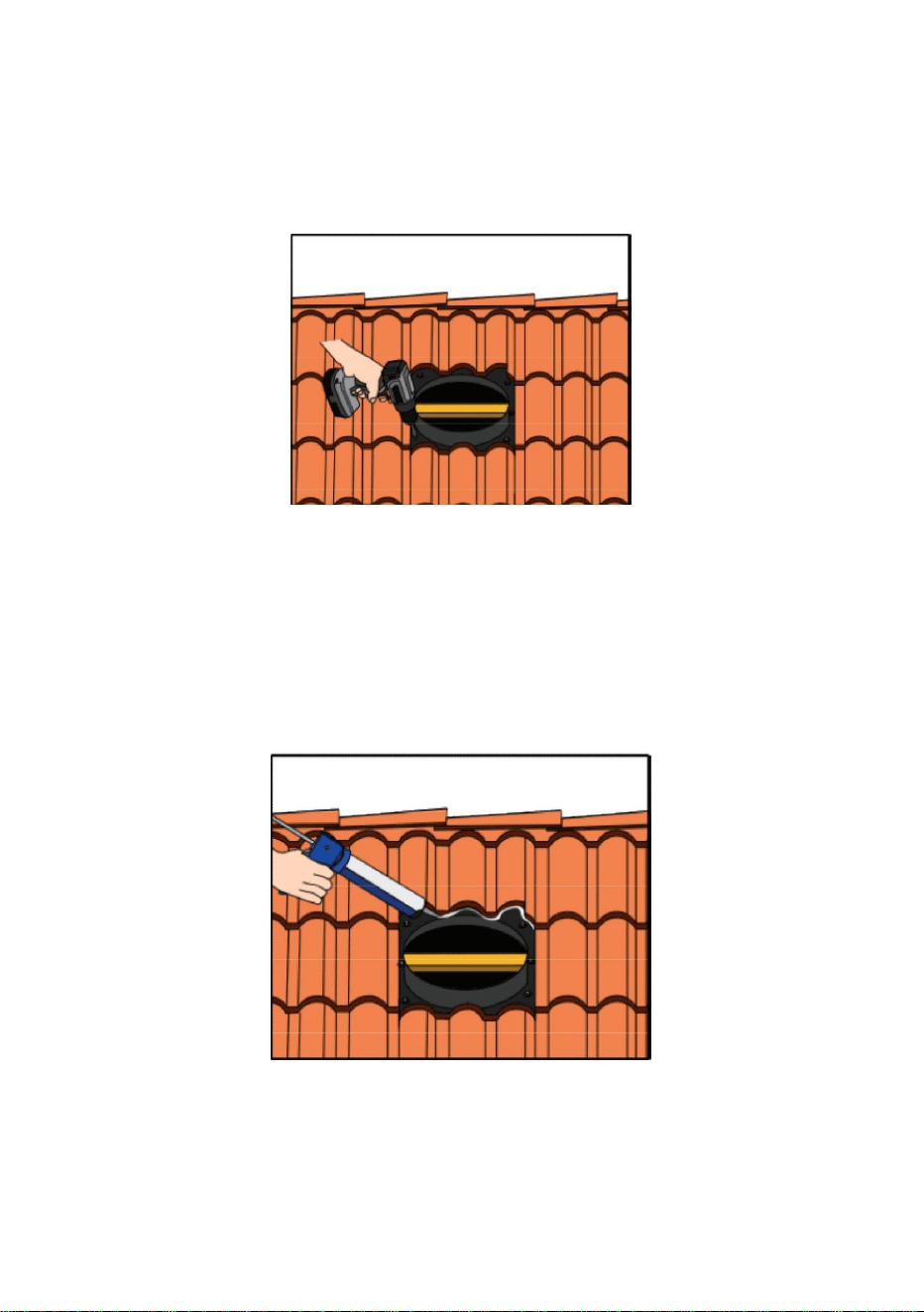

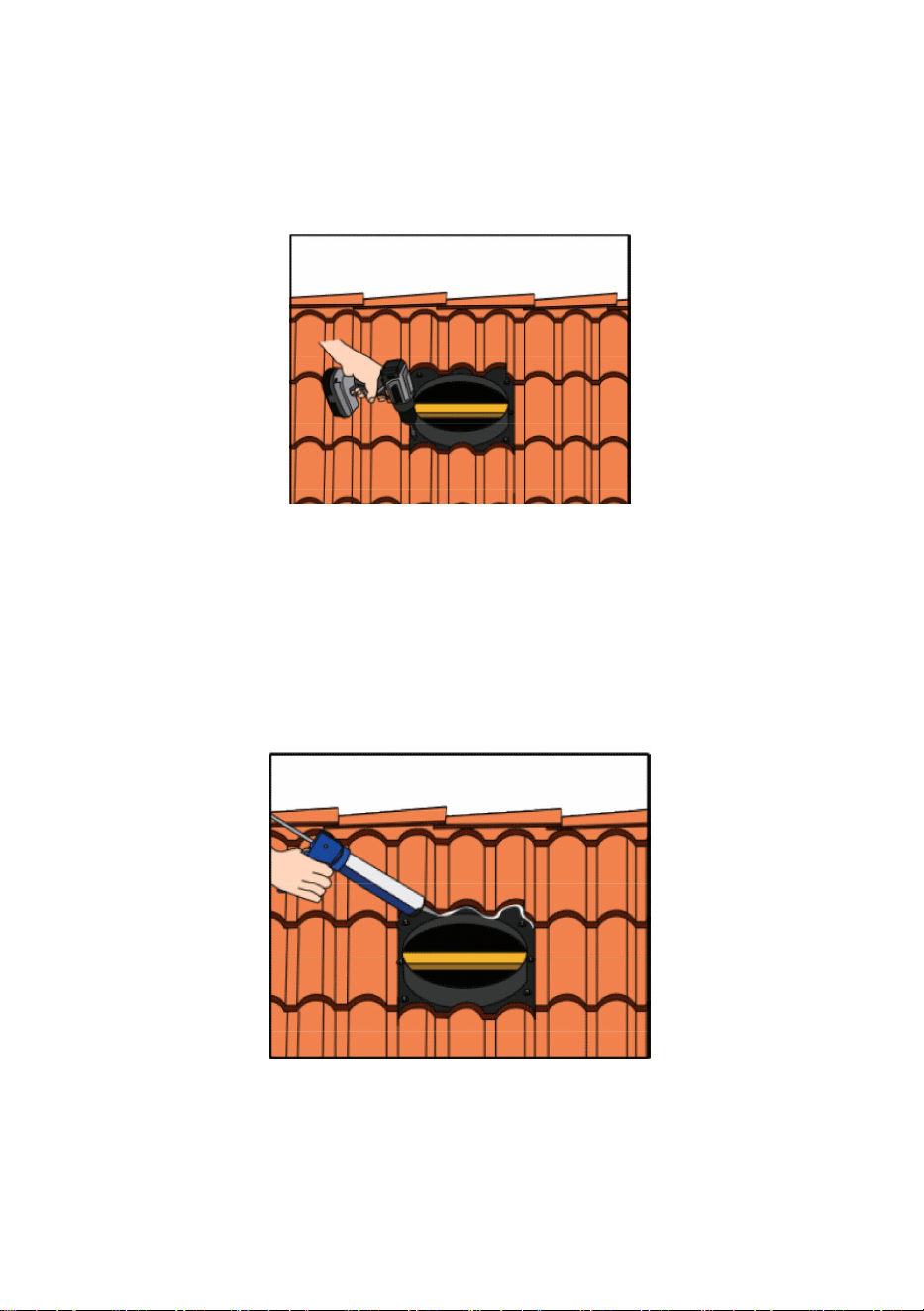

Fit a minimum of one rafter/batten strap (2 are supplied) as shown. The

strap folds over the circular ridge on the flashing and it can either be

screwed or nailed through the rafter/batten strap into the rafter or batten.

Note: Rafters run from the top of the roof down to the facial and battens

run across the roof directly under the tiles.

STEP 5

Once the flashing fitting is complete, run a bead of clear silicone along the

top of the flashing that joins with the upper tiles.

STEP 6

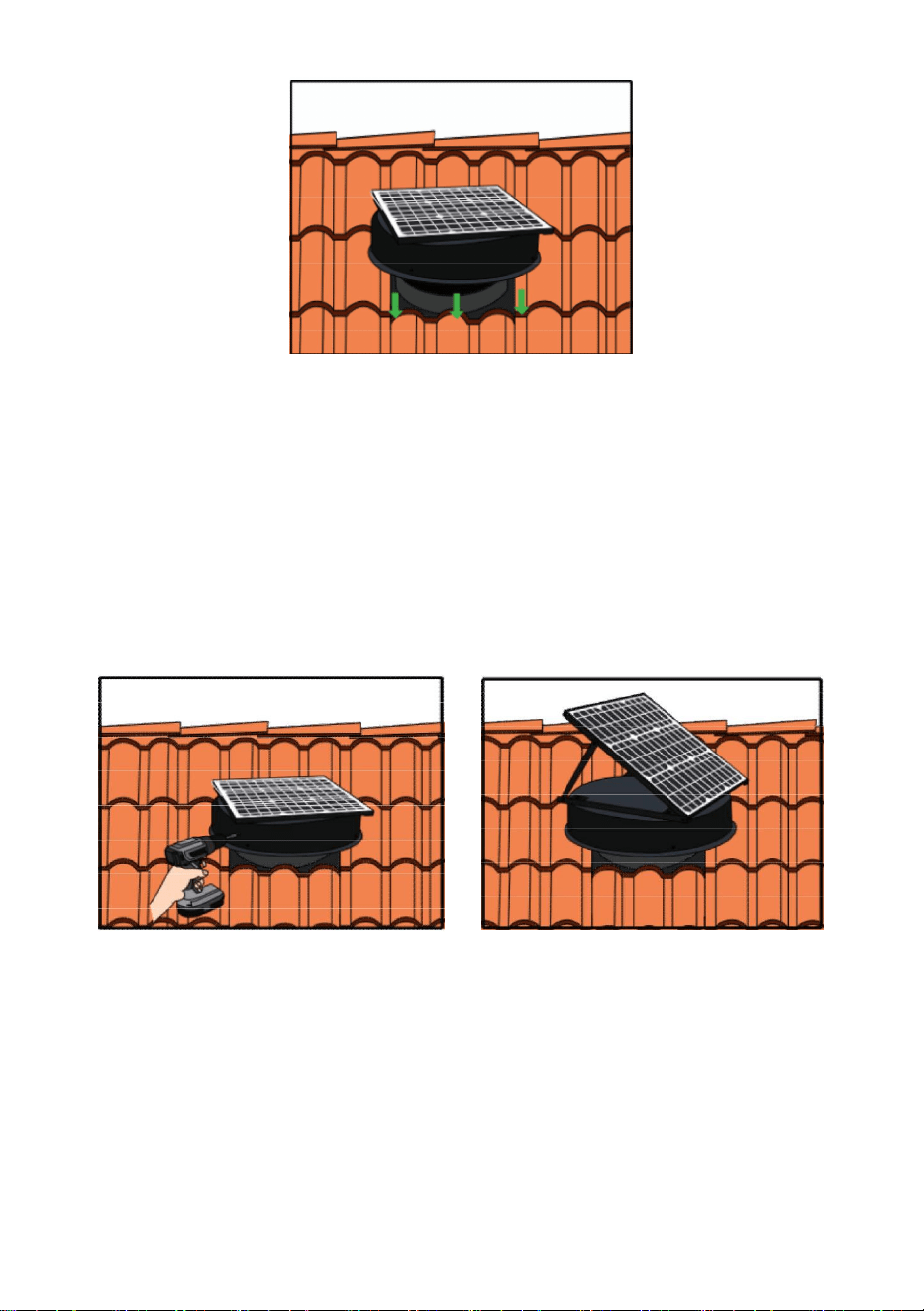

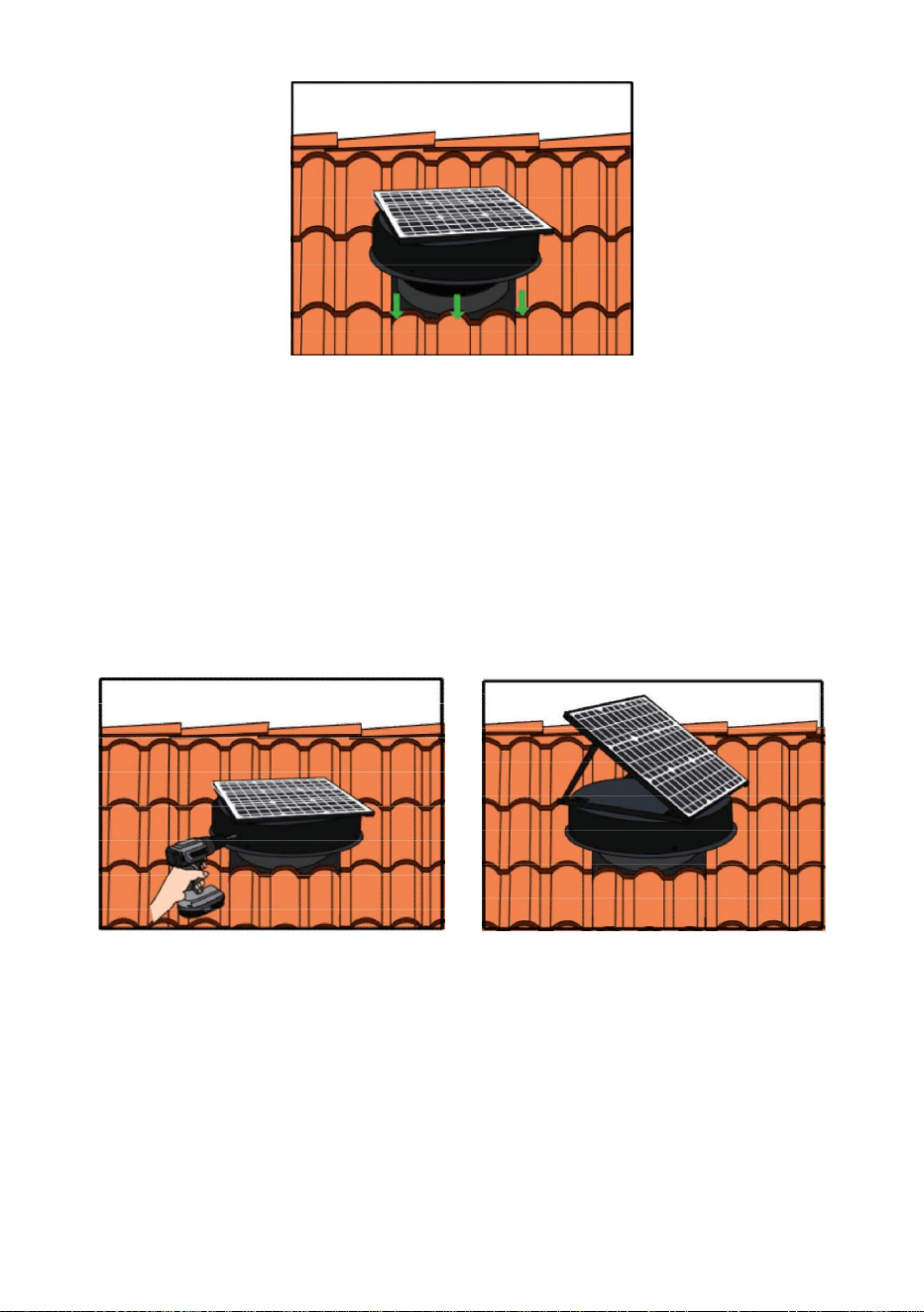

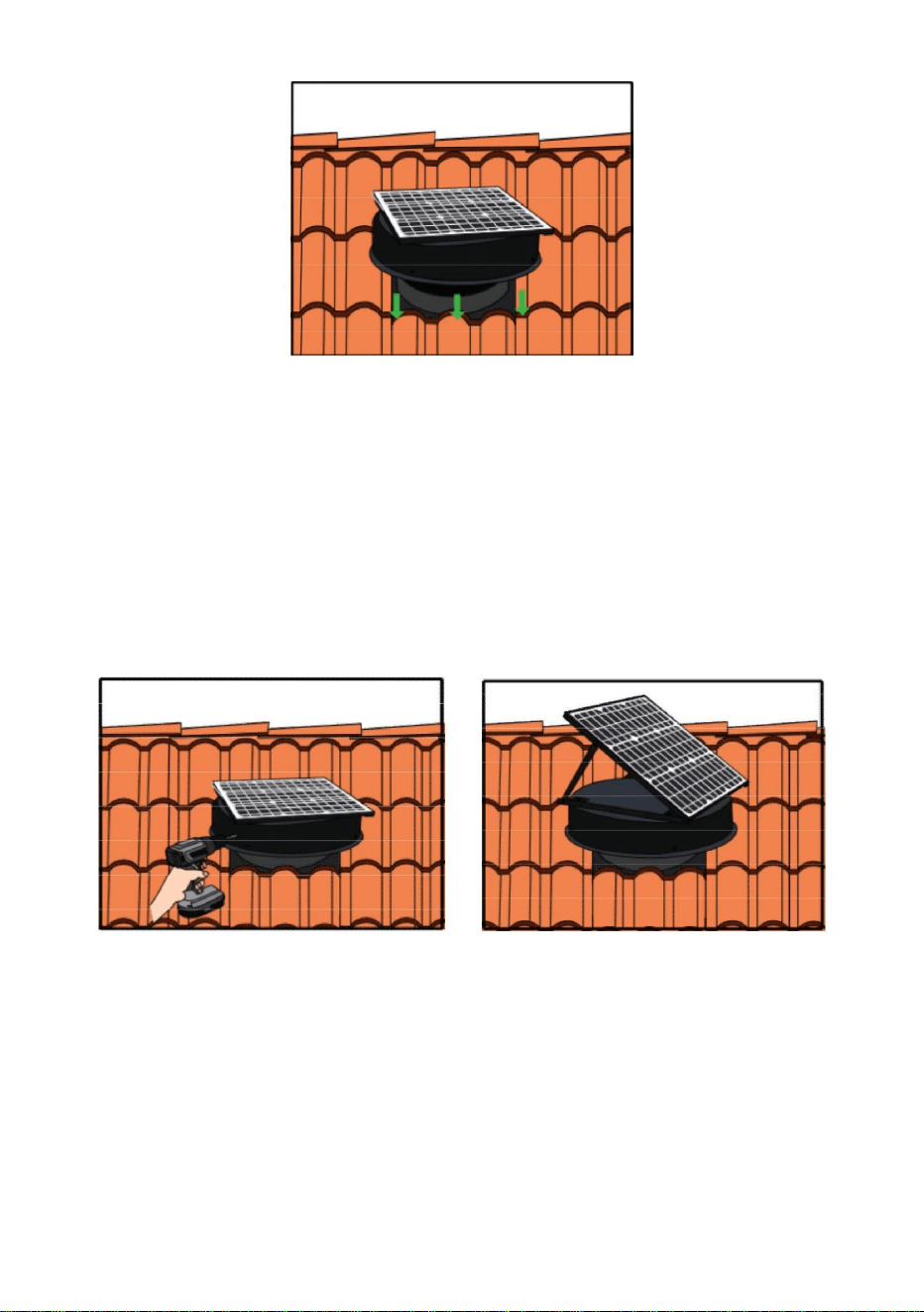

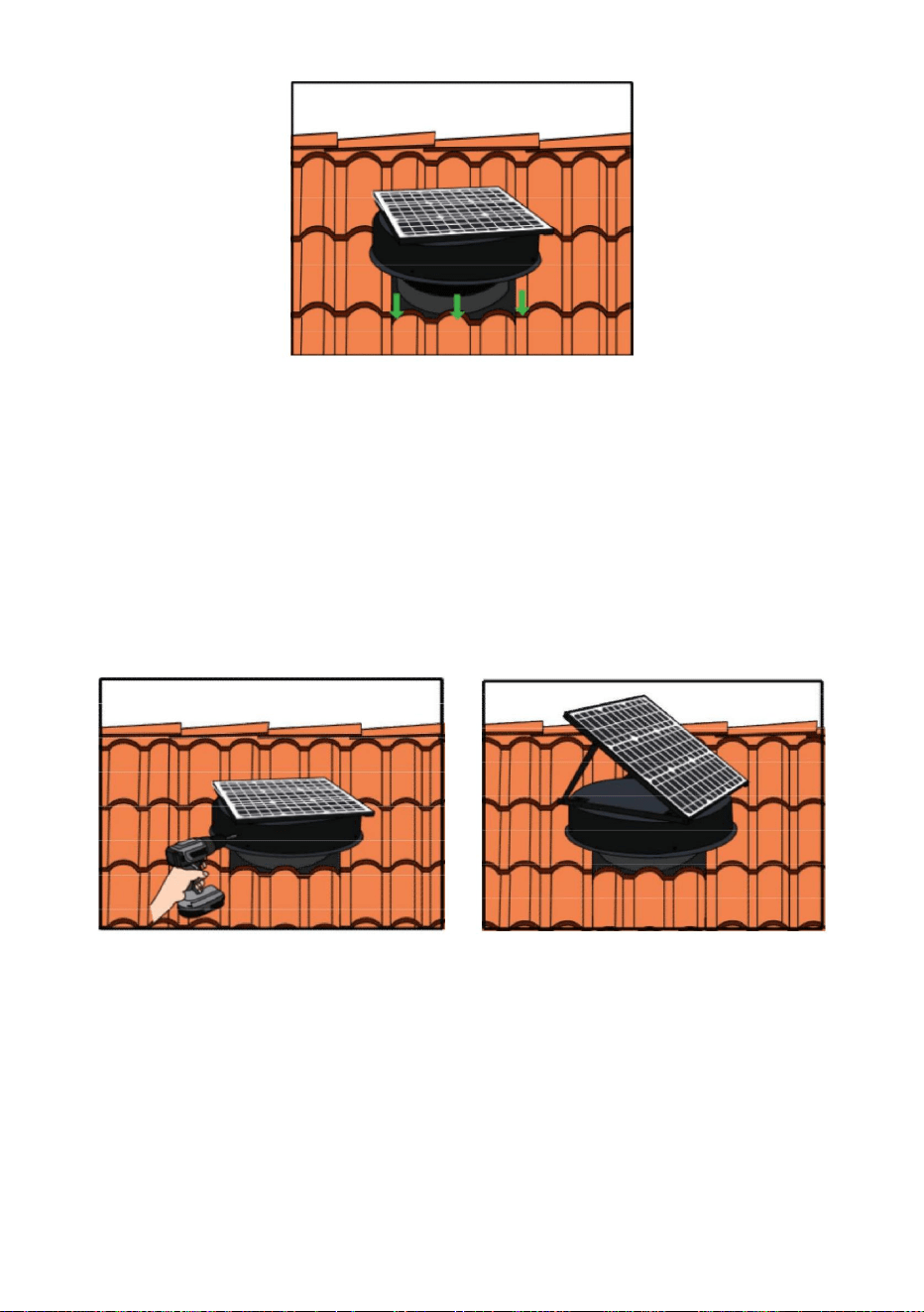

Place the main body of the fan over the flashing as shown below. Turn the

main body of the fan left or right to suit the direction required for the solar

panel.

- 19 -

Tip: Position the solar panel between the south (north for the southern

hemisphere) and west to best suit the sun in warmer months.

STEP 7

As shown in the figure, using a powered screw-driver, screw at least 4

small tech screws through the pre-drilled holes in the fan's main body

through into the flashing.

Tip: You may not get the top tech screw in place as the angle of the roof

may prevent this. In this case, you can simply screw the tech screw into

another section where the main body is over the flashing.

STEP 8

You can now adjust the angle of the solar panel to receive maximum sun

especially during the midday of the warmer months as shown in the figure.

As the pitch of many roofs is already at a good angle for the summer sun,

- 20 -

you may just be able to leave the panel in the down position as it is

supplied from the factory, without doing anything.To adjust the angle of the

solar panels up, just adjust the 2 arms to the correct angle and tighten the

screws.

STEP 9

Now that the primary installation is complete, you can mold the flexible

flashing to suit your tiles and bend the bottom section down to allow water

to run off onto the tiles below. Then run a bead of silicone along the left and

right sides of the flashing and your job is complete.

Note:

An installation option is to fit the fan under the eave vents to the side of the

house which is cool in the afternoon. This will allow the cooler outside air to

be drawn into the roof space. These are especially required when the roof

has foil under the tiles, but regardless eave vents will improve airflow.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

- 21 -

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:JBSF350F/JBSF320G/JBSF320E

Éventdetoit

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutes

lesinstructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépenddu

produitquevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplus

encasdemiseàjourtechnologiqueoulogicielledenotreproduit.

<Photoàtitreindicatifseulement>

Modèle:JBSF350F/JBSF320G/JBSF320E

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Éventdetoit

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

appareilsélectroniques.

Changementsoumodificationsnonexpressémentapprouvésparlapartieresponsable

interférencespouvantentraînerunfonctionnementindésirable.

blessurescorporellesoudommagesauxbiensdevaleur.Évitezquelesenfantsutilisent

AVERTISSEMENT:

partieresponsabledelaconformitépourraitannulerl'autorisationdel'utilisateuràexploiter

Produit.Etceproduitn'estpasunjouet.Nelaissezpaslesenfantsjouer.

Lisezetcomprenezl'intégralitédecemanuelavantd'utiliseroud'entretenircetappareil.

Lesproduitsmarquéscommetelsnepeuventpasêtrejetésaveclesdéchetsménagersnormaux.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

produit.Lenonrespectdecesavertissementsetinstructionspeutentraîner

déchets,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

Leproduitnécessiteunecollecteséparéedesdéchetsdansl'Unioneuropéenne.

Lesymbolereprésentantunepoubelleàroulettesbarréeindiqueque

Lenonrespectdecesinstructionspourraitannulerledroitdel'utilisateuràutiliserl'équipement!

leproduit.

AVERTISSEMENT:

s'appliqueauproduitetàtouslesaccessoiresmarquésdecesymbole.

Cetappareilestconformeàlapartie15BdesrèglesdelaFCC.Sonfonctionnementestsoumisà

auxdeuxconditionssuivantes:

Remarque:ceproduitaététestéetjugéconformeauxlimitesd'un

ÉLIMINATIONCORRECTE:

PRUDENCE:

Leschangementsoumodificationsapportésàceproduitnonexpressémentapprouvésparle

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2014/30/UE.

INFORMATIONSFCC

MESURESDESÉCURITÉIMPORTANTES

2

Machine Translated by Google

3

Indiqueunesituationdangereusequi,siellen’estpasévitée,pourrait

entraînerlamortoudesblessuresgraves.

Indiqueunesituationdangereusequi,siellen’estpasévitée,pourrait

entraînerdesblessuresmineuresoumodérées.

noté.Etlafiguredegauchemontre:«Soyezprudentaveclesappareilsélectriques

s'iln'estpasinstalléetutiliséconformémentauxinstructions,peutprovoquer

choc."

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'existeaucune

dansuneinstallationrésidentielle.

lerécepteurestconnecté.

Indiqueunesituationdangereusequi,siellen’estpasévitée,

Lesymboleindiquequel'utilisateurdoitpayerunegrande

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,et

•Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

attentionaudessinpourmontrerlasituationàlaquelleonsetrouve

AppareilnumériquedeclasseBconformémentàlapartie15BdesrèglesdelaFCC.Ceslimites

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,le

l'utilisateurestencouragéàessayerdecorrigerl'interférenceparuneouplusieursdes

AVERTISSEMENT

sontconçuspourfourniruneprotectionraisonnablecontrelesinterférencesnuisibles

mesuressuivantes.•

Réorienteroudéplacerl'antennederéception.•Augmenter

ladistanceentreleproduitetlerécepteur.•Connecterleproduitàuneprise

suruncircuitdifférentdeceluiauquelilestconnecté.

DANGER

AUTORITÉ

garantirqu’aucuneinterférenceneseproduiradansuneinstallationparticulière.

entraînerlamortoudesblessuresgraves.

ATTENTION

Siceproduitprovoquedesinterférencesnuisiblesàlaradioouàlatélévision

Machine Translated by Google

4

Uneutilisationincorrectepeutentraînerdesblessurescorporelles.Uneutilisationincorrectepeut

N'utilisezpasd'alimentationélectriquequinecorrespondpasàlatensionnominale.L'utilisationde

3.Nedémontezpas,neréparezpasetnerectifiezpaslamachinependantsonutilisation.

ycomprislesinterférencesquipeuventcauserdeseffetsindésirables

peutentraînerunincendieouunchocélectriqueetdesblessurescorporelles.

laprise.

opération.

(1)Cetappareilnedoitpasprovoquerd’interférencesnuisibles.

avertissementsetinstructionspourréférencefuture.

endommagerlamachine.Uneutilisationincorrectepeutentraînerd'autres

2.Silamachineémetdelafumée,desodeurs,dubruitdemoteuretd'autresanomalies

(2)Cetappareildoitacceptertouteinterférencereçue,

AVERTISSEMENT:

Veuilleznepasl'utiliserdanscesconditions.Celapourraitprovoquerunincendieouunchocélectrique.

Cetappareilestconformeàlapartie15desrèglesdelaFCC.

Liseztouslesavertissementsdesécurité,instructions,illustrationsetspécifications

fourniaveccesappareilsélectriques.Lenonrespectdetouteslesinstructions

Lesalimentationsnonconformespeuventprovoquerunincendieouunchocélectrique.

L'opérationestsoumiseàdeuxconditions:

cidessouspeutentraînerunchocélectrique,unincendieet/oudesblessuresgraves.Enregistreztout

PRUDENCE:

1.Débranchezleventilateurlorsquevousvousdéplacezd’unendroitàunautre.

CERTIFICAT

dommages.DANGER:

4.Silamachinen'estpasutiliséependantunelonguepériode,veuillezdébrancherl'adaptateurde

AVERTISSEMENT:

Machine Translated by Google



.Descriptionduproduit



1.JBSF350F

1xcontrôleur

Lavaleurdecontrôledelatempératureet

lavaleurdecontrôledel'humiditépeuvent

êtreajustées,latempératureetl'humidité

intérieuresden'importequellevaleursupérieure

àlavaleurdéfiniedoiventouvrirleventilateur.

7.Débranchezleventilateurlorsquevousretirezlesgrillespourlesnettoyer.Nelaissezpasle

ventilateurfonctionnersanssurveillance.

Veuillezvérifiersileproduitsembleendommagéous'ilmanquedesaccessoires.

6.Cetappareilpeutêtreutilisépardesenfantsâgésde8ansetplusetpardespersonnesayant

descapacitésphysiques,sensoriellesoumentalesréduitesoumanquantd'expérienceetde

connaissancess'ilssontsoussurveillanceouontreçudesinstructionsconcernantl'utilisation

del'appareildemanièresûreets'ilscomprennentlesrisquesencourus.Lesenfantsne

doiventpasjoueravecl'appareil.Lenettoyageetl'entretienparl'utilisateurnedoiventpas

êtreeffectuéspardesenfantssanssurveillance.

5.N'insérezjamaislesdoigts,lescrayonsoutoutautreobjetàtraverslaprotectionlorsqueleventilateur

fonctionne.

1xventilateursolaire

Voyantlumineux:1.Qu'il

soitalimentéparl'énergiesolaireouparunadaptateur,

levoyantvertLEDresteallumépendantunelongue

période;

5

Machine Translated by Google

 





1xtélécommande 6xvistechniques

2xchevrons/lattes

2.JBSF320G

3.Nil'énergiesolairenil'adaptateurne

sontalimentésetlesLEDsontéteintes;

1xadaptateursecteur

alarmedétecteurdefumée,levoyantvert

LEDclignoteetlemoteurestforcéde

s'arrêter.

2.Lorsquelafuméeintérieurefaitle

1xtélécommande1x

adaptateursecteur

6xvistechniques

2xchevrons/lattes1xventilateursolaire

6

Machine Translated by Google

Saconceptioncomprendlescaractéristiquessuivantes:

 

1xventilateursolaire

etconfortable.

•Ilgardevotremaisonplusfraîcheenétéenextrayant20foisplusd'air

l'endroitchaud.•

Leventilateurestrésistantàlacorrosionetconvientauxrégionscôtières.

2xchevrons/lattes

Leventilateurd'extractiondetoitsolairefonctionnedeplusieursmanièrespourgardervotrelieuaufrais

6xvistechniques

3.JBSF320E

jusqu'à30°F.

•Ilréduitl'accumulationdecondensationdansvotretoit.•Ilest

dotéd'unmoteuràcourantcontinusansbalaispourunfonctionnement

silencieux.•Unmatériaudehautequalitéestutilisépourchaquepièceafindegarantirunelongue

duréedevie.•Pendantlesmoislesplusfroids,lecontrôleduthermostatempêchelapertedechaleuretmaintient

•Ilestalimentépar

l'énergiesolaire,iln'yadoncaucuncoûtdefonctionnement.

•Ilréduitlebesoindeclimatisation,réduisantainsilesfacturesd'énergie.•Il

estfacileàinstalleretestcompatibleaveclestoitsentuiles,enmétaletplats.•Il

réduitl'humiditéetfavoriselacirculationdel'air,cequipeutabaisserlatempératurede

7

Machine Translated by Google

8

Spécificationsduproduit

Tensiondel'onduleur

Modèle

~3000m3/h

Panneausolaire

CA100~240V50/

Volume

JBSF350F

Modèle

60Hz

Volume

Puissancedesortiedupanneausolaire42watts,15VDC

Moteur

CA100~240V50/

Aird'échappement

Sortir

Moteur

Tensiondel'onduleur

Modèle

~3500m3/h

JBSF320G

CC15V35W

CC15V50W

Modèle

60Hz

50watts,15VCC

Machine Translated by Google

Remarque:Leventilateurdisposed'uncontrôledetempérature.Ils'allumelorsquelatempératureest

défaut.

Sortir

Aird'échappement

Moteur

<TélécommandeModèle1>

≥26'ets'éteintlorsquelatempératureest≤26°C.

Panneausolaire

<TélécommandeModèle2>

Modèle

CC15V35W

35watts,15VCC

DOUX

Modèle

~2200m3/h

FAIBLE

Volume

MARCHE/ARRÊTPourallumer/éteindrel'appareil,lehautdegammeestactivépar

JBSF320E

9

Machine Translated by Google

10

lorsquelatempératureestinférieureà26°C.Assurezvousquelethermostatestconnecté

Boutonsdelaminuterie:

Appuyersur1Héteindral'appareildans1heure.

"FORCESTART"Appuyezsurceboutonpourdémarreràtoutmoment

2.N'oubliezpasderetirerlefilmdeblocagepourutiliserlatélécommande.

JBSF320E

température.

3.Lorsdel'appairage,maintenezenfoncén'importequelboutonpendant10secondes.

MOYEN

Appuyersur8Héteindral'appareildans8heures.

Note:

avantl'installation.

HAUT

1.Rangezlatélécommandeàl'abridelalumièredirectedusoleil.

•Leblancestleportduthermostat.Sivousvoulezqu'ilfonctionnesous

78,8°F/26°C,

vousdevezledébrancher.

Appuyersur2Héteindral'appareildans2heures.

•Leventilateurfonctionnelorsquelatempératureambianteestsupérieureà26°C/78,8°Fets'arrête

Appuyersur4Héteindral'appareildans4heures.

III.Guided'installation

Machine Translated by Google

11

II.Toitureentuiles

ÉTAPE1

Étudiezl’illustrationpourévaluerlenombredeventilateursd’extractionsolairesdontvousavezbesoinet

l’endroitoùlesinstallerpourvotremaisonouvotreentreprise.Pourdéterminerl’emplacementdu

ventilateur,vousdeveztenircomptedel’ombresurletoitl’aprèsmidipendantlesmoislespluschauds.

Unventilateurbienpositionnédevraitpermettreaupanneausolairederecevoirlesoleildusud(dunord

pourl’hémisphèresud)etdel’ouestpendantlesmoislespluschauds.

I.Toituremétallique

Veuillezlireattentivementceguided'installationpourinstallerleventilateurd'extractiondetoitsolaire.Selonletypede

toit,vouspouvezsuivrelesétapesd'installationpourobtenirlemeilleurrésultat.Plaquedebaseenalliage

d'aluminium,souple,peutêtrefaçonnéeselondifférentesformesdetoitpourlestravauxd'étanchéité.Veuillez

vousassurerquelazonedetravailestsècheavantl'installation.Nepasinstallerpendantouaprèslapluie.

I.INSTALLATIONDETOITUREMETALLIQUE

Machine Translated by Google

C3xventilateurssolairesjusqu'à3000piedscarrés

Remarque:l'ombreaffectelesperformancesduventilateur.Lenombredeventilateursnécessaires

peutvarierenfonctiondelasituation.

B2xventilateurssolairesjusqu'à2000piedscarrés

A1xventilateursolairejusqu'à1000piedscarrés

ÉTAPE2

Retirezles2visdefaîtageetfaitesglisserlebordsupérieurdusolinendessous,commeindiquésur

lafigure.Ilestimportantdepositionnerlesolindemanièreàcequ'ilnerecouvreaucunevisde

toiture.Lesvisdetoiturequivontduhautverslebasdutoitsontsituéesàl'endroitoùsetrouvent

leschevrons.Unefoispositionné,marquezuncerclesurlebordintérieurdusolin.

ÉTAPE3

Ensuivantlecerclemarquésurletoit,découpezuneouverturedansletoitcommeindiqué,àl'aided'unescie

àmétauxoud'unecisailleàtôle.S'ilyadupapierd'aluminiumsouslestôles,découpezunecroixdans

lepapierd'aluminiumetrepliezlescoins.

12

Machine Translated by Google

13

vissezàtraverslesolinetpliezlesbordsdusolinverslebas

lescôtésgaucheetdroitpourcréerunajustementserréavecletoit.Ensuite,

coupezdesencochesdanslebasdusolinpours'adapterauxondulationsdutoit

etpliezlesencochesverslebas.Ensuite,appliquezdusiliconecollésurledessouset

l'extérieurdesbords.Aprèscela,utilisezdusiliconecollésurledessouset

àl'extérieurdelapartieinférieuredusolin.

lorsdelacoupe.

Faitesglisserlesolinverslehautsouslechapeaudetoit,réinstallezles2chapeauxdefaîtage

ÉTAPE4

Remarque:veillezànepascouperleslattes/chevronssouslatôledetoiture.

Remarque:n'appliquezpasdesiliconedanslesvalléessituéesaubasdusolin.

utiliserdescisaillesàtôle

Machine Translated by Google

14

ÉTAPE6

Placezlecorpsprincipalduventilateursurlesolincommeindiquécidessous.Tournezlecorps

principalduventilateurverslagaucheouladroitepourl'adapteràladirectionrequisepourle

panneausolaire.

Remarque:lesvistechniquesetlesvisdetoiturenesontpasincluses.

ÉTAPE5

Commeindiquésurlafigureici,utilisezunminimumde8etunmaximumde12vistechniquesoudetoit

avecdesjointsencaoutchouclelongdelagauche,deladroiteetdubasdusolinpourfixerletoit.

Astuce:Positionnezlepanneausolaireentrelesud(nordpourl'hémisphèresud)etl'ouest

pourmieuxprofiterdusoleilpendantlesmoislespluschauds.

Machine Translated by Google

15

Astuce:vousnepourrezpeutêtrepasmettreenplacelavisdehautetechnologie,carl'angledutoitpeut

évitercela.Danscecas,vouspouvezvisserlavistechniquedansuneautre

sectionoùlecorpsprincipalestaudessusdusolin.

Commelapentedenombreuxtoitsestdéjààunbonanglepourlesoleild'été,vouspourrez

peutêtresimplementlaisserlepanneauenpositionbassetelquel.

lestrousprépercésdanslecorpsprincipalduventilateurdanslesolin,commeindiqué

cidessous.

Àl'aided'untournevisélectrique,vissezaumoins4petitesvistechniquesàtravers

ÉTAPE7

ÉTAPE8

Vouspouvezdésormaisajusterl'angledupanneausolairepourrecevoirunmaximumdesoleil

particulièrementpendantlamijournéedesmoislespluschauds,commelemontrelafigure.

fournidepuisl'usine,sansrienfaire.

Machine Translated by Google

II.INSTALLATIONDETOITURESENTUILES

êtreaspirésdanslescombles.Cesélémentssontparticulièrementnécessaireslorsqueletoitestrecouvertd'une

feuilled'aluminiumsouslestuiles,maisdanstouslescas,leséventsd'avanttoitaméliorerontlacirculationdel'air.

ÉTAPE1

Étudiezl’illustrationpourévaluerlenombredeventilateursd’extractionsolairesdontvousavezbesoinet

l’endroitoùlesinstallerpourvotremaisonouvotreentreprise.Pourdéterminerl’emplacementdu

ventilateur,vousdeveztenircomptedel’ombresurletoitl’aprèsmidipendantlesmoislespluschauds.

Unventilateurbienpositionnédevraitpermettreaupanneausolairederecevoirlesoleildusud(dunord

pourl’hémisphèresud)etdel’ouestpendantlesmoislespluschauds.

Remarque:uneoptiond'installationconsisteàinstallerleventilateursousleséventsd'avant

toitducôtédelamaisonquiestfraisl'aprèsmidi.Celapermettraàl'airextérieurplusfraisde

Pourréglerl'angledespanneauxsolairesverslehaut,ilsuffitd'ajusterles2brasàl'angle

correctetdeserrerlesvis.

16

Machine Translated by Google

17

ÉTAPE2

Retirezlatroisièmetuileencomptantverslebasàpartirdufaîtage(hautdutoit)commeindiquésurlafigure.

Retirezunetuilecomplètedutoit.Vouspouvezégalementpousserlégèrementverslehautlatuile

directementaudessusdelatuileretiréepouragrandirl'ouverturesinécessaire.

ÉTAPE3

Assurezvousdejetercettetuileretirée.Nelalaissezpassurletoit.

A1ventilateursolairejusqu'à1000pi2B2

ventilateurssolairesjusqu'à2000pi2C3

ventilateurssolairesjusqu'à3000pi2Remarque:

l'ombreaffecteralesperformancesduventilateur.Lenombredeventilateursnécessairespeut

varierenfonctiondelasituation.

Soulevezlestuilesaudessusdel'ouvertureprévueàceteffet,faitesglisserlesolinenplace

commeindiquéici,puisrepoussezlestuilesverslebas.Celapermettrademoulerlesolinaux

tuiles.

Machine Translated by Google

18

ÉTAPE5

Unefoislaposedusolinterminée,appliquezuncordondesiliconetransparentlelongduhautdusolinqui

rejointlestuilessupérieures.

ÉTAPE6

Placezlecorpsprincipalduventilateursurlesolincommeindiquécidessous.Tournezlecorpsprincipaldu

ventilateurverslagaucheouladroitepourl'adapteràladirectionrequisepourlepanneausolaire.

Remarque:leschevronspartentduhautdutoitjusqu'àlafaçadeetleslattestraversentletoitdirectement

souslestuiles.

ÉTAPE4

Installezaumoinsunesangledechevron/latte(2sontfournies)commeindiqué.Lasangleserepliesur

lacrêtecirculairedusolinetpeutêtrevisséeouclouéeàtraverslasangledechevron/lattedansle

chevronoulatte.

Machine Translated by Google

19

petitesvistechniquesàtraverslestrousprépercésdanslecorpsprincipalduventilateur

àtraversleclignotant.

Astuce:vousnepourrezpeutêtrepasmettreenplacelavisdepointeenraisondel'angledutoit

Vouspouvezdésormaisajusterl'angledupanneausolairepourrecevoirunmaximumdesoleil

ÉTAPE7

Commeindiquésurlafigure,àl'aided'untournevisélectrique,vissezaumoins4

hémisphère)etouestpourmieuxs'adapterausoleilpendantlesmoislespluschauds.

Astuce:Positionnezlepanneausolaireentrelesud(nordpourlesud)

uneautresectionoùlecorpsprincipalestaudessusdusolin.

ÉTAPE8

peutempêchercela.Danscecas,vouspouvezsimplementvisserlavistechniquedans

Commelapentedenombreuxtoitsestdéjààunbonanglepourlesoleild'été,

particulièrementpendantlemilieudelajournéedesmoislespluschauds,commelemontrelafigure.

Machine Translated by Google

20

ÉTAPE9

Maintenantquel'installationprincipaleestterminée,vouspouvezmoulerlesolinflexiblepourl'adapter

àvoscarreauxetplierlapartieinférieureverslebaspourpermettreàl'eaudes'écoulersurlescarreauxen

dessous.Ensuite,passezuncordondesiliconelelongdescôtésgaucheetdroitdusolinetvotretravailest

terminé.

Remarque:uneoptiond'installationconsisteàinstallerleventilateursousleséventsd'avanttoitdu

côtédelamaisonquiestfraisl'aprèsmidi.Celapermettraàl'airextérieurplusfraisd'êtreaspirédans

legrenier.Cesélémentssontparticulièrementnécessaireslorsqueletoitestrecouvertd'unefeuille

d'aluminiumsouslestuiles,maisquoiqu'ilensoit,leséventsd'avanttoitaméliorerontlacirculationdel'air.

vis.

vouspourrezpeutêtresimplementlaisserlepanneauenpositionbassetelqu'ilestfourni

enusine,sansrienfaire.Pourréglerl'angledespanneauxsolairesverslehaut,ajustezsimplement

les2brasàl'anglecorrectetserrezle

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

ECrossStuGmbH

69,rueMainzerLandstr.,

YHCONSULTINGLIMITED.C/OYHConsultingLimited

Bureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

60329FrancfortsurleMain.

21

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Dachlüftung

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

- 1 -

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Dachlüftung

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Machine Translated by Google

Personenschäden oder Sachschäden. Vermeiden Sie die Benutzung des Geräts durch Kinder.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2014/30/EU.

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

Partei.verantwortlich für die Einhaltung könnte die Berechtigung des Benutzers zum Betrieb erlöschen lassen

KORREKTE ENTSORGUNG:

VORSICHT:

WARNUNG:

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

Dieses Gerät entspricht Teil 15B der FCC-Bestimmungen. Der Betrieb unterliegt

an die folgenden beiden Bedingungen:

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Bei Nichteinhaltung dieser Vorschriften erlischt möglicherweise die Berechtigung des Benutzers zum Betrieb des Geräts!

Produkt. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Abfall, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich vom Hersteller genehmigt wurden,

Lesen Sie das Handbuch vollständig durch, bevor Sie das Gerät in Betrieb nehmen oder warten.

Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

1) Dieses Produkt kann schädliche Störungen verursachen.

das Produkt.

WARNUNG:

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine

Produkt. Und dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen.

elektronische Geräte.

Störungen, die zu unerwünschtem Betrieb führen können.

FCC-INFORMATIONEN

WICHTIGE SICHERHEITSHINWEISE

- 2 -

Machine Translated by Google

- 3 -

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu

Sollte dieses Produkt Störungen im Radio- oder Fernsehempfang verursachen,

Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu

leichten oder mittelschweren Verletzungen führen kann.

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten.

Dies kann zu schweren oder tödlichen Verletzungen führen.

folgende Maßnahmen: •

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie

woanders auf. • Vergrößern Sie den Abstand zwischen Produkt und Empfänger. •

Schließen Sie das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als der, an den es angeschlossen ist.

sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten

GEFAHR

BEHÖRDE

Digitales Gerät der Klasse B gemäß Teil 15B der FCC-Bestimmungen. Diese Grenzwerte

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

WARNUNG

Beachten Sie die Zeichnung, um die Situation zu veranschaulichen

in einer Wohnanlage.

der Receiver ist angeschlossen.

Das Symbol weist darauf hin, dass der Benutzer sehr vorsichtig sein sollte.

AUFMERKSAMKEIT

Schock."

Störungen des Funkverkehrs. Es gibt jedoch keine

Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird,

zum Tod oder zu schweren Verletzungen führen kann.

Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird,

notiert. Und die linke Abbildung zeigt: „Achten Sie auf elektrische

Machine Translated by Google

- 4 -

einschließlich Störungen, die zu unerwünschten

WARNUNG:

Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt. Die Verwendung von

die Buchse.

ZERTIFIKAT

Beschädigung.ACHTUNG:

unten kann zu Stromschlag, Brand und schweren Verletzungen führen. Bewahren Sie alle

Der Betrieb unterliegt zwei Bedingungen:

VORSICHT:

1. Trennen Sie den Ventilator, wenn Sie ihn von einem Ort zum anderen bewegen.

Dieses Gerät entspricht Teil 15 der FCC-Regeln.

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen

mit diesem Elektrogerät geliefert. Nichtbefolgen aller Anweisungen

(2) Das Gerät muss alle empfangenen Störungen tolerieren können.

WARNUNG:

Nicht konforme Netzteile können Feuer oder Stromschläge verursachen.

Bedingungen, verwenden Sie es bitte nicht. Es kann zu Feuer oder Stromschlag führen.

(1) Dieses Gerät darf keine schädlichen Störungen verursachen.

Warnungen und Anweisungen zum späteren Nachschlagen.

2.Wenn die Maschine Rauch, Geruch, Motorgeräusche und andere ungewöhnliche

4.Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte den Adapter aus der

kann zu Feuer, Stromschlag und Verletzungen führen.

Betrieb.

Unsachgemäßer Betrieb kann zu Verletzungen führen. Unsachgemäßer Betrieb kann

Schäden an der Maschine verursachen. Unsachgemäßer Betrieb kann andere

3.Die Maschine während des Betriebs nicht zerlegen, reparieren oder instand setzen.

Machine Translated by Google

ÿ.Produktbeschreibung

1.JBSF-350F

Temperatur-Regelwert und Feuchtigkeits-

Regelwert können eingestellt werden.

Liegen Innentemperatur und Feuchtigkeit um

einen Wert über dem eingestellten Wert, wird

der Ventilator geöffnet.

Bitte prüfen Sie, ob das Produkt beschädigt ist oder Zubehör fehlt.

Kontrollleuchte: 1.

Unabhängig davon, ob die Stromversorgung über

Solarenergie oder Adapter erfolgt, leuchtet die grüne

LED-Leuchte lange.

6. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen,

sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet

werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des

Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen

nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern

ohne Aufsicht durchgeführt werden.

1 x Controller

7. Trennen Sie den Ventilator, wenn Sie die Gitter zur Reinigung entfernen. Lassen Sie den Ventilator

nicht unbeaufsichtigt laufen.

5. Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch den Schutz, wenn der

Ventilator läuft.

1 x Solarventilator.

- 5 -

Machine Translated by Google

ÿ ÿ

ÿÿ

6 x technische Schrauben

2 x Sparren/Latte

1 x Netzteil

2 x Sparren/Latte

Rauchsensoralarm, die grüne LED blinkt und

der Motor wird zwangsweise gestoppt.

1 x Fernbedienung

3.Weder die Solarenergie noch der Adapter

werden mit Strom versorgt und die LEDs

sind aus.

2.Wenn der Rauch im Haus die

1 x Solarventilator.

1 x Fernbedienung, 1 x

Netzteil.

2.JBSF-320G

6 x technische Schrauben

- 6 -

Machine Translated by Google

Sein Design umfasst die folgenden Funktionen:

- 7 -

ÿÿ

und komfortabel.

• Es hält Ihr Zuhause im Sommer kühler, indem es 20-mal mehr Luft absaugt

Ein solarbetriebener Dachabluftventilator hat mehrere Funktionen, um Ihr Zuhause kühl zu halten

als ein Whirly Bird. • Es

wird solarbetrieben, sodass keine Betriebskosten anfallen. • Es

reduziert den Bedarf an Klimaanlagen und senkt die Energiekosten. • Es ist einfach zu

installieren und mit Ziegel-, Metall- und Flachdächern kompatibel. • Es reduziert die Luftfeuchtigkeit

und fördert den Luftstrom, wodurch die Temperatur gesenkt werden kann

2 x Sparren/Latte1 x Solarventilator.

6 x technische Schrauben

3.JBSF-320E

bis zu -1 °C. •

Es reduziert die Kondensation auf Ihrem Dach. • Es verfügt über

einen bürstenlosen Gleichstrommotor für einen leisen Betrieb. • Für

jedes Teil wird hochwertiges Material verwendet, um eine lange Lebensdauer zu gewährleisten. • In

den kühleren Monaten verhindert die Thermostatregelung Wärmeverlust und hält

der Ort warm. • Der

Ventilator ist korrosionsbeständig und für Küstenregionen geeignet.

Machine Translated by Google

Solarpanel

50 Watt, 15 VDC

Modell

Volumen

Gleichstrom 15 V, 50 W

ÿ Modell ÿ

~3500 m3/h

JBSF-320G

Gleichstrom 15 V, 35 W

Abluft

Ausgabe

Motor

Wechselstrom 100~240V 50 /

Abluft

60 Hz

Modell

Volumen

Solarmodul-Leistung 42 Watt, 15 VDC

Wechselrichterspannung

Wechselstrom 100~240V 50 /

JBSF-350F

Wechselrichterspannung

60 Hz

~3000 m3/h

Produktspezifikationen

- 8 -

Machine Translated by Google

- 9 -

Ausgabe

JBSF-320E

Standard.

Volumen

EIN / AUS Zum Ein- und Ausschalten des Gerätes wird High-End aktiviert durch

Modell

~2200 m3/h

NIEDRIG

ÿ Modell ÿ

Gleichstrom 15 V, 35 W

35 Watt, 15 VDC

Solarpanel

< Fernbedienung Modell 2 >

WEICH

Motor

< Fernbedienung Modell 1 >

Abluft

Hinweis: Der Ventilator verfügt über eine Temperaturregelung. Er schaltet sich ein, wenn die Temperatur

ÿ26°C und schaltet sich ab, wenn die Temperatur ÿ26°C beträgt.

Machine Translated by Google

ÿ.Installationsanleitung

Timer-Tasten:

Durch Drücken von 4H wird das Gerät nach 4 Stunden ausgeschaltet.

wenn die Temperatur unter 26 °C liegt. Stellen Sie sicher, dass der Thermostat angeschlossen ist

Durch Drücken von 2H wird das Gerät nach 2 Stunden ausgeschaltet.

•Der Ventilator läuft, wenn die Raumtemperatur über 26 °C (78,8 °F) liegt und stoppt

HÖHE

1. Bewahren Sie die Fernbedienung vor direkter Sonneneinstrahlung geschützt auf.

•Der weiße Anschluss ist der Anschluss des Thermostats. Wenn Sie möchten, dass es unter

78,8ÿ°F/26ÿ°C,

müssen Sie es abklemmen.

MEDIUM

Durch Drücken von 8H wird das Gerät nach 8 Stunden ausgeschaltet.

Notiz:

Temperatur.

3. Halten Sie beim Koppeln eine beliebige Taste 10 Sekunden lang gedrückt.

vor der Installation.

" FORCE START " Drücken Sie diese Taste, um zu jedem beliebigen Zeitpunkt zu starten.

2. Denken Sie daran, die Schutzfolie zu entfernen, bevor Sie die Fernbedienung verwenden können.

Durch Drücken von 1H wird das Gerät nach 1 Stunde ausgeschaltet.

ÿ JBSF-320E

- 10 -

Machine Translated by Google

I.METALLDACHINSTALLATION

II. Ziegeldach

I. Metalldach

Bitte lesen Sie diese Installationsanleitung sorgfältig durch, um den Solar-Dachabluftventilator zu

installieren. Je nach Dachtyp können Sie die Installationsschritte befolgen, um das beste

Ergebnis zu erzielen. Die weiche Grundplatte aus Aluminiumlegierung kann für

Abdichtungsarbeiten an unterschiedliche Dachformen angepasst werden. Bitte stellen Sie vor

der Installation sicher, dass der Arbeitsbereich trocken ist. Nicht während oder nach Regen installieren.

SCHRITT

1 Studieren Sie die Abbildung, um zu ermitteln, wie viele Solar-Dachventilatoren Sie benötigen

und wo Sie diese für Ihr Zuhause oder Geschäft installieren müssen. Um herauszufinden,

wo Sie den Ventilator positionieren müssen, müssen Sie in den wärmeren Monaten

eventuellen Schatten am Nachmittag auf dem Dach berücksichtigen. Ein gut positionierter

Ventilator sollte es dem Solarpanel ermöglichen, in den wärmeren Monaten Sonne aus dem

Süden (Norden auf der Südhalbkugel) und Westen zu erhalten.

- 11 -

Machine Translated by Google

- 12 -

B - 2x Solarventilatoren für bis zu 185 m² Fläche

Hinweis: Schatten beeinträchtigt die Lüfterleistung. Die Anzahl der benötigten Lüfter kann je nach Situation

variieren.

C - 3x Solarventilatoren für bis zu 284 m² Fläche

A - 1x Solarventilator für bis zu 93,5 m² Fläche

Entfernen Sie zwei Firstschrauben und schieben Sie die Oberkante der Verkleidung darunter, wie in der

Abbildung gezeigt. Es ist wichtig, die Befestigung so zu positionieren, dass sie keine Dachschrauben bedeckt.

Die Dachschrauben, die von oben nach unten verlaufen, sind die Stellen, an denen sich die Sparren befinden.

Markieren Sie nach der Positionierung einen Kreis auf der Innenkante der Verkleidung.

SCHRITT

3 Schneiden Sie entlang des auf dem Dach markierten Kreises mit einer Metallsäge oder einer Blechschere

eine Öffnung in das Dach, wie gezeigt. Wenn sich unter den Metallblechen Folie befindet, schneiden Sie

ein Kreuz in die Folie und falten Sie die Ecken nach hinten.

SCHRITT 2

Machine Translated by Google

- 13 -

die linke und rechte Seite, um einen dichten Abschluss mit dem Dach zu schaffen. Als

nächstes schneiden Sie Kerben in die Unterseite der Einfassung, um sie an die Wellen des Daches anzupassen

und biegen Sie die Kerben nach unten. Tragen Sie anschließend Silikon auf die Unterseite und Außenseite

der Kanten auf. Verwenden Sie anschließend Silikon auf der Unterseite und

Schrauben Sie die Schrauben durch die Verkleidung und biegen Sie die Kanten der Verkleidung nach unten

außerhalb des unteren Abschnitts der Abdeckung.

SCHRITT 4

Schieben Sie die Abdeckung wieder unter die Dachabdeckung und montieren Sie die beiden Firstabdeckungen

beim Schneiden.

Hinweis: Achten Sie darauf, dass Sie keine Latten/Sparren unter der Dachplatte beschädigen.

Blechschere verwenden

Hinweis: Tragen Sie kein Silikon auf die Täler an der Unterseite der Abdeckung auf.

Machine Translated by Google

- 14 -

Hinweis: Technische Schrauben und Dachschrauben sind nicht im Lieferumfang enthalten.

Platzieren Sie den Hauptkörper des Ventilators wie unten gezeigt über der Verkleidung. Drehen Sie den Hauptkörper

des Ventilators nach links oder rechts, je nach der für das Solarpanel erforderlichen Richtung.

SCHRITT 6

SCHRITT

5: Wie in der Abbildung hier gezeigt, verwenden Sie mindestens 8 und höchstens 12 Tech- oder Dachschrauben

mit Gummidichtungen links, rechts und unten an der Verkleidung, um das Dach zu befestigen.

Tipp: Positionieren Sie das Solarpanel zwischen Süd (Norden auf der Südhalbkugel) und West, um in den

wärmeren Monaten die Sonne optimal zu nutzen.

Machine Translated by Google

- 15 -

verhindern. In diesem Fall können Sie die Tech-Schraube in eine andere schrauben

Abschnitt, in dem sich der Hauptkörper über der Verkleidung befindet.

Tipp: Es kann sein, dass die obere Schraube nicht richtig sitzt, da der Dachwinkel

Sie können jetzt den Winkel des Solarpanels anpassen, um maximale Sonneneinstrahlung zu erhalten

Mit einem Akkuschrauber mindestens 4 kleine technische Schrauben durch

unten.

die vorgebohrten Löcher im Hauptkörper des Ventilators in die Verkleidung einführen, wie gezeigt

SCHRITT 7

insbesondere während der Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt.

Da die Neigung vieler Dächer bereits einen günstigen Winkel für die Sommersonne aufweist, können Sie das

Panel möglicherweise einfach in der unteren Position belassen, wie es ist.

ab Werk geliefert, ohne dass etwas getan werden muss.

SCHRITT 8

Machine Translated by Google

II. INSTALLATION VON ZIEGELDÄCHERN

in den Dachraum geleitet werden. Diese sind insbesondere erforderlich, wenn das Dach Folie unter den

Ziegeln hat, aber unabhängig davon verbessern Traufbelüftungen den Luftstrom.

Hinweis: Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachrinnen an der Seite

des Hauses anzubringen, die am Nachmittag kühl ist. Dadurch kann die kühlere Außenluft

Um den Winkel der Solarmodule nach oben anzupassen, stellen Sie einfach die beiden Arme auf den

richtigen Winkel ein und ziehen Sie die Schrauben fest.

SCHRITT

1 Studieren Sie die Abbildung, um zu ermitteln, wie viele Solar-Dachventilatoren Sie benötigen und wo

Sie diese für Ihr Zuhause oder Geschäft installieren müssen. Um herauszufinden, wo Sie den

Ventilator positionieren müssen, müssen Sie in den wärmeren Monaten eventuellen Schatten am

Nachmittag auf dem Dach berücksichtigen. Ein gut positionierter Ventilator sollte es dem Solarpanel

ermöglichen, in den wärmeren Monaten Sonne aus dem Süden (Norden auf der Südhalbkugel) und

Westen zu erhalten.

- 16 -

Machine Translated by Google

- 17 -

Stellen Sie sicher, dass Sie den entfernten Ziegel entsorgen. Lassen Sie ihn nicht auf dem Dach liegen.

SCHRITT 3

SCHRITT

2 Entfernen Sie den dritten Ziegel von der Firstabdeckung (Dachspitze) nach unten, wie in der Abbildung

gezeigt. Entfernen Sie einen ganzen Ziegel vom Dach. Sie können den Ziegel direkt über dem entfernten

Ziegel auch leicht nach oben drücken, um die Öffnung bei Bedarf zu vergrößern.

A - 1x Solarventilator für bis zu 93,5 m² Fläche B - 2x

Solarventilatoren für bis zu 183,5 m² Fläche C - 3x

Solarventilatoren für bis zu 283,5 m² Fläche Hinweis: Schatten

beeinträchtigt die Ventilatorleistung. Die Anzahl der benötigten Ventilatoren kann je nach Situation variieren.

Heben Sie die Fliesen über die Fliesenöffnung, schieben Sie die Abdeckung wie hier gezeigt an ihren Platz und

drücken Sie die Fliesen dann wieder nach unten. Dadurch wird die Abdeckung an die Fliesen angepasst.

Machine Translated by Google

- 18 -

SCHRITT

5: Sobald die Montage der Abdeckung abgeschlossen ist, ziehen Sie einen Streifen klares Silikon entlang

der Oberseite der Abdeckung, die mit den oberen Fliesen verbunden ist.

SCHRITT

6 Platzieren Sie den Hauptkörper des Ventilators wie unten gezeigt über der Verkleidung. Drehen Sie den

Hauptkörper des Ventilators nach links oder rechts, je nach der für das Solarpanel erforderlichen Richtung.

Hinweis: Die Sparren verlaufen von der Dachspitze bis zur Dachfläche und die Latten verlaufen quer über

das Dach direkt unter den Ziegeln.

SCHRITT

4 Bringen Sie mindestens einen Sparren-/Lattengurt an (2 werden mitgeliefert), wie gezeigt. Der Gurt

wird über den runden Grat der Einfassung gefaltet und kann entweder durch den Sparren-/Lattengurt

in den Sparren oder die Latte geschraubt oder genagelt werden.

Machine Translated by Google

- 19 -

durch in die Verkleidung.

Tipp: Es kann sein, dass die obere Schraube nicht richtig sitzt, da der Winkel des Daches

kleine technische Schrauben durch die vorgebohrten Löcher im Hauptkörper des Lüfters

kann dies verhindern. In diesem Fall können Sie die Tech-Schraube einfach in

SCHRITT 7

Wie in der Abbildung gezeigt, schrauben Sie mit einem Akkuschrauber mindestens 4

Hemisphäre) und im Westen, um in den wärmeren Monaten die Sonne besser zu nutzen.

Tipp: Positionieren Sie das Solarpanel zwischen Süd (Nord für Süd

ein weiterer Abschnitt, bei dem sich der Hauptkörper über der Verkleidung befindet.

SCHRITT 8

Sie können jetzt den Winkel des Solarpanels anpassen, um maximale Sonneneinstrahlung zu erhalten

insbesondere während der Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt.

Da die Neigung vieler Dächer bereits einen günstigen Winkel für die Sommersonne aufweist,

Machine Translated by Google

- 20 -

Schrauben.

Hinweis: Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachtraufenentlüftungen

an der Seite des Hauses anzubringen, die am Nachmittag kühl ist. Dadurch kann die kühlere

Außenluft in den Dachraum gesaugt werden. Diese sind insbesondere erforderlich, wenn das Dach

unter den Ziegeln Folie hat, aber unabhängig davon verbessern Dachtraufenentlüftungen den Luftstrom.

SCHRITT

9 Nachdem die Hauptinstallation abgeschlossen ist, können Sie die flexible Abdeckung an Ihre

Fliesen anpassen und den unteren Abschnitt nach unten biegen, damit das Wasser auf die darunter

liegenden Fliesen ablaufen kann. Tragen Sie dann eine Silikonperle entlang der linken und rechten

Seite der Abdeckung auf, und Ihre Arbeit ist abgeschlossen.

Möglicherweise können Sie das Panel einfach in der unteren Position belassen, wie es

vom Werk geliefert wird, ohne etwas zu tun. Um den Winkel der Solarpanels nach oben einzustellen,

stellen Sie einfach die beiden Arme auf den richtigen Winkel ein und ziehen Sie die

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Machine Translated by Google

Vertreter der EG

UK REP

E-CrossStu GmbH

60329 Frankfurt am Main.

Mainzer Landstr.69,

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modello: JBSF-350F/JBSF-320G/JBSF-320E

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Sfiato sul tetto

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

- 1 -

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Modello: JBSF-350F/JBSF-320G/JBSF-320E

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Sfiato sul tetto

Machine Translated by Google

ATTENZIONE:

AVVERTIMENTO:

prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

Cambiamenti o modifiche a questo prodotto non espressamente approvati dal

dispositivi elettronici.

lesioni personali o danni a beni di valore. Evitare che i bambini utilizzino il

interferenze che potrebbero causare un funzionamento indesiderato.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici.

Leggere e comprendere l'intero manuale prima di utilizzare o effettuare la manutenzione di questo

1) Questo prodotto può causare interferenze dannose.

AVVERTIMENTO:

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.

alle due condizioni seguenti:

Questo dispositivo è conforme alla Parte 15B delle Norme FCC. Il funzionamento è soggetto

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un

il prodotto.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il

per la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Cambiamenti o modifiche non espressamente approvati dal soggetto responsabile

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2014/30/UE.

party.responsible per la conformità potrebbe invalidare l'autorità dell'utente di operare

SMALTIMENTO CORRETTO:

INFORMAZIONI FCC

IMPORTANTI MISURE DI SICUREZZA

- 2 -

Machine Translated by Google

- 3 -

provocare morte o lesioni gravi.

"Shock."

interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna

Indica una situazione pericolosa che, se non evitata,

ATTENZIONE

Indica una situazione pericolosa che, se non evitata, potrebbe

provocare morte o lesioni gravi.

se non installato e utilizzato secondo le istruzioni, può causare

notato. E la figura a sinistra mostra, "Fai attenzione alle elettricità

attenzione al disegno per mostrare la situazione da

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e

• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

il ricevitore è connesso.

in un'installazione residenziale.

Il simbolo indica che l'utente deve prestare molta attenzione

sono progettati per fornire una protezione ragionevole contro interferenze dannose

seguenti misure. •

Riorientare o riposizionare l'antenna ricevente. • Aumentare

la distanza tra il prodotto e il ricevitore. • Collegare il prodotto a una presa su

un circuito diverso da quello a cui è collegato.

AUTORITÀ

PERICOLO

Dispositivo digitale di classe B ai sensi della Parte 15B delle Norme FCC, Questi limiti

l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei

ricezione, che può essere determinata accendendo e spegnendo il prodotto, il

AVVERTIMENTO

Indica una situazione pericolosa che, se non evitata, potrebbe

provocare lesioni lievi o moderate.

Se questo prodotto causa interferenze dannose alla radio o alla televisione

garantire che non si verifichino interferenze in una particolare installazione.

Machine Translated by Google

- 4 -

danno.PERICOLO:

potrebbe causare incendi, scosse elettriche e lesioni personali.

operazione.

causare danni alla macchina. Un funzionamento improprio può causare altri

4. Se la macchina non viene utilizzata per un lungo periodo, scollegare l'adattatore dalla presa elettrica.

Un funzionamento improprio può causare lesioni personali. Un funzionamento improprio può

comprese le interferenze che possono causare effetti indesiderati

3. Non smontare, riparare o rettificare la macchina durante l'uso. Ciò

condizioni, si prega di non utilizzarlo. Potrebbe causare incendi o scosse elettriche.

(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta,

AVVERTIMENTO:

avvertenze e istruzioni per riferimento futuro.

(1) Questo dispositivo non deve causare interferenze dannose.

2. Se la macchina emette fumo, odore, rumore del motore e altri fenomeni anomali

Il funzionamento è soggetto a due condizioni:

di seguito può causare scosse elettriche, incendi e/o lesioni gravi. Salvare tutti

1. Scollegare il ventilatore quando ci si sposta da un luogo all'altro.

ATTENZIONE:

Questo dispositivo è conforme alla Parte 15 delle Norme FCC.

forniti con questi elettrodomestici. La mancata osservanza di tutte le istruzioni

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche

alimentatori non conformi possono causare incendi o scosse elettriche.

Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'uso di

AVVERTIMENTO:

la presa.

CERTIFICATO

Machine Translated by Google

ÿ.Descrizione del prodotto

1 x Controllore

Controllare se il prodotto appare danneggiato o mancano accessori.

È possibile regolare il valore di controllo

della temperatura e il valore di controllo

dell'umidità, impostando la temperatura e

l'umidità interna su un valore qualsiasi superiore

al valore impostato per aprire la ventola.

1 x ventilatore solare

7. Scollegare la ventola quando si rimuovono le griglie per la pulizia. Non lasciare la ventola in

funzione senza sorveglianza.

1.JBSF-350F

6. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da

persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se

sono state supervisionate o istruite in merito all'uso dell'apparecchio in modo sicuro e se

comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La

pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini

senza supervisione.

5. Non inserire mai dita, matite o altri oggetti attraverso la protezione quando la ventola è in funzione.

Spia luminosa: 1.

Sia che sia alimentata tramite energia solare o

tramite adattatore, la luce LED verde rimane

accesa a lungo;

- 5 -

Machine Translated by Google

ÿ ÿ

ÿÿ

6 viti tecniche

1 x adattatore di alimentazione

2 x travetti/listelli

allarme sensore fumo, la luce LED verde

lampeggia e il motore viene forzato ad

arrestarsi.

1 x telecomando

3. Né l'energia solare né l'adattatore

sono alimentati e i LED sono spenti;

2.Quando il fumo interno fa il

2.JBSF-320G

1 x telecomando 1 x

adattatore di alimentazione

1 x ventilatore solare

6 viti tecniche

- 6 -

Machine Translated by Google

Il suo design include le seguenti caratteristiche:

- 7 -

ÿ ÿ

e confortevole.

Il ventilatore di scarico solare sul tetto funziona in diversi modi per mantenere fresco il tuo posto

• Mantiene la casa più fresca in estate estraendo 20 volte più aria

di un Whirly Bird. • È

alimentato a energia solare, quindi non ci sono costi di

gestione. • Riduce la necessità di aria condizionata, riducendo le bollette

energetiche. • È facile da installare ed è compatibile con tetti in tegole, metallo e

piani. • Riduce l'umidità e favorisce il flusso d'aria, che può abbassare la temperatura di

2 x travetti/listelli1 x ventilatore solare

6 viti tecniche

3.JBSF-320E

il posto caldo. • Il

ventilatore è resistente alla corrosione e adatto alle regioni costiere.

fino a 30ÿF.

• Riduce l'accumulo di condensa sul tetto. • Ha un motore

DC brushless per un funzionamento silenzioso. • Per ogni

parte viene utilizzato materiale di alta qualità per garantire una lunga durata. • Nei

mesi più freddi, il controllo del termostato previene la perdita di calore e mantiene

Machine Translated by Google

ÿ Modello ÿ

CA 100~240V 50 /

Modello JBSF-350F

60 Hz

Tensione dell'inverter

Pannello solare

~3000 m3/h

Aria di scarico

Motore

CA 100~240V 50 /

Volume

Modello

Uscita pannello solare 42 Watt, 15 VDC

ÿ Modello ÿ

~3500 m3/h

CC 15V 35W

Modello JBSF-320G

Aria di scarico

Tensione dell'inverter

Produzione

Motore

Modello

50 Watt, 15 V CC

Volume

CC 15V 50W

Specifiche del prodotto

- 8 -

Machine Translated by Google

- 9 -

ON / OFF Per accendere/spegnere il dispositivo, l'high-end è abilitato da

Aria di scarico

ÿ26'ÿ e si spegne quando la temperatura è ÿ26°C.

Nota: la ventola ha il controllo della temperatura. Si accende quando la temperatura è

Produzione

Pannello solare

< Modello di controllo remoto 2 >< Modello di controllo remoto 1 >

Motore

Modello

~2200 m3/h

BASSO

ÿ Modello ÿ

35 Watt, 15 V CC

CC 15V 35W

MORBIDO

predefinito.

Modello JBSF-320E

Volume

Machine Translated by Google

- 10 -

•La ventola funziona quando la temperatura ambiente è superiore a 78,8°F/26°C e si ferma

Premendo 1H il dispositivo si spegnerà dopo 1 ora.

ÿ JBSF-320E

Pulsanti del timer:

temperatura.

3. Durante l'associazione, tenere premuto un pulsante qualsiasi per 10 secondi.

2. Ricordarsi di rimuovere la pellicola protettiva per utilizzare il telecomando.

" AVVIO FORZATO " Premere questo pulsante per avviare in qualsiasi momento

ALTO

1. Conservare il telecomando al riparo dalla luce solare diretta.

78,8°F/26°C, è

necessario scollegarlo.

•Quello bianco è la porta del termostato. Se vuoi che funzioni sotto

MEDIO

Nota:

Premendo 8H il dispositivo si spegnerà dopo 8 ore.

prima dell'installazione.

quando è inferiore a 78,8°F/26°C. Assicurarsi che il termostato sia collegato

Premendo 4H il dispositivo si spegnerà dopo 4 ore.

Premendo 2H il dispositivo si spegnerà dopo 2 ore.

ÿ.Guida all'installazione

Machine Translated by Google

- 11 -

II. Tetto in tegole

I. Tetto in metallo

Si prega di leggere attentamente questa guida all'installazione per installare la ventola di scarico del tetto

solare. A seconda del tipo di tetto, è possibile seguire i passaggi di installazione per ottenere il miglior

risultato. Piastra di base in lega di alluminio, morbida, può essere sagomata in base a diverse forme del

tetto per lavori di impermeabilizzazione. Assicurarsi che l'area di lavoro sia asciutta prima dell'installazione.

Non installare durante o dopo la pioggia.

FASE 1

Studia la figura per valutare quanti ventilatori di scarico solari ti servono e dove installarli per la tua casa o

attività. Per capire dove posizionare il ventilatore, devi considerare qualsiasi ombra pomeridiana sul

tetto durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire al pannello solare di

ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante i mesi più caldi.

I. INSTALLAZIONE DEL TETTO METALLICO

Machine Translated by Google

C - 3 ventilatori solari fino a 3.000 piedi quadrati

Nota: l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a

seconda della situazione.

B - 2 ventilatori solari fino a 2.000 piedi quadrati

A - 1x ventilatore solare fino a 1.000 piedi quadrati

Rimuovere 2 viti di copertura del colmo e far scorrere il bordo superiore del rivestimento sotto di

esso come mostrato nella figura. È importante posizionare la legatura in modo che non copra le

viti del tetto. Le viti del tetto che vanno dalla parte superiore a quella inferiore del tetto sono dove

si trovano le travi. Una volta posizionate, segnare un cerchio sul bordo interno del

rivestimento.

PASSO 2

FASE 3

Seguendo il cerchio segnato sul tetto, tagliare un'apertura nel tetto come mostrato, usando una sega

con lama metallica o delle cesoie per lamiera. Se c'è della pellicola sotto le lamiere, tagliare

una croce nella pellicola e ripiegare gli angoli.

- 12 -

Machine Translated by Google

- 13 -

i lati sinistro e destro per creare una perfetta aderenza al tetto. Successivamente,

tagliare delle tacche nella parte inferiore del lampeggiante per adattarle alle ondulazioni del tetto

viti attraverso il lampeggiante e piegare i bordi del lampeggiante verso il basso

e piegare le tacche verso il basso. Quindi, applicare il silicone legato alla parte inferiore e

esterna dei bordi. Dopo questo, utilizzare il silicone legato alla parte inferiore e

all'esterno della sezione inferiore del raccordo.

durante il taglio.

Far scorrere il lampeggiante di nuovo sotto la copertura del tetto, rimontare le 2 coperture del colmo

PASSO 4

Nota: fare attenzione a non tagliare i listelli/travetti sotto la lamiera del tetto

Nota: non applicare silicone nelle cavità nella parte inferiore del raccordo.

usare le cesoie da latta

Machine Translated by Google

- 14 -

PASSO 6

Posizionare il corpo principale della ventola sopra la guaina come mostrato di seguito. Girare il

corpo principale della ventola a sinistra o a destra per adattarlo alla direzione richiesta per il

pannello solare.

Nota: viti tecniche e viti per tetti non sono incluse.

FASE 5

Come mostrato nella figura qui, utilizzare un minimo di 8 e un massimo di 12 viti autofilettanti

o viti per tetti con guarnizioni in gomma lungo i lati sinistro, destro e inferiore del raccordo per

fissare il tetto.

Suggerimento: posiziona il pannello solare tra sud (nord per l'emisfero australe) e ovest per

sfruttare al meglio la luce del sole nei mesi più caldi.

Machine Translated by Google

impedirlo. In questo caso, puoi avvitare la vite tecnica in un'altra

Suggerimento: potresti non riuscire a posizionare la vite Top Tech in posizione, poiché l'angolazione del tetto potrebbe

sezione in cui il corpo principale si trova sopra il raccordo.

PASSO 8

i fori preforati nel corpo principale del ventilatore nel lampeggiante, come mostrato

sotto.

Utilizzando un cacciavite elettrico, avvitare almeno 4 piccole viti tecniche attraverso

PASSO 7

soprattutto durante le ore centrali della giornata nei mesi più caldi, come mostrato nella figura.

fornito dalla fabbrica, senza fare nulla.

Poiché la pendenza di molti tetti è già ad un buon angolo per il sole estivo, potresti

semplicemente essere in grado di lasciare il pannello in posizione abbassata così com'è

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole

- 15 -

Machine Translated by Google

- 16 -

essere aspirati nello spazio del tetto. Sono particolarmente richiesti quando il tetto ha una lamina

sotto le tegole, ma indipendentemente da ciò, le prese d'aria di gronda miglioreranno il flusso d'aria.

Nota:

un'opzione di installazione è quella di montare il ventilatore sotto le prese d'aria della gronda sul lato

della casa che è fresco nel pomeriggio. Ciò consentirà all'aria esterna più fresca di

Per regolare l'angolazione dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione

corretta e stringere le viti.

FASE 1

Studia la figura per valutare quanti ventilatori di scarico solari ti servono e dove installarli per la tua

casa o attività. Per capire dove posizionare il ventilatore, devi considerare qualsiasi ombra

pomeridiana sul tetto durante i mesi più caldi. Un ventilatore ben posizionato dovrebbe consentire

al pannello solare di ricevere il sole da sud (nord per l'emisfero australe) e da ovest durante i

mesi più caldi.

II. INSTALLAZIONE DEL TETTO IN TEGOLE

Machine Translated by Google

FASE 2

Rimuovi la terza tegola in ordine decrescente dal colmo (parte superiore del tetto) come mostrato

nella figura. Rimuovi una tegola completa dal tetto. Puoi anche spingere la tegola direttamente

sopra la tegola rimossa leggermente verso l'alto per allargare l'apertura, se necessario.

PASSO 3

Assicuratevi di scartare questa tegola rimossa. Non lasciatela sul tetto.

A - 1 ventola solare fino a 1.000 piedi quadrati

B - 2 ventole solari fino a 2.000 piedi quadrati C -

3 ventole solari fino a 3.000 piedi quadrati Nota:

l'ombra influirà sulle prestazioni della ventola. Il numero di ventole necessarie può variare a

seconda della situazione.

Sollevare le tegole sopra l'apertura delle tegole, far scorrere la guaina in posizione come

mostrato qui, quindi spingere le tegole di nuovo verso il basso. Questo modellerà la guaina

sulle tegole.

- 17 -

Machine Translated by Google

- 18 -

FASE 5

Una volta completato il montaggio del raccordo, stendere un cordolo di silicone trasparente lungo

la parte superiore del raccordo che si unisce alle tegole superiori.

FASE 6

Posizionare il corpo principale della ventola sopra la guaina come mostrato di seguito. Girare il

corpo principale della ventola a sinistra o a destra per adattarlo alla direzione richiesta per il

pannello solare.

Nota: le travi corrono dalla sommità del tetto fino alla facciata, mentre i listelli corrono attraverso il

tetto direttamente sotto le tegole.

FASE 4

Montare almeno una cinghia per travetti/listelli (2 sono fornite) come mostrato. La cinghia si

ripiega sulla cresta circolare del raccordo e può essere avvitata o inchiodata attraverso la

cinghia per travetti/listelli nel travetto o nel listello.

Machine Translated by Google

attraverso il lampeggiamento.

piccole viti tecniche attraverso i fori preforati nel corpo principale del ventilatore

Suggerimento: potresti non riuscire a posizionare la vite Top Tech in posizione a causa dell'angolazione del tetto

può impedirlo. In questo caso, puoi semplicemente avvitare la vite tecnica in

emisfero) e ovest per adattarsi meglio al sole nei mesi più caldi.

Come mostrato in figura, utilizzando un cacciavite elettrico, avvitare almeno 4

PASSO 7

Suggerimento: posizionare il pannello solare tra il sud (nord per il sud)

soprattutto durante le ore centrali della giornata nei mesi più caldi, come mostrato nella figura.

PASSO 8

un'altra sezione in cui il corpo principale è sopra il raccordo.

Poiché la pendenza di molti tetti è già ad un buon angolo per il sole estivo,

Ora puoi regolare l'angolazione del pannello solare per ricevere il massimo sole

- 19 -

Machine Translated by Google

FASE 9

Ora che l'installazione primaria è completa, puoi modellare il rivestimento flessibile per

adattarlo alle tue piastrelle e piegare la sezione inferiore verso il basso per consentire

all'acqua di defluire sulle piastrelle sottostanti. Quindi fai scorrere una goccia di silicone lungo

i lati sinistro e destro del rivestimento e il tuo lavoro è completo.

Nota:

un'opzione di installazione è quella di installare il ventilatore sotto le prese d'aria della gronda sul

lato della casa che è fresco nel pomeriggio. Ciò consentirà all'aria esterna più fresca di essere

aspirata nello spazio del tetto. Sono particolarmente necessari quando il tetto ha una pellicola

sotto le tegole, ma indipendentemente da ciò le prese d'aria della gronda miglioreranno il flusso d'aria.

viti.

potresti semplicemente essere in grado di lasciare il pannello in posizione

abbassata come viene fornito dalla fabbrica, senza fare nulla. Per regolare l'angolazione

dei pannelli solari verso l'alto, basta regolare i 2 bracci all'angolazione corretta e stringere il

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

- 20 -

Machine Translated by Google

- 21 -

Via Magonza 69,

60329 Francoforte sul Meno.

E-CrossStu GmbH

YH CONSULTING LIMITED. C/O YH Consulting

Limited Ufficio 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Modelo:JBSF350F/JBSF320G/JBSF320E

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Ventilacióndetecho

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

1

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

<Imagensolocomoreferencia>

Modelo:JBSF350F/JBSF320G/JBSF320E

¿NECESITAAYUDA?¡CONTÁCTENOS!

Ventilacióndetecho

Machine Translated by Google

2

MEDIDASDESEGURIDADIMPORTANTES

INFORMACIÓNDELAFCC

producto.Elincumplimientodeestasadvertenciaseinstruccionespuedecausar

Elsímboloquemuestrauncontenedordebasuratachadoindicaqueel

EsteproductorequierelarecogidaselectivaderesiduosenlaUniónEuropea.

residuos,sinoquedebenllevarseaunpuntoderecogidaparareciclaraparatoseléctricosy

¡Porqueelcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo!

EstedispositivocumpleconlaParte15BdelasNormasdelaFCC.Sufuncionamientoestásujeto

ADVERTENCIA:

seaplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.

ELIMINACIÓNCORRECTA:

PRECAUCIÓN:

alasdoscondicionessiguientes:

Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporel

Cambiosomodificacionesnoexpresamenteaprobadosporlaparteresponsable

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2014/30/UE.

Laparteresponsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperar

Elproducto.

Lesionespersonalesodañosabienesvaliosos.Evitequelosniñosutilicenel

Nota:Esteproductohasidoprobadoysehadeterminadoquecumpleconloslímitesestablecidosparaun

dispositivoselectronicos.

Esteproductonoesunjuguete.Nopermitaquelosniñosjueguenconél.

interferenciaquepuedacausarunfuncionamientonodeseado.

ADVERTENCIA:

Losproductosmarcadoscomotalesnopuedendesecharseconlosdesechosdomésticosnormales.

Leaycomprendatodoestemanualantesdeoperarorealizarmantenimientoaeste

1)Esteproductopuedecausarinterferenciasdañinas.

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluyendo

Machine Translated by Google

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay

recepción,quesepuededeterminarencendiendoyapagandoelproducto,la

DispositivodigitaldeclaseBdeconformidadconlaParte15BdelasNormasdelaFCC.Estoslímites

Serecomiendaalusuarioqueintentecorregirlainterferenciamedianteunoomásdelossiguientesmétodos:

•Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

ADVERTENCIA

siguientesmedidas.•

Reorientaroreubicarlaantenareceptora.•Aumentarla

distanciaentreelproductoyelreceptor.•Conectarelproductoaunatomade

corrienteenuncircuitodiferentealqueestáconectado.

Estándiseñadosparaproporcionarunaprotecciónrazonablecontrainterferenciasdañinas.

garantizarquenoseproduzcaninterferenciasenunainstalacióndeterminada.

provocarlamuerteolesionesgraves.

PELIGRO

AUTORIDAD

Indicaunasituaciónpeligrosaque,sinoseevita,podríaprovocar

lesioneslevesomoderadas.

Siesteproductocausainterferenciasdañinasalaradiootelevisión

ATENCIÓN

Sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausar

Indicaunasituaciónpeligrosaque,sinoseevita,podríaprovocarla

muerteolesionesgraves.

interferenciasperjudicialesparalascomunicacionesporradio.Sinembargo,noexiste

Indicaunasituaciónpeligrosaque,sinoseevita,provocará

Ylafiguradelaizquierdamuestra:"Tengacuidadoconlaelectricidad".

choque."

Elreceptorestáconectado.

enunainstalaciónresidencial.

Elsímboloindicaqueelusuariodebeprestarmuchaatención.

Atenciónaldibujoparamostrarlasituaciónatratar.

3

Machine Translated by Google

(2)Estedispositivodebeaceptarcualquierinterferenciarecibida,

Leatodaslasadvertenciasdeseguridad,instrucciones,ilustracionesyespecificaciones.

EstedispositivocumpleconlaParte15delasNormasdelaFCC.

suministradoconesteaparatoeléctrico.Noseguirtodaslasinstrucciones

ADVERTENCIA:

Lasfuentesdealimentaciónnocompatiblespuedenprovocarincendiosodescargaseléctricas.

acontinuaciónpuedeprovocardescargaseléctricas,incendiosy/olesionesgraves.Guardetodaslas

Laoperaciónestásujetaadoscondiciones:

CERTIFICADO

daño.PELIGRO:

PRECAUCIÓN:

1.Desconecteelventiladorcuandosetrasladedeunlugaraotro.

Noutiliceunafuentedealimentaciónquenocumplaconelvoltajenominal.Elusode

ADVERTENCIA:

4.Silamáquinanoseutilizaduranteunlargotiempo,desconecteeladaptador

elzócalo.

incluyendointerferenciasquepuedancausarefectosnodeseados

Elusoinadecuadopuedeprovocarlesionespersonales.Elusoinadecuadopuedeprovocarlesionespersonales.

operación.

causardañosalamáquina.Elusoinadecuadopuedecausarotrosdaños.

3.Nodesmonte,reparenirectifiquelamáquinadurantesuuso.Silohace,

Puedeprovocarunincendioounadescargaeléctricaylesionespersonales.

Advertenciaseinstruccionesparareferenciafutura.

(1)Estedispositivonopuedecausarinterferenciasdañinas.

2.Silamáquinaemitehumo,olor,ruidodemotoryotrasanomalías

Noloutiliceencondicionesnormales,yaquepodríaprovocarunincendioounadescargaeléctrica.

4

Machine Translated by Google

5

1.JBSF350F

1xcontrolador

Elvalordecontroldetemperaturayelvalor

decontroldehumedadsepuedenajustar,

latemperaturainteriorylahumedadde

cualquiervalorporencimadelvalorestablecido

paraabrirelventilador.

Luzindicadora:1.Ya

seaquefuncioneconenergíasolaroconadaptador,

laluzLEDverdepermaneceencendidadurante

muchotiempo;

7.Desconecteelventiladorcuandoretirelasrejillasparalimpiarlas.Nodejeelventiladorfuncionando

sinsupervisión.

Verifiquesielproductoparecedañadoosifaltanaccesorios.

6.Esteaparatopuedeserutilizadoporniñosmayoresde8añosypersonasconcapacidades

físicas,sensorialesomentalesreducidasoquecarezcandeexperienciayconocimientos,siempre

queesténbajosupervisiónohayanrecibidoinstruccionessobreelusosegurodelaparatoy

comprendanlospeligrosqueconlleva.Losniñosnodebenjugarconelaparato.Lalimpieza

yelmantenimientoporpartedelusuarionodebenserrealizadosporniñossinsupervisión.

5.Nuncainsertelosdedos,lápicesniningúnotroobjetoatravésdelaproteccióncuandoelventilador

estéfuncionando.

1xventiladorsolar



.Descripcióndelproducto



Machine Translated by Google

6

1xadaptadordecorriente

2xVigas/listones

6tornillostécnicos

2xVigas/listones

Alarmadesensordehumo,laluzverdedel

LEDparpadeayelmotorseveobligadoa

detenerse.

1xcontrolremoto

3.Nilaenergíasolarnieladaptadorestán

alimentadosylosLEDestánapagados;

2.Cuandoelhumoenelinteriorhaceque

1xventiladorsolar

2.JBSF320G

1xcontrolremoto1x

adaptadordecorriente

6tornillostécnicos

 





Machine Translated by Google



7

Sudiseñoincluyelassiguientescaracterísticas:

Elextractordeairesolarparatechofuncionadevariasmanerasparamantenersulugarfresco

•Mantienesucasamásfrescaenelveranoextrayendo20vecesmásaire.

ycómodo.

•Funcionaconenergía

solar,porloquenotienecostosdefuncionamiento.•Reduce

lanecesidaddeaireacondicionado,loquereducelasfacturasdeenergía.•Es

fácildeinstalaryescompatiblecontechosdetejas,metalyplanos.•Reducela

humedadypromueveelflujodeaire,loquepuedereducirlatemperatura

2xVigas/listones1xventiladorsolar

6tornillostécnicos

3.JBSF320E

hasta30˚F.•

Reducelaacumulacióndecondensacióneneltecho.•Tiene

unmotordeCCsinescobillasparaunfuncionamientosilencioso.

•Seutilizamaterialdealtacalidadparacadapiezaparagarantizarunalargavidaútil.•En

losmesesmásfríos,elcontroldeltermostatoevitalapérdidadecalorymantiene

ellugarcálido.•El

ventiladoresresistentealacorrosiónyadecuadopararegionescosteras.

Machine Translated by Google

Motor

Producción

CA100~240V50/

Airedeescape

Motor

JBSF320G

~3500m3/h

Modelo

CC15V50W

Modelo

CC15V35W

60Hz

Modelo

50vatios,15VCC

Volumen

Voltajedelinversor

Panelsolar

Voltajedelinversor

JBSF350F

60Hz

~3000m3/h

CA100~240V50/

Volumen

Modelo

Salidadelpanelsolar:42vatios,15VCC

Airedeescape

Especificacionesdelproducto

8

Machine Translated by Google

9

Panelsolar

CC15V35W

Modelo

35vatios,15VCC

<Modelodecontrolremoto2>

SUAVE

Modelo

~2200m3/h

Volumen

ENCENDIDO/APAGADOParaencender/apagareldispositivo,lagamaaltasehabilitamediante

BAJO

pordefecto.

JBSF320E

Producción

Nota:Elventiladortienecontroldetemperatura.Seenciendecuandolatemperaturaes

Airedeescape

≥26'yseapagacuandolatemperaturaes≤26°C.

<Modelodecontrolremoto1>

Motor

Machine Translated by Google

.Guíadeinstalación

temperatura.

Alpresionar8Hseapagaráeldispositivoen8horas.

MEDIO

Nota:

3.Alrealizarelemparejamiento,mantengapresionadocualquierbotóndurante10segundos.

Antesdelainstalación.

1.Guardeelcontrolremotofueradelaluzsolardirecta.

ALTO

Alpresionar2Hseapagaráeldispositivoen2horas.

•Elventiladorfuncionacuandolatemperaturaambienteessuperiora78,8°F/26°Cysedetiene

•Elblancoeselpuertodeltermostato.Sideseaquefuncionebajo

78,8°F/26°C,

esnecesariodesconectarlo.

cuandoestépordebajode78,8°F/26°C.Asegúresedequeeltermostatoestéconectado

Alpresionar4Hseapagaráeldispositivoen4horas.

Botonesdeltemporizador:

Alpresionar1Hseapagaráeldispositivoen1hora.

JBSF320E

2.Recuerderetirarlapelículadebloqueoparautilizarelcontrolremoto.

"FORZARINICIO"Pulseestebotónparainiciarencualquiermomento.

10

Machine Translated by Google

I.INSTALACIÓNDETECHOSMETÁLICOS

II.Techodetejas

PASO1

Estudielafiguraparaevaluarcuántosextractoresdeaireparatechosolarnecesitaydóndeinstalarlosensu

hogaronegocio.Paradeterminardóndecolocarelventilador,debetenerencuentalasombraquehabrá

eneltechoporlatardedurantelosmesesmáscálidos.Unventiladorbienubicadodebepermitirqueel

panelsolarrecibasoldelsur(norteparaelhemisferiosur)ydeloestedurantelosmesesmáscálidos.

I.Techodemetal

Leaatentamenteestaguíadeinstalaciónparainstalarelextractordeairesolarparatecho.Segúneltipode

techo,puedeseguirlospasosdeinstalaciónparaobtenerelmejorresultado.Laplacabasedealeaciónde

aluminio,suave,sepuedemoldearsegúnlasdiferentesformasdeltechoparatrabajosde

impermeabilización.Asegúresedequeeláreadetrabajoestésecaantesdelainstalación.Noloinstale

duranteodespuésdelalluvia.

11

Machine Translated by Google

12

C3ventiladoressolaresparaunáreadehasta3000piescuadrados

Quitelos2tornillosdelacumbreraydesliceelbordesuperiordeltapajuntashaciaarribapordebajode

ellos,comosemuestraenlafigura.Esimportantecolocarlasamarrasdemodoquenocubranningún

tornillodeltecho.Lostornillosdeltechoquevandesdelapartesuperiorhastalaparteinferiordel

techosondondeseubicanlasvigas.Unavezcolocados,marqueuncírculoenelbordeinterior

deltapajuntas.

B2xventiladoressolaresparaunáreadehasta2000piescuadrados

A1xventiladorsolarparaunáreadehasta1000piescuadrados

Nota:Lasombraafectaráelrendimientodelventilador.Lacantidaddeventiladoresnecesariospuede

variarsegúnlasituación.

PASO2

PASO3

Siguiendoelcírculomarcadoeneltecho,corteunaaberturaeneltechocomosemuestra,utilizandouna

sierradehojademetalotijerasdehojalatero.Sihayalgúnpapeldealuminiodebajodelasláminas

demetal,corteunacruzenelpapeldealuminioydoblelasesquinashaciaatrás.

Machine Translated by Google

13

Desliceeltapajuntashaciaarribadebajodelatapadeltechoyvuelvaacolocarlas2tapasdecumbrera.

Coloquelostornillosatravésdeltapajuntasydoblelosbordesdeltapajuntashaciaabajo.

ydoblarlasmuescashaciaabajo.Acontinuación,aplicarsiliconaadheridaalaparteinferiory

exteriordelosbordes.Despuésdeesto,utilizarsiliconaadheridaalaparteinferioryexteriordelosbordes.

Nota:Noapliquesiliconaenlosvallesenlaparteinferiordeltapajuntas.

PASO4

losladosizquierdoyderechoparacrearunajusteperfectoconeltecho.A

continuación,cortemuescasenlaparteinferiordeltapajuntasparaqueseadaptealasondulacionesdeltecho.

Alcortar.

Nota:Tengacuidadodenocortarningúnlistónovigadebajodelaláminadeltecho.

Fueradelaseccióninferiordeltapajuntas.

Utilicetijerasdehojalatero

Machine Translated by Google

14

Nota:Lostornillostécnicosylostornillosparatechosnoestánincluidos.

PASO6

PASO5

Comosemuestraenlafiguraaquí,useunmínimode8yunmáximode12tornillos

técnicosodetechoconsellosdegomaalolargodelladoizquierdo,derechoeinferiordel

tapajuntasparaasegurareltecho.

Coloqueelcuerpoprincipaldelventiladorsobreeltapajuntascomosemuestraacontinuación.Gireelcuerpo

principaldelventiladorhacialaizquierdaohacialaderechaparaadaptarloaladirecciónrequeridaparael

panelsolar.

Consejo:Coloqueelpanelsolarentreelsur(norteparaelhemisferiosur)yeloestepara

adaptarsemejoralsolenlosmesesmáscálidos.

Machine Translated by Google

abajo.

Consejo:Esposiblequenopuedacolocareltornillodealtatecnologíaensulugar,yaqueelángulodeltechopuede

Seccióndondeelcuerpoprincipalestásobreeltapajuntas.

Comolainclinacióndemuchostechosyatieneunbuenánguloparaelsoldeverano,es

posiblequepuedasdejarelpanelenlaposicióninferiortalcomoestá.

losagujerospretaladradosenelcuerpoprincipaldelventiladoreneltapajuntas,comosemuestra

Evitaesto.Enestecaso,puedesatornillareltornillotécnicoenotro

Conundestornilladoreléctrico,atornillealmenos4tornillostécnicospequeños

PASO7

PASO8

Ahorapuedesajustarelángulodelpanelsolarpararecibirlamáximaluzsolar.

especialmenteduranteelmediodíadelosmesesmáscálidos,comosemuestraenlafigura.

suministradodefábrica,sinhacernada.

15

Machine Translated by Google

16

Seintroducenenelespaciodeltecho.Sonespecialmentenecesarioscuandoeltechotieneunalámina

debajodelastejas,pero,independientementedeeso,lasventilacionesdelaleromejoraránelflujodeaire.

PASO1

hogaronegocio.Paradeterminardóndecolocarelventilador,debetenerencuentalasombraque

habráeneltechoporlatardedurantelosmesesmáscálidos.Unventiladorbienubicadodebepermitir

queelpanelsolarrecibasoldelsur(norteparaelhemisferiosur)ydeloestedurantelosmesesmás

cálidos.

Nota:

Unaopcióndeinstalaciónescolocarelventiladordebajodelasrejillasdeventilacióndelaleroenelladode

lacasaqueesfrescoporlatarde.Estopermitiráqueelaireexteriormásfresco

Paraajustarelángulodelospanelessolareshaciaarriba,simplementeajustelos2brazosalángulocorrecto

yaprietelostornillos.

II.INSTALACIÓNDETECHODETEJAS

Machine Translated by Google

PASO2

Retirelaterceratejacontandohaciaabajodesdelacumbrera(partesuperiordeltecho)como

semuestraenlafigura.Retireunatejacompletadeltecho.Tambiénpuedeempujarlateja

directamentesobrelatejaretiradaligeramentehaciaarribaparaagrandarlaaberturasi

esnecesario.

Asegúresededesecharestatejaextraída.Noladejesobreeltecho.

A1xventiladorsolarparaunáreadehasta1000pies

cuadradosB2xventiladoressolaresparaunáreade

hasta2000piescuadradosC3xventiladoressolarespara

unáreadehasta3000piescuadradosNota:Lasombraafectaráelrendimientodelventilador.Lacantidadde

ventiladoresnecesariospuedevariarsegúnlasituación.

PASO3

Levantelasbaldosasporencimadelaabertura,desliceeltapajuntasensulugarcomose

muestraaquíyluegoempujelasbaldosashaciaabajo.Estomoldearáeltapajuntasalas

baldosas.

17

Machine Translated by Google

18

PASO5

Unavezquesehayacompletadolainstalacióndeltapajuntas,coloqueuncordóndesiliconatransparentealo

largodelapartesuperiordeltapajuntasqueseuneconlasbaldosassuperiores.

Nota:Lasvigasvandesdelapartesuperiordeltechohastaelfrenteyloslistonescorrenatravésdeltecho

directamentedebajodelastejas.

PASO4

Coloqueunmínimodeunacorreaparavigasolistones(sesuministran2)comosemuestra.Lacorrease

pliegasobrelacrestacirculardeltapajuntasysepuedeatornillaroclavaratravésdelacorreaparavigas

olistonesenlavigaoellistón.

PASO6

Coloqueelcuerpoprincipaldelventiladorsobreeltapajuntascomosemuestraacontinuación.Gireelcuerpo

principaldelventiladorhacialaizquierdaohacialaderechaparaadaptarloaladirecciónrequeridaparaelpanel

solar.

Machine Translated by Google

19

Comosemuestraenlafigura,utilizandoundestornilladoreléctrico,atornillealmenos4

pequeñostornillostécnicosatravésdelosorificiospretaladradosenelcuerpoprincipaldelventilador

Consejo:Esposiblequenopuedacolocareltornillodealtatecnologíaensulugardebidoalángulodeltecho.

Puedeevitarlo.Enestecaso,simplementepuedeatornillareltornillotécnico.

PASO7

Atravésdeltapajuntas.

hemisferio)yeloesteparaadaptarsemejoralsolenlosmesesmáscálidos.

Consejo:Coloqueelpanelsolarentreelsur(norteparaelsur)

otraseccióndondeelcuerpoprincipalestásobreeltapajuntas.

Ahorapuedesajustarelángulodelpanelsolarpararecibirlamáximaluzsolar.

especialmenteduranteelmediodíadelosmesesmáscálidos,comosemuestraenlafigura.

PASO8

Comolainclinacióndemuchostejadosyatieneunbuenánguloparaelsoldeverano,

Machine Translated by Google

PASO9

Ahoraquelainstalaciónprincipalestácompleta,puedemoldeareltapajuntasflexiblepara

adaptarloasusbaldosasydoblarlaseccióninferiorhaciaabajoparapermitirqueelaguase

escurrahacialasbaldosasdeabajo.Luego,coloqueunagotadesiliconaalolargodeloslados

izquierdoyderechodeltapajuntasysutrabajoestarácompleto.

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122Australia

tornillos.

Esposiblequepuedadejarelpanelenlaposicióninferiortalcomovienedefábrica,sin

hacernada.Paraajustarelángulodelospanelessolareshaciaarriba,simplementeajustelos2

brazosalángulocorrectoyaprietelostornillos.

Nota:

Unaopcióndeinstalaciónescolocarelventiladordebajodelasrejillasdeventilacióndelaleroenel

costadodelacasaqueesfrescoporlatarde.Estopermitiráqueelaireexteriormásfrescoingreseal

espaciodeltecho.Estoselementossonespecialmentenecesarioscuandoeltechotieneunalámina

debajodelastejas,peroindependientementedeeso,lasrejillasdeventilacióndelaleromejoraránelflujodeaire.

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

20

Machine Translated by Google

21

CalleMainzLandstr.69,

60329FráncfortdelMeno.

ECrossStuGmbH

YHCONSULTINGLIMITED.ALADIRECCIÓNDEYH

ConsultingLimitedOficina147,CenturionHouse,London

Road,StainesuponThames,Surrey,TW184AX

REPRESENTANTEDELREINOUNIDO

REPRESENTANTECE

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Modele: JBSF-350F/JBSF-320G/JBSF-320E

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy,

aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Otwór wentylacyjny dachu

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

- 1 -

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

<Zdjęcie tylko w celach informacyjnych>

Modele: JBSF-350F/JBSF-320G/JBSF-320E

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Otwór wentylacyjny dachu

Machine Translated by Google

Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że

produkt. Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować

odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzeń elektrycznych i

nieprzestrzeganie tych zasad może spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

Produktów oznaczonych jako takie nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

Przed przystąpieniem do obsługi lub serwisowania tego urządzenia należy przeczytać i zrozumieć całą instrukcję.

1) Produkt ten może powodować szkodliwe zakłócenia.

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

OSTRZEŻENIE:

produkt. A ten produkt nie jest zabawką. Nie pozwalaj dzieciom się bawić.

urządzenia elektroniczne.

obrażenia ciała lub uszkodzenie cennego mienia. Unikaj korzystania z urządzenia przez dzieci

zakłócenia mogące powodować niepożądane działanie.

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2014/30/UE.

strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do korzystania z usługi

PRAWIDŁOWA UTYLIZACJA:

OSTROŻNOŚĆ:

OSTRZEŻENIE:

dotyczy produktu oraz wszystkich akcesoriów oznaczonych tym symbolem.

do następujących dwóch warunków:

To urządzenie jest zgodne z częścią 15B przepisów FCC. Eksploatacja podlega

produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej.

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

Produkt.

WAŻNE ZABEZPIECZENIA

INFORMACJE FCC

- 2 -

Machine Translated by Google

- 3 -

odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej,

• W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

OSTRZEŻENIE

Odbiornik jest podłączony.

w instalacji mieszkaniowej.

Symbol oznacza, że użytkownik powinien zapłacić dużo

zwróć uwagę na rysunek, aby pokazać sytuację, jaka ma być

zaszokować."

szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

Oznacza niebezpieczną sytuację, która jeśli się jej nie uniknie, będzie miała miejsce.

Oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, może

spowodować śmierć lub poważne obrażenia.

jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować

zauważyć. A lewy rysunek pokazuje: „Uważaj na prąd elektryczny

Oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, może

spowodować niewielkie lub umiarkowane obrażenia.

Jeżeli niniejszy produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego,

gwarantujemy, że w konkretnej instalacji nie wystąpią żadne zakłócenia.

spowodować śmierć lub poważne obrażenia.

następujące środki. •

Zmienić orientację lub położenie anteny odbiorczej. •

Zwiększyć odległość między produktem a odbiornikiem. • Podłączyć produkt do

gniazdka w innym obwodzie niż ten, do którego podłączony jest produkt.

są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami

WŁADZA

NIEBEZPIECZEŃSTWO

Urządzenie cyfrowe klasy B zgodnie z częścią 15B przepisów FCC. Niniejsze ograniczenia

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

UWAGA

Machine Translated by Google

- 4 -

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje

(2) Urządzenie to musi akceptować wszelkie odbierane zakłócenia,

OSTRZEŻENIE:

Nieprawidłowo działające zasilacze mogą być przyczyną pożaru lub porażenia prądem.

ostrzeżenia i instrukcje do wykorzystania w przyszłości.

(1) Urządzenie to nie może powodować szkodliwych zakłóceń.

2. Jeśli maszyna emituje dym, zapach, hałas silnika lub inne nietypowe zjawiska

warunkach, proszę nie używać. Może to spowodować pożar lub porażenie prądem.

może spowodować pożar, porażenie prądem i obrażenia ciała.

działanie.

spowodować uszkodzenie maszyny. Nieprawidłowa obsługa może spowodować inne

Nieprawidłowa obsługa może spowodować obrażenia ciała. Nieprawidłowa obsługa może

w tym zakłócenia mogące powodować niepożądane

3. Nie rozmontowuj, nie naprawiaj ani nie rekonstruuj maszyny podczas użytkowania. Robiąc to

Nie używaj zasilacza, który nie spełnia znamionowego napięcia. Używanie

OSTRZEŻENIE:

gniazdo.

CERTYFIKAT

uszkodzenie.NIEBEZPIECZEŃSTWO:

poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Zapisz wszystkie

Operacja podlega dwóm warunkom:

1. Odłącz wentylator, gdy przemieszczasz się z jednego miejsca do drugiego.

OSTROŻNOŚĆ:

To urządzenie jest zgodne z częścią 15 przepisów FCC.

dostarczone z tym urządzeniem elektrycznym. Nieprzestrzeganie wszystkich instrukcji

4. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć zasilacz od gniazdka.

Machine Translated by Google



II.Opis produktu



1.JBSF-350F

1 x Kontroler

Można regulować wartość temperatury

i wilgotności. Po przekroczeniu

ustawionej wartości temperatura i

wilgotność w pomieszczeniu mogą zostać

otwarte wentylatory.

1 x wentylator solarny

6. To urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o

ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające

doświadczenia i wiedzy, jeśli są nadzorowane lub poinstruowane w zakresie

bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie

mogą być wykonywane przez dzieci bez nadzoru.

Sprawdź, czy produkt nie jest uszkodzony lub czy nie brakuje w nim akcesoriów.

7. Odłącz wentylator podczas wyjmowania kratki w celu czyszczenia. Nie pozostawiaj

wentylatora włączonego bez nadzoru.

5. Nigdy nie wkładaj palców, ołówków ani żadnych innych przedmiotów przez osłonę, gdy

wentylator pracuje.

Lampka kontrolna: 1.

Niezależnie od tego, czy urządzenie jest zasilane energią

słoneczną czy adapterem, zielona dioda LED świeci

przez długi czas;

- 5 -

Machine Translated by Google

 





1 x zasilacz

2 x Krokiew/Łatka

6 x Śruby techniczne

1 x wentylator solarny

3. Ani energia słoneczna, ani adapter nie

są zasilane, a diody LED są wyłączone;

1 x Pilot zdalnego sterowania

alarm czujnika dymu, zielona dioda LED miga,

a silnik zostaje zmuszony do zatrzymania.

2. Kiedy dym w pomieszczeniu powoduje

2 x Krokiew/Łatka

6 x Śruby techniczne

1 x Pilot zdalnego

sterowania 1 x Zasilacz

2.JBSF-320G

- 6 -

Machine Translated by Google

Jego projekt obejmuje następujące cechy:

- 7 -



Wentylator wyciągowy na dachu solarnym działa na kilka sposobów, aby utrzymać chłód w Twoim domu

• Latem utrzymuje chłód w domu, wyciągając 20 razy więcej powietrza

i wygodne.

do 30˚F. •

Zmniejsza gromadzenie się kondensacji na dachu. • Posiada

bezszczotkowy silnik prądu stałego zapewniający cichą pracę. •

Do produkcji każdej części użyto wysokiej jakości materiałów, aby zapewnić długą żywotność.

• W chłodniejszych miesiącach termostat zapobiega utracie ciepła i utrzymuje

2 x Krokiew/Łatka1 x wentylator solarny

6 x Śruby techniczne

3.JBSF-320E

miejsce ciepłe. •

Wentylator jest odporny na korozję i nadaje się do stosowania w regionach przybrzeżnych.

niż Whirly Bird. • Jest

zasilany energią słoneczną, więc nie ma żadnych kosztów

eksploatacyjnych. • Zmniejsza potrzebę korzystania z klimatyzacji, co obniża

rachunki za energię. • Jest łatwy w instalacji i jest kompatybilny z dachami z dachówek,

metalu i płaskimi. • Zmniejsza wilgotność i wspomaga przepływ powietrza, co może obniżyć temperaturę poprzez

Machine Translated by Google

Wyjście

Silnik

Prąd zmienny 100~240 V 50 /

Silnik

Tom

Model

Moc wyjściowa panelu słonecznego 42 W, 15 V DC

Wylot powietrza

Prąd zmienny 100~240 V 50 /

JBSF-350F

60Hz

Napięcie falownika

Panel słoneczny

~3000 m3/godz.

Model

50 W, 15 V DC

Tom

Prąd stały 15 V 50 W

 Model II

 Model I

~3500 m3/godz.

Prąd stały 15 V 35 W

JBSF-320G

Wylot powietrza

60Hz

Napięcie falownika

Specyfikacja produktu

- 8 -

Machine Translated by Google

- 9 -

Prąd stały 15 V 35 W

Panel słoneczny

< Model pilota zdalnego sterowania 2 >

MIĘKKI

< Model pilota 1 >

Silnik

Wylot powietrza

26'℃ i wyłącza się, gdy temperatura wynosi 26°C.

Uwaga: Wentylator ma regulację temperatury. Włącza się, gdy temperatura jest

Wyjście

domyślny.

JBSF-320E

Tom

WŁĄCZANIE/WYŁĄCZANIE Aby włączyć/wyłączyć urządzenie, należy włączyć tryb high-end.

Model

~2200 m3/godz.

NISKI

 Modelka III

35 W, 15 V DC

Machine Translated by Google

III.Instrukcja instalacji

Naciśnięcie przycisku 8H spowoduje wyłączenie urządzenia po 8 godzinach.

temperatura.

3. Podczas parowania naciśnij i przytrzymaj dowolny przycisk przez 10 sekund.

przed instalacją.

2. Pamiętaj o usunięciu folii zabezpieczającej przed użyciem pilota.

„WYMUSZONY START” Naciśnij ten przycisk, aby rozpocząć w dowolnym momencie.

Naciśnięcie przycisku 1H spowoduje wyłączenie urządzenia po 1 godzinie.

 JBSF-320E

Przyciski timera:

gdy jest poniżej 78,8°F/26°C. Upewnij się, że termostat jest podłączony

Naciśnięcie przycisku 4H spowoduje wyłączenie urządzenia po 4 godzinach.

Naciśnięcie przycisku 2H spowoduje wyłączenie urządzenia po 2 godzinach.

•Wentylator włącza się, gdy temperatura w pomieszczeniu przekracza 26°C/78,8°F i zatrzymuje się.

WYSOKOŚĆ

1. Przechowuj pilota w miejscu, w którym nie będzie narażony na bezpośrednie działanie promieni słonecznych.

78,8°F/26°C,

należy go odłączyć.

•Biały to port termostatu. Jeśli chcesz, aby działał pod

ŚREDNI

Notatka:

- 10 -

Machine Translated by Google

I.MONTAŻ DACHU METALOWEGO

II. Dach z dachówki

KROK 1

Przeanalizuj rysunek, aby ocenić, ile wentylatorów wyciągowych na dachach słonecznych potrzebujesz

i gdzie je zainstalować w domu lub firmie. Aby ustalić, gdzie umieścić wentylator, musisz wziąć

pod uwagę popołudniowy cień na dachu w cieplejszych miesiącach. Dobrze umieszczony

wentylator powinien umożliwiać panelowi słonecznemu otrzymywanie słońca z południa

(północy dla półkuli południowej) i zachodu w cieplejszych miesiącach.

I. Dach metalowy

Przeczytaj uważnie tę instrukcję instalacji, aby zainstalować wentylator wyciągowy dachu solarnego.

W zależności od rodzaju dachu możesz postępować zgodnie z instrukcjami instalacji, aby uzyskać

najlepszy efekt. Płyta bazowa ze stopu aluminium, miękka, może być kształtowana zgodnie z

różnymi kształtami dachu w celu wykonania prac hydroizolacyjnych. Upewnij się, że obszar

roboczy jest suchy przed instalacją. Nie instaluj podczas lub po deszczu.

- 11 -

Machine Translated by Google

- 12 -

C - 3 wentylatory solarne do powierzchni 3000 stóp kwadratowych

Usuń 2 śruby nasadowe kalenicy i przesuń górną krawędź obróbki blacharskiej pod nią, jak

pokazano na rysunku. Ważne jest, aby ustawić wiązanie tak, aby nie zakrywało żadnych śrub

dachowych. Śruby dachowe biegnące od góry do dołu dachu to miejsca, w których znajdują

się krokwie. Po ustawieniu zaznacz okrąg na wewnętrznej krawędzi obróbki blacharskiej.

B - 2 wentylatory solarne do powierzchni 2000 stóp kwadratowych

A - 1x wentylator solarny do powierzchni 1000 stóp kwadratowych

Uwaga: Cień będzie miał wpływ na wydajność wentylatora. Liczba potrzebnych wentylatorów

może się różnić w zależności od sytuacji.

KROK 2

KROK 3

Podążając za okręgiem zaznaczonym na dachu, wytnij otwór w dachu, jak pokazano, używając

piły tarczowej do metalu lub nożyc do blachy. Jeśli pod blachami znajduje się folia, wytnij

ją na krzyż i odchyl rogi.

Machine Translated by Google

- 13 -

Przesuń kołnierz z powrotem pod nakrycie dachu i zamontuj ponownie 2 nakrycia kalenicowe

wkręć śruby przez kołnierz i zagnij krawędzie kołnierza w dół

i wygnij nacięcia w dół. Następnie nałóż silikon przyklejony do spodniej i zewnętrznej

strony krawędzi. Następnie użyj silikonu przyklejonego do spodniej i

na zewnątrz dolnej części kołnierza.

KROK 4

lewą i prawą stronę, aby stworzyć ścisłe dopasowanie do dachu. Następnie

wyciąć nacięcia w dolnej części kołnierza, aby dopasować je do pofalowań dachu

podczas cięcia.

Uwaga: Uważaj, aby nie przeciąć żadnych łat/krokwi pod blachą dachową.

użyj nożyc do blachy

Uwaga: Nie nakładaj silikonu na zagłębienia u dołu kołnierza.

Machine Translated by Google

- 14 -

Uwaga: śruby techniczne i dachowe nie są zawarte w zestawie.

KROK 6

KROK 5

Jak pokazano na rysunku, użyj co najmniej 8 i maksymalnie 12 śrub technicznych lub

dachowych z uszczelkami gumowymi wzdłuż lewej, prawej i dolnej krawędzi kołnierza, aby

zabezpieczyć dach.

Umieść główną część wentylatora nad miganiem, jak pokazano poniżej. Obróć główną część

wentylatora w lewo lub w prawo, aby dopasować kierunek do panelu słonecznego.

Wskazówka: Umieść panel słoneczny między południem (północą w przypadku półkuli południowej) a

zachodem, aby zapewnić sobie najlepsze warunki do nasłonecznienia w cieplejszych miesiącach.

Machine Translated by Google

- 15 -

poniżej.

Wskazówka: Może się zdarzyć, że nie uda Ci się zamontować najwyższej śruby technicznej, ponieważ kąt dachu może

część, w której korpus główny znajduje się nad obróbką blacharską.

KROK 8

wstępnie wywiercone otwory w korpusie głównym wentylatora w kołnierzu, jak pokazano

temu zapobiec. W takim przypadku możesz wkręcić śrubę techniczną w inną

Za pomocą wkrętarki elektrycznej wkręć co najmniej 4 małe śruby techniczne

KROK 7

Teraz możesz dostosować kąt nachylenia panelu słonecznego, aby uzyskać maksymalną ilość światła słonecznego

szczególnie w południe w cieplejszych miesiącach, jak pokazano na rysunku.

Ponieważ kąt nachylenia wielu dachów jest już odpowiedni do letniego słońca, możesz po prostu

pozostawić panel w pozycji dolnej, tak jak jest

dostarczone z fabryki, bez konieczności wykonywania jakichkolwiek czynności.

Machine Translated by Google

II.MONTAŻ DACHÓWKI

zostać wciągnięte do przestrzeni dachowej. Są one szczególnie wymagane, gdy dach ma folię pod dachówkami,

ale niezależnie od tego, otwory wentylacyjne okapu poprawią przepływ powietrza.

KROK 1

Przeanalizuj rysunek, aby ocenić, ile wentylatorów wyciągowych na dachach słonecznych potrzebujesz i gdzie je

zainstalować w domu lub firmie. Aby ustalić, gdzie umieścić wentylator, musisz wziąć pod uwagę

popołudniowy cień na dachu w cieplejszych miesiącach. Dobrze umieszczony wentylator powinien umożliwiać

panelowi słonecznemu otrzymywanie słońca z południa (północy dla półkuli południowej) i zachodu w

cieplejszych miesiącach.

Uwaga:

Jedną z opcji montażu jest zamontowanie wentylatora pod otworami wentylacyjnymi okapu po stronie domu, która

jest chłodna po południu. Dzięki temu chłodniejsze powietrze z zewnątrz będzie mogło przedostać się do środka.

Aby wyregulować kąt nachylenia paneli słonecznych, wystarczy ustawić oba ramiona pod odpowiednim kątem i

dokręcić śruby.

- 16 -

Machine Translated by Google

- 17 -

Upewnij się, że wyrzucisz tę usuniętą płytkę. Nie zostawiaj jej na dachu.

KROK 2

Usuń trzecią płytkę licząc od kalenicy (góra dachu), jak pokazano na rysunku. Usuń jedną

kompletną płytkę z dachu. Możesz również lekko przesunąć płytkę bezpośrednio nad zdjętą

płytką, aby w razie potrzeby powiększyć otwór.

A - 1x wentylator solarny do powierzchni 1000 stóp

kwadratowych B - 2x wentylator solarny do powierzchni

2000 stóp kwadratowych C - 3x wentylator solarny do

powierzchni 3000 stóp kwadratowych Uwaga: Cień będzie miał wpływ na wydajność wentylatora. Liczba

potrzebnych wentylatorów może się różnić w zależności od sytuacji.

KROK 3

Podnieś płytki nad otwór na płytki, wsuń kołnierz na miejsce, jak pokazano tutaj, a następnie

wciśnij płytki z powrotem w dół. Spowoduje to dopasowanie kołnierza do płytek.

Machine Translated by Google

Uwaga: Krokwie biegną od szczytu dachu aż do krawędzi dachu, a łaty biegną w poprzek

dachu, bezpośrednio pod dachówkami.

KROK 5

Po zakończeniu montażu kołnierza nałóż warstwę przezroczystego silikonu na górną część

kołnierza, która styka się z górnymi płytkami.

KROK 4

Zamontuj co najmniej jeden pas krokwi/łat (w zestawie są 2), jak pokazano. Pas składa się

na okrągłym grzbiecie na obróbce i można go przykręcić lub przybić gwoździami przez

pas krokwi/łat do krokwi lub łaty.

KROK 6

Umieść główną część wentylatora nad miganiem, jak pokazano poniżej. Obróć główną część

wentylatora w lewo lub w prawo, aby dopasować kierunek do panelu słonecznego.

- 18 -

Machine Translated by Google

- 19 -

Jak pokazano na rysunku, przy użyciu śrubokręta elektrycznego wkręć co najmniej 4

małe śruby techniczne wkręcane przez wstępnie wywiercone otwory w głównym korpusie wentylatora

Wskazówka: Może się zdarzyć, że nie uda Ci się wkręcić najwyższej śruby technicznej, ponieważ kąt nachylenia dachu

może temu zapobiec. W takim przypadku możesz po prostu wkręcić śrubę techniczną

(półkula północna) i zachód, aby uzyskać najlepsze warunki do nasłonecznienia w cieplejszych miesiącach.

przez miganie.

KROK 7

Wskazówka: Umieść panel słoneczny pomiędzy południem (północ dla południa)

szczególnie w południe w cieplejszych miesiącach, jak pokazano na rysunku.

Ponieważ kąt nachylenia wielu dachów jest już odpowiedni, aby latem padało na nie słońce,

Teraz możesz dostosować kąt nachylenia panelu słonecznego, aby uzyskać maksymalną ilość światła słonecznego

kolejna sekcja, w której główna część znajduje się nad obróbką blacharską.

KROK 8

Machine Translated by Google

- 20 -

KROK 9

Teraz, gdy główna instalacja jest już ukończona, możesz uformować elastyczny kołnierz

tak, aby pasował do płytek i wygiąć dolną część w dół, aby woda spływała na płytki poniżej.

Następnie nałóż kroplę silikonu wzdłuż lewej i prawej strony kołnierza, a praca jest ukończona.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

śruby.

możesz po prostu pozostawić panel w pozycji dolnej, w jakiej został dostarczony z

fabryki, bez konieczności wykonywania żadnych czynności. Aby wyregulować kąt ustawienia

paneli słonecznych w górę, po prostu ustaw 2 ramiona pod odpowiednim kątem i dokręć

Uwaga:

Opcją instalacji jest zamontowanie wentylatora pod otworami wentylacyjnymi okapu po stronie

domu, która jest chłodna po południu. Pozwoli to na wciągnięcie chłodniejszego powietrza

zewnętrznego do przestrzeni dachowej. Są one szczególnie wymagane, gdy dach ma folię pod

dachówkami, ale niezależnie od tego otwory wentylacyjne okapu poprawią przepływ powietrza.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Machine Translated by Google

Przedstawiciel UE

REP WIELKIEJ BRYTANII

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

E-CrossStu GmbH

YH CONSULTING LIMITED. C/O YH Consulting Limited

Biuro 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Model: JBSF-350F/JBSF-320G/JBSF-320E

Dakventilatie

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

Model: JBSF-350F/JBSF-320G/JBSF-320E

HULP NODIG? NEEM CONTACT MET ONS OP!

Dakventilatie

- 1 -

Machine Translated by Google

CORRECTE VERWIJDERING:

VOORZICHTIGHEID:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de

Dit product valt onder de bepalingen van de Europese richtlijn 2014/30/EU.

Wijzigingen of aanpassingen die niet uitdrukkelijk door de verantwoordelijke partij zijn goedgekeurd

partij die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om te werken ongeldig verklaren

Het symbool met een doorgestreepte afvalbak geeft aan dat de

naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

het product.

product vereist aparte afvalinzameling in de Europese Unie. Dit

Dit apparaat voldoet aan Deel 15B van de FCC-regels. De werking is onderworpen

Let op: Dit product is getest en voldoet aan de limieten voor een

WAARSCHUWING:

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

aan de volgende twee voorwaarden:

Lees en begrijp deze volledige handleiding voordat u dit apparaat bedient of onderhoudt.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

1) Dit product kan schadelijke interferentie veroorzaken.

product. Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot

afval, maar moet naar een inzamelpunt voor recycling van elektrische en

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

persoonlijk letsel of schade aan waardevolle eigendommen. Vermijd dat kinderen de

elektronische apparaten.

storingen die een ongewenste werking kunnen veroorzaken.

product. En dit product is geen speelgoed. Laat kinderen niet spelen.

WAARSCHUWING:

FCC-INFORMATIE

BELANGRIJKE VEILIGHEIDSMAATREGELEN

- 2 -

Machine Translated by Google

schok."

garanderen dat er in een bepaalde installatie geen storingen zullen optreden.

resulteren in de dood of ernstig letsel.

AANDACHT

Als dit product schadelijke interferentie veroorzaakt aan radio of televisie

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan

leiden tot licht tot matig letsel.

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

WAARSCHUWING

Digitaal apparaat van klasse B volgens Deel 15B van de FCC-regels. Deze limieten

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de

GEVAAR

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

volgende maatregelen. •

Heroriënteer of verplaats de ontvangstantenne. • Vergroot

de afstand tussen het product en de ontvanger. • Sluit het product aan op

een stopcontact op een ander circuit dan dat waarop

AUTORITEIT

in een residentiële installatie.

De ontvanger is aangesloten.

Het symbool geeft aan dat de gebruiker een hoge prijs moet betalen

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

let op de tekening om de situatie te laten zien

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan

leiden tot de dood of ernstig letsel.

opgemerkt. En de linker afbeelding toont: "Wees voorzichtig met elektrische

schadelijke interferentie van radiocommunicatie. Er is echter geen

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal

- 3 -

Machine Translated by Google

kan leiden tot brand, elektrische schokken en persoonlijk letsel.

CERTIFICAAT

schade.GEVAAR:

4. Als het apparaat gedurende langere tijd niet wordt gebruikt, koppelt u de adapter los van het stroomnet.

WAARSCHUWING:

Gebruik geen voeding die niet voldoet aan de nominale spanning. Het gebruik van

het stopcontact.

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

Niet-conforme voedingen kunnen brand of elektrische schokken veroorzaken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels.

geleverd bij deze elektrische apparaten. Het niet opvolgen van alle instructies

VOORZICHTIGHEID:

De exploitatie is onderworpen aan twee voorwaarden:

onderstaande kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle

1. Koppel de ventilator los wanneer u van de ene naar de andere locatie gaat.

(1) Dit apparaat mag geen schadelijke interferentie veroorzaken.

waarschuwingen en instructies voor toekomstig gebruik.

2. Als de machine rook, geur, motorgeluid en andere abnormale geluiden produceert,

(2) Dit apparaat moet alle ontvangen interferentie accepteren,

WAARSCHUWING:

omstandigheden, gebruik het dan niet. Het kan brand of een elektrische schok veroorzaken.

inclusief interferentie die ongewenste effecten kan veroorzaken

Onjuiste bediening kan persoonlijk letsel veroorzaken. Onjuiste bediening kan

3. Demonteer, repareer of herstel de machine niet tijdens gebruik. Doe dit

operatie.

schade aan de machine veroorzaken. Onjuiste bediening kan andere

- 4 -

Machine Translated by Google

- 5 -

1 x Bedieningseenheid

De temperatuurregelwaarde en de

vochtigheidsregelwaarde kunnen worden

aangepast. Als de binnentemperatuur en de

vochtigheidsgraad één waarde boven de

ingestelde waarde liggen, wordt de ventilator geopend.

1.JBSF-350F

1 x Zonneventilator

7. Koppel de ventilator los wanneer u roosters verwijdert voor reiniging. Laat de ventilator niet onbeheerd

draaien.

Controleer of het product beschadigd is of dat er accessoires ontbreken.

6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde

fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of

instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de

betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en

gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

5. Steek nooit uw vingers, potloden of andere voorwerpen door de kap als de ventilator draait.

Indicatielampje: 1.

Het groene LED-lampje brandt langdurig, ongeacht

of het apparaat op zonne-energie of een adapter

werkt;

ÿ.Productbeschrijving

Machine Translated by Google

ÿ ÿ

ÿÿ

1 x Stroomadapter

2 x Spanten/Ballen

1 x Afstandsbediening

2.JBSF-320G

3.Noch de zonne-energie, noch de adapter

worden van stroom voorzien en de LED's zijn uit;

6 x technische schroeven

rookmelderalarm, het groene LED-lampje knippert

en de motor wordt gedwongen te stoppen.

2. Wanneer de rook binnenshuis de

1 x Afstandsbediening 1 x

Stroomadapter

6 x technische schroeven

1 x Zonneventilator 2 x Spanten/Ballen

- 6 -

Machine Translated by Google

Het ontwerp omvat de volgende kenmerken:

ÿÿ

Een zonne-dakventilator kan op verschillende manieren uw huis koel houden

• Het houdt uw huis koeler in de zomer door 20 keer meer lucht af te zuigen

1 x Zonneventilator

dan een Whirly Bird. •

Het is op zonne-energie, dus er zijn geen gebruikskosten. • Het

vermindert de behoefte aan airconditioning, wat de energierekening verlaagt. • Het

is eenvoudig te installeren en is compatibel met dakpannen, metaal en platte daken. •

Het vermindert de luchtvochtigheid en bevordert de luchtstroom, wat de temperatuur kan verlagen met

6 x technische schroeven

en comfortabel.

2 x Spanten/Ballen

3.JBSF-320E

tot 30ÿF. •

Het vermindert condensvorming in uw dak. • Het heeft een

borstelloze DC-motor voor een stille werking. • Voor elk onderdeel

wordt hoogwaardig materiaal gebruikt om een lange levensduur te garanderen. • In de

koudere maanden voorkomt de thermostaatregeling warmteverlies en houdt

de plaats warm. • De

ventilator is corrosiebestendig en geschikt voor kustgebieden.

- 7 -

Machine Translated by Google

Wisselstroom 100~240V 50 /

DC 15V 50W

ÿ Model ÿ

60Hz

50 Watt, 15 VDC

Model

Volume

Uitvoer

Motor

Omvormerspanning

Uitlaatlucht

JBSF-320G

ÿ Model ÿ

~3500 m3/u

DC 15V 35W

Model

Volume

Zonnepaneelvermogen 42 Watt, 15 VDC

Motor

Wisselstroom 100~240V 50 /

Uitlaatlucht

Zonnepaneel

Omvormerspanning

~3000 m3/u

JBSF-350F

60Hz

Productspecificaties

- 8 -

Machine Translated by Google

- 9 -

Volume

AAN/UIT Om het apparaat in/uit te schakelen, wordt high-end ingeschakeld door

JBSF-320E

standaard.

DC 15V 35W

ZACHT

ÿ Model ÿ

35 Watt, 15 VDC

LAAG

~2200 m3/u

Model

Motor

< Afstandsbediening Model 1 >

Zonnepaneel

< Afstandsbediening Model 2 >

Uitvoer

Let op: De ventilator heeft temperatuurregeling. Hij gaat aan als de temperatuur is gedaald.

Uitlaatlucht

ÿ26'ÿ en schakelt uit wanneer de temperatuur ÿ26°C is.

Machine Translated by Google

ÿ.Installatiehandleiding

Als u op 2H drukt, wordt het apparaat na 2 uur uitgeschakeld.

•De ventilator draait als de kamertemperatuur boven de 26°C/78,8°F is en stopt

Als u op 4H drukt, wordt het apparaat na 4 uur uitgeschakeld.

wanneer het onder de 78,8°F/26°C is. Zorg ervoor dat de thermostaat is aangesloten

Als u op 8H drukt, wordt het apparaat na 8 uur uitgeschakeld.

vóór de installatie.

MEDIUM

Opmerking:

•De witte is de poort van de thermostaat. Als u wilt dat deze onder

1. Bewaar de afstandsbediening buiten direct zonlicht.

HOOGTE

78,8°F/26°C, dan

moet u de stekker eruit trekken.

"GEFORCEERDE START" Druk op deze knop om op elk gewenst moment te starten

2. Vergeet niet de beschermfolie te verwijderen voordat u de afstandsbediening kunt gebruiken.

temperatuur.

3. Houd tijdens het koppelen een willekeurige knop 10 seconden ingedrukt.

Timerknoppen:

Als u op 1H drukt, wordt het apparaat na 1 uur uitgeschakeld.

ÿ JBSF-320E

- 10 -

Machine Translated by Google

I.METAAL DAKINSTALLATIE

II. Pannendak

STAP 1

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar

u ze voor uw huis of bedrijf moet installeren. Om te bepalen waar u de ventilator moet

plaatsen, moet u rekening houden met schaduw op het dak in de middag tijdens de

warmere maanden. Een goed geplaatste ventilator moet ervoor zorgen dat het

zonnepaneel zonlicht ontvangt van het zuiden (noorden voor het zuidelijk halfrond) en

westen tijdens de warmere maanden.

I. Metalen dak

Lees deze installatiehandleiding zorgvuldig door om de zonne-dakventilator te installeren.

Afhankelijk van het daktype kunt u de installatiestappen volgen voor het beste resultaat.

Aluminiumlegering basisplaat, zacht, kan worden gevormd volgens verschillende

dakvormen voor waterdichtingswerkzaamheden. Zorg ervoor dat het werkgebied droog is

voordat u het installeert. Installeer het niet tijdens of na regen.

- 11 -

Machine Translated by Google

- 12 -

B - 2x zonneventilatoren tot 2.000 vierkante voet ruimte

STAP 3

Volg de cirkel die op het dak is gemarkeerd en snijd een opening in het dak zoals afgebeeld,

met behulp van een metaalzaag of blikschaar. Als er folie onder de metalen platen zit,

snijd dan een kruis in de folie en vouw de hoeken terug.

C - 3x zonneventilatoren tot 3.000 vierkante voet ruimte

A - 1x zonneventilator tot 1.000 vierkante voet ruimte

STAP 2

Let op: Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan

variëren, afhankelijk van de situatie.

Verwijder 2 nokafdekkingsschroeven en schuif de bovenrand van de loods eronder zoals weergegeven

in de afbeelding. Het is belangrijk om de lashing zo te positioneren dat deze geen dakschroeven bedekt.

De dakschroeven die van boven naar beneden over het dak lopen, bevinden zich waar de spanten zich

bevinden. Markeer na het positioneren een cirkel op de binnenrand van de loods.

Machine Translated by Google

schroeven door de loods en buig de randen van de loods naar beneden

Schuif de loodslabben terug onder de dakbedekking en plaats de 2 nokbedekkingen terug.

de linker- en rechterkant om een strakke pasvorm met het dak te creëren.

Snijd vervolgens inkepingen in de onderkant van de loods om de golvingen van het dak te passen

Let op: Breng geen siliconen aan in de gleuven aan de onderkant van de loodslab.

STAP 4

en buig de inkepingen naar beneden. Breng vervolgens siliconenlijm aan op de onderkant

en buitenkant van de randen. Gebruik daarna siliconenlijm aan de onderkant en

bij het snijden.

Let op: zorg ervoor dat u niet in de latten/spanten onder de dakplaat snijdt

gebruik een blikschaar

buiten het onderste gedeelte van de loods.

- 13 -

Machine Translated by Google

STAP 6

Let op: Technische schroeven en dakschroeven zijn niet inbegrepen.

STAP 5

Gebruik, zoals in de afbeelding is weergegeven, minimaal 8 en maximaal 12 technische

schroeven of dakschroeven met rubberen afdichtingen langs de linker-, rechter- en onderkant van

de loodslabben om het dak vast te zetten.

Tip: Plaats het zonnepaneel tussen het zuiden (noorden op het zuidelijk halfrond) en het

westen, zodat u optimaal gebruik kunt maken van de zon in de warmere maanden.

Plaats het hoofdgedeelte van de ventilator over de flits zoals hieronder getoond. Draai het

hoofdgedeelte van de ventilator naar links of rechts om de gewenste richting voor het

zonnepaneel te kiezen.

- 14 -

Machine Translated by Google

- 15 -

Tip: Het kan zijn dat u de bovenste technische schroef niet op zijn plaats krijgt, omdat de dakhoek kan

onderstaand.

dit voorkomen. In dit geval kunt u de tech schroef in een andere

STAP 8

de voorgeboorde gaten in het hoofdlichaam van de ventilator in de loods, zoals afgebeeld

gedeelte waar het hoofdgedeelte over de loods zit.

Draai met een elektrische schroevendraaier minimaal 4 kleine technische schroeven door

STAP 7

U kunt nu de hoek van het zonnepaneel aanpassen om maximaal zonlicht te ontvangen

Omdat de helling van veel daken al een goede hoek heeft voor de zomerzon, kunt u het paneel misschien

gewoon in de onderste stand laten staan, omdat het

geleverd vanuit de fabriek, zonder dat er iets aan gedaan wordt.

vooral tijdens het middaguur in de warmere maanden, zoals te zien is in de afbeelding.

Machine Translated by Google

II. INSTALLATIE VAN EEN PANNENDAK

worden in de dakruimte getrokken. Deze zijn vooral nodig als het dak folie onder de tegels heeft,

maar hoe dan ook, dakrandventilatieopeningen zullen de luchtstroom verbeteren.

STAP 1

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar u ze

voor uw huis of bedrijf moet installeren. Om te bepalen waar u de ventilator moet plaatsen,

moet u rekening houden met schaduw op het dak in de middag tijdens de warmere maanden.

Een goed geplaatste ventilator moet ervoor zorgen dat het zonnepaneel zonlicht ontvangt

van het zuiden (noorden voor het zuidelijk halfrond) en westen tijdens de warmere maanden.

Let

op: Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen te monteren aan

de kant van het huis die 's middags koel is. Hierdoor kan de koelere buitenlucht naar binnen stromen.

Om de hoek van de zonnepanelen aan te passen, hoeft u alleen maar de 2 armen in de juiste hoek

te zetten en de schroeven vast te draaien.

- 16 -

Machine Translated by Google

- 17 -

Zorg ervoor dat u deze verwijderde tegel weggooit. Laat hem niet op het dak liggen.

STAP 2

Verwijder de derde tegel, aftellend, van de nokafdekking (bovenkant van het dak) zoals

weergegeven in de afbeelding. Verwijder één complete tegel van het dak. U kunt de tegel ook

direct boven de verwijderde tegel iets omhoog duwen om de opening groter te maken, indien

nodig.

A - 1x zonneventilator tot 1.000 sqft plaats B -

2x zonneventilatoren tot 2.000 sqft plaats C - 3x

zonneventilatoren tot 3.000 sqft plaats Let op:

Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan

variëren, afhankelijk van de situatie.

Til de tegels boven de tegelopening, schuif de bies op zijn plaats zoals hier getoond, en duw

de tegels vervolgens terug naar beneden. Dit zal de bies vormen naar de tegels.

STAP 3

Machine Translated by Google

- 18 -

Let op: De spanten lopen van de bovenkant van het dak tot aan de gevel en de latten lopen

dwars over het dak, direct onder de dakpannen.

STAP 5

Zodra de loodslabben zijn geplaatst, brengt u een rups transparante siliconenkit aan op de

bovenkant van de loodslabben die aansluiten op de bovenste tegels.

STAP 4

Plaats minimaal één rafter/latten strap (2 meegeleverd) zoals afgebeeld. De strap vouwt

over de ronde rand op de loods en kan door de rafter/latten strap in de rafter of lat

worden geschroefd of genageld.

STAP 6

Plaats het hoofdgedeelte van de ventilator over de flits zoals hieronder getoond. Draai het

hoofdgedeelte van de ventilator naar links of rechts om de gewenste richting voor het

zonnepaneel te kiezen.

Machine Translated by Google

- 19 -

kleine technische schroeven door de voorgeboorde gaten in het hoofdlichaam van de ventilator

Zoals in de afbeelding is weergegeven, schroeft u met een elektrische schroevendraaier minimaal 4

door het lood heen.

kan dit voorkomen. In dit geval kunt u de tech-schroef eenvoudig indraaien

STAP 7

Tip: Het kan zijn dat u de bovenste technische schroef niet op zijn plaats krijgt vanwege de hoek van het dak.

halfrond) en het westen om het beste bij de zon te passen in de warmere maanden.

Tip: Plaats het zonnepaneel tussen de zuidkant (noord voor de zuidkant)

vooral tijdens het middaguur in de warmere maanden, zoals te zien is in de afbeelding.

een ander gedeelte waar het hoofdgedeelte over de loods zit.

STAP 8

Omdat de helling van veel daken al een goede hoek heeft voor de zomerzon,

U kunt nu de hoek van het zonnepaneel aanpassen om maximaal zonlicht te ontvangen

Machine Translated by Google

- 20 -

schroeven.

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

STAP 9

Nu de primaire installatie is voltooid, kunt u de flexibele loods naar uw tegels vormen en

het onderste gedeelte naar beneden buigen zodat water op de tegels eronder kan lopen.

Breng vervolgens een kraal siliconen aan langs de linker- en rechterkant van de loods en uw

klus is voltooid.

U kunt het paneel mogelijk gewoon in de neerwaartse positie laten staan, zoals het

door de fabriek wordt geleverd, zonder iets te doen. Om de hoek van de zonnepanelen omhoog

te verstellen, hoeft u alleen maar de 2 armen in de juiste hoek te verstellen en de

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Let

op: Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen te plaatsen

aan de zijkant van het huis die 's middags koel is. Hierdoor kan de koelere buitenlucht in de

dakruimte worden gezogen. Deze zijn vooral vereist als het dak folie onder de tegels heeft,

maar hoe dan ook, dakrandventilatieopeningen verbeteren de luchtstroom.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australië

Machine Translated by Google

VK REP

EC-REP

Mainzer Landstr.69,

E-CrossStu GmbH

YH CONSULTING LIMITED. C/O YH Consulting

Limited Kantoor 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

60329 Frankfurt am Main.

- 21 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Takventil

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss

representerar endast en uppskattning av besparingar du kan dra nytta av att köpa

vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att

täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant

kontrollera när du gör en beställning hos oss om du verkligen sparar

hälften i jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Takventil

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

Produkten kräver separat sophämtning i EU. Detta

produkten.

Symbolen som visar en papperskorg med hjul korsad indikerar att

gäller för produkten och alla tillbehör märkta med denna symbol.

VARNING:

för överensstämmelse kan det ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15B av FCC-reglerna. Drift är föremål

till följande två villkor:

Obs: Denna produkt har testats och befunnits följa gränserna för a

KORREKT AVFALLSHANTERING:

FÖRSIKTIGHET:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av

Ändringar eller modifieringar som inte uttryckligen godkänts av den ansvariga parten

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2014/30/EU.

part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

elektroniska apparater.

personskada eller skada på värdefull egendom. Undvik att barn använder

störningar som kan orsaka oönskad funktion.

VARNING:

produkt. Och den här produkten är inte en leksak. Låt inte barn leka.

Produkter märkta som sådana får inte kasseras med normala inhemska

Läs och förstå hela denna bruksanvisning innan du använder eller servar denna

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka

avfall, men måste lämnas till en insamlingsplats för återvinning av el och

FCC-INFORMATION

VIKTIGA SÄKERHETSÅTGÄRDER

- 2 -

Machine Translated by Google

- 3 -

Klass B digital enhet i enlighet med del 15B av FCC-reglerna, dessa gränser

användaren uppmuntras att försöka korrigera störningen av en eller flera av de

mottagning, vilket kan bestämmas genom att stänga av och på produkten

är utformade för att ge rimligt skydd mot skadlig störning

följande åtgärder. • Rikta

om eller flytta mottagningsantennen. • Öka avståndet

mellan produkten och mottagaren. • Anslut produkten till ett uttag på en

annan krets än den till vilken

VARNING

FARA

MYNDIGHET

garantera att störningar inte kommer att inträffa i en viss installation.

leda till dödsfall eller allvarlig skada.

UPPMÄRKSAMHET

Indikerar en farlig situation som, om den inte undviks, kan resultera

i mindre eller måttlig skada.

Om denna produkt orsakar skadliga störningar på radio eller TV

Indikerar en farlig situation som, om den inte undviks, kan

resultera i dödsfall eller allvarlig skada.

om den inte installeras och används i enlighet med instruktionerna, kan orsaka

noterade. Och den vänstra bilden visar: "Var försiktig med elektriska

chock."

skadliga störningar på radiokommunikation. Det finns dock ingen

Indikerar en farlig situation som, om den inte undviks, kommer att göra det

mottagaren är ansluten.

i en bostadsanläggning.

Symbolen indikerar att användaren ska betala bra

uppmärksamma ritningen för att visa situationen

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Machine Translated by Google

- 4 -

Denna enhet uppfyller del 15 av FCC-reglerna.

levereras med dessa elektriska apparater. Underlåtenhet att följa alla instruktioner

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer

Driften är föremål för två villkor:

nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador. Spara alla

strömförsörjning som inte uppfyller kraven kan orsaka brand eller elektriska stötar.

FÖRSIKTIGHET:

1. Koppla bort fläkten när du flyttar från en plats till en annan.

CERTIFIKAT

skada.FARA:

4.Om maskinen inte används under en längre tid, koppla ur adaptern från

Använd inte en strömkälla som inte uppfyller märkspänningen. Användningen av

VARNING:

uttaget.

Felaktig användning kan orsaka personskada. Felaktig användning kan

inklusive störningar som kan orsaka oönskade

3. Ta inte isär, reparera eller korrigera maskinen under användning. Gör så

kan leda till brand eller elektriska stötar och personskador.

drift.

orsaka skador på maskinen. Felaktig användning kan orsaka annat

varningar och instruktioner för framtida referens.

(1) Denna enhet får inte orsaka skadliga störningar.

2.Om maskinen avger rök, lukt, motorljud och annat onormalt

villkor, använd den inte. Det kan orsaka brand eller elektriska stötar.

(2) Denna enhet måste acceptera alla mottagna störningar,

VARNING:

Machine Translated by Google

ÿ.Produktbeskrivning

1.JBSF-350F

1 x Controller

Temperaturregleringsvärde och

fuktighetskontrollvärde kan justeras,

inomhustemperatur och luftfuktighet av

valfritt värde över det inställda värdet som

ska öppna fläkten.

7. Koppla bort fläkten när du tar bort galler för rengöring. Lämna inte fläkten igång utan

uppsikt.

Kontrollera om produkten verkar skadad eller om tillbehör saknas.

6.Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt

fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har

fått övervakning eller instruktioner angående användningen av apparaten på ett

säkert sätt och förstår de risker som är involverade. Barn får inte leka med

apparaten. Rengöring och användarunderhåll får inte utföras av barn utan

uppsikt.

5. Stick aldrig in fingrar, pennor eller något annat föremål genom skyddet när fläkten är igång.

Indikatorlampa:

1.Oavsett om det är solenergi eller

adapterdrivet, lyser LED grönt ljus under

en lång tid;

1 x solfläkt

- 5 -

Machine Translated by Google

ÿÿ

1 x strömadapter

2 x takbjälkar/läkt

6 x tekniska skruvar

2.JBSF-320G

röksensorlarm, den gröna LED-lampan blinkar

och motorn tvingas stanna.

1 x Fjärrkontroll

3. Varken solenergin eller adaptern drivs

och lysdioderna är släckta;

2. När inomhusröken gör att

2 x takbjälkar/läkt

6 x tekniska skruvar

1 x solfläkt

1 x Fjärrkontroll 1 x

Strömadapter

- 6 -

Machine Translated by Google

Dess design inkluderar följande funktioner:

ÿÿ

Solar takfläkt fungerar på flera sätt för att hålla din plats sval

• Det håller ditt hem svalare på sommaren genom att dra ut 20 gånger mer luft

och bekväma.

än en Whirly Bird. •

Den är soldriven, så det finns ingen driftskostnad. • Det

minskar behovet av luftkonditionering, vilket minskar energikostnaderna. • Den

är lätt att installera och är kompatibel med tegel, metall och platta tak. • Det minskar

luftfuktigheten och främjar luftflödet, vilket kan sänka temperaturen med

2 x takbjälkar/läkt1 x solfläkt

6 x tekniska skruvar

3.JBSF-320E

upp till 30ÿF.

• Det minskar kondensbildning i ditt tak. • Den har en

borstlös likströmsmotor för tyst drift. • Högkvalitativt material

används för varje del för att säkerställa lång livslängd. • Under de kallare månaderna

förhindrar termostatkontrollen värmeförlust och håller

platsen varm. •

Fläkten är korrosionsbeständig och lämplig för kustområden.

- 7 -

Machine Translated by Google

Frånluft

Inverterspänning

Produktion

ÿ Modell ÿ

~3500 m3/h

Motor

JBSF-320G

DC 15V 35W

DC 15V 50W

ÿ Modell ÿ

60 Hz

Modell

50 Watt, 15 VDC

Volym

Inverterspänning

Solpanel

~3000 m3/h

AC 100~240V 50 /

JBSF-350F

60 Hz

Volym

Modell

Solpanelseffekt 42 Watt, 15 VDC

Frånluft

Motor

AC 100~240V 50 /

Produktspecifikationer

- 8 -

Machine Translated by Google

- 9 -

ÿ Modell ÿ

35 Watt, 15 VDC

DC 15V 35W

Modell

~2200 m3/h

MJUK

LÅG

Volym

PÅ / AV För att slå på/stänga av enheten aktiveras avancerade funktioner av

standard.

JBSF-320E

Obs: Fläkten har temperaturkontroll. Den tänds när temperaturen är

Produktion

Frånluft

ÿ26'ÿ och stängs av när temperaturen är ÿ26°C.

< Fjärrkontrollmodell 1 >

Motor

Solpanel

< Fjärrkontroll modell 2 >

Machine Translated by Google

ÿ.Installationsguide

MEDIUM

Notera:

Om du trycker på 8H stängs enheten av efter 8 timmar.

HÖJD

1. Förvara fjärrkontrollen borta från direkt solljus..

före installationen.

•Den vita är termostatens port. Om du vill att den ska fungera under

78.8°F/26°C ,

du måste koppla bort den.

Om du trycker på 2H stängs enheten av efter 2 timmar.

•Fläkten går när rumstemperaturen är över 78,8°F/26°C och stannar

när det är under 78,8°F/26°C. Se till att termostaten är ansluten

Om du trycker på 4H stängs enheten av efter 4 timmar.

Timerknappar:

Om du trycker på 1H stängs enheten av efter 1 timme.

ÿ JBSF-320E

2. Kom ihåg att ta bort blockeringsfilmen för att använda fjärrkontrollen.

" FORCE START " Tryck på denna knapp för att starta vilken som helst

temperatur.

3. När du parar, tryck och håll ned valfri knapp i 10 sekunder.

- 10 -

Machine Translated by Google

I.MONTERING AV METALLTAK

I. Metalltak

STEG 1

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem

för ditt hem eller företag. För att ta reda på var du ska placera fläkten måste du överväga

vilken eftermiddagsskugga som helst på taket under de varmare månaderna. En välplacerad

fläkt bör tillåta solpanelen att ta emot sol från söder (norr för södra halvklotet) och väster

under de varmare månaderna.

II. Tegeltak

Läs denna installationsguide noggrant för att installera solfläkten. Beroende på taktyp kan du

följa installationssteg för bästa resultat. Grundplatta av aluminiumlegering, mjuk, kan formas

enligt olika takformer för vattentätningsarbete. Se till att arbetsområdet är torrt innan du

installerar. Installera inte under eller efter regn.

- 11 -

Machine Translated by Google

- 12 -

C - 3x solfläktar upp till 3 000 kvm plats

Ta bort 2 skruvar för nockskydd och skjut upp överkanten av beslaget under den enligt bilden.

Det är viktigt att placera surrningen så att den inte täcker några takskruvar. Takskruvarna som

löper från toppen till botten av taket är där takbjälken sitter. När du har placerat den, markera

en cirkel på insidan av blinkningen.

B - 2x solfläktar upp till 2 000 kvm plats

A - 1x solfläkt upp till 1 000 kvm plats

Obs: Skugga påverkar fläktens prestanda. Antalet fläktar som behövs kan variera beroende

på situationen.

STEG 2

STEG 3

Följ cirkeln markerad på taket och skär en öppning i taket enligt bilden med hjälp av en metallsåg

eller plåtsax. Om det finns någon folie under plåtarna, skär ett kryss i folien och vik tillbaka

hörnen.

Machine Translated by Google

- 13 -

Skjut tillbaka blinkningen under taklocket, sätt tillbaka de 2 nockskydden

skruvar igenom beslaget och böj kanterna på beslaget nedåt

och böj ner skårorna. Applicera sedan silikon bunden till kanternas undersida

och utsida. Efter detta, använd silikon limmad på undersidan och

utanför den nedre delen av blinkningen.

STEG 4

vänster och höger sida för att skapa en tät passform med taket.

Bredvid skära skåror i beslagets botten för att passa takets korrugeringar

vid skärning.

Obs: Var noga med att inte skära i några läktar/balkar under takplåten

använd plåtklipp

Notera: Applicera inte silikon på dalarna i botten av beslaget.

Machine Translated by Google

- 14 -

Obs: Tekniska skruvar och takskruvar ingår inte.

STEG 6

STEG 5

Som visas i figuren här, använd minst 8 och högst 12 tekniska skruvar eller takskruvar

med gummitätningar längs vänster, höger och botten av beslaget för att säkra taket.

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel åt

vänster eller höger för att passa den riktning som krävs för solpanelen.

Tips: Placera solpanelen mellan söder (norr för södra halvklotet) och väster så att den

passar solen bäst under varmare månader.

Machine Translated by Google

- 15 -

nedan.

Tips: Du kanske inte får den övre tekniska skruven på plats, eftersom takvinkeln kan göra det

sektion där huvuddelen är över blinkningen.

STEG 8

de förborrade hålen i fläktens huvudkropp in i blinkningen, som visas

förhindra detta. I det här fallet kan du skruva fast den tekniska skruven i en annan

Använd en eldriven skruvmejsel och skruva igenom minst fyra små tekniska skruvar

STEG 7

Du kan nu justera vinkeln på solpanelen för att få maximal sol

Eftersom lutningen på många tak redan är i en bra vinkel för sommarsolen, kanske du

bara kan lämna panelen i nedsänkt läge som den är

levereras från fabriken, utan att göra något.

speciellt under middagen av de varmare månaderna som visas i figuren.

Machine Translated by Google

II.MONTERING AV PETELTAK

dras in i takutrymmet. Dessa krävs särskilt när taket har folie under tegelpannorna, men oavsett

takfotsventiler förbättrar luftflödet.

STEG 1

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem för

ditt hem eller företag. För att ta reda på var du ska placera fläkten måste du överväga vilken

eftermiddagsskugga som helst på taket under de varmare månaderna. En välplacerad fläkt

bör tillåta solpanelen att ta emot sol från söder (norr för södra halvklotet) och väster under

de varmare månaderna.

Obs:

Ett installationsalternativ är att montera fläkten under takventilerna på den sida av huset som är

sval på eftermiddagen. Detta gör att den svalare utomhusluften kan

För att justera vinkeln på solpanelerna uppåt, justera bara de 2 armarna till rätt vinkel och dra åt

skruvarna.

- 16 -

Machine Translated by Google

- 17 -

Se till att du kasserar den här borttagna brickan. Lämna den inte på taket.

STEG 2

Ta bort den tredje tegelplattan som räknar ner från nockkåpan (toppen av taket) som visas i

figuren. Ta bort en hel tegelplatta från taket. Du kan också trycka plattan direkt ovanför den

borttagna plattan något uppåt för att göra öppningen större om det behövs.

A - 1x solfläkt upp till 1 000 kvm plats B - 2x

solfläktar upp till 2 000 kvm plats C - 3x solfläktar

upp till 3 000 kvm plats Obs: Skugga kommer att

påverka fläktens prestanda. Antalet fläktar som behövs kan variera beroende på situationen.

STEG 3

Lyft brickorna ovanför kakelöppningen, skjut in belysningen på plats som visas här och tryck

sedan tillbaka brickorna. Detta kommer att forma den blinkande till brickorna.

Machine Translated by Google

- 18 -

STEG 5

När beslaget är färdigt, kör en sträng av klar silikon längs toppen av beslaget som förenas med

de övre plattorna.

Obs: Takbjälkar löper från toppen av taket ner till ansiktsbehandlingen och läkten löper över

taket direkt under tegelpannorna.

STEG 4

Montera minst en takstolsrem (2 medföljer) enligt bilden. Remmen viks över den cirkulära

åsen på inslaget och den kan antingen skruvas eller spikas genom takbjälken/

läktremmen in i takbjälken eller läkten.

STEG 6

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel åt

vänster eller höger för att passa den riktning som krävs för solpanelen.

Machine Translated by Google

- 19 -

Som visas i bilden, skruva minst 4 med en motordriven skruvmejsel

små tekniska skruvar genom de förborrade hålen i fläktens huvudkropp

Tips: Du kanske inte får den översta tekniska skruven på plats som takets vinkel

kan förhindra detta. I det här fallet kan du helt enkelt skruva in den tekniska skruven

STEG 7

genom in i blinkandet.

halvklotet) och västerut för att bäst passa solen under varmare månader.

Tips: Placera solpanelen mellan söder (norr för södra

STEG 8

särskilt under middagen av de varmare månaderna som visas i figuren.

Eftersom lutningen på många tak redan är i bra vinkel för sommarsolen,

Du kan nu justera vinkeln på solpanelen för att få maximal sol

en annan sektion där huvuddelen är över blinkningen.

Machine Translated by Google

- 20 -

STEG 9

Nu när den primära installationen är klar kan du gjuta den flexibla beslaget så att den passar

dina plattor och böja ned den nedre delen så att vatten kan rinna av på plattorna nedan. Kör sedan

en pärla silikon längs vänster och höger sida av blinkningen och ditt jobb är klart.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

skruvar.

du kanske bara kan lämna panelen i nedre läge när den levereras från fabriken, utan att

göra något. För att justera vinkeln på solpanelerna uppåt, justera bara de två armarna till rätt vinkel

och dra åt

Obs:

Ett installationsalternativ är att montera fläkten under takventilerna på sidan av huset som är svalt

på eftermiddagen. Detta gör att den kallare utomhusluften kan dras in i takutrymmet. Dessa krävs

särskilt när taket har folie under tegelpannorna, men oavsett takfotsventiler förbättrar luftflödet.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Machine Translated by Google

EC REP

UK REP

Mainzer Landstr.69,

60329 Frankfurt am Main.

E-CrossStu GmbH

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

- 21 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor JBSF-350F Solar Roof Attic Exhaust Fan 50W

Product's Documents

User Manual

Specifications

Vevor JBSF-350F Questions and Answers
