- 1 -
Technical Support and E-Warranty Certificate www.vevor.com/support
Wireless DMX512 Transmitter&Receiver
USER'S GUIDE
MODEL:TS-WDMX01A-7D-B,
TS-WDMX01A-3D-S,
TS-WDMX01A-7D-S
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 2 -

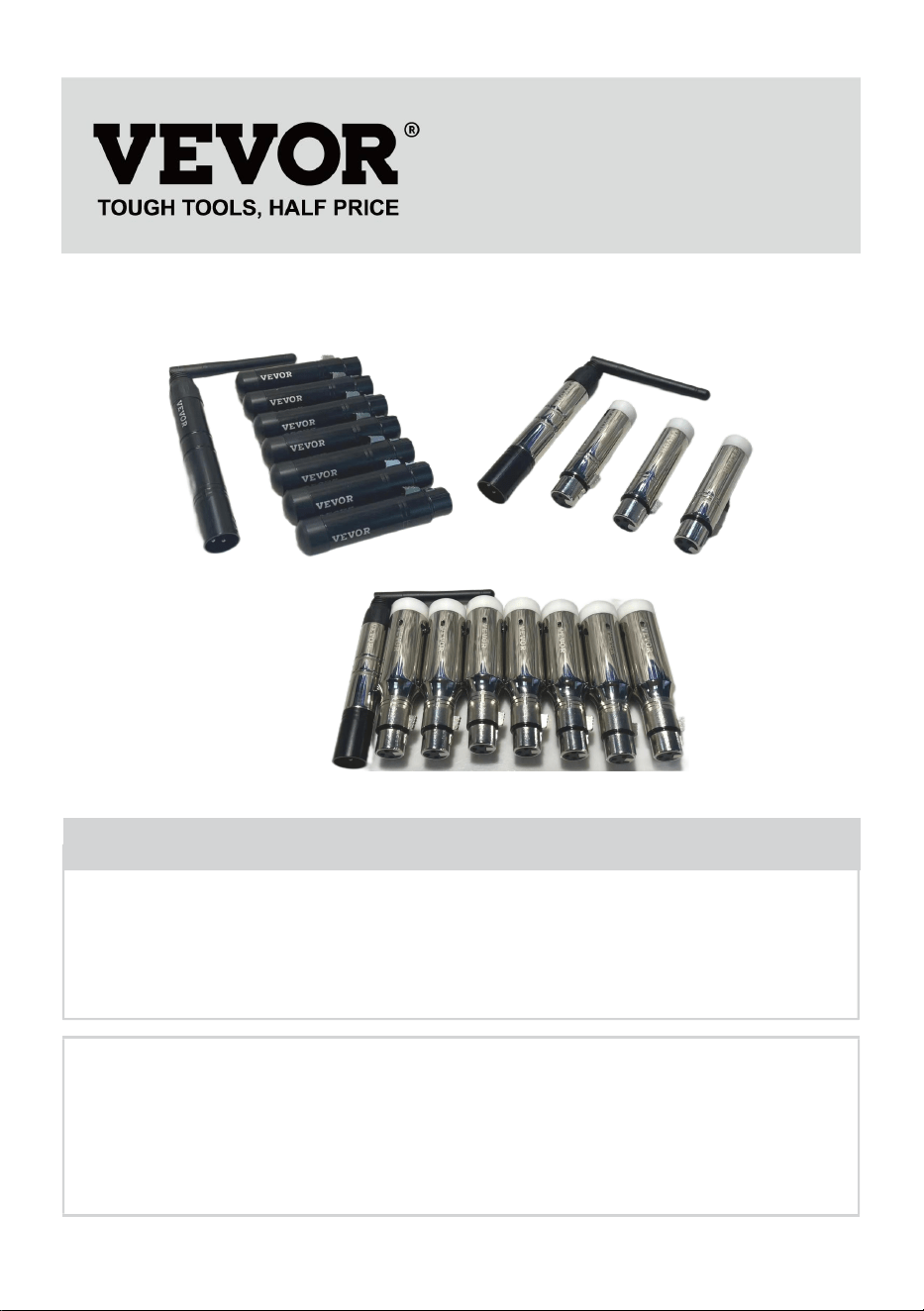

MODEL:TS-WDMX01A-7C-B,TS-WDMX01A-3C-S,TS-WDMX01A-7C-S
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Wireless DMX512
Transmitter&Receive
background
- 3 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
Features
DMX512 wireless receiver/transmitter transmits standard DMX512
protocol data (generated by console) by wireless way.Low latency in
milliseconds when signal data is transmitting,High-speed and reliable signal
transmission.This product adopts a 2.4G ISM frequency section.High effective
GFSK modulate,communication design; jumping frequency automatically, high
anti-jamming ability.
Specification
1. 2.4G wireless DMX512 T/R.
2. Jumping frequency automatically, high anti-jamming ability. To ensure works
reliability.
3. 7 groups ID number settable,User can use 7 groups individual wireless net
without any interference.
4. The working network ID number is shown by the indicator(Tricolor LED
displaying Indicators).
5. Input voltage: DC5V 500mA MIN.
6. Communication distance: 200M (visible distance).
7. Work frequency section: 2.4G ISM.frequency section.
8. Max transmitting power rate: 20dBm.
background
- 4 -
Operating Manual
ID number and LED color corresponding relationship
：
1：Red 2：Green 3：Yellow 4：Blue
5：Purple 6：Cyan 7：White
●Using a small pointed tool, operate the buttons inside the small round holes
on the side of the case to change the value of the ID number.
●Each time a buttons is pressed, the ID number and the corresponding
indicator light will change cyclically in the order of 1-7 ID number.
Working Condition
The transmitter and receiver must first be set to the same ID number and
the LEDs must be the same color.Then the transmitter plugs into the console
and starts working. Receiver connected to fixture XLR connector.
LED flashing blue: signal being transmitted
LED blinks green: signal is received
The operating frequency is automatically selected by the system without
human intervention.
●Precautions for use and frequently asked questions:
1.the transmitter does not flash blue
The transmitter is not connected to the console signal.
2. The console is not powered on.
The console signal is not in standard DMX512 format.
3. Receiver does not flash green light:
The network number indicator should be consistent with the transmitter's,
for example, both pre-set to ID number 1 red light.
No transmitter is turned on, the transmitter needs to blink blue to start working.
Green light flashes slowly or intermittently, the quality of the received
signal is not good, restart the transmitter to switch the operating frequency
background
- 5 -
●This unit is for Indoor use only.
DMX512 Wireless Receiver with battery Operating Instructions
●Graphic description :

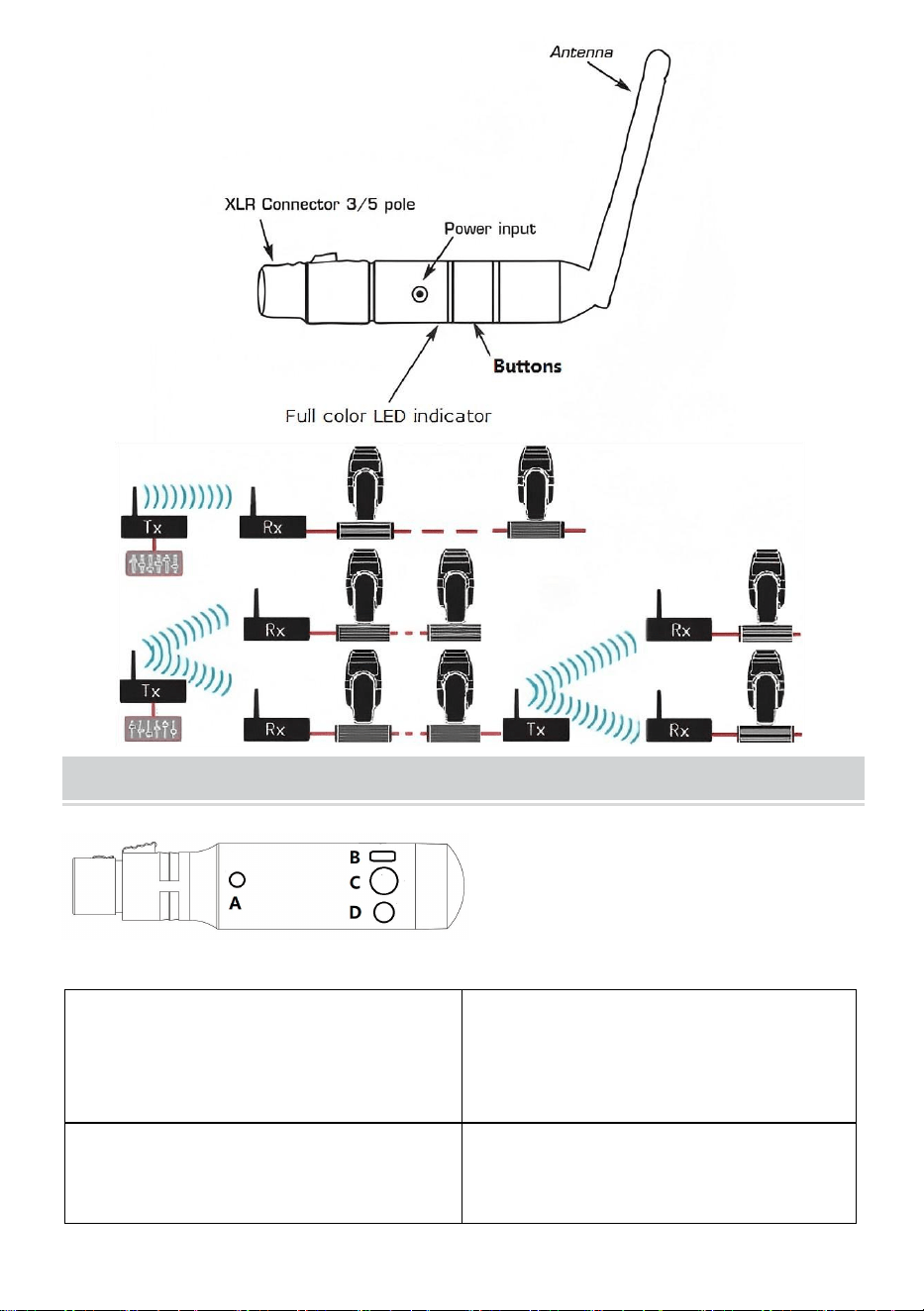

A: Battery working status indicator
Flashing green: charging
Static green : fully charged
Flashing red: low battery
C：Power buttons Power ON：
Rapid double-tap in succession
Power OFF：Click once
background
- 6 -
●Battery Functions in a Nutshell
1.During the charging process, the product will remain on, this is a normal
phenomenon
2.When the battery is charging,it will produce micro heat,it is a normal
phenomenon .
3.Please use the original charger need about 3 hours to fully charge the
battery, the fully charged battery can last about 8 hours of work, and users can
also use the product while charging.
4.Built-in lithium battery 16340 600mah, theoretical cycle charging times about
500 times.
●Battery Replacement Procedure :
1. close the product power, screw off the plastic cap on the tail of the product.
2. Screw down the plastic connecting ring.
3. Gently pull out the circuit board, when necessary, in the product head to
apply a certain force.
4. Take out the battery's 2PIN connector .
5. Install a new battery , pay attention to the positive and negative direction .
6. Finish the circuit board assembly ,checking the antenna does not contact
other electronic components, and screw connector of the plastic ring,
screw the plastic cover .
Note: When the installation finds that the hole position and the circuit board
have a large deviation, please unscrew the plastic cap and adjust the tightness
of the plastic connecting ring; the hole position is then corrected, and then
screw on the plastic cap again.
Please take care to follow local environmental norms and recycle
your products!
Shenzhen City Tongsheng Electronic Technology Co.,Ltd
Address: Building 2, 3rd Industrial Zone,Bantian Subdistrict,Longgang
District,Shenzhen City,Guangdong Province,China
