RIDGID 1610RV 16 Gallon Stainless Steel Wet/Dry Vac User Manual

1610RV0

16 U.S. GALLON/60 LITER

WET/DRY STAINLESS STEEL VAC

FOR QUESTIONS OR INFORMATION CONTACT US AT

CALL 1-800-4-RIDGID (1-800-474-3443) OR

www.ridgidvacs.com

Part No. SP6952 Printed in Mexico

OWNER’S MANUAL

SAVE THIS MANUAL FOR FUTURE REFERENCE

Thank you for buying a RIDGID product.

WARNING:

To reduce the risk of injury, the user must read and understand the owner’s manual

before using this product.

• Español - página 21

• Français - page 41

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 1

Table of Contents

Section Page

Introduction . . . . . . . . . . . . . . . . . . . . . . 4

Unpacking and Checking

Carton Contents . . . . . . . . . . . . . . . . . 4

Removing/Installing The Metal Handle . 6

Drum/Caddy Assembly . . . . . . . . . . . . . 7

Wet/Dry Vac Assembly . . . . . . . . . . . . . 8

Operation. . . . . . . . . . . . . . . . . . . . . . . . 9

Vacuuming Dry Materials . . . . . . . . . 10

Vacuuming Liquids . . . . . . . . . . . . . . 10

Section Page

Emptying the Drum . . . . . . . . . . . . . 10

Blowing Feature . . . . . . . . . . . . . . . . 11

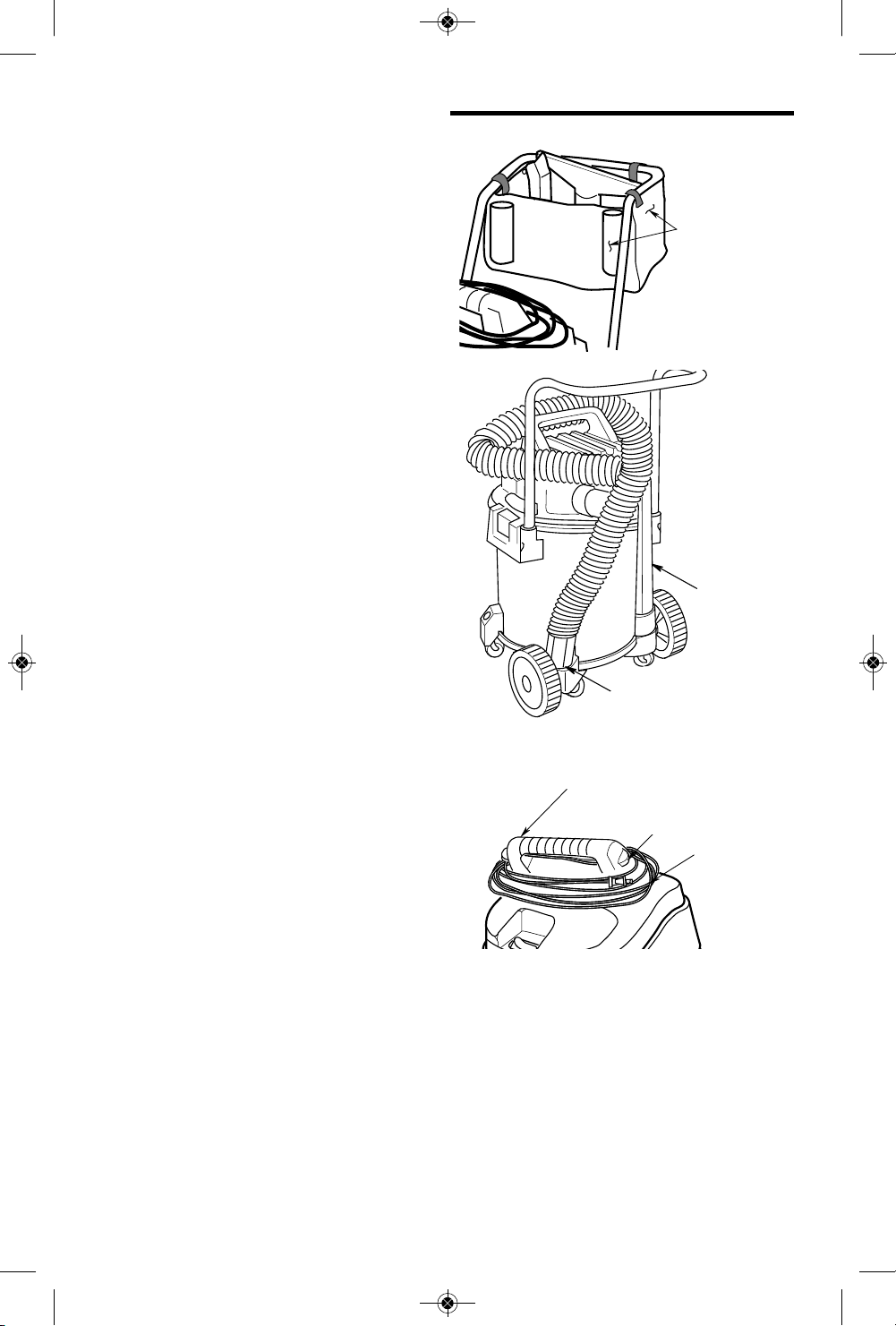

Accessory and Hose Storage . . . . . . . 12

Cord Wrap . . . . . . . . . . . . . . . . . . . . 12

Maintenance . . . . . . . . . . . . . . . . . . . . 13

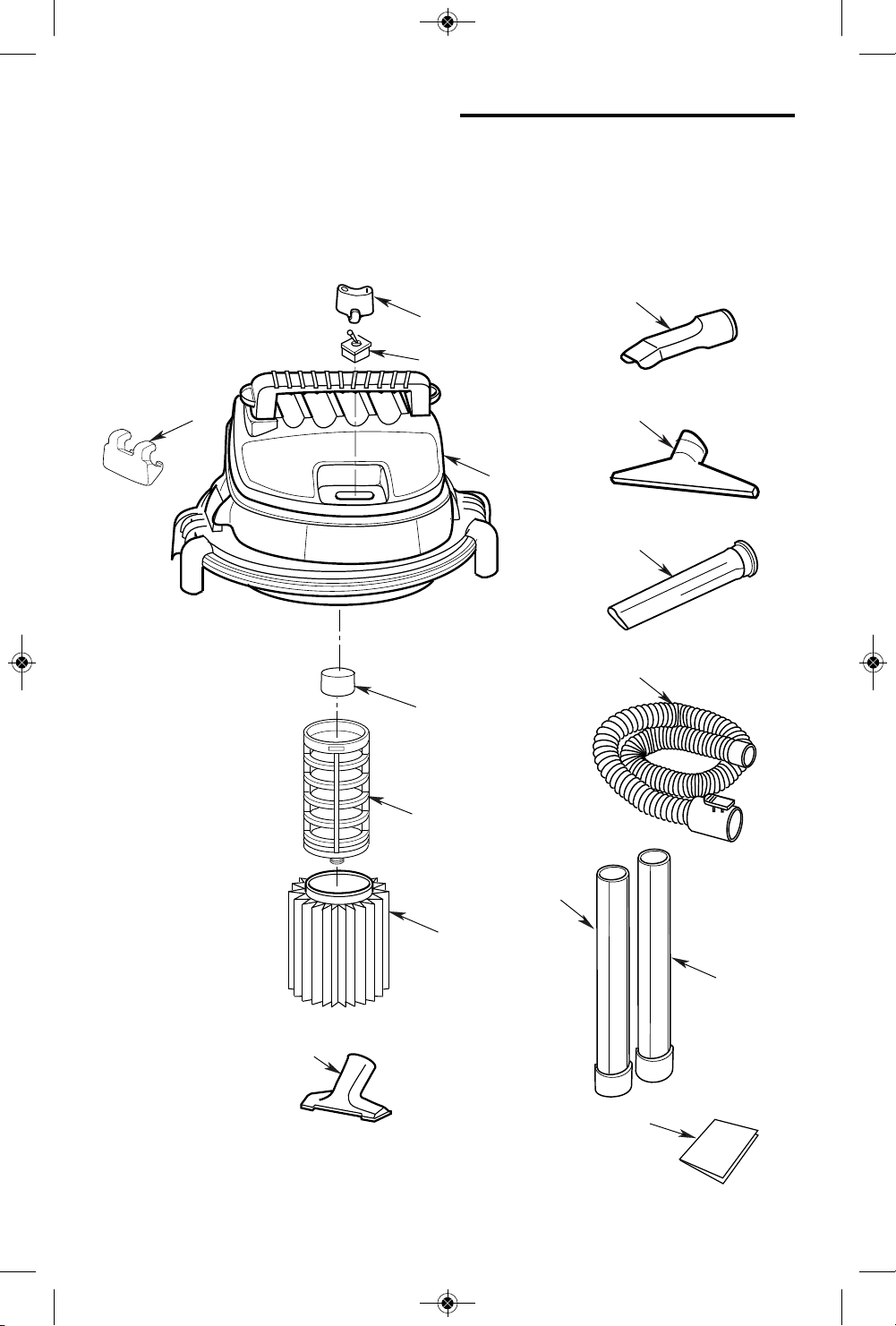

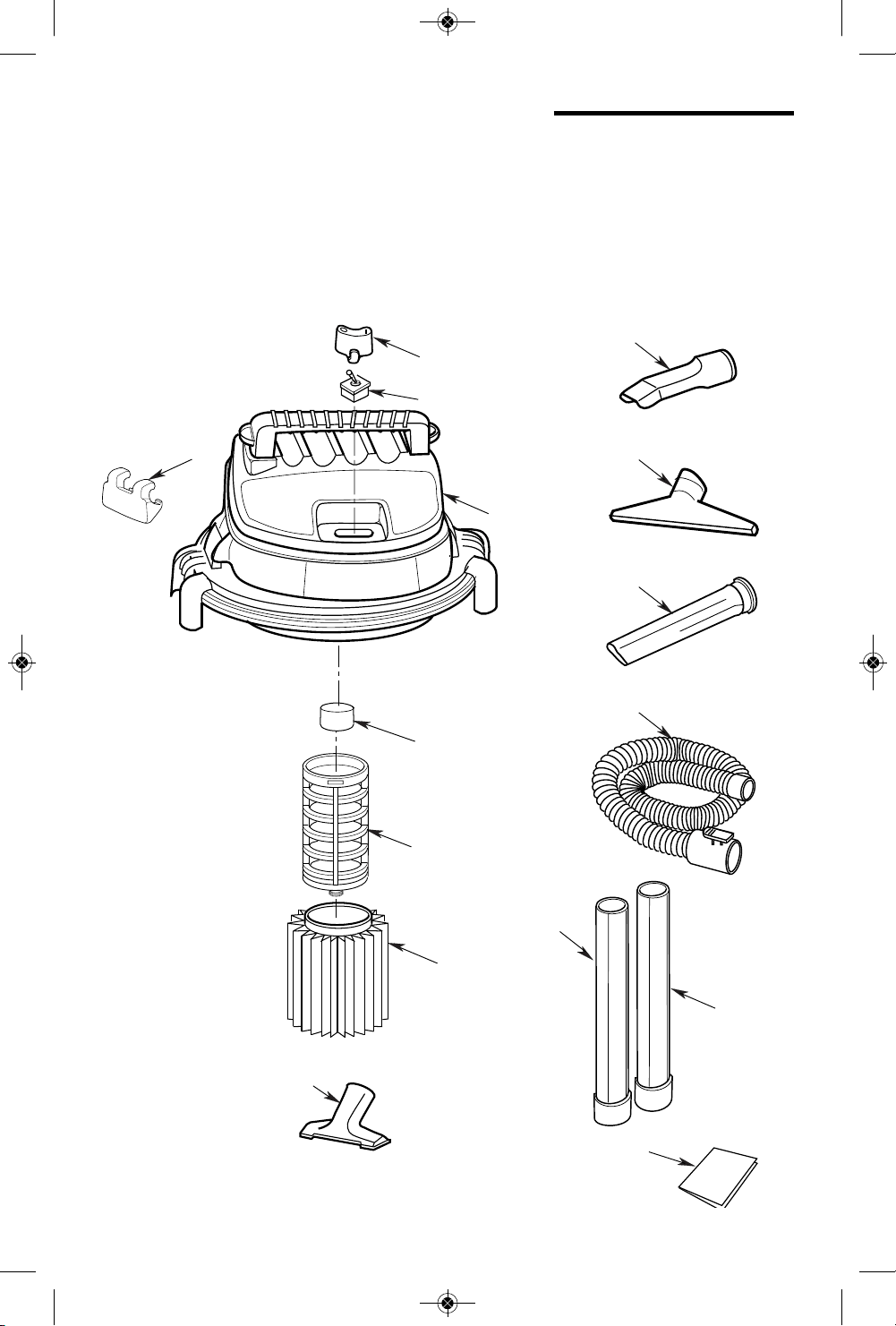

Repair Parts. . . . . . . . . . . . . . . . . . . . . 16

Servicing of Double Insulated

Wet/Dry Vacs . . . . . . . . . . . . . . . . 16

Warranty . . . . . . . . . . . . . . . . . . . . . . . 20

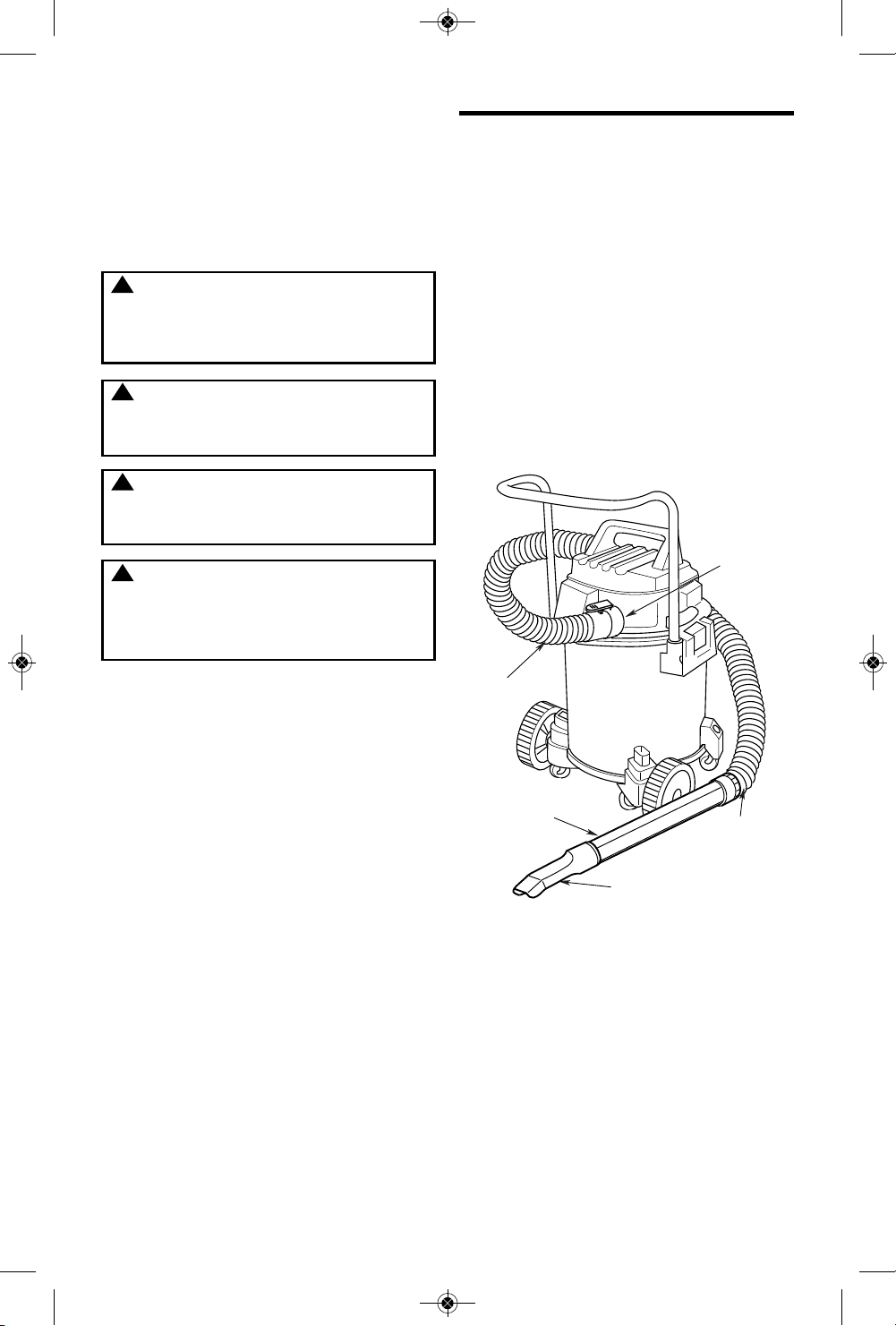

IMPORTANT SAFETY INSTRUCTIONS

Safety is a combination of using common

sense, staying alert, and knowing how your

Wet/Dry vacuum cleaner (“Vac”) works.

Safety Signal Words

DANGER: Indicates a hazardous

situation which, if not avoided, will result

in death or serious injury.

WARNING: Indicates a hazardous

situation which, if not avoided, could

result in death or serious injury.

CAUTION: Indicates a hazardous

situation which, if not avoided, could

result in minor or moderate injury.

When using your Vac, always follow basic

safety precautions including the following:

WARNING

- To reduce the risk of fire, electric

shock, or injury:

• Read and understand this manual and

all labels on the Vac before operating.

• Use only as described in this manual.

• Do not leave Vac running while

unattended - you may fail to notice

important signs indicating abnormal

operation such as loss of suction,

debris/liquid exiting exhaust, or

abnormal motor noises. Immediately

stop using Vac if you notice these

signs.

• Do not leave Vac when plugged in.

Unplug from outlet when not in use and

before servicing.

• Sparks inside the motor can ignite

flammable vapors or dust. To reduce

the risk of fire or explosion, do not use

near combustible liquids, gases, or

dusts, such as gasoline or other fuels,

lighter fluid, cleaners, oil-based paints,

natural gas, coal dust, magnesium

dust, grain dust, aluminum dust, or gun

powder.

• Do not vacuum anything that is burning

or smoking, such as cigarettes,

matches, or hot ashes.

• Do not vacuum drywall dust, cold

fireplace ash, or other fine dusts with

standard filter. These may pass

through the filter and be exhausted

back into the air. Use a fine dust filter

instead.

• To reduce the risk of inhaling toxic

vapors, do not vacuum or use near

toxic or hazardous materials.

• To reduce the risk of electric shock,

do not expose to rain or allow liquid to

enter motor compartment. Store

indoors.

• This Wet/Dry Vac is not intended for

use by persons (including children) with

reduced physical, sensory, or mental

capabilities, or lack of experience and

knowledge, unless they have been

given supervision or instruction

concerning use of the appliance by a

person responsible for their safety.

• Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

• Do not use with a torn filter or without

filter installed except when vacuuming

liquids as described in this manual.

Dry debris ingested by the impeller

may damage the motor or be

exhausted into the air.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 2

• To reduce the risk of personal injury or

damage to Vac, use only Ridgid

recommended accessories.

• When using as a blower:

- Direct air discharge only at work

area.

- Do not direct air at bystanders.

- Keep children away when blowing.

- Do not use blower for any job except

blowing dirt and debris.

- Do not use as a sprayer.

• To reduce the risk of eye injury, wear

safety eyewear. The operation of any

utility Vac or blower can result in

foreign objects being blown into the

eyes, which can result in severe eye

damage.

• Turn off Vac before unplugging.

• To reduce the risk of injury from

accidental starting, unplug power cord

before changing or cleaning filter.

• Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

• Do not use with damaged cord, plug or

other parts. If your Vac is not working

as it should, has missing parts, has

been dropped, damaged, left outdoors,

or dropped into water, call customer

service.

• Do not pull or carry by cord, use cord

as handle, close a door on cord, or pull

cord around sharp edges or corners.

Do not run Vac over cord. Keep cord

away from heated surfaces.

• Do not handle plug, switch, or the Vac

with wet hands.

• Use only extension cords that are rated

for outdoor use. Extension cords in

poor condition or too small in wire size

can pose fire and shock hazards. To

reduce the risk of these hazards, be

sure the cord is in good condition and

that liquid does not contact the

connection. Do not use an extension

cord with conductors smaller than 16

gauge (AWG) in size. To reduce power

loss, use a 14 gauge extension cord if

25 to 50 ft. long and

12 gauge for 50 ft. or longer.

• This Vac is double-insulated,

eliminating the need for a separate

grounding system. Use only identical

replacement parts. Read the

instructions for Servicing Double-

Insulated Wet/Dry Vacs.

• Do not put any object into ventilation

openings. Do not vacuum with any

ventilation openings blocked; keep free

of dust, lint, hair or anything that may

reduce air flow.

• Keep hair, loose clothing, fingers, and

all parts of body away from openings

and moving parts.

• To reduce the risk of falls, use extra

care when cleaning on stairs.

• To reduce the risk of back injury or

falls, do not lift a Vac that is heavy with

liquid or debris. Partially empty by

scooping debris or draining liquid.

Observe the following warnings that

appear on the motor housing of your Vac:

WARNING: For your own safety,

read and understand owner’s

manual. Do not run unattended.

Do not pick up hot ashes, coals,

toxic, flammable or other hazardous

materials. Do not use around

explosive liquids or vapors.

WARNING: To reduce the risk of

electric shock - do not expose to

rain - store indoors.

DOUBLE INSULATED

GROUNDING NOT REQUIRED.

WHEN SERVICING USE ONLY

IDENTICAL REPLACEMENT PARTS.

SAVE THIS MANUAL

CAUTION:

• To reduce the risk of hearing damage,

wear ear protectors when using for

extended time or a noisy area.

• For dusty operations, wear dust mask.

• Static shocks are common when the

relative humidity of the air is low.

Vacuuming fine debris with your Vac can

deposit static charge on the hose or

Vac. To reduce the frequency of static

shocks in your home or when using this

Vac, add moisture to the air with a

humidifier.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 3

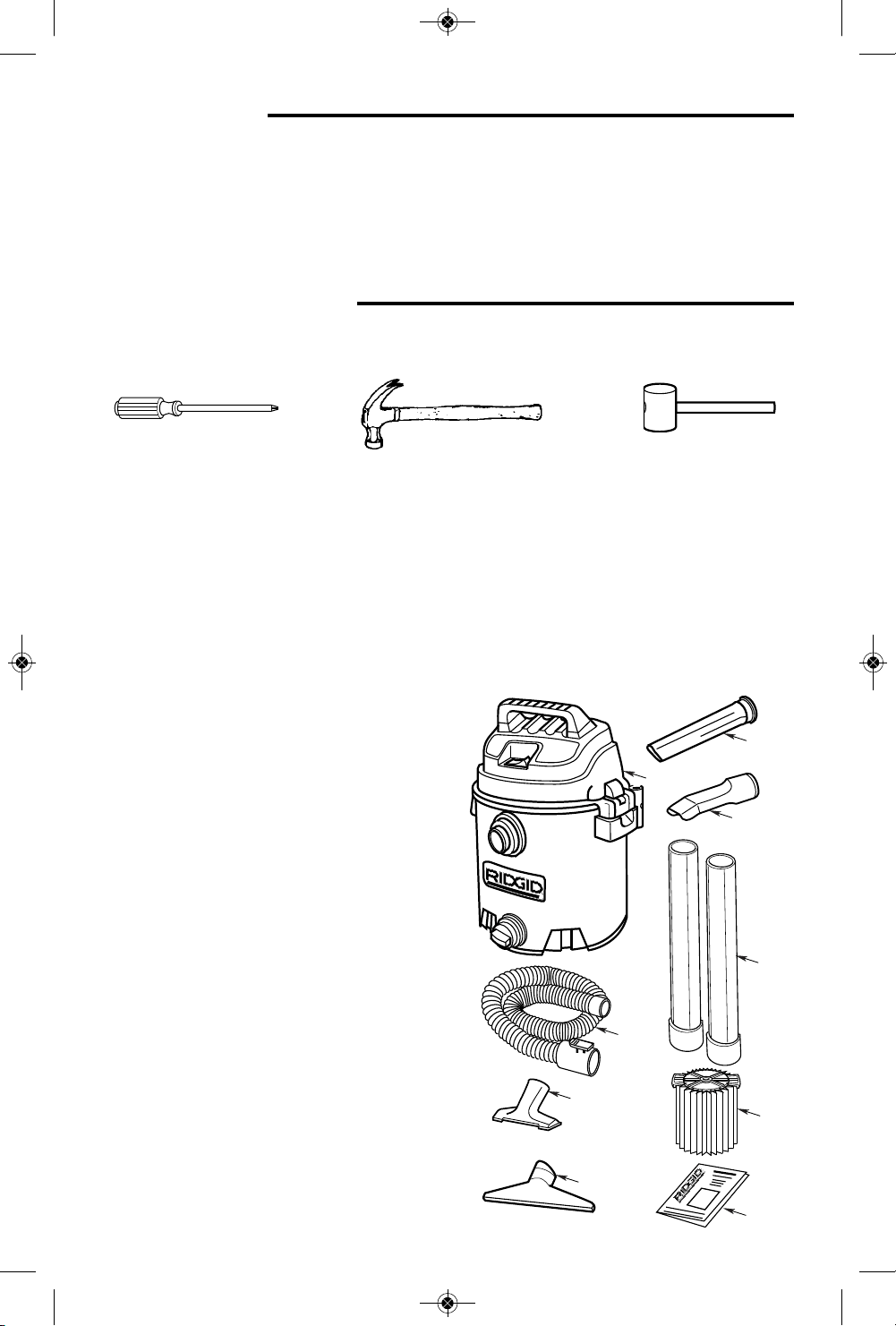

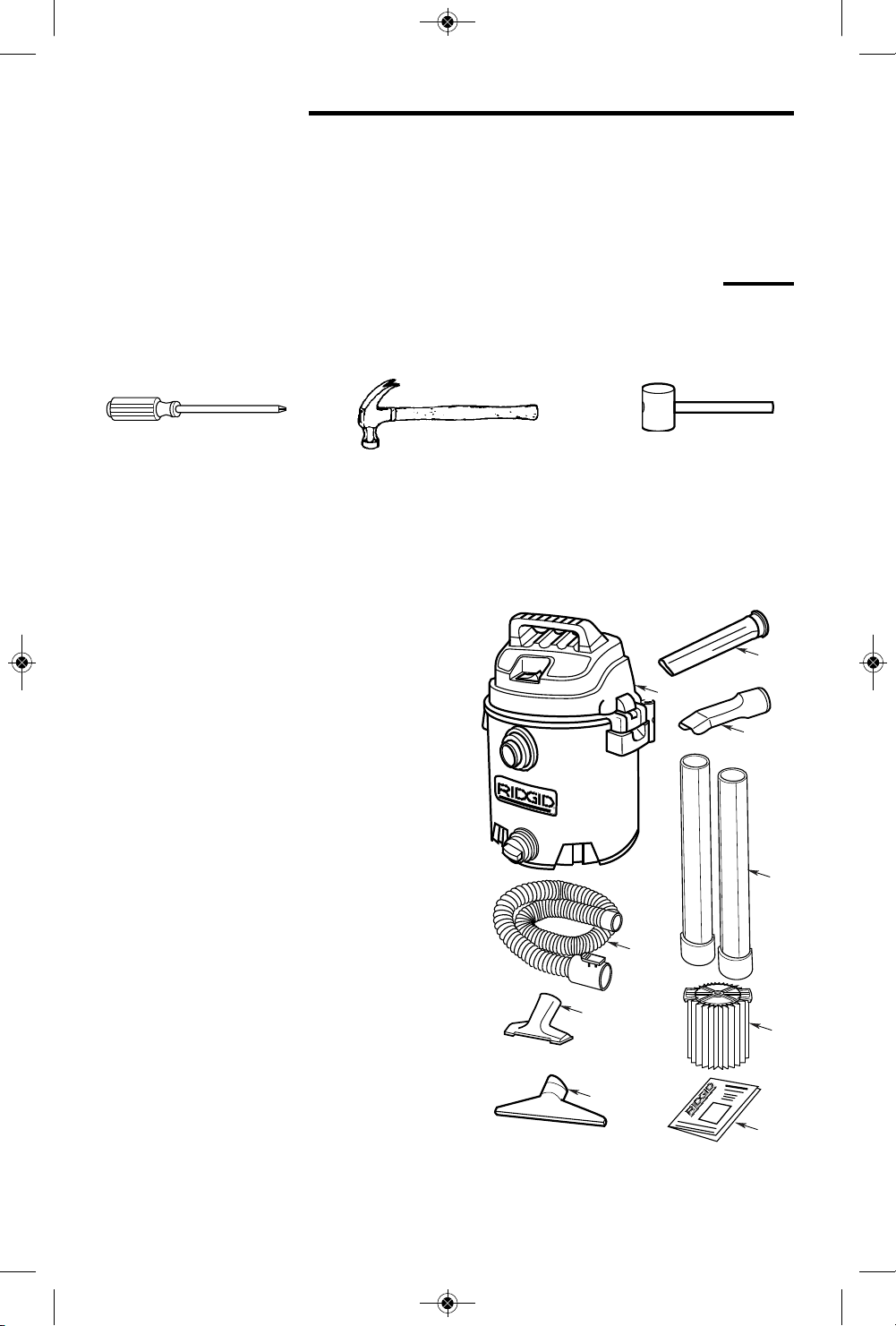

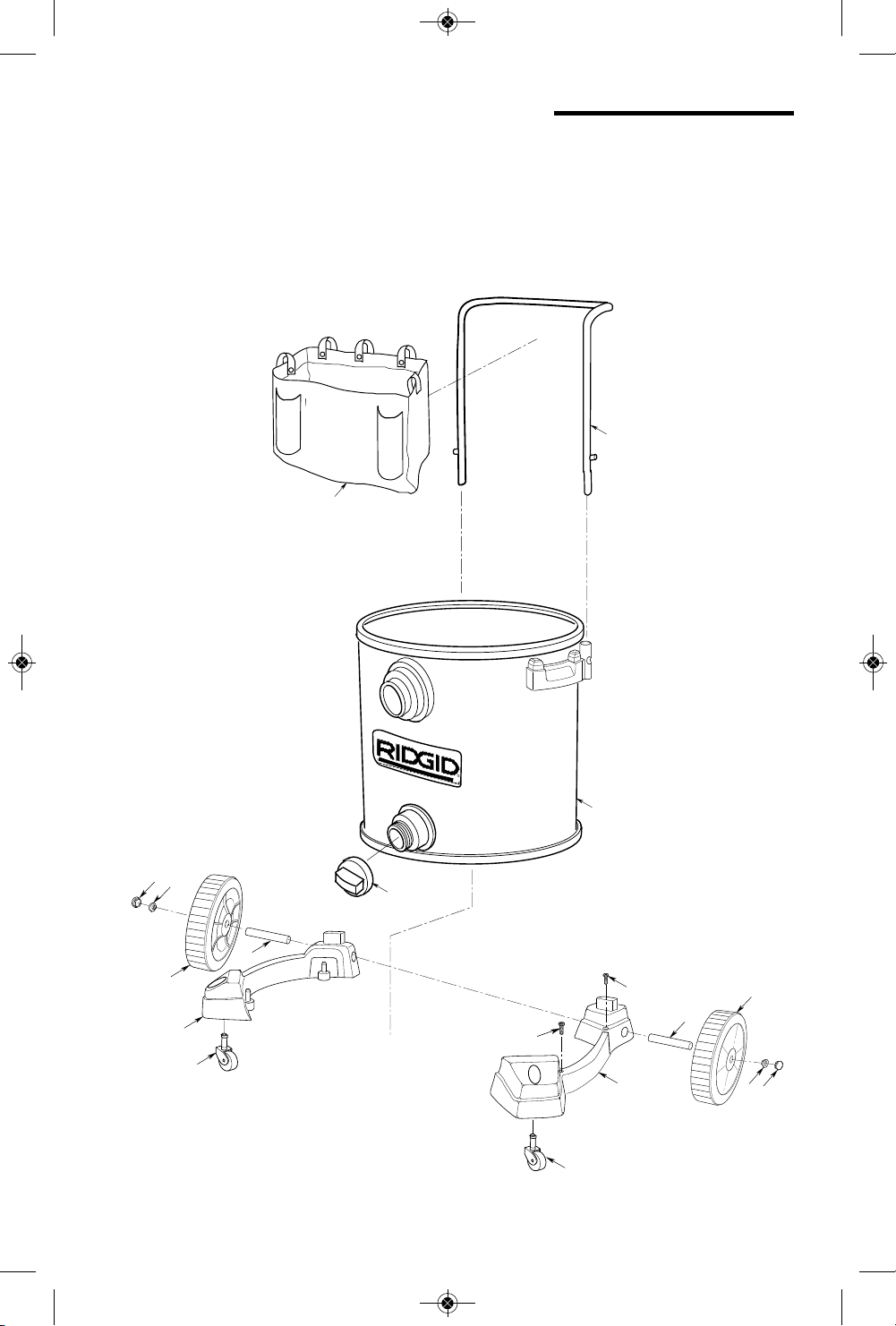

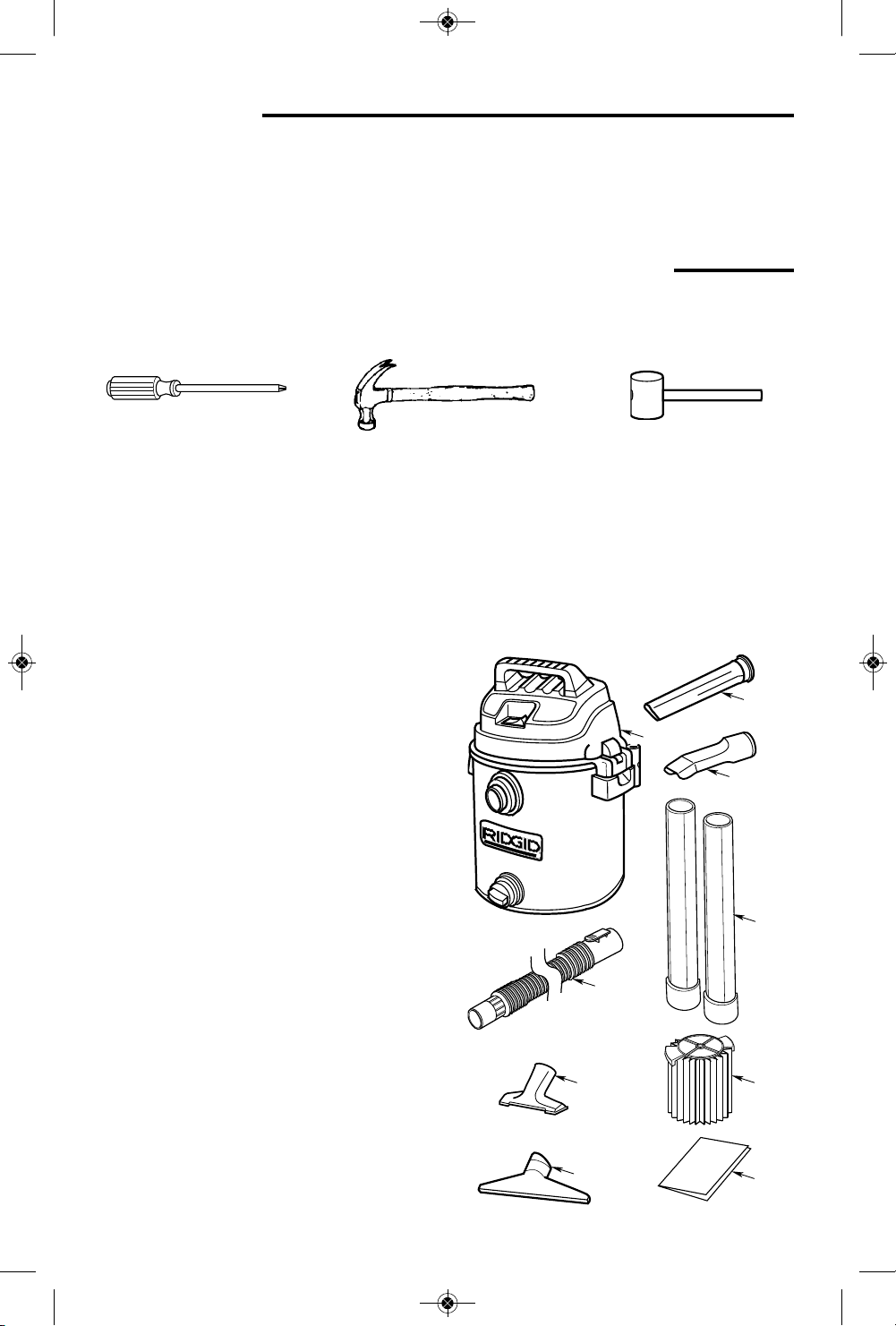

Unpacking and Checking Carton Contents

Refer to the assembly sketch for

positioning of parts.

Remove contents of carton. Check each

item against the Carton Contents List.

Call 1-800-4-RIDGID (1-800-474-3443)

from the US and Canada,

01-800-701-9811 from Mexico,

or E-mail us at [email protected]

if any parts are damaged or missing.

Long Phillips Screwdriver

Tools Required

MalletHammer

Carton Contents List

Key Description Qty

A Wet/Dry Vac Assembly.................1

B Pro-Hose......................................1

C Utility Nozzle ................................1

D Wet Nozzle...................................1

E Crevice Nozzle.............................1

F Car Nozzle ...................................1

G Extension Wands .........................2

H* Qwik Lock™ Filter........................1

I Owner’s Manual...........................1

* These items may come preassembled.

If they are not present in the carton check

the Vac power head to see if they are

preassembled.

Introduction

This Wet/Dry Stainless Steel Vac is

intended for household use. It may be

used for vacuuming wet or dry media and

may be used as a blower.

Read this owner’s manual to familiarize

yourself with the product features and to

understand the specific usage of your

new Vac.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 4

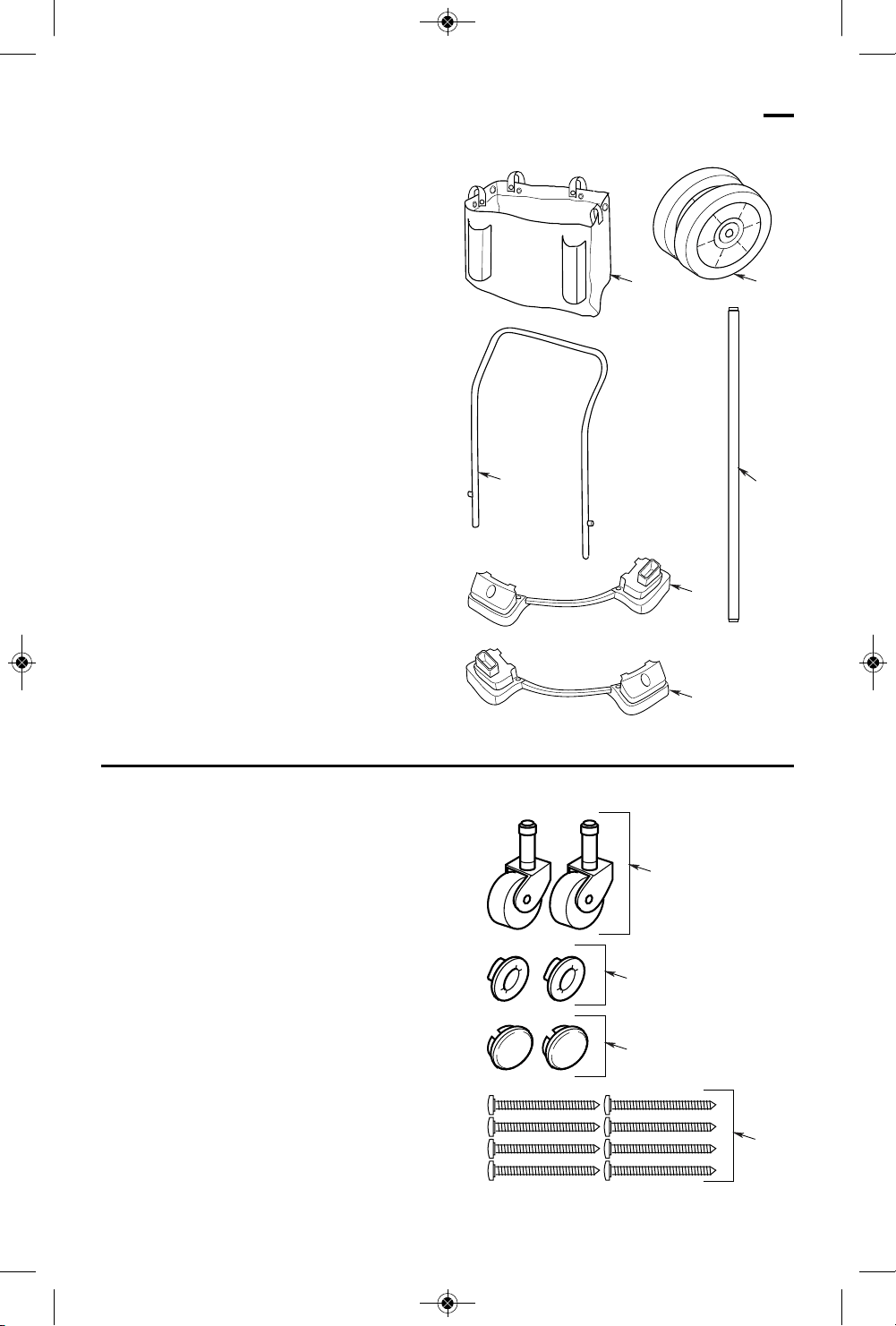

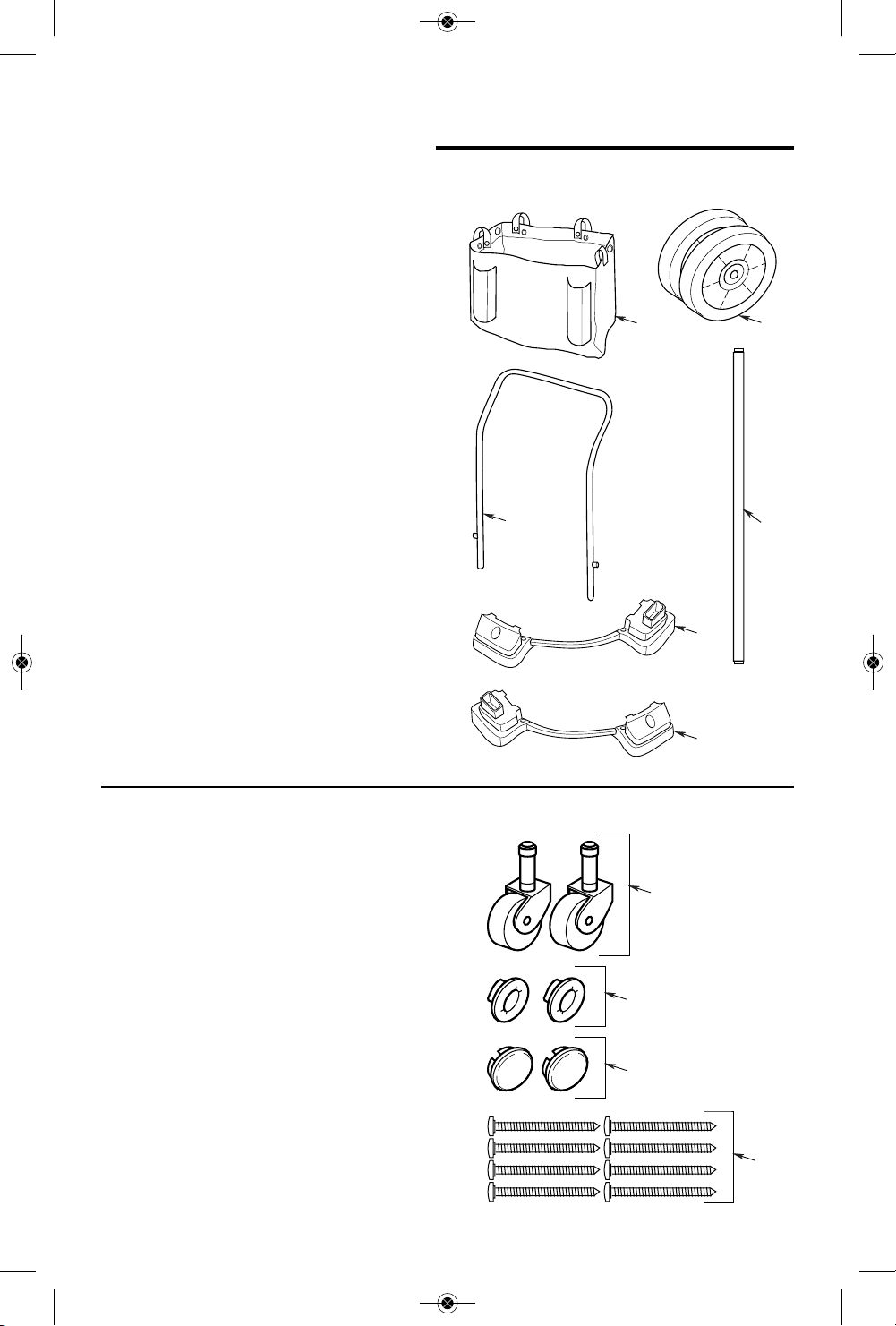

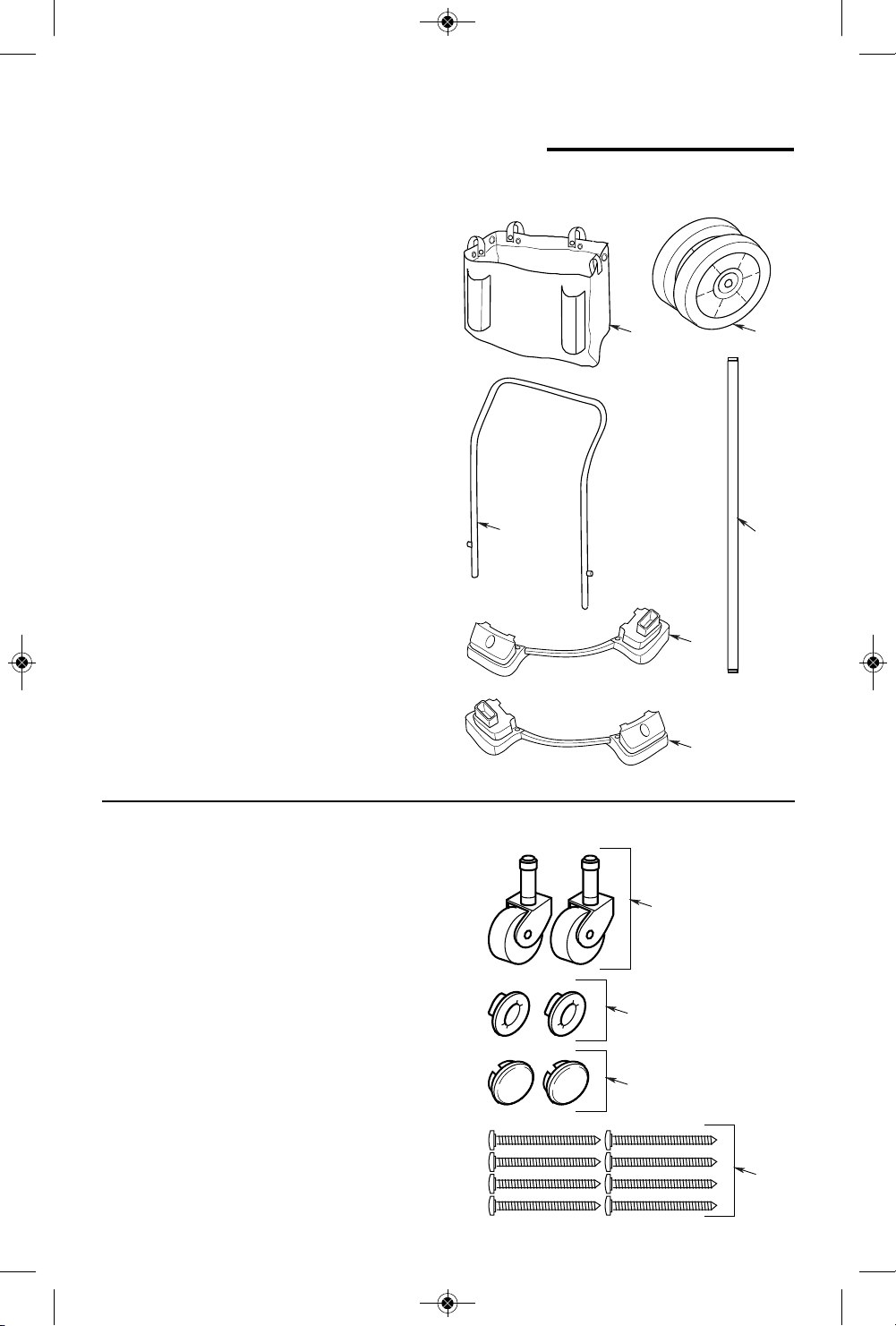

Unpacking and Checking Carton

Contents (continued)

Key Description Qty

Carton containing the following parts:

J Storage Bag .................................1

K 8” Wheel.......................................2

L Metal Handle................................1

M Shaft.............................................1

N Caddy, Right ................................1

O Caddy, Left...................................1

Key Description Qty

Bag of Loose Parts -

Containing the following:

P 2” Caster ......................................2

Q 1/2” Cap Nut ................................2

R Wheel Caps .................................2

S Screw, Type AB #10 x 3/4............8

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 5

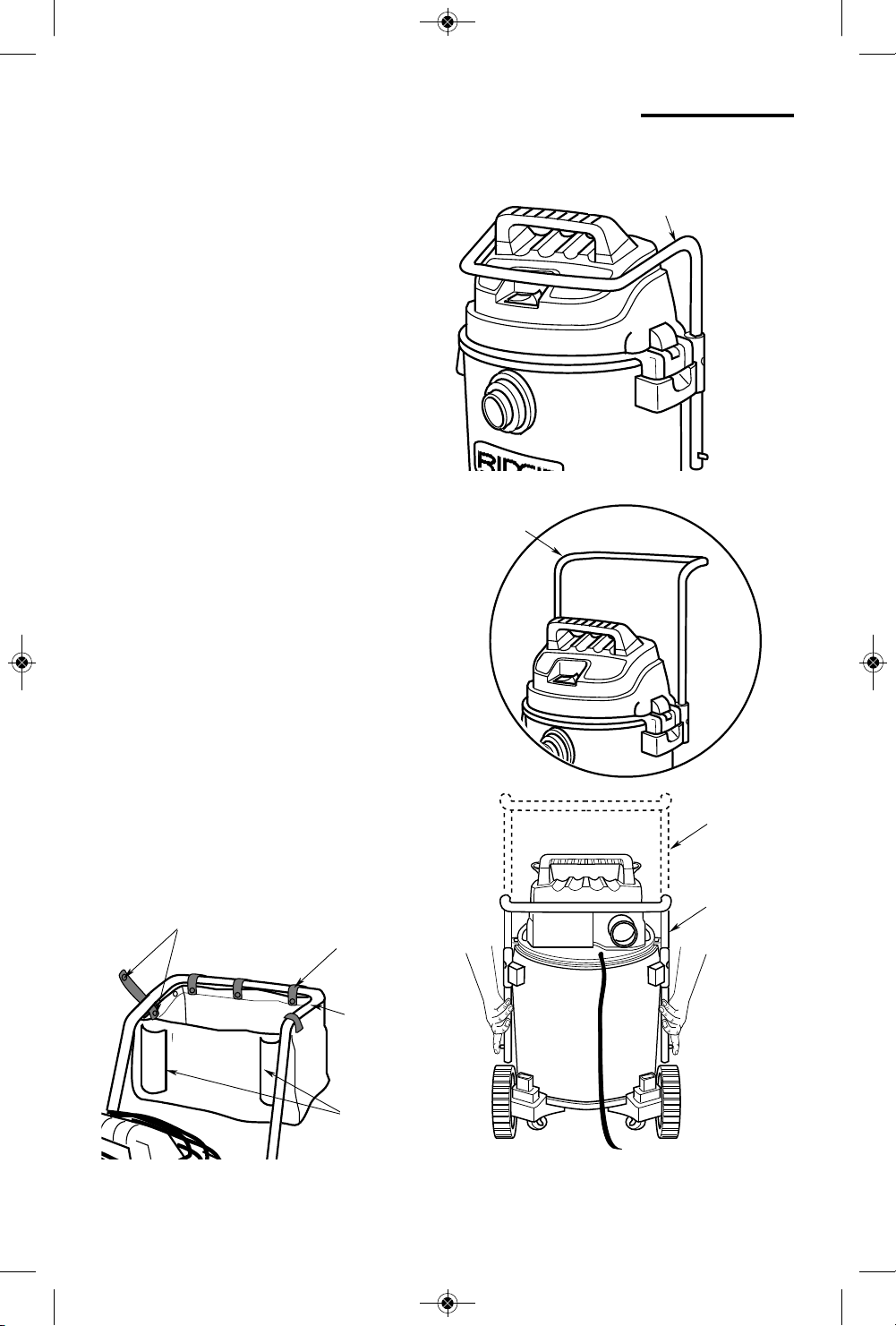

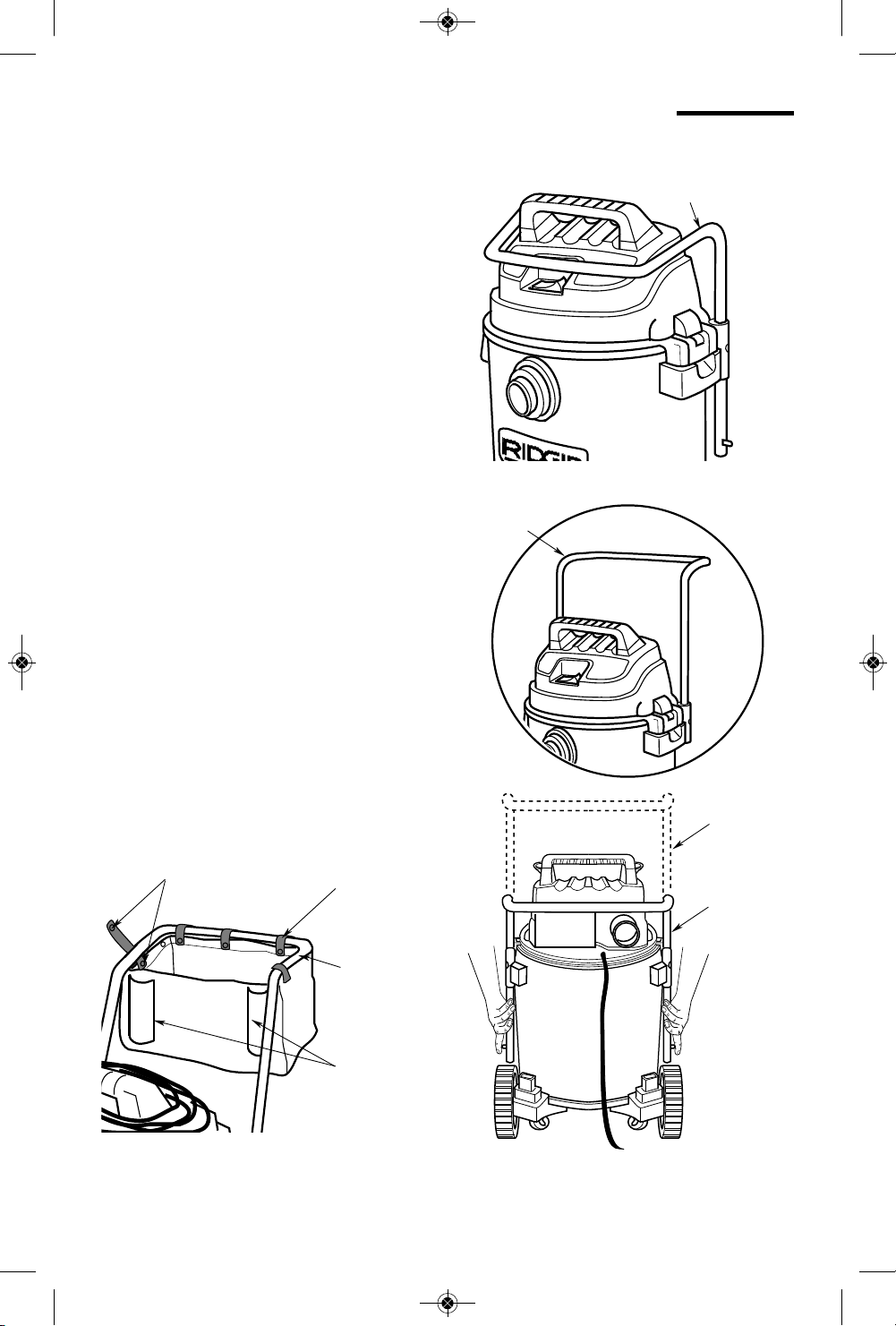

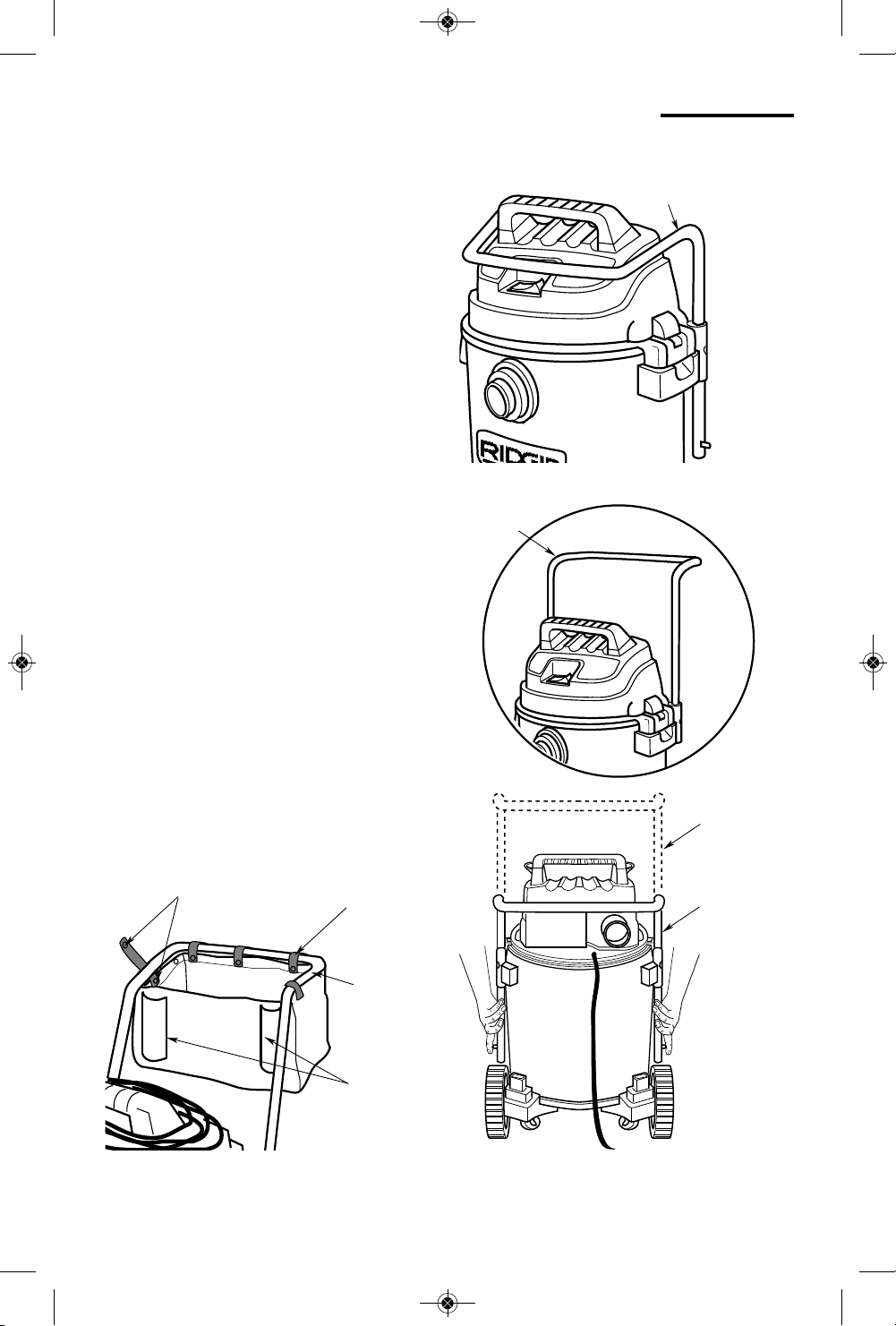

Removing/Installing the Metal Handle

Your Metal handle comes packaged in

the carton in the reverse direction. You

must pull the metal handle completely out

of Vac and reinstall the handle in the

correct direction, bent area facing away

from the back of the Vac, before

continuing.

Installing Handle

Press and hold release buttons while

installing handle into handle receptacles

in drum (See illustration).

NOTE: An audible snap of release

buttons indicates successful engagement

of handle.

Lowering Handle for Storage

To store Wet/Dry Vac, press and hold

release buttons while firmly sliding handle

down.

Removing Handle

Press and hold release buttons, as

shown. While firmly pushing in release

buttons, pull handle upwards to remove

(see illustration).

Installing Storage Bag

Install storage bag as shown with

extension wand holders facing unit.

Correct

Position

Storage

Position

Moving

Position

Metal Handle in

Reversed Position

(As Shipped)

Tote Snaps

Tote

Straps (5)

Handle

Extension

Wand

Storage

Locations

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 6

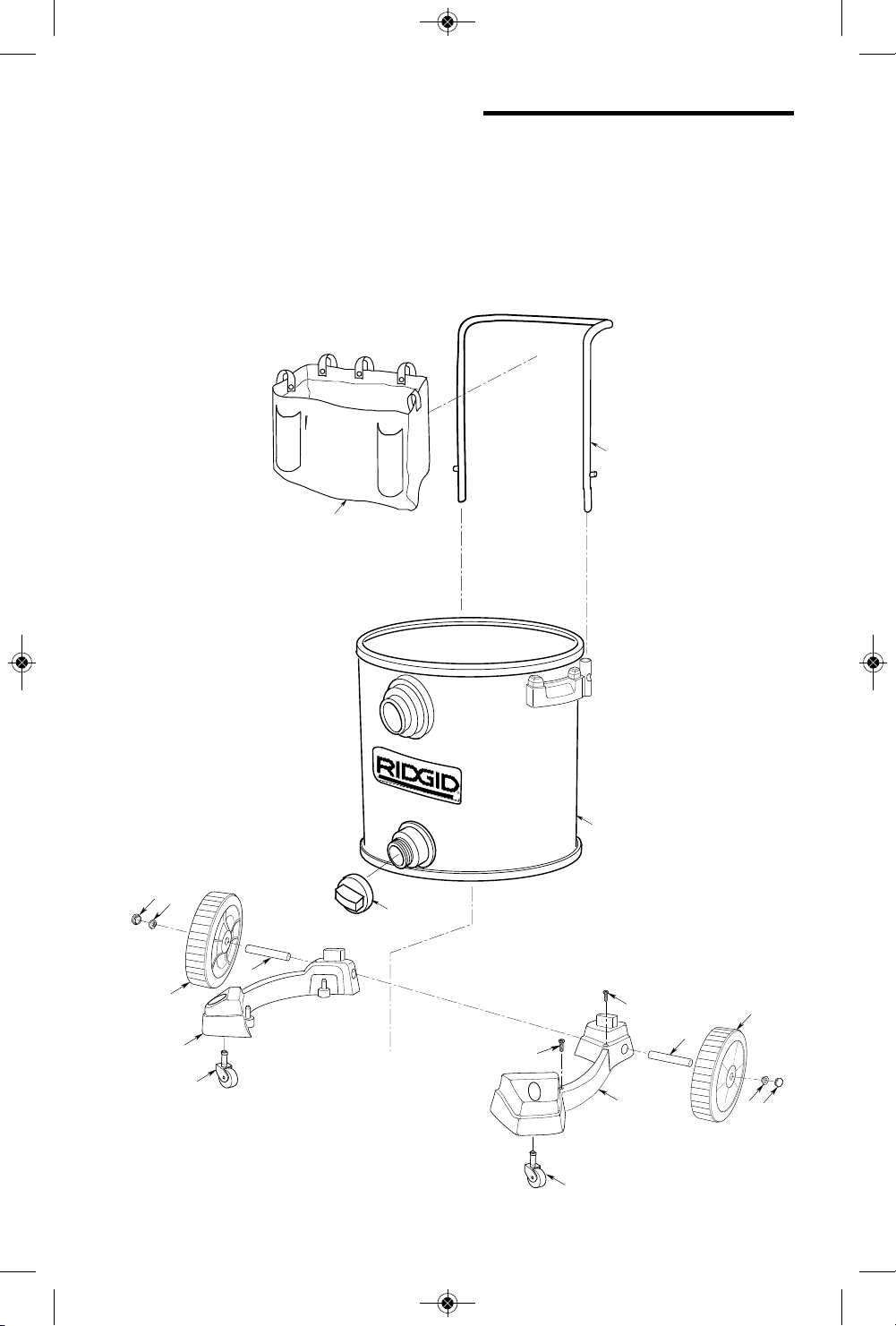

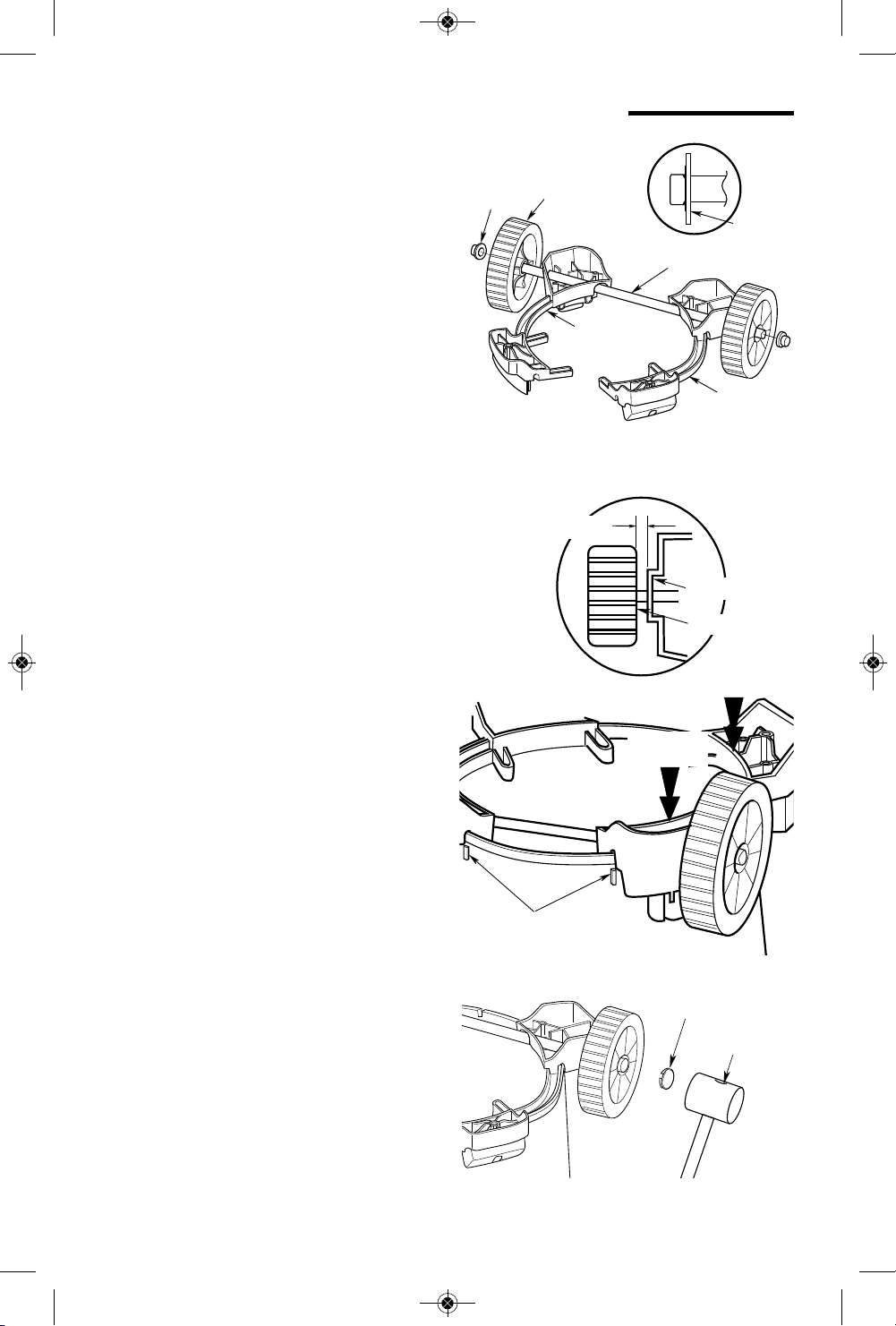

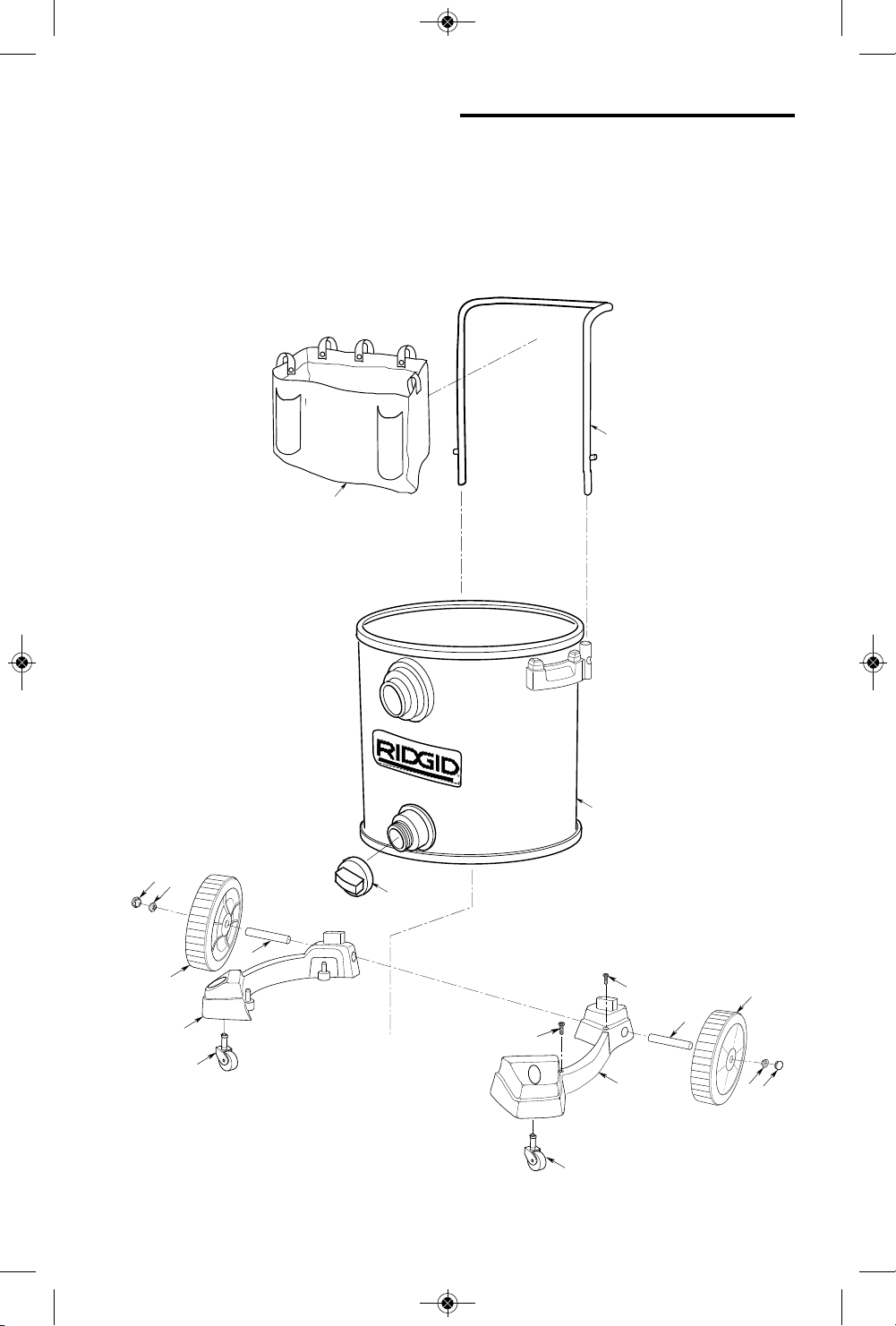

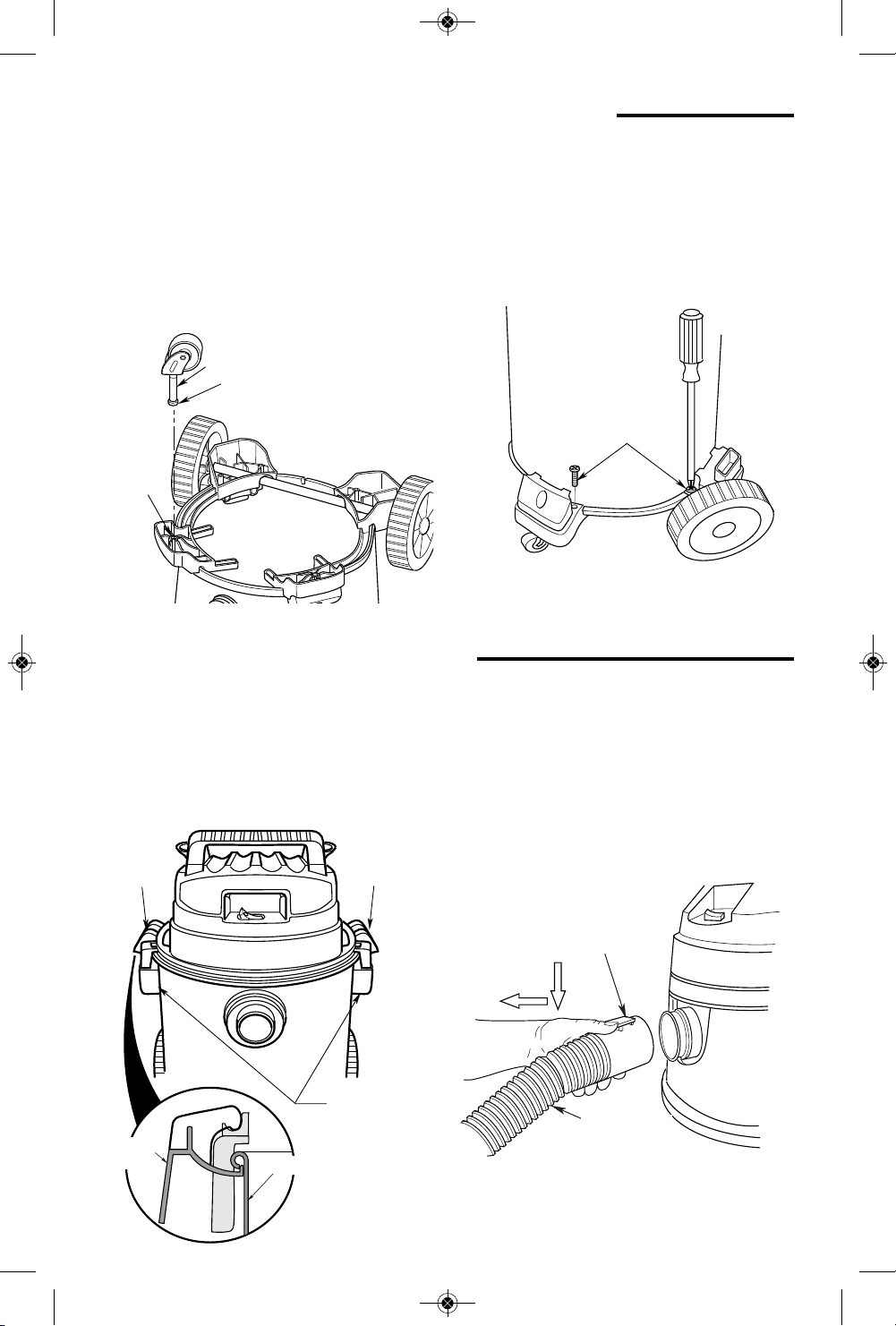

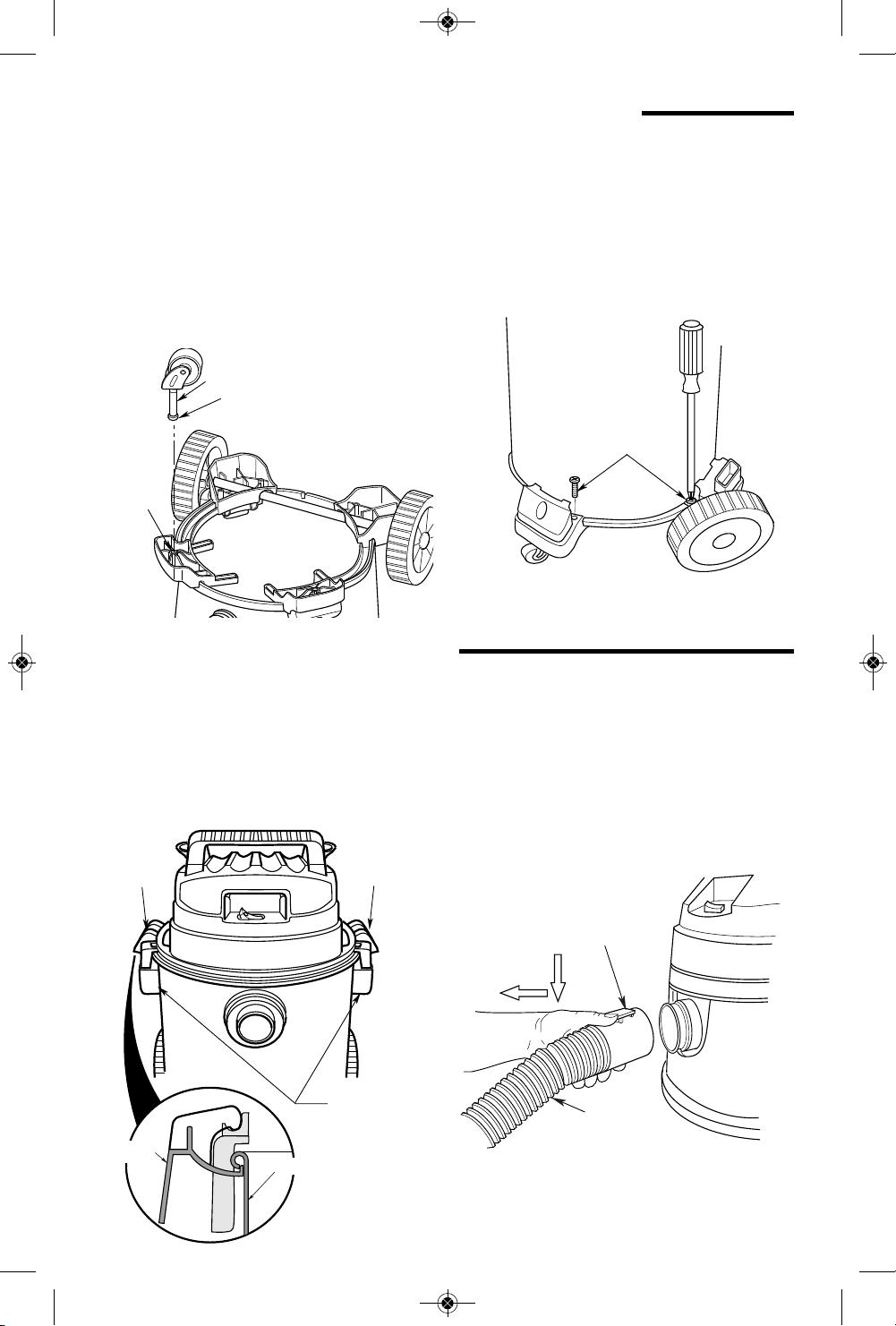

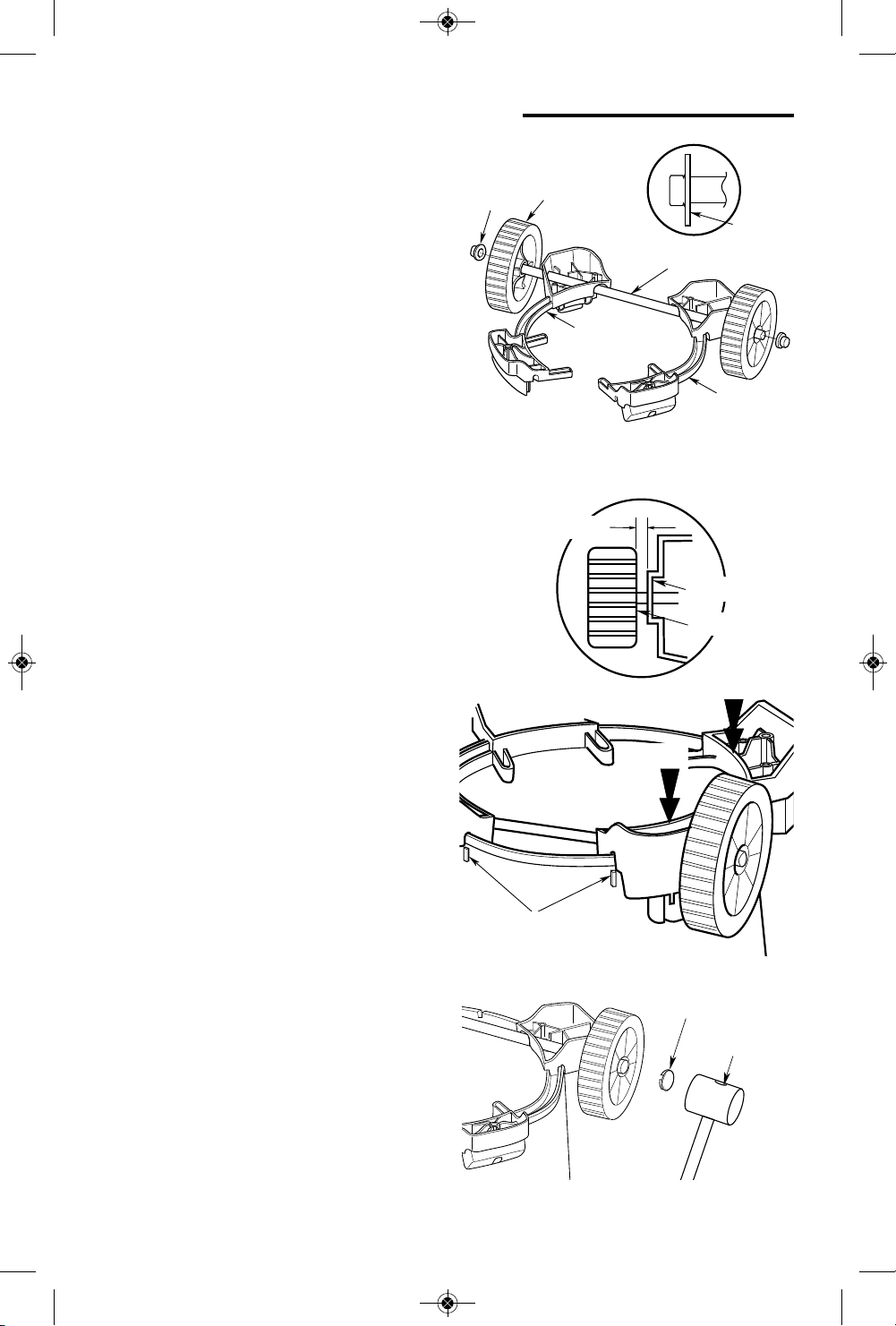

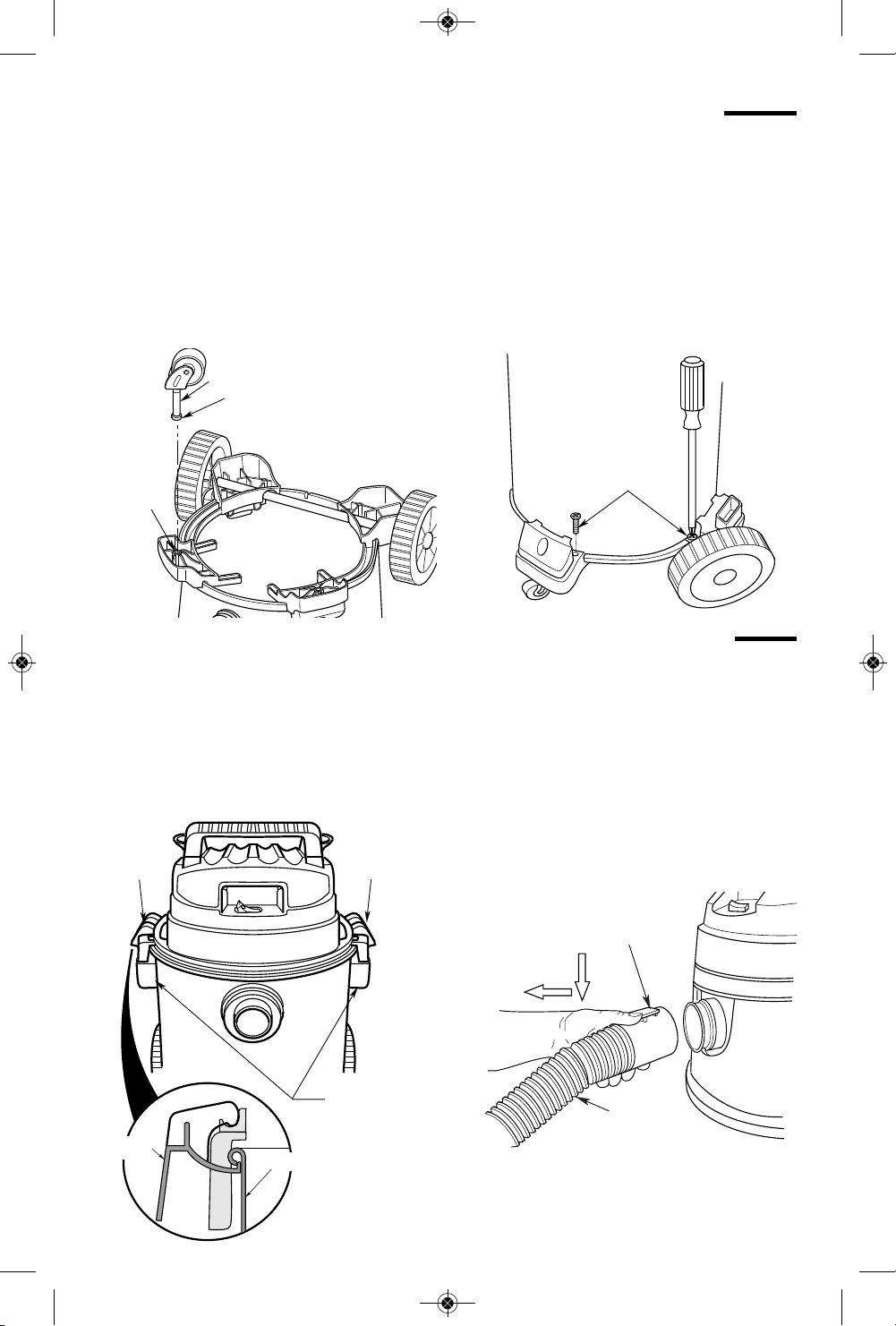

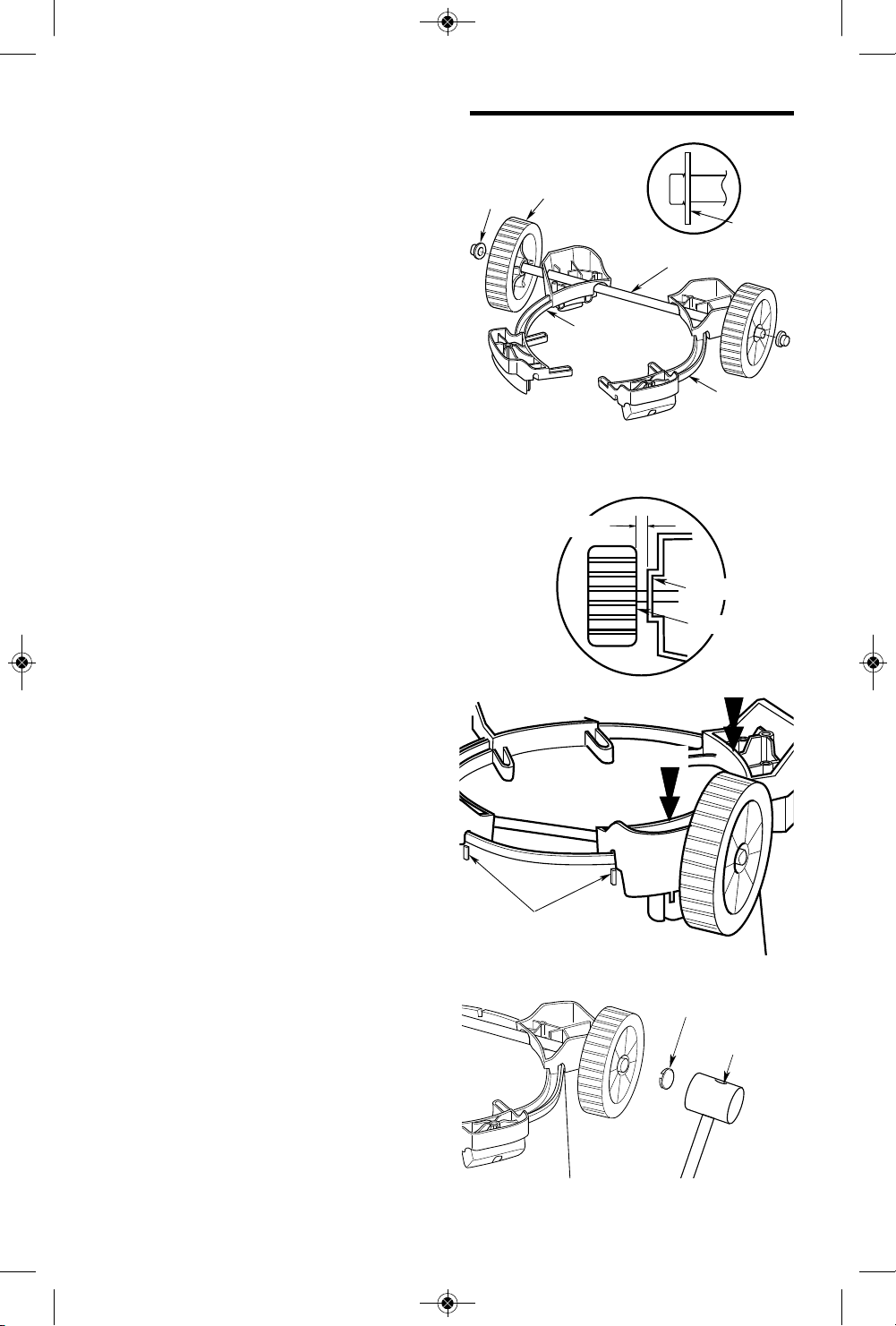

Drum/Caddy Assembly

If any parts are missing or damaged

contact Customer Service.

Do not assemble until you have all the

parts.

1. Invert drum to install caddies. Install

cap nut on one side of shaft rod. Tap

gently with rubber mallet or hammer

until fully seated. Slide open end of

shaft through the wheel (smooth side

of wheel facing outward).

2. Place wheel/shaft assembly through

caddy left and on through the caddy

right, as shown.

3. Then place the remaining wheel onto

the caddy assembly (smooth side of

wheel facing outward), and install

second cap nut.

4. Place the caddy assembly onto the

drum rim. Align inside edges of both

left and right caddies with the raised

outer ribs, located on back of the drum.

Be sure that wheels spin freely, and do

not contact the caddies. If the wheels

do touch the caddies, move caddies

inward slightly.

5. Once the caddies are aligned with the

raised ribs on back of the drum, gently

tap on rear of each caddy until firmly

seated. It is recommended to tap the

center portion of each rear caddy. After

rear portions of caddies are firmly in

place, proceed to tap into place the

front portion of each caddy until fully

seated. It is recommended to tap the

center portion of the front caddies as

shown.

6. Using a rubber mallet or hammer,

gently tap the wheel caps onto each

wheel until the wheel caps are firmly

seated onto each wheel. This is

required on both left and right sides.

NOTE: Smooth side of

the wheel to the outside.

Caddy

Left

Shaft

Caddy

Right

Wheel

Cap Nut

CADDY ASSEMBLY

Cap Nut

Raised Rib

on Back of Drum

TAP

Caddy

Wheel

1/16" Clearance

Wheel Cap

Mallet

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 7

Wet/Dry Vac Assembly

1. Position the powerhead assembly on

the drum/caddy assembly as shown

(assembled earlier).

2. Rotate both latches down and press

until you hear them snap over the

flanges on the drum.

Latch

Drum

Latch

Handles

Drum

Latch

Insert Hose

Insert the push button end of the

Pro-Hose into the inlet of the Vac.

The hose should snap into place.

To remove the hose from the Vac,

press the release button in the hose

assembly and pull the hose out of the

Vac inlet, as shown.

Release

Button

Press

and Pull

Pro-Hose

7. Insert the caster stem into the socket of

the caster foot as shown. (Front

casters only).

8. Push on the caster until the ball on the

caster stem is inserted all the way into

the socket. You will be able to hear the

ball snap into the socket and the caster

will swivel easily when positioning is

correct.

9. Rotate drum/caddy assembly upright,

using a long phillips screwdriver, install

(8) #10 x 3/4” screws into matching

holes on both right and left side of

caddy. Tighten screws until just snug.

Do not over tighten as this may tend to

deform the caddies.

Socket

Caster Stem

Caster Ball

#10 x 3/4"

Screw (8)

Drum/Caddy Assembly (continued)

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 8

Operation

To reduce the risk of electric shock, this

appliance has a polarized plug (one

blade is wider than the other). This plug

will fit in a polarized outlet only one way.

If the plug does not fit fully in the outlet,

reverse the plug. If it still does not fit,

contact a qualified electrician to install the

proper outlet. Do not change the plug in

any way.

After you plug the power cord into the

outlet, turn the unit on by pushing the

switch from position "O" to position "l".

The symbols used on the switch actuator

are international "On & Off" symbols.

Car Nozzle - Dry pickup nozzle for car

interiors and most upholstery cleaning.

Crevice Tool - Use to pick up debris in

hard to reach locations.

Extension Wands - These wands can

be connected together and provides

additional length for more reach.

Pro-Hose - Provides transfer of vacuum

or blowing capability to work site.

Provides the means of attaching

extension wands and nozzles.

Familiarize yourself with the accessories

included with the Vac. Each accessory may

be used in various ways for vacuuming

and blowing debris. Here is a list of the

accessories and their uses.

Utility Nozzle - General purpose nozzle for

most vacuuming applications.

Wet Nozzle - Used for wet pickup on

smooth surfaces to pick up liquid and dry

the surface in one stroke.

OFF

WARNING: To reduce the risk of fire, explosion, or damage to Vac:

• Do not leave Vac running while unattended - you may fail to notice important signs

indicating abnormal operation such as loss of suction, debris/liquid exiting the

exhaust, or abnormal motor noises. Immediately stop using Vac if you notice these

signs.

• Do not leave Vac plugged in when not in use.

• Do not continue running when float has cut off suction.

• Sparks inside the motor can ignite airborne flammables. Do not operate Vac near

flammable liquids or in areas with flammable gases, vapors, or explosive/airborne

dust. Flammable liquids, gases, and vapors include: lighter fluid, solvent-type

cleaners, oil-based paints, gasoline, alcohol, and aerosol sprays. Explosive dusts

include: coal, magnesium, aluminum, grain, and gun powder.

• Do not vacuum up explosive dusts, flammable liquids, or hot ashes.

WARNING: To reduce the risk of electric shock or injury:

• Do not expose to rain or allow liquid to enter motor compartment. Store indoors.

• Do not handle plug, switch, or Vac with wet hands.

• Unplug Vac before servicing. If your Vac is not working as it should, has missing

parts, has been dropped, damaged, left outdoors, or dropped into water, return it to an

independent service center or call customer service.

• When using an extension cord, use only outdoor-rated cords that are in good

condition. Do not allow the connection to come into contact with liquid.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 9

Operation (continued)

1. The Vac comes equipped with a drain

for easy emptying of liquids. Simply

unscrew the drain cap and lift the

opposite side slightly to empty the

drum.

2. Another option is to remove the

powerhead assembly and dump the

drum contents into the proper waste

disposal container.

WARNING: To reduce the risk of

back injury or falls, do not lift a Vac

heavy with liquid or debris. Scoop

or drain enough contents out to

make the Vac light enough to lift

comfortably.

Emptying the Drum

Vacuuming Dry Materials

1. The filter must always be in correct

position to reduce the risk of leaks and

possible damage to Vac.

2. Your Wet/Dry Vac comes with the

VF5000 Filter installed. When using

your Vac to pick up very fine dust,

it will be necessary for you to empty

the drum and clean the filter at more

frequent intervals to maintain peak

Vac performance.

NOTE: A dry filter is necessary to pick up

dry material. If you use your Vac to pick

up dust when the filter is wet, the filter will

clog quickly and be very difficult to clean.

Allow filter to dry out before storing.

Vacuuming Liquids

1. When picking up small amounts of

liquid the filter may be left in place.

2. When picking up large amounts of

liquid we recommend that the filter be

removed. If the filter is not removed, it

will become saturated and misting may

appear in the exhaust.

3. When the liquid in the drum reaches a

predetermined level, the float

mechanism will rise automatically to cut

off air-flow. When this happens, turn off

the Vac, unplug the power cord, and

empty the drum. You will know that the

float has risen because Vac airflow

ceases and the motor noise will become

higher in pitch, due to increased motor

speed.

4. After using the Vac to pick up liquids, the

filter must be dried to reduce the risk of

possible mildew and damage to the filter.

IMPORTANT: To reduce the risk of

damage to the Vac do not run motor with

float in raised position.

Moving the Wet/Dry Vac

Should it become necessary to pick the

Vac up to move it, the handle on the

sides of the dust drum are used to lift. To

maneuver the Vac, the metal handle in

the rear of the unit should be used.

WARNING: Do not operate

without filter cage and float, as they

prevent liquid from entering the

impeller and damaging the motor.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 10

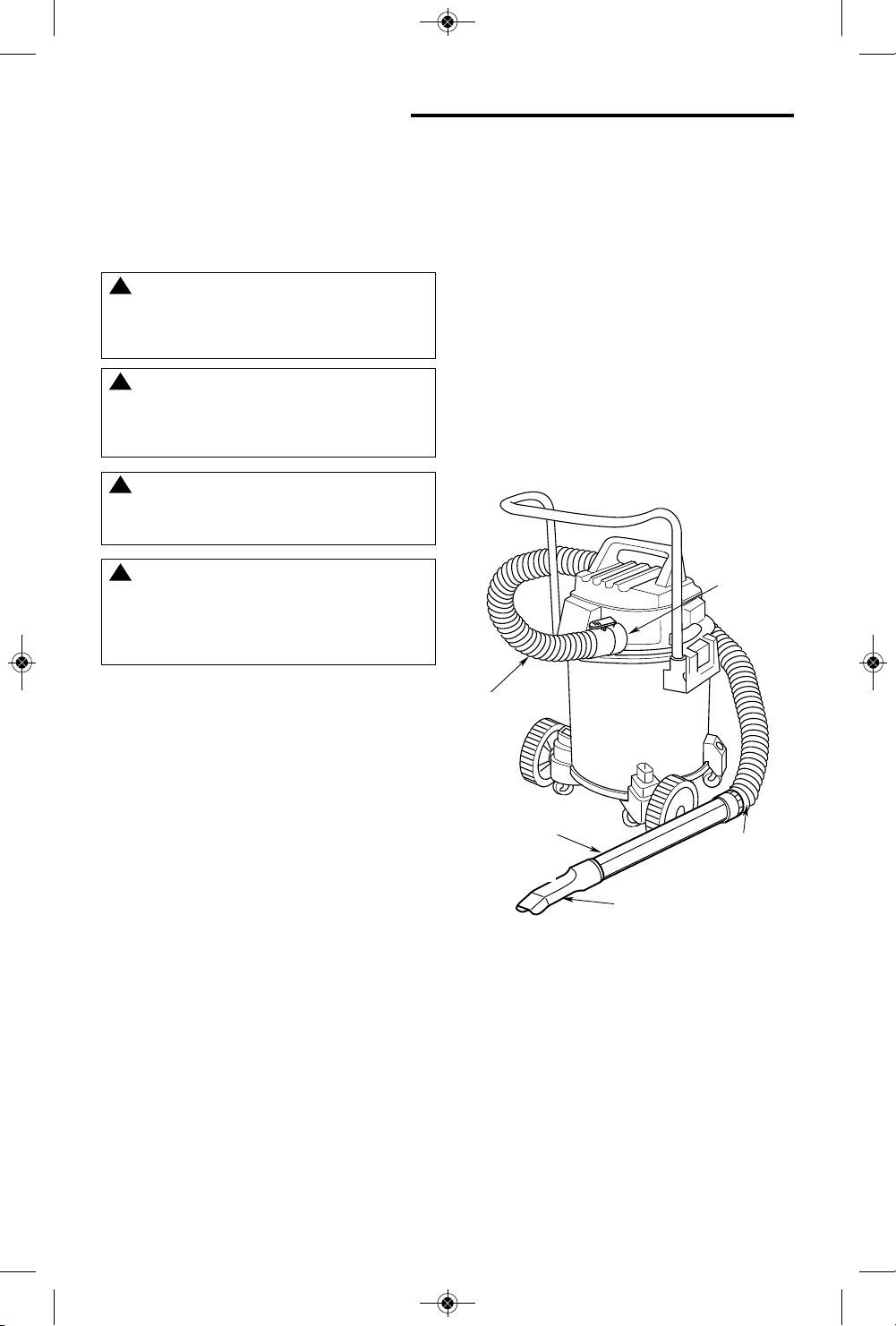

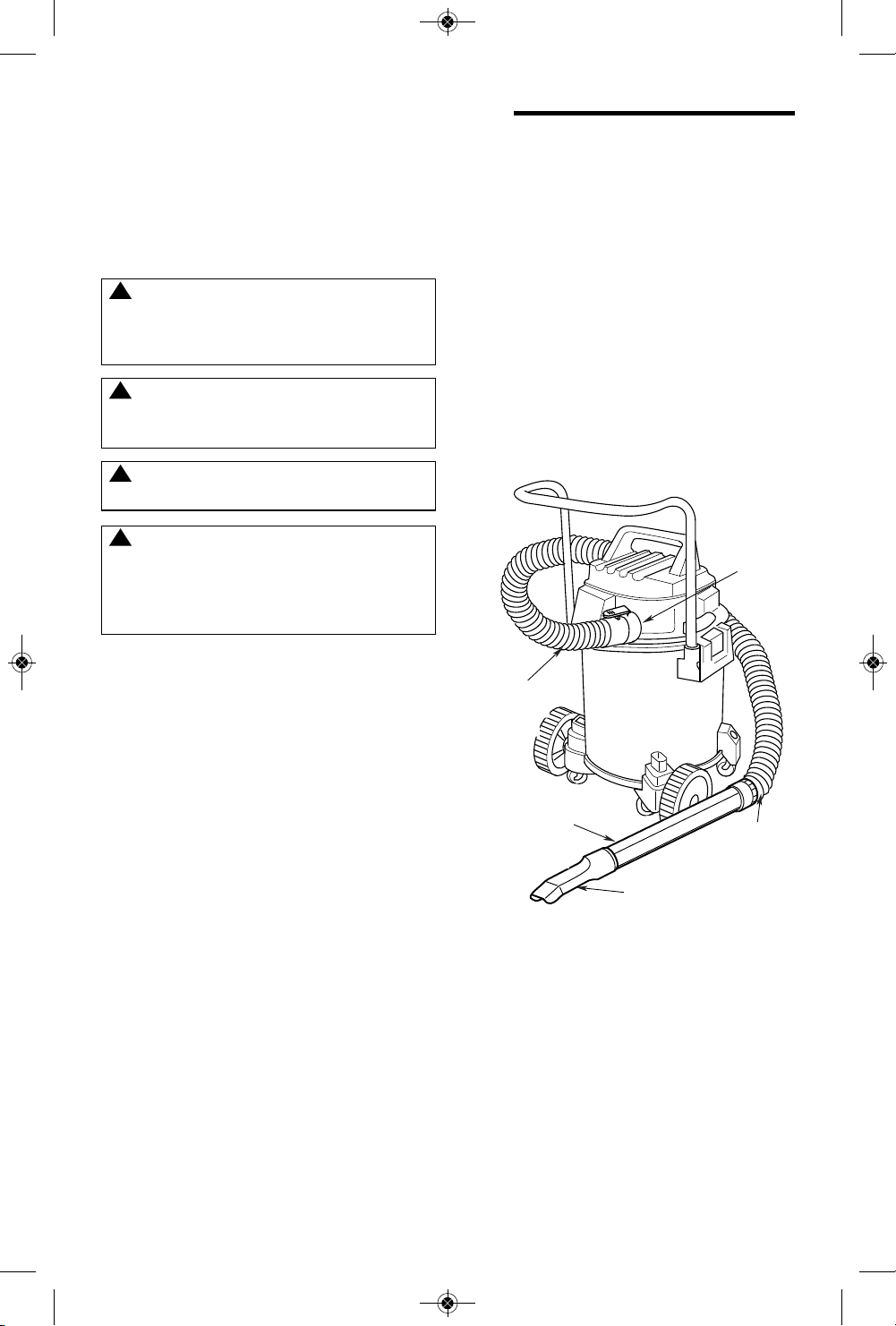

Blowing Feature

Your Vac features a blowing port. It can

blow sawdust and other debris. Follow

the steps below to use your Vac as a

blower.

WARNING: Always wear safety

eyewear complying with ANSI Z87.1

(or in Canada, CSA Z94.3) before

using as a Blower.

CAUTION: Wear a dust mask if

blowing creates dust which might

be inhaled.

CAUTION: To reduce the risk of

hearing damage, wear ear protectors

when using the Vac/Blower for

extended time or in a noisy area.

WARNING: To reduce the risk of

injury to bystanders, keep them

clear of blowing debris.

1. Locate blowing port of your Vac.

2. Insert the locking end of the Pro-Hose

into the blowing port of the Vac.

The hose should snap into place.

To remove the hose from the Vac,

press the release button in the hose

assembly and pull the hose out of the

Vac inlet.

3. (Optional) Attach extension wand to

opposite end of hose, then place the

car nozzle on the wand.

4. Turn Vac on and you are ready to use

your Vac as a blower.

Car Nozzle (Optional)

Pro-Hose

Blowing

Port

Extension

Wand

(Optional)

Swivel

End of

Hose

Operation (continued)

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 11

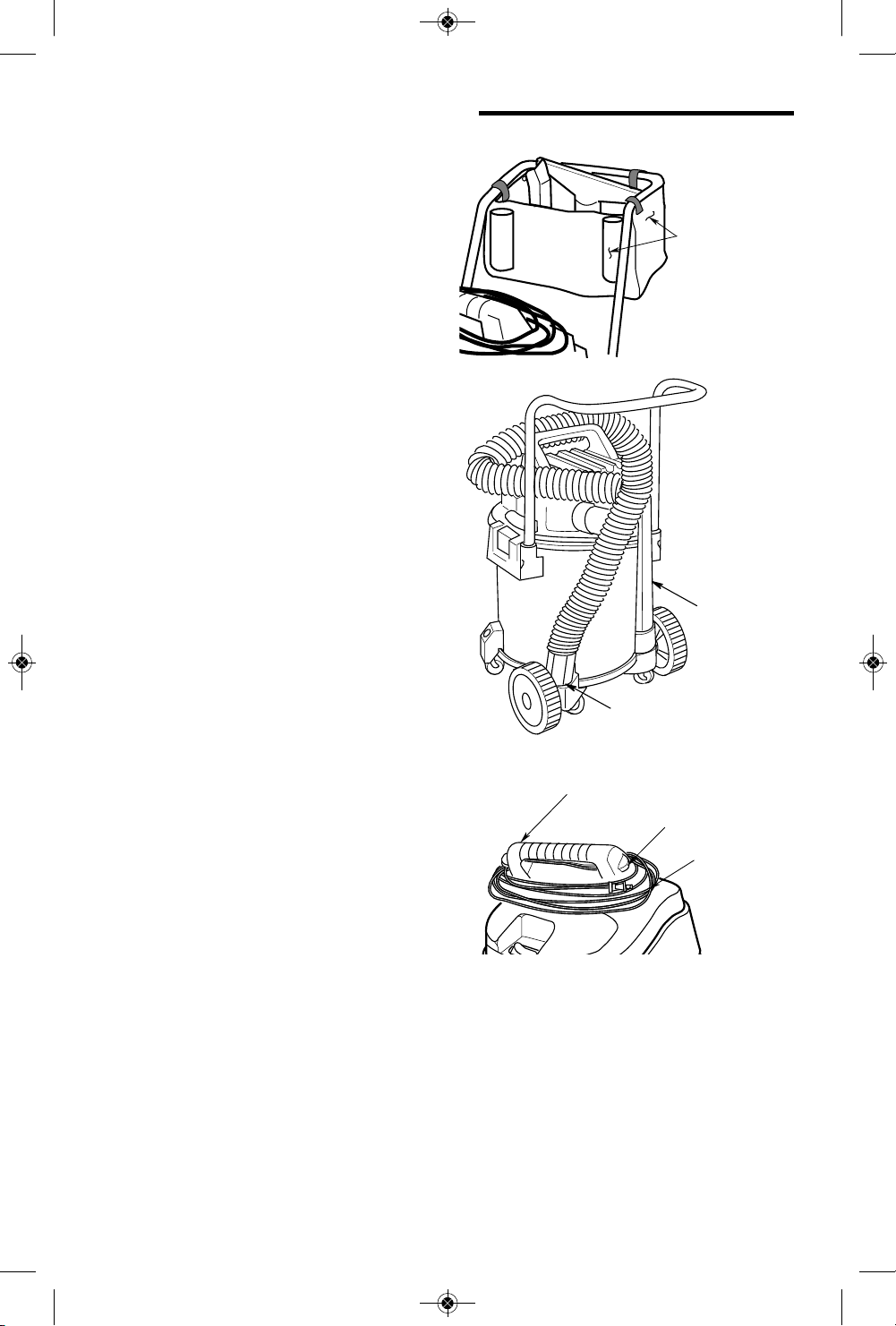

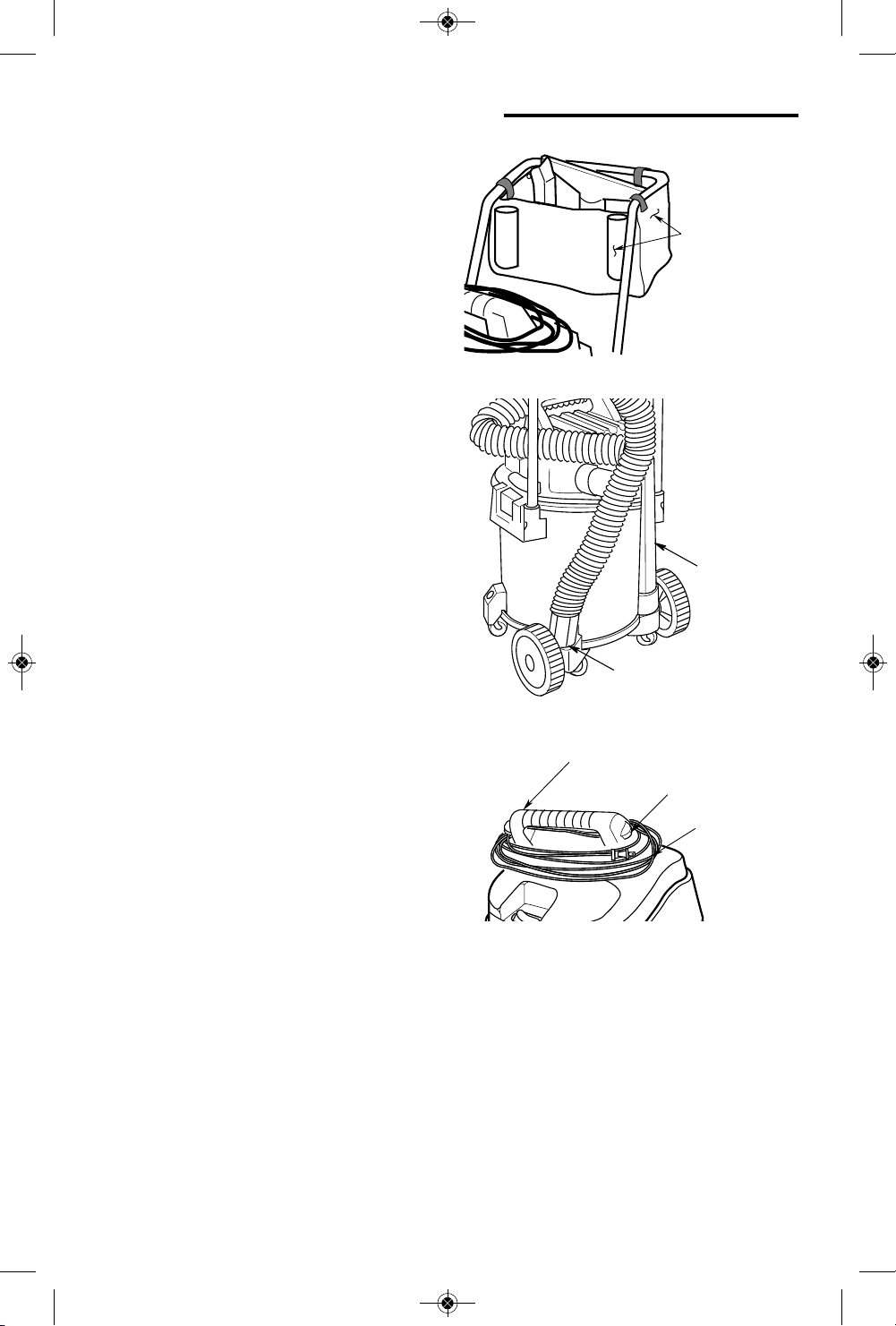

Push/Pull Handle

Cord Wrap

Power

Cord

Cord Wrap

When vacuuming is complete, unplug the

cord and wrap it around the power

assembly as shown. The cord should wrap

under the pull handle (above the inlet) and

around and under the cord wrap of the

motor cover.

Accessory and Storage

Accessory

Storage

Compartment

Your accessories may be stored in the

storage bag, or in the two locations on the

caddy right/left. Either the hose or the

wands may be stored in the two areas

marked Hose Storage.

The hose may be stored by wrapping it

around the unit and plugging the open end

into one of the storage locations on the

caddy assembly. Alternatively, the wands

may also be stored in this location by

plugging either of the ends of the wands

onto the storage receivers located on the

caddy.

Hose Storage

Area

Extension

Wand

Storage

Hose

Storage

Hose

Storage

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 12

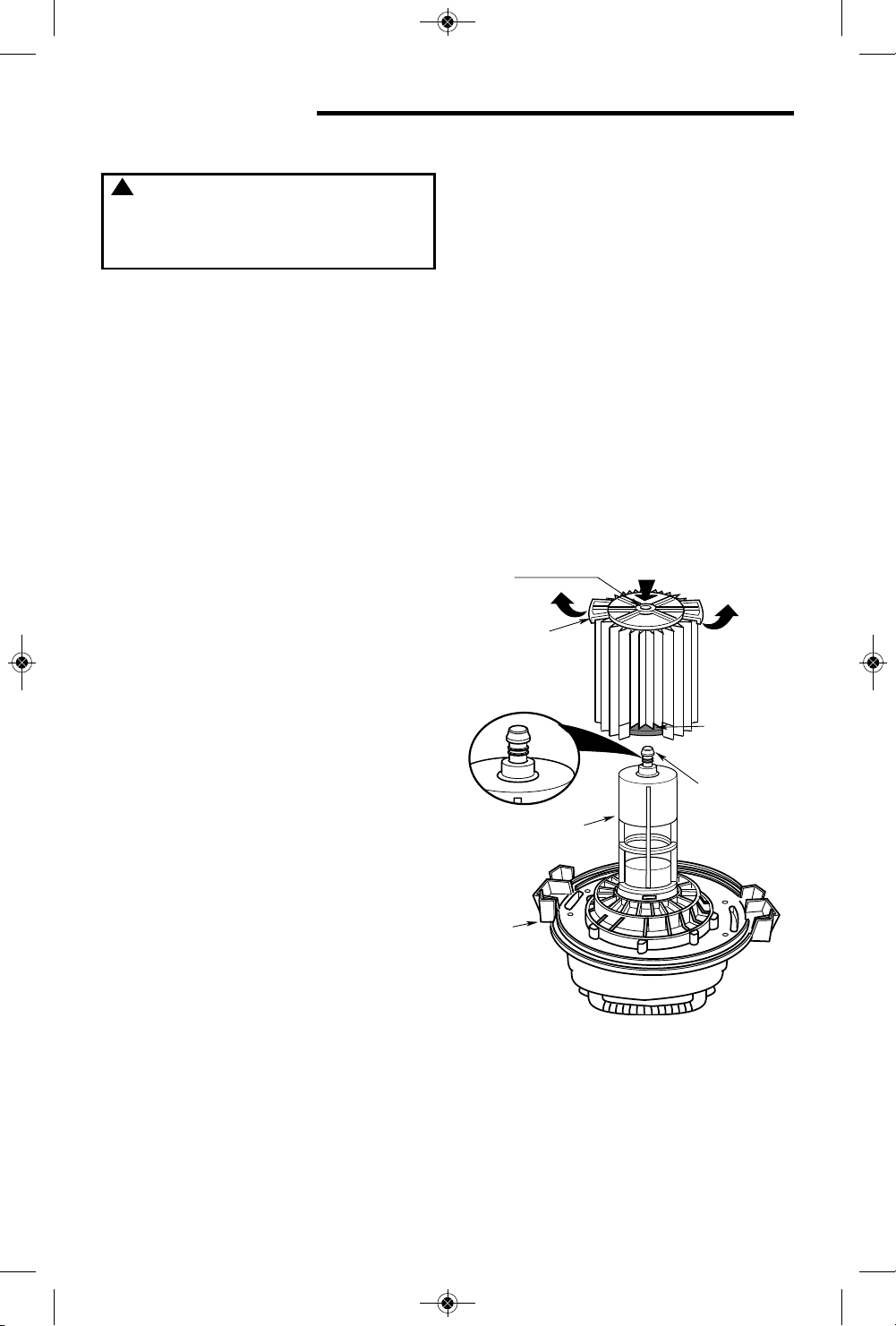

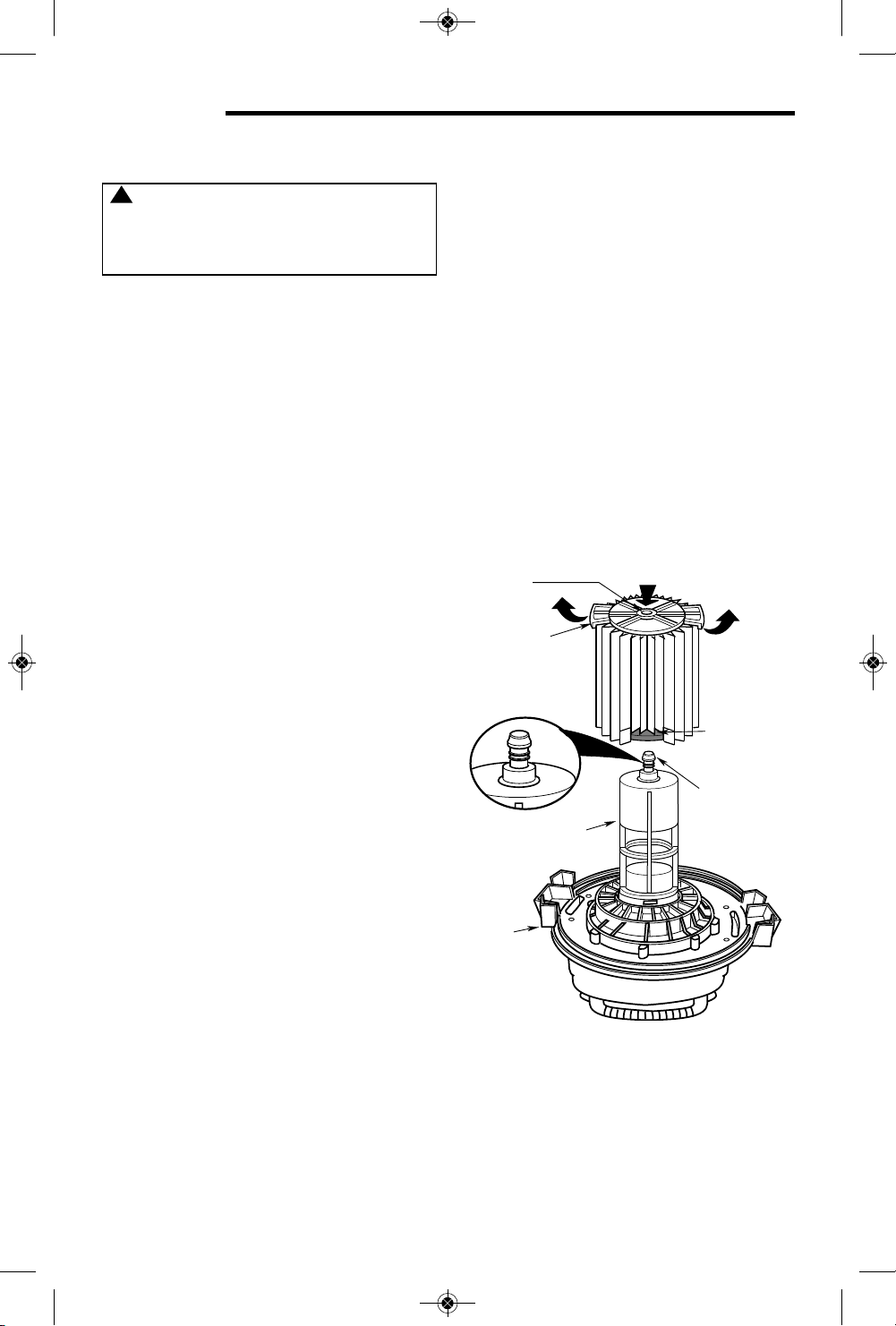

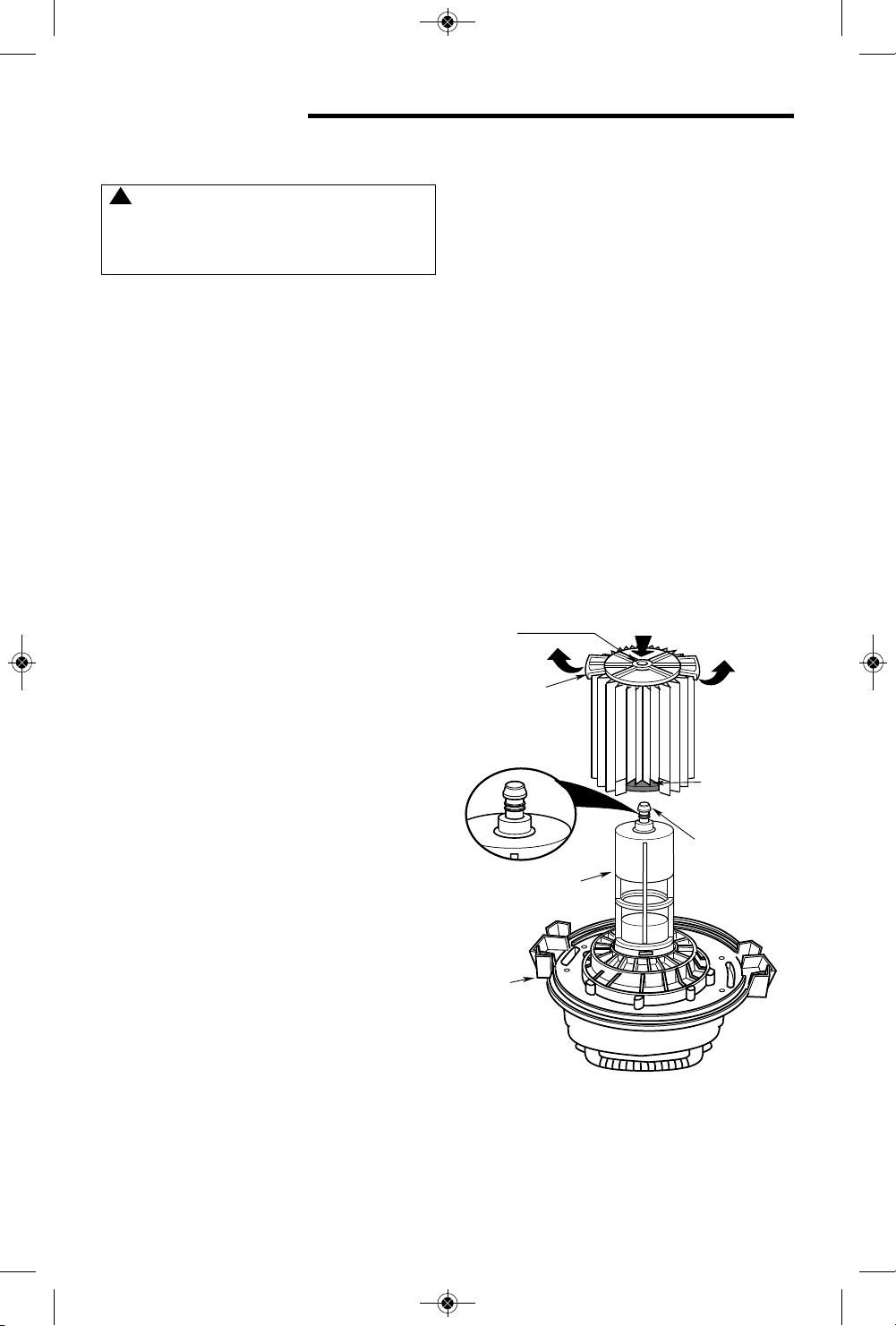

Maintenance

WARNING: To reduce the risk of

injury from accidental starting,

unplug power cord before changing

or cleaning filter.

NOTE: The filter is made of high quality

paper designed to stop very small

particles of dust. The filter can be used

for dry pick up or small amounts of liquid.

Handle the filter carefully when removing

to clean or installing it. Creases in the

filter pleats may occur from installation

but will not affect the performance of the

filter.

Filter Cleaning

Your filter should be cleaned often to

maintain peak Vac performance.

Be sure to dry the filter before storing or

picking up dry debris.

IMPORTANT: After cleaning, check the

filter for tears or small holes. Do not use

a filter with holes or tears in it. Even a

small hole can cause a lot of dust to

come out of your Vac. If your filter is

damaged or worn, replace it immediately.

IMPORTANT: To avoid damage to the

blower wheel and motor, always reinstall

the filter before using the Vac for dry

material pick-up.

Filter

Filter Installation:

1. Carefully slide the Qwik Lock™ filter

over the filter cage and press down on

the outside edge of the filter until the

rubber gasket on the bottom of the filter

seats securely around the base of the

filter cage and against the lid.

2. Align the small center hole in the top of

the filter over the Qwik Lock™ stud on

the filter cage. Press firmly on top of

the filter near the stud to allow the filter

to snap over the ball on the end of the

stud. The filter is now attached.

Filter

Cage

Qwik

Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Lid

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

NOTE: Failure to properly seat the

bottom gasket could result in debris

bypassing the filter.

Removal and Installation

of the Qwik Lock™ Filter

Filter Removal:

1. Hold the filter tabs of the Qwik Lock™

filter in each hand.

2. With one thumb on the Qwik Lock™

stud, which protrudes through the

integrated filter plate, lift up on the filter

tabs while pushing down on the stud.

3. This action will cause the filter to

release from the filter cage. Slide filter

off cage.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 13

Maintenance (continued)

Cleaning and Disinfecting the

Wet/Dry Vac

To keep your Wet/Dry Vac looking its

best, clean the outside with a cloth

dampened with warm water and mild

soap.

To clean the drum:

1. Dump debris out.

2. Wash drum thoroughly with warm

water and mild soap.

3. Wipe out with dry cloth.

Before prolonged storage or as needed

(i.e.; waste water pick up) the drum

should be disinfected.

To disinfect the drum:

1. Pour 1 gallon of water and 1 teaspoon

chlorine bleach into the drum.

2. Let solution stand for 20 minutes,

carefully swishing every few minutes,

making sure to wet all inside surfaces

of the drum.

3. Empty drum after 20 minutes. Rinse

with water until bleach smell is gone.

Allow drum to dry completely before

sealing the motor on the drum.

Cord Maintenance

When vacuuming is complete, unplug the

cord and wrap it around the motor cover.

If the power cord is damaged, it must be

replaced by the manufacturer or their

service agent or by similarly qualified

personnel to reduce the risk of accident.

Cleaning A Dry Filter

1. Some removal of dry debris can be

accomplished without removing the

filter from the Vac. Slap your hand on

top of the lid while the Vac is turned

off.

2. For best cleaning results due to

accumulated dust, clean the filter in

an open area. Cleaning SHOULD be

done outdoors and not in the living

quarters.

3. After filter removal from Vac, remove

the dry debris by gently tapping filter

against the inside wall of your dust

drum. The debris will loosen and fall.

4. For thorough cleaning of dry filter with

fine dust (no debris), run water

through it as described under

"Cleaning A Wet Filter"

Cleaning A Wet Filter

After filter is removed, run water through

the filter from a hose or spigot. Take care

that water pressure from the hose is not

strong enough to damage filter.

Installation

Allow the filter to dry before installing and

storing the Vac.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 14

Maintenance (continued)

Storage

Before storing your Vac, the drum should

be emptied and cleaned. The cord should

be wrapped around the unit and the hose

should be stored as described in this

manual. Accessories should be kept in

the same area as the Vac so they can be

readily available. The Vac should be

stored indoors.

Casters and Wheels

Should your cart squeak or become hard

to roll, you should place two or three

drops of general purpose oil on each

wheel at the axle. If your casters are

noisy, you may put a drop of oil on the

roller shaft to make them quieter.

WARNING: to assure product

SAFETY and RELIABILITY, any other

maintenance, repairs or adjustments

should be performed by Authorized

service centers, always using

RIDGID replacement parts.

Frame and Handles

Your metal handle is painted to prevent

rust, however, liquids and corrosive

debris should be wiped off with a soft

cloth should they come in contact with

the handle.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 15

WARNING

SERVICING OF DOUBLE-INSULATED WET/DRY VAC

In a double-insulated Wet/Dry Vac, two systems of insulation are provided

instead of grounding. No grounding means is provided on a double-insulated

appliance, nor should a means for grounding be added. Servicing a double-

insulated Wet/Dry Vac requires extreme care and knowledge of the system,

and should be done only by qualified service personnel. Replacement parts

for a double-insulated Wet/Dry Vac must be identical to the parts they replace.

Your double-insulated Wet/Dry Vac is marked with the words "DOUBLE

INSULATED" and the symbol (square within a square) may also be

marked on the appliance.

To reduce the risk of injury from electrical shock, unplug power cord before

servicing the electrical parts of the Wet/Dry Vac.

Key

No. Part No. Description

1 830564-4 Actuator, Switch

2 813213 Switch, Toggle

3 832786-1 Power Head Assembly (Includes Keys 5 & 6)

4 830847-1 Lid Latch

5 509488 Float

6 823201-3 Filter Cage

7 VF5000 Qwik Lock™ Fine Dust Filter

8 VT2509 Utility Nozzle

9 VT2503 Car Nozzle

10 VT2510 Wet Nozzle

11 VT2502 Crevice Tool

12 831337-9 Pro-Hose

13 VT2508 Extension Wand

14 SP6952 Owner’s Manual

Repair Parts

16 Gallon Wet/Dry Stainless Steel Vac

Model Number 1610RV0

RIDGID parts are available on-line at www.ridgidparts.com

Always order by Part Number - Not by Key Number

† These replacement parts may be available where you purchased your Vac.

†

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 16

Repair Parts (continued)

16 Gallon Wet/Dry Stainless Steel Vac

Model Number 1610RV0

RIDGID parts are available on-line at www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 17

Repair Parts (continued)

16 Gallon Wet/Dry Stainless Steel Vac

Model Number 1610RV0

RIDGID parts are available on-line at www.ridgidparts.com

Always order by Part Number - Not by Key Number

Key

No. Part No. Description

1 830858 Handle Assembly

2 830846 Dust Drum Assembly

3 73185 Drain Cap

4 830611 Wheel Cap

5 813836-1 Cap Nut 1/2”

6 830598 8” Wheel Assembly

(Includes Keys 4 and 5)

7 831024-1 Shaft

8 830841 Caddy, Right

9 830840 Caddy, Left

10 73102 Caster

11 830860-1 Storage Bag

12 820563-4 Screw Type “AB” #10 x 3/4

13 509748-3 Bag of Loose Parts (Not Illustrated)

(Includes Keys 4, 5, 10, and 12)

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 18

Repair Parts (continued)

16 Gallon Wet/Dry Stainless Steel Vac

Model Number 1610RV0

RIDGID parts are available on-line at www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 19

Part No. SP6952 Form No. SP6952 Printed in Mexico 01/15

QUESTIONS OR COMMENTS? CALL

1-800-4-RIDGID (1-800-474-3443)

www.ridgidvacs.com

Please have your Model Number and Serial Number on hand when calling.

Stock No. 1610RV

Model No. 1610RV0

Serial Number

Model and serial numbers may be found on the handle. You should record both

model and serial numbers in a safe place for future use.

c 2015 Emerson

• What is covered

RIDGID

Wet/Dry Vacs are warranted to be free of defects in workmanship and material.

• How long coverage lasts

This warranty lasts for the lifetime of the RIDGID

Wet/Dry Vac.

• How to obtain service

To obtain the benefit of this warranty, please call 1-800-4-RIDGID (1-800-474-3443).

• What we will do to correct problems

Warranted Wet/Dry Vacs will be repaired or replaced, at Ridge Tool Company's option, and returned

at no charge; or, if after three attempts to repair or replace during the warranty period the Wet/Dry

Vac is still defective, you can elect to receive a full refund of your purchase price.

• What is not covered

Failures due to misuse, abuse or normal wear and tear are not covered by this warranty. RIDGE

TOOL COMPANY SHALL NOT BE RESPONSIBLE FOR ANY INCIDENTAL OR

CONSEQUENTIAL DAMAGES.

• How local laws relate to the warranty

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the

above limitation or exclusion may not apply to you. This warranty gives you specific rights, and you

may also have other rights which vary from state to state, province to province, or country to

country.

• No other express warranty applies

This FULL LIFETIME WARRANTY is the sole and exclusive warranty for RIDGID

Wet/Dry Vacs.

No employee, agent, dealer, or other person is authorized to alter this warranty or make any other

warranty on behalf of Ridge Tool Company.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 20

1610RV0

ASPIRADORA PARA MOJADO/SECO

DE ACERO INOXIDABLE DE

16 GALONES EE.UU./ 60 LITROS

SI TIENE PREGUNTAS O DESEA INFORMACIÓN, CONTÁCTENOS LLAMANDO AL

1-800-4-RIDGID (1-800-474-3443) O

CONECTÁNDOSE A www.ridgidvacs.com

No. de pieza SP6952 Impreso en México

MANUAL DEL USUARIO

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

Gracias por comprar un producto RIDGID.

ADVERTENCIA:

Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual del usuario antes

de utilizar este producto.

• Français - page 41

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 21

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Desempaquetado y comprobación

del contenido de la caja de cartón . . . . . . . . . . 24

Remoción e instalación del asa metálica . . . . . . . 26

Ensamblaje del tambor/base de soporte. . . . . . . . 27

Ensamblaje de la aspiradora para mojado/seco . . 28

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Recogida de materiales secos

con la aspiradora. . . . . . . . . . . . . . . . . . . . . 30

Recogida de líquidos con la aspiradora . . . . . . 30

Vaciado del tambor . . . . . . . . . . . . . . . . . . . . . 30

Dispositivo de soplado. . . . . . . . . . . . . . . . . . . 31

Accesorios y almacenamiento de la manguera. . . 32

Enrollado del cordón . . . . . . . . . . . . . . . . . . . . 32

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . 36

Servicio de ajustes y reparaciones de

la aspiradora para mojado/seco

con aislamiento doble . . . . . . . . . . . . . . . . . 36

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Indice

Sección Página

La seguridad es una combinación de sentido común,

permanecer alerta y saber cómo funciona la aspiradora

para mojado/seco (“la aspiradora”).

Palabras de señal de seguridad

PELIGRO: indica una situación peligrosa que,

si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA: indica una situación peligrosa que,

si no se evita, podría causar la muerte o

lesiones graves.

PRECAUCIÓN: indica una situación peligrosa

que, si no se evita, pudiera causar lesiones leves

o moderadas

Cuando utilice la aspiradora, siga siempre las

precauciones básicas de seguridad, incluyendo

las siguientes:

ADVERTENCIA–

Para reducir el riesgo de incendio, sacudidas

eléctricas o lesiones:

• Lea y entienda este manual del usuario y todas las

etiquetas que están colocadas en la aspiradora para

mojado/seco antes de utilizarla.

• Utilice la aspiradora únicamente de la manera que se

describe en este manual.

• No deje la aspiradora en marcha mientras esté

desatendida. Usted podría no notar señales

importantes que indiquen un funcionamiento

anormal, tal como pérdida de succión, residuos o

líquido que salen por el escape o ruidos anormales

del motor. Deje de usar la aspiradora inmedia tamente

si observa estas señales.

• No abandone la aspiradora cuando esté enchufada.

Desenchúfela del tomacorriente cuando no la esté

utilizando y antes de realizar servicio de revisión.

• Las chispas que se producen en el interior del motor

pueden incendiar los vapores inflamables o el polvo.

Para reducir el riesgo de incendio o explosión: No

use la aspiradora cerca de líquidos o gases inflama -

bles o combustibles, o polvos explosivos como

gasolina u otros combustibles, líquido encen dedor,

limpiadores, pinturas a base de aceite, gas natural,

polvo de carbón, polvo de magnesio, polvo de

aluminio, polvo de granos de cereal o pólvora.

• No recoja con la aspiradora nada que esté ardiendo o

humeando, como cigarrillos, fósforos o cenizas

calientes.

• No recoja con la aspiradora polvo de pared de tipo

seco ni hollín frío o ceniza fría de chimenea con un

filtro estándar. Estos materiales pueden pasar por

el filtro y pueden ser expulsados de vuelta al aire.

Utilice un filtro para polvo fino en lugar de un filtro

estándar.

• Para reducir el riesgo de inhalar vapores tóxicos, no

recoja con la aspiradora materiales tóxicos o

peligrosos ni la use cerca de dichos materiales.

• Para reducir el riesgo de descargas eléctricas, no

exponga la aspiradora a la lluvia ni deje que entren

líquidos en el compartimiento del motor. Guarde la

aspiradora en un lugar interior.

• Esta aspiradora mojado/seco no se destina para

utilizarse por personas (incluyendo niños) cuyas

capacidades físicas, sensoriales o mentales estén

reducidas, o carezcan de experiencia o

conocimiento, a menos que dichas personas

reciban una supervisión o capacitación para el

funcionamiento del aparato por una persona

responsable de su seguridad.

• No permita que la aspiradora se utilice como un

juguete. Se necesita prestar máxima atención cuando

sea utilizada por niños o cerca de éstos.

• No use la aspiradora con un filtro desgarrado o sin

tener el filtro instalado, excepto cuando recoja con

ella líquidos de la manera que se describe en este

manual. Los residuos secos absorbidos por el

impulsor podrían dañar el motor o ser expulsados de

vuelta al aire.

• Apague la aspiradora antes de desenchufarla.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:26 AM Page 22

• Para reducir el riesgo de lesiones corporales o daños

a la aspiradora, utilice únicamente accesorios

recomendados por Ridgid.

• Cuando utilice la aspiradora como soplador:

- Dirija la descarga de aire solamente hacia el área

de trabajo.

- No dirija el aire hacia las personas que estén

presentes.

- Mantenga alejados a los niños durante la

operación de soplado.

- No utilice el soplador para trabajos que no sean

soplar suciedad y residuos.

- No use la aspiradora como rociador.

• Para reducir el riesgo de lesiones en los ojos,

use pro tección ocular de seguridad. La utilización

de cual quier aspiradora utilitaria o soplador utilitario

puede hacer que se soplen objetos extraños hacia

los ojos, lo cual puede causar daños graves en

los ojos

• Para reducir el riesgo de lesiones debidas a un

arranque accidental, desenchufe el cordón de energía

antes de cambiar o limpiar el filtro.

• No desenchufe la aspiradora tirando del cordón. Para

desenchufarla, agarre el enchufe y no el cordón.

• No use la aspiradora con el cordón dañado, el

enchu fe dañado u otras piezas dañadas. Si la aspira -

dora no funciona como debe, le faltan piezas, se ha

caído, ha sido dañada, se ha dejado a la intem perie o

se ha caído al agua, llame a servicio al cliente.

• No tire de la aspiradora usando el cordón ni la lleve

por el cordón, ni use el cordón como asa, ni cierre

una puerta sobre el cordón, ni tire del cordón alre -

dedor de bordes o esquinas afilados. No pase la

aspiradora en marcha sobre el cordón. Mantenga el

cordón alejado de las superficies calientes.

• No maneje el enchufe, el interruptor o la aspiradora

con las manos mojadas.

• Utilice únicamente cordones de extensión que

tengan capacidad nominal para uso a la intemperie.

Los cordones de extensión que estén en malas

condiciones o tengan un tamaño de alambre

demasiado pequeño pueden crear peligros de

incendio y descargas eléctricas. Para reducir el

riesgo de estos peligros, asegúrese de que el cordón

esté en buenas condiciones y que el líquido no entre

en contacto con la conexión. No utilice un cordón de

extensión que tenga conductores con un diámetro

menor al calibre 16 (AWG). Para reducir la pérdida

de potencia, utilice un cordón de extensión de calibre

14 si la longitud es de 25 a 50 pies, y de calibre 12 si

la longitud es de 50 pies o más.

• Esta aspiradora tiene aislamiento doble, lo cual

elimina la necesidad de un sistema independiente de

conexión a tierra. Utilice única mente piezas de

repuesto idénticas. Lea las instruc ciones de servicio

de revisión de las aspiradoras para mojado/seco con

aislamiento doble.

• No ponga ningún objeto en las aberturas de venti -

lación. No recoja nada con la aspiradora cuando

cualquiera de las aberturas de ventilación esté

bloqueada; mantenga dichas aberturas libres de

polvo, pelusa, pelo o cualquier cosa que pueda

reducir el flujo de aire.

• Mantenga el pelo, la ropa holgada, los dedos y todas

las partes del cuerpo alejados de las aber turas y de

las piezas móviles.

• Para reducir el riesgo de caídas, tenga cuidado

adicional al limpiar en escaleras.

• Para reducir el riesgo de lesiones de espalda o

caídas, no levante una aspiradora que pese mucho

debido a que contiene líquido o residuos. Saque

parte del contenido de la aspiradora o drénela

parcialmente.

GUARDE ESTE MANUAL

PRECAUCIÓN:

• Para reducir el riesgo de daños a la audición, use

protectores de oídos cuando utilice la aspiradora

durante muchas horas seguidas o cuando la

emplee en un área ruidosa.

• Para operaciones que generan polvo, use una

máscara antipolvo.

• Las descargas de estática son comunes cuando

la humedad relativa del aire es baja. Si recoge

residuos finos con la aspiradora, se puede

depositar carga estática en la manguera o en la

aspiradora. El mejor remedio para reducir la

frecuencia de las descargas de estática en su casa

o cuando use esta aspiradora es añadir humedad

al aire con un humidificador.

Siga las siguientes advertencias que aparecen en la

caja del motor de la aspiradora.

AISLAMIENTO DOBLE. NO SE REQUIERE

CONEXION A TIERRA.

CUANDO HAGA SERVICIO DE REVISIÓN DE

LA ASPIRADORA, UTILICE ÚNICAMENTE PIEZAS DE

REPUESTO IDÉNTICAS.

ADVERTENCIA: Para su propia seguridad, lea

y entienda el manual del operador. No tenga en

marcha la aspiradora desatendida. No recoja

cenizas calientes, carbón caliente, materiales

tóxicos ni inflamables ni otros materiales

peligrosos. No use la aspiradora alrededor de

líquidos o vapores explosivos.

ADVERTENCIA: Para reducir el riesgo de

sacudidas eléctricas, no exponga la aspiradora a

la lluvia y almacénela en interiores.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 23

Lista del contenido de la caja de cartón

Clave Descripción Cant.

A Ensamblaje de la aspiradora

para mojado/seco ..............................1

B Manguera Pro-Hose...............................1

C Boquilla de uso general..........................1

D Boquilla para mojado .............................1

E Boquilla rinconera ..................................1

F Boquilla para auto ..................................1

G Tubos de extensión ................................2

H* Filtro Qwik Lock™ ..................................1

I Manual del usuario.................................1

* Estos artículos pueden venir preensamblados.

Si no están presentes en la caja de cartón,

compruebe el cabezal del motor de la aspiradora

para ver si están preensamblados.

Introducción

Esta aspiradora para mojado/seco de acero

inoxidable está diseñada para uso doméstico. Se

puede utilizar para recoger materiales mojados o

secos y se puede usar como soplador.

Lea este manual del usuario para familiarizarse con

las características del producto y para entender la

utilización específica de su nueva aspiradora.

Desempaquetado y comprobación del contenido

de la caja de cartón

Destornillador Phillips largo

Herramientas necesarias

MazoMartillo

Saque todo el contenido de la caja de cartón.

Asegú rese de que no falte ningún artículo utilizando

la lista del contenido de la caja. Llame al 1-800-4-

RIDGID (1-800-474-3443) desde los EE.UU. y

Canadá, y al 01-800-701-9811 desde México, o

envíenos un correo electrónico a [email protected]

si cualquier pieza está dañada o falta.

Consulte el dibujo de ensamblaje para averiguar el

posicionamiento de las piezas.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 24

Desempaquetado y comprobación del contenido

de la caja de cartón (continuación)

Clave Descripción Cant.

Caja de cartón que contiene las piezas siguientes:

J Bolsa de almacenamiento .....................1

K Rueda de 8 pulgadas..............................2

L Mango metálico......................................1

M Eje ..........................................................1

N Base de soporte derecha .......................1

O Base de soporte izquierda ......................1

Clave Descripción Cant.

Bolsa de piezas sueltas que contiene lo siguiente:

P Ruedecilla de 2 pulgadas .......................2

Q Tuerca de tapa de 1/2 pulgada ...............2

R Tapas de rueda ......................................2

S Tornillo de tipo AB No. 10 x 3/4.............8

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 25

Correct

Position

Storage

Position

Moving

Position

Metal Handle in

Reversed Position

(As Shipped)

Tote Snaps

Tote

Straps (5)

Handle

Extension

Wand

Stora

Remoción e instalación del asa metálica

El asa metálica viene empacada en la caja de cartón

en sentido inverso. Usted debe tirar del asa

metálica hasta sacarla completamente de la

aspiradora y reinstalarla en el sentido correcto,

de modo que el área curvada quede orientada

alejándose de la parte trasera de la aspiradora,

antes de continuar.

Instalación del asa

Oprima y mantenga oprimidos los botones

de liberación mientras instala el asa en los

receptáculos para el asa ubicados en el tambor

(vea la ilustración).

NOTA: Un chasquido audible de los botones de

liberación indica un acoplamiento exitoso del asa.

Bajada del asa para almacenar

la aspiradora

Para almacenar la aspiradora para mojado/seco,

oprima y mantenga oprimidos los botones de

liberación mientras desliza firmemente el asa

hacia abajo.

Remoción del asa

Oprima y mantenga oprimidos los botones de

libera ción, de la manera que se muestra en la

ilustración. Mientras oprime firmemente los

botones de libera ción, tire del asa hacia arriba

hasta quitarla (vea la ilustración).

Instalación del portaherramientas

Instale el portaherramientas de la manera que se

muestra en la ilustración, con los portatubos

extensores orientados hacia la unidad.

Acopladores

de la bolsa

Correas de

la bolsa (5)

Asa

Ubicaciones de

almacenamiento

de los tubos

extensores

Asa metálica

en posición invertida

(tal como se envía)

Posición

correcta

Posición de

transporte

Posición de

almacenamiento

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 26

NOTE: Smooth side of

the wheel to the outside.

Caddy

Left

Shaft

Caddy

Right

Wheel

Cap Nut

CADDY ASSEMBLY

Cap Nut

Raised Rib

on Back of Drum

TAP

Caddy

Wheel

1/16" Clearance

Wheel Cap

Mallet

Ensamblaje del tambor/base de soporte

Si cualquiera de las piezas falta o está dañada,

póngase en contacto con Servicio al Cliente.

No realice el ensamblaje hasta que tenga todas

las piezas.

1. Invierta el tambor para instalar las bases de

soporte. Instale una tuerca de tapa en un lado

de la varilla del eje. Golpee la tuerca suavemente

con un mazo de goma o un martillo hasta que

esté completamente asentada. Deslice el

extremo abierto del eje a través de la rueda (con

el lado liso de la rueda orientado hacia afuera).

2. Coloque el ensamblaje de la rueda y el eje a

través de la base de soporte izquierda y luego a

través de la base de soporte derecha, de la

manera que se muestra en la ilustración.

3. Luego, coloque la rueda restante en el

ensamblaje de las bases de soporte (con el lado

liso de la rueda orientado hacia afuera) e instale

la segunda tuerca de tapa.

4. Coloque el ensamblaje de las bases de soporte

sobre el reborde del tambor. Alinee los bordes

interiores de las bases de soporte tanto

izquierda como derecha con las nervaduras

exteriores salientes ubicadas en la parte trasera

del tambor. Asegúrese de que las ruedas giren

libremente y no entren en contacto con las

bases de soporte. Si las ruedas tocan las bases

de soporte, mueva dichas bases ligeramente

hacia adentro.

5. Una vez que las bases de soporte estén

alineadas con las nervaduras salientes ubicadas

en la parte trasera del tambor, golpee suave -

mente la parte trasera de cada base de soporte

hasta que esté firmemente asentada. Se

recomienda golpear suavemente la porción

central de la parte trasera de cada base de

soporte. Después de que las porciones traseras

de las bases de soporte estén ubicadas firme -

mente en su sitio, proceda a gol pear suave -

mente en su sitio la porción delantera de cada

base de soporte hasta que esté comple tamente

asentada. Se recomienda golpear suavemente la

porción central de la parte delan tera de cada

base de soporte, de la manera que se muestra

en la ilustración.

6. Utilizando un mazo de goma o un martillo,

golpee suavemente las tapas de rueda, una en

cada rueda, hasta que dichas tapas estén

firmemente asentadas en cada rueda. Se

requiere hacer esto tanto en los lados izquierdo

como derecho.

NOTA: Lado liso de

la rueda hacia el exterior.

Tuerca

de tapa

Rueda

Nervadura saliente

ubicada en la parte

trasera del tambor

Tapa de rueda

Mazo

GOLPEE

SUAVEMENTE

GOLPEE

SUAVEMENTE

Holgura de 1/16 pulg.

Base de soporte

Tuerca

de tapa

Eje

ENSAMBLAJE DE LAS BASES DE SOPORTE

Base de soporte

derecha

Base de soporte

izquierda

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 27

Latch

Drum

Latch

Handles

Drum

Latch

Release

Button

Press

and Pull

Pro-Hose

7. Introduzca el vástago de la ruedecilla en el

receptáculo del pie de ruedecilla, de la manera

que se muestra en la ilustración (ruedecilla

delantera solamente).

8. Empuje sobre la ruedecilla hasta que la bola del

vástago de la ruedecilla esté introducida com ple -

ta mente en el receptáculo. Usted podrá oír como

la bola se acopla a presión en el receptáculo y la

ruedecilla girará fácilmente cuando el posiciona -

miento sea correcto.

9. Voltee el ensamblaje del tambor/base de soporte

hasta la posición vertical. Utilizando un destor -

nillador Phillips largo, instale (8) tornillos No. 10

x 3/4 pulgadas en los agujeros correspondientes

ubicados tanto en el lado derecho como en el

lado izquierdo de la base de soporte. Apriete los

tornillos sólo hasta que queden perfectamente

ajustados. No los apriete excesivamente en este

momento, ya que esto podría tender a deformar

las bases de soporte.

Socket

Caster Stem

Caster Ball

#10 x 3/4"

Screw (8)

Ensamblaje del tambor/base de soporte (cont.)

Receptáculo

Tornillo No. 10

x 3/4 pulg. (8)

Vástago de la ruedecilla

Bola de la ruedecilla

Ensamblaje de la aspiradora para mojado/seco

1. Posicione el ensamblaje del cabezal del motor

sobre el ensamblaje del tambor/base de soporte,

de la manera que se muestra en la ilustración

(ensamblado antes).

2. Gire ambos pestillos hacia abajo y presione

hasta que los oiga acoplarse a presión sobre las

pestañas del tambor.

Introduzca la manguera

Introduzca el extremo con botón pulsador de la

manguera Pro-Hose en la entrada de la aspiradora.

La manguera debe acoplarse a presión en su sitio.

Para quitar la manguera de la aspiradora, oprima el

botón de liberación que está en el ensamblaje de la

manguera y tire de la manguera hasta sacarla de la

entrada de la aspiradora, de la manera que se

muestra en la ilustración.

Pestillo

del tambor

Pestillo

del tambor

Asas

Pestillo

Tambor

Oprima el

botón y tire de

la manguera

Botón de

liberación

Manguera

Pro-Hose

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 28

Para reducir el riesgo de sacudidas eléctricas, este

aparato electrodoméstico tiene un enchufe pola -

rizado (un terminal es más ancho que el otro). Este

enchufe entrará en un tomacorriente polarizado

solamente de una manera. Si el enchufe no entra

por completo en el tomacorriente, déle la vuelta.

Si sigue sin entrar, póngase en contacto con un

electricista competente para instalar el toma -

corriente adecuado. No haga ningún tipo de

cambio en el enchufe.

Después de enchufar el cordón de energía en el

toma corriente, encienda la unidad empujando el

interruptor de la posición “O” a la posición “|”. Los

símbolos utilizados en el accionador del interruptor

son los símbolos internacionales de “encendido y

apagado”.

Familiarícese con los accesorios que se incluyen

con la aspiradora. Cada accesorio puede usarse de

diver sas maneras para aspirar y soplar residuos. A

con tinuación hay una lista de los accesorios y de

sus usos.

Boquilla de uso general: Boquilla que se usa en la

mayoría de las aplicaciones de aspiración.

Boquilla para mojado: Se utiliza para recoger

materiales mojados en superficies lisas con el fin

de recoger líquidos y secar la superficie en una

sola pasada.

Boquilla para auto: Boquilla para recoger

materiales secos en interiores de auto y en la

mayoría de limpiezas de tapicería.

Boquilla rinconera: Se utiliza para recoger

residuos en lugares difíciles de alcanzar.

Tubos extensores: Estos tubos pueden conectarse

entre sí y proporcionan longitud adicional para

tener más alcance.

Manguera Pro-Hose: Proporciona transferencia de

capacidad de aspiración o soplado al lugar de

trabajo. Proporciona los medios para acoplar los

tubos extensores y las boquillas.

APAGADO

ENCENDIDO

Funcionamiento

ADVERTENCIA: Para reducir el riesgo de incendio, explosión o daños a la aspiradora:

• No deje la aspiradora en marcha mientras esté desatendida. Usted podría no notar señales importantes

que indiquen un funcionamiento anormal, tal como pérdida de succión, residuos o líquido que salen

por el escape o ruidos anormales del motor. Deje de usar la aspiradora inmediatamente si observa

estas señales.

• No deje la aspiradora enchufada cuando no se esté utilizando.

• No continúe usando la aspiradora cuando el flotador haya cortado la succión.

• Las chispas generadas dentro del motor pueden incendiar los materiales inflamables suspendidos

en el aire. No utilice la aspiradora cerca de líquidos inflamables ni en áreas con gases o vapores

inflamables o polvo explosivo/suspendido en el aire. Los líquidos inflamables, gases inflamables

y los vapores inflamables incluyen: líquido encendedor, limpiadores tipo solvente, pinturas a base

de aceite, gasolina, alcohol y rociadores tipo aerosol. Los polvos explosivos incluyen: carbón,

magnesio, aluminio, grano de cereal y pólvora.

• No recoja con la aspiradora polvos explosivos, líquidos inflamables ni cenizas calientes.

ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o lesiones:

• No exponga la aspiradora a la lluvia ni deje que entre líquido en el compartimiento del motor.

Almacene la aspiradora en un lugar interior.

• No maneje el enchufe, el interruptor o la aspiradora con las manos mojadas.

• Desenchufe la aspiradora antes de hacerle servicio de ajustes y reparaciones. Si la aspiradora no está

funcionando como debería, le faltan piezas, se ha caído, está dañada, se ha dejado a la intemperie

o se ha caído al agua, devuélvala a un centro de servicio independiente o llame a servicio al cliente.

• Cuando utilice un cordón de extensión, utilice únicamente cordones con capacidad nominal para uso a

la intemperie que estén en buenas condiciones. No deje que la conexión entre en contacto con líquido.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:27 AM Page 29

Recogida de materiales secos

con la aspiradora

1. El filtro debe estar siempre en la posición

correcta para reducir el riesgo de fugas y

posibles daños a la aspiradora.

2. La aspiradora para mojado/seco viene con el

filtro VF5000 instalado. Al utilizar la aspiradora

para recoger polvo muy fino, será necesario que

usted vacíe el tambor y limpie el filtro a

intervalos más frecuentes para mantener un

rendimiento óptimo.

NOTA: Se necesita un filtro seco para recoger

material seco. Si utiliza la aspiradora para recoger

polvo cuando el filtro está mojado, éste se atascará

rápidamente y será muy difícil limpiarlo. Deje que el

filtro se seque antes de almacenar la unidad.

Recogida de líquidos con la aspiradora

1. Al recoger pequeñas cantidades de líquido se

podrá dejar puesto el filtro.

2. Al recoger grandes cantidades de líquido

recomen damos quitar el filtro. Si no se quita el

filtro, éste se saturará y podrá aparecer niebla en

el escape.

3. Cuando el líquido que se encuentre en el tambor

alcance un nivel predeterminado, el mecanismo

del flotador subirá automática mente para cortar

el flujo de aire. Cuando esto suceda, apague la

aspiradora, desenchufe el cordón de energía y

vacíe el tambor. Sabrá que el flotador ha subido

porque el flujo de aire de la aspiradora cesará y

subirá el tono del ruido del motor debido a que

se producirá un aumento de la velocidad del

mismo.

4. Después de usar la aspiradora para recoger

líquidos, se debe secar el filtro para reducir el

riesgo de posible moho y daños al filtro.

IMPORTANTE: Para reducir el riesgo de daños a la

aspiradora, no tenga en marcha el motor con el

flotador en la posición elevada.

Vaciado del tambor

1. La aspiradora viene equipada con un drenaje

para vaciarla fácilmente de líquidos. Simple -

mente desenrosque la tapa del drenaje y levante

ligera mente el lado opuesto para vaciar el

tambor.

2. Otra opción es retirar el ensamblaje del cabezal

del motor y verter el contenido del tambor en el

contenedor de desecho de residuos apropiado.

Traslado de la aspiradora para

mojado/seco

En caso de que sea necesario levantar la aspiradora

para trasladarla, las asas ubicadas en los lados del

tambor para polvo se usan para levantar la

aspiradora. Para maniobrar la aspira dora, se debe

usar el asa metálica ubicada en la parte trasera de

la unidad.

ADVERTENCIA: Para reducir el riesgo de que

se produzcan lesiones en la espalda o caídas, no

levante la aspiradora si pesa demasiado debido a

que contiene líquido o residuos. Saque o haga

salir una cantidad suficiente del contenido para

hacer que la aspiradora sea suficientemente

liviana como para poder levantarla cómodamente.

Funcionamiento (continuación)

ADVERTENCIA: No utilice la aspiradora sin

la jaula del filtro y el flotador, ya que estas

piezas evitan que entre líquido en el impulsor y

dañe el motor.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 30

ADVERTENCIA: Use siempre protectores ocu -

lares de seguridad que cumplan con la norma

ANSI Z87.1 (o en Canadá, con la norma CSA Z94.3)

antes de utilizar la aspiradora como soplador.

ADVERTENCIA: Para reducir el riesgo de

lesiones a las personas que estén presentes,

manténgalas alejadas de los residuos soplados.

ADVERTENCIA: Use una máscara antipolvo si

el soplado genera polvo que podría ser inhalado.

PRECAUCIÓN: Para reducir el riesgo de daños

a la audición, use protectores de oídos cuando

utilice la aspiradora/soplador durante muchas

horas seguidas o cuando la utilice en un área

ruidosa.

Dispositivo de soplado

La aspiradora cuenta con un orificio de soplado.

Puede soplar aserrín y otros residuos. Siga los

pasos que se indican a continuación para usar la

aspiradora como soplador.

1. Localice el orificio de soplado de la aspiradora.

2. Introduzca el extremo de fijación de la manguera

Pro-Hose con la aspiradora en el orificio de

sopla do de la aspiradora. La manguera debe

acoplarse a presión en su sitio. Para quitar la

manguera de la aspiradora, oprima el botón de

liberación ubicado en el ensamblaje de la

manguera y tire de la man guera hasta sacarla de

la entrada de la aspiradora.

3. (Opcional) Acople un tubo extensor en el

extremo opuesto de la manguera y luego

coloque la boquilla para auto en el tubo.

4. Encienda la aspiradora y estará lista para

utilizarse como soplador.

Car Nozzle (Optional)

Pro-Hose

Blowing

Port

Extension

Wand

(Optional)

Swivel

End of

Hose

Funcionamiento (continuación)

Orificio

de soplado

Tubo extensor

(opcional)

Extremo

giratorio de

la manguera

Boquilla para auto (opcional)

Manguera

Pro-Hose

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:29 AM Page 31

Accessory

Storage

Compartment

Hose Storage

Area

Extension

Wand

Storage

Hose

Storage

Hose

Storage

Los accesorios se pueden almacenar en la bolsa

de almacenamiento o en las dos ubicaciones que

están en la base de soporte derecha/izquierda. La

manguera o los tubos extensores se pueden

almacenar en las áreas marcadas con las palabras

Hose Storage (Almacenamiento de la manguera).

La manguera se puede almacenar enrollándola

alre de dor de la unidad e introduciendo el extremo

abierto en una de las ubicaciones de almacena -

miento que están en el ensamblaje de las bases de

soporte. Alternativamente, los tubos extensores

también se pueden almacenar en esta ubicación

introduciendo cualquiera de los extremos de los

tubos extensores en los receptores de

almacenamiento ubicados en la base de soporte.

Accesorios y almacenamiento

Compartimiento

de almacenamiento

de accesorios

Área de

almacenamiento

de la manguera

Push/Pull Handle

Cord Wrap

Power

Cord

Enrollado del cordón

Cuando se haya completado la limpieza con la

aspiradora, desenchufe el cordón de energía y

enróllelo alrededor del ensamblaje del cabezal del

motor, de la manera que se muestra en la

ilustración. El cordón se debe enrollar debajo del

asa de tracción (por encima de la entrada) y

alrededor y debajo del enrollador del cordón

ubicado en la cubierta del motor.

Asa de empuje/tracción

Enrollador del cordón

Cordón

de energía

Área de

almacenamiento

del tubo extensor

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 32

NOTA: Este filtro está hecho de papel de alta

calidad diseñado para detener partículas de polvo

muy peque ñas. El filtro se puede usar para recoger

material seco o pequeñas cantidades de líquido.

Maneje el filtro cuidado samente al quitarlo para

limpiarlo o al instalarlo. Es posible que se pro duz -

can arrugas en los pliegues del filtro, pero dichas

arrugas no afectarán el funciona miento del filtro.

Limpieza del filtro

El filtro se debe limpiar a menudo para mantener

un rendimiento óptimo de la aspiradora.

Asegúrese de secar el filtro antes de guardar la

aspiradora o de recoger residuos secos.

IMPORTANTE: Después de limpiar el filtro,

comprue be si éste tiene desgarraduras o agu je ros

pequeños. No use un filtro que tenga agujeros o

desgarraduras. Incluso un agujero pequeño puede

hacer que salga mucho polvo de la aspira dora. Si

el filtro esta dañado, cámbielo inmediatamente.

IMPORTANTE: Para evitar daños a la rueda del

soplador y al motor, vuelva a instalar siempre el

filtro antes de usar la aspiradora para recoger

material seco.

Filtro

Mantenimiento

ADVERTENCIA: Para reducir el riesgo de

lesiones debidas a un arranque accidental,

desenchufe el cordón de energía antes de cambiar

o limpiar el filtro.

Instalación del filtro:

1. Deslice cuidadosamente el filtro Qwik Lock™

sobre la jaula del filtro y presione hacia abajo

sobre el borde exterior del filtro hasta que el

empaque de goma ubicado en la parte inferior

del filtro se asiente firmemente alrededor de la

base de la jaula del filtro y contra la tapa.

2. Alinee el agujero central pequeño ubicado en la

parte superior del filtro sobre el vástago Qwik

Lock™ ubicado en la jaula del filtro. Presione

firmemente sobre la parte de arriba del filtro

cerca del vástago, para permitir que el filtro se

acople a presión sobre la bola ubicada en el

extremo del vástago. Una vez hecho esto, el

filtro estará instalado.

NOTA: Si no se asienta apropiadamente el empaque

inferior, el resultado podría ser que los residuos

rodeen el filtro.

Remoción e instalación

del filtro Qwik Lock™

Remoción del filtro:

1. Sostenga las lengüetas del filtro Qwik Lock™ en

cada mano.

2. Con un dedo pulgar en el vástago Qwik Lock™,

que sobresale a través de la placa del filtro

integrada, levante las lengüetas del filtro a la vez

que empuja hacia abajo sobre el vástago.

3. Esta acción hará que el filtro se suelte de la jaula

del filtro. Deslice el filtro hasta retirarlo de la

jaula.

Filter

Cage

Qwik

Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Lid

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

EMPUJE

HACIA

ABAJO

JALE HACIA

ARRIBA

Jaula del

filtro

Vástago

Qwik Lock™

Empaque de

goma en la

parte inferior

del filtro

(vista en corte)

Lengüetas

del filtro (2)

Tapa

Placa de filtro

integrada con agujero

central

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 33

Limpieza y desinfección de la

aspiradora para mojado/seco

Para mantener el mejor aspecto posible de la

aspiradora para mojado/seco, limpie su exterior

con un paño humedecido con agua templada y un

jabón suave.

Para limpiar el tambor:

1. Vacíe de residuos el tambor.

2. Lave a fondo el tambor con agua templada y un

jabón suave.

3. Limpie el tambor con un paño seco.

Antes de un almacenamiento prolongado o según

sea necesario (por ejemplo, si se recogen aguas

residuales), se debe desinfectar el tambor.

Para desinfectar el tambor:

1. Eche 1 galón de agua y 1 cucharadita de blan -

queador de cloro en el tambor.

2. Deje que la solución repose durante 20 minutos

y agítela cuidadosamente cada pocos minutos,

asegurándose de mojar todas las superficies

interiores del tambor.

3. Vacíe el tambor después de 20 minutos. Enjuá -

guelo con agua hasta que el olor a blanqueador

desaparezca. Deje que el tambor se seque com -

ple tamente antes de sellar el motor sobre el

tambor.

Mantenimiento del cordón

Cuando se haya completado la limpieza con la

aspiradora, desenchufe el cordón y enróllelo

alrededor de la cubierta del motor. Si el cordón de

energía está dañado, debe ser reemplazado por el

fabricante o su agente de servicio o por personal

similarmente calificado, para reducir el riesgo de

accidente.

Mantenimiento (continuación)

Limpieza de un filtro seco

1. Se puede lograr una extracción parcial de

residuos sin quitar el filtro de la aspiradora.

Golpee la parte superior de la tapa con la mano

mientras la aspiradora está apagada.

2. Para obtener óptimos resultados de limpieza

debido a la acumulación de polvo, limpie el filtro

en un área abierta. La limpieza SE DEBE realizar

al aire libre y no en el interior de la vivienda.

3. Después de quitar el filtro de la aspiradora,

saque los residuos secos golpeando suavemente

el filtro contra la pared interior del tambor para

polvo. Los residuos se soltarán y caerán.

4. Para una limpieza a fondo del filtro seco con

polvo fino (sin residuos), haga pasar agua a

través del filtro tal como se describe bajo

“Limpieza de un filtro mojado”.

Limpieza de un filtro mojado

Después de quitar el filtro, haga pasar agua a

través de él usando una manguera o desde una

espita. Tenga cuidado de que la presión del agua

procedente de la manguera no sea tan fuerte

como para dañar el filtro.

Instalación

Deje que el filtro se seque antes de volver a

instalarlo y de guardar la aspiradora.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 34

Armazón y mangos

El mango metálico está pintado para impedir la

formación de herrumbre. Sin embargo, los líqui -

dos y los residuos corrosivos deben limpiar se con

un paño suave si entran en contacto con el

mango.

Mantenimiento (continuación)

Almacenamiento

Antes de almacenar la aspiradora, se debe vaciar

y limpiar el tambor. El cordón se debe enrollar

alrededor de la unidad y la manguera se debe

almacenar de la manera descrita en este manual.

Los accesorios se deben mantener en la misma

área que la aspiradora para que estén al alcance

de la mano cuando se necesiten. La aspiradora

se debe almacenar en interiores.

Ruedecillas y ruedas

Si el carro rechina o es difícil de hacer rodar, debe

poner dos o tres gotas de aceite de uso general

en el eje de cada rueda. Si las ruedecillas hacen

ruido, puede poner una gota de aceite en el eje del

rodillo para que hagan menos ruido.

ADVERTENCIA: Para GARANTIZAR la

SEGURIDAD y CONFIABILIDAD del producto,

cualquier otro mantenimiento, reparación o ajuste

deberá ser realizado por centros de servicio

Autorizados, utilizando siempre piezas de

repuesto RIDGID.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 35

ADVERTENCIA

SERVICIO DE AJUSTES Y REPARACIONES DE UNA ASPIRADORA PARA

MOJADO/SECO CON AISLAMIENTO DOBLE

En una aspiradora para mojado/seco con aislamiento doble se proporcionan dos sistemas de aislamiento en

vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en un aparato electro -

doméstico con aislamiento doble, ni se debe añadir a éste ningún medio de conexión a tierra. El servicio de

ajustes y reparaciones de una aspiradora para mojado/seco con aislamiento doble requiere extremado

cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio competente.

Las piezas de repuesto para la aspiradora para mojado/seco con aislamiento doble deben ser idénticas a las

piezas que reemplazan. La aspiradora para mojado/seco con aislamiento doble está marcada con las

palabras “DOUBLE INSULATED” (con aislamiento doble) y puede que el símbolo (un cuadrado dentro

de un cuadrado) también esté marcado en los aparatos.

Para reducir el riesgo de lesiones por causa de descargas eléctricas, desenchufe el cordón de energía antes

de hacer servicio de ajustes y reparaciones a las piezas eléctricas de la aspiradora para mojado/seco.

No. de No. de

clave pieza Descripción

1 830564-4 Accionador del interruptor

2 813213 Interruptor de palanca

3 832786-1 Ensamblaje del cabezal del motor (incluye las claves 5 y 6)

4 830847-1 Pestillo de la tapa

5 509488 Flotador

6 823201-3 Jaula del filtro

7 VF5000 Filtro para polvo fino Qwik Lock™

8 VT2509 Boquilla utilitaria

9 VT2503 Boquilla para auto

10 VT2510 Boquilla para mojado

11 VT2502 Boquilla rinconera

12 831337-9 Manguera Pro-Hose

13 VT2508 Tubo extensor

14 SP6952 Manual del usuario

† Estas piezas de repuesto pueden estar disponibles en el establecimiento donde usted

compró la aspiradora.

†

Aspiradora para mojado/seco de acero inoxidable de 16 galones

Número de modelo 1610RV0

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

Pida siempre por número de pieza —no por número de clave

Piezas de repuesto

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 36

Piezas de repuesto (continuación)

Aspiradora para mojado/seco de acero inoxidable de 16 galones

Número de modelo 1610RV0

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 37

No. de

clave No. de pieza Descripción

1 830858 Ensamblaje del asa

2 830846 Ensamblaje del tambor para polvo

3 73185 Tapa del drenaje

4 830611 Tapa de rueda

5 813836-1 Tuerca de tapa de 1/2 pulgada

6 830598 Ensamblaje de rueda de 8 pulgadas

(incluye las claves 4 y 5)

7 831024-1 Eje

8 830841 Base de soporte derecha

9 830840 Base de soporte izquierda

10 73102 Ruedecilla

11 830860-1 Bolsa de almacenamiento

12 820563-4 Tornillo tipo “AB” No. 10 x 3/4

13 509748-3 Bolsa de piezas sueltas (no ilustrada)

(incluye las claves 4, 5, 10 y 12)

Piezas de repuesto (continuación)

Aspiradora para mojado/seco de acero inoxidable de 16 galones

Número de modelo 1610RV0

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

Pida siempre por número de pieza —no por número de clave

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 38

Piezas de repuesto (continuación)

Aspiradora para mojado/seco de acero inoxidable de 16 galones

Número de modelo 1610RV0

Las piezas RIDGID se encuentran disponibles en línea conectándose a www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 39

No. de pieza SP6952 Formulario No. SP6952 Impreso en Mexico 01/15

¿PREGUNTAS O COMENTARIOS? LLAME AL

1-800-4-RIDGID (1-800-474-3443)

www.ridgidvacs.com

Por favor, tenga a mano su número de modelo y número de serie cuando llame.

No. de existencias 1610RV

No. de modelo 1610RV0

Número de serie

Los números de modelo y de serie pueden encontrarse en el mango. Debe anotar tanto el número de

modelo como el de serie en un lugar seguro para uso futuro.

c 2015 Emerson

• Qué está cubierto

Se garantiza que las aspiradoras para mojado/seco RIDGID

están libres de defectos de fabricación y de

materiales.

• Cuánto dura la cobertura

Esta garantía dura toda la vida de las aspiradoras para mojado/seco RIDGID

• Cómo puede obtener servicio

Para obtener el beneficio de esta garantía, sírvase llamar al 1-800-4-RIDGID (1-800-474-3443).

• Qué haremos para corregir los problemas

Las aspiradoras para mojado/seco garantizadas serán reparadas o reemplazadas, a opción de Ridge Tool

Company, y serán devueltas sin cargo; o si después de tres intentos de reparar o reemplazar la aspiradora para

mojado/seco durante el período de garantía ésta aún presenta defectos, usted puede optar por recibir un

reembolso completo de su precio de compra.

• Qué no está cubierto

Las averías debidas a uso incorrecto, abuso o desgaste por el uso normal no están cubiertas por esta garantía.

RIDGE TOOL COMPANY NO SERÁ RESPONSABLE DE NINGÚN DAÑO FORTUITO NI EMERGENTE.

• Cómo se relaciona la ley local con la garantía

Algunos estados no permiten la exclusión o limitación de los daños fortuitos o emergentes, por lo que es

posible que la limitación o exclusión que antecede no tenga aplicación en su caso. Esta garantía le confiere a

usted derechos específicos y es posible que también tenga otros derechos, que varían de un estado a otro, una

provincia a otra o un país a otro.

• Ninguna otra garantía expresa tiene aplicación

Esta GARANTÍA COMPLETA DE POR VIDA es la garantía única y exclusiva de las aspiradoras para mojado/seco

RIDGID

. Ningún empleado, agente, distribuidor u otra persona está autorizado a alterar esta garantía ni a dar

ninguna otra garantía en nombre de Ridge Tool Company.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 40

EN CAS DE QUESTIONS OU POUR OBTENIR DES INFORMATIONS,

VEUILLEZ NOUS CONTACTER AU :

1-800-4-RIDGID (1-800-474-3443) OU

www.ridgidvacs.com

Pièce N° SP6952 Imprimé au Mexique

MODE D’EMPLOI

CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE

Merci d’avoir acheté un produit RIDGID.

AVERTISSEMENT :

Pour réduire le risque de blessure, l’utilisateur doit lire et comprendre le mode d’emploi

avant d’utiliser ce produit.

1610RV0

ASPIRATEUR DE LIQUIDES ET DE

POUSSIÈRES EN ACIER INOXIDABLE DE

16 GALLONS DES ÉTATS-UNIS / 60 LITRES

• Español - página 21

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 41

Table des matières

Sujet Page

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Déballage et contrôle du contenu du carton . . . . 44

Retrait/installation de la poignée en métal . . . . . . 46

Assemblage du tambour/chariot. . . . . . . . . . . . . . 47

Assemblage de l’aspirateur de liquides

et de poussières. . . . . . . . . . . . . . . . . . . . . . 48

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Aspiration de matériaux secs . . . . . . . . . . . . . . 50

Aspiration de liquides. . . . . . . . . . . . . . . . . . . . 50

Sujet Page

Vidage du tambour. . . . . . . . . . . . . . . . . . . . . . 50

Fonction de soufflante . . . . . . . . . . . . . . . . . . . 51

Rangement des accessoires et du tuyau . . . . . . . 52

Enroulement du cordon . . . . . . . . . . . . . . . . . . . . 52

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Pièces de rechange. . . . . . . . . . . . . . . . . . . . . . . . 56

Réparation des aspirateurs de liquides

et de poussière à double isolation. . . . . . . . 56

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

La sécurité est une combinaison de faire preuve de

bon sens, rester vigilant et savoir comment votre

aspirateur de liquides et de poussières

(l’« aspirateur ») fonctionne.

Termes de signalisation de questions

de sécurité

DANGER : indique une situation dangereuse qui,

si elle n’est pas évitée, causera la mort ou une

blessure grave.

AVERTISSEMENT : indique une situation

dangereuse qui, si elle n’est pas évitée, risque de

causer la mort ou une blessure grave.

MISE EN GARDE : indique une situation

dangereuse qui, si elle n’est pas évitée, pourrait

causer une blessure légère ou modérée.

Prenez toujours des précautions élémentaires,

notamment les précautions suivantes, lorsque vous

utilisez votre aspirateur de liquides et de poussières :

AVERTISSEMENT

– Pour réduire le risque d’incendie, de choc

électrique ou de blessure :

• Lisez et comprenez ce manuel et toutes les

étiquettes placées sur l’aspirateur avant de mettre

celui-ci en marche.

• N’utilisez l’aspirateur que comme cela est décrit

dans ce mode d’emploi.

• Ne laissez pas en marche pendant que vous êtes

absent – vous vous risqueriez de manquer des

signes importants indiquant un fonctionnement

anormal, comme une perte de puissance d’aspira -

tion, la sortie de débris ou de liquides par la bouche

de soufflage d’air ou des bruits anormaux en pro ve -

nance du moteur. Cessez immédiatement d’utiliser

l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur sans surveillance

quand il est branché dans une prise de courant.

Débranchez-le de la prise quand il n’est pas utilisé

et avant toute opération de maintenance.

• Des étincelles à l’intérieur du moteur risquent de

mettre feu à des vapeurs ou poussières

inflammables. Pour réduire le risque d’incendie ou

d’explosion : n’utilisez pas à proximité de gaz ou de

liquides inflammables ou combustibles, ou de

poussières explosives, comme de l’essence

automobile ou d’autres fiouls, de l’essence à

briquet, des produits de nettoyage, de la peinture à

l’huile, du gaz naturel, de la poussière de charbon,

de la poussière de magnésium, de la poussière de

céréales, de la poussière d’aluminium ou de

la poudre.

• N’aspirez jamais de matières en train de brûler ou

des matières fumigènes, telles que des cigarettes,

des allumettes ou des cendres chaudes.

• N’aspirez jamais de poussières de plaques de

plâtre, de suie ou de cendres de cheminée froides

lorsqu’un filtre pour aspirateur de liquides et de

poussières standard. Il s’agit de poussières très

fines qui risqueraient d’être projetées à nouveau

dans l’air ambiant. Utilisez un filtre à poussières

fines à la place.

• Pour réduire le risque d’inhalation de vapeurs

toxiques, n’aspirez pas de matériaux toxiques ou

dangereux, et n’utilisez pas à proximité de tels

matériaux.

• Pour réduire le risque de choc électrique, n’exposez

pas à la pluie et empêchez l’entrée de liquides dans

le compartiment du moteur. Rangez à l’intérieur.

• Cet aspirateur de liquides et de poussières n'est

pas conçu pour emploi par des personnes (y

compris des enfants) ayant des capacités

physiques, sensorielles ou mentales réduites, ou

qui n'ont pas l'expérience ou les connaissances

nécessaires, sauf en cas de supervision ou

d'instructions sur l'utilisation de cet appareil par

une personne responsable de leur sécurité.

• Ne laissez pas les enfants se servir de l’aspirateur

comme d’un jouet. Il faut surveiller de très près

quand il est utilisé par des enfants ou à proximité

d’enfants.

• N’utilisez pas avec un filtre déchiré ou sans avoir

installé de filtre, sauf quand vous aspirez des

liquides, comme cela est décrit dans ce mode

d’emploi. Des débris secs capturés par la roue

risquent d’endommager le moteur ou d’être

expulsés à nouveau dans l’air ambiant.

• Éteignez l’aspirateur avant de le débrancher.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 42

• Pour réduire le risque de blessure ou le risque

d’endommagement de l’aspirateur, n’utilisez que

des accessoires recommandés par Ridgid.

• En cas d’utilisation de l’aspirateur comme

soufflante :

- Ne dirigez la décharge d’air que vers la zone de

travail.

- Ne dirigez pas l’air vers des personnes

présentes à proximité.

- Gardez les enfants à distance lors du fonction -

nement de la soufflante.

- N’utilisez la soufflante que pour souffler des

saletés et des débris.

- N’utilisez pas en guise de pulvérisateur.

• Pour réduire le risque de blessure pour les yeux,

portez des lunettes de sécurité. L’utilisation de toute

soufflante ou de tout aspirateur utilitaire peut

toujours causer la projection de corps étrangers

dans les yeux, ce qui risque d’entraîner des

blessures graves aux yeux.

• Pour réduire le risque de blessure pouvant être

causée par une mise en marche accidentelle,

débranchez le cordon d’alimentation avant de

changer le filtre ou de le nettoyer.

• Ne débranchez pas en tirant sur le cordon. Pour

débrancher, saisissez la fiche – pas le cordon.

• N’utilisez pas l’aspirateur avec une fiche, un cordon

ou un autre composant endommagé. Si votre

aspirateur ne fonctionne pas comme il faut, s’il

manque des pièces, s’il quelqu’un l’a laissé tomber,

s’il est endommagé, s’il a été laissé à l’extérieur ou

s’il est tombé dans de l’eau, téléphonez au service

d’assistance à la clientèle.

• Ne tirez pas l’aspirateur et ne le portez pas par son

cordon, n’utilisez pas le cordon pour servir de

poignée, ne fermez pas une porte sur le cordon et

ne laissez pas le cordon tendu passer sur des

bords ou des coins tranchants. Ne traînez pas

l’aspirateur sur son cordon. Maintenez le cordon à

distance des surfaces chauffées.

• Ne touchez pas la fiche, l’interrupteur ou

l’aspirateur avec des mains mouillées.

• Utilisez seulement des cordons de rallonge qui sont

conçus pour emploi à l’extérieur. Les cordons de

rallonge en mauvais état ou trop petits en termes

de calibre des fils peuvent poser des risques

d’incendie et de choc électrique. Pour réduire le

risque de tels dangers, inspectez les cordons pour

vous assurer qu’ils sont en bon état et que le

liquide n’entre pas en contact avec le raccordement.

N’utilisez pas de cordons de rallonge dont les

conducteurs ont un calibre inférieur à 16 AWG.

Pour réduire la perte d’énergie, utilisez un cordon

de rallonge de calibre 14 s’il mesure entre 7,5 et 15

mètres de long, ou de calibre 12 s’il mesure 15

mètres de long ou plus.

• Cet aspirateur de liquides et de poussières a une

double isolation, ce qui élimine le besoin d’un

système de mise à la terre séparé. Utilisez seule -

ment des pièces de rechange identiques. Lisez les

instructions concernant l’entretien des aspirateurs

de liquides et de poussières à double isolation

avant toute opération d’entretien.

• Ne mettez aucun objet dans les orifices de venti -

lation. N’aspirez pas quand de quelconques orifices

de ventilation sont obstrués ; assurez-vous que ces

orifices ne sont pas bloqués par de la poussière, de

la peluche, des cheveux ou de quel conques objets

pouvant réduire la circulation de l’air.

• Gardez les cheveux, les vêtements flottants, les

doigts et toutes les parties du corps à distance des

orifices et des pièces mobiles.

• Pour réduire le risque de chute, faites très attention

lorsque vous utilisez l’aspirateur dans des escaliers.

• Pour réduire le risque de vous faire mal au dos ou

de tomber, ne soulevez pas un aspirateur qui est

lourd en raison de la présence de liquides ou de

débris aspirés. Videz partiellement l’aspirateur en

écopant ou en purgeant.

CONSERVER CE MANUEL

MISE EN GARDE :

• Pour réduire le risque de perte auditive, portez des

protecteurs d’oreilles lorsque vous vous servez de

l’aspirateur pendant plusieurs heures ou quand

vous l’utilisez dans un endroit bruyant.

• Portez un masque antipoussières en cas d’utilisa -

tion dans un environnement poussiéreux.

• Les décharges statiques sont fré quentes dans les

endroits secs ou lorsque l’humidité relative de l’air

ambiant est faible. L’aspiration de débris fins avec

votre aspirateur peut déposer une charge statique

sur le tuyau ou sur l’aspirateur. La meilleure chose

à faire pour réduire la fréquence des décharges

statiques chez vous ou lorsque vous utilisez cet

aspirateur consiste à ajouter de l’humidité dans l’air

avec un humidificateur.

Observez les avertissements suivants qui figurent sur

le carter du moteur de votre aspirateur :

DOUBLEMENT ISOLÉ.

MISE À LA TERRE NON NÉCESSAIRE.

POUR L’ENTRETIEN, N’UTILISEZ QUE DES

PIÈCES DE RECHANGE IDENTIQUES L’ENTRETIEN.

AVERTISSEMENT: pour votre propre sécurité,

lisez et comprenez le manuel de l’opérateur.

Ne laissez jamais l’aspirateur en marche sans

surveillance. Ne ramassez pas de cendres

chaudes, de charbon ou de matières toxiques,

inflammables ou dangereuses. N’utilisez pas à

proximité de vapeurs ou de liquides explosifs.

AVERTISSEMENT: pour réduire le risque de

choc électrique – n’exposez pas à la pluie –

rangez à l’intérieur.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:21 AM Page 43

Introduction

Cet aspirateur de liquides et de poussières en acier

inoxidable est conçu pour un emploi ménager. Il peut

être utilisé pour aspirer des matières humides ou

sèches, et il peut être utilisé comme soufflante.

Lisez ce mode d’emploi pour vous familiariser avec

les fonctions du produit et pour comprendre les

particularités d’utilisation de votre nouvel aspirateur.

Déballage et contrôle du contenu du carton

Retirez tous les éléments se trouvant dans la boîte en

carton. Inspectez chaque élément en le compa rant à la

liste incluse dans la boîte en carton. Téléphonez au 1-

800-4-RIDGID (1-800-474-3443) depuis les États-Unis

et le Canada, 01-800-701-9811 depuis le Mexique, ou

envoyez-nous un courriel à [email protected] si de

quelconques composants sont endommagés ou

manquants.

Se référer au croquis d’assemblage pour le position -

nement des pièces.

Tournevis à tête cruciforme long

Outils nécessaires

Marteau

Liste du contenu de la boîte en carton

Légende Description Qté

A Ensemble d’aspirateur de liquides

et de poussières....................................1

B Tuyau flexible Pro-Hose.............................1

C Suceur à usages multiples ........................1

D Suceur humide..........................................1

E Suceur plat................................................1

F Suceur pour véhicules...............................1

G Baguettes de rallonge................................2

H* Filtre Qwik Lock™......................................1

I Mode d’emploi...........................................1

*Il se peut que ces éléments soient fournis

préassemblés. Si vous ne les trouvez pas dans

la boîte en carton, regardez dans l’ensemble

moteur de l’aspirateur pour voir s’ils y ont été

pré-assemblés.

Maillet

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 44

Légende Description Qté

Boîte en carton contenant les pièces suivantes :

J Sac de rangement ..................................1

K Roue de 8 po..........................................2

L Poignée en métal....................................1

M Arbre ......................................................1

N Chariot, côté droit ..................................1

O Chariot, côté gauche ..............................1

Légende Description Qté

Sachet de pièces détachées –

Contenant les pièces suivantes :

P Roulette de 2 po.....................................2

Q Écrou borgne de 1/2 po .........................2

R Chapeau de roue ....................................2

S Vis de type AB N° 10 x 3/4 ....................8

Déballage et contrôle du contenu du carton (suite)

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 45

Correct

Position

Storage

Position

Moving

Position

Metal Handle in

Reversed Position

(As Shipped)

Tote Snaps

Tote

Straps (5)

Handle

Extension

Wand

Storage

Locations

Retrait/installation de la poignée en métal

Votre poignée en métal est fournie conditionnée dans

le carton dans le sens inversé. Vous devez tirer sur la

poignée en métal afin de la faire sortir complètement

de l'aspirateur, puis réinstaller la poignée dans le sens

correct, la partie recourbée étant orientée dans le sens

opposé à celui de l'arrière de l'aspirateur, avant de

continuer.

Mise en place de la poignée

Appuyez sur les boutons de déclenchement, et

maintenez-les enfoncés, pendant que vous placez la

poignée dans les logements de la poignée situés sur

le tambour (veuillez vous reporter à l’illustration).

REMARQUE : lorsque vous entendrez un bruit sec

provenant des boutons de déclenchement, cela

indiquera que la poignée a été correctement engagée.

Abaissement de la poignée en vue du

rangement

Pour ranger l’aspirateur de liquides et de poussières,

appuyez sur les boutons de libération et main tenez-les

enfoncés tout en faisant glisser fermement la poignée

vers le bas.

Retrait de la poignée

Appuyez sur les boutons de déclenchement, et

maintenez-les enfoncés, tel que cela est illustré. Tout

en appuyant fermement sur les boutons de dé clen -

che ment, tirez la poignée vers le haut afin de la

retirer (veuillez vous reporter à l’illustration).

Mise en place du sac de rangement

Vos accessoires peuvent être rangés dans le sac de

rangement ou aux deux endroits prévus à cet effet sur

le chariot (à gauche et à droite).

Poignée en métal dans

la position inversée

(telle qu’expédiée)

Position

correcte

Bouton-pression

du fourre-tout

Poignée

Emplacements

pour le

rangement

des baguettes

de rallonge

Lanière du

fourre-tout (5)

Position de

rangement

Position de

déplacement

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 46

Wheel Cap

Mallet

Raised Rib

on Back of Drum

TAP

Caddy

Wheel

1/16" Clearance

NOTE: Smooth side of

the wheel to the outside.

Caddy

Left

Shaft

Caddy

Right

Wheel

Cap Nut

CADDY ASSEMBLY

Cap Nut

Assemblage du tambour/chariot

Veuillez contacter le service clientèle si de quel con -

ques pièces sont endommagées ou manquantes.

Ne commencez pas le montage si vous ne disposez

pas de toutes les pièces.

1. Mettez le tambour sens dessus dessous pour

installer les parties du chariot. Installez l’écrou

borgne sur un côté de la tige de l’arbre. Tapotez

doucement avec un marteau ou avec un maillet en

caoutchouc jusqu’à ce qu’il soit bien en place.

Faites glisser l’extrémité de l’arbre à travers la roue

(le côté lisse de la roue étant orienté vers

l’extérieur).

2. Placez l’ensemble de roue/arbre à travers la partie

gauche du chariot et à travers la partie droit du

chariot, comme illustré.

3. Placez ensuite la deuxième roue sur l’ensemble de

chariot (le côté lisse de la roue étant orienté vers

l’extérieur), et installez le deuxième écrou borgne.

4. Placez l’ensemble de chariot sur le bord du

tambour. Alignez les bords intérieurs de la partie

gauche et de la partie droite du chariot avec les

nervures extérieures surélevées, qui sont situées à

l’arrière du tambour. Assurez-vous que les roues

tournent librement et n’entrent pas en contact avec

de quelconques parties du chariot. Si les roues

entrent en contact avec une partie du chariot,

déplacez le chariot légèrement vers l’intérieur.

5. Une fois que les deux parties du chariot sont

alignées avec les nervures surélevées à l’arrière du

tambour, tapotez légèrement sur l’arrière de chaque

partie du chariot jusqu’à ce qu’elle soit bien en

place. Il est recommandé de tapoter sur la section

centrale de chaque partie arrière du chariot. Une

fois que les sections de l’arrière du chariot sont

fermement en place, tapotez sur la section avant de

chaque partie du chariot jusqu’à ce qu’elle soit bien

en place. Il est recommandé de tapoter sur la

section centrale de chaque partie avant du chariot

comme illustré.

6. En utilisant un marteau ou un maillet en

caoutchouc, tapotez doucement sur les chapeaux

de roue de chaque roue jusqu’à ce que ces

chapeaux de roue soient bien en place sur chaque

roue. Ceci est nécessaire à la fois du côté gauche et

du côté droit du chariot.

Partie gauche

du chariot

ASSEMBLAGE DU CHARIOT

REMARQUE : le côté lisse de la

roue est orienté vers l’extérieur.

Écrou

borgne

Écrou

borgne

Roue

Arbre

Partie droite

du chariot

Écart de 1/16 po

Chariot

Roue

TAPOTER

Nervure surélevée à

l’arrière du tambour

Chapeau de roue

Maillet

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 47

Release

Button

Press

and Pull

Pro-Hose

Latch

Drum

Latch

Handles

Drum

Latch

#10 x 3/4"

Screw (8)

Socket

Caster Stem

Caster Ball

Assemblage du tambour/chariot (suite)

Assemblage de l’aspirateur

de liquides et de poussières

1. Positionnez l’ensemble d’élément moteur sur l’en -

semble de tambour/chariot tel que cela est illustré

(déjà assemblé au cours d’une étape précédente).

2. Faites pivoter les deux pattes de fixation vers le bas

et appuyez jusqu’à ce qu’elles s’encliquettent sur les

rebords du tambour (vous entendrez un bruit sec).

Insertion du tuyau

Insérez l’extrémité du bouton-poussoir du tuyau

flexible Pro-Hose dans l’orifice d’admission de

l’aspirateur. Le tuyau devrait se mettre en place avec

un bruit sec. Pour retirer le tuyau de l’aspirateur,

appuyez sur le bouton de déclenchement sur le tuyau

et tirez sur le tuyau jusqu’à ce qu’il sorte de l’orifice

d’aspiration de l’appareil, tel que cela est illustré.

7. Insérez la tige de la roulette dans l’emboîtement du

pied de la roulette tel que cela est illustré (roulette

avant seulement).

8. Poussez sur la roulette jusqu’à ce que la bille située

sur la tige de la roulette soit insérée à fond dans

l’emboîtement. Vous pourrez entendre un bruit sec

lorsque la bille s’encastrera dans l’emboîtement, et

la roulette pivotera facilement une fois que le

position nement aura bien été effectué.

9. Faites tourner l’ensemble de tambour/chariot en

position verticale, et, en utilisant un tournevis

cruciforme long, installez (8) vis N° 10 x 3/4 po

dans les orifices prévus à cet effet dans les parties

gauche et droite du chariot. Serrez les vis, mais pas

à fond. Si vous les serriez excessivement, ceci

risquerait de déformer le chariot.

Tige de la roulette

Bille de la roulette

Emboîtement

Vis N° 10

x 3/4 po (8)

Patte de

fixation du

tambour

Patte de

fixation du

tambour

Poignées

Patte de

fixation

Tambour

Appuyez et

tirez

Bouton de

déclenchement

Tuyau flexible

Pro-Hose

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 48

Pour réduire le risque de choc électrique, cet appareil

est muni d’une fiche polarisée (une lame est plus large

que l’autre). La fiche n’entrera dans une prise polarisée

que d’une seule manière. Inverser la fiche si elle

n’entre pas complètement dans la prise. Si elle n’entre

toujours pas, prendre contact avec un électricien

qualifié pour installer une prise de courant appropriée.

Ne pas altérer la fiche de quelque manière que ce soit.

Après avoir branché le cordon d’alimentation dans la

prise de courant, mettez l’appareil sous tension en

appuyant sur l’interrupteur pour le faire passer de la

position « O » à la position « I ». Les deux symboles

internationaux qui figurent sur l’interrupteur indiquent,

respectivement, la position de marche et la position

d’arrêt de votre aspirateur.

II faut bien se familiariser avec les accessoires qui ont

été inclus avec cet aspirateur. Chaque accessoire peut

être utilisé de façons multiples pour l’aspiration ou le

soufflage de débris. Voici une liste des accessoires et

des divers moyens de les utiliser :

Suceur à usages multiples – Suceur d’utilité générale

servant à la plupart des applications de nettoyage avec

un aspirateur.

Suceur humide – Utilisé pour aspirer des liquides

répandus sur une surface lisse et sécher cette surface

en une seule action.

Suceur pour véhicules – Suceur pour aspirer les

matériaux secs lors du nettoyage des intérieurs et de

la plupart des garnitures de véhicules.

Suceur plat – Utilisé pour aspirer des débris dans des

endroits difficiles à atteindre.

Baguettes de rallonge – Ces baguettes peuvent

être connectées ensemble et fournir une longueur

supplémentaire pour atteindre des endroits plus

éloignés.

Tuyau flexible Pro-Hose – Permet de transférer la

capacité d’aspirer ou de souffler sur le site de travail.

Fournit le moyen de connecter des baguettes de

rallonge et des suceurs.

ARRÊT

MARCHE

Fonctionnement

AVERTISSEMENT : pour réduire le risque d’incendie, d’explosion ou d’endommagement

de l’aspirateur :

• Ne laissez pas en marche pendant que vous êtes absent – vous vous risqueriez de manquer des signes

importants indiquant un fonctionnement anormal, comme une perte de puissance d’aspiration, la sortie de

débris ou de liquides par la bouche de soufflage d’air ou des bruits anormaux en provenance du moteur.

Cessez immédiatement d’utiliser l’aspirateur si vous constatez de tels signes.

• Ne laissez pas l’aspirateur branché lorsque vous ne l’utilisez pas.

• Ne continuez pas à utiliser l’aspirateur lorsque le flotteur a coupé l’aspiration.

• Les étincelles à l’intérieur du moteur risqueraient de mettre feu à des matières inflammables en suspension

dans l’air. Ne pas utiliser l’aspirateur à proximité de liquides inflammables ou à des endroits où il y a des gaz

ou des vapeurs inflammables, ou de la poussière explosive/dans l’air. Les liquides, gaz et vapeurs

inflammables comprennent : essence à briquet, produits de nettoyage du type solvant, peinture à base

d’huile, essence, alcool et aérosols. Types de poussières explosives : charbon, magnésium, aluminium,

céréales et poudre noire.

• N’aspirez pas de poussières explosives, de liquides inflammables ou de cendres chaudes.

AVERTISSEMENT : pour réduire le risque de choc électrique ou de blessure :

• N’exposez pas à la pluie, et ne laissez pas de liquides pénétrer dans le compartiment du moteur.

Rangez à l’intérieur.

• Ne touchez pas la fiche de branchement, l’interrupteur ou l’aspirateur si vous avez les mains mouillées.

• Débrancher l’aspirateur avant d’effectuer une quelconque opération de maintenance. Si votre aspirateur ne

fonctionne pas comme il devrait, si des pièces sont manquantes, si vous l’avez laissé tomber, s’il est

endommagé, s’il a été laissé à l’extérieur ou s’il a été immergé dans de l’eau, rapportez-le dans un centre de

réparation indépendant ou téléphonez au service d’assistance à la clientèle.

• Lorsque vous utilisez un cordon de rallonge, n’utilisez qu’un cordon prévu pour emploi à l’extérieur et en bon

état. Ne laissez pas la connexion entrer en contact avec des liquides.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 49

Fonctionnement (suite)

Aspiration de matériaux secs

1. Le filtre doit toujours être dans la position correcte

afin de réduire le risque de fuites et d’endommage -

ment de l’aspirateur.

2. Votre aspirateur de liquides et de poussières est

fourni avec un filtre VF5000 installé. Lors de

l’utilisation de l’aspirateur pour ramasser des

pous sières très fines, il sera nécessaire de vider

le tambour et de nettoyer le filtre à intervalles plus

fréquents afin de continuer à bénéficier de la

performance maximale de l’aspirateur.

REMARQUE : un filtre sec est nécessaire pour

ramasser des matériaux secs. Si l’aspirateur est

employé pour ramasser de la poussière alors que le

filtre est humide, le filtre se bouchera très vite et il

sera ensuite très difficile à nettoyer. Laissez le filtre

sécher complètement avant de le ranger.

Aspiration de liquides

1. Lors de l’aspiration de faibles volumes de liquide, le

filtre peut être laissé à sa place.

2. Lors de l’aspiration de grands volumes de liquide,

nous recommandons de retirer le filtre. Sinon, il se

saturera et on verra peut-être apparaître alors un

peu de brume sur l’orifice d’échappement.

3. Lorsque le liquide aspiré atteint un niveau

prédéterminé dans le tambour, le flotteur s’élèvera

automatiquement afin de couper la circulation de

l’air. Lorsque ceci se produit, fermer l’aspirateur,

débrancher le cordon électrique et vider le tambour.

L’élévation du niveau du flotteur se remarque parce

qu’elle correspond à l’arrêt de la circulation de l’air

à l’intérieur de l’aspirateur et parce que le bruit du

moteur devient alors plus aigu en raison de

l’accélération de sa vitesse.

4. Après que l’aspirateur aura été utilisé pour aspirer

des liquides, il faudra sécher le filtre pour réduire le

risque de la formation possible de moisissures et

pour ne pas endommager le filtre.

IMPORTANT : pour réduire le risque d’endommager

l’aspirateur, il ne faut pas faire fonctionner le moteur

pendant que le flotteur est en position élevée.

Vidage du tambour

1. Cet aspirateur est équipé d’un drain permettant

d’évacuer facilement les liquides. Il suffit de

dévisser le capuchon du drain et de soulever le côté

opposé de l’aspirateur pour l’incliner légèrement

afin de vider le tambour.

2. Une autre option consiste à retirer l’ensemble de

bloc-moteur et de vider le contenu du tambour

dans la poubelle appropriée.

Transport de l’aspirateur de liquides

et de poussières

Si vous avez besoin de soulever l’aspirateur pour le

déplacer, vous pouvez utiliser les poignées situées

sur les côtés du tambour à poussière qui ont été

conçues à cet effet. Il faut utiliser la poignée

métallique située à l’arrière de l’unité pour

manœuvrer l’aspirateur.

AVERTISSEMENT : pour réduire le risque de

chute ou de blessure au dos il ne faut pas

soulever un aspirateur plein de liquide ou de

débris. Ramasser ou drainer suffisamment du

contenu hors de l’aspirateur afin de rendre

l’aspirateur assez léger pour le soulever

confortablement.

AVERTISSEMENT : ne faites pas fonctionner

sans la cage du filtre et le flotteur étant donné

qu’ils empêchent l’entrée de liquide dans la roue

et protègent ainsi le moteur contre les dom mages

pouvant en résulter.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 50

AVERTISSEMENT : il faut toujours porter des

lunettes de protection conformes à la norme ANSI

Z87.1 (ou, au Canada, ACNOR Z94.3) avant de se

servir de l’aspirateur comme une soufflerie.

AVERTISSEMENT : pour ne pas risquer de

causer des blessures à d’autres personnes, il

est recommandé de leur demander de rester à

distance suffisante des débris soufflés.

MISE EN GARDE : portez un masque anti-

poussière si votre soufflage crée de la poussière

qui pourrait être aspirée.

MISE EN GARDE : pour réduire le risque

d’endommagement de l’ouie, portez des protec -

teurs d’oreilles quand vous utilisez l’aspirateur/la

soufflante pendant de longues périodes ou quand

vous l’utilisez dans un environnement bruyant.

Car Nozzle (Optional)

Dual-Flex

Locking

Hose

Blowing

Port

Extension

Wand

(Optional)

Swivel

End of

Hose

Fonctionnement (suite)

Fonction de soufflante

Votre aspirateur est muni d’un orifice de soufflante

qui permet de chasser de la sciure ou d’autres

débris. Veuillez réaliser les étapes suivantes pour

utiliser votre aspirateur comme une soufflante.

1. Localisez l’orifice de soufflante sur votre aspirateur.

2. Insérez l’extrémité verrouillable du tuyau Pro-Hose

à l’intérieur de l’orifice de soufflante de l’aspi ra teur.

Le tuyau devrait se mettre en place d’un coup sec.

Pour retirer le tuyau de l’aspira teur, appuyez sur le

bouton de déclenchement sur l’ensem ble de tuyau

et sortez le tuyau de l’entrée d’aspiration en tirant.

3. (Optionnel) Fixez la baguette de rallonge sur l’extré -

mité opposée du tuyau, puis placez le suceur pour

véhicules sur la baguette.

4. Après avoir mis l’aspirateur sous tension, vous

serez prêt à l’utiliser comme une soufflante.

Orifice de

soufflante

Suceur pour

véhicules (en option)

Baguette

de rallonge

(en option)

Tuyau flexible

Pro-Hose

Extrémité du

tuyau munie

du raccord

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 51

Push/Pull Handle

Cord Wrap

Power

Cord

Hose Storage

Area

Extension

Wand

Storage

Hose

Storage

Hose

Storage

Accessory

Storage

Compartment

Accessoires et rangement

Vos accessoires peuvent être rangés dans le sac de

rangement ou aux deux endroits prévus à cet effet sur

le chariot (à gauche et à droite). Il est possible de

ranger soit le tuyau flexible, soit les tubes de rallonge

rigides dans les deux endroits marqués « Hose

Storage ».

Vous pouvez ranger le tuyau en l’enroulant autour de

l’appareil et en plaçant son extrémité libre dans l’un

des deux emplacements réservés au rangement sur

l’ensemble de chariot. Les tubes de rallonge rigides

peuvent aussi être rangés à cet endroit en insérant

l’un quelconque des bouts de ces tubes dans les

récepteurs de rangement situés sur le chariot.

Compartiment de

rangement des

accessoires

Emplacement

réservé au

rangement du tuyau

Enroulement du cordon

Après avoir passé l’aspirateur, débranchez le cordon et

enroulez-le autour de l’élément moteur, tel que cela est

illustré. Le cordon doit s’enrouler sous la poignée de

tirage (au dessus de la rainure), et autour et en

dessous du dispositif de rembobinage de cordon situé

sur le capot du moteur.

Poignée de poussée/tirage

Dispositif de

rembobinage de cordon

Cordon

d’alimentation

Rangement

de la baguette

de rallonge

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 52

REMARQUE : le filtre est fait de papier de qualité

élevée conçu pour intercepter les très petites particules

de poussière. Le filtre peut être utilisé pour le

ramassage de matière sèches ou de petits volumes de

liquides. Manipuler le filtre avec précaution lors de son

nettoyage ou de son installation. Les plis du filtre

peuvent être froissés pendant l’installa tion, mais cela

n’aura aucune influence sur la performance du filtre.

Nettoyage du filtre

Il faut nettoyer souvent le filtre pour ne pas affecter

la performance optimale de l’aspirateur.

Sécher toujours le filtre avant de le ranger ou de

ramasser des débris secs.

IMPORTANT : inspecter le filtre après le nettoyage

pour s’assurer qu’il n’est pas déchiré ou troué. Ne

pas utiliser un filtre déchiré ou troué. Même un petit

trou peut permettre à beaucoup de poussière de

sortir de l’aspira teur. Remplacez votre filtre immé -

diate ment s’il est endommagé ou usé.

IMPORTANT : pour éviter d’endommager le moteur et

la roue de la soufflerie, toujours réinstaller le filtre

avant d’utiliser l’aspirateur pour ramasser des

matériaux secs.

Entretien

Filtre

AVERTISSEMENT : pour réduire le risque de

blessure en raison d’une mise en marche

accidentelle, débrancher le cordon électrique

avant de remplacer le filtre ou de le nettoyer.

Filter

Cage

Qwik

Lock™

Stud

Filter

Tabs (2)

Integrated Filter

Plate with Center

Hole

PUSH

DOWN

PULL

Lid

Rubber

Gasket at

Bottom of

Filter

(cutaway

view)

Installation du filtre :

1. Faites glisser délicatement le filtre Qwik Lock™

par-dessus la cage du filtre et appuyez sur le bord

extérieur du filtre jusqu’à ce que le joint d’étanchéité

en caoutchouc sur le dessous du filtre soit

solidement installé autour de la base de la cage du

filtre et contre le couvercle.

2. Alignez le petit trou central sur le dessus du filtre

au-dessus du goujon Qwik Lock™ sur la cage du

filtre. Appuyez fermement sur le dessus du filtre, à

proximité du goujon, pour permettre au filtre de

s’emboîter sur l’embout sphérique du goujon. Le

filtre est maintenant installé.

REMARQUE : si vous n’installez pas correctement le

joint d’étanchéité du dessous, il est possible que des

débris passent à côté du filtre.

Couvercle

Cage du

filtre

Goujon

Qwik

Lock™

Plaque de filtre

intégrée avec trou

central

APPUYER

TIREZ VERS

LE HAUT

Languettes

du filtre (2)

Joint

d’étanchéité

sur le dessous

du filtre

(vue en coupe)

Retrait et installation du filtre

Qwik Lock™

Retrait du filtre :

1. Saisissez les deux languettes du filtre Qwik Lock™,

une dans chaque main.

2. Placez un pouce sur le goujon Qwik Lock™, qui

dépasse de la plaque de filtre intégrée, tirez sur les

languettes du filtre et appuyez en même temps sur

le goujon.

3. Cette action aura pour effet que le filtre sera relâché

de la cage du filtre. Faites glisser le filtre pour le

sortir de la cage.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 53

Nettoyage d’un filtre sec

1. Il est possible de retirer certains débris secs sans

qu’il soit nécessaire de faire sortir le filtre de

l’aspirateur. Tapez avec la main sur le dessus du

couvercle pendant que l’aspirateur est hors

tension.

2. Pour obtenir les meilleurs résultats lors du

nettoyage d’un filtre sur lequel des poussières se

sont accumulées, nettoyer le filtre dans un endroit

ouvert. Le nettoyage doit être effectué à l’extérieur.

Il ne doit pas être fait à l’intérieur d’une résidence.

3. Après avoir retiré le filtre de l’aspirateur, retirer

les débris secs en secouant doucement le filtre

contre la paroi intérieure de votre tambour à

poussière. Les débris se détacheront et

tomberont.

4. Pour effectuer un nettoyage complet du filtre sec

lorsqu’il est couvert de particules très fines (pas de

débris), faire couler de l’eau à travers le filtre tel

qu’indiqué sous la rubrique « Nettoyage d’un filtre

humide ».

Nettoyage d’un filtre humide

Une fois le filtre retiré, faites couler de l’eau au travers

du filtre à l’aide d’un tuyau d’arrosage ou d’un robinet.

Veillez à ce que la pression de l’eau sortant du tuyau

d’arrosage ne soit pas si forte qu’elle pourrait endom -

mager le filtre.

Installation

Laisser sécher le filtre avant de le réinstaller et de

ranger l’aspirateur.

Nettoyage et désinfection de l’aspirateur

de liquides et de poussières

Pour conserver l’esthétique optimale de votre

aspirateur de poussières et de liquides, nettoyez la

surface extérieure de l’aspirateur à l’aide d’un chiffon

imbibé d’eau tiède savonneuse.

Procédure de nettoyage du tambour :

1. Vider les débris.

2. Nettoyez soigneusement le tambour à poussière à

l’aide d’un savon doux et d’eau tiède.

3. Essuyer avec un chiffon sec.

Avant de ranger l’aspirateur pour une période pro -

longée, ou dans les cas nécessaires (par exemple

après l’aspiration d’eaux usées), vous devez

désinfecter le tambour.

Pour désinfecter le tambour :

1. Versez un gallon (presque 4 litres) d’eau et une

cuillerée à thé de produit à blanchir à l’eau de

javel dans le tambour.

2. Laissez la solution agir pendant 20 minutes, en

remuant doucement de temps à autre pour vous

assurer que toutes les surfaces du tambour

restent humides.

3. Videz le tambour au bout de 20 minutes. Rincez à

l’eau jusqu’à ce que l’odeur d’eau de javel ait

disparu. Laissez sécher le tambour complètement

avant de sceller le moteur sur le tambour.

Entretien du cordon d’alimentation

Une fois votre travail d’aspiration terminé,

débranchez le cordon d’alimentation et enroulez-le

autour du couvercle du moteur. Si le cordon est

endommagé, il doit être remplacé par le fabricant ou

son représentant, ou par une autre personne ayant les

compétences techniques nécessaires, afin de réduire

le risque d’accident.

Entretien (suite)

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 54

Rangement

Avant de ranger votre aspirateur, vous devez vider et

nettoyer le tambour. Vous devez ègalement enrouler

le cordon d’alimentation autour de l’appareil et

ranger le tuyau tel que cela décrit dans le présent

mode d’emploi. Vous devez garder les accessoires

au même endroit que l’aspirateur de façon à pouvoir

y accéder facilement. Vous devez ranger l’aspirateur

à l’intérieur d’un bâtiment.

Roulettes et roues

Si le chariot commence à grincer ou s’il devient

difficile de le faire rouler, appliquer deux ou trois

gouttes d’huile universelle sur chaque roue au niveau

de l’essieu. Si les roulettes font du bruit, appliquer une

goutte d’huile sur l’arbre pour les rendre silencieuses.

Entretien (suite)

Cadre et poignées

La poignée en métal est peinte pour la protéger contre

la rouille. Toutefois, il faut en retirer les liquides et les

débris corrosifs en contact avec la poignée avec un

chiffon non abrasif.

AVERTISSEMENT : Pour assurer la SÉCURITÉ

et la FIABILITÉ des produits, toutes les autres

opérations d'entretien, de réparation et de réglage

doivent être effectuées par des centres de service

après-vente agréés, en utilisant toujours des

pièces de rechange RIDGID.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 55

Légende

N° Pièce N° Description

1 830564-4 Actionneur d’interrupteur

2 813213 Interrupteur à bascule

3 832786-1 Ensemble de bloc-moteur (comprend les articles 5 & 6)

4 830847-1 Verrou du couvercle

5 509488 Flotteur

6 823201-3 Cage du filtre

7 VF5000 Filtre à poussières fines Qwik Lock™

8 VT2509 Suceur à usages multiples

9 VT2503 Suceur pour véhicules

10 VT2510 Suceur humide

11 VT2502 Suceur plat

12 831337-9 Tuyau flexible Pro-Hose

13 VT2508 Baguette de rallonge

14 SP6952 Mode d’emploi

† Ces pièces de rechange sont en vente partout où des aspirateurs de liquides et de poussières RIDGID sont

en vente.

†

Pièces de rechange

Aspirateur de liquides et de poussières en acier inoxidable de 16 gallons

N° de modèle : 1610RV0

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

Pour commander, utiliser toujours le numéro de pièce – pas le numéro de légende

AVERTISSEMENT

RÉPARATION DE L’ASPIRATEUR DE LIQUIDES ET DE POUSSIÈRES DOUBLEMENT ISOLÉ

Dans un aspirateur de liquides et de poussières doublement isolé, deux systèmes d’isolation sont fournis

au lieu de la mise à la terre. Aucun moyen de mise à la terre n’est prévu sur un appareil électro-ménager

doublement isolé, et il ne faut pas en ajouter. La réparation d’un aspirateur de liquides et de poussières

doublement isolé nécessite une connaissance approfondie du système et la prise de précautions

extrêmes. Une telle réparation ne doit être entreprise que par un technicien agréé. Les pièces de

rechange pour un aspirateur de liquides et de poussières doublement isolé doivent être les mêmes que les

pièces qu’elles remplacent. Les mots « DOUBLE INSULATED » (Doublement isolé) figurent sur l’aspirateur

de liquides et de poussières doublement isolé, et le symbole (un carré à l’intérieur d’un autre carré)

peut également figurer sur les appareils.

Pour réduire le risque de blessures causées par les chocs électriques, débranchez le cordon

d’alimentation avant de réparer les éléments électriques de l’aspirateur de liquides et de poussières.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 56

Pièces de rechange (suite)

Aspirateur de liquides et de poussières en acier inoxidable de 16 gallons

N° de modèle : 1610RV0

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 57

Légende

N° Pièce N° Description

1 830858 Ensemble de poignée

2 830846 Ensemble de tambour à poussière

3 73185 Capuchon de drain

4 830611 Chapeau de roue

5 813836-1 Écrou borgne de 1/2 po

6 830598 Ensemble de roue de 8 po

(comprend les légendes n° 4 et 5)

7 831024-1 Arbre

8 830841 Chariot, côté droit

9 830840 Chariot, côté gauche

10 73102 Roulette

11 830860-1 Sac de rangement

12 820563-4 Vis de type « AB », n° 10 x 3/4

13 509748-3 Sac de pièces détachées (n’est pas illustré)

(comprend les légendes n° 4, 5, 10 et 12)

Pièces de rechange (suite)

Aspirateur de liquides et de poussières en acier inoxidable de 16 gallons

N° de modèle : 1610RV0

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

Pour commander, utiliser toujours le numéro de pièce – pas le numéro de légende

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 58

Pièces de rechange (suite)

Aspirateur de liquides et de poussières en acier inoxidable de 16 gallons

N° de modèle : 1610RV0

Les pièces RIDGID sont disponibles sur notre site Web à l’adresse suivante : www.ridgidparts.com

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 59

Pièce N° SP6952 Imprimé N° SP6952 Imprimé au Mexique 01/15

c 2015 Emerson

• Ce qui est couvert par la garantie

Les aspirateurs de liquides et de poussières RIDGID

sont garantis sans défauts de matériau ou de façon.

• Durée de la garantie

Cette garantie est valable pendant toute la durée de vie de l’aspirateur de liquides et de poussières RIDGID

• Le service après-vente

Pour obtenir le bénéfice de cette garantie, veuillez téléphonez au 1-800-4-RIDGID (1-800-474-3443).

• Les mesures de rectification des problèmes

Les aspirateurs de liquides et de poussières sous garantie seront réparés ou remplacés, au choix de Ridge Tool

Company, et ils vous seront renvoyés gratuitement; ou, si au bout de trois tentatives de réparation ou de

remplacement pendant la période de garantie, l’aspirateur de liquides et de poussières est toujours défectueux, vous

pourrez demander à obtenir un remboursement intégral de votre prix d’achat.

• Ce qui n’est pas couvert par la garantie

Les défaillances causées par une utilisation abusive ou non conforme aux instructions, ou par l’usure ordinaire, ne

sont pas couvertes par cette garantie. RIDGE TOOL COMPANY N’EST RESPONSABLE D’AUCUN DOMMAGE

SECONDAIRE OU INDIRECT.

• Effet des lois locales sur cette garantie

Au Canada, certaines provinces ne permettent peut-être pas l’exclusion ou la limitation des dommages secondaires

ou indirects; par conséquent, il est possible que l’exclusion ou la limitation susmentionnée ne s’applique pas à vous.

Cette garantie vous confère des droits contractuels spécifiques, et vous disposez peut-être d’autres droits qui

peuvent varier d’une province à l’autre.

• Aucune autre garantie expresse ne s’applique

La présente GARANTIE À VIE COMPLÈTE est la garantie unique et exclusive concernant les produits RIDGID

Aucun salarié, agent, distributeur ou autre n’est autorisé à modifier cette garantie ou à offrir une quelconque autre

garantie de la part de Ridge Tool Company.

QUESTIONS OU COMMENTAIRES ? TÉLÉPHONER AU

1-800-4-RIDGID (1-800-474-3443)

www.ridgidvacs.com

Prière d’avoir votre numéro de modèle ainsi que votre numéro de série à portée de la main avant de nous appeler.

Stock N° 1610RV

Modèle N° 1610RV0

Numéro de série _____________________________________________________________________

Le numéro du modèle et le numéro de série sont indiqués sur la poignée. Il est recommandé d’inscrire ces

deux numéros en lieu sûr pour référence future.

SP6952 16 Gallon ESF1_SP6952 1/16/15 9:22 AM Page 60

RIDGID 1610RV 16 Gallon Stainless Steel Wet/Dry Vac

Product's Documents

16 Gallon Stainless Steel Vac with Cart Operator’s Manual

Specifications

RIDGID 1610RV Questions and Answers
