GSC
™
10
instructions (EN)
instructions (FR)
istruzioni (IT)
anweisungen (DE)
instrucciones (ES)
June 2012 Part Number 190-00646-00 Rev. H
Printed in Taiwan
© 2007-2012 Garmin Ltd. or its subsidiaries
Garmin
®
, the Garmin logo, Forerunner
®
, Edge
®
are trademarks of
Garmin Ltd. or its subsidiaries, registered in the USA and other
countries. GSC
™
, ANT
™
, ANT+
™
are trademarks of Garmin Ltd. or its
subsidiaries. These trademarks may not be used without the express
permission of Garmin. Other trademarks and trade names are those of
their respective owners.
TA-2010/424
190-00646-00_0H.indd 1 7/2/2012 7:51:29 AM
EN–2

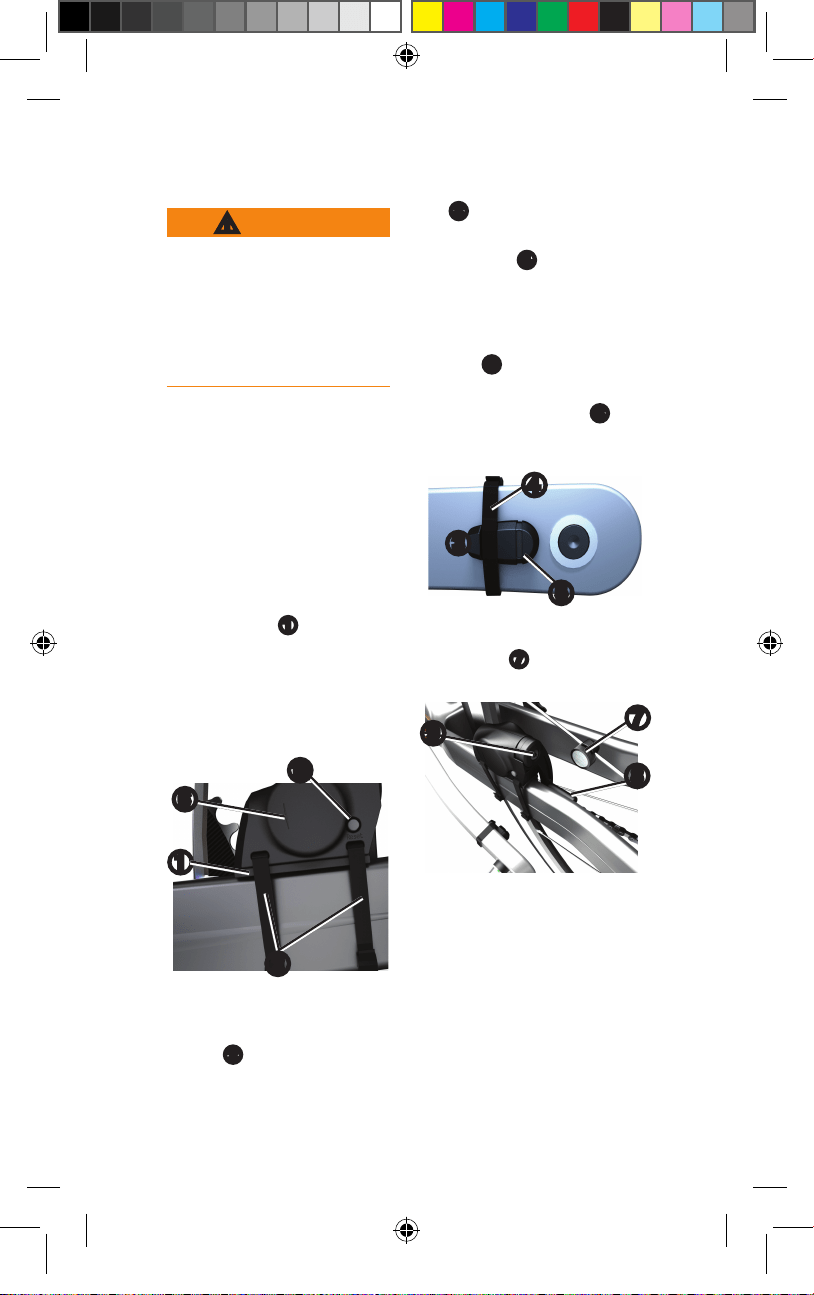

Installing the GSC 10
WARNING
See the Important Safety and
Product Information guide in
the Forerunner
®
or the Edge
®
product box for product
warnings and other important
information.
Both magnets must be
aligned with their respective
indication lines.

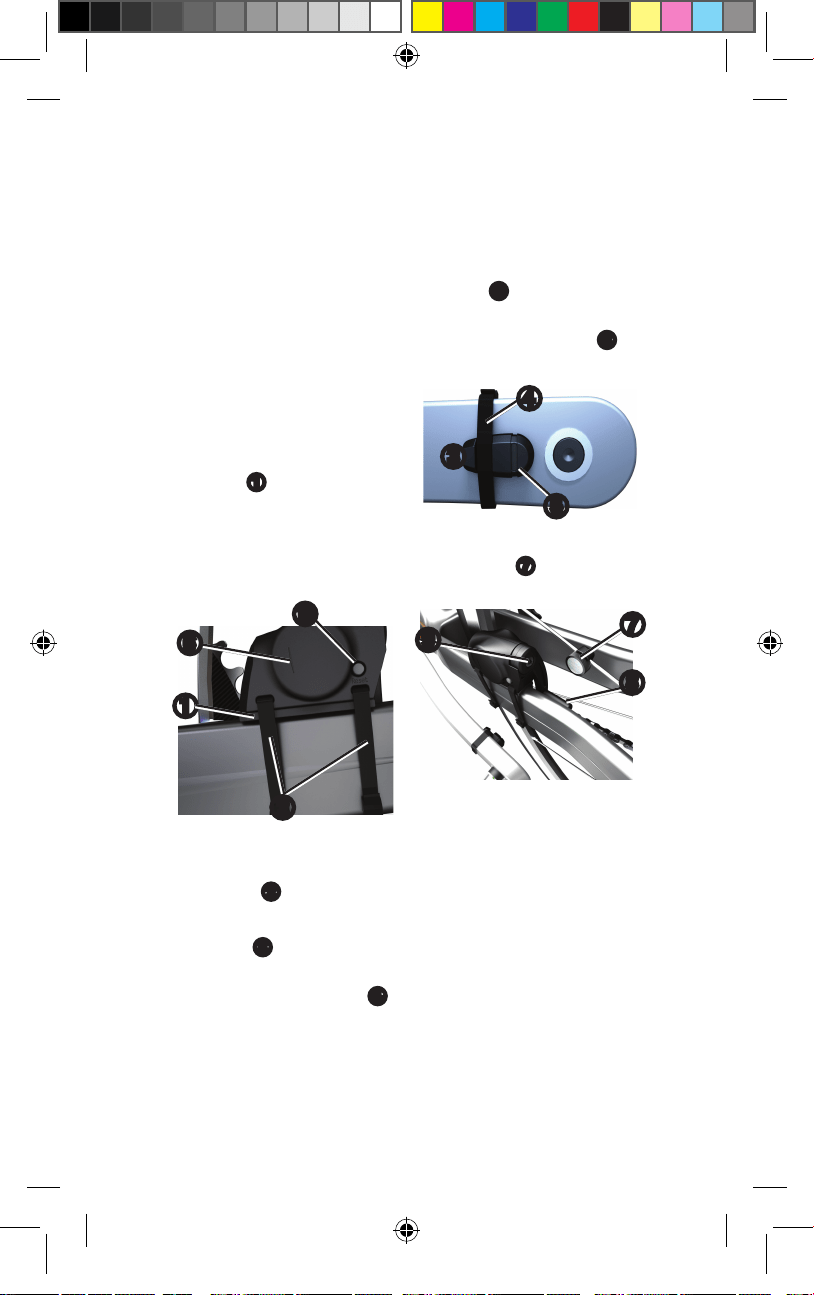

1. Place the GSC 10 on the
rear chain stay (on the
side opposite the drive
train).
NOTE: Place the at
rubber pad
➊
or the
triangle-shaped rubber
pad between the GSC 10
and the chain stay for
stability.
➓
➋
➊
➏
2. Loosely attach the
GSC 10 using two cable
ties
➋
.

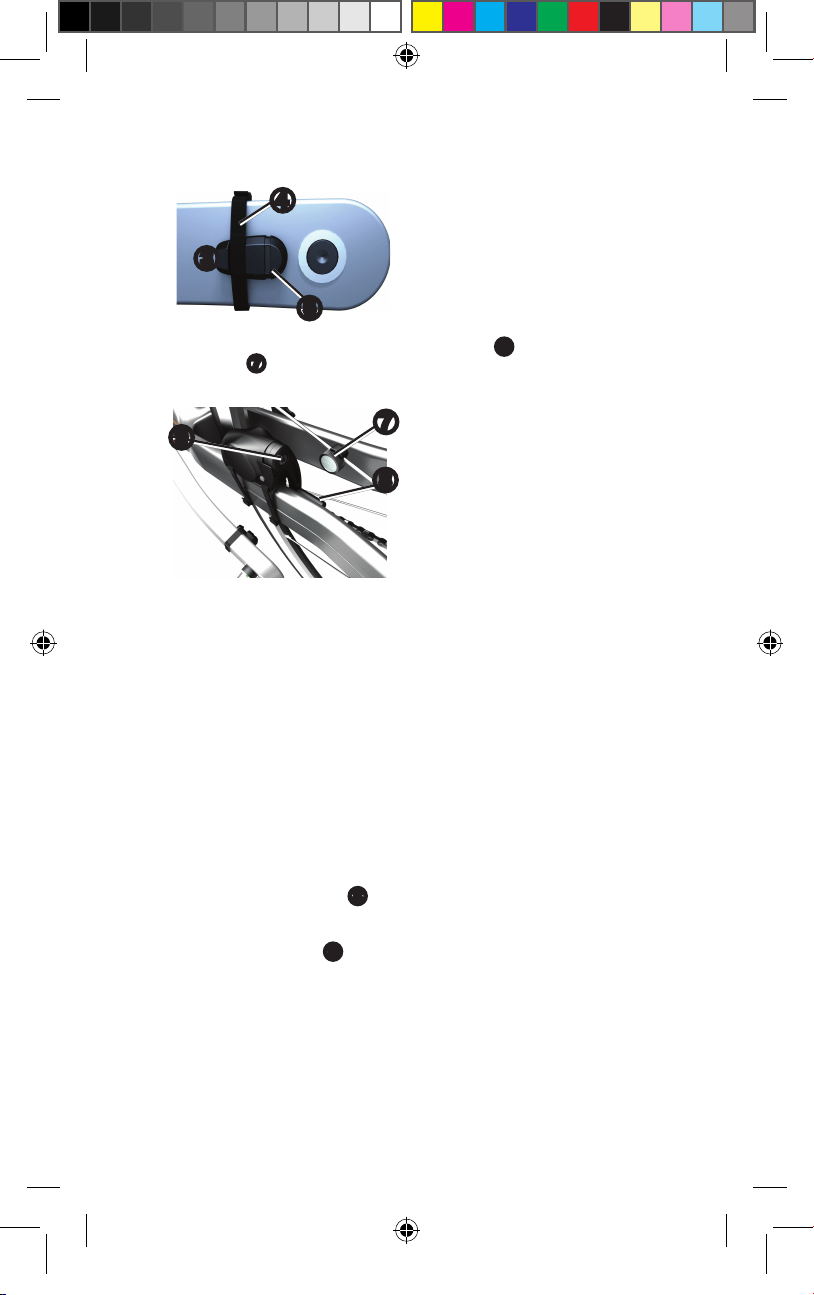

3. Attach the pedal magnet
➌
to the crank arm using
the adhesive mount and a
cable tie
➍
.
The pedal magnet must
be within 5 mm of the
GSC 10. The indication
line
➎
on the pedal
magnet must line up with
the indication line
➏
on
the GSC 10.
➍
➌
➎
4. Unscrew the spoke
magnet
➐
from the
plastic piece.
➒
➐
➑
5. Place the spoke in the
groove of the plastic
piece, and tighten it
slightly.
190-00646-00_0H.indd 2 7/2/2012 7:51:31 AM
EN–3
The spoke magnet can
face away from the
GSC 10 if there is not
enough room between
the sensor arm and the
spoke. The spoke magnet
must line up with the
indication line
➑
on the
sensor arm.
6. Loosen the screw
➒
on
the sensor arm.
7. Move the sensor arm to
within 5 mm of the spoke
magnet.
You can also tilt the
GSC 10 closer to either
magnet for improved
alignment.
8. Press the Reset key
➓
on
the GSC 10.
The LED turns red, then
green.
9. Pedal to test the sensor
alignment.
The red LED blinks each
time the pedal magnet
passes the sensor. The
green LED blinks each
time the spoke magnet
passes the sensor arm.
NOTE: The LED blinks
for the rst 60 passes
after a reset. Press Reset
again if you require
additional passes.
10. When everything is
aligned and working
correctly, tighten the
cable ties, the sensor arm,
and the spoke magnet.
Garmin recommends that
the torque is 1.9 to 2.4
lbf-in to ensure a water
tight seal on the GSC 10
sensor arm.
When the GSC 10 is paired,
a message appears, and
appear solid on the
status page.
Pair the Sensors
Pairing is the connecting of
ANT+
™
wireless sensors,
for instance your GSC 10
with an Edge. After you pair
the rst time, your Edge
automatically recognizes
your GSC 10 each time it is
activated.
NOTE: The pairing settings
differ for each compatible
Forerunner and Edge model.
See your owner’s manual.
GSC 10 Battery
WARNING
Do not use a sharp object
to remove user-replaceable
batteries.
190-00646-00_0H.indd 3 7/2/2012 7:51:31 AM
EN–4
CAUTION
Contact your local waste
disposal department
to properly recycle the
batteries.

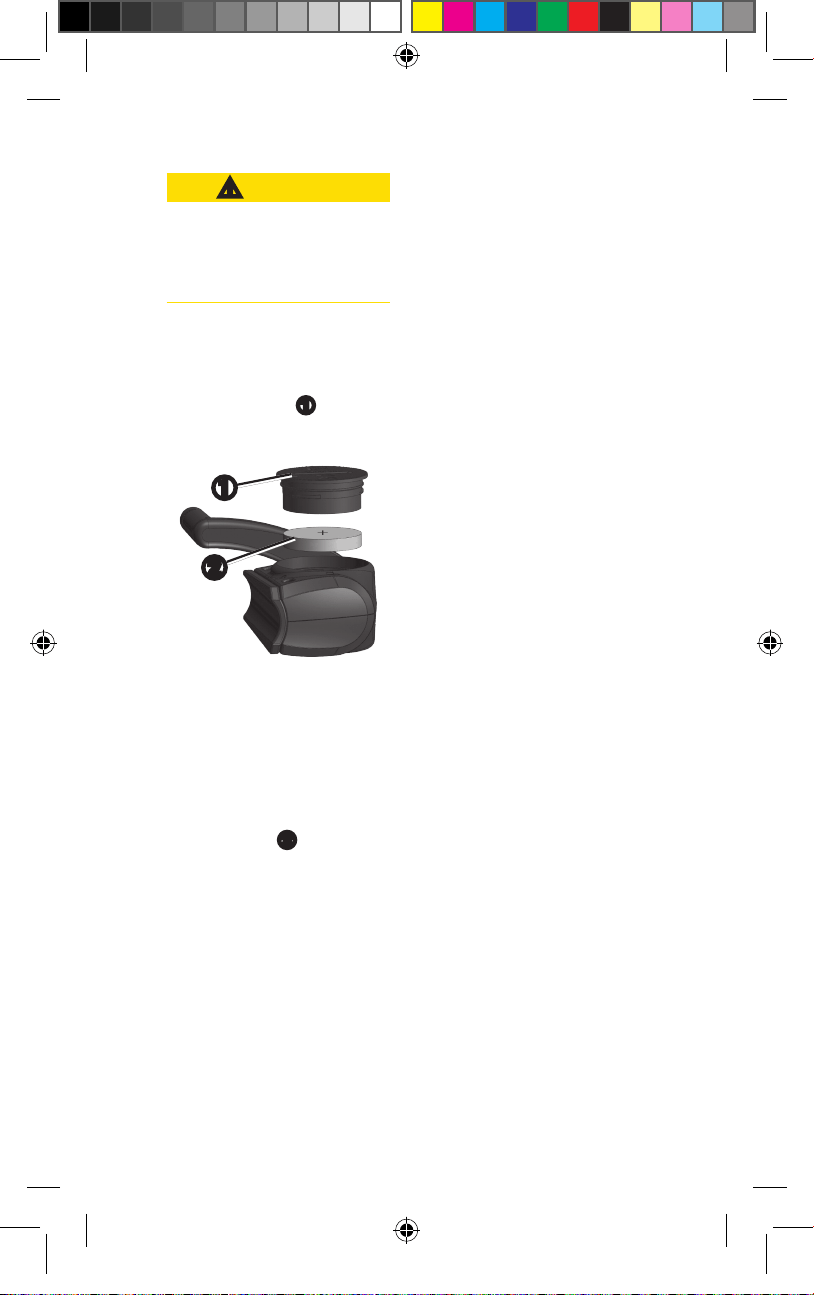

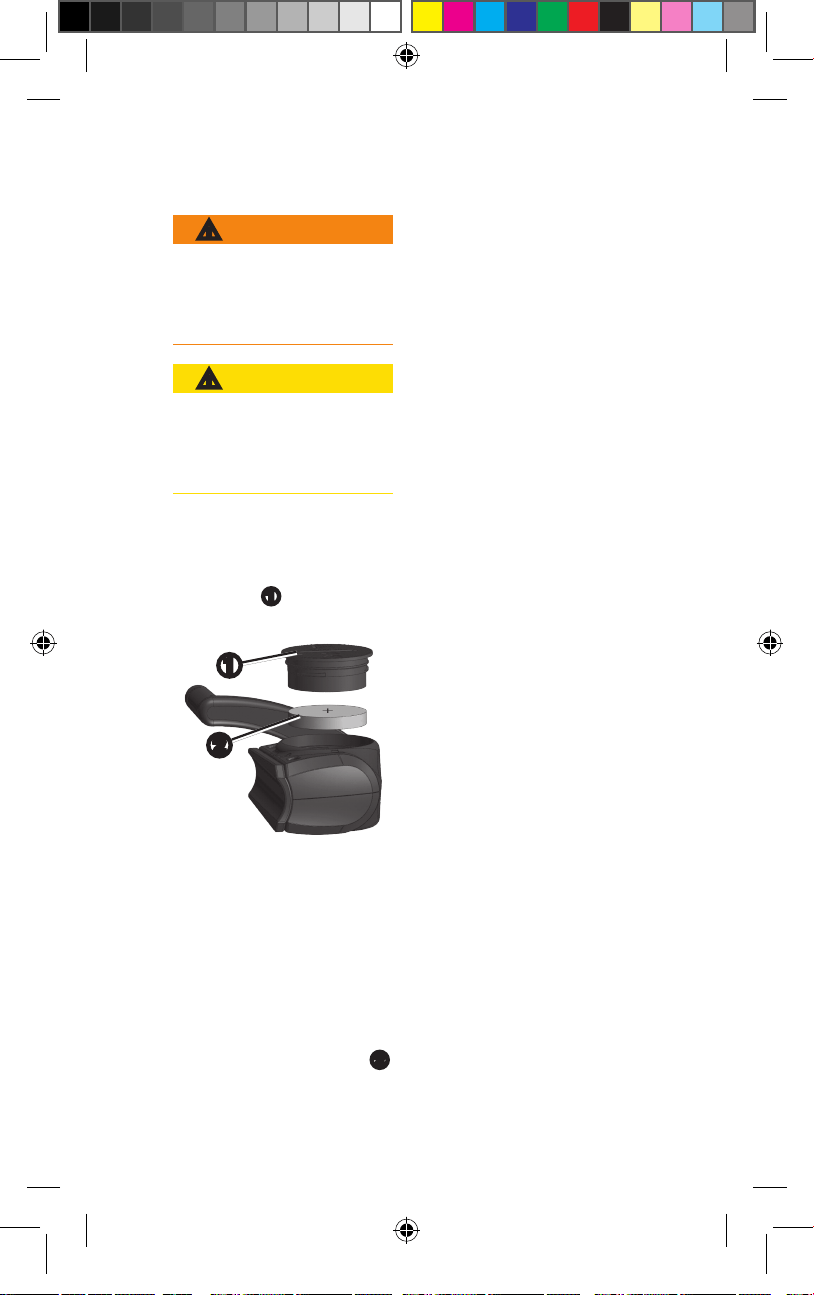

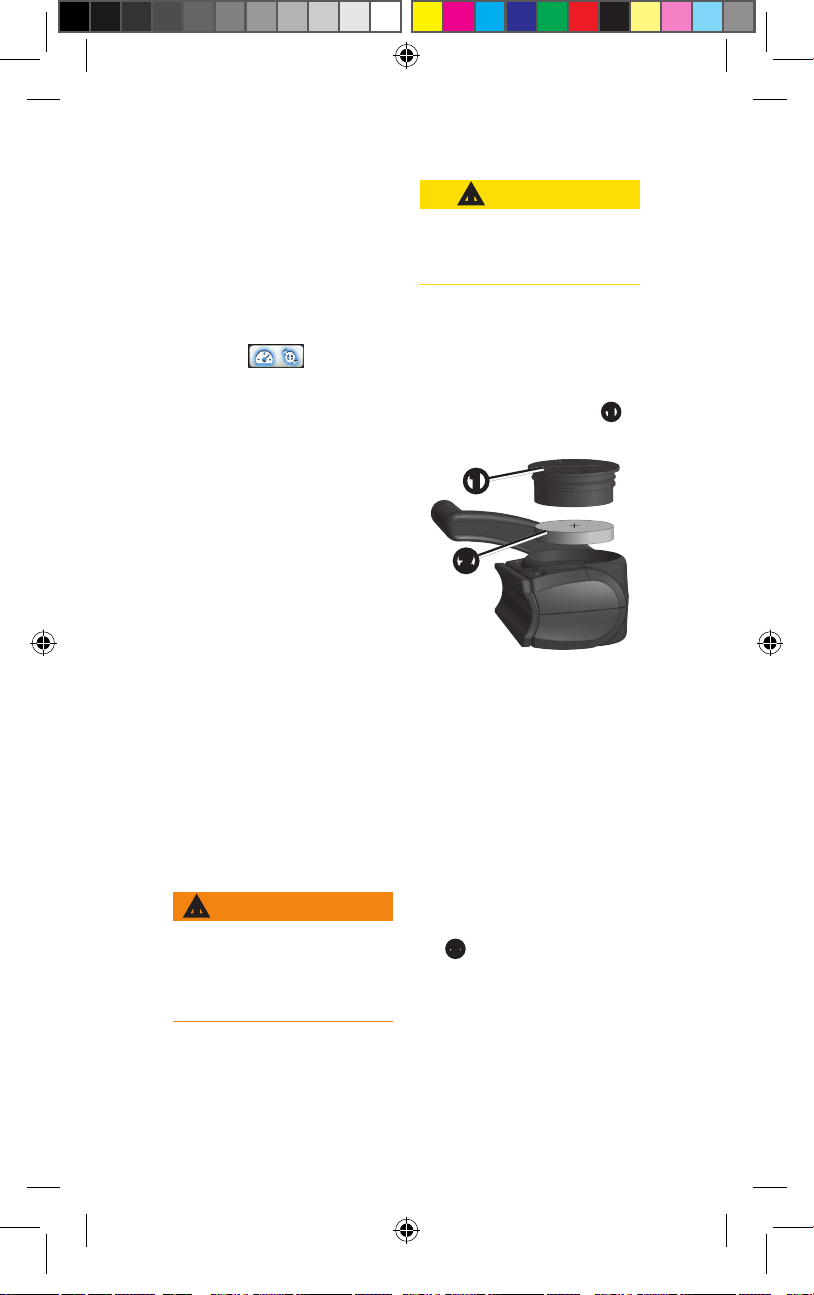

Replacing the GSC 10
Battery
1. Locate the circular
battery cover
➊
on the
side of the GSC 10.
➊
➋
2. Use a coin to twist the
cover counter-clockwise
until it is loose enough to
remove (arrow points to
unlocked).
3. Remove the cover and
the battery
➋
.
4. Wait 30 seconds.
5. Insert the new battery
with the positive side
facing up.
NOTE: Be careful not to
damage or lose the O-ring
gasket on the cover.
6. Use a coin to twist the
cover clockwise back into
place (arrow points to
locked).
After you replace the GSC
10 battery, you must pair it
with the device again.
Technical
Specications
Physical size: W × H × D:
2.0 × 1.2 × 0.9 in.
(5.1 × 3.0 × 2.3 cm)
Weight: 0.9 oz. (25 g)
Water resistance: IPX7
Transmission range:
approximately 9.8 ft.
(3 m)
Battery: user-replaceable
CR2032 (3 volts)
Perchlorate Material –
special handling may
apply. See
www.dtsc.ca.gov
/hazardouswaste
/perchlorate.
Battery life: approximately
1.4 years (1 hour per
day)
Operating temperature
range: from 5°F to
158°F
(from -15°C to 70°C)
190-00646-00_0H.indd 4 7/2/2012 7:51:31 AM
FR–5
Radio frequency/
protocol: 2.4 GHz/
ANT+ wireless
communications
protocol
System Compatibility:
ANT+
Limited Warranty
Garmin’s standard limited
warranty applies to this
accessory. See the Important
Safety and Product
Information guide in the
Forerunner or the Edge
product box.

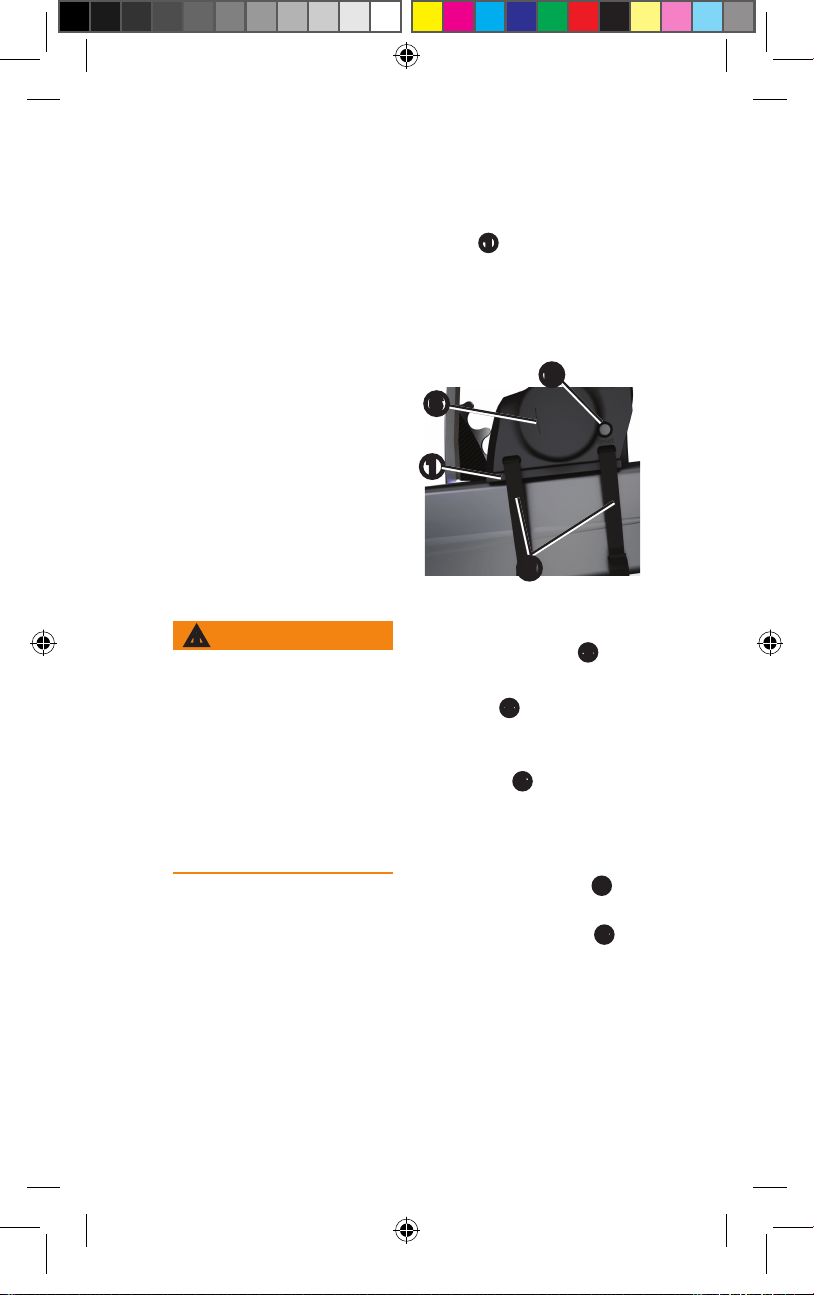

Installation du GSC 10
AVERTISSEMENT
Consultez le guide
Informations importantes
sur le produit et la sécurité
inclus dans l’emballage
du produit Forerunner
®
ou Edge
®
, pour prendre
connaissance des
avertissements et autres
informations sur le produit.
Les deux aimants doivent
être alignés sur leur repère
respectif.

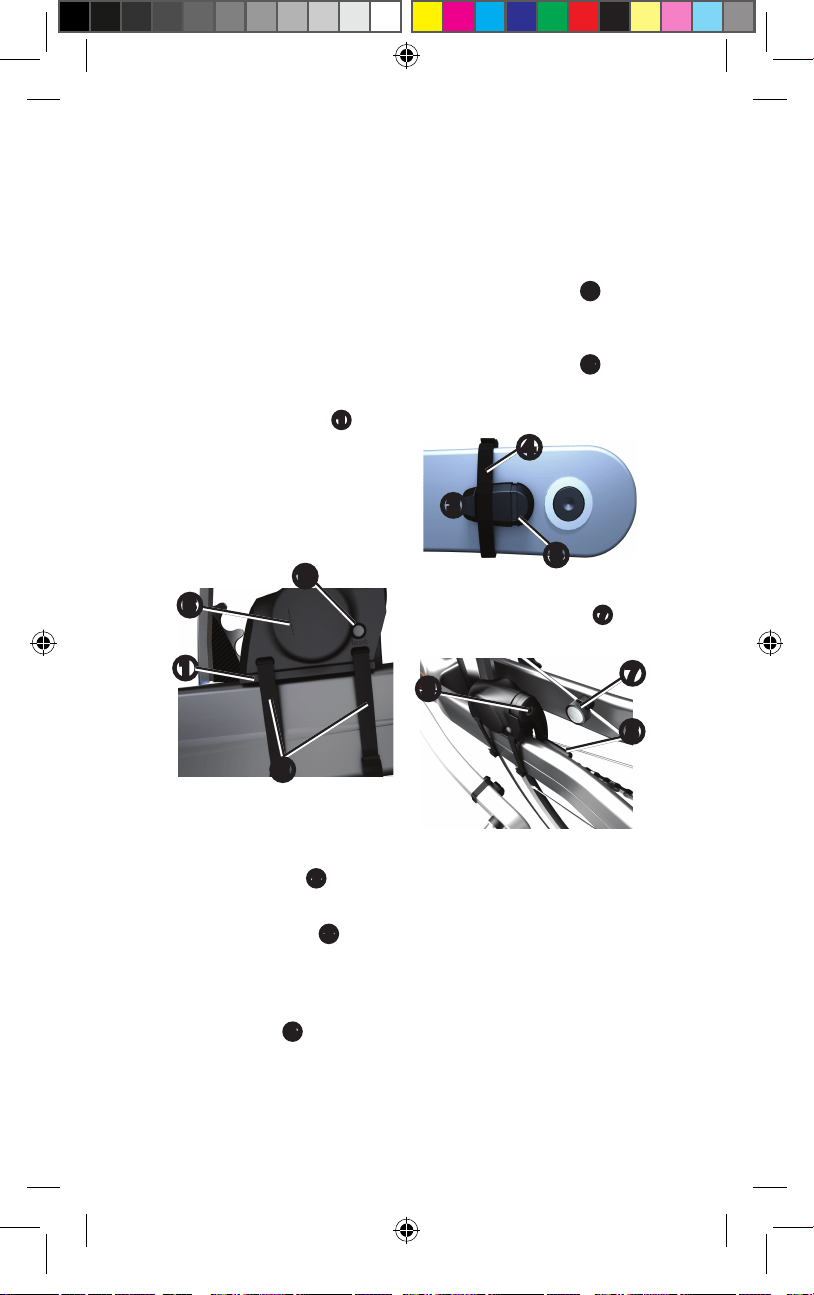

1. Placez le GSC 10 sur
la chaîne arrière (sur
le côté opposé à la
transmission).
REMARQUE : placez
le tampon en caoutchouc
plat
➊
ou le tampon en
caoutchouc triangulaire
entre le GSC 10 et la
chaîne arrière pour plus
de stabilité.
➓
➋
➊
➏
2. Attachez sans serrer le
GSC 10 à l’aide de deux
attaches de câble
➋
.
3. Attachez l’aimant de
pédale
➌
à la manivelle
à l’aide du support
adhésif et d’une attache
de câble
➍
.
Assurez-vous que
l’aimant de pédale
se trouve à 5 mm du
GSC 10. Le repère
➎
de
l’aimant de pédale est
aligné sur le repère
➏
du
GSC 10.
190-00646-00_0H.indd 5 7/2/2012 7:51:32 AM
FR–6
➍
➌
➎
4. Desserrez l’aimant de
rayon
➐
de la pièce en
plastique .
➒
➐
➑
5. Placez le rayon dans
la rainure de la pièce
en plastique, et serrez
légèrement.
L’aimant de rayon peut
être dirigé à l’opposé
du GSC 10 dans le cas
où l’espace entre le bras
du capteur et le rayon
s’avère insufsant.
Assurez-vous que
l’aimant de rayon est
aligné sur le repère
➑
du
bras du capteur.
6. Desserrez la vis
➒
du
bras du capteur.
7. Déplacez le bras du
capteur de 5 mm
maximum par rapport à
l’aimant de rayon.
Vous pouvez également
basculer le GSC 10 pour
le rapprocher de l’un ou
l’autre aimant et obtenir
un meilleur alignement.
8. Appuyez sur la touche
Reset
➓
du GSC 10.
Le voyant s’allume en
rouge, puis devient vert.
9. Pédalez pour tester
l’alignement du capteur.
Le voyant rouge clignote
à chaque fois que
l’aimant de pédale passe
à côté du capteur. Le
voyant vert clignote à
chaque fois que l’aimant
de rayon passe à côté du
bras du capteur.
REMARQUE : après
chaque réinitialisation, le
voyant clignote pendant
les 60 premiers passages.
Appuyez de nouveau sur
le bouton Reset si des
passages supplémentaires
sont nécessaires.
10. Lorsque tous les
éléments sont alignés
et fonctionnent
correctement, serrez les
attaches de câble, le bras
du capteur et l’aimant de
rayon.
Garmin recommande
un couple de serrage
190-00646-00_0H.indd 6 7/2/2012 7:51:33 AM
FR–7
de 0,2 à 0,3 N·m (1,9 à
2,4 lbf/po) pour garantir
l'étanchéité du bras du
capteur GSC 10.
Lorsque le GSC 10 est
couplé, un message s’afche
et l’icône reste xe
sur la page d’état.
Couplage des capteurs
Le couplage correspond à la
connexion de capteurs sans
l ANT+
™
, par exemple le
GSC 10 avec un produit
Edge. Après le premier
couplage, l’Edge reconnaît
automatiquement votre
GSC 10 à chaque fois qu’il
est activé.
REMARQUE : les
paramètres de couplage
sont différents en fonction
des modèles de Forerunner
et d’Edge compatibles.
Reportez-vous à votre
manuel d’utilisation.
Pile du GSC 10
AVERTISSEMENT
N’utilisez pas d’objet
pointu pour retirer les
piles remplaçables par
l’utilisateur.
ATTENTION
Contactez votre déchetterie
locale pour le recyclage des
piles.

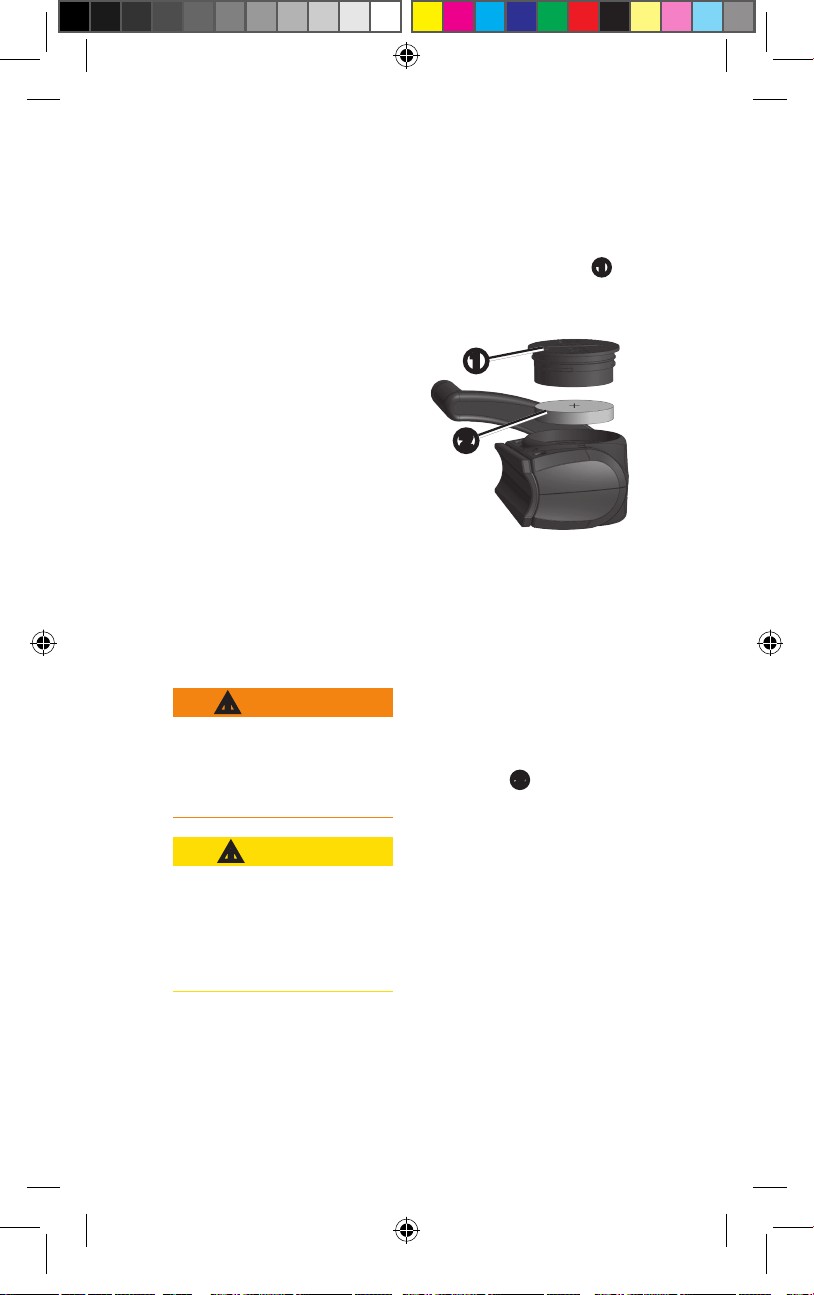

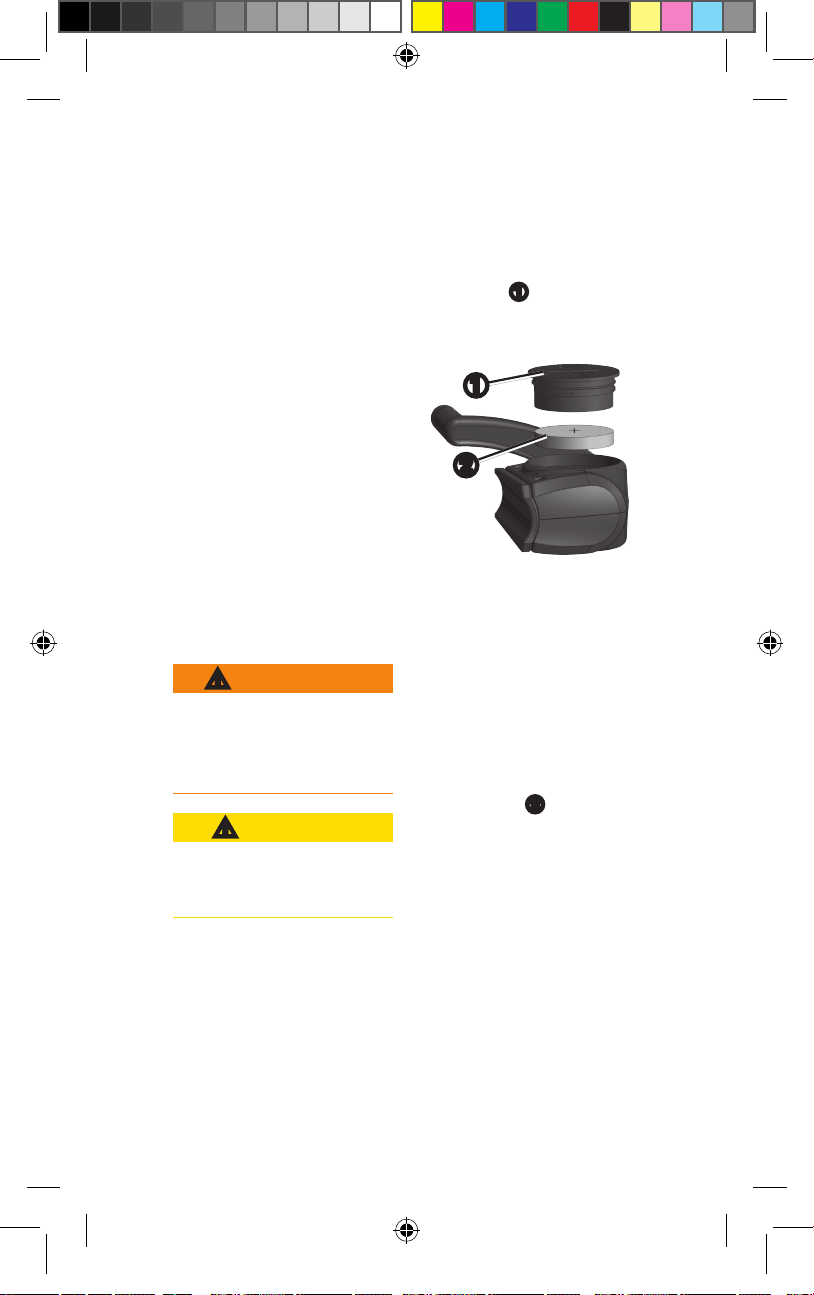

Remplacement de la
pile du GSC 10
1. Repérez le cache
circulaire du
compartiment à pile
➊
sur le côté du GSC 10.
➊
➋
2. Utilisez une pièce de
monnaie pour tourner
le cache dans le sens
inverse des aiguilles
d’une montre jusqu’à ce
qu’il soit sufsamment
desserré pour pouvoir
être retiré (de façon à ce
que la èche pointe sur la
position déverrouillée).
3. Retirez le cache et la pile
➋
.
4. Patientez 30 secondes.
5. Insérez la nouvelle pile
en positionnant le pôle
positif vers le haut.
190-00646-00_0H.indd 7 7/2/2012 7:51:34 AM
IT–8
REMARQUE : veillez
à ne pas endommager ni
perdre le joint torique qui
se trouve sur le cache.
6. Utilisez une pièce de
monnaie pour remettre
le cache en place en
tournant dans le sens des
aiguilles d’une montre
(èche pointée sur la
position verrouillée).
Après avoir remplacé la
pile du GSC 10, vous devez
de nouveau le coupler à
l’appareil.
Caractéristiques
techniques
Dimensions : (L × H × P)
5,1 × 3,0 × 2,3 cm
(2,0 × 1,2 × 0,9 po)
Poids : 25 g (0,9 oz)
Résistance à l’eau : IPX7
Portée de transmission :
environ 3 m (9,8 pi)
Pile : CR2032 remplaçable
par l’utilisateur
(3 volts) Présence
de perchlorate – une
manipulation spéciale
peut être nécessaire.
Visitez le site
www.dtsc.ca
.gov/hazardouswaste
/perchlorate.
Autonomie de la pile :
1,4 an environ (à raison
d’une heure par jour)
Plage de températures de
fonctionnement :
de -15 °C à 70 °C
(de 5 °F à 158 °F)
Fréquences radio/
protocole :
2,4 GHz/protocole de
communications sans
l ANT+
Compatibilité système :
ANT+
Garantie limitée
La garantie limitée standard
de Garmin s’applique à
cet accessoire. Consultez
le guide Informations
importantes sur le produit
et la sécurité inclus dans
l’emballage du produit
Forerunner ou Edge.
Installazione del
sensore GSC 10
ATTENZIONE
Per avvisi sul prodotto
e altre informazioni
importanti, vedere la guida
Informazioni importanti sul
prodotto e sulla sicurezza
inclusa nella confezione di
Forerunner
®
o Edge
®
.
190-00646-00_0H.indd 8 7/2/2012 7:51:34 AM
IT–9
È necessario che entrambi i
magneti siano allineati con
le rispettive tacche.

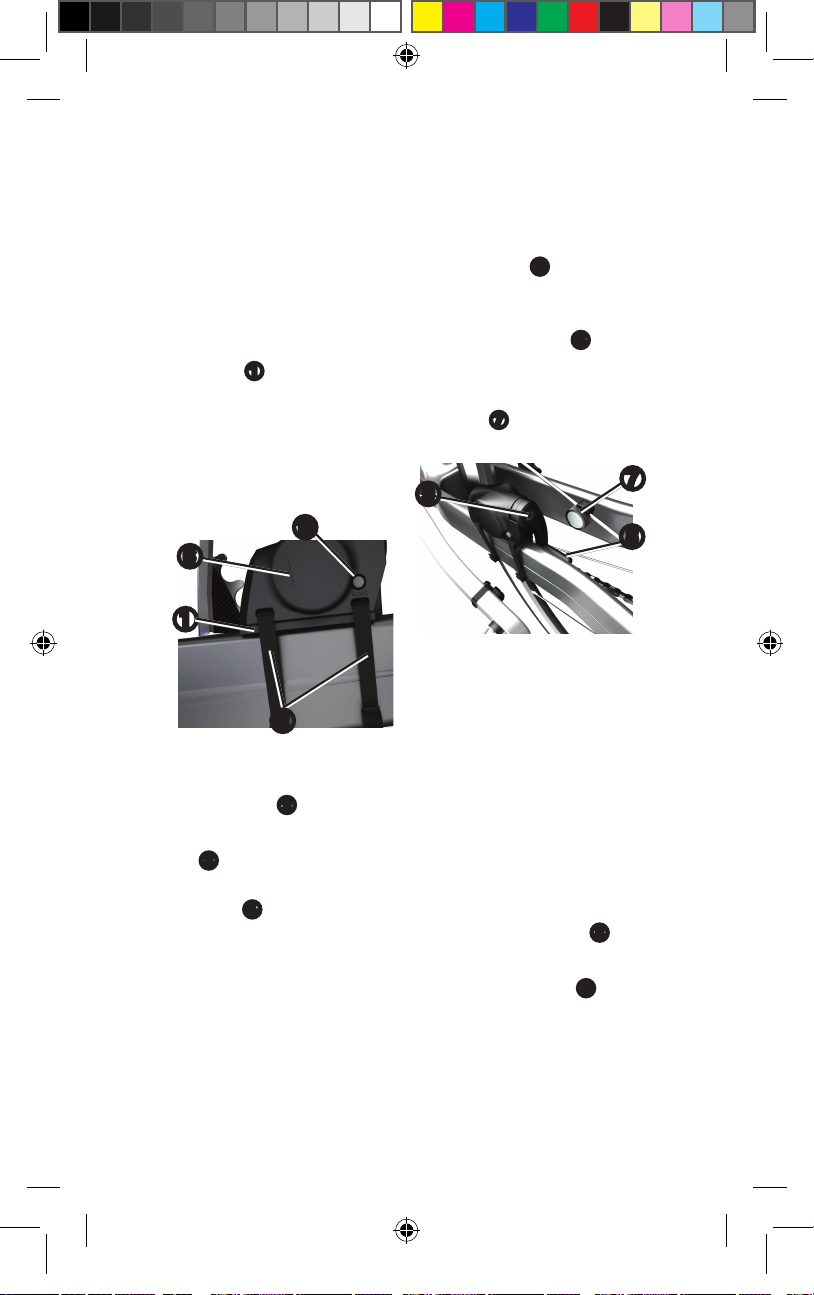

1. Posizionare il sensore
GSC 10 sul fodero
inferiore della forcella
posteriore (sul
lato opposto della
trasmissione).
NOTA: posizionare
lo spessore in gomma
piatto
➊
o triangolare
tra il sensore GSC 10 e
il fodero inferiore della
forcella per maggiore
stabilità.
➓
➋
➊
➏
2. Installare il sensore
GSC 10 mediante le due
fascette
➋
senza serrarlo.
3. Collegare il magnete del
pedale
➌
alla pedivella
utilizzando la staffa
adesiva e una fascetta
➍
.
Il magnete del pedale
deve essere posizionato
al massimo a 5 mm dal
sensore GSC 10. La
tacca
➎
sul magnete
del pedale deve essere
allineata con quella
➏
sul sensore GSC 10.
➍
➌
➎
4. Svitare il magnete posto
sui raggi
➐
dalla parte in
plastica.
➒
➐
➑
5. Posizionare il raggio
nella scanalatura della
parte in plastica e
stringerlo leggermente.
190-00646-00_0H.indd 9 7/2/2012 7:51:35 AM
IT–10
È possibile che il
magnete posto sui raggi
sia rivolto verso la parte
opposta del sensore
GSC 10 se lo spazio tra
il braccio del sensore e il
raggio non è sufciente.
Il magnete posto sui
raggi deve essere
allineato alla tacca
➑
sul
braccio del sensore.
6. Allentare la vite
➒
del
braccio del sensore.
7. Spostare il braccio del
sensore entro un raggio
di 5 mm dal magnete
posto sui raggi.
È inoltre possibile
inclinare il sensore
GSC 10 in modo che sia
più vicino al magnete
per un allineamento
migliore.
8. Premere il tasto Reset
➓
sul sensore GSC 10.
Il LED diventa rosso,
quindi verde.
9. Pedalare per vericare
l’allineamento del
sensore.
Il LED rosso lampeggia
ogni volta che il magnete
del pedale passa accanto
al sensore. Il LED verde
lampeggia ogni volta
che il magnete posto sui
raggi passa accanto al
braccio del sensore.
NOTA: il LED
lampeggia per i primi
60 passaggi dopo una
reimpostazione. Premere
di nuovo Reset se
sono necessari ulteriori
passaggi.
10. Quando tutto è allineato
e funziona correttamente,
stringere le fascette, il
braccio del sensore e il
magnete posto sui raggi.
Garmin si raccomanda
che la coppia sia
compresa tra 1,9 e 2,4
lbf-poll. per assicurare
la chiusure ermetica
del braccio del sensore
GSC 10.
Una volta associato il
sensore GSC 10, viene
visualizzato un messaggio e
sulla pagina di stato appare
l’icona ssa .
190-00646-00_0H.indd 10 7/2/2012 7:51:35 AM
IT–11
Associazione dei
sensori
L’associazione è la
procedura di connessione
dei sensori wireless ANT+
™
,
ad esempio GSC 10 con
una periferica Edge. Dopo
la prima associazione, Edge
riconosce automaticamente
GSC 10 ogni volta che
questo viene attivato.
NOTA: le impostazioni
di associazione sono
diverse per ogni modello
di Forerunner ed Edge
compatibile. Consultare il
manuale dell’utente.
Batteria di GSC 10
ATTENZIONE
Non utilizzare oggetti
acuminati per rimuovere
le batterie sostituibili
dall’utente.
PRUDENZA
Per un corretto riciclo
delle batterie, contattare le
autorità locali preposte.
Sostituzione della
batteria del sensore
GSC 10
1. Individuare il coperchio
rotondo
➊
della
batteria
su un lato del sensore
GSC 10.
➊
➋
2. Utilizzare una moneta
per far ruotare il
coperchio in senso
antiorario nché
non viene allentato
sufcientemente per
essere rimosso (seguire
la direzione delle frecce).
3. Rimuovere il coperchio e
la batteria
➋
.
4. Attendere 30 secondi.
5. Inserire la nuova batteria
con il polo positivo
rivolto verso l'alto.
NOTA: prestare
attenzione a non
danneggiare o perdere la
guarnizione d anello sul
coperchio.
190-00646-00_0H.indd 11 7/2/2012 7:51:36 AM
DE–12
6. Utilizzare una moneta
per far ruotare il
coperchio in senso orario
e reinserirlo in posizione
(seguire la direzione
delle frecce).
Dopo aver sostituito la
batteria del sensore GSC 10,
è necessario associarlo di
nuovo al dispositivo.
Speciche tecniche
Dimensioni siche: L × A ×
P: 5,1 × 3,0 × 2,3 cm
(2,0” × 1,2” × 0,9”)
Peso: 25 g (0,9 oz)
Resistenza all’acqua: IPX7
Portata di trasmissione:
circa 3 m (9,8 ft)
Batteria: CR2032
sostituibile dall’utente
(3 Volt) Materiale in
perclorato: potrebbe
richiedere un
trattamento speciale.
Vedere www.dtsc.
ca.gov
/hazardouswaste
/perchlorate.
Durata della batteria:
circa 1,4 anni
(1 ora al giorno)
Gamma temperature di
funzionamento: da -15
°C a 70 °C (da 5 °F a
158 °F)
Frequenza radio/
protocollo: 2,4
GHz/protocollo
di comunicazione
wireless ANT+
Compatibilità di sistema:
ANT+
Garanzia limitata
Il presente accessorio è
soggetto alla garanzia
limitata standard di Garmin.
Vedere la guida Informazioni
importanti sul prodotto e
sulla sicurezza fornita nella
confezione del prodotto
Forerunner o Edge.
Befestigen des GSC 10
WARNUNG
Lesen Sie alle
Produktwarnungen und
sonstigen wichtigen
Informationen der Anleitung
Wichtige Sicherheits- und
Produktinformationen, die
dem Forerunner
®
oder Edge
®
beiliegt.
Beide Magneten müssen
an den entsprechenden
Markierungslinien
ausgerichtet sein.
190-00646-00_0H.indd 12 7/2/2012 7:51:36 AM
DE–13
1. Bringen Sie den
GSC 10 auf der
hinteren Kettenstrebe
(auf der dem Antrieb
gegenüberliegenden
Seite) an.
HINWEIS:
Positionieren
Sie die ache
Gummiunterlage
➊
oder die dreieckige
Gummiunterlage
zwischen dem GSC 10
und der Kettenstrebe, um
die Stabilität zu erhöhen.
➓
➋
➊
➏
2. Befestigen Sie den
GSC 10 locker
mithilfe von zwei
Kabelbindern
➋
.
3. Montieren Sie den
Pedalmagneten
➌
mithilfe des
Klebesockels und eines
Kabelbinders an der
Tretkurbel
➍
.
Der Abstand zwischen
Pedalmagnet und
GSC 10 darf nicht mehr
als 5 mm betragen. Die
Markierungslinie
➎
auf
dem Pedalmagneten
muss auf die
Markierungslinie
➏
am
GSC 10 ausgerichtet
sein.
➍
➌
➎
4. Schrauben Sie den
Speichenmagneten
➐
vom Plastikteil ab.
➒
➐
➑
5. Positionieren Sie die
Speiche in der Rille des
Plastikteils, und ziehen
Sie sie leicht fest.
190-00646-00_0H.indd 13 7/2/2012 7:51:38 AM
DE–14
Der Speichenmagnet
muss nicht auf den
GSC 10 zeigen, wenn
zwischen dem Sensorarm
und der Speiche nicht
genügend Platz ist.
Der Speichenmagnet
muss auf die
Markierungslinie
➑
am
Sensorarm ausgerichtet
sein.
6. Lösen Sie die
Schraube
➒
am
Sensorarm.
7. Verschieben Sie den
Sensorarm so, dass
der Abstand zum
Speichenmagneten
maximal 5 mm beträgt.
Sie können den
GSC 10 auch näher
zum Magneten kippen,
um die Ausrichtung zu
optimieren.
8. Drücken Sie auf dem
GSC 10 die Taste
Reset
➓
.
Die LED-Anzeige wird
zuerst rot, dann grün.
9. Überprüfen Sie die
Sensorausrichtung,
indem Sie mit dem
Fahrrad ein Stück fahren.
Die rote LED-Anzeige
blinkt jedes Mal, wenn
der Pedalmagnet den
Sensor passiert. Die
grüne LED-Anzeige
blinkt jedes Mal, wenn
der Speichenmagnet den
Sensorarm passiert.
HINWEIS: Die LED-
Anzeige blinkt nach dem
Zurücksetzen bei den
ersten 60 Durchläufen.
Drücken Sie erneut die
Taste Reset, falls weitere
Durchläufe erforderlich
sind.
10. Wenn alle Geräte
korrekt ausgerichtet sind
und ordnungsgemäß
funktionieren, ziehen
Sie die Kabelbinder,
den Sensorarm und den
Speichenmagneten fest.
Garmin empehlt ein
Drehmoment von 0,2
bis 0,3 Nm, um den
Sensorarm des GSC 10
so zu montieren, dass
kein Wasser in den
Sensor geindringen kann.
Wenn der GSC 10 gekoppelt
ist, werden eine Meldung
sowie auf der
Statusseite angezeigt.
190-00646-00_0H.indd 14 7/2/2012 7:51:38 AM
DE–15
Koppeln der Sensoren
Unter Koppeln versteht
man das Herstellen einer
Verbindung zwischen
ANT+
™
-Funksensoren, z. B.
des GSC 10 mit einem Edge.
Nach der ersten Koppelung
erkennt der Edge den
GSC 10 bei jeder weiteren
Aktivierung automatisch.
HINWEIS: Die
Kopplungseinstellungen
unterscheiden sich
bei den verschiedenen
kompatiblen Forerunner-
und Edge-Modellen. Weitere
Informationen nden Sie im
Benutzerhandbuch.
GSC 10-Batterie
WARNUNG
Verwenden Sie zum
Entnehmen von
auswechselbaren Batterien
keine scharfen Gegenstände.
ACHTUNG
Wenden Sie sich zum
ordnungs gemäßen
Recycling der Batterien
an die zuständige
Abfallentsorgungsstelle.
Auswechseln der
GSC 10-Batterie
1. Die runde
Batterieabdeckung
➊
bendet sich seitlich am
GSC 10.
➊
➋
2. Drehen Sie die
Abdeckung mit einer
Münze gegen den
Uhrzeigersinn, bis Sie
sie abnehmen können.
(Der Pfeil muss auf
UNLOCKED zeigen.)
3. Entfernen Sie die
Abdeckung und die
Batterie
➋
.
4. Warten Sie 30 Sekunden.
5. Setzen Sie die neue
Batterie ein, wobei die
Seite mit dem Plus nach
oben zeigen sollte.
HINWEIS: Achten
Sie darauf, dass der
Dichtungsring auf
der Abdeckung nicht
beschädigt wird oder
verloren geht.
190-00646-00_0H.indd 15 7/2/2012 7:51:38 AM
ES–16
6. Drehen Sie die
Abdeckung mit
einer Münze im
Uhrzeigersinn wieder
in die Ausgangsstellung
zurück. (Der Pfeil muss
auf LOCKED zeigen.)
Nachdem Sie die Batterie
des GSC 10 ausgetauscht
haben, müssen Sie ihn
wieder mit dem Gerät
koppeln.
Technische Daten
Maße: B × H × T:
5,1 × 3 × 2,3 cm
(2 × 1,2 × 0,9 Zoll)
Gewicht: 25 g (0,9 oz)
Wasserbeständig: IPX7
Übertragungsreichweite:
Ca. 3 m (9,8 Fuß)
Batterie: Auswechselbare
CR2032-Batterie
(3 Volt) Perchlorate –
Möglicherweise ist eine
spezielle Handhabung
erforderlich. Siehe
www.dtsc.ca.gov
/hazardouswaste
/perchlorate.
Batterielebensdauer: Ca.
1,4 Jahre (1 Stunde pro
Tag)
Betriebstemperatur
bereich: -15 °C bis
70 °C (5 °F bis 158 °F)
Funkfrequenz/Protokoll:
2,4 GHz/ANT+-
Funkübertra
gungsprotokoll
Systemkompatibilität:
ANT+
Eingeschränkte
Garantie
Die eingeschränkte
Garantie von Garmin
gilt für dieses Zubehör.
Weitere Informationen
nden Sie in der Anleitung
Wichtige Sicherheits- und
Produktinformationen, die
dem Forerunner oder Edge
beiliegt.
Instalación del sensor
GSC 10
ADVERTENCIA
Consulta la guía
Información importante
sobre el producto y su
seguridad que se incluye
en la caja de los productos
Forerunner
®
o Edge
®
y en la
que encontrarás advertencias
e información importante
sobre el producto.
Los dos imanes deben
estar alineados con sus
correspondientes líneas
indicadoras.
190-00646-00_0H.indd 16 7/2/2012 7:51:38 AM
ES–17
1. Coloca el sensor GSC 10
en el soporte de la
vaina trasera (en el lado
opuesto a la transmisión
de la cadena).
NOTA: coloca la
almohadilla de goma
plana
➊
o la almohadilla
de goma triangular
entre el sensor GSC 10
y la vaina inferior
para conseguir más
estabilidad.
➓
➋
➊
➏
2. Fija el sensor GSC 10
con dos bridas sin
apretarlas
➋
.
3. Coloca el imán del pedal
➌
en la biela con el
soporte adhesivo y una
brida
➍
.
El imán del pedal debe
estar a 5 mm del sensor
GSC 10. La línea
indicadora
➎
del imán
del pedal debe quedar
alineada con la línea
correspondiente
➏
del
sensor GSC 10.
4. Desatornilla el imán del
radio
➐
de la pieza de
plástico.
➒
➐
➑
5. Coloca el radio en la
ranura de la pieza de
plástico y apriétalo
ligeramente.
El imán del radio puede
quedar alejado del
sensor GSC 10 si no hay
suciente espacio entre
el brazo del sensor y el
radio. El imán del radio
debe quedar alineado con
la línea indicadora
➑
del
brazo del sensor.
6. Aoja el tornillo
➒
del
brazo del sensor.
190-00646-00_0H.indd 17 7/2/2012 7:51:40 AM
ES–18
7. Mueve el brazo del
sensor para que quede a
5 mm como máximo del
imán del radio.
También puedes inclinar
el sensor GSC 10 para
acercarlo a cualquiera de
los imanes con el n de
mejorar la alineación.
8. Pulsa el botón Reset
➓
del sensor GSC 10.
El LED pasará a ser rojo
y luego verde.
9. Pedalea para probar la
alineación del sensor.
El LED rojo parpadea
cada vez que el imán del
pedal pasa por el sensor.
El LED verde parpadea
cada vez que el imán del
radio pasa por el brazo
del sensor.
NOTA: el LED parpadea
durante las 60 primeras
pasadas después de
un restablecimiento.
Pulsa Reset de nuevo si
necesitas más pasadas.
10. Cuando todo esté
alineado y funcione
correctamente, aprieta
las bridas, el brazo del
sensor y el imán del
radio.
Garmin recomienda que
el par de apriete sea de
1,9 a 2,4 lbf-in (de 0,2 a
0,3 N*m) para asegurar
un sellado estanco del
brazo del sensor del
GSC 10.
Cuando el sensor GSC 10
esté vinculado, aparecerá un
mensaje y el icono
se mostrará jo en la página
de estado.
Vinculación de los
sensores
La vinculación consiste en
la conexión de sensores
inalámbricos ANT
™
, como
la del sensor GSC 10 con
un sistema Edge. Tras la
primera vinculación, el
sistema Edge reconocerá
automáticamente el sensor
GSC 10 cada vez que se
active.
NOTA: la conguración de
vinculación es diferente para
cada modelo compatible de
los productos Forerunner y
Edge. Consulta el manual
del usuario.
190-00646-00_0H.indd 18 7/2/2012 7:51:40 AM
ES–19
Pila del sensor GSC 10
ADVERTENCIA
No utilices un objeto
puntiagudo para retirar las
pilas sustituibles por el
usuario.
ADVERTENCIA
Ponte en contacto con el
servicio local de recogida
de basura para reciclar
correctamente las pilas.
Sustitución de la pila
del sensor GSC 10
1. Localiza la tapa de pilas
circular
➊
en el lateral
del sensor GSC 10.
➊
➋
2. Utiliza una moneda para
girar la tapa en el sentido
contrario a las agujas del
reloj hasta que se aoje
lo suciente para poder
retirarla (la echa apunta
hacia la posición de
desbloqueo).
3. Retira la tapa y la pila
➋
.
4. Espera 30 segundos.
5. Inserta la nueva pila con
el polo positivo hacia
arriba.
NOTA: procura no
deteriorar ni perder la
junta circular de la tapa.
6. Utiliza una moneda para
girar la tapa en el sentido
de las agujas del reloj y
volverla a colocar en su
sitio (la echa apunta
hacia la posición de
bloqueo).
Tras haber sustituido la
pila del sensor GSC 10
debes volver a vincularlo al
dispositivo.
Especicaciones
técnicas
Tamaño físico: An. × Al. ×
Pr.: 2 × 1,2 × 0,9 in
(5,1 × 3 × 2,3 cm)
Peso: 0,9 oz. (25 g)
Resistencia al agua: IPX7
Alcance de transmisión:
aproximadamente
9,8 ft (3 m)
Pila: CR2032 (3 voltios)
sustituible por el
usuario Perclorato:
puede requerir una
manipulación especial.
190-00646-00_0H.indd 19 7/2/2012 7:51:40 AM
ES–20
Consulta www.dtsc.
ca.gov
/hazardouswaste
/perchlorate.
Autonomía de la pila:
aproximadamente 1,4
años (1 hora al día)
Rango de temperatura de
funcionamiento: de 5
°F a 158 °F (de -15 °C
a 70 °C)
Radiofrecuencia/protocolo:
2,4 GHz/protocolo
de comunicación
inalámbrica ANT+
Compatibilidad del
sistema: ANT+
Garantía limitada
La garantía limitada estándar
de Garmin se aplica a este
accesorio. Consulta la guía
Información importante
sobre el producto y su
seguridad que se incluye
en la caja de los productos
Forerunner o Edge.
190-00646-00_0H.indd 20 7/2/2012 7:51:40 AM
