Vevor GZB88096 Mobile Base Heavy Duty Universal Stand 400 lbs Capacity

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
GZB88096 photo

User Manual

This is the main product document for model GZB88096.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
MOBILE BASE
MODEL: GZB88096
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: GZB88096
Photo for reference
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MOBILE BASE
background
- 2 -
SAFETY INSTRUCTIONS
WARNING: Read and understand this manual before
assembling, installing, operating, or servicing this product.
Failure to follow these warnings and instructions can cause
death, personal injury or damage to valuable property.
1. While assembling and using this product, keep the work area clean and
well-lighted, and keep spectators and children out of the work area.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during use.
3. Please do not put it near flammable materials.
4. It is forbidden to carry people under any condition.
5. This product cannot be used to go up or down stairs.
6. Overload is strictly prohibited.
7. Don't move too fast when passing pothole areas.
8. Electric tools are required for installation. Please pay attention to safe
operation.
SAVE THESE INSTRUCTIONS
MODEL AND PARAMETERS
Material: Q235
Product size: Minimum 9.5x9.5 inches
Load capacity: 400 lbs max.
background
- 3 -
Parts List
S/N
Description
Qty
S/N
Description
Qty
Ⓐ
CORNER, L.H. W/CASTER
BRACKET
1
Ⓛ
M8-30 MACHINE SCREW
12
Ⓑ
CORNER, R.H. W/CASTER
BRACKET
1
Ⓛ
M8-40 MACHINE SCREW
12
Ⓒ
CORNER, L.H. W/WHEEL
HOUSING
1
Ⓜ
SWIVEL PLATE
2
Ⓓ
CORNER, R.H. W/WHEEL
HOUSING
1
Ⓝ
8x75 Carriage Bolt
2
Ⓔ
BOLT PLATE
4
Ⓞ
NYLON Foot LEVER
BUSHING
4
Ⓕ
3" SWIVEL CASTER WHEEL
2
Ⓟ
M8 LOCK WASHER
2
Ⓖ
M10 NUTS,
FLANGED/SERRATED
4
Ⓠ
M-8 NUT SELF-LOCKING
2
background
- 4 -
Ⓗ
ROUND FEET
2
Ⓡ
FOOT LEVER
2
ⓛ
M10 JAM NUT
2
Ⓢ
6 x 75 CARRIAGE BOLT
2
Ⓙ
LONG POLE HANDLE
2
Ⓣ
M6 NYLON WHEEL
BUSHING
4
Ⓚ
3" WHEEL
2
Ⓤ
M6 NUT, SELF-LOCKING
4
Ⓥ
6x 47-10 MACHINE
SCREW, AXLE
2
Safety Instructions for Mobile Bases
1.Be careful when moving to limit any finger pinch points.
2.Place base on a level surface and adjust levelers before placing the machine in
position.This should keep the machine from rocking, while testing it for stability.
3.3Test the stability in both the up (on the casters) and the down positions.
Exercise caution when testing the stability of top-heavy machines (drill presses,
band saws, etc.).
4.Unplug any power tool before moving or repositioning your tool.
5.Always test your set-up for stability and safety after repositioning.
6.Care should be taken when planning the orientation of the machine onto the
Universal Mobile Base. Transfer the weight off of the levelers to the casters will
result in the machine tilting1/2" toward the fixed wheels. When positioning
top-heavy tools such as a drill press or bandsaw, take advantage of the center of
gravity, and position so that it will remain stable while on casters.
7. Never use your machine without engaging the floor locks and foot locks. Always
lower the machine onto the non-skid levelers before operating.
8. When moving, always push the base, not the machine.
background
- 5 -

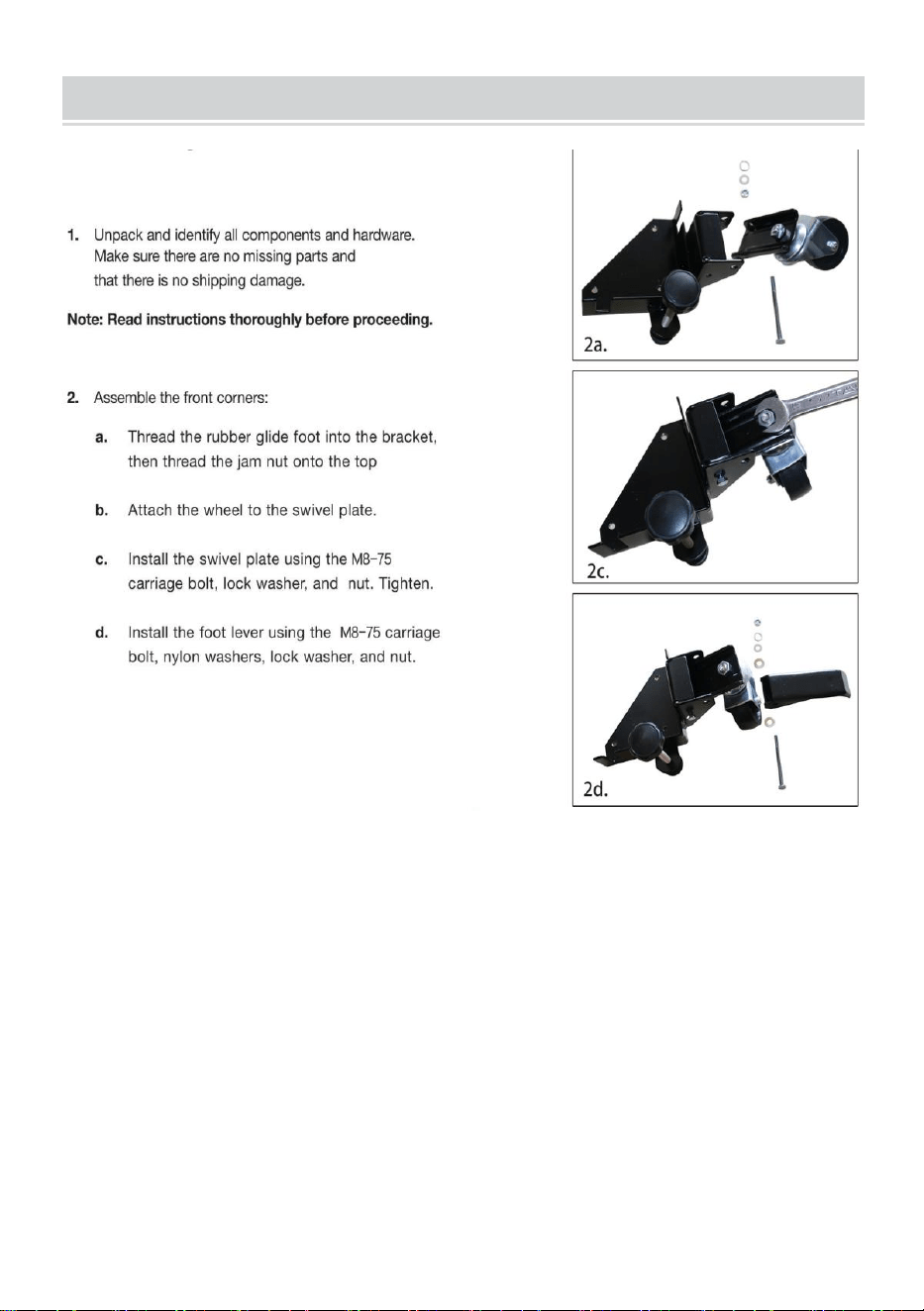

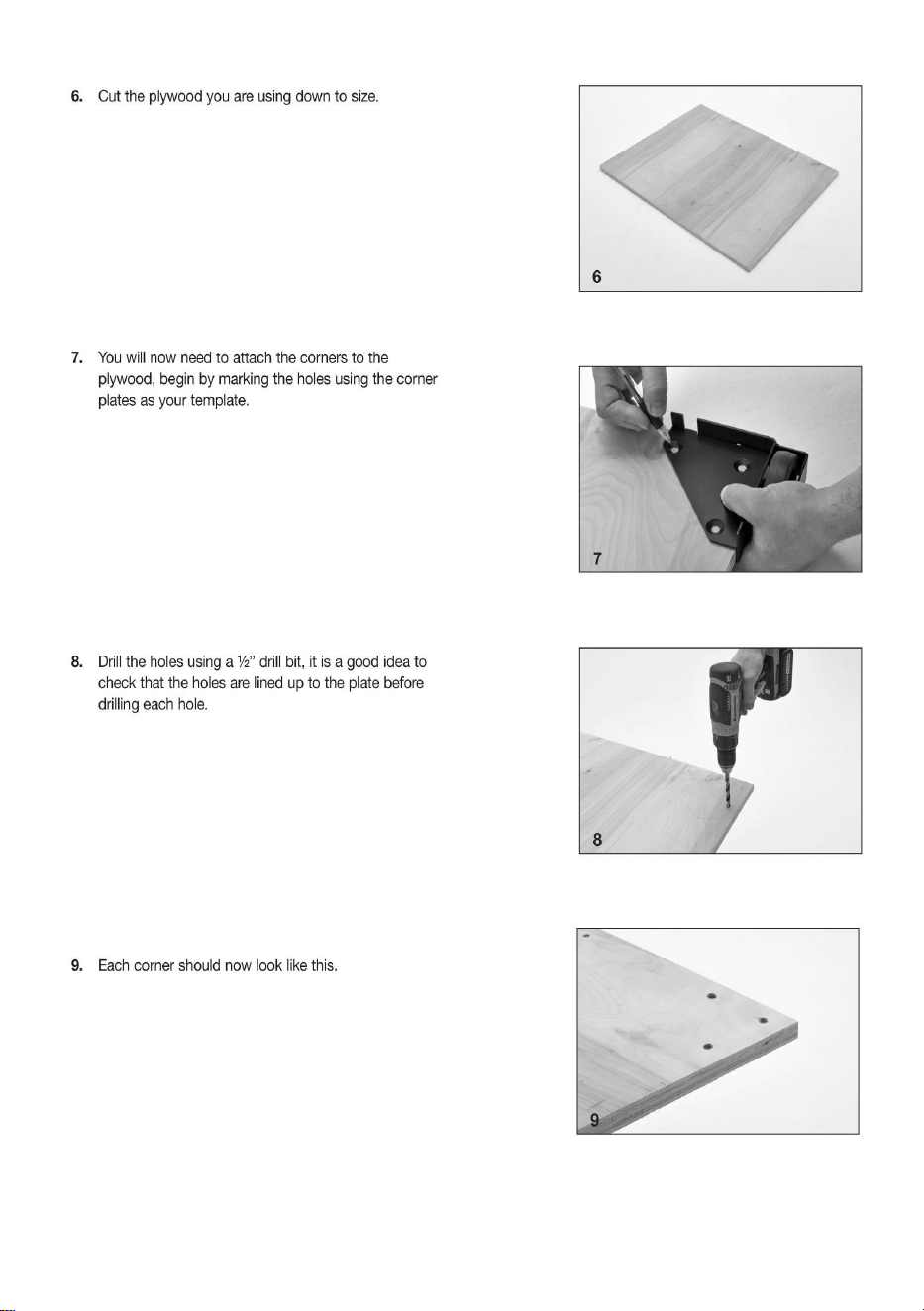

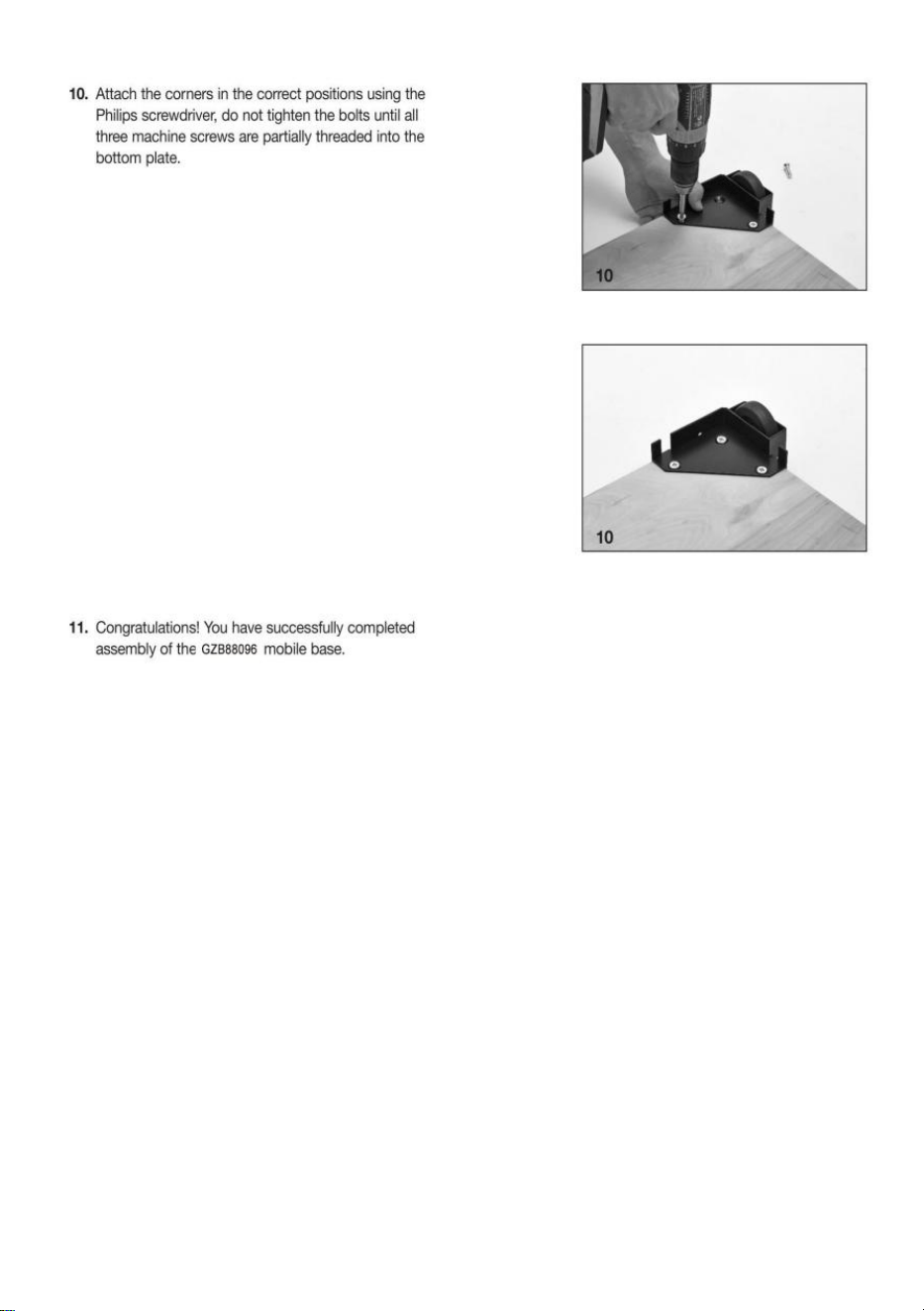

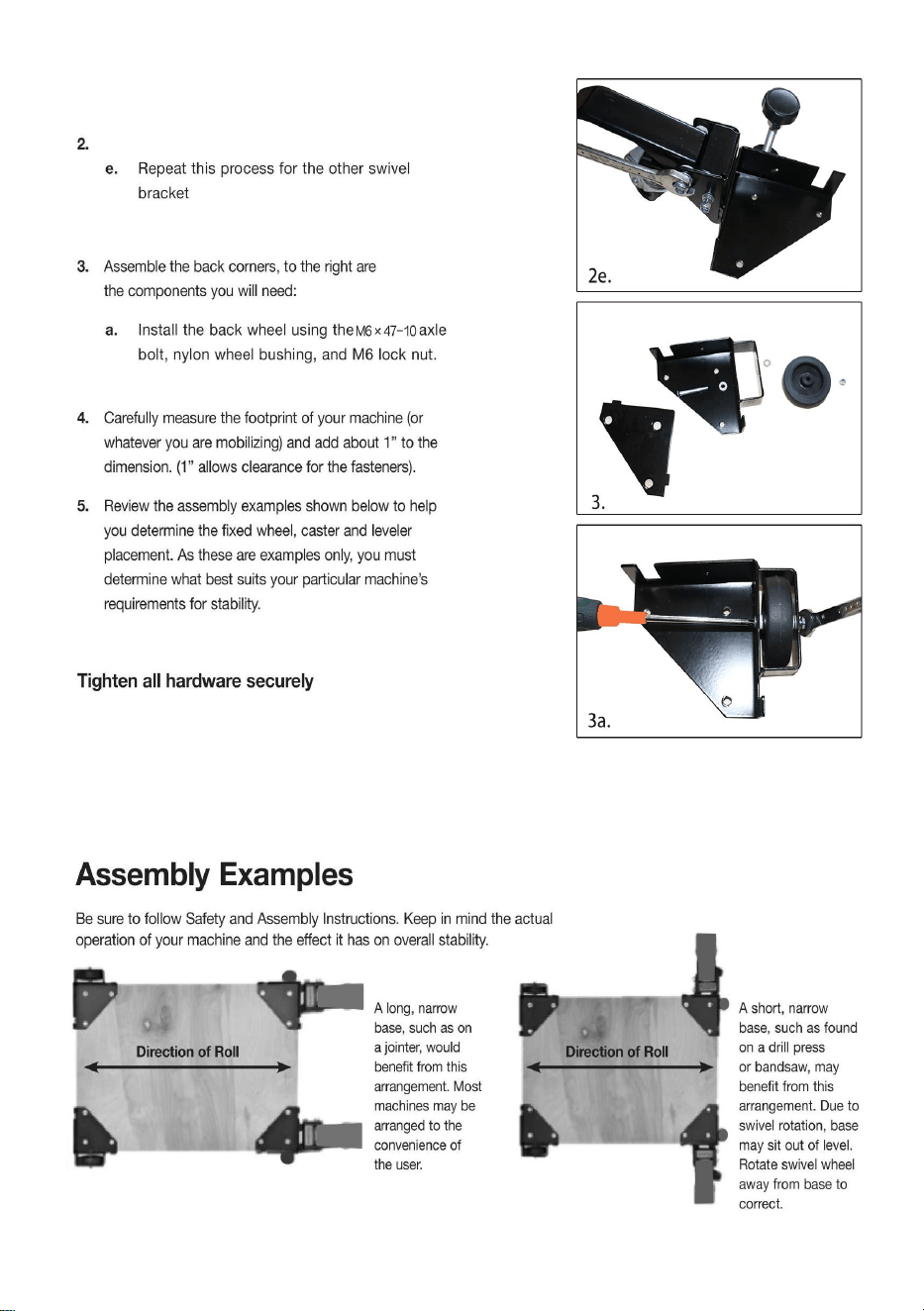

ASSEMBLY I
nstructions
background
- 6 -
background
- 7 -
background
- 8 -
background
- 9 -
MAINTENANCE
1.Avoid prolonged exposure to the sun to avoid aging.
2.Inspect accessories for wear, cracks and other damage before use, and
replace defective accessories immediately.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
background
