Vevor 3A 3300W High Power Infrared Paint Curing Lamp

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
3A photo

User Manual

This is the main product document for model 3A.

The file format is pdf, 128 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
INFRARED PAINT LAMP
MODEL:2X3、3K、1A、1AX、1AS-1、2A、3A
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:2X3、3K、1A、1AX、1AS-1、2A、3A
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Infrared Paint Lamp
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in
the European Union. This applies to the product and all
accessories marked with this symbol. Products marked as such
may not be discarded with normal domestic waste, but must be
taken to a collection point for recycling electrical and electronic
devices
PARAMETER LIST
2X3
3K
1A
1AX
1AS-1
2A
3A
110/2
20
110/2
20
110
/220
110
/220
110
/220
110/
220
110
/220
3
3
1.5
1
2
2.2
3.3
NO
NO
1-60
1-60
1-60
1-60
1-60
/
/
0.32
0.23
0.33
0.48
0.8
4.65
6.95
10.9
1.7
3.55
14.6
5
28.9(st
and
column
/8.5(la
mp
holder))
background
- 3 -
PART LIST
Model
Accessories
2X3
Lamp head*6
Lamp holder*4
Screw(M6*8)*12
3K
Lamp head*9
Lamp holder*6
Screw9(M6*8)*18
1A
Lamp head*1
Columns (column A+column B)*1
Clamps (clamp A+clamp B)*1
1 U-shaped handle*1
Base*1 / Base holder*1
Models of adjustable handles*3(2 for M8 * 20/1
for M12 * 95)
Models of plum blossom handles*2(1 for M10 *
50 * 30/1 for M8 * 30 * 20)
M8 * 55 screws*6 / M8 nuts*6; flat pads*6 /
wrench*1 / hexagon socket*1
casters*4 (2 brakes / 2 activity wheels)
1AX
Lamp head*1
1AS-1
Lamp head*1
Replace lamp tube*2
Tripod*1
Handle*1
background
- 4 -
2A
Lamp head*1
Columns*1 (column A+column B)
Clamps *1(clamp A+clamp B)
Base*1 / Base holder*1
Adjustable handle model*1(M12 * 95)
Models of plum blossom handles*2(1 M10 * 50
* 30 / 1 M8 * 30 * 20)
M8 * 55 screws *6/ M8 nuts*6 / Flat washers*2
/ Wrench*1 / Hexagon socket*1
Casters*4 (2 Brakes / 2 Activity wheels)
Control system*1
Connection lines*2
3A
Box A:
1 set of Lamp holders (Including 3 Lamp tubes
assembled into one);
Box B:
1 set of Column Control System
1 set of Base
Adjustable handles *3 (With 2 Washers and 1
Screw)
Inner hexagonal corners*2
Casters*4 (2 brakes / 2 movable)
Handle*2
SECURITY & WARNINGS
• Do not use this machine in flammable or explosive environments, such as
flammable liquids, gases or particles, etc., or it will easily cause a fire.
• If you need to use this machine in the paint room, you must first purify the
air in the room.
background
- 5 -
• Do not punch or knock the machine.
• Avoid inserting hard objects into the lamp head.
• Always use a soft cloth or cotton dipped in alcohol to gently wipe the tube
and reflector to keep clean (Note: Be sure to unplug the power supply and
cool down after wiping need to be after twenty minutes, until the alcohol
evaporates completely before starting the lamp, otherwise the lamp is easy
to burst!)
• When moving the machine, pay attention to the potholes to avoid
overturning.
• The machine must be connected to the ground wire to ensure safety. The
grounding machine must be connected to an outlet installed under proper
guidelines. Do not change or convert the ground connection. Do not use
any outlet converter. In case of uncertainty, have the grounding checked for
correctness by a professional electrician.
• Always ensure good grounding to avoid electric shock.
• Remove objects from the front of the lamp head before switching on the
machine.
• Keep at least 4 meters away from the paint spraying location when the
unit is turned on.
• If the lamp does not light up after power is on, the socket may be loose.
• To avoid accidents caused by clutter and dim light, please keep the place
clean and well-lit.
• Avoid using the machine in rainy and wet areas. Water ingress may cause
electric shock or damage to the machine.
• If the machine is to be used outdoors, use a special outdoor cord marked
with "W-A" or "W" to prevent electric shock.
• Avoid touching your body to a grounded surface to increase the possibility
of electric shock.
• Replace damaged cords promptly to prevent electric shock.
• Do not use the cord inappropriately. Do not move the machine by pulling
on the cord or pulling the plug from the outlet. The cord must be kept away
from too hot, oily or sharp parts and moving objects. Replace damaged
cords promptly to prevent electric shock.
background
- 6 -
• To avoid excessive heat, do not cover the heater. If the heater is covered
or placed in the wrong position can result in a fire hazard.
• Do not use the heater in the bathroom or around swimming pools.
• Avoid the presence of non-professionals, such as bystanders, children,
and visitors, when the machine is in use. If necessary, guard the machine.
• It is forbidden to bake two lamps against each other or to bake one lamp
on the other without any baked object.
• Lamp replacement should be done at a service center or by a
professional.
OPERATION

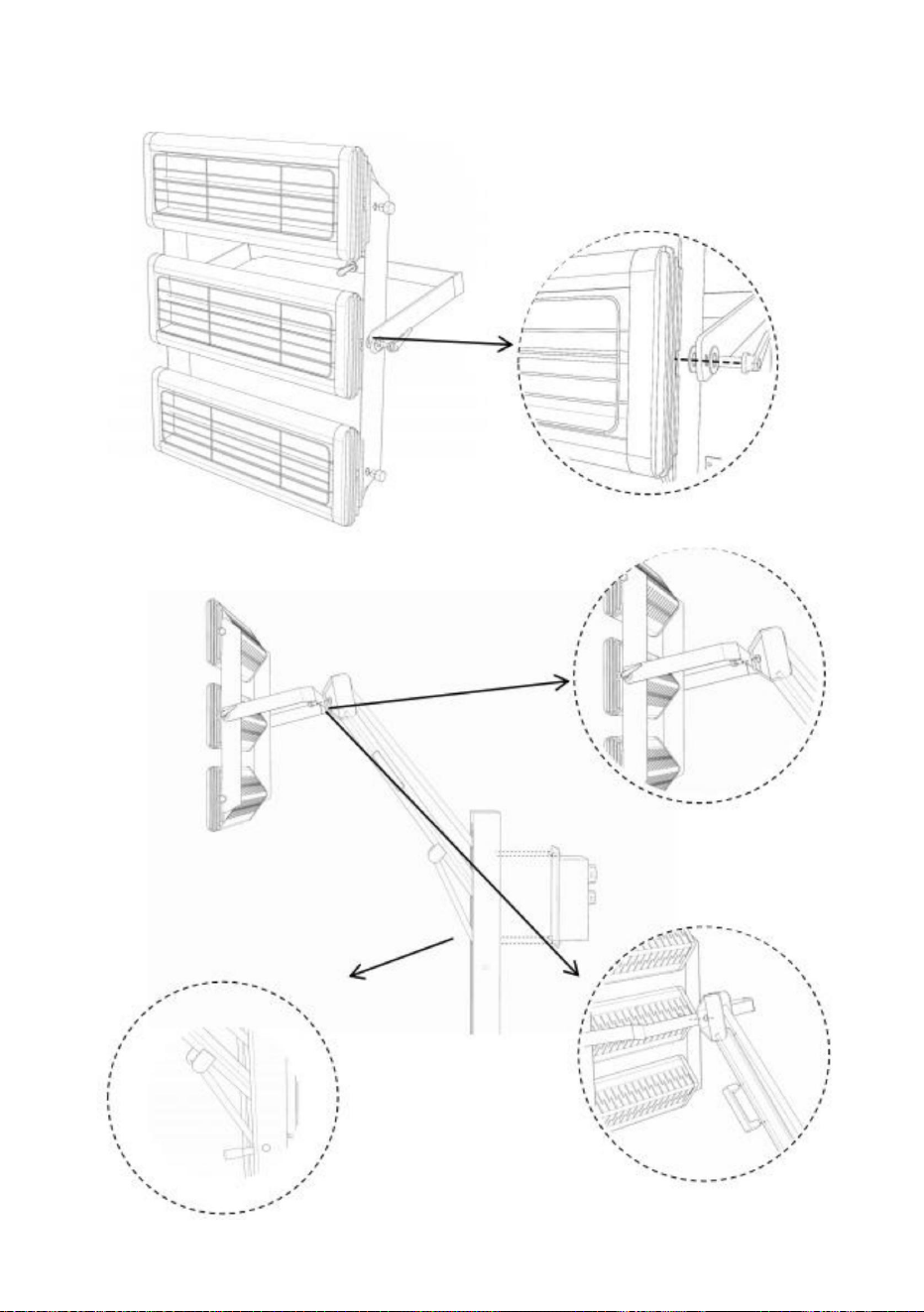

2X3、3K

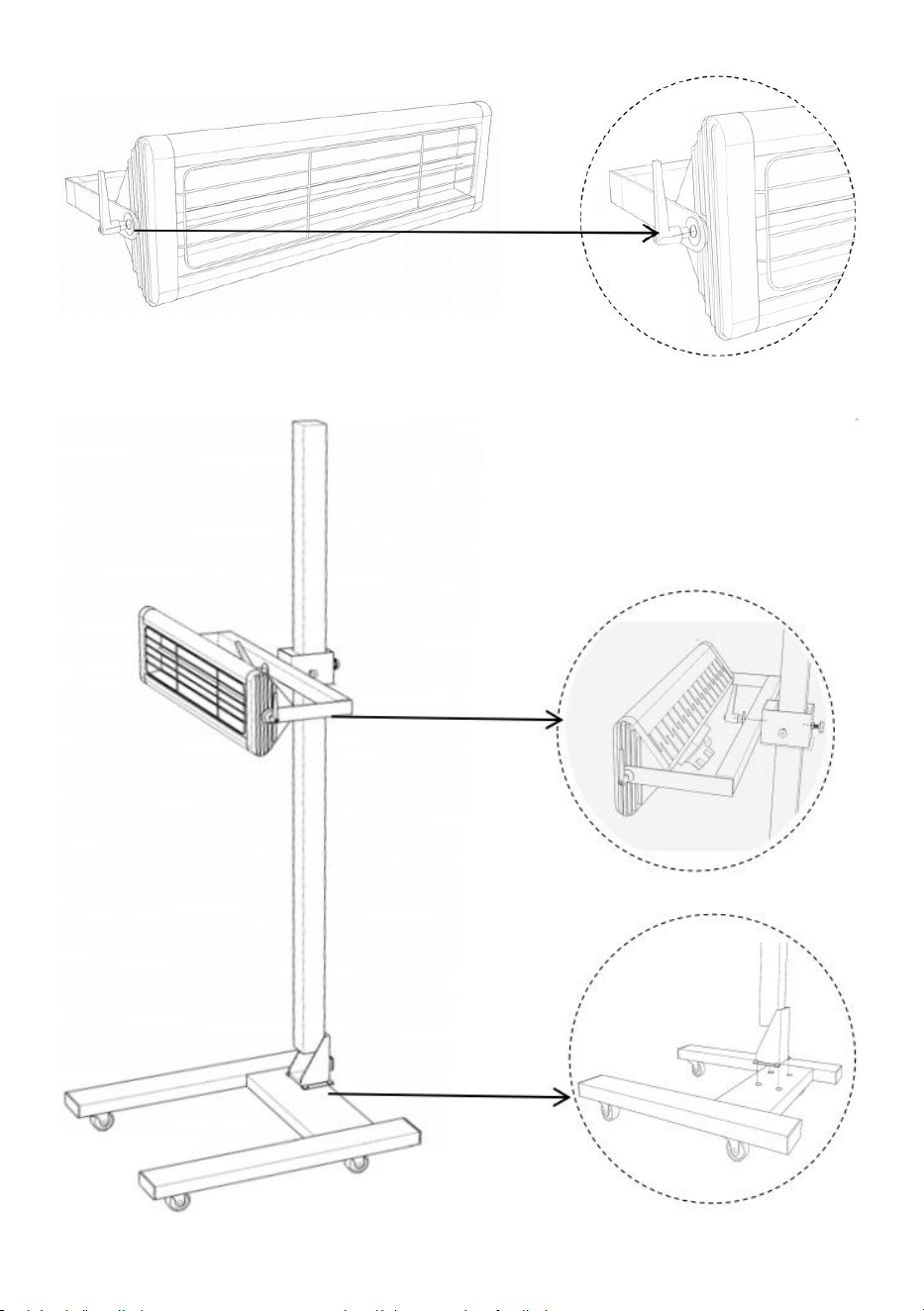

1A
background
- 7 -
background
- 8 -

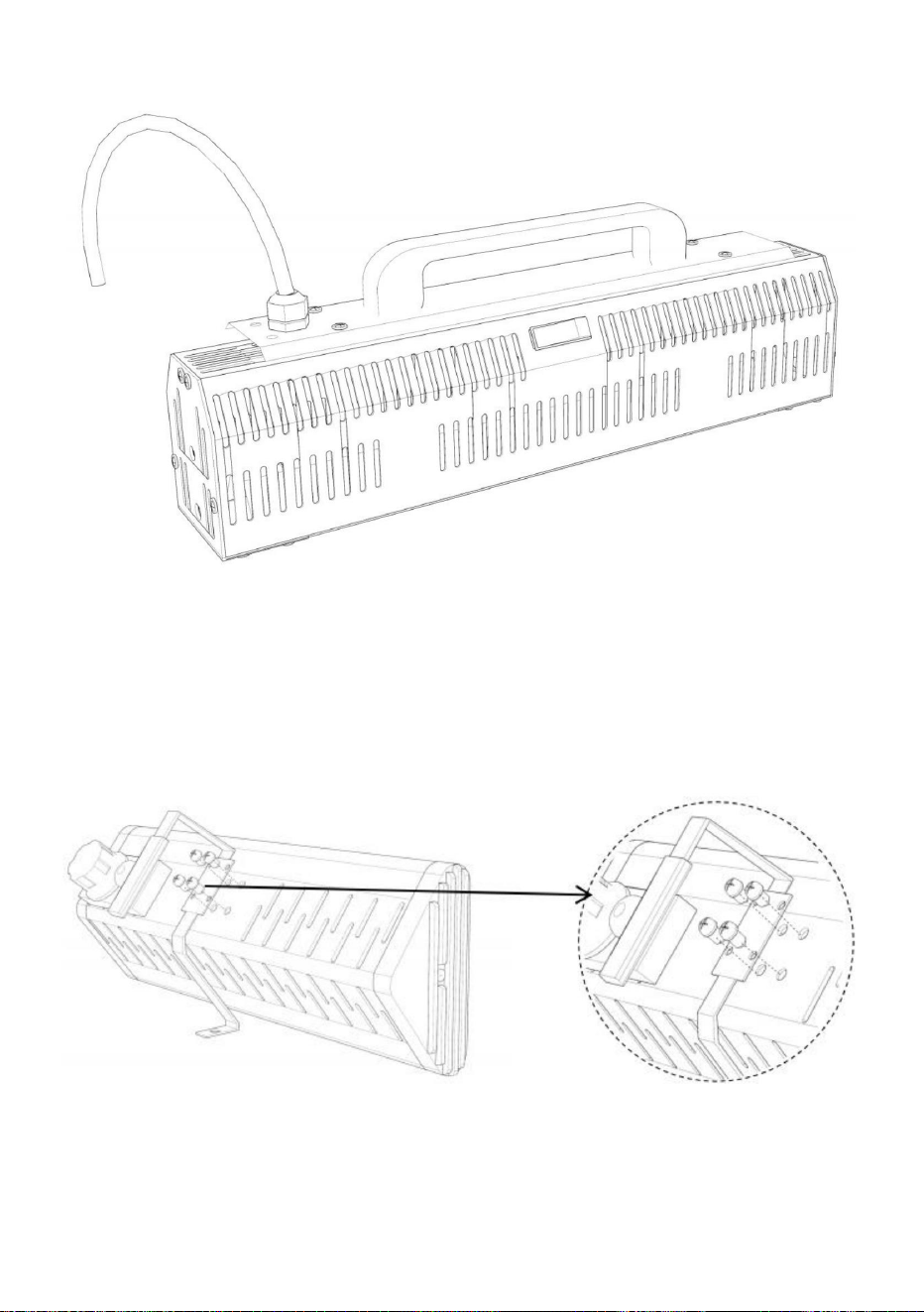

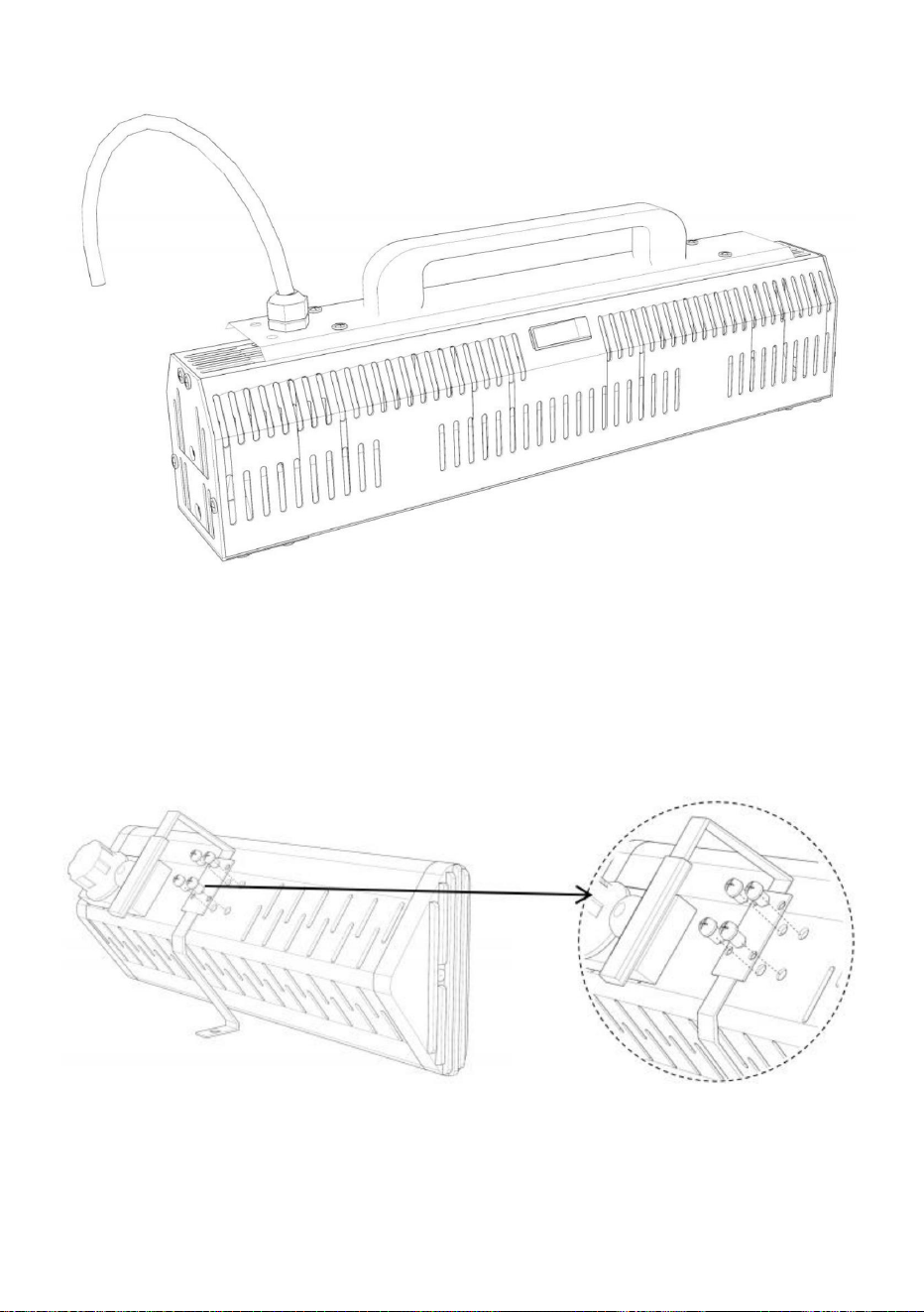

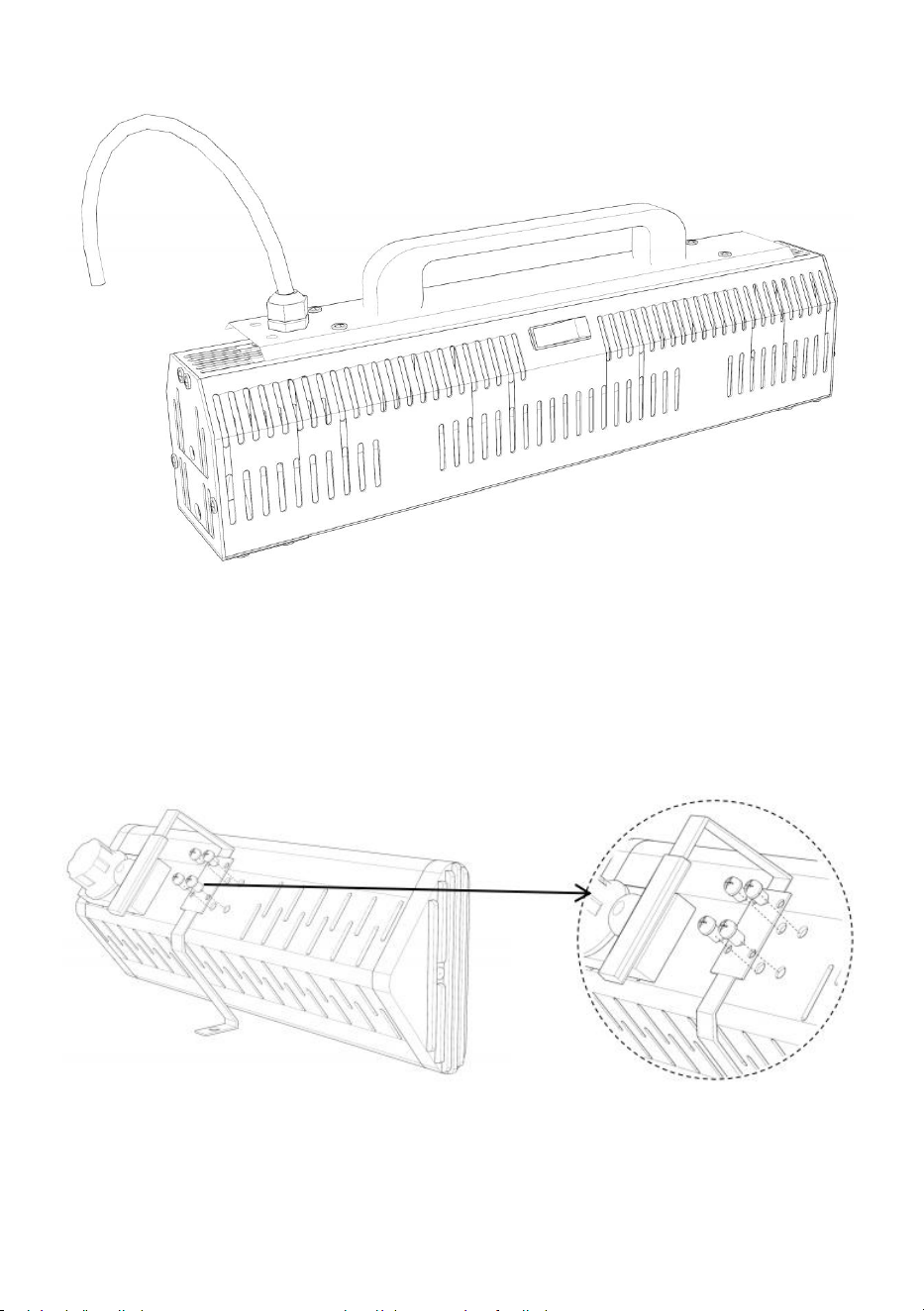

1AX

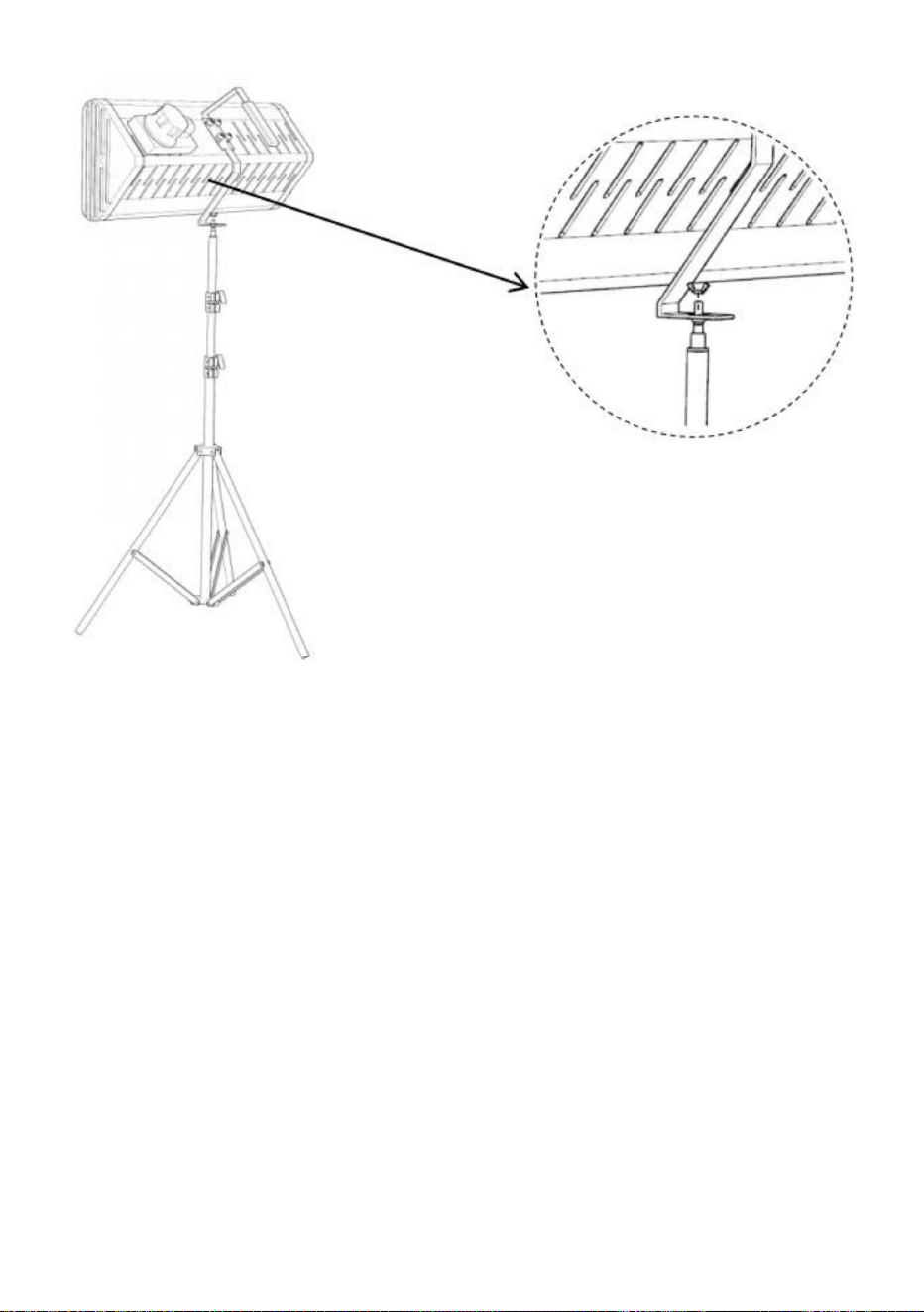

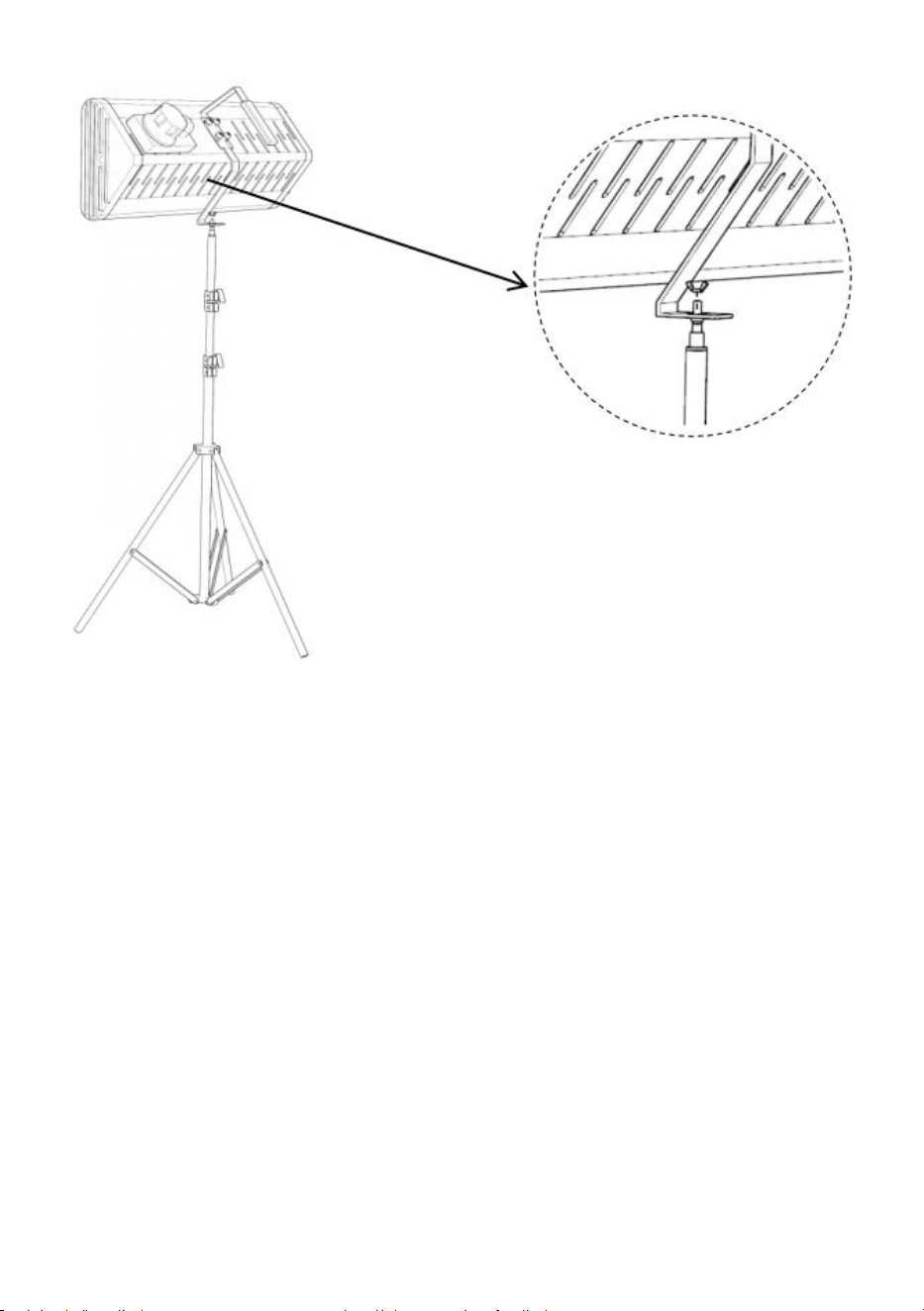

1AS-1
background
- 9 -
background
- 10 -

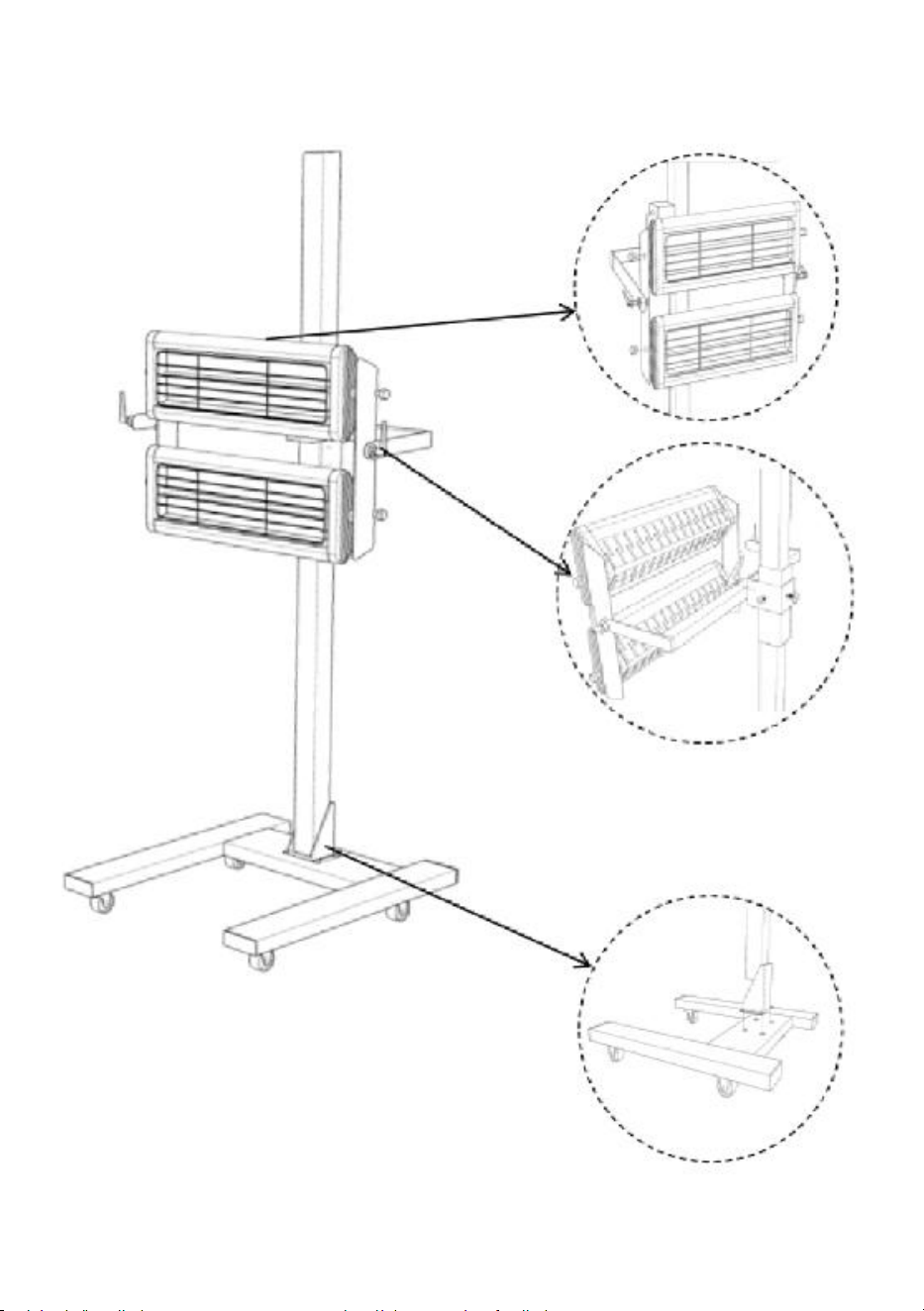

2A
background
- 11 -

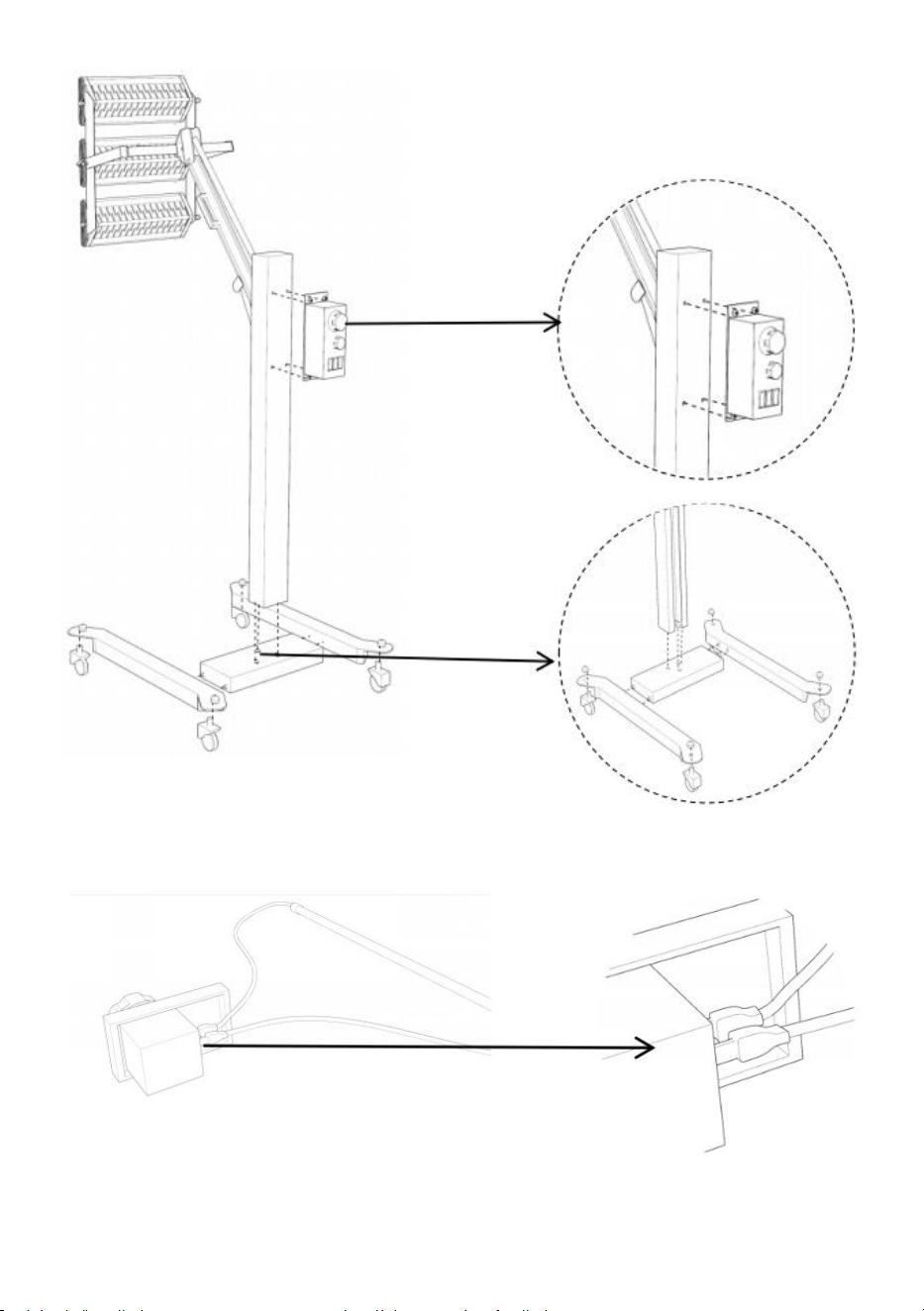

3A
background
- 12 -
Lamp Replacement
Connect the lamp's cord socket as shown here.
background
- 13 -

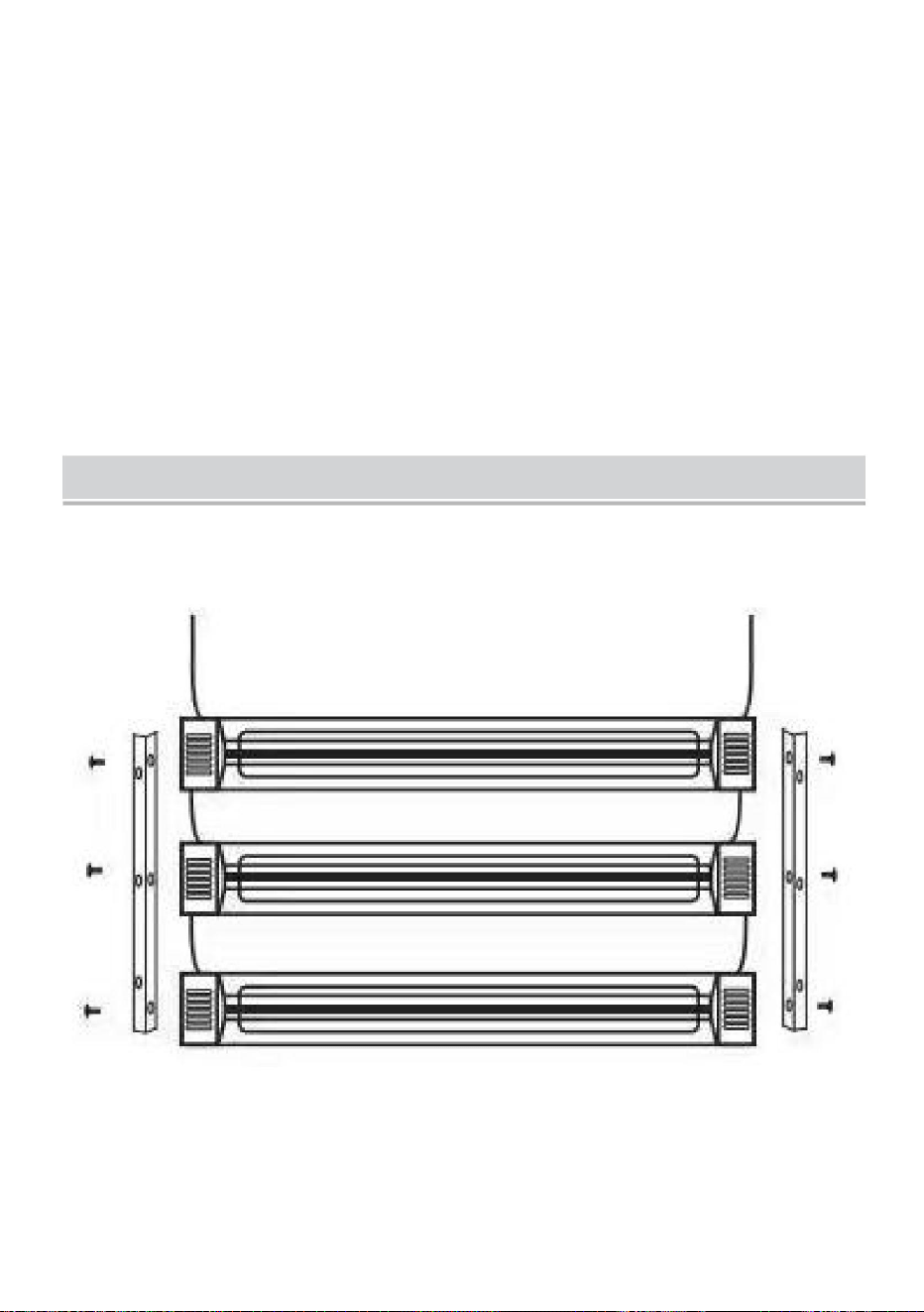

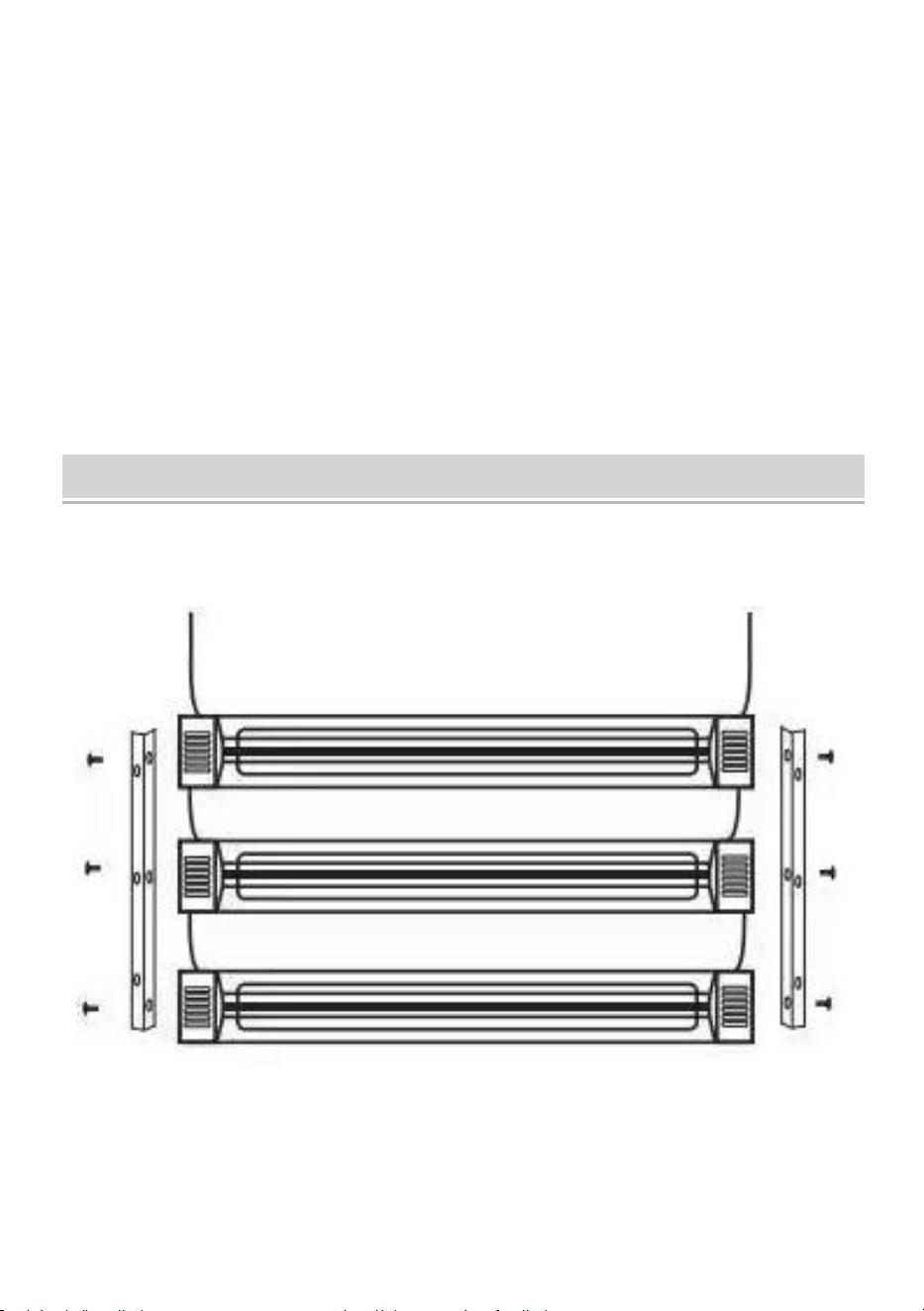

Lamps are screwed to the housing on both sides.
Key Description
Timing control
Power Percentage Adjustment
Three-lamp independent switch
background
- 14 -
Timing control
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS:SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA:Sanven Technology Ltd. Suite 250,9166 Anaheim
Place,Rancho Cucamonga,CA91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House,
The Pavilions Preston, United Kingdom
pooledas12[email protected]
01772418127
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten, Germany
euvertreter@gmail.com
+49 1727041930
Made In China
