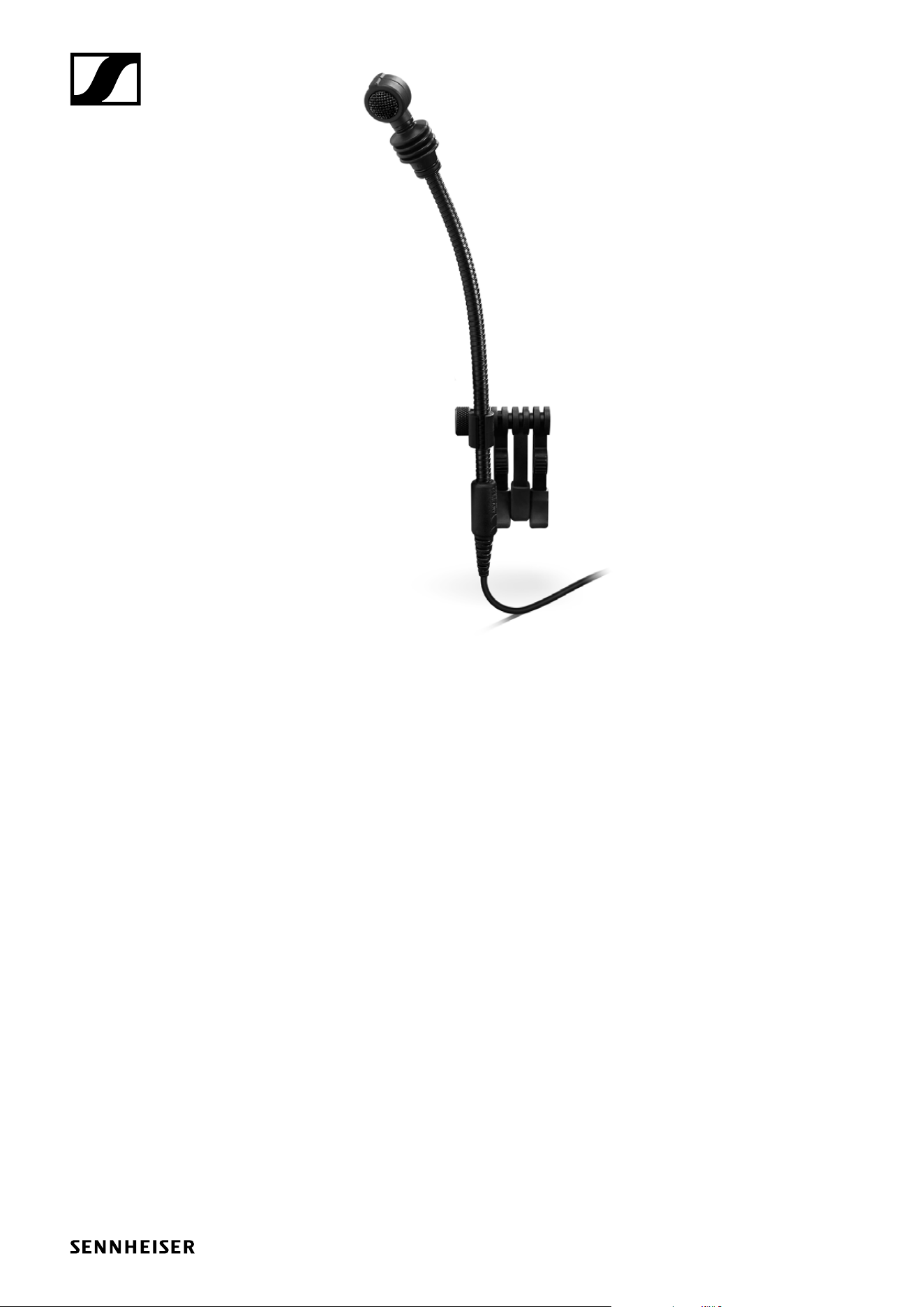

e 608
Bedienungsanleitung
e 608 | 2/8
Lieferumfang
Lieferumfang
• e 608
• Mikrofonklammer
• Anschlusskabel
• Tasche
• Kurzanleitung
• Sicherheitshinweise

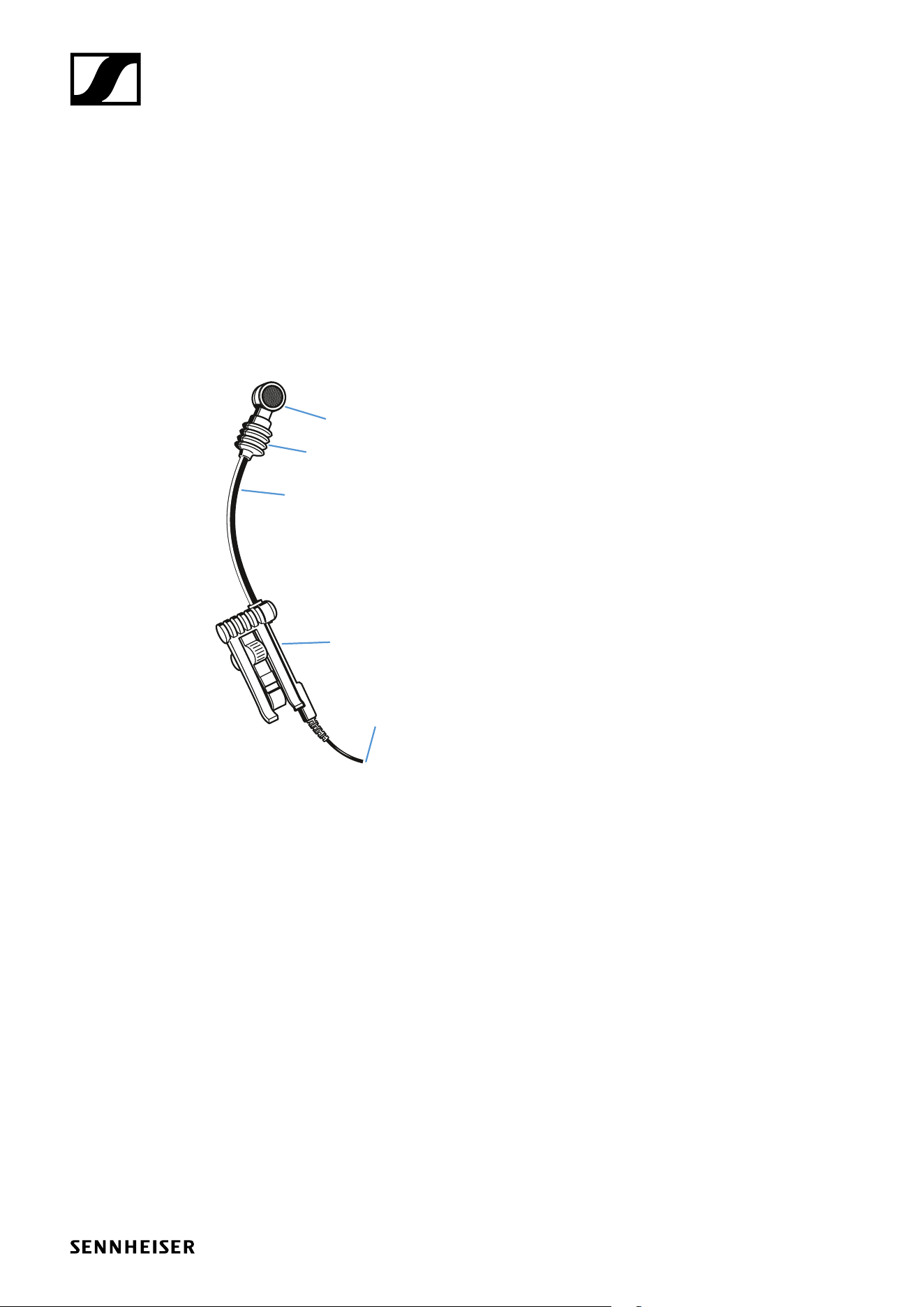

Produktübersicht
1
3
2
4
5
1. Mikrofonkapsel
2. elastische Aufhängung
3. Schwanenhals
4. Mikrofonklammer
5. XLR-3-Buchse
e 608 | 3/8
Installation
Installation

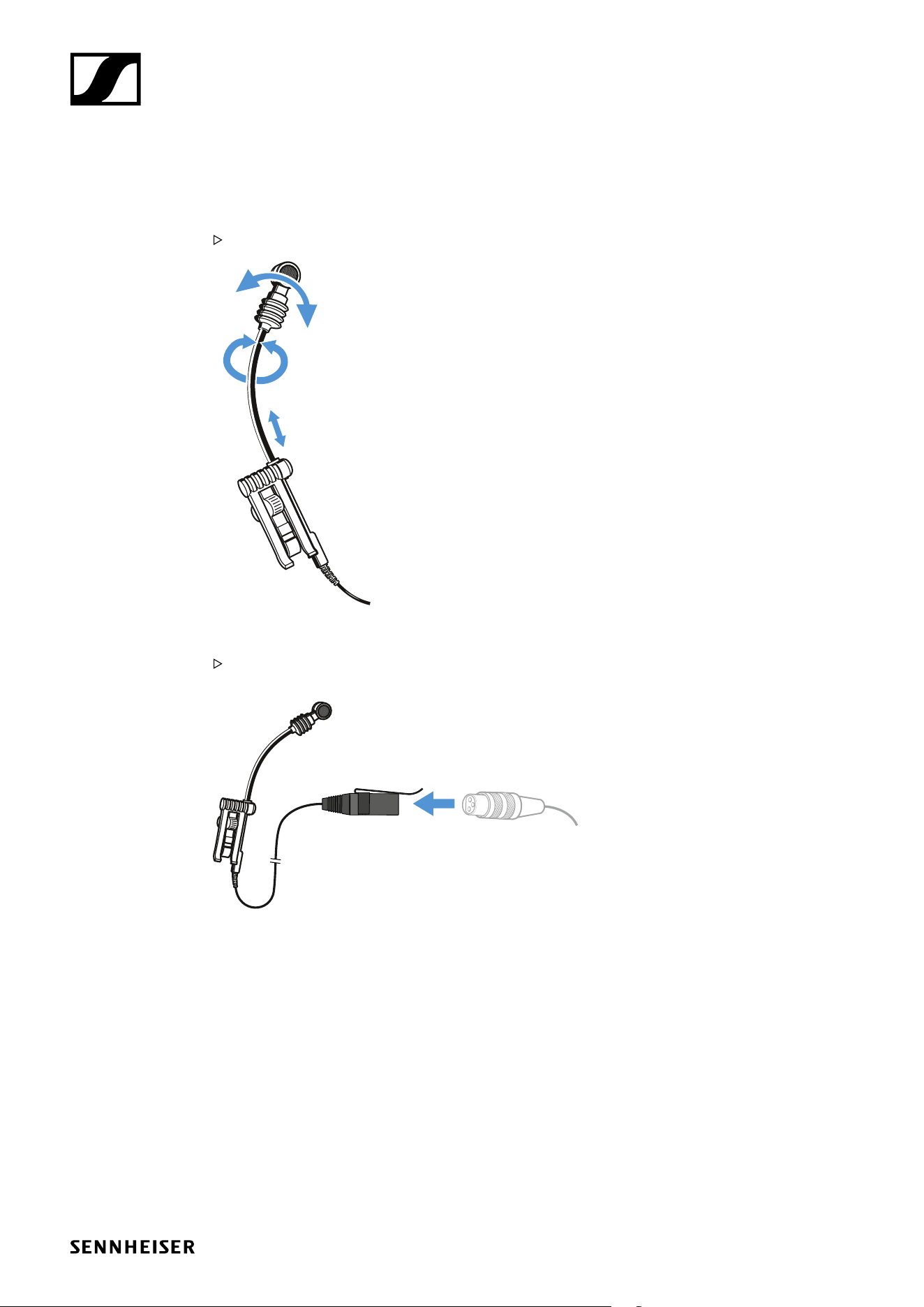

Mikrofon montieren
Biegen Sie vorsichtig den flexiblen Schwanenhals.
Mikrofon anschließen
Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
e 608 | 4/8
Installation

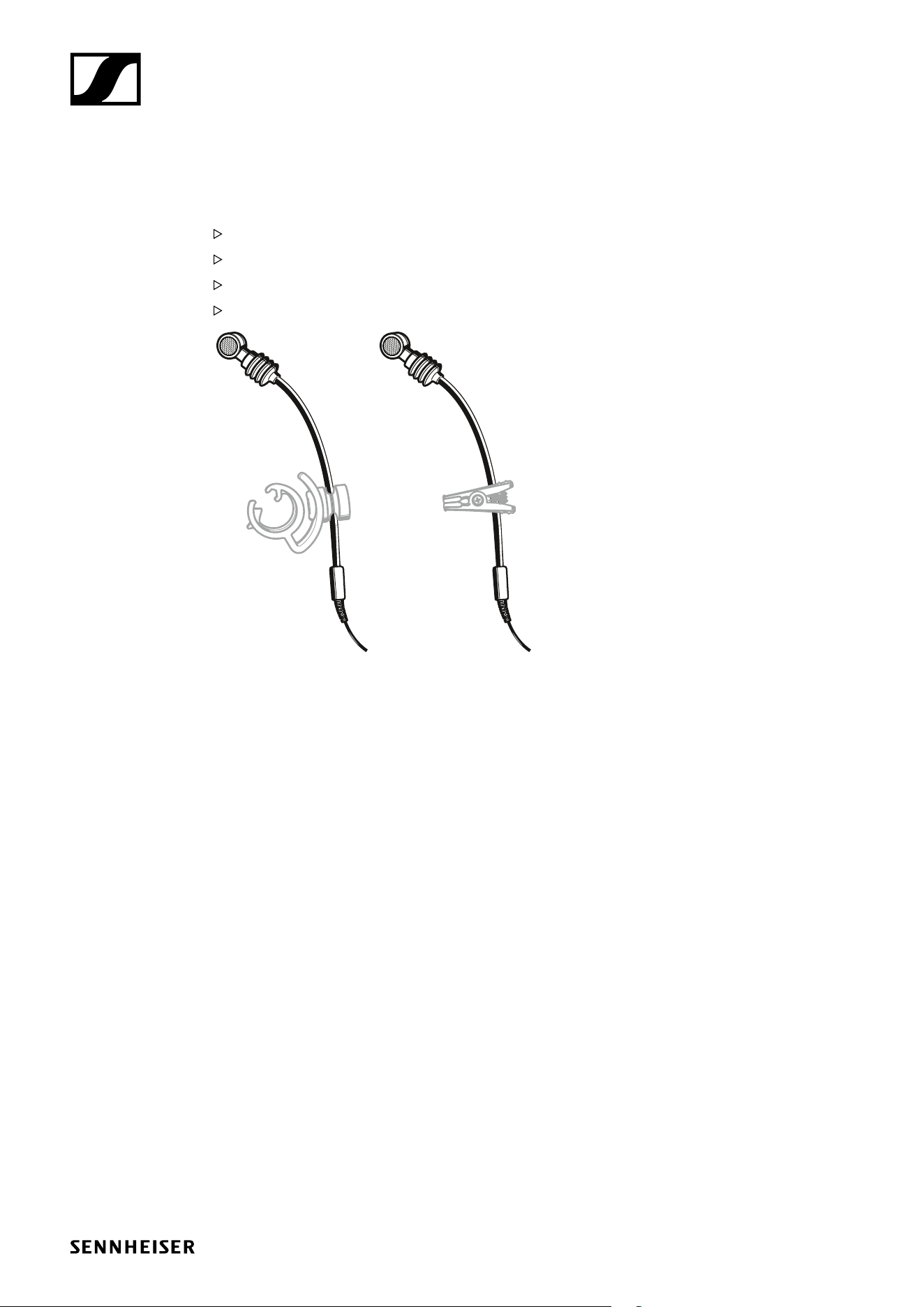

Zubehör verwenden
Für das e 608 steht als optionales Zubehör die Klammern MZH 908 D (Abbildung links) und MZH
908 B (Abbildung rechts) zur Verfügung.
Ziehen Sie die befestigte Klammer vom Schwanenhals ab.
Lösen Sie die Schraube der Klammer.
Drücken Sie die Klammer am Schwanenhals fest.
Schrauben Sie die Schraube der Klammer fest.
e 608 | 5/8
Bedienung
Bedienung

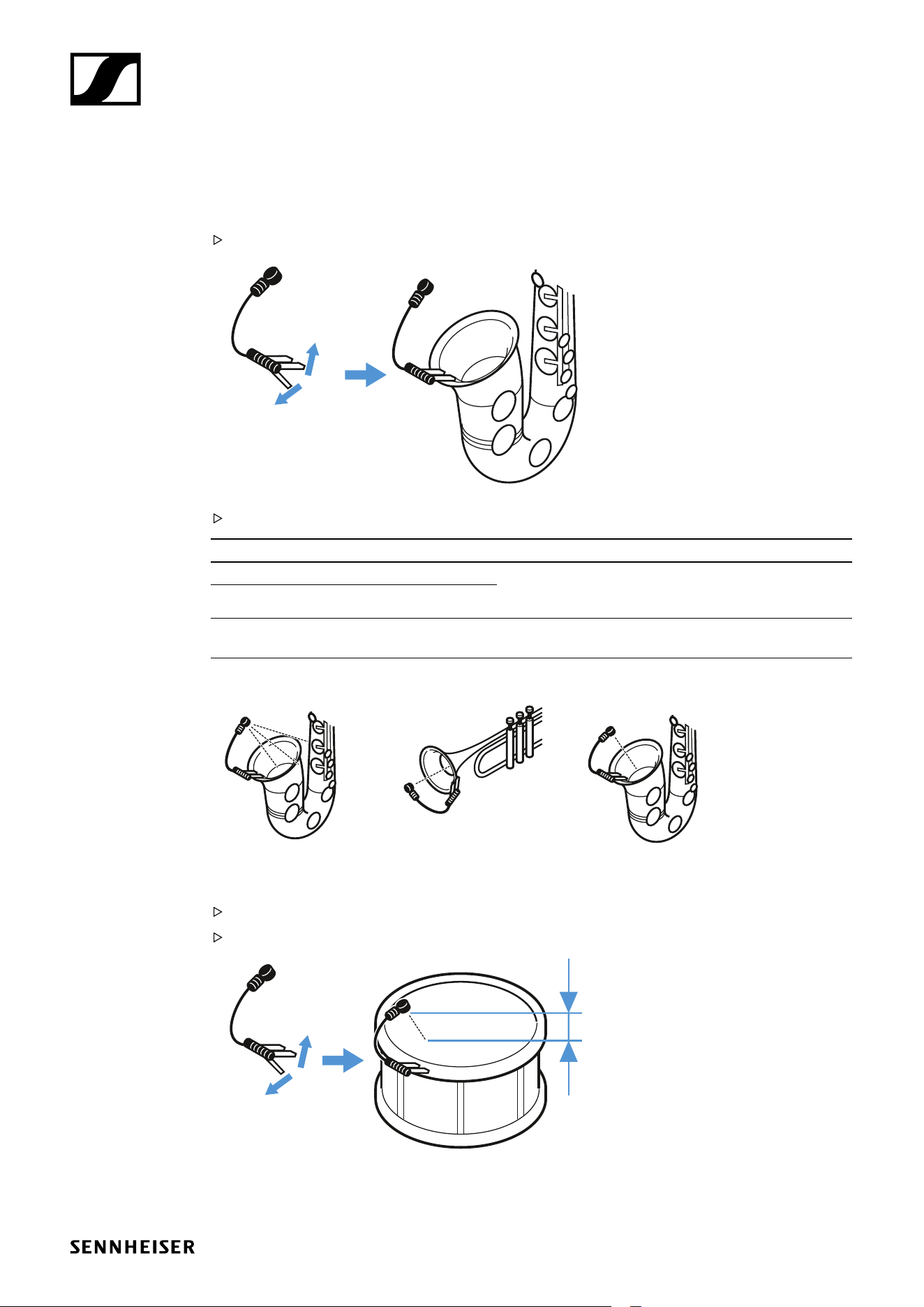

Am Blasinstrument befestigen
Befestigen Sie das Mikrofon mithilfe der Klammer am Trichter des Instrumentes.
Beachten Sie unbedingt folgende Hinweise:
Position Klangresultat Anmerkung
A reduzierte Nebengeräusche Mikrofon mit der mitgelieferten Klammer am Trich-
ter des Instruments befestigen und direkt auf den
Schalltrichter ausrichten.
B klarer, kraftvoller Sound
C ausgeglichener, natürlicher
Sound
Ausrichtung teilweise in den Trichter, teilweise auf
den Instrumentenkörper
A B C
An einer Trommel befestigen
Befestigen Sie das Mikrofon mithilfe der Klammer am Trommelrand.
Positionieren Sie das Mikrofon an der Trommel mit 3 bis 5 cm Abstand über dem Fell.
3 – 5 cm
(1.2 – 2")
e 608 | 6/8
e 608 reinigen und pflegen

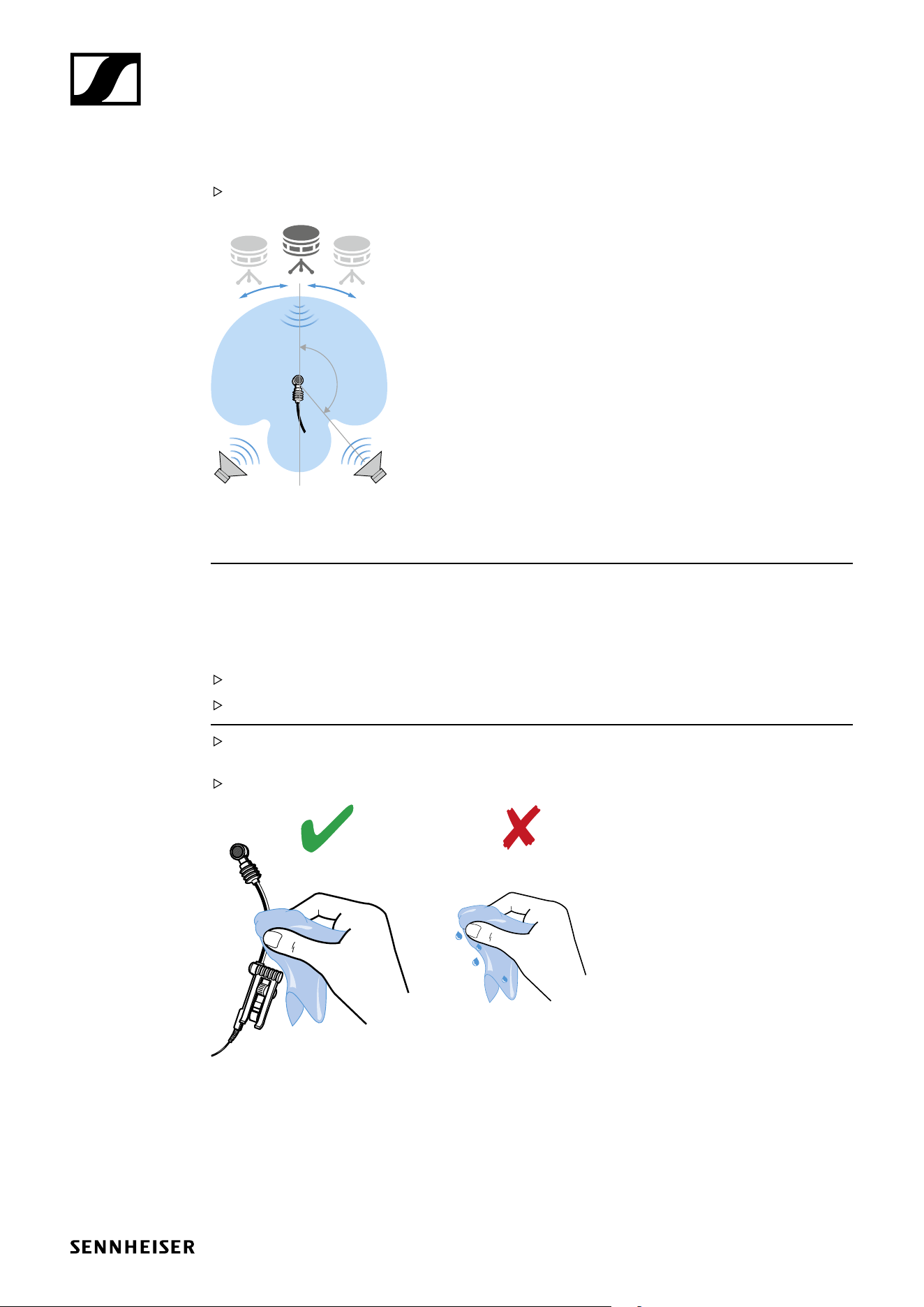

Monitorlautsprecher platzieren
Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (120°, ver-
gleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.
120°
e 608 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 608 | 7/8
Technische Daten
Technische Daten
Wandlerprinzip dynamisch
Übertragungsbereich 40 - 16.000 Hz
Richtcharakteristik Superniere
Freifeld-Leerlauf-Übertragungsfaktor 0,8 mV/Pa
Nennimpedanz (bei 1 kHz) 250 Ω
Min. Abschlussimpedanz 1 kΩ
Kabel 3 m mit 3,5-mm-Klinkenstecker, verschraubbar
Temperaturbereich 0 °C bis +40 °C
Abmessungen ⌀ 17 x 185 mm
Gewicht 20 g

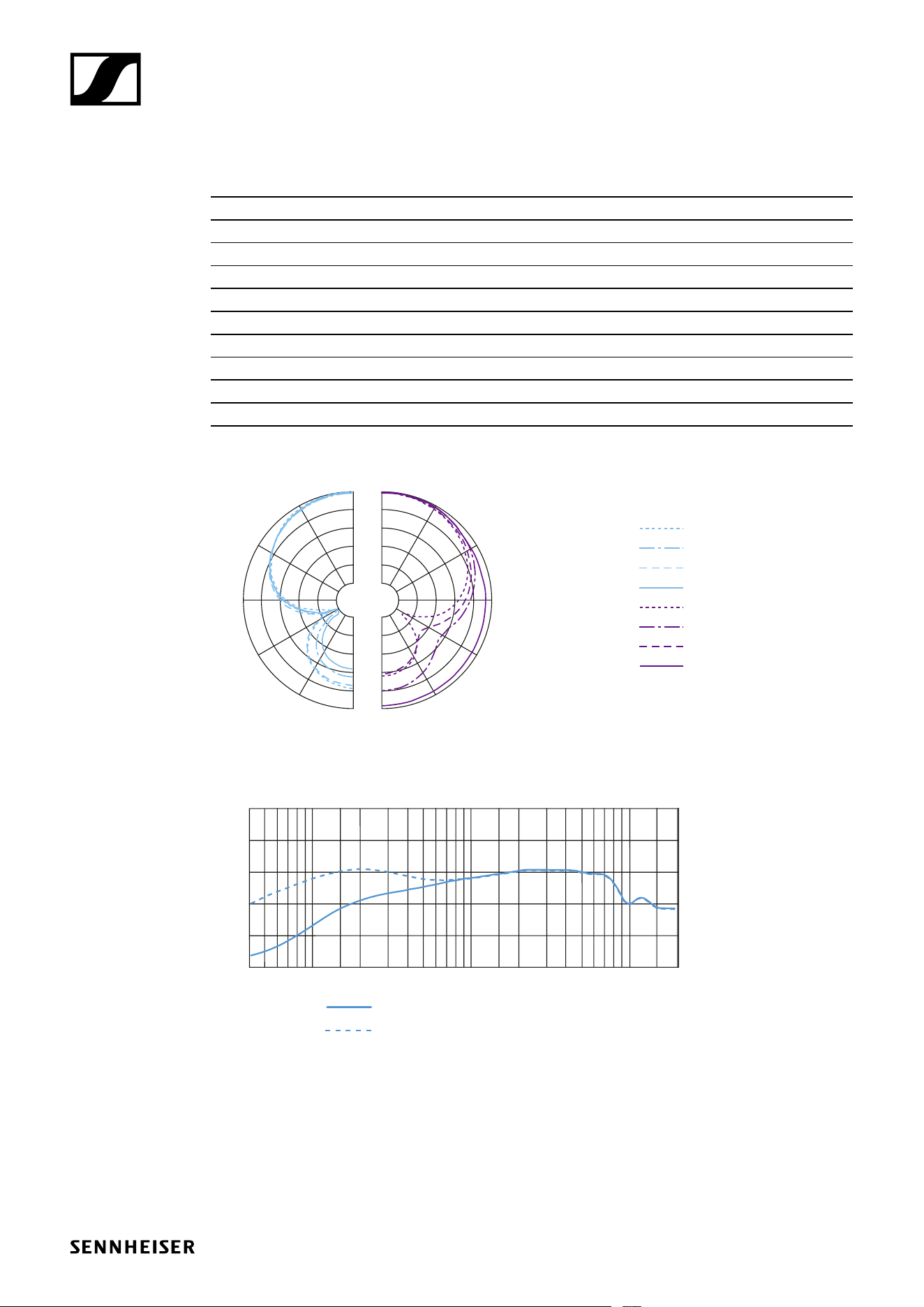

Polardiagramm
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
Frequenzgang
dBV
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
- 50
- 60
- 70
- 80
- 90
- 40
0°, 1 m
0°, 5 cm
e 608 | 8/8
Übersicht der Anwendungen

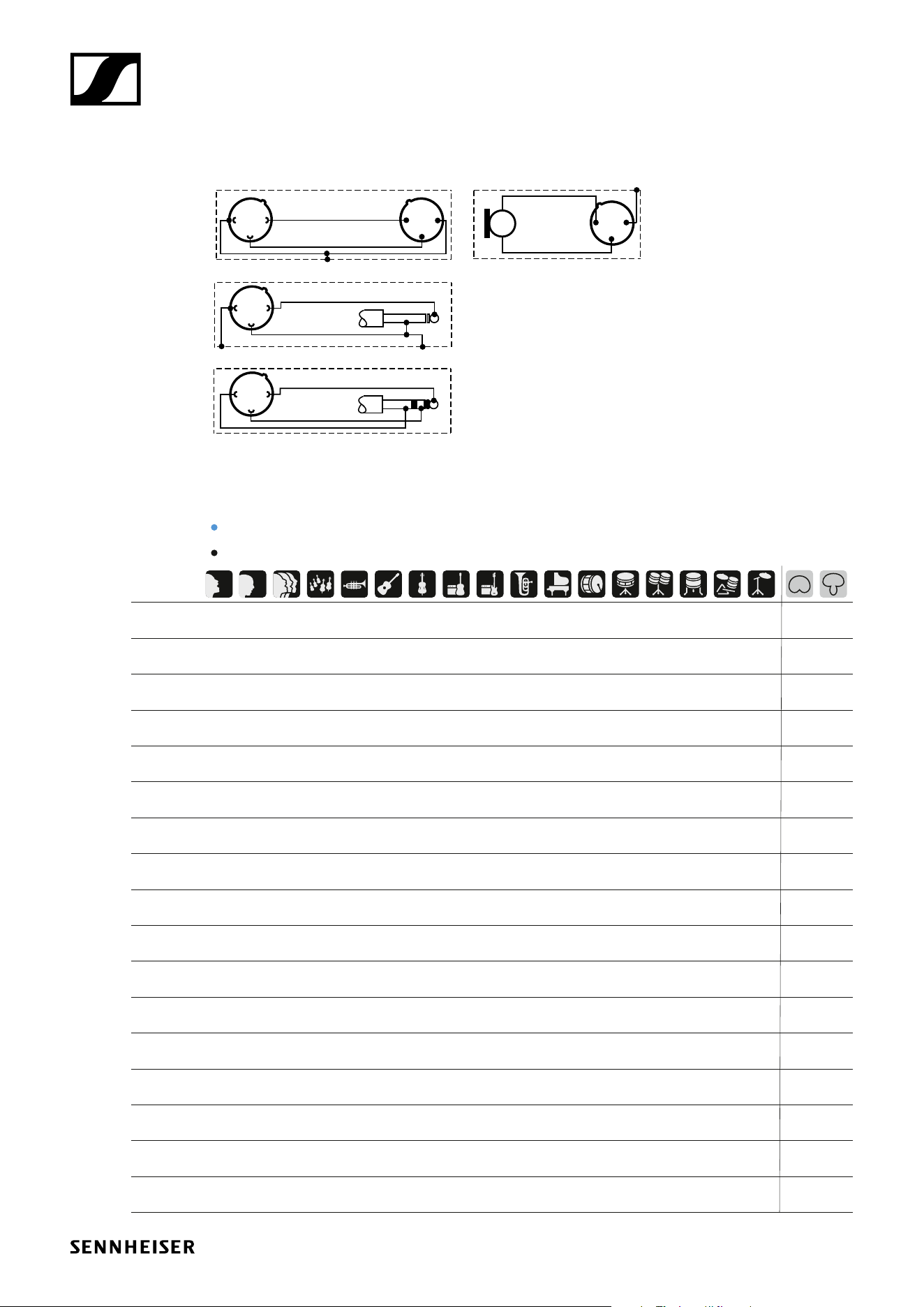

Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
1
2
3
+
+
XLR 6.3 mm
XLR
6.3 mm
XLR
XLR
XLR
UNBALANCED
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
