Technical Support and E-Warranty Certificate www.vevor.com/support
Commercial Countertop Gas Stove
MODEL:GSP-18-25/GSP-18-25D
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.


- 1 -
MODEL:GSP-18-25/GSP-18-25D
GSP-18-25 GSP-18-25D
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Commercial Countertop
Gas Stove

- 2 -
Warning-To reduce the risk of injury, the user must read the
instructions manual carefully.
Model NO.
Natural (NG)-4"WC
Propane (LP)-10"WC
BTU
Orifice Size
BTU
Orifice Size
GSP-18-25
45000*2
3.4
45000*2
2.05
GSP-18-25
D
45000*4
3.4
45000*4
2.05
For Your Safety
Do NOT store or use gasoline or other flammable vapors and liquids in the
vicinity of this, or any other equipment.
Warning!
Improper installation,adjustment, alteration, service or maintenance can
cause ,property damage, injury or death. Read the installation, operation
and maintenance instructions thoroughly before installing or servicing this
equipment.
To Purchaser
This equipment factory configuration gas source for Natural gas, please
use Natural gas, so replace the gas source for LP gas, please find a
professional to operate and replace!!!
After installation of your stove, immediately contact your local gas supplier
to obtain information in the event the user of your equipment smells gas.
This information must be posted in a prominent location.

- 3 -
To User
RETAIN THIS MANUAL FOR FUTURE USE
Upon receipt of this stove, inspect it thoroughly for any damage which may
have occurred during shipment. If damage is observed, contact the
delivery agency immediately.
1.Preparation For Installation: Safe and satisfactory operation of the
stove depends, to a great extent, upon it’s proper installation. It should be
installed in accordance with the National Fuel Gas Code Z223.1, these
instructions, and applicable State and Local Codes.
Installation must be made by a licensed plumber.
Initial setup must be made by a licensed service company.
A gas pressure regulator is supplied with your stove. The regulator must be
installed before connecting stove to gas supply line. Please note: air vent
can plug with grease, thereby shutting gas supply off. Install regulator in a
drip-free area.
The stove and it’s individual shutoff valve must be disconnected from the
gas supply piping system during any pressure testing of that system at test
pressures in excess of 1/2 psig (3.45 kPa).
The stove must be isolated from the gas supply piping system by closing
it’s individual manual shutoff valve during any pressure testing of the gas
supply piping system at test pressures equal to or less than 1/2 psig (3.45
kPa).
2. Clearances And Ventilation: This stove is designed for installation in
non-combustible locations with 4 inch clearance from sides and 6 inch form
back.
Keep equipment area free and clear from combustibles.
The area in front of, and above the stove must be clear to avoid obstruction
of flow of combustion and ventilation air. Means must be provided for
adequate air supply and adequate clearance for air openings into the
combustion chamber.
Adequate clearances must be provided in front and sides of the stove for

- 4 -
servicing and proper operation.
It is important that the stove be installed under an exhaust hood which is
adequate to remove the products of combustion and cooking vapors.
Sufficient make-up air must also be provided to the space where the stove
is located to replace that removed through the exhaust hood.
3.Gas Piping: Make sure the gas pressure regulator supplied with the
stove is installed correctly. Connect outlet side of regulator to stove. The
regulator is set at 4 inches w.c. on natural gas and 11 inches w.c. on
propane gas. A 1/8” pressure tap is provided on the gas manifold at the
front of the stove for checking the gas pressure. Please note: air vent on
regulator can plug with grease, thereby shutting gas supply off. Install
regulator in drip-free area.
Connect stove to the gas supply line. Under no circumstances should the
gas supply line be smaller than the inlet pipe on the stove. A gas shutoff
valve must be installed in the gas supply line upstream of the stove for
complete shutdown and service. Use pipe sealant on all pipe joints.
Sealant must be resistant to the action of L.P. gasses.
For proper performance, the stove must be level. If legs are provided,
adjust feet at bottom of legs to level stove. If legs are not provided, seal the
base of the stove to the countertop with silicone.
If the stove is supplied with casters, the installation must be made with a
connector that complies with the Standard for Connectors for Movable Gas
Appliances ANSI Z21.69, and a quick-disconnect device that complies with
the Standard for Quick-Disconnect Devices for Use With Gas Fuel, ANSI
Z21.41. Adequate means must be provided to limit the movement of the
stove without depending on the connector and the quick-disconnect device
or it’s associated piping to limit the stove movement. Restraining device
should be connected to legs or back of body.
IMPORTANT: Check all gas connections for leaks, using a soap and water
solution.
DO NOT USE AN OPEN FLAME FOR CHECKING PURPOSES.

- 5 -
4.Equipment Installation:

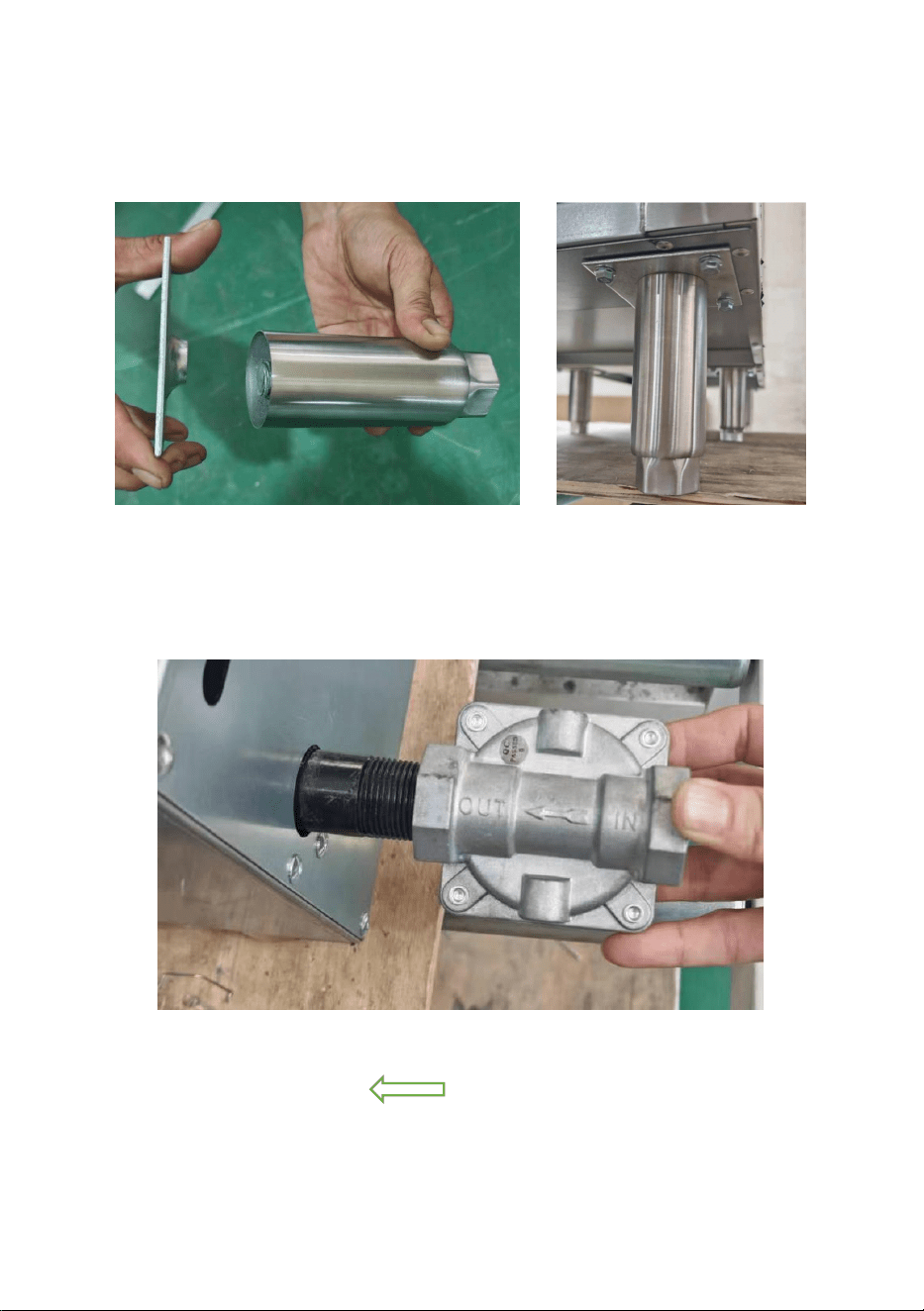

4.1, Rotate the plate and the foot to tighten, and then use bolts to fix the
installed foot to the bottom of the box and tighten the bolts
4.2,Screw regulator hand-tight onto pipe with regulator arrow pointing
towards stove body back
Note: "out" is the outgoing end, connected to the product; IN" is the intake
end, connected to the pipe, “ ” pointing to the product
4.3, Connect the correct pipeline air source

- 6 -
4.4 Check that all burners is installed in the correct position
5.Lighting And Relighting Of Stove:
A.Turn all burner valves and lighter valves to “OFF”. Wait 5 minutes.
B.Turn on lighter valves and light pilots. Adjust flame height to
approximately 1/2”.
C.Turn on burner valves to operate your stove.
D.For complete shutdown, turn off all valves and the gas shutoff valve
located upstream of the stove.
E.To relight, repeat above procedures.
6. Care And Maintenance:
Contact factory, factory representative, or a local service company to
perform maintenance and repairs.
Please Note: Contact factory before any warranty repairs are made.
A.To clean top grate, use warm water, a mild cleanser and wire brush.
B.At least once per day, clean and empty drip pan.
C.Periodically, but not less than once every 3 months, clean burner orifices
using warm water and wire brush. Make sure equipment is cold before
removing burners and orifices.

- 7 -
TROUBLESHOOTING GUIDE
Condition
Probable Cause
Solution
Small/no
burner flame
Regulator failure
Unplug regulator vent hole
or replace regulator
Plugged orifice hood
Unplug hole or replace
orifice
Plugged burner port
Unplug burner port(s).
Small/no pilot
flame
Pilot valve setting
Adjust flame height.
Plugged pilot tip
Unplug pilot ports
Yellow burner
flame
Improper air shutter
setting
Increase air shutter setting
until flame is blue
Enlarged orifice hood
Replace w/correct orifice.
Flame lifts off
burner
Improper air shutter
setting
Decrease air shutter setting
until flame sits on burner
Plugged orifice hood
Unplug orifice hole or
replace orifice
Improper level setting
Adjust level w/feet or shims.
Too hot/cold
Improper control setting
Adjust control setting or
replace control
Improper level setting
Adjust level w/feet or shims

- 8 -
Propane Orifice switch manual

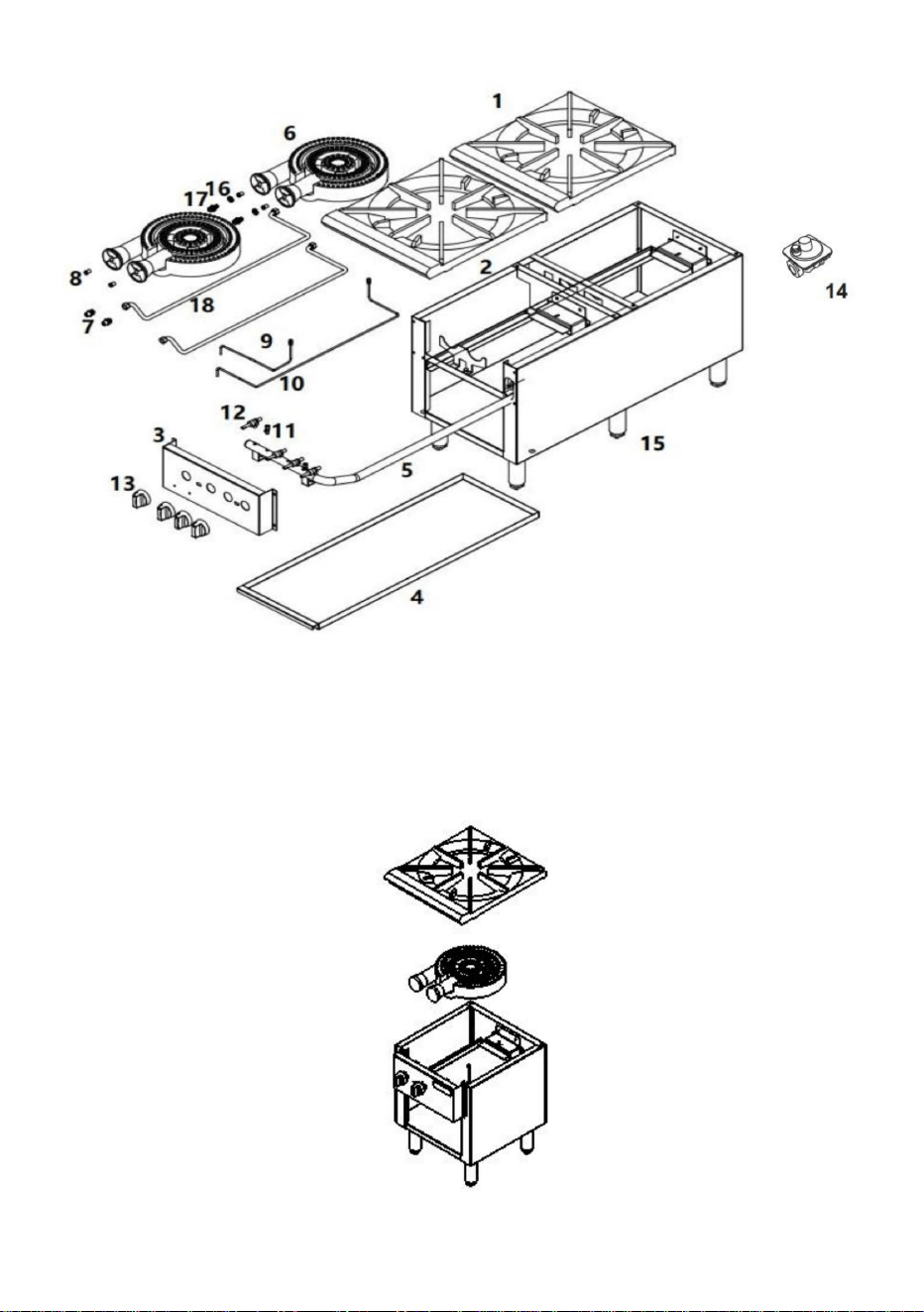

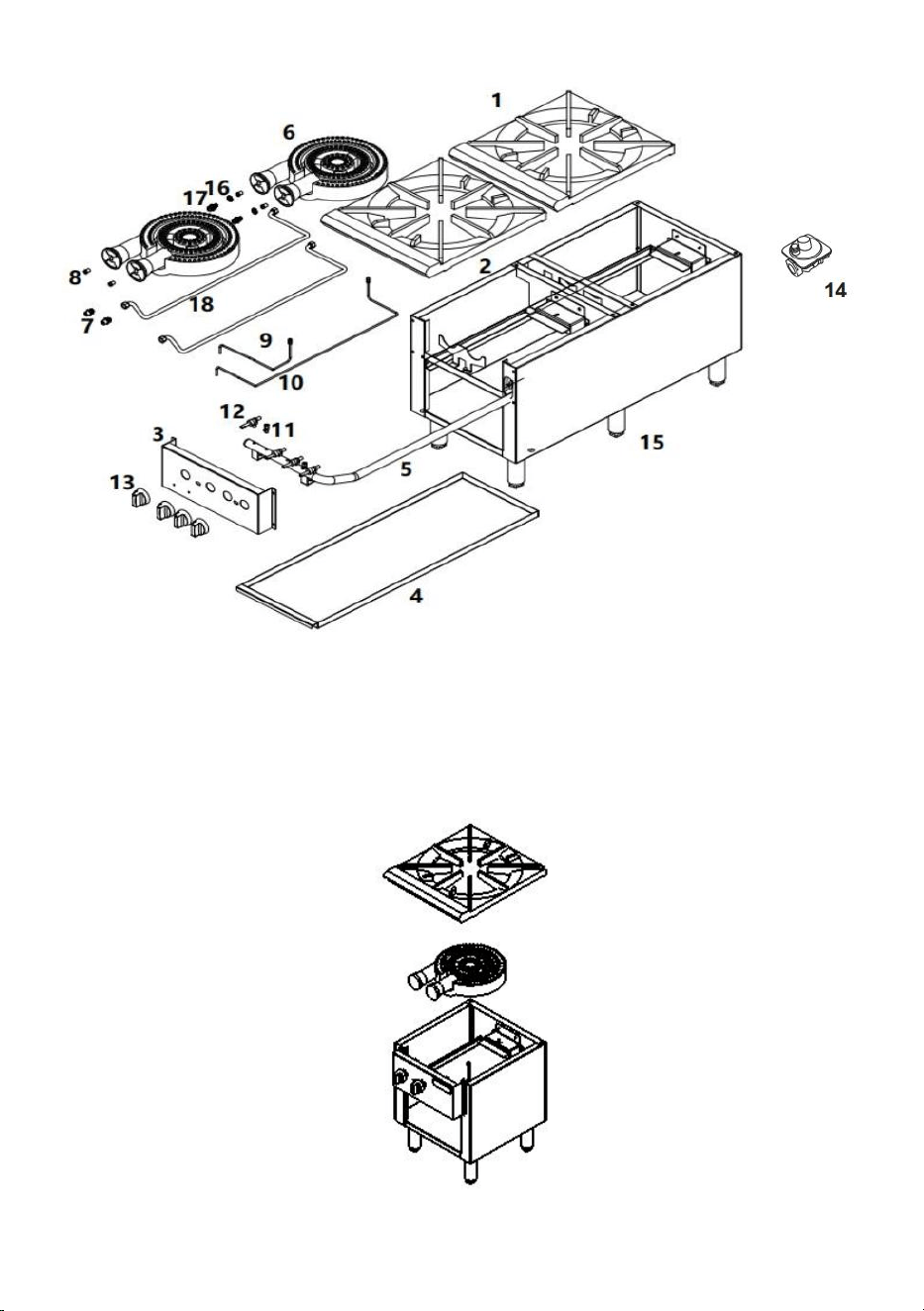

1.Take out grate and burner

- 9 -

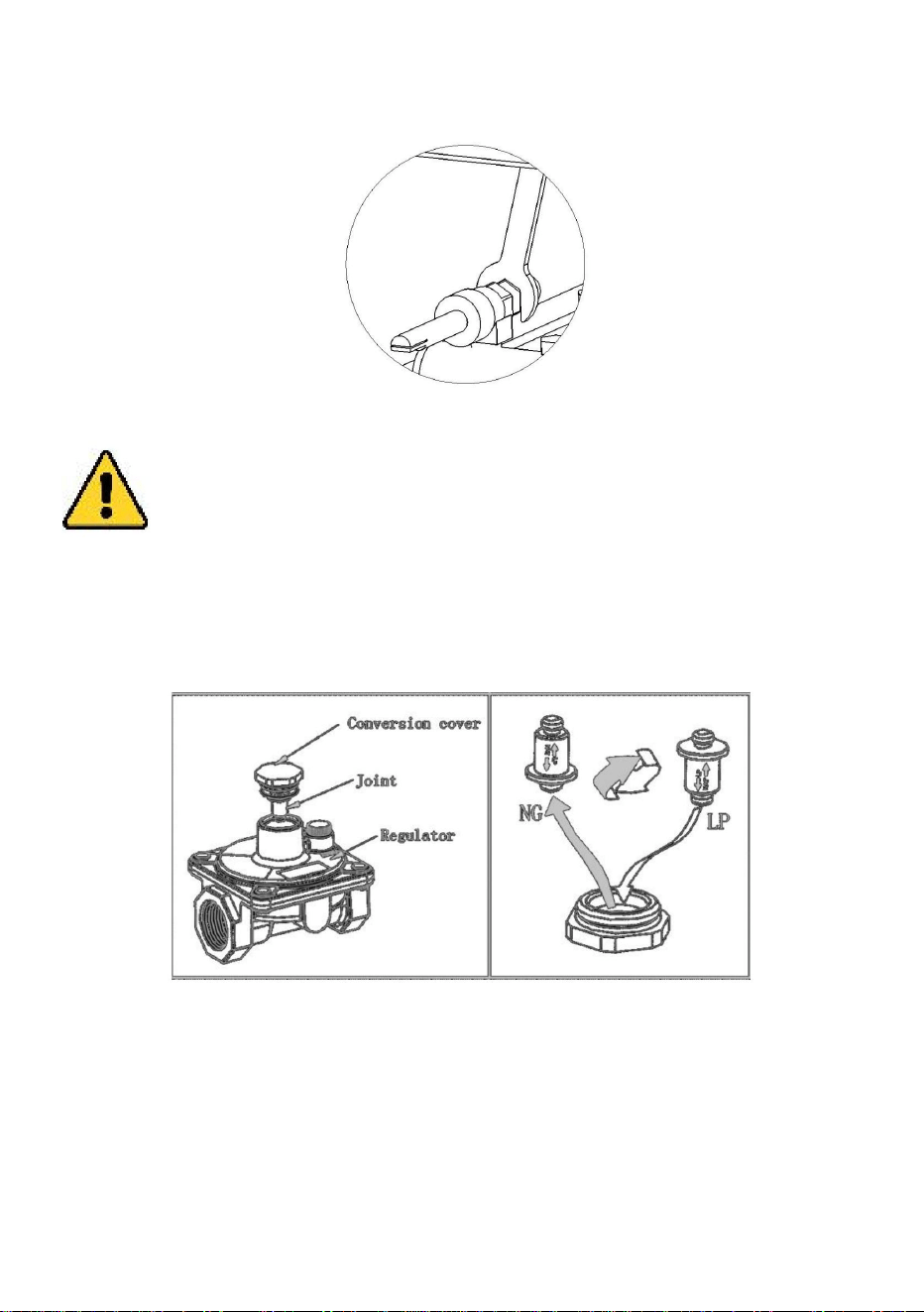

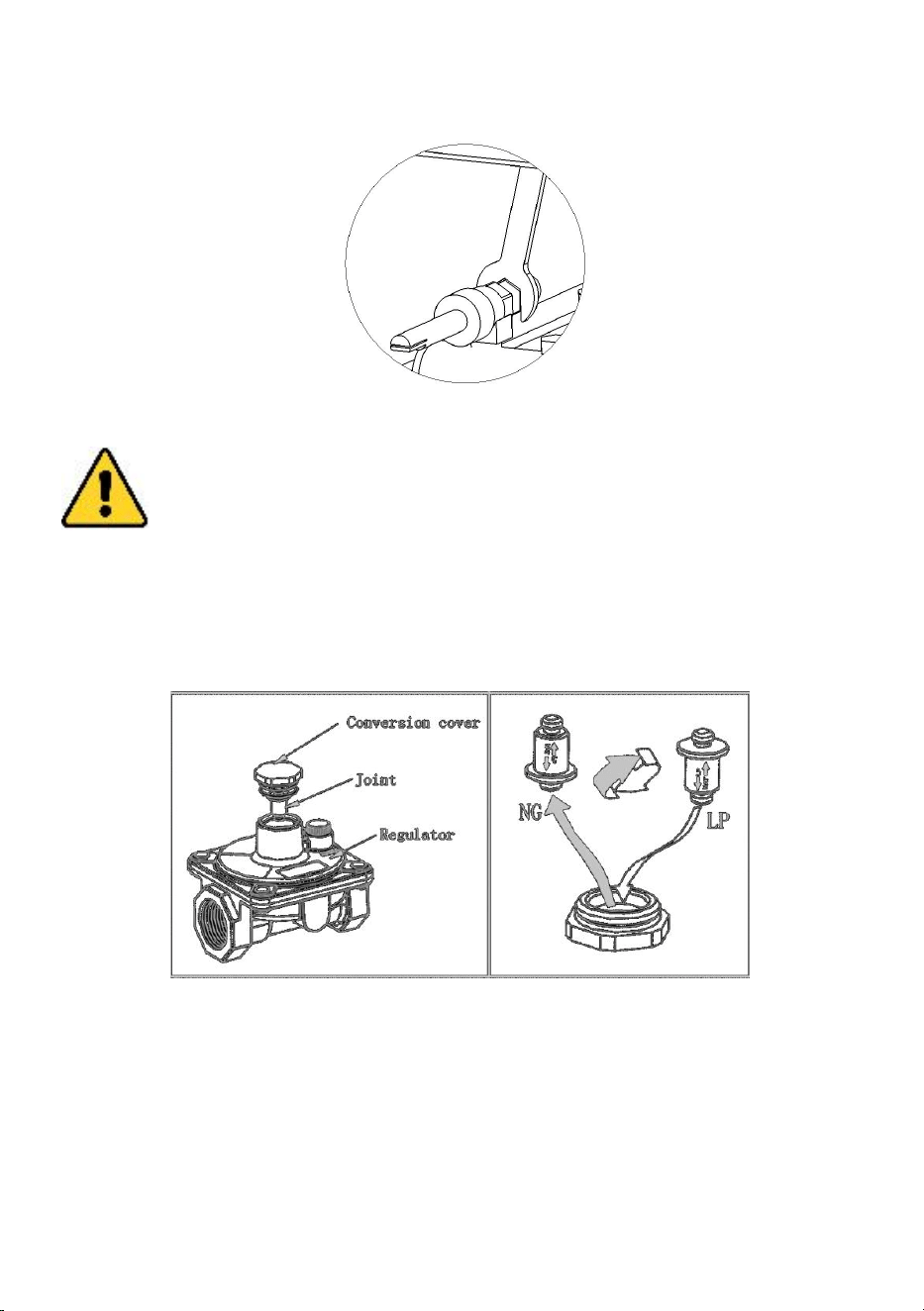

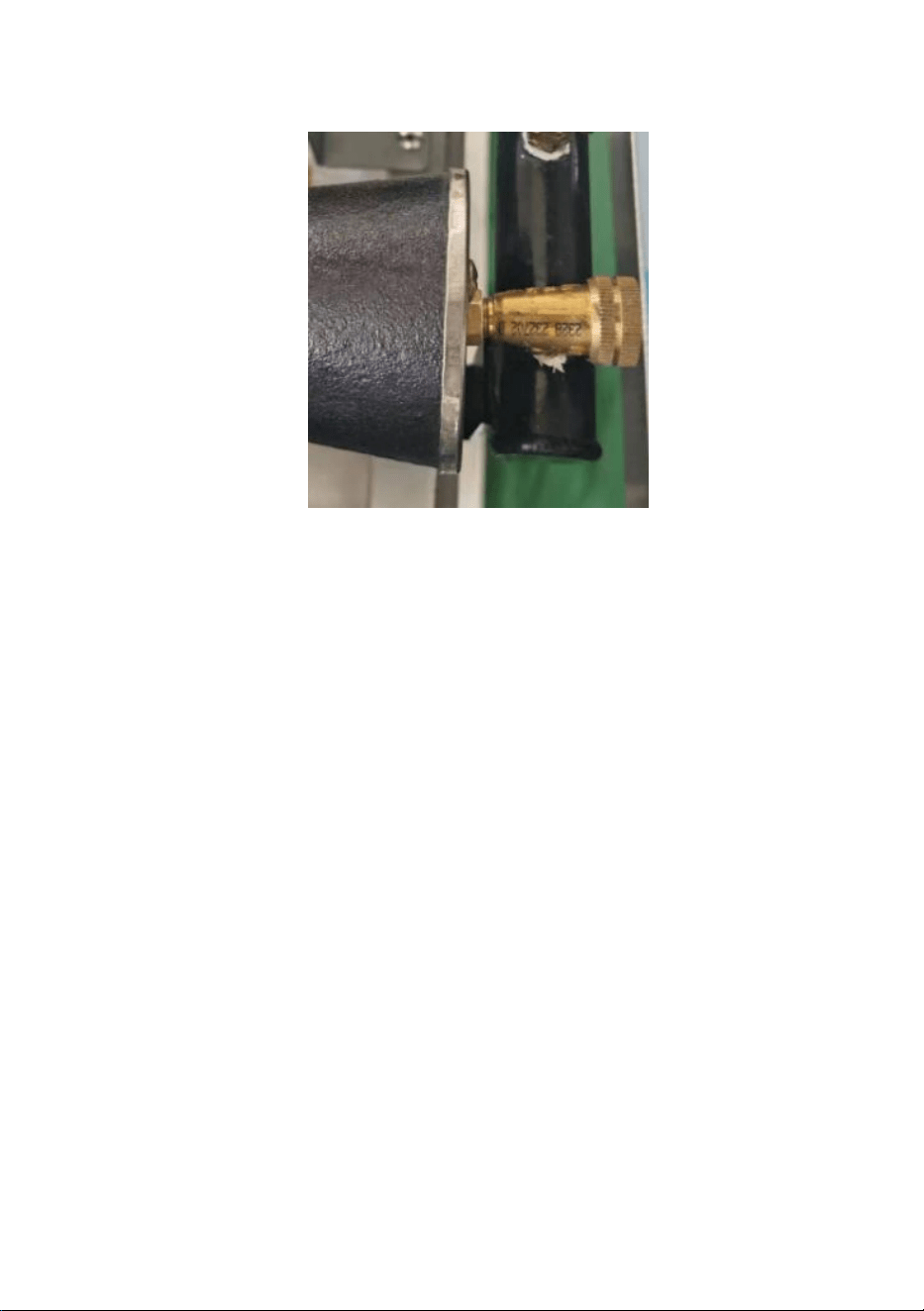

2.Remove natural gas orifice and mount propane gas orifice(propane
orifice size 2.05mm)
Attention:High temperature-resistant sealant shall be applied
when replacing the orifice,suggest LOCTITE565 sealant
3.Instruction of Adjusting the Conversion Valve when switching the Gas
source
Use proper wrench to take off the Conversion cover. Then turn the Joint
Upside Down
