Instruction and safety manual
Manuel d’instructions et de sécurité
Instrucciones y manual de seguridad
Model
Modèle
Modelo
N 3808AP
Cap Stapler
Agrafeuse à capuchons
Grapadora de tapas
DANGER
Improper use of this Stapler can result in death or serious injury!
This Manual contains important information about product safety.
Read and understand this Manual before operating the Stapler.
Keep this Manual available for others before they use the Stapler.
Never allow anyone who has not reviewed this manual to use the tool.
This manual should be stored in safe place.
DANGER
Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d’entraîner
la mort ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l’outil.
Lire et bien assimiler ce manuel avant d’utiliser l’agrafeuse.
Conserver ce manuel à l’intention des autres utilisateurs de la agrafeuse.
Cet outil ne doit jamais être utilisé par une personne n’ayant pas pris connaissance du manuel.
Ce mode d’emploi doit être conservé dans un endroit sûr.
PELIGRO
¡La utilización inadecuada e insegura de esta grapadora puede resultar en lesiones serias
o en la muerte!
Este manual contiene información importante sobre la seguridad del producto.
Lea y entienda este manual antes de utilizar la grapadora.
Guarde este manual a mano para que puedan consultarlo otras personas antes de utilizar
la grapadora.
La herramienta no deberá utilizarse sin haber leído previamente este manual.
Este manual debe ser guardado en un lugar seguro.
000BookN3808APNA.indb1000BookN3808APNA.indb1 2017/11/2210:37:482017/11/2210:37:48
English
Page Page
Français
Page Page
Español
Página Página
CONTENTS
TABLE DES MATIÈRES
ÍNDICE
IMPORTANT SAFETY INFORMATION ........................... 3
DEFINITIONS OF SIGNAL WORDS ................................ 3
EXPLANATION OF THE STAPLING ACTION OF THE
HITACHI STAPLER ...................................................3
SAFETY
IMPORTANT SAFETY INSTRUCTIONS -
FOR USING STAPLERS ............................................4
RESPONSIBILITIES OF EMPLOYER, TOOL OWNER
AND TOOL OPERATOR ............................................8
OPERATION
NAME OF PARTS............................................................ 9
SPECIFICATIONS ......................................................... 10
STAPLE AND CAP SELECTION ................................... 11
ACCESSORIES ............................................................. 11
STANDARD ACCESSORIES ..................................11
OPTIONAL ACCESSORIES ................................... 11
APPLICATIONS ............................................................. 12
BEFORE OPERATION ..................................................12
WORKING ENVIRONMENT ....................................12
AIR SUPPLY ............................................................12
LUBRICATION ......................................................... 13
COLD WEATHER CARE ......................................... 13
TESTING THE STAPLER ........................................ 13
ADJUSTING AIR PRESSURE ................................. 15
LOADING STAPLES ................................................ 15
LOADING CAPS ......................................................16
REMOVING CAPS ................................................... 17
STAPLER OPERATION ................................................ 17
METHODS OF OPERATION ...................................18
ADJUSTING THE STAPLING DEPTH ..................... 20
CHANGING THE EXHAUST DIRECTION ...............21
HOOK ...................................................................... 21
MAINTENANCE
MAINTENANCE AND INSPECTION ............................. 22
SERVICE AND REPAIRS .............................................. 23
PARTS LIST ..................................................................76
INFORMATION IMPORTANTE DE SÉCURITÉ............. 25
DÉFINITION DES MOTS DE SIGNALISATION ............. 25
EXPLICATION DE L’ACTION D’AGRAFAGE DE
L’AGRAFEUSE HITACHI .........................................25
SÉCURITÉ
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR L’UTILISATION DE L’AGRAFEUSE .............26
RESPONSABILITÉS DE L’EMPLOYEUR, DU
PROPRIÉTAIRE DE L’OUTIL ET DE L’OPÉRATEUR
DE L’OUTIL .............................................................. 31
UTILISATION
NOM DES PIÈCES ........................................................32
SPÉCIFICATIONS ......................................................... 33
SELECTION DES AGRAFES ET DES CAPUCHONS ...34
ACCESSOIRES ............................................................. 34
ACCESSOIRES STANDARDS ................................ 34
ACCESSOIRES EN OPTION ..................................34
APPLICATIONS ............................................................. 35
AVANT L’UTILISATION ................................................. 35
ENVIRONNEMENT DE TRAVAIL ............................35
ALIMENTATION D’AIR ............................................ 35
GRAISSAGE ............................................................ 36
ENTRETIEN PAR TEMPS FROID ...........................36
ESSAI DE L’AGRAFEUSE ....................................... 36
RÉGLAGE DE LA PRESSION D’AIR ....................... 38
CHARGEMENT DES AGRAFES ............................. 38
CHARGEMENT DES CAPUCHONS ....................... 39
RETRAIT DES CAPUCHONS..................................40
UTILISATION DE L’AGRAFEUSE ................................. 41
MÉTHODES D’UTILISATION .................................. 42
RÉGLAGE DE LA PROFONDEUR D’AGRAFAGE ...44
CHANGEMENT DU SENS D’ÉCHAPPEMENT ....... 45
CROCHET .............................................................. 45
ENTRETIEN
ENTRETIEN ET INSPECTION ......................................46
ENTRETIEN ET RÉPARATIONS ................................... 47
LISTE DES PIÈCES .......................................................76
INFORMACIÓN DE SEGURIDAD
IMPORTANTE ......................................................... 50
DEFINICIÓN DE LAS PALABRAS CLAVE .................... 50
EXPLICACIÓN LA ACCIÓN DE GRAPADO DE
LA GRAPADORA HITACHI ..................................... 50
SEGURIDAD
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD PARA LA UTILIZACIÓN
DE LA GRAPADORA ...............................................51
RESPONSABILIDADES DEL EMPLEADOR, EL
PROPIETARIO DE LA HERRAMIENTA Y EL
OPERADOR DE LA HERRAMIENTA ......................56
OPERACIÓN
NOMENCLATURA ........................................................ 57
ESPECIFICACIONES .................................................... 58
SELECCIÓN DE GRAPAS Y TAPAS ............................. 59
ACCESORIOS ............................................................... 59
ACCESORIOS ESTÁNDAR.....................................59
ACCESORIOS OPCIONALES .................................59
APLICACIONES ............................................................ 60
ANTES DE LA OPERACIÓN .........................................60
ENTORNO DE TRABAJO ....................................... 60
SUMINISTRO DE AIRE ...........................................60
LUBRICACIÓN ........................................................ 61
CUIDADOS PARA CLIMAS FRÍOS .........................61
PRUEBA DE LA GRAPADORA ............................... 61
AJUSTE DE LA PRESIÓN DE AIRE ........................ 63
CARGA DE GRAPAS .............................................. 63
CARGA DE TAPAS .................................................. 64
EXTRACCIÓN DE TAPAS ....................................... 65
OPERACIÓN DE LA GRAPADORA ..............................66
MÉTODOS DE OPERACIÓN .................................. 67
AJUSTE DE LA PROFUNDIDAD DE
GRAPADO ......................................................... 69
CAMBIO DEL SENTIDO DEL AIRE DE
ESCAPE ............................................................ 70
GANCHO ................................................................. 70
MANTENIMIENTO
MANTENIMIENTO E INSPECCIÓN .............................. 71
SERVICIO Y REPARACIONES ..................................... 72
LISTA DE PIEZAS .........................................................76
000BookN3808APNA.indb2000BookN3808APNA.indb2 2017/11/2210:37:492017/11/2210:37:49
IMPORTANT SAFETY INFORMATION
Read and understand tool labels and all of the operating instructions, safety precautions and warnings
in this manual before operating or maintaining this Stapler.
Failure to follow warnings could result in DEATH or SERIOUS INJURY.
Most accidents that result from the operation and maintenance of Staplers are caused by the failure to observe basic
safety rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it
occurs, and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this Manual and in the sections which contain the
operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identifi ed by DANGERS and WARNINGS
on the Stapler and in this Manual.
NEVER use this Stapler for applications other than those specifi ed in this Manual.
DEFINITIONS OF SIGNAL WORDS
DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
EXPLANATION OF THE STAPLING ACTION OF THE HITACHI STAPLER
○
SINGLE SEQUENTIAL ACTUATION MECHANISM:
First, press the push lever against the workpiece; next, pull the trigger to drive the fastener.
After stapling once, stapling will not be possible again until the Trigger is released and pressed again.
○
CONTACT ACTUATION MECHANISM:
First, press the push lever against the workpiece; next, pull the trigger to drive the fastener.
First, pull the trigger; next, press the push lever against the workpiece to drive the fastener.
If the Trigger is held back, a fastener will be driven each time the Push Lever is pressed against the workpiece.
3
English
000BookN3808APNA.indb3000BookN3808APNA.indb3 2017/11/2210:37:492017/11/2210:37:49
2. NEVER USE REACTIVE GASES OR OTHER
BOTTLED GASES. EXPLOSION MAY OCCUR.
Never use reactive gases such as
oxygen, combustible gases or any other
bottled gases as a power source for the
Stapler.
Use of the above gases is dangerous, as
the Stapler will explode.
Use only clean, dry, regulated
compressed air.
1. OPERATORS AND OTHERS IN WORK AREA
MUST WEAR EYE PROTECTION (SAFETY
GLASSES WITH SIDE SHIELDS).
When operating the Stapler, always
wear safety glasses with side shields,
and make sure others in work area wear
safety glasses, too.
Safety glasses must conform to the
requirements of American National
Standards Institute, ANSI Z87.1 and
provide protection against fl ying particles
both from the front and side.
Ordinary eyeglasses do not provide
adequate protection.
The employer must enforce the use of
safety glasses by the Stapler operator
and others in work area.
SAFETY
IMPORTANT SAFETY INSTRUCTIONS-FOR USING STAPLERS
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS
●
General
To reduce the risks of electric shock, fi re, and injury to persons, READ ALL THE INSTRUCTIONS BEFORE
USING THE TOOL.
DANGER
WARNING
3. NEVER POINT TOOL AT YOURSELF OR OTHERS
IN WORK AREA.
Always assume that the Stapler contains
fasteners.
Never point the Stapler toward yourself
or others, whether it contains fasteners
or not.
If fasteners are mistakenly driven, it can
lead to severe injuries.
Never engage in horseplay with the
Stapler.
Respect the Stapler as a working
implement.
4. DO NOT PLACE FINGER ON TRIGGER AND KEEP
FINGERS AWAY FROM TRIGGER WHEN NOT
DRIVING FASTENERS TO AVOID ACCIDENTAL
DISCHARGE.
Never carry the Stapler with fi nger on Trigger since
you could drive a fastener unintentionally and injure
yourself or someone else.
Always carry the Stapler by the handle only.
5. KNOW AND UNDERSTAND WHAT TRIGGER
SYSTEM YOU ARE USING.
Read and understand section titled “METHODS OF
OPERATION.” (pages 18 – 20)
6. DO NOT MAKE CONTACT WITH SAFETY
TIP (PUSH LEVER) WHEN NOT DRIVING
FASTENERS.
4
English
000BookN3808APNA.indb4000BookN3808APNA.indb4 2017/11/2210:37:492017/11/2210:37:49
SAFETY — Continued
WARNING
When using tools, basic precautions should always be followed, Including the following:
1. Work area
(1) Keep the work area clean and well lighted.
Cluttered benches and dark areas increase the risks
of electric shock, fi re, and injury to persons.
(2) Do not operate the Stapler in explosive
atmospheres, such as in the presence of
fl ammable liquids, gases, or combustible dust.
The Stapler is able to create sparks resulting in the
ignition of the dust or fumes.
(3) Keep bystanders, children, and visitors away
while operating the Stapler. Distractions are able
to result in the loss of control of the Stapler.
2. Personal safety
(1) Stay alert. Focus on your work and use common
sense when working with the Stapler. Do not use
the Stapler while tired, after having consumed
drugs or alcohol, or while under the infl uence of
medication.
A moment of inattention while operating the Stapler
increases the risk of injury to persons.
(2) Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep hair, clothing,
and gloves away from moving parts.
Loose clothes, jewelry, or long hair increases the
risk of injury to persons as a result of being caught in
moving parts.
(3) Avoid unintentional starting. Be sure the switch
is off before connecting to the air supply. Do not
carry the Stapler with your fi nger on the switch or
connect the Stapler to the air supply with the switch
on.
(4)
– Disconnect the Stapler
from the air source before making adjustments,
doing Stapler maintenance, clearing jams,
touching the Push Lever, affi xing the hook, when
not in use, leaving work area, leaving the Stapler
outside of the operator's supervision or control,
loading, or unloading the Stapler, handing it to
another person, elevating, lowering or otherwise
moving the Stapler to a new location. Never
attempt to clear a jam or repair the Stapler unless
you have disconnected air hose from the Stapler and
removed all remaining fasteners and caps from the
Stapler. The Stapler should never be left unattended
since people who are not familiar with the Stapler
might handle it and injure the themselves.
Such precautionary measures reduce the risk of
injury to persons.
(5) Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the Stapler in unexpected
situations.
(6) Use safety equipment. A dust mask, non-skid
safety shoes and a hard hat must be used for the
applicable conditions.
(7)
– Risk of hearing loss. Wear
hearing protection. Hearing protection shall
have a Noise Reduction Rating (NRR) determined
in accordance with US Environmental Protection
Agency rules that is appropriate for noise exposure.
(8) Always wear head protection.
Always wear head protection to protect your
head from fl ying objects.
Head protection shall conform to ANSI Z89.1,
"American National Standard for Industrial Head
Protection."
(9) Do not attach the hose or Stapler to your body.
Attach the hose to the structure to reduce the risk of
loss of balance if the hose shifts.
(10)
– Drive Staples into proper
work surface only. Do not drive staple into other
staples. This is able to cause the fastener to be
defl ected and hit someone, or cause the Stapler to
react and result in a risk of injury to persons.
3. Stapler use and care
(1) Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against the body is
unstable and is able to lead to loss of control.
(2) Do not force the Stapler. Use the correct Stapler
for the application. The correct Stapler will do the job
better and safer at the rate for which the Stapler is
designed.
5
English
000BookN3808APNA.indb5000BookN3808APNA.indb5 2017/11/2210:37:492017/11/2210:37:49
SAFETY — Continued
WARNING
(3) Do not use the Stapler if the switch does not turn
the Stapler on or off . Any Stapler that cannot be
controlled with the switch is dangerous and must be
repaired.
Never use Stapler which is defective or operating
abnormally. If the Stapler appears to be operating
unusually, making strange noises, or otherwise
appears defective, stop using it immediately and
arrange for repairs by a Hitachi authorized service
center.
(4) Disconnect the Stapler from the air source
before making any adjustments, changing
accessories, or storing the Stapler. Such
preventive safety measures reduce the risk of starting
the Stapler unintentionally.
(5) Store the Stapler when it is idle out of reach of
children and other untrained persons. A Stapler
is dangerous in the hands of untrained users.
(6) Maintain the Stapler with care. Keep the
Stapler Clean and lubricated for better and safer
performance.
(7) Check for misalignment or binding of moving
parts, breakage of parts, and any other condition
that may aff ect the Stapler's operation.
If damaged, have the Stapler serviced before using.
Because of high air pressure in the Stapler, cracks
in the surface are dangerous. To avoid this, do not
drop the Stapler or strike the Stapler against hard
surfaces; and do not scratch or engrave signs on
the Stapler. Many accidents are caused by poorly
maintained Staplers. There is a risk of bursting if the
Stapler is damaged.
(8) Do not use the Stapler that is not in proper
working order. Tags and physical segregation
shall be used for control.
(9) Use only accessories that are identifi ed by
Hitachi for the specifi c Stapler. Use of an
accessory not intended for use with the specifi c
Staplers, increases the risk of injury to persons.
(10) Use only those fasteners listed in the
Accessories section of this manual. Fasteners
not identifi ed for use with this Stapler by Hitachi are
able to result in a risk of injury to persons or Stapler
damage when used in this Stapler.
4. Service
(1) Tool service must be performed only by qualifi ed
repair personnel.
(2) When servicing a Stapler, use only identical
replacement parts. Use only authorized parts.
(3) Use only the lubricants supplied with the Stapler
or specifi ed by Hitachi.
5. Air source
(1) Never connect to an air source that is capable
of exceeding 200 psi (13.7 bar 14 kgf/cm
2
) if a
regulator fails.
Over pressurizing the Stapler is able to result in
bursting, abnormal operation, breakage of the
Stapler or serious injury to persons.
DO NOT EXCEED 120 psi (8.3 bar 8.5 kgf/cm
2
).
Use only clean, dry, regulated compressed air at the
rated pressure or within the rated pressure range as
marked on the Stapler.
Always verify prior to using the Stapler that the air
source has been adjusted to the rated air pressure or
within the rated air-pressure range.
(2) Never use reactive gases such as oxygen,
carbon dioxide, combustible gases or any
bottled gas as an air source for the Stapler. Such
gases are capable of explosion and serious injury to
persons.
6. Others
(1) Before starting work, check the stapling
operation switching device.
This Hitachi stapler includes a stapling operation
switching device.
Before starting work, check the setting of the
operation switching device.
If the switching device is not set properly, the Stapler
will not operate correctly.
(2) Always select the switching device that is
appropriate to the application and the training of
the operator.
6
English
000BookN3808APNA.indb6000BookN3808APNA.indb6 2017/11/2210:37:492017/11/2210:37:49
(3) Be careful of double fi re and being hit by the
Stapler due to spring back (“recoil”). After driving
a staple, the Stapler may recoil causing it to move
away from the work surface.
To reduce risk of injury always manage recoil by:
1) always maintaining control of the Stapler.
2) allowing recoil to move the Stapler away from
work surface.
3) not resisting recoil such that the Stapler will be
forced back into the work surface. In “CONTACT
ACTUATION MECHANISM”, if push lever is
allowed to re-contact work surface before the
trigger is released, an unintended discharge of a
staple will occur. In order to avoid this undesirable
double fi re,
○
Intermittent operation (Trigger fi re)
1
Set the switching device to SINGLE
SEQUENTIAL ACTUATION MECHANISM.
2
Pull the trigger rapidly and fi rmly.
○
Continuous operation (Push lever fi re)
1
Set the switching device to CONTACT
ACTUATION MECHANISM.
2
Do not press the Stapler against the workpiece
with excessive force.
3
Separate the Stapler from the workpiece as it
recoils after stapling
4) keeping face and body parts away from the
Stapler.
(4) Never Use NON relieving coupler on Stapler.
If a non relieving coupler is used on the Stapler,
the Stapler can remain charged with air after
disconnecting and thus will be able to drive a fastener
even after disconnecting. The Stapler and air hose
must have a hose coupling such that all pressure is
removed from the Stapler when the coupling joint is
disconnected.
(5) Check Push Lever before use. Make sure the
Push Lever operates properly, and is not inoperable,
disconnected, or altered. (The Push Lever may be
called “Safety”.) Never use the Stapler unless the
Push Lever is operating properly, otherwise the
Stapler could drive a fastener unexpectedly. Do not
tamper with or remove the Push Lever, or otherwise
cause the Push Lever to become inoperable.
(6) Keep all screws and covers tightly in place. Keep
all screws and covers tightly mounted.
Check their condition periodically. Never use the
Stapler if parts are missing or damaged.
(7) Do not load fasteners with Trigger or Push Lever
depressed. When loading fasteners into the Stapler
or when connecting the air hose,
1) do not depress the Trigger;
2) do not depress the Push Lever; and
3) keep the Stapler pointed downward.
(8) Keep hands and body away from fi ring head
during use. Never place your hands or feet closer
than 8 inches (200 mm) from the fi ring head. A
serious injury can result if the fasteners are defl ected
by the workpiece, or are driven away from the point of
entry.
(9) When working close to an edge of a workpiece
or at steep angles, or driving fasteners into
thin workpiece use care to minimize chipping,
splitting or splintering, or free fl ight, ricochet or
piercing of fasteners, which may cause injury.
(10) Never drive fasteners from both sides of a wall
at the same time. The fasteners can be driven into
and through the wall and hit a person on the opposite
side.
(11) Use extra caution when driving the Stapler into
existing walls or other blind areas to prevent
contact with hidden objects or persons on other
side (eg., wires, pipes).
(12) Check for live wires. Avoid the risk of severe
electrical shock by checking for live electrical wires
that may be hidden by walls, fl oors or ceilings. Turn
off the breaker switch to ensure there are no live
wires.
(13) Do not lift, pull or lower the Stapler by the hose.
(14) Do not disconnect air hose from Stapler with
fi nger on Trigger. The Stapler can fi re when
reconnected to An air supply.
(15) Handle Stapler correctly. Operate the Stapler
according to this Manual. Never allow the Stapler to
be operated by children, individuals unfamiliar with its
operation or unauthorized personnel.
(16) Never use Stapler for applications other than
those specifi ed in this manual.
SAFETY — Continued
WARNING
7
English
000BookN3808APNA.indb7000BookN3808APNA.indb7 2017/11/2210:37:542017/11/2210:37:54
(17) Never modify or alter a Stapler. Doing so may
cause it to malfunction and personal injuries may
result.
(18) When switching between SINGLE SEQUENTIAL
and CONTACT, disconnect the air hose and
remove all staples.
(19) When the hook is attached, operate only with
SINGLE SEQUENTIAL ACTUATION MECHANISM
and not with CONTACT ACTUATION MECHANISM.
1. Ensure that this MANUAL is available to operators
and personnel performing maintenance.
2. Select an appropriate switching device considering
the applications for which the Stapler is used.
3. Train the operator in the safe use of the Stapler as
described in this MANUAL.
4. Ensure that only persons who have read and
understand this MANUAL operate the Stapler.
5. Ensure that Staplers are used only when operators
and others in work area are wearing EYE
PROTECTION, and other appropriate personal
protective equipment such as HEAD, HEARING,
FOOT PROTECTION.
6. Enforce the use of EYE PROTECTION by operators
and others in work area.
7. Ensure that Staplers are kept in safe working order as
described in this MANUAL.
8. Maintain Staplers properly.
9. Ensure that only qualifi ed personnel shall repair
Staplers.
10. Ensure that Staplers that require repair are removed
from service and that tags and physical segregation
are used as a means of control.
SAVE THIS MANUAL AND
KEEP IT AVAILABLE FOR OTHERS!
SAFETY — Continued
WARNING
RESPONSIBILITIES OF EMPLOYER, TOOL OWNER AND TOOL OPERATOR
(20) Disconnect the air hose when affi xing the hook.
(21) Do not affi x the hook on high or unstable
locations. Also, do not affi x it to the body,
clothing, belt or other personal items.
8
English
000BookN3808APNA.indb8000BookN3808APNA.indb8 2017/11/2210:37:542017/11/2210:37:54
OPERATION
NOTE: The information contained in this Manual is designed to assist you in the safe operation of the Stapler.
Some illustrations in this Manual may show details or attachments that diff er from those on your own Stapler.

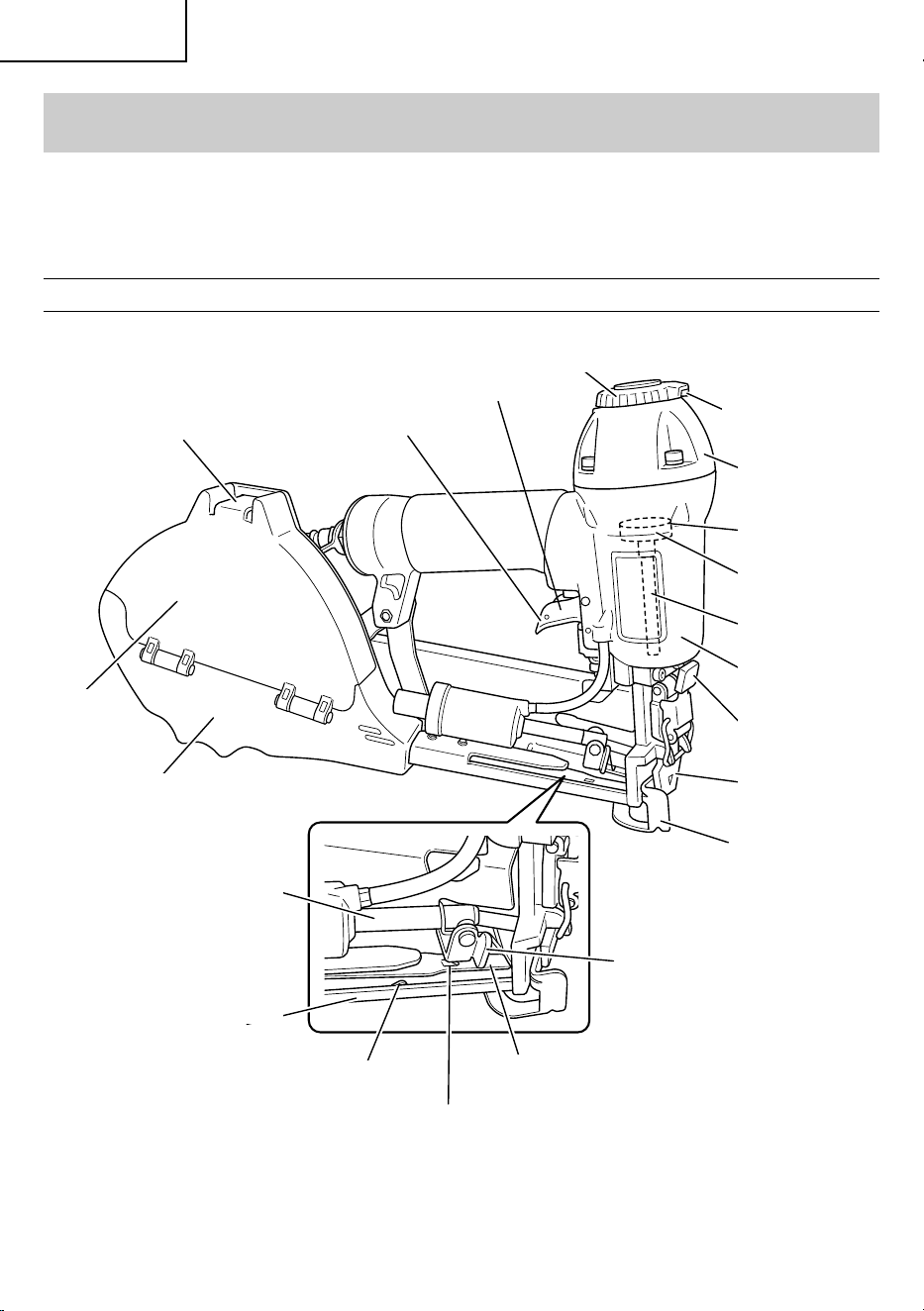

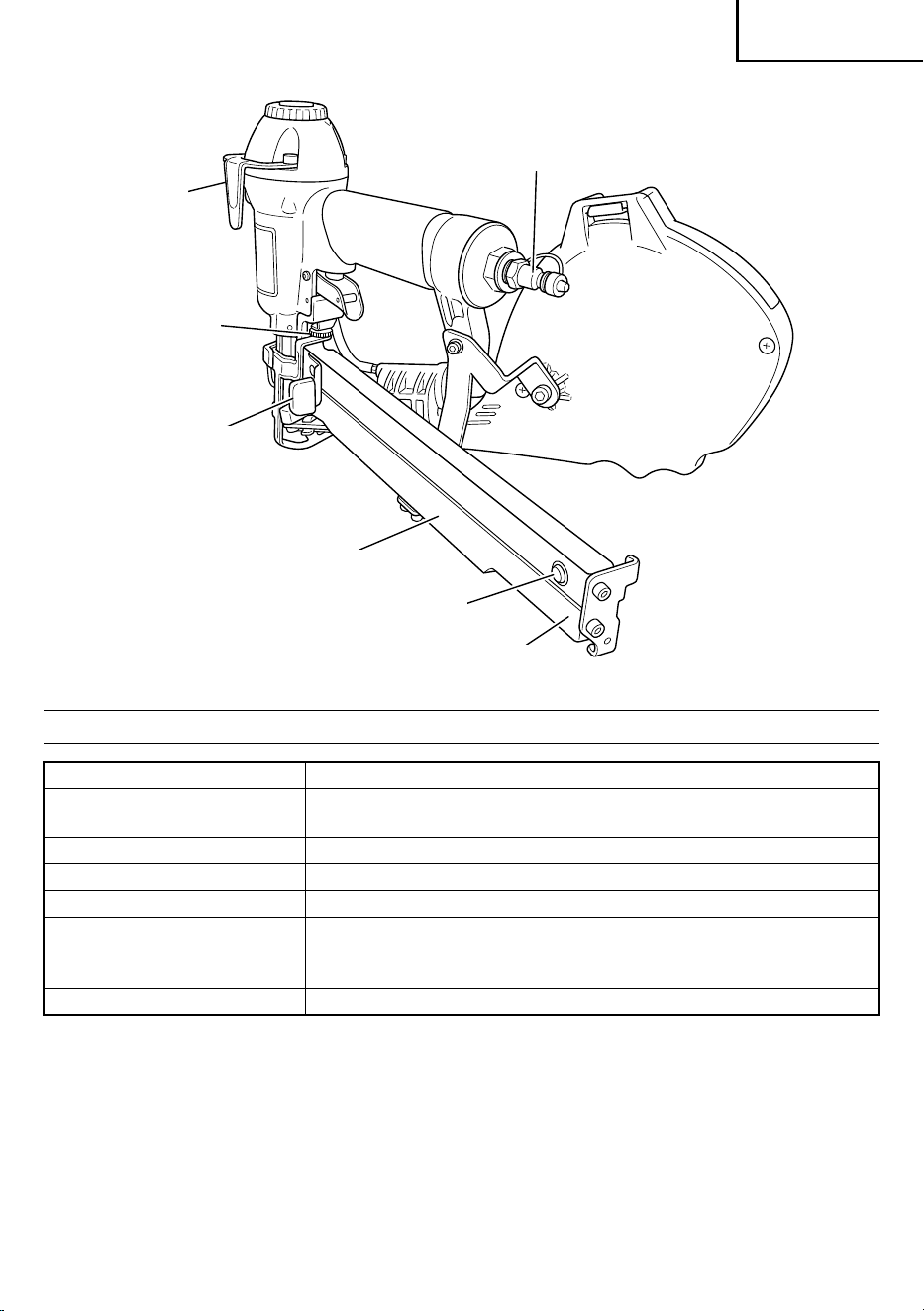

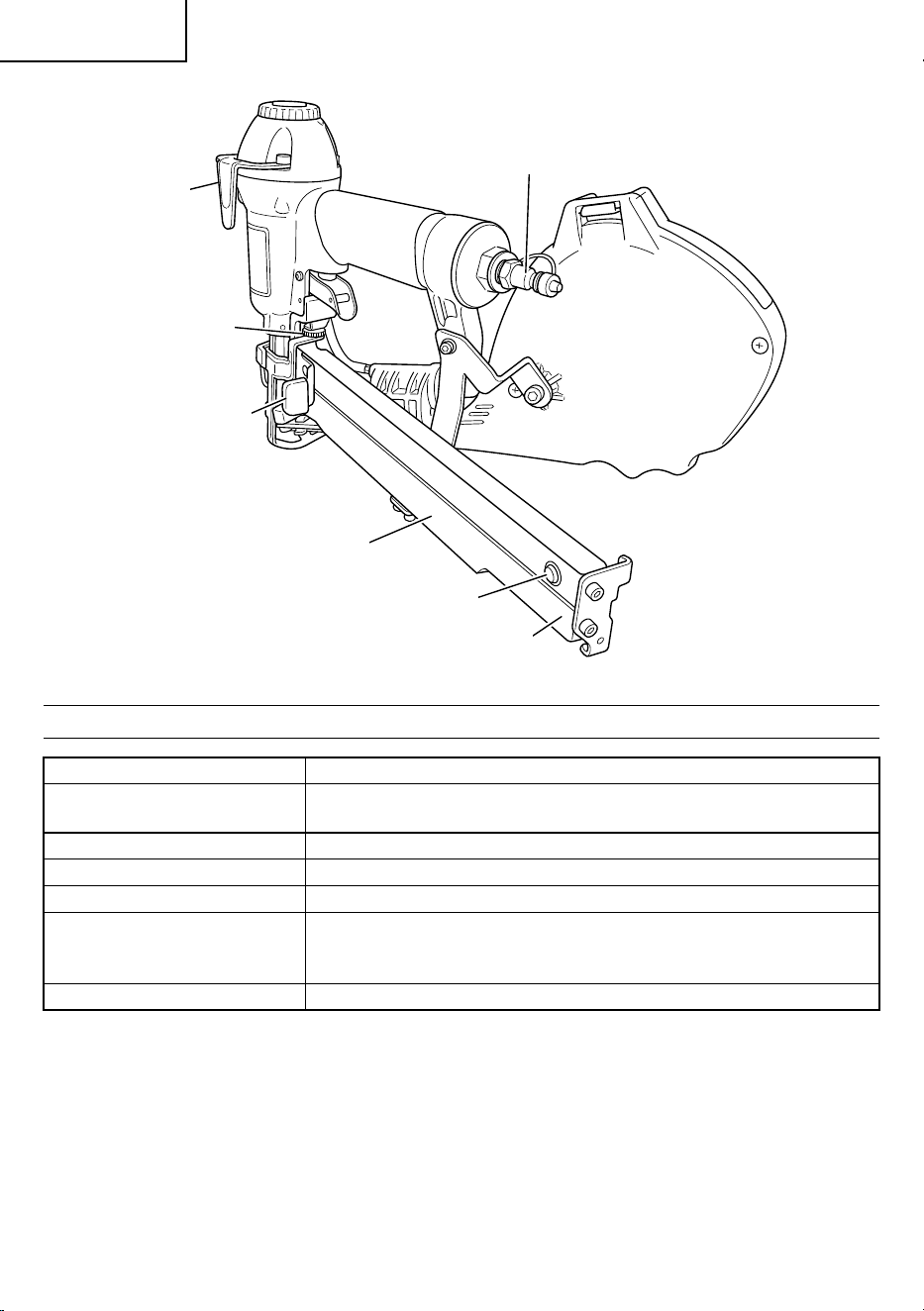

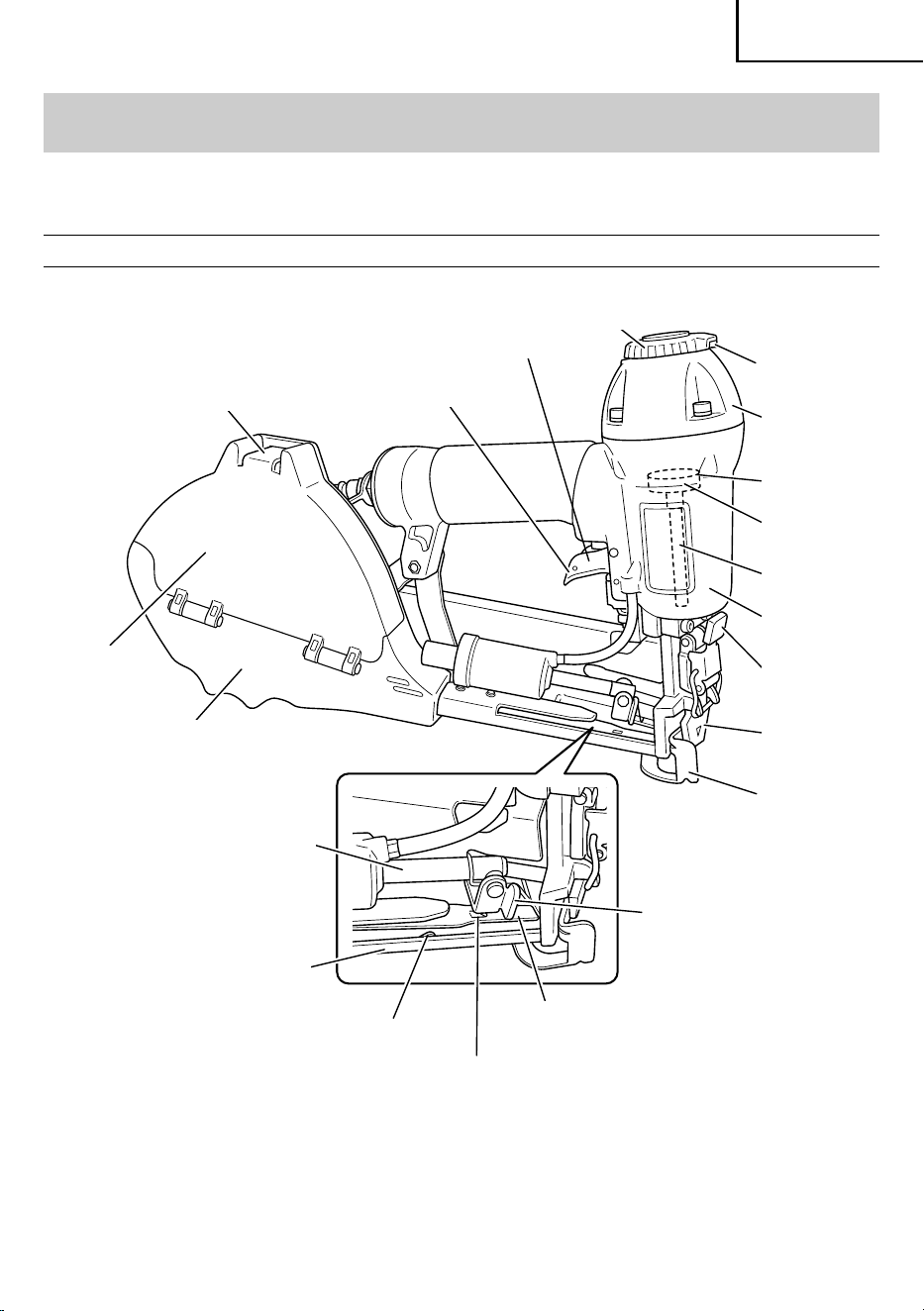

NAME OF PARTS
Switching Device
Trigger
Lock lever
Latch
Exhaust vent
Cap magazine
Cap magazine
cover
Cap spring
Knob
Push lever
Top cover
Body
Exhaust Cover
Cap rail
Reverse stopper tab
Piston O-Ring
Piston
Driver Blade
Guide Plate
Feed piston
Curl part
9
English
000BookN3808APNA.indb9000BookN3808APNA.indb9 2017/11/2210:37:542017/11/2210:37:54

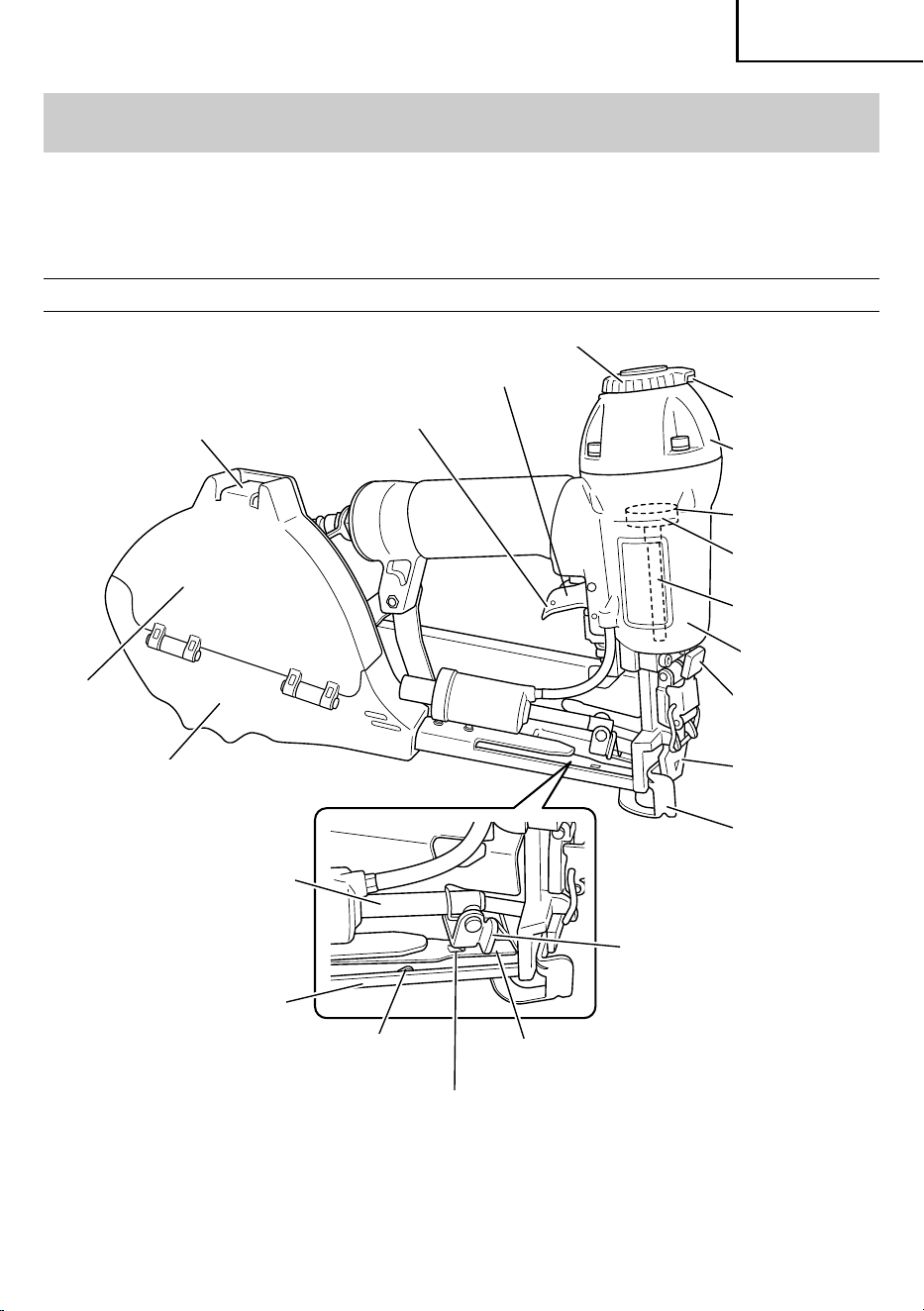

Air plug
Adjuster
Staple magazine
Feeder stopper
Staple feeder
Ribbon spring
Hook
SPECIFICATIONS
Operating pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm
2
)
Dimensions
Length × Height × Width
14-3/32” × 8-29/32” × 7-13/16”
(358 mm × 226 mm × 198 mm)
Weight 4.9 lbs. (2.2 kg)
Staple capacity 200 Staples (2 strips)
Cap capacity 200 Caps (1 reel)
Air consumption
.030 ft
3
/cycle at 100 psi
(.85 ltr/cycle at 6.9 bar)
(.85 ltr/cycle at 7 kgf/cm
2
)
Air inlet 1/4” NPT Thread
10
English
000BookN3808APNA.indb10000BookN3808APNA.indb10 2017/11/2210:37:542017/11/2210:37:54

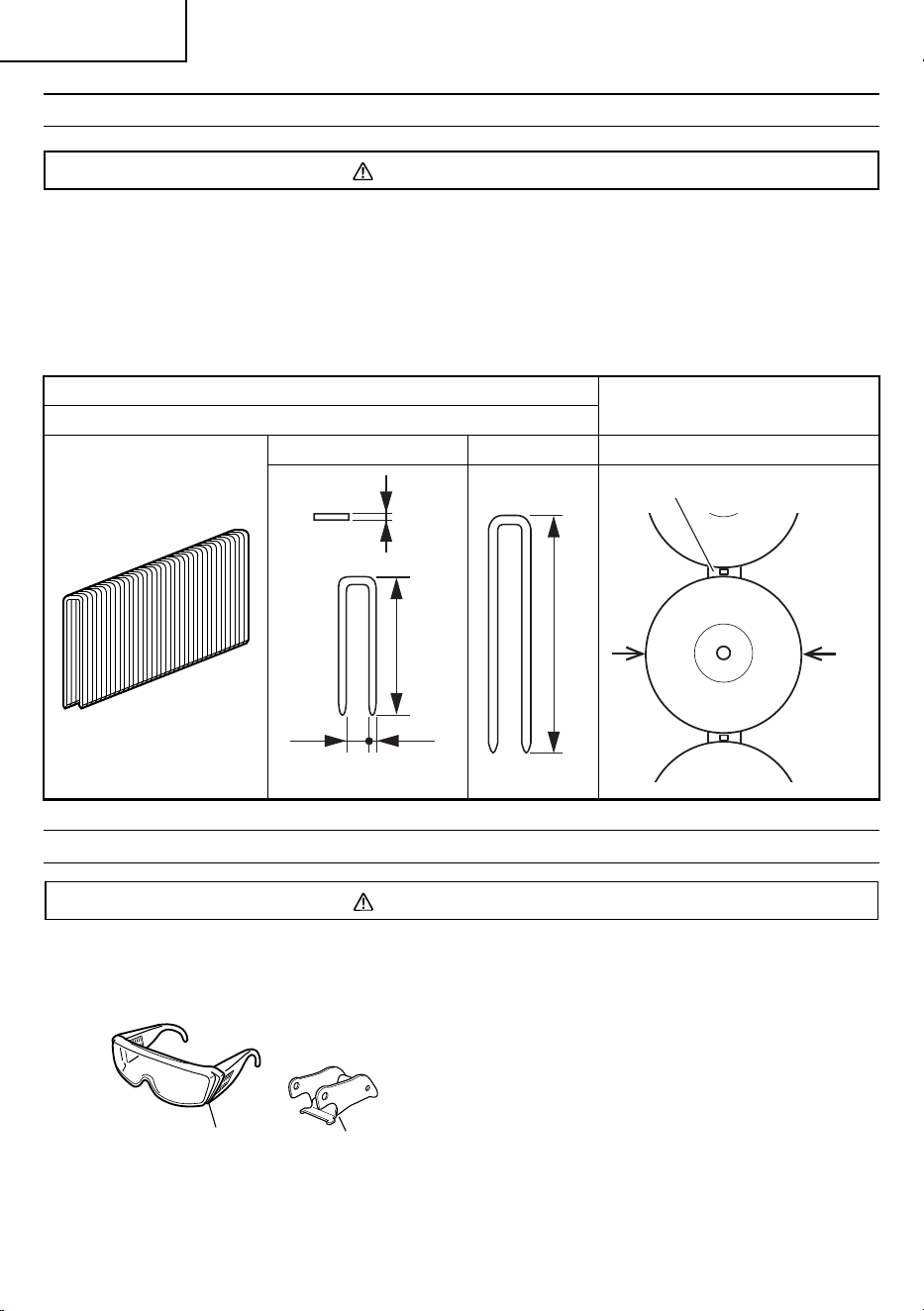

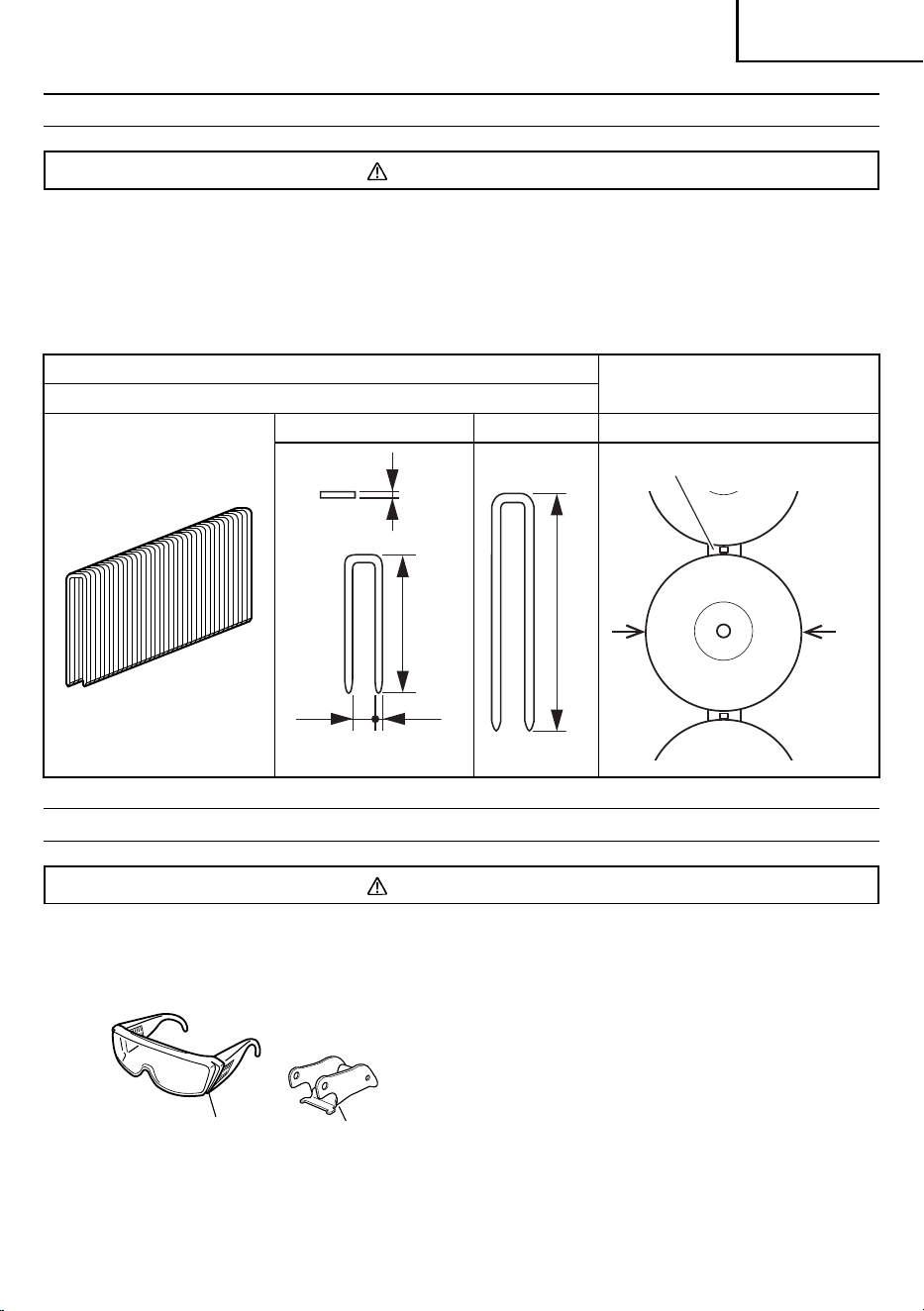

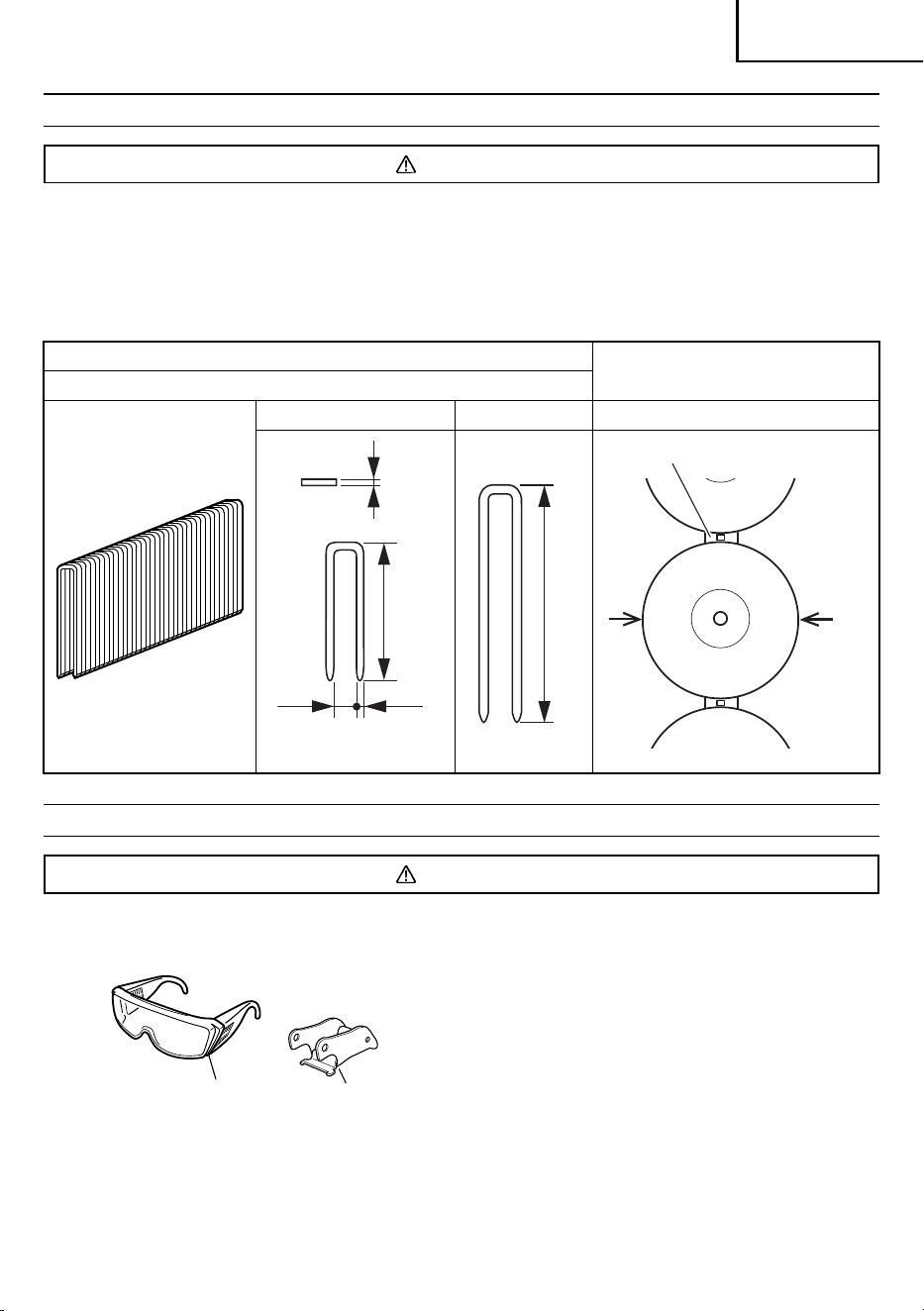

STAPLE AND CAP SELECTION
WARNING
●
Be sure to use only the genuine HITACHI staples and cap for the N3808AP. The use of any other staples
and cap can result in tool malfunction and/or staple breakdown, leading to serious injuries.
Only staples and cap shown in the Table below can be driven with this Stapler.
Dimensions of staples
Staples
Cap
18 Gauge 7/16” Crown
Min. Max. Plastic cap
.043”
(1.08mm)
.049”
(1.25mm)
5/16”
(8mm)
7/8”
(22mm)
1-1/2” (38mm)
Plastic-collated
1” (25.4mm)
ACCESSORIES
WARNING
●
Accessories other than those shown below can lead to malfunction and resulting injuries.
STANDARD ACCESSORIES
1
2
1
Eye protection ..........................................................1
2
Contact actuation trigger kit .....................................1
OPTIONAL ACCESSORIES …
sold separately
○
Pneumatic Tool Lubricant
.8 oz. (25 cc) oil feeder (Code No.877153)
4 oz. (120 cc) oil feeder (Code No.874042)
1 quart (1 ltr) can (Code No.876212)
NOTE: Accessories are subject to change without any
obligation on the part of HITACHI.
11
English
000BookN3808APNA.indb11000BookN3808APNA.indb11 2017/11/2210:37:542017/11/2210:37:54
2. Filter-Regulator-Lubricator
○
Use a regulator with a pressure range of 0 – 120 psi
(0 – 8.3 bar 0 – 8.5 kgf/cm
2
).
○
Filter-regulator-lubricator units supply an optimum
condition for the Stapler and extend the Stapler life.
These units should always be used.
Filter .............The fi lter removes moisture and dirt
mixed in compressed air.
Drain daily unless fi tted with an
automatic drain.
Keep the fi lter clean by regular
maintenance.
Reg ulator ......
The regulator controls the operating
pressure for safe operation of the Stapler.
Inspect the regulator before operation
to be sure it operates properly.
Lubricator .....The lubricator supplies an oil mist to the
Stapler.
Inspect the lubricator before operation
to be sure the supply of lubricant is
adequate.
Use Hitachi pneumatic tool lubricant.
Compressor
Side
Stapler
Side
Filter
Lubricator
Regulator
3. Air hose
Compressed air supply hoses shall have a minimum
working pressure rating equal to or greater than the
pressure from the power source if a regulator fails,
or 150 psi (10.4 bar 10.6 kgf/cm
2
), whichever is
greater.
4. Air consumption
Using the Air consumption table and the Air
compressor size formula, fi nd a correct compressor
size.
Air consumption table
Operating pressure
psi
(bar)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Air consumption
ft
3
/cycle
(ltr/cycle)
.024
(.69)
.027
(.76)
.030
(.85)
APPLICATIONS
○
Foam board
○
Moisture barrier / house wrap
BEFORE OPERATION
Read section titled “SAFETY” (pages 4 – 8).
Make sure of the following before operation.
WORKING ENVIRONMENT
WARNING
●
No fl ammable gas, liquid or other fl ammable
objects at worksite.
●
Clear the area of children or unauthorized
personnel.
AIR SUPPLY
DANGER
●
NEVER use reactive gases or
other bottled gases.
Explosion may occur.
WARNING
●
Never connect Stapler to pressure which
potentially exceeds 200 psi (13.7 bar
14 kgf/cm
2
) if a regulator fails.
●
Never use non relieving coupler on Stapler.
1. Power source
○
Use only clean, dry, regulated compressed air as a
power source for this Stapler.
○
Air compressors used to supply compressed air to
this Stapler must comply with the requirements of
the latest version of ANSI Standard B 19.3 “Safety
Standard For Compressors For Process Industries.”
○
Moisture or oil in the air compressor may accelerate
wear and corrosion in the Stapler.
Drain daily.
12
English
000BookN3808APNA.indb12000BookN3808APNA.indb12 2017/11/2210:37:542017/11/2210:37:54
Air compressor size formula
Amount of air required
=number of Staplers
× average staples driven each minute per Stapler
× air consumption at given air pressure
× safety factor (always 1.2)
Example: 3 Staplers (N3808AP) operating at 100 psi
driving 30 staples per minute
Amount of air required
=3 × 30 × .030 × 1.2
=3.3 CFM (ft
3
/min) (93.5 ltr/min)
After making the calculations as shown above, you
should fi nd a compressor providing 3.3 CFM of air
that is required.
LUBRICATION
It is important that the Stapler be properly lubricated.
Without proper lubrication, the Stapler will not work
properly and parts will wear prematurely.
○
Use Hitachi pneumatic tool lubricant.
Do not use detergent oil or additives. These lubricants
will harm the O-rings and other rubber parts. This will
cause the Stapler to malfunction.
○
Filter-regulator-lubricator units should always be
used.
Keep the lubricator fi lled with Hitachi pneumatic tool
lubricant.
○
If a lubricator is not available, supply 5 – 10 drops of
Hitachi pneumatic tool lubricant into the air plug on
the Stapler twice a day.
COLD WEATHER CARE
○
Do not store the Stapler in a cold weather
environment.
Keep the Stapler in a warm area until beginning the
work.
○
If the Stapler is already cold, bring it in a warm area
and allow the Stapler to warm up before use.
1
Reduce the air pressure to 64 psi (4.4 bar
4.4 kgf/cm
2
).
2
Remove all staples and caps from the Stapler.
3
Connect the air hose and free-fi re (blank-fi re) the
Stapler.
The lowered air pressure will be enough to free-
fi re the Stapler.
Slow speed operation tends to warm up the
moving part.
CAUTION
●
Do not free-fi re the Stapler at high pressure.

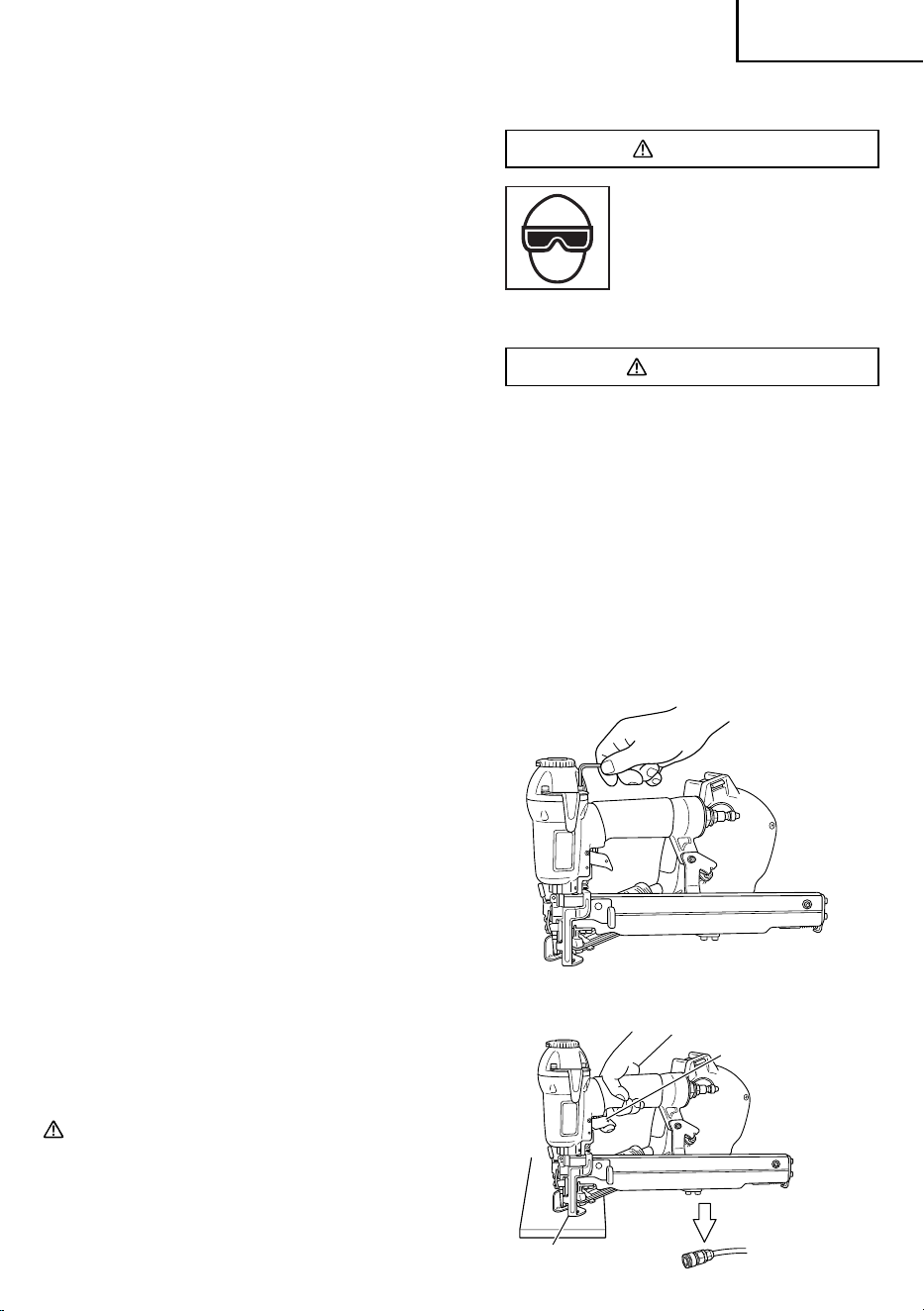

TESTING THE STAPLER
DANGER
●
Operators and others in work
area MUST wear safety
glasses with side shields
which conforms to ANSI Z87.1
specifi cations.
Ordinary eyeglasses do not
provide adequate protection.
WARNING
●
Never use Stapler unless push lever is
operating properly.
Before actually beginning the stapling work, test the
Stapler by using the checklist below. Conduct the tests in
the following order.
If abnormal operation occurs, stop using the Stapler and
contact a Hitachi authorized service center immediately.

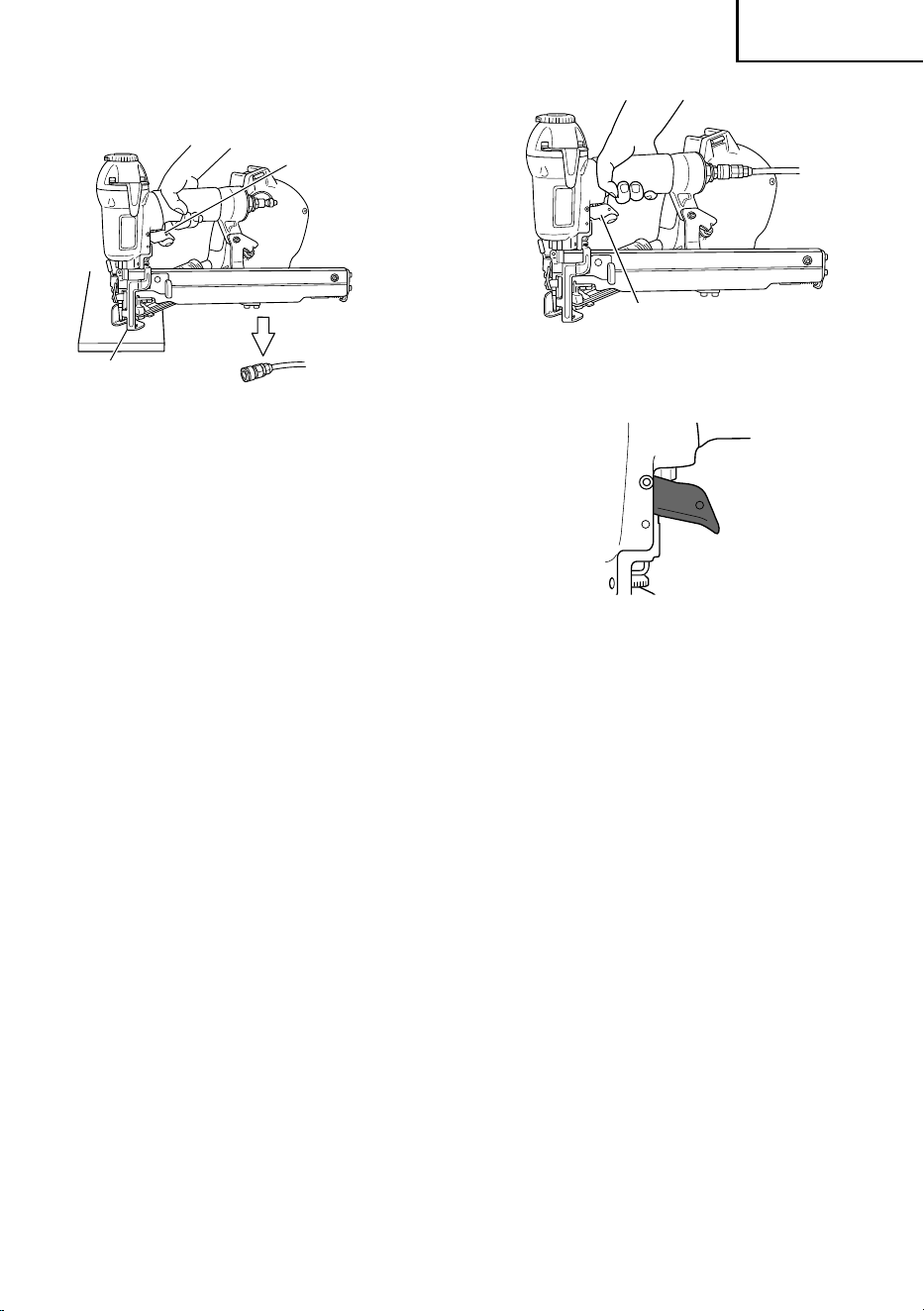

(1) DISCONNECT AIR HOSE FROM STAPLER.
REMOVE ALL STAPLES AND CAPS FROM
STAPLER.
□
ALL SCREWS MUST BE TIGHTENED.
If any screws are loose, tighten them.
□
THE PUSH LEVER AND TRIGGER MUST MOVE
SMOOTHLY.
Push lever
Do not connect
air hose
Trigger
13
English
000BookN3808APNA.indb13000BookN3808APNA.indb13 2017/11/2210:37:542017/11/2210:37:54
(3) If no abnormal operation is observed, you may load
staples and caps in the Stapler.
Drive staples into the workpiece that is the same type
to be used in the actual application.
□
THE STAPLER MUST OPERATE PROPERLY.

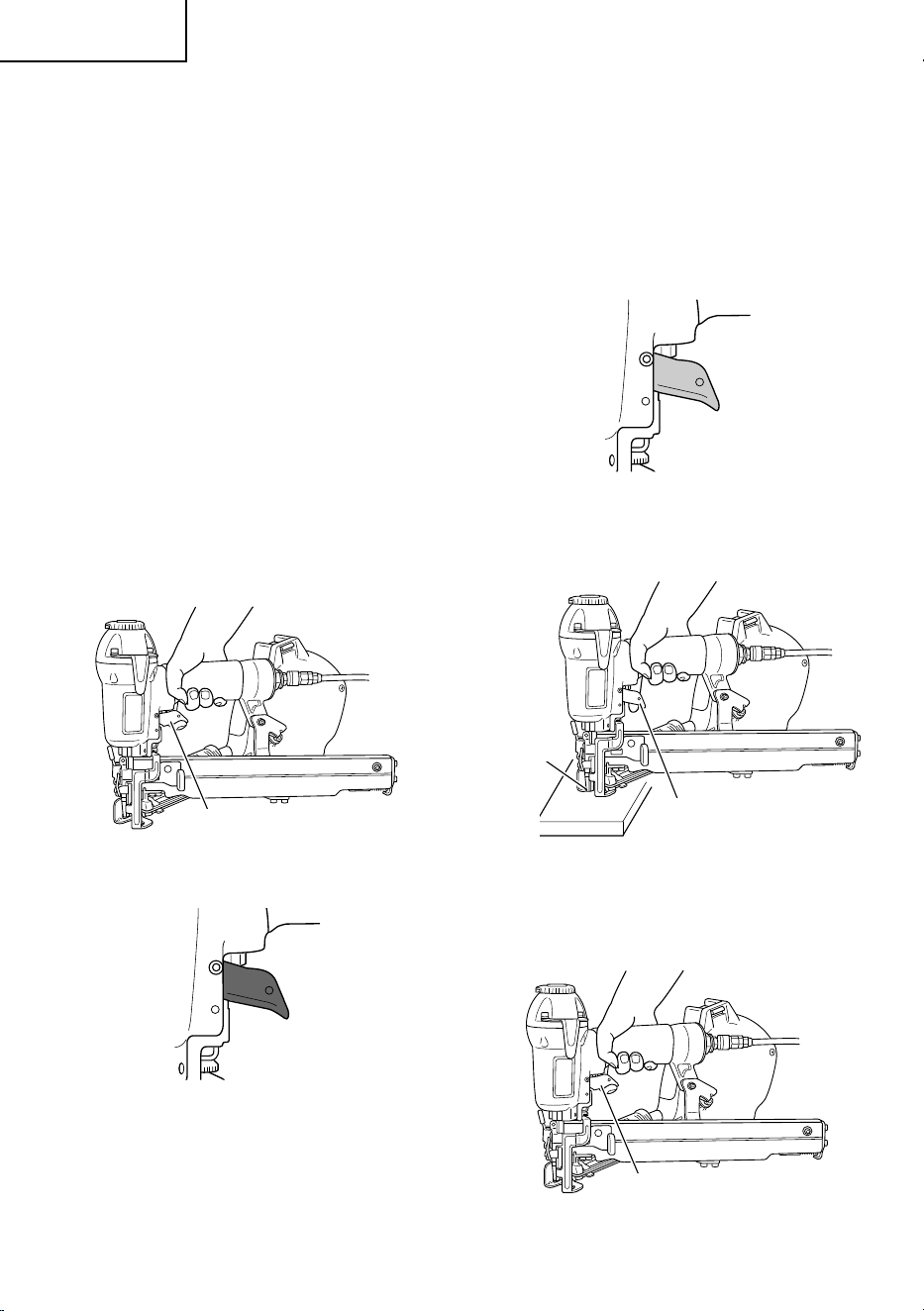

SINGLE SEQUENTIAL ACTUATION
MECHANISM
Identifi ed by: RED TRIGGER
(1) Remove the fi nger from the trigger and press the
push lever against the workpiece.
□
THE STAPLER MUST NOT OPERATE.
Do not pull Trigger
Depress
Push Lever
(2) Separate the push lever from the workpiece.
Next, point the Stapler downward, pull the trigger and
then wait in that position for 5 seconds or longer.
□
THE STAPLER MUST NOT OPERATE.
Pull Trigger
(2) REMOVE ALL STAPLES AND CAPS FROM
STAPLER
Remove the hook if it is attached.
→ When the hook is attached, do not operate with
CONTACT ACTUATION MECHANISM.
DO NOT push or rest Push Lever against any surface.
DO NOT FORCE OR USE ANY TOOLS TO
OPERATE SWITCH.
(3) Adjust the air pressure to 70 psi (4.9 bar 5 kgf/cm
2
).
Connect the air hose.
Do not load any staples or caps in the Stapler.
□
THE NAILER MUST NOT LEAK AIR.
(4) Remove the fi nger from the trigger and press the
push lever against the workpiece.
□
THE NAILER MUST NOT OPERATE.
(5) Separate the push lever from the workpiece.
Next, point the Stapler downward, pull the trigger and
then wait in that position for 5 seconds or longer.
□
THE STAPLER MUST NOT OPERATE.
Pull Trigger
CONTACT ACTUATION MECHANISM
Identifi ed by: BLACK TRIGGER
(1) With the Stapler off the workpiece, pull the Trigger.
Next, depress the Push Lever against the workpiece.
□
THE STAPLER MUST OPERATE.
(2) Next, depress the Push Lever against the workpiece.
Now pull the Trigger.
□
THE STAPLER MUST OPERATE.
14
English
000BookN3808APNA.indb14000BookN3808APNA.indb14 2017/11/2210:37:552017/11/2210:37:55

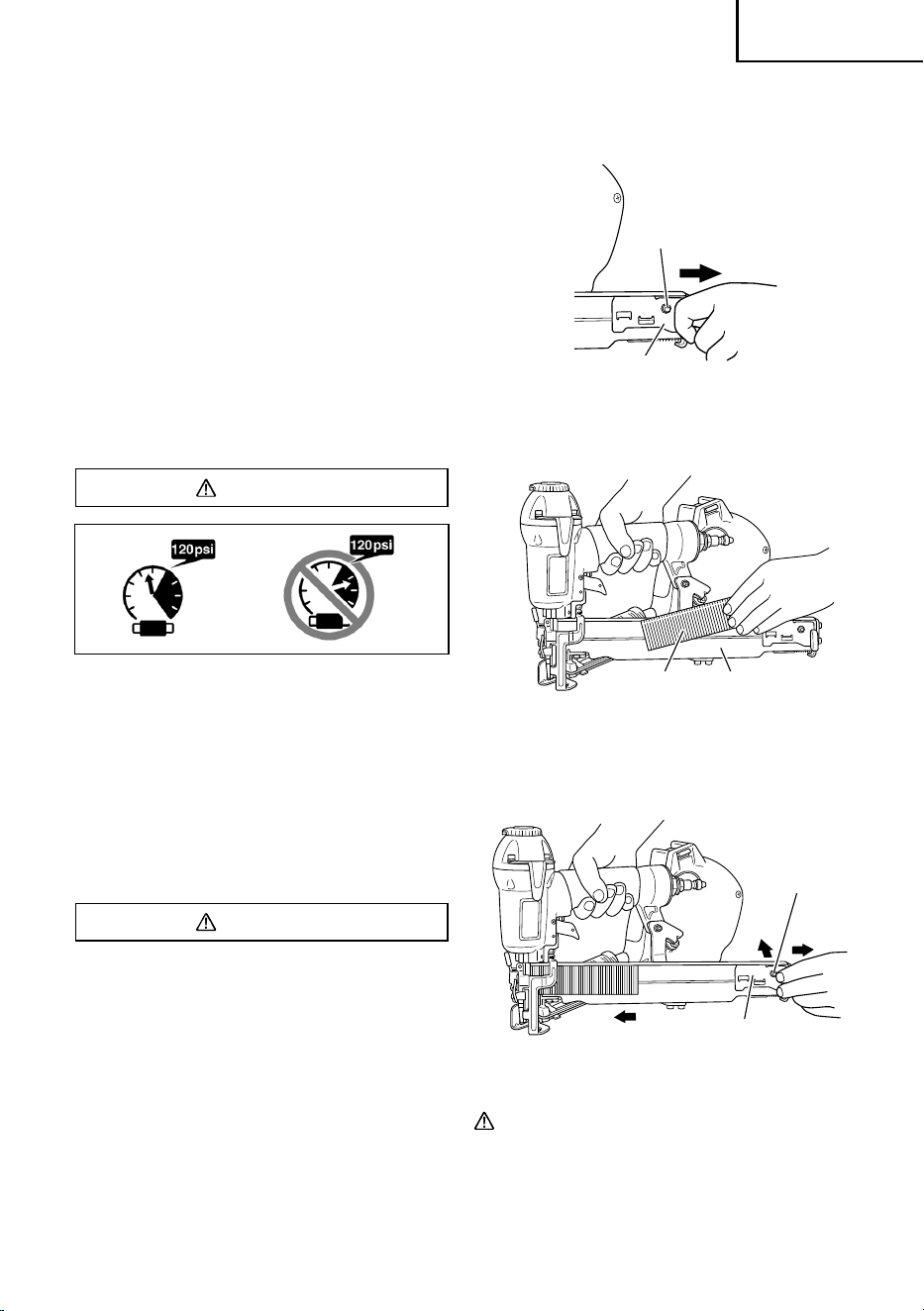

(3) First pull the Trigger.
Next, depress the Push Lever against the workpiece.
□
THE STAPLER MUST NOT OPERATE.
(4) Without touching the Trigger, depress the Push Lever
against the workpiece.
Next, pull the Trigger.
□
THE STAPLER MUST OPERATE.
(5) If no abnormal operation is observed, you may load
staples and caps in the Stapler.
Drive staples into the workpiece that is the same type
to be used in the actual application.
□
THE STAPLER MUST OPERATE PROPERLY.

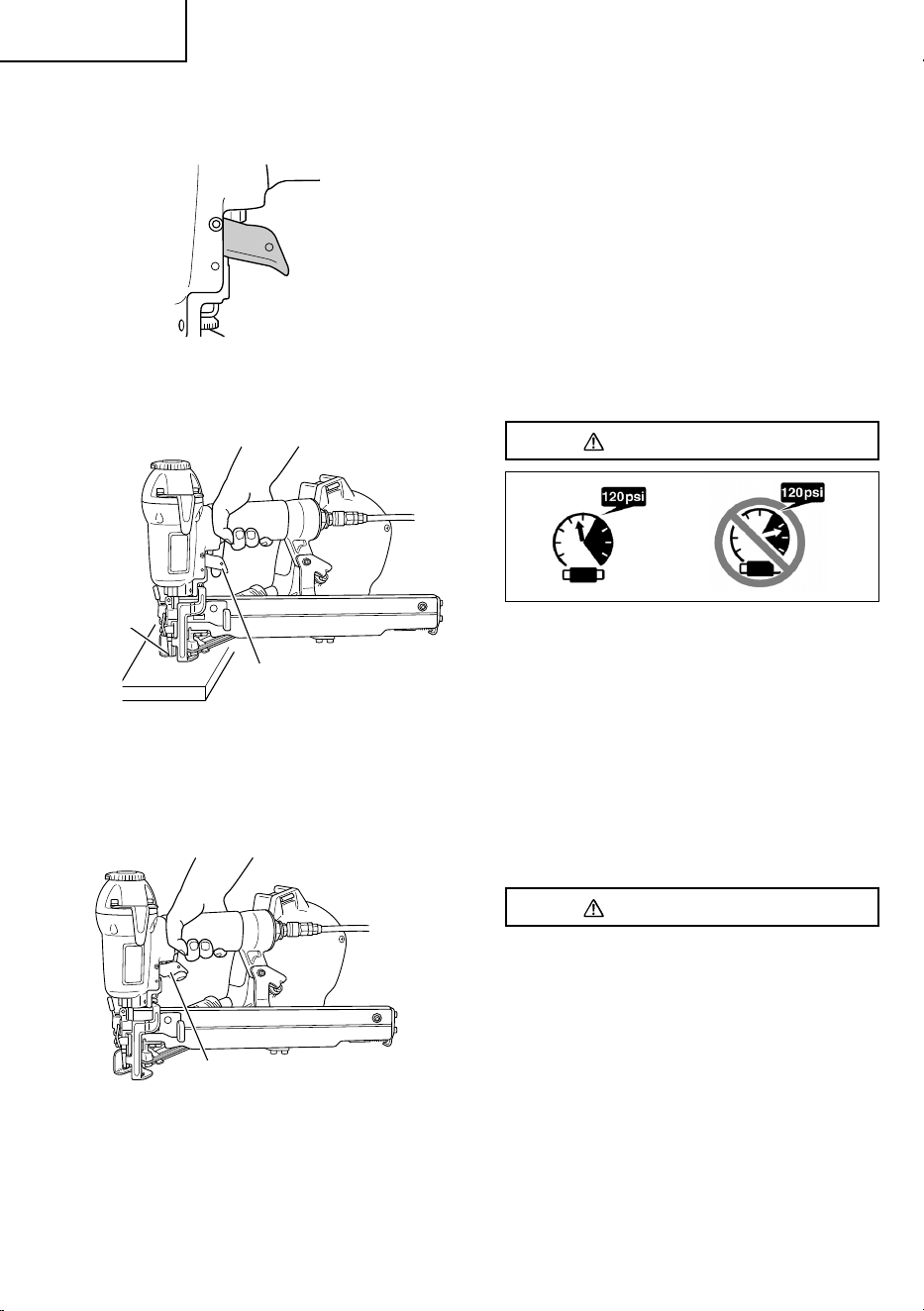

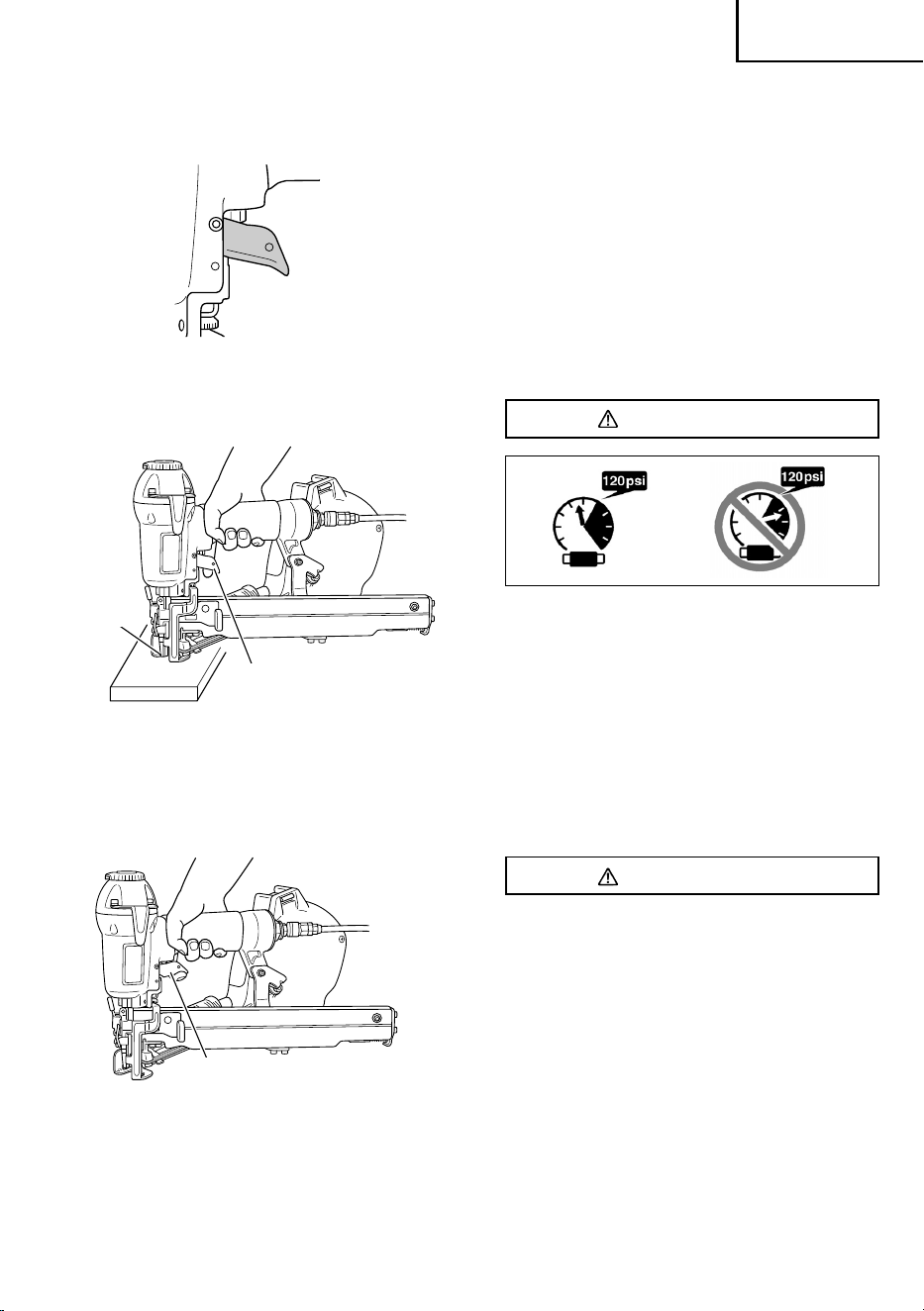

ADJUSTING AIR PRESSURE
WARNING
●
Do not exceed 120 psi (8.3 bar 8.5 kgf/cm
2
).
Adjust the air pressure at recommended operating
pressure 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm
2
)
according to the length of staples and the hardness of
workpiece.
The correct air pressure is the lowest pressure which will
do the job. Using the Stapler at a higher than required air
pressure unnecessarily over stresses the Stapler.

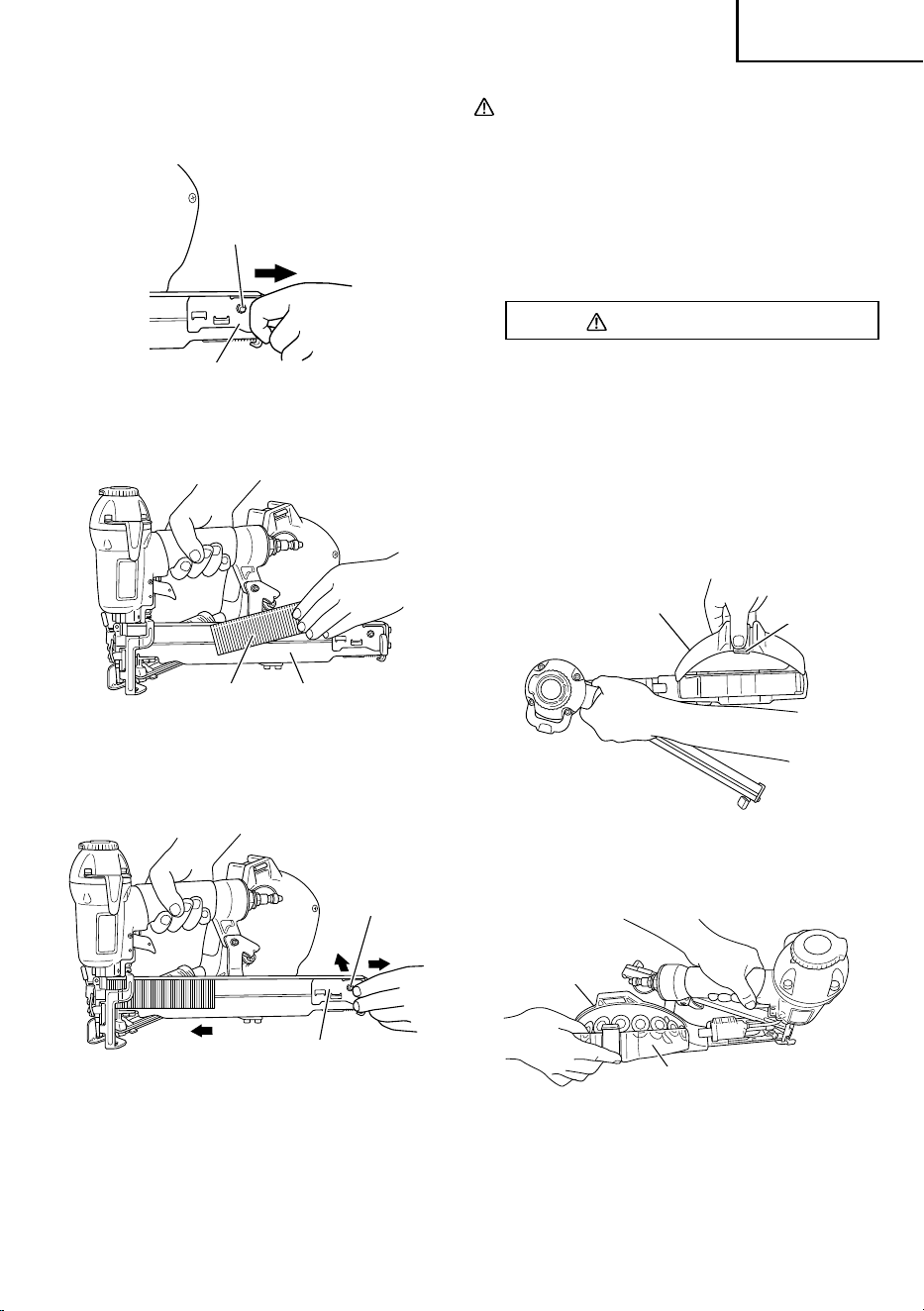

LOADING STAPLES
WARNING
●
When loading staples into Stapler,
1) do not pull trigger;
2) do not depress push lever;
3) disconnect air hose from stapler; and
4) keep Stapler pointed downward.
(1) Pull the staple feeder backward, and confi rm that
the feeder stopper is securely lodged in the feeder
stopper hole on the staple feeder.
Feeder stopper
Staple feeder
(2) Place the staple strip over the magazine.
Make sure that the staple strip slides freely on the
magazine.
Staple Magazine
(3) Pull the staple feeder backward slightly, and press in
the feeder stopper. Push the staple feeder forward.
Gently set the staple feeder to the back of the loaded
staples.
Staple feeder
Feeder stopper
3
2 1
The Stapler is now ready to operate.
CAUTION
If the staple feeder is released all of a sudden, it
can return abruptly, causing deformation and/or
scatter, eventually ending up in clogged staples.
Be absolutely sure to bring back the staple
feeder, avoiding any impact.
15
English
000BookN3808APNA.indb15000BookN3808APNA.indb15 2017/11/2210:37:552017/11/2210:37:55

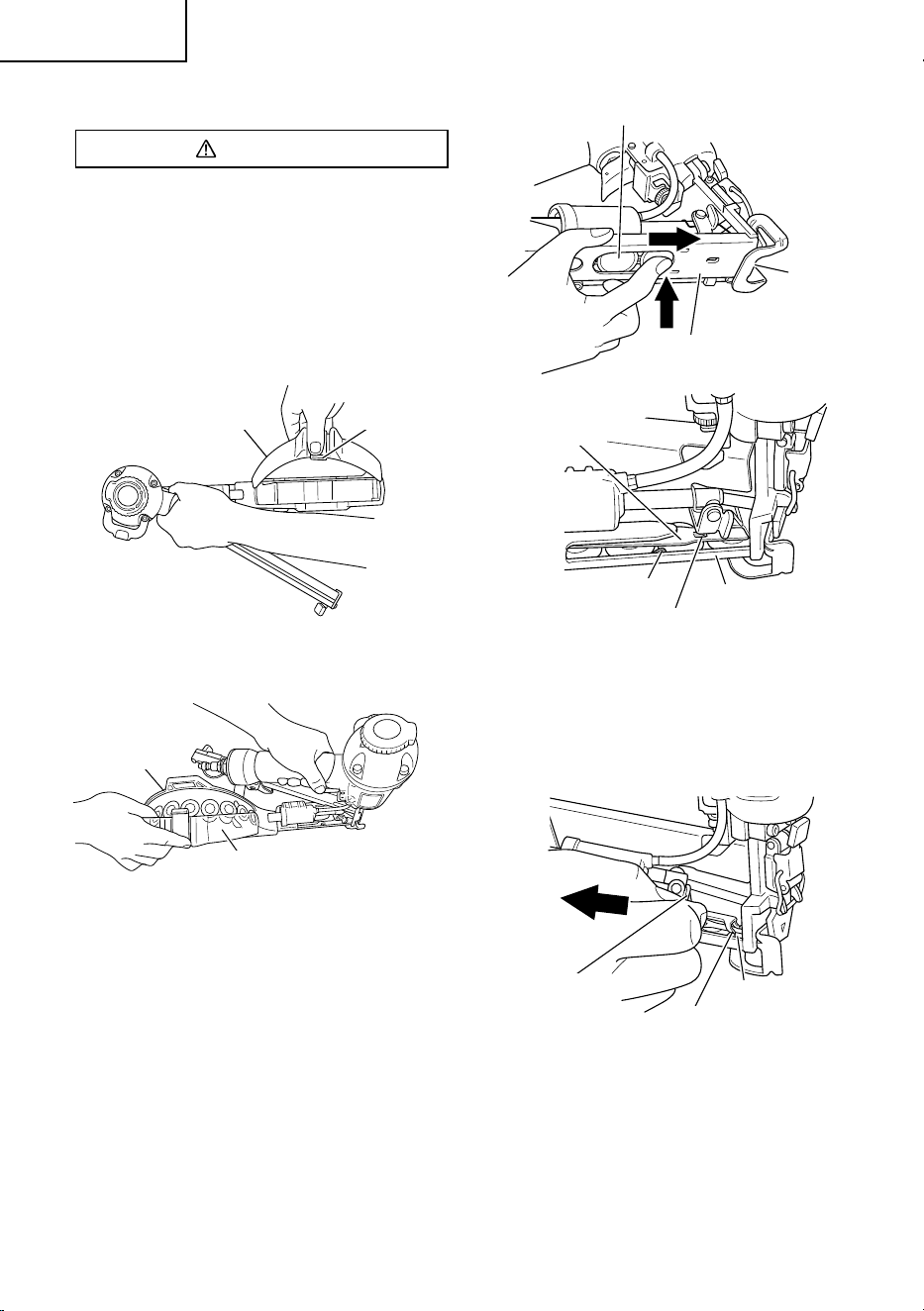

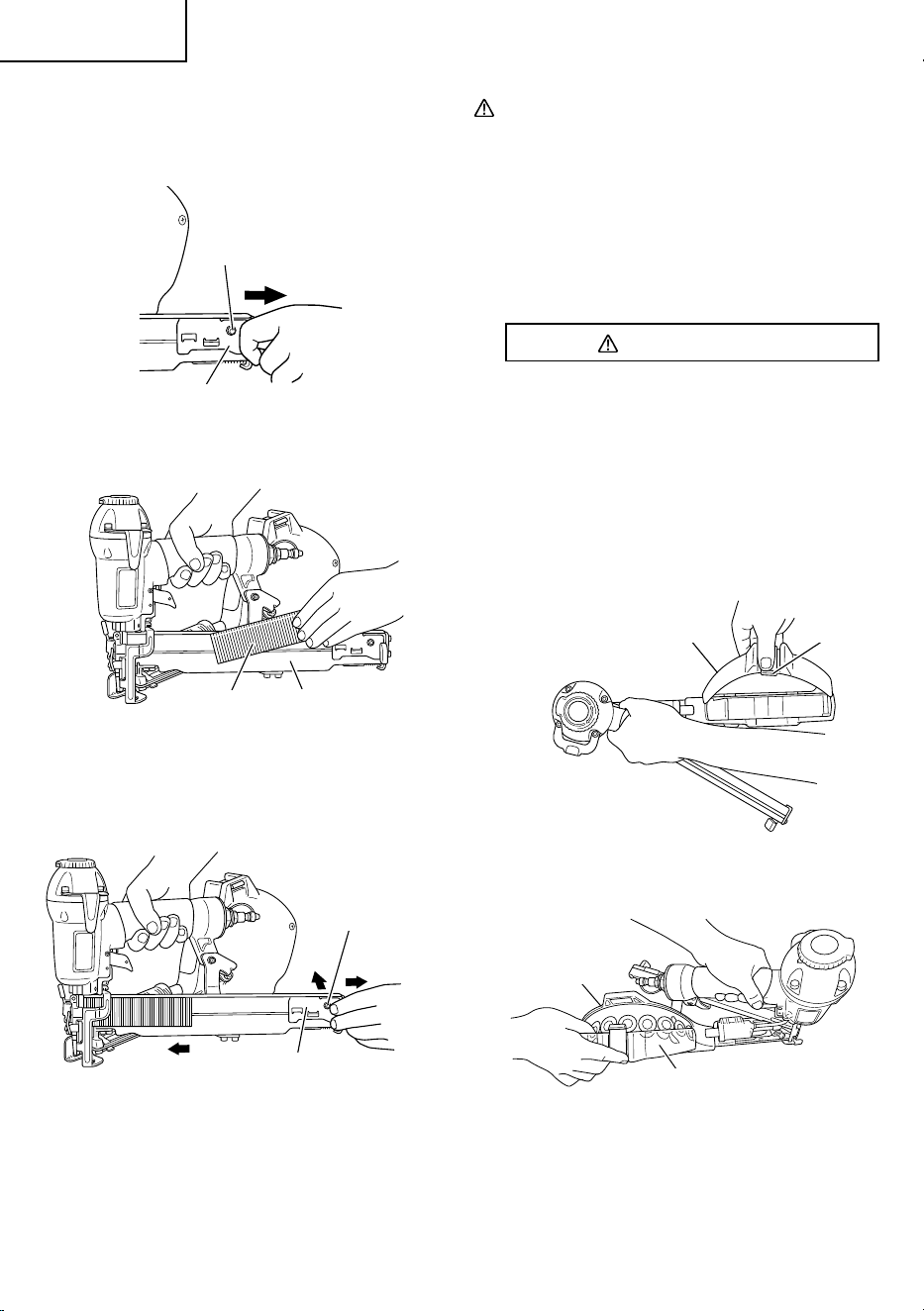

LOADING CAPS
WARNING
●
When loading staples into Stapler,
1) do not pull trigger;
2) do not depress push lever;
3) disconnect air hose from stapler; and
4) keep Stapler pointed downward.
(1) Press the latch of the cap magazine cover with your
fi ngers and open the cap magazine cover.
Latch
Cap magazine cover
(2) Pull the caps slightly out of the reel then insert the
reel of caps in the cap magazine.
Cap magazine
Real of caps
(3) Press the cap spring up and guide the cap inside the
cap rail.
Set the second cap on the reverse stopper tab.
Cap rail
Cap
Cap rail
exit
Curl part
Cap spring
Cap rail
Reverse stopper tab
Pull in the opposite direction and verify that the setup
is complete.
(4) Close the cap magazine cover.
Pull the knob in the direction of the arrow to pull back
the cap feeder and feed the lead cap to the fi ring exit.
Knob
Cap feeder
Lead cap
16
English
000BookN3808APNA.indb16000BookN3808APNA.indb16 2017/11/2210:37:552017/11/2210:37:55

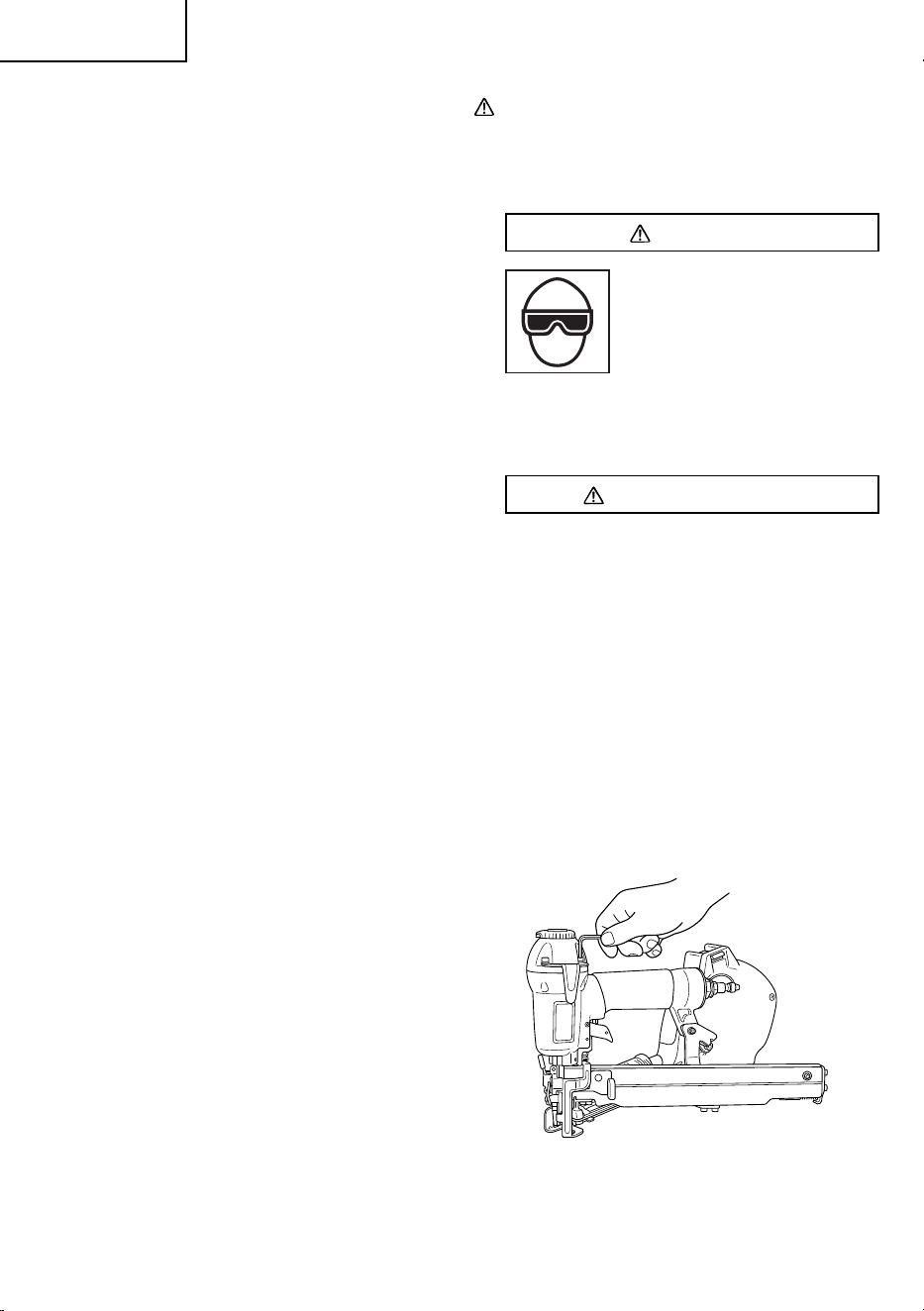

STAPLER OPERATION
Read section titled “SAFETY”(pages 4 – 8).
DANGER
●
Operators and others in work
area MUST wear safety
glasses with side shields
which conforms to ANSI Z87.1
specifi cations.
Ordinary eyeglasses do not
provide adequate protection.
WARNING
●
Only person who have read
and understand this MANUAL
should operate the Stapler.
●
NEVER point tool at yourself
or others in work area.
●
Keep fi ngers AWAY from trigger when not
driving staples to avoid accidental discharge.
●
Know and understand what trigger system
you are using.
Please read and understand “METHODS OF
OPERATION” found below.
●
Inspect the Stapler before operating to
determine actuation system. Before starting
work, check the stapling operation switching
device.
This Hitachi stapler includes a stapling
operation switching device.
Before starting work, make sure that the
switching device is properly set.
If the switching device is not set properly, the
stapler will not operate correctly.
●
Never place your hands or body closer than 8
inches (200 mm) from fi ring head when using.
●
Do not drive staples into other staples;
staples can ricochet and hurt someone.
●
Do not actuate Stapler unless Stapler is
placed fi rmly against the workpiece.
●
In order to avoid double fi re or unwanted
ejection of a staple due to bouncing of the
Stapler.
1) do not push Stapler on workpiece with
strong force;
2) take Stapler away from workpiece using
recoil;
3) release trigger quickly when performing
trigger fi re.

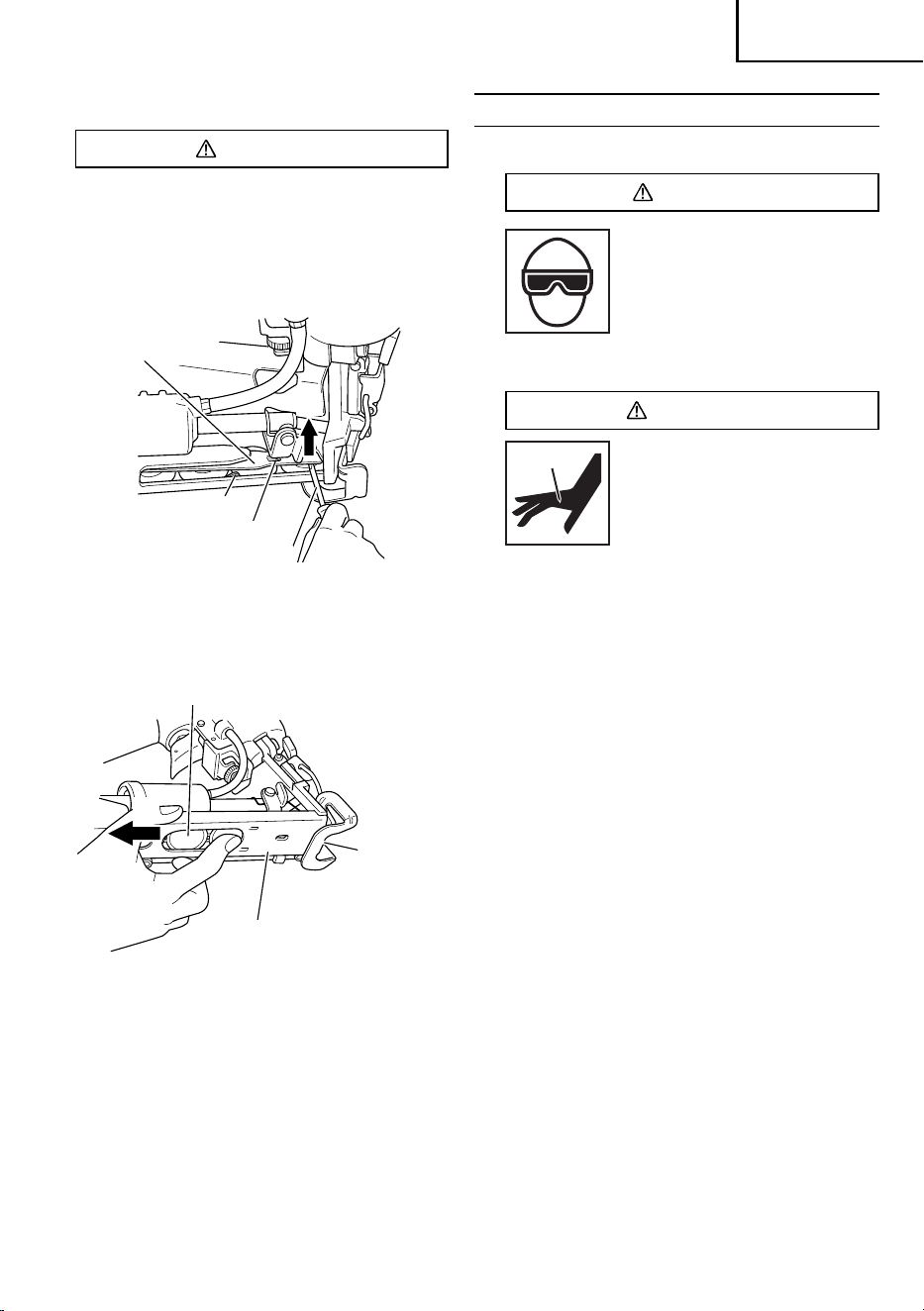

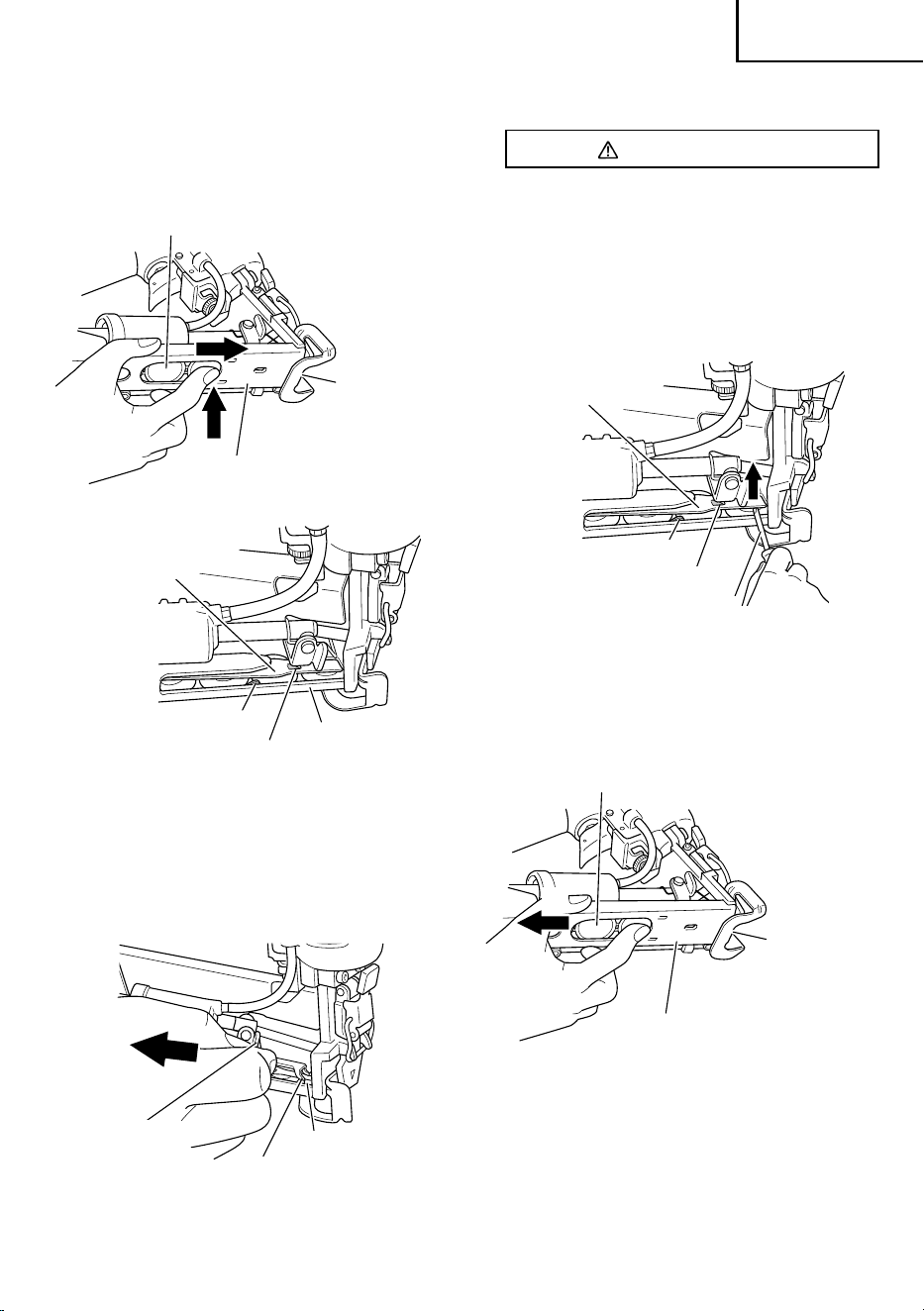

REMOVING CAPS
WARNING
●
Remove air hose
●
Remove staples
(1) Gently press the cap spring up. (
1
)
(Use a slotted-head screwdriver or similar tool.)
Cap spring
Reverse stopper tab
Slotted-head screwdriver
1
Curl part
(2) As you remove the curl part of the cap spring from
the cap, press the cap towards the cap magazine
avoiding contact with reverse stopper tab of the cap
rail. (
2
)
Cap rail
Cap
Cap rail
exit
2
NOTE:
●
Do not press the cap string too hard as a deformed
cap spring will negatively aff ect the cap sending
performance.
●
If the cap rail exit becomes clogged, cut away the
excess cap.
17
English
000BookN3808APNA.indb17000BookN3808APNA.indb17 2017/11/2210:37:562017/11/2210:37:56
●
When working close to an edge of a
workpiece or at steep angles, or driving
fasteners into thin workpiece use care to
minimize chipping, splitting or splintering, or
free fl ight, ricochet or piercing of fasteners,
which may cause injury.
●
Never drive staples from both sides of a wall
at the same time. Staples can be driven into
and through the wall and hit a person on the
opposite side.
●
Never use Stapler which is defective or
operating abnormally.
●
Do not use Stapler as hammer.
●
Disconnect air hose from Stapler when:
1) it is not in use;
2) leaving work area;
3) elevating, lowering or otherwise moving it
to another location;
4) handing it to another person;
5) changing switching device;
6) performing any maintenance or repairs;
7) clearing a jam;
8) Stapler is outside of the operator's
supervision or control;
9) removing staples and caps from the
magazine;
10) adjusting stapling depth;
11) turning the top cover; and
12) When affi xing the hook
There are two types of operation to drive staples with this
Stapler.
Use CONTACT ACTUATION MECHANISM or SINGLE
SEQUENTIAL ACTUATION MECHANISM in accordance
with the work to be performed.
Explanation of the various stapling operations
○
CONTACT ACTUATION MECHANISM: First, press
the push lever against the workpiece; next, pull the
trigger to drive the staple. Or,
pull the trigger; next, press the push lever against the
workpiece to drive the staple.
If the trigger is held back, a staple will be driven each
time the push lever is pressed against the workpiece.

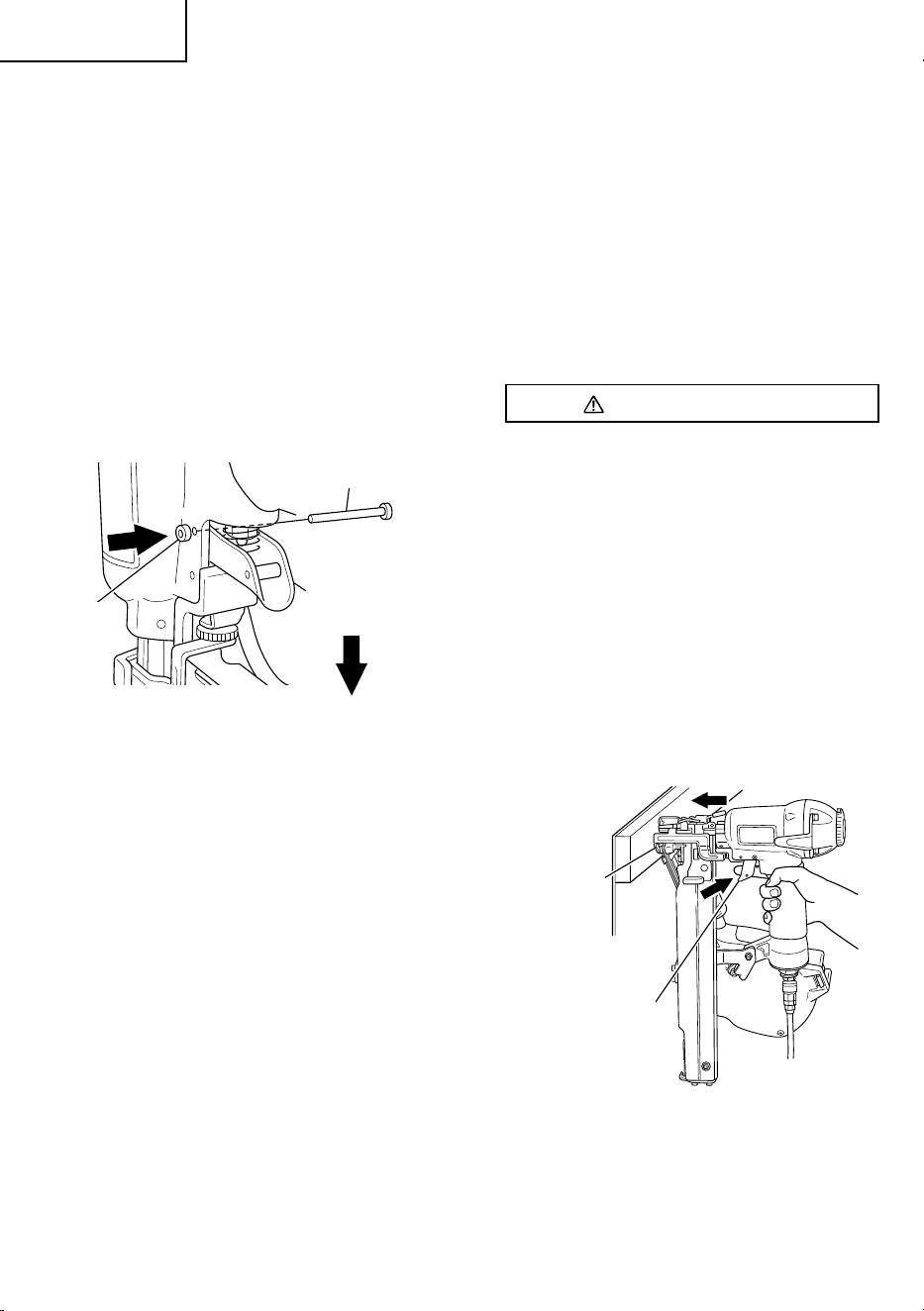

N3808AP is shipped with SEQUENTIAL ACTUATION
KIT.
When switching from SEQUENTIAL ACTUATION
KIT TO CONTACT ACTUATION KIT, replace to
CONTACT ACTUATION KIT.
Rubber Ring
Sequential
actuation trigger kit
Contact actuation trigger kit
Pin
○
SINGLE SEQUENTIAL ACTUATION MECHANISM:
First, press the push lever against the workpiece;
next, pull the trigger to drive the staple.
After stapling once, stapling will not be possible again
until the trigger is released and pressed again.
METHODS OF OPERATION
This Stapler is equipped with the push lever and does not
operate unless the push lever is depressed (upward position).
There are three methods of operation to drive staples with
this Stapler.
They are:
1. Intermittent operation (Trigger fi re):
CONTACT ACTUATION MECHANISM, SINGLE
SEQUENTIAL ACTUATION MECHNISM
2. Continuous operation (Push lever fi re):
CONTACT ACTUATION MECHANISM
3. Single sequential operation (Trigger fi re):
SINGLE SEQUENTIAL ACTUATION MECHANISM
(1) Intermittent operation (Trigger fi re)
Recommend to use SINGLE SEQUENTIAL
ACTUATION MECHANISM
WARNING
●
To avoid double fi ring or accidental fi ring due
to recoil.
1) Pull the trigger rapidly and fi rmly.
1
Position the staple outlet on the workpiece with
fi nger off the trigger.
2
Depress the push lever fi rmly until it is completely
depressed.
3
Pull the trigger to drive a staple.
4
Remove fi nger from the trigger.
To continue stapling in a separate location, move the
stapler along the workpiece, repeating steps
1
–
4
as
required.
18
English
000BookN3808APNA.indb18000BookN3808APNA.indb18 2017/11/2210:37:562017/11/2210:37:56
3
1
Push lever
Previously
pull the trigger

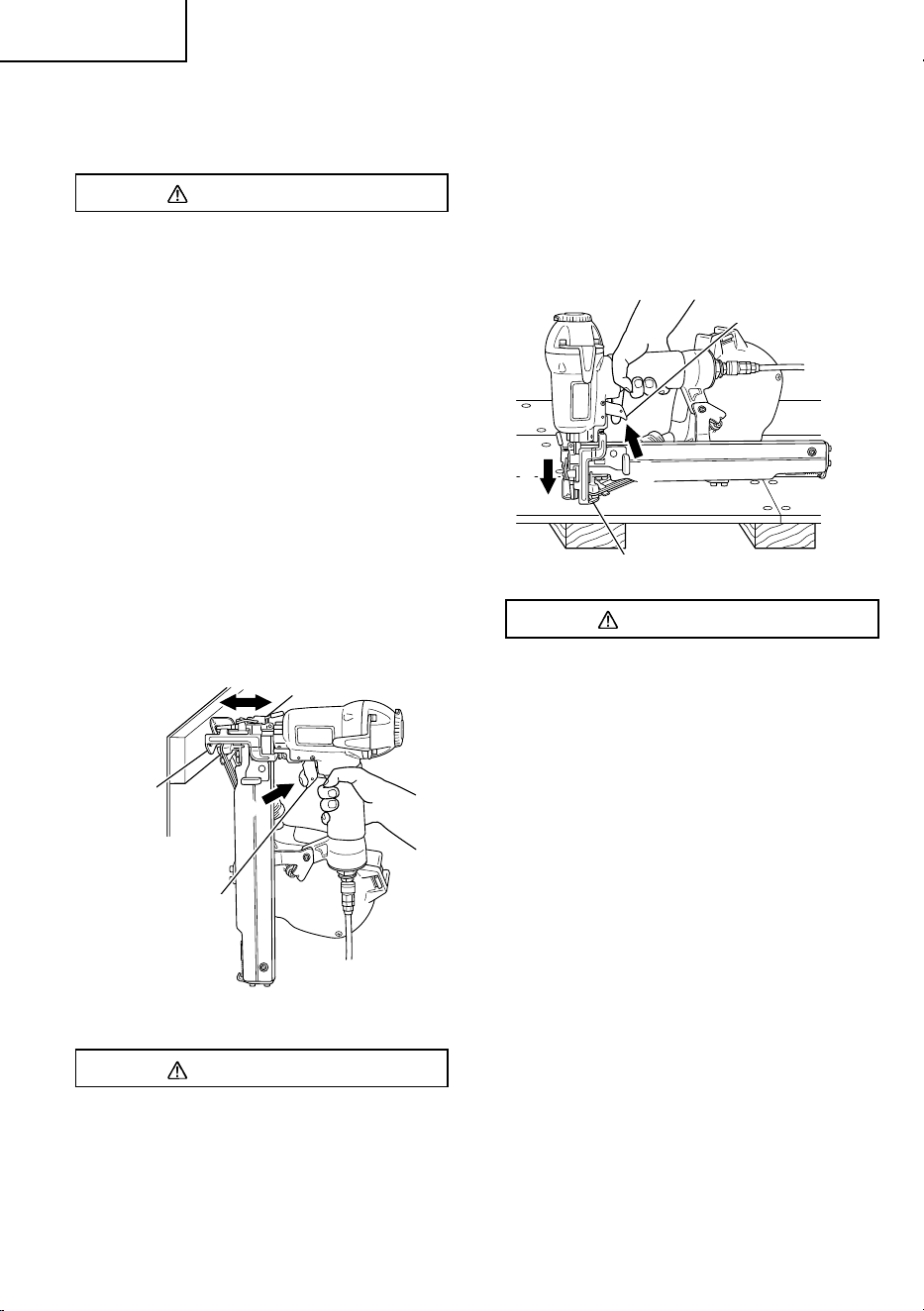

(3) Single sequential operation (Trigger fi re)
WARNING
●
To avoid double fi ring or accidental fi ring due
to recoil.
1) Pull the trigger rapidly and fi rmly.
1
Position the staple outlet on the workpiece with
fi nger off the trigger.
2
Depress the push lever fi rmly until it is completely
depressed.
3
Pull the trigger to drive a staple.
4
Remove fi nger from the trigger.
To continue stapling in a separate location, move the
stapler along the workpiece, repeating steps
1
–
4
as
required.
Push Lever
2
3
Trigger
Push lever
Trigger
3
2
WARNING
●
A staple will fi re each time the trigger
is depressed as long as the push lever
remains depressed.

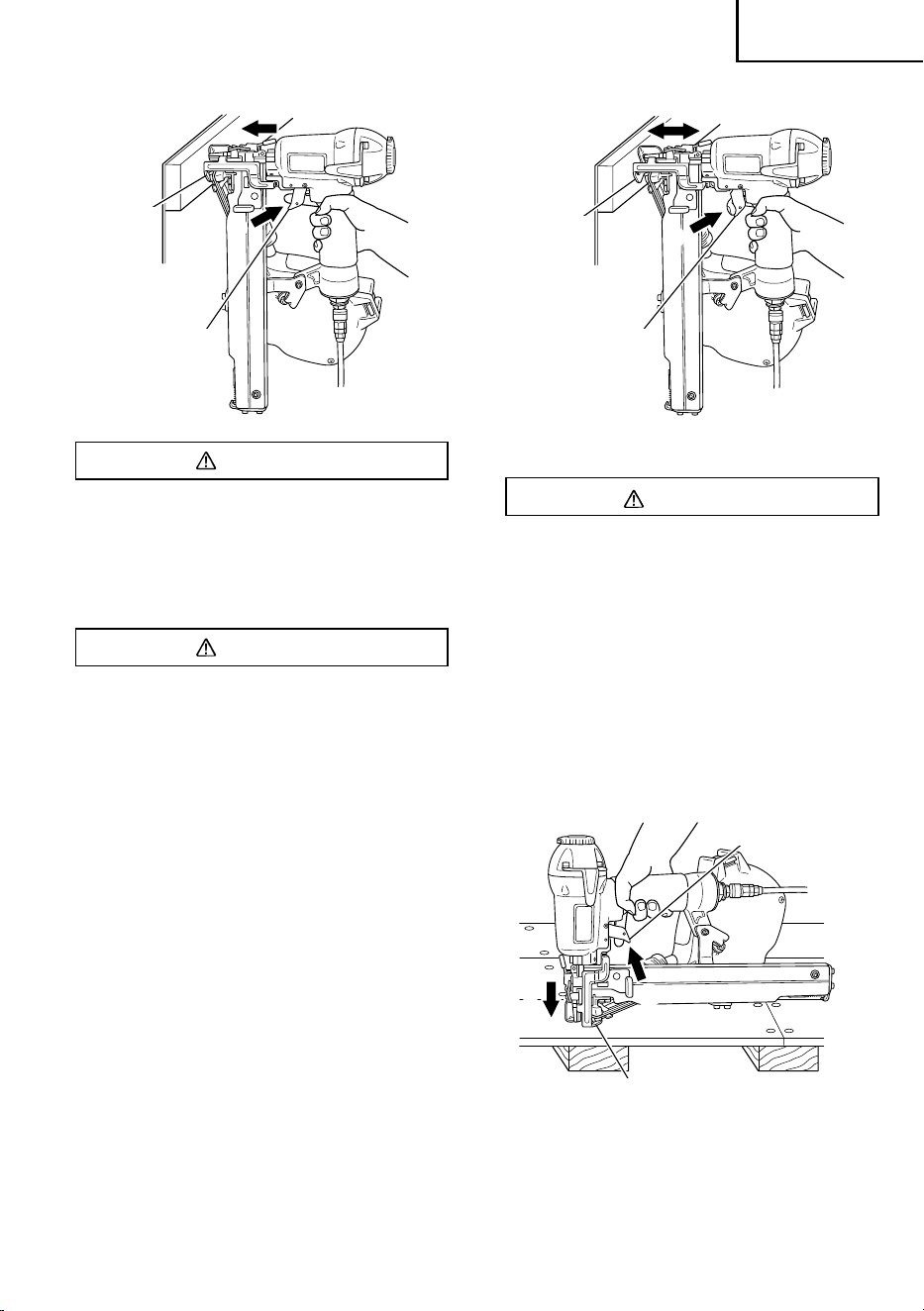

(2) Continuous operation (Push lever fi re)
Using CONTACT ACTUATION MECHANISM
WARNING
●
To avoid double fi ring or accidental fi ring due
to recoil.
1) Do not press the stapler against the
workpiece with excessive force.
2) Separate the stapler from the workpiece
as it recoils after stapling.
●
If the hook is affi xed, do not operate with
CONTACT ACTUATION MECHANISM.
1
Pull the trigger with the Stapler off the workpiece.
2
Depress the push lever against the workpiece to
drive a staple.
3
Move the Stapler along the workpiece with a
bouncing motion.
Each depression of the push lever will drive a
staple.
As soon as the desired number of staples have been
driven, remove fi nger from the trigger.
19
English
000BookN3808APNA.indb19000BookN3808APNA.indb19 2017/11/2210:37:562017/11/2210:37:56

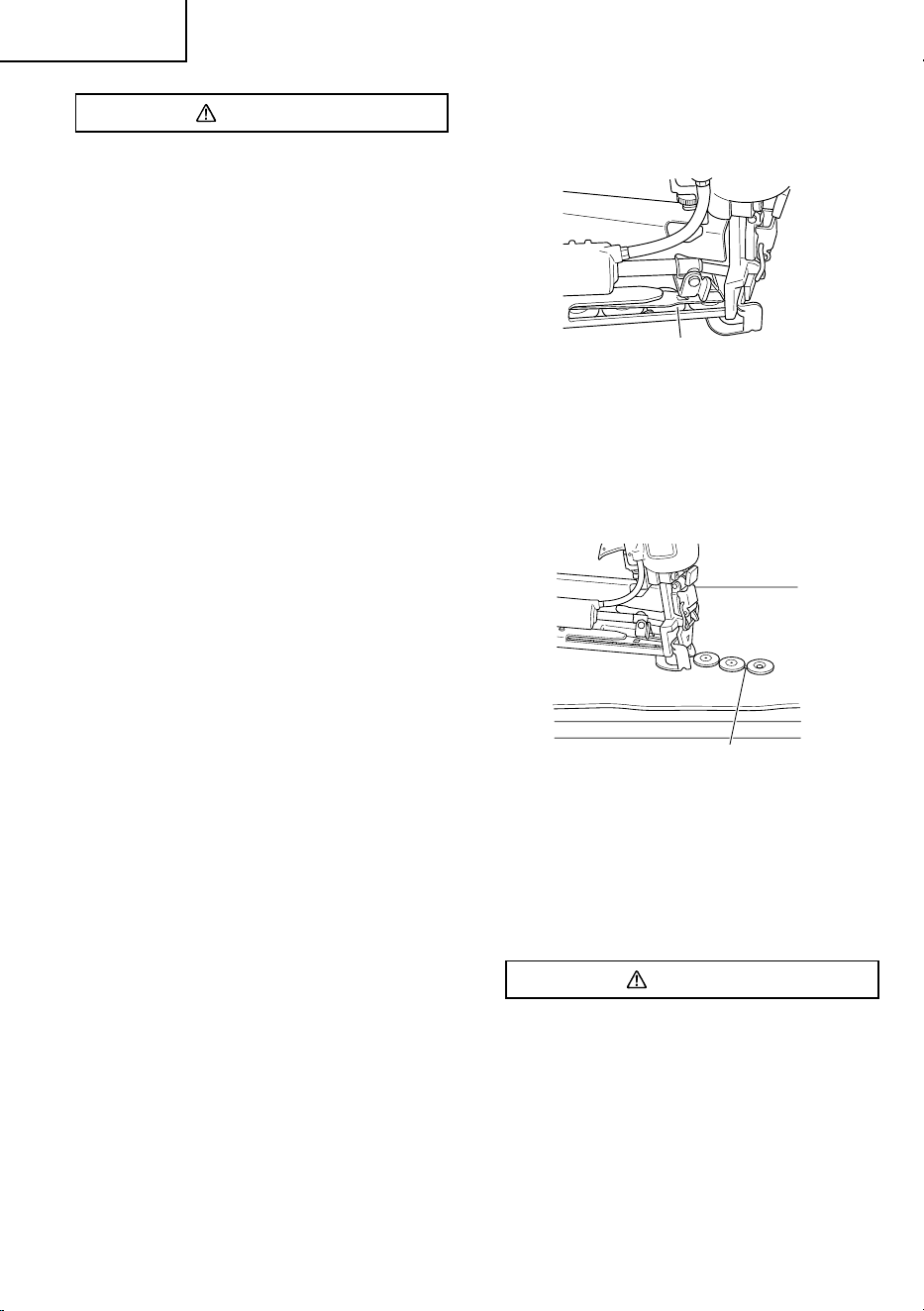

WARNING
●
Keep your fi nger off the trigger except during
fastening operation, because serious injury
could result if the push lever accidentally
contacts you or others in work area.
●
Keep hands and body away from the
discharge area. The Stapler with contact trip
mechanism may bounce from the recoil of
driving a fastener and unwanted subsequent
fastener may be driven, possibly causing
injury.
●
Some types of loaded staples can spark
out of the muzzle during a staple driving
operation. Exercise caution!
The SINGLE SEQUENTIAL ACTUATION MECHANISM
is for use where precision fastener placement is desired.
The SINGLE SEQUENTIAL ACTUATION MECHANISM
may reduce the possibility of bodily injury to you or others
in the work area compared to the CONTACT ACTUATION
MECHANISM. This is because it is less likely to drive
an unwanted staple if you keep the trigger pulled and
accidentally bump the push lever against yourself or
others.
The SINGLE SEQUENTIAL ACTUATION MECHANISM
may also reduce the speed of operation compared
to the CONTACT ACTUATION MECHANISM. The
SINGLE SEQUENTIAL ACTUATION MECHANISM is
recommended to inexperienced users.
NOTE:
●
If all warnings and instructions are followed,
safe operation is possible with two systems:
CONTACT ACTUATION MECHANISM and SINGLE
SEQUENTIAL ACTUATION MECHANISM.
●
Always handle staples and package carefully. If
staples are dropped, collating bond may be broken,
which will cause mis-feeding and jamming.
●
After stapling:
1) disconnect air hose from the Stapler;
2) remove all staples and caps from the Stapler;
3) supply 5 – 10 drops of Hitachi pneumatic tool
lubricant into the air plug on the Stapler; and
4) open the petcock on the air compressor tank to
drain any moisture.
Examples of irregular feed for the Caps and
countermeasures to remedy it are shown below.
1. Cut while connecting
Cap
○
How to remedy this.
1
DISCONNECT THE AIR HOSE.
2
Remove the caps with your fi nger or other object.
3
Confi rm that the caps are correctly positioned. If it
is not, adjust cap position. (Refer to Loading Caps
on page 16.)
2. Cutting defects during stapling
Cutting defects
○
How to remedy this.
1
DISCONNECT THE AIR HOSE.
2
Remove the caps with your fi nger or other object.
3
Confi rm that the caps is correctly positioned. If it
is not, adjust cap position. (Refer to Loading Caps
on page 16.)

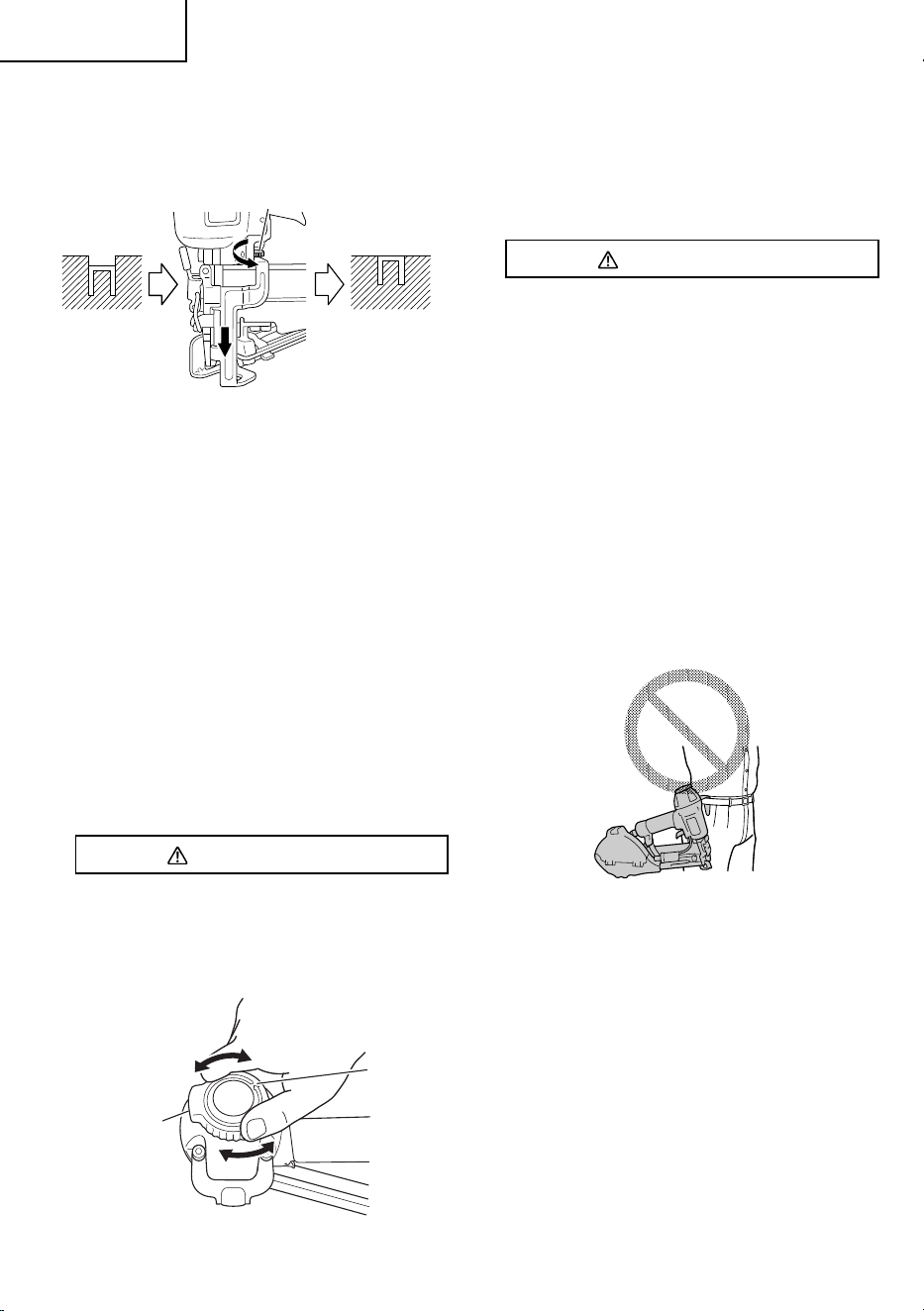

ADJUSTING THE STAPLING DEPTH
WARNING
●
Disconnect the air hose from the stapler
before turning the adjuster.
To assure that each staple penetrates to the same depth,
be sure that:
1) the air pressure to the Stapler remains constant
(regulator is installed and working properly), and
2) the Stapler is always held fi rmly against the
workpiece.
If staples are driven too deep or shallow into the
workpiece, adjust the stapling in the following order.
20
English
000BookN3808APNA.indb20000BookN3808APNA.indb20 2017/11/2210:37:562017/11/2210:37:56

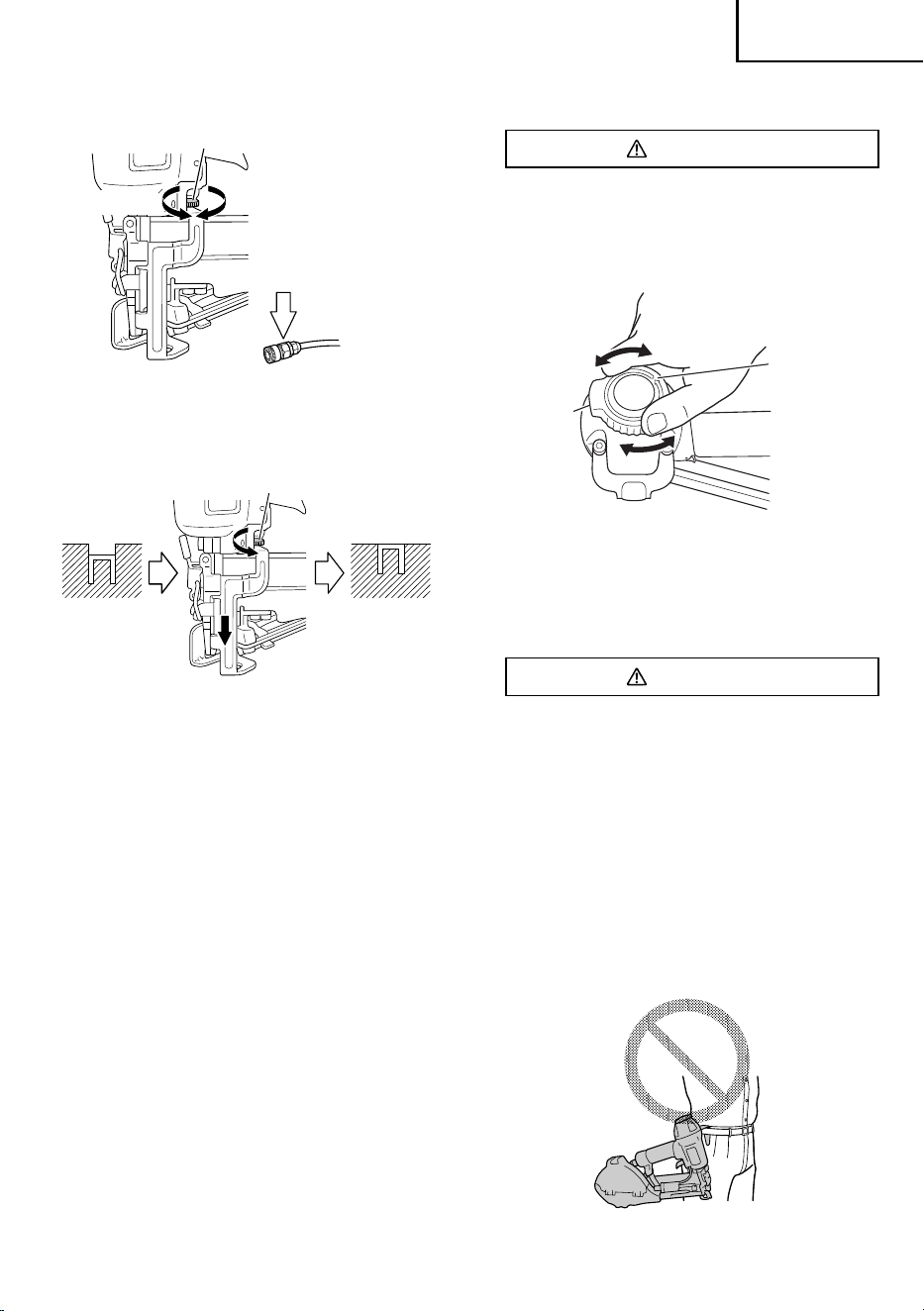

1
DISCONNECT AIR HOSE FROM STAPLER.
Shallow
Deep
Adjuster
Disconnect
air hose
15
2
If staples are driven too deep, turn the adjuster to the
shallow side.
If staples are driven too shallow, turn the adjuster to
the deep side.
Turn Adjuster
Flush
Too Deep
3
Stop turning the adjuster when a suitable position is
reached for a stapling test.
4
Connect the air hose.
ALWAYS WEAR SAFETY GLASSES.
Perform a stapling test.
5
DISCONNECT AIR HOSE FROM STAPLER.
6
Choose a suitable position for the adjuster.
NOTE:
●
The staple might not drive deep enough if using high
pressure with the adjuster set upwards (shallow side)
due to factors such as the material hardness or staple
type.
If that happens, reduce pressure and set the adjuster
to lowest position so the staple drives in at a good
position.
CHANGING THE EXHAUST DIRECTION
WARNING
●
Disconnect the air hose from the stapler
before turning the top cover.
The direction of the exhaust vent can be changed by
turning the top cover.
Exhaust
vent
Top cover
HOOK
With the N3808AP, an included hook can be attached by
using M5 bolts which are included with the tools. When
the tool is detached from the hose and not in use, the
hook can be used to store the unit.
WARNING
●
When attaching or detaching the hook,
contact Hitachi Authorized Service Centers.
●
When the hook is attached, operate only
with SINGLE SEQUENTIAL ACTUATION
MECHANISM and not with CONTACT
ACTUATION MECHANISM. For switching
between SINGLE SEQUENTIAL and
CONTACT, see the appropriate section in
“STAPLER OPERATION”.
●
Disconnect the air hose when hook the unit.
●
Do not hook on high or unstable locations.
Also, do not hook it to the body, clothing, belt
or other personal items.
21
English
000BookN3808APNA.indb21000BookN3808APNA.indb21 2017/11/2210:37:562017/11/2210:37:56

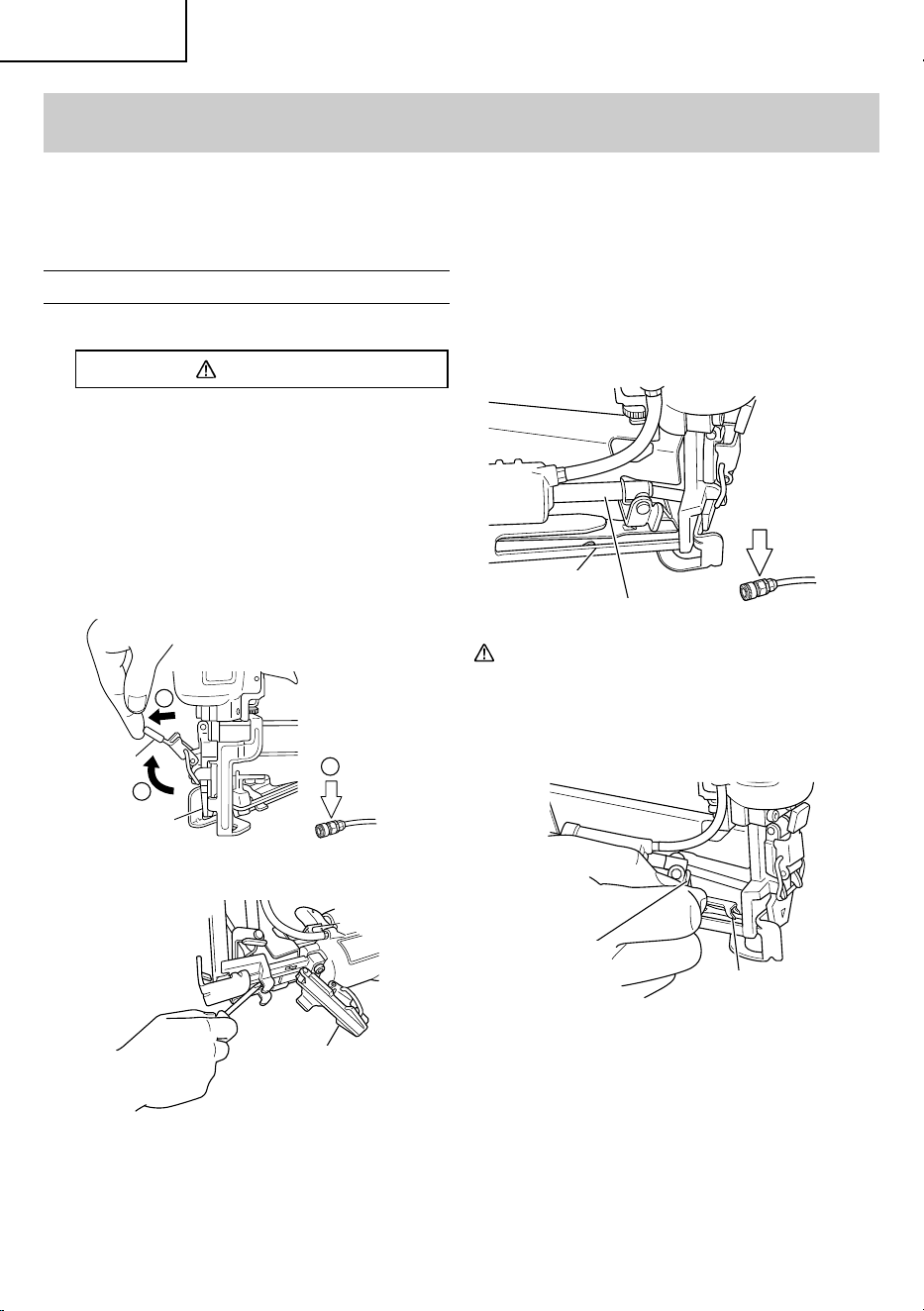

MAINTENANCE
NOTE:
The information contained in this Manual is designed to assist you in the safe maintenance of the Stapler.
Some illustrations in this Manual may show details or attachments that diff er from those on your own Stapler.
MAINTENANCE AND INSPECTION
Read section titled “SAFETY” (pages 4 – 8).
WARNING
●
Disconnect air hose and remove all staples
from Stapler when:
1) doing maintenance and inspection; and
2) clearing a jam.
1. Clearing a jam
Remove a jammed staple in the following order:
1
Disconnect air hose.
2
Remove all staples and caps.
3
Release the lock lever and open guide plate.
Disconnect
air hose
Lock lever
Guide plate
1
3
3
4
Remove the jammed staple with a slotted-head
screwdriver.
Guide plate
5
Close guide plate and latch.
6
In case of frequent jam, contact a Hitachi
authorized service center.
2. Inspecting the feeders
〈Cap feed unit〉
1
DISCONNECT AIR HOSE.
2
Clean the shaft of feed piston and the cap rail.
Lubricate the shaft of feed piston.
Cap rail
Shaft of feed piston
Disconnect
air hose
CAUTION
●
Pull the knob of cap feeder and staple feeder to
check if moves smoothly.
If it does not move smoothly, the timing for
the cap and staple will be off and the stapling
fi nishing by be poor.
Cap feeder
Knob
3. Inspecting the magazine and the cap magazine
1
DISCONNECT AIR HOSE.
2
Clean the magazine and the cap magazine.
Remove dust or wooden tips which may have
accumulated in the magazine and the cap
magazine.
22
English
000BookN3808APNA.indb22000BookN3808APNA.indb22 2017/11/2210:37:572017/11/2210:37:57
4. Storing
○
When not in use for an extended period, apply a thin
coat of the lubricant to the steel parts to avoid rust.
○
Do not store the Stapler in a cold weather
environment.
Keep the Stapler in a warm area.
○
When not in use, the Stapler should be stored in a
warm and dry place.
Keep out of reach of children.
5. WARNING LABEL
Do not use the Stapler with missing or damaged
WARNING LABEL.
A new WARNING LABEL is available from a Hitachi
authorized service center.
Warning label
6. Maintenance chart (See page 23)
7. Operator troubleshooting (See page 24)
8. Service parts list
CAUTION
●
Repair, modifi cation and inspection of Hitachi
Power Tools must be carried out by an Hitachi
Authorized Service Center.
This Parts List will be helpful if presented with
the tool to the Hitachi Authorized Service Center
when requesting repair or other maintenance. In
the operation and maintenance of power tools,
the safety regulations and standards prescribed
in each country must be observed.
MODIFICATIONS:
Hitachi Power Tools are constantly being improved
and modifi ed to incorporate the latest technological
advancements.
Accordingly, some parts (i.e. code numbers and/or
design) may be changed without prior notice.
SERVICE AND REPAIRS
WARNING
●
Only service personnel trained by Hitachi,
distributor or employer shall repair the
Stapler.
●
Use only parts supplied or recommended by
Hitachi for repair.
All quality Staplers will eventually require servicing or
replacement of parts because of wear from normal use.
NOTE:
Specifi cations are subject to change without any
obligation on the part of HITACHI.
Maintenance chart
ACTION WHY HOW
Drain air line fi lter daily. Prevent accumulation of moisture
and dirt.
Open manual petcock.
Keep lubricator fi lled. Keep the Stapler lubricated. Fill with Hitachi pneumatic tool
lubricant.
Clean fi lter element and blow air
through fi lter in direction opposite to
normal fl ow daily.
Prevent clogging of fi lter with dirt. Follow manufacturer’s instructions.
Clean staples and caps magazine and
staples and caps feeding mechanism.
Prevent a jam. Blow clean daily.
Keep push lever working properly. Promote operator safety and effi cient
Stapler operation.
Blow clean daily.
Lubricate the Stapler after stapling. Extend the Stapler life. Supply 5 – 10 drops of lubricant into
the Stapler.
Drain air compressor daily. Keep the Stapler operated properly. Open petcock on air compressor
tank.
23
English
000BookN3808APNA.indb23000BookN3808APNA.indb23 2017/11/2210:37:572017/11/2210:37:57
Operator troubleshooting
Most minor problems can be resolved quickly and easily using the table below.
If problems persist, contact a Hitachi authorized service center for assistance.
PROBLEM CHECK METHOD CORRECTION
Stapler operates, but no staple or
cap is driven.
Check for a jam.
Clean jam per page 22.
Open the cap magazine cover.
Check to see that the Cap is loaded
properly.
Re-load the Cap properly.
Staple feeder damaged? Replace staple feeder.
Ribbon spring weakened or damaged? Replace ribbon spring.
Cap spring weakened or damaged? Replace cap spring.
Check for proper staples and caps. Use only recommended staples and
caps.
Weak drive.
Slow to cycle
Check air pressure. Increase air pressure.
(Do not exceed 120 psi (8.3 bar
8.5 kgf/cm
2
)
Check position of stapling depth adjuster Readjust per page 20.
———
Use Hitachi pneumatic tool lubricant.
Driver blade worn?
Contact Hitachi for replacement.Piston O-ring worn or damaged?
Feed piston worn or damaged?
Drives too deep. Check air pressure. Reduce air pressure.
(Adjust 70 – 120 psi)
Check position of stapling depth adjuster Readjust per page 20.
Skipping staples and caps.
Intermittent feed.
Check for proper staples and caps. Use only recommended staples and
caps.
Check to see that the Cap is loaded
properly.
Re-load the Cap properly.
Staple feeder damaged? Replace staple feeder.
Check for proper feed piston. Replace spring or O-ring.
Ribbon spring weakened or damaged? Replace ribbon spring.
Cap spring weakened or damaged? Replace cap spring.
Piston O-ring worn or damaged? Contact Hitachi for replacement.
Staples jam.
Driven staple is bent.
Check for proper staples. Use only recommended staples.
Driven blade worn? Contact Hitachi for replacement.
Staple feeder damaged? Replace staple feeder.
Drives properly during normal
operation, but does not drive fully
at faster stapling speeds.
Check inside diameter of air hose. Use larger air hose.
24
English
000BookN3808APNA.indb24000BookN3808APNA.indb24 2017/11/2210:37:572017/11/2210:37:57
INFORMATIONS IMPORTANTES DE SÉCURITÉ
Lire et bien assimiler toutes les étiquettes de l’outil ainsi que toutes les instructions de fonctionnement,
les consignes de sécurité et les avertissements de ce mode d’emploi avant d’utiliser ou d’entretenir
cette agrafeuse.
Le non-respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.
La plupart des accidents résultant de l’utilisation ou de l’entretien des agrafeuses sont dus au non-respect de certaines
consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation
potentiellement dangereuse avant qu’elle ne se produise, et en respectant les procédures de sécurité applicables.
Les consignes de sécurité élémentaires sont données dans la section “SÉCURITÉ” du manuel et dans les sections
relatives aux instructions d’utilisation et d’entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l’outil sont identifi és par les mots
DANGER et AVERTISSEMENT, sur l’agrafeuse et dans ce manuel.
Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifi ées dans cette manuel.
DÉFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des
blessures graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner
la mort ou des blessures graves.
ATTENTION indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, risque d’entraîner des
blessures légères ou modérées, ou d’endommager l’outil.
REMARQUE met en relief les informations essentielles.
EXPLICATION DE L’ACTION D’AGRAFAGE DE L’AGRAFEUSE HITACHI
○
MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE:
Appuyer tout d’abord le levier-poussoir contre la pièce à usiner, puis tirer sur la gâchette pour enfoncer l’attache.
Une fois l’agrafe posée, l’opérateur doit relâcher la gâchette puis appuyer dessus une nouvelle fois pour enfoncer
une autre agrafe.
○
MÉCANISME DE DÉCLENCHEMENT PAR CONTACT:
Appuyer tout d’abord le levier-poussoir contre la pièce à usiner, puis tirer sur la gâchette pour enfoncer l’attache.
Tirer tout d’abord sur la gâchette, puis appuyer le levier-poussoir contre la pièce à usiner pour enfoncer l’attache.
Si la gâchette est maintenue tirée, une attache s’enfonce chaque fois que le levier-poussoir est appuyé contre la
pièce à usiner.
25
Français
000BookN3808APNA.indb25000BookN3808APNA.indb25 2017/11/2210:37:572017/11/2210:37:57
L’employeur doit veiller à ce que la
personne qui utilise l’agrafeuse et les
autres personnes dans l’aire de travail
portent des lunettes de protection.
2. NE JAMAIS UTILISER DE GAZ RÉACTIFS NI
AUCUN AUTRE GAZ EN BOUTEILLE. IL
POURRAIT SE PRODUIRE UNE EXPLOSION.
Ne jamais utiliser de gaz réactifs (tels
que l’oxygène), de gaz combustibles
ni aucun autre gaz en bouteille comme
source d’alimentation de l’agrafeuse.
L’utilisation de ces gaz serait
dangereuse, car l’agrafeuse exploserait.
Utiliser exclusivement de l’air comprimé
propre, sec et régulé.
1. LES OPÉRATEURS ET LES AUTRES PERSONNES
DANS L’AIRE DE TRAVAIL DOIVENT PORTER
UNE PROTECTION OCULAIRE (LUNETTES DE
PROTECTION AVEC ÉCRANS LATÉRAUX).
Quand on utilise l’agrafeuse, toujours
porter des lunettes de protection avec
visières latérales, et veiller à ce que les
autres personnes dans la zone de travail
en portent également.
Les lunettes de protection devront
respecter les exigences de l’ANSI
(American National Standards Institute)
Z87.1 et assurer la protection contre les
projections de particules arrivant par
l’avant et par le côté.
Les lunettes ordinaires ne fournissent
pas une protection adéquate.
SÉCURITÉ
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DE L’AGRAFEUSE
CONSIGNES RELATIVES À UN RISQUE D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES
●
Généralités
Afi n de réduire les risques de choc électrique, d’incendie et de blessures physiques, LIRE TOUTES LES
INSTRUCTIONS AVANT D’UTILISER L’OUTIL.
DANGER
AVERTISSEMENT
3. NE JAMAIS DIRIGER L’OUTIL VERS SOI NI VERS
QUELQU’UN D’AUTRE DANS L’AIRE DE TRAVAIL.
Toujours supposer que l’agrafeuse
renferme des attaches.
Ne jamais diriger l’agrafeuse vers soi, ni
vers quelqu’un d’autre, qu’elle renferme
des attaches ou non.
Si l’on enfonce des attaches par erreur,
cela risque de provoquer des blessures
graves.
Ne jamais s’amuser avec l’agrafeuse.
L’agrafeuse est un instrument de travail.
Le respecter.
4. NE PAS PLACER LE DOIGT SUR LA GÂCHETTE
ET MAINTENIR LES DOIGTS ÉLOIGNÉS DE
CELLE-CI QUAND ON N’EFFECTUE PAS
D’AGRAFAGE POUR ÉVITER TOUT RISQUE
D’AGRAFAGE ACCIDENTEL.
Ne jamais transporter l’outil avec le doigt
sur la gâchette, car on risquerait d’enfoncer
accidentellement une attache et de se blesser ou de
blesser quelqu’un d’autre.
Toujours transporter l’agrafeuse exclusivement par
sa poignée.
5. CONNAÎTRE ET COMPRENDRE LE SYSTÈME DE
GÂCHETTE UTILISÉ.
Lire et bien assimiler la section intitulée “MÉTHODES
D’UTILISATION”. (pages 42 – 44)
6. NE PAS ENTRER EN CONTACT AVEC L’EMBOUT
DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON
N’EFFECTUE PAS D’AGRAFAGE.
26
Français
000BookN3808APNA.indb26000BookN3808APNA.indb26 2017/11/2210:37:572017/11/2210:37:57
SÉCURITÉ — Suite
AVERTISSEMENT
Lors de l’utilisation de ces outils, des précautions de base doivent être respectées, notamment:
1. Zone de travail
(1) Maintenir la zone de travail propre et bien
éclairée.
Les zones sombres et encombrées augmentent les
risques de choc électrique, d’incendie ou blessures
physiques.
(2) Ne pas utiliser l’agrafeuse dans un endroit
présentant un risque d’explosion, par exemple
en présence de liquides infl ammables, de gaz ou
de poussières combustibles.
L’agrafeuse peut provoquer des étincelles
susceptibles d’enfl ammer la poussière ou les
vapeurs.
(3) Maintenir les passants, enfants et visiteurs à
l’écart pendant l’utilisation de l’agrafeuse. Toute
distraction peut provoquer la perte de contrôle de
l’agrafeuse.
2. Sécurité personnelle
(1) Rester sur ses gardes. Se concentrer sur
la tâche et faire preuve de bon sens quand
on travaille avec l’agrafeuse. Ne pas utiliser
l’agrafeuse si on est fatigué, après avoir
consommé des drogues ou de l’alcool, ou sous
l’infl uence de médicaments.
Tout moment d’inattention pendant l’utilisation
de l’agrafeuse augmente le risque de blessures
physiques.
(2) Porter des vêtements appropriés. Ne pas porter
de vêtements amples ou de bijoux. Si l’on a les
cheveux longs, les maintenir sous un couvre-
chef. Maintenir les cheveux, vêtements et gants
à l’écart des pièces mobiles.
Les vêtements amples, les bijoux et les cheveux
longs augmentent le risque de blessures physiques
car ils peuvent être entraînés par les pièces mobiles.
(3) Éviter toute mise en marche accidentelle.
Vérifi er que le commutateur est sur arrêt avant
de brancher le tuyau d’air. Ne pas transporter
l’agrafeuse en gardant le doigt sur le commutateur ou
raccorder le tuyau d’air quand le commutateur est sur
marche.
(4)
– Débrancher le
tuyau d’air de l’agrafeuse lors des réglages ou
de l’entretien, lors du retrait d’agrafes coincées,
de l’actionnement du levier-poussoir ou de la
fi xation du crochet ; si vous ne vous en servez
pas, quittez l’aire de travail ou laissez l’agrafeuse
hors de la supervision ou du contrôle de
l’opérateur ; lors de la charge ou la décharge, si
vous la passez à quelqu’un d’autre, la soulevez
ou l’abaissez, ou lorsque vous la déplacez dans
un autre endroit. Ne jamais essayer de retirer des
agrafes coincées ou de réparer l’agrafeuse si le
tuyau d’air n’est pas débranché et que les agrafeuses
restants n’ont pas été retirées de l’agrafeuse.
L’agrafeuse ne doit jamais rester sans surveillance
car des personnes non familiarisées avec ce type
d’outil pourraient la manipuler et se blesser.
Ces mesures de précaution réduisent le risque de
blessures physiques.
(5) Ne pas trop se pencher. Conserver une bonne
assise et un bon équilibre en permanence.
Une bonne assise et un bon équilibre favorisent un
meilleur contrôle de l’agrafeuse dans des situations
inattendues.
(6) Utiliser des équipements de sécurité. Utiliser un
masque anti-poussière, des chaussures de sécurité
antidérapantes et un casque de sécurité lorsque les
conditions l’exigent.
(7)
– Risque de perte
auditive. Porter une protection auditive.
La protection auditive doit avoir un CAS (coeffi cient
d’atténuation sonore) déterminé selon les règles
de l’Agence américaine de la protection de
l’environnement, approprié pour l’exposition au bruit.
(8) Toujours porter un casque.
Toujours porter un casque pour se protéger la
tête contre les projectiles.
Le casque doit être conforme à la norme ANSI Z89.1,
« Norme Nationale Américaine pour les Casques de
Protection Industriels ».
27
Français
000BookN3808APNA.indb27000BookN3808APNA.indb27 2017/11/2210:37:582017/11/2210:37:58
SÉCURITÉ — Suite
AVERTISSEMENT
(9) Ne pas attacher le tuyau ou l’agrafeuse à votre
corps.
Attacher le tuyau à la structure pour réduire le risque
de perte d’équilibre en cas de mouvements brusques
du tuyau.
(10)
– Enfoncer les
agrafes uniquement dans une surface de
travail appropriée. Ne pas enfoncer les agrafes
dans d’autres agrafes. Celles-ci pourraient ricocher
et blesser quelqu’un, ou provoquer une réaction
inattendue de l’agrafeuse susceptible d’entraîner une
blessure physique.
3. Utilisation et entretien de l’agrafeuse
(1) Utiliser des serre-joints ou tout autre moyen
pratique pour maintenir la pièce sur une surface
stable en toute sécurité.
Maintenir la pièce à la main ou contre soi est une
technique instable et peut provoquer une perte de
contrôle.
(2) Ne pas forcer sur l’agrafeuse. Utiliser l’agrafeuse
approprié à votre usage. L’agrafeuse approprié
eff ectuera la tâche en toute sécurité selon les
spécifi cations pour lesquelles elle est destinée.
(3) Ne pas utiliser l’agrafeuse si le commutateur ne
permet pas de la mettre sur marche ou arrêt.
Toute agrafeuse ne pouvant pas être contrôlée par le
commutateur est dangereux et doit être réparé.
Ne jamais utiliser une agrafeuse défectueuse ou
qui ne fonctionne pas normalement. Si l’agrafeuse
semble ne pas fonctionner comme d’habitude,
qu’elle émet des bruits bizarres ou qu’elle semble
défectueuse, cesser immédiatement de l’utiliser et
la faire réparer par un service après-vente Hitachi
agréé.
(4) Débrancher le tuyau d’air de l’agrafeuse avant
de procéder à des réglages, de changer des
accessoires ou de la remiser. Ces mesures
de sécurité préventives réduisent le risque de
déclenchement accidentel de l’agrafeuse.
(5) Remiser l’agrafeuse, lorsqu’elle est inutilisée,
hors de portée des enfants et de toute personne
non formée à son utilisation. Une agrafeuse
s’avère dangereuse entre les mains de personnes
non formées à son utilisation.
(6) Entretenir soigneusement l’agrafeuse. Veiller à
ce que l’agrafeuse soit toujours propre et graissée
pour obtenir un fonctionnement optimal et en toute
sécurité.
(7) Contrôler tout mauvais alignement ou grippage
des pièces mobiles, toute rupture de pièces
et toute autre situation pouvant aff ecter le
fonctionnement de l’agrafeuse.
Si elle est endommagée, faire réparer l’agrafeuse
avant toute nouvelle utilisation. En raison de la
pression d’air élevée à l’intérieur de l’agrafeuse, les
fi ssures en surface sont dangereuses. Pour éviter
tout risque, ne pas faire tomber l’agrafeuse ni la
heurter contre des surfaces dures ; et ne pas la rayer
ni y graver d’inscriptions. De nombreux accidents
sont provoqués par des agrafeuses mal entretenues.
Il y a un risque d’éclatement si l’agrafeuse est
endommagée.
(8) Ne pas utiliser une agrafeuse en mauvais état
de marche. Des étiquettes et une séparation
physique doivent être utilisées pour contrôle.
(9) Utiliser exclusivement des accessoires fournis
ou recommandés par Hitachi pour cette
agrafeuse spécifi que. L’utilisation d’un accessoire
non destiné à cette agrafeuse spécifi que augmente
le risque de blessures physiques.
(10) Utiliser exclusivement les attaches mentionnées
dans la section Accessoires du présent manuel.
Les attaches non recommandées par Hitachi en vue
d’une utilisation avec cette agrafeuse augmentent
le risque de blessures physiques ou peuvent
endommager l’agrafeuse.
4. Entretien
(1) L’entretien de cet outil doit être confi é
exclusivement au personnel d’entretien qualifi é.
(2) Pour les réparations, utiliser exclusivement
des pièces de rechange identiques. Utiliser
exclusivement des pièces agréées.
(3) Utiliser exclusivement la graisse fournie avec
l’agrafeuse ou recommandée par Hitachi.
28
Français
000BookN3808APNA.indb28000BookN3808APNA.indb28 2017/11/2210:37:582017/11/2210:37:58
SÉCURITÉ — Suite
AVERTISSEMENT
5. Alimentation d’air
(1) Ne jamais raccorder l’agrafeuse à une source
d’alimentation qui risque de dépasser 200 psi
(13.7 bars 14 kgf/cm
2
) si une défaillance du
régulateur se produit.
Une pression excessive à l’intérieur de l’agrafeuse
peut provoquer son éclatement, un fonctionnement
anormal, la panne de l’agrafeuse ou des blessures
physiques graves.
NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm
2
).
Utiliser exclusivement de l’air comprimé propre, sec
et régulé à la pression nominale ou dans la plage de
pression nominale indiquée sur l’agrafeuse.
Toujours vérifi er, avant d’utiliser l’agrafeuse, que
l’alimentation d’air a été ajustée en fonction de la
pression d’air nominale ou dans la plage de pression
d’air nominale stipulée.
(2) Ne jamais utiliser de gaz réactifs (tels que
l’oxygène), de dioxyde de carbone, de gaz
combustibles ou tout autre gaz en bouteille
comme source d’alimentation de l’agrafeuse.
L’utilisation de ces gaz pourrait provoquer une
explosion et causer de graves blessures physiques.
6. Autres
(1) Avant de commencer le travail, vérifi er le
dispositif de commutation de l’opération
d’agrafage.
Cette agrafeuse Hitachi comprend un dispositif de
commutation de l’opération d’agrafage.
Avant de commencer le travail, vérifi er le réglage du
dispositif de commutation de l’opération d’agrafage.
Si le dispositif de commutation de l’opération
d’agrafage n’est pas réglé correctement, l’agrafeuse
ne fonctionnera pas correctement.
(2) Toujours sélectionner le dispositif de
commutation approprié pour l’application et la
formation de l’opérateur.
(3) Faire attention aux doubles activations et aux
coups par l’agrafeuse suite au retour brutal
(« rappel »). Après avoir enfoncé une agrafe,
l’agrafeuse peut eff ectuer un rappel causant son
éloignement de la surface de travail.
Pour réduire le risque de blessure, toujours gérer le
rappel en :
1) maintenant toujours le contrôle de l’agrafeuse.
2) laissant le rappel éloigner l’agrafeuse de la
surface de travail.
3) ne résistant pas au rappel de sorte que l’agrafeuse
sera refoulée contre la surface de travail. Dans
« MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT », si on laisse le levier-poussoir
entrer de nouveau en contact avec la surface de
travail avant de relâcher la gâchette, un agrafage
imprévu se produira. Afi n d’éviter ces doubles
activations indésirables,
○
Fonctionnement intermittent (déclenchement par
gâchette)
1
Régler le dispositif de commutation sur la
position MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE.
2
Tirer sur la gâchette rapidement et fermement.
○
Fonctionnement continu (déclenchement par
levier-poussoir)
1
Régler le dispositif de commutation sur la
position MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT.
2
Ne pas appuyer l’agrafeuse trop fort contre la
pièce à usiner.
3
Éloigner l’agrafeuse de la pièce à usiner car
elle eff ectue un rappel après l’agrafage.
4) éloignant le visage et les parties du corps de
l’agrafeuse.
(4) Ne jamais utiliser de coupleur NON dégageant
sur l’agrafeuse. Si l’on utilise un coupleur non
dégageant sur l’agrafeuse, celui-là risque de
rester chargé d’air après le débranchement et, par
conséquent, d’enfoncer une agrafe même après avoir
été débranché. L’agrafeuse et le tuyau d’air doivent
avoir un coupleur de tuyau de façon à ce que toute
la pression soit évacuée de l’agrafeuse quand on
débranche le joint de couplage.
29
Français
000BookN3808APNA.indb29000BookN3808APNA.indb29 2017/11/2210:37:582017/11/2210:37:58
(5) Vérifi er le levier-poussoir avant l’utilisation.
S’assurer que le levier-poussoir fonctionne
correctement, et qu’il ne soit pas inutilisable,
déconnecté, ou modifi é. (Le levier-poussoir est
parfois appelé "sécurité".) Ne jamais utiliser
l’agrafeuse si le levier-poussoir ne fonctionne
pas correctement. Une agrafe pourrait s’enfoncer
accidentellement. Ne pas modifi er ou retirer le levier-
poussoir, car sinon il pourrait devenir inutilisable.
(6) Veiller à ce que toutes les vis et les couvercles
soient en place et bien serrés. Veiller à ce que les
vis et les couvercles soient solidement fi xés.
Les vérifi er périodiquement. Ne jamais utiliser
l’agrafeuse si des pièces sont manquantes ou sont
endommagées.
(7) Ne pas charger d’agrafes si la gâchette ou le
levier-poussoir sont enfoncés. Quand on charge
des agrafes dans l’agrafeuse ou qu’on raccorde le
tuyau d’air,
1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger l’agrafeuse vers le bas.
(8) Éloigner les mains et le corps de la tête
d’agrafage pendant l’utilisation. Ne jamais
approcher les mains ni les pieds à moins de 8 pouces
(200 mm) de la tête d’agrafage. Il y a un risque de
blessure grave si les agrafes sont déviées par la
pièce ou qu’elles sont déportées au-delà du point
d’entrée.
(9) Quand on travaille près du bord d’une pièce ou
à un angle prononcé, ou quand on enfonce des
agrafes dans une pièce fi ne, prendre soin de
minimiser le déchiquetage, le fractionnement
ou l’éclatement, ou le vol libre, le ricochet ou
le perçage des agrafes, pouvant provoquer des
blessures.
(10) Ne jamais enfoncer d’attaches des deux côtés
d’un mur en même temps. Les attaches pourraient
traverser le mur et blesser quelqu’un de l’autre côté.
(11) Redoubler de précaution quand on agrafe dans
des murs existants ou d’autres zones mortes
pour prévenir le contact avec des objets cachés
ou des personnes de l’autre côté (par ex.,
câbles, tuyaux).
(12) Vérifi er s’il y a des fi ls sous tension. Pour éviter
tout risque d’électrocution grave, vérifi er s’il y a des
fi ls sous tension dissimulés dans le mur, le plancher
ou le plafond. Couper le disjoncteur pour s’assurer
qu’il n’y a pas de fi ls sous tension.
(13) Ne pas lever, tirer ou abaisser l’agrafeuse par le
tuyau.
(14) Ne pas débrancher le tuyau d’air de l’agrafeuse
avec le doigt sur la gâchette. Le pourrait se
déclencher lorsque l’alimentation d’air sera à
nouveau raccordée.
(15) Manipuler l’agrafeuse correctement. Utiliser
l’agrafeuse en suivant les instructions du manuel. Ne
jamais permettre que l’agrafeuse soit utilisée par des
enfants, des personnes non familiarisées avec son
fonctionnement ou du personnel non autorisé.
(16) Ne jamais utiliser l’agrafeuse pour des
applications autres que celles spécifi ées dans le
présent manuel.
(17) Ne jamais modifi er ni altérer une agrafeuse. Cela
pourrait provoquer un mauvais fonctionnement et
entraîner des blessures physiques.
(18) Lors du basculement entre le déclenchement
SÉQUENTIEL UNIQUE et le déclenchement PAR
CONTACT, déconnectez le tuyau d’air et retirez
toutes les agrafes.
(19) Lorsque le crochet est fi xé, faites fonctionner
l’outil uniquement avec le MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE et pas
avec le MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT.
(20) Déconnectez le tuyau d’air lors de l’accrochage
du crochet.
(21) N’accrochez pas le crochet sur des
emplacements élevés ou instables. De plus, ne
l’accrochez pas au corps, aux vêtements, à une
ceinture ou à d’autres articles personnels.
SÉCURITÉ — Suite
AVERTISSEMENT
30
Français
000BookN3808APNA.indb30000BookN3808APNA.indb30 2017/11/2210:37:582017/11/2210:37:58
SÉCURITÉ — Suite
RESPONSABILITÉS DE L’EMPLOYEUR, DU PROPRIÉTAIRE DE L’OUTIL ET DE
L’OPÉ R ATEUR DE L’OU TIL
1. Veiller à ce que ce MANUEL reste à la disposition
des personnes qui doivent utiliser ou entretenir
l’agrafeuse.
2. Sélectionner un dispositif de commutation approprié
en prenant en considération l’utilisation de
l’agrafeuse.
3. Former l’opérateur à l’utilisation sécuritaire de
l’agrafeuse comme décrit dans ce MANUEL.
4. Veiller à ce que seules les personnes qui ont lu et
compris ce MANUEL utilisent l’agrafeuse.
5. Veiller à ce que les agrafeuses soient utilisées
exclusivement lorsque les opérateurs et les autres
personnes présentes dans l’aire de travail portent
des LUNETTES DE PROTECTION et un autre
équipement de protection individuelle approprié
comme une PROTECTION POUR LA TÊTE, LES
OREILLES ET LES PIEDS.
6. Obliger les opérateurs et les autres personnes
présentes dans l’aire de travail à porter des
LUNETTES DE PROTECTION.
7. Veiller à ce que les agrafeuses soient conservées en
bon état de marche comme décrit dans ce MANUEL.
8. Entretenir les agrafeuses correctement.
9. Veiller à ce que seul le personnel qualifi é répare les
agrafeuses.
10. Veiller à ce que les agrafeuses qui ont besoin d’être
réparées soient retirées du service et que des
étiquettes et une séparation physique soient utilisées
comme moyen de contrôle.
CONSERVER CE MANUEL ET LE
METTRE À LA DISPOSITION DES
UTILISATEURS !
31
Français
000BookN3808APNA.indb31000BookN3808APNA.indb31 2017/11/2210:37:582017/11/2210:37:58
UTILISATION
REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser l’agrafeuse en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de
ceux de votre agrafeuse.
NOM DES PIÈCES
Conduit d’évacuation
Couvercle du
magasin de
capuchons
Magasin de capuchons
Rail à capuchons
Ressort à capuchons
Couvercle
d’échappement
Segment incurvé
Bouton
Piston de
chargement
Butée de recul
Taquet
Piston
Joint torique du piston
Lame d’entraînement
Levier-poussoir
Corps
Levier de verrouillage
Plaque de guidage
Couvercle supérieur
Dispositif de commutation
Gâchette
32
Français
000BookN3808APNA.indb32000BookN3808APNA.indb32 2017/11/2210:37:582017/11/2210:37:58
Bouchon d’air
Ajusteur
Ressort à boudin
Crochet
Alimenteur
d’agrafes
Magasin d’agrafes
Butée
d’alimenteur
SPÉCIFICATIONS
Pression d’utilisation 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm
2
)
Dimensions
Longueur × Hauteur × Largeur
14-3/32 po × 8-29/32 po × 7-13/16 po
(358 mm × 226 mm × 198 mm)
Poids 4.9 lb (2,2 kg)
Capacité d’agrafes 200 agrafes (2 recharges)
Capacité de capuchons 200 capuchons (1 bobine)
Consommation d’air
.030 ft
3
/cycle à 100 psi
(.85 ltr/cycle à 6.9 bar)
(.85 ltr/cycle à 7 kgf/cm
2
)
Entrée d’air 1/4 po NPT
33
Français
000BookN3808APNA.indb33000BookN3808APNA.indb33 2017/11/2210:37:582017/11/2210:37:58
SELECTION DES AGRAFES ET DES CAPUCHONS
AVERTISSEMENT
●
Bien utiliser exclusivement les agrafes et le capuchon HITACHI d’origine avec le N3808AP. L’utilisation
d’autres agrafes et d’un autre capuchon risque de provoquer un mauvais fonctionnement de l’outil et/ou
une rupture des agrafes, et d’entraîner des blessures.
Seuls les agrafes et le capuchon indiqués dans le tableau ci-dessous peuvent être utilisés avec cette agrafeuse.
Dimensions des agrafes
Agrafes
Capuchon
Calibre 18 Couronne 7/16”
Min. Max. Capuchon en plastique
.043”
(1.08mm)
.049”
(1.25mm)
5/16”
(8mm)
7/8”
(22mm)
1-1/2” (38mm)
Sur bande de plastique
1” (25.4mm)
ACCESSOIRES
AVERTISSEMENT
●
Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer
des blessures.
ACCESSOIRES STANDARDS
1
2
1
Lunettes de protection .............................................1
2
Mécanisme de détente à commande par contact ....1
ACCESSOIRES EN OPTION
... vendus séparément
○
Huile de machine pneumatique
Alimenteur d’huile .8 oz (25 cc) (Code No. 877153)
Alimenteur d’huile 4 oz (120 cc) (Code No. 874042)
Alimenteur d’huile 1 quart (1 l) (Code No. 876212)
REMARQUE: Les accessoires sont sujets à modifi cation
sans préavis et sans aucune obligation de
la part de HITACHI.
34
Français
000BookN3808APNA.indb34000BookN3808APNA.indb34 2017/11/2210:37:582017/11/2210:37:58
○
Les unités fi ltre-régulateur-lubrifi cateur procureront
les conditions optimales de l’agrafeuse et accroîtront
sa durée de service. Toujours les utiliser.
Filtre .............Le fi ltre enlève l’humidité et la saleté
mélangées à l’air comprimé.
Purger tous les jours, sauf si l’outil
possède une purge automatique.
Nettoyer régulièrement le fi ltre.
Régulateur ....Le régulateur contrôle la pression
de fonctionnement afi n d’assurer la
sécurité de l’agrafeuse.
Inspecter le régulateur avant le
travail pour s’assurer qu’il fonctionne
correctement.
Lubrifi cateur
...Le lubrifi cateur alimente de l’huile
vaporisée à l’agrafeuse.
Inspecter le lubrifi cateur avant le
travail pour s’assurer que l’alimentation
d’huile est adéquate.
Utiliser une huile de machine
pneumatique Hitachi.
Côté
compresseur
Côté
agrafeuse
Filtre
Lubrifi cateur
Régulateur
3. Tuyau d’air
Les tuyaux d’alimentation d’air comprimé doivent
avoir une pression de travail minimum égale ou
supérieure à la pression de la source d’alimentation
si une défaillance du régulateur se produit, ou égale
ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm
2
), à
savoir la plus élevée.
4. Consommation d’air
Sélectionner la taille du compresseur en se reportant
au tableau de consommation d’air et aux formules de
taille du compresseur.
Tableau de consommation d’air
Pression de
fonctionnement
psi
(bar)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Consommation d’air
ft
3
/cycle
(ltr/cycle)
.024
(.69)
.027
(.76)
.030
(.85)
APPLICATIONS
○
Panneau de mousse
○
Membrane étanche à l’humidité/pare-air
AVANT L’UTILISATION
Lire la section intitulée “SÉCURITÉ” (pages 26 – 31).
Bien vérifi er les points suivants avant de travailler.
ENVIRONNEMENT DE TRAVAIL
AVERTISSEMENT
●
Pas de gaz ou liquides infl ammables, ni
aucun autre objet infl ammable sur le chantier.
●
Evacuer les enfants et les personnes non
autorisées de l’aire de travail.
ALIMENTATION D’AIR
DANGER
●
NE JAMAIS utiliser de gaz
réactifs ni aucun autre gaz en
bouteille. Il pourrait se
produire une explosion.
AVERTISSEMENT
●
Ne jamais raccorder l’agrafeuse à une
pression qui risque de dépasser 200 psi
(13.7 bars 14 kgf/cm
2
) si une défaillance du
régulateur se produit.
●
Ne jamais utiliser de coupleur non dégageant
sur l’agrafeuse.
1. Alimentation
○
Utiliser exclusivement de l’air comprimé propre, sec
et régulé avec cette agrafeuse.
○
Les compresseurs d’air utilisés pour alimenter
l’air comprimé à l’agrafeuse devront respecter les
exigences ANSI B19.3 “Normes de sécurité pour les
compresseurs des industries de transformation”.
○
L’humidité ou l’huile dans le compresseur d’air
peuvent accélérer l’usure et la corrosion de
l’agrafeuse. Purger tous les jours.
2. Filtre-régulateur-lubrifi cateur
○
Utiliser un régulateur d’une pression comprise entre
0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm
2
).
35
Français
000BookN3808APNA.indb35000BookN3808APNA.indb35 2017/11/2210:37:582017/11/2210:37:58
ATTENTION
●
Ne pas faire un essai d’agrafage à blanc à haute
pression.
ESSAI DE L’AGRAFEUSE
DANGER
●
Les opérateurs et les autres
personnes dans l’aire de
travail DOIVENT porter des
lunettes de protection avec
visières latérales respectant
les exigences ANSI Z87.1.
○
Les lunettes ordinaires
ne fournissent pas une
protection adéquate.
AVERTISSEMENT
●
Ne jamais utiliser l’agrafeuse si le levier-
poussoir ne fonctionne pas correctement.
Avant de commencer le travail proprement dit, faire
un essai d’agrafage en vérifi ant les points ci-dessous.
Eff ectuer les essais dans l’ordre indiqué.
S’il se produit un fonctionnement anormal, cesser
immédiatement d’utiliser l’agrafeuse et contacter un
service après-vente agréé Hitachi.
(1) DÉBRANCHER LE TUYAU D’AIR D’AGRAFAGE.
SORTIR TOUS LES AGRAFES ET CAPUCHONS DE
L’A G R A F E U S E .
□
TOUTES LES VIS DOIVENT ÊTRE SERRÉES À
FOND.
Si certaines vis sont relâchées, les revisser.
Formules de taille du compresseur d’air
Quantité d’air requise
=nombre d’agrafes
× agrafes moyennes enfoncées par minute par
l’agrafeuse
× consommation d’air à une pression donnée
× facteur de sécurité (toujours 1.2)
Exemple: 3 agrafeuses (N3808AP) fonctionnant à
100 psi et enfonçant 30 agrafes par minute
Quantité d’air requise
=3 × 30 × .030 × 1.2
=3.3 CFM (ft
3
/min) (93.5 l/min)
Eff ectuer le calcul ci-dessus pour obtenir un
compresseur fournissant les 3.3 CFM d’air
nécessaires.
GRAISSAGE
Il est essentiel que l’agrafeuse soit graissée correctement.
Si l’agrafeuse est mal graissée, elle ne fonctionnera pas
correctement et les pièces s’useront prématurément.
○
Utiliser une huile de machine Hitachi.
Ne pas utiliser d’huile détergente ni d’additifs. Ces
lubrifi ants endommageraient les joints toriques et les
autres pièces en caoutchouc. Cela provoquerait un
mauvais fonctionnement de l’agrafeuse.
○
Toujours utiliser des unités fi ltre-régulateur-
lubrifi cateur.
Veiller à ce que le régulateur soit toujours plein d’huile
de machine pneumatique Hitachi.
○
Si l’on ne possède pas de lubrifi cateur, mettre 5 à
10 gouttes d’huile de machine pneumatique Hitachi
dans le bouchon d’air de l’agrafeuse deux fois par
jour.
ENTRETIEN PAR TEMPS FROID
○
Ne pas ranger l’agrafeuse dans un environnement
froid.
La laisser dans un endroit chaud jusqu’à ce que l’on
soit prêt à travailler.
○
Si l’agrafeuse est déjà froide, l’amener dans un
endroit chaud et la laisser réchauff er avant de
l’utiliser.
1
Réduire la pression d’air à 64 psi (4.4 bars
4.4 kgf/cm
2
).
2
Sortir toutes les agrafes et tous les capuchons de
l’agrafeuse;
3
Raccorder le tuyau d’air et faire un essai
d’agrafage (agrafage à blanc).
La pression d’air inférieure sera suffi sante pour
l’agrafage à blanc.
Les opérations à vitesse lente ont tendance à
chauff er les pièces mobiles.
36
Français
000BookN3808APNA.indb36000BookN3808APNA.indb36 2017/11/2210:37:582017/11/2210:37:58
□
LE LEVIER-POUSSOIR ET LA GÂCHETTE
DOIVENT FONCTIONNER AVEC SOUPLESSE.
Levier-poussoir
Ne pas raccorder
le tuyau d’air
Gâchette
(2) RETIRER TOUS LES AGRAFES ET CAPUCHONS
DE L’AGRAFEUSE.
Retirez le crochet s’il est fi xé.
→ Lorsque le crochet est fi xé, n’utilisez pas le
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT.
N’appuyez PAS ni ne reposez le levier-poussoir
contre une surface quelconque.
NE PAS FORCER OU UTILISER DE QUELCONQUES
OUTILS POUR OPÉRER LE COMMUTATEUR.
(3) Régler la pression d’air sur 70 psi (4.9 bars
5 kgf/cm
2
).
Raccorder le tuyau d’air.
Ne pas mettre d’agrafes ou de capuchons dans
l’agrafeuse.
□
LE CLOUEUR NE DOIT PAS AVOIR DE FUITE
D’AIR.
(4) Retirer le doigt de la gâchette et appuyer le levier-
poussoir contre la pièce.
□
LE CLOUEUR NE DOIT PAS FONCTIONNER.
(5) Éloigner le levier-poussoir de la pièce à usiner.
Ensuite, diriger l’agrafeuse en position abaissée,
tirer sur la gâchette et attendre pendant au moins
5 secondes dans cette position.
□
L’AGRAFEUSE NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT
Identifi é par : DÉTENTE NOIRE
(1) Décoller l’agrafeuse de la pièce à usiner et tirer la
gâchette.
Ensuite, appuyer le levier-poussoir contre la pièce à
usiner.
□
L’AGRAFEUSE DOIT ÊTRE EN MARCHE.
(2) Ensuite, appuyer le levier-poussoir contre la pièce à
usiner.
Tirer la gâchette.
□
L’AGRAFEUSE DOIT ÊTRE EN MARCHE.
(3) Si aucun fonctionnement anormal n’est observé,
vous pouvez charger des agrafes et des capuchons
dans l’agrafeuse.
Enfoncer les agrafes dans un matériau du même type
que celui du travail proprement dit.
□
L’AGRAFEUSE DOIT FONCTIONNER
CORRECTEMENT.
37
Français
000BookN3808APNA.indb37000BookN3808APNA.indb37 2017/11/2210:37:592017/11/2210:37:59
(4) Sans toucher la gâchette, appuyer le levier-poussoir
contre la pièce à usiner.
Ensuite, tirer sur la gâchette.
□
L’AGRAFEUSE DOIT FONCTIONNER.
(5) Si aucun fonctionnement anormal n’est observé,
vous pouvez charger des agrafes et des capuchons
dans l’agrafeuse.
Enfoncer les agrafes dans un matériau du même type
que celui du travail proprement dit.
□
L’AGRAFEUSE DOIT FONCTIONNER
CORRECTEMENT.
RÉGLAGE DE LA PRESSION D’AIR
AVERTISSEMENT
●
Ne pas dépasser 120 psi (8.3 bars
8.5 kgf/cm
2
)
Régler la pression d’air à la pression de travail
recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5
kgf/cm
2
) en fonction de la longueur des agrafes et de la
dureté du matériau.
La pression d’air correcte est la pression la plus basse
capable d’eff ectuer le travail. L’utilisation d’une pression
d’air supérieure à la pression nécessaire fatiguera
inutilement l’agrafeuse.
CHARGEMENT DES AGRAFES
AVERTISSEMENT
●
Lors du chargement des agrafes dans
l’agrafeuse,
1) ne pas tirer sur la gâchette;
2) ne pas actionner le levier-poussoir;
3) débrancher le tuyau d’air d’agrafage; et
4) diriger l’agrafeuse vers le bas.
MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE
Identifi é par : DÉTENTE ROUGE
(1) Retirer le doigt de la gâchette et appuyer le levier-
poussoir contre la pièce à usiner.
□
L’AGRAFEUSE NE DOIT PAS FONCTIONNER.
Ne pas tirer sur la gâchette
Actionner le
levier-poussoir
(2) Éloigner le levier-poussoir de la pièce à usiner.
Ensuite, diriger l’agrafeuse en position abaissée,
tirer sur la gâchette et attendre pendant au moins
5 secondes dans cette position.
□
L’AGRAFEUSE NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette
(3) Commencer par tirer sur la gâchette.
Ensuite, appuyer le levier-poussoir contre la pièce à
usiner.
□
L’AGRAFEUSE NE DOIT PAS FONCTIONNER.
38
Français
000BookN3808APNA.indb38000BookN3808APNA.indb38 2017/11/2210:37:592017/11/2210:37:59
(1) Tirer l’alimenteur d’agrafes vers l’arrière, et vérifi er
que la butée d’alimenteur solidement rentrée dans
l’orifi ce pour la butée de l’alimenteur d’agrafes.
Butée d’alimenteur
Alimenteur d’agrafes
(2) Placer la bande d’agrafes sur le magasin.
Vérifi er que la bande d’agrafes glisse en douceur sur
le magasin.
Agrafes
Magasin
(3) Tirer l’alimenteur d’agrafes légèrement vers
l’arrière, puis appuyer sur la butée d’alimenteur.
Pousser l’alimenteur d’agrafes vers l’avant. Placer
délicatement l’alimenteur d’agrafes à l’arrière des
agrafes chargées.
3
2 1
Alimenteur d’agrafes
Butée
d’alimenteur
L’agrafeuse est maintenant prête à fonctionner.
ATTENTION
Si l’on relâche l’alimenteur d’agrafes subitement,
il risque de revenir brusquement, ce qui pourrait
déformer et/ou éparpiller les agrafes, et qui
fi nirait par coincer les agrafes.
Bien ramener l’alimenteur d’agrafes en arrière
en évitant absolument tout impact.
CHARGEMENT DES CAPUCHONS
AVERTISSEMENT
●
Lors du chargement des agrafes dans
l’agrafeuse,
1) ne pas tirer sur la gâchette;
2) ne pas actionner le levier-poussoir;
3) débrancher le tuyau d’air d’agrafage; et
4) diriger l’agrafeuse vers le bas.
(1) Presser le taquet du couvercle de magasin de
capuchons avec les doigts et ouvrir le couvercle.
Taquet
Couvercle du magasin
de capuchons
(2) Dérouler quelques capuchons de la bobine, puis
insérer la bobine à capuchons dans le magasin de
capuchons.
Magasin de
capuchons
Bobine à capuchons
(3) Pousser le ressort à capuchons vers le haut et guider
le capuchon à l’intérieur du rail à capuchons.
Placer le deuxième capuchon sur la butée de recul.
39
Français
000BookN3808APNA.indb39000BookN3808APNA.indb39 2017/11/2210:37:592017/11/2210:37:59

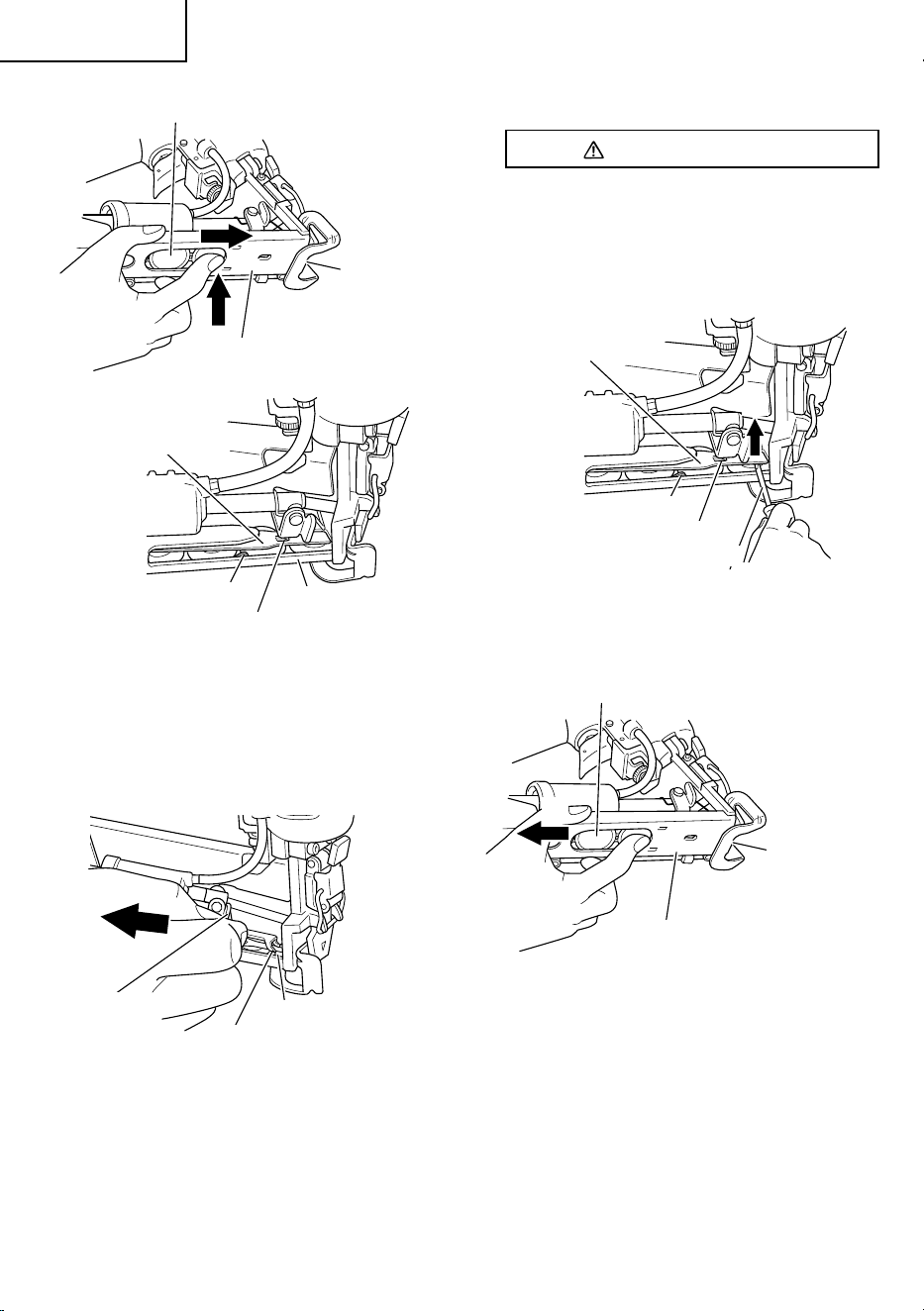

Rail à
capuchons
Capuchon
Sortie du rail
à capuchons
Segment incurvé
Ressort à capuchons
Rail à capuchons
Butée de recul
Tirer dans le sens inverse et vérifi er que l’installation
est terminée.
(4) Fermer le couvercle du magasin de capuchons.
Tirer le bouton dans la direction de la fl èche pour
faire reculer l’alimenteur de capuchons et acheminer
le premier capuchon vers la sortie.
Bouton
Alimenteur de capuchons
Premier de capuchon
RETRAIT DES CAPUCHONS
AVERTISSEMENT
●
Retirer le tuyau d’air
●
Retirer les agrafes
(1) Pousser délicatement vers le haut le ressort à
capuchons. (
1
)
(Utiliser un tournevis plat ou un outil similaire.)
Ressort à capuchons
Butée de recul
Tournevis plat
1
Segment incurvé
(2) Tout en retirant le segment incurvé du ressort à
capuchons du capuchon, pousser le capuchon vers
le magasin de capuchons en évitant de toucher la
butée de recul du rail à capuchons. (
2
)
Rail à capuchons
Capuchon
Sortie du rail
à capuchons
2
REMARQUE:
●
Ne pas pousser trop fort sur le ressort à capuchons,
car un ressort à capuchons déformé aff ectera
négativement la performance de propulsion du
capuchon.
●
Si la sortie du rail à capuchons est obstruée,
découper l’excès de capuchon.
40
Français
000BookN3808APNA.indb40000BookN3808APNA.indb40 2017/11/2210:37:592017/11/2210:37:59
●
Pour éviter tout risque de déclenchement
double ou toute éjection inadvertante d’une
agrafe dû à un bondissement de l’agrafeuse.
1) ne pas appuyer l’agrafeuse trop fort
contre la pièce ;
2) éloigner complètement l’agrafeuse de la
pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu’on
eff ectue un clouage par gâchette.
●
Quand on travaille près du bord d’une
pièce ou à un angle prononcé, ou quand on
enfonce des agrafes dans une pièce fi ne,
prendre soin de minimiser le déchiquetage,
le fractionnement, l’éclatement, le vol libre, le
ricochet ou le perçage des agrafes, pouvant
provoquer des blessures.
●
Ne jamais enfoncer d’agrafes des deux
côtés d’un mur en même temps. Les agrafes
pourraient traverser le mur et blesser
quelqu’un de l’autre côté.
●
Ne jamais utiliser l’agrafeuse si elle est
défectueuse ou qu’elle ne fonctionne pas
normalement.
●
Ne pas se servir de l’agrafeuse comme d’un
marteau.
●
Débrancher le tuyau d’air de l’agrafeuse
quand:
1) on ne s’en sert pas;
2) on quitte l’aire de travail;
3) on le soulève ou l’abaisse, ou on le
déplace dans un autre endroit;
4) on le passe à quelqu’un d’autre;
5) on remplace le dispositif de commutation;
6) on eff ectue tout entretien ou réparation ;
7) on retire les agrafes bloquées;
8) l’agrafeuse n’est pas sous la supervision
ou le contrôle de l’opérateur;
9) on retire les agrafes et les capuchons du
chargeur;
10) on règle la profondeur d’agrafage;
11) on tourne le capot supérieur; et
12) Lors de l’accrochage du crochet
Deux types d’opération sont proposés sur cette agrafeuse
pour enfoncer des agrafes.
Utiliser le MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT ou le MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE en fonction du travail à eff ectuer.
UTILISATION DE L’AGRAFEUSE
Lire la section intitulée “SÉCURITÉ” (pages 26 – 31).
DANGER
●
Les opérateurs et les autres
personnes dans l’aire de
travail DOIVENT porter des
lunettes de protection avec
visières latérales respectant
les exigences ANSI Z87.1.
Les lunettes ordinaires ne
fournissent pas une
protection adéquate.
AVERTISSEMENT
●
Seules les personnes qui ont
lu et compris ce MANUEL
doivent utiliser l’agrafeuse.
●
NE JAMAIS diriger l’outil vers
soi ni vers quelqu’un d’autre
dans l’aire de travail.
●
Maintenir les doigts ÉLOIGNÉS de la gâchette
quand on n’enfonce pas d’agrafes pour éviter
un agrafage accidentel.
●
Connaître et comprendre le système de
gâchette utilisé.
Lire et bien assimiler les “MÉTHODES
D’UTILISATION” ci-dessous.
●
Inspecter l’agrafeuse avant utilisation pour
déterminer le système de déclenchement.
Avant de commencer le travail, vérifi er le
dispositif de commutation de l’opération
d’agrafage.
Cette agrafeuse Hitachi comprend un dispositif
de commutation de l’opération d’agrafage.
Avant de commencer le travail, vérifi er que le
dispositif de commutation est réglé correctement.
Si le dispositif de commutation n’est
pas réglé correctement, l’agrafeuse ne
fonctionnera pas correctement.
●
Ne jamais approcher les mains ni les pieds
à moins de 8 pouces (200 mm) de la tête
d’agrafage lors de l’utilisation.
●
Ne pas enfoncer d’agrafes sur d’autres
agrafes; les agrafes pourraient ricocher et
blesser quelqu’un.
●
Ne pas actionner l’agrafeuse à moins qu’il
ne soit placé fermement contre la pièce de
travail.
41
Français
000BookN3808APNA.indb41000BookN3808APNA.indb41 2017/11/2210:37:592017/11/2210:37:59
Explication des diverses opérations d’agrafage
○
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT: Appuyer tout d’abord le levier-poussoir
contre la pièce à usiner, puis tirer sur la gâchette pour
enfoncer l’agrafe. Ou,
tirer sur la gâchette, puis appuyer le levier-poussoir
contre la pièce à usiner pour enfoncer l’agrafe.
Si la gâchette est maintenue tirée, une agrafe
s’enfonce chaque fois que le levier-poussoir est
appuyé contre la pièce à usiner.
N3808AP est expédié avec le MÉCANISME DE
COMMANDE SÉQUENTIELLE.
Remplacer le MÉCANISME DE COMMANDE
SÉQUENTIELLE par le MÉCANISME DE
COMMANDE PAR CONTACT pour utiliser la
COMMANDE PAR CONTACT.
Anneau en
caoutchouc
Mécanisme de
détente à commande
séquentielle
Mécanisme de détente à
commande par contact
Broche
○
MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE : Appuyer tout d’abord le levier-poussoir
contre la pièce à usiner, puis tirer sur la gâchette pour
enfoncer l’agrafe.
Quand une agrafe est enfoncée, il n’est plus possible
d’enfoncer une autre agrafe jusqu’à ce que la
gâchette soit relâchée et appuyée à nouveau.
MÉTHODES D’UTILISATION
L’agrafeuse est équipée d’un levier-poussoir et elle ne
fonctionne pas tant que le levier-poussoir n’est pas
enfoncé (position supérieure).
Il y a trois façons d’enfoncer des agrafes avec l’agrafeuse.
Ces trois méthodes sont:
1. Fonctionnement intermittent (déclenchement par
gâchette):
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT, MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE.
2. Fonctionnement continu (déclenchement par
levier-poussoir):
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT.
3. Fonctionnement à séquence unique
(déclenchement par gâchette):
MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE.
(1) Fonctionnement intermittent (déclenchement par
gâchette)
Il est recommandé d’utiliser le MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE
AVERTISSEMENT
●
Pour éviter tout déclenchement double ou
tout déclenchement accidentel du fait d’un
rappel :
1) Tirer sur la gâchette rapidement et
fermement.
1
Placer l’orifi ce de sortie des agrafes sur la pièce
en enlevant le doigt de la gâchette.
2
Actionner fermement le levier-poussoir jusqu’à ce
qu’il soit complètement enfoncé.
3
Tirer sur la gâchette pour enfoncer une agrafe.
4
Retirer le doigt de la gâchette.
Pour enfoncer une agrafe ailleurs, déplacer
l’agrafeuse sur la pièce et répéter les étapes
1
-
4
suivant les besoins.
3
2
Gâchette
Levier-poussoir
42
Français
000BookN3808APNA.indb42000BookN3808APNA.indb42 2017/11/2210:37:592017/11/2210:37:59

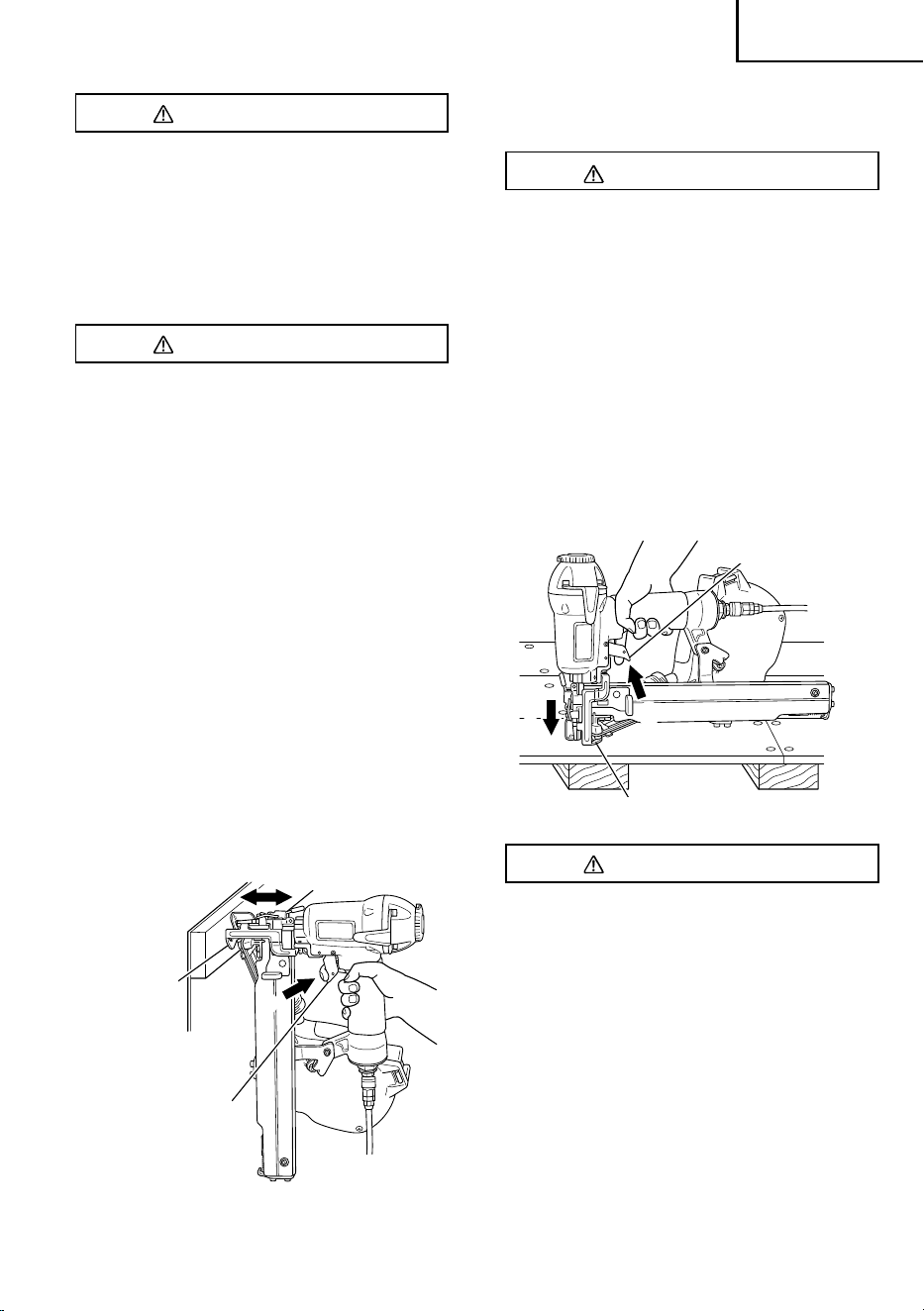

AVERTISSEMENT
●
Une agrafe sera libérée chaque fois que
la détente sera enfoncée, en autant que le
levier-poussoir demeure enfoncé.
(2) Fonctionnement continu (déclenchement par levier-
poussoir)
Utilisation du MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT
AVERTISSEMENT
●
Pour éviter tout déclenchement double ou
tout déclenchement accidentel du fait d’un
rappel.
1) Ne pas appuyer trop fort l’agrafeuse
contre la pièce à usiner.
2) Éloigner l’agrafeuse de la pièce à
usiner, car elle eff ectue un rappel après
l’agrafage.
●
Si le crochet est accroché, n’utilisez pas le
MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT.
1
Sans que l’agrafeuse ne touche la pièce à usiner,
presser la gâchette.
2
Actionner le levier-poussoir contre la pièce pour
enfoncer une agrafe.
3
Déplacer l’agrafeuse le long de la pièce en lui
faisant faire des bonds.
Chaque pression du levier-poussoir enfonce une
agrafe.
Dès que le nombre d’agrafes voulu est enfoncé, retirer le
doigt de la gâchette.
3
1
Au préalable, tirer
sur la gâchette.
Levier-poussoir
(3) Fonctionnement à séquence unique (déclenchement
par gâchette)
AVERTISSEMENT
●
Pour éviter tout déclenchement double ou
tout déclenchement accidentel du fait d’un
rappel:
1) Tirer sur la gâchette rapidement et
fermement.
1
Placer l’orifi ce de sortie des agrafes sur la pièce
en enlevant le doigt de la gâchette.
2
Actionner fermement le levier-poussoir jusqu’à ce
qu’il soit complètement enfoncé.
3
Tirer sur la gâchette pour enfoncer une agrafe.
4
Retirer le doigt de la gâchette.
Pour continuer à agrafer à un autre endroit, déplacer
l’agrafeuse le long de la pièce en recommençant les
opérations
1
à
4
selon les besoins.
Levier-poussoir
2
3
Gâchette
AVERTISSEMENT
●
Ne pas mettre le doigt sur la gâchette sauf
pendant une opération de agrafage, car un
contact accidentel du levier-poussoir sur
l’opérateur ou sur les personnes alentour
pourrait entraîner des blessures graves.
●
Ne pas approcher les mains ni le corps de
la section de sortie des agrafes. L’agrafeuse
avec mécanisme de déclenchement par
contact risque de faire un bond après avoir
enfoncé une agrafe, ce qui pourrait enfoncer
une autre agrafe et provoquer des blessures.
●
Certains types d’agrafes chargées peuvent
s’éjecter de la buse pendant une opération
d’agrafage.
43
Français
000BookN3808APNA.indb43000BookN3808APNA.indb43 2017/11/2210:38:002017/11/2210:38:00
LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE est utilisé lorsqu’un placement précis des
attaches est nécessaire.
Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE peut réduire les risques de blessures physiques
pour l’opérateur et les autres personnes présentes
sur l’aire de travail par rapport au MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT. En eff et, il risque
moins d’enfoncer accidentellement une agrafe si
l’on garde le doigt sur la gâchette et qu’on appuie
accidentellement le levier-poussoir contre soi ou
contre une autre personne.
Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL
UNIQUE peut également réduire la vitesse de
fonctionnement par rapport au MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT. Il est conseillé
aux opérateurs débutants d’utiliser LE MÉCANISME DE
DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
REMARQUE:
●
Si tous les investissements et toutes les instructions
sont respectés, le fonctionnement s’eff ectuera sans
danger avec les deux systèmes : MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT et MÉCANISME
DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
●
Toujours manier les agrafes et le paquet avec
précaution. Si les agrafes tombent, le liant
d’assemblage risque de se rompre, ce qui provoquera
des erreurs d’alimentation et des bourrages.
●
Après l’agrafage :
1) débrancher le tuyau d’air de l’agrafeuse ;
2) sortir toutes les agrafes et tous les capuchons de
l’agrafeuse ;
3) mettre 5 ou 10 gouttes d’huile de machine
pneumatique Hitachi dans le bouchon d’air de
l’agrafeuse ; et
4) ouvrir le robinet de purge du réservoir du
compresseur d’air pour purger toute l’humidité.

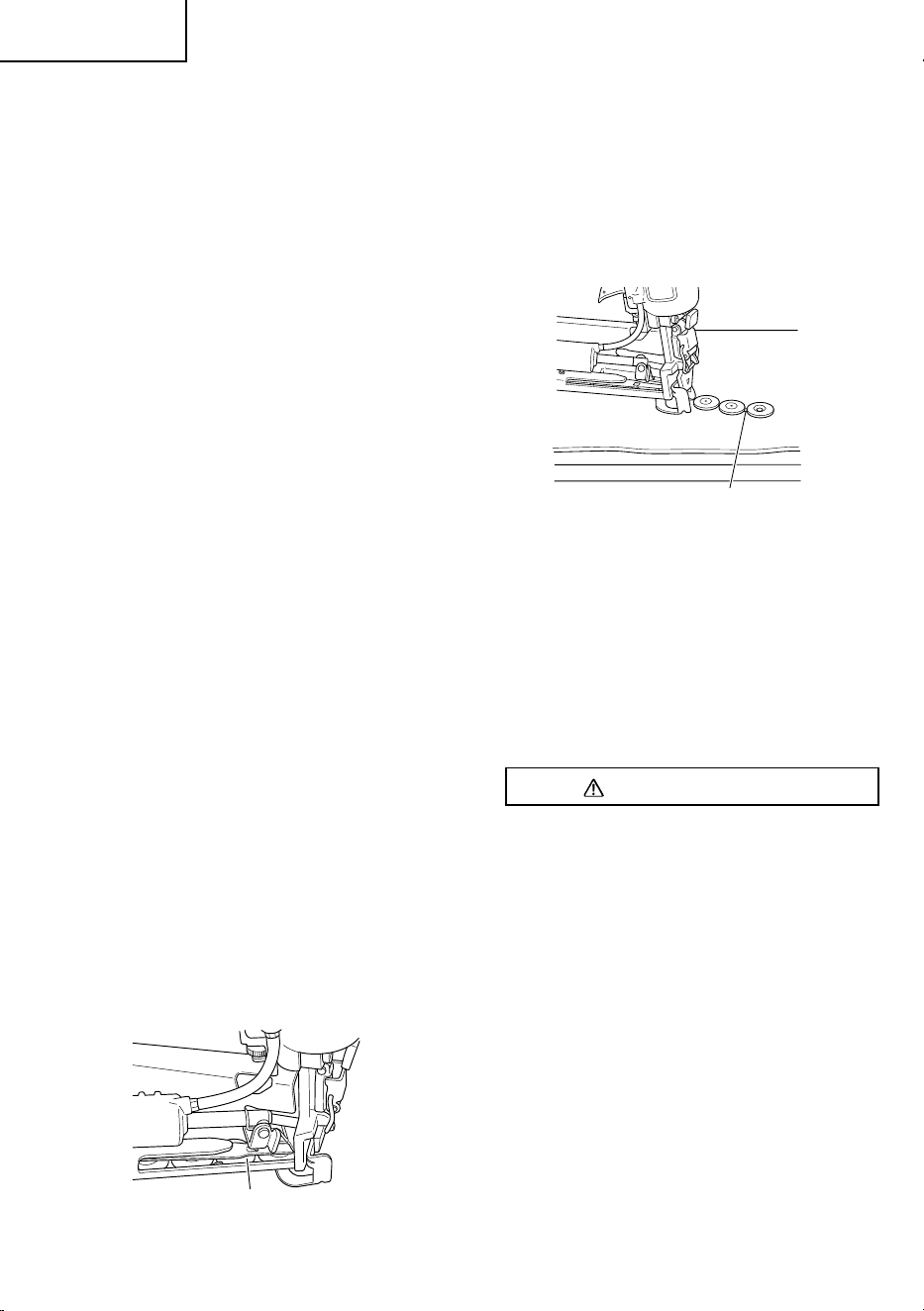

Voici des exemples d’alimentation fautive de capuchon et
de mesures correctives.
1. Sectionnement en cours de connexion
Capuchon
○
Remède.
1
DÉBRANCHER LE TUYAU D’AIR.
2
Retirer le capuchon avec le doigt ou un autre
instrument.
3
Confi rmer que la position du capuchon est
adéquate. Sinon, ajuster la position du capuchon.
(Voir Chargement des capuchons à la page 39.)
2. Mauvais sectionnement pendant l’agrafage
Mauvais
sectionnement
○
Remède.
1
DÉBRANCHER LE TUYAU D’AIR.
2
Retirer le capuchon avec le doigt ou un autre
instrument.
3
Confi rmer que la position du capuchon est
adéquate. Sinon, ajuster la position du capuchon.
(Voir Chargement des capuchons à la page 39.)
RÉGLAGE DE LA PROFONDEUR
D’AGRAFAGE
AVERTISSEMENT
●
Débrancher le tuyau d’air de l’agrafeuse
avant de tourner l’ajusteur.
Pour que les agrafes s’enfoncent toutes à la même
profondeur, s’assurer que:
1) la pression d’air de l’agrafeuse reste constante (le
régulateur est installé et fonctionne normalement), et
2) l’agrafeuse est toujours maintenue fermement contre
la pièce.
Si les agrafes sont enfoncées trop loin ou pas assez dans
la pièce, régler l’agrafage dans l’ordre suivant.
44
Français
000BookN3808APNA.indb44000BookN3808APNA.indb44 2017/11/2210:38:002017/11/2210:38:00

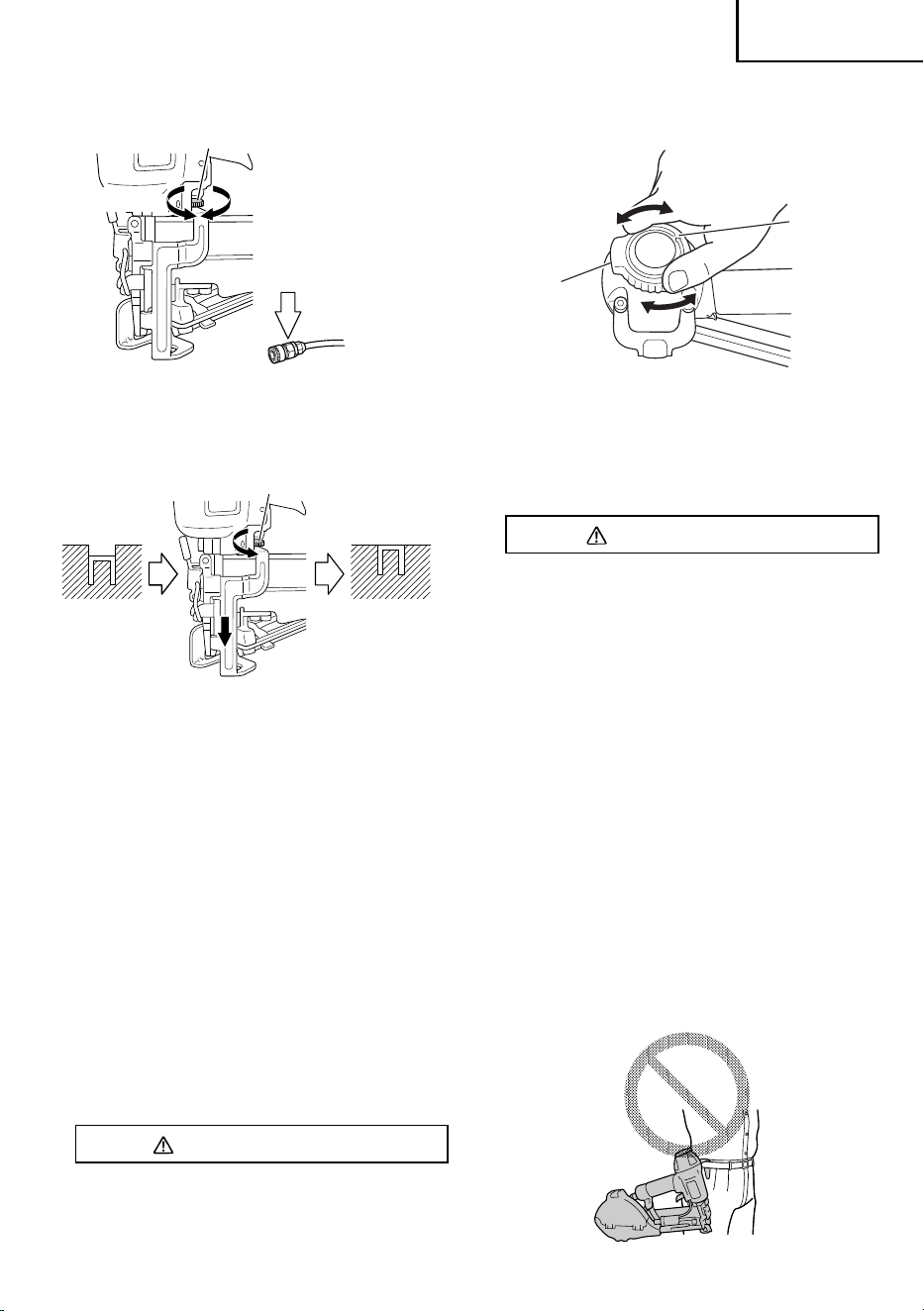

1
DÉBRANCHER LE TUYAU D’AIR DE L’AGRAFEUSE.
Ajusteur
Débrancher
le tuyau d’air
ProfondPeu profond
15
2
Si les agrafes s’enfoncent trop profondément, tourner
l’ajusteur sur le côté peu profond.
Si les agrafes ne s’enfoncent pas assez
profondément, tourner l’ajusteur sur le côté profond.
Tourner l’ajusteur
À ras
Pas assez
profond
3
Lorsqu’un agrafage d’essai révèle que la bonne
position est atteinte, cesser de tourner l’ajusteur.
4
Brancher le tuyau d’air.
TOUJOURS PORTER DES LUNETTES DE
PROTECTION.
Eff ectuer un essai d’agrafage.
5
DÉBRANCHER LE TUYAU D’AIR DE L’AGRAFEUSE.
6
Sélectionner la position de l’ajusteur qui convient.
REMARQUE:
●
En raison de facteurs comme la dureté du matériau
ou le type d’agrafe, il se peut que les agrafes ne
s’enfoncent pas assez profondément si l’on recourt
à la haute pression avec l’ajusteur vers le haut (côté
peu profond).
Dans un tel cas, réduire la pression et abaisser
l’ajusteur pour que l’agrafe pénètre dans la position
voulue.
CHANGEMENT DU SENS D’ÉCHAPPEMENT
AVERTISSEMENT
●
Débrancher le tuyau d’air de l’agrafeuse
avant de tourner le couvercle supérieur.
Il est possible de changer le sens de l’évent
d’échappement en tournant le couvercle supérieur.
Évent
d’échappement
Couvercle
supérieur
CROCHET
Avec le N3808AP, un crochet inclus peut être fi xé au
moyen de boulons M5 inclus avec l’outil. Lorsque l’outil
est retiré du tuyau et pas utilisé, le crochet peut être utilisé
pour ranger l’appareil.
AVERTISSEMENT
●
Lors de la fi xation ou du retrait du crochet,
communiquez avec le service après-vente
Hitachi agréé.
●
Lorsque le crochet est fi xé, faites
fonctionner l’outil uniquement avec le
MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE et pas avec le
MÉCANISME DE DÉCLENCHEMENT
PAR CONTACT. Pour permuter entre le
DÉCLENCHEMENT SÉQUENTIEL UNIQUE et
le DÉCLENCHEMENT PAR CONTACT, voir la
section pertinente dans « UTILISATION DE
L’AG RAFEUS E ».
●
Déconnectez le tuyau d’air lors de
l’accrochage de l’appareil.
●
N’accrochez pas le crochet sur des
emplacements élevés ou instables. De plus,
ne l’accrochez pas au corps, aux vêtements,
à une ceinture ou à d’autres articles
personnels.
45
Français
000BookN3808APNA.indb45000BookN3808APNA.indb45 2017/11/2210:38:002017/11/2210:38:00
ENTRETIEN
REMARQUE:
Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser l’agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de ceux de votre
agrafeuse.
ENTRETIEN ET INSPECTION
Lire la section intitulée “SÉCURITÉ” (pages 26 – 31).
AVERTISSEMENT
●
Débrancher le tuyau d’air et sortir toutes les
agrafes de l’agrafeuse quand :
1) on entretient ou on inspecte l’agrafeuse ;
et
2) on retire des agrafes coincées.

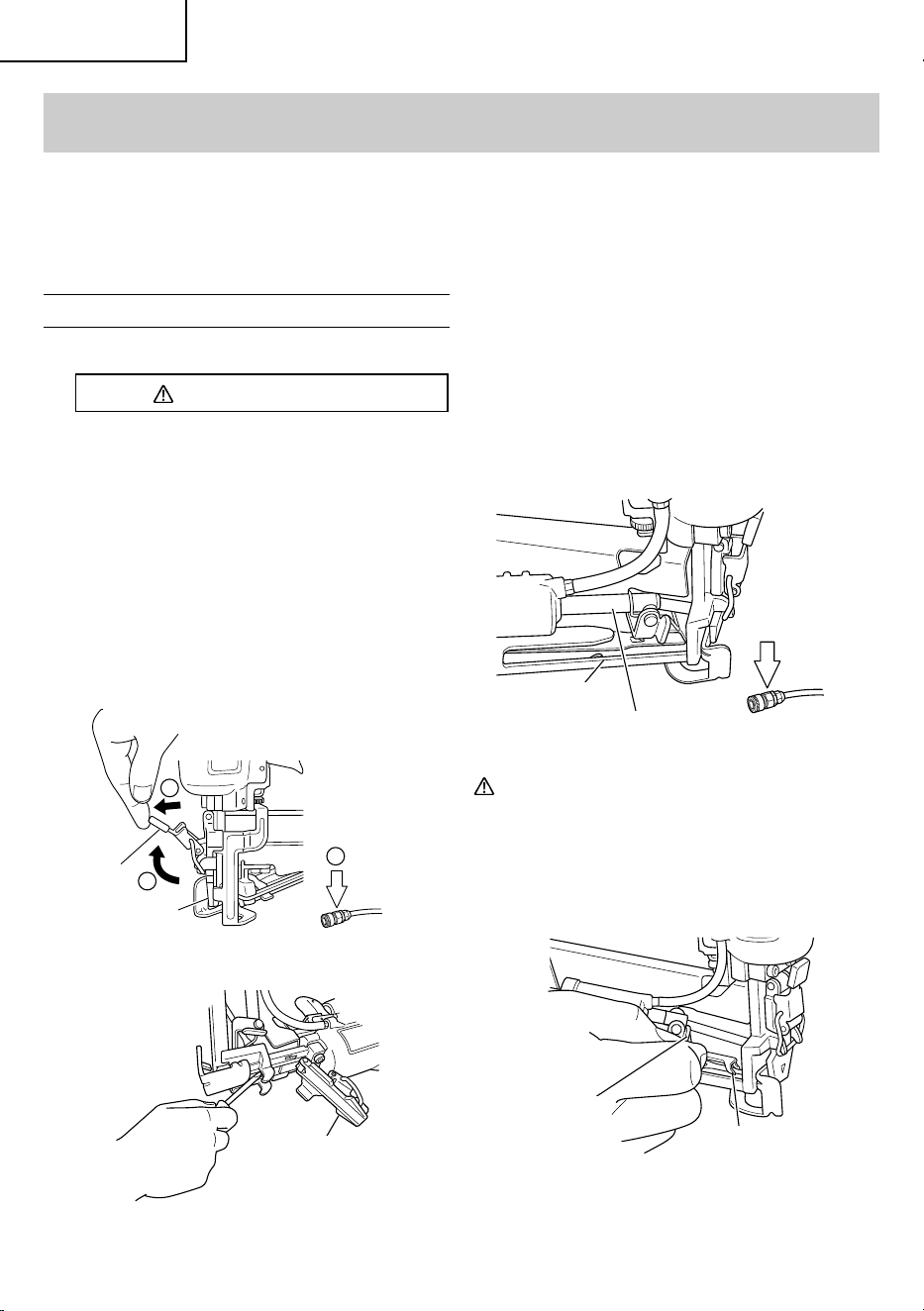

1. Dégagement des agrafes coincées
Pour dégager une agrafe coincée, procéder comme
suit :
1
Débrancher le tuyau d’air.
2
Retirer toutes les agrafes et tous les capuchons.
3
Libérer le levier de verrouillage et ouvrir la plaque
de guidage.
Débrancher
le tuyau d’air
Levier de
verrouillage
Guide de lame
1
3
3
4
Retirer l’agrafe coincée avec un tournevis pour
écrou à fente.
Guide de lame
5
Refermer la plaque de guidage et le taquet.
6
Si les agrafes se coincent fréquemment,
contacter un service après-vente Hitachi agréé.
2. Inspection des chargeurs
〈Ensemble alimenteur de capuchons〉
1
DÉBRANCHER LE TUYAU D’AIR.
2
Nettoyer la tige du piston de chargement et le rail
à capuchons.
Lubrifi er la tige du piston de chargement.
Rail à capuchons
Arbre du piston
d’alimentation
Débrancher
le tuyau d’air
PRÉCAUTION
●
Tirer le bouton d’alimenteur de capuchons et de
l’alimenteur d’agrafes pour voir s’il bouge avec
aisance.
S’il y a des à-coups, la sortie du capuchon et de
l’agrafe sera décalée et la fi nition de l’agrafage
médiocre.
Alimentateur
de capuchons
Bouton
46
Français
000BookN3808APNA.indb46000BookN3808APNA.indb46 2017/11/2210:38:002017/11/2210:38:00
3. Inspection du magasin et du magasin de capuchons
1
DEBRANCHER LE TUYAU D’AIR.
2
Nettoyer le magasin et le magasin de capuchons.
Ôter la poussière ou les particules de bois qui
peuvent s’être accumulées dans le magasin et le
magasin de capuchons.
4. Remisage
○
Si l’on ne se sert pas de l’agrafeuse pendant un
certain temps, enduire les pièces en acier d’une
mince couche de graisse pour éviter toute corrosion.
○
Ne pas remiser l’agrafeuse dans un environnement
froid. La laisser dans un endroit chaud.
○
Lorsqu’on ne se sert pas de l’agrafeuse, la remiser
dans un endroit chaud et sec.
La ranger hors de portée des enfants.
5. ÉTIQUETTE D’AVERTISSEMENT
Ne pas utiliser l’agrafeuse si l’ÉTIQUETTE
D’AVERTISSEMENT manque ou est endommagée.
Se procurer une nouvelle ÉTIQUETTE
D’AVERTISSEMENT auprès d’un service après-
vente Hitachi agréé.
Étiquette
d’avertissement
6. Tableau d’entretien (voir page 48)
7. Guide de dépannage de l’opérateur (voir page 48)
8. Liste des pièces de rechange
ATTENTION
●
Les réparations, modifi cations et inspections
des outils électriques Hitachi doivent être
confi ées à un service après-vente Hitachi agréé.
Il sera utile de présenter cette liste de pièces
au service après-vente Hitachi agréé lorsqu’on
apporte un outil nécessitant des réparations ou
tout autre entretien.
Lors de l’utilisation et de l’entretien d’un outil
électrique, respecter les règlements et les
normes de sécurité en vigueur dans le pays en
question.
MODIFICATIONS:
Les outils électriques Hitachi sont constamment
améliorés et modifi és afi n d’incorporer les tous derniers
progrès technologiques.
En conséquence, il est possible que certaines pièces (c.-
à-d. no. de code et/ou dessin) soient modifi ées sans avis
préalable.
ENTRETIEN ET RÉPARATIONS
AVERTISSEMENT
●
Les réparations de l’agrafeuse seront
confi ées exclusivement au personnel
d’entretien formé par Hitachi, au distributeur
ou à l’employeur.
●
Pour les réparations, utiliser exclusivement
des pièces fournies ou recommandées par
Hitachi.
Du fait de l’usure normale, les agrafeuses de qualité
fi nissent toujours par avoir besoin d’un entretien ou d’un
remplacement de pièce.
REMARQUE:
Les spécifi cations sont sujettes à modifi cation sans
préavis et sans aucune obligation de la part de
HITACHI.
47
Français
000BookN3808APNA.indb47000BookN3808APNA.indb47 2017/11/2210:38:002017/11/2210:38:00
Tableau d’entretien
ACTION POURQUOI COMMENT
Purger le fi ltre de la ligne d’air
tous les jours.
Eviter l’accumulation d’humidité et de
poussière.
Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrifi cateur
soit toujours plein.
Maintenir l’agrafeuse bien graissée. Remplir d’huile de machine
pneumatique Hitachi.
Nettoyer l’élément du fi ltre et
souffl er de l’air à travers le fi ltre
dans le sens opposé au fl ux
normal tous les jours.
Eviter le colmatage du fi ltre par la saleté. Suivre les instructions du fabricant.
Nettoyer les magasins et les
alimenteurs d’agrafes et de
capuchons.
Eviter que les agrafes ne se coincent. Nettoyer en souffl ant de l’air tous les
jours.
Veiller à ce que le levier-
poussoir fonctionne toujours
correctement.
Assurer la sécurité de l’opérateur et un
fonctionnement effi cace de l’agrafeuse.
Nettoyer en souffl ant de l’air tous les
jours
Graisser l’agrafeuse après
l’utilisation.
Rallonger la durée de service de
l’agrafeuse.
Mettre 5 ou 10 gouttes de graisse
dans l’agrafeuse.
Purger le compresseur d’air tous
les jours.
Maintenir l’agrafeuse en bon état de
marche.
Ouvrir le robinet de purge du réservoir
du compresseur d’air.
Guide de dépannage de l’opérateur
En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute
facilité.
Si le problème persiste, contacter un service après-vente Hitachi agréé.
PROBLÈME VÉRIFICATION CORRECTION
L’agrafeuse fonctionne, mais
les agrafes et les capuchons ne
s’enfoncent pas.
Vérifi er si une agrafe est coincée. Dégager l’agrafe coincée (page 46).
Ouvrir le couvercle du magasin de
capuchons.
Vérifi er si le capuchon est chargé
correctement.
Recharger le capuchon comme il faut.
L’alimenteur d’agrafes est-il endommagé ? Remonter l’alimenteur d’agrafes.
Le ressort à ruban est-il distendu ou
endommagé ?
Remplacer le ressort à ruban.
Le ressort à capuchons est-il distendu ou
endommagé?
Remplacer le ressort à capuchon.
Vérifi er que les agrafes et les capuchons
sont appropriés.
Utiliser uniquement les agrafes et les
capuchons recommandés.
48
Français
000BookN3808APNA.indb48000BookN3808APNA.indb48 2017/11/2210:38:002017/11/2210:38:00
PROBLÈME VÉRIFICATION CORRECTION
Entraînement faible.
Cycle lent.
Vérifi er la pression d’air. Augmenter la pression d’air.
(Ne pas dépasser 120 psi (8.3 bar
8.5 kgf/cm
2
))
Vérifi er la position du dispositif de réglage
de profondeur d’agrafage.
Refaire le réglage selon les indications
de la page 44.
———
Utiliser une huile de machine
pneumatique Hitachi.
Le lame d’entraînement est-elle usée ? Contacter Hitachi pour le
remplacement.
Le joint torique du piston est-il usé ou
endommagé ?
Le piston de chargement est-il usé ou
endommagé ?
Les agrafes s’enfoncent trop
profondément.
Vérifi er la pression d’air. Réduire la pression d’air.
(Régler sur 70 – 120 psi)
Vérifi er la position du dispositif de réglage
de profondeur d’agrafage.
Refaire le réglage selon les indications
de la page 44.
Certaines agrafes et certains
capuchons ont sautés.
Alimentation intermittente.
Vérifi er que les agrafes et les capuchons
sont appropriés.
Utiliser uniquement les agrafes et les
capuchons recommandés.
Vérifi er si le capuchon est chargé
correctement.
Recharger le capuchon comme il faut.
L’alimenteur d’agrafes est-il endommagé ? Nettoyer et graisser.
Vérifi er le bon piston de chargement. Remplacer le ressort ou le joint
torique.
Le ressort à ruban est-il distendu ou
endommagé ?
Replacer le ressort à ruban.
Le ressort à capuchons est-il distendu ou
endommagé?
Remplacer le ressort à capuchon.
Le joint torique du piston est-il usé ou
endommagé ?
Contacter Hitachi pour le
remplacement.
Des agrafes se coincent.
Les agrafes enfoncées sont
tordues.
Vérifi er si l’on utilise les bonnes agrafes. Utiliser uniquement les agrafes
recommandées.
La lame d’entraînement est-elle usée ? Contacter Hitachi pour le
remplacement.
L’alimenteur d’agrafes est-il endommagé ? Nettoyer et graisser.
Les agrafes s’enfoncent
bien normalement, mais pas
complètement à des vitesses
superieures.
Vérifi er le diamétre interieur du tuyau d’air. Utiliser un tuyau d’air plus large.
49
Français
000BookN3808APNA.indb49000BookN3808APNA.indb49 2017/11/2210:38:002017/11/2210:38:00
INFORMACIÓN DE SEGURIDAD IMPORTANTE
Lea y comprenda el signifi cado de las etiquetas de la herramienta y todas las instrucciones de
funcionamiento, las precauciones de seguridad y las advertencias de este manual antes de realizar la
operación o el mantenimiento de esta grapadora.
La negligencia en la observación de las advertencias puede producir la MUERTE o LESIONES DE
GRAVEDAD.
La mayoría de los accidentes ocurridos al utilizar o mantener esta grapadora se deben a la falta de tener en cuenta las
normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de
una situación peligrosa antes de que se produzca, y observando fi elmente los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones
que contienen las instrucciones sobre operación y mantenimiento.
Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifi can mediante “PELIGRO” y
“ADVERTENCIA” en la grapadora y en este manual.
NO utilice NUNCA esta grapadora para aplicaciones que no sean las especifi cadas en este manual.
DEFINICIÓN DE LAS PALABRAS CLAVE
PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en
la muerte.
ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias
o en la muerte.
PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones
menores, o en el daño de la máquina.
NOTA enfatiza información esencial.
EXPLICACIÓN LA ACCIÓN DE GRAPADO DE LA GRAPADORA HITACHI
○
MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE:
En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para
introducir el sujetador.
Cuando se haya grapado una vez, no se podrá volver a grapar hasta que se suelte el gatillo y vuelva a presionarse.
○
Mecanismo de actuación por contacto:
En primer lugar, presione la palanca de empuje contra la pieza de trabajo y, a continuación, jale el gatillo para
introducir el sujetador.
En primer lugar, jale el gatillo y, seguidamente, presione la palanca de empuje contra la pieza de trabajo para que
se introduzca el sujetador.
Si mantiene el gatillo apretado, se introducirá un sujetador cada vez que se presiona la palanca de empuje contra
la pieza de trabajo.
50
Español
000BookN3808APNA.indb50000BookN3808APNA.indb50 2017/11/2210:38:012017/11/2210:38:01
El empresario deberá hacer que el
operador de la grapadora y demás
personas que se encuentren en el área
de trabajo utilicen en todo momento gafas
protectoras.
2. NO UTILICE GASES REACTIVOS NI OTROS
GASES EMBOTELLADOS. PODRÍA PRODUCIRSE
UNA EXPLOSIÓN.
No utilice nunca gases reactivos, como
oxígeno, gases combustibles, etc. como
fuente de propulsión de esta grapadora.
La utilización de estos gases, o de otros
gases embotellados, es peligrosa, ya
que la grapadora podría explotar.
Utilice solamente aire comprimido
limpio, seco, y regulado.
PELIGRO
1. LOS OPERADORES Y DEMÁS PERSONAS QUE
SE ENCUENTREN EN EL ÁREA DE TRABAJO
DEBEN USAR PROTECCIÓN PARA LOS OJOS
(GAFAS DE SEGURIDAD CON BLINDAJES
LATERALES).
Antes de utilizar la grapadora, utilice
siempre gafas protectoras con blindajes
laterales, y asegúrese de que también
sea utilizada por todas las personas que
se encuentren en el área de trabajo.
Las gafas protectoras deberán estar de
acuerdo con los requisitos del Instituto
de Normas Nacionales Americanas,
ANSI Z87.1 y proporcionar protección
contra las partículas despedidas desde
la parte frontal y posterior.
Las gafas ordinarias no brindan una
protección adecuada.
SEGURIDAD
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DE
LA GRAPADORA
INSTRUCCIONES PARA EVITAR UN RIESGO DE INCENDIO, UNA DESCARGA ELÉCTRICA O LESIONES
●
General
Para reducir el riesgo de descarga eléctrica, incendio o lesiones, LEA TODAS LAS INSTRUCCIONES ANTES
DE UTILIZAR LA HERRAMIENTA.
ADVERTENCIA
3. NO DIRIJA NUNCA LA HERRAMIENTA HACIA SÍ
MISMO O HACIA OTRAS PERSONAS DEL ÁREA
DE TRABAJO.
Piense siempre que la grapadora puede
tener fi jaciones cargadas.
No dirija nunca la grapadora hacia
sí mismo o hacia otras personas,
independiente de que contenga o no
fi jaciones.
Si utilizase las grapas incorrectamente,
podrían producirse lesiones serias.
No juegue nunca con la grapadora.
Trate la grapadora como herramienta de
trabajo.
4. NO COLOQUE EL DEDO EN EL GATILLO Y
MANTENGA LOS DEDOS ALEJADOS DEL
GATILLO CUANDO NO CLAVE GRAPAS PARA
EVITAR UNA DESCARGA ACCIDENTAL.
No transporte nunca la grapadora con el dedo en el
gatillo, porque podría lanzar una grapa y lesionarse
usted mismo o a otra persona.
Transporte siempre la grapadora por la empuñadura
solamente.
5. CONOZCA Y COMPRENDA EL SISTEMA DE
GRAPADORA QUE ESTÁ UTILIZANDO.
Lea y comprenda la sección titulada “MÉTODOS DE
OPERACIÓN”. (páginas 67 – 69)
6. NO REALICE NINGÚN CONTACTO CON EL
EXTREMO DE SEGURIDAD (PALANCA DE
EMPUJE) CUANDO NO CLAVE.
51
Español
000BookN3808APNA.indb51000BookN3808APNA.indb51 2017/11/2210:38:012017/11/2210:38:01
SEGURIDAD — Continuación
ADVERTENCIA
Cuando utilice herramientas, deberán tomarse siempre precauciones básicas, incluidas las siguientes:
1. Zona de trabajo
(1) Mantenga la zona de trabajo limpia y bien
iluminada.
Los bancos llenos de cosas y las zonas oscuras
aumentan el riesgo de descarga eléctrica, incendio y
lesiones.
(2) No utilice la grapadora en atmósferas
explosivas, como por ejemplo en presencia de
líquidos infl amables, gases infl amables o polvo
combustible.
La grapadora puede crear chispas que podrían
incendiar el polvo o los gases.
(3) Mantenga a los viandantes, los niños y los
visitantes alejados mientras utiliza la grapadora.
Las distracciones podrían causar la pérdida de
control de la grapadora.
2. Seguridad personal
(1) Permanezca alerta. Céntrese en su trabajo y
utilice el sentido común cuando trabaje con la
grapadora. No utilice la grapadora cuando esté
cansado, después de haber consumido drogas
o alcohol, o mientras esté bajo la infl uencia de
medicamentos.
Un momento de despiste cuando se utiliza la
grapadora aumenta el riesgo de lesiones.
(2) Utilice ropa adecuada. No utilice ropa suelta
o joyas. Recójase el pelo. Mantenga el pelo,
la ropa y los guantes alejados de las partes
móviles.
La ropa suelta, las joyas o el pelo largo aumentan el
riesgo de lesiones, ya que podrían pillarse con las
partes móviles.
(3) Evite una puesta en marcha involuntaria.
Asegúrese de que el interruptor está apagado
antes de conectar al suministro de aire. No
transporte la grapadora con el dedo colocado en el
interruptor o lo conecte al suministro de aire con el
interruptor encendido.
(4)
– Desconecte la
grapadora del suministro de aire antes de
realizar ajustes, realizar el mantenimiento
de la grapadora, eliminar atascos, tocar la
palanca de empuje, fi jar el gancho, cuando no
la esté usando, al salir del área de trabajo, al
dejar la grapadora fuera de la supervisión o el
control del operador, al cargar o descargar la
grapadora, al entregársela a otra persona, al
elevar, bajar o mover en cualquier otra forma
la grapadora a una nueva ubicación. No trate de
desatascar o reparar la grapadora salvo que haya
desconectado el la manguera de aire de la grapadora
y retirado todas los fi jadores y tapas que queden en
el mismo. La grapadora no deberá dejarse nunca
desatendida, ya que podría ser utilizada por personas
no familiarizadas con la misma, pudiéndose lesionar.
Dichas medidas de precaución reducen el riesgo de
lesiones.
(5) No estire el cuerpo. Mantenga los pies bien
colocados y el equilibrio en todo momento.
El mantener los pies bien colocados y el equilibrio
permite un mayor control de la grapadora en
situaciones inesperadas.
(6) Utilice equipo de seguridad. Deberán utilizarse
una máscara para el polvo, zapatos de seguridad
anti-deslizamiento y un casco para las condiciones
aplicables.
(7)
– Riesgo de pérdida
auditiva. Lleve protección auditiva.
La protección auditiva deberá tener una Califi cación
de reducción de ruido (NRR) determinada de
acuerdo con las reglas de la Agencia de Protección
Medioambiental de los Estados Unidos que sea
adecuada para la exposición al ruido.
(8) Utilice siempre protección para la cabeza.
Utilice siempre protección para la cabeza para
protegerse de objetos que salgan despedidos.
Protección de la cabeza se ajustará a ANSI Z89.1,
“Norma Nacional Estadounidense para Protección
Industrial de la Cabeza”.
(9) No coloque la manguera o la grapadora en su
cuerpo.
Coloque la manguera en la estructura para reducir
el riesgo de pérdida de equilibrio en caso de que la
manguera se mueva.
52
Español
000BookN3808APNA.indb52000BookN3808APNA.indb52 2017/11/2210:38:012017/11/2210:38:01
SEGURIDAD — Continuación
ADVERTENCIA
(10) – Clave Grapas solo
en una superfi cie de trabajo adecuada. No clave
la grapa en otras grapas. Esto podría hacer que las
fi jaciones se desvíen y golpeen a alguna persona,
o hagan que la grapadora reaccione y provoque
lesiones.
3. Uso y cuidado la grapadora
(1) Utilice agarraderas u otra forma práctica de
fi jación y apoye la pieza de trabajo sobre una
plataforma estable.
Sujetar el trabajo con las manos o contra el cuerpo es
inestable y podría causar una pérdida de control.
(2) No fuerce la grapadora. Utilice la grapadora
correcta para la aplicación. La grapadora correcta
hará el trabajo mejor y de forma más segura a la
velocidad a la que la grapadora está diseñada.
(3) No utilice la grapadora si el interruptor no
enciende o apaga la grapadora. Las grapadoras
que no pueden controlarse con el interruptor son
peligrosos y deberán repararse.
No utilice grapadoras defectuosas o que
funcionen de forma anormal. Si la grapadora
funciona de forma anormal, hace ruidos extraños
o parece estar defectuoso, deje de utilizarlo
inmediatamente y llévelo a un centro de servicio
autorizado de Hitachi para su reparación.
(4) Desconecte la grapadora de la fuente de aire
antes de realizar cualquier ajuste, cambiar
accesorios o guardar la grapadora. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la grapadora se ponga en marcha
involuntariamente.
(5) Guarde la grapadora fuera del alcance de los
niños y de las personas no capacitadas para
su uso cuando no se utilice. Las grapadoras son
peligrosas en manos de usuarios no capacitados.
(6) Mantenga la grapadora con cuidado. Mantenga la
grapadora limpia y lubricado para un funcionamiento
mejor y más seguro.
(7) Verifi que el fallo de alineación o de unión de las
partes móviles, la rotura de las partes y otras
condiciones que puedan afectar a la operación
de la grapadora.
Si la grapadora está dañada, llévelo a reparar antes
de utilizarlo. Debido a la alta presión de aire en la
grapadora, las grietas en la superfi cie son peligrosas.
Para evitarlo, no deje que se caiga la grapadora
ni lo golpee contra superfi cies duras, y no arañe o
haga grabaciones en el mismo. Muchos accidentes
se producen por un mantenimiento incorrecto de
las grapadoras. Existe riesgo de explosión si la
grapadora está dañada.
(8) No utilice la grapadora si no está en orden de
operación adecuado. Etiquetas y divisiones
físicas deberán ser usadas para el control.
(9) Utilice solo accesorios identifi cados por Hitachi
para la grapadora específi ca. El uso de accesorios
con la grapadora no previstos aumenta el riesgo de
lesiones.
(10) Utilice solo las fi jaciones indicados en la sección
Accesorios de este manual. Las fi jaciones que
Hitachi no identifi que para su utilización con esta
grapadora podrían producir un riesgo de lesiones o
podrían dañar la grapadora cuando se utilicen en el
mismo.
4. Mantenimiento
(1) El mantenimiento de la herramienta deberá
ser realizado sólo por personal de reparación
cualifi cado.
(2) Cuando realice el mantenimiento de una
grapadora, utilice sólo piezas de repuesto
idénticas. Utilice solo piezas autorizadas.
(3) Utilice solo los lubricantes suministrados con la
grapadora o especifi cados por Hitachi.
5. Fuente de aire
(1) No realice la conexión nunca a una fuente de aire
que pueda superar 200 psi (13.7 bar 14 kgf/cm
2
)
si un regulador falla.
El exceso de presión en la grapadora podría provocar
una explosión, un funcionamiento anormal, una
rotura de la grapadora o lesiones graves.
53
Español
000BookN3808APNA.indb53000BookN3808APNA.indb53 2017/11/2210:38:012017/11/2210:38:01
NO SUPERE 120 psi (8.3 bar 8.5 kgf/cm
2
).
Utilice solo aire comprimido limpio, seco y regulado
a la presión nominal o dentro del rango de presión
nominal tal como se indique en la grapadora.
Antes de utilizar la grapadora, compruebe siempre
que la fuente de aire se ha ajustado a la presión de
aire nominal o dentro del rango aire-presión nominal.
(2) No utilice nunca gases reactivos, como oxígeno,
dióxido de carbono, gases combustibles o
ningún gas embotellado como fuente de aire
para la grapadora. Dichos gases podrían explotar y
producir lesiones graves.
6. Otros
(1) Antes de empezar a trabajar, verifi que el
dispositivo de conmutación para la operación
de engrapado.
Esta grapadora Hitachi incluye un dispositivo de
conmutación para la operación de engrapado.
Antes de empezar a trabajar, verifi que el ajuste del
dispositivo de conmutación para la operación de
clavado.
Si el dispositivo de conmutación para la operación de
clavado no está debidamente ajustado, la grapadora
no funcionará correctamente.
(2) Seleccione siempre el dispositivo de
conmutación que sea apropiado para la
aplicación y la capacitación del operador.
(3) Tenga cuidado del doble fuego y de ser golpeado
por la grapadora debido al retroceso. Luego de
clavar una grapa, la grapadora podría retroceder
causando que se aleje de la superfi cie de
trabajo.
Para reducir el riesgo de lesión, controle el retroceso:
1) Manteniendo siempre el control de la grapadora.
2) Permitiendo que el retroceso aleje la grapadora
de la superfi cie de trabajo.
3) No resistiéndose al retroceso de forma que
la grapadora se fuerce de nuevo hacia la
superfi cie de trabajo. En “MECANISMO DE
ACCIONAMIENTO DEL CONTACTO”, si se
permite que la palanca de empuje vuelva a
contactar con la superfi cie de trabajo antes de
soltar el gatillo, ocurrirá una descarga no deseada
de una grapa. Para evitar este doble fuego no
deseado,
○
Operación intermitente (Disparo de gatillo)
1
Ajuste el mecanismo de conmutación a
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE.
2
Jale el gatillo rápida y fi rmemente.
○
Operación continua (Presione la palanca de
empuje)
1
Ajuste el mecanismo de conmutación
a MECANISMO DE ACTUACIÓN POR
CONTACTO.
2
No presione la grapadora contra la pieza de
trabajo con una fuerza excesiva.
3
Retire la grapadora de la pieza de trabajo
después de efectuar el grapado.
4) Manteniendo la cara y las partes del cuerpo
alejadas de la grapadora.
(4) No utilice nunca un acoplador sin descarga con
la grapadora. Si utiliza un acoplador sin descarga
en la grapadora, éste podría permanecer cargado
con aire después de haberlo desconectado y, por
lo tanto, disparar una fi jación incluso después de
haberlo desconectado. La grapadora y la manguera
de aire deben contar con un acople de manguera, de
manera que se pueda remover toda la presión de la
grapadora al desconectar la junta de acoplamiento.
(5) Compruebe la palanca de empuje antes de la
utilización. Cerciórese de que la palanca de empuje
funciona adecuadamente y de que no está inutilizada,
desconectada o modifi cada. (La palanca de empuje
puede denominarse “Seguridad”). No utilice nunca
la grapadora a menos que la palanca de empuje
funcione adecuadamente, ya que de lo contrario la
grapadora podría disparar inesperadamente una
fi jación. No cambie ni quite la palanca de empuje, ya
que de lo contrario la palanca de empuje se volverá
inoperable.
(6) Mantenga todos los tornillos y cubiertas bien
apretados en su lugar. Mantenga todos los tornillos
y cubiertas fi rmemente apretados.
Compruebe periódicamente su condición. No
utilice nunca la grapadora si hay piezas perdidas o
dañadas.
SEGURIDAD — Continuación
ADVERTENCIA
54
Español
000BookN3808APNA.indb54000BookN3808APNA.indb54 2017/11/2210:38:012017/11/2210:38:01
(7) No cargue fi jaciones con el gatillo o la palanca
de empuje presionada. Cuando cargue fi jaciones
en la grapadora, o cuando conecte la manguera de
aire,
1) no apriete el gatillo;
2) no presione la palanca de empuje; y
3) mantenga la grapadora apuntada hacia abajo.
(8) Mantenga las manos y el cuerpo alejados del
cabezal de disparo durante su uso. No coloque
las manos ni los pies a menos de 8 pulgadas
(200 mm) de la cabeza de salida de grapas. Si la
pieza de trabajo desvía las grapas o si éstas salen
del punto de introducción puede sufrir lesiones
serias.
(9) Cuando trabaje cerca del borde de una pieza
de trabajo o en ángulos muy agudos, o al clavar
grapas en una pieza de trabajo fi na, tenga
cuidado para minimizar la aparición de virutas,
astillas y divisiones, o el vuelo libre, el rebote
o la perforación de las grapas, ya que podrían
causar lesiones.
(10) No clave nunca fi jadores desde ambos lados de
una pared al mismo tiempo. Los fi jadores podrían
traspasar el panel y lesionar a la persona que se
encuentra en el lado opuesto.
(11) Tenga cuidado adicional cuando clave grapas
con la grapadora en paredes existentes y otras
áreas ciegas, para evitar el contacto con objetos
(p. ej. cables, tuberías) o personas ocultas que
se encuentren en el otro lado.
(12) Compruebe si hay cables activos. Evite el riesgo
de descargas eléctricas comprobando si hay cables
activos escondidos en paredes, suelos o techos.
Abra el disyuntor para asegurarse de que no quedan
cables activos.
(13) No levante, tire de la grapadora ni la baje jalando
de la manguera.
(14) No desconecte la manguera de aire de la
grapadora con el dedo puesto en el gatillo.
La grapadora podría disparar una fi jación cuando
reconectase el suministro de aire.
(15) Maneje correctamente la grapadora. Maneje la
grapadora de acuerdo con las instrucciones de este
manual. No permita que la grapadora sea utilizada
por niños, personal no autorizado o personas que no
estén familiarizadas con su funcionamiento.
(16) No utilice nunca la grapadora para aplicaciones
que no sean las especifi cadas en este manual.
(17) No modifi que ni altere nunca la grapadora. Si lo
hiciera podría funcional mal y provocar lesiones.
(18) Al cambiar entre SECUENCIAL SIMPLE y POR
CONTACTO, desconecte la manguera de aire y
remueva todas las grapas .
(19) Cuando el gancho esté montado, operar
únicamente con el MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE y no con el MECANISMO
DE ACTUACIÓN POR CONTACTO.
(20) Desconecte la manguera de aire cuando fi je el
gancho.
(21) No fi je el gancho en ubicaciones altas o
inestables. Además, no lo fi je en el cuerpo, la
ropa, el cinturón u otros útiles personales.
SEGURIDAD — Continuación
ADVERTENCIA
55
Español
000BookN3808APNA.indb55000BookN3808APNA.indb55 2017/11/2210:38:012017/11/2210:38:01
RESPONSABILIDADES DEL EMPLEADOR, EL PROPIETARIO DE LA
HERRAMIENTA Y EL OPERADOR DE LA HERRAMIENTA
1. Asegúrese de que este MANUAL esté al alcance de
los operadores y del personal de mantenimiento.
2. Seleccione un dispositivo de comunicación
apropiado considerando las aplicaciones para las
que se usa la grapadora.
3. Capacite al operador en el uso seguro de la
grapadora, como se describe en este MANUAL.
4. Asegúrese de que solo las personas que hayan leído
y comprenden este MANUAL utilizan la grapadora.
5. Asegúrese de que las grapadoras son usadas
únicamente cuando los operadores y otras personas
que se encuentran en el área de trabajo llevan
PROTECCIÓN OCULAR y otro equipo de protección
personal apropiado, como PROTECCIÓN DE
CABEZA, OÍDOS Y PIES.
6. Recalque que el operador y las demás personas que
se encuentren en el área de trabajo necesitan utilizar
GAFAS PROTECTORAS PARA LOS OJOS.
7. Asegúrese de que las grapadoras son conservadas
en estado de operación seguro según se describe en
este MANUAL.
8. Mantenga adecuadamente la grapadora.
9. Asegúrese de que solo el personal cualifi cado repara
la grapadora.
10. Asegúrese de que las grapadoras que requieren
reparación se remueven del servicio, y de que son
utilizadas etiquetas y división física como método de
control.
¡GUARDE ESTE MANUAL
AL ALCANCE DE LOS DEMÁS OPERADORES!
SEGURIDAD — Continuación
56
Español
000BookN3808APNA.indb56000BookN3808APNA.indb56 2017/11/2210:38:012017/11/2210:38:01
OPERACIÓN
NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad esta
grapadora.
Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propia
grapadora.
NOMENCLATURA
Salida del escape
Cubierta del
almacén de
tapas
Almacén de tapas
Raíl de tapas
Resorte de tapas
Pistón
Anillo O del pistón
Cuchilla impulsora
Palanca
de empuje
Cuerpo
Palanca de bloqueo
Placa guía
Cubierta superior
Dispositivo de conmutación
Gatillo
Cubierta de escape
Parte espiral
Perilla
Pistón de alimentación
Cierre
Lengüeta tape inverso
57
Español
000BookN3808APNA.indb57000BookN3808APNA.indb57 2017/11/2210:38:012017/11/2210:38:01
Alimentador
de grapas
Almacén de grapas
Tope de alimentador
Toma de aire
Adjustador
Resorte de cìnta
Gancho
ESPECIFICACIONES
Presión de operación 70 – 120 psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm
2
)
Dimensiones
Largo × Alto × Ancho
14-3/32” × 8-29/32” × 7-13/16”
(358 mm × 226 mm × 198 mm)
Peso 4.9 lb (2,2 kg)
Capacidad de grapas 200 grapas (2 ristras)
Capacidad de tapas 200 tapas (1 carrete)
Consumo de aire
.030 ft
3
/ciclo a 100 psi
(.85 litros/ciclo a 6.9 barias)
(.85 litros/ciclo a 7 kgf/cm
2
)
Entrada de aire Roscado NPT de 1/4”
58
Español
000BookN3808APNA.indb58000BookN3808APNA.indb58 2017/11/2210:38:012017/11/2210:38:01
SELECCIÓN DE GRAPAS Y TAPAS
ADVERTENCIA
●
Asegúrese de usar únicamente grapas y tapa legítima HITACHI para la N3808AP. El uso de otras grapas
y tapas puede producir un fallo de funcionamiento de la herramienta y/o la rotura de la grapa, lo que
provocaría a su vez lesiones de gravedad.
Con esta grapadora solamente podrán utilizarse las grapas y la tapa que se indican en la tabla siguiente.
Dimensiones de las grapas
Grapas
Tapa
Calibre 18 Corona de 7/16”
Mín. Máx. Tapa de plástico
.043”
(1.08mm)
.049”
(1.25mm)
5/16”
(8mm)
7/8”
(22mm)
1-1/2” (38mm)
Unidos con plástico
1” (25.4mm)
ACCESORIOS
ADVERTENCIA
●
Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento de la
grapadora y resultar en lesiones.
ACCESORIOS ESTÁNDAR
1
2
1
Gafas protectoras para los ojos ...............................1
2
Kit de gatillo de actuación por contacto ...................1
ACCESORIOS OPCIONALES
... vendido aparte
○
Lubricante para herramientas neumáticas
Aceitador de .8 onzas (25 cc)
(Núm. de código 877153)
Aceitador de 4 onzas (120 cc)
(Núm. de código 874042)
Lata de 1 cuarto de galón (1 litro)
(Núm. de código 876212)
NOTA: Los accesorios están sujetos a cambio sin
ninguna obligación por parte de HITACHI.
59
Español
000BookN3808APNA.indb59000BookN3808APNA.indb59 2017/11/2210:38:012017/11/2210:38:01
2. Filtro-Regulador-Lubricador
○
Utilice un regulador con una presión de 0 – 120 psi
(0 – 8.3 barias 0 – 8.5 kgf/cm
2
)
○
Las unidades de fi ltro-regulador-lubricador ofrecen
la condición óptima para la grapadora y prolongan
su duración útil. Estas unidades deberán utilizarse
siempre.
Filtro .............El fi ltro elimina la humedad y la
suciedad del aire comprimido.
Drene diariamente la grapadora
a menos que tenga instalado un
dispositivo de drenado automático.
Mantenga limpio el fi ltro realizando
regularmente su mantenimiento.
Regulador .....El regulador controla la presión de
operación para poder utilizar con
seguridad la grapadora.
Inspeccione el regulador antes de la
operación a fi n de asegurarse de que
funcione adecuadamente.
Lubricador ....El lubricador rocía aceite a la
grapadora.
Inspeccione el lubricador antes
de utilizarlo para comprobar si el
suministro de lubricante es adecuado.
Utilice lubricante para herramientas
neumáticas Hitachi.
Lado del
compresor
Lado de la
grapadora
Filtro
Lubricador
Regulador
3. Manguera de aire
Las mangueras de suministro de aire comprimido
deben tener una presión operativa mínima igual o
mayor que la presión procedente de la fuente de
potencia si un regulador falla, o 150 psi (10.4 bares
10.6 kgf/cm
2
), el valor que sea mayor.
4. Consumo de aire
Utilizando la tabla de consumo de aire y la fórmula de
tamaño del compresor de aire, busque el tamaño de
compresor correcto.
APLICACIONES
○
Plancha de espuma
○
Barrera humedad / receptáculo
ANTES DE LA OPERACIÓN
Lea la sección titulada “SEGURIDAD” (páginas 51 –
56).
Antes de la utilización, cerciórese de lo siguiente.
ENTORNO DE TRABAJO
ADVERTENCIA
●
En el lugar de trabajo no deberá haber gases,
líquidos, ni demás objetos infl amables.
●
No permita que en el área de trabajo haya
niños ni demás personas no autorizadas
SUMINISTRO DE AIRE
PELIGRO
●
No utilice gases reactivos ni
otros gases embotellados.
Podría producirse una
explosión.
ADVERTENCIA
●
No conecte nunca la grapadora a una presión
que pueda sobrepasar potencialmente 200
psi (13.7 bares 14 kgf/cm
2
) si un regulador
falla.
●
No utilice nunca un acoplador sin descarga
con la grapadora.
1. Fuente de propulsión
○
Utilice solamente aire comprimido limpio, seco,
y regulado como fuente de propulsión para esta
grapadora.
○
Los compresores de aire para suministrar aire
comprimido a esta grapadora deberán cumplir los
requisitos de la última versión de la norma B 19.3
ANSI “Normas de Seguridad para Compresores para
Industrias de Procesos”.
○
La humedad o el aceite en el compresor de aire
puede acelerar el desgaste y la corrosión de la
grapadora.
Drénela diariamente.
60
Español
000BookN3808APNA.indb60000BookN3808APNA.indb60 2017/11/2210:38:022017/11/2210:38:02
1
Reduzca la presión de aire a 64 psi (4.4 barias
4.4 kgf/cm
2
).
2
Extraiga todas las grapas y tapas de la grapadora.
3
Conecte la manguera de aire y dispare (disparo
en vacío) la grapadora.
La reducción de la presión de aire será sufi ciente
para disparar en vacío la grapadora.
La operación a baja velocidad tiende a calentar
las partes móviles.
PRECAUCIÓN
●
No dispare en vacío la grapadora a alta presión.
PRUEBA DE LA GRAPADORA
PELIGRO
●
Los operadores y demás
personas que se encuentren
en el área de trabajo DEBEN
usar gafas protectoras con
blindajes laterales que
cumplan con las
especifi caciones ANSI Z87.1.
●
Las gafas ordinarias no
brindan una protección
adecuada.
ADVERTENCIA
●
No utilice nunca la grapadora a menos que la
palanca de empuje funcione adecuadamente.
Antes de comenzar el trabajo, pruebe la grapadora
utilizando la lista de comprobaciones siguiente. Realice
las comprobaciones en el orden indicado.
Si se produce alguna operación anormal, deje de utilizar
la grapadora y póngase inmediatamente en contacto con
un centro de reparaciones autorizado por Hitachi.
(1) DESCONECTE LA MANGUERA DE AIRE DE LA
GRAPADORA.
QUITE TODAS LAS GRAPAS Y TAPAS DE LA
GRAPADORA.
□
TODOS LOS TORNILLOS DEBERÁN ESTAR
BIEN APRETADOS.
Si hay algún tornillo fl ojo, apriételo.
Tabla de consumo de aire
Presión de
operación
psi
(barias)
(kgf/cm
2
)
80
(5.5)
(5.6)
90
(6.2)
(6.3)
100
(6.9)
(7)
Consumo de aire
pies
3
/ciclo
(litros/ciclo)
.024
(.69)
.027
(.76)
.030
(.85)
Fórmula de tamaño del compresor
Cantidad de aire requerida
=número de grapadoras
× promedio de grapas clavadas cada minuto por
grapadora
× consumo de aire a la presión dada
× factor de seguridad (siempre 1.2)
Ejemplo: 3 grapadoras (N3808AP) funcionando a
100 psi para clavar 30 grapas por minuto
Cantidad de aire requerida
=3 × 30 × .030 × 1.2
=3.3 CFM (pies
3
/min) (93.5 litros/min)
Después de haber realizado los cálculos indicados
arriba, tendrá que buscar un compresor que
proporcione 3.3 CFM de aire, que es el valor
requerido.
LUBRICACIÓN
Es muy importante que la grapadora esté adecuadamente
lubricada.
Sin la lubricación apropiada, la grapadora no
trabajará correctamente y las piezas se desgastarán
prematuramente.
○
Utilice lubricante para herramientas neumáticas
Hitachi.
No utilice aceite detergente ni aditivos. Estos
lubricantes dañarían las juntas tóricas y demás
piezas de caucho. Esto haría que la grapadora
funcionase mal.
○
Habrá que utilizar siempre unidades de fi ltro-
regulador-lubricador.
Mantenga el lubricador lleno con lubricante para
herramientas neumáticas Hitachi.
○
Si no dispone de lubricador, aplique 5 – 10 gotas de
lubricante para herramientas neumáticas Hitachi a la
toma de aire de la grapadora dos veces al día.
CUIDADOS PARA CLIMAS FRÍOS
○
No guarde la grapadora en lugares fríos.
Déjelo en un lugar cálido antes de comenzar a
trabajar.
○
Si la grapadora está fría, póngala en un lugar cálido y
deje que se caliente antes de utilizarla.
61
Español
000BookN3808APNA.indb61000BookN3808APNA.indb61 2017/11/2210:38:022017/11/2210:38:02
□

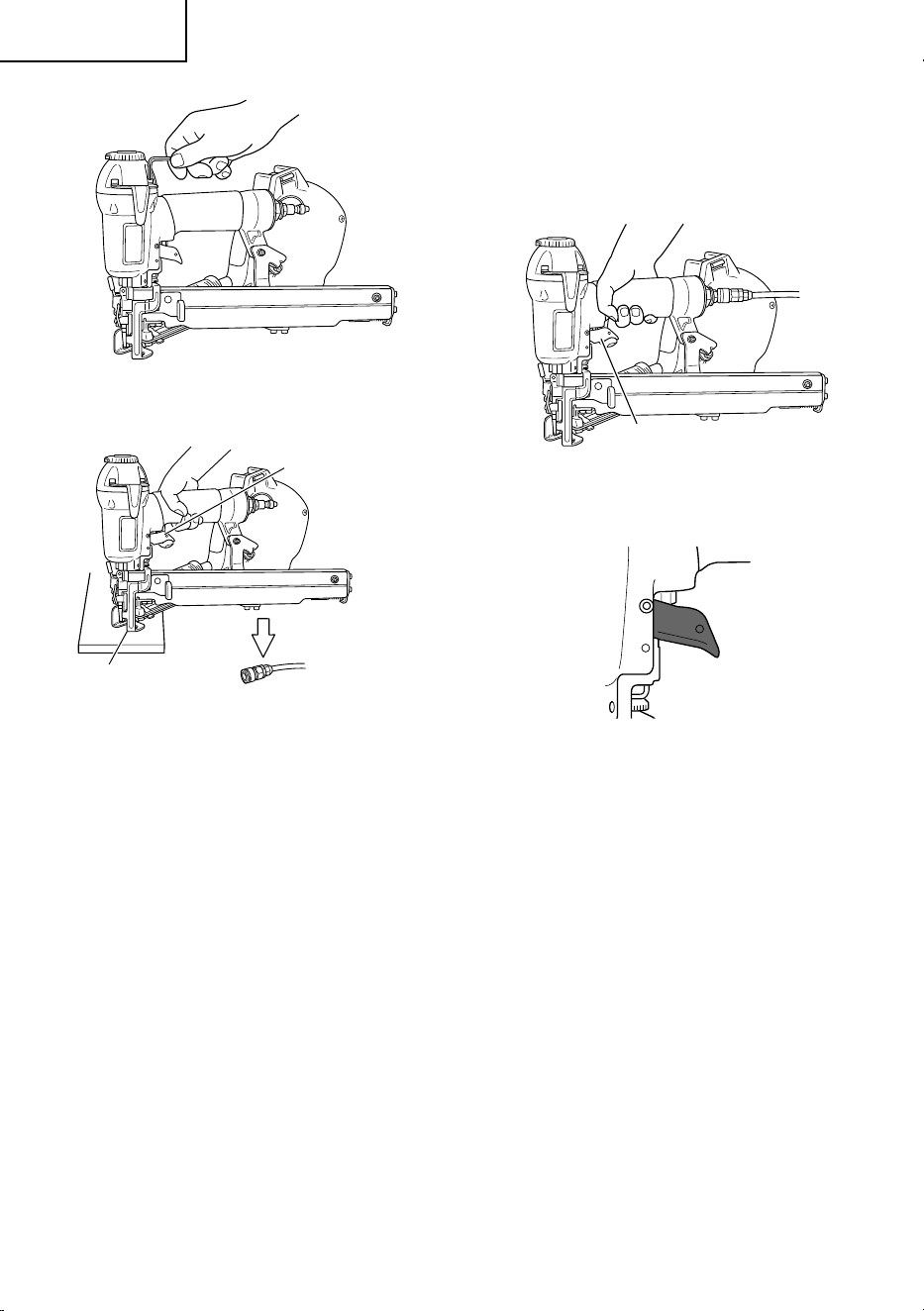

LA PALANCA DE EMPUJE Y EL GATILLO
DEBERÁN PODER ACCIONARSE SIN
DIFICULTAD.
Palanca de empuje
No conecte la
manguera de aire
Gatillo
(2) QUITE TODAS LAS GRAPAS Y TAPAS DE LA
GRAPADORA.
Remueva el gancho, si está montado.
→ Cuando el gancho esté montado, no opere
la herramienta con el MECANISMO DE
ACTUACIÓN POR CONTACTO.
NO empuje ni coloque la palanca de empuje sobre
ninguna superfi cie.
NO FUERCE NI USE HERRAMIENTAS PARA
OPERAR EL INTERRUPTOR.
(3) Ajuste la presión del aire a 70 psi (4.9 barias
5 kgf/cm
2
).
Conecte la manguera de aire.
No cargue grapas y tapas en la grapadora.
□ EL CLAVADOR NO DEBERÁ TENER FUGAS DE
AIRE.
(4) Retire el dedo del gatillo y presione la palanca de
empuje contra la pieza de trabajo.
□ EL CLAVADOR NO DEBERÁ FUNCIONAR.
(5) Retire la palanca de empuje de la pieza de trabajo.
Seguidamente, dirija la grapadora hacia abajo, jale el
gatillo y espere en esa posición durante 5 segundos
o más.
□
LA GRAPADORA NO DEBERÁ FUNCIONAR.
Jale el gatillo
MECANISMO DE ACTUACIÓN POR
CONTACTO
Identifi cado por: GATILLO NEGRO
(1) Con la grapadora alejada de la pieza de trabajo, jale
el gatillo.
A continuación, presione la palanca de empuje
contra la pieza de trabajo.
□
LA GRAPADORA DEBERÁ FUNCIONAR.
(2) A continuación, presione la palanca de empuje
contra la pieza de trabajo.
Ahora jale el gatillo.
□
LA GRAPADORA DEBERÁ FUNCIONAR.
(3) Si no observa nada anormal, cargue grapas y tapas
en la grapadora.
Clave en la pieza de trabajo las mismas grapas que
vaya a utilizar en la aplicación real.
□
LA GRAPADORA DEBERÁ FUNCIONAR
ADECUADAMENTE.
62
Español
000BookN3808APNA.indb62000BookN3808APNA.indb62 2017/11/2210:38:022017/11/2210:38:02
(4) Sin tocar el gatillo, presione la palanca de empuje
contra la pieza de trabajo.
A continuación, jale el gatillo.
□
LA GRAPADORA DEBERÁ FUNCIONAR.
(5) Si no observa nada anormal, cargue grapas y tapas
en la grapadora.
Clave en la pieza de trabajo las mismas grapas que
vaya a utilizar en la aplicación real.
□
LA GRAPADORA DEBERÁ FUNCIONAR
ADECUADAMENTE.
AJUSTE DE LA PRESIÓN DE AIRE
ADVERTENCIA
●
No sobrepase 120 psi (8.3 barias
8.5 kgf/cm
2
).
Ajuste la presión del aire al valor recomendado, 70 – 120
psi (4.9 – 8.3 barias 5 – 8.5 kgf/cm
2
) de acuerdo con la
longitud de las grapas y la dureza de la pieza de trabajo.
La presión de aire correcta es la más baja con la que
pueda realizarse el trabajo. La utilización de la grapadora
con una presión de aire más alta de la requerida lo forzará
innecesariamente.
CARGA DE GRAPAS
ADVERTENCIA
●
Cuando cargue las grapas en la grapadora,
1) no apriete el gatillo;
2) no apriete la palanca de empuje;
3) desconecte la manguera de aire de la
grapadora; y
4) mantenga la grapadora apuntando hacia
abajo.
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE
Identifi cado por: GATILLO ROJO
(1) Retire el dedo del gatillo y presione la palanca de
empuje contra la pieza de trabajo.
□
LA GRAPADORA NO DEBERÁ FUNCIONAR.
No jale el gatillo
Presione la
palanca de
empuje
(2) Retire la palanca de empuje de la pieza de trabajo.
Seguidamente, dirija la grapadora hacia abajo, jale el
gatillo y espere en esa posición durante 5 segundos
o más.
□
LA GRAPADORA NO DEBERÁ FUNCIONAR.
Jale el gatillo
(3) En primer lugar, jale el gatillo.
A continuación, presione la palanca de empuje
contra la pieza de trabajo.
□
LA GRAPADORA NO DEBERÁ FUNCIONAR.
63
Español
000BookN3808APNA.indb63000BookN3808APNA.indb63 2017/11/2210:38:022017/11/2210:38:02
(1) Tire del alimentador de grapas hacia atrás, y
confi rme que el tope de alimentador esté fi rmemente
alojado en el orifi cio del tope de alimentador provisto
en el alimentador de grapas.
Tope de alimentador
Alimentador de grapas
(2) Coloque la tira de grapas sobre el almacén.
Asegúrese de que la tira de grapas se deslice
libremente sobre el almacén.
Grapas
Almacén
(3) Tire ligeramente del alimentador de grapas hacia
atrás, y presione el tope de alimentador. Empuje
el alimentador de grapas hacia adelante. Coloque
suavemente el alimentador de grapas en la parte
posterior de las grapas cargadas.
3
2 1
Alimentador de grapas
Tope de alimentador
La grapadora habrá quedado lista ahora para poder
utilizarse.
PRECAUCIÓN
Si libera repentinamente el alimentador de
grapas, podrá retornar con brusquedad,
provocando deformación y/o dispersión, y
eventualmente, el bloqueo de las grapas.
Asegúrese de regresar el alimentador de grapas
con suavidad, evitando cualquier posible
impacto.
CARGA DE TAPAS
ADVERTENCIA
●
Cuando cargue las grapas en la grapadora,
1) no apriete el gatillo;
2) no apriete la palanca de empuje;
3) desconecte la manguera de aire de la
grapadora; y
4) mantenga la grapadora apuntando hacia
abajo.
(1) Pulse el cierre de la cubierta del almacén de tapas con
los dedos y abra la cubierta del almacén de tapas.
CierreCubierta del almacén de tapas
(2) Tire las tapas ligeramente fuera del carrete y luego
inserte el carrete de tapas en el almacén de tapas.
Almacén de tapas
Carrete de tapas
64
Español
000BookN3808APNA.indb64000BookN3808APNA.indb64 2017/11/2210:38:022017/11/2210:38:02
(3) Presione el resorte de tapas hacia arriba y guíe la
tapa hacia el interior del raíl de tapas.
Coloque la segunda tapa en la lengüeta del tope
inverso.
Raíl de tapas
Tapa
Salida del raíl
de tapas
Parte espiral
Resorte de tapas
Raíl de tapas
Lengüeta del tope
inverso
Tire en la dirección opuesta y compruebe que la
instalación ha fi nalizado.
(4) Cierre la cubierta del almacén de tapas.
Tire de la perilla en la dirección de la fl echa para
retirar el alimentador de tapas e introducir la tapa
guía en la salida de disparo.
Perilla
Alimentador de tapas
Tapa guía
EXTRACCIÓN DE TAPAS
ADVERTENCIA
●
Quite la manguera de aire
●
Quite las grapas
(1) Presione suavemente el resorte de tapas hacia
arriba. (
1
)
(Utilice un destornillador de cabeza ranurada o una
herramienta similar).
Resorte de tapas
Lengüeta del tope inverso
Destornillador de
cabeza ranurada
1
Parte espiral
(2) A medida que extrae la parte en espiral del resorte de
tapas de la tapa, presione la tapa hacia el cartucho
de tapas evitando contacto con la lengüeta del tope
inverso del raíl de tapas. (
2
)
Raíl de tapas
Tapa
Salida del raíl
de tapas
2
NOTA:
●
No presione el resorte de tapas con una fuerza
excesiva, ya que un resorte de tapas deformado
afectará negativamente al rendimiento de envío de
tapas.
●
Si el raíl de tapas se obstruye, corte el exceso de
tapas.
65
Español
000BookN3808APNA.indb65000BookN3808APNA.indb65 2017/11/2210:38:032017/11/2210:38:03
●
No accione la grapadora a menos que esté
fi rmemente colocada contra la pieza de
trabajo.
●
Para evitar el doble disparo o la expulsión
inesperada de un clavo debido al rebote de la
grapadora.
1) no empuje la grapadora con demasiada
fuerza contra la pieza de trabajo;
2) separe la grapadora de la pieza de trabajo
utilizando el coletazo;
3) suelte el gatillo rápidamente después del
disparo.
●
Cuando trabaje cerca del borde de una pieza
de trabajo o en ángulos muy agudos, o al
clavar grapas en una pieza de trabajo fi na,
tenga cuidado para minimizar la aparición de
virutas, astillas y divisiones, o el vuelo libre,
el rebote o la perforación de las grapas, ya
que podrían causar lesiones.
●
No clave nunca grapas desde ambos lados
de una pared al mismo tiempo. Las grapas
podrían traspasar la pared y lesionar a la
persona del lado opuesto.
●
No utilice nunca una grapadora defectuosa o
que funcione anormalmente.
●
No utilice la grapadora a modo de martillo.
●
Desconecte la manguera de aire de la
grapadora cuando:
1) no vaya a utilizarla;
2) vaya a abandonar el área de trabajo;
3) la eleve, la descienda o de otra manera
vaya a trasladarla a otro lugar;
4) vaya a entregársela a otra persona;
5) haga un cambio del dispositivo de
conmutación;
6) realice mantenimientos o reparaciones;
7) desatascar la grapadora;
8) la grapadora está fuera de la supervisión
o el control del operador;
9) remueve grapas y tapas del cartucho;
10) ajuste la profundidad de engrapado;
11) gire la cubierta superior; y
12) Al montar el gancho
Hay dos tipos de funcionamiento para colocar grapas con
esta grapadora.
Utilice el MECANISMO DE ACTUACIÓN POR
CONTACTO o el MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE de acuerdo con la tarea que se va
a realizar.
OPERACIÓN DE LA GRAPADORA
Lea la sección titulada “SEGURIDAD” (páginas 51–
56).
PELIGRO
●
Los operadores y demás
personas que se encuentren
en el área de trabajo DEBEN
usar gafas protectoras con
blindajes laterales que
cumplan con las
especifi caciones ANSI Z87.1.
Las gafas ordinarias no
brindan una protección
adecuada.
ADVERTENCIA
●
Solo las personas que hayan
leído y comprendido este
MANUAL pueden utilizar la
grapadora.
●
No dirija NUNCA la herramienta hacia sí
mismo o hacia otras personas del área de
trabajo.
●
Mantenga los dedos ALEJADOS del gatillo
cuando no clave grapas, para evitar
descargas accidentales.
●
Conozca y comprenda el sistema de
grapadora que está utilizando.
Por favor lea y comprenda la sección
“MÉTODOS DE OPERACIÓN” a continuación.
●
Inspeccione la grapadora antes de
operarla para determinar el sistema de
accionamiento. Antes de iniciar el trabajo,
controle el dispositivo de encendido de
la grapadora. Esta grapadora Hitachi
incluye un dispositivo de encendido de la
operación de engrapado. Antes de iniciar
el trabajo, asegúrese de que el dispositivo
de encendido esté correctamente ajustado.
Si no está ajustado en forma apropiada, la
grapadora no funcionará correctamente.
●
Nunca coloque las manos o el cuerpo a
menos de 8 pulgadas (200 mm) del cabezal
de disparo cuando lo use.
●
No clave grapas en otras grapas, las grapas
pueden rebotar y herir a alguien.
66
Español
000BookN3808APNA.indb66000BookN3808APNA.indb66 2017/11/2210:38:032017/11/2210:38:03
Explicación sobre las diversas operaciones de grapado
○
MECANISMO DE ACTUACIÓN POR CONTACTO: En
primer lugar, presione la palanca de empuje contra la
pieza de trabajo y, a continuación, jale el gatillo para
introducir la grapa. O,
jale el gatillo, y, seguidamente, presione la palanca
de empuje contra la pieza de trabajo para que se
introduzca la grapa.
Si mantiene el gatillo apretado, se introducirá una
grapa cada vez que se presiona la palanca de
empuje contra la pieza de trabajo.
El modelo N3808AP se envía con un KIT DE
ACTUACIÓN SECUENCIAL.
Al cambiar del KIT DE ACTUACIÓN SECUENCIAL al
KIT DE ACTUACIÓN POR CONTACTO, sustituya por
KIT DE ACTUACIÓN POR CONTACTO.
Anillo de
caucho
Kit de gatillo
de actuación
secuencial
Kit de gatillo de
actuación por contacto
Clavija
○
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE: En primer lugar, presione la palanca de
empuje contra la pieza de trabajo y, a continuación,
jale el gatillo para introducir la grapa.
Una vez que se introduzca una grapa, no se podrá
volver a grapar hasta que suelte el gatillo y lo vuelva a
presionar.
MÉTODOS DE OPERACIÓN
Esta grapadora está equipada con una palanca
de empuje, y no funcionará a menos que ésta esté
presionada (posición hacia arriba).
Existen tres métodos de operación para clavar grapas
con esta grapadora.
Estos métodos son:
1. Operación intermitente (Disparo con el gatillo):
MECANISMO DE ACTUACIÓN DE CONTACTO,
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE
2. Operación continua (Disparo con la palanca de
empuje):
MECANISMO DE ACTUACIÓN DE CONTACTO
3. Operación secuencial simple (Disparo con el
gatillo):
MECANISMO DE ACTUACIÓN SECUENCIAL
SIMPLE
(1) Operación intermitente (Disparo con el gatillo)
Se recomienda utilizar el MECANISMO DE
ACTUACIÓN SECUENCIAL SIMPLE
ADVERTENCIA
●
Para evitar el doble disparo o el disparo
accidental debido a la reculada.
1) Jale el gatillo rápida y fi rmemente.
1
Ubique la salida de grapas en la pieza de trabajo
con el dedo fuera del gatillo.
2
Presione la palanca de empuje fi rmemente hasta
que esté completamente presionada.
3
Accione el gatillo para clavar una grapa.
4
Retire el dedo del gatillo.
Para continuar el engrapado en un lugar diferente, mueva
la grapadora a lo largo de la pieza de trabajo, repitiendo
los pasos
1
–
4
según se requiera.
3
2
Palanca de
empuje
Gatillo
ADVERTENCIA
●
Se dispara una grapa cada vez que se
presiona el gatillo, siempre que la palanca de
empuje permanezca presionada.
67
Español
000BookN3808APNA.indb67000BookN3808APNA.indb67 2017/11/2210:38:032017/11/2210:38:03
(2) Operación continua (Disparo con la palanca de
empuje)
Utilización del mecanismo de actuación por contacto
ADVERTENCIA
●
Para evitar el doble disparo o el disparo
accidental debido a la reculada.
1) No presione la grapadora contra la pieza
de trabajo con fuerza excesiva.
2) Separe la grapadora de la pieza de trabajo
mientras la repliega.
●
Si el gancho está montado, no operar
la herramienta con el MECANISMO DE
ACTUACIÓN POR CONTACTO.
1
Jale el gatillo con la grapadora fuera de la pieza
de trabajo.
2
Presione la palanca de empuje contra la pieza de
trabajo para clavar una grapa.
3
Mueva la grapadora a lo largo de la pieza de
trabajo con un movimiento de rebote. Cada vez
que se baje la palanca de empuje, clavará una
grapa.
En cuanto haya colocado las grapas deseadas, retire el
dedo del gatillo.
3
1
Palanca de
empuje
Previamente
jale el gatillo
(3) Operación secuencial simple (Disparo con el gatillo)
ADVERTENCIA
●
Para evitar el doble disparo o el disparo
accidental debido a la reculada.
1) Jale el gatillo rápida y fi rmemente.
1
Coloque la salida de las grapas sobre la pieza de
trabajo con el dedo fuera del gatillo.
2
Presione a fondo la palanca de empuje.
3
Jale el gatillo para clavar una grapa.
4
Separe el dedo del gatillo.
Para continuar grapando en un lugar separado, mueva la
grapadora a lo largo de la pieza de trabajo, repitiendo los
pasos
1
–
4
, según se requiera.
2
3
Gatillo
Palanca de empuje
ADVERTENCIA
●
Mantenga el dedo separado del gatillo
excepto durante la operación, porque esto
podría resultar en lesiones si la palanca de
empuje entrase en contacto con su cuerpo o
con el de otras personas del área de trabajo.
●
Mantenga las manos y el cuerpo alejados
del área de descarga. La grapadora con
mecanismo de disparo por contacto puede
rebotar una grapa ya clavada y clavar otra no
deseada, provocando una posible lesión.
●
Algunos tipos de grapas cargadas pueden
salirse de la boca durante la operación de
clavado de grapas. ¡Tenga cuidado!
El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE
se usa para colocar los fi jadores con gran precisión.
El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE
puede disminuir la ocurrencia de lesiones en el área
de trabajo en comparación con el MECANISMO DE
ACTUACIÓN POR CONTACTO. Esto se debe a que
hay menos posibilidades de lanzar una grapa de
forma no intencional a alguna persona si continúa
presionando el gatillo y presiona la palanca de
empuje de manera accidental.
68
Español
000BookN3808APNA.indb68000BookN3808APNA.indb68 2017/11/2210:38:032017/11/2210:38:03
El MECANISMO DE ACTUACIÓN SECUENCIAL SIMPLE
puede también reducir la velocidad de funcionamiento
en comparación con el MECANISMO DE ACTUACIÓN
POR CONTACTO. Se recomienda que los usuarios con
poca experiencia usen el MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE.
NOTA:
●
Si se respetan todas las advertencias y precauciones,
se podrá realizar una operación segura con los dos
sistemas : MECANISMO DE ACTUACIÓN POR
CONTACTO y MECANISMO DE ACTUACIÓN
SECUENCIAL SIMPLE.
●
Manipule siempre con cuidado las grapas y el
empaque. Si se dejan caer, se podrían romper las
uniones de las grapas, lo que puede hacer que se
inserten mal y se traben.
●
Después de haber clavado grapas:
1) desconecte la manguera de aire de la grapadora;
2) extraiga todas las grapas y tapas de la grapadora;
3) aplique 5 – 10 gotas de lubricante para
herramientas neumáticas Hitachi a la toma de
aire de la grapadora; y
4) abra la llave de escape del depósito del
compresor de aire para drenar la humedad que
pueda existir.

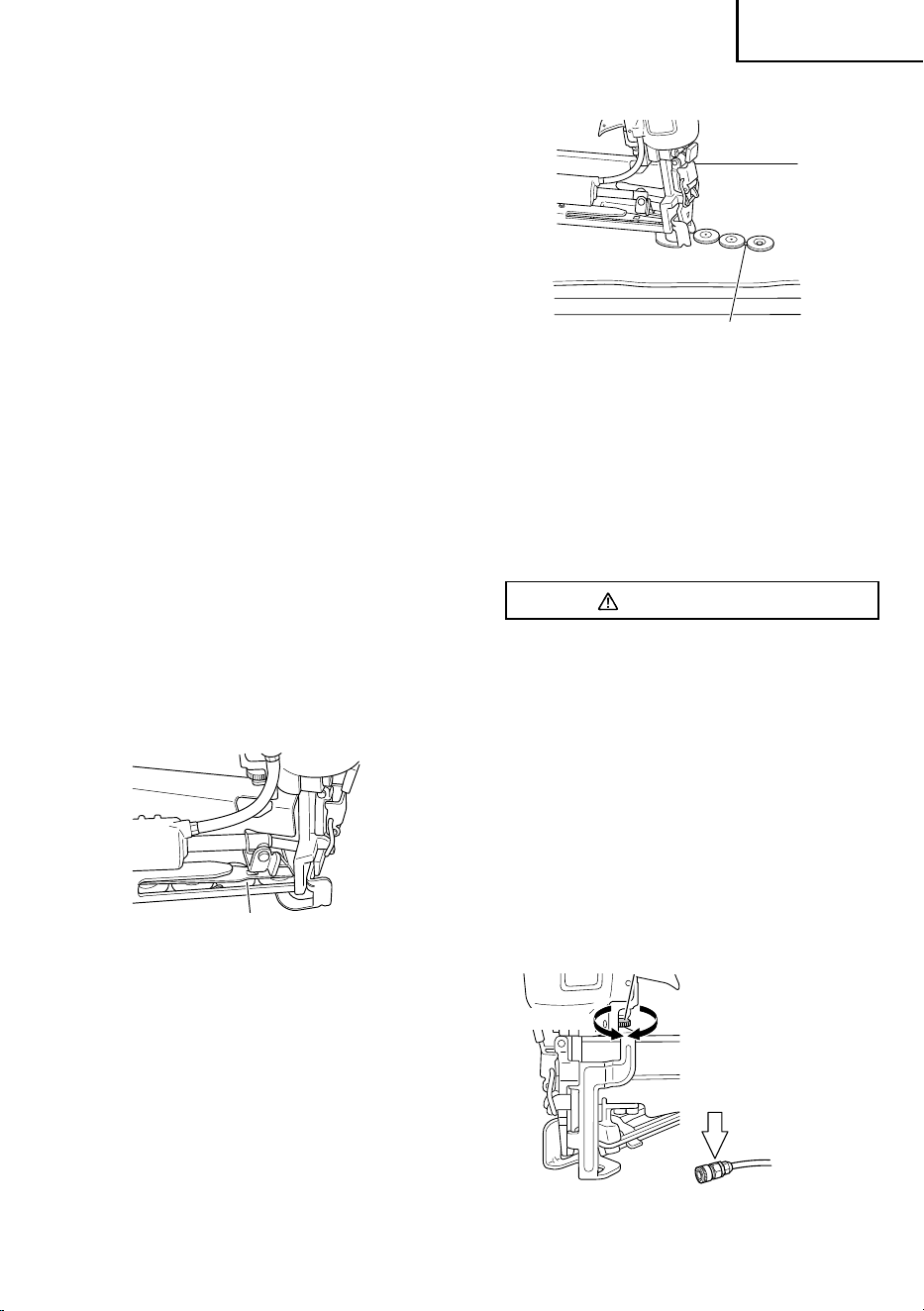

A continuación se muestran ejemplos de alimentación
irregular de las tapas y cómo solucionar el problema.
1. Corte al conectar
Tapa
○
Cómo solucionarlo.
1
DESCONECTE LA MANGUERA DE AIRE.
2
Retire las tapas con el dedo u otro objeto.
3
Verifi que que las tapas están debidamente
colocadas. De lo contrario, ajuste la posición de
la tapa. (Consulte el apartado Carga de tapas en
la página 64.)
2. Corte defectuoso al disparar las grapas.
Corte defectuoso
○
Cómo solucionarlo.
1
DESCONECTE LA MANGUERA DE AIRE.
2
Retire las tapas con el dedo u otro objeto.
3
Verifi que que las tapas están debidamente
colocadas. De lo contrario, ajuste la posición de
la tapa. (Consulte el apartado Carga de tapas en
la página 64.)
AJUSTE DE LA PROFUNDIDAD DE
GRAPADO
ADVERTENCIA
●
Desconecte la manguera de aire de la
grapadora antes de girar el ajustador.
Para asegurar que cada grapa penetre con la misma
profundidad, cerciórese de que:
1) la presión de aire suministrada a la grapadora
permanezca constante (regulador instalado y
trabajando adecuadamente), y
2) esté sujetando fi rmemente la grapadora contra la
pieza de trabajo.
Si las grapas penetran demasiado o demasiado poco en
la pieza de trabajo, realice el ajuste en el orden siguiente.
1
DESCONECTE LA MANGUERA DE AIRE DE LA
GRAPADORA.
Ajustador
ProfundoSuperfi cial
Desconecte
la manguera
de aire
15
69
Español
000BookN3808APNA.indb69000BookN3808APNA.indb69 2017/11/2210:38:032017/11/2210:38:03

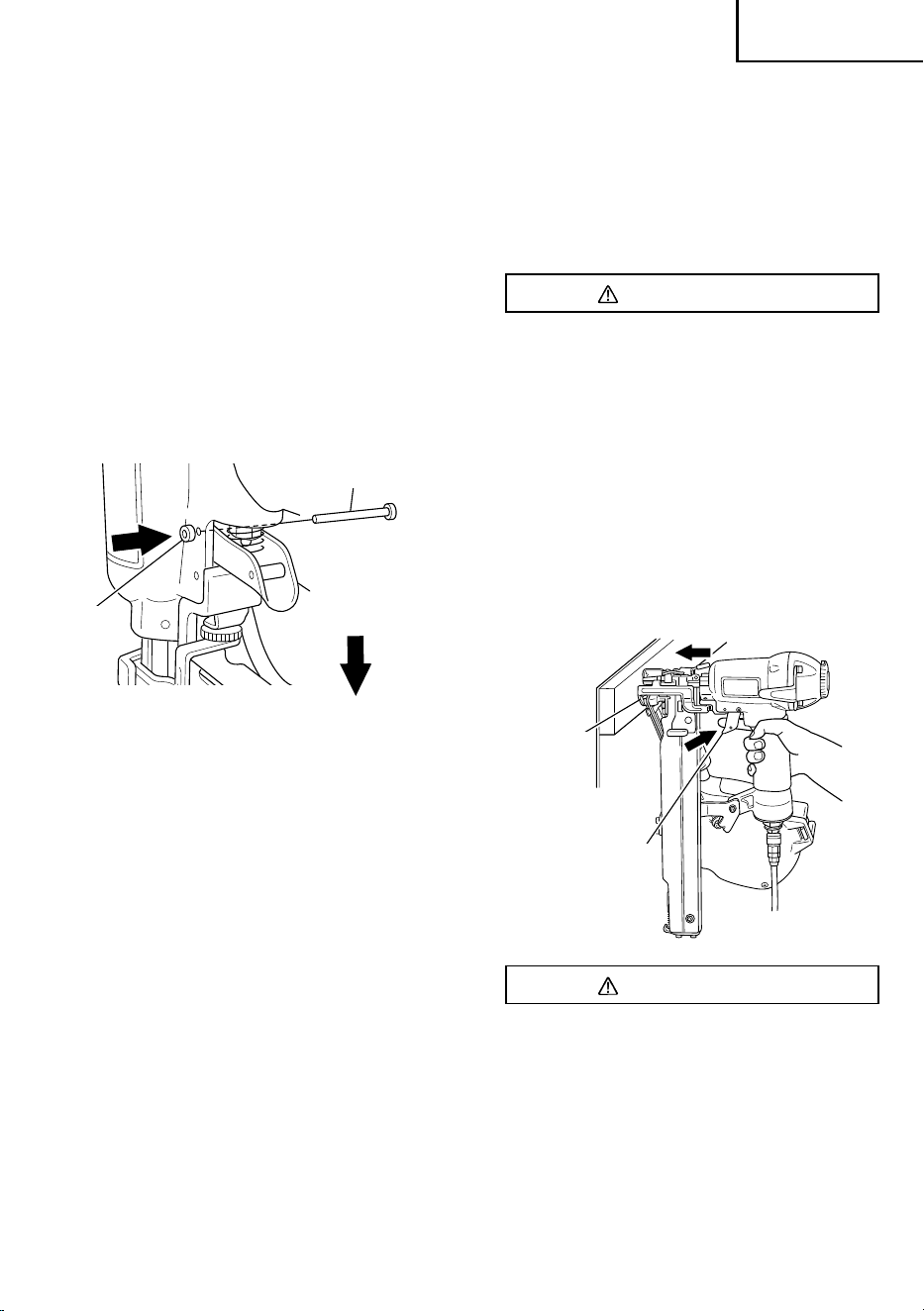

GANCHO
Con el modelo N3808AP un gancho incluido puede ser
montado utilizando los pernos M5 incluidos con las
herramientas. Cuando la herramienta se desmonta de
la manguera y no se usa, el gancho se puede usar para
guardar la unidad.
ADVERTENCIA
●
Cuando monte o desmonte el gancho,
contáctese con un Centro de Servicio
Autorizado de Hitachi.
●
Cuando el gancho esté montado, operar
únicamente con el MECANISMO DE
ACTUACIÓN SECUENCIAL SIMPLE y no
con el MECANISMO DE ACTUACIÓN POR
CONTACTO. Para cambiar entre SECUENCIAL
SIMPLE y POR CONTACTO, refi érase a la
sección apropiada en “OPERACIÓN DE LA
GRAPADORA”.
●
Desconecte la manguera de aire cuando
enganche la unidad.
●
No fi je el gancho en ubicaciones altas o
inestables. Además, no lo enganche en el
cuerpo, la ropa, el cinturón u otros útiles
personales.
2
Si las grapas penetran demasiado, gire el ajustador
hacia la parte de menor profundidad.
Si las grapas no penetran demasiado, gire el
ajustador hacia la parte más profunda.
Gire el ajustador
A ras
Demasiado
profundo
3
Deje de girar el ajustador cuando se alcance la
posición apropiada según una prueba de engrapado.
4
Conecte la manguera de aire.
SIEMPRE UTILICE ANTEOJOS DE SEGURIDAD.
Realice un test de engrapado.
5
DESCONECTE LA MANGUERA DE AIRE DE LA
GRAPADORA.
6
Elija la posición adecuada para el ajustador.
NOTA:
●
La grapa no podría penetrar lo sufi ciente si se utiliza
alta presión con el ajustador hacia arriba (lado menos
profundo) debido a factores como dureza de material
o tipo de grapa.
Si esto ocurre, reduzca la presión y fi je el ajustador
en la posición más baja de modo que dirija la grapa
en una buena posición.
CAMBIO DEL SENTIDO DEL AIRE DE
ESCAPE
ADVERTENCIA
●
Desconecte la manguera de aire de la
grapadora antes de girar la cubierta superior.
El sentido del aire de escape podrá cambiarse girando la
cubierta superior.
Salida del aire
de escape
Cubierta
superior
70
Español
000BookN3808APNA.indb70000BookN3808APNA.indb70 2017/11/2210:38:032017/11/2210:38:03
MANTENIMIENTO
NOTA:
La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad esta
grapadora.
Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia
grapadora.
MANTENIMIENTO E INSPECCIÓN
Lea la sección titulada “SEGURIDAD” (páginas 51 – 56).
ADVERTENCIA
●
Desconecte la manguera de aire y extraiga
todas las grapas de la grapadora antes de:
1) realizar trabajos de mantenimiento e
inspección; y
2) desatascar la grapadora.

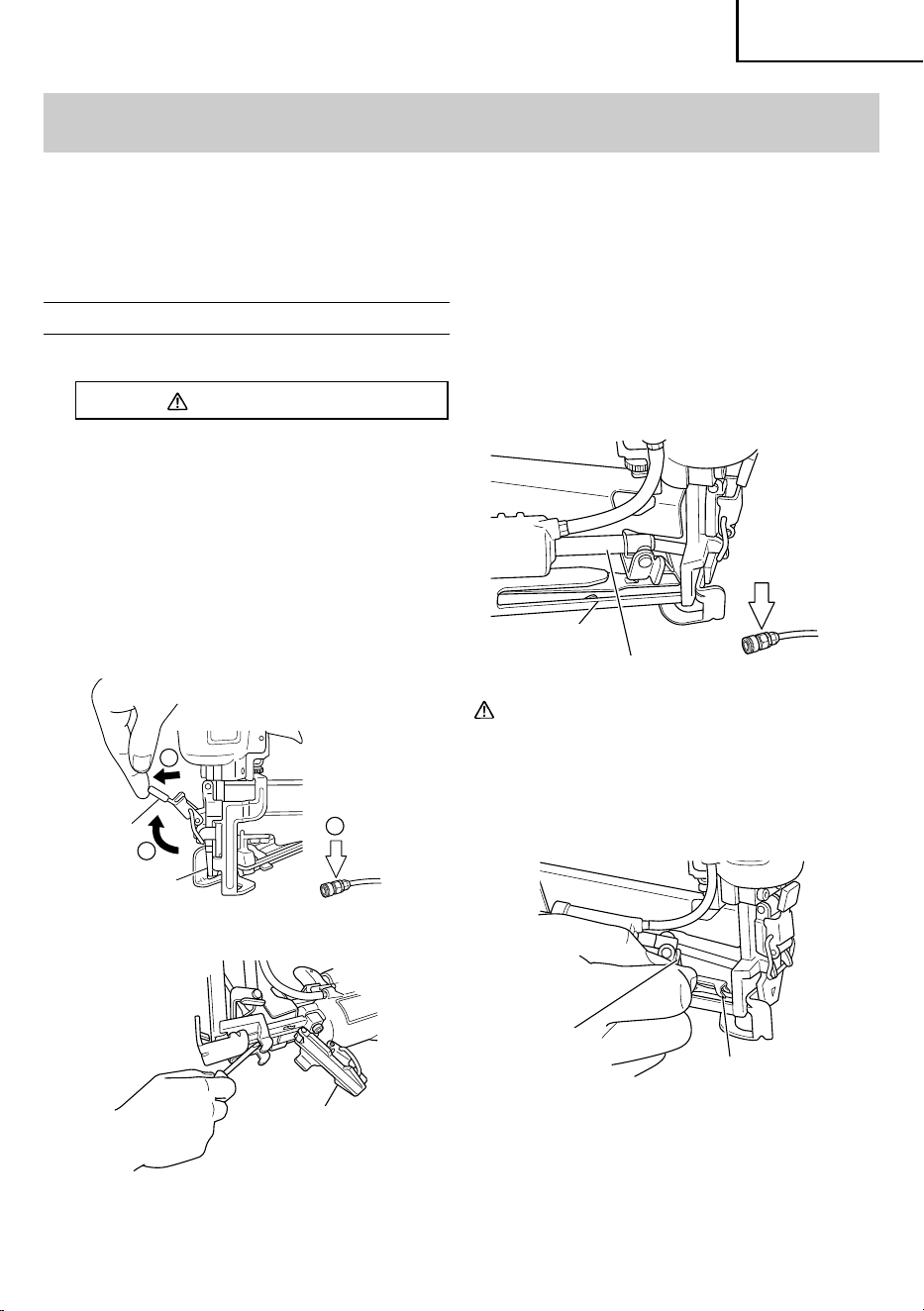

1. Desatascar la grapadora
Quite la grapa atascada en el orden siguiente:
1
Desconecte la manguera de aire.
2
Quite todas las grapas y tapas.
3
Suelte la palanca de bloqueo y abra la placa guía.
1
3
3
Desconecte
la manguera
de aire
Palanca de
bloqueo
Placa guía
4
Extraiga la grapa atascada con un destornillador
de punta plana.
Placa guía
5
Cierre la placa guía y el cierre.
6
En caso de atasco frecuente, póngase en contacto
con un centro de reparaciones autorizado por Hitachi.
2. Inspección de los alimentadores
〈Unidad de alimentación de tapas〉
1
DESCONECTE LA MANGUERA DE AIRE.
2
Limpie el eje del pistón de alimentación y el raíl de
tapas.
Lubrique el eje del pistón de alimentación.
Raíl de tapas
Eje del pistón de alimentación
Desconecte la
manguera de aire
PRECAUCIÓN
●
Tire de la perilla del alimentador de tapas y del
alimentador de grapas para comprobar que se
mueven sin problemas.
Si no se mueve bien, puede que estén mal
sincronizadas las tapas y las grapas, y el
acabado del grapado no será bueno.
Alimentador de tapas
Perilla
3. Inspección del almacén y del almacén de tapas
1
DESCONECTE LA MANGUERA DE AIRE.
2
Limpie el almacén y el almacén de tapas.
Retire el polvo y los restos de madera que se
hayan acumulado en el almacén y en el almacén
de tapas.
71
Español
000BookN3808APNA.indb71000BookN3808APNA.indb71 2017/11/2210:38:042017/11/2210:38:04
4. Almacenamiento
○
Cuando no vaya a utilizar la grapadora durante
mucho tiempo, aplique una capa fi na de lubricante a
las piezas de acero para evitar que se oxiden.
○
No guarde la grapadora en un lugar frío.
Guarde la grapadora en un lugar cálido.
○
Cuando no vaya a utilizar la grapadora, deberá
guardarla en un lugar cálido y seco.
Mantenga la grapadora fuera del alcance de los
niños.
5. ETIQUETA DE ADVERTENCIA
No utilice la grapadora si la ETIQUETA DE
ADVERTENCIA falta o está dañada.
Solicite la nueva ETIQUETA DE ADVERTENCIA a un
centro de reparaciones autorizado por Hitachi.
Etiqueta de
advertencia
6. Tabla de mantenimiento (Consulte la página 73)
7. Solución de problemas por parte del operador
(Consulte la página 73)
8. Lista de repuestos
PRECAUCIÓN
●
La reparación, modifi cación e inspección de las
herramientas eléctricas Hitachi deben ser realizadas
por un Centro de Servicio Autorizado de Hitachi.
Esta lista de repuestos será de utilidad si es
presentada junto con la heramienta al Centro de
Servicio Autorizado de Hitachi para solicitar la
reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las
herramientas eléctricas, se deberán observar
las normas y reglamentos vigentes en cada país.
MODIFICACIONES:
Hitachi Power Tools introduce constantemente mejoras
y modifi caciones para incorporar los últimos avances
tecnológicos.
Por consiguiente, algunas partes (por ejemplo, números
de códigos y/o diseño) pueden ser modifi cadas sin previo
aviso.
SERVICIO Y REPARACIONES
ADVERTENCIA
●
Esta grapadora solamente deberá repararla
personal entrenado por Hitachi, un
distribuidor, o el empresario.
●
Para la reparación, utilice solamente las
piezas suministradas o recomendadas por
Hitachi.
Todas las grapadoras de calidad requerirán el servicio
de mantenimiento o de reemplazo de piezas debido al
desgaste con la utilización normal.
NOTA:
Las especifi caciones están sujetas a cambio sin
ninguna obligación por parte de HITACHI.
72
Español
000BookN3808APNA.indb72000BookN3808APNA.indb72 2017/11/2210:38:042017/11/2210:38:04
Tabla de mantenimiento
ACCIÓN PARA CÓMO
Drenaje diario del fi ltro de la línea
de aire.
Evitar la acumulación de humedad y
suciedad.
Abra la llave de escape manual.
Mantenimiento del lubricador
lleno.
Mantener la grapadora lubricada. Rellene con lubricante para
herramientas neumáticas Hitachi.
Limpie el elemento de fi ltrado y
sople aire a través del fi ltro en
dirección opuesta al fl ujo normal
diario.
Evitar que el fi ltro se atasque con
suciedad.
Siga las instrucciones del fabricante.
Limpie el almacén de grapas
y tapas y el mecanismo de
alimentación de grapas y tapas.
Evitar atascos. Sople diariamente.
Mantenimiento de la palanca
de empuje en perfectas
condiciones.
Garantizar la seguridad del operador y
la operación efi caz de la grapadora.
Sople diariamente.
Lubricación de la grapadora
después de haberla utilizada.
Prolongar la duración de la grapadora. Aplique 5 – 10 gotas de
lubricante a la grapadora.
Drene el compresor de aire todos
los días.
Mantener la grapadora en buenas
condiciones de operación.
Abra la llave escape del depósito del
compresor de aire.
Solución de problemas por parte del operador
La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente.
Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por Hitachi.
PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN
La grapadora funciona pero las
grapas y tapas no se introducen.
Compruebe si está atascada. Desatasque como se indica en la
página 71.
Abra la cubierta del almacén de tapas.
Compruebe que la tapa esté
correctamente cargada.
Cargue la tapa correctamente.
¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas.
¿Está debilitado o dañado el resorte de
cinta?
Reemplace el resorte de cinta.
¿El resorte de tapas está dañado o
debilitado?
Reemplace el resorte de tapas.
Compruebe que las grapas y tapas sean
las correctas.
Utilice solamente las grapas y las
tapas recomendadas.
73
Español
000BookN3808APNA.indb73000BookN3808APNA.indb73 2017/11/2210:38:042017/11/2210:38:04
PROBLEMA MÉTODO DE COMPROBACIÓN SOLUCIÓN
Poca fuerza.
Reciclado lento.
Compruebe la presión de aire. Aumente la presión de aire.
(No sobrepase 120 psi (8.3 barias,
8.5 kgf/cm
2
))
Controle la posición del ajustador de
profundidad de engrapado.
Reajuste de acuerdo a la página 69.
———
Utilice lubricante para herramientas
neumáticas Hitachi
¿Está gastada la cuchilla impulsora? Solicite otra de reemplazo a Hitachi.
¿Está desgastada o dañada la junta
tórica del pistón?
¿El pistón de alimentación está dañado
o gastado?
Las grapas penetran demasiado. Compruebe la presión de aire. Reduzca la presión de aire.
(Ajuste a 70 – 120 psi)
Controle la posición del ajustador de
profundidad de engrapado.
Reajuste de acuerdo a la página 69.
Omisión de grapas y tapas.
Alimentación intermitente.
Compruebe que las grapas y tapas sean
las correctas.
Use solo las grapas y tapas
recomendadas.
Compruebe que la tapa esté
correctamente cargada.
Cargue la tapa correctamente.
¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas.
Compruebe que el pistón alimenta de la
forma correcta.
Reemplace el resorte o la junta tórica.
¿Está debilitado o dañado el resorte de
cinta?
Reemplace el resorte de cinta.
¿El resorte de tapas está dañado o
debilitado?
Reemplace el resorte de tapas.
¿Está desgastada o dañada la junta
tórica del pistón?
Póngase en contacto con Hitachi para
reemplazarlo.
Grapas atascadas.
Las grapas se clavan dobladas.
Compruebe si las grapas son las
apropiadas.
Utilice solamente las grapas
recomendadas.
¿Está gastada la cuchilla impulsora? Póngase en contacto con Hitachi para
reemplazarla.
¿Está dañado el alimentador de grapas? Reemplace el alimentador de grapas.
El funcionamiento es normal,
pero no es posible grapar a gran
velocidad.
Compruebe el diámetro interior de la
manguera de aire.
Utilice otra manguera de aire de
mayor diámetro.
74
Español
000BookN3808APNA.indb74000BookN3808APNA.indb74 2017/11/2210:38:042017/11/2210:38:04

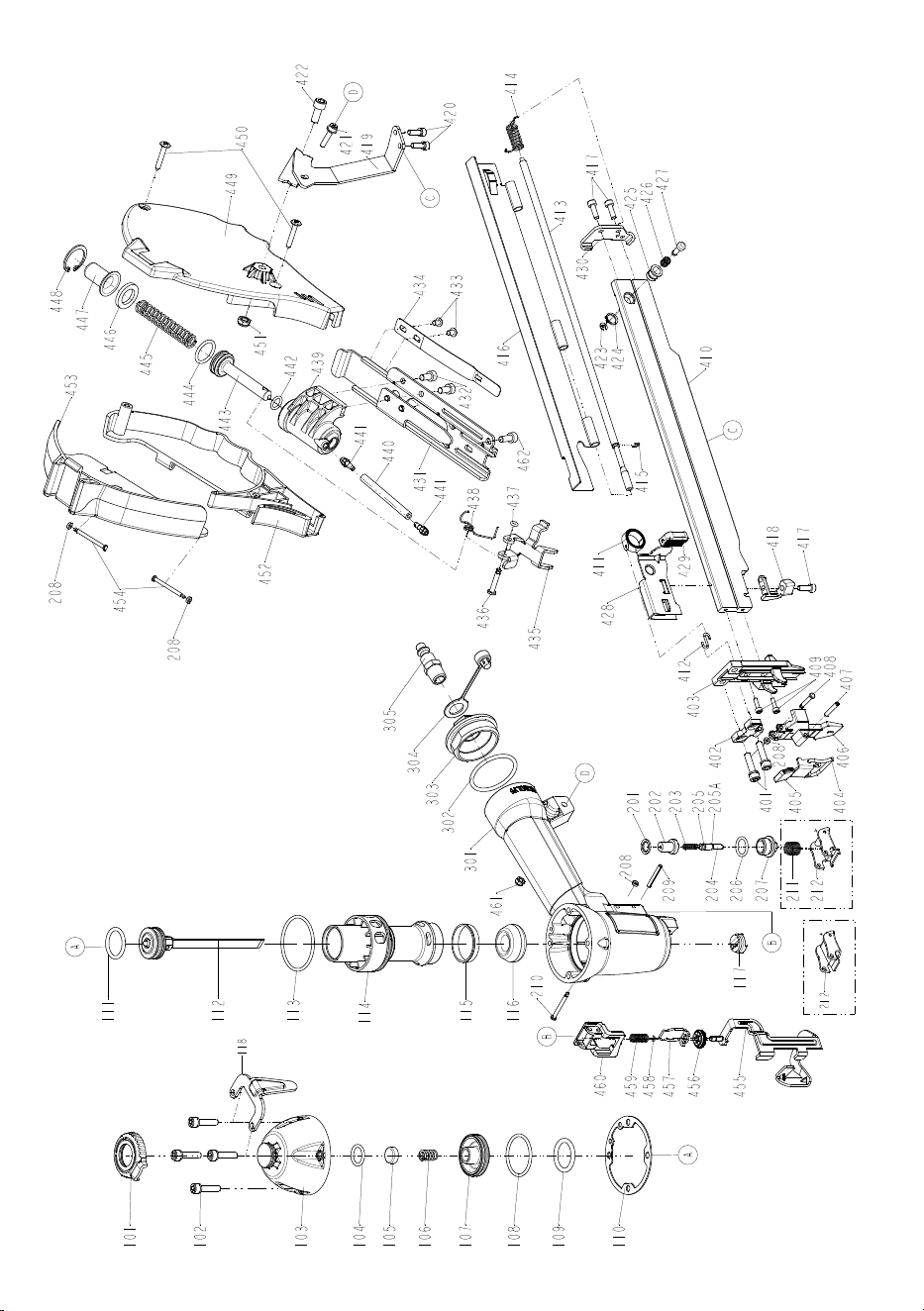

75
000BookN3808APNA.indb75000BookN3808APNA.indb75 2017/11/2210:38:042017/11/2210:38:04
76
000BookN3808APNA.indb76000BookN3808APNA.indb76 2017/11/2210:38:042017/11/2210:38:04
Item No. Part Name Q'TY
101 DEFLECTOR 1
102 BOLT ASSY 4
103 TOP CAP 1
104 O-RING 1
105 SEAL 1
106 COMPRESSION SPRING 1
107 HD.VALVE PISTON 1
108 O-RING 1
109 O-RING 1
110 PACKING 1
111 O-RING 1
112 DRIVER UNIT 1
113 O-RING 1
114 CYLINDER 1
115 CYLINDER RING 1
116 BUMPER 1
117 JOINT GUIDE 1
118 HOOK 1
201 SEAL 1
202 TRIGGER VALVE HEAD 1
203 TRIGGER VALVE SPRING 1
204 TRIGGER VALVE STEM 1
205 O-RING 1
205A O-RING 1
206 O-RING 1
207 TRIGGER VALVE GUIDE 1
208 URETHANE RETAINER 4
209 SPRING PIN 1
210 TRIGGER PIVOT PIN 1
211 TRIGGER SPRING 1
212 TRIGGER UNIT(BUMP FIRE) 1
212
TRIGGER UNIT
(SEQUENTIAL FIRE)
1
301 HOUSING 1
302 O-RING 1
303 END CAP 1
304 DUST PROTECTOR 1
305 AIR PLUG 1
401 BOLT ASSY 2
402 DRIVER GUIDE COVER B 1
403 DRIVER GUIDE 1
404 LOCK HANDLE UNIT 1
405 RUBBER COVER 1
406 DRIVER GUIDE COVER A 1
407 SPIRAL PINS 1
408 FIXED PIN 1
409 HEX.SOC.HD.BOLT 2
410 PLATE 1
411 SPRING 1
412 SPRING RETAINER 1
Item No. Part Name Q'TY
413 ROD 1
414 SPRING A 1
415 C-RING 1
416 MOUNTING BRACKET 1
417 HEX.SOC.HD.BOLT 3
418 BRACKET PLATE 1
419 BRACKET A 1
420 BOLT ASSY 2
421 BOLT 1
422 HEX.SOC.HD.BOLT 1
423 E-RING 1
424 SNAP RING 1
425 DOOR LATCH COVER 1
426 LATCH SPRING 1
427 DOOR LATCH 1
428 PUSHER 1
429 RUBBER COVER 1
430 BRACKET B 1
431 RAIL 1
432 HEX.SOC.HD.BOLT 2
433 HALF ROUND HD.HEX.BOLT 2
434 FIX-PLATE 1
435 PUSHER 1
436 PIN 1
437 O-RING 1
438 SPRING B 1
439 PISTON BASE 1
440 INLET 1
441 PLUG 2
442 O-RING 1
443 PISTON 1
444 O-RING 1
445 SPRING 1
446 SEAL 1
447 PISTON COVER 1
448 C-RING 1
449 REEL HOLDER A 1
450 BOLT 2
451 LOCK NUT 1
452 REEL HOLDER B 1
453 TOP CAP 1
454 TRIGGER PIVOT PIN 2
455 PUSH LEVER(A) 1
456 ADJUST AXIE 1
457 PUSH LEVER(B) 1
458 RING 1
459 TRIGGER SPRING 1
460 PUSH LEVER GUIDE 1
461 LOCK NUT 1
462 HEX.SOC.HD.BOLT 1
77
000BookN3808APNA.indb77000BookN3808APNA.indb77 2017/11/2210:38:062017/11/2210:38:06
78
000BookN3808APNA.indb78000BookN3808APNA.indb78 2017/11/2210:38:062017/11/2210:38:06
79
000BookN3808APNA.indb79000BookN3808APNA.indb79 2017/11/2210:38:062017/11/2210:38:06
711
Code No. C99232061 T
Printed in Taiwan
Issued by
Hitachi Koki Co., Ltd.
Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
Minato-ku, Tokyo 108-6020, Japan
Distributed by
1111 Broadway Ave,
Braselton, Georgia, 30517
Hitachi Koki Canada Corp.
450 Export Blvd. Unit B,
Mississauga ON L5S 2A4
000BookN3808APNA.indb80000BookN3808APNA.indb80 2017/11/2210:38:062017/11/2210:38:06
