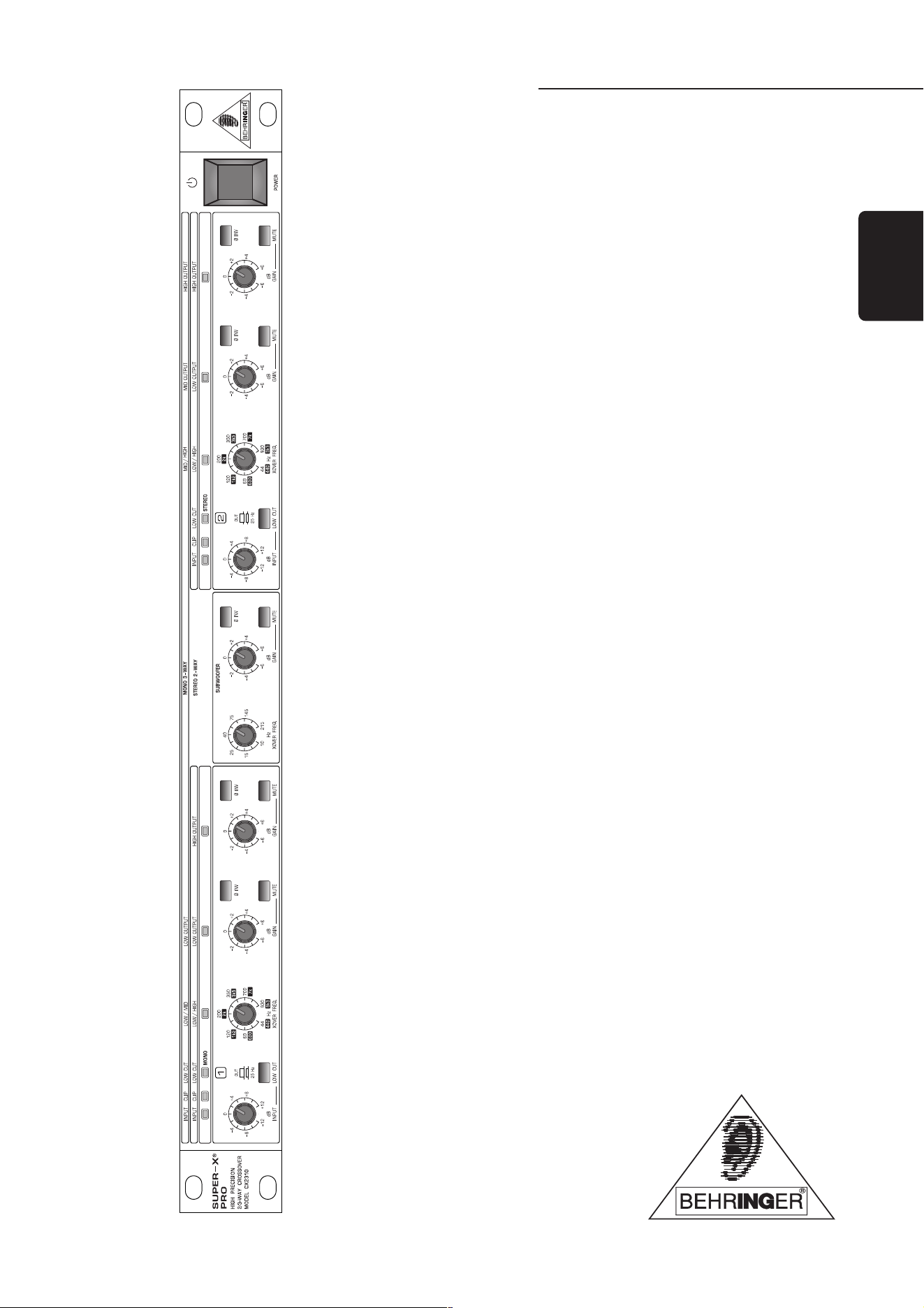

SUPER-X
®
PRO CX2310
www.behringer.com
Version 1.0 Marts 2001
Kortvejledning
DANSK
SIKKERHEDSINSTRUKTIONER
FORSIGTIG: For at mindske risikoen for elektrisk stød må dæskeler
(eller bagbeklædningen) ikke fjernes. Der findes ingen
dele indeni, der kan vedligeholdes eller udskiftes af
brugeren. Lad alt servicearbejde foretage af kvalificeret
personale.
ADVÆRSEL: For at midske risikoen for ild eller elektrisk stød må dette
apparat ikke udsættes for regn eller fugtighed.
UDFØRLIGE SIKKERHEDSINSTRUKTIONER:
Alle sikkerheds- og betjeningsanvisninger bør læses, inden apparatet tages i brug.
Gem brugervejledningen
Sikkerheds- og betjeningsvejledningen bør gemmes, så man kan slå op i den senere.
Læg mærke til advarslerne:
Læg mærke til alle advarsler på apparatet og i sikkerhedsinstruktionerne.
Følg instruktionerne:
Følg alle sikkerheds- og betjeningsanvisninger.
Vand og fugt:
Apparatet bør ikke anvendes i nærheden af vand (f.eks. nær badekar, håndvask, køkkenvask, vaskebalje, i en våd
kælder eller nær et svømmebassin etc.).
Ventilation:
Apparatet bør anbringes således, at dets placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke
anbringes på en seng, et tæppe eller en lignende overflade, der eventuelt kan blokere apparatets ventilationshuller,
ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie
luftcirkulation gennem ventilationsåbningerne.
Varme:
Apparatet bør anbringes i sikker afstand fra varmekilder såsom radiatorer, varmespjæld, ovne eller andre apparater
(herunder forstærkere), der producerer varme.
Strømforsyning:
Apparatet må kun tilsluttes en strømforsyning af den type, der er beskrevet i betjeningsvejledningen eller anført på
apparatet.
Jording eller polarisering:
Man bør træffe forholdsregler, således at virkningen af de foranstaltninger, der er truffet til jording eller polarisering af
apparatet ikke ophæves.
Beskyttelse af elkablet:
Elkabler bør lægges således, at de ikke trædes på eller kommer i klemme ved, at der stilles noget oven på dem eller
ind imod dem. Man bør tage særligt hensyn til ledninger, stik, stikdåser og de steder, hvor ledningen kommer ud af
apparatet.
Rengøring:
Apparatet bør kun rengøres, som anbefalet af producenten.
Når apparatet ikke er i brug igennem længere tid:
Når apparatet ikke er i brug igennem længere tid, bør stikket tages ud af stikkontakten.
Fremmedlegemer eller indtrængen af væske:
Man skal sørge for, at der ikke falder genstande eller trænger væske ind i apparatet igennem dettes åbninger.
Beskadigelser, der kræver service:
Apparatet bør repareres og vedligeholdes af kvalificeret personale, når:
- Elkablet eller stikket er beskadiget, eller
- Væske eller genstande er kommet ind i apparatet, eller
- Apparatet har været udsat for regn, eller
- Apparatet ikke synes at fungere normalt, eller præstationerne er stærkt ændrede, eller
- Apparatet har været tabt eller kabinettet er beskadiget.
Reparation og vedligeholdelse:
Brugeren bør ikke selv forsøge at reparere eller vedligeholde apparatet ud over, hvad der er beskrevet i
Brugervejledningen. Al anden reparation og vedligeholdelse skal henvises til kvalificeret servicepersonale.
Dette symbol, hvor det måtte blive vist,
advarer om tilstedeværelsen af uisoleret
farlig spænding indvendig i apparatet -
spænding der kan være tilstrækkelig stor
til at forårsage risiko for elektrisk stød.
Dette symbol, hvor det måtte blive vist, gør
opmærksom på vigtige betjenings- og
vedligeholdelsesvejledninger i den
medfølgende litteratur. Læs håndbogen.
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af illustrationer, også i ændret tilstand, er kun tilladt med
skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER, SUPER X, ULTRA-CURVE og ULTRA-GRAPH er registrerede varemærker.
© 2001 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, D-47877 Willich-Münchheide II, Tyskland
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
3
SUPER-X PRO CX2310
1. INDLEDNING
Mange tak for den tillid, som De har vist os med køb af SUPER-X PRO CX2310. Ved BEHRINGER SUPER-X
PRO drejer det sig om et højkvalitativt, aktivt delefilter, optimalt egnet til live- og studiebrug.
Ønsker man at anvende et højttalersystem, der består af flere højttalere til de forskellige frekvensbånd, må man
naturligvis også arbejde med tilsvarende forskellige indgangssignaler til de enkelte højttalere. Til dette anvendes
et delefilter, der opdeler indgangssignalet i flere frekvensbånd. Man skelner mellem passive delefiltre, der kan
anbringes mellem slutforstærker og højttaler, og aktive systemer, der anvendes før forstærkerne.
Ved det samme lydtryk har lavfrekvente lydbølger en væsentlig større amplitude (svingningshøjde) end
højfrekvente. Når nu en højttaler forsøger at frembringe både dybe og høje toner, opstår der såkaldte
intermodulationsforvrængninger, hvorved høje frekvenser åbenbart kan hæves og sænkes af de lave.
Det kan altså ikke forventes af den enkelte højttaler, at den overfører det samlede spektrum af frekvenser, der
kan høres, lige godt. Skal en højttaler ved hjælp af et delefilter kun overføre et begrænset frekvensspektrum, vil
den gøre dette med en klart højere kvalitet - altså med en mere regelmæssig frekvensgang og udstrålingsadfærd.
+ Den følgende vejledning skal i første linie gøre Dem fortrolig med de specialbegreber, der
anvendes, så De kan lære alle apparatets funktioner at kende. Efter at De har læst hele
vejledningen grundigt igennem, bør den opbevares, sådan at De altid kan slå efter og læse
igen, såfremt nødvendigt.
1.1 Inden De starter
På fabrikken blev BEHRINGER SUPER-X PRO CX2310 pakket omhyggeligt ind for at garantere en sikker
transport. Skulle emballagen alligevel være beskadiget, skal apparatet omgående kontrolleres for ydre skader.
+ I tilfælde af eventuelle skader skal apparatet IKKE returneres til os. De bedes først kontakte
forhandleren og speditionen, da alle erstatningskrav i modsat fald kan bortfalde.
Sørg for en tilstrækkelig lufttilførsel, og stil ikke CX2310 på en effektforstærker eller i nærheden af varmekilder.
Derved undgås en overophedning af apparatet.
+ Inden De tilslutter SUPER-X PRO til strømforsyningen, bedes De kontrollere omhyggeligt, at
Deres apparat er indstillet i overensstemmelse med den rigtige forsyningsspænding!
Netforbindelsen etableres via det medleverede specialstrømkabel. Dette opfylder de nødvendige
sikkerhedsbestemmelser.
+ Vær opmærksom på, at alle apparater skal være jordet. Af hensyn til Deres egen sikkerhed,
bør De under ingen omstændigheder fjerne apparaternes eller strømkablernes jordforbindelse
eller sætte denne ud af funktion.
2. BETJENINGSELEMENTER
Da SUPER-X PRO byder på meget omfangsrige muligheder, har vi forsynet de aktive reguleringer med tilsvarende
lysdioder. Disse displays hjælper Dem til også at bevare et godt overblik selv i mørke. Desuden har alle
kontakter på apparatets forside lys og viser dermed de aktive funktioner. Over betjeningselementerne finder De
to stribeformede felter, hvis påskrift foroven henviser til mono 3-vejs resp. forneden til stereo 2-vejs. Lysdioderne
under disse to striber viser, hvilke reguleringer, der er aktive i den pågældende driftsmode.
+ På bagsiden finder De påskrifter over og under tilslutningerne, der henviser til delefiltrets
forskellige modi. Det er vigtigt at være opmærksom på, at der sker et rigtigt valg af MODE-
kontakt og en korrekt belægning af tilslutningerne, da det i modsat fald kan føre til skader på
højttalerne.
1. INDLEDNING
4
SUPER-X PRO CX2310
2. BETJENINGSELEMENTER
2.1 Stereo 2-vejs drift med separat Subwoofer-signal
Først aktiveres stereo 2-vejs driften over MODE-kontakten på bagsiden (kontakt nedpresset). STEREO-LED på
forsiden oven over LOW CUT-kontakten på anden kanal lyser.

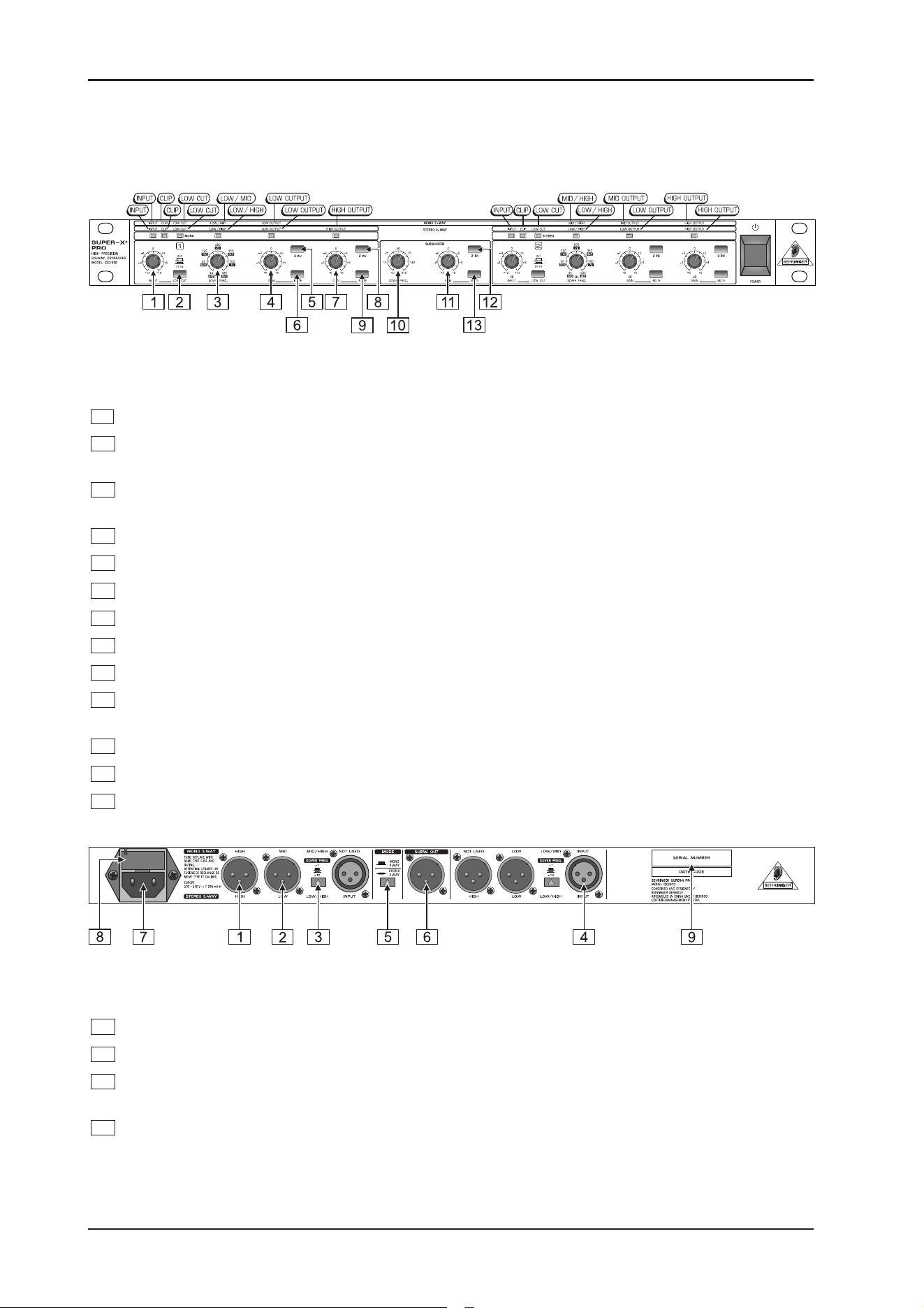

Fig. 2.1: Aktive betjeningselementer på forsiden af SUPER-X PRO i stereo 2-vejs drift med separat
Subwoofer-signal
1
INPUT-reguleringer. Disse reguleringer bestemmer indgangsforstærkninger i området fra +/-12 dB.
2
LOW CUT-kontakter. Med disse kontakter aktiveres 25 Hz højpasfiltrene. De har en flankestejlhed på
12 dB/oktav og tjener til beskyttelse af Deres bashøjttalere.
3
LOW/HIGH XOVER FREQ.-reguleringer. Disse reguleringer bestemmer delefrekvensen mellem Low-
og High-bånd.
4
LOW OUTPUT-reguleringer. Hermed reguleres udgangsniveauet for Low-båndene i området +/-6 dB.
5
LOW PHASE INVERT-kontakter. Med disse kontakter vendes polariteterne på Low-udgangene.
6
LOW MUTE-kontakter. Med disse kontakter dæmpes Low-båndene helt.
7
HIGH OUTPUT-reguleringer. Hermed reguleres udgangsniveauerne for High-båndene i området +/-6 dB.
8
HIGH PHASE INVERT-kontakter. Med disse kontakter vendes polariteterne på High-udgangene.
9
HIGH MUTE-kontakter. Med disse kontakter dæmpes High-båndene helt.
10
XOVER FREQ.-regulering. Med denne regulering bestemmer De delefrekvensen mellem Low-signalet
og Subwoofer-signalet (10 Hz til 235Hz).
11
GAIN-regulering. Hermed fastlægges Subwoofer-udgangslydstyrken.
12
PHASE INVERT-kontakt. Med denne kontakt vendes polariteten på Subwoofer-udgangssignalet.
13
MUTE-kontakt. Med denne kontakt dæmpes Subwoofer-udgangssignalet helt.
Fig. 2.2: Aktive betjeningselementer og tilslutninger på bagsiden af SUPER-X PRO i stereo 2-vejs drift med
separat Subwoofer-signal
1
HIGH OUTPUT-bøsninger. Dette er de symmetriske XLR-tilslutninger for High-udgangssignalerne.
2
LOW OUTPUT-bøsninger. Dette er de symmetriske XLR-tilslutninger for Low-udgangssignalerne.
3
XOVER FREQ.-kontakter. Disse kontakter anvendes til omkobling af reguleringsområderne for forsidens
LOW/HIGH XOVER FREQ.-reguleringer. Området er enten 44 til 930 Hz eller 440 Hz til 9,3 kHz.
4
INPUT-bøsninger. Dette er de symmetriske XLR-tilslutninger for indgangssignalerne.
5
SUPER-X PRO CX2310
2. BETJENINGSELEMENTER
5
MODE-kontakt. I stereo 2-vejs drift skal kontakten være nedpresset. Bemærk påskriften på apparatet
bagside.
+ Aktiver aldrig MODE- og XOVER FREQ.-kontakten uden forinden at koble anlægget fra.
Omkobling i aktiv drift frembringer stærkt forstyrrende støj, der kan forårsage skader på
højttalerne eller anlægget.
6
SUBW. OUT-bøsning. Dette er den symmetriske XLR-udgang for mono-Subwoofer-drift. Dette signal
foreligger konstant i mono- og stereo-mode og byder på en supplerende vej til 2- resp. 3-vejs drift (jf.
kapitel 3.5).
7
IEC-SPECIALBØSNING. Dette er nettilslutningen for SUPER-X PRO. Et passende Netkabel hører med
til leverancen.
8
SIKRINGSHOLDER / VALG AF FORSYNINGSSPÆNDING. Inden De tilslutter apparatet til nettet,
bedes De kontrollere, om spændingen svarer til den lokale forsyningsspænding. Ved skift af sikring er
det vigtigt at anvende samme type. På mange apparater kan sikringsholderen indsættes i to positioner
for at skifte mellem 230 V og 115 V. OBS: Skal et apparat anvendes med 115 V uden for Europa, skal
der sættes en større sikring i.
9
SERIENUMMER. De bedes tilsende os det udfyldte garantibevis senest 14 dage efter købsdato. I modsat
fald bortfalder Deres udvidede garantidækning. Alternativt står vor onlineregistrering (www.behringer.com)
til Deres rådighed.
2.2 Mono 3-vejs drift med separat Subwoofer-signal
Aktiver først mono 3-vejs driften på MODE-kontakten på bagsiden (kontakt løsnet). Forsidens MONO-LED
oven over LOW CUT-kontakten på første kanal lyser.

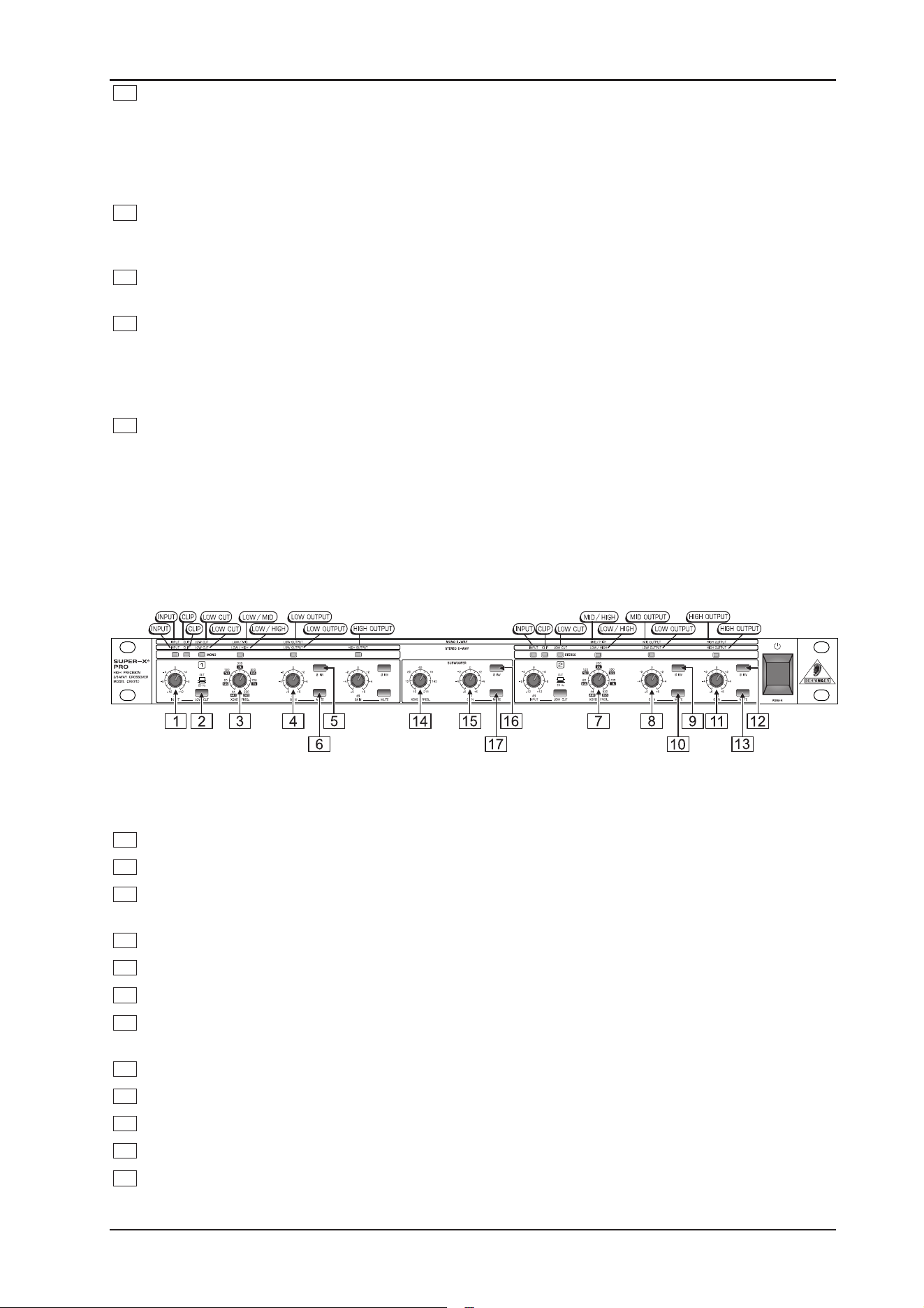

Fig. 2.3: Aktive betjeningselementer på forsiden af SUPER-X PRO i mono 3-vejs drift med separat
Subwoofer-signal
1
INPUT-regulering. Denne regulering bestemmer indgangsforstærkningen i området +/-12 dB.
2
LOW CUT-kontakt. Med denne kontakt aktiveres 25 Hz højpasfilteret.
3
LOW/HIGH XOVER FREQ.-regulering. Denne regulering bestemmer delefrekvensen mellem Low- og
Mid-bånd.
4
LOW OUTPUT-regulering. Hermed reguleres udgangsniveauet for Low-båndet i området +/-6 dB.
5
LOW PHASE INVERT-kontakt. Med denne kontakt vendes polariteten på Low-udgangen.
6
LOW MUTE-kontakt. Med denne kontakt dæmpes Low-båndet helt.
7
MID/HIGH XOVER FREQ.-regulering. Denne regulering bestemmer delefrekvensen mellem Mid- og
High-bånd.
8
MID OUTPUT-regulering. Hermed reguleres udgangsniveauet for Mid-båndet i området +/-6 dB.
9
MID PHASE INVERT-kontakt. Med denne kontakt vendes polariteten på Mid-udgangen.
10
MID MUTE-kontakt. Med denne kontakt dæmpes Mid-båndet helt.
11
HIGH OUTPUT-reguleringer. Hermed reguleres udgangsniveauet for High-båndet i området +/-6 dB.
12
HIGH PHASE INVERT-kontakt. Med denne kontakt vendes polariteten på High-udgangen.
6
SUPER-X PRO CX2310
2. BETJENINGSELEMENTER
13
HIGH MUTE-kontakt. Med denne kontakt dæmpes High-båndet helt.
14
XOVER FREQ.-regulering. Med denne regulering bestemmer De delefrekvensen mellem Low-signalet
og Subwoofer-signalet (10 Hz til 235Hz).
15
GAIN-regulering. Hermed fastlægges Subwoofer-udgangslydstyrken.
16
PHASE INVERT-kontakt. Med denne kontakt vendes polariteten på Subwoofer-udgangssignalet.
17
MUTE-kontakt. Med denne kontakt dæmpes Subwoofer-udgangssignalet helt.

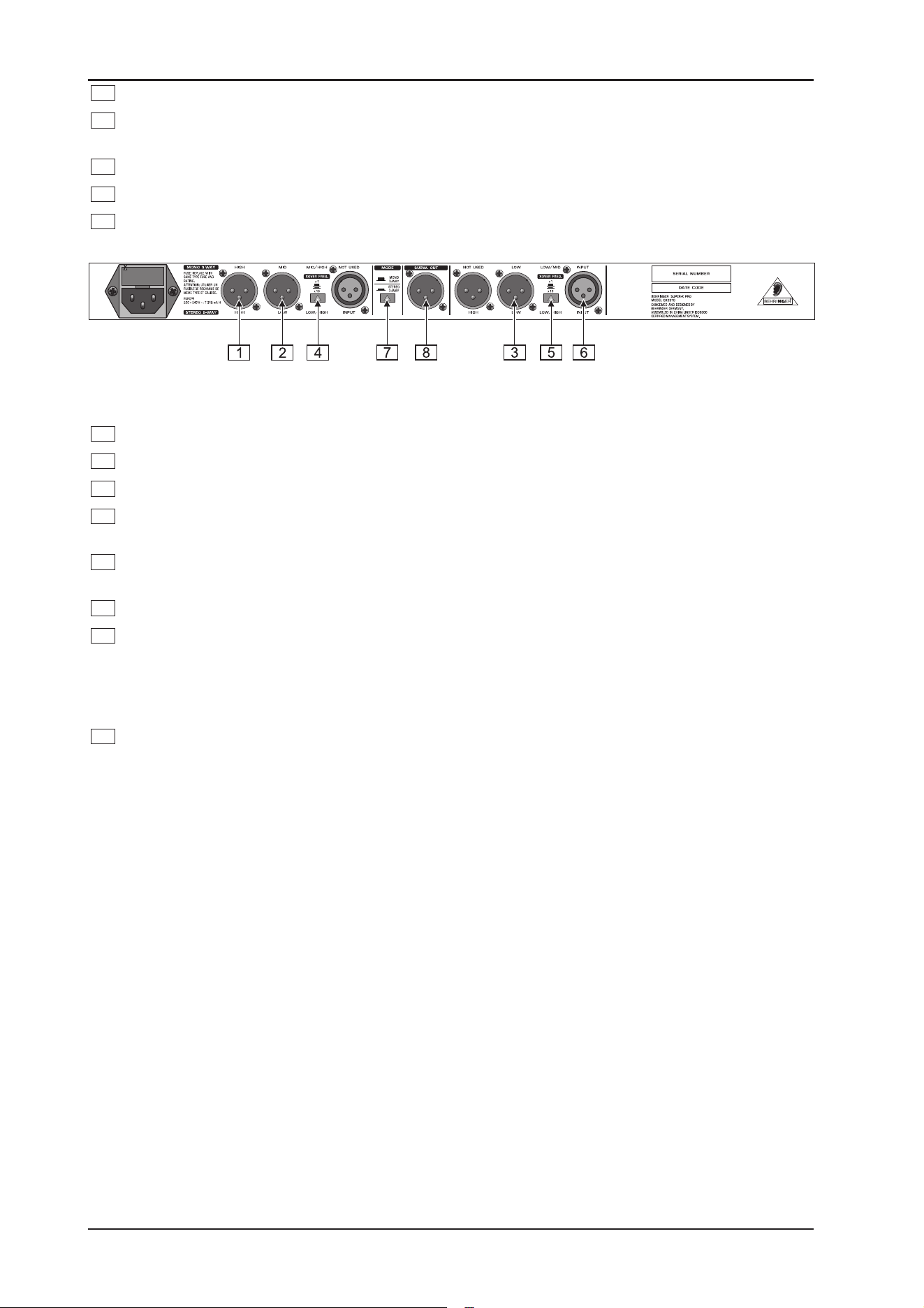

Fig. 2.4: Aktive betjeningselementer og tilslutninger på bagsiden af SUPER-X PRO i mono 3-vejs drift med
separat Subwoofer-signal
1
HIGH OUTPUT-bøsning. Dette er tilslutningen for High-udgangssignalet.
2
MID OUTPUT-bøsning. Dette er tilslutningen for Mid-udgangssignalet.
3
LOW OUTPUT-bøsning. Dette er tilslutningen for Low-udgangssignalet.
4
XOVER FREQ.-kontakt. Denne kontakt anvendes til omkobling af reguleringsområdet for forsidens
MID/HIGH XOVER FREQ.-regulering. Området er enten 44 til 930 Hz eller 440 Hz til 9,3 kHz.
5
XOVER FREQ.-kontakt. Denne kontakt anvendes til omkobling af reguleringsområdet for forsidens
LOW/MID XOVER FREQ.-regulering. Området er enten 44 til 930 Hz eller 440 Hz til 9,3 kHz.
6
INPUT-bøsning. Dette er tilslutningen for indgangssignalet.
7
MODE-kontakt. I mono 3-vejs drift skal kontakten være deaktiveret.
+ Aktiver aldrig MODE- og XOVER FREQ.-kontakten uden forinden at koble anlægget fra.
Omkobling i aktiv drift frembringer stærkt forstyrrende støj, der kan forårsage skader på
højttalerne eller anlægget .
8
SUBW.OUT-bøsning. Den er udgang for mono-Subwoofer-signalet. Dette signal foreligger konstant i
mono- og stereo-mode og byder på en supplerende vej til 2- resp. 3-vejs drift (jf. kapitel 3.5).
3. ANVENDELSER
For at kunne foretage indstillingerne på SUPER-X PRO optimalt, har man brug for visse hjælpemidler. Til
indstilling af overgangsfrekvensen skal man vide, hvilket frekvensområde et højttaler-stack dækker, i hvilket
område lydenergien udstråles lineært, og hvor der befinder sig sænkninger eller hævninger i frekvensgangen.
Desuden har alle rum forskellige egenskaber med hensyn til størrelse og beskaffenhed. Derved påvirkes klangen
ligeledes stærkt, da der pga. af resonanser og refleksioner i forskellige frekvensområder ligeledes kan opstå
sænkning og hævninger i klangbilledet. For at kunne registrere og udligne disse forhold, har man brug for
egnede apparater.
3.1 Værktøjer
Til måling er en højkvalitativ mikrofon nødvendig, hvis frekvensgang helst skal være lineær (f.eks. BEHRINGER
målemikrofon ECM8000), min. dog i området mellem 90 Hz og 15 kHz. Den opstilles ca. 5 m foran
højttalersystemet, der skal justeres, og mellem membranerne på de to frekvensbånd, der skal måles. Ved
indstilling af niveauet for de enkelte frekvensbånd og overgangsfrekvensen ved hjælp af en målemikrofon bør der
kun anvendes hhv. 1 højttaler-stack. I forbindelse med en målemikrofon og en generator, hvis rosa støj tilføres
via en indgang på mixerpulten på PA, viser en analyzer lydenergifordelingen på de enkelte frekvensbånd (for det
meste i tertsbånd). BEHRINGER ULTRA-CURVE PRO DSP8024 equalizer/analyzer er perfekt egnet til dette
formål.
7
SUPER-X PRO CX2310
3. ANVENDELSER
+ For eventuelle skader eller ødelæggelser af højttalere pga. forkert eller ikke faglig korrekt
håndtering af SUPER-X PRO især imod de udtrykkelige vejledninger i denne manual påtager
BEHRINGER sig intet ansvar.
3.2 Indstilling af ind- og udgangsniveau
Begge indgange byder på en forstærkning resp. dæmpning på op til 12 dB. Normalt er mixerpultens
udgangsniveau og effektforstærkerens indgangsfølsomhed identiske, dvs. 0 dB på mixerpulten svarer til 0 dB
på forstærkeren. Dette betyder en fuld udstyring af effektforstærkeren. I dette tilfælde bør SUPER-X PRO ingen
virkning have på systemniveauet og alle indgangs- og udgangsniveaureguleringer bør stå på 0 dB. Når f.eks. en
homerecording- eller discopult benyttes med et arbejdsniveau på -10 dBV, men effektforstærkerne har brug for
+4 dBu til fuld udstyring, skal der derimellem finde en supplerende forstærkning sted på 12 dB. I dette tilfælde
bør INPUT-reguleringen på SUPER-X PRO indstilles på et maksimum. De enkelte bånds udgangsniveau kan
hæves resp. sænkes med op til 6 dB.
3.3 Afhjælpning
I ethvert rum sker der en stærk forandring af højttalersystemets frekvensgang igennem resonanser og forskellige
refleksioner. For at nå denne, har De brug for en equalizer som ULTRA-CURVE PRO DSP8024 eller ULTRA-
GRAPH PRO GEQ3102. Vær opmærksom på sænkninger ved overgangsfrekvenserne! Fejlene i forbindelse
med overgangsfrekvensen skal derefter kompenseres så godt som muligt med en EQ.
Når højttalermembranerne på et anlæg med flere veje ikke er placeret nøjagtigt i en lodret linie, vil der pga. de
forskelligt lange veje, som lyden tager til tilhørerne, opstå fasefejl og sletninger. Pga. de enkelte systemers
forskellige konstruktionsmåder (horn, basreflekskasser etc.) bliver der fasedifferencer tilbage, når
kappeforkanterne på alle systemer ligger over hinanden. I dette tilfælde skal der ad elektronisk vej ske en
fasekorrektur (forsinkelse af frekvensbånd i millisekundområdet).
3.4 Indstilling af overgangsfrekvenser
Frekvensområdet, fra hvilket, der kan vælges overgangsfrekvenser, kan omkobles i to områder, nemlig fra 44 til
930 Hz og fra 440 Hz til 9,3 kHz. Til indstilling af overgangsfrekvenserne bedes De først læse fabrikantens
specifikationer for de enkelte højttalerkomponenter igennem. De bør indstille overgangsfrekvenserne iht.
frekvensgangdiagrammerne for de enkelte højttalerbokse for at udnytte Deres system optimalt. Desuden må
overgangene ikke ligge på spidser eller sænkninger. Led efter et område med et så fladt forløb som muligt. Når
der anvendes foldede bashorn, skal der desuden tages hensyn til længden af hornets vej, da faseforskydninger
pga. forskelligt lange veje kan virke negativt på frekvensforløbet.
3.5 SUBWOOFER-udgang
For at opnå en meget høj og dybtrækkende basgengivelse, er der hos SUPER-X PRO en supplerende mono-
Subwoofer-udgang til 2-vejs og 3-vejs drift. På den måde ville CX2310 være et stereo 2-vejs + mono 1-vejs resp.
mono 4-vejs delefilter. Subwoofer-signalet er mono, fordi man ikke kan registrere dybe frekvenser, og der ved
en sammenfatning af alle bassignaler til ét eneste signal opnås en optimal virkningsgrad. For to sammenstillede
bashøjttalerbokse giver 3 dB mere lydtryk end to, der står på afstand af hinanden, da de danner en eneste,
fælles bølgefront. Ved 4 højttalerbokse udgør dette plus allerede 6 dB. Grunden til dette er den kugleformede
udbredelse af lavfrekvente lydbølger. Bashøjttalere, der står på afstand af hinanden, ville virke forstyrrende på
hinanden, når deres lydbølger mødes. (Det, der sker her, kan man tydeligt forestille sig ved at tænke på to
sten, der kastes løst i vandet, og to sten, der kastes sammenklæbet i vandet).
8
SUPER-X PRO CX2310
4. AUDIOFORBINDELSER
4. AUDIOFORBINDELSER
BEHRINGER SUPER-X PRO CX2310 råder seriemæssigt over elektroniske servobalancerede ind- og udgange.
Koblingskonceptet har en automatisk støjbegrænsning ved symmetriske signaler og muliggør selv ved de
højeste lydniveauer en drift uden problemer. Eksternt induceret netstøj etc. begrænses derved effektivt. Den
ligeledes automatiske servofunktion identificerer tilslutningen af usymmetriske stikbelægninger og omstiller
det nominelle niveau internt for at forhindre en niveauforskel mellem ind- og udgang (6 dB-korrektur).
+ OBS! Installation og betjening må kun udføres af sagkyndige personer. Under og efter
installationen er det altid vigtigt at sørge for en tilstrækkelig jordforbindelse for personer, der
arbejder med apparatet, da det i modsat fald kan føre til en indskrænkning af driftsegenskaberne
pga. elektrostatiske udladninger.

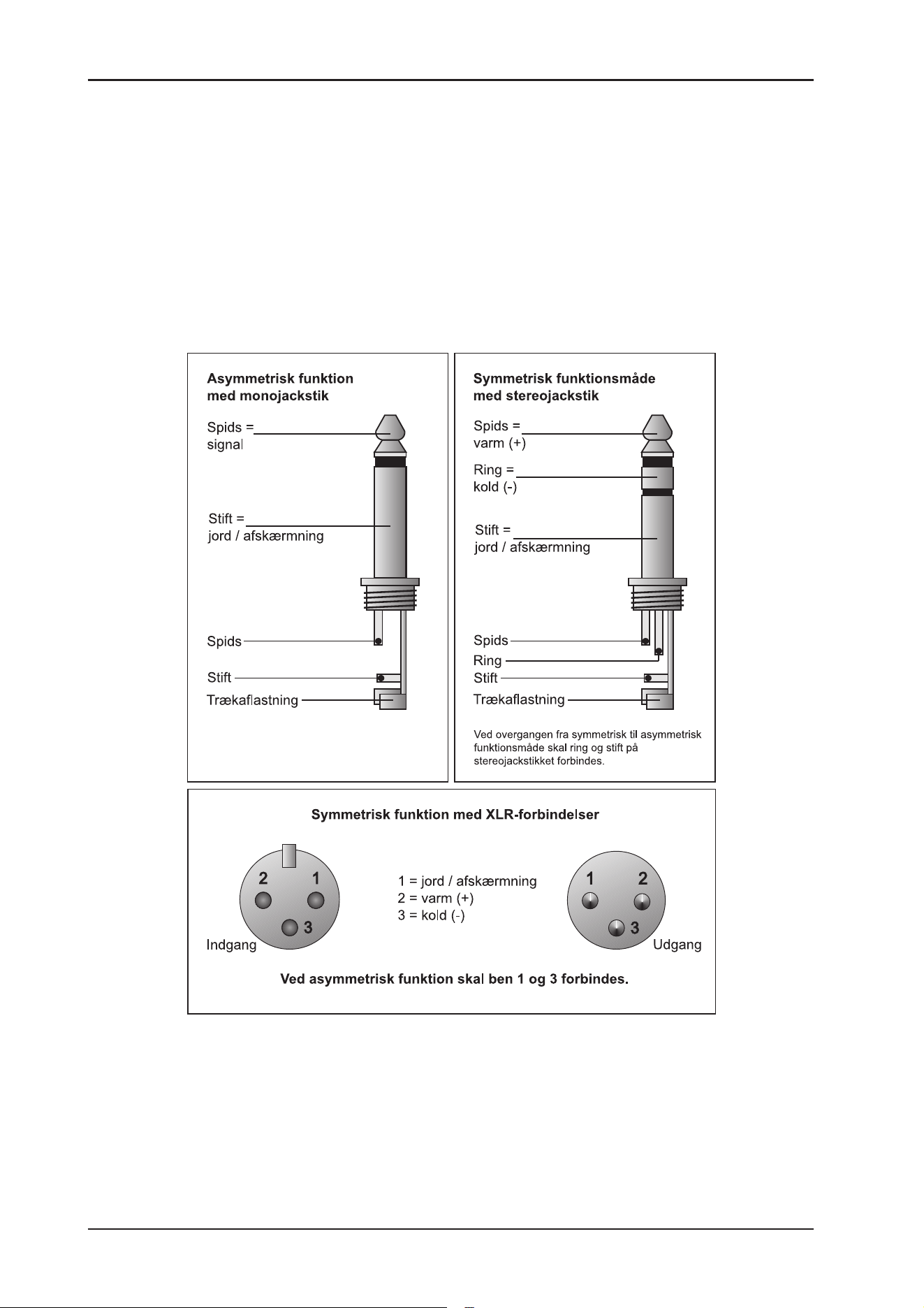

Fig. 4.1: En sammenligning af de forskellige stikforbindelser
9
SUPER-X PRO CX2310
5. TEKNISKE DATA
5. TEKNISKE DATA
INDGANGE
Tilslutninger XLR
Type elektronisk servo-symmetreret, HF-støjdæmpet
Impedans symmetrisk >50 kOhm, usymmetrisk >25 kOhm
Maks. indgangsniveau +22 dBu typisk, symmetrisk oder usymmetrisk
CMRR >40 dB, typisk >55 dB ved 1 kHz
UDGANGE
Tilslutninger XLR
Type elektronisk servo-symmetreret, HF-støjdæmpet
Impedans symmetrisk 60 Ohm, usymmetrisk 30 Ohm
Max. udgangsniveau +20 dBm symmetrisk/usymmetrisk
PERFORMANCE
Båndbredde 20 Hz til 20 kHz, +0/-0.5 dB
Frekvensgang <5 Hz til >60 kHz, +0/-3 dB
Støjafstand Ref.: +4 dBu, 20 Hz til 20 kHz, uvægtet
Stereo-mode: Mono-mode:
Low Output >93 dB >93 dB
Mid Output >95 dB
High Output >91 dB >91 dB
Separation High to Low: <93 dB
High to Mid: <94 dB
Mid to Low: <95 dB
CROSSOVER
Filter-type Linkwitz-Riley, 24 dB/oktav, state-variable
Mono-mode-frekvensen x1 x10
Low/High 44 til 930 Hz 440 Hz til 9.3 kHz
Low/Mid 44 til 930 Hz 440 Hz til 9.3 kHz
Mid/High 440 Hz til 9.3 kHz
Stereo-mode-frekvensen x1 x10
Low/High 44 til 930 Hz 440 Hz til 9.3 kHz
STRØMFORSYNING
Netspænding USA/Canada 120 V ~, 60 Hz
U.K./Australia 240 V ~, 50 Hz
Europa 230 V ~, 50 Hz
Eksportmodel generelt 100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz
Strømforbrug <17 W
Sikring UL 100 -120 V ~: T 630 mA H
Europa 200 - 240 V ~: T 315 mA H
JP 90 - 110 V ~: T 630 mA H
Nettilslutning Standardtilslutning
DIMENSIONER/VÆGT
Dimensioner 1 ¾" (44,5 mm) * 19" (482,6 mm) * 8 ½" (217 mm)
Vægt 3 kg
Firmaet BEHRINGER er altid bestræbt på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer foretages uden forudgående
meddelelse. De tekniske data og apparatets udseende kan derfor afvige fra de ovennævnte informationer og billeder.
