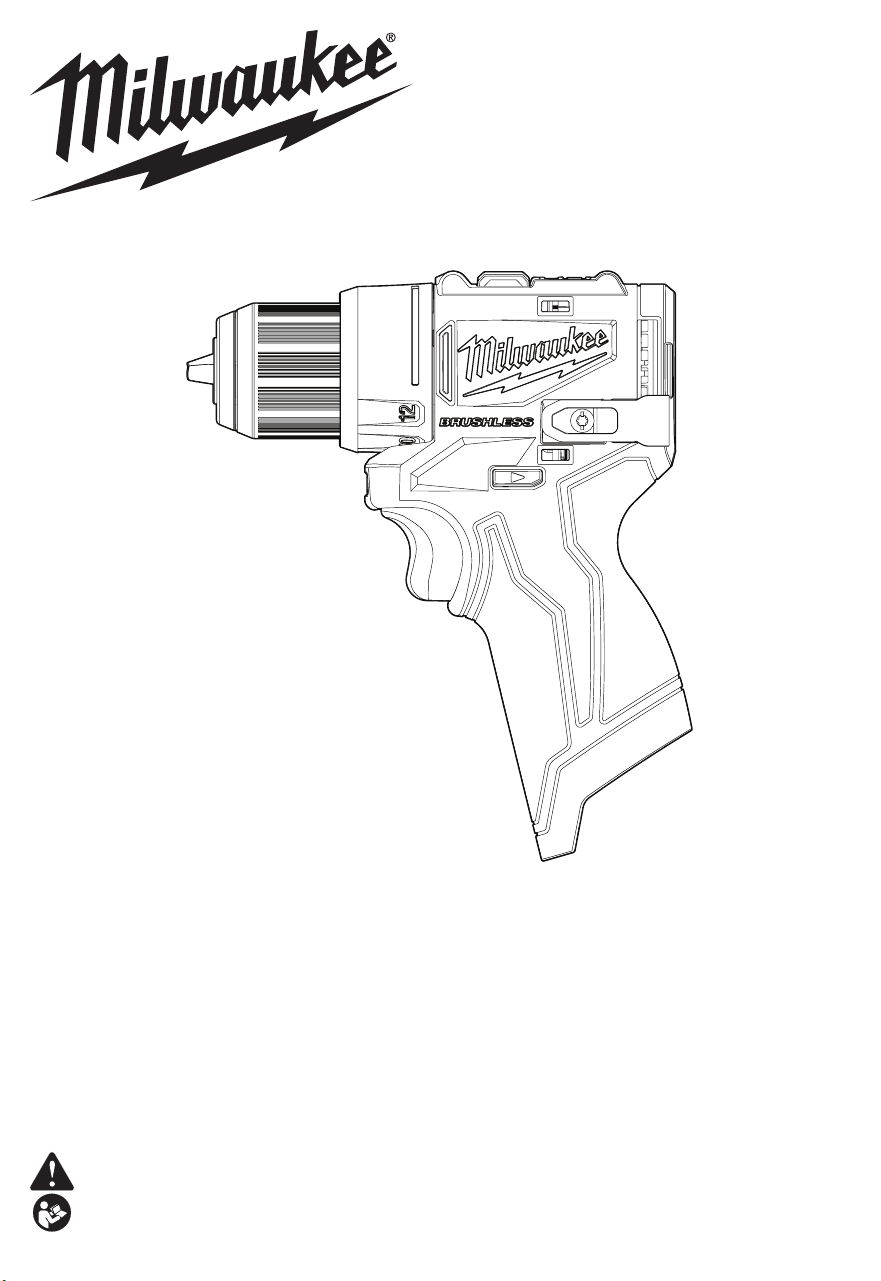

Milwaukee 3401-20 M12 Subcompact Brushless 3/8" Drill/Driver User Manual

Cat. No. / No de Cat.

3401-20

M12™ SUBCOMPACT BRUSHLESS 3/8" DRILL / DRIVER

PERCEUSE / TOURNEVIS SUBCOMPACT SANS BALAIS DE

10 mm (3/8") M12™

TALADRO / DESTORNILLADOR SUBCOMPACTO SIN

CEPILLO DE 10 mm (3/8") M12™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which

it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must

be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically designated

battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the

risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

DRILL/DRIVERS

Safety instructions for all operations

• Hold the power tool by insulated gripping sur-

faces, when performing an operation where the

cutting accessory or fasteners may contact

hidden wiring. Cutting accessory or fasteners con-

tacting a "live" wire may make exposed metal parts

of the power tool "live" and could give the operator

an electric shock.

Safety instructions when using long drill bits

• Never operate at higher speed than the maxi-

mum speed rating of the drill bit. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting

in personal injury.

• Always start drilling at low speed and with the

bit tip in contact with the workpiece. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting

in personal injury.

• Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend causing breakage or loss of control, resulting

in personal injury.

•

WARNING

To reduce the risk of injury when

working in dusty situations, use

an OSHA compliant dust extraction solution in

accordance with its operating instructions or

wear appropriate respiratory protection.

• Do not use this tool to work on asbestos-

containing products. Determine the composition

of the workpiece before beginning work. Asbestos

should only be removed by a qualified professional.

• Always use common sense and be cautious

when using tools. It is not possible to anticipate

every situation that could result in a dangerous out-

come. Do not use this tool if you do not understand

these operating instructions or you feel the work

is beyond your capability; contact Milwaukee Tool

or a trained professional for additional information

or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact

a MILWAUKEE service facility for a replacement.

•

WARNING

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

lter out microscopic particles.

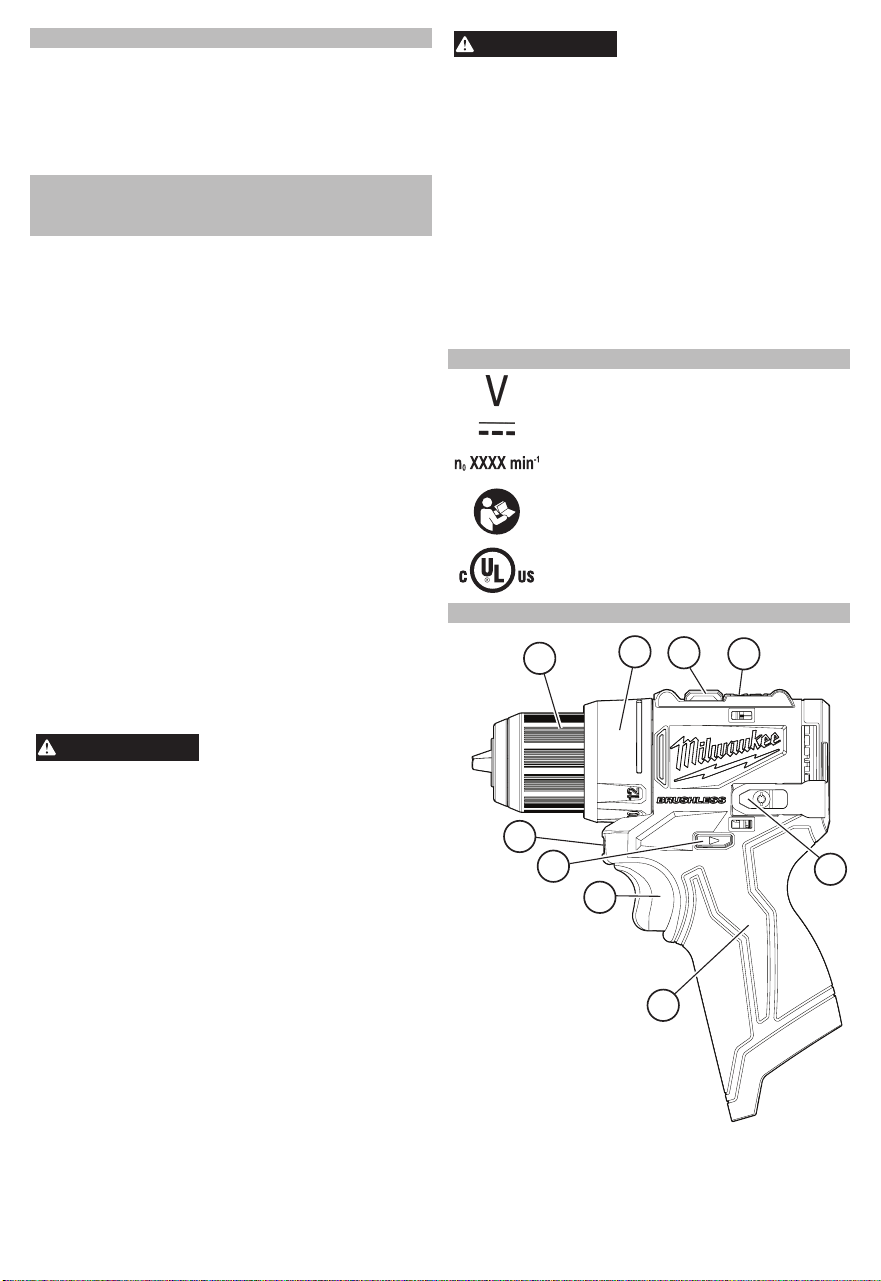

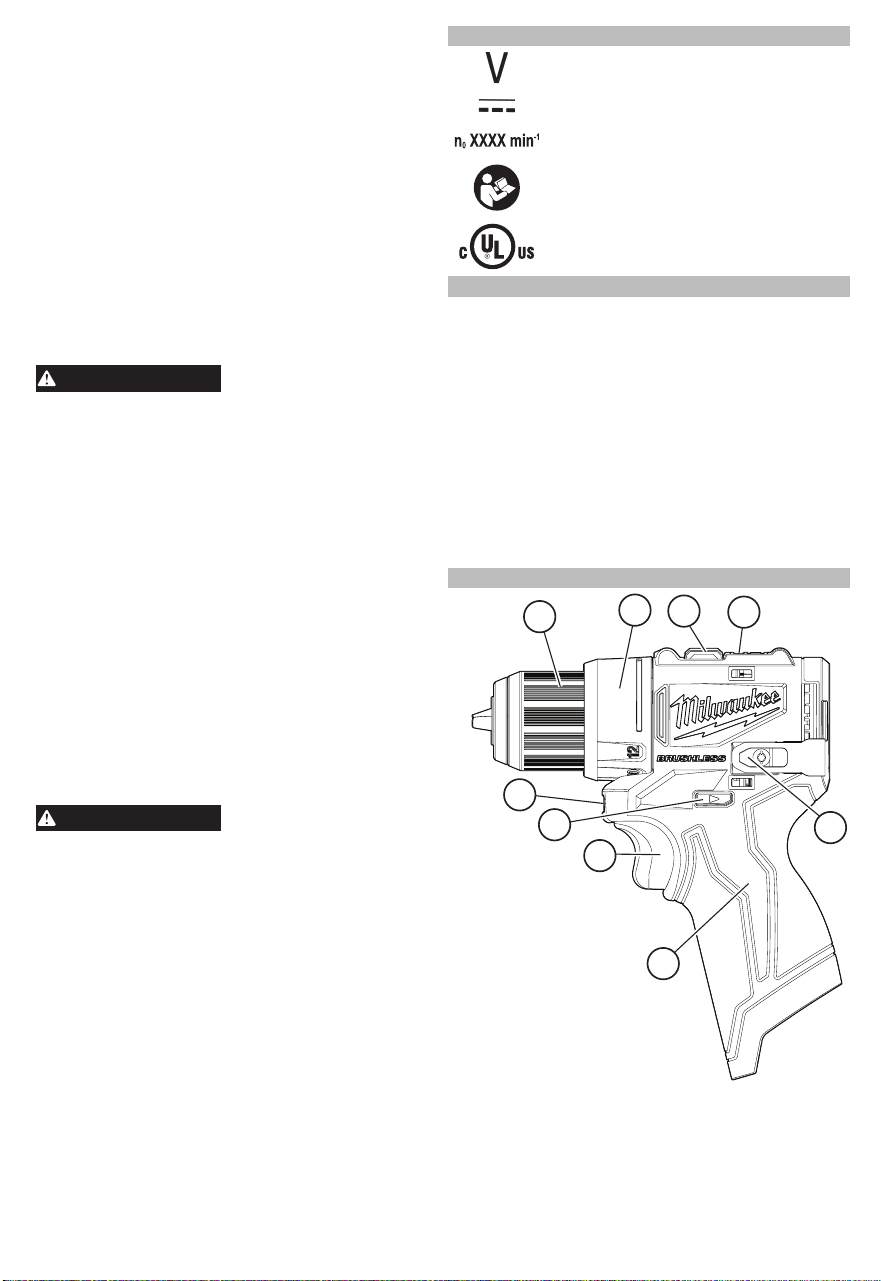

SYMBOLOGY

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Read Operator's Manual

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 3401-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

No Load RPM .........................................LO 0 - 450

HI 0 - 1550

Capacities

Steel ............................................................... 1/2"

Wood

Flat Bit ..................................................... 1-1/4"

Auger Bit ........................................................ 1"

Hole Saw ....................................................... 2"

Screws (dia.)............................................... 1/2"

Recommended Ambient

Operating Temperature .................... 0°F to 125°F

Installing/Removing Bits

Always remove the battery before inserting or remov-

ing bits. Select the proper style and size bit for the job.

This tool is equipped with a spindle lock. The chuck

can be tightened with one hand, creating higher grip

strengths on the bit.

1. To open the chuck jaws, turn the collar in the

counterclockwise direction.

When using drill bits, allow the bit to strike the

bottom of the chuck. Center the bit in the chuck

jaws and lift it about 1/16" o󰀨 of the bottom.

When using screwdriver bits, insert the bit far

enough for the chuck jaws to grip the hex of the

bit.

2. To close the chuck jaws, turn the sleeve in the

clockwise direction. The bit is secure when the

chuck makes a ratcheting sound and the sleeve

can not be rotated any further.

3. To remove the bit, turn the collar in the counter-

clockwise direction.

NOTE: A ratcheting sound may be heard when the

chuck is opened or closed. This noise is part of the

locking feature and does not indicate a problem with

the chuck's operation.

Selecting Drill or Drive Action

1. To use the drilling mode, rotate

the torque selector collar until the

drill symbol appears in line with

the arrow.

2. To use the driving mode, rotate

the torque selector collar until the

desired clutch setting appears in

line with the arrow.

The adjustable clutch, when proper-

ly adjusted, will slip at a preset

torque to prevent driving the screw

too deep into di󰀨erent materials

and to prevent damage to the

screw or tool.

Selecting Speed

The speed selector is on top of the motor housing.

Allow the tool to come to a complete stop before

changing speeds. See "Applications" for recom-

mended speeds under various conditions.

1. For Low speed, push the

speed selector to display

"1".

2. For High speed, push the

speed selector to display

"2".

Using the Control Switch

The control switch may be set to three positions:

forward, reverse and lock. Due to a lockout mecha-

nism, the control switch can only be adjusted when

the ON/OFF switch is not pressed. Always allow the

motor to come to a complete stop before using the

control switch.

For forward (clockwise) rotation, push in the control

switch from the right side of the tool. Check the

direction of rotation before use.

For reverse (counterclockwise) rotation, push in the

control switch from the left side of the tool. Check

direction of rotation before use.

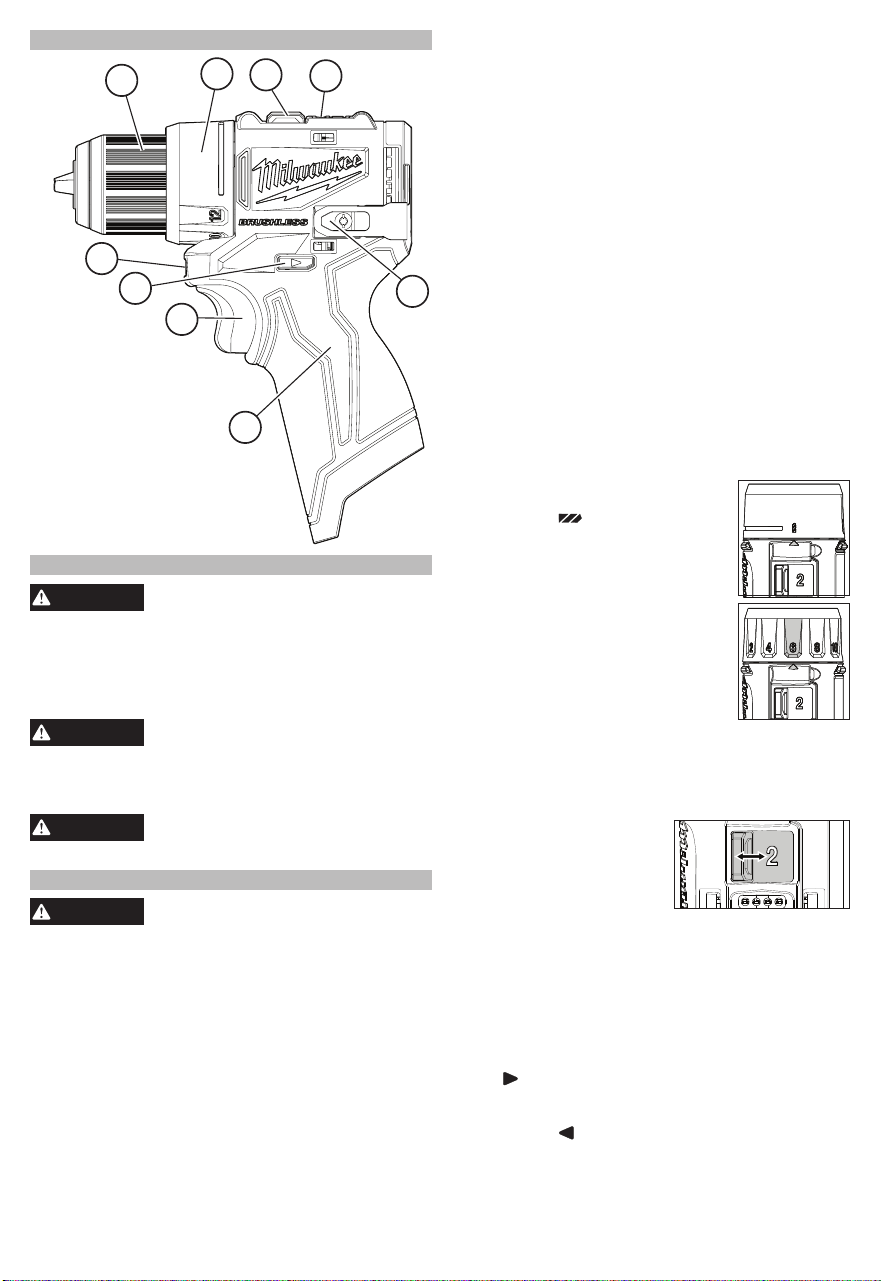

FUNCTIONAL DESCRIPTION

1. Keyless chuck

2. Torque selector collar

3. Speed selector

4. Fuel gauge

5. Belt hook

6. Handle

7. Trigger

8. Control switch

9. LED

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with the charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

Always lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

OPERATION

WARNING

To reduce the risk of injury, always

wear proper eye protection marked

to comply with ANSI Z87.1.

When working in dusty situations, use an OSHA

compliant dust extraction solution in accordance

with its operating instructions or wear appropri-

ate respiratory protection.

Fuel Gauge

To determine the amount of charge left in the battery,

turn the tool on. The fuel gauge will light up for 2-3

seconds. When less than 10% of charge is left, 1

light on the fuel gauge will ash 4 times.

To signal the end of charge, 1 light on the fuel gauge

will ash 8 times and the tool will not run. Charge

the battery pack.

If the battery becomes too hot, the fuel gauge lights

will ash and the tool will not run. Allow the battery

to cool down.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the battery pack, charger, or tool, except as pro-

vided in these instructions. Contact a MILWAUKEE

service facility for all other repairs.

Maintaining Tool

Keep this tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect the tool for issues such as undue noise,

misalignment or binding of moving parts, breakage

of parts, or any other condition that may a󰀨ect the

tool operation. Return the tool, battery pack, and

charger to a MILWAUKEE service facility for repair.

Depending on use, periodically have an authorized

service facility inspect and maintain the tool, battery,

and charger to ensure proper performance.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse a

tool, battery pack or charger in liquid or allow a

liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

To lock the trigger, push the control switch to the

center position. The trigger will not work while the

control switch is in the center locked position. Always

lock the trigger or remove the battery pack before

performing maintenance, changing accessories,

storing the tool and any time the tool is not in use.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle(s) rmly and

pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled and will go o󰀨 shortly after the trigger is

released.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger. Ensure the

tool has come to a complete stop before laying

the tool down.

Battery Pack Protection

To protect the battery from damage and extend its

life, the tool's intelligent circuit monitors current draw,

temperature, and voltage drops.

In extremely high torque, binding, stalling, and short

circuit situations that cause high current draw, the

fuel gauge will ash, and then the tool will turn OFF.

To reset, release the trigger.

Under extreme circumstances, the internal tem-

perature of the battery could become too high. If this

happens, the fuel gauge will ash and the battery

pack will shut o󰀨. Let the battery pack cool and then

continue work.

APPLICATIONS

WARNING

To reduce the risk of electric shock,

check work area for hidden pipes

and wires before drilling or driving screws.

Drilling in Wood, Composition Materials

and Plastic

When drilling in wood, composition materials and

plastic, select the drill-only operating mode.

Start the drill slowly, gradually increasing speed as

you drill. When drilling into wood, use wood augers

or twist drill bits. Always use sharp bits. When using

twist drill bits, pull the bit out of the hole frequently to

clear chips from the bit utes. To reduce the chance of

splintering, back work with a piece of scrap wood. Se-

lect low speeds for plastics with a low melting point.

Drilling in Metal

When drilling in metal, select the

drill-only oper-

ating mode. Use high speed steel twist drills or hole

saws. Use a center punch to start the hole. Lubricate

drill bits with cutting oil when drilling in iron or steel.

Use a coolant when drilling in nonferrous metals such

as copper, brass or aluminum. Back the material

to prevent binding and distortion on breakthrough.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or hard

materials. Set the torque selector collar to the proper

position and set the speed to low. Use the proper

style and size screwdriver bit for the type of screw

you are using. With the screwdriver bit in the screw,

place the tip of the screw on the workpiece and apply

rm pressure before pulling the trigger. Screws can

be removed by reversing the motor.

Overloading

Continuous overloading may cause permanent damage

to tool or battery pack.

LIMITED WARRANTY

USA & CANADA

This MILWAUKEE power tool* is warranted to the original purchaser

from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which,

after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but

not limited to, carriage gears, chucks, brushes, cords, saw shoes,

blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers,

lifters, and bumper cover washers.

*This warranty does not cover battery packs or all power tools. Refer

to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171)

and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de

l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension

un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre su󰀩sant

et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et

doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si

possible, avant d’e󰀨ectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut

entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques qui

pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive. En

cas de contact accidentel, rincer immédiatement

les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes

ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à

130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter

le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

PERCEUSE/TOURNEVIS

Consignes de sécurité pour toutes les opérations

• Lorsque l'outil est utilisé pour un travail ris-

quant de mettre l'accessoire ou les boulons de

coupure en contact avec des ls électriques

cachés, le tenir par les surfaces de prise isolées.

L'accessoire ou les boulons de coupure se mettant

en contact avec un l « sous tension » pourront

faire que les pièces métalliques exposées de l'ou-

til « s'électrient » et électrocuter l'utilisateur.

Consignes de sécurité lors de l'utilisation de

forets longs

• Ne jamais l'utiliser à une vitesse supérieure à la

vitesse nominale maximale du foret. À vitesses

supérieures, c'est possible que le foret se torde

si on le laisse tourner librement sans faire aucun

contact avec la pièce de travail, en provoquant de

blessures physiques.

• Toujours commencer le perçage à vitesse faible,

avec le foret mis en contact avec la pièce. À

vitesses supérieures, c'est possible que le foret se

torde si on le laisse tourner librement sans faire au-

cun contact avec la pièce de travail, en provoquant

de blessures physiques.

• N'exercer de la pression que directement sur

le foret ; veuillez ne pas exercer une pression

excessive. Les forets peuvent se tordre, en pro-

voquant une rupture ou la perte de contrôle, ce qui

pourra ainsi causer des blessures physiques.

•

AVERTISSEMENT

Pour minimiser le risque

de blessures lorsque des

travaux sont faits dans des situations poussié-

reuses, utiliser une solution de dépoussiérage

conforme aux normes de l’OSHA d’après ses

instructions d’utilisation, ou bien porter une

protection respiratoire appropriée.

• Ne pas utiliser cet outil pour travailler sur des

produits ayant de l’amiante. Repérer la compo-

sition de la pièce à travailler avant de commencer

le travail. L’amiante ne doit être retiré que par un

professionnel qualié.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identification. Des informations importantes

y gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Lire le manuel d’utilisation

UL Listing Mark pour Canada

et États-unis

SPÉCIFICATIONS

No de Cat. ................................................. 3401-20

Volts.............................................................. 12 CD

Type de batterie ...........................................M12™

Type de chargeur ........................................M12™

Tr/min. à vide .................................... Basse 0 - 450

Haute 0 - 1 550

Capacitié

Acier..................................................13 mm (1/2")

Bois

Mèche plate ...............................32 mm (1-1/4")

Mèche hélicoïdale............................25 mm (1")

Scie-cloche ......................................51 mm (2")

Vis (dia.) .......................................13 mm (1/2")

Température ambiante de fonctionnement

recommandée ..........-18°C à 50°C (0°F à 125°F)

DESCRIPTION FONCTIONNELLE

1. Mandrin sans clé

2. Collier de sélection

couple

3. Sélecteur de vitesse

4. Indicateur de niveau

d'énergie

5. Crochet de ceinture

6. Poignèe

7. Gâchette

8. Commutateur de

commande

9. DEL

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur

spécié. Pour les instructions de charge spéci-

ques, lire le manuel d’utilisation fourni avec le

chargeur et les batteries.

Insertion / Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

de blessures, toujours

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque des travaux sont faits dans des situ-

ations poussiéreuses, utiliser une solution de

dépoussiérage conforme aux normes de l’OSHA

d’après ses instructions d’utilisation, ou bien

porter une protection respiratoire appropriée.

Indicateur de charge de la batterie

Pour déterminer l’autonomie de la batterie, allumez

l’outil. La jauge de carburant s’allume pendant 2-3

secondes. Lorsque moins de 10% de la charge

est laissée, une lumière sur la jauge de carburant

clignotera 4 fois.

Pour signaler la n de la charge, une lumière sur

la jauge de carburant clignotera 8 fois et l’outil ne

s’exécutera pas. Chargez le bloc-piles.

Si la batterie devient trop chaude, les voyants

de jauge de carburant clignoteront et l’outil ne

s’exécutera pas. Laissez la batterie refroidir.

Installation/Retrait des embouts

Toujours retirer la batterie avant d'insérer ou de

retirer un embout. Choisir un embout dont le type et

la taille conviennent au type de vis utilisé.

Votre outil sans l est équipé d'un verrouillage de broche.

Le mandrin peut être serré avec une seule main, ce

qui accroît la force de saisie sur le foret ou la mèche.

1. Pour ouvrir les mors du mandrin, tournez le man-

chon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond dans le

mandrin. Centrez le foret dans les mâchoires du

mandrin et levez-le à environ 2 mm (1/16") du

fond.

Lors de l'utilisation d'embouts de tournevis,

insérez l'embout suffisamment loin pour que

les mâchoires du mandrin saisissent la portion

hexagonale de l'embout.

2. Pour fermer les mors du mandrin, tournez le

manchon dans le sens horaire. L'embout est xé

solidement lorsque le mandrin fait un bruit de

cliquetis et que le manchon ne peut plus pivoter.

3. Pour enlever l'embout, tournez le manchon dans

le sens antihoraire.

REMARQUE : Un bruit de cliquetis est normal lors de

l'ouverture ou de la fermeture du mandrin. Ce bruit

fait partie de la fonction de verrouillage et n'indique

aucun problème de fonctionnement du mandrin.

Sélection de la fonction

de perçage ou de vissage

1. Pour utiliser le mode de perçage,

tourner le collier du couple de ser-

rage de sélection jusqu'à ce que le

symbole du perçage soit aligné

avec la èche.

2. Pour utiliser le mode de vissage,

tourner le collier du couple de ser-

rage de sélection de l'embrayage

jusqu'à ce que le réglage d'embray-

age désiré soit aligné avec la

èche.

S'il est réglé adéquatement,

l'embrayage glisse au couple

approprié et évite à l'utilisateur

d'enfoncer excessivement les vis

dans di󰀨érents matériaux et d'endommager les

vis ou l'outil.

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du

moteur. Laisser l'outil s'arrêter complètement avant

de changer de vitesse. Voir « Applications » pour les

vitesses recommandées dans diverses conditions.

1. Pour la vitesse lente,

pousser le sélecteur de

vitesse pour afficher le

« 1 ».

2. Pour la vitesse rapide,

pousser le sélecteur de

vitesse pour a󰀩cher le « 2 ».

Utilisation du commutateur de commande

Il est possible de régler le commutateur dans trois po-

sitions : marche avant, marche arrière et verrouillage.

En raison d’un mécanisme de verrouillage, le com-

mutateur ne peut être réglé que lorsque la commande

MARCHE / ARRÊT n’est pas enfoncée. Toujours

laisser le moteur parvenir à s’arrêter complètement

avant d’utiliser le commutateur de commande, ceci

pour éviter que l’outil subisse des dommages.

Pour avoir une rotation en avant (à droite), pousser le

commutateur de commande au côté droit de l’outil.

Vérier le sens de rotation avant de procéder à

utiliser le produit.

Pour avoir une rotation à l’inverse (à gauche),

pousser le commutateur de commande au côté

gauche de l’outil. Vérier le sens de rotation avant

de procéder à utiliser le produit.

Pour verrouiller la gâchette, pousser le commuta-

teur de commande au centre. La gâchette ne fonc-

tionnera pas lorsque le commutateur de commande

est en position centrale de verrouillage. Toujours

verrouiller la gâchette ou retirer le bloc-piles à chaque

fois que l’outil n’est pas utilisé.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la

poignée(s) et tirer sur la détente.

REMARQUE : Un voyant à DEL s’allumera

lorsqu’on appuie sur la gâchette et s’éteindra un

peu de temps après qu’elle ait été relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente

en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la gâchette. S’assurer

que l’outil parvienne à s’arrêter complètement

avant de le déposer.

Protection de la batterie

L'outil est doté d'un circuit intelligent qui permet

d'évaluer l'appel de courant, la température et les

chutes de tension an d'éviter les dommages à la

batterie et de prolonger sa durée de vie.

Lors de situations de coincement ou de blocage

impliquant un couple très élevé, ou lors d'un court

circuit, des situations qui engendrent un important

appel de courant, l'indicateur de charge de la batterie

met à feu une lumière, et l'outil s'éteindra. Pour le

réinitialiser, relâcher la gâchette.

Dans des conditions de fonctionnement extrêmes, la

température interne de la batterie peut devenir très

élevée. Si cela se produit, l'indicateur de charge de la

batterie met à feu une lumière et la batterie s'éteint.

APPLICATIONS

AVERTISSEMENT

Pour minimiser les risques

d’explosion, choc élec-

trique et dommages à la propriété, inspectez

toujours l’aire de travail pour y déceler les ls

électriques ou les tuyaux avant d’entreprendre

le forage.

Perçage du bois, des matériaux

synthétiques et du plastique

Lorsque vous percez du bois, des matériaux syn-

thétiques et du plastique, faire tourner le collier de

sélection jusqu'à ce que le symbole perforateur

apparaisse. Démarrez lentement la perceuse et aug-

mentez graduellement la vitesse à mesure que vous

percez. Lors du perçage dans le bois, utilisez des

mèches ou des forets hélicoïdaux. Utilisez toujours

des forets ou des mèches bien a󰀨ûtés. Lorsque vous

utilisez des forets hélicoïdaux, retirez-les fréquem-

ment du trou pour enlever les copeaux des goujures.

An de réduire les risques d'éclatement, appuyez la

pièce sur un morceau de bois de rebut. Sélection-

nez des vitesses lentes pour le perçage de matières

plastiques qui ont un point de fusion assez bas.

Perçage dans du métal

Lors du perçage dans du métal, faire tourner le collier

de sélection jusqu'à ce que le symbole perforateur

apparaisse. Utilisez des forets hélicoïdaux à

haute vitesse en acier ou des scies-cloches. Utilisez

un centrage au pointeau dans le trou de départ.

Lubriez les forets avec de l'huile de coupe lors du

perçage dans le fer ou l'acier. Utilisez un uide de

refroidissement lors du perçage de métaux non-

ferreux comme le cuivre, le laiton ou l'aluminium.

Calez le matériau pour éviter un coincement ou

une distorsion lors du débouchage de la coupe.

Enfonçage de vis et vissage d'écrou

Percez un trou pilote lorsque vous enfoncez des vis

dans des matériaux épais ou durs. Réglez le collier

sélecteur de couple à la position correcte et à une

vitesse lente. Utilisez le bon type et la bonne taille

d'embout de tournevis pour le type de vis utilisé.

Placez un foret pour tournevis dans la vis et le bout

de lavis sur la pièce à travaillez; appuyez fermement

avant d'appuyer sur la gâchette. Vous pouvez enlever

les vis en inversant le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l'outil ou

le bloc de piles en permanence.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des

travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute

autre réparation, contacter un centre de service

de MILWAUKEE.

Entretien de l’outil

Gardez ceci outil en bon état en adoptant un pro-

gramme d’entretien ponctuel. Inspectez l’outil pour

des questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute au-

tre condition qui peut a󰀨ecter le fonctionnement de

l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Faire

examiner et entretenir fréquemment l’outil, le bloc-

piles et le chargeur, d’après leur régime d’utilisation,

par un centre de service agréé pour que vous jouis-

siez d’un fonctionnement approprié.

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT

Pour minimiser les risque

de blessures et de dom-

mages, n'immergez jamais un outil, la batterie ou

le chargeur et ne laissez pas de liquide s'y inl-

trer.

Nettoyage

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et ex-

emptes d’huile ou de graisse. Le nettoyage doit

se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine,

les diluants à laque ou à peinture, les solvants

chlorés, l’ammoniaque et les détergents d’usage

domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine

uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d’autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Il est nécessaire de remplacer et d’entretenir fréquem-

ment les pièces de plusieurs outils électriques pour jouir de leur fonc-

tionnement optimal. Cette garantie ne couvre pas les cas de réparation

lorsque la vie utile normale de la pièce est épuisée, incluant, sans s’y

limiter, engrenages de chariot, les mandrins, les balais, les câbles,

les patins de scie, les brides de lame, les joints toriques, les embouts,

les butoirs, les lames d’entraînement, les pistons, les percuteurs, les

poussoirs et les rondelles de protection de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques.

Veuillez vous reporter aux autres garanties di󰀨érentes disponibles

pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée

à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement.

L’inscription de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre Service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde

todas las advertencias e instrucciones para

consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más

abajo se reere a su herramienta operada por con-

exión (cable) a la red eléctrica o por medio de una

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores

alejados mientras utiliza una herramienta

eléctrica. Las distracciones pueden ocasionar la

pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada

para el uso en exteriores disminuye el riesgo de

descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica

mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor

o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las her-

ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica. Si se

daña, asegúrese de que la herramienta eléctrica

sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la

herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y las supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es

adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de

la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

TALADRO/

DESTORNILLADOR

Instrucciones de seguridad para todas las

operaciones

• Sostenga la herramienta eléctrica de las super-

cies de sujeción aisladas al llevar a cabo una

operación en la que el accesorio de corte o su-

jetadores puedan hacer contacto con cableado

oculto. El contacto de los accesorios o sujetadores

de corte con un cable que conduzca electricidad

puede hacer que las partes metálicas de la her-

ramienta se electriquen y podría ocasionar una

descarga eléctrica al operador.

Instrucciones de seguridad al usar brocas largas

• Nunca opere a una velocidad mayor que la ve-

locidad máxima indicada para la broca. A veloci-

dades mayores, es probable que la broca se doble

si se le permite girar libremente sin contacto con la

pieza de trabajo, resultando en una lesión personal.

• Siempre empiece a perforar a velocidad baja y

con la punta de la broca en contacto con la pieza

de trabajo. A velocidades mayores, es probable que

la broca se doble si se le permite girar libremente

sin contacto con la pieza de trabajo, resultando en

una lesión personal.

• Aplique presión únicamente en línea directa

con la broca y no intente aplicar una presión

excesiva. Las brocas pueden doblarse y provocar

que se rompan o se pierda el control, resultando en

una lesión personal.

•

ADVERTENCIA

Para reducir el riesgo de

lesión al momento de traba-

jar en situaciones de mucho polvo, use una

solución de extracción de polvo que cumpla con

las normas de la OSHA de acuerdo con sus in-

strucciones de uso o bien, use una protección

respiratoria adecuada.

• No use esta herramienta para trabajar con

productos que contienen asbesto. Determine

la composición de la pieza de trabajo antes de

empezar a trabajar. Sólo un profesional calicado

debe quitar el asbesto.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o

no están presentes, comuníquese con un centro de

servicio MILWAUKEE para obtener un reemplazo.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños re-

productivos. Algunos ejemplos de estos químicos

son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Leer el manual del operador

UL Listing Mark para

Canadá y Estados Unidos

DESCRIPCION FUNCIONAL

1. Mandril sin chaveta

2. Apriete el collarín

selector

3. nterruptor de

selección de velocidad

4. Indicador de carga

5. Crochet de ceinture

6. Mango

7. Gatillo

8. Interruptor de control

9. LED

Instalación/remoción de brocas

Antes de introducir o retirar las brocas, siempre se

debe retirar la batería. Seleccione la broca del estilo

y el tamaño adecuados para el tipo de tornillo que

está usando.

Su herramienta inalámbrica está equipada con un

bloqueo del vástago. El portabrocas puede apretarse

con una mano, creando fuerzas de sujeción más

altas en la broca.

1. Para abrir las mordazas del portabrocas, gire el

anillo en dirección antihoraria.

Si se usan brocas para taladrar, deje que la broca

toque el fondo del portabrocas. Centre la broca en

las mordazas del portabrocas y súbala aproxima-

damente 2 mm (1/16") del fondo.

Si se usan brocas con destornillador, introduzca la

broca lo suciente para que las mordazas sujeten

la sección hexagonal de la broca.

2. Para cerrar las mordazas del portabrocas, gire el

anillo en dirección horaria. La broca queda ase-

gurada cuando el portabrocas hace un sonido de

matraca y no es posible hacer girar más el anillo.

3. Para sacar la broca, gire el anillo en dirección

antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es

posible que se oiga un ruido de matraca. Este ruido

es parte del dispositivo de bloqueo y no indica un

problema en el funcionamiento del portabrocas.

Cómo seleccionar el modo

taladro o destornillador

1. Para usar el modo taladro, rote el

anillo para protección de en-

granajes hasta que el símbolo

de taladro aparezca alineado con

la echa.

2. Para usar el modo destornilla-

dor, rote el anillo para protección

de engranajes hasta que el símbolo

de destornillador aparezca alin-

eado con la echa.

El embrague ajustable, cuando

está bien ajustado, patinará al par

de torsión preestablecido para

impedir que el tornillo entre de-

masiado en diferentes materiales y para impedir

dañar el tornillo o la herramienta.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento

del motor. Deje que la herramienta se detenga por

completo antes de cambiar velocidades. Consulte

"Aplicaciones" para las velocidades recomendadas

para varias situaciones.

1. Para seleccionar la velo-

cidad baja, empuje el se-

lector para mostrar el "1".

2. Para seleccionar la ve-

locidad alta, empuje el

selector para mostrar el

"2".

Uso del interruptor de control

El interruptor de control se puede congurar en

tres posiciones: avance, retroceso y bloqueo.

Debido a un mecanismo de bloqueo, el interruptor

de control solo se puede ajustar cuando el inter-

ruptor de ENCENDIDO/APAGADO no está presio-

nado. Siempre permita que el motor se detenga por

completo antes de usar el interruptor de control.

ESPECIFICACIONES

Cat. No.. .................................................... 3401-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

RPM ..................................................... Baja 0 - 450

Alta 0 - 1 550

Capacidades

Acero ................................................13 mm (1/2")

Madera

Broca Plana ................................32 mm (1-1/4")

Broca de Berbiquí .............................25 mm (1")

Broca Hueca Cilíndrica de Bordes ...51 mm (2")

Tornillos (dia.) ................................13 mm (1/2")

Temperatura ambiente recomendada

para operar ...............-18°C a 50°C (0°F a 125°F)

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con la cargador y la batería.

Inserta/Quita la batería

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

OPERACIÓN

ADVERTENCIA

Con el n de minimizar el

riesgo de lesiones, siempre

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI

Z87.1.

Al momento de trabajar en situaciones de mucho

polvo, use una solución de extracción de polvo

que cumpla con las normas de la OSHA de acu-

erdo con sus instrucciones de uso o bien, use

una protección respiratoria adecuada.

Indicador de carga

Para determinar la cantidad de carga que queda

en la batería, encienda la herramienta. El medidor

de combustible se iluminará durante 2-3 segundos.

Cuando se deja menos del 10% de carga, 1 luz en el

medidor de combustible parpadeará 4 veces.

Para indicar el nal de la carga, 1 luz en el medidor

de combustible parpadeará 8 veces y la herramienta

no funcionará. Cargue el paquete de baterías.

Si la batería se calienta demasiado, las luces del me-

didor de combustible parpadearán y la herramienta

no funcionará. Deje que la batería se enfríe.

Para la rotación hacia adelante (en el sentido de

las agujas del reloj), presione el interruptor de

control desde el lado derecho de la herramienta.

Verique la dirección de rotación antes de usar.

Para la rotación inversa (en sentido contrario a

las agujas del reloj), presione el interruptor de con-

trol desde el lado izquierdo de la herramienta.

Verique la dirección de rotación antes de usar.

Para bloquear el gatillo, empuje el interruptor de

control a la posición central. El gatillo no funcionará

mientras el interruptor de control esté en la posición

de bloqueo central. Siempre bloquee el gatillo o ex-

traiga el paquete de baterías antes de realizar tareas

de mantenimiento, cambiar accesorios, almacenar

la herramienta y en cualquier momento en que la

herramienta no esté en uso.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango(s)

rmemente y apriete el gatillo.

NOTA: Se enciende una luz LED cuando se

oprime el gatillo y se apagará rápidamente

después de liberar el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete

el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Asegúrese de que la herramienta se detenga por

completo antes de bajarla.

Protección de la batería

Para proteger la batería de daños y extender su

duración, el circuito inteligente de la herramienta

monitorea el consumo de corriente, la temperatura

y las caídas de voltaje.

En situaciones con una fuerza de torsión demasiado

alta, agarrotamiento, paros y cortocircuitos que

causen un alto consumo de corriente, el indicador

de carga se encenderá, y después se apagará. Para

reajustarla, suelte el gatillo.

En situaciones extremas, es posible que la tempera-

tura interna de la batería aumente excesivamente.

Si esto sucede, el indicador de carga se encenderá

y la batería se apagará.

APLICACIONES

ADVERTENCIA

Para reducir el riesgo de

electrocución, antes de tal-

adrar o colocar tornillos verique que en el área

de trabajo no hayan tuberías o cables ocultos.

Taladrado en madera, materiales

compuestos y plásticos

Cuando taladre en madera, materiales compuestos

y plásticos, seleccione el modo que perfora

. Comience a taladrar a una velocidad lenta y au-

mente la velocidad gradualmente conforme taladra.

Cuando taladre en madera, use brocas de berbiquí

para madera o brocas helicoidales. Siempre use

brocas aladas. Cuando use brocas helicoidales, tire

de la broca hacia fuera del oricio para eliminar las

rebabas de las estrías de la broca. Para reducir la

producción de astillas, apoye el trabajo con una pieza

de material de desecho. Se recomienda seleccionar

velocidades lentas para plásticos con un punto de

derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que

perfora . Use brocas helicoidales de acero de alta

velocidad o brocas huecas cilíndricas de bordes.

Use un punzón central para perforar el orificio.

Lubrique las brocas para taladros con aceite para

corte cuando taladre en hierro o acero. Utilice un

refrigerante cuando taladre en metales no ferrosos

como cobre, latón o aluminio. Coloque un respaldo

en el material para evitar que se doble o distorsione

una vez realizada la operación.

Cómo colocar tornillos y tuercas

Perfore un oricio piloto cuando coloque tornillos

en materiales gruesos o duros. Coloque el collar

del selector de par torsor en la posición correcta y

ajuste la velocidad a "baja". Use el estilo y tamaño

de destornillador de berbiquí correcto para el tipo de

tornillo que está utilizando. Con el destornillador de

berbiquí en el tornillo, coloque la punta del tornillo

en la pieza de trabajo y aplique presión rmemente

antes de oprimir el gatillo. Los tornillos pueden ex-

traerse colocando el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño per-

manente a la herramienta o a la batería.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la batería, el cargador

o la herramienta, salvo que así lo indiquen estas

instrucciones. Comuníquese con un centro de

servicio de MILWAUKEE para todas las demás

reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga esta herramienta en buenas condicio-

nes. Inspeccione la herramienta para problemas

como ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra

condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de

Servicio MILWAUKEE para reparación. Solicite que

un centro de servicio autorizado revise y dé manten-

imiento con frecuencia a la herramienta, la batería y

el cargador, de acuerdo con su patrón de uso, con

el n de garantizar que funcionen correctamente.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta

no trabaja correctamente, regrésela, con el cargador

y la batería, a un centro de servicio MILWAUKEE.

ADVERTENCIA

Para reducir el riesgo de le-

siones y personales y daños,

nunca la sumerja una herramienta en líquidos ni

permita que estos uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

PN0002389d1 961015553-01(B)

10/24 Printed in

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

caseros que tengan amonia. Nunca use solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA -

E.U.A. Y CANADÁ

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado

MILWAUKEE, de que no tenga material y mano de obra defectuosos.

Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario. Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una

estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo

rendimiento Esta garantía no cubre la reparación cuando el uso

normal ha agotado la vida útil de una pieza, incluyendo, entre otros,

engranajes del carrito, mandriles, cepillos, cables, zapatas de sierra,

abrazaderas de hoja, juntas tóricas, sellos, protectores, hojas de ac-

cionamiento, pistones, herrajes, levantadores y arandelas de cubierta

de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están

disponibles para estos productos.

La vigencia de la garantía de la luz LED en la lámpara LED de trabajo

(49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma

que la vida útil del producto sujeto a las limitaciones anteriores. Si

la luz LED o el foco mejorado LED presentan fallas durante su suso

normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU

CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS

LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U

ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-

OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-

ACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña “Búsqueda de centro de servicio” en la sección de

Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.

com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 3401-20 M12 Subcompact Brushless 3/8" Drill/Driver

Product's Documents

Manual PN-00-02389d1

Specifications

Milwaukee 3401-20 Questions and Answers
