8 Channel High Power Stereo sneaker Selector
PSS8EU-PSS8UK
Read all documentations carefully before operating the equipment.
Retain this manual for future reference.
Congratulations r purchasing the PSS88 Channel High Power Stereo Speaker
Selector. It lets you connect up to eight separate pairs of speakers to your stereo
receiver/amplier. The control center is especially convenient if you have speaker
sets in dierent rooms and want to turn them on and o independently.
You can enjoy the convenience and exibility oistening to multiple speaker pairs
simultaneously.

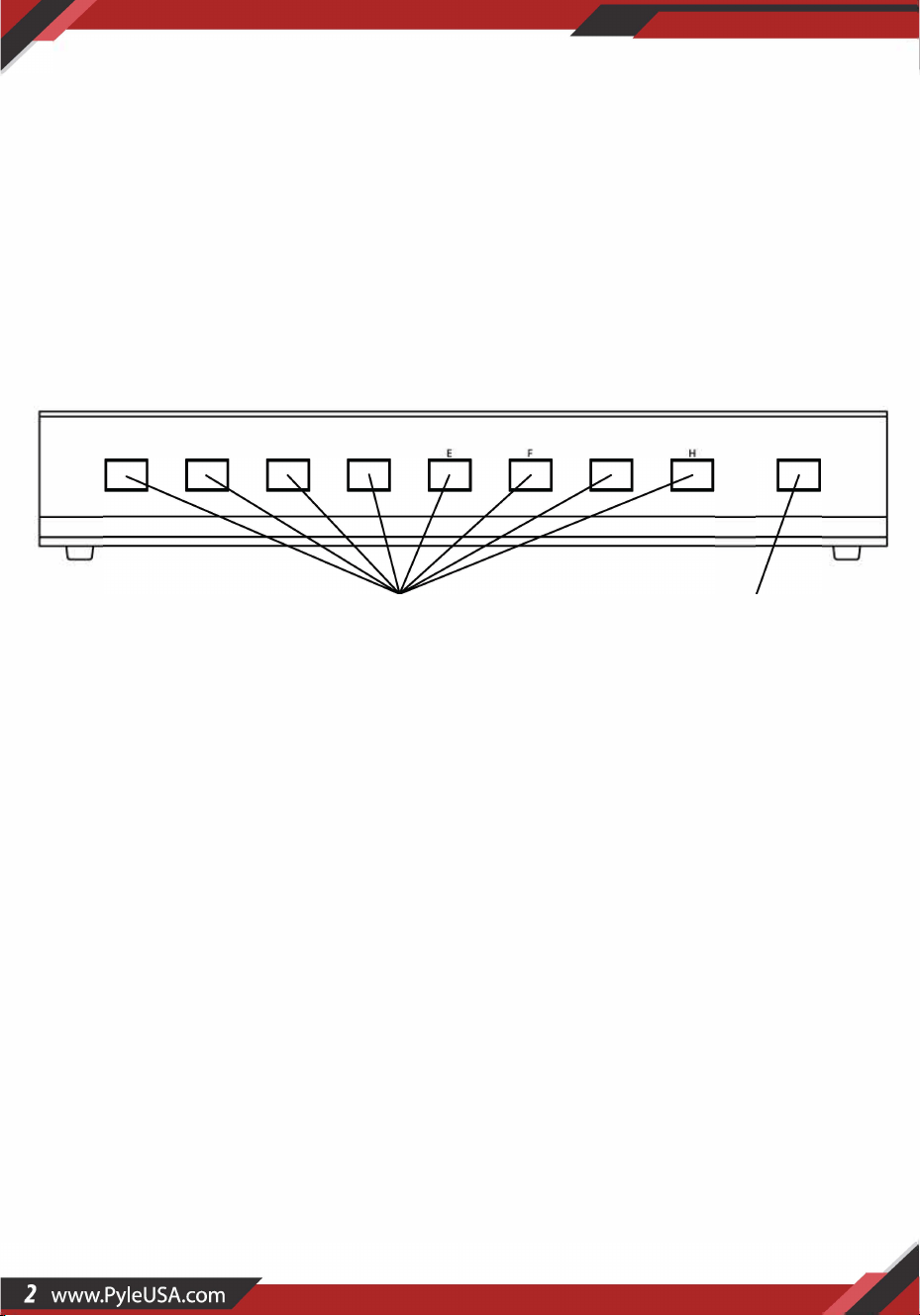

HIGH POWER STEREO SPEAKER CONTROL CENTER
A B
C
D
Terminal Buttons
G
PSSB
PRON
Protection Buttons
The control center lets you use one to eight sets of speakers at a time, and is
designed to operate with a stereo receiver/amplier that has a maximum of 100
watts per channel, and with speaker systems that have a minimum impedance of 8
ohms (see "Impedance Chart" on page 5)
PRRAONS
• Use the PYLE PRO Speaker Selectors only with ampliers rated at 100 watts per
channel or less.
• Your PYLE PRO Speaker Selector is designed to accept any size cable up to 14 gauge
non-terminated speaker wire. If you're using non-terminated speaker wire, do not
use any speaker wire that is larger than 14 gauge. The lower the gauge number, the
larger the cable (e.g., 12 gauge is larger in actual physical size than 14 gauge).
• Do not hook the outputs of one selector into the inputs of another speaker
selector together.

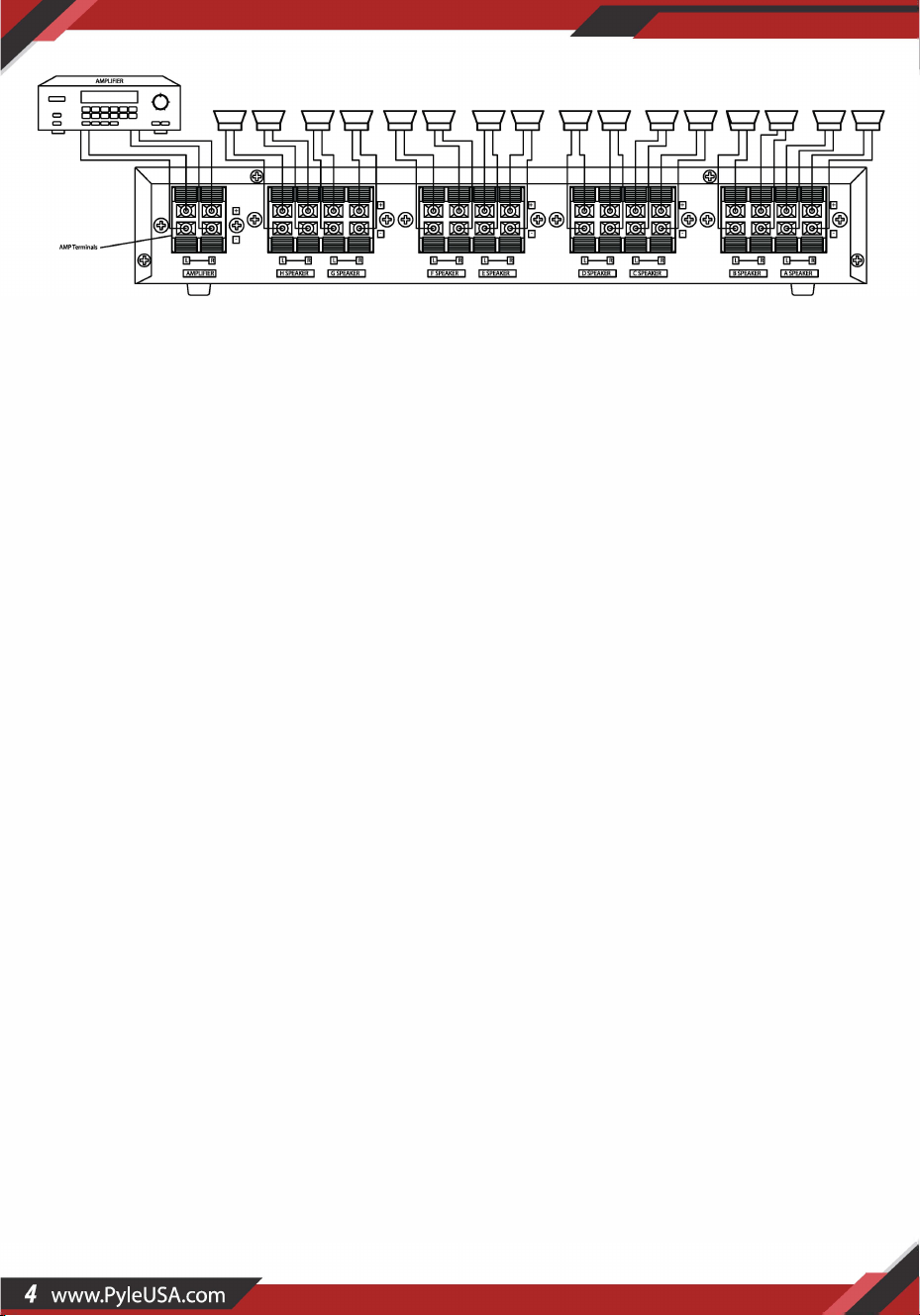

The control center divides the power from your receiver/amplier dierently to its
speaker terminals. (This is especially noticeable when you connect only one pair of
speakers. If you connect more than one pair of speakers, see "Impedance Chart" on
page 5 to selector the best terminals to connect.) For the best perrmance, make
the connections based on how frequently you use each set of speakers.
&cautions:
To avoid damaging your speakers or receiver/amplier:
• Be sure your receiver/amplier's power is turned o bere you make the
connections.
• Never let the speaker wire's bare ends touch each other or the adjacent terminals
on the control center.
• Do not connect more than one pair of sepakers to each set of terminals.

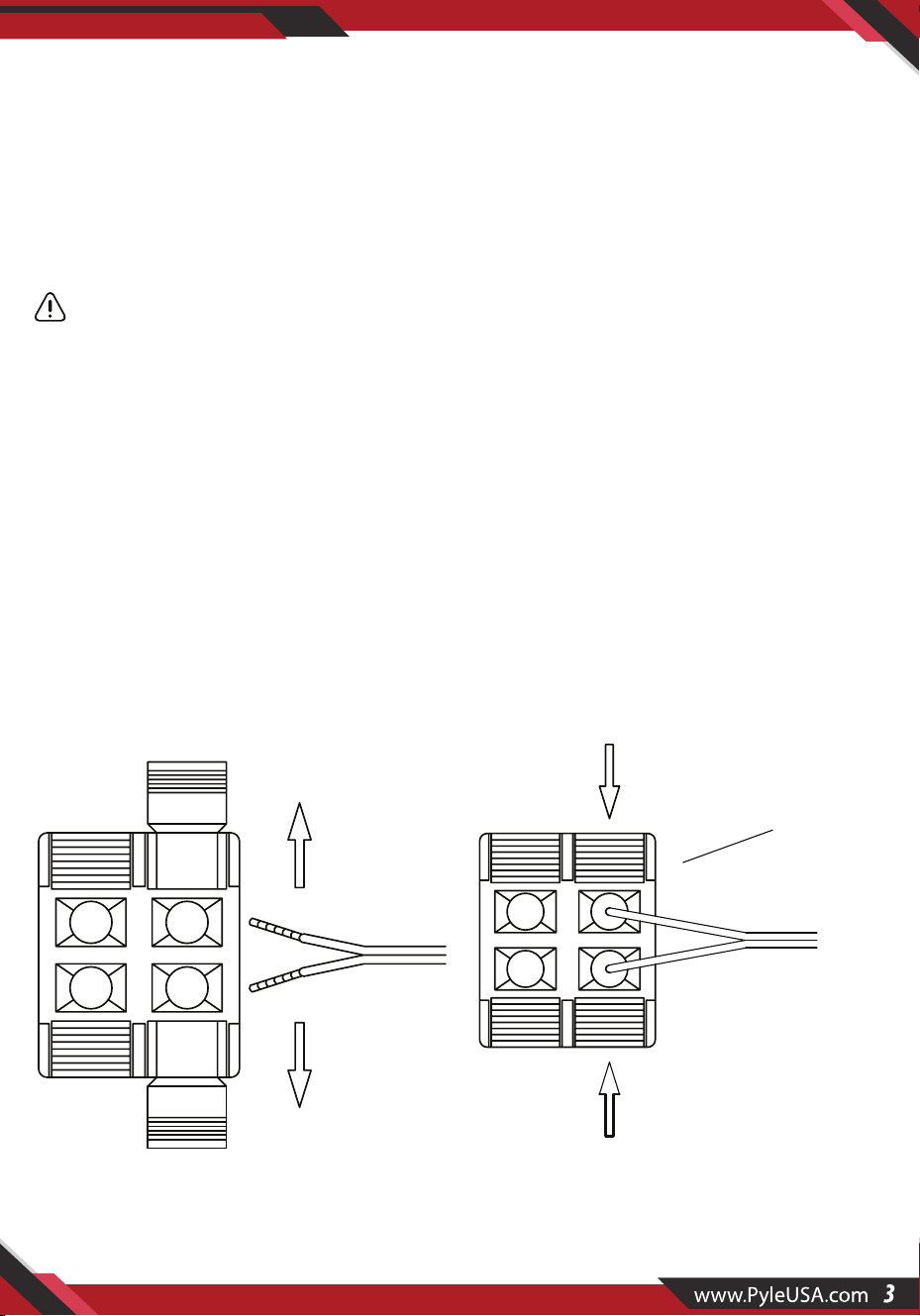

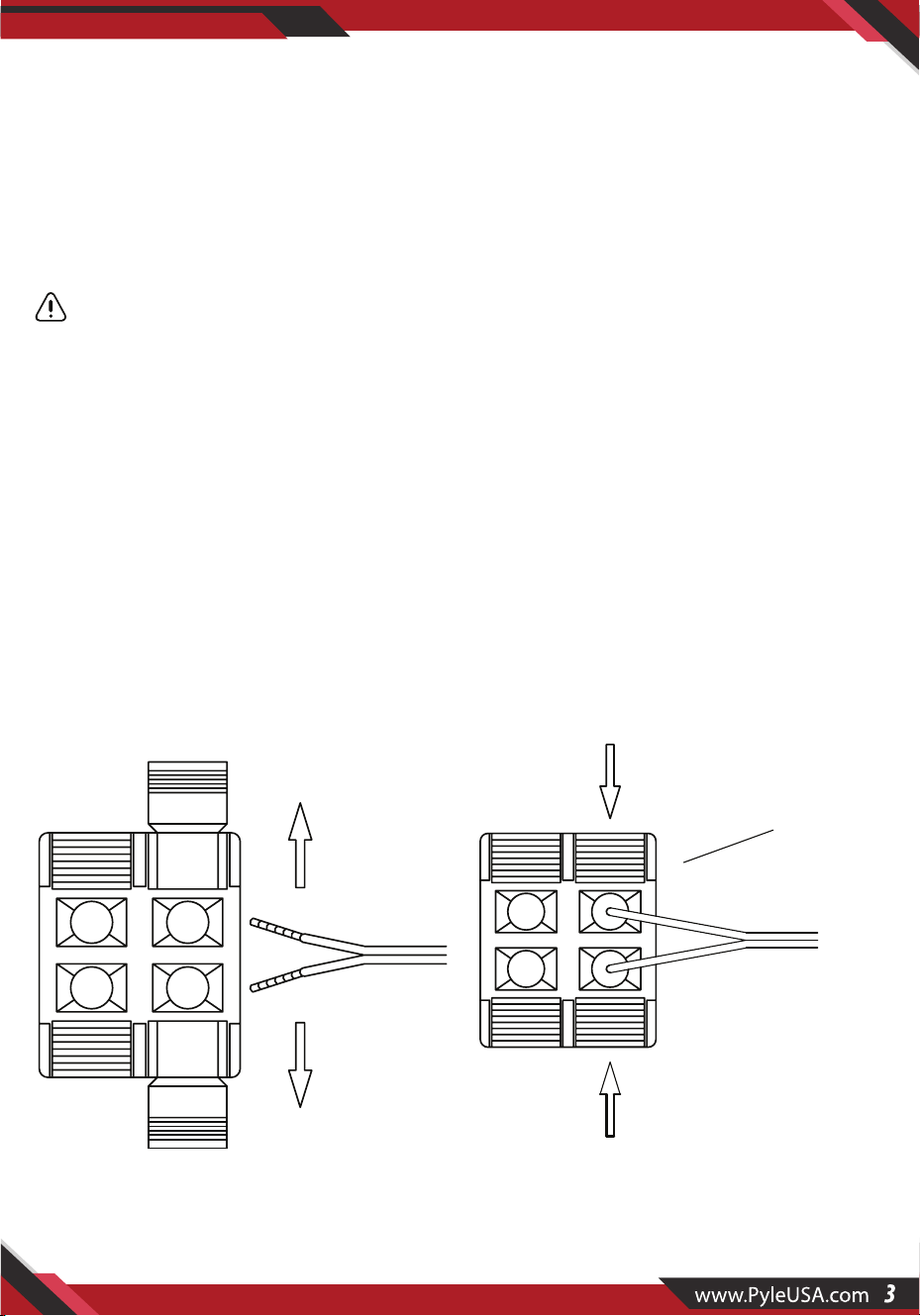

Press open the desired SPK terminals on the control center. Insert the speakers'
positive(+) wires in the positive (red) terminals, and negative(-) wires into the
nagative (black) terminals, according to the respective L (le) and R (right) terminals.
Then press the tabs to close them.
�

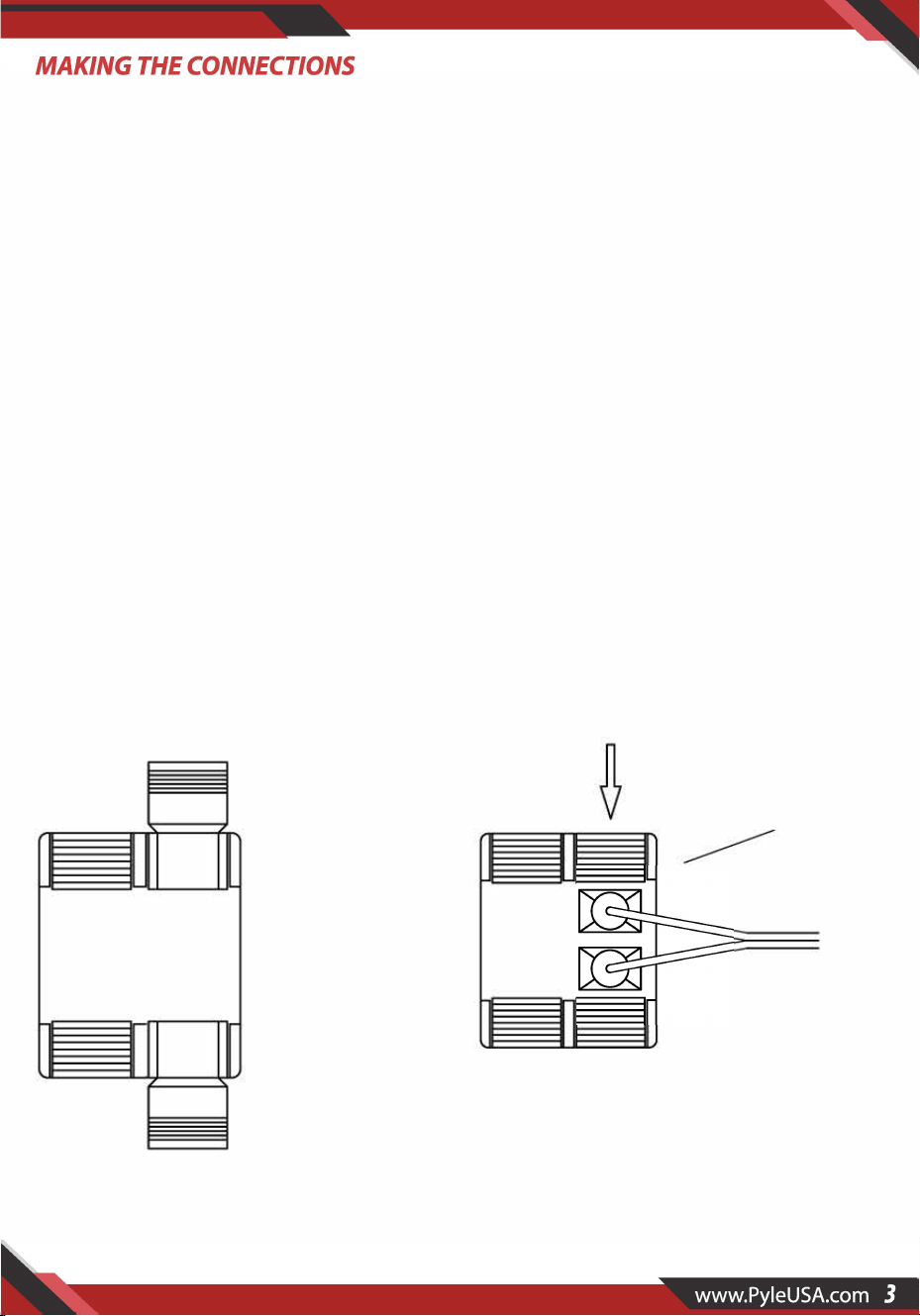

Speaker Terminals
I
�
�
Open
Close
Press open the AMP terminals on the control center, then insert your receiver/ampli
er's positive(+) wires into the positive (red) terminals, and negative(-) wires in the
nagative (black) terminals. Then press the tabs to close them.
Notes:
• If your receiver/amplier has more than one set of speaker terminal (A and B),
connect only one or the other to the control center.
• For the best results, we recommend 14-gauge, two conductor speaker wire (not
supplied) r most connections. If you plan to located the speakers further than 80
feet from the control center, use a heavier gauge of wire.
OPERAON
&cautions:
• To avoid damaging your receiver/amplier, set its volume to the lowest setting
bere changing the control center's settings.
• To turn on a pair of speakers connected to the control center, simply press in the
desired button. For example, to turn on the set of speakers connected to SPKA,
press A.
• To turn o a pair of speakers, press the button again so it is in the "out" position.
Note:
If no speakers are connected to a set of terminals, do not press in the corresponding
control button.

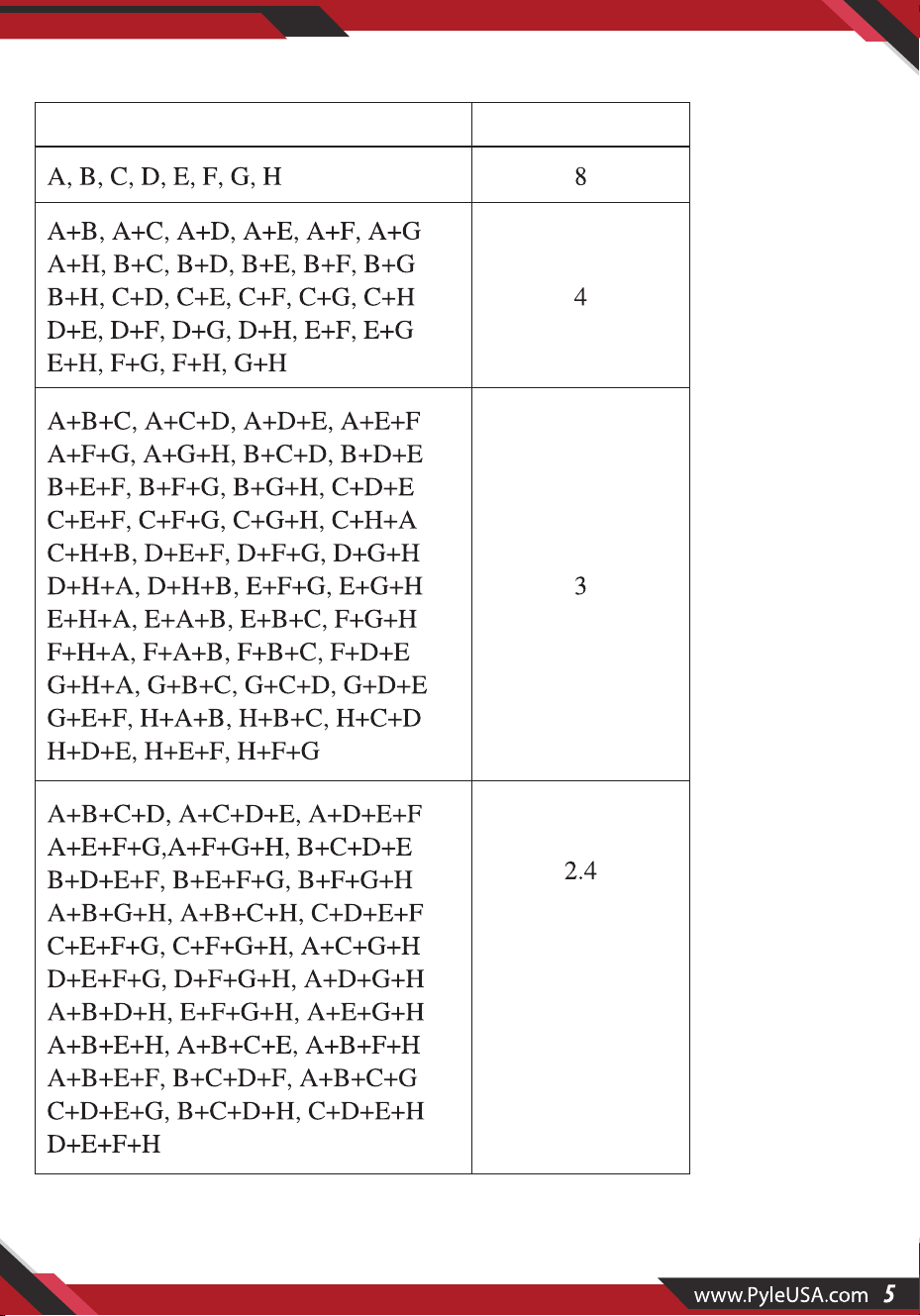

PNCE CHART
Impedance is a measurement of the load placed on your receiver/amplier by the
speakers. The load placed on your receiver/amplier from the control center will vary
depending on how many pairs of speakers you turn ON at one time, and on which
speakers you turn ON. The chart below shows the impedance r all possible
combinations of 8-ohm speakers.
Speaker Sets On
Impedance (Q)
A,B,C,D,E,F,G,H
8
A+B,A+C,A+D,A+E,A+F,A+G
A+H,B+C,B+D,B+E,B+F,B+G
B+H,C+D,C+E,C+F,C+G,C+H
4
D+E,D+F,D+G,D+H,E+F,E+G
E+H, F+G, F+H, G+H
A+B+C,A+C+D,A+D+E,A+E+F
A+F+G,A+G+H,B+C+D,B+D+E
B+E+F,B+F+G,B+G+H,C+D+E
C+E+F,C+F+G,C+G+H,C+H+A
C+H+B,D+E+F,D+F+G,D+G+H
D+H+A,D+H+B,E+F+G,E+G+H
3
E+H+A,E+A+B,E+B+C,F+G+H
F+H+A,F+A+B,F+B+C,F+D+E
G+H+A,G+B+C,G+C+D,G+D+E
G+E+F,H+A+B,H+B+C,H+C+D
H+D+E,H+E+F,H+F+G
A+B+C+D,A+C+D+E,A+D+E+F
A+E+F+G,A+F+G+H,B+C+D+E
B+D+E+F,B+E+F+G,B+F+G+H
2.4
A+B+G+H,A+B+C+H,C+D+E+F
C+E+F+G,C+F+G+H,A+C+G+H
D+E+F+G,D+F+G+H,A+D+G+H
A+B+D+H,E+F+G+H,A+E+G+H
A+B+E+H,A+B+C+E,A+B+F+H
A+B+E+F,B+C+D+F,A+B+C+G
C+D+E+G,B+C+D+H,C+D+E+H
D+E+F+H
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
• Multi-Channel High Powered Amplier
• Individual Speaker Volume Control
• Support o Stereo Ampliers
• Rugged & Durable Housing Construction, Cabinet Heatsink
• Control Powered 8 Channel Amplier
• Plug and Play Easy Install
• Up To 8 Separate Speakers Pair To Your Stereo System.
• Accepts Speaker Wires Up To 14-Gauge.
• Handles 100 Watts Per Channel With Speaker Systems That Have A Minimum
• Protection Circuitry Keeps It Running Smoothly
at's in the Box:
• Power Stereo Speaker Selector
Technical Specs:
• Power Output:8 x 25 Watts
• Minimum Impedance: 4 Ohms
• Frequency Response: 20Hz - 20KHz
• Speaker Terminal Wire Size: 14-22 gauge
•Max.Amplier Input: 1 00W RMS, 1 S0W G
•Max.Output per Speaker: 18W RMS, SOW AVG
• Dimensions 12.8" X 2.04" X 6.12" -inches
& This products can expose you to a chemical or group of checmicals, which
may include "Nickel Carbonate" which is known in the state of Calirnia to
cause cancer, birth defects, or other reproductive harm. For more in, go to
WARNING: https:/ /www
.
p65warning
s.ca.gov/.
PYLE
Pyle USA.com
Questions or Comments
We are here to help!
Phone: 1.718.535.1800
PyleUSA.com/ContactUs
Selector de altavoces estéreo de alta potencia de 8 canales
MANUAL DE USUARIO
PSS8EU-PSS8UK
Lea detenidamente toda la documentación antes de utilizar el equipo.
Conserve este manual para futuras consultas.
Felicitaciones por la compra del Selector de Altavoces Estéreo de Alta
Potencia PSS88. Permite conectar hasta ocho pares distintos de altavoces
al receptor/amplificador estéreo. El centro de control es especialmente
práctico si tiene altavoces en diferentes habitaciones y desea encenderlos
y apagarlos de forma independiente. Puede disfrutar de la comodidad y
flexibilidad de escuchar varios pares de altavoces al mismo tiempo.
Botones de terminal Botones de protección
El centro de control permite utilizar de uno a ocho juegos de altavoces a la
vez y está diseñado para funcionar con un receptor/amplificador estéreo
con un máximo de 100 vatios por canal y sistemas de altavoces con una I
mpedancia mínima de 8 ohmios (consulte "Tabla de impedancias" en la
página 5).
PREPARATIVOS
●Utilice los selectores de altavoces PYLE PRO únicamente con
amplificadores de 100 vatios por canal o menos.
●El selector de altavoces PYLE PRO está diseñado para aceptar
cualquier tamaño de cable de altavoz de hasta calibre 14. Si utiliza un
cable de altavoz sin terminal, no utilice un cable de altavoz de calibre
superior a 14. Cuanto menor sea el número de calibre, mayor será el
cable (por ejemplo, un cable de calibre 12 es mayor en tamaño físico
que uno de calibre 14).
●No conecte las salidas de un selector de altavoces a las entradas de
otro.
CENTRO DE CONTROL DE ALTAVOCES ESTÉREO DE ALTA POTENCIA
ESTABLECER CONEXIONES

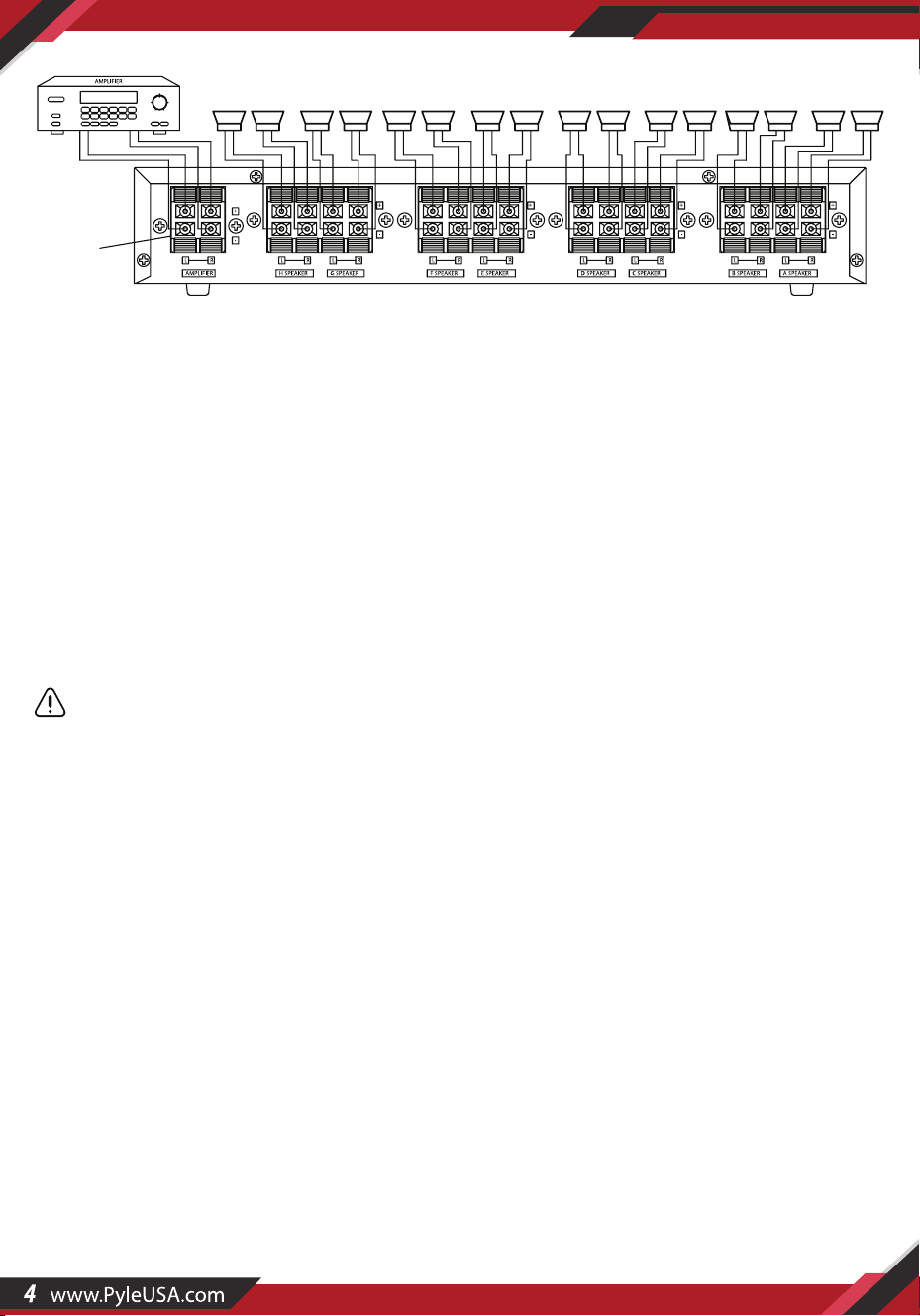

El centro de control distribuye la potencia del amplificador/receptor de forma
diferente entre los terminales de los altavoces. (Esto se nota especialmente
cuando sólo hay un par de altavoces conectados. Si va a conectar más de un par
de altavoces, consulte la "Tabla de impedancias" en la página 5 para seleccionar
los mejores terminales para conectar).
Para un óptimo rendimiento, las conexiones deben realizarse en función de la
frecuencia de uso de cada grupo de altavoces.
ADVERTENCIA:
Para evitar dañar los altavoces o el receptor/amplificador:
● Asegúrese de que el receptor/amplificador está apagado antes de realizar
cualquier conexión.
● No permita que los extremos pelados de los cables de los altavoces se toquen
entre sí o con los terminales adyacentes del centro de control.
● No conecte más de un par de altavoces a cada terminal.
Abra los terminales SPK deseados en el centro de control. Inserte los cables
positivos (+) del altavoz en los cables positivos (+) del altavoz en los terminales
positivos (rojos) y los cables negativos (-) en los terminales negativos (negros),
según sus respectivos terminales L (izquierdo) y R (derecho). A continuación,
presione las pestañas para cerrarlas.
Abrir
Cerrar
Terminales de altavoz
Terminales AMP
Pulse para abrir los terminales AMP del centro de control, luego inserte los
cables positivos (+) y negativo (-) del receptor/amplificador en los terminales
positivo (rojo) y negativo (-), luego pulse las pestañas para cerrarlos.
Notas:
● Si el amplificador/receptor tiene más de un juego de terminales de altavoz (A y B),
conecte sólo uno u otro al centro de control.
● Para obtener los mejores resultados, recomendamos utilizar un cable de altavoz
de dos hilos y calibre 14 (no suministrado) para la mayoría de las conexiones.
Si piensa colocar los altavoces a más de 80 pies del centro de control, utilice un
cable de mayor calibre.
OPERACIÓN
Advertencia:
●Para evitar dañar el receptor/amplificador, ponga el volumen al mínimo antes de
cambiar los ajustes en el centro de control.
●
Para encender un par de altavoces conectados al centro de control, basta con
pulsar el botón deseado. Por ejemplo, para encender los altavoces conectados al
SPK A, pulse A.
●Para apagar un par de altavoces, vuelva a pulsar el botón para que quede en la
posición "afuera".
Nota: Si no hay ningún altavoz conectado a un grupo de terminales, no pulse el
botón de control correspondiente.
GRÁFICO DE IMPEDANCIA
La impedancia es una medida de la carga impuesta al receptor/amplificador por los
altavoces. La carga impuesta al receptor/amplificador por el centro de control varía
en función del número de pares de altavoces encendidos al mismo tiempo. El gráfico
siguiente muestra la impedancia para todas las combinaciones posibles de altavoces
de 8 ohmios.
GRÁFICO DE IMPEDANCIA
Configuración de altavoces encendido
Impedancia (Q)
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Características:
● Amplificador multicanal de alta potencia
● Control de volumen de los altavoces individuales
● Soporte de dos amplificadores estéreo
● Construcción robusta y duradera de la carcasa, disipador térmico
de la carcasa
● Amplificador de 8 canales con fuente de alimentación de control
● Fácil instalación Conectar y Reproducir
● Hasta 8 altavoces independientes acoplados al sistema estéreo.
● Acepta cables de altavoz de hasta calibre 14.
● Admite 100 vatios por canal con sistemas de altavoces que tienen
un mínimo de A
● El circuito de protección garantiza un funcionamiento sin
problemas
Contenido del paquete:
● Selector de potencia para altavoces estéreo
Especificaciones técnicas:
● Potencia de salida: 8 x 25 vatios
● Impedancia mínima: 4 ohmios
● Respuesta en frecuencia: 20 Hz - 20 kHz
● Tamaño del cable de terminal de altavoz: calibre 14-22
● Entrada de Máxima del amplificador: 100W RMS, 150W AVG
● Salida máxima del altavoz: 18 W RMS, 50 W AVG
● Dimensiones 12.8¨ X 2.04¨ X 6.12¨ - pulgadas
Este producto puede exponerle a una sustancia o grupo de sustancias químicas,
que pueden incluir "carbonato de níquel", conocidas por el Estado de
California como causantes de cáncer, defectos de nacimiento u otros daños
reproductivos. Para más información, visite https://www.p65warnings.ca.gov/.
ADVERTENCIA:
LE
Pyle USA.com
Preguntas o comentarios
jEstamos aqui para ayudar!
Telefono: 1.718.535.1800
PyleUSA.com/ContactUs

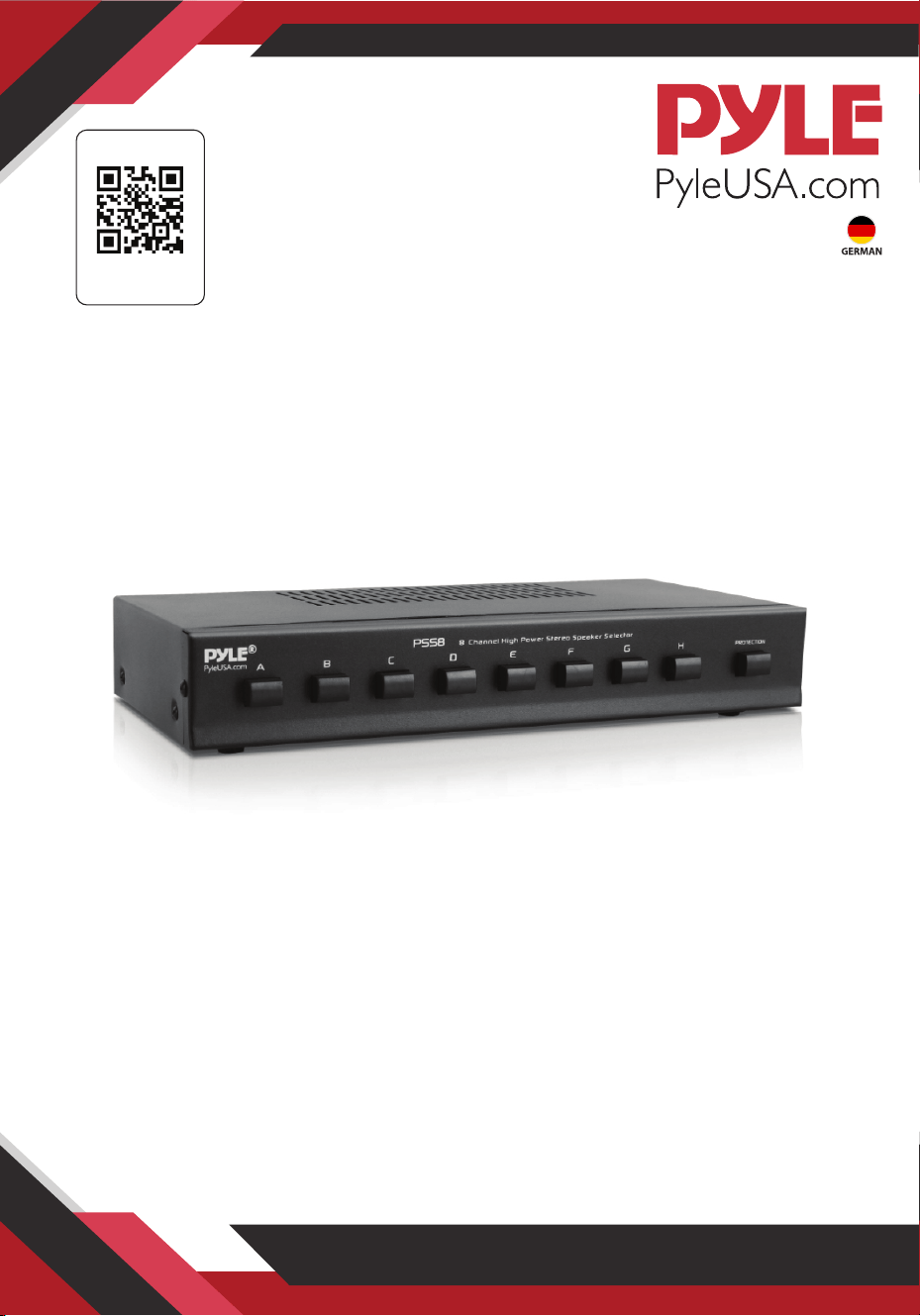

8-Kanal-Hochleistungs-Stereolautsprecher-Selektor
BEDIENUNGSANLEITUNG
PSS8EU-PSS8UK
Lisez attentivement toute la documentation avant d'utiliser l'appareil.
Conservez ce manuel pour toute référence ultérieure.
Nous vous félicitons d'avoir acheté le sélecteur d'enceintes stéréo haute
puissance PSS88. Il permet de connecter jusqu'à huit paires d'enceintes
distinctes à l'amplificateur/récepteur stéréo.
Le centre de contrôle est particulièrement pratique si vous avez des
enceintes dans différentes pièces et que vous souhaitez les allumer et les
éteindre indépendamment. Vous pouvez ainsi profiter du confort et de la
souplesse d'écoute de plusieurs paires d'enceintes en même temps.
Boutons de terminaux Boutons de protection
PRÉPARATIONS
● N'utilisez les sélecteurs d'enceintes PYLE PRO qu'avec des
amplificateurs de 100 watts par canal ou moins.
● Le sélecteur d'enceintes PYLE PRO est conçu pour accepter des câbles
d'enceintes de n'importe quelle taille jusqu'au calibre 14. Si vous utilisez
un câble d’enceinte sans terminal, n'utilisez pas de câble d’enceinte d'un
calibre supérieur à 14. Plus le numéro de calibre est bas, plus le câble
est gros (par exemple, un câble de calibre 12 est plus gros qu'un câble
de calibre 14).
● Ne connectez pas les sorties d'un sélecteur avec les entrées d'un autre
sélecteur d'enceintes.
Le centre de contrôle permet d'utiliser un à six ensembles d'enceintes à la
fois et est conçu pour fonctionner avec un récepteur/amplificateur stéréo
d'une puissance maximale de 100 watts par canal et des enceintes d'une
impédance minimale de 8 ohms (voir "Tableau des impédances"
à la page 5).
CENTRE DE CONTRÔLE DES HAUT-PARLEURS STÉRÉO HAUTE PUISSANCE
AVERTISSEMENT :
Pour éviter d'endommager les enceintes ou le récepteur/amplificateur :
● Assurez-vous que le récepteur/amplificateur est éteint avant d'effectuer les
connexions.
● Ne laissez pas les extrémités dénudées des câbles d’enceintes se toucher ou
toucher les bornes adjacentes du centre de contrôle.
● Ne connectez pas plus d'une paire d’enceintes à chaque borne.
Ouvrez les bornes SPK souhaitées sur le centre de contrôle. Insérez les fils positifs
(+) de l’enceinte dans les bornes SPK.
Insérez les fils positifs (+) des enceintes dans les bornes positives (rouges) et les
fils négatifs (-) dans les bornes négatives (noires), en fonction de leurs bornes
respectives L (gauche) et R (droite). Appuyez ensuite sur les languettes pour les
fermer.
Ouvert
Fermé
Bornes d'enceintes
ÉTABLIR DES LIENS
Le centre de contrôle répartit la puissance de l'amplificateur/récepteur
différemment pour les bornes des enceintes. (Ceci est particulièrement visible
lorsqu'une seule paire d'enceintes est connectée). Si vous connectez plus d'une
paire d'enceintes, consultez le "Tableau d'impédance" à la page 5 pour
sélectionner les meilleures bornes à connecter).
Pour des performances optimales, les connexions doivent être effectuées en
fonction de la fréquence d'utilisation de chaque groupe d’enceintes.
Terminales AMP
Appuyez sur pour ouvrir les bornes AMP du centre de contrôle, puis insérez
les fils positif (+) et négatif (-) du récepteur/amplificateur dans les bornes
positive (rouge) et négative (-), puis appuyez sur les languettes pour les fermer.
Notes :
● Si l'amplificateur/récepteur possède plus d'un jeu de bornes d'enceintes (A et B),
ne connectez que l'un ou l'autre au centre de contrôle.
● Pour de meilleurs résultats, nous recommandons d'utiliser un câble d’enceinte à
deux fils, de calibre 14 (non fourni) pour la plupart des connexions.
Si vous prévoyez de placer les enceintes à plus de 24 mètres du centre de
contrôle,
FONCTIONNEMENT
Attention :
GRAPHIQUE D'IMPÉDANCE
L'impédance est une mesure de la charge imposée au récepteur/amplificateur par les
enceintes.
La charge imposée au récepteur/amplificateur par le centre de contrôle varie en
fonction du nombre de paires d'enceintes allumées en même temps. Le graphique ci-
dessous montre l'impédance pour toutes les combinaisons possibles d'enceintes de
8 ohms.
Pour éviter d'endommager le récepteur/amplificateur, réglez le volume au minimum
avant de modifier les réglages du centre de contrôle.
Pour allumer une paire d'enceintes connectées au centre de contrôle, il suffit
d'appuyer sur la touche souhaitée. Par exemple, pour allumer les enceintes
connectées au SPK A, appuyez sur A.
Pour éteindre une paire d'enceintes, appuyez à nouveau sur la touche de manière à
ce qu'elle soit en position "out".
Remarque : Si aucune enceinte n'est connectée à un groupe de bornes, n'appuyez
pas sur la touche de commande correspondante.
GRAPHIQUE D'IMPÉDANCE
Configuration des enceintes
Impédance (Q)
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Caractéristiques :
● Amplificateur multicanal haute puissance
● Réglage du volume des différentes enceintes
● Prise en charge de deux amplificateurs stéréo
● Boîtier robuste et durable
● Amplificateur à 8 canaux avec alimentation de contrôle
● Installation facile, plug and play
● Jusqu'à 8 enceintes séparées couplées au système stéréo.
● Supporte les câbles d’enceinte jusqu'à un calibre de 14.
● Il supporte 100 watts par canal avec des systèmes d’enceinte
● Le circuit de protection assure un fonctionnement simple
Contenu du paquet :
● Sélecteur de puissance pour les enceintes stéréo
Caractéristiques techniques :
● Puissance de sortie : 8 x 25 watts
● Impédance minimale : 4 Ohm
● Réponse en fréquence : 20 Hz – 20 Khz
● Taille du câble de la borne d'enceinte : calibre 14-22
● Entrée de l'amplificateur max. Entrée de l'amplificateur : T00W
RMS, 150 W AVG
● Puissance maximale par enceinte Puissance des enceintes : 18
W RMS, 50 W AVG
● Dimensions 32,5 X 5 X 15,5 cm
Ce produit peut vous exposer à un produit chimique ou à un groupe de produits chimiques,
qui peut inclure le "carbonate de nickel", connu dans l'État de Californie pour provoquer
des cancers, des malformations congénitales ou d'autres troubles de la reproduction. Pour
plus d'informations, consultez le site https://www.p65warnings.ca.gov/.
AVERTISSEMENT :
LE
Pyle USA.com
Questions ou commentaires?
Nous sommes ici pour aider!
Phone: 1.718.535.1800
PyleUSA.com/ContactUs
Selettore di altoparlanti stereo a 8 canali ad alta potenza
MANUALE UTENTE
PSS8EU-PSS8UK
Leggere attentamente tutta la documentazione prima di utilizzare l'apparecchiatura.
Conservare questo manuale per future consultazioni.
Congratulazioni per aver acquistato il selettore di diffusori stereo ad alta potenza
PSS88, il selettore di diffusori stereo ad alta potenza. Consente di collegare al
ricevitore/amplificatore stereo fino a otto coppie separate di diffusori.
Il centro di controllo è particolarmente comodo se si dispone di diffusori in stanze
diverse e si desidera accenderli e spegnerli in modo indipendente. Si può godere
della comodità e della flessibilità di ascoltare più coppie di diffusori
contemporaneamente.
Pulsanti dei terminali Pulsanti di protezione
PREPARAZIONI
● Utilizzare i selettori di diffusori PYLE PRO solo con amplificatori da 100
watt per canale o meno.
● Il selettore di diffusori PYLE PRO è stato progettato per accettare cavi di
qualsiasi dimensione fino al calibro 14. Se si utilizza un cavo per diffusori
non terminato, non utilizzare alcun cavo per diffusori di calibro superiore
a 14. Più basso è il numero di calibro, più grande è il cavo (ad esempio,
il calibro 12 è più grande del calibro 14).
● Non collegare insieme le uscite di un selettore agli ingressi di un altro
selettore per diffusori.
Il centro di controllo consente di utilizzare da uno a sei set di diffusori alla
volta ed è stato progettato per funzionare con un ricevitore/amplificatore
stereo con un massimo di 100 watt per canale e con sistemi di diffusori
con un'impedenza minima di 8 ohm (vedere "Tabella delle impedenze"
a pagina 5).
CENTRO DI CONTROLLO DEGLI ALTOPARLANTI STEREO AD ALTA POTENZA
ATTENZIONE:
Aperto
Chiuso
Terminali dei diffusori
REALIZZAZIONE DEI COLLEGAMENTI
Il centro di controllo divide l'alimentazione del ricevitore/amplificatore in modo
diverso per i terminali dei diffusori. (Ciò è particolarmente evidente quando si
collega una sola coppia di diffusori). Se si collega più di una coppia di diffusori,
vedere "Tabella dell'impedenza" a pagina 5 per selezionare i terminali migliori da
collegare).
Per ottenere le migliori prestazioni, effettuare i collegamenti in base alla frequenza
di utilizzo di ciascun gruppo di diffusori.
Per evitare di danneggiare i diffusori o il ricevitore/amplificatore:
● Assicurarsi che il ricevitore/amplificatore sia spento prima di effettuare I
collegamenti.
● Non lasciare che le estremità nude dei cavi dei diffusori si tocchino tra loro o con
i terminali adiacenti del centro di controllo.
● Non collegare più di una coppia di diffusori a ciascun gruppo di terminali.
Aprire i terminali SPK desiderati sul centro di controllo. Inserire i fili positivi (+) dei
diffusori nei
positivo (+) dei diffusori nei terminali positivi (rossi) e i fili negativi (-) nei terminali
negativi (neri), in base ai rispettivi terminali L (sinistro) e R (destro). Quindi premere
le linguette per chiuderle.
Terminales AMP
Premere per aprire i terminali AMP sul centro di controllo, quindi inserire i fili
positivi (+) e negativi (-) del ricevitore/amplificatore nei terminali positivi (rossi)
e nei terminali negativi (-), quindi premere le linguette per chiuderli.
FUNZIONAMENTO
Attenzione:
GRAFICO DELL'IMPEDENZA
L'impedenza è una misura del carico imposto al ricevitore/amplificatore dai diffusori.
Il carico imposto al ricevitore/amplificatore dal centro di controllo varierà a seconda
di quante coppie di diffusori si accendono contemporaneamente e di quali diffusori
sono stati accesi. Il grafico seguente mostra l'impedenza per tutte le possibili
combinazioni di diffusori da 8 ohm.
Note:
● Se il ricevitore/amplificatore dispone di più di un gruppo di terminali per i diffusori (A
e B), collegare solo uno o l'altro al centro di controllo.
● Per ottenere risultati ottimali, si consiglia di utilizzare un cavo per diffusori a due
conduttori e calibro 14 (non fornito) per la maggior parte dei collegamenti.
Se si prevede di collocare i diffusori a una distanza di più di 24 metri dal centro di
controllo, utilizzare un cavo di calibro superiore.
Per evitare di danneggiare il ricevitore/amplificatore, impostare il volume al minimo
prima di modificare le impostazioni del centro di controllo.
Per accendere una coppia di diffusori collegati al centro di controllo, è sufficiente
premere il pulsante desiderato. Ad esempio, per accendere il gruppo di diffusori
collegati a SPK A, premere A.
Per spegnere una coppia di diffusori, premere nuovamente il pulsante in modo che
sia in posizione "out".
Nota: se ad un gruppo di terminali non è collegato alcun diffusore, non premere il
pulsante di controllo corrispondente.
GRAFICO DELL'IMPEDENZA
Set di diffusori su
Impedenza (Q)
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Caratteristiche:
● Amplificatore multicanale ad alta potenza
● Controllo del volume dei singoli altoparlanti
● Supporto di due amplificatori stereo
● Costruzione robusta e durevole dell'alloggiamento, dissipatore del
cabinet
● Amplificatore a 8 canali con alimentazione di controllo
● Facile installazione plug and play
● Fino a 8 altoparlanti separati accoppiati all'impianto stereo.
● Accetta cavi per altoparlanti fino al calibro 14.
● Gestisce 100 Watt per canale con sistemi di altoparlanti che
hanno un minimo
● Il circuito di protezione ne garantisce il funzionamento regolare
Contenuto della confezione:
● Selettore di potenza per diffusori stereo
Specifiche tecniche:
● Potenza di uscita: 8 x 25 Watt
● Impedenza minima: 4 Ohm
● Risposta in frequenza: 20Hz - 20KHz
● Dimensioni del cavo del terminale dell'altoparlante: calibro 14-22
● Ingresso amplificatore max. Ingresso amplificatore: T00W RMS,
150W AVG
● Uscita massima per diffusore Uscita per altoparlante: 18W RMS,
50W AVG
● Dimensioni 32,5 X 5 X 15,5 cm
Questo prodotto può esporre a una sostanza chimica o a un gruppo di sostanze chimiche,
che possono includere il "carbonato di nichel", noto nello stato della California per
causare cancro, difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni,
visitare il sito https://www.p65warnings.ca.gov/.
ATTENZIONE:
LE
Pyle USA.com
Domande o commenti
Siamo qui per aiutare!
Telefono: 1.718.535.1800
PyleUSA.com/ContactUs
8-Kanal-Hochleistungs-Stereolautsprecher-Selektor
BEDIENUNGSANLEITUNG
Besuche unsere
Webseite
SCAN MICH
PyleUSA.com
PSS8EU-PSS8UK
Lesen Sie alle Dokumentationen sorgfältig durch, bevor Sie die
Ausrüstung in Betrieb nehmen.
Herzlichen Glückwunsch zum Kauf des PSS8 8-Kanal-Hochleistungs-
Stereolautsprecher-Selektors. Er ermöglicht Ihnen, bis zu acht separate
Lautsprecherpaare an Ihren Stereoempfänger/Verstärker anzuschließen.
Das Steuerzentrum ist besonders praktisch, wenn Sie Lautsprechersets in
verschiedenen Räumen haben und diese unabhängig voneinander ein-
und ausschalten möchten.
Sie können den Komfort und die Flexibilität genießen, gleichzeitig mehrere
Lautsprecherpaare zu hören.
Terminaltasten Schutzknöpfe
VORBEREITUNGEN
• Verwenden Sie die PYLE PRO Lautsprecherselektoren nur mit
Verstärkern, die mit 100 Watt pro Kanal oder weniger bewertet sind.
• Ihr PYLE PRO Lautsprecherselektor ist so konzipiert, dass er jedes
Kabel bis zu 14 Gauge nicht terminierten Lautsprecherkabel akzeptiert.
Wenn Sie nicht terminiertes Lautsprecherkabel verwenden, benutzen Sie
kein Lautsprecherkabel, das größer als 14 Gauge ist. Je niedriger die
Gauge-Zahl, desto größer das Kabel (z. B. ist 12 Gauge tatsächlich
größer als 14 Gauge).
• Schließen Sie die Ausgänge eines Selektors nicht an die Eingänge eines
anderen Lautsprecherselektors an.
Das Steuerzentrum ermöglicht die Verwendung von einem bis acht
Lautsprechersets gleichzeitig und ist für den Betrieb mit einem
Stereoempfänger/Verstärker konzipiert, der maximal 100 Watt pro Kanal
leistet, und mit Lautsprechersystemen, die eine Mindestimpedanz von 8
Ohm aufweisen (siehe „Impedanzdiagramm“ auf Seite 5).
HOCHLEISTUNGS-STEREO-LAUTSPRECHER-STEUERZENTRUM
Vorsichtsmaßnahmen:
Ouvert
Fermé
Bornes d'enceintes
ANSCHLÜSSE HERSTELLEN
Das Steuerzentrum verteilt die Leistung von Ihrem Empfänger/Verstärker
unterschiedlich auf seine Lautsprecheranschlüsse. (Dies ist besonders auffällig,
wenn Sie nur ein Paar Lautsprecher anschließen. Wenn Sie mehr als ein Paar
Lautsprecher anschließen, sehen Sie auf Seite 5 im „Impedanzdiagramm“ nach,
um die besten Anschlüsse für die Verbindung auszuwählen.) Für die beste
Leistung stellen Sie die Verbindungen basierend darauf her, wie häufig Sie jedes
Lautsprecherset verwenden.
Um Ihre Lautsprecher oder den Empfänger/Verstärker nicht zu beschädigen:
• Stellen Sie sicher, dass der Strom Ihres Empfängers/Verstärkers ausgeschaltet
ist, bevor Sie die Verbindungen herstellen.
• Lassen Sie niemals die blanken Enden der Lautsprecherkabel sich berühren oder
die benachbarten Anschlüsse am Steuerzentrum berühren.
• Schließen Sie nicht mehr als ein Paar Lautsprecher an jedes Anschlusspaar an.
Drücken Sie, um die gewünschten SPK-Anschlüsse am Steuerzentrum zu öffnen.
Stecken Sie die positiven (+) Kabel der Lautsprecher in die positiven (roten)
Anschlüsse und die negativen (-) Kabel in die negativen (schwarzen) Anschlüsse,
entsprechend den jeweiligen L (links) und R (rechts) Anschlüssen. Drücken Sie
dann die Laschen, um sie zu schließen.
Terminales AMP
Drücken Sie, um die AMP-Anschlüsse am Steuerzentrum zu öffnen, und stecken Sie
dann die positiven (+) Kabel Ihres Empfängers/Verstärkers in die positiven (roten)
Anschlüsse und die negativen (-) Kabel in die negativen chwarzen) Anschlüsse.
Drücken Sie dann die Laschen, um sie zu schließen.
Hinweise:
• Wenn Ihr Empfänger/Verstärker mehr als einen Satz Lautsprecheranschlüsse (A
und B) hat, verbinden Sie nur den einen oder anderen mit dem Steuerzentrum.
• Für die besten Ergebnisse empfehlen wir 14-Gauge-Zweileiter-Lautsprecherkabel
(nicht im Lieferumfang enthalten) für die meisten Verbindungen. Wenn Sie planen,
die Lautsprecher weiter als 80 Fuß vom Steuerzentrum entfernt aufzustellen,
verwenden Sie ein stärkeres Kabel.
BETRIEB
Vorsichtsmaßnahmen:
IMPEDANZDIAGRAMM
Impedanz ist ein Maß für die Belastung, die Ihre Lautsprecher auf den
Empfänger/Verstärker ausüben. Die Belastung Ihres Empfängers/Verstärkers durch
das Steuerzentrum variiert je nach Anzahl der gleichzeitig eingeschalteten
Lautsprecherpaare und je nach den eingeschalteten Lautsprechern. Das
untenstehende Diagramm zeigt die Impedanz für alle möglichen Kombinationen von
8-Ohm-Lautsprechern.
• Um Ihren Empfänger/Verstärker nicht zu beschädigen, stellen Sie dessen
Lautstärke vor dem Ändern der Einstellungen am Steuerzentrum auf die niedrigste
Stufe.
• Um ein Paar Lautsprecher, das mit dem Steuerzentrum verbunden ist,
einzuschalten, drücken Sie einfach die gewünschte Taste. Um beispielsweise das
mit SPKA verbundene Lautsprecherset einzuschalten, drücken Sie A.
• Um ein Paar Lautsprecher auszuschalten, drücken Sie die Taste erneut, sodass sie
in der "aus"-Position ist.
Hinweis: Wenn keine Lautsprecher an einen Satz von Anschlüssen angeschlossen
sind, drücken Sie nicht die entsprechende Steuertaste.
IMPEDANZDIAGRAMM
Eingeschaltete Lautsprechersets
Impédance (Q)
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Merkmale:
• Mehrkanal-Hochleistungsverstärker
• Individuelle Lautsprecher-Lautstärkeregelung
• Unterstützung für zwei Stereo-Verstärker
• Robuste und haltbare Gehäusekonstruktion, Kühlkörpergehäuse
• Steuerung für 8-Kanal-Verstärker mit Leistungsantrieb
• Plug-and-Play für einfache Installation
• Anschluss von bis zu 8 separaten Lautsprecherpaaren an Ihr
Stereosystem möglich
• Akzeptiert Lautsprecherkabel bis zu 14 Gauge
• Verträgt 100 Watt pro Kanal bei Lautsprechersystemen mit einer
Mindestimpedanz
• Schutzschaltungen sorgen für reibungslosen Betrieb
Inhalt des Pakets:
• Power Stereo Lautsprecherwähler
Technische Daten:
• Leistungsabgabe: 8 x 25 Watt
• Mindestimpedanz: 4 Ohm
• Frequenzbereich: 20Hz - 20KHz
• Lautsprecheranschlussdrahtstärke: 14-22 Gauge
• Max. Verstärkereingang: 100W RMS, 150W AVG
• Max. Ausgang pro Lautsprecher: 18W RMS, 50W AVG
• Abmessungen: 32,5 cm x 5,2 cm x 15,5 cm
Dieses Produkt kann Sie Chemikalien oder einer Gruppe von Chemikalien aussetzen, zu
denen möglicherweise "Nickelkarbonat" gehört, das im Bundesstaat Kalifornien als
krebserregend, geburtsgefährdend oder als sonst schädlich für die Fortpflanzung bekannt
ist. Für weitere Informationen besuchen Sie https://www.p65warnings.ca.gov/.
WARNUNG:
PYLE
Pyle USA.com
Fragen oder Kommentare
Yard1m etmek i�in buraday1z!
Telen: 1.718.535.1800
PyleUSA.com/ContactUs
8-kanałowy selektor głoników stereo o duej mocy
INSTRUKCJA OBSŁUGI
PSS8EU-PSS8UK
Przed rozpoczęciem korzystania z urządzenia należy uważnie
przeczytać całą dokumentację.
Niniejszą instrukcję należy zachować na przyszłość.
Gratulujemy zakupu stereofonicznego selektora głośników dużej mocy
PSS88. Umożliwia on podłączenie do ośmiu oddzielnych par głośników do
amplitunera/wzmacniacza stereo.
Centrum sterowania jest szczególnie wygodne, jeśli masz głośniki w różnych
pomieszczeniach i chcesz je włączać i wyłączać niezależnie. Możesz cieszyć
się wygodą i elastycznością słuchania kilku par głośników jednocześnie.
Przyciski terminala Przyciski zabezpieczające
Centrum sterowania umożliwia jednoczesne korzystanie z jednego do sześciu
zestawów głośników i zostało zaprojektowane do współpracy z amplitunerem/
wzmacniaczem stereo o maksymalnej mocy 100 W na kanał i systemami
głośników o minimalnej impedancji 8 omów (patrz "Wykres impedancji" na
stronie 5).
PRZYGOTOWANIE
● Przełączników głośnikowych PYLE PRO należy używać wyłącznie ze
wzmacniaczami o mocy 100 W na kanał lub mniejszej.
● Przełącznik wyboru głośników PYLE PRO został zaprojektowany tak, aby
akceptować przewody o dowolnym rozmiarze do 14 gauge.
Jeśli używany jest niezakończony kabel głośnikowy, nie należy używać
kabla głośnikowego o przekroju większym niż 14. Im niższy numer
przekroju, tym większy kabel (np. 12-gauge jest większy niż 14-gauge).
● Nie należy łączyć wyjść jednego selektora z wejściami innego selektora
głośników.
CENTRUM STEROWANIA GŁOŚNIKAMI STEREO WYSOKIEJ MOCY
NAWIĄZYWANIE POŁĄCZEŃ
Centrum sterowania dzieli moc amplitunera/wzmacniacza w różny sposób dla
terminali głośnikowych. (Jest to szczególnie widoczne, gdy podłączona jest tylko
jedna para głośników). W przypadku podłączenia więcej niż jednej pary głośników,
patrz "Wykres impedancji" na stronie 5, aby wybrać najlepsze zaciski do
podłączenia).
Aby uzyskać najlepszą wydajność, należy wykonać połączenia zgodnie z
częstotliwością użytkowania każdej grupy głośników.
UWAGA:
Otwarte
Zamknięte
Zaciski głośnikowe
Aby uniknąć uszkodzenia głośników lub odbiornika/wzmacniacza:
● Przed wykonaniem połączeń należy upewnić się, że odbiornik/wzmacniacz jest
wyłączony.
●
Nie wolno dopuścić, aby gołe końce kabli głośnikowych stykały się ze sobą lub z
sąsiednimi zaciskami w centrum sterowania.
●Nie podłączaj więcej niż jednej pary głośników do każdego zestawu zacisków.
Naciśnij, aby otworzyć zaciski AMP na centrum sterowania, a następnie włóż
przewody dodatnie (+) i ujemne (-) odbiornika/wzmacniacza do zacisków dodatnich
(czerwonych) i ujemnych (-), po czym naciśnij wypustki, aby je zamknąć.
Terminales AMP
Naciśnij, aby otworzyć zaciski AMP na centrum sterowania, a następnie włóż
przewody dodatnie (+) i ujemne (-) odbiornika/wzmacniacza do zacisków
dodatnich (czerwonych) i ujemnych (-), po czym naciśnij wypustki, aby je zamknąć.
DZIAŁANIE
Uwaga:
WYKRES IMPEDANCJI
Impedancja jest miarą obciążenia odbiornika/wzmacniacza przez głośniki.
Obciążenie odbiornika/wzmacniacza przez centrum sterowania będzie się różnić w
zależności od tego, ile par głośników jest włączonych w tym samym czasie i które
głośniki są włączone. Poniższy wykres przedstawia impedancję dla wszystkich
możliwych kombinacji 8-omowych głośników.
Ważne:
Jeśli amplituner/wzmacniacz ma więcej niż jeden zestaw gniazd głośnikowych (A i B),
do centrum sterowania należy podłączyć tylko jedno z nich.
Aby uzyskać najlepsze wyniki, zalecamy użycie dwużyłowego, 14-żyłowego kabla
głośnikowego (brak w zestawie) do większości połączeń.
Jeśli planujesz umieścić głośniki w odległości większej niż 24 metry od centrum
sterowania, użyj przewodu o większym przekroju.
● Aby uniknąć uszkodzenia amplitunera/wzmacniacza, przed zmianą ustawień
centrum sterowania należy ustawić głośność na minimum.
● Aby włączyć parę głośników podłączonych do centrum sterowania, wystarczy
nacisnąć żądany przycisk. Na przykład, aby włączyć zestaw głośników
podłączonych do SPK A, należy nacisnąć przycisk A.
● Aby wyłączyć parę głośników, należy ponownie nacisnąć przycisk, tak aby znalazł
się w położeniu "out".
Uwaga: Jeśli do grupy zacisków nie są podłączone żadne głośniki, nie należy
naciskać odpowiedniego przycisku sterowania.
WYKRES IMPEDANCJI
Konfiguracja głośników
Impedancja (Q)
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Charakterystyka:
● Wielokanałowy wzmacniacz o dużej mocy
● Regulacja głośności poszczególnych głośników
● Obsługa dwóch wzmacniaczy stereo
● Solidna i trwała konstrukcja obudowy, radiator w obudowie
● 8-kanałowy wzmacniacz z zasilaczem sterującym
● Łatwa instalacja typu plug and play
● Do 8 oddzielnych głośników podłączonych do systemu stereo.
● Akceptuje kable głośnikowe do 14 gauge.
● Obsługuje 100 W na kanał z systemami głośników o minimalnej
mocy.
● Obwód zabezpieczający zapewnia płynne działanie
Zawartość opakowania:
● Przełącznik wyboru zasilania głośników stereo
Specyfikacje techniczne:
● Moc wyjściowa: 8 x 25 W
● Minimalna impedancja: 4 Ohm
● Pasmo przenoszenia: 20Hz - 20KHz
● Rozmiar kabla głośnikowego: 14-22 gauge
● Maks. wejście wzmacniacza Wejście wzmacniacza: T00W RMS,
150W AVG
● Maks. moc wyjściowa głośników Moc wyjściowa głośników: 18 W
RMS, 50 W AVG
● Wymiary 32,5 X 5 X 15,5 cm
OSTRZEŻENIE:
Ten produkt zawiera węglan niklu, o którym stan Kalifornia wie, że
stanu Kalifornia, że powoduje raka, wady wrodzone i inne uszkodzenia
uszkodzenia reprodukcyjne. Nie połykać.
Więcej informacji: www.P65warnings.ca.gov
LE
Pyle USA.com
Pytania lub komentarze
Jestesmy tutaj aby pomoc!
Telefon: 1.718.535.1800
PyleUSA.com/ContactUs
8 Kanallı Yüksek Güçlü Stereo Hoparlör Seçici
KULLANICI KILAVUZU
PSS8EU-PSS8UK
Ekipmanı çalıştırmadan önce tüm belgeleri dikkatlice okuyun.
Bu kılavuzu ileride başvurmak üzere saklayın.
PSS88 Kanallı Yüksek Güçlü Stereo Hoparlörü satın aldığınız için tebrikler
Seçici. Stereo alıcınıza/amplifikatörünüze sekiz adede kadar ayrı hoparlör çifti
bağlamanızı sağlar. Kontrol merkezi özellikle farklı odalarda hoparlör setleriniz
varsa ve bunları bağımsız olarak açıp kapatmak istiyorsanız kullanışlıdır.
Aynı anda birden fazla hoparlör çiftini dinlemenin rahatlığının ve esnekliğinin
keyfini çıkarabilirsiniz.
Koruma Düğmeleri
Kontrol merkezi aynı anda bir ila sekiz hoparlör seti kullanmanıza olanak
tanır ve kanal başına maksimum 100 watt olan bir stereo alıcı/amplifikatör
ve minimum 8 ohm empedansa sahip hoparlör sistemleri ile çalışmak üzere
tasarlanmıştır (bkz. "Empedans Tablosu", sayfa 5)
HAZIRLIKLAR
• PYLE PRO Hoparlör Seçicileri yalnızca kanal başına 100 watt veya daha
düşük değerde amplifikatörlerle kullanın.
• PYLE PRO Hoparlör Seçiciniz 14 ölçü sonlandırılmamış hoparlör kablosuna
kadar her boyutta kabloyu kabul edecek şekilde tasarlanmıştır.
Sonlandırılmamış hoparlör kablosu kullanıyorsanız, 14 ölçü 'den daha büyük
bir hoparlör kablosu kullanmayın. Gösterge numarası ne kadar düşükse,
kablo o kadar büyüktür (örneğin, 12 ölçü gerçek fiziksel boyutta 14 ölçü'den
daha büyüktür).
• Bir seçicinin çıkışlarını başka bir hoparlör seçicinin girişlerine birlikte
bağlamayın.
YÜKSEK GÜÇLÜ STEREO HOPARLÖR KONTROL MERKEZİ
Terminal Düğmeleri
BAĞLANTILARI KURMAK
Kontrol merkezi, alıcınızdan/amplifikatörünüzden gelen gücü hoparlör
terminallerine farklı şekilde böler. (Bu özellikle sadece bir çift hoparlör
bağladığınızda fark edilir. Birden fazla hoparlör çifti bağlarsanız, bağlanacak en iyi
terminalleri seçmek için sayfa 5'teki "Empedans Tablosu "na bakın). En iyi
performans için, bağlantıları her bir hoparlör setini ne sıklıkta kullandığınıza göre
yapın.
Dikkat:
Aç
Kapat
Hoparlör Terminalleri
Hoparlörlerinize veya alıcınıza/amplifikatörünüze zarar vermemek
için:
●Bağlantıları yapmadan önce alıcınızın/amplifikatörünüzün gücünün
kapalı olduğundan emin olun.
●Hoparlör kablolarının çıplak uçlarının birbirine veya kontrol
merkezindeki bitişik terminallere temas etmesine asla izin vermeyin.
● Her bir terminal setine birden fazla çift hoparlör bağlamayın.
Kontrol merkezi üzerindeki istenen SPK terminallerini bastırarak açın.
Hoparlörlerin pozitif (+) kablolarını pozitif (kırmızı) terminallere ve
negatif (-) kablolarını negatif (siyah) terminallere, ilgili L (sol) ve R (sağ)
terminallerine göre yerleştirin. Ardından kapatmak için tırnaklara basın.
Terminales AMP
Kontrol merkezindeki AMP terminallerini bastırarak açın, ardından alıcınızın/
amplifikatörünüzün pozitif (+) kablolarını pozitif (kırmızı) terminallere ve negatif
(-) kablolarını negatif (siyah) terminallere takın. Ardından kapatmak için
tırnaklara basın.
OPERASYON
Uyarılar:
EMPEDANS TABLOSU
Empedans, hoparlörler tarafından alıcınıza/amplifikatörünüze yerleştirilen yükün bir
ölçümüdür. Kontrol merkezinden alıcınıza/amplifikatörünüze binen yük, aynı anda kaç
çift hoparlörü AÇIK konuma getirdiğinize ve hangi hoparlörleri AÇIK konuma
getirdiğinize bağlı olarak değişecektir. Aşağıdaki tabloda 8 ohm hoparlörlerin tüm
olası kombinasyonları için empedans gösterilmektedir.
Notlar:
●Alıcınızda/amplifikatörünüzde birden fazla hoparlör terminali seti (A ve B) varsa,
kontrol merkezine yalnızca birini veya diğerini bağlayın.
●
En iyi sonuçlar için, 14- ölçü, iki iletkenli hoparlör kablosu (çoğu bağlantı için tedarik
edilmemiştir) öneririz. Hoparlörleri kontrol merkezinden 80 fitten daha uzağa
yerleştirmeyi planlıyorsanız, daha ağır bir kablo kullanın.
● Alıcınıza/amplifikatörünüze zarar vermemek için kontrol merkezinin ayarlarını
değiştirmeden önce ses seviyesini en düşük ayara getirin.
Kontrol merkezine bağlı bir çift hoparlörü açmak için istediğiniz düğmeye basmanız
yeterlidir. Örneğin, SPKA'ya bağlı hoparlör setini açmak için A düğmesine basın.
● Bir hoparlör çiftini kapatmak için düğmeye tekrar basarak "dışarı" konumuna getirin.
Not:
Bir terminal setine hiçbir hoparlör bağlı değilse, ilgili kontrol düğmesine basmayın.
EMPEDANS TABLOSU
Hoparlör Setleri Açık
Empedans
A+B+C+D+E,A+C+D+E+F
A+D+E+F+G,A+E+F+G+H
B+C+D+E+F,B+D+E+F+G
B+E+F+G+H,A+B+F+G+H
C+D+E+F+G,C+E+F+G+H
2
A+C+F+G+H,A+B+C+G+H
D+E+F+G+H,A+D+F+G+H
A+B+D+G+H,A+B+C+D+H
A+B+E+G+H,A+B+C+E+H
A+B+C+D+E+F,A+C+D+E+F+G
A+D+E+F+G+H,A+B+E+F+G+H
1.8
A+B+C+F+G+H,A+B+C+D+G+H
A+B+C+D+E+H
A+B+C+D+E+F+G
A+C+D+E+F+G+H
A+B+D+E+F+G+H
A+B+C+E+F+G+H
1.5
A+B+C+D+F+G+H
A+B+C+D+E+G+H
A+B+C+D+E+F+H
A+B+C+D+E+F+G+H
1.4
Özellikler:
● Çok Kanallı Yüksek Güçlü Amplifikatör
● Bireysel Hoparlör Ses Kontrolü
● İki Stereo Amplifikatör Desteği
● Sağlam ve Dayanıklı Gövde Yapısı, Kabin Soğutucu
● Kontrol Destekli 8 Kanallı Amplifikatör
● Tak ve Çalıştır Kolay Kurulum
● Stereo Sisteminize 8 Ayrı Hoparlör Eşleştirilebilir.
● 14- ölçüye Kadar Hoparlör Kablolarını Kabul Eder.
● Minimum Güçte Hoparlör Sistemleri ile Kanal Başına 100 Watt
● Koruma Devresi Sorunsuz Çalışmasını Sağlar
Kutu İçerisinde Ne Var?
● Güç Stereo Hoparlör Seçici
Teknik Özellikler:
● Güç Çıkışı: 8 x 25 Watt
● Minimum Empedans: 4 Ohm
● Frekans Tepkisi: 20Hz - 20KHz
● Hoparlör Terminali Tel Boyutu: 14-22 ölçü
● Maks. Amplifikatör Girişi: 100W RMS, 150W ORTALAMA
● Maks. Hoparlör Başına Çıkış: 18W RMS, 50W ORTALAMA
● Boyutlar 12,8" X 2,04" X 6,12" –inç
UYARI:
Bu ürün sizi, Kaliforniya eyaletinde kansere, doğum kusurlarına veya diğer
üreme zararlarına neden olduğu bilinen "Nikel Karbonat" içerebilecek bir
kimyasal maddeye veya kimyasal madde grubuna maruz bırakabilir. Daha fazla
bilgi için şu adrese gidin https://www.p65warnings.ca.gov/.
LE
Pyle USA.com
Pytania lub komentarze
Yard1m etmek i�in buraday1z!
Telefon: 1.718.535.1800
PyleUSA.com/ContactUs
