THE ARBOR PRESS

- 2 -

Warning-To reduce the risk of injury, the user must read the

instructions manual carefully.

Material under pressure could fly apart and cause impact

injuries. Always wear safety glasses when using this press.

This symbol, placed before a safety comment, indicates a kind

of precaution, warning, or danger. Ignoring this warning may

lead to an accident.

Keep hands and fingers away from the ram when applying

downward pressure to avoid pinching injuries.

SAFETY PRECAUTIONS

Read and understand the entire owner's manual before attempting assembly or

operation.

2. Read and understand the warnings in this manual. Failure to comply with all

of these warnings may cause serious injury.

3. Replace the warning labels if they become obscured or removed.

4. This arbor press is designed and intended for use by properly trained and

experienced personnel only. If you are not familiar with the proper and safe

operation of an arbor press, do not use it until proper training and knowledge

have been obtained.

5. Do not use this arbor press for other than its intended use. If used for other

purposes, Vevor disclaims any real or implied warranty and holds itself

harmless from any injury that may result from that use.

- 3 -

6. Always wear approved safety glasses/face shields while using this arbor

press. Everyday eyeglasses only have impact-resistant lenses; they are not

safety glasses.

7. Do not operate this arbor press while tired or under the influence of drugs,

alcohol, or any medication.

8. Make sure this arbor press is firmly secured to the floor or bench before use.

9. Check damaged parts. Before further use of the arbor press, a part that is

damaged should be carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment of moving parts, binding

of moving parts, breakage of parts, mounting and any other conditions that may

affect its operation. A guard or other part that is damaged should be properly

repaired or replaced.

10. Provide adequate space surrounding the work area and non-glare overhead

lighting.

11. Keep the floor around the arbor press clean and free of scrap material, oil,

and grease.

12. Keep visitors a safe distance from the work area. Keep children away.

13. Give your work undivided attention. Looking around, carrying on a

conversation, and “horse-play” are careless acts that can result in serious injury.

14. Maintain a balanced stance at all times so that you do not fall into the arbor

press. Do not overreach or use excessive force to perform any machine

operation.

15. Use recommended accessories; improper accessories may be hazardous.

16. Make sure the workpiece is securely attached or clamped to the table.

17. Remove loose items and unnecessary workpieces from the area before

starting the machine.

18. Do not overload the arbor press by using extension (cheater) bars.

19. Use steel collars to support parts when pressing on bearings to prevent

damage to the bearings.

- 4 -

Familiarize yourself with the following safety notices used in this manual:

This means that if precautions are not heeded, it may result in

minor injury and/or possible machine damage.

This means that if precautions are not heeded, it may result in

serious injury or even death possibly.

TECHNICAL PARAMETERS

Model

APR-3

Max Pressure（t）

Product weight（kg）

Product size（mm）

460*320*910

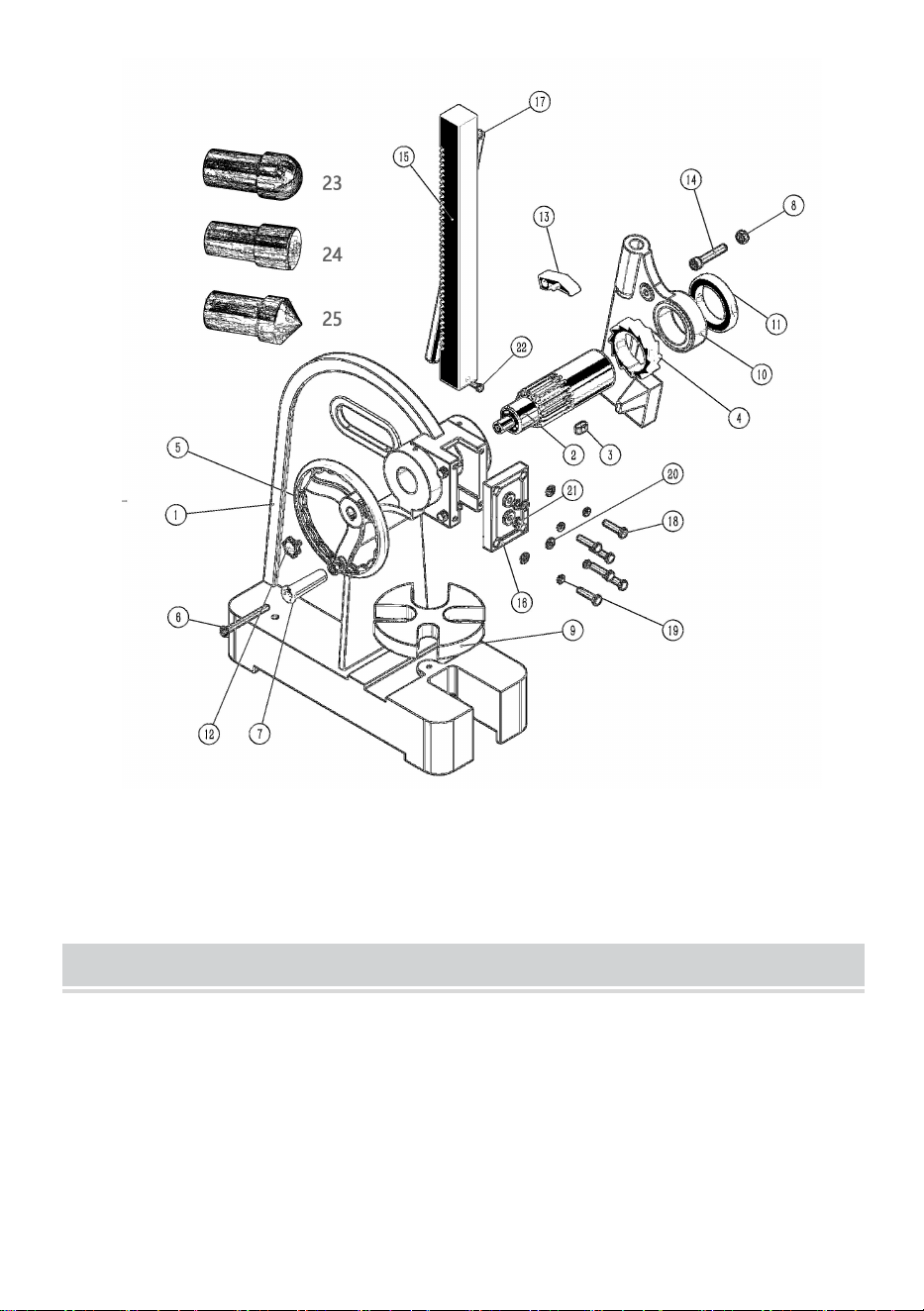

PRODUCT STRUCTURE DIAGRAM

Parts List

REF

DESCRIPTION

REF

DESCRIPTION

REF

DESCRIPTION

MACHINE BODY

SWING ARM

LOCK WASHER

PINION SHAFT

LOCK COLLAR

FLAT WASHER

FLAT KEY

KNOB

NUT

RATCHET GEAR

RATCHAT LATCH

BOLT

HANDWHEEL

BOLT

ROUND DRIFT

BOLT

RAM

FLAT DRIFT

HANDLE

PLATE

POINTED DRIFT

HEX NUT

HANDLE

TABLE

BOLT

- 5 -

Please Note: We do our best to stock replacement parts whenever possible, but

we cannot guarantee that all parts shown here are available for purchase.

OPERATION

Mounting

Because of the dynamic forces involved in operating the arbor press, we strongly

recommend mounting it to a benchtop or other stable working surface to prevent it

from moving during operation and causing accidental injury or damage.

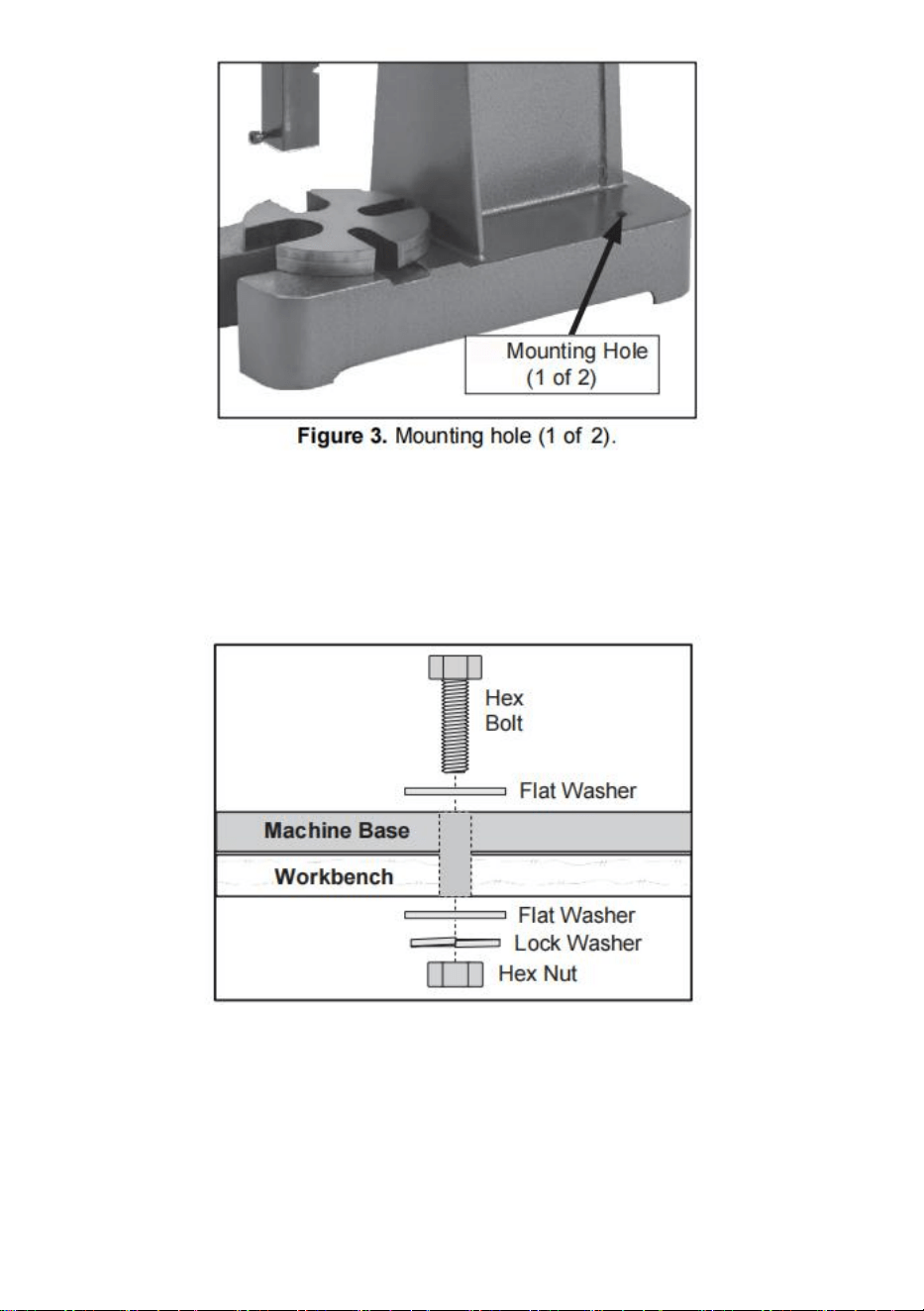

The base of the arbor press has two mounting holes on each side of the upright

(see Figure 3).

- 6 -

The strongest mounting option is a "Through Mount" (see example below) where

holes are drilled all the way through the workbench—and hex bolts, washers, and

hex nuts are used to secure the machine in place.

Figure 4. Example of a "Through Mount" setup

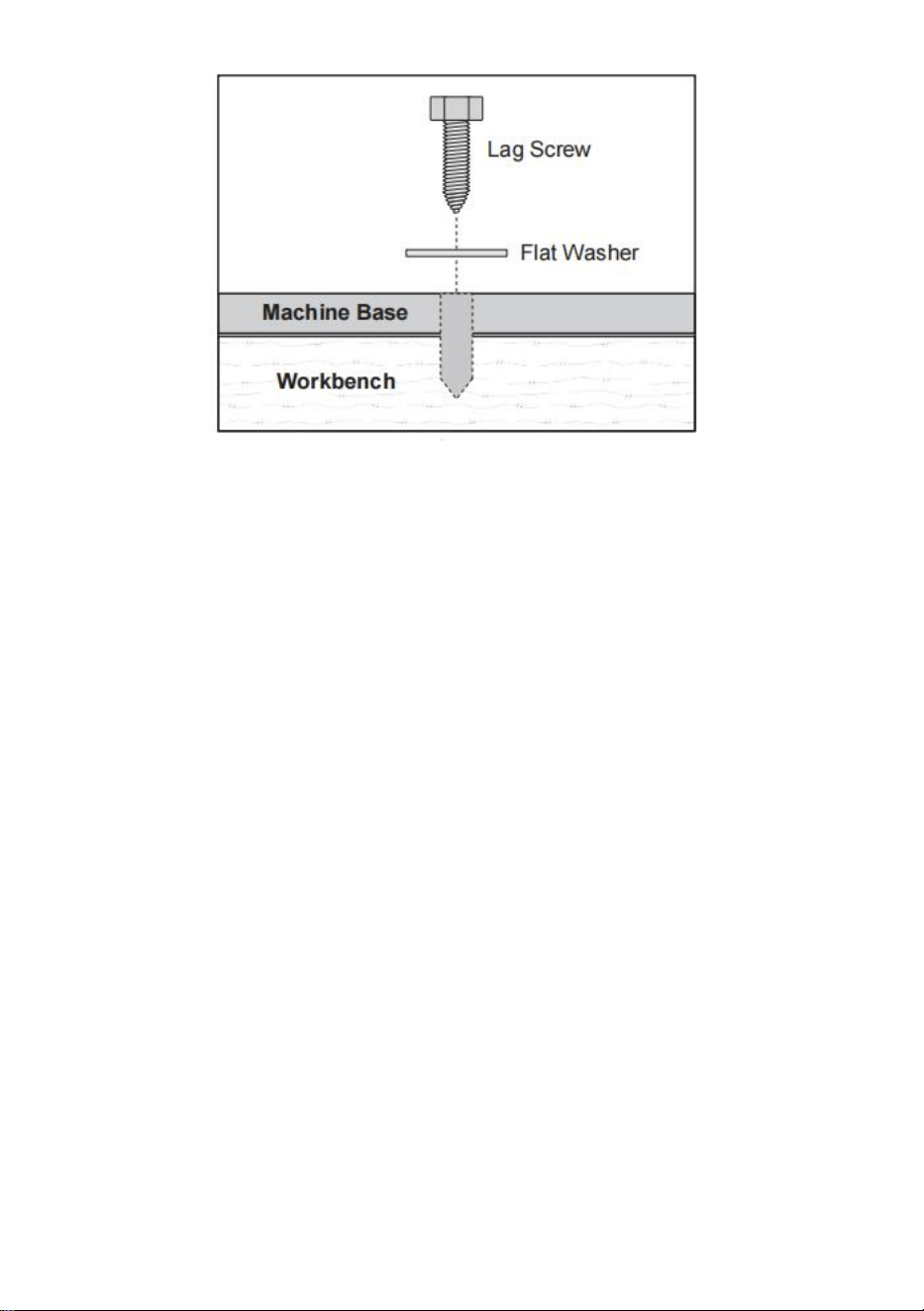

Another option is a "direct mount" (see example below), where the machine is

secured directly to the workbench with lag screws and washers.

- 7 -

Figure 5. Example of a "Direct Mount" setup

Assembly

Tools Needed Qty

Hex Wrench 5mm .......................................................... 1

Wrench 14mm ......................................................... 1

This machine arrives with the base plate pre-installed at the factory. Follow these

instructions for the final assembly of the pinion hub and handle assembly.

To assemble the arbor press:

1. Attach the handwheel handle to the handwheel (see Figure 6).

- 8 -

Figure 6. Attaching the handle to the handwheel.

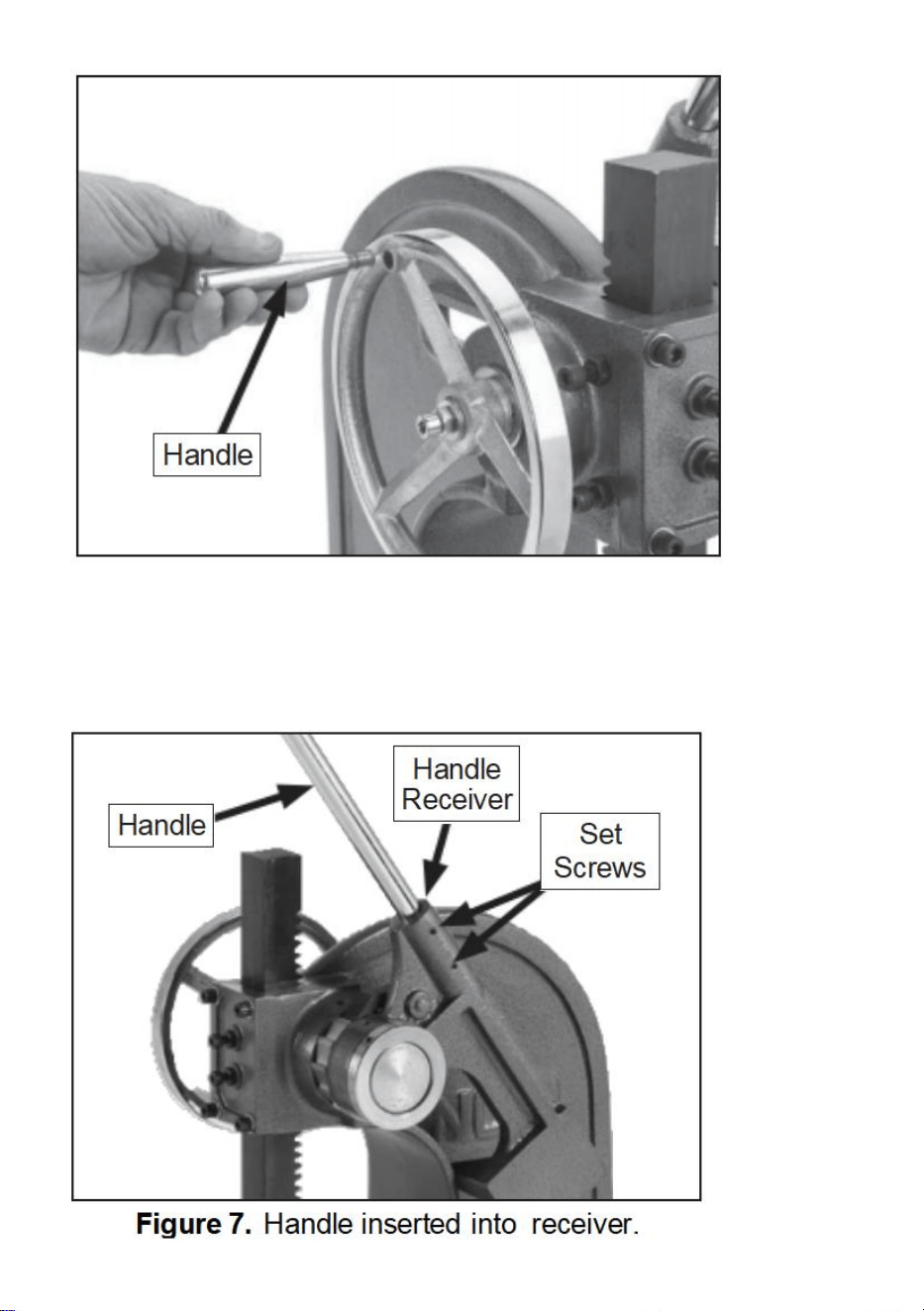

2. Insert the handle into the handle receiver (see Figure 7) and tighten both set

screws.

- 9 -

Adjusting Ram Play

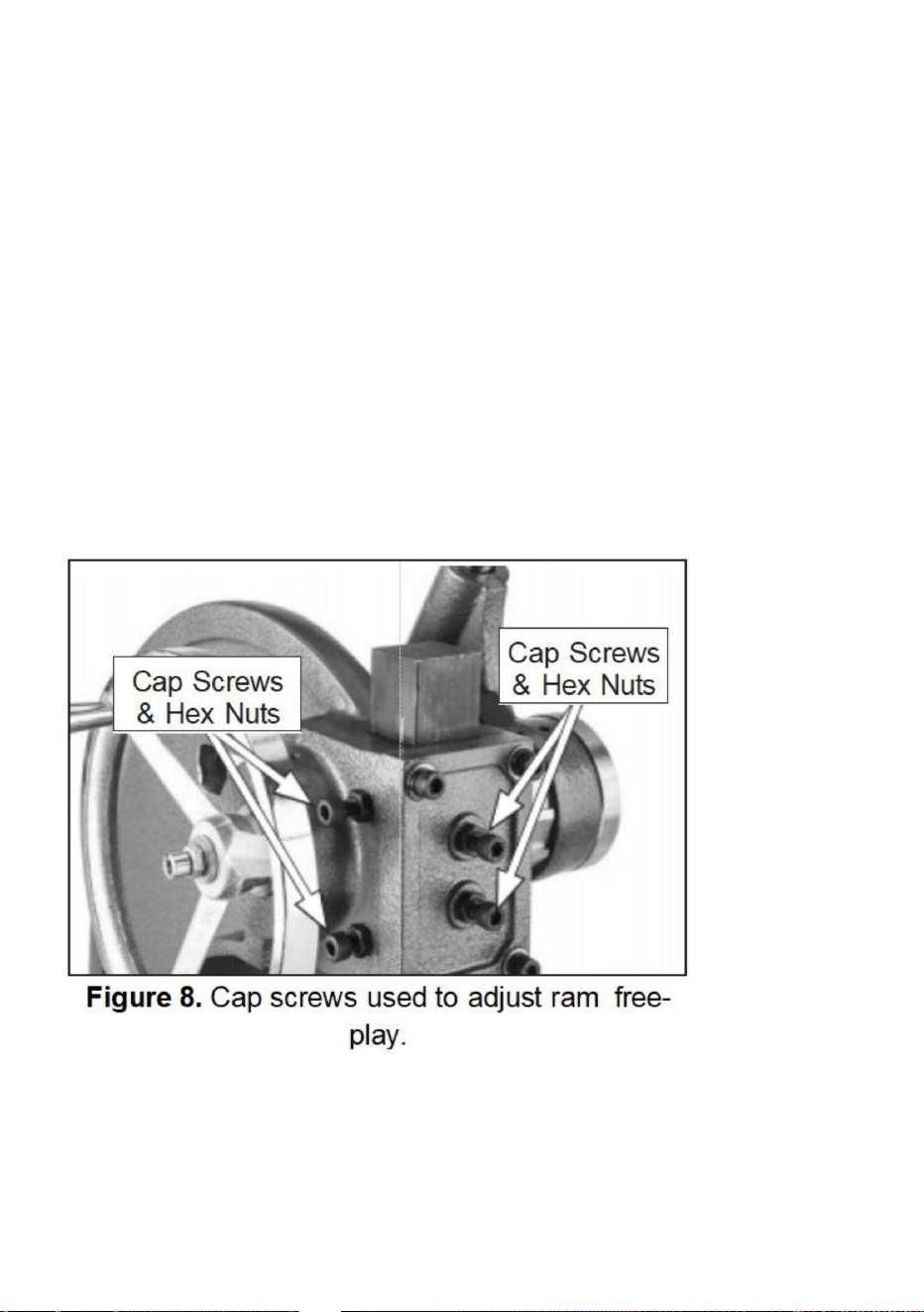

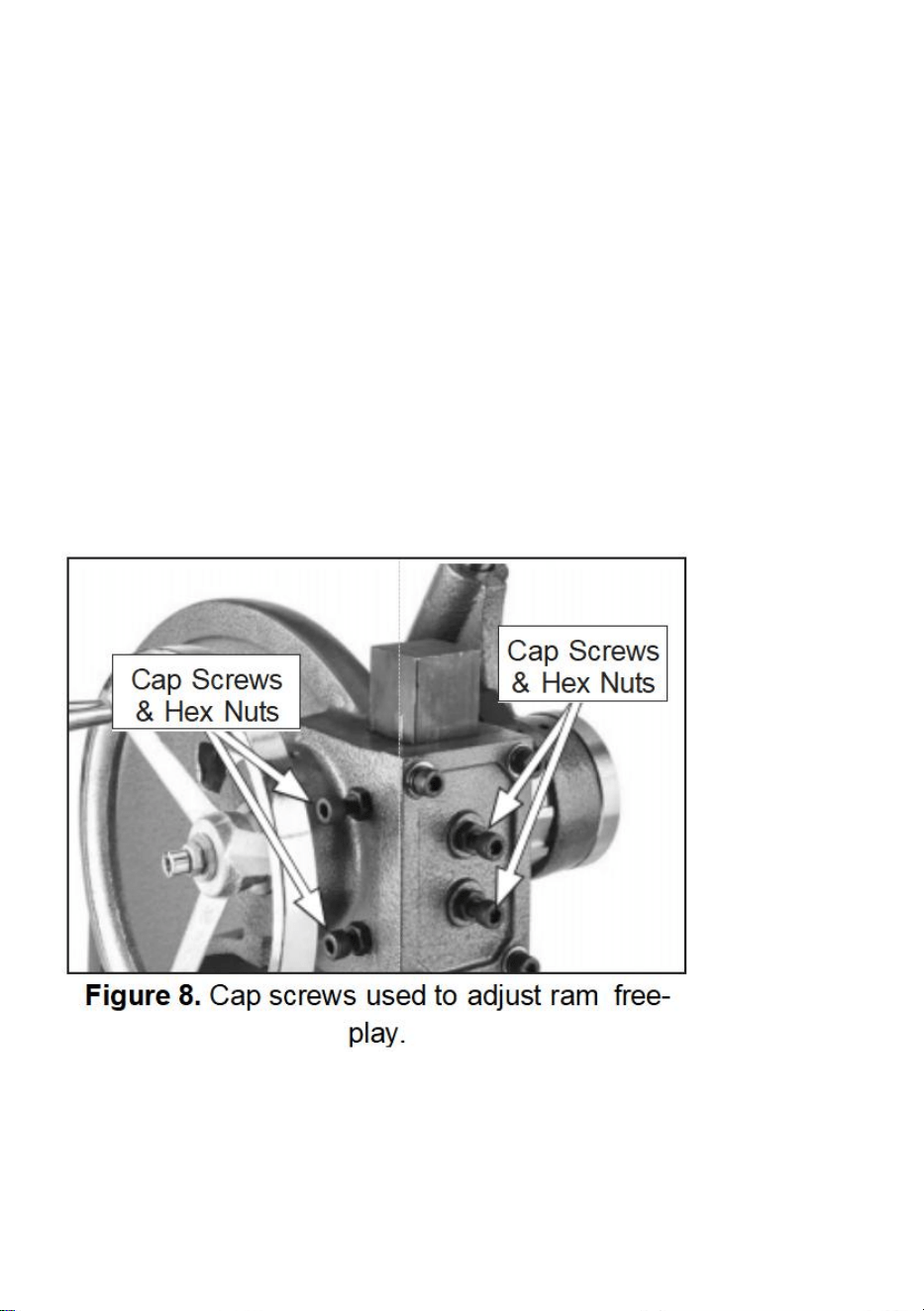

Cap screws on the front and left side of the ram housing (see Figure 8) adjust the

amount of ram free-play. Ideally, the ram should move with very little play but not

be overly stiff.

Tools Needed Qty

Open-Ended Wrench 14mm

...............................

Hex Wrench 6mm ................................................. 1

To adjust ram free-play:

1. Loosen cap screws shown in Figure 8.

2. Equally, adjust each pair of cap screws to a small amount in the same direction.

Turn clockwise to decrease free-play or counter-clockwise to increase free-play.

3. Use the handle to move the ram down a few times to check the adjustment, then

lift the ratchet latch (see Figure 9) and raise the ram upward using a handwheel. If

- 10 -

necessary, further adjust cap screws as described in Step 2.

4. When you are satisfied with the amount of ram free-play, retighten hex nuts

(shown in Figure 8) without moving cap screws.

Using Ratchet Latch

The ratchet latch connected to the handle allows the user to consistently move the

ram downward to apply pressure to the workpiece. The ratcheting motion of the

handle allows the handle to return to the vertical position while the ram maintains

pressure on the workpiece.

To use a ratchet latch:

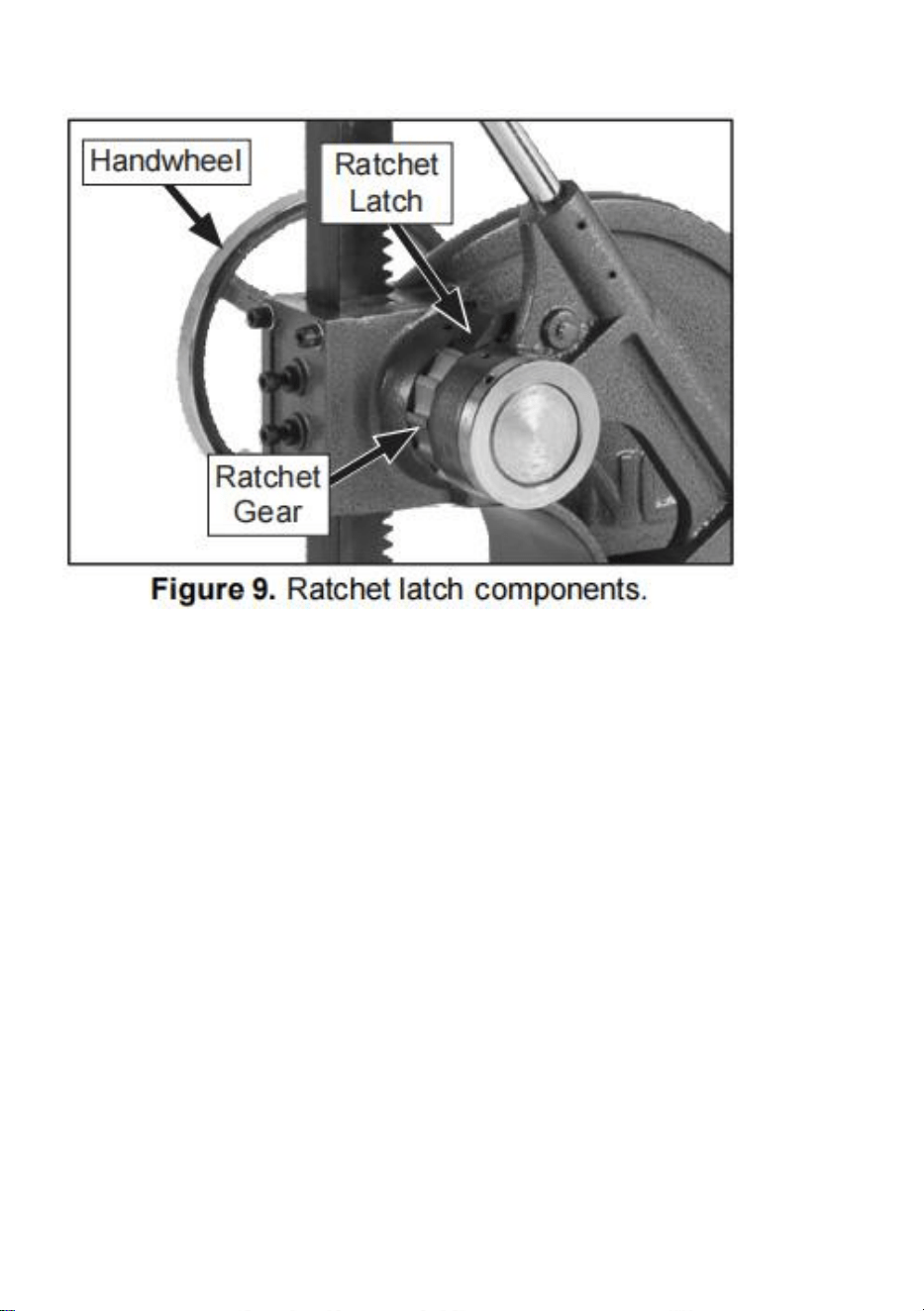

1. To lower the ram, engage the ratchet to latch with the ratchet gear, as shown in

Figure 9.

2. Pull the handle downward to lower the ram. The Ratchet gear will move with

handle rotation.

3. Raise the handle again until the back of the handle assembly contacts the press

body. Repeat the downward motion until the pressing operation is complete.

- 11 -

4. To release ram pressure, lift the ratchet latch and raise the handle until it stops.

5. Turn the handwheel counterclockwise to raise the ram to the start position.

Cleaning & Protecting

Wipe the arbor press down with a clean shop rag and mineral spirits. When dry,

protect the unpainted surfaces by applying a thin film of ISO 32 oil.

Oiling Pinion Hub Shaft

Oil Type .................T26685 or ISO 32 Equivalent

Oil Amount......................................... 1–2 Pumps

Lubrication Frequency...........8 Hrs. of Operation

Proper lubrication of the pinion hub shaft is done with a pump-type oil can

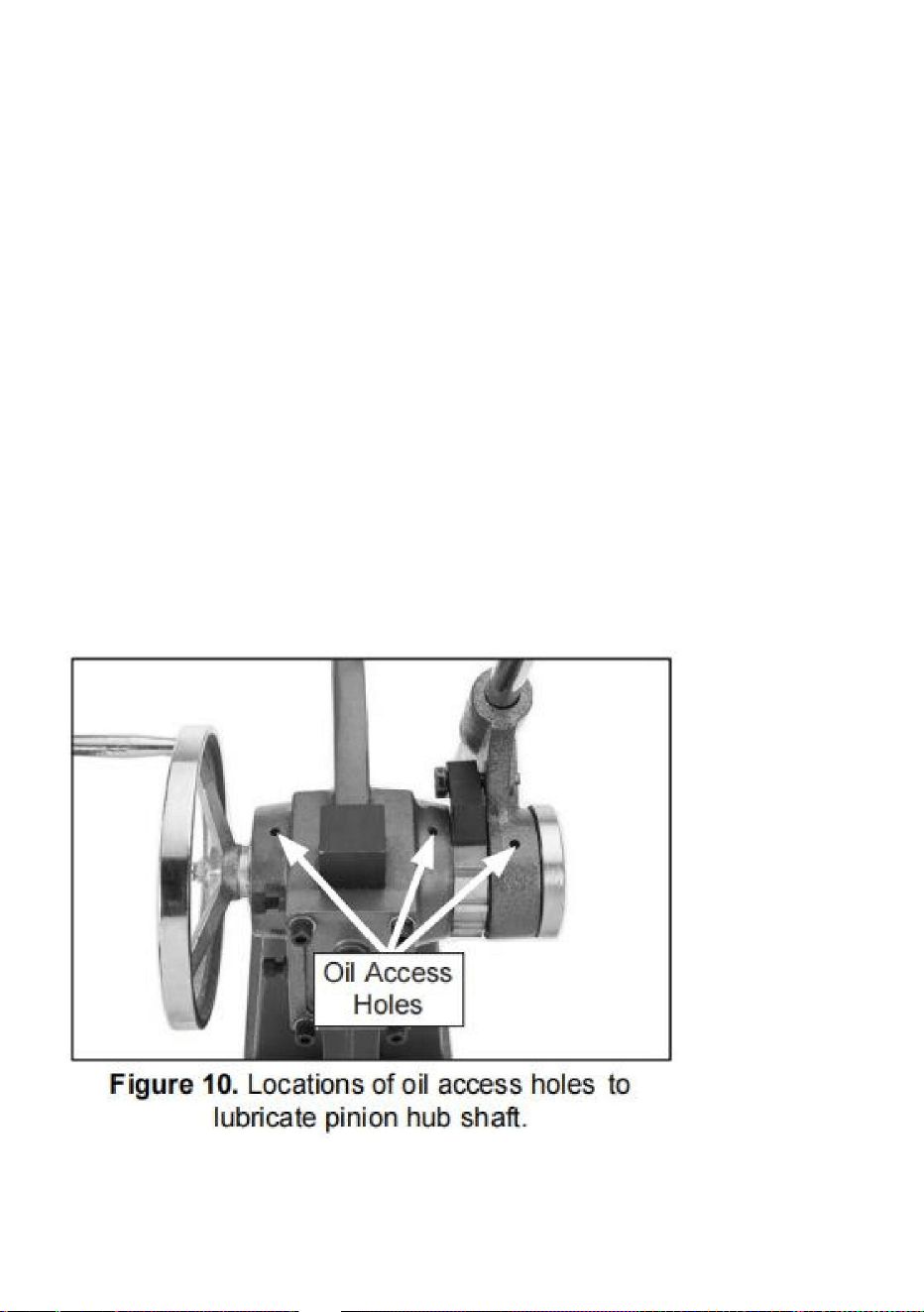

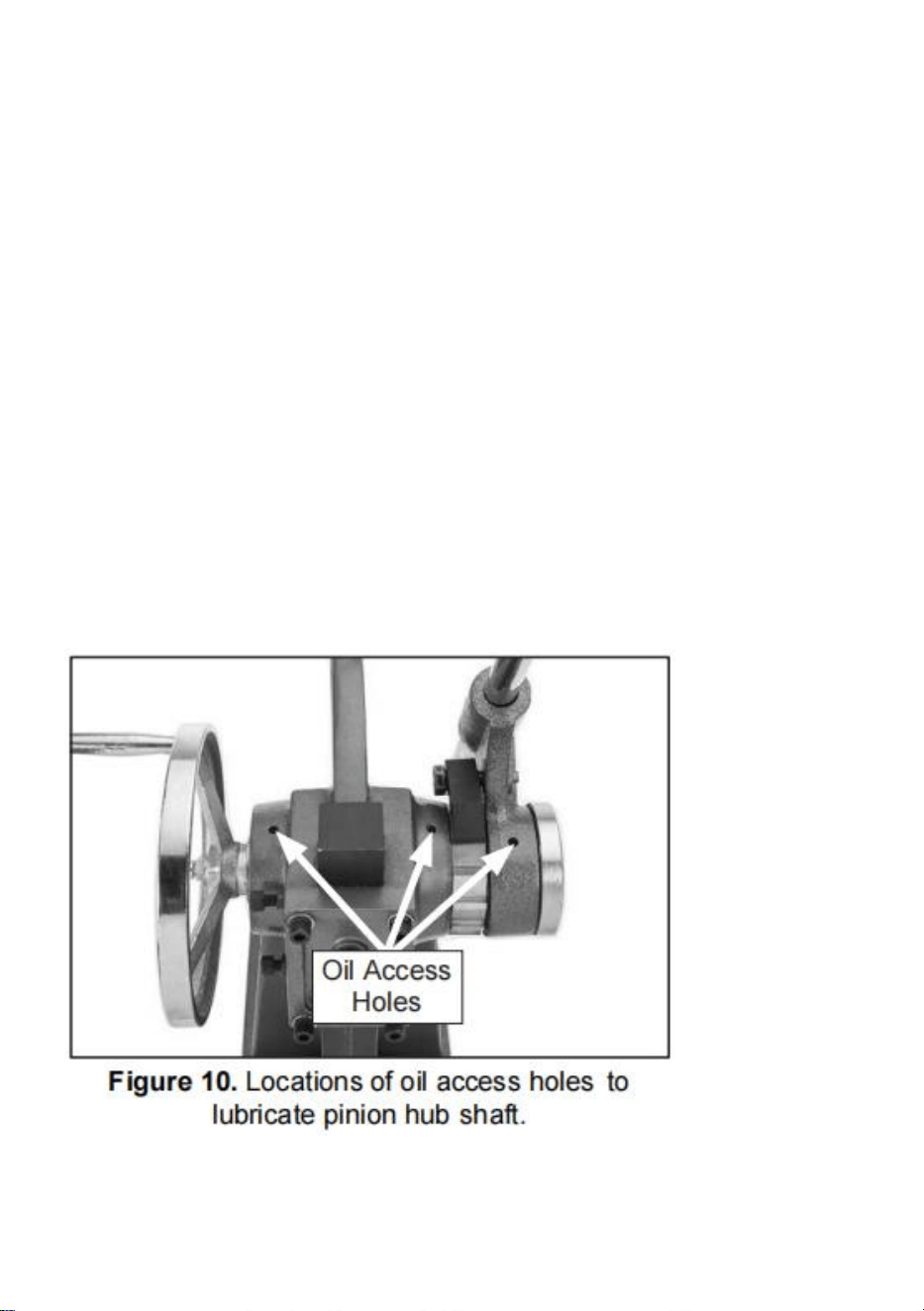

with a cone tip through the oil access holes (see Figure 10).

Push the tip of the oil can nozzle against the oil access hole, and pump the oil can

once or twice. If you see sludge and contaminants coming out of the lubrication

- 12 -

area, continue pumping the oil can until the oil runs clear. Move the components

through the entire path of travel a few times to distribute the oil. When finished,

wipe away the excess oil.

Greasing Rack & Pinion

Grease..................T23964 or NLGI#2 Equivalent

Grease Amount ............................................As Needed

Lubrication Frequency.................. 40 Hrs. of Operation

Items Needed Qty

Hex Wrench 6mm .......................................................... 1

Shop Rag

.....................................................

As Needed

Stiff Bristle Brush ...........................................................1

To grease rack and pinion:

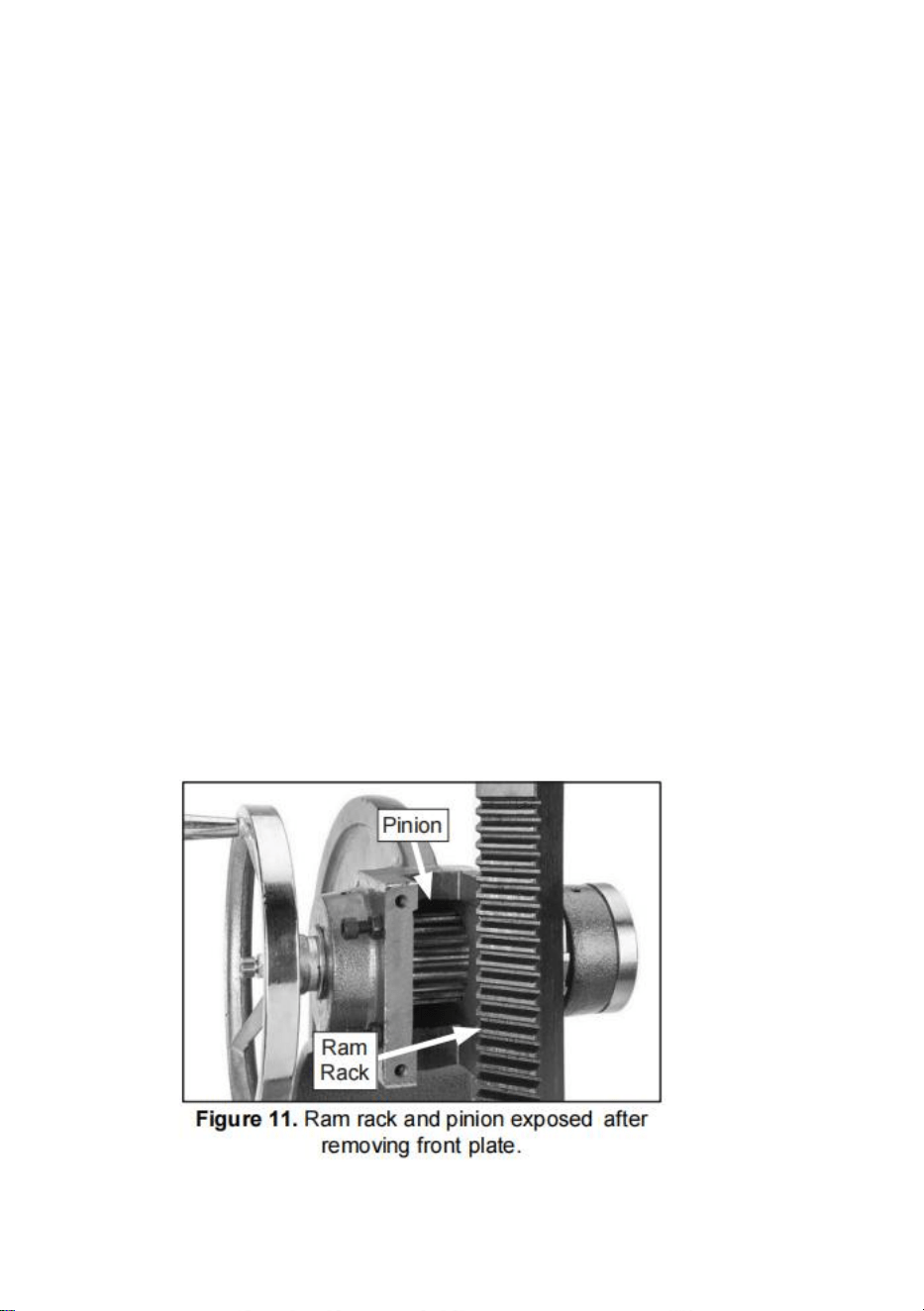

1. Remove front plate, then remove the ram to expose the pinion and rack

(see Figure 11).

2. Use shop rags, a stiff brush, and mineral spirits to clean off

rack-and-pinion teeth.

- 13 -

3. When dry, apply a light coat of grease to rack-and-pinion teeth.

4. Re-install the ram and front plate.

5. Lift the ratchet latch, and use a handwheel to move the ram up and

down several times to distribute the grease.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi,

baoshanqu, shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREET-

EASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

LAPRESSEARBORE

MODÈLE:APR3

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

MODÈLE:APR3

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencasde

miseàjourtechnologiqueoulogicielledenotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpasànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

LAPRESSEARBORE

1

Machine Translated by Google

PRÉCAUTIONSDESÉCURITÉ

2

decesavertissementspeutentraînerdesblessuresgraves.

2.Lisezetcomprenezlesavertissementscontenusdanscemanuel.Lenonrespectdetous

3.Remplacezlesétiquettesd’avertissementsiellessontmasquéesouretirées.

4.Cettepresseàmandrinestconçueetdestinéeàêtreutiliséepardespersonnescorrectementforméeset

Lisezetcomprenezl'intégralitédumanueldupropriétaireavantdetenterl'assemblageou

opération.

pressionverslebaspouréviterlesblessuresparpincement.

Gardezlesmainsetlesdoigtséloignésduvérinlorsdel'application

personnelexpérimentéuniquement.Sivousn'êtespasfamilieraveclesprocédures

ontétéobtenus.

Àdesfinscommerciales,Vevordéclinetoutegarantieréelleouimpliciteetsetientpourresponsable

fonctionnementd'unepresseàmandrin,nel'utilisezpasavantd'avoirreçuuneformationetdesconnaissancesappropriées

5.N'utilisezpascettepresseàmandrinàd'autresfinsquecellespourlesquelleselleestdestinée.Sielleestutiliséeàd'autresfins,

inoffensifdetouteblessurequipourraitrésulterdecetteutilisation.

Lematériausouspressionpourraitvolerenéclatsetprovoquerunimpact

conduireàunaccident.

Lisezattentivementlemanueld'instructions.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirele

Cesymbole,placéavantuncommentairedesécurité,indiqueuntype

blessures.Porteztoujoursdeslunettesdesécuritélorsquevousutilisezcettepresse.

deprécaution,d'avertissementoudedanger.Ignorercetavertissementpeut

Machine Translated by Google

3

lunettesdesécurité.

appuyezsur.Nevouspenchezpastropenavantetn'utilisezpasdeforceexcessivepoureffectueruneopérationdemachine

Leslunettesdevueordinairesn'ontquedesverresrésistantsauxchocs;ellesnesontpas

réparéouremplacé.

opération.

despiècesmobiles,delarupturedespièces,dumontageetdetouteautreconditionpouvant

6.Porteztoujoursdeslunettesdesécurité/écransfaciauxapprouvéslorsquevousutilisezcetarbre

affectersonfonctionnement.Uneprotectionouuneautrepièceendommagéedoitêtrecorrectement

Lesconversationsetlesjeuxbrutauxsontdesactesimprudentsquipeuvententraînerdesblessuresgraves.

etremplirsafonctionprévue.Vérifiezl'alignementdespiècesmobiles,leblocage

14.Maintenezunepositionéquilibréeàtoutmomentafindenepastomberdanslatonnelle

15.Utilisezlesaccessoiresrecommandés;desaccessoiresinappropriéspeuventêtredangereux.

endommagédoitêtresoigneusementvérifiépourdéterminers'ilfonctionneracorrectement

13.Accordeztoutevotreattentionàvotretravail.Regardezautourdevous,poursuivezvotre

18.Nesurchargezpaslapresseàmandrinenutilisantdesbarresd'extension(triche).

19.Utilisezdescolliersenacierpoursoutenirlespièceslorsdelapressionsurlesroulementsafind'éviter

9.Vérifiezlespiècesendommagées.Avantderéutiliserlapresseàmandrin,vérifiezunepièceendommagée.

12.Gardezlesvisiteursàunedistancesécuritairedelazonedetravail.Tenezlesenfantsàl'écart.

dommagesauxroulements.

démarrerlamachine.

8.Assurezvousquecettepresseàmandrinestsolidementfixéeausolouaubancavantutilisation.

11.Gardezlesolautourdelapresseàmandrinpropreetexemptdedéchets,d’huileetdegraisse.

17.Retirezlesobjetsenvracetlespiècesinutilesdelazoneavant

16.Assurezvousquelapièceestsolidementfixéeouserréesurlatable.

7.N'utilisezpascettepresseàmandrinlorsquevousêtesfatiguéousousl'influencededrogues,d'alcoolou

detoutautremédicament.

éclairage.

10.Prévoyezunespacesuffisantautourdelazonedetravailetunplafondantiéblouissant

Machine Translated by Google

PARAMÈTRESTECHNIQUES

DIAGRAMMEDESTRUCTUREDUPRODUIT

desblessuresgraves,voirelamort,sontpossibles.

Tailleduproduit(mm)

12BOUTON

16PLAQUE

blessureslégèreset/oudommagespossiblesàlamachine.

ARBREDEPIGNON11COLLIERDESERRAGE20RONDELLEPLATE

24DÉRIVATIONÀPLAT

460*320*910

Celasignifiequesilesprécautionsnesontpasrespectées,celapeutentraîner

AVR3

1CORPSDEMACHINE10BRASOSCILLANT

23TOURSDEDRIFT

9TABLE

Modèle

Listedespièces

4ENGRENAGESÀCLIQUET13LOQUETÀCLIQUET22BOULON

8ÉCROUHEXAGONAL

21ÉCROU

25DÉRIVÉSPOINTUS

Celasignifiequesilesprécautionsnesontpasrespectées,celapeutentraîner

3CLESPLATES

Poidsduproduit(kg)

15RAM

7POIGNÉE

19RONDELLEDEBLOCAGE

6BOULONS

18BOULON

Familiarisezvousaveclesconsignesdesécuritésuivantesutiliséesdanscemanuel:

RÉFDESCRIPTIONRÉFDESCRIPTIONRÉFDESCRIPTION

Pressionmaximale(t)

5VOLANTS14BOULONS

17POIGNÉE

4

Machine Translated by Google

OPÉRATION

Montage

Enraisondesforcesdynamiquesimpliquéesdanslefonctionnementdelapresseàmandrin,nousrecommandons

fortementdelamontersurunétabliouuneautresurfacedetravailstablepouréviterqu'ellenebougependantle

fonctionnementetneprovoquedesblessuresoudesdommagesaccidentels.

nousnepouvonspasgarantirquetouteslespiècesprésentéesicisontdisponiblesàl'achat.

Veuilleznoter:nousfaisonsdenotremieuxpourstockerdespiècesderechangedanslamesuredupossible,mais

Labasedelapresseàmandrincomportedeuxtrousdemontagedechaquecôtédumontant(voirFigure3).

5

Machine Translated by Google

Figure4.Exempled'uneconfigurationde«montagetraversant»

L'optiondemontagelaplussolideestun«montagetraversant»(voirl'exemplecidessous)oùdestroussont

percéssurtoutelalongueurdel'établietdesboulonshexagonaux,desrondellesetdesécroushexagonauxsont

utiliséspourfixerlamachineenplace.

Uneautreoptionestun«montagedirect»(voirl'exemplecidessous),oùlamachineestfixéedirectementà

l'établiavecdesvistirefondetdesrondelles.

6

Machine Translated by Google

Assemblée

7

..........................................................................

.........................................................................

Cettemachineestlivréeaveclaplaquedebasepréinstalléeenusine.Suivezces

Clé14mm

CléAllen5mm

instructionspourl'assemblagefinaldel'ensemblemoyeupignonetpoignée.

Quantité

1.Fixezlapoignéeduvolantauvolant(voirFigure6).

Outilsnécessaires

Figure5.Exempledeconfigurationde«montagedirect»

Pourassemblerlapresseàmandrin:

Machine Translated by Google

8

2.Insérezlapoignéedanslerécepteurdepoignée(voirlafigure7)etserrezlesdeux

Figure6.Fixationdelapoignéeauvolant.

vis.

Machine Translated by Google

..................................

CléAllen6mm

Quantité

Cléàfourche14mm

Outilsnécessaires

Pourréglerlejeulibreduvérin:

..................................................................

9

Tournezdanslesensdesaiguillesd'unemontrepourdiminuerlejeulibreoudanslesensinversedesaiguillesd'unemontrepourl'augmenter.

3.Utilisezlapoignéepourdéplacerlevérinverslebasplusieursfoispourvérifierleréglage,puis

2.Delamêmemanière,ajustezlégèrementchaquepairedevisàtêtecylindriquedanslamêmedirection.

soulevezleloquetàcliquet(voirlafigure9)etsoulevezlevérinverslehautàl'aided'unvolant.Si

êtretroprigide.

1.Desserrezlesvisàtêtecylindriqueillustréesàlafigure8.

quantitédejeulibredubélier.Idéalement,lebélierdoitsedéplaceravectrèspeudejeu,maispas

Lesvisàcapuchonsituéesàl'avantetsurlecôtégaucheduboîtierduvérin(voirlafigure8)permettentderéglerla

Réglagedujeuduvérin

Machine Translated by Google

10

lapoignéepermetàlapoignéederevenirenpositionverticaletandisquelevérinmaintient

pressionsurlapièce.

pousserverslebaspourappliquerunepressionsurlapièce.Lemouvementàcliquetdela

Pourutiliserunloquetàcliquet:

(illustréàlafigure8)sansdéplacerlesvisducapuchon.

Leloquetàcliquetreliéàlapoignéepermetàl'utilisateurdedéplacerconstammentle

4.Lorsquevousêtessatisfaitdelaquantitédejeulibreduvérin,resserrezlesécroushexagonaux

Sinécessaire,ajustezdavantagelesvisducapuchoncommedécritàl'étape2.

1.Pourabaisserlevérin,engagezlecliquetpourleverrouilleravecl'engrenageàcliquet,commeindiquédans

Figure9.

2.Tirezlapoignéeverslebaspourabaisserlevérin.L'engrenageàcliquetsedéplaceraavec

rotationdelapoignée.

3.Soulevezànouveaulapoignéejusqu'àcequel'arrièredel'ensembledelapoignéeentreencontactaveclapresse

corps.Répétezlemouvementverslebasjusqu'àcequel'opérationdepressagesoitterminée.

Utilisationduloquetàcliquet

Machine Translated by Google

11

Quantitéd'huile..................................1–2pompes

Lalubrificationcorrectedel'arbredumoyeudupignonesteffectuéeàl'aided'unbidond'huiledetypepompe.

Typed'huile.................T26685ouéquivalentISO32

avecunepointeconiqueàtraverslestrousd'accèsàl'huile(voirFigure10).

Essuyezlapresseàmandrinavecunchiffonpropreetdel'essenceminérale.Unefoissèche,protégezlessurfacesnon

peintesenappliquantunefinecouched'huileISO32.

Fréquencedelubrification...........8heuresdefonctionnement

5.Tournezlevolantdanslesensinversedesaiguillesd'unemontrepoursouleverlevérinjusqu'àlapositiondedépart.

4.Pourrelâcherlapressionduvérin,soulevezleloquetàcliquetetsoulevezlapoignéejusqu'àcequ'elles'arrête.

Poussezlapointedelabusedubidond'huilecontreletroud'accèsàl'huileetpompezlebidond'huile

uneoudeuxfois.Sivousvoyezdesbouesetdescontaminantssortirdulubrifiant

Graissagedel'arbredumoyeudupignon

Nettoyageetprotection

Machine Translated by Google

12

CléAllen6mm

Fréquencedelubrification..................40heuresdefonctionnement

Brosseàpoilsdurs.................................................................1

Graisse..................T23964ouéquivalentNLGI#2

Quantitédegraisse................................................Selonlesbesoins

Parcourezplusieursfoisletrajetpourrépartirl'huile.Unefoisterminé,essuyezl'excédentd'huile.

zone,continuezàpomperl'huilejusqu'àcequel'huilesoitclaire.Déplacezlescomposants

..........................................................................

Chiffond'atelier................................................Selonlesbesoins

(voirFigure11).

2.Utilisezdeschiffonsd'atelier,unebrossedureetdesessencesminéralespournettoyer

1.Retirezlaplaqueavant,puisretirezlevérinpourexposerlepignonetlacrémaillère

Quantité

Pourgraisserlacrémaillèreetlepignon:

Articlesnécessaires

Graissagedelacrémaillèreetdupignon

dentsàcrémaillère.

Machine Translated by Google

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREET

EASTWOODNSW2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166

AnaheimPlace,RanchoCucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,

shanghai200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

13

YHCONSULTINGLIMITÉE.

A/SYHConsultingLimitedBureau147,CenturionHouse,London

Road,StainesuponThames,Surrey,TW184AX

MainzerLandstr.69,60329FrancfortsurleMain.

ECrossStuGmbH

5.Soulevezleloquetàcliquetetutilisezunvolantpourdéplacerlevérinverslehautet

4.Réinstallezlevérinetlaplaqueavant.

3.Unefoissec,appliquezunelégèrecouchedegraissesurlesdentsdelacrémaillère.

verslebasplusieursfoispourrépartirlagraisse.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: APR-3

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DIE ARBOR PRESSE

Machine Translated by Google

MODELL: APR-3

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

- 1 -

Brauchen Sie Hilfe? Kontaktieren Sie uns!

DIE ARBOR PRESSE

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte

kontaktieren Sie uns: Technischer Support und E-Garantie-

Zertifikat www.vevor.com/support

Machine Translated by Google

SICHERHEITSVORKEHRUNGEN

2. Lesen Sie die Warnhinweise in diesem Handbuch sorgfältig durch. Die Nichtbeachtung aller

3. Ersetzen Sie die Warnhinweise, wenn diese verdeckt sind oder entfernt werden.

Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen führen.

wurden erhalten.

Druck nach unten ausüben, um Quetschverletzungen zu vermeiden.

Betrieb.

Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Montage beginnen oder

Halten Sie Hände und Finger vom Stößel fern, wenn Sie

Bedienung einer Dornpresse, verwenden Sie es nicht, bis entsprechende Ausbildung und Wissen

nur durch erfahrenes Personal. Wenn Sie nicht vertraut sind mit der richtigen und sicheren

5. Verwenden Sie diese Dornpresse nicht für andere Zwecke als die vorgesehenen. Bei Verwendung für andere

Zwecke, Vevor lehnt jede tatsächliche oder implizite Garantie ab und hält sich

schadlos gegenüber allen Verletzungen, die aus dieser Verwendung resultieren können.

4. Diese Dornpresse ist für die Verwendung durch entsprechend geschulte und

Unter Druck stehendes Material könnte auseinanderfliegen und Stöße verursachen

Verletzungen. Tragen Sie beim Gebrauch dieser Presse immer eine Schutzbrille.

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann

Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art

zu einem Unfall führen.

- 2 -

Machine Translated by Google

- 3 -

und seine beabsichtigte Funktion erfüllen. Überprüfen Sie die Ausrichtung beweglicher Teile,

11. Halten Sie den Boden rund um die Dornpresse sauber und frei von Abfallmaterial, Öl und Fett.

8. Stellen Sie vor der Verwendung sicher, dass die Dornpresse fest am Boden oder an der Werkbank befestigt ist.

17. Entfernen Sie lose Gegenstände und nicht benötigte Werkstücke aus dem Bereich, bevor

19. Verwenden Sie Stahlmanschetten zur Unterstützung der Teile beim Aufpressen von Lagern, um zu verhindern

Starten der Maschine.

9. Überprüfen Sie beschädigte Teile. Vor der weiteren Verwendung der Dornpresse muss ein Teil, das

12. Halten Sie Besucher in sicherem Abstand zum Arbeitsbereich. Halten Sie Kinder fern.

10. Sorgen Sie für ausreichend Platz rund um den Arbeitsbereich und blendfreie Deckenbeleuchtung.

Schutzbrille.

15. Verwenden Sie empfohlenes Zubehör. Ungeeignetes Zubehör kann gefährlich sein.

16. Stellen Sie sicher, dass das Werkstück sicher am Tisch befestigt oder festgeklemmt ist.

7. Bedienen Sie diese Dornpresse nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol

oder Medikamenten stehen.

Beleuchtung.

6. Tragen Sie beim Gebrauch dieser Laube immer eine zugelassene Schutzbrille/einen Gesichtsschutz.

den Betrieb beeinträchtigen. Ein Schutz oder ein anderes beschädigtes Teil sollte ordnungsgemäß

zu Lagerschäden führen.

von beweglichen Teilen, Bruch von Teilen, Montage und alle anderen Bedingungen, die

repariert oder ersetzt.

drücken. Normale Brillen haben nur schlagfeste Gläser; sie sind nicht

14. Behalten Sie stets eine ausgeglichene Haltung bei, damit Sie nicht in die Laube fallen

drücken. Überstrecken Sie sich nicht und wenden Sie keine übermäßige Kraft an, um

Betrieb.

beschädigte Teile müssen sorgfältig überprüft werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren

13. Widme deiner Arbeit ungeteilte Aufmerksamkeit. Schaue dich um, führe eine

18. Überlasten Sie die Dornpresse nicht durch die Verwendung von Verlängerungsstangen.

Gespräche und „Raufereien“ sind unachtsame Handlungen, die zu schweren Verletzungen führen können.

Machine Translated by Google

- 4 -

3 FLACHSCHLÜSSEL

Das bedeutet, dass bei Nichtbeachtung der Vorsichtsmaßnahmen Folgendes passieren kann:

Produktgewicht (kg)

3. April

1 MASCHINENKÖRPER 10 SCHWINGE

7 GRIFF

9 TABELLE

15 Arbeitsspeicher

21 MUTTER

25 SPITZE DRIFT

5 HANDRAD 14 BOLZEN

Maximaler Druck (t)

REF BESCHREIBUNG REF BESCHREIBUNG REF BESCHREIBUNG

17 GRIFF

18 BOLZEN

19 Federscheibe

Machen Sie sich mit den folgenden Sicherheitshinweisen in diesem Handbuch vertraut:

6 BOLZEN

460*320*910

leichte Verletzungen und/oder mögliche Maschinenschäden.

RITZELWELLE 11 SICHERUNGSRING 20 UNTERLEGSCHEIBE

24 FLACHE DRIFT

16 PLATTE

Produktgröße (mm)

schwere Verletzungen oder sogar der Tod können auftreten.

12 KNOPF

8 SECHSKANTMUTTER

Modell

Ersatzteilliste

Das bedeutet, dass bei Nichtbeachtung der Vorsichtsmaßnahmen Folgendes passieren kann:

4 RATSCHE ZAHNRAD 13 RATSCHE VERRIEGELUNG 22 BOLZEN

23 RUNDENDRIFT

PRODUKTSTRUKTURDIAGRAMM

TECHNISCHE PARAMETER

Machine Translated by Google

BETRIEB

Montage

Die Basis der Dornpresse verfügt auf jeder Seite des Pfostens über zwei Befestigungslöcher (siehe Abbildung

3).

wir können keine Garantie dafür übernehmen, dass alle hier gezeigten Teile käuflich zu erwerben sind.

Bitte beachten Sie: Wir tun unser Bestes, Ersatzteile wann immer möglich vorrätig zu haben, aber

Aufgrund der dynamischen Kräfte, die beim Betrieb der Dornpresse auftreten, empfehlen wir dringend, sie auf

einer Werkbank oder einer anderen stabilen Arbeitsfläche zu montieren, um zu verhindern, dass sie sich während

des Betriebs bewegt und versehentliche Verletzungen oder Schäden verursacht.

- 5 -

Machine Translated by Google

Abbildung 4. Beispiel für eine „Through Mount“-Konfiguration

Die stabilste Befestigungsmöglichkeit ist eine „Durchgangsmontage“ (siehe Beispiel unten), bei der Löcher

durch die gesamte Werkbank gebohrt werden und die Maschine mithilfe von Sechskantschrauben,

Unterlegscheiben und Sechskantmuttern an ihrem Platz befestigt wird.

Eine weitere Möglichkeit ist eine „Direktmontage“ (siehe Beispiel unten), bei der die Maschine mit

Zugschrauben und Unterlegscheiben direkt an der Werkbank befestigt wird.

- 6 -

Machine Translated by Google

Montage

................................................. ........

................................................. .......

Diese Maschine wird mit der werkseitig vormontierten Grundplatte geliefert. Befolgen Sie diese

Anleitung zur Endmontage der Ritzelnabe und Griffbaugruppe.

Schraubenschlüssel 14mm

Inbusschlüssel 5mm

Menge

So montieren Sie die Dornpresse:

Benötigte Werkzeuge

Abbildung 5. Beispiel für eine „Direct Mount“-Konfiguration

1. Befestigen Sie den Handradgriff am Handrad (siehe Abbildung 6).

- 7 -

Machine Translated by Google

- 8 -

Schrauben.

Abbildung 6. Anbringen des Griffs am Handrad.

2. Den Griff in die Griffaufnahme einsetzen (siehe Abbildung 7) und beide

Machine Translated by Google

.................................

.................................................

Inbusschlüssel 6mm

Menge

Maulschlüssel 14mm

Benötigte Werkzeuge

So passen Sie das RAM-Spiel an:

3. Bewegen Sie den Kolben mithilfe des Griffs einige Male nach unten, um die Einstellung zu überprüfen.

Drehen Sie im Uhrzeigersinn, um das Spiel zu verringern, und gegen den Uhrzeigersinn, um es zu vergrößern.

1. Lösen Sie die in Abbildung 8 gezeigten Kopfschrauben .

Heben Sie die Sperrklinke an (siehe Abbildung 9) und heben Sie den Stempel mit einem Handrad nach oben. Wenn

zu steif sein.

2. Drehen Sie jedes Paar Zylinderschrauben gleichmäßig ein wenig in die gleiche Richtung.

Menge des freien Spiels des Stößels. Idealerweise sollte sich der Stößel mit sehr wenig Spiel bewegen, aber nicht

Mit den Kopfschrauben an der Vorder- und linken Seite des Ram-Gehäuses (siehe Abbildung 8) können Sie die

Anpassen des RAM-Spiels

- 9 -

Machine Translated by Google

Ratschenverschluss verwenden

Druck auf das Werkstück.

Die mit dem Griff verbundene Ratschenverriegelung ermöglicht dem Benutzer ein gleichmäßiges Bewegen des

Der Griff ermöglicht die Rückkehr des Griffs in die vertikale Position, während der Stößel

So verwenden Sie einen Ratschenverschluss:

(siehe Abbildung 8), ohne dass sich die Kopfschrauben bewegen.

nach unten, um Druck auf das Werkstück auszuüben. Die Ratschenbewegung des

4. Wenn Sie mit dem Spiel des Stößels zufrieden sind, ziehen Sie die Sechskantmuttern wieder fest.

Passen Sie die Kopfschrauben bei Bedarf weiter an, wie in Schritt 2 beschrieben.

1. Um den Stempel abzusenken, rastet die Ratsche in das Ratschengetriebe ein, wie in

Abbildung 9.

3. Den Griff wieder anheben, bis die Rückseite der Griffeinheit die Presse berührt.

Griffdrehung.

Körper. Wiederholen Sie die Abwärtsbewegung, bis der Pressvorgang abgeschlossen ist.

2. Den Griff nach unten ziehen, um den Stempel abzusenken. Das Ratschengetriebe bewegt sich mit

- 10 -

Machine Translated by Google

Ölen der Ritzelwelle

Reinigen & Schützen

Schmierintervall............8 Betriebsstunden

Ölmenge............................................. 1–2 Pumpen

Die ordnungsgemäße Schmierung der Ritzelwelle erfolgt mit einer Ölpumpe

mit einer Kegelspitze durch die Ölzugangslöcher (siehe Abbildung 10).

Wischen Sie die Dornpresse mit einem sauberen Lappen und Lösungsbenzin ab. Schützen Sie die unlackierten

Oberflächen nach dem Trocknen mit einer dünnen Schicht ISO 32-Öl.

Öltyp .................T26685 oder ISO 32-Äquivalent

5. Drehen Sie das Handrad gegen den Uhrzeigersinn, um den Stößel in die Ausgangsposition anzuheben.

4. Um den Stempeldruck abzulassen, heben Sie die Ratschenverriegelung an und heben Sie den Griff bis zum Anschlag an.

Drücken Sie die Spitze der Ölkannendüse gegen die Ölzugangsöffnung und pumpen Sie die Ölkanne

ein- oder zweimal. Wenn Sie Schlamm und Verunreinigungen aus dem Schmiermittel austreten sehen

- 11 -

Machine Translated by Google

2. Verwenden Sie Lappen, eine harte Bürste und Lösungsbenzin zum Reinigen

(siehe Abbildung 11).

So schmieren Sie Zahnstange und Ritzel:

Zahnstangenverzahnung.

Menge

1. Entfernen Sie die Frontplatte und entfernen Sie dann den Stößel, um das Ritzel und die Zahnstange freizulegen

Benötigte Gegenstände

Zahnstange und Ritzel einfetten

Inbusschlüssel 6mm

Fettmenge ............................................Nach Bedarf

Shop Rag .....................................................Nach Bedarf

Fett.....................T23964 oder NLGI#2 Äquivalent

Schmierintervall.................. 40 Betriebsstunden

Um das Öl zu verteilen, fahren Sie den gesamten Weg ein paar Mal durch. Wischen Sie anschließend

das überschüssige Öl ab.

Bereich, pumpen Sie die Ölkanne weiter, bis das Öl klar ist. Bewegen Sie die Komponenten

................................................. ........

Bürste mit harten Borsten .................................................1

- 12 -

Machine Translated by Google

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

E-CrossStu GmbH

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREET-

EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

4. Bauen Sie den Stößel und die Frontplatte wieder ein.

mehrmals nach unten, um das Fett zu verteilen.

5. Heben Sie die Ratsche an und bewegen Sie den Stempel mit einem Handrad nach oben und

3. Wenn alles trocken ist, tragen Sie eine dünne Schicht Fett auf die Zahnstangenzähne auf.

- 13 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

MODELLO: APR-3

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

LA STAMPA DELL'ARBOR

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni

del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro

manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi

preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti

tecnologici o software sul nostro prodotto.

MODELLO: APR-3

- 1 -

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare

a contattarci: Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

LA STAMPA DELL'ARBOR

Machine Translated by Google

PRECAUZIONI DI SICUREZZA

- 2 -

2. Leggere e comprendere le avvertenze contenute nel presente manuale. La mancata osservanza di tutte le

3. Sostituire le etichette di avvertenza se sono coperte o rimosse.

di queste avvertenze può causare gravi lesioni.

4. Questa pressa a colonna è progettata e destinata all'uso da parte di personale adeguatamente formato e

Leggere e comprendere l'intero manuale del proprietario prima di tentare il montaggio o

operazione.

esercitare una pressione verso il basso per evitare lesioni da pizzicamento.

Tenere le mani e le dita lontane dal pistone durante l'applicazione

solo personale esperto. Se non si ha familiarità con le procedure appropriate e sicure

sono stati ottenuti.

scopi, Vevor declina ogni garanzia reale o implicita e si ritiene

5. Non utilizzare questa pressa a mandrino per scopi diversi da quelli previsti. Se utilizzata per scopi diversi

funzionamento di una pressa a colonna, non utilizzarla fino a quando non si è ottenuta una formazione e una conoscenza adeguate

innocuo da qualsiasi danno che possa derivare da tale utilizzo.

Il materiale sotto pressione potrebbe rompersi e causare un impatto

lesioni. Indossare sempre occhiali di sicurezza quando si utilizza questa pressa.

attentamente il manuale di istruzioni.

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso.

di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può

Questo simbolo, posto prima di un commento di sicurezza, indica un tipo

causare un incidente.

Machine Translated by Google

- 3 -

7. Non utilizzare questa pressa a colonna quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.

illuminazione.

6. Indossare sempre occhiali di sicurezza/protezioni facciali approvati durante l'utilizzo di questo albero

comprometterne il funzionamento. Una protezione o un'altra parte danneggiata deve essere riparata correttamente

di parti mobili, rottura di parti, montaggio e qualsiasi altra condizione che possa

14. Mantenere sempre una posizione equilibrata per non cadere nel pergolato

stampa. Gli occhiali da vista di tutti i giorni hanno solo lenti resistenti agli urti; non sono

riparato o sostituito.

danneggiato deve essere attentamente controllato per determinare che funzionerà correttamente

13. Dedica al tuo lavoro la massima attenzione. Guardandoti intorno, portando avanti un

premere. Non sforzarsi eccessivamente o usare una forza eccessiva per eseguire qualsiasi operazione sulla macchina

operazione.

conversazione e "scherzi" sono atti imprudenti che possono causare gravi lesioni.

e svolgere la funzione prevista. Controllare l'allineamento delle parti mobili, il legame

18. Non sovraccaricare la pressa ad albero utilizzando barre di prolunga (finte).

19. Utilizzare collari in acciaio per sostenere le parti quando si premono sui cuscinetti per evitare

8. Prima dell'uso, assicurarsi che la pressa a colonna sia saldamente fissata al pavimento o al banco.

danni ai cuscinetti.

11. Mantenere il pavimento attorno alla pressa a mandrino pulito e privo di materiali di scarto, olio e grasso.

9. Controllare le parti danneggiate. Prima di utilizzare ulteriormente la pressa a mandrino, una parte che è

12. Mantenere i visitatori a distanza di sicurezza dall'area di lavoro. Tenere lontani i bambini.

17. Rimuovere gli oggetti sciolti e i pezzi non necessari dall'area prima

avviare la macchina.

10. Fornire uno spazio adeguato attorno all'area di lavoro e un soffitto antiriflesso

occhiali di sicurezza.

15. Utilizzare gli accessori consigliati; gli accessori non adatti possono essere pericolosi.

16. Assicurarsi che il pezzo in lavorazione sia saldamente fissato o bloccato al tavolo.

Machine Translated by Google

PARAMETRI TECNICI

SCHEMA DELLA STRUTTURA DEL PRODOTTO

Pressione massima (t)

5 VOLANTINO 14 BULLONE

lesioni gravi o addirittura la morte.

Dimensioni del prodotto (mm)

12 MANOPOLA

16 PIATTO

17 MANIGLIA

Dimensioni: 460*320*910

lesioni lievi e/o possibili danni alla macchina.

ALBERO PIGNONE 11 COLLARE DI BLOCCAGGIO 20 RONDELLA PIATTA

24 DERIVA PIATTA

23 ROUND DERIVA

Aprile-3

1 CORPO MACCHINA 10 BRACCIO OSCILLANTE

Ciò significa che se non si prendono le dovute precauzioni, si possono verificare

9 TABELLA

8 DADO ESAGONALE

Modello

Elenco delle parti

4 INGRANAGGIO A CRICCHETTO 13 CHIUSURA A CRICCHETTO 22 BULLONE

21 NOCE

DERIVA A 25 PUNTE

15 RAM

3 CHIAVE PIATTA

Ciò significa che se non si prendono le dovute precauzioni, si possono verificare

Peso del prodotto (kg)

7 MANIGLIA

Prendere familiarità con le seguenti avvertenze di sicurezza utilizzate nel presente manuale:

18 BULLONE

19 RONDELLA DI SICUREZZA

6 BULLONE

DESCRIZIONE RIF DESCRIZIONE RIF DESCRIZIONE RIF

- 4 -

Machine Translated by Google

OPERAZIONE

Montaggio

La base della pressa a colonna presenta due fori di montaggio su ciascun lato del montante

(vedere Figura 3).

non possiamo garantire che tutti i pezzi qui mostrati siano disponibili per l'acquisto.

Nota bene: facciamo del nostro meglio per tenere a magazzino i pezzi di ricambio ove possibile, ma

A causa delle forze dinamiche coinvolte nel funzionamento della pressa a mandrino, consigliamo

vivamente di montarla su un banco di lavoro o su un'altra superficie di lavoro stabile per evitare che

si muova durante il funzionamento e causi lesioni o danni accidentali.

- 5 -

Machine Translated by Google

- 6 -

Figura 4. Esempio di configurazione "Through Mount"

L'opzione di montaggio più robusta è il "montaggio passante" (vedere l'esempio sotto), in cui

vengono praticati fori lungo tutto il banco da lavoro e vengono utilizzati bulloni esagonali,

rondelle e dadi esagonali per fissare la macchina in posizione.

Un'altra opzione è il "montaggio diretto" (vedere l'esempio sotto), in cui la macchina viene

fissata direttamente al banco da lavoro con viti a testa svasata e rondelle.

Machine Translated by Google

.................................................... ........

.................................................... .......

Questa macchina arriva con la piastra di base preinstallata in fabbrica. Seguire queste

istruzioni per il montaggio finale del mozzo del pignone e del gruppo della maniglia.

Chiave inglese 14mm

Chiave esagonale da 5 mm

- 7 -

Assemblea

Quantità

Per assemblare la pressa a colonna:

Strumenti necessari

Figura 5. Esempio di configurazione "Direct Mount"

1. Fissare la maniglia del volantino al volantino (vedere Figura 6).

Machine Translated by Google

viti.

Figura 6. Fissaggio della maniglia al volante.

2. Inserire la maniglia nel ricevitore della maniglia (vedere Figura 7) e serrare entrambi i set

- 8 -

Machine Translated by Google

............................

....................................

Chiave a forchetta 14mm

Quantità

Chiave esagonale 6mm

Strumenti necessari

Per regolare il gioco del pistone:

- 9 -

3. Utilizzare la maniglia per spostare il pistone verso il basso alcune volte per verificare la regolazione, quindi

Ruotare in senso orario per diminuire il gioco o in senso antiorario per aumentarlo.

1. Allentare le viti a testa cilindrica mostrate nella Figura 8.

sollevare il fermo a cricchetto (vedere Figura 9) e sollevare il pistone verso l'alto utilizzando un volantino. Se

essere eccessivamente rigido.

2. Allo stesso modo, regolare ciascuna coppia di viti a testa cilindrica di una piccola quantità nella stessa direzione.

quantità di gioco libero del pistone. Idealmente, il pistone dovrebbe muoversi con pochissimo gioco ma non

Le viti a testa cilindrica sul lato anteriore e sinistro dell'alloggiamento del pistone (vedere Figura 8) regolano la

Regolazione del gioco del pistone

Machine Translated by Google

Utilizzo del cricchetto

pressione sul pezzo in lavorazione.

Il fermo a cricchetto collegato alla maniglia consente all'utente di spostare costantemente l'

la maniglia consente alla maniglia di tornare in posizione verticale mentre il pistone mantiene

Per utilizzare un chiavistello a cricchetto:

(mostrato nella Figura 8) senza spostare le viti.

ram verso il basso per applicare pressione al pezzo in lavorazione. Il movimento a cricchetto del

4. Quando si è soddisfatti della quantità di gioco libero del pistone, serrare nuovamente i dadi esagonali

Se necessario, regolare ulteriormente le viti a testa cilindrica come descritto nel passaggio 2.

1. Per abbassare il pistone, innestare il cricchetto per agganciarlo con l'ingranaggio a cricchetto, come mostrato in

Figura 9.

rotazione della maniglia.

3. Sollevare nuovamente la maniglia finché la parte posteriore del gruppo maniglia non entra in contatto con la pressa

corpo. Ripetere il movimento verso il basso fino al completamento dell'operazione di pressatura.

2. Tirare la maniglia verso il basso per abbassare il pistone. L'ingranaggio a cricchetto si muoverà con

- 10 -

Machine Translated by Google

Lubrificazione del mozzo del pignone dell'albero

Pulizia e protezione

Frequenza di lubrificazione...........8 ore di funzionamento

Quantità di olio......................................... 1–2 pompe

La lubrificazione corretta dell'albero del mozzo del pignone viene effettuata con un oliatore a pompa

una o due volte. Se vedi fanghi e contaminanti uscire dalla lubrificazione

5. Ruotare il volantino in senso antiorario per sollevare il pistone nella posizione iniziale.

Tipo di olio .................T26685 o equivalente ISO 32

Pulisci la pressa ad albero con uno straccio pulito e acquaragia. Quando è asciutta, proteggi le superfici non

verniciate applicando un sottile strato di olio ISO 32.

4. Per rilasciare la pressione del pistone, sollevare il fermo a cricchetto e alzare la maniglia finché non si ferma.

con una punta conica attraverso i fori di accesso dell'olio (vedere Figura 10).

Spingere la punta dell'ugello della lattina dell'olio contro il foro di accesso dell'olio e pompare la lattina dell'olio

- 11 -

Machine Translated by Google

2. Utilizzare stracci da officina, una spazzola rigida e acquaragia per pulire

(vedi Figura 11).

Per ingrassare la cremagliera e il pignone:

denti a cremagliera.

Articoli necessari

1. Rimuovere la piastra anteriore, quindi rimuovere il pistone per esporre il pignone e la cremagliera

Quantità

Ingrassaggio cremagliera e pignone

Chiave esagonale 6mm

Quantità di grasso ..................................................Se necessario

Panno da negozio .....................................................Se necessario

Grasso..................T23964 o NLGI#2 Equivalente

Frequenza di lubrificazione.................. 40 ore di funzionamento

lungo l'intero percorso di viaggio più volte per distribuire l'olio. Una volta terminato, pulisci l'olio in eccesso.

area, continuare a pompare la latta dell'olio finché l'olio non scorre limpido. Spostare i componenti

.................................................... ........

Spazzola a setole rigide ..................................................................1

- 12 -

Machine Translated by Google

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Francoforte sul Meno.

E-CrossStu GmbH

- 13 -

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREET-EASTWOOD

NSW 2122 Australia

Produttore: Shanghaimuxinmuyeyouxiangongsi

5. Sollevare il fermo a cricchetto e utilizzare un volantino per spostare il pistone verso l'alto e

più volte per distribuire il grasso.

4. Reinstallare il pistone e la piastra anteriore.

3. Una volta asciutti, applicare uno strato leggero di grasso sui denti della cremagliera.

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

MODELO:APR3

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

LAPRENSADELARBOR

Machine Translated by Google

MODELO:APR3

Estassonlasinstruccionesoriginales,leaatentamentetodaslas

instruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdónenospornoinformarle

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

1

¿NECESITAAYUDA?¡CONTÁCTENOS!

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeen

ponerseencontactoconnosotros:Asistenciatécnicaycertificadode

garantíaelectrónicawww.vevor.com/support

LAPRENSADELARBOR

Machine Translated by Google

PRECAUCIONESDESEGURIDAD

2.Leaycomprendalasadvertenciasdeestemanual.Elincumplimientodetodasellas

3.Reemplacelasetiquetasdeadvertenciasiseoscurecenoseeliminan.

algunadeestasadvertenciaspuedecausarlesionesgraves.

Sehanobtenido.

Leaycomprendatodoelmanualdelpropietarioantesdeintentarrealizarelmontajeo

operación.

Presiónhaciaabajoparaevitarlesionesporpellizco.

Mantengalasmanosylosdedosalejadosdelarietealaplicarlo.

operacióndeunaprensadehusillo,nolausehastaquetengalacapacitaciónylosconocimientosadecuados

Solopersonalexperimentado.Sinoestáfamiliarizadoconlasoperacionesadecuadasyseguras

5.Noutiliceestaprensadehusilloparaunfindistintodelprevisto.Siseutilizaparaotrofin,

Aestosefectos,Vevorrenunciaacualquiergarantíarealoimplícitayseeximedetodaresponsabilidad.

inofensivodecualquierdañoquepudieraresultardeeseuso.

4.Estaprensadehusilloestádiseñadaydestinadaaserutilizadaporpersonaldebidamentecapacitadoy

Leaatentamenteelmanualdeinstrucciones.

Lesiones.Utilicesiempregafasdeseguridadalutilizarestaprensa.

Elmaterialbajopresiónpodríavolarycausarimpacto.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleerlas

deprecaución,advertenciaopeligro.Ignorarestaadvertenciapuede

Estesímbolo,colocadoantesdeuncomentariodeseguridad,indicauntipo

provocarunaccidente.

2

Machine Translated by Google

3

9.Compruebelaspiezasdañadas.Antesdevolverautilizarlaprensadehusillo,compruebesihayalgunapiezadañada.

12.Mantengaalosvisitantesaunadistanciaseguradeláreadetrabajo.Mantengaalosniñosalejados.

Losdañadosdebenrevisarsecuidadosamenteparadeterminarquefuncionaráncorrectamente.

13.Dedíqueletodasuatenciónasutrabajo.Mireasualrededor,realiceuna

18.Nosobrecarguelaprensadehusilloutilizandobarrasdeextensión.

yrealizarsufunciónprevista.Compruebelaalineacióndelaspiezasmóviles,laadherencia

Laconversaciónylaspayasadassonactosdescuidadosquepuedenprovocarlesionesgraves.

19.Utilicecollaresdeaceroparasujetarlaspiezasalpresionarloscojinetesparaevitar

6.Utilicesiempregafasdeseguridadoprotectoresfacialesaprobadosmientrasutilizaesteárbol.

depiezasmóviles,roturadepiezas,montajeycualquierotracondiciónquepueda

afectarsufuncionamiento.Unaprotecciónuotrapiezaqueestédañadadeberepararseadecuadamente.

14.Mantengaunaposturaequilibradaentodomomentoparanocaerseenelcenador.

reparadooreemplazado.

prensa.Lasgafasdeusodiariosólotienenlentesresistentesalosimpactos;noson

Presione.Noseestiredemasiadoniusefuerzaexcesivapararealizarningunaoperaciónconlamáquina.

Gafasdeseguridad.

10.Proporcionarunespacioadecuadoalrededordeláreadetrabajoyunasuperficiesinreflejos.

operación.

15.Utilicelosaccesoriosrecomendados;losaccesoriosinadecuadospuedenserpeligrosos.

7.Noopereestaprensadehusillosiestácansadoobajolainfluenciadedrogas,alcoholocualquiermedicamento.

iluminación.

16.Asegúresedequelapiezadetrabajoestébiensujetaosujetadaalamesa.

Dañosenloscojinetes.

11.Mantengaelpisoalrededordelaprensadehusillolimpioylibrededesechos,aceiteygrasa.

17.Retireloselementossueltosylaspiezasdetrabajoinnecesariasdeláreaantes

8.Asegúresedequeestaprensadehusilloestéfirmementeaseguradaalpisooalbancoantesdeusarla.

Poniendoenmarchalamáquina.

Machine Translated by Google

DIAGRAMADEESTRUCTURADELPRODUCTO

PARÁMETROSTÉCNICOS

460*320*910

lesionesmenoresy/oposiblesdañosalamáquina.

EJEDELPIÑÓN11COLLARDESEGURIDAD20ARANDELAPLANA

24DERIVAPLANA

16PLACA

Tamañodelproducto(mm)

12PERILLA

lesionesgravesoinclusolamuerteposiblemente.

8TUERCAHEXAGONAL

Modelo

Listadepiezas

4ENGRANAJEDETRINQUETE13PESTAÑODETRINQUETE22PERNO

Estosignificaquesinosetomanprecauciones,puederesultaren:

23RONDADEDERIVA

ABR3

1CUERPODEMAQUINA10BRAZOOSCILANTE

Estosignificaquesinosetomanprecauciones,puederesultaren:

Pesodelproducto(kg)

3LLAVEPLANA

7MANIJA

9TABLA

15memoriaRAM

21TUERCA

DERIVADE25PUNTAS

REFDESCRIPCIÓNREFDESCRIPCIÓNREFDESCRIPCIÓN

Presiónmáxima(t)

5VOLANTE14PERNOS

17MANIJA

18PERNOS

19ARANDELADESEGURIDAD

Familiaríceseconlossiguientesavisosdeseguridadutilizadosenestemanual:

6PERNOS

4

Machine Translated by Google

5

Montaje

Labasedelaprensadehusillotienedosorificiosdemontajeencadaladodelmontante(verFigura3).

Nopodemosgarantizarquetodaslaspiezasquesemuestranaquíesténdisponiblesparasucompra.

Tengaencuenta:Hacemostodoloposibleparaalmacenarpiezasderepuestosiemprequeseaposible,pero

Debidoalasfuerzasdinámicasinvolucradasenelfuncionamientodelaprensadehusillo,recomendamos

enfáticamentemontarlasobreunamesadetrabajouotrasuperficiedetrabajoestableparaevitarquesemueva

duranteelfuncionamientoycauselesionesodañosaccidentales.

OPERACIÓN

Machine Translated by Google

6

Figura4.Ejemplodeunaconfiguraciónde"montajepasante"

Laopcióndemontajemásresistenteesun"montajepasante"(verelejemploacontinuación)enelquese

perforanagujerosalolargodetodoelbancodetrabajoyseutilizanpernoshexagonales,arandelasy

tuercashexagonalesparaasegurarlamáquinaensulugar.

Otraopciónesun"montajedirecto"(verejemploacontinuación),dondelamáquinasefijadirectamente

albancodetrabajocontirafondosyarandelas.

Machine Translated by Google

.........................................................

........................................................

Estamáquinaseentregaconlaplacabasepreinstaladadefábrica.Sigaestospasos

Llavede14mm

Llavehexagonalde5mm

Instruccionesparaelmontajefinaldelconjuntodelcubodelpiñónylamanija.

Asamblea

Herramientasnecesarias

Paraensamblarlaprensadehusillo:

Cantidad

Figura5.Ejemplodeunaconfiguraciónde"Montajedirecto"

1.Conecteelmangodelvolantealvolante(consultelaFigura6).

7

Machine Translated by Google

2.Inserteelmangoenelreceptordelmango(verFigura7)yaprieteambostornillos.

Figura6.Fijacióndelmangoalvolante.

tornillos.

8

Machine Translated by Google

3.Utilicelamanijaparamoverelarietehaciaabajounascuantasvecesparaverificarelajuste,luego

Gireenelsentidodelasagujasdelrelojparadisminuireljuegolibreoenelsentidocontrarioalasagujasdelrelojparaaumentarlo.

1.AflojelostornillosquesemuestranenlaFigura8.

serdemasiadorígido

2.Deigualmanera,ajustecadapardetornillosdecabezaenunapequeñacantidadenlamismadirección.

cantidaddejuegolibredelariete.Loidealesqueelarietesemuevaconmuypocojuego,perono

Lostornillosdecabezaenlapartefrontalyelladoizquierdodelacarcasadelariete(verFigura8)ajustanel

Levanteelpestillodetrinquete(verFigura9)yeleveelarietehaciaarribausandounvolante.Si

.................................

.................................................

Llavehexagonalde6mm

Cantidad

Llavedebocaabiertade14mm

Herramientasnecesarias

Paraajustareljuegolibredelariete:

Ajustedeljuegodelariete

9

Machine Translated by Google

10

presiónsobrelapiezadetrabajo.

Elpestillodetrinqueteconectadoalmangopermitealusuariomoverel

Elmangopermitequeelmangovuelvaalaposiciónverticalmientraselarietemantiene

Parautilizarunpestillodetrinquete:

(mostradoenlaFigura8)sinmoverlostornillosdetapa.

empujehaciaabajoparaaplicarpresiónalapiezadetrabajo.Elmovimientodetrinquetedel

4.Cuandoestésatisfechoconlacantidaddejuegolibredelariete,vuelvaaapretarlastuercashexagonales.

Siesnecesario,ajusteaúnmáslostornilloscomosedescribeenelPaso2.

1.Parabajarelariete,engancheeltrinquetealpestilloconelengranajedeltrinquete,comosemuestraen

Figura9.

2.Tiredelamanijahaciaabajoparabajarelariete.Elengranajedetrinquetesemoverácon

Manejarrotación.

3.Levanteelmangonuevamentehastaquelaparteposteriordelconjuntodelmangoentreencontactoconlaprensa.

cuerpo.Repitaelmovimientohaciaabajohastacompletarlaoperacióndeprensado.

Usodelpestillodetrinquete

Machine Translated by Google

11

Frecuenciadelubricación..........8horasdefuncionamiento

Cantidaddeaceite...................................1–2bombas

Lalubricaciónadecuadadelejedelcubodelpiñónserealizaconunalatadeaceitetipobomba.

unaodosveces.Sivelodosycontaminantessaliendodellubricante

5.Gireelvolanteensentidoantihorarioparaelevarelarietealaposicióninicial.

Tipodeaceite.................T26685oequivalenteISO32

Limpielaprensadelejeconuntrapolimpioyalcoholmineral.Cuandoestéseca,protejalassuperficiessinpintar

aplicandounafinacapadeaceiteISO32.

4.Paraliberarlapresióndelariete,levanteelpestillodetrinqueteylevantelamanijahastaquesedetenga.

conunapuntacónicaatravésdelosorificiosdeaccesoalaceite(verFigura10).

Presionelapuntadelaboquilladelalatadeaceitecontraelorificiodeaccesoalaceiteybombeelalatadeaceite.

Lubricacióndelejedelcubodelpiñón

Limpiezayprotección

Machine Translated by Google

12

Llavehexagonalde6mm

Cantidaddegrasa.................................................Segúnseanecesario

Trapodetaller....................................................Segúnseanecesario

Grasa..................T23964oequivalenteaNLGI#2

Frecuenciadelubricación...40horasdefuncionamiento

Recorriendotodoelrecorridovariasvecesparadistribuirelaceite.Alterminar,limpieelexcesodeaceite.

área,continúebombeandolalatadeaceitehastaqueelaceitesalgatransparente.Muevaloscomponentes

Cepillodecerdasduras...........................................................1

.........................................................

2.Utilicetraposdetaller,uncepilloduroyalcoholesmineralesparalimpiar.

(verFigura11).

Paraengrasarlacremallerayelpiñón:

dientesdepiñónycremallera.

Elementosnecesarios

1.Retirelaplacafrontal,luegoretireelarieteparaexponerelpiñónylacremallera.

Cantidad

Engrasedepiñónycremallera

Machine Translated by Google

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREET

EASTWOODNSW2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim

Place,RanchoCucamonga,CA91730

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,

shanghai200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

YHCONSULTINGLIMITADA.

C/OYHConsultingLimitedOficina147,CenturionHouse,

LondonRoad,StainesuponThames,Surrey,TW184AX

MainzerLandstr.69,60329FráncfortdelMeno.

ECrossStuGmbH

5.Levanteelpestillodetrinqueteyuseunvolanteparamoverelarietehaciaarribayhaciaabajo.

haciaabajovariasvecesparadistribuirlagrasa.

4.Vuelvaainstalarelarieteylaplacafrontal.

3.Cuandoestéseco,apliqueunacapaligeradegrasaalosdientesdelacremallerayelpiñón.

13

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MODEL: APR-3

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PRASA ARBORNA

Machine Translated by Google

MODEL: APR-3

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać

wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji

obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym

produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

- 1 -

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego?

Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-

Gwarancji www.vevor.com/support

PRASA ARBORNA

Machine Translated by Google

ŚRODKI OSTROŻNOŚCI

2. Przeczytaj i zrozum ostrzeżenia zawarte w niniejszej instrukcji. Nieprzestrzeganie wszystkich

3. Wymień etykiety ostrzegawcze, jeśli ulegną zniszczeniu lub zostaną usunięte.

Nieprzestrzeganie tych ostrzeżeń może spowodować poważne obrażenia.

zostały uzyskane.

Przed przystąpieniem do montażu lub demontażu należy przeczytać i zrozumieć całą instrukcję obsługi.

działanie.

nacisk skierowany w dół, aby uniknąć obrażeń spowodowanych przytrzaśnięciem.

Podczas nakładania trzymaj dłonie i palce z dala od tłoka.

obsługi prasy stolarskiej nie należy jej używać do czasu uzyskania odpowiedniego przeszkolenia i wiedzy

tylko doświadczony personel. Jeśli nie jesteś zaznajomiony z właściwymi i bezpiecznymi

5. Nie używaj tej prasy do trzpieni w innym celu niż ten, do którego jest przeznaczona. W przypadku użycia w innym celu

celów, Vevor zrzeka się wszelkich gwarancji rzeczywistych lub dorozumianych i uważa się za

nieszkodliwe dla zdrowia i życia, ani nie niesie za sobą żadnych obrażeń mogących wyniknąć z takiego użytkowania.

4. Niniejsza prasa stołowa jest przeznaczona do użytku przez odpowiednio przeszkolonych i

Materiał pod ciśnieniem może się rozpaść i spowodować uderzenie

obrażeń. Podczas korzystania z tej prasy należy zawsze nosić okulary ochronne.

Przeczytaj uważnie instrukcję obsługi.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią instrukcji.

ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może

Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza rodzaj

doprowadzić do wypadku.

- 2 -

Machine Translated by Google

- 3 -

i wykonywać zamierzoną funkcję. Sprawdź wyrównanie ruchomych części, wiązanie

11. Utrzymuj podłogę wokół prasy stolarskiej w czystości, bez resztek materiału, oleju i smaru.

8. Przed użyciem upewnij się, że prasa stołowa jest solidnie przymocowana do podłogi lub stołu.

17. Przed przystąpieniem do pracy usuń z obszaru luźne przedmioty i niepotrzebne elementy obrabiane.

19. Podczas naciskania na łożyska należy stosować stalowe kołnierze podpierające części, aby zapobiec

uruchomienie maszyny.

9. Sprawdź uszkodzone części. Przed dalszym użyciem prasy trzpieniowej część, która jest

12. Utrzymuj gości w bezpiecznej odległości od miejsca pracy. Trzymaj dzieci z daleka.

10. Zapewnij odpowiednią przestrzeń wokół stanowiska pracy i nad głową, która nie będzie powodować odblasków.

okulary ochronne.

15. Używaj zalecanych akcesoriów; niewłaściwe akcesoria mogą być niebezpieczne.

16. Upewnij się, że obrabiany przedmiot jest solidnie przymocowany lub zaciśnięty na stole.

7. Nie należy obsługiwać prasy trzpieniowej, będąc zmęczonym lub pod wpływem narkotyków, alkoholu

lub leków.

oświetlenie.

6. Podczas korzystania z tej walca należy zawsze nosić zatwierdzone okulary ochronne/osłony twarzy.

wpłynąć na jego działanie. Osłona lub inna część, która jest uszkodzona, powinna zostać prawidłowo

uszkodzenie łożysk.

ruchomych części, pęknięć części, montażu i wszelkich innych warunków, które mogą

naprawione lub wymienione.

naciśnij. Codzienne okulary mają tylko soczewki odporne na uderzenia; nie są

14. Zawsze zachowuj zrównoważoną postawę, aby nie wpaść do altany.

naciśnij. Nie przesadzaj i nie używaj nadmiernej siły do wykonywania żadnej czynności maszynowej

działanie.

uszkodzone należy dokładnie sprawdzić, aby upewnić się, że będą działać prawidłowo

13. Poświęć swojej pracy niepodzielną uwagę. Rozglądając się dookoła, wykonując

18. Nie przeciążaj prasy stolarskiej stosując przedłużki (ostrzacze).

rozmowy i „wygłupy” to nieostrożne działania, które mogą skutkować poważnymi obrażeniami.

Machine Translated by Google

SCHEMAT STRUKTURY PRODUKTU

PARAMETRY TECHNICZNE

460*320*910

drobne obrażenia i/lub możliwe uszkodzenie maszyny.

WAŁEK ZĘBATKI 11 KOŁNIERZ BLOKUJĄCY 20 PODKŁADKA PŁASKA

24 PŁASKI DRIFT

19 PODKŁADKA ZABEZPIECZAJĄCA

6 ŚRUB

16 PŁYT

Rozmiar produktu (mm)

poważne obrażenia lub nawet śmierć.

12 POKRĘTŁO

8 NAKRĘTKA SZEŚCIOKĄTNA

Model

Lista części

4 ZĘBATKA ZAPADKOWA 13 ZATRZASK ZAPADKOWY 22 ŚRUBA

23 OKRĄGŁY DRIFT

KWIECIEŃ-3

Oznacza to, że jeśli nie zostaną zachowane środki ostrożności, może to skutkować

1 KORPUS MASZYNY 10 RAMIĘ WAHACZA

9 TABELA

15 pamięci RAM

3 KLUCZ PŁASKI

Oznacza to, że jeśli nie zostaną zachowane środki ostrożności, może to skutkować

Waga produktu (kg)

7 UCHWYT

21 ORZECH

25-punktowy dryft

5 KOŁO RĘCZNE 14 ŚRUBA

Maksymalne ciśnienie (t)

Zapoznaj się z następującymi uwagami dotyczącymi bezpieczeństwa użytymi w niniejszej instrukcji:

OPIS REF OPIS REF OPIS REF OPIS

17 UCHWYT

18 ŚRUB

- 4 -

Machine Translated by Google

DZIAŁANIE

Montowanie

Podstawa prasy stolarskiej posiada dwa otwory montażowe po każdej stronie słupka (patrz rysunek 3).

nie możemy zagwarantować, że wszystkie części pokazane tutaj są dostępne w sprzedaży.

Uwaga: Dokładamy wszelkich starań, aby w miarę możliwości mieć na stanie części zamienne, ale

Ze względu na siły dynamiczne występujące podczas pracy prasy stolarskiej, zdecydowanie zalecamy

zamontowanie jej na blacie roboczym lub innej stabilnej powierzchni roboczej, aby zapobiec jej przesuwaniu się

podczas pracy, co mogłoby spowodować przypadkowe obrażenia lub uszkodzenia.

- 5 -

Machine Translated by Google

- 6 -

Rysunek 4. Przykład konfiguracji „Through Mount”

Najmocniejszą opcją montażu jest „montaż przelotowy” (patrz przykład poniżej), w którym

otwory są wiercone przez cały stół roboczy, a do zabezpieczenia maszyny na miejscu używa

się śrub sześciokątnych, podkładek i nakrętek sześciokątnych.

Inną opcją jest „montaż bezpośredni” (patrz przykład poniżej), w którym maszynę mocuje się

bezpośrednio do stołu roboczego za pomocą śrub i podkładek.

Machine Translated by Google

Montaż

.................................................. ...........

.................................................. .......

Ta maszyna jest dostarczana z płytą bazową zainstalowaną fabrycznie. Postępuj zgodnie z tymi

Klucz 14mm

Klucz imbusowy 5mm

instrukcja końcowego montażu piasty zębatki i zespołu klamki.

Potrzebne narzędzia

Aby zmontować prasę stolarską:

Ilość

Rysunek 5. Przykład konfiguracji „montażu bezpośredniego”

1. Przymocuj uchwyt koła zamachowego do koła zamachowego (patrz rysunek 6).

- 7 -

Machine Translated by Google

2. Włóż uchwyt do gniazda uchwytu (patrz rysunek 7) i dokręć oba zestawy

Rysunek 6. Mocowanie uchwytu do koła zamachowego.

śruby.

- 8 -

Machine Translated by Google

..................................

..................................................

Klucz płaski 14mm

Ilość

Klucz imbusowy 6mm

Potrzebne narzędzia

Aby wyregulować luz ramy:

3. Za pomocą uchwytu przesuń tłok kilka razy w dół, aby sprawdzić regulację, a następnie

Obróć zgodnie z ruchem wskazówek zegara, aby zmniejszyć luz lub przeciwnie do ruchu wskazówek zegara, aby go zwiększyć.

1. Odkręć śruby imbusowe pokazane na rysunku 8.

podnieś zatrzask zapadkowy (patrz rysunek 9) i podnieś tłok do góry za pomocą pokrętła. Jeśli

ilość luzu barana. W idealnym przypadku baran powinien poruszać się z bardzo małym luzem, ale nie

2. W ten sam sposób wyreguluj każdą parę śrub z łbem sześciokątnym, dokręcając je nieznacznie w tym samym kierunku.

być zbyt sztywnym.

Śruby z łbem sześciokątnym z przodu i z lewej strony obudowy tłoka (patrz rysunek 8) regulują

Regulacja luzu ramu

- 9 -

Machine Translated by Google

Używanie zapadki zapadkowej

nacisk na przedmiot obrabiany.

Zapadka zapadkowa połączona z uchwytem umożliwia użytkownikowi równomierne przesuwanie

uchwyt umożliwia powrót uchwytu do pozycji pionowej, podczas gdy tłok utrzymuje

Aby użyć zatrzasku zapadkowego:

4. Gdy będziesz zadowolony z luzu tłoka, dokręć nakrętki sześciokątne

naciskać w dół, aby wywrzeć nacisk na obrabiany przedmiot. Ruch zapadkowy

(pokazano na rysunku 8) bez przesuwania śrub imbusowych.

W razie konieczności należy dodatkowo wyregulować śruby mocujące zgodnie z opisem w kroku 2.

1. Aby obniżyć tłok, załącz zapadkę, aby zablokować ją za pomocą koła zębatego zapadki, jak pokazano na rysunku.

Rysunek 9.

2. Pociągnij uchwyt w dół, aby opuścić tłok. Koło zębate zapadkowe przesunie się wraz z

obrót uchwytu.

3. Ponownie podnieś uchwyt, aż tylna część zespołu uchwytu zetknie się z prasą.

ciało. Powtarzaj ruch w dół, aż do zakończenia operacji prasowania.

- 10 -

Machine Translated by Google

Czyszczenie i ochrona

Olejowanie wału piasty zębatej

Częstotliwość smarowania...........8 godzin pracy

Ilość oleju.......................................... 1–2 pomp

Prawidłowe smarowanie wału piasty zębatki wykonuje się za pomocą olejarki w formie pompki

za pomocą końcówki stożkowej przez otwory dostępowe do oleju (patrz rysunek 10).

5. Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby podnieść tłok do pozycji początkowej.

Typ oleju .................T26685 lub odpowiednik ISO 32

Wytrzyj prasę trzpieniową czystą szmatką warsztatową i rozpuszczalnikiem mineralnym. Po wyschnięciu

zabezpiecz niepomalowane powierzchnie, nakładając cienką warstwę oleju ISO 32.

4. Aby zwolnić nacisk tłoka, podnieś zatrzask zapadkowy i unieś uchwyt aż do oporu.

Wciśnij końcówkę dyszy olejarki do otworu dostępowego oleju i pompuj olejarkę

raz lub dwa. Jeśli widzisz osad i zanieczyszczenia wydostające się ze smaru

- 11 -

Machine Translated by Google

- 12 -

Klucz imbusowy 6mm

Ilość smaru .................................................Według potrzeb

Szmatka sklepowa .................................................W razie potrzeby

Smar..................T23964 lub odpowiednik NLGI#2

Częstotliwość smarowania.................. 40 godzin pracy

przez całą drogę przejazdu kilka razy, aby rozprowadzić olej. Po zakończeniu wytrzyj nadmiar oleju.

obszar, kontynuuj pompowanie puszki z olejem, aż olej będzie czysty. Przesuń komponenty

Szczotka o sztywnym włosiu ...........................................................1

.................................................. ...........

2. Do czyszczenia użyj szmatek warsztatowych, twardej szczotki i rozpuszczalnika mineralnego.

(patrz rysunek 11).

Aby nasmarować przekładnię zębatą:

zęby zębate.

Ilość

1. Zdejmij przednią płytę, a następnie wyjmij tłok, aby odsłonić zębatkę i listwę zębatą.

Potrzebne przedmioty

Smarowanie przekładni zębatej

Machine Translated by Google

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREET-EASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

szanghaj 200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Biuro 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

E-CrossStu GmbH

5. Podnieś zatrzask zapadkowy i za pomocą pokrętła przesuń tłok w górę i

kilkakrotnie w dół, aby rozprowadzić smar.

4. Ponownie zamontuj siłownik i przednią płytę.

3. Po wyschnięciu nałóż cienką warstwę smaru na zęby przekładni zębatej.

- 13 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

MODEL: APR-3

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

DE ARBOR-PERS

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

MODEL: APR-3

- 1 -

HULP NODIG? NEEM CONTACT MET ONS OP!

DE ARBOR-PERS

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem

dan gerust contact met ons op: Technische ondersteuning en E-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

VEILIGHEIDSMAATREGELEN

2. Lees en begrijp de waarschuwingen in deze handleiding. Het niet naleven van alle

3. Vervang de waarschuwingslabels als ze onzichtbaar zijn geworden of verwijderd zijn.

van deze waarschuwingen kan ernstig letsel veroorzaken.

zijn verkregen.

Lees en begrijp de volledige gebruikershandleiding voordat u met de montage begint of

operatie.

neerwaartse druk om beknellingswonden te voorkomen.

Houd uw handen en vingers uit de buurt van de ram tijdens het aanbrengen

bediening van een arborpers, gebruik deze niet voordat u de juiste training en kennis hebt

alleen ervaren personeel. Als u niet bekend bent met de juiste en veilige

5. Gebruik deze arborpers niet voor andere doeleinden dan waarvoor hij bedoeld is. Als hij voor andere doeleinden wordt gebruikt,

Voor dergelijke doeleinden wijst Vevor elke echte of impliciete garantie af en houdt zich aan de volgende voorwaarden:

onschadelijk te maken voor enig letsel dat uit dat gebruik kan voortvloeien.

4. Deze pers is ontworpen en bedoeld voor gebruik door goed opgeleide en

Materiaal onder druk kan uit elkaar vliegen en een impact veroorzaken

verwondingen. Draag altijd een veiligheidsbril bij het gebruik van deze pers.

Lees de gebruiksaanwijzing zorgvuldig door.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.

van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan

Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort

tot een ongeval leiden.

- 2 -

Machine Translated by Google

- 3 -

12. Houd bezoekers op veilige afstand van het werkgebied. Houd kinderen uit de buurt.

beschadigd moet zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken

13. Geef je werk onverdeelde aandacht. Kijk om je heen, ga door met een

18. Overbelast de pers niet door verlengstangen te gebruiken.

conversatie en ‘paardenspel’ zijn onzorgvuldige handelingen die tot ernstig letsel kunnen leiden.

en de beoogde functie uitvoeren. Controleer de uitlijning van bewegende delen, binding

6. Draag altijd een goedgekeurde veiligheidsbril/gezichtsbescherming tijdens het gebruik van deze prieel

de werking ervan beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden

19. Gebruik stalen kragen om onderdelen te ondersteunen bij het drukken op lagers om te voorkomen

van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die kunnen

gerepareerd of vervangen.

pers. Alledaagse brillen hebben alleen stootvaste glazen; ze zijn niet

14. Zorg te allen tijde voor een evenwichtige houding, zodat u niet in de prieel valt

pers. Reik niet te ver en gebruik geen buitensporige kracht om een machine uit te voeren

10. Zorg voor voldoende ruimte rondom het werkgebied en niet-verblindende plafondverlichting

veiligheidsbril.

operatie.

15. Gebruik de aanbevolen accessoires. Onjuiste accessoires kunnen gevaarlijk zijn.

16. Zorg ervoor dat het werkstuk stevig aan de tafel is bevestigd of vastgeklemd.

7. Gebruik deze perstang niet als u moe bent of onder invloed van drugs, alcohol of medicijnen.

verlichting.

schade aan de lagers.

11. Zorg ervoor dat de vloer rondom de pers schoon is en vrij van restmateriaal, olie en vet.

8. Zorg ervoor dat de pers stevig op de vloer of werkbank is bevestigd voordat u hem gebruikt.

17. Verwijder losse voorwerpen en onnodige werkstukken uit het gebied voordat u begint

de machine starten.

9. Controleer beschadigde onderdelen. Voordat u de arborpers verder gebruikt, moet u een onderdeel dat

Machine Translated by Google

TECHNISCHE PARAMETERS

PRODUCTSTRUCTUURDIAGRAM

APR-3

1 MACHINEBODY 10 ZWAAIARM

3 PLATTE SLEUTEL

Dit betekent dat als er geen voorzorgsmaatregelen worden genomen, dit kan resulteren in

Productgewicht (kg)

7 HANDVAT

9 TABEL

15 RAM

21 MOER

25 PUNTIGE DRIFT

REF BESCHRIJVING REF BESCHRIJVING REF BESCHRIJVING

Maximale druk (t)

5 HANDWIEL 14 BOUT

17 HANDVAT

18 BOUT

19 BORGRING

Maak uzelf vertrouwd met de volgende veiligheidswaarschuwingen die in deze handleiding worden gebruikt:

6 BOUTEN

460*320*910

licht letsel en/of mogelijke schade aan de machine.

PINION AS 11 BORGKRAAG 20 VLAKKE RING

24 VLAKKE DRIFT

16 PLAAT

Productgrootte (mm)

ernstig letsel of zelfs de dood tot gevolg hebben.

12 KNOP

8 ZESKANTMOER

Model

Onderdelenlijst

4 RATCHET TANDWIEL 13 RATCHET VERGRENDELING 22 BOUT

Dit betekent dat als er geen voorzorgsmaatregelen worden genomen, dit kan resulteren in

23 RONDE DRIFT

- 4 -

Machine Translated by Google

WERKING

Montage

De basis van de doornpers heeft twee bevestigingsgaten aan elke kant van de staander (zie

Afbeelding 3).

Wij kunnen niet garanderen dat alle hier getoonde onderdelen beschikbaar zijn voor aankoop.

Let op: Wij doen ons best om vervangende onderdelen op voorraad te hebben, indien mogelijk, maar

Vanwege de dynamische krachten die vrijkomen bij het bedienen van de doornpers, raden wij u ten

zeerste aan deze op een werkbank of ander stabiel werkoppervlak te monteren. Zo voorkomt u dat de

pers tijdens het gebruik gaat bewegen en er onbedoeld letsel of schade ontstaat.

- 5 -

Machine Translated by Google

Een andere optie is een 'directe montage' (zie onderstaand voorbeeld), waarbij de machine direct

aan de werkbank wordt vastgezet met houtdraadbouten en ringen.

De sterkste bevestigingsoptie is een 'doorlopende montage' (zie voorbeeld hieronder), waarbij

gaten door de hele werkbank heen worden geboord en zeskantbouten, ringen en zeskantmoeren

worden gebruikt om de machine op zijn plaats te bevestigen.

Figuur 4. Voorbeeld van een "Through Mount"-opstelling

- 6 -

Machine Translated by Google

Montage

.............................................. ........

.............................................. ......

Deze machine wordt geleverd met de basisplaat vooraf geïnstalleerd in de fabriek. Volg deze

Sleutel 14mm

Inbussleutel 5mm

Instructies voor de uiteindelijke montage van de rondselnaaf en de handgreep.

Hoeveelheid

Om de doornpers te monteren:

Benodigde gereedschappen

Figuur 5. Voorbeeld van een "Direct Mount"-opstelling

1. Bevestig de handwielhendel aan het handwiel (zie afbeelding 6).

- 7 -

Machine Translated by Google

2. Plaats de hendel in de hendelontvanger (zie afbeelding 7) en draai beide setbouten vast

Figuur 6. De hendel aan het handwiel bevestigen.

schroeven.

- 8 -

Machine Translated by Google

3. Gebruik de hendel om de ram een paar keer naar beneden te bewegen om de afstelling te controleren en

Draai met de klok mee om de speling te verkleinen en tegen de klok in om de speling te vergroten.

1. Draai de in figuur 8 afgebeelde bouten los.

til de ratelgrendel op (zie afbeelding 9) en til de ram omhoog met behulp van een handwiel. Als

overdreven stijf zijn.

2. Draai beide paar inbusschroeven een klein beetje in dezelfde richting.

hoeveelheid ram vrije speling. Idealiter zou de ram met heel weinig speling moeten bewegen, maar niet

Met de kapschroeven aan de voor- en linkerkant van de rambehuizing (zie afbeelding 8) wordt de

................................

..............................................

Inbussleutel 6mm

Hoeveelheid

Steeksleutel 14mm

Benodigde gereedschappen

Om de vrije speling van het ram-geheugen aan te passen:

Ramspeling aanpassen

- 9 -

Machine Translated by Google

- 10 -

druk op het werkstuk.

De ratelvergrendeling die aan de handgreep is bevestigd, zorgt ervoor dat de gebruiker de

De handgreep zorgt ervoor dat de handgreep weer in de verticale positie terugkeert terwijl de ram de beweging vasthoudt.

Om een ratelsluiting te gebruiken:

(weergegeven in Figuur 8) zonder de cilinderschroeven te verplaatsen.

ram naar beneden om druk op het werkstuk uit te oefenen. De ratelende beweging van de

4. Wanneer u tevreden bent met de hoeveelheid speling van de ram, draait u de zeskantmoeren weer vast

Indien nodig, de inbusbouten verder afstellen zoals beschreven in stap 2.

1. Om de ram te laten zakken, schakelt u de ratel in om deze te vergrendelen met de rateltandwiel, zoals afgebeeld in

Figuur 9.

3. Til de hendel opnieuw op totdat de achterkant van de hendel de pers raakt

rotatie hanteren.

lichaam. Herhaal de neerwaartse beweging totdat de persbewerking voltooid is.

2. Trek de hendel naar beneden om de ram te laten zakken. Het rateltandwiel beweegt met

Gebruik van ratelgrendel

Machine Translated by Google

- 11 -

Smeerfrequentie...........8 uur werking

Hoeveelheid olie.......................................... 1–2 pompen

De juiste smering van de rondselnaafas gebeurt met een oliekan van het pomptype

met een kegelpunt door de olie-toegangsgaten (zie Afbeelding 10).

Veeg de arbor press down af met een schone werkplaatsdoek en minerale terpentine. Bescherm de

ongeverfde oppervlakken na het drogen door een dunne laag ISO 32 olie aan te brengen.

Olietype .................T26685 of ISO 32-equivalent

5. Draai het handwiel tegen de klok in om de ram naar de startpositie te brengen.

4. Om de ramdruk te verminderen, tilt u de ratelvergrendeling op en tilt u de hendel omhoog totdat deze stopt.

Duw de punt van het mondstuk van de oliekan tegen het olie-toegangsgat en pomp de oliekan

een of twee keer. Als u ziet dat er slib en verontreinigingen uit de smeerolie komen

Oliepen van de naafas van het rondsel

Reinigen en beschermen

Machine Translated by Google

- 12 -

Inbussleutel 6mm

Hoeveelheid vet ............................................Naar behoefte

.............................................. ........

Vet..................T23964 of NLGI#2 Equivalent

Smeerfrequentie.................. 40 uur werking

door het hele pad van de reis een paar keer om de olie te verdelen. Veeg na afloop de overtollige olie

weg.

gebied, blijf de oliekan pompen totdat de olie helder is. Verplaats de componenten

Winkellapje .....................................................Zo nodig

Stijve borstel met borstelharen .................................................1

2. Gebruik poetslappen, een harde borstel en minerale terpentine om de vlekken schoon te maken.

(zie figuur 11).

Om tandheugel en rondsel te smeren:

tandheugel-en-rondsel tanden.

Benodigde artikelen

1. Verwijder de voorplaat en verwijder vervolgens de ram om het rondsel en de tandheugel bloot te leggen

Hoeveelheid

Smering tandheugel en rondsel

Machine Translated by Google

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166

Anaheim Place, Rancho Cucamonga, CA 91730

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREET-

EASTWOOD NSW 2122 Australië

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH

5. Til de ratelvergrendeling op en gebruik een handwiel om de ram omhoog en omlaag te bewegen.

meerdere malen naar beneden om het vet te verdelen.

4. Plaats de ram en de frontplaat terug.

3. Wanneer de tandheugel droog is, smeert u een dun laagje vet op de tanden van de tandheugel.

- 13 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ARBORPRESSEN

MODELL: APR-3

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du

fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon

teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: APR-3

ARBORPRESSEN

Har du produktfrågor? Behöver du teknisk support? Kontakta oss

gärna: Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

SÄKERHETSÅTGÄRDER

av dessa varningar kan orsaka allvarliga skador.

drift.

3. Byt ut varningsetiketterna om de blir skymd eller borttagen.

4. Denna arbor press är designad och avsedd för användning av väl utbildade och

Läs och förstå hela bruksanvisningen innan du försöker montera eller

2. Läs och förstå varningarna i denna handbok. Underlåtenhet att följa alla

tryck nedåt för att undvika klämskador.

Håll händer och fingrar borta från kolven när du applicerar

endast erfaren personal. Om du inte är bekant med det korrekta och säkra

drift av en arborpress, använd den inte förrän korrekt utbildning och kunskap

5. Använd inte denna arborpress för annat än dess avsedda användning. Om den används för annat

har erhållits.

Vevor frånsäger sig alla verkliga eller underförstådda garantier och håller sig själv

ofarlig från alla skador som kan uppstå från den användningen.

bruksanvisningen noggrant.

skador. Bär alltid skyddsglasögon när du använder denna press.

Material under tryck kan flyga isär och orsaka stötar

Varning - För att minska risken för skador måste användaren läsa igenom

Denna symbol, placerad före en säkerhetskommentar, indikerar en typ

av försiktighetsåtgärder, varningar eller fara. Att ignorera denna varning kan

leda till en olycka.

- 2 -

Machine Translated by Google

- 3 -

19. Använd stålkragar för att stödja delar när du trycker på lager för att förhindra

8. Se till att den här arborpressen är ordentligt fastsatt i golvet eller bänken före användning.

11. Håll golvet runt arborpressen rent och fritt från skrotmaterial, olja och fett.

17. Ta bort lösa föremål och onödiga arbetsstycken från området innan

9. Kontrollera skadade delar. Innan vidare användning av arbor pressen, en del som är

12. Håll besökare på säkert avstånd från arbetsområdet. Håll barn borta.

starta maskinen.

skyddsglasögon.

10. Se till att det finns tillräckligt med utrymme runt arbetsområdet och inte bländar ovanför

15. Använd rekommenderade tillbehör; felaktiga tillbehör kan vara farliga.

7. Använd inte denna arborpress när du är trött eller påverkad av droger, alkohol eller

andra läkemedel.

belysning.

av rörliga delar, brott på delar, montering och andra förhållanden som kan

14. Håll alltid en balanserad ställning så att du inte ramlar in i bersån

16. Se till att arbetsstycket är ordentligt fastsatt eller fastklämt i bordet.

6. Bär alltid godkända skyddsglasögon/ansiktsskydd när du använder denna berså

påverka dess funktion. Ett skydd eller annan del som är skadad ska vara ordentligt

trycka. Räck inte för mycket eller använd inte överdriven kraft för att utföra någon maskin

skador på lagren.

trycka. Vardagsglasögon har bara slagtåliga glas; det är de inte

repareras eller bytas ut.

skadad bör kontrolleras noggrant för att fastställa att den kommer att fungera korrekt

13. Ge ditt arbete odelad uppmärksamhet. Ser sig omkring, fortsätter en

drift.

och utföra sin avsedda funktion. Kontrollera om rörliga delar är inriktade, bindning

konversation och "hästlek" är slarviga handlingar som kan resultera i allvarliga skador.

18. Överbelasta inte arborpressen genom att använda förlängningsstänger (cheater).

Machine Translated by Google

PRODUKTSTRUKTURDIAGRAM

TEKNISKA PARAMETRAR

Bekanta dig med följande säkerhetsanvisningar som används i denna handbok:

18 BULT

6 BULT

19 LÅSBRICKA

5 HANDHJUL 14 BULT

Max tryckÿtÿ

REF BESKRIVNING REF BESKRIVNING REF BESKRIVNING

17 HANDTAG

21 MUTTER

25 SPICKADE DRIFT

15 RAM

3 PLAT NYCKEL

Detta innebär att om försiktighetsåtgärder inte iakttas kan det resultera i

Produktvikt (kg)

APR-3

1 MASKINKROPP 10 SWINGARM

23 RUNDDRIFT

7 HANDTAG

9 TABELL

Detta innebär att om försiktighetsåtgärder inte iakttas kan det resultera i

Modell

Lista över delar

4 SPÄRRVÄXEL 13 SPÄRRSLÅR 22 BULT

8 sexkantmutter

allvarlig skada eller till och med dödsfall.

16 PLATTA

Produktstorlek (mm)

12 KNAPP

460*320*910

lindrig personskada och/eller möjlig maskinskada.

KNIVJACKEL 11 LÅSKRAGE 20 PLATBRICKA

24 FLAT DRIFT

- 4 -

Machine Translated by Google

DRIFT

Montering

På grund av de dynamiska krafterna som är involverade i manövreringen av arborpressen

rekommenderar vi starkt att du monterar den på en bänkskiva eller annan stabil arbetsyta

för att förhindra att den rör sig under drift och orsakar oavsiktlig skada eller skada.

vi kan inte garantera att alla delar som visas här är tillgängliga för köp.

Observera: Vi gör vårt bästa för att lagra reservdelar när det är möjligt, men

Basen på arborpressen har två monteringshål på varje sida av stolpen (se figur 3).

- 5 -

Machine Translated by Google

- 6 -

Figur 4. Exempel på en "Through Mount"-inställning

Det starkaste monteringsalternativet är en "genomgående montering" (se exempel nedan)

där hål borras hela vägen genom arbetsbänken – och sexkantsbultar, brickor och

sexkantsmuttrar används för att säkra maskinen på plats.

Ett annat alternativ är ett "direktfäste" (se exempel nedan), där maskinen fästs direkt på

arbetsbänken med lagskruvar och brickor.

Machine Translated by Google

Denna maskin levereras med basplattan förinstallerad på fabriken. Följ dessa

................................................................ .......

................................................................ ........

instruktioner för den slutliga monteringen av kugghjulsnavet och handtagets montering.

Skiftnyckel 14 mm

Insexnyckel 5 mm

- 7 -

Montering

Antal

Så här monterar du arborpressen:

Verktyg som behövs

Figur 5. Exempel på en "Direct Mount"-inställning

1. Fäst ratthandtaget på ratten (se figur 6).

Machine Translated by Google

- 8 -

skruvar.

Figur 6. Fästa handtaget på handratten.

2. Sätt in handtaget i handtagsmottagaren (se figur 7) och dra åt båda uppsättningarna

Machine Translated by Google

...................................

Insexnyckel 6 mm

Antal

Skiftnyckel 14 mm

Verktyg som behövs

För att justera ram free-play:

................................................

1. Lossa skruvarna som visas i figur 8.

2. Justera på samma sätt varje par av huvudskruvar till en liten mängd i samma riktning.

3. Använd sedan handtaget för att flytta ned kolven några gånger för att kontrollera justeringen

lyft upp spärrhaken (se figur 9) och lyft kolven uppåt med hjälp av ett handhjul. Om

mängd ram fritt spel. Helst ska baggen röra sig med väldigt lite spel men inte

Vrid medurs för att minska fritt spel eller moturs för att öka fritt spel.

vara för stel.

Kapsylskruvar på framsidan och vänster sida av kolvhuset (se figur 8) justerar

Justera ramspel

- 9 -

Machine Translated by Google

Använder Ratchet Latch

tryck nedåt för att applicera tryck på arbetsstycket. Spärrrörelsen hos

handtaget gör att handtaget kan återgå till vertikalt läge medan kolven bibehålls

tryck på arbetsstycket.

handtagsrotation.

4. När du är nöjd med mängden ram fritt spel, dra åt sexkantsmuttrarna igen

Spärrhaken som är ansluten till handtaget gör att användaren konsekvent kan flytta

(visas i figur 8) utan rörliga skruvar.

nödvändigt, justera skruvarna ytterligare enligt beskrivningen i steg 2.

2. Dra handtaget nedåt för att sänka kolven. Ratchet-växeln kommer att flytta med

Bild 9.

kropp. Upprepa den nedåtgående rörelsen tills pressningen är klar.

3. Lyft upp handtaget igen tills baksidan av handtagsenheten kommer i kontakt med pressen

1. För att sänka kolven, koppla in spärren för att spärra med spärrhjulet, som visas i

Så här använder du en spärrhake:

- 10 -

Machine Translated by Google

Oljande pinjongnav

Rengöring & Skydd

Oljemängd........................................ 1–2 pumpar

Smörjfrekvens...........8 timmar. drift

Korrekt smörjning av drevnavets axel görs med en oljekanna av pumptyp

en eller två gånger. Om du ser att slam och föroreningar kommer ut ur smörjningen

Torka av bersåpressen med en ren butikstrasa och mineralsprit. När de är torra, skydda

de omålade ytorna genom att applicera en tunn film av ISO 32-olja.

Oljetyp .................T26685 eller ISO 32 Ekvivalent

5. Vrid handratten moturs för att höja kolven till startläget.

4. För att släppa kolvtrycket lyfter du spärrhaken och höjer handtaget tills det tar stopp.

med en konspets genom oljeåtkomsthålen (se figur 10).

Skjut spetsen på oljekannamunstycket mot oljeåtkomsthålet och pumpa oljedunken

- 11 -

Machine Translated by Google

För att smörja kuggstången:

1. Ta bort frontplattan och ta sedan bort kolven för att exponera kugghjulet och kuggstången

2. Använd butikstrasor, en styv borste och mineralsprit för att rensa bort

kuggstångständer.

Antal

(se figur 11).

Artiklar som behövs

Smörj kuggstång

Smörjfrekvens................... 40 timmar. drift

Insexnyckel 6 mm

Handla Rag ................................................... .....Efter behov

Fett...................T23964 eller NLGI#2 ekvivalent

Smörjmängd ................................................. Efter behov

genom hela färdvägen några gånger för att fördela oljan. När du är klar, torka bort överflödig olja.

fortsätt att pumpa oljedunken tills oljan är klar. Flytta komponenterna

Styv borstborste ................................................... ............1

................................................................ ........

- 12 -

Machine Translated by Google

YH CONSULTING LIMITED.

Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

- 13 -

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET-

EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

5. Lyft spärrhaken och använd ett handhjul för att flytta upp kolven och

ner flera gånger för att fördela fettet.

4. Sätt tillbaka kolven och frontplattan.

3. När det är torrt, applicera ett lätt lager fett på kuggstångens tänder.

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor APR-3 Arbor Press 3 Ton Ratchet Type Manual Desktop Punch Press

Product's Documents

User Manual

Specifications

Vevor APR-3 Questions and Answers
