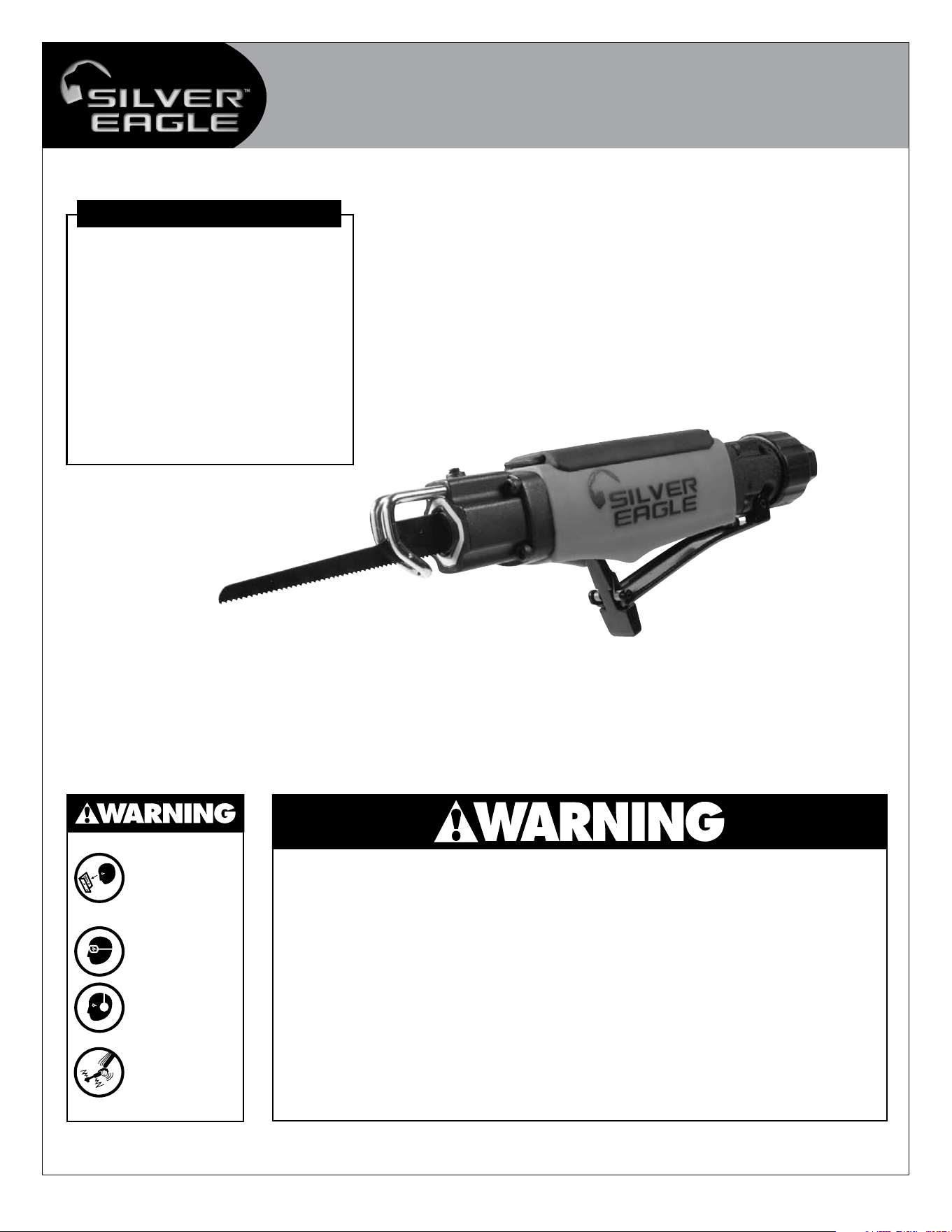

Matco Tools SE1300 MINI PNEUMATIC SILVER EAGLE SAW User Manual

SE1300 1 Rev. 07/21/09

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

weAr heAring

protection

Avoid

prolonged

exposure to

vibrAtion

some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

your risk from these exposures varies, depending on how often you do this type of

work. to reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

SPECIFICATIONS

Free Speed: ................................... 7,500 bpm

Stroke Length: ...................................... 3/16"

Cutting Capacity: ............................... 1.2 mm

Air Inlet: ...........................................1/4" NPT

Recommended Air Pressure: ...............90 psi

Minimum Hose Size: .......................5/16" I.D.

Average Air Consumption ................. .7 CFM

Sound Pressure Level .........................84 dBA

Overall Length ........................................7.67"

Weight .................................................. .9 lbs.

Operating Instructions Warning Information Parts Breakdown

SE1300

Mini Air Saw

SE1300 2 Rev. 07/21/09

SE1300 Mini Air Saw

This insTrucTion Manual conTains

iMporTanT safeTy inforMaTion.

read This insTrucTion Manual carefully

and undersTand all inforMaTion Before

operaTing This Tool.

• Always operate, inspect and maintain this tool in

 accordance with American National Standards

 Institute Safety Code of Portable Air Tools (ANSI

 B186.1) and any other applicable safety codes

 andregulations.

• For safety, top performance and maximum durability

 of parts, operate this tool at 90 psig; 6.2 bar max

 airpressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye and face

 protection when operating or performing

 maintenanceonthistool.

• Always wear hearing protection when using this

 tool. High sound levels can cause permanent hearing

 loss. Use hearing protection as recommended by

 youremployerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and

 powerofthistool.

• Air powered tools can vibrate in use. Vibration,

 repetitive motions or uncomfortable positions over

 extended periods of time may be harmful to your

 hands and arms. Discontinue use of tool if discomfort,

 tingling feeling or pain occurs. Seek medical advice

 beforeresuminguse.

• Air under pressure can cause severe injury. Never

 direct air at yourself or others. Always turn off the

 air supply, drain hose of air pressure and detach tool

 from air supply before installing, removing or

 adjusting any accessory on this tool, or before

 performing any maintenance on this tool. Failure to

 do so could result in injury. Whip hoses can cause

 serious injury. Always check for damaged, frayed

 or loose hoses and fittings, and replace immediately.

 Do not use quick detach couplings at tool. See

 instructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle is

 released.Avoid directcontactwithaccessories during and

 afteruse.Gloveswillreducetheriskofcutsorburns.

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Cuttingedgesandsawbladescanbecomehotduringuse.

 Donottouch.

• Neverforcethetooltocutfasterorthroughheaviergauge

 materialthanratedcapacity.

• UseaccessoriesrecommendedbyMatcoTools.

• Do not lubricate tools with flammable or volatile liquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

failure To oBserVe These Warnings could resulT in inJury

SE1300 3 Rev. 07/21/09

SE1300 Mini Air Saw

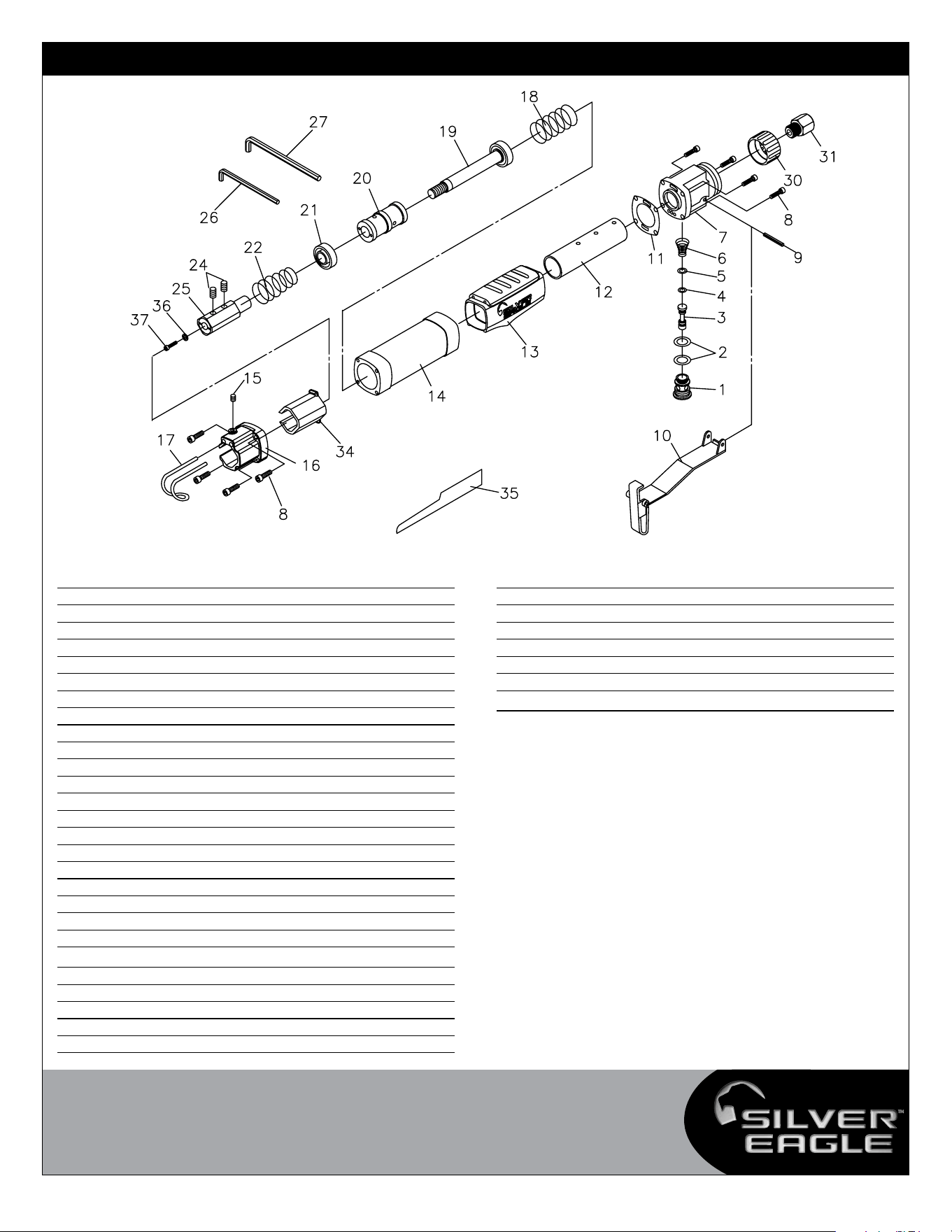

Ref PaRt

No. No. DescRiPtioN Qty.

 1 RS26101 ValvePlug 1

 2 RS26102 O-Ring 2

 3 RS26103 ThrottlePin 1

 4 RS305A04 O-Ring 1

 5 RS305A05 O-Ring 1

 6 RS26106 Spring 1

 7 RS26107SE ValveBody 1

 8 RS26108 CapScrew 8

 9 RS26109 RollPin 1

 10 RS26110 SafetyThrottleLever 1

 11 RS26111 Gasket 1

 12 RS26112 Cylinder 1

 13 RS26113SE ComfortGrip 1

 14 RS26114 Body 1

 15 RS26115 SetScrew 1

 16 RS26116SE Head 1

 17 RS26117 SawBladeGaurd 1

 18 RS26118 RearCushionSpring 1

 19 RS26119C PistonRodAssy. 1

 20  WorkPiston(incl.w/#19) 1

 21  OperatePiston(incl.w/#19) 1

 22  FrontCushionSpring(incl.w/#19) 1

 24 RS26124A SetScrew(incl.w/#19) 2

 25  BladeHolder(incl.w/#19) 1

 26 RS26126 HexagonWrench(2mm) 1

 27 RS26127 ServiceWrench(2.5mm) 1

 30 RS26130A ExhaustCap 1

Ref PaRt

No. No. DescRiPtioN Qty.

 31 RS26131 AirInlet 1

 34 RS26134 SlideInsert 1

 35 * SawBlade(32T) 1

 36 RS26136 LockWasher(incl.w/#19) 1

 37 RS26137 SocketHeadCapScrew(incl.w/#19) 1

notshown * SawBlade(24T) 1

notshown * SawBlade(18T) 1

AccessoriesAvailableAs:

MT5650 AssortedSet 10Pack

AssortmentIncludes:(2each)18TPI,24TPIand32TPIScrollBlades,

   (2each)18TPIand32TPIAll-PurposeBlades.

MT5651 18TPIScrollBlades 10Pack

MT5652 24TPIScrollBlades 10Pack

MT5653 32TPIScrollBlades 10Pack

MT5654 18TPIAll-PurposeBlades 10Pack

K7RSMT5655 32TPIAll-PurposeBlades 10Pack

MT2215-1 FlatFile 1single

MT2215-2 Half-RoundFile 1single

MT2215-3 RoundFile 1single

MT2215-4 TriangleFile 1single

SE1300 4 Rev. 07/21/09

SE1300 Mini Air Saw

WarranTy

SilverEagle™byMatcowarrantsitsairtoolsforaperiodof1yeartothe

consumer.WewillrepairanySESeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduringthewarranty

period.Inordertohaveyourtoolrepaired,returnthetooltoanySilver

EagleAuthorizedWarrantyCenter,freightprepaid.Pleaseincludeacopyof

yourproofofpurchaseandabriefdescriptionoftheproblem.Thetoolwill

beinspectedandifanypartorpartsarefoundtobedefectiveinmaterial

orworkmanship,thetoolwillberepairedfreeofchargeandreturnedtoyou

freightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrights

whichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisoranyimplied

warrantyandundernocircumstancesshallMatcobeliableforanyincidental

orconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of incidental or

consequential damagesso the above limitationor exclusionmay not apply

toyou.

air supply

Toolsofthisclassoperateonawiderangeofairpressures.Itis

recommendedthatairpressureofthesetoolsmeasures90PSIatthetool

whilerunningfree.Higherpressureanduncleanairwillshortentoollife

becauseoffasterwearandmaycreateahazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheairtankdaily.

Cleantheairinletfilterscreenonatleastaweeklyschedule.

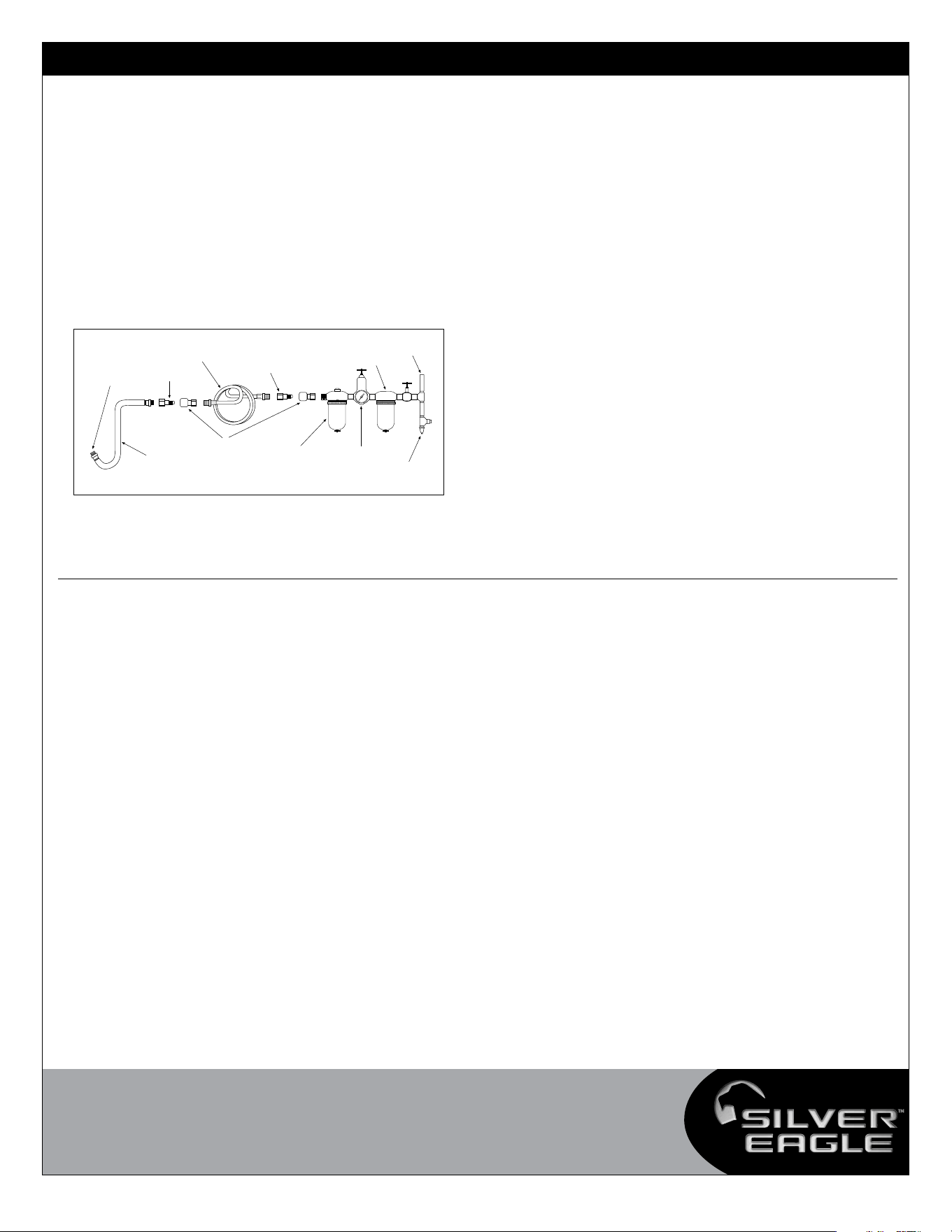

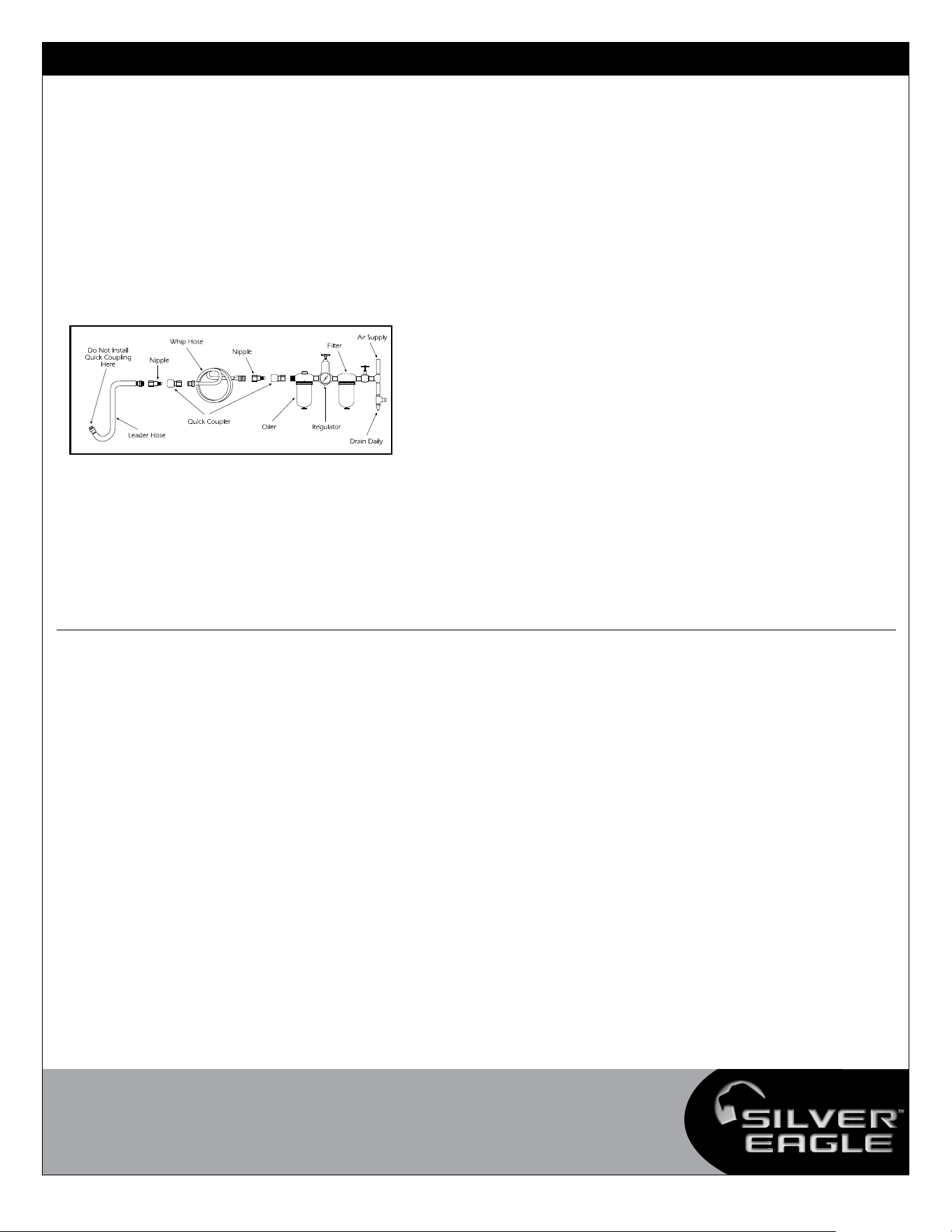

Therecommendedhook-upprocedurecanbeviewedinFigure1.

Theairinletusedforconnectingairsupply,hasstandard1/4"NPT

AmericanThread.

Linepressureshouldbeincreasedtocompensateforunusuallylongair

hoses(over25feet).Minimumhosediametershouldbe3/8"I.D.andfittings

shouldhavethesameinsidedimensions.

luBricaTion...

Lubricatetheairmotordailywithqualityairtooloil.Ifnoairlineoilerisused,

run1/2oz.ofoilthroughthetool.Theoilcanbesquirtedintothetoolair

inletorintothehoseatthenearestconnectiontotheairsupply,thenrunthe

tool.Overfillingwillcauseareductioninthepowerofthetool.

TrouBleshooTing

Otherfactorsoutsidethetoolmaycauselossofpowerorerraticaction.

Reducedcompressoroutput,excessivedrainontheairline,moistureor

restrictionsinairpipesortheuseofhoseconnectionsofimpropersizeor

poorconditionmayreduceairsupply.Gritorgumdepositsinthetoolmay

cutpowerandmaybecorrectedbycleaningtheairstrainerandflushing

outthetoolwithgumsolventoiloranequalmixtureofSAE#10oiland

kerosene.Ifoutsideconditionsareinorder,andthetoolcontinueserratic

actionorlowpower,disconnecttoolfromhoseandcontactyournearest

authorizedservicecenter.

operaTion

Speedadjustmentisachievedthroughvariablepressureonthe

trigger.

Increasingthepressurewillincreasethespeedoftheblade.

ToChangeBlades:

1. Loosen#24setscrewswith#27wrench.

2. Removeoldbladeandinsertnewbladeinto#25blade 

 holder,andtighten#24setscrews.

fig. 1

SE1300 5 Rev. 07/21/09

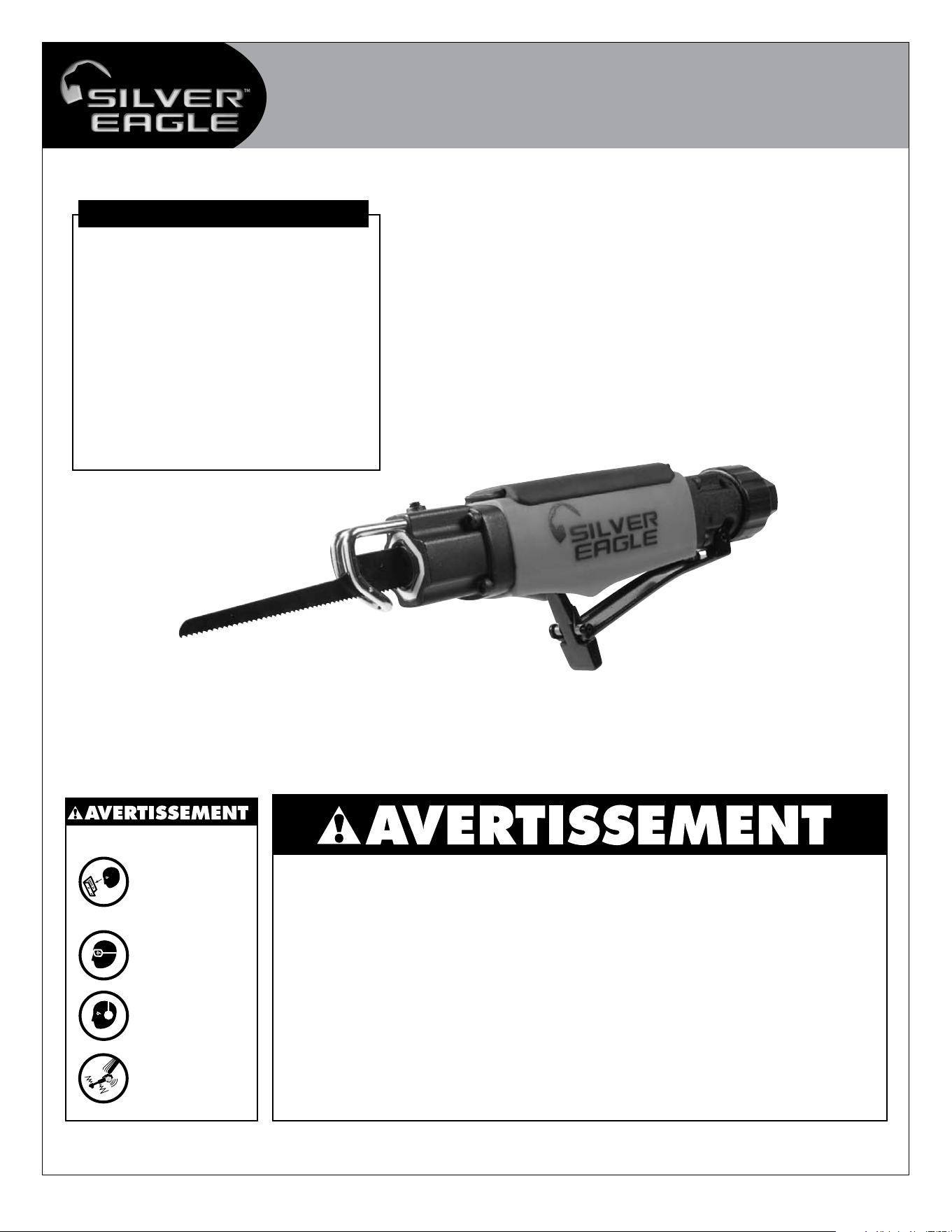

Vitesse à vide : . . . . . . . . . . . . . . . . .7,500 bpm

Longueur de la course : . . . . . . . . . . . . . . 3/16"

Capacité de coupe : ...............1,2 mm

Entrée d'air : . . . . . . . . . . . . . . . . . . . . 1/4" NPT

Pression d'air recommandée : .......90 psi

Dimension minimum du boyau : . . 5/16" D.I.

Consommation d'air moyenne : ..... ,7 CFM

Niveau sonore : ...................84 dBA

Longueur hors tout : ................. 7,67"

Poids : ............................. ,9 lb

SPÉCIFICATIONS

certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

le risque que présentent ces expositions varient selon le nombre de fois que vous faites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussière qui sont conçus pour filtrer les particules microscopiques.

Instructions de fonctionnement Avertissement Pièces

SE1300

Mini Scie Pneumatique

liseZ touJours

les instructions

AVANTD’UTILISER

les outils

MotorisÉs.

porteZ touJours

des lunettes de

sÉcuritÉ.

porteZ une

protection pour

les oreilles.

ÉviteZ

L’EXPOSITION

prolongÉe Aux

vibrAtions.

SE1300 6 Rev. 07/21/09

SE1300 Mini Scie Pneumatique

le prÉsenT Manuel d’insTrucTions

conTienT des renseigneMenTs iMporTanTs

pour la sÉcuriTÉ. liseZ le prÉsenT

Manuel d’insTrucTions soigneuseMenT eT

coMpreneZ Bien Tous les renseigneMenTs

aVanT d’uTiliser ceT ouTil.

• Utilisez,inspectezetentretenezcetoutilconformémentau

documentAmericanNationalStandardsInstituteSafetyCodeof

PortableAirTools(ANSIB186.1)ettoutautrecodeetrèglement

desécuritéapplicable.

• Pourlasécurité,unrendementsupérieuretunmaximumde

durabilitédespièces,faitesfonctionnercetoutilà90lb/po26,2

barsdepressiond’airmaximaleavecuntuyaud’airde3/8po

dediamètre.

• Portez toujours des lunettes résistant aux impacts et une

protectionfacialequandvousutilisezouentretenezcetoutil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

pertepermanentedel’ouïe.Utilisezlaprotectiondesoreilles

recommandéeparvotreemployeuroulerèglementdel’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

grosseur,desonpoidsetdesapuissance.

• Les outils pneumatiques peuvent vibrer quand on les

utilise.Lavibration,lesmouvementsrépétitifsoulespositions

inconfortablespendantdespériodesprolongéespeuventdurs

surlesmainsetlesbras.Arrêtezd’utiliserl’outilsivousvous

sentezmalàl’aise,sivoussentezdesfourmillementsoudes

douleurs. Consultez un médecin avant de d’utiliser l’outil de

nouveau.

• L’aircomprimépeutcauserdegravesblessures.Nedirigez

jamaisl’airversvousouuneautrepersonne.Coupeztoujours

l’arrivée d’air, le tuyau de pression d’air et détachez l’outil

del’arrivéed’airavantd’installer,deretirerouderéglertout

accessoiredecetoutilouavantdel’entretenir.Sivousnele

faitespas,vousrisquezdesblessuresgraves.Lefouettagedes

tuyauxpeutcauserdegravesblessures.Vérifieztoujoursque

lestuyauxetlesraccordsnesontpasendommagés,effilochés

ou desserrés et remplacez immédiatement.N’utilisez pas de

raccords rapides avec l’outil. Consultez les instructions pour

corrigerlemontage.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Sivousglissez,trébuchezet/outomberquandvousutilisez

desoutilspneumatiques,vousrisquezdesblessuresgravesou

mêmelamort.Faitesattentionàlalongueurdutuyauquand

vousmarchezoutravaillezsurlasurface.

• Gardezunebonnepostureéquilibréeetstablepourletravail.

Ne vous mettez pas dans une position instable quand vous

utilisezl’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durant le démarrage

etlefonctionnementdetoutoutil.

• Neportezpasl’outilparletuyau.Protégezletuyaucontre

lesobjetstranchantsetlachaleur.

• L’arbre de l’outil continue de tourner brièvement quand

la gâchette est lâchée. Évitez le contact direct avec les

accessoiresdurantetaprèsl’utilisation.Lesgantsréduisentle

risquedecoupuresetdebrûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil. Ne

portez pas de bijoux ou de vêtements lâches. Attachez les

cheveux longs. Le cuir chevelu risque d’être arraché si les

cheveuxnesontpasgardésloindel’outiletaccessoires.Vous

risquezd’êtreétranglésivotrecolliern’estpasgardéàl’écart

del’outiletdesaccessoires.

• Lestranchantsetleslamesdesciepeuventdevenirchauds

pendantl'utilisation.Nepastoucher.

• Neforcezjamaisl'outilàcouperplusrapidementàtravers

unmatérielsupérieuràlacapaciténominale.

• N’utilisezquelesdouillesetlesaccessoirespourcléàchocs

surcetoutil.N’utilisezpasdedouilleàmain.

• Nelubrifiez pas les outils avec des produits inflammables

ou volatiles comme le kérosène, le carburant diesel ou le

carburantaviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

le non-respecT de ces aVerTisseMenTs pourraiT enTraÎner des Blessures.

SE1300 7 Rev. 07/21/09

SE1300 Mini Scie Pneumatique

garanTie

Matco garantit ses outils pneumatiques au consommateur pendant une

périoded’unan.

Nous réparerons tout outil pneumatique de la série SE couvert par cette

garantiequiprésenteun défaut de matériauou de main-d’œuvre durantla

périodedegarantie.Pourfaireréparerl’outil,retournez-leàquelquescentres

degarantieautorisésdeMatco,portpayé.Joignezunecopiedevotrepreuve

d’achatetunebrèvedescriptionduproblème.L’outilserainspectéetsiuneou

plusieurspiècesprésententundéfautdematérieloudemain-d’œuvre,l’outil

seraréparégratuitementetretournéportpayé.Cettegarantievousdonnedes

droitsparticuliers.Vouspouvezaussiavoird’autresdroitsquivarientd’unétat

àl’autre.CetteobligationestlaseuleresponsabilitédeMatcodanslecadre

decettegarantieetMatconeseraenaucuncasresponsablededommages

connexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour les

dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

enTrÉe d’air

Lesoutilsdecetteclassefonctionnentsurunegrandeplagedepressiond’air.

Ilestrecommandéd’utiliserunepressionde90lb/po2pourl’outilàvide.Une

pressionsupérieureetdel’airmalpropreréduirontlaviedel’outilparceque

celaaccéléreral’usureetpeutcréerdesconditionsdangereuses.

De l’eau dans la conduite d’air endommagera l’outil.Videz le réservoir de

l’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoisparsemaine.La

procéduredebranchementrecommandéeestillustréeàlafigure1.

L’entrée d’air (figure 2), utilisée pour connecter l’arrivée d’air a un filetage

américain1⁄4poNPT.

Lapressiondelaconduitedevraitêtreaugmentéepourlestuyauxtrèslongs

(plusde25pieds).Lediamètreintérieurminimaldutuyaudevraitêtrede3/8

poetlesraccordsdevraientavoirlesmêmesdimensionsintérieures.

dÉpannage

D’autresfacteursàl’extérieurdel’outilpeuventcauserunepertedepuissance

ouunfonctionnementirrégulier.Unepuissanceréduiteducompresseur,une

vidangeexcessivedelaconduited’air,l’humiditéoudesrestrictionsdansles

tuyauxd’airoul’utilisationderaccordsdetuyaudelamauvaisetailleouen

mauvais état peut réduire l’arrivée d’air. Si les conditions extérieures sont

correctesetquel’outilcontinuedemalfonctionner,débranchezl’outildutuyau

etapportezl’outilàvotrecentred’entretienMatcoautoriséleplusproche.

luBrificaTion eT enTreTien

Lubrifiezl’outilchaquejouravecunehuilepouroutilspneumatiquesdebonne

qualité.Sinon,l’huileurdelaconduited’airestutilisé,mettezunecuilleréeà

caféd’huiledansl’outil.L’huilepeutêtreinjectéedansl’entréed’airdel’outil

montréeàla figure 2,ou dansletuyau aubranchementle plus proche de

l’arrivéed’airpuisfairefonctionnerl’outil.Unehuileantirouilleestacceptable

pourlesoutilspneumatiques.

foncTionneMenT

L'ajustementdevitesseestréaliséparlapressionvariablesurledéclenchement.

L'augmentationdelapressionaugmenteralavitessedelalame.

Pourchangerdeslames:

1.Détachezlesvisderéglage#24aveclaclé#27.

2. Enlevez la vieille lame et insérez la nouvelle lame dans la lame #25 le

support,etserrentlesvisderéglage#24.

fig. 1

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

SE1300 8 Rev. 07/21/09

Velocidad libre: . . . . . . . . . . . . 7,500 bpm

Longitud del curso: . . . . . . . . . . . . . .3/16"

Capacidad de corte: . . . . . . . . . . .1.2 mm

Entrada de aire: . . . . . . . . . . . . . 1/4" NPT

Presión de aire recomendada: ...90 psi

Tamaño mínimo de manguera: . . . .5/16"

Diám. Int.

Consumo promedio de aire .... .7 CFM

Nivel de presión sonora ........84 dBA

Longitud global . . . . . . . . . . . . . . . . . 7.67"

Peso . . . . . . . . . . . . . . . . . . . . . . . . . .9 lbs.

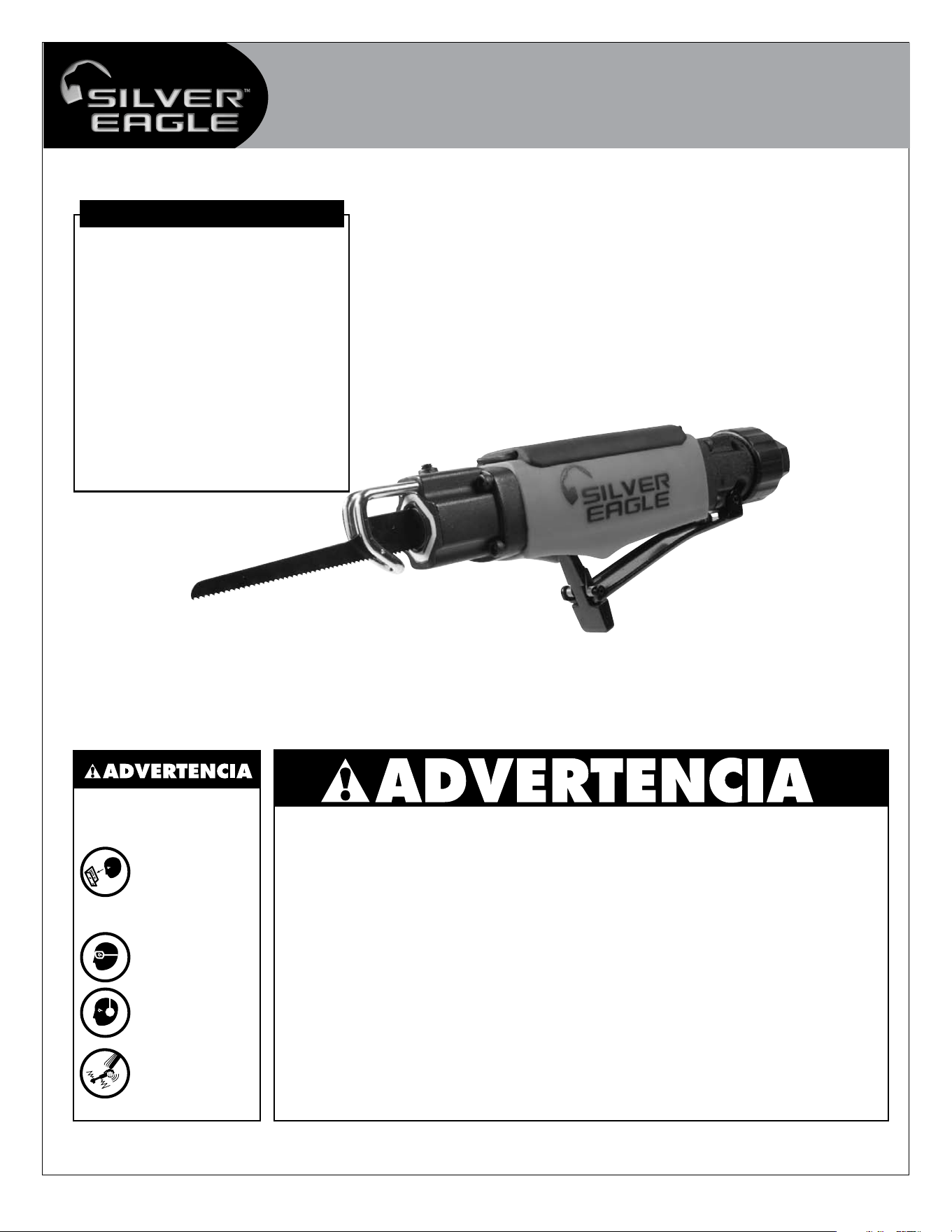

ESPECIFICACIONES

SE1300

Mini sierra neumática

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

el polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos

químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

el riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

leer sieMpre lAs

instrucciones

Antes de

usAr lAs

herrAMientAs

nueMÁticAs

usAr sieMpre

AnteoJos

protectores

usAr protecciÓn

pArA los oÍdos

evitAr

exposiciÓn

prolongAdA A

lAs vibrAciones

SE1300 9 Rev. 07/21/09

SE1300 Mini Sierra Neumática

el incuMpliMienTo de oBserVar esTas adVerTencias pueden

resulTar en alguna lesiÓn

esTe Manual de insTrucciones

conTiene inforMaciÓn iMporTanTe de

seguridad. lea cuidadosaMenTe esTe

Manual insTrucTiVo y coMprenda Toda

inforMaciÓn anTes de operar esTa

herraMienTa.

• Opere, inspeccione y mantenga siempre esta herramienta

deacuerdoconelCódigodeSeguridaddelInstitutoAmericano

de Estándares Nacionales para las Herramientas Portátiles

Neumáticas(ANSIB186.1)ycualquierotrocódigooregulación

aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

lasrefacciones,opereestaherramientaalamáximapresiónde

aireal90psig6.2barg.conunamangueradealimentaciónde

airede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

lleve siempre la protección de ojos y cara resistentes al

impacto.

• Alusarestaherramienta,llevesiempreprotecciónparalos

oídos.Losaltosnivelesderuidopuedenocasionarlapérdida

permanentedeloído.

Use protección para los oídos según lo recomendado por su

empleadororegulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Losoperadoresy personal de mantenimientodebenpoder

físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones incómodas

durante períodos extendidos de tiempo pueden ser dañinos

parasusmanosybrazos.Suspendaelusodelaherramienta

siexperimentemolestias, estremecimientoo dolor. Antes de

continuarusándola,soliciteelconsejomédico.

• Elaire bajo presión puede ocasionar alguna herida severa.

Nunca dirija el aire hacia usted ni a otros. Apague siempre

la alimentación de aire, vacíe la manguera de toda presión

de aire y separe la herramienta de la alimentación de aire

antesde instalar,quitar oajustar cualquier accesoriode esta

herramienta, o antes de realizar cualquier mantenimiento de

estaherramienta.Lafallaenhacerlopodríaresultarenalguna

lesión.Lasmanguerasdelátigopuedenocasionaralgunaherida

seria. Revise siempre las mangueras y herrajes por daños,

deshilachaso solturas, y repóngalosinmediatamente. Nouse

enlaherramientalosacoplamientosderápidaseparación.Vea

lasinstruccionesporlainstalacióncorrecta.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientasneumáticaspuedeserunacausamayordelesión

seriaolamuerte.Seaconscientedelamangueraexcedente,

dejadaporlasuperficieparacaminarotrabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

Noseextralimitealoperarestaherramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

duranteelarranqueinicialyoperacióndecualquierherramienta

neumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

deobjetosafiladosydelcalor.

• Elejedela herramientapuedeseguirrotandobrevemente

despuésdequeseliberelaválvulareguladora.Eviteelcontacto

directo con los accesorios durante y después del uso.  Los

guantesreduciránelriesgodealgunacortadaoquemadura.

• Manténgase lejos del extremo rotador de la herramienta.

Nollevepuestonijoyeríaniropasuelta.Fijeelpelolargo.Se

puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramientaydelosaccesorioslosaccesoriosdelcuellopara

evitarelahogamiento.

• Los bordes de corte y las cuchillas de la sierra pueden

calentarseduranteeluso.Nolostoque.

•Nuncaejerzaalgunapresiónexcesivasobrelaherramienta

con el fin de que ésta corte más rápido o por material de

uncalibremáspesadoqueéldelacapacidadnominaldela

herramienta.

• Conestaherramientasóloutilicecasquillosyaccesoriospara

llavedeimpacto.Nouselamano.

• Nolubriquelasherramientasconsolucionesinflamablesni

volátiles,talescomoelqueroseno,elgasóleonielcombustible

paraaviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

SE1300 10 Rev. 07/21/09

SE1300 Mini Sierra Neumática

aliMenTaciÓn de aire

Las herramientas de esta categoría operan dentro de un rango amplio de

presióndeaire.Altrabajarlibremente,serecomiendaquelapresióndeairede

estasherramientasmidaaun90PSIenlaherramienta.Lapresiónaltayelaire

suciodisminuiránlavidadelaherramientadebidoaldesgastemásrápido,y

puedencrearcondicionespeligrosas.

Cualquieraguaenlalíneadeaire dañará la herramienta.Drenediariamente

eltanquedeaire.Limpiealmenossemanalmentelamalladefiltracióndela

ventila de admisión de aire. El procedimiento recomendado de conexión se

puederevisarenlaFigura1.

La ventila de admisión de aire (Figura 2), empleada para la conexión de

abastecimientodeaire,cuentaconlaRoscaEstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmentelargas(másde25pies).Eldiámetromínimodemanguera

debe ser de 3/8" Diám.Int. y los herrajes deben tener la misma dimensión

interior.

diagnÓsTico de aVerÍas

Otrosfactoresindependientesdelaherramientapuedenocasionarlapérdida

depotenciaoalgunaacciónerrática.Lasemisionesreducidasdelasalidadel

compresor,eldrenajeexcesivoenlalíneadeaire,lahumedadolasrestricciones

enlaspipasdeaireoelusodeconexionesdemangueradetamañoinadecuado,

opobrescondiciones,puedendisminuirelsuministrodeaire.

Silascondicionesexterioressonadecuadas,ylaherramientaaúnfuncionade

formaerrática,desconectelaherramientadelamanguerayllevelaherramienta

alcentrodeservicioautorizadoMatcomáscercanoausted.

luBricaciÓn & ManTeniMienTo

Lubrique diariamente la herramienta con algún aceite de buena calificación

paraherramientasneumáticas.Sinoseusealgúnaceitedeaerolínea,corra

unacucharadade aceite porlaherramienta. Se puedelanzarun chorro de

aceiteporlaventiladeadmisióndeairedelaherramienta,Figura2,oporla

mangueraenlaconexiónmáscercanaalabastecimientodeaire,luegomarche

laherramienta.Unaceiteparalainhibicióndelaoxidaciónesadecuadopara

lasherramientasneumáticas.

la operaciÓn

Elajustedelavelocidadsealcanzaconlapresiónvariableeneldisparador.El

aumentodelapresiónaumentarálavelocidaddelalámina.

Paracambiarlasláminas:

1.Aflojelostornillosdepresión#24conlallave#27.

2.Quitelaláminaviejaeinsertelanuevaláminaenlalámina#25elsostenedor,

yaprietalostornillosdepresión#24.

Fig. 1

garanTÍa

Matcoofrecealconsumidorlagarantíadesusherramientasneumáticaspor

unperíodode1año.

ReparemoscualquierherramientaneumáticadelaSerieSE,cubiertabajoesta

garantía, lacualdemuestraserdefectuosa encuestiónmaterialomanode

obraduranteelperíododedichagarantía.Paraquesereparesuherramienta,

devuelvalaherramientaacualquieraCentrodeGarantíaAutorizadodeMatco,

fleteprepagado.Incluyeporfavorunacopiadesucomprobacióndecompra

yunabrevedescripcióndelproblema.Seinspeccionarálaherramientaysi

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialodemano

deobra,serepararálaherramienta,libredecargos,yéstaserádevueltaa

ustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener también

otrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada  y Matco no será,bajo ninguna circunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

Matco Tools SE1300 MINI PNEUMATIC SILVER EAGLE SAW

Product's Documents

SE1300_InstructionManual_01.pdf

Specifications

Matco Tools SE1300 Questions and Answers
