Matco Tools SE1350 SILVER EAGLE HIGH SPEED PNEUMATIC SAW User Manual

SE1350 1 07/16/09

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

Strokes per Minute ...... 10,000 SPM

Ave. Air Consumption ........1.0 CFM

Max. Rec. Air Pressure . . . . . . . 90 PSI

Air Inlet . . . . . . . . . . . . . . . . . . . 1/4" NPT

Net Weight . . . . . . . . . . . . . . . . . 1.76 Lbs

Length . . . . . . . . . . . . . . . . . . . . . . . 9.25"

Sound Pressure Level ........ 82 dBA

Cutting Capacity . . . 1.6mm steel sheet

Stroke Length .................10mm

Includes:

18TPI, 24TPI and 32TPI Bi-Metal Blades

SPECIFICATIONS

Operating Instructions Warning Information Parts Breakdown

ALwAysreAd

instruCtions

beforeusing

powertooLs

ALwAysweAr

sAfetygoggLes

weArheAring

proteCtion

Avoid

proLonged

exposureto

vibrAtion

SE1350

High Speed Air Saw

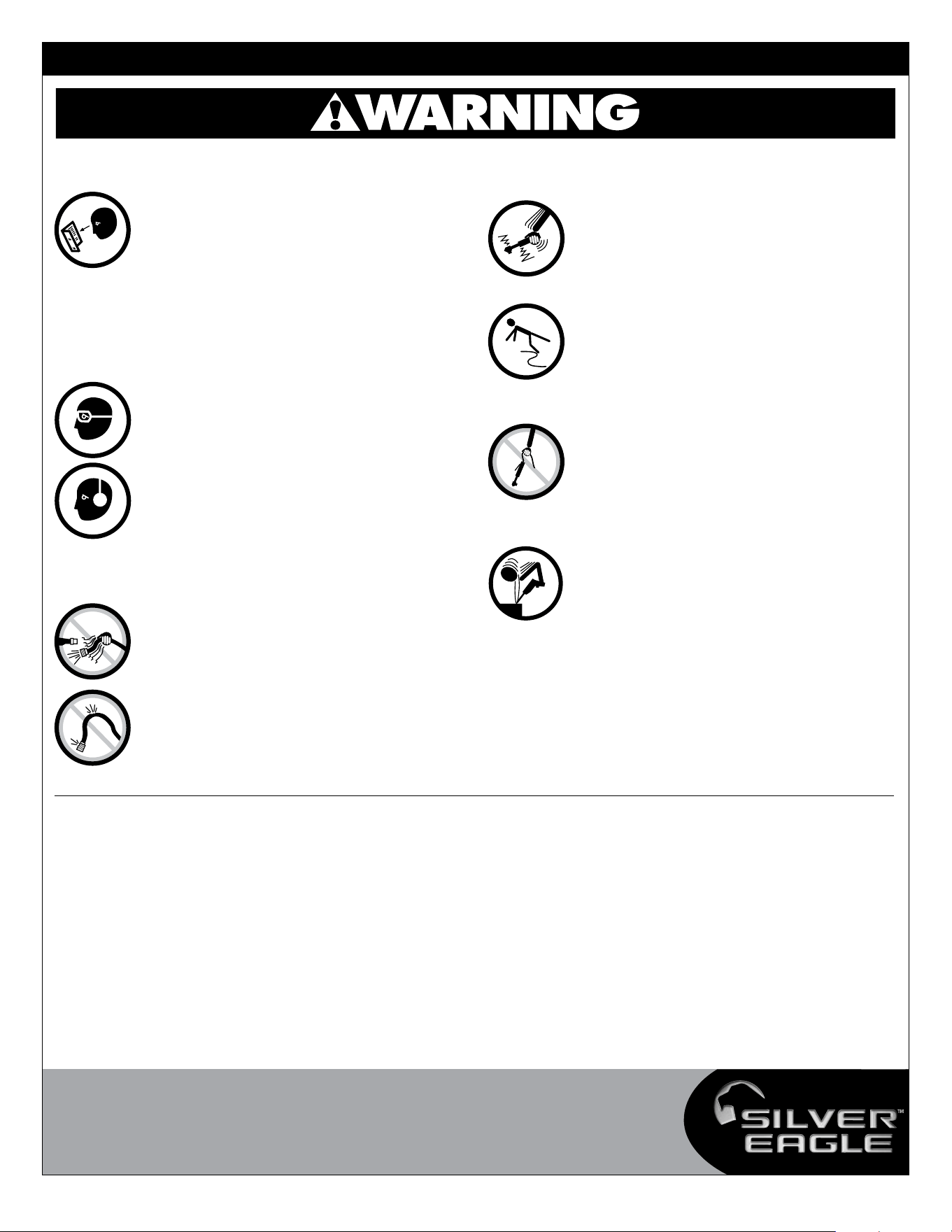

SE1350 2 07/16/09

SE1350 High Speed Air Saw

This insTrucTion Manual conTains

iMporTanT safeTy inforMaTion.

read This insTrucTion Manual carefully

and undersTand all inforMaTion Before

operaTing This Tool.

• Always operate, inspect and maintain this tool in

 accordance with American National Standards

 Institute Safety Code of Portable Air Tools (ANSI

 B186.1) and any other applicable safety codes

 andregulations.

• For safety, top performance and maximum durability

 of parts, operate this tool at 90 psig, 6.2 bar max

 airpressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye and face

 protection when operating or performing maintenance

 onthistool.

• Always wear hearing protection when using this

 tool. High sound levels can cause permanent hearing

 loss. Use hearing protection as recommended by

 youremployerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and

 powerofthistool.

• Air under pressure can cause severe injury. Never

 direct air at yourself or others. Always turn off the

 air supply, drain hose of air pressure and detach tool

 from air supply before installing, removing or

 adjusting any accessory on this tool, or before

 performing any maintenance on this tool. Failure to

 do so could result in injury. Whip hoses can cause

 serious injury. Always check for damaged, frayed

 or loose hoses and fittings, and replace immediately.

 Do not use quick detach couplings at tool. See

 instructionsforcorrectset-up.

• Air powered tools can vibrate in use. Vibration,

 repetitive motions, or uncomfortable positions over

 extended periods of time may be harmful to your

 hands and arms. Discontinue use of tool if discomfort,

 tingling feeling, or pain occurs. Seek medical advice

 beforeresuminguse.

• Placethetoolontheworkbeforestartingthetool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Tool shaft may continue to rotate briefly after throttle is

 released.  Avoid direct contact with accessories during

 and after use. Gloves will reduce the risk of cuts

 orburns.

• Keep away from rotating end of tool. Do not wear

 jewelry or loose clothing. Secure long hair. Scalping

 can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

 keptawayfromtoolandaccessories.

• Cutting edges and saw blades can become hot during

 use.Donottouch.

• UseaccessoriesrecommendedbyMatcoTools.

• Do not lubricate tools with flammable or volatile liquids

 suchaskerosene,dieselorjetfuel.

• Never force the tool to cut faster or through heavier

 gaugematerialthanratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

Operation

Thespeedofthissawcanberegulated.Ithasaslottedscrew

which rotates 360 degrees. However, only a quarter turn

segment(90degrees)withinthefullturnregulatesthespeedof

thesaw.Whenthescrewisrotatedafullquarterturnineither

direction,thetoolspeedwillgofrommaximumtominimumor

viceversa.Rotatethescrewwithinthequarterturnuntilthe

desiredspeedisobtained.

To Change Blades:

1. Usinga#2phillipsscrewdriverremove(#37)screwand

lower(36)sawbladecover.

2. Usinga4mmhexwrenchprovided(#47)loosen(2)

(#42)setscrews.

3. Insertbladeintobladeholder(#41)andretighten(#42)

setscrews.

4. Position#36sawbladecoverintoplace&reinstall(#37)

screw.

SE1350 3 07/16/09

SE1350 High Speed Air Saw

WARRANTY

SilverEagle™byMatcowarrantsitsairtoolsforaperiodof1year

totheconsumer.WewillrepairanySESeriesairtoolcoveredunder

thiswarrantywhichprovestobedefectiveinmaterialorworkmanship

duringthewarrantyperiod.Inordertohaveyourtoolrepaired,return

the tool to any Silver Eagle™ Authorized Warranty Center, freight

prepaid.Pleaseincludeacopyofyourproofofpurchaseandabrief

descriptionoftheproblem.Thetoolwillbeinspectedandifanypartor

partsarefoundtobedefectiveinmaterialorworkmanship,thetoolwill

berepairedfreeofchargeandreturnedtoyoufreightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrights

whichvaryfromstatetostate.

The foregoing obligation is Matco’s sole liability under this or any

impliedwarrantyandundernocircumstancesshallMatcobeliablefor

anyincidentalorconsequentialdamages.

Note:Somestatesdonotallowtheexclusionorlimitationofincidental

orconsequential damagesso the abovelimitation or exclusionmay

notapplytoyou.

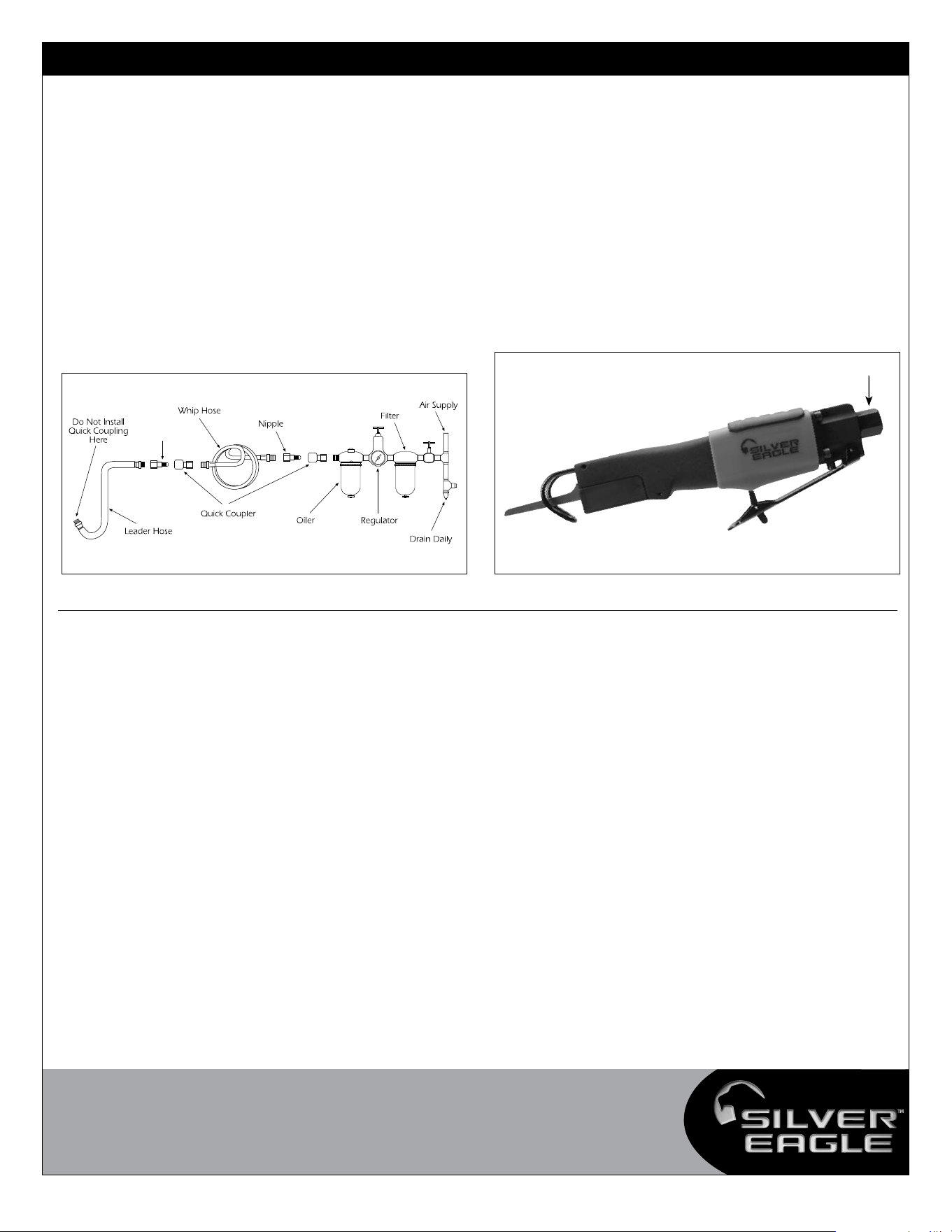

air supply

Tools of this class operate on a wide range of air pressures. It is

recommended that air pressure of these tools measures 90 PSI

at the tool while running free. Higher pressure and unclean air will

shorten tool life because of faster wear and may create a

hazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheairtankdaily.

Clean the air inlet filter screen on at least a weekly schedule. The

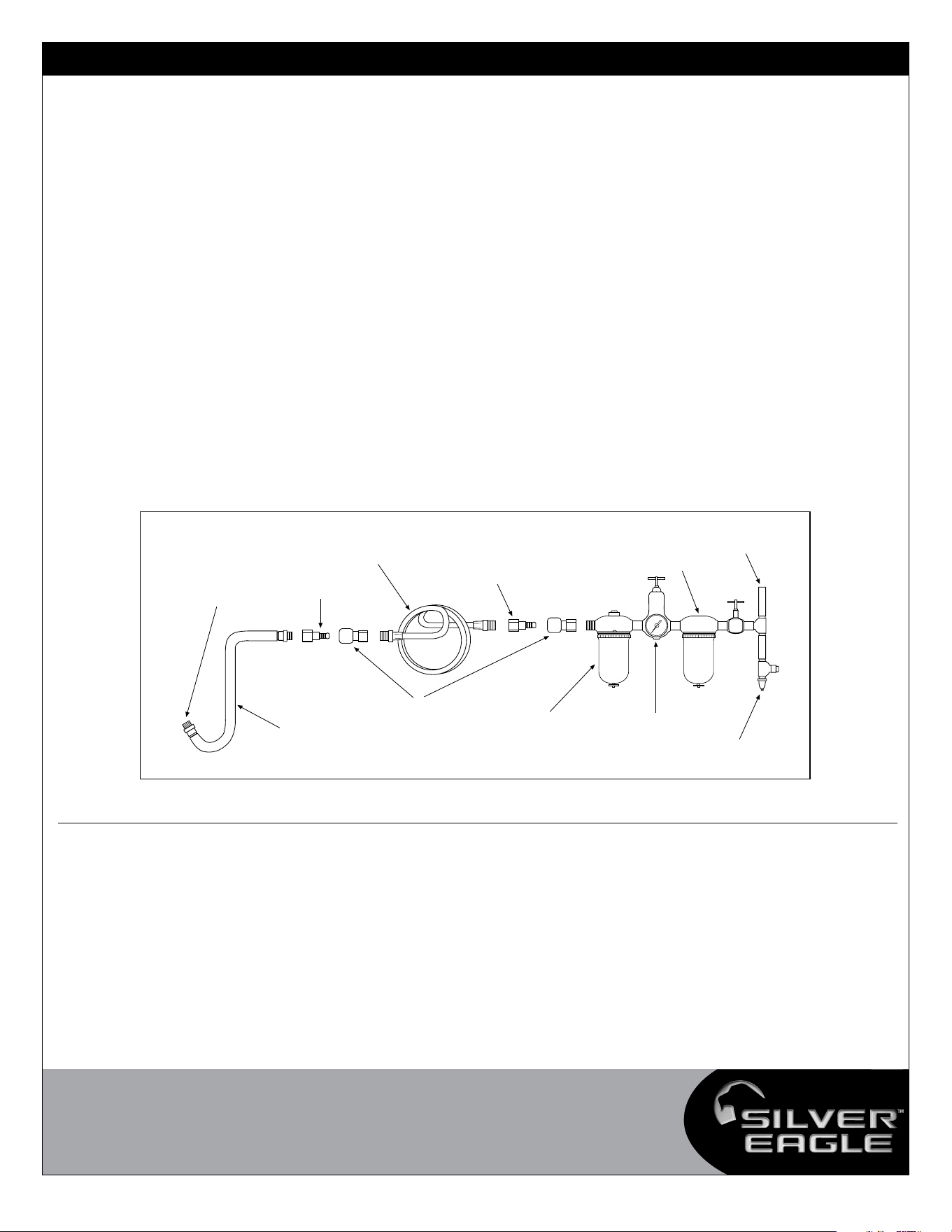

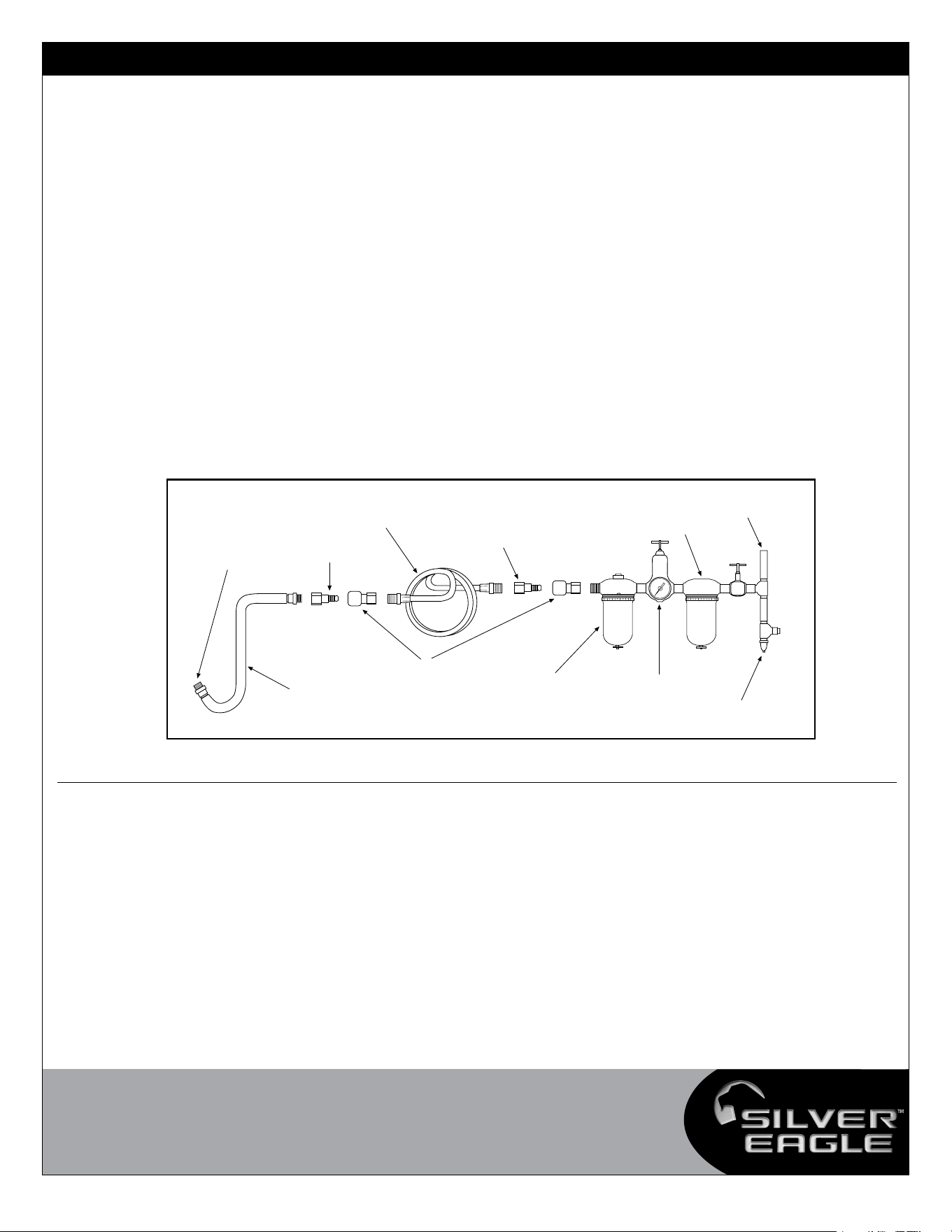

recommendedhook-upprocedurecanbeviewedinFigure1.

Theairinlet(Figure2),usedforconnectingairsupply,hasstandard1/4"NPT

AmericanThread.

Line pressure should be increased to compensate for unusually

longairhoses(over25feet).Minimumhosediametershouldbe3/8"I.D.and

fittingsshouldhavethesameinsidedimensions.

TrouBleshooTing

Other factors outside the tool may cause loss of power or erratic action.

Reduced compressor output, excessive drain on the air line, moisture or

restrictionsinairpipesortheuseofhoseconnectionsofimpropersizeorpoor

conditionsmayreduceairsupply.Ifoutsideconditionsareinorderandthe

toolstillperformserratically,disconnecttoolfromhoseandtaketooltoyour

nearestMatcoauthorizedservicecenter.

luBricaTion & MainTenance

Lubricate the tool daily with a good grade of air tool oil. If no

airlineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcanbesquirted

intothetoolairinletFigure2,orintothehoseatthenearestconnectiontothe

airsupply,thenrunthetool.Arustinhibitiveoilisacceptableforairtools.

Nipple

fig. 1 fig. 2

air inleT

SE1350 4 07/16/09

SE1350 High Speed Air Saw

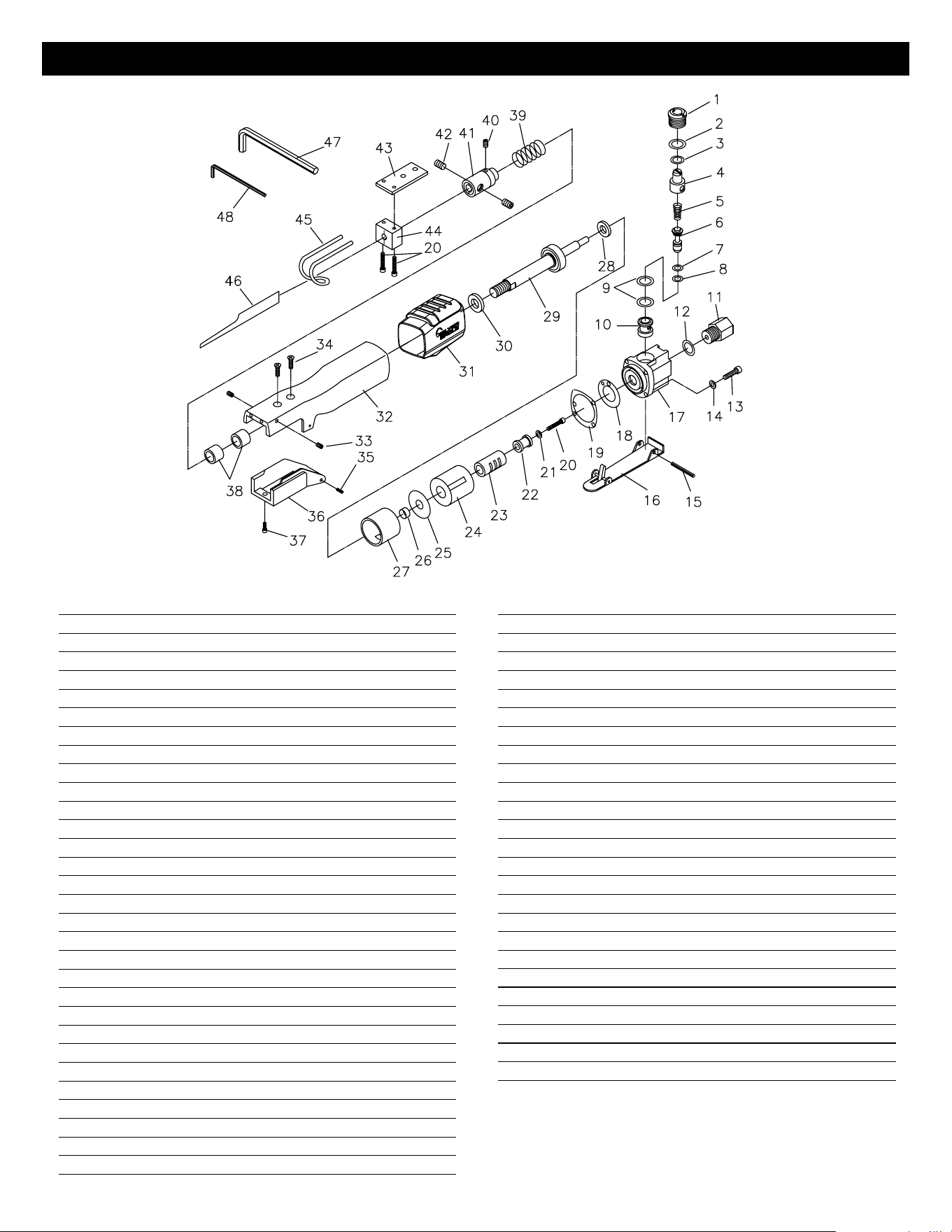

Ref. No. Part No. Description Qty.

 1 RS305A11 ValvePlug 1

 2 RS305A10 O-Ring 1

 3 RS305A09 O-Ring 1

 4 RS11004 AirRegulator 1

 5 RS305A07 Spring 1

 6 RS305A06 ThrottlePin 1

 7 RS305A04 O-Ring 1

 8 RS305A05 O-Ring 1

 9 RS305A03 O-Ring 2

 10 RS305A02 ThrottleValveBushing 1

 11 RS101311 AirInlet 1

 12 RS305A15 O-Ring 1

 13 RS11012 CapScrew 4

 14 RS11013 Washer 4

 15 RS848002 Pin 1

 16 RS11015 SafetyThrottleLever 1

 17 RS11016 ValveBody 1

 18 RS11017 Packing 1

 19 RS11018 Gasket 1

 20 RS11019 CapScrew 3

 21 RS11020 Washer 1

 22 RS11021 ActuatorValve 1

 23 RS11022 ValveSleeve 1

 24 RS11023 ValveCase 1

 25 RS11024 Packing 1

 26 RS11025 Bushing 1

 27 RS11026 Cylinder 1

 28 RS11028 RearBumper 1

 29 RS11029B Piston 1

 30 RS11030 FrontBumper 1

 Ref. # Part # Description Qty.

 31 RS11031SE ComfortGrip 1

 32 RS11032SE Housing 1

 33 RS26115 SetScrew 2

 34 RS11034 Screw 2

 35 RS388418 RollPin 2

 36 RS11036 SawBladeCover 1

 37 RS11037 Screw 1

 38 RS11038 Bushing 2

 39 RS11039 Spring 1

 40 RS26124 SetScrew 1

 41 RS11041 BladeHolder 1

 42 RS11042 SetScrew 2

 43 RS11043 ClampPlate 1

 44 RS11044 BladeGuide 1

 45 RS11045XC SawBladeGuard 1

 46 * SawBlade(32T) 1

 47 RS11047 HexagonWrench(4mm) 1

 48 RS26126 HexagonWrench(2mm) 1

Accessories Available As:

MT5650 AssortedBlades 10perpack

MT5651 ScrollSawBlades 18TPI–10perpack

MT5652 ScrollSawBlades 24TPI–10perpack

MT5653 ScrollSawBlades 32TPI–10perpack

MT5654 AllPurposeBlades 18TPI–10perpak

RSMT5655 AllPurposeBlades 32TPI–10perpak

SE1350 5 07/16/09

Certainespoussièresproduitesparlesablage,lesciage,lemeulage,leperçageetautres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

desanomaliescongénitalesouautresproblèmesdereproduction.voiciquelquesexemples

de produits chimiques :

•plombprovenantdespeintures,

•siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

Lerisquequeprésententcesexpositionsvarientselonlenombredefoisquevousfaites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussièrequisontconçuspourfiltrerlesparticulesmicroscopiques.

Courses par minute ....... 10,000 SPM

Consommation d’air moyen ..... 1 CFM

Pression d’air Rec. Max ........ 90 PSI

Entrée d’air ................. 1/4" NPT

Poids net ....................1.76 Lbs

Longueur . . . . . . . . . . . . . . . . . . . . . . 9.25"

Niveau sonore . . . . . . . . . . . . . . . 82 dBA

Capacité de coupe

. . . . . . . . . . . .métal en feuilles de 1.6mm

Longueur de course ............10mm

Inclus :

Lames bimétal 18TPI, 24TPI et 32TPI

SPÉCIFICATIONS

Instructions de fonctionnement Avertissement Pièces

LiseZtouJours

LesinstruCtions

AvAntd’utiLiser

LesoutiLs

MotorisÉs.

porteZtouJours

desLunettesde

sÉCuritÉ.

porteZune

proteCtionpour

LesoreiLLes.

ÉviteZ

L’exposition

proLongÉeAux

vibrAtions.

SE1350

SCIE PNEUMATIQUE À GRANDE VITESSE

SE1350 6 07/16/09

SE1350 SCIE PNEUMATIQUE À GRANDE VITESSE

LE PRÉSENT MANUEL D’INSTRUCTIONS CONTIENT DES

RENSEIGNEMENTS IMPORTANTS POUR LA SÉCURITÉ.

LISEZ LE PRÉSENT MANUEL D’INSTRUCTIONS

SOIGNEUSEMENT ET COMPRENEZ BIEN TOUS LES

RENSEIGNEMENTS AVANT D’UTILISER CET OUTIL.

• Utilisez, inspectez et entretenez cet outil conformément

 au document American National Standards Institute

 Safety Code of Portable Air Tools (ANSI B186.1) et tout

 autrecodeetrèglementdesécuritéapplicable.

• Pour la sécurité, un rendement supérieur et un

 maximum de durabilité des pièces, faites fonctionner

 cet outil à 90 lb/po2 6,2 bars de pression d’air

 maximaleavecuntuyaud’airde3/8podediamètre.

• Portez toujours des lunettes résistant aux impacts et

 une protection faciale quand vous utilisez ou entretenez

 cetoutil.

• Portez toujours une protection des oreilles quand

 vous utilisez cet outil. Les bruits forts peuvent entraîner

 une perte permanente de l’ouïe. Utilisez la protection

 des oreilles recommandée par votre employeur ou le

 règlementdel’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

 physiquement capable de le manipuler compte tenu

 desagrosseur,desonpoidsetdesapuissance.

• L’air comprimé peut causer de graves blessures. Ne

 dirigez jamais l’air vers vous ou une autre personne.

 Coupez toujours l’arrivée d’air, le tuyau de pression

 d’air et détachez l’outil de l’arrivée d’air avant

 d’installer, de retirer ou de régler tout accessoire de

 cet outil ou avant de l’entretenir. Si vous ne le faites

 pas, vous risquez des blessures graves. Le fouettage

 des tuyaux peut causer de graves blessures. Vérifiez

 toujours que les tuyaux et les raccords ne sont pas

 endommagés, effilochés ou desserrés et remplacez

 immédiatement. N’utilisez pas de raccords rapides

 avec l’outil. Consultez les instructions pour corriger le

 montage.

• Les outils pneumatiques peuvent vibrer quand on les

 utilise. La vibration, les mouvements répétitifs ou les

 positions inconfortables pendant des périodes

 prolongées peuvent durs sur les mains et les bras.

 Arrêtez d’utiliser l’outil si vous vous sentez mal à l’aise,

 si vous sentez des fourmillements ou des douleurs.

 Consultezunmédecinavantded’utiliserl’outildenouveau.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Si vous glissez, trébuchez et/ou tomber quand vous

 utilisez des outils pneumatiques, vous risquez des

 blessures graves ou même la mort. Faites attention à

 la longueur du tuyau quand vous marchez ou travaillez

 surlasurface.

• Gardez une bonne posture équilibrée et stable pour le

 travail. Ne vous mettez pas dans une position instable

 quandvousutilisezl’outil.

• Prévoyez ce que vous allez faire et soyez conscients

 des changements soudains de mouvements durant le

 démarrageetlefonctionnementdetoutoutil.

• Ne portez pas l’outil par le tuyau. Protégez le tuyau

 contrelesobjetstranchantsetlachaleur.

• L’arbre de l’outil continue de tourner brièvement quand

 la gâchette est lâchée. Évitez le contact direct avec

 les accessoires durant et après l’utilisation. Les gants

 réduisentlerisquedecoupuresetdebrûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil.

 Ne portez pas de bijoux ou de vêtements lâches.

 Attachez les cheveux longs. Le cuir chevelu risque

 d’être arraché si les cheveux ne sont pas gardés loin

 de l’outil et accessoires. Vous risquez d’être étranglé

 si votre collier n’est pas gardé à l’écart de l’outil et des

 accessoires.

• Lestranchantsetleslamesdesciepeuventdevenirchauds

 pendantl’utilisation.Netouchezpas.

• UtilisezlesaccessoiresrecommandésparlesoutilsMatco.

• Ne lubrifiez pas les outils avec des produits inflammables

 ou volatiles comme le kérosène, le carburant diesel ou

 lecarburantaviation.

•Ne forcez jamais l’outil à couper plus rapidement ou à

 travers du matériel d’une épaisseur plus grande que la

 capacitéindiqué.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

 endommagées.

FOnCTiOnnemenT

Lavitessedecettesciepeutêtreajustée.Elleaunevisencochée

quitourne360degrés.Cependant,seulementunsegmentquartde

tour(90degrés)àl’intérieurd’unpleintourajustelavitessedela

scie.Lorsquelavisesttournéeunquartdetourdansl’uneoul’autre

direction,lavitessedel’outiliradumaximumauminimumouvice

versa.Tournezlavisàl’intérieurd’unquartdetourjusqu’àcequela

vitessedésiréesoitobtenue.

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES

Pour changer les lames :

1. Àl'aided'untournevisPhillipsnº2,retirezlavis(nº37)

etlecouvercledelalameinférieure(nº36).

2. Àl'aided'unecléhexagonale4mm(nº47),

dévissezlesdeux(2)visd'arrêt(nº42).

3. Insérezlalamedanslesupport(nº41)

etresserrezlesdeux(2)visd'arrêt(nº42).

4. Replacezlecouvercledelalame(nº36)etréinsérezlavis(nº37).

SE1350 7 07/16/09

SE1350 SCIE PNEUMATIQUE À GRANDE VITESSE

GARANTIE

SilverEagle™parMatco offre au consommateurunegarantied’un

ansursesoutils à air.Afin defaireréparervotreoutil,retournez-le

aucentredegarantieautoriséparSilverEagle™,fraisdetransport

prépayé. Joignez une copie de votre preuve d’achat et une brève

descriptionduproblème.L’outilserainspectéetsiuneouplusieurs

piècesprésententundéfautde matérieloudemain-d’œuvre,l’outil

seraréparégratuitementetretournéportpayé.

Cettegarantievousdonnedesdroitsparticuliers.Vouspouvezaussi

avoird’autresdroitsquivarientd’unétatàl’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre

de cette garantie et Matco ne sera en aucun cas responsable de

dommagesconnexesoucorrélatifs.

NOTE :Certainsétatsnepermettentpasd’exclusionoudelimitespourles

dommagesconnexesoucorrélatifsleslimitesouexclusionsindiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

enTrÉe d’air

Les outils de cette classe fonctionnent sur une grande plage de

pression d’air. Il est recommandé d’utiliser une pression de 90 lb/

po2pourl’outilàvide.Unepressionsupérieureetdel’airmalpropre

réduiront la vie de l’outil parceque celaaccélérera l’usure et peut

créerdesconditionsdangereuses.

Del’eaudanslaconduited’airendommageral’outil.Videzleréservoir

del’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoispar

semaine.Laprocéduredebranchementrecommandéeestillustréeà

lafigure1.

L’entrée d’air, utilisée pour connecter l’arrivée d’air a un filetage

américain1⁄4poNPT.

La pression de laconduite devrait être augmentée pour les tuyaux

trèslongs(plusde25pieds).Lediamètreintérieurminimaldutuyau

devrait être de 3/8 po et les raccords devraient avoir les mêmes

dimensionsintérieures.

luBrificaTion

Lubrifiezlemoteuràairquotidiennementavecdel’huilepouroutilàair

dequalité.Siaucuneburetteàhuilepourlaligned’airestutilisée,

figure 1

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

faitespasserunecuillèreàthéd’huileàtraversl’outil.L’huilepeutêtre

injectéedansl’entréed’airdel’outiloudansleboyauauraccordement

le plus proche de l’approvisionnement d’air, puis faites fonctionner

l’outil. La quantité d’huile à utiliser est de 1 once. Le remplissage

excessifcauserauneréductiondelapuissancedel’outil.

dÉpannage

D’autres facteurs en dehors de l’outil peuvent causer la perte

de puissance ou une action erratique. Le rendement réduit du

compresseur, un drain excessif dans le tuyau d’alimentation d’air,

l’humiditéoulesrestrictionsdanslesboyauxd’airoul’utilisationdes

raccordementsde tuyau de tailleinexacte ou demoindre condition

peutréduirel’air.Lagranulationoulesdépôtsdegommedansl’outil

peuventcouperlapuissanceetpeutêtrecorrigéeennettoyantletamis

d’airetenrinçantl’outilavecdel’huiledissolvantedegommeouun

mélangeégaldepétroleSAE#10 et de kérosène.Silesconditions

extérieuressontenrègle,etquel’outilcontinuesonactionerratique

ouqu’ilcontinueàfonctionneràbassepuissance,débranchezl’outil

duboyauetcommuniquezaveclecentredeserviceautoriséleplus

prèsdechezvous.

SE1350 8 07/16/09

SE1350

SIERRA NEUMÁTICA

DE ALTA VELOCIDAD

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

LeersieMpreLAs

instruCCiones

Antesde

usArLAs

herrAMientAs

nueMÁtiCAs

usArsieMpre

AnteoJos

proteCtores

usArproteCCiÓn

pArALosoÍdos

evitAr

exposiCiÓn

proLongAdAA

LAsvibrACiones

elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforacióny

otrasactividadesdeconstruccióncontienequímicosconocidoscomocausantesdecáncer,

defectosdenacimientouotrosdañosareproducción.Algunosejemplosdedichos

químicosson:

 •elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •elarsénicoyelcromiodemaderosquímicamentetratados.

elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualusted

realiceestetipodetrabajo.parareducirsuexposiciónadichosquímicos:trabajeenuna

áreabienventiladayconequipodeseguridadaprobado,talescomolosmáscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

Golpes por minuto .............. 10,000 SPM

Consumo promedio de aire ............1 CFM

Presión de aire máx. recomendada .... 90 PSI

Admisión de aire .................. 1/4" NPT

Peso neto . . . . . . . . . . . . . . . . . . . . . . .2.76 Libras

Longitud .............................. 9.25"

Nivel sonoro ....................... 82 dBA

Capacidad de corte

. . . . . . . . . . . . . . . . . . . . . . . hoja de acero 1.6 mm

Longitud de recorridos ................10 mm

Se incluye:

Cuchillas de doble metal 18TPI, 24TPI y 32TPI

ESPECIFICACIONES

SE1350 9 07/16/09

SE1350 SIERRA NEUMÁTICA DE ALTA VELOCIDAD

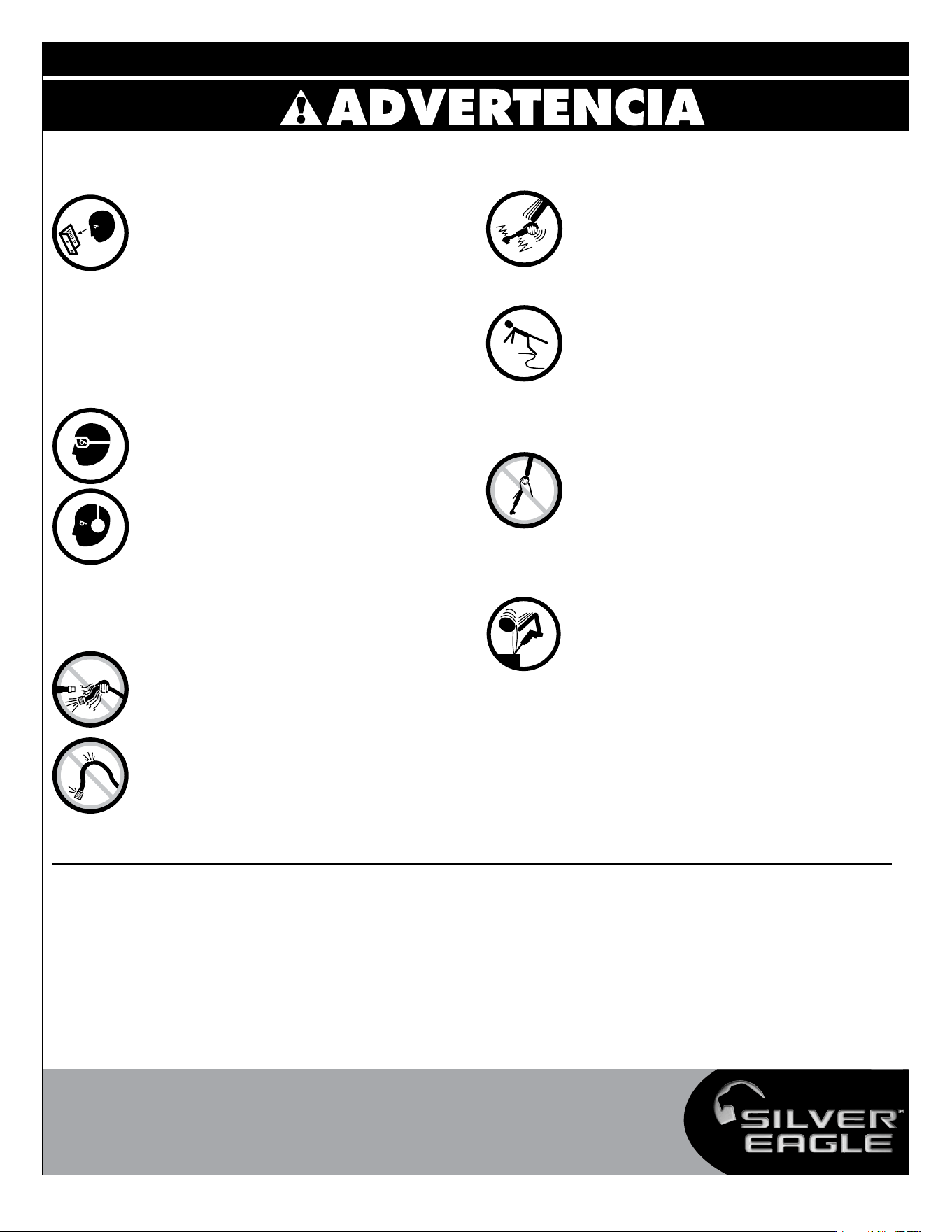

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN

RESULTAR EN ALGUNA LESIÓN

esTe Manual de insTrucciones conTiene

inforMaciÓn iMporTanTe de seguridad.

lea cuidadosaMenTe esTe Manual

insTrucTiVo y coMprenda Toda

inforMaciÓn anTes de operar esTa

herraMienTa.

• Opere, inspeccione y mantenga siempre esta herramienta

 deacuerdoconelCódigodeSeguridaddelInstitutoAmericano

 deEstándaresNacionales para lasHerramientasPortátiles

 Neumáticas(ANSIB186.1)ycualquierotrocódigooregulación

 aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

 lasrefacciones,opereestaherramientaalamáximapresión

 de aire al  90 psig; 6.2 barg. con una manguera de

 alimentacióndeairede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

 lleve siempre la protección de ojos y cara resistentes al

 impacto.

• Alusarestaherramienta,llevesiempreprotecciónparalos

 oídos.Losaltosnivelesderuidopuedenocasionarlapérdida

 permanentedeloído.Useprotecciónparalosoídossegúnlo

 recomendadoporsuempleadororegulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Losoperadores ypersonaldemantenimientodebenpoder

 físicamente manejar el volumen, peso y potencia de esta

 herramienta.

• El aire bajo presión puede ocasionar alguna herida

 severa.Nuncadirijaelairehaciaustedniaotros.Apague

 siemprelaalimentacióndeaire,vacíelamangueradetoda

 presióndeaireyseparelaherramientadelaalimentación

 deaireantesdeinstalar,quitaroajustarcualquieraccesorio

 de esta herramienta, o antes de realizar cualquier

 mantenimiento de esta herramienta. La falla en hacerlo

 podría resultar en alguna lesión. Las mangueras

 de látigo pueden ocasionar alguna herida seria.

 Revise siempre las mangueras y herrajes por daños,

 deshilachas o solturas, y repóngalos inmediatamente.

 No use en la herramienta los acoplamientos de

 rápidaseparación.Vealasinstruccionesporlainstalación

 correcta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

 vibraciones,movimientosrepetitivosoposicionesincómodas

 duranteperíodosextendidosdetiempopuedenserdañinos

 parasusmanosybrazos.Suspendaelusodelaherramienta

 siexperimentemolestias,estremecimientoodolor.Antesde

 continuarusándola,soliciteelconsejomédico.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

 herramienta.

• Resbalarse,tropezarse y/o caersedurantelaoperación de

 herramientas neumáticas puede ser una causa mayor de

 lesiónseria o la  muerte.Sea consciente de la manguera

 excedente,dejadaporlasuperficieparacaminarotrabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

 Noseextralimitealoperarestaherramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

 durante el arranque inicial y operación de cualquier

 herramientaneumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

 deobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

 después de que se libere la válvula reguladora. Evite el

 contactodirecto conlosaccesoriosdurantey despuésdel

 uso. Los guantes reducirán el riesgo de alguna cortada o

 quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 Nollevepuestonijoyeríaniropasuelta.Fijeelpelolargo.

 Sepuedearrancarelcabellosinoselomantengaadistancia

 delaherramientayaccesorios.Mantengaadistanciadela

 herramientaydelosaccesorioslosaccesoriosdelcuellopara

 evitarelahogamiento.

• Puedencalentarselosfilosylashojasdelasierradurante

 suuso.Nolostoque.

• UselosaccesoriosrecomendadosporMatcoTools.

• Nolubriquelasherramientasconsolucionesinflamablesni

 volátiles,talescomoelqueroseno,elgasóleonielcombustible

 paraaviones.

• Nuncahagaquelaherramientavayacortandomásrápido

 opormaterialdetamizmáspesadodelodesucapacidad

 nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

Operación

Lavelocidaddeestasierrapuedeserregulada.Tieneuntornillo

ranuradoquegira360grados.Sinembargo,solounsegmentode

uncuartodevuelta(90grados)dentrodelavueltaenteraregulala

velocidaddelasierra.Cuandoeltornillosehacegiraruncuartode

vueltacompletaencualquierdirección,lavelocidaddelaherramienta

irádelamáximaalamínimayviceversa.Hagagirareltornillodentro

delcuartodevueltahastaqueseobtengalavelocidaddeseada.

Para cambiar las cuchillas:

1. Usandoundestornilladordecruz#2,quiteeltornillo

(#37)ybajelacubiertadelacuchilladesierra(36).

2. Usandolallavehexagonal4mmprovista(#47),

afloje(2)tornillosdefijación(#42).

3. Insertelacuchillaenelsujetadordelacuchilla(#41)

yaprieteeltornillodefijación(#42)denuevo.

4. Coloquelacubiertadelacuchilladesierra#36ensulugar

&instaleeltornillo(#37)nuevamente.

SE1350 10 07/16/09

SE1350 SIERRA NEUMÁTICA DE ALTA VELOCIDAD

GARANTÍA

SilverEagle™porMatcolebrindaalconsumidorunagarantíadesus

herramientas neumáticas por un período de un año. Repararemos

cualquier herramienta neumática de la Serie SE,cubierta bajo esta

garantía, la cual demuestra ser defectuosa en cuestión material o

manodeobraduranteelperíododedichagarantía.Paraqueserepare

suherramienta,devuelvalaherramientaacualquierCentrodeGarantía

AutorizadodeSilverEagle™,conelfleteprepagado.Incluyeporfavor

una copia de su comprobación de compra y una breve descripción

delproblema.Seinspeccionarálaherramientaysicualquierpiezao

piezasseencuentre(n)conalgúndefectomaterialodemanodeobra,

se reparará la herramienta, libre de cargos, y ésta será devuelta a

ustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

tambiénotrosderechosloscualesvaríandeestadoaestado.

LaobligaciónanterioreslaúnicaresponsabilidaddeMatcobajoestao

cualquiergarantíaimplicadayMatconoserá,bajoningunacircunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

tambiénpodríacontarconotrosderechosloscualesvaríandeestado

aestado.

aliMenTaciÓn de aire

Las herramientas de esta categoría operan dentro de un rango

amplio de presión de aire. Al trabajar libremente, se recomienda

quelapresióndeairedeestasherramientasmidaaun90PSIen

la herramienta.La presión alta y el aire sucio disminuiránla vida

dela herramientadebido al desgastemás rápido,y pueden crear

condicionespeligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene

diariamente el tanque de aire. Limpie al menos semanalmente la

malladefiltracióndelaventiladeadmisióndeaire.Elprocedimiento

recomendadodeconexiónsepuederevisarenlaFigura1.

La ventila de admisión de aire, empleada para la conexión

deabastecimientodeaire,cuentaconlaRoscaEstándarAmericana

NPT1/4".

La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimodemangueradebeserde3/8"Diám.Int.ylosherrajesdeben

tenerlamismadimensióninterior.

luBricaciÓn

Lubrique el motor neumático diariamente con aceite de calidad

paraherramientasneumáticas.Sinoseusaningunaaceiterapara

figura 1

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

tuberíasneumáticas,echeunchorro deaceiteporlaherramienta.

Elaceitepuedeserechadoenlaadmisióndeairedelaherramienta

o por la manguera, en el punto más cercano a la conexión del

suministro de aire.  Luego encienda la herramienta y déjala

encendida.Lacantidaddeaceitequedebeusarseesde1onza.El

sobrellenadoreducirálapotenciadelaherramienta.

diagnÓsTico de aVerÍas

Otrosfactoresajenosalaherramientapuedencausarunapérdida

depotenciaoundesempeñoirregular.Elrendimientoreducidodel

compresor, el drenaje excesivo en la tubería de aire, la humedad

olasrestriccionesenlostubosdeaireoelusodeconexionesde

manguera de tamaño incorrecto o en malas condiciones pueden

reducirelsuministrodeaire. Los depósitosdearenillaogomaen

la herramienta pueden disminuir la potencia y pueden corregirse

limpiando el cribador de aire y lavando a chorro la herramienta

con aceite disolvente de goma o una mezcla igual de aceite SAE

#10 y keroseno. Si las condiciones externas están en orden y

la herramienta continua su desempeño irregular o su potencia

reducida, desconecte la herramienta de la manguera y llévela a

sucentrodeservicioautorizadomáscercano.

Matco Tools SE1350 SILVER EAGLE HIGH SPEED PNEUMATIC SAW

Product's Documents

SE1350_InstructionManual_01.pdf

Specifications

Matco Tools SE1350 Questions and Answers
