Congratulations on your purchase of a Celestron Travel Scope The Travel Scope is made of the highest quality materials
to ensure stability and durability All this adds up to a telescope that gives you a lifetime of pleasure with a minimal amount
of maintenance
This telescope was designed with traveling in mind offering exceptional value The Travel Scope features a compact and
portable design with ample optical performance Your Travel Scope is ideal for terrestrial as well as very casual astronomical
observation
The Travel Scope carries a two year limited warranty For details see our website at www celestron com
Some of the standard features of the Travel Scope include:
• Coated glass optical elements for clear, crisp images
• Erect image diagonal so that your views are correctly oriented
• Smooth functioning altazimuth mount with easy pointing to located objects
• Preassembled aluminum full size photographic tripod ensures a stable platform
• Quick and easy no-tool set up
• The telescope and tripod fit inside the standard backpack for easy traveling
Take time to read through this manual before embarking on your journey through the Universe It may take a few observing
sessions to become familiar with your telescope, so you should keep this manual handy until you have fully mastered your
telescope’s operation The manual gives detailed information regarding each step as well as needed reference material and
helpful hints to make your observing experience simple and pleasurable as possible
Your telescope is designed to give you years of fun and rewarding observations However, there are a few things to consider
before using your telescope that will ensure your safety and protect your equipment
INTRODUCTION
• Never look directly at the Sun with the naked eye or with a telescope unless you have the proper solar filter Permanent and
irreversible eye damage may result
• Never use your telescope to project an image of the Sun onto any surface Internal heat build-up can damage the
telescope and any accessories attached to it
• Never use an eyepiece solar filter or a Herschel wedge Internal heat build-up inside the telescope can cause these devices
to crack or break, allowing unfiltered sunlight to pass through to the eye
• Do not leave the telescope unsupervised, either when children are present or adults unfamiliar with the correct operating
procedures of your telescope are present
SOLAR WARNING

6 I ENGLISH
We recommend saving your telescope box so it can be used to store the telescope when it is not in use Unpack the box
carefully as some parts are small Use the parts list below to verify that all parts and accessories are present

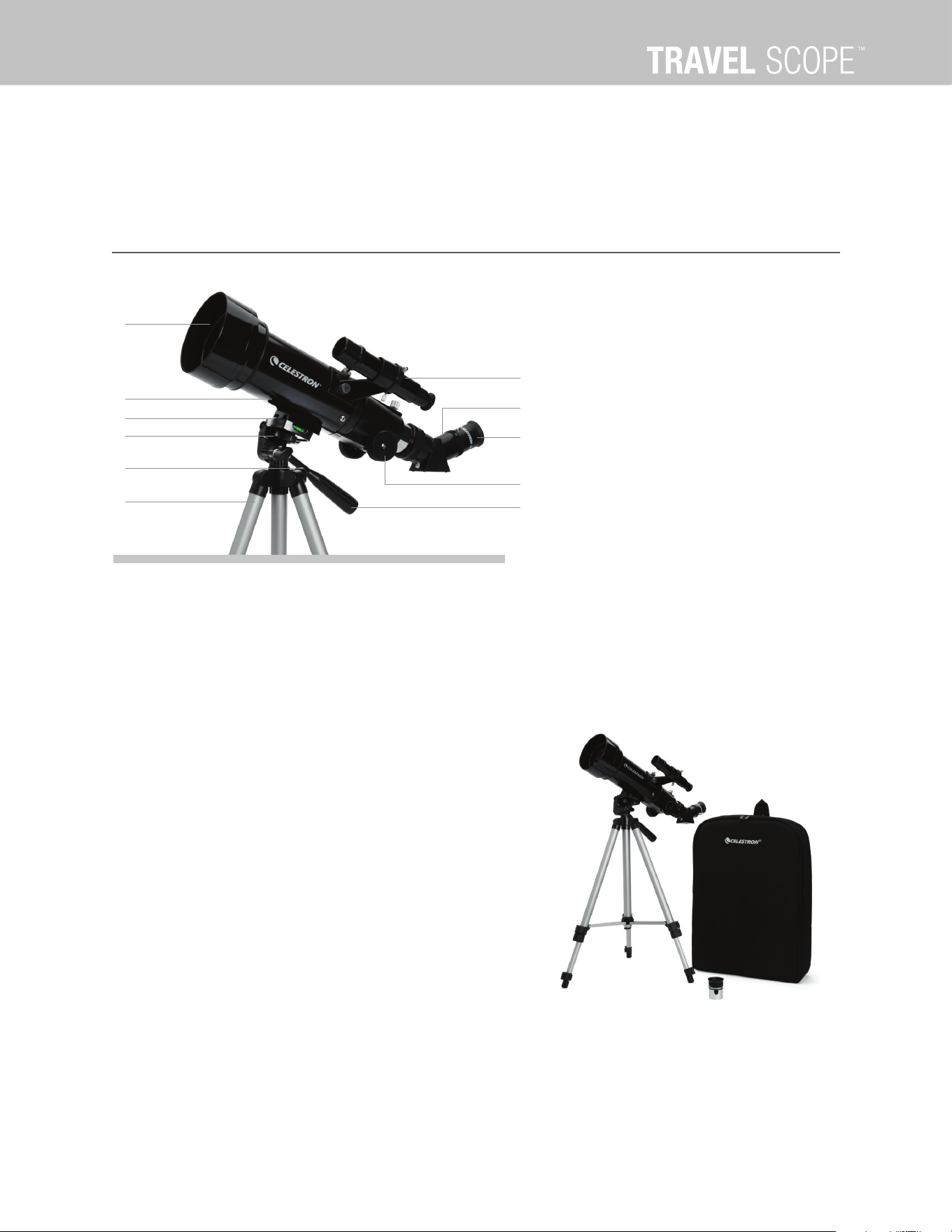

PARTS LIST
WHAT’S IN THE BOX
ASSEMBLING YOUR TELESCOPE
This section covers the assembly instructions for your Travel
Scope Your telescope should be set up indoor the first time so
that it is easy to identify the various parts and familiarize yourself
with the correct assembly procedure before attempting it outdoor
The Travel Scope 70 comes in one box The pieces in the box
are – telescope optical tube, tripod, erect image diagonal, 20 mm
eyepiece, 10mm eyepiece, 5x24 finderscope with bracket (all packed
in the travel backpack) and a bonus Astronomy software download
The Travel Scope 50 comes in one box All items the same as
above except it has a 2x20 finderscope and 8 mm eyepiece
(instead of 10 mm) In addition, the Travel Scope 50 includes a 3x
Barlow Lens – 1 25”
2
1
1. Objective Lens
2. Telescope Optical Tube
3. Tripod Head Platform
4. Azimuth Locking Knob
5. Central Column Locking Knob
6. Tripod
7. Finderscope
8. Erect Image Diagonal
9. Eyepiece
10. Focus Knob
11. Pan Handle
7
3
4
6
8
9
10
11
5
Fig. 2
Fig. 1 Travel Scope 70 (Similar to Travel Scope 50)

ENGLISH I 7

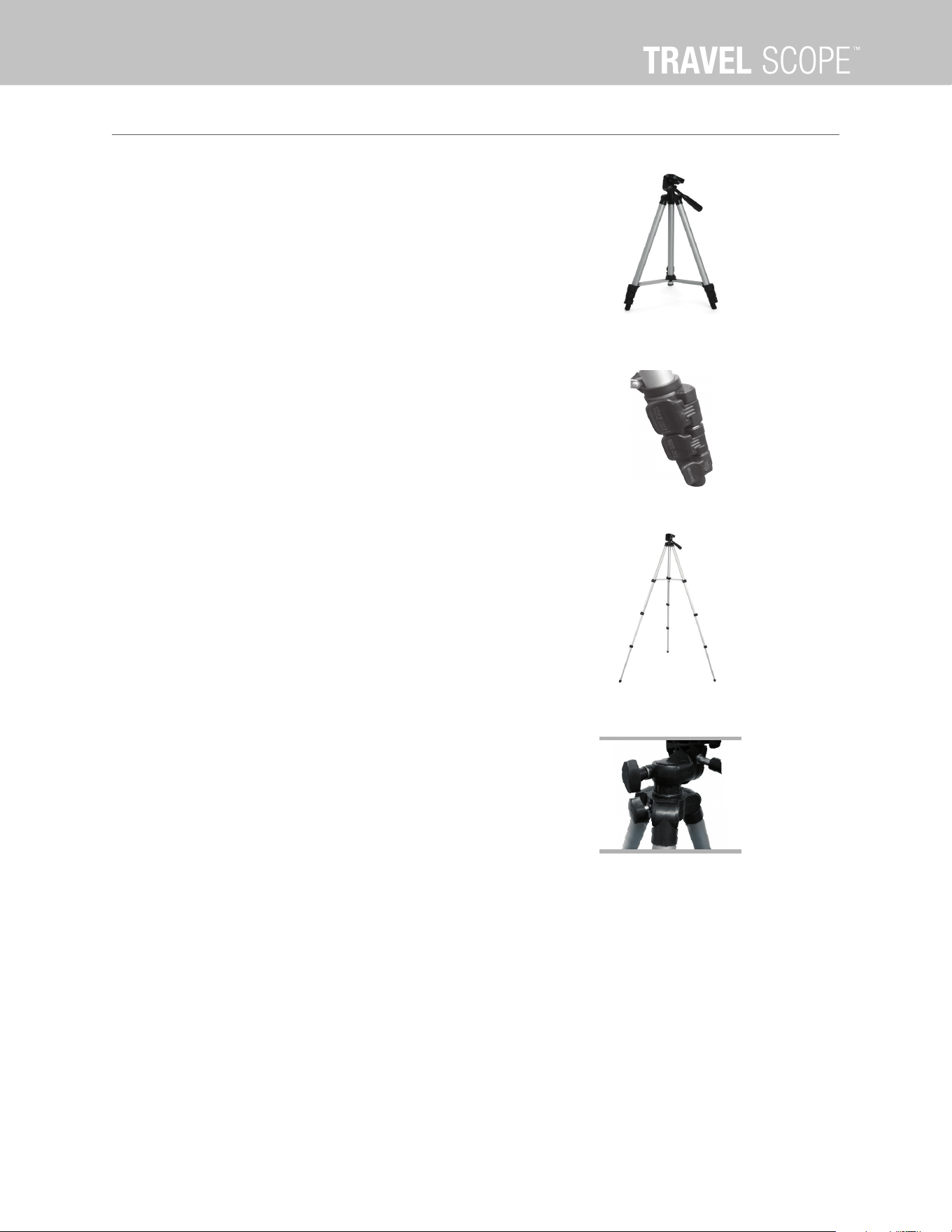

SETTING UP THE TRIPOD
1 The tripod comes preassembled so that the set up is very easy
2 Stand the tripod upright and pull the tripod legs outward until
each leg is fully extended (Figure 3)
3 You can raise the tripod legs to the height you desire At the
lowest level the height is about 16” (41 cm) and extends to
about 49” (125 cm)
4 To raise the height of the tripod, you unlock the tripod leg lock
clamps at the bottom of each tripod leg (Figure 4) by opening the
clamp for each section by pulling outward Once a clamp is
unlocked, then pull the tripod leg out as far as it will go and then
close the leg lock to secure it Continue doing this for each
tripod leg and each section to raise the height to the level you
desire A fully extended tripod looks similar to the image in Figure
5 With all the legs raised up on all sections, the height will be
about 42” (107 cm)
5 If you want to raise the tripod height up further you must use the
central column locking knob which is the knob located at the
bottom left in Figure 6 Turn the locking knob counterclockwise
until loose Then, pull up on the head of the tripod and the
central column will move up Continue pulling to the height you
desire and then tighten the locking knob When the central
column is raised up as far as it will go, then the maximum height
possible is achieved – 49” (125 cm)
Fig. 3
Fig. 4
Fig. 5
Fig. 6

8 I ENGLISH
ATTACHING THE TELESCOPE TUBE TO THE TRIPOD

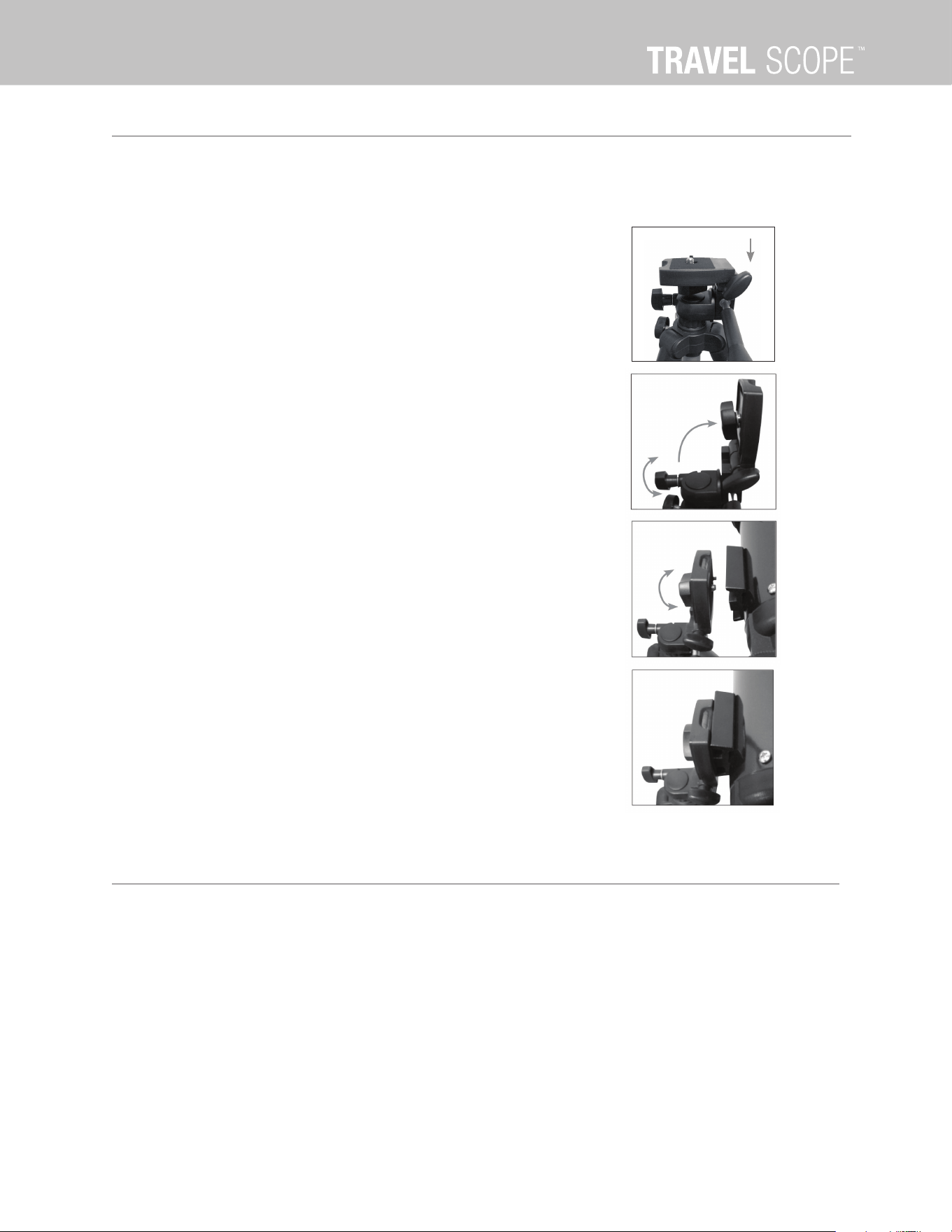

The telescope optical tube attaches to the tripod by using the mounting bracket on the bottom of the optical tube and the
mounting platform of the tripod Before starting make sure all of the knobs on the tripod are locked
1 Remove the protective paper covering the optical tube
2 Loosen the top right knob (Figure 7) by turning it counterclockwise
This allows you to tilt the tripod platform up 90° as shown in
Figure 8 After tilting the platform up, tighten the knob to secure
it in place
3 Figure 9 shows the bottom of the optical tube, the tripod
platform, and where they will attach to each other
4 Under the center of the tripod platform, you will see a knob
(Figure 9) that contains a ¼ x 20 screw to attach the platform to
the telescope optical tube
5 You can put the ¼ x 20 screw into the threaded holes of the
Travel Scope 70 (it doesn’t matter which one you use) in the
mounting bracket of the telescope optical tube whereas the
Travel Scope 50 has only one threaded hole Hold the optical
tube with one hand while threading the screw clockwise until
tight with the other hand Now the assembly will look like
Figure 10
6 Lastly, loosen the knob for the tripod platform and lower the
platform down to the level position Then, tighten the knob
securely
Fig. 7
Fig. 8
Fig. 9
Fig. 10
MOVING THE TRAVEL SCOPE MANUALLY
The Travel Scope is easy to move wherever you want to point it The up and down (altitude) is controlled by the Pan Handle
Control Knob (Figure 1) The side-to-side (azimuth) is controlled by the Azimuth Locking Knob (top left knob in Figure 7) Both
knobs are loosened when turned counterclockwise and tightened when turned clockwise When both knobs are loose you
can find your objects easily (through the finderscope which is discussed shortly) and then lock the controls

ENGLISH I 9

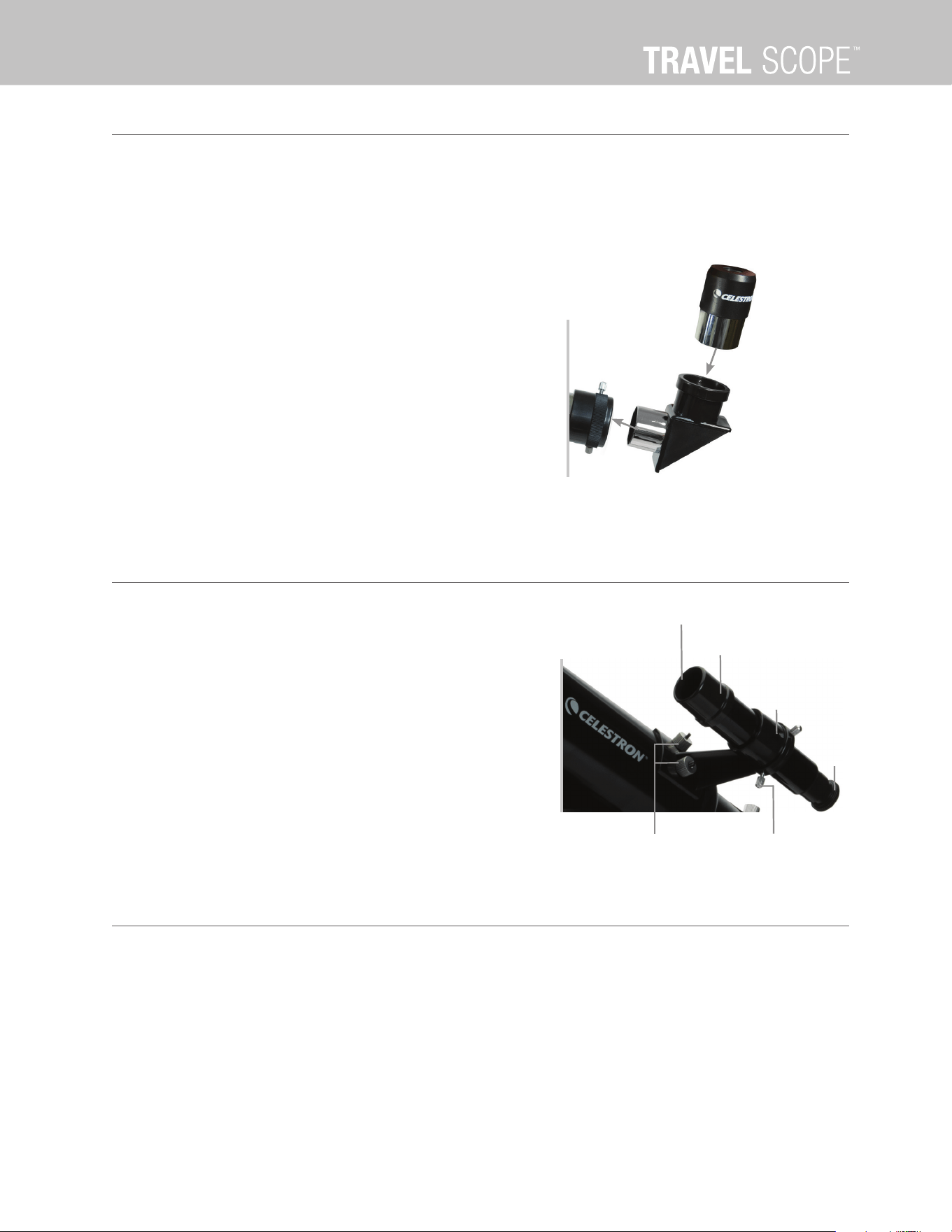

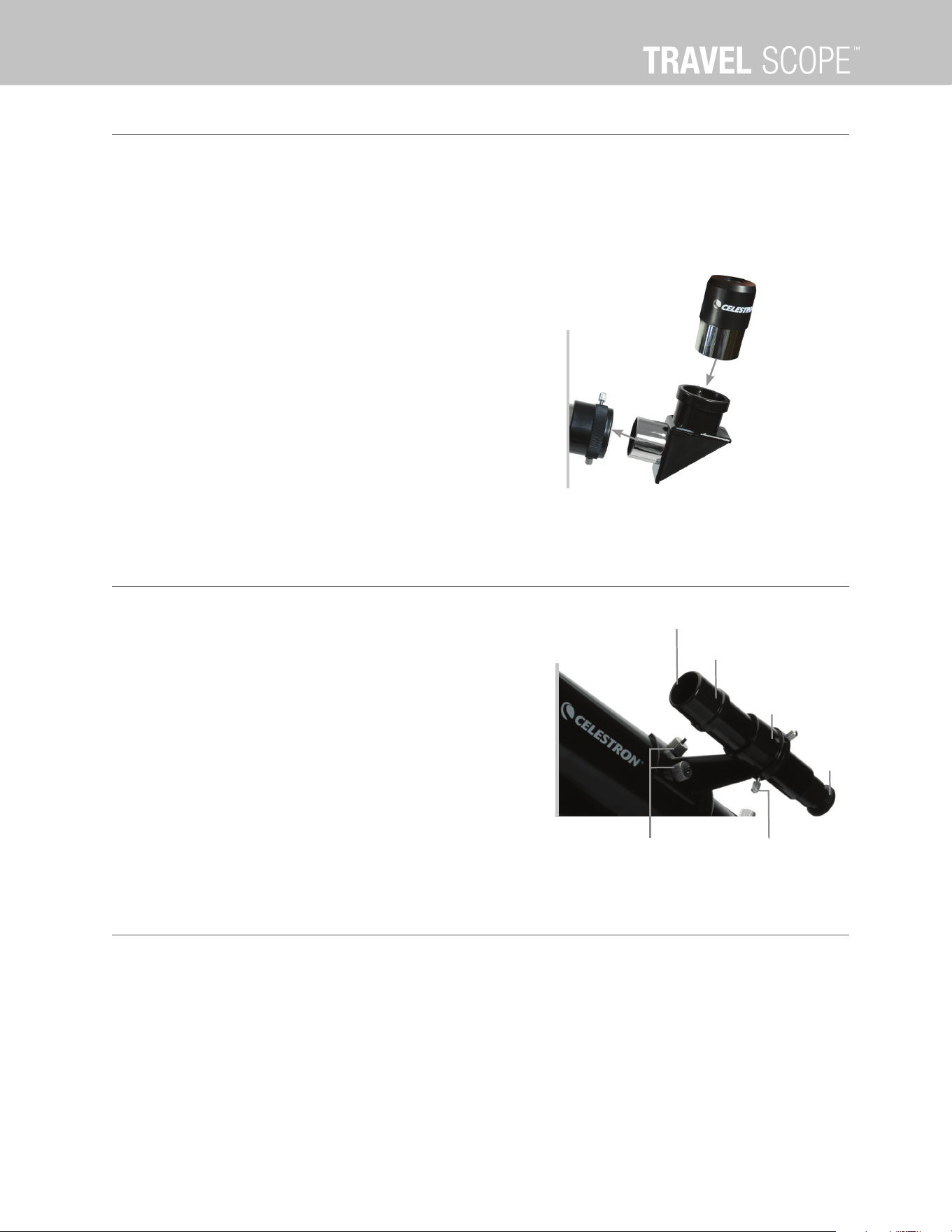

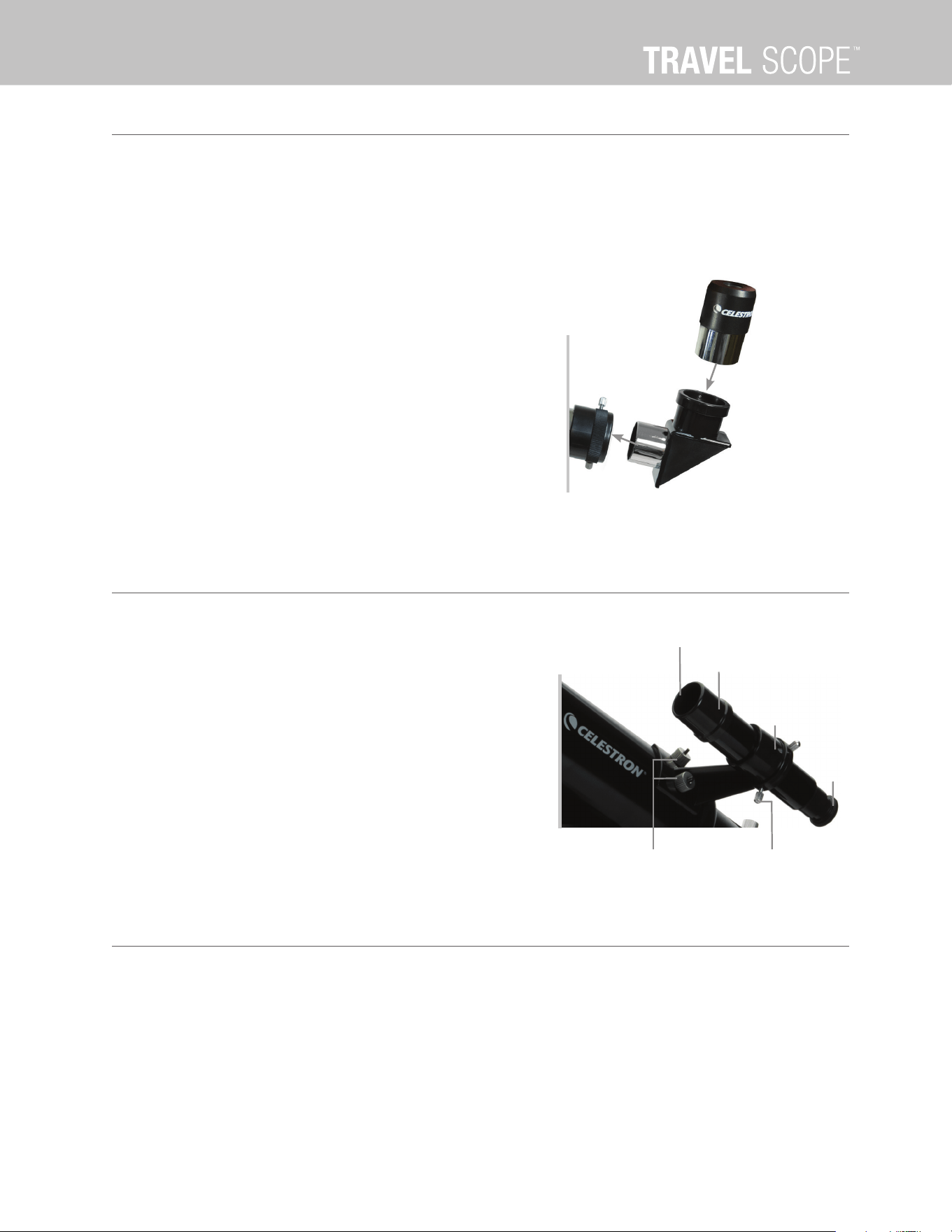

INSTALLING THE DIAGONAL AND EYEPIECE
The diagonal is a prism that diverts the light at a right angle to the light path of the telescope This allows you to observe
in a position that is more comfortable than if you had to look straight through The Travel Scope diagonal is an erect image
model that corrects the image to be right side up and oriented correctly left-to-right which is much easier to use for terrestrial
observing Also, the diagonal can be rotated to any position which is most favorable for you To install the diagonal and
eyepiece:

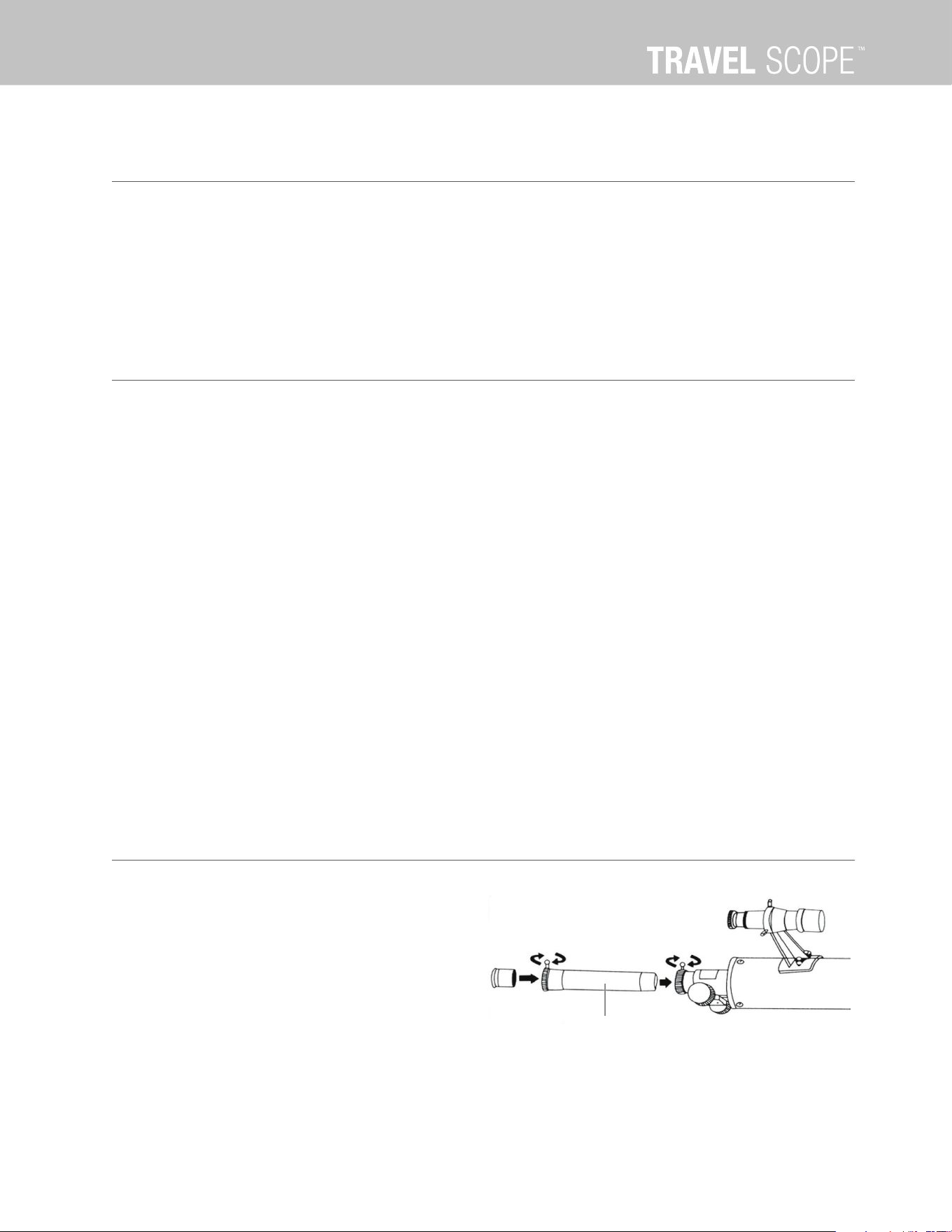

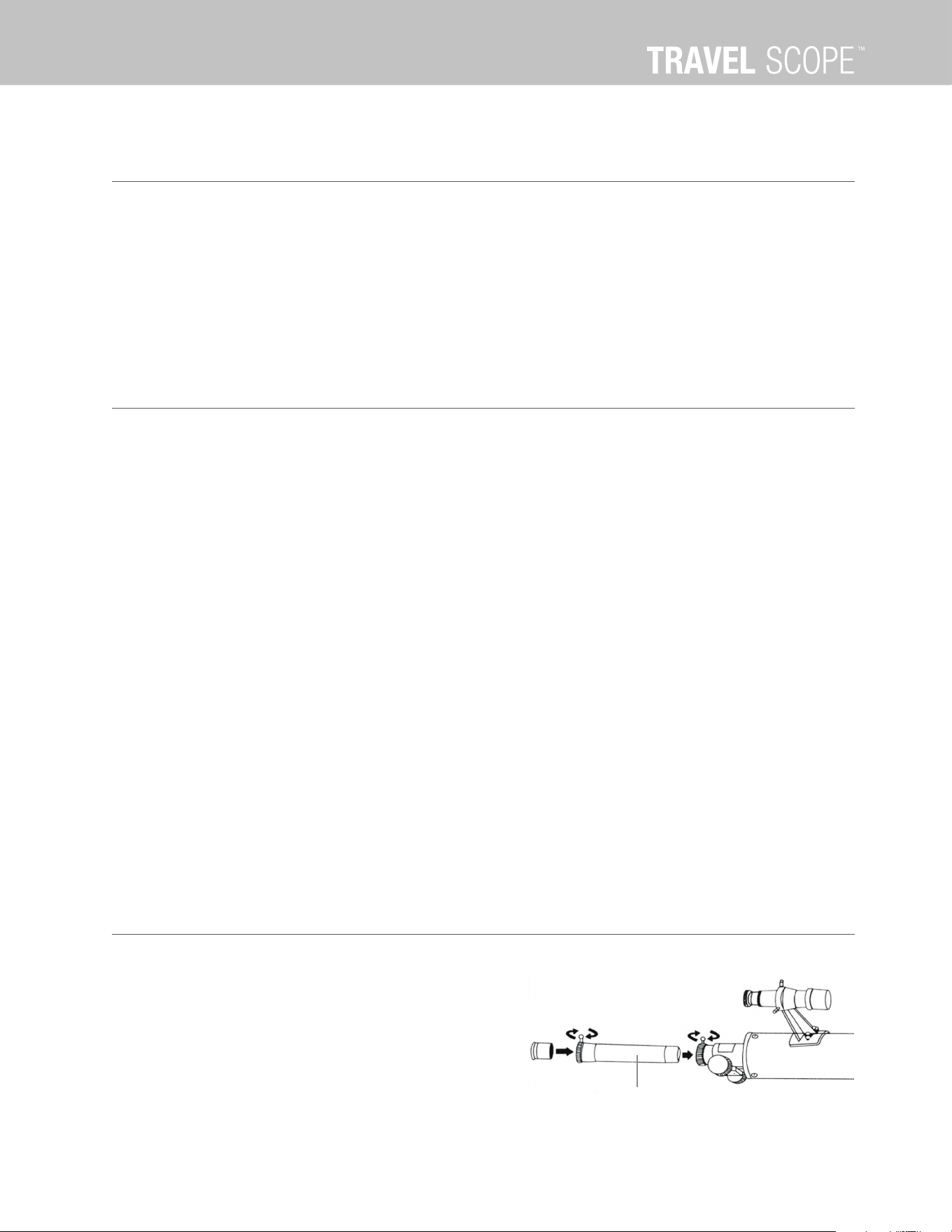

1 Make sure the two thumbscrews on the rear of the telescope
tube do not protrude into the opening before installation, the
plug up cap is removed from the opening at the rear of the
telescope tube, and the caps are removed from the barrels on
the diagonal Insert the small barrel of the diagonal all the way
into the rear opening of the telescope tube (Figure 11) Then
tighten the two thumbscrews
2 Put the chrome barrel end of one of the eyepieces into the
diagonal and tighten the thumb screw When doing this make
sure the thumbscrew is not protruding into the diagonal before
inserting the eyepiece
3 The eyepieces can be changed to other focal lengths by
reversing the procedure in step 2 above
Fig. 11

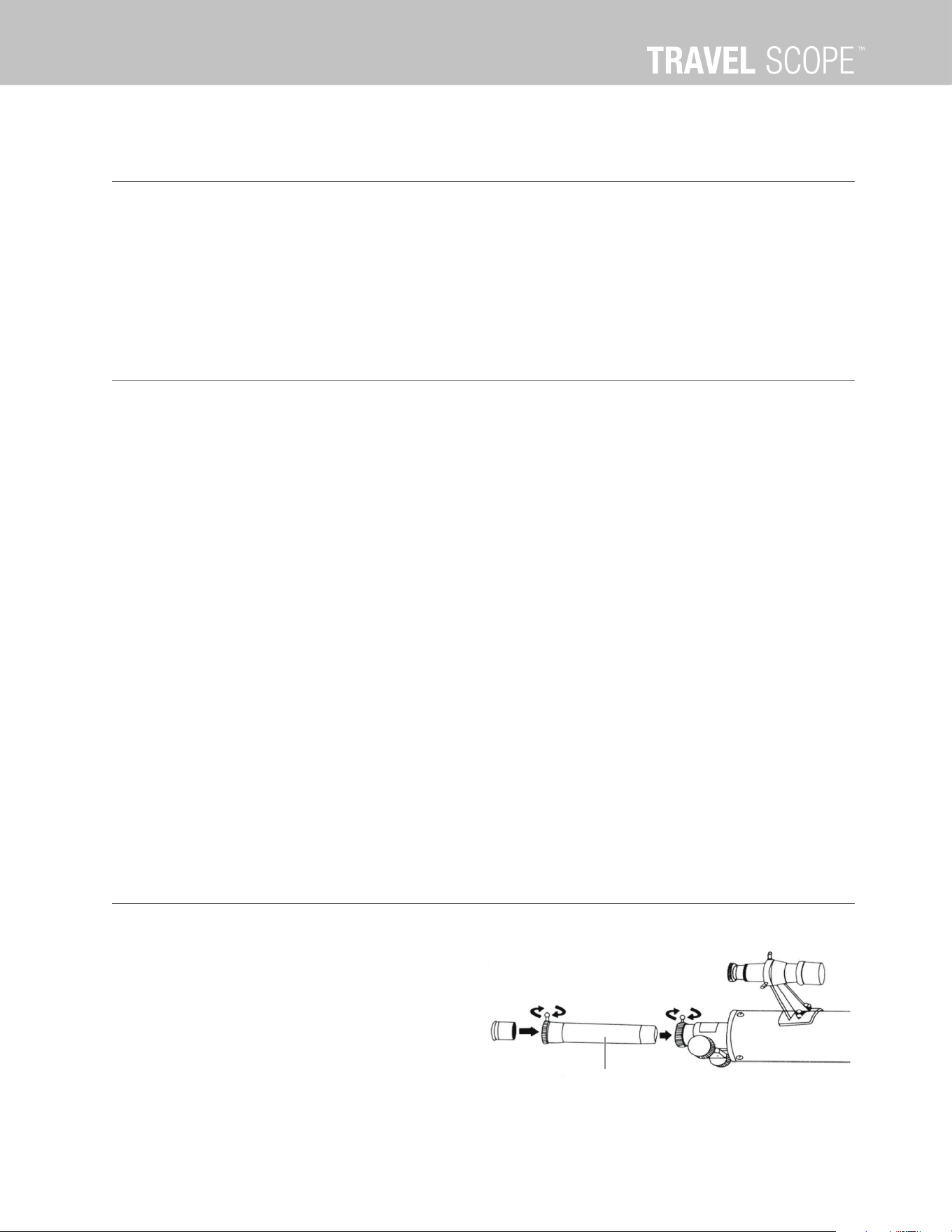

INSTALLING THE FINDERSCOPE (TRAVEL SCOPE 70 ONLY)
1 Locate the finderscope (it will be mounted in the finderscope
bracket)
2 Remove the knurled nuts on the threaded posts on the
telescope tube (Figure 12)
3 Mount the finderscope bracket by placing it over the posts
protruding from the optical tube and then holding it in place
thread on the knurled nuts and tightening them down
4 Note that the finderscope should be oriented so that the larger
diameter lens is facing toward the front of the telescope tube
5 Remove the lens caps from both ends of the finderscope
ALIGNING THE FINDERSCOPE
1 Locate a distant daytime object and center it in the low power (20 mm) eyepiece in the main telescope
2 Look through the finderscope (the eyepiece end of the finderscope) and take notice of the position of the same object
3 Without moving the main telescope, turn the adjustment thumbscrews (Figure 12) located around the finderscope
bracket until the crosshairs of the finderscope are centered on the object chosen with the main telescope
4 If the image through the finderscope is out of focus, rotate the eyepiece of the finderscope for a clear view
Note: Objects viewed through a finderscope are upside down and backwards which is normal
Fig. 12
Finderscope
Bracket
Finderscope
Eyepiece
Adjustment
Screws
Knurled
Nuts
Objective Lens

10 I ENGLISH
TELESCOPE BASICS
FOCUSING
To focus your Travel Scope turn the focus knob located near the rear of the telescope (see Figure 1) Turning the
knob counterclockwise allows you to focus on an object that is farther than the one you are currently observing
Turning the knob clockwise from you allows you to focus on an object closer than the one you are currently observing
Note: Remove the front lens cap of the Travel Scope optical tube prior to attempting your observation
Note: If you wear corrective lenses (specifically glasses), you may want to remove them when observing with an eyepiece
attached to the telescope If you have astigmatism, corrective lenses should be worn at all times
Focal length of Telescope (mm)
Magnification =
_____________________________
Focal length of Eyepiece (mm)
INSTALLING AND USING THE BARLOW LENS (TRAVEL SCOPE 50 ONLY)
Let’s say, for example, you are using the 20mm eyepiece that came with your Travel Scope 70 telescope To determine the
magnification you divide the focal length of your telescope (the Travel Scope for this example has a focal length of 400mm)
by the focal length of the eyepiece, 20mm Dividing 400 by 20 yields a magnification of 20x
Although the power is variable, every telescope under average skies has a limit to the highest useful magnification The
general rule is that 60 power can be used for every inch of aperture For example, the Travel Scope 70 is 2 8” inches in
diameter Multiplying 2 8 by 60 gives a maximum useful magnification of 168 power Although this is the maximum useful
magnification, most of your observing will be done at low powers which generate brighter and sharper images
Note on Using High Powers– Higher powers are used mainly for lunar and sometimes planetary observing where you can
greatly enlarge the image, but remember that the contrast and brightness will be very low due to the high magnification
When using the 8mm eyepiece together with the 3x Barlow lens with the Travel Scope 50 gives extremely high power and
can be used on rare occasions – you will achieve the power but the image will be dark with low contrast because you have
magnified it to the maximum possible For the brightest images with the highest contrast levels, use lower powers
You can purchase optional eyepieces to give you a range of powers you can observe with Visit the Celestron website to see
what is available
Your telescope also comes with a 3x Barlow Lens
which triples the magnifying power of each eyepiece
However, the greatly magnified images should only
be used under ideal conditions – see the Calculating
Magnification section of this manual To use the
Barlow lens remove the diagonal and insert the
Barlow directly into the focuser tube You then insert
an eyepiece into the Barlow lens for viewing
Note: Start by using a low power eyepiece as it will
be easier to focus
CALCULATING MAGNIFICATION
You can change the power of your telescope just by changing the eyepiece (ocular) To determine the magnification of your
telescope, simply divide the focal length of the telescope by the focal length of the eyepiece used In equation format, the
formula looks like this:
3x Barlow Lens
Fig. 13

ENGLISH I 11
DETERMINING FIELD OF VIEW
Determining the field of view is important if you want to get an idea of the angular size of the object you are observing To
calculate the actual field of view, divide the apparent field of the eyepiece (supplied by the eyepiece manufacturer) by the
magnification In equation format, the formula looks like this:
Apparent Field of of Eyepiece
True Angular Field =
________________________________
Magnification
As you can see, before determining the field of view, you must calculate the magnification Using the example in the previous
section, we can determine the field of view using the same 20 mm eyepiece that is supplied standard with the Travel Scope
70 The 20 mm eyepiece has an apparent field of view of 50° Divide the 50° by the magnification, which is 20 power This
yields an actual (true) field of 2 5°
To convert degrees to feet at 1,000 yards (which is more useful for terrestrial observing) multiply by 52 5 Multiply the angular
field of 2 5° by 52 5 This produces a linear field width of 131 feet at a distance of one thousand yards
GENERAL OBSERVING HINTS
When using any optical instrument, there are a few things to remember to ensure you get the best possible image
• Never look through window glass Glass found in household windows is optically imperfect, and as a result, may vary in
thickness from one part of a window to the next This inconsistency can and will affect the ability to focus your telescope In
most cases you will not be able to achieve a truly sharp image, while in some cases you may actually see a double image
• Never look across or over objects that are producing heat waves This includes asphalt parking lots on hot summer days or
building rooftops
• Hazy skies, fog, and mist can also make it difficult to focus when viewing terrestrially The amount of detail seen under these
conditions is greatly reduced
Note: Your telescope was designed for terrestrial observation Knowing how to use it for this purpose has been described
already as it is quite simple and straightforward Your telescope can also be used for casual astronomical observing
which will be discussed in the next sections
ASTRONOMY BASICS
Up to this point, this manual covered the assembly and basic operation of your telescope However, to understand your
telescope more thoroughly, you need to know a little about the night sky This section deals with observational astronomy in
general and includes information on the night sky
THE CELESTIAL COORDINATE SYSTEM
To help find objects in the sky, astronomers use a celestial coordinate system that is similar to our geographical coordinate system
here on Earth The celestial coordinate system has poles, lines of longitude and latitude, and an equator For the most part, these
remain fixed against the background stars

12 I ENGLISH
The celestial equator runs 360 degrees around the Earth and separates the northern celestial hemisphere from the southern
Like the Earth’s equator, it bears a reading of zero degrees On Earth this would be latitude However, in the sky this is referred
to as declination, or DEC for short Lines of declination are named for their angular distance above and below the celestial
equator The lines are broken down into degrees, minutes of arc, and seconds of arc Declination readings south of the equator
carry a minus sign (-) in front of the coordinate and those north of the celestial equator are either blank (i e , no designation) or
preceded by a plus sign (+)
The celestial equivalent of longitude is called Right Ascension or R A for short Like the Earth’s lines of longitude, they run from
pole to pole and are evenly spaced 15 degrees apart Although the longitude lines are separated by an angular distance, they
are also a measure of time Each line of longitude is one hour apart from the next Since the Earth rotates once every 24 hours,
there are 24 lines total As a result, the R A coordinates are marked off in units of time It begins with an arbitrary point in the
constellation of Pisces designated as 0 hours, 0 minutes, 0 seconds All other points are designated by how far (i e , how long)
they lag behind this coordinate after it passes overhead moving toward the west
MOTION OF THE STARS
The daily motion of the Sun across the sky is familiar to even the most casual observer This daily trek is not the Sun moving as
early astronomers thought, but the result of the Earth’s rotation The Earth’s rotation also causes the stars to do the same, scribing
out a large circle as the Earth completes one rotation The size of the circular path a star follows depends on where it is in the sky
Stars near the celestial equator form the largest circles rising in the east and setting in the west Moving toward the north celestial
pole, the point around which the stars in the northern hemisphere appear to rotate, these circles become smaller Stars in the
mid-celestial latitudes rise in the northeast and set in the northwest Stars at high celestial latitudes are always above the horizon,
and are said to be circumpolar because they never rise and never set You will never see the stars complete one circle because
the sunlight during the day washes out the starlight However, part of this circular motion of stars in this region of the sky can be
seen by setting up a camera on a tripod and opening the shutter for a couple hours The timed exposure will reveal semicircles
that revolve around the pole (This description of stellar motions also applies to the southern hemisphere except all stars south of
the celestial equator move around the south celestial pole )
Stars seen near the north celestial pole Stars seen near the celestial equator Stars seen looking in the opposite direction
of the north celestial pole
Fig. 15
All stars appear to rotate around the celestial poles. However, the appearance of this motion varies depending on where you are looking in the sky. Near
the north celestial pole the stars scribe out recognizable circles centered on the pole (1). Stars near the celestial equator also follow circular paths around
the pole. But, the complete path is interrupted by the horizon. These appear to rise in the east and set in the west (2). Looking toward the opposite pole,
stars curve or arc in the opposite direction scribing a circle around the opposite pole (3).

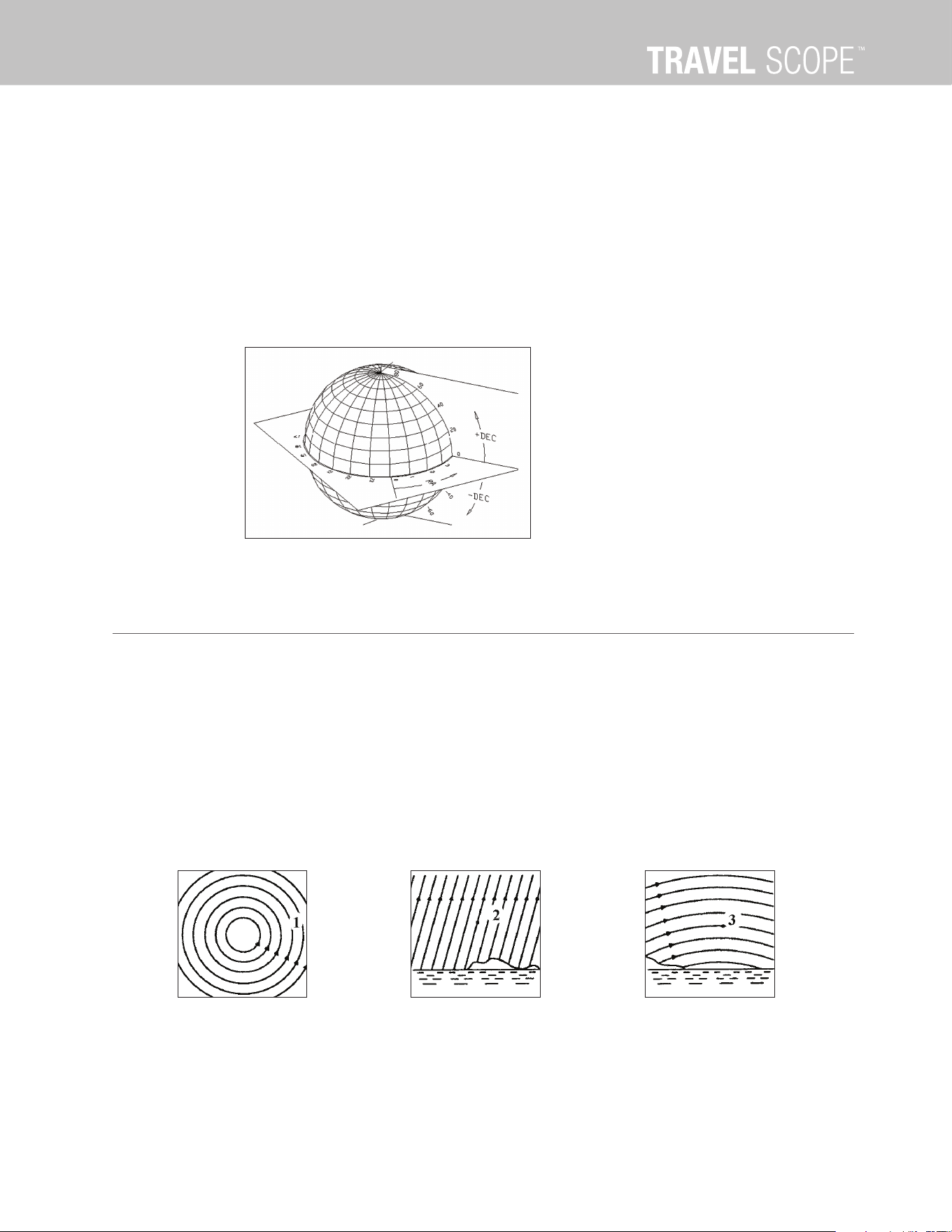

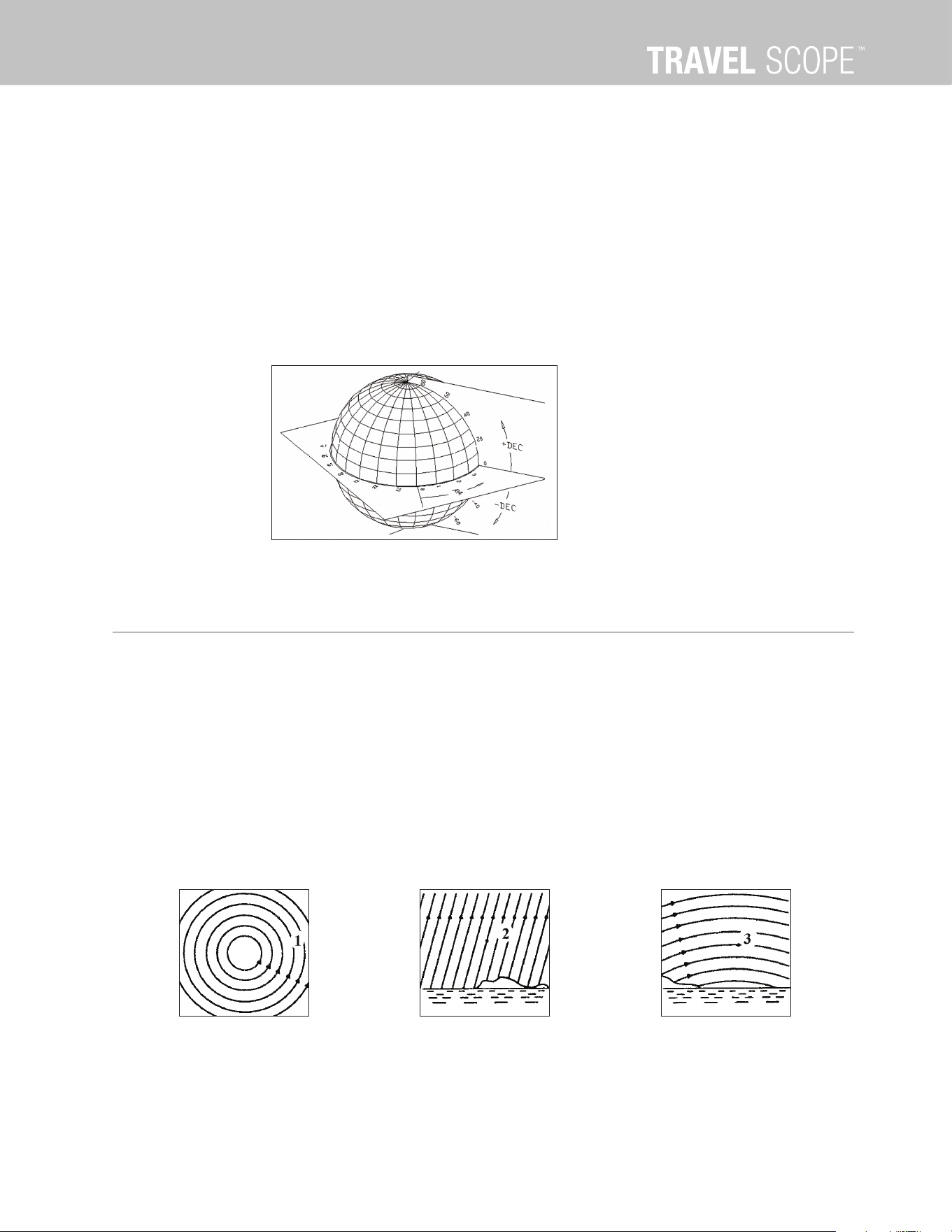

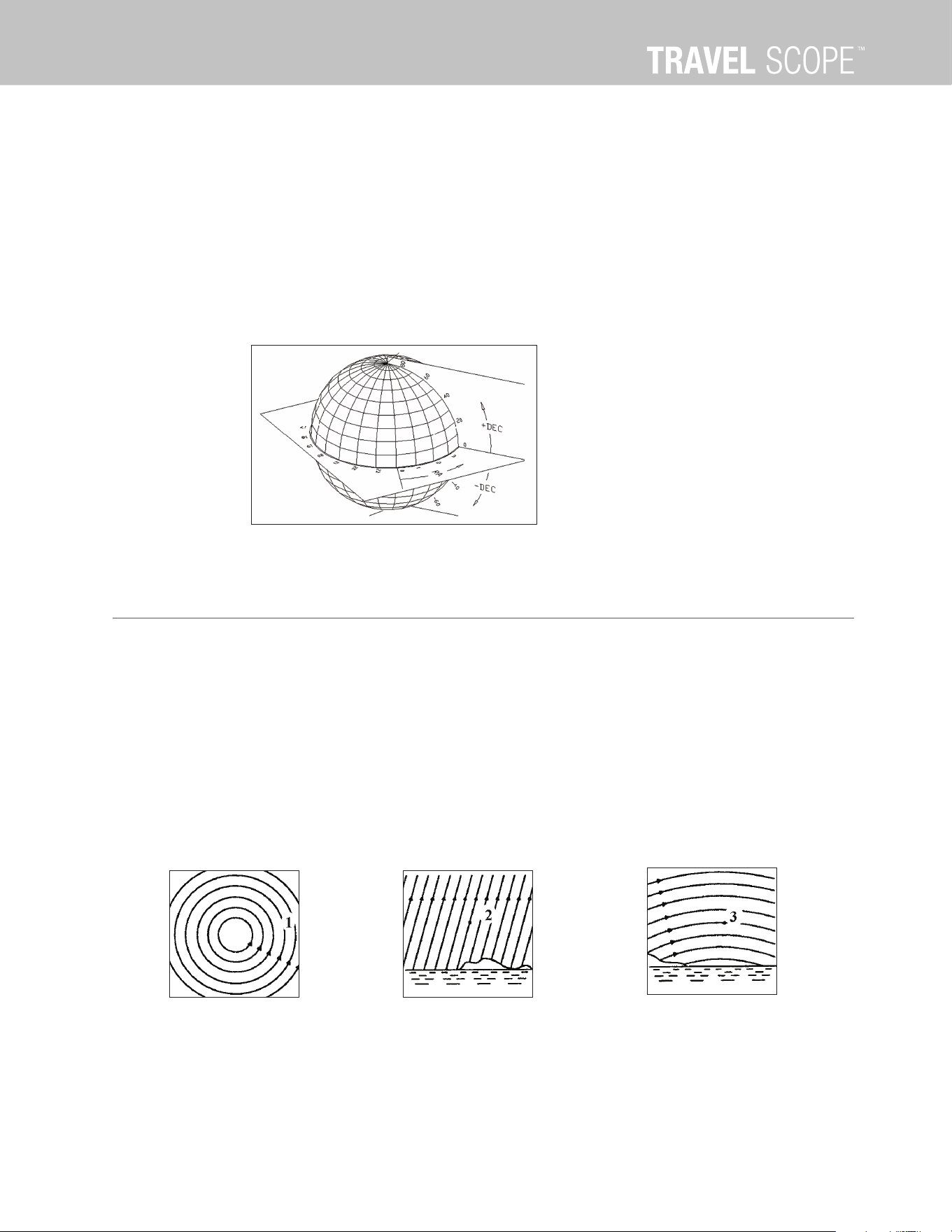

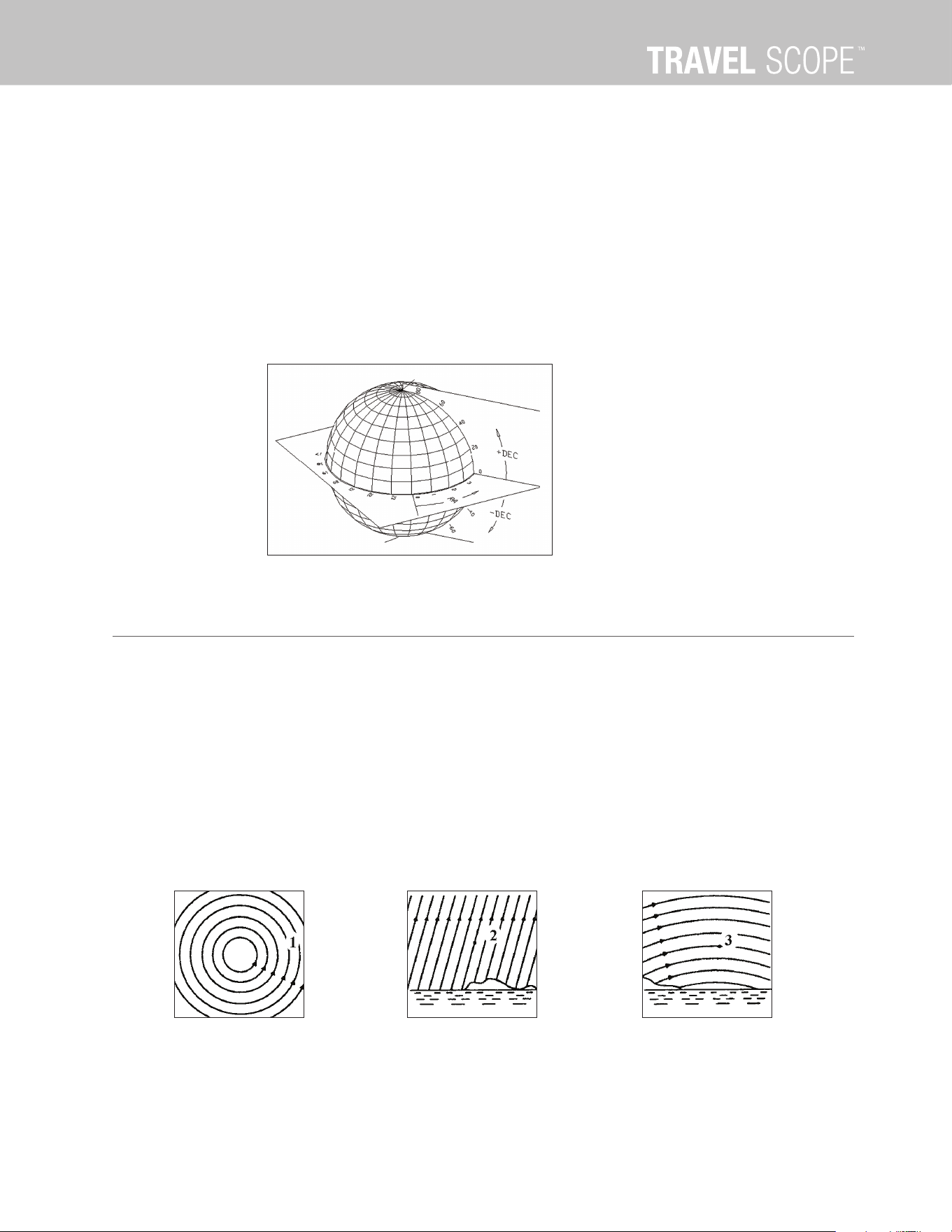

Fig. 14
The celestial sphere seen from the
outside showing R.A. and DEC.

ENGLISH I 13
CELESTIAL OBSERVING
With your telescope set up, you are ready to use it for observing This section covers visual observing hints for solar system and
deep sky objects as well as general observing conditions which will affect your ability to observe

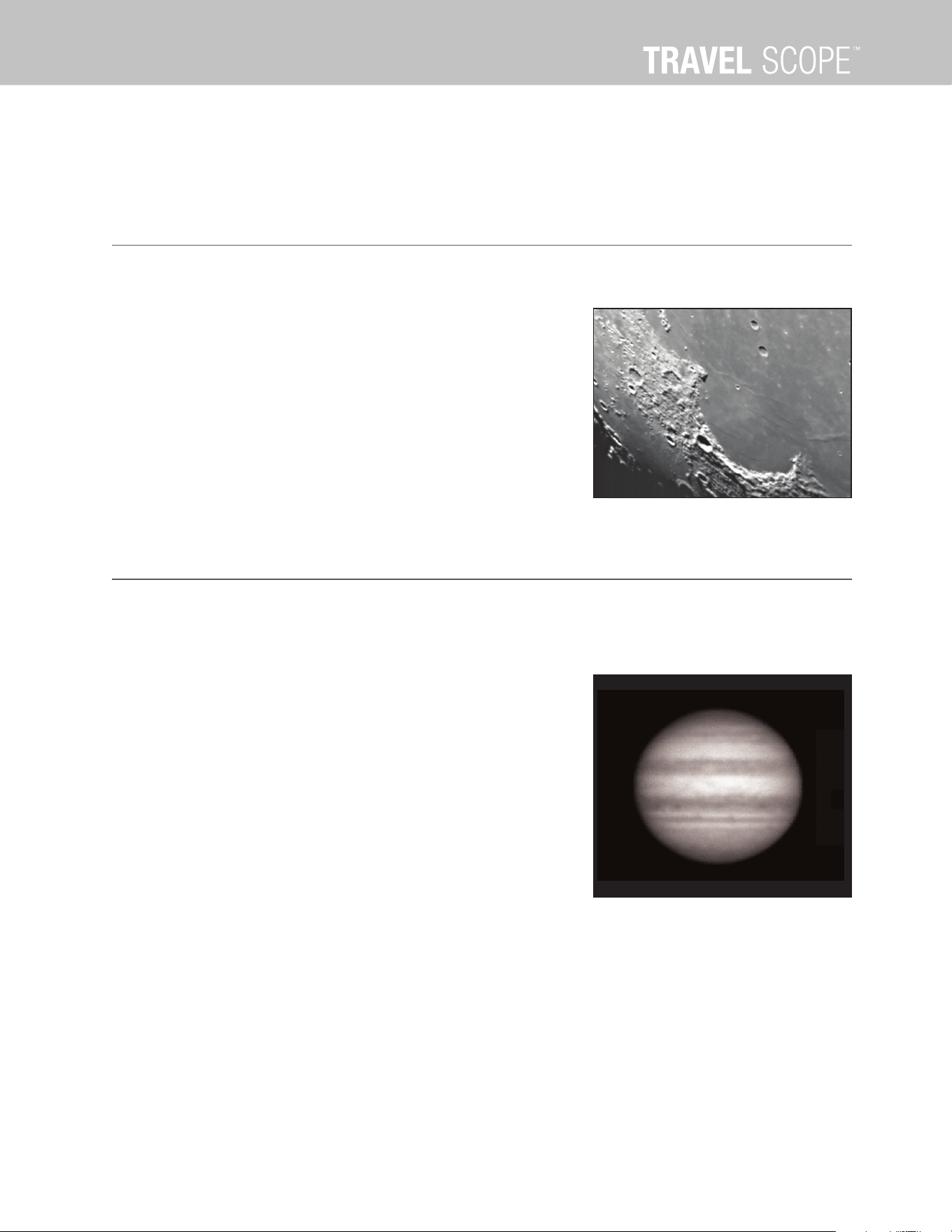

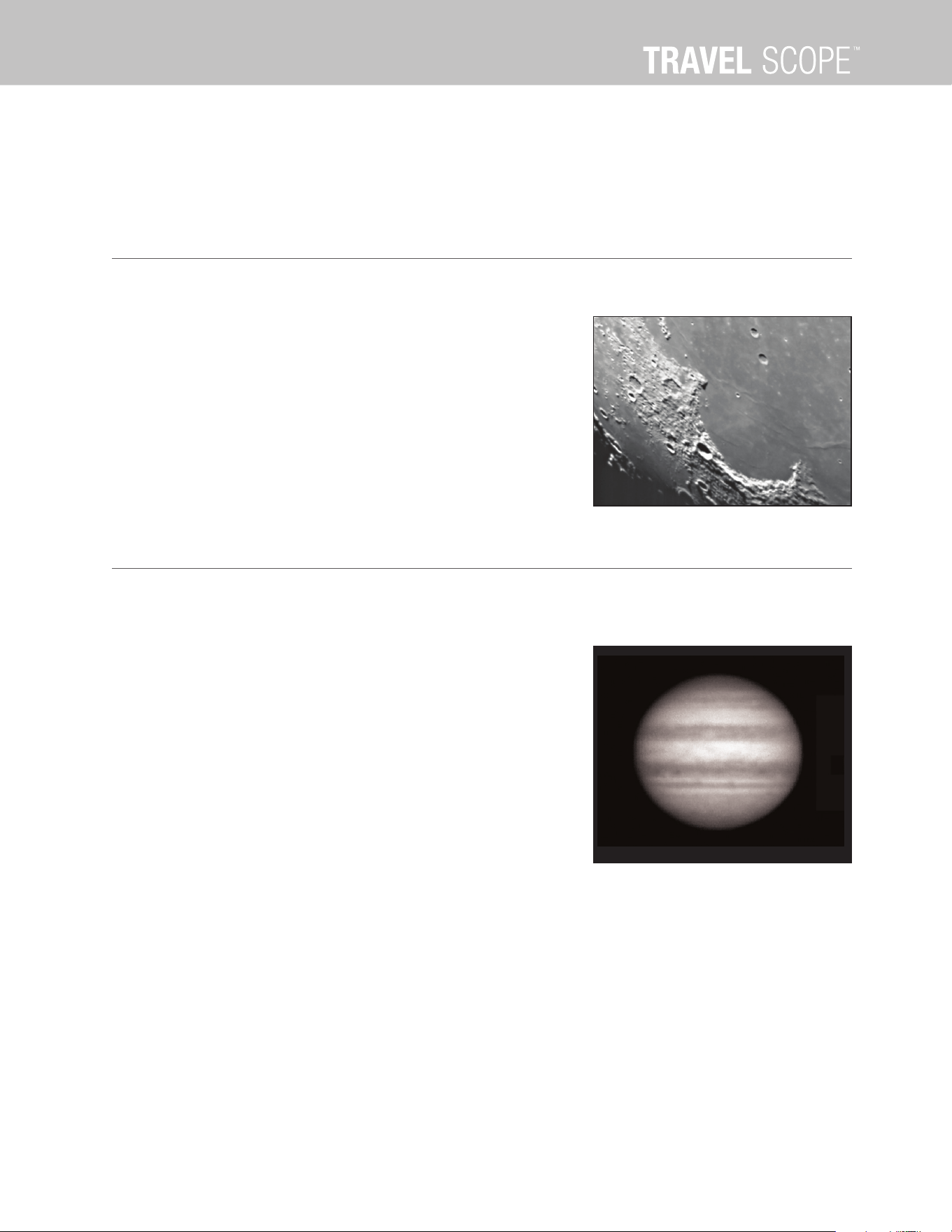

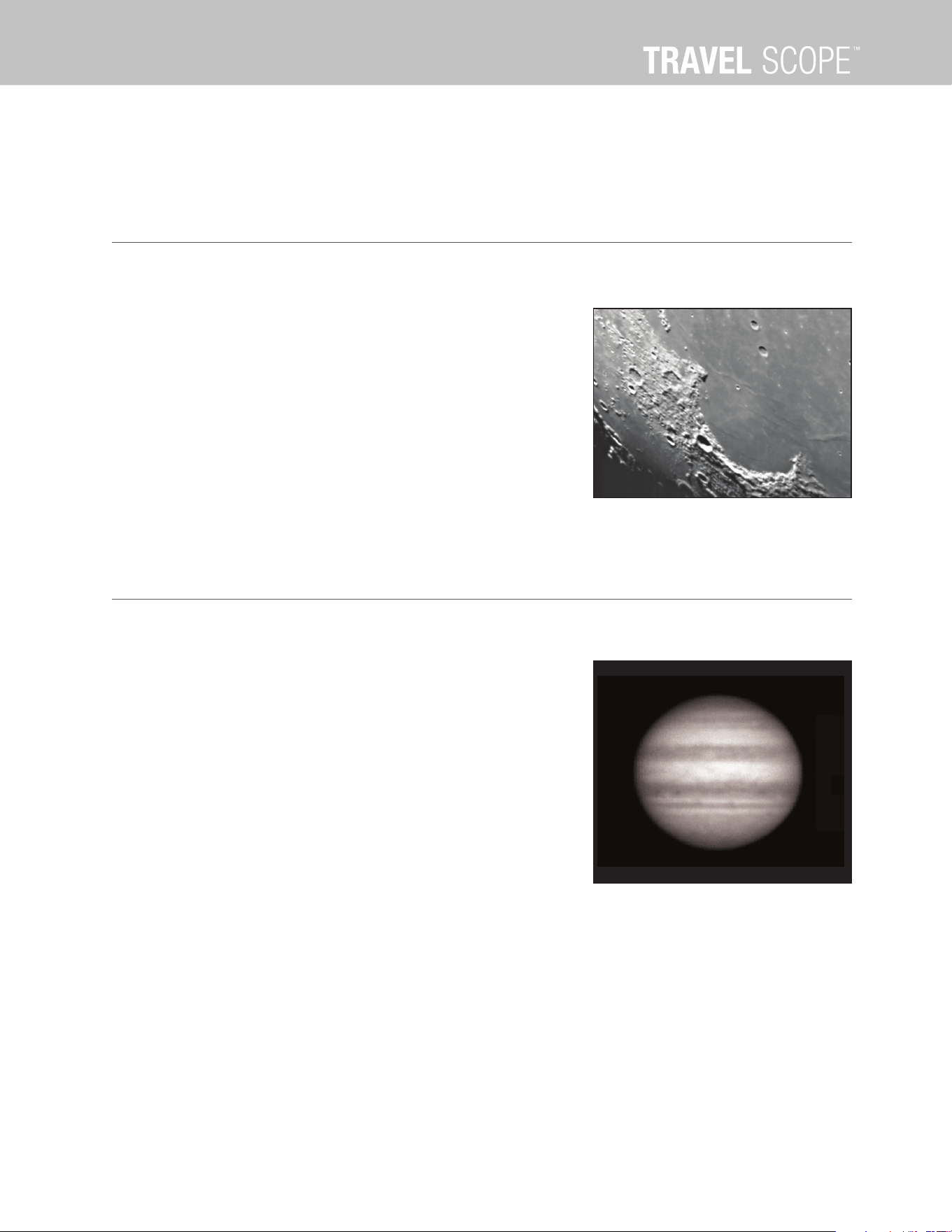

OBSERVING THE MOON
With your telescope set up, you are ready to use it for observing This section covers visual observing hints for solar system and
deep sky objects as well as general observing conditions which will affect your ability to observe

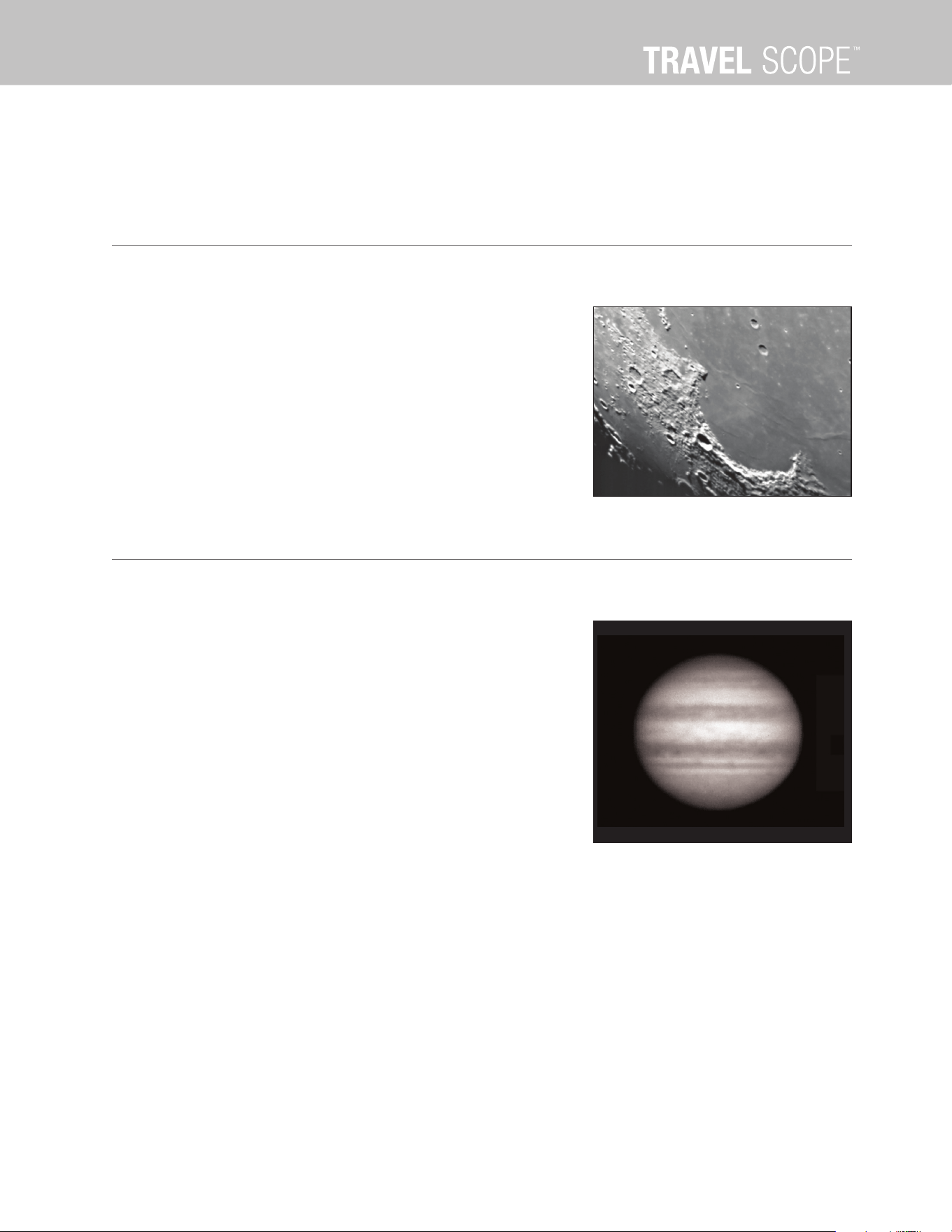

Often, it is tempting to look at the Moon when it is full At this time, the face
we see is fully illuminated and its light can be overpowering In addition,
little or no contrast can be seen during this phase One of the best times
to observe the Moon is during its partial phases (around the time of first or
third quarter) Long shadows reveal a great amount of detail on the lunar
surface At low power you will be able to see most of the lunar disk at
one time Change to optional eyepieces for higher power (magnification) to
focus in on a smaller area
Lunar Observing Hints
To increase contrast and bring out detail on the lunar surface, use optional
filters A yellow filter works well at improving contrast while a neutral density
or polarizing filter will reduce overall surface brightness and glare
OBSERVING THE PLANETS
Other fascinating targets include the five naked eye planets You can see Venus go through its lunar-like phases Mars can reveal
a host of surface detail and one, if not both, of its polar caps You may be able to see the cloud belts of Jupiter and the great Red
Spot (if it is visible at the time you are observing) In addition, you will also
be able to see the moons of Jupiter as they orbit the giant planet Saturn,
with its beautiful rings, is e visible at moderate power
Planetary Observing Hints
• Remember that atmospheric conditions are usually the limiting factor on
how much planetary detail will be visible So, avoid observing the planets
when they are low on the horizon or when they are directly over a source
of radiating heat, such as a rooftop or chimney See the “Seeing
Conditions” section later in this section
• To increase contrast and bring out detail on the planetary surface, try
using Celestron eyepiece filters

14 I ENGLISH
OBSERVING DEEP-SKY OBJECTS
Deep-sky objects are simply those objects outside the boundaries of our solar system They include star clusters, planetary
nebulae, diffuse nebulae, double stars and other galaxies outside our own Milky Way Most deep-sky objects have a large
angular size Therefore, low-to-moderate power is all you need to see them Visually, they are too faint to reveal any of the
color seen in long exposure photographs Instead, they appear black and white And, because of their low surface brightness,
they should be observed from a dark-sky location Light pollution around large urban areas washes out most nebulae making
them difficult, if not impossible, to observe Light Pollution Reduction filters help reduce the background sky brightness, thus
increasing contrast
Star Hopping
One convenient way to find deep-sky objects is by star hopping Star hopping is done by using bright stars to “guide” you to an
object For successful star hopping, it is helpful to know the field of view of you telescope If you’re using the standard 20 mm
eyepiece with the Travel Scope 70, your field of view is approximately 2 5º or so If you know an object is 3º away from your present
location, then you just need to move a little more than one field of view If you’re using another eyepiece, then consult the section
on determining field of view Listed below are directions for locating two popular objects

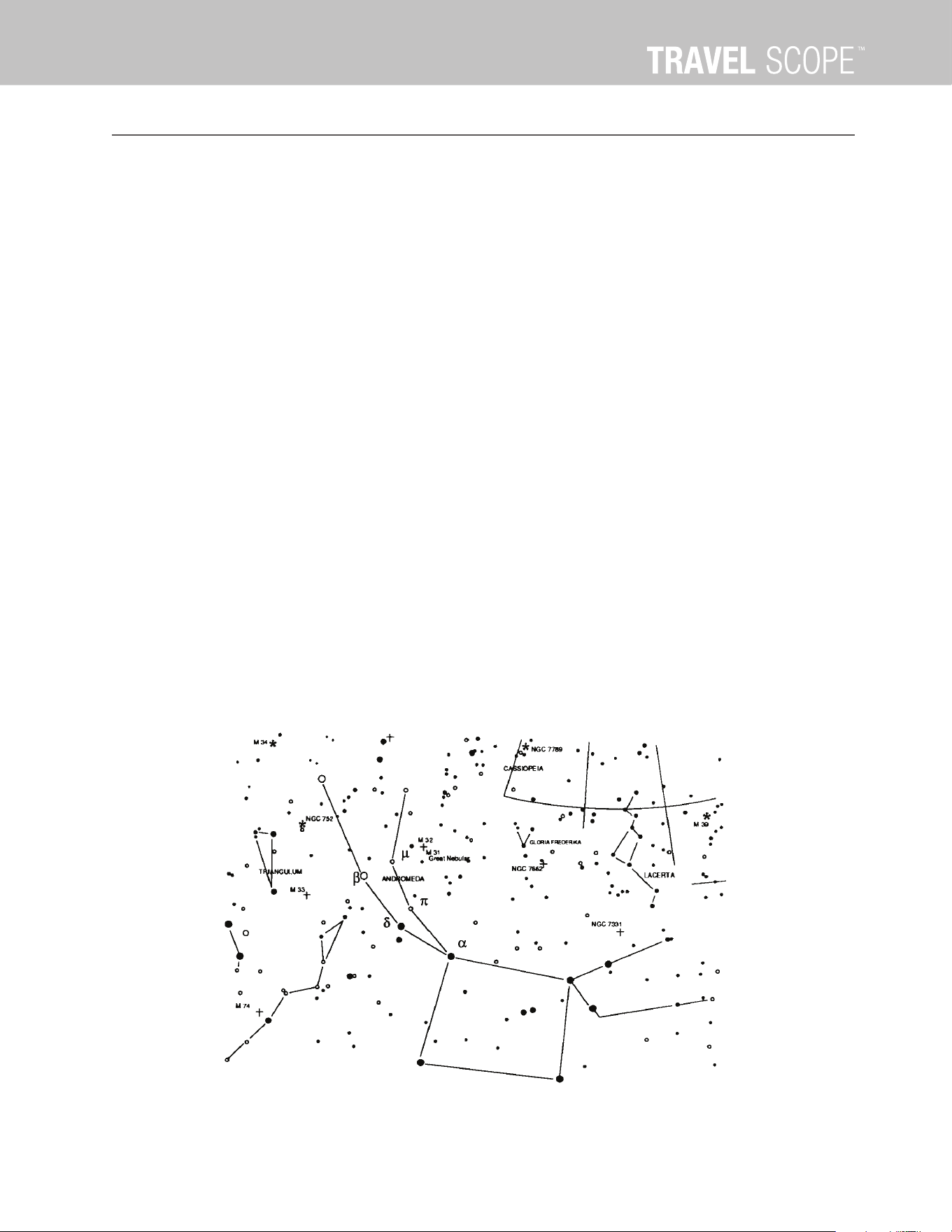

The Andromeda Galaxy (Figure 16), also known as M31, is an easy target To find M3:
1 Locate the constellation of Pegasus, a large square visible in the fall (in the eastern sky, moving toward the point overhead)
and winter months (overhead, moving toward the west)
2 Start at the star in the northeast corner—Alpha (α ) Andromedae
3 Move northeast approximately 7° There you will find two stars of equal brightness—Delta (δ) and Pi (π) Andromeda—about
3° apart
4 Continue in the same direction another 8° There you will find two stars—Beta (β) and Mu (μ) Andromedae —also about
3° apart
5 Move 3° northwest—the same distance between the two stars—to the Andromeda galaxy
Star hopping to the Andromeda Galaxy (M31) is a snap, since all the stars needed to do so are visible to the naked eye

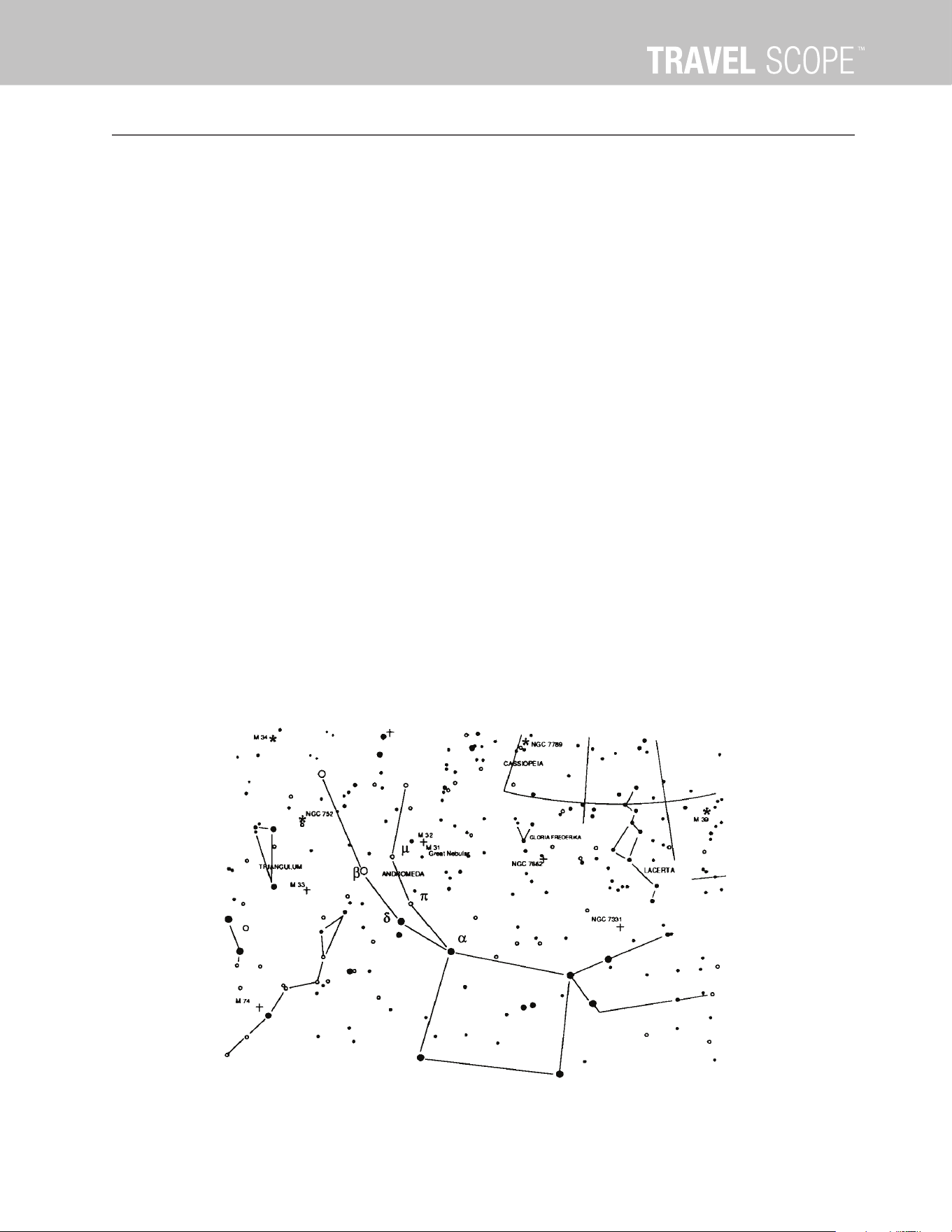

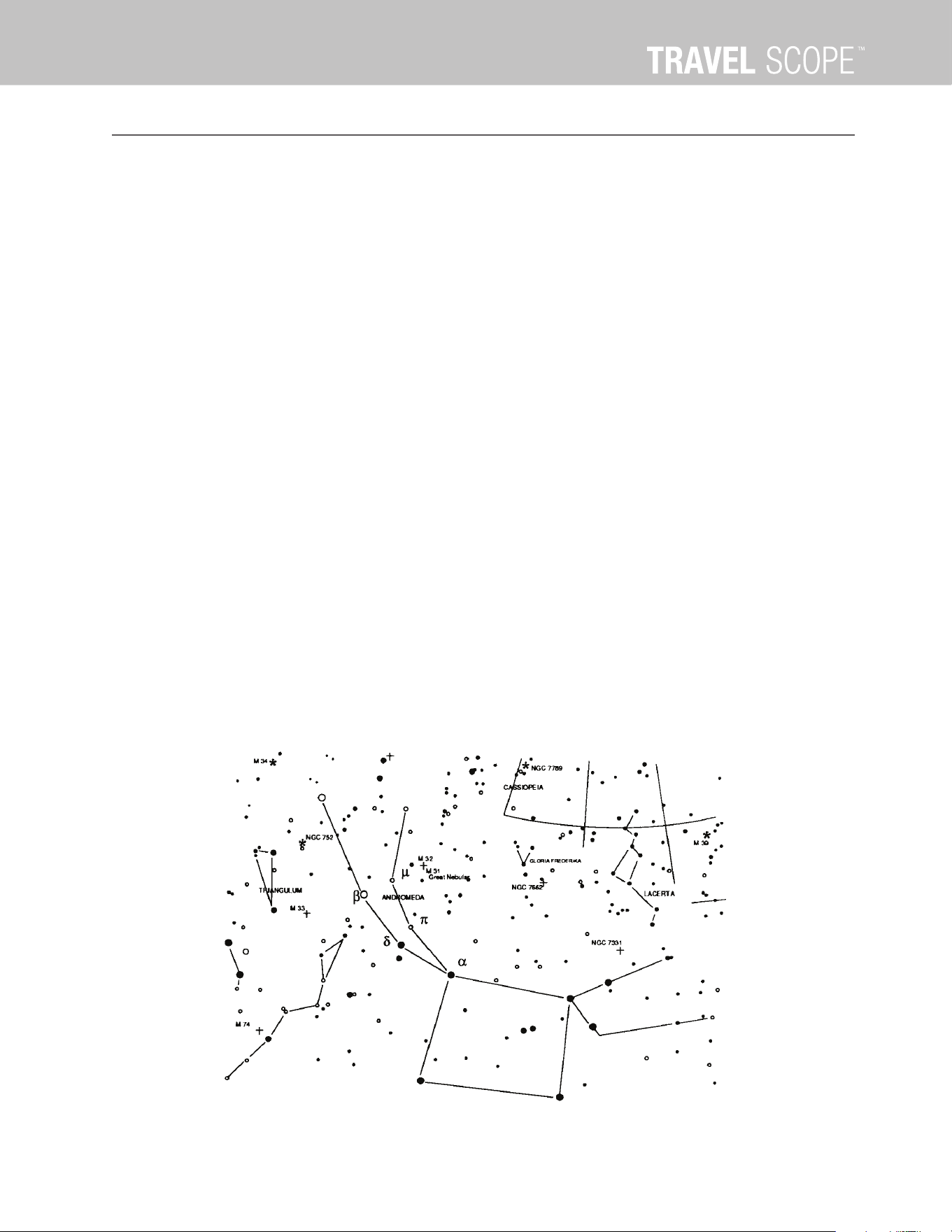

Fig. 16
Andromeda Galaxy

ENGLISH I 15
Star hopping will take some getting used to and objects that don’t have stars near them that are visible to the naked eye are
challenging One such object is M57 (Figure 17), the famed Ring Nebula Here’s how to find it:
1 Find the constellation of Lyra, a small parallelogram visible in the summer and fall months Lyra is easy to pick out because
it contains the bright star Vega
2 Start at the star Vega—Alpha (α ) Lyrae—and move a few degrees southeast to find the parallelogram The four stars that
make up this geometric shape are all similar in brightness, making them easy to see
3 Locate the two southernmost stars that make up the parallelogram—Beta (β) and Gamma (γ ) Lyra
4 Point about halfway between these two stars
5 Move about ½° toward Beta (β) Lyra, while remaining on a line connecting the two stars
6 Look through the telescope and the Ring Nebula should be in your field of view The Ring Nebula’s angular size is quite
small and difficult to see
7 Because the Ring Nebula is rather faint, you may need to use “averted vision” to see it “Averted vision” is a technique of
looking slightly away from the object you’re observing So, if you are observing the Ring Nebula, center it in your field of
view and then look off toward the side This causes light from the object viewed to fall on the black and white sensitive
rods of your eyes, rather than your eyes color sensitive cones (Remember that when observing faint objects, it’s important
to try to observe from a dark location, away from street and city lights The average eye takes about 20 minutes to fully
adapt to the darkness So always use a red-filtered flashlight to preserve your dark-adapted night vision)
These two examples should give you an idea of how to star hop to deep-sky objects To use this method on other objects,
consult a star atlas, then star hop to the object of your choice using “naked eye” stars

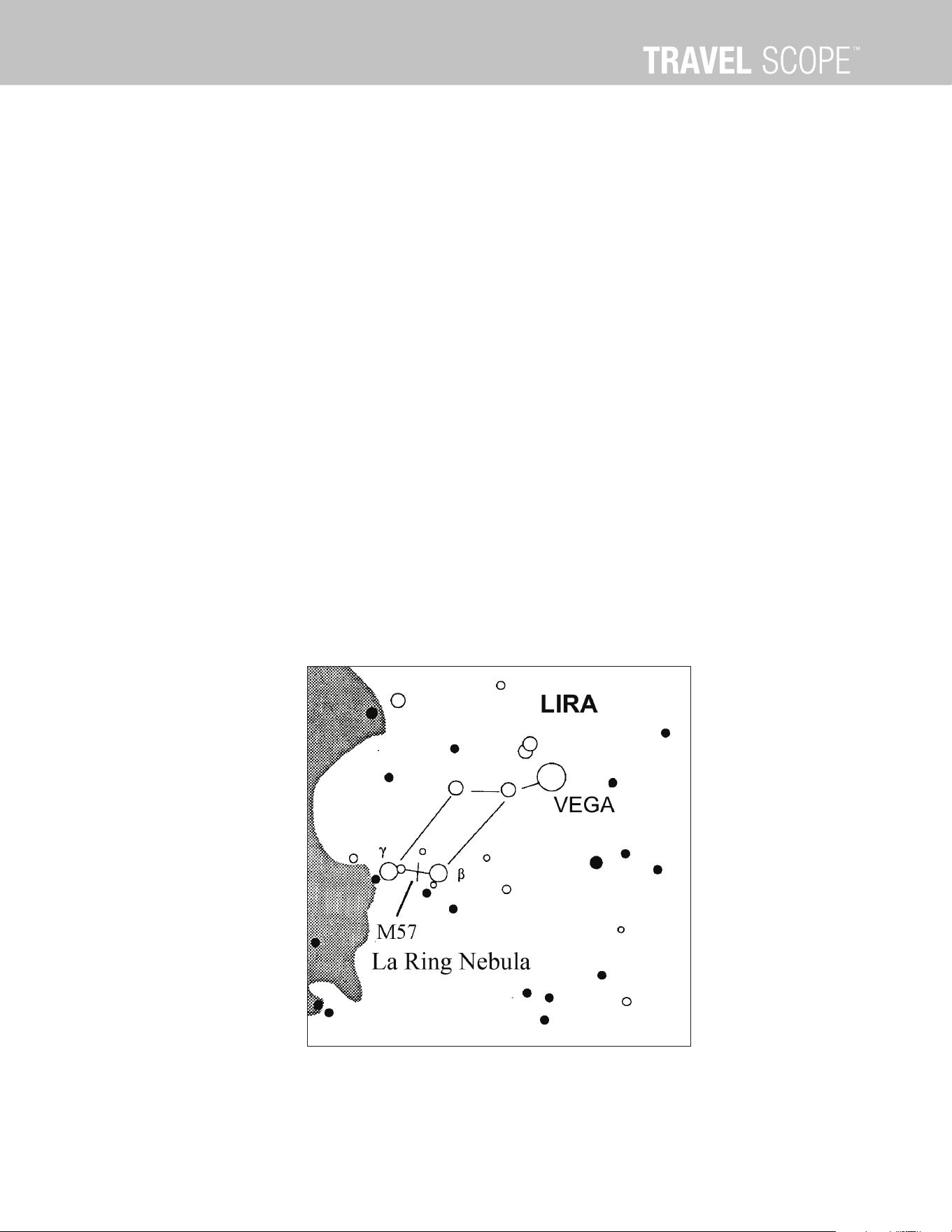

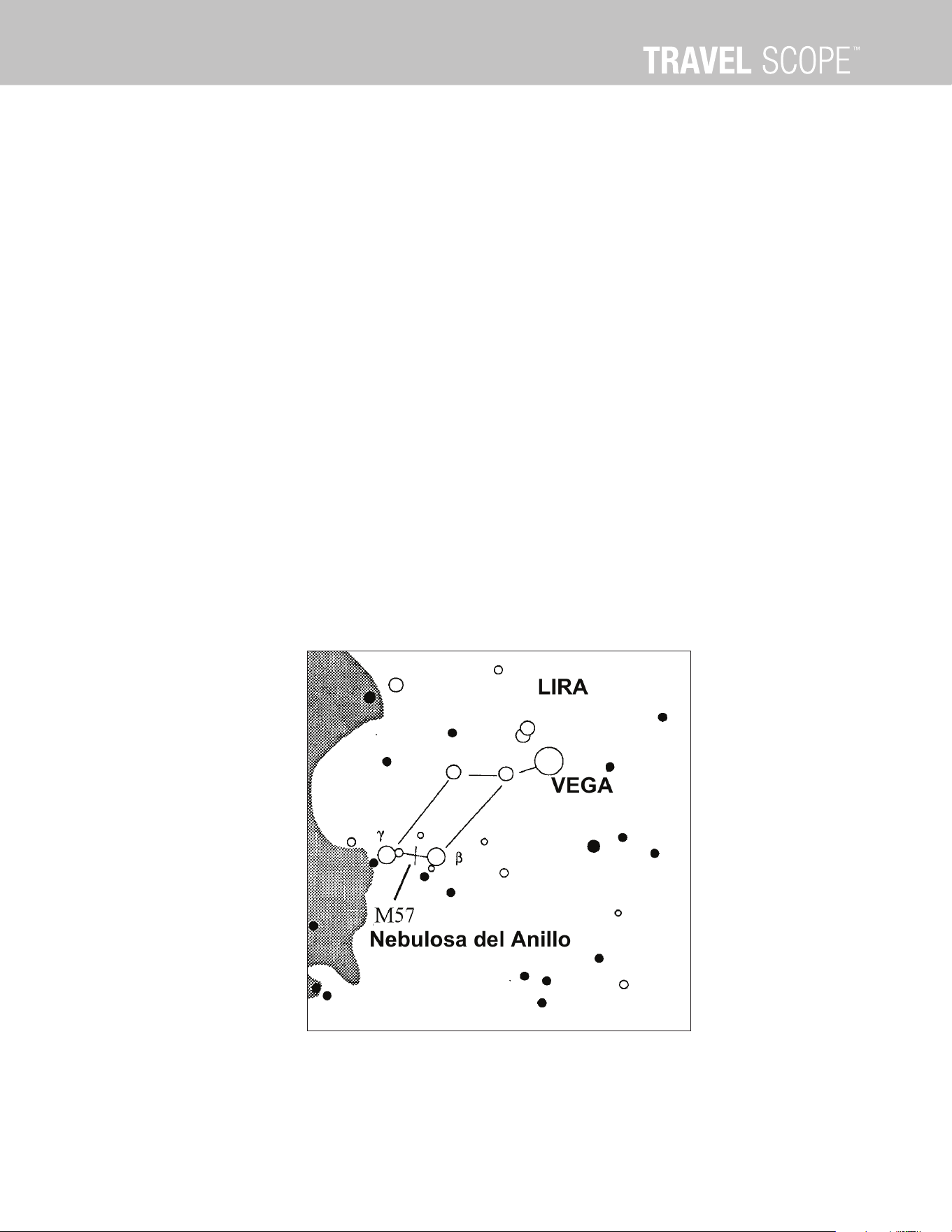

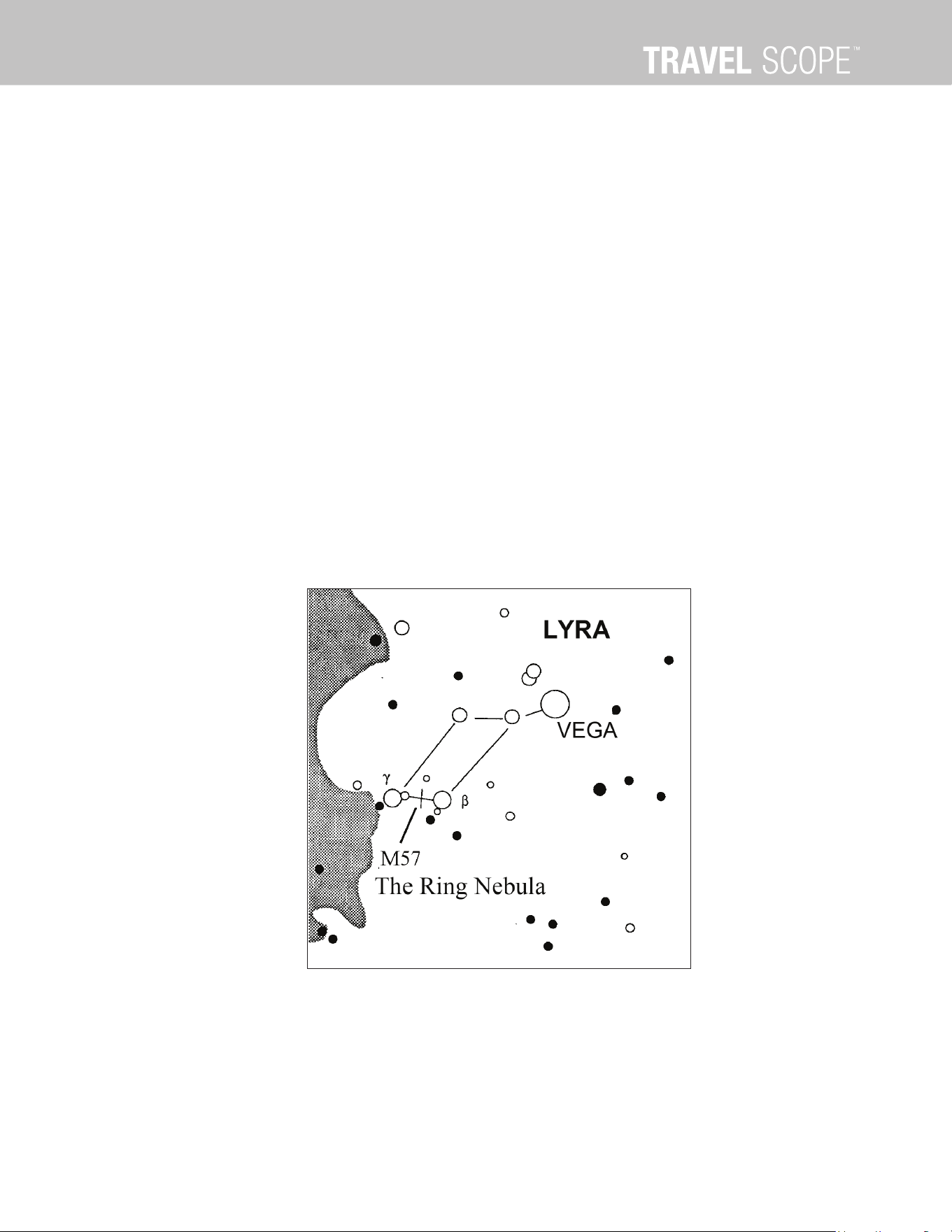

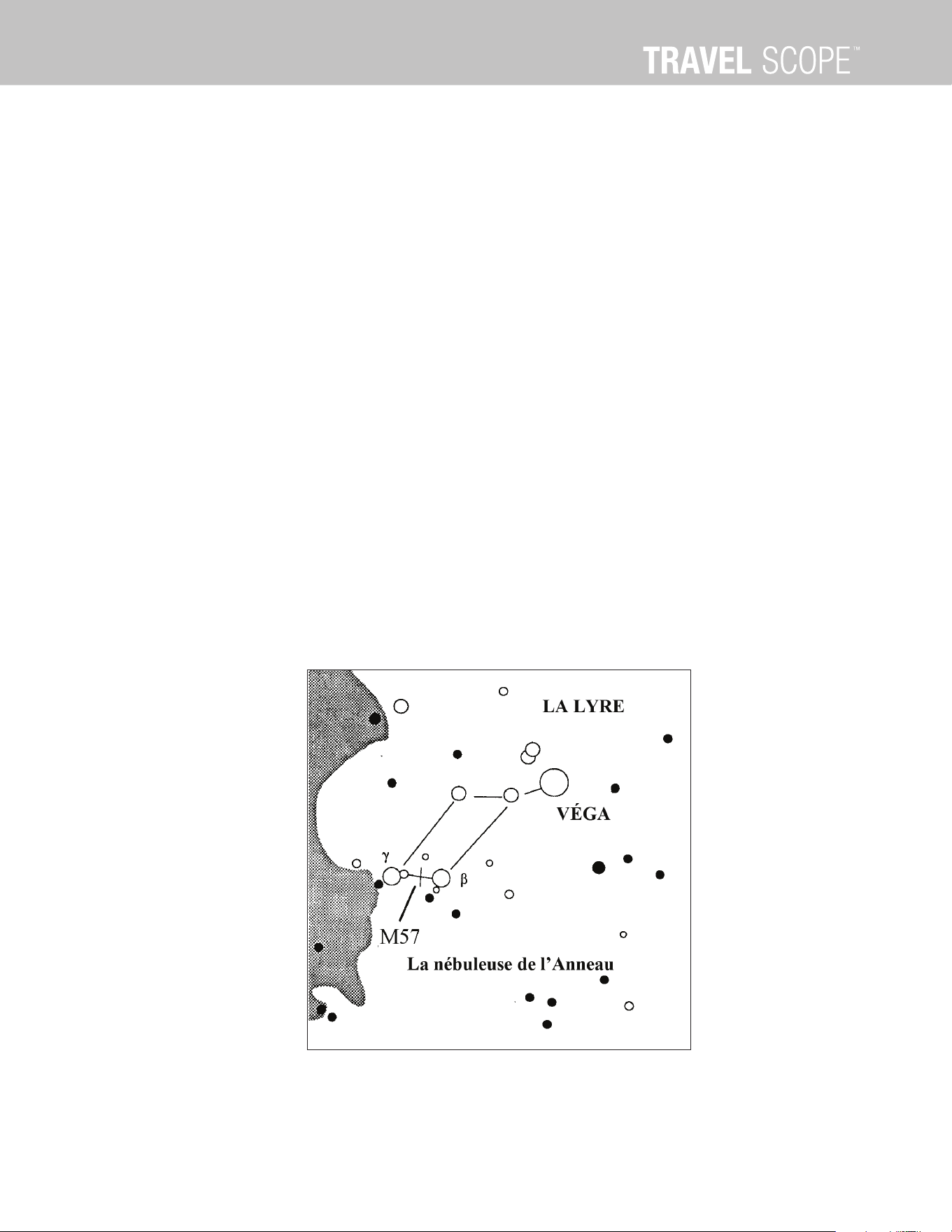

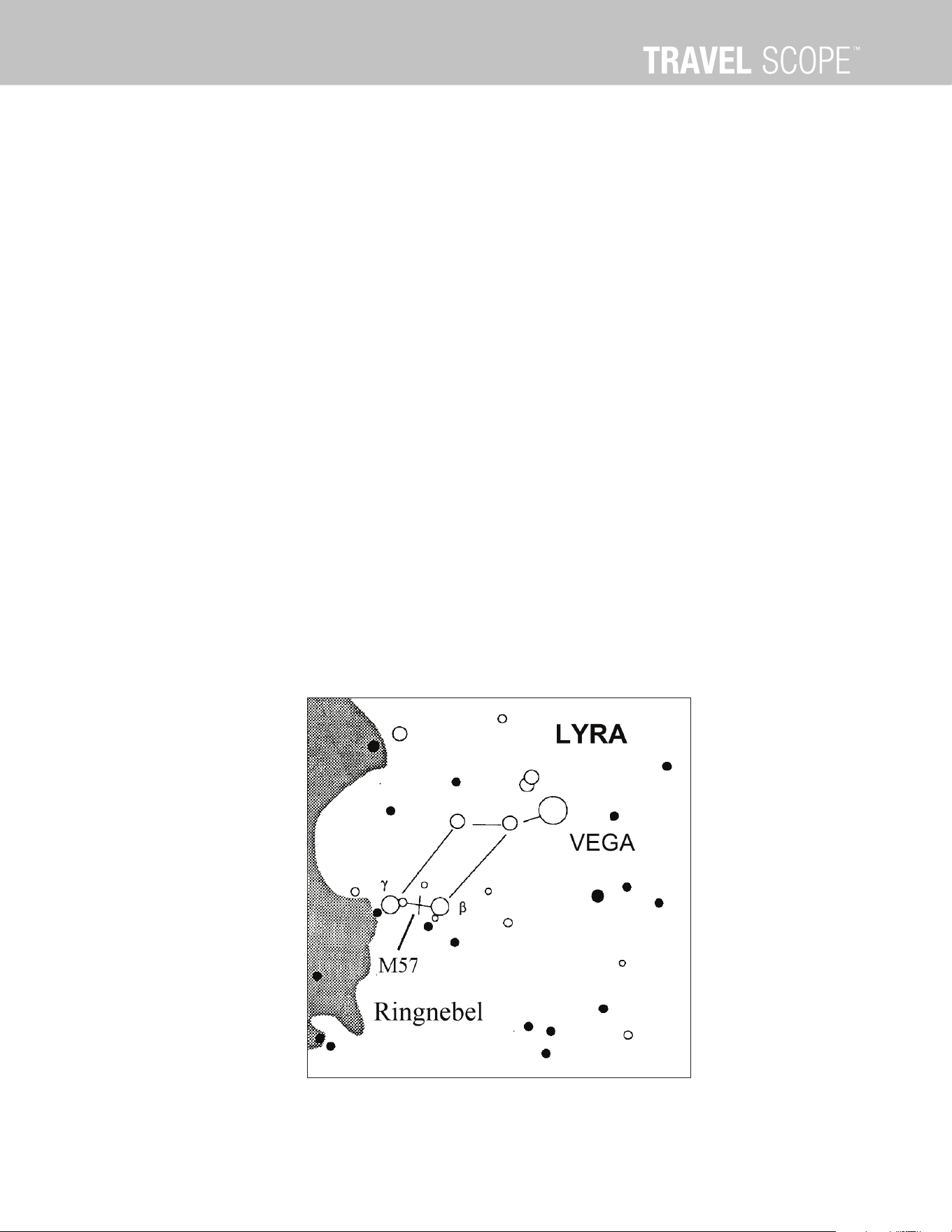

Fig. 17
Ring Nebula

16 I ENGLISH
SEEING CONDITIONS
Viewing conditions affect what you can see through your telescope during an observing session Conditions include
transparency, sky illumination, and seeing Understanding viewing conditions and the effect they have on observing will help
you get the most out of your telescope
Transparency
Transparency is the clarity of the atmosphere which is affected by clouds, moisture, and other airborne particles Thick cumulus
clouds are completely opaque while cirrus can be thin, allowing the light from the brightest stars through Hazy skies absorb more
light than clear skies making fainter objects harder to see and reducing contrast on brighter objects Aerosols ejected into the
upper atmosphere from volcanic eruptions also affect transparency Ideal conditions are when the night sky is inky black
Sky Illumination
General sky brightening caused by the Moon, aurorae, natural airglow, and light pollution greatly affect transparency While not
a problem for the brighter stars and planets, bright skies reduce the contrast of extended nebulae making them difficult, if not
impossible to see To maximize your observing, limit deep sky viewing to moonless nights far from the light polluted skies found
around major urban areas LPR filters enhance deep sky viewing from light polluted areas by blocking unwanted light while
transmitting light from certain deep sky objects You can, on the other hand, observe planets and stars from light polluted areas
or when the Moon is out
Seeing
Seeing conditions refers to the stability of the atmosphere and directly affects the amount of fine detail seen in extended
objects The air in our atmosphere acts as a lens which bends and distorts incoming light rays The amount of bending depends
on air density Varying temperature layers have different densities and, therefore, bend light differently Light rays from the same
object arrive slightly displaced creating an imperfect or smeared image These atmospheric disturbances vary from time-to-time
and place-to-place The size of the air parcels compared to your aperture determines the “seeing” quality Under good seeing
conditions, fine detail is visible on the brighter planets like Jupiter and Mars, and stars are pinpoint images Under poor seeing
conditions, images are blurred and stars appear as blobs
The conditions described here apply to both visual and photographic observations

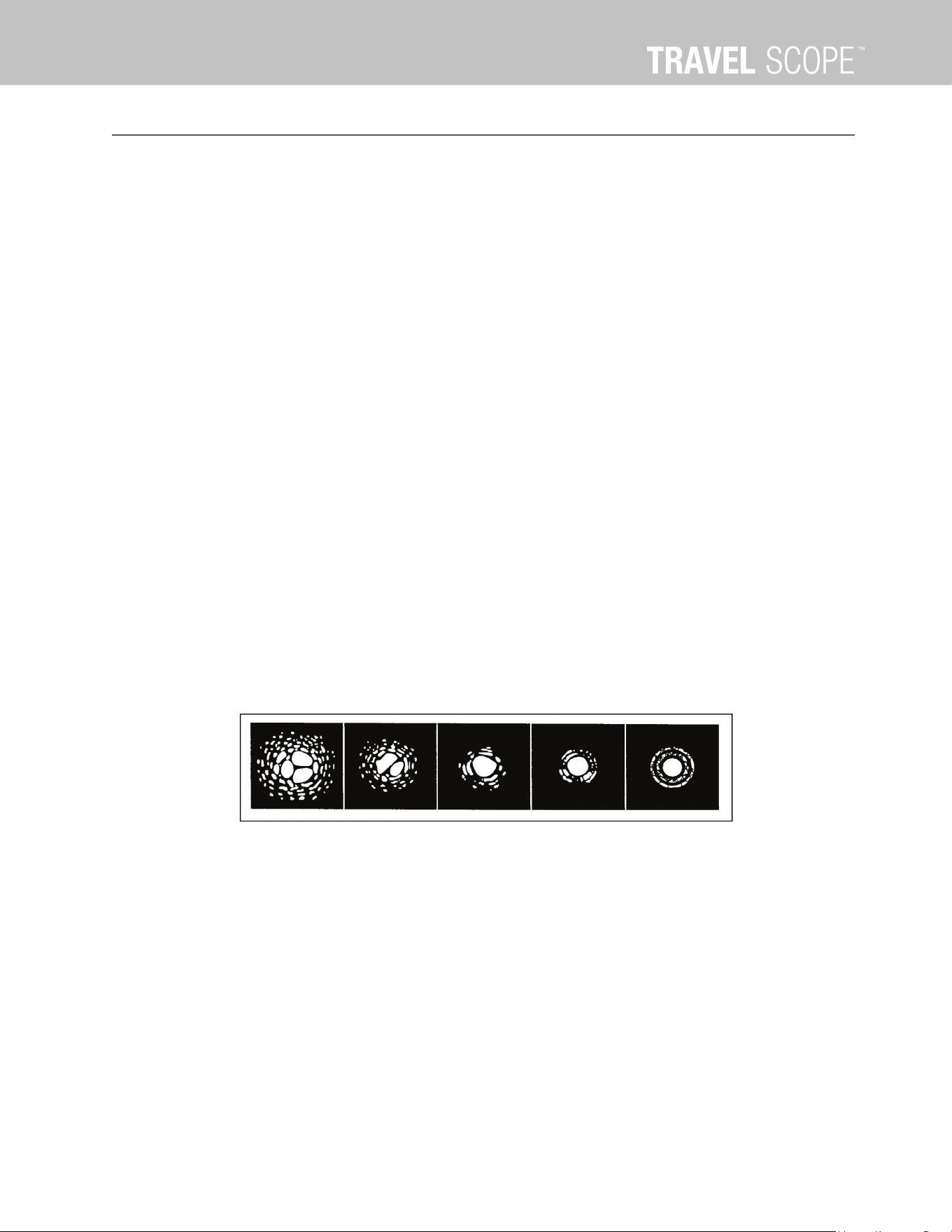

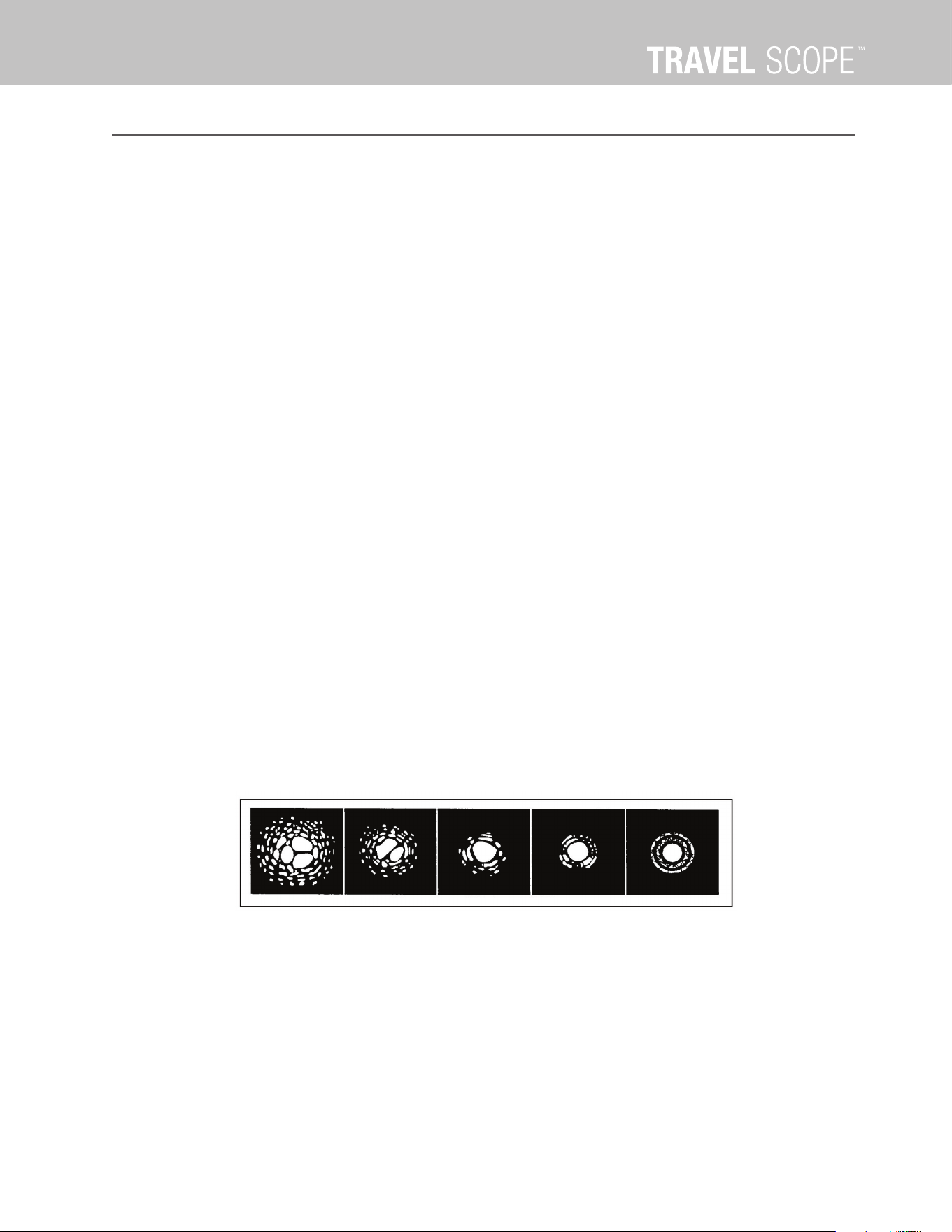

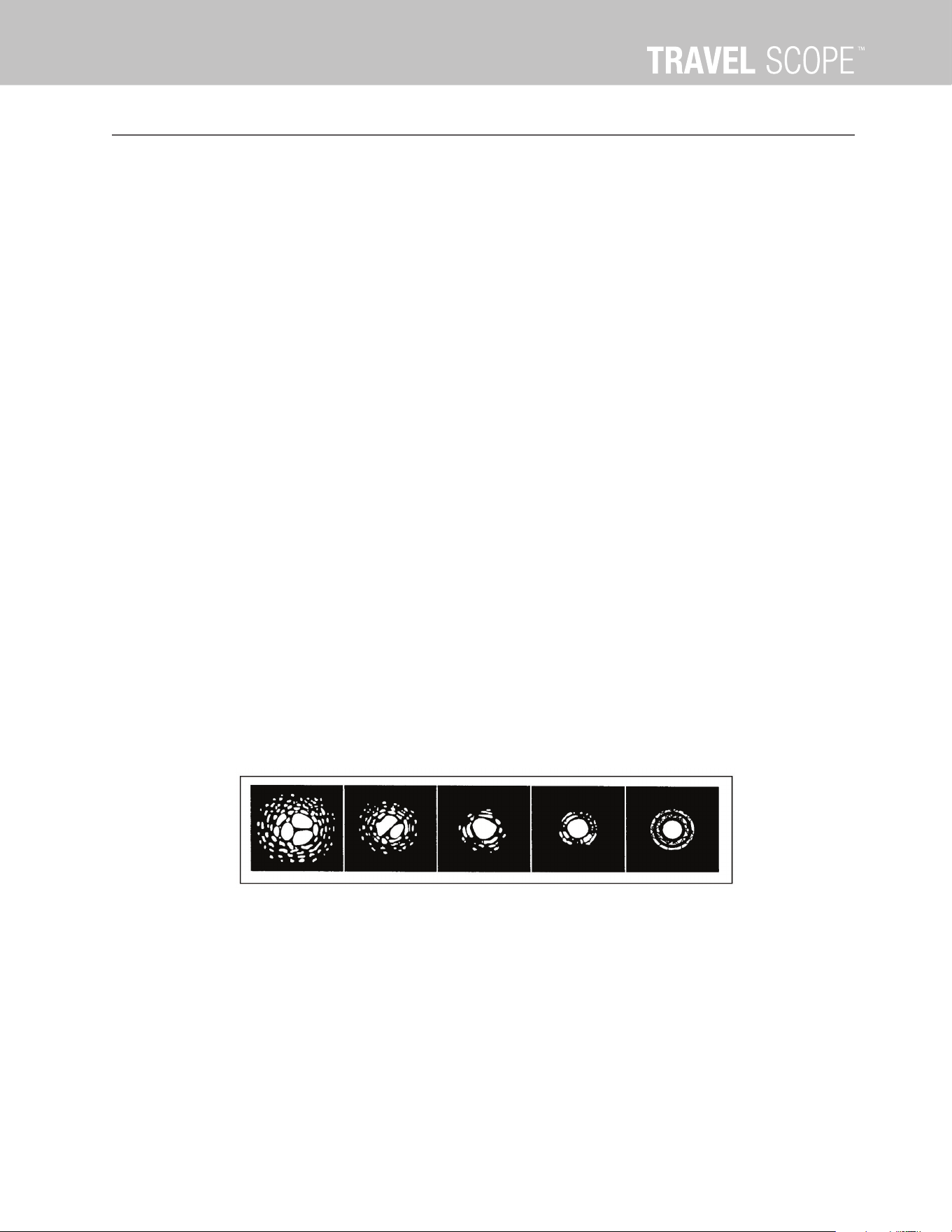

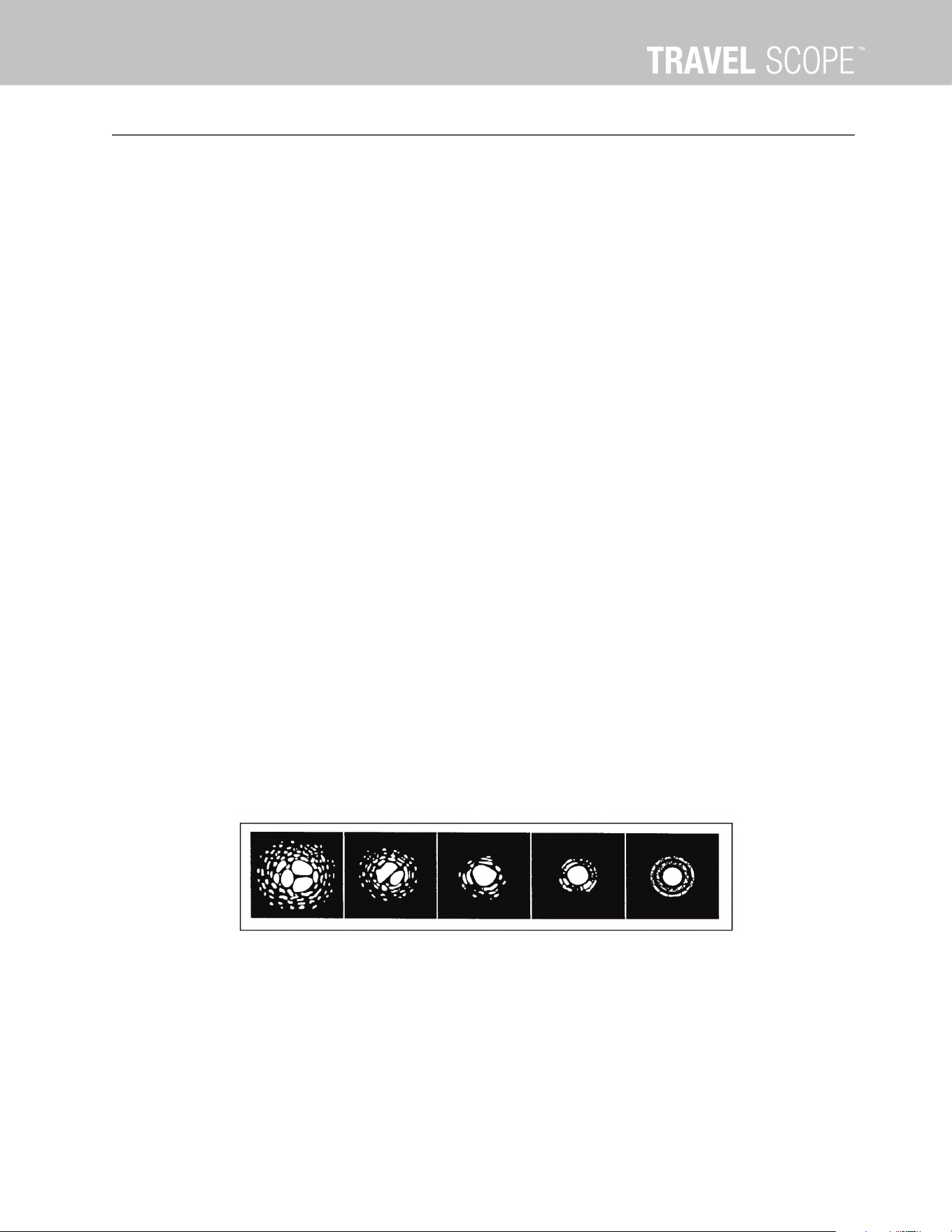

Fig. 18
Seeing conditions directly affect image quality. These drawings represent a point source (i.e., star) under bad
seeing conditions (left) to excellent conditions (right). Most often, seeing conditions produce images that lie
some where between these two extremes.

ENGLISH I 17
TELESCOPE MAINTENANCE
While your telescope requires little maintenance, there are a few things to remember that will ensure your telescope
performs at its best
CARE AND CLEANING OF THE OPTICS
Occasionally, dust and/or moisture may build up on the objective lens of your telescope Special care should be taken when
cleaning any instrument so as not to damage the optics
If dust has built up on the optics, remove it with a brush (made of camel’s hair) or a can of pressurized air Spray at an angle
to the glass surface for approximately two to four seconds Then, use an optical cleaning solution and white tissue paper to
remove any remaining debris Apply the solution to the tissue and then apply the tissue paper to the optics Low pressure
strokes should go from the center of the lens (or mirror) to the outer portion Do NOT rub in circles!
You can use a commercially made lens cleaner or mix your own A good cleaning solution is isopropyl alcohol mixed with
distilled water The solution should be 60% isopropyl alcohol and 40% distilled water Or, liquid dish soap diluted with water
(a couple of drops per one quart of water) can be used
Occasionally, you may experience dew build-up on the optics of your telescope during an observing session If you want to
continue observing, the dew must be removed, either with a hair dryer (on low setting) or by pointing the telescope at the
ground until the dew has evaporated
If moisture condenses on the inside of the optics, remove the accessories from the telescope Place the telescope in a dust-
free environment and point it down This will remove the moisture from the telescope tube
To minimize the need to clean your telescope, replace all lens covers once you have finished using it Since the cells are NOT
sealed, the covers should be placed over the openings when not in use This will prevent contaminants from entering the
optical tube
Internal adjustments and cleaning should be done only by the Celestron repair department If your telescope is in need of
internal cleaning, please call the factory for a return authorization number and price quote

18 I ENGLISH
TECHNICAL
SPECIFICATIONS
Model # 21035
Travel Scope 70
Model # 21038
Travel Scope 50
Optical Design Refractor Refractor
Aperture 70 mm (2 8") 50 mm (2 0”)
Focal Length 400 mm 360 mm
Focal Ratio f/5 7 f/7 2
Optical Coatings Fully Coated Coated
Finderscope 5x24 2x20
Diagonal Erect Image - 45° 1 25" Erect Image 96” to 1 25” - 45°
Eyepieces 20 mm 1 25" (20x) 20 mm 1 25” (18x)
10 mm 1 25" (40x) 8 mm 1 25” (45x)
Barlow Lens – 3x 1 25” N/A Yes (60x & 135x)
Apparent Field of View 20 mm @ 50° 20 mm @ 32°
10 mm @ 50° 8 mm @ 30°
Angular Field of View 20 mm @ 2 5° 20 mm @ 1 6°
10 mm @ 1 3° 8 mm @ 0 7°
Linear Field of View --
ft/1000 yards 20 mm @ 131/44 20 mm @ 84/28
m/1000 meters 10 mm @ 67/22 8 mm @ 37/13
Near Focus w/20 mm Eyepiece 19’ (5 8 m) 15’ (4 5 m)
Mount Altazimuth (Photo Tripod) Altazimuth (Photo Tripod)
Altitude Locking Knob Yes Yes
Azimuth Locking Knob No No
Astronomy Software Download Yes Yes
Highest Useful Magnification 168x 120x
Limiting Stellar Magnitude 11 7 11 1
Resolution -- Raleigh (arc seconds) 1 98 2 66
Resolution -- Dawes Limit “ “ 1 66 2 28
Light Gathering Power 100x 51x
Optical Tube Length 17” (43 cm) 12” (30 cm)
Telescope Weight 1 5 lbs ( 68 kg) 1 0 lbs ( 45 kg)
Note: Specifications are subject to change without notice or obligation

ENGLISH I 19
NOTES

CELESTRON TWO YEAR LIMITED WARRANTY
A Celestron warrants this telescope to be free from defects in materials and workmanship for two years Celestron will repair or replace
such product or part thereof which, upon inspection by Celestron, is found to be defective in materials or workmanship As a condition to
the obligation of Celestron to repair or replace such product, the product must be returned to Celestron together with proof-of-purchase
satisfactory to Celestron
B The Proper Return Authorization Number must be obtained from Celestron in advance of return Please submit your request to Celestron’s
online technical support center at https://www celestron com/pages/technical-support to receive the number to be displayed on the outside
of your shipping container
All returns must be accompanied by a written statement setting forth the name, address, and daytime telephone number of the owner, together
with a brief description of any claimed defects Parts or product for which replacement is made shall become the property of Celestron
The customer shall be responsible for all costs of transportation and insurance, both to and from the factory of Celestron, and shall be required
to prepay such costs
Celestron shall use reasonable efforts to repair or replace any telescope covered by this warranty within thirty days of receipt In the event repair
or replacement shall require more than thirty days, Celestron shall notify the customer accordingly Celestron reserves the right to replace any
product which has been discontinued from its product line with a new product of comparable value and function
This warranty shall be void and of no force of effect in the event a covered product has been modified in design or function, or subjected
to abuse, misuse, mishandling or unauthorized repair Further, product malfunction or deterioration due to normal wear is not covered
by this warranty
CELESTRON DISCLAIMS ANY WARRANTIES, EXPRESSED OR IMPLIED, WHETHER OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE, EXCEPT AS EXPRESSLY SET FORTH HEREIN. THE SOLE
OBLIGATION OF CELESTRON UNDER THIS LIMITED WARRANTY SHALL BE TO REPAIR OR REPLACE THE COVERED PRODUCT, IN ACCORDANCE WITH THE TERMS SET FORTH HEREIN. CELESTRON
EXPRESSLY DISCLAIMS ANY LOST PROFITS, GENERAL, SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES WHICH MAY RESULT FROM BREACH OF ANY WARRANTY, OR ARISING OUT OF THE USE
OR INABILITY TO USE ANY CELESTRON PRODUCT. ANY WARRANTIES WHICH ARE IMPLIED AND WHICH CANNOT BE DISCLAIMED SHALL BE LIMITED IN DURATION TO A TERM OF TWO YEARS
FROM THE DATE OF ORIGINAL RETAIL PURCHASE.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitation on how long an implied warranty lasts,
so the above limitations and exclusions may not apply to you
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state
Celestron reserves the right to modify or discontinue, without prior notice to you, any model or style telescope
If warranty problems arise, or if you need assistance in using your telescope, please visit Celestron’s online technical support center at
https://www celestron com/pages/technical-support
NOTE: This warranty is valid to U.S.A. and Canadian customers who have purchased this product from an authorized Celestron dealer in the U.S.A. or Canada. Warranty outside the U.S.A. and Canada
is valid only to customers who purchased from a Celestron’s International Distributor or Authorized Celestron Dealer in the specific country. Please contact them for any warranty service.

© 2021 Celestron • All rights reserved
celestron com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA
08-21
SAFETY INSTRUCTIONS
• Risk of explosion if battery is replaced by an incorrect type
• The included battery is not rechargeable
• Please use the battery in its original purpose to avoid causing the battery to short circuit When the conductive material is
connected directly to the battery positive and negative will cause a short circuit
• Do not use a damaged battery
• Keeping the battery in an extremely cold or very hot location can result in shortened battery life
• When replacing the battery, please refer to the instruction manual and pay attention to the positive and negative direction of
battery
• Do not put the battery in the fire Dispose of the battery according to local regulations
FCC IDENTIFIER: 2A2FG-X9
This device complies with Part 15 of the FCC Rules Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications However, there is no guarantee that interference will
not occur in a particular installation
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
Product design and specifications are subject to change without prior notification This product is designed and intended
for use by those 14 years of age and older

MANUEL DE L’UTILISATEUR
Modèle n° 21035 (70), n° 21038 (50)
FRANÇAIS
(LONGUE VUE DE VOYAGE)


FRANÇAIS I 3
TABLE DES MATIÈRES
INTRODUCTION 5
AVERTISSEMENT SUR LE SOLEIL 5
CONTENU DE LA BOÎTE 6
ASSEMBLAGE 6
Installation du trépied 7
Fixation du tube optique du télescope au trépied 8
Déplacement manuel de la longue vue de voyage 8
Installation du renvoi coudé et de l’oculaire 9
Installation du chercheur 9
Alignement du chercheur 9
NOTIONS FONDAMENTALES SUR LES TÉLESCOPES 10
Mise au point 10
Calcul du grossissement 10
Installation et utilisation des lentilles de Barlow 10
Établissement du champ de vision 11
Conseils généraux d’observation 11
NOTIONS FONDAMENTALES D’ASTRONOMIE 11
Le système de coordonnées célestes 11
Mouvement des étoiles 12
OBSERVATION CÉLESTE 13
Observation de la Lune 13
Observation des planètes 13
Observation d’objets du ciel profond 14
Conditions de visibilité 16
ENTRETIEN DU TÉLESCOPE 16
Entretien et nettoyage des éléments optiques 16
SPECIFICATIONS DE LA LONGUE VUE DE VOYAGE 18
NOTES 19
GARANTIE LIMITÉE DE DEUX ANS DE CELESTRON 20

4 I FRANÇAIS

FRANÇAIS I 5
Nous vous félicitons d’avoir fait l’acquisition d’une longue-vue de voyage Celestron ! Elle est fabriquée à partir de matériaux
de qualité supérieure qui en assurent la stabilité et la durabilité Tous ces éléments réunis font de ce télescope un instrument
capable de vous donner une vie entière de satisfaction avec un entretien minimum
Ce telescope a été conçu spécialement pour vos déplacements et afin de vous offrir un instrument d’une valeur exceptionnelle
en voyage À la fois compacte et portable, cette longue vue offre une performance optique étonnante Elle est idéale pour
les observations terrestres ainsi que les observations astronomiques ordinaires
La longue vue de voyage bénéficie d’une garantie limitée de deux ans Pour de plus amples informations, consultez notre
site web sur www celestron com
Voici quelques-unes des caractéristiques standard de la longue vue de voyage :
• Les éléments optiques sont en verre traité afin d’obtenir des images claires et nettes
• Renvoi coudé redresseur d’images pour orienter correctement vos observations
• Monture altazimutale se manœuvrant aisément avec pointage simple sur les objets repérés
• Trépied photographique pré-monté de dimensions régulières en aluminium, assurant une plate-forme stable
• Installation rapide et simple sans outils
• Le télescope et le trépied se rangent à l’intérieur du sac à dos standard pour les déplacer facilement
Prenez le temps de lire ce guide avant de vous lancer dans l’exploration de l’Univers Dans la mesure où vous aurez probablement
besoin de plusieurs séances d’observation pour vous familiariser avec votre télescope, gardez ce guide à portée de main
jusqu’à ce que vous en maîtrisiez parfaitement le fonctionnement Le guide fournit des renseignements détaillés sur chacune
des étapes, ainsi qu’une documentation de référence et des conseils pratiques qui rendront vos observations aussi simples
et agréables que possible
Votre télescope a été conçu pour vous procurer des années de plaisir et d’observations enrichissantes Cependant, avant de
commencer à l’utiliser, il vous faut prendre en compte certaines considérations destinées à assurer votre sécurité tout comme à
protéger votre matériel
INTRODUCTION
AVERTISSEMENT SUR LE SOLEIL
• Ne regardez jamais directement le Soleil à l'œil nu ou avec un télescope, à moins d'utiliser un filtre adapté
Cela pourrait entraîner des lésions oculaires permanentes et irréversibles
• N'utilisez jamais votre télescope pour projeter une image du soleil sur une surface quelconque Une concentration de
chaleur dangereuse peut être générée à l’intérieur et endommager le télescope et les accessoires attachés
• Ne jamais utiliser un filtre solaire d'oculaire ou une cale de Herschel La concentration de chaleur au sein du télescope
peut entraîner des dommages à ces dispositifs, laissant la lumière du Soleil non filtrée arriver directement à vos yeux
• Ne laissez pas le télescope sans surveillance, particulièrement en présence d’enfants ou d’adultes qui ne sont pas
familiarisés avec son utilisation

6 I FRANÇAIS
Nous vous recommandons de conserver la boîte de votre télescope afin de pouvoir l’utiliser pour son rangement lorsqu’il
n’est pas utilisé Déballez le contenu de la boîte avec soin, car certaines pièces sont petites Utilisez la liste des pièces
ci-dessous pour vous assurer que toutes les pièces et tous les accessoires sont inclus dans la boîte
LISTE DES PIÈCES
CONTENU DE LA BOÎTE
ASSEMBLAGE
Ce chapitre explique comment assembler votre longue vue de
voyage Votre télescope devrait être monté à l’intérieur la première
fois afin de pouvoir identifier facilement les différentes pièces et
de vous familiariser avec la bonne procédure de montage avant de
tenter de le faire à l’extérieur
Le Travel Scope 70 est livré dans un carton Ce carton contient
les pièces suivantes : tube optique du télescope, trépied,
renvoi coudé redresseur d’images, oculaire 20 mm, oculaire
10 mm, chercheur 5x24 avec support ----- le tout emballé
dans un sac à dos et télécharger le logiciel astronomie bonus
Le Travel Scope 50 est livré dans un carton Tous les articles
sont les mêmes que ceux indiqués ci-dessus à l’exception d’un
chercheur de 2x20 et d’un oculaire de 8 mm (au lieu de 10 mm)
De plus, le Travel Scope 50 est livré avec une lentille de Barlow
de 3x – 1,25 po (31 mm)
2
1
1. Objectif
2. Tube optique du télescope
3. Plate-forme de la tête du trépied
4. Bouton de blocage de l’azimut
5. Bouton de blocage de la colonne centrale
6. Trépied
7. Chercheur
8. Renvoi coudé redresseur d’images
9. Oculaire
10. Bouton de mise au point
11. Levier de manœuvre – Réglage de l’altitude
7
3
4
6
8
9
10
11
5
Fig. 1 Longue vue de voyage 70 (Similaire au Travel Scope 50)
Fig. 2

FRANÇAIS I 7
INSTALLATION DU TRÉPIED
1 Le trépied est livré pré-monté afin d’en faciliter
2 Mettez le trépied debout et écartez chacun des pieds jusqu’à
ce qu’ils soient en pleine extension (Figure 3)
3 Vous pouvez régler les pieds télescopiques du trépied à la
hauteur souhaitée La hauteur la plus basse est de 41 cm (16
po) et la plus haute de 125 cm (49 po)
4 Pour augmenter la longueur du trépied, il faut déverrouiller les
boutons de blocage à la base de chacun des pieds du trépied
(Figure 4) en ouvrant le bouton pour chaque section déployée
Une fois le bouton débloqué, tirez sur le pied du trépied au
maximum puis revissez le bouton de blocage pour retenir le pied
en position Procédez de la même façon pour chacun des pieds
du trépied et pour chaque section jusqu’à obtenir la hauteur
voulue La Figure 5 donne une illustration d’un trépied en pleine
extension Une fois toutes les sections des pieds déployés, la
hauteur est d’environ 107 cm (42 po)
5 Si vous souhaitez remonter davantage la hauteur du trépied,
vous devez pour cela utiliser le bouton de blocage de la colonne
centrale, visible dans la partie inférieure gauche de la Figure 6
Tournez ce bouton dans le sens inverse des aiguilles d’une
montre jusqu’à ce qu’il soit desserré Tirez ensuite sur la tête du
trépied afin de remonter la colonne centrale Continuez à tirer
jusqu’à la hauteur recherché, puis serrez le bouton de blocage
Une fois la colonne centrale relevée à fond, vous avez atteint la
hauteur maximum possible, soit 125 cm (49 po)
Fig. 3
Fig. 4
Fig. 5
Fig. 6

8 I FRANÇAIS
FIXATION DU TUBE OPTIQUE DU TÉLESCOPE AU TRÉPIED
Le tube optique du télescope se fixe au trépied à l’aide de la platine du dessous du tube optique et de la plate-forme de
montage du trépied Avant toute chose, vérifiez que toutes les molettes du trépied sont parfaitement serrées
1 Retirez le papier protecteur qui recouvre le tube optique
2 Desserrez la molette supérieure droite (voir Figure 7) en la
tournant dans le sens inverse des aiguilles d’une montre Cela
vous permet de redresser la plate-forme du trépied de 90°
comme illustré en Figure 8 Une fois la plate-forme redressée,
serrez la molette fermement en position
3 La Figure 9 montre le dessous du tube optique et la plate-forme
du trépied ainsi que l’endroit où ils se fixent l’un sur l’autre
4 Sous le centre de la plate-forme du trépied se trouve (Figure 9)
une molette dotée d’une vis de ¼ x 20 qui permet de fixer la
plate-forme au tube optique du télescope
5 Vous pouvez installer la vis de ¼ po x 20 dans n’importe lequel
des orifices filetés du Travel Scope 70 (peu importe celui
que vous utilisez) du support de montage du tube optique du
télescope Par contre, le Travel Scope 50 ne possède qu’un seul
orifice fileté Maintenez le tube optique d’une main tout tournant
la vis dans le sens des aiguilles d’une montre de l’autre main,
jusqu’à ce qu’elle soit bloquée À ce stade, le montage doit
ressembler à la Figure 10
6 Pour finir, desserrez la molette de la platine et abaissez la
platine à une position qui soit à niveau, puis serrez fermement
la molette
Fig. 7
Fig. 8
Fig. 9
Fig. 10
MOVING THE TRAVEL SCOPE MANUALLY
La longue vue de voyage est facile à déplacer, quelle que soit la direction dans laquelle on la pointe La rotation de haut en
bas (altitude) est contrôlée par la molette du levier de manœuvre (Figure 1) La rotation latérale (azimut) est contrôlée par la
molette de verrouillage de l’azimut (molette supérieure gauche de la Figure 7) Ces deux molettes se desserrent en tournant
dans le sens inverse des aiguilles d’une montre et se serrent en tournant dans l’autre sens Desserrez ces molettes pour
trouver des objets plus facilement (avec le chercheur, présenté un peu plus loin), puis resserrez-les

FRANÇAIS I 9
INSTALLATION DU RENVOI COUDÉ ET DE L’OCULAIRE
Le renvoi coudé est un prisme qui dévie la lumière perpendiculairement à la trajectoire de la lumière entrant dans le télescope
Ceci permet une position d’observation plus confortable que si vous deviez regarder directement par le tube Le renvoi de
la longue vue de voyage est un redresseur d’images qui corrige l’image en la remettant à l’endroit et correctement orientée
de gauche à droite, ce qui a l’avantage de faciliter l’observation d’objets terrestres De plus, le renvoi coudé peut être tourné
sur la position qui vous convient le mieux Pour installer le renvoi coudé et l’oculaire :
1 Make sure the two thumbscrews on the rear of the telescope
tube do not protrude into the opening before installation, the
plug up cap is removed from the opening at the rear of the
telescope tube, and the caps are removed from the barrels on
the diagonal Insert the small barrel of the diagonal all the way
into the rear opening of the telescope tube (Figure 11) Then
tighten the two thumbscrews
2 Vérifiez que les deux vis de serrage situées à l’arrière du tube du
télescope ne dépassent pas dans l’ouverture avant l’installation
et que le cache a bien été retiré des barillets du renvoi coudé
Insérez le petit barillet du renvoi coudé à fond dans l’ouverture
arrière du tube du télescope Serrez ensuite les deux vis de
serrage
3 Il est possible de modifier la distance focale des oculaires en
inversant la procédure décrite ci-dessus à l’étape 2
Fig. 11
INSTALLATION DU CHERCHEUR (TRAVEL SCOPE 70 UNIQUEMENT)
1 Prenez le chercheur (qui est installé dans le support du
chercheur)
2 Retirez les écrous moletés situés sur les montants filetés du
tube du (Figure 12)
3 Montez le support du chercheur en le plaçant sur les montants
qui dépassent du tube optique puis, en le maintenant en place,
vissez-le sur les écrous filetés Serrez alors ces écrous
4 Veuillez noter que le chercheur doit être orienté de manière à
ce que le plus gros diamètre de la lentille soit orienté sur l’avant
du tube du télescope
5 Retirez les caches des deux extrémités du chercheur
ALIGNEMENT DU CHERCHEUR
1 Repérez en plein jour un objet éloigné et centrez-le dans l’oculaire de faible puissance (20 mm) du télescope principal
2 Regardez dans le chercheur (l’extrémité oculaire du chercheur) et notez la position de ce même objet
3 Sans déplacer le télescope principal, tournez les vis de réglage situées (Figure 12) autour du support de chercheur
jusqu’à ce que le réticule (les fils croisés) du chercheur soit centré sur l’objet choisi avec le télescope principal
4 Si l’image obtenue dans le chercheur est défocalisée, tournez l’oculaire du chercheur jusqu’à obtenir une image nette
Remarque: Les objets observés dans un chercheur apparaissent renversés et inversés, ce qui est normal
Fig. 12
Support du
chercheur
Chercheur
Oculaire
Vis de réglage
Écrous moletés
Objectif

10 I FRANÇAIS
NOTIONS FONDAMENTALES SUR LES TÉLESCOPES
MISE AU POINT
Pour faire la mise au point de votre longue vue de voyage, il suffit de tourner la molette de mise au point située vers l’arrière
du télescope (voir Figure 1) Tournez cette molette dans le sens inverse des aiguilles d’une montre pour faire une mise au
point sur un objet plus éloigné de vous que celui que vous êtes en train d’observer Tournez la molette dans le sens des
aiguilles d’une montre pour faire la mise au point sur un objet plus proche de vous que celui que vous êtes en train d’observer
Remarque : Retirez le cache avant du tube optique de la longue vue de voyage avant d’entreprendre toute observation
Remarque : Si vous portez des lentilles correctrices (et plus particulièrement des lunettes), il peut s’avérer utile de les retirer avant
d’effectuer des observations au moyen d’un oculaire fixé au télescope Si vous êtes astigmate, vous devez porter vos
lentilles correctrices en permanence
Distance focale du télescope (mm)
Grossissement =
_____________________________
Distance focale de l’oculaire (mm)
INSTALLATION ET UTILISATION DES LENTILLES DE BARLOW (TRAVEL SCOPE 50)
Supposons, par exemple, que vous utilisiez l’oculaire de 20 mm livré avec votre télescope Travel Scope 70 Pour déterminer
le grossissement, il suffit de diviser la distance focale du télescope (à titre d’exemple, la longue vue de voyage possède une
distance focale de 400 mm) par la distance focale de l’oculaire, soit 20 mm 400 divisé par 20 équivaut à un grossissement
de 20x
Bien que la puissance soit réglable, tous les télescopes sont limités à un grossissement maximal utile pour un ciel ordinaire
En règle générale, on utilise un grossissement de 60 pour chaque pouce (25 mm) d’ouverture À titre d’exemple, le diamètre
du Travel Scope 70 est de 2,8 pouces (71 mm) La multiplication de 2,8 par 60 donne un grossissement maximal utile égal
à 168 Bien qu’il s’agisse du grossissement maximal utile, la plupart des observations sont réalisées dans une plage de
grossissement inférieure qui permet d’obtenir des images plus claires et plus nettes
Remarque concernant l’utilisation de grossissements importants– Les grossissements importants sont utilisés
principalement pour les observations lunaires et parfois planétaires, pour lesquelles il est possible d’agrandir considérablement
l’image N’oubliez pas toutefois que le contraste et la luminosité seront très faibles en raison de l’importance du grossissement
L’utilisation de l’oculaire de 8mm avec la lentille de Barlow 3x permet d’obtenir un grossissement extrêmement élevé dans de
rares occasions avec le Travel Scope 50 – il faut seulement savoir que ce grossissement de l’image est obtenu au détriment
du contraste et de la luminosité parce que vous atteignez la puissance de grossissement maximum dans ce cas Pour des
images plus lumineuses offrant les meilleurs contrastes possibles, utilisez de faibles grossissements
Vous pouvez acheter des oculaires en option pour obtenir toute une gamme de grossissements pour vos observations
Consultez le site web de Celestron pour voir ce qui vous est proposé
Votre télescope est équipé également d’une lentille de Barlow
3x qui triple la puissance de grossissement de chaque oculaire
Néanmoins, réservez l’utilisation d’images à grossissement
important lorsque les conditions d’observation sont idéales –
voir le chapitre intitulé « Calcul du grossissement » de ce guide
Pour utiliser la lentille de Barlow avec une lunette, retirez le renvoi
coudé et insérez la lentille de Barlow directement dans le dispositif
de mise au point Insérez ensuite un oculaire dans la lentille de
Barlow avant toute observation
Remarque : Commencez par utiliser un oculaire de faible puissance
pour parvenir plus facilement à effectuer une mise au point
CALCUL DU GROSSISSEMENT
Vous pouvez modifier la puissance de votre télescope en changeant simplement l’oculaire Pour déterminer le grossissement
de votre télescope, il suffit de diviser la distance focale du télescope par la distance focale de l’oculaire utilisé L’équation
est la suivante :
Lentille de Barlow 3x
Fig. 13

FRANÇAIS I 11
ÉTABLISSEMENT DU CHAMP DE VISION
L’établissement du champ de vision est important si vous voulez avoir une idée du diamètre apparent de l’objet observé
Pour calculer le champ de vision réel, divisez le champ apparent de l’oculaire (fourni par le fabricant de l’oculaire) par le
grossissement L’équation est la suivante :
Champ apparent de l’oculaire
Champ réel =
________________________________
Grossissement
Comme vous pouvez le constater, il est nécessaire de calculer le grossissement avant d’établir le champ de vision À l’aide
de l’exemple indiqué plus haut, nous pouvons déterminer le champ de vision avec l’oculaire de 20 mm fourni avec le Travel
Scope 70 Le champ de vision apparent d’un oculaire de 20 mm est de 50o Il faut alors diviser 50o par le grossissement
de 20 Le résultat est un champ de vision effectif (réel) de 2,5o
Pour convertir des degrés en pieds à 1 000 verges (ce qui est plus utile pour des observations terrestres), il suffit de
multiplier par 52,5 Multipliez le champ angulaire de 2,5° par 52,5 La largeur du champ linéaire est alors égale à 39,9
mètres à une distance de 915 mètres
CONSEILS GÉNÉRAUX D’OBSERVATION
L’utilisation d’un instrument optique nécessite la connaissance de certains éléments de manière à obtenir la meilleure qualité
d’image possible
• Ne regardez jamais à travers une vitre Les vitres des fenêtres ménagères contiennent des défauts optiques et l’épaisseur varie
ainsi d’un point à un autre de la vitre Ces irrégularités risquent d’affecter la capacité de mise au point de votre télescope
Dans la plupart des cas, vous ne parviendrez pas à obtenir une image parfaitement nette et vous risquez même parfois d’avoir
une image double
• Ne jamais regarder au-delà ou par-dessus des objets produisant des vagues de chaleur, notamment les parkings en asphalte
pendant les jours d’été particulièrement chauds, ou encore les toitures des bâtiments
• Les ciels brumeux, le brouillard et la brume risquent de créer des difficultés de mise au point en observation terrestre Les
détails sont nettement moins visibles avec ce type de conditions
Remarque : Votre télescope a été conçu pour des observations terrestres Nous avons déjà expliqué comment l’utiliser
de cette façon étant donné qu’il s’agit d’une procédure simple et sans complications Votre télescope
peut également être utilisé pour des observations astronomiques ordinaires, dont nous parlerons lors des
chapitres suivants
NOTIONS FONDAMENTALES D’ASTRONOMIE
Jusqu’à ce point, nous n’avons traité dans ce guide que de l’assemblage et du fonctionnement de base de votre télescope
Toutefois, pour mieux comprendre cet instrument, vous devez vous familiariser un peu avec le ciel nocturne Ce chapitre traite
de l’astronomie d’observation en général et comprend des informations sur le ciel nocturne
LE SYSTÈME DE COORDONNÉES CÉLESTES
Afin de trouver des objets célestes, les astronomes ont recours à un système de coordonnées célestes similaire au système de
coordonnées géographiques que l’on utilise sur Terre Le système de coordonnées célestes possède des pôles, des lignes de
longitude et de latitude, et un équateur Dans l’ensemble, ces repères restent fixes par rapport aux étoiles

12 I FRANÇAIS
L’équateur céleste parcourt 360 degrés autour de la Terre et sépare l’hémisphère céleste nord de l’hémisphère sud Tout
comme l’équateur terrestre, il présente une position initiale de zéro degré Sur Terre, ceci correspondrait à la latitude Toutefois,
dans le ciel, on y fait référence sous le nom de déclinaison, ou DÉC en abrégé Les lignes de déclinaison sont nommées en
fonction de leur distance angulaire au-dessus et en dessous de l’équateur céleste Ces lignes sont divisées en degrés, minutes
d’arc et secondes d’arc Les chiffres des déclinaisons au sud de l’équateur sont accompagnés du signe moins (-) placé devant
les coordonnées et ceux de l’équateur céleste nord sont soit vierges (c-à-d sans désignation), soit précédés du signe (+)
L’équivalent céleste de la longitude s’appelle l’ascension droite, ou A D en abrégé Comme les lignes de longitude terrestres,
ces lignes vont d’un pôle à l’autre et sont espacées régulièrement de 15 degrés Bien que les lignes de longitude soient
séparées par une distance angulaire, elles sont aussi une mesure du temps Chaque ligne de longitude est placée à une heure
de la suivante Étant donné que la Terre accomplit une révolution en 24 heures, il existe un total de 24 lignes Pour cette
raison, les coordonnées de l’ascension droite sont exprimées en unités temporelles Le départ se fait sur un point arbitraire
dans la constellation des Poissons désigné comme étant 0 heure, 0 minute, 0 seconde Tous les autres points sont désignés
par la distance (autrement dit la durée) qui les sépare de cette cordonnée une fois qu’elle les a dépassés en suivant sa
trajectoire céleste vers l’ouest
Fig. 14
La sphère céleste vue de
l’extérieur avec l’ascension
droite et la déclinaison.
MOUVEMENT DES ÉTOILES
Le mouvement quotidien du Soleil dans le ciel est familier, même à l’observateur néophyte Cette avancée quotidienne n’est pas
due au déplacement du Soleil, comme le pensaient les premiers astronomes, mais à la rotation de la Terre La rotation de la Terre
entraîne les étoiles à en faire autant, en décrivant un large cercle lorsque la Terre finit une révolution La taille de la trajectoire
circulaire d’une étoile dépend de sa position dans le ciel Les étoiles situées à proximité de l’équateur céleste forment les cercles
les plus larges, se levant à l’est et se couchant à l’ouest En se déplaçant vers le pôle nord céleste, le point autour duquel les
étoiles de l’hémisphère nord semblent tourner, ces cercles deviennent plus petits Les étoiles des latitudes mi-célestes se lèvent
au nord-est et se couchent au nord-ouest Les étoiles situées à des latitudes célestes élevées apparaissent toujours au-dessus
de l’horizon et sont qualifiées de circumpolaires parce qu’elles ne se lèvent ni ne se couchent jamais Vous ne verrez jamais les
étoiles compléter un cercle parce que la lumière du Soleil pendant la journée atténue leur luminosité Toutefois, il est possible
d’observer partiellement ce déplacement circulaire des étoiles dans cette région en réglant un appareil photo sur un trépied et
en ouvrant l’obturateur pendant deux heures environ L’exposition minutée révélera des demi-cercles qui tournent autour du pôle
(Cette description des mouvements stellaires s’applique également à l’hémisphère sud, à cette différence que toutes les étoiles
au sud de l’équateur céleste se déplacent autour du pôle sud céleste)
Étoiles observées près du pôle nord céleste Étoiles observées près de l’équateur céleste Étoiles observées dans la directionopposé
au pôle nord céleste
Fig. 15
Toutes les étoiles semblent tourner autour des pôles célestes. Toutefois, l’aspect de ce mouvement varie selon l’endroit que vous regardez dans le ciel. Près du pôle
nord céleste, les étoiles décrivent des cercles reconnaissables centrés sur le pôle (1). Les étoiles situées près de l’équateur céleste suivent également des trajectoires
circulaires autour du pôle. Néanmoins, la trajectoire est interrompue par l’horizon. Elles semblent donc se lever à l’est et se coucher à l’ouest (2). Si l’on regarde vers le
pôle opposé, la courbe de l’étoile ou l’arc de la direction opposée décrit un cercle autour du pôle opposé (3).

FRANÇAIS I 13
OBSERVATION CÉLESTE
Dès que votre télescope est configuré, vous pouvez débuter vos séances d’observation Ce chapitre traite des conseils
d’observation visuelle des astres du système solaire et du ciel profond, ainsi que des conditions d’observation générales qui
affectent vos possibilités d’observation
OBSERVATION DE LA LUNE
Il est souvent tentant de regarder la Lune lorsqu’elle est pleine C’est le moment où la face visible est alors intégralement éclairée
et où la luminosité peut s’avérer trop intense De plus, il y a peu ou pas de contraste durant cette phase
Les phases partielles de la Lune constituent l’un des moments privilégiés
de l’observation lunaire (autour du premier ou du troisième quartier) Les
ombres allongées révèlent toute une myriade de détails de la surface
lunaire À faible puissance, vous pouvez distinguer la majeure partie du
disque lunaire Utilisez des oculaires d’une puissance (grossissement)
supérieure (en option) pour faire le point sur une zone plus limitée
Conseils d’observation lunaire
Pour augmenter le contraste et faire ressortir les détails de la surface lunaire,
utilisez des filtres en option Un filtre jaune améliore bien le contraste, alors
qu’un filtre de densité neutre ou un filtre polarisant réduit la luminosité
générale de la surface et les reflets
OBSERVATION DES PLANÈTES
Les cinq planètes visibles à l’œil nu constituent d’autres cibles fascinantes Vous pouvez apercevoir Vénus traverser des phases
semblables à celles de la Lune Mars révèle parfois une myriade de détails relatifs à sa surface et l’une de ses calottes polaires,
voire les deux Vous pourrez également observer les ceintures nuageuses
de Jupiter et la Grande Tache Rouge (si elle est visible au moment de
l’observation) De plus, vous pourrez également voir les lunes de Jupiter
en orbite autour de la planète géante Saturne et ses magnifiques anneaux
sont facilement visibles à puissance moyenne
Conseils d’observation des planètes
• N’oubliez pas que les conditions atmosphériques constituent
habituellement le facteur déterminant de la quantité de détails visibles
Par conséquent, évitez d’observer les planètes lorsqu’elles sont basses
sur la ligne d’horizon ou lorsqu’elles sont directement au-dessus d’une
source de chaleur rayonnante, comme un toit ou une cheminée
Consultez les « Conditions de visibilité » plus loin dans ce chapitre
• Pour augmenter le contraste et distinguer les détails de la surface des
planètes, essayez les filtres d’oculaire Celestron

14 I FRANÇAIS
OBSERVATION D’OBJETS DU CIEL PROFOND
Les objets du ciel profond sont ceux situés en dehors de notre système solaire Il s’agit d’amas stellaires, de nébuleuses
planétaires, de nébuleuses diffuses, d’étoiles doubles et d’autres galaxies situées hors de la Voie lactée La plupart des objets
du ciel profond possèdent une grande taille angulaire Un télescope de puissance faible à modérée suffit donc à les observer
D’un point de vue visuel, ils sont trop peu lumineux pour révéler les couleurs qui apparaissent sur les photographies à longue
exposition Ils sont visibles en noir et blanc Par ailleurs, en raison de leur faible luminosité de surface, il est préférable de les
observer à partir d’un point obscur du ciel La pollution lumineuse autour des grands centres urbains masque la plupart des
nébuleuses, ce qui les rend difficiles, sinon impossibles, à observer Les filtres de réduction de la pollution lumineuse aident à
réduire la luminosité du ciel en arrière-plan, ce qui a pour effet d’augmenter le contraste
Le Star Hopping (cheminement visuel)
L’un des moyens les plus pratiques pour trouver des objets du ciel profond consiste à faire du « star hopping » Le Star Hopping
s’effectue généralement en vous servant d’étoiles brillantes pour vous « guider » vers un objet Pour réussir ce Star Hopping, il
est utile de connaître le champ de vision de votre télescope Si vous utilisez l’oculaire standard de 20 mm sur le Travel Scope
70, votre champ de vision est d’approximativement 2,5° Si vous savez qu’un objet est situé à 3º de votre emplacement actuel, il
vous suffit de vous déplacer d’un peu plus d’un champ de vision Si vous utilisez un autre oculaire, consultez alors le chapitre sur
l’établissement du champ de vision Vous trouverez ci-dessous des instructions pour repérer deux objets populaires
La galaxie d’Andromède (Figure 16), également connue sous le nom de M31, est une cible facile Pour trouver M31 :
1 Repérez la constellation de Pégase, un grand carré visible à l’automne (dans le ciel oriental, se déplaçant vers le point
au-dessus de vos têtes) et dans les mois d’hiver (au-dessus de vos têtes, se déplaçant vers l’ouest)
2 Commencez par l’étoile située dans l’angle nord-est—Alpha (α ) Andromède
3 Déplacez-vous d’environ 7° vers le nord-est Vous trouverez là deux étoiles de luminosité similaire —Delta (δ) et Pi (π)
Andromède—à environ 3° de distance
4 Continuez de 8° dans la même direction Vous y trouverez deux étoiles —Bêta (β) et Mu (μ) Andromède—à environ 3° de
distance également
5 Déplacez-vous de 3° vers le nord-ouest—la même distance que celle séparant les deux étoiles—vers la galaxie
d’Andromède
Le Star Hopping vers la galaxie d’Andromède (M31) est un jeu d’enfant étant donné que toutes les étoiles permettant d’y
parvenir sont visibles à l’œil nu
Fig. 16
Andromeda Galaxy

FRANÇAIS I 15
Le Star Hopping demande une certaine habitude et les objets qui n’ont pas d’étoiles à proximité permettant de les distinguer
à l’œil nu sont plus difficiles à localiser Parmi ces objets, citons M57 (Figure 17), la fameuse Nébuleuse de l’Anneau Voici
comment la trouver :
1 Trouvez tout d’abord la constellation de la Lyre, un petit parallélogramme visible les mois d’été et d’automne La Lyre est
facile à repérer parce qu’elle comporte l’étoile brillante Véga
2 Commencez par l’étoile Véga—Alpha (α ) Lyre—et déplacez-vous de quelques degrés vers le sud-ouest pour trouver le
parallélogramme Les quatre étoiles composant cette forme géométrique sont toutes similaires en luminosité, ce qui
permet de les repérer facilement
3 Repérez les deux étoiles les plus au sud de ce parallélogramme—Bêta (β) et Gamma (γ ) Lyre
4 Pointez à mi-chemin entre ces deux étoiles
5 Déplacez-vous d’environ ½° vers Bêta (β) Lyre tout en restant sur une ligne reliant les deux étoiles
6 Regardez dans le télescope et la Nébuleuse de l’Anneau devrait se trouver dans votre champ de vision La taille angulaire
de la Nébuleuse de l’Anneau est assez petite et difficile à voir
7 Étant donné que la Nébuleuse de l’Anneau est assez pâle, il vous faudra peut-être utiliser la technique de la « vision
périphérique » pour la voir La « vision périphérique » est une technique permettant de voir légèrement à distance de
l’objet que vous êtes en train d’observer Dans ces conditions, si vous observez la Nébuleuse de l’Anneau, centrez-la
dans votre champ de vision et regardez sur le côté Ainsi, la lumière de l’objet observé active les bâtonnets rétiniens qui
ne permettent que la vision en noir et blanc, plutôt que les cônes sensibles à la couleur (N’oubliez pas qu’en observant
des objets pâles, il est important de se placer dans un endroit sombre, éloigné des lumières des rues et de la ville L’œil
nécessite en moyenne 20 minutes pour s’adapter complètement à l’obscurité Utilisez donc toujours une lampe de poche
munie d’une filtre rouge pour préserver votre faculté d’adaptation à l’obscurité)
Ces deux exemples devraient vous donner une idée de la manière d’effectuer le Star Hopping pour regarder les objets du ciel
profond Pour utiliser cette méthode sur d’autres objets, consultez un atlas des étoiles, puis faites votre cheminement visuel
pour trouver l’objet de votre choix en utilisant des étoiles visibles à « l’œil nu »
Fig. 17
Ring Nebula

16 I FRANÇAIS
CONDITIONS DE VISIBILITÉ
Les conditions de visibilité affectent ce que vous voyez dans le télescope pendant une séance d’observation Les conditions
suivantes affectent l’observation : transparence, luminosité du ciel et visibilité La compréhension des conditions d’observation
et de leurs effets sur l’observation vous permettra de tirer le meilleur parti possible de votre télescope
Transparence
La transparence se définit par la clarté atmosphérique et la manière dont elle est affectée par les nuages, l’humidité et les
particules aéroportées Les cumulus épais sont complètement opaques, alors que les cirrus peuvent être fins et laisser passer
la lumière des étoiles les plus brillantes Les ciels voilés absorbent davantage la lumière que les ciels dégagés, ce qui rend les
astres peu lumineux plus difficiles à voir et réduit le contraste des astres les plus brillants Les aérosols éjectés dans l’atmosphère
supérieure par les éruptions volcaniques affectent également la transparence L’idéal est un ciel nocturne noir comme l’encre
Luminosité du ciel
La luminosité générale du ciel, due à la Lune, aux aurores, à la luminance naturelle du ciel et à la pollution lumineuse affecte
grandement la transparence Tandis que ces phénomènes n’affectent pas la visibilité des étoiles et planètes les plus brillantes,
les ciels lumineux réduisent le contraste des nébuleuses étendues qui deviennent difficiles, sinon impossibles à distinguer Pour
optimiser vos observations, limitez vos séances d’astronomie au ciel profond des nuits sans Lune, loin des ciels pollués par la
lumière des grands centres urbains Des filtres de réduction de la pollution lumineuse (filtres RPL) améliorent la vision du ciel
profond dans les régions polluées par la lumière en atténuant la clarté indésirable tout en transmettant la luminosité de certains
objets du ciel profond Vous pouvez en revanche observer les planètes et étoiles à partir de régions polluées par la lumière ou
encore lorsque la Lune est visible
Visibilité
Les conditions de visibilité ont trait à la stabilité de l’atmosphère et affectent directement la quantité de menus détails des objets
étendus observés L’air de notre atmosphère agit comme une lentille qui courbe et déforme les rayons lumineux incidents
L’inclinaison de la courbure dépend de la densité de l’air La densité des différentes couches varie avec leur température
et modifie différemment la courbure des rayons lumineux Les rayons lumineux émanant d’un même objet arrivent avec un
léger décalage, créant une image imparfaite ou maculée Ces perturbations atmosphériques varient en fonction du temps et
du lieu à partir duquel est effectuée l’observation C’est la taille des particules aériennes par rapport à l’ouverture que vous
possédez qui permet de déterminer la qualité de la « visibilité » Lorsque la visibilité est bonne, on aperçoit les menus détails
des planètes brillantes telles que Jupiter et Mars, tandis que les étoiles apparaissent en images ponctuelles Lorsque la visibilité
est mauvaise, les images sont floues tandis que les étoiles ressemblent à des taches miroitantes
Les conditions décrites ici s’appliquent à l’observation visuelle et photographique
Fig. 18
Conditions de visibilité affectant directement la qualité de l’image. Ces dessins représentent une source de
points (autrement dit une étoile) dans des conditions de visibilité variant de médiocres (gauche) à excellentes
(droite). Le plus souvent, les conditions de visibilité produisent des images situées entre ces deux extrêmes.

FRANÇAIS I 17
ENTRETIEN DU TÉLESCOPE
Bien que votre télescope n’exige qu’un entretien minimum, certaines précautions sont nécessaires pour garantir le
fonctionnement optimum de cet instrument
ENTRETIEN ET NETTOYAGE DES ÉLÉMENTS OPTIQUES
Il est possible que des traces de poussière et/ou d’humidité s’accumulent de temps à autre sur la lentille de votre télescope
Veillez à prendre les précautions qui s’imposent lors du nettoyage de l’instrument de manière à ne pas endommager les
éléments optiques
Si vous remarquez la présence de poussière sur l’objectif, vous pouvez l’éliminer avec une brosse (en poils de chameau) ou
encore avec une cannette d’air pressurisé Vaporisez pendant deux à quatre secondes en inclinant la cannette par rapport à la
surface du verre Utilisez ensuite une solution de nettoyage optique et un mouchoir en papier blanc pour retirer toute trace de
résidu Versez une petite quantité de solution sur le mouchoir, puis frottez les éléments optiques Effectuez des mouvements
légers, en partant du centre de l’objectif (ou du miroir) et en allant vers l’extérieur NE PAS effectuer de mouvements
circulaires en frottant !
Vous pouvez utiliser un nettoyant pour objectifs du commerce ou encore fabriquer votre propre produit Il est possible d’obtenir
une solution de nettoyage tout à fait adaptée avec de l’alcool isopropylique et de l’eau distillée Cette solution doit être
composée de 60 % d’alcool isopropylique et 40 % d’eau distillée Vous pouvez également utiliser du produit à vaisselle dilué
dans de l’eau (quelques gouttes par litre d’eau)
Il est possible parfois que de la rosée s’accumule sur les éléments optiques de votre télescope pendant une séance
d’observation Si vous voulez poursuivre l’observation, il est nécessaire d’éliminer la rosée, soit à l’aide d’un sèche-cheveux
(réglage le plus faible) ou en dirigeant le télescope vers le sol jusqu’à évaporation de la rosée
En cas de condensation d’humidité à l’intérieur des éléments optiques, retirez les accessoires du télescope Placez le télescope
dans un environnement non poussiéreux et pointez-le vers le bas Ceci permettra d’éliminer l’humidité du tube du télescope
Pour éviter d’avoir à nettoyer votre télescope trop souvent, n’oubliez pas de remettre les caches sur toutes les lentilles après
utilisation Étant donné que les cellules ne sont PAS hermétiques, les caches doivent être replacés sur les ouvertures lorsque
l’instrument n’est pas utilisé Ceci permet de limiter l’infiltration du tube optique par tout type de contaminant
Les réglages et nettoyages internes doivent être confiés impérativement au service après-vente de Celestron Si votre télescope
nécessite un nettoyage interne, veuillez contacter l’usine pour obtenir un numéro de réexpédition et un devis

18 I FRANÇAIS
Remarque : Les spécifications sont susceptibles de changement sans notification préalable ni obligation
SPÉCIFICATIONS
Modèle n° 21035
Travel Scope 70
Modèle n° 21038
Travel Scope 50
Conception optique Lunette Lunette
Ouverture 70 mm (2,8 po) 50 mm (2,0 po)
Distance focale 400 mm 360 mm
Rapport focal f/5,7 f/7,2
Revêtements optiques Revêtement intégral Revêtement
Chercheur 5x24 2x20
Renvoi coudé
Redresseur d’images -
45° 32 mm (1,25 po)
Redresseur d’images-
24 mm (0,96 po) à 31 mm (1,25 po) - 45°
Oculaires 20 mm - 1,25 po (20x) 20 mm 1,25 po (18x)
10 mm - 1,25 po (40x) 8 mm 1,25 po (45x)
Lentille de Barlow – 3x 1,25 po S O Oui (54x et 135x)
Champ de vision apparent 20 mm à 50° 20 mm à 32°
10 mm à 50° 8 mm à 30°
Champ de vision angulaire 20 mm à 2,5° 20 mm à 1,6°
10 mm à 1,3° 8 mm à 0,7°
Champ de vision linéaire --
pi/1000 verges 20 mm à 131/44 20 mm à 84/28
m/1000 mètres 10 mm à 67/22 8 mm à 37/13
Mise au point rapprochée avec oculaire
de 20 mm
5,8 m (19 verges) 4,5 m (15 verges)
Monture Altazimutale (trépied photo) Altazimutale (trépied photo)
Bouton de blocage de l’altitude Oui Oui
Bouton de blocage de l’azimut Non Non
Astronomie Téléchargement Du Logiciel Oui Oui
Grossissement maximum utile 168x 120x
Magnitude limite stellaire 11,7 11,1
Résolution -- Raleigh (secondes d’arc) 1,98 2,66
Résolution – Limite Dawes “ “ 1,66 2,28
Puissance de captage de la lumière 100x 51x
Longueur du tube optique 43 cm (17 po) 30 cm (12 po)
Poids du télescope 68 kg (1 5 lbs) 45 kg (1 0 lbs)

FRANÇAIS I 19
NOTES

GARANTIE LIMITÉE DE DEUX ANS DE CELESTRON
A Celestron garantit que votre monture de télescope sera exempte de tout défaut de matériaux ou de fabrication pour une période de deux (2)
ans Celestron réparera ou remplacera ce produit ou une partie de celui-ci lorsqu'il a été déterminé, lors d'une inspection par Celestron, que
le produit est défectueux en raison d'un défaut de matériaux ou de fabrication Comme condition à l'obligation de Celestron de réparer ou
remplacer un tel produit, le produit doit être retourné à Celestron avec la preuve d'achat satisfaisante pour Celestron
B Un numéro d'autorisation de retour valide doit être obtenu de Celestron avant le renvoi Veuillez envoyer votre demande au centre de
support technique en ligne de Celestron à l’adresse https://www celestron com/pages/technical-support pour recevoir le numéro à afficher
à l’extérieur de votre conteneur d’expédition
Tous les retours doivent être accompagnés d'une déclaration écrite indiquant le nom, l'adresse et le numéro de téléphone de jour du propriétaire,
ainsi qu'une brève description des prétendus défauts Les pièces ou le produit ayant été l'objet d'un remplacement deviendront la propriété
de Celestron
Le client sera responsable de tous les frais de transport et d'assurance, à la fois vers et depuis l'usine de Celestron, et devra payer à l'avance
ces coûts
Celestron fera des efforts raisonnables pour réparer ou remplacer tout télescope couvert par cette garantie dans les trente jours suivant sa
réception Dans le cas où une réparation ou un remplacement nécessitera plus de trente jours, Celestron en avisera le client en conséquence
Celestron se réserve le droit de remplacer tout produit qui a été retiré de sa gamme de produits disponibles avec un nouveau produit ayant
une valeur et des fonctions équivalentes
Cette garantie sera nulle et sans effet dans le cas où la conception ou la fonction d'un produit couvert a été modifiée, ou lorsque le produit a
été soumis à un usage abusif, à de mauvaises manipulations ou à une réparation non autorisée En outre, une défaillance ou une détérioration
du produit due à l'usure normale n'est pas couverte par cette garantie
CELESTRON DÉCLINE TOUTE GARANTIE, EXPRESSE OU IMPLICITE, DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, À MOINS DE DISPOSITIONS EXPRESSES DANS CE DOCUMENT.
LA SEULE OBLIGATION DE CELESTRON EN VERTU DE CETTE GARANTIE LIMITÉE SERA DE RÉPARER OU REMPLACER LE PRODUIT COUVERT, EN CONFORMITÉ AVEC LES DISPOSITIONS DE CE DOCUMENT.
CELESTRON DÉCLINE TOUTE RESPONSABILITÉ POUR TOUTE PERTE DE PROFITS, TOUT DOMMAGE GÉNÉRAL, PARTICULIER OU INDIRECT POUVANT RÉSULTER DE LA VIOLATION DE TOUTE GARANTIE, OU EN
RAISON DE L'UTILISATION DE, OU DE L'INCAPACITÉ À UTILISER, UN PRODUIT CELESTRON. TOUTE GARANTIE IMPLICITE QUI EST ET QUI NE PEUT ÊTRE DÉCLINÉE SERA LIMITÉE À UNE DURÉE DE DEUX ANS
À PARTIR DE LA DATE D'ACHAT INITIALE.
Certains états ou certaines provinces ne permettent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou une limitation
sur la durée d'une garantie implicite, alors dans ces cas les limitations et exclusions susmentionnées pourraient ne pas s'appliquer à vous
Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui varient d'un état ou d'une
province à l'autre
Celestron se réserve le droit de modifier ou de cesser la production de tout modèle ou style de télescope, et cela sans préavis
En cas de problème de garantie ou si vous avez besoin d’aide pour utiliser votre produit, visitez le centre de support technique de
Celestron à l’adresse https://www celestron com/pages/technical-support
NOTE : Cette garantie est valable pour les clients américains et canadiens qui ont acheté ce produit auprès d'un revendeur autorisé Celestron aux États-Unis ou au Canada. La garantie en dehors des É.-U. et
du Canada n'est valable que pour les clients ayant acheté le produit d'un distributeur international de Celestron ou d'un distributeur agréé dans le pays en question. Veuillez communiquer avec eux pour
toute réparation sous garantie.

© 2021 Celestron • Tous droits réservés
celestron com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 É -U
08-21
CONSIGNES DE SÉCURITÉ
• Risque d’explosion si la batterie est remplacée par un type incorrect
• La batterie fournie n’est pas rechargeable
• Veuillez utiliser la batterie dans son but d’origine pour éviter de provoquer un court-circuit de la batterie Lorsque le matériau
conducteur est connecté directement à la batterie, le positif et le négatif provoqueront un court-circuit
• N’utilisez pas une batterie endommagée
• Conserver la batterie dans un endroit extrêmement froid ou très chaud peut réduire la durée de vie de la batterie
• Lors du remplacement de la batterie, veuillez vous référer au manuel d’instructions et faites attention au sens positif et
négatif de la batterie
• Ne mettez pas la batterie au feu Jetez la batterie conformément aux réglementations locales
IDENTIFIANT FCC : 2A2FG-X9
Cet appareil est conforme à la partie 15 des règles de la FCC Son fonctionnement est soumis aux deux conditions suivantes
: (1) Cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y
compris les interférences pouvant provoquer un fonctionnement indésirable
ATTENTION: Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de
l’utilisateur à utiliser l’équipement.
REMARQUE: Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles de la
FCC. Ces limites sont conçues
pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément
aux instructions, peut provoquer des interférences nuisibles aux communications radio Cependant, il n’y a aucune garantie
que des interférences ne se produiront pas dans une installation particulière
Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être
déterminé en éteignant et en rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou
plusieurs des mesures suivantes :
• Réorientez ou déplacez l’antenne de réception
• Augmenter la séparation entre l’équipement et le récepteur
• Branchez l’équipement dans une prise sur un circuit différent de celui auquel le récepteur est connecté
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide
La conception et les spécifications du produit sont susceptibles d’être modifiées sans notification préalable Ce produit est
conçu et destiné à être utilisé par les personnes de 14 ans et plus

BEDIENUNGSANLEITUNG
Modell 21035 (70), 21038 (50)
DEUTSCH
(REISETELESKOP)


DEUTSCH I 3
INHALT
EINFÜHRUNG 5
WARNHINWEIS BEI SONNENBEOBACHTUNG 5
LIEFERUMFANG 6
ZUSAMMENBAU 6
Aufbau des Stativs 7
Aufsatz des optischen Tubus des Teleskops am Stativ 8
Manuelle Bewegung des Travel Scope 8
Installation des Zenitspiegels und Okulars 9
Installation des Sucherfernrohrs 9
Ausrichtung des Suchers (Finderscope) 9
GRUNDLAGEN ZUM TELESKOP 10
Fokussierung 10
Berechnung der Vergrößerung 10
Installation und Verwendung der Barlow-Linse 10
Ermittlung des Gesichtsfelds 11
Allgemeine Hinweise zur Beobachtung 11
GRUNDLAGEN DER ASTRONOMIE 11
Das Himmelskoordinatensystem 11
Bewegung der Sterne 12
HIMMELSBEOBACHTUNG 13
Mondbeobachtung 13
Beobachtung der Planeten 13
Beobachtung der Deep-Sky-Objekte 14
Beobachtungsbedingungen 16
PFLEGE DES TELESKOPS 16
Pflege und Reinigung der Optik 16
SPEZIFIKATIONEN 18
NOTE 19
ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON CELESTRON 20

4 I DEUTSCH

DEUTSCH I 5
Herzlichen Glückwunsch zum Kauf Ihres Celestron-Travel Scope Das Travel Scope ist aus Materialien von höchster
Qualität gefertigt, um Stabilität und Haltbarkeit zu gewährleisten All das ergibt ein Teleskop, das Ihnen mit minimalen
Wartungsanforderungen viele Jahre Freude bereitet
Das Teleskop wurde im Hinblick auf Reisen entwickelt und bietet einen ausgezeichneten Wert Das Travel Scope zeichnet
sich durch ein kompaktes, portables Design sowie eine umfangreiche optische Leistung aus Ihr Travel Scope ist ideal für
terrestrische wie auch gelegentliche astronomische Beobachtungen geeignet
Das Travel Scope wird mit einer eingeschränkten Zwei-Jahres-Garantie geliefert Nähere Einzelheiten finden Sie auf
unserer Website unter www celestron com
Die Standardmerkmale des Travel Scope umfassen:
• Glasbeschichtete optische Elemente für klare, scharfe Bilder
• Zenitspiegel für aufrechtes Bild, so dass Ihre Ansichten richtig ausgerichtet sind
• Leichtgängige Funktion, Altazimut-Montierung mit einfacher Richtung auf lokalisierte Objekte
• Das vormontierte Aluminium-Fotostativ voller Größe gewährleistet eine stabile Plattform
• Schneller und einfacher Aufbau ohne Werkzeuge
• Das Teleskop und Stativ passen zum einfachen Transport in einen Standardrucksack
Nehmen Sie sich Zeit, bevor Sie sich aufmachen, das Universum zu erkunden, um dieses Handbuch durchzulesen Vielleicht
brauchen Sie ein paar Beobachtungssessions, um sich mit Ihrem Teleskop vertraut zu machen Halten Sie daher diese
Bedienungsanleitung griffbereit, bis Sie den Betrieb Ihres Fernrohrs komplett beherrschen Das Handbuch enthält detaillierte
Informationen zu allen Verwendungsschritten sowie das erforderliche Referenzmaterial und nützliche Hinweise, mit denen Sie
Ihr Beobachtungserlebnis einfach und angenehm gestalten können
Ihr Teleskop wurde so entwickelt, dass es Ihnen viele Jahre Freude bereitet und interessante Beobachtungen ermöglicht Sie
müssen jedoch vor der Verwendung Ihres Teleskops einige Gesichtspunkte beachten, um Ihre Sicherheit und den Schutz
Ihres Instruments zu gewährleisten
EINFÜHRUNG
• Niemals mit bloßem Auge oder mit einem Teleskop (außer bei Verwendung eines vorschriftsmäßigen Sonnenfilters) direkt in
die Sonne schauen Sie könnten einen permanenten und irreversiblen Augenschaden davontragen
• Niemals das Teleskop zur Projektion eines Bildes der Sonne auf eine Oberfläche verwenden Durch die interne
Wärmeakkumulation kann das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden
• Niemals einen Okularsonnenfilter oder einen Herschel-Keil verwenden Die interne Wärmeakkumulation im Teleskop kann zu
Rissen oder Brüchen dieser Instrumente führen Dadurch könnte ungefiltertes Sonnenlicht ins Auge gelangen
• Das Teleskop nicht unbeaufsichtigt lassen, wenn Kinder oder Erwachsene, die möglicherweise nicht mit den richtigen
Betriebsverfahren Ihres Teleskops vertraut sind, gegenwärtig sind
WARNHINWEIS BEI SONNENBEOBACHTUNG

6 I DEUTSCH
Wir empfehlen Ihnen, die Verpackung Ihres Teleskops aufzubewahren, um das Teleskop bei Nichtverwendung darin
zu verstauen Gehen Sie beim Auspacken vorsichtig vor, da Kleinteile enthalten sind Überprüfen Sie anhand der
untenstehenden Teileliste die Vollständigkeit aller Teile und Zubehörteile
TEILELISTE
LIEFERUMFANG
ZUSAMMENBAU
Dieser Abschnitt enthält die Anleitung zum Zusammenbau des Travel
Sc op e I hr Tel es kop s oll te da s er s te M al i n ei ne m In ne nr au m auf ge bau t
werden, um die Identifikation der verschiedenen Teile zu erleichtern
und damit Sie sich besser mit dem richtigen Aufbauverfahren
vertraut machen können, bevor Sie es im Freien versuchen
Das Travel Scope 70 wird in einem Karton geliefert Die Teile
in der Verpackung sind: optischer Tubus des Teleskops, Stativ,
Zenitspiegel für aufrechtes Bild, 20-mm-Okular, 10-mm-Okular, 5 x
24 Sucherfernrohr mit Halterung, – alle im Reiserucksack verpackt
und ein Bonus-Astronomie-Software-Download
Das Travel Scope 50 wird in einem Karton geliefert Alle Elemente
wie oben, mit der Ausnahme, dass es ein 2x20 Sucherfernrohr und
ein 8-mm-Okular (statt 10-mm-Okular) hat Außerdem umfasst
das Travel Scope 50 auch eine 3x Barlow-Linse – 1,25 Zoll
2
1
1. Objektivlinse
2. Teleskoprohr mit Optik
3. Stativkopf-Plattform
4. Azimut-Feststellknopf
5. Mittelsäule-Feststellknopf
6. Stativ
7. Sucherfernrohrs
8. Zenitspiegel für aufrechtes Bild
9. Okular
10. Fokussierknopf
11. Schwenkgriff - Höheneinstellung
7
3
4
6
8
9
10
11
5
Abb. 2
Abb. 1 Travel Scope 70 (Travel Scope 50 ähnlich)

DEUTSCH I 7
AUFBAU DES STATIVS
1 Das Stativ ist bereits vormontiert, um den Aufbau zu vereinfachen
2 Stellen Sie das Stativ aufrecht hin und ziehen Sie die Stativbeine
auseinander, bis alle Beine ganz ausgezogen sind (Abb 3)
3 Die Beine des Stativs können auf die gewünschte Höhe
ausgezogen werden Die geringste Höhe ist ca 41 cm (16 Zoll)
Mit voll ausgefahrenen Beinen hat das Stativ eine Höhe von ca
125 cm (49 Zoll)
4 Um die Stativhöhe einzustellen, entriegeln Sie die
Feststellklemmen unten an jedem Stativbein (Abb 4) indem
Sie die Klemme für jeden Abschnitt öffnen, indem Sie sie nach
außen ziehen Wenn die Klemme entriegelt ist, ziehen Sie das
Stativbein so weit wie möglich aus und schließen die
Bein-Feststellknöpfe, um sie zu sichern Machen Sie das für
jedes Stativbein und jeden Abschnitt, um die gewünschte Höhe
einzustellen Ein vollständig ausgezogenes Stativ ähnelt dem
Bild in Abb 5 Wenn alle Beine in allen Abschnitten ausgezogen
sind, ist die Höhe ca 107 cm (42 Zoll)
5 Wenn Sie das Stativ auf eine noch größere Höhe einstellen
wollen, müssen Sie den Mittelsäulen-Feststellknopf verwenden,
d h den Knopf, der sich in Abb 6 unten links befindet Drehen Sie
den Feststellknopf gegen den Uhrzeigersinn, bis er losgedreht
ist Ziehen Sie dann am Stativkopf, damit die Mittelsäule nach
oben geschoben wird Ziehen Sie sie auf die gewünschte Höhe
und sichern Sie sie dann mit dem Feststellknopf Wenn die
Mittelsäule so weit wie möglich nach oben gezogen ist, ist die
maximal erzielbare Höhe ca 125 cm (49 Zoll)
Abb. 3
Abb. 4
Abb. 5
Abb. 6

8 I DEUTSCH
AUFSATZ DES OPTISCHEN TUBUS DES TELESKOPS AM STATIV
Der optische Tubus des Teleskops wird mit der Montagehalterung unten am optischen Tubus und der Montageplattform des
Stativs am Stativ befestigt Stellen Sie, bevor Sie anfangen, sicher, dass alle Knöpfe am Stativ verriegelt sind
1 Entfernen Sie das Schutzpapier vom optischen Tubus
2 Drehen Sie den oberen rechten Knopf (Abb 7) gegen den
Uhrzeigersinn los Auf diese Weise können Sie die Stativplattform
um 90° nach oben kippen, wie in Abb 8 gezeigt Nachdem Sie
die Plattform nach oben geneigt haben, ziehen Sie den Knopf
fest, um sie in der Position festzustellen
3 Abb 9 zeigt die Unterseite des optischen Tubus und die
Stativplattform und den Punkt, wo sie aneinander befestigt
werden
4 Unter der Mitte der Stativplattform sehen Sie einen Knopf (Abb 9),
der eine ¼ x 20 Schraube enthält, mit der die Plattform sicher
am optischen Tubus des Teleskops befestigt wird
5 Die ¼ x 20 Schraube kann in eines der Gewindelöcher (egal
welches) des Travel Scope 70 in der Montagehalterung des
optischen Tubus des Teleskops geschraubt werden, während
das Travel Scope 50 nur ein Gewindeloch aufweist Halten
Sie den optischen Tubus mit einer Hand fest, während Sie die
Schraube im Uhrzeigersinn mit der anderen Hand festdrehen
Jetzt sieht die Einheit aus wie in Abb 10
6 Lösen Sie zum Schluss den Knopf für die Stativplattform und
lassen Sie die Plattform auf die waagerechte Position herab
Ziehen Sie dann den Knopf ganz fest an
Abb. 7
Abb. 8
Abb. 9
Abb. 10
MANUELLE BEWEGUNG DES TRAVEL SCOPE
Das Travel Scope lässt sich zur Anvisierung leicht bewegen Die Auf- und Abwärtsbewegung (Höhe) wird mit dem Schwenkgriff-
Kontrollknopf gesteuert (Abb 1) Die Bewegung von einer Seite zur anderen (Azimut) wird mit dem Azimut-Feststellknopf
gesteuert (oberer linker Knopf in Abb 7) Beide Knöpfe werden bei Drehung gegen den Uhrzeigersinn losgedreht und bei
Drehung im Uhrzeigersinn festgezogen Im gelösten Zustand der Knöpfe lassen sich Ihre Objekte leicht auffinden (durch
das Sucherteleskop, das gleich beschrieben wird) Danach können die Kontrollelemente wieder arretiert werden

DEUTSCH I 9
INSTALLATION DES ZENITSPIEGELS UND OKULARS
Der Zenitspiegel ist ein Prisma, das das Licht im rechten Winkel zum Lichtpfad des Teleskops ablenkt Das ermöglicht Ihnen
die Beobachtung in einer bequemeren Position, als wenn Sie gerade durchschauen müssten Der Zenitspiegel des Travel
Scope ist ein Aufrecht-Bild-Modell, das das Bild so korrigiert, dass es mit der richtigen Seite nach oben und mit seitenrichtiger
Ausrichtung erscheint Das ist einfacher für die Verwendung zur terrestrischen Beobachtung Der Zenitspiegel kann auch in
jede Position gedreht werden, die für Sie am günstigsten ist Installation des Zenitspiegels und der Okulare:
1 Achten Sie darauf, dass die beiden Daumenschrauben hinten
am optischen Tubus des Teleskops vor der Installation nicht in
die Öffnung hineinragen, dass der Verschlussdeckel von der
Öffnung hinten am Teleskoptubus entfernt ist und dass die
Deckel von den Steckhülsen am Zenitspiegel entfernt sind
Stecken Sie die kleine Steckhülse des Zenitspiegels ganz in
die hintere Öffnung des Teleskoptubus (Abb 11) Ziehen Sie
dann die beiden Daumenschrauben fest
2 Setzen Sie das verchromte Ende der Steckhülse eines
der Okulare in den Zenitspiegel und ziehen Sie die
Daumenschraube fest Hierbei müssen Sie sicherstellen, dass
die Daumenschraube nicht in den Zenitspiegel ragt, bevor das
Okular eingesteckt wird
3 Die Okulare können durch Umkehr des Verfahrens in Schritt 2
oben auf andere Brennweiten eingestellt werden
Abb. 11
INSTALLATION DES SUCHERFERNROHRS (NUR TRAVEL SCOPE 70)
1 Machen Sie das Sucherfernrohr ausfindig (es ist in der
Sucherfernrohrhalterung montiert)
2 Entfernen Sie die Rändelmuttern an den Gewindestangen am
Teleskoptubus (Abb 12)
3 Montieren Sie die Sucherfernrohrhalterung, indem Sie sie über
die Stangen platzieren, die vom optischen Tubus vorstehen
Halten Sie sie dann so angesetzt und schrauben Sie die
Rändelmuttern auf und ziehen Sie diese fest
4 Beachten Sie, dass das Sucherfernrohr so orientiert werden
sollte, dass die Linse mit dem größeren Durchmesser zur
Vorderseite des Teleskoptubus hin gerichtet ist
5 Nehmen Sie den Objektivdeckel von beiden Enden des
Sucherfernrohrs ab
AUSRICHTUNG DES SUCHERS (FINDERSCOPE)
1 Machen Sie ein entferntes Objekt am Tage ausfindig und zentrieren Sie es im Okular mit geringer Vergrößerungskraft
(20 mm) im Hauptteleskop
2 Schauen Sie durch den Sucher (Okularende des Sucherfernrohrs) und notieren Sie die Position des gleichen Objekts
3 Drehen Sie, ohne das Hauptteleskop zu bewegen, die Einstellungs-Daumenschrauben (Abb 12), die sich um der
Sucherfernrohrhalterung befinden, bis das Fadenkreuz des Sucherfernrohrs auf dem mit dem Hauptteleskop gewählten
Objekt zentriert ist
4 Wenn das Bild durch das Sucherfernrohr unscharf ist, drehen Sie das Okular des Suchers, bis Sie eine klare Ansicht erhalten
Hinweis: Objekte, die durch ein Sucherfernrohr betrachtet werden, erscheinen auf dem Kopf und seitenverkehrt
Abb. 12
Sucherfernrohrhalterung
Sucherfernrohr
Okular
Einstellungs-
Daumenschrauben
Rändelmuttern
Objektivlinse

10 I DEUTSCH
GRUNDLAGEN ZUM TELESKOP
FOKUSSIERUNG
Zur Fokussierung des Travel Scope drehen Sie einfach den Fokussierknopf nahe der Rückseite des Teleskops (Abb 1)
Wenn
der Knopf gegen den Uhrzeigersinn gedreht wird, können Sie ein Objekt scharf einstellen, das weiter entfernt ist als das
gegenwärtig beobachtete Objekt Wenn der Knopf im Uhrzeigersinn gedreht wird, können Sie ein Objekt scharf einstellen, das
näher ist als das gegenwärtig beobachtete Objekt
Hinweis: Nehmen Sie den vorderen Linsendeckel des optischen Tubus des Travel Scope ab, bevor Sie Ihre Beoachtung versuchen
Hinweis: Wenn Sie Korrekturlinsen/-gläser (insbesondere eine Brille) tragen, werden Sie es vielleicht bevorzugen, diese
abzusetzen, wenn Sie Beobachtungen durch ein Okular des Fernrohrs vornehmen Wenn Sie Hornhautverkrümmung
(Astigmatismus) haben, sollten Sie Ihre Korrekturlins en immer tragen
Brennweite des Teleskops (mm)
Vergrößerung =
_____________________________
Brennweite des Okulars (mm)
INSTALLATION UND VERWENDUNG DER BARLOW-LINSE (NUR TRAVEL SCOPE 50)
Angenommen, Sie verwenden das 20-mm-Okular, das im Lieferumfang des Travel Scope 70 Teleskops enthalten ist Um die
Vergrößerung zu bestimmen, teilen Sie einfach die Brennweite Ihres Teleskops (das in diesem Beispiel verwendete Travel
Scope hat eine Brennweite von 400 mm) durch die Brennweite des Okulars, nämlich 20 mm Die Division von 400 durch 20
ergibt eine Vergrößerungskraft von 20x
Obwohl die Vergrößerungsleistung variabel ist, hat jedes Teleskop unter einem normalen Himmel eine obere Grenze der
maximalen nützlichen Vergrößerung Die allgemeine Regel ist, dass eine Vergrößerungsleistung von 60 für jeden Zoll
Blendenöffnung verwendet werden kann Zum Beispiel hat das Travel Scope 70 einen Durchmesser von 71,1 mm (2,8 Zoll)
2,8 mal 60 ergibt eine maximale nützliche Vergrößerung von 168 Obwohl dies die maximale nützliche Vergrößerung ist,
erfolgen die meisten Beobachtungen mit einer geringeren Vergrößerungsleistung, die hellere und schärfere Bilder produziert
Hinweis zur Verwendung von hohen Vergrößerungsleistungen– Die höheren Vergrößerungsleistungen werden
hauptsächlich für Mond- und manchmal Planetenbeobachtungen verwendet, wo man das Bild stark vergrößern kann
Vergessen Sie aber nicht, dass der Kontrast und die Helligkeit aufgrund der hohen Vergrößerung sehr gering sind
Wenn Sie mit dem Travel Scope 50 das 8-mm-Okular mit der 3x-Barlow-Linse verwenden, erhalten Sie eine extrem hohe
Vergrößerungsleistung, die an seltenen Gelgenheiten verwendet werden kann Sie erzielen die Vergrößerungsleistung, aber
das Bild ist dunkel mit geringem Kontrast, weil es maximal vergrößert wurde Für die hellsten Bilder mit optimalem Kontrast
verwenden Sie geringere Vergrößerungsleistungen
Sie können optionale Okulare kaufen, die Ihnen eine Reihe von Vergrößerungsleistungen zur Beobachtung geben Besuchen
Sie die Celestron-Website, um sich über das Angebot zu informieren
Im Lieferumfang Ihres Teleskops ist auch eine 3x Barlow-Linse
enthalten, die die Vergrößerungsleistung jedes Okulars
verdreifacht Die stark vergrößerten Bilder sollten jedoch
nur unter idealen Bedingungen verwendet werden – siehe
den Abschnitt „Berechnung der Vergrößerung“ dieser
Bedienungsanleitung Zur Verwendung der Barlow-Linse
entfernen Sie den Zenitspiegel und stecken die Barlow-Linse
direkt in den Fokussiertubus Dann stecken Sie ein Okular
in die Barlow-Linse zur Beoachtung
Hinweis: Beginnen Sie mit einem Okular von geringer
Vergrößerungsleistung Die Scharfstellung ist
dann einfacher
BERECHNUNG DER VERGRÖSSERUNG
Die Vergrößerungskraft des Teleskops kann durch Wechsel des Okulars geändert werden Zur Bestimmung der Vergrößerung
Ihres Teleskops teilen Sie einfach die Brennweite des Teleskops durch die Brennweite des verwendeten Okulars Die Formel
kann in Form einer Gleichung ausgedrückt werden:
3x Barlow-Linse
Abb. 13

DEUTSCH I 11
ERMITTLUNG DES GESICHTSFELDS
Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten
Objekts machen wollen Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld
des Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung Die Formel kann in Form einer Gleichung
ausgedrückt werden:
Scheinbares Feld des Okulars
Wahres Feld =
________________________________
Vergrößerung
Wie Sie sehen, müssen Sie vor der Berechnung des Gesichtsfelds erst die Vergrößerung berechnen Unter Verwendung des
Beispiels im vorherigen Abschnitt können wir das Gesichtsfeld mit dem gleichen 20-mm-Okular, das im Standardlieferumfang
des Travel Scope 70 enthalten ist, bestimmen Das 20-mm-Okular hat ein scheinbares Gesichtsfeld von 50° Teilen Sie die
50° durch die Vergrößerung, d h 20 Das ergibt ein tatsächliches (wahres) Feld von 2,5°
Zur Umrechnung von Grad in Fuß bei 914 m (1000 Yard), was zur terrestrischen Beobachtung nützlicher ist, multiplizieren
Sie mit 52,5 Multiplizieren Sie das Winkelfeld von 2,5° mit 52,5 Das ergibt eine lineare Feldbreite von 131 Fuß im Abstand
von 1000 Yard
ALLGEMEINE HINWEISE ZUR BEOBACHTUNG
Bei der Arbeit mit jedem optischen Gerät gibt es ein paar Dinge, an die man denken muss, um sicherzustellen, dass man das
bestmögliche Bild erhält
• Niemals durch Fensterglas schauen Glas in Haushaltsfenstern ist optisch nicht perfekt und verschiedene Teile des
Fensters können daher von unterschiedliche Dicke sein Diese Unregelmäßigkeiten beeinträchtigen (u U ) die Fähigkeit
der Scharfstellung des Teleskops In den meisten Fällen werden Sie kein wirklich scharfes Bild erzielen können In anderen
Fällen können Sie sogar ein doppeltes Bild sehen
• Niemals durch oder über Objekte hinwegsehen, die Hitzewellen produzieren Dazu gehören Asphaltparkplätze an heißen
Sommertagen oder Gebäudedächer
• Ein diesiger Himmel, starker oder leichter Nebel können die Scharfstellung bei der terrestrischen Beobachtung ebenfalls
erschweren Unter diesen Bedingungen sind Details nur schwierig zu sehen
Hinweis: Ihr Teleskop wurde für terrestrische Beobachtungen entwickelt Die Verwendung für diesen Zweck wurde
bereits beschrieben; sie ist einfach und unkompliziert Ihr Teleskop kann auch für gelegentliche astronomische
Beobachtungen verwendet werden, die in den nächsten Abschnitten beschrieben werden
GRUNDLAGEN DER ASTRONOMIE
Bis jetzt hat dieses Handbuch den Aufbau und den Grundbetrieb Ihres Teleskops behandelt Um ein gründlicheres Verständnis
Ihres Teleskops zu bekommen, müssen Sie jedoch ein paar Dinge über den Nachthimmel lernen Dieser Abschnitt befasst sich
mit der Beobachtungsastronomie im Allgemeinen und umfasst Informationen zum Nachthimmel
DAS HIMMELSKOORDINATENSYSTEM
Um die Auffindung von Objekten im Himmel zu erleichtern, verwenden Astronomen ein Himmelskoordinatensystem, das unserem
geographischen Koordinatensystem hier auf der Erde ähnelt Das Himmelskoordinatensystem hat Pole, Linien für Breiten-
und Längengrade und einen Äquator Diese sind zum Großteil unveränderlich vor den Hintergrundsternen

12 I DEUTSCH
Der Himmelsäquator verläuft 360 Grad um die Erde und scheidet den Himmel in eine nördliche und eine südliche
Himmelshemisphäre Wie der Erdäquator hat er einen Wert von Null Grad Auf der Erde wäre das Breitengrad Aber im
Himmel wird das als Deklination, kurz DEK, bezeichnet Die Deklinationslinien werden im Hinblick auf ihre Winkeldistanz
über und unter dem Himmelsäquator bezeichnet Die Linien sind in Grade, Bogenminuten und Bogensekunden gegliedert
Die Deklinationsangaben südlich des Äquators haben ein Minuszeichen (-) vor der Koordinate und diejenigen nördlich vom
Himmelsäquator haben entweder ein Leerzeichen (d h keine Kennzeichnung) oder es ist ein Pluszeichen (+) vorangestellt
Die Entsprechung des Längengrades im Himmel wird Rektaszension (Right Ascension; R A ) genannt Wie die Längengrade
auf der Erde verlaufen diese von Pol zu Pol und haben einen gleichmäßigen Abstand voneinander (15 Grad) Obwohl die
Längengrade durch eine Winkeldistanz getrennt sind, sind sie auch ein Zeitmaß Jeder Längengrad ist eine Stunde vom
nächsten entfernt Da die Erde alle 24 Stunden eine Umdrehung abschließt, gibt es insgesamt 24 Grade Daher werden die
Rektaszensionskoordinaten in Zeiteinheiten markiert Der Startpunkt ist ein beliebiger Punkt im Sternbild Fische, der als 0
Stunden, 0 Minuten und 0 Sekunden bezeichnet wird Alle anderen Punkte werden danach gekennzeichnet, wie weit (d h wie
lange) sie hinter dieser Koordinate zurückliegen, nachdem sie darüber in westlicher Richtung verläuft
BEWEGUNG DER STERNE
Die tägliche Bewegung der Sonne über den Himmel hinweg ist selbst dem unbeteiligten Beobachter bekannt Diese tägliche
Zug ist aber keine Bewegung der Sonne, wie die ersten Astronomen dachten, sondern das Ergebnis der Drehung der Erde
Die Drehung der Erde hat den gleichen Effekt auf die Sterne, die einen großen Kreis beschreiben, während die Erde eine
Drehung ausführt Die Größe der Kreisbahn, die von einem Stern vollzogen wird, hängt von seiner Position im Himmel ab
Sterne in der Nähe des Himmelsäquators bilden die größten Kreise, die im Osten aufgehen und im Westen untergehen Auf den
Himmelsnordpol zu, den Punkt, um den die Sterne in der nördlichen Hemisphäre sich zu drehen scheinen, werden diese Kreise
kleiner Die Sterne in den mittleren Himmelsbreitengraden gehen im Nordosten auf und im Nordwesten unter Die Sterne in hohen
Himmelsbreitengraden befinden sich immer über dem Horizont Man nennt sie zirkumpolare Sterne, weil sie nie aufgehen und nie
untergehen Man sieht nie, wie die Sterne einen Kreis abschließen, weil das Sonnenlicht am Tage das Sternenlicht auswäscht Ein
Teil dieser Kreisbewegung der Sterne in dieser Region des Himmels kann jedoch beobachtet werden, wenn man eine Kamera auf
einem Stativ installiert und den Kameraverschluss ein paar Stunden öffnet Die zeitgesteuerte Belichtung wird Halbkreise deutlich
machen, die den Pol umlaufen (Diese Beschreibung der stellaren Bewegungen trifft auch für die südliche Hemisphäre zu, mit dem
Unterschied, dass alle Sterne südlich des Himmelsäquators um den Himmelssüdpol wandern)
Sterne in der Nähe des nördlichen Himmelspols Sterne in der Nähe des Himmelsäquators In entgegengesetzter Richtung des nördlichen
Himmelspols sichtbare Sterne
Abb. 15
Alle Sterne drehen sich scheinbar um die Himmelspole. Jedoch ist das Erscheinungsbild dieser Bewegung je nach dem Punkt der Himmelsbeobachtung
unterschiedlich. In der Nähe des nördlichen Himmelspols beschreiben die Sterne erkennbare Kreise mit dem Pol als Mittelpunkt (1). Sterne in der Nähe des
Himmelsäquators folgen auch Kreisbahnen um den Pol. Aber die komplette Bahn wird durch den Horizont unterbrochen. Diese scheinen im Osten aufzugehen
und im Westen unterzugehen (2). Der Blick auf den entgegengesetzten Pol zeigt die Sternkurve oder der Bogen in die entgegengesetzte Richtung, die einen
Kreis um den entgegengesetzten Pol beschreiben (3).
Abb. 14
Die Himmelskugel, von außen
betrachtet, mit Angabe von R.A. und DEK.

DEUTSCH I 13
HIMMELSBEOBACHTUNG
Wenn Ihr Teleskop aufgebaut ist, ist es zur Beobachtung bereit Dieser Abschnitt enthält Hinweise zur visuellen Beobachtung
von Sonnensystem- und Deep-Sky-Objekten sowie Informationen zu allgemeinen Bedingungen, die einen Einfluss auf Ihre
Beobachtungsfähigkeit haben
OBSERVING THE MOON
Die Versuchung, den Mond zu beobachten, ist bei Vollmond am größten Zu diesem Zeitpunkt ist das Mondgesicht voll
beleuchtet und sein Licht kann übermächtig sein Außerdem ist in dieser Phase wenig oder kein Kontrast sichtbar
Die partiellen Phasen (ungefähr das erste oder dritte Viertel) gelten als
optimale Zeiten der Mondbeobachtung Die langen Schatten enthüllen
dann viele Details auf der Mondoberfläche Sie können mit geringer
Vergrößerung den größten Teil der Mondscheibe auf einmal sehen Wenn
Sie einen kleineren Bereich schärfer einstellen wollen, wechseln Sie zu
einem optionalen Okular mit höherer Vergrößerung
Empfehlungen zur Mondbeobachtung
Optionale Filter können zur Steigerung des Kontrasts und zur besseren
Sichtbarmachung von Details auf der Mondoberfläche verwendet
werden Ein Gelbfilter ist geeignet, um den Kontrast zu verbessern Ein
polarisierender Filter oder Filter mit neutraler Dichte reduziert die gesamte
Oberflächenhelligkeit und Blendung
BEOBACHTUNG DER PLANETEN
Andere faszinierende Ziele sind u a die fünf Planeten, die mit bloßem Auge zu sehen sind Man kann sehen, wie Venus ihre
mondähnlichen Phasen durchläuft Der Mars kann eine Menge Oberflächendetails sowie eine oder sogar beide Polarkappen
erkennen lassen Sie werden u U auch die Wolkengürtel von Jupiter und den großen roten Fleck gut erkennen können (wenn er
zum Beobachtungszeitpunkt sichtbar ist) Außerdem können Sie die Jupitermonde auf ihrer Umlaufbahn um den Riesenplaneten
erkennen Die Ringe des Saturn sind mit mäßiger Vergrößerung sichtbar
Empfehlungen zur Planetenbeobachtung
• Die atmosphärischen Bedingungen sind in der Regel die Faktoren, die
einschränken, wie viele feine Details der Planeten erkennbar sind Man
sollte daher die Planeten möglichst nicht dann beobachten, wenn sie sich
tief am Horizont befinden oder wenn sie direkt über einer Wärmestrah-
lungsquelle, wie z B ein Dach oder Kamin, stehen Nähere Informationen
dazu finden Sie unter „Beobachtungsbedingungen“ weiter unten in
diesem Abschnitt
• Celestron-Okularfilter können zur Steigerung des Kontrasts
und zur besseren Sichtbarmachung von Details auf der
Planetenoberfläche verwendet werden

14 I DEUTSCH
BEOBACHTUNG DER DEEP-SKY-OBJEKTE
Deep-Sky-Objekte (extrasolare Objekte) sind einfach die Objekte außerhalb der Grenzen unseres Sonnensystems Sie
umfassen Sternhaufen, planetarische Nebel, diffuse Nebel, Doppelsterne (Double Stars) und andere Galaxien außerhalb
unserer eigenen Milchstraße Die meisten Deep-Sky-Objekte haben eine große Winkelgröße Sie sind daher mit geringer bis
mäßiger Vergrößerung gut zu erkennen Sie sind visuell zu schwach, um die in Fotos mit langen Belichtungszeiten sichtbare
Farbe erkennen zu lassen Sie erscheinen stattdessen schwarz-weiß Und wegen ihrer geringen Oberflächenhelligkeit sollten
sie von einem Standort mit dunklem Himmel aus beobachtet werden Durch die Lichtverschmutzung in großen Stadtgebieten
werden die meisten Nebel ausgewaschen Dadurch wird ihre Beobachtung schwierig, wenn nicht sogar unmöglich Filter zur
Reduktion der Lichtverschmutzung helfen, die Hintergrundhimmelshelligkeit zu reduzieren und somit den Kontrast zu steigern
Starhopping
Starhopping (Hüpfen von Stern zu Stern) ist eine leichte Methode, um Deep-Sky-Objekte zu finden Beim Starhopping verwendet
man helle Sterne, um sich zu einem Objekt „führen“ zu lassen Für ein erfolgreiches Starhopping ist es nützlich, das Gesichtsfeld
Ihres Teleskops zu kennen Wenn Sie das 20-mm-Standardokular mit dem Travel Scope 70 verwenden, ist Ihr Gesichtsfeld ca
2,5º Wenn Sie wissen, dass ein Objekt 3º von Ihrem gegenwärtigen Standort entfernt ist, müssen Sie nur etwas mehr als 1
Gesichtsfeld wandern Bei Verwendung eines anderen Okulars ziehen Sie den Abschnitt zur Bestimmung des Gesichtsfeldes zu
Rate Nachstehend finden Sie eine Anleitung zur Lokalisierung von zwei häufig gesuchten Objekten
Die Andromeda-Galaxie (Abb 16), auch als M31 bekannt, ist ein einfaches Ziel So finden Sie M31 auf:
1 Lokalisieren Sie die Konstellation des Pegasus, ein großes Quadrat, das im Herbst (im östlichen Himmel, in Richtung auf
den Punkt oben wandernd) und in den Wintermonaten (oben, in westlicher Richtung wandernd) sichtbar ist
2 Nehmen Sie den Stern in der Nordostecke —Alpha (α ) Andromedae – zum Ausgangspunkt
3 Gehen Sie ca 7° nach Nordosten Dort finden Sie zwei Sterne mit gleicher Helligkeit —Delta (δ) und Pi (π) Andromeda—
die ca 3° voneinander entfernt sind
4 Gehen Sie in die gleiche Richtung um weitere 8° weiter Dort finden Sie zwei Sterne —Beta (β) und Mu (μ) Andromedae—
ebenfalls 3° voneinander entfernt
5 Gehen Sie 3° Nordwest—die gleiche Entfernung wie der Abstand zwischen den beiden Sternen—zur Andromeda-Galaxie
Starhopping zur Andromeda-Galaxie (M31) ist ein Kinderspiel, da alle Sterne, die dazu notwendig sind, mit dem bloßen
Auge sichtbar sind
Abb. 16
Andromeda-Galaxie

DEUTSCH I 15
Es dauert eine Weile, bis man Starhopping beherrscht, und Objekte, die keine Sterne in ihrer Nähe haben, die mit bloßem
Auge erkennbar sind, stellen eine Herausforderung dar Ein solches Objekt ist M57 (Abb 17), der berühmte Ringnebel So
finden Sie ihn:
1 Suchen Sie das Sternbild Lyra, ein kleines Parallelogramm, das in den Sommer- und Herbstmonaten sichtbar ist Lyra ist
einfach zu finden, weil es den hellen Stern Vega enthält
2 Nehmen Sie den Stern Vega—Alpha (α ) Lyrae—zum Ausgangspunkt und gehen Sie ein paar Grade Südost, um das
Parallelogramm zu finden Die vier Sterne, die diese geometrische Form bilden, weisen eine ähnliche Helligkeit auf, was
sie leicht sichtbar macht
3 Lokalisieren Sie die beiden südlichsten Sterne, die das Parallelogramm bilden—Beta (β) und Gamma (γ ) Lyra
4 Zeigen Sie auf den Punkt ungefähr in der Mitte dieser beiden Sterne
5 Gehen Sie ca ½° in Richtung Beta (β) Lyra auf der Verbindungslinie dieser beiden Sterne
6 Wenn Sie durch das Teleskop schauen, müsste jetzt der Ringnebel in Ihrem Gesichtsfeld sein Die Winkelgröße des
Ringnebels ist recht klein und schwer erkennbar
7 Da der Ringnebel ziemlich schwach ist, müssen Sie u U „Averted Vision“ anwenden „Averted Vision“, das gezielte
Danebenschauen, ist eine Beobachtungstechnik, wo man etwas neben das beobachtete Objekt schaut Wenn Sie den
Ringnebel beobachten, zentrieren Sie ihn in Ihrem Gesichtsfeld und schauen Sie dann zur Seite Dadurch fällt Licht
vom betrachteten Objekt auf die schwarz-weiß-empfindlichen Stäbchenzellen des Auges anstatt die farbempfindlichen
Zapfenzellen des Auges (Denken Sie, wie bereits erwähnt, auch daran, dass es bei schwachen Objekten wichtig ist,
diese von einem dunklen Standort, nicht in der Nähe von Straßenbeleuchtungen und Stadtlichtern, aus zu beobachten
Das Auge braucht im Durchschnitt ca 20 Minuten, um sich vollständig an die Dunkelheit zu gewöhnen Verwenden Sie
daher immer eine Taschenlampe mit Rotfilter, um Ihre an die Dunkelheit angepasste Nachtsicht zu behalten)
Diese beiden Beispiele sollten Ihnen eine gute Vorstellung vom Starhopping zu Deep-Sky-Objekten geben Wenn Sie diese
Technik für andere Objekte anwenden wollen, referenzieren Sie einen Sternatlas und hüpfen Sie dann zum gewünschten
Objekt mit Hilfe der Sterne, die mit bloßem Auge erkennbar sind
Abb. 17
Ringnebel

16 I DEUTSCH
BEOBACHTUNGSBEDINGUNGEN
Die Beobachtungsbedingungen beeinflussen, was Sie in einer Beobachtungssession durch Ihr Teleskop erspähen können
Diese Bedingungen sind u a Transparenz, Himmelsbeleuchtung und Sicht Ein Verständnis der Beobachtungsbedingungen
und ihre Wirkung auf die Beobachtung hilft Ihnen, einen optimalen Nutzen aus Ihrem Teleskop zu ziehen
Transparenz
Transparenz ist die Klarheit der Atmosphäre, die durch Wolken, Feuchtigkeit und andere Schwebeteilchen beeinträchtigt wird
Dicke Cumuluswolken sind völlig undurchsichtig, während Zirruswolken dünn sein und das Licht von den hellsten Sternen
durchlassen können Ein trüber Himmel absorbiert mehr Licht als ein klarer Himmel Dadurch sind schwächere Objekte schwerer
erkennbar und der Kontrast von helleren Objekten wird verringert Aerosole, die aus Vulkanausbrüchen in die obere Atmosphäre
geschleudert werden, können sich ebenfalls auf die Transparenz auswirken Ideale Bedingungen liegen vor, wenn der Nachthimmel
pechschwarz ist
Himmelsbeleuchtung
Die allgemeine Erhellung des Himmels durch den Mond, Polarlicht, das natürliche Luftleuchten und Lichtverschmutzung haben
eine große Auswirkung auf die Transparenz Obwohl dies kein Problem bei helleren Sternen und Planeten ist, reduziert ein
heller Himmel den Kontrast von längeren Nebeln, wodurch sie nur schwer oder gar nicht zu sehen sind Beschränken Sie Ihre
Deep-Sky-Beobachtungen auf mondlose Nächte in weiter Entfernung des lichtverschmutzten Himmels im Umfeld von großen
Städten, um optimale Bobachtungsbedingungen zu schaffen LPR-Filter verbessern die Deep-Sky-Beobachtung aus Bereichen
mit Lichtverschmutzung, weil sie unerwünschtes Licht abblocken und nur Licht von bestimmten Deep-Sky-Objekten durchlassen
Planeten und Sterne können jedoch von lichtverschmutzten Regionen aus oder wenn der Mond scheint beobachtet werden
Sicht
Die Sichtbedingungen beziehen sich auf die Stabilität der Atmosphäre Sie haben eine direkte Auswirkung auf die feinen
Details, die man in entfernteren Objekten sehen kann Die Luft in unserer Atmosphäre wirkt wie eine Linse, die hereinkommende
Lichtstrahlen beugt und verzerrt Der Umfang der Beugung hängt von der Luftdichte ab Verschiedene Temperaturschichten
haben verschiedene Dichten und beugen daher das Licht anders Die Lichtstrahlen vom gleichen Objekt kommen leicht
verlagert an und führen so zu einem unvollkommenen oder verschmierten Bild Diese atmosphärischen Störungen sind von Zeit
zu Zeit und Ort zu Ort verschieden Die Größe der Luftpakete im Vergleich zu Ihrer Blendenöffnung bestimmt die Qualität der
„Sicht“ Unter guten Sichtbedingungen sind feine Details auf den helleren Planeten, wie z B Jupiter und Mars, sichtbar und
die Sterne sind als haargenaue Bilder zu sehen Unter schlechten Sichtbedingungen sind die Bilder unscharf und die Sterne
erscheinen als Klumpen
Die hier beschriebenen Bedingungen gelten für visuelle und fotografische Beobachtungen
Abb. 18
Die Sichtbedingungen wirken sich direkt auf die Bildqualität aus. Diese Abbildungen stellen eine Punktquelle
(d.h. Stern) unter schlechten Sichtbedingungen (links) bis ausgezeichneten Sichtbedingungen (rechts)
dar. Meistens produzieren Sichtbedingungen Bilder, die irgendwo zwischen diesen Extremen liegen.

DEUTSCH I 17
PFLEGE DES TELESKOPS
Ihr Teleskop erfordert wenig Pflege, aber einige Punkte sollten Sie doch beachten, um sicherzustellen, dass Sie eine
optimale Leistung von Ihrem Teleskop erhalten
PFLEGE UND REINIGUNG DER OPTIK
Gelegentlich kann sich Staub und/oder Feuchtigkeit auf der Objektivlinse des Teleskops ansammeln Wie bei jedem anderen
Instrument ist die Reinigung mit besonderer Vorsicht durchzuführen, damit die Optik nicht beschädigt wird
Wenn sich auf der Optik Staub angesammelt hat, entfernen Sie ihn mit einem Pinsel (Kamelhaar) oder einer Druckluftdose
Sprühen Sie ca 2 bis 4 Sekunden im Winkel auf die Glasoberfläche Entfernen Sie dann alle Reste mit einer Reinigungslösung
für optische Produkte und einem weißen Papiertuch Geben Sie die Lösung auf das Tuch und reinigen Sie dann die Optik mit
dem Papiertuch Reinigen Sie die Linse (oder den Spiegel) mit geringer Druckanwendung von der Mitte nach außen NICHT
mit einer Kreisbewegung reiben!
Die Reinigung kann mit einem im Handel erhältlichen Linsenreiniger oder einer selbst hergestellten Mischung vorgenommen
werden Eine geeignete Reinigungslösung ist mit destilliertem Wasser vermischter Isopropylalkohol Zur Herstellung der Lösung
nehmen Sie 60% Isopropylalkohol und 40% destilliertes Wasser Auch ein mit Wasser verdünntes Flüssiggeschirrspülmittel
(ein paar Tropfen pro ca 1 Liter) kann verwendet werden
Gelegentlich kann sich in einer Beobachtungssession Tau auf der Optik des Teleskops ansammeln Wenn Sie weiter
beobachten wollen, muss der Tau entfernt werden, und zwar mit einem Fön (niedrige Einstellung) oder indem das Teleskop
auf den Boden gerichtet wird, bis der Tau verdampft ist
Wenn im Innern der Optik Feuchtigkeit kondensiert, nehmen Sie die Zubehörteile vom Teleskop ab Bringen Sie das Teleskop
in eine staubfreie Umgebung und richten Sie es auf den Boden Auf diese Weise wird die Feuchtigkeit aus dem
Teleskoptubus entfernt
Setzen Sie nach dem Gebrauch alle Objektivabdeckungen wieder auf, um den Reinigungsbedarf Ihres Teleskops möglichst
gering zu halten Da die Zellen NICHT verschlossen sind, müssen die Öffnungen bei Nichtgebrauch mit den Abdeckungen
geschützt werden Auf diese Weise wird verhindert, dass verschmutzende Substanzen in den optischen Tubus eindringen
Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden Wenn Ihr
Teleskop eine interne Reinigung erfordert, rufen Sie das Werk an, um sich eine Rücksende-Genehmigungsnummer geben zu
lassen und den Preis zu erfragen

18 I DEUTSCH
SPEZIFIKATIONEN
Modell 21035
Travel Scope 70
Modell 21038
Travel Scope 50
Optisches Design Refraktor Refraktor
Blendenöffnung 70 mm (2,8 Zoll) 50 mm (2,0 Zoll)
Brennweite 400 mm 360 mm
Öffnungsverhältnis f/5,7 f/7,2
Optische Vergütung Voll vergütet Vergütet
Sucherfernrohr 5x24 2x20
Zenitspiegel Aufrechtbild 45° 32 mm (1,25 Zoll)
Aufrechtbild 24 bis 31 mm
(0,96 bis 1,25 Zoll) - 45°
Okulare 20 mm - 1,25 Zoll (20x) 20 mm 1,25 Zoll (18x)
10 mm - 1,25 Zoll (40x) 8 mm 1,25 Zoll (45x)
Barlow-Linse - 3x 1,25 Zoll N Z Ja (60x & 135x)
Scheinbares Gesichtsfeld 20 mm bei 50° 20 mm bei 32°
10 mm bei 50° 8 mm bei 30°
Winkelsichtfeld 20 mm bei 2,5° 20 mm bei 1,6°
10 mm bei 1,3° 8 mm bei 0,7°
Linearsichtfeld --
Fuß/1000 Yard 20 mm bei 131/44 20 mm bei 84/28
m/1000 m 10 mm bei 67/22 8 mm bei 37/13
Naheinstellung mit 20 mm Okular 5,8 m (19 Fuß) 4,5 m (15 Fuß)
Montierung Altazimut (Fotostativ) Altazimut (Fotostativ)
Höhenfeststellknopf Ja Ja
Azimut-Feststellknopf Nein Nein
Astronomie Software Download Ja Ja
Maximale nützliche Vergrößerung 168x 120x
Maximale Sterngröße 11,7 11,1
Auflösung – Raleigh (Bogensekunden) 1,98 2,66
Auflösung – Dawes-Grenze „ “ 1,66 2,28
Lichtsammelleistung 100x 51x
Länge des optischen Tubus 43 cm (17 Zoll) 30 cm (12 Zoll)
Gewicht des Teleskops 68 kg (1 5 lbs) 45 kg (1 0 lbs)
Hinweis: Die technischen Daten können ohne Mitteilung oder Verpflichtung geändert werden

DEUTSCH I 19
HINWEISE

ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON CELESTRON
A Celestron garantiert, dass Ihr Teleskop für zwei Jahre frei von Material- und Verarbeitungsfehlern ist Celestron wird ein solches Produkt oder
Teile davon, wenn nach Inspektion durch Celestron ein Defekt an Material oder Verarbeitung gefunden wurde, reparieren oder austauschen
Die Verpflichtung von Celestron, ein solches Produkt zu reparieren oder auszutauschen, unterliegt der Bedingungen, dass das Produkt
zusammen mit einem für Celestron zufriedenstellenden Kaufbeleg an Celestron zurückgesendet wird
B Die korrekte Rücksende-Autorisationsnummer muss zuvor von Celestron angefordert werden Bitte senden Sie Ihre Anfrage an Celestrons
Online-Support-Center unter https://www celestron com/pages/technical-support um die Nummer zu erhalten, die außerhalb Ihres
Versandcontainers angezeigt werden soll
Alle Rücksendungen müssen eine schriftliche Erklärung enthalten, aus der der Name, die Adresse und die Telefonnummer des Eigentümers,
zu der er tagsüber erreichbar ist, zusammen mit einer kurzen Beschreibung aller beanstandeten Defekte, hervorgeht Ausgetauschte Teile oder
Produkte werden Eigentum von Celestron
Der Kunde ist für alle Kosten für Versand und Versicherung zu und vom Celestron-Werk verantwortlich und muss diese Kosten im
Voraus begleichen
Celestron muss vernünftige Maßnahmen ergreifen, um jedes Teleskop unter dieser Garantie innerhalb von 30 Tagen nach Erhalt zu reparieren
oder auszutauschen Für den Fall, dass Reparatur oder Austausch mehr als dreißig Tage in Anspruch nimmt, muss Celestron den Kunden
entsprechen in Kenntnis setzen Celestron behält sich das Recht vor, ein Produkt, das aus der Produktlinie ausgeschieden ist, durch ein neues
oder in Wert und Funktion vergleichbares Produkt zu ersetzen
Diese Garantie erlischt und wird außer Kraft gesetzt, für den Fall, dass ein Produkt unter der Garantie in Design oder Funktion modifiziert wurde
oder Missbrauch, unsachgemäße Handhabung oder unautorisierter Reparatur unterzogen wurde Des Weiteren sind Produktfehlfunktionen
oder Wertminderung aufgrund von normalem Verschleiß von dieser Garantie nicht abgedeckt
CELESTRON LEHNT JEGLICHE GEWÄHRLEISTUNG, OB AUSDRÜCKLICH ODER STILLSCHWEIGEND, OB DER MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, AUSSER DEM HIERIN
GENANNTEN, AB. DIE ALLEINIGE VERPFLICHTUNG VON CELESTRON UNTER DIESER EINGESCHRÄNKTEN GARANTIE BESTEHT DARIN, DAS DURCH DIE GARANTIE ABGEDECKTE PRODUKT IN ÜBEREINSTIMMUNG
MIT DEN HIERIN FESTGEHALTENEN BEDINGUNGEN ZU REPARIEREN ODER AUSZUTAUSCHEN. CELESTRON LEHNT AUSDRÜCKLICH JEGLICHE HAFTUNG FÜR ENTGANGENE PROFITE, ALLGEMEINE, SPEZIELLE,
INDIREKTE ODER FOLGESCHÄDEN AB, DIE SICH AUS EINER GARANTIEVERLETZUNG ERGEBEN KÖNNTEN ODER DIE DURCH NUTZUNG BZW. UNFÄHIGKEIT ZUR NUTZUNG JEGLICHEN CELESTRON-PRODUKTS
ERGEBEN. JEGLICHE STILLSCHWEIGENDE ODER NICHT BEANSPRUCHBARE GEWÄHRLEISTUNGEN IST ZEITLICH AUF ZWEI JAHRE AB DATUM DES URSPRÜNGLICHEN KAUFS BESCHRÄNKT.
Einige Staaten erlauben keinen Ausschluss oder keine Beschränkung von zufälligen oder Folgeschäden sowie keine zeitliche Begrenzung einer
stillschweigenden Garantie; daher könnten die oben genannten Beschränkungen und Ausschlüsse auf Sie nicht zutreffen
Diese Garantie gibt Ihnen bestimmte Rechte und darüber hinaus könnten Sie auch weitere Rechte haben, die von Land zu Land variieren
Celestron behält sich das Recht vor, jegliches Modell und jeglichen Teleskoptyp zu modifizieren oder aus der Produktlinie auszuschließen, ohne
Ihnen dies vorher anzukündigen
Wenn Garantieprobleme auftreten oder Sie Unterstützung bei der Verwendung Ihres Produkts benötigen, besuchen Sie das Online-
Supportcenter von Celestron unter https://www celestron com/pages/technical-support
HINWEIS: Diese Garantie ist für Kunden in den USA und Kanada gültig, die dieses Produkt von einem autorisierten Celestron-Händler in den USA oder Kanada gekauft haben. Eine Garantie außerhalb der USA und
Kanada gilt nur für Kunden, die bei einem internationalen Celestron-Vertrieb oder einem autorisierten Celestron-Händler im jeweiligen Land eingekauft haben. Bitte wenden Sie sich für jeden Garantieservice
an diese Ansprechpartner.

© 2021 Celestron • Alle Rechte vorbehalten
celestron com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA
08-21
VEILIGHEIDSINSTRUCTIES
• Explosiegevaar als de batterij wordt vervangen door een verkeerd type
• De meegeleverde batterij is niet oplaadbaar
• Gebruik de batterij voor het oorspronkelijke doel om te voorkomen dat de batterij kortsluiting veroorzaakt Wanneer het
geleidende materiaal rechtstreeks op de batterij wordt aangesloten, zullen positieve en negatieve kortsluiting veroorzaken
• Gebruik geen beschadigde batterij
• Als u de batterij op een extreem koude of zeer warme plaats bewaart, kan dit de levensduur van de batterij verkorten
• Raadpleeg bij het vervangen van de batterij de gebruiksaanwijzing en let op de positieve en negatieve richting van de
batterij
• Plaats de batterij niet in het vuur Gooi de batterij weg volgens de plaatselijke voorschriften
FCC IDENTIFICEERDER: 2A2FG-X9
Dit apparaat voldoet aan Deel 15 van de FCC-regels Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit
apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren,
inclusief interferentie die een ongewenste werking kan veroorzaken
LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid
van de gebruiker om de apparatuur te bedienen ongeldig maken.
OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-
regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.
Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in
overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken Er is echter geen garantie
dat er geen interferentie zal optreden in een bepaalde installatie
Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de
apparatuur aan en uit te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of
meer van de volgende maatregelen:
• Heroriënteer of verplaats de ontvangstantenne
• Vergroot de afstand tussen de apparatuur en de ontvanger
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp
Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd Dit product is ontworpen en
bedoeld voor gebruik door personen van 14 jaar en ouder

MANUALE DI ISTRUZIONI
Modello n. 21035 (70), n. 21038 (50)
ITALIANO
(TELESCOPIO DA VIAGGIO)


ITALIANO I 3
SOMMARIO
INTRODUZIONE 5
AVVERTIMENTO SOLARE 5
CONTENUTO DELLA CONFEZIONE 6
MONTAGGIO DEL TELESCOPIO 6
Approntamento del treppiedi 7
Collegamento del tubo ottico del telescopio al treppiedi 8
Spostamento manuale del Travel Scope 8
Installazione del diagonale e dell’oculare 9
Installazione del cannocchiale cercatore 9
Allineamento del cannocchiale cercatore 9
NOZIONI BASILARI SUL TELESCOPIO 10
Messa a fuoco 10
Calcolo dell’ingrandimento 10
Installazione e uso della lente di Barlow 10
Determinazione del campo visivo 11
Suggerimenti generali per l’osservazione 11
NOZIONI DI BASE DI ASTRONOMIA 11
Il sistema di coordinate celesti 11
Movimento delle stelle 12
OSSERVAZIONI CELESTI 13
Osservazione della Luna 13
Osservazione dei pianeti 13
Osservazione di oggetti del cielo profondo 14
Condizioni di visibilità 16
MANUTENZIONE DEL TELESCOPIO 16
Cura e pulizia dell’ottica 16
DATI TECNICI 18
NOTE 19
GARANZIA LIMITATA DI DUE ANNI CELESTRON 20

4 I ITALIANO

ITALIANO I 5
Congratulazioni per il vostro acquisto del Travel Scope Celestron Il Travel Scope è realizzato con materiali della più alta
qualità, per assicurarne la stabilità e la durata, rendendoli telescopi che vi consentiranno di divertirvi per tutta la loro durata
utile, con una manutenzione minima
Questo telescopio è stato concepito per gli spostamenti, ed offre un valore eccezionale Il Travel Scope ha un design
piccolo e portatile con ampie prestazioni ottiche Il Travel Scope è ideale sia per l’osservazione terrestre che per quella
astronomica a livello molto dilettantistico
Il Travel Scope è coperto da una garanzia limitata di due anni Per i dettagli, consultate il nostro sito Web all’indirizzo
at www celestron com
Ecco alcune delle caratteristiche standard del Travel Scope:
• Elementi ottici in vetro sono rivestiti, per offrire immagini chiare e nitide
• Diagonale raddrizzatore dell’immagine, per visualizzazioni con l’orientamento corretto
• Montatura altazimutale a funzionamento fluido che permette di puntare facilmente il telescopio sugli oggetti individuati
• Treppiedi fotografico di dimensioni intere, in alluminio preassemblato, che garantisce una piattaforma stabile
• Approntamento rapido e facile che non richiede utensili
• Il telescopio e il treppiedi sono contenuti nello zainetto standard per facilitare gli spostamenti
Prima di iniziare il vostro viaggio attraverso l’universo, leggete attentamente questo manuale Potrebbero essere necessarie
alcune sedute di osservazione per acquisire dimestichezza con il telescopio: vi consigliamo quindi di tenere a portata di
mano questo manuale fino a quando non sarete diventati esperti nel funzionamento del vostro dispositivo Il manuale offre
informazioni dettagliate su ogni procedimento, oltre ad importanti materiali di riferimento e suggerimenti utili che renderanno
la vostra esperienza di osservazione il più semplice e godibile possibile
Il telescopio è stato concepito per offrirvi anni di osservazioni divertenti e gratificanti Prima di usare il telescopio, occorre tuttavia
prendere in considerazione alcune avvertenze che assicureranno la vostra sicurezza e proteggeranno l’apparecchiatura
INTRODUZIONE
• Non guardare mai direttamente il Sole a occhio nudo o con un telescopio a meno che non si disponga del corretto filtro
solare Ciò potrebbe causare danni irreversibili agli occhi
• Mai utilizzare il telescopio per proiettare un’immagine del Sole su una qualsiasi superficie L’accumulo interno di calore può
danneggiare il telescopio e i relativi accessori ad esso fissati
• Mai utilizzare un filtro solare per oculare o un prisma di Herschel L’accumulo di calore all’interno del telescopio può
causare l’incrinatura o la rottura di tali dispositivi, lasciando che la luce solare non filtrata passi attraverso l’occhio
• Mai lasciare il telescopio incustodito, sia in presenza di bambini sia di adulti che potrebbero non avere familiarità con
le corrette procedure di funzionamento del telescopio
AVVERTIMENTO SOLARE

6 I ITALIANO
Si consiglia di conservare la confezione del telescopio per riporre il telescopio quando non è in uso Disimballare la
confezione con attenzione poiché alcuni componenti sono di piccole dimensioni Utilizzare l’elenco dei componenti fornito
di seguito per verificare che siano presenti tutti i componenti e gli accessori
ELENCO COMPONENTI
CONTENUTO DELLA CONFEZIONE
MONTAGGIO DEL TELESCOPIO
Questa sezione descrive le istruzioni di assemblaggio del Travel Scope
Il telescopio deve essere approntato per la prima volta all’interno, in
modo che sia più facile identificare le sue varie parti e imparare la
corretta procedura di assemblaggio prima di avventurarsi all’esterno
Il Travel Scope 70 arriva in una scatola I pezzi presenti nella scatola
sono: tubo ottico del telescopio, treppiedi, diagonale raddrizzatore
dell’immagine, oculare da 20 mm, oculare da 10 mm, cannocchiale
cercatore da 5x24 con staffa, Tutti i componenti vengono riposti nello
zaino da viaggioe il download di un software di astronomia bonus
Il Travel Scope 50 arriva in una scatola Tutti i componenti sono
uguali a quelli indicati sopra, con l‘eccezione di un cannocchiale
cercatore da 2x20 e dell‘oculare da 8 mm (invece di 10 mm)
Inoltre, il Travel Scope 50 include una lente di Barlow 3x – 1,25
pollici/31 mm
2
1
1. Lente dell’obiettivo
2. Tubo ottico del telescopio
3. Piattaforma della testa del treppiedi
4. Manopola di bloccaggio altazimutale
5. Manopola di bloccaggio della colonna centrale
6. Treppiedi
7. cannocchiale cercatore
8. Diagonale raddrizzatore d’immagine
9. Oculare
10. Manopola di messa a fuoco
11. Manico della piastra – Movimento in altezza
7
3
4
6
8
9
10
11
5
Fig. 2
Fig. 1 Travel Scope 70 (Istruzioni analoghe per il telescopio da viaggio Travel Scope 50)

ITALIANO I 7
APPRONTAMENTO DEL TREPPIEDI
1 The tripod comes preassembled so that the set up is very easy
2 Il treppiedi è già preassemblato, e il suo approntamento è
quindi molto facile (Figura 3)
3 Si possono estendere le gambe del treppiedi fino alla lunghezza
desiderata L’altezza più bassa del treppiedi è di circa 41cm (16
pollici), ma le gambe si possono estendere fino a raggiungere
un’altezza di circa 125cm (49 pollici)
4 Per aumentare l’altezza del treppiedi, si sbloccano i morsetti
di bloccaggio delle gambe del treppiedi situati in fondo a
ciascuna gamba (Figura 4) aprendo il morsetto per ciascuna
sezione tirando verso l’esterno Una volta sbloccato il morsetto,
si tira in fuori la gamba del treppiedi fino a fine corsa e poi
si chiude il morsetto di bloccaggio per fissare la gamba in
posizione Si continua il procedimento per ciascuna gamba
del treppiedi e ciascuna sezione, per aumentare l’altezza fino al
livello desiderato Un treppiedi completamente esteso appare
come l’immagine della Figura 5 Con tutte le gambe allungate
su tutte le sezioni, l’altezza del treppiedi sarà di circa 107 cm
(42 pollici)
5 Se si desidera aumentare ulteriormente l’altezza del treppiedi,
occorre usare la manopola di bloccaggio della colonna centrale,
la manopola situata in basso a sinistra nella Figura 6 Girare la
manopola di bloccaggio in senso antiorario fino ad allentarla
Quindi estrarre la testa del treppiedi, e la colonna centrale
si sposterà verso l’alto Continuare a tirare fino all’altezza
desiderata e poi serrare la manopola di bloccaggio Quando
la colonna centrale è sollevata fino a fine corsa, si è raggiunta
l’altezza massima possibile di 125 cm (49 pollici)
Fig. 3
Fig. 4
Fig. 5
Fig. 6

8 I ITALIANO
COLLEGAMENTO DEL TUBO OTTICO DEL TELESCOPIO AL TREPPIEDI
Il tubo ottico del telescopio si collega al treppiedi mediante la staffa di montaggio situata in fondo al tubo ottico e la
piattaforma di montaggio del treppiedi Prima di iniziare, assicurarsi che tutte le manopole sul treppiedi siano bloccate
1 Rimuovere la carta protettiva che copre il tubo ottico
2 Allentare la manopola superiore destra (vedere la Figura 7)
girandola in senso antiorario Questo permette di inclinare la
piattaforma del treppiedi a 90° come mostrato nella Figura 8
Dopo aver inclinato la piattaforma, serrare la manopola per
fissarla in posizione
3 La Figura 9 mostra il fondo del tubo ottico e la piattaforma del
treppiedi, e il punto dove si collegano l’uno all’altra
4 Sotto il centro della piattaforma del treppiedi si vedrà (Figura 9)
una manopola contenente una vite da ¼ x 20 che fissa
saldamente la piattaforma al tubo ottico del telescopio
5 Si può mettere la vite da ¼ x 20 in uno dei due fori filettati del
Travel Scope 70 (non importa quale si usa) presenti nella staffa
di montaggio del tubo ottico del telescopio, mentre il Travel
Scope 50 dispone di un solo foro filettato Tenere il tubo ottico
con una mano mentre con l’altra si avvita la vite in senso orario
fino a quando non risulta serrata Ora il gruppo di montaggio
appare come nella Figura 10
6 Infine, allentare la manopola per la piattaforma del treppiedi e
abbassare la piattaforma fino alla posizione livellata, serrando
poi bene la manopola
Fig. 7
Fig. 8
Fig. 9
Fig. 10
SPOSTAMENTO MANUALE DEL TRAVEL SCOPE
Il Travel Scope è facile da spostare ovunque lo si voglia puntare Il movimento verticale (altezza) è controllato dalla manopola
di controllo del manico della piastra (Figura 1) Il movimento laterale (azimut) è controllato dalla manopola di blocco di
azimut (in alto a sinistra nella Figura 7) Entrambe le manopole vengono allentate girandole in senso antiorario, e serrate
girandole in senso orario Quando entrambe le manopole sono allentate è possibile trovare facilmente gli oggetti (attraverso
il cannocchiale cercatore, che verrà descritto fra poco); bloccare i comandi una volta individuati gli oggetti

ITALIANO I 9
INSTALLAZIONE DEL DIAGONALE E DELL’OCULARE
Il diagonale è un prisma che devia la luce ad un angolo retto rispetto al percorso di luce del telescopio Questo permette
all’utente di eseguire le osservazioni da una posizione più comoda rispetto a quella che occuperebbe se dovesse guardare
direttamente attraverso il telescopio Il diagonale del Travel Scope è un modello raddrizzatore d’immagine che corregge
l’immagine in modo che risulti diritta e orientata correttamente da sinistra a destra, facilitando le osservazioni terrestri Inoltre,
il diagonale può essere ruotato in qualsiasi posizione che risulti più comoda per l’utilizzatore Per installare il diagonale e
l’oculare, effettuare le seguenti operazioni
1 Assicurarsi che le due viti zigrinate sul retro del tubo del
telescopio non sporgano nell’apertura prima dell’installazione,
che il coperchio a tappo sia rimosso dall’apertura sul retro del
tubo del telescopio, e che i coperchi siano rimossi dai barilotti
sul diagonale Inserire completamente nell’apertura posteriore
del tubo del telescopio il piccolo barilotto del diagonale
(Figura 11) Quindi serrare le due viti zigrinate
2 Inserire nel diagonale l’estremità a barilotto cromato di uno degli
oculari e serrare la vite zigrinata Durante questa operazione,
assicurarsi che la vite zigrinata non sporga nel diagonale prima
di inserire l’oculare
3 Gli oculari possono essere cambiati con altri di lunghezza
focale diversa invertendo le istruzioni indicate nel passaggio
2 indicato sopra
Fig. 11
INSTALLAZIONE DEL CANNOCCHIALE CERCATORE (SOLO PER IL TRAVEL SCOPE 70)
1 Individuare il cannocchiale cercatore (sarà montato nella sua
staffa)
2 Togliere i dadi zigrinati situati sui perni filettati presenti sul tubo
del telescopio (Figura 12)
3 Montare la staffa del cannocchiale cercatore mettendola
sopra i perni che sporgono dal tubo ottico, e poi, tenendola in
posizione, avvitarla sui dadi zigrinati e serrare i dadi
4 Notare che il cannocchiale cercatore va orientato in modo che
la lente di diametro superiore sia rivolta verso la parte anteriore
del tubo del telescopio
5 Togliere i cappucci delle lenti da entrambe le estremità del
cannocchiale cercatore
ALLINEAMENTO DEL CANNOCCHIALE CERCATORE
1 Di giorno, individuare un oggetto distante e centrarlo con l’oculare a bassa potenza (20 mm) nel telescopio principale
2 Guardare attraverso il cannocchiale cercatore (dalla parte del cannocchiale cercatore con l’oculare) e prendere nota
della posizione dello stesso oggetto
3 Senza spostare il telescopio principale, girare le viti zigrinate di regolazione (Figura 12) situate attorno alla staffa del cannocchiale
cercatore, fino a quando il mirino del cannocchiale non risulta centrato sull’oggetto scelto con il telescopio principale
4 Se l’immagine appare sfocata attraverso il cannocchiale cercatore, ruotarne l’oculare per ottenere una visione nitida
Nota: Gli oggetti visualizzati attraverso un cannocchiale cercatore appaiono sia capovolti che invertiti, e questo è normale
Fig. 12
Staffa del
cannocchiale
cercatore
cannocchiale cercatore
Oculare
Viti di regolazione
Dadi zigrinati
Lente
dell’obiettiv

10 I ITALIANO
NOZIONI BASILARI SUL TELESCOPIO
MESSA A FUOCO
Per mettere a fuoco il Travel Scope basta girare la manopola di messa a fuoco situata sul retro del telescopio (vedere la Figura 1)
Girando la manopola in senso antiorario si mette a fuoco un oggetto più lontano di quello che si sta attualmente osservando
Girando la manopola in senso orario si mette a fuoco un oggetto più vicino di quello che si sta attualmente osservando
Nota: Prima di eseguire le osservazioni, togliere il cappuccio della lente anteriore del tubo ottico del Travel Scope
Nota: Se si portano lenti correttive (ovvero gli occhiali da vista), si consiglia di toglierli quando si osserva con un oculare collegato
al telescopio Se si soffre di astigmatismo, le lenti correttive dovrebbero essere indossate sempre
Lunghezza focale del telescopio (mm)
Ingrandimento =
________________________________
Lunghezza focale dell’oculare (mm)
INSTALLAZIONE E USO DELLA LENTE DI BARLOW (SOLO PER IL TRAVEL SCOPE 50)
Supponiamo per esempio che si stia usando l’oculare da 20 mm in dotazione al telescopio da viaggio Travel Scope 70 Per
determinare l’ingrandimento, basta dividere la lunghezza focale del telescopio (il Travel Scope in questo esempio ha una
lunghezza focale di 400 mm) per la lunghezza focale dell’oculare, ovvero 20 mm Dividendo 400 per 20 si ottiene come
risultato un ingrandimento di 20x
Sebbene la potenza sia variabile, ogni telescopio che osserva il normale cielo ha un limite al più alto ingrandimento utile
La regola generale è che la potenza 60 può essere usata per ogni pollice di apertura Per esempio, il Travel Scope 70 ha
un diametro di 71,1 mm (2,8 pollici) Moltiplicando 2,8 per 60 si ottiene un ingrandimento utile massimo pari 168 Sebbene
questo sia l’ingrandimento utile massimo, la maggior parte delle osservazioni sarà eseguita a potenze basse, che generano
immagini più luminose e nitide
Una nota sull’uso delle alte potenze– Le potenze superiori vengono usate principalmente per le osservazioni lunari e a
volte planetarie, dove si può ingrandire molto l’immagine, ma occorre ricordare che il contrasto e la luminosità saranno molto
bassi a causa dell’alto ingrandimento Quando si usa l’oculare da 8 mm con la lente di Barlow da 3x con il Travel Scope 50
si ottiene una potenza estremamente alta che può essere usata in rare occasioni – si ottiene la potenza ma l’immagine sarà
scura, con un basso contrasto, perché è stata ingrandita il più possibile Per ottenere le immagini più luminose con i più alti
livelli di contrasto, usare le potenze inferiori
Si possono acquistare oculari opzionali, per avere una gamma di potenze disponibili per l’osservazione Per vedere che cosa
è disponibile, visitare il sito Web di Celestron
l telescopio è dotato anche di una lente di Barlow da
3x che triplica la potenza di ingrandimento di ciascun
oculare Tuttavia, le immagini molto ingrandite vanno
usate solo in condizioni ideali (vedere la sezione
“Calcolo dell’ingrandimento” di questo manuale)
Per usare la lente di Barlow, rimuovere il diagonale
e inserire la lente di Barlow direttamente nel tubo
del focalizzatore Per eseguire la visualizzazione si
inserisce quindi un oculare nella lente di Barlow
Nota: Per facilitare la messa a fuoco, si consiglia di
iniziare usando un oculare a bassa potenza
CALCOLO DELL’INGRANDIMENTO
Si può modificare la potenza del telescopio cambiando l’oculare Per determinare la potenza di ingrandimento del
telescopio, basta dividere la lunghezza focale del telescopio per la lunghezza focale dell’oculare usato La formula
dell’equazione è la seguente:
Lente di Barlow
da 3x
Fig. 13

ITALIANO I 11
DETERMINAZIONE DEL CAMPO VISIVO
La determinazione del campo visivo è importante se si vuole avere un’idea delle dimensioni angolari dell’oggetto che si
sta osservando Per calcolare il campo visivo effettivo, dividere il campo apparente dell’oculare (fornito dal fabbricante
dell’oculare) per l’ingrandimento La formula dell’equazione è la seguente:
Campo apparente dell’oculare
Campo reale =
________________________________
Ingrandimento
Come si può vedere, prima di determinare il campo visivo occorre calcolare l’ingrandimento Usando l’esempio indicato nella
sezione precedente, possiamo determinare il campo visivo usando lo stesso oculare da 20 mm in dotazione standard con
il Travel Scope 70 L’oculare da 20 mm ha un campo visivo apparente di 50° Dividere 50° per l’ingrandimento, e si ottiene
una potenza 20 Questa potenza determina un campo effettivo (reale) di 2,5°
Per trasformare i gradi in piedi a 914 metri (1 000 iarde), cosa più utile per l’osservazione terrestre, moltiplicare per 52,5
Moltiplicare il campo angolare di 2,5° per 52,5 Il risultato è una larghezza di campo visivo di 39,9 metri
(131 piedi) ad una distanza di 914 m (1000 iarde)
SUGGERIMENTI GENERALI PER L’OSSERVAZIONE
Quando si usa qualsiasi strumento ottico, ci sono alcune cose da ricordare per ottenere la migliore immagine possibile
• Non guardare mai attraverso il vetro della finestra Il vetro delle normali finestre domestiche è otticamente imperfetto, e
quindi può variare in spessore da una parte all’altra della stessa finestra Questa mancanza di omogeneità influisce sulla
capacità di focalizzazione del telescopio Nella maggior parte dei casi non si potrà ottenere un’immagine davvero nitida, e
in altri casi si potrebbe addirittura ottenere un’immagine doppia
• Non guardare mai attraverso o sopra oggetti che producono ondate di calore Tali oggetti includono parcheggi in asfalto
d’estate o tetti di edifici
• Cieli velati, nebbia e foschia possono anch’essi rendere difficile la focalizzazione quando si eseguono osservazioni terrestri
La quantità di dettagli visibili in queste condizioni è decisamente ridotta
Nota: Il telescopio è stato concepito per l’osservazione terrestre Si è già descritto come usarlo a questo scopo, e tale uso
è piuttosto semplice e diretto Il telescopio può anche essere usato per osservazioni astronomiche dilettantistiche:
tale uso verrà descritto nelle prossime sezioni
NOZIONI DI BASE DI ASTRONOMIA
Fino a questo punto, il manuale ha descritto l’assemblaggio e il funzionamento di base del telescopio Tuttavia, per comprendere
in modo più approfondito il dispositivo, occorre acquisire alcune nozioni sul cielo notturno Questa sezione descrive
l’osservazione astronomica in generale e include informazioni sul cielo notturno
IL SISTEMA DI COORDINATE CELESTI
Per riuscire a trovare gli oggetti nel cielo, gli astronomi usano un sistema di coordinate celesti simile al nostro sistema di coordinate
geografiche sulla Terra Il sistema di coordinate celesti presenta poli, linee di longitudine e latitudine ed un equatore Per la
maggior parte, queste coordinate restano fisse rispetto alle stelle di sfondo

12 I ITALIANO
L’equatore celeste passa attorno alla Terra per 360 gradi e separa l’emisfero celeste settentrionale da quello meridionale
Come l’equatore della Terra, corrisponde a zero gradi Sulla Terra questa sarebbe la latitudine Tuttavia, nel cielo ci si riferisce
alla latitudine come alla declinazione, abbreviata come DEC Le linee di declinazione sono indicate in base alla loro distanza
angolare sopra e sotto l’equatore celeste Le linee vengono suddivise in gradi, minuti di arco e secondi di arco Le letture di
declinazione a sud dell’equatore riportano il segno meno (-) davanti alla coordinata, mentre quelle a nord dell’equatore celeste
non hanno alcuna designazione davanti ad esse, oppure presentano un segno più (+)
L’equivalente celeste della longitudine si chiama Ascensione Retta, abbreviata come A R Come le linee di longitudine sulla
Terra, le linee dell’Ascensione Retta vanno da un polo all’altro e sono distanziate uniformemente di 15 gradi Sebbene le linee
di longitudine siano separate da una distanza angolare, sono anche una misura di tempo Ciascuna linea di longitudine si trova
ad un’ora di distanza dalla linea successiva Poiché la Terra compie un’intera rivoluzione ogni 24 ore, ci sono 24 linee in tutto
Di conseguenza, le coordinate di R A sono contrassegnate in unità di tempo Inizia da un punto arbitrario nella costellazione
dei Pesci, designato come 0 ore, 0 minuti e 0 secondi Tutti gli altri punti sono designati in base al ritardo temporale rispetto a
questa coordinata quando passa su di essi spostandosi verso ovest
MOVIMENTO DELLE STELLE
Il movimento quotidiano del Sole attraverso il cielo è noto persino all’osservatore più distratto Questo apparente percorso non è
dovuto al movimento del Sole, come credevano i primi astronomi, bensì è il risultato della rotazione della Terra La rotazione della
Terra causa anche un percorso nelle stelle, facendo descrivere loro un grande cerchio mentre la Terra completa una rotazione
Le dimensioni del percorso circolare seguito da una stella dipendono dalla sua posizione nel cielo Le stelle vicine all’equatore
celeste descrivono i cerchi più grandi, sorgendo a est e tramontando a ovest Man mano che ci si sposta verso il polo nord celeste,
il punto attorno al quale le stelle dell’emisfero settentrionale sembrano ruotare, questi cerchi diventano più piccoli Le stelle che
si trovano alle latitudini celesti intermedie sorgono a nord-est e tramontano a nord-ovest Le stelle che si trovano alle alte latitudini
celesti sono sempre al di sopra dell’orizzonte, e sono definite circumpolari perché non sorgono né tramontano mai Non è
possibile vedere le stelle compiere un cerchio completo, perché la luce del Sole durante il giorno impedisce di vedere la luce delle
stelle Tuttavia, parte di questo movimento circolare delle stelle in questa regione del cielo può essere osservata approntando
una fotocamera su un treppiedi ed aprendo l’otturatore per un paio d’ore L’esposizione cronometrata rivelerà semicerchi centrati
attorno al polo (Questa descrizione dei movimenti stellari è applicabile anche all’emisfero meridionale, con la differenza che tutte
le stelle a sud dell’equatore celeste si muovono attorno al polo sud celeste)
Stelle viste vicino al polo nord celeste Stelle viste vicino all’equatore celeste Stelle viste guardando nella direzione
opposta al polo nord celeste
Fig. 15
Tutte le stelle sembrano ruotare attorno ai poli celesti. Tuttavia, l’aspetto di questo movimento varia a seconda di dove si guarda nel cielo. Vicino al polo
nord celeste le stelle descrivono cerchi riconoscibili centrati attorno al polo (1). Le stelle vicino all’equatore celeste seguono anch’esse percorsi circolari
attorno al polo. Il percorso completo, tuttavia, è interrotto dall’orizzonte. Queste stelle sembrano sorgere ad est e tramontare ad ovest (2). Guardando
verso il polo opposto, le stelle seguono una curva o tracciano un arco nella direzione opposta, descrivendo un cerchio attorno al polo opposto (3).
Fig. 14
La sfera celeste vista
dall’esterno, indicante
A.R. e DEC.

ITALIANO I 13
OSSERVAZIONI CELESTI
Con il telescopio approntato, si è pronti per le osservazioni Questa sezione offre suggerimenti per l’osservazione del sistema
solare e degli oggetti del cielo profondo, oltre a delineare condizioni di osservazione generali che avranno un impatto sui
risultati delle osservazioni
OSSERVAZIONE DELLA LUNA
È spesso una grande tentazione osservare la Luna quando è piena In questa fase lunare, la faccia che vediamo è completamente
illuminata, e la sua luce può essere eccessiva Inoltre, si può vedere un contrasto minimo o addirittura nullo
Uno dei momenti migliori per osservare la Luna è durante le sue fasi parziali
(quando si trova in prossimità del suo primo o del suo terzo quarto) Lunghe
ombre rivelano una quantità eccezionale di dettagli sulla superficie lunare
Ad una bassa potenza, si potrà vedere in una sola volta la maggior parte del
disco lunare Si può passare ad oculari opzionali per ottenere una potenza
(ingrandimento) maggiore in modo da focalizzare un’area più piccola
Suggerimenti per l’osservazione lunare
Per aumentare il contrasto e far risaltare i dettagli sulla superficie lunare,
usare i filtri opzionali Un filtro giallo funziona bene per migliorare il
contrasto, mentre un filtro polarizzatore o a densità neutra riduce il riflesso
e la luminosità generali della superficie
OSSERVAZIONE DEI PIANETI
Altri oggetti affascinanti da osservare includono i cinque pianeti visibili ad occhio nudo Si può vedere Venere mentre passa
attraverso le sue fasi simili a quelle della Luna Marte può rivelare una miriade di dettagli della superficie ed una, se non entrambe,
le sue calotte polari Si potrebbe essere in grado di vedere le cinture di nubi
di Giove ed il suo grande punto rosso (se è visibile nel momento in cui si
esegue l’osservazione) Inoltre, si potranno vedere anche le lune di Giove
mentre orbitano attorno al pianeta gigante Saturno, con i suoi bellissimi
anelli, è visibile ad una potenza di ingrandimento moderata
Suggerimenti per l’osservazione dei pianeti
• Tenere presente che le condizioni atmosferiche sono di solito il fattore
che limita la quantità di dettagli visibili sui pianeti Si consiglia quindi
di evitare di osservare i pianeti quando si trovano bassi sull’orizzonte o
quando si trovano direttamente al di sopra di una superficie che irradia
calore, come il tetto di un palazzo o un camino Consultare la sezione
“Condizioni di osservazione” più avanti in questo capitolo
• Per aumentare il contrasto e far risaltare i dettagli sulla superficie dei
pianeti, cercare di usare i filtri per oculare Celestron

14 I ITALIANO
OSSERVAZIONE DI OGGETTI DEL CIELO PROFONDO
Gli oggetti del cielo profondo sono semplicemente quegli oggetti che si trovano oltre i confini del nostro sistema solare
Includono ammassi di stelle, nebulose planetarie, nebulose diffuse, stelle doppie e altre galassie al di fuori della nostra Via
Lattea La maggior parte degli oggetti del cielo profondo hanno una grande dimensione angolare Di conseguenza, per poterli
vedere occorre solo una potenza da bassa a moderata Visivamente, sono troppo fievoli per rivelare qualsiasi colore visibile
nelle fotografie a lunga esposizione Appaiono invece in bianco e nero E, a causa della bassa luminosità della loro superficie,
vanno osservati da una località in cui il cielo è molto scuro L’inquinamento luminoso attorno alle grandi aree urbane offusca la
maggior parte delle nebulose rendendole difficili, se non impossibili, da osservare Filtri di riduzione dell’inquinamento luminoso
consentono di ridurre la luminosità di fondo del cielo aumentando così il contrasto
Star Hopping (Saltare da una stella all’altra)
Un comodo modo per trovare oggetti del cielo profondo si chiama “star hopping”, che significa letteralmente “saltare da una stella
all’altra” Lo “star hopping” viene eseguito quando l’utente impiega stelle luminose come guida ad un oggetto Per riuscire nello
“star hopping”, è utile conoscere il campo visivo del proprio telescopio Se si sta usando l’oculare standard da 20 mm con il Travel
Scope 70, il campo visivo è all’incirca di 2,5º Se si conosce un oggetto che si trova ad una distanza di 3º dalla propria attuale
ubicazione, basta spostarsi di un po’ più di una volta il campo visivo Se si usa un altro oculare, occorre consultare la sezione che
spiega come determinare il campo visivo Sotto sono riportate le istruzioni per individuare due oggetti molto richiesti
La galassia Andromeda (Figura 16), nota anche come M31, è un bersaglio facile Per trovare la M31, effettuare le seguenti operazioni:
1 Individuare la costellazione di Pegaso, un grande quadrato visibile in autunno (nel cielo orientale, spostandosi verso il
punto sopra di sé) e nei mesi invernali (sopra di sé, spostandosi verso ovest)
2 Iniziare dalla stella nell’angolo nord-orientale—Alfa (α ) Andromedae
3 Spostarsi verso nord-est di circa 7° Qui si trovano due stelle di pari lucentezza—Delta (δ) e Pi (π) Andromeda—a circa 3°
di distanza l’una dall’altra
4 Continuare nella stessa direzione di altri 8° Qui si trovano due stelle —Beta (β) e Mu (μ) Andromedae —anch’esse ad
una distanza l’una dall’altra di circa 3°
5 Spostarsi di 3° verso nord-est—la stessa distanza presente fra le due stelle—fino ad arrivare alla galassia di Andromeda
Lo “star hopping” fino alla galassia di Andromeda (M31) è semplicissimo, perché tutte le stelle necessarie per farlo sono visibili
ad occhio nudo
Fig. 16
Galassia Andromeda

ITALIANO I 15
Si richiederà un po’ di esercizio per acquistare familiarità con il metodo dello “star hopping”, e gli oggetti che non hanno nelle loro
vicinanze delle stelle visibili ad occhio nudo saranno difficili da trovare Uno di questi oggetti è denominato M57 (Figura 17), la
famosa “Ring Nebula” (nebulosa anello) Ecco come trovarla
1 Individuare la costellazione della Lira, un piccolo parallelogramma visibile in estate e nei mesi autunnali La Lira è facile da
individuare perché contiene la stella luminosa Vega
2 Iniziare dalla stella Vega—Alfa (α ) Lyrae—e spostarsi di alcuni gradi verso sud-est per trovare il parallelogramma Le quattro
stelle che compongono questa forma geometrica sono tutte di luminosità simile, e questo le rende facili da individuare
3 Individuare, fra le stelle che compongono il parallelogramma, quelle più a sud: (β) e Gamma (γ ) Lyrae
4 Puntare su un punto a circa metà strada fra queste due stelle
5 Spostarsi di circa ½° verso (β) Lyrae, restando su una traiettoria lineare che collega le due stelle
6 Guardare attraverso il telescopio: la Ring Nebula dovrebbe trovarsi nel proprio campo visivo Le dimensioni angolari della
Ring Nebula sono piuttosto piccole e difficili da vedere
7 Poiché la Ring Nebula è piuttosto tenue, potrebbe essere necessario l’uso della “visione distolta” per vederla Quella
della “visione distolta” è una tecnica che consiste nel guardare in un punto vicino all’oggetto che si sta osservando
Così, se si sta osservando la Ring Nebula, occorre centrarla nel proprio campo visivo e poi guardare leggermente di
lato Così facendo la luce proveniente dall’oggetto visualizzato cade sui bastoncelli sensibili al bianco e nero degli occhi,
invece che sui coni sensibili al colore (Si ricordi che quando si osservano oggetti tenui è importante cercare di compiere
l’osservazione da un luogo buio, lontano dalle luci della strada e della città L’occhio medio richiede circa 20 minuti per
adattarsi completamente all’oscurità Quindi occorre usare sempre una torcia con filtro rosso per preservare la visione
notturna adattata all’oscurità)
Questi due esempi dovrebbero dare un’idea di come “saltare da una stella all’altra” per raggiungere gli oggetti del cielo
profondo Per usare questo metodo con altri oggetti, consultare un atlante stellare e poi “saltare” fino all’oggetto scelto usando
le stelle visibili ad occhio nudo
Fig. 17
La Ring Nebula

16 I ITALIANO
CONDIZIONI DI VISIBILITÀ
Le condizioni di visualizzazione hanno un impatto su ciò che si può vedere attraverso il telescopio durante una sessione
di osservazione Tali condizioni includono limpidezza, illuminazione del cielo e visibilità La comprensione delle condizioni di
visualizzazione e dell’effetto che hanno sull’osservazione aiuterà l’utente a sfruttare al meglio il proprio telescopio
Limpidezza
La limpidezza è la trasparenza dell’atmosfera, su cui hanno un impatto le nuvole, l’umidità e le altre particelle sospese nell’aria Le
spesse nuvole cumuliformi sono completamente opache, mentre i cirri possono essere sottili e permettere il passaggio della
luce proveniente dalle stelle più luminose I cieli velati assorbono più luce di quelli limpidi, rendendo più tenui gli oggetti più
difficili da vedere e riducendo il contrasto degli oggetti più luminosi Anche gli aerosol lanciati nell’atmosfera superiore dalle
eruzioni vulcaniche possono avere un effetto sulla limpidezza Le condizioni ideali sono presenti quando il cielo notturno è scuro
come l’inchiostro
Illuminazione del cielo
La generale luminosità del cielo causata dalla Luna, le aurore, il riverbero notturno e l’inquinamento luminoso influiscono moltissimo
sulla limpidezza Sebbene non costituiscano un problema per i pianeti e le stelle più brillanti, i cieli luminosi riducono il contrasto
delle nebulose estese rendendole difficili, se non addirittura impossibili, da vedere Per ottimizzare la visibilità, si consiglia di limitare
le osservazioni del cielo profondo alle notti senza Luna, lontano dai cieli inquinati dalla luce che si trovano attorno alle principali
aree urbane I filtri LPR migliorano le osservazioni del cielo profondo eseguite in aree con inquinamento luminoso, bloccando la
luce indesiderata e trasmettendo al tempo stesso la luce proveniente da determinati oggetti del cielo profondo Si possono d’altra
parte osservare pianeti e stelle anche da aree con inquinamento luminoso o in presenza della Luna
Visibilità
Le condizioni di visibilità si riferiscono alla stabilità dell’atmosfera, e hanno un impatto diretto sulla quantità di piccoli dettagli
visibili negli oggetti estesi L’aria nella nostra atmosfera agisce come una lente, che curva e deforma i raggi di luce in arrivo
La curvatura dipende dalla densità dell’aria Strati caratterizzati da varie temperature hanno diverse densità e, di conseguenza,
la luce viene curvata in modo diverso I raggi di luce provenienti dallo stesso oggetto arrivano leggermente spostati, creando
un’immagine imperfetta o indistinta Queste perturbazioni atmosferiche variano da momento a momento e da luogo a luogo
La dimensione delle particelle aeree rispetto all’apertura del dispositivo di osservazione determina la qualità della “visibilità” In
buone condizioni di visibilità, piccoli dettagli sono visibili sui pianeti più brillanti come Giove e Marte, e le stelle sono immagini
di punti nitidi In condizioni di scarsa visibilità, le immagini sono indistinte e le stelle appaiono come chiazze
Le condizioni qui descritte si riferiscono sia alle osservazioni visive che a quelle fotografiche
Fig. 18
Le condizioni di visibilità influenzano direttamente la qualità dell’immagine. Queste figure rappresentano
una fonte puntiforme (ovvero una stella) in condizioni di visibilità da scarse (sinistra) a eccellenti (destra).
La maggior parte delle volte, le condizioni di visibilità producono immagini comprese fra questi due estremi.

ITALIANO I 17
MANUTENZIONE DEL TELESCOPIO
Sebbene il telescopio richieda poca manutenzione, sarà bene ricordare alcune cose per assicurare le prestazioni ottimali
del dispositivo
CURA E PULIZIA DELL’OTTICA
Occasionalmente, potrebbero accumularsi sulla lente dell’obiettivo polvere e/o umidità Va prestata un’attenzione particolare
quando si pulisce qualsiasi strumento, per non danneggiarne l’ottica
Se si è accumulata polvere sull’ottica, rimuoverla con una spazzolina (di peli di cammello) o con una lattina di aria pressurizzata
Spruzzare l’aria in posizione angolata rispetto alla superficie del vetro, per un periodo compreso fra due e quattro secondi
Usare quindi una soluzione detergente per componenti ottici ed una salvietta di carta bianca per eliminare eventuali residui
restanti Applicare la soluzione alla salvietta e poi usare la salvietta di carta per pulire l’ottica I passaggi vanno applicati
con una leggera pressione e devono andare dal centro della lente (o dello specchio) verso l’esterno NON strofinare con
movimenti circolari!
Si può usare un detergente per lenti disponibile in commercio o si può preparare la propria miscela Una buona soluzione
detergente è composta da alcol isopropilico miscelato con acqua distillata Le proporzioni della soluzione dovrebbero essere
per il 60% alcol isopropilico e per il 40% acqua distillata Oppure si può usare detergente liquido per stoviglie diluito con
acqua (un paio di gocce di detergente in 1 litro d’acqua)
Occasionalmente, si potrebbe riscontrare un accumulo di rugiada sull’ottica del telescopio durante una sessione di
osservazione Se si vuole continuare l’osservazione, la rugiada va rimossa, con un asciugacapelli (all’impostazione di potenza
minima) o puntando il telescopio verso il suolo fino a quando la rugiada non evapora
Se si condensa umidità all’interno dell’ottica, rimuovere gli accessori dal telescopio Disporre quindi il telescopio in un ambiente
privo di polvere e puntarlo verso il basso Così facendo si eliminerà l’umidità dal tubo del telescopio
Per ridurre al minimo l’esigenza di pulire il telescopio, rimettere al loro posto tutti i coperchi delle lenti non appena si finisce
di usare il dispositivo Poiché le celle NON sono sigillate, i coperchi vanno disposti sopra le aperture quando non si usa il
telescopio Così facendo si impedisce agli agenti contaminanti di penetrare nel tubo ottico
La pulizia e le regolazioni interne vanno eseguite solo dalla divisione Celestron addetta alle riparazioni Se il telescopio necessita
di pulizia interna, si prega di chiamare il produttore per ottenere un numero di autorizzazione alla restituzione ed una stima del
prezzo richiesto per la pulizia

18 I ITALIANO
DATI
TECNICI
Modello n. 21035
Travel Scope 70
Modello n. 21038
Travel Scope 50
Design ottico Telescopio rifrattore Telescopio rifrattore
Apertura 70 mm (2,8 pollici) 50 mm (2,0 pollici)
Lunghezza focale 400 mm (25 pollici) 360 mm
Rapporto focale f/5,7 f/7,2
Rivestimenti ottici Completamente rivestiti rivestiti
Cannocchiale cercatore 5x24 2x20
Diagonale
Diagonale raddrizzatore d’immagine -
45° 32 mm (1,25 pollici)
Diagonale raddrizzatore d’immagine da
24 a 31 mm (0,96 -1,25 pollici) - 45°
Oculari 20 mm - 1,25 pollici (20x) 20 mm - 1,25 pollici (18x)
10 mm - 1,25 pollici (40x) 8 mm - 1,25 pollici (45x)
Lente di Barlow – 3x 1,25 pollici N/A Sì (54x & 135x)
Campo visivo apparente 20 mm a 50° 20 mm a 32°
10 mm a 50° 8 mm a 30°
Campo visivo angolare 20 mm a 2,5° 20 mm a 1,6°
10 mm a 1,3° 8 mm a 0,7°
Campo visivo lineare --
piedi/1000 iarde 20 mm a 131/44 20 mm a 84/28
m/1000 metri 10 mm a 67/22 8 mm a 37/13
Messa a fuoco minima con oculare da 20 mm 5,8 m (19 piedi) 4,5 m (15 piedi)
Montatura Altazimutale (treppiedi fotografico) Altazimutale (treppiedi fotografico)
Manopola di bloccaggio dell’altezza Sì Sì
Manopola di bloccaggio altazimutale No No
Scarica del Software di Astronomia Sì Sì
Ingrandimento utile massimo 168x 120x
Magnitudine stellare limite 11,7 11,1
Risoluzione -- Raleigh (secondi d’arco) 1,98 2,66
Risoluzione – Limite di Dawes “ “ 1,66 2,28
Potere di raccolta di luce 100x 51x
Lunghezza del tubo ottico 43 cm (17 pollici) 30 cm (12 pollici)
Peso del telescopio ,68 kg (1,5 libbre) ,45 kg (1,0 libbre)
Nota: Le specifiche tecniche sono soggette a cambiamenti senza obbligo di notifica

ITALIANO I 19
NOTE

GARANZIA LIMITATA DI DUE ANNI CELESTRON
A Celestron garantisce che il telescopio è privo di difetti nei materiali e nella fabbricazione per due anni Celestron riparerà o sostituirà tale
prodotto o parte dello stesso che, dopo una verifica da parte di Celestron, risulti essere difettoso nei materiali o nella fabbricazione Come
condizione dell’obbligo di Celestron di riparare o sostituire detto prodotto, il prodotto deve essere restituito a Celestron assieme a una
prova d’acquisto che sia soddisfacente per Celestron
B Prima dell'invio del prodotto per la restituzione è necessario ottenere da Celestron un codice di autorizzazione alla restituzione Envíe su
solicitud al centro de soporte técnico en línea de Celestron en https://www celestron com/pages/technical-support para recibir el número
que se mostrará en el exterior de su contenedor de envío
Tutte le restituzioni devono essere accompagnate da una dichiarazione scritta indicante il nome, l’indirizzo e un numero di telefono del
proprietario, assieme a una breve descrizione del difetto reclamato Le parti del prodotto per cui si effettua la sostituzione diventano proprietà
di Celestron
Il cliente è responsabile di tutti i costi di trasporto e assicurazione, da e verso la fabbrica di Celestron, che devono essere pagati in anticipo
Celestron si impegna a riparare o sostituire ogni telescopio coperto da garanzia entro 30 giorni dalla ricezione In caso la riparazione o la
sostituzione richieda più di trenta giorni, Celestron notificherà il cliente di conseguenza Celestron si riserva il diritto di sostituire qualsiasi
prodotto di cui sia stata interrotta la produzione con un prodotto nuovo di valore e funzione simile
La presente garanzia sarà annullata e non sarà più in vigore o efficace nel caso in cui un prodotto coperto da garanzia sia stato modificato
nel design o nelle funzioni, o si sospetti l’abuso, l’uso improprio, cattiva gestione o riparazioni non autorizzate Inoltre, il malfunzionamento o il
deterioramento del prodotto dovuti alla normale usura del prodotto non sono coperti dalla garanzia
CELESTRON DECLINA QUALSIASI GARANZIA, ESPRESSA O IMPLICITA, SIA DI COMMERCIABILITÀ SIA DI ADEGUATEZZA PER UN DETERMINATO SCOPO, ECCETTO NEI CASI ESPRESSAMENTE QUI INDICATI. IL
SOLO OBBLIGO DI CELESTRON RELATIVO A QUESTA GARANZIA LIMITATA È QUELLO DI RIPARARE O SOSTITUIRE IL PRODOTTO COPERTO DALLA GARANZIA SECONDO I TERMINI QUI INDICATI. CELESTRON
DECLINA QUALSIASI GARANZIA PER PERDITE DI PROFITTI O DANNI GENERALI, SPECIALI, INDIRETTI O CONSEGUENTI DERIVATI DALLA VIOLAZIONE DELLA GARANZIA, O DALL'USO O L'INCAPACITÀ DI UTILIZZO
DI QUALSIVOGLIA PRODOTTO CELESTRON. LE GARANZIE IMPLICITE E CHE NON POSSONO ESSERE DECLINATE SONO LIMITATE NELLA DURATA A UN TERMINE DI DUE ANNI DALLA DATA D'ACQUISTO.
Alcuni Stati non consentono l'esclusione o la limitazione di danni accidentali o conseguenti, o limitazioni sulla durata di una garanzia implicita,
per cui le limitazioni ed esclusioni sopra indicate potrebbero non essere applicabili
La presente garanzia dà all'utente specifici diritti legali, oltre ad altri diritti che possono variare da Stato a Stato
Celestron si riserva il diritto di modificare o sospendere la produzione, senza previa notifica, di qualsivoglia modello o stile di telescopio
Si surgen problemas de garantía o necesita asistencia al usar su producto, visite el centro de soporte técnico en línea de Celestron en
https://www celestron com/pages/technical-support
NOTA: La presente garanzia è valida per i clienti di Stati Uniti e Canada che hanno acquistato il proprio prodotto da un rivenditore Celestron autorizzato negli Stati Uniti o in Canada. La garanzia al di fuori di Stati
Uniti e Canada è valida esclusivamente per i clienti che hanno effettuato l’acquisto da un distributore internazionale Celestron o da un rivenditore autorizzato Celestron nello specifico Paese. Contattare tali
rivenditori per qualsiasi tipo di assistenza relativamente alla garanzia.

© 2021 Celestron • Tutti i diritti riservati
celestron com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA
08-21
ISTRUZIONI DI SICUREZZA
• Rischio di esplosione se la batteria viene sostituita con un tipo errato
• La batteria inclusa non è ricaricabile
• Si prega di utilizzare la batteria nel suo scopo originale per evitare di causare un cortocircuito della batteria Quando il
materiale conduttivo è collegato direttamente alla batteria, il positivo e il negativo provocano un cortocircuito
• Non utilizzare una batteria danneggiata
• Tenere la batteria in un luogo estremamente freddo o molto caldo può ridurre la durata della batteria
• Quando si sostituisce la batteria, fare riferimento al manuale di istruzioni e prestare attenzione alla direzione positiva e
negativa della batteria
• Non mettere la batteria nel fuoco Smaltire la batteria secondo le normative locali
IDENTIFICATIVO FCC: 2A2FG-X9
Questo dispositivo è conforme alla Parte 15 delle Norme FCC Il funzionamento è soggetto alle seguenti due condizioni:
(1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza
ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato
ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l’autorità dell’utente a
utilizzare l’apparecchiatura.
NOTA: questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di classe B, ai sensi della parte 15 delle norme FCC.
Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un’installazione residenziale.
Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata secondo le
istruzioni, può causare interferenze dannose alle comunicazioni radio Tuttavia, non vi è alcuna garanzia che non si verifichino
interferenze in una particolare installazione
Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere
determinate accendendo e spegnendo l’apparecchiatura, l’utente è incoraggiato a provare a correggere l’interferenza
adottando una o più delle seguenti misure:
• Riorientare o riposizionare l’antenna ricevente
• Aumentare la distanza tra l’apparecchiatura e il ricevitore
• Collegare l’apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza
Il design e le specifiche del prodotto sono soggetti a modifiche senza preavviso Questo prodotto è stato progettato e
destinato all’uso da parte di persone di età pari o superiore a 14 anni

MANUAL DE INSTRUCCIONES
Modelo Nº 21035 (70), Nº 21038 (50)
ESPAÑOL
(TELESCOPIO PARA VIAJES)


ESPAÑOL I 3
ÍNDICES
INTRODUCCIÓN 5
AVISO SOLAR 5
CONTENIDO DE LA CAJA 6
ENSAMBLAJE DEL TELESCOPIO 6
Cómo ensamblar el trípode 7
Conexión del tubo óptico del telescopio al trípode 8
Movimiento manual del Travel Scope 8
Instalación de la lente a 90º y el ocular 9
Instalación del telescopio buscador 9
Alineación del telescopio buscador 9
INFORMACIÓN BÁSICA SOBRE EL TELESCOPIO 10
Enfoque 10
Cálculo del aumento 10
Instalación y uso de la lente Barlow 10
Cómo se determina el campo visual 11
Consejos generales para las observaciones 11
INFORMACIÓN BÁSICA SOBRE ASTRONOMÍA 11
El sistema de coordenadas de los cuerpos celestes 11
Movimiento de las estrellas 12
OBSERVACIÓN DE CUERPOS CELESTES 13
Observación de la Luna 13
Observación de los planetas 13
Observación de cuerpos celestes en el cielo profundo 14
Condiciones para la observación 16
MANTENIMIENTO DEL TELESCOPIO 16
Cuidado y limpieza de las lentes ópticas 16
ESPECIFICACIONES TÉCNICAS 18
NOTAS 19
GARANTÍA LIMITADA POR DOS AÑOS DE CELESTRON 20

4 I ESPAÑOL

ESPAÑOL I 5
Le felicitamos por su compra del telescopio para viajes Travel Scope de Celestron El Travel Scope está hecho con
materiales de la mejor calidad para asegurar estabilidad y durabilidad Todo esto contribuye a que su telescopio le ofrezca
toda una vida de satisfacción con un mínimo de mantenimiento
El Travel Scope ha sido diseñado teniendo en cuenta las necesidades del cliente cuando viaja, lo que le convierte en un
telescopio excepcional El Travel Scope incluye un diseño compacto y portátil con un amplio rendimiento óptico Es ideal
para realizar observaciones terrestres junto con observaciones astronómicas muy casuales
El telescopio Travel Scope tiene una garantía limitada de dos años Para obtener más detalles al respecto, visite nuestro
Sitio Web www celestron com
Algunas de las características estándar del Travel Scope son:
• Elementos ópticos de vidrio recubierto para obtener imágenes claras y nítidas
• Lente a 90º de imagen directa para que las vistas estén correctamente orientadas
• Fácil funcionamiento, soporte altacimutal con indicador simple para objetos localizados
• El trípode fotográfico de tamaño máximo y de aluminio preensamblado ofrece una plataforma estable
• Ensamblaje fácil y rápido sin herramientas
• El telescopio y el trípode caben dentro de una mochila estándar para viajar con facilidad
Tómese el tiempo necesario para leer este manual antes de embarcarse en un viaje por el universo Es posible que le tome
algunas sesiones de observación antes de familiarizarse con su telescopio, por lo que le aconsejamos utilizar este manual
hasta que haya aprendido bien el funcionamiento del mismo El manual le ofrece información detallada respecto a cada paso
que debe tomar y sobre el material necesario de referencia; también le ofrece consejos que le pueden ayudar a tener una
experiencia mejor y más agradable en sus observaciones
Su telescopio está diseñado para brindarle años de entretenimiento y observaciones gratificantes Sin embargo, sería
conveniente informarse primero sobre el uso del mismo para proteger su equipo y a sí mismo
INTRODUCCIÓN
• No mire nunca directamente al sol con los ojos descubiertos o un telescopio a menos que tenga un filtro solar adecuado
Puede producir daños oculares permanentes e irreversibles
• No use nunca su telescopio para proyectar una imagen del Sol sobre ninguna superficie La acumulación interna de calor
puede dañar el telescopio y cualquier accesorio que tenga instalado
• No use nunca un filtro solar de ocular ni una cuña Herschel La acumulación interna de calor en el telescopio puede hacer
que los dispositivos se agrieten o rompan, permitiendo pasar la luz solar sin filtrar hasta el ojo
• No deje el telescopio sin supervisión, especialmente cuando estén presentes niños o adultos no familiarizados con los
procedimientos operativos correctos del telescopio
AVISO SOLAR

6 I ESPAÑOL
Recomendamos guardar la caja de su telescopio para poder usarla para guardarlo cuando no lo use Desembale
cuidadosamente la caja, algunas piezas son pequeñas Use la lista de piezas siguiente para comprobar que dispone de
todas las piezas y accesorios
LISTA DE PIEZAS
CONTENIDO DE LA CAJA
ENSAMBLAJE DEL TELESCOPIO
Esta sección presenta las instrucciones para ensamblar su telescopio
Travel Scope Cuando ensamble su telescopio por primera vez
deberá hacerlo en un lugar donde sea fácil identificar las diferentes
partes que contiene el mismo y donde pueda familiarizarse con el
procedimiento adecuado de ensamblaje antes de salir al aire libre
El Travel Scope 70 viene en una caja Las piezas que se
incluyen son: tubo óptico del telescopio, trípode, lente a 90º de
imagen directa, ocular de 20 mm, ocular de 10 mm, telescopio
buscador de 5 x 24 con soporte; todo incluido en la mochila
de viaje y una descarga de software de Astronomía de bono
El Travel Scope 50 viene en una caja Todos los elementos son
los mismos que los especificados anteriormente excepto que
tiene un telescopio buscador de 2 x 20 y un ocular de 8 mm (en
vez de 10 mm) Además, el Travel Scope 50 incluye una lente
Barlow 3x, es decir, de 31,8 mm
2
1
1. Objetivo
2. Tubo óptico del telescopio
3. Plataforma del cabezal del trípode
4. Botón de bloqueo acimutal
5. Botón de bloqueo de la columna central
6. Trípode
7. Telescopio buscador
8. Lente a 90º de imagen directa
9. Ocular
10. Rueda de enfoque
11. Mango de rotación – Movimiento de altitud
7
3
4
6
8
9
10
11
5
Fig. 2
Fig. 1 Travel Scope 70 (similar al Travel Scope 50)

ESPAÑOL I 7
CÓMO ENSAMBLAR EL TRÍPODE
1 El trípode viene ya ensamblado para que su montaje sea
más fácil
2 Poner el trípode derecho y tirar de las patas hasta que cada una
esté totalmente extendida (Figura 3)
3 Puede elevar las patas del trípode hasta la altura deseada En
el nivel más bajo, la altura es de 41cm (16 pulg ) y se extiende
hasta 125 cm (49 pulg )
4 Para elevar la altura del trípode, desbloquee las abrazaderas de
bloqueo de la pata del trípode en la parte inferior de cada pata del
trípode (Figura 4) abriendo la abrazadera de cada sección al tirar
hacia afuera Una vez que una abrazadera esté desbloqueada,
tire de la pata del trípode hacia afuera totalmente y después
cierre el bloqueo de la pata para asegurarla Continúe haciendo
esto para cada pata del trípode y cada sección para elevar la
altura hasta el nivel deseado Un trípode totalmente extendido se
parece a la imagen de la Figura 5 Con todas las patas elevadas
en todas las secciones, la altura será de aproximadamente
107 cm (42 pulg )
5 Si desea elevar más la altura del trípode debe utilizar el botón de
bloqueo de la columna central situada en la parte inferior izquierda
de la Figura 6 Gire el botón hacia la izquierda para aflojarlo A
continuación, tire hacia arriba del cabezal del trípode y la columna
central se moverá hacia arriba Continúe tirando hasta la altura
que desee y apriete el botón de bloqueo Cuando la columna
central esté elevada hasta el final de sus posibilidades, se habrá
alcanzado la máxima altura posible de 125 cm (49 pulg )
Fig. 3
Fig. 4
Fig. 5
Fig. 6

8 I ESPAÑOL
CONEXIÓN DEL TUBO ÓPTICO DEL TELESCOPIO AL TRÍPODE
El tubo óptico del telescopio se conecta al trípode utilizando el soporte del montaje de la parte inferior del tubo óptico y la
plataforma de montaje del trípode Antes de iniciar, asegúrese de que todos los botones del trípode estén bloqueados
1 Retire el papel de protección que cubre el tubo óptico
2 Afloje el botón derecho superior (Figura 7) girándole hacia la
izquierda Esto le permite inclinar hacia arriba la plataforma
del trípode 90º como se muestra en la Figura 8 Después
de inclinar hacia arriba la plataforma, apriete el botón para
asegurarla en su sitio
3 La figura 9 muestra la parte inferior del tubo óptico y la plataforma
del trípode y donde se conectarán entre sí
4 Bajo del centro de la plataforma del trípode verá (Figura 9) un
botón que contiene un tornillo de ¼ x 20 que sujetará bien la
plataforma al tubo óptico del telescopio
5 Puede poner el tornillo de ¼ x 20 dentro de cualquiera de
los orificios roscados del Travel Scope 70 (no importa el que
use) en el soporte del montaje del tubo óptico del telescopio,
mientras que el Travel Scope 50 tiene un solo orificio roscado
Sujete el tubo óptico con una mano mientras que atornilla
hacia la derecha el tornillo completamente con la otra Ahora el
ensamblaje se parecerá a la imagen de la Figura 10
6 Por último, afloje el botón de la plataforma del trípode, baje
la plataforma hasta el nivel que desee y apriete el botón
completamente
Fig. 7
Fig. 8
Fig. 9
Fig. 10
MOVIMIENTO MANUAL DEL TRAVEL SCOPE
El telescopio Travel Scope es fácil de mover hacia donde desee apuntarlo El movimiento hacia arriba y abajo (altitud) se
controla con el mango de rotación (Figura 1) del botón de control El movimiento de lado a lado (acimutal) está controlado por
el botón bloqueador azimutal (botón izquierdo superior en la Figura 7) Ambos botones se aflojan al girarlos hacia la izquierda
y se aprietan al girarlos hacia la derecha Cuando ambos botones están flojos, podrá encontrar más fácilmente los objetos
(con el telescopio buscador que se describe a continuación) y después bloquear los controles

ESPAÑOL I 9
INSTALACIÓN DE LA LENTE A 90º Y EL OCULAR
La lente a 90º es un prisma que desvía la luz en ángulo recto hacia la trayectoria de la luz del telescopio Esto le permite
observar en una posición que es más cómoda que si mira directamente La lente a 90º del Travel Scope es un modelo de
imagen directa que corrige la imagen con su lado derecho hacia arriba y la orienta correctamente de izquierda a derecha, lo
cual permite que su uso sea más fácil para las observaciones terrestres También, la lente a 90º puede rotarse a una posición
más favorable para usted Para instalar la lente a 90º y el ocular:
1 Los tornillos de mariposa de la parte posterior del tubo del
telescopio no deben sobresalir y adentrarse en la abertura
antes de la instalación; se debe retirar la tapa de la abertura de
la parte posterior del tubo del telescopio y también las tapas de
los tambores de la lente a 90º Inserte el pequeño tambor de la
lente a 90º hasta el final de la abertura posterior del tubo del
telescopio (Figura 11) A continuación apriete los dos tornillos
de mariposa
2 Ponga el extremo del tambor cromado de uno de los oculares
dentro de la lente a 90º y apriete el tornillo de mariposa Al
hacer esto, asegúrese de que el tornillo no sobresale dentro de
la lente a 90º antes de introducir el ocular
3 Los oculares pueden cambiarse a otras distancias focales
al invertirse el procedimiento que se describe en el párrafo
2 anterior
Fig. 11
INSTALACIÓN DEL TELESCOPIO BUSCADOR (SÓLO PARA EL TRAVEL SCOPE 70)
1 Localice el telescopio buscador (estará montado en el soporte
del telescopio buscador)
2 Quite las tuercas estriadas de los pilares roscados en el tubo
del telescopio (Figura 12)
3 Monte el soporte del telescopio buscador colocándolo encima
de los pilares que sobresalen del tubo óptico y a continuación,
enrosque y apriete las tuercas mientras lo sujeta
4 Fíjese que el telescopio buscador esté orientado de forma que
la lente de mayor diámetro se encuentre de cara hacia el frente
del tubo del telescopio
5 Saque la tapa de la lente de ambos extremos del telescopio
buscador
ALINEACIÓN DEL TELESCOPIO BUSCADOR
1 Ubique un objeto distante durante el día y céntrelo en el ocular de baja potencia (20 mm) del telescopio principal
2 Mire por el telescopio buscador (el extremo del ocular del telescopio buscador) y fíjese en la posición del mismo objeto
3 Sin mover el telescopio principal, gire los tornillos de mariposa de ajuste que se encuentran alrededor del soporte del
telescopio buscador hasta que el buscador quede centrado en el objeto elegido con el telescopio principal
4 Si la imagen a través del telescopio buscador está desenfocada, gire el ocular del telescopio buscador hasta obtener
una imagen clara
Nota: Los objetos que se visualizan a través del telescopio buscador se verán al revés de arriba abajo y de izquierda a
derecha, lo cual es normal
Fig. 12
Soporte del
Telescopio Buscador
Telescopio Buscador
Ocular
Tornillos
de Ajuste
Tuercas
Estriadas
Objetivo

10 I ESPAÑOL
INFORMACIÓN BÁSICA SOBRE EL TELESCOPIO
ENFOQUE
TSi desea enfocar su telescopio Travel Scope, simplemente gire la rueda de enfoque que se encuentra cerca de la parte posterior
del telescopio (vea la Figura 1) Cuando se gira la rueda hacia la izquierda, se puede enfocar un objeto que está más lejos que
el que está observando actualmente Cuando se gira la rueda hacia la derecha, se puede enfocar un objeto que está más cerca
que el que está observando actualmente
Nota: Retire la tapa de la lente delantera del tubo óptico del Travel Scope antes de intentar su observación
Nota: Si usted usa lentes graduadas (específicamente gafas), le recomendamos quitárselas cuando utilice el ocular acoplado al
telescopio Si tiene astigmatismo, le recomendamos que use sus lentes graduadas en todo momento
Distancia focal del telescopio (mm)
Aumento =
_______________________________
Distancia focal del ocular (mm)
INSTALACIÓN Y USO DE LA LENTE BARLOW (SÓLO PARA EL TRAVEL SCOPE 50)
Por ejemplo, digamos que está utilizando el ocular de 20 mm que se incluye con su telescopio Travel Scope 70 Si desea
calcular el aumento, simplemente divida la distancia focal de su telescopio (el Travel Scope de este ejemplo tiene una
distancia focal de 400 mm) por la del ocular de 20 mm El resultado de dividir 400 entre 20 es un aumento de 20x
Aunque la potencia es variable, cada telescopio en un firmamento de visibilidad normal tiene un límite del máximo aumento
útil La regla general es que una potencia de 60 se puede utilizar por cada pulgada de apertura Por ejemplo, en el Travel
Scope 70 es de 71,1 mm (2,8 pulg ) de diámetro Multiplicando 2,8 por 60 le da un máximo aumento útil de 168 en potencia
Aunque esto es el máximo aumento útil, la mayoría de sus observaciones se realizarán a potencias inferiores, lo que genera
imágenes más claras y nítidas
Nota sobre el uso de potencias mayores: Las potencias mayores se utilizan principalmente para realizar observaciones
lunares y, algunas veces, planetarias donde puede aumentar considerablemente la imagen, pero recuerde que el contraste y
el brillo serán muy bajos debido al gran aumento Al utilizar el ocular de 8 mm junto con la lente Barlow 3x con el Travel Scope
50 obtendrá potencias extremadamente altas y se puede utilizar en raras ocasiones; podrá conseguir la potencia pero la
imagen será oscura con bajo contraste debido a que el aumento será el máximo posible Para obtener imágenes nítidas con
los más altos niveles de contraste, utilice potencias menores
Puede comprar oculares opcionales para poder tener varias potencias con las que observar Visite el sitio Web de Celestron
para ver lo que hay disponible
Su telescopio también viene con una lente Barlow 3x
que triplica la potencia de aumento de cada ocular No
obstante, las imágenes de mayor aumento deberán
utilizarse sólo bajo las condiciones ideales (vea la
sección “Cálculo del aumento” en este manual) Para
utilizar la lente Barlow, saque la lente a 90° e inserte
la Barlow directamente dentro del tubo de enfoque A
continuación, introduzca un ocular en la lente Barlow
para realizar la visualización
Nota: Comience utilizando un ocular de baja potencia,
ya que será más fácil enfocar de este modo
CÁLCULO DEL AUMENTO
Puede cambiar la potencia de su telescopio simplemente cambiando el ocular Para determinar el aumento de su telescopio,
divida la distancia focal del telescopio por la del ocular utilizado La fórmula de esta ecuación es:
Lente de Barlow
de 3x
Fig. 13

ESPAÑOL I 11
CÓMO SE DETERMINA EL CAMPO VISUAL
La determinación del campo visual es importante si desea saber el tamaño angular del cuerpo celeste que está observando
Para calcular el campo visual actual, divida el campo aparente del ocular (provisto por el fabricante del mismo) por el
aumento La fórmula de esta ecuación es:
Campo aparente del ocular
Campo verdadero angular =
______________________________
Aumento
Como puede apreciar, antes de determinar el campo visual tiene que calcular el aumento Usando el ejemplo de la sección
anterior, podemos determinar el campo visual usando el mismo ocular de 20 mm que se proporciona de forma estándar con
el telescopio Travel Scope 70 El ocular de 20 mm tiene un campo visual aparente de 50° Divida los 50° por el aumento,
que es potencia 20 El resultado es un campo real de 2,5°
Para convertir grados a pies a 1 000 yardas (lo cual es más útil en observaciones terrestres), multiplique por 52,5
Multiplique el campo angular de 2,5º por 52,5 Esto produce un ancho de 39,9 m (131 pies) del campo lineal a una
distancia de mil yardas
CONSEJOS GENERALES PARA LAS OBSERVACIONES
Al utilizar cualquier instrumento óptico, hay algunas cosas que se deben recordar para conseguir la mejor imagen posible
• Nunca mire a través del cristal de ventanas El cristal que se utiliza en las ventanas de edificios es ópticamente imperfecto
y, como resultado de ello, puede variar en grosor en diferentes partes de una ventana Esta variación afectará el poder o
no enfocar su telescopio En la mayoría de los casos no podrá conseguir una imagen verdaderamente nítida y quizás vea
doble imagen
• Nunca mire a través de los objetos o por encima de los mismos si estos producen ondas de calor Esto incluye estacionamien-
tos descubiertos de asfalto en los días calurosos de verano o los tejados de edificios
• En los días nublados, con niebla o neblina puede también ser difícil ver objetos terrestres con el telescopio La visualización
detallada bajo estas circunstancias es extremadamente reducida
Nota: Su telescopio fue diseñado para las observaciones terrestres El saber cómo utilizarlo para este propósito es
muy simple y ya se ha descrito anteriormente Su telescopio también puede utilizarse para algunas observaciones
astronómicas que se describirán en la siguiente sección
INFORMACIÓN BÁSICA SOBRE ASTRONOMÍA
Hasta esta sección, su manual ha explicado el ensamblaje y el funcionamiento básico de su telescopio No obstante, para
entender mejor su telescopio, necesita saber más sobre el cielo nocturno Esta sección trata de la astronomía de observación
en general e incluye información sobre el firmamento nocturno
EL SISTEMA DE COORDENADAS DE LOS CUERPOS CELESTES
Los astrónomos usan un sistema de coordenadas para poder ubicar cuerpos celestes similares a nuestro sistema de coordenadas
geográficas en la Tierra El sistema de coordenadas celestes tiene polos, líneas de longitud y latitud y un ecuador En su gran
mayoría, éstas permanecen fijas con las estrellas como fondo

12 I ESPAÑOL
Al igual que con el ecuador del planeta Tierra, su lectura es de cero grados En la Tierra esto sería latitud Sin embargo, en
el cielo esto se conoce como declinación, o por su abreviatura, DEC Las líneas de declinación se conocen por su distancia
angular sobre o debajo del ecuador celeste Las líneas están subdivididas en grados, minutos de arco y segundos de arco
Las lecturas de declinación al sur del ecuador tienen el signo menos (-) delante de la coordenada y las que están al norte del
ecuador celeste están en blanco (p ej , no tienen designación) o están precedidas por el signo más (+)
El equivalente celeste a la longitud se conoce como Ascensión Recta, o por su abreviatura A R De la misma manera que las
líneas de longitud de la tierra, éstas van de un polo al otro, y están separadas uniformemente 15 grados entre sí Si bien las
líneas de longitud están separadas por una distancia angular, sirven también para medir el tiempo Cada línea de longitud está
a una hora de la siguiente Dado que la Tierra rota una vez cada 24 horas, hay 24 líneas en total Como resultado de esto, las
coordenadas de A R están marcadas en unidades de tiempo Comienzan con un punto arbitrario en la constelación de Piscis
designado como 0 horas, 0 minutos, 0 segundos El resto de los puntos están designados de acuerdo a la distancia (p ej ,
cuánto tiempo) a esta coordenada después de pasar por encima moviéndose hacia el oeste
MOVIMIENTO DE LAS ESTRELLAS
El movimiento diario del Sol en el cielo es familiar incluso para el observador más casual Esta trayectoria diaria no significa que
el Sol se mueva como pensaban los astrónomos del pasado, sino que es el resultado de la rotación de la Tierra Además, la
rotación de la Tierra hace que las estrellas hagan lo mismo, trazando un gran círculo a medida que la Tierra completa una rotación
La trayectoria circular que sigue una estrella depende de su posición en el cielo Las estrellas que están cerca del ecuador
celeste forman los mayores círculos, naciendo por el este y poniéndose por el oeste Estos círculos se reducen a medida que
nos movemos hacia el polo celeste, que es el punto alrededor del cual las estrellas del hemisferio norte aparentemente rotan
Las estrellas en las latitudes celestes medias nacen en el noreste y se ponen en el noroeste Las estrellas a grandes latitudes
celestes están siempre sobre el horizonte, y se las llama circumpolares, porque nunca nacen ni nunca se ponen Usted nunca va
a poder ver que las estrellas completen un círculo, porque la luz solar durante el día supera la luz de las estrellas Sin embargo, se
puede ver parte de este movimiento circular de las estrellas en esta región del firmamento colocando una cámara en un trípode y
abriendo el obturador por un par de horas El tiempo de exposición cronometrado mostrará semicírculos que giran alrededor del
polo (Esta descripción de movimientos estelares se aplica también al hemisferio sur, excepto que todas las estrellas al sur del
ecuador celeste se mueven alrededor del polo sur celeste)
Stars seen near the north celestial pole Estrellas que se ven cerca del ecuador celeste
Estrellas que se ven cuando se observa
en la dirección opuesta al polo norte celeste
Fig. 15
Todas las estrellas parecen rotar alrededor de los polos celestes. Sin embargo, la apariencia de este movimiento varía según al punto donde se mire en
el firmamento. Cerca del polo norte celeste las estrellas forman círculos reconocibles centrados en el polo (1). Las estrellas cerca del ecuador celeste
también siguen trayectorias circulares alrededor del polo. Pero el horizonte interrumpe la trayectoria completa. Éstas parecen salir en el este y ponerse
en el oeste (2). Al mirar hacia el polo opuesto, las estrellas se curvan en la dirección opuesta formando un círculo alrededor del polo opuesto (3).
Fig. 14
La esfera celeste vista desde el
exterior mostrando A.R. y DEC.

ESPAÑOL I 13
OBSERVACIÓN DE CUERPOS CELESTES
Ahora que su telescopio está preparado, ya puede utilizarlo para hacer observaciones Esta sección cubre las recomendaciones
que se ofrecen para realizar observaciones visuales del sistema solar y de objetos en el lejano firmamento junto con
circunstancias generales de observación que afectarán su posibilidad de observación
OBSERVING THE MOON
Con frecuencia es tentador mirar a la Luna llena Aquí vemos que la cara está totalmente iluminada y su resplandor puede ser
abrumador Además de eso, durante esta fase es difícil apreciar poco o nada de contraste
Uno de los mejores momentos para observar la Luna es durante sus fases
parciales, tales como el cuarto creciente o cuarto menguante Las sombras
largas revelan una gran cantidad de detalles de la superficie lunar A baja
potencia se verá casi todo el disco lunar de una vez Cambie a oculares
ópticos de mayor potencia (aumento) para enfocar en un área más pequeña
Sugerencias para observar la Luna
Para agregar contraste y poder observar más detalles en la superficie lunar,
utilice los filtros opcionales Un filtro amarillo funciona bien en la mejora
del contraste mientras que una densidad neutral o filtro de polarización
reducirá el brillo y el resplandor de la superficie
OBSERVACIÓN DE LOS PLANETAS
Otros cuerpos celestes fascinantes son los cinco planetas a simple vista Venus se puede ver a través de sus fases, que son
parecidas a las de la Luna Marte puede revelar una multitud de detalles sobre su superficie y uno, si no ambos, de sus casquetes
polares Podrá ver los cinturones nubosos de Júpiter y la gran Mancha Roja (si son visibles en ese momento) Además, va a
poder ver las lunas de Júpiter en sus órbitas alrededor del planeta gigante
Saturno, con sus extraordinarios anillos, es visible con potencia moderada
Consejos para las observaciones planetarias
• Recuerde que las condiciones atmosféricas son por lo general el factor
de limitación en la visibilidad detallada de los planetas Por ello, evite
hacer observaciones de los planetas cuando estos estén bajos en el
horizonte o cuando estén directamente encima de un emisor de calor,
tal como la superficie de un tejado o chimenea Vea las “Condiciones de
observación” que se presentan más adelante en esta sección
• Para agregar contraste y poder observar más detalles en la superficie de
los planetas, utilice los filtros oculares de Celestron

14 I ESPAÑOL
OBSERVACIÓN DE CUERPOS CELESTES EN EL CIELO PROFUNDO
Los cuerpos celestes del cielo profundo son simplemente aquellos que están fuera de los límites de nuestro sistema solar
Estos abarcan grupos estelares, nebulosas planetarias, nebulosas difusas, estrellas dobles y otras galaxias fuera de nuestra
propia Vía Láctea La mayoría de los cuerpos celestes del cielo profundo tienen un gran tamaño angular Por lo tanto, todo lo
que necesita para verlos es una potencia de baja a moderada Visualmente son muy poco perceptibles para revelar cualquiera
de los colores que se ven en las fotografías de larga exposición En cambio, aparecen en blanco y negro Dado su bajo brillo
de superficie, se los debe observar desde un lugar con “cielo oscuro” La contaminación lumínica en grandes zonas urbanas
reduce la visibilidad de la mayoría de las nebulosas, por lo que es difícil, si no imposible, observarlas Los filtros para reducir la
luz ambiental ayudan a reducir el brillo de fondo del cielo y por consiguiente aumenta el contraste
Salto de estrellas
Una forma conveniente de encontrar cuerpos celestes en el lejano firmamento es mediante el “salto de estrellas” El “salto de
estrellas” se lleva a cabo utilizando las estrellas para “guiarle” hacia un cuerpo celeste Para tener éxito con el “salto de estrellas”
tendrá que saber el campo visual que tiene su telescopio Si está utilizando el ocular estándar de 20 mm con el telescopio Travel
Scope 70, su campo visual es de 2,5º aproximadamente Si sabe que un objeto está a una distancia de 3º de su ubicación actual,
sólo necesita moverse un poco más que un campo visual Si está utilizando otro ocular, entonces consulte la sección referente a la
determinación del campo visual A continuación puede encontrar instrucciones sobre cómo ubicar dos de los objetos más populares
La Galaxia de Andrómeda (Figura 16), también conocida como Messier 31 ó M31, es fácil de encontrar Para encontrar M31:
1 Busque la constelación de Pegaso, un gran cuadrado visible en el otoño (al este del firmamento, moviéndose hacia el
punto de encima) y en los meses de invierno (por encima, moviéndose hacia el oeste)
2 Comience en la estrella de la esquina del noroeste: Alfa (α ) Andrómeda
3 Muévase hacia el noroeste unos 7º aproximadamente Ahí encontrará dos estrellas de igual brillo: Delta (δ) y Pi (π)
Andrómeda (unos 3º de distancia entre sí)
4 Continúe en la misma dirección otros 8º Ahí encontrará dos estrellas: Beta (β) y Mu (μ) Andrómeda (también unos 3º
entre sí)
5 Muévase 3º al noroeste (la misma distancia entre las dos estrellas) hacia la Galaxia de Andrómeda
El “salto de estrellas” hacia la Galaxia de Andrómeda (M31) es muy fácil, ya que a todas las estrellas que tiene que saltar son
visibles a simple vista
Fig. 16
Galaxia de Andrómeda

ESPAÑOL I 15
Tendrá que acostumbrase a utilizar el “salto de estrellas” y los cuerpos celestes que no tengan estrellas cerca visibles a simple
vista serán difíciles de encontrar Uno de esos cuerpos celestes es M57 (Figura 17), la famosa Nebulosa del Anillo Ésta se puede
encontrar de la siguiente forma:
1 Localice la constelación de Lira, un pequeño paralelogramo visible en los meses de verano y otoño Es fácil de encontrar
la constelación de Lira porque contiene la brillante estrella Vega
2 Comience en la estrella Vega (Alfa (α ) Lira) y muévase unos grados hacia el sureste hasta encontrar el paralelogramo
Las cuatro estrellas que forman esta figura geométrica son similares en luminosidad, por lo que son fáciles de ver
3 Busque las dos estrellas situadas en el extremo sur que forman el paralelogramo: Beta (β) y Gamma (γ ) Lira
4 Apunte hacia la mitad entre estas dos estrellas
5 Muévase medio grado hacia Beta (β) Lira, mientras permanece en una línea conectando las dos estrellas
6 Mire por el telescopio y la Nebulosa del Anillo estará en su campo de visión El tamaño angular de la Nebulosa del Anillo
es muy pequeño y difícil de ver
7 Dado que la Nebulosa del Anillo es apenas visible tendrá que utilizar la técnica de la “visión periférica o desviada” para
verla La “visión periférica” es la técnica de mirar indirectamente al objeto que está observando Es decir, si está mirando
a la Nebulosa del Anillo, céntrela en su campo visual y después mire hacia su lateral Esto causa que la luz del objeto que
se está mirando vaya a los bastoncillos de los ojos que son sensibles al negro y blanco en vez de a los conos que son
sensibles al color (Recuerde que cuando se observan objetos menos perceptibles es importante hacerlo desde un lugar
oscuro apartado de las luces de la ciudad o de la calle Los ojos normales tardan en adaptase totalmente a la oscuridad
aproximadamente 20 minutos Es por ello que debe utilizar siempre una linterna que filtre el rojo para preservar su visión
nocturna adaptada a la oscuridad)
Estos dos ejemplos le deberán dar una idea de cómo realizar el “salto de estrellas” para ir a los cuerpos celestes del firmamento
profundo Para utilizar este método en otros objetos, consulte un atlas de estrellas y comience su “salto de estrellas” para
localizar cuerpos celestes utilizando estrellas que se pueden ver a simple vista
Fig. 17
Nebulosa del Anillo

16 I ESPAÑOL
CONDICIONES PARA LA OBSERVACIÓN
Las condiciones de visualización afectan lo que puede ser visible con el telescopio durante una sesión de observaciones Las
condiciones incluyen transparencia, iluminación celeste y visión El entender las condiciones de visualización y el efecto que
tienen en las observaciones le ayudarán a obtener el máximo rendimiento de su telescopio
Transparencia
El término transparencia se refiere a la claridad de la atmósfera y si ésta está afectada por nubes, humedad y otras partículas en
suspensión Los cúmulos espesos de nubes son completamente opacos, mientras que los cirros pueden ser menos espesos,
permitiendo el paso de la luz de las estrellas más brillantes Los cielos brumosos absorben más luz que los despejados, haciendo
que los cuerpos menos perceptibles sean difíciles de observar, reduciendo el contraste de los más brillantes La transparencia
también se ve afectada por los aerosoles que llegan a la atmósfera producidos por las erupciones volcánicas Las condiciones
ideales son cuando el cielo nocturno está completamente negro
Iluminación del cielo
La claridad general del cielo causada por la Luna, las auroras, la luminiscencia atmosférica natural y la contaminación de la luz
afectan considerablemente la transparencia Si bien no son un problema cuando se observan estrellas y planetas más brillantes,
los cielos brillantes reducen el contraste de las nebulosas extendidas, por lo cual es difícil, si no imposible, verlas Si desea
maximizar su observación, haga las observaciones de cielo profundo exclusivamente durante noches sin Luna, lejos de cielos con
luz de los alrededores de grandes zonas urbanas Los filtros para la reducción de luz (Light Pollution Reduction o LPR) mejoran las
observaciones del cielo profundo desde zonas con luz, mediante el bloqueo de la misma, sin dejar de transmitir la luz proveniente
de ciertos objetos del cielo profundo Por otra parte puede también observar planetas y estrellas desde zonas con luz o cuando
haya Luna
Visión
Las condiciones de la visión se refieren a la estabilidad de la atmósfera y afecta directamente la cantidad de los pequeños
detalles que se ven en los objetos extendidos El aire en nuestra atmósfera actúa como una lente, que difracta y distorsiona los
rayos de luz entrantes La cantidad de difracción depende de la densidad del aire Las capas de aire a diferentes temperaturas
tienen distintas densidades y, por consiguiente, difractan la luz de manera diferente Los rayos de luz del mismo objeto llegan
levemente desplazados, creando una imagen imperfecta o borrosa Estas perturbaciones atmosféricas varían de vez en cuando
y de un lugar a otro El tamaño de las “parcelas de aire” comparadas a su apertura determina la calidad de la “visión” Bajo
buenas condiciones de “visión”, se pueden apreciar los detalles mínimos en los planetas más brillantes, como Júpiter y Marte,
y las estrellas se ven como imágenes perfectas Bajo condiciones desfavorables de “visión”, las imágenes se ven borrosas y
las estrellas parecen manchas
Las condiciones descritas aquí se aplican tanto a observaciones visuales como fotográficas
Fig. 18
Las condiciones de “visión” afectan directamente la calidad de la imagen. Estos dibujos representan una fuente
de puntos (p. ej., estrella) bajo condiciones de observación de malas (izquierda) a excelentes (derecha). Lo más
normal es que las condiciones de observación produzcan imágenes comprendidas entre estos dos extremos.

ESPAÑOL I 17
MANTENIMIENTO DEL TELESCOPIO
Aunque su telescopio necesita poco mantenimiento, hay algunas cosas que debe recordar para que su telescopio
funcione de forma óptima
CUIDADO Y LIMPIEZA DE LAS LENTES ÓPTICAS
En ocasiones, verá que se ha acumulado polvo o humedad en las lentes del objetivo de su telescopio Tenga cuidado al limpiar
cualquier instrumento para no dañar el sistema óptico
Si se acumula polvo en el sistema óptico, límpielo con un cepillo (hecho de pelo de camello) o con aire comprimido Pulverice en
diagonal la superficie de vidrio durante aproximadamente dos o cuatro segundos A continuación, utilice una solución de limpieza
para lentes ópticas y un pañuelo de papel para limpiarlo Ponga solución al pañuelo de papel y limpie con éste el sistema óptico
Presione ligeramente desde el centro de la lente (o espejo) hacia la parte exterior ¡NO restriegue en círculos!
Puede utilizar un limpiador de lentes fabricado o hacer la mezcla usted mismo Una buena solución de limpieza es alcohol
isopropílico mezclado con agua destilada La solución deberá contener el 60% de alcohol isopropílico y el 40% de agua
destilada También puede utilizar jabón de vajillas diluido con agua (un par de gotas por cada litro de agua)
De vez en cuando podrá ver humedad en el sistema óptico de su telescopio durante una sesión de observación Si desea
continuar utilizando el telescopio tendrá que secar la humedad, bien con un secador de pelo (a baja temperatura) o apuntando
el telescopio hacia la tierra hasta que se haya evaporado el agua
Si hay condensación dentro del sistema óptico, quite los accesorios del telescopio Coloque el telescopio donde no haya
polvo y apúntelo hacia abajo Esto secará la humedad en el tubo del telescopio
Para reducir al mínimo la necesidad de limpiar su telescopio, vuelva a poner todas las cubiertas de las lentes al acabar de
utilizarlo Como los elementos NO están sellados, las cubiertas deberán colocarse sobre las aberturas cuando no se esté
utilizando el telescopio Esto evitará que entren contaminantes en el tubo óptico
Los ajustes internos y la limpieza interna deberán realizarse solamente por el departamento de reparaciones de Celestron Si
su telescopio necesita una limpieza interna, llame a la fábrica para obtener un número de autorización para su devolución y un
presupuesto del coste

18 I ESPAÑOL
ESPECIFICACIONES
TÉCNICAS
Modelo Nº 21035
Travel Scope 70
Modelo Nº 21038
Travel Scope 50
Diseño óptico Refractor Refractor
Apertura 70 mm (2,8 pulg ) 50 mm (2,0 pulg )
Distancia focal 400 mm 360 mm
Radio focal f/5,7 f/7,2
Recubrimiento óptico Totalmente recubierto Recubierto
Telescopio buscador 5x24 2x20
Lente a 90º Imagen directa de 45º, 32 mm (1,25 pulg )
Imagen directa de 24 a 31 mm
(0,96 a 1,25 pulg ), 45°
Oculares 20 mm 1,25 pulg (20x) 20 mm - 1,25 pulg (18x)
10 mm 1,25 pulg (40x) 8 mm - 1,25 pulg (45x)
Lente Barlow – 3x 1,25 pulg N/D Sí (54x y 135x)
Campo visual aparente 20 mm a 50° 20 mm a 32°
10 mm a 50° 8 mm a 30°
Campo visual angular 20 mm a 2,5° 20 mm a 1,6°
10 mm a 1,3° 8 mm a 0,7°
Campo visual lineal:
pies/1000 yardas 20 mm a 131/44 20 mm a 84/28
m/1000 metros 10 mm a 67/22 8 mm a 37/13
Enfoque de cerca con ocular de 20 mm 5,8 m (19 pies) 4,5 m (15 pies)
Soporte Altacimutal (trípode para fotos) Altacimutal (trípode para fotos)
Botón de bloqueo de la altura Sí Sí
Botón de bloqueo acimutal No No
Descarga de Software de Astronomía Sí Sí
Máximo aumento útil 168x 120x
Limitación del aumento estelar 11,7 11,1
Resolución, Raleigh (segundos de arco) 1,98 2,66
Resolución, límite Dawes “ “ 1,66 2,28
Potencia de absorción de luz 100x 51x
Longitud del tubo óptico 43 cm (17 pulg ) 30 cm (12 pulg )
Peso del telescopio ,68 kg (1,5 libras) ,45 kg (1,0 libras)
Nota: Las especificaciones están sujetas a cambios sin notificación u obligación

ESPAÑOL I 19
NOTAS

GARANTÍA LIMITADA POR DOS AÑOS DE CELESTRON
A Celestron garantiza que su telescopio está libre de defectos de material y mano de obra durante dos años Celestron reparará o sustituirá
el producto o parte del mismo si, al ser inspeccionado por Celestron, demuestra tener defectos de materiales o mano de obra Como
condición de la obligación de Celestron de reparar o sustituir dicho producto, el producto debe ser devuelto a Celestron junto con una
prueba de compra adecuada para Celestron
B Debe obtener un número de autorización de devolución adecuado de Celestron antes de la devolución Envíe su solicitud al centro de
soporte técnico en línea de Celestron en https://www celestron com/pages/technical-support para recibir el número que se mostrará en el
exterior de su contenedor de envío
Cualquier devolución debe ir acompañada de una declaración por escrito en la que conste el nombre, dirección y número de teléfono de
contacto durante el día del propietario, junto con una breve descripción de cualquier defecto reclamado Las piezas o productos sustituidos
pasarán a ser propiedad de Celestron
El cliente será responsable de cualquier coste de transporte y seguros, tanto hacia como desde la fábrica de Celestron, y deberá cubrir
dichos costes
Celestron realizará todos los esfuerzos razonables para reparar o sustituir cualquier telescopio cubierto por esta garantía en los treinta días
siguientes a su recepción En caso de que la reparación o sustitución precise de más de treinta días, Celestron se lo notificará al cliente
Celestron se reserve el derecho de sustituir cualquier producto que haya sido dejado de fabricar por un nuevo producto de valor y
función comparables
Esta garantía será nula y sin efecto en caso de que un producto cubierto haya sido modificado en su diseño o función, o sometido a abuso,
mal uso, mala manipulación o reparación no autorizada Además, las averías o deterioro del producto por desgaste normal no están
cubiertos por esta garantía
CELESTRON RECHAZA TODA RESPONSABILIDAD POR GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, SEAN DE ADECUACIÓN COMERCIAL PARA UN USO ESPECÍFICO, SALVO LAS EXPLÍCITAMENTE AQUÍ DECLARADAS.
LA ÚNICA OBLIGACIÓN DE CELESTRON EN ESTA GARANTÍA LIMITADA SERÁ REPARAR O SUSTITUIR EL PRODUCTO CUBIERTO, DE ACUERDO CON LOS TÉRMINOS AQUÍ ESTABLECIDOS. CELESTRON RECHAZA
EXPLÍCITAMENTE CUALQUIER PÉRDIDA DE BENEFICIOS, DAÑOS GENERALES, ESPECIALES, INDIRECTOS O CONSIGUIENTES QUE PUEDAN RESULTAR DE LA VULNERACIÓN DE CUALQUIER GARANTÍA, O SURJAN
DEL USO O INCAPACIDAD PARA USAR CUALQUIER PRODUCTO CELESTRON. CUALQUIER GARANTÍA IMPLÍCITA QUE NO PUEDA REHUSARSE SERÁ LIMITADA EN SU DURACIÓN A UN TÉRMINO DE DOS AÑOS
DESDE LA FECHA DE COMPRA ORIGINAL.
Algunos estados no permiten la exclusión o limitación de datos incidentales o consiguientes, ni permiten limitar el tiempo que dura una garantía
implícita, por lo que las limitaciones indicadas o exclusiones pueden no serle aplicables
Esta garantía le ofrece derechos legales específicos, y puede tener otros derechos, que varían según el estado
Celestron se reserva el derecho de modificar o cesar, sin previo aviso, cualquier modelo o estilo de telescopio
Si surgen problemas de garantía o necesita asistencia al usar su producto, visite el centro de soporte técnico en línea de Celestron en
https://www celestron com/pages/technical-support
NOTA: Esta garantía tiene validez para clientes de EE.UU. y Canadá que hayan adquirido este producto en un vendedor autorizado de Celestron en EE.UU. y Canadá. La garantía fuera de EE.UU. y Canadá solamente
tiene validez para clientes que hayan comprado en un distribuidor internacional de Celestron o un vendedor de Celestron autorizado en el país específico. Contacte con ellos para obtener servicio de garantía.

LAS INSTRUCCIONES DE SEGURIDAD
• Riesgo de explosión si la batería se reemplaza por un tipo incorrecto
• La batería incluida no es recargable
• Utilice la batería en su propósito original para evitar que se produzca un cortocircuito en la batería Cuando el material
conductor se conecta directamente a la batería, el positivo y el negativo provocarán un cortocircuito
• No utilice una batería dañada
• Mantener la batería en un lugar extremadamente frío o muy caliente puede reducir la vida útil de la batería
• Al reemplazar la batería, consulte el manual de instrucciones y preste atención a la dirección positiva y negativa de la
batería
• No arroje la batería al fuego Deseche la batería de acuerdo con las normativas locales
IDENTIFICADOR FCC: 2A2FG-X9
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC El funcionamiento está sujeto a las dos condiciones
siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado
PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario
para operar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las Reglas de la FCC.
Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones,
puede causar interferencias dañinas en las comunicaciones por radio Sin embargo, no hay garantía de que no se produzcan
interferencias en una instalación en particular
Si este equipo causa interferencia dañina en la recepción de radio o televisión, lo cual se puede determinar encendiendo
y apagando el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes
medidas:
• Reorientar o reubicar la antena receptora
• Aumente la separación entre el equipo y el receptor
• Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor
• Consulte con el distribuidor o con un técnico de radio / TV experimentado para obtener ayuda
El diseño y las especificaciones del producto están sujetos a cambios sin notificación previa Este producto está diseñado y
destinado a personas mayores de 14 años
© 2021 Celestron • Todos los derechos reservados
celestron com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 EE UU
08-21
