1 Säkerhet
1.1 Säkerhetsdefinitioner
Varningar, försiktighetsåtgärder och anmärkningar
används för att betona speciellt viktiga delar i
bruksanvisningen.
VARNING: Används om det finns risk
för skador eller dödsfall för användaren
eller kringstående om anvisningarna i
bruksanvisningen inte följs.
OBSERVERA: Används om det
finns risk för skada på produkten, annat
material eller det angränsande området om
anvisningarna i bruksanvisningen inte följs.
Notera: Används för att ge mer information som är
nödvändig i en viss situation.
1.2 Allmänna säkerhetsanvisningar
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Läs igenom bruksanvisningen och se till att
du förstår anvisningarna innan du använder
produkten. Behåll för framtida bruk.
• Apparaten är inte avsedd för användning av barn
eller personer med olika funktionshinder eller
bristande erfarenhet och kunskap (som skulle
kunna ha en inverkan på säker hantering av
produkten). De får endast använda apparaten
under uppsikt eller om de får instruktioner om
användning av apparaten av en person som
ansvarar för deras säkerhet.
• Produkten får endast användas med den
utrustning som rekommenderas av Husqvarna.
Alla andra typer av användning är felaktig.
• Använd inte produkten när personer, särskilt barn,
eller djur finns i arbetsområdet.
• För att förhindra skador på produkten och olyckor
för fordon och personer ska du inte installera
arbetsområden och transportvägar över allmänna
gångvägar.
• Använd inte produkten på områden där personer
inte känner till produkten.
• Varningsskyltar måste placeras ut runt produktens
arbetsområde om den används i offentliga
miljöer. Skyltarna måste ha följande text: Varning!
Automatisk gräsklippare! Håll dig borta från
maskinen! Ha uppsikt över barn!
• Spring inte när du använder produkten manuellt
med appDrive. Gå alltid, ha stadigt fotfäste i
lutningar och se till att du alltid håller balansen.
Använd alltid kraftiga skor och långbyxor när du
använder produkten med appDrive.
• Vidrör inga rörliga, farliga delar, t.ex. knivdisken,
innan den har stannat helt.
• Sätt produkten till OFF innan du rensar bort
en blockering, utför underhåll eller undersöker
produkten samt om produkten börjar vibrera
onormalt. Undersök om produkten är skadad innan
du startar den igen. Använd inte produkten om den
är skadad.
• Sök läkarvård om en personskada eller olycka
inträffar.
• Installera inte huvudkabeln i ett område där
produkten klipper. Följ anvisningarna för att
installera huvudkabeln. Se
Installation på sida 13
.
Installationen måste utföras av servicepersonal.
• Anslut inte en skadad kabel eller kontakt och vidrör
aldrig en skadad kabel innan den kopplas ut ur
eluttaget. Koppla ut kontakten ur eluttaget om
kabeln skadas under drift. En sliten eller skadad
kabel ökar risken för elektriska stötar. En skadad
kabel måste bytas ut av servicepersonal.
• Använd en jordfelsbrytare med en utlösningsström
på högst 30mA för det eluttag som du ansluter
huvudkabeln till.
• Ladda produkten endast i den medföljande
laddstationen. Om du vill ha mer information om
hur du kasserar batterier på ett säkert sätt läser du
i
Kassering på sida 47
. Felaktig användning kan
leda till elektriska stötar, överhettning eller läckage
av frätande vätska från batteriet. I händelse av
läckage av elektrolyt ska du skölja med vatten/
neutraliseringsmedel. Sök läkarvård om du får
frätande vätska i ögonen.
• Använd endast originalbatterier som
rekommenderas av Husqvarna. Produktsäkerheten
kan inte garanteras med andra batterier än
originalbatterier. Använd inte batterier som inte är
laddningsbara.
• Följ de medföljande installationsanvisningarna
för att ange arbetsområde och montera
klippaggregatet eller andra tillbehör. Se
Installation
på sida 13
.
• Följ anvisningarna för hur du startar och använder
produkten. Se
Drift på sida 29
.
• Om det föreligger en risk för åskväder
rekommenderar Husqvarna att du kopplar ur
huvudkabeln till laddstationen och enheten för
strömförsörjning till referensstationen för att minska
risken för skador på elektriska komponenter.
Anslut huvudkabeln och strömförsörjningen när det
inte längre föreligger någon risk för åska.
1691 - 007 - 22.12.2023
Säkerhet - 3
• Följ underhållsanvisningarna och använd
Husqvarna-originalreservdelar om du behöver byta
något. Se
Underhåll på sida 31
.
• Om du vill ha information om tekniska data som
vikt, mått och bullervärden läser du i
Tekniska data
på sida 50
.
• Användaren ansvarar för olyckor eller faror som
drabbar andra personer eller deras egendom.
• Produkten får endast användas, underhållas och
repareras av personer som känner till dess
särskilda egenskaper och säkerhetsföreskrifter.
• Det är inte tillåtet att ändra produktens
ursprungliga konstruktion.
• Följ nationella föreskrifter om elsäkerhet.
• Husqvarna garanterar inte fullständig kompatibilitet
mellan produkten och andra typer av trådlösa
system, t.ex. fjärrstyrningar, radiosändare eller
motsvarande.
• Det inbyggda alarmet låter mycket högt. Var
försiktig, särskilt om produkten hanteras inomhus.
• Den godkända temperaturen för användning,
laddning och förvaring är 0–45°C. Vid förvaring
längre än en månad måste temperaturen ligga
inom området 0–25°C.
1.3 Säkerhetsinstruktioner för
installation
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Installera inte laddstationen i ett område där det
finns risk för att personer snubblar på den.
• Installera inte laddstationen, inklusive eventuella
tillbehör, på en plats som är under, eller inom
60cm från, brännbart material. Vid felfunktion kan
laddstationen och strömförsörjningen värmas upp
och utgöra brandrisk.
• Placera laddstationen utom räckhåll för skadedjur,
t.ex. myror.
• Gäller för USA/Kanada. Om strömförsörjningen
installeras utomhus: Risk för elektrisk stöt.
Installera endast till ett täckt Klass A GFCI-uttag
(RCD) som har ett hölje som är väderbeständigt
med tillbehörets kontaktskydd isatt eller borttaget.
• Installera inte laddstationen där det finns risk för
vattenansamlingar.
1.4 Säkerhetsinstruktioner för drift
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Håll händer och fötter borta från de roterande
knivarna. Placera inte händer eller fötter nära eller
under produkten när den är inställd på ON.
• Använd parkeringsläget eller ställ in produkten
på OFF när andra personer, i synnerhet barn
eller husdjur, finns i arbetsområdet. Se
Stänga av
produkten på sida 30
Husqvarna rekommenderar
att du ställer in produkten på att arbeta när det
inte förekommer någon aktivitet i arbetsområdet.
Produkten kan orsaka skador på djur, t.ex.
igelkottar, som befinner sig i arbetsområdet på
natten. Se
Planerad drift på sida 29
.
• Se till att det inte finns föremål, t.ex. stenar, grenar,
verktyg eller leksaker, på gräsmattan. Knivarna
kan skadas om de slår emot ett föremål.
• Lyft inte produkten och flytta den när den är
inställd på ON.
• Låt inte produkten kollidera med personer eller
djur. Stoppa produkten omedelbart om en person
eller ett djur kommer i vägen för den. Se
Stoppa
produkten på sida 30
.
• Placera inga föremål ovanpå produkten,
laddstationen eller referensstationen.
• Använd inte produkten om STOP-knappen inte
fungerar.
• Ställ alltid in produkten på OFF när den inte
används. Produkten kan bara starta när du anger
rätt PIN-kod.
• Använd inte produkten samtidigt som en
popupspridare är aktiv. Använd funktionen
Schema
så att produkten och popupspridaren inte
är aktiva samtidigt. Se
Planerad drift på sida 29
.
• Placera inte transportvägar där
popupsprinklersystem är installerade.
• Låt inte produkten arbeta när det finns vatten i
arbetsområdet. Till exempel när kraftigt regn bildar
vattenpölar.
1.5 Säkerhetsinstruktioner för underhåll
VARNING:
Läs varningsinstruktionerna
nedan innan du utför underhåll på
produkten.
• Ställ in produkten på OFF innan du utför underhåll
på den.
• Använd inte högtryckstvätt för att rengöra
produkten. Använd inte lösningsmedel för att
rengöra produkten.
• Koppla ur laddstationens kontakt före rengöring
eller underhåll av laddstationen.
1.6 Batterisäkerhet
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Litiumjonbatterier kan explodera eller orsaka brand
om de tas isär, kortsluts, utsätts för vatten, eld eller
4
- Säkerhet 1691 - 007 - 22.12.2023
höga temperaturer. Hantera försiktigt. Ta inte isär
eller öppna batteriet eller utsätt det för någon typ
av elektriskt/mekaniskt missbruk. Undvik förvaring i
direkt solljus.
1.7 Lyfta och flytta produkten
VARNING: Produkten måste vara
inställd på OFF innan du lyfter den.
• Om du vill flytta produkten säkert från eller inom
arbetsområdet ska du lyfta den för hand eller köra
den via appDrive. Se
Lyfta produkten för hand på
sida 5
och
appDrive på sida 29
.

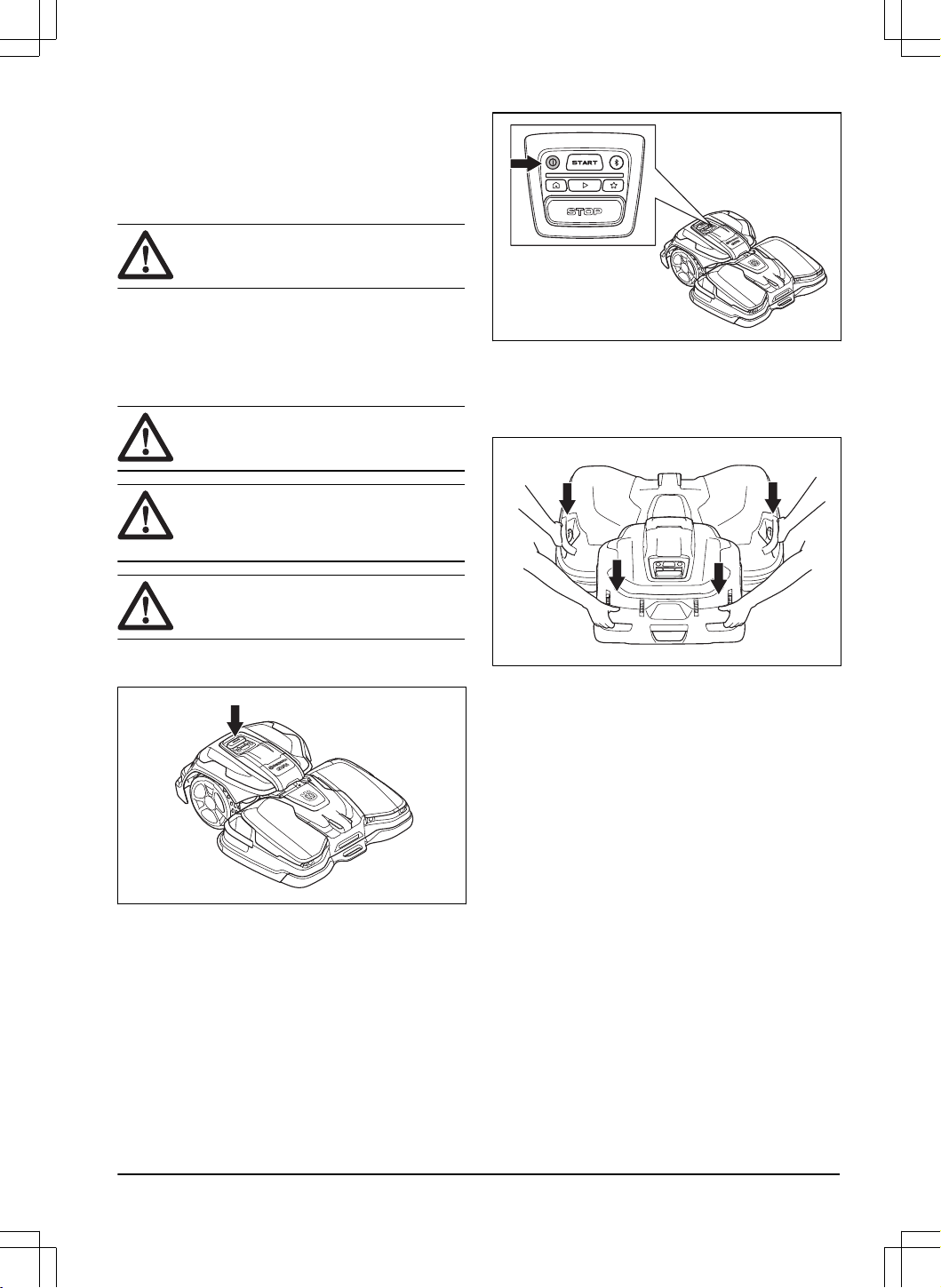

1.7.1 Lyfta produkten för hand
VARNING: Det behövs två personer för
att lyfta produkten.
OBSERVERA: Lyft inte produkten när
den står parkerad i laddstationen. Det kan
skada laddstationen och/eller produkten.
OBSERVERA: Lyft inte produkten
med det främre handtaget.
1. Tryck på STOPP-knappen för att stoppa
produkten.
2. Ställ in produkten på OFF. Se
Stänga av
produkten på sida 30
.
3. Dra ut produkten ur laddstationen innan du lyfter
produkten.
4. Lyft produkten med handtagen på sidorna av
klippaggregatet och handtagen på den bakre delen
av drivenheten.
1691 - 007 - 22.12.2023 Säkerhet - 5

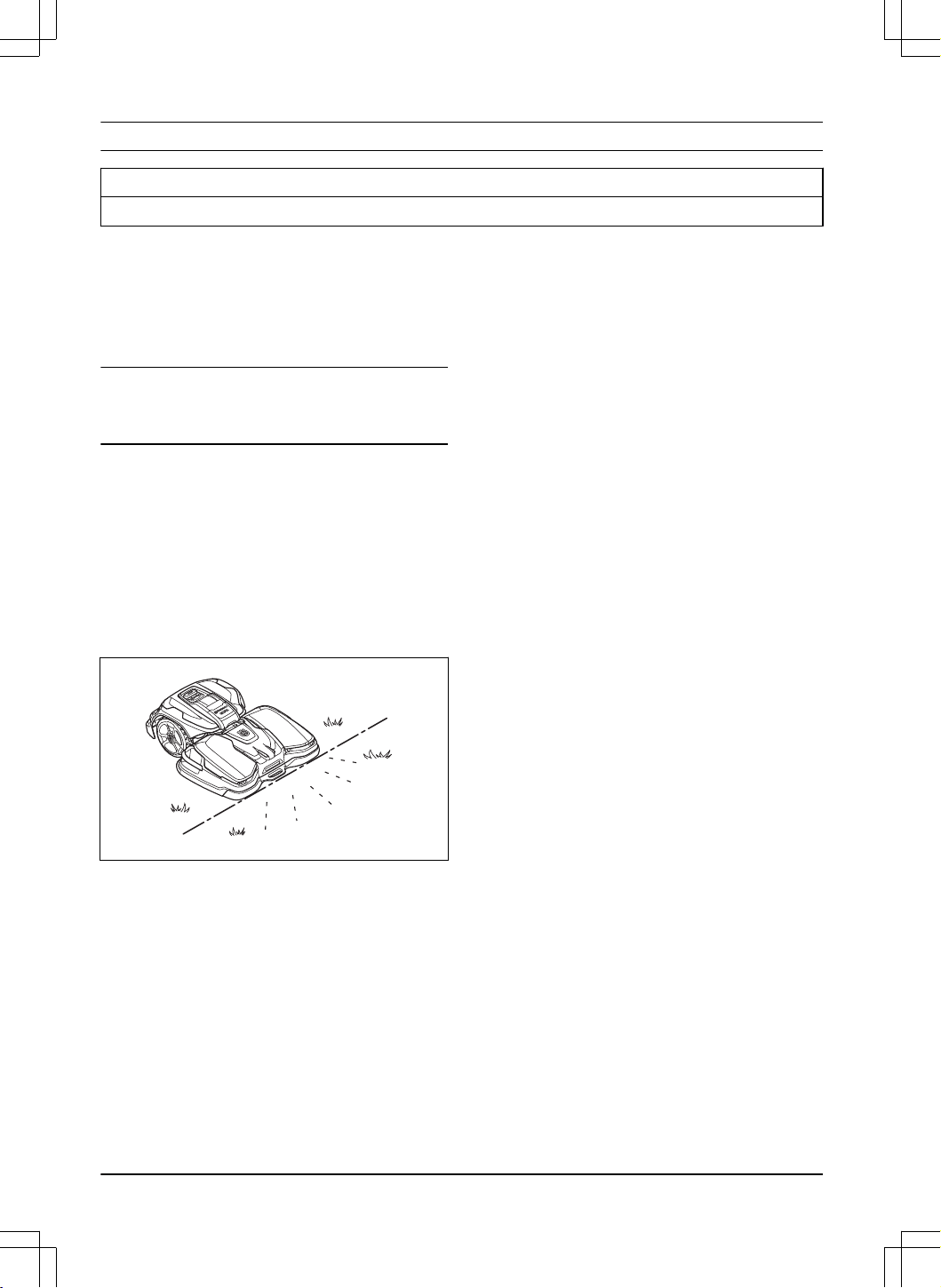

2 Inledning
Serial number:
PIN-kod:
Serienumret finns på produktens typskylt och på produktkartongen.
2.1 Support
Prata med en Husqvarna-serviceverkstad om support
för produkten.
2.2 Produktbeskrivning
Notera: Husqvarna uppdaterar regelbundet
produkternas utseende och funktion. Se
Support på sida
6
.
Produkten är en robotgräsklippare som består
av en drivenhet och ett klippaggregat. Produkten
har en batteriströmkälla och arbetar automatiskt.
Produkten arbetar tills batterikapaciteten är låg eller
tills arbetsområdet har klippts och börjar sedan
köra till laddstationen. Produktens rörelsemönster
är systematiskt och klipper stora områden på
tillfredsställande sätt.
Det arbetsområde där produkten används anges av den
virtuella gränsen. Satellitmottagaren i produkten känner
av när den är nära den virtuella gränsen.
2.3 Systembeskrivning
Systemet omfattar en CEORA
™
-robotgräsklippare, en
laddstation och en referensstation. Robotgräsklipparen
och referensstationen använder EPOS (Exact
Positioning Operating System)-tekniken med
satellitsignaler för att positionera robotgräsklipparen
korrekt, vilket innebär att begränsningskablar inte
är nödvändiga. Referensstationen är stationär och
skickar korrigeringsdata till robotgräsklipparen för
att få rätt position för robotgräsklipparen. Det
virtuella arbetsområdet för produkten skapas i appen
Husqvarna Fleet Services
™
. Produkten styrs och
referenspunkter läggs till för att skapa en karta i appen.
Referensstationen kan fungera som en repeater för att
skapa ett nätverk av referensstationer. Du kan använda
repeaters på större ytor. Se
Systemöversikt på sida 7
.
2.3.1 Uppkoppling
Husqvarna Fleet Services
™
är en molnlösning som
är tillgänglig som en app och på www.husqvarna.com
på webben. Du kan lägga till alla dina produkter i
Husqvarna Fleet Services
™
för att få en överblick över
och styra produkterna. Se
Husqvarna Fleet Services
™
på sida 20
.
Automower
®
Connect är en app som du kan använda
för att installera produkten och för att välja produktens
driftsinställningar. Se
Automower
®
Connect på sida 20
.
6 - Inledning 1691 - 007 - 22.12.2023

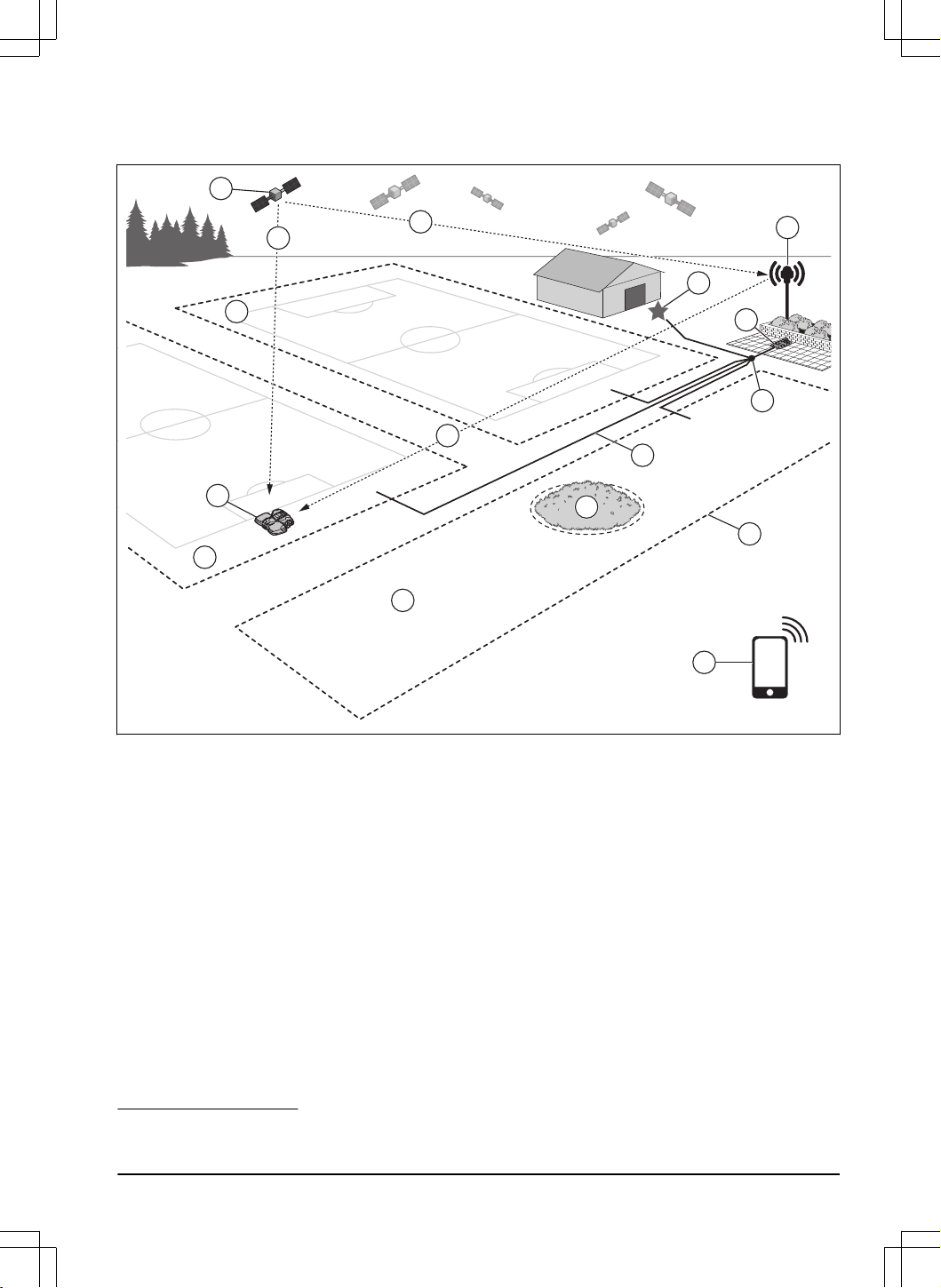

2.4 Systemöversikt
3
13
1
10
11
6
9
12
4
2
8
8
8
7
2
5
1. Satelliter
2. Satellitsignaler
3. Referensstation
1
4. Korrigeringsdata
5. Laddstation
6. Virtuell gräns
7. Avgränsad zon
8. Arbetsområde
9. Mobil enhet
2
10. Dockningspunkt
11. Transportväg
12. Robotgräsklippare
13. Underhållspunkt
1
Medföljer ej.
2
Medföljer ej.
1691 - 007 - 22.12.2023 Inledning - 7

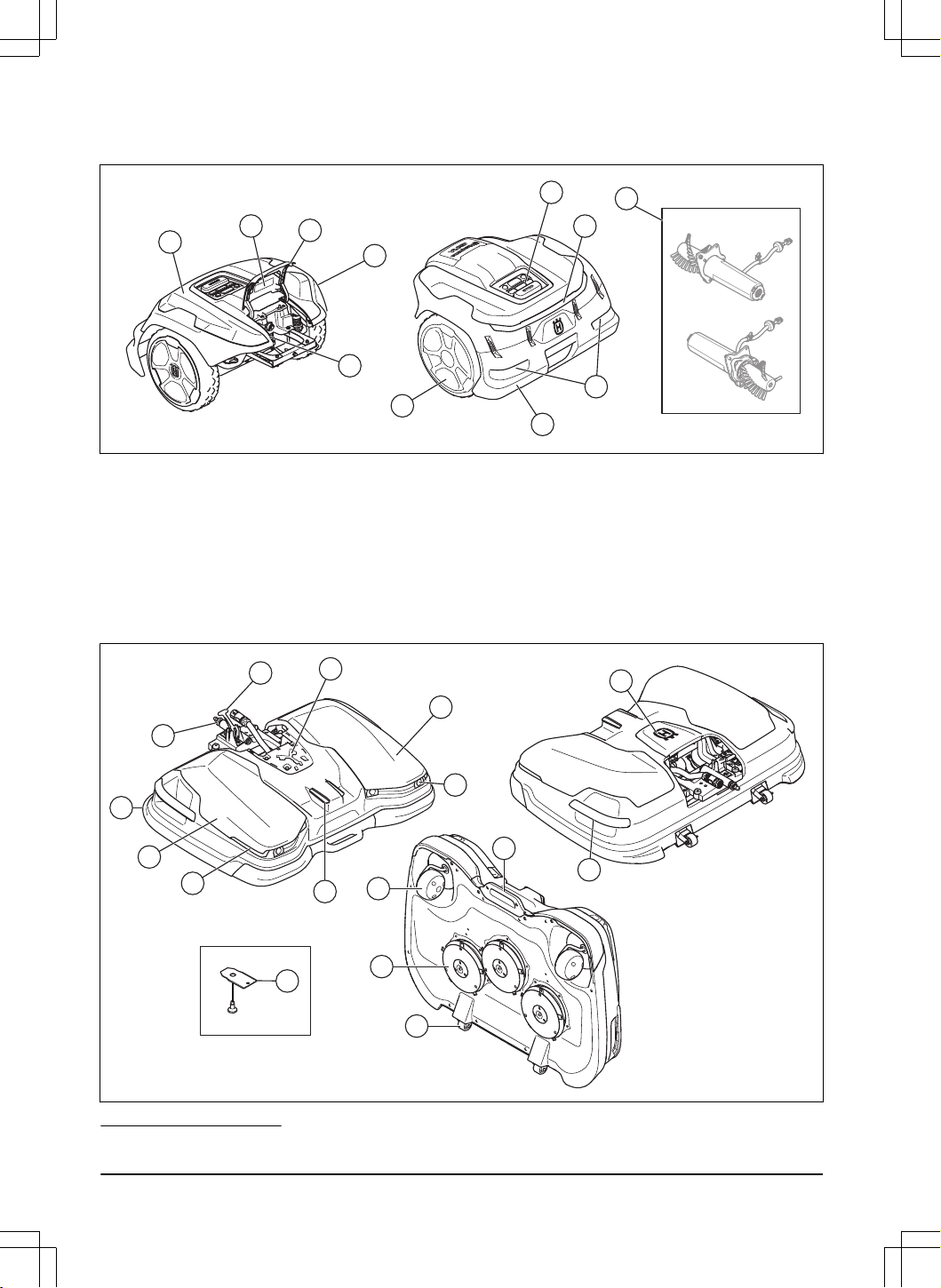

2.5 Produktöversikt drivenhet, CEORA
™
544/546 EPOS
1
2
3
6
7
8
9
4
5
10
11
1. Drivenhet (DU)
2. Drivenhetens typskylt
3. Lucka
4. Drivenhetens kaross
5. USB-uttag för serviceverktyg
6. Reglagepanel
7. Drivhjul
8. Bakre stötfångare
9. Bakre handtag
10. Bakre säkerhetslampor
11. Kit med aktiva hjulborstar
3
2.6 Produktöversikt klippaggregat, CEORA
™
RZ 43L/43M
12
10
16
4
3
5
2
7
13
15
11
6
14
1
9
8
3
Ingår för vissa marknader och modeller, eller finns som tillbehör.
8 - Inledning 1691 - 007 - 22.12.2023
1. Klippaggregat (CD)
2. Spak
3. Axel
4. Klippaggregatets typskylt
4
5. Kombiverktyg
5
6. Klippaggregatets kaross
7. Främre säkerhetslampor
8. Laddbleck
9. Ultraljudssensorer
10. Övre kåpa i mitten
11. Sidohandtag
12. Främre handtag
13. Framhjul
14. Knivdisk, knivar, hasplåt
15. Servicehjul
16. Knivar och skruvar

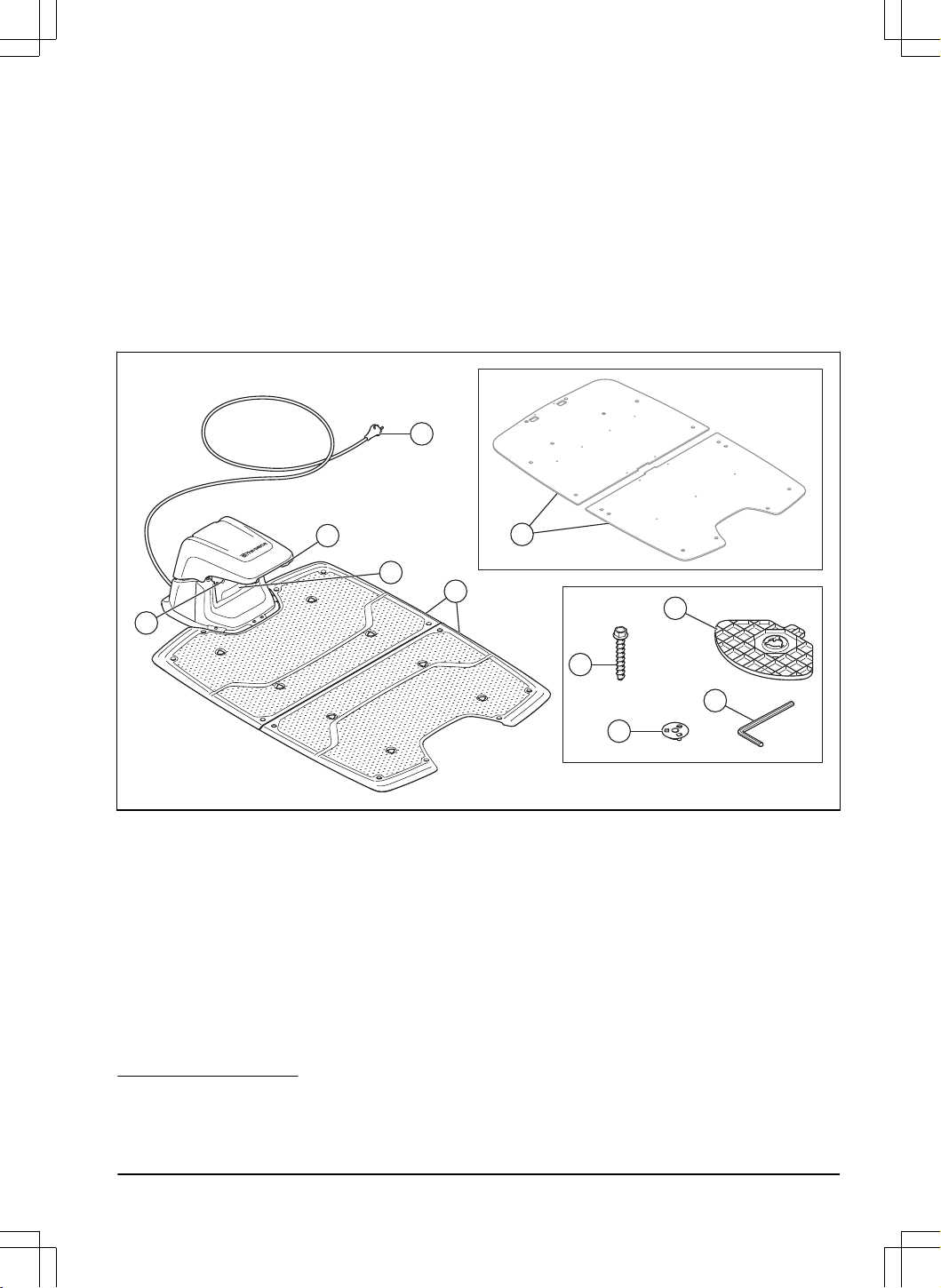

2.7 Produktöversikt, laddstation, CEORA
™
CS4
2
5
9
4
3
6
7
10
8
1
1. Laddstationens typskylt
2. Laddstationens LED-kontrollampor
3. Kontaktbleck
4. Bottenplattor
5. Huvudkabel
6
6. Skruvar för fastsättning av laddstationen
7. Koppling
8. Stödplattor
9. Stödplatta för mjuk yta
7
10. Insexnyckel
4
Finns under den övre kåpan.
5
Finns under den övre kåpan i mitten.
6
Utseendet kan skilja sig åt för olika marknader.
7
Finns som tillbehör.
1691 - 007 - 22.12.2023 Inledning - 9

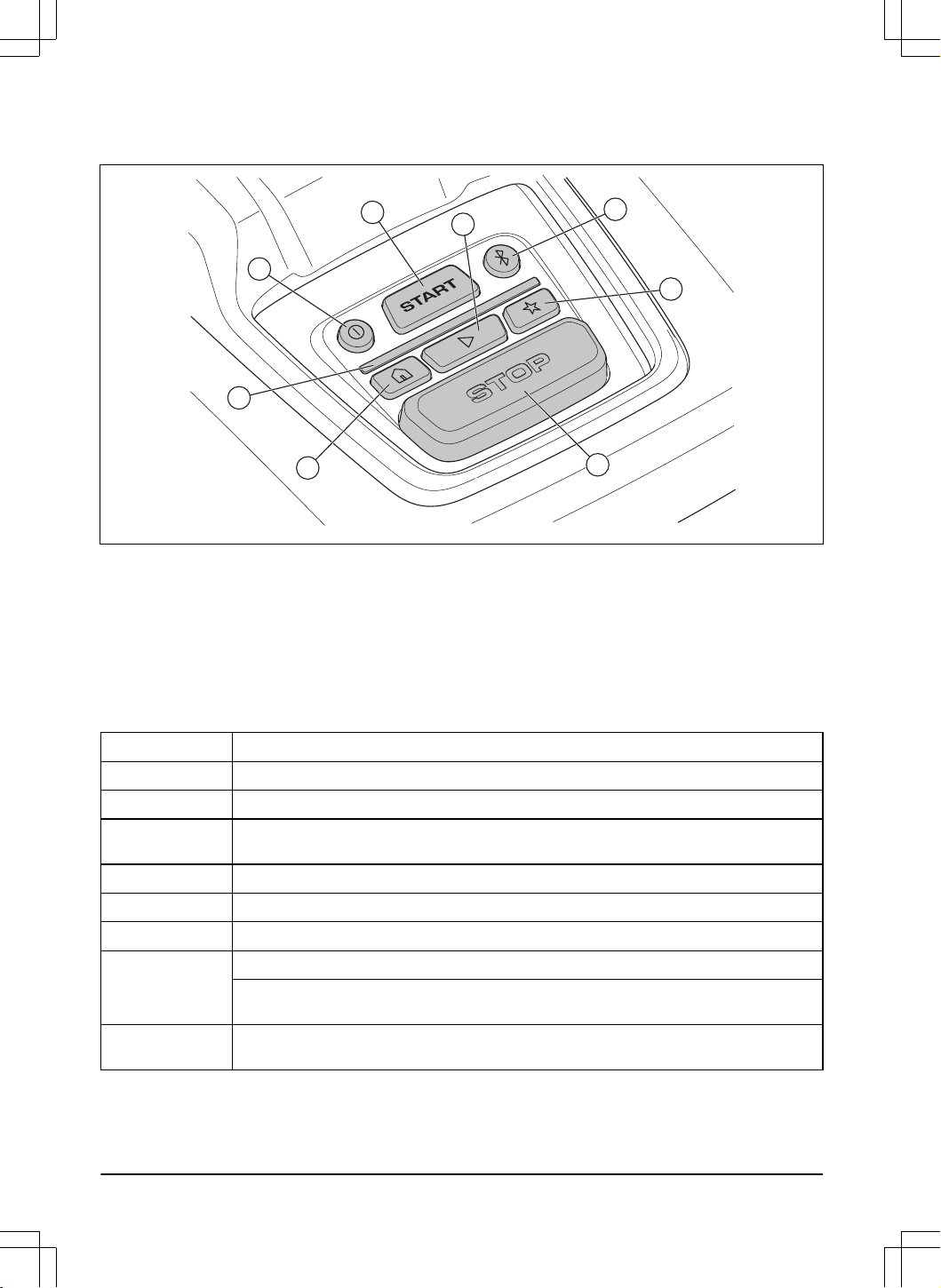

2.8 Översikt över reglagepanel
1
5
8
6
2
3
4
7
1. ON/OFF-knapp
2. START-knapp
3. Bluetooth
®
-knapp
4. LED-kontrollampa
5. Parkeringsknapp
6. Uppspelningsknapp
7. Knapp för underhållspunkt
8. STOPP-knapp
2.9 Indikatorlampa på produkten
Indikatorlampan på produktens kontrollpanel visar aktuell produktstatus:
Indikatorlampa Produktstatus
Fast grönt sken Produkten klipper gräsmattan eller förflyttar sig ut ur laddstationen.
Pulserar grönt Produkten förbereder sig på att börja klippa.
Blinkande grönt
sken
Produkten är i
paus
läge.
Blinkande rött sken Produkten har stannat på grund av ett fel.
Konstant gult sken STOP-knappen har tryckts in.
Blinkande gult sken PIN-koden måste anges för att produkten ska kunna startas.
Konstant blått sken Produkten förflyttar sig till laddstationen eller en underhållspunkt.
En app är ansluten till produkten med Bluetooth
®
och en indikatorlampa lyser med konstant
blått sken i tre sekunder.
Pulserande blått
sken
Produkten laddas i laddstationen.
10 - Inledning 1691 - 007 - 22.12.2023
Indikatorlampa Produktstatus
Blinkande blått
sken
Produkten är parkerad i laddstationen.
Bluetooth
®
är aktiverat och du kan ansluta till produkten med Bluetooth
®
.
Konstant vitt sken Produkten är i appDrive-läge.
Pulserande vitt
sken
Produkten ställs in på AV-läge.
Installation av programvara pågår.
Blinkande vitt sken Ny programvara måste installeras.
Mer information finns på www.husqvarna.com. Prata med en godkänd serviceverkstad för mer information.

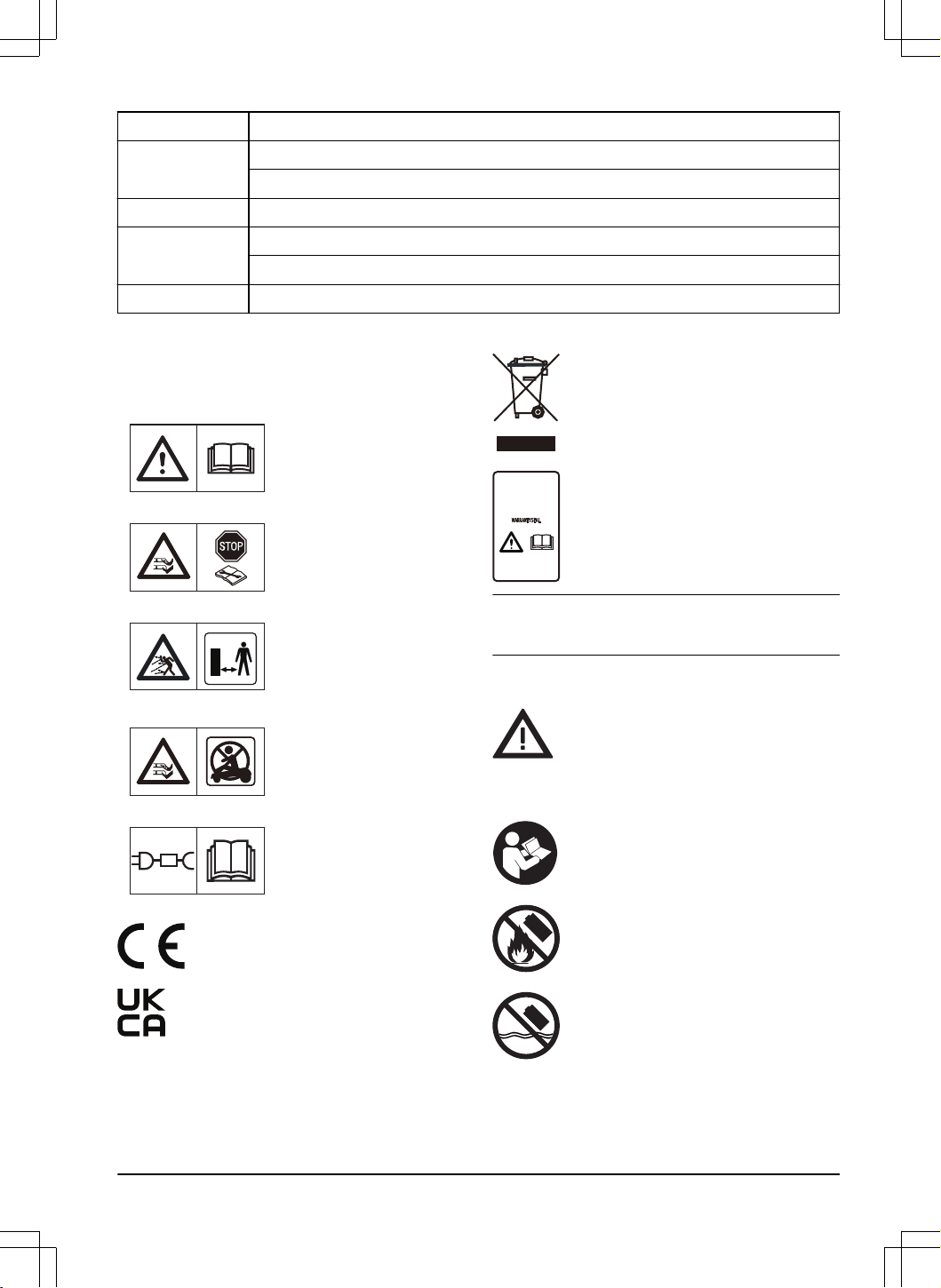

2.10 Symboler på produkten
Dessa symboler kan finnas på produkten. Se till att du
förstår dem.
VARNING! Läs bruksanvis-
ningen innan du använder
produkten.
VARNING! Avaktivera pro-
dukten före underhåll eller in-
nan du lyfter den.
VARNING! Håll ett säkert av-
stånd till produkten när den
är i drift. Håll händer och föt-
ter borta från produktens ro-
terande knivar.
VARNING! Sitt inte på pro-
dukten. Placera inte händer
eller fötter nära eller under
produkten.
Använd en löstagbar ström-
försörjningskälla enligt speci-
fikation på typskylten bredvid
symbolen.
Den här produkten överensstämmer med
gällande EU-direktiv.
Den här produkten överensstämmer med
gällande direktiv för Storbritannien.
Det är inte tillåtet att kassera produkten
som vanligt hushållsavfall. Följ nationella
bestämmelser och använd det lokala
återvinningssystemet.
Chassit innehåller komponenter som
är känsliga för elektrostatisk urladdning
(ESD). Chassit får endast öppnas och
förseglas av en behörig servicetekniker.
Garantin gäller inte om förseglingen är
bruten.
Notera: Övriga symboler/etiketter på produkten avser
specifika krav för certifieringar på vissa marknader.
2.11 Symboler på batteriet
VARNING! Litiumjonbatterier kan
explodera eller orsaka brand om de tas
isär, kortsluts eller hanteras vårdslöst.
Utsätt dem inte för vatten, eld eller hög
temperatur.
Läs igenom bruksanvisningen.
Kasta inte batteriet i öppen eld och utsätt
inte batteriet för en värmekälla.
Sänk inte ner batteriet i vatten.
1691 - 007 - 22.12.2023 Inledning - 11
2.12 Symboler i appen
Visar styrkan på radiosignalen som
produkten tar emot från referensstationen.
Status är
EPOS bekräftad
. Produkten
har en exakt position och riktning.
Det är nödvändigt för att använda
produkten automatiskt och för att
installera kartobjekt.
Status är
EPOS-åtgärd nödvändig
.
Produkten har en exakt position men
det är nödvändigt att hantera produkten,
manuellt eller automatiskt, för att få en
korrekt riktning.
Status är
EPOS-sökning
. Produkten har
ingen exakt position och söker efter
satellitsignaler och korrigeringsdata för att
få en exakt position.
2.13 Allmänna instruktioner för
bruksanvisningen
För att underlätta, används följande system i
bruksanvisningen:
• Text som är skriven med
kursiv stil
är text
som finns i Automower
®
Connect-appen eller
Husqvarna Fleet Services
™
-appen eller en
hänvisning till en annan del i bruksanvisningen.
• Text som är skriven med fetstil gäller någon av
knapparna på produkten eller i appDrive.
12
- Inledning 1691 - 007 - 22.12.2023
3 Installation
3.1 Inledning – installation
VARNING: Läs och förstå
säkerhetskapitlet innan du installerar
produkten.
OBSERVERA: Använd originaldelar
och originalinstallationsmaterial.
Notera: Se www.husqvarna.com för mer information
om installation.
3.2 Huvudkomponenter för installation
Installationen omfattar följande komponenter:
• Robotgräsklippare som klipper gräsmattan
automatiskt. Den består av ett klippaggregat och
en drivenhet.
• Laddstation som laddar produkten. Den omfattar
en strömförsörjningsenhet som ansluts till ett 100–
240V eluttag.
• Referensstation
8
, som tar emot satellitsignaler och
skickar korrigeringsdata till robotgräsklipparen.
• Mobil enhet
9
med Husqvarna Fleet Services
™
-
appen och Automower
®
Connect-appen för
att göra installationen och inställningarna för
produkten.
3.3 Förbereda för installation
OBSERVERA: Gropar med vatten i
gräsmattan kan orsaka skador på produkten.
OBSERVERA: Läs
installationskapitlet innan du påbörjar
installationen.
• Gör en skiss av arbetsområdet och inkludera
alla hinder. Det gör det lättare att undersöka var
laddstationen, referensstationen och de virtuella
gränserna kan placeras.
• Markera på skissen var laddstationen,
referensstationen, underhållspunkten,
transportvägarna, de virtuella gränserna för
arbetsområdena och de avgränsade zonerna ska
placeras.
• Följ instruktionerna för avstånd mellan skymmande
föremål.
• Gör marken i gräsmattan plan. Se till att det inte
finns några hål eller utbuktningar i gräsmattan.
• Klipp gräset innan du installerar produkten. Se till
att gräset är högst 5cm.
Notera: De första veckorna efter installationen
kan ljudnivån vid gräsklippning vara högre än vanligt.
Ljudnivån minskar efter en tid.
3.4 Undersöka var referensstationen
kan placeras
Läs och förstå anvisningarna om var referensstationen
ska placeras. Se bruksanvisning för referensstationen.
3.5 Undersöka var laddstationen kan
placeras
• Du kan placera laddstationen i eller utanför
arbetsområdet. Det behövs ingen transportväg
om laddstationen placeras i arbetsområdet (A).
Det behövs ingen transportväg om produkten
är helt i arbetsområdet när den står vid
laddstationens dockningspunkt. Om laddstationen
och dockningspunkten (B) inte står i arbetsområdet
måste du installera en transportväg (C).
A
B
C
• Placera laddstationen (A) där dockningspunkten
(B) har fri sikt uppåt. Laddstationens
dockningspunkt (B) är där produkten stannar efter
att ha backat från laddstationen. Backsträckan
kan ställas in på 130-220cm. Husqvarna
rekommenderar att du har minst 6m (C) fritt
utrymme framför laddstationen.
8
Medföljer ej.
9
Medföljer ej.
1691 - 007 - 22.12.2023 Installation - 13

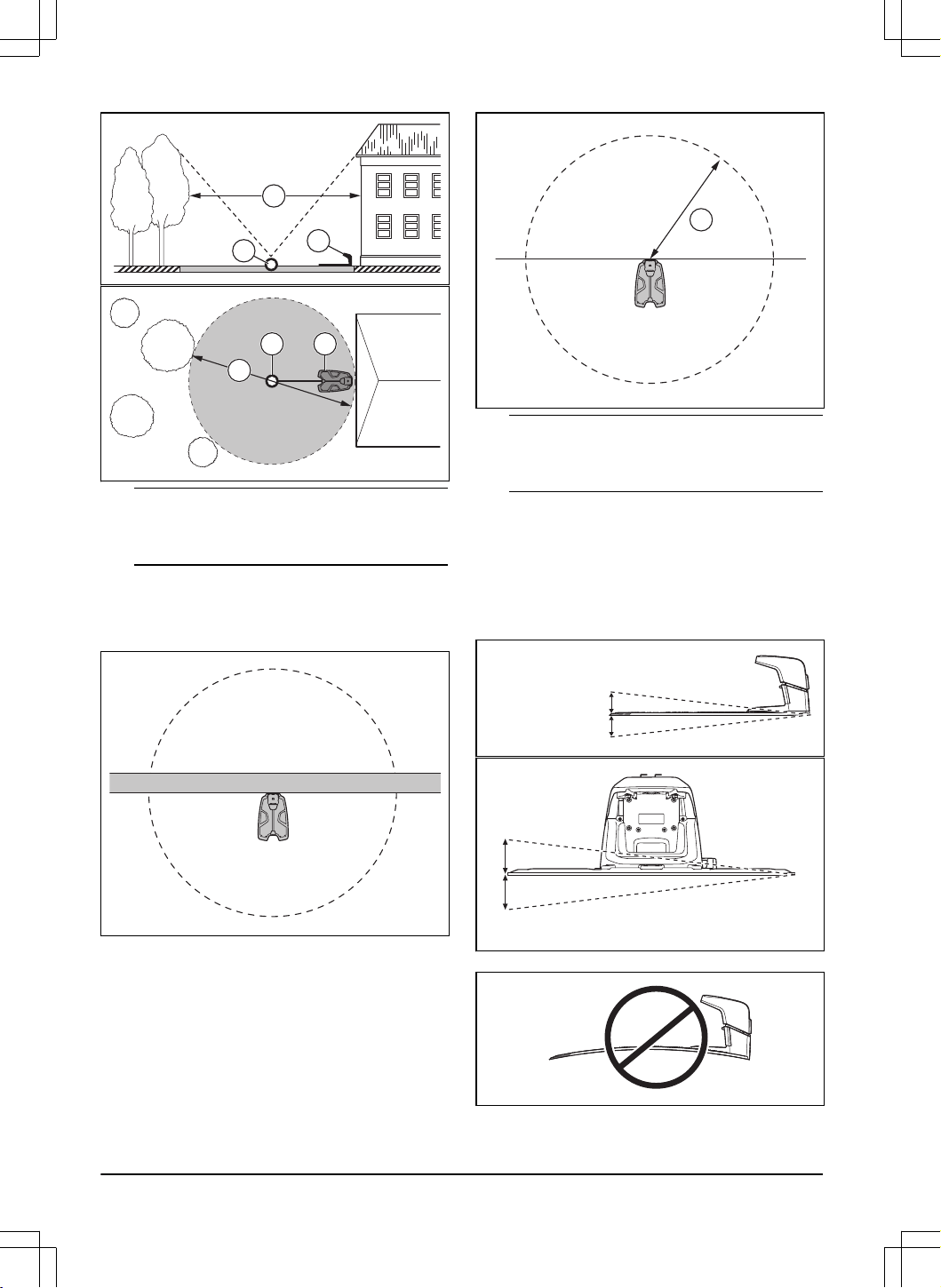

B
C
A
AB
C
Notera: Kort backsträcka minskar risken för
spår. En lång backsträcka kan behövas för att få
bra satellitsignaler vid dockningspunkten.
• Om produkten inte får användas i en del av
dockningsområdet bör du placera en skyddsvägg
som är minst 15cm hög. Dockningsområdet är ett
cirkelrunt område runt laddstationen med en radie
(A) på 3m.
A
Notera:
Produkten använder
laddstationssignalen för att hitta laddstationen när
den befinner sig i dockningsområdet.
• Placera laddstationen nära ett eluttag.
• Undersöka hur huvudkabeln kan installeras säkert.
• Placera laddstationen på en plan yta, inte på grus.
• Husqvarna rekommenderar att du installerar
laddstationen på en hård yta, t.ex. betong eller
motsvarande. Använd stödplattan om du tänker
installera laddstationen på en mjuk yta.
• Placera laddstationen på en plan yta.
max. 5 cm / 2"
max. 5 cm / 2"
Max +/- 4 cm / 1.6 In.
• Laddstationens bottenplatta får inte vara böjd.
14
- Installation 1691 - 007 - 22.12.2023
• Placera laddstationen i ett område med bra
luftflöde.
• Placera laddstationen i ett område med skydd från
solen.
• Använd en jordfelsbrytare med en utlösningsström
på högst 30mA när du ansluter huvudkabeln till
eluttaget.
OBSERVERA: Installera inte
laddstationen där det finns metallföremål i
marken. Metallföremål kan orsaka störningar
i laddstationssignalen.
3.6 Undersöka var objekten ska
installeras på kartan
OBSERVERA: Om arbetsområdet
gränsar mot vattensamlingar, branter, stup
eller allmän väg måste den virtuella gränsen
ha en skyddsvägg. Väggen måste vara
minst 15cm hög.
OBSERVERA: Låt inte produkten
köra på grus.
OBSERVERA: För aktsam drift utan
oljud, isolera alla hinder, som träd, rötter och
stenar.
Notera: Gör en skiss över arbetsområdet innan du
installerar de virtuella gränserna.
• Se till att produkten kan ta emot radiosignaler från
referensstationen i alla delar av arbetsområdet.
Notera:
Det maximala avståndet minskar om
det finns föremål mellan referensstationen och
produkten.
• Husqvarna rekommenderar ett maximalt avstånd
från laddstationen till installationens mest avlägsna
del. Det maximala avståndet är 1000m.
Notera:
Det maximala avståndet minskar om
det förekommer lutningar eller högt gräs.
3.6.1 Installera kartobjekt nära byggnader
och träd

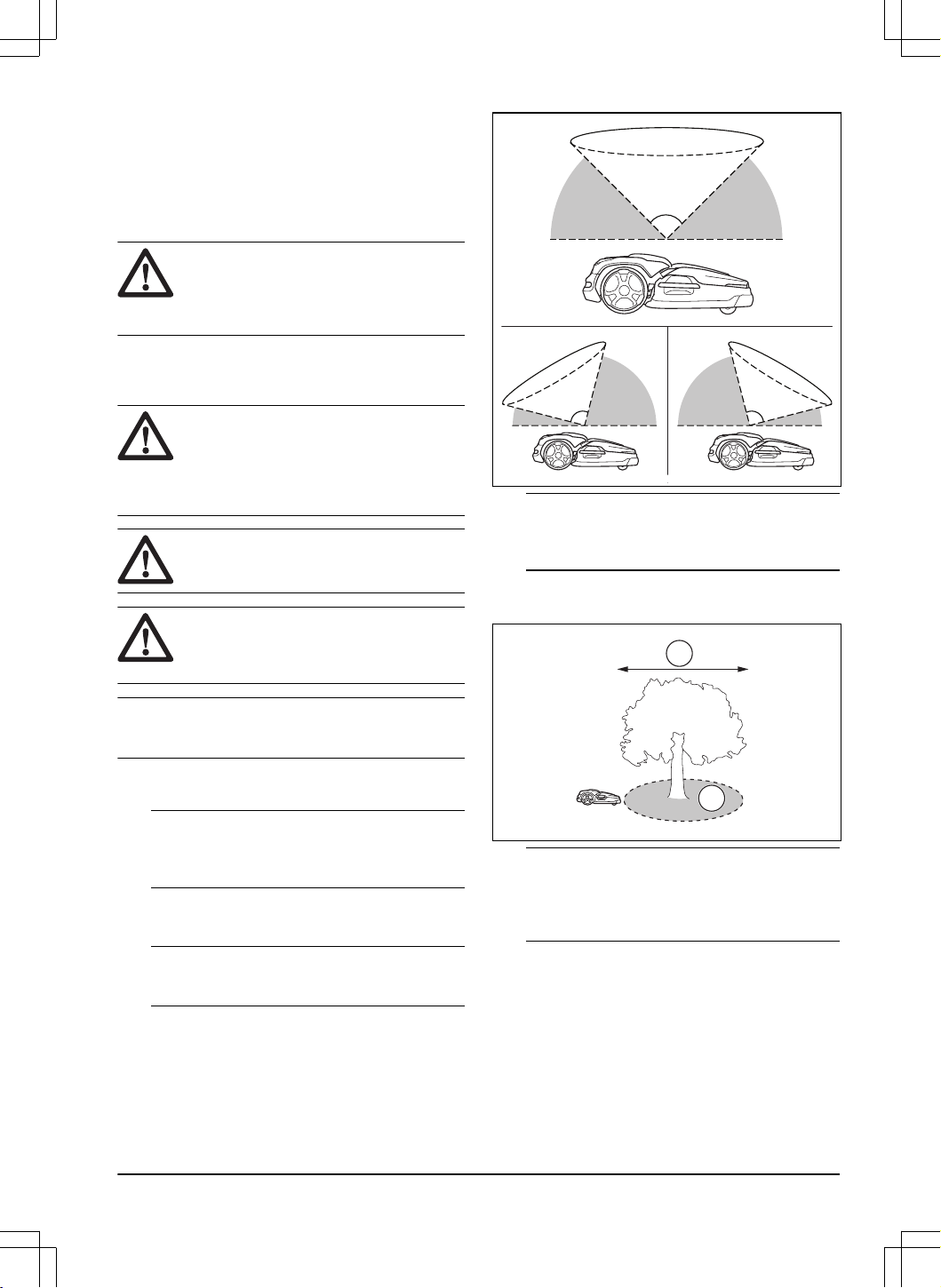

• Se till att en del på 90° av himlen inte är skymd.
90°
Notera:
Produkten kan inte ta emot
navigeringssignaler från satelliten om himlen är
skymd.
• Skapa en avgränsad zon (B) runt träd eller
trädgrupper med trädkronor som är större än 4m i
diameter (A).
B
A
Notera: Träd eller trädgrupper med trädkronor
som är större än 4m i diameter (A) kan det orsaka
tillfälliga produktstopp. Mindre träd brukar inte
orsaka störningar vid användning av produkten.

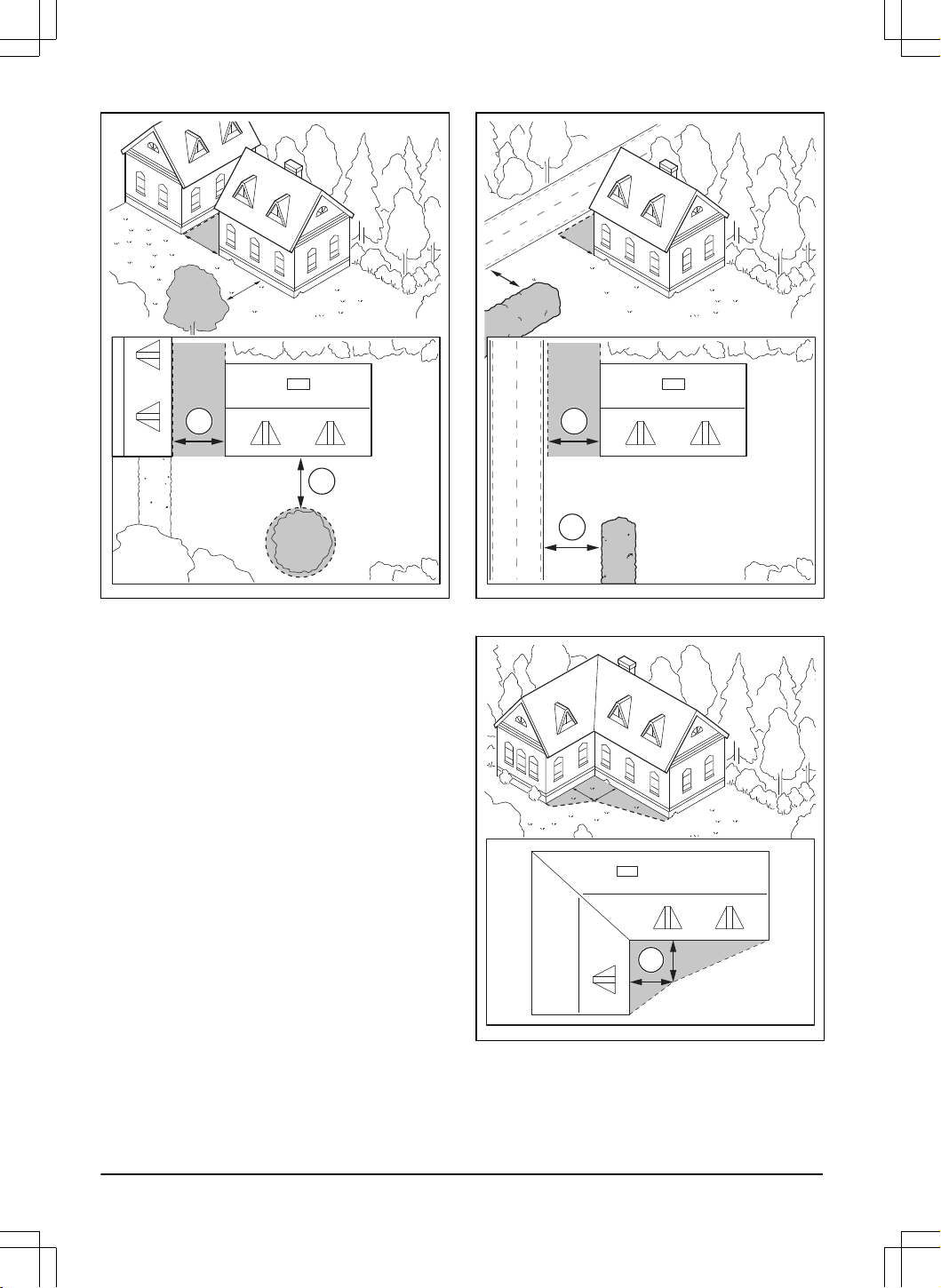

• Se till att områdena mellan byggnader eller träd
har ett avstånd (C) på minst 4m.
1691 - 007 - 22.12.2023
Installation - 15
C
C
• Se till att en passage mellan två låga objekt eller
mellan ett lågt objekt och ett högt objekt har en

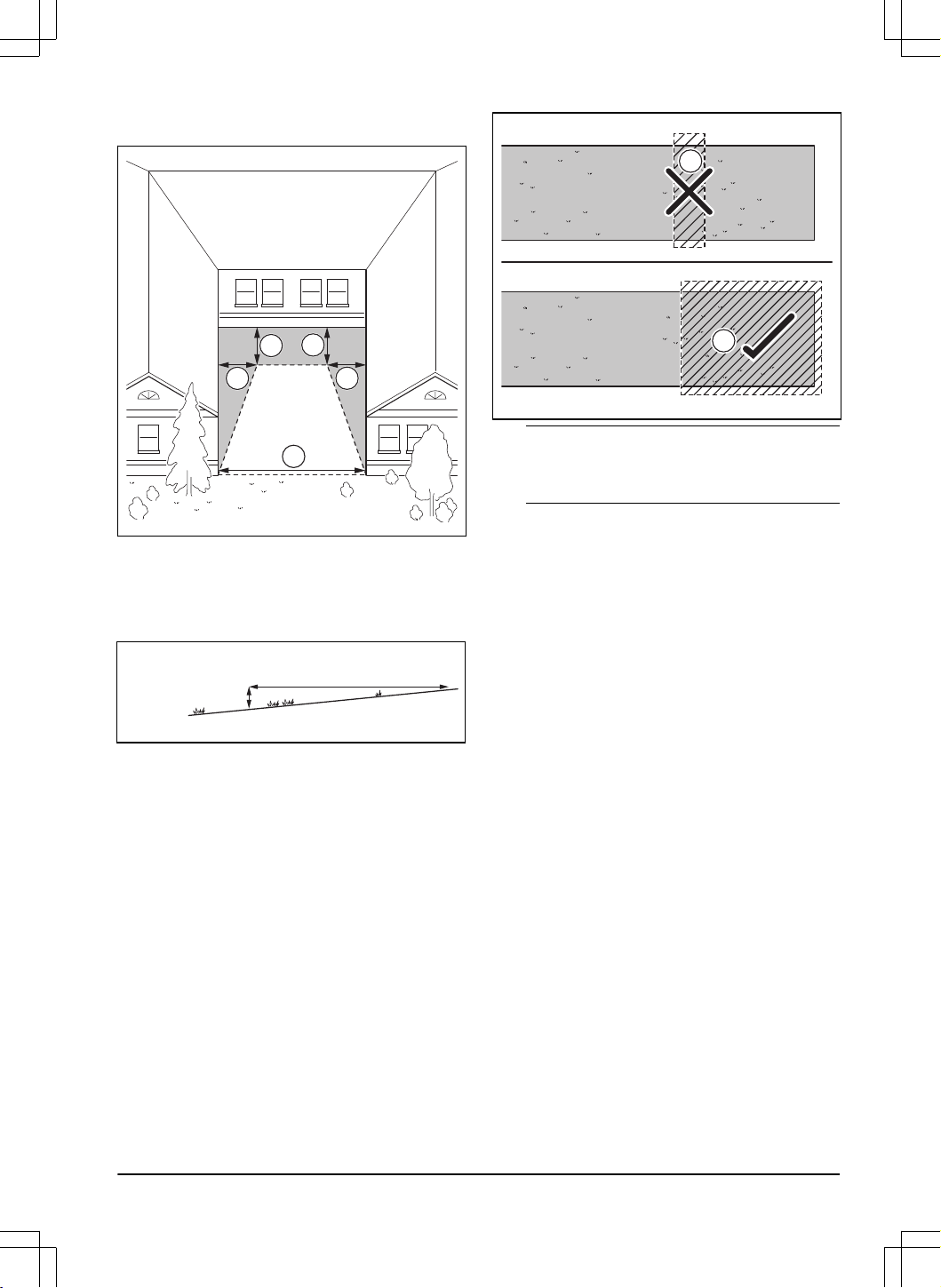

minsta bredd (D) på 3m.
D
D
• Installera den virtuella gränsen på ett minsta
avstånd (E) på 1.5m från L-formade byggnader.
E
• Om du vill installera virtuella gränser i ett område
med U-formade byggnader måste du se till att
avståndet (G) är minst 6m. Om byggnaderna är
högre än 3m ska du se till att avståndet (G)
är dubbelt så långt som den högsta byggnadens
16
- Installation 1691 - 007 - 22.12.2023
höjd. Installera den virtuella gränsen på ett minsta
avstånd (F) på 1.5m från byggnaden.
F
F
F
F
G
3.6.2 Installera kartobjekten i en lutning
Produkten kan användas i 20% lutning. Virtuella gränser
kan installeras i lutningar på högst 15%. Lutningen (%)
beräknas som höjd per meter. Exempel: 10cm/100cm
= 10%.
10 cm/ 4"
100 cm/ 40"
10%
• För lutningar som är brantare än 20% i
arbetsområdet ska du isolera lutningen med en
avgränsad zon.
• För lutningar intill en allmän väg ska du sätta upp
ett stängsel eller en skyddsvägg med minst 15cm
höjd längs lutningens yttre kant.
• Husqvarna rekommenderar att du ställer in
riktningen för det systematiska mönstret rakt uppåt
i sluttningen för att förhindra slitage på gräset.
• Installera de virtuella gränserna i lutningar på
högst 15%.
3.6.3 Undersöka var du ska skapa
avgränsade zoner
• Skapa avgränsade zoner runt föremål som är
större än 2x2m.
• Se till att den avgränsade zonen omfattar hela det
område där produkten inte får användas (B).
B
A
Notera:
Skapa inte en avgränsad zon som
korsar arbetsområdet för att förhindra att produkten
kör in i delar av arbetsområdet (A).
• Se till att den avgränsade zonen är minst
30x30cm.
3.7 Installation av produkten
3.7.1 Installera produkten
Följ de generella stegen nedan för att installera
produkten:
1. Montera klippaggregatet på drivenheten. Se
Montera klippaggregatet på sida 18
.
2. Installera laddstationen. Se
Installera laddstationen
på sida 19
.
3. Installera referensstationen. Se bruksanvisningen
till referensstationen.
4. Installera Husqvarna Fleet Services
™
-appen och
Automower
®
Connect-appen på din mobila enhet.
Se
Husqvarna Fleet Services
™
på sida 20
.
5. Parkoppla produkten och appen Husqvarna
Fleet Services
™
. Gör grundinställningarna i
startsekvensen i appen. Se
Husqvarna Fleet
Services
™
på sida 20
.
6. Skapa en karta med arbetsområden, avgränsade
zoner, transportvägar och underhållspunkter. Se
Installation av kartobjekt på sida 20
.
7. Använd appen Husqvarna Fleet Services
™
för att
göra inställningar för produkten. Se
Inställningar på
sida 26
.
3.7.2 Installationsverktyg
• 19mm öppen hylsnyckel.
• Insexnyckel, 8mm. Ingår med laddstationen.
• Kombiverktyg. Ingår med klippaggregatet.
• 10mm hylsnyckel.
1691 - 007 - 22.12.2023
Installation - 17
• Borrmaskin, 6 mm borr.
• Spärrnyckel eller momentnyckel, 10 mm.
3.7.3 Montera klippaggregatet

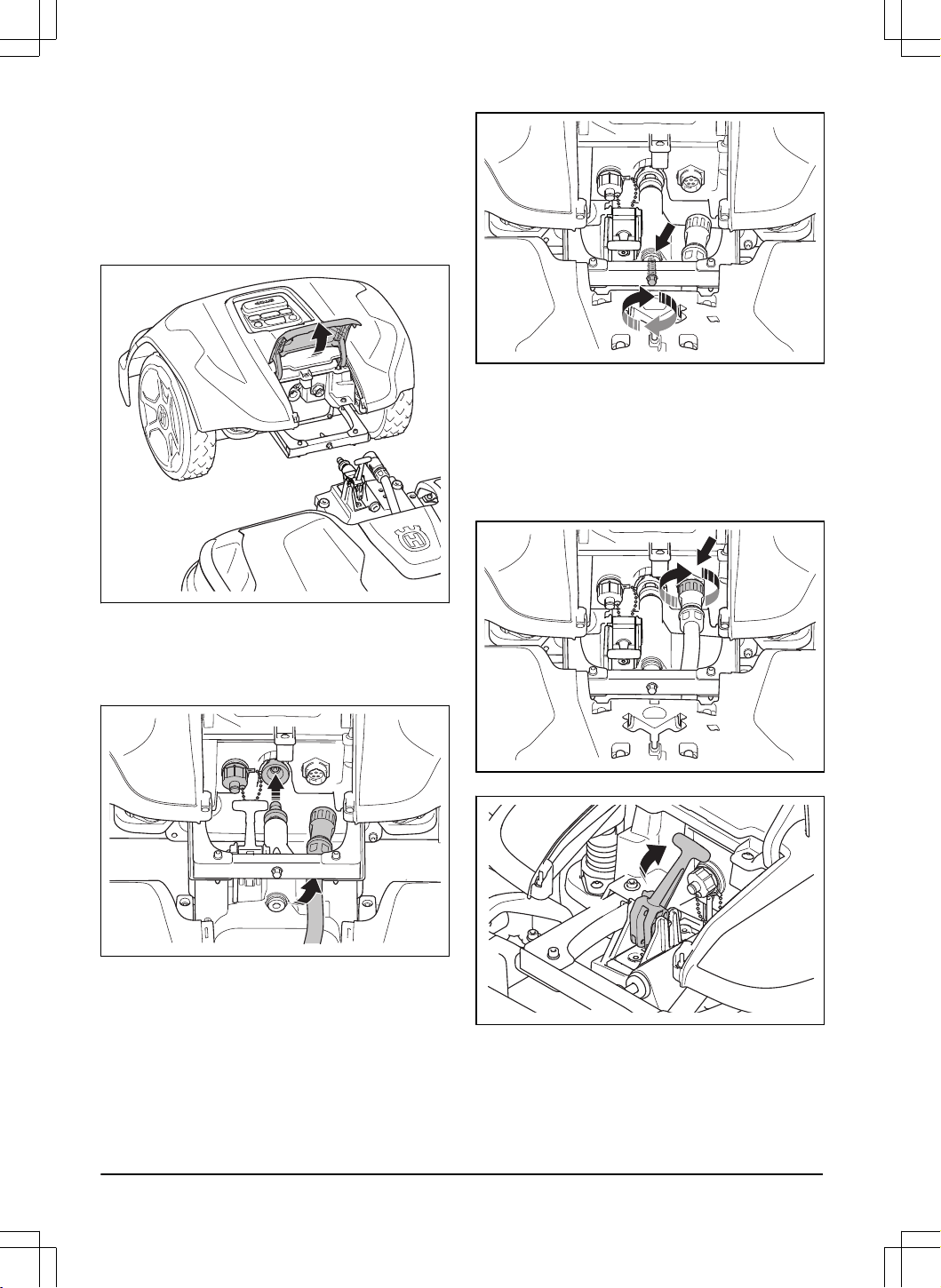

1. Ställ in drivenheten på OFF. Se
Stänga av
produkten på sida 30
.
2. Placera klippaggregatet framför drivenheten.
3. Öppna luckan på drivenheten.
4. Ta bort den mittersta övre kåpan på
klippaggregatet.
5. Placera drivenhetens ram ovanför klippaggregatet
och kabeln.
6. Rikta in axeln med hålet i drivenheten.
7. Rikta in axeln med hålet i ramen.
8. Installera skruven med spärrnyckeln eller
momentnyckeln, 10mm. Åtdragningsmoment
5Nm.
9. Dra åt muttern på den andra sidan med en 19mm
öppen hylsnyckel. Åtdragningsmoment 9 Nm.
10. Anslut kabeln till drivenheten. Se till att
anslutningen är rätt inriktad.
11. Dra åt kontaktens inre del medurs.
12. Lyft klippaggregatets bakre del och luta spaken.
13. Sätt tillbaka den mittersta övre kåpan på
klippaggregatet.
14. Stäng luckan.
18
- Installation 1691 - 007 - 22.12.2023
3.7.4 Ta bort klippaggregatet
1. Ställ in drivenheten på OFF. Se
Stänga av
produkten på sida 30
.
2. Öppna luckan på drivenheten.
3. Ta bort den mittersta övre kåpan på
klippaggregatet.
4. Lossa den inre delen av kontakten (moturs) och
koppla bort kabeln.
5. Luta spaken.
6. Lossa muttern med en 19mm öppen hylsnyckel
och skruva ut skruven med kombiverktyget.
7. Ta bort klippaggregatet från drivenheten. Placera
kåporna på de två kontakterna.
3.7.5 Installera laddstationen
Läs och förstå anvisningarna om laddstationen. Se
Undersöka var laddstationen kan placeras på sida 13
.
VARNING: Läs och förstå
säkerhetsanvisningarna för installation. Se
Säkerhet på sida 3
.
OBSERVERA: Gör inte nya hål i
laddplattan.
OBSERVERA: Sätt inte fötterna på
laddstationens bottenplatta.
3.7.5.1 Installera laddstationen

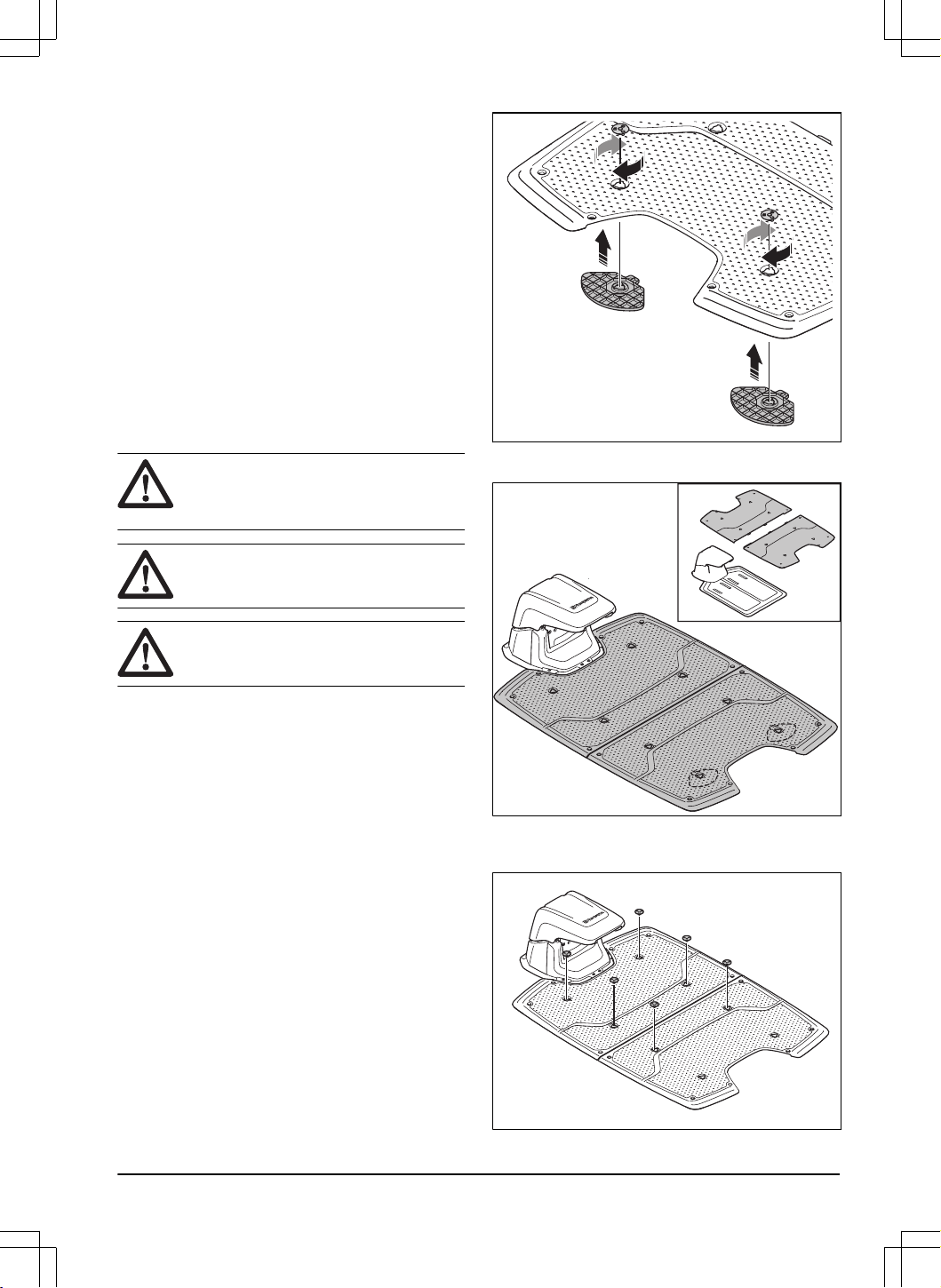

1. Placera laddstationen i det valda området.
2. Placera de två stödplattorna på baksidan av den
övre bottenplattan. Använd en 8mm insexnyckel
för att skruva fast stödplattorna från framsidan med
två kopplingar.
3. Lägg de två övre bottenplattorna ovanpå den
nedre bottenplattan.
4. Montera de övre bottenplattorna på den nedre
bottenplattan med sex kopplingar. Använd en
8mm insexnyckel för att skruva fast kopplingarna.
1691 - 007 - 22.12.2023
Installation - 19

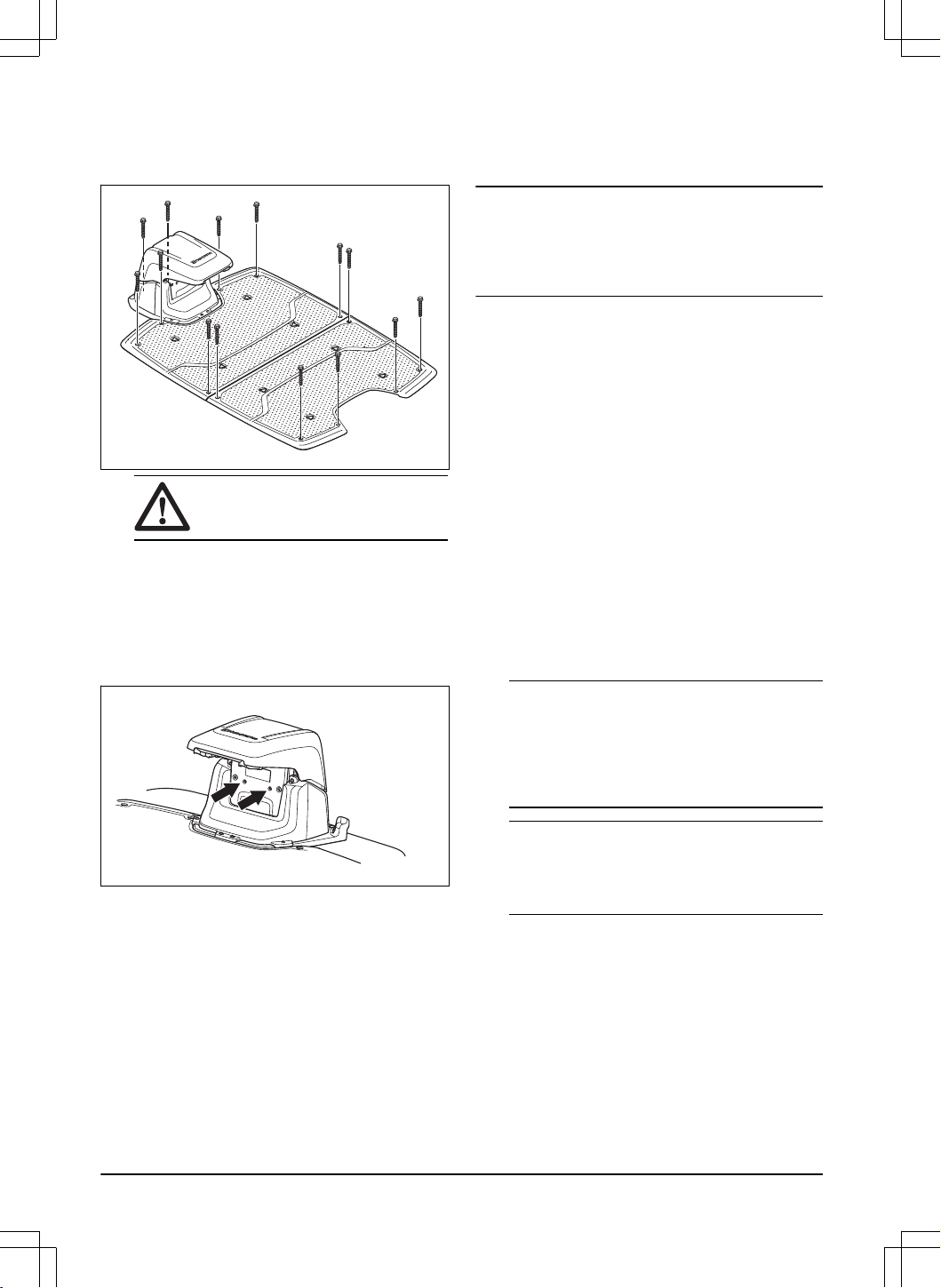

5. Borra 14 hål i marken med ett 6mm borr.
6. Fäst laddstationen vid marken med hjälp av de
14 medföljande skruvarna. Använd en 10mm
hylsnyckel för att skruva fast skruvarna.
OBSERVERA: Dra inte åt
skruvarna för mycket.
7. Anslut huvudkabeln till ett 100–240V eluttag.
8. Ställ produkten i laddstationen. Håll knappen
ON/OFF på produkten intryckt i tre sekunder för att
ladda produkten. Se
Ladda batteriet på sida 30
.
3.7.5.2 Kontrollera laddstationen visuellt
1. Se till att LED-kontrollamporna på laddstationen
lyser grönt.
2. Om LED-kontrollamporna inte lyser grönt ska du
kontrollera installationen. Se
LED-kontrollampor
på laddstationen på sida 44
och
Installera
laddstationen på sida 19
.
3.7.6 Installera referensstationen
Installera referensstationen enligt instruktionerna i
bruksanvisningen för referensstationen.
3.7.7 Husqvarna Fleet Services
™
Husqvarna Fleet Services
™
är en molnlösning som ger
serviceteknikern en översikt över alla produkter. Den
ger också serviceteknikern möjlighet att fjärrstyra alla
produkter. Husqvarna Fleet Services
™
är tillgänglig som
webbtjänst och som app. När du använder Husqvarna
Fleet Services
™
-appen omdirigeras du till Automower
®
Connect-appen. Mer information om Husqvarna Fleet
Services
™
finns här: www.husqvarna.com.
Notera: Vissa länder stöder inte mobilanslutning
på grund av regionspecifika mobiltelefonisystem.
Livstidservicen som ingår gäller bara om det
finns en tredjepartsleverantör av 2G/4G inom
verksamhetsområdet.
3.7.8 Automower
®
Connect
Automower
®
Connect är en kostnadsfri app för mobila
enheter. Använd appen för installation, inställningar och
användning av produkten. Du kan också hitta mer
information om t.ex. alarm och statistik i Automower
®
Connect-appen.
Appen kan användas med två olika typer av anslutning:
Mobil uppkoppling med lång räckvidd och Bluetooth
®
med kort räckvidd.
3.7.9 Göra grundinställningar
När du slår PÅ produkten för första gången finns det
några grundläggande inställningar som du måste göra
innan du kan börja använda produkten.
1. Ladda ner Husqvarna Fleet Services
™
-appen och
Automower
®
Connect-appen till en mobil enhet.
2. Logga in i Husqvarna Fleet Services
™
-appen.
3. Slå PÅ produkten.
4. Starta Bluetooth
®
på din mobila enhet.
Notera:
Produktens Bluetooth
®
-
parkopplingsläge aktiveras i tre minuter. Om
parkopplingen mellan produkten och den mobila
enheten inte är slutförs korrekt kan du trycka på
Bluetooth
®
-knappen på produkten för att aktivera
Bluetooth
®
igen.
Notera: Andra enheter med Bluetooth
®
aktiverat kan orsaka störningar vid parkopplingen.
Avaktivera Bluetooth
®
på de andra enheterna om
det orsakar störningar vid parkopplingen.
5. Välj
Lägg till robotgräsklippare
i appen för att lägga
till produkten och följ instruktionerna i appen.
6. Parkoppla produkten och referensstationen.
7. Parkoppla produkten och laddstationen. Välj
att aktivera GeoFence eller ej och ställ in
backsträckan.
3.7.10 Installation av kartobjekt
Läs och förstå anvisningarna om var på kartan
objekten ska installeras. Se
Undersöka var objekten ska
installeras på kartan på sida 15
.
20
- Installation 1691 - 007 - 22.12.2023

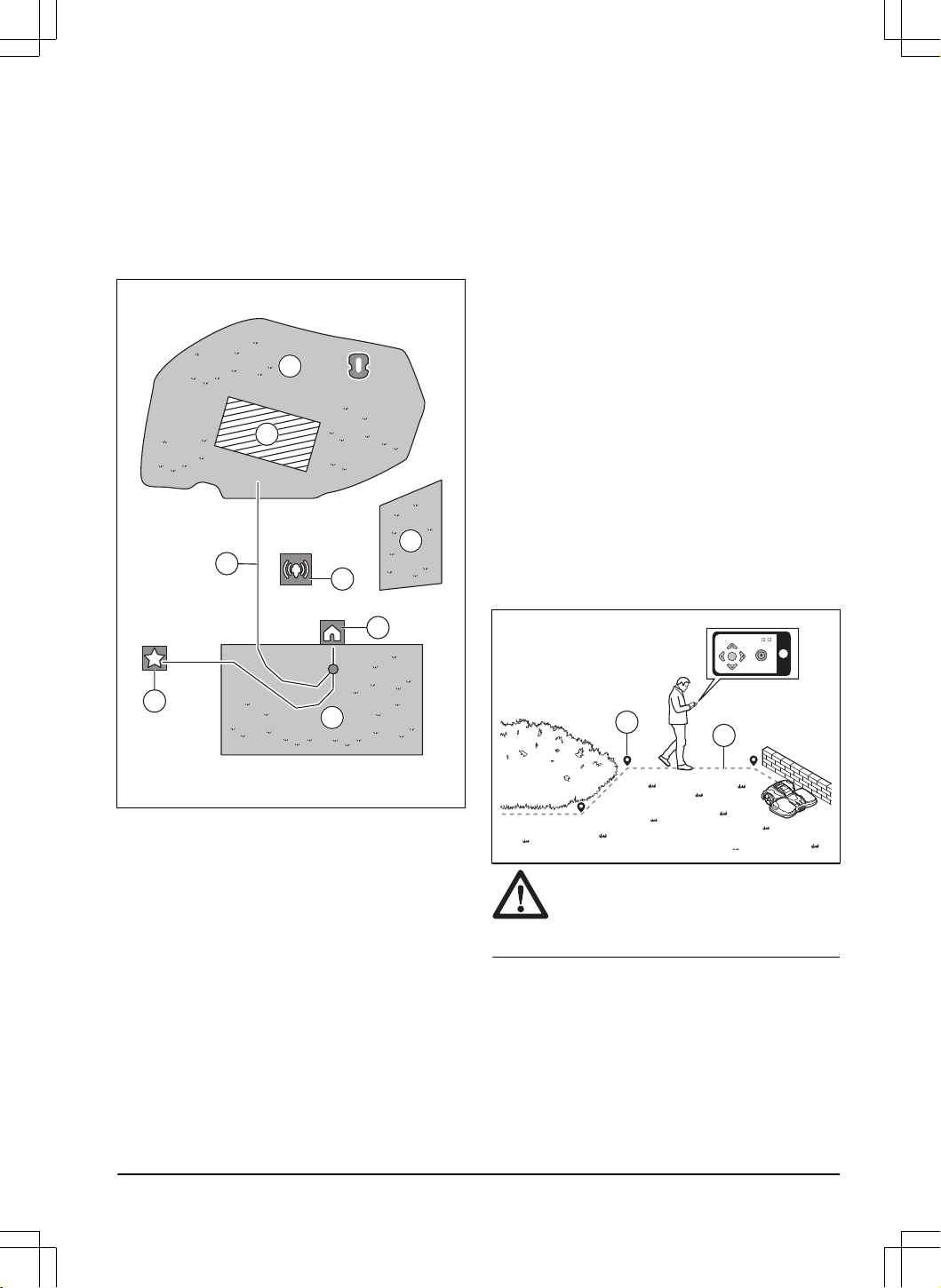

På kartan kan du installera följande objekt i appen:
•
Arbetsområden
(A)
•
Avgränsade zoner
(B)
•
Transportväg
(C)
•
Laddstation
(D)
•
Underhållspunkt
(E)
•
Referensstation
(F)
•
Arbetsområde (biyta)
(G)
A
G
B
A
D
E
C
F
För en fullständig kartinstallation måste du installera ett
arbetsområde och en laddstation på kartan.
Ett arbetsområde definieras med hjälp av virtuella
gränser. Högst 20 arbetsområden och biytor kan
installeras på kartan.
Det finns två typer av arbetsområden:
• Ett arbetsområde där det finns en laddstation
placerad eller ansluten via en transportväg där
produkten körs automatiskt.
• En biyta är ett arbetsområde utan laddstation och
transportväg. Produkten måste flyttas manuellt till
och från arbetsområdet.
En transportväg är en definierad väg mellan
dockningspunkten framför laddstationen och ett
arbetsområde. Produkten kan arbeta automatiskt på
denna väg, men klipper inte gräs. En transportväg kan
tillfälligt aktiveras eller avaktiveras i appen.
Avgränsade zoner kan definieras om det finns områden
där produkten inte får användas. En avgränsad zon
definieras med hjälp av virtuella gränser. En avgränsad
zon kan tillfälligt aktiveras eller avaktiveras i appen.
En underhållspunkt är en definierad plats där produkten
kan parkeras. Det här kan till exempel användas för
en servicepunkt där underhåll utförs på produkten.
Underhållspunkten ansluts till dockningspunkten med en
väg.
Om du vill installera objekt på kartan använder du
produkten med appDrive-installationen och lägger till
referenspunkter på kartan. Se
Installera objekt på kartan
på sida 21
.
3.7.10.1 Installera objekt på kartan

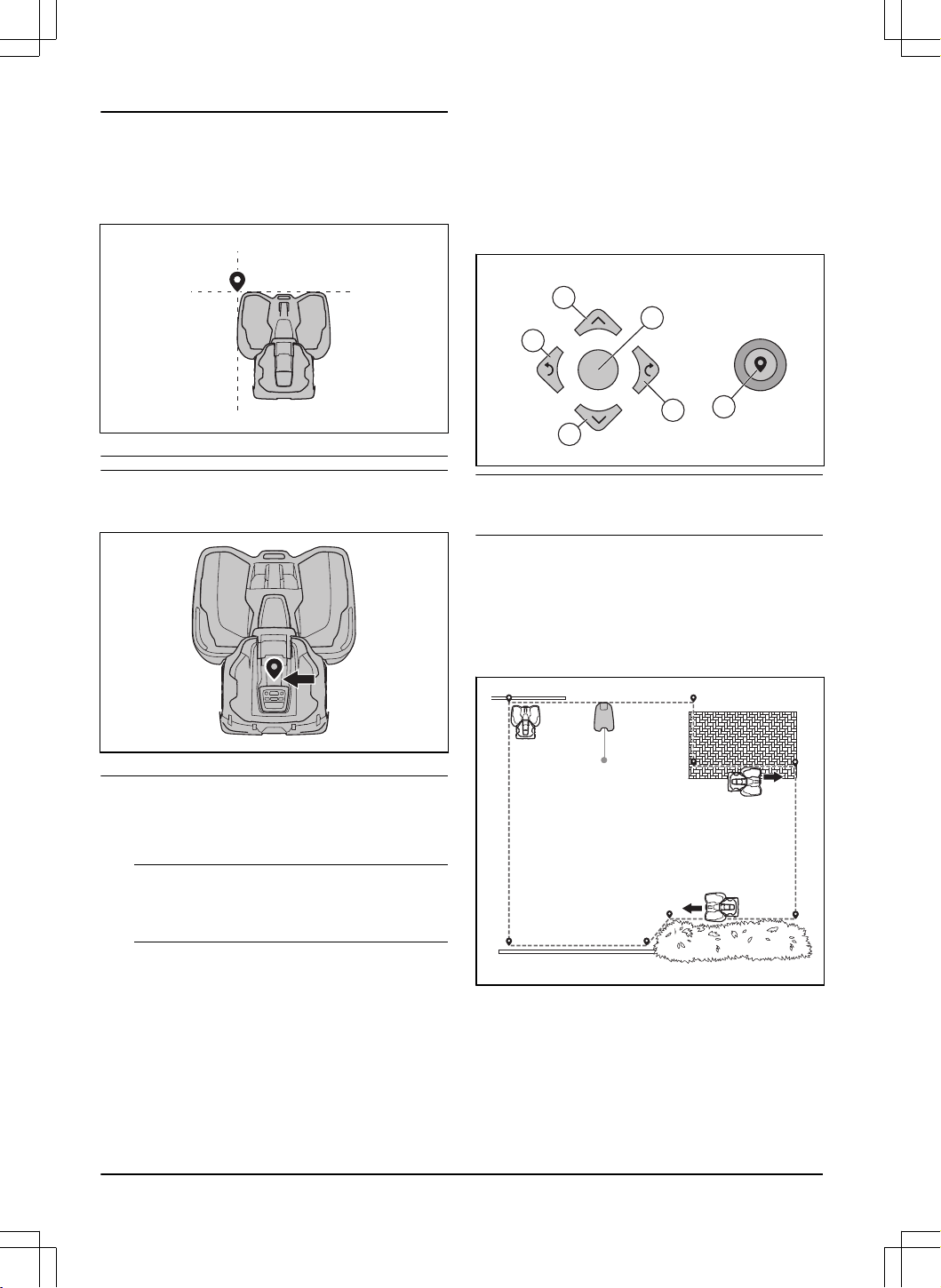

Referenspunkterna (A) är positioner som definierar de
virtuella gränserna och vägarna (B). Linjerna mellan
referenspunkterna är raka. Vi rekommenderar att du
använder så få referenspunkter som möjligt. För
varje arbetsområde och de relaterade avgränsade
zonerna och transportvägen är det maximala antalet
referenspunkter 800. Husqvarna rekommenderar att
du lägger till max. 1000 referenspunkter för hela
installationen av kartan. Om du vill skapa mjuka
kurvor använder du flera referenspunkter. Husqvarna
rekommenderar att du ställer in ett minsta avstånd
på 30cm mellan referenspunkterna. Du kan ändra
referenspunkternas placering i appen efter att kartan har
installerats.
B
A
OBSERVERA: Lyft och flytta inte
produkten mellan referenspunkterna under
installationen. Använd appDrive för korrekt
installation.
1691 - 007 - 22.12.2023 Installation - 21
Notera: När du installerar ett arbetsområde eller en
avgränsad zon placeras referenspunkten längst fram till
vänster på produkten. De virtuella gränserna visar det
område där produkten används. Produkten klipper inte
gräset som ligger intill den virtuella gränsen på grund av
knivdiskens läge.
Notera: När du installerar en transportväg eller en
väg till en underhållspunkt placeras referenspunkten mitt
på produkten mellan drivhjulen.
• Se till att du är nära produkten och ansluten till den
med appen med Bluetooth
®
.
• Kontrollera att statusen är
EPOS bekräftad
i
appDrive.
Notera:
Det går att använda en spelkontroll
med Bluetooth
®
tillsammans med appDrive för att
styra produkten.
• Se till att radiosignalstyrkan från referensstationen
är bra. Symbolen för radiosignalstyrkan måste vara
helt fylld.
• Välj det objekt du vill installera och använd
knapparna i appDrive-installationen för att styra
produkten.
• Använd uppåtknappen (A) för att flytta produkten
framåt.
• Använd nedåtknappen (B) för att flytta produkten
bakåt.
• Använd vänster
pilknapp (C) för att rotera
produkten åt vänster.
• Använd höger pilknapp (D) för att rotera produkten
åt höger.
• Använd mittenknappen (E) som joystick för att
flytta och rotera produkten i valfri riktning.
• Använd referenspunktknappen (F) för att lägga till
en referenspunkt på kartan.
A
D
F
B
C
E
Notera: Gå 2-3m bakom produkten när du kör den
med appDrive.
Skapa ett arbetsområde
Minst tre referenspunkter krävs för att skapa ett
arbetsområde.

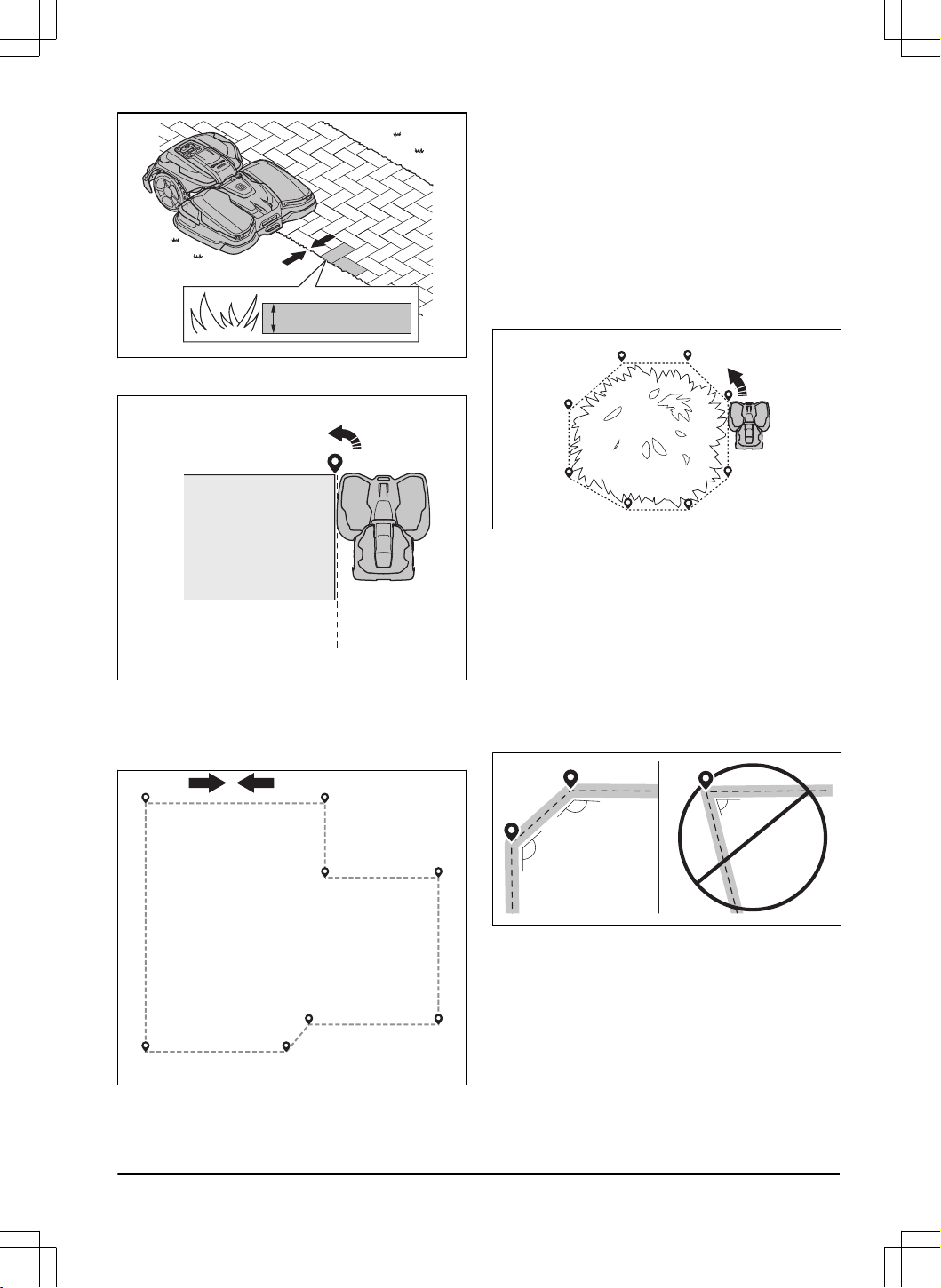

• Kör produkten medurs runt kanten av

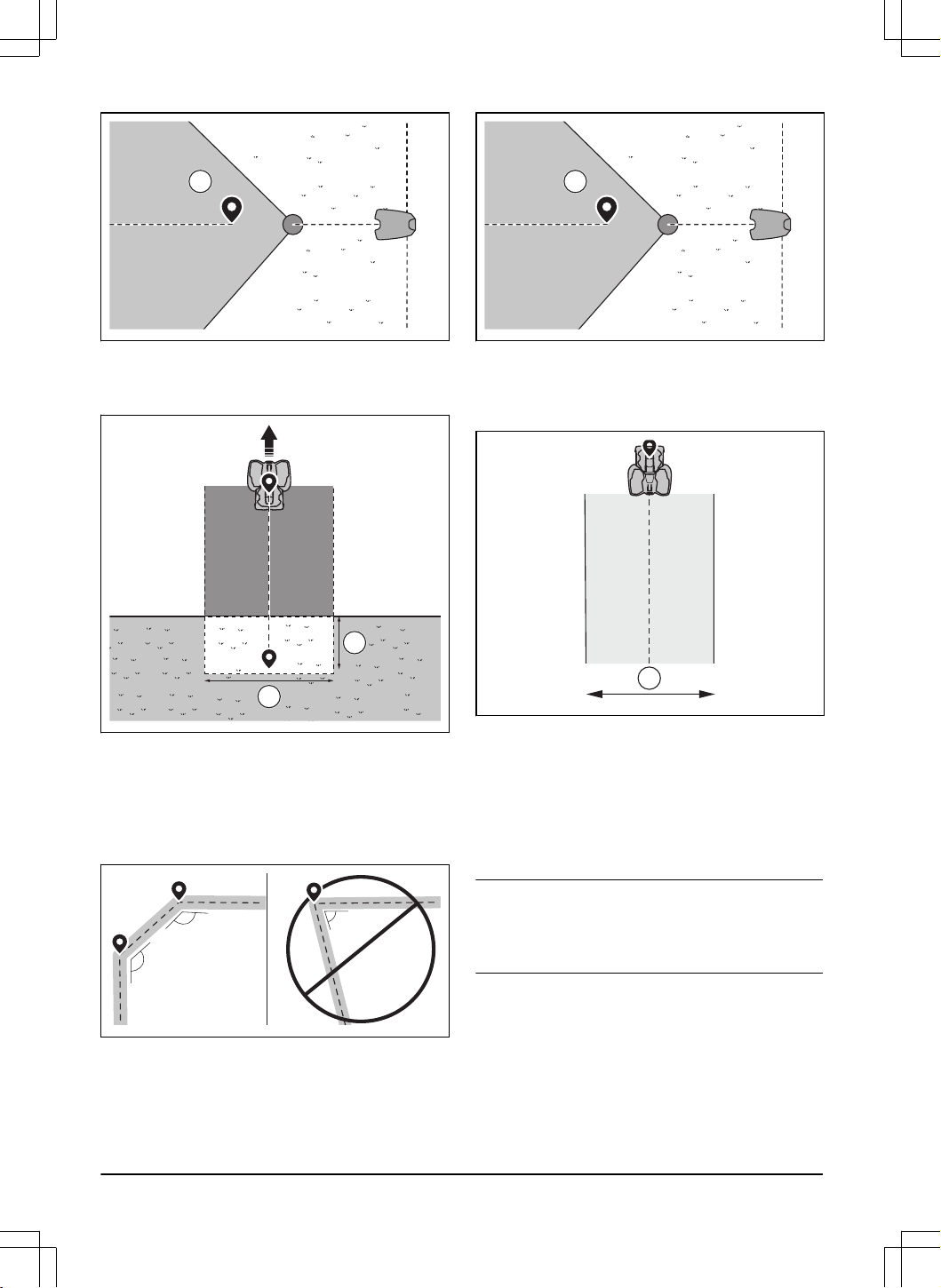

arbetsområdet.
• Lägg till referenspunkter på kartan. Lägg till
referenspunkter minst 3cm från hinder.
• Lägg till referenspunkter för att få produkten att
klippa gräset vid kanter mellan gräsmattan och
stengångar. Se till att du står över kanten av
gräsmattan och stengången när du lägger till
referenspunkter. Produkten kan köra över kanten
om höjden på stengångarna är högst 1cm över
gräsmattan.
22
- Installation 1691 - 007 - 22.12.2023
•
max 1 cm / 0.4”
• Lägg till referenspunkten i det yttre hörnet för att
installera den virtuella gränsen runt ett hörn.
• Sätt inte ut referenspunkter som gör att en virtuell
gräns korsar sig själv inom samma arbetsområde.
• Spara arbetsområdet för att automatiskt ansluta
den första och sista referenspunkten med en
virtuell gräns.
1
2
3
4
5
6
7
8
Skapa en avgränsad zon
Minst tre referenspunkter krävs för att skapa en
avgränsad zon.
• Kör produkten moturs runt den avgränsade zonen.
• Lägg till referenspunkter på kartan. Lägg till
referenspunkter minst 3cm från hinder.
• Sätt inte ut referenspunkter som gör att en virtuell
gräns korsar sig själv inom samma avgränsade
zon.
• Spara den avgränsade zonen för att automatiskt
ansluta den första och sista referenspunkten med
en virtuell gräns.
Skapa en transportväg
• Kör produkten och lägg till referenspunkter på
kartan för att installera en transportväg. Börja i ett
arbetsområde minst 1m från den virtuella gränsen.
• Installera transportvägen vinkelrätt mot
arbetsområdets virtuella gräns.
• Installera inte en transportväg som korsar en
avgränsad zon.
• Ställ inte in referenspunkter som gör att
transportvägen korsar sig själv.
• Undvik tvära böjar när du installerar
transportvägen.
135º
135º
<90º
• Kör produkten och lägg till referenspunkter för att
ansluta transportvägen till dockningspunkten.
• Placera den sista referenspunkten på en
transportväg (A) i en vinkel på +/−45grader sett
från dockningspunkten.
1691 - 007 - 22.12.2023
Installation - 23
A
• Spara transportvägen för att automatiskt ansluta
den sista referenspunkten till dockningspunkten.
• Ange korridorbredden (A) för transportvägen.
Korridorbredden kan ställas in på 3-5m.
B
A
Skapa en underhållspunkt
• Kör produkten och lägg till referenspunkter på
kartan. Börja lägga till referenspunkter på den plats
där du installerar underhållspunkten. Den första
referenspunkten anger underhållspunkten.
• Undvik tvära böjar när du installerar en
transportväg.
135º
135º
<90º
• Kör produkten och lägg till referenspunkter för att
skapa en väg till laddstationen.
• Placera den sista referenspunkten på en
transportväg (A) i en vinkel på +/−45grader sett
från dockningspunkten.
A
• Spara underhållspunkten för att automatiskt
ansluta den sista referenspunkten till
dockningspunkten.
• Ställ in korridorbredden (A) för underhållspunkten.
Korridorbredden kan ställas in på 3-5m.
A
Installera om laddstationen på kartan
Installera om laddstationen på kartan om du flyttar eller
byter ut laddstationen. Du kan även installera om den
om robotgräsklipparen inte kan docka eller ansluta till
laddstationen.
1. Välj
kartobjekt > Laddstation
i appen.
2. Välj
Installera om laddstationen
och följ
instruktionerna.
Notera:
Andra enheter med Bluetooth
®
aktiverat
kan orsaka störningar vid parkopplingen. Avaktivera
Bluetooth
®
på de andra enheterna om det orsakar
störningar vid parkopplingen.
Installera om referensstationen på kartan
Installera om referensstationen på kartan om du flyttar
eller byter ut referensstationen.
1. Välj
Kartobjekt > Referensstation
i appen.
2. Välj
Installera om referensstationen
och följ
instruktionerna.
24
- Installation 1691 - 007 - 22.12.2023
Notera: Om du flyttar referensstationen måste
du göra en fabriksåterställning och installera alla
kartor igen.
1691 - 007 - 22.12.2023 Installation - 25
4 Inställningar
Produkten har fabriksinställningar men inställningarna
kan anpassas till varje arbetsområde.
4.1 Schema
I menyn
Schema
kan du ändra produktens
schemainställningar. Du kan göra separata
schemainställningar för varje arbetsområde.
Biytor
kan
inte schemaläggas. Schemaläggningsfunktionen styr
vilka timmar som produkten ska arbeta. När produkten
inte används står den parkerad i laddstationen.
Arbetsområdets form, samt antalet hinder och lutningar
kan påverka klippkapaciteten negativt.
Systematisk klippning
Ytkapacitet – Sport 24 Klippning varje dag
Ytkapacitet – Standard 48 Klippning varannan dag
Ytkapacitet – Max 72 Klippning var tredje dag
Produktens maximala ytkapacitet varierar beroende på
typ av tillämpning och gräsmattans kvalitet.
• Ytkapacitet – Sport 24: Detta är den maximala
ytkapaciteten för idrottsplatser och fairways på
golfbanor som behöver klippas en gång per dag
(24 timmar). Lämplig för välhanterade, frodiga och
täta gräsmattor som klipps med låg klipphöjd.
• Ytkapacitet – Standard 48: Detta är den maximala
ytkapaciteten för de flesta gräsmattor, t.ex.
anläggningsområden och golfruffar som behöver
klippas systematiskt varannan dag (48 timmar).
Oregelbundna mönster behöver klippas varje dag.
Lämplig för gräsmattor av standardkvalitet som
klipps med medelhög klipphöjd.
• Ytkapacitet – Max 72: Detta är den maximala
ytkapaciteten för anläggningsområden som kan
klippas systematiskt var tredje dag (72 timmar).
Oregelbundna mönster behöver klippas varje dag.
Lämplig för gräsmattor med långsam tillväxt som
klipps med hög klipphöjd.
4.2 Systematisk klippning
• Ställ in schemat så att produkten klipper så länge
som möjligt.
Notera:
När produkten har klippt hela
arbetsområdet återvänder den till laddstationen.
Produkten förblir parkerad i laddstationen tills
nästa schema påbörjas. Om hela arbetsområdet
inte har klippts fortsätter produkten att klippa
arbetsområdet under nästa schema.
• Om du vill klippa ett arbetsområde två gånger per
dag kan du ställa in två olika scheman. Ställ in
schemat så att produkten får tillräckligt med tid för
att klippa hela arbetsområdet.
• Vid två eller fler parallella scheman börjar
produkten att klippa delar av arbetsområdet som
den inte har klippt på länge.
4.3 Klipphöjd
Notera: Jordtyp, grästyp och yttyp kan påverka
klipphöjden. För konvexa ytor blir klipphöjden lägre än
den genomsnittliga. För konkava ytor blir klipphöjden
högre än den genomsnittliga. Det finns risk för fläkning
på konvexa ytor.
Klipphöjden ställs in individuellt för varje arbetsområde.
4.4 Mönster
Inställningarna för systematiska klippning ställs in för
varje arbetsområde. Du kan göra följande inställningar:
• Ange mönstret för hur produkten arbetar.
• För vissa mönster kan du välja att ställa in
mönstrets riktning.
• För vissa mönster kan du välja typ av
kantklippning
. Med
Fast kantklippning
arbetar
produkten alltid på samma vägar för att hålla
en skarp kant runt arbetsområdet. Med
Variabel
kantklippning
arbetar produkten på olika vägar
för att minska risken för spår längs den virtuella
gränsen.
• Ställ in ett mönster där det ingår ett antal riktningar
i arbetsområden som innehåller många hinder och
avgränsade zoner.
4.5 Drift
26
- Inställningar 1691 - 007 - 22.12.2023
Via menyn
Driftläge
kan du ändra inställningarna för
Undvik objekt
och
ECO -läge
.
4.5.1 Undviker objekt
Funktionen
Undvik objekt
gör att produkten minskar
hastigheten när den närmar sig ett hinder för att undvika
att den kolliderar med det.
Notera: Detta kan leda till att gräset inte klipps runt
hindret. Den här funktionen kan göra att produkten inte
klipper högt gräs på ett tillfredsställande sätt.
Notera:
Objektdetektering
är endast aktiverat när
produkten befinner sig i arbetsområden, och inte när
den befinner sig på transportvägar.
4.5.2 ECO-läge
ECO-läget
avaktiverar signalen i laddstationen när
produkten parkeras eller laddas. Laddstationens
LED-kontrollampa blinkar grönt när slingsignalen är
avaktiverad.
Notera: Använd
ECO-läget
för att spara energi och
för att förhindra störningar med annan utrustning, t.ex.
hörslingor eller garageportar.
Notera: Om du vill starta produkten manuellt i
arbetsområdet måste du först aktivera slingsignalen.
4.5.2.1 Aktivera slingsignalen
1. Slå PÅ produkten.
2. Ställ produkten i laddstationen.
3. Tryck på STOPP-knappen.
4. Vänta två sekunder och ta sedan bort produkten
från laddstationen.
5. Se till att laddstationens LED-kontrollampa lyser
med fast grönt sken.
6. Placera produkten där du vill att den ska börja
klippa.
4.6 Tillbehör
4.6.1 Strålkastare
Det finns fyra olika strålkastarinställningar som styr när
strålkastarna är på:
•
Alltid PÅ
•
Endast kväll (19:00-00:00)
•
Kväll och natt (19:00-07:00)
•
Alltid AV
Strålkastaren kan ställas in på att blinka eller på
konstant sken. Strålkastarna kan också ställas in så att
de blinkar vid fel.
Notera: Husqvarna rekommenderar att strålkastarna
används nattetid.
4.6.2 Undvika krock med huset till klipparen
Du kan minska slitaget på produkten och laddstationen
genom att välja
Undvik krock med hus
. Du bör använda
Undvik krock med hus
om klipphöjden för produkten
är 30mm eller lägre. Om du väljer
Undvik krock med
hus
kommer gräset runt laddstationen eventuellt inte att
klippas.
4.7 Allmänt (endast Bluetooth
®
)
Denna funktion används för att ange tid och datum, eller
för att återställa standardinställningarna.
4.7.1 Tid och datum
Tid och datum kan ändras manuellt eller med hjälp av tid
och datum från den mobila enheten.
4.7.2 Återställ till fabriksinställningar
Användarinställningarna kan återställas till
fabriksinställningarna. Alla kartobjekt och scheman tas
bort.
Notera:
PIN-kod, slingsignal, meddelanden
och
datum och tid
återställs inte.
4.8 Säkerhet
Säkerhetsinställningarna styr PIN-koden, GeoFence och
andra säkerhetsfunktioner. Rätt PIN-kod måste anges
för att du ska få åtkomst till
säkerhetsmenyn
.
Den här menyn är endast tillgänglig när din mobila enhet
är ansluten till produkten med Bluetooth
®
.
4.8.1 Ändra PIN-kod
Du kan byta PIN-kod. Anteckna den nya PIN-koden i
Memo. Se
Inledning på sida 6
.
1691 - 007 - 22.12.2023
Inställningar - 27
4.8.2 Stöldskydd
I menyn
Stöldskydd
går det att ställa in larmets
längd och vilka händelser som ska utlösa larmet.
Fabriksinställningen är att PIN-kod krävs och att larmets
varaktighet är 1min.
4.8.2.1 Larmets längd
Det går att ställa in hur länge larmet ska ljuda.
Inställning mellan 1 och 10 minuter är möjligt.
4.8.2.2 Stoppknapp intryckt
Om larmet
Stoppknapp intryckt
är aktiverat utlöses
larmet om någon trycker på stoppknappen och PIN-
koden inte anges inom 30 sekunder.
4.8.2.3 Förs bort
Om larmet
Förs bort
är aktiverat identifierar produkten
oväntade rörelser och larmet ljuder.
4.8.3 GeoFence
GeoFence är ett GPS-baserat stöldskydd som utgör ett
virtuellt staket för produkten. Om produkten befinner
sig längre bort än inställt avstånd från mittpunkten
avaktiveras produkten, varvid ett larm aktiveras.
Mittläget ställs in på produktens aktuella position när
GeoFence är aktiverad. PIN-koden är nödvändig för att
stoppa larmet och starta produkten igen. GeoFence är
endast aktiverad när produkten är inställd på ON.
4.9 Automower
®
Connect (endast
Bluetooth
®
)
I
Automower
®
Connect
kan du aktivera eller inaktivera
Automower
®
Connect-modulen. Du kan även se
signalstyrkan, anslutningsstatus, initiera ny parkoppling
eller ta bort produkten från de parkopplade kontona.
4.10 Meddelanden
I den här menyn finns tidigare fel- och
informationsmeddelanden. För några meddelanden
finns tips och råd om vad man kan göra för att avhjälpa
felet.
Om produkten skulle råka ut för någon typ av störning,
t.ex. om den är instängd eller om batteriet är svagt,
sparas ett meddelande gällande störningen och den tid
då det inträffade.
Om samma meddelande återkommer flera gånger kan
det vara ett tecken på att något i installationen eller
produkten behöver justeras. Se
Installation på sida 13
.
4.11 Klipprofiler
Du kan spara olika inställningar i
klipprofilerna
. Använd
den här funktionen när du använder en produkt på mer
än en plats eller för att ha olika inställningar på samma
plats. I
klipprofilerna
sparas produktinställningarna,
kartobjekt och tillhörande inställningar.
4.12 Ladda ner firmware over the air
(Firmware over the air FOTA)
Produkten har en funktion som automatiskt hämtar ny
programvara. När ny programvara är tillgänglig visas
ett meddelande i appen där du kan välja att installera
den nya programvaran. I fabriksinställningen är den
här funktionen aktiverad. Husqvarna rekommenderar att
du uppdaterar programvaran när ny programvara finns
tillgänglig.
28 - Inställningar 1691 - 007 - 22.12.2023
5 Drift
5.1 Ställa in produkten på ON
VARNING: Läs och förstå
säkerhetskapitlet innan du använder
produkten.

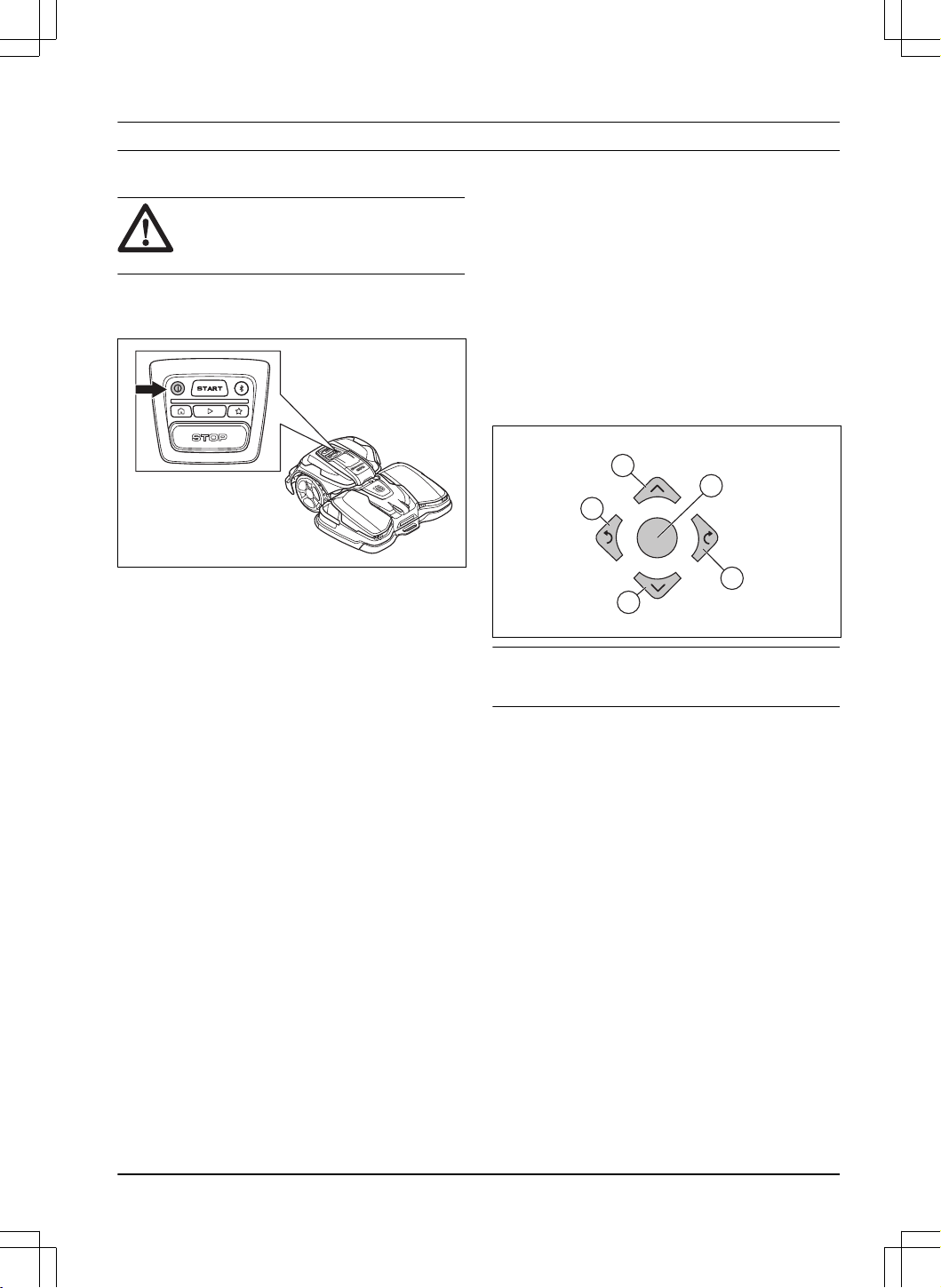

• Håll ON/OFF-knappen intryckt i tre sekunder
för att slå PÅ produkten. Kontrollera att LED-
kontrollampan tänds.
5.2 Starta produkten
1. Håll ON/OFF-knappen intryckt i tre sekunder för att
slå PÅ produkten.
2. Öppna Husqvarna Fleet Services
™
-appen.
3. Ange PIN-koden.
4. Tryck på START-knappen på produkten.
5.3 Välja driftläge
5.3.1 Planerad drift
Produkten arbetar i arbetsområdet enligt det inställda
schemat, varigenom den klipper gräset och laddar
automatiskt.
5.3.1.1 Välja schemalagd drift i appen
1. Öppna appen på din mobila enhet.
2. Välj
START
>
Återuppta schema
.
5.3.1.2 Välja schemalagd drift via kontrollpanelen
1. Tryck på STOPP-knappen.
2. Tryck på PLAY-knappen.
3. Tryck på START-knappen.
5.4 appDrive
Använd appDrive för att köra produkten manuellt.
5.4.1 Använda appDrive
1. Öppna appen på din mobila enhet.
2. Välj
START
>
appDrive
.
5.4.2 Använda produkten med appDrive
Använd produkten med hjälp av knapparna:
• Använd uppåtknappen (A) för att flytta produkten
framåt.
• Använd nedåtknappen (B) för att flytta produkten
bakåt.
• Använd vänster pilknapp (C) för att rotera
produkten åt vänster.
• Använd höger pilknapp (D) för att rotera produkten
åt höger.
• Använd mittenknappen (E) som joystick för att
flytta och rotera produkten i valfri riktning.
A
D
B
C
E
Notera: Gå 2-3m bakom produkten när du kör den
med appDrive.
5.5 Val av arbetsområde
Med den här funktionen kan produkten tillfälligt
användas i ett valt arbetsområde. När det valda
arbetsområdet klipps fortsätter produkten att arbeta
enligt det inställda schemat.
För att produkten ska arbeta på en biyta måste du
flytta produkten manuellt till och från biytan. Produkten
arbetar tills arbetsområdet har klippts eller tills batteriet
är urladdat.
5.5.1 Välja ett arbetsområde i appen
1. Öppna appen på din mobila enhet.
2. Välj
Starta
.
3. Välj arbetsområdet.
5.6 Driftläget Parkera
Driftläget
Parkera
innebär att produkten kör tillbaka till
laddstationen. Produkten stannar kvar i laddstationen
under en vald tidsperiod eller tills du väljer ett nytt
driftläge.
1691 - 007 - 22.12.2023
Drift - 29
5.6.1 Välja driftläge Parkera i appen
1. Öppna appen på din mobila enhet.
2. Välj
Parkera
.
3. Ange hur länge produkten måste stanna kvar i
laddstationen.
5.6.2 Välja driftläge Park via kontrollpanelen
1. Tryck på STOPP-knappen.
2. Tryck på parkeringsknappen.
3. Tryck på START-knappen.
Produkten stannar kvar i laddstationen i tre timmar och
fortsätter sedan att arbeta enligt det inställda schemat.
5.7 Driftläget Park vid
underhållspunkten
Du kan parkera produkten vid underhållspunkten för att
utföra underhåll på produkten.
5.7.1 Parkera produkten vid
underhållspunkten med appen
1. Öppna appen på din mobila enhet.
2. Välj
Parkera
>
Underhållspunkt
.
Produkten förblir parkerad vid underhållspunkten tills du
väljer ett nytt driftläge.
5.7.2 Parkera produkten vid
underhållspunkten via kontrollpanelen
1. Tryck på STOPP-knappen.
2. Tryck på knappen Underhållspunkt.
3. Tryck på START-knappen.
Produkten förblir parkerad vid underhållspunkten tills du
väljer ett nytt driftläge.

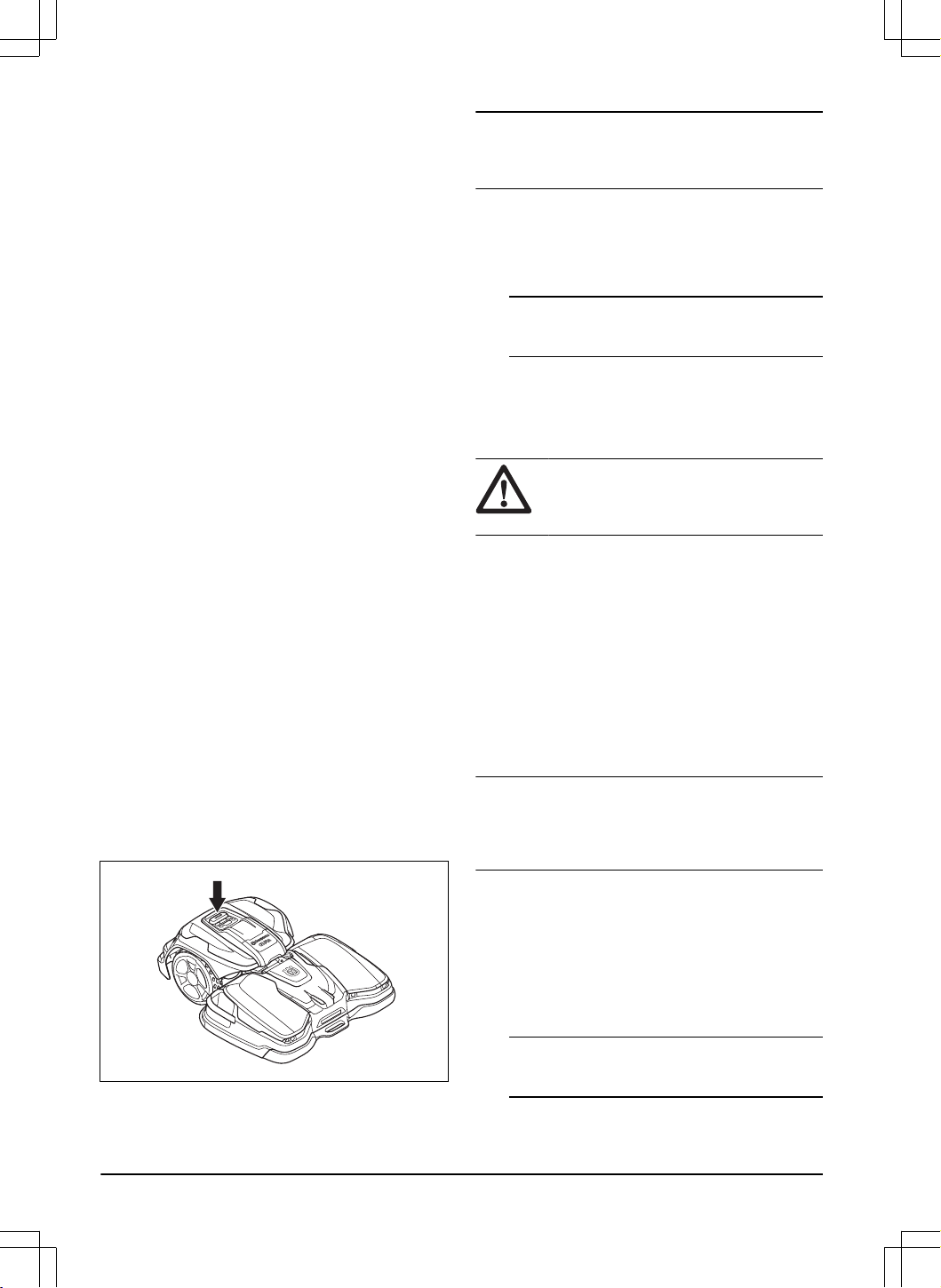

5.8 Stoppa produkten
1. Tryck på STOP-knappen ovanpå produkten.
Produkten och klippmotorn stannar.
Notera:
När du trycker på knapparna Play och
START igen fortsätter produkten att arbeta i driftläget
Återuppta schema
.
5.9 Stänga av produkten
1. Tryck på STOPP-knappen ovanpå produkten.
2. Anslut produkten via Bluetooth
®
med kort räckvidd
i appen.
Notera: Produkten kan inte ställas in på OFF
om den inte är ansluten till appen via Bluetooth
®
.
3. Håll ON/OFF-knappen intryckt i tre sekunder för
att stänga AV produkten. Kontrollera att LED-
kontrollampan slocknar.
5.10 Ladda batteriet
VARNING: Läs och förstå batteriets
säkerhetsanvisningar innan du använder
produkten. Se
Batterisäkerhet på sida 4
.
När produkten är ny eller efter långtidsförvaring kan
batteriet vara urladdat. Ladda batteriet innan du startar
produkten.
1. Håll ON/OFF-knappen intryckt i tre sekunder för att
slå PÅ produkten.
2. Placera produkten i laddstationen tills laddblecken
vidrör kontaktblecken. Läs informationen om
laddbleck och kontaktbleck i
Produktöversikt,
laddstation, CEORA
™
CS4 på sida 9
.
3. Kontrollera att laddningen pågår via Husqvarna
Fleet Services
™
-appen eller att LED-kontrollampan
blinkar blått.
Notera:
Om laddningen inte startar automatiskt
måste du koppla bort och ansluta huvudkabeln till
laddstationen för att starta om den. Laddningen startar
automatiskt när du startar om laddstationen.
5.11 Frigöra hjulbromsarna och flytta
produkten
Du kan frigöra hjulbromsarna och skjuta produkten
framåt för att flytta den för hand som ett alternativ till
att lyfta den.
1. Tryck in STOPP-knappen och håll den intryckt.
Hjulbromsarna frigörs efter tre sekunder.
Notera:
Hjulbromsarna aktiveras igen när du
släpper STOPP-knappen.
2. Håll STOPP-knappen intryckt och skjut produkten
framåt för att flytta den.
30
- Drift 1691 - 007 - 22.12.2023
6 Underhåll
6.1 Inledning – underhåll
VARNING: Stäng av produkten innan
du utför underhåll på produkten.
VARNING: Använd skyddshandskar.
För bättre driftsäkerhet och längre livslängd ska du
rengöra produkten regelbundet och byta ut slitna delar.
Följ anvisningarna i
Underhållsschema på sida 31
.
När produkten är ny ska du undersöka knivdiskarna och
knivarna varje vecka. Om slitaget är lågt kan du öka
intervallet till nästa gång du undersöker knivdiskarna
och knivarna. Om det är mycket slitage kan du minska
intervallet.
Det är viktigt att knivdisken roterar lätt och att knivens
kanter inte skadas. Knivarnas normala livslängd är 1 till
4 veckor. Följande förhållanden kan öka eller minska
knivarnas livslängd:
• Drifttid och arbetsområdets storlek.
• Gräsets längd och tjocklek.
• Jord, sand och användning av gödningsmedel.
• Föremål som kottar, verktyg, stenar och rötter i
arbetsområdet.
Notera: Klippresultatet kan vara otillfredsställande
om knivarna är trubbiga. Se
Utbyte av knivar och
knivdiskar på sida 34
om hur knivar byts.
6.2 Underhållsschema
Underhållsschemat visar hur du utför service och
underhåll på produkten. Följ underhållsschemat för att
uppnå bättre drift och öka produktens livslängd.
X = Underhåll som kan utföras av användaren.
O = Instruktionerna ges inte i denna bruksanvisning.
Tala med en godkänd serviceverkstad.
Förberedelser Varje
vecka
Varje år
Vart
tredje år
Rengör produkten. Se
Rengöra produkten på sida 33
. X
Undersök om produkten har skador eller slitage. X
Uppdatera drivenhetens och klippaggregatets programvara. Se
Ladda ner firmwa-
re over the air (Firmware over the air FOTA) på sida 28
.
X
Uppdatera laddstationens programvara. O
Kontrollera servicemeddelanden för rekommenderade uppgraderingar. O
1691 - 007 - 22.12.2023 Underhåll - 31
Service Varje
vecka
Varje år
Vart
tredje år
Drivenhet
Ta av hjulkåporna och rengör hjulen. Se
Rengöra drivenheten på sida 34
. X
Kontrollera att locket till USB-uttaget sitter korrekt. X
Batteriet måste laddas fullt innan produkten förvaras. Se
Ladda batteriet på sida
30
.
X
Justera hjulborstarnas läge vid behov eller byt ut dem om de är slitna. Se
Juster-
ing av hjulborstarna på sida 35
.
X
Undersök gummigenomföringarna på chassit för att se till att de är tätade på rätt
sätt.
O
Undersök och rengör krockpelarna. O
Kontrollera åtdragningsmomentet för chassiskruvarna. Undersök gänginsatserna. O
Öppna motorlocket och kontrollera om det förekommer läckage. O
Undersök och rengör luftfiltret. O
Byt ut luftfiltret. O
Öppna chassit och byt ut tätningslisten. O
Öppna motorlocket och byt ut packningen. O
Klippaggregat
Undersök knivarna och byt ut knivarna och knivskruvarna om det behövs. Se
Utbyte av knivar och knivdiskar på sida 34
.
X
Undersök och polera laddblecken. X
Undersök bälgarna för knivdiskarna och för framhjulen. X
Undersök ultraljudssensorerna och dra åt skruvarna. O
Undersök gummigenomföringarna i elektronikboxarna. O
Undersök och rengör krockpelarna. O
Ta bort skyddsplåten och rengör insidan. O
Undersök hasplåten och hasplåtens lager. O
Smörj klipphöjdsjusteringsmotorerna. O
Undersök om hjulen är slitna. O
Undersök lagren i framhjulen och hjulhållarna. O
Smörj kontaktytan mellan drivenheten och klippaggregatet och undersök om de är
slitna.
O
Kalibrera klipphöjden. O
Undersök och rengör luftfiltret. O
Byt ut luftfiltret. O
Undersök laddningskabeln och kontakten. O
32 - Underhåll 1691 - 007 - 22.12.2023
Service Varje
vecka
Varje år
Vart
tredje år
Laddstation
Undersök och polera kontaktblecken på laddstationen. X
Kontrollera huvudkabeln, enheten för strömförsörjning, laddningskabeln och kon-
takterna.
O
Öppna laddstationen och byt ut packningen. O
Sista steget Varje
vecka
Varje år Vart
tredje år
Använd ett programvarubaserat serviceverktyg för att testa produktens funktioner. O

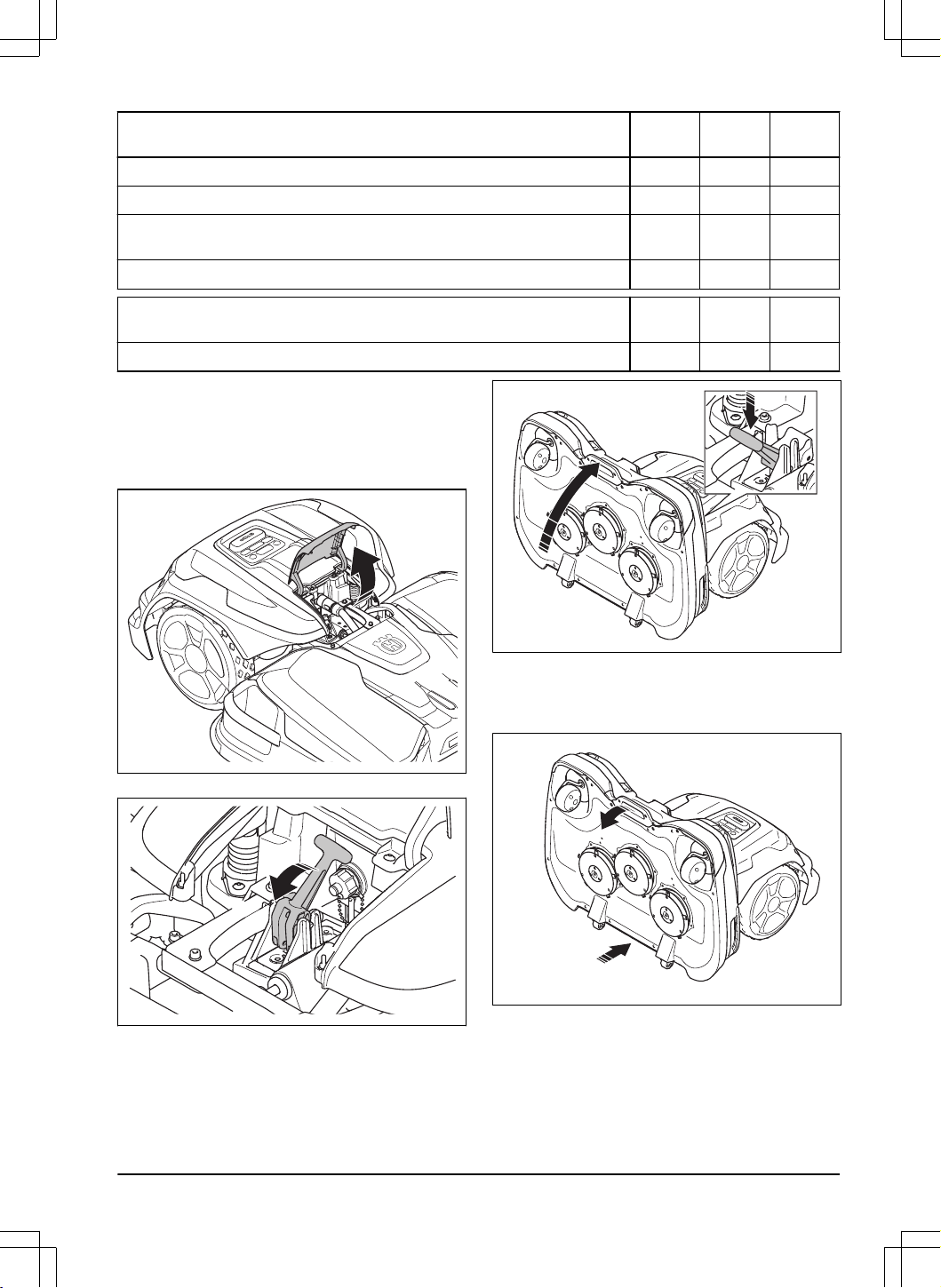

6.3 Ställa om klippaggregatet i
serviceläget
1. Ställ in produkten på OFF. Se
Stänga av
produkten på sida 30
.
2. Öppna luckan på drivenheten.
3. Luta spaken.
4. Tryck ned spaken och lyft klippaggregatets främre
del med handtaget. Säkerställ att klippaggregatet
är i vertikalt läge.
6.4 Placera klippaggregatet i klippläge
1. Använd det främre handtaget på klippaggregatet
för att fälla ned klippaggregatet.
2. Lyft klippaggregatets bakre del och luta spaken.
3. Stäng luckan.
6.5 Rengöra produkten
Husqvarna rekommenderar att du använder ett
speciellt rengörings- och underhållskit som finns som
1691 - 007 - 22.12.2023
Underhåll - 33
tillbehör. Prata med din Husqvarna-representant för mer
information.
OBSERVERA: Använd inte
högtryckstvätt för att rengöra produkten och
laddstationen. Använd inte lösningsmedel
vid rengöring.

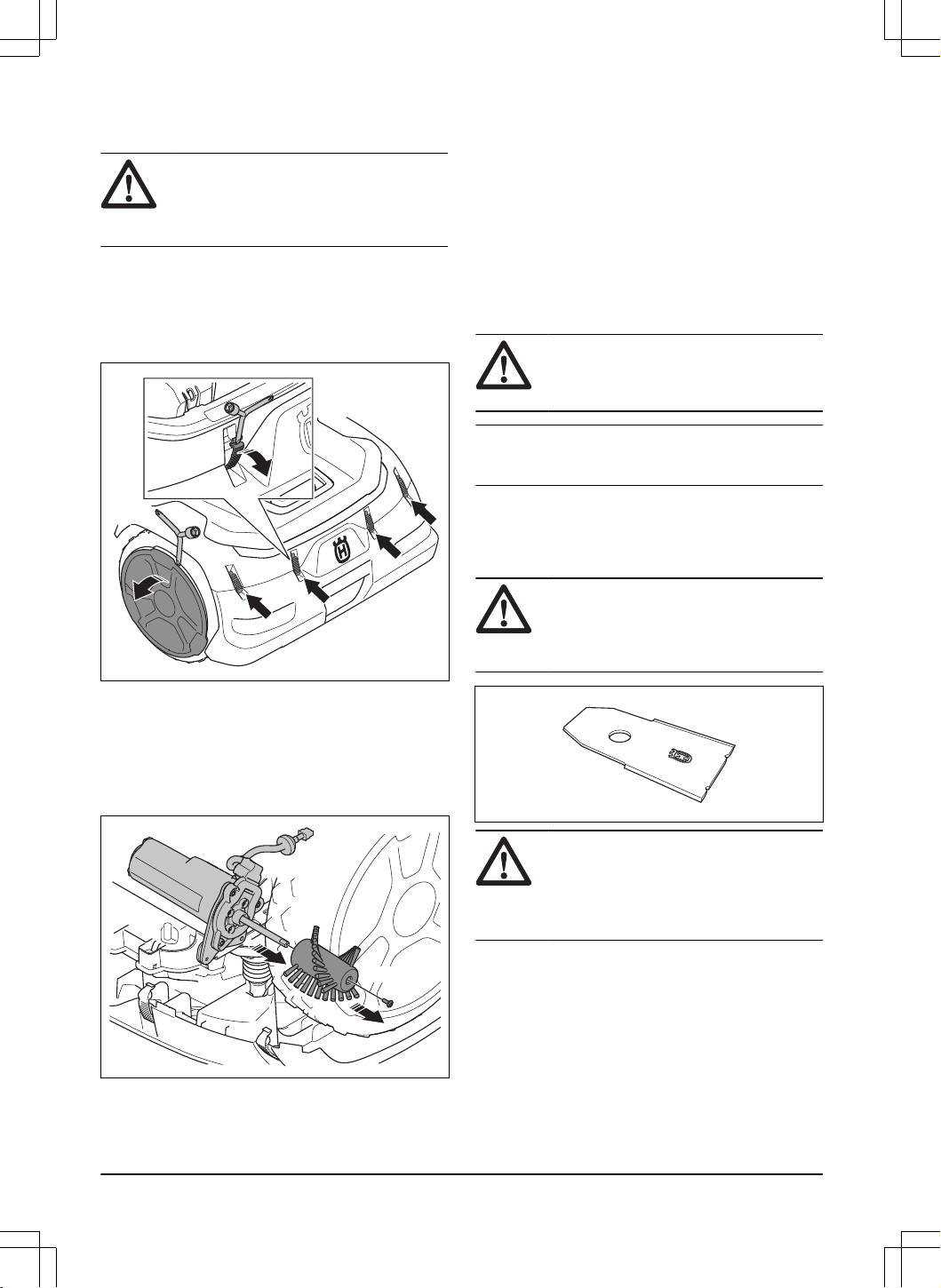

6.5.1 Rengöra drivenheten
Produkten fungerar inte tillfredsställande i lutningar om
hjulen blockeras av gräs.
1. Lossa klämmorna med den platta skruvmejseln på
kombiverktyget och ta av den bakre stötfångaren.
2. Ta av hjulkåpan med den platta skruvmejseln på
kombiverktyget.
3. Rengör produktens kaross, hjulen och chassit med
en borste, tryckluft eller rinnande vatten.
4. Undersök och rengör hjulborstarna. Om det
behövs tar du bort skruven och hjulborsten för att
rengöra axeln helt.
T20
6.5.2 Rengöra klippaggregatet och
knivdiskarna
Undersök knivdiskar och knivar en gång i veckan.
1. Ställ om produkten i serviceläge. Se
Ställa om
klippaggregatet i serviceläget på sida 33
.
2. Rengör knivdiskarna, skyddsplåten och hjulen med
en borste, tryckluft och rinnande vatten.
3. Se till att knivarna inte är skadade och att knivar
och knivdiskar kan rotera fritt.
6.5.3 Rengöra laddstationen
VARNING: Koppla bort huvudkabeln
från eluttaget före underhåll eller när du
rengör laddstationen.
Notera: Produkten kan inte köras in i laddstationen
om det finns föremål i laddstationen.
• Rengör laddstationen regelbundet från gräs,
kvistar och andra föremål.
6.6 Utbyte av knivar och knivdiskar
VARNING: Husqvarna kan endast
garantera säkerheten med de specificerade
originalknivarna från Husqvarna. Se
Tekniska data på sida 50
.
VARNING: Du måste byta ut skruvarna
när du byter ut knivarna. De använda
skruvarna kan slitas snabbt och göra att
kniven lossnar. Detta kan orsaka allvarliga
skador.
Byt ut slitna eller skadade knivar för säker drift. Byt
ut knivarna regelbundet för att få bästa tänkbara
klippresultat och låg energiförbrukning. Samtliga av de
fem knivarna och skruvarna måste bytas ut samtidigt
för att bevara balansen i klippsystemet. Efter halva
knivarnas livslängd måste den vänstra och högra
knivdisken byta läge så att knivarna slits lika mycket.
Knivarna kan bytas ut när knivdiskarna är monterade på
produkten. Du kan även ta av knivdiskarna och sedan
byta ut knivarna.
34
- Underhåll 1691 - 007 - 22.12.2023

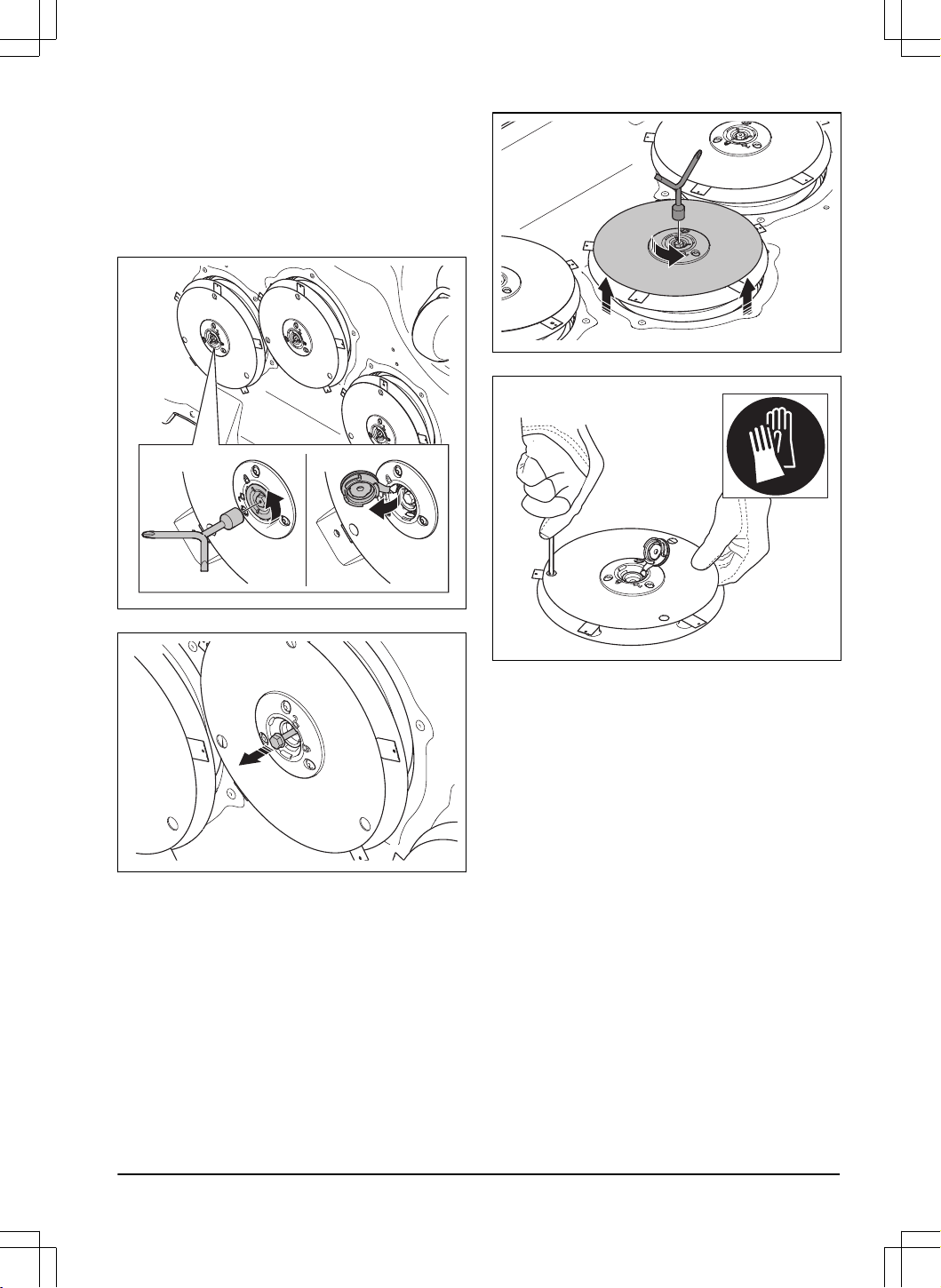

6.6.1 Byta ut knivdiskarna
1. Tryck på STOPP-knappen.
2. Ställ in produkten på OFF.
3. Ställ om klippaggregatet i serviceläge. Se
Ställa
om klippaggregatet i serviceläget på sida 33
.
4. Ta bort kopplingen på knivdisken med
kombiverktyget.
5. Skruva in skruven med hjälp av kombiverktyget.
6. Ta bort knivdisken.
7. Rengör axeln och navet om de är smutsiga.
8. Montera knivdisken i omvänd ordningsföljd.
6.6.2 Byta ut knivarna på knivdisken
1. Om det inte finns några hål i hasplåten tar du bort
den:
a) Lyft upp hasplåten och ta bort skruven med
kombiverktyget för att ta bort hasplåten.
2. Ta bort de fem skruvarna.
3. Ta bort de fem knivarna.
4. Installera fem nya knivar och skruvar.
5. Se till att knivarna kan rotera fritt.
6. Om hasplåten har tagits bort installerar du
hasplåten och skruven. Åtdragningsmoment 8 Nm.
6.7 Justering av hjulborstarna
Hjulborstarna måste justeras om de är slitna.

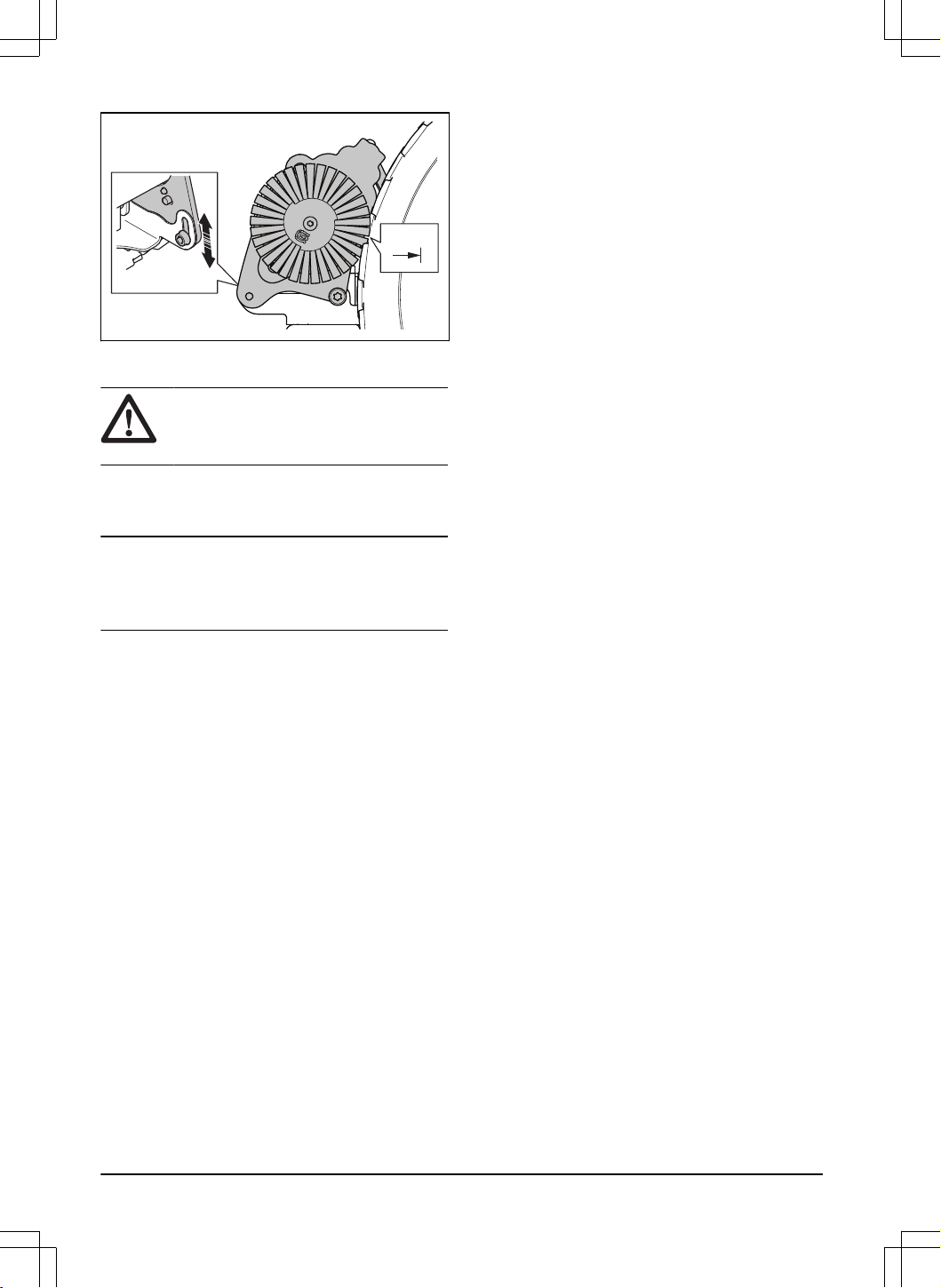

6.7.1 Justera hjulborstarna
1. Tryck på STOP-knappen.
2. Ställ in produkten på OFF.
3. Lossa klämmorna med den platta skruvmejseln på
kombiverktyget och ta av den bakre stötfångaren.
4. Lossa skruven med en T27-skruvmejsel för att
justera hjulborstarna. Se till att borstarna vidrör
hjulmönstrens botten.
1691 - 007 - 22.12.2023
Underhåll - 35
0mm
6.8 Batteri
OBSERVERA: Batteriet måste laddas
fullt innan produkten förvaras. Om batteriet
inte är fulladdat kan batteriet skadas.
Om produktens drifttid är kortare än normalt mellan
laddningarna betyder det att batteriet börjar bli uttjänt.
Byt ut batteriet för att förlänga drifttiden.
Notera: Batteriets livslängd beror på säsongens
längd och hur många timmar per dag produkten arbetar.
En lång säsong eller många timmars användning per
dag innebär att batteriet måste bytas ut oftare.
36 - Underhåll 1691 - 007 - 22.12.2023
7 Felsökning
7.1 Inledning – felsökning
Alla felsökningsmeddelanden finns på menyn
Meddelanden
i Husqvarna Fleet Services
™
. Läs mer på
www.husqvarna.com.
7.2 Felmeddelanden
Felmeddelandena i tabellen nedan visas i Husqvarna Fleet Services
™
-appen. Kontakta en godkänd serviceverkstad
om samma meddelande visas flera gånger.
Meddelande Orsak Åtgärd
Klippsystem blockerat
Klippmotorn blockeras av gräs eller and-
ra föremål.
Undersök klippmotorn och ta bort gräs
eller andra föremål.
Knivdisken är i vatten. Flytta produkten och undvik vattensam-
lingar på arbetsområdet.
Gräset är för högt. Justera klipphöjden till gräsets höjd.
Justera schemainställningarna för att öka
drifttiden.
Instängd
Produkten står bakom ett antal hinder i
ett litet område.
Undersök området och avlägsna eventu-
ella föremål som gör att produkten har
svårt att ta sig från platsen.
1691 - 007 - 22.12.2023 Felsökning - 37
Meddelande Orsak Åtgärd
Ingen slingsignal
Huvudkabeln är inte ansluten. Om indikatorlampan på laddstationen
inte lyser innebär det att det inte finns
någon ström. Kontrollera anslutningen
till eluttaget och jordfelsbrytaren. Se till
att huvudkabeln är ansluten till laddsta-
tionen.
Huvudkabeln är skadad. Byt ut huvudkabeln.
ECO-läget
är aktiverat och indikatorlam-
pan på laddstationen blinkar grönt. Pro-
dukten startades manuellt i arbetsområ-
det men STOPP-knappen trycktes inte in
innan produkten flyttades från laddstatio-
nen. Laddstationssignalen är avaktiverad
och produkten kan inte komma in i ladd-
stationen. Se
ECO-läge på sida 27
.
Ställ produkten i laddstationen. Starta
produkten. Se
Starta produkten på sida
29
.
Produkten hittar inte slingsignalen från
laddstationen.
Ställ produkten i laddstationen och skapa
en ny slingsignal. Se
Installera om ladd-
stationen på kartan på sida 24
.
Laddstationen är felaktigt installerad. Installera laddstationen korrekt. Se
In-
stallera laddstationen på sida 19
.
Störningar från metallföremål som sta-
ket, armeringsjärn eller nedgrävda kablar
nära laddstationen.
Ändra laddstationens position.
Utanför arbetsområdet
Arbetsområdet har för stor lutning vid
den virtuella gränsen.
Se till att den virtuella gränsen är korrekt
installerad. Se
Installera kartobjekt nära
byggnader och träd på sida 15
.
Transportvägen eller vägen till under-
hållspunkten lutar för mycket.
Se till att transportvägen är korrekt instal-
lerad. Se
Installera kartobjekt nära bygg-
nader och träd på sida 15
.
Produkten hittar inte rätt slingsignal på
grund av störningar av en slingsignal från
en annan produktinstallation i närheten.
Ställ produkten i laddstationen och skapa
en ny slingsignal. Se
Installera om ladd-
stationen på kartan på sida 24
.
Störningar från metallföremål som sta-
ket, armeringsjärn eller nedgrävda kablar
nära laddstationen.
Ändra laddstationens position.
Tomt batteri
Produkten hittar inte laddstationen. Produkten har ingen exakt position och
kan inte hitta laddstationen.
Det finns ett hinder som förhindrar att
produkten hittar laddstationen.
Batteriet är i slutet av sin livscykel. Byt batteri. Se
Batteri på sida 36
.
Produkten kan inte köras in i laddstatio-
nen eftersom antennen i laddstationens
bottenplatta är skadad.
Om kontrollampan på laddstationen blin-
kar med rött sken är laddstationens an-
tenn skadad. Tala med ditt auktoriserade
servicecenter.
38 - Felsökning 1691 - 007 - 22.12.2023
Meddelande Orsak Åtgärd
Slirat
Produkten har stött emot ett hinder och
stannat eller också kan hjulen inte röra
sig på det våta gräset.
Flytta produkten och åtgärda orsaken till
problemet. Om det beror på vått gräs ska
du vänta tills gräsmattan är torr innan du
använder produkten.
Arbetsområdet innehåller en för brant lut-
ning.
Maximal lutning är 45%. Isolera branta
lutningar. Se
Installera kartobjekten i en
lutning på sida 17
.
Laddstation blockerad
Anslutningen mellan laddblecken på pro-
dukten och kontaktblecken på laddstatio-
nen är inte bra. Produkten har gjort ett
antal försök att ladda.
Ställ produkten i laddstationen och se till
att laddblecken och kontaktblecken har
kontakt.
Rengör kontaktblecken på laddstationen
och laddblecken på produkten.
Ett föremål hindrar produkten från att
komma in i laddstationen.
Ta bort föremålet.
Laddstationen lutar eller är böjd. Ställ bottenplattan på plan mark. Om du
monterar laddstationen på en mjuk yta
använder du stödplattetillbehöret.
Fastnat i laddstation
Produkten kan inte köra ut ur laddstatio-
nen eftersom den är blockerad. Botten-
plattans yta är våt eller smutsig, vilket
förhindrar att produkten förflyttar sig från
laddstationen.
Undersök varför produkten från att köra
ut ur laddstationen. Ta bort eventuella fö-
remål och rengör laddstationens botten-
platta.
Kommunikationsproblem
med laddstation
Skapa en ny laddstationssignal ett antal
gånger. Om problemet kvarstår ska en
auktoriserad serviceverkstad kontaktas.
Laddstationens signal ändrades inte.
Utför en parkoppling mellan produkten
och laddstationen. Om problemet kvars-
tår ska en auktoriserad serviceverkstad
kontaktas.
Produkten är inte ansluten till laddstatio-
nen.
Strömavbrott. Undersök och åtgärda orsaken till strö-
mavbrottet.
Upp och ner
Produkten lutar eller kroppen på produk-
ten ligger upp och ned.
Placera produkten i rätt läge.
Klipparen lutar
Produkten lutar mer än den maximala
vinkeln.
Flytta produkten till ett område med plan
mark.
Lyft
Lyftsensorn har aktiverats eftersom pro-
dukten har lyfts.
Kontrollera att karossen på produkten
kan röra sig fritt runt chassit. Ta bort el-
ler skapa en avgränsad zon runt föremål
som kan göra att produktens kropp lyfts.
Om problemet kvarstår ska en auktorise-
rad serviceverkstad kontaktas.
Krock
Produktens kaross kan inte röra sig fritt
runt chassit.
Avlägsna smuts eller föremål mellan
chassit och karossen. Kontrollera att ka-
rossen på produkten kan röra sig fritt runt
chassit.
Produkten kan inte förflytta sig framåt el-
ler bakåt.
Ta bort det föremål som hindrar produk-
ten från att fungera.
1691 - 007 - 22.12.2023 Felsökning - 39
Meddelande Orsak Åtgärd
Hjulmotor blockerad, hö-
ger/vänster
Hjulet blockeras av gräs eller andra före-
mål.
Kontrollera hjulet och ta bort gräs eller
andra föremål.
Alarm! Klipparen stoppades
Alarmet har startats eftersom produkten
stoppades.
Anpassa säkerhetsinställningarna via
menyn
Säkerhet
. Se
Säkerhet på sida
27
.
Alarm! Gräsklipparen är utan-
för Geofence
Alarmet aktiverades eftersom produkten
flyttades ut ur GeoFence-området.
Alarm! Gräsklipparen flytta-
des
Alarmet har startats eftersom produkten
flyttades.
Elektronikproblem
Tillfälligt elektroniskt problem eller pro-
gramvaruproblem i produkten.
Starta om produkten. Om problemet
kvarstår kontaktar du en godkänd servi-
ceverkstad.
Slingsensorproblem
Laddsystemproblem
Lutningssensorproblem
Tillfälligt problem
Ogiltig kombination av del-
system
Krocksensorproblem
Lyftsensorproblem
Ogiltig systemkonfiguration
Säkerhetsfunktion defekt
Problem med dockningssen-
sorn
Klippmotorproblem
Problem med klippaggrega-
tets fällningssensor
Internt spänningsproblem
Internt kommunikationspro-
blem
Batteriproblem
Tillfälligt batteriproblem eller programva-
rurelaterat problem i produkten.
Starta om produkten. Om problemet
kvarstår kontaktar du en godkänd servi-
ceverkstad.
Fel typ av batteri. Använd endast originalbatterier som re-
kommenderas av tillverkaren.
Batteriet är skadat eller fungerar inte som
det ska.
Byt ut batteriet. Kontakta en auktoriserad
serviceverkstad.
Batteritemperatur utanför
gränserna
Produkten kan inte starta eftersom batte-
ritemperaturen är för hög eller för låg.
Produkten körs när batteritemperaturen
har sjunkit. Se till att laddstationen är pla-
cerad i ett område med skydd mot solen.
40 - Felsökning 1691 - 007 - 22.12.2023
Meddelande Orsak Åtgärd
För hög laddström
Felaktig eller skadad enhet för strömför-
sörjning.
Kontrollera att enheten för strömförsörj-
ning och laddstationen inte är skadade.
Kontrollera att du använder rätt enhet
för strömförsörjning och laddstation. Star-
ta om produkten. Om problemet kvarstår
ska en auktoriserad serviceverkstad kon-
taktas.
Kartproblem
Det finns inget angivet arbetsområde. Skapa ett arbetsområde i Husqvarna
Fleet Services
™
-appen. Se
Skapa ett ar-
betsområde på sida 22
.
Kartobjektfilen är felaktig. Kontrollera kartan i appen. Justera kartan
och spara den.
Ta bort kartan och gör en ny installation.
Arbetsområdet har ändrats.
Laddstationen eller referensstationen har
flyttats.
Flytta laddstationen eller referensstatio-
nen till den ursprungliga positionen.
Gör en ny installation av kartan.
Hjulmotorproblem, hö-
ger/vänster
Hjulet blockeras av gräs eller andra före-
mål.
Kontrollera drivhjulet och ta bort gräs el-
ler andra föremål.
Ingen ström i laddstationen
Enheten för strömförsörjning är felaktig
eller skadad.
Undersök enheten för strömförsörjning.
Byt ut vid behov.
Strömavbrott. Undersök och åtgärda orsaken till strö-
mavbrottet.
Produkten kan inte laddas eftersom kon-
takblecken och laddblecken inte är an-
slutna.
Se till att laddblecken och kontaktblecken
är anslutna. Rengör kontaktblecken och
laddblecken.
Söker efter satelliter
Svag satellitsignal till referensstationen. Satellitsignalen är tillfälligt svag. Produk-
ten börjar fungera när satellitsignalerna
är bra.
Undersök installationen av referenssta-
tionen. Se bruksanvisningen till referens-
stationen.
Svag satellitsignal till produkten. Satellitsignalen är tillfälligt svag. Produk-
ten börjar fungera när satellitsignalen är
bra.
Kontrollera om det finns något föremål
mellan produkten och himlen som kan
störa satellitsignalen. Ta bort föremålet
eller gör en ny installation för att inte in-
kludera dessa delar i arbetsområdet. Se
Skapa ett arbetsområde på sida 22
1691 - 007 - 22.12.2023 Felsökning - 41
Meddelande Orsak Åtgärd
Ingen exakt position från sa-
telliter
Svag satellitsignal till referensstationen. Undersök installationen av referenssta-
tionen. Se bruksanvisningen till referens-
stationen.
Svag satellitsignal till produkten. Kontrollera om det finns något föremål
mellan produkten och himlen som kan
störa satellitsignalen. Ta bort föremålet
eller gör en ny installation för att inte in-
kludera dessa delar i arbetsområdet. Se
Skapa ett arbetsområde på sida 22
Kommunikationsproblem
med referensstation
Det finns ingen radiosignal mellan pro-
dukten och referensstationen.
Parkoppla produkten och referensstatio-
nen.
Referensstationen är inte korrekt installe-
rad.
Undersök installationen av referenssta-
tionen. Se bruksanvisningen till referens-
stationen.
Produkten tar inte emot radiosignalen
från referensstationen i hela arbetsområ-
det.
Undersök om produkten har radiosigna-
len från referensstationen i hela arbets-
området. Gör i annat fall om installatio-
nen av referensstationen eller kartan. Se
Installation av kartobjekt på sida 20
.
Installera en andra referensstation som
fungerar som repeater. Kontrollera att
produkten kan ta emot radiosignalen.
Prata med din Husqvarna-representant
för mer information.
Strömavbrott. Lokalisera och åtgärda orsaken till strö-
mavbrottet för referensstationen.
Installera en andra referensstation som
fungerar som repeater. Prata med din
Husqvarna-representant för mer informa-
tion.
Ett fel har uppstått i referensstationen
och indikatorlampan blinkar rött.
Koppla från strömmen till referensstatio-
nen och anslut den igen för att starta om
referensstationen. Om problemet kvars-
tår kontaktar du en godkänd serviceverk-
stad.
Oväntad klipphöjdsjustering
Klipphöjdsjusteringen kan inte röra sig. Undersök klipphöjdsjusteringen och ta
bort gräs eller andra föremål. Om proble-
met kvarstår kontaktar du en godkänd
serviceverkstad.
Begränsad klipphöjdsjuster-
ing
Klipphöjdsproblem
Klipphöjd blockerad
Klippaggregatet är inte i rätt
läge
Klippaggregatet är inte ordentligt fastsatt. Se till att klippaggregatet är monterat kor-
rekt och att spaken är i rätt läge. Om
problemet kvarstår ska en auktoriserad
serviceverkstad kontaktas.
Klippaggregatet är i serviceläge. Se till att klippaggregatet är i klippläge.
Om problemet kvarstår ska en auktorise-
rad serviceverkstad kontaktas.
42 - Felsökning 1691 - 007 - 22.12.2023
Meddelande Orsak Åtgärd
Destinationen kan inte nås
Det finns ingen transportväg mellan ladd-
stationen och arbetsområdet eller under-
hållspunkten.
Skapa en transportväg mellan laddstatio-
nen och arbetsområdet eller underhålls-
punkten.
Transportvägen är blockerad och produk-
ten kan inte förflytta sig till arbetsområ-
det, laddstationen eller underhållspunk-
ten.
Kontrollera att transportvägen inte är
blockerad eller ta bort transportvägen
och skapa en ny.
För många referenspunkter
Det finns för många referenspunkter i det
aktuella arbetsområdet.
Skapa arbetsområdet, den avgränsade
zonen och transportvägarna på nytt och
använd färre referenspunkter. Dela upp
det aktuella arbetsområdet i fler arbets-
områden.
För hög batteriström
Produkten har stannat eftersom den har
arbetat på för högt eller tjockt gräs eller i
en för brant lutning.
Parkera produkten på plan mark med
kort gräs och starta den. Om problemet
kvarstår ska en auktoriserad serviceverk-
stad kontaktas.
För stark intern ström
Stor intern effektförlust
Stor effektförlust vid laddning
Kontakten mellan laddblecken på klip-
paggregatet och kontaktblecken på ladd-
stationen är dålig.
Putsa laddblecken på klippaggregatet
och kontaktblecken på laddstationen.
Tillfälligt elektroniskt problem eller pro-
gramvaruproblem i produkten.
Starta produkten. Om problemet kvarstår
ska en auktoriserad serviceverkstad kon-
taktas.
Hög inre temperatur
Produkten har använts i för hög tempe-
ratur, för högt eller tjockt gräs eller för
branta lutningar.
Placera produkten i ett område med
skydd från solen och vänta. Parkera pro-
dukten på plan mark med kort gräs och
starta den. Om problemet kvarstår ska
en auktoriserad serviceverkstad kontak-
tas.
Hög temperatur i klippmotorn,
höger/mitten/vänster
Flera referensstationer
Det finns mer än en referensstation nära
arbetsområdet. Detta kan orsaka stör-
ningar för produkten från en annan refe-
rensstation.
Kontakta en godkänd serviceverkstad om
problemet uppstår ofta.
Ogiltig konfiguration av pro-
gramvaran
Produktens programvara är inte uppdate-
rad.
Placera produkten i laddstationen och
uppdatera programvaran. Kontakta en
återförsäljare om problemet kvarstår.
1691 - 007 - 22.12.2023 Felsökning - 43
7.3 Informations- och varningsmeddelanden
Informationsmeddelandena i tabellen nedan visas i menyn
Meddelanden
i appen Husqvarna Fleet Services
™
.
Kontakta en godkänd serviceverkstad om samma meddelande visas flera gånger.
Meddelande Orsak Åtgärd
Obalans i klippsystemet
Produkten känner av vibrationer i knivdis-
ken.
Undersök om knivarna och skruvarna är
skadade eller slitna. Se till att alla knivar
är korrekt monterade och att det endast
finns en kniv fäst i varje läge på knivdis-
ken.
Uppkopplingsproblem
Problem med Automower
®
Connect-mo-
dulen.
Starta om produkten. Inaktivera Automo-
wer
®
Connect i appen och aktivera den
igen. Vänta i en timme och försök igen.
Om problemet kvarstår kontaktar du en
godkänd serviceverkstad.
Fel PIN-kod
En felaktig PIN-kod angavs. Du har fem
försök, sedan blockeras produkten under
en tid.
Ange rätt PIN-kod. Om PIN-koden är fel-
aktig kan du använda webbadressen i
appen för att skicka PIN-koden till din re-
gistrerade e-postadress. Om du inte har
registrerat e-postadressen kontaktar du
en godkänd serviceverkstad.
GPS-navigeringsproblem
Tillfälligt elektroniskt eller programvarure-
laterat problem i produkten.
Starta om produkten. Om problemet
kvarstår kontaktar du en godkänd servi-
ceverkstad.
Ultraljudsproblem
Ultraljudssensorn är smutsig eller blocke-
rad.
Rengör ultraljudssensorn.
Tillfälligt elektroniskt eller programvarure-
laterat problem i produkten.
Starta om produkten. Om problemet
kvarstår kontaktar du en godkänd servi-
ceverkstad.
7.4 LED-kontrollampor på laddstationen
För en fullt fungerande installation måste indikatorlamporna i laddstationen ge ett fast eller blinkande grönt sken. Om
en annan färg visas följer du felsökningsguiden nedan.
Det finns mer hjälp på www.husqvarna.com. Om du fortfarande behöver hjälp kan du kontakta en godkänd
serviceverkstad.
Lampa
Status
Grönt fast sken Signalerna är bra.
Grönt blinkande ljus Signalerna är bra och
ECO-läge
har aktiverats. Se
ECO-läge på sida 27
.
Rött blinkande ljus Avbrott i laddstationens antenn. Tala med en godkänd serviceverkstad.
Rött fast sken Fel på kretskortet eller felaktig strömkälla till laddstationen. Felet måste avhjälpas av
en auktoriserad servicetekniker. Tala med en godkänd serviceverkstad.
44 - Felsökning 1691 - 007 - 22.12.2023
7.5 Symptom
Om produkten inte fungerar korrekt ska du följa tabellen med symtom nedan.
Symptom Orsak Åtgärd
Produkten kan inte köra in i
laddstationen.
Laddstationen står inte på en plan yta. Placera laddstationen på en plan yta. Se
Undersöka var laddstationen kan place-
ras på sida 13
.
Laddstationen är placerad för långt från
arbetsområdet.
Skapa ett nytt arbetsområde eller flytta
laddstationen.
Produkten arbetar vid fel tid-
punkt.
Produktens tid och datum måste ställas
in.
Ställ in tiden och datumet. Se
Tid och
datum på sida 27
.
Produktens tid och datum är inte korrekt
inställda.
Start- och stopptid för drift är felaktiga. Ändra schemainställningarna. Se
Sche-
ma på sida 26
.
Produkten vibrerar. Klippsystemet är inte balanserat på
grund av skadade knivar.
Inspektera knivarna och skruvarna och
byt ut dem om det är nödvändigt. Se
Ut-
byte av knivar och knivdiskar på sida 34
.
Klippsystemet är inte i balans på grund
av för många knivar i samma läge.
Se till att endast en kniv är fäst på varje
skruv.
Knivar med olika tjocklek är monterade
på produkten.
Undersök om knivarna har olika tjocklek
och byt ut dem om det är nödvändigt.
Produkten är i drift men kniv-
disken roterar inte.
Produkten kör till laddstationen. Normal drift av produkten. Knivdisken ro-
terar inte när produkten kör till laddstatio-
nen.
Produkten arbetar kortare pe-
rioder än vanligt mellan ladd-
ningarna.
Gräs eller annat föremål orsakar en
blockering av knivdisken.
Ta bort och rengör knivdisken. Se
Ren-
göra klippaggregatet och knivdiskarna på
sida 34
.
Batteriet är i slutet av sin livscykel. Byt batteri. Se
Batteri på sida 36
.
Gräset är högt och tjockt. Öka klipphöjden och minska den sedan
när gräset är kortare.
Drift- och laddtiderna är kor-
tare än vanligt.
Batteriet är i slutet av sin livscykel. Byt batteri. Se
Batteri på sida 36
.
Produkten står parkerad flera
timmar i laddstationen.
Produkten är parkerad på grund av sche-
mainställningen eller på grund av att
Par-
kera tills vidare
har valts.
Ändra schemainställningarna eller starta
produkten.
Produkten fungerar inte om batteritempe-
raturen är för hög eller för låg.
Produkten börjar fungera igen när tempe-
raturen är inom de angivna gränserna
och schemainställningarna låter produk-
ten arbeta. Se till att laddstationen är pla-
cerad i ett område med skydd mot solen.
1691 - 007 - 22.12.2023 Felsökning - 45
Symptom Orsak Åtgärd
Klippresultatet är inte tillfreds-
ställande.
Produkten körs under kort tid. Öka drifttiden. Se
Schema på sida 26
.
För stort arbetsområde. Ange en begränsning av arbetsområdet
eller förläng drifttiden. Se
Schema på
sida 26
.
Slöa knivar. Byt ut alla knivar. Se
Byta ut knivarna på
knivdisken på sida 35
.
Långt gräs i förhållande till inställd klipp-
höjd.
Öka klipphöjden och minska den sedan
när gräset är kortare.
Gräsansamling på knivdisken eller runt
motoraxeln.
Ta bort gräsansamlingen och rengör pro-
dukten. Se
Rengöra klippaggregatet och
knivdiskarna på sida 34
.
Klippaggregatet är inte kalibrerat. Tala med ditt auktoriserade servicecen-
ter.
Produkten är i laddstationen
men batteriet laddas inte.
Produkten är inte ansluten till laddstatio-
nen.
Utför en parkoppling för att ansluta ladd-
stationen och produkten.
Laddstationen laddas inte. Koppla bort huvudkabeln och anslut den
på nytt till laddstationen för att starta om
den och starta laddningen automatiskt.
Kontakta en återförsäljare om problemet
kvarstår.
Du kan inte ansluta till pro-
dukten med en ytterligare
mobil enhet.
Endast en mobil enhet kan anslutas till
produkten med Bluetooth
®
samtidigt.
Stäng Automower
®
Connect-appen på
alla andra anslutna enheter. Om proble-
met kvarstår stänger du av den anslut-
na mobila enheten och startar den igen.
Kontakta en återförsäljare om problemet
kvarstår.
Det fanns en mobilanslutning
tidigare, men det finns ingen
mobilanslutning just nu.
Det förekommer ett problem med mobil-
anslutningen.
• Kontrollera om du har mobiltäck-
ning i området.
• Inaktivera Automower
®
Connect i
appen och aktivera den igen. Vänta
i en timme och försök igen.
• Starta om produkten.
• Om det finns ny programvara i ap-
pen installerar du den så att du har
den senaste versionen.
• Se till att du har de senaste ver-
sionerna av Husqvarna Fleet Servi-
ces
™
-appen och Automower
®
Con-
nect-appen installerade.
• Kontakta en återförsäljare om pro-
blemet kvarstår.
46 - Felsökning 1691 - 007 - 22.12.2023
8 Transport, förvaring och kassering
8.1 Säkerhetsanvisningar för transport
• Använd ett godkänt transportfordon när du
transporterar produkten.
• Nationella eller lokala regler för en viss marknad
kan begränsa transporten av produkten.
• Användaren av transportfordonet ansvarar för att
produkten är ordentligt säkrad under transport. Se
Säkra produkten inför transport på sida 47
.

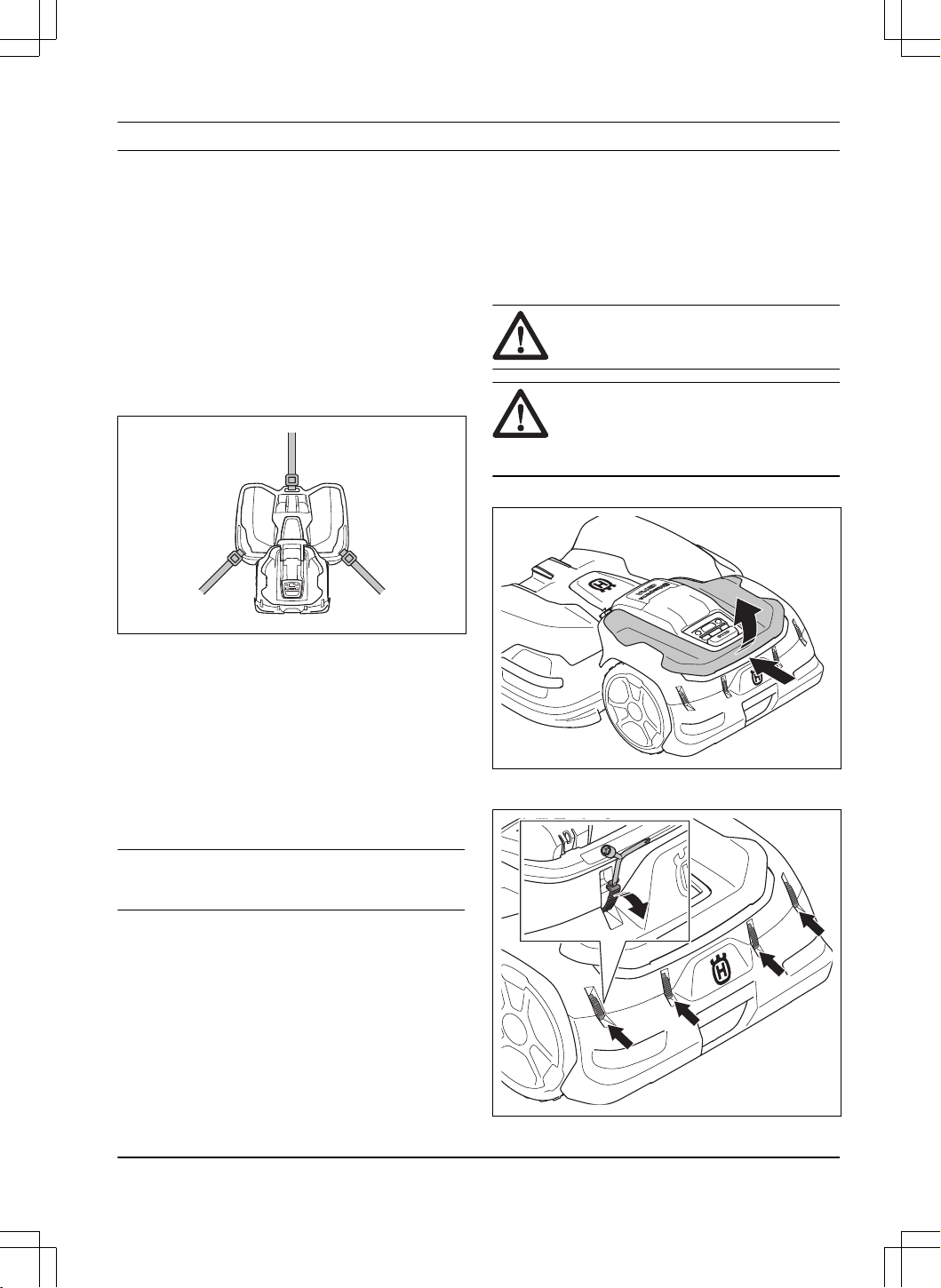

8.1.1 Säkra produkten inför transport
• Spänn fast produkten med tre remmar, en på det
främre handtaget och en på varje sidohandtag på
produkten. Maximal kraft för varje rem är 300N.
8.2 Ställa in produkten i förvaring
• Ladda produkten fullständigt. Se
Ladda batteriet
på sida 30
.
• Ställ in produkten på OFF. Se
Stänga av
produkten på sida 30
.
• Rengör produkten. Se
Rengöra produkten på sida
33
.
• Placera produkten på en torr, frostfri plats.
• Placera produkten med samtliga hjul på plant
underlag.
Notera:
Om du förvarar laddstationen utomhus ska
du inte koppla bort kabeln.
8.3 Transport av batterier
Medföljande Li-Ion-batterier uppfyller kraven i
lagstiftningen för farligt gods.
• Följ alla tillämpliga nationella föreskrifter.
• Följ de särskilda kraven för förpackning och
etiketter för kommersiella transporter, inklusive av
tredje parter och speditörer.
8.4 Kassering
• Följ lokala återvinningsbestämmelser och
tillämpliga förordningar.
• Se
Ta ur batteriet på sida 47
om du har frågor om
hur du tar bort batteriet.
8.4.1 Ta ur batteriet
VARNING: Använd skyddshandskar
och skyddande skor.
OBSERVERA: Ta endast ur
batterierna när du kasserar produkten.
Husqvarna-garantin gäller inte om du tar
bort garantiförseglingen.
1. Ta bort den övre kåpan.
2. Lossa klämmorna med den platta skruvmejseln på
kombiverktyget och ta av den bakre stötfångaren.
1691 - 007 - 22.12.2023
Transport, förvaring och
kassering - 47

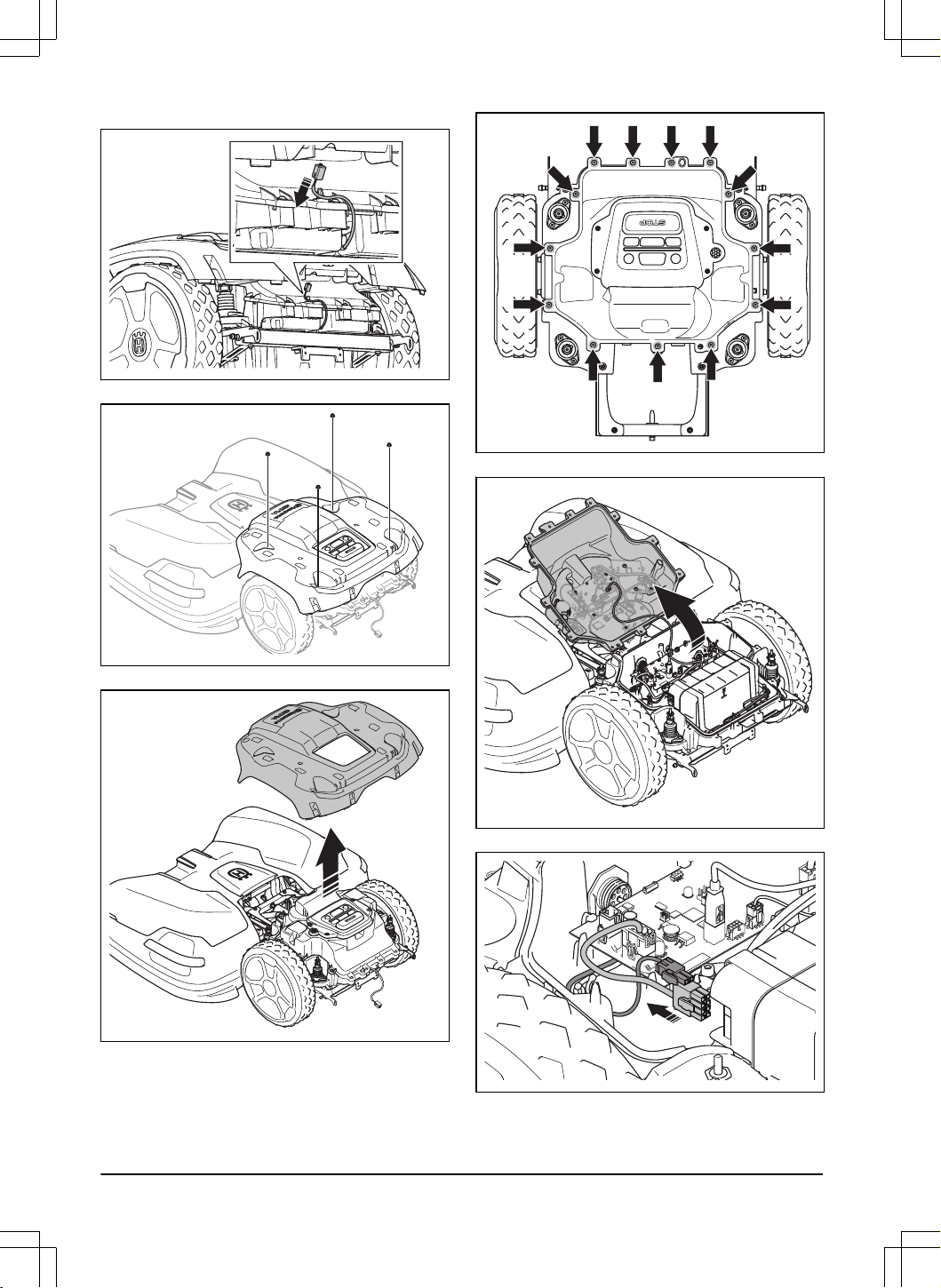

3. Koppla bort kabeln.
4. Ta bort de fyra muttrarna.
5. Avlägsna produktens kaross.
6. Ta bort de 13 skruvarna.
7. Fäll upp chassits överdel försiktigt.
8. Koppla bort de två kablarna från batteriet.

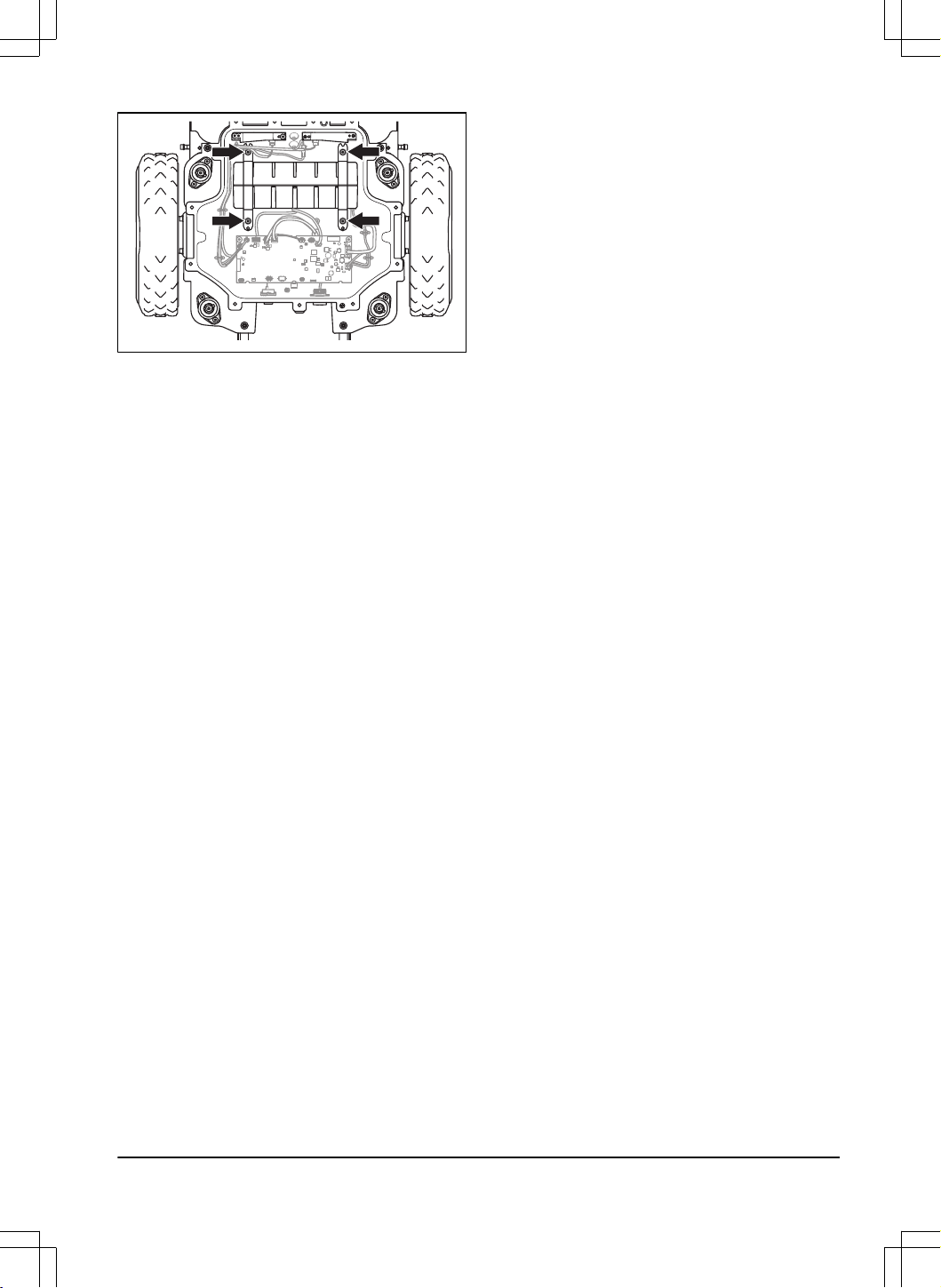

9. Ta bort de fyra skruvarna till batterihållaren.
48
- Transport, förvaring och kassering 1691 - 007 - 22.12.2023
10. Ta ur batteriet från produkten.
1691 - 007 - 22.12.2023 Transport, förvaring och
kassering - 49
9 Tekniska data
9.1 Tekniska data
System CEORA
™
544 EPOS CEORA
™
546 EPOS
CEORA
™
CS4 CEORA
™
CS4
CEORA
™
RZ 43L CEORA
™
RZ 43M CEORA
™
RZ 43L CEORA
™
RZ 43M
Mått, drivenhet och klippaggregat
Längd, cm/tum 124/48,8 124/48,8 124/48,8 124/48,8
Bredd, cm/tum 108/42,5 108/42,5 108/42,5 108/42,5
Höjd, cm/tum 44/17,3 44/17,3 44/17,3 44/17,3
Vikt
10
, kg/lb 73/161 72/160 73/161 72/160
Klippning
11
Ytkapacitet – Max 72,m
2
/
acre, normal kvalitet
57000/14,1 60000/14,8 72000/17,8 75000/18,5
Ytkapacitet – Standard
48,m
2
/acre, proffskvalitet
38000/9,4 40000/9,9 48000/11,9 50000/12,4
Ytkapacitet – Sport 24,m
2
/
acre, proffssportkvalitet
19 000/4,7 20000/4,9 24000/5,9 25 000/6,2
Yta per timme, ingen ladd-
ning, m
2
/acre
1350/0,33 1350/0,33 1800/0,44 1800/0,44
Genomsnittlig effektförbruk-
ning under klippning, W
270 210 310 250
Klippmotorvarvtal, varv/min 2800 2800 3000 3000
Genomsnittlig energiförbruk-
ning vid maximal använd-
ning, kWh/månad
140 115 150 130
Klipptid, genomsnitt, minst 225 300 200 250
Laddtid, genomsnitt, minst 150 150 150 150
Minsta möjliga passage, m
fot
3/9,8 3/9,8 3/9,8 3/9,8
Maximal lutning inom instal-
lationsområdet, %
20 20 20 20
Maximal lutning för virtuell
gräns, %
15 15 15 15
Ljuddata
12
10
Vissa produkter har hjulborstar som väger 2kg.
11
Knivarnas typ och skick samt gräsets tillväxt och fuktnivå kan påverka ytkapaciteten. Om klipphöjden är lägre
än 25mm minskar ytkapaciteten med cirka 10%.
12
Fastställs i enlighet med direktiv 2006/42/EG och standard SS-EN 50636-2-107. Utom upplevd ljudnivå som
mäts enligt ISO 11094:1991.
50 - Tekniska data 1691 - 007 - 22.12.2023
System CEORA
™
544 EPOS CEORA
™
546 EPOS
CEORA
™
CS4 CEORA
™
CS4
CEORA
™
RZ 43L CEORA
™
RZ 43M CEORA
™
RZ 43L CEORA
™
RZ 43M
Ljudnivå, upplevd, dB(A) 72 69 72 72
Uppmätt ljudeffektsnivå,
dB(A)
70 68 70 69
Osäkerhet vid emission av
buller K
WA
, dB(A)
2 1 5 1
Ljudtrycksnivå vid använda-
rens öra
13
, dB(A)
62 60 62 61
Drivenhet CEORA
™
544 EPOS CEORA
™
546 EPOS
Dimensioner
Längd, cm/tum 67/26,4 67/26,4
Bredd, cm/tum 72/28,3 72/28,3
Höjd, cm/tum 44/17,3 44/17,3
Vikt
14
, kg/lb 38/84 38/84
Batteri
Batteri, litiumjon 36,3V, 49Ah, art. nr 593 78 54-01 593 78 54-01
Batteri, litiumjon 36,9V, 48Ah, art. nr 593 78 54-02, 593 78 54-03 593 78 54-02, 593 78 54-03
Produktdata
Hastighet, kph/mph 2,7/1,7 3,6/2,2
IP-kod IPX5 IPX5
Klippaggregat CEORA
™
RZ 43L CEORA
™
RZ 43M
Dimensioner
Längd, cm/tum 78/30,7 78/30,7
Bredd, cm/tum 108/42,5 108/42,5
Höjd, cm/tum 34/13,4 34/13,4
Vikt, kg/lb 35/77 34/75
Klippsystem
Klippsystem Tre diskar med fem svängbara
knivar
Tre diskar med fem svängbara
knivar
Klipphöjd
15
, mm/tum. 10–60/0,4–2,4 20–70/0,8–2,8
Klippbredd, cm/tum 68/26,8 68/26,8
13
Osäkerhet vid ljudtryck K
pA
, 2–4dB(A).
14
Vissa produkter har hjulborstar som väger 2kg.
15
Jordtyp, grästyp och yttyp kan påverka klipphöjden.
1691 - 007 - 22.12.2023 Tekniska data - 51
Klippaggregat CEORA
™
RZ 43L CEORA
™
RZ 43M
IP-kod IPX5 IPX5
Knivar Automower
®
-standardknivar,
Automower
®
Enhance HSS-kni-
var
Automower
®
-standardknivar,
Automower
®
Enhance HSS-kni-
var
Laddstation CEORA
™
CS4
Dimensioner
Längd, cm/tum 151/59,4
Bredd, cm/tum 98/38,6
Höjd, cm/tum 33/13
Vikt, kg/lb 15,5/34,2
Elsystem
Strömförsörjning (36VDC), V AC 100–240
Huvudkabel för laddstation, m/fot 3/9,8
Laddström, ADC 12
Typ av enhet för strömförsörjning för laddstation
16
ADP-500BR XX
IP-kod för laddstation IPX4
IP-kod enhet för strömförsörjningsenhet IPX44
Laddstationens trådantenn
Driftsfrekvensband, Hz 100–80000
Maximalt magnetfält, dBuA/m 82
Maximal radiofrekvenseffekt
17
, mW vid 60m <25 mW vid 60 m
Frekvensband som stöds
Frekvensintervall för Blue-
tooth
®
2400,0–2483,5MHz
Automower
®
Connect 2G GSM: 850MHz, E-GSM: 900MHz, DCS: 1800MHz och PCS: 1900MHz
Automower
®
Connect 4G Band 12 (700MHz), Band 17 (700MHz), Band 13 (700MHz), Band 20 (800MHz),
Band 26 (850MHz), Band 5 (850MHz), Band 19 (850MHz), Band 8 (900MHz),
Band 4 (1700MHz), Band 3 (1800MHz), Band 2 (1900MHz)
SRD868 (Europa) 863–870 MHz
SRD915 (Nordamerika) 902–928 MHz
SRD915 (Australien) 915–928 MHz
SRD915 (Nya Zeeland) 915–928 MHz
16
XX, YY kan vara vilka alfanumeriska tecken som helst eller tomt i marknadsföringssyfte, inga tekniska
skillnader.
17
Maximal aktiv uteffekt till antenner på frekvensbandet där radioutrustningen används.
52 - Tekniska data 1691 - 007 - 22.12.2023
Energiklass
Uteffekt för Bluetooth
®
8dBm
Automower
®
Connect 2G Energiklass 4 (GSM/E-GSM) 33dBm
Energiklass 1 (DCS/PCS) 30dBm
Energiklass E2 (GSM/E-GSM) 27dBm
Energiklass E2 (DCS/PCS) 26dBm
Automower
®
Connect 4G Energiklass 3 23dBm
SRD868 (Europa) 13dBm
SRD915 (Nordamerika) 13dBm
SRD915 (Australien) 13dBm
SRD915 (Nya Zeeland) 13dBm
Full kompatibilitet mellan produkten och andra typer av trådlösa system såsom fjärrstyrningar, radiosändare,
hörslingor, nedgrävda elektriska djurstängsel eller liknande kan ej garanteras.
Produkterna är tillverkade i England eller Tjeckien. Se information på typskylten. Se
Inledning på sida 6
.
9.2 Registrerade varumärken
Ordmärket och logotypen
Bluetooth
®
är registrerade varumärken som ägs av
Bluetooth SIG, inc.
, och all användning
av sådana märken av Husqvarna sker med licens.
1691 - 007 - 22.12.2023 Tekniska data - 53
10 Försäkran om överensstämmelse
10.1 Original-EU-försäkran
54 - Försäkran om överensstämmelse 1691 - 007 - 22.12.2023
10.2 Översatt EU-försäkran
Vi, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN,
Tel. +46 36 146500, försäkrar på eget ansvar att
produkten:
Beskrivning Robotgräsklippare
Varumärke Husqvarna
Typ/Modell HUSQVARNA CEORA
™
544/546 EPOS
Identifiering Serienummer från 2023 vecka 2
uppfyller alla krav i följande EU-direktiv och förordningar:
Direktiv/förordning Beskrivning
2006/42/EC ”Angående maskiner”
2014/53/EU ”Angående radioutrustning”
2011/65/EU ”Begränsning av användning av vissa farliga ämnen”
och att följande standarder och/eller tekniska
specifikationer tillämpas:
• IEC 60336-1:2010+A1:2013+A2:2016 (EN
60335-1:2012+AC:2014+A11:2014+A13:2017)
• IEC 60335-2-107:2017+A1:2020 (EN
50636-2-107:2015+A1:2018+A2:2020)
• EN ISO 12100:2010
• EN IEC 63000:2018
• EN 61000-6-1:2007
• EN 61000-6-3:2007+A1:2011+AC:2012
• ETSI EN 301 489-1 V2.2.3
• ETSI EN 301 489-3 V2.1.1
• ETSI EN 301 489-17 V3.1.1
• ETSI EN 301 489-19 V2.1.1
• ETSI EN 301 489-52 V1.1.0
• ETSI EN 303 447 V1.3.1
• ETSI EN 300 328 V2.2.2
• ETSI EN 300 220-1 V3.1.1
• ETSI EN 300 220-2 V3.1.1
• ETSI EN 301 908-1 V15.1.1
• ETSI EN 301 908-13 V13.1.1
• ETSI EN 301 511 V.12.5.1
• ETSI EN 303 413 V1.2.1
Manne Alzén
Huskvarna
Director Pro Robotics R&D Husqvarna AB. Husqvarna
Division. Ansvarig för teknisk dokumentation.
1691 - 007 - 22.12.2023
Försäkran om
överensstämmelse - 55
www.husqvarna.com/se
Copyright © 2024 Husqvarna AB (publ.) Alla rättigheter förbehålls.
Husqvarna och andra namn på produkter och funktioner är varumärken som tillhör Husqvarnakoncernen.
Bruksanvisning i original
1143611-01
2024-01-10
