INS10995 - 5/20
1" HANDLE EXTENSION SERVICE KIT
FOR M-CORE™ TRANSFER VALVE
200760 Series (For U231, U232, U361, U362 Series)
KIT DE SERVICIO DE EXTENSIÓN DE
MANIJA DE 1" PARA VÁLVULA DE
TRANSFERENCIA M-CORE™
Serie 200760 (Para los modelos U231, U232, U361, U362)
TROUSSE DE RALLONGE DE POIGNÉE
DE 2,54 CM (1 PO) POUR ROBINET
COUPLEUR M-CORE
MC
Série 200760 (Pour les modèles U231, U232, U361, U362)
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
FAVOR DE COMUNICARSE PRIMERO CON MOEN
Si requiere ayuda en la instalación, si faltan piezas o
si necesita piezas de repuesto
011 52 (800) 718-4345
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute pièce
manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
HELPFUL TOOLS
For safety and ease of
faucet replacement,
Moen recommends the
use of these helpful tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la
llave sea fácil y seguro,
Moen le recomienda usar
estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et
pour faciliter l’installation,
Moen suggère l’utilisation
des outils suivants.
#1 Phillips
Destornillador de estrella #1
T
ournevis à tête cruciforme n 1
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassem-
bling the valve. Open faucet handle to relieve water pressure and ensure that
complete water shut-o has been accomplished.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmon-
tar la válvula. Abra la llave para liberar la presión, y asegúrese de que esté bien
cerrada el agua.
ATTENTION — SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que l’alimen-
tation en eau a bien été coupée.
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)

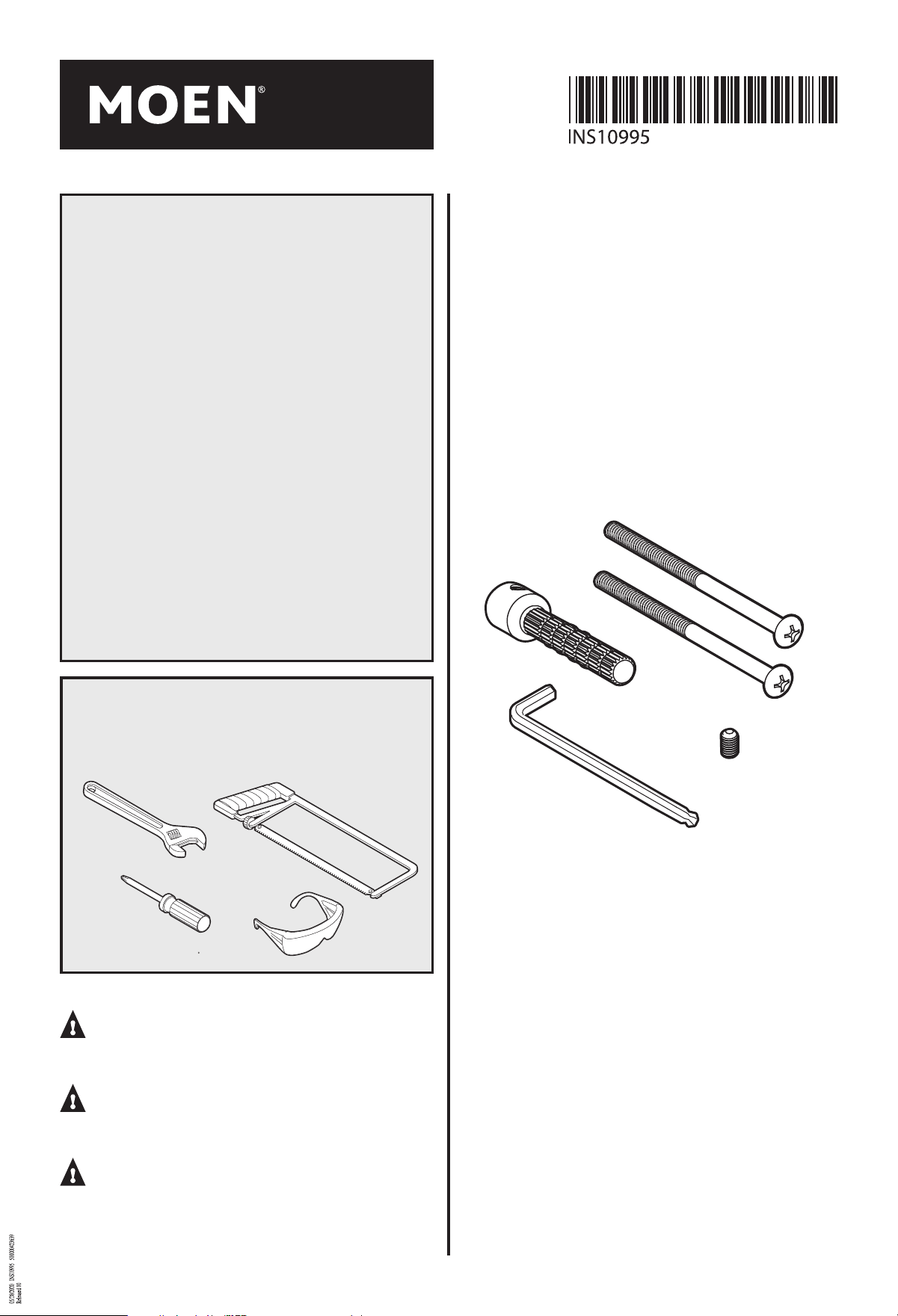

Parts List
A. Valve Assembly (Sold Separately)
B. Cartridge Nut (Sold Separately)
C. Cartridge (Sold Separately)
D. Handle Extension
E. Set Screw
F. Hex Wrench - 3/32"
G. Mounting Plate (Sold Separately)
H. Mounting Plate Screws (x2)
(Sold Separately)
I. Escutcheon (Sold Separately)
J. Escutcheon Screws (x4) (Sold Separately)
K. Handle Bearing (Sold Separately)
L. Set Screw (Sold Separately)
M. Handle (Sold Separately)
N. Longer Mounting Plate Screws (x2)
A. Válvula (Se vende por separado)
B. Cartridge Nut
(Se vende por separado)
C. Cartridge (Se vende por separado)
D. Extensión de la manija
E. Tornillo prisionero
F. Llave hexagonal - 3/32"
G. Placa de montaje
(Se vende por separado)
H. Tornillos de la placa de montaje (x2)
(Se vende por separado)
I. Escudo (Se vende por separado)
J. Tornillos del escudo (x4)
(Se vende por separado)
K. Soporte de la manija
(Se vende por separado)
L. Tornillo prisionero
(Se vende por separado)
M. Manija (Se vende por separado)
N. Tornillos más largos para placa de
montaje (x2)
A. Assemblage de la soupape
(vendue séparément)
B. Écrou de cartouche
(vendue séparément)
C. Cartouche (vendue séparément)
D. Rallonge de poignée
E. Vis d’arrêt
F. Clé hexagonale de 3/32 po
G. Plaque de montage
(vendue séparément)
H. Vis de plaque de montage (2)
(vendue séparément)
I. Rosace (vendue séparément)
J. Vis de rosace (4) (vendue séparément)
K. Roulement de poignée
(vendue séparément)
L. Vis d’arrêt (vendue séparément)
M. Poignée (vendue séparément)
N. Vis de plaque de montage plus longue (2)
Lista de piezas Liste des pièces
x2
x2
x4
A F
D
N
E
H
I
L
J
M
K
B
C
G
2
1
C
B
A
2

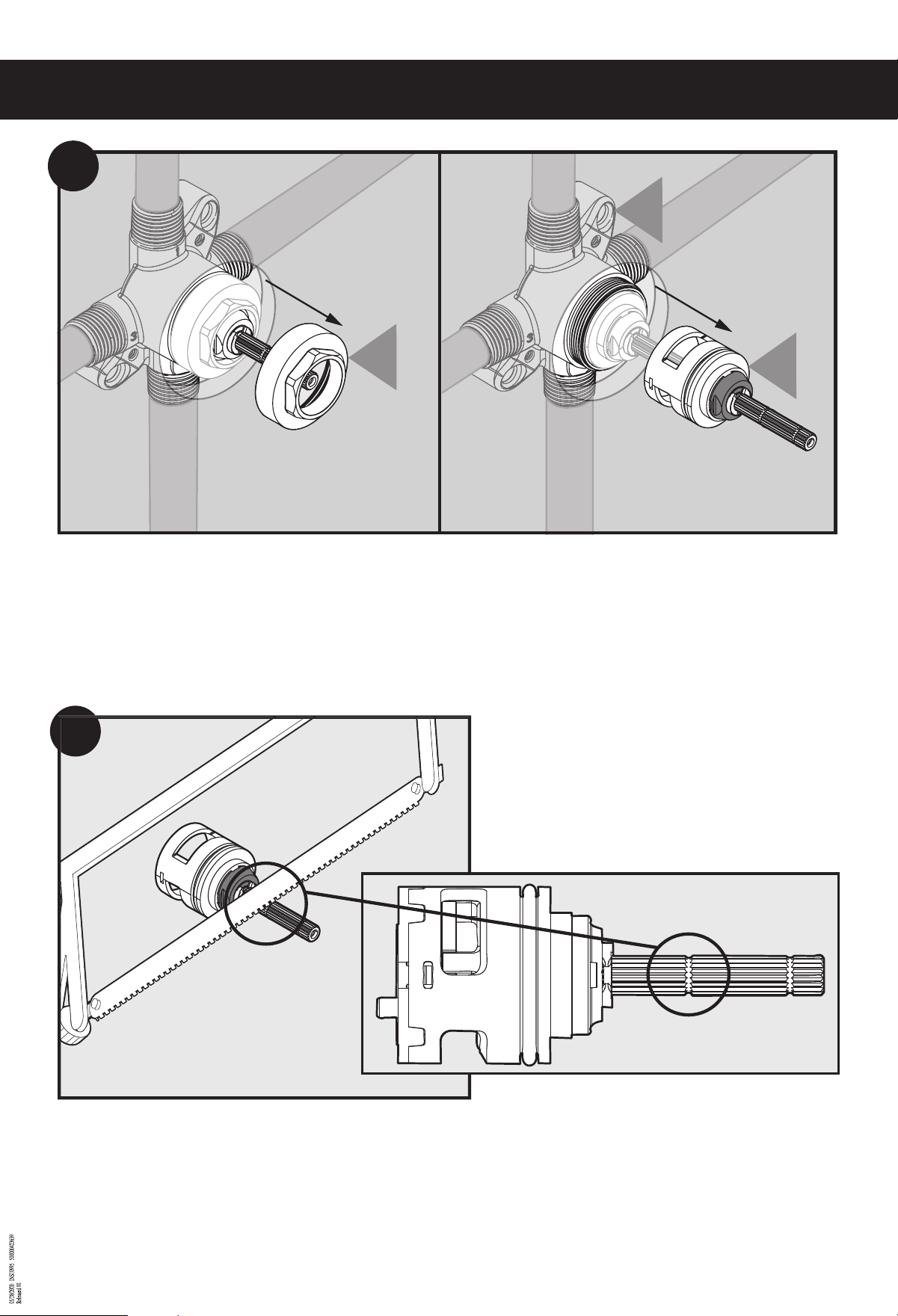

1. Unthread and remove cartridge nut (B).
2. Pull cartridge (C) from valve assembly (A).
1. Desenrosque y retire la tuerca del cartucho (B).
2. Jale el cartucho (C) de la válvula (A).
1. Dévisser et enlever l’écrou de cartouche (B).
2. Retirer la cartouche (C) de l’assemblage de la soupape (A).
Using a saw, cut the splined stem on the groove as shown.
Con una sierra, corte el eje estriado en la ranura como se muestra.
À l’aide d’une scie, couper la tige cannelée sur la rainure, comme illustré.
3
INS10995 - 5/20
3
C
A
B
4
C
D
Finished wall
Pared acabada
Mur ni
1-1/4" - 1-1/2"
1-1/4" - 1-1/2"
3,2 cm à 3,8 cm
D

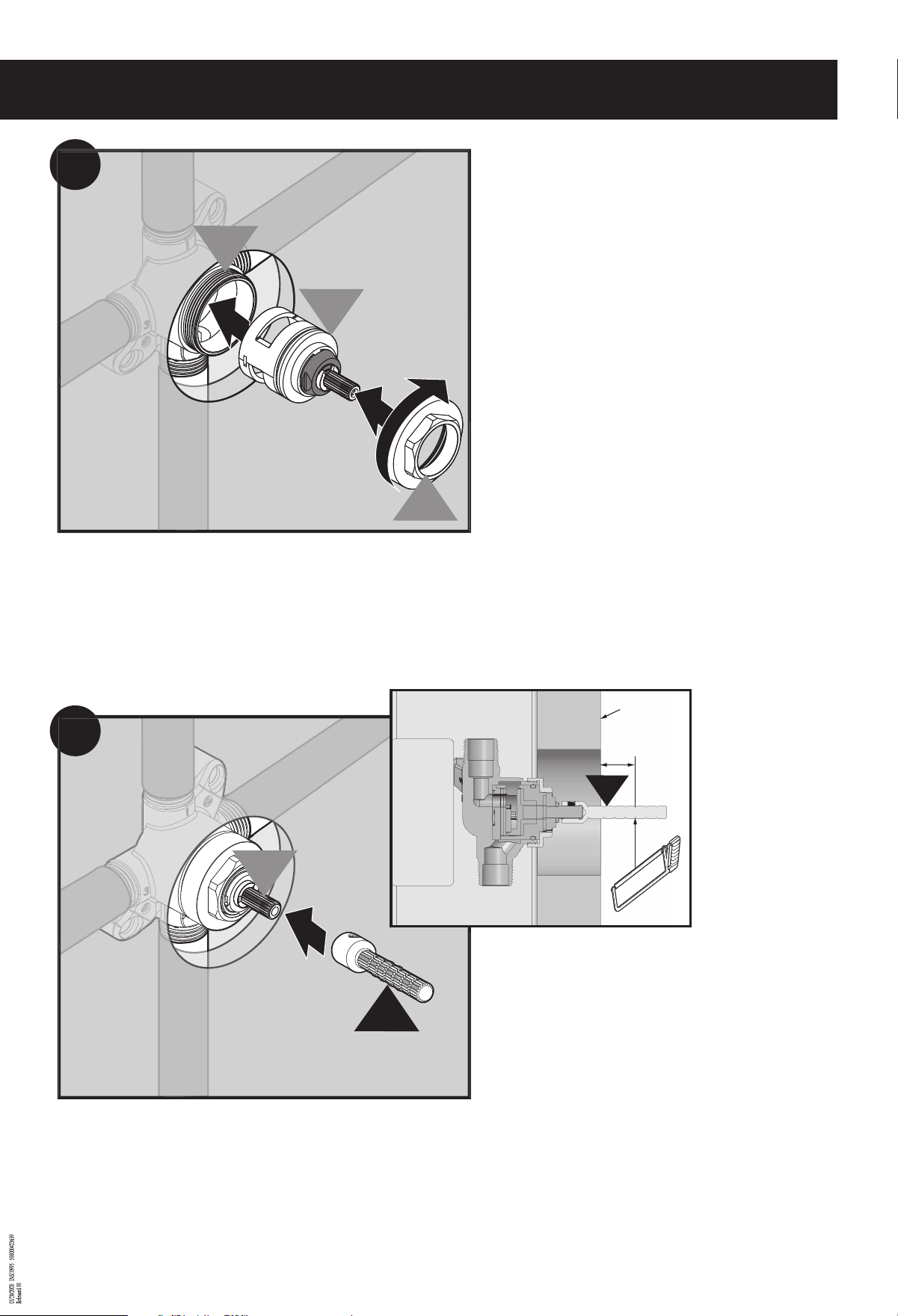

1. Install the cartridge (C) with shortened spline shaft into the Valve Assembly (A).
2. Install the cartridge nut (B) onto the valve assembly (A). Tighten the nut hand tight, plus 1/4 turn. (106-115 in-lbs).
1. Instale el cartucho (C) con el eje estriado acortado en la válvula (A).
2. Instale la tuerca del cartucho (B) en la válvula (A). Apriete la tuerca con la mano, más 1/4 de vuelta. (106-115 pulgadas-libras).
1. Installer la cartouche (C) avec l’arbre cannelé raccourci dans l’assemblage de la soupape (A).
2. Installer l’écrou de cartouche (B) sur l’assemblage de la soupape (A). Serrer l’écrou à la main, puis d’un 1/4 de tour supplémentaire. (106 à 115 po-lb).
1. Install handle extension (D) onto cartridge (C).
2. If needed, trim the handle extension (D) at one of the grooves so the end is 1-1/4” - 1-1/2” from the nished wall.
1. Instale la extensión de la manija (D) en el cartucho (C).
2. Si es necesario, recorte la extensión de la manija (D) en una de las ranuras para que el extremo quede a 1-1/4" - 1-1/2" de la pared terminada.
1. Installer la rallonge de poignée (D) sur la cartouche (C).
2. Au besoin, raccourcir la rallonge de poignée (D) à l’une des cannelures de façon que l’extrémité se trouve à 3,2 cm (1 1/4 po) à 3,8 cm (1 1/2 po) du mur ni.
4
INS10995 - 5/20
5
5
F
E
D
6
M
N
H
G
L
K
I
J
x2
x2

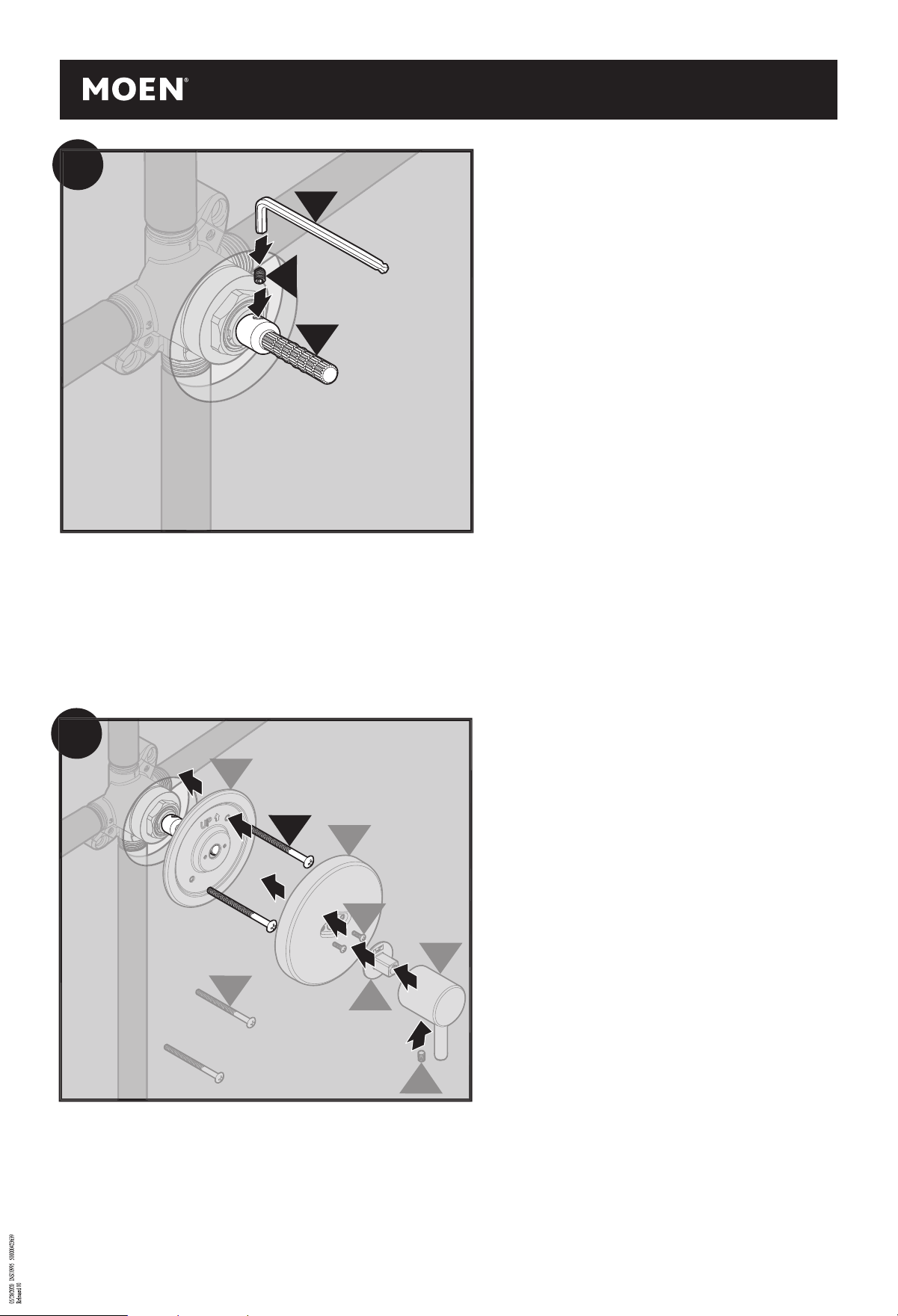

Install Set Screw (E) into Handle Extension (D) and tighten using Hex Wrench (F).
Instale el tornillo prisionero (E) en la extensión de la manija (D) y apriete con una llave hexagonal (F).
Installer la vis d’arrêt (E) dans la rallonge de poignée (D) et serrer le tout à l’aide d’une clé hex. (F).

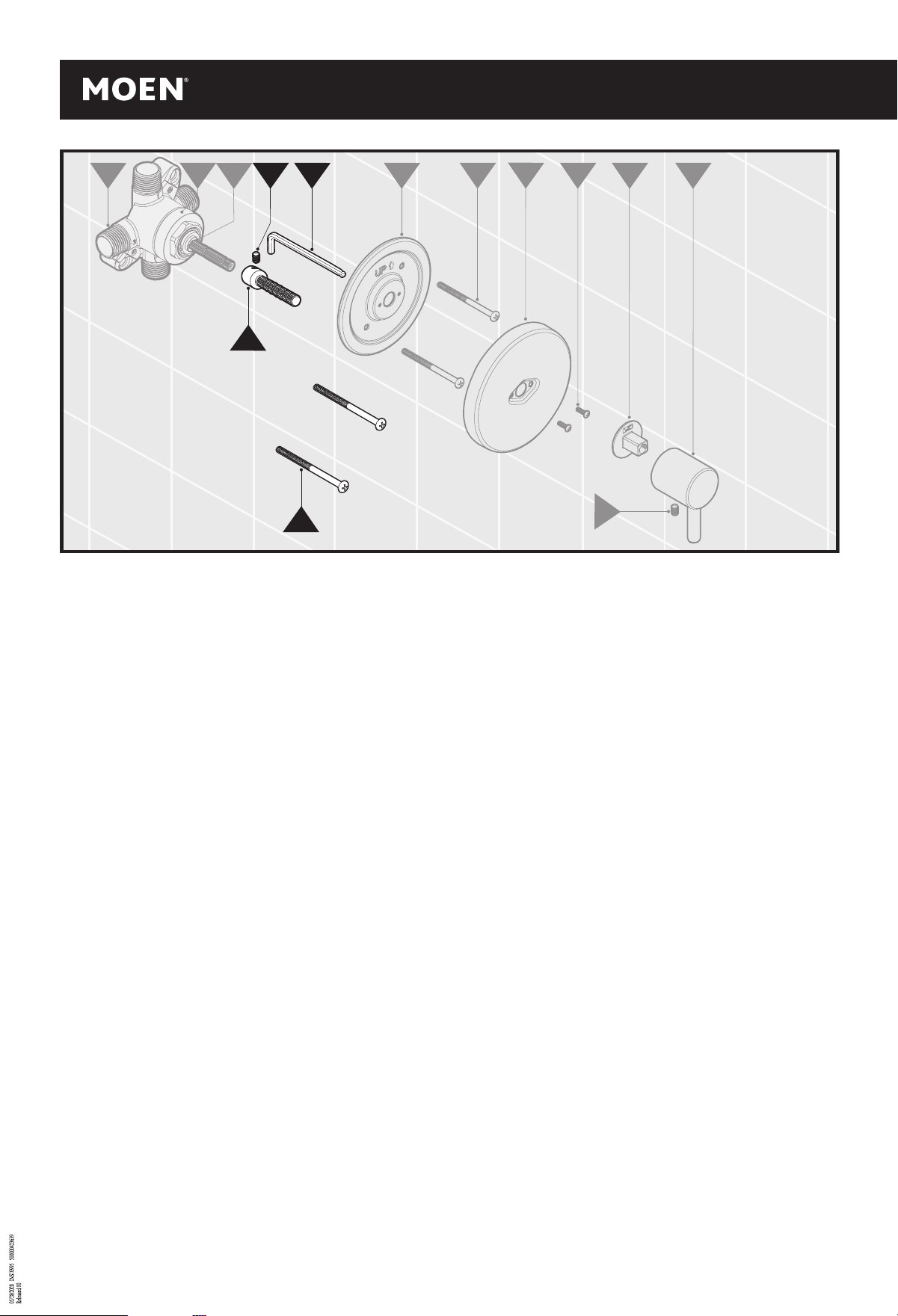

Install the trim kit using the instructions provided with the kit. Replace mounting plate screws (H) with long mounting plate screws (N) provided in this kit.
Instale el kit de recorte siguiendo las instrucciones proporcionadas en el kit. Reemplace los tornillos de la placa de montaje (H) con los tornillos largos de
la placa de montaje (N) provistos en este kit.
Installer la trousse de garniture en suivant les directives qui accompagnent la trousse. Remplacer les vis de plaque de montage (H) par les vis de plaque
de montage longues (N) fournies dans cette trousse.
