Craftsman CMKGAAV45099000 500 lb. Riding Mower Lift User Manual

Riding Mower Lift

Elevación Del Cortacésped

Soulévateur À Tondeuse Autoportée

CMKGAAV45099000

1-888-331-4569 WWW.CRAFTSMAN.COM

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

ENGLISH

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal

injury or property damage.

DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

WARNING: Indicates an potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION: Indicates an potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in property damage.

Denitions: Safety Alert Symbols and Words

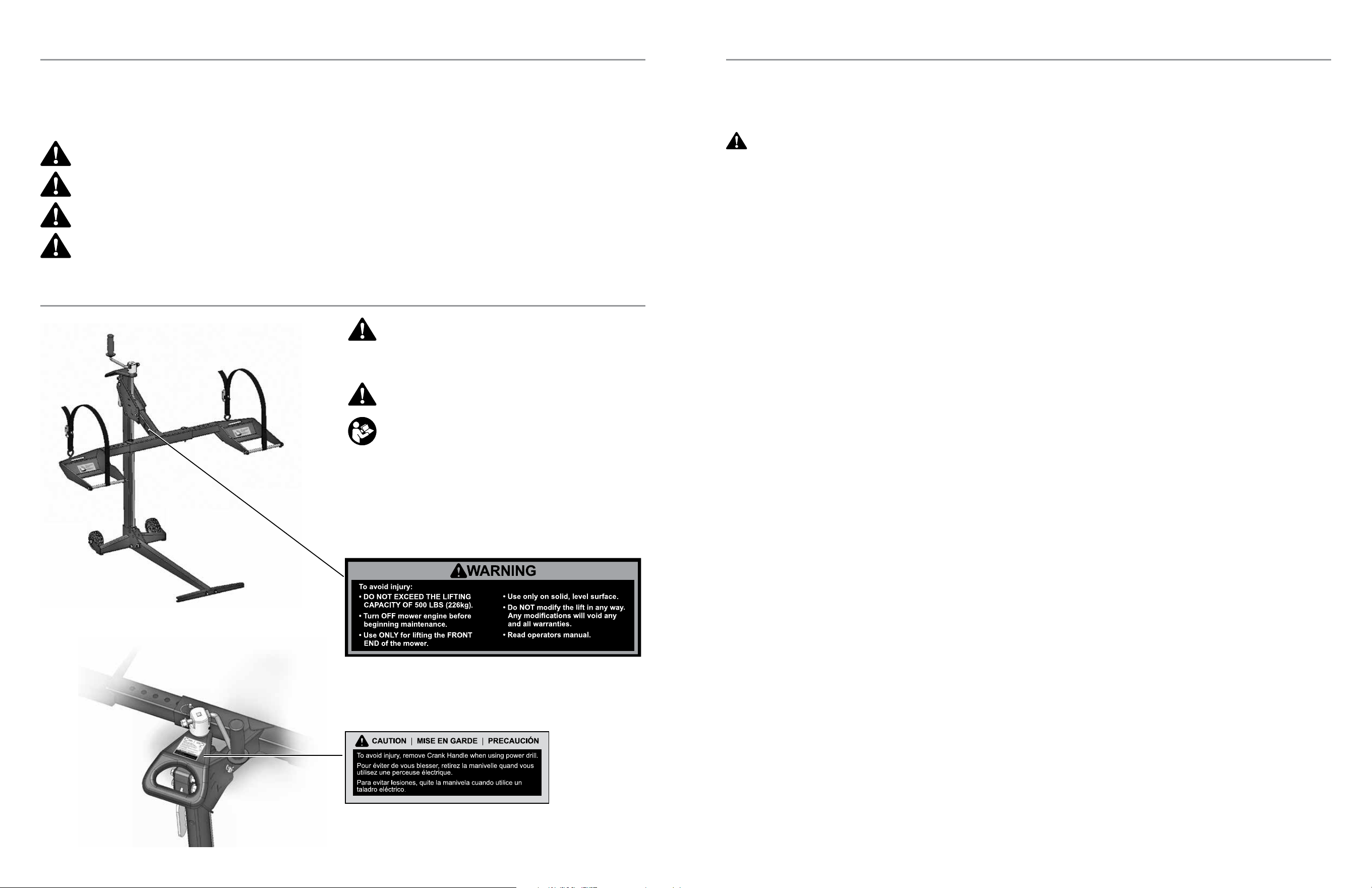

WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in serious injury and/or

death.

WARNING: Never modify the product or any part

of it.Damage or personal injury could result.

WARNING: To reduce the risk of injury, read the

instrucion manual.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a free replacement.

IMPORTANT: The mower lift is intended for use with mowers only. Do not exceed 500 lbs. (226 kg) front end weight. It should never be used to service other

types of machinery unless there is an approved accessory ﬁtted for the type of machinery.

Warning and Safety Instructions

Riding Mower Lift

CMKGAAV45099000

WARNING: To reduce the risk of personal injury:

• Read and understand all safety and operating instructions before using the mower lift. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

• Never allow anyone unfamiliar with the safety or operating instructions to use the lift.

• Follow all safety and servicing instructions provided by the lawn mower’s manufacturer before using the lift.

• Do not modify the lift in any way. Any modiﬁcations will void any and all warranties and could compromise your personal safety.

• When using the lift, keep ALL bystanders at a safe distance away from the mower lift.

• The lift must be used on a solid level surface.

• Only lift the FRONT end on the mower.

• Do not lift the front end and back end of the mower at the same time.

• Only use the lift for mowers that are less than 500lbs (226 kg) front end weight and properly ﬁts in the provided wheel pads (ie. 10” to 17”

diameter and within outside wheel measurements of 31.5” to 62.5”).

• Always stop engine and remove key before beginning any work on the mower.

• Always place mower in neutral or disengage the hydraulic drive by following the mower instruction manual.

• Never operate the engine while using the mower lift.

• Do not exceed the lifting capacity of 500 lbs. (226 kg) front end weight.

• If the lift Tower is leaning while lifting or lowering the mower, this indicates an overload condition. REMOVE THE MOWER IMMEDIATELY.

• Tower must be secured in place with the Tower Clevis Pin before using the lift.

• Carrier Locking Handle must be locked into Tower before starting any service on mower.

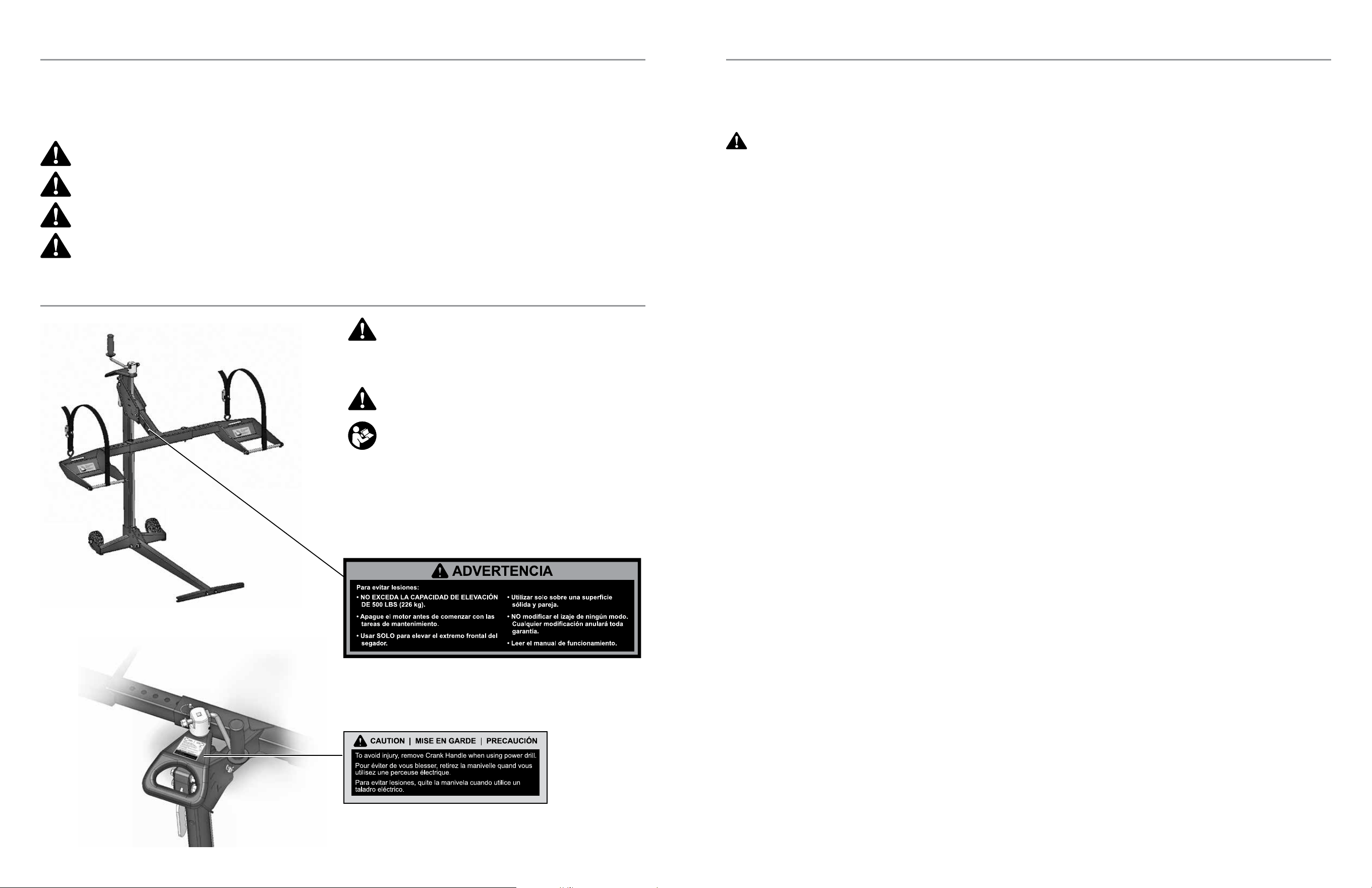

• Do not remove safety warnings or decals from lift.

• Before each use, always check for any worn, loose or damaged parts on the lift. If any damaged parts are present, do not use the lift.

• Do not climb on mower while it is lifted, being lifted or being lowered.

• No one should be on the mower while it is lifted, being lifted or being lowered.

• After the mower is raised to a working height, always place wheel chocks (not included) behind the back tires of the mower.

• Wheel Pads must be equal distance from the Lift Arm to maintain proper balance.

• Always secure front mower tires with enclosed safety straps.

• Remove all mower attachments before using the lift. Remove all front mower attachments (ballast, bumper or brush guard) that interferes with

handle before using the lift.

• Some mowers which are equipped with a fuel tank vent may spill fuel when lifted. If this happens, run fuel level down in the tank to

prevent spilling.

• Always use proper personal protection equipment.

• Failure to follow these warnings may result in property damage and serious bodily injury or death.

ENGLISH

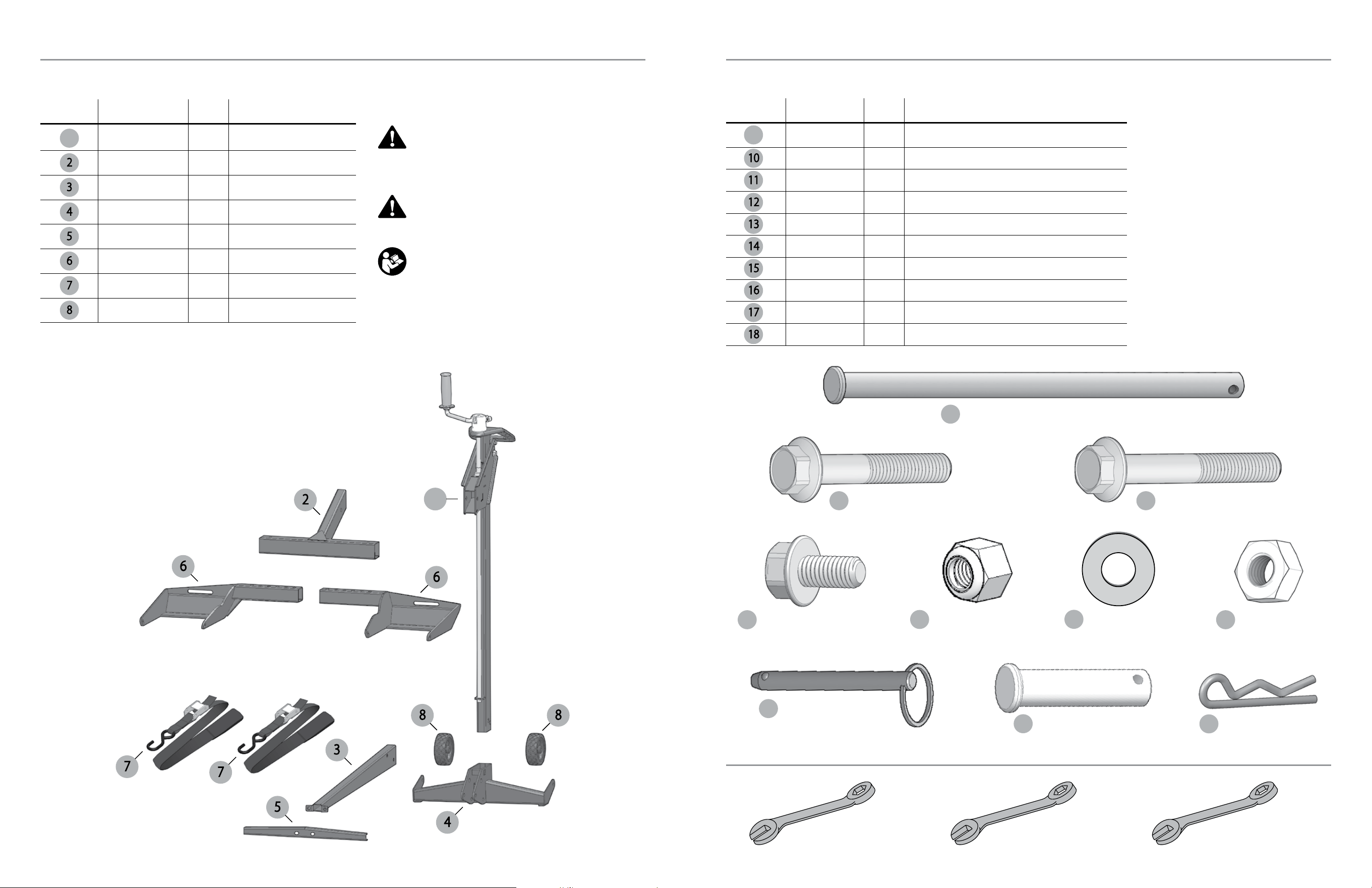

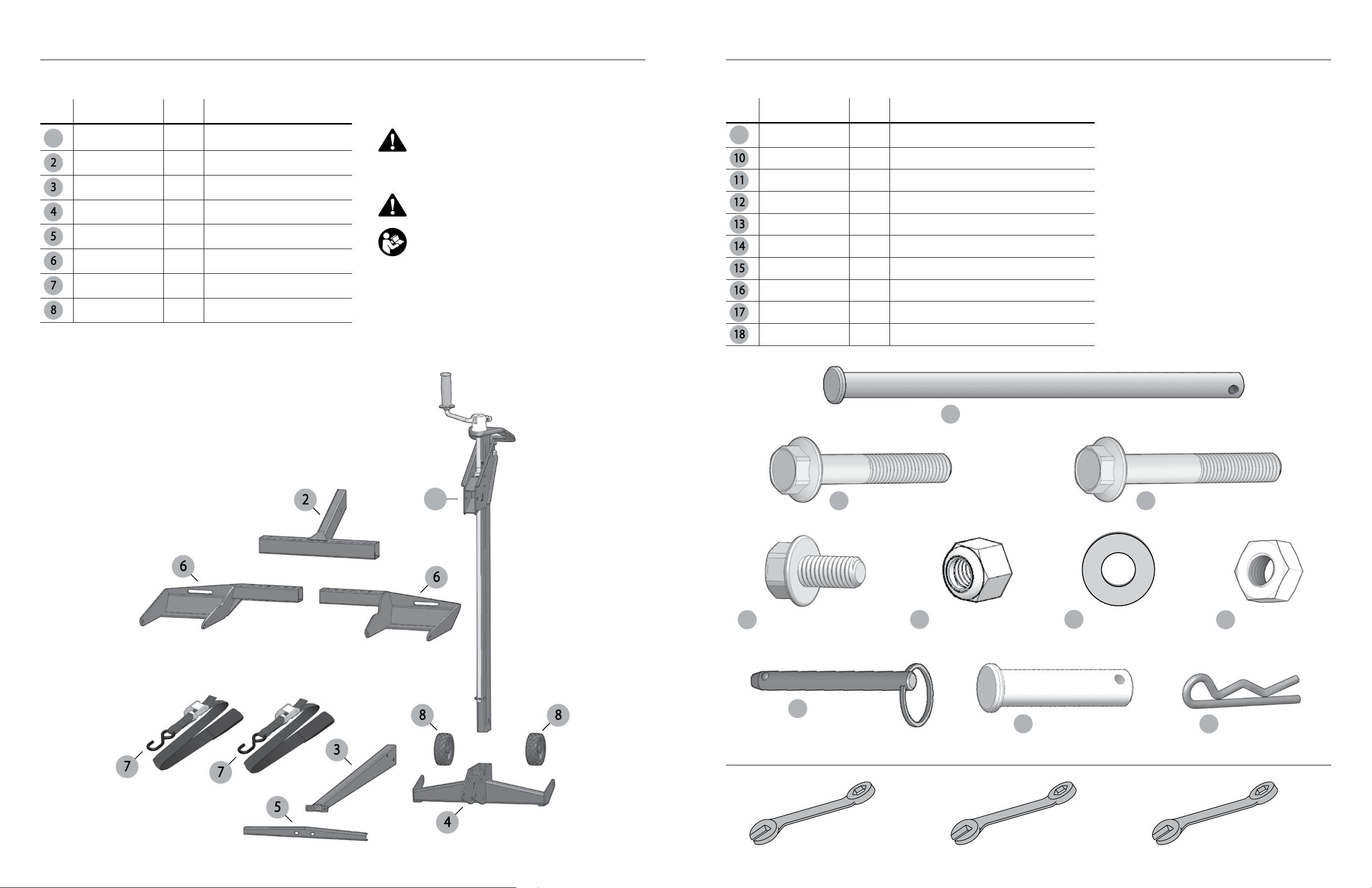

Part

No.

Qty.

Description

Tower Assembly

Lift Arm

Base Floor Tube

Base

Base Support Channel

Wheel Pad

Safety Strap

Wheels

509-0014

509-0026

509-0033

509-0048

509-0036

509-0039

009-0007

010-0013

Item

No.

Wheel Pad Support Rod

Tools Needed for Assembly (not included)

13mm Wrench

Part

No.

Qty.

Description

Item

No.

Clevis Pin

Push Pin

Flange Head Bolt

M8-1.25 X 16

Nylon Lock Nut

M10-1.5

Flange Head Bolt

M10-1.5 X 60

Hair Pin

Washer M10

Nut M10

Flange Head Bolt

M10-1.5 X 65

Wheel Pad Support Rod

Flange Head Bolt M10-1.5 X 60

Flange Head Bolt M10-1.5 X 65

Flange Head Bolt M8-1.25 X 16

Nylon Lock Nut – M10-1.5

Washer – M10

Nut – M10

Push Pin

Clevis Pin

Hair Pin

509-0040

003-0005

003-0016

003-0007

002-0001

001-0014

002-0008

001-0013

001-0012

001-0010

Hardware ListParts List

WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in serious injury and/or

death.

WARNING: Never modify the product or any part

of it.Damage or personal injury could result.

WARNING: To reduce the risk of injury, read the

instrucion manual.

If you have any questions or comments about this

or any product, call CRAFTSMAN toll free at:

1-888-331-4569.

12mm Wrench17mm Wrench

ENGLISH

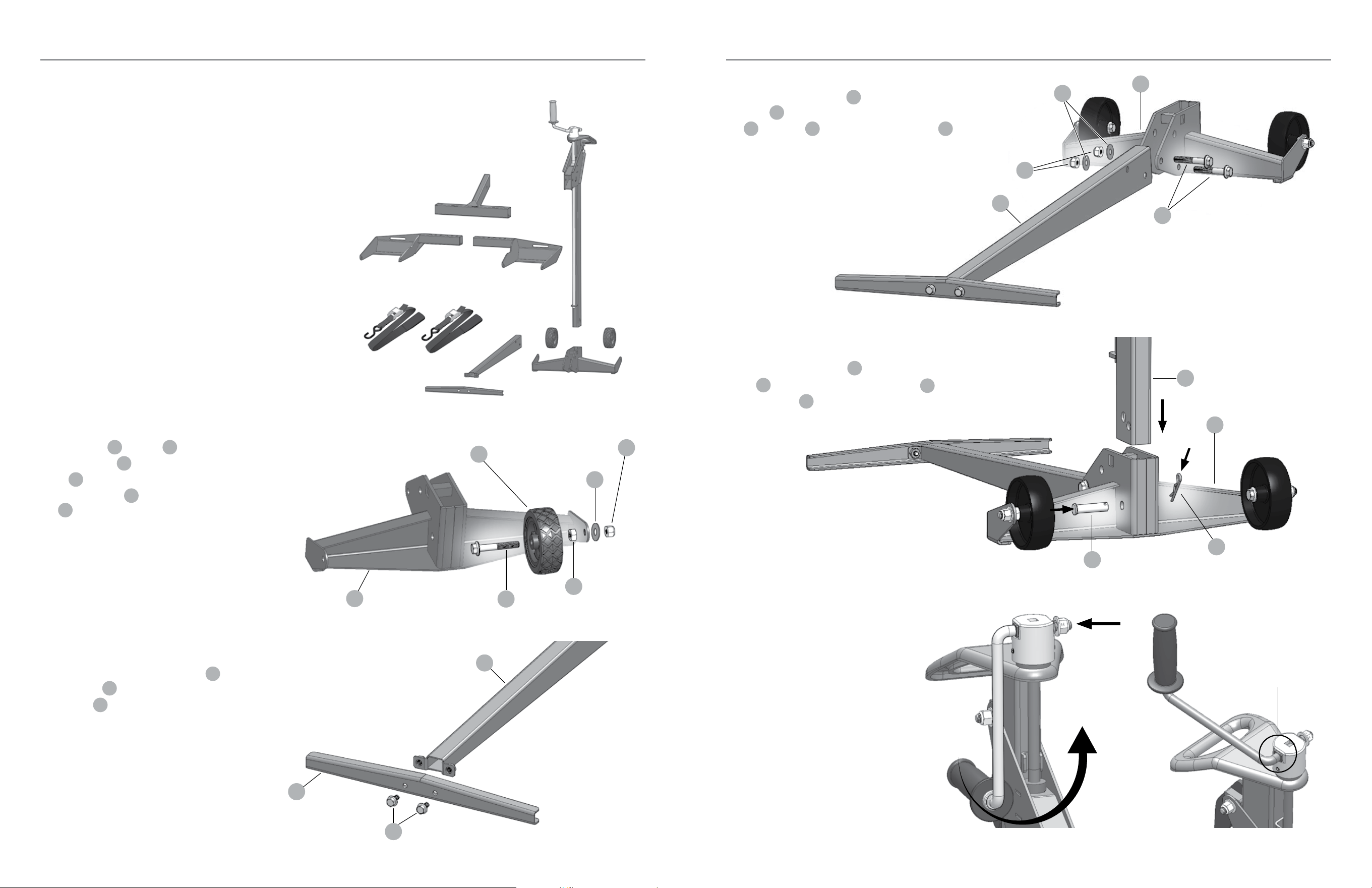

Assemble the Base Support Channel to the

Base Floor Tube by inserting the two

Flange Bolts and tighten with 12mm wrench.

Remove lift from package.

Inventory items to be certain all parts and hardware

are present. If any parts or hardware are missing,

please contact MoJack at 1-877-575-3173 or

email us at parts@themojack.com.

Base Support Channel

Base Floor Tube

Flange Bolts

Assemble the Wheel to the Base

by inserting Flange Bolt through the wheel and

threading the Nut . Insert Flange Bolt through the

Base, add Washer and secure with Nylock Nut .

Repeat with second Wheel.

Note: Do not over tighten Nylon Lock Nut.

Base

Wheel

Flange Bolt

Washer

Nut

Nylock Nut

8 4

14 13

Assemble Base with Wheels to the

Base Floor Tube by inserting the two

Flange Bolts , Washers and

Nylon Lock Nuts and tighten with 13mm

wrenches.

Insert the Tower Assembly to the

Base with Wheels and aﬃx with

Clevis Pin and Hair Pin as shown.

17 18

Tower

Clevis Pin

Hair Pin

Base with Wheels

Locked Position

Push in side of handle and rotate

from storage position to the operating

position. Allow to seat into the

locked position.

Nylon Lock Nuts

Base Floor Tube

Flange Bolts

Base with Wheels

Washer

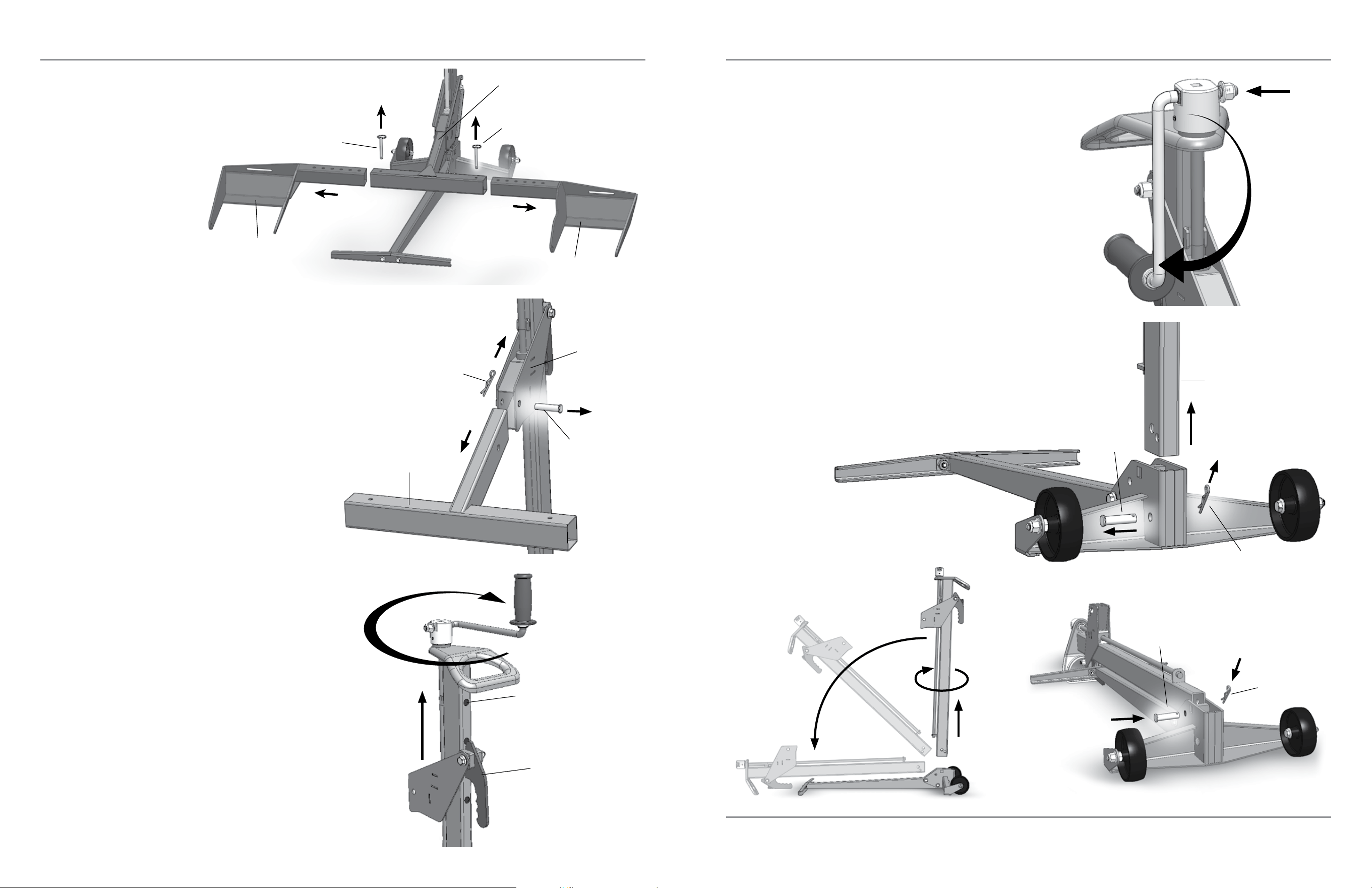

Assembly Instructions

STEP 1

STEP 2

STEP 3

STEP 4

STEP 5

STEP 6

ENGLISH

THIS COMPLETES ASSEMBLY.

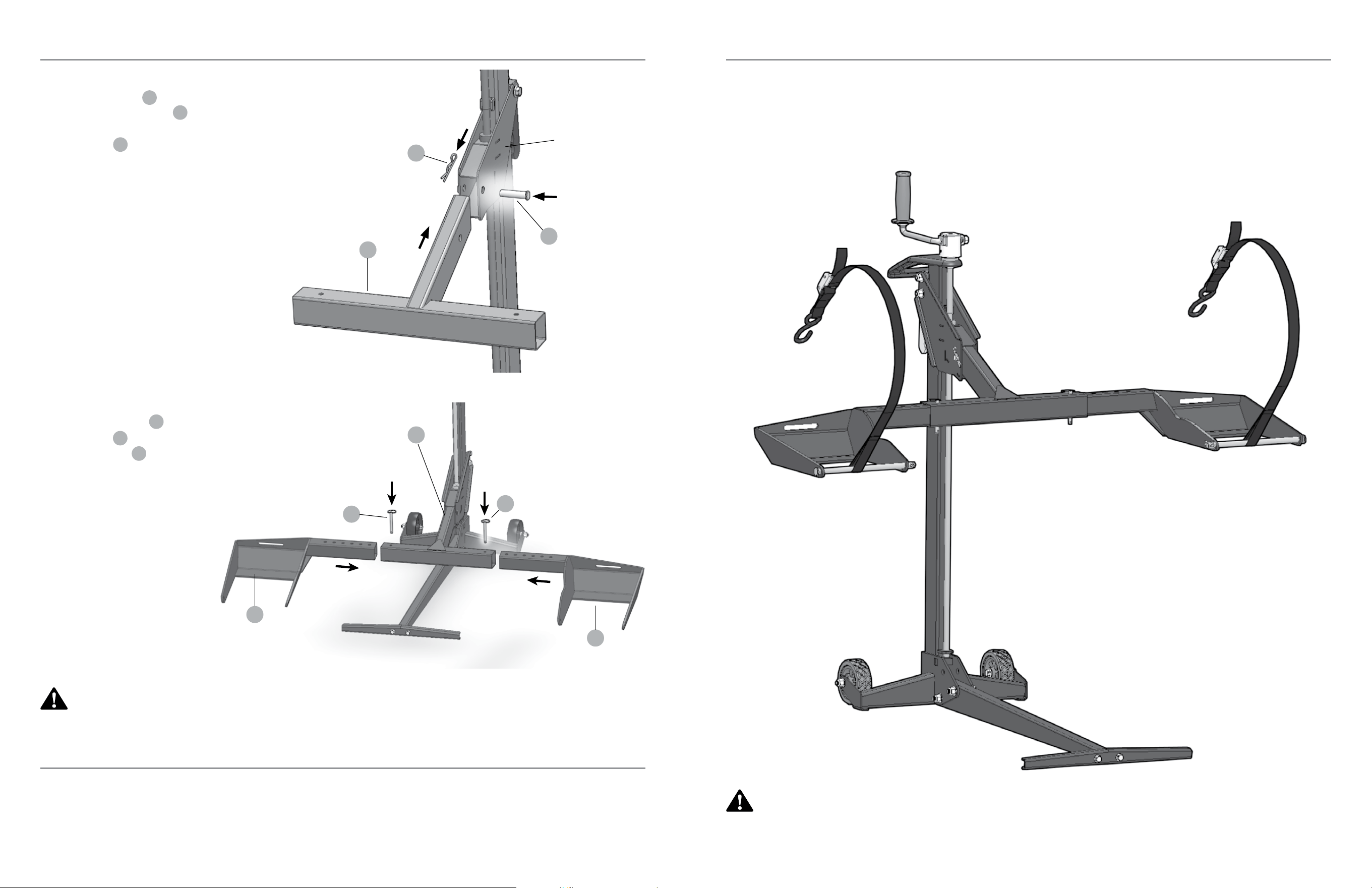

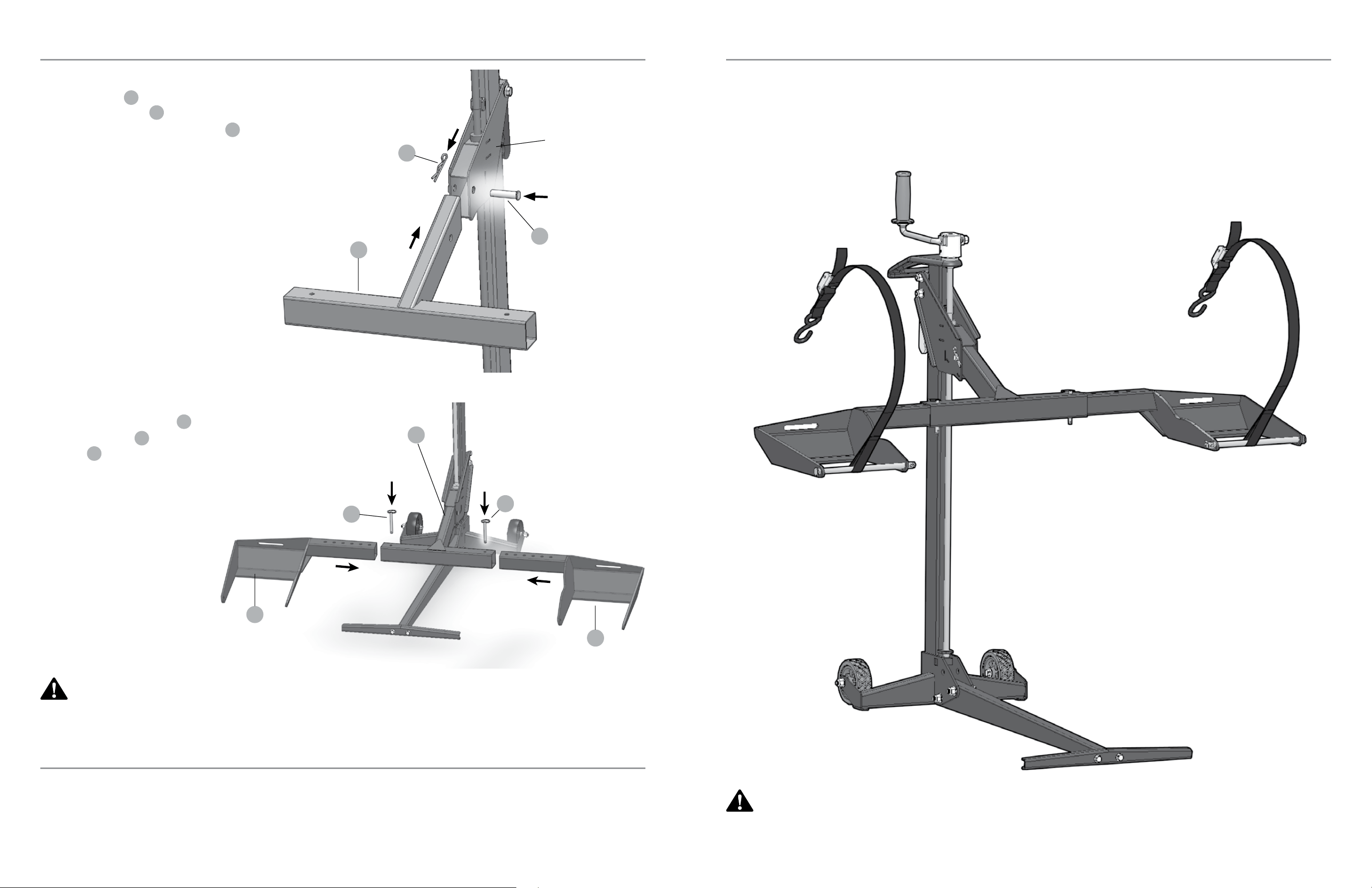

Insert the Lift Arm into the Carrier

and insert the Clevis Pin through the hole in

Carrier and lock by fastening the Hair Pin to

the Clevis Pin.

Hair Pin

Lift Arm

Carrier

Clevis Pin

Push Pin

Lift Arm

Wheel Pad Lift Arm

Slide the Wheel Pad Lift Arms onto both

sides of the Lift Arm and secure with

Push Pins .

NOTE: The Wheel Pads can be moved in or

out to ﬁt diﬀerent mower widths. Use the

conﬁguration that works best with your

model of lawn mower.

NOTE: The Safety Straps must

be used during operation

(see Step 9 of the Operating

Instructions).

Push Pin

WARNING: Wheel pads must be equal distance from the Lift Arm to maintain proper balance.

For additional information, see see Step 6 of the Operating Instructions.

Wheel Pad Lift Arm

Before using the mower lift, carefully read this manual in its entirety.

Some steps of the Operating Instructions are repeated from the Assembly Instructions. The Operating Instructions will show

a full working cycle of the mower lift.

Operating Instructions

STEP 7

STEP 8

ENGLISH

Clevis Pin

Hair Pin

Lift Arm

Carrier

Clevis Pin

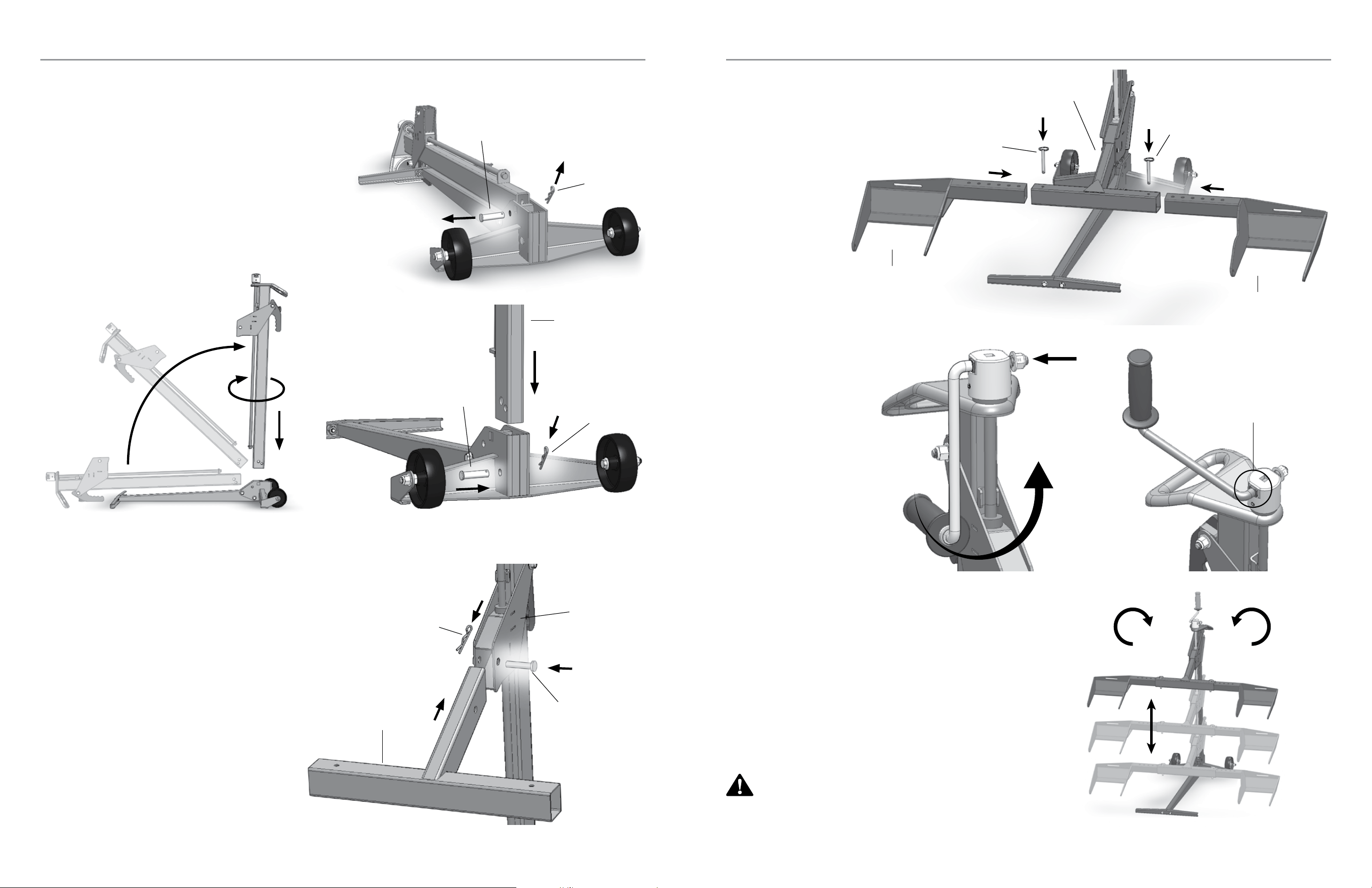

Installing Lift Arm

• Insert the Lift Arm into the Carrier and insert

the Clevis Pin through the hole in Carrier and

lock by fastening the Hair Pin to the Clevis Pin.

Clevis Pin

Hair Pin

Tower

Unfolding the Mower Lift (if not applicable, skip to Step 2)

• Remove Hair Pin and Clevis Pin from the Wheel Frame.

• Remove the Tower out of the Wheel Frame.

• Rotate Tower 180 degrees and insert into Wheel Frame.

• Secure the Tower to the Wheel Frame by inserting

Clevis Pin and Hair Pin.

Push Pin

Lift Arm

Wheel Pad Lift Arm

Installing Wheel Pad Lift Arms

• Slide Wheel Pad Lift Arms

into both sides of the

Lift Arm and secure

with Push Pins.

Preparing the handle

• Push in side of handle and

rotate from storage position

to the operating position.

Allow to seat into the locked

position.

Wheel Pad Lift Arm

Locked Position

Familiarize yourself with the jack

• Practice raising and lowering the Lift Arm before attempting to

lift the mower (see Steps 10 – 13 on how to raise and lower

the Lift Arm).

• Practice Step 15 if you intend to raise or lower the

mower with a drill attachment.

NOTE: Remove all front mower attachments that interfere with handle

before using the lift.

WARNING: When using the lift, keep ALL bystanders at a safe

distance away from the mower lift.

RAISE

LOWER

Preparing for Use (Steps 1 - 7)

STEP 1

STEP 2

STEP 3

STEP 4

STEP 5

ENGLISH

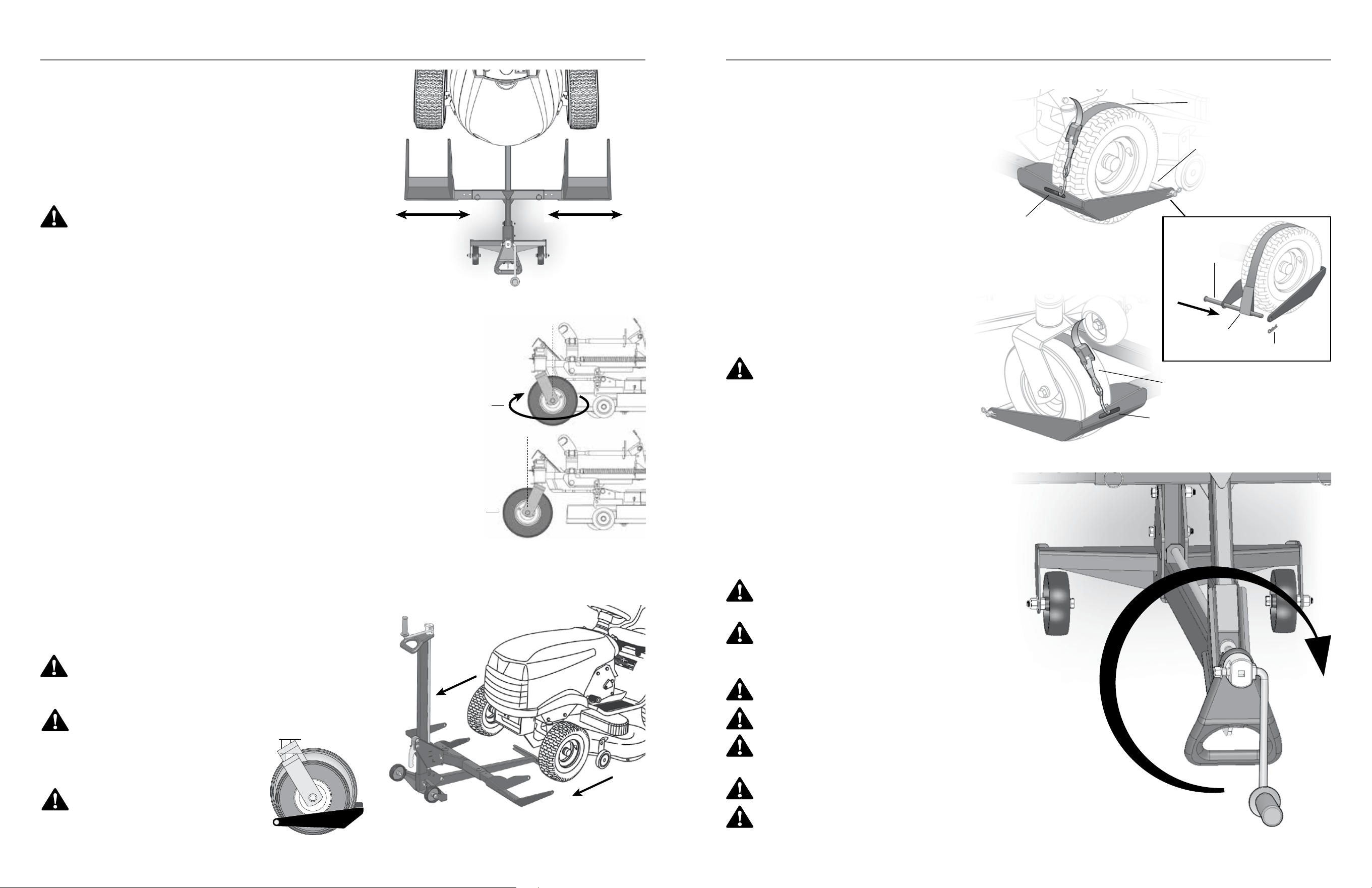

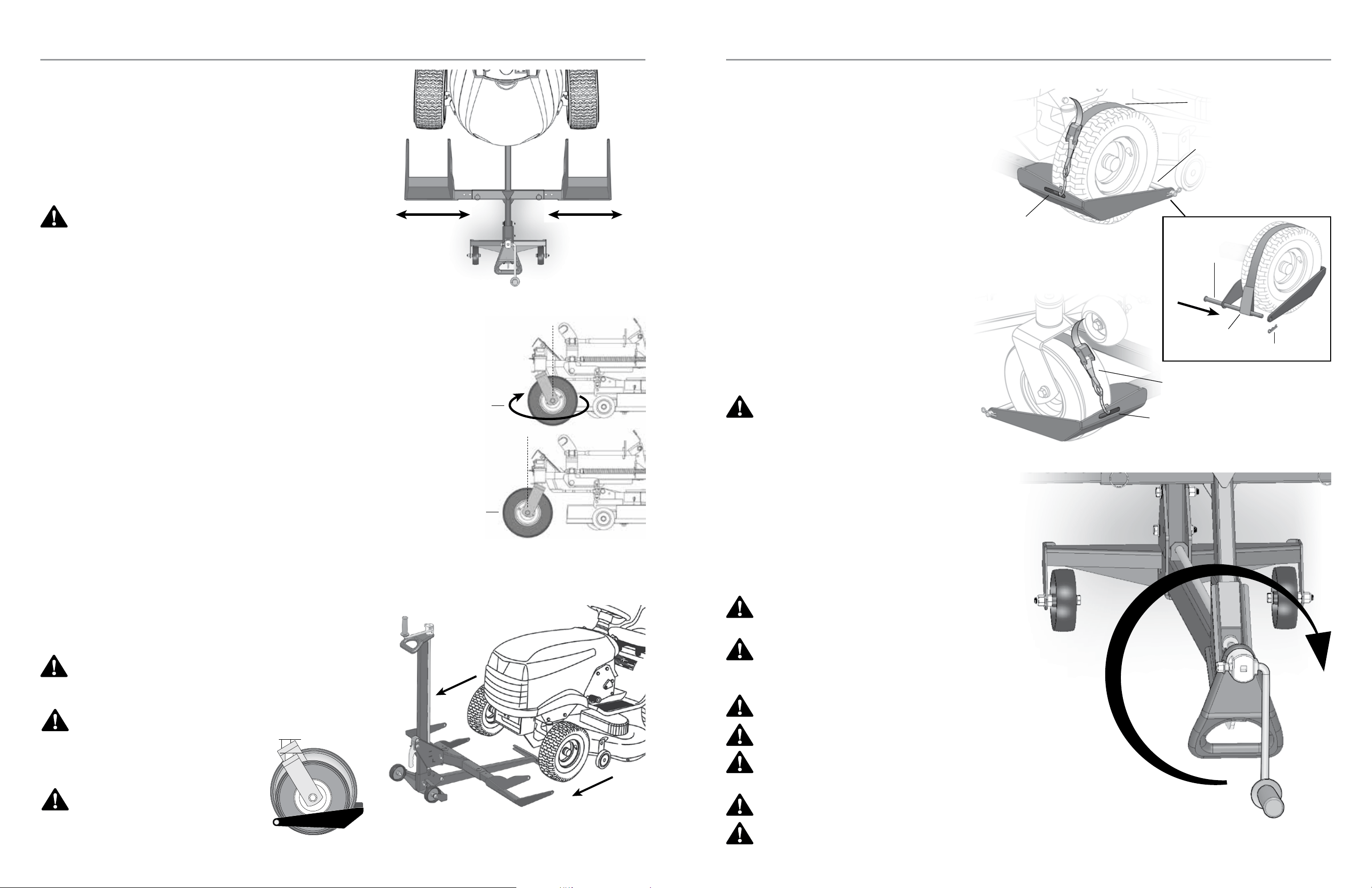

Aligning Wheel Pads to Fit Mower

• Position the jack in front of the mower.

• Remove Push Pins and adjust the wheel pad to align with

the mower’s front tires.

• Replace the Push Pins to lock the Wheel Pad Lift Arms to

the Lift Arm.

Move mower onto jack

• Drive or roll the mower onto the Wheel Pads.

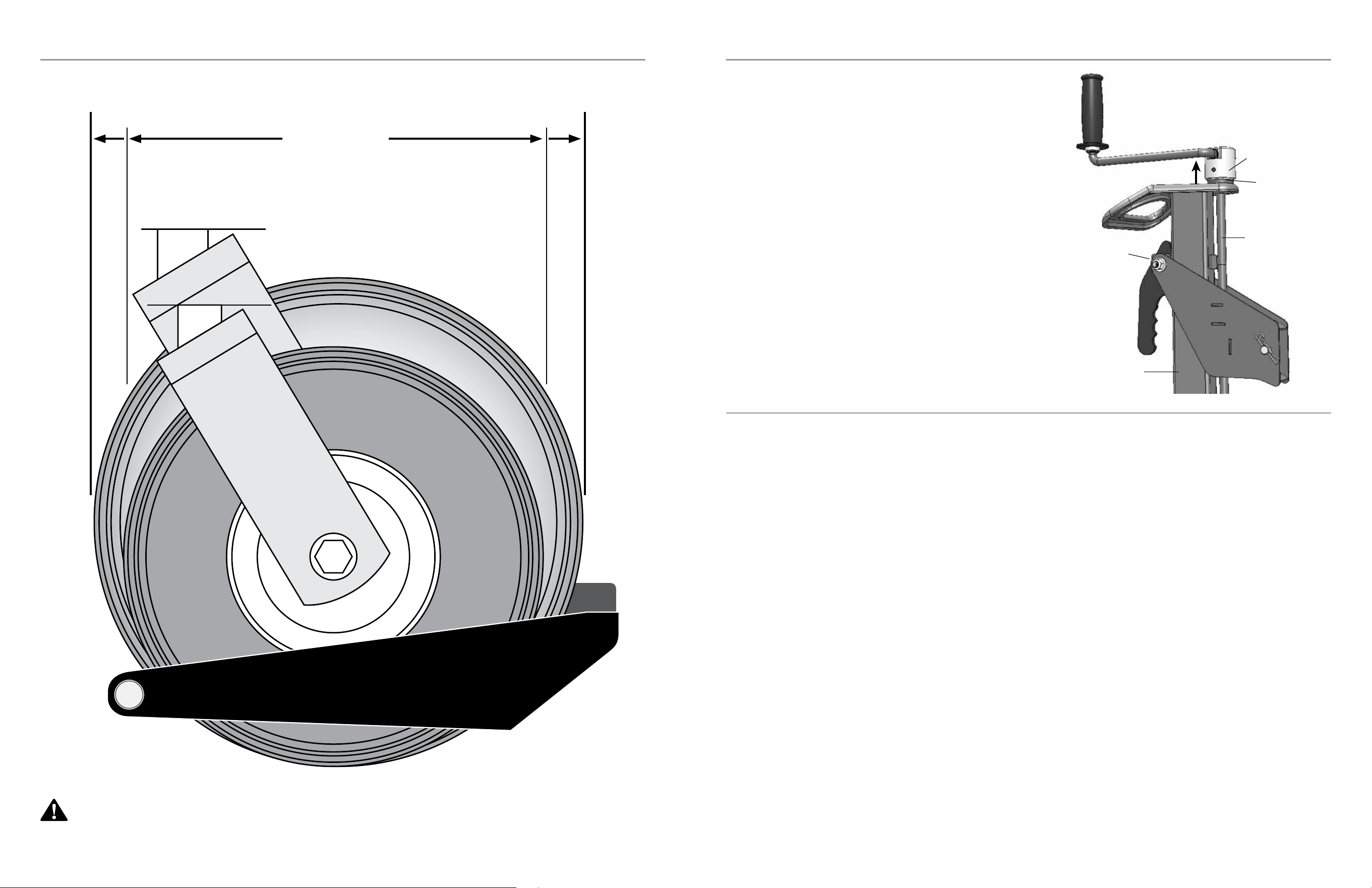

NOTE: Wheel Pads accommodate wheel sizes from

10” – 17” (25cm – 43cm).

(optional – if not applicable, skip to Step 8)

In some cases, the mower deck or anti-scalping wheels will hit the Lift Arm while

the mower is being raised. This is often the case if part of the deck (including the

anti-scalping wheels) protrudes past the center line of the front wheels of the

mower. If this happens:

• Rotate the front tires 180° so that they are in the reverse position.

• Slide the lift as close to the wheels as possible.

NOTE: Reference Step 6 for Aligning Wheel Pads to ﬁt ZTR mower.

Reverse

Wheel

Position

Forward

Wheel

Position

Wheel Pad

Slot

Safety Strap

Wheel

Support Rod

Safety Strap

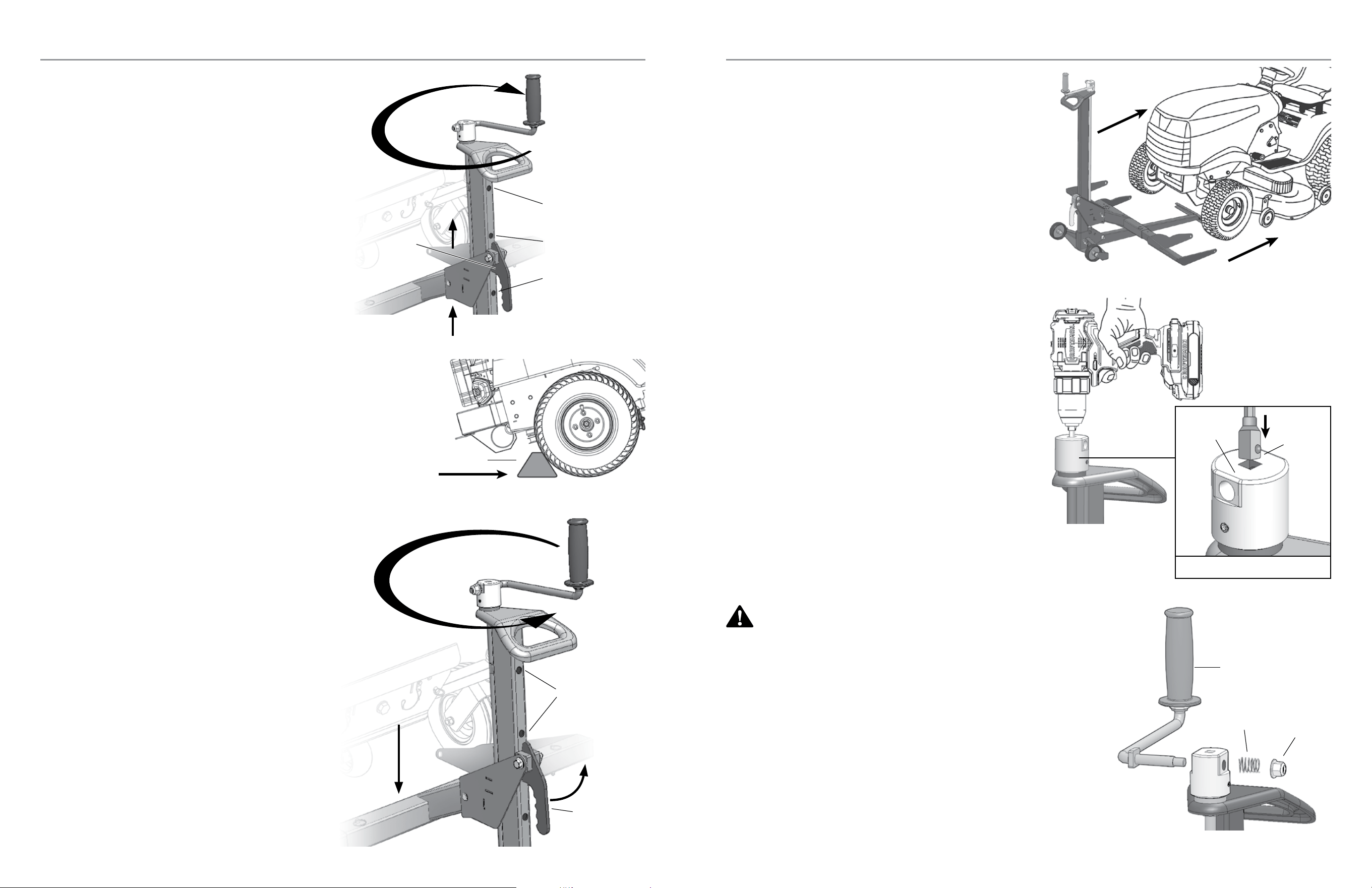

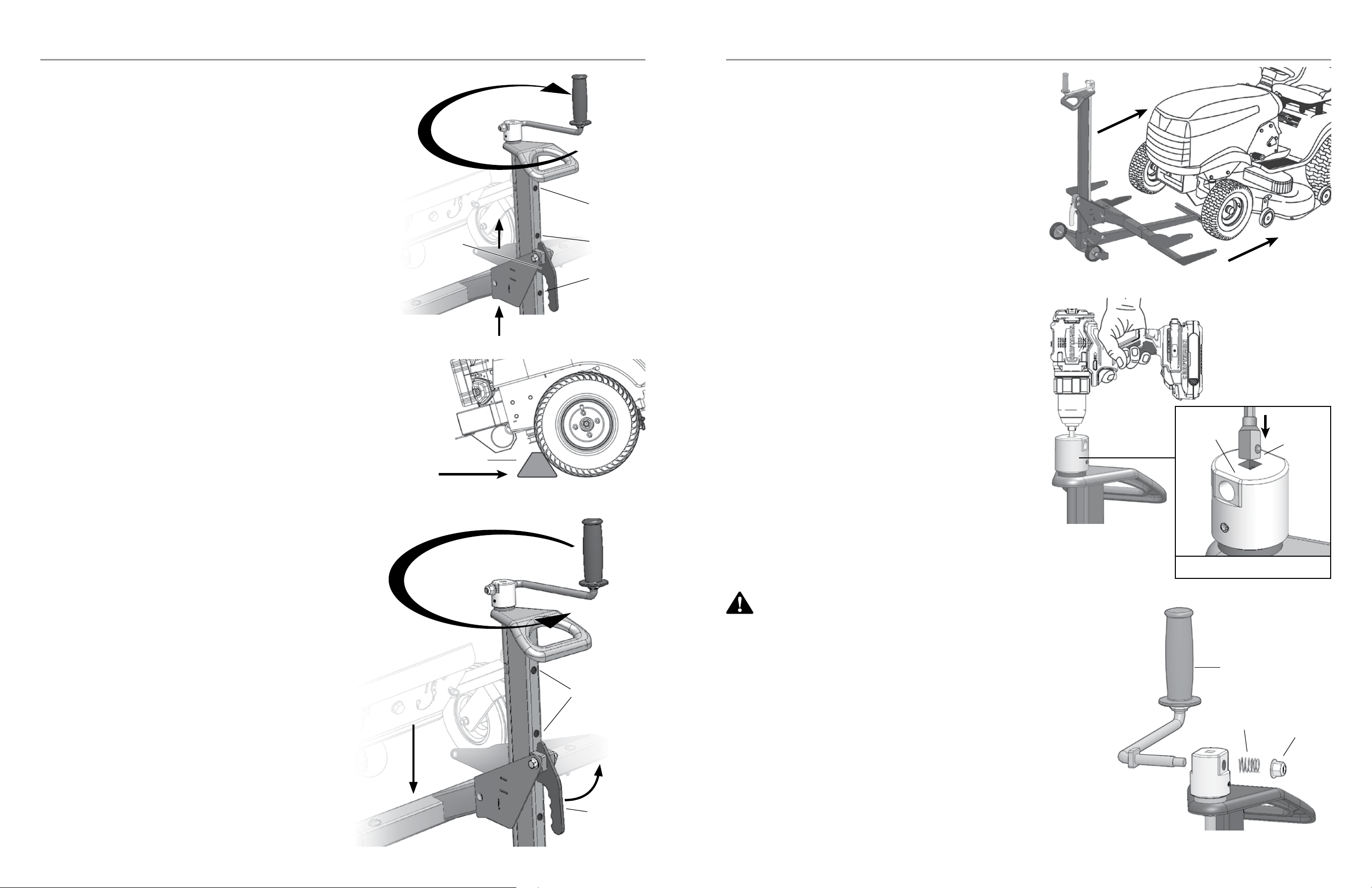

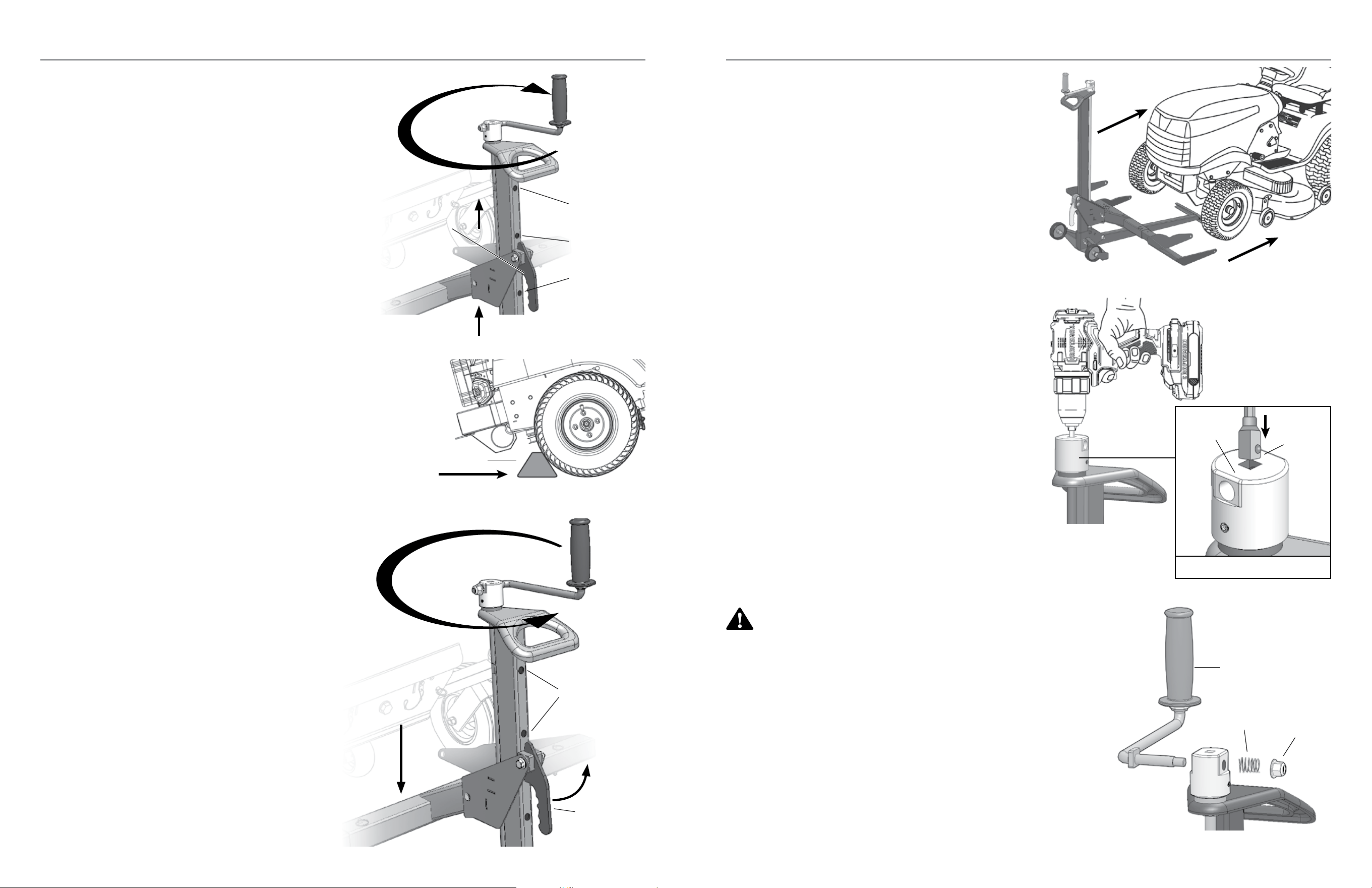

Raising the Mower

• Raise the mower by rotating the Crank Handle clockwise.

• See Step 15 for raising the mower with drill attachment.

NOTE: Mower deck must be raised to highest setting.

Strapping Front Mower Tires to Wheel Pads

• Secure the front mower tires to the Wheel Pads using the

Safety Straps. Secure the hook on the Safety Strap to the

Wheel Pad Slot. The Safety Strap hook should always be

facing upward.

• Extend the Safety Strap over the top of tire.

• Insert the Wheel Support Rod through one hole on the

Wheel Pad, through the loop on the Safety Strap and

through the other side of the Wheel Pad. Secure with

Large Hair Pin.

• Squeeze the metal buckle and pull end of strap to

tighten the Safety Straps over the top of the tires to

secure mower to Wheel Pads.

NOTE: Inspect Safety Strap for wear before each use.

Wheel Pad

Slot

Wheel

Support Rod

Safety Strap

Loop

Hair Pin

STEP 9

WARNING: Wheel Pad Lift Arms must be equal distance from the

Lift Arm to maintain proper balance.

STEP 7

Using the Lift (Steps 8 - 15)

STEP 8

WARNING: The jack must be used on a solid level surface.

WARNING: Stop engine and remove the key.

WARNING: Not for use with tires over 17”

(43cm) in size.

STEP 6

WARNING: Always secure front mower tires

with enclosed safety straps.

STEP 10

WARNING: Do not exceed the lifting capacity of 500 lbs.

(226 kg) front end weight.

WARNING: If the lift Tower is leaning while lifting or

lowering the mower, this indicates an overload condition.

REMOVE THE MOWER IMMEDIATELY.

WARNING: The jack must be used on a solid level surface.

WARNING: The engine must be turned oﬀ and key removed.

WARNING: The parking brake must be oﬀ during this step.

WARNING: Always use attached safety straps. The Safety Straps must be ﬁrmly tightened.

WARNING: The mower must be in neutral when raising or lowering to allow

the wheels roll as the mower is raised or lowered.

ENGLISH

Lowering the Mower

• Remove wheel chocks.

• Release the parking brake.

• Mower must be in neutral or hydraulic drive disengaged.

• Pull and hold the Carrier Locking Handle out and turn the Crank

Handle counter clockwise until Wheel Pads are ﬁrmly on the ground.

NOTE: The Carrier Locking Handle must be pulled out until it clears the

bottom Tower Hole. It may be necessary to raise the Carrier slightly to

allow the Carrier Locking Handle to be pulled out.

NOTE: The lift is equipped with a clutch to protect itself from accidental

damage. If the Carrier Locking Handle is not disengaged when lowering,

the clutch will release the Crank Handle from the screw and rotate freely.

To re-engage the Crank Handle, turn clockwise for

a few turns.

Preparing the Mower for Service

• Place wheel chocks (not included) behind the back tires of the mower.

• Apply the parking brake on the mower.

• The Carrier Locking Handle must be locked into one of the

two Tower Holes.

Wheel Chock

Tower Holes

Carrier

Locking

Handle

Raising Lift Arm to Locking Position

• Raise the Lift Arm until the Carrier Locking Handle drops into one of the three

Tower Holes. The Tower Locking Holes are the

automaticsafety engagement system.

• The Carrier Locking Handle automatically drops into the Tower Holes as the Carrier

passes the Tower Holes when raising.

Locking engagement occurs at 14”, 19” and 24”.

NOTE: When lowering the Lift Arm, the Carrier Locking Handle must be held out by

the operator until it clears the bottom Tower Hole.

NOTE: The lift is equipped with a clutch to protect itself from

accidental damage. If the Carrier Locking Handle is not disengaged

when lowering, the clutch will release the Crank Handle from the

screw and rotate freely. To re-engage the Crank Handle,

turn clockwise for a few turns.

Carrier

Locking

Handle

Square Driver not included

Nylock

Locking

Nut

Spring

Crank

Handle

Before using a drill,

remove the Crank Handle

Raising the lift with a power drill

(optional – power drill not included)

The lift can be raised or lowered by using a variable speed corded

drill (7 amp minimum) or variable speed cordless drill (18V mini-

mum). The drill will require a 3/8” square driver (not included).

• Remove Crank Handle by taking oﬀ the Nylon Lock Nut and

Spring using 13mm wrench.

After Crank Handle removal, re-attach Spring and Nylon Lock

Nut to Crank Handle to prevent loss.

• Firmly insert the 3/8” square driver in the Square Receiver.

Rotate the drill forward (clockwise) to raise the Lift Arm and

rotate the drill in reverse (counterclockwise) to lower the Lift

Arm.

NOTE: Carrier Locking Handle must be manually pulled out when

lowering until it clears the bottom Tower Hole.

NOTE: Crank Handle must be removed in order to use the drill attachment.

Follow all other operating instructions while using the drill

attachment. Replace the Crank Handle as necessary for future use.

NOTE: When re-assembling handle, take care not to over-tighten the Nylon Lock Nut

against the spring. There should be enough free space for the handle to be pushed in

to move from storage position to operating position.

NOTE: When re-assembling the handle, a “popping” sound may

occur due to the re-engagement of the clutch system.

3/8”

Square

Driver

Square

Receiver

Removing the Mower from the lift

• Remove the Safety Straps from front mower tires.

• Drive or roll the mower oﬀ of the Wheel Pads.

Make sure drill is fully

charged and set at

highest torque.

19” – Second

Locking Hole

height

Tower Locking

Holes are the

automatic

safety engage-

ment system

24” – Third Lock-

ing Hole height

14” – First Lock-

ing Hole height

STEP 14

STEP 12

STEP 13

WARNING: Operator must have a ﬁrm grip on the drill before raising or

lowering the Lift Arm.

STEP 11

STEP 15

ENGLISH

Hair Pin

Carrier

Clevis Pin

Lift Arm

Removing the Lift Arm

• While holding the Lift Arm, remove the

Hair Pin and Clevis Pin from Lift Arm.

• Slide the Lift Arm out of the Carrier.

• Store the Hair Pin and Clevis Pin in the

Lift Arm to prevent loss.

Push Pin

Lift Arm

Wheel Pad Lift Arm

Removing the Wheel Pads

• Remove Push Pins and

pull the Wheel Pad

Lift Arms out of the

Lift Arm.

• Store the Push Pins

in the Lift Arm to

prevent loss.

Rotate Crank Handle to Storage position

• Push in side of handle and rotate from operating position to the

storage position. Allow to seat into the locked position.

Preparing for Storage (Steps 16 - 20)

STEP 16

STEP 17

STEP 19

Raise Carrier

• Raise the Carrier by turning the Crank Handle clockwise

until the Carrier Locking Handle drops into the top Tower

Hole.

Top Tower Hole

Carrier

Locking

Handle

STEP 18

Clevis Pin

Hair Pin

Moving the Tower Assembly to Storage position

• Remove Hair Pin and Clevis Pin from bottom of Tower Assembly.

• Raise the Tower out of the Base by pulling up on the Lift Handle.

• Rotate Tower Assembly 180 degrees and lower into storage position.

• Secure the Tower by inserting Clevis Pin and Hair Pin to lock

Tower Assembly in storage position.

Tower Assembly

Clevis Pin

Hair Pin

STEP 20

THE LIFT IS NOW READY FOR STORAGE OR TRANSPORT.

ENGLISH

Wheel Pads accommodate wheel sizes from

10” – 17”

(25cm – 43cm)

Supported Tire Sizes

WARNING: Not for use with tires over 17” (43cm) in size.

• Before each use, always check for any worn, loose or damaged parts

on the lift. If any damaged parts are present, do not use the lift.

• Clean and oil the entire screw thread after every ﬁfty (50) uses or at

least once a year using light machine oil.

• Place lithium grease between the Crank Handle Base and the brass

bearing after every ﬁfty (50) uses or once a year. Without weight

on carrier, lift the Crank Handle to create a small gap between the

brass bearing and the Crank Handle Base. Use a small brush to

apply the lithium grease between the two surfaces.

• Spray grease or lube in Carrier Locking Handle pivot after every ﬁfty

(50) uses or at least once a year.

• Wipe clean and lightly apply grease to front and back of Tower

Assembly after every ﬁfty (50) uses or at least once a year.

Brass Bearing

Crank Handle

Base

Screw Thread

Carrier

Locking

Handle

pivot

Tower

Assembly

Maintenance Schedule

Two Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any defects due to faulty materials or workmanship for two years from the date of

purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.craftsman.com or call 1-888-331-4569. This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others. THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING

THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL OR

CONSEQUENTIAL DAMAGES. Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation

of incidental or consequential damages, so these limitations may not apply to you. This warranty gives you speciﬁc legal rights and you

may have other rights which vary in certain states or provinces.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisﬁed with the performance of your CRAFTSMAN Riding Mower Lift for any reason, you can return it within

90 days from the date of purchase with a receipt for a full refund – no questions asked.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country

speciﬁc warranty information contained either in the packaging, call the local company or see website for warranty information.

Thank you for your purchase. Register your product now for:

• WARRANTY SERVICE: Registering your product will help you obtain more eﬃcient warranty service in case there is a problem with

your product.

• CONFIRMATION OF OWNERSHIP: In case of an insurance loss, such as ﬁre, ﬂood or theft, your registration of ownership will serve as

your proof of purchase.

• FOR YOUR SAFETY: Registering your product will allow us to contact you in the unlikely event a safety notiﬁcation is required under

the Federal Consumer Safety Act.

ESPAÑOL

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarlo sobre situaciones peligrosas

y su riesgo de lesiones personales o daños a la propiedad.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría causar la muerte o lesiones graves.

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, puede provocar lesiones leves o moderadas.

(Usado sin palabra) Indica un mensaje relacionado con la seguridad.

AVISO: Indica una práctica no relacionada con lesiones personales que, si no se evita, puede causar daños a la propiedad.

Deniciones: Símbolos y Palabras de Alerta de Seguridad

ADVERTENCIA: Lea todas las advertencias de

seguridad y todas instrucciones. El incumplimiento de

las advertencias e instrucciones puede ocasionar lesiones

graves o la muerte.

ADVERTENCIA: Nunca modiﬁque el producto ni ninguna

parte de él. Podría provocar daños personales o personales.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea la

manual de instrucciones.

REEMPLAZO GRATUITO DE LA ETIQUETA DE ADVERTENCIA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame

al 1-888-331-4569 para obtener un reemplazo gratuito.

IMPORTANTE: El equipo elevador está diseñado para usarse únicamente con podadoras. El peso frontal no debe ser mayor de 226 kilos.

Este equipo nunca deberá usarse para darle servicio a podadoras con un peso frontal mayor de 226 kilos.

Advertencias e Instrucciones de Seguridad

Elevación Del Cortacésped

CMKGAAV45099000

ADVERTENCIA: Para reducir el riesgo de lesiones personales:

• Lea y comprenda todas las instrucciones de seguridad y funcionamiento antes de usar el equipo elevador.

• Nunca permita que las personas no familiarizadas con las instrucciones de operación o seguridad, usen el elevador.

• Siga todas las instrucciones de seguridad y servicio ofrecidas por el fabricante de la podadora, antes de usar el equipo elevador.

• No modiﬁque de ningún modo el equipo elevador. Cualquier modiﬁcación anulará todas y cada una de las garantías y podría comprometer su

seguridad personal.

• Cuando use el equipo elevador, mantenga TODOS los espectadores a una distancia segura, lejos del elevador.

• El equipo elevador debe usarse en una superﬁcie de servicio sólida y nivelada.

• Nunca eleve al mismo tiempo el frente y la parte posterior de la podadora.

• Use el equipo elevador únicamente para podadoras con un peso frontal menor de 226 kilos y que se ajuste adecuadamente en las plataformas

incluidas para las ruedas, (es decir, con diámetros de 10 a 17 pulgadas y con la rueda exterior con dimensiones de 37.5 a 47.5 pulgadas).

• Detenga siempre el motor y quite la llave antes de iniciar cualquier trabajo con la podadora.

• Coloque siempre la podadora en neutral o desenganche la transmisión hidráulica conforme al manual del propietario de la podadora.

• Nunca opere el motor mientras usa el equipo elevador.

• No exceda la capacidad de carga de 226 kilos de peso delantero.

• Si la torre del equipo elevador se inclina mientras se hace ascender o descender la podadora, esto indica una sobrecarga. Retire la podadora

inmediatamente.

• La torre debe asegurarse en su sitio con el pasador de horquilla de la misma, antes de usar el equipo elevador.

• El asa de bloqueo debe bloquearse en la torre antes de iniciar cualquier tarea de servicio de la podadora.

• No deben retirarse las calcomanías, ni las advertencias de seguridad, en el equipo elevador.

• Antes de cada uso, revise siempre que no haya ningún desgaste, piezas sueltas o dañadas en el equipo elevador. Si se detectan partes dañadas, no use

el equipo elevador.

• No suba a la podadora mientras se encuentre elevada, al ascender, o al descender.

• Nadie debe subir a la podadora mientras se encuentre elevada, al ascender, o al descender.

• Después de que la podadora se eleve hasta alcanzar la altura de trabajo, coloque siempre las calzas (no incluidas) detrás de las ruedas posteriores de la

podadora.

• Las plataformas para las ruedas deben estar a la misma distancia respecto del brazo de carga, para mantener un equilibrio adecuado.

• Retire todos los accesorios de la podadora, antes de usar el equipo elevador.

• Algunas podadoras que se encuentran equipadas con un escape en el tanque de combustible, pueden derramar combustible mientras se levantan.

Si esto sucediera, ejecute el procedimiento de reducción del nivel de combustible dentro del tanque, para prevenir derrames.

• Siempre use el equipo de protección personal adecuado.

• El no seguir estas instrucciones puede dar como resultado daños materiales y lesiones corporales serias o incluso la muerte.

ESPAÑOL

Número de

parte

Cant.

Descripción

Conjunto de la torre

Brazo de carga

Tubo del piso de la base

Base

Canal de soporte de la base

Plataforma para ruedas

Tirante de seguridad

Rueda

509-0014

509-0026

509-0033

509-0048

509-0036

509-0039

009-0007

010-0013

Número de

artículo

Varilla de soporte

Herramientas Necesarias para el Montaje (no incluidas)

Llave de 13 mm

Pasador de horquilla

Pasador de empuje

Perno de cabeza con

reborde M8-1.25 X 16

Contratuerca de nylon

con – M10-1.5

Perno de cabeza con

reborde M10-1.5 X 60

Pasador estándar

Arandela - M10

Tuerca M10

Perno de cabeza con

reborde M10-1.5 X 65

Varilla de soporte

Perno de cabeza con reborde M10-1.5 X 60

Perno de cabeza con reborde M10-1.5 X 65

Perno de cabeza con reborde M8-1.25 X 16

Contratuerca de nylon con – M10-1.5

Arandela - M10

Tuerca M10

Pasador de empuje

Pasador de horquilla

Pasador estándar

509-0040

003-0005

003-0016

003-0007

002-0001

001-0014

002-0008

001-0013

001-0012

001-0010

Lista de HerrajesLista de Partes

Si tiene alguna pregunta o comentario sobre este

o cualquier producto, llame a CRAFTSMAN sin

cargo al: 1-888-331-4569.

Llave de 12 mmLlave de 17 mm

Número de

parte

Cant.

Descripción

Número de

artículo

ADVERTENCIA: Lea todas las advertencias de

seguridad y todas instrucciones. El incumplimiento

de las advertencias e instrucciones puede ocasionar

lesiones graves o la muerte.

ADVERTENCIA: Nunca modiﬁque el producto ni

ninguna parte de él. Podría provocar daños personales

o personales.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

la manual de instrucciones.

ESPAÑOL

Ensamble el canal de soporte de la base al tubo del

piso de la base , mediante la inserción de dos pernos

con reborde y apriete con la llave de 12 mm.

Saque el equipo elevador del empaque.

Revise la lista de partes para asegurarse de que se

encuentren todos los herrajes y piezas. Si faltan piezas

o herrajes, póngase en contacto con MoJack llamando al

1-877-575-3173 o escríbanos al correo

electrónico parts@themojack.com.

Canal de soporte de la base

Tubo del piso de la base

Perno de cabeza con reborde

Montar la rueda a la Base mediante la inserción de

pernos de la brida a través de la rueda y enhebrar la

tuerca . Inserte pernos de la brida a través de la Base,

agregue la arandela y asegure con Contratuerca de nylon

con .

Repita el procedimiento con la segunda rueda.

Nota: No apriete demasiado la tuerca Nylock.

Base

Rueda

Perno de cabeza con

reborde

Arandela

Tuerca

Contratuerca de

nylon con

8 4

Ensamble la base con ruedas en el tubo del piso

de la base mediante la inserción de dos pernos

con , Arandela y las contratuercas de nylon

y apriete con las llaves de 17 mm.

Inserte el conjunto de la torre en la base con

ruedas y sujete con el pasador de horquilla y el

pasador estándar , tal como se muestra.

Conjunto de la torre

Pasador de

horquilla

Pasador estándar

Base con ruedas

Posición Asegurada

Empuje en el lado de la manija y gire desde

la posición de almacenamiento hasta la

posición de operación.

Permita que se asiente en la posición

asegurada.

Contratuerca de nylon con

Tubo del piso de la base

Perno de cabeza con reborde

Base con ruedas

Arandela

Instrucciones de Ensamblado

PASO 1

PASO 2

PASO 3

PASO 4

PASO 5

PASO 6

ESPAÑOL

ESTO COMPLETA EL MONTAJE.

Inserte el brazo de carga dentro de la transportadora

e inserte el pasador de horquilla a través del oriﬁcio

en la transportadora y asegure sujetando el

pasador estándar en el pasador de horquilla.

Pasador estándar

Brazo de carga

Transportadora

Pasador de horquilla

Push Pin

Brazo elevador

Tope de rueda

Deslice los topes de rueda en

el brazo elevador . Inserte los

pasadores de empuje .

NOTA: Los topes de rueda se pueden

mover hacia adentro o hacia afuera para

adaptarse a los distintos tamaños de

podadora. Utilice la conﬁguración

que funcione mejor con su modelo

de podadora.

NOTA: Las correas de seguridad deben

ser usadas durante el funcionamiento

(véase el paso 9 de las instrucciones de

funcionamiento).Instructions).

Pasador de empuje

ADVERTENCIA: las pastillas de las ruedas deben estar a la misma distancia del brazo de elevación para mantener el equilibrio adecuado. Para

obtener información adicional, consulte el paso 6 de las Instrucciones de funcionamiento.

Tope de rueda

Antes de usar el equipo elevador, lea este manual con cuidado y por completo.

Algunos pasos de las instrucciones de operación se repiten a partir de las instrucciones de montaje. Las instrucciones de operación mostrarán cómo

operar el equipo elevador, muestran cómo preparar el equipo elevador para almacenarlo y cómo hacer pasar el equipo de la posición de almacenaje

a la de trabajo.

Instrucciones de Operación

PASO 7

PASO 8

ESPAÑOL

Pasador de horquilla

Pasador

estándar

Pasador estándar

Brazo de carga

Transportadora

Pasador de horquilla

Instalar Brazo de Carga

• Inserte el brazo de carga dentro de la transportadora e

inserte el pasador de horquilla a través del oriﬁcio en la

transportadora y asegure sujetando el pasador estándar

en el pasador de horquilla.

Pasador de horquilla

Pasador

estándar

Torre

Despliegue el ascensor del cortacésped (si no aplica , vaya al paso 2)

• Retire la horquilla y el pasador de la estructura de la rueda.

• Retire la torre de la estructura de la rueda.

• Gire la torre 180 grados e inserte en la estructura de la rueda.

• Asegure la torre a la estructura de la rueda insertando la horquilla y

el pasador.

Pasador de empuje

Brazo elevador

Tope de rueda

Instalación de los topes de rueda

• Deslice los topes de rueda en el brazo

elevador y fíjelos provisoriamente con

pasadores de empuje.

Preparación de la manija

• Empuje en el lado de la manija y

gire desde la posición de alma-

cenamiento hasta la posición

de operación. Permita que se

asiente en la posición asegurada.

Tope de rueda

Posición Asegurada

Familiarícese con el equipo

• Practique haciendo ascender y descender el brazo de carga, antes de

intentar cargar la podadora (véase los pasos 10 al 13, acerca de cómo hacer

ascender y descender el brazo de carga).

• Practique el Paso 15 si intenta hacer ascender o descender la podadora con

el accesorio de taladro.

NOTA: La manija de bloqueo de la transportadora debe liberarse para bajar la

unidad.

WARNING: Asegúrese de que el conjunto de la torre se encuentre

insertado completamente y asegurado con pasadores dentro de la base,

antes de elevar su podadora.

LEVANTAR

BAJAR

Preparación del Elevador para el Uso (Pasos 1 – 7)

PASO 1

PASO 2

PASO 3

PASO 4

PASO 5

ESPAÑOL

Alineación de las plataformas para la rueda de modo que se ajusten

a la podadora

• Coloque las llantas delanteras de la podadora 6 pulgadas frente a las

plataformas para las llantas.

• Retire los pasadores de empuje y alinee las plataformas para las ruedas,

de modo que las llantas delanteras se encuentren centradas sobre las

plataformas para las ruedas.

• Vuelva a colocar los pasadores de empuje para bloquear las plataformas para

las ruedas en el brazo de carga.

Traslado de la podadora hacia el elevador.

• Conduzca o haga rodar la podadora hasta los topes de rueda.

NOTA: Las pastillas de las ruedas se ajustan a ruedas de

25cm-43cm (10”-17”).

Invierta las llantas delanteras de la podadora ZTR (opcional, si no corresponde salte al Paso 8)

En algunos casos, la plataforma de la podadora o las ruedas a prueba de ﬁsuras golpearán

el brazo de carga mientras se eleva la podadora. Esto sucede frecuentemente si la parte

delantera de la plataforma (incluidas las ruedas a prueba de ﬁsuras) sobresale y pasa de la

posición de las ruedas delanteras en la línea central de la podadora. Si esto sucede:

• Gire 180° las ruedas delanteras, de modo que se encuentren en posición invertida.

• Deslice el equipo elevador lo más cerca posible de las ruedas.

Posición en

reversa de la

rueda

Posición al

frente de la

rueda

Plataforma para

ruedas espacio

Tirante de seguridad

Varilla de

soporte

Tirante de

seguridad

Elevación de la podadora

• Eleve la podadora haciendo girar la palanca de manivela hacia la derecha.

• Véase el paso 15 para hacer ascender la podadora con el accesorio de taladro.

NOTA: La plataforma del cortacésped debe elevarse al ajuste más alto.

Enlace de las ruedas frontales de la cortacésped a las pastillas de las

ruedas

• Asegurar las llantas frontales de la cortacésped a las pastillas de las

ruedas utilizando las correas

de seguridad . Fije el gancho de la correa de seguridad a la ranura

de la pastilla de la rueda. Siempre asegure las llantas frontales con

las correas de seguridad adjuntas. El gancho de la correa de

seguridad siempre debe estar mirando hacia arriba.

• Extienda la correa de seguridad en la parte superior de la llanta.

• Inserte la barra de soporte de la rueda a través de un agujero en la

plataforma de la rueda , a través del bucle de la correa de seguridad

y por el otro lado de la pastilla de la rueda . Asegure con la

horquilla grande.

• Apriete la hebilla de metal y tire del extremo de la correa

para apretar las correas de seguridad en la parte superior

de los neumáticos para asegurar la cortacésped a las pastil-

las de las ruedas.

NOTA: Inspeccione la correa de seguridad en busca de desgaste

antes de cada uso.

Plataforma para

ruedas espacio

Varilla de

soporte

Lazo

Pasador estándar

PASO 9

ADVERTENCIA: Las plataformas para las ruedas deben estar a la

misma distancia respecto del brazo de carga, para mantener un

equilibrio adecuado.

PASO 7

Utilización del Elevador (Pasos 8 a 15)

PASO 8

ADVERTENCIA: El elevador se debe utilizar sobre una superﬁcie sólida y

nivelada.

ADVERTENCIA: Detenga el motor y extraiga la llave.

ADVERTENCIA: No apto para utilizar con

ruedas de más de 43cm (17”) de tamaño.

PASO 6

ADVERTENCIA: Sujete siempre los neumáticos

segadoras frontales con incluidas las correas.

PASO 10

ADVERTENCIA: No intente cargar un peso de más de 226 kilos

en el extremo delantero.

ADVERTENCIA: Si la torre de elevación se inclina mientras levanta o

baja el cortacésped, esto indica una condición de sobrecarga.

RETIRE EL CORTACÉSPED INMEDIATAMENTE.

ADVERTENCIA: El equipo elevador debe usarse en una superﬁcie

de servicio sólida y nivelada.

ADVERTENCIA: Debe apagarse el motor y quitar la llave.

ADVERTENCIA: Durante este paso debe liberarse el freno de estacionamiento.

ADVERTENCIA: Los tirantes de seguridad deben apretarse con ﬁrmeza para sostener las llantas en las

plataformas correspondientes.

ADVERTENCIA: La podadora debe colocarse en neutral o desenganchar la

transmisión hidráulica.

ESPAÑOL

Bajar la podadora

• Retire los frenos de las llantas.

• Libere el freno de estacionamiento.

• La podadora debe colocarse en neutral o desenganchar la

transmisión hidráulica.

• Tire y mantenga fuera la manija de aseguramiento de la transportadora

y gire la palanca de la manivela hacia la derecha hasta que las plataformas

de las llantas se encuentren soportadas con ﬁrmeza sobre el suelo.

NOTA: Debe tirar hacia fuera la manija de aseguramiento de la transportadora

hasta que pase el oriﬁcio inferior de la torre. Puede ser necesario elevar ligeramente

la transportadora, para permitir que se pueda tirar hacia fuera la manija de

aseguramiento de la transportadora.

NOTA: El equipo elevador está equipado con un embrague que protege al equipo

contra cualquier daño accidental. Si la manija de bloqueo de la transportadora no

está desenganchada cuando se hace descender, el embrague liberará la palanca de

manivela del tornillo, para que gire libremente. Para volver a enganchar la palanca

de manivela, hágala girar unas cuantas vueltas hacia la derecha.

Preparación de la podadora para darle servicio

• Coloque las calzas de las llantas (no incluidas) detrás de las llantas

posteriores de la podadora.

• Accione el freno de estacionamiento en la podadora.

• La manija de bloqueo de la transportadora debe asegurarse en uno

de los dos oriﬁcios de la torre.

Calza de la llanta

Oriﬁcios de la

torre

Manija de

bloqueo de la

transportadora

Elevación del brazo de carga hasta la posición de aseguramiento

• Eleve el brazo de carga hasta que la manija de bloqueo de la transportadora caiga

dentro de uno de los dos oriﬁcios de la torre.

• El bloqueo Carrier Manija automáticamente cae en los agujeros de la torre como el

portador pasa los agujeros de la torre cuando se levantan. Acoplamiento de bloqueo

se produce a los 14“, 19” y 24“.

NOTA: Cuando haga descender el brazo de carga, el operador debe sostener afuera la

manija de aseguramiento, hasta que pase el oriﬁcio inferior de la torre.

NOTA: El equipo elevador está equipado con un embrague que protege al equipo

contra cualquier daño accidental. Si la manija de bloqueo de la transportadora no está

desenganchada cuando se hace descender, el embrague liberará la palanca de manivela

del tornillo, para que gire libremente. Para volver a enganchar la palanca de manivela,

hágala girar unas cuantas vueltas hacia la derecha.

Manija de

bloqueo de la

transportadora

Broca cuadrado no incluido

Tuerca

ﬁjación

Spring

Manija

Antes de utilizar un

taladro, retire la manija

Elevación del equipo elevador con un taladro eléctrico (opcional, no se

incluye el taladro eléctrico)

El equipo elevador puede hacerse ascender o descender por medio de un

taladro eléctrico de velocidad variable (con un mínimo de 7

amperios) o un taladro inalámbrico de velocidad variable (con un mínimo

de 18 voltios). El taladro requiere un dado guía cuadrado de

3/8” de pulgada (no incluido).

• Quite la palanca de manivela retirando la contratuerca de nylon y el

resorte, usando la llave de 13 mm. Después de haber retirado la

palanca de manivela, vuelva a unir el resorte y la contratuerca de nylon

a la palanca de manivela, para evitar que se pierdan.

• Inserte con ﬁrmeza el dado cuadrado de 3/8” de pulgada en el receptor

cuadrado. Accione el taladro hacia adelante (a la derecha) para elevar

el brazo de carga y acciónelo en reversa (a la izquierda) para hacer

descender el brazo de carga.

NOTA: Debe tirar manualmente hacia fuera de la manija de aseguramiento de la transportadora, mientras

hace descender el equipo, hasta que pase el oriﬁcio inferior de la torre.

NOTA: La palanca de manivela se debe quitar para poder usar el

accesorio de taladro.

Siga el resto de las instrucciones de operación cuando use el accesorio de taladro.

Vuelva a colocar la palanca de manivela como sea necesario para usarlo en el futuro.

NOTA: Cuando vuelva a ensamblar la manija, tenga cuidado de no apretar excesivamente la

contratuerca de nylon contra el resorte. Debe haber espacio libre suﬁciente para poder empujar

la manija, de modo que se mueva de la posición de almacenamiento a la de trabajo.

NOTA: Al volver a ensamblar el asa, un sonido de “estallido” puede

Ocurren debido al reenganche del sistema de embrague.

3/8”

Pulgada

Receptor

Cuadrado

Retirar la podadora del equipo elevador

• Quite los tirantes de seguridad de las llantas delanteras

de la podadora.

• Conduzca o ruede la podadora fuera de las plataformas para las

llantas.

Asegúrese de

perforación está

totalmente cargada y

se ﬁjó en alto torque.

19” – Oriﬁcios de

la torre

Los agujeros

de bloqueo de

la torre son los

automáticos.

sistema de

compromiso de

seguridad

24” – Oriﬁcios de

la torre

14” – Oriﬁcios de

la torre

PASO 14

PASO 12

PASO 13

ADVERTENCIA: El operador debe tener sujetado el dado con ﬁrmeza, antes de

hacer ascender o descender el brazo de carga.

PASO 11

PASO 15

ESPAÑOL

Pasador estándar

Transportadora

Pasador de

horquilla

Brazo de carga

Retiro del brazo de carga

• Mientras sostiene el brazo de carga, quite el pasador estándar y

el pasador de horquilla del brazo de carga.

• Deslice el brazo de carga hacia fuera de la transportadora.

• Guarde el pasador estándar y el pasador de horquilla en el brazo

de carga, para evitar que se pierdan.

Pasador de empuje

Tope de rueda

Extracción de los topes de rueda

• Extraiga los pasadores de empuje

y retire los topes de rueda del

brazo elevador.

• Guarde los pasadores de empuje

en el brazo elevador.

Girar la palanca de manivela hasta la posición de almacenamiento

• Empuje en el lado de la manija y gire desde la posición de operación

hasta la posición de almacenamiento. Permita que se asiente en la

posición asegurada.

PASO 16

PASO 17

PASO 19

Elevación de la transportadora

• Eleve la transportadora haciendo girar la palanca de manivela

hacia la derecha, hasta que la manija de aseguramiento de la

transportadora caiga dentro del oriﬁcio de la torre.

Oriﬁcios de la torre

Manija de bloqueo

de la transportadora

PASO 18

Pasador de

horquilla

Pasador estándar

Mueva el conjunto de la torre a la posición de almacenamiento

• Retire el pasador estándar y el pasador de horquilla del fondo del conjunto de la torre.

• Eleve la torre hacia fuera de la base, tirando hacia arriba la manija de elevación.

• Gire el conjunto de la torre 180 grados y hágalo descender hasta la posición

de almacenamiento.

• Asegure la torre mediante la inserción del pasador de horquilla

y el pasador estándar, para asegurar el

conjunto de la torre

en la posición de

almacenamiento.

Conjunto de la torre

Pasador de

horquilla

Pasador

estándar

PASO 20

EL EQUIPO ELEVADOR ESTÁ LISTO AHORA PARA TRANSPORTARSE O ALMACENARSE.

Preparación del equipo elevador para su almacenamiento (Pasos 16 al 20)

Brazo elevador

ESPAÑOL

Las pastillas de las ruedas se ajustan a tamaños de ruedas de

25cm – 43cm

(10” – 17”)

Tamaños de las Llantas compatibles

ADVERTENCIA: No debe utilizarse con neumáticos de más de 43 cm (17 “) de tamaño

• Antes de cada uso, revise siempre que no haya ningún desgaste, piezas sueltas

o dañadas en el equipo elevador. Si se detectan partes dañadas, no use el

equipo elevador y póngase.

• Limpie y lubrique completamente el roscado del tornillo después de cada

cincuenta (50) usos, o por lo menos una vez al año, usando aceite ligero para

máquinas.

• Coloque grasa de litio entre la base de la palanca de manivela y el rodamiento

de bronce, después de cada cincuenta (50) usos o una vez al año. Sin peso

sobre la transportadora, haga ascender la palanca de manivela, para crear

un hueco pequeño entre el rodamiento de bronce y la base de la palanca

de manivela. Use un cepillo pequeño para aplicar grasa de litio entre las dos

superﬁcies.

• Rocíe grasa o lubricante en el pivote de la manija de aseguramiento de la

transportadora, después de cada cincuenta (50) usos o al menos una vez al

año.

• Limpie y aplique un poco de grasa al frente y atrás del conjunto de la torre,

después de cada cincuenta (50) usos o al menos una vez al año.

Rodamiento de

bronce

Base de la palanca

de manivela

Roscado del

tornillo

Pivote de la

manija de

bloqueo de la

transportadora

Conjunto de

la torre

Programa de Mantenimiento

Garantía Limitada de Dos Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier defecto debido a materiales defectuosos o mano de obra durante dos años a partir de la

fecha de compra. Esta garantía no cubre la falla de la pieza debido al desgaste normal o al abuso de la herramienta. Para obtener más detalles sobre

la cobertura de la garantía y la información sobre reparación de la garantía, visite www.craftsman.com o llame al 1-888-331-4569. Esta garantía no se

aplica a los accesorios ni a los daños causados donde otras personas hayan realizado o intentado realizar reparaciones. ESTA GARANTÍA LIMITADA SE

OFRECE EN LUGAR DE TODOS LOS DEMÁS, INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados no permiten limitaciones sobre la duración de una

garantía implícita o la exclusión o limitación de daños incidentales o consecuentes, por lo que estas limitaciones pueden no aplicarse a usted. Esta

garantía le otorga derechos legales especíﬁcos y es posible que tenga otros derechos que varían en ciertos estados o provincias.

GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS

Si no está completamente satisfecho con el rendimiento de CRAFTSMAN Riding Mower Lift por cualquier motivo, puede devolverlo dentro de los 90

días a partir de la fecha de compra con un recibo para un reembolso completo, sin hacer preguntas.

AMERICA LATINA: Esta garantía no se aplica a los productos vendidos en América Latina. Para los productos vendidos en América Latina, consulte la

información de garantía especíﬁca del país contenida en el empaque, llame a la compañía local o visite el sitio web para obtener información sobre

la garantía.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO DE GARANTÍA: El registro de su producto lo ayudará a obtener un servicio de garantía más eﬁciente en caso de que haya un problema

con su producto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de pérdida del seguro, como incendio, inundación o robo, su registro de propiedad le servirá como

prueba de compra.

• POR TU SEGURIDAD: El registro de su producto nos permitirá contactarlo en el improbable caso de que se requiera una notiﬁcación de seguridad

conforme a la Ley Federal de Seguridad del Consumidor.

Registrarse en línea en www.craftsman.com/registration

FRANÇAIS

IMPORTANT : L’élévateur de tondeuse doit uniquement être utilisé avec des tondeuses. Ne pas dépasser un poids de charge frontale de 226 kg (500 lb). Il ne

devrait jamais être utilisé pour entretenir d’autres types de machinerie, à moins qu’il y ait un accessoire approuvé et ajusté pour le type de machinerie. Veuillez

contacter MoJack pour les accessoires approuvés.

AVERTISSEMENT: pour réduire les risques de blessures:

• Lire et comprendre toutes les instructions de sécurité et de fonctionnement avant d’utiliser l’élévateur de tondeuse.

• Ne jamais laisser quelqu’un qui n’est pas familier avec les instructions de fonctionnement ou de sécurité utiliser l’élévateur.

• Suivre toutes les instructions de sécurité et de service fournies par le fabricant de la tondeuse avant d’utiliser l’élévateur.

• Ne pas modiﬁer l’élévateur de quelque façon que ce soit. Toute modiﬁcation annulera toutes les garanties et pourrait compromettre votre

sécurité personnelle.

• Lors de l’utilisation de l’élévateur, garder TOUS les observateurs passifs à une distance sécuritaire, loin de l’élévateur de tondeuse.

• L’élévateur doit être utilisé sur une surface solide et nivelée.

• Uniquement lever la partie FRONTALE de la tondeuse.

• Ne pas lever la partie frontale et la partie arrière de la tondeuse en même temps.

• Uniquement utiliser l’élévateur pour les tondeuses qui ont un poids de moins de 226 kg (500 lb) de charge frontale et qui peuvent être placées

sur les coussinets de roues (c.-à-d. 25 à 43 cm (10 à 17 po) de diamètre et à l’extérieur des mesures de roues de 80 à 158 cm (31,5 à 62,5 po).

• Toujours arrêter le moteur et retirer les clés avant de commencer tout travail sur la tondeuse.

• Toujours placer la tondeuse en position neutre ou désactiver la transmission hydraulique en suivant les directives dans le guide

de l’utilisateur.

• Ne jamais faire fonctionner le moteur lors de l’utilisation de l’élévateur de tondeuse.

• Ne pas dépasser la capacité de levage de 226 kg (500 lb) de charge frontale. Si vous avez des questions concernant le poids de votre machine,

veuillez contacter le fabricant.

• Si la tour de levage penche lors de l’élévation ou de l’abaissement de la tondeuse, ceci indique une condition de surchargement.

RETIRER LA TONDEUSE IMMÉDIATEMENT.

• La tour doit être ﬁxée en place avec la goupille de blocage de la tour avant d’utiliser l’élévateur.

• La poignée de verrouillage du transporteur doit être verrouillée à la tour avant de commencer l’entretien sur la tondeuse.

• Ne pas retirer les avertissements ou décalcomanies de sécurité de l’élévateur.

• Avant chaque utilisation, toujours vériﬁer si les pièces de l’élévateur sont usées, desserrées ou abîmées. S’il y a des pièces

endommagées, ne pas utiliser l’élévateur.

• Ne pas monter sur la tondeuse lorsque celle-ci est soulevée, ou en mouvement de levage ou d’abaissement.

• Personne ne devrait être sur la tondeuse lorsque celle-ci est soulevée, ou en mouvement de levage ou d’abaissement.

• Après le soulèvement de la tondeuse à la hauteur de travail, toujours placer les cales de roues (non incluses) derrière les pneus

arrière de la tondeuse.

• Les coussinets de roues doivent être à une distance égale du bras de levage pour maintenir un bon équilibre.

• Toujours ﬁxer les pneus avant de la tondeuse avec les courroies de sécurité.

• Retirer toutes les accessoires avant d’utiliser l’élévateur. Retirer tous les accessoires frontaux de la tondeuse (lest, pare-chocs ou grilles de

protection) qui interfèrent avec la poignée avant d’utiliser l’élévateur.

• Certaines tondeuses sont équipées d’un évent de réservoir de carburant qui peut déverser lorsque soulevées. Si ceci se produit, réduire le niveau

de carburant dans le réservoir pour empêcher un déversement.

• Toujours utiliser l’équipement de protection personnelle approprié.

• Le non-respect de ces avertissements peut donner lieu à des dommages matériels ou des blessures corporelles sérieuses ou même causer la mort.

Ce manuel d’instructions utilise les symboles et les mots d’alerte de sécurité suivants pour vous avertir des situations dangereuses et de vos risques

de blessures ou de dommages matériels.

DANGER: Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles.

AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION: Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées.

(Utilisé sans mot) Indique un message relatif à la sécurité.

AVIS: Indique une pratique non liée à des blessures corporelles qui, si elle n’est pas évitée, peut entraîner des dommages matériels.

Denitions: Safety Alert Symbols and Words

AVERTISSEMENT: lisez tous les avertissements de sécurité et

toutes les instructions. Le fait de ne pas suivre les avertissements

et les instructions peut entraîner des blessures graves et / ou la mort.

ATTENTION: Ne modiﬁez jamais le produit, ni aucune partie de

celui-ci. Cela pourrait causer des dommages ou des blessures.

ATTENTION: Pour réduire le risque de blessure, lisez le manuel

d’instruction.

REMPLACEMENT GRATUIT D’ÉTIQUETTES D’AVERTISSEMENT:

Si vos étiquettes d’avertissement deviennent illisibles ou manquent,

appelez le 1-888-331-4569 pour obtenir un remplacement gratuit.

Mises en Garde et Directives de Sécurité

Soulévateur À Tondeuse Autoportée

CMKGAAV45099000

FRANÇAIS

N° de la

pièce

Qté.

Description

Assemblage de la Tour

Bras de levage

Tube de sol de la base

Base

Proﬁlé en U de la base

Appui de roue

Sangle de sécurité

Roue

509-0014

509-0026

509-0033

509-0048

509-0036

509-0039

009-0007

010-0013

N° de

l’article.

Tige de soutien

Outils requis pour l’assemblage (non compris)

Clé 13 mm

Description

Axe de chape

Goupille-poussoir

Boulon à épaulement M8 –

1,25 X 16

Contre-écrou à en

nylon – M10-1,5

Boulon à épaulement M10

– 1,5 X 60

Épingle à cheveux

Rondelle - M10

Écrou M10

Boulon à épaulement M10

– 1,5 X 65

Tige de soutien

Boulon à épaulement M10 – 1,5 X 60

Boulon à épaulement M10 – 1,5 X 65

Boulon à épaulement M8 – 1,25 X 16

Contre-écrou à en nylon – M10-1,5

Rondelle - M10

Écrou M10

Goupille-poussoir

Axe de chape

Épingle à cheveux

509-0040

003-0005

003-0016

003-0007

002-0001

001-0014

002-0008

001-0013

001-0012

001-0010

Liste de QuincaillerieListe des Pièces

Si vous avez des questions ou des commentaires à

propos de ce produit ou de tout autre produit, appelez

CRAFTSMAN au numéro sans frais 1-888-331-4569.

Clé 12 mmClé 17 mm

N° de la

pièce

Qté.

N° de

l’article.

AVERTISSEMENT: lisez tous les avertissements de

sécurité et toutes les instructions. Le fait de ne pas suivre

les avertissements et les instructions peut entraîner des

blessures graves et / ou la mort.

ATTENTION: Ne modiﬁez jamais le produit, ni aucune

partie de celui-ci. Cela pourrait causer des dommages ou

des blessures.

ATTENTION: Pour réduire le risque de blessure, lisez le

manuel d’instruction.

FRANÇAIS

Assemblez le proﬁlé en u de la base au

tube de sol de la base en insérant les deux

boulons à épaulement et en serrant à l’aide d’une

clé de 13 mm.

Retirez élévateur de l’emballage.

Vériﬁez les articles pour vous assurer que toutes les pièces et la

quincaillerie sont présentes. Si des pièces ou de la

quincaillerie sont manquantes, veuillez contacter MoJack au

1-877-575-3173 ou envoyez-nous un courriel à

par[email protected].

Proﬁlé en U de la base

Tube de sol de la base

Boulon à épaulement

Monter la roue à la Base en insérant

Boulon à épaulement dans la roue et le ﬁletage de

l’écrou . Insérez le boulon de la bride à travers la base,

ajouter la rondelle et le ﬁxer avec Contre-écrou à en

nylon .

Faites de même avec la deuxième roue.

Remarque: Ne serrez pas trop Écrou nyloc.

Base

Roue

Boulon à épaulement

Rondelle

Écrou

Contre-écrou à en nylon

8 4

Assemblez la base avec roues au tube de sol

de la base en insérant les deux boulons à

épaulement , Rondelle et les

contre-écrous en nylon et serrez-les à l’aide

des clés de 17 mm.

Insérez l’assemblage de la tour à la base avec des

roues et ﬁxez-la avec un axe de chape et une

épingle à cheveux tel que démontré.

4 17

Assemblage de la Tour

Axe de chape

Épingle à cheveux

Base avec roues

Position Verrouillée

Poussez à l’intérieur de la manivelle et

tournez, partant de la position de

rangement vers la position d’utilisation.

Permettre au dispositif d’être en

position verrouillée.

Contre-écrou à en nylon

Tube de sol de la base

Boulon à épaulement

Base avec roues

Rondelle

Consignes d’assemblage

ÉTAPE 1

ÉTAPE 2

ÉTAPE 3

ÉTAPE 4

ÉTAPE 5

ÉTAPE 6

FRANÇAIS

CELA COMPLÈTE L’ASSEMBLAGE.

Insérez le bras de levage dans le bras porteur

et insérez l’axe de chape à travers le trou du

bras porteur et verrouillez en enfonçant l’épingle à

cheveux dans l’axe de chape.

Épingle à cheveux

Bras de levage

Transporteur

Axe de chape

Goupille-poussoir

Bras de levage

Appui de roue

Glissez les appuis pour roue

dans le bras de levage .

Insérez des goupilles-poussoirs .

Remarque: Les appuis de roue peuvent être

déplacés vers l’intérieur ou l’extérieur pour

s’adapter à diﬀérentes largeurs de tondeuse.

Utilisez la conﬁguration qui convient le

mieux à votre modèle de tondeuse.

Remarque: Les attaches de sécurité

doivent être utilisées pendant le

fonctionnement (voir l’étape 9

du manuel d’utilisation).

Goupille-poussoir

AVERTISSEMENT: Les plaquettes de roue doivent être d’égale distance à partir du bras de levage aﬁn de maintenir un bon équilibre.

Pour plus d’informations, reportez-vous à l’étape 6 du manuel d’utilisation.

Appui de roue

Avant d’utiliser élévateur, lisez attentivement le présent manuel dans son intégralité.

Certaines étapes des consignes d’utilisation sont reprises à partir des consignes d’assemblage. Les consignes d’utilisation montreront

comment il convient d’utiliser Élévateur, de préparer l’EZ Max au stockage et de le déplacer de la position de rangement à la position

de fonctionnement.

Consignes d’utilisation

ÉTAPE 7

ÉTAPE 8

FRANÇAIS

Axe de chape

Épingle à

cheveux

Épingle à cheveux

Bras de levage

Transporteur

Axe de chape

Installez Bras de Levage

• Insérez le bras de levage dans le bras porteur et insérez

l’axe de chape à travers le trou du bras porteur et ver-

rouillez en enfonçant l’épingle à cheveux dans l’axe de

chape.

Axe de chape

Épingle à

cheveux

Assemblage de la

Tour

Dépliez le levier de la tondeuse (si ce n’est pas applicable, passez à l’étape 2)

• Retirez l’épingle et la goupille joug de la trame de roue.

• Retirez la tour de la trame de roue.

• Faites tourner la tour de 180 degrés et insérez-la

dans la trame de roue.

• Fixez la tour à la trame de roue en insérant

l’épingle et la goupille joug.

Goupille-poussoir

Bras de levage

Appui pour roue

Installation des appuis pour roue

• Glissez les appuis pour roue dans le

bras de levage et ﬁxez

temporairement avec

les goupilles-poussoirs.

Ajustement de la poignée

de la manivelle

• Poussez à l’intérieur de la

manivelle et tournez, partant de

la position de rangement vers la

position d’utilisation. Permettre

au dispositif d’être en position

verrouillée.

Appui pour roue

Position Verrouillée

Familiarisez-vous avec Élévateur

• Essayez de soulever et d’abaisser le bras de levage avant de

soulever la tondeuse (voir les étapes 10-13 sur le mode de

soulèvement et d’abaissement du bras de levage).

• Pratiquez l’étape 15 si vous souhaitez soulever ou abaisser la tondeuse à

l’aide d’une perceuse.

REMARQUE: la poignée de verrouillage du transporteur doit être

relâchée vers l’unité intérieure.

AVERTISSEMENT: Assurez-vous que l’assemblage de la tour est

complètement inséré et ﬁxé à la base avant de soulever votre tondeuse.

LEVER

ABAISSER

Préparation pour l’utilisation (Étapes 1 à 7)

ÉTAPE 1

ÉTAPE 2

ÉTAPE 3

ÉTAPE 4

ÉTAPE 5

FRANÇAIS

Alignez les appuis des roues à la tondeuse

• Placez les pneus avant de la tondeuse à 15,24 cm (6 po) des appuis des roues.

• Retirez les goupilles-poussoir et alignez les appuis des roues aﬁn que les pneus

avant soient centrés sur les appuis des roues.

• Remplacez les goupilles-poussoirs pour verrouiller les appuis des roues

au bras de levage.

Déplacement de la tondeuse sur le lift

• Placez la tondeuse sur les appuis de roue en la conduisant ou en la poussant.

Remarque: Les plaquettes de roues s’alignent avec des

roues de taille 25cm – 43cm (10” – 17”).

(facultatif – si ce n’est pas applicable, passez à l’étape 8)

Dans certains cas, le châssis de tondeuse ou les roues anti-scalpage frapperont le bras de

levage lors du soulèvement de la tondeuse. Cela est souvent le cas si la partie avant du

châssis (notamment les roues anti-scalpage) est avancée par rapport à la ligne centrale des

roues avant de la tondeuse. Si tel est le cas:

• Faites une rotation des pneus avant à 180° aﬁn qu’ils soient dans le sens inverse.

• Glissez Élévateur aussi près des roues que possible.

Remarque: Reportez-vous à l’étape 6 pour aligner les patins de roue sur la tondeuse ZTR.

Position

inversée des

roues

Position

avant des

roues

Appui de roue

fente

Sangle de sécurité

Tige de

soutien

Sangle de

sécurité

Soulèvement de la tondeuse

• Soulevez la tondeuse en faisant une rotation de la poignée de la manivelle

dans le sens des aiguilles d’une montre.

• Voir l’Étape 15 sur le soulèvement de la tondeuse à l’aide d’une perceuse.

Remarque: La tondeuse doit être surélevée.

Attacher les roues avant de la tondeuse aux

plaquettes de roues

• Fixez les roues avant de la tondeuse aux

plaquettes de roues en utilisant des courroies de sécurité.

Fixez les crochets des courroies de

sécurité dans la fente des plaquettes de roue. Toujours

ﬁxer les roues avant avec les courroies de sécurité incluses.

• Étirez les courroies de sécurité et les passer

par-dessus la roue .

• Insérez la tige de support de roue à travers un des trous de

la plaquette de roue, à travers la boucle de la courroie de

sécurité et par l’autre côté de la plaquette de roue. Fixez

avec une grande épingle.

• Pressez la boucle en métal et tirez l’extrémité de la courroie

pour serrer les attaches de sécurité par-dessus les roues

pour ﬁxer la tondeuse aux plaquettes de roues.

Remarque: Inspectez l’usure des courroies de

sécurité avant chaque utilisation.

Appui de

roue fente

Tige de

soutien

Boucle

Épingle à cheveux

ÉTAPE 9

AVERTISSEMENT: Les appuis de roue doivent être à une distance égale

du bras de levage aﬁn de garantir un bon équilibre.

ÉTAPE 7

Utilisation du Soulévateur À Tondeuse (Étapes 8 à 15)

ÉTAPE 8

AVERTISSEMENT: Le soulévateur doit être utilisé sur une surface solide et plane.

AVERTISSEMENT: Arrêtez le moteur et retirez la clé.

AVERTISSEMENT: Ne pas utiliser avec des roues

de taille de plus de 43cm (17”)

ÉTAPE 6

AVERTISSEMENT: Pneus de tondeuse avant

toujours sécurisées avec inclus sangles.

ÉTAPE 10

AVERTISSEMENT: N’essayez pas de soulever plus de 226

kg (500 lb).

AVERTISSEMENT: Si la tour d’ascenseur penche pendant le levage ou

l’abaissement de la tondeuse, cela indique une surcharge. ENLEVEZ LA

TONDEUSE IMMÉDIATEMENT.

AVERTISSEMENT: Le lift doit être utilisé sur une surface solide et plane.

AVERTISSEMENT: Le moteur doit être éteint et la clé enlevée.

AVERTISSEMENT: Le frein de stationnement ne doit pas être actif pendant cette étape.

AVERTISSEMENT: Les sangles de sécurité doivent être fermement serrées, en tenant les roues aux appuis des roues.

AVERTISSEMENT: La tondeuse doit rester au point mort ou la transmission

hydraulique doit être désengagée.

FRANÇAIS

Abaissement de la tondeuse

• Retirez les cales de roues.

• Relâchez le frein de stationnement.

• La tondeuse doit rester au point mort ou la transmission

hydraulique être désengagée.

• En gardant pressée la poignée de verrouillage du transporteur, tournez la

poignée de la manivelle dans le sens contraire des aiguilles d’une montre

jusqu’à ce que les appuis de roue soient fermement sur le sol.

Remarque: La poignée de verrouillage du transporteur doit être retirée jusqu’à

ce qu’elle dépasse le trou de la tour. Si nécessaire, soulevez le transporteur

légèrement pour que la poignée de verrouillage du transporteur soit retirée.

Remarque: le Élévateur est équipé d’un embrayage pour se protéger des

accidents matériels. Si la poignée de verrouillage du transporteur est relâchée

lors de l’abaissement, l’embrayage relâchera la poignée de la manivelle de la vis

et tournera librement. Pour réactiver la poignée de la manivelle, tournez-la dans

le sens des aiguilles d’une montre pendant quelques tours.

Préparation de la tondeuse pour l’entretien

• Placez les cales de roues (non incluses) derrière les pneus arrière

de la tondeuse.

• Appuyez sur le frein de stationnement de la tondeuse.

• La poignée de verrouillage du transporteur doit être verrouillée dans

l’un des deux trous de la tour.

Cales de Roues

Trous de la tour

Poignée de

verrouillage du

transporteur

Soulèvement du bras de levage en position verrouillée

• Soulevez le bras de levage jusqu’à ce que la poignée de verrouillage du

transporteur s’insère dans les deux trous de la tour.

• La poignée de verrouillage du transporteur s’insère automatiquement

dans les trous de la tour lorsque le transporteur passe vis-à-vis des

trous de la tour au moment du soulèvement.

Remarque: Lors de l’abaissement du bras de levage, la poignée de

verrouillage du transporteur doit être maintenue par le conducteur

jusqu’à ce qu’elle dépasse le trou de la tour.

Remarque: Le Élévateur est équipé d’un embrayage pour se protéger des

accidents matériels. Si la poignée de verrouillage du transporteur est relâchée

lors de l’abaissement, l’embrayage relâchera la poignée de la manivelle de la

vis et tournera librement. Pour réactiver la poignée de la manivelle, tournez-la

dans le sens des aiguilles d’une montre pendant quelques tours.

Poignée de

verrouillage

du transpor-

teur

Tournevis carré pas inclus

Contre-écrou

Spring

Manivelle

Avant d’utiliser une perceuse,

Retirer la poignée

Soulèvement du Élévateur à l’aide d’une

perceuse mécanique (facultatif – perceuse mécanique non comprise)

Le Élévateur peut être soulevé ou abaissé à l’aide d’une perceuse cordée

à vitesse variable (7 amp minimum) ou d’une perceuse sans corde à

vitesse variable (18V minimum). La perceuse exigera un tournevis carré

de 9,5 cm (3,5 po) (pas inclus).

• Retirez la poignée de la manivelle en enlevant le contre-écrou en

nylon et le ressort à l’aide d’une clé de 13 mm. Après avoir retiré la

poignée de la manivelle, reﬁxez le ressort et le contre-écrou en nylon

pour éviter des pertes.

• Insérez fermement le tournevis carré de 9,5 cm (3,5 po) dans le

récepteur carré. Tournez la perceuse vers l’avant (sens des aiguilles

d’une montre) pour soulever le bras de levage et faire tourner la

tondeuse dans le sens inverse (sens contraire des aiguilles d’une

montre) pour abaisser le bras de levage.

REMARQUE: La poignée de verrouillage du transporteur doit être manuellement retirée lors de l’abaissement

jusqu’à ce qu’elle dépasse le fond du trou de la tour.

REMARQUE: La poignée de la manivelle doit être retirée aﬁn d’utiliser la perceuse.

Suivez toutes les consignes d’utilisation lorsque vous employez la perceuse. Replacez au besoin

la poignée de la manivelle pour un usage ultérieur.

Suivez toutes les consignes d’utilisation lorsque vous employez la perceuse.

Replacez au besoin la poignée de la manivelle pour un usage ultérieur.

REMARQUE: lors du réassemblage de la poignée, tâchez de ne pas trop serrer le contre-écrou

en nylon contre le ressort. Il doit y avoir assez d’espace libre pour pousser la poignée à l’intérieur

et déplacer l’appareil de la position de rangement à la position d’utilisation.

REMARQUE: Lors du rérassemblement de la poignée, un son distinct peut se faire entendre en

raison de la réactivation du système d’embrayage.

Tournevis

carré 9,5

Place

récepteur

Retrait de la tondeuse du Élévateur

• Retirez les sangles de sécurité des pneus avant de la tondeuse.

• Retirez la tondeuse des appuis de roue.

Assurez-vous que

perceuse est com-

plètement chargé et

mis à couple élevé.

19” – Trous de la tour

Trous Tour de ver-

rouillage sont les

automatique système

d’engagement de

sécurité

24” – Trous de la tour

14” – Premier trous de

la tour

ÉTAPE 14

ÉTAPE 12

ÉTAPE 13

AVERTISSEMENT: Le conducteur doit saisir fermement la tondeuse avant

de soulever ou d’abaisser le bras de levage.

ÉTAPE 11

ÉTAPE 15

FRANÇAIS

Épingle à cheveux

Transporteur

Axe de chape

Bras de levage

Retrait du bras de levage

• En tenant le bras de levage, enlevez l’épingle à cheveux et

l’axe de chape du bras de levage.

• Glissez le bras de levage hors du transporteur.

• Rangez l’épingle à cheveux et l’axe de chape dans le bras

de levage aﬁn d’éviter des pertes.

Goupille-poussoir

Bras de levage

Appui pour roue

Retirez les appuis de roue

• Retirez les goupilles-poussoirs

et tirez les appuis pour roue à

l’extérieur du bras de levage.

• Entreposez les

goupilles-poussoirs

dans le bras

de levage.

Tournez la poignée de la manivelle en position de rangement

• Poussez la manivelle vers l’intérieur et tournez, partant de la

position d’utilisation vers la position de rangement. Laissez le

dispositif en position verrouillée.

ÉTAPE 16

ÉTAPE 17

ÉTAPE 19

Soulevez le transporteur

• Soulevez le transporteur en tournant la poignée de la

manivelle dans le sens des aiguilles d’une montre jusqu’à ce

que la poignée de verrouillage du transporteur entre dans le

trou supérieur de la tour.

Trous de la tour

Poignée de

verrouillage du

transporteur

ÉTAPE 18

Axe de

chape

Épingle à cheveux

Déplacement de l’assemblage de la tour vers la position de rangement

• Enlevez l’épingle à cheveux et l’axe de chape du fond de l’assemblage

de la tour.

• Soulevez la tour hors de la base en le tirant au-dessus du bras de levage.

• Tournez l’assemblage de la tour dans un axe de 180 degrés et abaissez-le dans

la position de rangement.

• Fixez fermement la tour en insérant l’axe

de chape et l’épingle à

cheveux pour

verrouiller l’assemblage

de la tour en position de rangement

Assemblage de la tour

Axe de

chape

Épingle à

cheveux

ÉTAPE 20

LE ÉLÉVATEUR EST MAINTENANT PRÊT AU STOCKAGE OU AU TRANSPORT.

Préparation du Élévateur pour le rangement (Étape 16 - 20)

FRANÇAIS

Les plaquettes de roues s’alignent avec des roues de taille

25cm – 43cm

(10” – 17”)

Tire Charge Tailles

AVERTISSEMENT: Ne pas utiliser avec des roues de taille de plus de 43cm (17”).

• Avant chaque utilisation, cherchez toujours toute pièce usée, desserrée ou

endommagée sur le élévateur. Dans le cas où les pièces sont endomma-

gées, n’utilisez pas le élévateur.

• Nettoyez et huilez tout le ﬁlet de vis après toutes les cinquante (50) utilisa-

tions ou au moins une fois l’an à l’aide d’une huile mouvement légère.

• Placez la graisse au lithium entre la base de la poignée de la manivelle et

le roulement en cuivre après toutes les cinquante (50) utilisations ou une

fois l’an. Sans poids sur le transporteur, soulevez la poignée de la manivelle

pour laisser un petit espace entre le roulement en cuivre et la base de

la poignée de la manivelle. Utilisez une petite brosse pour appliquer la

graisse au lithium entre les deux surfaces.

• Pulvérisez la graisse ou le lubriﬁant dans le pivot de la poignée de ver-

rouillage du transporteur après toutes les cinquante (50) utilisations du

dispositif ou une fois par an.

• Nettoyez et appliquez légèrement la graisse sur les côtés avant et arrière

de l’assemblage de la tour après toutes les cinquante (50) utilisations du

dispositif ou une fois par an.

Roulement en

cuivre

Base de la

poignée de la

manivelle

Filet de vis

Pivot de la

poignée de

verrouillage du

transporteur

Assemblage

de la tour

Programme d’entretien

Garantie Limitée de Deux Ans

CRAFTSMAN réparera ou remplacera gratuitement tous les défauts dus à des défauts de matériaux ou de fabrication pendant deux ans à compter de

la date d’achat. Cette garantie ne couvre pas les pièces défectueuses dues à l’usure normale ou à l’utilisation abusive d’outils. Pour plus de détails sur

la couverture de la garantie et les informations de réparation sous garantie, visitez le site www.craftsman.com ou appelez le 1-888-331-4569. Cette

garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations eﬀectuées ou tentées par des tiers. CETTE GARANTIE LIMITÉE

REMPLACE TOUTE AUTRE PERSONNE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, ET

EXCLUT TOUT DOMMAGE ACCIDENTEL OU CONSÉCUTIF. Certains États n’autorisant pas de limitations quant à la durée d’une garantie implicite ni à

l’exclusion ou à la limitation des dommages accessoires ou indirects, ces limitations peuvent donc ne pas s’appliquer à vous. Cette garantie vous

donne des droits légaux spéciﬁques et vous pouvez avoir d’autres droits qui varient selon les états ou les provinces.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si vous n’êtes pas entièrement satisfait des performances de votre élévateur de tondeuse CRAFTSMAN pour quelque raison que ce soit, vous pouvez

le renvoyer dans les 90 jours suivant la date d’achat avec un reçu pour un remboursement complet - aucune question posée.

AMÉRIQUE LATINE: Cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour les produits vendus en Amérique latine, voir pays

informations de garantie spéciﬁques contenues dans l’emballage, appelez la société locale ou consultez le site Web pour obtenir des informations sur

la garantie.

Inscrivez-vous En ligne

Merci pour votre achat. Enregistrez votre produit maintenant pour:

• SERVICE DE GARANTIE: L’enregistrement de votre produit vous aidera à obtenir un service de garantie plus eﬃcace en cas de problème.

• CONFIRMATION DE PROPRIÉTÉ: En cas de perte d’assurance, telle qu’un incendie, une inondation ou un vol, votre enregistrement de propriété

servira de preuve d’achat.

• POUR VOTRE SÉCURITÉ: L’enregistrement de votre produit nous permettra de vous contacter dans le cas improbable où un avis de sécurité est

requis en vertu de la Loi fédérale sur la sécurité des consommateurs.

Inscrivez-vous en ligne sur www.craftsman.com/registration

CRAFTSMAN®

is a registered trademark of Stanley Black & Decker, Inc., used under license.

es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.

est une marque déposée de Stanley Black & Decker, Inc., utilisée sous licence.

Patent #s: U.S., 8,448,920 & U.S., 8,387,953

Product manufactured by:

Producto fabricado por:

Produit fabriqué par:

MoJack Distributors, LLC

3535 N. Rock Road, Wichita, KS 67226

U.S. & Canada Only • É.-U. et Canada seulement

Craftsman CMKGAAV45099000 500 lb. Riding Mower Lift

Product's Documents

User Manual CMKGAAV45099000.

Specifications

Craftsman CMKGAAV45099000 Questions and Answers
