de
en
User Manual
Bedienungsanleitung
8-channel amplier with 14-channel DSP
8-Kanal Verstärker mit 14-Kanal DSP
V EIGHT DSP ULTIMATE
3
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwertigen
HELIX-Digitalverstärkers.
Audiotec Fischer setzt mit der HELIX
V EIGHT DSP ULTIMATE neue Maßstäbe im
Bereich der Verstärkertechnik. Dabei protieren Sie
als Kunde direkt von unserer mehr als 35-jährigen
Erfahrung in der Forschung und Entwicklung von
Audiokomponenten.
Dieser Verstärker wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung
und eine überzeugende Anwendung ausgereifter
Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan
-
tieren, dass jedes Gerät vor Versand auf seinen
einwandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An
-
schlusses des Gerätes Voraussetzung für die
Garantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass der
Verstärker am Montageort genügend Kühlung er
-
hält. Montieren Sie das Gerät nicht in zu kleine, ab-
geschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges. Im
Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein
-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befes
-
tigen, vergewissern Sie sich, dass keine elekt-
rischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter ver
-
borgen sind. Diese könnten sonst beschädigt wer-
den. Achten Sie bitte darauf, dass sich solche Teile
auch in der doppelten Wandverkleidung verbergen
können.
Allgemeines zum Anschluss des
V EIGHT DSP ULTIMATE Verstärkers
Der Verstärker darf nur in Kraftfahrzeuge einge
-
baut werden, die den 12 V-Minuspol an Masse
haben. Bei anderen Systemen können der HELIX
Verstärker und die elektrische Anlage des Kfz be
-
schädigt werden. Die Plusleitung für die gesamte
Anlage sollte in einem Abstand von max. 30 cm
von der Batterie mit einer Hauptsicherung abge
-
sichert werden. Der Wert der Sicherung errechnet
sich aus der maximalen Stromaufnahme der Car-
Hi Anlage.
Verwenden Sie zum Anschluss des Verstärkers
an die Stromversorgung des Fahrzeugs aus
-
schließlich geeignete Kabel mit ausreichen-
dem Kabelquerschnitt. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(2 x 40 A) ersetzt werden, um eine Beschädi
-
gung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchführun
-
gen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei
-
tungen etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
de
4

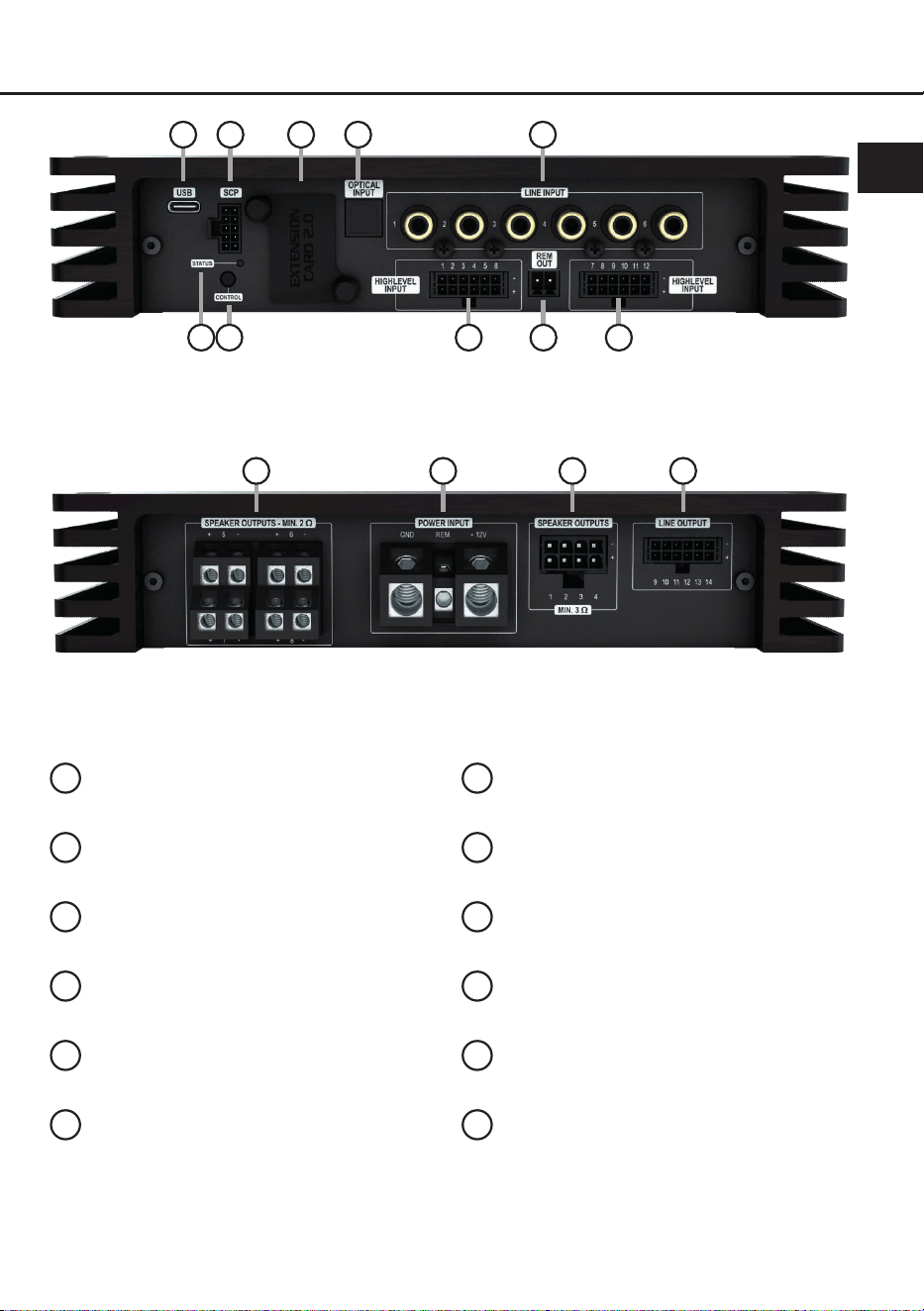

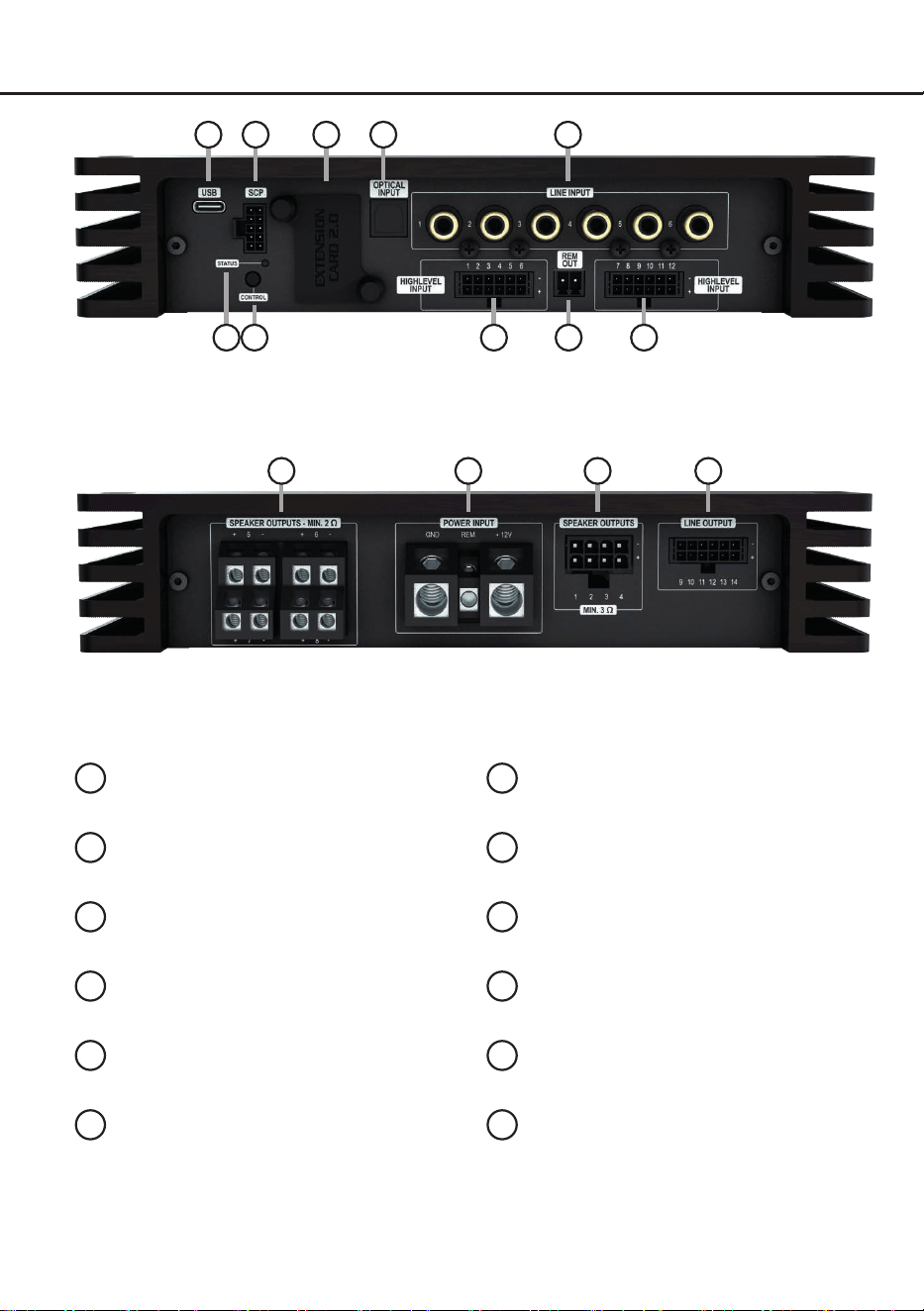

Anschluss- und Bedienelemente
1
3
52
1
USB-C Eingang
Seite 9, Punkt 7 & Seite 13, Punkt 1
2
SCP (Smart Control Port)
Seite 13, Punkt 2
.
3
Extension Card 2.0 Slot
Seite 17
4
Optischer Digitaleingang
Seite 7, Punkt 4
5
Lowlevel-Vorverstärkereingänge
Seite 7, Punkt 2
6
Status LED
Seite 13, Punkt 3
7
Control Taster
Seite 13, Punkt 4
8
Highlevel-Lautsprechereingänge
Seite 7, Punkt 3
9
Remote Ausgänge
Seite 11, Punkt 13
10
Lautsprecherausgänge
Seite 11, Punkt 11
11
Anschluss Stromversorgung & Remote
Seite 8, Punkt 6
12
Vorverstärkerausgänge
Seite 11, Punkt 12
4
1010 11
6 7 8 9 8
12
5
Hardware-Konguration
de

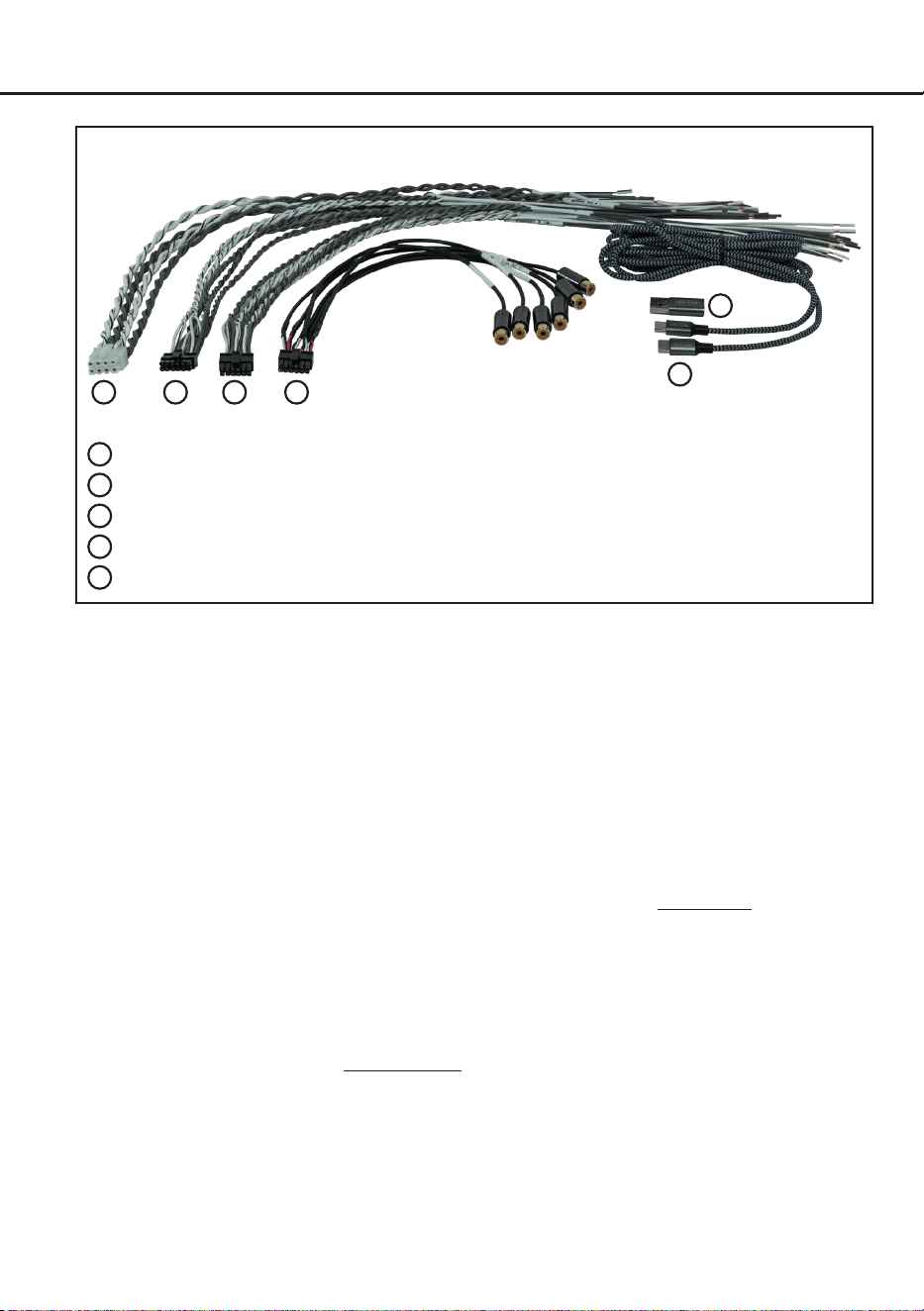

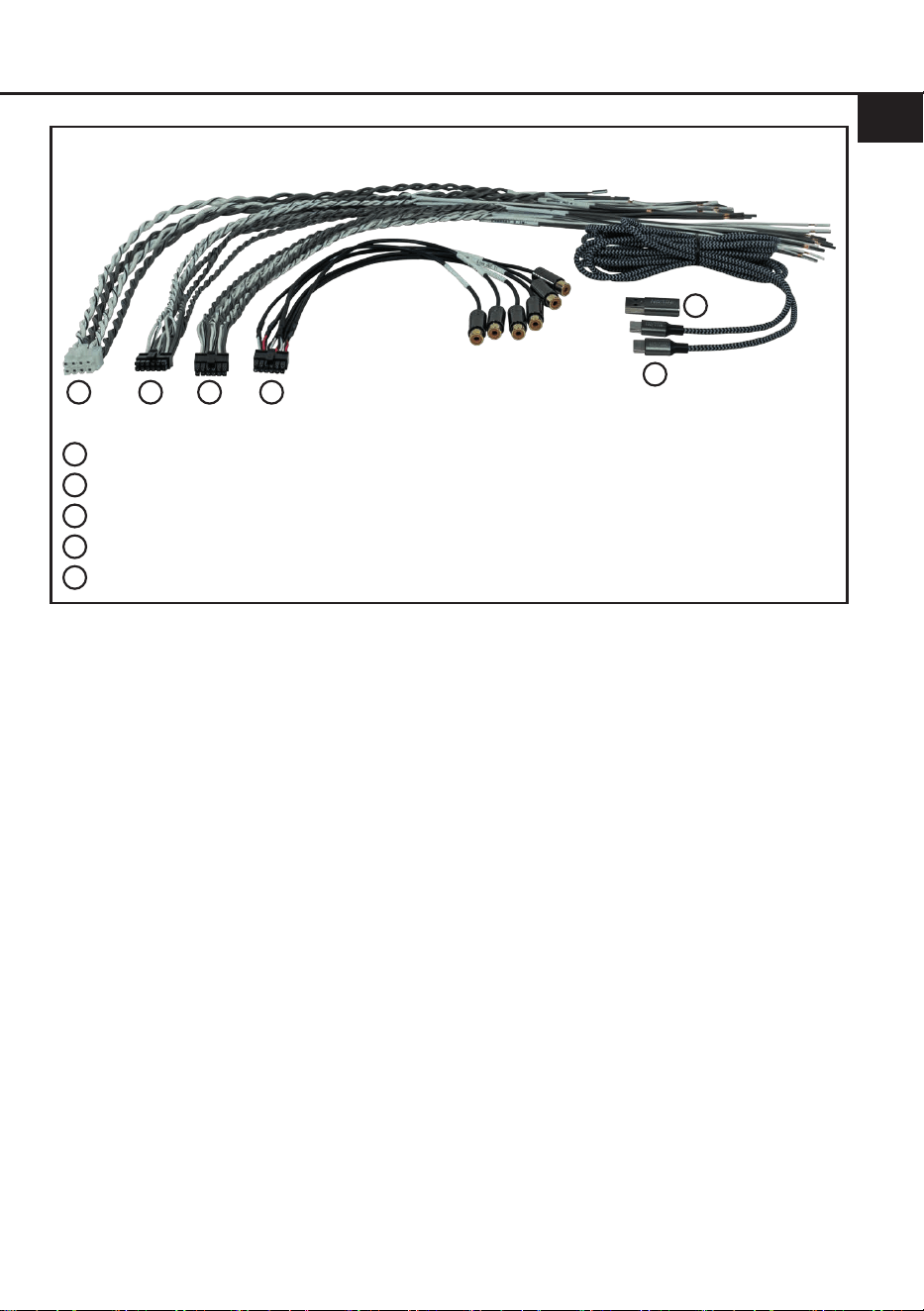

Abb. 1: Übersicht Anschlusskabel
1
Anschlusskabel Lautsprecherausgänge Kanal 1 - 4
2
Anschlusskabel Highlevel-Lautsprechereingänge Kanal 1 - 6 & 7 - 12
3
Anschlusskabel Vorverstärkerausgänge Kanal 9 - 14
4
USB-C-Kabel
5
USB-C-auf-USB-A-Adapter
1 2 2 3
4
5
6
Hardware-Konguration
Kongurieren Sie den HELIX V EIGHT DSP
ULTIMATE in der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfol-
genden Schritte werden Spezialwerkzeuge und
Fachwissen benötigt. Um Anschlussfehler und
Beschädigungen zu vermeiden, fragen Sie im
Zweifelsfall Ihren Einbauspezialisten und beach-
ten Sie zwingend die allgemeinen Anschluss- und
Einbauhinweise (siehe Seite 3).
1. Einstellung des Eingangsspannungsbe-
reichs
Bevor Sie beginnen, den Eingangsspan-
nungsbereich („Voltage Range“) der Signal-
eingänge anzupassen, beachten Sie bitte die
folgenden Hinweise. Diese Einstellung ist nur
erforderlich, wenn Sie Geräte aus den fol-
genden Kategorien anschließen:
- Aftermarket-Radios mit mehr als 4 V RMS
Ausgangsspannung
- Premium Soundsystem-Verstärker mit
mehr als 50 W RMS Ausgangsleistung
Für Standardanwendungen wie den An-
schluss von:
- Original-Radios
- Aftermarket-Radios mit maximal 4 V RMS
Ausgangsspannung
ist diese Einstellung nicht erforderlich. In die-
sem Fall können Sie direkt auf Seite 7 mit
Punkt 2 fortfahren.
So stellen Sie den Eingangsspannungsbe-
reich ein:
a. Verstärker önen
Entfernen Sie das Seitenblech mit den Laut-
sprecherausgängen, indem Sie die zwei In-
busschrauben lösen und das Bodenblech
zur Seite herausziehen.
b. Ausgangsspannung der Signalquelle
ermitteln
Wir empfehlen, die maximale Ausgangs-
spannung mithilfe eines geeigneten Mess-
geräts zu ermitteln oder sich an Ihren au-
torisierten HELIX Fachhändler zu wenden.
Wenn Sie unsicher sind, empfehlen wir,
alle 6 Jumper auf den „High Voltage Ran-
ge“ einzustellen (Line 2 - 8 V / Highlevel
8 - 32 V), um mögliche Schäden am Gerät
zu vermeiden. Hierfür müssen die 6 Jumper
auf die werkseitig unbenutzten Stiftleisten
umgesteckt werden, wie in Abbildung 2 ge-
zeigt.

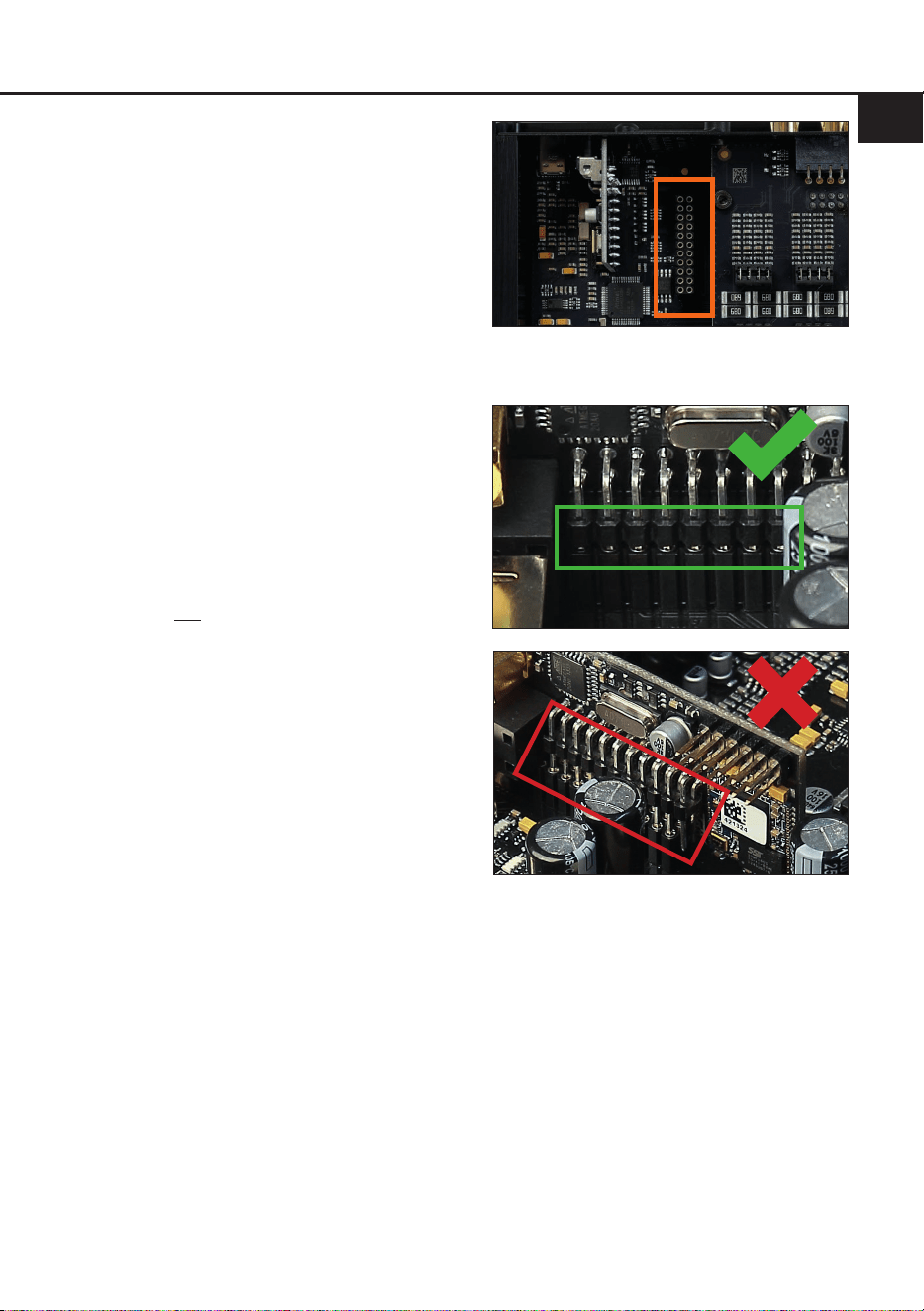

c. Jumper auf den entsprechenden Span-
nungsbereich setzen
Um die Position eines Jumpers zu ändern,
ziehen Sie ihn einfach nach oben ab und
stecken ihn in die gewünschte Position.
Achten Sie darauf, dass der Jumper voll-
ständig und ohne Versatz eingesteckt ist.

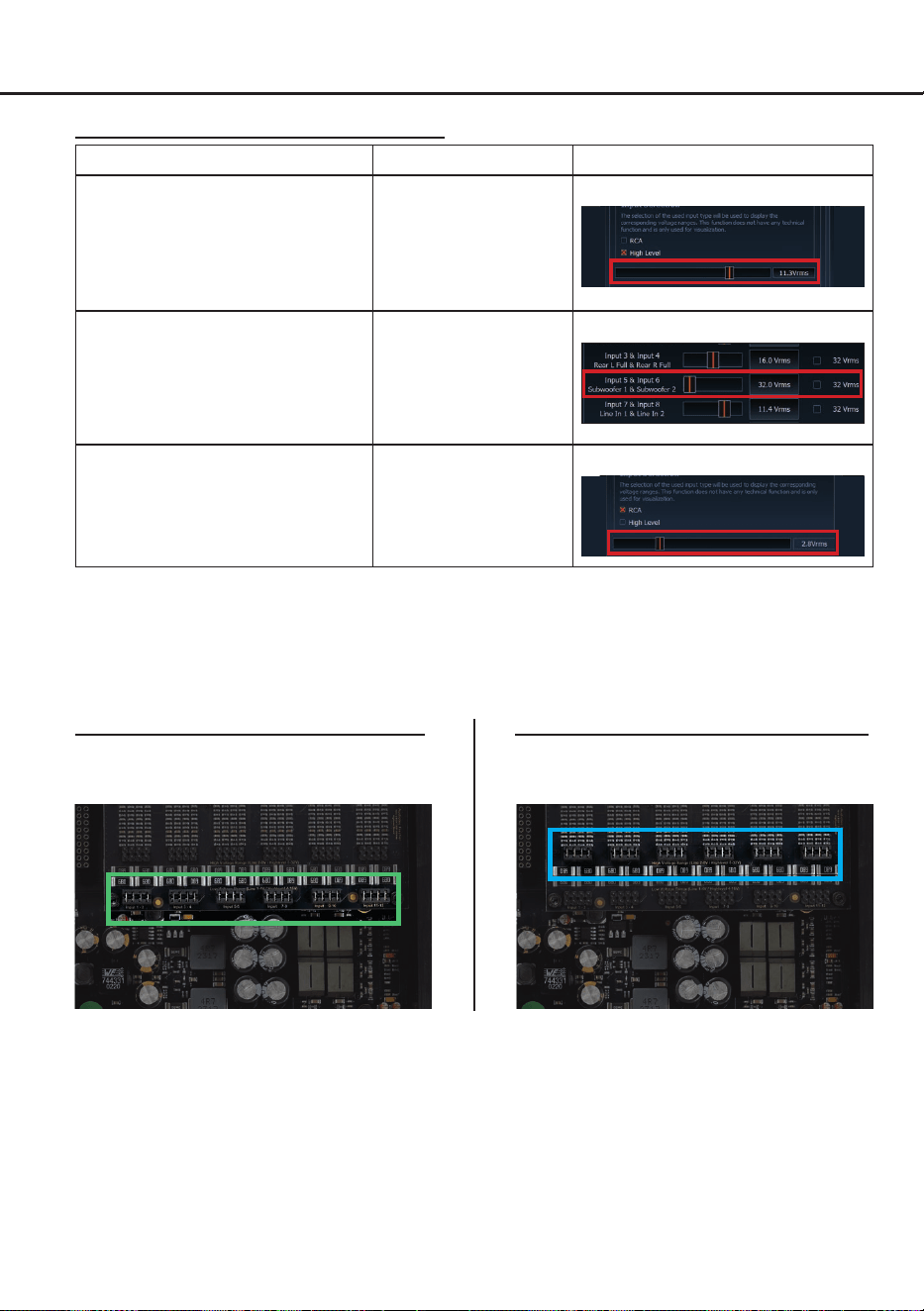

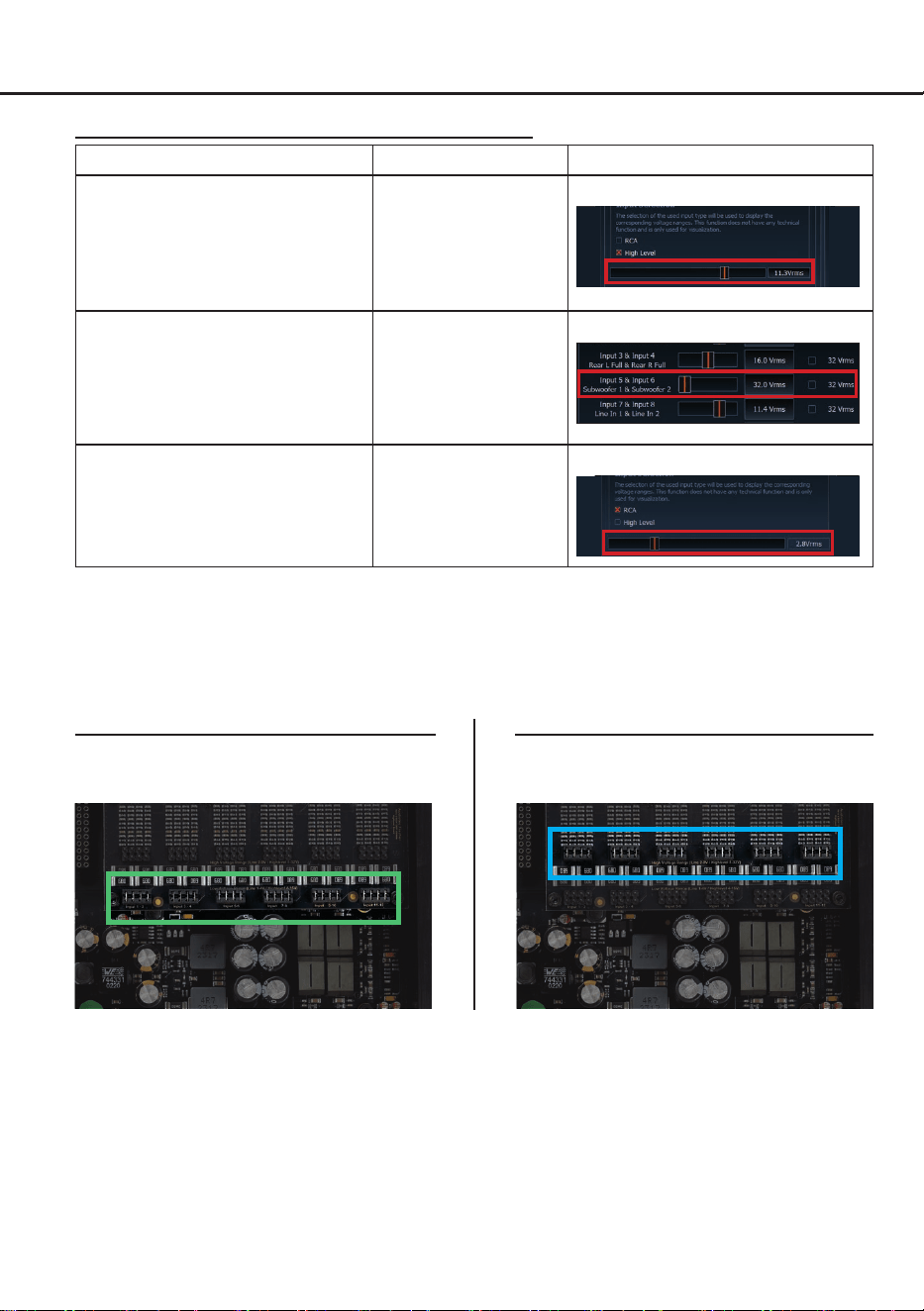

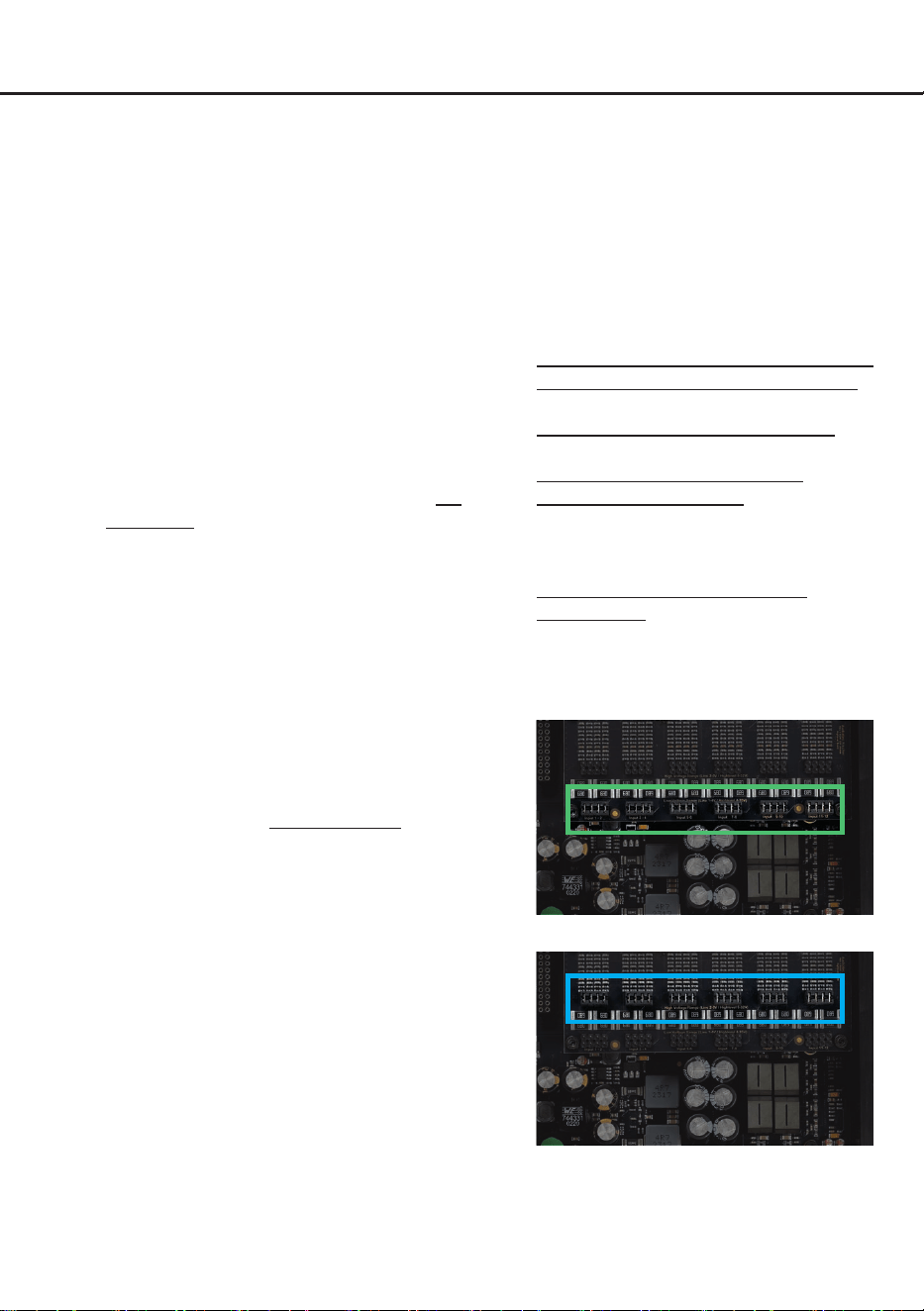

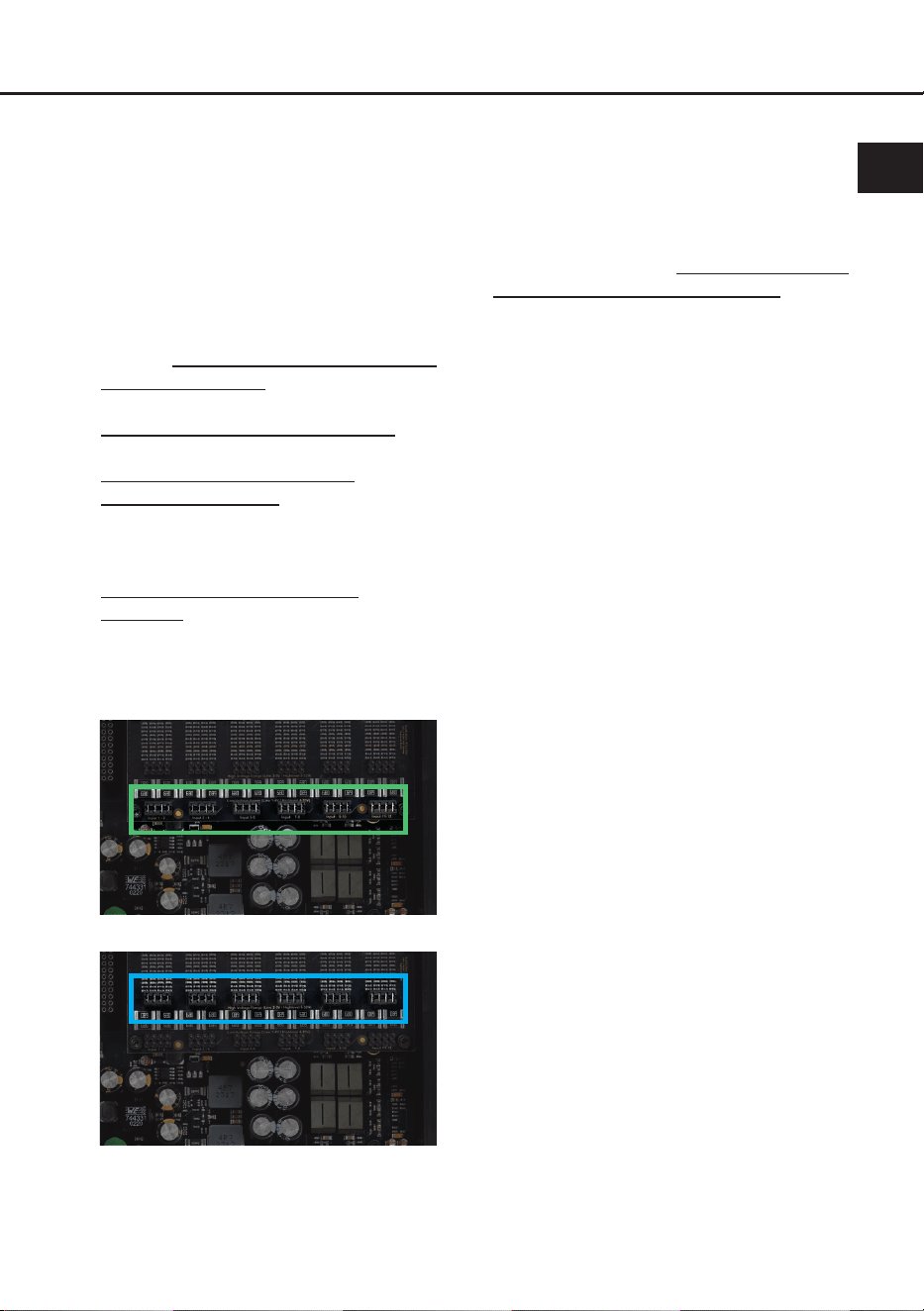

Übersicht Jumper-Steckpositionen:
Low Voltage Range Konguration
( werkseitig / siehe Abb. 1):
Wertebereich: Highlevel 4 - 16 Volt
Line (Cinch) 1 - 4 Volt
High Voltage Range Konguration
(siehe Abb.2):
Wertebereich: Highlevel 8 - 32 Volt
Line (Cinch) 2 - 8 Volt
Abbildung 1:
Abbildung 2:
d. Verstärker wieder zusammenbauen
7
de
2. Anschluss der Vorverstärkereingänge
Die sechs Vorverstärkereingänge (LINE
INPUT) können mit entsprechenden Kabeln
an die RCA / Cinch-Ausgänge der Signal-
quelle (bspw. Werksradio / Nachrüstradio /
Werksverstärker) angeschlossen werden. Mit
Hilfe der DSP PC-Tool Software können die
Eingangssignale auf die Ausgangskanäle des
Verstärkers individuell aufgeteilt werden. Die
Eingangsempndlichkeit ist für alle Kanäle
ab Werk auf 2,8 Volt eingestellt. Es ist jedoch
möglich, die Eingangsempndlichkeit mit Hil-
fe der DSP PC-Tool Software optimal an die
Signalquelle anzupassen ( siehe Seite 9,
Punkt 8).
Die Einschaltautomatik des Verstärkers funk-
tioniert bei den Vorverstärkereingängen nicht,
so dass der Remote-Eingang (REM) zwin-
gend belegt werden muss.
Achtung: Der Highlevel- und der Vorverstär-
kersignaleingang eines einzelnen Kanals darf
nicht gleichzeitig genutzt werden, da dies zu
Schäden an ihrer Signalquelle führen kann.
Es ist aber zulässig, an einem Kanal den
Highlevel- und an einem anderen Kanal den
Vorverstärkersignaleingang zu verwenden.
3. Anschluss der Highlevel-Lautsprecherein-
gänge
Die 12 Highlevel-Lautsprechereingänge
(HIGHLEVEL INPUT) können direkt mit den
Lautsprecherausgängen des Werks- bzw.
Nachrüstradios oder Werksverstärkers mit
Hilfe entsprechender Kabel (Lautsprecherka-
bel mit max. 1 mm² Querschnitt) verbunden
werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingän-
ge belegt werden. Werden nur zwei Kanäle
belegt, empfehlen wir die Kanäle A und B
zu verwenden. Achten Sie bitte auf eine kor-
rekte Polung! Wenn Sie einen oder mehrere
Anschlüsse verpolen, kann dadurch die Funk-
tion des Verstärkers beeinträchtigt werden.
Bei Verwendung dieses Eingangs muss der
Remote-Eingang (REM) nicht belegt werden,
da sich der Verstärker automatisch einschal-
tet, sobald ein Lautsprechersignal anliegt.
Die Eingangsempndlichkeit ist für alle Kanä-
le ab Werk auf 11,3 Volt voreingestellt. Es ist
jedoch möglich, die Eingangsempndlichkeit
mit Hilfe der DSP PC-Tool Software optimal an
die Signalquelle anzupassen (siehe Seite 9,
Punkt 8).
Achtung: Verwenden Sie zum Anschluss
der Highlevel-Lautsprechereingänge (High-
level Input) ausschließlich die mitgelieferten
Anschlusskabel mit dem schwarzen, 12-po-
ligen Stecker und den oenen Kabel enden
( Seite 5, Abb. 1). Zur einfacheren Kongura-
tion sind die Kabel entsprechend beschriftet.
Achtung: Der Highlevel- und der Vorverstär-
kersignaleingang eines einzelnen Kanals darf
nicht gleichzeitig genutzt werden, da dies zu
Schäden an ihrem Autoradio führen kann.
Es ist aber zulässig, an einem Kanal den
Highlevel- und an einem anderen Kanal den
Vorverstärkersignaleingang zu verwenden.
4. Anschluss einer digitalen Signalquelle im
SPDIF Format
Sofern Sie über eine Signalquelle mit op-
tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden. Die
Abtastrate (Sampling Rate) muss zwischen
12 - 96 kHz
liegen
. Das Eingangssignal wird
automatisch an die interne Abtastrate ange-
passt.
Werkseitig ist die manuelle Einschaltung des
Eingangs über eine optionale Fernbedienung
konguriert. Möchten Sie den Eingang auto-
matisch, bei Anliegen eines Audiosignals, ak-
tivieren, können Sie dies in der DSP PC-Tool
Software unter dem Tab „Signal Management
(IO)“ im Unterpunkt „Source Conguration“
kongurieren.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei Verwendung eines Digitaleingangs
nicht, so dass der Remote-Eingang (REM)
zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quel-
le ist häug nicht lautstärkegeregelt. Das be-
deutet, dass an sämtlichen Ausgängen der
HELIX V EIGHT DSP ULTIMATE der volle
Pegel anliegt. Dies kann im Extremfall die
8
Hardware-Konguration
Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Der Verstärker kann nur unkompri-
mierte, digitale Stereo PCM-Signale mit einer
Abtastrate zwischen 12 kHz und 96 kHz ver-
arbeiten.
5. Konguration des Remote-Eingangs
Die Einschaltung des HELIX V EIGHT DSP
ULTIMATE erfolgt automatisch bei Ansteue-
rung über die Highlevel-Lautsprechereingän-
ge (HIGHLEVEL INLPUT) oder sobald ein
Remote-Signal am Remote-Eingang (REM)

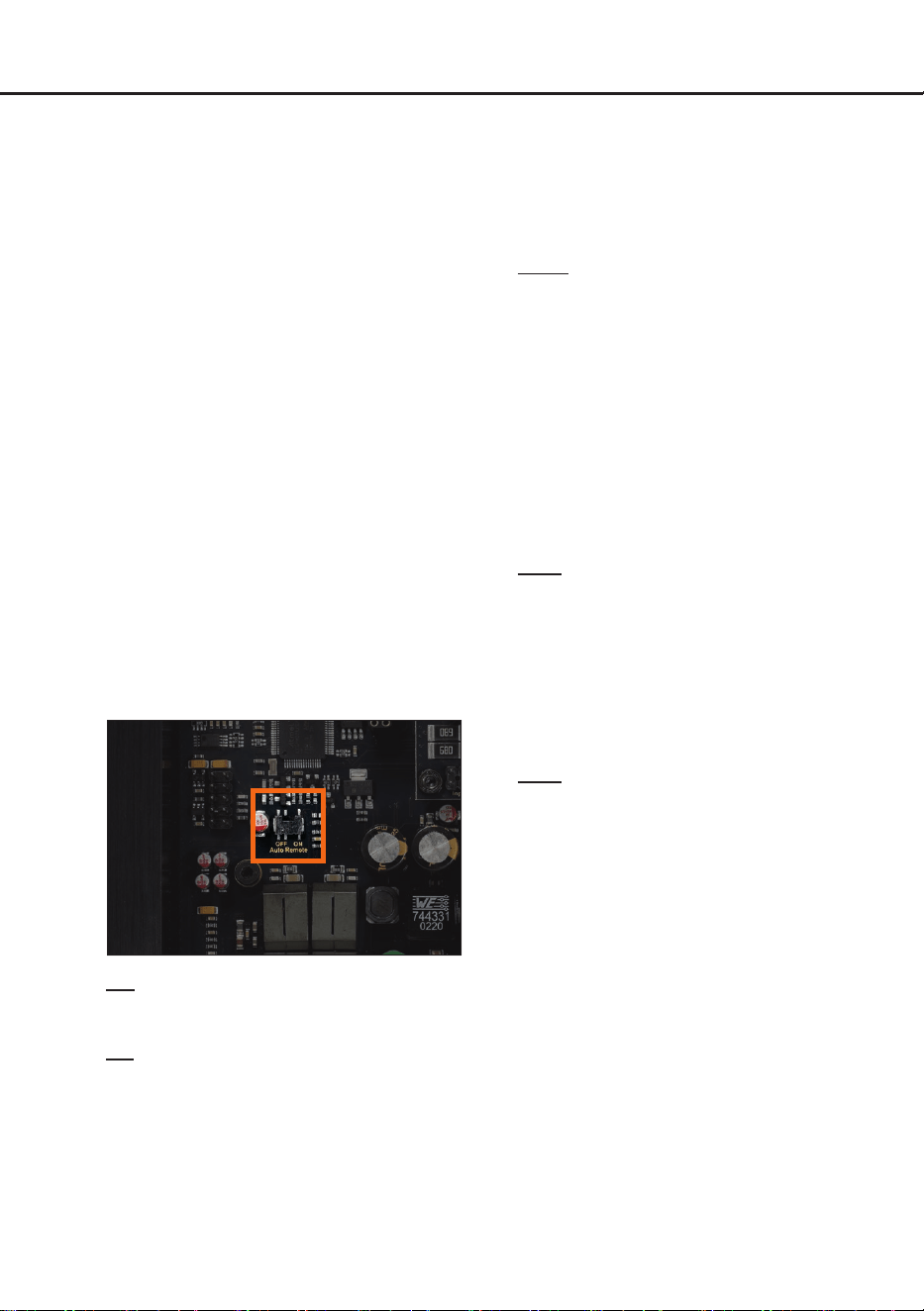

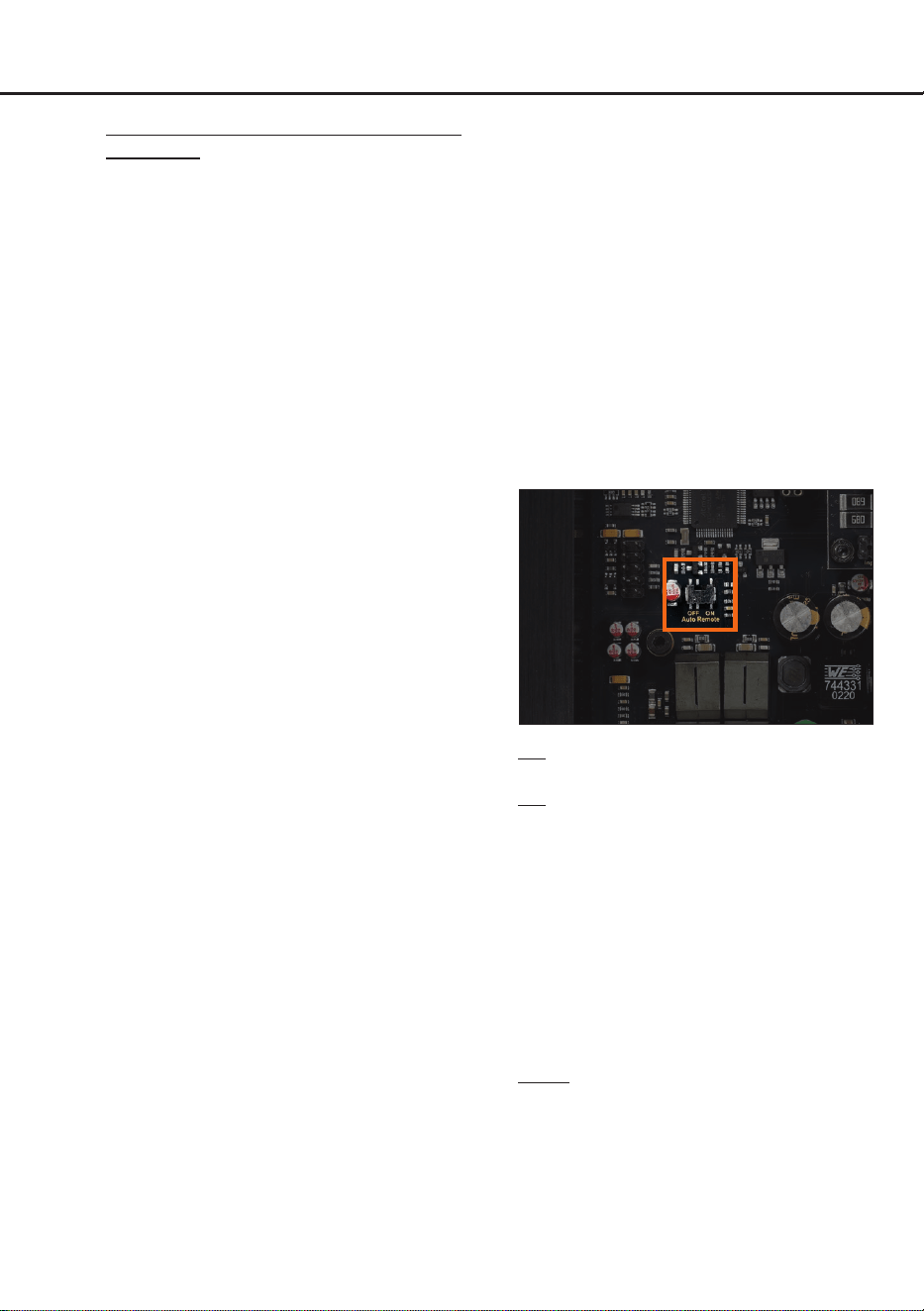

anliegt. Mit Hilfe des „Auto Remote“-Schalters
im Inneren des Geräts kann die automatische
Einschaltung deaktiviert werden. Dies sollte
vorgenommen werden, wenn es beispiels-
weise zu Störgeräuschen beim Ein- und Aus-
schalten des Verstärkers kommt. Um die auto-
matische Einschaltung zu deaktivieren, muss
das Gerät, wie unter Punkt 1 beschrieben,
geönet und die Schalterposition des „Auto
Remote“ Schalters geändert werden (siehe
Markierung im nachfolgenden Bild).
On: Einschaltung über Highlevel-Lautspre-
chereingang aktiviert (Werkseinstel-
lung).
O: Einschaltung über Highlevel-Lautspre-
chereingang deaktiviert.
Hinweis: Wird die automatische Einschal-
tung des Verstärkers deaktiviert, muss der
Remote-Eingang belegt werden. Eine auto-
matische Einschaltung über den Highlevel-
Lautsprecher eingang ist dann nicht mehr
möglich.
6. Anschluss der Stromversorgung & Remote
ACHTUNG: Vor dem Anschluss des +12 V
Versorgungskabels an das Bordnetz muss die
Autobatterie abgeklemmt werden.
Achten Sie unbedingt auf eine korrekte Pola-
rität.
+12 V: Anschluss für die Plusleitung.
Das +12 V Stromkabel ist am Pluspol der Bat-
terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Bat-
terie mit einer Hauptsicherung abgesichert
werden. Der Wert der Sicherung errechnet
sich aus der maximalen Stromaufnahme der
gesamten Car-Hi Anlage (V EIGHT DSP
ULTIMATE = max. 110 A).
Verwenden Sie bei kurzen Leitungen (< 1 m)
einen Querschnitt von mindestens 16 mm².
Bei längeren Leitungen empfehlen wir einen
Querschnitt von 25 mm² bis 35 mm².
GND: Anschluss für die Masseleitung. Das
Massekabel muss an einer nicht isolierten
Stelle mit dem Kfz-Chassis oder direkt mit
dem Minuspol der Autobatterie verbunden
werden. Der Kabelquerschnitt sollte den glei-
chen Durchmesser wie die Plusleitung haben.
Ein nicht ausreichender Massekontakt führt
zu unerwünschten Störgeräuschen und Fehl-
funktionen.
REM: Der Remote-Eingang dient zum Ein-
schalten der
V EIGHT DSP ULTIMATE
, wenn
die Vorverstärker-Eingänge oder der Digi
-
taleingang genutzt werden / wird.
Sofern die am Highlevel-Eingang angeschlos
-
sene Signalquelle die automatische Einschal-
tung nicht aktiviert oder der Verstärker bewusst
nur über ein Remote-Signal ein- und ausge
-
schaltet werden soll, muss dieser Eingang be-
legt werden.
Dazu muss der Remote-Eingang
des Verstärkers mit dem Remote-Ausgang
des Radios / der Head Unit verbunden wer-
den. Somit wird der Verstärker über das Ra-
dio ein- und ausgeschaltet. Es wird dringend
davon abgeraten, den Remote-Eingang des
Verstärkers über das Zündungsplus des Fahr-
zeugs zu steuern, um Störgeräusche beim
Ein- und Ausschalten zu vermeiden.
Hinweis: Dieser Eingang muss nicht belegt
werden, wenn der Highlevel-Lautsprecher-
eingang (HIGHLEVEL INPUT) benutzt wird.
Wie Sie die automatische Einschaltung über
9
de
den Highlevel-Lautsprechereingang deakti-
vieren können, ist auf Seite 8 unter Punkt 5
„Konguration des Remote-Eingangs“ nach-
zulesen.
7. Anschluss an den Computer & Einschalten
Die V EIGHT DSP ULTIMATE kann über den
USB-C-Eingang mit dem Computer verbun-
den und anschließend mit dem DSP PC-Tool
konguriert werden. Verwenden Sie dazu
das beiliegende USB-C-Kabel (siehe Seite 5,
Abb. 1). Sollte Ihr Computer nur über einen
USB-A-Anschluss verfügen, nutzen Sie den
ebenfalls mitgelieferten USB-C-auf-USB-A-
Adapter.
Hinweis: Es können keine USB
Speichermedien an den Verstärker an
-
geschlossen werden. Bevor Sie die
V EIGHT DSP ULTIMATE das erste Mal mit
einem Computer verbinden, laden Sie die ak
-
tuellste DSP PC-Tool Software (mindestens
Version 6) von unserer Homepage herunter.
Es
ist ratsam, regelmäßig nach Updates der Soft-
ware zu schauen, damit das Gerät immer auf
dem aktuellsten Stand ist. Die Software sowie
eine umfangreiche Knowledge Base nden
Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die DSP PC-Tool
Knowledge Base vor der ersten Benutzung
durchzulesen, um Komplikationen und Fehler
zu vermeiden.
Wichtig: Stellen Sie sicher, dass der
V EIGHT DSP ULTIMATE Verstärker bei der
ersten Installation der Software noch nicht am
PC angeschlossen ist. Verbinden Sie diesen
erst, wenn die Software samt der USB-Treiber
vollständig installiert ist.
Im folgenden Abschnitt lesen Sie die wich-
tigsten Schritte zum Anschluss und der ersten
Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und
installieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit
dem beiliegenden USB-Kabel an den Com-
puter an. Wenn Sie längere Distanzen zu
überbrücken haben, verwenden Sie bitte
eine aktive USB-Verlängerung mit integrier-
tem Repeater.
3. Schalten Sie erst die V EIGHT DSP
ULTIMATE ein und starten Sie anschlie-
ßend die Software. Sofern die Betriebssoft-
ware des Verstärkers nicht mehr aktuell ist,
wird diese automatisch aktualisiert.
8. Einstellung der Eingangsempndlichkeit
der analogen Signaleingänge
ACHTUNG: Es ist zwingend notwen-
dig, die Eingangsempndlichkeit der
V EIGHT DSP ULTIMATE an die Signal-
quelle anzupassen, um eine bestmögliche
Signalqualität zu garantieren und Schäden
am Verstärker zu vermeiden. Außerdem ist es
zuvor zwingend erforderlich den Wertebereich
(Voltage Range) an die Ausgangsspannung
Ihrer Signalquelle anzupassen (siehe Seite 6,
Punkt 1).
Mit Hilfe der DSP PC-Tool Software kann die
Eingangsempndlichkeit je Kanalpaar opti-
mal an die Signalquelle angepasst werden.
Die Einstellung beeinusst die Highlevel- und
Vorverstärker-Signaleingänge.
Die Regelbereiche sind:
Low Voltage Range Konguration:
Highlevel: 4 - 16 Volt
Line (Cinch): 1 - 4 Volt
High Voltage Range Konguration:
Highlevel: 8 - 32 Volt
Line (Cinch): 2 - 8 Volt
Werkseitig ist die Eingangsempndlichkeit
auf 11,3 Volt (Highlevel) bzw. 2,8 Volt (Line /
Cinch) voreingestellt. Dies ist in nahezu allen
Fällen bereits die optimale Einstellung.
Sollte die Signalquelle eine niedrigere Aus-
gangsspannung liefern, kann die Eingangs-
empndlichkeit angehoben werden.
Sofern Ihre Signalquelle eine höhere Aus-
gangsspannung liefert, beispielsweise im
Falle eines vorgeschalteten OEM / Werksver-
stärkers, muss die Eingangsempndlichkeit
zwingend abgesenkt werden und die korrekte
Konguration der „Voltage Range“ Jumper
überprüft werden (siehe Seite 6, Punkt 1).
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
10
Hardware-Konguration
ren Sie Ihren HELIX Fachhändler.
Hinweis: Schließen Sie während dieser Pro-
zedur keine Lautsprecher an die Ausgänge
des Verstärkers an und schalten Sie ggf. an-
geschlossene Verstärker ab.

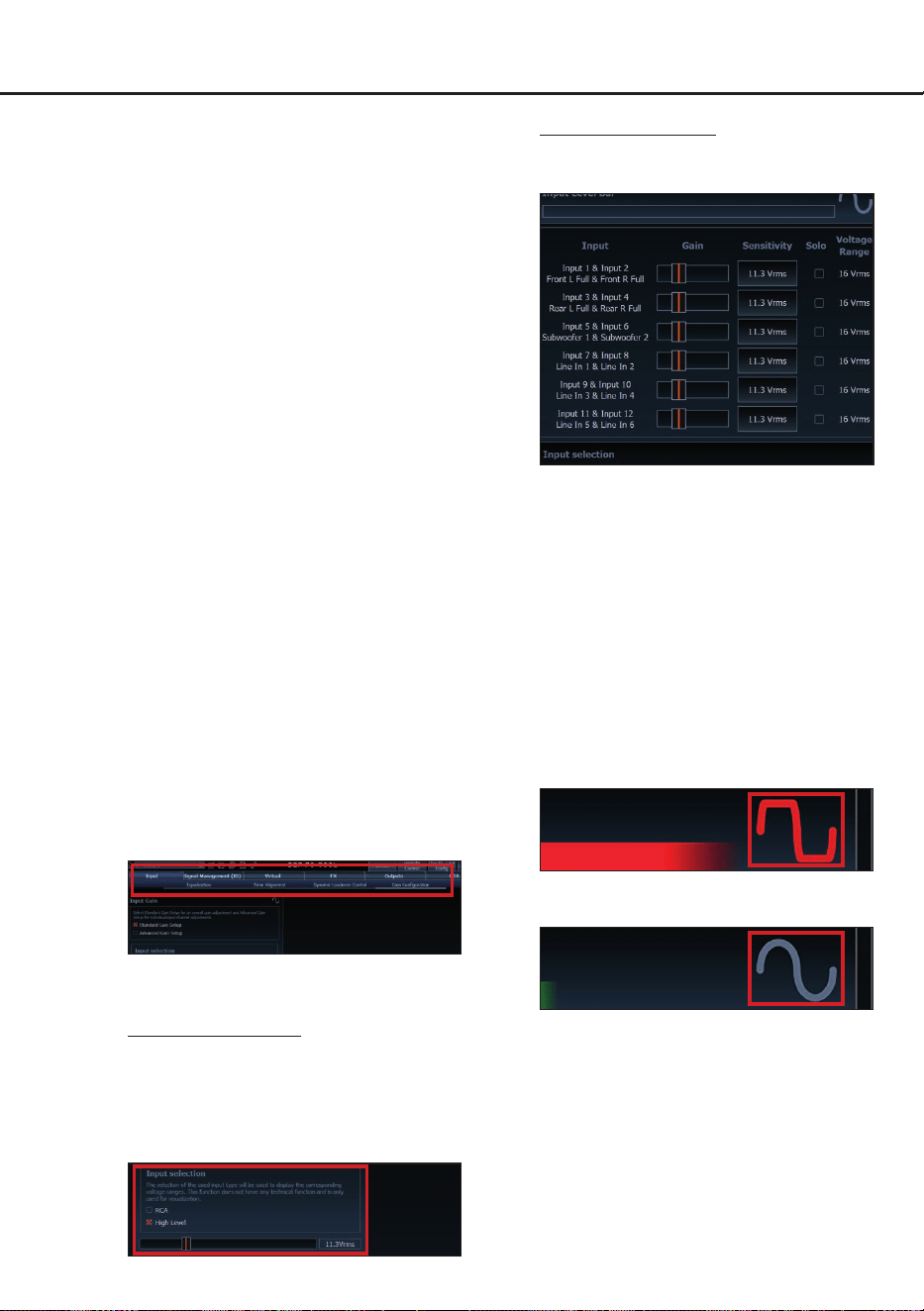

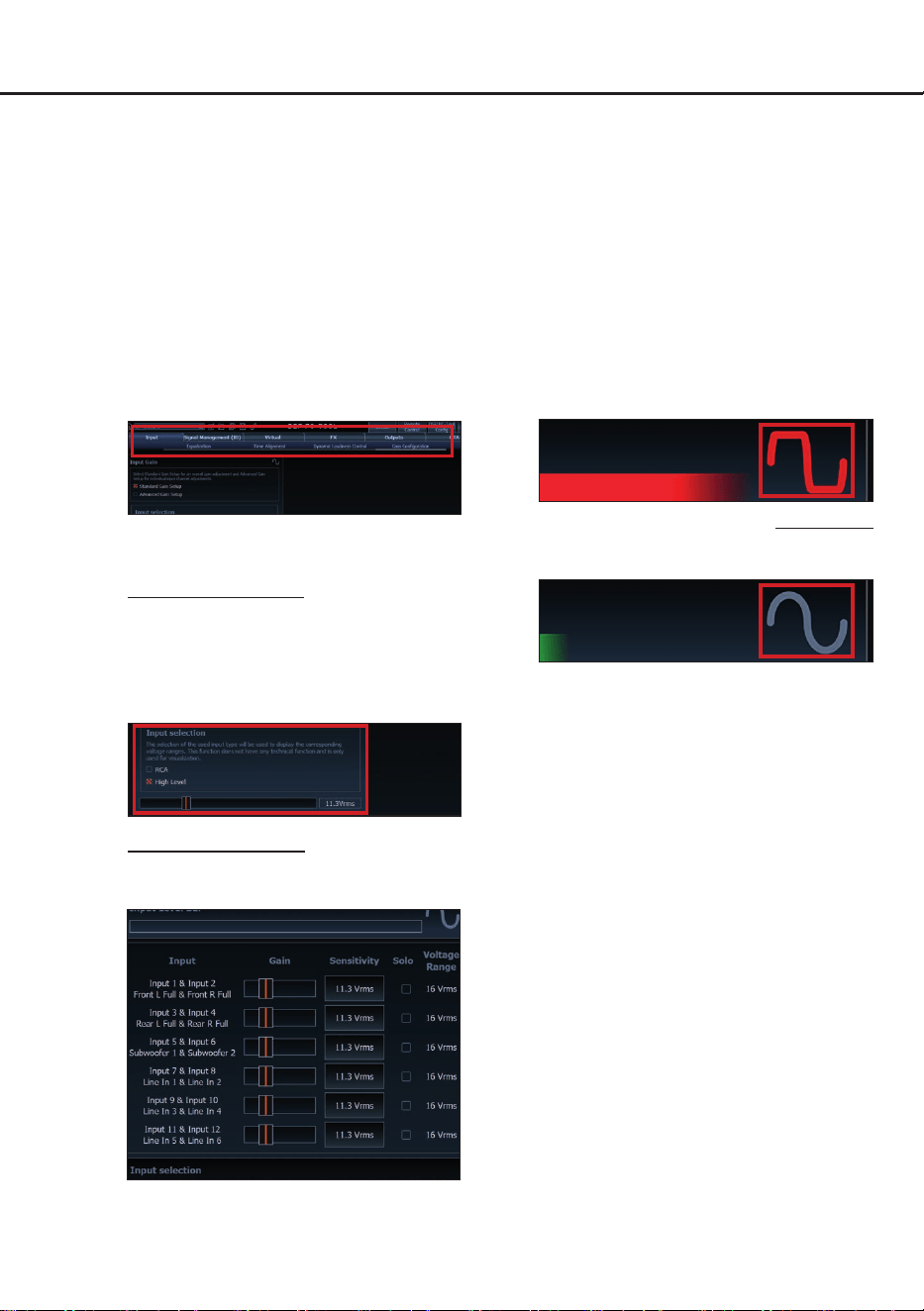

Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schalten Sie den Verstärker ein und star-
ten anschließend die Software. Die Funkti-
on nden Sie im Tab „ Input“ im Unterpunkt
„Gain Conguration“.
2. Wählen Sie das Setupverfahren zur Ein-
stellung der Eingangsempndlichkeit aus.
Standard Gain Setup: Hier kann die Ein-
gangsempndlichkeit global für alle Kanä-
le eingestellt werden (nur wählbar, wenn
alle Jumper auf „Low Voltage Range“ oder
„High Voltage Range“ Steckposition –
siehe Seite 6, Punkt 1).
Advanced Gain Setup: Bei diesem Verfah-
ren ist eine individuelle Einstellung für die
einzelnen Kanalpaare möglich.
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
ein geeignetes Testsignal, idealerweise un-
ser speziell dafür entwickltes „IGS - Input
Gain Setup“ Signal, welches Sie unter den
„Audio Test Tracks“ des DSP PC-Tools n-
den oder auch auf www.audiotec-scher.de
downloaden können.
4. In der Regel ist die Clipping Anzeige im
DSP PC-Tool aus (grau) und leuchtet nur
auf, wenn einer der analogen Signalein-
gänge übersteuert wird.
Erhöhen Sie nun die Eingangsempnd-
lichkeit mit Hilfe des Schiebereglers, bis
die Clipping Anzeige rot aueuchtet (siehe
Markierung im folgenden Bild).
5. Schieben Sie nun den Regler einen Schritt
zurück, bis die Clipping Anzeige wieder er-
lischt.
6. Standard Gain Setup: Der Vorgang ist
hiermit abgeschlossen.
Advanced Gain Setup: Wiederholen
Sie diesen Vorgang für jedes genutzte
Signaleingangspaar.
Verschiedene Einstellungsbeispiele für die
Eingangsempndlichkeit sind in der Tabelle
auf Seite 12 aufgeführt. Für weitere Anwen-
dungsfälle kontaktieren Sie bitte Ihren HELIX
Fachhändler.
9. Konguration des internen DSPs
WICHTIG: Es wird dringend empfohlen, vor
der ersten Inbetriebnahme des Soundsy-
stems die grundlegenden Einstellungen im
Verstärker mit Hilfe der DSP PC-Tool Soft-
ware vorzunehmen.
Nun können Sie den Verstärker mithilfe der
DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base,
welche auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu dre-
hen und an sämtliche Signalausgänge der
V EIGHT DSP ULTIMATE noch nichts anzu-
11
schließen. Speziell bei Verwendung in vollak-
tiven Systemen besteht sonst Zerstörungsge-
fahr für die Lautsprecher.
10. Optional: Eingangssignal analysieren
Bei Verwendung des Highlevel-Eingangs
empfehlen wir, das Eingangssignal mit Hilfe
des Advanced Input Signal Analyzers (AISA)
der DSP PC-Tool Software auf werkseitig ein-
gestelltes Equalizing, Laufzeitkorrektur und
Allpass-Filter zu überprüfen und ggfs. zu kor-
rigieren.
Dank der neuen PerfectStream-Funktion
der aktuellen ACO Plattform ist hierfür kein
zusätzliches Messequipment mehr erforder-
lich. Die Messsignale werden direkt über die
USB-C Schnittstelle (Seite 4, Punkt 1) des
Verstärkers verlustfrei zum Computer über-
tragen. Informationen zum AISA nden Sie in
der umfangreichen Knowledge Base unserer
Webseite www.audiotec-scher.com.
11. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden wer-
den. Verbinden Sie niemals die Lautsprecher-
leitungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dieses kann Ihren Verstärker und Ihre
Lautsprecher zerstören.
Achten Sie darauf, dass alle Lautsprechersy-
steme phasenrichtig angeschlossen sind, d.h.
Plus zu Plus und Minus zu Minus. Vertauschen
von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz darf bei den Kanälen 1 bis 4
4 Ohm nicht unterschreiten (absolutes Mini-
mum 3 Ohm), alle übrigen Kanäle können mit
minimal 2 Ohm belastet werden. Die Kanäle
sind nicht brückbar und dürfen somit nicht im
Brückenbetrieb genutzt werden. Für Subwoo-
ferkongurationen benutzen Sie idealerweise
Doppelschwingspulensubwoofer (2 x 2 Ohm).
Achtung: Verwenden Sie zum Anschluss der
Kanäle 1 bis 4 ausschließlich das mitgeliefer-
te Anschlusskabel mit dem 8-poligen Stecker
und den oenen Kabel enden (siehe Seite 5,
Abb.1).
12. Optional: Anschluss der Vorverstärkeraus-
gänge
Die sechs Vorverstärkerausgänge (LINE
OUTPUT) können Sie nun mit entspre-
chenden Kabeln (RCA / Cinch-Kabel) mit den-
RCA / Cinch-Eingängen der nachgeschalteten
Verstärker verbinden.
Die Ausgänge liefern eine maximale Aus-
gangsspannung von 3 Volt RMS. Bei Verwen-
dung einer dieser Ausgänge, ist es zwingend
erforderlich, einen der Remote-Ausgänge
(REM OUT) zum Einschalten eines zusätz-
lich angeschlossenen Verstärkers zu verwen-
den, da ansonsten Störgeräusche auftreten
können.
Achtung: Verwenden Sie zum Anschluss
dausschließlich das mitgelieferte Anschluss-
kabel (siehe Seite 5, Abb.1).
13. Optional: Anschluss des Remote-Ausgangs
Die Remote-Ausgänge dienen zum prozes-
sorgesteuerten Einschalten eines am LINE
OUTPUT angeschlossenen Verstärkers. Ver
-
binden Sie dazu einen Remote-Ausgang der
V EIGHT DSP ULTIMATE mit dem Remote-
Eingang des Verstärkers, um diesen über den
internen DSP störungsfrei ein- und auszu
-
schalten.
Dieser Ausgang aktiviert sich automatisch, so
-
bald der Bootvorgang des DSP abgeschlossen
ist. Zudem wird dieser Ausgang bei aktiviertem
„Power Save Mode“ und bei Betriebssoftware-
Updates abgeschaltet.
Wichtig: Verwenden Sie niemals ein anderes
Signal als den Remote-Ausgang, um einen an
-
geschlossenen Verstärker einzuschalten!
14. Sound Tuning
Nun können Sie Ihr Sound Setup erstellen.
Informationen rund um das Sound Tuning n-
den Sie in unserer umfangreichen Knowledge
Base auf www.audiotec-scher.com oder
kontaktieren Sie Ihren HELIX Fachhändler vor
Ort.
de
12
Abb. 1 – Low Voltage Range Konguration: Abb. 2 – High Voltage Range Konguration:
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.
Wertebereich: Highlevel 4 - 16 Volt
Line (Cinch) 1 - 4 Volt
Wertebereich: Highlevel 8 - 32 Volt
Line (Cinch) 2 - 8 Volt
Hardware-Konguration
Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle Jumper positionen
Input Gain im DSP PC-Tool
OEM-Radio 4- bis 6-kanalig
Bis 25 Watt Sinusleistung pro Kanal an
4 Ohm bzw. bis 50 Watt Sinusleistung
pro Kanal an 2 Ohm
Low Voltage Range –
Werkseitige Jumper-
positionen
(siehe Abb. 1)
Standard Gain Setup
OEM-Radio mit Zusatzverstärker
4- bis 12-kanalig
Größer 25 Watt bis 200 Watt
Sinusleistung pro Kanal an 4 Ohm bzw,
bis zu 400 Watt an 2 Ohm oder 100 Watt
an 8 Ohm
High Voltage
Range oder
Mischkonguration
(siehe Abb. 2)
Advanced Gain Setup
Nachrüstradio 4- bis 6-kanalig mit
Vorverstärkerausgang
Bis zu einer maximalen RCA / Cinch
Ausgangsspannung von 4 Volt RMS
Low Voltage Range –
Werkseitige Jumper-
positionen
(siehe Abb. 1)
Standard Gain Setup
Hinweis: Idealerweise werden die Maximalspannungen der Signalquelle vor der Konguration der
Jumper gemessen und anschließend präzise pro Kanalpaar konguriert.
13
1. USB PerfectStream
Der V EIGHT DSP ULTIMATE Verstärker ver
-
fügt über die neue Generation der ACO Platt-
form mit USB PerfectStream-Technologie.
Diese erweitert den Verstärker um eine verlust
-
freie, bidirektionale USB-Audio-Schnittstelle
und ermöglicht die gleichzeitige Nutzung von
Audio-Streaming, AISA-Messung und DSP
PC-Tool Konguration über den integrierten
USB-C Eingang (Seite 4, Punkt 1).
Funktionen im Überblick:
- Verlustfreies High Resolution Audio-Strea
-
ming mit bis zu 192 kHz / 32 Bit
- Wiedergabe von Testtönen und Messsignalen
direkt vom Computer
- AISA-Messung ohne Zusatzhardware
(
Advanced Input Signal Analyzer – ermög-
licht die Analyse des Eingangssignals auf
werkseitig eingestelltes Equalizing, Hoch-
und Tiefpass- sowie Allpass-Filter)
Hinweis: Verbinden Sie das Gerät über das
mitgelieferte USB-C Kabel mit Ihrem PC oder
Smartphone. Die Erkennung erfolgt auto
-
matisch. Alle Smartphones oder Tablets mit
USB-C Anschluss werden ohne zusätzliche
Hardware unterstützt. Bei älteren Geräten
kann ggf. ein OTG-Kabel (Android) oder das
Apple Camera Connection Kit (iOS) erforder
-
lich sein. Die USB PerfectStream-Technologie
unterstützt alle gängigen Betriebssysteme wie
Windows 10 & 11, macOS, Android und iOS.
Hinweis: Der Musik-Streaming-Eingang des
USB PerfectStreams kann im „Signal Manage
-
ment (IO)“ Menü des DSP PC-Tools als eigene
Quelle konguriert werden.
2. SCP (Smart Control Port)
Dieser Multifunktionseingang (Seite 4, Punkt 2)
dient zum Anschluss von HELIX Zubehörpro
-
dukten, wie beispielsweise einer Fernbedie-
nung, mit deren Hilfe diverse Funktionen des
Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fern
-
bedienung zuerst im „Remote Control“-Menü
der DSP PC-Tool Software oder an der Fern
-
bedienung selbst konguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, ist ein SCP-to-Control
Input Adapter (Art-Nr. M141313) optional bei
Ihrem Fachhändler erhältlich.
3. Status LED
Die Status LED zeigt den Betriebszustand des
Verstärkers und dessen Speichers an.
Grün: Verstärker eingeschaltet und betriebs
-
bereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter
-
schiedliche Ursachen haben. Der Verstärker ist
mit Schutzschaltungen gegen Über- und Un
-
terspannung sowie Überhitzung ausgestattet.
Prüfen Sie in diesem Fall alle Anschlüsse auf
Fehler, wie z.B. Kurzschlüsse oder fehlerhafte
Verbindungen. Ist die Sicherheitsschaltung
der Temperaturüberwachung aktiv, wird der
Remote-Ausgang sowie die Signalausgabe
abgeschaltet, bis ein sicherer Betrieb wieder
gewährleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebs
-
software auf dem DSP installiert. Verbinden
Sie den Verstärker mit der DSP PC-Tool Soft
-
ware und bestätigen Sie das automatische
Update der Betriebssoftware. Die aktuellste
Version des DSP PC-Tools nden Sie auf
www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewähl
-
ter Sound Setup-Speicherplatz ist leer. Ein
neues DSP Setup muss über die DSP PC-Tool
Software eingespielt werden oder schalten
Sie auf einen Speicherplatz mit vorhandenem
Sound Setup um.
4. Control Taster
Der V EIGHT DSP ULTIMATE Verstärker bie
-
tet 10 interne Speicherplätze für Sound Se-
tups. Mit Hilfe des Control Tasters lässt sich
zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt wer
-
den. Zudem kann durch langes Drücken des
Tasters ein Geräte-Reset durchgeführt werden.
1. Setup-Wechsel: Taster 1 Sek. drücken.
Werkseitig sind die Speicherbereiche eins und
zwei eingestellt. Der Umschaltvorgang wird
durch einmaliges rotes Blinken der Status LED
SCP-to-Control Input Adapter
Weitere Funktionen
de
14

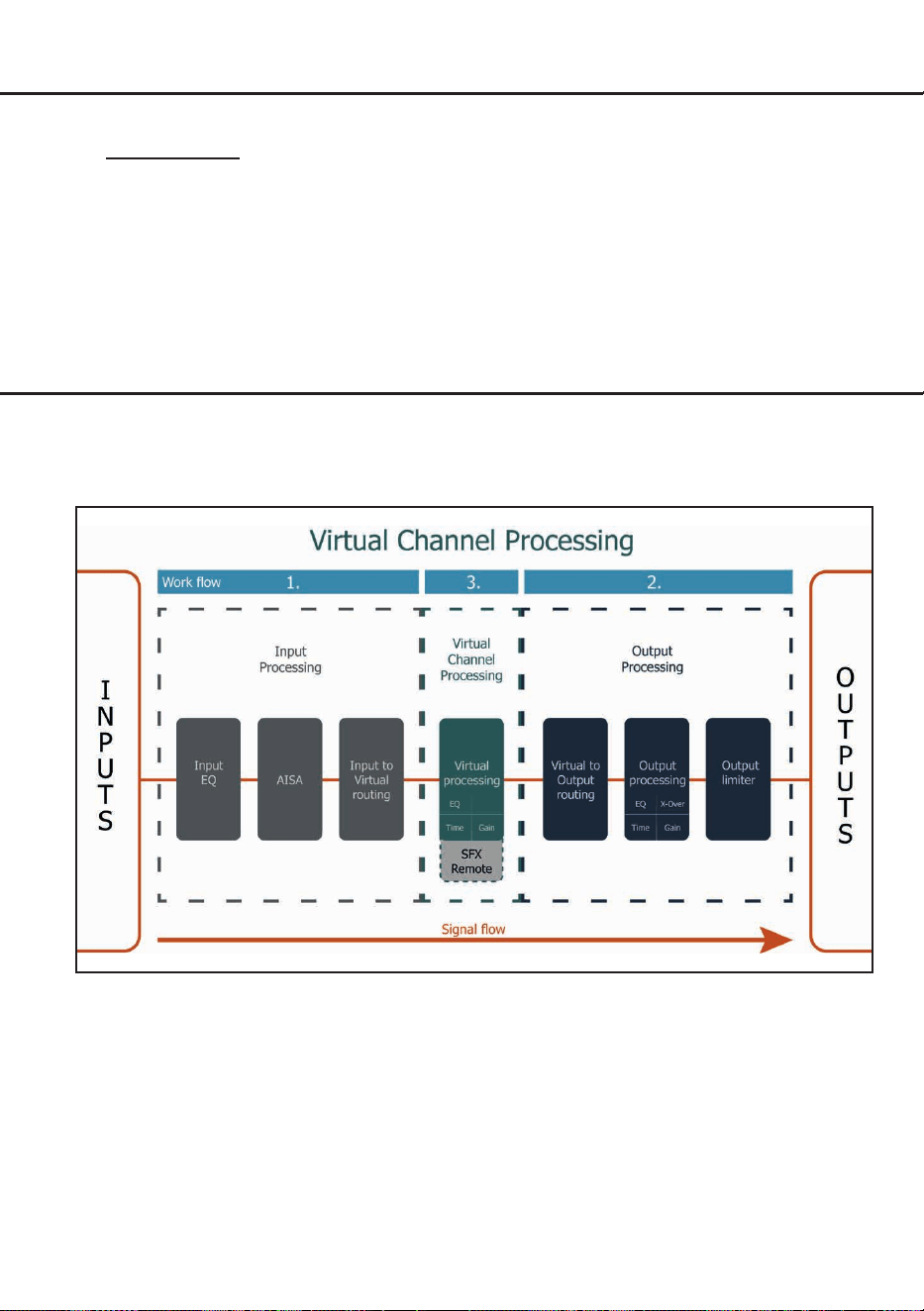

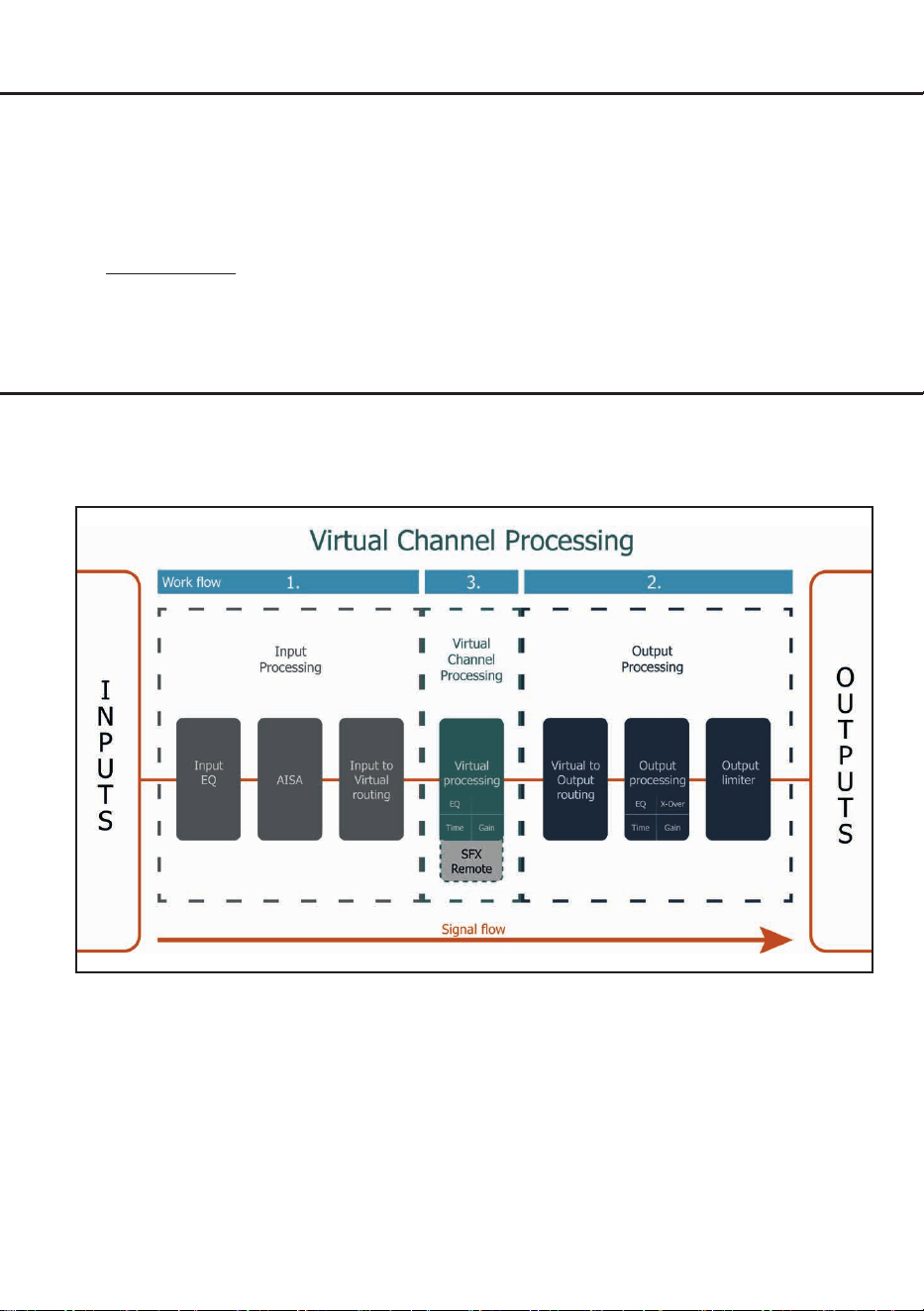

Virtual Channel Processing (VCP)
Das VCP erweitert den Umfang des Gerätes um eine Ebene an prozessierten Kanälen, welche sich zwischen
den Ein- und Ausgängen bendet. Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und
14 prozessierte Ausgangskanäle zur Verfügung.
Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkongurationen.
Die Hauptvorteile dieses Konzeptes sind:
- Ausgangskanalübergreifender Gruppen-Equalizer
- Mehrwege-Konguration der DSP-Soundeekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
Weiterführende Informationen zum VCP und dessen Konguration nden Sie in unserer Knowledge
Base auf www.audiotec-scher.com.
Die HELIX V EIGHT DSP ULTIMATE bietet das Virtual Channel Processing (VCP), ein mehrstuges
Signalverarbeitungs-Konzept, welches die perfekte Konguration komplexer Soundsysteme ermöglicht und
somit einzigartige Möglichkeiten des Klangtunings erönet.
Weitere Funktionen
angezeigt. Alternativ kann zur Umschaltung
die optionale Fernbedienung URC.3 verwen
-
det werden. Um zwischen allen internen Spei-
cherplätzen umschalten zu können, ist optio-
nales Zubehör, wie z.B. die Fernbedienungen
DIRECTOR und CONDUCTOR notwendig.
2. Geräte-Reset: Taster länger als 5 Sek. ge
-
drückt halten. Durch ein Geräte-Reset wird
der interne Speicher auf die Werkseinstellung
zurückgesetzt! Dies wird durch ein durchge
-
hendes rotes Leuchten und grünes schnelles
Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes
kann die V EIGHT DSP ULTIMATE keine Audi
-
osignale mehr wiedergeben, bis das Gerät mit
Hilfe des DSP PC-Tools geupdated wurde.
15
de

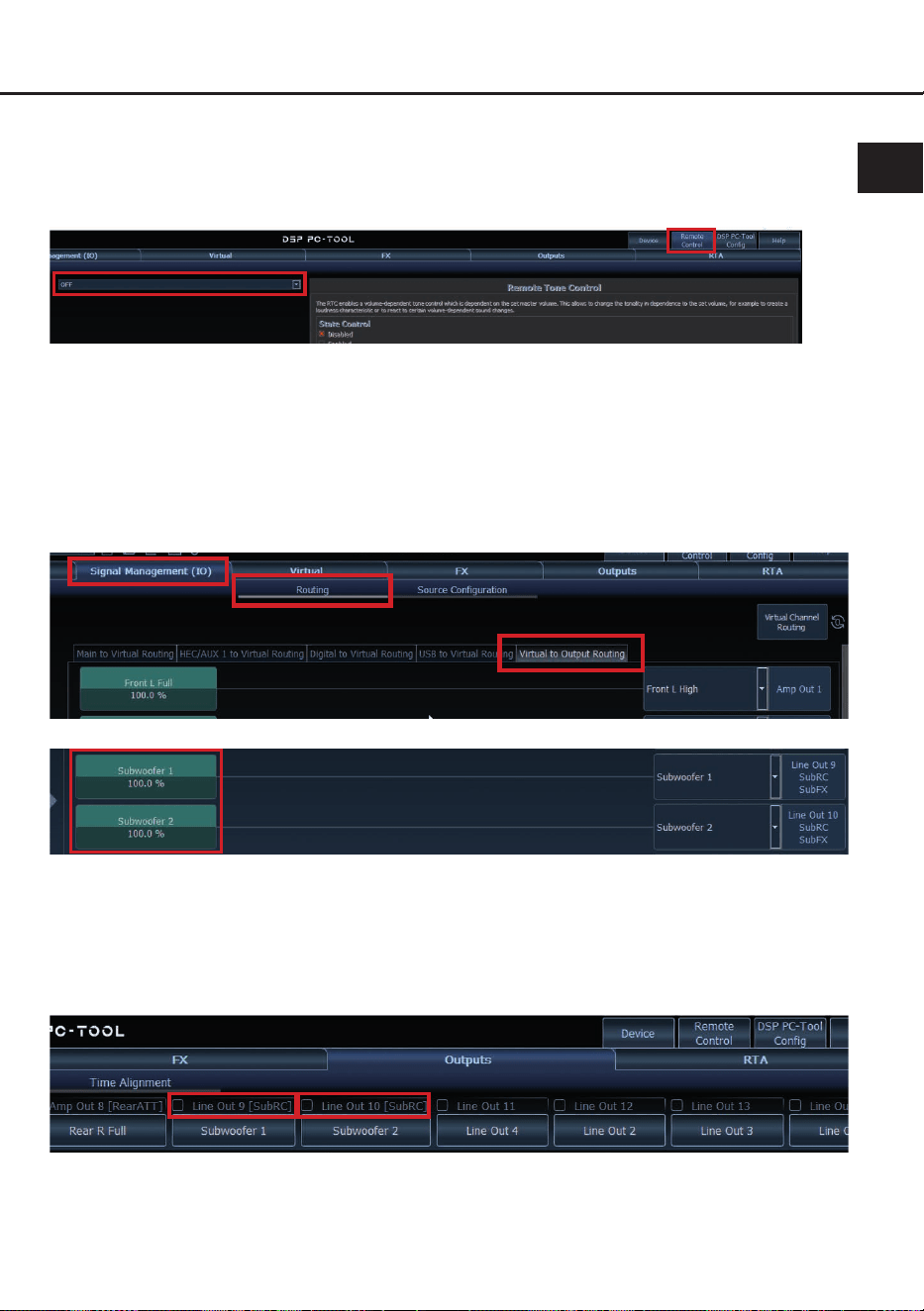

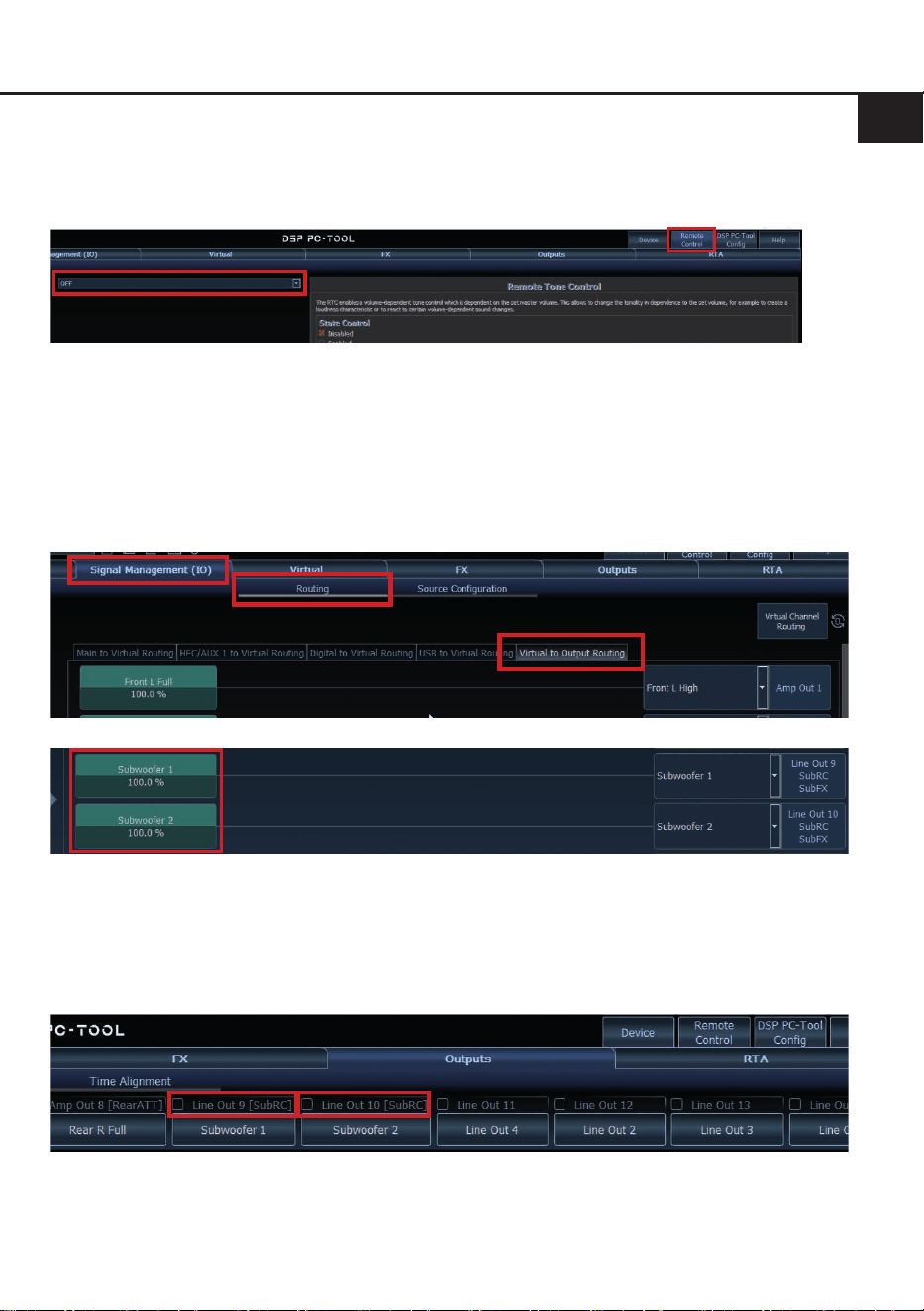

Zur Konguration einer Subwoofer-Fernbedienung müssen im DSP PC-Tool bestimmte Einstellungen
vorgenommen werden.
Zunächst muss die entsprechende Fernbedienung im Tab „Remote Control“ aktiviert und je nach Modell
konguriert werden.
Konguration einer Subwoofer-Fernbedienung
Die Subwoofer-Fernbedienung wirkt auf alle Ausgangskanäle, die im „Virtual to Output Routing“ mit
einem der beiden virtuellen Subwoofer-Signalen versorgt werden („Subwoofer 1“ oder „Subwoofer 2“).
Dies kann jede beliebige Kombination an Ausgangskanälen sein.
Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outputs 9 und 10:
Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder
„Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.
Anschließend wird die Subwoofer-Regelung auch im „Outputs“ Menü hinter der Kanalbezeichnung als
[SubRC] angezeigt:
16
ACO Plattform-Features
Neben den einzigartigen DSP-Sound eekten bietet
die ACO-Plattform der V EIGHT DSP ULTIMATE
zusätzlich eine Vielzahl an System-Features.
Im „Device“-Menü der DSP PC-Tool Software kön-
nen für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbe
-
dienung oder des Control Tasters (siehe Seite 4,
Punkt 7) lässt sich zwischen zwei der zehn Sound-
Setup Speicherplätze umschalten. Diese zwei
Speicherplätze können in der „URC Setup Switch
Conguration“ festgelegt werden. Werkseitig
sind die Speicherbereiche eins und zwei ausge
-
wählt.
Um zwischen allen internen Speicherplät-
zen umschalten zu können, werden die optional
erhältlichen Fernbedienungen DIRECTOR und
CONDUCTOR empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen
Verstärker ein- bzw. ausschaltet, während eines
Sound-Setup-Wechselvorgangs kurzzeitig deakti-
viert werden soll. Standardmäßig ist dieses Fea-
ture aktiviert (ON).
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der in-
tegrierte DSP ein- und ausgeschaltet werden soll,
festgelegt werden. Werkseitig sind 0,2 Sekunden
eingestellt. Eine Änderung der Verzögerungszeit
sollte nur vorgenommen werden, wenn es bei-
spielsweise zu Störgeräuschen beim Ein- und
Ausschalten des Verstärkers kommt.
Power Save Mode
Diese Funktion ist standardmäßig aktiviert und
dient der Reduzierung der Leistungsaufnahme
des Verstärkers, wenn über einen bestimmten
Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich
die internen Verstärkerstufen sowie der Remote-
Ausgang (REM OUT) automatisch ab. Liegt an-
schließend wieder ein Musiksignal an, kehrt das
Gerät innerhalb von ca. 2 Sekunden in den Nor-
malbetrieb zurück.
Über die DSP PC-Tool Software kann die Funktion
ein- oder ausgeschaltet werden. Ist sie aktiviert,
lässt sich die Abschaltverzögerung im Bereich von
10 bis 600 Sekunden frei einstellen. Werkseitig
beträgt die Verzögerungszeit 60 Sekunden.
17
de
Einbau einer Extension Card 2.0
Durch die Installation einer Extension Card 2.0
(EC 2.0) lässt sich der Verstärker um zusätzliche
Schnittstellen erweitern – z. B. für High-Denition
Bluetooth
®
Audio-Streaming, zusätzliche analoge
Eingänge und weitere Funktionen.
Zur Montage muss das Gerät geönet und die
Abdeckblende des EC 2.0-Slots ausgetauscht
werden.
Wichtig: Verwenden Sie ausschließlich für
dieses Gerät freigegebene EC 2.0 Module und
montieren Sie diese nur an der dafür vorge-
sehenen Position. Falsche Module oder Ein-
bauorte können zu Schäden am Verstärker,
der Extension Card, dem Radio oder weiteren
Komponenten führen.
Im folgenden Abschnitt nun die wichtigsten Schrit-
te zum Einbau und der ersten Inbetriebnahme ei-
ner Extension Card 2.0 (EC 2.0):
1. Verbindungen trennen
Trennen Sie alle Kabelverbindungen vom Gerät
.
2. Verstärker önen
Lösen Sie die sechs Schrauben (zwei Inbus-
und vier Kreuzschlitzschrauben) am Seiten-
blech mit dem EC 2.0-Slot und entfernen Sie
dieses. Ziehen Sie anschließend das Boden-
blech zur Seite heraus.
3. Seitenblech vorbereiten
Entfernen Sie die Abdeckblende der EC 2.0
vom zuvor demontierten Seitenblech, indem
Sie die zwei Inbusschrauben auf der Rücksei-
te lösen.
Montieren Sie nun die neue, der EC 2.0 beilie-
gende Abdeckblende. Achten Sie auf korrekte
Ausrichtung und ziehen Sie die Schrauben
nur handfest an.
4. EC 2.0 vorbereiten
Bereiten Sie das Modul gemäß dessen Bedie-
nungsanleitung für den Einbau vor.

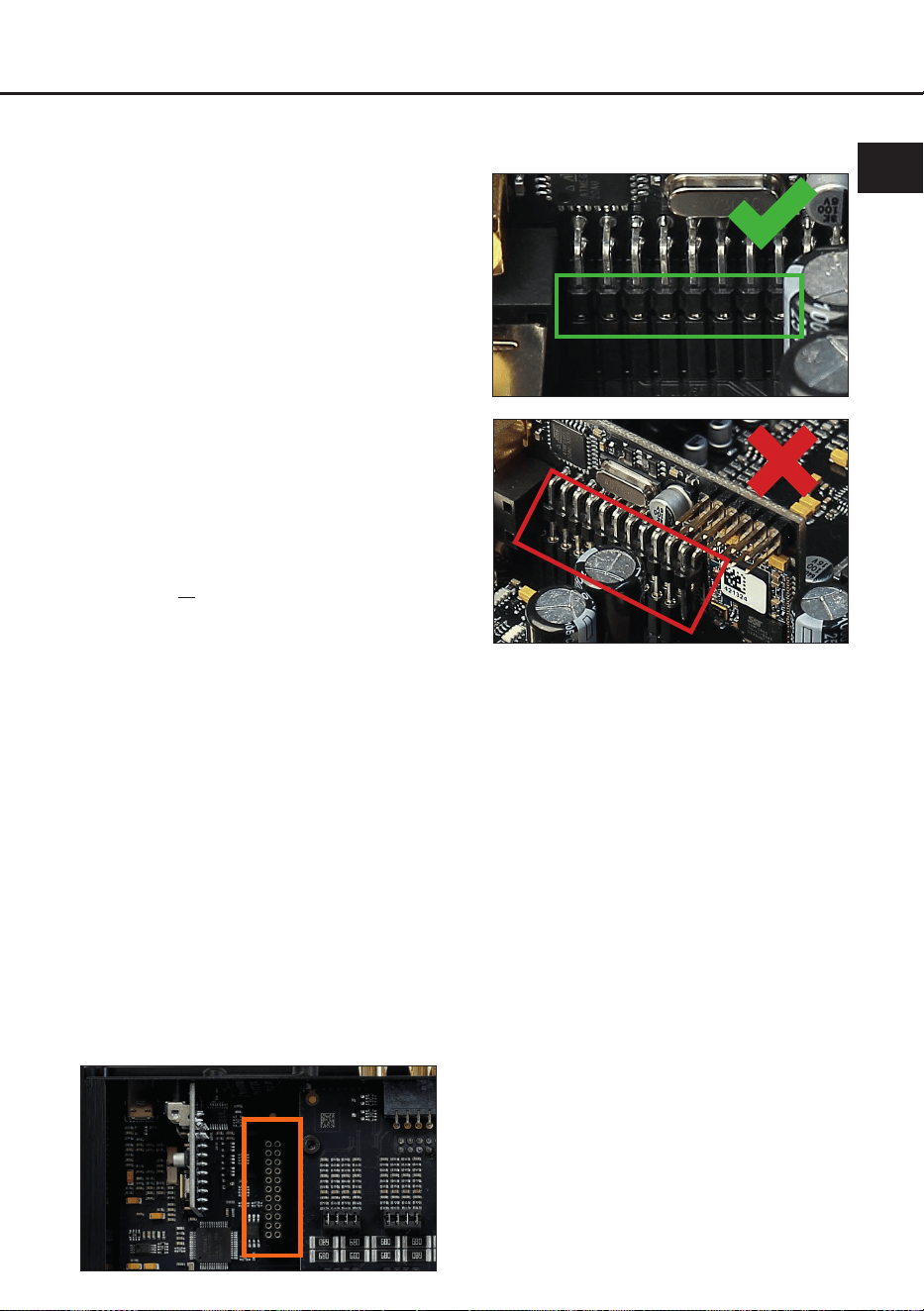

5. EC 2.0 in Verstärker einsetzen
Stecken Sie das Modul in den im Gerät vorge-
sehenen Sockel (siehe Markierung im nach-
folgenden Bild).
Achten Sie auf korrekten Sitz und vollstän-
digen Kontakt der Pins.
6. Verstärker wieder zusammensetzen
Schieben Sie das Bodenblech zurück ins Ge-
häuse und montieren das Seitenblech mit den
sechs Schrauben.
7. EC 2.0 xieren
Verschrauben Sie das Modul mit dem Seiten-
blech. Details nden Sie in der Anleitung der
jeweiligen EC 2.0.
8. Inbetriebnahme
Schließen Sie alle Kabel wieder an und schal-
ten Sie das Gerät ein. Die EC 2.0 wird auto-
matisch erkannt, die grüne Status-LED leuch-
tet auf.
9. Konguration im DSP PC-Tool
Die EC 2.0 kann nun über die DSP PC-Tool
Software konguriert werden.
18
Leistung RMS (≤ 1% THD+N)
- @ 4 Ohm ................................................................ Kanal 1 - 8: 110 Watt
- @ 2 Ohm ................................................................ Kanal 5 - 8: 220 Watt
Max. Leistung pro Kanal* ......................................... Kanal 1 - 8: bis zu 140 Watt RMS @ 4 Ohm
Kanal 5 - 8: bis zu 270 Watt RMS @ 2 Ohm
Verstärkertechnologie ............................................... Class HD
Eingänge .................................................................. 6 x Cinch
12 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
1 x USB Audio (32 - 192 kHz)
Eingangsempndlichkeit ........................................... Cinch: 1 - 8 Volt
Hochpegel: 4 - 32 Volt
Eingangsimpedanz ................................................... Cinch: 25 kOhm
Hochpegel: 9 - 33
Ohm mit ADEP.3
Ausgänge ................................................................. 8 x Lautsprecherausgang
6 x Cinch
2 x Remote Out
Ausgangsspannung Cinch........................................ 3 Volt
Frequenzbereich....................................................... 15 Hz - 22.000 Hz
DSP Auösung ......................................................... 64 Bit
DSP Rechenleistung ................................................ 295 MHz (1,2 Mrd. MAC Operationen/Sek.)
Abtastrate ................................................................. 48 kHz
DSP Typ ................................................................... Audio Signalprozessor
Signalwandler ........................................................... A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit
Signal- / Rauschabstand (A-bewertet)...................... Digitaleingang: 107 dB
Analogeingang: 102 dB
Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) ............... < 0,007 %
Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) ........... < 0,009 %
Dämpfungsfaktor ...................................................... 100
Betriebsspannung..................................................... 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme .................................................. DC 12 V
110 A max.
Leerlaufstromaufnahme............................................ 750 mA
Max. Remote-Ausgangsstrom .................................. 500 mA
Betriebstemperaturbereich ....................................... -40° C bis +70° C
Sicherung ................................................................. 2 x 40 A LP-Mini-Stecksicherung
Zusätzliche Features ................................................ 32 Bit CoProcessor, Extension Card 2.0 Slot,
ADEP.3-Schaltkreis, Auto Remote-Schalter, Smart
Control Port, USB-C, USB PerfectStream
Abmessungen (H x B x T) ........................................ 44 x 220 x 180 mm
* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)
Technische Daten
19
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen
sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind.
Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten
Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und
Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen.
Die Bluetooth
®
Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere
Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
Garantiehinweis
de
Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Be-
trieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertiziert.
Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf,
sondern bei einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss.
Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt niemals mit dem nor-
malen Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten trägt zur Vermeidung
von Umwelt- und Gesundheitschäden bei.
Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb des Vereinigten Königreichs zertiziert.
Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den
Betrieb in Fahrzeugen innerhalb der Eurasian Customs Union zertiziert.
Markenzeichen
Hinweise zur Entsorgung
Regulatorische Hinweise
20
General installation instructions for HELIX
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installa-
tion instructions. This product has been checked
for proper function prior to shipping and is guaran-
teed against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and / or risk of injury.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized HELIX dealer.
Install your HELIX V EIGHT DSP ULTIMATE in a
dry location with sucient air circulation for proper
cooling of the equipment. The amplier should be
secured to a solid mounting surface using proper
mounting hardware. Before mounting, carefully
examine the area around and behind the pro-
posed installation location to insure that there
are no electrical cables or components, hydraulic
brake lines or any part of the fuel tank located be-
hind the mounting surface. Failure to do so may
result in unpredictable damage to these compo-
nents and possible costly repairs to the vehicle.
General instruction for connecting the HELIX
V EIGHT DSP ULTIMATE amplier
The HELIX V EIGHT DSP ULTIMATE amplier
may only be installed in vehicles which have a
12 Volts negative terminal connected to the chas-
sis ground. Any other system could cause dam-
age to the amplier and the electrical system of
the vehicle.
The positive cable from the battery for the com-
plete system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current input of the car audio system.
Use only suitable cables with sucient ca-
ble cross section for the connection of HELIX
V EIGHT DSP ULTIMATE. The fuses may only
be replaced by identically rated fuses (2 x 40 A)
to avoid damage of the amplier.
Prior to installation, plan the wire routing to
avoid any possible damage to the wire harness.
All cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions
Dear Customer,
Congratulations on your purchase of this
innovative and high-qual ity HELIX product.
Thanks to more than 35 years of experience in
research and development of audio products
the HELIX V EIGHT DSP ULTIMATE sets new
standards in the range of digital ampliers.
We wish you many hours of enjoyment with your
new HELIX V EIGHT DSP ULTIMATE.
Yours,
AUDIOTEC FISCHER
21
Connectors and control units
en
1
3
52 4
1010 11
6 7 8 9 8
12
1
USB-C Input
Page 25, point 7 & page 29, point 1
2
SCP (Smart Control Port)
Page 29, point 2
.
3
Extension Card 2.0 Slot
Page 33
4
Optical digital input
Page 24, point 4
5
Lowlevel line inputs
Page 23, point 2
6
Status LED
Page 29, point 3
7
Control pushbutton
Page 29, point 4
8
Highlevel speaker inputs
Page 23, point 3
9
Remote outputs
Page 27, point 13
10
Speaker outputs
Page 27, point 11
11
Power & Remote connector
Page 25, point 6
12
Line outputs
Page 27, point 12
22
Hardware conguration
Congure the HELIX V EIGHT DSP ULTIMATE
as follows
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your specialist for assistance if you have any
questions and follow all instructions in this manual
(see page 20). It is recommended that this unit will
be installed by an authorized HELIX dealer.
1. Adjusting input voltage range
Before proceeding to adjust the input volt-
age range, please take note of the following
guidelines. This adjustment is only necessary
when connecting devices from the following
categories:
- Aftermarket radios with an output voltage
exceeding 4 V RMS
- Premium sound system ampliers with
an output power of more than 50 W RMS
For standard applications, such as connect-
ing:
- Factory radios
- Aftermarket radios with a maximum out-
put voltage of 4 V RMS
this adjustment is not required. In such cases,
you can proceed directly to point 2.
To set the input voltage range, follow these
steps:
a. Open the amplier
Remove the side panel with the speaker
outputs by loosening the two Allen screws
and the Phillips screw. Afterwards slide out
the bottom panel to the side.
b. Determine the output voltage of the
signal source
We recommend measuring the maximum
output voltage using an appropriate mea-
suring device or contacting your authorized
HELIX dealer. If you are unsure, we rec-
Fig. 1: Overview connection cables
1
Connection cable for speaker outputs 1 - 4
2
Connection cables for highlevel speaker inputs 1 - 6 & 7 - 12
3
Connection cable for line outputs 9 - 14
4
USB-C cable
5
USB-C to USB-A adaptor
1 2 2 3
4
5
23
en
ommend setting all 6 jumpers to the „High
Voltage Range“ (Line 2 - 8 V / Highlevel 8 -
32 V) to avoid potential damage to the de-
vice. To do this, the jumpers must be moved
to the factory-unused multi-pin connectors,
as shown in gure 2.
c. Place the jumpers in the corresponding
voltage range
To change the position of a jumper, simply
lift it upwards and insert it into the desired
position. Ensure that the jumper is fully in-
serted and not oset.
Overview jumper plug-in positions:
Low voltage range conguration
( by default / see g. 1):
Value range: Highlevel 4 - 16 Volts
Line (RCA) 1 - 4 Volts
High voltage range conguration
(see g.2):
Value range: Highlevel 8 - 32 Volts
Line (RCA) 2 - 8 Volts
Figure 1:
Figure 2:
d. Reassemble the amplier
2. Connecting the line inputs
These six lowlevel line inputs (LINE INPUT)
can be connected to signal sources such as
head units / car radios or factory installed
ampliers using appropriate cables. Each in-
put can be assigned to any output using the
DSP PC-Tool software. Input sensitivity is fac-
tory-set to 2.8 Volts for all channels. But it is
possible to optimally adapt the input sensitivity
to the signal source using the DSP PC-Tool
software (see page 25, point 8).
The automatic turn-on circuit does not work
when using the line inputs. In this case the
remote input (REM) has to be connected to
activate the HELIX V EIGHT DSP ULTIMATE.
Important: It is strictly forbidden to use the
highlevel speaker input and lowlevel line input
of an individual channel at the same time as
this may cause severe damage to the con-
nected signal source. Nevertheless it is pos-
sible to use the highlevel input of one channel
and the lowlevel line input of another channel
simultaneously.
3. Connecting the highlevel speaker inputs
The 12 highlevel speaker inputs (HIGHLEV-
EL INPUT) can be connected directly to the
loudspeaker outputs of an OEM, aftermarket
radio or factory installed amplier using appro-
priate cables (loudspeaker cables with 1 mm²
/ AWG 18 max.).
We recommend the following channel assign-
ment if a common car radio will be connected
to the amplier:
Channel A = Front left
Channel B = Front right
Channel C = Rear left
Channel D = Rear right
Actually it is not mandatory to use all high level
speaker inputs. If only two channels will be
connected we recommend to use the chan-
nels A and B. Make sure that the polarity is
correct. If one or more connections have re-
versed polarity it may aect the performance
of the amplier. If this input is used the remote
input (REM) does not need to be connected
as the amplier will automatically turn on once
a loudspeaker signal is received.
24
Hardware conguration
Input sensitivity is factory-set to 11.3 Volts for
all channels. It is possible to optimally adapt the
input sensitivity to the signal source using the
DSP PC-Tool Software (see page 25, point 8).
Attention: Solely use the supplied connection
cables with the black, 12-pin plug and ying
leads for connecting the highlevel inputs (see
page 22, g. 1)! For easier conguration, the
cables are labeled accordingly.
Important: It is strictly forbidden to use the
high level speaker input and lowlevel line input
of an individual channel at the same time as
this may cause severe damage to the con-
nected signal source.
Nevertheless it is possible to use the highlevel
speaker input of one channel and the lowlevel
line input of another channel simultaneously.
4. Connecting a digital signal source in
SPDIF format
If you have a signal source with an optical digi-
tal output you can connect it to the amplier
using the appropriate input. The sampling rate
must be between 12 and 96 kHz. The input
signal is automatically adapted to the internal
sample rate.
In standard conguration the manual activa-
tion via an optional remote control is cong-
ured. Alternatively you can activate the au-
tomatic turn-on feature in the DSP PC-Tool
software under the “Signal Management (IO)”
tab in the “Source Conguration” sub-menu.
The automatic turn-on circuit does not work
when the digital input is used. Therefore it is
mandatory to connect the remote input (REM).
Important: The signal of a digital audio source
often does not contain any information about
the volume level. Keep in mind that this will
lead to full level on the outputs of the HELIX
V EIGHT DSP ULTIMATE and your connect-
ed ampliers. This may cause severe damage
to your speakers. We strongly recommend to
use an optional remote control for adjusting
the volume level of the digital signal input!
Note: The HELIX V EIGHT DSP ULTIMATE
can only handle uncompressed digital stereo
signals in PCM format with a sample rate be-
tween 12 kHz and 96 kHz.
5. Conguration of the remote input
The V EIGHT DSP ULTIMATE will be turned
on automatically if the highlevel speaker input
(HIGHLEVEL INPUT) is used or if a signal is
applied to the remote input terminal (REM).
The Auto Remote switch, located inside the
device, allows to deactivate the automatic
turn-on feature of the highlevel speaker in-
puts. The feature should be deactivated if
there are e.g. noises while switching on / o
the amplier.
To deactivate the automatic turn-on feature
you have to open the device as described in
point 1 and change the position of the “Auto
Remote” switch (see marking in the following
picture).
On: Activation via highlevel speaker input is
enabled (by default).
O: Activation via highlevel speaker input is
disabled.
Note: If the automatic turn-on function is de-
activated it is mandatory to use the remote
input terminal to power up the amplier! The
highlevel signal will be ignored in this case.
6. Connection to power supply & remote
ATTENTION: Make sure to disconnect
the battery before installing the HELIX
V EIGHT DSP ULTIMATE!
Make sure of correct polarity.
+ 12V: Connector for the positive cable. Con-
nect the +12 V power cable to the positive ter-
minal of the battery. The positive wire from the
battery to the ampliers power terminal needs
to have an inline fuse at a distance of no more
than 12 inches (30 cm) from the battery. The
value of the fuse is calculated from the max-
imum total current input of the whole car au-
dio system (V EIGHT DSP ULTIMATE = max.
25
en
110 A). If your power wires are short (less
than 1 m / 40”) then a wire gauge of 16 mm² /
AWG 6 will be sucient. In all other cases we
strongly recommend gauges of 25 - 35 mm² /
AWG 4 – 2!
GND: Connector for the ground cable. The
ground wire should be connected to a com-
mon ground reference point (this is located
where the negative terminal of the battery is
grounded to the metal body of the vehicle) or
to a prepared metal location on the vehicle
chassis, i.e., an area cleaned of all paint resi-
dues. The cable should have the same gauge
as the +12 V wire. Inadequate grounding
causes audible interference and malfunctions.
REM: The remote input is used to switch on
the V EIGHT DSP ULTIMATE if the pre-am-
plier inputs or digital input are / is used. If
the signal source connected to the highlevel
input does not activate the “automatic turn-on”
function or the amplier is to be deliberately
switched on and o only via a remote signal,
this input must be assigned. The remote wire
should be connected to the remote output /
automatic antenna (aerial positive) output of
the head unit / car radio. This is only activated
if the head unit is switched on. Thus the am-
plier is switched on and o together with the
head unit.
We do not recommend controlling the remote
input via the ignition switch to avoid pop noise
during turn on / o.
Note: This input does not need to be assigned
if the highlevel input is used. To deactivate the
“automatic turn-on” function read the descrip-
tion on page 24 in point 5 “Conguration of the
remote input”.
7. Connecting the PC & rst start-up
The USB-C input enables the connection of
the V EIGHT DSP ULTIMATE to a personal
computer and its free conguration with our
DSP PC-Tool software using the provided
USB-C cable (see page 22, g. 1). If your
computer only has a USB-A port, use the
USB-C to USB-A adaptor also supplied.
Please note: It is not possible to connect any
USB storage devices.
Before you connect the V EIGHT DSP
ULTIMATE to a computer for the rst time,
download the latest DSP PC-Tool software (at
least version 6) from our homepage. The soft-
ware and a comprehensive knowledge base
can be found at www.audiotec-scher.com.
It is advisable to check regularly for software
updates so that the device is always up to
date. We strongly recommend to carefully
read the DSP PC-Tool knowledge base before
using the software for the rst time in order to
avoid any complications and failures.
Important: Make sure that the amplier is not
connected to your computer before the soft-
ware and USB driver are installed!
In the following the most important steps how
to connect and the rst start-up are described:
1. Download the latest version of the DSP
PC-Tool software (available on our web-
site www.audiotec-scher.com) and in-
stall it on your computer.
2. Connect the amplier to your computer us-
ing the USB cable that is included in deliv-
ery. If you have to bridge longer distances
please use an active USB extension cable
with integrated repeater.
3. First turn on the amplier and then start the
software. The operating software will be
updated automatically to the latest version
if it is not up-to-date.
8. Adjustment of the input sensitivity of the
analog signal inputs
ATTENTION: It is mandatory to properly
adapt the input sensitivity of the V EIGHT DSP
ULTIMATE to the signal source in order to
achieve the best possible signal quality and
to avoid damage to the amplier. It is also
mandatory to adjust the “Voltage Range” to
the output voltage of your signal source (see
page 22, point 1).
The input sensitivity of each channel pair can
be optimally adapted to the signal source us-
ing the DSP PC-Tool software.
The setting of the controls aects both the
lowlevel and the highlevel inputs!
The gain control ranges are:
Low Voltage Range conguration:
Highlevel: 4 - 16 Volts
Line (RCA / Cinch): 1 - 4 Volts
26
Hardware conguration
High Voltage Range conguration:
Highlevel: 8 - 32 Volts
Line (RCA / Cinch): 2 - 8 Volts
Input sensitivity is factory set to 11.3 Volts
(highlevel) and 2.8 Volts (Line / RCA / Cinch).
This is denitely the best setting in most ap-
plications.
If the signal source provides a lower output
voltage, the input sensitivity can be increased
via the DSP PC-Tool.
If your signal source delivers a higher output
voltage – for example, if a factory-installed
amplier serves as signal source – the input
sensitivity must be lowered and the correct
conguration of the “Voltage Range” jumpers
must be checked (see page 22, point 1).
If you are not sure regarding the signal sourc-
es output voltage, please contact your HELIX
specialist dealer.
Note: Do not connect any speakers to the
outputs of the amplier during this setup and
switch o any connected ampliers.
Therefore follow the subsequent steps:
1. Turn on the amplier and then start the
software. The function can be found in the
“Input” tab in the sub-menu “Gain Congu-
ration”.
2. Select the setup method to adjust the input
sensitivity.
Standard Gain Setup: This method allows
for global adjustment of input sensitivity for
all input channels (can only be selected if
all jumpers are set to “Low Voltage Range”
or “High Voltage Range” position – see
page 22, point 1).
Advanced Gain Setup: This method allows
individual conguration of each channel
pair.
3. Adjust the volume of your radio to approx.
90 % of the maximum volume and play
back a suitable test signal – ideally our spe-
cially developed “IGS – Input Gain Setup”
signal, which can be found under “Audio
Test Tracks” in the DSP PC-Tool or down-
loaded from www.audiotec-scher.com.
4.
Normally, the clipping indicator in the DSP
PC-Tool is o (gray) and only lights up if one
of the analog inputs is overdriven.
Now increase the input sensitivity using the
scroll bar until the clipping indicator lights up
red
(see the following picture).
5. Then turn the control back one step until
the clipping indicator turns o again.
6. Standard Gain Setup: The process is now
complete.
Advanced Gain Setup: Repeat this pro-
cess for each input channel pair used.
Various adjustment examples of the input
sensitivity can be found on page 28. For
further applications please contact your
HELIX specialist dealer.
27
en
9. Conguration of the internal DSP
IMPORTANT: The general DSP settings
should be conducted with the DSP PC-Tool
software before using the amplier for the
rst time. Now you are able to congure your
V EIGHT DSP ULTIMATE with our intuitive
DSP PC-Tool software. Useful hints for the
correct setting can be found in our knowledge
base at www.audiotec-scher.com.
Caution: We highly recommend to set the
volume of your car radio to minimum position
during rst start-up. Additionally no devices
should be connected to the amplier. Espe-
cially if the V EIGHT DSP ULTIMATE will be
used in fully active applications, a wrong setup
can destroy your speakers right away.
10. Optional: Analyzing the input signal
When using the highlevel input, we recom-
mend analyzing the input signal with the Ad-
vanced Input Signal Analyzer (AISA) in the
DSP PC-Tool. This helps detect and correct
factory-set equalization, time alignment, or all-
pass lters if present.
Thanks to the new PerfectStream function
of the current ACO platform, no additional
measuring equipment is required for this. The
measurement signals are transmitted directly
to the computer without loss via the USB-C
interface (page 21, point 1) of the amplier.
Information on the AISA can be found in the
extensive Knowledge Base on our website
www.audiotec-scher.com.
11. Connecting the loudspeaker outputs
The loudspeaker outputs can be connect-
ed directly to the wires of the loudspeakers.
Never connect any of the loudspeaker cables
with the chassis ground as this will damage
your amplier and your speakers. Ensure that
the loudspeakers are correctly connected (in
phase), i.e. plus to plus and minus to minus.
Exchanging plus and minus causes a total
loss of bass reproduction. The plus pole is in-
dicated on most speakers. The impedance of
the speakers of the channels 1 - 4 must not
be lower than 4 Ohms (absolute minimum
3 Ohms). All other channels can be loaded
with a minimum of 2 Ohms. The speaker out-
puts are not bridgeable. For subwoofer appli-
cations ideally use drivers with dual voice coil
(2 x 2 Ohms).
Attention: Solely use the supplied connection
cable with the 8-pin plug and ying leads for
connecting the speaker outputs 1 to 4 (see
page 22, g. 1).
12. Optional
: Connecting the line outputs
The six pre-amplier outputs (LINE OUTPUT)
can now be connected to the RCA / Cinch in-
puts of the external ampliers using appropri-
ate cables (RCA / Cinch cables).
The outputs provide a maximum output volt-
age of 3 Volts RMS. When using one of these
outputs, it is essential to use one of the remote
outputs (REM OUT) to switch on an addition-
ally connected amplier, as otherwise interfer-
ence noise may occur.
Attention: Solely use the supplied connection
cable for connection (see page 22, g. 1)
13. Optional: Connecting the remote outputs
The remote outputs are used for turning
on / o ampliers that are connected to the
line outputs of the V EIGHT DSP ULTIMATE.
Therefore connect the remote output of the
V EIGHT DSP ULTIMATE to the remote input
of your ampliers to switch it on and o via the
internal DSP without interfering signals. The
remote outputs are activated automatically
as soon as the booting process of the DSP is
completed. Additionally these outputs will be
turned o during the “Power Save Mode” or a
software update process.
Important: Never use a dierent signal
than the remote output of the V EIGHT DSP
ULTIMATE to activate a connected amplier!
14. Sound tuning
Now you can create your sound setup.
Information about sound tuning can be
found in our extensive knowledge base at
www.audiotec-scher.com or contact your
local HELIX dealer.
28
Examples for adjusting the input sensitivity:
Source Jumper positions
Input Gain in DSP PC-Tool
4- to 6-channel OEM radio
Up to 25 Watts RMS power per channel
at 4 Ohms or up to 50 Watts RMS power
at 2 Ohms
Low Voltage Range –
default jumper positions
(see g. 1)
Standard Gain Setup
OEM-Radio with additional 4- to
12-channel amplier
>25 Watts and up to 200 Watts RMS
power per channel at 4 Ohms or up to
400 Watts RMS at 2 Ohms or 100 Watts
RMS at 8 Ohms
High Voltage Range or
mixed conguration
(see g. 2)
Advanced Gain Setup
4- to 6-channel aftermarket radio
with pre-amplier outputs
Up to a maximum RCA / Cinch output
voltage of 4 Volts RMS
Low Voltage Range –
default jumper positions
(see g. 1)
Standard Gain Setup
Fig. 1 – Low Voltage Range conguration: Fig. 2 – High Voltage Range conguration:
For further applications please contact your HELIX specialist dealer.
Value range: Highlevel 4 - 16 Volts
Line (RCA) 1 - 4 Volts
Value range: Highlevel 8 - 32 Volts
Line (RCA) 2 - 8 Volts
Hardware conguration
Note: Ideally, the maximum voltages of the signal source should be measured before conguring the
jumpers and then congured precisely for each channel pair.
29
1. USB PerfectStream
The V EIGHT DSP ULTIMATE features the
new generation of the ACO platform with USB
PerfectStream technology. This extends the
amplier with a lossless, bidirectional USB
audio interface and enables the simultaneous
use of audio streaming, AISA measurement
and DSP PC-Tool conguration via the inte-
grated USB-C input (page 21, point 1).
Functions at a glance:
- Lossless high-resolution audio streaming
with up to 192 kHz / 32 Bit
- Playback of test tones and measurement
signals directly from the computer
- AISA measurement without additional mea-
suring equipment (Advanced Input Signal
Analyzer – enables analysis of the input sig-
nal for factory-set equalizing, highpass, low-
pass and all-pass lters).
Note: Connect the device to your PC or smart-
phone using the USB-C cable supplied. The
device is automatically detected. All smart-
phones or tablets with USB-C connection are
supported without additional hardware. An
OTG cable (Android) or the Apple Camera
Connection Kit (iOS) may be required for old-
er devices. The USB PerfectStream technol-
ogy supports all common operating systems
such as Windows 10 & 11, macOS, Android
and iOS.
Note: The music streaming input of the USB
PerfectStream can be congured as a sepa-
rate source in the “Signal Management (IO)”
menu of the DSP PC-Tool.
2. SCP (Smart Control Port)
This multi-functional input (page 21, point 2)
is used to connect HELIX accessory products,
such as a remote control, which allows the
user to adjust several features of the ampli-
er. Depending on the type of remote control,
at rst its functionality has to be dened in the
“ Remote Control” menu of the DSP PC-Tool
software.
Attention: If the accessory product does not
have a NanoFit connector, a SCP-to-Control
Input adaptor (Art-Nr. M141313) is optionally
available from your specialist dealer.
3. Status LED
The Status LED indicates the operating mode
of the amplier and of its memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is active.
Red: Protection Mode is active. This may
have dierent root causes. The HELIX
V EIGHT DSP ULTIMATE is equipped with
protection circuits against over- and under-
voltage as well as overheating. Please check
for connecting failures such as short-circuits
or other wrong connections. If the amplier is
overheated the internal temperature protec-
tion switches o the remote and signal output
until it reaches a safe temperature level again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the
DSP PC-Tool software and conrm the au-
tomatic update of the operating system. You
will nd the latest version of the DSP PC-Tool
software at www.audiotec-scher.com.
Red / green fast ashing: The currently se-
lected sound setup memory is empty. A new
setup has to be loaded via the DSP PC-Tool
software or switch to a memory position with
existing sound setup.
4. Control pushbutton
The V EIGHT DSP ULTIMATE provides 10
internal memory locations for sound setups.
The Control pushbutton allows the user to
switch between two memory positions. These
can be dened in the DSP PC-Tool. In addi-
tion a device reset can be made by pressing
the button for a longer period.
1. Setup switch: Press Control pushbutton for
1 second. The memory locations one and two
are dened by default. Switching is indicated
by a single red ash of the Status LED. Al-
ternatively, the optional URC.3 remote control
can be used for switching. To switch between
all internal memory locations, optional acces-
sories like the DIRECTOR display remote
SCP-to-Control Input adaptor
Additional functions
en
30
Virtual Channel Processing (VCP)
The VCP extends the scope of the device by an additional layer of processed channels, which is located
between the inputs and outputs. A total of eight additional processed virtual channels and 14 processed
output channels are available.
This virtual channel layer oers several advantages, especially in complex system congurations.
The main advantages of this concept are:
- Cross-channel group equalizers that aect several output channels simultaneously
- Multi-way speaker conguration of DSP sound eects (SFX)
- Additional features such as Rear Attenuation
For further information on the VCP and its conguration, please refer to our Knowledge Base at
www.audiotec-scher.com.
The HELIX V EIGHT DSP ULTIMATE oers Virtual Channel Processing (VCP), a multi-stage signal
processing concept that enables the perfect conguration of complex sound systems, opening up
completely new possibilities for sound tuning.
control or CONDUCTOR are required.
2. Device reset: Press pushbutton for ve
seconds. This completely erases the internal
memory and is indicated by a continuous red
glowing and constant green ashing of the
Status LED.
Attention: After erasing the setups from
memory the V EIGHT DSP ULTIMATE will not
reproduce any audio output until the device is
updated via the DSP PC-Tool software.
Additional functions
31
Conguration of a subwoofer remote control
en
In order to congure a subwoofer remote control, specic settings have to be made in the DSP PC-Tool.
First, the appropriate remote control must be activated in the “Remote Control” tab and then congured,
depending on the model.
The subwoofer remote control is tied to the output channels that are supplied with one of the two virtual
subwoofer signals (“Subwoofer 1” or “Subwoofer 2”) in the “Virtual to Output Routing” matrix. This can
be any combination of output channels.
In the following example these are the pre-amplier outputs / Line Outputs 9 and 10:
Note: Please note that an input signal must be assigned to the two virtual subwoofer signals
“ Subwoofer 1” and / or “Subwoofer 2” in the other routing matrices.
The subwoofer control is then also displayed in the “Outputs” menu next to the name of the channel as
[SubRC]:
32
ACO platform features
Beside the unique DSP sound eects the
V EIGHT DSP ULTIMATE provides a bunch of
new system and DSP features.
In the “Device” menu of the DSP PC-Tool soft-
ware individual settings can be made for several
of these system features.
URC Setup Switch Conguration
The ACO provides ten internal memory locations
for sound setups instead of the common two.
By using an optional URC remote control or the
Control pushbutton (see page 21, point 7) it is
possible to toggle between two of the ten mem
-
ory locations. These two memory locations can
be determined in the “URC Setup Switch Cong
-
uration”. The memory locations one and two are
preassigned by default. To switch between all in
-
ternal memory locations, the optionally available
remote controls DIRECTOR and CONDUCTOR
are recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) by default.
Turn On & O Delay
This function allows to determine the delay time
with which the integrated DSP is switched on and
o. The factory setting is 0.2 seconds. The delay
time should only be modied if there are e.g. nois-
es while switching on / o the amplier.
Power Save Mode
This function is activated by default and is used
to reduce the power consumption of the amplier
if no music signal is detected for a certain period
of time.
When power save mode is active, the internal am-
plier stages and the remote output (REM OUT)
are automatically switched o. Once a music sig-
nal is detected again, the device returns to normal
operation within approximately 2 seconds.
The function can be switched on or o using
the DSP PC-Tool software. If it is activated, the
switch-o delay can be freely set in the range from
10 to 600 seconds. The default delay time is 60
seconds.
33
Installing Extension Card 2.0
en
By installing an Extension Card 2.0 (EC 2.0), the
amplier can be upgraded with additional inter-
faces – such as high-denition Bluetooth
®
audio
streaming, additional analog inputs, and other
features.
For installation, the device must be opened and
the cover panel of the EC 2.0 slot must be re-
placed.
Important: Only use EC 2.0 modules approved
for this device and install them exclusively in
the designated slot. Using incorrect modules
or installing them in the wrong location may
cause damage to the amplier, the Extension
Card, the vehicle’s radio system, or other com-
ponents.
This section explains how to install and commis-
sion an Extension Card 2.0 (EC 2.0) for initial use:
1. Disconnect connections
Disconnect all cable connections from the
device.
2. Open amplier
Remove the side panel with the EC 2.0 slot
by loosening the two Allen and four Phillips
screws. Next, pull the bottom plate out to the
side.
3. Prepare the side panel
Remove the cover panel of the EC 2.0 from
the previously removed side panel by loosen-
ing the two Allen screws on the back.
Now t the new cover panel supplied with the
EC 2.0. Ensure correct alignment and only
tighten the screws hand-tight.
4. Prepare EC 2.0
Prepare the module for installation according
to its instruction manual.
5. Insert EC 2.0 into the amplier
Insert the module into the designated socket
inside the device (see marking in the following
image).
Make sure that the module is installed proper-
ly and all pins are fully inserted into the socket.
6. Reassemble the amplier
Reinsert the bottom plate and x the side pan-
el with the six screws.
7. Fix EC 2.0
Bolt the module to the side panel. Precise
mounting information will be found in the in-
struction manual of the respective EC 2.0.
8. Commissioning
Reconnect all cables and switch the device
on. The EC 2.0 is automatically detected by
the device and the modules Status LED lights
up green.
9. Conguration in the DSP PC-Tool
The EC 2.0 can now be congured via the
DSP PC-Tool software.
34
Technical data
Power RMS (≤ 1% THD+N)
- @ 4 Ohms ........................................................... Channel 1 - 8: 110 Watts
- @ 2 Ohms ........................................................... Channel 5 - 8: 220 Watts
Max. output power per channel* ............................ Channel 1 - 8: up to 140 Watts RMS @ 4 Ohms
Channel 5 - 8: up to 270 Watts RMS @ 2 Ohms
Amplier technology .............................................. Class HD
Inputs ..................................................................... 6 x RCA / Cinch
12 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
1 x USB Audio (32 - 192 kHz)
Input sensitivity ...................................................... RCA / Cinch: 1 - 8 Volts
Highlevel: 4 - 32 Volts
Input impedance .................................................... RCA / Cinch: 25 kOhms
Highlevel:
9 - 33 Ohms with ADEP.3
Outputs .................................................................. 8 x Speaker output
6 x RCA / Cinch
2 x Remote Out
Output voltage RCA / Cinch................................... 3 Volts
Frequency range ................................................... 15 Hz - 22,000 Hz
DSP resolution ....................................................... 64 Bit
DSP power ............................................................ 295 MHz (1.2 billion MAC operations/sec.)
Sampling rate ........................................................ 48 kHz
DSP type ............................................................... Audio signal processor
Signal converters ................................................... A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 Bit
Signal-to-noise ratio (A-weighted) ......................... Digital input: 107 dB
Analog input: 102 dB
Distortion (THD @ 1 kHz, 1 W into 4 Ohms) ......... < 0.007 %
Distortion (THD+N @ 1 kHz, 1 W into 4 Ohms) .... < 0.009 %
Damping factor ...................................................... 100
Operating voltage .................................................. 10.5 - 18 Volts (max. 5 sec. down to 6 Volts)
Power rating .......................................................... DC 12 V
110 A max.
Idle current............................................................. 750 mA
Max. remote output current ................................... 500 mA
Operating temperature range ................................ -40° C to +70° C
Fuse....................................................................... 2 x 40 A LP-Mini-fuse (APS)
Additional features ................................................. 32 Bit CoProcessor, Extension Card 2.0 slot,
ADEP.3 circuit, Auto Remote switch, Smart Control
Port, USB-C, USB PerfectStream
Dimensions (H x W x D) ........................................ 44 x 220 x 180 mm / 1.73 x 8.66 x 7.09”
* In typical multi-channel applications (2- / 3-way system + rear + subwoofer)
35
en
The warranty service is based on the statutory regulations. Defects and damage caused by overload
or improper handling are excluded from the warranty service. Any return can only take place following
prior consultation, in the original packaging together with a detailed description of the error and a valid
proof of purchase.
Technical modications, misprints and errors excepted! For damages on the vehicle and the device,
caused by handling errors of the device, we can’t assume liability.
The Bluetooth
®
word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any
use of such marks by Audiotec Fischer GmbH is under license. Other trademarks and trade names are
those of their respective owners.
Warranty disclaimer
This product has been issued a CE marking. This means that the device is certied for use
in vehicles within the European Union (EU).
This symbol means the product must not be discarded as household waste, and should
be delivered to an appropriate collection facility for recycling. Follow local rules and never
dispose of the product with normal household waste. Correct disposal of old products helps
prevent negative consequences for the environment and human health.
This product has been issued an UKCA marking. This means that the device is certied for
use in vehicles within the United Kingdom.
This product has been issued an EAC marking. This means that the device is certied for
use in vehicles within the Eurasian Customs Union.
Trademarks
Correct disposal of this product
Regular notes
Audiotec Fischer GmbH
Hünegräben 26 - 28 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
Made in Germany
