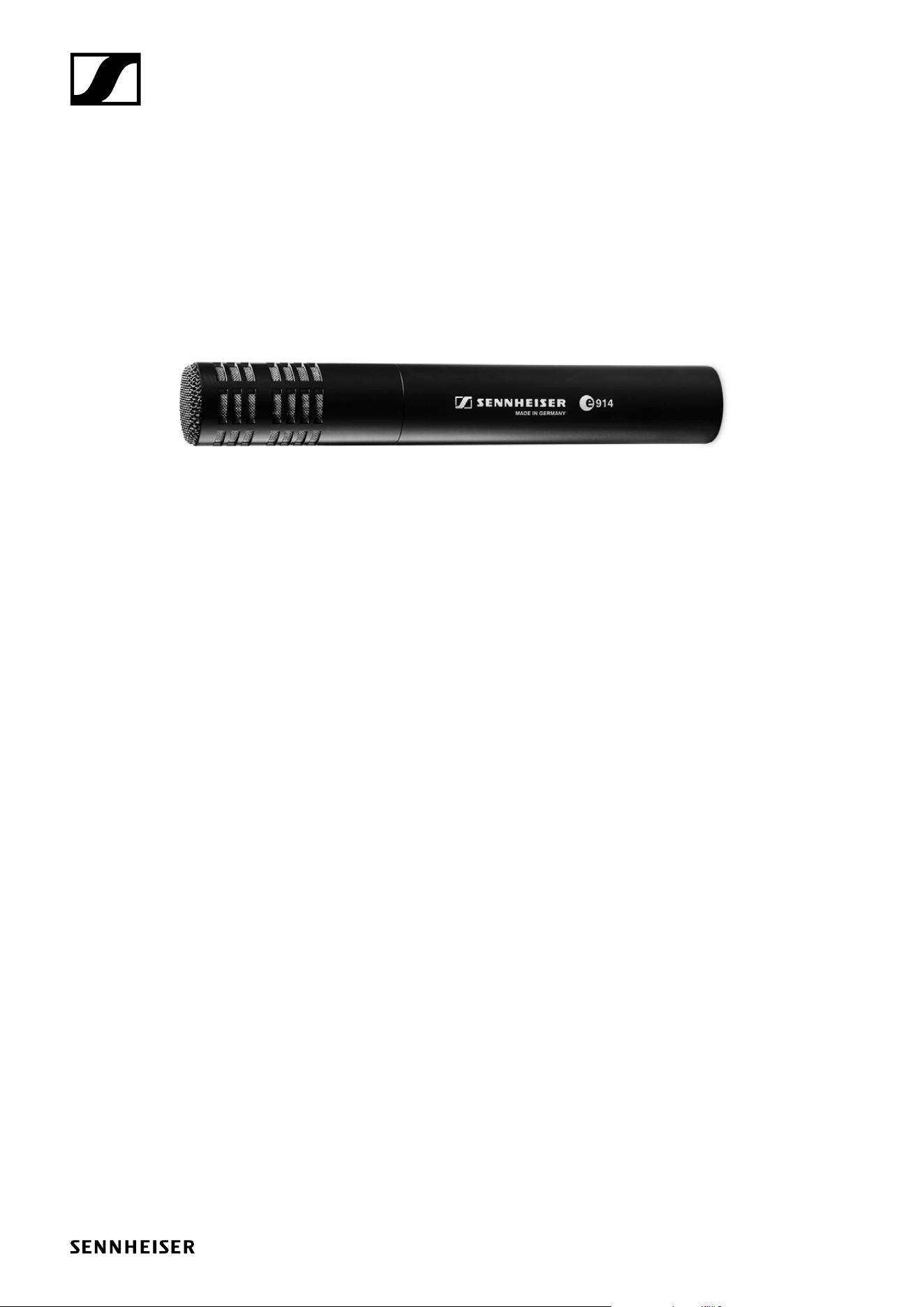

e 914
Bedienungsanleitung
e 914 | 2/8
Lieferumfang
Lieferumfang
• e 914
• Mikrofonklemme MZQ 800
• Windschirm MZW 64
• Tasche
• Kurzanleitung
• Sicherheitshinweise
Dieses Mikrofon ist nicht mit dem Speise-Adapter-Modul K6 kompatibel.
Produktübersicht
4
2
1
3
1. Einsprachekorb
2. XLR-3-Buchse
3. Einstellen der Empfindlichkeit
4. Einstellen des Bassschalters
e 914 | 3/8

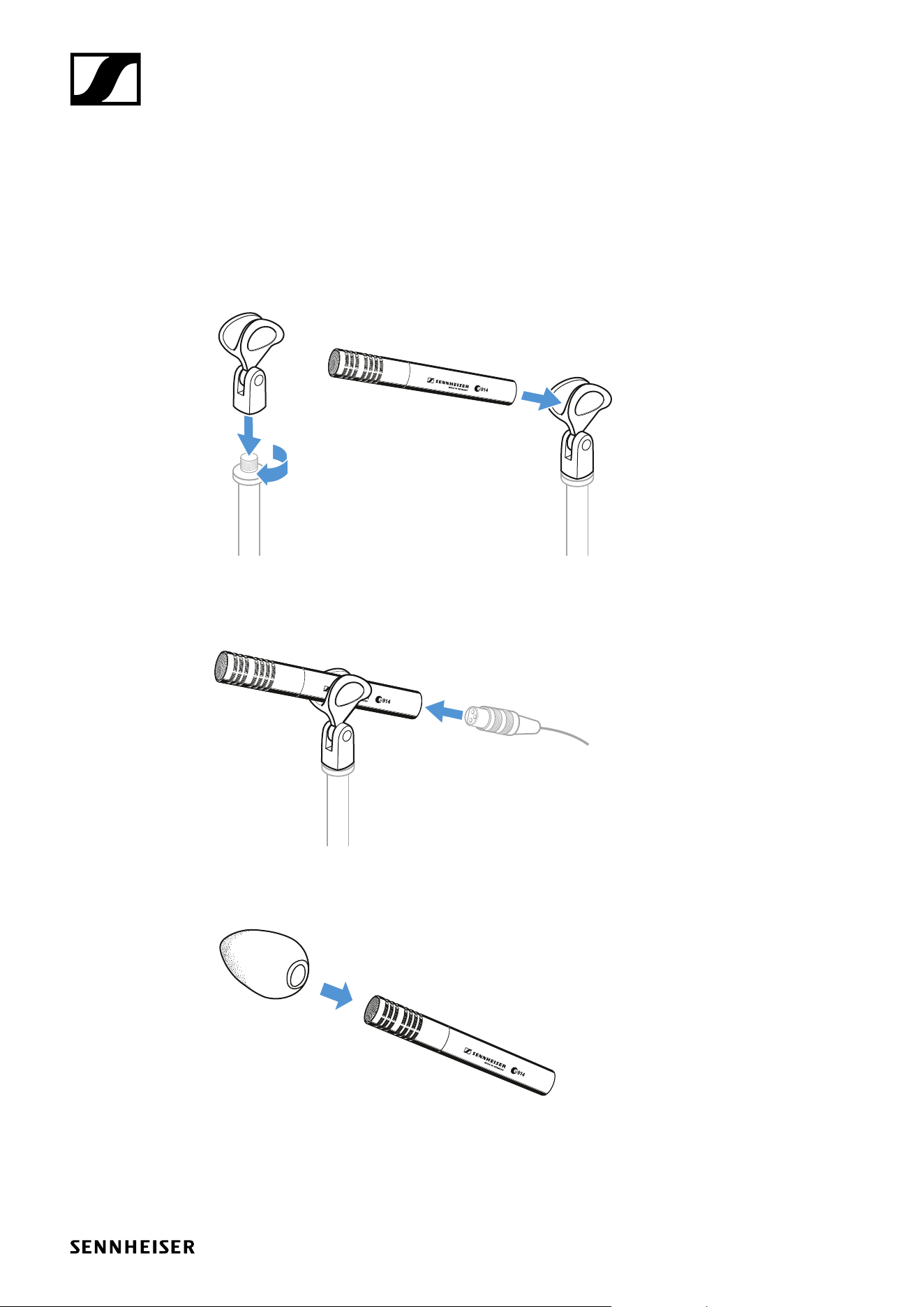

Installation
Installation
Mikrofon montieren
f Schrauben Sie die Mikrofonklammer auf ein Stativ.
f Stecken Sie das Mikrofon mit dem hinteren Ende auf die Mikrofonklammer.
f Richten Sie das Mikrofon mit der Mikrofonklammer aus.
Mikrofon anschließen
f Verbinden Sie die XLR-3-Buchse des Mikrofonkabels (optionales Zubehör) mit der XLR-3-Buchse
des Mikrofons.
Windschutz verwenden
f Setzen Sie den Windschutz MZW 64 (optionales Zubehör) auf.
e 914 | 4/8
Bedienung
Bedienung

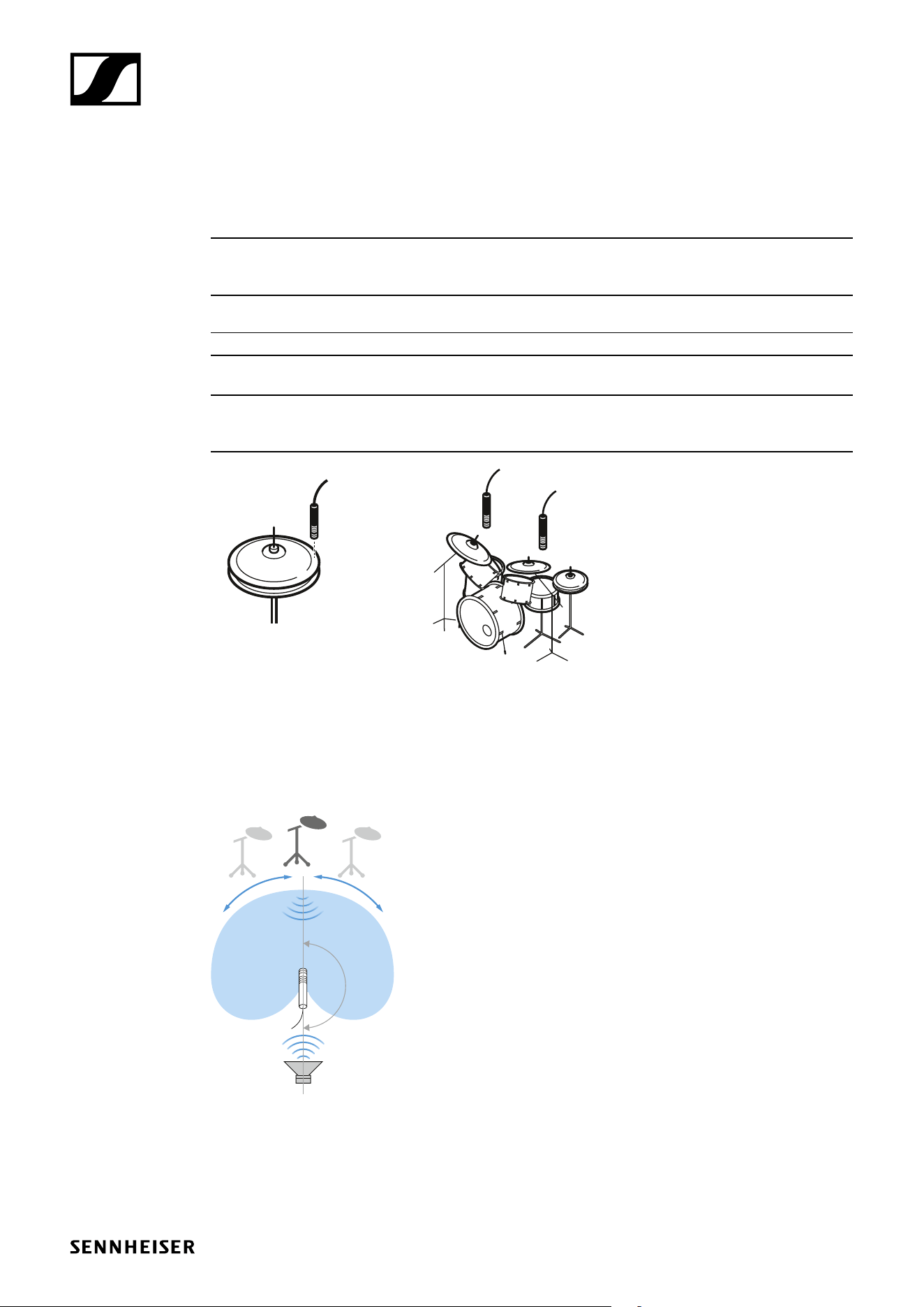

Mikrofon platzieren: Schlagzeug / Percussion
Hinweis: Beim Schließen der Hi-Hat entsteht ein starker Luftstrom! Wird das Mikrofon zu nah am
Rand platziert, können aufgrund des Luftstroms Störgeräusche entstehen.
f Beachten Sie unbedingt folgende Hinweise:
Position Anmerkung
A Ausrichtung des Mikrofons nach unten auf die Hi-Hat, einige Zentimeter vom Rand
entfernt. Unerwünschte Schallanteile evtl. durch Hochpassfilterung entfernen.
B Gute Ausgangsposition für Anwendungen im Live-Bereich. Sollen die Overhead-Mi-
krofone nur zur Aufnahme der Becken verwendet werden, können unerwünschte
Schallanteile durch Hochpassfilterung gedämpft werden.
A B
Um Störungen durch Übersprechen von benachbarten Schallquellen zu vermeiden, versuchen Sie,
das Mikrofon so zu positionieren, dass die Störschallquelle im Winkelbereich der größten Aus-
löschung des Mikrofons liegt (180°, s. Polardiagramm).
Monitorlautsprecher platzieren
f Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°, ver-
gleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.
180°
e 914 | 5/8
Bedienung

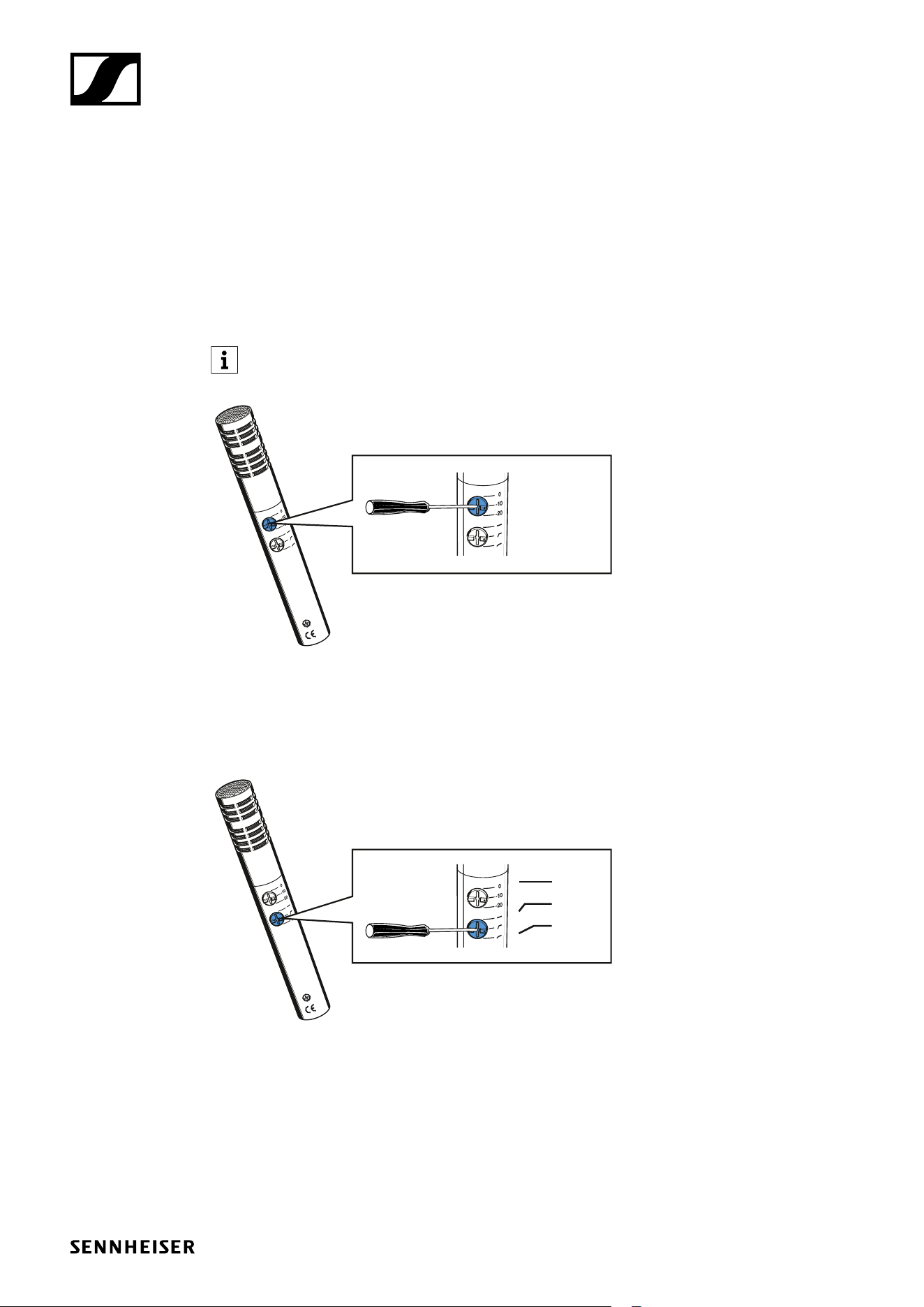

Vordämpfung und Empfindlichkeit
Das e 914 ist mit einer integrierten, schaltbaren Vordämpfung (Empfindlichkeit) und einem Bassfil-
ter ausgestattet.
Einstellen der Empfindlichkeit
Die Empfindlichkeit dieses Mikrofons kann wahlweise unverändert bleiben (0) oder um 10 dB bzw.
20 dB verringert werden. Diese Anpassung empfiehlt sich, wenn die Gefahr besteht, dass das Mik-
rofon oder der nachfolgende Mikrofoneingang übersteuert werden z. B. bei hohen Schallpegeln von
Schlagzeug oder Blechbläsern.
Vor dem Ein- und Ausstecken der Mikrofonleitung, dem Ein- und Ausschalten der Phan-
tomspannung sowie dem Betätigen der Schalter (siehe Abbildung) empfehlen wir, den
entsprechenden Mikrofonkanal am Mischpult stumm zu schalten.
0 dB
-10 dB
-20 dB
Einstellen des Bassschalters
Das e 914 ist für eine sehr tiefreichende Basswiedergabe ausgelegt. Bei gewissen Live- oder
Nahabnahmen von Instrumenten kann eine Überbetonung der tiefen Frequenzen auftreten. Dieses
kann man durch einen Roll-off-Filter mit 6 dB/Oktave beheben. Bei tieffrequenten Windstörungen
bewirkt der Cut-off-Filter eine Korrektur um 18 dB/Oktave.
flat
cut off
roll off
e 914 | 6/8

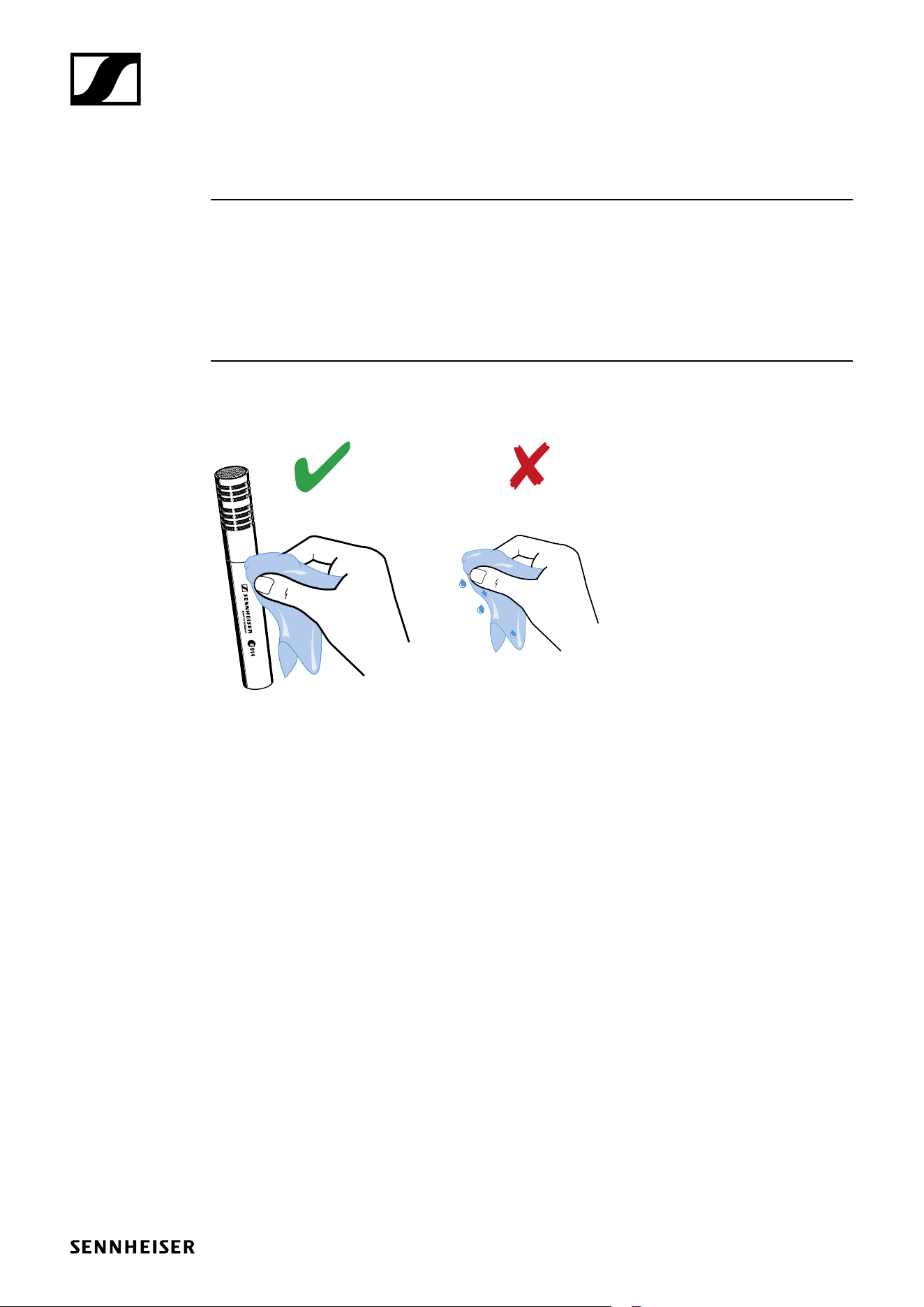

E 914 reinigen und pflegen
E 914 reinigen und pflegen
VORSICHT
FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!
Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik
verursachen.
f Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
f Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
f Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Ak-
kus und Batterien, bevor Sie mit der Reinigung beginnen.
f Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.
e 914 | 7/8

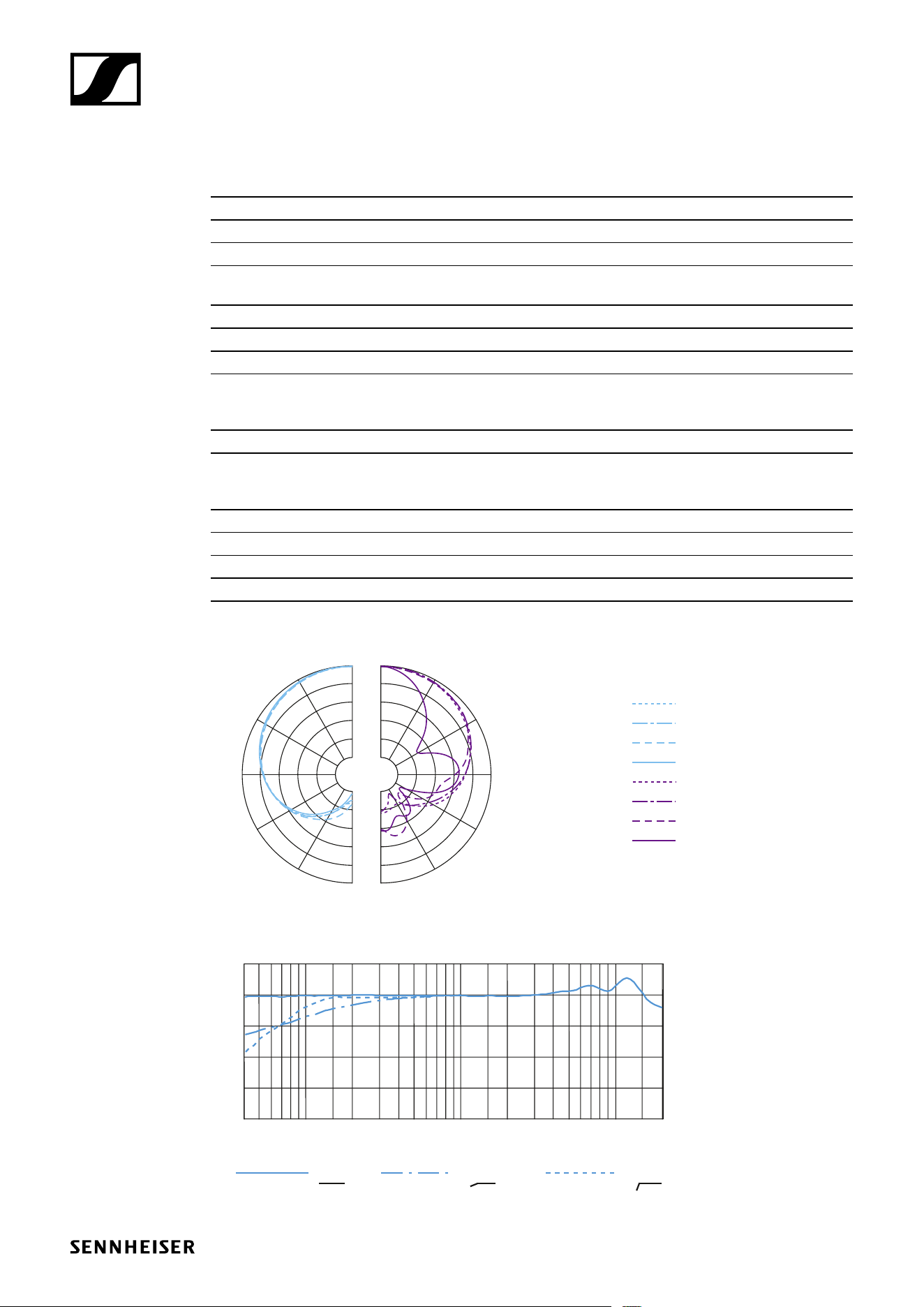

Technische Daten
Technische Daten
Wandlerprinzip dauerpolarisiertes Kondensatormikrofon
Übertragungsbereich 20 - 20.000 Hz
Richtcharakteristik Niere
Freifeld-Leerlauf-Übertragungsfaktor
mit Vordämpfung
7 mV/Pa
2,3 mV/Pa / 0,7 mV/Pa
Nennimpedanz (bei 1 kHz) 100 Ω
Min. Abschlussimpedanz 1 kΩ
Grenzschalldruckpegel bei 1 kHz 137/147/157 dB SPL (abhängig von Vordämpfung)
Ersatzgeräuschpegel
A-bewertet
CCIR-bewertet
24 dB
34 dB
Vordämpfung 0, -10, -20 dB
Bass-Filter linear
Roll-off 130 Hz, 6 dB/Okt
Cut-off 85 Hz, 18 dB/Okt
Phantomspeisung 48 V / 2,2 mA
Stecker XLR-3
Abmessungen ⌀ 24 x 157 mm
Gewicht 198 g
Polardiagramm
30°
0°
180°
150°
120°
60°
90°
0
5
10
15
20
25
dB
30°
0°
180°
150°
120°
60°
90°
125 Hz
250 Hz
500 Hz
1,000 Hz
2,000 Hz
4,000 Hz
8,000 Hz
16,000 Hz
Frequenzgang
flat roll off
cut off
50
100
200
500
1,000
2,000
5,000
10,000
20,000
Hz
0
- 10
- 20
dB
e 914 | 8/8

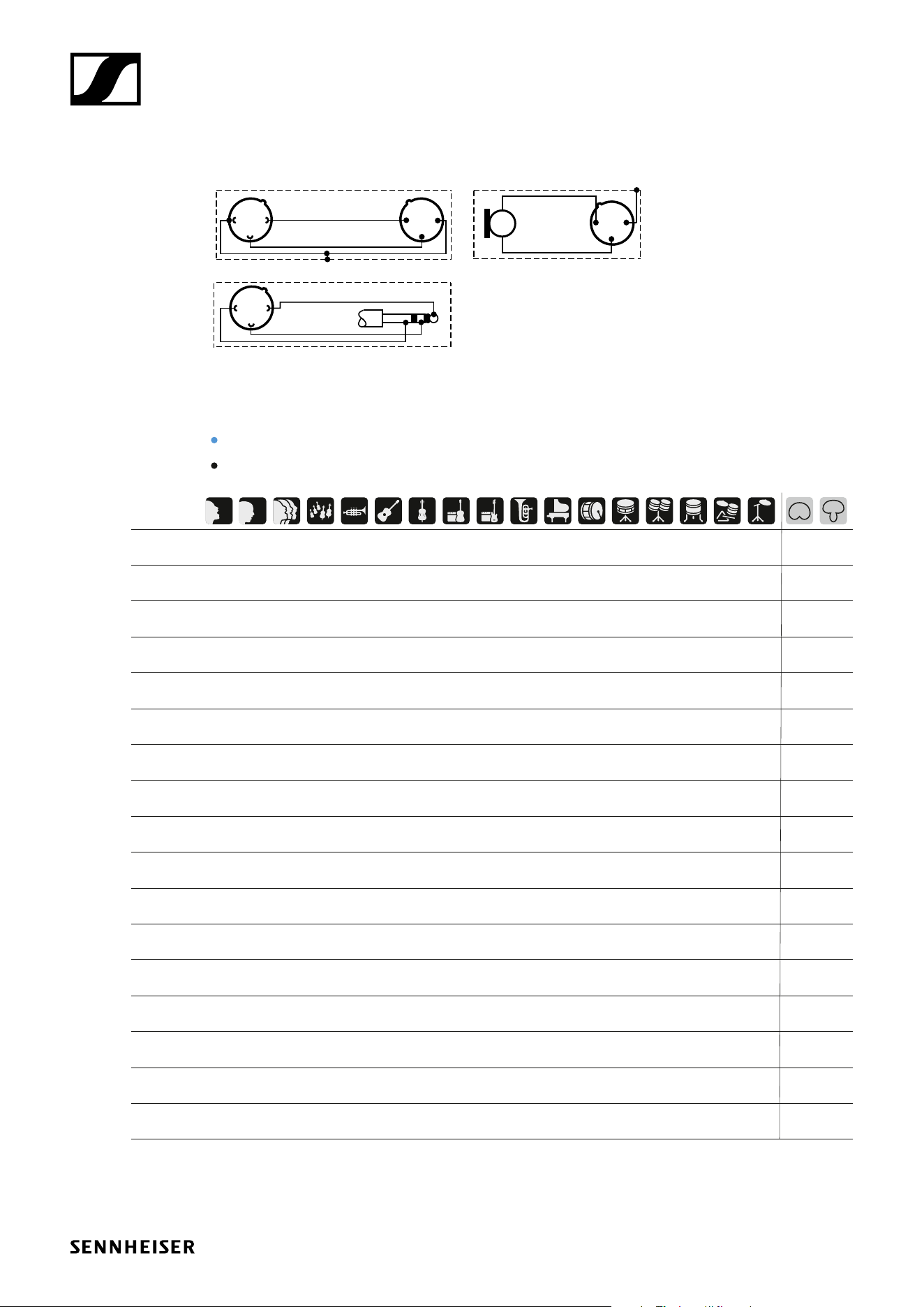

Übersicht der Anwendungen
Anschlussbelegung
12
3
+
+
12
3
1
2
3
+ +
1
2
3
+
+
XLR
6.3 mm
XLR
XLR
XLR
BALANCED
Übersicht der Anwendungen
Hauptanwendung
Nebenanwendung
•••• •
••
• •••
••
• ••
••
• • ••• •
•• • •• • • •
•• •
•• •
•• •
• • •
•• •
••
• •••
••
• • ••• •
••
••• •
• • • •• • • •
• •
• •
• •• ••
e 602 II
e 604
e 608
e 609
silver
e 614
e 835
e 845
e 865
e 901
e 902
e 904
e 906
e 908
e 914
e 935
e 945
e 965
