JBL GTR-7535/104/102 Amplifier
Quick- Connect Guide

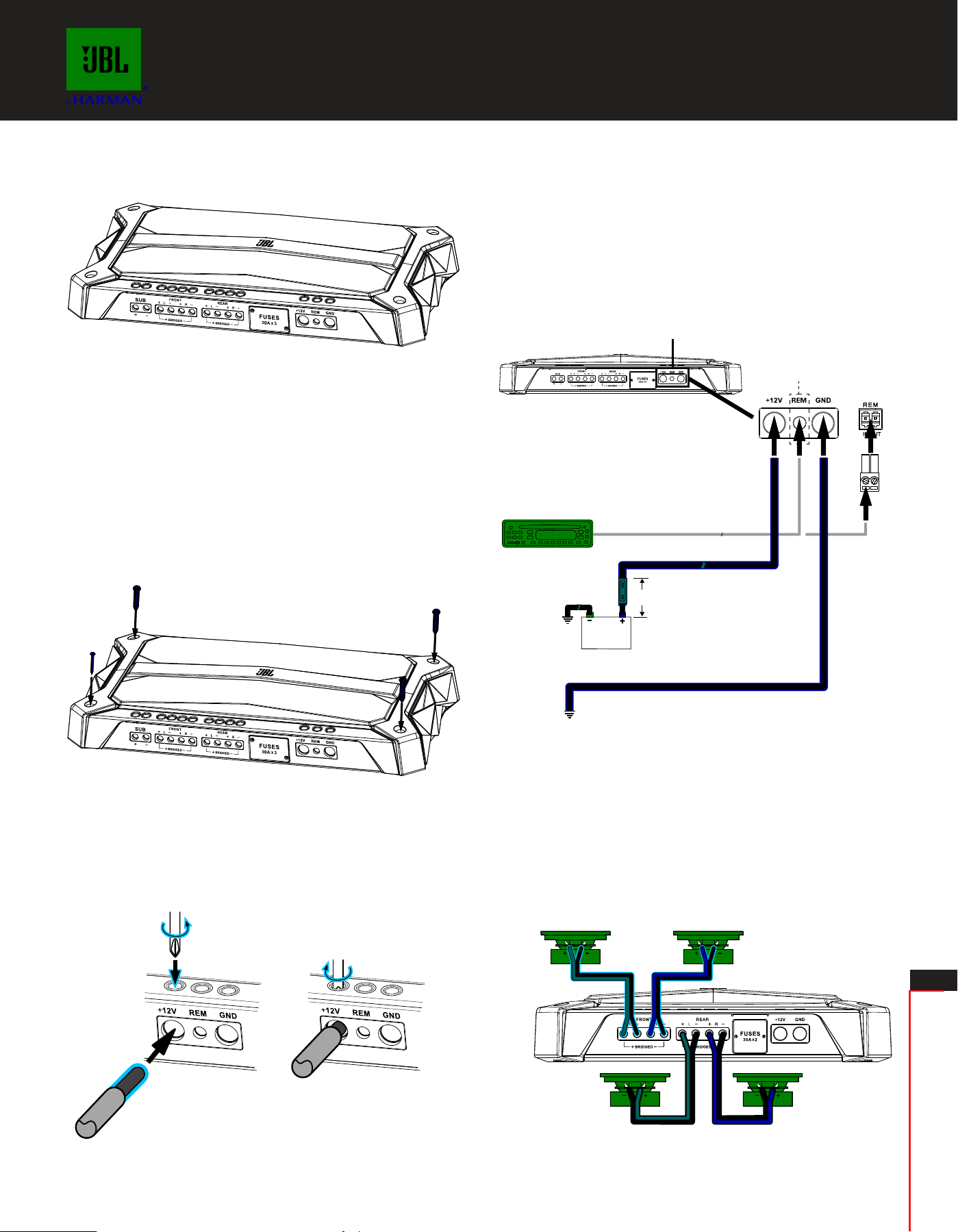

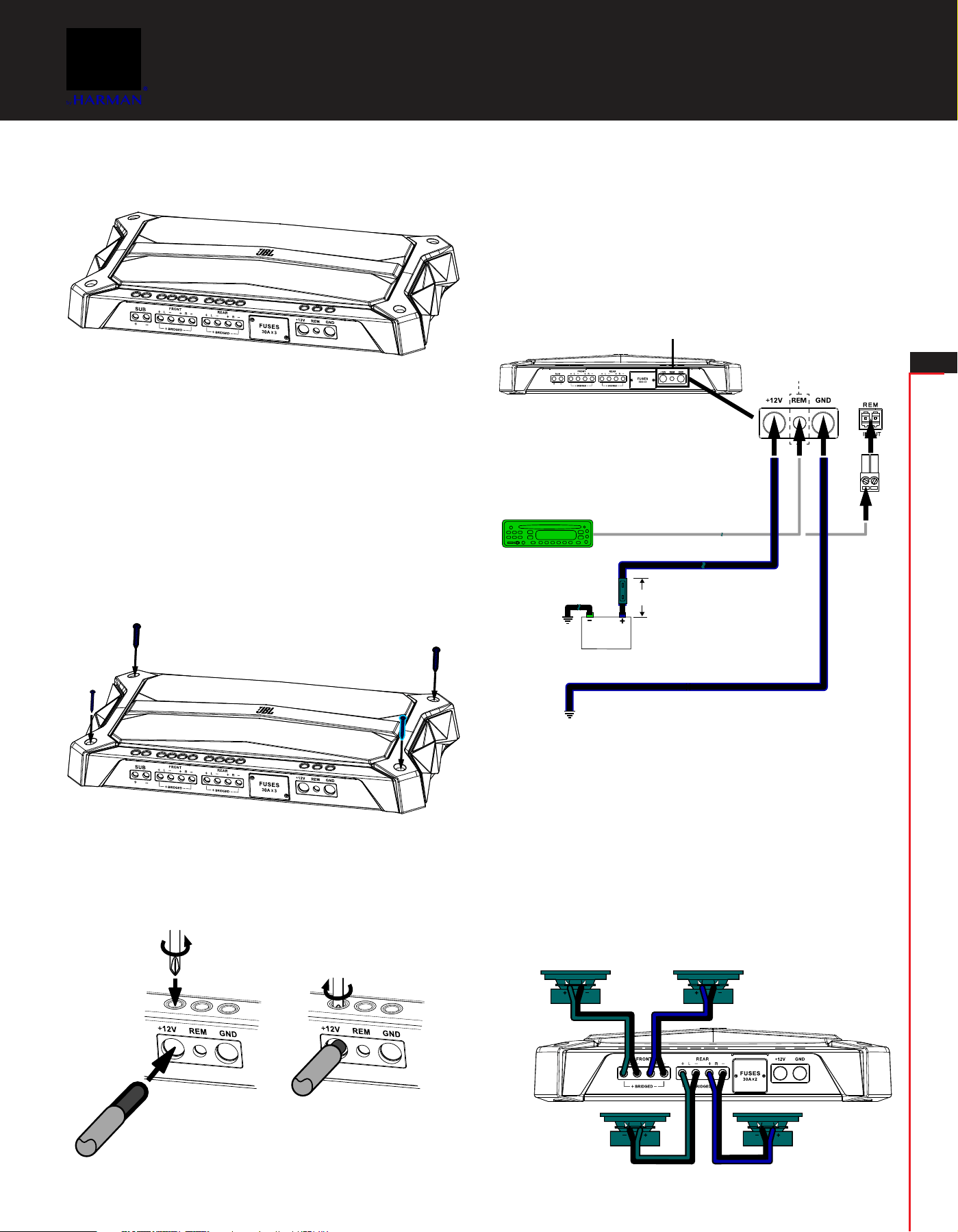

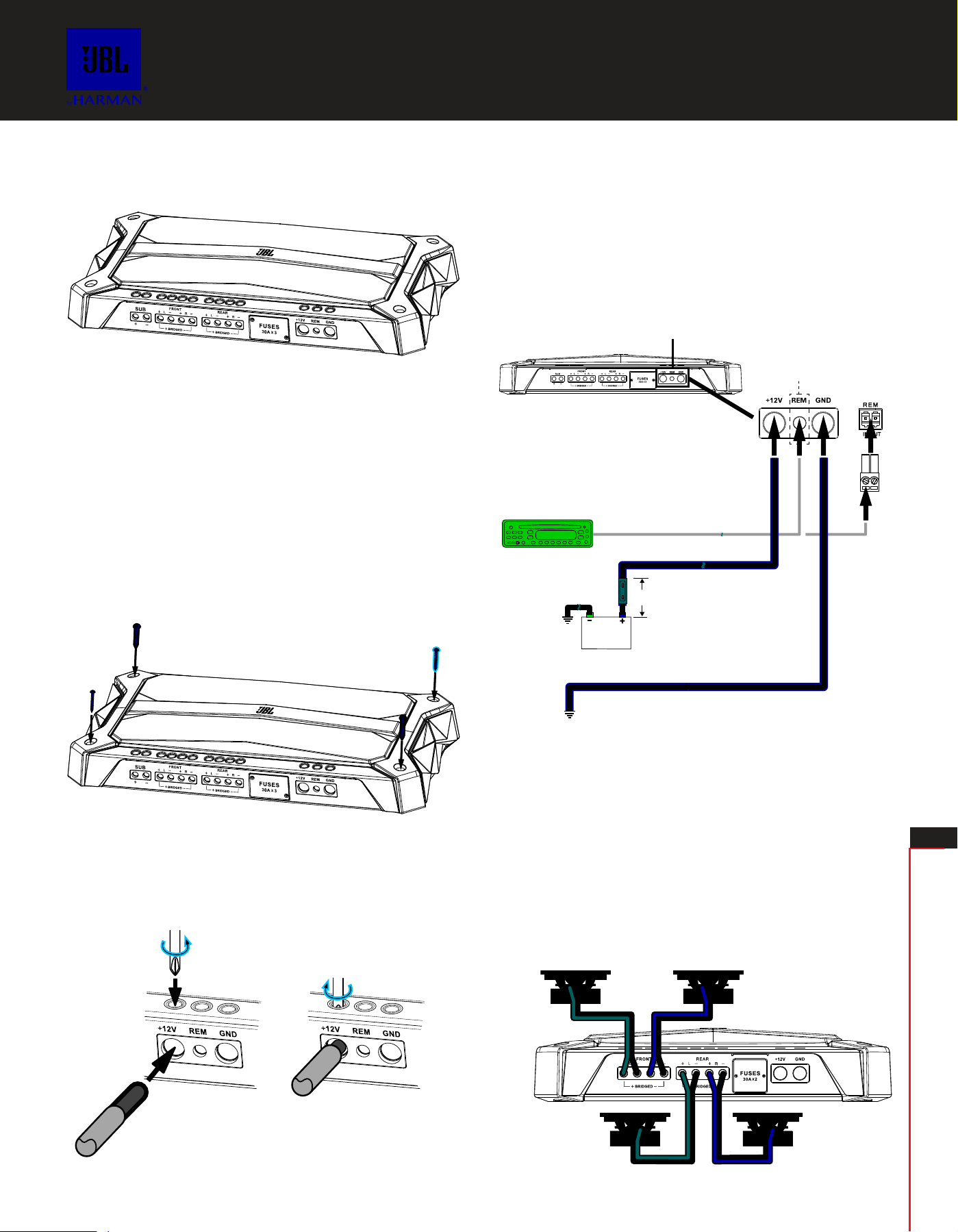

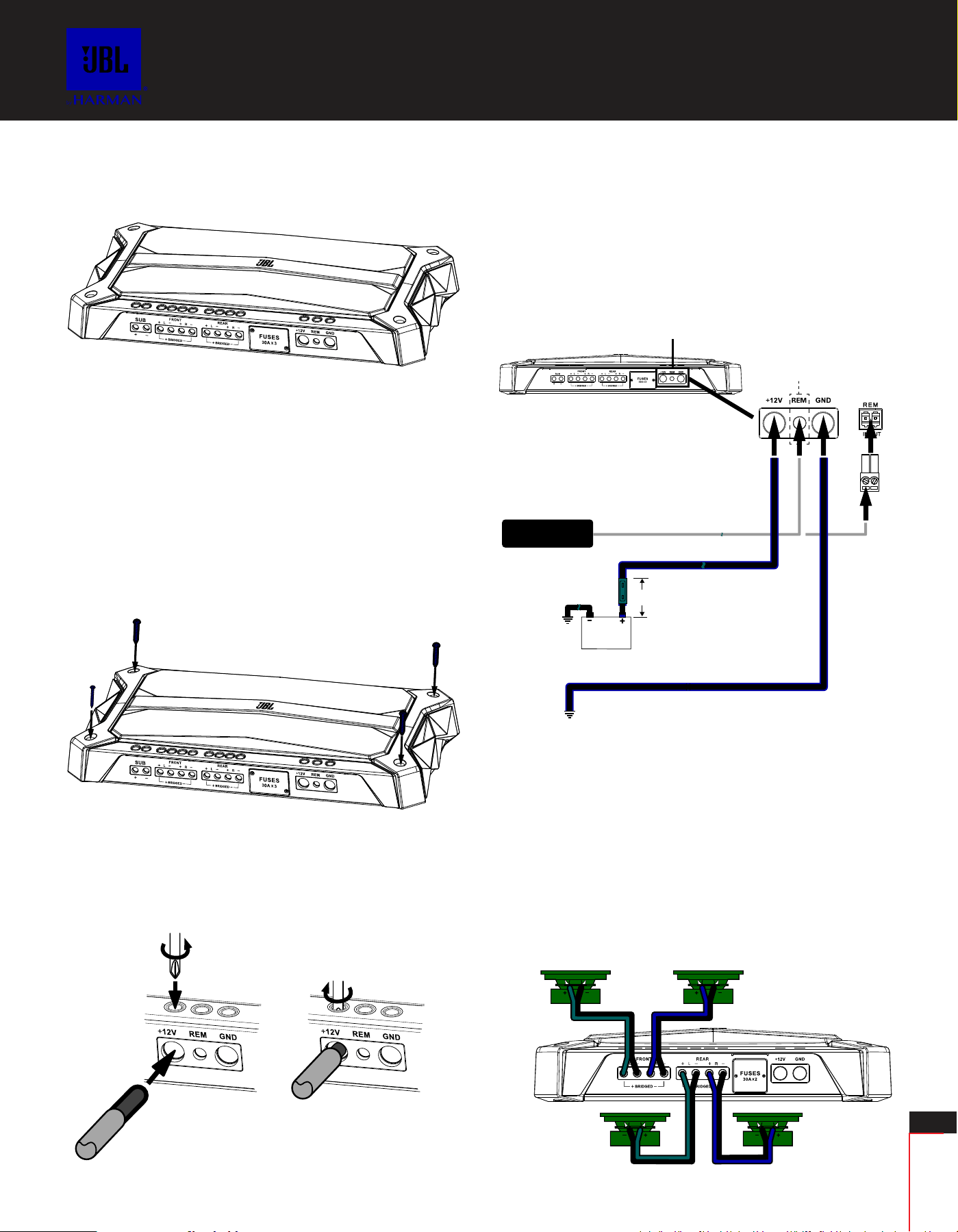

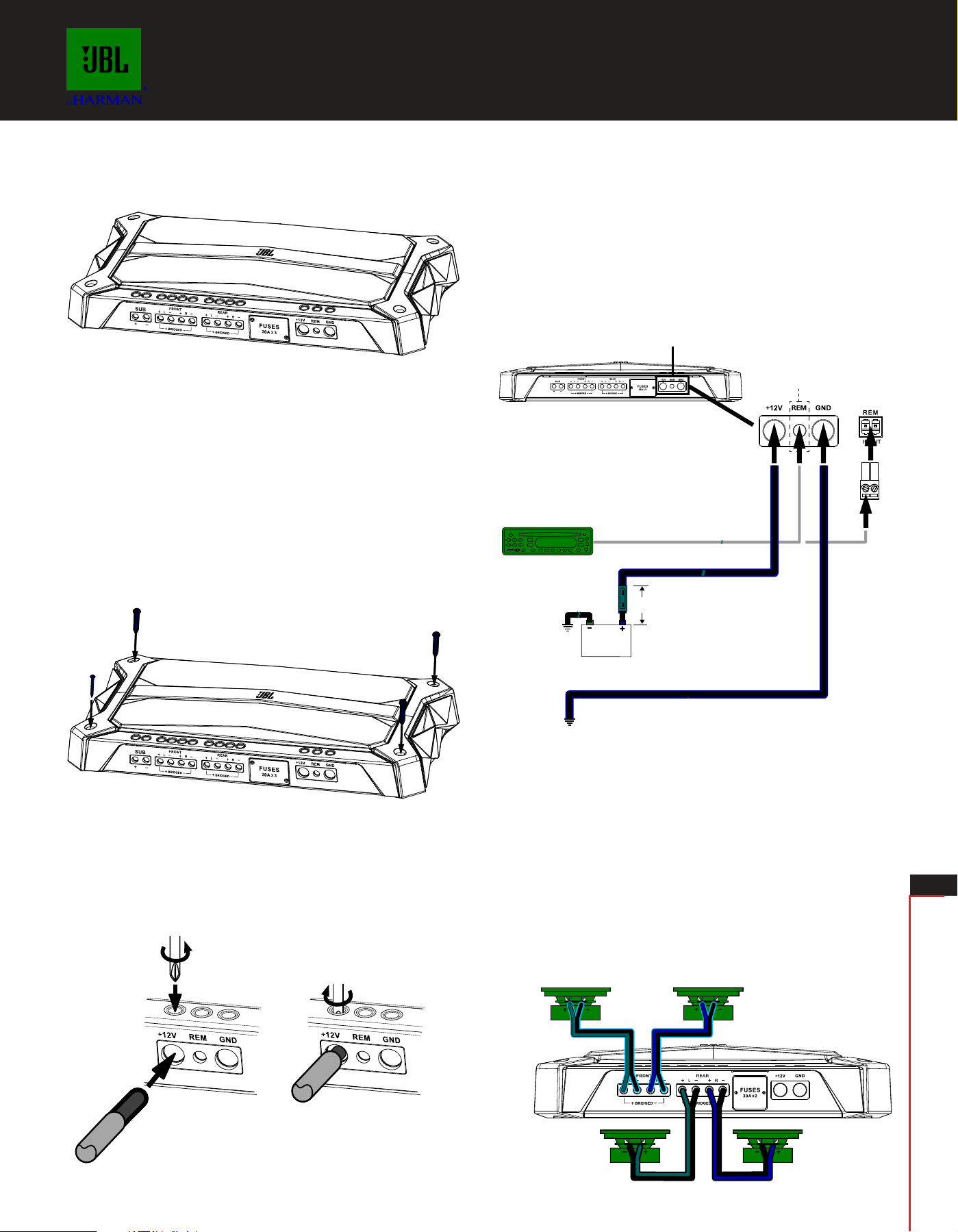

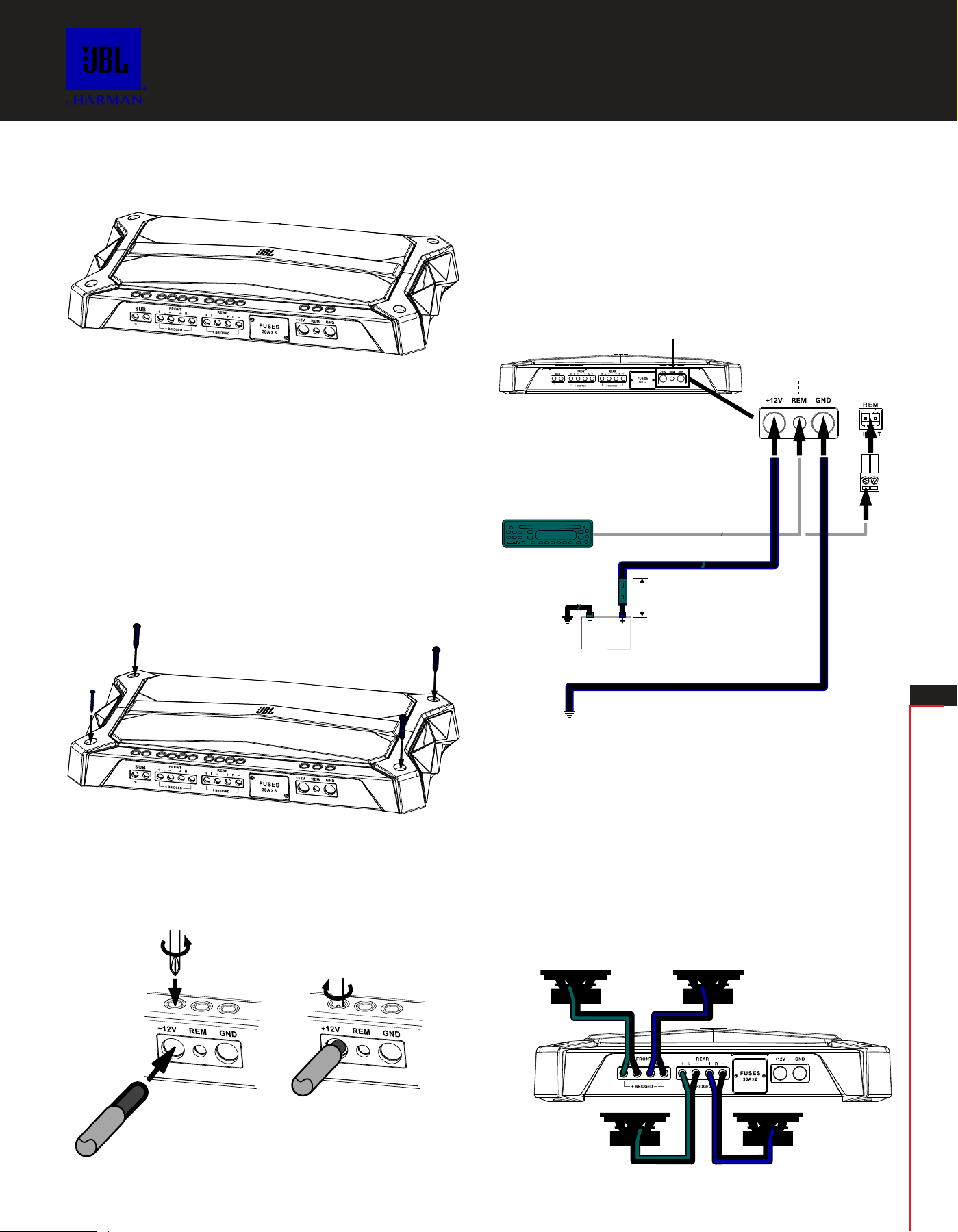

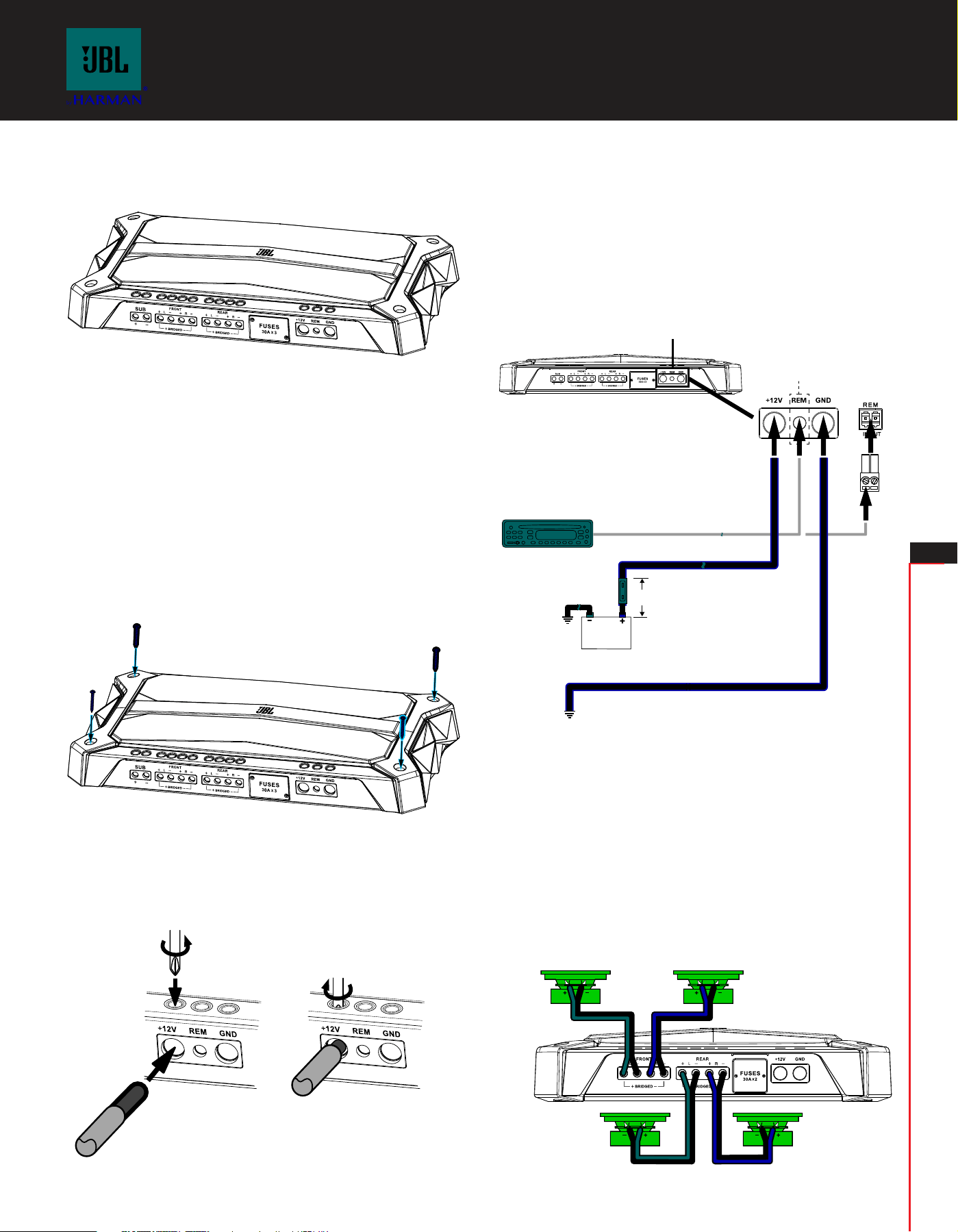

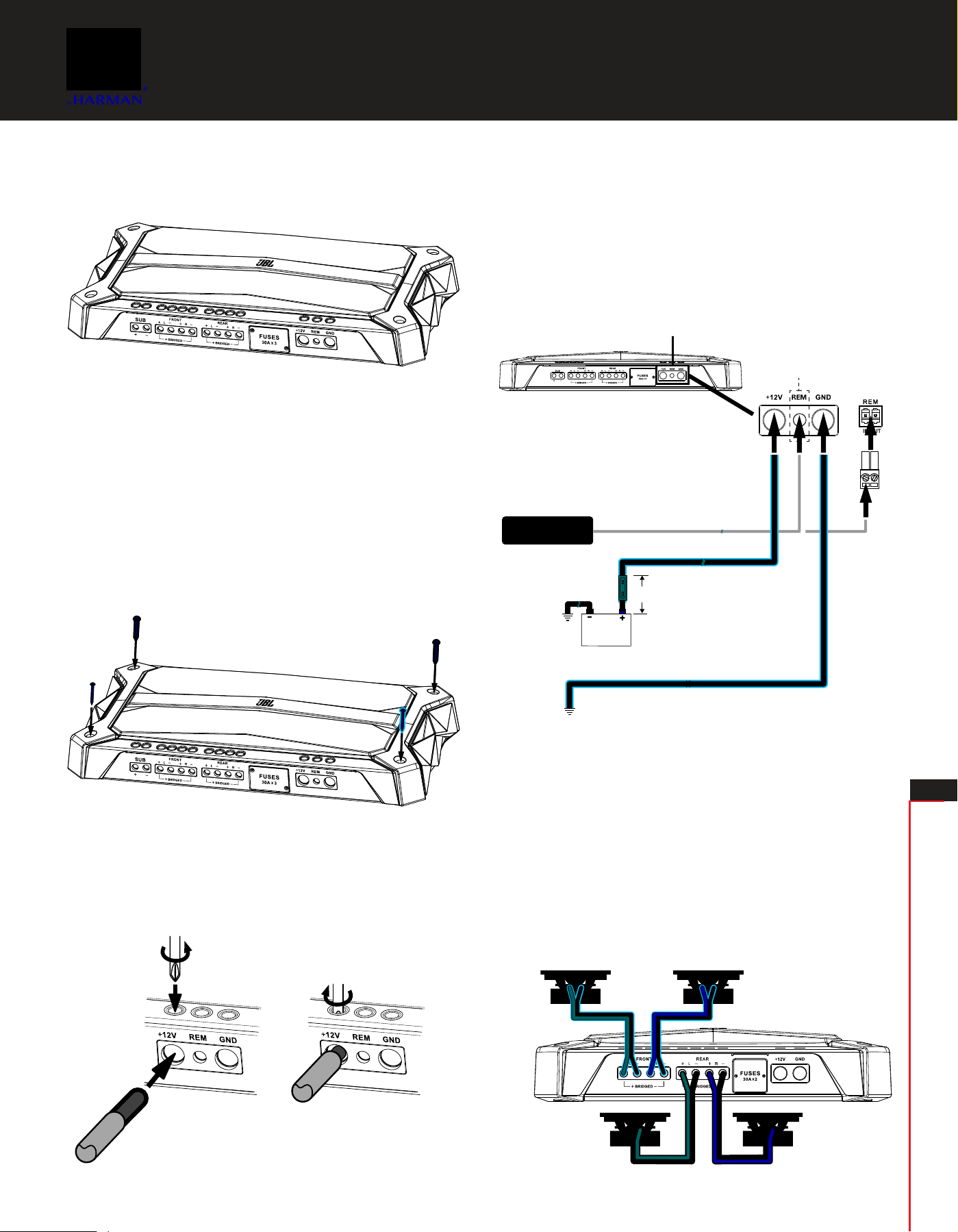

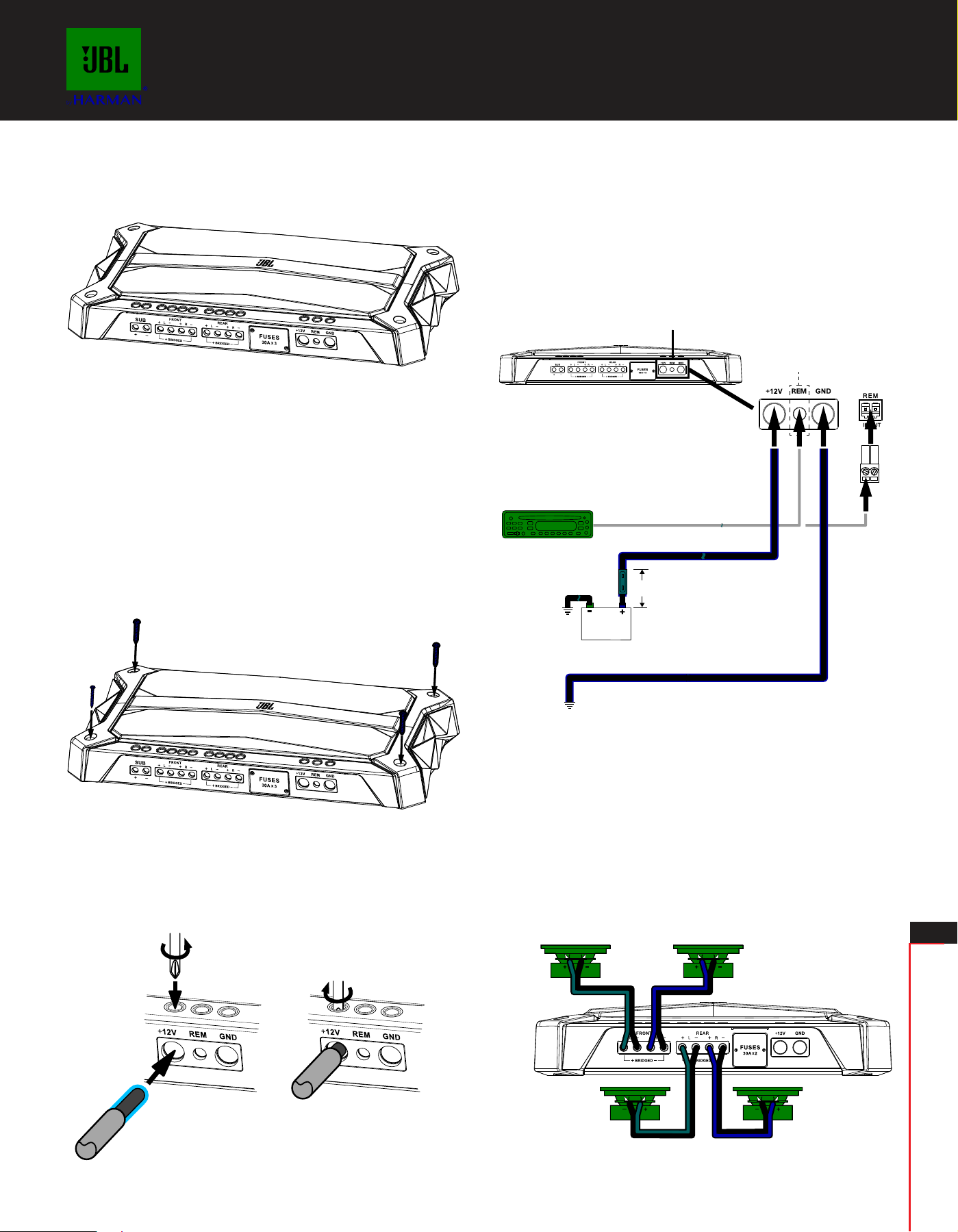

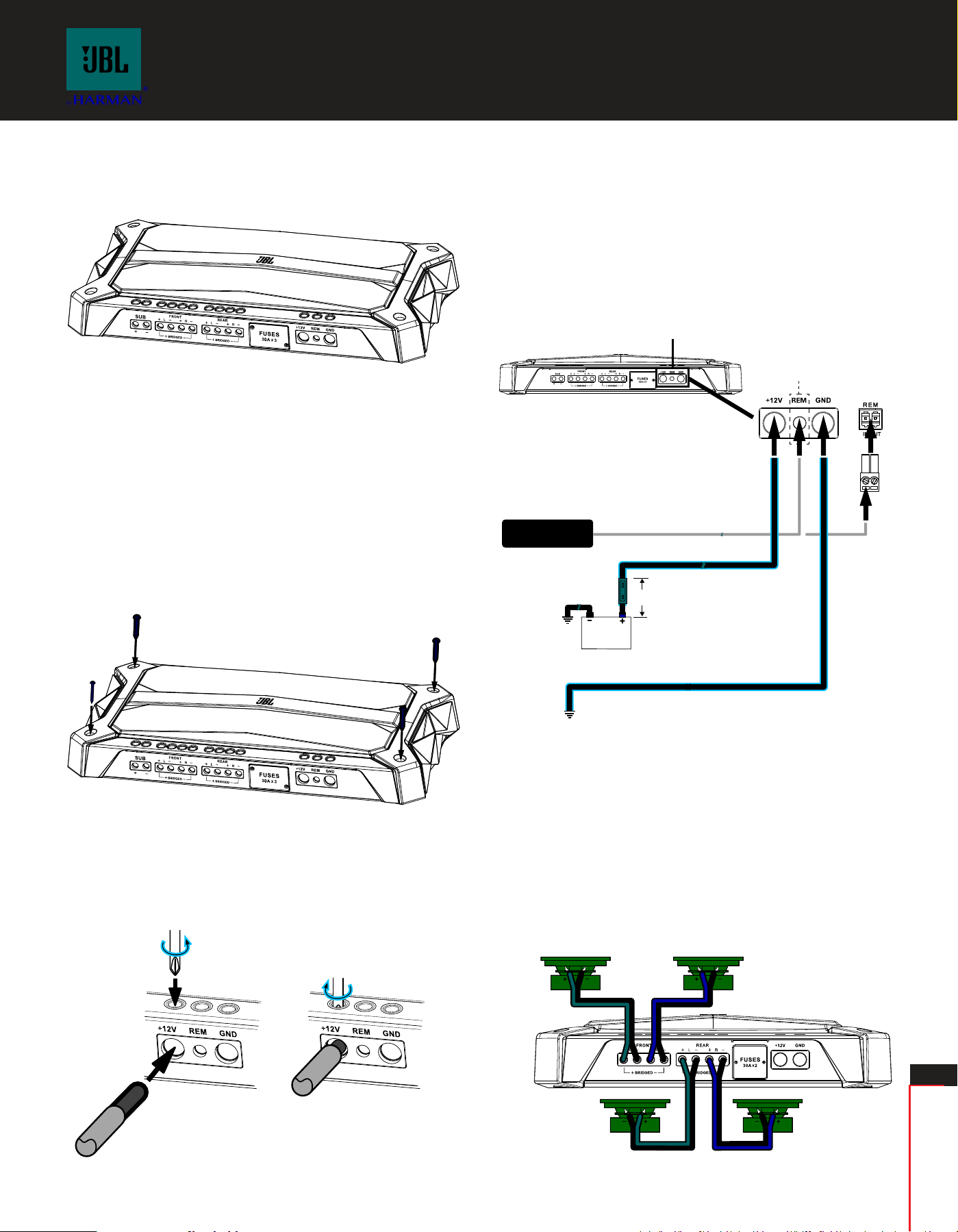

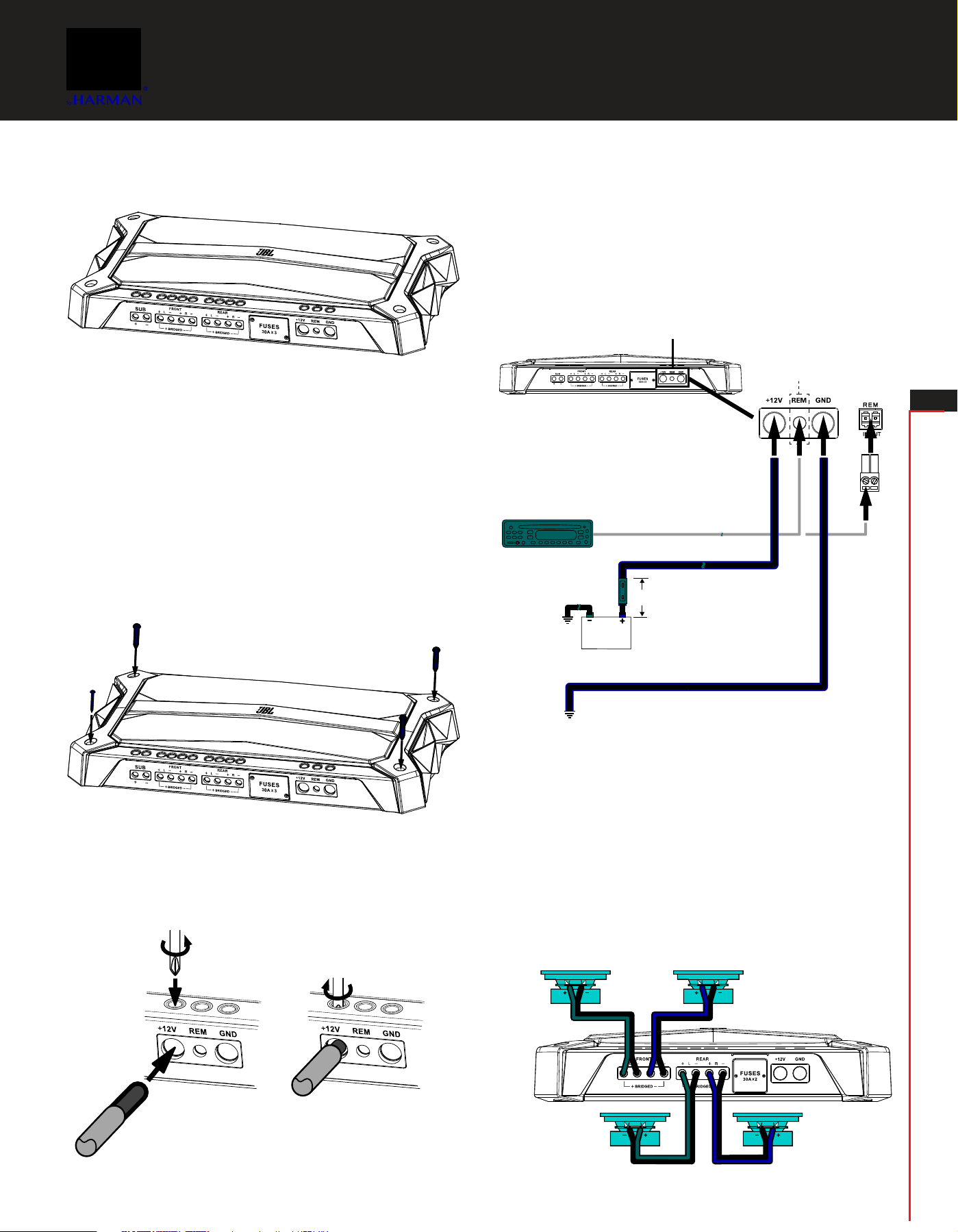

MOUNTING
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation. Select a location that
provides enough air for the amp to cool itself.
• Do not mount the amplifier outside the car or in the engine
compartment.
SPEAKER CONNECTIONS
Always connect the (+) speaker terminal on the amplifier to the (+)
terminal on the speaker and the (–) speaker terminal on the
amplifier to the (–) terminal on the speaker.
IMPORTANT: Make sure the (+) and (–) bare wires do not touch
each other or the other terminal at either the amplifier terminals or
the speaker terminals. Touching wires can cause a short circuit
that can damage the amplifier.
GTR-7535/104 4-Channel Operation
• Minimum impedance for each speaker is 2 ohms.
IMPORTANT: This quick-connect guide contains information
about mounting and connecting your amplifier. For complete
installation, connection, setup and adjustment information,
download the full GTR-7535/GTR-104/GTR-102 Amplifier
User Manual at jbl.com.
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation.
Using the Power and Speaker Connectors

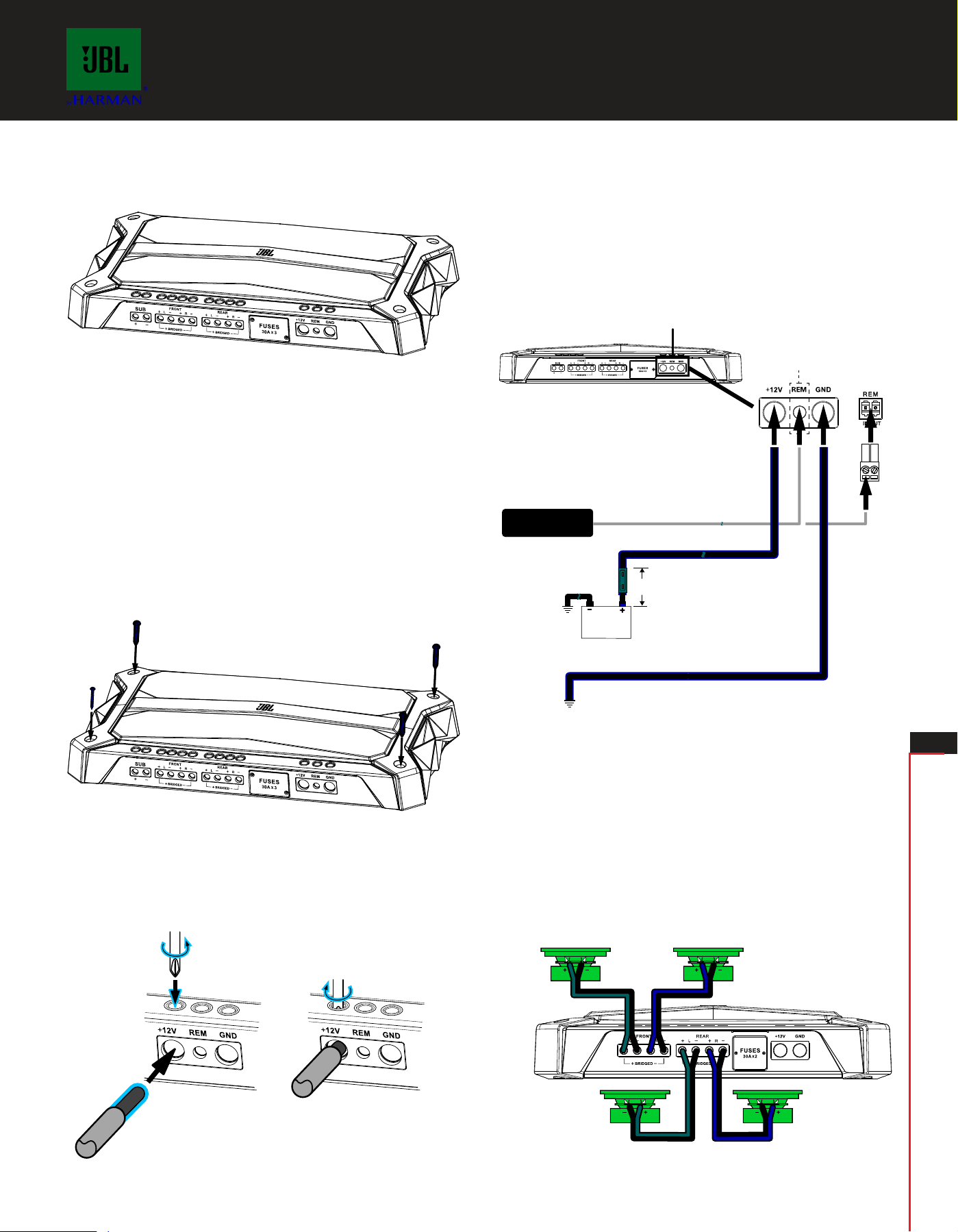

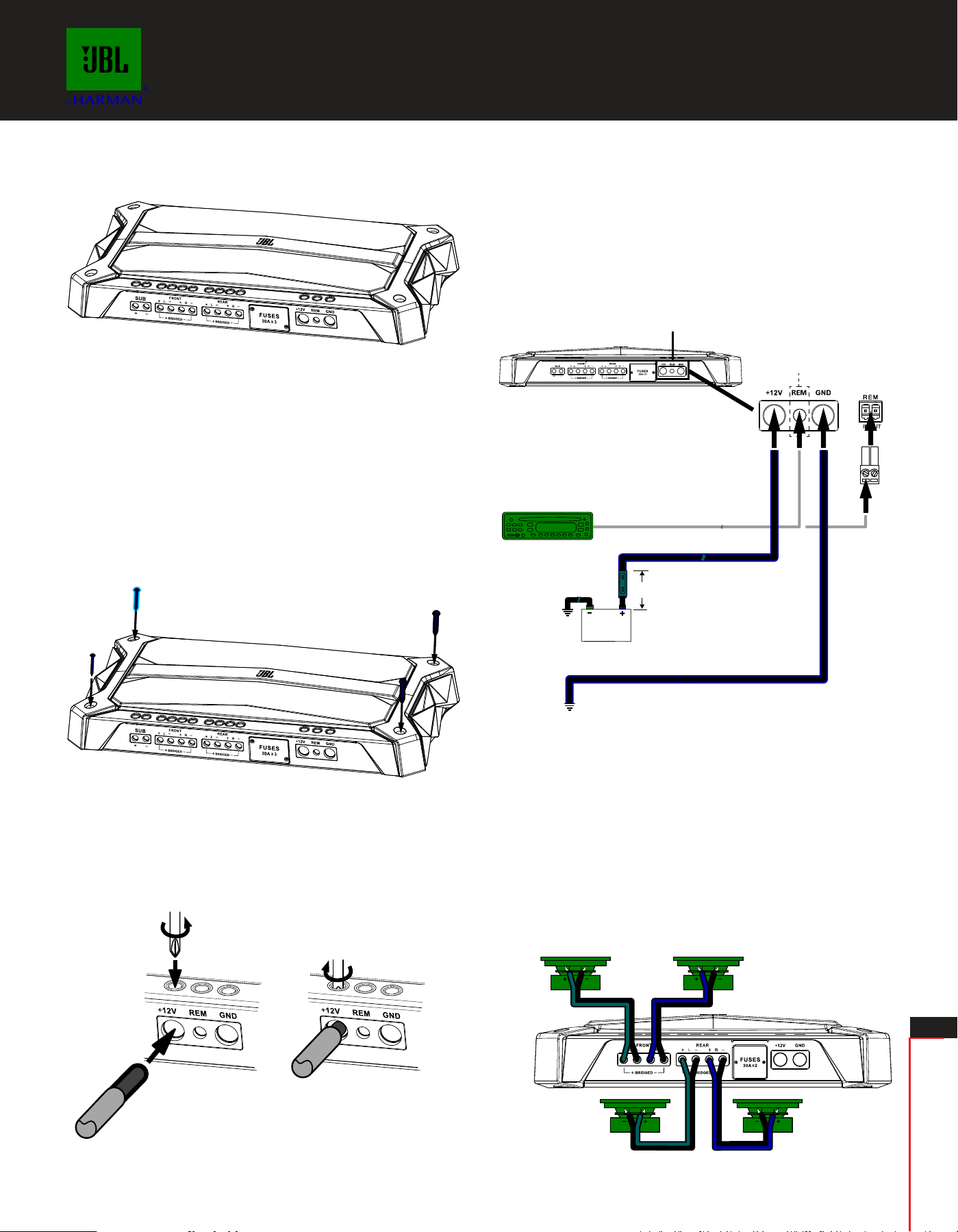

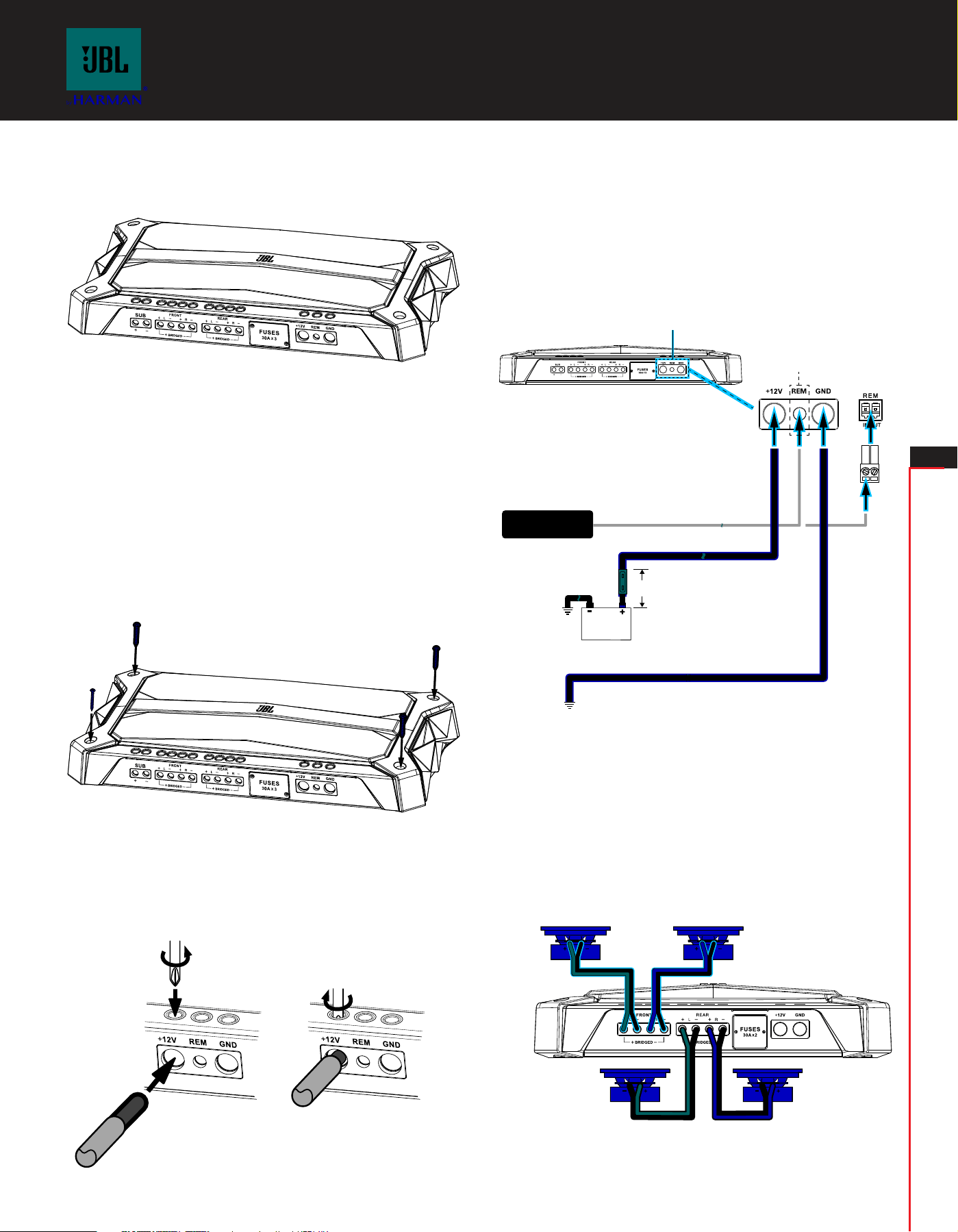

GROUND & POWER CONNECTIONS
GTR-7535/104/102
• Use sandpaper to clear the paint from the metal surface at the
ground connection. Use a star-type lock washer to secure the
connection.
• Install a fuse holder for a 90A fuse (GTR-7535), 60A fuse
(GTR-104) or 30A fuse (GTR-102) on the power (12V) wire
within 18" (46cm) of the (+) battery terminal. Do not install the
fuse in the holder at this time. In place of a fuse, you can install
a circuit breaker of equivalent amperage rating.
Power
Connectors
GTR-7535 GTR-104/
GTR-102
Audio System
Head Unit
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-7535 = 90A
GTR-104 = 60A
GTR-102 = 30A
Remote Turn-On (optional)
>#18AWG (0.82mm
2
)Wire
>#10AWG (5.26mm
2
)Wire
>#10AWG (5.26mm
2
)Wire
Front Left
Speaker
Rear Left
Speaker
Rear Right
Speaker
Front Right
Speaker
EN
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2016 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated, registered in the
United States and/or other countries. All Rights Reserved. Features, specifications and
appearance are subject to change without notice.

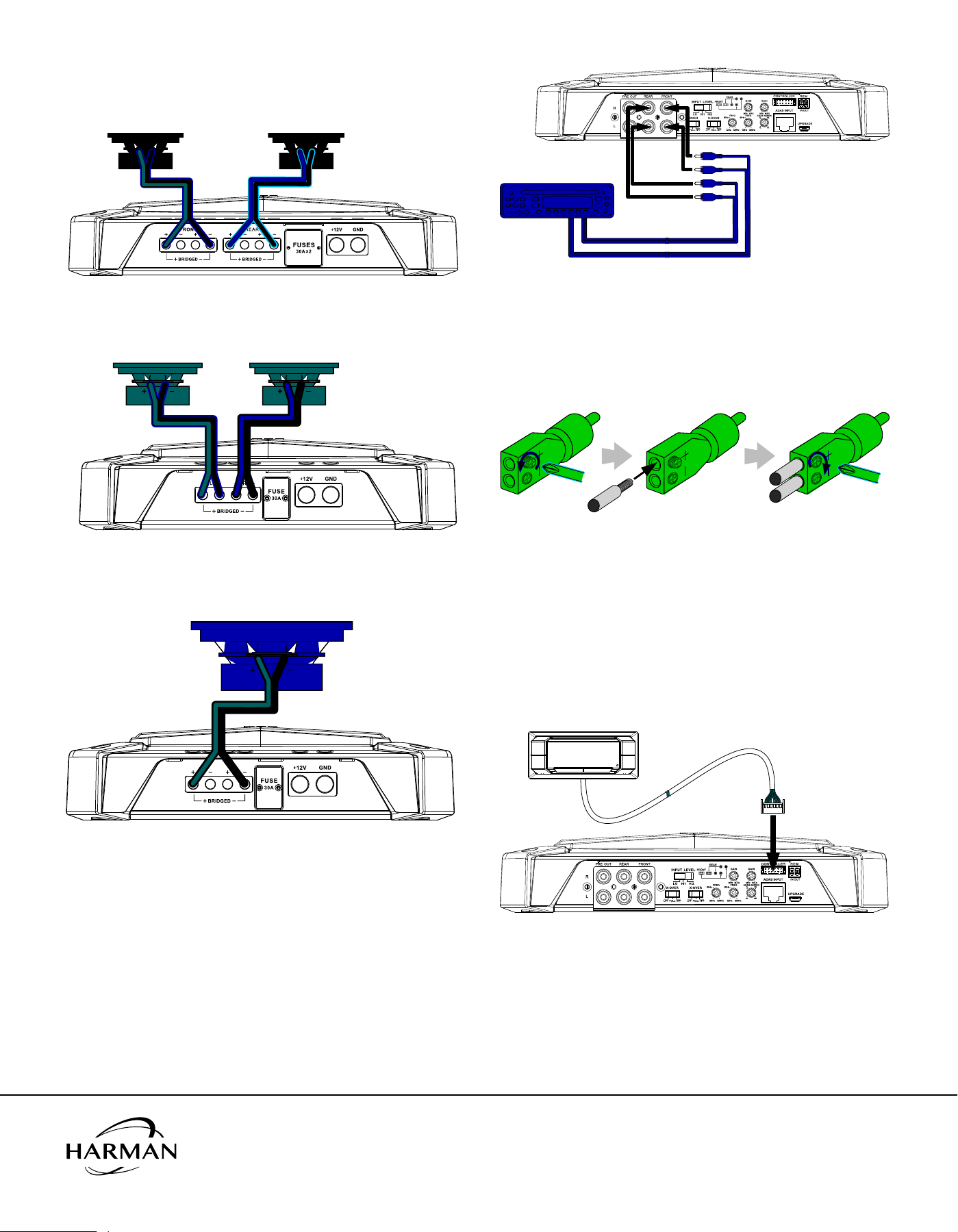

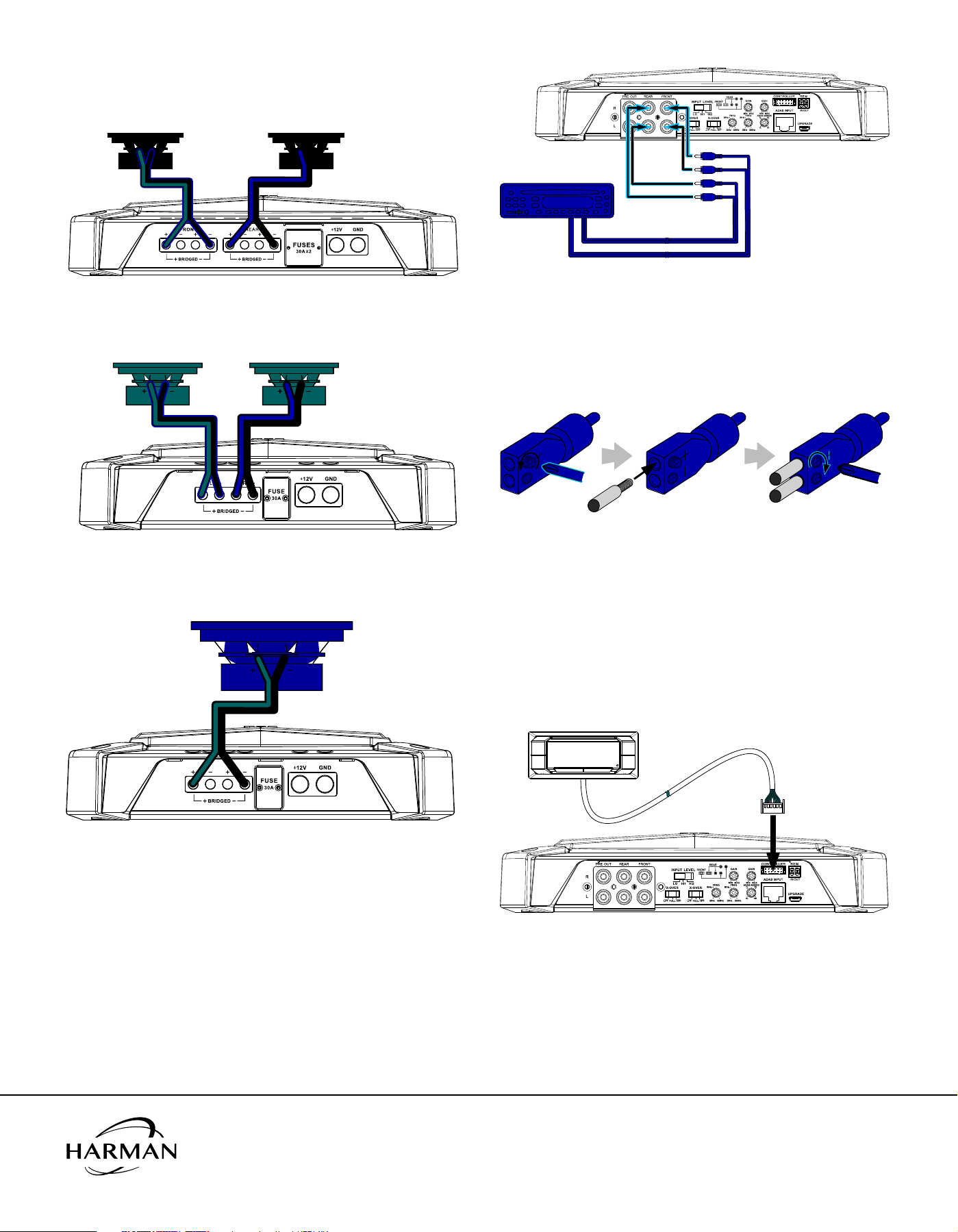

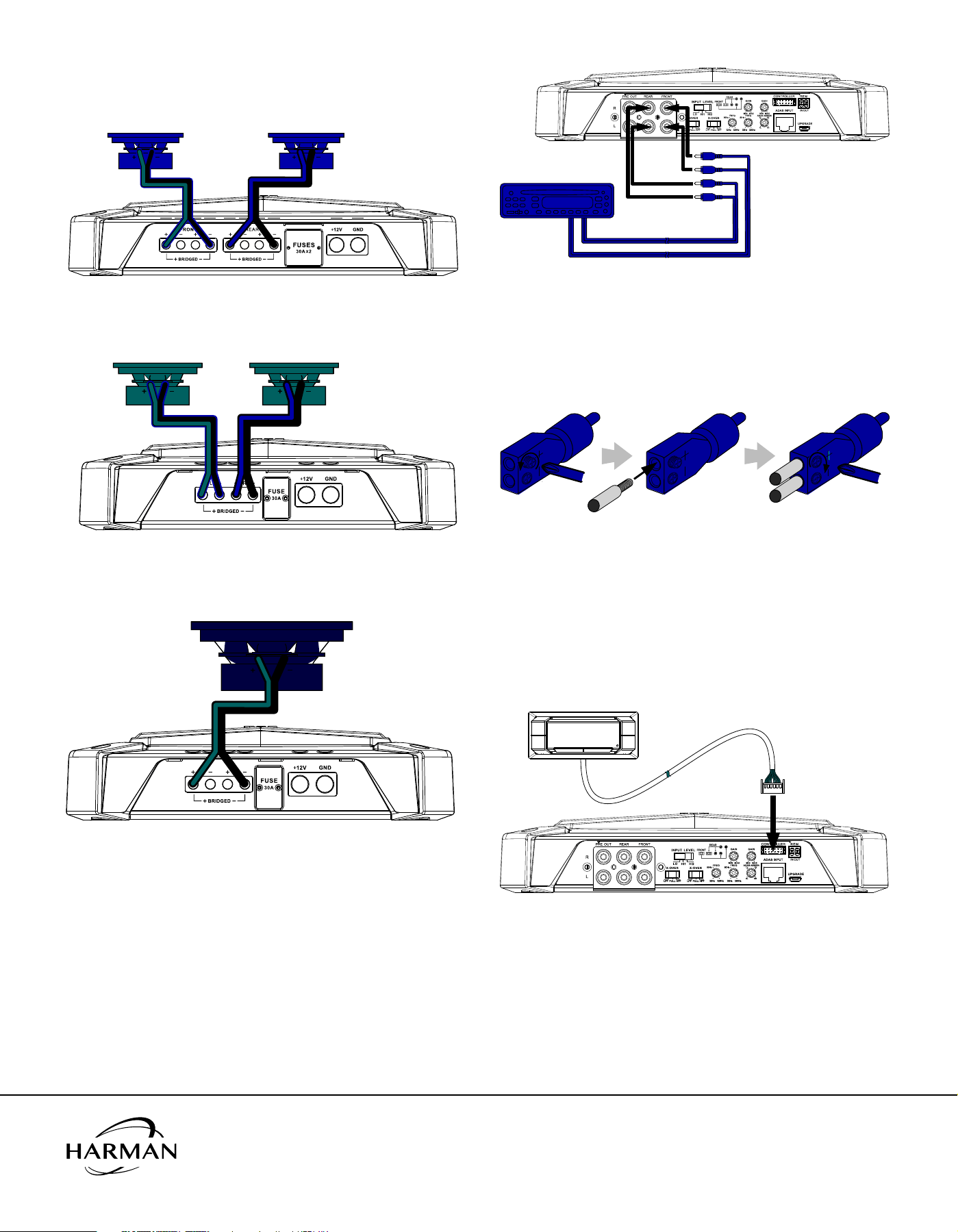

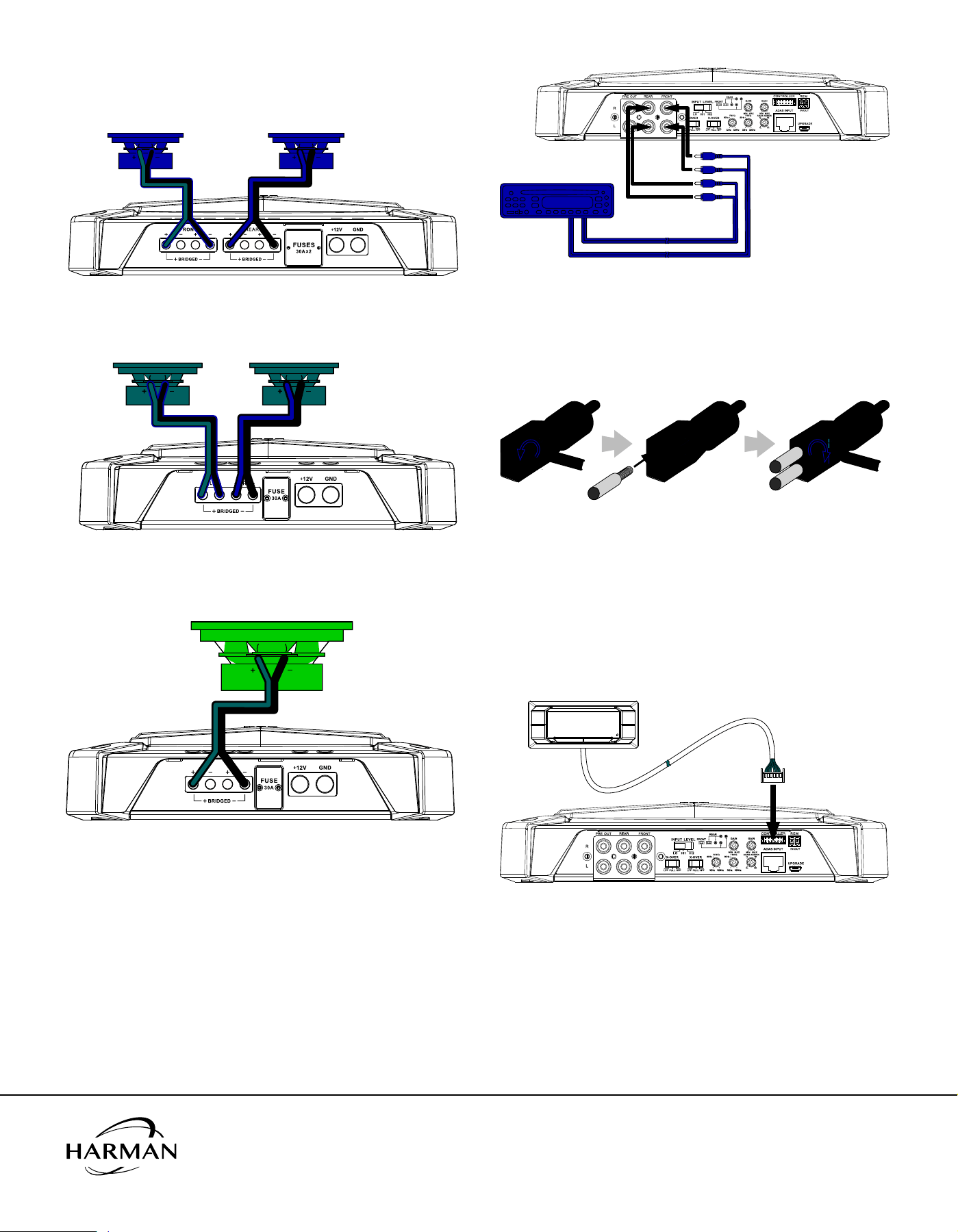

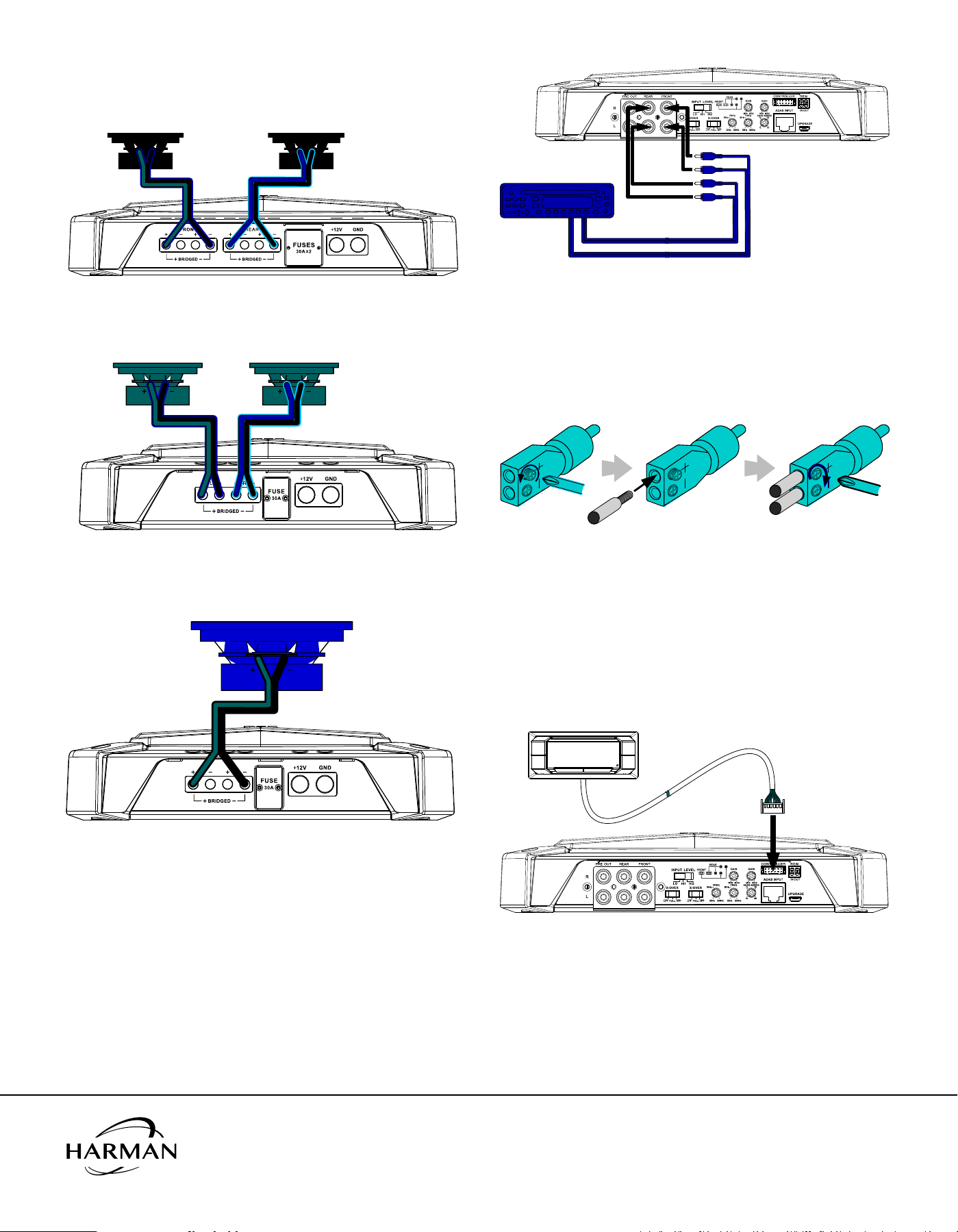

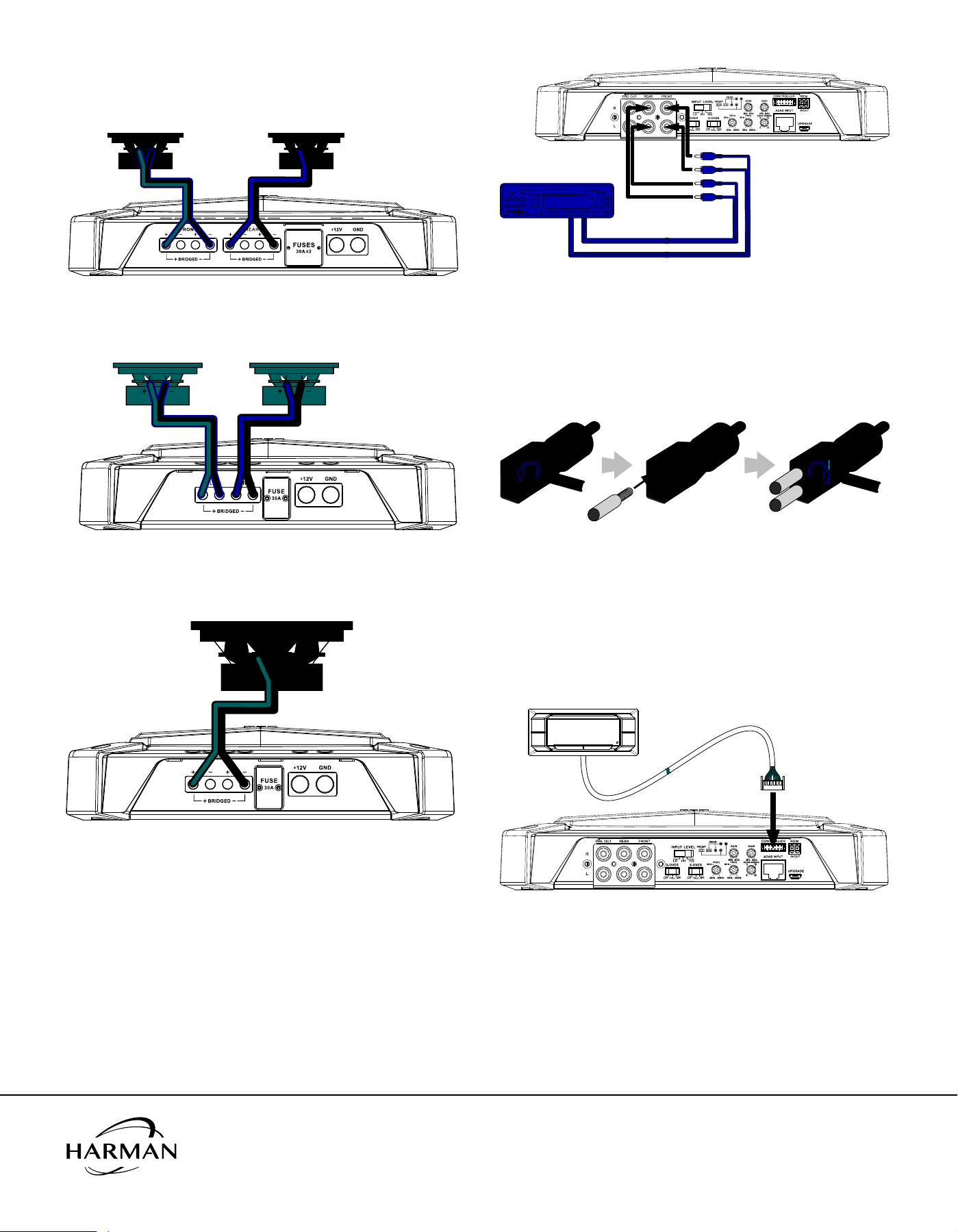

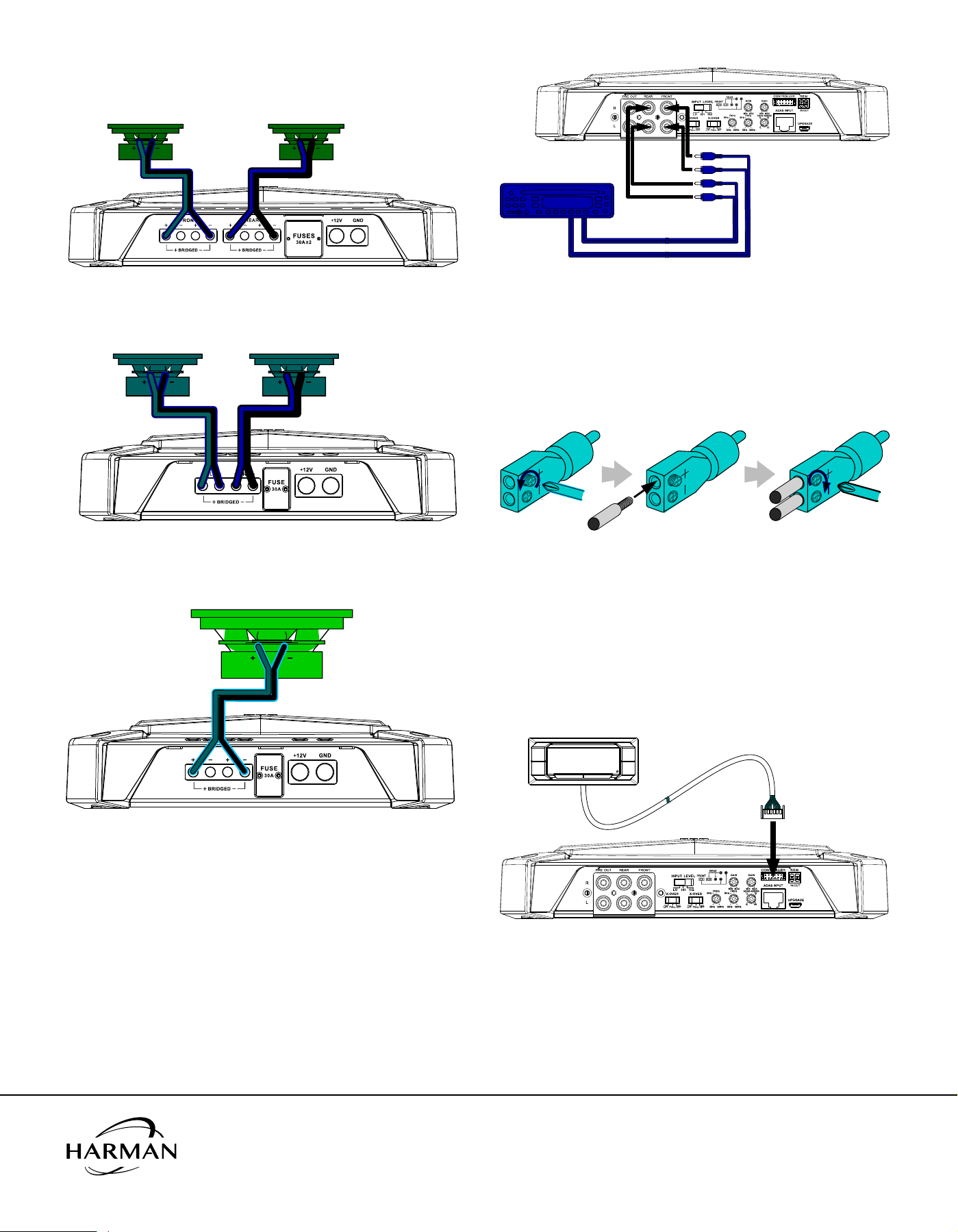

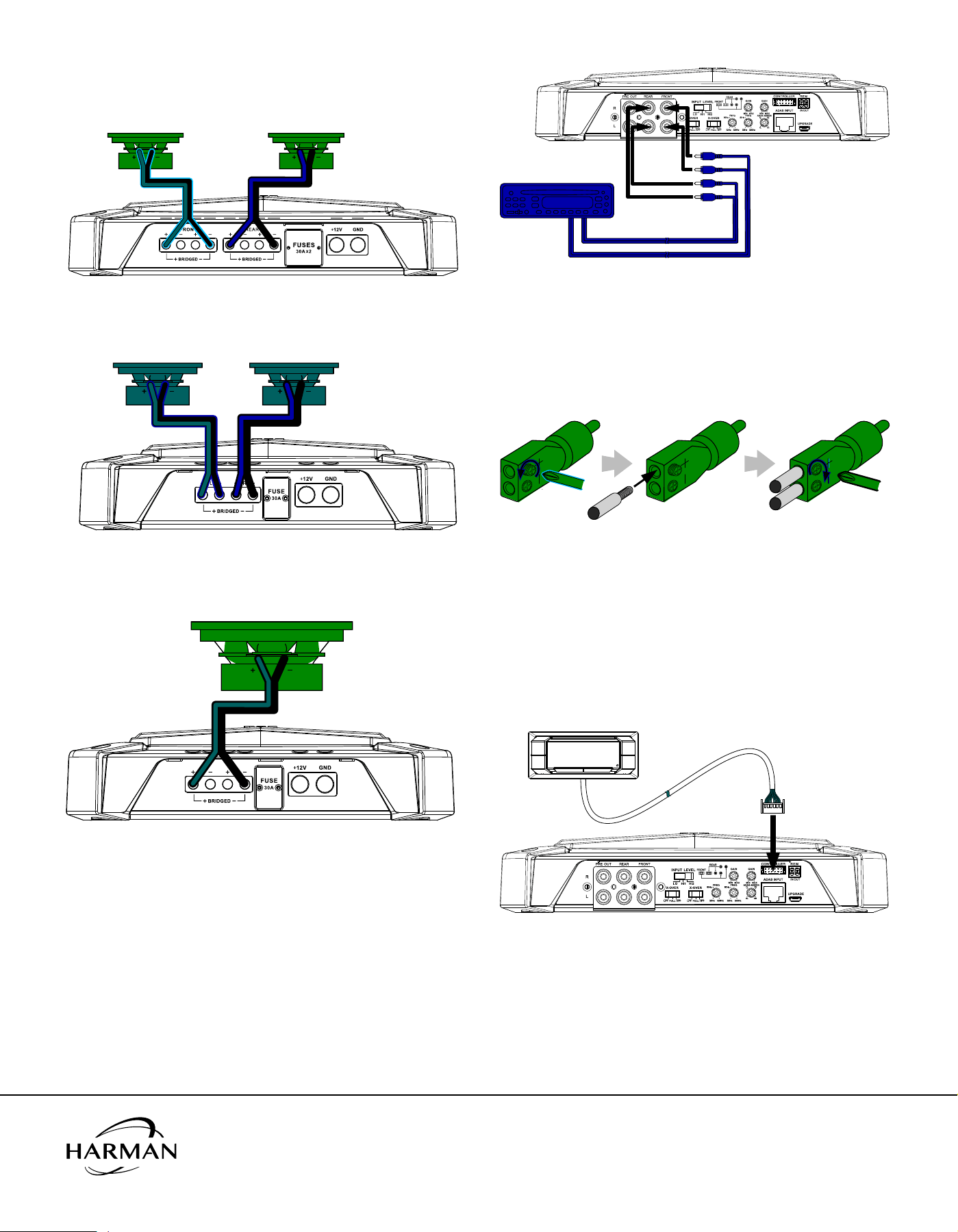

INPUT CONNECTIONS
Connect the source unit’s RCA line outputs to the amplifier's left
and right inputs, as shown in the illustration below.
CONTROL PANEL CONNECTION
Connect the supplied control panel to the amplifier’s Controller
connector, as shown in the illustration below. The control panel
includes a long cable and a mounting flange, allowing it to be
mounted in a convenient location in the vehicle’s cabin.
For complete control panel mounting instructions, please
download the full GTR-7535/GTR-104/GTR-102 Amplifier User
Manual at jbl.com.
SETTING THE CONTROLS AND USING THE
AMPLIFIER
For complete information about setting the amplifier’s controls and
using all of the amplifier’s features, please download the full
GTR-7535/GTR-104/GTR-102 Amplifier User Manual at jbl.com.
If your source unit does not have RCA outputs use the supplied
bare wire-to-RCA adapters to connect the source unit’s speaker
wires to the amplifier, as shown in the illustration below.
When you’re finished connecting the source unit’s speaker
outputs to the adapters, plug the adapters into the amplifier’s
input connectors as shown in the previous illustrations.

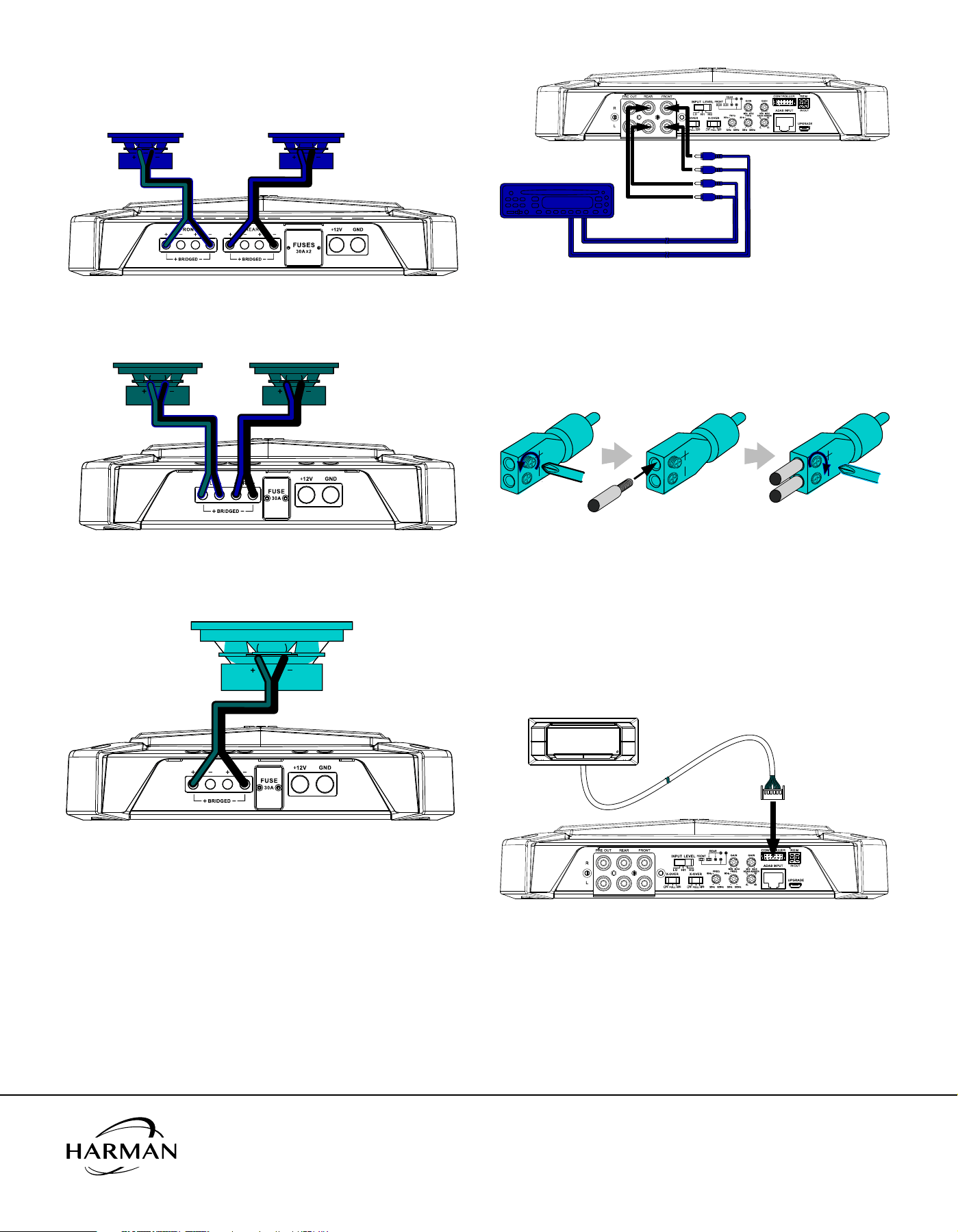

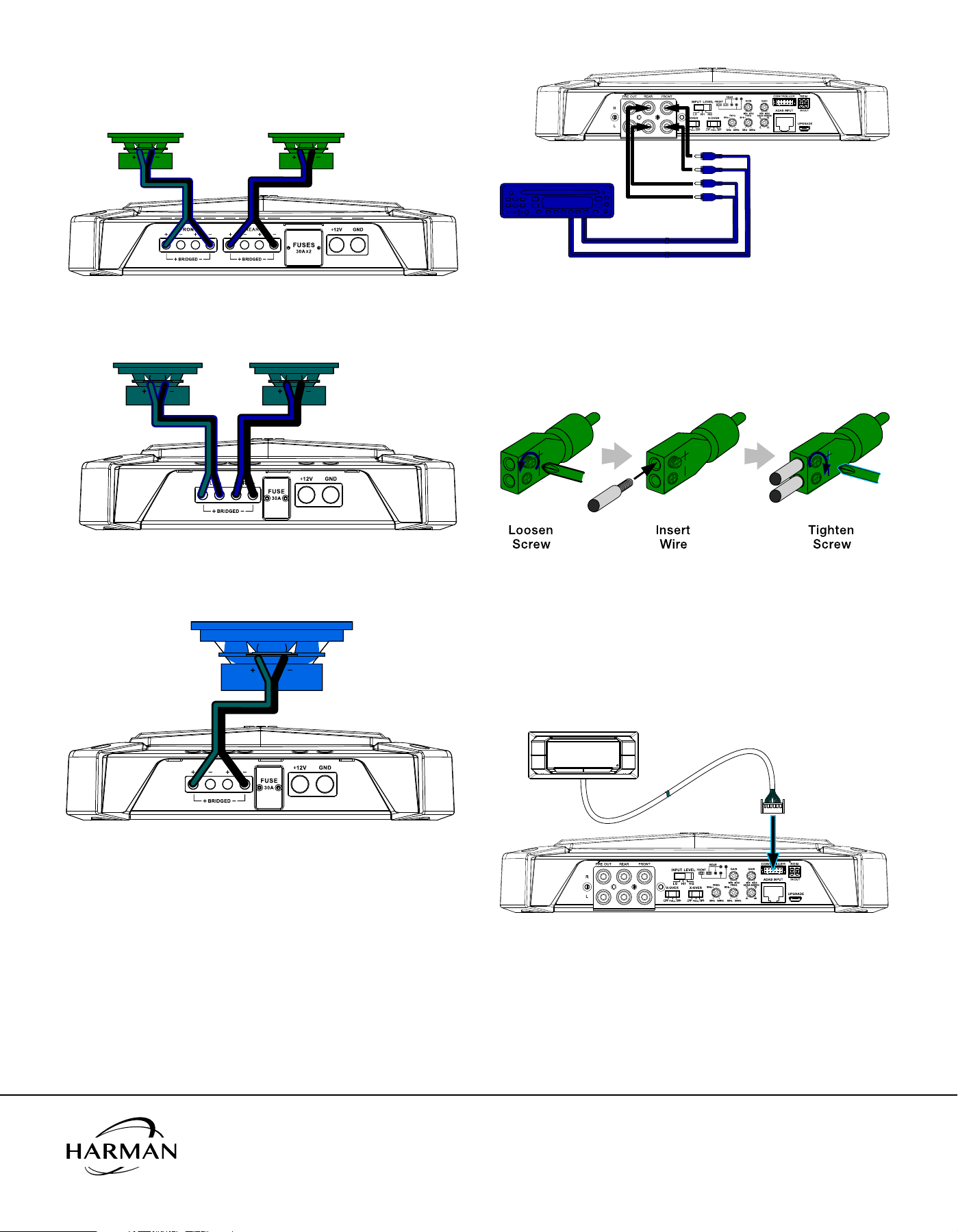

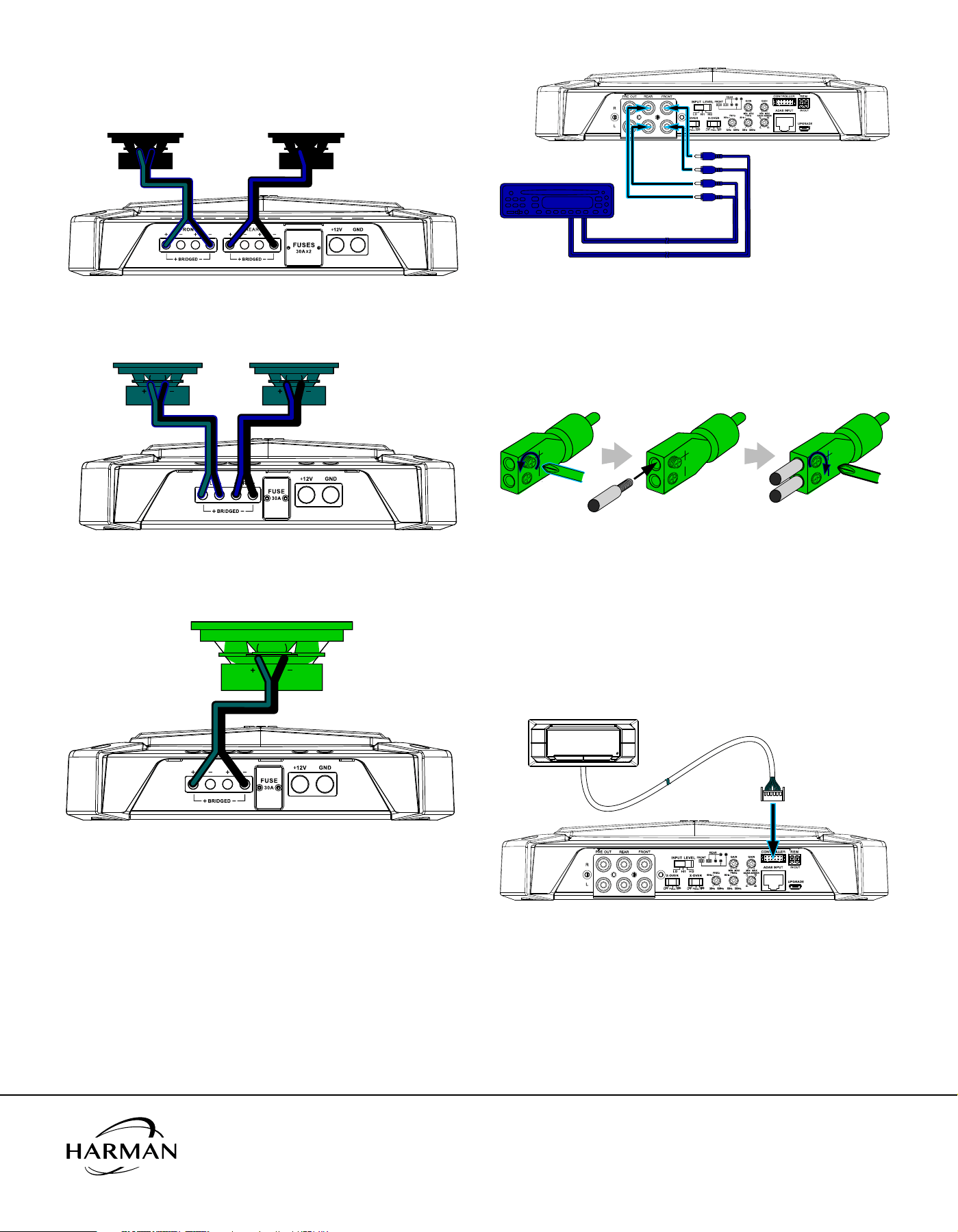

GTR-7535/104 2-Channel Bridged Operation
• Minimum impedance for each speaker is 4 ohms.
GTR-102 2-Channel Operation
• Minimum impedance for each speaker is 2 ohms.
GTR-102 1-Channel Bridged Operation
• Minimum speaker impedance is 4 ohms.
Left
Speaker
Right
Speaker
NOTE: For additional speaker connection diagrams, download the
full GTR-7535/GTR-104/GTR-102 Amplifier User Manual at
jbl.com.
Source Unit
Rear RCA Line Outputs
Front RCA Line Outputs
• For bridged operation, use a Y”-adapter to connect the source
unit’s left and right outputs to the amplifier’s front and rear left and
right channel input connector(s) as shown in the illustration below.
Left
Speaker
Right
Speaker
Subwoofer
FR

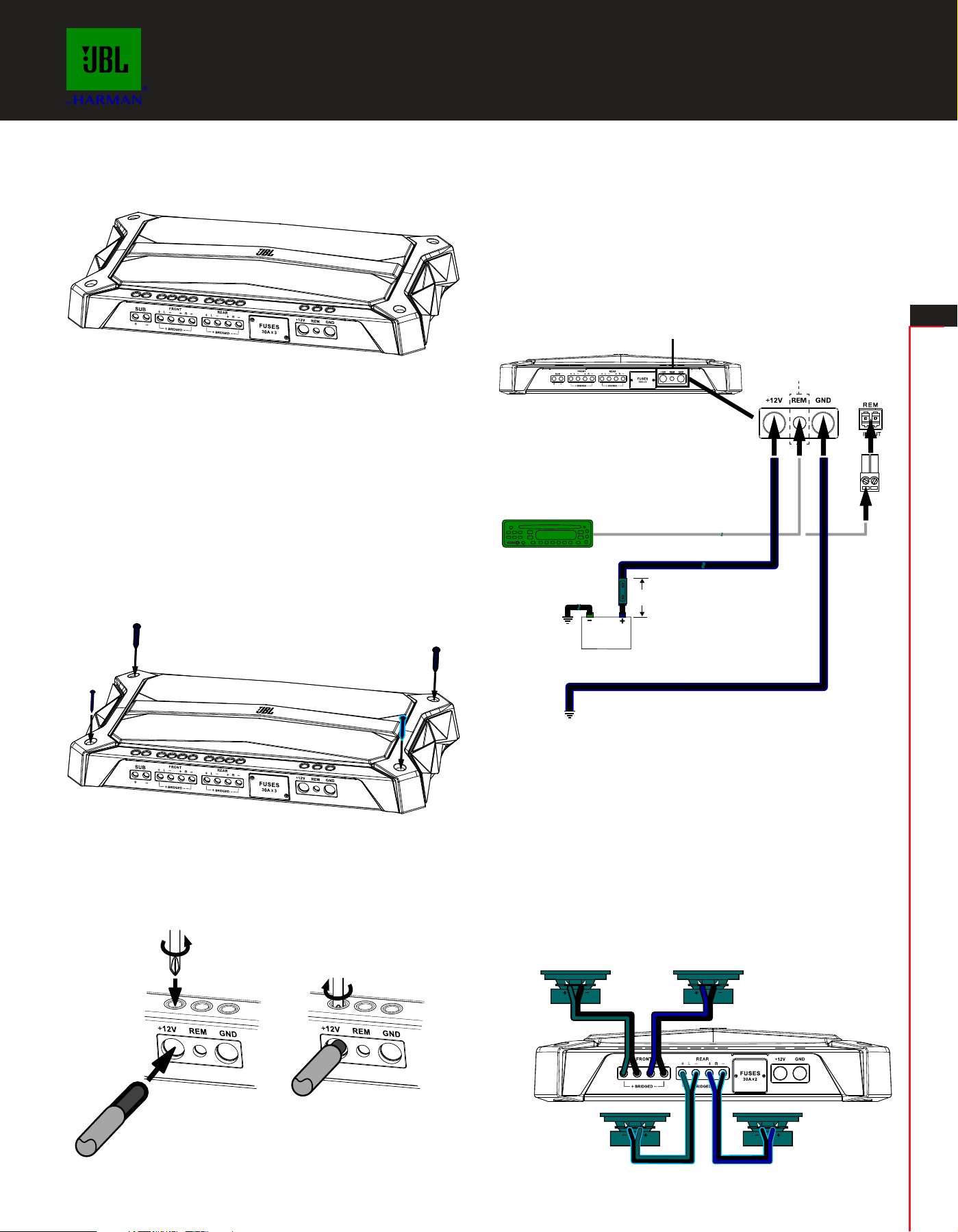

Amplificateur JBL GTR-7535/104/102
Guide de branchement rapide

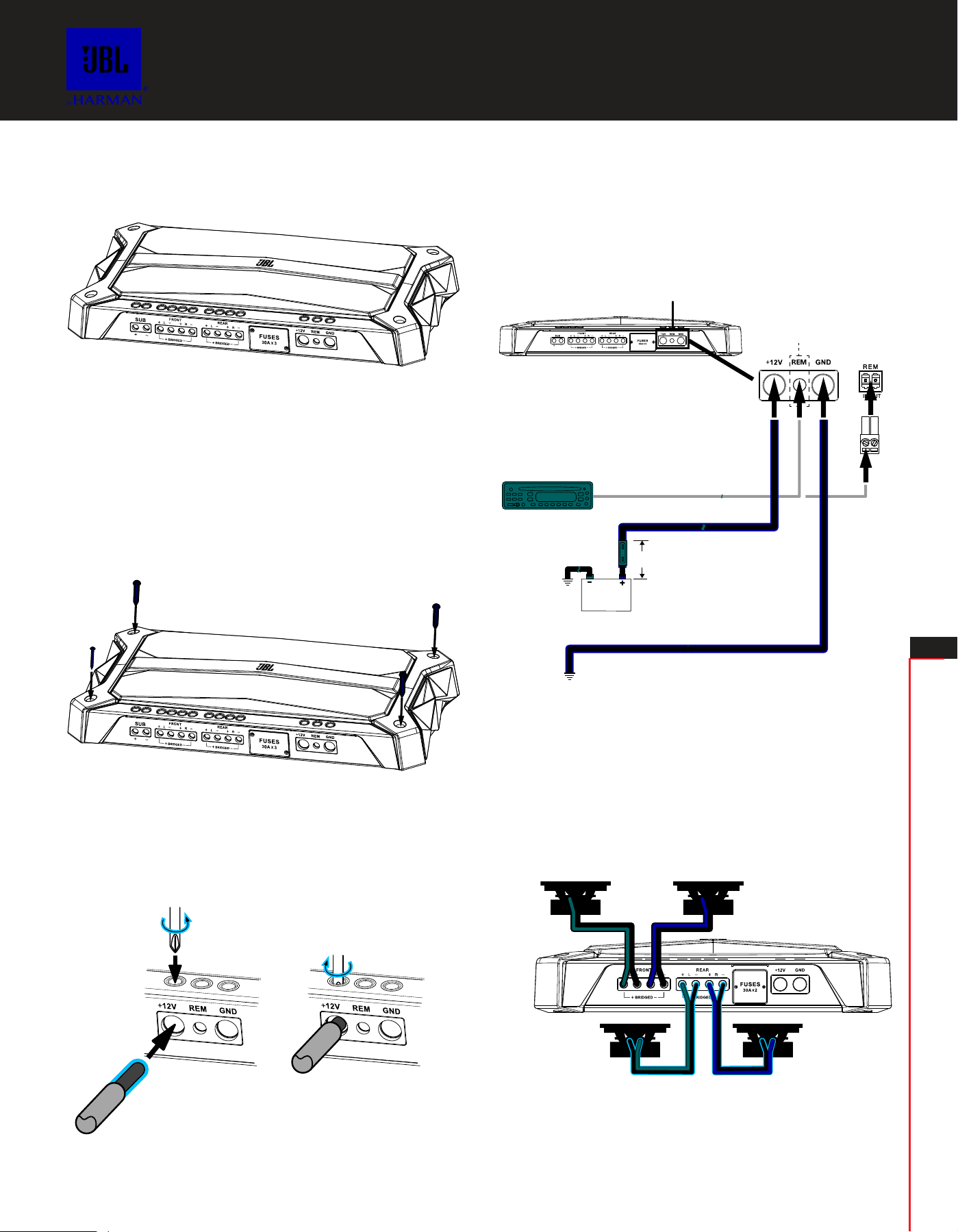

MONTAGE
