Vevor 107A-0010-00-00 Hydraulic Toe Jack 10 Ton Lift Versatility 1.2-18.9 in Height

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
107A-0010-00-00 photo

User Manual

This is the main product document for model 107A-0010-00-00.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
TOE JACK
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Toe jack
background
- 2 -
PARAMETER LIST
Model
107A-0025-00-00
107A-0050-00-00
Top Lifting
Range（mm）
227-340
287-440
Toe Lifting
Range（mm）
20-135
20-173
Toe Capacity (t）
2.5
5
Top Capacity (t）
5
10
Product Size
（mm）
210*135*227
263*190*287
Net Weight(kg)
9.75
22.6

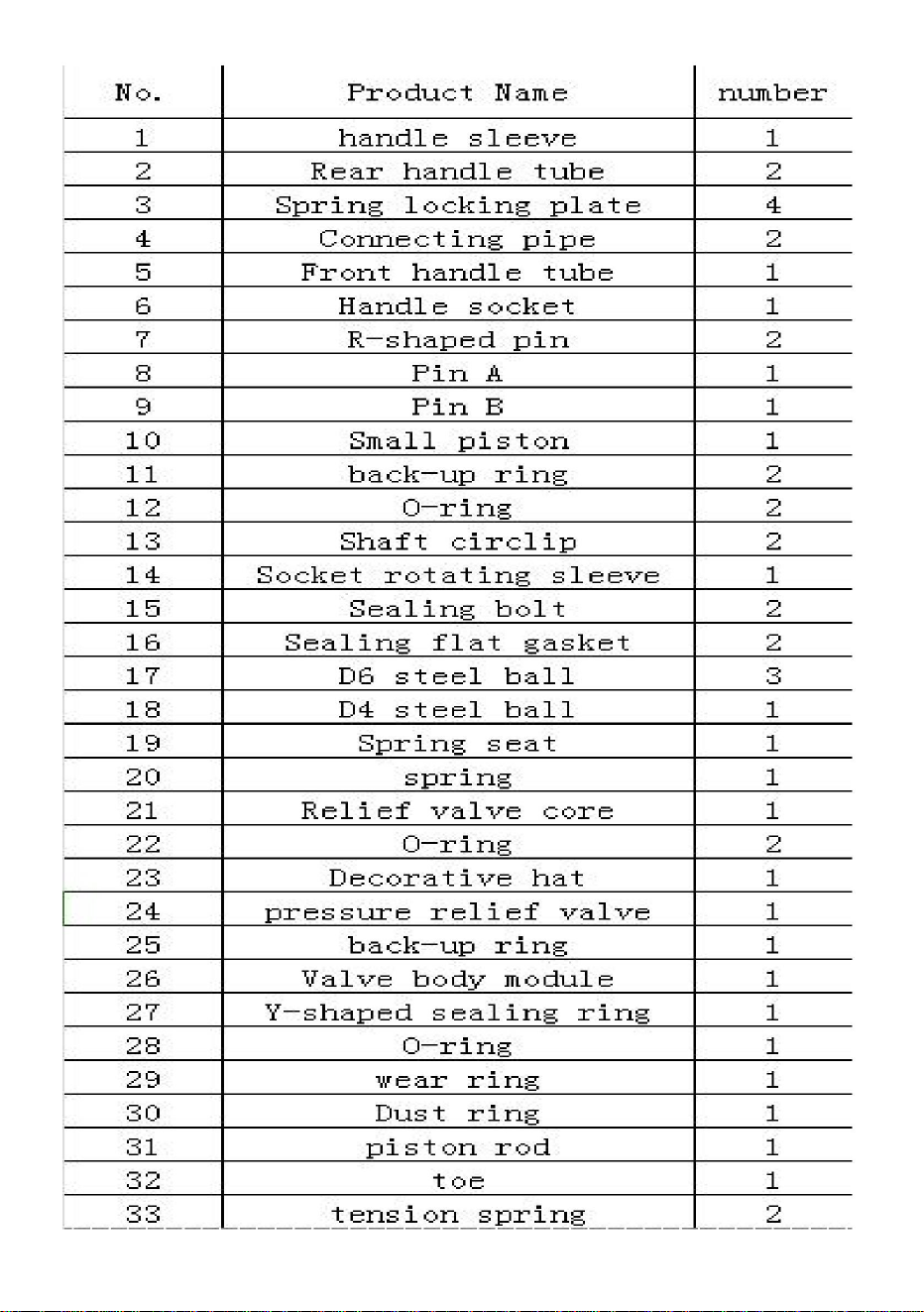

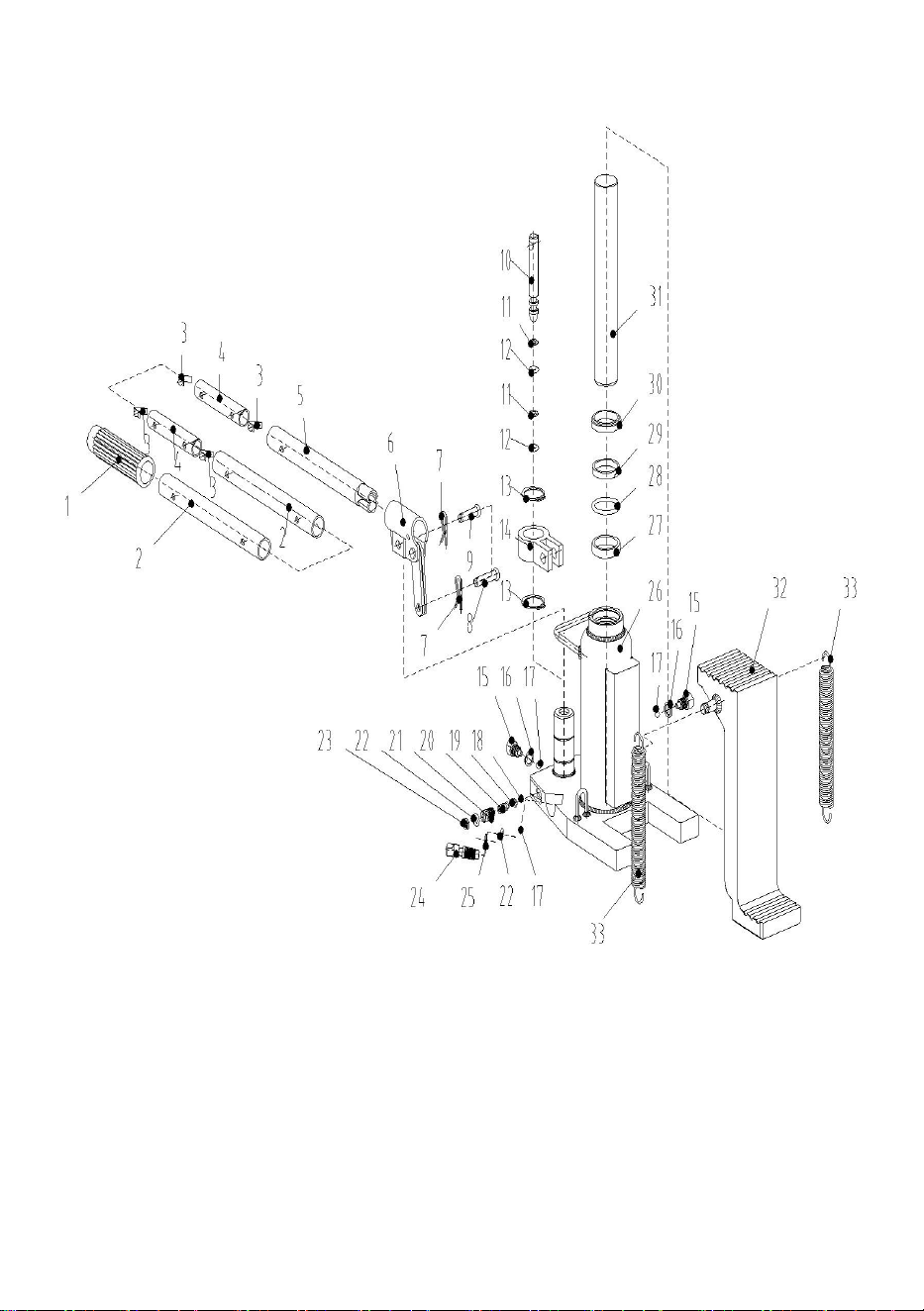

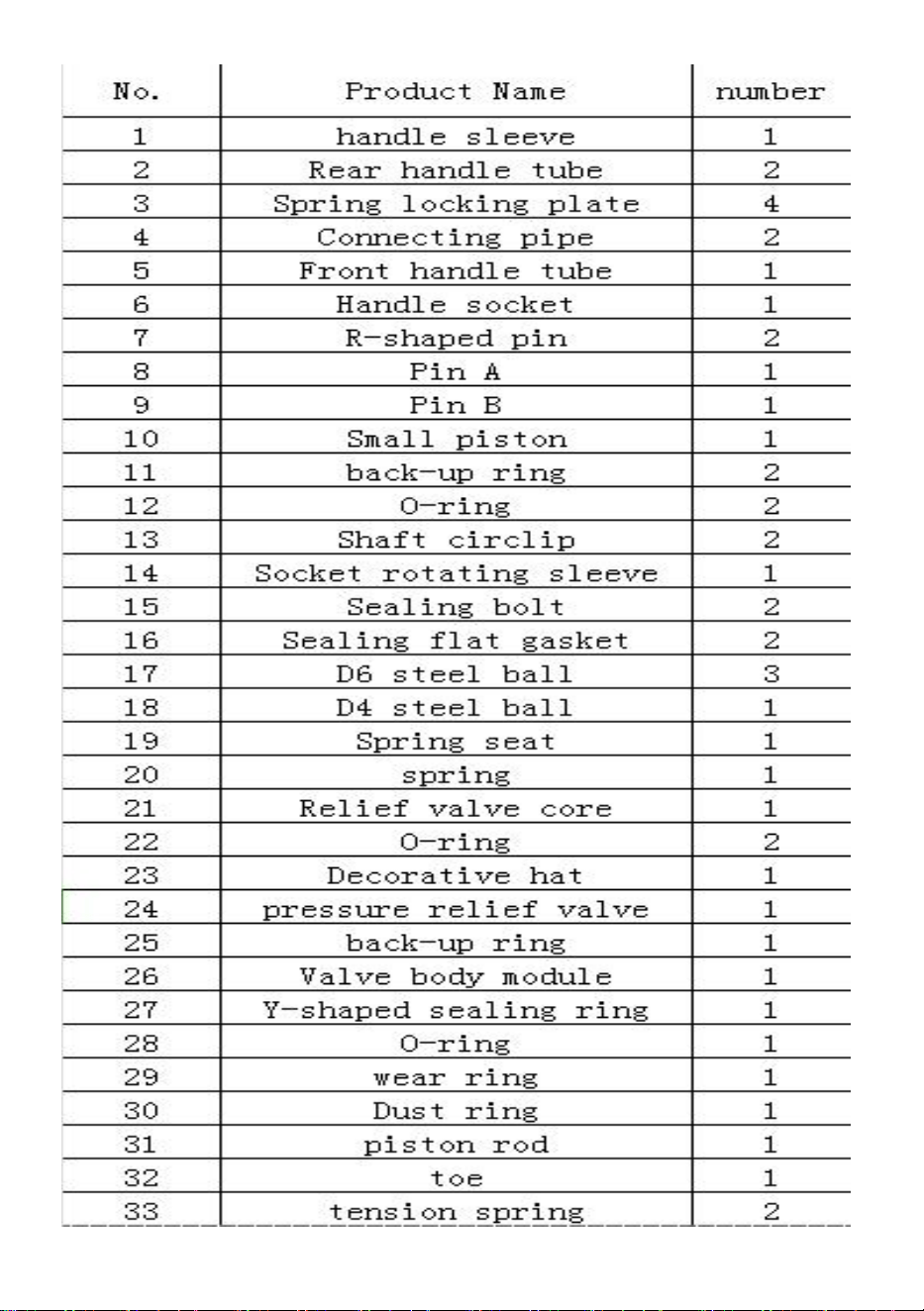

PART LIST
background
- 3 -
background
- 4 -
background
- 5 -
OPERATION INSTRUCTION
Mechanical adjustment level, heavy moving engineering, shipbuilding, Bridge, civil
engineering, steel frame pillar engineering and other use!
Usage Diagram
Precautions for use
1. This series of products currently have 3 specifications: 2.5 tons, 5 tons, 10 tons.
Widely used in mechanical equipment, bridge, construction, railway track and
other aspects of installation and maintenance; Loading and unloading of heavy
objects for transportation; Automobile tractor maintenance and other aspects.
2. This series of products use imported jacks, the use of high-quality steel after
welding heat treatment, with a simple structure, easy to use, durable, stable quality,
safe and reliable. Lifting dual-purpose, easy to operate, is a widely used lifting tool.
3. The operation handle of this series of products is designed to rotate 180
degrees, which can be changed according to different places, so as to be more
convenient to use.
4. Pay attention to the following problems when using the product:
A. Before operation, the machine should be placed securely and avoid swinging,
and it is strictly prohibited to lift the weight without stable placement, resulting in
tilting and other situations;
B. It is strictly prohibited to increase the height beyond the limit required by the
product, resulting in the occurrence of guide rail detachment;
C. It is strictly prohibited to use excess load;
D. It is strictly prohibited to put human body parts (hands, feet, etc.) under heavy
objects under working conditions.
background
- 6 -
E. The claw jack generally has a fixed use of oil, do not use other oil body to avoid
affecting the normal use of the claw jack, please place the claw jack in a normal
upright state when refueling, refueling until the oil hole overflows, that is, the oil is
filled.
5. Please lubricate the guide rail before use, keep the product clean, and put it
gently after use.
No collision, arbitrary throwing, and other adverse conditions occur, resulting in
damage and oil circuit failure.
Address：Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
Made In China
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Cricd'orteil
Modèle:107A00100000/107A00250000/107A00500000.
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente
qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.
Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Machine Translated by Google
background
Modèle:107A00100000/107A00250000/107A00500000.
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel
d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez
nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiques
oulogiciellessurnotreproduit.
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?
N'hésitezpas
ànouscontacter:Supporttechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
BESOIND'AIDE?CONTACTEZNOUS!
Prised'orteil
1
Machine Translated by Google
background
2
263*190*287
Portée(mm)
2.5
210*135*227
Levagedesorteils
dix
297*210*315
Portée(mm)
Capacitédesorteils(t)
dix
mm
Levagesupérieur
2017330190
5
Tailleduproduit
107A00100000107A00250000107A00500000
287440
20135
20
33,5
227340
Capacitémaximale(t)
Poidsnet/kg)
9h75 22.6
320480
5
LISTEDESPARAMÈTRES
Modèle
LISTEDESPIÈCES
Machine Translated by Google
background
3
Machine Translated by Google
background
4
Machine Translated by Google
background
5
Largementutilisédansleséquipementsmécaniques,lesponts,laconstruction,lesvoiesferréeset
A.Avantl'utilisation,lamachinedoitêtreplacéeentoutesécuritéetéviterdesebalancer,etileststrictement
interditdesouleverlepoidssansunplacementstable,cequientraînerait
1.Cettesériedeproduitsaactuellement3spécifications:2,5tonnes,5tonnes,10tonnes.
4.Faitesattentionauxproblèmessuivantslorsdel'utilisationduproduit:
pratiqueàutiliser.
D.Ileststrictementinterditdesoumettredespartiesducorpshumain(mains,pieds,etc.)àdeschargeslourdes.
degrés,quipeuventêtremodifiésselondifférentsendroits,demanièreàêtreplus
traitementthermiquedesoudage,avecunestructuresimple,facileàutiliser,durable,dequalitéstable,sûretfiable.
Lelevageàdoubleusage,facileàutiliser,estunoutildelevagelargementutilisé.
C.Ileststrictementinterditd'utiliserunechargeexcessive;
objetsdansdesconditionsdetravail.
ingénierie,ingénieriedepiliersàossatured'acieretautresutilisations!
2.Cettesériedeproduitsutilisedesvérinsimportés,l'utilisationd'acierdehautequalitéaprès
3.Lapoignéedefonctionnementdecettesériedeproduitsestconçuepourtournerà180
produit,entraînantl'apparitiond'undétachementduraildeguidage;
Niveauderéglagemécanique,ingénieriemobilelourde,constructionnavale,pont,civil
objetsdetransport;Entretiendestracteursautomobilesetautresaspects.
B.Ileststrictementinterditd'augmenterlahauteuraudelàdelalimiterequiseparle
d'autresaspectsdel'installationetdelamaintenance;Chargementetdéchargementdepoidslourds
inclinaisonetautressituations;
Diagrammed'utilisation
INSTRUCTIOND'OPÉRATION
Précautionsd'emploi
Machine Translated by Google
background
Adresse:BaoshanquShuangchenglu803long11hao1602A1609shiShanghaiImporté
en
Australie:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW2122Australie
Unité5MaisonAlbertEdward,LesPavillons
LinkenheimHochstetten,Allemagne
Römeräcker9Z2021,76351
GroupePooledasLtd
SHUNSHUNGmbH
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
Preston,RoyaumeUni
FabriquéenChine
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTCE
Aucunecollision,lancerarbitraireetautresconditionsdéfavorablesneseproduisent,entraînantdes
dommagesouunedéfaillanceducircuitd'huile.
E.Lecricàgriffesagénéralementuneutilisationfixed'huile,n'utilisezpasd'autrecorpsd'huilepouréviter
d'affecterl'utilisationnormaleducricàgriffes,veuillezplacerlecricàgriffesdansunétatverticalnormallors
duravitaillement,fairelepleinjusqu'àcequeletroud'huiledéborde,c'estàdirequel'huileestremplie.
5.Veuillezlubrifierleraildeguidageavantutilisation,garderleproduitpropreetlemettredoucementaprès
utilisation.
6
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine
Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den
großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien
abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-
Marken tatsächlich die Hälfte sparen.
ZEHENJACKE
Technischer Support und E-Garantiezertifikat www.vevor.com/support
MODELL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Machine Translated by Google
background
- 1 -
MODELL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte
kontaktieren
Sie uns: Technischer Support und E-Garantiezertifikat
www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen
sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt
von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht
erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
Zehenheber
BRAUCHEN SIE HILFE? KONTAKTIERE UNS!
Machine Translated by Google
background
- 2 -
Zehenstraffung
10
Spitzenkapazität (tÿ
297*210*315
2.5
210*135*227
Nettogewicht / kg)
Bereich (mm)
Top-Lifting
20-173
10
Produktgröße
Bereich (mm)
Zehenkapazität (tÿ
(mm)
22.6
287-440
20
33.5
107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
20-13530-190
5
263*190*287
9,75
320-480
5
227-340
STÜCKLISTE
PARAMETERLISTE
Modell
Machine Translated by Google
background
- 3 -
Machine Translated by Google
background
- 4 -
Machine Translated by Google
background
- 5 -
1. Diese Produktserie hat derzeit 3 Spezifikationen: 2,5 Tonnen, 5 Tonnen, 10 Tonnen.
4. Achten Sie bei der Verwendung des Produkts auf folgende Probleme:
B. Es ist strengstens verboten, die Höhe über den gesetzlich vorgeschriebenen Grenzwert hinaus zu erhöhen
A. Vor dem Betrieb sollte die Maschine sicher aufgestellt werden und ein Schwingen vermieden werden. Es ist
strengstens verboten, das Gewicht ohne stabile Platzierung anzuheben, was zu Verletzungen führen kann
Weit verbreitet in der mechanischen Ausrüstung, im Brückenbau, im Baugewerbe, bei Eisenbahnschienen usw
Grade, die je nach Ort geändert werden können, um mehr zu sein
D. Es ist strengstens verboten, menschliche Körperteile (Hände, Füße usw.) schweren Belastungen auszusetzen
Gegenstände unter Arbeitsbedingungen.
bequem zu bedienen.
Mechanische Anpassungsebene, Schwertransporttechnik, Schiffbau, Brücke, Zivilbau
2. Diese Produktserie verwendet importierte Wagenheber, die Verwendung von hochwertigem Stahl nach
Produkt, was zur Ablösung der Führungsschiene führt;
Maschinenbau, Stahlrahmen-Säulenbau und andere Verwendung!
Schweißwärmebehandlung, mit einfacher Struktur, einfach zu bedienen, langlebig, stabile Qualität, sicher und
zuverlässig. Heben mit doppeltem Verwendungszweck, einfach zu bedienen, ist ein weit verbreitetes Hebewerkzeug.
3. Der Bediengriff dieser Produktserie ist für eine Drehung um 180° ausgelegt
C. Es ist strengstens verboten, übermäßige Lasten zu verwenden.
andere Aspekte der Installation und Wartung; Be- und Entladen von Schwergewichten
Kippen und andere Situationen;
Gegenstände für den Transport; Wartung von Autotraktoren und andere Aspekte.
Nutzungsdiagramm
BEDIENUNGSANLEITUNG
Vorsichtsmaßnahmen für den Gebrauch
Machine Translated by Google
background
- 6 -
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Römeräcker 9 Z2021, 76351
In China hergestellt
Pooledas Group Ltd
Einheit 5 Albert Edward House, Die Pavillons
Linkenheim-Hochstetten, Germany
Preston, Vereinigtes Königreich
Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert
nach AUS:
SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
SHUNSHUN GmbH
Es treten keine Kollisionen, willkürliches Werfen und andere ungünstige Bedingungen auf, die zu Schäden und einem
Ausfall des Ölkreislaufs führen könnten.
E. Der Klauenheber hat im Allgemeinen einen festen Ölverbrauch. Verwenden Sie keinen anderen Ölkörper, um die normale
Verwendung des Klauenhebers nicht zu beeinträchtigen. Bitte stellen Sie den Klauenheber beim Tanken in einen normalen
aufrechten Zustand und tanken Sie, bis das Ölloch überläuft. das heißt, das Öl ist eingefüllt.
5. Bitte schmieren Sie die Führungsschiene vor dem Gebrauch, halten Sie das Produkt sauber und legen Sie es nach
dem Gebrauch vorsichtig ab.
EG-REP
UK REP
Machine Translated by Google
background
Technischer Support und E-Garantiezertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai
principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti
offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
PUNTA JACK
Machine Translated by Google
background
HO BISOGNO DI AIUTO? CONTATTACI!
- 1 -
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate
a contattarci:
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le
istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara
interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà
soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
MODELLO:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Jack per le dita dei piedi
Machine Translated by Google
background
-2-
Intervallo (mm)
Capacità della punta (tÿ
20
(mm)
Sollevamento superiore
20-173
10
Taglia del prodotto
2.5
210*135*227
33,5
Intervallo (mm)
Sollevamento delle dita dei piedi
10
297*210*315
22.6
227-340
Capacità massima (tÿ
263*190*287
Peso netto (chilogrammo)
320-480
5
107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
20-13530-190
5
9,75
287-440
ELENCO PARTI
ELENCO PARAMETRI
Modello
Machine Translated by Google
background
- 3 -
Machine Translated by Google
background
-4-
Machine Translated by Google
background
-5-
comodo da usare.
prodotto, con conseguente distacco della guida;
gradi, che possono essere cambiati a seconda dei diversi luoghi, così da essere di più
D. È severamente vietato sottoporre a carichi pesanti parti del corpo umano (mani, piedi, ecc.).
oggetti in condizioni di lavoro.
A. Prima dell'uso, la macchina deve essere posizionata in modo sicuro ed evitare oscillazioni ed è
severamente vietato sollevare il peso senza un posizionamento stabile, con conseguente
Ampiamente usato in attrezzature meccaniche, ponti, costruzioni, binari ferroviari e
1. Questa serie di prodotti ha attualmente 3 specifiche: 2,5 tonnellate, 5 tonnellate, 10 tonnellate.
4. Prestare attenzione ai seguenti problemi durante l'utilizzo del prodotto:
oggetti per il trasporto; Manutenzione dei trattori automobilistici e altri aspetti.
B. È severamente vietato aumentare l'altezza oltre il limite previsto dalla normativa
altri aspetti di installazione e manutenzione; Carico e scarico di carichi pesanti
inclinazione e altre situazioni;
ingegneria, ingegneria dei pilastri con telaio in acciaio e altri usi!
3. La maniglia operativa di questa serie di prodotti è progettata per ruotare di 180
trattamento termico di saldatura, con una struttura semplice, facile da usare, durevole, qualità stabile, sicura e
affidabile. Il sollevamento a doppio scopo, facile da usare, è uno strumento di sollevamento ampiamente utilizzato.
C. È severamente vietato utilizzare un carico in eccesso;
Livello di regolazione meccanica, ingegneria dei movimenti pesanti, costruzione navale, ponti, civile
2. Questa serie di prodotti utilizza martinetti importati, l'uso di acciaio di alta qualità dopo
ISTRUZIONI PER L'USO
Precauzioni per l'uso
Diagramma di utilizzo
Machine Translated by Google
background
REP. DEL REGNO UNITO
REP.CE
-6-
Preston, Regno Unito
Linkenheim-Hochstetten, Germania
Unità 5 Casa Albert Edward, I Padiglioni
Gruppo Pooledas Ltd
Römeräcker 9 Z2021, 76351
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
Made in China
SHUNSHUN GmbH
Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Non si verificano collisioni, lanci arbitrari e altre condizioni avverse, con conseguenti danni e guasti al
circuito dell'olio.
E. Il martinetto ad artiglio generalmente ha un uso fisso di olio, non utilizzare altri corpi oleosi per evitare di
influenzare il normale utilizzo del martinetto ad artiglio, posizionare il martinetto ad artiglio in uno stato
normale verticale durante il rifornimento, fare rifornimento fino a quando il foro dell'olio trabocca, cioè, l'olio
è pieno.
5. Lubrificare il binario di guida prima dell'uso, mantenere il prodotto pulito e riporlo delicatamente dopo
l'uso.
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
GATODEPIE
MODELO:107A00100000/107A00250000/107A00500000
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo
representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen
comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas
ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente
sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
MODELO:107A00100000/107A00250000/107A00500000
Estassonlasinstruccionesoriginales;leaatentamentetodaslas
instruccionesdelmanualantesdeoperar.VEVORsereservauna
interpretaciónclaradenuestromanualdeusuario.Laaparienciadel
productoestarásujetaalproductoquerecibió.Perdonequenoleinformaremos
nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude
en
contactarnos:Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
¿NECESITASAYUDA?¡CONTÁCTENOS!
Gatodepunta
1
Machine Translated by Google
background
2
Levantamientodeldedodelpie
10
Capacidadmáxima(t
297*210*315
2.5
210*135*227
Pesoneto/kg)
Rango(mm)
elevaciónsuperior
20173
10
Tamañodelproducto
Rango(mm)
Capacidaddepunta(t
(mm)
22.6
287440
20
33,5
107A00100000107A00250000107A00500000
30190 20135
5
263*190*287
9,75
320480
5
227340
LISTADEPARÁMETROS
Modelo
LISTADE
Machine Translated by Google
background
3
Machine Translated by Google
background
4
Machine Translated by Google
background
5
4.Presteatenciónalossiguientesproblemasalutilizarelproducto:
1.Estaseriedeproductostieneactualmente3especificaciones:2,5toneladas,5toneladas,10toneladas.
B.Estáestrictamenteprohibidoaumentarlaalturamásalládellímiterequeridoporel
R.Antesdelaoperación,lamáquinadebecolocarsedeformasegurayevitaroscilaciones,yestá
estrictamenteprohibidolevantarelpesosinunaubicaciónestable,loqueresultaráen
Ampliamenteutilizadoenequiposmecánicos,puentes,construcción,víasférreasy
Grados,quesepuedencambiarsegúndiferenteslugares,parasermás
D.Estáestrictamenteprohibidosometerpartesdelcuerpohumano(manos,pies,etc.)aobjetospesados.
objetosencondicionesdetrabajo.
cómododeusar.
Niveldeajustemecánico,ingenieríademovimientopesado,construcciónnaval,puente,civil.
2.Estaseriedeproductosutilizagatosimportados,elusodeacerodealtacalidaddespués
producto,loqueresultaeneldesprendimientodelrielguía;
3.Lamanijadeoperacióndeestaseriedeproductosestádiseñadaparagirar180
Tratamientotérmicodesoldadura,conunaestructurasimple,fácildeusar,duradera,decalidadestable,seguray
confiable.Laelevacióndedoblepropósito,fácildeoperar,esunaherramientadeelevaciónampliamenteutilizada.
Ingeniería,ingenieríadepilaresdeestructuradeaceroyotrosusos.
C.Estáestrictamenteprohibidoutilizarexcesodecarga;
otrosaspectosdeinstalaciónymantenimiento;Cargaydescargadeobjetospesados.
inclinaciónyotrassituaciones;
objetosdetransporte;Mantenimientodetractoresdeautomóvilesyotrosaspectos.
Diagramadeuso
INSTRUCCIÓNDEOPERACIÓN
Precaucionesdeuso
Machine Translated by Google
background
6
SHUNSHUNGmbH
GrupoPooledasLtd
Römeräcker9Z2021,76351
Unidad5CasaAlbertEdward,LosPabellones
LinkenheimHochstetten,Alemania
Dirección:BaoshanquShuangchenglu803long11hao1602A1609shi
Shanghai
ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETASTWOODNSW
2122Australia
Preston,ReinoUnido
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim
Place,RanchoCucamonga,CA91730
Hechoenchina
Noseproducencolisiones,lanzamientosarbitrariosniotrascondicionesadversasqueprovoquen
dañosyfallasenelcircuitodeaceite.
5.Lubriqueelrielguíaantesdeusarlo,mantengaelproductolimpioycolóquelosuavemente
despuésdeusarlo.
E.Elgatodegarrageneralmentetieneunusofijodeaceite,nouseotrocuerpodeaceiteparaevitar
afectarelusonormaldelgatodegarra,coloqueelgatodegarraenunestadoverticalnormal
cuandorepostecombustible,repostehastaqueelorificiodeaceitesedesborde.esdecir,sellenael
aceite.
REPRESENTANTEDELREINOUNIDO
REPRESENTANTEDELACE
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
PODNOŚNIK TOE
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie
szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi
markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,
aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w
porównaniu z czołowymi markami.
Machine Translated by Google
background
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o
kontakt:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/
support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o
dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który
otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,
jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Podnośnik na palec
- 1 -
Machine Translated by Google
background
- 2 -
263*190*287
Zakres (mm)
2.5
210*135*227
Podnoszenie palców
10
297*210*315
Zakres (mm)
Pojemność palca (t)
10
mm
Najlepsze podnoszenie
20-17330-190
5
Rozmiar produktu
107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
287-440
20-135
20
33,5
227-340
Maksymalna pojemność (t)
Masa netto (kg)
9,75 22.6
320-480
5
LISTA CZĘŚCI
LISTA PARAMETRÓW
Model
Machine Translated by Google
background
- 3 -
Machine Translated by Google
background
- 4 -
Machine Translated by Google
background
- 5 -
Szeroko stosowane w sprzęcie mechanicznym, mostach, budownictwie, torach kolejowych i
A. Przed rozpoczęciem pracy maszynę należy ustawić w bezpieczny sposób i unikać jej kołysania.
Surowo zabrania się podnoszenia ciężarów bez stabilnego umieszczenia, co może skutkować
1. Ta seria produktów ma obecnie 3 specyfikacje: 2,5 tony, 5 ton, 10 ton.
4. Podczas użytkowania produktu zwróć uwagę na następujące problemy:
wygodny w użyciu.
D. Zabrania się obciążania części ciała człowieka (dłoni, stóp itp.).
stopnie, które można zmieniać w zależności od różnych miejsc, aby było ich więcej
spawalnicza obróbka cieplna, o prostej konstrukcji, łatwa w użyciu, trwała, stabilna jakość, bezpieczna i
niezawodna. Podnoszenie dwufunkcyjne, łatwe w obsłudze, jest szeroko stosowanym narzędziem do podnoszenia.
C. Surowo zabrania się używania nadmiernego obciążenia;
obiektów w warunkach pracy.
3. Uchwyt operacyjny tej serii produktów jest zaprojektowany tak, aby obracać się o 180 stopni
2. W tej serii produktów zastosowano importowane podnośniki, po czym zastosowano wysokiej jakości stal
inżynieria, inżynieria słupów z ramą stalową i inne zastosowania!
produktu, powodujące oderwanie się prowadnicy;
Poziom regulacji mechanicznej, inżynieria ciężka, przemysł stoczniowy, most, cywilny
przedmioty do transportu; Konserwacja ciągników samochodowych i inne aspekty.
B. Surowo zabrania się zwiększania wysokości powyżej limitu wymaganego przepisami
inne aspekty instalacji i konserwacji; Załadunek i rozładunek ciężkich
przechylanie i inne sytuacje;
INSTRUKCJA OPERACJI
Środki ostrożności dotyczące stosowania
Schemat użycia
Machine Translated by Google
background
Pooledas Group Ltd
SHUNSHUN GmbH
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Preston, Wielka Brytania
Wyprodukowano w Chinach
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj
Import do
Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Jednostka 5 Albert Edward House, pawilony
Linkenheim-Hochstetten, Niemcy
Römeräcker 9 Z2021, 76351
REPUBLIKA Wielkiej Brytanii
REPREZENT KE
Nie dochodzi do kolizji, samowolnego rzucania i innych niekorzystnych warunków, które mogłyby skutkować
uszkodzeniem i awarią obwodu olejowego.
5. Przed użyciem nasmaruj szynę prowadzącą, utrzymuj produkt w czystości i delikatnie odłóż go po użyciu.
E. Podnośnik kłowy ma zazwyczaj określone zużycie oleju. Nie używaj innego korpusu olejowego, aby uniknąć
wpływu na normalne użytkowanie podnośnika. Podczas tankowania należy ustawić podnośnik kłowy w
normalnej pozycji pionowej, tankując aż do przepełnienia otworu olejowego, to znaczy, że olej jest napełniony.
- 6 -
Machine Translated by Google
background
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
background
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt
slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in
vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden
gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons
goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
TOE JACK
Machine Translated by Google
background
HULP NODIG? NEEM CONTACT MET ONS OP!
Teen-aansluiting
- 1 -
MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig
door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie
van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk
van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw
zullen informeren als er technologie- of software-updates zijn voor ons product.
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met
ons op:
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
- 2 -
107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
20-135
Topliften
20-173
10
Product grootte
Bereik (mm)
Teencapaciteit (tÿ
(mm)
22.6
Teen optillen
10
297*210*315
Bereik (mm)
2.5
210*135*227
320-480
5
263*190*287
227-340
Topcapaciteit (tÿ
Netto gewicht / kg)
287-440
20
33,5
30-190
5
9.75
PARAMETERLIJST
Model
ONDERDELEN LIJST
Machine Translated by Google
background
- 3 -
Machine Translated by Google
background
- 4 -
Machine Translated by Google
background
- 5 -
techniek, pijlertechniek met stalen frame en ander gebruik!
3. De bedieningshendel van deze serie producten is ontworpen om 180 graden te draaien
D. Het is ten strengste verboden menselijke lichaamsdelen (handen, voeten, enz.) zwaar te belasten
graden, die op verschillende plaatsen kunnen worden gewijzigd, om meer te zijn
voorwerpen onder werkomstandigheden.
handig in gebruik.
1. Deze serie producten heeft momenteel 3 specificaties: 2,5 ton, 5 ton, 10 ton.
4. Let op de volgende problemen bij het gebruik van het product:
Op grote schaal gebruikt in mechanische uitrusting, brug, constructie, spoorlijn en
A. Voordat u de machine gebruikt, moet u deze veilig plaatsen en niet slingeren. Het is ten strengste verboden
om het gewicht op te tillen zonder een stabiele plaatsing, wat kan leiden tot
overige aspecten van installatie en onderhoud; Laden en lossen van zware goederen
kantelen en andere situaties;
voorwerpen voor transport; Auto-tractoronderhoud en andere aspecten.
B. Het is ten strengste verboden om de hoogte te vergroten tot boven de limiet vereist door de
2. Deze serie producten maakt gebruik van geïmporteerde jacks, het gebruik van hoogwaardig staal daarna
product, resulterend in het optreden van losraken van de geleiderail;
Mechanisch aanpassingsniveau, zware verhuistechniek, scheepsbouw, brug, civiel
warmtebehandeling bij lassen, met een eenvoudige structuur, gemakkelijk te gebruiken, duurzaam, stabiele kwaliteit,
veilig en betrouwbaar. Hijsen heeft een dubbel doel, eenvoudig te bedienen, is een veelgebruikt hefgereedschap.
C. Het is ten strengste verboden om overmatige belasting te gebruiken;
Gebruiksdiagram
BEDIENINGSINSTRUCTIE
Voorzorgsmaatregelen voor gebruik
Machine Translated by Google
background
EG REP
Britse REP
Er doen zich geen botsingen, willekeurige worpen en andere ongunstige omstandigheden voor, resulterend
in schade en uitval van het oliecircuit.
5. Smeer de geleiderail voor gebruik, houd het product schoon en leg het na gebruik voorzichtig neer.
E. De klauwkrik heeft over het algemeen een vast gebruik van olie, gebruik geen ander olielichaam om te
voorkomen dat het normale gebruik van de klauwkrik wordt beïnvloed. Plaats de klauwkrik tijdens het
tanken in een normale rechtopstaande staat, tanken totdat het oliegat overstroomt, dat wil zeggen, de olie is
gevuld.
- 6 -
Pooledas Group Ltd
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Duitsland
Eenheid 5 Albert Edward House, de paviljoens
Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australië
Preston, Verenigd Koninkrijk
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Gemaakt in China
SHUNSHUN GmbH
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
TÅ JACK
MODELL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Teknisk support och e-garanticertifikat www.vevor.com/support
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Machine Translated by Google
background
MODELL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:
Teknisk
support och e-garanticertifikat www.vevor.com/
support
Detta är den ursprungliga instruktionen, läs alla instruktioner
noggrant innan du använder den. VEVOR reserverar sig för en tydlig
tolkning av vår användarmanual. Utseendet på produkten är beroende
av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig
igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
BEHÖVS HJÄLP? KONTAKTA OSS!
Tåjack
- 1 -
Machine Translated by Google
background
PARAMETERLISTA
Modell
DELLISTA
22.6
Räckvidd (mm)
Tåkapacitet (tÿ
10
ÿmmÿ
Topplyft
20-173
Produktstorlek
Räckvidd (mm)
2.5
210*135*227
33,5
9,75
10
Tålyft
227-340
Toppkapacitet (tÿ
297*210*315
Nettovikt (kg)
320-480
5
263*190*287
30-190
5
107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
20-135
287-440
20
- 2 -
Machine Translated by Google
background
- 3 -
Machine Translated by Google
background
- 4 -
Machine Translated by Google
background
Användningsdiagram
ANVÄNDNINGSINSTRUKTION
Försiktighetsåtgärder för användning
Mekanisk justeringsnivå, tung rörlig teknik, skeppsbyggnad, bro, civil
bekväm att använda.
D. Det är strängt förbjudet att lägga människokroppsdelar (händer, fötter, etc.) under tunga
grader, som kan ändras efter olika platser, för att bli fler
föremål under arbetsförhållanden.
Används ofta i mekanisk utrustning, bro, konstruktion, järnvägsspår och
S. Innan maskinen används ska maskinen placeras säkert och undvika att svänga, och det
är strängt förbjudet att lyfta vikten utan stabil placering, vilket resulterar i
1. Denna produktserie har för närvarande 3 specifikationer: 2,5 ton, 5 ton, 10 ton.
4. Var uppmärksam på följande problem när du använder produkten:
föremål för transport; Underhåll av biltraktor och andra aspekter.
B. Det är strängt förbjudet att öka höjden utöver den gräns som krävs av
andra aspekter av installation och underhåll; Lastning och lossning av tunga
lutning och andra situationer;
svetsvärmebehandling, med en enkel struktur, lätt att använda, hållbar, stabil kvalitet, säker
och pålitlig. Lyft med dubbla ändamål, lätt att använda, är ett allmänt använt lyftverktyg.
C. Det är strängt förbjudet att använda överbelastning;
ingenjörskonst, stålramskonstruktion och annan användning!
2. Denna serie av produkter använder importerade domkrafter, användning av högkvalitativt stål efter
3. Handtaget för denna produktserie är utformat för att rotera 180
produkt, vilket resulterar i att styrskenan lossnar;
- 5 -
Machine Translated by Google
background
Linkenheim-Hochstetten, Tyskland
Enhet 5 Albert Edward House, The Pavilions
Römeräcker 9 Z2021, 76351
Pooledas Group Ltd
SHUNSHUN GmbH
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
Tillverkad i Kina
Preston, Storbritannien
Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
UK REP
EC REP
Ingen kollision, godtyckliga kast och andra ogynnsamma förhållanden inträffar, vilket
resulterar i skador och fel på oljekretsen.
E. Domkraften har i allmänhet en fast användning av olja, använd inte annan oljekropp för att
undvika att påverka den normala användningen av domkraften, placera domkraften i normalt
upprätt läge vid tankning, tankning tills oljehålet svämmar över, det vill säga oljan är fylld.
5. Smörj styrskenan före användning, håll produkten ren och lägg den försiktigt efter
användning.
- 6 -
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor 107A-0010-00-00 Questions and Answers

Find answers or ask new question.
See other models: 50 FT HYDRAULIC HOSE ZX30200 SS-002-4Y-BL YX20230216-004 GYZG-6T*4
Questions and Answers
