OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT COMBO
ENSEMBLE DE 18 V
COMBINACIÓN DE 18 V
R9500
R8611506 HAMMER DRILL
PERCEUSE À PERCUSSION
TALADRO DE PERCUSIÓN
R86039 IMPACT DRIVER
CLÉ À CHOCS
DESTORNILLADOR DE IMPACTO
To register your RIDGID product, please
visit: http://register.RIDGID.com
Pour enregistrer votre produit de
RIDGID, s’il vous plaît la visite :
http://register.RIDGID.com
Para registrar su producto de RIDGID,
por favor visita:
http://register.RIDGID.com
R8611506
R86039
WARNING:
To reduce the risk of injury, the user must
read and understand the operator’s
manual before using this product.
AVERTISSEMENT :
Pour réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’utiliser ce produit.
ADVERTENCIA:
Para reducir el riesgo de lesiones, el
usuario debe leer y comprender el
manual del operador antes de usar este
producto.
TABLE OF CONTENTS
****************
General Power Tool Safety
Warnings .........................................2-3
Hammer Drill Safety Warnings ........3-4
Impact Driver Safety Warnings .......3-4
Symbols .............................................5
Features .............................................5
Assembly ...........................................6
Operation ......................................7-11
Maintenance ....................................11

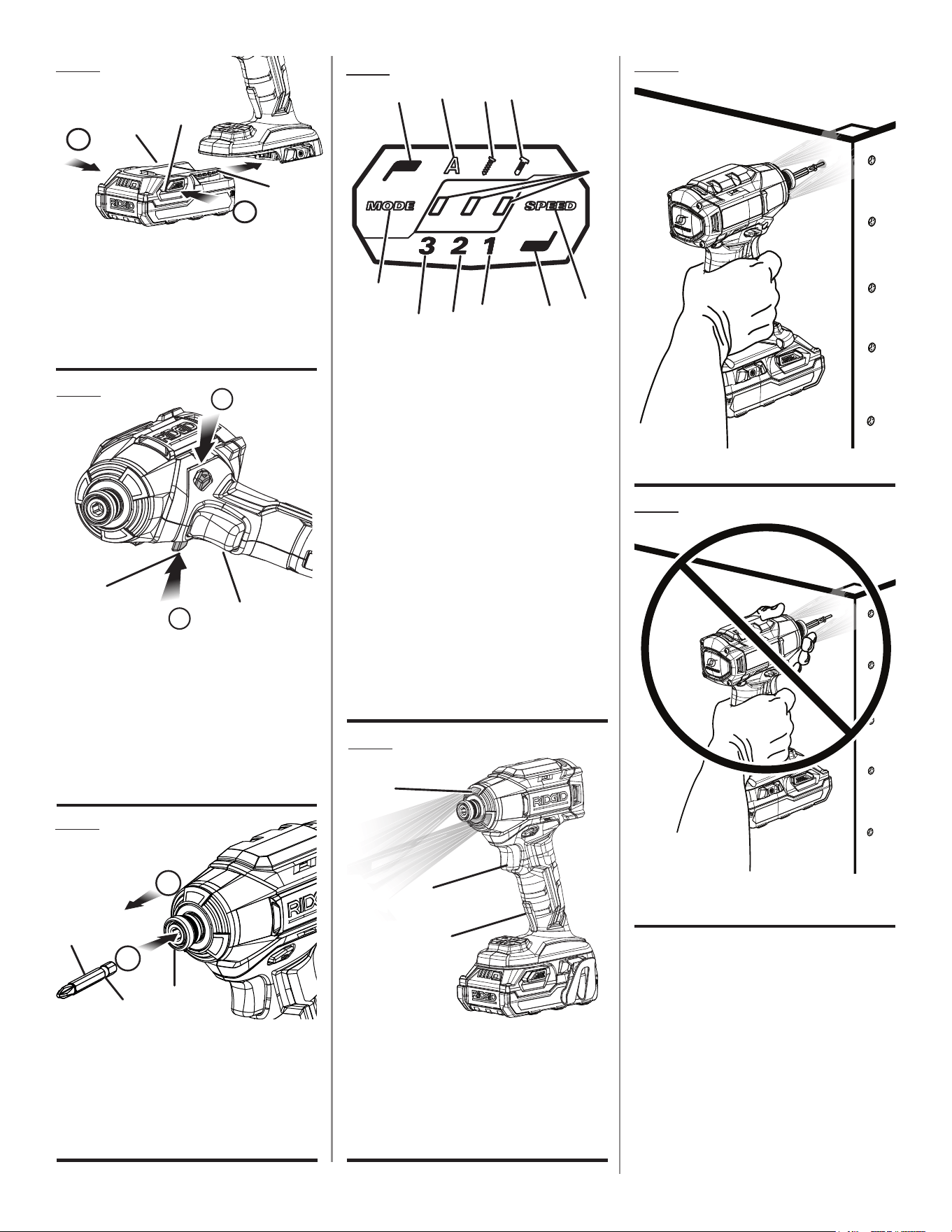

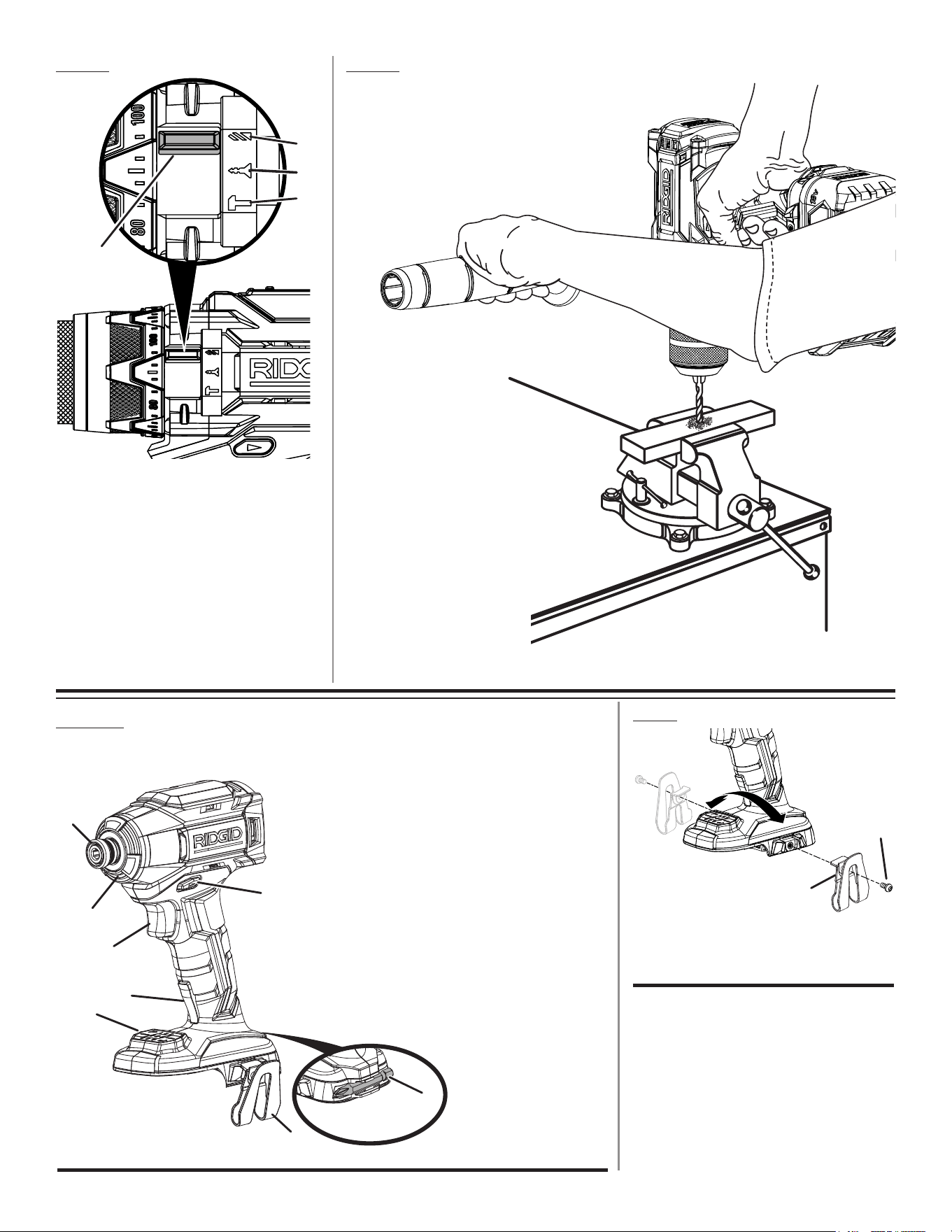

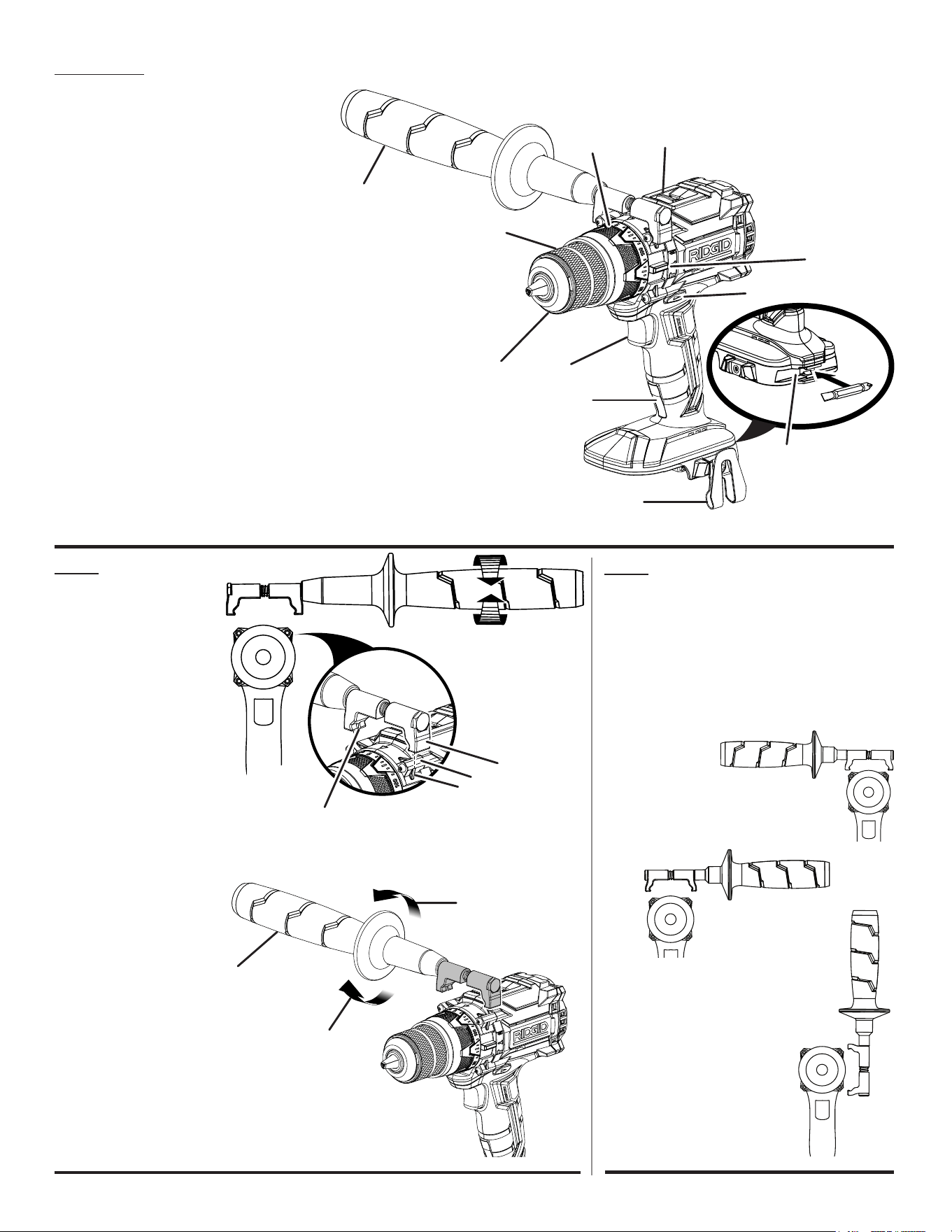

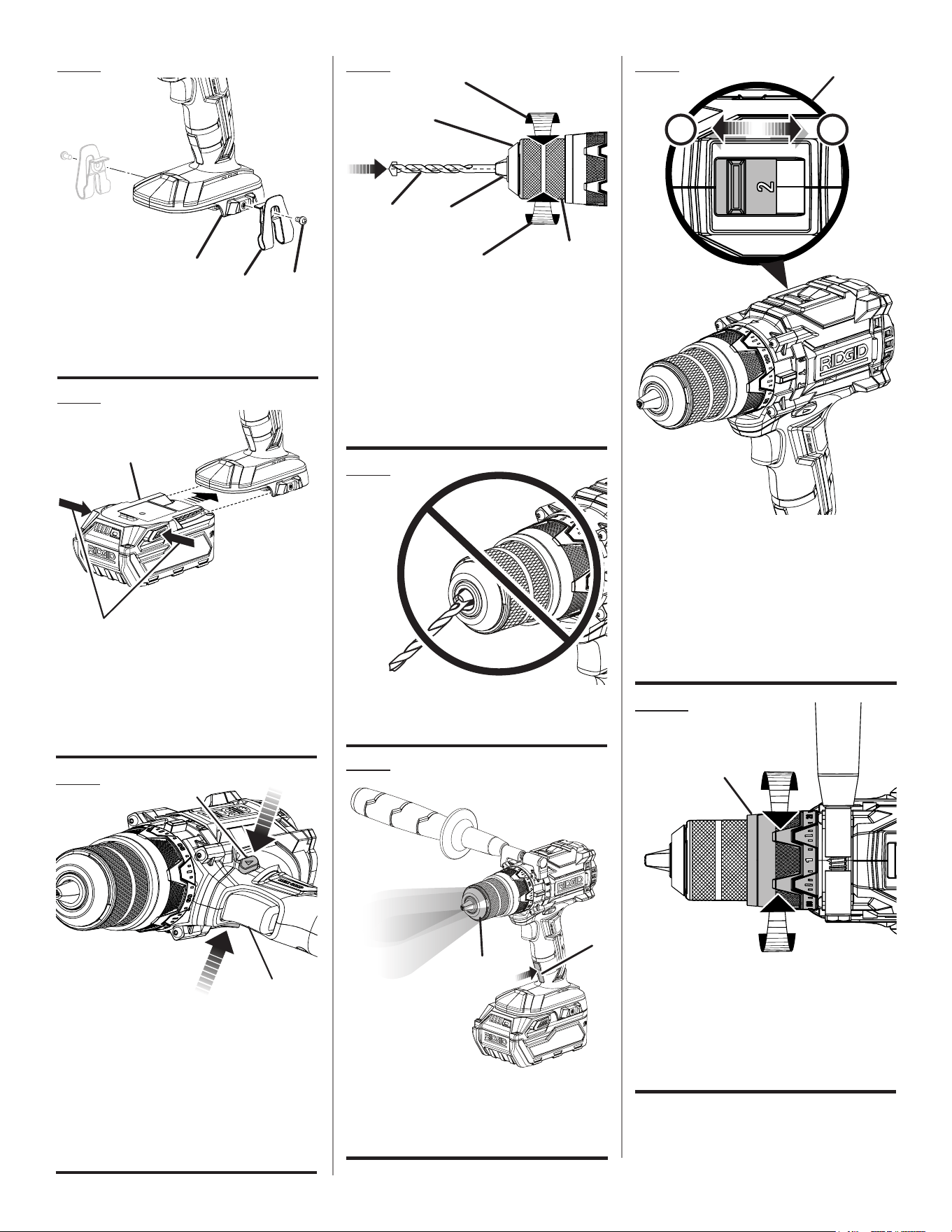

Illustrations ..................................12-15
Parts Ordering and
Service ................................Back page
TABLE DES MATIÈRES
****************
Avertissements de sécurité générales
relatives aux outils électriques ...... 2-3
Avertissements de sécurité
relatifs perceuse à percussion ..........4
Avertissements de sécurité
relatifs clé à chocs ............................4
Symboles ..........................................5
Caractéristiques ................................5
Assemblage .......................................6
Utilisation .................................... 7-11
Entretien ..........................................11
Illustrations ................................ 12-15
Commande de pièces et
dépannage ...................... Page arrière
ÍNDICE DE CONTENIDO
****************
Advertencias de seguridad para
herramientas eléctrica ...................2-3
Advertencias de seguridad de
taladro de percusión ......................... 4
Advertencias de seguridad de
destornillador de impacto ................. 4
Símbolos ........................................... 5
Características .................................. 5
Armado ............................................. 6
Funcionamiento ...........................7-11
Mantenimiento ................................ 11
Illustraciones .............................. 12-15
Pedidos de piezas y
servicio ........................ Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
2 - English
WARNING
Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire and/
or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfac-
es, such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of elec-
tric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a ground fault circuit interrupter (GFCI) pro-
tected supply. Use of a GFCI reduces the risk of electric
shock.
Use this product only with batteries and chargers listed
in tool/appliance/battery pack/charger correlation
supplement 988000-302.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-
tion while operating power tools may result in serious
personal injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energizing power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to
a rotating part of the power tool may result in personal
injury.
Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or jewelry.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not let familiarity gained from frequent use of tools
allow you to become complacent and ignore tool
safety principles. A careless action can cause severe
injury within a fraction of a second.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
GENERAL POWER TOOL
SAFETY WARNINGS
R86011506 HAMMER DRILL
R86039 IMPACT DRIVER
3 - English
GENERAL POWER TOOL
SAFETY WARNINGS
HAMMER DRILL / IMPACT DRIVER SAFETY WARNINGS
HAMMER DRILL
SAFETY INSTRUCTIONS FOR ALL OPERATIONS
Wear ear protectors when impact drilling. Exposure to
noise can cause hearing loss.
Use the auxiliary handle(s). Loss of control can cause
personal injury.
Brace the tool properly before use. This tool produces
a high output torque and without properly bracing the
tool during operation loss of control may occur resulting
in personal injury.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory or fasteners may contact hidden wiring.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
Know your power tool. Read operator’s manual
carefully. Learn its applications and limitations, as
well as the specific potential hazards related to this
power tool. Following this rule will reduce the risk of
electric shock, fire, or serious injury.
Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from the
power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive
safety measures reduce the risk of starting the power tool
accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused
by poorly maintained power tools.
Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpected situations.
BATTERY TOOL USE AND CARE
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Use power tools only with specifically designated bat-
tery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acciden-
tally occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Do not use a battery pack or tool that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion, or risk
of injury.
Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.
Follow all charging instructions and do not charge the
battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at
temperatures outside the specified range may damage
the battery and increase the risk of fire.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
R8611506 DRILL/DRIVER
R86039 IMPACT DRIVER
4 - English
HAMMER DRILL / IMPACT DRIVER SAFETY WARNINGS
SAFETY INSTRUCTIONS WHEN USING LONG
DRILL BITS
Never operate at higher speed than the maximum
speed rating of the drill bit. At higher speeds, the bit is
likely to bend if allowed to rotate freely without contacting
the workpiece, resulting in personal injury.
Always start drilling at low speed and with the bit
tip in contact with the workpiece. At higher speeds,
the bit is likely to bend if allowed to rotate freely without
contacting the workpiece, resulting in personal injury.
Apply pressure only in direct line with the bit and do
not apply excessive pressure. Bits can bend causing
breakage or loss of control, resulting in personal injury.
IMPACT DRIVER
Hold power tool by insulated gripping surfaces, when
performing an operation where the fastener may con-
tact hidden wiring. Fasteners contacting a “live” wire
may make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Wear ear protectors with impact drills. Exposure to
noise can cause hearing loss.
ADDITIONAL SAFETY RULES
Know your power tool. Read operator’s manual care-
fully. Learn its applications and limitations, as well as
the specific potential hazards related to this power
tool. Following this rule will reduce the risk of electric
shock, fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1 when assembling parts,
operating the tool, or performing maintenance. Fol-
lowing this rule will reduce the risk of serious personal
injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Battery tools do not have to be plugged into an elec-
trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.
Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.
Do not place battery tools or their batteries near fire
or heat. This will reduce the risk of explosion and pos-
sibly injury.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject
to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not charge battery tool in a damp or wet location.
Do not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F
or more than 100°F. Do not store outside or in vehicles.
Under extreme usage or temperature conditions, bat-
tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of seri-
ous personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
5 - English

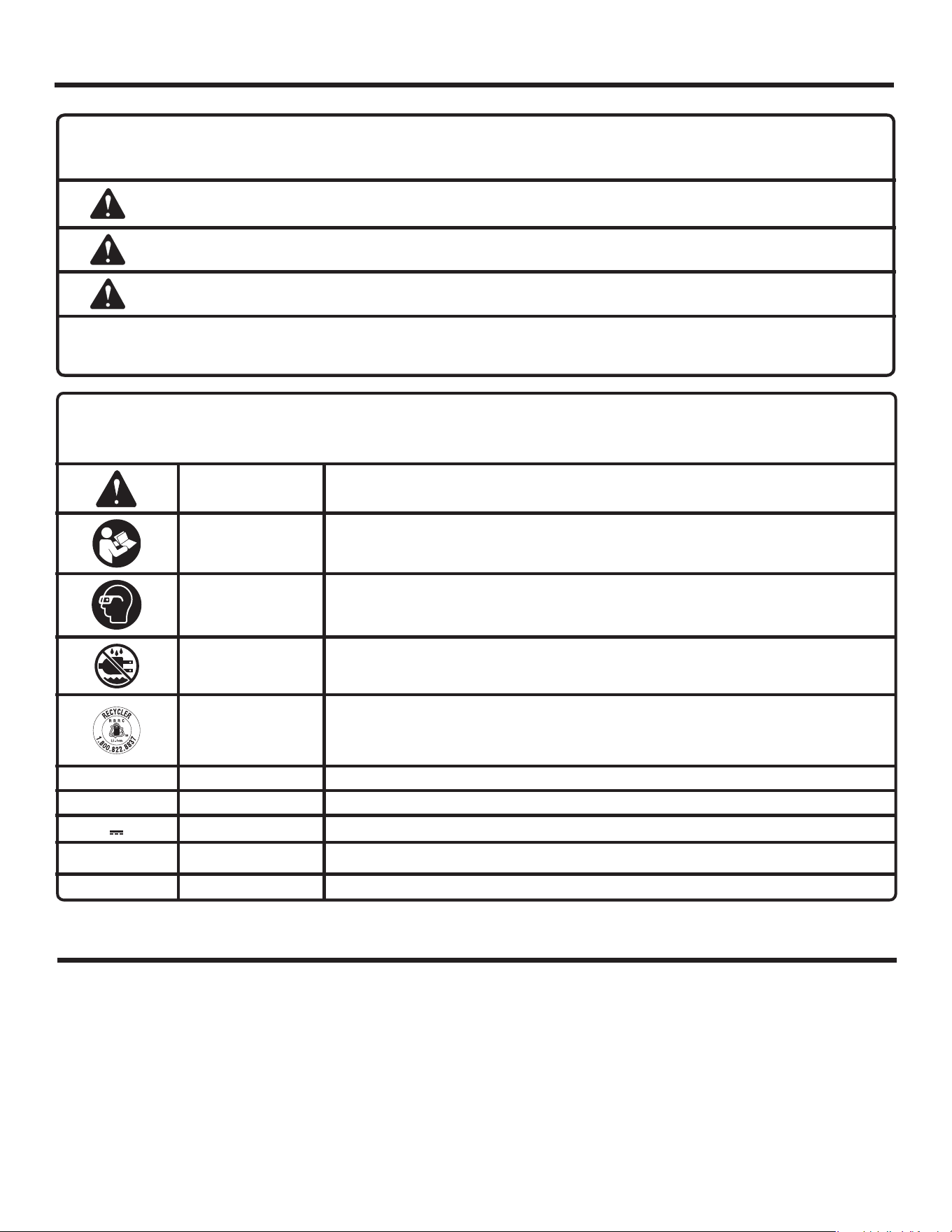

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s manual
before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply with ANSI
Z87.1.
Wet Conditions
Alert
Do not expose to rain or use in damp locations.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state or federal laws
may prohibit disposal of batteries in ordinary trash. Consult your local waste
authority for information regarding available recycling and/or disposal options.
V Volts Voltage
min Minutes Time
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER:
Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING:
Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION:
Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:
(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
FEATURES
PRODUCT SPECIFICATIONS
R8611506
Revolutions per minute ........................0-540/0-2,000/min.
Impacts per minute ..........................0-8,500/0-31,000/min
Torque .............................................................. 1,300 in.-lbs
R86039
Low Speed (1) .....................................................0-750
Medium Speed (2) ............................................0-2,200
High Speed (3) .................................................0-3,000
Coupler ..................................................................... 1/4 in.
Impacts per minute (IPM) ................................0-3,900/min
Torque ..........................................................0-2,400 in.-lbs
6 - English
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing or
damaged. Use of a product that is not properly and
completely assembled or with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modification is
misuse and could result in a hazardous condition
leading to possible serious personal injury.
If any parts are damaged or missing, please call 1-866-539-1710 for assistance.
ASSEMBLY
R86039 IMPACT DRIVER
UNPACKING
This product requires assembly.
Carefully remove the tool and any accessories from the
box. All items listed in the Includes section must be
included at the time of purchase.
WARNING:
Items in this Assembly section are not assembled
to the product by the manufacturer and require
customer installation. Use of a product that may
have been improperly assembled could result in
serious personal injury.
If any parts are damaged or missing, please call
1-866-539-1710 for assistance.
WARNING:
If any parts are damaged or missing do not operate
this product until the parts are replaced. Use of
this product with damaged or missing parts could
result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended
for use with this product. Any such alteration
or modification is misuse and could result in a
hazardous condition leading to possible serious
personal injury.
INSTALLING/REMOVING THE AUXILIARY
HANDLE
See Figures 1 - 2, page 12.
An auxiliary handle is included for ease of operation and to
help prevent loss of control. The handle can be mounted for
left or right hand use. It may also be installed in a vertical
position as shown.
To install the auxiliary handle:
Remove the battery pack.
Turn the handle grip counterclockwise to loosen it and
open the hooks wide enough to fit over the mounting ribs,
behind the torque adjustment ring.
Place the hooks over the mounting ribs, making sure the
tabs are positioned in the slots as shown.
NOTE: Make sure the slots on the inside of the auxiliary
handle engage the tabs on the drill housing.
Turn the handle clockwise to tighten. Make sure the
handle is secure before beginning operation.
To remove the handle and install it on the opposite side:
Turn the handle grip counterclockwise to loosen and
remove the handle.
Reinstall the handle in the desired position.
R8611506 HAMMER DRILL Includes: Hammer drill, auxiliary handle assembly
7 - English
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a
second is sufficient to inflict severe injury.
WARNING:
Always remove battery pack from the product when
you are assembling parts, making adjustments,
cleaning, or when not in use. Removing battery
pack will prevent accidental starting that could
cause serious personal injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes, resulting in possible serious injury.
WARNING:
Battery tools are always in operating condition.
Lock the switch when not in use or carrying at your
side, when installing or removing the battery pack,
and when installing or removing bits.
NOTICE:
To prevent gear damage, always allow the tool
to come to a complete stop before changing the
direction of rotation.
HIGH TEMPERATURE PROTECTION
Li-ion battery packs are equipped with a high temperature
protection feature that automatically deactivates the tool
when it is overheated. To resume operation, allow the tool
to cool and then squeeze the trigger.
OVERLOAD PROTECTION
When the tool is forced or the motor is overloaded, the tool
will automatically shut off. To reset the tool, release the trigger
and resume operation. If the tool still does not resume opera-
tion, remove and reinsert the battery. Do not force the tool.
RECOMMENDED BATTERY PACKS
OCTANE
™
tools are compatible with all RIDGID® 18 Volt
battery packs, but tool performance is maximized with
OCTANE
™
battery packs.
If you experience frequent shutoffs due to overload
protection, try using an OCTANE
™
battery pack.
OPERATION
R8611506 HAMMER DRILL / R86039 IMPACT DRIVER
APPLICATIONS
You may use this product for the purposes listed below:
R8611506
Drilling and driving screws in all types of wood products
(lumber, plywood, paneling, composition board, and hard
board), ceramics, plastics, fiberglass, laminates, metals;
Driving screws into wood and drywall with screwdriver bits
R86039
Driving and removing screws/lag bolts; tightening screws,
nuts, and bolts
INSTALLING/REMOVING BELT HOOK
See Figure 3, page 13 (R8611506).
See Figure 1, page 14 (R86039).
The belt hook may be installed on either side of the housing.
Align hole in belt hook with hole in tool’s base.
Install screw to secure belt hook in place.
To uninstall, remove screw and then belt hook.
INSTALLING/REMOVING BATTERY PACK
See Figure 4, page 13 (R8611506).
See Figure 2, page 15 (R86039).
Lock the switch trigger.
Insert the battery pack into the tool.
Make sure the latches on each side of the battery pack
snap into place and the battery pack is secured in the
product before beginning operation.
Depress the latches to remove the battery pack.
For complete charging instructions, see the operator’s
manuals for your battery pack and charger.
VARIABLE SPEED SWITCH TRIGGER
See Figure 5, page 13 (R8611506).
See Figure 3, page 15 (R86039).
The variable speed switch trigger delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
To turn the tool ON, depress the switch trigger. To turn it
OFF, release the switch trigger and allow the chuck to come
to a complete stop.
NOTE: A whistling or ringing noise coming from the switch
during use is a normal part of the switch function.
NOTE: Operating at low speeds under constant usage
may cause the tool to become overheated. If this occurs,
cool the tool by running it without a load and at full speed.
The electric brake will stop the bit rotation after the operator
releases the switch trigger.
8 - English
TWO SPEED GEAR TRAIN
See Figure 9, page 13.
Select low speed (1) for applications requiring higher
power and torque, such as driving screws and drilling in
metal.
Select high speed (2) for fast drilling or driving applications,
for drilling in wood or masonry, and for hammer drilling.
NOTICE:
Never change speeds while the tool is running.
Failure to obey this caution could result in serious
damage to the drill.
NOTE: If you have difficulty changing from one speed range
to the other, turn the chuck by hand until the gears engage.
ADJUSTING TORQUE
See Figure 10, page 13.
When using the hammer drill for various driving applications,
it becomes necessary to increase or decrease the torque
to help prevent the possibility of damaging screw heads,
threads, workpiece, etc. In general, torque intensity should
correspond to the screw diameter. If the torque is too high or
the screws too small, the screws may be damaged or broken.
The torque is greater when the torque adjustment ring is
set on a higher setting. The torque is less when the torque
adjustment ring is set on a lower setting.
NOTE: The torque adjustment ring only functions in drive
mode.
SELECTING DRILL, DRIVE, OR HAMMER MODE
See Figure 11, page 14.
Select drill mode for drilling and other heavy duty
applications.
Select drive mode for driving screws.
Select hammer mode for hammer drilling.
Choose the option that best matches the type of bit, fastener,
and material you will be using.
Choose your application.
Choose the correct speed: low (1) or high (2).
Choose the correct mode: drill, drive or hammer.
OPERATION
R8611506 HAMMER DRILL
INSTALLING/REMOVING BITS
See Figures 6 - 7, page 13.
A bit storage area is located on the base of the tool.
The arrows on the keyless chuck indicate which direction
to rotate the chuck sleeve to tighten or release the drill bit.
Do not use a wrench to tighten or loosen the chuck jaws.
To install bits: Lock the switch trigger and remove the
battery pack.
Open or close the chuck jaws until the opening is slightly
larger than the bit size you intend to use.
Raise the front of the drill slightly and insert the drill bit.
WARNING:
Make sure to insert the drill bit straight into the chuck
jaws. Do not insert the drill bit into the chuck jaws
at an angle then tighten. This could cause the drill
bit to be thrown from the drill, resulting in possible
serious personal injury or damage to the chuck.
Rotate the chuck sleeve to close and tighten the chuck
jaws.
WARNING:
Do not hold the chuck sleeve with one hand and
use the power of the drill to tighten the chuck
jaws on the drill bit. The chuck sleeve could slip
in your hand, or your hand could slip and come in
contact with the rotating drill bit. This could cause
an accident resulting in serious personal injury.
To remove bits: Lock the switch trigger and open the
chuck jaws.
LED GRIP LIGHT
See Figure 8, page 13.
The LED light illuminates when either the switch trigger or
LED grip light switch is depressed and there is a charged
battery in the tool. If the tool is not in use, the time-out feature
will cause the light to start fading and then shut off.
R8611506 HAMMER DRILL / R86039 IMPACT DRIVER
DIRECTION OF ROTATION SELECTOR
(FORWARD/REVERSE/CENTER LOCK)
See Figure 5, page 13 (R8611506).
See Figure 3, page 15 (R86039).
Set the direction of rotation selector in the OFF (center lock)
position to lock the switch trigger and help prevent accidental
starting when not in use.
Position the direction of rotation selector to the left of the
switch trigger for forward drilling. Position the selector to
the right of the switch trigger to reverse the direction.
NOTE: The tool will not run unless the direction of rotation
selector is pushed fully to the left or right.
9 - English
R8611506 HAMMER DRILL
NOTE: The hammer drill has not been designed for reverse
hammering.
Use carbide-tipped bits and select hammer mode when
drilling in hard materials such as brick, concrete, etc.
Use carbide-tipped bits and select drill mode when drilling
in materials with hard, brittle surfaces such as tile, etc.
Use twist drills, hole saws, etc. and drill mode when drilling
in soft materials.
DRILLING/DRIVING SCREWS
See Figure 12, page 14.
WARNING:
Always use the auxiliary handle when using this
tool to help resist torque reactions. Binding or
stalling of this product could lead to serious
personal injury.
Install the auxiliary handle.
Check the direction of rotation selector for the correct
setting (forward or reverse).
Select low speed (1) or high speed (2), depending on
your application. Refer to Two-Speed Gear Train and
Adjusting Torque.
Secure the workpiece in a vise or with clamps to keep it
from turning as the bit rotates.
Hold the drill firmly and place the bit at the point to be
drilled, or where the screw is to be driven.
WARNING:
Do not drive a screw where there is likely to be
hidden wiring behind the surface. Contact with a
“live” wire will make exposed metal parts of the tool
“live” and possibly shock the operator. If you must
drive a screw where hidden wire may be present,
always hold tool by insulated gripping surfaces
(handle) when performing the operation to prevent
a shock to the operator.
Depress the switch trigger to start the drill.
Move the bit into the workpiece, applying only enough
pressure to keep the bit cutting or driving the screw. Do
not force the drill or apply side pressure to elongate a
hole. Let the tool do the work.
OPERATION
WARNING:
When drilling, be prepared for binding at bit
breakthrough. When these situations occur, drill
has a tendency to grab and kick opposite to the
direction of rotation and could cause loss of control
when breaking through material. If not prepared,
this loss of control can result in possible serious
injury.
When drilling hard, smooth surfaces, use a center punch
to mark the desired hole location. This will prevent the bit
from slipping off-center as the hole is started.
If the bit jams in the workpiece or if the drill stalls, stop
the tool immediately. Remove the bit from the workpiece
and determine the reason for jamming.
WOOD AND METAL DRILLING
For maximum performance, use high speed steel bits for
wood or metal drilling. Select drilling mode. Begin drilling
at a very low speed to prevent the bit from slipping off the
starting point.
Wood Drilling
Increase the speed as the drill bit bites into the material.
When drilling through holes, place a block of wood behind
the workpiece to prevent ragged or splintered edges on
the back side of the hole.
Metal and Steel Drilling
Use a light oil on the drill bit to keep it from overheating.
The oil will prolong the life of the bit and increase the
drilling action.
Maintain a speed and pressure which allows cutting
without overheating the bit. Applying too much pressure
will:
• Overheat the drill;
• Wear the bearings;
• Bend or burn bits; and
• Produce off-center or irregular-shaped holes.
When drilling large holes in metal, start with a small bit,
then finish with a larger bit.
MASONRY DRILLING
For maximum performance, use carbide-tipped masonry
impact bits or designated hammer drill bits when drilling
holes in brick, tile, concrete, etc. Select hammer mode.
Apply light pressure at medium speed for best results in
brick.
Apply additional pressure for hard materials such as
concrete.
When drilling holes in tile, practice on a scrap piece to
determine the best speed and pressure. Begin drilling at
a very low speed to prevent the bit from slipping off the
starting point.
10 - English
OPERATION
INSTALLING / REMOVING BITS
See Figure 4, page 15.
To install bits, remove the battery pack from the tool.
Push the bit into the coupler until it clicks into place.
NOTE: If the bit does not insert easily into the coupler,
pull the coupler forward and reinsert the bit.
Pull on the bit to make sure it is secured in the coupler.
There may be some play in the installed bit; this is normal.
NOTE: Use only impact quality bits with a locking groove.
WARNING:
Make sure the bit is secured in the coupler before
using the impact driver. Failure to do so could
cause serious personal injury.
To remove bits, remove the battery pack from the tool.
With the nose of the tool pointed away from you, pull the
coupler away from the driver.
The bit will eject from the coupler.
The bit provided with the tool can be placed in the storage
area, located on the rear base of the tool.
SPEED / TORQUE SELECTOR
See Figure 5, page 15.
The speed selector toggle button allows speed adjustments
from high speed, medium speed and low speed. Each press
of the speed toggle button will lower speed from HIGH to
MEDIUM and then to LOW. When pressed again, the speed
will change back to HIGH.
NOTE: The speed can only be changed in this sequence.
HIGH (3) Speed/Torque (0-3000 RPM/high torque)
MEDIUM (2) Speed/Torque (0-2200 RPM/medium torque)
LOW (1) Speed/Torque (0-750 RPM/low torque)
NOTICE:
Never change speeds or modes while the tool is
running. Failure to obey this caution could result
in serious damage to the tool.
MODE SELECTOR
See Figure 5, page 15.
The mode selector toggle button allows mode adjustments.
Each press of the mode toggle button changes the modes
from Self-Drilling Screw Mode, Fastener Assist Mode and
Auto Stop Mode in that order.
Self-Drilling Screw Mode:
The Self-Drilling Screw Mode function is designed to reduce
screw stripping, screw breakage, and damage to work sur-
faces when driving self-drilling screws.
When driving fasteners (forward setting), the impact driver
will start fast to drive the fastener through the workpiece
and then slow the speed to finish.
NOTE: In the reverse setting, the impact driver will resume
normal operation.
Fastener Assist Mode:
The forward setting of Fastener Assist Mode is designed to
help drive troublesome fasteners into materials easily.
When driving fasteners (forward setting), the impact driver
will start slow to drive the fastener into the workpiece and
then speed up to finish.
The reverse setting of Fastener Assist Mode is designed to
help remove troublesome/stripped fasteners without causing
additional damage to the driving bit or fastener.
When removing fasteners (reverse setting) the impact
driver will pulse six times and then speed up to remove
the fastener.
R86039 IMPACT DRIVER
11 - English
Auto Stop Mode:
The forward setting of Auto Stop Mode offers protection
from over-tightening machined fasteners. It allows for greater
control, reducing damage to fasteners and work surfaces.
While in Auto Stop Mode (forward setting), the tool will
automatically shut down once it starts impacting.
The reverse setting of Auto Stop Mode offers additional
protection to machined fasteners during removal. It allows
for greater control, reducing damage to fasteners and work
surfaces.
While in Auto Stop Mode (reverse setting), the tool will
automatically shut down after impacting has completed.
TRI-BEAM LED LIGHTS
See Figure 6, page 15.
The LED lights around the coupler illuminate when either the
switch trigger or LED grip light switch is depressed.
If the tool is not in use, the time-out feature will cause the
lights to start fading and then shut off.
The LED lights illuminate only when there is a charged bat-
tery pack in the tool.
USING THE IMPACT DRIVER
See Figures 7 - 8, page 15.
WARNING:
Do not drive a screw where there is likely to be
hidden wiring behind the surface. Contact with a
“live” wire will make exposed metal parts of the tool
“live” and possibly shock the operator. If you must
drive a screw where hidden wire may be present,
always hold tool by insulated gripping surfaces
(handle) when performing the operation to prevent
a shock to the operator.
NOTICE:
The impact driver is not designed to be used as
a drill.
Check the direction of rotation selector for the correct
setting (forward or reverse).
Hold the impact driver with one hand.
Place the bit on the screw head, bolt head, or nut and
slowly depress the switch trigger. Start the bit slowly for
more control.
As the screw, bolt, or nut is driven, impacting will begin.
R86039 IMPACT DRIVER
OPERATION
MAINTENANCE
WARNING:
When servicing, use only identical replacement
parts. Use of any other parts could create a hazard
or cause product damage.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
NOTE: ILLUSTRATIONS START ON PAGE 12
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.
This product has a 90-Day Satisfaction Guarantee Policy,
as well as a Three-year Limited Warranty.
For Warranty and Policy details, please go to
www.RIDGID.com or call (toll free) 1-866-539-1710.
2 - Français
AVERTISSEMENT
Lire les avertissements de sécurité, les
instructions et les précisions et consulter les
illustrations fournis avec cet outil électrique.
Le fait de ne pas se conformer à l’ensemble
des consignes présentées ci-dessous risque
d’entraîner des décharges électriques, un incendie
et/ou des blessures graves.
Conserver les avertissements et les instructions à des
fins de référence ultérieure. Le terme « outil motorisé »,
utilisé dans tous les avertissements ci-dessous désigne tout
outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les
endroits encombrés ou sombre s sont propices aux
accidents.
Ne pas utiliser d’outils électriques dans des
atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les
outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions
peuvent causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de
choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou
l’humidité. La pénétration d’eau dans ces outils accroît
le risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant
sur le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît
le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon
conçu pour l’usage extrérieur pour réduire les risques de
choc électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le
risque de décharge électrique.
Utiliser ce produit seulement avec la piles et
le chargeurs indiqués dans le supplément de
raccordement pour chargeur/outils/piles/appareil n˚
988000-302.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l’utilisation de tout
outil électrique. Ne pas utiliser cet outil en état de
fatigue ou sous l’influence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pendant
l’utilisation d’un outil électrique peut entraîner des
blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que
le commutateur est en position d’arrêt avant de
brancher l’outil. Porter un outil avec le doigt sur son
commutateur ou brancher un outil dont le commutateur
est en position de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Ceci permettra de mieux
contrôler l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de
dépoussiérage, s’assurer qu’ils sont connectés et
correctement utilisés. L’usage de ces dispositifs de
dépoussiérage peut réduire les dangers présentés par
la poussière.
Malgré votre expérience acquise par l’utilisation
fréquente des outils, soyez toujours vigilant et
respectez les principes de sécurité relatifs aux outils.
Il s’agit d’une fraction de seconde pour qu’un geste
irréfléchi puisse causer de graves blessures.
Ne porter ni vêtements amples, ni bijoux. Attacher
ou couvrir les cheveux longs. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les ouïes
d’aération.
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES
RELATIVES AUX OUTILS ÉLECTRIQUES
R8611506 PERCEUSE
À PERCUSSION
R86039 CLÉ À CHOCS
3 - Français
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail
mieux et de façon moins dangereuse s’il est utilisé dans
les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet
pas de le mettre en marche ou de l’arrêter. Tout outil
qui ne peut pas être contrôlé par son commutateur est
dangereux et doit être réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des
enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les
mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune
pièce mobile n’est mal alignée ou bloquée, qu’aucune
pièce n’est brisée et s’assurer qu’aucun autre
problème ne risque d’affecter le bon fonctionnement
de l’outil. En cas de dommages faire réparer l’outil
avant de l’utiliser de nouveau. Beaucoup d’accidents
sont causés par des outils mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles
à contrôler.
Utiliser l’outil, les accessoires et embouts, etc.
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage
d’un outil motorisé pour des applications pour lesquelles
il n’est pas conçu peut être dangereux.
Gardez les poignées et les surfaces de prise sèches,
propres et exemptes d’huile et de graisse. Des
poignées et des surfaces de prise glissantes empêchent
la manipulation et le contrôle sécuritaires de l’outil dans
des circonstances imprévues.
UTILISATION ET ENTRETIEN DE LA PILE
Ne recharger qu’avec l’appareil spécifié par le
fabricant. Un chargeur approprié pour un type de pile
peut créer un risque d’incendie s’il est utilisé avec un
autre type de pile.
Utiliser exclusivement le bloc-pile spécifiquement
indiqué pour l’outil. L’usage de tout autre bloc peut créer
un risque de blessures et d’incendie.
Lorsque le bloc-piles n’est pas en usage, le garder
à l’écart d’articles tels qu’attaches trombones,
pièces de monnaie, clous, vis ou autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut
causer des étincelles, des brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper des
piles. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. En cas d’éclaboussure dans
les yeux consulter un médecin. Le liquide s’échappant
des piles peut causer des irritations ou des brûlures.
Ne pas utiliser un bloc-piles ou un outil endommagé
ou modifié. Les piles endommagées ou modifiées
peuvent produire un comportement imprévisible pouvant
provoquer un incendie, une explosion ou des blessures.
Ne pas exposer le bloc-piles ou l’outil près d’un
incendie ou à une température extrême. L’exposition
à un incendie ou à une température supérieure à 130 °C
(265 °F) représente un risque d’explosion.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’outil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
Ne réparez jamais de blocs-piles endommagés.
Seuls le fabricant et les fournisseurs de service autorisés
doivent effectuer la réparation ou l’entretien des blocs-
piles.
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES
RELATIVES AUX OUTILS ÉLECTRIQUES
R8611506 PERCEUSE
À PERCUSSION
R86039 CLÉ À CHOCS
4 - Français
AVERTISSEMENTS DE SÉCURITÉ RELATIFS
PERCEUSE À PERCUSSION ET CLÉ À CHOCS
PERCEUSE À PERCUSSION
INSTRUCTIONS DE SÉCURITÉ POUR TOUTES
LES OPÉRATIONS
Porter des protecteurs d’oreilles avec les perceuses à
percussion. L’exposition au bruit peut entraîner une perte
auditive.
Utiliser les poignée(s) auxiliaires. La perte de contrôle peut
causer des blessures.
S’assurer d’un support adéquat de l’outil avant de
l’utiliser. Cet outil produit un couple de sortie élevé et
sans support adéquat de l’outil pendant le fonctionnement
pourrait occasionner une perte de contrôle et causer des
blessures corporelles.
Tenir l’outil par ses surfaces de préhension isolées
lors des opérations pendant lesquelles l’accessoire de
coupe ou les fixations peut entrer en contact avec du
câblage caché . Le contact d’un accessoire de coupe ou
pièce de fixation avec un fil sous tension « électrifie » les
pièces métalliques exposées de l’outil et peut électrocuter
l’utilisateur.
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation. Le respect de cette consigne réduira
les risques d’incendie, de choc électrique et de blessures
graves.
INSTRUCTIONS DE SÉCURITÉ RELATIVES À
L’UTILISATION DES MÈCHES LONGUES
Ne jamais faire fonctionner à une vitesse supérieure à la
vitesse maximale suggérée pour la mèche. À des vitesses
plus élevées, la mèche est plus susceptible de plier si on la
laisse tourner librement sans contact avec la pièce à percer,
ce qui peut causer des blessures.
Toujours commencer à percer à basse vitesse et
s’assurer que le bout de la mèche est en contact avec
la pièce à percer. À des vitesses plus élevées, la mèche
est plus susceptible de plier si on la laisse tourner librement
sans contact avec la pièce à percer, ce qui peut causer des
blessures.
Appliquer une pression seulement en ligne directe avec la
mèche et ne pas appliquer trop de pression. Les mèches
peuvent se plier et briser ou vous faire perdre le contrôle, ce
qui peut causer des blessures.
CLÉ À CHOCS
Lorsque l’outil est utilisé pour un travail risquant de le
mettre en contact avec des fils électriques cachés, le
tenir par les surfaces de prise isolées. Le contact d’un
dispositif de fixation avec un fil sous tension « électrifie » les
pièces métalliques exposées de l’outil et peut électrocuter
l’utilisateur.
Porter des protecteurs d’oreilles avec les perceuses à
percussion. L’exposition au bruit peut entraîner une perte
auditive.
INSTRUCTIONS DE SÉCURITÉ SUPPLÉMENTAIRES
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1 lors
du montage des pièces, du fonctionnement de l’outil ou
au moment de l’entretien. Le respect de cette consigne
réduira les risques de blessures graves.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la pous-
sière. Le respect de cette consigne réduira les risques de
blessures graves.
Protection auditive. Porter une protection auditive lors
de l’utilisation prolongée. Le respect de cette règle réduira
les risques de blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin
d’être branchés sur une prise secteur, ils sont toujours
en état de fonctionnement. Tenir compte des dangers
possibles lorsque l’outil n’est pas en usage et lors du
remplacement des piles. Le respect de cette consigne
réduira les risques d’incendie, de choc électrique et de
blessures graves.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Ne pas écraser, faire tomber ou endommager le bloc-
piles. Ne jamais utiliser un bloc-piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement
toute pile endommagée, selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil,
quel qu’il soit, en présence d’une flamme vive. En explosant,
une pile peut projeter des débris et des produits chimiques.
En cas d’exposition, rincer immédiatement les parties at-
teintes avec de l’eau.
Ne pas recharger un outil fonctionnant sur piles dans
un endroit humide ou mouillé. Ne pas utiliser, remiser
ou charger le bloc-piles ou produits dans des emplace-
ments où la température est inférieure 10 °C (50 °F) à ou
supérieure à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur
ou dans un véhicule.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau.
En cas d’éclaboussure dans les yeux, les rincer à l’eau
fraîche pendant au moins 10 minutes, puis contacter
immédiatement un médecin. Le respect de cette règle
réduira les risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si
cet outil est prêté, il doit être accompagné de ces instruc-
tions.
5 - Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
R8611506
Révolutions par minute ....................................0-540/0-2 000/min
Coups par minute ........................................ 0-8 500/0-31 000/min
Couple .....................................................146,88 Nm (1 300 po-lb)
SYMBOLES
R86039
Low (Basse) (1) .................................................... 0-750 RPM
Medium (Moyen) (2) ..........................................0-2 200 RPM
High (Élevée) (3) ................................................0-3 000 RPM
Coupleur ............................................................ 6,35 mm (1/4 po)
Coups par minute ...................................................... 0-3 900/min
Couple .............................................. 0-271,2 Nm (0-2 400 po-lb)
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte
de sécurité
Indique un risque de blessure potentiel.
Lire manuel
d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme
ANSI Z87.1.
Avertissement
concernant
l’humidité
Ne pas exposer à la pluie ou l’humidité.
Symboles de
recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou
gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter
les autorités locales compétentes pour les options de recyclage et/ou l’élimination.
V
Volts Tension
min
Minutes Temps
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min
Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce
produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER :
Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences
des blessures graves ou mortelles.
AVERTISSEMENT :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures graves ou mortelles.
ATTENTION :
Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des
blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).
6 - Français
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit dont
l’assemblage est incorrect ou incomplet ou comportant
des pièces endommagées ou absentes représente un
risque de blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
pièces ou accessoires non recommandés. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
Si des pièces manquent ou sont endommagées, veuillez appeler au 1-866-539-1710 pour obtenir de l’aide.
R86039 CLÉ À CHOCS
ASSEMBLAGE
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’outil et les accessoires de la boîte. Tous
les articles énumérés sous « Inclut » doivent se trouver dans
l’emballage au moment de l’achat.
AVERTISSEMENT :
Certaines pièces figurant dans cette section Assemblage
n’ont pas été installées sur le produit par le fabricant
et exigent une installation du client. Le fait d’utiliser un
produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Si des pièces manquent ou sont endommagées, appeler le
1-866-539-1710.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
non-respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires or attachments non recommandés pour
l’outil. De telles altérations ou modifications sont
considérées comme un usage abusif et peuvent créer
des conditions dangereuses, risquant d’entraîner des
blessures graves.
INSTALLATION/RETRAIT DE POIGNÉE
AUXILIAIRE
Voir les figures 1 et 2, page 12.
Une poignée auxiliaire est inclus pour faciliter le travail et empêcher
la perte du contrôle. La poignée peut être installée de la perceuse
pour être utilisée de la main gauche ou de la main droite. La poignée
auxiliaire peut être installée en position verticale comme il est
illustré.
Pour installer la poignée auxiliaire :
Retirer le bloc-pile.
Tourner la poignée dans le sens antihoraire pour la desserrer
et ouvrir les crochets assez largement pour couvrir les
nervures de montage, derrière la bague de réglage du couple.
Placer les crochets au-dessus des nervures de montage, et
vérifier que les languettes sont placés dans les fentes comme
il est illustré.
NOTE : S’assurer que les fentes intérieures de la poignée
auxiliaire s’insèrent dans les languettes du logement de la
perceuse.
Tourner la poignée dans le sens horaire pour serrer. S’assurer
que la poignée est fixée solidement avant de commencer
l’opération.
Pour retirer la poignée et l’installer sur le côté opposé :
Tourner la poignée dans le sens antihoraire afin de la desserrer
puis retirer la poignée.
Réinstaller la poignée sur la position désirée.
R8611506 PERCEUSE À PERCUSSION Inclut : perceuse à percussion, ensemble poignée auxiliaire
7 - Français
UTILISATION
R8611506 PERCEUSE À PERCUSSION / R86039 CLÉ À CHOCS
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer la bloc-pile de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et
de procéder au nettoyage, ou lorsque l’outil n’est pas
utilisé. Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et causer des
lésions graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
Les outils à piles sont toujours en état de fonctionnement.
Verrouiller la gâchette lorsque l’outil n’est pas utilisé ou
pour le transporter le long du corps, pour insérer ou retirer
le bloc-piles et lors de l’installation ou du retrait des forets.
AVIS :
Pour éviter des dommages aux engrenages, toujours
laisser le mandrin parvenir à l’arrêt complet avant de
changer de sens de rotation.
PROTECTION CONTRE LES SURCHARGES
Le bloc-piles au lithium-ion éteindra automatique l’outil lorsque ce
dernier est forcé ou surchargé. Pour redémarrer l’outil, relâcher la
gâchette et poursuivre le travail. Si l’outil ne fonctionne toujours
pas, retirer et réinstaller les bloc-pile. Ne pas forcer l’outil.
PROTECTION CONTRE LES HAUTES
TEMPÉRATURES
Les blocs-piles au lithium-ion sont équipés d’un dispositif de
protection contre les hautes températures qui désactive l’outil en
cas de surchauffe. Avant de poursuivre le travail, laisser refroidir
l’outil, puis appuyer sur la gâchette.
BLOC-PILES RECOMMANDÉS
Les outils à l’OCTANE
™
sont compatibles avec tous les bloc-piles
18 V de RIDGID®, mais la performance de l’outil sera optimisée
avec un bloc-piles OCTANE
™
.
Si vous éprouvez des arrêts fréquents en raison de la protection
de surcharge, essayer d’utiliser un bloc-piles OCTANE
™
.
APPLICATIONS
Ce produit peut être utilisé pour les applications ci-dessous:
R8611506
Perçage et du vissage de vis de produits du bois (bois d’oeuvre,
contreplaqué, lambris, aggloméré et bois dur), céramique,
plastique, fibre de verre, latériaux laminés, métaux mous et durs;
Visser différents types de vis dans le bois et les cloisons sèches à
l’aide d’embouts de tournevis
R86039
Pour enfoncer ou retirer des vis et tire-fonds; enfoncer des vis et
des boulons et serrer des écrous
INSTALLATION DU CROCHET DE CEINTURE
Voir la figure 3, page 13 (R8611506).
Voir la figure 1, page 14 (R86039).
Le crochet de ceinture peut être fixé d’un côté ou l’autre de la
base de l’outil.
Aligner les trous du agrafe de courroie avec les trous du base.
Installer le vis pour fixer solidement le agrafe de courroie.
Pour retirer, dévisser le vis et retire le agrafe de courroie.
INSTALLATION/RETRAIT DU BLOC-PILES
Voir la figure 4, page 13 (R8611506).
Voir la figure 2, page 15 (R86039).
Verrouiller la gâchette.
Insérer la pile dans l’outil comme illustré.
S’assurer que les loquets de chaque côté de la pile s’enclenchent
en place et que la pile est bien fixée à l’outil avant de mettre
l’outil en marche.
Relâcher les loquets pour retirer le bloc-piles.
Pour prendre connaissance des consignes de chargement, con-
sulter le manuel d’utilisation des piles et des chargeurs.
GÂCHETTE À VARIATION DE VITESSE
Voir la figure 5, page 13 (R8611506).
Voir la figure 3, page 15 (R86039).
La gâchette avec variation de vitesse procurera des vitesses plus
élevées si une pression accrue est exercée et des vitesses moins
élevées dans le cas d’une pression réduite.
Pour mettre l’outil EN MARCHE, appuyer sur la gâchette. Pour
ÉTEINDRE l’outil , relâcher la gâchette et laisser le mandrin parvenir
à l’arrêt complet.
NOTE : Un bruit de sifflement ou de tintement provenant de la
gâchette pendant l’utilisation est une situation normale pour cet
interrupteur.
NOTE : L’utilisation de la perceuse à faible vitesse de façon
continue peut entraîner une surchauffe. Si la perceuse surchauffe,
la refroidir en la laissant tourner à vide et à la vitesse maximum.
Le frein électrique arrête la rotation de l’embout lorsque l’opérateur
relâche la gâchette.
8 - Français
UTILISATION
INSTALLATION/RETRAIT FORETS
Voir les figures 6 - 7, page 13.
L’embout se range dans l’espace prévu sur la base de l’outil.
Les flèches sur le mandrin sans clé indiquent le sens de rotation
du corps du mandrin pour serrer ou dégager le foret de la
perceuse.
Ne pas utiliser une clé ordinaire ou une pince pour serrer ou
desserrer les mors du mandrin.
Pour insérer les forets : verrouiller la gâchette et retirer le
bloc-piles.
Ouvrir suffisamment les mors du mandrin pour pouvoir y
insérer le foret à utiliser.
Relever légère la partie avant de la perceuse et insérer le
foret.
AVERTISSEMENT :
Veiller à insérer le foret ou l’embout droit dans les
mors du mandrin. Ne pas insérer un foret dans
les mors en serrant. Le foret pourrait être éjecté
de la perceuse et causer des blessures graves ou
endommager le mandrin.
Faire tourner le corps du mandrin pour refermer et serrer les
mors du mandrin.
AVERTISSEMENT :
Ne pas tenir le corps du mandrin d’une main et utiliser
la force du moteur pour serrer les mors du mandrin
sur le foret ou l’embout. Le mandrin pourrait glisser
de la main et celle-ci risquerait d’être heurtée par le
foret en rotation. Ceci pourrait entraîner des blessures
graves.
Pour retirer les forets : verrouiller la gâchette et ouvrir les
mors du mandrin.
LAMPE SUR POIGNÉE À DEL
Voir la figure 8, page 13.
La lampe DÉL s’allume automatiquement lorsque l’utilisateur
prend l’outil ou qu’il enfonce la gâchette et lorsqu’un bloc-piles
chargé se trouve dans l’outil. Lorsque la perceuse n’est pas
en usage, la fonction d’arrêt fait en sorte que la lampe faiblit
et s’éteint.
R8611506 PERCEUSE À PERCUSSION
INTERRUPTEUR À DEUX VITESSES
Voir la figure 9, page 13.
Sélectionnez la vitesse basse (low) (1) pour les travaux
nécessitant une puissance et une couple accrues, tels que
de visser des vis et de percer du métal.
Sélectionner la vitesse élevée (high) (2) pour les applications
de vissage et perçage rapides et le perçage du bois ou de
la maçonnerie.
AVIS :
Ne jamais changer de gamme de vitesse lorsque
l’outil est en fonctionnement. Le non respect de
cette mise en garde pourrait entraîner de sérieux
dommages à la perceuse.
NOTE : Si vous avez du mal à passer d’une plage de vitesse
à l’autre, tournez le mandrin manuellement jusqu’à ce que les
vitesses s’engagent.
RÉGLAGE DU COUPLE
Voir la figure 10, page 13.
Selon l’application pour laquelle la perceuse-tournevis est
utilisée, le couple doit être augmenté ou réduit afin d’éviter
d’endommager les têtes ou le filetage des vis, la pièce de bois,
etc. En général, le couple à utiliser est déterminé par le diamètre
de la vis. Si le couple est trop élevé pour la taille des vis, celles-
ci risquent d’être endommagées ou brisées.
Le couple est plus élevé lorsque la bague est réglée sur une
valeur plus élevée. Le couple est moins élevé lorsque la bague
est réglée sur une valeur plus basse.
NOTE: Bien que la bague de réglage du couple tourne dans
tous les modes, elle ne fonctionne que lorsque le mode de
vissage est sélectionné.
SÉLECTEUR DE SENS DE ROTATION
(AVANT/ARRIÈRE/POSITION CENTRALE VERROUILLÉE)
Voir la figure 5, page 13 (R8611506).
Voir la figure 3, page 15 (R86039).
Régler le sélecteur de sens de rotation à la position OFF (position
centrale verrouillée) pour verrouiller la gâchette pour réduire la
possibilité d’un démarrage accidentel lorsque l’appareil n’est pas
utilisé.
Positionner le sélecteur de sens de rotation du côté gauche de la
gâchette pour pouvoir percer vers l’avant. Positionner le sélecteur
de sens de rotation du côté droit de la gâchette pour inverser le
sens de rotation.
NOTE : L’outil ne peut fonctionner que si le sélecteur de sens de
rotation est poussé à fond vers la droite ou la gauche.
R8611506 PERCEUSE À PERCUSSION / R86039 CLÉ À CHOCS
9 - Français
UTILISATION
AVERTISSEMENT :
Ne pas enfoncer de vis dans des surfaces pouvant
dissimuler des fils électriques. En cas de contact avec
un fil sous tension, les parties métalliques de l’outil
seraient mises sous tension et probablement choc
l’opérateur. Si vous devez enfoncer une vis dans un
endroit où des fils électriques cachés peuvent être
présents, tenir l’outil par les surfaces de prise isolées
pour éviter un choc électrique.
Appuyer sur la gâchette pour mettre le foret en rotation.
Percer en appuyant assez de pression sur la perceuse
pour que le foret morde dans le matériau. Ne pas forcer la
perceuse ou appliquer une force latérale pour ovaliser le
trou. Laisser l’outil faire le travail.
AVERTISSEMENT :
Lors du perçage, se tenir prêt pour un blocage lorsque
le foret traverse le matériau. Dans ces situations, la
perceuse à tendance â être propulsée dans le sens
contraire à la rotation, ce qui peut causer la perte de
contrôle. Si l’opérateur n’est pas préparé, cette perte
de contrôle peut entraîner des blessures graves.
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement désiré du trou. Cette précaution empêchera
le foret de glisser au départ du trou.
Si le foret se bloque dans la pièce ou si la perceuse cale,
l’arrêter immédiatement. Sortir le foret de la pièce et
déterminer la raison du blocage.
PERÇAGE DU BOIS ET DU MÉTAL
Pour une performance optimale, utiliser des forets en acier haute
vitesse pour percer le métal ou l’acier. Sélectionner le mode
de perçage. Commencer le perçage à très basse vitesse pour
éviter que la pointe du foret ne glisse.
Perçage du bois
Augmenter la vitesse une fois que le foret à mordu dans le
matériau.
Lors du perçage de trous traversants, placer un morceau
de bois derrière la pièce pour éviter l’éclatement du bord
inférieur du trou.
Perçage du métal et de l’acier
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement du trou. Cette précaution empêchera le foret
de glisser au départ du trou.
Appuyer sur la gâchette de façon à maintenir une vitesse ne
causant pas la surchauffe du foret. Une pression excessive
causerait :
• La surchauffe de la perceuse ;
• Une usure excessive des roulements ;
• La déformation ou le brûlage du foret: et
• Des trous décentrés ou de forme irrégulière.
SÉLECTION DU MODE DE PERÇAGE, DE
VISSAGE OU DE PERCUSSION
Voir la figure 11, page 14.
Sélectionnez le mode Percer pour percer ou pour les autres
travaux robustes.
Sélectionnez le mode Visser pour visser des vis.
Sélectionnez le mode Percussion pour le perçage à
percussion.
Sélectionnez l’option qui correspond le mieux au type de dou-
ille, de fixation et de matériaux que vous utiliserez.
Choisissez le travail à accomplir.
Choisissez la vitesse appropriée : basse (1) ou élevée (2).
Choisissez le bon mode : percer, visser ou percussion.
NOTE : La perceuse à percussion n’a pas été conçue pour
marteler en sens inverse.
Utiliser des embouts au carbure et sélectionner le mode
martelage pour percer des matériaux rigides comme la brique,
la céramique, le béton etc.
Utiliser des embouts avec pointe au carbure et sélectionner le
mode de perçage pour percer des matériaux ayant une surface
dure et friable comme les carreaux de céramique, etc.
Utiliser des forets hélicoïdaux, scies-cloches et autres puis
sélectionner le mode de perçage pour percer des matériaux
mous.
PERÇAGE/VISSER DE VIS
Voir la figure 12, page 14.
AVERTISSEMENT :
Toujours utiliser la poignée auxiliaire pendant
l’utilisation de l’outil pour prévenir les réactions
causées par le couple. La déformation par torsion ou
le blocage de ce produit peut entraîner des blessures
graves.
Installer la poignée auxiliaire.
Vérifier la position du sélecteur de rotation (rotation avant
ou arrière).
Utiliser la vitesse basse (low) (1) pour les applications
exigeant beaucoup de puissance et de couple, et la élevée
(high) (2) pour visser ou percer rapidement. Se reporter aux
sections Train d’engrenages à deux vitesses et Réglage
du couple.
Bloquer la pièce de travail dans un étau au avec des serre-
joint pour l’empêcher de tourner avec le foret.
Tenir solidement la perceuse et positionner le foret à l’endroit
où percer ou visser.
R8611506 PERCEUSE À PERCUSSION
10 - Français
UTILISATION
R86039 CLÉ À CHOCS
INSTALLATION ET RETRAIT DES EMBOUTS
Voir la figure 4, page 15.
Pour insérer les embouts, retirer le bloc-piles.
Enfoncer l’embout dans le coupleur jusqu’à ce qu’il
s’enclenche en place.
NOTE : Si l’embout ne s’insère pas facilement dans le
coupleur, tirer le coupleur vers l’avant et réinsérer l’embout.
Tirer sur l’embout pour vérifier qu’il est bien maintenu dans
le coupleur. L’embout installé peut présenter un peu de jeu.
Ceci est normal.
NOTE : N’utiliser que des embouts pour clé à chocs dotés
d’une rainure de verrouillage.
AVERTISSEMENT :
S’assurer que l’embout est solidement maintenu
dans le coupleur avant d’utiliser la clé à chocs. Ne
pas prendre cette précaution peut entraîner des
risques de blessures graves.
Pour retirer les embouts, retirer le bloc-piles.
La tête de l’outil étant dirigée à l’écart de soi, tirer le coupleur
vers l’extérieur de la clé à chocs.
L’embout sera éjecté du coupleur.
Il est possible de loger les embouts fournis avec l’outil dans
le rangement situé sur la base de l’outil.
SÉLECTEUR DE VITESSE / COUPLE
Voir la figure 5, page 15.
Le bouton à bascule du sélecteur de vitesse permet d’ajuster la
vitesse sur élevée, moyenne et basse. Appuyer sur le bouton à
bascule de la vitesse réduit la vitesse d’ÉLEVÉE à MOYENNE,
puis à BASSE. Appuyer de nouveau sur le bouton ramène la
vitesse à ÉLEVÉE.
NOTE : La vitesse peut être modifiée uniquement dans cet ordre.
RAPIDE (3) vitesse/couple (0-3 000 RPM/rapide couple)
MOYEN (2) vitesse/couple (0-2 200 RPM/moyen couple)
BASSE (1) vitesse/couple (0-750 RPM/basse couple)
AVIS :
Ne jamais changer de gamme de vitesse ou de mode
lorsque l’outil est en fonctionnement. Le non respect
de cette mise en garde pourrait entraîner de sérieux
dommages de l’outil.
SÉLECTEUR DE MODE
Voir la figure 5, page 15.
Le bouton à bascule du sélecteur de mode permet d’ajuster le
mode. Appuyer sur le bouton à bascule du mode parcoure les
modes dans l’ordre suivant : Mode de vis autoperceuse, Mode
d’aide à la fixation et Mode d’arrêt automatique.
Mode de vis autoperceuse :
Le mode de vis autoperceuse est une fonction conçue pour
réduire le dénudage et le bris des vis ainsi que les dommages
aux surfaces de travail lors du vissage de vis autoperceuses.
Pour visser les fixations (réglage avant), la visseuse à chocs
commence à enfoncer rapidement la fixation dans la pièce
de travail, puis ralentit pour finir.
NOTE : En réglage arrière, la visseuse à chocs reprend un
fonctionnement normal.
Mode d’aide à la fixation :
Le réglage avant du Mode d’aide à la fixation est conçu pour
aider à visser facilement les fixations difficiles dans les maté-
riaux.
Pour visser les fixations (réglage avant), la visseuse à chocs
commence à enfoncer lentement la fixation dans la pièce
de travail, puis accélère pour finir.
Le réglage arrière du Mode d’aide à la fixation est conçu pour
aider à enlever les fixations difficiles ou dénudées sans causer
de dommages supplémentaires à l’embout de vissage ou à la
fixation.
Pour enlever les fixations (réglage arrière), la visseuse à
chocs commence par six impulsions, puis accélère pour
retirer la fixation.
R8611506 PERCEUSE À PERCUSSION
Lors du perçage de gros trous dans le métal, commencer
avec un foret de petite taille avant d’élargir le trou avec un
foret de plus grande taille.
PERÇAGE DE PIÈCES DE MAÇONNERIE
Pour une performance optimale, utiliser des embouts pour
percussion avec bout enduit au carbure pour la maçonnerie
ou des embouts conçus pour les marteaux perforateurs pour
percer des trous dans la brique, le carrelage, le ciment, etc.
Mettre le sélecteur sur le perçage de percussion.
Pour un résultat optimal dans la brique, appliquer une
pression légère et utiliser une vitesse moyenne.
Exercer une pression plus forte pour percer les matériaux
durs, tels que le béton.
Avant de percer dans la brique, pratiquer sur une chute
pour déterminer la pression et la vitesse optimales.
Commencer le perçage à basse vitesse pour éviter que la
pointe du foret ne glisse.
11 - Français
Mode d’arrêt automatique :
Le réglage avant du Mode d’arrêt automatique offre une pro-
tection contre les fixations usinées trop serrées. Il permet un
meilleur contrôle, en réduisant le dommage aux attaches et
aux surfaces de travail.
En Mode d’arrêt automatique (réglage avant), l’outil s’arrête
automatiquement dès qu’il commence à percuter.
Le réglage arrière du Mode d’arrêt automatique offre davantage
de protection aux fixations usinées lors du retrait. Il permet un
meilleur contrôle, en réduisant le dommage aux attaches et
aux surfaces de travail.
En Mode d’arrêt automatique (réglage arrière), l’outil s’arrête
automatiquement dès qu’il a fini de percuter.
AMPOULES DEL À 3 FAISCEAUX
Voir la figure 6, page 15.
Le témoin DEL autour du coupleur s’allumera lorsque
l’interrupteur de pression intégré ou de la lampe sur poignée
est enfoncé.
Lorsque l’outil n’est pas en usage, la fonction d’arrêt fait en
sorte que la lampe faiblit et s’éteint.
Les lampes à DEL s’allument uniquement lorsqu’un bloc-piles
chargé est installé sur l’outil.
R86039 CLÉ À CHOCS
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager
l’produit.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
ILLUSTRATIONS COMMENÇANT SUR 12 DE PAGE APRÈS LA SECTION ESPAGNOL.
Ce produit est accompagné d’une politique de satisfaction de 90 jours et d’une garantie
limitée de trois (3) ans. Pour obtenir les détails de la garantie et de la politique, visiter le site
www.RIDGID.com ou appeler (sans frais) au 1-866-539-1710.
UTILISATION
UTILISER LA CLÉ À CHOCS
Voir les figures 7 et 8, page 15.
AVERTISSEMENT :
Ne pas enfoncer de vis dans des surfaces pouvant
dissimuler des fils électriques. En cas de contact
avec un fil sous tension, les parties métalliques de
l’outil seraient mises sous tension et probablement
choc l’opérateur. Si vous devez enfoncer une vis dans
un endroit où des fils électriques cachés peuvent être
présents, tenir l’outil par les surfaces de prise isolées
pour éviter un choc électrique.
AVIS :
La clé à choc n’est pas conçue pour être utilisée
comme une perceuse.
Verrouiller la gâchette en mettant le sélecteur de sens de
rotation en position avant ou arrière.
Tenir la clé à chocs d’une main.
Placer l’embout sur la tête de la vis, tête de la boulon,
ou écrou, et appuyer lentement sur la gâchette. Nous
recommandons de commencer avec une rotation lente pour
un meilleur contrôle.
La vis, boulon, ou écrou commence à s’enfoncer sous l’effet
des chocs.
2 - Español
ADVERTENCIAS DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA
Lea todas las advertencias, instrucciones,
ilustraciones y especificaciones proporcionadas
con esta herramienta eléctrica. No seguir las
instrucciones indicadas a continuación puede
provocar descargas eléctricas, incendios o lesiones
graves.
Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”
en las advertencias se refiere a las herramientas eléctricas que
funcionan con corriente (con cordón) o las que funcionan con
batería (inalámbricas).
ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo.
Un área de trabajo mal despejada o mal iluminada propicia
accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los
vapores inflamables.
Mantenga alejados a los niños y circunstantes al
maniobrar una herramienta eléctrica. Toda distracción
puede causar la pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se
conectan. Nunca modifique la clavija de ninguna forma.
No utilice ninguna clavija adaptadora con herramientas
eléctricas dotadas de contacto a tierra. Conectando
las clavijas originales en las tomas de corriente donde
corresponden se disminuye el riesgo de una descarga
eléctrica.
Evite el contacto del cuerpo con las superficies
de objetos conectados a tierra, como las tuberías,
radiadores, estufas y refrigeradores. Existe un mayor
riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.
No exponga las herramientas eléctricas a la lluvia ni
a condiciones de humedad. La introducción de agua en
una herramienta eléctrica aumenta el riesgo de descargas
eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón
para trasladar, desconectar o tirar de la herramienta
eléctrica. Mantenga el cordón lejos del calor, aceite,
bordes afilados y piezas móviles. Los cordones eléctricos
dañados o enredados aumentan el riesgo de descargas
eléctricas.
Al utilizar una herramienta eléctrica a la intemperie,
use un cordón de extensión apropiado para el exterior.
Usando un cordón adecuado para el exterior se disminuye
el riesgo de descargas eléctricas.
Si debe operar una herramienta en lugares húmedos,
use un suministro protegido por un interruptor de
circuito con pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargas eléctricas.
Usar este producto únicamente con la baterías y el
cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario
988000-302.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté
haciendo y aplique el sentido común al utilizar
herramientas eléctricas. No utilice la herramienta
eléctrica si está cansado o se encuentra bajo los
efectos de alguna droga, alcohol o medicamento. Un
momento de inatención al utilizar una herramienta eléctrica
puede causar lesiones corporales serias.
Utilice protección el equipo otros. Siempre póngase
protección ocular. El uso de equipo protector como
mascarilla para el polvo, calzado de seguridad, casco y
protección para los oídos en las circunstancias donde
corresponda disminuye el riesgo de lesiones.
Evite que la herramienta se active accidentalmente.
Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la herramienta a un
suministro de corriente o de colocar un paquete de
baterías. Transportar herramientas eléctricas con el
dedo en el interruptor o enchufar herramientas eléctricas
que tienen el interruptor encendido puede ocasionar
accidentes.
Retire toda llave o herramienta de ajuste antes
de encender la herramienta eléctrica. Toda llave o
herramienta de ajuste dejada en una pieza giratoria de la
herramienta eléctrica puede causar lesiones.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. De esta manera se logra un mejor control de
la herramienta eléctrica en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas
ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas móviles. Las ropas holgadas y
las joyas, así como el cabello largo, pueden engancharse
en las piezas móviles.
Si se suministran dispositivos para conectar mangueras
de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente.
El uso de la captación de polvo puede reducir los peligros
relacionados con éste.
No permita que la familiaridad obtenida por el uso
frecuente de las herramientas lo vuelva complaciente e
ignore los principios de seguridad de las herramientas.
Una acción descuidada puede causar lesiones graves en
una fracción de segundo.
R8611506 TALADRO DE PERCUSIÓN
R86039 DESTORNILLADOR DE IMPACTO
3 - Español
No vista ropas holgadas ni joyas. Recójase el cabello
si está largo. Las ropas holgadas y las joyas, así como el
cabello largo, pueden resultar atraídas hacia el interior de
las aberturas de ventilación.
No utilice la unidad al estar en una escalera o en
un soporte inestable. Una postura estable sobre una
superficie sólida permite un mejor control de la herramienta
eléctrica en situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura
el trabajo, si además se maneja a la velocidad para la que
está diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte el enchufe de la fuente de alimentación o
retire el paquete de baterías, si es desmontable, de la
herramienta eléctrica antes de realizar ajustes, cambiar
accesorios o almacenar herramientas eléctricas. Tales
medidas preventivas de seguridad reducen el riesgo de
poner en marcha accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera
del alcance de los niños y no permita que las utilicen
personas no familiarizadas con las mismas o con estas
instrucciones. Las herramientas eléctricas son peligrosas
en manos de personas no capacitadas en el uso de las
mismas.
Mantenimiento de las herramientas eléctricas y
accesorios. Revise para ver si hay desalineación o
atoramiento de piezas móviles, ruptura de piezas o toda
otra condición que pueda afectar el funcionamiento de
la herramienta eléctrica. Si está dañada la herramienta
eléctrica, permita que la reparen antes de usarla.
Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte bien cuidadas y con bordes
bien afilados, tienen menos probabilidad de atascarse en
la pieza de trabajo y son más fáciles de controlar.
Use la herramienta eléctrica, los accesorios, las brocas,
etc. según estas instrucciones, teniendo en cuenta las
condiciones de trabajo y la tarea que se va a realizar.
Si se utiliza la herramienta eléctrica para operaciones
diferentes de las indicadas podría originar una situación
peligrosa.
Mantenga los mangos y superficies de agarre limpias
y libres de aceite y grasa. Los mangos y superficies de
agarre resbalosas no permiten la manipulación y control
seguro de la herramienta en situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
DE BATERÍAS
Sólo cargue el paquete de baterías con el cargador
especificado por el fabricante. Un cargador adecuado
para un tipo paquete de baterías puede significar un riesgo
de incendio si se emplea con un paquete de baterías
diferente.
Utilice las herramientas eléctricas sólo con los
paquetes de baterías específicamente indicados.
El empleo de paquetes de baterías diferentes puede
presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como
clips, monedas, llaves, clavos, tornillos o otros objetos
metálicos, pequeños que puedan establecer conexión
entre ambas terminales. Establecer una conexión directa
entre las dos terminales de las baterías puede causar
quemaduras o incendios.
Si se maltratan las baterías, puede derramarse líquido
de las mismas; evite todo contacto con éste. En caso
de contacto, lávese con agua. Si el líquido llega a tocar
los ojos, además busque atención médica. El líquido de
las baterías puede causar irritación y quemaduras.
No utilice un paquete de baterías o una herramienta
que esté dañado o modificado. Las baterías dañadas o
modificadas pueden tener un funcionamiento impredecible
que provoque incendios, explosiones o riesgo de lesiones.
No exponga el paquete de baterías o una herramienta
al fuego o a temperaturas excesivas. La exposición al
fuego o a temperatura sobre los 130 °C (265 °F) puede
provocar explosiones.
Siga todas las instrucciones de carga y no cargue el
paquete de baterías ni la herramienta fuera del rango
de temperaturas especificado en las instrucciones.
Si realiza la carga en forma incorrecta o fuera de las
temperaturas del rango especificado puede dañar la batería
y aumentar el riesgo de incendios.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas
de repuesto idénticas. De esta manera se mantiene la
seguridad de la herramienta eléctrica.
Nunca repare paquetes de baterías dañados. La
reparación de paquetes de baterías solo puede ser
realizada por el fabricante o proveedores de servicio
autorizados.
ADVERTENCIAS DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
R8611506 TALADRO DE PERCUSIÓN
R86039 DESTORNILLADOR DE IMPACTO
4 - Español
TALADRO DE PERCUSIÓN
INSTRUCCIONES DE SEGURIDAD PARA TODAS
LAS OPERACIONES
Al utilizar taladros de impacto póngase protectores para
los oídos. La exposición a ruido puede producir la pérdida
de la audición.
Utilice el o los mangos auxiliare(s). Cualquier pérdida de
control puede causar lesiones personales.
Amarre la herramienta de forma apropiada antes de
usarla. Esta herramienta produce un par de salida alto y, si
no la amarra de manera apropiada durante el uso, podría
perder el control y sufrir lesiones personales.
Sujete las herramientas eléctricas por las superficies
aisladas de sujeción al efectuar una operación en la cual
la accesorio de corte o los sujetadores pueda entrar
en contacto con cables ocultos. Todo contacto de una
herramienta con un cable cargado carga las piezas metálicas
expuestas de la herramienta y da una descarga eléctrica al
operador.
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el
cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.
INSTRUCCIONES DE SEGURIDAD PARA USAR
BROCAS DE TALADRO LARGAS
Nunca use la unidad a velocidades más altas que la
calificación de velocidad máxima de la broca para
taladro. A velocidades más altas, es posible que la broca se
doble si se le permite girar de forma libre sin hacer contacto
con la pieza de trabajo, lo que puede resultar en lesiones
personales.
Siempre empiece a taladrar a una velocidad baja,
asegurándose de que la punta de la broca haga contacto
con la pieza de trabajo. A velocidades más altas, es posible
que la broca se doble si se le permite girar de forma libre sin
hacer contacto con la pieza de trabajo, lo que puede resultar
en lesiones personales.
Aplique presión solamente en línea directa con la broca
y no lo haga de forma excesiva. Las brocas pueden
doblarse, romperse y causar la pérdida de control, lo que
puede original lesiones personales.
DESTORNILLADOR DE IMPACTO
Sujete la herramienta eléctrica por las superficies
aisladas de sujeción al efectuar una operación en la
cual el sujetador pueda entrar en contacto con cables
ocultos. Los sujetadores que entren en contacto con un
cable “con carga” pueden hacer que la electricidad se
transmita a las piezas metálicas expuestas de la herramienta
eléctrica y eso podría provocar una descarga eléctrica en el
operador.
Utilice los mangos auxiliare(s) suministrados con la
herramienta. Cualquier pérdida de control puede causar
lesiones.
REGLAS DE SEGURIDAD ADICIONALES
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus
usos y limitaciones, así como los posibles peligros
específicos de esta herramienta eléctrica. Con el
cumplimiento de esta regla se reduce el riesgo de una
descarga eléctrica, incendio o lesión seria.
Siempre use protección ocular con laterales protectores
con la marca de cumplimiento con la norma ANSI Z87.1
al ensamblar las piezas, utilizar la herramienta o llevar
a cabo tareas de mantenimiento. Con el cumplimiento de
esta regla se reduce el riesgo de lesiones serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión corporal
seria.
No coloque herramientas de baterías ni las baterías
mismas cerca del fuego o del calor. De esta manera se
reduce el riesgo de explosiones y de lesiones.
No aplaste, deje caer o dañe de baterías. Nunca utilice
una batería o cargador que se ha caído, aplastado,
recibido un golpe contundente o ha sido dañado(a)
de alguna manera. Las baterías dañadas pueden sufrir
explosiones. Deseche de inmediato toda batería que haya
sufrido una caída o cualquier daño.
Las baterías pueden explotar en presencia de fuentes
de inflamación, como los pilotos de gas. Para reducir el
riesgo de lesiones serias, nunca use un producto inalámbrico
en presencia de llamas expuestas. La explosión de una
batería puede lanzar fragmentos y compuestos químicos. Si
ha quedado expuesto a la explosión de una batería, lávese
de inmediato con agua.
No cargue herramientas de baterías en lugares mojados
o húmedos. No lo utilice, guarde o cargue la paquete de
baterías o la unidad en lugares donde la temperatura
sea inferior a 10 °C (50 °F) o superior a 38 °C (100 °F).
No guarde la herramienta a la intemperie ni en el interior de
vehículos.
En condiciones extremas de uso o temperatura las
baterías pueden emanar líquido. Si el líquido llega a
tocarle la piel, lávese de inmediato con agua y jabón. Si
le entra líquido en los ojos, láveselos con agua limpia por
lo menos 10 minutos, y después busque de inmediato
atención médica. Con el cumplimiento de esta regla se
reduce el riesgo de lesiones corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones.
ADVERTENCIAS DE SEGURIDAD TALADRO DE PERCUSIÓN/
DESTORNILLADOR DE IMPACTO
5 - Español
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO:
Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o lesiones
serias.
PRECAUCIÓN:
Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones menores
o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera importante,
pero no relacionada con lesiones potenciales (por ej. en relación a daños a la propiedad).
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de
seguridad
Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual
del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1.
Alerta de
condiciones
húmedas
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Símbolo de
reciclado
Este producto utiliza baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar las baterías
en la basura normal. Consulte a las autoridades reguladoras de desechos para
obtener información en relación con las alternativas de reciclado y desecho
disponibles.
V Volts Voltaje
min Minutos Tiempo
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto
Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto
PRODUCT SPECIFICATIONS
R8611506
Revoluciones por minuto ............................0-540/0-2,000/min
Impactos per minuto ..............................0-8,500/0-31,000/min
Torsión ............................................ 146,88 Nm (1 300 lb-pulg.)
R86039
Velocidad
Low (BAJA) (1) ................................................0-750 RPM
Medium (MEDIANO) (2) ...............................0-2 200 RPM
High (ALTA) (3) .............................................0-3 000 RPM
Acoplador .................................................6.35 mm (1/4 pulg.)
Impactos por minuto ........................................... 0-3 900 IPM
Torsión ...................................... 0-271,2 Nm (0-2 400 pulg-lb)
CARACTERÍSTICAS
6 - Español
ARMADO
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está dañada. El
uso de un producto que no está adecuadamente y
completamente ensamblado o posee partes dañadas
o faltantes puede resultar en lesiones personales
graves.
ADVERTENCIA:
No intente modificar este producto ni crear accesorios
que no estén recomendados para usar con este
producto. Dichas alteraciones o modificaciones
constituyen un uso indebido y podrían provocar
una situación de riesgo que cause posibles lesiones
personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-866-539-1710, donde le brindaremos asistencia.
INSTALAR/RETIRAR EL MANGO AUXILIAR
Vea las figuras 1 y 2, página 10.
ADVERTENCIA:
Siempre utilice el mango auxiliar cuando emplee
esta herramienta para resistir mejor las reacciones
de fuerza de torsión. Si este producto se atora o se
cala, se podrían producir lesiones personales graves.
El taladro está equipado con un conjunto de mango auxiliar
que puede montarse en cualquiera de sus lados.
Para instalar el mango auxiliar:
Gire hacia la izquierda la empuñadura del mango para
aflojarlo y abra suficientemente los ganchos para que calcen
sobre las costillas de montaje, detrás del anillo de ajuste de
fuerza de torsión.
Coloque los ganchos sobre las costillas de montaje y
asegúrese de que los ganchos estén posicionados en las
ranuras, como se muestra.
Gire hacia la derecha el mango para apretarlo. Asegúrese de
que el gancho quede fijo antes de comenzar la operación.
Para retirar el mango y instalarlo en el lado opuesto:
Gire hacia la izquierda la empuñadura del mango para
aflojarlo y retire el mango.
Vuelva a instalar el mango en la posición que desee.
DESEMPAQUETADO
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la herramienta y los
accesorios. Todos los elementos enumerados en la sección
“Incluye” se deben incluir al momento de la compra.
ADVERTENCIA:
Las piezas incluidas en esta sección de Armado
no vienen ensambladas en el producto de fábrica
y requieren la instalación por parte del cliente. El
uso de un producto que pueda haber sido armado
de manera incorrecta podría provocar lesiones
personales graves.
Si des pièces manquent ou sont endommagées, appeler
le 1-866-539-1710.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este
producto sin haber reemplazado la pieza. Usar este
producto con partes dañadas o faltantes puede
causar lesiones serias al operador.
ADVERTENCIA:
No intente modificar este producto ni hacer
aditamentos ni accesorios no recomendados para
el mismo. Cualquier alteración o modificación
constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ARMADO
R8611506 TALADRO DE PERCUSIÓN Incluye : Taladro de percusión, juego de mango auxiliar
R86039 DESTORNILLADOR DE IMPACTO
7 - Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con las herramientas
lo vuelva descuidado. Tenga presente que un
descuido de un instante es suficiente para causar
una lesión grave.
ADVERTENCIA:
Siempre retire el paquete de baterías de la
herramienta cuando esté ensamblando partes,
realizando ajustes, limpiando o cuando ésta no esté
en uso. Retirando el paquete de baterías se evita
arrancar accidentalmente la unidad, lo cual puede
causar lesiones serias.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle
lesiones serias en los ojos.
ADVERTENCIA:
Las herramientas de baterías siempre están
en condiciones de funcionamiento. Bloquee el
interruptor cuando no esté en uso o lo lleve a su
lado, al instalar o extraer el paquete de baterías y al
instalar o extraer brocas.
AVISO:
Para evitar dañar el engranaje, antes de cambiar el
sentido de rotación siempre permita que se detenga
completamente el portabrocas.
PROTECCIÓN CONTRA ALTAS TEMPERATURAS
Cuando se sobrecalientan la herramienta o la batería, la
herramienta se apagará automáticamente. Para reanudar la
operación, permita que la herramienta se enfríe y, luego, oprima
el gatillo.
PROTECCIÓN CONTRA SOBRECARGAS
Cuando se fuerza la herramienta o se sobrecarga la herramienta
se apagará automáticamente. Para reiniciar la herramienta,
suelte el gatillo y reanude la operación. Si aun así no funciona,
uuite y vuelva a instalar los paquete de batería. No fuerce la
herramienta.
R8611506 TALADRO DE PERCUSIÓN / R86039 DESTORNILLADOR DE IMPACTO
PAQUETES DE BATERÍAS RECOMENDADOS
Las herramientas de OCTANE
™
son compatibles con todos los
paquetes de baterías RIDGID® de 18 V, pero el rendimiento
de la herramienta se maximiza con los paquetes de baterías
OCTANE
™
.
Si experimenta interrupciones frecuentes debido a la protección
de sobrecarga, intente usar un paquete de baterías OCTANE
™
.
USOS
Esta producto puede emplearse para los fines siguientes:
R8611506
Taladrado productos de madera (madera aserrada, madera
contrachapada, paneles. madera compuesta y madera dura),
cerámica, plásticos, fibra de vidrio y material laminado, y
metales; Enroscar tornillos con puntas de destornillador
R86039
Para colocar y quitar tornillos y tirafondos; para ajustar tornil-
los, tuercas y pernos
INSTALACIÓN/DESMONTAR
DEL GANCHO PARA
EL CINTURÓN
Vea la figura 3, página 13 (R8611506).
Vea la figura 1, página 14 (R86039).
El gancho para el cinturón se puede usar en cualquiera de los
dos lados de la base de la herramienta.
Alinee el orificio de clip del cinturón con el orificio de base.
Coloque el tornillo para asegurarla.
Para desinstalarlo, retire el tornillo y luego extraiga el gancho
para el cinturón.
INSTALACIÓN/DESMONTAR DEL PAQUETE DE
BATERÍAS
Vea la figura 4, página 13 (R8611506).
Vea la figura 2, página 15 (R86039).
Bloquee el gatillo del interruptor.
Coloque el paquete de baterías en el producto como se
muestra.
Asegúrese de que los pestillos situados a ambos lados del
paquete de baterías entren completamente en su lugar con
un chasquido y de que el paquete quede bien asegurado
en la herramienta antes de comenzar a utilizarla.
Oprima los pestillos para extraer el paquete de baterías.
Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador y la batería.
GATILLO DEL INTERRUPTOR DE VELOCIDAD
VARIABLE
Vea la figura 4, página 13 (R8611506).
Vea la figura 3, página 15 (R86039).
El gatillo de velocidad variable produce mayor velocidad cuanta
mayor presión se aplica en el gatillo, y menor velocidad cuanta
menor presión se aplica en el mismo.
Para E NCENDER la herramienta oprima el gatillo del
interruptor. Para DETENER la herramienta, suelte el gatillo
del interruptor y permita que se detenga completamente el
portabrocas.
8 - Español
FUNCIONAMIENTO
R8611506 TALADRO DE PERCUSIÓN / R86039 DESTORNILLADOR DE IMPACTO
R8611506 TALADRO DE PERCUSIÓN
INSTALACIÓN/DESMONTAR DE LAS BROCAS
Vea las figuras 6 y 7, página 13.
La broca suministrada con el taladro pueden colocarse en el
compartimiento situado en la base de la unidad.
Las flechas en el portabrocas sin llaves indican en qué dirección
girar el cuerpo del portabrocas para apretar o soltar la broca.
No utilice ninguna llave para apretar o aflojar las mangas del
portobrocas.
Para instalar las brocas, bloquee el gatillo del interruptor.
Abra o cierre las mangas del portobrocas a tal punto que la
abertura sea levemente más grande que la broca deseada.
Levante la parte delantera del taladro ligeramente e inserte
la broca.
ADVERTENCIA:
Asegúrese de introducir la broca recta en las mangas
del portobrocas. No introduzca en ángulo la broca en
las mangas del portobrocas para después apretarla.
Podría causar que la broca salga disparada del
taladro, y por consecuencia, posibles lesiones
corporales serias, o daños al portabrocas.
Tire el cuerpo del portabrocas para cerrar y apretar las
mangas del portobrocas.
ADVERTENCIA:
No sujete el cuerpo del portabrocas con una mano
para usar la potencia del taladro con el fin de apretar
la broca en las mordazas. El cuerpo del portabrocas
podría resbalársele en la mano, o la mano misma
podría resbalarse y llegar a tocar la broca girante. Esto
podría causar un accidente, y como consecuencia
lesiones corporales serias.
Para extraer las brocas, bloquee el gatillo del interruptor y
abra las mangas del portobrocas.
DIODO LUMINISCENTE
Vea la figura 8, página 13.
Los LEDs emiten luz desde la parte delantera del portabrocas
cuando se presiona el gatillo del interruptor o el interruptor del
mango con luz y hay una batería cargada en la herramienta.
Si no se está usando el taladro, la función de tiempo de espera
hará que la luz comience a desvanecerse y que luego se apague
la herramienta.
TREN DE ENGRANAJES DE DOS
VELOCIDADES
Vea la figura 9, página 13.
Seleccione velocidad baja (low) (1) para aplicaciones que
requieran más potencia y par de torsión, como colocar
tornillos y taladrar en metal.
Seleccione la velocidad alta (high) (2) para aplicaciones
rápidas con taladro o destornillador y para taladrar en
madera o mampostería.
AVISO:
Nunca cambie de gama de velocidad mientras esté
funcionando la herramienta. El incumplimiento de
esta precaución puede producir daños serios en el
taladro.
NOTA: Si tiene dificultades para cambiar de una gama de
velocidad a la otra, gire con la mano el portabrocas hasta que
embraguen los engranajes.
AJUSTE DE LA FUERZA DE TORSIÓN
Vea la figura 10, página 13.
Al utilizar el taladro-destornillador para diversas operaciones
de atornillado, es necesario aumentar o disminuir la fuerza
de torsión con el fin de evitar posibles daños a las cabezas o
roscas de los tornillos, a la pieza de trabajo, etc. En general,
la fuerza de torsión debe corresponder al diámetro del tornillo.
Si la fuerza de torsión es demasiado elevada, o los tornillos
NOTA: Un silbido o zumbido que viene del interruptor durante
el uso es una parte normal de la función del interruptor.
NOTA: Si se hace funcionar el taladro a baja velocidad en uso
constante puede recalentarse. Si ocurre tal situación, enfríe
el taladro poniéndolo a funcionar en vacío y a toda velocidad.
El freno eléctrico detiene el giro de la punta de destornillador
después de soltar el operador el gatillo del interruptor.
SELECTOR DE SENTIDO DE ROTACIÓN
(MARCHA ADELANTE/ATRÁS/SEGURO EN EL CENTRO)
Vea la figura 5, página 13 (R8611506)
Vea la figura 3, página 15 (R86039).
Ajuste el selector de sentido de rotación en la posición de
APAGADO (seguro en el centro) para bloquear el gatillo del
interruptor y ayudar a prevenir un arranque accidental cuando
no esté en uso.
Ubique el selector de sentido de rotación a la izquierda del
gatillo del interruptor para taladrar hacia adelante. Ubique el
selector a la derecha del gatillo del interruptor para taladrar
hacia atrás.
NOTA: La herramienta no funciona a menos que se empuje el
selector de dirección de giro completamente a la izquierda o
derecha.
9 - Español
demasiado pequeños, pueden dañarse o romperse los tornillos.
La fuerza de torsión es mayor cuando el anillo de ajuste de
la misma se pone en una marca alta. La fuerza de torsión es
menor cuando el anillo de ajuste de la misma se pone en una
marca baja.
NOTA: El anillo de ajuste de la fuerza de torsión solamente
funciona con el modo de atornillado.
SELECCIÓN DEL MODO DE TALADRO,
ATORNILLADO O PERCUSIÓN
Vea la figura 11, página 14.
Seleccione el modo Drill (taladro) para taladrar y otras
aplicaciones de trabajo pesado.
Seleccione Drive (destornillador) para atornillar.
Seleccione Hammer (percusión) para el taladro de percusión.
Seleccione la opción para se ajuste mejor a su broca, el fijador
y el material que está usando.
Elija su aplicación.
Elija la velocidad correcta: baja (1) o alta (2).
Elija el modo correcto: Drill (taladro), Drive (destornillador) o
Hammer (percusión).
NOTA: El taladro de percusión no se diseñó para percusión
inversa.
Utilice brocas con punta de carburo y seleccione el modo
de percusión al taladrar en materiales duros como el ladrillo,
hormigón, etc.
Utilice brocas puntas de carburo y seleccione el modo taladro
al perforar materiales de superficies duras y quebradizas tal
como la losa, etc.
Utilice brocas helicoidales, sierras caladoras, etc. y el modo
taladro al perforar materiales blandos.
TALADRADO/INTRODUCCIÓN DE TORNILLOS
Vea la figura 12, página 14.
ADVERTENCIA:
Siempre utilice el mango auxiliar cuando emplee
esta herramienta para resistir mejor las reacciones
de fuerza de torsión. Si este producto se atora o se
cala, se podrían producir lesiones personales graves.
Instalar el mango auxiliar.
Revise el selector de sentido de rotación para ver si está en
la posición correcta (marcha adelante o atrás).
Use velocidad baja (low) (1) para aplicaciones de alta fuerza
de torsión y velocidad alta (high) (2) para aplicaciones rápi-
das de taladrado o con destornilladores. Consulte tren de
Tren de engranajes de dos velocidades y Auste de la
fuerza de torsión.
Asegure la pieza de trabajo en una prensa o con abrazaderas
para evitar que rote a medida que la broca gira.
Sostenga firmemente el taladro y coloque la broca en el
punto a taladrar o donde se colocará el tornillo.
ADVERTENCIA:
No introduzca tornillos donde pudiera haber cables
ocultos detrás de la superficie. Todo contacto de
una herramienta con un cable cargado carga las
piezas metálicas expuestas de la herramienta y da
una descarga eléctrica posiblemente al operador.
Si debe introducir tornillos donde pudiera haber
cables ocultos, siempre sujete la herramienta por las
superficies aisladas de sujeción (mango) al efectuar
una operación para evitar una descarga eléctrica al
operador.
Oprima el gatillo del interruptor para encender el taladro.
Introduzca la broca en la pieza de trabajo, aplicando la
presión suficiente para manterner el corte de la broca. No
fuerce el taladro ni aplique presión lateral para ovalar el
orificio. Permita que la producto realice el trabajo.
ADVERTENCIA:
Al taladrar, esté preparado por si se atasca la broca
al traspasar la pieza de trabajo. Cuando ocurren
estas situaciones, el taladro presenta una tendencia a
trabarse y dar un contragolpe en la dirección opuesta,
y podría causar una pérdida de control al perforar el
material. Si usted no está preparado, esta pérdida de
control podría ser causa de lesiones serias.
Al taladrar superficies lisas y duras, use un punzón para
marcar la ubicación deseada del orificio. De esta manera
se evita que la broca se desplace del centro al inicia r la
perforación.
Si se atora la broca en la pieza de trabajo, o si se detiene el
taladro, apague de inmediato la producto. Retire la broca
de la pieza de trabajo y determine la razón causante del
atoramiento.
NOTA: Este taladro dispone de un freno eléctrico. Al soltarse
el gatillo del interruptor, el portabrocas cesa de girar. Cuando
el freno funciona correctamente, se observan chispas a través
de las ranuras de ventilación del alojamiento del motor. Esto
es normal y es la acción del freno.
TALADRADO EN MADERA Y METAL
Para obtener un desempeño óptimo de la unidad, utilice brocas
de acero de alta velocidad para taladrado en madera o en
metal. Seleccione el modo de taladrado. Comience a taladrar
a una velocidad muy baja para impedirle a la broca abandonar
el punto inicial.
Taladrado en madera
Aumente la velocidad a medida que la broca penetra en el
material.
Al taladrar orificios de lado a lado, coloque un bloque de
madera detrás de la pieza de trabajo para evitar producir
orillas deshilachadas o astilladas en la parte posterior del
orificio.
R8611506 TALADRO DE PERCUSIÓN
FUNCIONAMIENTO
10 - Español
Taladrado en metal y acero
Aplique aceite de baja viscosidad en la broca para evitar el
recalentamiento de la misma. El aceite prolonga la vida de
servicio de la broca y aumenta la eficacia de la operación
de taladrado.
Mantenga una velocidad y una presión tales que permitan
taladrar sin recalentar la broca. Si se aplica demasiada
presión:
• Se recalienta el taladro;
• Se gastan los cojinetes;
• Se doblan o queman las brocas; y
• Se producen orificios descentrados o de forma irregular.
Al taladrar agujeros grandes en metal, comience con una
broca pequeña y luego termine con una grande.
TALADRADO EN OBRAS DE ALBAÑILERÍA
Para obtener un desempeño óptimo de la unidad, utilice brocas
de impacto con puntas de carburo para albañilería al taladrar
en ladrillo, azulejo, hormigón, etc. Select hammer mode.
Para obtener resultados óptimos en ladrillo, aplique presión
leve y velocidad mediana.
En materiales duros como el hormigón, aplique presión
adicional.
Al taladrar orificios en azulejo o baldosa, practique con una
pieza de desecho para determinar la mejor combinación de
velocidad y presión. Comience a taladrar a una velocidad
muy baja para impedirle a la broca abandonar el punto inicial.
R8611506 TALADRO DE PERCUSIÓN
FUNCIONAMIENTO
R86039 DESTORNILLADOR DE IMPACTO
INSTALACIÓN / REMOCIÓN DE LAS BROCAS
Vea la figura 4, página 15.
Para instalar las brocas, retire el paquete de baterías.
Presione la punta en el acoplador hasta que se encaje en su
lugar con un clic.
NOTA: Si la broca no se inserta fácilmente en el acoplador,
tire del acoplador hacia adelante e inserte la broca.
Tirer sur l’embout pour vérifier qu’il est bien maintenu dans
le coupleur. L’embout installé peut présenter un peu de jeu.
Ceci est normal.
NOTA: Sólo utilice puntas de destornillador de impacto de
alta calidad con ranura de aseguramiento.
ADVERTENCIA:
Asegúrese de que la punta de destornillador
esté asegurada en el acoplador antes de usar el
destornillador de impacto. La inobservancia de esta
advertencia puede causar lesiones serias.
Para retire las brocas, retire el paquete de baterías.
Con la punta de la herramienta apuntando en la dirección
opuesta a la que usted se encuentra, tire del acoplador para
retirarlo del destornillador.
La punta quedará expulsada del acoplador.
La broca suministrada con la herramienta pueden colocarse
en el compartimiento situado en la base de la herramienta.
CONTROL DE VELOCIDAD / TORSIÓN
Vea la figura 5, página 15.
El botón selector de velocidad permite ajustar la velocidad entre
alta, media y baja. Cada vez que presione el botón selector de
velocidad, esta disminuirá de ALTA a MEDIA y, luego, a BAJA. Al
presionar el botón de nuevo, la velocidad volverá a ALTA.
NOTA: Solo puede cambiar la velocidad en esa secuencia.
ALTA (3) velocidad/torsión (0-3 000 RPM/alta torsión)
MEDIANO (2) velocidad/torsión (0-2 200 RPM/mediano
torsión)
BAJA (1) velocidad/torsión (0-750 RPM/baja torsión)
AVISO:
Nunca cambie de gama de velocidad o modos
mientras esté funcionando la herramienta. El
incumplimiento de esta precaución puede producir
daños serios en la herramienta.
SELECTOR DE MODO
Vea la figura 5, página 15.
El botón selector de modo permite ajustar el modo. Cada vez
que presione el botón selector de modo, el modo alternará entre
el modo para tornillos autorroscantes, el modo de asistencia
para tornillos y el modo de detención automática, en ese orden.
Modo para tornillos autorroscantes:
El modo para tornillos autorroscantes está diseñado para
reducir el resquebrajamiento de los tornillos, las roturas de los
tornillos y el daño en las superficies de trabajo al insertar tornillos
autorroscantes.
Al insertar tornillos (configuración de avance), el destornillador
de impacto comenzará rápido para insertar el tornillo en la
pieza de trabajo y, luego, disminuirá la velocidad para terminar.
NOTA: En la configuración de reversa, el destornillador de
impacto continuará con el funcionamiento normal.
Modo de asistencia para tornillos:
La configuración de avance del modo de asistencia para tornillos
está diseñada para ayudar a insertar tornillos complicados de
manera sencilla en los materiales.
Al insertar tornillos (configuración de avance), el destornillador
de impacto comenzará lentamente para insertar el tornillo
en la pieza de trabajo y, luego, aumentará la velocidad para
terminar.
11 - Español
La configuración de reversa del modo de asistencia para tornillos
está diseñada para ayudar a quitar tornillos complicados o
resquebrajados sin causar daño adicional en la punta del
destornillador o el tornillo.
Al extraer tornillos (configuración de reversa), el destornillador
de impacto presionará seis veces y, luego, aumentará la
velocidad para extraer el tornillo.
Modo de detención automática:
La configuración de avance del modo de detención automática
ofrece protección para evitar el ajuste excesivo de tornillos
maquinados. Permite un control mayor, lo que reduce el daño
en los tornillos y en las superficies de trabajo.
Cuando esté en modo de detención automática (configuración
de avance), la herramienta se apagará automáticamente una
vez que comience a impactar.
La configuración de reversa del modo de detención automática
ofrece protección adicional en los tornillos maquinados durante
su extracción. Permite un control mayor, lo que reduce el daño
en los tornillos y en las superficies de trabajo.
Cuando esté en modo de detención automática (configuración
de reversa), la herramienta se apagará automáticamente
después de que se haya completado el impacto.
LUCES LED DE TRES HACES
Vea la figura 6, página 15.
La luz LED alrededor del acoplador se iluminará cuando se
presione el interruptor de presión interna o el interruptor del
mango con luz.
Cuando la herramienta no esté en uso, la función de apagado
automático hará que las luces empiecen a atenuarse y luego
se apaguen.
Las luces de trabajo LED iluminan solo cuando hay un paquete
de baterías cargado en la herramienta.
USO DEL DESTORNILLADOR DE IMPACTO
Vea las figuras 7 y 8, página 15.
ADVERTENCIA:
No introduzca tornillos donde pudiera haber cables
ocultos detrás de la superficie. Todo contacto de
una herramienta con un cable cargado carga las
piezas metálicas expuestas de la herramienta y da
una descarga eléctrica posiblemente al operador.
Si debe introducir tornillos donde pudiera haber
cables ocultos, siempre sujete la herramienta por las
superficies aisladas de sujeción (mango) al efectuar
una operación para evitar una descarga eléctrica al
operador.
AVISO:
El destornillador de impacto no está diseñado para
utilizarse como taladro.
Revise el selector de sentido de rotación para ver si está en
la posición correcta (marcha adelante o atrás).
Sujete el destornillador de impacto firmemente con una
mano.
Coloque la punta de destornillador en la cabeza del tornillo,
la cabeza del perno, y tuerca y oprima lentamente el gatillo
del interruptor. Empieza a girar lentamente la punta de
destornillador para tener mayor control.
A medida que se enrosca el tornillo, perno, y tuerca,
comienza la aplicación de impactos.
R86039 DESTORNILLADOR DE IMPACTO
FUNCIONAMIENTO
Este producto tiene una política de satisfacción garantizada de 90 días y una garantía
limitada de tres años. Para obtener detalles sobre la garantía y la política de satisfacción
garantizada, diríjase a www.RIDGID.com o llame sin cargo al 1-866-539-1710.
MANTENIMIENTO
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes
podría causar un peligro o dañar el producto.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
12
R8611506
A - Two-speed gear train (train d’engrenages à
deux vitesses, engranaje de dos velocidades)
B - Mode selector (sélecteur de mode, selector
de modo)
C - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (avant / arrière / verrouillage central),
selector de sentido de rotación (marche
adelante / marche atrás /seguro en el centro)]
D - Torque adjustment ring (bague de mode
de percussion, anillo selector del modo de
taladrado de percusión)
E - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
F - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
G - LED light (lampes à del, luz de trabajo de
diodo luminiscente)
H - LED Grip light switch (interrupteur de la
lampe DÉL de la poignée, interruptor de luz
de diodo luminiscente en el mango)
I - Bit storage (rangement d’embouts,
compartimiento de puntas)
J - Auxiliary handle (poignée auxiliaire, mango
auxiliar)
K - Belt hook (crochet de ceinture, gancho para
el cinto)
F
E
B
C
I
A
J
D
G
H
K
Fig. 1
Fig. 2
AUXILIARY HANDLE POSITION
OPTIONS
OPTIONS DE POSITION DE LA
POIGNÉE AUXILIAIRE
OPCIONES DE POSICIÓN DEL
MANGO AUXILIAR
A
B
D
C
F
G
E
FRONT VIEW OF
CHUCK
VUE DE FACE DU
MANDRIN VISTA
FRONTAL DEL
PORTABROCAS
E - Auxiliary handle grip (poignée auxiliaire,
empuñadura del mango auxiliar)
F - To tighten (pour serrer, para apretar)
G - To loosen (pour desserrer, para aflojar)
A - Hooks (crochets, ganchos)
B - Mounting ribs (nervures de montage,
costillas de montaje)
C - Tabs (languettes, lengüetas)
D - Notches (encoches, muescas)
13
C
B
D
F
E
A
A
B
A
Fig. 6
A - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
B - LOCK [LOCK (serrage), LOCK (apretar)]
C - Drill bit (foret, broca)
D - Chuck jaws (mors du mandrin, mordazas del
portabrocas)
E - Chuck body (corps du mandrin, cuerpo del
portabroca)
F - UNLOCK [UNLOCK (desserage), UNLOCK
(aflojar)]
Fig. 8
B
C
A
Fig. 10
A - Torque adjustment ring (bague de réglage
du couple, anillo de ajuste)
B - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
C - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
Fig. 9
A - Two-speed gear train (high-low) [train
d’engrenages à deux vitesses (haute et
basse), engranaje de dos velocidades (alta-
baja)]
B - High speed (2) [haute vitesse (2), alta
velocidad (2)]
C - Low speed (1) [haute vitesse (1), alta
velocidad (1)]
Fig. 5
A - Battery pack (bloc-pile, paquete de baterías)
B - Depress latches to release battery pack
(appuyer sur les loquets pour libérer le
bloc-pile, para soltar el paquete de baterías
oprima los pestillos)
B
A
Fig. 4
A
D
C
B
A - Direction of rotation selector (sélecteur de
sens de rotation, selector de sentido de
rotación)
B - Reverse (arrière, adelante)
C - Forward (avant, atrás)
D - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
Fig. 7
WRONG / INCORRECT /
FORMA INCORRECTA
A - LED grip light switch (interrupteur de la
lampe DÉL de la poignée, interruptor de luz
de diodo luminiscente en el mango)
B - LED light (lampe dél, diodo luminiscente)
B
C
Fig. 3
A - Base (base, base)
B - Belt hook (crochet de ceinture, gancho para
el cinto)
C - Screw (vis, tornillo)
C
B
A
14
R86039
A - Coupler (coupleur, acoplador)
B - LED light (lampes à DEL, luz de trabajo de
diodo luminiscente)
C - Switch trigger (gâchette, gatillo del
interruptor)
D - Direction of rotation selector (forward/reverse/
center lock) [sélecteur de sens de rotation
(sélecteur de sens de rotation / verrouillage
central), selector de sentido de rotación
(adelante, atrás, seguro en el centro)]
E - Bit storage (rangement d’embouts,
compartimiento para guardar las brocas)
F - Belt hook (agrafe de courroie, gancho del
cinturón)
G - LED grip light switch (interrupteur de lumière
à DEL sur la poignée, interruptor de luz de
agarre LED)
H - Speed/mode selector (sélecteur de vitesse et
de mode, selector de velocidad/modo)
B
A
A
d
F
Fig. 1
A - Belt hook (agrafe de courroie, gancho del
cinturón)
B - Screw (vis, tornillo)
E
B
C
G
H
D
A
B
C
Fig. 11
A - Drill mode (torque adjustment not active),
[mode de perçage (réglage du couple
désactivé), modo de taladrado (ajuste de
fuerza de torsión inactivo)]
B - Drive mode (mode de vissage, modo de
atornillado)
C - Hammer mode (torque adjustment not
active) [mode de percussion (réglage du
couple désactivé), modo de percusión
(ajuste de fuerza de torsión no active)]
D - Mode selector (sélecteur de mode, anillo de
cambio de modo)
Fig. 12
15
Fig. 2
A - Mode selector LED (DEL du sélecteur de
mode, LED del selector de modo)
B - Auto Stop Mode (Mode d’arrêt automatique,
Modo de detención automática)
C - Fastener Assist Mode (Mode d’aide à la
fixation, Modo de asistencia para tornillos)
D - Self-Drilling Screw Mode (Mode de
vis autoperceuse, Modo para tornillos
autorroscantes)
E - Mode selector toggle button (bouton à
bascule du sélecteur de mode, botón selector
de modo)
F - High speed (vitesse élevée, velocidad alta)
G - Medium speed (vitesse moyenne, velocidad
media)
H - Low speed (basse vitesse, velocidad baja)
I - Speed selector LED (DEL du sélecteur de
vitesse, LED del selector de modo)
J - Speed selector toggle button (bouton à
bascule du sélecteur de vitesse, botón
selector de velocidad)
K - LED indicator (voyant DEL, indicador LED )
Fig. 5
A - Bit (embout, broca)
B - To eject bit (pour éjecter l’embout, para
expulsar la punta)
C - To insert bit (pour insérer l’embout, para
insertar la punta)
D - Locking groove (rainure de verrouillage,
ranura de aseguramiento)
E - Coupler (coupleur, acoplador)
A
E
D
C
B
Fig. 4
A - Raised ribs (épaulements surélevés,
costillas realzadas)
B - Latch (loquet, pestillo)
C - Depress latches to release battery pack
(appuyer sur les loquets pour libérer le
bloc-pile, para soltar el paquete de baterías
oprima los pestillos)
A
A
B
C
C
C
G
F
H
E
B D
A
I
J
K
Fig. 6
B
A - LED light (lampes à DEL, luz de trabajo de
diodo luminiscente)
B - Switch trigger (gâchette, gatillo del
interruptor)
C - LED grip light switch (interrupteur de lumière
à DEL sur la poignée, interruptor de luz de
agarre LED)
A
C
WRONG / INCORRECT /
FORMA INCORRECTA
Fig. 8
RIGHT / CORRECT / FORMA CORRECTA
Fig. 7
Fig. 3
A - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (sélecteur de sens de rotation /
verrouillage central), selector de sentido
de rotación (adelante, atrás, seguro en el
centro)]
B - Switch trigger (gâchette, gatillo del
interruptor)
C - Reverse (rotation arrière, marcha atrás)
D - Forward (rotation avant, marcha adelante)
A
B
C
D
995000790
1-28-19 (REV:01)
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
R8611506 HAMMER DRILL
PERCEUSE À PERCUSSION
TALADRO DE PERCUSIÓN
R86039 IMPACT DRIVER
CLÉ À CHOCS/DESTORNILLADOR DE IMPACTO
R9500
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1427
Anderson, SC 29622 USA
1-866-539-1710 www.RIDGID.com
RIDGID is a registered trademark of RIDGID, Inc., used under license.
Customer Service Information:
For parts or service, do not return this product to the store. Contact your nearest
RIDGID® authorized service center. Be sure to provide all relevant information when
you call or visit. For the location of the authorized service center nearest you, please
call 1-866-539-1710 or visit us online at www.RIDGID.com.
MODEL NO. ____________________SERIAL NO._______________________________
Service après-vente :
Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au
magasin. Contacter le centre de réparations RIDGID® agréé le plus proche. Veiller à
fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.
Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au
1-866-539-1710 ou visiter notre site www.RIDGID.com.
NO. DE MODÈLE _______________ NO. DE SÉRIE _____________________________
Información sobre servicio al consumidor:
Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese
con el centro de servicio autorizado de productos RIDGID® de su preferencia.
Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse
personalmente. Para obtener información sobre el centro de servicio autorizado más
cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la
red mundial, en la dirección www.RIDGID.com.
NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________
