(Check out behringer.com for Full Manual)
Quick Start Guide
iNUKE NU12000
Ultra-Lightweight, High-Density 12000-Watt Power Amplier
A54-00000-97204

2 iNUKE NU12000 Quick Start Guide 3
Important Safety
Instructions
LEGAL DISCLAIMER
LIMITED WARRANTY
Instrucciones de
seguridad
NEGACIÓN LEGAL
GARANTÍA LIMITADA

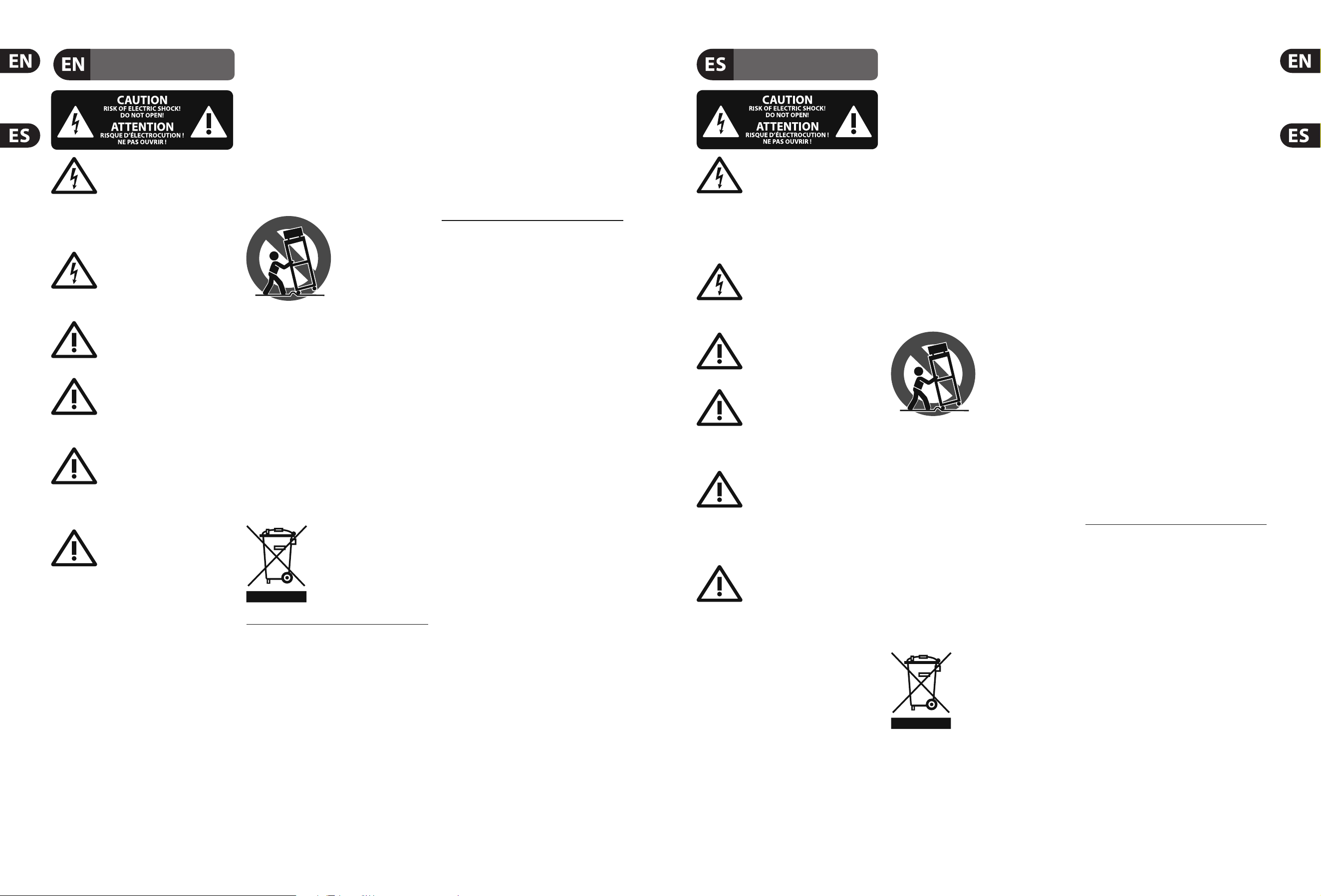

Terminals marked with this symbol carry
electrical current of su cient magnitude
to constitute risk of electric shock.
Use only high-quality professional speaker cables with
¼" TS or twist-locking plugs pre-installed. Allother
installation or modi cation should be performed only
by quali edpersonnel.
This symbol, wherever it appears,
alertsyou to the presence of uninsulated
dangerous voltage inside the
enclosure-voltage that may be su cient to constitute a
risk ofshock.
This symbol, wherever it appears,
alertsyou to important operating and
maintenance instructions in the
accompanying literature. Please read the manual.
Caution
To reduce the risk of electric shock, donot
remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
quali ed personnel.
Caution
To reduce the risk of re or electric shock,
do not expose this appliance to rain and
moisture. The apparatus shall not be exposed to dripping
or splashing liquids and no objects lled with liquids,
suchas vases, shall be placed on the apparatus.
Caution
These service instructions are for use
by quali ed service personnel only.
Toreduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by quali ed
servicepersonnel.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampli ers) that produce heat.
9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding-type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. Ifthe
provided plug does not t into your outlet, consult an
electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.
11. Use only attachments/accessories speci ed by
themanufacturer.
12. Use only with the
cart, stand, tripod, bracket,
or table speci ed by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid
injury from tip-over.
13. Unplug this apparatus during lightning storms or
when unused for long periods of time.
14. Refer all servicing to quali ed service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.
15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.
16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readily operable.
TECHNICAL SPECIFICATIONS AND APPEARANCES
ARE SUBJECT TO CHANGE WITHOUT NOTICE AND
ACCURACY IS NOT GUARANTEED. BEHRINGER,
KLARKTEKNIK, MIDAS, BUGERA, AND TURBOSOUND
ARE PART OF THE MUSIC GROUP (MUSIC-GROUP.COM).
ALL TRADEMARKS ARE THE PROPERTY OF THEIR
RESPECTIVE OWNERS. MUSICGROUP ACCEPTS NO
LIABILITY FOR ANY LOSS WHICH MAY BE SUFFERED
BY ANY PERSON WHO RELIES EITHER WHOLLY OR
IN PART UPON ANY DESCRIPTION, PHOTOGRAPH
OR STATEMENT CONTAINED HEREIN. COLORS AND
SPECIFICATIONS MAY VARY FROM ACTUAL PRODUCT.
MUSIC GROUP PRODUCTS ARE SOLD THROUGH
AUTHORIZED FULLFILLERS AND RESELLERS ONLY.
FULLFILLERSAND RESELLERS ARE NOT AGENTS OF
MUSICGROUP AND HAVE ABSOLUTELY NO AUTHORITY
TO BIND MUSICGROUP BY ANY EXPRESS OR IMPLIED
UNDERTAKING OR REPRESENTATION. THIS MANUAL
IS COPYRIGHTED. NO PART OF THIS MANUAL MAY
BE REPRODUCED OR TRANSMITTED IN ANY FORM
OR BY ANY MEANS, ELECTRONIC OR MECHANICAL,
INCLUDING PHOTOCOPYING AND RECORDING OF ANY
KIND, FOR ANY PURPOSE, WITHOUT THE EXPRESS
WRITTEN PERMISSION OF MUSICGROUPIPLTD.
ALL RIGHTS RESERVED.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
For the applicable warranty terms and conditions
and additional information regarding MUSIC Group’s
Limited Warranty, please see complete details online at
www.music-group.com/warranty.
Las terminales marcadas con este símbolo
transportan corriente eléctrica de
magnitud su ciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta pre jados. Cualquier otra
instalación o modi cación debe ser realizada únicamente
por un técnico cuali cado.
Este símbolo, siempre que aparece,
leadvierte de la presencia de voltaje
peligroso sin aislar dentro de la caja;
estevoltaje puede ser su ciente para constituir un riesgo
dedescarga.
Este símbolo, siempre que aparece,
leadvierte sobre instrucciones operativas
y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.
Atención
Para reducir el riesgo de descarga
eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cuali cado.
Atención
Para reducir el riesgo de incendio o
descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.
Atención
Las instrucciones de servicio deben
llevarlas a cabo exclusivamente personal
cuali cado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcuali cado.
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.
7. No bloquee las aberturas de ventilación. Instale el
equipo de acuerdo con las instrucciones del fabricante.
8. No instale este equipo cerca de fuentes de calor
tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo ampli cadores) que puedan
producir calor.
9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
a lados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.
11. Use únicamente los dispositivos o accesorios
especi cados por el fabricante.
12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especi cados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar
daños y caídas al tropezar con algún obstáculo.
13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.
14. Confíe las reparaciones únicamente a servicios
técnicos cuali cados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.
15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.
16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.
LAS ESPECIFICACIONES TÉCNICAS Y LA APARIENCIA
EXTERIOR ESTÁN SUJETAS A CAMBIOS SIN
PREVIO AVISO Y NO PODEMOS GARANTIZAR LA
TOTAL EXACTITUD DE TODO LO QUE APARECE
AQUÍ. BEHRINGER, KLARK TEKNIK, MIDAS,
BUGERA, Y TURBOSOUND SON PARTE DEL GRUPO
MUSICGROUP (MUSIC-GROUP.COM). TODAS LAS
MARCAS REGISTRADAS SON PROPIEDAD DE SUS
RESPECTIVOS DUEÑOS. MUSICGROUP NO ACEPTA
NINGÚN TIPO DE RESPONSABILIDAD POR POSIBLES
DAÑOS Y PERJUICIOS SUFRIDOS POR CUALQUIER
PERSONA QUE SE HAYA BASADO COMPLETAMENTE
O EN PARTE EN LAS DESCRIPCIONES, FOTOGRAFÍAS
O EXPLICACIONES QUE APARECEN EN ESTE
DOCUMENTO. LOS COLORES Y ESPECIFICACIONES
TÉCNICAS PUEDEN VARIAR LIGERAMENTE DE UN
PRODUCTO A OTRO. LOSPRODUCTOS MUSICGROUP
SON COMERCIALIZADOS ÚNICAMENTE A TRAVÉS DE
DISTRIBUIDORES OFICIALES. LOS DISTRIBUIDORES
Y MAYORISTAS NO SON AGENTES DE MUSICGROUP,
POR LO QUE NO ESTÁN AUTORIZADOS A CONCEDER
NINGÚN TIPO DE CONTRATO O GARANTÍA QUE
OBLIGUE A MUSICGROUP DE FORMA EXPRESA O
IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS
LEYES DEL COPYRIGHT. ESTE MANUAL NO PUEDE
SER REPRODUCIDO O TRANSMITIDO, NI COMPLETO
NI EN PARTE, PORNINGÚN TIPO DE MEDIO, TANTO SI
ES ELECTRÓNICO COMO MECÁNICO, INCLUYENDOEL
FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO Y PARA
CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR
ESCRITO DE MUSICGROUPIPLTD.
RESERVADOS TODOS LOS DERECHOS.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de MUSIC group, consulte online toda la
información en la web www.music-group.com/warranty.

4 iNUKE NU12000 Quick Start Guide 5
Consignes de sécurité
DÉNI LÉGAL
GARANTIE LIMITÉE
Wichtige
Sicherhteitshinweise
HAFTUNGSAUSSCHLUSS
BESCHRÄNKTE GARANTIE
Les points repérés par ce symbole portent
une tension électrique su sante pour
constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec ches Jack mono 6,35 mm ou ches
à verrouillages déjà installées. Touteautre installation ou
modi cation doit être e ectuée uniquement par un
personnel quali é.
Ce symbole avertit de la présence d’une
tension dangereuse et non isolée à
l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.

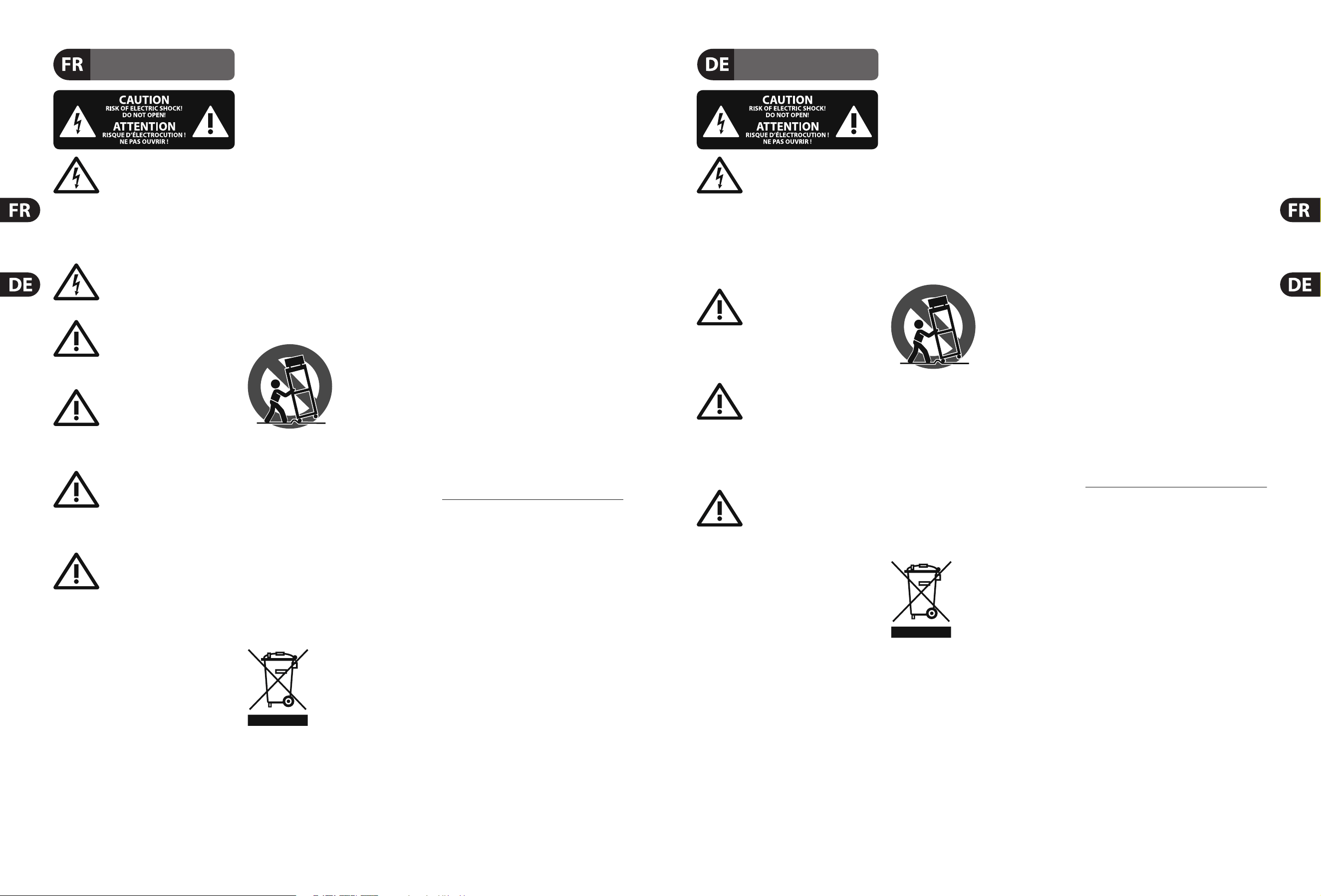

Attention
Ce symbol signale les consignes
d’utilisation et d’entre ! Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.
Attention
Pour éviter tout risque de choc électrique,
ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel quali é.
Attention
Pour réduire les risques de feu et de choc
électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).
Attention
Ces consignes de sécurité et d’entretien
sont destinées à un personnel quali é.
Pouréviter tout risque de choc électrique, n’e ectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être e ectuées uniquement par un technicien spécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d’utilisation.
5. N’utilisez jamais l’appareil à proximité d’un liquide.
6. Nettoyez l’appareil avec un chi on sec.
7. Veillez à ne pas empêcher la bonne ventilation
de l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.
8. Ne placez pas l’appareil à proximité d’une source
de chaleur telle qu’un chau age, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).
9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur di érente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour e ectuer le changement
de prise.
10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.
11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.
12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou
livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.
14. Les travaux d’entretien de l’appareil doivent
être e ectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.
16. La prise électrique ou la prise
IEC de tout appareil dénué de
bouton marche/arrêt doit rester
accessible enpermanence.
CARACTÉRISTIQUES TECHNIQUES ET APPARENCE
SUJETTES À MODIFICATIONS SANS PRÉAVIS.
PRÉCISION NON GARANTIE. BEHRINGER, KLARK
TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT
PARTIE DU MUSIC GROUP (MUSIC-GROUP.COM).
TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ
DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ
MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ
DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS
PAR UN TIERS EN SE BASANT EN ENTIER OU EN
PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU
DÉCLARATIONS CONTENUES DANS CE DOCUMENT.
LESCOULEURS ET CARACTÉRISTIQUES PEUVENT
VARIER LÉGÈREMENT DE CELLES DU PRODUIT.
LESPRODUITS MUSICGROUP NE SONT VENDUS
QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.
LESDISTRIBUTEURS ET LES REVENDEURS NE SONT
PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT
AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER
LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,
EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST
PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT
DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI
SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN
QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,
CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET
D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,
QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE
EXPRESSE DE MUSICGROUPIPLTD.
TOUS DROITS RÉSERVÉS.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Iles Vierges Britanniques
Pour connaître les termes et conditions de
garantie applicables, ainsi que les informations
supplémentaires et détaillées sur la Garantie
Limitée de MUSIC Group, consultez le site Internet
www.music-group.com/warranty.
Vorsicht
Die mit dem Symbol markierten
Anschlüsse führen so viel Spannung,
dassdie Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder Lautsprecherstecker
mit Drehverriegelung. Alle anderen Installationen
oder Modi kationen sollten nur von quali ziertem
Fachpersonal ausgeführt werden.
Achtung
Um eine Gefährdung durch Stromschlag
auszuschließen, darf die Geräteabdeckung
bzw. Geräterückwand nicht abgenommen werden.
ImInnern des Geräts be nden sich keine vom Benutzer
reparierbaren Teile. Reparaturarbeiten dürfen nur von
quali ziertem Personal ausgeführt werden.
Achtung
Um eine Gefährdung durch Feuer bzw.
Stromschlag auszuschließen, darf dieses
Gerät weder Regen oder Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder tropfende Flüssigkeiten
in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,
aufdasGerät.
Achtung
Die Service-Hinweise sind nur durch
quali ziertes Personal zu befolgen.
Umeine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät
durch, die nicht in der Bedienungsanleitung beschrieben
sind. Reparaturen sind nur von quali ziertem
Fachpersonaldurchzuführen.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten
Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind z. B.
Heizkörper, Herde oder andere Wärme erzeugende Geräte
(auch Verstärker).
9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche
Erdungskontakt dient Ihrer Sicherheit. Falls das
mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.
10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker, Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.
12. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.
14. Verwenden
Sie nur Wagen,
Standvorrichtungen,
Stative, Halter oder Tische,
die vom Hersteller benannt
oder im Lieferumfang
des Geräts enthalten
sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
der Wagen- Gerätkombination, umVerletzungen durch
Stolpern zuvermeiden.
15. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.
16. Lassen Sie alle Wartungsarbeiten nur von
quali ziertem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels oder
Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere
gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.
17. Korrekte Entsorgung
dieses Produkts: Dieses Symbol
weist darauf hin, das Produkt
entsprechend der WEEE
Direktive (2002/96/EC) und der
jeweiligen nationalen Gesetze
nicht zusammen mit Ihren
Haushaltsabfällen zu entsorgen. DiesesProdukt sollte
bei einer autorisierten Sammelstelle für Recycling
elektrischer und elektronischer Geräte (EEE) abgegeben
werden. Wegen bedenklicher Substanzen, diegenerell
mit elektrischen und elektronischen Geräten in
Verbindung stehen, könnte eine unsachgemäße
Behandlung dieser Abfallart eine negative Auswirkung
auf Umwelt und Gesundheit haben. Gleichzeitig
gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses
Produkts die e ektive Nutzung natürlicher Ressourcen.
Fürweitere Informationen zur Entsorgung Ihrer Geräte
bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro, Entsorgungsamt oder zu
Ihrem Haushaltsabfallentsorgerauf.
TECHNISCHE DATEN UND ERSCHEINUNGSBILD
KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN.
IRRTÜMER BLEIBEN VORBEHALTEN. BEHRINGER,
KLARK TEKNIK, MIDAS, BUGERA UND TURBOSOUND
SIND TEIL DER MUSIC GROUP (MUSIC-GROUP.COM).
ALLEWARENZEICHEN SIND DAS EIGENTUM IHRER
JEWEILIGEN BESITZER. MUSICGROUP ÜBERNIMMT
KEINE HAFTUNG FÜR VERLUSTE, DIE PERSONEN
ENTSTEHEN, DIE SICH GANZ ODER TEILWEISE AUF
HIER ENTHALTENE BESCHREIBUNGEN, FOTOS ODER
AUSSAGEN VERLASSEN. ABGEBILDETE FARBEN UND
SPEZIFIKATIONEN KÖNNEN GERINGFÜGIG VOM
PRODUKT ABWEICHEN. MUSICGROUP PRODUKTE
WERDEN NUR ÜBER AUTORISIERTE FACHHÄNDLER
VERKAUFT. DIE VERTRIEBSPARTNER UND HÄNDLER
SIND KEINE VERTRETER VON MUSICGROUP UND
SIND NICHT BERECHTIGT, MUSICGROUP DURCH
AUSDRÜCKLICHE ODER STILLSCHWEIGENDE
HANDLUNGEN ODER REPRÄSENTANZEN ZU
VERPFLICHTEN. DIESE BEDIENUNGSANLEITUNG IST
URHEBERRECHTLICH GESCHÜTZT. KEIN TEIL DIESES
HANDBUCHS DARF IN IRGENDEINER FORM ODER
MIT IRGENDWELCHEN MITTELN ELEKTRONISCH
ODER MECHANISCH, INKLUSIVE FOTOKOPIE ODER
AUFNAHME, ZU IRGENDEINEM ZWECK OHNE
DIE SCHRIFTLICHE ZUSTIMMUNG DER FIRMA
MUSICGROUPIPLTD. VERVIELFÄLTIGT ODER
ÜBERTRAGEN WERDEN.
ALLE RECHTE VORBEHALTEN.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von MUSIC Group
gewährten beschränkten Garantie nden Sie online unter
www. music-group.com/warranty.

6 iNUKE NU12000 Quick Start Guide 7

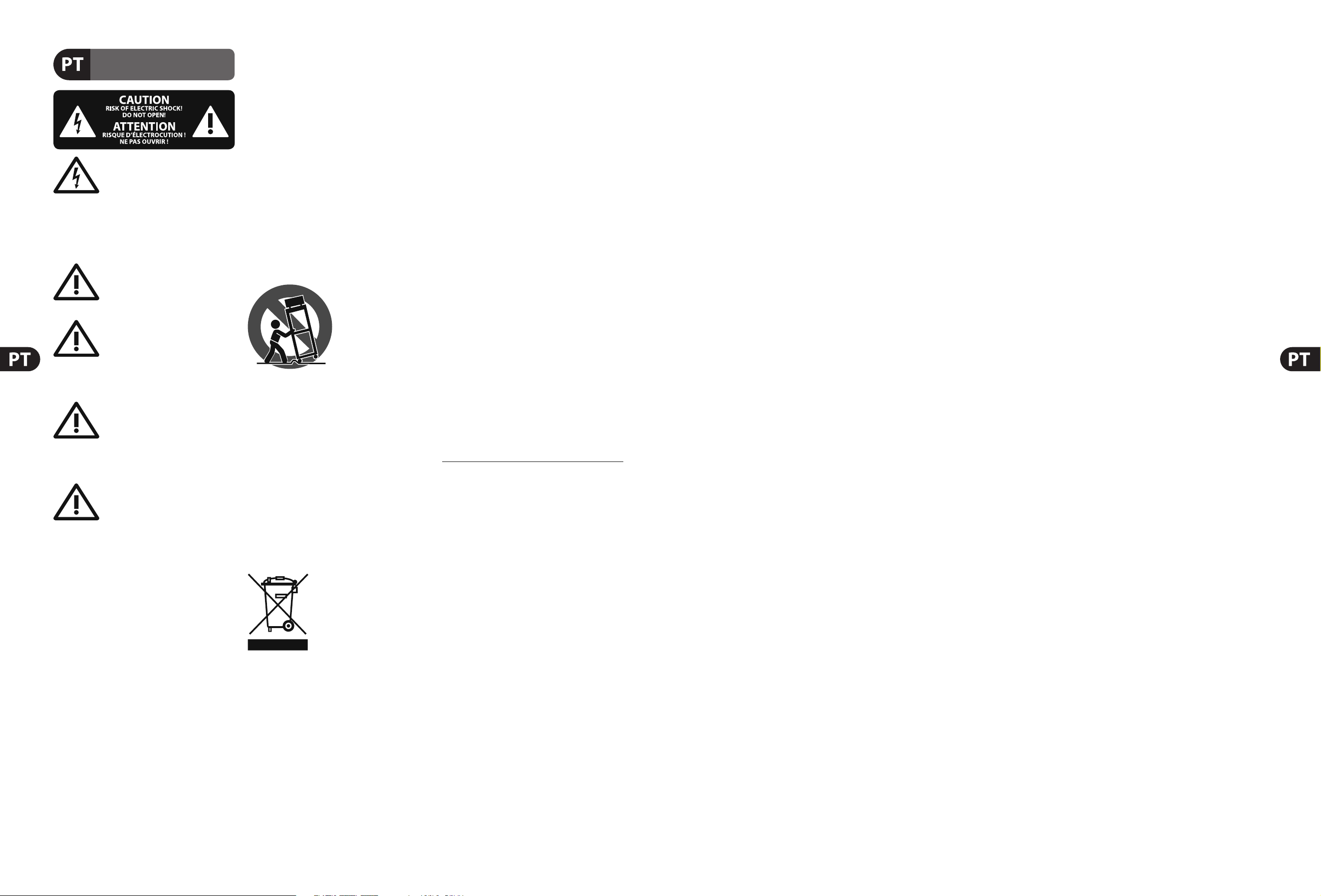

Instruções de Segurança
Importantes
LEGAL RENUNCIANTE
GARANTIA LIMITADA
Aviso!
Terminais marcados com o símbolo
carregam corrente elétrica de magnitude
su ciente para constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes de alta qualidade
com plugues TS de ¼" ou plugues com trava de torção
pré-instalados. Todas as outras instalações e modi cações
devem ser efetuadas por pessoasquali cadas.
Este símbolo, onde quer que o encontre,
alerta-o para a leitura das instruções de
manuseamento que acompanham o
equipamento. Por favor leia o manual de instruções.
Atenção
De forma a diminuir o risco de choque
eléctrico, não remover a cobertura
(ouasecção de trás). Não existem peças substituíveis por
parte do utilizador no seu interior. Para esse efeito recorrer
a um técnico quali cado.
Atenção
Para reduzir o risco de incêndios ou
choques eléctricos o aparelho não deve ser
exposto à chuva nem à humidade. Além disso, não deve
ser sujeito a salpicos, nem devem ser colocados em cima
do aparelho objectos contendo líquidos, tais como jarras.
Atenção
Estas instruções de operação devem ser
utilizadas, em exclusivo, por técnicos de
assistência quali cados. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali -cações necessárias. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação. Só o deverá fazer se
possuir as quali cações necessárias.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de ventilação. Instale de
acordo com as instruções do fabricante.
8. Não instale perto de quaisquer fontes de calor tais
como radiadores, bocas de ar quente, fogões de sala
ou outros aparelhos (incluindo ampli cadores) que
produzam calor.
9. Não anule o objectivo de segurança das chas
polarizadas ou do tipo de ligação à terra. Uma cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma cha do tipo ligação à terra dispõe
de duas palhetas e um terceiro dente de ligação à terra.
A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.
10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas chas, extensões, e no local
de saída da unidade. Certi que-se de que o cabo eléctrico
está protegido. Veri que particularmente nas chas, nos
receptáculos e no ponto em que o cabo sai doaparelho.
11. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.
12. Se utilizar uma cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.
13. Utilize apenas ligações/acessórios especi cados
pelofabricante.
14. Utilize apenas com
o carrinho, estrutura,
tripé, suporte, ou mesa
especi cados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um
carrinho, tenha cuidado ao
mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.
15. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.
16. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal quali cado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma dani cada, como por exemplo: no caso do cabo
de alimentação ou cha se encontrarem dani cados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.
17. Correcta eliminação deste
produto: este símbolo indica que
o produto não deve ser eliminado
juntamente com os resíduos
domésticos, segundo a Directiva
REEE (2002/96/CE) e a legislação
nacional. Este produto deverá
ser levado para um centro de recolha licenciado para a
reciclagem de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento incorrecto deste tipo
de resíduos pode ter um eventual impacto negativo
no ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correcta deste produto irá contribuir
para a utilização e ciente dos recursos naturais. Paramais
informação acerca dos locais onde poderá deixar o seu
equipamento usado para reciclagem, é favor contactar
os serviços municipais locais, a entidade de gestão de
resíduos ou os serviços de recolha de resíduosdomésticos.
ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA ESTÃO
SUJEITAS A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ
GARANTIA DE PRECISÃO . BEHRINGER, KLARKTEKNIK,
MIDAS, BUGERA, ETURBOSOUND FAZEM PARTE
DO MUSIC GROUP (MUSIC-GROUP.COM). TODAS AS
MARCAS REGISTADAS SÃO PROPRIEDADE DOS SEUS
RESPECTIVOS PROPRIETÁRIOS. MUSICGROUP NÃO SE
RESPONSABILIZA POR QUALQUER PERDA QUE POSSA
TER SIDO SOFRIDA POR QUALQUER PESSOA QUE
ACREDITA TANTO COMPLETA QUANTO PARCIALMENTE
EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO
AQUI CONTIDA. CORES E ESPECIFICAÇÕES PODEM
VARIAR UM POUCO DO PRODUTO. OSPRODUTOS
DA MUSICGROUP SÃO VENDIDOS ATRAVÉS
DE DISTRIBUIDORES AUTORIZADOS APENAS.
DISTRIBUIDORES E REVENDEDORES NÃO SÃO
AGENTES DA MUSICGROUP E NÃO TÊM AUTORIDADE
ALGUMA PARA OBRIGAR A MUSICGROUP A
QUALQUER TAREFA OU REPRESENTAÇÃO EXPRESSA
OU IMPLÍCITA. ESTEMANUAL TEM DIREITOS
AUTORAIS. PARTEALGUMA DESTE MANUAL PODE
SER REPRODUZIDA OU TRANSMITIDA DE QUALQUER
FORMA OU MEIO, ELETRÔNICO OU MECÂNICO,
INCLUINDO FOTOCÓPIA E GRAVAÇÃO DE QUALQUER
TIPO, PARA QUALQUER INTENÇÃO, SEM A PERMISSÃO
ESCRITA EXPRESSA DE MUSICGROUPIPLTD.
TODOS DIREITOS RESERVADOS.
© 2013 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, Ilhas Virgens Britânicas
Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC group, favor veri car detalhes na íntegra através
do website www.music-group.com/warranty.

8 9iNUKE NU12000 Quick Start Guide

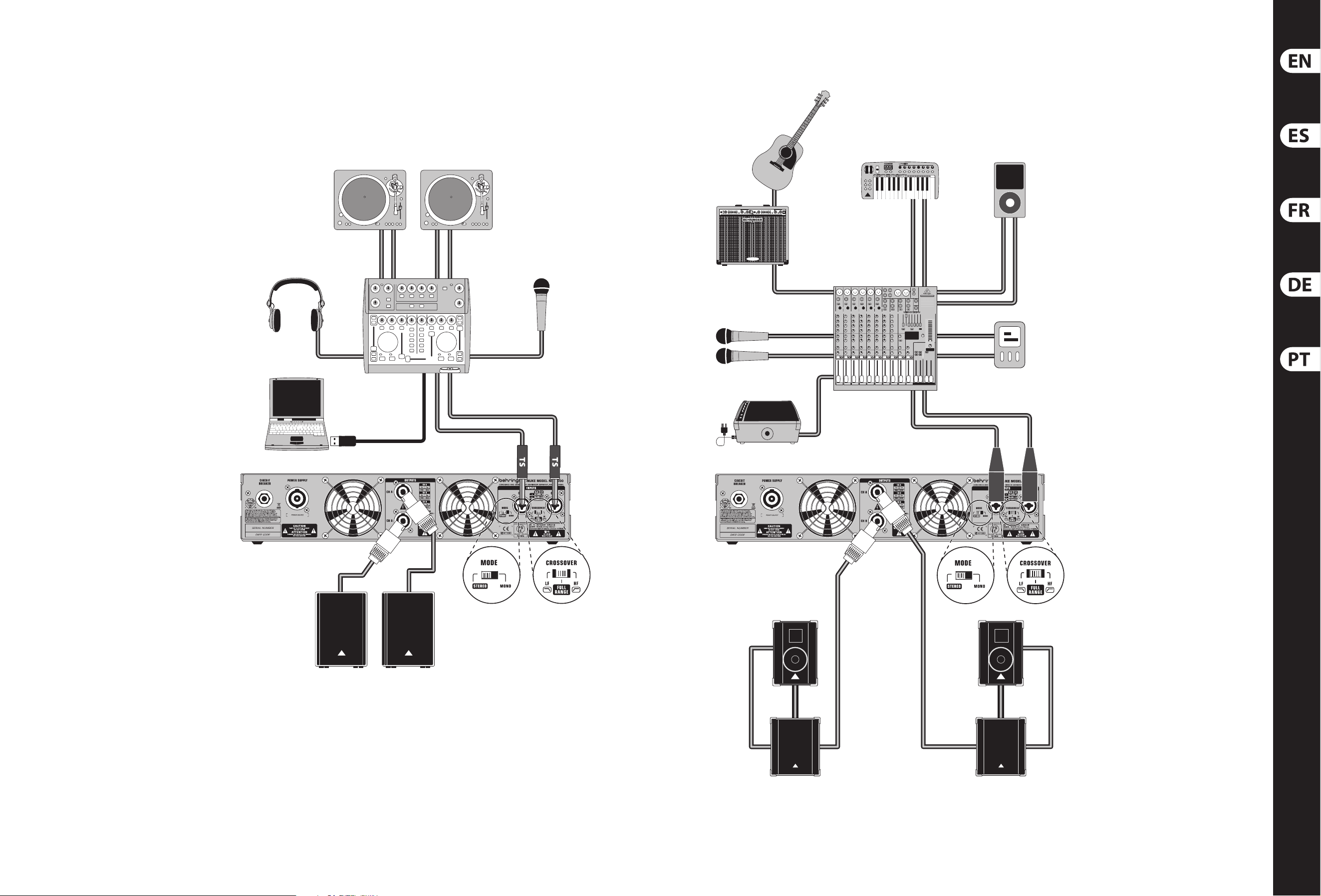

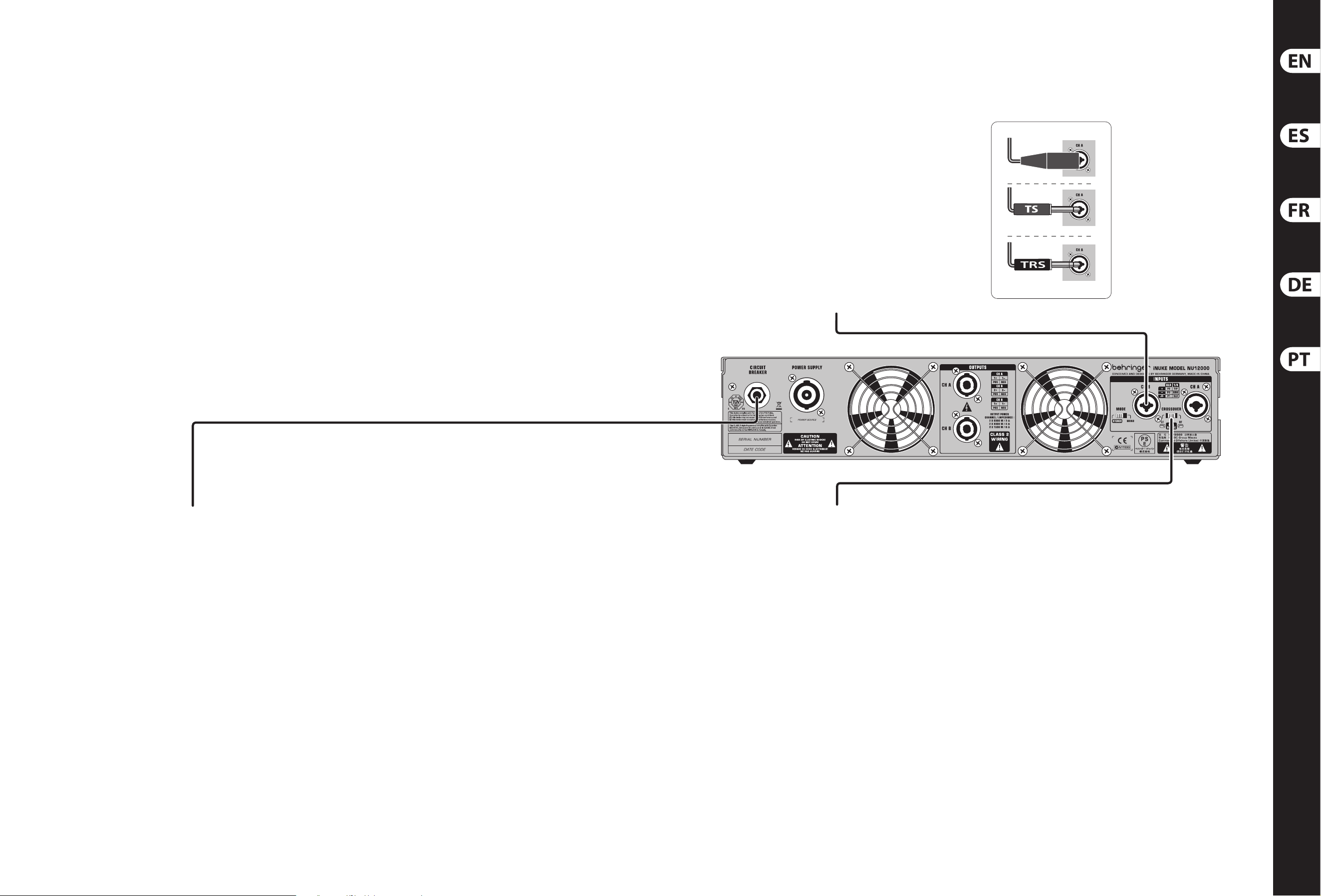

iNUKE NU12000 Hook-up
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Etape 1 : Connexions
(DE)
Schritt 1: Verkabelung
(PT) Passo 1: Conexões
iNUKE NU12000
EUROLIVE VP1520
B-CONTROL
DEEJAY
BCD3000
DJ Hook-up
Conexión para montaje de DJ
Configuration DJ
DJ Setup
Conexao para DJ
X1222USB
MP3 Player
Digital Recorder
EUROLIVE F1220A
L
R
ULTRACOUSTIC
ACX900
B1220 PRO B1220 PRO
B1800X B1800X
iNUKE NU12000
Live Singer-Songwriter
(Single Amplifier/Stereo Mode)
Configuración para directo de
cantante-compositor
(un único amplificador/modo stereo)
Chanteur compositeur Live
(un seul ampli/mode stéréo)
Live Singer-Songwriter
(Einzelner Verstärker/Stereomodus)
Cantor ao vivo - Compositor
(Amplifiçador individual/Modo estéreo)

10 11iNUKE NU12000 Quick Start Guide

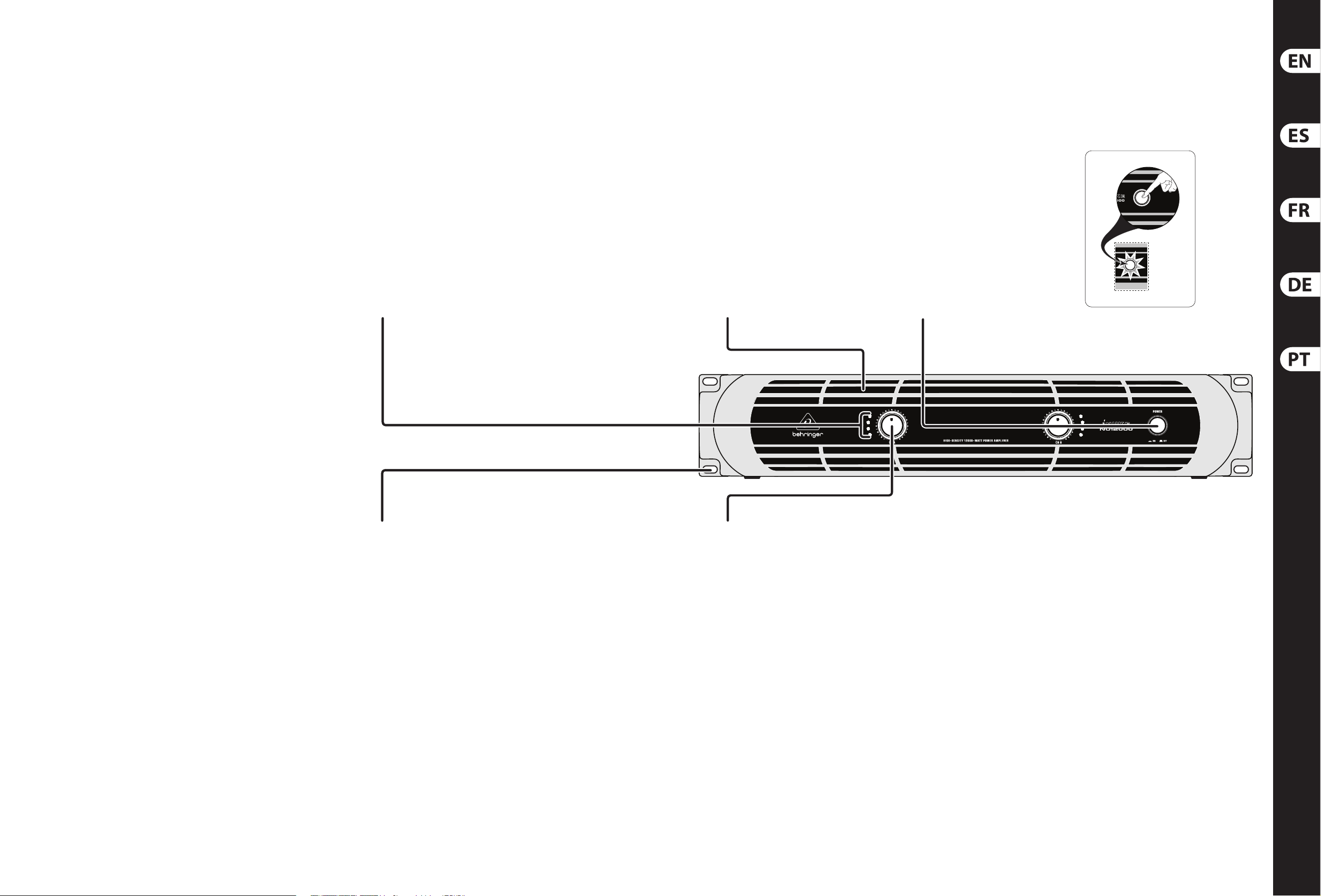

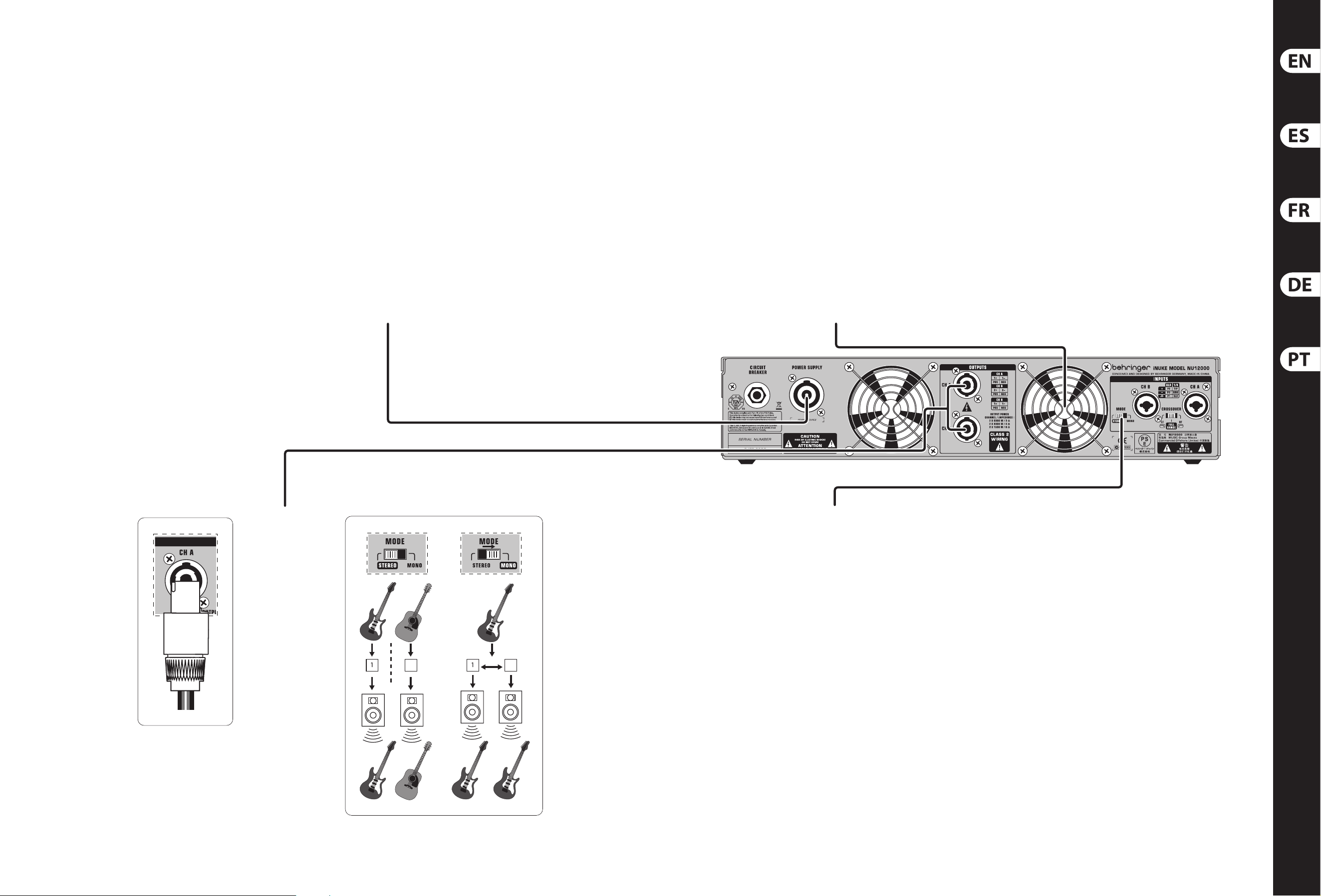

iNUKE NU12000 Controls
(EN) Step 2: Controls
(ES) Paso 2: Controles
(FR) Etape 2 : Réglages
(DE) Schritt 2: Regler
(PT) Passo 2: Controles
VENTILATION opening
allows airow throughout
the amplier.
RANURAS DE VENTILACION
El sistema de ventilacion con
diseno “trasero-frontal” evita
el recalentamiento.
OUÏES DE VENTILATION
Le tunnel de ventilation
d’arriere vers l’avant evite
les surchaues.
BELÜFTUNGÖFFNUNGEN
Die Belüftung erfolgt von
hinten nach vorne und
verhindert eine Überhitzung
des Geräts.
VENTILATION OPENINGS
O design de ventilacao
“traseiro-frontal”
previne superaquecimento
POWER button turns the
amplier on and o.
BOTON/PILOTO POWER
Pulse este boton para
encender o apagar
el amplicador.
INTERRUPTEUR
SECTEUR/LED
Appuyez sur ce bouotn pour
placer l’amplicateur
sous/hors tension.
POWER-TASTE Drücken
Sie diese Taste, um den
Verstärker ein/auszuschalten.
LED Pressione este botão
para ligar ou desligar
oampliçador.
CH A/CH B CONTROLS
adjust the input level.
To increase signal gain,
rotate the knobs clockwise;
to reduce the gain, rotate the
knobs counter-clockwise.
CONTROLES CH A/CH B
Ajuste el nivel de entrada
por medio de estos mandos.
Para aumentar la ganancia de
la senal, gire estos mandos
a la derecha `y a la izquierda
para reducirla.
BOUTONS CH A/CH B
CONTROLS Determinent
le niveau d’entree.
Pour augmenter le gain,
tournez les boutons vers la
droite ; pour reduire le gain,
tournez les boutons vers
la gauche.
CH A/CH B-REGLER
Stellen Sie mit diesen
Drehreglern den
Eingangspegel ein.
Zur Erhöhung der
Signalverstärkung drehen
Sie die Regler nach rechts,
zur Verringerung der
Verstärkung drehen Sie die
Regler nach links.
CH A/CH B CONTROLS
Ajuste o nível de entrada
usando esses botões.
Para aumentar
o ganho de sinal gire os
botões no sentido horário;
para reduzir o ganho,
gire os botões no
sentido anti-horário.
SIGNAL and LIMIT LEDs
display the signal level for
each channel. Reduce the
input gain if the red LIMIT LED
lights up continuously.
Los pilotos SIGNAL y LIMIT
le indican el nivel de la
senal para cada canal.
Reduzca la ganancia de
entada si el piloto a rojo LIMIT
se ilumina de forma continua.
Les Leds SIGNAL et LIMIT
achent le niveau du signal
de chaque canal. Reduisez le
gain d’entree si la Led rouge
LIMIT reste allumee.
Die SIGNAL- und LIMIT
LEDs zeigen den Signalpegel
jedes Kanals an. Drehen Sie
die CH A/CH B-REGLER des
Eingangs zurück,
wenn die rote LIMIT LED
ständig leuchtet.
SIGNAL and LIMIT LEDs
são indicadores de nível
para cada canal. Reduza os
CH A/CH B CONTROLS
de entrada se o
LIMIT LED vermelho
acender continuamente.
RACK EARS secure the
unit into a rack using four
attaching screws and washers
(fasteners not included).
Requires two rack units.
ESCUADRAS PARA
COLOCACION EN RACK
Coloque esta unidad en un
bastidor rack usando los
cuatro tornillos y arandelas
incluidas (no se incluyen
tuercas). Esta unidad requiere
dos espacios rack para
su instalacion.
POIGNÉES Fixez
l’amplicateur au boitier
Rack en utilisant quatre vis
et rondelles (non fournies).
Cet amplicateur utilise deux
espaces Rack en hauteur.
RACK-HALTERUNGEN
Montieren Sie das Gerät mit
vier Befestigungsschrauben
und Unterlegscheiben im
Rack (Befestigungen nicht im
Lieferumfang enthalten).
Benötigt zwei Höheneinheiten
RACK EARS Fixe a unidade
a um rack usando quatro
parafusos e buchas
(chaves não inclusas).
Requer duas unidades de rack.

12 13iNUKE NU12000 Quick Start Guide
INPUTS Route line-
level input signals into
these combination jacks
using XLR, balanced
¼" TRS, or unbalanced
¼" TS connectors.
ENTRADAS Conecte su fuente
de sonido al amplicador a
traves de conectores TRS de
6,3 mm, XLR o RCA. Las tomas
TRS tambien aceptan
conectores TS de 6,3 mm.
ENTRÉES Connectez votre
le signal d’entree a l’ampli
a l’aide des embases Jack
stereo 6,35 mm, XLR, ou RCA.
L’entree Jack recoit les ches
symetriques (Jack stereo)
ou asymetriques (Jack mono).
EINGÄNGE Leiten Sie
Linepegel-Eingangssignale
über XLR-Stecker,
symmetrische 6,3-mm-
Stereoklinken- oder
unsymmetrische
6,3-mm-Klinkenstecker zu
diesen Kombinationsbuchsen.
ENTRADAS INPUT
Encaminhe os sinais de
entrada de nivel de linha
para estes conectores de
combinacao utilizando
conectores XLR, TRS de
¼" balanceados ou TS de
¼" nao balanceados.

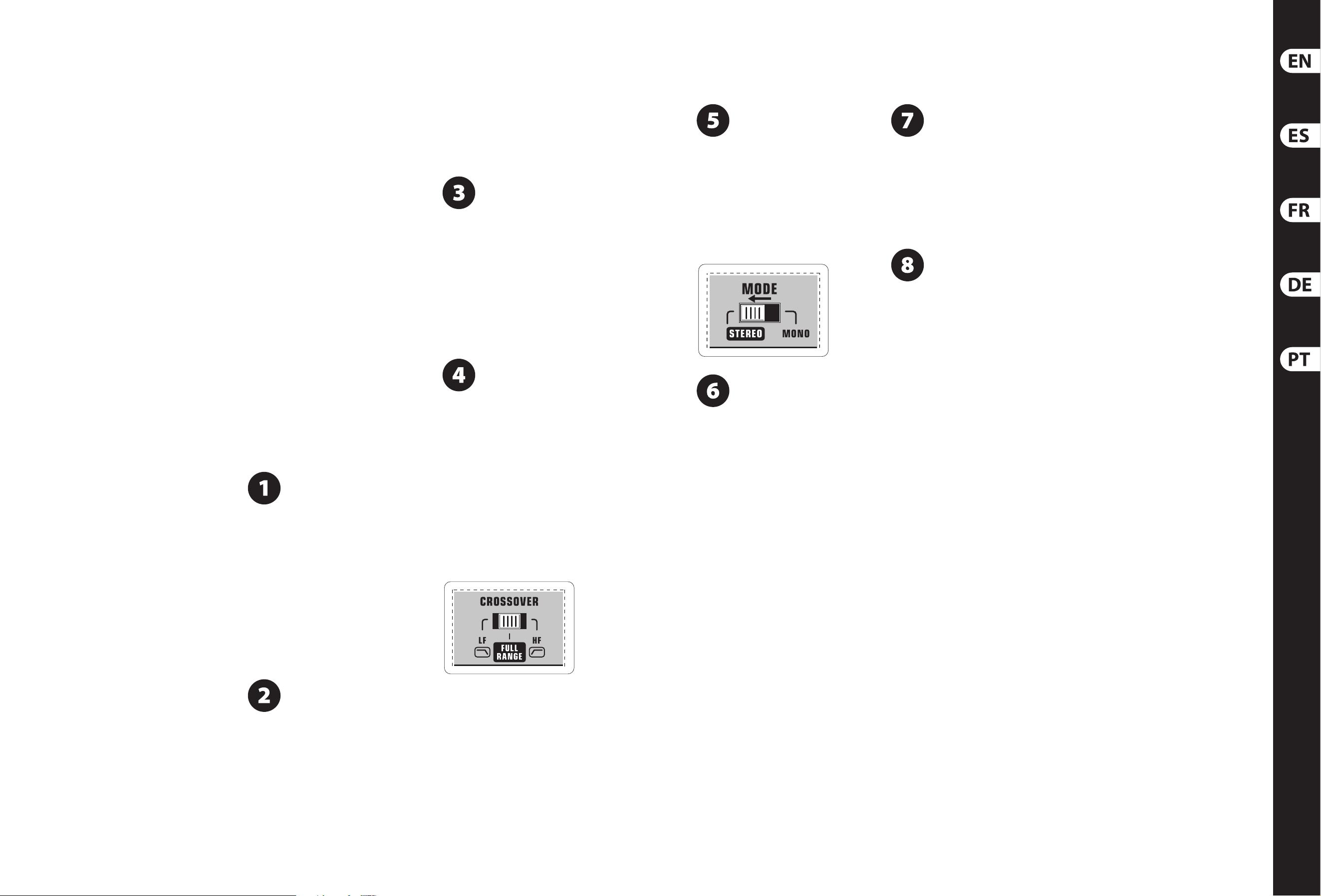

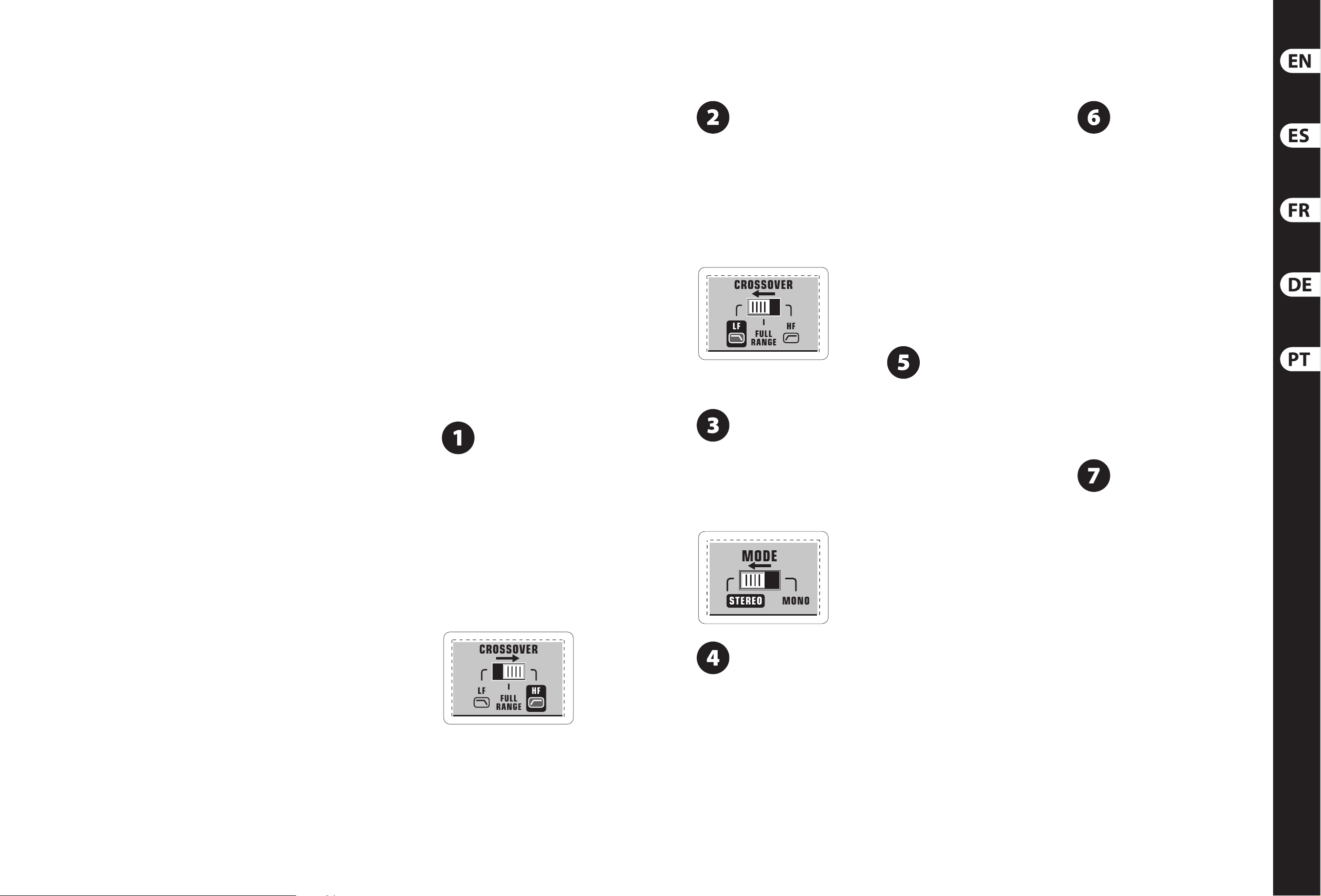

CROSSOVER switch
chooses between three
modes: FULLRANGE,
LF(lowfrequency crossover)
and HF (high frequency
crossover). In LF mode,
the unit amplies only
the low frequencies of the
signal. In HF mode, the unit
only amplies the high
frequencies. LF and HF
modes are typically used in
bi-amping applications.
El interruptor CROSSOVER
le permite elegir entre tres
modos: FULLRANGE, LF
(crossover de baja frecuencia)
y HF (crossover de alta
frecuencia). En el modo LF,
esta unidad amplica solo
las frecuencias bajas de la
señal. Por contra, en el modo
HF, launidad amplicará solo
los agudos. Los modos LF y
HF se utilizan habitualmente
en aplicaciones de
bi-amplicación.
CROSSOVER Ce sélecteur
permet de choisir entre trois
modes : FULLRANGE, LF (ltre
basses fréquences) et HF
(ltre hautes fréquences).
Enmode LF, l’appareil
amplie uniquement les
basses fréquences du signal.
En mode HF, il amplie
uniquement les hautes
fréquences. Les modes LF et
HF sont généralement utilisés
pour des applications de
bi-amplication.
CROSSOVER-SCHALTER—
wählt zwischen drei Modi:
FULLRANGE, LF (Low
Frequency Crossover) und HF
(High Frequency Crossover).
Im LF-Modus verstärkt die
Endstufe nur die tiefen
Frequenzen des Signals.
Im HF-Modus verstärkt sie
nur die hohen Frequenzen.
Die LF- und HF-Modi
kommen normalerweise
bei Bi-Amp-Anwendungen
zumEinsatz.
CROSSOVER SWITCH—
Os interruptores CROSSOVER
escolhem entre três modos:
FULLRANGE (alcance
completo), LF (crossover
de baixa frequência) e
HF (crossover de alta
frequência). No modo LF,
aunidade amplica apenas
as frequências baixas do
sinal. No modo HF, aunidade
apenas amplica as
frequências altas. Os modos
LF e HF são tipicamente
usados em aplicativos
bi-amplicadores.
BREAKER (automatedfuse).
After eliminating the
cause of faulty operation,
simply depress the BREAKER
and power up the unit again.
The BREAKER acts in place of
common discardablefuses.
BREAKER WARNING:
Take the following actions
BEFORE resetting the breaker:
• Unplug the AC main cable
• Press the POWER button
to the extended “OFF”
position
• Turn all input gain control
elements down
• And then, reset the breaker,
connect the unit to the
mains, switch ON and
slowly increase the gain to
the target volume
BREAKER
(fusibleautomático).
Sencillamente presionando
este interruptor puede volver
a ponerse en funcionamiento
el fusible disparado una
vez se hayan eliminado las
fuentes de error. El fusible
automático BREAKER
sustituye los habituales
cortacircuitos fusibles.
AVERTENCIA RELATIVA
AL INTERRUPTOR
AUTOMÁTICO: Realice los
pasos siguientes ANTES
de reiniciar el interruptor
automático:
• Desconecte el cable de
alimentación
• Pulse el botón POWER
hasta que quede en la
posición“OFF”
• Coloque al mínimo todos
los controles de ganancia
de entrada
• Después de eso, reinicie el
interruptor automático,
conecte de nuevo la
unidad a la corriente
eléctrica, enciéndala
y suba lentamente la
ganancia hasta el volumen
quequiera
Le commutateur
BREAKER (coupe-circuit)
remplace un fusible classique.
Si la protection a sauté,
une simple pres-sion sur ce
commutateur permet de la
remettre en fonction une fois
la cause du problème localisée
et supprimée.
AVERTISSEMENT QUANT AU
DISJONCTEUR: Eectuez les
actions suivantes AVANT de
réarmer le disjoncteur :
• Débranchez le câble secteur
• Mettez le bouton POWER en
position “OFF”
• Placez tous les réglages de
gain au minimum
• Puis, réarmez le disjoncteur,
connectez l´appareil
au secteur, mettez-le
sous tension et montez
doucement le gain jusqu´au
volume souhaité
BREAKER
(Sicherungsautomat). Durch
einfaches Drücken auf diesen
Schalter kann der ausgelöste
Automat nach Beseitigung
aller Fehlerquellen wieder
in Betrieb genommen
werden. Der BREAKER
ersetzt die sonst üblichen
Schmelzsicherungen.
WARNHINWEIS ZUM
TRENNSCHALTER: Treen
Sie folgende Maßnahmen,
BEVOR Sie den Trennschalter
zurücksetzen:
• Ziehen Sie das Netzkabel ab
• Drücken Sie die POWER-
Taste bis zur erweiterten
„OFF/AUS“ Position
• Drehen Sie alle
Eingangsverstärkungsregler
zurück
• Dann können Sie
den Trennschalter
zurücksetzen, das Geräte
ans Stromnetz anschließen,
einschalten und langsam
die Verstärkung bis zur
Ziellautstärke erhöhen
BREAKER
(disjuntorautomático).
Depoisde premir este
interruptor, é possível
colocar novamente em
funcionamento o dispositivo
accionado após a eliminação
de todas as fontes de erros.
OBREAKER substitui os
fusíveis tradicionais.
AVISOS SOBRE O
DISJUNTOR: Tome as
seguintes providências ANTES
ao reinicializar o disjuntor:
• Desligue o cabo AC principal
• Aperte o botão POWER
e coloque-o na posição
“OFF”estendida
• Abaixe todos os elementos
do controle de ganho
deentrada
• E então, reinicialize o
disjuntor, conecte a
unidade à rede, ligue-a,
e aumente aos poucos
o ganho até chegar ao
volume desejado
iNUKE NU12000 Controls
(EN) Step 2: Controls
(ES) Paso 2: Controles
(FR) Etape 2 : Réglages
(DE) Schritt 2: Regler
(PT) Passo 2: Controles
XLR Plug
¼" TS Plug
¼" TRS Plug

14 15iNUKE NU12000 Quick Start Guide
iNUKE NU12000 Controls
(EN) Step 2: Controls
(ES) Paso 2: Controles
(FR) Etape 2 : Réglages
(DE) Schritt 2: Regler
(PT) Passo 2: Controles
MODE SWITCH (mono/stereo)
Choose the amplier mode
by toggling the sliding MODE
SWITCH between the MONO
and STEREO positions.
Interruptor MODE
(mono/stereo) Le permite
elegir el modo del
amplicador al conmutar
este interruptor deslizante
entre las posiciones
MONOySTEREO.
SÉLECTEUR MODE
(mono/stereo) Permet
de sélectionner le mode
de fonctionnement de
l’amplicateur en plaçant ce
sélecteur en position MONO
ou STEREO.
MODE-SCHALTER
(mono/stereo) Hier wählen
Sie den Verstärkermodus,
indem Sie den MODE-
SCHALTER zwischen den
MONO- und STEREO-
Positionen verschieben.
INTERRUPTOR MODE
(mono/estéreo) Escolha
o modo do amplicador,
alternando o INTERRUPTOR
MODE entre as posições
MONOe STEREO.
VENTILATION FAN
speed adjusts
automatically to ensure
trouble-free operation.
VENTILADOR La velocidad
de este ventilador se ajusta
de forma automatica para
asegurarle un funcionamiento
continuo y sin problemas.
VENTILATEUR La vitesse
du ventilateur se regle
automatiquement.
LÜFTER Die
Lüftergeschwindigkeit
ist automatisch geregelt
und gewährleistet einen
reibungslosen Betrieb.
VENTILADOR DE
VENTILAÇÃO A velocidade do
ventilador é automaticamente
ajustada, assegurando assim
um funcionamento sem
quaisquer problemas.

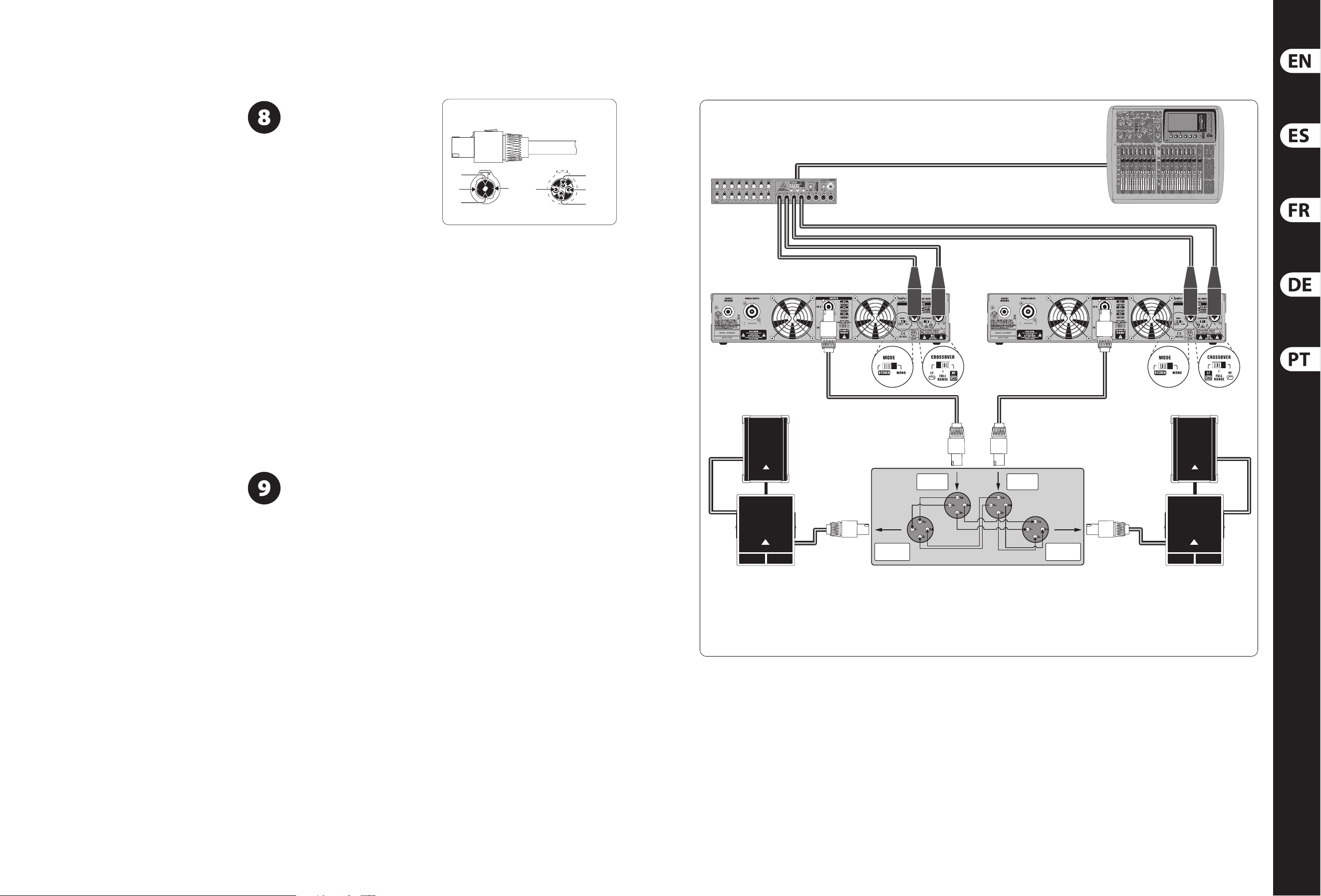

POWER SUPPLY jack
accepts power cables that
use twist-locking Neutrik
powerCON 32 Aconnectors.
NOTE: A Neutrik powerCON
32 A connector and assembly
instruction sheet are included
in the packaging with your
iNUKE amplier. Power cable
is not included.
La toma POWER SUPPLY
acepta cables de alimentación
que usen conectores Neutrik
powerCON 32 A con sistema
de jación de rosca.
NOTA: Con su amplicador
iNUKE se incluye un conector
Neutrik powerCON 32A y la
tabla con las instrucciones
de montaje. El cable de
alimentación no está incluido.
POWER SUPPLY Connectez
un câble d’alimentation
équipé d’un connecteur
à verrouillage Neutrik
powerCON 32 A.
REMARQUE : Un connecteur
Neutrik powerCON 32A et les
instructions d´assemblages
sont inclus avec votre
amplicateur iNUKE. Le
cordon secteur n´est pas inclu.
NETZANSCHLUSS
akzeptiert Netzkabel
mit Neutrik powerCON
32A-Drehriegelanschluss.
HINWEIS: Ein Neutrik
powerCON 32A Anschluss
und eine Montageanleitung
sind im Lieferumfang
Ihres iNUKE Verstärkers
enthalten. DasNetzkabel ist
nichtenthalten.
FONTE DE ALIMENTAÇÃO
o jack aceita cabos
de alimentação que
usam conectores com
trava de torção Neutrik
powerCON32A.
NOTA: Um conector Neutrik
powerCON 32A e a folha de
instruções de montagem
estão inclusos na embalagem
do seu amplicador iNUKE.
Ocabo de alimentação não
está incluso.
TWIST- LOCKING SPEAKER
OUTPUTS connect the
amplier to the speakers using
professional speaker cables
with twist-lockingplugs.
SALIDAS DE ALTAVOZ CON
FIJACION DE TIPO BAYONETA
Conecte este amplicador a
los altavoces usando cables
de altavoz profesionales con
conectores con sistema de
jacion de tipo bayoneta.
CONNEXIONS
POUR ENCEINTES À
VERROUILLAGE Connectez
l’ampli aux enceintes a l’aide
de ches professionnelles
averrouillage.
DREHRIEGEL-
BOXENAUSGÄNGE Verbinden
Sie den Verstärker über
die Drehriegelstecker
professioneller Boxenkabel
mit den Lautsprechern.
TWIST- LOCKING SPEAKER
OUTPUTS Conecte o
ampliçador aos alto-
falantes usando cabos para
altofalantes prossionais
com plugues de travamento
de giro.
22

16 17iNUKE NU12000 Quick Start Guide
iNUKE NU12000 Getting started
(EN) Make sure the amplier and your
sound source are turned OFF.
(ES) Asegurese de que tanto
el amplicador como su fuente de sonido
esten apagados.
(FR) Placez l’amplicateur et la source hors tension.
(DE) Der Verstärker und Ihre Signalquelle müssen
AUSGESCHALTET sein.
(PT) Certique-se de que seu ampliçador e sua
fonte de som estejam desligados.

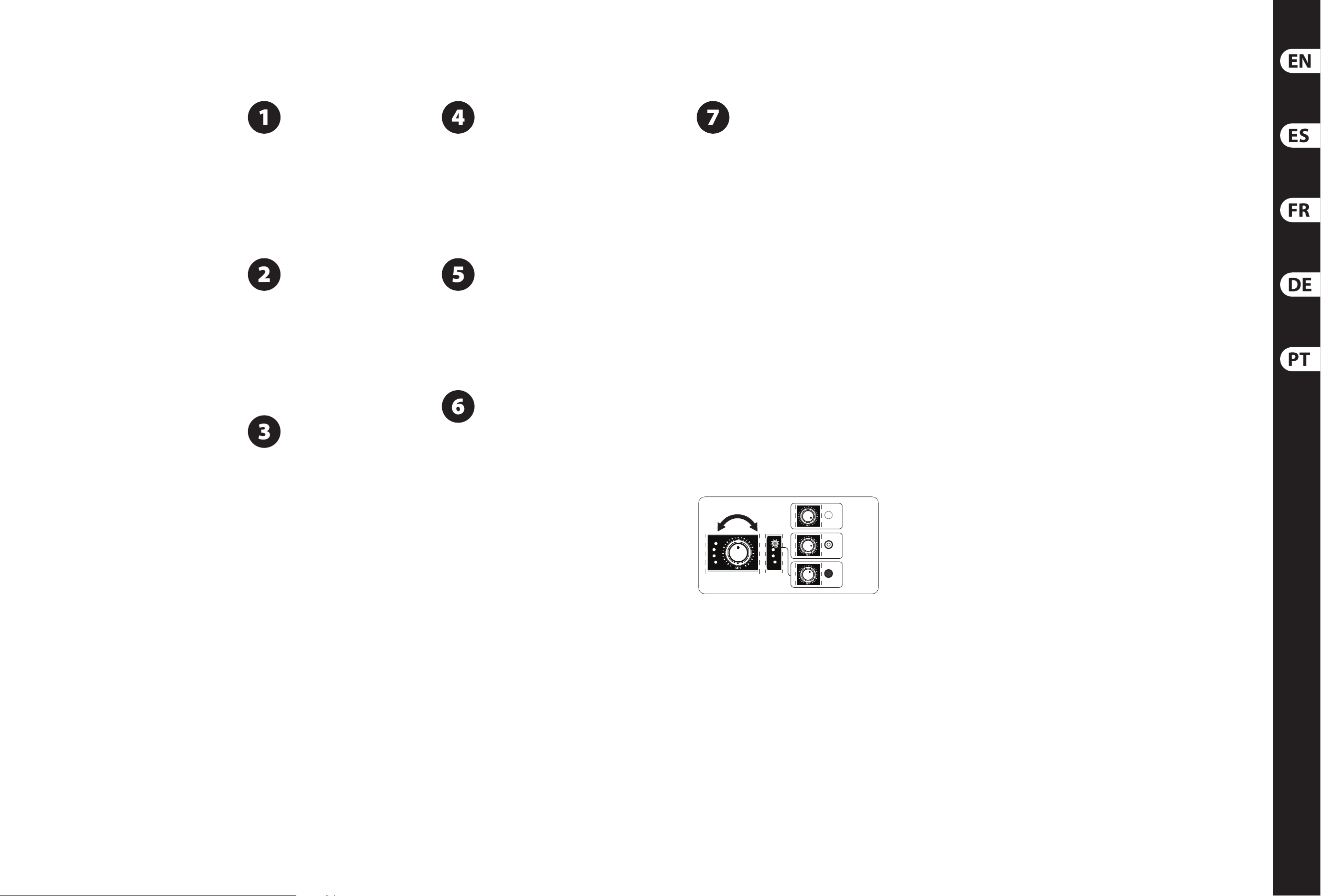

(EN) Set all CH A/CH B CONTROLS to the
full counter-clockwise position.
(ES) Ajuste todos los CONTROLES
CH A/CH B a su tope izquierdo.
(FR) Reglez les deux boutons de CH A/CH B CONTROLS
en position minimale.
(DE) Drehen Sie die CH A/CH B-REGLER
ganz nach links.
(PT) Congure todos os CH A/CH B CONTROLS às suas
posições mais anti-horárias possíveis.
(EN) Turn on your sound source
(mixer, CD player, computer).
(ES) Encienda la fuente sonora
(mesa de mezclas, reproductor de CD, ordenador).
(FR) Placez la source sonore sous tension
(console de mixage, lecteur de CD, ordinateur, etc.).
(DE) Schalten Sie Ihre Signalquelle (Mischer, CD Player,
Computer) ein. Der Verstärker und Ihre Signalquelle
müssen AUSGESCHALTET sein.
(PT) Ligue sua fonte de som (mixer, CD player,
computador). Certique-se de que seu ampliçador
e sua fonte de som estejam desligados.
(EN) Press the POWER BUTTON to switch
on the amplier.
(ES) Pulse el BOTON POWER para encender
el amplicador.
(FR) Appuyez sur la touche POWER pour placer
l’amplicateur sous tension.
(DE) Drücken Sie die POWER-TASTE, um den
Verstärker einzuschalten.
(PT) Pressione o POWER BUTTON para ligar
o ampliçador.
(EN) Set the output levels on your
sound source.
(ES) Ajuste el nivel de salida en su
fuente de sonido.
(FR) Reglez le niveau de sortie sur la source sonore.
(DE) Stellen Sie die Ausgangspegel Ihrer
Signalquelle ein.
(PT) Congure os níveis de saída da sua fonte de som.
(EN) Adjust the CH A/CH B CONTROLS to
set the input levels.
(ES) Ajuste los CONTROLES CH A/CH B para
jar el nivel de entrada al amplicador.
(FR) Reglez le boutons de CH A/CH B pour modier le
gain d’entree.
(DE) Stellen Sie mit den CH A/CH B-REGLERN die
Eingangspegel ein.
(PT) Ajuste os CH A/CH B CONTROLS para congurar
os níveis de entrada.
(EN) If the PROTECT LEDs light up
continuously, lower the GAIN CONTROLS
until the PROTECT LEDs only light
occasionally. This level should give you the
best balance between signal strength and
amp headroom.
(ES) Si los pilotos LIMIT se iluminan de forma
continua, reduzca los controles CH A/CH B hasta
que los pilotos LIMIT solo se iluminen de forma
ocasional. Este nivel le deberia ofrecer el mejor
balance entre fuerza de senal y margen o headroom
del amplicador.
(FR) Si les Leds LIMIT restent allumees, diminuez
les reglages de CH A/CH B jusqu’a ce que les Leds
LIMIT ne s’allument que de temps en temps sur les
pointes de signal. Respectez ce niveau : il vous ore
un equilibre optimal entre le niveau du signal et la
reserve dynamique disponible.
(DE) Wenn die LIMIT LEDs ständig leuchten,
drehen Sie die CH A/CH B-REGLER zurück, bis die
LIMIT LEDs nur gelegentlich leuchten. Bei diesem
Pegel erzielen Sie die beste Balance zwischen
Signalstärke und Verstärker-Headroom.
(PT) Se os indicadores de luz LIMIT LEDs acenderem
continuamente, abaixe os CH A/CH B CONTROLS
até que os indicadores de luz LIMIT LEDs acendam
apenas esporadicamente. Este nível deve lhe dar o
melhor equilíbrio entre força de sinal e a altura livre
do ampliçador.
(EN) Step 3: Getting
started
(ES) Paso 3: Puesta en
marcha
(FR) Etape 3 : Mise en
oeuvre
(DE) Schritt 3: Erste
Schritte
(PT) Passo 3: Primeiros
Passos

18 19iNUKE NU12000 Quick Start Guide
iNUKE NU12000 Bi-amping
(EN) Step 4: Bi-amping
(ES) Paso 4: Bi-amping
(FR) Etape 4 :
Bi-amplication
(DE) Schritt 4: Bi-Amping
(PT) Passo 4:
Bi-amplicando
(EN) Bi-amping splits a signal into upper and
lower frequency bands, and then assigns each
frequency band to separate speaker cabinets.
A subwoofer typically takes the low frequency range.
By splitting the signal this way, the speakers work
more eciently, and you can achieve a cleaner
overall sound.
(ES) La bi-amplicación divide la señal en bandas
de frecuencias graves y agudas y asigna después
cada una de esas bandas de frecuencias a recintos
acústicos independientes. Por lo general, enestos
casos un subwoofer se ocupa del rango de
frecuencias graves. Al dividir la senal de esta forma,
los altavoces actuan de forma mas ecaz y se puede
conseguir un sonido global mas limpio.
(FR) La bi-amplication sépare le signal en bandes
de hautes et basses fréquences puis assigne chaque
bande de fréquences à des enceintes séparées.
En general, les Subwoofers restituent le bas du
spectre sonore. En separant ainsi le signal audio,
les enceintes fonctionnent de facon plus ecace,
etvous obtenez un signal global mieux deni.
(DE) Bi-Amping trennt ein Signal in obere und
untere Frequenzbänder auf und weist die einzelnen
Frequenzbänder separaten Lautsprecherboxen zu.
Der Bassbereich wird normalerweise von einem
Subwoofer übernommen. Indem man das Signal
auf diese Weise aufteilt, können die Lautsprecher
ezienter arbeiten und es kann ein saubererer
Gesamtklang erzielt werden.
(PT) Os bi-amplicadores dividem o sinal em bandas
de alta e baixa frequência, e então designam cada
banda de frequência a caixas de som separadas.
Um subwoofer tipicamente pega a extensão de
freqüências baixas. Dividindo o sinal desta maneira,
os alto-falantes funcionam de uma forma mais e
caz, e você pode atingir um som geral mais limpo.

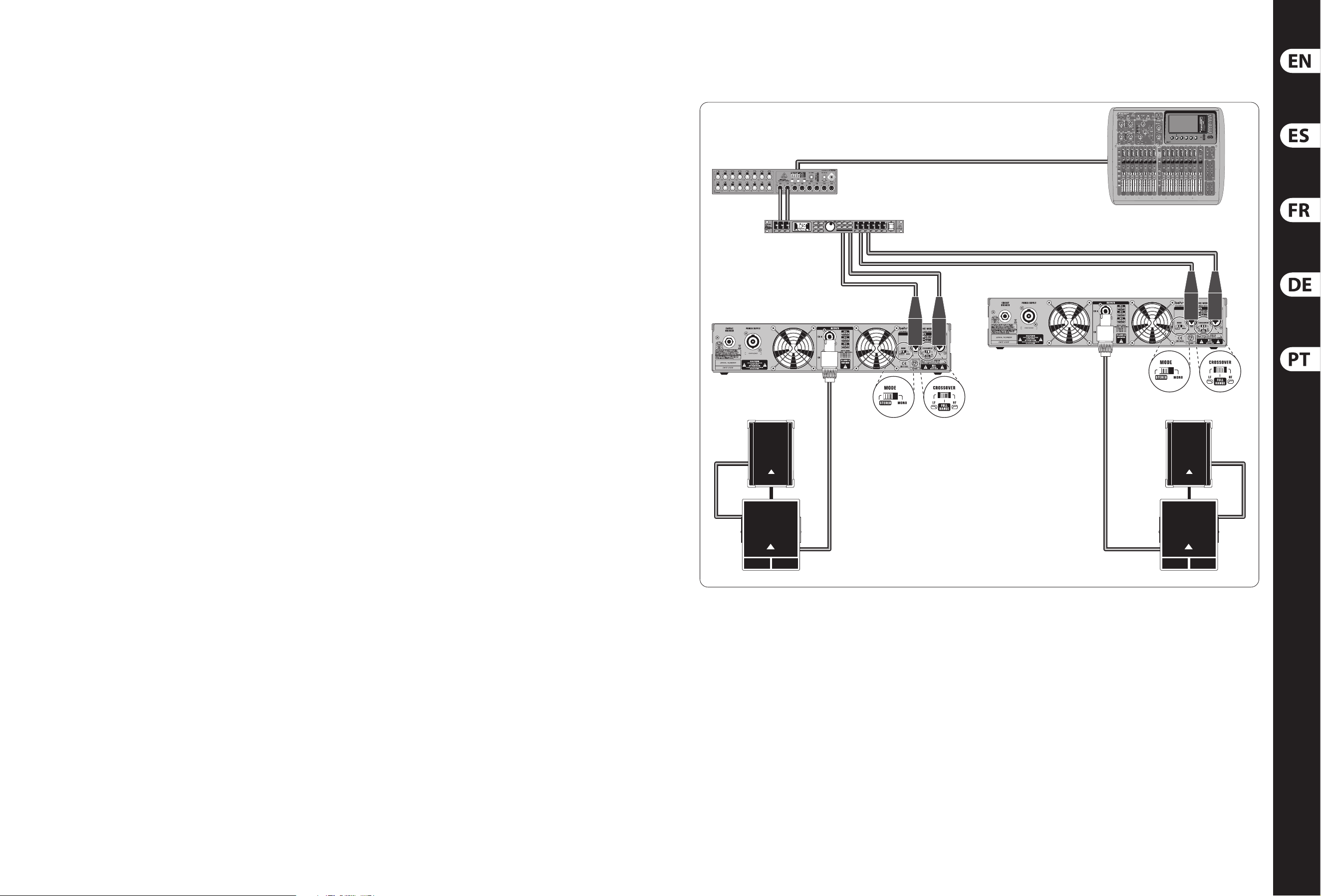

(EN) Horizontal Bi-amping
Horizontal bi-amping uses one iNUKE amplier
to process the high frequencies, while a separate
iNUKE amplier handles the low frequencies.
(ES) Bi-amplicación horizontal
En la bi-amplicación horizontal se usa un
amplicador iNUKE para procesar las frecuencias
agudas, mientras que otro amplicador iNUKE
independiente se ocupa de las graves.
(FR) Bi-amplication horizontale
La bi-amplication horizontale utilise un ampli
iNUKE pour traiter les hautes fréquences et un
deuxième pour les basses fréquences.
(DE) Horizontales Bi-Amping
Beim horizontalen Bi-Amping verarbeitet
eine iNUKE-Endstufe die hohen Frequenzen,
während eine zweite iNUKE-Endstufe die tiefen
Frequenzenverarbeitet.
(PT) Bi-amplicador Horizontal
O Bi-amplicador Horizontal usa um amplicador
iNUKE para processar as frequências altas,
enquantoum amplcador iNUKE separado lida com
as frequências baixas.
(EN) On the amplier intended for middle
and high frequencies, slide the
CROSSOVER SWITCH to the HF position.
(ES) En el amplicador que vaya a usar para las
frecuencias medias y agudas, coloque el interruptor
CROSSOVER en la posición HF.
(FR) Placez le SÉLECTEUR CROSSOVER de l’ampli
traitant les hautes fréquences sur la position HF.
(DE) Schieben Sie bei der Endstufe, die die
mittleren und hohen Frequenzen verarbeiten wird,
denCROSSOVER-SCHALTER auf die HF-Position.
(PT) No amplicador destinado a frequências médias
e altas, coloque o INTERRUPTOR CROSSOVER na
posição HF.
(EN) On the amplier intended for low
frequencies, slide the CROSSOVER
SWITCH to the LF position.
(ES) En el amplicador que vaya a usar para
las frecuencias graves, coloque el interruptor
CROSSOVER en la posición LF.
(FR) Placez le SÉLECTEUR CROSSOVER de l’ampli
traitant les basses fréquences sur la position LF.
(DE) Bei der Endstufe für die tiefen Frequenzen
schieben Sie den CROSSOVER-SCHALTER auf die
LF-Position.
(PT) No amplicador destinado a frequências baixas,
coloque o INTERRUPTOR CROSSOVER na posição LF.
(EN) Set the MODE switch to STEREO.
(ES) Ajuste el interruptor MODE
aSTEREO.
(FR) Placez le SÉLECTEUR MODE sur STEREO.
(DE) Schieben Sie den MODE-Schalter auf STEREO.
(PT) Coloque o interruptor MODE (modo) em
STEREO(estéreo).
(EN) Run a 4-pole speaker cable with
professional twist-locking connectors
from each amplier’s CH A output to a
connector distribution panel. Each amplier’s A and
B channels will now be routed out together on a
single cable.
(ES) Conecte un cable de altavoz de 4 polos dotado
de conectores profesionales con sistema de jación
de rosca desde la salida CH A de cada amplicador
a un conector del panel de distribución. Los canales
A y B de cada amplicador serán rutados en un
únicocable.
(FR) Connectez un câble pour haut-parleur à
quatre broches doté d’un système de verrouillage
professionnel entre la sortie CH A de chaque ampli
et un connecteur du panneau de distribution.
Lesvoies A et B de chaque ampli sont alors routées
sur un seul câble.
(DE) Führen Sie ein 4-Pol Lautsprecherkabel mit
professionellen Drehriegelanschlüssen vom
CHA-Ausgang jeder Endstufe zu einem Anschluss
des Verteilerfelds. Die Kanäle A und B jeder
Endstufe werden jetzt zusammen über ein einziges
Kabel weitergeleitet.
(PT) Passe um cabo de alto-falante de 4 polos com
conectores com trava de torção, provenientes de
cada saída CH A do amplicador até um painel
de distribuição conector. Cada canal A e B do
amplicador será agora roteado de maneira
conjunta em um único cabo
(EN) Wire the distribution panel to route
the HF amplier’s CH A output (1+/1-)
topins 1+/1- of the panel’s left output,
while the HF amplier’s CH B output (2+/2-) goes
topins 1+/1- of the rack’s right output.
(ES) Conecte los cables en el panel de distribución
de forma que la salida CH A del amplicador de
agudos (1+/1-) vaya a las puntas 1+/1- de la salida
izquierda del panel, mientras que la salida CH B de
ese mismo amplicador (2+/2-) vaya a las puntas
1+/1- de la salida derecha del rack.
(FR) Câblez le panneau de distribution de
manière à connecter la sortie CH A de l’ampli
hautes fréquences (1+/1-) aux broches 1+/1- au
connecteur de gauche du panneau. La sortie CH B
de cet ampli (2+/2-) est quant à elle envoyée aux
broches 1+/1- du connecteur de droite du panneau.
(DE) Verdrahten Sie das Verteilerfeld so, dass der
CH A-Ausgang (1+/1-) der HF-Endstufe zu den
Polen 1+/1- des linken Ausgangs des Verteilerfelds
geleitet wird, während der CH B-Ausgang (2+/2-)
der HF-Endstufe zu den Polen 1+/1- des rechten
Ausgangs geleitet wird.
(PT) Faça a instalação elétrica do painel de
distribuição para rotear a saída CH A (1+/1-)
doamplicador HF para os pinos 1+/1- da saída
esquerda do painel, enquanto a saída CH B (2+/2-)
do amplicador HF vai para os pinos 1+/1- da saída
direita do rack.
(EN) Similarly, route the LF amplier’s
CHA output (1+/1-) to pins 2+/2- of the
panel’s left output, while the LF
amplier’s CH B output (2+/2-) goes to pins
2+/2- of the distribution panel’s right output.
(ES) De igual forma, conecte la salida CH A del
amplicador de graves (1+/1-) a las puntas
2+/2- de la salida izquierda del panel y la salida
CH B de ese mismo amplicador de graves (2+/2-)
alas puntas 2+/2- de la salida derecha del panel
dedistribución.
(FR) De la même manière, reliez la sortie CH A de
l’ampli basses fréquences (1+/1-) aux broches
2+/2- du connecteur gauche du panneau de
distribution et la sortie CH B de l’ampli (2+/2-)
auxbroches 2+/2- de la sortie droite du panneau.
(DE) Auf gleiche Weise leiten Sie den CH A-Ausgang
(1+/1-) der LF-Endstufe zu den Polen 2+/2- des
linken Verteilerfeld-Ausgangs und den CH
B-Ausgang (2+/2-) der LF-Endstufe zu den Polen
2+/2- des rechten Ausgangs.
(PT) Similarmente, roteie a saída CH A (1+/1-)
do amplicador LF para os pinos 2+/2- da saída
esquerda do painel, enquanto que a saída CH B
(2+/2-) do amplicador HF vai para os pinos 2+/2-
da saída direita do painel de distribuição.
(EN) Now run a 4-pole cable from the
distribution panel’s outputs to the
subwoofers. Each 4-pole cable will have
the HF amplier’s signal on pins 1+/1- and the
LFamplier’s signal on the 2+/2- pins.
(ES) Conecte ahora un cable de 4 polos desde las
salidas del rack de distribución a los subwoofers.
Cada cable de 4 polos tendrá la señal del
amplicador de agudos en las puntas 1+/1- y las
del amplicador de graves en las puntas 2+/2-.
(FR) Connectez à présent un câble à 4 broches
entre les sorties du Rack de distribution et les
Subwoofers. Chaque câble à 4 broche porte le signal
de l’ampli HF sur les broches 1+/1- et le signal de
l’ampli LF sur les broches 2+/2-.
(DE) Führen Sie jetzt ein 4-Pol Kabel von den
Ausgängen des Verteilerfelds zu den Subwoofern.
Jedes 4-Pol Kabel überträgt das Signal der
HF-Endstufe auf den Polen 1+/1- und das Signal der
LF-Endstufe auf den Polen 2+/2-.
(PT) Agora, instale um cabo de 4 pólos vindo das
saídas do rack de distribuição até os subwoofers.
Cada cabo de 4 pólos terá o sinal do amplicador
HF nos pinos 1+/1- e o sinal do amplicador LF nos
pinos 2+/2-.

20 21iNUKE NU12000 Quick Start Guide
INPUT HF
CH A / CH B
INPUT LF
CH A / CH B
OUTPUT CH A
LF / HF
OUTPUT CH A
LF / HF
Digital Snake S16 X32 Compact
4-pole
4-pole4-pole
4-pole
2-pole 2-pole
iNUKE NU12000 iNUKE NU12000
B1520 PRO
B1800X PRO
B1520 PRO
B1800X PRO
Rack-mounted Distribution Panel
Panel de distribución de montaje en rack
Panneau de distribution montable en Rack
Im Rack montiertes Verteilerfeld
Painel de Distribuição montado em rack
(EN) Set the subwoofer to “BIAMPING”
mode. The LF amplier’s signal on pins
2+/2- will run the subwoofer, while the
HF amplier’s signal on 1+/1- will pass through the
subwoofer to another output jack.
(ES) Ajuste el subwoofer al modo “BIAMPING”.
Laseñal del amplicador de graves de las puntas
2+/2- irá al subwoofer, mientras que la señal del
amplicador de agudos de las puntas 1+/1- pasará
a través del subwoofer sin modicaciones a otro
conector de salida.
(FR) Congurez les Subwoofer en mode “BIAMPING”.
Le signal de l’ampli LF, porté par les broches 2+/2-,
est envoyé au Subwoofer. Le signal de l’ampli HF,
porté par les broche 1+/1-, traverse le Subwoofer et
est envoyé vers une autre sortie.
(DE) Stellen Sie den Subwoofer auf den „BIAMPING“-
Modus ein. Das an den Polen 2+/2- anliegende
Signal der LF-Endstufe betreibt den Subwoofer,
während das an den Polen 1+/1- anliegende Signal
der HF-Endstufe den Subwoofer durchläuft und zu
einer weiteren Ausgangsbuchse geleitet wird.
(PT) Coloque o subwoofer no modo “BIAMPING”
(bi-amplicação). O sinal do amplicador LF nos
pinos 2+/2- comandará o subwoofer, enquanto que
o sinal do amplicador HF no 1+/1- passará através
do subwoofer para outro jack de saída.
(EN) Run a 2-pole speaker cable from the
subwoofer’s output jack to the mid/
high-range speakers. The HF amplier’s
signal on pins 1+/1- will now drive the mid/
high-range speaker.
(ES) Conecte un cable de altavoz de 2 polos desde
la toma de salida del subwoofer a los altavoces de
rango medio/agudo. La señal del amplicador de
agudos de las puntas 1+/1- dará ahora señal al
altavoz de rango medio/agudo.
(FR) Connectez un câble à deux broches à la sortie du
Subwoofer et à l’entrée de l’enceinte reproduisant
les hautes fréquences et les médiums qui reçoit alors
le signal de l’ampli HF, porté par les broches 1+/1-.
(DE) Führen Sie ein 2-Pol Lautsprecherkabel von der
Ausgangsbuchse des Subwoofers zu den Mitten/
Höhen-Lautsprechern. Das an den Polen 1+/1-
anliegende Signal der HF-Endstufe betreibt jetzt die
Mitten/Höhen-Lautsprecherboxen.
(PT) Instale um cabo de alto-falantes de 2 pólos
vindo do jack de saída do subwoofer até os alto-
falantes mid/high-range (alcance médio-alto).
Osinal do amplicador HF nos pinos 1+/1- agora
comandará o alto-falante mid/high-range.
iNUKE NU12000 Bi-amping
(EN) Step 4: Bi-amping
(ES) Paso 4: Bi-amping
(FR) Etape 4 :
Bi-amplication
(DE) Schritt 4: Bi-Amping
(PT) Passo 4:
Bi-amplicando
Horizontal Bi-amping
Bi-amplicación horizontal
Bi-amplication horizontale
Horizontales Bi-Amping
Bi-amplicador Horizontal
(EN) NOTE: If your subwoofers run using only
pins 1+/1-, you may connect the subwoofers
directly to the ampliers and you will not need a
distribution panel. In this scenario, you will deploy
two 2-pole cables per stereo side on each amplier,
oneamplier for the mid/high-range speakers and
one amplier for the subwoofers.
(ES) NOTA: Si sus subwoofers solo funcionan usando
las puntas 1+/1-, puede conectar directamente los
subwoofers a los amplicadores y no necesitará
panel de distribución. En ese caso, deberá colocar
dos cables de 2 polos por lado stereo de cada
amplicador, con un amplicador para los altavoces
de rango medio/agudo y otro para los subwoofers.
(FR) REMARQUE: Si vos Subwoofers sont équipés
uniquement des broches 1+/1-, vous pouvez les
connecter directement aux amplis et n’avez pas
besoin de panneau de distribution. Dans ce cas,
utilisez deux câbles à 2 broches par canal, un ampli
pour les enceintes hautes fréquences/médiums et un
ampli pour les Subwoofers.
(DE) HINWEIS: Wenn Ihre Subwoofer nur über
die Pole 1+/1- betrieben werden, können Sie die
Subwoofer direkt mit den Endstufen verbinden und
auf ein Verteilerfeld verzichten. Bei diesem Szenario
verwenden Sie bei jeder Endstufe zwei 2-Pol Kabel
pro Stereoseite, eine Endstufe für die Mitten/Höhen-
Lautsprecher und eine Endstufe für die Subwoofer.
(PT) NOTA: Se seus subwoofers operarem apenas
com pinos 1+/1-, você poderá conectar os
subwoofers diretamente aos amplicadores e
não necessitará de um painel de distribuição.
Nestasituação, você usará dois cabos de 2 pólos por
lado estéreo em cada amplicador, um amplicador
para os alto-falantes mid/high-range (alcance
médio-alto) e um amplicador para os subwoofers.
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik speakON connectors)

22 23iNUKE NU12000 Quick Start Guide
(EN) Vertical Bi-amping
Vertical bi-amping deploys a single amplier per
stereo side. An external crossover splits the original
signal into separate low-frequency and mid/high-
frequency signals that are amplied separately.
(ES) Bi-amplicador Vertical
En este caso se usa un único amplicador por lado
stereo. Un crossover externo divide la señal original
en señales de frecuencias graves y medias/agudas
independientes que son amplicadas por separado.
(FR) Bi-amplication verticale
La bi-amplication verticale utilise un ampli pour
le canal gauche et un pour le canal droit. Un ltre
actif externe permet de séparer le signal entre
les hautes et basses fréquences qui sont ensuite
ampliéesséparément.
(DE) Vertikales Bi-Amping
Vertikales Bi-Amping verwendet nur eine Endstufe
pro Stereoseite. Ein externes Crossover trennt das
Originalsignal in separate Bass- und Mitten/Höhen-
Signale auf, die getrennt verstärkt werden.
(PT) Bi-amplicador Vertical
O bi-amplicador vertical emprega um único
amplicador por lado de estéreo. Um crossover
externo divide o sinal original em sinais separados
de baixa frequência e média/alta frequência que são
amplicados separadamente.
(EN) Set yourexternal crossover to split
your stereo signal into low and mid/high
frequency bands at around 100 Hz.
(ES) Ajuste su crossover externo para dividir su señal
stereo en bandas de frecuencias de graves y medias/
agudas aproximadamente a los 100 Hz.
(FR) Congurez le ltre actif externe de manière à
séparer le signal autours de 100 Hz.
(DE) Stellen Sie Ihr externes Crossover so ein, dass
das Stereosignal bei ca. 100 Hz in Bass- und Mitten/
Höhen-Frequenzbänder aufgetrennt wird.
(PT) Ajuste o seu crossover externo para dividir
seu sinal estéreo em bandas de frequência baixa e
média/alta a aproximadamente 100 Hz.
(EN) Run the mid/high-frequency signals
from the crossovers into the CH A inputs
of each amplier.
(ES) Derive las señales de frecuencias medias/
agudas desde los crossovers a las entradas CH A de
cadaamplicador.
(FR) Envoyez les signaux hautes fréquences/
médiums en sortie du ltre vers les entrées CH A de
chaqueampli.
(DE) Leiten Sie die Mitten/Höhen-Signale vom
Crossover zum CH A-Eingang jeder Endstufe.
(PT) Passe os sinais de frequência média/alta a
partir dos crossovers para as entradas CH A de
cadaamplicador.
(EN) Run the low-frequency signals from
the crossovers into the CH B inputs of
each amplier.
(ES) Derive las señales de bajas frecuencias desde los
crossovers a las entradas CH B de cada amplicador.
(FR) Envoyez les signaux basses fréquences vers les
entrées CH B de chaque ampli.
(DE) Leiten Sie die Bass-Signale vom Crossover zum
CH B-Eingang jeder Endstufe.
(PT) Passe os sinais de baixa frequência provenientes
dos crossovers para as entradas CH B de
cadaamplicador.
(EN) On both the left and right amplier,
slide the CROSSOVER SWITCH to the
FULLRANGE position.
(ES) Tanto en el amplicador izquierdo como en el
derecho, coloque el interruptor CROSSOVER en la
posición FULLRANGE.
(FR) Sur les amplis des canaux gauche et
droite, placez le SÉLECTEUR CROSSOVER en
positionFULLRANGE.
(DE) Schieben Sie den CROSSOVER-SCHALTER
bei der linken und rechten Endstufe auf die
FULLRANGE-Position.
(PT) Tanto no amplicador esquerdo quanto no
direito, coloque o interruptor CROSSOVER na posição
FULLRANGE (alcance completo).
iNUKE NU12000 Bi-amping
(EN) Step 4: Bi-amping
(ES) Paso 4: Bi-amping
(FR) Etape 4 :
Bi-amplication
(DE) Schritt 4: Bi-Amping
(PT) Passo 4:
Bi-amplicando
(EN) On both ampliers, slide the MODE
switch to the STEREO position.
(ES) En ambos amplicadores también,
coloque el interruptor MODE en la posición STEREO.
(FR) Sur les deux amplis, placez également le
sélecteur MODE en position STEREO.
(DE) Schieben Sie den MODE-Schalter bei beiden
Endstufen auf die STEREO-Position.
(PT) Em ambos amplicadores, coloque o botão
MODE (modo) na posição STEREO (estéreo).
(EN) Run a 4-pole speaker cable with
professional twist-locking connectors
from each amplier’s CH A output to the
respective left and right subwoofers.
(ES) Conecte un cable de altavoz de 4 polos con
conectores profesionales con sistema de jación de
rosca desde la salida CH A de cada amplicador a los
subwoofers izquierdo y derecho respectivos.
(FR) Reliez un câble à 4 broches avec connecteur
professionnel à verrouillage entre la sortie CH A de
chaque ampli et les Subwoofers gauche et droite.
(DE) Führen Sie ein 4-Pol Lautsprecherkabel mit
professionellen Drehriegelanschlüssen vom
CHA-Ausgang der beiden Endstufen jeweils zum
linken und rechten Subwoofer.
(PT) Passe um cabo de alto-falante de 4 pólos
com conectores prossionais de trava de torção
provenientes de cada saída CH A de amplicador até
os respectivos subwoofers esquerdo e direito.
(EN) Set the subwoofer into
“BIAMPING”mode.
(ES) Ajuste el subwoofer al
modo“BIAMPING”.
(FR) Placez les Subwoofers en mode “BIAMPING”.
(DE) Stellen Sie den Subwoofer auf den „BIAMPING“-
Modus ein.
(PT) Ajuste o subwoofer para o modo “BIAMPING”
(bi-amplicação).
(EN) Run a 2-pole speaker cable with
professional twist-locking connectors
from the subwoofer to the mid/
high-range speakers.
(ES) Conecte un cable de altavoz de 2 polos dotado
de conectores profesionales con sistema de jación
de rosca desde el subwoofer a los altavoces de rango
medio/agudo.
(FR) Reliez un câble à 2 broches avec connecteur
professionnel à verrouillage entre les Subwoofers et
les enceintes hautes fréquences/médiums.
(DE) Führen Sie ein 2-Pol Lautsprecherkabel
mit professionellen Drehriegelanschlüssen
vom Subwoofer zu den Mitten/Höhen-
Lautsprecherboxen.
(PT) Passe um cabo de 2 pólos com conectores
prossionais de trava de torção provenientes do
subwoofer para os alto-falantes mid/high-range
(alcance médio/alto).

24 25iNUKE NU12000 Quick Start Guide
Digital Snake S16
X32 Compact
4-pole
2-pole
iNUKE NU12000
DCX2496
EUROLIVE
B1520 PRO
B1800X PRO
iNUKE NU12000
4-pole
2-pole
EUROLIVE
B1520 PRO
B1800X PRO
iNUKE NU12000 Bi-amping
(EN) Step 4: Bi-amping
(ES) Paso 4: Bi-amping
(FR) Etape 4 :
Bi-amplication
(DE) Schritt 4: Bi-Amping
(PT) Passo 4:
Bi-amplicando
Vertical Bi-amping
Bi-amplicación vertical
Bi-amplication verticale
Vertikales Bi-Amping
Bi-amplicador Vertical

26 iNUKE NU12000 Quick Start Guide 27
Specications Especicaciones técnicas
Output Power
Maximum Output Power
Stereo
2 Ω per channel, stereo 2 x 6000 W
4 Ω per channel, stereo 2 x 3400 W
8 Ω per channel, stereo 2 x 1700 W
System
Controls
Front
Power switch
Gain controls (channels A and B)
Rear
Mode switch (stereo / mono)
Crossover switch (LF / fullrange / HF)
Circuit breaker
Indicators
Power Amber backlit illuminated gain controls
Limit (per channel) 0 dB, full scale
Signal (per channel) -24, -12, -6 dB
Input Sensitivity
V RMS @ 8 Ω 0.75 V (-0.3 dBu)
Connectors
Inputs 2 x combo jacks
Input impedance 10 kΩ unbalanced, 20 kΩ balanced
Outputs 2 x locking-style professional speaker connectors
Output circuit type Class-D
Distortion <0.2%
Frequency response 20 Hz to 20 kHz, +0 / -2 dB
Damping factor >100 @ 8 Ω
Signal-to-noise >100 dB
Circuit Protection
Cooling
Continuously variable speed fan
“back-to-front” air ow
Amplier protection
Thermal and DC protection
Stable into reactive or mismatched loads
Load protection On/o muting, DC-fault power supply shutdown
Power Supply, Voltage (Breaker)
USA / Canada 120 V ~, 50/60, (50 A 250 VAC)
Japan 100 V ~, 50/60, (50 A 250 VAC)
UK / Australia / Europe / Korea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)
Power consumption @ 2 Ω, 1/8 rated power 1300 W
Mains connector Neutrik powerCON 32 A*
Dimensions / Weight
Dimensions (H x W x D) approx. 94 x 482 x 436 mm (3.7 x 19 x 17.2")
Weight approx. 12 kg (26.5 lbs)
*Full performance can only be guaranteed if the AWG10 cable and respective plug are used in countries where only 100-120 V are available. Alternatively, a “two hot phase” mode can be used to operate with
200-240 V AC main voltage.
*Only qualified personnel are allowed to modify the AC-Main cord and to adhere to all applicable national standards.
*Neutrik, powerCON, and speakON are registered trademarks of Neutrik AG.
Potencia de Salida
Máxima Potencia de Salida
Stereo
2 Ω por canal, stereo 2 x 6000 W
4 Ω por canal, stereo 2 x 3400 W
8 Ω por canal, stereo 2 x 1700 W
Sistema
Controles
Panel frontal
Interruptor de encendido
Control GAIN (canales A y B)
Panel trasero
Mode (bridge / stereo / mono)
Interruptores Crossover (LF / fullrange / HF)
Disyuntor
Indicadores
Encendido Controles ámbar y rojas sistema de iluminación botón de ganancia
Limitación (por canal) Demuestra completa escala en 0 dB
Señal (por canal) -24, -12, -6 dB
Sensibilidad de Entrada
V RMS @ 8 Ω 0,75 V (-0,3 dBu)
Conectores
Entradas 2 x conectores combo XLR / TRS de 6,3 mm
Impedancia de entrada 10 kΩ no balanceado, 20 kΩ balanceado
Salidas 2 x conectores profesionales de altavoz con seguro
Tipo de circuito de salida Clase-D
Distorsión <0,2%
Respuesta de frecuencia 20 Hz - 20 kHz, +0 / -2 dB
Factor de amortiguación >100 @ 8 Ω
Relación señal-ruido >100 dB
Circuito de Protección
Refrigeración
Ventilador de velocidad variable continuamente
Flujo de aire “trasero-frontal”
Protección del amplicador
Protección térmico y DC
Estable con cargas reactivas o desparejadas
Protección contra sobrecargas Anulación on/o, apagado en caso de corte de corriente
Alimentación, Voltaje (Disyuntor)
E.U. / Canadá 120 V ~, 50/60, (50 A 250 VAC)
Japón 100 V ~, 50/60, (50 A 250 VAC)
Reino Unido / Australia / Europa / Corea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)
Consumo @ 2 Ω por canal, 1/8 de potencia media 1300 W
Toma de corriente Neutrik powerCON 32 A*
Dimensiones / Peso
Dimensiones (A x L x P) aprox. 94 x 482 x 436 mm (3,7 x 19 x 17,2")
Peso aprox. 12 kg (26,5 lbs)
*El máximo rendimiento solo puede ser garantizado si utiliza el cable AWG10 y su conector correspondiente en aquellos países en los que sólo estén disponibles voltajes de 100-120 V. Alternativamente,
puede usar un modo de “dos fases activas” para su uso con voltajes de corriente alterna de 200-240 V.
*Solo un técnico especialista está autorizado para modificar el cable de alimentación, cumpliendo todos los standards nacionales aplicables al respecto.
*Neutrik, powerCON y speakON son marcas registradas de Neutrik AG.

28 iNUKE NU12000 Quick Start Guide 29
Caractéristiques techniques Technische Daten
Puissance de Sortie
Puissance de Sortie Maximale
Stéréo
2 Ω per channel, stereo 2 x 6000 W
4 Ω per channel, stereo 2 x 3400 W
8 Ω per channel, stereo 2 x 1700 W
Données Système
Réglages
Face avant
Interrupteur secteur
Réglage de Gain (canaux A et B)
Face arrière
Sélecteur de mode (stereo / mono)
Commutateur Crossover (LF / fullrange / HF)
Disjoncteur
Témoins
Alimentation Contrôles de gain rétro-éclairés couleurs ambre/rouge
Limit (par canal) 0 dB, intégral
Signal (par canal) -24, -12, -6 dB
Sensibilite D'entree
V RMS @ 8 Ω 0,75 V (-0,3 dBu)
Circuits
Entrées 2 x embases combinées XLR /Jack 6,35 mm symétrique
Impédance d'entrée 10 kΩ asymétrique, 20 kΩ symétrique
Sorties 2 x connecteurs professionnels à verrouillage
Architecture étage de puissance Classe-D
Distorsion <0,2%
Réponse en fréquence 20 Hz - 20 kHz, +0 / -2 dB
Facteur d'amortissement >100 @ 8 Ω
Rapport signal/bruit >100 dB
Circuit de Protection
Refroidissement
Ventilateur à vitesse variable
Circulation d'arrière vers l'avant de l'air
Protection de l'amplicateur
Surchaue, protection HF
Stable lors de l'utilisation de charges réactives ou déséquilibrées
Protection de la charge On/o muting, DC-fault power supply shutdown
Alimentation, Tension (Disjoncteur)
USA / Canada 120 V ~, 50/60, (50 A 250 VAC)
Japon 100 V ~, 50/60, (50 A 250 VAC)
RU / Australie / Europe / Korée / Chine 220-240 V~, 50/60 Hz, (25 A 250 VAC)
Consommation électrique à 2 Ω par canal, 1/8 de la puissance nominale 1300 W
Embase secteur Neutrik powerCON 32 A*
Dimensions / Poids
Dimensions (h x l x p) env. 94 x 482 x 436 mm (3,7 x 19 x 17,2")
Poids env. 12 kg (26,5 lbs)
*Nous garantissons des performances optimales uniquement si le câble AWG10 et le connecteur sont utilisés dans un pays où l´alimentation fournit une tension de 100-120 V. Un mode alternatif à deux
points chauds peut être utilisé afin de fonctionner avec un courant secteur de 200-240 Vca.
*Seul un personnel qualifié est autorisé à modifier le cordon secteur en respectant tous les standards nationaux applicables.
*Neutrik, powerCON, et speakON sont des marques déposées de Neutrik AG.
Ausgangsleistung
Maximale Ausgangsleistung
Stereo
2 Ω pro Kanal, Stereo 2 x 6000 W
4 Ω pro Kanal, Stereo 2 x 3400 W
8 Ω pro Kanal, Stereo 2 x 1700 W
System
Regler
Vorderseite
Netzschalter
Gain-Regler (Kanäle A und B)
Rückseite
Mode-Schalter (stereo / mono)
Crossover-Schalter (LF / fullrange / HF)
LS-Schalter
Anzeigen
Power Amber und Rot hintergrundbeleuchtete Gain-Regler
Limit (pro Kanal) 0 dB, Skalenendwert
Signal (pro Kanal) -24, -12, -6 dB
Eingangsempndlichkeit
V RMS @ 8 Ω 0,75 V (-0,3 dBu)
Anschlüsse
Eingänge 2 x combo jacks
Eingangsimpedanz 10 kΩ asymmetrisch, 20 kΩ symmetrisch
Ausgänge 2 x Professionelle Lautsprecheranschlüsse
Ausgangsschaltungstyp Class-D
Klirrfaktor <0,2%
Frequenzgang 20 Hz - 20 kHz, +0 / -2 dB
Dämpfungsfaktor >100 @ 8 Ω
Geräuschspannungsabstand >100 dB
Schutzschaltungen
Kühlung
Ventilator mit stufenlos variabler Geschwindigkeit
„back-to-front“-Luftzirkulation
Verstärkerschutz
DC-Schutz und Temperaturschutz
Zusätzlich stabliler Betrieb an komplexen Lasten
Lautsprecherschutz Ein/Aus-Stummschaltung, Gleichspannungsschutz
Stromversorgung / Netzspannung (LS-Schalter)
USA / Kanada 120 V ~, 50/60, (50 A 250 VAC)
Japan 100 V ~, 50/60, (50 A 250 VAC)
UK / Australien / Europa / Korea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)
Leistungsaufnahme @ 2 Ω, 1/8 Nennleistung 1300 W
Netzverbindung Neutrik powerCON 32 A*
Abmessungen / Gewicht
Abmessungen (H x B x T) ca. 94 x 482 x 436 mm (3,7 x 19 x 17,2")
Gewicht ca. 12 kg (26,5 lbs)
*Die volle Leistung kann nur garantiert werden, wenn das AWG10 Kabel und die entsprechenden Stecker in Ländern verwendet werden, in denen nur 100 - 120 V verfügbar ist. Alternativ kann man für
einen Betrieb mit 200 - 240 V Wechselspannung einen Modus mit „zwei heißen Phasen“ verwenden.
*Das Netzkabel darf nur von qualifiziertem Fachpersonal unter Einhaltung aller nationalen Standards modifiziert werden.
*Neutrik, powerCON und speakON sind eingetragene Warenzeichen der Neutrik AG.

30 iNUKE NU12000 Quick Start Guide 31
Other important information
1. Register online. Please register your new
MUSIC Group equipment right after you purchase it by
visiting behringer. com. Registering your purchase using
our simple online form helps us to process your repair
claims more quickly and eciently. Also, read the terms
and conditions of our warranty, ifapplicable.
2. Malfunction. Should your MUSICGroup
Authorized Reseller not be located in your vicinity, you
may contact the MUSIC Group Authorized Fulller for
your country listed under “Support” at behringer. com.
Shouldyour country not be listed, please check if your
problem can be dealt with by our “OnlineSupport” which
may also be found under “Support” at behringer. com.
Alternatively, please submit an online warranty claim at
behringer. com BEFORE returning theproduct.
3. Power Connections. Before plugging the
unit into a power socket, please make sure you are using
the correct mains voltage for your particular model.
Faultyfuses must be replaced with fuses of the same
typeand rating without exception.
1. Registro online. Le recomendamos que
registre su nuevo aparato MUSIC Group justo después de
su compra accediendo a la página web behringer. com.
Elregistro de su compra a través de nuestro sencillo
sistema online nos ayudará a resolver cualquier
incidencia que se presente a la mayor brevedad posible.
Además,aproveche para leer los términos y condiciones de
nuestra garantía, si es aplicable en sucaso.
2. Averías. En el caso de que no exista un distribuidor
MUSIC Group en las inmediaciones, puede ponerse en
contacto con el distribuidor MUSIC Group de su país,
queencontrará dentro del apartado “Support” de nuestra
página web behringer. com. En caso de que su país no
aparezca en ese listado, acceda a la sección “Online Support”
(quetambiénencontrará dentro del apartado “Support” de
nuestra páginaweb) y compruebe si su problema aparece
descrito y solucionado allí. De forma alternativa, envíenos a
través de la página web una solicitud online de soporte en
periodo de garantía ANTES de devolvernos el aparato.
3. Conexiones de corriente. Antes de enchufar
este aparato a una salida de corriente, asegúrese de que dicha
salida sea del voltaje adecuado para su modelo concreto.
En caso de que deba sustituir un fusible quemado, deberá
hacerlo por otro de idénticas especicaciones, sinexcepción.
1. Enregistrez-vous en ligne. Prenez le
temps d’enregistrer votre produit MUSIC Group aussi vite
que possible sur le site Internet behringer. com. Le fait
d’enregistrer le produit en ligne nous permet de gérer
les réparations plus rapidement et plus ecacement.
Prenezégalement le temps de lire les termes et conditions
de notre garantie.
2. Dysfonctionnement. Si vous n’avez pas de
revendeur MUSIC Group près de chez vous, contactez le
distributeur MUSIC Group de votre pays: consultez la liste
des distributeurs de votre pays dans la page “Support” de
notre site Internet behringer. com. Si votre pays n’est pas
dans la liste, essayez de résoudre votre problème avec
notre “aideen ligne” que vous trouverez également dans
la section “Support” du site behringer. com. Vous pouvez
également nous faire parvenir directement votre demande
de réparation sous garantie par Internet sur le site
behringer. com AVANT de nous renvoyer le produit.
3. Raccordement au secteur. Avant de relier
cet équipement au secteur, assurez-vous que la tension
secteur de votre région soit compatible avec l’appareil.
Veillez à remplacer les fusibles uniquement par des
modèles exactement de même taille et de même valeur
électrique — sans aucune exception.
1. Online registrieren. Bitte registrieren Sie Ihr
neues MUSIC Group-Gerät direkt nach dem Kauf auf der
Website behringer. com. Wenn Sie Ihren Kauf mit unserem
einfachen online Formular registrieren, können wir Ihre
Reparaturansprüche schneller und ezienter bearbeiten.
Lesen Sie bitte auch unsere Garantiebedingungen,
fallszutreend.
2. Funktionsfehler. Sollte sich kein MUSICGroup
Händler in Ihrer Nähe benden, können Sie den
MUSICGroup Vertrieb Ihres Landes kontaktieren,
derauf behringer. com unter „Support“ aufgeführt ist.
Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte,
ob Ihr Problem von unserem „Online Support“ gelöst
werden kann, den Sie ebenfalls auf behringer. com unter
„Support“ nden. Alternativ reichen Sie bitte Ihren
Garantieanspruch online auf behringer. com ein, BEVOR Sie
das Produktzurücksenden.
3. Stromanschluss. Bevor Sie das Gerät an
eine Netzsteckdose anschließen, prüfen Sie bitte, obSie
die korrekte Netzspannung für Ihr spezielles Modell
verwenden. Fehlerhafte Sicherungen müssen ausnahmslos
durch Sicherungen des gleichen Typs und Nennwerts
ersetztwerden.
1. Registre-se online. Por favor, registre seu
novo equipamento MUSIC Group logo após a compra
visitando o site behringer. com Registrar sua compra
usando nosso simples formulário online nos ajuda a
processar seus pedidos de reparos com maior rapidez e
eciência. Além disso, leia nossos termos e condições de
garantia, caso seja necessário.
2. Funcionamento Defeituoso.
Casoseufornecedor MUSIC Group não esteja localizado
nas proximidades, você pode contatar um distribuidor
MUSIC Group para o seu país listado abaixo de “Suporte”
embehringer. com. Se seu país não estiver na lista,
favorchecar se seu problema pode ser resolvido com o
nosso “Suporte Online” que também pode ser achado
abaixo de “Suporte”em behringer. com. Alternativamente,
favor enviar uma solicitação de garantia online em
behringer. com ANTES da devolução do produto.
3. Ligações. Antes de ligar a unidade à tomada,
assegure-se de que está a utilizar a voltagem correcta para
o modelo em questão. Os fusíveis com defeito terão de
ser substituídos, sem qualquer excepção, por fusíveis do
mesmo tipo e corrente nominal.
Important information
Aspectos importantes
Informations importantes
Weitere wichtige
Informationen
Outras Informações
Importantes
Dados técnicos
Potência de Saída
Potência Máxima de Saída
Estéreo
2 Ω por canal, estéreo 2 x 6000 W
4 Ω por canal, estéreo 2 x 3400 W
8 Ω por canal, estéreo 2 x 1700 W
Sistema
Controles
Dianteiro
Chave de força
Controle de ganho (canais A e B)
Traseiro
Chave do Modo (stereo / mono)
Chave do Crossover (LF / fullrange / HF)
Disjuntor
Indicadores
Força Âmbar e vermelho backlit controles de ganho iluminado
Limite (por canal) 0 dB, escala completa
Sinal (por canal) -24, -12, -6 dB
Sensibilidade de Entrada
V RMS @ 8 Ω 0,75 V (-0,3 dBu)
Conectores
Entradas 2 x XLR Balanceada, ¼" TRS
Impedância de entrada 10 kΩ não-balanceada, 20 kΩ balanceada
Saídas 2 x Conectores de falantes prossionais
Tipo de circuito de saída Classe-D
Distorção <0,2%
Resposta de frequência 20 Hz - 20 kHz, +0 / -2 dB
Fator de amortecimento >100 @ 8 Ω
Relação sinal/ruído >100 dB
Proteção do Circuito
Refrigeração
Ventilador de velocidade variável e contínua
Fluxo de ar de trás para frente “traseiro-frontal”
Proteção do amplicador
Proteção para termal, e DC
Cargas de estáveis para reativas ou desiguais
Proteção de carga
Emudecimento Liga/desl., Desligamento por falha na alimentação
de força DC
Alimentação de Força, Tensão (Disjuntor)
EUA / Canadá 120 V ~, 50/60, (50 A 250 VAC)
Japão 100 V ~, 50/60, (50 A 250 VAC)
Reino Unido / Austrália / Europa / Coréia / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)
Consumo de energia @ 2 Ω, 1/8 de potência nominal 1300 W
Conector das linhas Neutrik powerCON 32 A*
Dimensões / Peso
Dimensões (A x L x C) aprox. 94 x 482 x 436 mm (3,7 x 19 x 17,2")
Peso aprox. 12 kg (26,5 lbs)
*O desempenho integral só pode ser garantido se o cabo do AWG10 e tomada respectiva forem usados em países onde somente 100-120 V estão disponíveis. Alternativamente, um modo “two hot phase”
pode ser usado para operar com voltagem principal de 200-240 V AC.
*Apenas pessoal qualificado pode modificar o cabo AC-Main e seguir todos os padrões nacionais aplicáveis.
*Neutrik, powerCON, e speakON são marcas registradas da Neutrik AG.

Quick Start Guide 3332 iNUKE NU12000
FEDERAL COMMUNICATIONS
COMMISSION COMPLIANCE
INFORMATION
Responsible Party Name: MUSIC Group Services US Inc.
Address: 18912 North Creek Parkway,
Suite 200 Bothell, WA 98011,
USA
Phone Number: +1 425 672 0816
iNUKE NU12000
complies with the FCC rules as mentioned in the followingparagraph:
This equipment has been tested and found to comply with the limits for a ClassB
digital device, pursuant to part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the
interference by one or more of the followingmeasures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit dierent from that to which the
receiver is connected
• Consult the dealer or an experienced radio/TV technician forhelp
This device complies with Part 15 of the FCC rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Important information:
Changes or modications to the equipment not expressly approved by MUSIC Group
can void the user’s authority to use the equipment.
iNUKE NU12000

34 iNUKE NU12000 Quick Start Guide 35
