Behringer NU12000DSP Ultra-Lightweight High-Density 12,000W User Manual

(Check out behringer.com for Full Manual)

Quick Start Guide

iNUKE NU12000DSP

Ultra-Lightweight, High-Density 12000-Watt Power Amplier with

DSP Control and USB Interface

2 iNUKE NU12000DSP Quick Start Guide 3

Important Safety

Instructions

LEGAL DISCLAIMER

LIMITED WARRANTY

Instrucciones de

seguridad

NEGACIÓN LEGAL

GARANTÍA LIMITADA

Terminals marked with this symbol carry

electrical current of su cient magnitude

to constitute risk of electric shock.

Use only high-quality professional speaker cables with

¼" TS or twist-locking plugs pre-installed. Allother

installation or modi cation should be performed only

by quali edpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the

enclosure-voltage that may be su cient to constitute a

risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the

accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

quali ed personnel.

Caution

To reduce the risk of  re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects  lled with liquids,

suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed service personnel only.

Toreduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by quali ed

servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. Ifthe

provided plug does not  t into your outlet, consult an

electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

11. Use only attachments/accessories speci ed by

themanufacturer.

12. Use only with the

cart, stand, tripod, bracket,

or table speci ed by the

manufacturer, orsold with

the apparatus. When a cart

is used, use caution when

moving the cart/apparatus

combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to quali ed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power supply cord or plug

is damaged, liquid has been spilled or objects have fallen

into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has

beendropped.

15. The apparatus shall be connected to a MAINS socket

outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is

used as the disconnect device, the disconnect device shall

remain readily operable.

TECHNICAL SPECIFICATIONS AND APPEARANCES

ARE SUBJECT TO CHANGE WITHOUT NOTICE AND

ACCURACY IS NOT GUARANTEED. BEHRINGER,

KLARKTEKNIK, MIDAS, BUGERA, AND TURBOSOUND

ARE PART OF THE MUSIC GROUP (MUSIC-GROUP.COM).

ALL TRADEMARKS ARE THE PROPERTY OF THEIR

RESPECTIVE OWNERS. MUSICGROUP ACCEPTS NO

LIABILITY FOR ANY LOSS WHICH MAY BE SUFFERED

BY ANY PERSON WHO RELIES EITHER WHOLLY OR

IN PART UPON ANY DESCRIPTION, PHOTOGRAPH

OR STATEMENT CONTAINED HEREIN. COLORS AND

SPECIFICATIONS MAY VARY FROM ACTUAL PRODUCT.

MUSIC GROUP PRODUCTS ARE SOLD THROUGH

AUTHORIZED FULLFILLERS AND RESELLERS ONLY.

FULLFILLERSAND RESELLERS ARE NOT AGENTS OF

MUSICGROUP AND HAVE ABSOLUTELY NO AUTHORITY

TO BIND MUSICGROUP BY ANY EXPRESS OR IMPLIED

UNDERTAKING OR REPRESENTATION. THIS MANUAL

IS COPYRIGHTED. NO PART OF THIS MANUAL MAY

BE REPRODUCED OR TRANSMITTED IN ANY FORM

OR BY ANY MEANS, ELECTRONIC OR MECHANICAL,

INCLUDING PHOTOCOPYING AND RECORDING OF ANY

KIND, FOR ANY PURPOSE, WITHOUT THE EXPRESS

WRITTEN PERMISSION OF MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

For the applicable warranty terms and conditions

and additional information regarding MUSIC Group’s

Limited Warranty, please see complete details online at

www.music-group.com/warranty.

Las terminales marcadas con este símbolo

transportan corriente eléctrica de

magnitud su ciente como para constituir

un riesgo de descarga eléctrica. Utilice solo cables de

altavoz profesionales y de alta calidad con conectores

TS de 6,3 mm o de bayoneta pre jados. Cualquier otra

instalación o modi cación debe ser realizada únicamente

por un técnico cuali cado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser su ciente para constituir un riesgo

dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que

puedan ser reparadas por el usuario. Si es necesario,

póngase en contacto con personal cuali cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

Nocoloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal

cuali cado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas

en el manual de operaciones. Lasreparaciones deben ser

realizadas exclusivamente por personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor

tales como radiadores, acumuladores de calor, estufas u

otros aparatos (incluyendo ampli cadores) que puedan

producir calor.

9. No elimine o deshabilite nunca la conexión a tierra

del aparato o del cable de alimentación de corriente.

Unenchufe polarizado tiene dos polos, uno de los cuales

tiene un contacto más ancho que el otro. Una clavija con

puesta a tierra dispone de tres contactos: dos polos y la

puesta a tierra. El contacto ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor

seguridad. Si el enchufe suministrado con el equipo no

concuerda con la toma de corriente, consulte con un

electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera

que no pueda ser pisado y que esté protegido de objetos

a lados. Asegúrese de que el cable de suministro de

energía esté protegido, especialmente en la zona de la

clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios

especi cados por el fabricante.

12. Use únicamente la

carretilla, plataforma,

trípode, soporte o mesa

especi cados por el

fabricante o suministrados

junto con el equipo.

Altransportar el equipo,

tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a

utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios

técnicos cuali cados. La unidad requiere mantenimiento

siempre que haya sufrido algún daño, si el cable de

suministro de energía o el enchufe presentaran daños,

sehubiera derramado un líquido o hubieran caído objetos

dentro del equipo, si el aparato hubiera estado expuesto

a la humedad o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica

asegúrese de que la conexión disponga de una unión

atierra.

16. Si el enchufe o conector de red sirve como único

medio de desconexión, éste debe ser accesiblefácilmente.

LAS ESPECIFICACIONES TÉCNICAS Y LA APARIENCIA

EXTERIOR ESTÁN SUJETAS A CAMBIOS SIN

PREVIO AVISO Y NO PODEMOS GARANTIZAR LA

TOTAL EXACTITUD DE TODO LO QUE APARECE

AQUÍ. BEHRINGER, KLARK TEKNIK, MIDAS,

BUGERA, Y TURBOSOUND SON PARTE DEL GRUPO

MUSICGROUP (MUSIC-GROUP.COM). TODAS LAS

MARCAS REGISTRADAS SON PROPIEDAD DE SUS

RESPECTIVOS DUEÑOS. MUSICGROUP NO ACEPTA

NINGÚN TIPO DE RESPONSABILIDAD POR POSIBLES

DAÑOS Y PERJUICIOS SUFRIDOS POR CUALQUIER

PERSONA QUE SE HAYA BASADO COMPLETAMENTE

O EN PARTE EN LAS DESCRIPCIONES, FOTOGRAFÍAS

O EXPLICACIONES QUE APARECEN EN ESTE

DOCUMENTO. LOS COLORES Y ESPECIFICACIONES

TÉCNICAS PUEDEN VARIAR LIGERAMENTE DE UN

PRODUCTO A OTRO. LOSPRODUCTOS MUSICGROUP

SON COMERCIALIZADOS ÚNICAMENTE A TRAVÉS DE

DISTRIBUIDORES OFICIALES. LOS DISTRIBUIDORES

Y MAYORISTAS NO SON AGENTES DE MUSICGROUP,

POR LO QUE NO ESTÁN AUTORIZADOS A CONCEDER

NINGÚN TIPO DE CONTRATO O GARANTÍA QUE

OBLIGUE A MUSICGROUP DE FORMA EXPRESA O

IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS

LEYES DEL COPYRIGHT. ESTE MANUAL NO PUEDE

SER REPRODUCIDO O TRANSMITIDO, NI COMPLETO

NI EN PARTE, PORNINGÚN TIPO DE MEDIO, TANTO SI

ES ELECTRÓNICO COMO MECÁNICO, INCLUYENDOEL

FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO Y PARA

CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR

ESCRITO DE MUSICGROUPIPLTD.

RESERVADOS TODOS LOS DERECHOS.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Si quiere conocer los detalles y condiciones aplicables

de la garantía así como información adicional sobre la

Garantía limitada de MUSIC group, consulte online toda la

información en la web www.music-group.com/warranty.

4 iNUKE NU12000DSP Quick Start Guide 5

Consignes de sécurité

DÉNI LÉGAL

GARANTIE LIMITÉE

Wichtige

Sicherhteitshinweise

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

Les points repérés par ce symbole portent

une tension électrique su sante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes professionnels

de haute qualité avec  ches Jack mono 6,35 mm ou  ches

à verrouillages déjà installées. Touteautre installation ou

modi cation doit être e ectuée uniquement par un

personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.

Pouréviter tout risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles

consignes du fabricant concernant l’installation

del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chau age, une cuisinière ou tout

appareil dégageant de la chaleur (y compris un ampli

depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux

contacts de largeur di érente. Leplus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour e ectuer le changement

de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est sufsamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

12. Utilisez

exclusivement des

chariots, des diables,

desprésentoirs, despieds

et des surfaces de

travail recommandés

par le fabricant ou

livrés avec le produit.

Déplacezprécautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue

période de temps.

14. Les travaux d’entretien de l’appareil doivent

être e ectués uniquement par du personnel qualié.

Aucunentretien n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit (dommagessur

le cordon d’alimentation ou la prise par exemple), siun

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise

IEC de tout appareil dénué de

bouton marche/arrêt doit rester

accessible enpermanence.

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE

SUJETTES À MODIFICATIONS SANS PRÉAVIS.

PRÉCISION NON GARANTIE. BEHRINGER, KLARK

TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT

PARTIE DU MUSIC GROUP (MUSIC-GROUP.COM).

TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ

DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ

MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ

DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS

PAR UN TIERS EN SE BASANT EN ENTIER OU EN

PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU

DÉCLARATIONS CONTENUES DANS CE DOCUMENT.

LESCOULEURS ET CARACTÉRISTIQUES PEUVENT

VARIER LÉGÈREMENT DE CELLES DU PRODUIT.

LESPRODUITS MUSICGROUP NE SONT VENDUS

QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.

LESDISTRIBUTEURS ET LES REVENDEURS NE SONT

PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT

AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER

LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,

EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST

PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT

DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI

SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN

QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,

CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET

D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,

QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE

EXPRESSE DE MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Iles Vierges Britanniques

Pour connaître les termes et conditions de

garantie applicables, ainsi que les informations

supplémentaires et détaillées sur la Garantie

Limitée de MUSIC Group, consultez le site Internet

www.music-group.com/warranty.

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,

dassdie Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder Lautsprecherstecker

mit Drehverriegelung. Alle anderen Installationen

oder Modi kationen sollten nur von quali ziertem

Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden.

ImInnern des Geräts be nden sich keine vom Benutzer

reparierbaren Teile. Reparaturarbeiten dürfen nur von

quali ziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder tropfende Flüssigkeiten

in das Gerät gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,

aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

quali ziertes Personal zu befolgen.

Umeine Gefährdung durch Stromschlag zu vermeiden,

führen Sie bitte keinerlei Reparaturen an dem Gerät

durch, die nicht in der Bedienungsanleitung beschrieben

sind. Reparaturen sind nur von quali ziertem

Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf. Solche Wärmequellen sind z. B.

Heizkörper, Herde oder andere Wärme erzeugende Geräte

(auch Verstärker).

9. Entfernen Sie in keinem Fall die

Sicherheitsvorrichtung von Zweipol- oder geerdeten

Steckern. Ein Zweipolstecker hat zwei unterschiedlich

breite Steckkontakte. Ein geerdeter Stecker hat zwei

Steckkontakte und einen dritten Erdungskontakt.

Derbreitere Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose

passt, wenden Sie sich bitte an einen Elektriker, damit die

Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor

Tritten und scharfen Kanten geschützt ist und nicht

beschädigt werden kann. Achten Sie bitte insbesondere

im Bereich der Stecker, Verlängerungskabel und an

der Stelle, an der das Netzkabel das Gerät verlässt,

aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter

an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine

Gerätesteckdose die Funktionseinheit zum Abschalten

sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,

dielaut Hersteller geeignet sind.

14. Verwenden

Sie nur Wagen,

Standvorrichtungen,

Stative, Halter oder Tische,

die vom Hersteller benannt

oder im Lieferumfang

des Geräts enthalten

sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen

der Wagen- Gerätkombination, umVerletzungen durch

Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn

Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von

quali ziertem Service-Personal ausführen. EineWartung

ist notwendig, wenn das Gerät in irgendeiner Weise

beschädigt wurde (z. B. Beschädigung des Netzkabels oder

Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere

gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, das Gerät nicht ordnungsgemäß funktioniert oder

auf den Boden gefallen ist.

17. Korrekte Entsorgung

dieses Produkts: Dieses Symbol

weist darauf hin, das Produkt

entsprechend der WEEE

Direktive (2002/96/EC) und der

jeweiligen nationalen Gesetze

nicht zusammen mit Ihren

Haushaltsabfällen zu entsorgen. DiesesProdukt sollte

bei einer autorisierten Sammelstelle für Recycling

elektrischer und elektronischer Geräte (EEE) abgegeben

werden. Wegen bedenklicher Substanzen, diegenerell

mit elektrischen und elektronischen Geräten in

Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung

auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses

Produkts die e ektive Nutzung natürlicher Ressourcen.

Fürweitere Informationen zur Entsorgung Ihrer Geräte

bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum

zuständigen städtischen Büro, Entsorgungsamt oder zu

Ihrem Haushaltsabfallentsorgerauf.

TECHNISCHE DATEN UND ERSCHEINUNGSBILD

KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN.

IRRTÜMER BLEIBEN VORBEHALTEN. BEHRINGER,

KLARK TEKNIK, MIDAS, BUGERA UND TURBOSOUND

SIND TEIL DER MUSIC GROUP (MUSIC-GROUP.COM).

ALLEWARENZEICHEN SIND DAS EIGENTUM IHRER

JEWEILIGEN BESITZER. MUSICGROUP ÜBERNIMMT

KEINE HAFTUNG FÜR VERLUSTE, DIE PERSONEN

ENTSTEHEN, DIE SICH GANZ ODER TEILWEISE AUF

HIER ENTHALTENE BESCHREIBUNGEN, FOTOS ODER

AUSSAGEN VERLASSEN. ABGEBILDETE FARBEN UND

SPEZIFIKATIONEN KÖNNEN GERINGFÜGIG VOM

PRODUKT ABWEICHEN. MUSICGROUP PRODUKTE

WERDEN NUR ÜBER AUTORISIERTE FACHHÄNDLER

VERKAUFT. DIE VERTRIEBSPARTNER UND HÄNDLER

SIND KEINE VERTRETER VON MUSICGROUP UND

SIND NICHT BERECHTIGT, MUSICGROUP DURCH

AUSDRÜCKLICHE ODER STILLSCHWEIGENDE

HANDLUNGEN ODER REPRÄSENTANZEN ZU

VERPFLICHTEN. DIESE BEDIENUNGSANLEITUNG IST

URHEBERRECHTLICH GESCHÜTZT. KEIN TEIL DIESES

HANDBUCHS DARF IN IRGENDEINER FORM ODER

MIT IRGENDWELCHEN MITTELN ELEKTRONISCH

ODER MECHANISCH, INKLUSIVE FOTOKOPIE ODER

AUFNAHME, ZU IRGENDEINEM ZWECK OHNE

DIE SCHRIFTLICHE ZUSTIMMUNG DER FIRMA

MUSICGROUPIPLTD. VERVIELFÄLTIGT ODER

ÜBERTRAGEN WERDEN.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Die geltenden Garantiebedingungen und zusätzliche

Informationen bezüglich der von MUSIC Group

gewährten beschränkten Garantie  nden Sie online unter

www. music-group.com/warranty.

6 iNUKE NU12000DSP Quick Start Guide 7

Instruções de Segurança

Importantes

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude

su ciente para constituir um risco de choque elétrico.

Use apenas cabos de alto-falantes de alta qualidade

com plugues TS de ¼" ou plugues com trava de torção

pré-instalados. Todas as outras instalações e modi cações

devem ser efetuadas por pessoasquali cadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura

(ouasecção de trás). Não existem peças substituíveis por

parte do utilizador no seu interior. Para esse efeito recorrer

a um técnico quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve

ser sujeito a salpicos, nem devem ser colocados em cima

do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de

assistência quali cados. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, salvo se possuir as

quali -cações necessárias. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação. Só o deverá fazer se

possuir as quali cações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais

como radiadores, bocas de ar quente, fogões de sala

ou outros aparelhos (incluindo ampli cadores) que

produzam calor.

9. Não anule o objectivo de segurança das  chas

polarizadas ou do tipo de ligação à terra. Uma  cha

polarizada dispõe de duas palhetas sendo uma mais larga

do que a outra. Uma  cha do tipo ligação à terra dispõe

de duas palhetas e um terceiro dente de ligação à terra.

A palheta larga ou o terceiro dente são fornecidos para

sua segurança. Se a  cha fornecida não encaixar na sua

tomada, consulte um electricista para a substituição da

tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou

apertos, especialmente nas  chas, extensões, e no local

de saída da unidade. Certi que-se de que o cabo eléctrico

está protegido. Veri que particularmente nas  chas, nos

receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede

eléctrica com o condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal ou uma

tomada de aparelhos para desligar a unidade de

funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especi cados

pelofabricante.

14. Utilize apenas com

o carrinho, estrutura,

tripé, suporte, ou mesa

especi cados pelo

fabricante ou vendidos

com o dispositivo.

Quandoutilizar um

carrinho, tenha cuidado ao

mover o conjunto carrinho/dispositivo para evitar danos

provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas

ou quando não for utilizado durante longos períodos

detempo.

16. Qualquer tipo de reparação deve ser sempre

efectuado por pessoal quali cado. É necessária uma

reparação sempre que a unidade tiver sido de alguma

forma dani cada, como por exemplo: no caso do cabo

de alimentação ou  cha se encontrarem dani cados;

naeventualidade de líquido ter sido derramado ou

objectos terem caído para dentro do dispositivo; no caso

da unidade ter estado exposta à chuva ou à humidade;

seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste

produto: este símbolo indica que

o produto não deve ser eliminado

juntamente com os resíduos

domésticos, segundo a Directiva

REEE (2002/96/CE) e a legislação

nacional. Este produto deverá

ser levado para um centro de recolha licenciado para a

reciclagem de resíduos de equipamentos eléctricos e

electrónicos (EEE). O tratamento incorrecto deste tipo

de resíduos pode ter um eventual impacto negativo

no ambiente e na saúde humana devido a substâncias

potencialmente perigosas que estão geralmente

associadas aos EEE. Ao mesmo tempo, a sua colaboração

para a eliminação correcta deste produto irá contribuir

para a utilização e ciente dos recursos naturais. Paramais

informação acerca dos locais onde poderá deixar o seu

equipamento usado para reciclagem, é favor contactar

os serviços municipais locais, a entidade de gestão de

resíduos ou os serviços de recolha de resíduosdomésticos.

ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA ESTÃO

SUJEITAS A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ

GARANTIA DE PRECISÃO . BEHRINGER, KLARKTEKNIK,

MIDAS, BUGERA, ETURBOSOUND FAZEM PARTE

DO MUSIC GROUP (MUSIC-GROUP.COM). TODAS AS

MARCAS REGISTADAS SÃO PROPRIEDADE DOS SEUS

RESPECTIVOS PROPRIETÁRIOS. MUSICGROUP NÃO SE

RESPONSABILIZA POR QUALQUER PERDA QUE POSSA

TER SIDO SOFRIDA POR QUALQUER PESSOA QUE

ACREDITA TANTO COMPLETA QUANTO PARCIALMENTE

EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO

AQUI CONTIDA. CORES E ESPECIFICAÇÕES PODEM

VARIAR UM POUCO DO PRODUTO. OSPRODUTOS

DA MUSICGROUP SÃO VENDIDOS ATRAVÉS

DE DISTRIBUIDORES AUTORIZADOS APENAS.

DISTRIBUIDORES E REVENDEDORES NÃO SÃO

AGENTES DA MUSICGROUP E NÃO TÊM AUTORIDADE

ALGUMA PARA OBRIGAR A MUSICGROUP A

QUALQUER TAREFA OU REPRESENTAÇÃO EXPRESSA

OU IMPLÍCITA. ESTEMANUAL TEM DIREITOS

AUTORAIS. PARTEALGUMA DESTE MANUAL PODE

SER REPRODUZIDA OU TRANSMITIDA DE QUALQUER

FORMA OU MEIO, ELETRÔNICO OU MECÂNICO,

INCLUINDO FOTOCÓPIA E GRAVAÇÃO DE QUALQUER

TIPO, PARA QUALQUER INTENÇÃO, SEM A PERMISSÃO

ESCRITA EXPRESSA DE MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Ilhas Virgens Britânicas

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

MUSIC group, favor veri car detalhes na íntegra através

do website www.music-group.com/warranty.

8 9iNUKE NU12000DSP Quick Start Guide

iNUKE NU12000DSP Hook-up

(EN) Step 1: Hook-Up

(ES) Paso 1: Conexión

(FR) Etape 1 : Connexions

(DE)

Schritt 1: Verkabelung

(PT) Passo 1: Conexões

B-CONTROL

DEEJAY

BCD3000

XM8500

HPX4000

iNUKE NU12000DSP

EUROLIVE VP1520

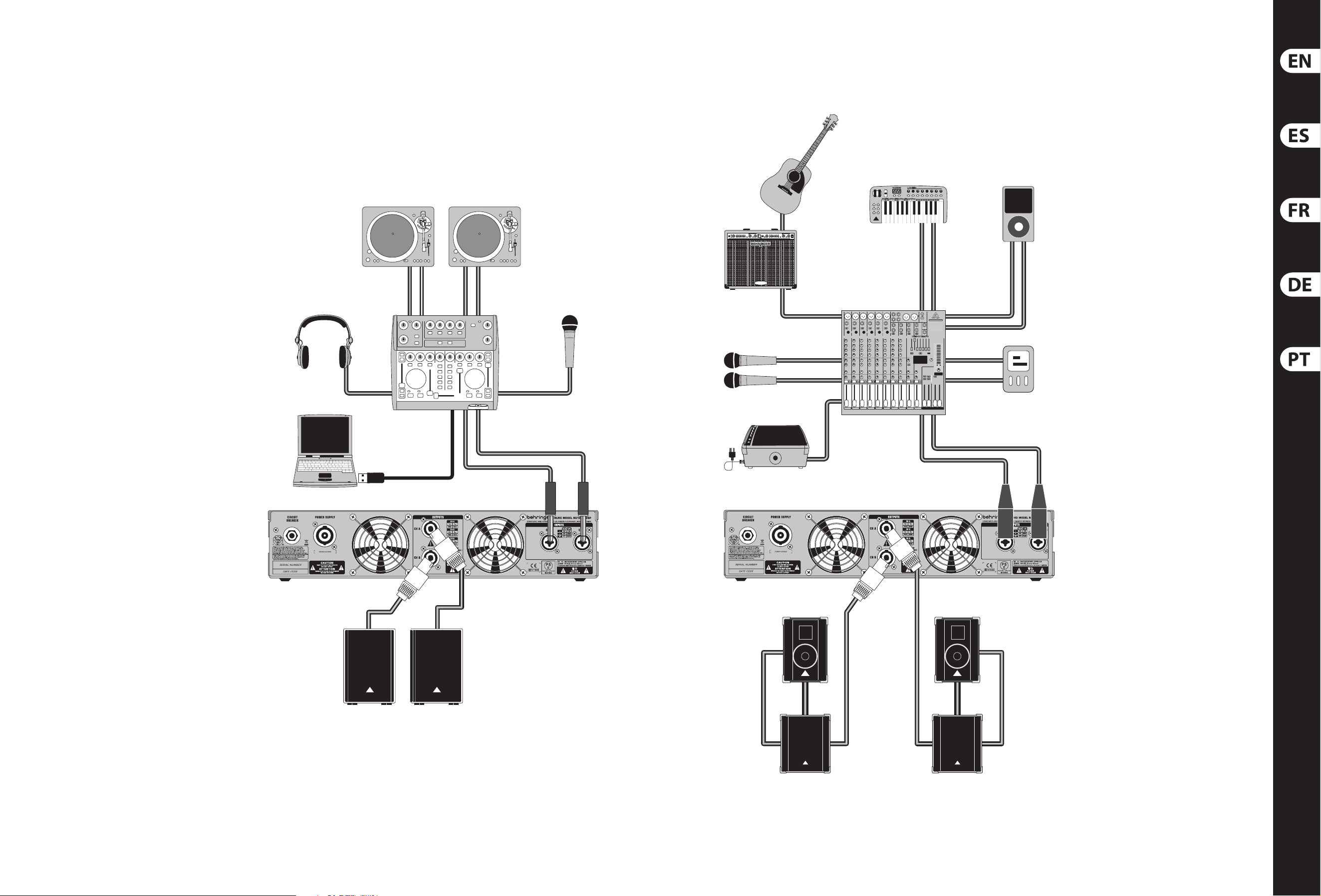

DJ Hook-up

Conexión para montaje de DJ

Configuration DJ

DJ Setup

Conexao para DJ

X1222USB

iNUKE NU12000DSP

MP3 Player

Digital Recorder

EUROLIVE F1320D

Keys

ULTRACOUSTIC

ACX900

B1220 PRO

B1800X

B1220 PRO

B1800X

Live Singer-Songwriter

(Single Amplifier/Stereo Mode)

Configuración para directo de cantante-compositor

(un único amplificador/modo stereo)

Chanteur compositeur Live

(un seul ampli/mode stéréo)

Live Singer-Songwriter (Einzelner Verstärker/

Stereomodus)

Cantor ao vivo - Compositor (Amplifiçador

individual/Modo estéreo)

10 11iNUKE NU12000DSP Quick Start Guide

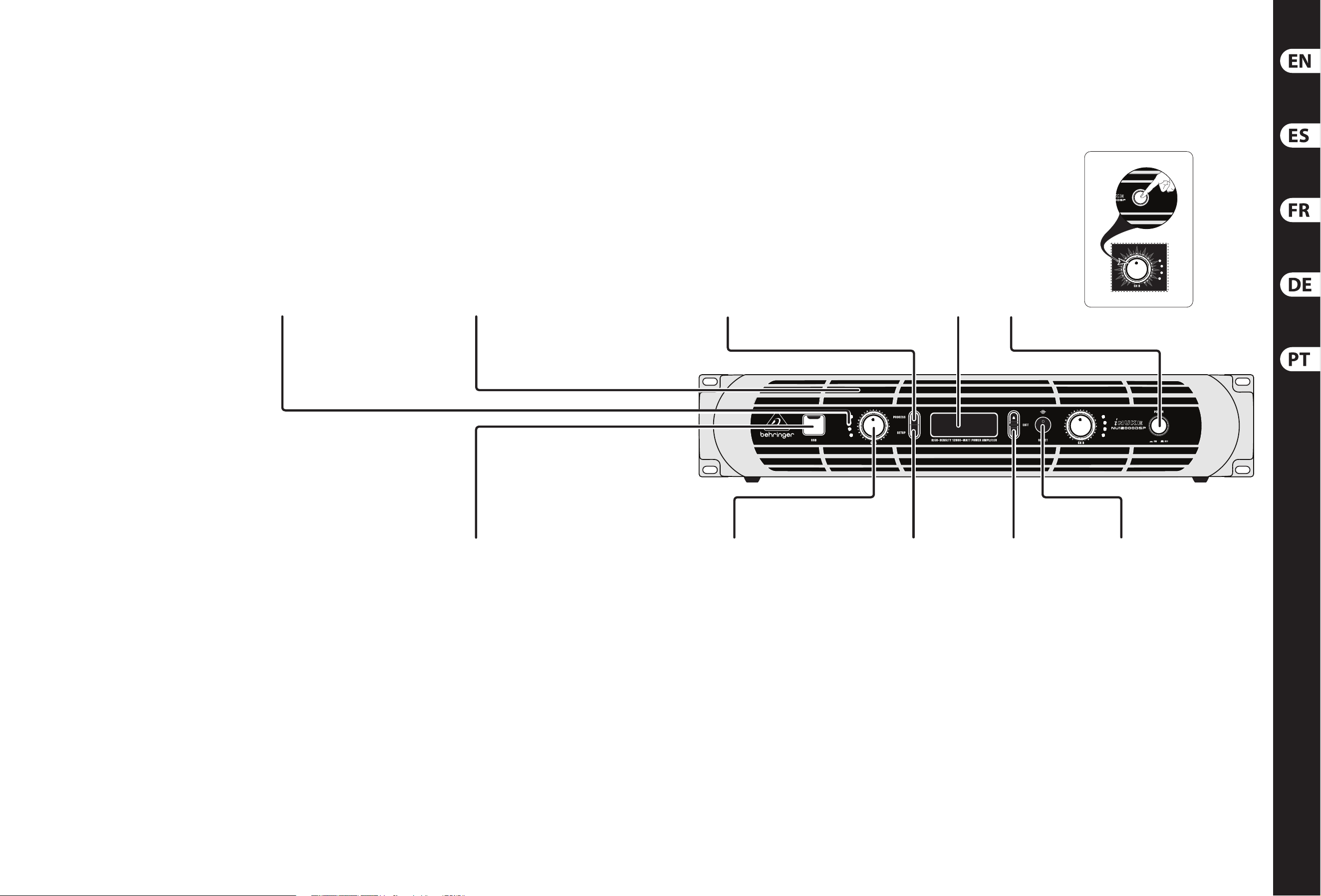

iNUKE NU12000DSP Controls

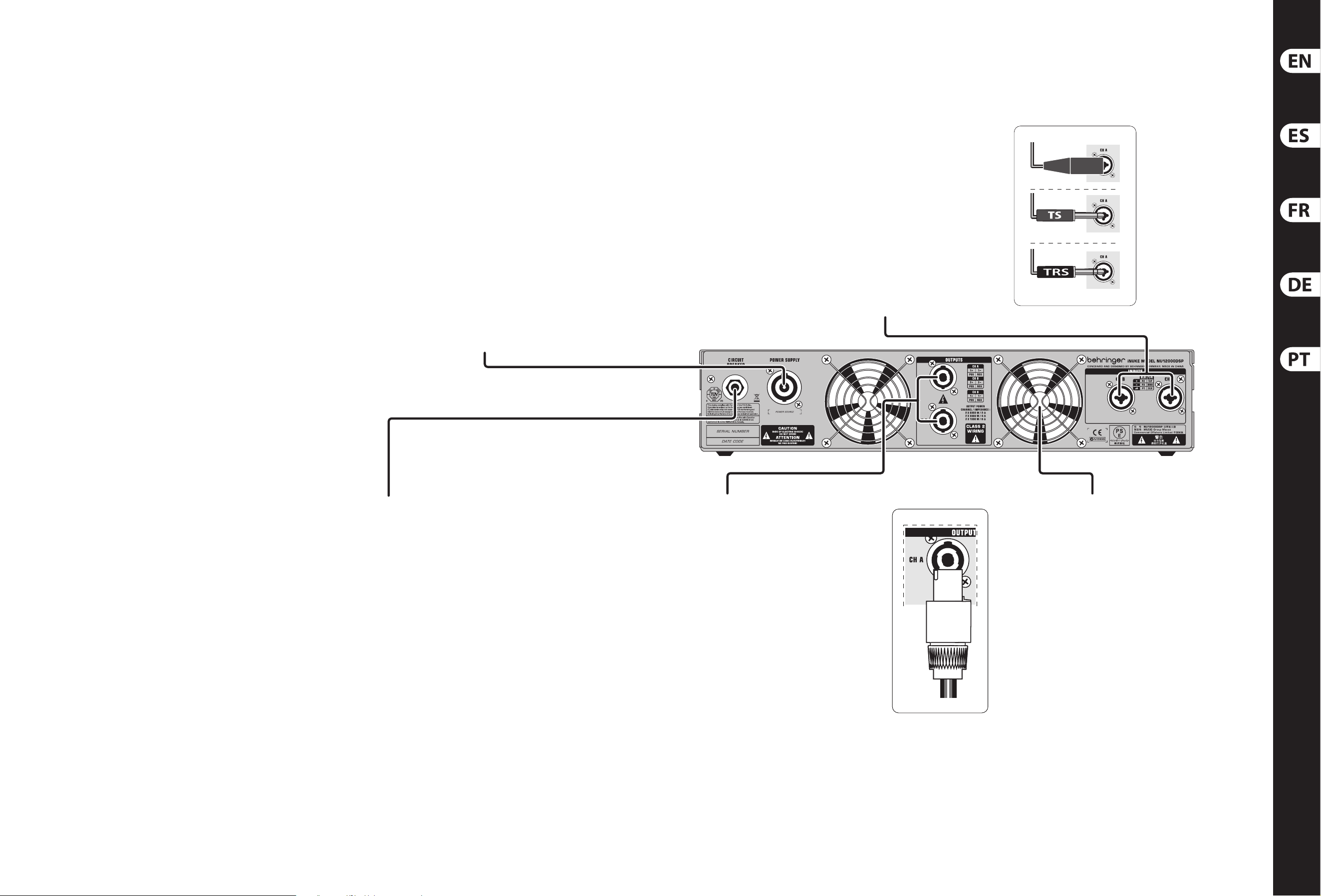

(EN) Step 2: Controls

(ES) Paso 2: Controles

(FR) Etape 2 : Réglages

(DE) Schritt 2: Regler

(PT) Passo 2: Controles

POWER button turns the

amplier on and o.

BOTON/PILOTO POWER

Pulse este boton para

encender o apagar

el amplicador.

INTERRUPTEUR SECTEUR

Appuyez sur ce bouton

pour placer l’amplicateur

sous/hors tension.

POWER TASTE Drücken Sie

diese Taste um den Verstärker

ein/auszuschalten.

POWER Pressione este

botão para ligar ou desligar

o ampliçador.

UP/DOWN/EXIT buttons

step through DSP modules

and parameters or exit to

the top-level iNUKE screen

(center button).

UP/DOWN/EXIT botones dan

paso a través de módulos DSP

y los parámetros o pueden

salir a la pantalla iNUKE de

nivel superior (botón central).

Les boutons UP/DOWN/

EXIT vous permettent de

naviguer dans les modules

et les paramètres du DSP ou

de revenir à l’écran principal

iNUKE (bouton central).

UP/DOWN/EXIT–Tasten

gehen schrittweise die

DSP-Module und Parameter

durch oder wechseln zum

obersten iNUKE-Bildschirm

(mittlere Taste).

Os botões UP/DOWN/EXIT

mostra passo a passo os

parâmetros e módulos DSP ou

sai para o nível mais acima da

tela do iNUKE (botão central)

SELECT encoder knob toggles

between Graphic and Edit

modes (when pressed) and

changes parameter values

(when rotated).

Perilla de codicador SELECT

se alterna entre grácos y

modos de edición (cuando se

pulsa) y cambia los valores de

los de parámetros (girando).

Le bouton SELECT permet

de basculer entre les modes

Graphic et Edit (en appuyant

sur le bouton) et changer

la valeur des paramètres

(en le tournant).

SELECT-Drehregler wechselt

zwischen den Graphic- und

Edit-Modi (durch Drücken)

und ändert Parameterwerte

(durch Drehen).

A chave SELECT alterna entre

os modos Gráco e Edição

(quando acionado) e muda

os valores de parâmetros

(quando girado)

PROCESS button

steps through the DSP

processing modules.

PROCESS botón da pasos

a través de los módulos de

procesamiento DSP.

Le bouton PROCESS permet

de naviguer dans les modules

de traitement digital du

signal (DSP).

PROCESS–Taste

geht schrittweise die

DSP-Module durch.

O botão PROCESS mostra

passo a passo os módulos de

processamento DSP.

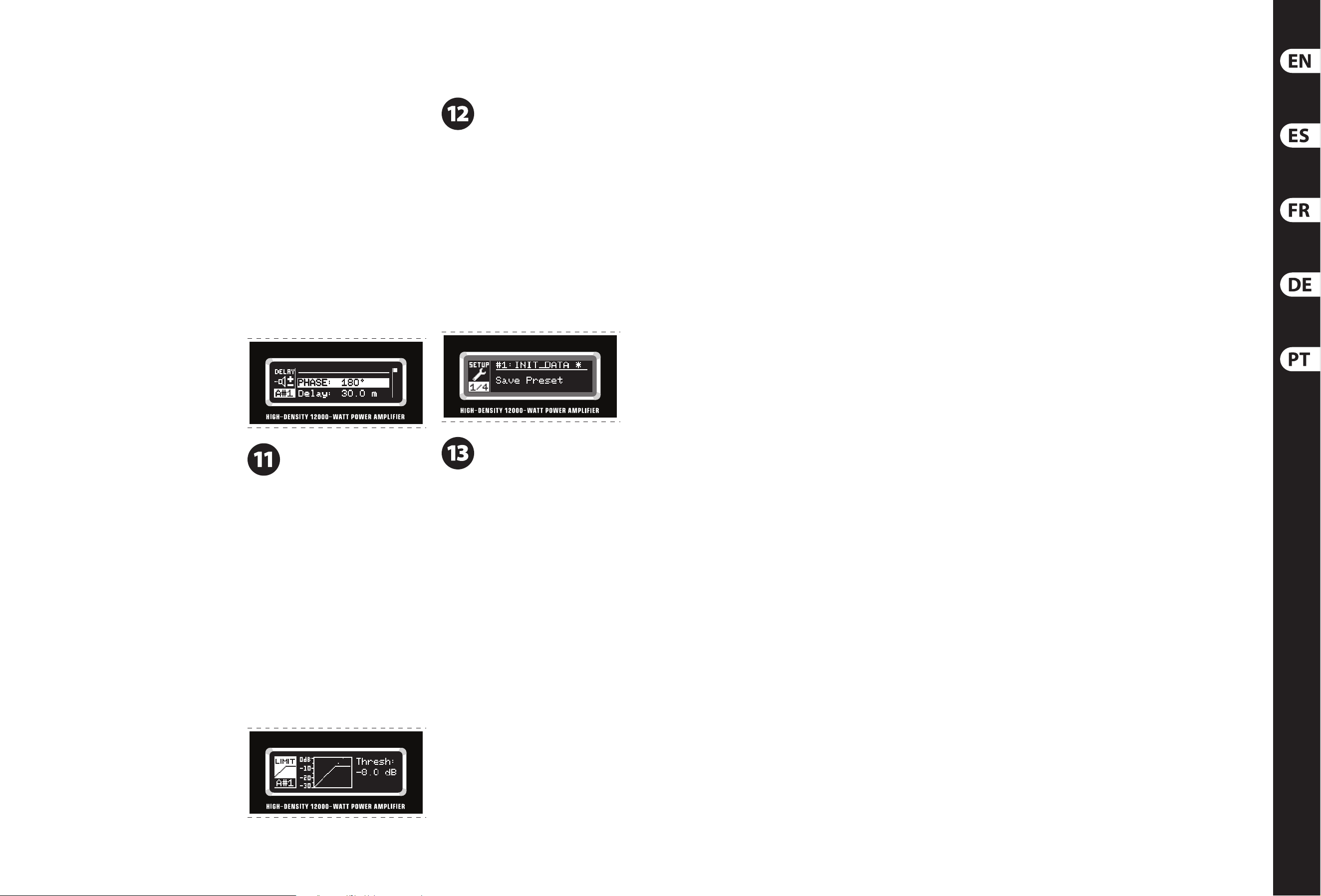

LCD SCREEN displays the

current DSP module and

parameter settings.

PANTALLA LCD muestra

el módulo actual de DSP

y ajustes de parámetros.

L’ECRAN LCD ache le

module DSP ainsi que les

réglages utilisés.

LCD-BILDSCHIRM zeigt das

aktuelle DSP-Modul und

Parametereinstellungen an.

A TELA DE LCD mostra

o módulo DSP corrente e

congurações de parâmetro.

SETUP button steps through

parameters within DSP

processing modules.

Botón SETUP pasa a

través de parámetros

dentro de los módulos de

procesamiento DSP.

Le bouton SETUP permet

la navigation a travers les

paramètres des modules

du DSP.

SETUP–Taste geht

schrittweise die

Parameter innerhalb der

DSP-Module durch.

O botão SETUP mostra

passo a passo os parâmetros

dentro dos módulos de

processamento DSP.

CH A/CH B CONTROLS adjust

the input level. To increase

signal gain, rotate the

knobs clockwise; to reduce

the gain, rotate the knobs

counter-clockwise.

CONTROLES CH A/CH B

Ajuste el nivel de entrada

por medio de estos mandos.

Para aumentar la ganancia de

la senal, gire estos mandos

a la derecha y a la izquierda

para reducirla.

BOUTONS CH A/CH B

CONTROLS Determinent

le niveau d’entree.

Pour augmenter le gain,

tournez les boutons vers la

droite ; pour reduire le gain,

tournez les boutons vers

la gauche.

CH A/CH B-REGLER Stellen

Sie mit diesen Drehreglern

den Eingangspegel

ein. Zur Erhöhung der

Signalverstärkung drehen

Sie die Regler nach

rechts, zur Verringerung

der Verstärkung drehen

Sie die Regler nach links.

CH A/CH B CONTROLS

Ajuste o nível de entrada

usando esses botões.

Para aumentar o ganho de

sinal gire os botões no sentido

horário; para reduzir o ganho,

gire os botões no sentido

anti-horário.

SIGNAL and LIMIT LEDs

display the signal level for

each channel. Reduce the

input gain if the red LIMIT LED

lights up continuously.

Los pilotos SIGNAL y LIMIT

le indican el nivel de la senal

para cada canal. Reduzca

la ganancia de entada si el

piloto a rojo LIMIT se ilumina

de forma continua.

Les Leds SIGNAL et LIMIT

achent le niveau du signal

de chaque canal. Reduisez le

gain d’entree si la Led rouge

LIMIT reste allumee.

Die SIGNAL- und LIMIT LEDs

zeigen den Signalpegel jedes

Kanals an. Drehen Sie die

CH A/CH B-REGLER

des Eingangs zurück,

wenn die rote LIMIT LED

ständig leuchtet.

SIGNAL and LIMIT LEDs

são indicadores de nível

para cada canal. Reduza os

CH A/CH B CONTROLS

de entrada se o

LIMIT LED vermelho

acender continuamente.

USB connection enables

rmware updates and

control over parameters

via computer. Please visit

behringer.com to download

DSP control software

for your computer.

The USB port is for amplier

conguration only.

Conexión USB permite

actualizaciones de

rmware y el control sobre

los parámetros a través

del ordenador. Visite nuestra

página web en behringer.com

para descargarse algunos

programas de control DSP

para su ordenador.

La connexion USB

permet les mises à jour

du logiciel et le contrôle

des paramètres par ordinateur.

Consultez le site behringer.

com pour télécharger le

logiciel de gestion DSP

sur votre ordinateur.

USB–Anschluss zur

Aktualisierung der Firmware

und Parametersteuerung

mittels Computer.

Bitte besuchen Sie

behringer.com, um die

DSP-Steuerungssoftware

für Ihren Computer

herunterzuladen.

Conexão USB permite

atualização de rmware

e controle sobre os

parâmetros via computador.

Favor, vericar o site

Behringer.com para baixar o

software de controle de DSP

para o seu computador.

VENTILATION opening

allows airow throughout

the amplier.

RANURAS DE VENTILACION

El sistema de ventilacion con

diseno “trasero-frontal” evita

el recalentamiento.

OUÏES DE VENTILATION

Le tunnel de ventilation

d’arriere vers l’avant evite

les surchaues.

BELÜFTUNGÖFFNUNGEN

Die Belüftung erfolgt von

hinten nach vorne und

verhindert eine Überhitzung

des Geräts.

VENTILATION OPENINGS

O design de ventilacao

“traseiro-frontal”

previne superaquecimento

12 13iNUKE NU12000DSP Quick Start Guide

iNUKE NU12000DSP Controls

(EN) Step 2: Controls

(ES) Paso 2: Controles

(FR) Etape 2 : Réglages

(DE) Schritt 2: Regler

(PT) Passo 2: Controles

TWIST- LOCKING

SPEAKER OUTPUTS

connect the amplier

to the speakers using

professional speaker cables

with twist-locking plugs.

SALIDAS DE ALTAVOZ

CON FIJACION DE TIPO

BAYONETA Conecte este

amplicador a los altavoces

usando cables de altavoz

profesionales con conectores

con sistema de jacion de

tipo bayoneta.

CONNEXIONS

POUR ENCEINTES

À VERROUILLAGE

Connectez l’ampli aux

enceintes a l’aide de

ches professionnelles

a verrouillage.

DREHRIEGEL-

BOXENAUSGÄNGE Verbinden

Sie den Verstärker über

die Drehriegelstecker

professioneller Boxenkabel

mit den Lautsprechern.

TWIST- LOCKING

SPEAKER OUTPUTS

Conecte o ampliçador aos

alto-falantes usando cabos

para altofalantes prossionais

com plugues de travamento

de giro.

VENTILATION

FAN speed adjusts

automatically to ensure

trouble-free operation.

VENTILADOR La velocidad

de este ventilador se ajusta

de forma automatica para

asegurarle un funcionamiento

continuo y sin problemas.

VENTILATEUR La

vitesse du ventilateur se

regle automatiquement.

LÜFTER Die

Lüftergeschwindigkeit

ist automatisch geregelt

und gewährleistet einen

reibungslosen Betrieb.

VENTILADOR DE

VENTILAÇÃO A velocidade do

ventilador é automaticamente

ajustada, assegurando assim

um funcionamento sem

quaisquer problemas.

INPUTS Route line-level input

signals into these combination

jacks using XLR, balanced ¼" TRS,

or unbalanced ¼" TS connectors

ENTRADAS Conecte su fuente de

sonido al amplicador a traves de

conectores TRS de 6,3 mm, o XLR.

Las tomas TRS tambien aceptan

conectores TS de 6,3 mm.

ENTRÉES Connectez votre le

signal d’entree a l’ampli a l’aide

des embases Jack stereo 6,35 mm,

ou XLR. L’entree Jack recoit les

ches symetriques (Jack stereo)

ou asymetriques (Jack mono).

EINGÄNGE Leiten Sie

Linepegel-Eingangssignale

über XLR-Stecker, symmetrische

6,3-mm-Stereoklinken- oder

unsymmetrische 6,3-mm-

Klinkenstecker zu diesen

Kombinationsbuchsen.

ENTRADAS INPUT Encaminhe

os sinais de entrada de nivel de

linha para estes conectores de

combinacao utilizando conectores

XLR, TRS de ¼" balanceados ou TS

de ¼" nao balanceados.

BREAKER (automatedfuse).

After eliminating the

cause of faulty operation,

simply depress the BREAKER

and power up the unit again.

The BREAKER acts in place of

common discardable fuses.

BREAKER WARNING:

Take the following actions

BEFORE resetting the breaker:

• Unplug the AC main cable

• Press the POWER

button to the extended

“OFF”position

• Turn all input gain control

elements down

• And then, reset the

breaker, connect the unit

to the mains, switch ON

and slowly increase the

gain to the target volume

BREAKER

(fusibleautomático).

Sencillamente presionando

este interruptor puede volver

a ponerse en funcionamiento

el fusible disparado una

vez se hayan eliminado las

fuentes de error. El fusible

automático BREAKER

sustituye los habituales

cortacircuitos fusibles.

AVERTENCIA RELATIVA

AL INTERRUPTOR

AUTOMÁTICO: Realice los

pasos siguientes ANTES

de reiniciar el interruptor

automático:

• Desconecte el cable

dealimentación

• Pulse el botón POWER

hasta que quede en la

posición “OFF”

• Coloque al mínimo todos

los controles de ganancia

de entrada

• Después de eso, reinicie el

interruptor automático,

conecte de nuevo la

unidad a la corriente

eléctrica, enciéndala

y suba lentamente

la ganancia hasta el

volumen que quiera

XLR Plug

¼" TS Plug

¼" TRS Plug

Le commutateur

BREAKER (coupe-circuit)

remplace un fusible classique.

Si la protection a sauté,

une simple pres-sion sur ce

commutateur permet de la

remettre en fonction une fois

la cause du problème localisée

et supprimée.

AVERTISSEMENT QUANT AU

DISJONCTEUR : Eectuez les

actions suivantes AVANT de

réarmer le disjoncteur :

• Débranchez le câble secteur

• Mettez le bouton POWER

en position "OFF"

• Placez tous les réglages de

gain au minimum

• Puis, réarmez le

disjoncteur, connectez

l'appareil au secteur,

mettez-le sous tension et

montez doucement le gain

jusqu'au volumesouhaité

BREAKER

(Sicherungsautomat).

Durch einfaches Drücken

auf diesen Schalter kann

der ausgelöste Automat

nach Beseitigung aller

Fehlerquellen wieder

in Betrieb genom-men

werden. Der BREAKER

ersetzt die sonst üblichen

Schmelzsicherungen.

WARNHINWEIS ZUM

TRENNSCHALTER: Treen

Sie folgende Maßnahmen,

BEVOR Sie den Trennschalter

zurücksetzen:

• Ziehen Sie das Netzkabel ab

• Drücken Sie die POWER-

Taste bis zur erweiterten

“OFF/AUS” Position

• Drehen Sie alle

Eingangsverstärkungsregler

zurück

• Dann können Sie

den Trennschalter

zurücksetzen, das

Geräte ans Stromnetz

anschließen, einschalten

und langsam die

Verstärkung bis zur

Ziellautstärke erhöhen

BREAKER

(disjuntor automático).

Depois de premir este

interruptor, é possível

colocar novamente em

funcionamento o dispositivo

accionado após a eliminação

de todas as fontes de erros.

O BREAKER substitui os

fusíveis tradicionais.

AVISOS SOBRE O

DISJUNTOR: Tome as

seguintes providências ANTES

ao reinicializar o disjuntor:

• Desligue o cabo AC

principal

• Aperte o botão POWER

e coloque-o na posição

“OFF” estendida

• Abaixe todos os elementos

do controle de ganho

deentrada

• E então, reinicialize o

disjuntor, conecte a

unidade à rede, ligue-a,

e aumente aos poucos

o ganho até chegar ao

volume desejado

POWER SUPPLY jack

accepts power cables that

use twist-locking Neutrik

powerCON 32 A connectors

(cablenotincluded).

NOTE: A Neutrik

powerCON32 A connector and

assembly instruction sheet

are included in the packaging

with your iNUKE amplier.

Power cable is notincluded.

La toma POWER SUPPLY

acepta cables de alimentación

que usen conectores Neutrik

powerCON 32 A con sistema

de jación de rosca.

NOTA: Con su amplicador

iNUKE se incluye un conector

Neutrik powerCON 32A y la

tabla con las instrucciones

de montaje. El cable de

alimentación no está incluido.

POWER SUPPLY Connectez

un câble d’alimentation

équipé d’un connecteur

à verrouillage Neutrik

powerCON 32 A.

REMARQUE : Un connecteur

Neutrik powerCON 32A et les

instructions d'assemblages

sont inclus avec votre

amplicateur iNUKE.

Lecordon secteur n'est

pasinclu.

NETZANSCHLUSS

akzeptiert Netzkabel mit

Neutrik powerCON 32

A-Drehriegelanschluss.

HINWEIS: Ein Neutrik

powerCON 32A Anschluss

und eine Montageanleitung

sind im Lieferumfang

Ihres iNUKE Verstärkers

enthalten. DasNetzkabel ist

nichtenthalten.

FONTE DE ALIMENTAÇÃO

o jack aceita cabos

de alimentação que

usam conectores com

trava de torção Neutrik

powerCON32 A.

NOTA: Um conector Neutrik

powerCON 32A e a folha de

instruções de montagem

estão inclusos na embalagem

do seu amplicador iNUKE.

Ocabo de alimentação não

está incluso.

14 15iNUKE NU12000DSP Quick Start Guide

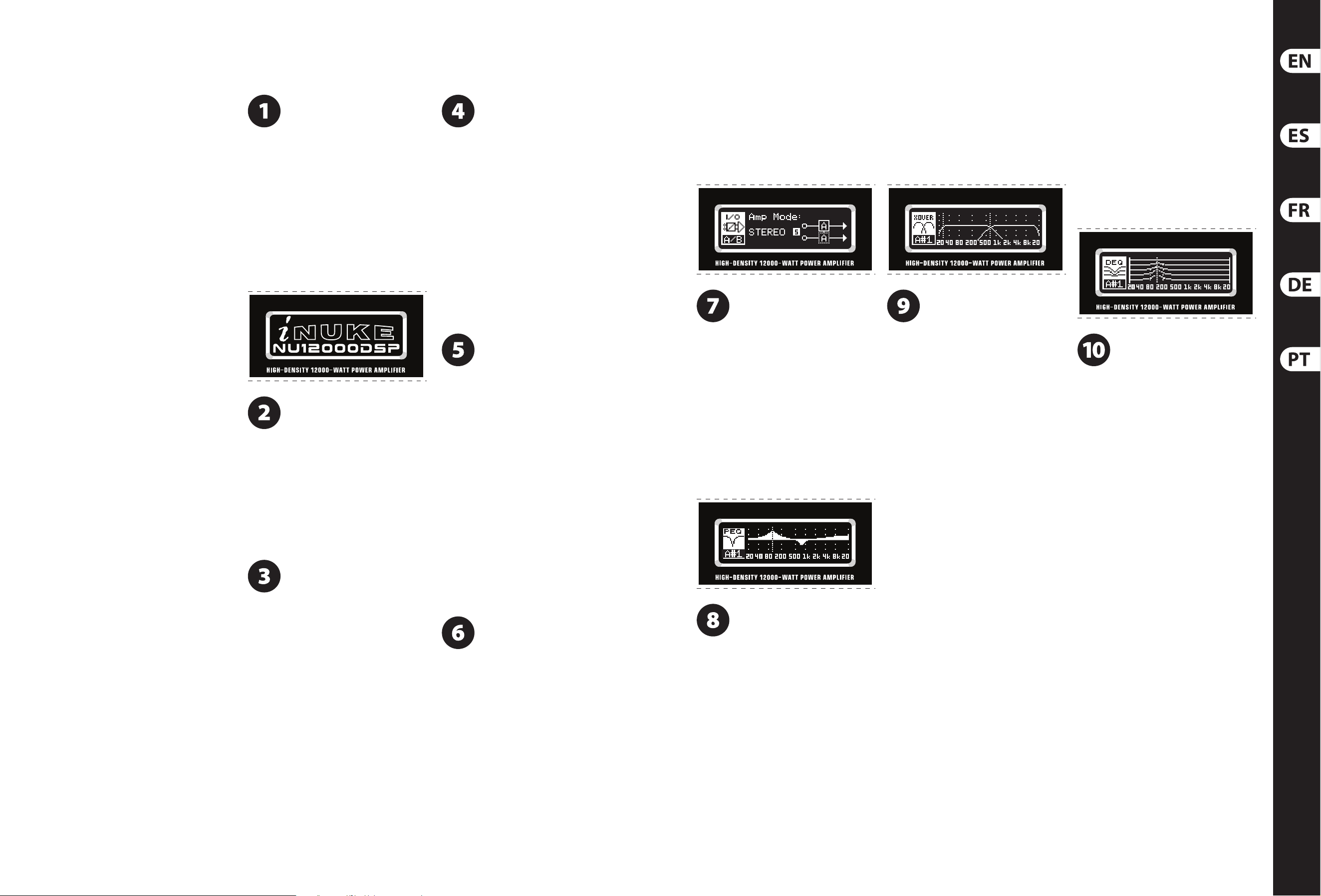

iNUKE NU12000DSP Getting started

(EN) Step 3: Getting

started

(ES) Paso 3: Puesta en

marcha

(FR) Etape 3 : Mise en

oeuvre

(DE) Schritt 3: Erste

Schritte

(PT) Passo 3: Primeiros

Passos

(EN) Power on the amplier by pressing

the POWER button. The startup screen

will appear on the LCD display.

(ES) Encienda el amplicador pulsando el botón

POWER. La pantalla de inicio aparecerá en la

pantalla LCD.

(FR) Allumer l’amplicateur en appuyant sur

le bouton POWER. L’achage de démarrage

apparaîtra sur l’écran LCD.

(DE) Schalten Sie den Verstärker mit der POWER–

Taste ein. Auf dem LCD erscheint der Startbildschirm.

(PT) Ligue o ampliçador pressionando o botão

POWER. A tela inicial aparecerá no display de LCD.

(EN) Press the PROCESS button to move by

step through DSP screens.

(ES) Pulse el botón PROCESS para mover a

paso a través de pantallas DSP.

(FR) Appuyez sur le bouton PROCESS pour naviguer à

travers les écrans DSP.

(DE) Drücken Sie die PROCESS–Taste, um schrittweise

die DSP–Bildschirme durchzugehen.

(PT) Pressione o botão PROCESS para mover passo a

passo nas telas do DSP.

(EN) Within each screen push the SELECT

encoder knob to toggle between

Graphic Mode and Edit Mode.

(ES) Dentro de cada pantalla se coloca el mando

codicador SELECT para cambiar entre el modo

gráco y el modo de edición.

(FR) A chaque écran appuyez sur le bouton SELECT

pour basculer entre le Mode Graphic et le Mode Edit.

(DE) Auf jedem Bildschirm können Sie durch Drücken

des SELECT-Drehreglers zwischen Graphic- und

Edit-Modus wechseln.

(PT) Dentro de cada tela pressione o disco SELECT

para alternar entre os modos Gráco e Edição.

(EN) In Graphic Mode, turn the

SELECT encoder knob to choose

the active channel and module number

(e.g., DEQ lters A#1 or A#2).

(ES) En el modo gráco, gire la perilla de codicador

SELECT para elegir el canal activo y el número de

módulo (por ejemplo, DEQ ltros A#1 o A#2).

(FR) En Mode Graphic, tournez le bouton SELECT

pour choisir la voie active et le numéro de module

(par ex : ltres DEQ A#1 ou A#2).

(DE) Im Graphic Mode wählen Sie durch Drehen

des SELECT–Reglers den aktiven Kanal und die

Modulnummer (z. B. DEQ–Filter A#1 oder A#2).

(PT) No modo Gráco, gire o disco de seleção SELECT

para escolher o canal ativo e número de módulo

(ex.: ltros DEQ A#1 ouu A#2).

(EN) In Edit Mode, turn the SELECT

encoder knob to change parameters.

Press the UP/DOWN/EXIT buttons to step

through values and channels.

(ES) En el modo de edición, gire la perilla de

codicador SELECT para cambiar los parámetros.

Pulse el botón UP/DOWN/EXIT para desplazarse por

los valores y los canales.

(FR) Dans mode Edit, tournez le bouton SELECT

pour modier les paramètres. Appuyez sur les

boutons UP/DOWN/EXIT pour faire déler les

valeurs et les voies.

(DE) Im Edit-Modus wechseln Sie durch Drehen des

SELECT–Reglers die einzelnen Parameter. Mit den

UP/DOWN/EXIT–Tasten gehen Sie die Werte und

Kanäle schrittweise durch.

(PT) No modo de Edição, gire o disco de seleção

SELECT para mudar os parâmetros. Pressione os

botões UP/DOWN/EXIT para passar passo a passo

entre valores e canais.

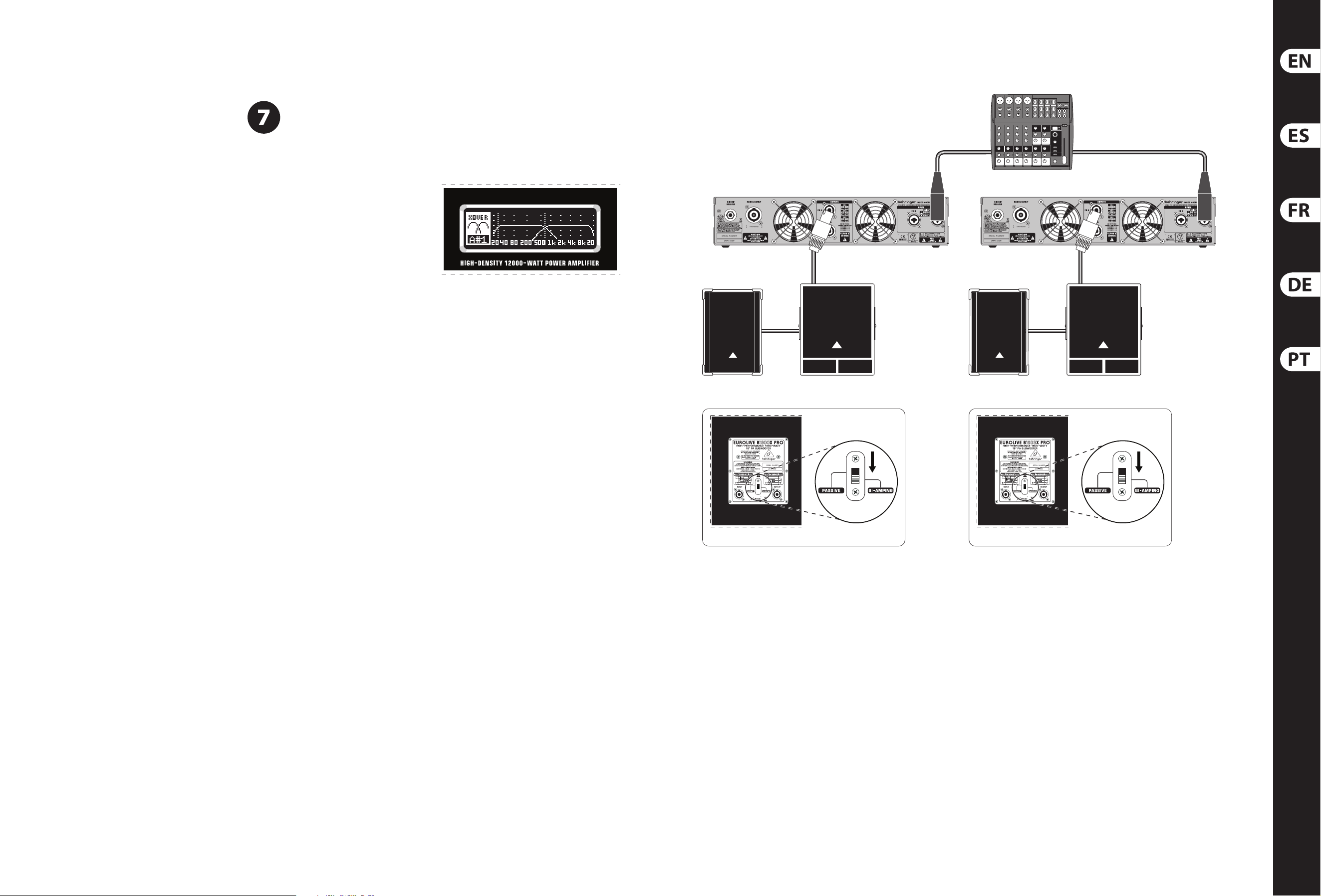

(EN) On the I/O (Amp Mode) screen,

choose your signal path: BRIDGE,

DUAL (Dual Mono), STEREO,

BIAMP1 or BIAMP2.

(ES) En la I/O (Amp Mode) de la pantalla, elija el

camino de la señal: BRIDGE, DUAL (doble mono),

STEREO, BIAMP1, o BIAMP2.

(FR) A l’écran I / O (Amp Mode),

choisissez votre traitement de signal:

BRIDGE, DUAL (monophonique double), STEREO,

BIAMP1 ou BIAMP2.

(DE) Auf dem I/O (Amp Mode)-Bildschirm wählen

Sie Ihren Signalweg: BRIDGE, DUAL (Dual Mono),

STEREO, BIAMP1 oder BIAMP2.

(PT) Na tela I/O (Amp Mode), escolha sua passagem

de sinal: BRIDGE, DUAL (dual mono), STEREO,

BIAMP1 ou BIAMP2.

(EN) On the PEQ screen, deploy up to

8 dierent parametric equalizer lters

to shape your sound.

(ES) En la pantalla PEQ, desplegar hasta ocho ltros

diferentes dentro del ecualizador paramétrico para

dar forma a su sonido.

(FR) A l’écran PEQ, déployer jusqu’à 8 ltres

d’égalisation paramétrique diérents pour

sculpter votre son.

(DE) Auf dem PEQ–Bildschirm können Sie mit bis zu

8 verschiedenen parametrischen EQ-Filtern Ihren

Sound gestalten.

(PT) Na tela PEQ, utilize até 8 diferentes ltros de

equalizadores paramétricos para ajustar o seu som.

(EN) On the XOVER screen, choose up to

2 cuto frequency crossover points,

and up to 10 dierent lter curves for

each output.

(ES) En la pantalla XOVER, elija hasta dos puntos de

frecuencia de corte del crossover y hasta 10 curvas

de ltro distintas para cada salida.

(FR) Dans l’écran XOVER, vous pouvez sélectionner

un maximum de 2 fréquences de coupure, et un

maximum de 10 courbes de ltre diérentes

par sortie.

(DE) Wählen Sie auf dem XOVER-Bildschirm bis zu

2 Crossover-Punkte für Cuto-Frequenzen und bis

zu 10 verschiedene Filterkurven für jeden Ausgang.

(PT) Na tela XOVER, escolha até 2 pontos de

frequências de corte, e até 10 curvas de ltro

diferentes para cada saída.

(EN) On the DEQ screen, you may deploy

Dynamic EQ modules (up to 2 per stereo

channel) to monitor designated

frequency ranges within your signal. You may

program the Dynamic EQ lters (band-pass,

high-pass, or lo-pass) to boost or cut the designated

range of frequencies based on your preferred gain

threshold, including programmable ratio (Ratio),

attack (Atime), and release (Rtime) parameters.

(ES) En la pantalla DEQ, puede implementar los

módulos de ecualización dinámica (hasta 2 por

canal estéreo) para supervisar rangos designados

de frecuencia dentro de su señal. Usted puede

programar los ltros ecualizador dinámico

(banda de paso, de paso alto, o lo-pass)

para aumentar o reducir la zona prevista de

frecuencias basadas en el umbral de la ganancia

preferida, incluyendo relación programable (Ratio),

el ataque (Atime), y liberación (Rtime) parámetros.

(FR) A l’écran DEQ, vous pouvez déployer des

modules d’égaliseur dynamique (jusqu’à 2

par voie stéréo) pour controler les champs de

fréquences désignés dans votre signal. Vous pouvez

programmer les ltres d’égalisation dynamique

(band-pass, high-pass, ou lo-pass) pour augmenter

ou réduire la gamme de fréquences choisies en

fonction de votre seuil de gain préféré, y compris

un ratio programmable (Ratio), des paramètres

d’attaque (Atime), et de release (Rtime).

(DE) Auf dem DEQ–Bildschirm können Sie mit

Dynamic EQ-Modulen (bis zu 2 pro Stereokanal)

bestimmte Frequenzbereiche innerhalb

Ihres Signals überwachen. Sie können die

Dynamic EQ-Filter (Bandpass, Hochpass oder

Tiefpass) so programmieren, dass der jeweilige

Frequenzbereich auf Basis Ihres bevorzugten

Gain-Schwellenwerts, inklusive programmierbaren

Ratio (Ratio)-, Attack (Atime)- und Release (Rtime)-

Parametern, verstärkt oder bedämpft wird.

(PT) Na tela DEQ, você pode aplicar módulos de EQ

dinâmicos (até dois por canal estéreo) para

monitorar bandas de frequência designadas dentro

do seu sinal. Você pode programar ltros de EQ

dinâmicos (passagem de banda, passa-altas ou

passa-baixas) para realçar ou cortar determinado

alcance de freqüências com base nas suas

congurações pessoais de entrada de ganho,

incluindo parâmetros de taxa programável (Ratio),

ataque (Atime) e liberação (Rtime).

(EN) On the DELAY screens, you may

compensate for phase cancellation

problems in your system by altering

signal phase (PHASE: 0° or 180°) and/or delaying

the signal output (Delay: 0 to 300 msec) from

designated channels to match up with sound

traveling over distance (e.g., compensating for

sound traveling outward from the stage to sound

reinforcement speakers placed out in the audience).

(ES) En las pantallas de demora (DELAY),

puede compensar los problemas de cancelación

de fase en el sistema mediante la alteración de

fase de la señal (PHASE: 0 ° o 180 °) y / o retrasar la

salida de la señal (Delay: 0 a 300 ms) de los canales

designados para que coincida con el viaje de sonido

a distancia (por ejemplo, la compensación de

sonido que viaja hacia el exterior desde la etapa

de sonido de los altavoces de refuerzo colocado

en la audiencia).

(FR) Les écrans DELAY, vous permettent de

compenser les problèmes d’annulation de phase

dans votre système en modiant la phase du signal

(PHASE: 0 ° ou 180 °) et / ou en retardant le signal

de sortie (Delay: 0 à 300 msec) depuis des voies

sélectionnées an d’obtenir le même son malgré la

distance (par exemple, pour compenser le son qui

voyage de la scène vers les enceintes de diusion

placées dans le public).

16 17iNUKE NU12000DSP Quick Start Guide

(EN) Step 3: Getting

started

(ES) Paso 3: Puesta en

marcha

(FR) Etape 3 : Mise en

oeuvre

(DE) Schritt 3: Erste

Schritte

(PT) Passo 3: Primeiros

Passos

(DE) Auf den DELAY-Bildschirmen können Sie

Probleme mit Phasenauslöschungen in Ihrem System

kompensieren, indem Sie bei bestimmten Kanälen

die Phase des Signals ändern (PHASE: 0° oder 180°)

und/oder die Signalausgabe verzögern (Delay: 0 bis

300 ms), um einen Ausgleich für lange Schallwege

herzustellen (z. B. ein Laufzeitausgleich zwischen

Schallquellen auf der Bühne und Schallquellen

im Publikum).

(PT) Nas telas de DELAY, você pode compensar

problemas de cancelamento de fase no seu sistema

simplesmente alterando a fase de saída do sinal

(PHASE: 0° ou 180°) e/ou atrasando a saída do sinal

(Delay: 0 a 300 mseg) a partir de canais designados

para sincronizarem com o tempo de viagem do som

sobre a distância percorrida (Ex.: compensar pelo

tempo percorrido do som saindo de um palco para

torres de delay posicionadas entre o público).

(EN) On the Limit screen, you may

implement your own threshold

(Thresh[old]), release (Rtime), and hold

(Hold) settings using the built-in limiters.

(ES) En la pantalla de límite (LIMIT), usted puede

implementar su propio umbral (Thresh[old]),

la liberación (Rtime), y espera (Hold) los valores

mediante la limitadores integrados.

(FR) A l’écran LIMIT, vous pouvez appliquer

vos propres réglages de seuil (Thresh [old]),

release (Rtime), et hold (Hold) en utilisant les

limiteurs intégrés.

(DE) Auf dem LIMIT–Bildschirm können Sie mit

den integrierten Limitern eigene Threshold

(Thresh[old])-, Release (Rtime)- und Hold (Hold)-

Einstellungen vornehmen.

(PT) Na tela LIMIT, você pode programar sua própria

conguração de entrada (Threshold), liberação

(Rtime) e retenção do áudio (Hold) utilizando os

limiters pré-embutidos.

(EN) Press the SETUP button to save or

load presets, lock the panel and set a

password, and control the LCD contrast.

(ES) Pulse el botón SETUP para guardar o cargar

presets, bloquear el panel y establecer una

contraseña, y controlar el contraste de la pantalla.

(FR) Appuyez sur le bouton SETUP pour sauvegarder

ou charger vos presets, verrouiller le panneau par

mot de passe, et contrôler le niveau de contraste de

l’écran LCD.

(DE) Mit der SETUP–Taste können Sie Presets

speichern oder laden, das Bedienfeld sperren,

ein Passwort festlegen und den LCD-Kontrast regeln.

(PT) Pressione o botão SETUP para salvar ou carregar

presets, travar o painel e congurar uma senha,

além de controlar o contraste da sua tela LCD.

(EN) To exit to the top-level iNUKE screen,

press the EXIT button.

(ES) Para volver a la pantalla iNUKE

principal, pulse el botón EXIT.

(FR) Pour quitter et revenir à l’écran principal iNUKE,

appuyez sur le bouton EXIT.

(DE) Um zum obersten iNUKE-Bildschirm zu

wechseln, drücken Sie die EXIT-Taste.

(PT) Para sair direto para a tela principal do iNUKE,

pressione o botão EXIT.

(EN) Note: The iNUKE DSP automatically stores any

recent changes after two minutes or after exiting

to the main screen via the EXIT button. These saved

changes will be available the next time you power

on the unit.

(ES) Nota: El iNUKE DSP almacena de forma

automática cualquier que haya realizado en los dos

últimos minutos o tras salir de la pantalla principal

pulsando el botón EXIT. Estos cambios almacenados

estarán disponibles la próxima vez que encienda

la unidad.

(FR) Remarque : L’iNUKE DSP sauvegarde

automatiquement les modications apportées

après deux minutes ou en quittant l’écran principal

avec la touche EXIT. Ces modications sont

sauvegardées et accessibles lors de la prochaine

mise sous tension de l’appareil.

(DE) Hinweis: Nachdem zwei Minuten vergangen

oder Sie via EXIT-Button zum Hauptbildschirm

gewechselt sind, werden alle kürzlich

vorgenommenen Änderungen von iNUKE DSP

gespeichert. Diese gespeicherten Änderungen

stehen nach dem nächsten Einschalten des Geräts

zur Verfügung.

(PT) Observação: O iNUKE DSP armazena

automaticamente todas as mudanças recentes

depois de dois minutos ou depois de sair da tela

principal através do botão EXIT. Estas alterações

salvas estarão disponíveis na próxima vez que o

aparelho for ligado.

iNUKE NU12000DSP Getting started

18 19iNUKE NU12000DSP Quick Start Guide

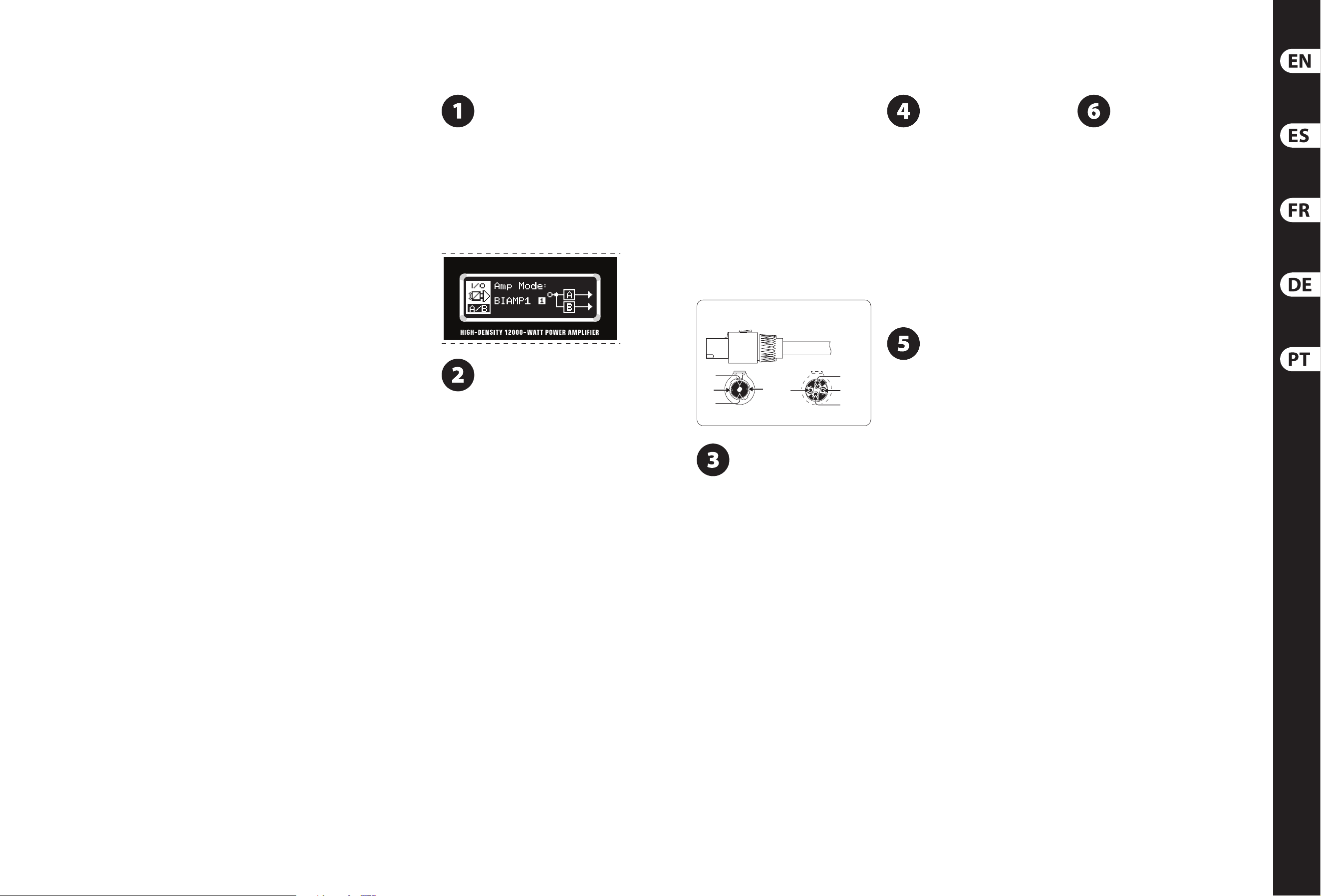

iNUKE NU12000DSP Bi-amping

(EN) Step 4: Bi-amping

(ES) Paso 4: Bi-amping

(FR) Etape 4 :

Bi-amplication

(DE) Schritt 4: Bi-Amping

(PT) Passo 4:

Bi-amplicando

(EN) Bi-amping splits a mono signal into upper

and lower frequency bands, and then assigns each

frequency band to separate speaker cabinets.

A subwoofer typically takes the low frequency

range. By splitting the signal this way, the speakers

work more eciently, and you can achieve a cleaner

overall sound.

(ES) El sistema de bi-amplicacion divide una senal

mono en bandas de frecuencia superior e inferior y

despues asigna cada una de ellas a recintos acusticos

distintos. Por lo general, en estos casos un subwoofer

se ocupa del rango de frecuencias graves. Al dividir

la senal de esta forma, los altavoces actuan de forma

mas ecaz y se puede conseguir un sonido global

mas limpio.

(FR) La bi-amplication separe un signal mono

en deux bandes de frequences, et assigne

ensuite chaque bande de frequences a un canal

d’amplication, lui-meme relie a ses propres

enceintes. En general, les Subwoofers restituent

le bas du spectre sonore. En separant ainsi le

signal audio, les enceintes fonctionnent de facon

plus ecace, et vous obtenez un signal global

mieux deni.

(DE) Bi-Amping trennt ein Monosignal in obere und

untere Frequenzbänder auf und weist die einzelnen

Frequenzbänder separaten Lautsprecherboxen zu.

Der Bassbereich wird normalerweise von einem

Subwoofer übernommen. Indem man das Signal

auf diese Weise aufteilt, können die Lautsprecher

ezienter arbeiten und es kann ein saubererer

Gesamtklang erzielt werden.

(PT) Bi-ampliçador divide um sinal mono em bandas

de freqüências altas e baixas, e, então, designa cada

banda de frequencia para gabinetes de alto-falantes

separados. Um subwoofer tipicamente pega a

extensao de freqüências baixas. Dividindo o sinal

desta maneira, os alto-falantes funcionam de uma

forma mais e caz, e você pode atingir um som geral

mais limpo.

(EN) Choose the BIAMP1 setting on the

Amp Mode screen.

(ES) Elija el ajuste BIAMP1 en la pantalla

de modo de amplicador (Amp Mode).

(FR) Choisissez le réglage BIAMP1 à l’écran

Amp Mode.

(DE) Wählen Sie auf dem Amp Mode-Bildschirm die

BIAMP 1-Einstellung.

(PT) Escolha a conguração BIAMP1 na tela de modo

do ampliçador.

(EN) Run a 4-pole speaker cable with

professional twist-locking connectors

from OUTPUTS CH A to the subwoofer.

(The subwoofer receives its low-frequency signal

from Channel B using poles 2+ and 2-, while the

middle and upper frequency ranges use Channel A

via poles 1+ and 1-.)

(ES) Conecte un cable de altavoz de 4 polos dotado

de conectores profesionales con jacion de tipo

bayoneta desde la salida OUTPUT A al subwoofer.

(El subwoofer recibe su senal de bajas frecuencias

del canal A desde los polos 1+ y 1-, mientras que las

frecuencias medias y agudas de la senal del canal B

usan los polos 2+ y 2-).

(FR) Utilisez un cordon d’enceinte a quatre poles

avec une che professionnelle a verrouillage entre

la sortie OUTPUT A et le Subwoofer (le Subwoofer

est alimente par le signal basse frequence de

l’ampli A, delivre par les poles 1+ et 1-, alors que les

frequences superieures a 100 Hz sont alimentees par

le canal B et les poles 2+ et 2-).

(DE) Verlegen Sie ein 4-Pol Boxenkabel

mit professionellen verriegelbaren

Lautsprecheranschlüssen von OUTPUT CH A

zum Subwoofer. (Der Subwoofer erhalt das

tierequente Signal von Kanal B über die Pole

2+ und 2-, während für die mittleren und oberen

Frequenzbereiche des Signals von Kanal A die Pole

1+ und 1- verwendet werden.)

(PT) Conecte um cabo de alto-falante de 4 polos com

conectores prossionais de travamento de giro da

saida OUTPUT CH A ao subwoofer. (O subwoofer

pega seu sinal de freqüências baixas do Channel B

dos polos 2+ e 2-, enquanto as extensoes de

freqüências medias e baixas do sinal do Channel A

usam os polos 1+ e 1-.)

(EN) Set the subwoofer into

BIAMPING mode.

(ES) Ajuste el subwoofer al

modo BIAMPING

(FR) Congurez le Subwoofer pour

la Bi-amplication.

(DE) Schalten Sie den Subwoofer in den

„BIAMPING” Modus.

(PT) Congure o subwoofer no modo “BIAMPING”

(EN) Run a 2-pole speaker cable

with professional twist-locking

connectors from the subwoofer

to the other speaker.

(ES) Conecte un cable de altavoz de 2 polos con

conectores profesionales con jacion de tipo

bayoneta desde el subwoofer al otro altavoz.

(FR) Connectez un cable pour enceinte a deux ls

avec connecteur professionnel a verrouillage entre

le Subwoofer et le satellite.

(DE) Verlegen Sie ein 2-poliges Boxenkabel mit

verriegelbaren Lautsprecheranschlüssen vom

Subwoofer zur anderen Box.

(PT) Conecte um cabo de alto-falante de 2 polos com

conectores prossionais de travamento de giro do

subwoofer ao outro alto-falante.

(EN) Go to the XOVER screen using the

UP/DOWN buttons to set appropriate

high/low crossover frequencies.

(ES) Vaya a la pantalla XOVER usando los botones

UP/DOWN para ajustar las frecuencias de

agudos/graves adecuadas para el crossover.

(FR) Allez dans l’écran XOVER avec les touches

UP/DOWN pour régler les fréquences de coupure.

(DE) Gehen Sie mithilfe der UP/DOWN

Taster zum XOVER Bildschirm um die

ensprechenden Einstellungen für die interne

Frequenzweiche vorzunehmen.

(PT) Vá até a tela XOVER usando os botões

UP/DOWN para congurar as frequências

crossover altas/baixas apropriadas

(EN) In Channel A#1, choose your

high-pass lter type (HPtype: BUT6,

BUT12, BES12, etc.) and set the cuto

frequency (HPfreq) to approximately 100 Hz.

Deactivate the low-pass lter (LPtype: OFF) on this

channel and set the gain level (Gain) to suit

your system.

(ES) En el canal A#1, elija el tipo de ltro pasa-altos

(HPtype: BUT6, BUT12, BES12, etc.) y ajuste la

frecuencia de corte (HPfreq) aproximadamente a

100 Hz. Desactive el ltro pasabajos (LPtype: OFF)

en ese canal y ajuste el nivel de ganancia (Gain)

para adecuarlo al sistema.

(FR) Dans le canal A#1, sélectionnez le type de ltre

passe-haut (HPtype: BUT6, BUT12, BES12, etc.) et

réglez la fréquence de coupure (HPfreq) sur environ

100 Hz. Désactivez le ltre passe-bas (LPtype: OFF)

du canal et réglez le gain (Gain) en fonction de

votre conguration.

(DE) Im Kanal A#1 wählen Sie einen entsprechenden

Hochpass-Filtertypus aus (HPtype: BUT6, BUT12,

BES12, etc.) und stellen die Cuto Frequenz

(HPfreq) auf ungefähr 100Hz. Deaktivieren Sie

den Tiefpass-Filter (LPtype: O) dieses Kanals und

stellen Sie den Gain level (Gain) entsprechend Ihrem

System ein.

(PT) No canal A#1, escolha o seu tipo de ltro de

passa alta (HPtype: BUT6, BUT12, BES12, etc.)

e congure a frequência de corte (HPfreq) para

aproximadamente 100 Hz. Desative o ltro passa

baixa (LPtype: OFF) neste canal, e ajuste o nível

de ganho (Gain) para que que de acordo com o

seu sistema.

front view rear view

Professional speaker connector

(compatible with Neutrik speakON connectors)

20 21iNUKE NU12000DSP Quick Start Guide

iNUKE NU12000DSP Bi-amping

(EN) Step 4: Bi-amping

(ES) Paso 4: Bi-amping

(FR) Etape 4 :

Bi-amplication

(DE) Schritt 4: Bi-Amping

(PT) Passo 4:

Bi-amplicando

NU12000DSP NU12000DSP

4-pole

XENYX 1202FX

B1800X PRO FrontEUROLIVE

B1520 PRO

4-pole

2-pole2-pole

B1800X PRO FrontEUROLIVE

B1520 PRO

XLR balanced XLR balanced

B1800X PRO RearB1800X PRO Rear

(EN) In Channel B#1, choose your low-pass

lter type (LPtype: BUT6, BUT12, BES12,

etc.) and set the cuto frequency (LPfreq)

to approximately 100 Hz. Deactivate the high-pass

lter (HPtype: OFF) on this channel and set the gain

level (Gain) to suit your system.

(ES) En el canal B#1, elija el tipo de ltro pasabajos

(LPtype: BUT6, BUT12, BES12, etc.) y ajuste la

frecuencia de corte (LPfreq) aproximadamente a

100 Hz. Desactive el ltro pasa-altos (HPtype: OFF)

en ese canal y ajuste el nivel de ganancia (Gain)

para adecuarlo al sistema.

(FR) Pour le canal B#1, sélectionnez le type de

ltre passe-bas (LPtype: BUT6, BUT12, BES12,

etc.), et réglez la fréquence de coupure (LPfreq)

sur environ 100 Hz. Désactivez le ltre passe-haut

(HPtype: OFF) du canal et réglez le gain (Gain)

en fonction de votre conguration.

(DE) Im Kanal B#1 wählen Sie einen entsprechenden

Tiefpass-Filtertypus aus (LPtype: BUT6, BUT12,

BES12, etc.) und stellen die Cuto Frequenz (LPfreq)

auf ungefähr 100Hz. Deaktivieren Sie den Hochpass-

Filter (HPtype: O) dieses Kanals und stellen Sie den

Gain level (Gain) entsprechend Ihrem System ein.

(PT) No Canal B#1, escolha seu ltro passa baixa

(LPtype: BUT6, BUT12, BES12, etc.) e congure a

frequência de corte (LPfreq) para aproximadamente

100 Hz. Desative o ltro de passa alta (HPtype: OFF)

neste canal, e ajuste o nível de ganho (Gain) para que

que de acordo com o seu sistema.

22 iNUKE NU12000DSP Quick Start Guide 23

Specications Especicaciones técnicas

Output Power

Maximum output power

Stereo

2 Ω per channel, stereo 2 x 6000 W

4 Ω per channel, stereo 2 x 3400 W

8 Ω per channel, stereo 2 x 1700 W

System

Controls

Front

Power switch

Gain controls (channels A and B)

DSP section rotary push-encoder

Buttons for Process, Setup, Up/Down, Exit

Rear Circuit breaker

Indicators

Power Amber backlit illuminated gain controls

Limit (per channel) 0 dB, full scale

Signal (per channel) -24, -12, -6 dB

Digital signal processing (DSP)

Display LCD 128 x 32, amber backlit

Digital delay function (per channel) 0 - 300 ms

Digital crossover function 3 lter types, up to 48 dB/octave

Digital EQ function (per channel) 8-band parametric, 2-band dynamic equalizer

Digital dynamics function (per channel) Zero attack limiter (peak)

Presets 20 total presets, 19 user-denable

Input sensitivity

V RMS @ 8 Ω 0.75 V (-0.3 dBu)

Connectors

Inputs 2 x combo jacks

Input impedance 10 kΩ unbalanced, 20 kΩ balanced

Outputs 2 x locking-style professional speaker connectors

Output circuit type Class-D

Distortion <0.2 %

Frequency response 20 Hz to 20 kHz, +0 / -2 dB

Damping factor >100 @ 8 Ω

Signal-to-noise >100 dB

USB Front panel USB connector type B for remote control of DSP section

Circuit protection

Cooling

Continuously variable speed fan

“back-to-front” air ow

Amplier protection

Thermal and DC protection

Stable into reactive or mismatched loads

Load protection On/o muting, DC-fault power supply shutdown

Power Supply, Voltage (Breaker)

USA / Canada 120 V~, 50/60 Hz, (50 A 250 VAC)

Japan 100 V~, 50/60 Hz, (50 A 250 VAC)

UK / Australia / Europe / Korea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)

Power consumption @ 2 Ω, 1/8 rated power 1300 W

Mains connector Neutrik powerCON 32 A*

Dimensions / Weight

Dimensions (H x W x D) appr. 94 x 482 x 436 mm (3.7 x 19 x 17.2")

Weight appr. 12 kg (26.5 lbs)

*Full performance can only be guaranteed if the AWG10 cable and respective plug are used in countries where only 100-120 V are available. Alternatively, a “two hot phase” mode can be used to operate with 200-240 V AC main voltage

*Only qualified personnel are allowed to modify the AC-Main cord and to adhere to all applicable national standards.

*Neutrik, powerCON, and speakON are registered trademarks of Neutrik AG.

Potencia de salida

Máxima potencia de salida

Stereo

2 Ω por canal, stereo 2 x 6000 W

4 Ω por canal, stereo 2 x 3400 W

8 Ω por canal, stereo 2 x 1700 W

Sistema

Controles

Panel frontal

Interruptor de encendido

Control GAIN (canales A y B)

Perilla de codicador DSP

Acceda a los botones para las funciones de Procedimiento (Process),

Conguración (Setup) y enrutamiento de salida (Exit).

Panel trasero Disyuntor

Indicadores

Encendido Controles ámbar y rojas sistema de iluminación botón de ganancia

Limitación (por canal) Demuestra completa escala en 0 dB

Señal (por canal) -24, -12, -6 dB

DSP–Procesamiento de Señales Digitales

Pantalla Pantalla LCD de 128x32 con retroiluminación

Función de retardo digital (por canal) 0 - 300 ms

Digital dinámico de función (por canal) 3 tipos de ltro, un máximo de 48 dB/octava

Función EQ digital (por canal) Ecualizador paramétrico de 8 bandas, y dos bandas dinámicas

Digital dinámico de función (por canal) Limitador de ataque cero (picos)

Preconguración 20 preconguración en total, 19 denibles por el usuario

Sensibilidad de Entrada

V RMS @ 8 Ω 0.75 V (-0.3 dBu)

Conectores

Entradas 2 x conectores combo XLR / TRS de 6,3 mm

Impedancia de entrada 10 kΩ no balanceado, 20 kΩ balanceado

Salidas 2 x conectores profesionales de altavoz con seguro

Tipo de circuito de salida Clase-D

Distorsión <0,2 %

Respuesta de frecuencia 20 Hz - 20 kHz, +0 / -2 dB

Factor de amortiguación >100 @ 8 Ω

Relación señal-ruido >100 dB

USB Conector USB panel frontal de tipo B para controle remota la sección DSP

Circuito de protección

Refrigeración

Ventilador de velocidad variable continuamente

Flujo de aire “trasero-frontal”

Protección del amplicador

Protección térmico y DC

Estable con cargas reactivas o desparejadas

Protección contra sobrecargas Anulación on/o, apagado en caso de corte de corriente

Alimentación, Voltaje (Disyuntor )

E.U. / Canadá 120 V~, 50/60 Hz, (50 A 250 VAC)

Japón 100 V~, 50/60 Hz, (50 A 250 VAC)

Reino Unido / Australia / Europa / Corea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)

Consumo @ 2 Ω, 1/8 de potencia media 1300 W

Toma de corriente Neutrik powerCON 32 A*

Dimensiones / Peso

Dimensiones (A x L x P) aprox. 94 x 482 x 436 mm (3,7 x 19 x 17,2")

Peso aprox. 12 kg (26,5 lbs)

*El máximo rendimiento solo puede ser garantizado si utiliza el cable AWG10 y su conector correspondiente en aquellos países en los que sólo estén disponibles voltajes de 100-120 V. Alternativamente, puede usar

un modo de “dos fases activas” para su uso con voltajes de corriente alterna de 200-240 V.

*Neutrik, powerCON y speakON son marcas registradas de Neutrik AG.

24 iNUKE NU12000DSP Quick Start Guide 25

Caractéristiques techniques Technische Daten

Puissance de sortie

Puissance de sortie maximale

Stéréo

2 Ω par voie, stéréo 2 x 6000 W

4 Ω par voie, stereo 2 x 3400 W

8 Ω par voie, stereo 2 x 1700 W

Données système

Réglages

Face avant

Interrupteur secteur

Réglage de Gain (canaux A et B)

Section DSP (Traitement Numérique du Signal)

Boutons de réglages pour Process, Setup, Up/Down, Exit

Face arrière Disjoncteur

Témoins

Alimentation Contrôles de gain rétro-éclairés couleurs ambre/rouge

Limit (par canal) 0 dB, intégral

Signal (par canal) -24, -12, -6 dB

Traitement Numérique du signal (DSP)

Achage LCD 128 x 32, rétro-éclairage couleur ambre

Fonction Delay digitale (par voie) 0 – 300 ms

Fonction crossover digitale 3 types de ltres, jusqu’à 48 dB/octave

Fonction EQ digitale (par voie) Paramètrique 8 bandes, égalisateur dynamique 2 bandes

Fonction dynamiques digitale (par voie) Limiteur zero attaque (peak)

Presets 20 presets complets, 19 dénissables par l’utilisateur

Sensibilite D’entree

V RMS @ 8 Ω 0.75 V (-0.3 dBu)

Circuits

Entrées 2 x embases combinées XLR /Jack 6,35 mm symétrique

Impédance d’entrée 10 kΩ asymétrique, 20 kΩ symétrique

Sorties 2 x connecteurs professionnels à verrouillage

Architecture étage de puissance Classe-D

Distorsion <0,2 %

Réponse en fréquence 20 Hz to 20 kHz, +0 / -2 dB

Facteur d’amortissement >100 @ 8 Ω

Rapport signal/bruit >100 dB

USB Port USB de type B sur le panneau avant pour contrôler la section DSP à distance

Circuit de protection

Refroidissement

Ventilateur à vitesse variable

Circulation d’arrière vers l’avant de l’air

Protection de l’amplicateur

Surchaue, protection HF

Stable lors de l’utilisation de charges réactives ou déséquilibrées

Protection de la charge Coupure du signal, présence de tension Vcc et défaillance de l’alimentation

Alimentation, Tension (Disjoncteur)

USA / Canada 120 V~, 50/60 Hz, (50 A 250 VAC)

Japon 100 V~, 50/60 Hz, (50 A 250 VAC)

RU / Australie / Europe / Korée / Chine 220-240 V~, 50/60 Hz, (25 A 250 VAC)

Consommation électrique à 2 Ω, 1/8 de la puissance nominale 1300 W

Embase secteur Neutrik powerCON 32 A*

Dimensions / Poids

Dimensions (h x l x p) env. 94 x 482 x 436 mm (3,7 x 19 x 17,2")

Poids env. 12 kg (26,5 lbs)

*Nous garantissons des performances optimales uniquement si le câble AWG10 et le connecteur sont utilisés dans un pays où l’alimentation fournit une tension de 100-120 V. Un mode alternatif à deux points chauds peut être utilisé afin de

fonctionner avec un courant secteur de 200-240 Vca.

*Seul un personnel qualifié est autorisé à modifier le cordon secteur en respectant tous les standards nationaux applicables.

*Neutrik, powerCON, et speakON sont des marques déposées de Neutrik AG.

Ausgangsleistung

Maximale Ausgangsleistung

Stereo

2 Ω pro Kanal, Stereo 2 x 6000 W

4 Ω pro Kanal, Stereo 2 x 3400 W

8 Ω pro Kanal, Stereo 2 x 1700 W

System

Regler

Vorderseite

Netzschalter

Gain-Regler (Kanäle A und B)

Drehregler/Taster der DSP-Sektion

Tasten für Process, Setup, Up/Down, Exit

Rückseite LS-Schalter

Anzeigen

Power Amber und Rot hintergrundbeleuchtete Gain-Regler

Limit (pro Kanal) 0 dB, Skalenendwert

Signal (pro Kanal) -24, -12, -6 dB

Digitale Signalbearbeitung (DSP)

Display LCD 128 x 32, gelb hintergrundbeleuchtet

Digitaldelay-Funktion (pro Kanal) 0 - 300 ms

Digitalcrossover-Funktion 3 Filtertypen, bis zu 48 dB/Oktave

Digital-EQ-Funktion (pro Kanal) Parametrischer 8-Band-EQ, dynamischer 2-Band-EQ

Digitale Dynamiksteuerung (pro Kanal) Zero attack limiter (peak)

Presets 20 Presets insgesamt, 19 programmierbar

Eingangsempndlichkeit

V RMS @ 8 Ω 0.75 V (-0.3 dBu)

Anschlüsse

Eingänge 2 x combo jacks

Eingangsimpedanz 10 kΩ asymmetrisch, 20 kΩ symmetrisch

Ausgänge 2 x Professionelle Lautsprecheranschlüsse

Ausgangsschaltungstyp Class-D

Klirrfaktor <0,2 %

Frequenzgang 20 Hz - 20 kHz, +0 / -2 dB

Dämpfungsfaktor >100 @ 8 Ω

Geräuschspannungsabstand >100 dB

USB Vorderseitiger Typ B USB-Anschluss zur Fernbedienung der DSP-Sektion

Schutzschaltungen

Kühlung

Ventilator mit stufenlos variabler Geschwindigkeit

„back-to-front”-Luftzirkulation

Verstärkerschutz

DC-Schutz und Temperaturschutz

Zusätzlich stabliler Betrieb an komplexen Lasten

Lautsprecherschutz Ein/Aus-Stummschaltung, Gleichspannungsschutz

Stromversorgung / Netzspannung (LS-Schalter)

USA / Kanada 120 V~, 50/60 Hz, (50 A 250 VAC)

Japan 100 V~, 50/60 Hz, (50 A 250 VAC)

UK / Australien / Europa / Korea / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)

Leistungsaufnahme @ 2 Ω, 1/8 Nennleistung 1300 W

Netzverbindung Neutrik powerCON 32 A*

Abmessungen / Gewicht

Abmessungen (H x B x T) ca. 94 x 482 x 436 mm (3,7 x 19 x 17,2")

Gewicht ca. 12 kg (26,5 lbs)

*Die volle Leistung kann nur garantiert werden, wenn das AWG10 Kabel und die entsprechenden Stecker in Ländern verwendet werden, in denen nur 100 - 120 V verfügbar ist. Alternativ kann man für einen Betrieb

mit 200 - 240 V Wechselspannung einen Modus mit „zwei heißen Phasen” verwenden.

*Das Netzkabel darf nur von qualifiziertem Fachpersonal unter Einhaltung aller nationalen Standards modifiziert werden.

*Neutrik, powerCON und speakON sind eingetragene Warenzeichen der Neutrik AG.

26 iNUKE NU12000DSP Quick Start Guide 27

Other important information

1. Register online. Please register your new

MUSIC Group equipment right after you purchase it by

visiting behringer. com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and eciently. Also, read the terms

and conditions of our warranty, ifapplicable.

2. Malfunction. Should your MUSICGroup

Authorized Reseller not be located in your vicinity, you

may contact the MUSIC Group Authorized Fulller for

your country listed under “Support” at behringer. com.

Shouldyour country not be listed, please check if your

problem can be dealt with by our “OnlineSupport” which

may also be found under “Support” at behringer. com.

Alternatively, please submit an online warranty claim at

behringer. com BEFORE returning theproduct.

3. Power Connections. Before plugging the

unit into a power socket, please make sure you are using

the correct mains voltage for your particular model.

Faultyfuses must be replaced with fuses of the same

typeand rating without exception.

1. Registro online. Le recomendamos que

registre su nuevo aparato MUSIC Group justo después de

su compra accediendo a la página web behringer. com.

Elregistro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además,aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en sucaso.

2. Averías. En el caso de que no exista un distribuidor

MUSIC Group en las inmediaciones, puede ponerse en

contacto con el distribuidor MUSIC Group de su país,

queencontrará dentro del apartado “Support” de nuestra

página web behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(quetambiénencontrará dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especicaciones, sinexcepción.

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit MUSIC Group aussi vite

que possible sur le site Internet behringer. com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus ecacement.

Prenezégalement le temps de lire les termes et conditions

de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas de

revendeur MUSIC Group près de chez vous, contactez le

distributeur MUSIC Group de votre pays: consultez la liste

des distributeurs de votre pays dans la page “Support” de

notre site Internet behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre problème avec

notre “aideen ligne” que vous trouverez également dans

la section “Support” du site behringer. com. Vous pouvez

également nous faire parvenir directement votre demande

de réparation sous garantie par Internet sur le site

behringer. com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des

modèles exactement de même taille et de même valeur

électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie Ihr

neues MUSIC Group-Gerät direkt nach dem Kauf auf der

Website behringer. com. Wenn Sie Ihren Kauf mit unserem

einfachen online Formular registrieren, können wir Ihre

Reparaturansprüche schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere Garantiebedingungen,

fallszutreend.

2. Funktionsfehler. Sollte sich kein MUSICGroup

Händler in Ihrer Nähe benden, können Sie den

MUSICGroup Vertrieb Ihres Landes kontaktieren,

derauf behringer. com unter „Support“ aufgeführt ist.

Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte,

ob Ihr Problem von unserem „Online Support“ gelöst

werden kann, den Sie ebenfalls auf behringer. com unter

„Support“ nden. Alternativ reichen Sie bitte Ihren

Garantieanspruch online auf behringer. com ein, BEVOR Sie

das Produktzurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an

eine Netzsteckdose anschließen, prüfen Sie bitte, obSie

die korrekte Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen müssen ausnahmslos

durch Sicherungen des gleichen Typs und Nennwerts

ersetztwerden.

1. Registre-se online. Por favor, registre seu

novo equipamento MUSIC Group logo após a compra

visitando o site behringer. com Registrar sua compra

usando nosso simples formulário online nos ajuda a

processar seus pedidos de reparos com maior rapidez e

eciência. Além disso, leia nossos termos e condições de

garantia, caso seja necessário.

2. Funcionamento Defeituoso.

Casoseufornecedor MUSIC Group não esteja localizado

nas proximidades, você pode contatar um distribuidor

MUSIC Group para o seu país listado abaixo de “Suporte”

embehringer. com. Se seu país não estiver na lista,

favorchecar se seu problema pode ser resolvido com o

nosso “Suporte Online” que também pode ser achado

abaixo de “Suporte”em behringer. com. Alternativamente,

favor enviar uma solicitação de garantia online em

behringer. com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,

assegure-se de que está a utilizar a voltagem correcta para

o modelo em questão. Os fusíveis com defeito terão de

ser substituídos, sem qualquer excepção, por fusíveis do

mesmo tipo e corrente nominal.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige

Informationen

Outras Informações

Importantes

Dados técnicos

Potência de Saída

Potência máxima de saída

Estéreo

2 Ω por canal, estéreo 2 x 6000 W

4 Ω por canal, estéreo 2 x 3400 W

8 Ω por canal, estéreo 2 x 1700 W

Sistema

Controles

Dianteiro

Chave de força

Controle de ganho (canais A e B)

Disco giratório da seção DSP

Botões de acesso para as funções de Processo, Conguração, Direcionamento e Saída

Traseiro Disjuntor

Indicadores

Força Âmbar e vermelho backlit controles de ganho iluminado

Limite (por canal) 0 dB, escala completa

Sinal (por canal) -24, -12, -6 dB

DSP – Processamento de Sinal Digital

Display Tela LCD de 128x32 com iluminação traseira

Função Delay Digital (por canal) 0 - 300 ms

Função Crossover Digital 3 tipos de ltro, com até 48 dB/oitava

Função EQ Digital (por canal) Equalizador paramétrico de 8 bandas, e dinâmico de 2 bandas

Função dinâmica digital (por canal) Limiter de ataque zero (picos)

Pré-congurações 20 pré-congurações no total, 19 deníveis pelo usuário

Sensibilidade de Entrada

V RMS @ 8 Ω 0.75 V (-0.3 dBu)

Conectores

Entradas 2 x XLR Balanceada, ¼" TRS

Impedância de entrada 10 kΩ não-balanceada, 20 kΩ balanceada

Saídas 2 x Conectores de falantes prossionais

Tipo de circuito de saída Classe-D

Distorção <0,2 %

Resposta de frequência 20 Hz - 20 kHz, +0 / -2 dB

Fator de amortecimento >100 @ 8 Ω

Relação sinal/ruído >100 dB

USB Conector USB no painel frontal do tipo B para controle remoto da seção DSP

Proteção do circuito

Refrigeração

Ventilador de velocidade variável e contínua

Fluxo de ar de trás para frente “traseiro-frontal”

Proteção do amplicador

Proteção para termal, e DC

Cargas de estáveis para reativas ou desiguais

Proteção de carga

Emudecimento Liga/desl., Desligamento por falha na alimentação

de força DC

Alimentação de força, Tensão (Disjuntor)

EUA / Canadá 120 V~, 50/60 Hz, (50 A 250 VAC)

Japão 100 V~, 50/60 Hz, (50 A 250 VAC)

Reino Unido / Austrália / Europa / Coréia / China 220-240 V~, 50/60 Hz, (25 A 250 VAC)

Consumo de energia @ 2 Ω, 1/8 de potência nominal 1300 W

Conector das linhas Neutrik powerCON 32 A*

Dimensões / Peso

Dimensões (A x L x C) aprox. 94 x 482 x 436 mm (3,7 x 19 x 17,2")

Peso aprox. 12 kg (26,5 lbs)

*O desempenho integral só pode ser garantido se o cabo do AWG10 e tomada respectiva forem usados em países onde somente 100-120 V estão disponíveis. Alternativamente, um modo “two hot phase” pode ser

usado para operar com voltagem principal de 200-240 V AC.

*Apenas pessoal qualificado pode modificar o cabo AC-Main e seguir todos os padrões nacionais aplicáveis.

*Neutrik, powerCON, e speakON são marcas registradas da Neutrik AG.

Quick Start Guide 2928 iNUKE NU12000DSP

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Responsible Party Name: MUSIC Group Services US Inc.

Address: 18912 North Creek Parkway,

Suite 200 Bothell, WA 98011,

USA

Phone Number: +1 425 672 0816

iNUKE NU12000DSP

complies with the FCC rules as mentioned in the followingparagraph:

This equipment has been tested and found to comply with the limits for a ClassB

digital device, pursuant to part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined

by turning the equipment o and on, the user is encouraged to try to correct the

interference by one or more of the followingmeasures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and receiver

• Connect the equipment into an outlet on a circuit dierent from that to which the

receiver is connected

• Consult the dealer or an experienced radio/TV technician forhelp

This device complies with Part 15 of the FCC rules. Operation is subject to the

following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

Important information:

Changes or modications to the equipment not expressly approved by MUSIC Group

can void the user’s authority to use the equipment.

iNUKE NU12000DSP
